Балансировка двухтрубной системы отопления: Балансировка системы отопления в частном доме своими руками

Содержание

Методы балансировки системы отопления

Качественно обустроенная система отопления — это не только монтаж всего отопительного оборудования (котла, насоса, радиаторов). Залогом успешного функционирования и эффективности системы является грамотная регулировка и настройка. Для этого производится такая процедура, как балансировка, целью которой является распределение теплоотдачи по комнатам таким образом, как нужно владельцу дома.

Сегодня балансировку системы отопления можно выполнить самостоятельно или воспользовавшись помощью профессионалов. Некоторые пользователи полагают, что подобная настройка требуется только для крупных зданий, в то время как для частных домов и небольших строения такая процедура не является обязательным условием.

Безусловно, такое мнение ошибочно. Балансировка — это обязательный процесс для любого типа помещений, в которых есть отопительная система. Если ее не выполнить, то тепло будет распространяться по некоторым участкам в избытке, а в других его будет не доставать.

Балансировка позволит избежать этих неприятных моментов.

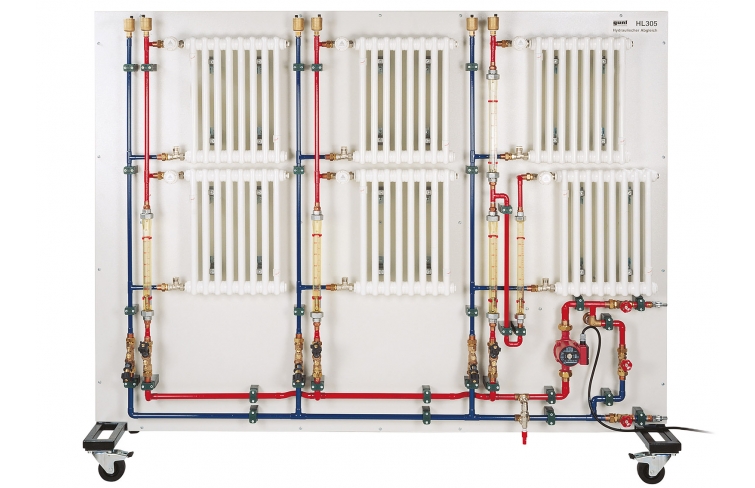

Балансировка системы отопления

Что представляет собой балансировка отопительной системы?

Балансировка — это распространение тепловой энергии по различным местам трубопровода, исходя из требований для каждого помещения.

Выполняется такая процедура при помощи регулировки запорно-регулирующей арматуры. Это тот компонент отопления, осуществляя регулировку которого можно уменьшать и увеличивать поступление теплоносителя на определенные участки. При этом каждому владельцу дома необходимо понимать, что установка автоматической системы регулировки температурного режима не “освобождает от ответственности” и выполнять балансировку радиаторов необходимо.

Подобные системы — это вспомогательное средство, посредством которого можно поддерживать заданный температурный режим в комнатах, в то время как балансировка радиаторов и отопительного прибора — это обязательное условие. Это означает, что изначально следует заняться балансировкой, а уже после, производить монтаж автономной системы (при желании).

Процесс балансировки выполняется посредством следующих компонентов:

регуляторы расхода;
балансировочные клапаны;
перепускные клапаны;
регуляторы давления.

Установка определенных деталей основывается на устройстве отопительной системы. Например, в простых однотрубных контурах можно обойтись установкой ручных кранов для выполнения балансировки. Таким образом, владелец сможет самостоятельно выбирать и задавать интенсивность подачи теплоносителя в любое место в доме. В двухтрубных системах, которые снабжены автоматическими температурными регуляторами — нужно будет обязательно монтировать балансировочные клапаны.

Методы балансировки системы отопления

Данную процедуру в домашних условиях можно осуществить двумя способами:

по расчетному потреблению теплоносителя посредством электронного расходомера;
приблизительная балансировка по температурному режиму.

Первый вариант считается максимально точным, обязательным условием для него является наличие проекта и гидравлического расчета системы с показаниями расхода воды на всех участках трубопровода.

Без этого просто не удастся выполнить точную настройку системы. В крайнем случае, расчет можно выполнить самому либо же воспользоваться услугами специалистов.

Другой ключевой элемент — регулировочная арматура, которая находится на каждом ответвлении или стояке. И третье необходимое условие — наличие специального электронного устройства, которым выполняется балансировка. Он подсоединяется к соответствующей арматуре.

Полнопроходные шаровые краны не относятся к регулирующей арматуре, их предназначение заключается в том, чтобы полностью отсекать или делать движения теплоносителя беспрепятственным. Точно также дело обстоит и с термостатическими радиаторными вентилями, основной функцией которых является количественное регулирование тепла, поступающего в батарею, исходя из температуры воздуха в помещении.

Больше информации о кранах и вентилях для радиаторов представлено здесь

Метод заключается в том, чтобы посредством прибора выявить, в каком количестве в действительности расходуется теплоноситель на каждой ветви или стояке системы.

Для этого на ответвлении обратной магистрали должен располагаться балансировочный вентиль со штуцерами, посредством которых он подключается к электронному блоку. Когда у вас есть схема с расходами, приходящимися на каждую ветвь, нужно будет только подсоединить прибор к штуцерам вентиля и, повернув шпиндель, отрегулировать нужный расход. Точно также выполняется и балансировка отопительной системы многоэтажных домов.

В настоящее время на рынке можно найти балансовые вентили с колбой расходомера, при помощи которых можно выполнить грубую настройку без прибора.

Когда проектирование и все расчеты выполнены верно, то все батареи, которые располагаются на отрегулированном стояке или ветке, будут получать ровно такое количество тепла, которое требуется.

Настройка по температуре

Зачастую домовладельцы не имеют никаких проектных документов. Тогда единственным способом остается балансировка по температуре. Для осуществления этой процедуры самостоятельно, необходимо на выходе каждого радиатора установить специальный вентиль. Также необходимо воспользоваться электронным термометром, который измеряет температуру на любой поверхности.

Выполнить балансировку можно и избитым методом, посредством шайб. Но здесь, все равно придется производить расчет проходного отверстия в шайбе по расчетному расходу теплоносителя.

Первое, что необходимо сделать — это открыть вентиль на самом дальнем и мощном отопительном приборе.

Остальные следует открывать на конкретное число оборотов.

Предположим, что на одной ветви шесть батарей, а клапан откручивается на пять оборотов, тогда на первом радиаторе надо сделать один оборот, на второй — два, и так далее. Последний открывается до самого конца. Приблизительная балансировка двухтрубной отопительной системы частного дома основана на том, чтобы температура на выходах всех нагревателей была идентичной.

Для этого необходимо измерять температуру металлического корпуса вентиля. Если она высокая, то его надо немного прикрыть, если пониженная — наоборот открыть.

Подводя итог всего вышеописанного, стоит сказать, что балансировка отопительной системы — очень важная и нужная операция, от которой зависит эффективность обогрева вашего жилья. Она требует серьезного и ответственного подхода, поэтому если вы не уверены, что можете самостоятельно грамотно выполнить процедуру, то лучше обратиться к профессионалам. Но ни в коем случае нельзя ее пренебрегать.

Балансировка системы отопления в частном доме

Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

Блок: 1/9 | Кол-во символов: 590
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Если не хватает мощности радиаторов

Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.
Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

Блок: 2/9 | Кол-во символов: 1413
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Услуги гидравлической балансировки стояков, системы центрального отопления в МКД, ТСЖ Перми и Пермского края

Комплексное решение вопросов в ЖКХ

Балансировка стояков системы отопления — гидравлическая настройка перепада давления и регулирующей арматуры с целью обеспечения равномерного распределения тепла по отопительным приборам.

Если в вашей квартире холодно, а у соседа — жарко, значит система отопления в вашем доме не сбалансирована. Недостаточная циркуляция теплоносителя через батареи приводит к снижению температуры в комнате, а слишком большой расход воды — к чрезмерному перегреву и появлению шума в радиаторах.

Признаки разбалансировки системы отопления многоэтажного дома:

Температура в одной части многоквартирного дома завышена, а в другой части занижена.
Квартиры с завышенной температурой – скидывают лишнее тепло на улицу.

Квартиры с заниженной температурой – включают электрообогреватели.
Холодно в доме
Холодные батареи
Плохая циркуляция в системе отопления
Духота в помещении
Переплата за отопление

Блок: 2/5 | Кол-во символов: 1036
Источник: https://www.atk59.ru/balansirovka-sistem-otopleniya

Когда нужно балансировать систему

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Важный момент. Расчет потребности в тепле и соответствующего расхода нагретой воды делается для самых неблагоприятных условий – минимальной уличной температуре. Поэтому вначале настройки все радиаторные и другие регулировочные вентили полностью открываются, а котел выводится в максимальный рабочий режим.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).

Один из радиаторов издает явственный шум — журчание протекающей воды.
Замоноличенные в стяжку трубы прогревают полы неравномерно.
В процессе наладки новой отопительной разводки, собранной своими руками.

Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Примечание. Подразумевается, что арматура, оборудование и приборы отопления подобраны правильно, система заполнена теплоносителем, воздушные пробки и прочие дефекты отсутствуют. Иначе заниматься гидравлической балансировкой бессмысленно – получите нулевой результат.

Когда не следует регулировать раздачу теплоносителя батареям:

Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.

Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Проток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

Блок: 2/6 | Кол-во символов: 2626
Источник: https://otivent.com/balansirovka-sistemy-otoplenija

Особенности работы с разными видами разводки

Однотрубные системы отопления поддаются балансирующей регулировке наиболее просто. Всё благодаря тому, что суммарный проток через радиатор и связывающий байпас всегда одинаков и не зависит от пропускной способности установленной арматуры.

Поэтому в системах типа «Ленинградка» работа ведётся не столько над балансировкой протока, сколько над уравнением количества тепла, выделяемого теплоносителем в радиаторах. Говоря проще, главная цель балансировки в таком случае — обеспечить, чтобы к наиболее удалённому радиатору вода поступала при достаточно высокой температуре.

В двухтрубных тупиковых системах действует несколько иной принцип. Каждый радиатор системы представляет собой своего рода шунт, гидравлическое сопротивление которого ниже, чем у всей остальной группы, расположенной далее по направлению протока. Из-за этого значительная часть теплоносителя протекает через шунт обратно к тепловому узлу, в то время как циркуляция далее по системе имеет гораздо меньшую интенсивность. В таких системах отопления приходится трудиться именно над выравниванием протока в каждом радиаторе путем изменения пропускной способности арматуры.

Двухтрубные попутные системы отопления балансировки не требуют вовсе, но при этом имеют сравнительно высокую материалоёмкость. В этом вся прелесть петли Тихельмана: путь, который проходит теплоноситель в цепи каждого радиатора, примерно одинаков, благодаря чему эквивалентность протока в каждой точке системы поддерживается автоматически. Похожим образом дело обстоит с лучевыми системами отопления и водяным тёплым полом: выравнивание протока выполняется на общем коллекторе по поплавковым расходомерам.

Блок: 3/9 | Кол-во символов: 1682
Источник: https://vse-otoplenie.ru/balansirovka-sistemy-otoplenia

Простые причины неполадок системы отопления

Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.
Перед любой балансировкой системы отопления прочистите фильтр.

В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

Блок: 3/9 | Кол-во символов: 858
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Инструменты и подручные средства

При желании осуществить балансировку двухтрубной системы отопления важно знать, какие инструменты и приборы могут для этого понадобиться. На самом деле, действие осуществляется с помощью минимального набора приспособлений. В их числе:

1. Электронный контактный термометр.
2. Отвертка.
3. Барашек или ключ, обеспечивающий вращение штока. В большинстве случаев мастера используют для такой задачи обычный шестигранник.
4. Лист бумаги и карандаш.

В профессиональной сфере для балансировочных работ также задействуется тепловизор. Он позволяет точно определить, где присутствует слишком высокий уровень прогрева, а где он существенно занижен. Прибор стоит недешево, поэтому лучше обойтись подручными средствами.

Помимо бесконтактного термометра, для регулировки задействуется дистанционный пирометр. Известно, что он способен измерять температуру блестящих поверхностей с минимальными отклонениями.

При отсутствии схемы разводки системы отопления по помещению придется составить ее самостоятельно на листе бумаги. Правильно составленный эскиз позволит быстрее разобраться в очередности подключения отопительных узлов к магистралям, а также определить их отдаленность от помещения топочной. На этапе самостоятельной настройки оборудования необходимо осуществить комплексную промывку грязевика на входе в котел, а также разогреть систему до 70−80 градусов Цельсия.

Водяное отопление в частном доме своими руками и его монтаж

Блок: 4/8 | Кол-во символов: 1445
Источник: https://oventilyacii. ru/otoplenie/balansirovka-sistemy-otopleniya.html

Балансировка системы с помощью кранов-регуляторов

Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.

Блок: 4/9 | Кол-во символов: 806
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya. html

Как происходит балансировка системы отопления многоквартирного дома?

Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.

Одной из основных проблем при балансировке является отсутствие точных расходов по стоякам, известны только данные общего расхода на весь многоквартирный дом. Т.к. дома были построены давно, не исключается факт замены жильцами радиаторов отопления и внесение существенных изменений в схему теплоснабжения МКД, что влияет на расход.

Результатом балансировки должна быть температура одного значения в контрольных точках. Контрольными точками следует выбирать обратный трубопровод каждого стояка. По температуре обратного стояка можно понять, какая температура батареи у последнего потребителя.

Выставить необходимый расход по каждому стояку отопления, так чтоб температура обратного теплоносителя лежала в диапазоне +/-2 С.

Температура на радиаторах разная в следствии

Медленной циркуляции теплоносителя по стояку.
Большого теплосъёма с теплообменных приборов.

Причины, влияющие на замедление циркуляции в стояке системы отопления:

Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и металлопластиковых труб вместо металлической трубы.
Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.

Причины увеличенного теплосъёма теплообменными приборами:

Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.

Блок: 4/5 | Кол-во символов: 2164
Источник: https://www.atk59.ru/balansirovka-sistem-otopleniya

Регулировка радиаторной сети

Метод балансировки, практикуемый нашим экспертом, одинаково подходит для закрытых однотрубных и двухтрубных систем отопления загородных коттеджей. Коллекторная разводка и теплые полы регулируются другим способом, о чем мы расскажем в следующем разделе.

Суть методики заключается в измерении температуры поверхности всех радиаторов и устранении разницы путем ограничения расхода теплоносителя балансировочными кранами. Как отрегулировать батареи отопления, пользуясь термометром:

Прогрейте теплоноситель до 70—80 °С, полностью откройте все регулировочные клапаны. Если котел не показывает реальную температуру воды на подаче, определите ее сами, приложив измеритель к металлическому выходному патрубку.
Изначально кольцо предустановки клапана настраивается на максимальный проток
Замерьте температуру поверхности первого на подаче радиатора в двух местах – около подающей и обратной подводки. Если разница лежит в пределах 10 градусов, батарея прогревается нормально.
Повторите операцию на всех отопительных приборах, записывая показания. Двигайтесь вдоль каждой ветви отопления, поочередно регистрируя температуру батарей вплоть до последней.
Если разность температур на подаче первого и последнего радиатора не превышает 2 °С, прикройте вентили первых двух батарей на 0.5—1 оборот и повторите замеры.
Замер делается на подающем и обратном патрубке, максимально допустимая разница — 10 градусов
Когда разница достигает 3—7 градусов, регулировочные краны первых обогревателей закрываются на 50—70% (считайте по оборотам вентилей), средних – на 30—40%, последние приборы остаются полностью открытыми.
Обождите 20—30 минут, позволив батареям прогреться после новых настроек, затем повторите измерения. Задача – достигнуть нормальной разницы 2 °С (для протяженных магистралей допускается 3 градуса) между последним и первым прибором.
Повторяйте процедуру настройки, закручивая балансовые вентили на четверть или пол-оборота, пока не добьетесь одинакового прогрева всех батарей. «Прослушайте» каждый радиатор на предмет шума, указывающего на повышенный расход теплоносителя.

Важный момент. Не увлекайтесь чрезмерным закручиванием кранов, экономии таким образом не получите. Сравнивайте температуру на входе и выходе обогревателя – если разность превысит 10 °С, вентиль нужно отпускать. Из-за слишком малого расхода теплоносителя в комнате станет холодно.

Приблизительная регулировка батарей закрытой двухтрубной системы показана на примере схемы отопления двухэтажного дома. Почему приблизительная: число закрываемых батарей и количество оборотов крана сугубо индивидуально для каждой разводки, необходимо разбираться по месту. Если сомневаетесь в правильности своих действий, придавливайте теплоноситель постепенно, делая пол-оборота вентиля и повторяя замеры.

Как правило, однотрубная «ленинградка» из 3—4 батарей не нуждается в балансировке, достаточно слегка «прижать» первый радиатор. В попутной разводке (петле Тихельмана) нужно ограничивать первый и последний прибор. Нагляднее порядок регулировки покажет эксперт на видео:

Блок: 4/6 | Кол-во символов: 3057
Источник: https://otivent.com/balansirovka-sistemy-otoplenija

Методы выполнения балансировки

Процедуру настройки в домашних условиях можно выполнить двумя способами:

по расчетному расходу теплоносителя с помощью электронного расходомера;
приблизительная балансировка по температуре.

Первый метод – наиболее точный и предполагает наличие проекта и гидравлического расчета системы с указанием расхода воды на каждом участке трубопровода. Без этого точная настройка системы невозможна. В крайнем случае расчет можно сделать самостоятельно либо обратиться к специалисту в данной сфере. Вторая составляющая регулировочная арматура, установленная на каждом ответвлении или стояке. И третье – специальный электронный прибор для балансировки, подключаемый к соответствующей арматуре.

Внимание! Полнопроходные шаровые краны не являются регулирующей арматурой, они предназначены для того, чтобы полностью отсекать или открывать путь теплоносителю. То же касается термостатических радиаторных вентилей, чьей задачей является количественное регулирование тепла, подаваемое в батарею в зависимости от температуры воздуха в помещении.

Суть метода состоит в том, чтобы с помощью прибора определить реальный расход теплоносителя на каждой ветви или стояке системы. Для этого на ответвлении обратной магистрали должен быть установлен балансировочный вентиль со штуцерами для подключения электронного блока. Имея на руках схему с указанными расходами на каждую ветвь, остается только присоединить прибор к штуцерам вентиля и поворотом шпинделя отрегулировать требуемый расход. Таким способом производится и балансировка системы отопления многоэтажного дома.

Примечание. Сейчас в продаже имеются балансовые вентили с колбой расходомера, позволяющие произвести грубую настройку без прибора.

Когда все спроектировано и просчитано правильно, то все батареи, находящиеся на отрегулированном стояке или ветке, получат нужное количество тепла. Каждый нагреватель настраивать таким методом не принято, тем более, если он оснащен термостатом.

Блок: 3/5 | Кол-во символов: 1958
Источник: https://cotlix.com/balansirovka-sistemy-otopleniya

Зачем делать балансировку

Любая система отопления вне зависимости от ее типа должна обеспечить доставку к батареям расчетного объема теплоносителя, чтобы те, в свою очередь, могли нормально обогревать помещение. Причем каждый радиатор должен получить именно столько горячей воды, сколько нужно. Ни в коем случае не меньше и, желательно, не больше. Однако, всем известно, что большее количество воды всегда пойдет по пути наименьшего сопротивления.

То есть, если гидравлическая балансировка системы отопления не сделана, то больше всего теплоты попадет в ближайшие к котлу батареи, а самые дальние не получают практически ничего. В одних помещениях жарко, в других – холодно. При этом котел функционирует отнюдь не в экономичном и щадящем режиме, а на максимуме. Ниже на рисунке хорошо отражена картина распределения тепла по системе в двух вариантах: разбалансированной и настроенной как полагается:

Итак, гидравлическая балансировка необходима для:

равномерного прогрева всех отопительных приборов;
работы котла в нормальном режиме и экономии энергоносителей;
во избежание шума больших объемов воды, протекающих через ближние батареи с высокой скоростью.

Блок: 8/9 | Кол-во символов: 1149
Источник: https://vse-otoplenie. ru/balansirovka-sistemy-otoplenia

Почему остывают батареи?

Существуют две схемы отопления – однотрубная и двухтрубная.

Двухтрубная система отопления.

Особенность — наличии двух трубопроводных веток (подачи и обратки). Для работы такой схемы необходимо два трубопровода – подающий трубопровод и обратный трубопровод. Оба трубопровода подключаются к радиатору отопления. По трубе подачи горячий теплоноситель поступает в батарею, по трубе обратки остывшая вода возвращается в систему теплоснабжения.

В отличие от однотрубной схемы тепло подается во все радиаторы отопления с равной температурой, не теряя характеристики теплоносителя на последних батареях по ветке.

Однотрубная система отопления.

Особенность — температура на радиаторах расположенных ближе подающему трубопроводу выше, чем у радиаторов расположенных в конце стояка отопления. Однако этот эффект нивелируется количеством секций радиатора. Радиаторы, которые ближе к подаче – секций меньше. Радиаторы, которые ближе к обратке – секций больше.

В однотрубной схеме, теплоноситель подается по стояку отопления, расположенному вертикально, между двумя трубопроводами (лежанками) теплоснабжения (подачи и обратки). Лежанки трубопровода обычно находятся на чердаке и в подвале здания. К трубе стояка последовательно подключены отопительные радиаторы.

Теплоноситель протекая от подающего трубопровода к обратному, постепенно теряет свою первоначальную рабочую температуру.

В домах ранней постройки обычно используется именно такая схема отопления. Раньше строителей это очень устраивало, т.к. в схеме используется всего лишь с один трубопровод, монтаж стояка прост в исполнении, экономия на расходе материалов (отсутствуют дополнительные фитинги, трубы, лежанки, перемычки и обратные стояки) и простата в сервисном обслуживании.

Особенностью однотрубной системы в многоквартирных домах, является наличие байпаса. После демонтажа байпаса, теплоноситель циркулирует только через радиатор отопления. В случае перекрытия запорной арматуры (крана) на батарее – циркуляция теплоносителя прекратится, и весь стояк отопления встанет.- Радиаторы отопления у остальных жителей — остынут

Решим проблемы с отоплением раз и навсегда! Звоните!

Получите консультацию по телефону:
+7 (342) 204-99-22

Или напишите вопрос нашим специалистам:

Блок: 5/5 | Кол-во символов: 2326
Источник: https://www.atk59.ru/balansirovka-sistem-otopleniya

Заключение

Отдавая себе отчет в том, что температурной регулировкой будет пользоваться подавляющее большинство домовладельцев, хотим предупредить, что наличие балансовых вентилей вместо шаровых кранов – обязательно. Кроме того, придется затратить массу времени, пока удастся выровнять все радиаторы. Зато потом балансировка стояков и ветвей не понадобится.

Блок: 5/5 | Кол-во символов: 359
Источник: https://cotlix.com/balansirovka-sistemy-otopleniya

Группа безопасности

Группа безопасности состоит из трех элементов, подключенных последовательно, либо к одному корпусу:

Аварийный предохранительный клапан, позволяющий сбрасывать излишки теплоносителя при повышении давления в системе. Сброс можно вывести в прозрачную емкость (например, в пластиковую бутылку). Это сделает работу устройства более безопасной и уведомит о том, что имела место аварийная ситуация (даже если дома никого не было).
Автоматический воздухоотводчик – избавляет теплоноситель от воздуха, который при наличии в системе отопления может привести ее в нерабочее состояние.
Манометр – позволяет осуществлять визуальный контроль над давлением теплоносителя в подающей магистрали.

Группа безопасности врезается в подающую магистраль сразу на выходе из котла отопления. Делается это для того, чтобы в первую очередь защитить котел, который обладает самой высокой температурой.

Группа безопасности устанавливается строго вертикально, при этом она должна находиться выше уровня отопительного котла.

В самой высокой точке системы следует установить дополнительный клапан автоматического сброса воздуха. Воздух обязательно будет попадать в систему во время ее заправки (дозаправки), а это устройство поможет стабилизировать работу системы, избежать застоя теплоносителя по причине скопления воздуха и продлит срок эксплуатации циркуляционного насоса.

Блок: 6/9 | Кол-во символов: 1367
Источник: https://vse-otoplenie.ru/balansirovka-sistemy-otoplenia

Принципы регулировки

Создавать значительные закрытия нельзя.
Основной принцип балансировки – максимально открыть путь для движения теплоносителя. Закрытие – это вынужденная мера.

Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.

А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей. Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…

Блок: 6/9 | Кол-во символов: 770
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Отладка в автоматическом режиме

Существует некая золотая середина между двумя описанными выше способами. Специальное оборудование для автоматической балансировки гидравлических систем отопления позволяет провести настройку с очень высокой точностью и в достаточно короткие сроки. На текущий момент основным техническим решением для таких целей считается «умный» насос Grundfos ALPHA 3, укомплектованный съёмным передатчиком, а также фирменное приложение для мобильных устройств. Средняя цена комплекта оборудования составляет порядка $300.

В чём суть затеи? Насос обладает встроенным расходомером и может обмениваться данными со смартфоном или планшетом, где производится обработка всей информации. Приложение работает как путеводитель: пошагово направляет пользователя и указывает, какие манипуляции нужно проводить над разными частями системы отопления. При этом в базе приложения сохраняются отдельные комнаты с указанным числом нагревательных приборов, имеется возможность выбирать разные типы радиаторов, указывать их мощность, необходимые нормы обогрева и прочие данные.

Процесс происходит предельно просто и полностью демонстрирует алгоритм работы программы. После сопряжения с передатчиком и подготовки к работе от системы отключаются все радиаторы, это необходимо для измерения нулевого расхода. После этого запорные клапаны на каждом радиаторе поочередно открываются полностью. При этом расходомер в насосе отмечает изменения в протоке и определяет максимальную пропускную способность каждого нагревательного прибора. После того как все радиаторы будут внесены в базу программы, производится их индивидуальная регулировка.

Настройка запорного клапана на радиаторах происходит в режиме реального времени. Приложение имеет звуковую индикацию для возможности работы в труднодоступных местах. Балансировка требует тонкой подстройки запорного штока до такого положения, при котором текущий расход в системе сравняется со значением, рекомендованным программой. По завершении работы с каждым радиатором приложение формирует отчёт, в который включены все нагревательные приборы системы и расход теплоносителя в них. После выполнения балансировки насос ALPHA 3 может быть снят и заменён на другой с аналогичными параметрами производительности. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Блок: 7/9 | Кол-во символов: 2363
Источник: https://vse-otoplenie.ru/balansirovka-sistemy-otoplenia

Пример для двухэтажного дома

Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.

Блок: 7/9 | Кол-во символов: 864
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Первые действия при превышенном давлении

При работе обогревательных контуров случается не только снижение давления в системе, но и повышение его показателей до недопустимого уровня. Такое явление объясняется следующими причинами:

1. Сбои и повреждения в регулирующем механизме. Во время снижения температуры он может указывать на отключение подачи теплоносителя от котла. Устройство обогревательной системы не исключает подобную неисправность, но она решается очень просто и без каких-либо сложных расчетов. Все, что потребуется от владельца котла, — провести настройку реулятора, избегая полного закрытия клапана.
2. Повреждение системы автоматики. Зачастую подобная неприятность случается при неправильном расчете и монтаже оборудования. В результате отопительные контуры постоянно подпитываются жидкостью, что способствует превышению допустимого давления. Устранить неприятность можно следующим образом: для этого нужно закрыть одну линию и наладить автоматику циркуляции.
3. Неправильные действия владельца. Человеческий фактор — это одна из наиболее распространенных причин превышения давления в системе отопления. Зачастую встречается такое явление, что при закрытии одного из кранов человек забывает открыть задвижку. Подобное происшествие проявляется при использовании каминного отопления. Перед тем как принять какие-либо действия, необходимо оценить состояние кранов подачи теплоносителя. Если один из них закрыт, нужно немедленно открыть его.
4. Загрязнённость фильтра. Еще одной распространенной причиной появления высокого давления является чрезмерная загрязненность фильтра. В таком случае достаточно вовремя очистить его от всевозможного мусора, а затем провести тестовый запуск отопительной системы. Порой приходится дополнительно устанавливать новый фильтр.

Можно с уверенностью заявить, что гидравлическая балансировка системы отопления — это залог бесперебойной, качественной и продуктивной работы отопительных контуров. Приступать к такой процедуре можно только после завершения всех работ по монтажу, замены радиаторов и изменения конфигурации отопления. При соблюдении простых правил и рекомендаций регулировка СО в частном доме будет выполнена наилучшим образом.

Блок: 8/8 | Кол-во символов: 2180
Источник: https://oventilyacii.ru/otoplenie/balansirovka-sistemy-otopleniya.html

Наладка по проекту

При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

Блок: 8/9 | Кол-во символов: 934
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Шумящий радиатор

Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления…
Шумящий радиатор требует балансировки системы или ее переделки.

Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

Блок: 9/9 | Кол-во символов: 947
Источник: http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html

Кол-во блоков: 23 | Общее кол-во символов: 32364
Количество использованных доноров: 6
Информация по каждому донору:

https://otivent.com/balansirovka-sistemy-otoplenija: использовано 2 блоков из 6, кол-во символов 5683 (18%)
https://oventilyacii.ru/otoplenie/balansirovka-sistemy-otopleniya.html: использовано 2 блоков из 8, кол-во символов 3625 (11%)
https://cotlix.com/balansirovka-sistemy-otopleniya: использовано 2 блоков из 5, кол-во символов 2317 (7%)
https://vse-otoplenie.ru/balansirovka-sistemy-otoplenia: использовано 5 блоков из 9, кол-во символов 8031 (25%)
http://teplodom1.ru/sistemotopl/195-kak-naladit-otregulirovat-sistemu-otopleniya.html: использовано 8 блоков из 9, кол-во символов 7182 (22%)
https://www.atk59.ru/balansirovka-sistem-otopleniya: использовано 3 блоков из 5, кол-во символов 5526 (17%)

Как отбалансировать систему отопления — spbremont.su

Как наладить, отрегулировать, отбалансировать систему обогрева

Если не хватает мощности радиаторов

Простые причины неполадок системы отопления

Балансировка системы с помощью кранов-регуляторов

Пример, как отрегулировать отопление в одноэтажном доме

Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.

В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.

Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.

После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…

Принципы регулировки

Пример для двухэтажного дома

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Наладка по проекту

Шумящий радиатор

Балансировка системы отопления: виды и способы

При проектировании системы отопления выполняется подробный тепловой расчет. В его ходе определяется тепловая мощность, необходимая для нагрева каждого отапливаемого помещения. На практике, после запуска системы, под воздействием многих факторов комнаты прогреваются неравномерно. Балансировка системы отопления позволяет установить желаемый температурный режим в каждом помещении с точностью до градуса и экономно расходовать тепловые ресурсы.

Для чего необходима балансировка

В ходе проектных расчетов определяются теплопотери каждого отапливаемого помещения, и призванная компенсировать их расчетная тепловая мощность. Исходя из нее, подбирается соответствующий радиатор или конструкция теплого пола. На практике точного соответствия добиться не удается, ввиду воздействия следующих факторов:

мощность радиаторов от модели к модели изменяется ступенчато, с определенным шагом;
при выборе тройниковой схемы разводки радиаторы подключены последовательно, и в самый дальний от котла теплообменник поступает теплоноситель, отдавший часть своего тепла в предшествующих участках контура;
при равном диаметре труб ближайшие к бойлеру радиаторы будут пропускать через себя большую часть потока жидкости;
открытый монтаж труб отопления также способствует тепловым потерям.

Несбалансированная система отопления дома нерационально расходует энергоресурсы. Чтобы в дальних помещениях было тепло, приходится увеличивать мощность котла и напор циркуляционного насоса. В результате в помещениях, находящихся рядом с бойлерной, наступает тропическая жара, а на периферии контура все равно прохладно.

Такой режим работы системы приводит к неоправданному росту затрат на отопление и к сокращению ресурса основных устройств.

Чтобы справиться с такой ситуацией, следует провести гидравлическую балансировку отопительной системы.

В ходе балансировки системы отопления в частном доме достигаются следующие цели:

установка оптимального температурного режима в каждом помещении;
оптимизация режима работы бойлера и расхода энергоресурсов;
снижение уровня шума, вызываемого прохождением больших потоков теплоносителя через радиаторы, расположенные рядом с котлом

Балансировка требуется для любой отопительной системы. Избежать ее можно только в самых скромных по площади одноэтажных домиках с 3-5 батареями, если при монтаже были использованы трубы расчетного диаметра.

Инструменты и приборы для балансировки

В ходе работ применяются специальные инструменты и приборы.

Балансировочный клапан

Балансировочный клапан- это разновидность запорно-регулировочной арматуры, который позволяет с большой точностью изменять поперечное сечение трубопровода. Широко распространены устройства Y-типа. Они имеют рукоятку с нанесенной на ней шкалой значений сечения. В корпусе встроены два разъема для подключения манометра и термометра, либо двух датчиков давления для измерения перепада до и после клапана.

Для балансировки системы отопления понадобится балансировочный клапан

Такие клапаны обязательны к установке при следующих условиях:

неравномерность нагрева в помещениях;
нестабильность температуры в комнатах при постоянном режиме работы бойлера;
при максимальной мощности в некоторых помещениях все равно прохладно.

При выборе модели балансировочного крана следует обратить внимание на его присоединительные разъемы- для них должны быть соответствующие предусмотрены соединения на трубопроводе.

При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя.

Измерительное устройство

Для настройки балансировочного клапана необходимо использовать специальное устройство. В его комплект входит:

датчики температуры, давления, расхода теплоносителя;
соединительные кабели;
центральный блок, содержащий дисплей, клавиатуру и процессор с загруженными программами расчета и измерения.

Устройство может измерять параметры потока теплоносителя, обнаруживать ошибки в его распределении и выдавать рекомендации по их исправлению путем регулировки клапанов. Оно оснащено интерфейсом для передачи данных измерений на персональный компьютер, программное обеспечение на котором позволяет рассчитывать параметры потока в масштабах всей системы и проводить балансировку более быстро удобно.

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

по расходу теплоносителя;
по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

клапанами- партнерами вся система отопления разбивается на отдельные участки;
проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке;
полученные данные сравниваются с расчетными значениями расхода для данного сегмента;
проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы;
программа выполняет балансировку, выдавая рекомендации по установке каждого клапана;

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

высокая точность настройки параметров системы;
возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой;
устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

высокая стоимость балансировочных клапанов и универсального измерительного устройства;
необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью;
проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
измеряют температуру на выходе каждого теплообменника;
двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему;
между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

доступность регулировочной арматуры;
простота регулировки;
не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

низкая точность регулировки;
меньшая энергоэффективность
зависимость температурного режима каждого радиатора от параметров всех остальных;

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Нюансы применения шаровых кранов

Шаровые запорные вентили совершенно непригодны для регулировки теплового баланса в масштабах дома. Практически они имеют только два положения: Открыто и Закрыто. Эффективное сечение клапана изменяется нелинейно в зависимости от угла поворота рукоятки.

Но лучше всего, разумеется, применять специально предназначенные для этого Y-образные балансировочные клапаны со строенным расходомером или со ниппелями для подключения универсального измерительного устройства.

Проблемы балансировки контуров отопления

Большинство проблем балансировки вызываются низким качеством проектирования и неправильно выбранной схемой разводки.

Так, например, если для многоэтажного строения применена одноконтурная тройниковая схема – до дальних от стояка батарей на верхнем этаже будет доходить лишь малая толика тепла, а на первом этаже придется жить с открытыми окнами. Если разводка выполнена по однотрубной схеме, то балансировка отопления проводится на каждом этаже. В этом случае потребуется также балансировка стояков между собой.

Но, даже если разбить систему на отдельные контуры для каждого этажа, при большой протяженности трубопроводов тепла может также не хватить для тупиковой ветви дальних комнат.

Такая ситуация разрешается установкой двух или более контуров на этаже. Длину труб в контурах стараются сделать приблизительно равной- так их легче будет балансировать. Это приведет к повышенным затратам на трубы и установку распределительных коллекторов с регулирующей арматурой, но быстро окупится за счет экономии энергоресурсов.

Неприемлемые методы балансировки

Иногда, чтобы не нести затраты на балансировочные клапаны, измерители расхода, дополнительные контуры и коллекторы, владельцы домов пытаются выправить ситуацию с неравномерным прогревом помещений следующими способами:

поднимают мощность бойлера до максимума;
меняют циркуляционный насос на более производительный.

Замена циркуляционного насоса на более производительный является неприемлемым методом балансировки системы отопления

Оба способа не решают проблему неправильного распределения потока теплоносителя.

При этом неравномерный прогрев помещений будет сохраняться. Для того, чтобы в дальних комнатах стало достаточно тепло, придется расплатиться жарой в ближних комнатах, повышенным расходом топлива и ускоренным износом оборудования.

Реальным решением проблемы станет приобретение и установка приборов для балансировки системы отопления.

Балансировка системы отопления в частном доме

Владельцы загородных домов, в которых установлена автономная система отопления, часто сталкиваются с такой проблемой, как неравномерное прогревание радиаторов. Явление становится по-особому выраженным в многоконтурных конфигурациях. Зачастую к нему приводит неграмотный монтаж оборудования или выбор неподходящей схемы. Решить проблему можно простым методом — балансировкой системы отопления.

Не секрет, что все бытовые и промышленные приборы, которые взаимодействуют с жидкостью, работают по общеизвестному закону гидравлики: все жидкие составы направляются по пути минимального сопротивления. Если рассмотреть отопительную систему, то здесь правило действует следующим образом: теплоноситель устремляется через первый радиатор или ищет кратчайший контур теплого напольного пола.

В связи с этим, отдаленные участки помещения прогреваются намного хуже, что негативно сказывается на общем микроклимате в комнате. Чтобы восстановить равномерное распределение потоков, нужно выполнить комплексную балансировку системы отопления в частном доме. Что касается частоты выполнения процедуры, то здесь нет каких-либо конкретных ограничений. Теоретически, балансировку нужно проводить постоянно, тем более, если в помещении проложена сложная обогревательная система.

На этапе проектирования схемы инженер должен заложить оптимальный расход теплоносителя на каждый элемент отопительного оборудования или контур теплого пола. По завершении монтажных работ, заполнения и опрессовки системы ему нужно отрегулировать подачу тепла, учитывая расчеты проекта.

Следует отметить, что расчет подходящей потребности в тепловых ресурсах делается для наиболее холодных условий. В связи с этим на этапе настройки нужно полностью открыть радиаторные или другие вентили, а котловую установку вывести в максимальный режим работы.

Проводить балансировку системы отопления многоэтажного дома своими руками не рекомендуется. Это может понадобиться только при таких обстоятельствах:

1. Если батареи, которые находятся у котла, прогреваются намного быстрее остальных, что создает неравномерный микроклимат.
2. Если при работе радиатора слышится интенсивный шум, напоминающий журчание протекающей воды.
3. Если трубы, которые замоноличены в стяжку, не дают равномерного прогрева напольного покрытия.
4. Если наладка отопительной разводки проводится самостоятельно.

Кроме факторов, указывающих на необходимость балансировки отопления, существуют и противопоказания к выполнению такого действия. Итак, регулировку подачи теплоносителя не нужно проводить при:

1. Отсутствии существенных ошибок и сбоев в работе радиаторной сети и теплого напольного покрытия. Инженеры не рекомендуют лишний раз откручивать вентили, так как из-за отсутствия опыта можно только усугубить ситуацию.
2. Определении проблем следующего характера: если в батареях появился воздух, а в вентилях замечен засор, протечка или разрыв. Перед тем как начать балансировку, необходимо восстановить поврежденные узлы. Возможно дефект можно будет устранить без регулировки.

Также ни в коем случае нельзя настраивать центральную отопительную систему многоэтажного дома, врезая в общие стояки краны и клапаны. В качестве исключения можно взять современные новостройки, имеющие автономный тепловой ввод в каждый жилой объект.

Также специалисты советуют избегать «прижимания» протока обычным шаровым краном. Чтобы система прослужила долго и качественно, шток должен быть полностью открытым или закрытым. Промежуточная позиция негативно скажется на сроке службы арматуры.

1. Электронный контактный термометр.
2. Отвертка.
3. Барашек или ключ, обеспечивающий вращение штока. В большинстве случаев мастера используют для такой задачи обычный шестигранник.
4. Лист бумаги и карандаш.

В последнее время особой популярностью пользуется метод балансировки радиаторной сети, который подходит и для 1-трубных, и для двухтрубных систем. Регулировка коллекторной разводки и теплого напольного покрытия осуществляется немного иначе. Методика подразумевает измерение текущей температуры радиаторов, а также восстановление сбалансированного режима работы посредством ограничения расхода жидкости-теплоносителя. Отбалансировать батарею можно и с помощью термометра.

Для этого нужно прогреть теплоноситель до нужной температуры, а затем срочно открыть все клапаны. Если на мониторе не отображается текущая температура теплоносителя, ее нужно определить своими руками, приложив термометр к металлическому патрубку на выходе.

Дальше нужно замерить температуру первого радиатора в двух точках — возле подающего и обратного контура. При наличии разницы в пределах 10 градусов Цельсия необходимости проводить балансировку нет. Затем действие осуществляется со всеми остальными приборами. На этом этапе инженеру важно записывать все показания, чтобы потом отталкиваться от них при настройке каждой ветви отопления.

При разнице температуры больше двух градусов на подаче первого и последнего радиатора достаточно прикрыть вентили двух первых батарей на 0,5−1 оборот и выполнить повторный замер. Если показатели разницы варьируются в диапазоне 3−7 градусов, краны регулировки первых элементов нужно закрыть на 50−70%, а средних — на 30−40%. Что касается последних кранов, то их лучше оставить в прежнем положении.

Через 20−30 минут, когда батареи слегка прогреются, нужно повторить измерения, добиваясь нормальной разницы в 2 градуса Цельсия. При регулировке длинных магистралей возможен вариант наличия разницы в 3 градуса.

Процедура настройки проводится до тех пор, пока требуемый сбалансированный режим прогрева не будет достигнут. Но нельзя слишком увлекаться, закручивая краны очень туго. Подобный подход не позволит достичь высокой экономии ресурсов, а лишь усугубит проблему неравномерного прогревания элементов отопительной системы.

Не секрет, что контуры теплых напольных покрытий и радиаторы лучевой схемы присоединены к одному общему узлу — гребенке. В таком случае разбалансировка будет выполняться прямо на коллекторе. Что касается подходящего способа настройки, то он определяется наличием ротаметров — специальных колб, которые монтируются на подающей или обратной стороне.

Для правильной настройки подачи теплоносителя, необходимо провести несколько расчетов по такой формуле: G = 0.86 x Q / Δt. Она читается следующим образом: G — это массовый расход теплоносителя, который протекает по контурам. Единицей измерения является объем воды в килограммах за час. Латинская буква Q указывает на объем теплового потенциала, который должен давать контур. Показатели измеряются ваттами. Δt — это показатель разницы температур на входе и выходе. Для определения точной мощности каждого напольного контура нужно оценить потребность в тепле каждой комнаты. Для этого задействуется удельное соотношение 100 Вт/м2 площади помещения.

Чтобы успешно отбалансировать отопительную систему, нужно придерживаться определенного руководства. Балансировка стоякового радиатора, контуров и петель теплых напольных покрытий состоит из таких этапов:

1. Для начала необходимо запустить насосное оборудование в заполненной и опрессованной системе теплых полов. При этом запуск котла не обязателен.
2. Посредством колпачков ручной регулировки нужно закрыть термостатические вентили на второй части гребенки.
3. После полного открытия первого вентиля и выбора подходящего ротаметра требуемый объем теплоносителя нужно выставить с помощью нижнего кольца расходомера.
4. По завершении настройки нужно снова перевести вентиль в закрытое состояние, а затем начать настраивать следующий контур. В итоге останется открыть все регуляторы, а также оценить текущий расход воды.

Для регулировки батарей лучевой разводки используется аналогичная технология. Чтобы убедиться в достоверности конечного результата, необходимо сравнить 2 варианта — по расчетному расходу, а также текущему прогреву радиатора.

Многие пытаются достичь высокой экономии электроэнергии с помощью покупки коллектора без ротаметров. Однако такое решение — большая ошибка, которая продлит процедуру настройки на несколько дней.

1. Сбои и повреждения в регулирующем механизме. Во время снижения температуры он может указывать на отключение подачи теплоносителя от котла. Устройство обогревательной системы не исключает подобную неисправность, но она решается очень просто и без каких-либо сложных расчетов. Все, что потребуется от владельца котла, — провести настройку реулятора, избегая полного закрытия клапана.
2. Повреждение системы автоматики. Зачастую подобная неприятность случается при неправильном расчете и монтаже оборудования. В результате отопительные контуры постоянно подпитываются жидкостью, что способствует превышению допустимого давления. Устранить неприятность можно следующим образом: для этого нужно закрыть одну линию и наладить автоматику циркуляции.
3. Неправильные действия владельца. Человеческий фактор — это одна из наиболее распространенных причин превышения давления в системе отопления. Зачастую встречается такое явление, что при закрытии одного из кранов человек забывает открыть задвижку. Подобное происшествие проявляется при использовании каминного отопления. Перед тем как принять какие-либо действия, необходимо оценить состояние кранов подачи теплоносителя. Если один из них закрыт, нужно немедленно открыть его.
4. Загрязнённость фильтра. Еще одной распространенной причиной появления высокого давления является чрезмерная загрязненность фильтра. В таком случае достаточно вовремя очистить его от всевозможного мусора, а затем провести тестовый запуск отопительной системы. Порой приходится дополнительно устанавливать новый фильтр.

Балансировка отопления, теплоснабжения многоквартирных и многоэтажных домов

Услуги гидравлической балансировки стояков, системы центрального отопления в МКД, ТСЖ Перми и Пермского края.

Комплексное решение вопросов в ЖКХ

Признаки разбалансировки системы отопления многоэтажного дома:

Температура в одной части многоквартирного дома завышена, а в другой части занижена.
Квартиры с завышенной температурой – скидывают лишнее тепло на улицу.
Квартиры с заниженной температурой – включают электрообогреватели.
Холодно в доме
Холодные батареи
Плохая циркуляция в системе отопления
Духота в помещении
Переплата за отопление

Зачем балансировать систему отопления в МКД?

Избавиться от сквозняков из-за перегрева комнаты
Выравнивание температуры помещений по зданию, позволит автоматике проводить более качественное регулирование.
Уйдут в прошлое жалобы жильцов на недогрев и духоту в квартирах.
Установить на этажах, одинаковое температурное значение на всех радиаторах.

Как происходит балансировка системы отопления многоквартирного дома?

Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.

Температура на радиаторах разная в следствии

Медленной циркуляции теплоносителя по стояку.
Большого теплосъёма с теплообменных приборов.

Причины, влияющие на замедление циркуляции в стояке системы отопления:

Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и металлопластиковых труб вместо металлической трубы.
Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.

Причины увеличенного теплосъёма теплообменными приборами:

Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.

Почему остывают батареи?

Существуют две схемы отопления – однотрубная и двухтрубная.

Двухтрубная система отопления.

Однотрубная система отопления.

Решим проблемы с отоплением раз и навсегда! Звоните!

Балансировка системы отопления в частном доме: Как распределить тепло по комнатам

Для правильной работы системы отопления необходимо провести ее балансировку. Эта процедура не только повысит комфорт, но и поможет сэкономить на отоплении.

Балансировка системы отопления в частном доме зачастую является необходимой процедурой. Как правило, выполнять ее нужно еще при изначальном обустройстве. Впрочем, иногда хозяевам везет, и даже пропуск данной операции никак не влияет на качество домашнего отопления.

Балансировка системы отопления

Симптомы неполадок
Необходимые инструменты
Работа с однотрубной и двухтрубной системой
Работа с лучевой разводкой и теплыми полами

Однако бывают и другие ситуации. Например, если вы при входе в самую дальнюю от котельной комнату замечаете, что там определенно гораздо холоднее, чем в других, то это повод задуматься о равномерности распределения теплоносителя.

Дело в том, что любая жидкость, согласно одному из основных гидравлических законов, предпочитает течь по пути наименьшего сопротивления. Если предоставить теплоносителю идти так, как вздумается, то он не станет заботиться о том, чтобы равномерно прогреть все радиаторы, находящиеся в доме. Вот почему балансировка зачастую просто необходима.

Симптомы неполадок

Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

завоздушенность системы;
протечка;
образование засора;
нарушение работоспособности расширительного бака.

Все эти факторы могут привести к неравномерному прогреву помещений. Балансировка здесь не поможет. Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах. С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится.

Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

Поэтому балансировку нужно проводить, как говорится, с умом. А о том, как это сделать, расскажем сейчас подробно.

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
отвертка;
ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

Работа с однотрубной и двухтрубной системой

Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Работа с лучевой разводкой и теплыми полами

Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м2. Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

После проведения расчетов процедура балансировки осуществляется следующим образом.

Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Необходимость балансировки системы отопления — ДаблДом

В рамках обустройства качественной системы отопления недостаточно просто установить и подключить оборудование. Обязательным этапом, гарантирующим длительную, бесперебойную и стабильную работу котла, насоса, радиаторов и соответствующих интерфейсов соединения является комплексная регулировка системы. Цели процедуры балансировки:

Правильное распределение теплоотдачи по помещениям;
Перепроверка корректной работы оборудования.

Вышеобозначенное мероприятие можно проводить как самостоятельно, так и воспользоваться соответствующими сервисными услугами от профессионалов.

Среди рядовых обывателей бытует мнение, что балансировка системы отопления необходима только для больших зданий со значительным количеством помещений. Однако, как показывает практика и современные рекомендации по эксплуатации теплового оборудования, процедура необходима также для частных домов и малых строений. При отсутствии последней тепло будет распределяться неравномерно, в результате чего для отдельных участков его будет не хватать. В свою очередь на иных локальных участках будет наблюдаться излишнее количество тепла. Правильно проведенная балансировка гарантирует отсутствие подобных проблем.

Общие сведения о процедуре балансировки отопительной системы

В классической интерпретации балансировка системы отопления представляет собой комбинированную процедуру, направленную на организацию правильного распространения тепловой энергии по трубопроводу с обязательным учетом требований и рекомендаций под каждое из помещений здания.

Основные мероприятия в рамках обозначенной процедуры выполняются с помощью запорно-регулирующей арматуры. Последняя позволяет проводить регулировку путем линейного уменьшения или увеличения поступления теплового носителя в отдельные участки системы. При этом следует учитывать, что автоматизированные системы регулирования и поддержки температурного режима не заменяют полноценной балансировки, поскольку выступают лишь вспомогательным механизмом, позволяющим поддерживать определенный режим в помещениях. В рамках схемы подготовки отопительной системы к старту рекомендуется:

Произвести её комплексную балансировку, в том числе на стороне базового отопительного прибора и радиаторов.
Осуществить монтаж автоматических модулей, поддерживающих заданные параметры в определенном диапазоне.

Непосредственные компоненты отопительной системы, с помощью которых выполняется её механическая регулировка:

Регуляторы расхода;
Балансировочные и перепускные клапаны.

Монтаж определенных элементов базируется на устройстве системы отопления. Так, в типичных контурах однотрубного типа достаточно установки простых ручных кранов. С их помощью оператор может выставлять интенсивность подачи теплового носителя в доме. Для двухтрубных систем, оснащающихся температурными регуляторами автоматического типа, необходима обязательная установка балансировочных клапанов.

Основные методы балансировки отопительной системы

В рамках самостоятельного проведения процедуры владелец системы отопления может воспользоваться двумя методами балансировки:

Ориентировочная регулировка по температурному режиму;
Балансировка по расчетному потреблению теплового носителя с использованием расходомера электронного типа.

Более точным, эффективным и правильным считается второй способ, однако он требует:

Минимальных навыков работы с электронным расходомером;
Присутствия полного проекта отопительной системы;
Наличия подробного гидравлического расчета системы, где указаны показания расхода носителя на всех участках трубопровода.

При отсутствии любого из вышеобозначенных элементов, точную регулировку самостоятельно будет сделать проблематично. Однако при необходимости можно обратиться к профильным специалистам за квалифицированной помощью.

Еще один ключевой для балансировки элемент – это регулировочная арматура. Она присутствует на каждом стояке или ответвлении. Помимо неё в рамках выполнения процедуры используется специальный электронный прибор, подключающийся к арматуре. С помощью последнего выполняется сверка реальных и проектных параметров, а также последующая балансировка.

Шаровые краны и термостатические радиаторные вентили не относятся к регулирующей арматуре. Первые необходимы для организации беспрепятственного прохода теплового носителя или же его полного отсечения. Вторые количественно регулируют тепло, поступающее в батарею с учетом температурных показателей в помещении.

Базовый принцип основного метода балансировки – это точное определение прибором расхода теплоносителя на каждой ветви/стояке и последующая корректировка подачи теплового носителя с проверкой изменившихся значений.

На ответвлении обратной магистрали системы присутствует балансировочный вентиль со штуцерами. С последним и подключается электронный модуль. При наличии полной схемы с расходами теплового носителя можно проверить все реальные значения на контрольных точках и сверить их с проектными, регулируя расход поворотом шпинделя. Данная процедура актуальная для отопительных систем частных коттеджей и больших многоэтажных домов.

В качестве альтернативы электронному прибору иногда используются специальные балансовые вентили, оснащенные колбой расходомера. Последние можно приобрести и установить в процессе монтажа системы отопления.

Естественно, точность балансировки в этом случае существенно ниже, чем при использовании специализированного оборудования, однако в большинстве случаев её оказывается достаточно для грубой настройки в домашних условиях.

При условии правильного первичного проектирования, верных расчетов и грамотно проведенной процедуры балансировки, все батареи в помещениях будут получать необходимое количество тепла для обогрева.

Настройка по температуре

В ряде случаев владельцы не имеют проектной документации на систему отопления. При её отсутствии единственным вариантом для проведения самостоятельной балансировки остаётся настройка по температурным показателям.

Для осуществления данного мероприятия нужно на выходе каждой батареи установить специальный вентиль. На российском рынке хорошо зарекомендовала себе фирма HERZ, австрийский производитель качественных балансировочных вентилей.

Необходимо заранее обзавестись качественным термометром электронного типа, способным измерять показатели на любой поверхности.

Отдельные «домашние мастера» рекомендуют использовать для балансировки шайбы. При этом следует учитывать, что вне зависимости от ситуации, необходимо будет выполнять расчеты проходного отверстия в шайбе по расходу теплового носителя.

Непосредственная процедура балансировки начинается с открытия вентиля, установленного на самом отдаленном и мощном отопительном оборудовании. Остальные элементы открываются на определенное число оборотов. В качестве примера можно предположить, что на одной ветви отопительной системы присутствует 6 батарей, а клапан в свою очередь откручивается максимум на 5 оборотов. Следовательно, на самой ближней батарее нужно сделать 1 оборот клапана. Далее – по возрастанию. Последний клапан открывается на максимум. Грубая балансировка системы отопления двухтрубного типа для частного домовладения базируется на предопределяющем условии о равномерности температур всех нагревателей в помещениях.

После осуществления вышеописанных действий требуется измерить температурный показатель металлического корпуса вентиля. Если он выше, чем других компонентов – следует немного прикрыть вентиль. Если же ниже – частично открыть.

Итоги

Балансировка системы отопления – это достаточно сложная, но необходимая процедура. Не получается произвести её самостоятельно? Обратитесь к профессионалам!

Балансировка системы отопления в частном доме

В чем суть балансировки

Гидравлические системы отопления по праву считаются наиболее сложными. Их эффективная работа возможна только при условии глубокого понимания физических процессов, скрытых от визуального наблюдения. Совместная работа всех устройств должна обеспечивать поглощение теплоносителем максимального количества тепла и его равномерным распределением по всем нагревательным приборам каждого контура.

Режим работы каждой гидросистемы основан на взаимосвязи двух обратно пропорциональных величин: гидравлического сопротивления и пропускной способности. Именно ими определяется расход теплоносителя в каждом узле и части системы, а стало быть и количество подводимой к радиаторам тепловой энергии. В общем случае расчёт расхода для каждого отдельно взятого радиатора отражает высокую степень неравномерности: чем больше удалён нагревательный прибор от теплового узла, тем выше влияние гидродинамического сопротивления труб и ответвлений, соответственно теплоноситель циркулирует с меньшей скоростью.

Задача балансировки системы отопления — гарантировать, что проток в каждой части системы будет иметь примерно одинаковую интенсивность даже при временных изменениях режимов работы. Тщательная балансировка позволяет добиться такого состояния, когда индивидуальная регулировка термостатирующих головок не оказывает существенного влияния на прочие элементы системы. При этом сама возможность балансировки должна предусматриваться ещё на этапе проектирования и монтажа, ведь для настройки системы необходима как специальная арматура, так и технические данные на оборудование котельной. В частности, обязательна установка на каждом радиаторе запорных клапанов, в простонародье называемых дросселями.

Симптомы неполадок

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

завоздушенность системы;
протечка;
образование засора;
нарушение работоспособности расширительного бака.

Работа с лучевой разводкой и теплыми полами

Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м 2 . Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

После проведения расчетов процедура балансировки осуществляется следующим образом.

Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна? Расскажите друзьям

Для чего проводят гидравлическую настройку СО

Основной целью балансировки отопительной системы является правильное распределение количества теплоносителя к радиаторам (батареям) за единицу времени, направляя необходимое количество тепла в места, где ощущается его дефицит.

Для более полного понимания картины, представим, что на определенном участке СО происходит ее разделение на два контура, каждый из которых ведет в разные помещения. Так как объем помещений разный, то и длина контура может различаться. Контур с большей длиной (или большим количеством отопительных приборов) имеет больше гидравлическое сопротивление. Как известно, вода (теплоноситель) всегда идет по пути наименьшего сопротивления. Другими словами, по физическим законам в контур меньшей протяженностью попадет больше тепла, чем дальние радиаторы. На рисунке наглядно показано распределение тепловой энергии в двух одинаковых системах.

Не следует забывать, что в не настроенной СО теплогенератор работает, на максимуме, что негативно влияет на все элементы конструкции.

Суммируя вышесказанное, балансировку СО проводят для:

Равномерного нагрева батарей, независимо от их местоположения в системе отопления.
Экономной работы котельной установки.

Совет! Балансировка двухтрубной системы отопления (выполненной с предварительными гидравлическими расчетами), небольшой протяженности (не более 4 отопительных приборов) – необязательна. Во всех остальных случаях, для эффективной и экономичной работы СО гидравлическая настройка необходима!

Балансировка отопительной системы в частном доме

После окончания монтажа необходима настройка системы отопления или ее балансировка. Это позволяет выявить, исправить, устранить неувязки в работе котлоагрегата и других приборов, обеспечив высокую эффективность работы и теплоотдачи.

Вопреки распространенному мнению, в балансировке нуждается отопительная система не только крупного многоэтажного здания, но и небольшого частного дома, вплоть до малогабаритной дачной постройки. Разбалансировка — причина неправильного распределения тепла, когда в одних комнатах очень жарко, а в других недостаточно тепло.

В связи с этим рекомендуется проводить балансировку перед началом каждого отопительного сезона.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

Максимальная нагрузка на систему не обеспечивает комфортную температуру.
При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

Уменьшение расхода топлива и затрат на отопление.
Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
Упрощает запуск.

Современный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

При помощи клапанов-партнеров гидравлическая система делится на модули.
Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

Определение неисправности при том, что система обогрева продолжает работать.
Проверка технического состояния и рабочих параметров оборудования.
Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Что надо знать домовладельцу о балансировке систем отопления

На первый взгляд кажется, что ничего сложного в настройке нет. Температуру в комнатах можно отрегулировать без специальных измерительных приборов, самостоятельно, руководствуясь субъективными ощущениями: где-то сделать теплее, а где-то — прохладнее. Но зачастую результат не оправдывает ожидания, так как обычный пользователь не учитывает законы гидравлики: увеличение проходного сечения балансировочного вентиля одного радиатора будет приводить к уменьшению расхода на другом радиаторе

И здесь важно поймать тот самый баланс

«В неотбалансированной системе отопления для прогрева всех комнат в доме циркуляционному насосу приходится работать с повышенной нагрузкой, что ускоряет его износ и порой вызывает шум в трубах. В таких случаях о температурном комфорте, равно как и об экономии, придётся забыть, — говорит Максим Немков, руководитель монтажного направления компании «Мир Комфорта Самара», осуществляющей услуги по проектированию, монтажу и обслуживанию инженерных сетей. — Как показывает практика, нежелательно устраивать систему отопления самостоятельно — слишком высока вероятность ошибок. К таким, например, относится подбор котлов и насосов с необоснованным запасом вследствие неучтённой теплоёмкости комнат. Профессионалы же не допускают подобных неточностей в своей работе».

Для минимизации рисков домовладелец должен владеть нужной информацией и постоянно контролировать работу монтажников. Так, если мастер уверяет, что вполне достаточно проектирования системы отопления и настройки оборудования в соответствии с вычислениями инженера, то лучше обратиться в другую компанию. Реальные условия всегда отличаются от теоретических: например, методики расчёта тепловых потерь не учитывают конкретных особенностей здания, из-за чего появляются отклонения требуемой температуры теплоносителя от проектных значений. Это рядовая ситуация, но, если оставить её без внимания, система будет работать некорректно.

Сама балансировка может осуществляться двумя способами. «Классический» подразумевает наличие проекта системы отопления, по которому, подкручивая балансировочные вентили, настраивается требуемый расчетный расход через каждый радиатор. Но наличие проекта, сделанного без ошибок, сейчас явление не частое. Да и реальная система может отличаться от расчетной. В случае же, если проектной документации нет, прибегают к «экстренному» способу. В таких случаях используется электронный термометр, измеряющий температуру на любой поверхности. С его помощью настраивается одинаковая температура на выходе всех отопительных приборов посредством балансировочных клапанов. «К общим недостаткам существующих способов можно отнести отсутствие универсального подхода и большие временные затраты. В среднем балансировка занимает около одного рабочего дня, проводят её как минимум два человека», — делится опытом Анатолий Корсунь, профессиональный монтажник. Понятно, что для бригады специалистов такие временные затраты не выгодны, поэтому в стремлении отработать как можно больше объектов ими совершаются нелепые ошибки. А в результате страдает точность балансировки, что нивелирует экономию, ради которой, собственно, всё и затевалось.

Необходимые инструменты

Например, вам вполне достаточно будет следующих вещей:

электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
отвертка;
ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
бумага и маркер или карандаш.

Обвязка простых систем отопления

Систему отопления можно назвать простой, если она содержит один прямой контур. Под прямым контуром подразумевается магистраль, в которую теплоноситель подается из котла без изменения начальной температуры. Простыми являются некоторые системы радиаторного отопления. Они могут быть однотрубными, двухтрубными и смешанными. Наиболее практичной разновидностью простого радиаторного отопления является двухтрубная система, базирующаяся на подающей и обратной магистрали.

И если её балансировка выполнена правильно, такая система обеспечит равномерный прогрев радиаторов по всему периметру отопления.

Рассмотрим основные элементы системы и их функции.

Расширительный бак

Расширительный бак закрытого типа – резервуар, оснащенный резиновой мембраной, которая разделяет устройство на две части (в нижней половине находится теплоноситель, а в верхней – инертный газ). При повышении температуры в системе отопления в него поступает часть теплоносителя, тем самым, сглаживая разницу давлений в подающей и обратной магистрали.

Бак можно устанавливать в непосредственной близости от отопительного котла. Дополнительная запорная арматура (шаровый кран), установленная перед входом в бак, позволит легко отсоединить резервуар от системы, если возникнет необходимость в его ремонте или замене.

В борьбе за правильные настройки выигрывает искусственный интеллект

Пока что картина вырисовывается мало понятная: и сэкономить хочется — пятая часть коммунальных расходов на отопление! — и тонкостей слишком много. Даже если будет всё сделано грамотно, результат, увы, не гарантирован. «Обычно балансировка проводится перед отопительным сезоном, но в сильные морозы выясняется, что комнаты имеют разную теплозащиту, о чём собственник, как оказалось, забыл предупредить. Домовладелец по своему усмотрению увеличивает расход теплоносителя в холодных помещениях, после чего все работы по настройке системы идут насмарку», — говорит Сергей Орлов (монтажник).

Исправить названный недостаток позволяют специальные компьютерные программы расчета систем отопления, которые, в отличие от ручных методов, учитывают подавляющее большинство факторов. Они с высокой точностью определяют требуемый расход теплоносителя. Остаётся лишь выставить рекомендуемые регулировки балансировочных клапанов. Понятно, что для такого способа балансировки необходимо обладать навыком использования подобных программ расчета, а также иметь в системе специальные балансировочные вентили с градуировкой. Если же в систему были установлены балансировочные клапаны без специальной градуировки, при настройке этих клапанов необходимо будет измерять расход специальными расходомерами, чтобы достигнуть значений расчетных расходов в каждом радиаторе. Всё это вкупе с необходимостью специальной запорной арматуры либо специальной измерительной техники делает процедуру для «новичков» очень сложной.

Но с развитием беспроводной связи и переходом от кнопочных мобильных к смартфонам компьютерный метод балансировки стал проще и доступнее: никакой специальной подготовки не требуется. Первыми его реализовали инженеры Концерна GRUNDFOS: они предложили рынку циркуляционный насос ALPHA3 с модулем связи ALPHA Reader и разработали приложение GRUNDFOS GO Balance для «умных» телефонов и планшетных компьютеров.

Как уверяют домовладельцы, опробовавшие новинку, теперь балансировку можно провести самостоятельно и с высокой точностью. Весь процесс занимает около часа (для домов площадью до 200 кв. м) и проводится в несколько этапов. Сначала нужно смонтировать в системе новый насос и оснастить его модулем связи. Затем следует скачать, установить и запустить бесплатное приложение в непосредственной близости от модуля связи, чтобы смартфон и насос «нашли» друг друга. Далее остаётся лишь следовать простым и понятным инструкциям: программа попросит ввести данные о существующей системе и измерить точный расход теплоносителя на каждом радиаторе. После ввода необходимых сведений утилита рассчитает требуемый расход для каждой батареи, и на экране появятся два значения: текущее и рекомендуемое. Останется лишь отрегулировать балансировочный клапан до совпадения реального расхода с расчётным.

«Необходимость в подобном инструменте назрела уже давно, и специалисты GRUNDFOS стали первыми и единственными, кто предложил такое решение. Ещё до старта продаж нового продукта были размещены предзаказы на всю ближайшую поставку ALPHA3 и Alpha Reader, — рассказывает Екатерина Семёнова («ГРУНДФОС»). — И это неудивительно, ведь, как я уже отметила ранее, хорошо отлаженная система позволяет сэкономить до 20% топлива (газ, уголь, дрова). Кроме того, сами насосы GRUNDFOS серии ALPHA3 отличаются низким потреблением электроэнергии: они на 87% экономичнее обычных установок, за что признаны самыми энергосберегающими в своём классе».

Мобильные технологии — двигатель прогресса. Они помогают нам не только справиться с вполне рядовыми бытовыми вопросами, но и сэкономить. И как знать, возможно, в будущем инженеры порадуют домовладельцев ещё более интеллектуальными решениями.

Балансировка системы отопления | Высокий Город Строй

ООО «Высокий Город Строй» предоставляем услуги:

балансировка системы отопления;
балансировка системы теплоснабжения;
пусконаладочные работы отопления.

Оказываем услуги балансировки систем отопления в Минске и всей Республике Беларусь. Являемся одним из первых предприятий в Р.Б. осуществляющих балансировочные работы. Имеем более чем десятилетний опыт монтажа и балансировки отопления.

Производим работы на крупных строительных объектах различного типа сложности в условиях нового строительства, капитального ремонта и реконструкции зданий: Многоквартирные жилые здания, Административные здания, Торговые здания, Складские здания и сооружения, Производственные здания и сооружения.

Специалисты нашей компании балансируют различные системы отопления: однотрубные, двухтрубные, лучевые и водяной теплый пол. С различными схемами разводки и подключения радиаторов: горизонтальной и вертикальной, попутной и тупиковой.

Для чего нужна балансировка системы отопления?

Балансировка отопления обеспечивает, комфортный климат в помещениях, экономию денег и энергоресурсов.

Основной направление современной строительной индустрии — это энергосбережение и энергоэффективность. Эти направления соответствуют мировой тенденции заботы об окружающей среде и повышении экологичности человеческой деятельности. Именно благодаря балансировке и правильному монтажу отопления можно экономить до 50% тепла за отопительный сезон.

В Европе каждый градус выше уровня в 20°С увеличивает стоимость теплоэнергии как минимум на 8%. Эта диспропорция возрастает в зданиях, в которых отопление не сбалансирована. Балансировка отопления нужна для того, чтобы во всем здании поддерживалась одинаковая температура на всех этажах.

Самый простой способ объяснить преимущества балансировки – это сравнить отбалансированную и неотбалансированную системы отопления.

Неотбалансированная система отопления	Отбалансированная система отопления
Температура в здании на верхних и нижних этажах существенно различается. Разница может доходить до 15^оС.	Температура всего здания колеблется в пределах +/- 1^оС
Повышенный расход энергии на обогрев в зимний период	Экономия расхода энергии до 50% весь отопительный период
Дорогостоящая диагностика системы теплоснабжения, и, как правило, диагностика проводится только после наступления проблемы	Благодаря постоянному мониторингу системы приборами, любая проблема с системой теплоснабжения может быть оперативно определена и устранена
Завышенные расходы ресурсов, отсутствие заботы об окружающей среде	Соблюдается принцип экологичности и экономятся природные ресурсы
Изменение температуры в здании требует диспропорционально больших расходов времени и энергии	Необходимая температура в здании достигается при минимальных энергетических и временных затратах

Поэтому, если Вы хотите, чтобы энергоэффективность отопления Вашего объекта была на высоком уровне, Вам стоит еще при проектировании объекта позаботиться о балансировке отопления. Если Вы проектируете систему отопления в нашей компании, то проектное подразделение позаботится о включении в проект балансировочных работ вашей отопительной системы.

Балансировка производится путем установки и настройки балансировочных кранов и термостатических клапанов, регулирующих расход теплоносителей.

Признаки неотбалансированной системы отопления:

Слишком горячие или холодные радиаторы.
Неравномерный нагрев контуров теплого пола.
Перегрев отдельных элементов отопительной системы.
Шумы в радиаторах, трубопроводах и контурах теплого пола.
Гудение циркуляционного насоса.
Самопроизвольное отключение отопительного котла.
Перепад температур в трубопроводах подачи и обратки превышает 19^оС.
Перепад температур в трубопроводах подачи и обратки менее 14^оС.

Балансировка двухтрубной системы отопления.

Горизонтальные двухтрубные системы отопления зданий, позволяют контролировать и регулировать подачу тепла потребителям, тем самым значительно снижая энергозатраты, однако это возможно только в случае проведения балансировки регулирующей арматуры.

Особенность балансировки двухтрубной схемы отопления заключается параллельном подключении радиаторов отопления (в отличии от однотрубной схемы), с той особенностью что сами радиаторы имеют собственное гидравлическое сопротивление намного ниже, чем трубопроводы подачи и обратки. Имея малое гидравлическое сопротивление, такие элементы (радиаторы) в данном случае играют роль широкого канала пропускания теплоносителя. Тем самым радиатор установленный первым в контуре отопления будет стремится пропустить максимум теплоносителя из трубопровода подачи в трубопровод обратки и выделить максимум тепловой энергии в окружающею среду. Дальше по системе теплоноситель практически не пойдет.

Чтобы это компенсировать на радиаторы устанавливают балансировочную арматуру для дополнительного сопротивления, которыми задают величину и скорость протекания теплоносителя через каждый обогревательный элемент исходя из его удаленности от начала контура отопления. Как правило балансировочная арматура устанавливают на входе и выходе отопительного прибора, тем самым регулируя пропускную способность на каждом элементе отдельно.

Как сделать компьютерную балансировку системы отопления?

Производится гидравлический расчет c указанием требуемого расхода теплоносителя на каждом элементе.
Определяется реальный расход теплоносителя на всех элементах при помощи специализированого прибора, а также необходимость гидравлической промывки системы перед ее балансировкой.
Монтируются балансировочные краны и термостатические клапана на тех узлах где они действительно необходимы. Шаровые краны не предназначены для балансировочных работ, а только для подачи и отсекания теплоносителя.
Регулируется подача теплоносителя, поворотом вентиля балансировочной арматуры, исходя из требуемого расхода для каждого отопительного прибора.

Гидравлическая балансировка системы отопления

Существуют цели и особенности балансировки отопительной системы. Гидравлическая балансировка системы отопления сама по себе является гидравлической увязкой, направленной на осуществление перераспределения тепла по всей замкнутой системе отопления.

Плохая эффективность функционирования работы отопительной системы часто обусловлена неправильным распределением в системе самого теплоносителя. Гидравлическая балансировка системы отопления преследует цель проверить установку балансировочных клапанов и правильность их установки, найти и устранить самые основные неполадки отопительной системы.

Когда расход теплоносителя недостаточный, температура помещения прогревается недостаточно, а когда происходит перерасход теплоносителя, то воздух прогревается избирательно. Современное устройство отопительных систем позволяет удовлетворять требования самых притязательных домовладельцев.

Практика показывает, что системы не всегда работают эффективно и безупречно, по этой причине в помещениях создаются некомфортные климатические условия.

Задачи балансировки

Главной целью балансировки является перераспределение расхода теплоносителя по замкнутым участкам, направляя тепло в места, где ощущается его дефицит. Данная процедура актуальна и уместна в помещениях любой площади, в том числе и частных домах, загородных дачах. Выполнить реконструкцию старой системы отопления сложно и дорого, поэтому в такой ситуации клиенты часто задаются вопросом как отбалансировать систему отопления.

Данная процедура осуществляется согласно государственной программе энергосбережения, в результате проведения отбалансировки значительно снижается потребление теплоносителей, уменьшаются денежные расходы за отопление.

Проблемы с работой системы отопления

Существует множество неполадок, возникающих в процессе эксплуатации отопительной системы:

Присутствие воздуха, которое мешает или блокирует циркуляцию теплоносителя по системе. Иногда заказчики производят замену циркуляционных насосов на образцы, имеющие большую мощность.
Поломки составляющих оборудования.
Засорение фильтров.

Современные здания и сооружения требуют реконструкции отопительных систем, поскольку гидравлическая балансировка систем отопления обычно нарушена, что влечет увеличение расходов за отопление.

Чем раньше будет проведена балансировка отопительной системы, тем быстрей нормализуется отопительный процесс здания или помещения.

Проблемы работы системы обогрева устранимы только с привлечением специалистов, поскольку именно профессионалы смогут создать правильное распределение теплоотдачи теплового носителя.

Как выполняется гидравлическая балансировка системы отопления

Если система состоит из одной трубы, то данная процедура проходит просто и оперативно. В таком случае используется специальное приспособление, именно балансировочный кран в системе отопления позволяет равномерно и максимально рационально распределить тепло.

Балансировка двухтрубной системы отопления предусматривает дополнительный монтаж балансировочных клапанов, которые нужно установить в месте, где с двух сторон от них будет по 5 метров трубы. Когда клапан устанавливается после циркуляционного насоса, то расстояние до и после клапана должно составлять > 10 м.

Если данное условие будет нарушено, то выполнить точную регулировку будет невозможно по причине интенсивности вихревых потоков.

Диаметр трубопровода также должен соответствовать размеру балансировочного клапана.

Чтобы эффективность балансировки была максимальной, рекомендуется сделать ее разделение на отдельные составляющие, которыми могут быть автономные приборы или их группа. На входе отдельных модулей устанавливают балансировочный клапан, позволяющий настраивать работу каждого модуля. Такой подход будет уместен при необходимости получить разный уровень теплоотдачи приборов обогрева в различных помещениях.

Осуществление процедуры балансировки позволяет потреблять минимум энергии и достигать при этом максимум полезности. Данные работы должны осуществляться только силами высококвалифицированных специалистов.

Гидравлическая система, которая подлежала балансировке, экономит энергию до 6 %, защищает окружающую среду от больших объемов выбросов в атмосферу углекислого газа, защищает помещение от шумов и перегревов.

В условиях тотальной экономии коммунальных услуг гидравлическая балансировка актуальна, востребована и необходима.

Какие у вас есть варианты? — Журнал HPAC

Несколько вариантов доступны при проектировании распределительных трубопроводов для жилых и коммерческих помещений. Возможные варианты: прямой возврат, обратный возврат или первичный / вторичный однотрубный. Понимание каждого из них поможет вам определить, какой из них даст наилучшие общие результаты в конкретных обстоятельствах.

Прямой возврат
Двухтрубная система прямого возврата является наиболее часто применяемой стратегией трубопроводов.Он имеет прямые трубопроводы для линий подачи и возврата к и от оконечного блока или зон нагрева, как показано на Рисунок 1 . Линии подачи и возврата обычно находятся на одинаковом расстоянии. В каждом ответвлении, оконечном устройстве или зоне используется двухходовой регулирующий или зонный клапан как средство включения или отключения потока к этой нагревательной или охлаждающей нагрузке.
Должны быть установлены надлежащие средства балансировки потока для каждой нагрузки, чтобы обеспечить адекватный поток для каждой нагрузки. В противном случае жидкость будет протекать через кратчайшее расстояние или зону с наименьшим сопротивлением.Уравновешивание потока может быть достигнуто с помощью балансировочных или шаровых клапанов или, что еще лучше, регуляторов потока. Если используются двухходовые регулирующие клапаны, размер первичного насоса соответствует требованиям всего здания.
Должны быть установлены надлежащие средства перепуска давления, чтобы обеспечить возможность обхода потока, когда какой-либо оконечный блок не вызывает. Если используются зональные насосы, каждый из них обеспечивает необходимый поток для каждой нагрузки вместе с соответствующим падением давления, поэтому балансировка может не потребоваться. Размер первичного трубопровода зависит от нагрузок ниже по потоку, поэтому чем дальше по первичному контуру вы пройдете, тем меньше будет оставшийся размер труб.
Преимущества:
• Одинаковая температура подаваемой жидкости для всех нагрузок
• Простота отслеживания
Компромиссы:
• Неправильная балансировка может снизить эффективность
• Систему необходимо сбалансировать (при использовании двухходовых регулирующих клапанов)
• При установке трубопровода уменьшенного диаметра

необходимо уделять особое внимание.

Обратный возврат
Двух (или трех) трубная система с обратным возвратом — это система, в которой есть отдельные трубопроводы для линий подачи и возврата к и от оконечного блока или зон нагрева, как показано на Рисунок 2 .В зависимости от конструкции здания для этого может потребоваться более длинная обратная линия, чем у линии подачи, поскольку окончательное требование состоит в том, чтобы линия подачи первой нагрузки была последней в системе (см. Пример A, три трубы). Если, конечно, первичная подача и возврат не проходят с противоположных сторон здания (см. Пример B, две трубы).
Эта стратегия трубопроводов, однако, по своей сути является самоуравновешивающейся, если все нагрузки равны или если трубопровод имеет надлежащие размеры в зависимости от нагрузок. Дополнительные трубопроводы могут привести к экономии на механическом оборудовании, таком как балансировочные и шаровые клапаны.Размер первичного трубопровода зависит от нагрузки ниже по потоку, а это означает, что чем дальше по первичному контуру вы пройдете, тем меньше будет размер оставшейся трубы. Обратите внимание, что обратное верно для обратного трубопровода.
Преимущества:
• Одинаковая температура подаваемой жидкости для всех нагрузок
• Самобалансировка
• Требуется меньше механических компонентов благодаря самобалансировке
Компромиссы:
• Обычно требуется больше трубопроводов первого контура
• Необходимо уделять повышенное внимание дается при установке на трубопроводах уменьшенного диаметра

Однотрубная первичная / вторичная
Однотрубная первичная / вторичная распределительная система состоит только из однотрубного первичного контура, как показано на Рисунок 3 .Все нагревательные оконечные устройства или зоны отделяются посредством гидравлического разделения. Гидравлическое разделение может быть достигнуто с помощью близко расположенных тройников или специально разработанных фитингов. Каждая нагрузка будет иметь зональный насос, а его возвратная жидкость смешивается с первичным контуром, вызывая каскадное изменение температуры подаваемой жидкости по всему первичному контуру. Каскадирование первичной температуры подачи может и должно быть рассчитано для того, чтобы правильно выбрать размер зональных насосов и оконечных устройств ниже по потоку. Примечание. Увеличение числа оконечных устройств в нисходящем направлении не обязательно, так как deltaT через оконечное устройство может быть учтено, чтобы сохранить размер оконечного устройства одинаковым (GPM = Btuh / deltaT x 500).Эта система также по своей сути является самобалансирующейся, поскольку первичный контур гидравлически отделен от вторичного контура или контура нагрузки.
Преимущества:
• Самобалансировка;
• Однотрубная разводка (меньше трубы)
• Одинаковый размер трубы во всем первичном контуре
• Каскадирование температуры жидкости может повысить эффективность источника тепла за счет создания большего перепада (например, конденсационных котлов)
• Экономия на трудозатратах / установке
• Уменьшение на первичном насосе мощность
Компромисс:
• Может быть не идеальным для всех приложений
Примечание: Тройники с близким расположением требуют, чтобы расстояние между центрами было не более чем в четыре раза больше диаметра первичной трубы.

CASE IN POINT
Целью проекта пятиэтажного многоквартирного дома с четырьмя квартирами на этаже было устранение любых поверхностных трубопроводов с оконечными устройствами, расположенными внутри кладовых. Компоновка блоков от этажа к этажу была идентична, поэтому места для туалетов в каждом блоке обеспечивали наиболее идеальное место для установки распределительного трубопровода стояка.
Рисунок 4 показывает эту конструкцию с использованием метода прямого обратного распределительного трубопровода.В этом конкретном проекте линии подачи и возврата будут подведены к верхней части здания, где они будут разделены на четыре стояка, по одной на крыло, параллельно собирая все квартиры в этой части здания. Размер первичного насоса рассчитан на расход во всем здании. На этом чертеже не показан перепускной клапан давления, который потребовался бы, если бы первичный насос имел постоянный объем. Вместо этого можно использовать насосы DeltaT или deltaP, а также насосы с самочувствительностью для регулирования потока, когда не все зоны вызывают.Пожалуйста, обратитесь к таблице , рис. 4, , чтобы узнать о необходимых распределительных трубопроводах в зависимости от размеров трубопроводов. Также обратите внимание на необходимость использования отдельных балансировочных клапанов для каждой зоны, чтобы сбалансировать каждую нагрузку.
Рисунок 5 показывает эту конструкцию с использованием метода обратного распределительного трубопровода. Этот конкретный проект должен был обеспечить только верхнюю часть здания, где он затем разделился бы на четыре стояка, по одной на крыло, параллельно собирая квартиры в этой части здания.Возвраты возвращаются обратно в подвал или на уровень механического помещения, чтобы исключить необходимость в третьей трубе и по-прежнему достичь самобалансировки системы, по существу, делая расстояние перемещения жидкости одинаковым для всех нагрузок (первая подача — последняя подача) . Размер первичного насоса рассчитан на расход во всем здании.
Перепускной клапан давления (не показан) может потребоваться, если первичный насос имеет постоянный объем. Вместо этого можно использовать насосы DeltaT или deltaP, а также насосы с самочувствительностью для регулирования расхода, когда не все зоны вызывают.См. Рис. 5 для получения информации о необходимом сборке распределительных трубопроводов в зависимости от размеров трубопроводов. Смещение подачи и возврата на противоположных сторонах здания позволило уменьшить длину двухдюймовых труб, как показано на Рис. 5 . Обратите внимание на необходимость использования отдельных балансировочных клапанов для каждой зоны, чтобы сбалансировать каждую нагрузку.
На рис. 6 показана эта конструкция с использованием метода первичного / вторичного распределительного трубопровода. Этот конкретный проект аналогичен , рис. 5 , но все квартиры в этой части здания подобраны с помощью гидравлического разделения.Возвраты также отправляются обратно в подвал или на уровень механического помещения. Первичный насос рассчитан на то, чтобы выдерживать поток только с очень небольшим сопротивлением в первичном контуре. Каждая нагрузка, гидравлически отделенная от первичного контура, теперь имеет свои трансформаторы и зональные клапаны, замененные небольшим циркуляционным насосом с мокрым ротором. В результате первичный насос может быть значительно меньше, чем те, которые необходимы на рис. , рис. 4, или , 5, . Насосы DeltaT идеально подходят для первичного насоса
, поскольку они будут регулировать поток в зависимости от общей нагрузки в здании.В этом сценарии для каждого стояка используется двухходовой балансировочный клапан, чтобы на этапе ввода в эксплуатацию установить требуемый расход на основе полных проектных условий. Также можно использовать насосы постоянного объема.
Если пойти дальше, то двухходовой регулирующий клапан, управляемый контроллером deltaT, может модулировать поток через каждый стояк на основе deltaT стояка вместо фиксированного сбалансированного потока. Самочувствительные насосы могут повысить эффективность работы системы за счет снижения энергопотребления первичного насоса, когда стояк модулируется вниз из-за снижения нагрузки на здание. На рис. 6 показаны необходимые трубопроводы в зависимости от размеров трубопроводов.
За счет немного большего deltaT (30F) в распределительном трубопроводе можно получить дополнительную экономию за счет использования труб меньшего диаметра для большей части здания. Даже если дельтаT на стояк будет сохраняться на уровне 20F, размер каждого стояка изменится с текущего одного до 1¼ дюйма.
Ни один из вариантов не будет наилучшим образом подходить для всех приложений, но в любом из этих двух сценариев вариант первичного / вторичного распределительного трубопровода может обеспечить не только экономию материалов, но и трудовых затрат.
Определите лучший вариант трубопроводов для каждого проекта на основе желаемой общей конструкции системы, установки и эффективности. Вы можете найти сценарий, в котором будет выгодно объединить несколько из этих опций в одной системе. <>

Майк Миллер (Mike Miller) — директор по продажам, разработке продуктов и систем компании Taco Canada Ltd., а в настоящее время председатель Канадского совета по гидронике (CHC). С ним можно связаться по адресу [email protected]. См. Майка на Modern Hydronics-Summit 2015, где он и Стив Голди выступят по этой теме.Для получения дополнительной информации см. Www.modernhydronicssummit.com.

Все, что вам когда-либо понадобится знать о балансировке радиаторов

Балансировка некоторых систем отопления может стать настоящим кошмаром, независимо от того, сколько вы с этим боретесь, вы просто не можете добиться этого сразу!

Обычно это используется в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение. Тем не менее, у нас есть несколько советов, которые мы усвоили по ходу дела, которые сэкономят ТОННУ времени на балансировке в конце работы.Сделать те системы, которые невозможно сбалансировать, очень просто !!

Итак, что такое балансировка системы отопления?

Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно. Для систем, использующих погодную компенсацию или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно. Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток — к нагреву помещения.

В более старых системах включения / выключения это было бы больше связано со временем нагрева и потенциально меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована.Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ увеличивает конденсацию на котле вопреки распространенному мнению. Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если только у вас нет насоса на высокой настройке и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса.Главное — не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

Неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т для котлов, работающих только на отопление, где насосы не связаны с горелкой. Подробнее в нашей статье повышает ли балансировка КПД котла?

Почему балансировать некоторые системы отопления так БОЛЬНО?

Есть несколько основных причин, по которым балансирование становится трудным, и понимание того, почему является вашим первым шагом.Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина заключается в том, что в системе присутствует высокий перепад давления. Это может быть связано с использованием трубопровода с меньшим диаметром или тем, что система просто большая / имеет большие протяженности. Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из множества доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом приведена в конце статьи, и мы можем использовать более совершенные балансировочные клапаны!

Мы не можем переоценить это обстоятельство, неправильные запорные клапаны могут вызвать у вас полную головную боль, и большинство из них не подозревают, что есть какая-то разница! Что вы не знаете о статье о замках.

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

Еще одна проблема заключается в том, что некоторые инженеры при балансировке выставляют котел на полную мощность (режим трубочиста). Это заставит котел попытаться поставить максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Опять же подробнее… или может быть вариант получше, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильный поток во всей системе.Для этого нам нужно отрегулировать производительность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объекту может быть сложно нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной магистрали. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, это снова приводит к потере еще большей мощности.

К счастью, почти все современные модулирующие котлы имеют управление насосом, связанным с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время зря и зацикливаться на достижении этого.

Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

Например; Если у нас температура подачи 70 ° C (70 x 0,3), получаем DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, просто чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

Как бы то ни было, теперь ваш расход находится в правильном положении, пришло время, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько различных методов, но, что важно, ни один из них не является правильным или неправильным в разумных пределах. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов (если вообще используются) инженеры-теплотехники — это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный щиток до тех пор, пока они не почувствуют одинаковую среднюю температуру.На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной линии) и балансируют для определенного перепада температуры.

Подключение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

Мы не видим большой проблемы с немного разными средними температурами, но это будет означать, что вы потратили довольно много времени на то, что не является тем точный в любом случае, так как реальные выходы радиаторов будут отличаться.

При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к более сильному сгоранию котла.

Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру источника тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но снова может занять много времени и будет неприятно, если ваш котел будет работать нормально. Важно отметить, что это может не дать вам идеального баланса, ведь наша цель — это точная комнатная температура, а не точная температура радиатора.

Расчеты теплопотерь неточны, и даже если бы они были, они могли быть выброшены множеством вещей, таких как отсутствие изоляции, ошибки расчетов, использование комнат или неправильный выбор радиатора. Лично мы думаем, что оба приведенных выше варианта — занятие неблагодарное.

Балансировка температуры обратной воды

Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратной линии радиатора, пока система находится на « расчетной температуре подачи » ( температура должна составлять около 2 ° C на улице) и следить за тем, чтобы температура в помещении не превышала 20/21 ° C. По крайней мере, для начала.

В подавляющем большинстве систем температура подачи к каждому радиатору будет в целом одинаковой, нет никакого смысла в их измерении.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного теплоносителя имеет, безусловно, наибольшую погрешность.

Чтобы уточнить, предположим, что котел с температурой DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

Рис. 1

В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку в 8 ° C, у нас было бы совершенно разных DT , и, в свою очередь, сильно менялись бы скорости потока через каждый излучатель.

Например.

Рис. 2

Поскольку измерение температуры обратного трубопровода является более важной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры вашего обратного потока примерно совпадали.

В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам нужно было увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

Опять же, точное соответствие температуры обратки не требуется. Размер радиатора никогда не будет точным, так как радиатор будет увеличен или уменьшен до ближайшего радиатора, а также — комнаты разделяют тепло.

Это не должно было занять много времени. Теперь вы можете попросить пассажира следить за температурой в помещении, и если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте расход (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем по-прежнему используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить контрольную комнату (комнату с термостатом) до немного более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы приверженец точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и занавески (для предотвращения солнечного излучения) в собственности и установите регулирующий контроль, чтобы нацелить самая высокая температура, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Пойдите в каждую комнату и при необходимости настройте каждую запорную заслонку, приоткройте запорный вентиль очень немного, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком жарко.

Это гораздо более эффективное использование вашего времени, чем установка одного и того же DT для каждого радиатора, как уже упоминалось, мы ориентируемся на комнатную температуру , а не на температуру радиатора.

При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно достичь, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка будет завершена и вы будете довольны кривой нагрева (при необходимости), вы можете вернуть свой TRV назад, чтобы ограничить внутреннее усиление.

Быстрая подсказка . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закрывайте обе стороны, а не только одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

Перед чтением следующего раздела было бы полезно понять давление и расход!

Какой тип насоса вы пытаетесь сбалансировать?

Если у вас более старый котел, нет плавного регулирования или гидравлического разделения в вашей системе, также доступны другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром. Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

В насосах используются разные методы управления потоком и экономии энергии. Вы можете подключить горелку, управлять DT, регулировать перепад давления, регулировать внешний датчик, постоянное давление, постоянную скорость, пропорциональное давление и т. Д. (Статья по этому поводу).

Но обычно их можно разбить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости. Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант — уравновесить скромный замок, которого более чем достаточно в быту, мы могли бы добавить. Однако для балансировки не все замки одинаковы! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или с любым клапаном.Однако вы должны использовать их помпу Alpha 3.

После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон проинструктирует вас, насколько необходимо отрегулировать запорный экран или какие предустановленные значения TRV, ограничивающие поток, следует отрегулировать. После завершения будет создан отчет, показывающий, что вы выполнили баланс, который может быть полезен для предстоящего принятия закона о балансировании.

Автоматические балансировочные клапаны

Для насосов, которые устанавливают фиксированное давление и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматическую балансировку TRV.

Автоматические балансировочные клапаны, также известные как независимое от давления управление (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают переключатель расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! БОЛЬШОЙ!

Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос рассчитывает, что установленный перепад давления на клапане ниже 1 метра напора, они не смогут полностью контролировать ситуацию, и другие радиаторы могут столкнуться с проблемами. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 м, вы удвоите вашего энергопотребления.Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел расхода через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос будет увеличиваться до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

Мы не рекомендуем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, — это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводу, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

Схема системы

Установка или регулировка трубопроводов немного другим способом при установке нового котла может обеспечить простую балансировку и даже полностью избавить от необходимости балансировать систему!

Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждую цепь иметь одинаковое или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, — это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ ВЫСОКИЙ ПОТОК B = ВЫСОКИЙ ПОТОК C = ПРАВИЛЬНЫЙ ПОТОК D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Первый — сделать коммунальные трубопроводы большими.Обеспечение большего общего трубопровода означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления становятся намного ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан .. win win!

Многие могут говорить об опасностях низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

Второй способ — сделать коммунальные трубопроводы короткими.

Коллекторные системы

Коллекторные системы относятся к тому месту, где вы запускаете поток и возвращаете его в коллектор. Подобно коллектору под полом или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

Установка от Дэйва Чорли Сантехника и отопление

Это гарантирует, что все радиаторы будут иметь одинаковое сопротивление общей трубопроводной сети, и, если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

Коллекторная система позволяет легко балансировать (если это вообще необходимо), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Первый пришел последним — это термин, обычно используемый в торговле. Это то же самое, что и в традиционной двухтрубной системе, однако первый радиатор, который питает ваша подающая труба, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

Возможно, вам это покажется непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться за первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

Чем больше вы можете создать подобного сопротивления, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже было упомянуто несколько раз, все это действительно может помочь более крупным системам.

Возможно, это будет один из последних материалов, которые мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который сейчас находится в стадии разработки.

Как сбалансировать систему отопления

В любом доме, где есть система отопления, обычно рекомендуется сбалансировать систему.Причина, по которой системы отопления необходимо сбалансировать, состоит в том, чтобы обеспечить равный поток для каждого радиатора или змеевика горячей воды по всему дому. Часто в помещениях с большими участками труб радиатор на конце не получает очень хорошего потока. Точно так же в некоторых домах есть радиаторы, которые горят наверху горячо, а внизу — теплые радиаторы из-за конвекции. Все это можно решить путем балансировки системы.

Перед тем, как продолжить, просмотрите этот обучающий видеоролик о балансировке системы отопления:

Балансировка системы отопления может выявить проблемы с радиаторными клапанами и другими нагревательными элементами.Если вам нужно что-то купить, ознакомьтесь со списком рекомендованных поставщиков внизу этой страницы.

Компания

Plumberparts создала краткое обучающее видео, в котором рассказывается, как самостоятельно выполнить балансировку системы отопления, не вызывая сантехника. В дополнение к этому мы также описываем это для вас ниже.

Как сбалансировать систему отопления?

1. Убедитесь, что система отопления включена и все соответствующие термостаты и программаторы требуют тепла.

2. Закройте каждый радиатор с обоих концов (вам понадобится маленький гаечный ключ, чтобы закрыть конец запорного щита, изображенный справа, когда пластиковая крышка снята)

3. Работайте по дому методично, чтобы не пропустить ни одного радиатора. Полностью откройте конец TRV и просто откройте конец запорного щита против часовой стрелки; обычно четверть оборота. Вы должны услышать слабое шипение, когда горячая вода поступает в радиатор со стороны подачи. Иногда, чтобы нагреться, требуется минута или две. Потерпи!

4.Отрегулируйте TRV до соответствующей настройки.

5. Проделайте это с каждым радиатором наверху. Подождите 30 минут и посмотрите, все ли радиаторы внизу горячие. Если вы обнаружите, что один из них немного прохладнее или холоднее, соответственно сбалансируйте оставшиеся радиаторы внизу, пока не будет достигнут хороший поток.

6. В бунгало можно применить ту же процедуру, если вы обнаружите, что некоторые радиаторы не так сильно нагреваются, как другие.

Часто вы обнаруживаете, что один из сбалансированных вами радиаторов только слегка нагревается.НЕ открывайте полностью запорный щиток. Просто откройте его еще немного со стороны замка. Вскоре вы почувствуете разницу в тепле.

Как балансировать радиаторы: руководство

Пошаговое руководство по балансировке радиаторных систем в Великобритании

Где бы мы были ночью без центрального отопления и двойных / тройных окон? Скорее всего, мы были бы в мрачные дни наших бабушек и дедушек, с плотно закрученными оконными ставнями, согревающимся огнем на кухне и дымом, доносящимся мимо светящихся уличных фонарей.

Системы центрального отопления, обычно используемые в Великобритании, перекачивают горячую воду из центрального котла через радиаторы в каждой комнате. Это тепло передается через горячие кожухи радиатора наружу и нагревает комнату. Наконец, термостаты регулируют температуру отдельных радиаторов, наполняя их большим или меньшим количеством воды.

Все радиаторы в доме обычно получают горячую воду через термостаты по единственной петле, проходящей через здание от котла и обратно к нему.Теплота и давление воды падают, когда она проходит через систему. Следовательно, последний радиатор в здании имеет меньше тепла, чем первый. Балансировка радиатора противостоит этому, выполняя серию регулировок от начала до конца системы.

Балансировка системы центрального отопления — могу ли я сделать это сам?

Балансировка радиатора должна быть в пределах возможностей компетентного специалиста по ремонту, имеющего хорошие практические знания в области сантехники в Великобритании. Однако, если вы попытаетесь это сделать, вам понадобится помощник и цифровой термометр (или мультиметр с функцией термометра).Помните о следующих рисках:

• Радиаторы сильно нагреваются. Вы можете получить ожоги кожи, если положите руку на один более чем на несколько секунд.
• Непреднамеренное ослабление неправильного сустава может вызвать выброс кипящей воды на вашу грудь, лицо или глаза.
• Вода затопит комнату, повредив вашу драгоценное имущество. Отсюда необходимость в помощнике для отключения питания.
• Возникшие в результате травмы и материальный ущерб могут не входить в сферу ответственности вашей медицинской страховки и страхования домашнего хозяйства

Поэтому мы рекомендуем вам попросить уважаемого сантехника выполнить балансировку нагрузки.Пожалуйста, попросите их подтвердить, что они внесены в реестр Королевского института сантехники и отопления. Это позволяет им работать только с радиаторами и трубами. Они также должны быть в реестре газовой безопасности для работы с котлом и газовыми подключениями. Это может быть не обязательно в случае простой балансировки радиатора, но желательно.

Как сбалансировать радиаторы без беспорядка и суеты

STEP ONE — Удалить воздух из радиаторов

Воздух может попасть в закрытую радиаторную систему при доливе или вращении насоса системы отопления.Когда в отдельных радиаторах скапливается воздух, они становятся холоднее в верхней части, чем в нижней. Сначала мы решаем эту проблему, «выпуская» воздух из радиаторов, открывая их выпускной клапан.

Сначала мы выключаем систему центрального отопления, чтобы дать ей остыть. Мы начинаем с радиатора в начале системы и продвигаемся до конца, прокачивая воздух. Имейте под рукой запас полотенец, если вы попытаетесь это сделать самостоятельно. Старая система особенно может содержать грязную воду, и это не то, что вы хотите найти на ковре после балансировки радиатора.

ШАГ ВТОРОЙ — Проверка тепловых характеристик системы центрального отопления

Сначала мы полностью открываем все клапаны радиатора, чтобы пропустить максимальное количество воды по трубам. Затем включаем центральное отопление и внимательно отмечаем порядок, в котором нагреваются отдельные радиаторы. Это должно быть по пути подающей трубы. В противном случае может быть заблокирован радиатор или неисправный клапан, который требует замены. Когда мы закончили этот шаг, мы снова даем системе остыть.

ШАГ ТРЕТИЙ — Балансировка радиаторных систем

Предположим, что радиаторы нагреваются первыми при запуске системы и последними, когда вода повторно поступает в центральный котел. Если это не так, то начните с того радиатора, который нагрелся первым.

Сначала мы снова включаем систему центрального отопления на панели управления. Далее закрываем регулирующий клапан на обозначенном радиаторе, а затем открываем его на четверть оборота. После того, как устройство нагреется, мы используем цифровой термометр, чтобы проверить разницу между клапанами по обе стороны от радиатора.Таким образом должно быть 12 градусов по Цельсию. Если нет, мы регулируем регулирующий клапан для этого.

Мы повторяем процесс до тех пор, пока не получим одинаковые показания производительности по всей системе. Мы должны постепенно открывать отдельные элементы управления, потому что вода по линии остывает. Теперь у нас есть хорошо сбалансированная система центрального отопления. Почему наши клиенты тратят на это деньги?

Две веские причины, почему балансировка радиаторных систем важна в Великобритании

Перемена температуры в помещении может вызвать инфекцию легких зимой.Британский фонд легких предлагает поддерживать в доме постоянную температуру 18 ° C (64 ° F). Эти точные настройки возможны только при регулярной балансировке радиаторов по мере старения систем центрального отопления.

Более того, в холодный зимний день дом становится более гостеприимным, когда вы вернетесь с холода. Это такое удовольствие — перемещаться из комнаты в комнату, между верхним и нижним этажами, не желая убирать или добавлять дополнительный слой. Однако есть еще более важная причина, по которой мы должны поддерживать сбалансированную температуру во всем доме.

Экономия на отоплении

Если вы не практикуете балансировку центрального отопления регулярно, то ваш дом будет отапливаться неэффективно. Если в некоторых комнатах холоднее, то они отводят тепло из более теплых, чтобы покрыть эту передачу и потерю энергии, вам, возможно, придется держать отопление на более длительное время или при более высокой температуре. Это увеличит ваш счет за отопление.

(PDF) Система водяного отопления, ориентированная на потребности, и инструмент для проектирования активной однотрубной системы

CLIMA 2019

общая впускная труба, ответвление с HX и обратно через

общая обратная труба, различна для каждого HX.

Следовательно, значения потерь перепада давления

на каждом патрубке различны, и важно, чтобы

выполнила гидравлическую балансировку. Чтобы избежать гидравлической балансировки

, можно использовать двухтрубную схему с обратным возвратом (Tichelmann)

(рис. 2b). Если ответвления имеют очень похожее гидравлическое сопротивление

и система правильно спроектирована

, система обратного возврата является самобалансирующейся.

В настоящее время гидравлические сепараторы

часто используются, чтобы избежать взаимодействия между первичным контуром

(контур с нагревателем) и вторичным контуром (контур с

ответвлениями с HX).

Регулирование температуры зоны в случае пассивной двухтрубной системы отопления

осуществляется термостатическими вентилями радиатора

или электронными вентилями радиатора, управляемыми термостатом

2.3 Активная двухтрубная система

В активной двухтрубной системе отопления на каждый радиатор установлен насос

, который может непрерывно

контролировать массовый расход внутри радиаторов. На рис. 2c

представлена схема такой системы. Необходимо установить обратный клапан

на патрубок радиатора, чтобы предотвратить обратный поток

при выключенном насосе. По сравнению с клапанами

(пассивными) двухтрубными системами насосная (активная) система

имеет ряд преимуществ:

• В системе есть регулирующие клапаны, поэтому рассеяние энергии накачки

намного меньше,

• гидравлическая балансировка не требуется, конструкция

потоки

обеспечиваются насосами,

• конструкция проще — один тип насоса

может работать с широким диапазоном типоразмеров радиаторов.

Недостатками активной двухтрубной системы являются:

• все еще некоторые потери давления на обратных клапанах,

• взаимодействие давления может вызвать регулирование

колебаний,

• затраты на установку в настоящее время все еще высоки, но к

использование с FCU и по сравнению с ценами

электронных клапанов PICV, это уже не большая проблема

(например, маленький насос с электроникой

с корпусом предлагается за 88 € +

56 € [11], в то время как цена PICV начинается с

100 евро [12]),

• насосам требуется проводное соединение, которое

представляет собой дополнительные расходы в типичных беспроводных приложениях

, таких как радиаторы (не дорого

по сравнению с системой с помощью сервоклапанов).

Несколько компаний уже предлагают активную двухтрубную технологию

. С 2001 по 2009 год несколько исследовательских проектов

выполнялись в сотрудничестве с университетом Дрезденского технического университета

. Эти проекты были сосредоточены на разработке и тестировании

компонентов для систем отопления

, управляемых насосами. Результаты испытаний

, проведенных на испытательной площадке, демонстрируют 20% -ную экономию тепловой энергии

и 70% -ную экономию электроэнергии,

по сравнению с системой отопления, управляемой термостатическими клапанами

[13].Тем не менее, количество экономии тепловой энергии

взято из сравнения системы, управляемой

термостатическими клапанами с одним термостатом для всего дома

, с системой, использующей зональное регулирование с помощью насосов

. То есть экономия, вызванная регулированием зоны

, и экономия, вызванная работой системы, управляемой насосом-

, смешались. Интересные результаты:

— экономия электроэнергии, очевидно, вызванная

используемой топологией.Анализ моделирования [14] показывает, что

, несмотря на более низкую эффективность (энергия накачки / электрическая энергия

) небольших децентрализованных насосов по сравнению с

с большим центральным насосом в пассивной двухтрубной системе, общая откачка

Потребность в энергии ниже в активной двухтрубной системе

, чем в пассивной системе, из-за рассеивания энергии на регулирующих клапанах

Активная двухтрубная конструкция системы не сложнее, чем

пассивная двухтрубная система.Расчетная масса

потоков через теплообменники одинаковы, поэтому также можно использовать

труб того же диаметра и те же радиаторы.

Единственное, что нужно сделать, это добавить гидравлический сепаратор к

, разделить первичный и вторичный контур, обратные клапаны

и циркуляционные насосы. Скорость насоса

регулируется непрерывно, что позволяет разработчику использовать один насос типа

для широкого диапазона радиаторов.Это делает конструкцию

более простой и более устойчивой к ошибкам и модификациям.

2.4 Активная однотрубная система

По сравнению с пассивной однотрубной системой, активная однотрубная система —

содержит вторичный насос, назначенный каждому теплообменнику

в каждом вторичном контуре, который генерирует

потока воды через HX. Вторичные контуры

(контуры с радиаторами) подключены к первичному контуру

через тройник.Возвратная вода из HX

возвращается в первичный контур и смешивается с

, обходя питающую воду. Отверстия подачи и возврата в двойном тройнике

расположены по одной координате рядом с первичной трубой

, из-за того, что между ними нет перепада давления

. Следовательно, давление во вторичных контурах

не зависит от первичного контура — изменение потока

в первичном контуре не влияет на поток во вторичных контурах

.Более того, если насос во вторичном контуре

выключен, в радиаторе вторичного контура

нет потока. В такой системе существует только

тепловых взаимодействий между первичным и вторичным контурами.

Тепловые потоки радиатора непрерывно регулируются скоростью насоса

в соответствии с требованиями температуры в зоне.

Преимущества активной однотрубной гидравлической системы

• система обычно содержит только две трубы

диаметров (первичный и вторичный), поэтому

размер каждого отдельного ответвления

с учетом потерь давления больше не требуется

• вторичные контуры гидравлически отделены от первичного контура

, что устраняет необходимость в гидравлической балансировке системы

• экономия времени и материалов (меньше труб,

соединений , клапаны и работа сантехника),

• один тип насоса во вторичном контуре делает

позволяет управлять широким диапазоном тепла

теплообменников — система устойчива к

неточностям конструкции,

Одна труба система, используемая в старых системах центрального отопления

Мы недавно завершили полный проект центрального отопления, который включал трубопровод радиатора.Это довольно распространенная практика при новом строительстве или ремонте, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев могут использоваться существующие трубопроводы, при условии, что они находятся в надлежащем состоянии. Итак, почему мы это сделали? Итак, оригинальные трубопроводы проходили в однотрубной системе и не подходят для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода внутри нагревается и перекачивается в радиаторы.Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу. Ранние примеры этого требовали намного большего диаметра трубопровода в начале системы, чтобы гарантировать, что последние радиаторы получают немного тепла. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, ближайшие к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система была улучшена за счет добавления байпаса на каждый радиатор.Вместо того, чтобы вода протекала через один радиатор к другому, байпас предоставляет перекачиваемой воде два пути. С помощью радиаторных клапанов они могли уравновесить каждый радиатор в зависимости от того, в какую точку системы поступала горячая вода. Чем ближе радиатор расположен к котлу, тем больше ограничительная установка радиаторных клапанов. Поступая так, он направит больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Ключевой проблемой являются потери тепла. В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы, а участок трубопровода не имеет большого количества изгибов. Но для более крупных систем это ахиллесова пята из одной трубы. Независимо от того, что вы делаете для уменьшения потерь тепла или улучшения циркуляции, в большой однотрубной системе будет наблюдаться чрезмерная разница температур. Это привело к созданию двух трубопроводных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой.Они подключаются к большему потоку и возврату центрального отопления. В радиаторах используются клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основной подающей и обратной труб подбираются в зависимости от того, как далеко вода должна пройти. Все радиаторы отходят от основных труб трубопроводами одинакового размера. Дополнительные функции, такие как термостаты зонального нагрева и термостатические радиаторные клапаны, повышают эффективность этих систем.

Ознакомьтесь с нашей работой, которая потребовала перепуска всего трубопровода здесь

Комплексная модернизация системы отопления для двухтрубных паровых систем

Большинство людей, которые жили или работали в зданиях с паровым отоплением, знакомы с типичными явлениями неравномерного нагрева (недогрев / перегрев), стуком труб и необходимости открывать окна всю зиму.Мало того, что жильцы неудобны, но и счета за отопление высоки. Балансировка этих систем открывает огромные возможности для экономии энергии. Важно отметить, что корень проблемы кроется в системе распределения, и именно эту систему распределения необходимо исправить. Конденсатоотводчики — самое слабое звено, и когда они выходят из строя, жители теряют способность контролировать количество поставляемого тепла. Это, в свою очередь, делает пространство неудобным и приводит к необходимости открывать окна и тратить топливо.Предполагается, что конденсатоотводчики будут заменяться по всему зданию каждые три года, чтобы улавливать сломанные конденсатоотводчики, но из-за затрат и логистики такой задачи на самом деле это делается редко.

https://assets.ctfassets.net/ntcn17ss1ow9/73gDFE9yMk45h5mEezo18y/f2532fe00d1ae79e1b68d5d6de4c7524/EEFA-Upgrading_NYC_Steam_Systems.pdf

Как исправить неэффективную и шумную систему парового отопления?

При ремонте и модернизации системы парового отопления нам необходимо использовать целостный подход, основанный на использовании всей паровой системы.Весь этот строительный подход можно разбить на следующие компоненты:

Квартирные работы — установка диафрагм, радиационных барьеров и ТРВ для обогревателей;
Распределительные работы — установка вентиляционных отверстий, устранение проблем с трубопроводами, замена и обслуживание всех оставшихся ловушек в подвале, а также устранение проблем с влажным паром;
Контроль работы — установка новых современных средств контроля, которые контролируют температуру в помещении в нескольких квартирах и поставляют тепло только по мере необходимости.(обратите внимание, что большинство существующих регуляторов нагрева пара реагируют только на внешнюю температуру).

В зданиях, где завершена только часть вышеуказанных работ, результаты неудовлетворительны, и часто сохраняется минимальная экономия энергии и проблемы с комфортом. Наибольшая экономия и повышение комфорта достигаются, когда весь пакет работ устанавливается вместе.

Системы, для которых SWA нацелена на оптимизацию, следующие:

Диафрагмы : Большая часть дисбаланса системы парового отопления происходит из-за хрупких конденсатоотводчиков.Решение состоит в установке диафрагм на всех нагревателях, что делает ловушки ненужными. Диафрагма имеет размер и форму крышки бутылки и плотно прилегает к ручному клапану нагревателя (см. Рисунок справа). Небольшое отверстие в пластине ограничивает поток пара, так что весь пар конденсируется в воду, и пар не может проходить через нагреватель в возвратную трубу. Кроме того, диафрагмы помогают сбалансировать систему. А как только здание переоборудовано на систему с диафрагмами, мощность обогревателей можно уменьшить, снизив давление пара в периоды мягкой погоды.Когда мощность обогревателей более точно соответствует реальным потребностям здания, системе не нужно так часто циклически включаться и выключаться, и жители ощущают более постепенный и комфортный тепловой поток.

Термостатические радиаторные клапаны (TRV) следует устанавливать на каждый нагреватель вместо существующего ручного клапана. TRV измеряют температуру воздуха в помещении и ограничивают поток пара по мере необходимости для поддержания комфорта. В каждой комнате может поддерживаться разная температура, чтобы каждый житель устанавливал собственное тепло.TRV плохо работают при установке в системы со сломанными ловушками, поэтому они несправедливо завоевали неоднозначную репутацию. Однако при использовании в сочетании с диафрагмами они работают очень хорошо, значительно повышая комфорт и эффективность.

Распределительные работы : По окончании парового цикла воздух заполняет трубы и радиаторы. Когда котел снова запускается, расширяющийся пар должен вытеснять воздух, чтобы пар мог достичь радиаторов. Воздух в главном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте.Чем дальше от котла находится квартира, тем дольше воздух выводится из приточного трубопровода, что приводит к недогреву. Этот локальный недогрев вызывает перегрев и открывание окон в квартирах, расположенных ближе к котлу. Решением является установка вентиляционных отверстий очень большой пропускной способности на концах магистрали и на вершинах стояков. Кроме того, все конденсатоотводчики в распределительном трубопроводе необходимо регулярно обслуживать, чтобы они оставались работоспособными.

Сухой пар: Всем системам парового отопления необходим сухой пар — водяной пар с небольшим количеством захваченных капель воды — для оптимальной работы.Влажный пар вызывает гидроудары (звон труб), разбрызгивание вентиляционных отверстий и скопление воды на концах паропроводов. Накопление воды блокирует попадание пара в квартиры; жильцы жалуются, включается тепло, и большая часть дома перегревается. По окончании работы по нагреванию и раздаче промойте бойлер с моющим средством или прокипятите его. Другие меры по сухому пару включают ограничение мощности горелки, сведение к минимуму химической обработки воды (или устранение с помощью анодных стержней) и максимально возможное снижение уровня воды в котле.

Регуляторы температуры в помещении: Большинство существующих регуляторов парового отопления реагируют только на внешнюю температуру. Они понятия не имеют, жарко в квартирах или холодно, а в мягкую погоду перегревают дома. Также необходимо установить новый современный регулятор, который контролирует температуру в помещении в нескольких квартирах и подает тепло только по мере необходимости. Это приводит к более стабильной температуре, повышению комфорта жителей и максимальной экономии энергии.

Сколько стоит эта работа и сколько энергии и углерода я сэкономлю?

Исходя из предыдущего опыта, прогнозируемая экономия энергии при модернизации парового отопления составляет 15% — 35%.Диапазон экономии зависит от таких факторов, как энергопотребление до модернизации, объем работ и работа здания после модернизации. Стоимость строительства колеблется от 700 до 1500 долларов за квартиру. Основные переменные, влияющие на стоимость проекта, включают использование рабочей силы внутреннего строительного персонала по сравнению с внешним подрядчиком (для квартирных работ), а также объем требуемых работ по распределению подвала.

Существуют ли нормативные требования, связанные с моей неисправной паровой системой?

Местный закон № 87 г. Нью-Йорка фактически требует, чтобы конденсатоотводчики заменялись не реже одного раза в 10 лет, чтобы продемонстрировать соответствие.Эти комплексные усовершенствования для парового отопления устраняют необходимость в конденсатоотводчиках на радиаторах, что обеспечивает соответствие стандарту LL87 самым простым и надежным способом. Кроме того, этот объем работ может способствовать соблюдению требований местного закона 97 о квотах на выбросы углекислого газа, будь то работа по минимизации выбросов на месте для снижения штрафов или соблюдение предписываемого пути, разрешенного для зданий с регулируемой арендной платой.

Для получения дополнительной информации о комплексной работе SWA по паровому отоплению ознакомьтесь с нашим примером использования двухтрубных паровых систем.

Автор Катал Глисон, главный инженер-механик
