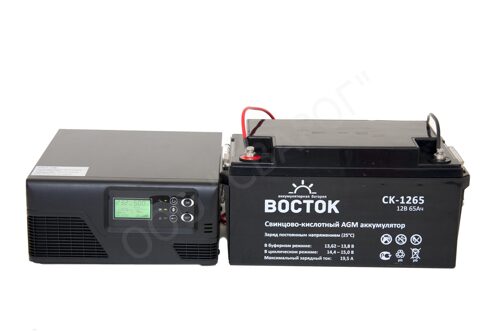

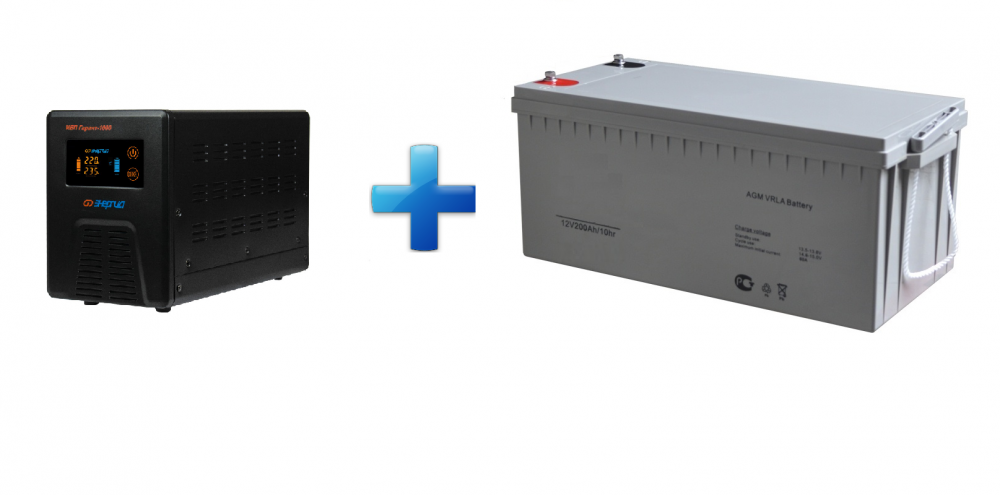

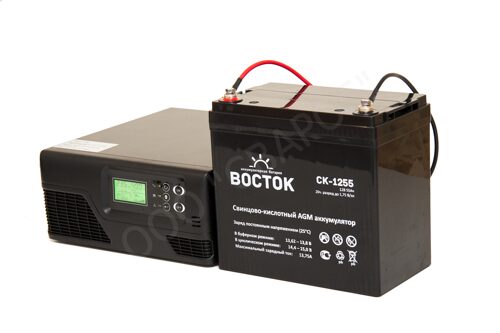

ИБП для насосов № V20 – (1 Восток СК-12100 + ИБП SVEN RT-500)



Цена с НДС на 23.06.2021

Состав комплекта:
  • Доставка: 1-4 дня
  • Самовывоз: 1-4 дня
  • Товар сертифицирован
  • Официальная гарантия
  • Описание
  • Отзывы0
  • Обсуждение0
  • Аналоги1

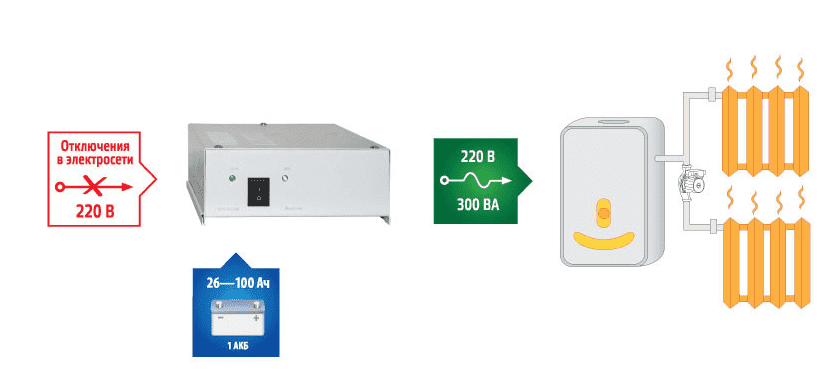

Полностью готовый для установки комплект надежного бесперебойного питания для системы отопления. ИБП выполняет одновременно и роль стабилизатора.

В состав комплекта входит:

  • ИБП SVEN RT-500 – линейно-интерактивный источник бесперебойного питания с максимальной мощностью 300Вт и зарядным током от 3А до 15А (переключается на обратной стороне ибп).

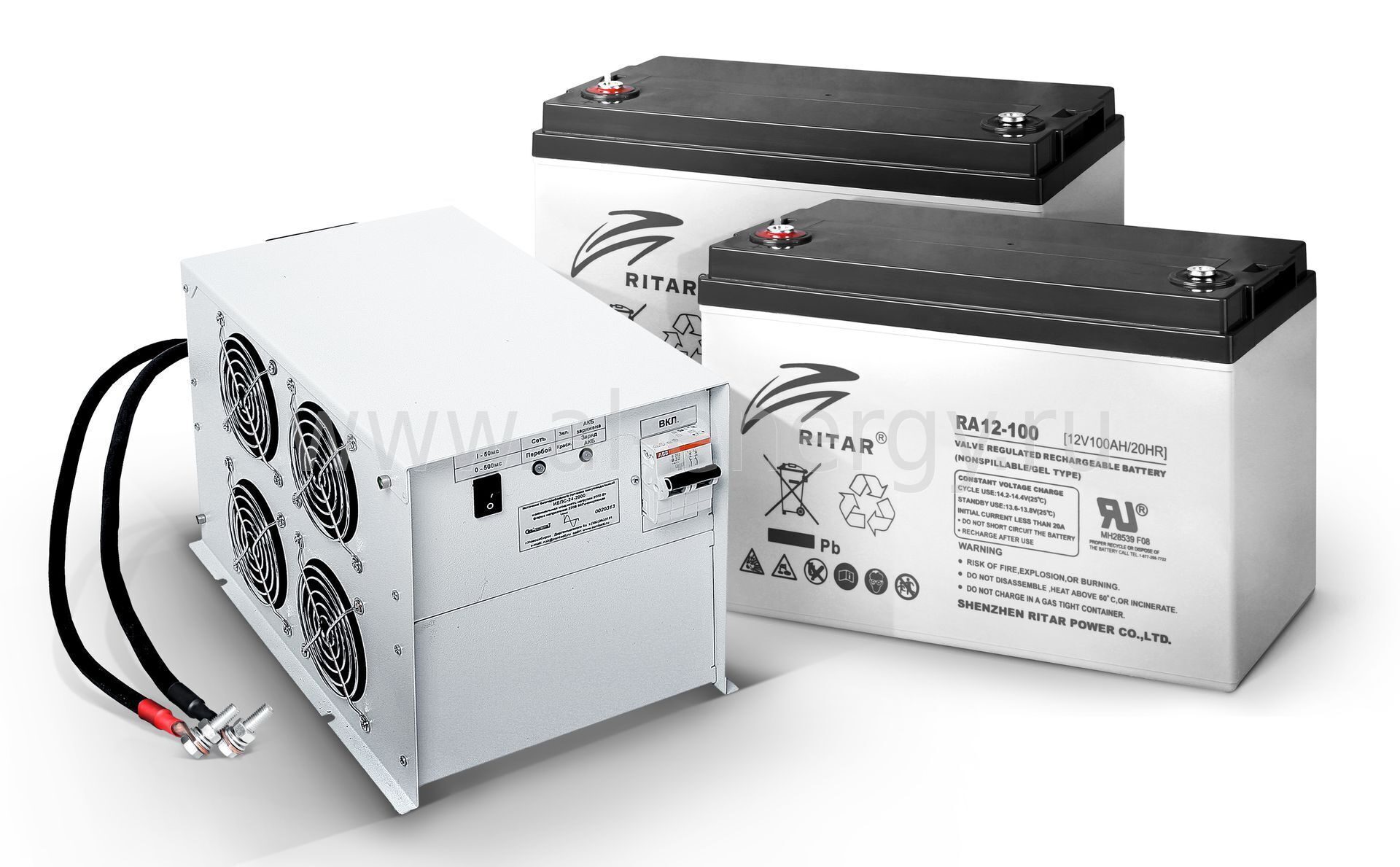

  • 1шт АКБ емкостью 100Ач – 10-ти летние 12-ти вольтовые АКБ, созданные для работы в буферном режиме, что является самым оптимальным решением в связке с ИБП. Производятся на крупнейшем заводе КНР, что гарантирует отличные характеристики. Сделаны по технологии AGM (электролит абсорбирован) – герметичны, не требуют обслуживания, не выделяют газ в процессе эксплуатации.

Таблица мощность/автономия*

Мощность, Вт 100 150 200
Автономия, Ч 9ч. 5. 4ч. 3.8ч.

* – Заявленное время автономии рассчитывается из

предположения работы при полной постоянной нагрузке, температуре 25
градусов, новых АКБ и с учетом разрядных характеристик

  • Основное
  • Тип ИБП Line-interactive
  • Мощность, ВА 500
  • Мощность, Вт 300
  • Выходной сигнал Чистый синус
  • Кол-во евророзеток 1
  • Работа с аккумуляторами
  • Тип АКБ AGM
  • Запасенная мощность, Вт/ч 1000
  • Совокупная емкость АКБ 1*100
  • Зарядный ток, А 15
  • Мин. кол-во внешних АКБ 1
  • Конструктив
  • Вес, кг 36
  • Гарантия, мес 12

ИБП для котлов V20 отзывы

Обсуждение ИБП для котлов V20

Аналоги ИБП для котлов V20

В наличии

26 332 р.

Аналогичные товары

26 332 р.

Бесперебойник для котла отопления — UPS и стабилизатор в одном корпусе

Содержание:

Бесперебойник для котла отопления. Формальность или необходимость?

Газовые котлы, которые используются в последние годы, энергозависимы. Эти тепловое оборудование имеют очень сложное устройство, в конструкцию котла входят электронные модули управления, электрические водяные циркуляционные насосы, сложные исполнительные устройства. Их правильное функционирование значительно зависит от качества электропитания. В случае больших скачков напряжения, провалов питания, изменения формы сигнала, изменение частоты тока оборудование может быть испорчено, и дом останется без отопления.

Для решения проблемы питания котлов отопления нужно использовать специальные бесперебойники для котлов
.

Современные бесперебойники для газовых котлов способны решить сразу несколько задач: защита от аварийных всплесков тока в сети, стабилизация напряжения, бесперебойное питание отопительного прибора в случае провалов питания в электросети, длительный резерв питания в случае отключения электропитания.

Циркуляционный водяной насос котла требует установки бесперебойника

Неотъемлемой частью котла является циркуляционный водяной насос, обычно его мощность колеблется от 100 до 250 Ватт. Насос является электрическим, а значит требует правильного питания. Отклонения напряжения вверх или вниз могут привести к биению насоса, перегреву или остановке насоса. Электрические двигатели очень критичны к форме сигнала напряжения, для них нужен только чисты синус.

Вот почему нельзя использовать для котла бесперебойник для компьютера (дешевые модели дают модернизированный, ступенчатый сигнал), необходим специальный бесперебойник для котла отопления.

Электронные модули управления котла требуют установки бесперебойника

Самое сложное и прихотливое устройстве в котле отопления — это электронный модуль управления. Электронные мозги котла управляют всеми процессами работы устройства, они обеспечиваю управление насосами, процессом горения и дымоотвода, включают нужные режимы, сохраняют установленную температуру носителя. В дорогих моделях газовых котлов электроника может общаться с периферийными устройствами, компьютером управления. Нарушение качества питания здесь недопустимо. Плохое электропитание может привести к сгоранию контролеров, что приведёт к полной остановке котла. Даже кратковременный перебой питания может привести к зависанию контролера.

Понятно, что нужен бесперебойник.

Модуль розжига горелки газового котла требует установки бесперебойника

Модуль управления горением являются наиболее требовательными к специальным характеристикам электрического тока. Этот модуль требует «полюсное» подключение, так как пламя движется только от электрода с фазой. В дорогих колонках может быть установлен и специальный вентилятор горелки, который так же требует правильный ток с чистым синусом.

On-line бесперебойник для котла — лучший выбор

Все бесперебойники для простоты можно разделить на две группы: off-line и on-line

Off-line источники бесперебойного питания работают по следующему принципу. Если с током всё хорошо, они просто пропускают сигнал. Если напряжение упало или пропало совсем, то ИБП включает режим питания от встроенной АКБ.

 То есть, если напряжение в сети просело, то ИБП полностью переходит на АКБ, который не может питать его долго. Время резерва такого ИБП очень мало. К тому же АКБ быстро выходят из строя. Такие модели более дешёвые и могут подойти для питания компьютера, однако для питания котла отопления они не пригодны.

On-line источники бесперебойного питания являются бесперебойниками с двойным преобразованием напряжения. В таких устройствах сетевое напряжение преобразуется в постоянное, которое питает потребителя и выполняет заряд аккумуляторных батарей. В случае провала питания ИБП преобразует ток АКБ в выходной сигнал. При этом не происходит провала в выходном напряжении. On-line бесперебойник дает сигнал правильной синусоидальной формы. В случае понижения или повышения напряжения в сети бесперебойник такого типа стабилизирует его и выдает стабилизированное напряжение. При этом он не переходит на питание от АКБ, продлевая им срок полезного использования. Вот почему для надежного питания котла отопления нужно выбрать on-line бесперебойник.

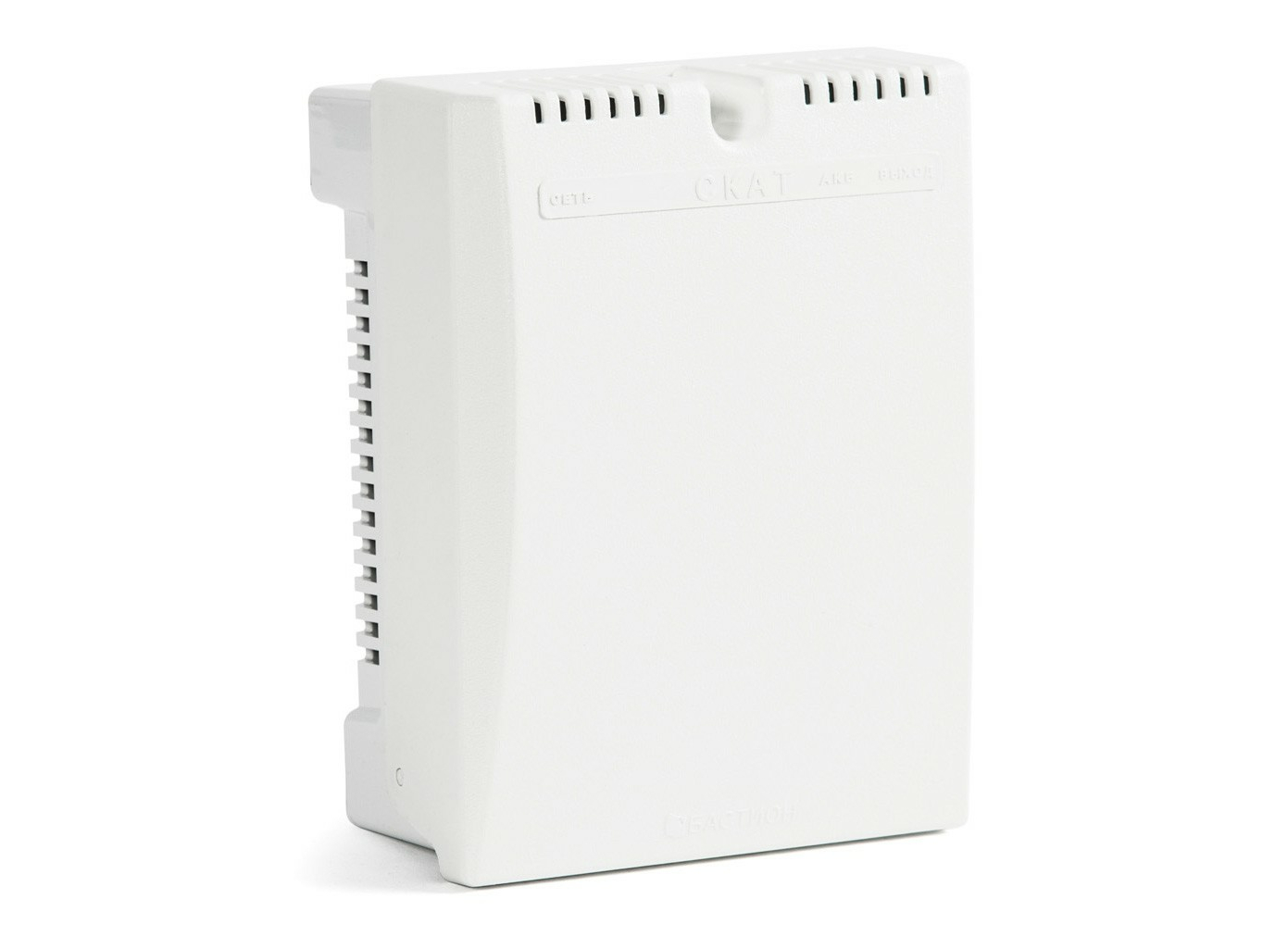

Бесперебойники серии SKAT и Teplocom для котлов отопления

Наименование ИБП Технические характеристики ИБП

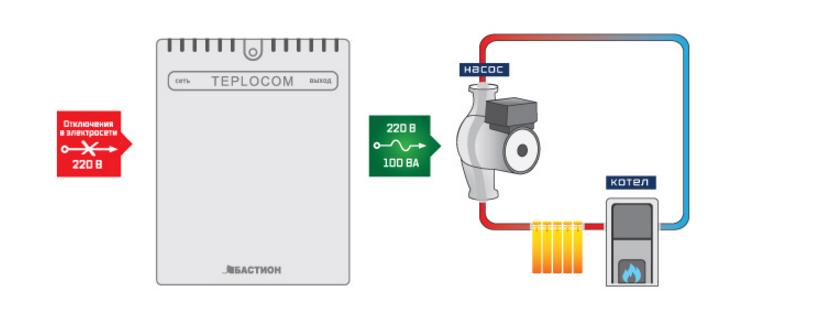

Бесперебойник для котла отопления Teplocom-300 ИБП TEPLOCOM-300 предназначен для эффективного электропитания котлов отопления с автозапуском и циркуляционными водяными насосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
Бесперебойник для котла отопления Teplocom-1000 ИБП TEPLOCOM-1000 для эффективного электропитания сложных систем отопления средней мощности с автозапуском и циркуляционными электронасосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
Бесперебойник для котла котельной SKAT-UPS 3000 RACK ИБП мощности 3000 ВА, для эффективного бесперебойного питания оборудования котельной, необходимое число подключаемых аккумуляторов — 8 шт., мини. необходимая ёмкость 100 Ач. Ток заряда аккумуляторов — 10 А. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.

Где купить бесперебойники для систем отопления?

Купить бесперебойник для котла отопления в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске можно в магазинах-салонах фирменной сети «СКАТ». Профессиональные консультанты помогут сделать правильный выбор оборудования. В случае необходимости сотрудники магазинов могут сделать проект электропитания дома, выполнить работы по монтажу оборудования. В других городах России покупку можно осуществить в магазинах дилеров компании «Бастион». Все бесперебойники для газовых котлов компании «Бастион» имеют длительный гарантийный срок.

Купить по выгодной цене бесперебойник для котлов можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.


Читайте также:

Как правильно выбрать ИБП для газового котла

Головной болью каждого владельца загородного дома является вопрос бесперебойного электроснабжения котла и другого оборудования.

К сожалению, проблема постоянного отключения электричества, причем в любой период времени, для многих является чуть ли не нормой.

В первую очередь это касается частных домов и коттеджей. Если летом это еще можно как-то пережить, то зимой в период отопления, исчезновение напряжения может оказаться критичным для вашей отопительной системы.

ИБП или генератор

Данная проблема решается установкой источника бесперебойного питания. По простому его называют ИБП, бесперебойник или инвертор для котла.

Те, кто хочет сделать выбор в пользу генератора задумайтесь, а что будет при отключении света когда вас нет дома? Как в этом случае перевести котел на резервное питание?

Понадобятся модели с системой автозапуска и другой автоматикой, а они стоят совсем других денег.

Кроме того, часто ведь свет отключают не надолго, а максимум на полчаса. Генератор пока вытащишь, зальешь бензин, подключишь, заведешь, и все это в лютый мороз.

Да и по качеству выходного напряжения (частота, синусоида) генераторы заметно уступают инверторам.

Поэтому выбор здесь для многих очевиден.

ИБП от компьютера для газового котла

Только не путайте данный бесперебойник с ИБП для компьютера. В компьютерном варианте используются встроенные аккумуляторы.

Они не дают той полной автономной работы, которая требуется. Поэтому, если вы думаете ”куплю летом помощнее UPS для компа, а зимой через него буду подключать котел”, это заблуждение и ошибка.

Даже если кто-то вам посоветует собрать схему компьютерного УПС с подключением от внешних аккумуляторов, не делайте этого. У компьютерных моделей аппроксимированная синусоида, что плохо скажется на работе оборудования. Но об этом подробнее чуть позже.

Для котельного оборудования требуется источник питания именно с внешними аккумуляторами. При этом, с возможностью увеличения мощности.

Они будут давать достаточное время автономной работы.

В чем заключается принцип работы ИБП? Он преобразует постоянное напряжения от аккумуляторов в переменное. В случае отключения эл.энергии, все потребители, без задержек времени, мгновенно переходят на работу от АКБ.

А при подаче напряжения от сети обратно, инвертор самостоятельно возвращается на нормальный режим питания. При этом происходит заряд разряженных батарей.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

  • квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом. Почему это важно?

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

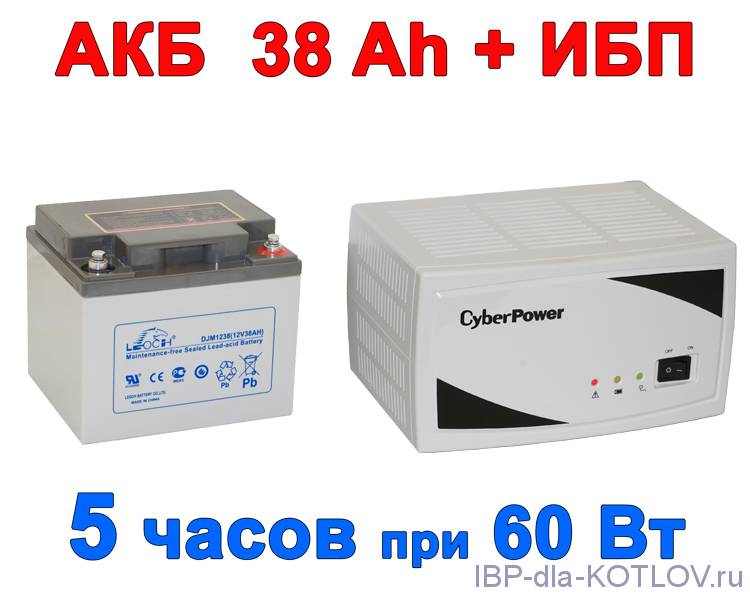

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

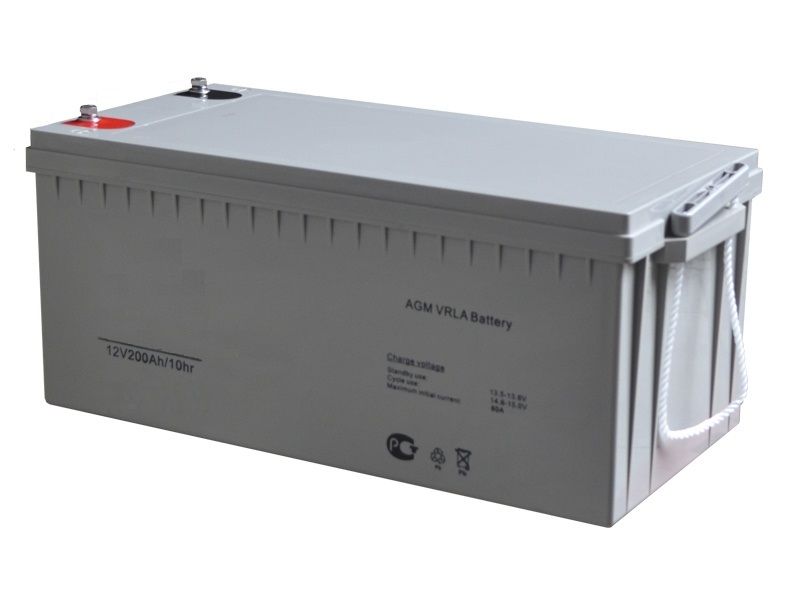

Автомобильные аккумуляторы или AGM, гелевые

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.


AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

  • off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

  • on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

  • линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Частые ошибки при выборе

Подводя итог всему вышесказанному, можно сделать краткий обзор самых частых ошибок, которых вы должны избежать при покупке и выборе источника бесперебойного питания в магазине.

1Неправильный тип бесперебойника.

Для газовых котлов вам нужны онлайн модели. Никаких оффлайн или линейно-интерактивных, если у вас конечно нет дополнительного стабилизатора перед ними.

2Неправильные аккумуляторы.

Устанавливайте только изготовленные по технологии AGM или гелевые, забудьте про автомобильные.

3Применение вместо нормального ИБП для котла UPS от компьютера.

Здесь ждите проблем с автономностью и чистотой синуса.

4Отсутствие стабилизатора при стабильно низких просадках напряжения в течение продолжительного периода работы.

Как следствие, быстрый разряд батарей, либо вообще отказ в работе из-за программных ошибок электроники котла.

5Неправильный выбор мощности без учета пусковых токов.

Статьи по теме

✔ Источник бесперебойного питания для котла или дома

Что такое бесперебойник питания именно для котлов и почему их ставят в дом

Итак, что такое источник бесперебойного питания? С помощью таких устройств для отопительных приборов можно и нужно создать дополнительную подстраховку в работе, если, конечно, котёл зависим от электричества. Бесперебойное питание — поддержка тока на протяжении недолгого отрезка времени (чаще всего до 20 минут), в цепи. Однако если подключить дополнительное оборудование, то время автономной работы, без централизованного электричества, можно продлить до нескольких суток. Чем мы можем повлиять, так это заменой аккумулятора для ИБП для котла. Естественно, что чем больше объём аккумулятора, тем дольше время работы ИБП. Бесперебойник с аккумулятором для котла необходимо покупать исходя из запросов вашей системы отопления. Таким же схожим по важности второстепенным элементом может быть разве что терморегулятор для котла. По этой таблице, можно приблизительно вычислить время работы ИБП при различных аккумуляторах:

Ёмкость 12В/60 Ач 12В/75 Ач 12В/100 Ач 2 батареи по 12В/ 60 Ач 2 батареи по 12В/ 75 Ач 2 батареи по 12В/ 100 Ач
Мощность нагрузки на ИБП Время работы
90 Вт 4,0 ч(часа) 5,4 ч 6,7 ч 8,9 ч 10,8 ч 13,4 ч
200 Вт 3,0 ч 3,6 ч 4,9 ч 6,0 ч 7,2 ч 9,8 ч
290 Вт 2,0 ч 2,5 ч 3,3 ч 4,0 ч 5,0 ч 6,6 ч
400 Вт 1,4 ч 1,8 ч 2,4 ч 2,8 ч 3,6 ч 4,8 ч
500 Вт 1,0 ч 1,4 ч 1,5 ч 2,0 ч 2,8 ч 3,0 ч
читать дальше

10 лучших ИБП для газовых котлов — Рейтинг 2020 года (Топ 10)

Современные системы отопления сложны и не терпят отключения электричества и скачков напряжения. Уберечь газовый котел от поломок, обеспечить работу циркуляционных насосов в случае проблем с электричеством поможет источник бесперебойного питания. Лучшие ИБП для газовых котлов представлены в нашем рейтинге.

Как выбрать ИБП для котла?

Тип ИБП

При выборе типа ИБП для автономной системы отопления следует учитывать два момента. Во-первых, для длительной работы с циркуляционными насосами принципиально непригодны модели с меандром или аппроксимированной синусоидой на выходе, т.е. резервные и недорогие линейно-интерактивные бесперебойники. Их выбор может быть оправдан лишь в случае систем отопления гравитационного типа (включая отсутствие встроенных моторизованных агрегатов подачи теплоносителя в самих котлах). Во-вторых, многие котлы фазозависимы, и они просто не желают включаться без наличия в электрической сети «правильной» нейтрали (а большинство Smart UPS при переходе на батарею отсекает соответствующую внешнюю цепь и формирует выходное напряжение неподходящим образом). Технически, эта проблема решаема, но лучше обойтись без дополнительных элементов в схеме питания.

Таким образом, из трех типов источников бесперебойного питания для обеспечения автономной работы газового котла и сопутствующего насосного хозяйства (а также коммутационного с электроприводом) пригодны лишь продвинутые линейно-интерактивные и On-Line модели.

Линейно-интерактивные ИБП имеет смысл выбирать, если в системе резервирования нет и не планируется в будущем установка генератора. Как правило, такие бесперебойники достаточно чувствительны к изменению частоты напряжения на входе, и даже небольшие отклонения от номинала они воспринимают как аварийную ситуацию (с переходом на батарейное питание). Если с параметрами электрической сети все в порядке и возможны лишь ее случайные отключения, имеет смысл обратить внимание на простые преобразователи постоянного напряжения в переменное. Кстати, под ИБП для газовых котлов многие специалисты как раз и подразумевают совокупность инвертора со встроенным зарядником и внешней аккумуляторной батареи. Кроме того, среднестатистический инвертор более терпим к нестабильности частоты входного напряжения, чем типичный интерактивный UPS и, как правило, оптимизирован для сценариев с продолжительным резервированием.

Во всех остальных случаях рекомендуем ориентироваться на бесперебойники с двойным преобразованием напряжения.

Выходная мощность

После того, как вы определились с типом будущего ИБП для котла, нужно посчитать, какую совокупную мощность потребляет оборудование, нуждающееся в защите. Чрезмерный запас здесь излишен, но стоит «заложиться» на вероятность форс-мажора. Скажем, на одновременный пуск всех подключенных насосов.

В подобных расчетах большую роль играет энергоэффективность таких потребителей. Если в паспорте на моторизованное устройство указан любой класс, кроме ‘A’, номинальную мощность умножают на 5. В противном случае — на 1,3. Наконец, выходную мощность источников бесперебойного питания принято указывать в вольт-амперах. Чтобы перейти к привычным ваттам, соответствующий показатель ИБП делят на коэффициент 1,4.

Продолжительность автономной работы

Задача обеспечения бесперебойного функционирования отопительной системы изначально предполагает высокую автономность (время резервирования). Автономность достигается за счет подключения внешних аккумуляторов требуемой емкости. Важными здесь являются следующие моменты:

Во-первых, это величина зарядного тока, которую может обеспечить ИБП. В идеальном случае, она должна быть регулируемой в широких пределах, иначе батареи малой емкости будут заряжаться излишне быстро, а большой — слишком медленно. Еще лучше, если контроллер бесперебойника будет способен на трехступенчатую зарядку, а возможности настройки ИБП позволят задавать величину тока и напряжение накопления/поддержания. Как минимум, с таким UPS вы не будете привязаны к единственной линейке аккумуляторов (их производителю).

Во-вторых, чем мощнее ИБП, тем емче у него должен быть батарейный кабинет (чтобы обеспечить должную автономность). По разным причинам, его часто организовывают, соединяя аккумуляторы последовательно по 2-3-4 банки. А постольку абсолютно одинаковых вещей в природе не существует, то рано или поздно происходит разбалансировка такого накопителя энергии и ускоренная деградация его отдельных элементов. Опять же, эта проблема решаема с помощью дополнительных приспособлений, а наш совет для неготовых к ритуальным пляскам — ориентируйтесь на модели ИБП с единственным внешним аккумулятором / минимальным их количеством и, по возможности, выбирайте батареи из одной партии.

Свой рейтинг источников бесперебойного питания для котлов мы постарались составить максимально представительно из моделей, активно обсуждаемых на специализированных форумах, и получивших высокую оценку владельцев или профильных специалистов.

Рейтинг лучших ИБП для газовых котлов

как правильно выбрать и установить своими руками

Содержание
  1. Что такое ИБП и зачем он нужен?
  2. Основные типы источников бесперебойного питания
  3. Как правильно выбрать и подключить ИБП
  4. Рейтинг популярных моделей и отзывы владельцев
Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

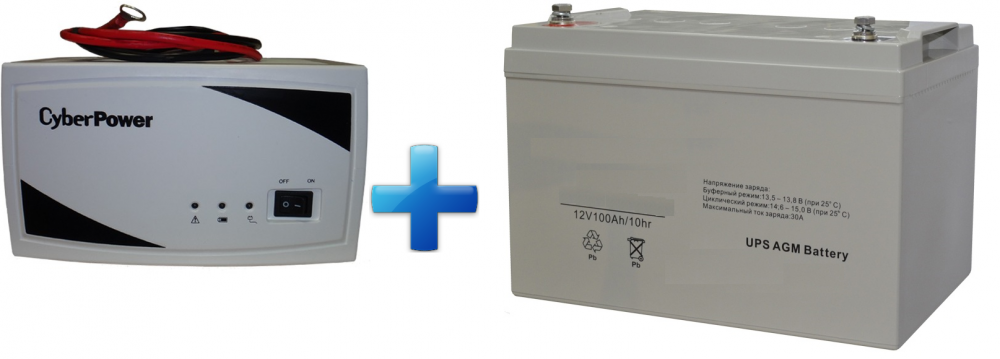

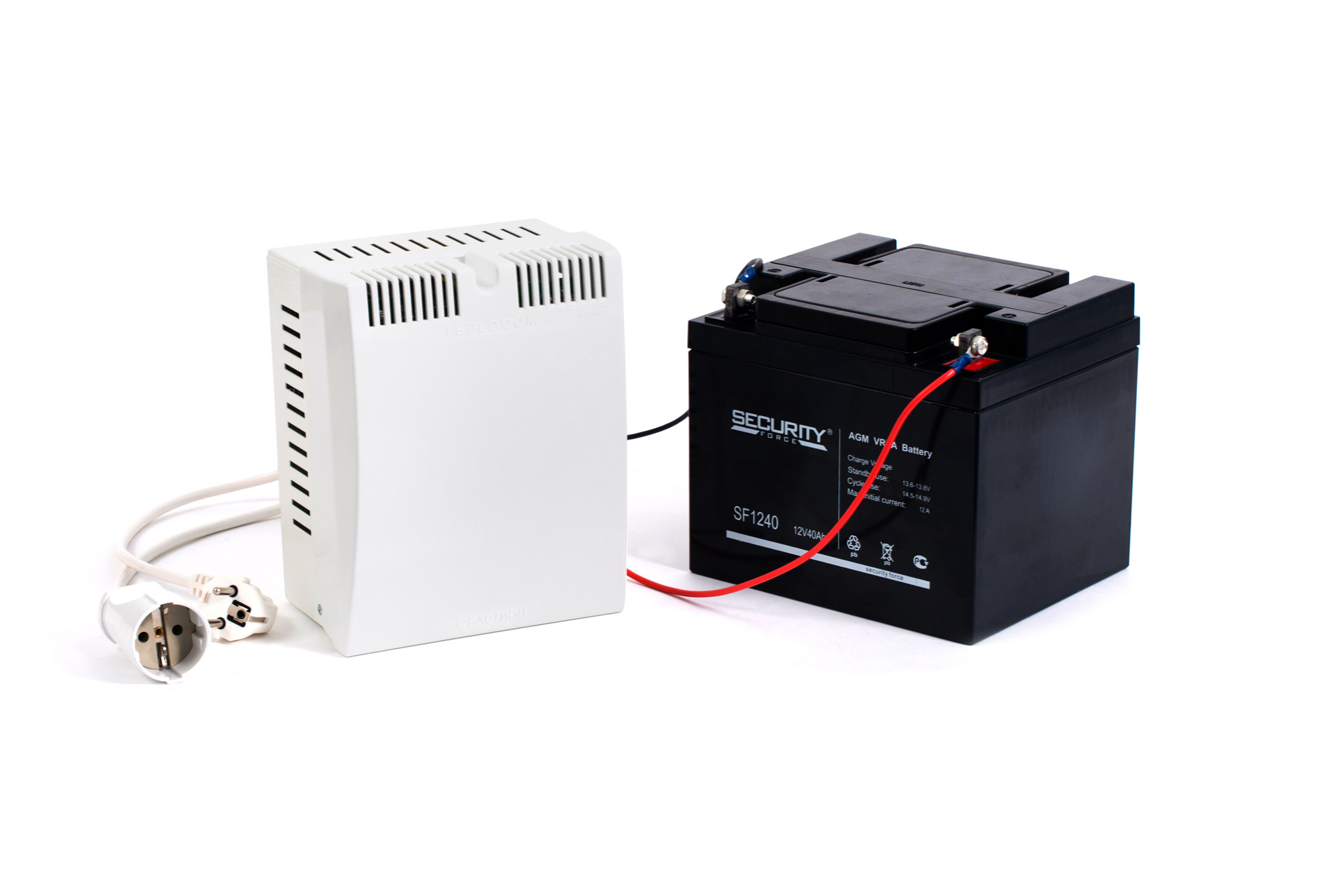

Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

  1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
  2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
  3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
  4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

  • Инвертор

    Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

  • Стабилизатор напряжения

    Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

  • Аккумуляторные батареи

    Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

  1. Рассчитываем мощность ИБП

    Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

  2. Определяем необходимое время автономной работы

    Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

  3. Выбираем тип АКБ

    Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Модель Рабочее напряжение, В Мощность, Вт Ёмкость АБ, Ач Цена, руб
АБП-150Т 160-260 150 17-100 12 587
АБП-200Т 160-260 200 17-100 15 490
АБП-300Т 300 160-260 17-100 18 577

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Модель Рабочее напряжение, В Мощность, ВА(Вт) Ёмкость АБ, Ач Цена, руб
Teplocom-300 185-245 300(180) 26—100 10 500
Teplocom-600 188-245 600(360) 40-200 15 850
Teplocom-1000 1000(600) 155-295 40-200 19 250

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

Вернуться к оглавлению Заключение

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

Бесперебойник ибп для котла отопления и насоса

Источник бесперебойного питания содержит блок питания и аккумуляторную батарею (покупаются отдельно). При подключении прибора к электросети, осуществляется зарядка батареи. Зарядное устройство (ЗУ) трансформирует переменный ток в нужные 12 В. В то же самое время 220 В передаются из сети прямиком к газовому котлу и прочим устройствам. При полностью заряженной АКБ зарядный механизм отключается и в дальнейшем питание берется непосредственно из электрической сети.

Если случается отключение подачи электричества, источник бесперебойного питания трансформирует 12 В ток в 220 В и работает в таком режиме до тех пор, пока не восстановится подача электроэнергии либо не закончится заряд аккумулятора. После восстановления работы электросети, ИБП меняет алгоритм функционирования: котел вновь получает питание от сети, а зарядка компенсирует потраченную энергию. ИБП меняют режим работы практически мгновенно, поэтому деятельность оборудования практически не останавливается.

Емкость аккумулятора для ИБП и продолжительность автономной работы

При подборе нужно обратить внимание на возможность подключения дополнительных АКБ. Если эксплуатационные нагрузки изменятся, желательно иметь возможность просто приобрести дополнительное количество батарей, вместо покупки нового бесперебойника. Чаще всего встроенные АКБ имеют запас прочности на 20 А/ч, чего хватает далеко не всегда. Кроме того, нужно присмотреться к пропорции между током ЗУ и емкостью АКБ. Правильная пропорция — 1 к 10. То есть для 5 А зарядного устройства необходим аккумулятор с емкость 50 А/ч. Для выяснения продолжительности автономного функционирования котла можно использовать указанную ниже таблицу.

Указанных параметров хватит для примерных расчетов. При необходимости можно определить более точные данные, для чего можно использовать профессиональные таблицы или обратиться к инженеру электрику. Сведения в таблице помогут выяснить время работы устройства, зная его мощность и емкость аккумулятора, с точностью до получаса. Газовый котел на 25 Вт обычно оснащен лишь одним вмонтированным циркуляционным насосом. Если иметь в виду мощность его блока управления, аппарат будет потреблять от 80 до 150 Вт электрической энергии. Таким образом, мощность источника резервного питания будет равна приблизительно 300 Вт.

Исходя из данных в таблице, АКБ емкостью 150 а/ч способен поставлять электроэнергию в котел на протяжении 10 часов. Эта модель отличается высокой мощностью, поэтому если в такой защите нет необходимости, можно купить более скромную батарею.

Несколько советов по подбору

  1. Читайте технический паспорт — все его основные положения. Ток должен поступать «чистой синусоидой» — 500 VA. Данный параметр критически важен. Бывает, что в техпаспорте указано другое, к примеру, «модифицированная синусоида». В этом случае правильнее поискать другую модель.
  2. Нужно иметь в виду мощность газового котла. Даже больше — профессионалы советую выяснить точный показатель потребления электроэнергии вентилятором и насосом. Стартовая мощность должна быть в 5-7 раз выше общего потребления энергии вентилятором и насосом. Если вдруг окажется, что бесперебойник имеет недостаточную мощность, есть риск, что котел в нужный момент не «заведется».
  3. Правильнее остановиться на устройстве с двойным преобразованием. Помимо основной задачи, он также стабилизирует напряжение.
  4. Покупая  для газовых котлов нужно предусматривать, по меньшей мере, двукратный запас мощности по сравнению с требованиями котла.

Интернет-магазин Климат в Доме.

На сайте Klimdom.ru представлены только проверенные производители Teplocom, Klass, Ресанта, Huter и др. На все вышеперечисленные модели мы даем официальную гарантию от 1 года.

Специалисты компании Климат в Доме помогут купить бесперебойник для газового котла отопления и насоса дома. Приезжайте к нам в магазин по адресу г. Челябинск, ул. Образцова, д.3, либо звоните по тел. +7 (351) 750-45-44.

Мы гарантируем низкие цены!

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Год назад я пытался понять, почему нельзя использовать обычные автомобильные аккумуляторы вместо специализированных в источниках бесперебойного питания. В этой статье было рассмотрено несколько страшилок от продавцов специализированных аккумуляторных батарей, а также произведены замеры емкости двух батарей, каждая из которых состоит из четырех автомобильных аккумуляторов, проработавших в ИБП в течение года. К сожалению, я не догадался провести такое измерение сразу после установки свежих батареек, но обещал повторить измерение через год, чтобы вы могли понять, насколько уменьшилась емкость батареек за год.Планировал сделать это в виде комментария с обновленными данными, но во время замера заметил, что пока ИБП работает от аккумуляторов — подключенный к нему котел — не работает.

Немного предыстории


Год назад при установке ИБП газовый котел был максимально простым, минимум электроники, ручной розжиг. Собственно, единственным минусом котла был ручной розжиг, потому что при отключении электричества котел в целях безопасности погасил факел и не смог зажечь его снова.Эту проблему решил ИБП, но проблема все равно оставалась: при сильном порыве ветра факел мог просто перегореть. Это происходило не часто, но доставляло некоторые неудобства. А около полугода назад было решено заменить котел на чуть более «умный», с возможностью автоматического розжига горелки, а также с турбиной, создающей тягу, необходимую для работы котла, так как в результате отпадает необходимость в использовании длинной выхлопной трубы.

Было одно принципиальное отличие старого котла от нового — фазовая зависимость. В новом котле необходимо было подключить фазу к L, ноль к N, иначе котел зажжет горелку и практически сразу ее погаснет, выдав ошибку «Невозможно зажечь горелку». Было предположение, что при переходе на аккумулятор ИБП меняет местами фазу и ноль, поэтому бойлер перестаёт работать. Индикаторная отвертка с неоновой трубкой показала, что на обоих проводах, выходящих из ИБП, есть фаза.Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и, ну, между фазой и нулем соответственно их сумма. Такой расклад котла явно не устраивает.

Пусть говорят


Стало интересно, что по этому поводу пишут продавцы специализированных ИБП для котлов. Ведь со стороны разница между ИБП для котла и для компьютера выглядит примерно так же, как аккумулятор для автомобиля и для ИБП.Основное различие между ними, наверное, в том, что одни провода для подключения аккумуляторов длинные, рассчитаны на внешние аккумуляторы, а другие короткие. Но разве это повод поднять цену в 2-3 раза на ту же мощность? Не говоря уже о том, что для целей DIY можно купить б / у ИБП, списанный в связи с истечением гарантийного срока, по цене в 10 раз дешевле, чем такой же специализированный ИБП для бойлера.

Для питания котла можно использовать только Он-лайн бесперебойник



Довольно часто можно прочитать, что автономные (линейно-интерактивные) ИБП не подходят для питания котлов, потому что у них слишком много времени, чтобы переключиться с внешнего питания на аккумулятор. Но на самом деле это легко проверить. Достаточно вынуть вилку котла из розетки и вставить обратно. Время переключения заняло полсекунды, но котел не только не сообщил об ошибке, но даже не заметил, что было отключение вообще. А в какое время линейно-интерактивный ИБП переключился? 5-10, может быть, даже 50мс, но в любом случае это будет меньше ручного выключения.

Но автономные ИБП не имеют функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 шагов для коррекции выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение последовательно высоким или низким.Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае перед ИБП необходимо установить регулятор напряжения, либо сразу поставить on-line ИБП, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

«Чистый синус» необходим для питания отопительного котла



Самые дешевые и простые компьютерные ИБП при работе от батарей генерируют несинусоидальную форму волны на выходе, потому что форма и частота входного напряжения не очень важны для импульсных источников питания. Но газовый котел содержит в своей конструкции как минимум циркуляционный насос, которому почти наверняка не понравится «модифицированная синусоида», и он хотя бы заработает, но с жутким гулом. Не знаю, как такой режим работы влияет на срок его службы, но звучит устрашающе, да и есть сильное желание отключить.

Но, в любом случае, в продаже довольно много ИБП для ПК, которые генерируют «правильный синусоидальный» выход. Некоторые производители добавляют такие модели к названию «Smart», но в любом случае стоит обратить внимание на характеристики устройства, а именно на столбец «Output waveform».Но даже если ИБП находится в автономном режиме и выдает «приближение синусоидальной волны», вы можете купить инвертор с мощностью, достаточной для работы котла, и подключить его к батарее ИБП, в результате получится дешевый интерактивный ИБП с подходящим форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Правильная фазировка необходима для правильного нагрева котла.



А теперь самое интересное. Котлы с автоматическим розжигом имеют датчик пламени для отключения газа в случае, если зажигалка сломалась и не смогла его зажечь.Эти датчики могут быть как механическими (в случае котлов с ручным запуском), так и электрическими, а во втором случае они могут реагировать на тепло, излучение или ионизацию. А в случае с ионизационными датчиками пламени возникают проблемы при питании их от ИБП. В общем, проблема решается очень просто: нужно ноль подключить до ИБП с нулем после ИБП. И все это.

Однако есть один нюанс: если ИБП подключается к электросети вилкой, то ноль желательно провести отдельным проводом прямо от розетки, иначе можно вставить вилку не той стороной (можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем фиксировать).И конечно же предполагается, что если это частный дом, то у него есть контур заземления и он подключен к нулевому проводу (до УЗО, если есть), т.е. выполняется нулевое заземление (если в цепи нет ТТ!) И, конечно же, сам котел заземлен. После ИБП провод, выполняющий функцию нуля для сетевого питания, выбирается нулевым.

ИБП для питания котла отопления должен иметь большой резерв



Почему-то вместе с этим пунктом постоянно приводится компьютерный ИБП, такой как% Company% Back Power 500, в котором аккумулятор имеет емкость 7 Ач, а время автономной работы специально ограничено перемычкой до 5 минут. , из-за того, что трансформатор, используемый во время работы АКБ, настолько горячий, что пластиковый корпус деформируется.Несмотря на это, даже такой слабый ИБП может долго работать от батареек, достаточно лишь заменить батарею на более емкую и добавить активное охлаждение. В моем случае такой ИБП проработал от автомобильного аккумулятора 20 часов, поддерживая работу ПК с потреблением в районе 150Вт. Проще говоря, время резервного питания зависит не от ИБП, а от емкости батарей.

Зарядное устройство ИБП не рассчитано на такую ​​большую емкость аккумулятора


Следующий пункт часто возникает из предыдущего пункта: когда-то батарея была на 7 Ач из коробки, а теперь была установлена ​​на 70 Ач, зарядное устройство не сможет дать больше тока и полностью зарядить аккумулятор. Отчасти утверждение верно, зарядное устройство в ИБП действительно имеет ограничение на максимальный ток, с которым оно может заряжать аккумулятор, но это не означает, что оно не сможет зарядить аккумулятор. Просто время зарядки увеличится. Конечно, это может быть проблемой, если электричество подается по графику, по несколько часов в день, а батареи просто не успевают зарядиться. Но в этом случае ничто не мешает параллельно с ИБП подключить к той же батарее более мощное зарядное устройство (или солнечный контроллер, например).Главное помнить, что в инструкции к зарядному устройству

аккумуляторы лучше подключать параллельно, чем последовательно



Бытует мнение, что лучше взять ИБП с напряжением АКБ 12В и подключить несколько батарей параллельно для увеличения общей емкости, чем взять ИБП 24 / 48В и подключать такие же батареи последовательно. Обычно приводится аргумент о необходимости балансировки батарей, если они соединены последовательно, но при этом упускается из виду, что каждая батарея состоит из 6 ячеек, балансировка которых в принципе не предусмотрена конструкцией батареи, и работает она так или иначе. В моем случае к двум ИБП подключены 4 батареи по 12В, через два года использования разница напряжений на батареях составила менее десятой доли вольта.

Важно заменить аккум после более емкой калибровки.


В некоторых ИБП калибровка выполняется нажатием кнопки на передней / задней панели, в других она может выполняться только из сервисного меню при подключении через RS232 / USB к ПК, а где-то не предусмотрена в принципе. Но считается, что если вы не проведете калибровку, ИБП не будет полностью заряжать аккумулятор, и даже при увеличении емкости аккумулятора вы будете работать с ним так же мало, как со старыми аккумуляторами.Хотя на самом деле это не так. Без калибровки ИБП не будет правильно отображать оставшуюся емкость батареи в процентах, но это никоим образом не повлияет на то, когда ИБП решит, что батареи полностью разряжены. Это может повлиять только на оборудование, соединение подключается к интерфейсному разъему ИБП и, в зависимости от настроек, после определенного уровня процентного баланса емкости батареи отключает это оборудование по команде.

В моем случае ИБП APC Smart 3000 откалибровали около года назад, но, несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжения показывает, что ИБП подражает первому. .Из него видно, что со 100% до 23% ИБП просто линейно снижает процент вне зависимости от напряжения на аккумуляторах, затем заряд «замерзает» на 23% на несколько часов, а потом постепенно снижается до 11%. К сожалению, не успел дождаться, пока он полностью разрядится, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на АКБ начало расти, заряд пошел, а процент заряда пошел на обратный, пока не упал до 1%, и только потом начал плавно расти, в зависимости от напряжения на АКБ .Возможно так, что ИБП не врет,

Вывод


В заключение хотелось бы привести результаты замера емкости аккумуляторов. В новой табличке количество циклов разряд-заряд было заменено сроком службы батареи, но, поскольку параметры ИБП не отслеживались 100% времени, согласно заключению мониторинга, чистые часы не записывались в скобках. Холодильная и морозильная камеры были отключены от первого ИБП, при одновременном запуске которого пусковой ток превышал максимальную мощность ИБП и приводил к его отключению.Ко второму ИБП были подключены два ПК, один из которых работает круглосуточно, потому что называется сервером.
Параметр Номер батареи 1 Номер батареи 2
Модель BRAVO 6CT-90VL Тюмень Batbear 75
Емкость макс. текущая 90Ач, 760А 75Ач, 610А
Стоимость на момент покупки (шт.) 2200 руб 2400 руб
дата установки 9 ноября 2014 г. 11 ноября 2014 г.
ИБП APC Smart-UPS 3000 ВА, 2700 Вт, 230 В, 50 Гц чистый синус
Нагрузка газовый котел, насос теплого пола, водяной насос, освещение освещение, холодильник, сервер, ПК
Срок службы батареи в год 25 часов (от 238 дней) 120 часов (от 182 дней)
Калибровка выполнена не Да
Дата контрольного измерения 24 сентября 2016 г. 28 сентября 2016 г.
Контрольная цифра 18 часов 30 минут 42.7 Ач 7 часов 30 минут, 58,2 Ач
Напряжение после разряда 46,6 В под нагрузкой, 48,8 В без нагрузки 45,6 В под нагрузкой, 46,8 В без нагрузки
Контрольный заряд 12 часов , 42,9 Ач 14 часов, 54,0 Ач
Напряжение после зарядки 55,2 В плюс или минус 0,05 В для аккумулятора
Уровень электролита Незначительное снижение уровня, все еще выше пластин

Измерения проводились с помощью немного обновленной версии китайского ваттметра, который внешне похож на тот же, с которым проводились измерения в прошлый раз, но в отличие от него имеет немного большую точность за счет использования качественного шунта вместо стопка резисторов SMD.Из-за того, что разряд АКБ первого ИБП длился слишком долго, я решил в конце подключить холодильную камеру в качестве дополнительной нагрузки, но при ее запуске аккумулятор резко снизил напряжение и ИБП решил, что « все », хотя напряжение было« ниже »и« без »нагрузки, видно, что без мощных потребителей ИБП еще мог работать от аккумуляторов, также было возможно, что ваттметр не был подключен очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП обнаружил, что напряжение батареи ниже, чем оно было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, почти все время был подключен к сети (в первый год отключался от сети каждый день), и с него сняли две мощные нагрузки. . В целом статья получилась немного хаотичной, но я надеюсь, что кому-то она будет полезна, и конечно же с удовольствием выслушаю критику, а также отвечу на вопросы в комментариях.

Источники бесперебойного питания | Newegg.com

Источник бесперебойного питания, или система ИБП, обеспечивает непрерывное поступление электричества к критически важному оборудованию и его постоянное питание. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также важна для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.

Система ИБП защищает от скачков напряжения

Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают устройства защиты от перенапряжения, поглощая избыточную энергию скачков и скачков напряжения. Слишком большая мощность может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же как и при восстановлении питания. Первоначальный всплеск может нанести вред устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной.Некоторые модели ИБП оснащены розетками с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.

Экономия энергии с помощью системы ИБП

Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает затраты на коммунальные услуги. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях.Операторы могут выключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.

Защита различных типов оборудования

Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, при этом обеспечивая защиту компьютера, монитора и принтера. Специализированные модели ИБП соответствуют уникальным потребностям таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место.ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения. В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться на большем расстоянии друг от друга.

Подходит для малых и крупных предприятий

Компании любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы.Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности. Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют сильный заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, чтобы поддерживать постоянство. Это создает слой изоляции между оборудованием и проблемами внешней линии.

Решения для насосов питательной воды Bonitron

В промышленных котлах используются вытяжные вентиляторы, которые либо нагнетают, либо втягивают воздух в топку котла. Этим вентиляторам требуется постоянное бесперебойное питание для поддержания высокой эффективности. Провалы и перебои в сети переменного тока могут привести к отключению привода с вытяжными вентиляторами из-за пониженного напряжения, что приведет к отключению вентилятора. Потеря воздушного потока через котел может потребовать отключения, что приведет к длительным периодам простоя для перезапуска котла. Отключение привода тягового вентилятора также может вызвать чрезмерное или катастрофическое повреждение котла. В этих случаях приложение может воспользоваться системой Bonitron UPD Ride-Thru.

Нагнетательный вентилятор
  • Вентилятор нагнетает воздух для горения в горелку и через камеру сгорания
  • Вентилятор выталкивает дымовые газы через вентиляционное отверстие
  • Создает положительное давление в печи

Вытяжной вентилятор
  • Вентилятор втягивает воздух в горелку и через камеру сгорания
  • Вентилятор выталкивает дымовые газы через вентиляционное отверстие
  • Создает отрицательное давление в печи

Bonitron UPD Ride-Thru Systems защищает приводы вытяжных вентиляторов котла от срабатывания привода из-за пониженного напряжения, обеспечивая бесперебойную подачу питания на приводы вытяжных вентиляторов в случае провалов и отключений. Длительные периоды простоя и возможное повреждение котла из-за отключения питания приводов можно предотвратить с помощью систем Bonitron UPD Ride-Thru Systems, что позволит сохранить эффективность и увеличить время безотказной работы.

Системы с несколькими котлами также могут получить выгоду от использования общей шины постоянного тока. Использование общей шины позволяет сократить количество проводов и компонентов, а связанные диски могут совместно использовать компоненты, такие как UPD Ride-Thru System.

Насосы питательной воды

В промышленных котлах используются насосы питательной воды для подачи воды в котел для выработки пара.Для этого насоса критически важно иметь постоянное бесперебойное питание. Если привод, работающий с насосом питательной воды, теряет мощность и отключается из-за пониженного напряжения, уровень воды в котле понижается. Низкий уровень воды может вызвать перегрев котла, что может привести к серьезным или катастрофическим повреждениям. Если котел оборудован аварийным выключателем при низком уровне воды, котел отключится в таких ситуациях, когда вода окажется недостаточной, что может привести к дорогостоящему простою. Система бесперебойного питания для приводов (UPD) Bonitron Ride-Thru предотвращает эти отключения привода из-за пониженного напряжения, что приводит к увеличению времени безотказной работы котлов.

UPD Источник бесперебойного питания для приводов

  • Защита от провалов и отключений электроэнергии
  • S3460 и S3534 серии
  • Доступны различные размеры и длительность

Обеспечение бесперебойного питания для критических электрических нагрузок

Краткое содержание

Роберт Ф. Вейр, ЧП, Хартфордский паровой котел

Потеря электроэнергии приводит к прерыванию некоторых жизненно важных сетей цифровой связи, передовых медицинских методов лечения, финансовых транзакций, таких как кредитные карты и банковские операции, лифтовое обслуживание, охлаждение и другие важные услуги. Это оборудование настолько критично, что существует большой спрос на бесперебойную электроэнергию. Есть много способов обеспечить вспомогательное питание на случай отключения электроэнергии. В первую очередь мы можем подумать о резервных генераторах, но есть и другие устройства, в том числе генераторы с маховиком и аккумуляторные / инверторные системы. Выбор среди них — предмет данного обсуждения.

Переход, критическое время

Отказ общего электрического фидера обычно является неожиданным. Какие бы средства ни были выбраны для обеспечения альтернативной мощности, обычно они должны действовать без предварительного предупреждения.Поскольку критические нагрузки могут быть очень нетерпимыми даже к кратковременным перебоям в подаче электроэнергии, это самое критическое время.

Генераторы с поршневым двигателем — один из наиболее распространенных источников альтернативной энергии в периоды отключения электроэнергии. К сожалению, существует неизбежная задержка для запуска двигателя, для того, чтобы он набрал скорость, а затем для выполнения функций, необходимых для принятия на себя нагрузки. Потеря питания всего на несколько циклов (1/60 часть 1 секунды = 1 цикл) достаточно для сброса большей части оборудования цифрового процессора.

Преодоление разрыва во времени
Следовательно, существует потребность в поддержании бесперебойной подачи электроэнергии на жизненно важные нагрузки, чтобы обеспечить эффективный переход на альтернативное питание. Это можно сделать с помощью устройства, называемого источником бесперебойного питания (ИБП). Первоначально разработанные для цифровых компьютеров, эти устройства используют батарею в качестве источника питания. На рынке доступны различные типы устройств ИБП, которые различаются тем, как электрическая энергия, хранящаяся в батарее, подключается к ее нагрузке.
Объединение ИБП с генераторными установками
Для того, чтобы наилучшим образом поддерживать работу жизненно важного оборудования при прерывании нормального энергоснабжения, систему ИБП можно объединить с генераторной установкой. Оборудование ИБП обеспечивает критическое время, необходимое для правильного запуска генераторной установки. В полной статье обсуждается тип системы ИБП, который лучше всего использовать в таком расположении.
Планирование отказа оборудования
Проект резервного или аварийного источника питания должен отражать, насколько критичны нагрузки.Избыточность должна быть пропорциональна уровню риска. Когда на карту поставлены действительно критические электрические потребности, следует принять дополнительные меры по обеспечению надежности. Подробнее о планировании на случай непредвиденных обстоятельств читайте в полной статье.
Об авторе

Роберт Вейр присоединился к Hartford Steam Boiler в 1993 году и был назначен директором в 1995 году. Он имеет обширный опыт в проектировании и строительстве энергетического и промышленного оборудования и систем. Выпускник Военно-морской академии США, он имеет степень магистра машиностроения в Вустерском политехническом институте и окончил юридический факультет Саффолкского университета.Он является членом Американского общества инженеров-механиков (ASME), постоянным членом комитета Национальной ассоциации противопожарной защиты (NFPA 37) и допущен в Массачусетс и федеральные суды, включая Верховный суд США.

Полная статья

Введение
В обществе, которое все больше зависит от электричества, перебои в электроснабжении могут быть гораздо больше, чем неудобства, которые время от времени причиняли нашим родителям, бабушкам и дедушкам.Потеря электроэнергии теперь означает прерывание работы некоторых жизненно важных сетей цифровой связи, передовых медицинских методов лечения, финансовых транзакций, таких как кредитные карты и банковские операции, жизненно важного транспорта, такого как обслуживание лифтов, охлаждение чувствительных биологических экспериментов и других важных услуг. Жизненно важный аспект такой функциональности создает спрос на постоянную электроэнергию.
Выбор систем резервного питания
Фраза «без остановок» в этом обсуждении предназначена для описания тех нагрузок, которые не могут выдержать даже кратковременное отключение питания.На верхнем пределе находятся те, которые зависят от микропроцессоров. В этих цифровых устройствах даже кратковременное прерывание вызывает сброс цифровых процессов и потерю всех данных, которые еще не записаны в энергонезависимой памяти — классе устройств памяти, которые могут сохранять данные при отключении электроэнергии. Есть ряд устройств, которые подходят к этой категории, и они могут быть энергонезависимыми по своей природе (не требуется питание) или могут работать от внутренних батарей. Когда прерывание питания сбрасывает микропроцессор и данные теряются, затронутая система должна перезагрузиться в момент восстановления подачи питания.Любой, кто ждал, пока их настольный компьютер выполнит эту задачу утром, должен понимать, что могло бы случиться, если бы была задействована очень большая и сложная система.
Есть много способов обеспечить вспомогательное питание на случай отключения электроэнергии. По какой-то причине мы, кажется, думаем о вспомогательных генераторах в этом контексте. Доступны и другие устройства, включая генераторы с маховиком и аккумуляторные / инверторные системы. Выбор среди них — предмет данного обсуждения.
Переходный период, проблема критического времени
Выход из строя общего электрического фидера обычно не является ожидаемым событием.Какие бы средства ни были выбраны для обеспечения альтернативной мощности, обычно они должны действовать без предварительного предупреждения. Поскольку критические нагрузки могут быть очень нетерпимыми даже к кратковременным перебоям в подаче электроэнергии, это самое критическое время.
Генераторы с поршневым двигателем — один из наиболее распространенных источников переменного тока в периоды отключения электроэнергии. Они могут быть установлены с возможностью автоматического пуска и автоматического включения нагрузки сразу после потери нормального питания.К сожалению, существует неизбежная задержка, вызванная необходимостью запустить двигатель, дать ему набрать скорость, а затем выполнить функции, необходимые для принятия на себя нагрузки. Необходимая временная задержка обычно довольно коротка, но продолжительность потери мощности будет достаточной для того, чтобы все подключенные цифровые управляющие и компьютерные устройства отключились. Жизненно важные нагрузки, которые связаны с такими устройствами, теперь должны быть перезапущены со всеми связанными с этим задержками и раздражением, которые мы связываем с перезагрузкой наших персональных компьютеров. Помните, что потери питания всего на несколько циклов (1/60 от 1 секунды = 1 цикл) достаточно для сброса большей части оборудования цифрового процессора.
Временная задержка, связанная с запуском аварийной электростанции, не единственная проблема в этом сценарии. Накопленные статистические данные Комиссии по ядерному регулированию относительно пусковой надежности таких генерирующих активов, выполняющих жизненно важные функции безопасности на атомных электростанциях, не являются источником большого воодушевления. 1, 2
Преодоление разрыва во времени

Следовательно, существует потребность в поддержании бесперебойной подачи электроэнергии на жизненно важные нагрузки, чтобы осуществить «плавный» переход на альтернативное питание.Это можно сделать с помощью устройства, называемого источником бесперебойного питания (ИБП). Первоначально разработанные для цифровых компьютеров, эти устройства используют батарею в качестве источника питания. В ИБП входная мощность снижается до напряжения, совместимого с батареей, а затем выпрямляется до постоянного тока (DC) и направляется в батарею в качестве зарядного тока. Когда входная мощность пропадает, запасенная в батарее энергия преобразуется в переменный ток (AC) и продолжает бесперебойно питать подключенные нагрузки. На рынке доступны различные типы устройств ИБП, которые различаются тем, как электрическая энергия, хранящаяся в батарее, подключается к ее нагрузке.
В одном из типов входящий поток мощности переменного тока разделяется на два потока. Один используется для зарядки батареи уже описанными способами, в то время как другой идет в обход батареи и направляется непосредственно к нагрузке. Когда происходит отключение электроэнергии, теперь уже разряженная входная линия переменного тока отключается, и энергия от батареи, протекающая через инвертор и средство регулировки напряжения, продолжает обеспечивать нагрузку. Операции переключения, необходимые для выполнения этого перехода, происходят за очень короткое время, , но не всегда достаточно короткое, чтобы избежать сброса цифровых схем (см. Рисунок 1 ниже).

Рисунок 1:


В другом типе единый поток энергии проходит через трансформатор и выпрямитель на шину постоянного тока, а затем через инвертор и средство регулировки напряжения к нагрузке. Батарея, подключенная к шине постоянного тока, остается заряженной и готова принять на себя нагрузку, когда может потребоваться напряжение на шине постоянного тока. Когда нормальное питание прерывается, нет перебоев в подаче переменного тока на нагрузку. Батарея заменяет постоянный ток, обычно получаемый от линии переменного тока через выпрямитель, и работа инверторной секции не прерывается.Никакого переключения не требуется. В качестве дополнительного преимущества, поскольку вся входящая мощность выпрямляется на постоянный ток, такие устройства полностью подавляют скачки напряжения в линии переменного тока. Остается только проблема емкости: как долго батарея может поддерживать нагрузку? (см. Рис. 2 ниже)

Рис. 2:

Объединение ИБП с генераторными установками
Для наилучшего поддержания работы жизненно важного оборудования при прерывании нормального электроснабжения, система ИБП, предпочтительно последнего типа , можно комбинировать с генераторной установкой. Оборудование ИБП обеспечивает критическое время, необходимое для правильного запуска генераторной установки. Если система ИБП относится к последнему типу, вся выходная мощность генератора преобразуется в постоянный ток в выпрямителях, и проблема синхронизации формы сигнала переменного тока с нагрузкой аккуратно устраняется. Результатом является действительно бесперебойный переход от обычного источника переменного тока от общедоступной электросети к альтернативному источнику питания на месте. Если установлен ИБП достаточной мощности, можно преодолеть даже некоторые трудности с запуском генератора (например, техническое обслуживание во время отключения электроэнергии), не вызывая перебоев в подаче электроэнергии.
ИБП обеспечивает резервное электропитание, как следует из его названия, но, что более важно, он предоставляет временной интервал, в течение которого генерирующая мощность может быть приведена в действие упорядоченным образом для получения более длительного электропитания. Это не следует понимать как указание на то, что источник питания на аккумуляторной основе предпочтительнее схемы двигателя-генератора. Имеется в виду, что установка аккумуляторной системы добавляет важные преимущества любой системе аварийного электроснабжения, особенно когда зависимые электрические нагрузки не прощают даже незначительных перебоев в электроснабжении.
Качество электроэнергии — неожиданное преимущество
Размещение аккумуляторной батареи между источником переменного тока и критической нагрузкой дает преимущество, выходящее за рамки альтернативного источника питания. Поскольку аккумулятор является устройством постоянного тока (DC), он характеризуется постоянным напряжением, которое предположительно не подвержено колебаниям. К тому времени, когда поступающая энергия переменного тока была подана в батарею, она была выпрямлена , что означает, что она была преобразована из переменного тока в постоянный. Существенной особенностью этого преобразования является подавление синусоидальной волны, которая определяет мощность переменного тока, а также любых других изменений напряжения, которые могут существовать в линии питания переменного тока.
Именно эти последние изменения напряжения мы знаем под названиями скачков напряжения, гармоник, понижений напряжения и других терминов. Дело в том, что мощность, которая сейчас находится в батарее, лишена этих помех. Когда на батарею подается потребность в энергии, эта мощность постоянного тока затем инвертируется , другое техническое слово, означающее преобразование постоянного напряжения или мощности постоянного тока в переменный ток. В результате преобразование переменного тока в постоянный исключает нарушения напряжения, а последующее повторное преобразование постоянного тока в переменное обеспечивает чистую и постоянную волну переменного тока, лишенную нежелательных помех.
Планирование отказа оборудования
Проект резервного или аварийного источника питания должен отражать, насколько критичны нагрузки. Избыточность должна быть пропорциональна уровню риска. Когда на карту поставлены действительно критические электрические потребности, следует принять дополнительные меры по обеспечению надежности. Каждый элемент схемы резервного питания следует рассматривать как точку отказа, и конструкция должна предусматривать функциональное дублирование каждого из них. Также следует ожидать выхода из строя электрических соединений.
Избыточность должна применяться таким образом, чтобы обеспечить достаточную мощность для критических нагрузок, даже когда один элемент не работает. Если предусмотрено два генератора, каждый должен быть рассчитан на 100 процентов ожидаемой нагрузки. Мощность ИБП должна быть аналогичного размера. Электрические соединения должны быть расположены в «кольцевой» конфигурации, чтобы обеспечить непрерывную работу даже в случае обрыва проводника. Излишне говорить, что конструкция должна предусматривать отказ любого отдельного элемента таким образом, чтобы не нарушалась непрерывность подачи питания на критические нагрузки.
Сноски:
  1. http://nrcoe.inel.gov/results/index.cfm?fuseaction=SysStudyDet.showDoc&doc=edg%2Dexecutive%2Dsummary%2D1993%2Epdf
  2. http://nrcoeults. inel.gov/results.inel.gov/ /index.cfm?fuseaction=SysStudyDet.showDoc&doc=edg-summary-update-2003.pdf

Роберт Вейр присоединился к Hartford Steam Boiler в 1993 году и был назначен директором в 1995 году. Он имеет обширный опыт в проектировании и строительстве энергетического и промышленного оборудования и систем.Выпускник Военно-морской академии США, он имеет степень магистра машиностроения в Вустерском политехническом институте и окончил юридический факультет Саффолкского университета. Он является членом Американского общества инженеров-механиков (ASME), постоянным членом комитета Национальной ассоциации противопожарной защиты (NFPA 37) и допущен в Массачусетс и федеральные суды, включая Верховный суд США.

Заявление об отказе от ответственности:

Все рекомендации являются общими руководящими принципами и не предназначены для того, чтобы быть исчерпывающими или полными, а также не предназначены для замены информации или инструкций от производителя вашего оборудования. С конкретными вопросами обращайтесь к представителю по обслуживанию оборудования или производителю.

наверх

Резервная батарея для пеллетных печей

Пеллетные печи — одни из лучших доступных обогревателей: они эффективны, дешевы в эксплуатации и обеспечивают комфортное лучистое тепло. Но у них есть один недостаток: при отключении электроэнергии ваша печь на гранулах перестает работать. По этой причине вам стоит серьезно подумать об установке резервного аккумулятора для вашей печи на гранулах.

Отсутствие электричества означает, что у вас не будет источника тепла, но это также может привести к тому, что ваш дом наполнится дымом! Это связано с тем, что все в печи на гранулах работает на электричестве, от системы подачи гранул до вытяжного вентилятора.

Итак, что вы можете с этим поделать?

К счастью, есть несколько различных методов, которые вы можете использовать для обеспечения резервного питания вашей печи на гранулах. Некоторые из вариантов довольно дешево, в то время как другие методы являются более дорогостоящими, — но и обеспечить резервное питание в течение более длительного периода времени.

Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках . Однако это не влияет на наши обзоры и сравнения.Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Для получения дополнительной информации см. Наше заявление о раскрытии информации.

Резервная батарея для пеллетных печей

Инвертор питания и батареи

Первый вариант резервного аккумулятора для вашей печи на гранулах — самый дешевый (хотя и не самый простой): с использованием инвертора мощности и аккумуляторов.

Как это работает?

Инвертор мощности — это электронное устройство, преобразующее низкое напряжение (12 В постоянного тока) в более высокое сетевое напряжение (120 В переменного тока в США).

Проще говоря, это получение 12 вольт от батарей и преобразование их в сетевое напряжение для работы вашей печи на гранулах. См. Изображение ниже для визуального руководства.

Перед тем, как броситься покупать инвертор и аккумуляторы, следует обратить внимание на несколько важных моментов:
  • Инвертор должен быть инвертором с «чистой синусоидой», а не инвертором с «модифицированной синусоидой». См. Эту статью, чтобы узнать о различиях и причинах.
  • Выберите инвертор мощностью не менее 1000 Вт
  • Батареи должны быть батареями «глубокого разряда».

Помните об этом при покупке запчастей.

Пример системы резервного питания от батареи для пеллетной печи

См. Изображение ниже для примера настройки, которую вы можете попробовать.

В этой установке используются следующие части:

И вам также, вероятно, понадобится зарядное устройство глубокого разряда, которое можно здесь довольно дешево приобрести.

Как работает эта резервная батарея для камина на пеллетах?

При отключении электроэнергии:

  1. Достаньте инвертор и заряженный аккумулятор
  2. Подключите выход батареи ко входу инвертора (убедитесь, что у вас правильная полярность)
  3. Подключите печь на гранулах к выходу инвертора
  4. Ваш камин на гранулах должен работать в обычном режиме до 6 часов на более низких ступенях нагрева

Конечно, основным недостатком этой системы является то, что резервная система инвертора не всегда подключается, и вам нужно держать батареи заряженными на случай отключения электроэнергии.

Увеличенный срок службы батареи

Таким образом, вышеупомянутая установка длится до 6 часов.

Есть два способа продлить время, в течение которого ваши батареи поддерживают работу вашего пеллетного нагревателя:

  • Подключить больше батарей
  • Используйте батареи с большим рейтингом AH

Это можно увеличить, подключив несколько батарей параллельно (а не последовательно).

На этом сайте вы можете увидеть пример последовательного и параллельного подключения.

Конечно, чем больше батарей вы используете, тем больше вам нужно поддерживать заряд!

Калькулятор резервного питания для пеллетных печей

Источник бесперебойного питания (ИБП)

Самый простой способ обеспечить резервное питание вашей печи на гранулах — использовать источник бесперебойного питания (далее ИБП).

Как это работает?

ИБП — это универсальное устройство, которое содержит батареи, зарядное устройство и электронику, необходимую для преобразования низкого напряжения в сетевое.

Чтобы использовать ИБП с печью на гранулах, вы подключаете камин непосредственно к ИБП, который, в свою очередь, подключается к электросети.

Поскольку ИБП обычно делают маленькими и компактными, они обычно не обеспечивают работу печи на гранулах более часа. Поэтому рекомендуется использовать их только для безопасного отключения печи на гранулах или во время запуска генератора.

Вот наши рекомендации по ИБП, которые хорошо работают с пеллетными печами:

Резервный генератор

А теперь самый очевидный способ обеспечить резервное питание вашей печи на гранулах во время отключения электроэнергии — генератор.

Покупка генератора — это действительно случай выбора генератора, отвечающего вашим конкретным потребностям. Какой генератор вам нужен, зависит от множества факторов, таких как количество элементов, которые вы хотите поддерживать в рабочем состоянии, какого они типа элементы и как долго вам нужно их питать.

У Amazon есть хороший выбор портативных генераторов, но я действительно рекомендую вам изучить их перед покупкой.

Подробнее: Как производить собственное электричество.

Узнайте больше о пеллетных печах

Дополнительные сведения см. В этих статьях:

Резервное питание — Старый дом

«Первый шаг при выборе генератора — это определить, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации.»

Иллюстрация Иэна Ворпоула

Джаспер Х. и Филлис Вайман десятки раз теряли власть за 31 год, который они прожили в отреставрированном фермерском доме в Питтсфилде, штат Мэн. Но после ледяной бури 1998 года, в результате которой Вайманы оставались без электричества более чем на четыре дня, они решили, что с них хватит жизни при свете керосиновых фонарей, ютясь вокруг дровяной печи, без проточной воды из-за колодезного насоса. был мертв. (Они спасли еду из холодильника, закопав ее в сугроб.Итак, Джаспер потратил 7000 долларов на резервный генератор. Эта мини-электростанция, работающая на дизельном топливе, находится в гараже, ее выхлоп выходит через трубу через стену, и вырабатывает достаточно электроэнергии для работы их светильников, холодильника, колодезного насоса, печи и водонагревателя — почти всего, что нужно Вайманам, чтобы выдержать непогоду. отключение электричества. «Если мы получим еще один подобный шторм, этого более чем достаточно, чтобы сделать все, что нам нужно», — говорит Джаспер.

Wymans присоединяется к растущему числу домовладельцев, которые устанавливают генераторы для защиты от длительных или повторяющихся отключений электроэнергии.Продажи жилых единиц, которые на короткое время резко выросли во время паники по поводу 2000 года в конце 1990-х, неуклонно росли, частично чему способствовали постоянные отключения электроэнергии в Калифорнии, отключения транзисторов во время летней жары и постоянная угроза сильного шторма которые могут оборвать линии электропередач.

Непредсказуемость отключений дает стационарным, стационарно установленным резервным генераторам явное преимущество перед их портативными газовыми аналогами, которые напоминают двигатели больших газонокосилок на тележках. Переносной компьютер нужно выкатить на улицу, запустить вручную и подключить к домашней электросети. Этот процесс занимает по крайней мере несколько минут — если кто-то есть дома, чтобы это сделать. А если перерыв в работе продлится более нескольких часов, бензобак портативного устройства, скорее всего, иссякнет. Постоянно установленный резервный генератор, напротив, всегда готов к работе и может работать без остановок в течение нескольких дней, питаясь от линии природного газа или резервуаров с пропаном или дизельным топливом.

Анатомия генератора
При отключении электроэнергии эта автоматическая резервная установка переключается в аварийный режим, запускает генератор и подает питание на определенные аварийные цепи в доме.

Иллюстрация Яна Варпола

Важнейший безобрывный переключатель

Когда электричество у Вайманов отключается, они должны щелкнуть ручным переключателем (который изолирует дом от входящих линий электропередач), затем нажать кнопку, которая запускает их блок. Еще за 1000 долларов за них мог бы сделать автоматический переключатель резерва. Это умное устройство постоянно контролирует поступающую мощность и при обнаружении прерывания или серьезного снижения напряжения (отключения) автоматически изолирует дом и запускает генератор.В целом процесс занимает от 10 до 20 секунд. «Вы будете в темноте на несколько секунд, но электричество вернется, как только включится генератор», — говорит Билл Перри-старший, владелец Central Maine Diesel и установщик системы Wymans. Причина задержки в том, что передаточный переключатель ждет, чтобы увидеть, вернется ли питание, чтобы генератор не включался и не выключался каждый раз, когда гаснет свет. Когда питание от электросети возвращается, передаточный переключатель ожидает устойчивого протекания тока, прежде чем выключить генератор.

Первым шагом при выборе генератора является определение того, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации. Это скажет вам, насколько большой должна быть мощность генератора. Например, небольшие блоки мощностью от 4 до 8 кВт могут питать фонари и некоторые критически важные приборы, в то время как гигантские устройства мощностью 25 кВт позволяют домашнему хозяйству функционировать так, как будто линии электропередач никогда не выходили из строя. Генератора мощностью от 10 до 15 кВт, который чаще всего используется в жилых домах, обычно достаточно для питания большинства бытовых приборов, включая такие энергозатраты, как водонагреватели и оконные кондиционеры.Чтобы ограничить потребность в мощности (и размере генератора), необходима распределительная панель для основных нагрузок. К панели подключаются только цепи, требующие аварийного питания. Обычно он получает и распределяет мощность от сети, но во время отключения, после активации главного переключателя, эта панель получает всю свою мощность от генератора. (Когда отключение электричества закончится, панель вернется к электросети.)

Генератор надлежащего размера должен выдавать на 10–20 процентов больше мощности, чем общая ожидаемая потребность. Работа агрегата слишком близко к его номинальной мощности снижает топливную экономичность и затрудняет работу двигателя. При полном перенапряжении выключатели генератора сработают (чтобы защитить его от перегрева). «Слишком маленький генератор хуже, чем вообще не иметь энергии», — говорит Рон Форд, менеджер по продажам компании Kohler, которая производит как бытовые, так и промышленные генераторы.

Вы платите значительную цену за удобство стационарного генератора, и эта цена существенно возрастает по мере увеличения объема производства.Она начинается примерно с 3000 долларов для моделей мощностью от 6 до 8 кВт и достигает от 5000 до 10 000 долларов для моделей мощностью от 11 до 20 кВт. Добавьте к этому от 800 до 2500 долларов за установку, включая заливку бетонной площадки, проводку и установку топливопровода и бака, все это координируется дилером. (Найдите их на желтых страницах или на сайтах производителей.) Кроме того, есть стоимость обслуживания и топлива.

Таблица для расчета параметров генератора

Расчет генератора

Чтобы выяснить, насколько большой должна быть выходная мощность вашего генератора, составьте список всех устройств, которые вам понадобятся во время отключения электроэнергии, и сложите их импульсные ватты — количество электроэнергии, необходимое двигателю для запуска (см. Изображение 3) .Добавьте к этой сумме мощность в ваттах для электрических устройств без двигателей, таких как лампочки, водонагреватели и телевизоры. К этой сумме добавьте 10-20 процентов запаса прочности, затем разделите на 1000, чтобы получить мощность в киловаттах, которую вы должны искать в генераторе.

По словам Рона Форда, менеджера по продажам в Kohler, этот расчет гарантирует, что генератор будет достаточно большим, чтобы справиться с аварийной потребляемой мощностью при работе от ½ до ¾ своей максимальной нагрузки, что снижает расход топлива и износ двигателя. (см. Изображение 2) .

Техническое обслуживание генератора

Постоянно установленный генератор немного похож на владение лишним автомобилем, хотя он должен прослужить значительно дольше. Двигатели могут работать от 1500 до 3000 часов, что с учетом короткой продолжительности большинства отключений составляет около 15-20 лет. Чтобы двигатель работал тогда, когда он вам нужен, большинство установщиков предлагают годовые контракты на обслуживание (200–250 долларов США) на замену масляного и воздушного фильтра, проверку стартерной батареи и тестирование системы. В отличие от автомобилей, некоторые генераторы автоматически «тренируются» в течение нескольких минут один раз в неделю, чтобы циркулировать масло и заряжать аккумулятор. (В это время в дом не подается электричество.)

Помимо размера и цены, стоит обратить внимание на следующие особенности:

• Электронный регулятор напряжения, предотвращающий колебания, которые могут повредить электронику.

• Легкость доступа для обслуживания.

• Атмосферостойкий изолированный корпус для снижения шума двигателя. «Меньшее, 8.«Установки мощностью от 5 до 11 кВт довольно тихие», — говорит Форд. Генераторы большего размера, признает он, намного шумнее.

Шум и периодическая замена масла — лишь незначительные неудобства для Wymans. «Мы должны были сделать это давным-давно», — говорит Джаспер. «Теперь мне было бы очень непросто без генератора».

Что насчет компьютера?

Компьютерная система может потерять кучу важных данных в течение 10–20 секунд между моментом отключения электроэнергии и запуском генератора. Решение: резервная батарея, также называемая «источником бесперебойного питания» или ИБП.

Этим устройствам требуется всего миллисекунды, чтобы обнаружить отключение электроэнергии или колебания напряжения (скачок или отключение) и вмешаться с собственным «чистым» источником питания. Обычный домашний компьютер даже не заметит прерывания. Некоторые модели ИБП имеют возможность автоматически выключать ПК через определенное время, если во время отключения никого нет дома.

Есть ИБП размером с хлебную коробку за 50 долларов, которые могут работать на компьютере и контролировать в течение 10 минут — этого достаточно, чтобы сохранить работу и выключиться.Или вы можете купить большие 5-киловаттные банки, которые стоят 5000 долларов и будут поддерживать несколько критических цепей в доме в течение нескольких часов или дней (при умеренном использовании).

За исключением периодических испытаний, ИБП не требует обслуживания. Его герметичный аккумулятор постоянно заряжается от домашней электросети. По словам Роба Хекенаста из Xantrex Technology Inc., производителя систем резервного питания от батарей, можно ожидать, что они прослужат от 7 до 10 лет без заметного снижения объемов производства.

По словам Хекенаста, поскольку батареи быстро разряжаются, в лучших системах резервного копирования используется комбинация источников питания.«Для предложения с полным питанием приобретите батареи для кратковременных отключений и резервный генератор на время длительного отключения электроэнергии».

Где найти

Переносной генератор:

EB5000XK1 от Honda Power Equipment Group

Alpharetta, GA

hondapowerequipment.com

800-426-7701

Источник бесперебойного питания:

American Power Conversion Corp.

West Kingston, RI

apc.com

877-800-4272

Дистибутор генератора:

Центральный Мэн Дизель

Бангор, ME

888-899-0603

Благодарность:

Рон Форд и Гаррет Мерсбергер из The Kohler Co.

Колер, Висконсин

kohler.com

800-544-2444

Джордж Амидон

Крафт Пауэр

Woburn, MA

781-938-9100

ИБП для устройства 0,075 А

Принимая во внимание все вышеперечисленное, я согласен с тем, что (если у вас нет хороших знаний о работе котла) вы обратитесь за профессиональной консультацией.

Насколько я понимаю, ваш вопрос заключается в том, что в случае сбоя питания вам необходимо подать питание на циркуляционный насос, чтобы предотвратить локальный перегрев теплообменника или источника тепла. Я предполагаю, что источником тепла будет какой-то газ (или сжиженный газ), а газовый клапан выйдет из строя при отключении электроэнергии.

Чтобы соответствовать требованиям и соответствовать требованиям производителя, я бы порекомендовал установить достаточный ИБП к «нормальному» входу электросети котла. Таким образом, вы запитываете все цепи котла, и вы не будете случайно подавать обратно то, чего не должны, и не вызовете непреднамеренное срабатывание. **

Другой вариант, если вы хотите просто сохранить циркуляцию после сбоя питания, — это добавить дополнительный насос, который работает только при сбое питания. Это может сработать через реле или другую такую ​​простую схему. Мне нужно было бы узнать больше о реальном приложении, прежде чем я смогу дать более твердую рекомендацию.

** это было бы приемлемо с точки зрения эксплуатации, но имейте в виду, что если у вас есть ЛЮБАЯ электрическая вспомогательная установка, относящаяся к котлу (дымоход с вентилятором, заслонка воздуховода, блокировка пожарной сигнализации и т. Д.), Они должны быть запитывается, чтобы котел продолжал безопасно работать.

Вы также должны иметь в виду, что, в зависимости от того, где вы живете, ЛЮБЫЕ изменения в работе системы могут вывести всю систему из кода, и это не будет хорошо.

(Я живу в Великобритании, и у меня есть стандартный котел, работающий на природном газе, для отопления и горячего водоснабжения — это стандартно — и я запускал его от ИБП на 1 кВА, подключенного к более крупной батарее, в течение 3 дней, когда не было электроснабжение от сети, доступное во время модификаций собственности — фактическая потребляемая мощность составляла около 100 Вт с пиковым значением 300 Вт с запуском насосов и исполнительных механизмов.

Добавить комментарий
