Что такое фундамент здания: Понятие о фундаменте. Виды фундаментов

описание процедуры, особенности и рекомендации

В обязательном порядке в ТЗ прописываются:

• Предпосылки для выполнения обследования. Они перечислены в п. 1-4 предыдущего раздела.
• Предполагаемый тип фундамента (ленточный, плитный, иной).
• Перечень операций, которые требуется выполнить в обязательном порядке. Сюда могут быть включены вскрышные работы, отбор образцов проб материалов и грунтов,статическое и динамическое зондирование грунтов основания, проведение камеральной обработки и иных работ. В отдельных случаях например при плитном фундаменте, проводится георадиолокационное исследование.
• Ссылки на действующие нормативы, регламентирующие выполнение предстоящего обследования фундамента.
• Какую информацию необходимо отразить в комментариях и выводах, сделанных по результатам выполненного обследования.

3. Виды исследований

В процессе работы выполняется комплекс исследований:

3.1.Техническое обследование фактического состояния фундамента и грунтов, являющихся его основанием.

3.2. Геотехническое (по необходимости), осуществляемое при выполнении комплекса строительных работ в зоне влияния на фундамент здания, особенно с привлечением тяжёлой строительной техники (копёр, сваебойные), использование которой существенно влияет на основания объектов, расположенных в непосредственной близости. Проведение работ позволяет оперативно выявлять негативное влияние последних на целостность имеющегося фундамента и оперативно его устранять (пресекать).

3.3. Изыскания, относящиеся к группе инженерно-геологических, включающие зондирование, проводимое в статике и в динамике. Эта часть работ посвящена, в первую очередь, грунтам.

3.4. Геотехнический мониторинг.

Комплекс вышеперечисленных мер позволяет нарисовать реальную и достаточно полную картину фактического состояния грунта, формирующего основу, а также фундамента объекта на период мониторинга.

4. Общий алгоритм выполнения работ

Все выполняемые работы можно разделить на этапы.

4.1.Предварительный (подготовительный).

Проводится изучение документации, имеющейся по конкретному зданию, включая материалы журналов наблюдений (осадки), изысканий, поименованных в пунктах 3.2 и 3.3, информации о выявленных деформациях или кренах оснований либо фундаментов, иных сведений, относящихся к данному объекту.

4.2.Полевой (часто именуемый натурным).

Этот этап подразделяется на:

4.2.1.Обследование наземных объектов, располагающихся вокруг заданного ТЗ объекта и прилегающих территорий.

Местность вокруг здания обеспечит информацией о возможных причинах, а строения — о вероятном характере деформаций.

4.2.2.Экспертная оценка состояния фундамента здания.

Для экспертизы фундамента предварительно выкапываются шурфы, количество и геометрия которых задаются с учётом геометрии объекта (в плане), состоянием грунта и целями, для достижения которых заказано проводить обследование.

Их заглубляют на 500 мм ниже фактической подошвы фундамента. Если проектом объекта предусмотрен подвал, то их выполняют в нём, что позволяет минимизировать земляные работы.

Открытые шурфы позволяют уточнить тип фундамента, геометрические размеры в плане, форму и глубину заложения. А также получить иную необходимую информацию об основании и фундаментах.

4.2.3.Обследование грунтов.

Осуществляется с использованием тех же шурфов. В них делают разведочные скважины, отбирают пробы грунта и подпочвенных вод, проводят комплекс гидрогеологических исследований (например, замеряют уровни грунтовых вод).

4.3.Завершающий этап (камеральный).

Завершается обработка полученных материалов и их систематизация:

4.3.1.Проводятся лабораторные исследования, позволяющие определить фактическую прочность использованных стройматериалов обследуемого основания.

4.3.2.Испытания проб грунта и подпочвенных вод позволяют определить их химический состав и физико-механические параметры.

4.3.3.Проводятся проверочные расчёты.

4.3.4.Оформляется расчетно пояснительная записка (РПЗ), включая графическую часть.

4.3.5.Заказчику передаётся техническое заключение с изложением информации о реальном состоянии фундамента.

Какой глубины должен быть фундамент

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Первым делом вы должны определиться с местом для дома на участке

Место дома на участке

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания.

✍Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Исследуем геологию своими руками

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Что можно увидеть в разрезе👇

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
• Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
• Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
• Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков в регионе.
• Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

✍Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от от типа грунта и уровня грунтовых вод

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Все особенности проектирования описаны в СНиП 2. 02.01-83*.

Обобщенно все можно свести к следующим рекомендациям:

• При планировании на скальных, песчаных крупной и средней крупности, гравенистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
• Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой.
• Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
• Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней левой клавишей мышки)

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения).

Формула расчета глубины промерзания

Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону.
Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

👉Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

👉Расчет промерзания грунта будет таким:
Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент. Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней)

👉Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

Глубина заложения фундамента

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

При этом учитывайте следующие рекомендации✍

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

👉 Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Фундамент мелкого заложения

Иногда фундамент глубокого заложения строит очень дорого.
Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании.
Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучинистых или сыпучих грунтах.

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

✍Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелкозаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленный фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома.
А для этого нужен правильный расчет.

Остались вопросы? Звоните

+7-977-553-03-40

Фундамент — Основные элементы зданий

Фундамент

Опорная часть конструкции, которая служит «посредником» между нагрузкой от здания и грунтом. Если грунт под фундаментом находится в неизмененном (природном) состоянии, такое основание называют естественным. Если же грунт перед возведением фундамента приходится укреплять, основание называется искусственным.

На фундаменты приходится воздействие переменной температуры и грунтовых вод, поэтому при их возведении применяются материалы с повышенной прочностью и устойчивостью к воздействиям внешней среды. К таковым относятся железобетон, бетон, бутовый камень. Весьма распространены фундаменты из железобетонных плит и блоков.

Фундаменты для небольших домов и коттеджей подразделяются на ленточные (их закладывают по линиям будущих стен) и столбчатые (в виде отдельно стоящих столбов).

—

Фундаментом называют нижнюю подземную (или подводную) конструктивную часть здания или сооружения, которая служит для передачи нагрузки на основание. Верхняя граница фундамента и границы между его отдельными уступами носят название’ обрезов фундамента; поверхность опирания фундмента на основание называется его подошвой; расстояние от планировочной отметки до подошвы фундамента называется его глубиной заложения.

Фундаменты должны удовлетворять требованиям прочности, устойчивости, морозостойкости, хорошо сопротивляться воздействию грунтовых и агрессивных вод, по долговечности отвечать сроку службы здания или сооружения, быть индустриальными и экономичными. По виду материалов фундаменты могут быть бетонные, железобетонные, бутовые.

В зависимости от конструктивной схемы и способа передачи нагрузок на основание фундаменты разделяют на ленточные — в виде ленты, являющейся продолжением несущей стены здания, столбчатые — в виде отдельных столбов или системы столбов и фундаментных балок, сплошные — в виде плиты под всем зданием и свайные — в виде отдельных свай, связанных между собой с помощью ростверка.

По способу производства работ фундаменты разделяются на монолитные и сборные.

В зависимости от конструктивной схемы здания, характера и величины действующих на фундамент нагрузок, наличия подвала, глубины промерзания грунтов и гидрогеологических условий назначают материал, конструкцию, размер и глубину заложения подошвы фундамента.

Глубина заложения фундаментов зависит от глубины залегания слсев грунтов, принятых за естественное основание, она должна быть не менее 0,5 м от планировочной отметки для фундаментов под внутренние стены и для всех фундаментов, расположенных на скальных породах; для фундаментов под наружные стены глубину заложения во влажных мелкозернистых и пучинистых грунтах принимают на 0,2—0,25 м ниже уровня сезонного промерзания грунтов. При назначении глубины заложения фундаментов проектируемого здания необходимо учитывать следующее: в месте примыкания нового здания к существующему подошвы их фундаментов должны располагаться на одних отметках; подошвы фундаментов должны быть ниже пола подвала на 0,4—0,5 м; при наличии подземных тоннелей и каналов, примыкающих к зданию, подошвы фундаментов должны быть расположены ниже этих сооружений.

Верхний обрез фундаментов располагают на 150 мм ниже уровня пола первого этажа.

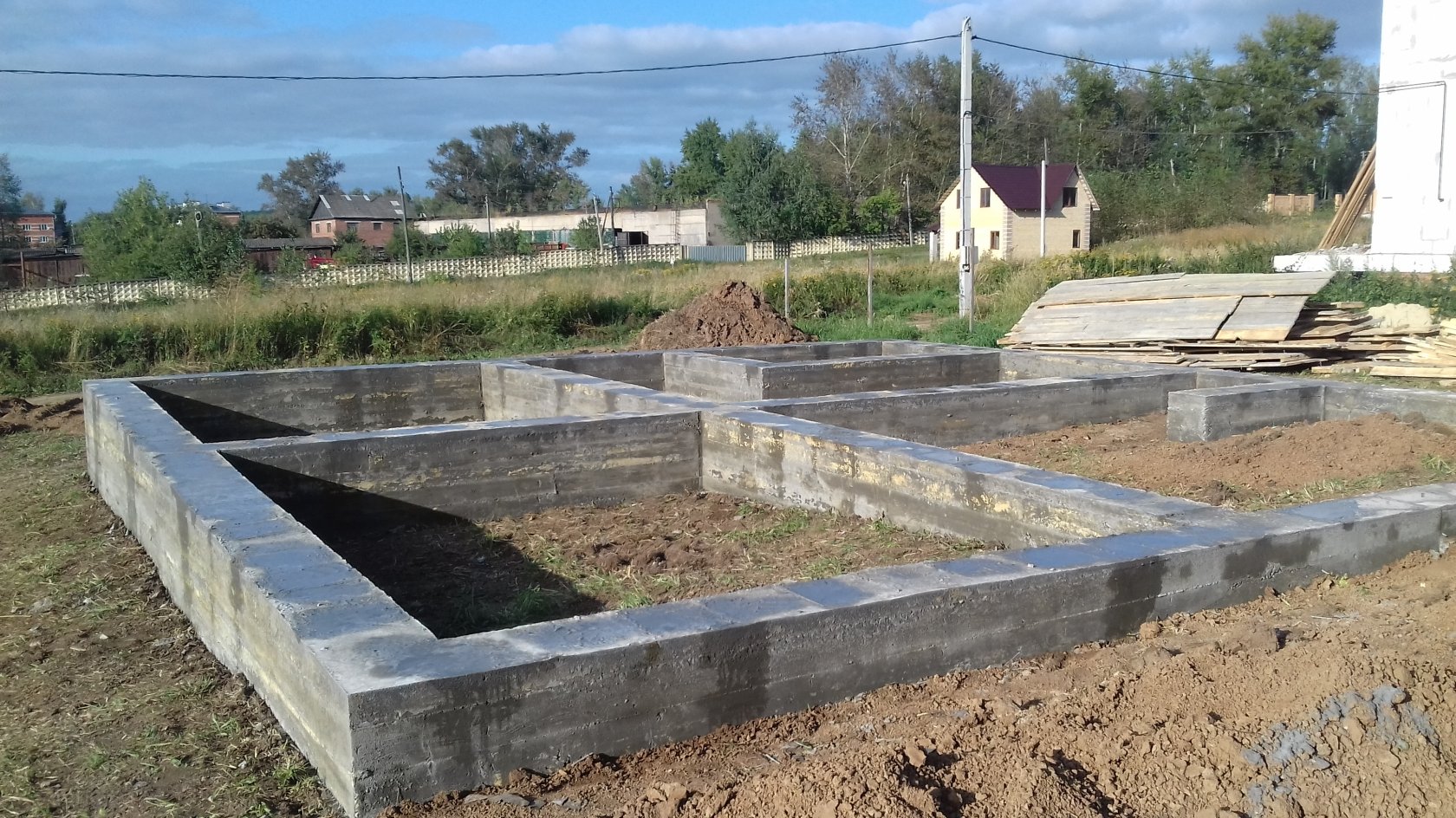

Ленточные фундаменты создают, как правило, под сплошные несущие стены. По форме в поперечном сечении эти фундаменты бывают прямоугольными, трапецеидальными и ступенчатыми.

Ленточные фундаменты передают нагрузку на основание равномерно, что особенно важно при слабых и неоднородных по сжимаемости грунтах, а также просадочных макропористых грунтах.

Рис. 1. Ленточные фундаменты
а — бутобетонный прямоугольный формы; б — бетонный трапецеидальной формы; в — бутовый ступенчатый; г — сборные железобетонные; 1 — обрез, 2 — уступ; 3— отмостка; 4 — гидроизоляция; Н — глубина заложения; К — величина уширения

Ширину подошвы фундамента определяют расчетом в зависимости от величины нагрузки, действующей на фундамент, и расчетного сопротивления грунта. Ширину фундаментов поверху принимают больше толщины стены на 10—12 см, устраивая с каждой стороны обрезы.

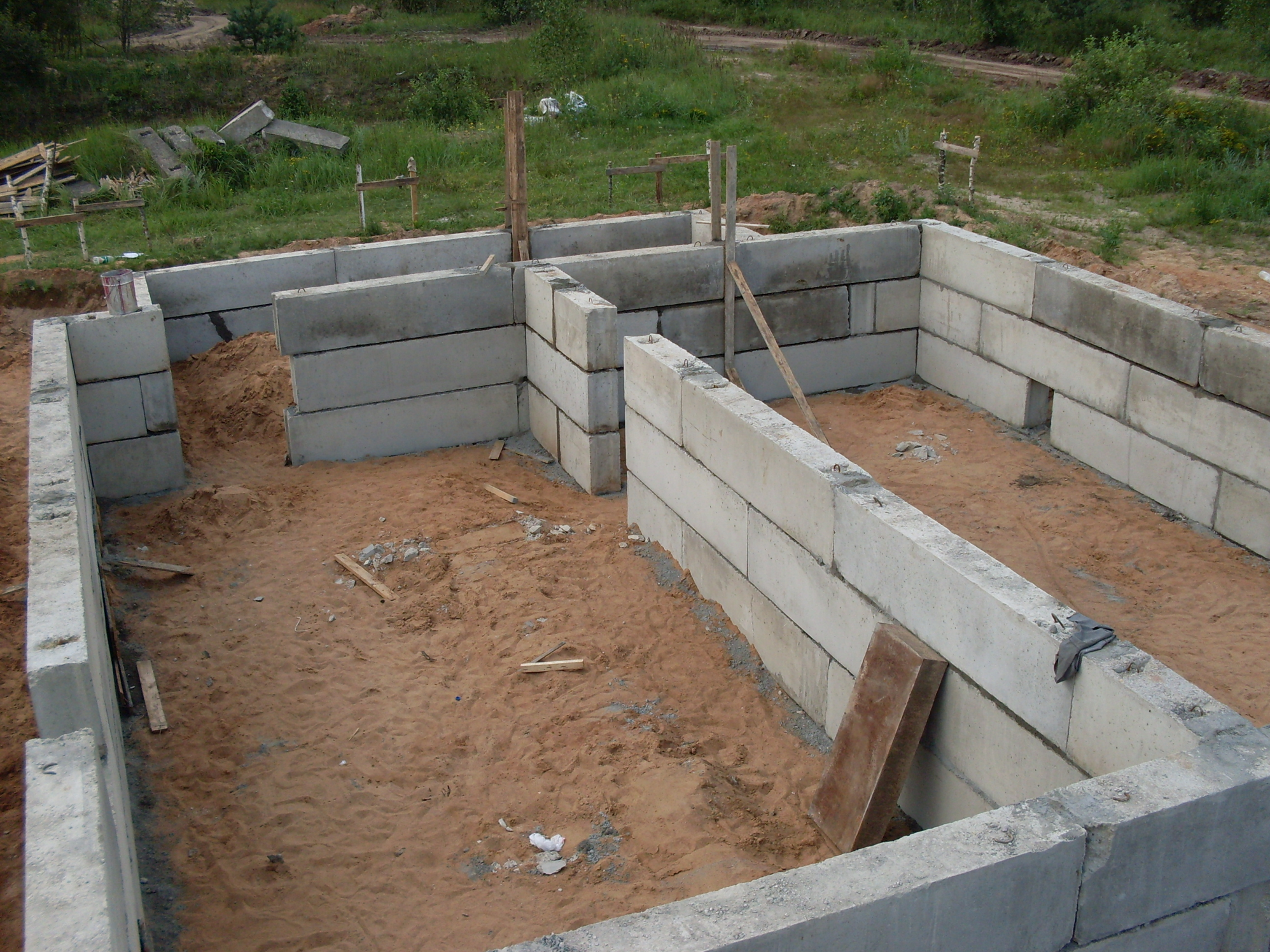

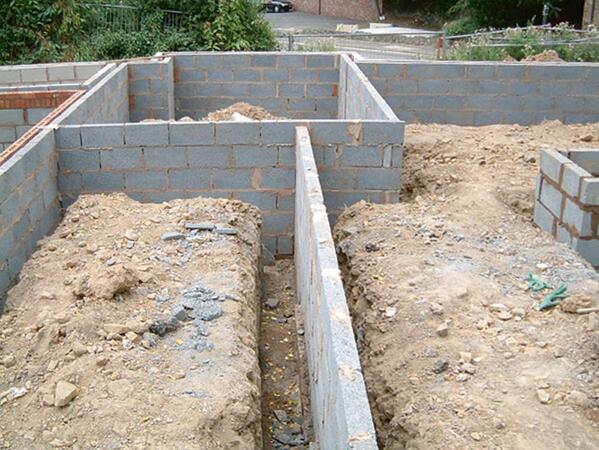

Сборные ленточные фундаменты выполняют из бетонных и железобетонных блоков заводского изготовления, что дает ряд преимуществ: снижаются трудовые затраты, облегчаются работы в зимнее время. Такие фундаменты состоят из унифицированных фундаментных плит и стеновых прямоугольных блоков.

Фундаментные плиты в зависимости от нагрузки, действующей на фундамент, и прочности грунта основания можно укладывать на песчаную подготовку толщиной 10—15 см или на выровненную поверхность I рунт а без разрывов (сплошной ленточный фундамент) или с разрывами между блоками (прерывистый ленточный фундамент).

В сборных ленточных фундаментах, возводимых на слабых, сильно сжимаемых или макропористых просадочных грунтах, для повышения жесткости создают поверх фундаментных блоков-подушек по всему периметру стен здания армированный шов толщиной 3—5 см, а поверх фундамента армированный пояс (монолитный или сборный) на уровне обреза фундамента толщиной 10— 15 см.

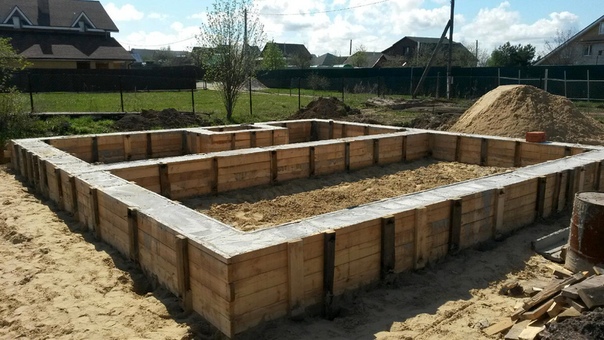

Монолитные ленточные фундаменты изготовляют на месте строительства здания. Материалом для таких фундаментов может служить бетон, бутобетон, железобетон, бутовая кладка.

Бутобетонные монолитные ленточные фундаменты нашли широкое распространение в массовом строительстве, поскольку они экономичны, их можно изготовлять механизированным способом благодаря применению инвентарной щитовой опалубки. В районах, где бутовый камень является дешевым местным строительным материалом, применяют бутовые фундаменты.

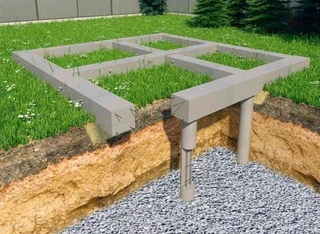

Столбчатые фундаменты устраивают под несущие стены при небольших нагрузках, когда давление, передаваемое фундаментом на грунт, значительно меньше допускаемого, а также при большой глубине залегания грунта, который может служить основанием. На столбчатые фундаменты укладывают железобетонные фундаментные балки, которые воспринимают нагрузку от стен и связывают их между собой. Столбчатым фундаментам в основном придают ступенчатую форму.

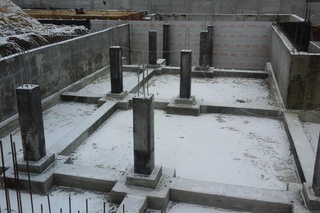

Под колонны каркасных зданий столбчатые фундаменты выполняют монолитными железобетонными или сборными из бетонных и железобетонных элементов в виде башмаков стаканного типа.

Сплошные фундаменты в виде монолитных железобетонных ребристых или безбалочных плит устраивают под все здание или сооружение в тех случаях, когда на фундамент действует значительная нагрузка, а грунты основания очень слабые с неравномерной про-садочностью или когда необходимо защитить подвал от проникания грунтовых вод при высоком их уровне.

Сваи и свайные фундаменты в современном строительстве получили широкое распространение, так как их применение позволяет значительно сократить объем земляных работ и расход бетона. Сваи по виду материалов могут быть деревянные, бетонные, железобетонные и металлические. По геометрической форме поперечного сечения сваи бывают круглые, прямоугольные и многогранные. Железобетонные сваи изготовляют сплошными или полыми (пустотелые сваи и сваи-оболочки).

По способу производства работ различают сваи забивные — готовые сваи, погружаемые в грунт с помощью молотов и вибропогружателей, и набивные (буронабивные), изготовляемые непосредственно в скважине, предварительно сделанной в грунте.

Свая своим нижним концом может опираться на практически несжимаемые грунты: скальные, крупнообломочные, плотные сухие глинистые и передавать всю нагрузку на грунт основания по площади своего поперечного сечения. Такие сваи называют сваями-стойками. Другой вид свай — висячие — не достигает своим нижним концом несжимаемых грунтов и, погружаясь в слабый грунт, уплотняет его; нагрузка от сооружения воспринимается грунтом как по площади поперечного сечения сваи, так и по всей площади ее боковой поверхности за счет возникающих сил трения. Группу свай (куст свай), образующих свайный фундамент, поверху связывают жесткой конструкцией — ростверком в виде балки или плиты, обеспечивающей равномерную передачу нагрузки от сооружения на все сваи куста и препятствующей горизонтальному смещению верхней части свай. Ростверки в большинстве случаев выполняют из железобетона. Куст свай, объединенных единым ростверком, называется свайным фундаментом.

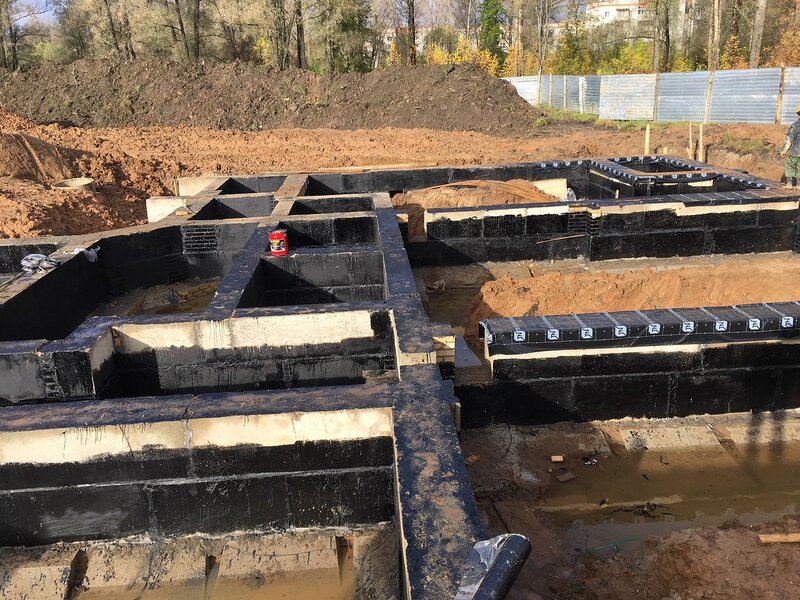

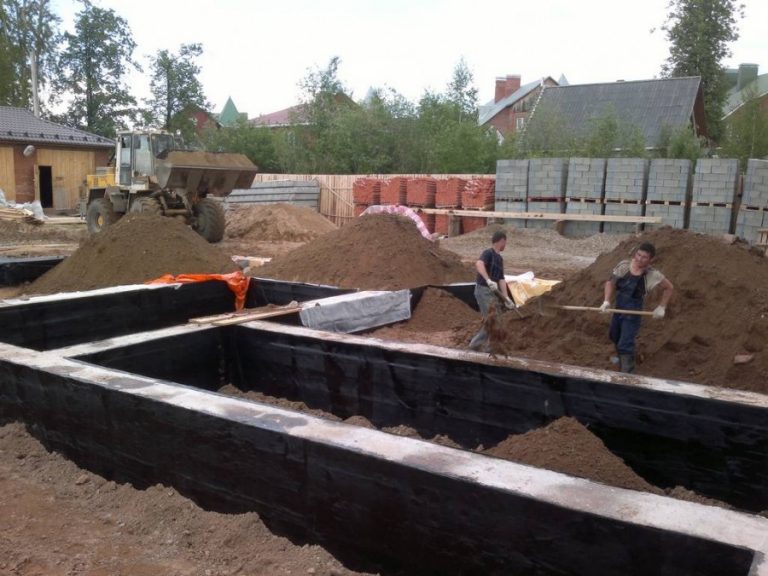

Гидроизоляция фундаментов. Для отвода от фундамента и цоколя атмосферных осадков служат отмостки или тротуары.

Рис. 2. Свайные фундаменты
а — на сваях-стойках; б — на висячия сваях

Рис. 3. Гидроизоляция подвала при напоре грунтовых вод до 0,15 м
1 — рулонная гидроизоляция; 2 — кирпичная или бетонная защитная стенка; 3 — бетонная подготовка; 4 — цементная стяжка; 5 — цементный или асфальтовый слой; 6 — конструкция чистого пола; 7 —деформационные компенсаторы

Обмазочная изоляция представляет собой Мой битума или мастики (битумной, дегтевой), который наносят на изолируемую поверхность в расплавленном или холодном состоянии.

Оклеечную изоляцию устраивают из гибких рулонных материалов (рубероид, пергамин, толь, гидроизол, металлоизол, борулин), приклеиваемых к поверхности мастикой.

Жесткую изоляцию выполняют из цементного раствора, который наносят на изолируемую поверхность под давлением (торкретированием). Горизонтальную гидроизоляцию наружных стен при отсутствии подвала укладывают в цоколь на уровне подготовки под полы — на 15—20 см выше отмостки или тротуара.

Оклеечную вертикальную изоляцию предохраняют от повреждения защитными стенками из кирпича и глиняным замком.

Читать далее:
Архитектурные формы и стили
Крыша
Перегородки
Перекрытия
Карниз
Стены
Основные элементы зданий

Обследование фундамента зданий и сооружений

Фундаментом называется конструкция, которая предназначена для равномерного распределения весовой нагрузки здания на грунт. Как правило, обустраивается ниже точки промерзания во избежание воздействия на постройку эффекта морозного пучения. Состояние основания является важным фактором, от которого зависит ресурс здания, его сейсмоустойчивость, целостность и внешний вид. Технология обследования фундамента зданий и сооружений позволяет оценить текущее состояние конструкции, а также определить перечень действий по устранению дефектов.

Когда нужно проводить обследование фундамента

В отличие от наземных конструкций и инженерных коммуникаций здания обследование фундамента усложнено его расположением ниже уровня участка. По этой причине оценка состояния оснований практически никогда не выполняется в плановом порядке. Подспорьем для проведения обследования являются определённые факторы технического и другого характера.

В том числе, диагностика оснований зданий осуществляется по следующим причинам:

• Обнаружены такие дефекты, как трещины, прогибы и другие виды деформаций.
• Запланирована реконструкция здания, включающая надстройку дополнительных этажей или конструкций, так или иначе увеличивающих нагрузку на основание.
• Перепрофилирование здания или сооружения.
• Требуется усиление фундамента.
• Длительный срок эксплуатации основания.
• Возникла необходимость обустроить подвальное помещение или углубить существующее.
• Выяснение причин повышения влажности нижней части стен, в частности, если не исключено нарушение норм гидроизоляции фундамента.
• Расширение здания без надстроек дополнительных этажей, но с физической привязкой к существующему основанию.
• Капитальный ремонт здания или сооружения.
• Перед строительством аналогичных объектов с целью определить, как справляется текущая конфигурация фундамента в конкретных условиях (местный состав почвы, уровень залегания грунтовых вод, глубина промерзания и прочее).
• Оценка общего состояния здания с целью определения его ресурса, рыночной стоимости, рентабельности (например, при коммерческих операциях с недвижимостью).

Чаще всего обследование оснований и фундаментов проводится по одной и той же причине — появление дефектов или их последствий. Профессиональная экспертиза позволяет не просто выявить все проблемы. Проведённое в надлежащем порядке техническое обследование состояния фундаментов даёт ответы на вопросы — что стало причиной возникновения дефектов и, самое главное, как их устранить с минимальными усилиями и вложениями.

Особенности обследования оснований

Поскольку визуальное обследование фундаментов не позволяет получить полную картину состояния конструкции, практически всегда выполняется инструментальный анализ. Сложность его выполнения заключается в том, что основания сооружений и зданий располагаются ниже уровня земли. Чтобы добраться до них, осуществляется откопка шурфов, и только после этого делается максимально тщательный анализ. Как визуальный, так и с применением соответствующих инструментов и методов.

Шурфы для обследования фундаментов — это раскопы вглубь основания, в процессе которых выполняется выемка грунта с целью обеспечения доступа до проблемных (в том числе, предположительно) участков конструкции. Как правило, шурфы раскапываются до самой подошвы основания. В первую очередь, это делается в тех местах, где имеются визуально видимые дефекты фундамента.

Нередко бывает так, что наиболее серьёзные дефекты удаётся выявить только после раскопки нескольких шурфов. Это требует определённых затрат времени и средств, однако, только такой подход позволяет наиболее точно выявить требующие устранения дефекты и причины их появления. При этом получается увидеть повреждения фундамента даже там, где наличие дефектов не предполагалось вовсе.

Отдельно следует рассмотреть особенности обследования оснований зданий и сооружений разных типов. В зависимости от технологии изготовления фундамента и его конфигурации вносятся соответствующие правки в план проведения экспертизы, определяется набор наиболее подходящих методик, целей, инструментов и лабораторных анализов.

Особенности обследования ленточных фундаментов

Несмотря на то, что по технологии строительства ленточный фундамент является одним из самых простых, его обследование — наоборот, сложное и трудоёмкое. В первую очередь из-за того, что раскопка шурфов осуществляется не только снаружи здания, но и внутри. Соответственно, обследование ленточного фундамента связано с большим объёмом земляных работ, а также усложняется отсутствием прямого доступа к внутренним сторонам конструкции. При глубоком залегании подошвы основания инструментальное исследование может осложняться подходом грунтовых вод, без предварительной откачки которых провести полноценный анализ не получится.

Особенности обследования свайных фундаментов

Свайные фундаменты используются в основном для строительства зданий на проблемных участках. Чтобы обойти некоторые из этих проблем, в том числе, применяются сваи большой длины. Это даёт возможность добраться до более прочных слоёв грунта и обеспечить надлежащую несущую способность. Соответственно, при обследовании свайных фундаментов требуется добраться до основания свай, чтобы оценить их состояние или причину возникновения дефектов — локальной просадки, перекоса, крена и так далее.

Особенности обследования опорно-столбчатых фундаментов

Экспертиза опорно-столбчатых оснований проводится почти по тем же правилам, что и в случае с ленточными фундаментами. Выемка шурфов осуществляется, в первую очередь, в наиболее нагруженных местах, а также там, где предварительное визуальное обследование показало наличие дефектов. После обследования состояния грунта основания поверхность опор высушивается и берутся пробы бетона для лабораторного анализа. Также может выполняться ультразвуковое сканирование.

Методы обследования фундаментов

Для полноценного определения текущего состояния основания специалисты применяют разные методы обследования фундаментов:

• Визуальное обследование.
• Инструментальное обследование.
• Неразрушающий контроль — позволяет определить прочность бетона без механических воздействий на фундамент.
• Ультразвуковая диагностика — выполняется с применением специальных инструментов, и позволяет выявить скрытые дефекты в толще основания.
• Метод обрыва со скалыванием.
• Упругий отскок.
• Способ ударного импульса.
• Лабораторный анализ отобранных образцов.
• Измерение деформации фундаментов.
• Определение водонепроницаемости бетона.
• Определение морозостойкости бетона.
• Оценка степени коррозии арматурного каркаса.

Выбор методов обследования фундамента осуществляется с учётом особенностей каждого конкретного здания, типа основания, возможностей исполнительной компании и поставленных заказчиком задач.

Возможные дефекты

Проверка фундаментов выполняется с целью выявления следующих распространённых дефектов:

• перекосы;
• крены;
• выгибы;
• трещины;
• расколы;
• сдвиги;
• неравномерная осадка;
• намокание бетона;
• коррозия бетона;
• коррозия металла свай;
• коррозия арматурного каркаса;
• затопление подвалов;
• нарушение наружного водоотвода.

Следующим шагом обследования фундамента является выяснение возможных причин появления дефектов, выявленных в процессе экспертизы.

Причины возникновения дефектов

К основным причинам возникновения дефектов фундаментов зданий и сооружения относятся следующие факторы:

• Строительство без проведения геологических изысканий — не учтён состав и прочность почвы, глубина залегания грунтовых вод и промерзания, уклон и прочее.
• Ошибки, допущенные в процессе проектирования — неверный расчёт требуемой несущей способности, глубины залегания, неподходящий тип основания.
• Нарушение технологии обустройства выбранного типа фундамента — недостаточное уплотнение грунта, ужимание сроков, грубые просчёты, применение некачественного бетона, обратная обсыпка с использованием склонного к пучению грунта.
• Неправильная эксплуатация фундамента — превышение расчётной нагрузки, механические повреждения, подтопление, нарушение режима движения тяжёлого транспорта возле здания, перепады температур внутри помещений.
• Неисправность инженерных систем водоснабжения и водоотведения.
• Не предусмотренное повышение сейсмической активности и прочие стихийные бедствия, не характерные для рассматриваемого региона.
• Внесение изменений в конструкцию здания без учёта изначальной несущей способности фундамента.
• Несвоевременное проведение обследования фундамента здания — как правило, проводится уже тогда, когда дефектов много, и большинство из них критические.

Кроме всего прочего дефекты возникают естественным путём в результате длительных сроков эксплуатации и неизбежного исчерпания ресурса конструкций. Для таких случаев следует предусматривать своевременный ремонт фундаментов, обслуживание, обновление гидроизоляции и прочие мероприятия, которыми, как правило, пренебрегают.

Этапы работ по обследованию фундаментов

Комплексное обследование фундаментов выполняется в четыре этапа:

1. Подготовительный — сбор данных, ознакомление с имеющейся документацией, предварительный выбор методов анализа.
2. Полевые работы — этап включает визуальный осмотр фундамента на месте, разработка шурфов, оценка состояния основания мобильными инструментами.
3. Лабораторный анализ — ему подвергаются взятые образцы грунта и, при необходимости, материалов фундамента.
4. Камеральный этап — анализ и обобщение собранной в процессе обследования информации, составление отчёта.

На некоторых промышленных объектах существует своя специфика проведения экспертизы, связанная с особенностями технологического процесса и сложными условиями эксплуатации фундамента.

Результат обследования

По завершению основных этапов обследования фундаментов составляется технический отчёт, включающий в себя:

• Пояснительную записку.
• Акт обследования фундамента.
• Результаты обследования в виде дефектных ведомостей.
• Графики кренов при их наличии.
• Карта выявленных дефектов.
• Объективная оценка текущего состояния фундамента.
• Результаты лабораторных исследований.
• Оценка прочности.
• Выводы специалистов и рекомендации для строителей.

Технический отчёт обследования является официальным документом, в том числе, позволяющим дальнейшую эксплуатацию здания или выступающим в роли руководства с рекомендациями по улучшению состояния фундамента и увеличению его ресурса.

Заключение

Обследование фундамента — это многоцелевой комплекс мероприятий, основной целью которых является оценка текущего состояния основания здания или сооружения. Причиной для проведения экспертизы могут быть как дефекты, так и другие факторы — реконструкция, перепрофилирование, расширение, ремонт в связи с исчерпанием ресурса. Обследование выполняется в несколько этапов. Методы анализа выбираются в зависимости от типа фундамента, поставленных целей и задач, а также в рамках возможностей исполнительной компании.

Для заказа услуги вы можете позвонить по номеру 8-800-775-87-88 или оставить заявку на сайте.

Причины просадки фундамента — Следствия осадки фундаментов

Очень распространённой проблемой среди строений различного назначения является именно просадка фундамента. В процессе эксплуатации любого здания может возникнуть деформация фундамента и тому может быть множество причин, как биологического, так и механического характера. Нередки случаи, когда проседанию подвергаются не только новые строения, но и устоявшиеся, у которых уже произошла усадка фундамента. Данная проблема крайне опасна, может привести к катастрофическим последствиям. Если была обнаружена осадка фундамента, немедленно обращайтесь за помощью к специалистам.

После обнаружения проблемы, первым делом необходимо произвести точный расчёт просадки фундамента. В ходе данной процедуры выявляется причина, а соответственно подбирается метод искоренения этой проблемы. В большинстве случаев, просадка фундамента причины имеет следующие:

• Нарушения технических особенностей и правил в процессе возведения фундамента. Очень часто проблема кроется в недобросовестно выполненной работе по гидроизоляции фундамента, что приводит к размытию грунта под строением.
• Инженерно-геологические работы были выполнены непрофессионалом, что привело к возведению строения на слабом грунте. Естественно, при таких условиях, просадка основания фундамента не заставит себя долго ждать.
• Нарушение физико-механических свойств грунта, из-за чего значительно понижается его несущая функция и как следствие разрушение фундамента. Данная проблема очень часто возникает при проведении строительных работ на небольшом расстоянии от вашего строения.
• Вымывание или просадка грунта под фундаментом, связанная с возникновением грунтовых вод, которые изменили своё русло из-за строений, возникающих на её пути. Данная проблема очень часто проявляется в ходе застройки больших земельных участков, на которых инженерно-геологические работы производятся не по всему участку, а по отдельно взятой территории.

Для предотвращения серьёзных последствий, необходимо произвести скрупулёзный расчёт осадок фундамента, чтобы своевременно устранить причину. Наиболее распространённый метод осадки фундамента – это постоянный. Именно он может привести к полному разрушению строения, если своевременно не отреагировать на проблему.



Стабилизация и усиление фундаментов от компании «ЮРИТЕК»

Единственно верным решением при обнаружении проблем с фундаментом вашего здания – это обращение в нашу компанию. Мы используем уникальную технологию по усилению и стабилизации вашего фундамента. Принцип заключается в использовании специального геополимерного состава, которым заполняются все пустоты, при помощи специальных трубок.

Преимуществом данного способа является возможность проведения работ без остановки рабочего процесса и выноса всех конструкций из помещения. Плюс ко всему, все работы выполняются без излишнего шума, благодаря чему работы не помешают окружающим. Весь процесс выполняется максимально быстро и качественно, а потому вы в скором времени сможете заметить результат и перестать беспокоиться о вашем строении.

Для получения консультации и начала сотрудничества, вы можете позвонить нам по номеру телефона, указанному на сайте или заказать обратный звонок. Наш специалист свяжется с вами в кратчайшие сроки и ответ на все, интересующие вас, вопросы.

Новосибирский государственный архитектурно-строительный университет — Сибстрин

НГАСУ (Сибстрин) получил лицензию на новые образовательные программы подготовки В соответствии с Приказом Рособрнадзора от 20.02.2021 №204, Новосибирский государственный архитектурно-строительный университет (Сибстрин) получил лицензию на осуществление образовательной деятельности по программам подготовки бакалавриата: 27.03.02 Управление качеством 45.03.02 Лингвистика 54.03.01 Дизайн Прием на новые направления подготовки начнется в 2022/2023 учебном году.

Приглашаем на праздничный концерт, посвященный 8 марта! Уважаемые сотрудники, преподаватели, студенты! Дорогие женщины и девушки! Приглашаем вас на праздничный концерт, посвященный Международному женскому дню 8 марта. В программе – поздравления и выступления творческих коллективов университета. Мероприятие пройдет 4 марта 2021 года (четверг) в актовом зале НГАСУ (Сибстрин). Начало в 14.00.

Лингвистический отдел НГАСУ (Сибстрин) приглашает на бесплатный открытый урок по курсу испанского языка Уважаемые сотрудники, преподаватели, студенты! Приглашаем вас на бесплатный открытый урок по курсу испанского языка. Мероприятие состоится 4 марта 2021 года (четверг), в 17.10 в ауд. 222 (кафедра ЮНЕСКО). Данный курс предоставляет всем желающим уникальную возможность изучения испанского языка (элементарно-достаточный уровень) под девизом: «Испанский в зажигательном ритме латиноамериканских танцев». Особенность курса заключается в отработке лексико-грамматических конструкций испанского языка методами кинестетики (восприятие информации через танцевальные движения), что позволяет участнику курса снять языковой барьер уже на начальном этапе. Обучение проходит в малокомплектных …

Проектирование фундаментов зданий и сооружений, цена проекта в Екатеринбурге

Фундаменты являются главными несущими элементами любого сооружения, так как они воспринимают нагрузку от вышележащих конструкций и передают ее на основание.

При этом, в силу своего расположения, они практически недоступны для освидетельствования. Поэтому надежность работы фундаментов (и основания) при эксплуатации должна быть обеспечена как на стадии проекта, так и на стадии строительства.

Проектирование фундаментов зданий и сооружений для последующего строительства необходимо для выбора оптимального вида и типа фундамента: применяются ленточные, стаканные, столбчатые, свайные и плитные основания. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта, архитектурных решений и региона строительства.

Проект основания сооружений разрабатывается на данных геотехнического обоснования, выполняемого в соответствии с указаниями СНиП 2.03.01-84, СНиП2.02.01-83 и СНиП 2.03.11-85.

Геотехническое обоснование предназначено для выбора оптимального варианта проектного решения и технологии его реализации, обеспечивающих надежность объекта реконструкции или строительства и сохранность окружающей застройки.

Тип фундаментов назначается с учетом инженерно-геологических условий площадки строительства, нагрузки на основание, конструктивной схемы и чувствительности здания к неравномерным осадкам, условий примыкания к ранее соседней застройке и т.п.

Расчет всех типов фундаментов выполняется с учетом наиболее существенных факторов, определяющих напряженно-деформированное состояние основания и конструкций разрабатываемого объекта и соседней застройки: статической схемы проектируемого объекта и соседней застройки, особенностей возведения объекта, технологий производства работ, характера грунтовых напластований, свойств грунтов, возможности их изменения в процессе строительства и эксплуатации и т. д. Учитывается пространственная работа системы «основание — фундаменты — здание (сооружение»), геометрическая и физическая нелинейность, анизотропность, пластические и реологические свойства материалов и грунтов.

Проектирование фундаментов промышленных зданий

Современный фундамент промышленных зданий должен быть:

• Защищен от грунтовых вод.
• Иметь дополнительную звукоизоляцию и теплоизоляцию.
• С возможностью полной вентиляции подземной части основания.
• С минимальной стоимостью строительства, и в тоже время иметь достаточный запас прочности на весь срок службы.

Проектирование оснований и фундаментов сопряжено с решением двух основных задач, первая из которых связана с обеспечением необходимой прочности и устойчивости сооружения, а вторая – с принятием наиболее экономичного конструктивного решения с точки зрения расхода материалов, денежных средств объема и трудоемкости строительных работ.

Процесс проектирования оснований и фундаментов по сути представляет выполнение в определенной последовательности конкретных видов работ.

Краткое содержание основных работ:

• Инженерно-геологические изыскания.
• Оценка конструктивного решения проектируемого сооружения.
• Сбор нагрузок.
• Предварительный выбор вида и конструкции фундамента.
• Расчет основания.
• Расчет на устойчивость.

Инженеры компании ООО «ЦСКЗ» – готовы осуществить разработку проектов фундаментов следующих видов:

• Проектирование ленточных и монолитных фундаментов из арматурных каркасов.
• Устройство и чертежи свайных фундаментов.
• Проектирование комбинированных фундаментов, в том числе мелкого заложения.
• Проектирование фундаментов под колонны, а так же на вечномерзлых грунтах ХМАО, ЯНАО и Якутии.
• Разработка фундаментов под оборудование промышленных предприятий.

Создание проекта основания здания – процесс сложный и ответственный. Поэтому данную работу лучше всего доверить профессионалам.

Почему ООО «ЦСКЗ» способны воплотить в жизнь Ваш проект?

• Компания ООО «ЦСКЗ» — занимается комплексным проектированием и строительством под ключ — более 10 лет, за это время мы реализовали 60 крупных объектов (готовые объекты).
• Мы не меняем названия, адреса, не скрываемся, на нас не подают в суд.
• Собственный штат проектировщиков, позволяет выполнять работы по проектированию любой сложности в ограниченные временем сроки.
• Наше современное производство металлоконструкций способно выпускать до 700 тонн металлоконструкций в месяц.
• Производство сэндвич-панелей ведется на автоматизированной непрерывной линии последнего поколения «Daisan» (Корея).
• Осуществляем доставку на объект, разгрузку/монтаж собственными автокранами, грузоподъемными механизмами и автотранспортом (транспортный отдел)
• Монтаж осуществляют монтажные бригады с огромным опытом работ (от 10 лет), строго по технологии, СНИП и ГОСТ.
• Нас рекомендуют крупнейшие предприятия России, отзывы и рекомендации.
• Мы готовы реализовать Ваш проект в любом регионе России.

Мы готовы предложить уникальное ценообразование для следующих городов:

• ХМАО: Тюмень, Тобольск, Нефтеюганск, Пыть-Ях, Сургут, Ханты-Мансийск, Когалым.
• ЯНАО: Ноябрьск, Новый-Уренгой, Салехард, Надым, Пуровск.
• КОМИ: Воркута, Печора, Сыктывкар, Усинск, Ухта.
• а так же: Омск, Ишим, Курган, Оренбург, Красноярск, Челябинск, Иркутск, Чита, Барнаул.

Вы можете:

• Заполнить заявку на проектирование и техническое задание (на сайте).
• Отправить письмо на электронную почту.
• Прием заявок возможен по телефону.

типов фундаментов в строительстве

Независимо от того, строите ли вы дома на одну семью, небоскребы или надстройки, выбор правильного фундамента очень важен. Фундамент любого здания служит двум основным целям — распределять вес от несущих стен на почву или коренные породы под ними и удерживать грунтовые воды или почвенную влагу.

Топография, геология и почвоведение (изучение почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы основ и примеры каждого из них. Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

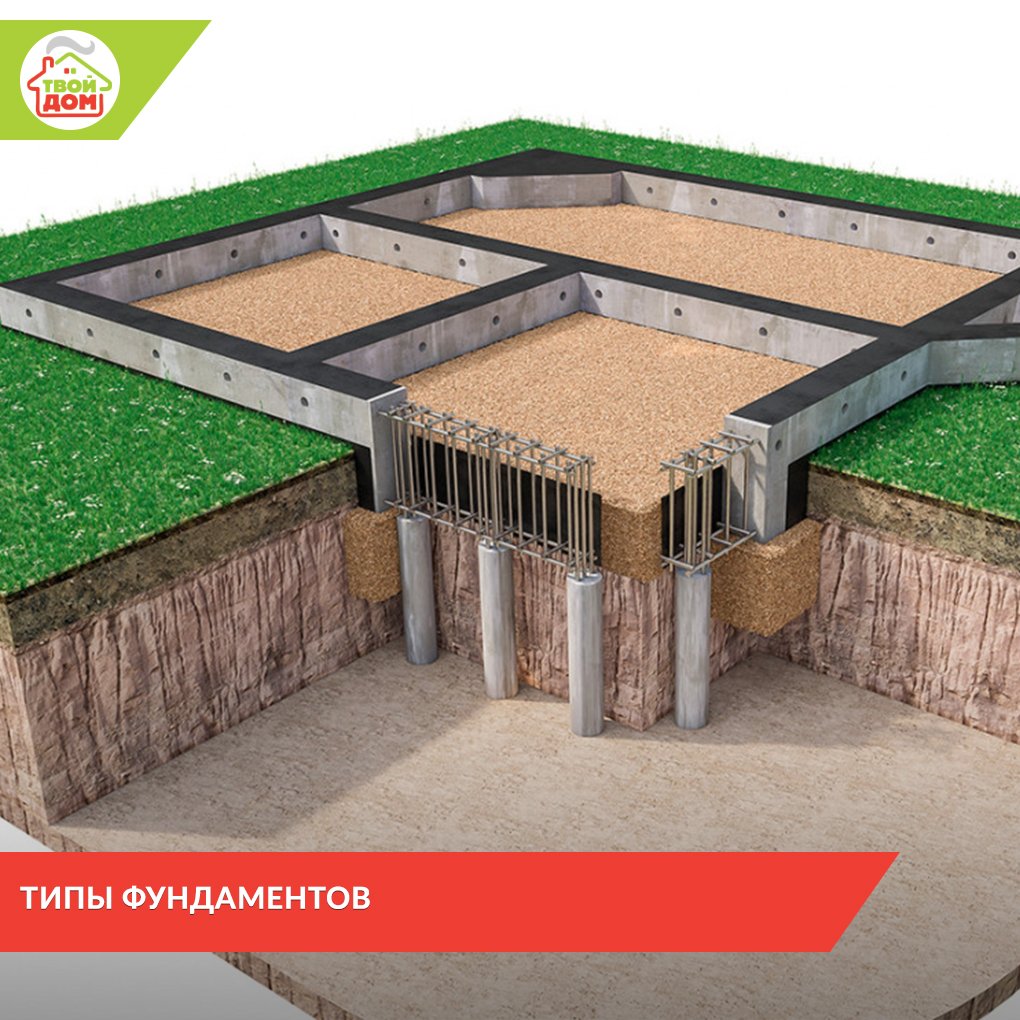

Какие бывают типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. Д., Инженеры-геотехники должны знать, как эти переменные в пределах земли влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и неглубокие. Давайте рассмотрим их на высоком уровне:

1. Глубокие фундаменты

Глубокий фундамент необходим при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого необходимо заложить фундамент глубоко под землей или даже под водой, чтобы можно было установить контакт с более прочными слоями земли.

Например, мосты, опоры и плотины должны закладывать фундамент под водой, сохраняя при этом структурную целостность.Именно здесь глубокие фундаменты становятся незаменимыми при возведении крупных сооружений.

2. Фундамент мелкого заложения

Обычно неглубокий фундамент — это фундамент, ширина которого превышает глубину. Неглубокие фундаменты также можно назвать раздельными или открытыми.

По понятным причинам мелкий фундамент является более экономичным из двух типов. Они не требуют большого количества копаний или бурения в земле, и по этой причине они являются наиболее распространенными.

Неглубокий фундамент полезен, когда здание не слишком тяжелое, а почва может выдерживать значительный вес на небольшой глубине.

Примеры фундаментов мелкого заложения

Есть четыре примера неглубоких фундаментов, на которые мы накроем мат, индивидуальное основание, комбинированное основание и стену ствола. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Мат Фундамент

Матовый фундамент в полной мере использует площадь поверхности, на которой будет возведено здание, в основном используя подвал в качестве всего несущего фундамента. Основания из матов часто используются, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундаменты из матов также используются, когда возможен подвал и столбы или колонны расположены близко друг к другу. Его часто называют фундаментом плота, потому что фундамент фундамента погружен в почву, как корпус плота в воде.

2. Индивидуальные опоры

Один из наиболее распространенных типов неглубокого фундамента — это индивидуальное основание — это может даже быть то, что приходит на ум, когда вы думаете о фундаменте.

Отдельные или изолированные раздвижные опоры обычно представляют собой квадратные, прямоугольные или даже геометрические усеченные бетонные блоки, несущие нагрузку на одну колонну или столб.Ширина отдельных опор зависит от веса, который будет переноситься, и переносимости почвы.

3. Комбинированные опоры

Комбинированная опора очень похожа на индивидуальную опору, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы гарантировать общую точку основания.

4. Фундамент стержневой стены

Стена, полоса или непрерывный фундамент — это фундамент, проходящий по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены, а не на колонны, столбы или балки. Ленточный фундамент обычно используется для строительства каменных стен, но также может быть эффективно использован при строительстве на гравии или плотном песке.

Примеры глубоких фундаментов

Глубокие фундаменты чаще используются для более крупных сооружений, но могут использоваться для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты строятся именно там, где звучат — глубоко в земле. Основные примеры, сваи и кессон также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Самым распространенным среди категории глубоких фундаментов является свайный фундамент. Есть два типа свайных фундаментов: опорные и фрикционные. Оба состоят из скучных больших и прочных колонн глубоко в земле.

Сваи подшипниковые

Иногда почва, на которой мы строим, никогда не выдерживает достаточного веса для масштабов возводимого проекта, даже с грунтовыми уплотнителями и неглубоким фундаментом.Вместо этого мы должны обойти этот слой мягкой почвы и добраться до нижнего слоя коренной породы, чтобы распределить нагрузку.

Сваи с торцевыми опорами забиваются в землю настолько глубоко, насколько это необходимо, чтобы конец мог войти в контакт со слоем породы в земле. Это позволяет передавать груз через сваи в скалу, обеспечивая безопасное распределение веса.

Сваи фрикционные

Фрикционные сваи используют другой подход к соприкасающемуся слою мягкого грунта.Вместо бурения до слоя горной породы принцип фрикционных свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать фрикционная свая, прямо пропорционален ее длине. Каждая свая имеет зону воздействия и должна быть равномерно распределена, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть деревянными, бетонными или Н-образными.

Сваи могут быть изготовлены из заводского изготовления и забиты в грунт или залиты на месте (залиты на месте на стройплощадке).

2. Фундамент кессона

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки путепроводов на автомагистралях, домов на склоне холма и многого другого. Кессоны могут быть изготовлены заводским способом, спущены на буровую площадку и помещены в котлован. Кессоны также могут быть построены на месте из арматурной сетки, заполненной бетоном.

Для сооружения кессонного фундамента рыхлая земля выкапывается шнеком до тех пор, пока не будет достигнута коренная порода.Во время копания можно установить полый стальной кожух, чтобы песок или почва не оседали в процессе. Затем арматурный стержень с армирующей сеткой центрируется внутри обсадной колонны, и бетон заливается, начиная с нижней части и заполняя обсадную трубу, вытесняя оставшиеся грунтовые воды вверх. После того, как бетон заполнится должным образом, кожух можно снять.

Существует несколько разновидностей кессона, вот основные типы:

• Открытый кессон: ящик без днища, утопленный в землю и стабилизированный с помощью балластных грузов и навозной трубы для удаления излишков грунтовых вод. Герметичная камера позволяет работать внутри.
• Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны сконструированы таким образом, чтобы рабочие могли спускаться по стволу.
• Кессоны монолитные: Кессоны одностолонные большие из железобетона.
• Кессоны отстойники: Кессоны с возможностью откачки воды снизу. Часто используется буровиками на шельфе для рециркуляции загрязненной воды.
• Ящик-кессон: Пустотелый бетонный ящик с дном и стенками погружается в воду и затем заполняется бетоном. В пустом состоянии ящик менее плотен, чем вода, и рискует выплыть из положения, но после заполнения он более прочный.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических проблем, с которыми сталкивается ваш проект, решение о строительстве мелкого или глубокого фундамента может быть ясным, но точный тип фундамента может быть более тонким. Принимая во внимание важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Обратитесь к квалифицированным строительным компаниям, инженерам и консультантам, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

Похожие сообщения

Фундаменты зданий — Проектирование зданий Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки для их поддержки.

Существует очень широкий диапазон типов фундаментов, подходящих для различных применений, в зависимости от таких факторов, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.

[править]

Ленточный фундамент обеспечивает непрерывную полосу опоры для линейной конструкции, такой как стена. Для получения дополнительной информации см. Ленточный фундамент.

Фундаменты для засыпки траншеи представляют собой разновидность ленточных фундаментов, при которых выемка траншеи почти полностью заполнена бетоном.Для получения дополнительной информации см .: Фундамент для засыпки траншеи.

Фундаменты из траншеи из щебня — это еще одна разновидность фундаментов с засыпкой траншеи и традиционный метод строительства, при котором используется рыхлый камень или щебень для минимизации использования бетона и улучшения дренажа. Для получения дополнительной информации см. Фундаменты из щебеночных траншей.

[править] Падовые основания

Фундаменты

— это прямоугольные или круглые опоры, используемые для поддержки локализованных нагрузок, таких как колонны. Для получения дополнительной информации см. Фундаменты площадки.

[править] Плотные основания

Плотные фундаменты — это плиты, которые покрывают большую площадь, часто всю площадь здания, и подходят там, где грунтовые условия плохие, вероятна оседание или где может быть непрактично создание отдельных полос или подушек фундаментов для большого количества индивидуальные нагрузки. Фундаменты на плотах могут включать балки или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках. Для получения дополнительной информации см. Фундаменты на плотах.

[править] Сваи

Свайные фундаменты — длинные, тонкие, колонны, как правило, из стали или железобетона, а иногда и из дерева.

Обычно сваи классифицируются как; сваи с торцевыми опорами (где большая часть трения возникает у носка сваи, опираясь на твердый слой) или фрикционные сваи (где большая часть несущей способности сваи создается за счет касательных напряжений по сторонам сваи, подходит, когда более твердые слои слишком глубоки).

Чаще всего встречаются сваи; забивные сваи, предварительно изготовленные за пределами площадки, а затем забиваемые в землю, или буронабивные сваи, которые заливаются на месте. Если бурение и заливка производятся одновременно, сваи называются сваями непрерывного действия (CFA).

Для получения дополнительной информации см. Свайные фундаменты.

[править] Мини-сваи (или микрогруды / микрошипы)

Мини-сваи используются там, где доступ ограничен, например, для опорных конструкций, пострадавших от осадки. Это могут быть забивные или винтовые сваи. Для получения дополнительной информации см. Micropiles.

[править] Свайные стены

Путем размещения свай непосредственно рядом друг с другом можно создать постоянную или временную подпорную стену. Это могут быть близко расположенные смежные стены свай или пересекающиеся секущие стены, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенами.

[править] Стенки диафрагмы

Мембранные стены изготавливаются путем выкапывания глубокой траншеи, обрушение которой предотвращается за счет заполнения инженерной жидкостью, такой как бентонит, а затем траншея заполняется железобетонными панелями, стыки между которыми могут быть водонепроницаемыми.

Обычно используется для строительства сверху вниз, когда подвал сооружается одновременно с наземными работами.

Для получения дополнительной информации см. Мембранная перегородка.

[править] Кессоны

Кессоны — это водонепроницаемые удерживающие конструкции, погружаемые в землю путем удаления материала со дна, обычно это может быть подходящим для строительных конструкций ниже уровня воды. Для получения дополнительной информации см. Кессон.

[править] Компенсационные фонды

Если выкопано очень большое количество материала (например, если есть глубокий подвал), может быть достаточно, чтобы снятие напряжения из-за выемки грунта было равно приложенному напряжению от новой конструкции.В результате должно быть небольшое эффективное изменение напряжения и небольшое урегулирование.

Для получения дополнительной информации см. Компенсированный фундамент.

[править] Якоря грунтовые

Грунтовые анкеры переносят очень высокие нагрузки за счет использования анкера с цементным раствором для механической передачи нагрузки от связки на землю. Они могут быть предварительно натянуты или растянуты приложенной нагрузкой.

Для получения дополнительной информации см. Анкер заземления.

Что вы подразумеваете под фундаментом в здании?

Фундамент — часть конструкции ниже уровня цоколя до грунта.Он находится в непосредственном контакте с почвой и передает нагрузку от надстройки на почву. Обычно это ниже уровня земли. Если часть фундамента находится выше уровня земли, ее также засыпают землей. Эта часть конструкции не контактирует с воздухом, светом и т. Д. Или, чтобы сказать, что это скрытая часть конструкции.

Рис. 1: — Детали фундамента

Каждый раз, когда строители начинают работу над новым зданием, они должны сначала оценить, где и как они будут строить фундамент.

Когда инженеры проектируют фундамент здания , , они должны учитывать, сколько грунта осядет под ним, а также какой вес будет приходиться на верхушку . При неправильном расчете фундамент может выйти из строя и подвергнуть опасности всю конструкцию.

Несущая способность

Несущая способность грунта — это максимальное среднее контактное давление между фундаментом и грунтом, которое не должно приводить к разрушению грунта при сдвиге.

• Предельная несущая способность — — это теоретическое максимальное давление, которое может выдерживаться без сбоев;
• Допустимая несущая способность — — это максимальная несущая способность, разделенная на коэффициент запаса прочности.

Иногда на участках с мягким грунтом большие осадки могут возникать под нагруженным фундаментом без фактического разрушения при сдвиге; в таких случаях допустимая несущая способность основывается на максимально допустимой осадке.

Процессы, выполняемые при фундаментных работах

• Земляные работы в траншеях под фундамент.
• Укладка цементобетона.
• Подготовка к опоре.
• Арматура для фундамента и ствола колонны и опалубка для фундамента.
• Укладка фундамента при строительстве плота или колонны.
• Лежащая обработка от термитов.
• Разметка и опалубка вала колонны.
• Укладка вала колонны до уровня цоколя.
• Укладка гидроизоляционного слоя на стены.
• Засыпка земли вокруг стен
• Засыпка земли на участке застройки до необходимой высоты по уровню цоколя

Рис. 2: — Порядок установки фундамента

НАГРУЗКИ НА ЗДАНИЯ-

Нагрузка на человека описывает количество квадратных футов, выделяемое каждому человеку в здании.

Собственные нагрузки

• Вертикальные нагрузки от веса здания и любого постоянного оборудования
• Статические нагрузки элементов конструкции не могут быть легко определены. B / c вес зависит от размера, который, в свою очередь, зависит от веса, который будет поддерживаться первоначально вес должен быть принят, чтобы сделать предварительный расчет, затем фактический вес может быть использован для проверки расчета
• Легко рассчитывается по опубликованным спискам масс материалов в справочных источниках
• IBC требует, чтобы полы в офисных зданиях и других зданиях подвергались динамической нагрузке 80 фунтов на квадратный фут или менее, здесь расположение перегородок может быть изменено, так как они должны выдерживать минимальную нагрузку на перегородку 20 фунтов на квадратный фут и считаются частью временной нагрузки.

Полная нагрузка = Собственная нагрузка + Активная / Фактическая нагрузка

УЧАСТОК —

Осадка фундамента, вызванная сезонными факторами, особенно заметна в жаркие и засушливые летние месяцы. Ниже уровня земли, в зависимости от климата и условий окружающей среды. Высыхание почв происходит из-за испарения и транспирации (удаление воды из-за деревьев и кустарников). По мере высыхания почвы они имеют тенденцию к консолидации; по мере их консолидации во многих случаях оседает монолитный фундамент.

Формула Ренкина

d =

? — Несущая способность (сейф)

Вт- Масса единицы объема земли

? — Угол естественного откоса

d- Отдел

Рис. 3. Формула Ренкина

Меры предосторожности при проектировании «Фундамента»

• Фундамент должен быть спроектирован так, чтобы передавать на землю комбинированную статическую нагрузку, приложенную нагрузку и ветровую нагрузку.
• Интенсивность полезной нагрузки давления, приходящего на почву, не должна превышать допустимую несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы оседание на землю было ограниченным и равномерным под всем зданием, чтобы избежать повреждения конструкции.
• Для экономии строительных работ необходимо изучить всю конструкцию фундамента, надстройку и характеристики грунта.

Примечание: Для конструкций, возводимых в более холодном климате, инженеры также должны учитывать морозное пучение.Морозные пучки возникают, когда влага в почве замерзает, что приводит к изменению плотности опоры здания. Морозное пучение может вызвать повреждение фундамента и тем самым нарушить конструктивную целостность всего здания.

Однако более сухой и теплый климат не полностью избавляет от таких опасений; некоторые почвы будут расширяться и сжиматься при добавлении или удалении влаги, и инженеры должны учитывать такое движение при рассмотрении того, где и как закладывать фундамент.

Меры предосторожности при земляных работах при проведении фундаментных работ

Глубина и ширина фундамента должны соответствовать конструктивному проекту.

• Глубина фундамента не должна быть меньше 1 метра.
• Длину, ширину и глубину выемки следует проверять с помощью средней линии и уровня, отмеченных на заглублениях.
• Вынутый материал / земля следует отсыпать на расстоянии 1 метр от краев.
• Работы следует проводить на сухой почве.
• Устройство водяного насоса должно быть выполнено для откачивания дождевой воды.
• Нижний слой фундамента следует утрамбовать.
• В фундаменте не должно быть мягких мест из-за корней и т. Д.
• Все мягкие / дефектные места должны быть выкопаны и заполнены бетоном / твердым материалом

Рис. 4. Раскопки

Опора

Опоры, поддерживающие стены, и изолированные опоры, поддерживающие сосредоточенные нагрузки. Сами опоры обычно делают из бетона, а его широкие основания размещают непосредственно под несущими балками или стенами.

Рис. 5. Опора

НАЗНАЧЕНИЕ ФУНДАМЕНТОВ И ФУНДАМЕНТОВ

Функция структуры — ничего не делать. Самые удачные конструкции остаются на месте. Мы можем рассматривать опоры и фундаменты как имеющие две функции:

• Передающие нагрузки — для передачи динамических и статических нагрузок здания на почву по большому

Достаточно площади, чтобы ни земля, ни здание не сдвинулись с места.

• Resist Frost — В местах, где случаются морозы, для предотвращения смещения здания из-за мороза

Типы фундаментов и их применение

Существуют разные типы конструкций фундаментов, и каждый служит своей конкретной цели, но, как правило, каждый работает для передачи весовой нагрузки конструкции на почву под ним. Типы зданий, характер почвы и условия окружающей среды являются основными определяющими факторами, определяющими тип фундамента здания.

Фундамент мелкого заложения (расширенный FDN):

Большинство малых и средних домов построено на неглубоком фундаменте (распространение FDN). Обычно они состоят из бетонных полос, уложенных примерно на 3,3 фута (1 метр) под почвой, или из одной большой бетонной плиты, которая также устанавливается примерно на 3,3 фута (1 метр) под почвой. При выборе неглубокого фундамента инженеры должны учитывать вес и осадку, а также промывать грунт, разрушающий воду под конструкцией.Могут быть разделены на насыпные, стеновые и сплошные (ленточные), а также матовые (плотные) основания.

Фундамент глубокий:

В более крупных зданиях используется глубокий, а не неглубокий фундамент. В глубоком фундаменте используются длинные пилоны из стали или бетона для проникновения за пределы более слабых поверхностных грунтов в более глубокие и более устойчивые почвы или коренные породы под ними. Нагрузка от стен наверху передается глубоко в землю, тем самым обеспечивая поддержку большому весу наверху.

Насыпной фундамент

1. Ленточный фундамент —

• Это наиболее распространенный тип, он в основном используется там, где у вас прочная почвенная основа и не заболоченные участки. Большинство небольших зданий в один этаж строятся на этом фундаменте.
• В зависимости от рекомендаций инженеров-строителей глубина фундамента может составлять от 600 мм до 1200 мм, в основном для небольших зданий.
• При выемке грунта устанавливается уровень, на котором бетон будет равномерно оседать, затем заливается бетон, толщина которого может составлять от 150 мм (6 дюймов) до 450 мм (18 дюймов), в зависимости от здания после того, как этот блок будет округлен. траншеи в центре фундамента, фундамент обычно следует по линиям блоков.Затем блоки укладываются до уровня d.p.c перед тем, как сверху заливается другой бетон, это немецкий или неглубокий бетон. Этот вид кажется самым дешевым.

Рис. 6- Ленточный фундамент

2. Падовый фундамент —

• Здесь изолированные колонны (столбы) отливаются от фундамента, чтобы удерживать плиту наверху земли.
• Это в основном используется, когда вы хотите использовать нижнюю часть здания в качестве места для парковки или когда другое пространство не способствует созданию фундамента.Таким образом, эти колонны изолированы, а их основания называются площадками.

Рис. 7- Падовый фундамент

3. Плотный фундамент —

Плотный фундамент представляет собой толстую бетонную плиту, армированную сталью, которая покрывает всю площадь контакта конструкции, как толстый пол. Этот бетон передает нагрузки от стен и колонн на подстилающую породу или почву. То есть укладывается на мягкий грунт, состоящий из протяженного слоя (грунт песчаный и рыхлый).Это также рекомендуется в заболоченных местах. Иногда площадь, покрытая плотом, может быть больше, чем площадь контакта, в зависимости от несущей способности почвы под ним. Арматурные стержни проходят перпендикулярно друг другу как в верхнем, так и в нижнем слоях стальной арматуры.

Рис. 8- Плотный фундамент

Комбинированная опора

Комбинированный фундамент — это фундамент, поддерживающий более одной колонны, и полезный, когда его две колонны расположены так близко, что нельзя использовать одиночные опоры, или они расположены на границе участка или рядом с ним.Комбинированный фундамент обычно поддерживает две-три колонны не в ряд. Комбинированные опоры используются там, где перекрываются несущие площадки близко расположенных колонн.

Рис. 9- Комбинированная опора

Фундамент пандуса

Пандусы — важная функция для доступа к дому или сельскохозяйственному зданию. Это относится не только к людям, пользующимся инвалидными колясками, но и к тем, кто испытывает трудности при подъеме по лестнице, например, к людям с артритом или гемиплегией, а также к тем, кто пользуется ходунками, костылями или тростью. Чтобы быть безопасными и наиболее эффективными, пандусы следует строить с учетом нескольких основных рекомендаций.

При построенном пандусе наклон чрезвычайно важен, потому что он влияет на то, насколько сложно подниматься и спускаться по пандусу. Если уклон слишком крутой, пандус может быть слишком трудным для использования кем-либо или даже небезопасен. Склон от 1 до 12 следует рассматривать как самый крутой из возможных, и для некоторых людей он может оказаться слишком крутым.

Свайный фундамент

Самый дорогой и самый прочный тип фундамента, для выполнения которого требуются специальные инженеры.Грунт просверливают глубоко в земле и заполняют бетоном, чтобы выдержать нагрузки многоэтажного здания наверху. Большинство небоскребов построено с этим типом фундамента, это также может потребоваться для заболоченных участков высоких зданий. Он самый дорогостоящий, поэтому в основном используется для многоэтажного строительства.

Тип свайного фундамента, проблемы, решение, классификация

Рис. 10- Буронабивные сваи, просверленные валы

Причал

Пирс , в строительстве, вертикальный несущий элемент, такой как промежуточная опора для смежных концов двух пролетов моста.В фундаментах больших зданий опоры обычно представляют собой цилиндрические бетонные шахты, отлитые в подготовленные отверстия, а в мостах они имеют форму кессонов, которые втыкаются в отверстия. Опоры служат той же цели, что и сваи, но не устанавливаются с помощью молотков и, если они основаны на устойчивом основании, выдерживают большую нагрузку, чем свая. Шахты опор шириной более 1,8 м (6 футов), специально приспособленные для крупных строительных работ, были вырыты на большую глубину.

Фундамент ростверк —

Ступенчатый фундамент-

На наклонных участках необходимо использовать так называемый ступенчатый фундамент, который, по сути, представляет собой лишь особую форму ленточного фундамента.

Фундамент консольный-

Консольные опоры предназначены для восприятия эксцентрических нагрузок.

Перевернутая арка —

Комментарии

комментария

Что такое Foundation Design

Проектирование фундамента — это создание плана строительства фундамента здания. Это узкоспециализированная функция, которую обычно выполняет инженер-строитель.Фундамент — это структурная основа, которая стоит на земле и поддерживает остальную часть здания. Таким образом, проектирование фундамента должно включать в себя тщательное изучение грунта под фундаментом, а также конструкцию и материалы, используемые для самого фундамента.

Глубина фундамента

Есть много типов фундаментов зданий. За исключением фундаментных плит, которые закладываются на уровне земли, большинство фундаментов могут быть установлены на разной глубине.Необходимая глубина любого фундамента может зависеть от нескольких факторов:

• Несущая способность грунта. Определяет, какую нагрузку (вес или силу) может выдержать существующий грунт.
• Тип почвы. Различные типы грунтов имеют разные свойства, которые могут повлиять на их пригодность для поддержки фундамента.
• Глубина промерзания. Глубина промерзания почвы в самое холодное время года, известная как глубина промерзания или линия промерзания, часто используется для определения минимальной глубины для многих типов фундаментов.
• Уровень подземных вод. Высокий уровень грунтовых вод может ограничить глубину фундамента, а также тип фундамента, который можно использовать. Высота грунтовых вод обычно включается в исследование почвы.
• Минимальная глубина. Без учета других факторов минимальная глубина фундамента обычно составляет не менее 18 дюймов, чтобы учесть удаление верхнего слоя почвы и изменения уровня земли.

Фундаментальные материалы

Фундаменты обычно строятся из кирпичной кладки, такой как бетонный блок или кирпич, или из заливного бетона. Кладочные материалы обладают высокой прочностью на сжатие и намного более устойчивы к повреждениям от влаги и почвы, чем деревянные и металлические материалы. Кладочный фундамент обычно возвышается над землей, чтобы защитить другие строительные материалы от влаги и других разрушающих воздействий контакта с землей. Кладочный фундамент обычно армируют изнутри металлической арматурой или другими материалами. Подрядчики часто используют гидравлический цемент для уплотнения труб или каналов, проникающих в кирпичную кладку или бетонный фундамент.

Некоторые фундаменты зданий построены с использованием столбов или опор из обработанного дерева. В этом случае опоры фундамента вбиваются глубоко в землю и / или опираются на скальные или бетонные опоры. Столбы и опоры часто используются при строительстве на воде или вблизи воды или там, где земля подвержена затоплению.

Одним из наиболее важных материалов для фундамента является основание из неорганического материала, уложенное непосредственно под фундаментом. Как правило, затопленный грунт и глина имеют ограниченную несущую способность и не могут выдерживать нагрузки, создаваемые зданием.Поэтому грунт выкапывают и заменяют сухим и однородным плотным материалом, таким как гравий или щебень, который обеспечивает максимальное сопротивление сдвигу и несущую способность. Базовые материалы также способствуют дренажу подземных вод и не расширяются при высоком уровне влажности, как почва.

Передача нагрузки на фундамент

Фундаменты должны быть спроектированы так, чтобы нагрузки, создаваемые зданием, равномерно передавались на контактную поверхность для передачи суммы статической нагрузки, временной нагрузки и ветровой нагрузки на землю.Полезная несущая способность почвы не должна превышать ее несущую способность. При проектировании фундамента также необходимо учитывать ожидаемое оседание из здания, чтобы гарантировать, что все движения будут управляемыми и равномерными, чтобы предотвратить повреждение конструкции. Кроме того, следует изучить общий дизайн фундамента, надстройки и характеристики грунта, чтобы определить потенциально выгодные стратегии строительства.

Как правильно выбрать типы фундаментов

Подъем системы Tella Firma.Смотрите видео целиком здесь: https://youtu.be/1h4ES7Yawf4

Эрика Оппенгеймер, известный тренер по подготовке к экзаменам, сказала: «Без прочного фундамента у вас будут проблемы с созданием чего-либо ценного». Хотя она связывает это с созданием максимальной ценности при сдаче академических тестов, это можно применить в более буквальном смысле, когда дело доходит до выбора лучшего фундамента для здания владельца или для вашего собственного дома. Чтобы максимизировать ценность здания, наиболее важным начальным шагом является исследование типов фундаментов и выбор наиболее эффективного фундамента для вашего строительного проекта.

Типы фундаментов с нуля

Согласно «Механике грунтов в инженерной практике», фундамент определяется как нижняя часть строительной конструкции, которая передает свои гравитационные нагрузки на землю. Это базовое определение затем расширяется при рассмотрении критериев выбора фундамента, который зависит от двух основных факторов:

1. Условия грунта / грунта
2. Типы нагрузок от конструкции здания

Условия грунта / грунта

Строитель — гражданское строительство Сайт инженерных информационных ресурсов — рекомендует провести исследование почвы для вашего проекта, чтобы узнать:

• Характер и тип почвы
• Глубина различных слоев почвы
• Несущая способность почвы на разных уровнях
• Уровень / уклон грунт

Например, когда грунт, расположенный близко к поверхности, не способен выдерживать структурные нагрузки, необходимо найти твердые слои (слой грунта, который имеет достаточную несущую способность), что чаще всего приводит к необходимости более глубокого фундамента. В других случаях, когда есть однородный устойчивый грунт, будет достаточно неглубокого фундамента.

Типы нагрузки от зданий

Условия нагрузки, влияющие на выбор типов фундамента, зависят от типа здания для вашего проекта, местоположения / факторов окружающей среды и типа конструкционных строительных материалов, используемых для вашего проекта. Строитель приводит факторы, которые увеличивают нагрузки и требуют более глубокого фундамента, в том числе:

• Высотные / многоэтажные здания
• Воздействие сильных ветров или сейсмических зон
• Железобетонные здания

Собираем все вместе

Некогда почвы были исследованы и определены типы нагрузок для строительного проекта, теперь самое время собрать все воедино и выбрать лучший тип фундамента для проекта.Эти основные типы фундаментов включают:

• Стеновые / раздвижные опоры

  • Что это такое : тип фундамента, при котором основание шире, чем обычная несущая стена
  • Почему используется : более широкое основание распределяет вес от конструкции здания на большей площади поверхности и обеспечивает большую устойчивость здания

• Просверленный опор / глубокий фундамент

  • Что это такое : тип глубокого фундамента, используемый для передачи больших нагрузок от конструкции здания на твердый пласты горных пород
  • Для чего это используется : Может уменьшить количество возмущений почвы, при этом защищая от землетрясений и силы ветра; также используется там, где присутствуют сильно расширяющиеся приповерхностные грунты

• Плитный фундамент с последующим натяжением

  • Что это такое : тип фундамента, который распространяется по всей площади здания и выдерживает нагрузки от колонн и стен
  • Почему используется : Может использоваться на обширных почвах

Какие типы фундаментов зданий и как они распределяют нагрузки?

Когда средний человек думает о фундаменте, ему, скорее всего, приходят на ум стены подвала своего дома. Или они думают о том человеке, который звонит им каждый год в одно и то же время, чтобы попросить пожертвование … Стена подвала или фундаментная стена — это часть конструкции, которая выдерживает нагрузку от бокового давления грунта, вызванного нарастающим на нее грунтом. , но он также передает нагрузку здания от конструкции вверху вниз на землю внизу. Есть две категории фундаментов, которые используются для передачи строительных нагрузок на землю: мелкие и глубокие фундаменты. Тип почвы и ее условия помогают инженерам-строителям определить, какой тип фундамента лучше всего подходит для конкретной конструкции.

Неглубокие фундаменты часто находятся под легковесными конструкциями, такими как дом или сарай, и находятся близко к поверхности земли. Примером неглубокого фундамента является бетонный фундамент. Бетонные опоры расположены под фундаментными стенами и внутренними колоннами и используются для распределения нагрузки от конструкции наверху на достаточно большую площадь, которая ограничивает движение в нижнем земляном полотне. Требуемый размер опоры зависит от типа почвы под ней.Если основание ставится на глину, оно должно быть намного больше, чем если бы оно стояло на коренной породе, поскольку коренная порода имеет гораздо большую несущую способность.

Фундаменты мелкого заложения подвержены смещению в зависимости от окружающих условий и типа почвы, на которую они опираются. Например, в Виннипеге, где я живу, фундамент большинства домов строится на глине, которая набухает при впитывании влаги. Набухание почвы вызывает ее вспучивание, которое может поднять фундамент и вызвать неравномерную осадку в доме.Если разница в осадке минимальна, это обычно не структурная проблема, а скорее эстетическая проблема. Иногда движение может быть настолько сильным, что структурная целостность системы фундамента нарушается, и требуется ремонт или замена. Прочтите этот пост, чтобы узнать о других причинах неглубокого движения фундамента и отказов.

Плотные плиты и плита на уровне грунта — это два других типа неглубоких фундаментов, которые используются в строительстве и могут быть намного более экономичными, чем глубокие фундаменты, если нагрузки не слишком велики и конструкция может выдерживать дифференциальные движения.Существуют риски, связанные с плитой на уклонах, так как почва под ней может сжиматься и набухать, что может вызвать движение плиты. Если хозяину комфортно с перемещением плиты, то такой вариант плиты перекрытия — самый экономичный вариант. Если отделка и оборудование, размещаемое на плите, не переносят движения, часто рекомендуется использовать структурную плиту перекрытия. Несущая плита перекрытия имеет пустоту внизу, поэтому набухание и усадка почвы под ней не влияет на плиту.Когда почвенные условия не идеальны для размещения фундаментов неглубокого заложения, следует рассмотреть возможность создания фундаментов глубокого заложения.

Глубокие фундаменты часто встречаются под большими зданиями, где вес конструкции очень велик и движение конструкции нежелательно. Эти фундаменты переносят нагрузку на землю намного ниже поверхности земли. Самый распространенный вид глубоких фундаментов — сваи. Сваи длинные и тонкие и передают нагрузки на здания за счет трения между стороной сваи и окружающей почвой и через опору между дном сваи и слоями грунта ниже.Сваи могут быть стальными, деревянными или бетонными. Стальные сваи часто представляют собой горячекатаные двутавровые или винтовые сваи. Деревянные сваи часто представляют собой большие деревянные секции, которые обрабатываются давлением и используются для временных или постоянных конструкций. Бетонные сваи бывают сплошными шестиугольными или круглыми, армированными стальной арматурой.

Некоторые люди могут подумать, что глубина фундамента коррелирует с величиной нагрузки, передаваемой на почву, но обычно это не так.Если нагрузки очень велики, глубокие фундаменты устанавливаются ниже поверхности земли до тех пор, пока не встретится прочный / плотный слой почвы, такой как коренная порода или ледниковая тила. Оба они имеют очень высокую несущую способность, которую не могут обеспечить такие почвы, как глина и гравий. Сваи, доходящие до прочных / плотных слоев почвы, называются концевыми несущими сваями. Расположение этих слоев почвы может сильно различаться. На большой строительной площадке можно столкнуться с одной сваей с коренной породой на 50 футов ниже уровня земли на одном конце площадки, в то время как свая на другом конце площадки может столкнуться с коренной породой на глубине до 100 футов ниже уровня земли!

Когда сваи используются для передачи нагрузок на окружающий грунт за счет трения, они называются сваями трения.Большая длина сваи означает большую способность переносить нагрузки на окружающую почву. Фрикционные сваи используются, когда на грунт необходимо передать более легкие нагрузки и когда неэкономично или нецелесообразно расширять сваю до плотного слоя почвы. В настоящее время бетонные фрикционные сваи часто используются в качестве фундамента в новых домах, поскольку они намного более устойчивы, чем опоры.

Фундаменты — один из важнейших компонентов конструкции здания.К сожалению, почвы, на которые передаются строительные нагрузки, могут быть настолько разными в разных местах. Чтобы снизить риск, связанный с фундаментом, всегда рекомендуется привлекать инженера-геолога для исследования грунта. Они смогут дать хорошие рекомендации относительно того, какой фундамент использовать, в зависимости от типа встречающейся почвы. Для большинства новых зданий, в зависимости от вашей юрисдикции, вы не сможете получить разрешение на строительство без геотехнического отчета или рекомендации, основанной на опыте инженеров.

Надеюсь, это даст вам некоторые базовые знания об основах, используемых для поддержки зданий, в которых вы живете и которые видите в своей повседневной жизни. Если вы хотите узнать больше о фундаментах и ​​других вопросах, связанных с проектированием строительных конструкций, запишитесь на наш курс по основам проектирования конструкций! У вас есть вопросы по фондам? Не стесняйтесь, чтобы оставить комментарий ниже.

Если вам нужна дополнительная информация об основах проектирования конструкций, не стесняйтесь получить наше полное руководство здесь!

Типы фундамента и что делает его хорошим

Фундамент любого здания — это часть конструкции, которая соединяет остальную часть здания с землей.Все знают, что такое фундамент, но не многие знают, как его делают и какие бывают типы.

Если вы инвестируете в коммерческую недвижимость или планируете коммерческое строительство, вам понадобится только самая лучшая информация — это может дать вам возможность принимать обоснованные решения относительно вашей собственности или проекта.

Что такое фундамент здания?

В технике фундамент — это часть конструкции, которая соединяет здание с землей.Фундамент также передает весовую нагрузку здания от конструкции на землю. Фундаменты бывают неглубокие и глубокие, в зависимости от характера сооружения.

Назначение фонда

Для равномерного распределения весовой нагрузки на почву

Фундамент равномерно распределяет весовую нагрузку здания по земле, поэтому никакая часть грунта не перегружается. Это важно по очевидным причинам, и самый известный пример того, как фонд не справился с этим, — Пизанская башня в Италии.

Для закрепления конструкции

Обычно фундамент фиксирует конструкцию против сил природы. Эти силы включают сильные ветры, штормы, торнадо, ураганы, землетрясения и многое другое. В Японии и других странах с высокой сейсмической активностью многие небоскребы имеют специальные фундаменты, которые позволяют зданиям «раскачиваться» во время землетрясения и предотвращают их обрушение.

Анкер также предотвращает перегрузку здания.Фундамент получает силу от здания и равномерно распределяет ее по пути к земле. Это стабилизирует всю конструкцию и предотвратит обрушение.

Обеспечить ровную поверхность для строительства

Здания обычно нужно строить на твердой плоскости — и фундамент обеспечивает именно это.

Предотвратить движение в конструкции

В некоторых случаях, например в местах, подверженных землетрясениям, фундамент частично существует для предотвращения бокового смещения конструкции. Фундаменты всегда существуют для предотвращения вертикального движения конструкции, поэтому конструкция не рушится и не проваливается в землю.

Как строится фундамент?

Исторически фундаменты строились из нескольких материалов:

• Земляные фундаменты, иначе известные как грунтовые фундаменты сделаны из деревянных свай, вставленных в землю.
• Падстоуны — это камни, на которых опираются многие здания.Эти простые фундаменты равномерно распределяют вес деревянного здания на землю.
• Каменные основы сложены из сухих камней, а камни положены в известковом растворе. Эти общие фундаменты обеспечивают плоские рабочие пространства, на которых можно строить. Они также служат для создания прочных и прочных оснований для конструкций.

Современное коммерческое строительство

В современном коммерческом строительстве различают три основных типа фундаментов. Каждый из них служит своей цели и извлекает выгоду из разных сценариев.

В настоящее время почти во всех фундаментах используется железобетон, независимо от типа фундамента. Это касается как коммерческих, так и жилых построек.

В современных фундаментах широко используются опоры. Фундаменты бетонные, армированные арматурой. Их засыпают в выкопанные траншеи. Их цель — поддержать фундамент и предотвратить «оседание». Оседание — это тенденция конструкции со временем проваливаться в землю.

Наконец, все фундаменты должны быть сначала построены с некоторыми раскопками.Процесс в основном включает в себя удаление всего мусора, такого как пни или камни, а также существующих конструкций. Во время раскопок любые отверстия, сделанные в земле от таких вещей, как корни деревьев, уплотняются почвой. Как только вся территория будет расчищена и утрамбована, можно начинать строительство фундамента. Подробнее о расчистке площадки под фундамент.

1. Т-образный бетонный фундамент

Это наиболее часто используемый фундамент коммерческих зданий. Он хорош для поддержки высоких зданий в сезонных климатических условиях с циклами замораживания и оттаивания. Мерзлый грунт оказывает большое давление на фундамент. Т-образный фундамент уникален тем, что противостоит большей части повреждений от мерзлых грунтов.

Обычно ровное основание размещается чуть ниже нормальной линии промерзания, а (фундаментные) стены возводятся сверху. Стены здания построены немного шире, чем подошвы. Немного более широкие стены обеспечивают дополнительный уровень поддержки здания.

Т-образные фундаменты обладают хорошей общей устойчивостью и устойчивостью к проблемным грунтам.

Как это сделано:

1. Опора размещена.
2. Стены возведены и залиты.
3. Перекрытие укладывается заливкой между стенами.

2. Защищенный фундамент неглубокий

Также известный как неглубокий фундамент с защитой от замерзания (FPSF), этот тип фундамента обычно используется в более холодном климате. FPSF использует изоляцию снаружи фундамента. FPSF обычно находится на глубине 12–16 дюймов ниже поверхности земли, поэтому он экономит довольно много денег на затратах на земляные работы. Низкий уклон (глубина застройки) делает его отличным экономичным способом строительства, а также фантастическим способом избежать повреждений от морозного пучка. Неглубокие фундаменты с защитой от замерзания подходят только для зданий с внутренними системами отопления.

Как это сделано:

1. Утеплитель уложен.
2. Заливается стена в том месте, где уложен утеплитель.
3. Другой слой изоляции укладывается в основании фундаментной стены.

3. Фундамент на основе плиты

Этот тип фундамента используется там, где нет морозов. Следовательно, нет необходимости возводить морозостойкий неглубокий фундамент или Т-образный бетонный фундамент.

Монолитная плита изготавливается с заливкой бетона в виде плиты. Плита делается плоской и имеет толщину в несколько дюймов.
