Провода электрические: виды, маркировка, назначение

Оглавление статьи:
Провода электрические: силовые кабели и их разновидности
Электрические провода для квартиры: виды и характеристики
Информационные электрические кабели и провода

Большинство людей даже и не предполагают, насколько много спрятано в стенах их жилища всевозможных электрических проводов – если говорить о трехкомнатной квартире, то их общий метраж может исчисляться сотнями метров. Все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый из них имеет свое персональное назначение и отвечает за работу того или иного электроприбора. Именно с этим вопросом мы и будем разбираться в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим электрические провода – мы рассмотрим их разновидности и выясним назначение.

Провода электрические

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома.

Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

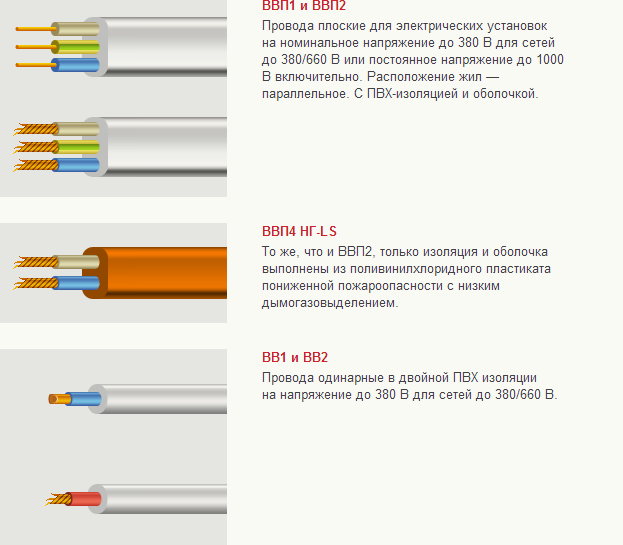

    Типы электрических кабелей и проводов

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

Информационные электрические кабели и провода

С этими проводами знакомы практически все люди – это телефонные, телевизионные и интернет кабели.

По-другому их называют слаботочные провода. О них мы поговорим коротко и упомянем только те виды, которые пригодны для домашнего пользования.

1. Телевизионные кабели. На сегодняшний день используется три их разновидности: RG-6, RG-59, RG-58. Одни из них имеют сплошной защитный экран из фольги, у других этот кран может быть плетеным, но а третьи вообще могут иметь внутреннюю жилу, состоящую из нескольких, изолированных друг от друга проводников. Разнообразие этих кабелей огромное, и отличаются они в основном своими характеристиками. К примеру, RG-59 – последнее число говорит о том, что внутренняя жила кабеля имеет сопротивление 59 Ом.
2. Компьютерные кабели – их так же, как и телевизионных, можно насчитать огромное множество. В большинстве случаев они имеют витую пару, помещенную в отдельную изоляцию – таких пар проводников в одном кабеле может содержаться много. Производятся в нескольких вариациях – UTP (незащищенная экраном витая пара), FTP (защищенная алюминиевым экраном из фольги пара), STP (все пары защищены одним медным плетеным алюминиевым экраном).
3. Телефонные провода. В быту для подключения отдельных абонентов применяется всего два вида подобной кабельно-проводниковой продукции – ТРВ и ТРП. Это практически одинаковые провода, отличающиеся друг от друга материалом изоляции – у ТРВ она изготавливается из ПВХ, а у ТРП из полиэтилена. Также в качестве телефонных кабелей может использоваться провод для интернет соединения марки RG.
   Виды электрических проводов

По большому счету, список проводов, используемых для передачи электрического тока, можно увеличить как минимум вдвое – с момента начала электрификации их придумали столько много, что в голове обычного человека их количество, а главное назначение, может даже не поместиться. Именно по этой причине мы рассказали исключительно про наиболее часто используемые в быту электрические провода.

Автор статьи Александр Куликов

Виды электрических проводов и кабелей

Решили осуществить ремонт или большую стройку, вы всегда обязательно столкнетесь, с частичной или полной заменой электропроводки. Возможно в ваших планах постройка новой загородной недвижимости, коттеджа или дачи. Быть может, ваша электропроводка уже отслужила свой срок, даже правильно смонтированная, электропроводка имеет свойство устаревать и терять свои свойства, а это источник опасности для проживания вас и ваших родных. А может быть, ваш загородный дом, квартира, требует более эстетичной и функциональной электромонтажной схемы. Поэтому важно осуществить правильный, надежный выбор электрических проводов и кабелей. Перед вами будет многообразие проводов и кабелей. На каком из них остановить свой выбор? В этой статье мы постараемся помощь разобраться с классификацией и видами электрических проводов и кабелей.

Внимание!

Экономить на проводах и электрокабелях не стоит, как бы этот пункт в ремонтной смете не увеличивал стоимость вашего ремонта. Куда важнее то, что электропроводка должна быть качественной и надежной, обеспечивать безопасность всей площади предназначенной для проживания и жизнедеятельности, а так же быть пожаробезопасной.

Главное в качественном и надёжном электромонтаже, это найти квалифицированного электрика. Заниматься подбором проводов и кабелей, произвести грамотный расчет нагрузок, схем всей электросети коттеджа, квартиры учитывая все потребности и пожелания заказчика, должен электромонтажник, имеющий профессиональную подготовку! В соответствии с правилами устройства электроустановок (ПУЭ). В этом ответственном, на самом деле, очень важном мероприятии, помогут наши квалифицированные электромонтажники, у которых есть огромный опыт и знания электромонтажных работ.

Наши электрики делают электромонтаж качественными и надежными материалами в зависимости от потребностей и задач. Наличие постоянного и проверенного поставщика, дает возможность иметь полную картину на рынке электроматериалов и оборудования, в ассортименте, в новинках электротоваров. Поэтому у нас есть возможность рассказать про электрокабель и провода, маркировку, сечение, из каких материалов изготовлены и их виды. Рассказать, какой вид провода подойдет для питания электрооборудования, подключения освещения, розеток, любого вида электротехники, а от какого вида проводов категорически отказаться. В данной статье мы рассказываем о силовом кабеле или бытовом проводе с 220/380 В. для передачи электрического тока в домашней электросети.

Характеристика и перечень составляющих проводов.

Из каких материалов изготавливаются жилы проводов, и какая конструкция кабелей? Жилы проводов и кабелей бывают двух видов, медные и алюминиевые. Продукция из меди более надёжная, потому что сопротивление ниже, нагрев меньше, показатели по току выше, в отличии от алюминия точно такого же сечения. Также медь более пластичная, меньше окисляется, а это значит, что кабель прослужит значительно дольше, не потеряв при этом всех своих качественных характеристик. В наше время, согласно требованиями правила устройства электроустановок (ПУЭ), электромонтаж алюминиевым кабелем запрещен! Также провода имеют два вида конструктивных отличий, одножильные (когда в основании один провод жёсткий и менее гибкий) и многожильный (многопроволочный, гибкий на изгиб, но такой вид для электромонтажа не используют, в основном для удлинителей).

Один из самых распространённых отечественных кабелей обычный ВВГ, он дешевле, но он не подходит для монтажа в одной гофре или монтажа нескольких групп кабелей, так как оболочка менее огнестойкая и дымящая. Состоит этот вид проводов из одножильных медных проводников, изоляции и ПВХ оболочки из пластиката, применяют в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Это относительно гибкий, небронированный силовой провод, имеет от 1 до 5 жил, сечением от 1,5 (квадратов, то есть квадратных миллиметров). По форме проводника бывает круглый, плоский или треугольный. Кабели ВВГ производятся в нескольких модификациях. ВВГ это основной тип с виниловой изоляцией и оболочкой. ВВГнг это негорючий силовой провод, изоляция жил самозатухающая, то есть не распространяет горение. ВВГнг-LS это такой же тип, имеет самозатухающую негорючую изоляцию жил (нг) и добавлена оболочка с низким дымовыделением. ВВГнг FR-LS — в дополнение к нераспространению горючести и малой задымлённости, этот тип кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все типы проводов с приставкой (нг) возможно прокладывать одной гофре, трубе или лотке, несколько кабельных линий. Марка ВВГнг FR-LS применяется на предприятиях, в более требовательных помещениях к пожарной безопасности, и стоит гораздо дороже. Для электромонтажа помещений мы советуем использовать кабель марок ВВГ.

С проводниками разобрались, следующий пункт это сечение кабеля. Измеряется в так называемых (квадратах), квадратных миллиметрах и представляет, какую пропускную способность имеет конкретное сечение провода. У кабеля с медными жилами один (квадрат) пропускает 8-10 Ампер тока, у алюминиевого всего лишь 5 Ампер тока. Чтобы не допустить нагрева проводника и последующего выхода из строя всей проводки, следует произвести правильный расчет нагрузки потребителей. Полученные данные рассчитывают с запасом пропускной способности провода, что обеспечивает сохранность изоляционных материалов проводов и обезопасит от замыкания проводов. Тем более в скрытой прокладке кабелей, так как охлаждение происходит дольше, рассчитанный запас сечения проводов предотвратит разрушение всей структуры проводов и кабелей. Определить сечение провода можно по маркировке на проводе или кабеле, нанесенное печатным типом или выдавливанием на оболочку провода. Приобретать электрические провода, кабеля необходимо у проверенных поставщиков и произведенные в соответствии с ГОСТом, чтобы избежать не добросовестных производителей, которые заявляют в маркировке сечения жилы, скажем 2,5(квадрата), а в действительности могут сделать тоньше, что скажется на всем расчете электромонтажа. Также очень важна толщина жильной изоляции из обычного ПВХ пластиката или с ПВХ не распространяющее горение (нг), а также используются полимеры и сшитый полиэтилен. Все должно соответствовать ГОСТам. Проводники имеют разную расцветку и могут иметь сплошной цвет или с полосой вдоль всего кабеля, имеется общепризнанная маркировка цветности проводников. Заземляющий провод всегда в жёлто-зелёном исполнении, фазные и рабочие проводники могут отличаться по расцветкам.

Некоторое время назад стал популярен медный кабель, изготовленный по европейским стандартам кабель — NYM, разработанный специалистами в Германии.

В данный момент производится на российских предприятиях и полностью соответствует нормам и стандартам ЕС и ГОСТам. По своим характеристикам аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Производится в одно проволочном многожильный виде, NYM-кабель с сечением 1,5-10 (квадрат) и многопроволочном виде с сечением от 16 (квадрат) квадратных миллиметрах. Количество проводников от 1до 5, изолирующая часть и оболочка изготовлена из ПВХ, резина (наполнитель) расположенная между изоляцией жил, проводников и основной кабельной оболочкой обеспечивает не горючесть. Очень часто можно встретить поддельный товар под видом первоклассной продукции, с опасными последствиями, применяя данный вид продукции. Данный вид проводов очень удобен и приятен в прокладывании в любом из применяемых видов электромонтажа. Будь то один или два кабеля или большое количество групп кабелей. На высшем уровне само затухание и низкая задымлённость, не устойчивость к горению и пожарная безопасность. И немало важный фактор, очень слабая задымленность, что важно для безопасности.

Еще один вид проводов, это провода ПВС.

Данный вид применяется в основном для подключения бытовой электротехники к домашней электросети, для изготовления удлинительных шнуров. Кабель состоит из медных многожильных (многопроволочных) проводников, в виниловой изоляции ПВХ пластиката, покрытые в оболочку ПВХ. Один из неприятных факторов многопроволочный проводник, он греется быстрее, а как результат, изоляция теряет свои свойства, что очень опасно и приведет короткому замыканию. Имеет от 2 до 6 жил (многопроволочных проводников) с сечением до 10 (квадрат) квадратных миллиметров. В основном эти виды проводов в настоящее время применяются для электромонтажа в различных помещения, загородных домах, квартирах, коттеджах, хозяйственных постройках, офисах.

Кабель СИП.

Но ведь как то нужно подвести всю эту мощь электроэнергии к данным строениям и иным потребителям энергии. Нам никак не обойтись без кабеля для улицы или кабеля для прокладки под землей, если у вас загородный дом или коттедж, в любом случае как то нужно подключиться к питающему столбу, электрощитам, трансформатору. Здесь используются также несколько видов кабелей, а в частности для прокладки в земле, по воздуху. Один из таких силовых кабелей, применяемый в основном в воздушных линиях электропередачи (с подвеской на опорах или фасадах зданий и сооружений столбами, домами). Данный вид кабеля, имеющий огромное распространение называется кабель СИП. Расшифровка проста, самонесущий изолированный провод. Существует несколько разновидностей кабеля СИП.

Конструктивно кабель СИП-1 состоит из фазной токопроводящей жилы из алюминия. Покрывается термопластичной изоляцией, которая устойчива практически ко всем внешним факторам, и ультрафиолет совершенно на нее не действует. Нулевая жила в конструкции данного кабеля имеет несущий характер. Есть вариант с оголенной нулевой жилой, но чаще используется изолированная. Также существует вариант с изоляцией из сшитого полиэтилена. Такой вид кабеля применяется при напряжении до 1000 вольт и выдерживает температуру в 90 градусов в отличии от первого варианта, который рассчитан на 70 градусную температуру. В процессе монтажа кабеля СИП необходимо учитывать некую особенность кабеля, изгиб должен быть допустимым. Он не должен быть меньше, чем десять наружных диаметров провода.

Прокладка кабеля в земле необходима для передачи электроэнергии от источников электрического тока до конечного потребителя. Независимо от назначения прокладываемого кабеля в земле, вы должны выполнять прокладку и монтаж кабеля строго в соответствии с ПТЭЭП и ПУЭ. Для прокладки кабеля в землю рекомендуется использовать бронированный кабель марок ВБбШВ и ВБбШВнг (ВБбШВнг — это бронированный кабель с оболочкой не распространяющей горение) , так как данный кабель надежно защищен стальной лентой от случайных механических повреждений и грызунов. Возможно, выполнить прокладку и другими марками кабеля, не имеющей бронированной ленты, но тогда обязательно протягивание их в асбестоцементные или специальные ПВХ или ПЭ трубы. Бронированный силовой кабель прокладывать в трубе не обязательно.

Электрическая проводка в доме или квартире.

Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Провод электрический, краткое описание, классификация

Провод – это одна неизолированная или несколько изолированных жил, которые сверху могут иметь неметаллическую оболочку, обмотку или оплетку волокнистыми материалами или же проволокой. Оболочка выбирается в зависимости от того, где его будут прокладывать или эксплуатировать. Выбирать провода нужно очень тщательно согласно требования оборадования.
Он может быть голым или же изолированным. Голый провод состоит из токопроводящих жил, которые не имеют защиты или изолирующего покрытия. Такие провода в большинстве применяют для воздушных линий электропередач. Изолированные проводамогут быть как защищенными, так и незащищенными. Защищенные виды имеют оболочку поверх электрической изоляции, что предназначена для герметизации и защиты от внешних факторов. Вот типаАПРН,АПРФ,ПРВД. У незащищенных нет такой оболочки.

ЭтопроводаАПРТО,АППВ,АППР,ПРД,ППВ.
Установочныеиспользуют для монтажа осветительных и силовых сетей на открытом воздухе и внутри помещений при неподвижной прокладке. Изготавливают такие провода с медными, а также алюминиевыми токоведущими жилами. Токопроводящие жилы в проводах имеют такие стандартные сечения:0,35 мм, 05, мм, 0,75 мм, 1 мм, 1,5 мм, 2,5 мм, 4 мм, 6 мми т. д. Диаметр проволоки у токоведущей жилы без изоляции обычно измеряют микрометром, иногда штангенциркулем.
Установочные имеют пластмассовую изоляцию.АПВиПВделают без оболочки и защитных покровов, поскольку пластмассовая изоляция не требует защиты от света и влаги, к тому же устойчива к не сильным механическим воздействиям. Чтобы защитить их с резиновой изоляцией от повреждений механического характера, действия света, влаги используют оболочку с фальцованным швом, изготовленную из алюминиевого сплава или латуни.
Изоляция рассчитывается в зависимости от рабочего напряжения, при котором эти провода можно безопасно и длительно эксплуатироваться. Следуя из этого, выбирая марку, необходимо учитывать, что рабочее напряжение должно быть больше, чем номинальное стандартное значение напряжения питающей электросети. Провода должны быть соответствующими подключаемой нагрузке. Одна и та же марка одного сечения может иметь различные по своей величине нагрузки, что будут зависеть от условий прокладки. К примеру, провода, что были проложены открыто, будут лучше охлаждаться, сем те, что находятся в трубах или скрыты под штукатуркой.

Виды проводов | Практическая электроника

Что такое провод

Провод – это изделие радиотехнической промышленности, состоящей из проводящей жилы и изоляции. Жила может быть сделана из меди, алюминия и других металлов, а изоляция из диэлектрических материалов.

Для начала давайте разберемся, почему провода бывают толстыми и тонкими?

Вы никогда не замечали, что у утюга и электрочайника диаметр провода больше, чем у зарядки для сотового телефона?  Виноват во всем закон Джоуля-Ленца. Все электронные потребители “кушают” силу тока.

Из статьи работа и мощность тока мы с вами знаем, что мощность  – это произведение силы тока на напряжение, то есть P=IхU. Следовательно, чтобы узнать силу тока, надо мощность разделить на напряжение в розетке. Если мой утюг обладает мощность в 1400 Ватт, значит I=P/U=1400/220=6. 36 Ампер будет кушать мой утюг.

Провод – это как шланг.

Шланг выдерживает только определенный напор воды. Если мы сделаем очень большой напор воды, то шланг разнесет на кусочки! Чтобы этого не происходило, надо взять шланг бОльшего диаметра. С проводами дела обстоят точно также. Чем больше силы тока течет по проводу, тем он должен быть толще. Вот почему у нас утюг и электрочайник имеют толстые провода. По этим проводам будет течь большой ток, а по проводам зарядки – слабенький ток. Поэтому, с целью экономии дорогой меди, провода для зарядки мобильных телефонов делают тоньше.

Вот небольшая табличка, показывающая какую силу тока можно пропускать через медный провод в течение длительного времени:

Виды проводов

Провода бывают также одножильными

и многожильными

Здесь все просто. Одножильные провода используются в неподвижных частях радиоэлектронных устройств. Это может быть проводка в вашем доме или какие-либо перемычки внутри вашей радиоаппаратуры. Многожильные провода используются  там, где они чаще всего гнуться. Здесь правило простое – чем больше и чаще будет гнуться такой кабель, тем  больше он имеет жил. В основном такие провода используют для ЧПУ станков, у которых имеются подвижные части, а также используются для питания всей переносной электроники.



Что же такое кабель и чем он отличается от провода? Кабель – это два и более провода, соединенных в один пучок. Внизу на фото всем вам знакомый кабель – витая пара. Он часто используется в охранных пожарных системах, а также в интернет-провайдинге.

А это уже силовой кабель, который служит для передачи очень большого напряжения и силы тока на большие расстояния. Такой кабель чаще всего можно увидеть в промышленности.

В основном провода и кабели делают из алюминия или меди. Алюминий легче и дешевле меди, поэтому его используют для передачи электрического тока от подстанций к потребителям. Потребителями могут быть заводы, крупные предприятия и, конечно же, мы с вами. Провода из алюминия меньше провисают, благодаря своему маленькому весу.

Минус алюминия в том, что его проводимость хуже, чем проводимость меди, и он сильно окисляется на воздухе. В остальном, где требуется хорошая проводимость и качество сигнала, используют медные провода.

Монтажные провода и кабели их назначение и описание



Вступление

Все выпускаемые провода и кабели объединяет одна общая характеристика по назначению, они электрические. То есть, проводов и кабели всех типов, видов и марок, предназначены для переноса электрической энергии на расстояния.

В зависимости от мощности переносимой энергии (напряжения и тока), предусмотренных расстояний и особенностей окружающей среды, электрические провода и кабели подразделяются на более конкретные типы.

Среди кабельной продукции общего назначения, можно выделить два вида проводов и кабелей, с некоторыми из них мы сталкиваемся каждый день. Это

• Силовые электрические кабели и провода.
• Монтажные провода и кабели.

Силовая кабельная продукция предназначена для передачи электрической энергии и её распределения в электрических сетях и цепях напряжением от 0,22кВ до 110кВ. С самым простым видом силовых проводов, мы сталкиваемся каждый день, включая бытовой прибор в розетку.

Монтажные провода и кабели, объединяют специальную группу кабельной продукции, предназначенной для передачи электрической энергии в пределах одной электрической установки, электрического прибора или аппарата.

Отличает монтажные провода и кабели их назначение (невысокие токовые нагрузки), как следствие небольшие сечения жил и неподвижный, четко зафиксированный,  способ монтажа.

Нужно отметить, что есть отдельные марки монтажных проводов, в назначении которых, наряду с неподвижным, предусмотрен и подвижный способ приборного, межприборного соединений.

Монтажные провода и кабели описание

Назначение монтажных проводов и кабелей определяет особенности их конструкции. Сечение жилы монтажных проводов не превышает 6 мм². Если быть точнее сечение жил монтажных проводов колеблется от 0,05 до 6кв.мм. В проводах количество жил, до трех, в кабелях количество жил больше.

По конструкции жил, выпускаются монтажные провода многожильные и одножильные. Материал для изготовления жил, электротехническая медь, в некоторых марках медь посеребрена. Для удобства монтажа, большинство марок монтажных проводов выпускают с лужеными жилами.

Многожильные монтажные провода имеют жилы состоящие из скрученных медных, чаще луженых, проволок.

Особое внимание в конструкции монтажных проводов уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех.

Маркировка монтажных проводов и кабелей

Главная отличительная особенность маркировки монтажных проводов и кабелей это заглавная буква М в начале маркировки.

• Следующие буквы в маркировке обозначают основные характеристики и назначение проводов (кабелей).
• Изоляции: В – ПВХ, П – полиэтилен; С – стекловолокно или спекаемая пленка; Ц – плёнка; Ш –полиамидный шелк;
• Буква Г означает, что провод гибкий многопроволочный;
• Буква Д означает двойную оплетку;
• Л – лакировка провода;
• Последняя буква Э, означает, что провод экранированный.
• Буква Э после М означает что провод эмалированный.

©Elesant.ru



Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри или снаружи помещения, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и в промышленности, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 с G : кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : Термостойкий; способен выдерживать температуру до 167 F.
• HH : Высокая термостойкость; способны выдерживать температуры до 194 F.
• W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих помещений.
• X : Изоляция из синтетического негорючего полимера
• N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанная публикация: Типы электрических Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых домах от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления службы:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. изолированный провод для фазовой линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный сервисный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные провода для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от сервисного погодозащитного кожуха в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинал которых на 25% превышает максимальный ток нагрузки.

Провода в неметаллической оболочке:

Неметаллические провода или провода в оболочке NM используются для внутренней проводки. Он может состоять из 2 или более чем 2 изолированных проводов с изолированным или неизолированным заземляющим проводом. Существует еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод — наиболее популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или более известный под торговой маркой Кабель Heliax — это толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, шахтах лифтов и т. Д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, используемого для передачи сигналов передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Неэкранированная витая пара (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или волоконно-оптический кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для повышения жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или кабелем NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Этот тип кабеля имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 провода.Он поставляется с различными калибрами для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного применения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в форме одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабель с металлической оболочкой такого типа имеет защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армированный слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода. Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но если они имеют защитную внешнюю оболочку из ПВХ.

Кабели с металлической оболочкой дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для больших бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядка при подключении, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Количество ядер — количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио и видеосигнала в игровые приставки.
• Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
• Отправка аудио- и видеосигнала от камеры по одному кабелю.
• в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для временного источника питания переменного тока. обычно используется как расширение источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температура, влажность, погода, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Благодаря своей плоской форме они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен для защиты изоляции от разрыва из-за коронного разряда, а также во избежание поражения электрическим током.

Одножильный провод

Одножильный провод или, как правило, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Он доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из множества тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для применений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля разработан для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к среде установки. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в местах, которые физически ограничены и недоступны. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала. Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он защищает сигнал от искажений. Проводники в основном многопроволочные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но двухжильный кабель предпочтительнее из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капли воды скапливаются на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название — лестница Line.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом . Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. Они в основном используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Кабель подземного фидера (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, таких как подача электроэнергии в садовый сарай, фонарный столб. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором, чтобы избежать использования столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т.д.

Многослойная скрутка

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скручивание в жгуты

Этот тип кабеля достигается за счет плетения проводников друг вокруг друга, так что проводники равномерно растягиваются при изгибе кабеля. Этот тип кабеля более прочен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи представляет собой проводники, подвешенные к электрическим опорам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист, с небольшим количеством кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности и веса.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали, окруженные жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены разделителями в равной степени.

Похожие сообщения:

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных энергетических установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) Разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Гибкие кабели для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Энергокабели для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование очень гибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильной службе . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , всех видов инсталляций в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий ассортимент электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны питьевой воды или в плавательных бассейнах для освещения, очистки и очистки.

Кабели алюминиевые

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов, не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

• Электрический проводник: , который направляет поток электроэнергии
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одножильный твердотельный, негибкий и без покрытия.
• Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока. Их делят на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

• EPR: Этилен пропилен
• XLPE : сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : Силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по виду изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
X	Сшитый полиэтилен (XLPE)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
В	Поливинилхлорид (ПВХ)
S	Термореактивный силиконовый компаунд, не содержащий галогенов
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Экран медный в виде оплетки на собранных изолированных жилах.
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф.	Стальная обвязка по спирали.
FA	Алюминиевая лента по спирали
FA3	Алюминиевая лента с продольным рифлением
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
N	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф.	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная нагрузка

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе. Эта маркировка может быть на продукте или на упаковке.
Дата производства	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• При европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Измерения электрического кабеля

Сечение в мм2	(AWG)	ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и подключения к электросети.
10 мм2	8	Средне-высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2.5 мм2	14	Меньше	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей регулируются стандартом Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

Типы электрических проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов.Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Проволока с твердым сердечником обеспечивает наилучшее соединение, но из-за его жесткости его сложнее, чем многожильный провод, проложить через кабелепровод.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения.Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые вмещают от От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, что упрощает прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель, обозначенный как «14-2» с заземлением, имеет одну нейтраль и один провод под напряжением, а также провод заземления. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проштамповано на оболочке кабеля, а также на каждом проводе.

Чаще всего для изготовления проводов используется медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Прежде чем использовать любую из этих альтернатив, проверьте местные правила.

Допустимая допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.

Максимально допустимая нагрузка для медных проводов

Сечения медных проводов и проводников

Сечения медных проводов и проводников

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, как строительный редактор Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Типы проводов — Руководство по покупке Thomas

Термины провод и кабель часто используются как синонимы, но на самом деле они имеют два разных значения. Проволока — это одна гибкая металлическая нить. Кабель — это два или более провода или других проводников, сгруппированных с оболочкой или оболочкой вокруг них. В промышленности провод используется для поддержки нагрузок или передачи электроэнергии и телекоммуникационных сигналов. Несколько скрученных вместе прядей проволоки называют тросом.Трос обычно используется для подъема и подъема грузов. В этой статье рассматриваются различные типы проводов, используемых в электропроводке, включая жгуты проводов и телекоммуникации.

Цельный

Сплошной провод, также известный как одножильный или одножильный провод, состоит из цельного куска металлического провода, обычно окруженного защитной оболочкой. Часто используется для разводки макетных плат. Его изготовление дешевле, чем многожильный. Сплошная проволока менее подвержена коррозии, поскольку ее поверхность меньше подвержена влиянию окружающей среды.Он используется, когда требуется менее гибкий провод, например, в инфраструктуре зданий, органах управления транспортными средствами и на открытом воздухе.

Провод предохранителя

Плавкий провод имеет низкое сопротивление, чтобы позволить нормальному току безопасно проходить через него, но если есть короткое замыкание, которое вызывает прохождение через него более высокого напряжения, плавкий провод не выдерживает тепла, поэтому он плавится и ломается. схема. Этот разрыв защищает другие электрические устройства от тока короткого замыкания. Проволока для плавкого предохранителя — это сплошная проволока из сплава с низкой температурой плавления.

Магнитный провод

Магнитный провод, также известный как эмалированный провод, представляет собой сплошной провод, обычно сделанный из меди, который изолирован очень тонким покрытием, а не более толстым пластиком или другой изоляцией, обычно используемой на электрическом проводе, чтобы обеспечить очень плотное прилегание. свернутый. Эти герметичные катушки используются для таких приложений, как индукторы, трансформаторы, двигатели, электромагниты и динамики

Многожильный

Многожильный провод состоит из нескольких небольших проводов, связанных или скрученных вместе.Многожильный провод более гибкий и более устойчивый к усталости металла, чем сплошной. Он используется для соединений печатных плат в устройствах с несколькими печатными платами, поскольку жесткость сплошного провода может вызвать слишком большое напряжение во время сборки или обслуживания. Многожильный провод также используется для шнуров питания переменного тока, кабелей музыкальных инструментов, кабелей сварочных электродов и кабелей компьютерной мыши среди других приложений.

Литц провод

Литц-провод — это многожильный провод, используемый в электронике для передачи переменного тока на радиочастотах.Он состоит из множества тонких проволочных жил, по отдельности изолированных и скрученных вместе, часто в несколько уровней. Литц-провод используется для радиопередатчиков и приемников, работающих на низких частотах, оборудования индукционного нагрева и импульсных источников питания. Название «litz» происходит от немецкого слова «Litzendraht», обозначающего плетеный / многожильный провод или тканый провод.

Мишура проволока

Проволока с мишурой — это тип электрического провода, который намного более устойчив к усталости металла, чем сплошной провод или другие виды многожильного провода.Он используется в приложениях, где требуется высокая механическая гибкость, но низкая допустимая нагрузка по току, например, шнуры телефонов, наушников и небольшие электрические приборы. Он состоит из нескольких нитей тонкой металлической фольги, обернутых вокруг гибкого нейлонового или текстильного сердечника. Множественные мишурные проволоки обычно покрываются изоляционным слоем, образующим один провод. Несколько проводников образуют шнур круглого профиля или плоский кабель.

Плетеный

Плетеная проволока состоит из нескольких небольших жилок, скрепленных вместе. Как и многожильные провода, плетеные провода являются лучшими проводниками, чем сплошные. Их нелегко сломать при сгибании. Плетеные провода часто используются в качестве электромагнитного экрана в кабелях для шумоподавления.

Сводка

В этой статье представлено понимание различных типов проводов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия из проволоки

Прочие «виды» статей

Больше от Metals & Metal Products

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует только пара разновидностей, используемых для проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое наименование типа электрический провод с неметаллической оболочкой, обычно используется в качестве проводки жилого отделения. Фактически, Romex будет будет наиболее распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о проводке Romex:

• Romex ™ — обычный тип жилой проводки, относящийся к категории Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).

Провода
• NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажной среде, например подвалы.

• Подземные фидерные проводники похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC. проводники:

• Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления.

• Поддерживайте устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются.

Кабели
• NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены.Кабели, не соответствующие этому Правило может провиснуть и уязвимо для повреждений.

• Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора или удлинители.

Romex используется для освещения и розеток. схемы в вашем доме. Romex будет помечен как «12-2» или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра.Второй число указывает количество проводников. У Ромекса 12-2 будет черный (горячий) и белый (нейтральный) провод, а также медный провод без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку.10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. Это очень часто в наши дни, а не под пробегом 14 калибра. В добавление к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Серия

Калибр проволоки или тип	Номинальная сила тока	Распространенное использование
14-2 Romex	15 А	Цепи освещения
12-2 Romex	20 А	Цепи освещения и розеток, холодильник
10-2 Romex	30 А	Водонагреватель электрический, обогреватели плинтуса
10-3 Romex	30 А	Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu	50 А	, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра	100 А	Центральное электрическое отопление
AL 1/0 SER	100 А	Алюминиевый питатель 1 / 0-1 / 0-1 / 0-2 провод для выключателя 100 А
AL 4/0 SER	200 А	Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку датчика щелкните здесь.

Установка домовой лифт имеет свой набор требований к электричеству. Хотя домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным явлением в больших домах.

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — основы

Жилой Электротехнические требования и нормы

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размера электрической части Сервис

Электрооборудование — Установка главной линии обслуживания

Пожар / Дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие NEC ^® Электротехническое оборудование Calc Elite или Electric Toolkit, оба для Android. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогичные тем, которые можно найти на этом веб-сайте) и другие электрические справочные данные.

Типы электрических силовых кабелей (размеры и номиналы)

Электроэнергия может передаваться или распределяться либо по воздушным системам передачи, либо по подземным кабелям.Кабели в основном предназначены для особых требований. Силовые кабели в основном используются для передачи и распределения электроэнергии. Это сборка из одного или нескольких отдельных изолированных электрических проводников, обычно скрепленных общей оболочкой. Узел используется для передачи и распределения электроэнергии.

Электрические силовые кабели можно прокладывать как постоянную проводку внутри зданий, закапывать в землю, прокладывать над головой или открывать. Гибкие силовые кабели используются для портативных устройств, мобильных инструментов и оборудования.

Они спроектированы и изготовлены в соответствии с напряжением, током, максимальной рабочей температурой и целью применения, желаемыми заказчиком.

Для горных работ мы придаем дополнительную механическую прочность кабелю с двойной броней. Для клиентов ветряных электростанций обычно требуется гибкий и защищенный от ультрафиолетового излучения кабель с механической прочной оболочкой, поэтому мы проектируем их в соответствии с их требованиями. Подземные кабели имеют несколько преимуществ, таких как меньшая подверженность повреждениям во время штормов, молний, ​​низкие затраты на техническое обслуживание, меньшая вероятность неисправностей, меньшее падение напряжения и лучший внешний вид.

Рейтинг силового кабеля

Рейтинг короткого замыкания

Часто размер проводника, необходимый для установки, определяется его способностью пропускать ток короткого замыкания, а не постоянный ток. Во время короткого замыкания происходит внезапный скачок тока в течение нескольких циклов, за которым следует более устойчивый ток в течение короткого периода времени до срабатывания защитного распределительного устройства, обычно в пределах 0,1–0,3 секунды.

Размер и материал проводника	Материал изоляции	Максимальная рабочая температура	Номинал короткого замыкания
120 кв. Мм Медный проводник	ПВХ изоляция	70 o C	.80 KA / SEC
120 кв. Мм Алюминиевый провод	ПВХ изоляция	70 o C	9.12 KA / SEC
120 кв-мм Медный проводник	ПВХ изоляция 1 9077 C	12,48 KA / SEC
120 кв. Мм Алюминиевый провод	ПВХ изоляция	85 o C	8,28 KA / SEC

Допустимая нагрузка по току 9 Пропускная способность по току Важным аспектом является выбор оптимального сечения проводника.

Падение напряжения и короткое замыкание также являются очень важным аспектом для выбора экономичного и оптимального сечения проводника. Безопасная токовая нагрузка подземного кабеля определяется максимально допустимым превышением температуры. Причиной повышения температуры являются потери в кабеле в виде тепла.

Номинальный постоянный ток (кабели, проложенные поодиночке)	2 жилы × 16 мм 2	2 жилы × 25 мм 2
(i) In Ground (Температура земли 30 o C )	103 A	131 A
(ii) В воздуховоде (температура земли 30 o C)	86 A	111 A
(iii) В воздухе (Температура окружающего воздуха 40 o C)	94 A	125 A

Падение напряжения

Допустимое максимальное падение напряжения от источника к нагрузке — еще один аспект конструкции жилы силового кабеля.

По закону Ома V = IR. Первое — это выбор материала, из которого будет изготовлена ​​проволока. Медь — лучший проводник, чем Первый — это выбор материала для проволоки. Медь является лучшим проводником, чем алюминий, и будет иметь меньшее падение напряжения, чем алюминий, для данной длины и размера провода.

Размер провода — еще один важный фактор при определении падения напряжения. Провода большего диаметра (с большим диаметром) будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. В американском калибре проволоки каждое уменьшение калибра на 6 дает удвоение диаметра проволоки, а каждое уменьшение на 3 толщины удваивает площадь поперечного сечения проволоки.В метрической шкале калибра калибр в 10 раз больше диаметра в миллиметрах, поэтому метрическая проволока 50 калибра будет иметь диаметр 5 мм.

Прокладка силового кабеля

Во время строительства нужно позаботиться о различных частях кабеля. Силовой кабель в основном состоит из

1. проводника
2. изоляции
3. LAY только для многожильных кабелей
4. подкладки
5. изгиба / армирования (если требуется)
6. внешней оболочки

проводника

проводников является единственным проводником в шнур питания. Проводники бывают из разных материалов. В основном в кабельной промышленности мы используем медные (ATC, ABC) и алюминиевые жилы для силовых кабелей . Существуют различные типы проводов, включая Класс 1: одножильный, Класс 2 многожильный, Гибкий Класс 5, Экстра гибкий, Класс 6 (в основном используется для шнуров и сварки) и т. Д. Сечение проводника определяется сопротивлением проводника.

Изоляция

Изоляция, обеспечиваемая на каждом проводе кабеля, в основном из ПВХ (поливинилхлорида), сшитого полиэтилена (сшитого полиэтилена), РЕЗИНЫ (различных типов резины).Изоляционный материал рассчитан на рабочую температуру.

o C

Изоляционный материал	Максимальная рабочая температура
ПВХ ТИП A	75 o C
ПВХ ТИП B	85 o PVC C
XLPE	90 o C
РЕЗИНА — EPR IE-1	90 o C
РЕЗИНА — IER IE-2, EPR IE-3 -4, SILICON IE-5	150 o C

Жилы идентифицируются цветовой кодировкой с использованием разных цветов на изоляции или нанесением номеров на сердечники

Бортик (внутренняя оболочка)

Эта часть кабеля также называют внутренней оболочкой. В основном он используется в многожильных кабелях. Он работает как связующее звено между изолированными проводниками в многожильных силовых кабелях и обеспечивает прилегание к броне / оплетке. Эта часть кабеля в основном изготовлена ​​из ПВХ (PVC ST-1, PVC ST-2), РЕЗИНЫ (CSP SE-3, CSP SE-4 и PCP SE-3, PCP SE-4, HOFR SE-3 HOFR. SE-4, HD HOFR SE-3 ETC).

Бронирование

В основном это G.I. ПРОВОДНАЯ БРОНЯ, Г. Броня СТАЛЬНОЙ ПОЛОСЫ. Это делается путем размещения Г.И. ПРОВОДА, GI или СТАЛЬНЫЕ ПОЛОСЫ одна за другой на внутренней оболочке.Броня — это процесс, который выполняется в основном для обеспечения заземляющего экрана токоведущих проводов, а также используется для заземления кабеля в целях безопасности.

При любом нарушении изоляции в проводнике ток короткого замыкания получает достаточно путей для прохождения через броню, если она правильно заземлена. Обеспечение дополнительной механической защиты и прочности кабеля является важным дополнительным преимуществом брони. В кабелях для горных работ это делается для обеспечения проводимости.

Отбортовка

В основном для этой цели используются отожженная луженая медная проволока, НЕЙЛОНОВАЯ ОПЛЕТКА, ХЛОПОК.Плетение — это процесс, который обеспечивает высокую механическую защиту кабеля, а также используется для заземления. Значение плетения в том, что оно более гибкое по сравнению с бронированием.

Наружная оболочка

Это внешняя оболочка кабеля, обычно сделанная из ПВХ (поливинилхлорида), РЕЗИНЫ (различных типов резины) и часто того же материала, что и подложка. Он расположен поверх брони для общей механической, погодной, химической и электрической защиты. Наружная оболочка обеспечивает защиту кабеля не столько электрически, сколько механически.

Материал	Преимущества	Недостатки	Макс.рабочая температура
ПВХ	Дешевый, прочный, широко доступный	Наивысшие диэлектрические потери, плавится при высоких температурах, содержит галогены 7014 93291 o778 общего назначения 85 o C для жаропрочных целей
PE	Самые низкие диэлектрические потери, высокая начальная диэлектрическая прочность	Высокая чувствительность к образованию гидросмеси, материал разрушается при высоких температурах
XLPE	Низкие диэлектрические потери, Улучшенные свойства материала при высоких температурах	Не плавится, но происходит тепловое расширение, Средняя чувствительность к образованию водяных деревьев (хотя некоторые полимеры сшитого полиэтилена устойчивы к образованию водяных деревьев)	90 o C
EPR	Повышенная гибкость, пониженное тепловое расширение (по сравнению с XL PE), низкая чувствительность к образованию гидросмеси	Диэлектрические потери от среднего до высокого, требуется неорганический наполнитель / добавка	90 o C
Бумага / масло	Низкие-средние диэлектрические потери, не повреждаются испытаниями на постоянном токе, известно история надежности	Большой вес, Высокая стоимость, Требуется гидравлическое давление / насосы для изоляционной жидкости, Сложен в ремонте, Разлагается под действием влаги	70 o C

В основном кабели сечением 6 квадратных мм называются силовыми кабели, но это зависит от использования кабеля.Для силовых кабелей из ПВХ мы используем IS: 1554, для силовых кабелей из сшитого полиэтилена мы используем IS: 7098, а для силовых кабелей на резиновой основе мы используем IS: 9968 и другие соответствующие спецификации. Силовые кабели различаются по классу напряжения и номинальной площади поперечного сечения.

Общие типы электрических проводников — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

Плохо проложенные и обслуживаемые электрические кабели являются частой причиной электрических пожаров в домах. Во многих старых домах есть проводка, которая сейчас считается устаревшей или опасной.Инспекторы InterNACHI должны понимать основные различия между различными типами кабельных систем, чтобы они могли определить небезопасные условия.

Romex Cables

Romex — это торговое название типа электрического проводника с неметаллической оболочкой, который обычно используется в качестве разводки жилого помещения. Ниже приведены несколько основных фактов о проводке Romex:

• Romex ™ — это распространенный тип жилой проводки, которая классифицируется Национальным электрическим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC) .
• NM и NMC проводники состоят из двух или более изолированных проводов, заключенных в неметаллическую оболочку. Покрытие кабеля NMC непроводящее, огнестойкое и влагостойкое. В отличие от других кабелей, обычно используемых в домах, они разрешены во влажной среде, например в подвалах.
• Подземные питающие жилы похожи на кабели NM и NMC, за исключением того, что UF-кабели содержат твердый пластиковый сердечник и не могут быть «свернуты» между пальцами.

К проводам Romex применяются следующие правила NEC:

• Они не допускаются в жилом строительстве выше трех этажей или в любом коммерческом строительстве.
• Они должны быть защищены, закреплены и прикреплены зажимами к коробкам устройств, соединительным коробкам и приспособлениям.
• Опорные устройства, которые могут повредить кабели, такие как гнутые гвозди и перегнутые скобы, не допускаются. Кабели
• NM и NMC следует закреплять с интервалами, не превышающими 4½ футов, и их следует закреплять в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому правилу, могут провиснуть и уязвимы для повреждений.
• Они предназначены для использования в качестве постоянной проводки в домах и не должны использоваться вместо электропроводки бытовых приборов или удлинителей.

Примечание. В некоторых общинах никогда не разрешалось использование электропроводки Romex в жилищном строительстве. В этих сообществах обычно используется бронированный кабель.

Armored Cables (AC)

Бронированный кабель (AC), также известный как BX, был разработан в начале 1900-х годов Эдвином Гринфилдом. Сначала он назывался «BX», что означает «продукт B — экспериментальный», хотя сегодня гораздо чаще используется переменный ток. Как и кабели Romex, их нельзя использовать в жилых домах выше трех этажей, а правила защиты и поддержки проводки переменного тока по существу такие же, как и правила для Romex.Однако, в отличие от Romex, проводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту. Некоторыми крупными производителями армированного кабеля являются General Cable, AFC Cable Systems и United Copper Systems.

Проводники входа для обслуживания (SE)

Эти кабели начинаются от места соединения и входят в счетчик. Они не допускаются внутри домов, за исключением кабеля SE «стиль R», который может использоваться в качестве внутренней проводки в ответвленных цепях для духовок и сушилок для одежды. Кабели типа R должны иметь четкую маркировку на поверхности оболочки.

Проводка с ручкой и трубкой (KT)

В большинстве домов, построенных до Второй мировой войны, проводка проводилась по методу ручки и трубки, которая сейчас устарела. Их сложнее улучшить, чем современные системы электропроводки, и они представляют собой опасность возгорания. Проводка с ручкой и трубкой поддерживается керамическими ручками и периодически проходит через керамические трубки под каркасом и в местах пересечения проводов. Каждый раз, когда инспектор сталкивается с проводкой с ручкой и трубкой, он должен идентифицировать это как дефект и рекомендовать квалифицированному электрику оценить систему.Ниже приведены несколько причин, по которым инспекторам следует с осторожностью относиться к этой старой системе электропроводки:

• Рассеиваемое тепло от проводки с ручкой и трубкой может создать опасность возгорания, если провода окружены изоляцией здания. Возможным исключением является изоляция из стекловолокна, которая является огнестойкой, хотя даже этот тип изоляции не должен перекрывать проводку с ручкой и трубкой. Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов KT.
• Проводка с ручкой и трубкой более уязвима к повреждениям, чем современная проводка, потому что она изолирована волокнистыми материалами и лаком, который может стать хрупким.
• Некоторые страховые компании отказываются оформлять страхование от пожара для домов с этим типом проводки, хотя это можно исправить, если электрик сможет проверить безопасность системы.
• Без учета каких-либо внутренних недостатков существующие кабельные системы KT, вероятно, будут небезопасными, поскольку им почти гарантированно будет не менее 50 лет.
