Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

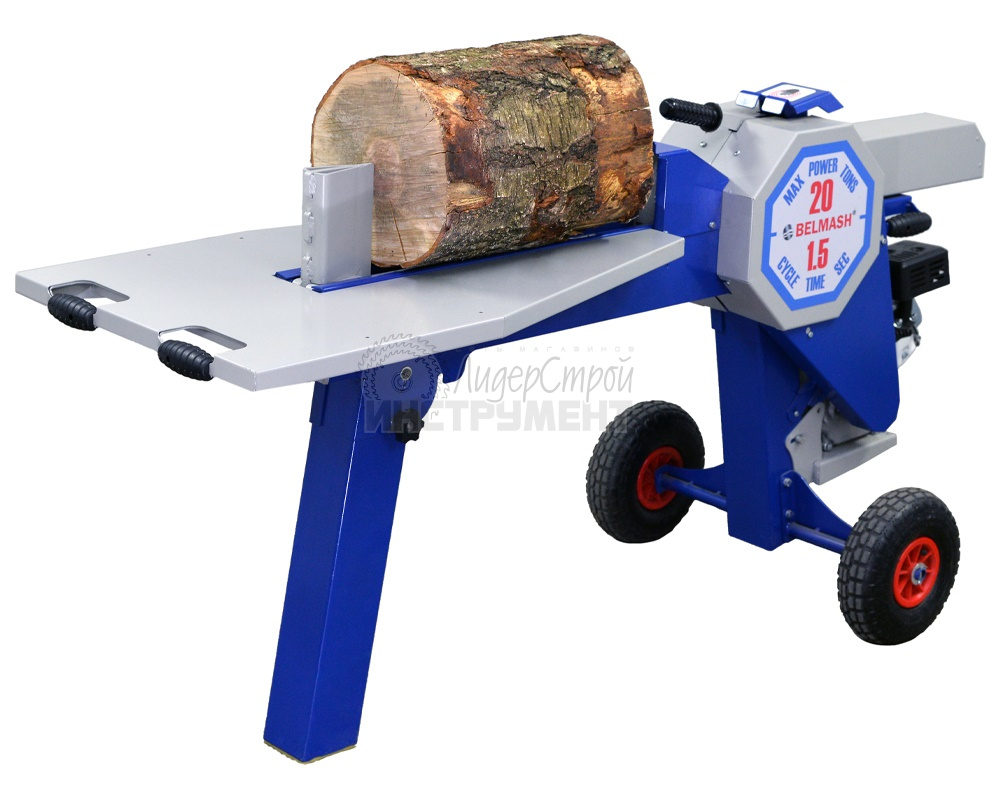

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку).

Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи.

Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

Как можно сделать дровокол своими руками чертёж инструкция?

Для механического дровокола не нужен электрический мотор. Такой агрегат требует немного усилий при раскалывании брёвен. Так как механическое устройство не имеет мотора, его считают самым безопасным из всех видов агрегатов. Сначала сваривается круглая рама по размеру чуть больше диаметра брёвен. Приемлемым будет рама диаметром в 24 см.

Дровокол своими руками: чертежи, фото, инструкции

[rek_custom1]
Для круглой рамы подойдёт металлический круг. К нему привариваются две трубки. Их высота должна быть 34 см. На получившуюся конструкцию приваривается металлическое кольцо, в результате получается цилиндр. Внизу цилиндра приваривается железный нож, при этом острая сторона ножа должна быть направлена вверх.

Необходимо просверлить отверстия в основании агрегата, чтобы его можно было закрепить. Сверху в него опускается бревно. При помощи ударов кувалды бревно режется металлическим ножом на две части. Механическое устройство делает работу по заготовке дров на зиму безопасной. Топором можно промахнуться и пораниться, а с этим устройством работать безопасно. Его можно использовать только для мягких пород древесины.

Реечный дровокол своими руками: чертежи, фото, инструкции

Внешне реечные агрегаты выглядят одинаково, как можно судить по фото.

Прежде чем начать делать реечный агрегат, нужно сделать чертёж. После создания чертежа следует выбрать материалы для реечного дровокола. В первую очередь делается рама, для этого потребуются следующие детали:

Все детали необходимо соединить, чтобы получилась единая конструкция. Для того, чтобы конструкция не болталась, а устойчиво стояла необходимо купить колесики которые нужно установить по бокам конструкции. Важную роль в конструкции играет поршень. Он позволяет проталкивать бревно вперёд. При этом его необходимо подключить к двигателю. На этом этапе реечный механизм можно считать законченным.

Дровокол гидравлический своими руками

Как можно видеть по фотографии конструкция гидравлического агрегата отличается от других конструкций только принципом работы.

В отличие от реечного гидравлический конусный агрегат является более сложной конструкцией из-за своего механизма. Для создания этого агрегата необходимы следующие детали: масляный бак, насос, электрический двигатель, железный цилиндр, узел управления. Вначале необходимо сделать раму. Раму необходимо установить на колесики для удобства перемещения. Основную гидравлическую часть необходимо установить на собранную раму. Конусный клин за счёт центрального винта движется к бревну.

Через кнопку даётся команда на узел управления, а он подаёт жидкость в цилиндрическую полость. Упорная пятка начинает двигаться в нужную сторону. Для гидравлического дровокола часто используется бензиновый двигатель.

Дровокол своими руками из редуктора

Чтобы сделать винтовой дровокол своими руками, необходимо приобрести спиральный конус. Конусный агрегат похож на винтовой агрегат. Помимо этого, необходим будет двигатель большой мощности, вал, надёжная станина и редуктор. Двигатель с редуктором необходимо установить на станину. Конус нужно закрепить на вал, а при помощи мотора подключается редуктор. Не стоит забывать про некоторые моменты:

• к мотору насадка напрямую не устанавливается;
• колун должен вращаться со скоростью 290 оборотов в минуту;
• специальным кожухом необходимо защитить ремённую и цепную передачу.

За счёт вращения железного конуса со специальной резьбой раскалываются брёвна. Киль необходимо приварить к столу. Затем устанавливается колун и силовые опоры. В конце подключается двигатель.

В винтовом дровоколе можно использовать двигатель от стиральной машинки. Для разных марок стиральных машин электромоторы отличаются только разновидностью. В стиральных машинах используются три разновидности двигателей. Часто используются асинхронные двигатели. Стоит обратить внимание на то, как надо подключать двигатели разных видов.

В асинхронных двигателях для пуска используется отдельная обмотка. Чтобы найти нужную обмотку необходимо замерить сопротивление каждой из них. Для пусковой обмотки значения будут больше. По схеме можно увидеть, как организовано устройство пуска.

Схема устройства пуска.

На схеме ПО расшифровывается как обмотка пуска. ОВ является обмоткой возбуждения, а SB является кнопкой старта. Чтобы запустить мотор необходимо нажать на пусковую кнопку. Чтобы выключить мотор достаточно разорвать цепь, по которой подаётся 220 вольт. Для современных моторов выключение и включение организовано при помощи простого электрического автомата. При помощи перемычки соединяются последовательно 2 обмотки. Перемычка помечена зелёным цветом.

Необходимо выводы второй обмотки подключаются наоборот.

Пружинный дровокол своими руками

В пружинном механизме основным рабочим узлом является пружина. Одна её часть закрепляется на станине, а другая касается стационарной перекладины. На стационарную перекладину крепиться колун.

Пружина удерживает колун после удара колуна об полено. Необходимо выбрать пружину и упор таким образом, чтобы было приложено небольшое усилие. Можно сделать рычаг и раму подвижной с помощью подшипников. Чтобы конструкция была мобильной, приваривают станину. С одно стороны привариваются упоры, а с другой стороны, ставятся колёса.

Дровокол своими руками: видео

Дровокол своими руками

Дровокол своими руками — Агросклад-Портланд

В данной статье мы с Вами обсудим, что Вам понадобится, чтобы самостоятельно сделать дровокол.

В данной статье мы с Вами поговорим на такую тему, как самодельный дровокол. В хозяйстве он есть еще не у каждого, но преимущества его использования понимают все:

— экономия времени;

— экономия сил;

— удобство в работе.

В наше время уже существуют готовые дровоколы в сборе, но они достаточно дорогие. Тем более, что многие из Вас могут собрать его самостоятельно при наличии желания. К тому же, не все комплектующие придется покупать с нуля. Ведь в Вашем хозяйстве наверняка найдется часть элементов. Например: циркулярка или что-то наподобие. При наличии такого устройства Вам не нужно будет мастерить стол. Просто собираете все остальное на ее базе.

Также, в Вашем хозяйстве уже может иметься в наличии бензиновый или электрический двигатель. А колун можно сделать самому из подручных средств. Теперь мы пришли к вопросу, а чего же все-таки не хватает, чтобы самому сделать дровокол? Это как раз то, что предлагает наш магазин – гидравлику.

В отличие от множества элементов, которые могут годами лежать в Вашем гараже и с которыми ничего не случится, гидравлика должна быть в идеальном состоянии. Поэтому, рекомендуется использовать новые комплектующие.

Теперь разберем, что-же входит в гидравлику, которая Вам пригодится.

Гидрораспределитель.  Вам отлично подойдет один из пары вариантов: 1) Р40. Это распределитель на 1 секцию без плавающего положения (вверх и вниз). Это наиболее оптимальный вариант, если Вы планируете подключать только один гидроцилиндр. 2) Р80-3/1-22. Это распределитель на 2 секции (бывает такой-же и на 3 секции) с плавающим положением. Но в данном случае он Вам может понадобиться не из-за положений (потому что плавающий на дровоколе и не нужен), а из-за количества секций. Например, к 2-секционному распределителю можно одновременно подключить два гидроцилиндра. Или, например, цилиндр и гидромотор. Каждая секция будет отвечать за отдельное устройство и Вам не нужно будет покупать два распределителя.



Гидроцилиндр. Они отличаются размерами: диаметр гильзы, штока и ходом штока. Для дровоколов обычно берут гидроцилиндры с ходом 320 мм и чаще с ходом 630 мм.  Именно цилиндр будет давить на колун дровокола.

Шестеренный насос НШ. Вам подойдет насос НШ-10 или НШ-32. Но если Вы будете подключать что-то еще, кроме одного цилиндра, то лучше будет взять НШ-32.

Привод. В нашем магазине есть привода для насосов НШ-10 и НШ-32. К приводу приваривается шкив. Имеются варианты профилей шкивов: профиль А и профиль Б. Привод Вам понадобится, если Вы будете использовать ременную передачу.



Эластичная муфта. Данная муфта имеет металический корпус и резиновый элемент внутри. Соединяет насос НШ-10 или НШ-32 с Вашим электро двигателем. Вам останется только сделать переходник с вала муфты на Вал двигателя (поскольку двигателя бывают с разным диаметром вала).



Гидробак. У нас на выбор есть баки объемом 3 литра и 10 литров. 10-литровый бак можно заказать как с фильтром, так и без него.



Рукава высокого давления (РВД). Рукава являются артериями гидравлической системы дровокола, поскольку соединяют все устройства.



Комплектующие. Это обязательная составляющая, чтобы Вы могли подключить все выше перечисленное. К комплектующим мы относим фланцы, штуцера, гайки, болты, рычаги, колечки, резиночки и т.д.



Как Вы видите, ничего сложного. В зависимости от задач, которые Вы хотите у себя реализовать, Вам понадобится та или иная комплектация. Для Вашего удобства у нас уже разработан ряд комплектов. Вы можете выбрать какой-либо имеющийся или собрать набор «под себя». В любом случае, мы с удовольствием поможем подобрать Вам наиболее оптимальную комплектацию.  Звоните!

Своїми руками — Дровокол своими руками| Сторінка 2 — Оборудование и инструмент

Спасибо за совет, но колим высокие чурки в среднем 40 см, и 16 см это из расчета ввинчивания ниже середины полена/чурки. Напрвляющая в данном случае обязательна, она то и предотвращает движение по оси чурки в момент накручивания на конус, а приваренные полосы добавляют колящий эффект. В нашем варианте главное чтоб чурку не накрутило между конусом и направляющей (есть опыт, выгнуло вал), поэтому расстояние между конусам и направляющей должно быть минимальным (2 см можно меньше), что было и доделанно нами. Много информации читал в инете и на толоке тоже, про расстояние от центра конуса до стола, может они и верные, но мне один «кулибин» сказал что можно так, мы попробовали и все вышло, колит очень хорошо. Вобщем ничего плохого сказать не могу про свою сборку, довольны как слоны. Создавался он для дачи и накололи кубов 5 им, все четко, мощности хватает.
Очень хочу добовить инфу с указанного сайта:

Інструкція для користувача гвинтового дровокола- колуна :
1. Підбирати діаметр конусу+ вал + мотор згідно рекомендацій
2. Не товкти по конусу сокирою, та інш. металевими предметами
3. Укомплектувати дровокол мазничкою (масленкою) і змащувати будь яким мастилом кінчик конуса під час колення
4. Укомплектувати по можливості дровокол реверсним пускачем, щоб під час заклинення в сучку викручувати конус зворотніми обертами. Якщо на вашому верстаті відсутній реверс викручування здійснюте за допомогою важіля яким обертайте тільки верхній великий шків у потрібному вам напрямку
5. Корпус дровоколу обовязково потрібно заземлити, щоб уникнути ураженням електрострумом
6. Працюйте тільки в шкіряних рукавицях, робота у інших типах рукавиць заборонена!
7. Роботу на дровоколі повинна проводити тільки підготовлена особа, обовязково трезва
8. Рукава на одязі повинні бути підібрані таким чином що вони не обвисали, і не замотались на конус
9. Дровокол зберігайте у сухому приміщенні , або накривайте твердим непромакальним покриттям
10.Перед початком роботи перевіряйте кріплення конусу до валу, та інші деталі
11. При подачі поліна на конус руки тримайти тільки зверху колоди , яка колеться (колода може з великою силою перекидатись на столі і поранити руку)
12. Змащуйте регулярно мастилом всі обертові деталі дровоколу
13. Слідкуйте за натягом гумових привідних пасів між шківами.Недопускайте провисання.
При правильному користуванні гвинтовий дровокол матиме ресурс не менше 1000 куб.м колення дров.



11 Самодельные планы разделки бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом с топором и разделочной колодкой, но вы не хотите тратить деньги на дорогостоящий разделитель бревен. Вам делать? Что ж, для более опытных энтузиастов DIY есть один вариант — создать свой собственный.

Построить самодельный дровокол может быть непросто, и некоторые люди могут не знать, с чего начать. Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытались другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Разветвитель бревен Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается сделать и как работает его сплиттер.

Он соорудил двигатель, который вращает головку, похожую на штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, что это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Посмотреть подробности

2. Колесо долга

Если вы хотите построить дровокол по самой низкой цене и в основном от куски металлолома, который у вас, вероятно, завалялся, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста — режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми имеющимися у вас материалами.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот сплиттер — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка, это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Эта идея взята из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый. Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с силой, достаточной для его раскола, после чего пружина поднимает голову вверх для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволить детям управлять им.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель журналов, который очень похож на №3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы разделить его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов повысить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с большим количеством планов DIY бревна в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие дадут вам лишь сомнительный уровень производительности и надежности.

Не многие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии гидравлического сплиттера для тяжелых условий эксплуатации. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Безусловно, для создания этой машины потребуется больше опыта — а компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы .

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный DIY Log Splitter

Если у вас нет места для чего-то такого большого и громоздкого, как разделитель бревен в # 5 , эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился сплиттер, который выглядит очень самодельным, но, похоже, он тоже работает довольно хорошо. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Подробнее

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как кто-то хотел спасти свою спину от напряжения сгибания и подъема, который обычно ассоциируется с использованием традиционного делителя бревен, созданного для удовлетворения его собственных требований.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Однако это все равно будет стоить вам намного дешевле, чем покупка нового бревенчатого станка, и, что наиболее важно, он выполнит ту работу, в которой вы нуждаетесь.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то вроде этого будет более чем соответствует задаче.

Посмотреть подробности

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано со своими руками, а также любите грубую силу и грубая сила, вы обязательно одобрит этого скандинавского монстра.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или работать со стволами целых деревьев. Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный сплиттер, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сопоставим с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то непривлекательно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

Этот разделитель бревен может так понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, которые дизайнер нашел разбросанными, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень, очевидно, талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе «Redneck» — и, возможно, вам тоже понравится его построить и использовать.

Подробности

10. Базовый силовой разделитель бревен

Хотя эта машина никогда не станет коммерческой разделительной машиной , это просто и дешево сделать и избавит вас от изнурительной работы размахивания топором.

Как и в случае со многими из этих самодельных дровоколов, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка дровоколов может стоить более 1000 долларов, создание такой машины по-прежнему очень экономично. альтернатива.

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько раздавливает их.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете что-то смонтировать похожий.

Подробнее

11. Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он построен из металлолома и других кусочков и деталей со всего дома, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень хорошее. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко раскалывает дрова, это будет чрезвычайно эффективная машина для этого.

И наконец… нам очень нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень, очевидно, гордится тем, что делает все возможное, даже находя время, чтобы одеть его. краски, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики это явный победитель.

Слово предупреждения

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словом предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними следует всегда обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети, в том числе, возможно, одно или два, которые мы включили в этот обзор, не являются смертельными ловушками. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов … пальцы, руки и ноги намного мягче, чем бревна, которые эти машины предназначены для колки.

Гениальный дизайн, который поможет вам сэкономить

Мы любим домашних мастеров и домашних мастеров за креативность и изобретательность, которые нравятся машинам в этой витрине. Некоторые из этих планов выглядят очень эффективными, а другие — более сомнительными. Изготовление самодельного разделителя бревен может сэкономить вам много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

Планы дровоколов (соберите сами)

Подготовка к зиме может оказаться сложной задачей, особенно если вы рубите собственные дрова для тепла и эстетики камина.

Разделитель журналов может сделать задачу намного быстрее и проще. Плюс, вы можете серьезно сэкономить, купив и загрузив один из наши планы дровоколов CAD Design самому построить сверхмощный дровокол.

Планы разделителя древесины / бревен

бывают разных форматов и размеров для упрощения Все, что вам нужно для колки древесины …

Низкий Низкие цены!!! — Приобретите проектные планы дровоколов уже сегодня!

Выбор не ограничивается варианты мощности. Существуют сплиттеры с газовым, электрическим и человеческим приводом. которые предлагают варианты с горизонтальным или вертикальным сцепным устройством прицепа, или 3-точечная навеска для тракторов.Плюс другие гидравлические или винтовые варианты разделения типов.

Чем выше номинальная грузоподъемность бревна, тем больше мощность он должен эффективно работать на плотных, трудно разбиваемых Североамериканские лиственные породы например, дуб, клен и железное дерево, например, саранча или другие популярные породы из вашего района или территории.

Варианты колки дерева

Наиболее популярные варианты мощности для дровоколов включают гидравлическую, газовые и электрические дровоколы.Как ручной дровокол, электрический дровоколы работают бесшумно. Ручные дровоколы являются наиболее экономичным выбором за счет того, что их меньше компонент.

Ваш вариант питания также во многом будет зависеть от источника питания доступность. Сплиттеры, работающие на газе, можно брать с собой куда угодно, а электрические разветвители должны находиться рядом с источником электроэнергии.

Моторизованные гидравлические дровоколы подходят для коммерческого использования. разбиение журнала, но они могут быть более опасными, если их не остановить быстро если возникнет проблема.

Дровокол горизонтальный

Горизонтальные дровоколы являются наиболее распространенным стилем и обычно Включите шины вместе с язычком, чтобы зацепить его за сцепное устройство, чтобы вы может перетащить их с места на место.

Они также могут быть стационарными и могут быть настроены на запуск массовых количеств дерево сквозь них.

С горизонтальными дровоколами вы просто кладете бревно на проследите и позвольте гидроцилиндру вдавить режущую головку в log, поскольку он разделяет журнал пополам.Выберите один из наших горизонтальный дровокол планы.

Чтобы использовать горизонтальный разделитель бревен, вы поднимаете бревна и кладете их на дровоколе двутавровая балка или система лотков для колки.

Вертикальный дровокол

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на делителе с тараном, который вставляет лопату в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на сплиттер.Вертикальный дровокол требует, чтобы бревна стояли на ногах. вверх, поэтому прикатайте бревна на место на площадке, которая находится на уровне земли. может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах. Ознакомьтесь с нашими вертикальный дровокол планирует увидеть, какой из них подойдет для ваших нужд колки дров.

Маховик Дровокол

В дровоколе с маховиком кинетическая энергия сохраняется в вращающемся вес маховиков и число оборотов в минуту, что дает огромное преимущество в мощности.Несколько можно наносить удары, чтобы пробить любой тип твердой древесины, чтобы разделить бревно пополам.

При работе с твердой древесиной маховик может остановиться при ударе перегрузки, но может восстановиться за доли секунды. Ознакомьтесь с нашими дровокол с маховиком страницу для получения дополнительной информации.

В то время как оригинальные конструкции делителей маховика использовали лопату на настоящий маховик для раскалывания бревен, современные конструкции предлагают энергию маховика который приводит в действие таран, заставляющий бревна раскалывать лезвие.

Винт Дровокол с приводом

Дровоколы винтового типа используют принцип прикручивания бревна. заостренный и сужающийся назад к широкой лопате, которая заставляет дерево отдельно, так как оно вкручивается в бревно.

Это концепция, которая позволяет использовать множество вариантов мощности для приведения устройства в движение. Некоторые новаторы даже подняли автомобиль и прикрепили его к колесу. Планы дровоколов шурупов.

Руководство Дровокол

С древних времен, когда люди усвоили понятие огня, они рубили дрова.Ручные дровоколы легко колят дрова и безопасность в этой руке клинья, моллы и топоры не могут сравниться!

Настоящие ручные дрова сплиттеры работают так же, как домкрат в багажнике вашей машины. Вы создаете гидравлическое давление, вручную проворачивая шток. толкнуть таран в бревно. Эта система позволяет разделять журналы с невероятная легкость и повышенная безопасность. Планы ручных дровоколов.

Ручной дровокол с скользящим молотком

Slide-Hammer Ударная сила Легко раскалывает бревна за секунды с помощью мощного скользящего молота действие. Это устройство заменяет оси, клинья и молоты для облегчения управления. Дровокол с скользящим молотком планы.

Делайте бревна с невероятной легкостью и повышенной безопасностью за счет размещения клин на бревне, затем сдвиньте вал втулки молотка вверх и вниз, чтобы разделить журнал за секунды. Больше никаких опасных раскачиваний и поломок рукоять топоров, или летающие и заклинившие клинья.

Как построить разделитель журналов

За многие северные поселенцы, такие как я, рубят бревна и создают дрова могут понадобиться при подготовке к долгой холодной снежной зиме месяцы.Тепло и комфорт, получаемые от потрескивающего огня, могут превратиться холодная зимняя ночь в уютный вечер с семьей и друзьями.

Наслаждаясь сиянием теплого камина — прекрасное время, чтобы расслабиться, получение необходимого колотого дерева может оказаться довольно сложной задачей без инструмент. Разделение древесины может быть сложной задачей с некоторыми из твердых и плотных лиственные породы Северной Америки которые растут на этих территориях.

К счастью, разделение бревен можно выполнить без необходимости. для трудоемкого размахивания топором и молотой.Чистая рабочая сила и смазка для локтей хороши для поддержания формы, но когда у вас есть деревянные шнуры, которые нужно разрезать, машина для колки бревен может пролить свет на ситуацию.

Чтобы упростить жизнь, эту работу может сделать гидравлический дровокол, а вы вы можете построить его самостоятельно, если хотите сэкономить. Вот несколько основных шаги к созданию собственного гидравлического дровокола.

1. Вы можете начать с наброска набора планов или приобрести свой здесь планы разделителя бревен и материалы-заменители, которые могут быть у вас поблизости свой двор и магазин.Дровоколы в основном изготавливаются с двутавровой балкой. рама, двигатель, разделительная головка, гидроцилиндр, масляный насос вдоль с клапанной системой и шлангами.
2. Соберите конструкцию типа колесного металлического прицепа, прикрепив аксель к двутавру и язычок спереди, чтобы его тянуть. Это будет основная конструкция, на которой будет собираться ваш дровокол. Это позволяет буксировать разделитель журналов на удаленные рабочие места. или ближе к куче дров, которые нужно расколоть.
3. Присоедините электрический или газовый двигатель к 2-ступенчатой ​​гидравлической системе. масляный насос, который может перекачивать 3 галлона в минуту при давлении 2500 фунтов на квадратный дюйм.
4. Присоедините гидравлический клапан к гидроцилиндру и масляному баку. Типичный гидравлический цилиндр имеет длину от двух до трех футов и имеет диаметром 4 дюйма.
5. Подсоедините гидравлический шланг к клапану и масляному насосу. Когда насос работает, масло под высоким давлением пойдет на клапан.В клапан затем используется для управления движением гидроцилиндра и перемещение раскалывающего клина. Давление движущегося масла будет вогните поршень в гидроцилиндр, чтобы вытолкнуть шток и вставьте бревно в клин, который нужно расколоть.
6. Вам необходимо надежно прикрепить шланги к фитингам на верхняя часть бака гидравлического масла. Гидравлическое масло можно брать из бак и через шланг для питания гидравлического насоса и цилиндра по мере необходимости.Также необходимо подсоединить масляный фильтр, чтобы отфильтровать масло.
7. Приварите V-образный поддон для бревен к раме, которая может удерживать бревна на место для колки. Лучше всего расставить кусочки так что шток гидроцилиндра при активации перемещается по ним.
8. Прикрепите нажимную пластину при установке горизонтального разделителя на гидроцилиндр и режущая головка до конца балки. В клин также можно прикрепить к штоку цилиндра, но вы будете бегать в проблемы с застреванием бревна на клине и его оттягиванием иногда, когда он не полностью разделен.В зависимости от того, какой монтаж выбранное вами место, на другом конце нужна стопорная пластина для бревно, чтобы упереться в или, толкатель для цилиндра, чтобы толкать журнал с.
9. Это основы разделителя бревен, но всегда помните об этих механические устройства могут быть опасными, поэтому будьте осторожны!

Типовые инструменты, необходимые для сборки дровокола

• Сварочный аппарат для тяжелых условий эксплуатации 220 В
• Резак
• Гаечные ключи, шлифовальные машины и другие обычные инструменты для магазинов. ..

Политика веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: Из-за их характера и того факта, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузить покупки цифровых товаров не подлежат возврату

Мы не собираем, не продаем и не распространяем данные о покупателях .Сохраните электронные письма о покупке для справки в качестве доказательства покупки для поддерживать. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить» состоялся. Подробная информация о мошенниках и мошенниках будет сообщена в PayPal.

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом имеют довольно простую конструкцию, и следующие планы разделителей журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию, подходящую для вашей работы. Все, от мощных обучающих программ с газовым приводом, так что простые ручные варианты показаны ниже.

Схемы с маркировкой

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один удар. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов, работающих на газе, или даже в планы дровоколов с электрическим приводом — выбор за вами.

Восстановленный сплиттер

В этом видео показано, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть собственный способ самодельной расколки древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, если у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы ручного разветвителя с ножным управлением

Диаграмму можно найти на сайте: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная нога. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта кинетическая конструкция маховика проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы узнать, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить стресс с помощью разделителя, созданного на спине производителя. Многие расколочные машины требуют много усилий для гибки и подъема, но эта гениальная идея объединяет всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить в машину такого размера несколько идей резки для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как быстро и легко сделать 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема находится на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель на базе электростанции, используя эти схемы, которые включают легкое вертикальное разделение с использованием только ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он предназначен для быстрой переносной работы.

Воспользуйтесь преимуществами вашего мини-погрузчика

Схема находится на сайте: www. ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан очень мощный горизонтальный резак для бревен, который будет легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины

Диаграмма найдена на: beckmannag.com

Если у вас есть старый изношенный сплиттер или отдельные части, то вам нужно собрать эти планы и изменить то, что некоторым людям может показаться мусором. Это лучшее, что вы могли бы сделать для бесплатного создания разделителя бревен, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие по разделителю шурупов

Схема найдена на сайте: www. instructables.com

Этот шуруповерт воплощает в себе довольно изобретательный подход к созданию инструмента с электрическим приводом, который помогает безопасно и под контролем раскалывать древесину. Такой дизайн позволяет буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Crazy Simple Unicorn Бревенчатый план

Схема найдена на: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины в бревне.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было бы легко установить с чуть большей изобретательностью для портативного источника питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов на ваш выбор.

Заключение

Когда у вас есть средства для создания и необходимость разбивать бревна, приведенные выше планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, размещенные в Интернете для легкой загрузки, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь!

Планы разветвителей бревен, проекты САПР для дома (сборка своими руками)

Создайте свой собственный домодельный гидравлический дровокол с нашей подробной Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные, и 3-точечный

Используйте наши планы самодельного бревна для изготовления и соберите с нуля свой дровокол. Вы можете использовать наши планы и ведомость материалов или материалы-заменители, которые есть у вас собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Дома Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги с проектом дома своими руками, который позволяет дополнительно сэкономить на счет за тепло и для вас.

Отопление коленой в качестве альтернативного источника тепла может оказаться весьма затратным. Более естественный и экономичный способ согреть душу и сердце.Это могло бы даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться вверх, так что вам может даже повезти. Вот это здорово!

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Выбор типа разделителя бревен лучше всего подходит для ваших нужд это первый шаг к процессу изготовления. Несколько вопросов следует получить ответ до принятия решения. Горизонтальный вертикальный, 3 точки по вертикали, и 3-х точечный горизонтальный.

• Насколько велик диаметр колотых бревен? Когда ты попадаешь в большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет катить бревна на ножку колокольни. Эти журналы необходимо перевернуть на опорной плите для расщепления с принудительным вниз клином давление.
• Бревно вертикальное сплиттеры обычно предназначены для использования в горизонтальных или вертикальное положение, хотя они не так удобны в макете для горизонтального использования в качестве разветвителя горизонтальной конструкции.Это до к конструкции реверсивного дровокола толкание компоновки гидроцилиндра клин против бревна.
• горизонтально дровоколы обычно являются лучшим выбором для более коммерческих использовать. Задняя тележка с обеих сторон позволяет подавать целые бревна и Погрузка колотых бревен прямо из пикапов и обратно. Это снижает трудозатраты на перемещение бревен и увеличивает производство дров. возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На Вертикальный дровокол, прижимной клин движется сверху вниз. При входе «стоя» на подножку, клин вынужден вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы на пластину для раскалывания, необходимо подобрать расколотые куски и переехал в сторону для продолжения работы.

Одним из основных препятствий для внедрения клина в конструкцию бревен является то, что иногда разделяемое бревно не отделяется полностью и застревает на раскалывающий клин, затем он втягивается в режиме втягивания, требуя оператор для снятия бревна с клина.

Горизонтальный дровокол:

Клин дровоколов неподвижен в горизонтальном направлении. В бревно поднимается в люльку поверх балки подъемника. Гидравлический цилиндр вдавливает бревно в клин, и расколотые части падают на с каждой стороны сплиттера.

Бревно сплиттеры объединяют в себе ряд компонентов, чтобы сформировать механическую структуру для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов включают:

Расчет правильных размеров компонентов

• Основная двутавровая конструкция должна быть достаточно прочной, чтобы не прогибаться
• Гидравлический цилиндр поршня должен быть правильный номинальная вместимость
Гидравлический регулирующий клапан
• должен обеспечивать надлежащую функции и расход
• Бак гидравлической жидкости должен достаточно масла для нормальной работы
• Гидравлический Насос не должен создавать давление выше номинала баллона
• Фильтр гидравлической жидкости, размер которого позволяет правильно фильтровать объем масло
• Двигатель — источник питания лошадь мощность л. с. и скорость
• Муфта насоса и двигателя, достаточно прочная, чтобы не ломаться под нагрузкой
• Разрезной клин может быть 2-, 4-, 6- или более

Размер цилиндра влияет на силу и скорость раскалывания, в то время как насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако для этого требуется больше жидкости для заполнения, что может замедлить работу.

Ключевые факторы определяют количество силы, необходимое для разделения плотного лиственные породы Северной Америки, и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разделения бревен

• Тонны Давление: Сила раскола является ключевым фактором для возможности гидроцилиндра, и цилиндр питается от гидравлического насос.Крайне важно, чтобы гидроцилиндр был рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос. Мощность раскалывающего усилия измеряется в тоннах давления.
• Время цикла: Этот термин означает время, необходимое для плунжер для разделки бревен, чтобы раздвинуть бревно и затем вернуться в задвинутое исходное положение. Из соображений безопасности включите цикл время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый скорость поможет предотвратить травмы от контролируемого движения дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быстрое скорость цикла.
• Максимальная длина бревна: Наклон гидроцилиндра определяет какую длину бревна может вместить дровокол. Это простая регулировка изготовления при строительстве дровоколов. В длина вашего дальнего света и расстояние перемещения вашего плунжера диктуют возможность разделителей журналов разделять более длинные журналы.Измерение максимума длина бревна, которая может поместиться в вашем камине, — хорошее место начать. Тем не менее, построив дровокол длиной 24 дюйма или более для разделения бревен позволяет разделить на эту длину вместо ограничения на более короткие журналы, если ваш дизайн меньше. Помните, вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол предназначены для коротких бревен, подходят для более длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для разрубки бревен разнорабочий может заменить материалы для изготовления и сборки их дровоколов на основе готовых доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала. с использованием некачественных материалов или некачественной обработки может привести к травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы о выбранных вами материалах или о безопасной эксплуатации этих продуктов после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены. интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги сжигая дрова для тепла, изготовление вашего собственного дровокола может быть отвечать. Черт возьми, даже если вы просто хотите подогреть романтику уютным огонь в камине, дровокол может быть правильным ответом чтобы подогреть романтическое настроение!

Покупка бревна, или построить свой собственный дровокол с помощью нашего дровокола планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: Из-за их характера и того факта, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузить покупки цифровых товаров не подлежат возврату

Мы не собираем, не продаем и не распространяем данные о покупателях . Сохраните электронные письма о покупке для справки в качестве доказательства покупки для поддерживать. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить» состоялся. Информация о мошенниках и мошенниках будет сообщаться PayPal.

Планы разделителя бревен

DIY — как построить свой собственный

Мы надеемся, что вам нравятся продукты, которые мы рекомендуем, и просто чтобы вы знали, что как партнер Amazon MyLogSplitter может зарабатывать на соответствующих покупках.

Разделка бревен — непростая задача, особенно если это делается вручную с помощью топора или моли. Использование колки для бревен — лучший вариант для быстрой и эффективной колки бревен и дров. Однако, если вы считаете, что покупка электрического бревна выходит за рамки вашего бюджета, не волнуйтесь, вы можете сделать его с помощью планов разветвителя бревен .

Все, что вам нужно, чтобы построить свой собственный дровокол, — это, конечно, хорошие планы дровоколов или, по крайней мере, существующий дровокол, который можно использовать в качестве «модели» для изготовления своей собственной.Все, что вам, скорее всего, понадобится для изготовления своего собственного бревна, — это некоторое базовое сварочное оборудование и некоторые существующие инструменты и детали в вашей мастерской, например, хороший двигатель, который можно модифицировать и использовать в делителе бревен.

Если вы хотите ознакомиться с нашими рекомендациями по планам DIY Log Splitter, нажмите здесь, чтобы ознакомиться с планами!

Горизонтальный или вертикальный дровокол

Перед тем, как искать схемы для разветвления бревен своими руками, вы сначала должны определиться с типом разделителя бревен, который вам нужен, и которым будет удобно пользоваться. Сделать свой выбор будет легче, если вам удастся ответить на некоторые из этих вопросов.

Вам необходимо знать, какого диаметра будут бревна, которые вы планируете расколоть. Вертикальный дровокол — лучший выбор, если вам нужно расколоть больше бревен большего размера, которые трудно поднять и поместить на дровокол.

Эти дровоколы позволяют катать бревна, а не поднимать их на переднюю часть. Вам просто нужно перевернуть бревна на опорную пластину, используя давление клина, направленное вниз. Хотя вертикальные дровоколы можно использовать как горизонтально, так и вертикально, они не так удобны для горизонтального использования, как горизонтальные.

Вертикальные дровоколы имеют движение клина прижима сверху вниз. Таким образом, бревна сначала помещаются в вертикальном положении на опорную плиту, после чего ставится клин и вдавливается в бревно для раскола. Несмотря на то, что бревна легко накатить на пластину для раскалывания, расколотые куски необходимо вручную собрать и отложить в сторону, чтобы вы могли продолжить раскол дерева.

Горизонтальные дровоколы лучше для коммерческого использования

Горизонтальные дровоколы устанавливаются неподвижно в горизонтальном положении, при этом бревно поднимается и помещается на опору на верхней части балки подъемника.Затем гидроцилиндр вдавливает бревно в клин, чтобы разрезать его на части, которые падают на стороны колки.

Горизонтальный разделитель бревен — лучший выбор, если вам нужен разделитель для коммерческого использования. Установив эти дровоколы, вы можете задвигать грузовики с бревнами к дровоколу для подачи и загрузки их прямо на дровокол. Это помогает сократить трудозатраты при колки и производстве большего количества дров за меньшее время.

Детали бревна

Если вы посмотрите на планы разделителя журналов, вы заметите, что вам нужно много деталей для создания разделителя журналов.Общие компоненты — это гидравлические, структурные и механические детали, размер которых должен соответствовать вашей нагрузке при раскалывании древесины.

Список материалов

Всегда выбирайте и используйте планы разделения журналов с подробным списком деталей. Это поможет вам узнать, есть ли у вас дома какие-либо материалы или они есть у поставщика запчастей. Вы можете сэкономить значительную сумму денег, если у вас уже есть некоторые из перечисленных материалов в вашем магазине. Кроме того, самодельные дровоколы не только дешевы в изготовлении, но и сокращают ваши счета за коммунальные услуги.

Ключевые факторы планов дровоколов

Ключевыми факторами, влияющими на выбор схемы делителя бревен, являются факторы, которые определяют величину требуемого усилия, необходимого для раскалывания густых лиственных пород, и время, необходимое для этого.

Это:

1. Время цикла

Это количество времени, необходимое плунжеру разделителя бревен для расширения и разделения бревна, а также для возврата в исходное втянутое исходное положение. Будет безопаснее, если вы выберете план, предлагающий управляемую скорость, которая помогает контролировать время цикла.

Более медленные и более контролируемые скорости обычно помогают предотвратить травмы, которые могут вызвать контролируемые движения бревенчатого ножа. Даже такие конструкции, как делители маховика, помогают увеличить скорость цикла.

2. Максимальная длина бревна

Это гидравлический пандус, который определяет длину бревна, которое может выдержать дровокол. Однако его можно легко отрегулировать в соответствии с длиной раскалываемого бревна.Это можно определить, измерив максимальную длину бревен, которые вы собираетесь разделить.

Всегда лучше строить дровокол с поленьями длиной 24 дюйма или более. Таким образом, вы можете не только разбивать бревна размером максимум 24, но и более короткие бревна. Однако, если ваш план разделителя журналов имеет короткую длину, вы не сможете разделить более длинные журналы в построенном разделителе.

3. Максимальное давление

Поскольку сила раскалывания является важным фактором, определяющим возможности гидроцилиндров, важно, чтобы цилиндр был рассчитан на максимальное давление, на которое рассчитан насос.Это давление силы раскалывания указано в тоннах давления на планах дровоколов.

Отсутствие некачественной обработки или некачественных материалов

Действительно стоит построить свой собственный дровокол, используя планы дровоколов, особенно если вы разнорабочий. Вы можете заменить материалы, которые будут использоваться для сборки разделителя бревен, имеющимися у вас материалами. Это не только ускоряет процесс строительства, но и снижает его стоимость.

Однако это не означает, что вы можете использовать некачественные материалы или некачественную обработку для изготовления дровокола.Электрические дровоколы — опасные машины, которые должны быть построены из прочных и превосходных материалов, чтобы избежать травм или смерти.

Поэтому, если у вас есть какие-либо сомнения относительно материалов, которые вы будете использовать для машины, лучше сначала проконсультироваться со специалистом перед ее использованием. Также лучше попросить их о помощи и инструкциях по безопасной эксплуатации дровоколы после сборки.

С приближением холодного зимнего сезона очевидно, что перед вами стоит множество трудоемких задач.Однако вы можете облегчить рабочую нагрузку и сэкономить деньги, сжигая дрова для тепла и разжигая уютный огонь в камине, просто построив свой собственный дровокол.

Вам решать, хотите ли вы купить дровокол или использовать наши планы, чтобы построить свой собственный дровокол, чтобы согреться этой зимой!

Если вы решите, что он просто строит свой собственный план с использованием разделителей бревен, вы можете проверить лучшие разделители бревен, доступные в нашем полном руководстве по лучшему разделителю бревен.

10 Самодельных схем разделки бревен, которые вы можете легко построить

Если вы любите разводить дрова, вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно. себя.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для создания собственного уникального дизайна.

1. Самодельный дровокол с приводом от Honda GX160. Руководство для самостоятельного изготовления.

Хотя этот пост на форуме больше касался того, как сделать его второй дровокол лучше, плакат также добавил изображения первого дровокола, который он построил, использовал и продал.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа. Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много расчетов и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нестандартен, но он очень эффективен. Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками.Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная работа здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из лома и стоимостью всего 14 долларов США закупленных материалов, это колесо долга представляет собой устрашающего монстра.Он имеет топорную головку, которая приварена к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя. Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно понаблюдав за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Учебное пособие по самодельному дровоколу Saab 900 и пивных бочонков

Ось в этом дровоколе, включая шины, от Saab 900. Он разработан как горизонтальный / вертикальный дровокол и Изначально в качестве гидравлического резервуара использовался пивной бочонок.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр был взят от автовышки.

Помимо простой резки и сварки, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола этот клин для колки немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

От выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, этот самодельный разделитель бревен покажет вам правильный способ его создания.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной в 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, а лучшая часть всего этого — управляемый кнопкой загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством.Этот самодельный парень сконструировал дровокол, в который вошли бензопила и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем приходится делать все вручную.

Он включает в себя аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам потребуется много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта потребуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином наверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из сверхпрочных материалов.

Подробнее здесь

8. Планы для самостоятельной работы с ручным разделителем журналов

Как насчет действительно низкотехнологичного самодельного разделителя журналов? В этом руководстве показано, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, то вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие его гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкателя и 8-головного делителя. Без исключений.

Нет планов и учебников, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Делитель бревен своими руками: 8 простых самодельных планов разделителей бревен

Разделение бревен может показаться легким, но никогда не кажется легким, не так ли? Вам нравится задача в течение первых нескольких минут, а затем раздражаетесь, видя, как далеко вы продвинулись — немного. В результате вы чувствуете необходимость в бревенчатом станке, но машина для колки бревен стоит довольно дорого.

Однако вы должны быть счастливы, зная, что можете сделать свой собственный разделитель журналов, что тоже довольно легко.Итак, мы познакомим вас с 8 простыми самодельными планами дровоколов. Обычно они делаются из вещей, которые легко найти, а также легко собрать. Итак, давайте сделаем вашу жизнь эффективнее!

Не забудьте проверить, как сделать дровокол с гидравлическим домкратом

8 Простой самодельный дровокол Чертежи

Основная идея этого плана — прикрепление головки топора к неподвижному колесу. И вы можете представить, что произошло дальше. Найдите металлическое колесо, прикрепите к нему лезвие топора, подключите его к двигателю и используйте еще несколько доступных и дешевых продуктов для сборки этой машины.

Однако для этого плана, вероятно, потребуется защита от отката, поскольку риск высок. Вы должны быть очень осторожны при использовании такого плана разделения. На самом деле у вас есть несколько раз поднести древесину к колокольному станку при повороте мотора на. Убедитесь, что вы прочно прикрепили головку топора к колесу.

• План дровокол с четырьмя лезвиями.

Хотите быстро выполнять свою работу? Ну тогда четыре лезвия наверняка должен помочь. Вы можете работать с одним куском журнала за раз.И, это довольно легко сделать, если у вас есть какой-нибудь инструмент для обработки металла, например сварочный аппарат, резак и т. д.

Чтобы построить такой дровокол, достаточно разделить лезвия четырех осей. Затем вы должны построить прямоугольную конструкцию и прикрепить лезвия посередине так, чтобы все они смотрели вверх. Вы можете разделить бревно, просто пропустив его через лезвия. Не надо топор поднимать!

Горизонтальные и вертикальные делители бревен

Название для этого плана довольно простое.Видимо, это своего рода дровокол использует электрическую энергию и винт, чтобы справиться с вашим бревном. Что это имеет винтовую структуру, которая движется винтообразно с помощь электродвигателя.

Затем вы просто пропустите винт через бревно, которое хотите разделить, и саморез, просверлив отверстие в бревне, разбивает его на разные части. Очень просто, не правда ли? Пока вы подключите электродвигатель — вы не будете есть проблемы со сборкой этого устройства.

На самом деле, это еще называют дровоколом Unicorn, потому что винт выглядит как рог единорога.

Вы не желаете пользоваться руками, но не ногами. По-видимому, это ногой пользоваться удобнее, не правда ли? Фактически, ножной станок будет требуется только использовать ногу, чтобы надавить на рычаг, который поднимет бревно вверх к лезвию. Затем лезвие разделит бревно на части.

Что вам может быть сложно, так это найти прочные металлические детали и собрать их вместе. Это будет резка, сварка, а также лезвие топора.

Не хотите тратить даже унцию своей энергии на раскол бревен? Потом, построить дровокол, зависящий от гидравлики.Фактически, гидравлика будет позаботьтесь обо всем ручном труде.

На чем вы должны сосредоточиться, так это на том, чтобы получить его правильный размер и построить правильная структура с использованием правильных материалов. Например, сила двигатель, имеет значение давление насоса, диаметр цилиндра и т. д. Вам также необходимо идеально подключить гидравлический насос к машине.

Фактически, вы можете использовать металлолом в своей мастерской, чтобы построить такой сплиттер.

Советы по безопасности, которые следует знать перед использованием бревна

• План бензопилы и делителя.

Если вы собираетесь делать разветвитель самостоятельно, зачем делать его с границами? Вы можете сделать свой дровокол универсальным, включив в него как бензопила и разветвитель в основном плане.

На самом деле вам все равно придется резать и сваривать металлы — просто делайте это с помощью умного дизайн. Кроме того, убедитесь, что вы принимаете меры безопасности на случай отдачи. Вы можете используйте двигатель или саму бензопилу для включения. Такой дизайн действительно помогите с колотой дров.

Этот план в основном поощряется самодельным дровоколом, работающим в Норвегия.Основная идея этого сплиттера — использовать автомобильный двигатель для питания гидравлический насос и цилиндр, который также идет от грузовика.

Итак, вам не нужно ничего покупать отдельно — вам не нужно быть инженер тоже. Он имеет дело с самыми сложными частями, такими как насосы и мощность. Затем вы можете прикрепить топор к конструкции, которую вы строите по собственному проекту. Вы даже можете перемещать топор сверху вниз — бросая его вертикально на журнале.

• Старые планы дровоколов.

В то время как новые разветвители могут быть дорогими, старые выбрасываются или дешевы.
