Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

1. Изделия, которые не распространяют горение в случае одиночной проводки.
2. Кабели нг – в которых горение не распространяется при групповом способе проводки.
3. Тип нг-LS – то же, но еще и с низким газо- и дымовыделением.
4. Кабели нг-HF – то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
5. Тип нг-FRLS – огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
6. Кабели нг-FRHF – не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
7. Тип нг-LSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
8. Кабели нг-HFLTx – не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
9. Тип нг-FRLSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
10. Кабели нг-FRHFLTx – не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т. к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

• LS — малое газо-дымовыделение.
• LSLTx — низкое газодымовыделение, малая токсичность выбросов.
• HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

1. Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
2. Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
3. Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
4. Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки – черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 – 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

• В — материал оболочки винил;
• Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 – 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

1. Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
3. Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к.з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа – при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар — это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере.

Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

• ВВГнг (А),  ВВГнг-П(А) — медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода «нг» — означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

• ВВГнг LS, ВВГнг-П LS — данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
• NYM — медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

• РКГМ — медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

• поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
• полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
• полипропилен — самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево «сосна». При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

• метод скрутки — жесткий, одножильный провод
• метод скрутки с дальнейшей опайкой оловом — жестки, одножильный и мягкий, многожильный
• метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы — мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.

Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов. При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.

Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

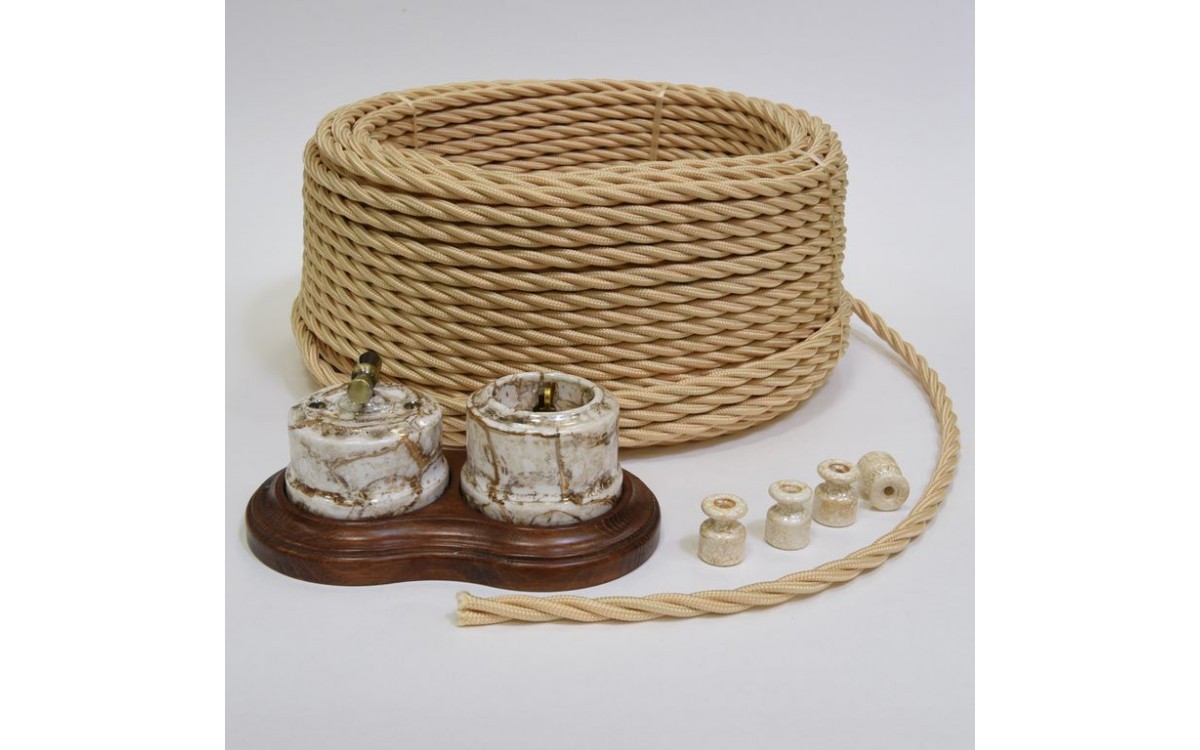

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей. Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!



Ещё материалы по теме:

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

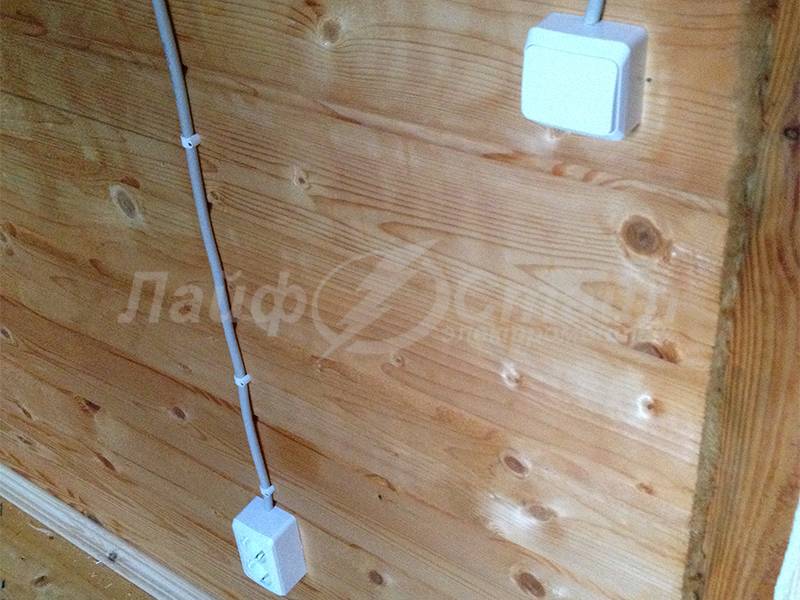

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Какой провод нужен для проводки в деревянном доме: что важно знать

Несмотря на привлекательность, строения из древесины имеют существенный недостаток – материал, из которого они возводятся, относится к категории пожароопасных (достаточно легко воспламеняется, и также быстро сгорает). Поэтому к электропроводке в таких домах предъявляются особые требования. Тем более, если речь идет о внутренних коммуникациях. Какой же провод нужно купить для монтажа проводки в деревянном доме? Рассмотрим этот вопрос максимально подробно и проясним важные моменты.

Критерии выбора

Материал жилы

Каких-то ограничений по этому пункту нет. Но специалисты обращают внимание, что для внутридомовой проводки в деревянных строениях желательно выбирать продукцию с медными жилами. Она намного предпочтительнее аналогов на основе алюминия.

• Эл/проводимость значительно выше. Следовательно, потери на линии будут меньше.
• Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем опасен оксид? В этом слое резко падает проводимость, повышается сопротивление, как результат – провод нагревается.
• Медь прочнее алюминия, в том числе, и на изгиб. Следовательно, при обломах в жилах риск возможного искрения практически сводится к нулю.
• Винтовые зажимы медный провод удерживают надежнее. Поэтому в процессе эксплуатации качество соединений не снижается. С проводами алюминиевыми сложнее – придется регулярно проверять линию и делать «подтяжки», так как контакты (металл-то мягкий) со временем ослабляются.

Примечание

В продаже встречается промежуточный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве оптимально сочетаются все плюсы обоих металлов, но показатели, естественно, усредненные. При выборе такой продукции консультация профессионала лишней не будет, так как придется учесть множество факторов и определиться с приоритетами, исходя из специфики линии и общей схемы внутридомовой проводки.

Изоляция

Не меньше чем двойная. Основные его нормы описаны здесь. Еще лучше – защита трехслойная, хотя такие провода и стоят дороже. В местах, где есть риски механических повреждений, следует выбирать провод, имеющий оплетку (из стали-оцинковки).

Категория

Изоляция провода не должна поддерживать горение и распространять дым. В принципе, такая продукция рекомендована для организации эл/снабжения в любых жилых строениях, но для деревянного дома выбирать следует именно ее.

Особенности маркировки проводов

К сожалению, не все продавцы, особенно из числа молодежи, могут внятно ответить на вопрос покупателя, что это за кабель, чем  характеризуется и какова специфика применения. Зная расшифровку аббревиатуры, можно самостоятельно понять, подходит приглянувшийся провод для деревянного дома или нет.

*По позициям, слева направо.

1. 1-я – буква на этом месте показывает, из какого металла жила. Если на первой позиции литера А, то это алюминий. Медь не обозначается, потому перепутать невозможно. «А» нет в аббревиатуре, значит, этот провод предположительно подходит.
2. 2-я – вид (особенность) провода. Монтажный – М (если гибкий многожильный – МГ), плоский – П, установочный – Ш или Пу.
3. 3-я – материал изоляции. Перечислять все варианты не имеет смысла. Если учесть стоимость продукции, то для проводки оптимальны изделия, на третьей позиции в аббревиатуре которых стоят литеры В (или ВР) – поливинилхлорид, Р – резина или НР (то же, но негорючее РТИ).

Дополнительные обозначения

• Н – не поддерживает процесс горения. Проставляется за буквой, обозначающей материал, в виде маленькой литеры. Например, ВВГн.
• Г – то же, но свидетельствует о том, что изоляция не распространяет дым. Как правило, выбираются провода, в которых оплетка соответствует обоим критериям. Обозначается ВВГнг.
• К – защитный слой (броня), выполненный из стальной оплетки.

В принципе, приведенной информации вполне достаточно, чтобы выбрать провод для прокладки внутридомовых линий в деревянном строении. Тем, кто хочет более углубленно изучить вопрос категорирования кабельной продукции, можно рекомендовать обратиться к ГОСТ № 31947 от 2012 года и ПУЭ (7-я редакция). Какие бывают кабель каналы для электропроводки, мы рассказывали в этой статье.

Примеры проводов и цены

Вряд ли стоит перечислять весь сортамент. Тем более что и цены однотипных проводов отличаются в зависимости от региона. Для внутридомовой эл/проводки наиболее «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они используются для подключения выключателей, розеток и ряда бытовых приборов средней мощности – стиральные машинки, климатическая техника и тому подобное. На этом примере несложно составить представление о стоимости различных видов проводов.

*Цена в рублях РФ за погонный метр.

• ВВГнг и его модификации – от 38,6;

Что не стоит приобретать

ПУНП. Этот провод до сих пор встречается в продаже, и даже все еще выпускается отдельными фирмами. Он привлекает низкой ценой и часто используется для подключения розеток и бытовых приборов. К сожалению, не все знают, а дилеры умалчивают, что этот провод запрещается применять для внутридомовой эл/проводки, так как по своим характеристикам он уже не соответствует последнему ГОСТ.

Указанные провода имеют медные жилы, а их изоляция полностью соответствует всем требованиям, предъявляемым к кабельной продукции для монтажа внутри деревянного дома.

Деревянный дом и электропроводка, негорючий кабель для деревянного дома / Новости

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.

Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах. Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают. Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.

Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.

Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.

Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.
Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.

Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.

Деревянный дом проводка открытая – варианты выполнения

Прокладка кабеля в гофрированной электротехнической трубе. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду. Также такие конструкции имеют свойство очень хорошо собирать пыль.

Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.

Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Автор: МЕГА КАБЕЛЬ

негорючий, видео-инструкция по наружной прокладке своими руками, крепление для СИП-кабеля, фото и цена

Все фото из статьи

Выбирая кабель для наружной проводки в деревянном доме, а также подбирая материалы для укладки внутренней разводки, мы должны учитывать особенности несущих конструкций, с которыми электрическая сеть будет контактировать. Все дело в том, что деревянные задние отличаются значительной горючестью, а это значит, что учет требований пожарной безопасности должен выходить на первый план.

В нашей статье мы расскажем, какая кабельная продукция подойдёт для заявленных нами целей, а также приведем рекомендации  по монтажу сети снаружи и внутри дома.

Монтировать электросеть нужно по правилам и с использованием соответствующих материалов

Наружная сеть

Подбор кабеля

Первая задача, с которой мы сталкиваемся при проектировке электросети деревянного дома, заключается в необходимости заведения кабеля в помещение. При этом очень часто подключение осуществляется к линии электропередач, потому  проводник идет по воздуху и испытывает значительные нагрузки.

Ранее для этой цели использовались неизолированные проводники, но их применение создавало слишком много рисков. Именно по этой причине в последнее время от этих проводников отказались в пользу так называемого кабеля СИП.

Схема устройства проводников СИП-1 и СИП-2

Сип – самонесущий изолированный проводник – представляет собой жгут из токонесущих жил, каждая из которых оборудована своим изоляционным контуром. В центре нулевой жилы располагается стальной сердечник, который и обеспечивает проводу достаточный запас прочности, что позволяет применять его при воздушной прокладке.

На сегодняшний день существует несколько разновидностей СИПов:

• СИП-1 (также сюда относят СИП-1А). Токопроводящие фазовые жилы производятся из алюминия, изоляция делается из термопластичного полиэтилена. У модификации СИП-1А нулевая жила со стальным сердечником также оборудуется изоляционным контуром, что существенно повышает безопасность его использования.
• СИП-2 и Сип-2А – по конструкции аналогичны первой модификации, но изоляция производится из более плотного «сшитого» полиэтилена, устойчивого к воздействию УФ-лучей. Могут применяться при формировании ответвлений от магистралей напряжением до 1кВ, также демонстрируют хорошую эффективность в районах с холодным климатом.

Обратите внимание! Светостабилизированный полиэтилен не утрачивает своих свойств под воздействием ультрафиолета, что существенно продлевает срок его службы.

Отличия проводников второго и третьего типа

• Кабель СИП-3 имеет одну жилу с прочным стальным сердечником и алюминиевой оплеткой. Изоляция, как и в предыдущем случае, производится из сшитого полиэтилена. Отличается значительным запасом прочности.
• Модификации СИП-4 и СИП-5 производятся из алюминия или алюминиевых сплавов с повышенной термостойкостью. Изоляционные контуры производятся либо из термопластичного поливинилхлорида, либо из полиэтилена, подвергнутого обработке «жестким» ультрафиолетом. Эти разновидности задействую для прокладки высоковольтных линий, а также для формирования отводов до точек потребления электроэнергии.

Сравнительные характеристики этих изделий приводятся в таблице:

Марка	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество жил	1/4	1/4	1	2 – 4	2  – 4
Напряжение, кВ	0,4  – 1	0,4  – 1	10 – 35	0,4  – 1	0,4  – 1
Тип изоляции	термопластичный полиэтилен	сшитый полиэтилен	сшитый полиэтилен	термопластичный ПВХ	сшитый полиэтилен
Максимальный нагрев жил, 0С	70	90	70	90	90
Срок службы, лет	40 и более	40 и более	40 и более	40 и более	40 и более

Нужно отметить, что для нашей цели, а именно для подключения дома к магистрали, обычно используется либо кабель СИП-1, либо СИП-2. Несколько реже применяются модификации 4 и 5, хотя их эксплуатационные параметры также подходят для этой цели.

Варианты прокладки

Если говорить о самой прокладке наружного участка проводки, то он осуществляется либо воздушным, либо подземным способом.

Общая инструкция для первого варианта будет следующей:

• Перед началом работ необходимо согласовать технические условия с местным энергосбытом. В принципе, работы можно выполнять и без согласования, но тогда в дальнейшем могут возникнуть проблемы с проверяющими органами.
• Ответвление от магистрали обустраиваем с помощью штатных прокалывающих зажимов для кабеля СИП. При этом не возникает необходимость в зачистке проводов, а сила фиксации регулируется специальным винтом.

Варианты прокалывающих зажимов для СИП

• Расстояние от ЛЭП до ввода в дом не должно превышать 15 метров. Если здание расположено дальше, то примерно на середине дистанции следует монтировать дополнительную опору.

Совет! Согласно требованиям электробезопасности, кабель СИП можно прокладывать не ниже 2,7 м от поверхности земли, но не выше 6 м. Впрочем, обычно такого «коридора» бывает достаточно, чтобы выполнить монтаж без особых затруднений.

• На вводе обычно устанавливается штатное крепление для СИП – кабеля к деревянному дому – анкерный зажим на кронштейне. В принципе, можно обойтись и без него, но это приспособление обеспечивает защиту кабеля от отрыва и перегиба, тем более что стоимость его (по сравнению с общим бюджетом работ) вполне приемлема.

Кронштейн на стене дома

Схема воздушной прокладки

Если же говорить о подземной прокладке, то рекомендации будут следующими:

Схема подземной прокладки

• Для начала выкапываем траншею, соединяющую место ввода кабеля в дом с линией электропередач.
• На дно траншеи засыпаем слой песка мощностью до 20 см.
• Поверх песка укладываем проводник. Для этой цели обычно используют кабель ВБ6Шв сечением, соответствующим потребляемой мощности.

Проводник ВБ6Шв

Обратите внимание! Естественно, выбирая сечение проводника, нужно сделать запас на увеличение потребления, тем более что цена возрастет ненамного.

• Кабель засыпаем слоем земли толщиной до 30 см.
• Сверху укладываем предупреждающую ленту с надписями, информирующими о наличии кабеля и запрете земляных работ.
• После этого засыпаем траншею полностью, трамбуя грунт.

Лента с предупреждающими надписями

Нужно отметить, что, несмотря на большую надежность подземного способа прокладки наружного участка проводки, пользуются им довольно редко. Связано это с высокой трудоемкостью методики.

Внутренняя разводка

Требования пожарной безопасности

Довести кабель от магистрали до дома  – это даже не половина дела. Куда важнее правильно сформировать внутреннюю разводку проводников, и здесь инструкция рекомендует в первую очередь ориентироваться на требования пожарной безопасности.

Сечение кабеля и мощность сети

Нужно отметить, что даже профессиональные электрики зачастую допускают ошибки при проектировке и монтаже электросетей в деревянных домах, используя для прокладки стандартные кабель-каналы и гофоротрубы. Результат подобных ошибок непредсказуем – проводка может исправно служить в течение многих лет, а может загореться при малейшем скачке напряжения, спровоцировав масштабный пожар.

Обратите внимание! А еще в деревянных домах часто встречаются грызуны, которые повреждают и пластик кабель-каналов, и оболочку проводников. После этого достаточно мельчайшей искры, чтобы древесная пыль, скопившаяся за обшивкой стен, вспыхнула.

Проектируя кабельную разводку в здании, изготовленном из горючих материалов, следует соблюдать такие требования:

• Все работы выполняем согласно нормативным документам: правилам устройства электроустановок (ПУЭ) и «Проектированию и монтажу электроустановок жилых и общественных зданий» (СП 31.110-03).
• Скрытую проводку размещаем либо в трубах из негорючего материала, либо в защищённых металлорукавах. Минимальная степень защиты каналов должна составлять IP 4X.

Трехжильный проводник ВВГнг

• При использовании других кабель-каналов изолируем проводники от горючих поверхностей штукатуркой, цементным раствором или асбестовым полотном. Слой термоизоляционного материала должен составлять 10 мм и более.
• Для прокладки обязательно используем негорючий кабель с медными или алюминиевыми жилами, сечение которого соответствует мощности участка проводки. Оптимальный выбор – кабели ВВГнг-LS или NYM.
• При открытой проводке проводники размещаем в закрытых кабель-каналах, установленных на стенах дома. Также допускается закрепление открытого проводника на изоляторах.

Провод NYM в термостойкой изоляции

Обратите внимание! При реализации последней схемы используется витой проводник ПВОп. Степень его защиты от горения ниже, чем у  ВВГнг, потому желательно не подвергать его чрезмерным эксплуатационным нагрузкам и внимательно следить за состоянием оплетки.

Витой проводник ПВОп в бухтах

Скрытый монтаж

При выполнении скрытой электропроводки в деревянном доме крайне важно, чтобы кабель проходил от щитка к точкам потребления (выключателем, розеткам и осветительным приборам) с минимальным повреждением конструкций. Соответственно, исходя из этих предпосылок мы и проектируем электросеть, стараясь располагать максимальное количество проводников  под полом и под обшивкой.

Работы выполняем так:

• Вначале проделываем все отверстия в несущих конструкциях.
• Затем устанавливаем распределительные коробки в местах, где к ним будет обеспечен беспрепятственный доступ.
• После этого прокладываем стальные или медные трубы, защищающие несущие конструкции от распространения пламени.

Обратите внимание!  Важно обеспечить крепление труб к распределительным коробкам без зазоров. При использовании стальных изделий применяем накидные гайки с резьбой, а медные конструкции просто развальцовываем.

• Крепим на стены металлические подрозетники и основания для выключателей.
• Провода подключаем к распределительному щитку через УЗО на 25А.

Разводка труб под полом деревянного дома

• Протягиваем кабели по трубам, используя в качестве направляющей тонкую стальную проволоку.
• Присоединяем проводники к точкам потребления, тщательно изолируя все контакты с использованием диэлектрических колпачков.
• Обязательно проверяем сеть на наличие замыканий и других дефектов, после чего завершаем монтаж розеток, выключателей и другого оборудования.

Открытый монтаж

Если при открытом монтаже используются кабель-каналы, то все работы выполняются примерно по такой же схеме.

А вот закрепление витого провода на изоляторах проводим несколько иначе:

Фото правильной фиксации на изоляторе

• Для начала устанавливаем диэлектрические колодки на расстоянии не более 40 мм от точек потребления и распределительных колодок.
• Затем с шагом от 45 см на горизонтальных участках до 50 см на вертикальных монтируем изоляторы по всему маршруту разводки кабеля.
• Повороты оформляем с помощью двух изоляторов, установленных рядом – так мы сможем защитить проводник от излома при изгибе.
• Берем кабель ПВОп и закрепляем его на изоляционных колодках, фиксируя путем расплетания витков. Если обеспечить отсутствие провисов, то проводник держится очень хорошо.
• Далее нам остается присоединить один конец кабеля к щитку через УЗО, а второй – к патрону лампочки, клемме, розетке или выключателю.

Подключение проводки к розетке

Заключение

Правильный выбор кабеля для проводки в деревянном доме и соблюдение всех требований по его монтажу при выполнении работ своими руками – обязательное условие для обеспечения пожарной безопасности всей системы. Если в обозримом будущем вы планируете заниматься подобными работами, то и приведённые выше советы, и видео в этой статье, несомненно, будут весьма полезны.

Монтаж электропроводки в деревянном доме — дизайн или безопасность? | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип электропроводки и способ монтажа
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах ** или с футеровкой из негорючих материалов ***
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудногорючих материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

---

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

---

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электромонтаж в деревянном доме

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

• Дизайн — основа успеха
• Наружная проводка, установка
• Установка оборудования в щит
• Схема внутренней сети

• Открытый способ установки
• Скрытые особенности проводки

• Маркировка устройств , экраны, кабель
• Установка выключателей и розеток
• Прохождение через деревянные поверхности
• Как выбрать электрический кабель
• Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с разработки документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа электропроводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подаче электричества в деревянный дом применяют силовой медный провод.

Монтаж оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в помещение.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два способа прокладки проводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, украсив свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба метода монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка приборов, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена на эти детали вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После монтажа всех участков следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход по деревянным поверхностям

Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем, как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрокабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше ничего подключать к нему не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в вашем коттедже прослужит долгие годы.

Требования к электромонтажу в деревянном доме.Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам.Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Электромонтажные требования в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требований к домашней электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах. Но во время работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани.Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозовые коробки, выключатели, розетки, крепеж. Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие.Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов. Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко указано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в домашних условиях и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВС в качестве удлинителей для различного оборудования и устройств — газонокосилок, сеялок и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных групп освещения рекомендуется использовать 3 * 1.5мм / кв. Цифра 3 показывает количество проживающих. Почему трех, в конце концов, двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять.В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт. Особенно это касается старого жилого фонда. Каждый здравомыслящий человек начинает планировать дальнейшие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу.Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е. не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома.В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки. Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности.К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и т. Д., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики, в последнее время, из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать техническое описание к ним, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям.ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и др.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП.В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов, и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2,5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки производил квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире.Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть подсобные помещения и наружное освещение. Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих.Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

• Мы остановимся на чисто технических аспектах ввода электроэнергии в здание. Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
• Подача воздуха в линию обычно выполняется с помощью проводной CIP. Количество жил и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм 2.

• Расстояние от дома до главного сетевого поста должно быть не более 25 метров. Если это расстояние больше, то потребуется дополнительная стойка.
• Высота анкеровки проволоки в доме должна быть не менее 2,75 метра. При этом провод следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.

• Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика. В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
• Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить перед домом вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель. Но правила ПУЭ запрещают установку таких машин.

• Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

	В каждом коммутаторе всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети.
	Если счетчик не установлен на фасаде дома, то он находится в распределительном щите.
	От счетчика провода питания обычно подключаются к шинам.
	Из шин происходит разделение на отдельные группы. Защищайте отдельные группы групповых машин.
	Для защиты человека от случайного прикосновения разработаны УЗО. Для некоторых групп требуется установка.
	Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от ВЛ.
	Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде.
	Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ.Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

• Согласно п. 7.1.28 Щиты ПУЭ должны устанавливаться в сухих помещениях, в местах, удобных для обслуживания. Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров.Единственное исключение — это ответвления на регистры отопления помещения.
• Пункт 7.1.29 Кодекса по устройству электроустановок запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п. Такой монтаж допускается только при соответствующей гидроизоляции.
• Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.

• Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
• Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
• Согласно п. 7.1.22 ПУОС распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит.Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов. Только сейчас цена такой установки может существенно отличаться.

Итак:

• Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
• Но для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что согласно п. 2.1.49 ОЭС, в этом случае провод должен быть защищен со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

• Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
• Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
• Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается использование того же типа проводки, что и для жилых помещений.

• Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания. Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

• Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво.Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
• Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено.Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

• При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
• И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме.Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений. Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Провода для наружной электропроводки в деревянном доме. Кабель для деревянных домов

Если посмотреть статистику пожаров в нашей стране, то как правильно вывесить деревянный дом, вполне актуально.Ведь чаще всего пожары в деревянных домах возникают из-за короткого замыкания, и если вы хотите защитить свой дом от этого, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подключение вашего дома к электросети выполняется вашей энергосбытовой компанией. После согласования всех необходимых бумаг они должны установить счетчик и подключить его к электросети.
Для этого им понадобится гибкий провод в изоляции. И во избежание проблем в будущем советуем проверить, не повреждена ли изоляция на этом проводе.
Счетчик обычно устанавливается на улице. Распределительный щит обычно располагается внутри дома.
Для его подключения нужно пробить дыру в стене дома, и согласно 2.1.38 «Правил устройства электроустановок» (ПУЭ) защитить со всех сторон негорючим материалом. Обычно для этого используют стальную трубу с последующей штукатуркой.
Сам ввод согласно 2.1.79 ПУЭ должен располагаться на высоте не менее 2,75 метра от поверхности земли.В этом случае расстояние от изоляторов или проводов до выступающей части кровли должно быть не менее 200 мм.
Также важно предусмотреть, и это предусмотрено правилами, невозможность скопления воды в трубе, а также проникновение ее в дом от вводов электроэнергии.

Монтаж щита

Внутренняя разводка в деревянном доме начинается с распределительного щита. Его необходимо устанавливать в сухом, незатопленном месте.
При этом правила ПУЭ гласят, что над местом установки вашего распределительного щита не может быть санузла, душевой комнаты или санузла.
Сам щит должен быть изготовлен на огнестойкой основе и запираться на ключ. На рынке сейчас вы найдете множество таких ящиков под распределительные щиты различных размеров.

Примечание! В радиусе полуметра от распределительного щита не должно располагаться отопительное оборудование, водопровод и канализация, а также системы газоснабжения, а проходящие через это помещение вентиляционные каналы не должны иметь ответвлений.

Электромонтаж в деревянном доме

Разводка электропроводки скрытым способом

Провести электропроводку в деревянном доме можно руками как открыто, так и скрытно.Скрытый метод, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько сложнее, а главное цена вопроса намного выше. В списке ниже представлены варианты прокладки электропроводки скрытым способом по правилам системы электрозащиты от огня, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычную проволоку в оболочке из горючего материала (не огнестойкую гофру), то ее необходимо проложить на футеровке из негорючих материалов.В дальнейшем провод следует оштукатурить сплошным слоем толщиной не менее 1 см.
• Если вы используете обычную проволоку в оболочке из негорючего материала (огнестойкая гофра), то вам будет достаточно проложить под проволокой негорючий материал на всю длину.
• Если использовать проволоку в оболочке из негорючего материала (металлическая гофра), то можно укладывать проволоку прямо на элементы конструкции.
• В ящиках из негорючих материалов (стальных ящиках) даже провода без дополнительной защиты можно наносить непосредственно на элементы конструкции.
• В случае использования воздуховодов из трудновоспламеняющихся материалов (пластиковые коробки) можно использовать любые провода, но под коробкой должна быть прокладка из негорючего материала, а сам короб должен быть оштукатурен слоем толщиной не менее 1 см.

Примечание! Все металлические ящики и бронепереходы, в которых проложен провод, должны быть дополнительно заземлены на всем протяжении прохождения провода.

Отдельно отметим, что футеровка из негорючих материалов должна выходить за пределы ящика или другой оболочки не менее чем на 1 см с обеих сторон.Штукатурка предполагает нанесение огнезащитного слоя со всех сторон проволоки толщиной не менее 1 см.

Обрыв проводки

Так как правильно проложить проводку в деревянном доме? — Более простой открытый метод, этот метод используется чаще. Во-первых, это намного проще осуществить технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только недостаточно привлекательный внешний вид такой разводки. Но при взвешенном подходе и применении дизайнерских решений вполне удачно можно скрыть все инженерные коммуникации.
Ниже приведены разрешенные приемы ПУЭ, как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода или провода в воспламеняемом корпусе необходимо размещать на специальных роликах или изоляторах из негорючего материала. Кроме того, по всей длине проволока должна быть сделана прокладка из огнестойкого материала.
• Провода и кабели в негорючей или трудновоспламеняющейся оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах или негорючих ящиках можно использовать проволоку без дополнительной оболочки.

Примечание! Что использование металлических труб для электропроводки во влажных и сырых помещениях недопустимо. Кроме того, прокладка в трубах должна выполняться таким образом, чтобы исключить возможность скопления влаги в трубах.

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но, как мы видим из приведенного выше списка, он не соответствует требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как в нашей стране, так и за рубежом. Его установка довольно проста и к блоку питания отношения не имеет. Поэтому в данной статье мы не будем его подробно рассматривать.

Электромонтаж внешней проводки

Наружная проводка в деревянном доме также должна соответствовать определенным правилам и нормам. Прежде всего, это расстояние от земли до провода. Он должен быть не менее 2,75 метра.
Если этот провод не является вводом питания какой-либо конструкции, то он не должен приближаться к стене на расстояние менее 50 см.Кроме балконов и окон, провод не должен быть ближе 1,5 метра.

Перед тем, как провести проводку в деревянном доме наружного типа с использованием металлических ножен, необходимо убедиться в отсутствии возможности попадания и скопления в нем влаги.
Для этого используется специальная пломба. А вот прокладка электропроводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по устройству электропроводки в деревянном доме

Перед тем, как провести электропроводку в деревянном доме, следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и рассчитать общую мощность оборудования, установленного в разных частях дома.Ведь грамотно разработанный и просчитанный проект — это главный залог успеха и безопасности.
Отдельное внимание следует уделить системам заземления. Раньше при строительстве домов часто пренебрегали этим важным компонентом электросети из-за небольшого количества электрооборудования.
Сейчас, когда производители на всем экономят, а количество электрооборудования в доме очень велико, системам заземления нужно уделять самое пристальное внимание.

выводы

Зная, как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения своего дома, но и исключите возможность возгорания в доме из-за короткого замыкания.Кроме того, наша простая инструкция по монтажу электропроводки позволит вам избежать штрафов со стороны служб пожарной безопасности и исключить возможность поражения электрическим током вас и членов вашей семьи.

Деревянные дома — очень древняя традиция русского зодчества. Даже в наше время, когда нет недостатка в современных строительных материалах, многие владельцы дачных участков предпочитают строить жилье из дерева — с ним никто даже близко не сравнится по естественному теплу и созданному особому комфорту.

А обычные горожане — владельцы небольших коттеджей, возводя простые дома, чаще всего останавливают свой выбор на древесине, как на основном материале для строительства. Но как постоянное, так и временное жилье в современных условиях не обходится без электричества. И в том, и в другом случае крайне необходимо знать, как правильно сделать электропроводку в деревянном доме, чтобы не подвергать опасности свое здоровье и даже жизнь, обеспечить сохранность жилья и имущества.

Основные требования к электромонтажу в деревянном доме

В первую очередь необходимо предупредить отечественных умельцев, которые считают, что если в квартире можно починить розетку или выключатель, умеют отличить ноль от фазы с помощью обычного индикатора, то легко могут взяться за самостоятельную работу. монтаж электропроводки в загородном деревянном доме.Не все так просто — деревянная конструкция отличается повышенной пожароопасностью, а требования к прокладке силовых кабелей здесь совершенно другие.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Печальная статистика показывает, что подавляющее количество пожаров в деревянных домах напрямую связано с нарушениями монтажа и эксплуатации электроприборов или электромонтажа. По большому счету, браться за самостоятельную прокладку ЛЭП вообще не нужно — это удел квалифицированных специалистов.Однако необходимо знать основные правила любому владельцу деревянного дома, хотя бы для того, чтобы оценить имеющуюся разводку или проследить за работой вызванных электриков, так как вполне можно нарваться на «халтуру» рабочих. которые работают по принципу «ничего страшного и так иди».

Итак, какие основные требования должны быть предъявлены к разводке в деревянной конструкции:

• Вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания при коротком замыкании должна быть полностью исключена или сведена к минимуму.
• Физические, технические и эксплуатационные характеристики используемых проводов и электрической арматуры должны адекватно отражать общую потребляемую мощность на каждом конкретном участке электропроводки с учетом пиковых нагрузок. Любые проявления нагревательных кабелей или клеммных соединений недопустимы.
• Состояние электропроводки должно полностью исключать риск поражения людей или домашних животных электрическим током.

Проблема эстетики в условиях деревянной конструкции должна отойти на второй план.Есть много приемлемых способов решения этой проблемы (об этом мы поговорим ниже). Но добиться улучшения внутренней отделки помещений за счет даже небольшого снижения уровня безопасности невозможно — это чревато катастрофическими последствиями.

Сложность самостоятельных работ по прокладке электропроводки в деревянном доме еще и в том, что нет единого нормативного документа. Опытные мастера с большим опытом работы знают основные требования к ней и технологические приемы их выполнения.Подобрать необходимую информацию, разбросанную по СНиПам, ГОСТам и ПУЭ (правилам устройства электроустановок), не так-то просто, да и зачастую она слишком специализирована, понятна только человеку с профильным образованием.

Основная цель данной публикации — дать владельцам деревянных домов основные представления о способах монтажа электропроводки. Как инструкцию, как сделать проводку в деревянном доме, адресованную неподготовленному человеку к совершенно самостоятельному ведению электромонтажных работ, рассматривать ее не стоит.

Ввод ЛЭП в дом

это — очень ответственный сайт, о котором хозяева почему-то часто забывают, делая упор на внутреннюю разводку. Наверное, принцип работает, стоит долго и полностью себя оправдывает. Между тем ввод силового кабеля в дом можно было проводить очень долго, по старым технологиям, не отвечающим современным требованиям. Оснащение домов электроприборами выросло буквально в разы, соответственно, выросло и энергопотребление.Да и сама кабельная часть может безнадежно устареть — изоляция лопается под воздействием солнца и перепадов температур на протяжении многих лет, обнажая металлические жилы и снижая безопасность проводки.

Такой кабельный ввод через деревянную стену — мина замедленного действия

Особенно уязвимым местом является проход кабеля через деревянную стену чердачного помещения. Одно время считали, что безопасности резинового шланга достаточно. Однако такой узел таит немалую угрозу — в составе резины немалый процент сажи, которая сама по себе является углеродным, проводящим материалом.По мере старения этого «изолятора» возникают мостики электропроводности с достаточно высоким удельным сопротивлением. Могут быть участки локального нагрева, дуги, а для сухой двускатной крыши этого может быть вполне достаточно.

Короче говоря, если цель — полностью обновить проводку и привести ее в действительно безопасное состояние, то начинать нужно отсюда.

Есть два способа провести в дом ЛЭП — воздушный и подземный.

• Подземный способ считается более надежным, так как кабель полностью скрыт и не подвержен внешним воздействиям.Однако это довольно дорогостоящий метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не менее 0,8 м, зона безопасности должна быть обозначена шильдиками. Проход через фундамент и вход в дом производят с обязательной установкой металлических гильз из толстостенных труб.

Обычно такое подключение имеет смысл организовать только при строительстве нового дома, заранее продумав прохождение коммуникаций. Если ЛЭП проложить в уже застроенном доме, проще и дешевле использовать воздушную разводку.

• Категорически запрещается проводить какие-либо самостоятельные электромонтажные работы на опорах ЛЭП — это вправе делать только высококвалифицированный электрик с соответствующим допуском.

Примерная схема необходимого размещения воздушной разводки от ЛЭП до дома представлена ​​на рисунке.

Участок линии от столба до дома обычно делается из проволоки сечением не менее 16 мм. В основном используется кабель типа СИП (самонесущий изолированный провод) с высокопрочной оболочкой из сшитого полиэтилена, стойкой к инфракрасному излучению и перепадам температур.Срок службы такого провода должен быть не менее 25 лет.

Однако внутри дома эта линия никогда не начинается. По существующим правилам категорически запрещается прокладка кабелей с алюминиевой токоведущей частью по горючим элементам конструкций. А если это деревянный дом, то от подъезда и до последней розетки или лампочки используются исключительно медные проводники.

На участке от линейного подключения до вводного распределительного устройства рекомендуется использовать кабель ВВГГГ.Дополнительный индекс «нг» указывает на негорючесть его изоляционного покрытия. Этот кабель полностью соответствует требованиям к стационарной проводке как внутри здания, так и снаружи. Однако для большей надежности рекомендуется заключить его в гофрированную полимерную трубу, имеющую соответствующую аттестацию по действующим правилам пожарной безопасности НПБ 246-97. Пластик, из которого изготовлен гофрированный материал, относится к самозатухающим. , негорючие материалы.

Это защитит уязвимую зону от перегрузки, но в то же время, если такая ситуация возникнет во внутренней проводке дома, то сработает АРУ, и не будет необходимости попадать во внешнюю АЗ.

• Есть еще вариант, когда и автомат, и счетчики энергопотребления подводятся энергоснабжающими организациями к внешней стене здания или даже к опорам линий электропередачи. Это, конечно, надежно, но не всегда удобно хозяевам дома.

Установка распределительного щита

Линия от входа в дом напрямую, без ответвлений, ведет к распределительному щиту — ВРУ. Каковы его основные компоненты:

• Металлический или пластиковый ящик с местами для размещения электросчетчика и дополнительных устройств защиты, DIN-рейка для АЗ, нулевой шины и контура заземления.Размеры коробки не регламентируются, поэтому лучше в этом случае не экономить, а установить с расчетом на дальнейшую возможную «апгрейд» — апгрейд, необходимость в котором может возникнуть как у электрооборудования дома.
• Герметичный счетчик потребления энергии.
• Главный входной автоматический выключатель, двухполюсный или трехполюсный, который обычно также опломбирован поставщиком электроэнергии.
• Устанавливается на однополюсную DIN-рейку AZ. Их количество может быть разным. Обычно электрическая сеть делится на зоны, в каждой из которых будет свой автомат определенной мощности.Итак, разделите кухню, одну или несколько комнат на отдельные зоны, которые также можно разделить на осветительную и розеточную группу. Часто отдельную зону освещают двор, подведено электричество в гараж и прилегающие к дому постройки, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Правило состоит в том, что он должен обеспечивать срабатывание в случае перегрузки на самом слабом участке локальной проводки.Чем ниже рейтинг, тем выше безопасность работы электроприборов. Так, если у обычных розеток допустимый предел 16 А, то AS не должен превышать это значение.

• УЗО — устройство защитного отключения питания при обнаружении тока утечки. Ввиду немалой стоимости такого устройства многими просто пренебрегают. Однако, хотя это и не обязательно, лучше не скупиться, купить и включить в общую систему электроснабжения. УЗО надежно защитит жителей от поражения электрическим током при использовании электроприборов, не допустит аварийных ситуаций в сети.Особое значение он приобретает в помещениях с повышенной влажностью — кухнях, ванных комнатах, банях, котельных, внешняя отделка дворов, гаражей и т. Д. Выбор номинала УЗО и его установку должен проводить квалифицированный электрик, так как несколько параметров Здесь учитываются — полная нагрузка секции (максимальный ток) и ток утечки.
УЗО

можно установить на всю внутрихозяйственную сеть, но в этом случае высока вероятность частых ложных срабатываний, и выявить источник потенциальной угрозы безопасности будет очень сложно.Более удобным, но, правда, и более дорогим способом станет установка УЗО также с зонированием, аналогичная А3.

Видео: пример установки УЗО

Все оборудование распределительного щита должно быть исключительно проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом они несут ответственность за безопасность владельцев и безопасность здания.

Как сделать разводку в деревянном доме — от приборной панели до точек потребления

Теперь об одном из основных моментов устройства электропроводки в деревянном доме — участки от распределительного щита до точек подключения электроприборов.

Для начала несколько слов о подключении проводов. Скручивания необходимо исключить даже при использовании толстых медных жил такого же сечения. Допускается припаять провода, а затем закрыть оголенные части пластиковыми заглушками. Оптимальным решением является использование специальных пружинных или винтовых клеммных соединений (например, клемм WAGO). Это не так дорого, но обеспечит как надежный контакт, так и необходимую защиту от коротких замыканий. Кроме того, такие соединения легко проверить и при необходимости заменить.

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Есть возможности разместить его и скрыть, но это потребует масштабных и дорогостоящих работ.

Способы открытой проводки проводки

• Длительное время применяется внутренняя разводка кабелей на деревянных элементах конструкции на изолирующих роликах, обеспечивающих безопасный зазор 10 мм от стены.

В домах старой постройки кое-где сохранилась такая разводка до наших дней.

Есть много поклонников этого ретро-стиля …

Кстати, этот способ крепления снова стал входить в моду — многие владельцы отдают предпочтение такой ретро-проводке. Для этого выпускаются даже специальные витые кабели различных цветов.

… а можно даже специальную проводку

Видео: ретро проводка на деревянных стенах

Однако всерьез рассматривать такой подход d вряд ли целесообразно организовать всю внутреннюю разводку. Количество электроприборов и, соответственно, точек потребления в среднестатистическом доме значительно увеличилось, а прокладка ряда магистралей от распределительного щита на роликах через стену будет смотреться нелепо.

• Одиночные кабели сечением менее 6 мм² можно разместить непосредственно на поверхности стены, закрепив их электрическими зажимами соответствующего размера. Главное условие в этом случае — наличие двойной (а то и тройной) изоляции кабеля. Для таких целей подходят уже упомянутые провода марки BBGng или NIM. Если в обычной изоляции используются провода, то потребуется негорючая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля не менее чем на 10 мм, и это вряд ли украсит интерьер помещения.
• Электропроводка может быть помещена в гофрированную полимерную электрическую трубу. Преимущества такого подхода в том, что в одной трубе можно разместить несколько труб. Он уже будет смотреться немного лучше одиночных кабелей, но все же эстетика в этом случае «хромает» — гофру непросто разместить идеально ровно даже с помощью зажимов. Но провода получают дополнительную защиту от внешних повреждений и создают необходимый зазор от стены.

Для невидимых участков разводки, например, для подсобных или технических помещений, этот способ, вероятно, оптимален.Однако у него есть и недостаток — при замене одиночного кабеля придется снимать гофрированную прокладку со всего пучка проводов.

Муфта из металлической трубы в месте прохождения проводов через пол

• Все большую популярность приобретают полимерные кабельные каналы, закрытые съемной крышкой. Выпускаются они разных размеров, то есть можно подобрать их как на один провод, так и на несколько параллельных линий. Они изготовлены из негорючего пластика, что повышает безопасность эксплуатации электропроводки.

Такие коробки можно подобрать по наиболее подходящей расцветке — они не только белые, но и тонированные или имеют декоративное покрытие «под дерево», которое будет хорошо сочетаться с материалом стен.

Особым преимуществом этих каналов является простота профилактических или монтажных работ с кабельной частью — вы всегда можете снять крышку, чтобы заменить проблемный кабель или добавить новое соединение.

С учетом того, что сейчас для таких кабельных каналов много дополнительных аксессуаров — повороты, внешние и внутренние угловые элементы, тройники, заглушки и т. Д., решить их владельцы могут с помощью вопроса о необходимой декоративности электропроводки.

Видео: открытая разводка в деревянном доме с помощью кабельных каналов

• Еще одной разновидностью подобных кабельных каналов являются системы электрических плинтусов. Также они оснащены всеми необходимыми элементами для прямых участков, поворотов, углов, отметок к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления комнаты, несмотря на то, что, по сути, проводка будет считаться открытой.

Важное замечание — монтаж кабельных каналов Следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просохла. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение ящиков.

• Также прибегают к размещению открытой проводки в трубах, металлических или полимерных. Такую технологию назвать не удобно — каждый прямой участок проходит отдельно, затем устанавливается переходная или поворотная муфта и так далее.Конечно, множество сложностей вызовет необходимость замены кабельной части. Такой подход — скорее дань моде, но никак не оптимальное решение для наружной разводки.

Розетки и выключатели, устанавливаемые с открытым местом разводки, обязательно должны иметь негорючую прокладку снизу. Хорошо, если это предусмотрено самим их дизайном. В противном случае придется вырезать платформы из асбеста или металла.

Следует сразу рассчитать необходимое количество розеток в том или ином месте комнаты.Использование тройников или удлинителей при работе электроприборов следует свести к минимуму, а еще лучше — полностью исключить.

Скрытая проводка в деревянном доме

Если владельцы жилья все-таки возьмут верх, желающие полностью скрыть проводку, им придется столкнуться с очень масштабными работами.

• Для обеспечения полной пожарной безопасности все провода необходимо заменить в огнестойком корпусе, которым может быть только стальная или медная труба.Внутренняя полость стальной трубы должна быть окрашена или оцинкована, чтобы предотвратить коррозию стен.

• Все переходы и повороты выполняются при помощи резьбовых элементов или сваркой (пайкой).
• Горизонтальные участки труб должны иметь небольшой уклон, чтобы конденсат, образующийся в полости, имел выход наружу. Также предусмотрены специальные отверстия в тех местах, где наиболее вероятно скопление влаги.

Панели используются металлические.Они должны быть заземлены

• Все ответвления выполняются только в распределительных коробках, которые также должны быть герметично соединены с трубами.
• Вся трубопроводная цепь должна быть заземлена. снять с него возможное статическое напряжение и предотвратить повреждение током в случае возможного нарушения изоляции кабеля.

• Для предотвращения контакта изоляции проводов с острыми краями трубы на выходе обязательно устанавливается центрирующая пластмассовая заглушка.

Видео: размещение скрытой проводки в металлических трубах

Допускается скрытая проводка и еще один способ — при толщине штукатурного слоя не менее 10 мм. Однако это используется не часто, по крайней мере, из-за того, что закрытие натурального дерева штукатуркой, вероятно, не лучший вариант.

Если посмотреть фото или видео в Интернете, можно увидеть множество примеров, когда скрытый провод помещается в металлическую или пластиковую «гофру», или просто стопки проводов в стежках, сделанных в дереве.что бы ни писали «авторитетные» мастера, убеждая в том, что такой способ полностью безопасен, это грубое нарушение существующих требований. Ставить в свой деревянный дом такую ​​«трудоемкую шахту» вряд ли стоит — ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако этот выпуск настолько своеобразный и важный, что заслуживает совершенно отдельной подробной публикации, которая непременно найдет свое место на страницах нашего портала.

Прокладка электропроводки в деревянном доме имеет ряд отличий от прокладки в зданиях из других материалов. Поэтому выбор кабеля для деревянных домов является залогом безопасной эксплуатации и эксплуатации всей электрической сети.

Особенности применения кабеля в деревянных домах связаны со свойствами древесины:

• Теплосберегающий, благодаря которому кабель при эксплуатации не получает должного охлаждения, как, например, в кирпичных домах.
• Воспламеняемость, предъявляющая повышенные требования безопасности.

Важно! Перегрев можно минимизировать, рассчитав потребление электроэнергии и токовые нагрузки и выбрав правильный кабель.

Перед монтажом разводки необходим проект, в котором будут отражены основные параметры. Для подготовки проекта необходимы знания и опыт, поэтому желательно обращаться к профессионалам.

На выбор кабеля для разводки в деревянном доме влияют следующие параметры:

• Назначение кабеля (для использования вне помещений или для внутреннего использования).
• Расчет потребляемой мощности для каждой электрической точки в доме.
• Устойчивость кабеля к температуре (перегреву) и огню (негорючесть).

Прокладка кабеля в деревянном доме в составе:

• Подача питающего кабеля в здание и затем в дом.
• Прокладка кабеля внутри дома от внутреннего экрана до каждой электрической точки.

Внешнее соединение

Для подключения кабеля от линии электропередачи к дому, в зависимости от метода, применяется следующее:

• В воздухе методом.Обычно используется алюминиевый кабель типа СИП (СИП 2А, 3 или 4), который имеет специальное атмосферостойкое покрытие и хорошо переносит перегрузки. Из недостатков — сложный изгиб. Желаемое сечение кабеля не менее 16 мм2, что обеспечивает пропускную способность до 63А.
• Под метрополитеном. Обычно используется медный кабель марки ВБбШв, имеющий специальную защитную оболочку и стальную внутреннюю оплетку.

Для ввода кабеля в деревянный дом обычно используют армированную металлическую трубу с обязательным заземлением, через которую он наматывается внутрь.

Важно! Использование гофрированных или резиновых труб запрещено.

Подключение внешнего и внутреннего кабеля осуществляется одним из способов:

• Подключение кабеля CIP к внутреннему кабелю с помощью специальных зажимов.
• Путем подключения кабеля CIP непосредственно к распределительному щиту.
• Подключение выполняется с помощью устройства, к которому подключены SIP и внутренний кабель, при этом значение на устройстве должно быть выше, чем значение, установленное внутри дома.

Внутреннее соединение

Для подключения проводки внутри дома независимо от способа (скрытый или открытый) используется кабель с другими параметрами:

• Токопроводящие провода изготовлены из меди (желательно).
• Кабель и оболочка провода устойчивы к возгоранию и перегреву.

Обычно это кабель марки ВВГнг-LS или более дорогой аналог NYMng-LS.

Обозначение «ng» указывает на негорючесть снаряда, а «LS» указывает на пониженное выделение дыма и газа.Если, например, использовать кабель ВВГ, то процесс сжигания одного кабеля распространится на другие, а в негорючем типе процесс будет локализован.

Кабель

ВВГнг существует в различных формах, но наиболее практичным является плоский.

Как правило, для подключения освещения используют кабель сечением 3 * 1,5 кв. М., А для розеток 3 * 2,5 кв. можно использовать провод с большим сечением.

Из двух способов разводки более безопасна открытая прокладка, а также монтаж с использованием кабельных каналов для деревянного дома доступен по цене и эстетичен.

Кабель-каналы для электромонтажа

Монтаж электропроводки с помощью кабельных каналов прост и быстр. Использование дополнительных соединений и переходов позволяет получить любой желаемый дизайн, а использование пластика нескольких цветов делает его незаметным практически в любом интерьере.

Кабельные каналы изготовлены из негорючего ПВХ и лучше всего подходят для домов с плоскими стенами. Одним из основных преимуществ такого типа публикации является возможность простого внесения изменений в случае необходимости.

Важно! Кабельный канал должен быть заполнен проводами и кабелями не более чем на 60%, иначе проводка может перегреться.

Кабель для электропроводки в деревянном доме рекомендуется выбирать лучший, так как качество является гарантией безопасности дома и жильцов. Даже если возможности весьма ограничены, желательно соблюдать все вышеперечисленные рекомендации, сэкономив на других материалах.

Скрытая проводка наиболее нежелательна и требует самых строгих мер предосторожности при установке и подготовке проекта.Кабель для открытой и скрытой проводки ничем не отличается.

Внешний способ, как уже было сказано, самый безопасный. Но тем не менее кабель в любом случае должен иметь негорючее покрытие и способность локализовать возможное возгорание.

Как избежать ошибок в общих кабельных рельсах с деревянными рамами

Schafer Construction Inc.

Для профессиональных строителей и специалистов по ремонту бизнес-вид с террасы выглядит неплохо. Это потому, что экономические условия указывают на 4.По данным Metrostudy, эксперта по данным жилищного строительства и дочерней компании JLC , количество настилов, которые будут установлены в этом году, увеличится на 6%, или примерно на 158000 рабочих мест больше по всей стране.

Нат Ри Фотография

В то время как строители интересуются экономической точкой зрения, заказчиков больше волнует реальный вид с их террасы — как изнутри, так и снаружи. Для многих строителей предоставление клиентам необходимых панорамных видов означает использование кабельного заполнения, а не традиционного деревянного заполнения.Производители заявляют, что тонкие кабели из нержавеющей стали представляют собой прочную и не требующую особого ухода альтернативу стеклу или дереву.

Особенно привлекательно выглядит в сочетании с деревянными рамами. Но для кабелей требуются тщательно сконструированные рамы, отвечающие требованиям норм и эстетике, и здесь строители могут не заметить. Вот три наиболее распространенных ошибки, которые допускают строители при строительстве деревянных каркасов для заполнения кабельных рельсов — и как их избежать:

Laschever Building Co LLC, Nat Rea Photography

1.Рама недостаточно жесткая. Деревянные рамы должны выдерживать нагрузку от 200 до 300 фунтов на кабельную рейку. Это легко составляет от 2 000 до 3 000 фунтов натяжения для типичной установки. Эта нагрузка часто не проявляется до самого конца, когда кабели натянуты. Вот тогда слабый каркас может плохо прогнуться или даже выйти из строя. Чтобы избежать этого сценария, начните с прочной и жесткой верхней направляющей из бруса размером не менее 2×6 дюймов. Верхние направляющие должны быть надежно прикреплены ко всем стойкам, чтобы предотвратить изгиб или подъем, вызванный нагрузками натяжения троса.Также прикрепите деревянный блок минимум 1×4 дюйма под верхней перекладиной между стойками. Узел подпорки / верхней направляющей выдерживает растягивающие нагрузки, которые тросы прикладывают к стойкам.

2. Стойки слишком слабые и слишком далеко друг от друга. Столбы также имеют решающее значение для прочной рамы, особенно для концевых и угловых стоек, которые несут большую часть нагрузки натяжения кабеля. Начните с концевых стоек размером минимум 4×4 дюйма и помните, что для более мягких пород дерева, таких как кедр, могут потребоваться стойки 6×6 дюймов, чтобы избежать прогиба, особенно с перилами высотой 42 дюйма.Промежуточные стойки или планки / распорки несут минимальные растягивающие нагрузки, потому что кабели проходят прямо без заделки, поэтому их можно просто подобрать по размеру, чтобы поддерживать верхнюю направляющую и выдерживать боковые нагрузки, требуемые строительными нормами. Разместите все стойки и планки / распорки на расстоянии максимум 3 фута друг от друга, чтобы минимизировать любое отклонение, если кабели будут раздвинуты, и убедитесь, что стойки надежно прикреплены к конструкции палубы. Если вы используете концевые фитинги для кабелей, которые требуют просверливания отверстий в концевых стойках, убедитесь, что расстояние между ними от 3 до 4 дюймов от стены, чтобы обеспечить доступ для крепления фитингов.

Колоды Кифера

3. Кабели расположены слишком далеко друг от друга. Для соответствия нормам и обеспечения безопасности кабели не должны пропускать 4-дюймовую сферу между ними. Даже при натяжении каждый трос может прогнуться на ½ дюйма, если его раздвинуть. Следовательно, их следует располагать не более чем на 3 дюйма друг от друга, чтобы учесть их гибкость. Даже с самой жесткой рамой любое расстояние более 3 дюймов может не соответствовать нормам и создавать опасность.

Дополнительную информацию о том, как правильно установить заполнение кабельной рейки, см. На сайте http: // www.feeneyinc.com.

Крепление электрических кабелей к элементам каркаса

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабеля NM (также известного под популярной торговой маркой Romex). Кабель NM должен поддерживаться рамой при прокладке через стены, потолок и пол. Национальный электротехнический кодекс (NEC) описывает спецификации для крепления кабеля NM и другой электропроводки. Большинство местных строительных властей следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила и особые требования, которым вы должны соответствовать для прохождения проверок.Закрепление кабелей предотвращает чрезмерное перемещение, которое может ослабить соединения или привести к повреждению кабеля.

Держатель кабеля общего назначения

Прокладки кабеля NM должны поддерживаться как минимум через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки, которая включает кабельный зажим, или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Учтите, что «опора» не всегда означает крепление кабеля к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части его горизонтального участка.Когда кабель приближается к распределительной коробке, он поворачивается вверх или вниз по стороне шпильки к коробке и крепится (обычно с помощью скоб для кабеля) к стороне шпильки в пределах восьми или 12 дюймов от коробки. как требуется. В этом распространенном случае большая часть кабеля поддерживается рамой, но не крепится к ней.

Крепежные тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми зажимами для кабеля. При выборе и установке скоб и других креплений для кабелей следует соблюдать несколько важных правил:

• Используйте фиксатор правильного размера, соответствующий размеру и количеству закрепляемых кабелей.
• Используйте изолированные скобы и застежки. Избегайте использования простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите кабели ровно напротив каркаса перед их закреплением; не закрепляйте кабели на краю.
• Плотно закрепите кабели, но не настолько плотно, чтобы кабель не был поврежден или не вышел из крепления.
• В большинстве случаев закрепите только один кабель под каждым креплением. Иногда допустимо закрепить два 2-проводных кабеля (плюс заземление), например, одной скобой, но желательно не складывать кабели вдвое.Запрещается закреплять более одного трехжильного кабеля одной скобой.
• Используйте крепления штабелеукладчика, чтобы прикрепить несколько кабелей к одному элементу каркаса. Это позволяет штабелировать кабели для более аккуратной и безопасной установки. Зажимы либо прибиваются, либо привинчиваются к раме, а кабели фиксируются путем защелкивания их в пазах.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться с радиусом менее пяти диаметров кабеля.

Не забывай неудачу

Правила возврата применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно сторонам каркаса и прикреплены к ним. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило отступления заключается в том, что кабели должны располагаться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленной стандартным брусом (два на четыре, два на шесть и т. Д.), Грани представляют собой узкие края, которые покрываются гипсокартоном или другим поверхностным материалом.Если требование возврата не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне каркаса, по центру над местом расположения кабеля. Требование отступления также означает, что кабели не могут быть закреплены бок о бок на широких сторонах шпилек размером два на четыре; недостаточно места, чтобы обеспечить достаточное отступление для обоих кабелей. Здесь наиболее удобны крепежные элементы штабелеукладчика.

The Treehouse Guide — Строительство веревочных мостов из домов на деревьях

Мосты — это популярный аксессуар для домиков на дереве, который добавляет приключений и удовольствия от передвижения по деревьям.Мост можно использовать для доступа к домику на дереве либо с земли, либо с другого дерева, либо он может вести к другому домику на дереве или платформе.

Типы мостов

Прочный мост обычно деревянный и проходит от А до В как ровный переход с перилами. Прочные мосты ограничены в пролете прочностью бруса. Длинные пролеты могут поддерживаться опорными столбами до земли или кабелями до деревьев. Мост без какой-либо дополнительной опоры будет практически ограничен примерно 10 футами (3,3 м). Балки моста в процессе эксплуатации испытывают силы растяжения и сжатия.Точки крепления на каждом конце должны будут выдерживать ожидаемый вес, действующий вниз, но не будут испытывать значительного напряжения.

Веревочный мост — это разновидность подвесного моста. Канат может быть любым высокопрочным канатом с ограниченным растяжением. Нейлоновый трос и стальной трос — самые распространенные тросы, используемые для мостов на деревьях. Веревочные мосты полагаются на свои соединения на каждом конце. Они всегда находятся под напряжением, поэтому крепления требуют особого внимания, чтобы учесть как вес (вертикальная нагрузка), так и натяжение моста (действующее в горизонтальном направлении).

Мосты цельные

Деревянный мост может стать хорошим входом в домик на дереве, построенный на склоне. Поскольку дерево будет двигаться на ветру, один конец моста должен двигаться. Обычно легче иметь подвижный конец на твердой земле (как на корабельных трапах), но мост также можно закрепить на твердой земле и позволить ему скользить в специальном кронштейне на конце домика на дереве.

Мосты канатные

Канатные мосты опасно строить и использовать.Для их безопасной установки требуются навыки и здравый смысл. Неспособность разработать безопасную систему может привести к серьезным травмам или смерти. По всем вопросам, кроме низких и коротких пролетов, обратитесь к профессионалу за дополнительными советами или построением моста для вас — см. Список контактов в конце страницы.

Простейший веревочный мост состоит из троса, на котором можно стоять, и троса, за который можно держаться руками. Эту конструкцию быстро и легко построить, но по ней может быть сложно ходить. Ситуацию можно улучшить, сместив ручной трос в одну сторону, чтобы ходунок мог стоять более вертикально.

Следующее улучшение — добавление подержанного троса, чтобы руки были разложены, улучшая баланс. В этой конструкции самый низкий кабель принимает на себя большую часть веса. Чтобы улучшить устойчивость моста, опорный трос можно привязать к каждому ручному тросу с помощью коротких отрезков троса через равные промежутки времени, образуя перила. Это также повышает безопасность в случае соскальзывания ходунка. Чем выше трос, тем выше устойчивость, хотя большинству людей удобнее всего пользоваться на уровне плеч.

Подвесной переход

Лучшая форма веревочного моста с точки зрения простоты использования — это деревянный настил, проходящий под канатами. При правильной настройке этот мост устойчив и безопасен для использования даже маленькими детьми. Обычно между A и B натягивают два высокопрочных троса для настила на одинаковой высоте и с горизонтальным расстоянием 2-3 фута (30-90 см). Доски для прохода либо привязываются, либо прикручиваются к кабелю, чтобы они не могли сдвинуться или ослабить. Два ручных троса, которые могут быть из более легкого материала, натянуты на 3-5 футов (90-150 см) над палубными тросами.Затем стяжки соединяют между поручнями и поручнями настила с каждой стороны. Стяжки могут быть выполнены из одной веревки, которая проходит вверх и вниз по всей длине моста. Отдельные кабели (обычно веревки) или сетка могут быть натянуты вдоль стяжек, чтобы удерживать их в нужном положении и снизить риск того, что кто-то выскользнет между соседними стяжками.

Крепление кабеля

Из-за высокого натяжения тросов моста их следует закрепить в достаточно прочной точке на дереве, домике на дереве или земле.Точки крепления будут испытывать сильное давление, поэтому предпочтительнее прикреплять их непосредственно к дереву. Лучшей точкой крепления является прочный рым-болт (см. Страницу с кабелями). Стропы вокруг дерева более прочны, но могут повредить кору и ограничить рост. Чтобы обеспечить достаточное расстояние между кабелями, вам может потребоваться использовать толстый кусок дерева в качестве расширителя, чтобы удерживать кабели на правильном расстоянии друг от друга.

Для больших пролетов могут потребоваться дополнительные кабели от дерева на каждом конце моста до другой точки, например, дерева непосредственно за ним.Кабель следует закрепить внизу на втором дереве. Это распределяет натяжение моста между двумя деревьями, что снижает давление на главное дерево и дает мосту более прочное крепление. Этот метод также необходимо использовать, если трос моста прикреплен к небольшой ветке дерева, потому что ветка может сломаться под действием высокого напряжения. Проведите другой кабель либо обратно к основному стволу, если он находится за веткой, либо обратно к другому дереву.

Тросы натяжные

Веревочные мосты требуют натяжения, чтобы поддерживать их по возможности ровно и избегать чрезмерного раскачивания.Это облегчает переход по правильно натянутому мосту. К сожалению, мост с деревянным настилом может стать очень тяжелым после короткого пролета, поэтому невозможно добиться достаточного натяжения тросов одной рукой. Обойти проблему можно с помощью блокировочной системы, талрепов или храпового механизма. Колодка и подкладка позволяют увеличить натяжение в несколько раз выше, чем обычно можно тянуть вручную. Стяжные муфты позволяют компенсировать дополнительное провисание после натяжения троса, но, поскольку они имеют ограниченную дальность действия, их лучше всего использовать со стальными тросами, которые не растягиваются так сильно, как трос.Храповый механизм — это стальное устройство, которое можно проворачивать с помощью рычага, чтобы постепенно втягивать излишки троса. Вы можете купить храповые механизмы для стропов, которые будут хорошо работать на мосту, или вы можете приспособить механизм с помощью храпового ремня большой емкости.

Очень важно, чтобы все ваше оборудование было рассчитано на то, чтобы выдерживать натяжение, создаваемое в канатном мосту, поскольку для обрушения моста может потребоваться только одна часть. Натяжение тросов может быть довольно высоким даже до того, как кто-нибудь прибавит в весе, пройдя по нему, и будет увеличиваться еще больше, когда ветер сует деревья назад и вперед.Важно поддерживать хороший запас прочности, чтобы используемое оборудование находилось в рабочих пределах. Точки крепления и механизмы следует регулярно проверять и регулировать. Подвесной мост в виде домика на дереве должен использовать только один человек.

Точки крепления

Для подвесного настилочного моста у вас будет по четыре троса на каждом конце моста. Каждый из этих тросов должен быть прикреплен к чему-то, что может выдержать растяжение и вертикальную нагрузку моста даже во время шторма.Кабели могут быть прикреплены к стволу дерева, ветке, части домика на дереве, к земле или к раме, прикрепленной к земле.

Сами тросы следует крепить не непосредственно к опоре, а к точке крепления, например, рым-болту или стропе. Крепления к частям дерева нужно делать осторожно, чтобы не повредить кору. Если вы используете стропы, их следует туго затягивать, чтобы предотвратить смещение при использовании, и их следует снимать и проверять каждый год, чтобы не препятствовать росту дерева.Болты с проушиной, как правило, вызывают меньше повреждений, чем веревки или стропы вокруг дерева, и их можно оставить на месте навсегда. Болты с проушиной в виде стопорных болтов (например, секция с резьбой 6-8 дюймов) должны устанавливаться под углом 45-90 ° к направлению тяги. Это снижает риск выдергивания болта под нагрузкой, но требует особого внимания. рабочая нагрузка на болт под действием угловых сил.Длинные болты, проходящие через дерево, могут выдерживать гораздо более высокие нагрузки, поскольку их можно выровнять с тросом.

Если вы прикрепляете кабели к самому домику на дереве, вам необходимо убедиться, что части могут безопасно передавать растягивающее усилие кабелей на дерево. Привязка кабелей к краю настила или к перилам небезопасна и может выйти из строя, если части не будут усилены.

Практические советы по строительству канатных мостов

• Усильте точки крепления на каждом конце, чтобы они могли легко воспринимать натяжение кабеля.
• Если вы не собираетесь ежегодно разбирать мост для регулировки, используйте болты с проушиной вместо ремней / веревок вокруг ветвей, чтобы избежать повреждения деревьев.
• Используйте резервный трос для каждой руки и трос палубы на случай непредвиденной поломки.
• Альпинистская веревка — это высокопрочный канатный материал, но он должен быть неэластичным, иногда называемым «статическим» канатом.
• При использовании троса используйте длину, которая может покрыть зазор за один проход. Узлы снизят прочность.
• Убедитесь, что настил гладкий в месте соприкосновения с кабелем, чтобы избежать повреждений.
• Прикрепите любой настил к тросам с помощью U-образных болтов для стального троса или троса / ремней для тросовых тросов.

Безопасность

• Испытайте мост в течение нескольких дней, используя некоторый собственный груз посередине, например бревно, большие емкости с водой или мешки с песком.
