Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?
Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.
Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.

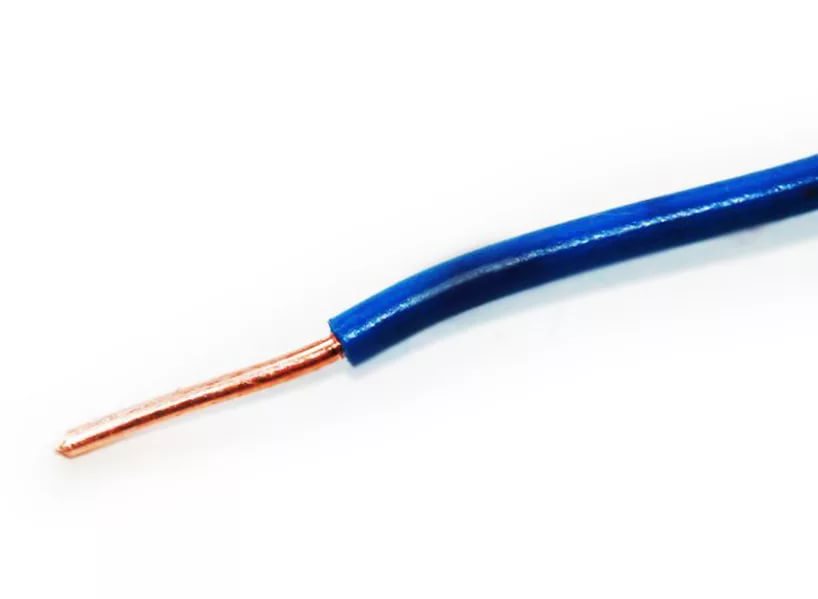

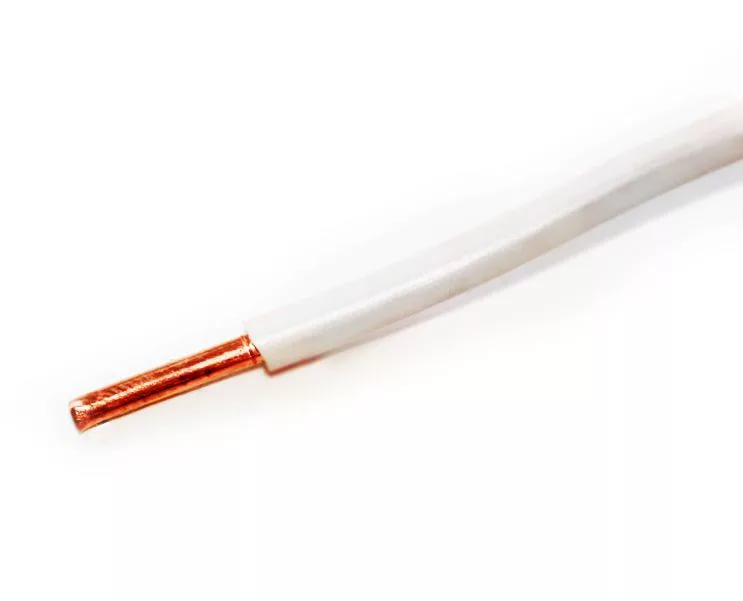

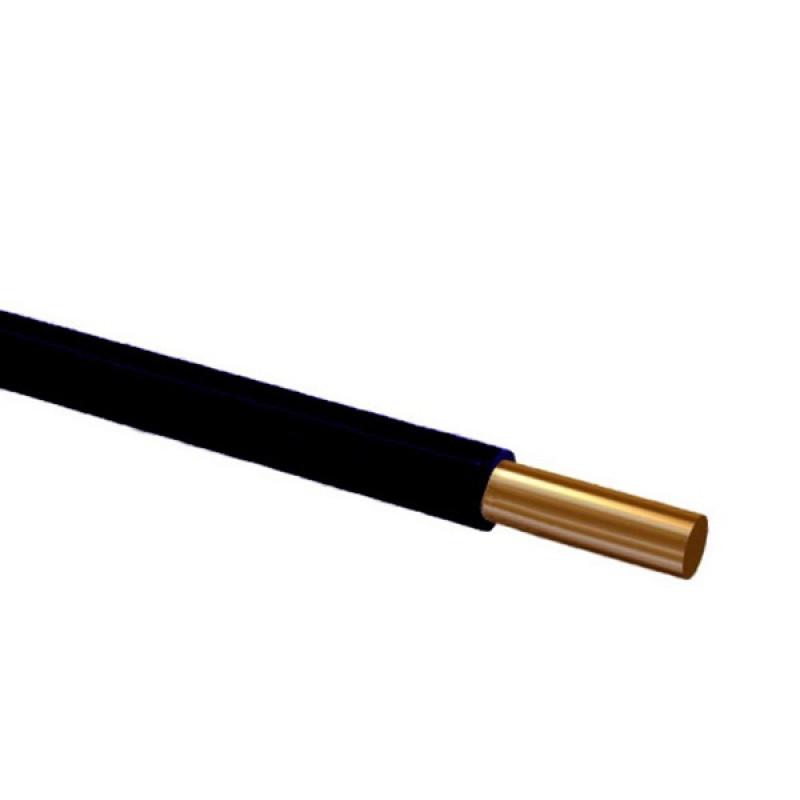

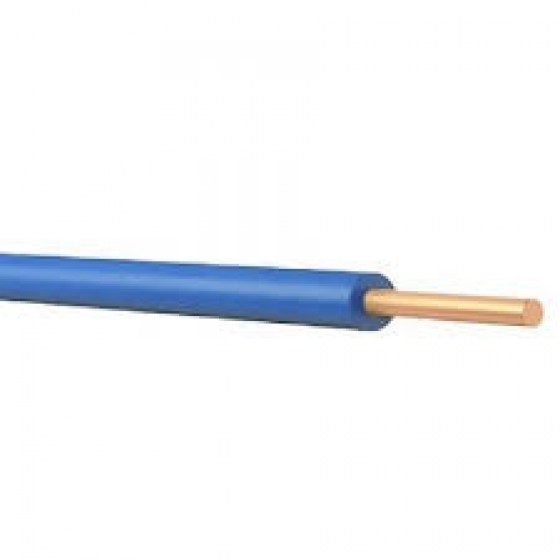

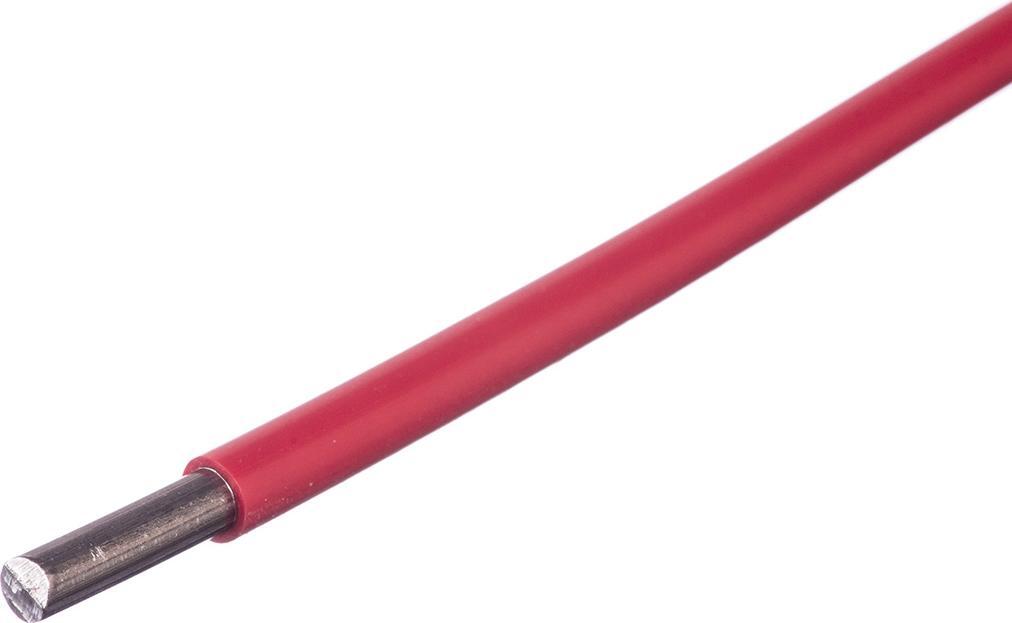

1. Провод одножильный
Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля. К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.

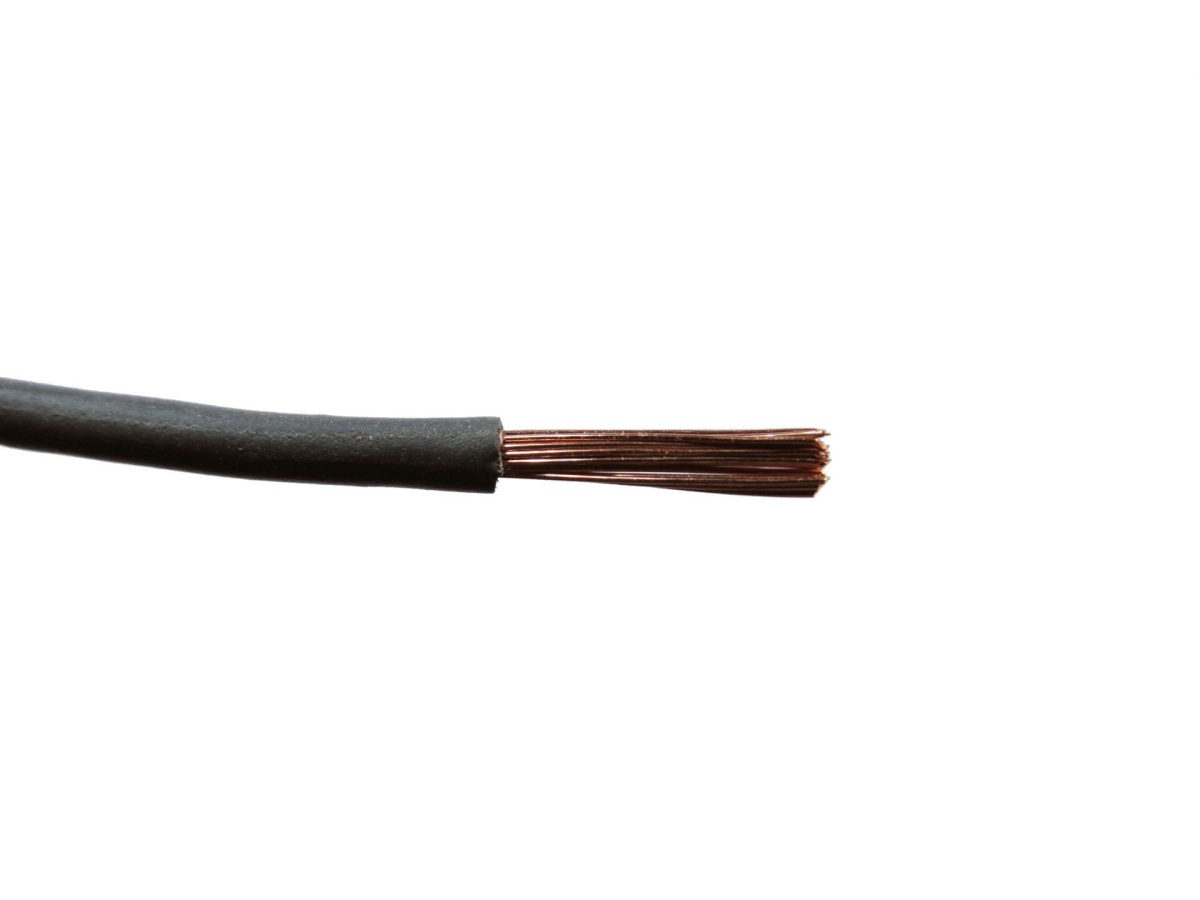

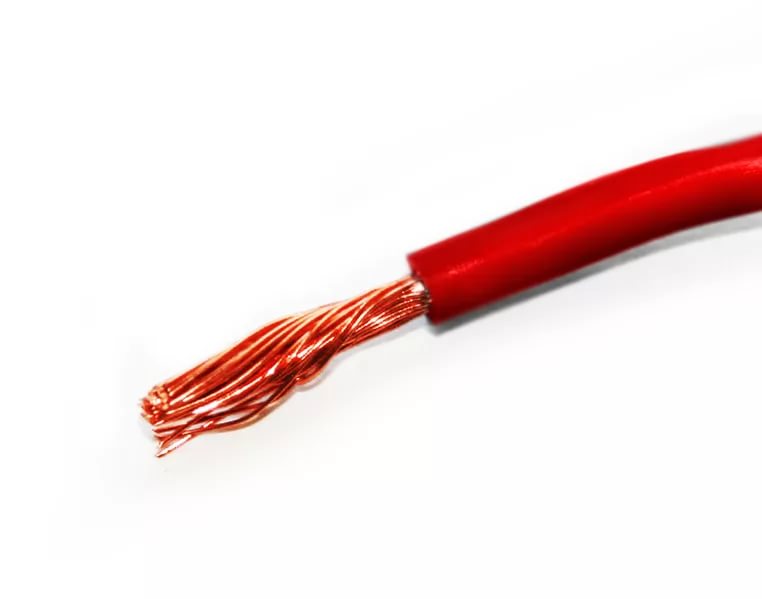

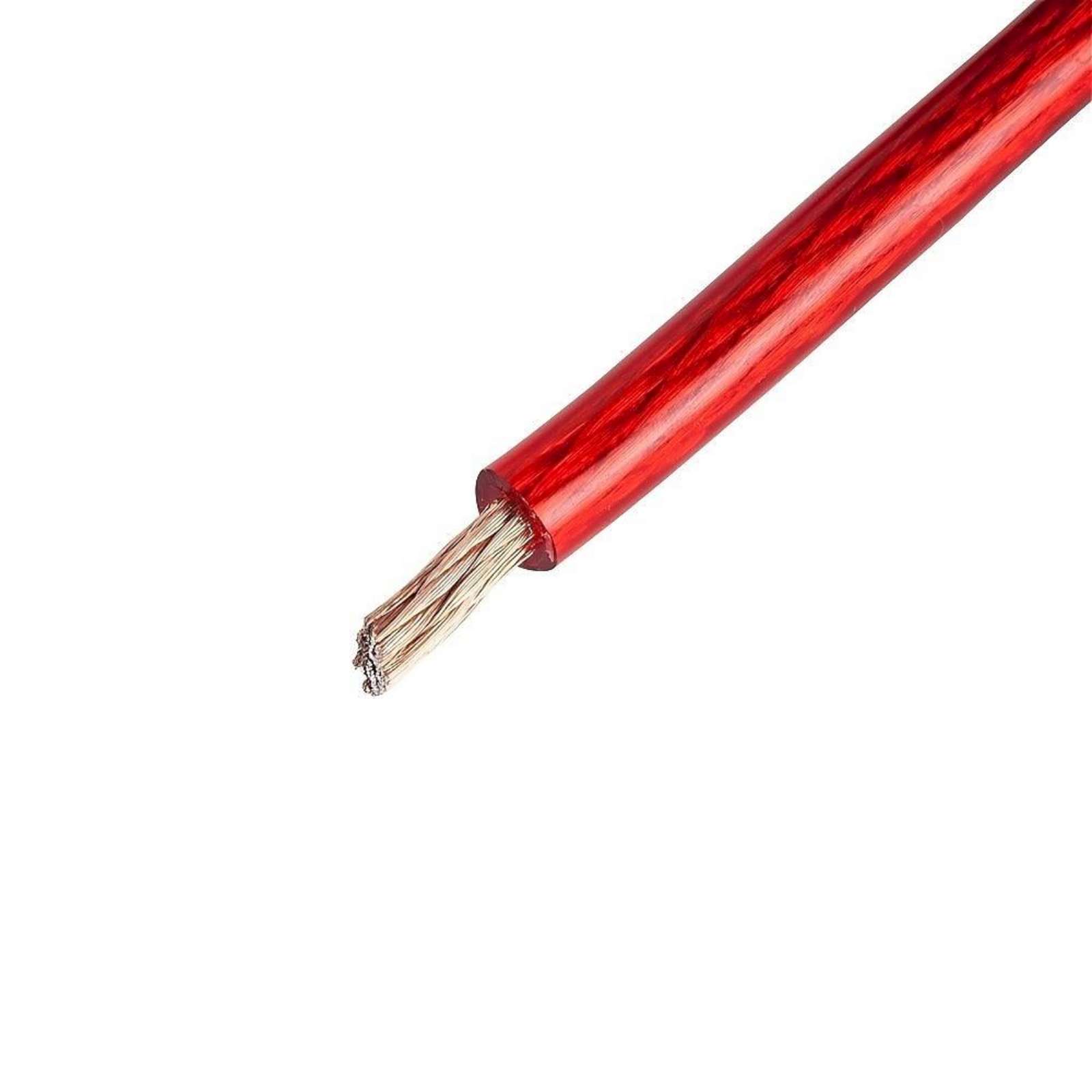

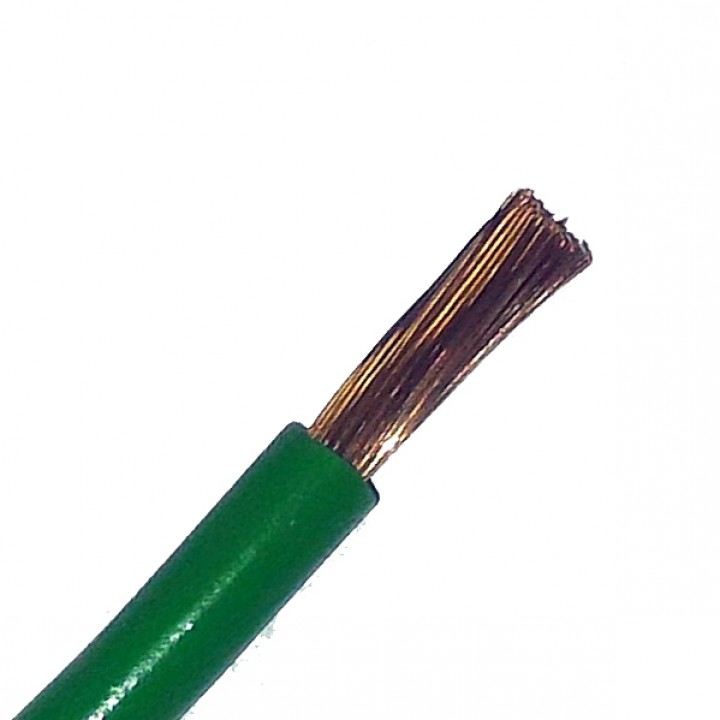

2. Провод многожильный
При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный.
Многожильный провод легче «вписывается» в угловые повороты. В один такой канал проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.
Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения. Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.
Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.
Характеристики одножильного и многожильного кабеля. Сфера их применения
В чем отличие одножильного и многожильного кабеля? Особенность одножильного провода состоит в том, что токопроводящим элементом является одна жила с сечением из стандартного ряда.
В многожильном проводе электрический ток проводится по нескольким проводникам, сплетенным между собой и имеющим суммарное сечение. Зачастую проводящие жилы сплетены с непроводящей нитью, которая необходима для придания кабелю гибкости.
Характеристики различных видов кабеля
Одножильный и многожильный кабели обладают своими особенностями. Но нужно учитывать, что один и тот же параметр провода может обладать и положительными свойствами, и отрицательными. Это зависит от предъявляемых требований к прокладке кабеля.
Одножильный кабель
- Одножильный кабель имеет небольшую стоимость, если сравнивать его с многожильным кабелем. Этот параметр является причиной большей распространенности провода с одной жилой.
- Кабель является жестким. Этот параметр позволяет уложить провод более красиво, нежели гибкий кабель. А зачищенные жесткие концы провода не требуется опрессовывать при подключении к различным приборам и автоматическим выключателям.
- Скрутка из одножильных кабелей проще обжимается клеммами, благодаря их повышенной жесткости. А это является основным требованием по ПУЭ.
- Подключение к электросети осветительных приборов, выключателей и розеток делается более быстро, чем при использовании многожильного кабеля.
- При необходимости использования силового кабеля большого сечения лучше выбирать одножильный, исходя из его прочности и стоимости;
- При укладывании кабеля в пластиковый кабель-канал или штробу в стене удобнее укладывать более жесткий одножильный провод.
Таким образом, одножильный провод является более эффективным и надежным по ряду параметров, в отличие от многожильного.
Многожильный кабель
- Многожильный провод характеризуется повышенной гибкостью, поэтому его очень легко укладывать к коммутационные коробки, подводить к выключателям и розеткам. Этот параметр является решающим при необходимости установки в одной распределительной коробке множества соединений;
- Многожильный гибкий кабель лучше укладывается в разветвленные пластиковые кабель-каналы.
Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением. - При проведении опрессовки при применении особого оборудования контакты являются надежным и прочными, также как и у одножильного провода;
- Различные проводники обладают «поверхностной проводимостью», которая предполагает неравномерное распределение электрического тока по сечению. Ток как бы вытесняется к поверхности проводника. Проводимость многожильного кабеля является более высокой, благодаря более высокому суммарному значения площадей поверхности у нескольких жил. Нагревается такой провод меньше.
Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением.Сфера использования одножильного и многожильного кабелей
Сфера применения разных типов кабеля зависит от их различающихся свойств. В квартирах стационарная проводка, а также укладка силового кабеля большой и среднего сечения, осуществляются с помощью одножильного провода. Одножильный кабель также применяется на промышленных предприятиях для передачи электрической энергии. Энергоснабжение подвижного состава на железной дороге осуществляется также посредством одножильного провода.
Многожильные провода применяются там, где от электрической сети требуется повышенная устойчивость к вибрации или множеству изгибов. Их используют в промышленных и бытовых удлинителях, которые питают электричеством различные агрегаты и подвижные устройства, электрической проводке в автомобилях, проводах различных аудиосистем и наушников.
В интернет-магазине электротоваров «СИ Электро всегда в большом ассортименте кабели всех видов.
Подготовлено компанией «СИ Электро»
Кабель силовой медный (ВВГ, ППГ, NYM)
Кабель ВВГ
Кабель ВВГ – это самое популярное решение для передачи и распределения энергии.
Его технические характеристики позволяют выполнять прокладку проводки, как в помещениях,
так и под открытым небом при влажности воздуха, достигающей 98%.
Применение
В наше время кабель ВВГ активно используют на специальных кабельных эстакадах, на производстве, осветительных устройствах, в каналах, тоннелях и других подобных местах. Кабель можно применять как для промышленных, так и для бытовых нужд. Этот вариант является оптимальным по соотношению цена-качество для домашней проводки. Кабель ВВГ можно использовать:
- для монтажа проводки в ванной комнате;
- в карнизах потолков из гипсокартона;
- для уличной прокладки;
- под деревянной обшивкой.
При открытой прокладке линии желательно поместить кабель в гофру или короб.
Специалисты не рекомендуют прокладывать кабель марки ВВГ в земле, но теоретически это решение допустимо. Единственное условие – это низкая коррозионная активность почвы. Под землей лучше использовать бронированный вариант, который обеспечивает надежную защиту кабеля от любых механических повреждений.
Преимущества
Главное достоинство кабеля ВВГ состоит в том, что он не поддерживает и не распространяет горение. Этого удалось достичь благодаря плотной поливинилхлоридной оболочке. Если существует вероятность взрыва, для обеспечения безопасности лучше приобрести бронированный кабель.
По мнению специалистов, использование такого кабеля более безопасное, поскольку он имеет улучшенную защиту, чего нельзя сказать об обычных проводах. На сегодняшний день кабель ВВГ используют во всех новостройках:
- трехжильный с сечением 2,5 мм – на розетки;
- ВВГ 3х1,5 – на освещение;
- ВВГ 3х4 – для электроплит.
Конструкция и маркировка
Силовой кабель марки ВВГ может быть одножильный или многожильный. Его токопроводящие жилы сделаны из меди. Они бывают как однопроволочные, так и многопроволочные, секторной либо обычной круглой формы. Изоляция жил, также как и внешняя оболочка, изготовлена из ПВХ-пластиката.
Минимальный радиус изгиба кабеля, состоящего из однопроволочных жил, без нарушения его целостности составляет не менее десяти внешних диаметров. У провода, оснащенного многопроволочными жилами, этот показатель составляет не более 7,5 внешних диаметров.
Жилы кабеля отличаются по цвету изоляции. Нулевые обычно выполнены в голубом цвете, а жилы заземления отличаются желто-зеленой расцветкой. Маркировка кабеля может быть обозначена продольной полосой определенного цвета, шириной не менее 1 мм. В некоторых случаях жилы маркируют цифрами для удобства дальнейшей эксплуатации.
Эксплуатационные характеристики
Основная характеристика любого кабеля, в том числе и ВВГ – это его рабочее напряжение. Провод ВВГ может выдерживать переменное напряжение до 1 кВ, постоянное — до 0,6 кВ.
Еще одна важная характеристика кабеля ВВГ – это температура, при которой все его характеристики остаются неизменными. Негорючий провод может работать при температуре от -50 до +50 градусов. Если возникает какая-то аварийная ситуация, кабель может продолжать работу при температуре до +80 градусов.
Гарантийный срок эксплуатации кабеля ВВГ – 5 лет. Максимальный срок его использования составляет 30 лет. Срок эксплуатации кабеля зависит от ряда факторов: температура, уровень влажности, перегрузки и прочее.
Цена провода прямо пропорциональна количеству жил и сечению. Самый распространенный вариант – трехжильный кабель при трехфазном напряжении.
Широкий выбор ВВГ кабеля представленн в нашем магазине «Электроцентр».
Цены, приведённые на сайте, не окончательные, не являются публичной офертой и носят информационный характер. Администрация оставляет за собой право изменять цены. Вы можете уточнить стоимость по телефону.
Кабель медный силовой КГ — Электросистемы
Как купить кабель КГ?
Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.
д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.
Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.
Кабель КГ
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.
Сварочный кабель
Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.
Обычно используется одножильный кабель круглого сечения различных диаметров.
Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы «крокодилы» (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.
Конструкция кабеля КГ
- Токопроводящая жила скрученная из медных или медных луженых проволок;
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины на основе натурального и бутадиенового каучуков;
- Оболочка из резины на основе изопренового и бутадиенового каучуков.
Условия эксплуатации и технические характеристики кабеля КГ:
- Температура на жиле не более — 750 С
- Температура окружающей среды — минус 400 С плюс 500 С
- Номинальное постоянное напряжение, (кВ) — 1.0
- Радиус изгиба кабеля, не менее (наружных диаметров) — 8
- Кабель устойчив к многократным изгибам.
- Устойчив к воздействию солнечных лучей.
- Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. — не менее 150 м, сечением 50-100 мм2 — не менее 125 м, сечением 150 мм2 и выше — не менее 100 м.
- Срок службы — 4 года.
Типы кабеля КГ
Отличие есть по климатическому исполнению и условиям эксплуатации:
- КГ — как основная модель (при температурах от -40 до +500 С)
- КГ-ХЛ — для холодного климата (при температурах от -60 до +500 С)
- КГ-Т — для тропического климата (при температурах от -10 до +550 С)
- КГН — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +500 С). Способен длительное время работать в агрессивных средах.
Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.
Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -600 С.
В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть. Это позволило использовать для подключения в шахтах и карьерах.
Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.
Области применения кабелей марки КГ
Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.
Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря. Используется при подключении мобильных и подвижных электроустановок и агрегатов.
Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.
Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,0675 Ом/км Активное сопротивление 1,2 Ом/км Токовая нагрузка ВВГ 1х16Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 89 Ампер на земле 107 Ампер В режиме перегрузки в воздухе 103 Ампер на земле 120 Ампер | Мощность ВВГ 1х16Максимальная мощность при прокладке: В воздухе, напряжение 220В 19,00 кВт В земле, напряжение 220В 23,00 кВт В воздухе, напряжение 380В 58,00 кВт В земле, напряжение 380В 70,00 кВт |
Разница между одноядерными и многоядерными промышленными кабелями
Применение электрических кабелей может быть найдены в гаджетах, домах, организациях, фабриках, строительных площадках, торговых центрах, и улицы. Они используются для связи и передачи электроэнергии. Есть два типа электрических кабелей: одножильные и многожильные. «Ядро» в названии относится к количеству соединений, которые могут быть выполнены. используя эти кабели.
Эти кабели могут выглядеть одинаково, но их функциональность варьируется в зависимости от изготовления кабелей и условий, в которых они может использоваться в.В этой статье представлены различия между этими кабелями. сначала описав конструкцию, а затем их применение.
- Конструкция одножильного кабеля:
Как следует из названия, одножильные кабели имеют одножильный провод с алюминиевой или медной изоляцией. Хотя эти кабели имеют один провод, их толщина и калибр могут отличаться. Если диаметр кабеля большой, гибкость, достигаемая с его помощью будет меньше.
Одножильные кабели могут быть одножильными или многожильными. Твердые имеют большой диаметр и хорошую жесткость в сочетании с стойкость. Многожильные одножильные кабели обладают большей гибкостью, чем одножильные. строительство.
- Конструкция многожильного кабеля:
Многожильный кабель объединяет несколько проводников
или сигналы в единую внешнюю оболочку из ПВХ или полиэтилена.
В
оболочка делает кабель более прочным и обеспечивает механическую защиту.Алюминий
оболочка часто используется под поверхностью куртки для обеспечения электромагнитного
экранирование. Для дальнейшего повышения механической прочности каждый проводник может иметь
отдельная куртка.
Пусть Теперь перейдем к распространенным применениям одножильных и многожильных кабелей.
- Применения одножильных кабелей:
Одножильные кабели широко используются для бытового назначения, например, бытовых электроприборов. Они используются для проводка, отвечающая за передачу электричества в гаджетах, компьютеры и панели управления.Они также используются для передачи энергии между машины или облегчить общение. Хорошим примером может служить внешний аккумулятор и USB-кабель.
- Применения многожильных кабелей:
Применения многожильных кабелей могут быть встречается в различных отраслях промышленности. Они отличные проводники электричества. и может приводить в действие тяжелые машины. В области аудиотехники многоядерные кабели часто используются для передачи аудиосигналов между оборудованием.Многожильные кабели широко используются в телевизионных студиях, где используется 26-контактный кабель. используется для подключения видеокамер к блокам управления камерами. Их приложения могут также можно найти в автомобильном секторе. Тонкостенные многожильные кабели используются в электрические компоненты внутри транспортного средства.
Ищете качественные провода и кабели для вашего бизнеса? Если да, то выберите
Rolliflex, один из ведущих производителей электрические провода и кабели в Индии.
Amazon.com: Электрический провод HUAHUA Одножильный многожильный гибкий электрический провод 1-6 мм² с бескислородной медной жилой с изоляцией из ПВХ для дома (размер: 2,5 мм²): Home & Kitchen
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит введя номер вашей модели.
- ▪ Материал: GB, бескислородный медный провод + изоляция из ПВХ.
- ▪ Характеристики: высокая проводимость, стабильность, непростое рассеивание тепла, высокая нагрузочная способность, энергосбережение, устойчивость к высоким температурам, коррозионная стойкость, износостойкость, стойкость к высокому давлению, огнестойкость.
- ▪ Площадь поперечного сечения: 1 мм², 1,5 мм², 2,5 мм², 4 мм², 6 мм².
- ▪ Длина: 100 метров.
- ▪ Применение: шнур питания прибора, шнур розетки, шнур кондиционера, аудиокабель и т. Д.
Кабели питания без оболочки, 450/750 В с ПВХ изоляцией (одножильные)
FGD100 07V-U / R / K (CU / PVC 450 / 750V, класс 1/2/5)
Код BS: 6491X
Код HAR: H07V-U, H07V-R, H07V-K
.
ПРИМЕНЕНИЕ
Эти кабели в основном используются на электростанциях, в подземных пассажирских системах общественного транспорта, в аэропортах, нефтехимических заводах, отелях, больницах и высотных зданиях.
СТАНДАРТЫ
- Базовая конструкция по BS EN 50525-2-31 (ранее BS 6004: 2000)
ПОЖАРНЫЕ ХАРАКТЕРИСТИКИ
| Огнестойкость (тест одиночного вертикального провода) | EN 60332-1-2 |
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
450/750 В
Кабельная конструкция
| Проводник | H05V-U: одножильный медный провод класса 1 согласно BS EN 60228. |
| H05V-R: многожильный медный провод класса 2 согласно BS EN 60228. | |
| H05V-K: многожильный медный провод класса 5 согласно BS EN 60228. | |
| Изоляция | ПВХ тип TI 1 согласно BS EN 50363-3 |
КОД ЦВЕТА
Черный, синий, коричневый, серый, оранжевый, розовый, красный, бирюзовый, фиолетовый, белый, зеленый и желтый.2: 6 x общий диаметр
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| Проводник | FGD100 07V-U / R / K | |||
|---|---|---|---|---|
| Число жил x поперечное сечение | Класс проводника | Номинальная толщина изоляции | Максимальный общий диаметр | Прибл. Вес |
| No.xmm² | мм | мм | кг / км | |
| 1х1,5 | 1 | 0,7 | 3,2 | 21 |
| 1х2,5 | 1 | 0,8 | 3,9 | 33 |
1×4. 0 | 1 | 0,8 | 4,4 | 49 |
| 1х6,0 | 1 | 0,8 | 5,0 | 69 |
| 1×10 | 1 | 1,0 | 6,4 | 115 |
| 1×1.5 | 2 | 0,7 | 3,3 | 23 |
| 1х2,5 | 2 | 0,8 | 4,0 | 35 |
| 1×4,0 | 2 | 0,8 | 4,6 | 51 |
| 1×6.0 | 2 | 0,8 | 5,2 | 71 |
| 1×10 | 2 | 1,0 | 6,7 | 120 |
| 1х16 | 2 | 1,0 | 7,8 | 170 |
| 1×25 | 2 | 1.2 | 9,7 | 260 |
| 1×35 | 2 | 1,2 | 10,9 | 350 |
| 1×50 | 2 | 1,4 | 12,8 | 480 |
| 1×70 | 2 | 1.4 | 14,6 | 680 |
| 1х95 | 2 | 1,6 | 17,1 | 930 |
| 1х120 | 2 | 1,6 | 18,8 | 1160 |
| 1х150 | 2 | 1. 8 | 20,9 | 1430 |
| 1×185 | 2 | 2,0 | 23,3 | 1780 |
| 1×240 | 2 | 2,2 | 26,6 | 2360 |
| 1×300 | 2 | 2.4 | 29,6 | 2940 |
| 1×400 | 2 | 2,6 | 33,2 | 3740 |
| 1х500 | 2 | 2,8 | 36,9 | 4950 |
| 1×630 | 2 | 2.8 | 41,1 | 6300 |
| 1х800 | 2 | 2,8 | 45,7 | 8610 |
| 1х1000 | 2 | 3,0 | 51,0 | 10820 |
| 1×1.5 | 5 | 0,7 | 3,4 | 20 |
| 1х2,5 | 5 | 0,8 | 4,1 | 31 |
| 1×4,0 | 5 | 0,8 | 4,8 | 48 |
| 1×6.0 | 5 | 0,8 | 5,3 | 69 |
| 1×10 | 5 | 1,0 | 6,8 | 121 |
| 1х16 | 5 | 1,0 | 8,1 | 211 |
| 1×25 | 5 | 1. 2 | 10,2 | 303 |
| 1×35 | 5 | 1,2 | 11,7 | 417 |
| 1×50 | 5 | 1,4 | 13,9 | 539 |
| 1×70 | 5 | 1.4 | 16,0 | 730 |
| 1х95 | 5 | 1,6 | 18,2 | 900 |
| 1х120 | 5 | 1,6 | 20,2 | 1135 |
| 1х150 | 5 | 1.8 | 22,5 | 1410 |
| 1×185 | 5 | 2,0 | 24,9 | 1845 |
| 1×240 | 5 | 2,2 | 28,4 | 2270 |
ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА
| Рабочая температура проводника | 70 ° С |
| Температура окружающей среды | 30 ° С |
Токонесущая способность (А) в соответствии с таблицей 4D1A
стандарта BS 7671: 2008| Площадь поперечного сечения проводника | Эталонный метод A (заключен в канал в теплоизоляционной стене и т. Д.) | Эталонный метод B (заключен в кабелепровод на стене или в кабелепроводе и т. Д.) | Эталонный метод C (с прямым вырезом) | Эталонный метод F (на открытом воздухе или на перфорированном кабельном лотке, горизонтальном или вертикальном и т. Д.) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Касаясь | На расстоянии одного диаметра кабеля | ||||||||||
| 2 кабеля, однофазные a.c. или постоянного тока | 3 или 4 кабеля, трехфазный переменный ток | 2 кабеля, однофазный переменный ток или d.c | 3 или 4 кабеля, трехфазный переменный ток | 2 кабеля, однофазный переменный ток или постоянного тока плоский и трогательный | 3 или 4 кабеля, трехфазный переменный ток плоский и трогательный или трилистник | 2 кабеля, однофазный переменный ток или постоянного тока квартира | 3 кабеля, трехфазный a.c. квартира | 3 кабеля, трехфазный переменный ток трилистник | 2 кабеля, однофазный переменный ток или постоянного тока или 3 кабеля трехфазного переменного тока. квартира | ||
| Горизонтально | Вертикальный | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| мм² | А | А | А | А | А | А | А | А | А | А | А |
1. 5 | 14,5 | 13,5 | 17,5 | 15,5 | 20 | 18 | – | – | – | – | – |
| 2,5 | 20 | 18 | 24 | 21 | 27 | 25 | – | – | – | – | – |
| 4.0 | 26 | 24 | 32 | 28 | 37 | 33 | – | – | – | – | – |
| 6.0 | 34 | 31 | 41 | 36 | 47 | 43 | – | – | – | – | – |
| 10 | 46 | 42 | 57 | 50 | 65 | 59 | – | – | – | – | – |
| 16 | 61 | 56 | 76 | 68 | 87 | 79 | – | – | – | – | – |
| 25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
| 35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
| 50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 197 |
| 70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
| 95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
| 120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
| 150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
| 185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
| 240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
| 300 | 367 | 328 | 458 | 394 | 594 | 545 | 629 | 587 | 561 | 709 | 659 |
| 400 | – | – | 546 | 467 | 694 | 634 | 754 | 689 | 656 | 852 | 795 |
| 500 | – | – | 626 | 533 | 792 | 723 | 868 | 789 | 749 | 982 | 920 |
| 630 | – | – | 720 | 611 | 904 | 826 | 1005 | 905 | 855 | 1138 | 1070 |
| 800 | – | – | – | – | 1030 | 943 | 1086 | 1020 | 971 | 1265 | 1188 |
| 1000 | – | – | – | – | 1154 | 1058 | 1216 | 1149 | 1079 | 1420 | 1337 |
Падение напряжения (на ампер на метр) в соответствии с таблицей 4D1B
стандарта BS 7671: 2008| Номинальная площадь поперечного сечения | 2 кабеля d. c. | 2 кабеля, однофазный переменный ток | 3 или 4 кабеля, трехфазный переменный ток | |||||
|---|---|---|---|---|---|---|---|---|
| Арт. Методы A и B (в кабелепроводе или кабелепроводе) | Арт. Методы C и F (прямая клипсация, на лотках или на открытом воздухе) | Арт. Методы A и B (заключены в кабелепровод или короб | Арт. Методы C и F (прямая клипсация, на лотках или на открытом воздухе) | |||||
| Кабели касаются | Расстояние между кабелями * | Кабели касания, Трилистник | Кабели касания плоские | Разнесенные кабели *, плоский | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| мм² | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м |
| 1.5 | 29 | 29 | 29 | 29 | 25 | 25 | 25 | 25 |
| 2,5 | 18 | 18 | 18 | 18 | 15 | 15 | 15 | 15 |
| 4.0 | 11 | 11 | 11 | 11 | 9,5 | 9,5 | 9,5 | 9,5 |
6. 0 | 7,3 | 7,3 | 7,3 | 7,3 | 6,4 | 6.4 | 6,4 | 6,4 |
| 10 | 4,4 | 4,4 | 4,4 | 4,4 | 3,8 | 3,8 | 3,8 | 3,8 |
| 16 | 2,8 | 2.8 | 2,8 | 2,8 | 2,4 | 2,4 | 2,4 | 2,4 |
| Номинальная площадь поперечного сечения | 2 кабеля постоянного тока | 2 кабеля, однофазный переменный ток | 3 или 4 кабеля, трехфазный переменный ток | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Арт.Методы A и B (в кабелепроводе или кабелепроводе) | Арт. Методы C и F (прямая клипсация, на лотках или на открытом воздухе) | Арт. Методы A и B (заключены в кабелепровод или короб | Арт. Методы C и F (прямая клипсация, на лотках или на открытом воздухе) | |||||||||||||||||||
| Кабели касаются | Кабели разнесены * | Кабели касания, Трилистник | Кабели касательные плоские | Разнесенные кабели *, плоский | ||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||
| мм² | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | мВ / А / м | ||||||||||||||
| р | х | z | р | х | z | р | х | z | р | х | z | р | х | z | р | х | z | р | х | z | ||
| 25 | 1. 75 | 1,80 | 0,33 | 1,80 | 1,75 | 0,20 | 1,75 | 1,75 | 0,29 | 1,80 | 1,50 | 0,29 | 1,55 | 1,50 | 0.175 | 1,50 | 1,50 | 0,25 | 1,55 | 1,50 | 0,32 | 1,55 |
| 35 | 1,25 | 1,30 | 0,31 | 1,30 | 1,25 | 0.195 | 1,25 | 1,25 | 0,28 | 1,30 | 1,10 | 0,27 | 1,10 | 1,10 | 0,170 | 1,10 | 1,10 | 0,24 | 1,10 | 1.10 | 0,32 | 1,15 |
| 50 | 0,93 | 0,95 | 0,3 | 1,0 | 0,93 | 0,19 | 0,95 | 0,93 | 0,28 | 0,97 | 0.81 | 0,26 | 0,85 | 0,8 | 0,165 | 0,82 | 0,8 | 0,24 | 0,84 | 0,8 | 0,32 | 0,86 |
| 70 | 0,63 | 0. 65 | 0,29 | 0,72 | 0,63 | 0,185 | 0,66 | 0,63 | 0,27 | 0,69 | 0,56 | 0,25 | 0,61 | 0,55 | 0,16 | 0.57 | 0,55 | 0,24 | 0,6 | 0,55 | 0,31 | 0,63 |
| 95 | 0,46 | 0,49 | 0,28 | 0,56 | 0,47 | 0,18 | 0.5 | 0,47 | 0,27 | 0,54 | 0,42 | 0,24 | 0,48 | 0,41 | 0,155 | 0,43 | 0,41 | 0,23 | 0,47 | 0,4 | 0.31 | 0,51 |
| 120 | 0,36 | 0,39 | 0,27 | 0,47 | 0,37 | 0,175 | 0,41 | 0,37 | 0,26 | 0,45 | 0,33 | 0.23 | 0,41 | 0,32 | 0,15 | 0,36 | 0,32 | 0,23 | 0,4 | 0,32 | 0,3 | 0,44 |
| 150 | 0,29 | 0,31 | 0. 27 | 0,41 | 0,3 | 0,175 | 0,34 | 0,29 | 0,26 | 0,39 | 0,27 | 0,23 | 0,36 | 0,26 | 0,15 | 0,3 | 0.26 | 0,23 | 0,34 | 0,26 | 0,3 | 0,4 |
| 185 | 0,23 | 0,25 | 0,27 | 0,37 | 0,24 | 0,17 | 0,29 | 0.24 | 0,26 | 0,35 | 0,22 | 0,23 | 0,32 | 0,21 | 0,145 | 0,26 | 0,21 | 0,22 | 0,31 | 0,21 | 0,3 | 0.36 |
| 240 | 0,18 | 0,195 | 0,26 | 0,33 | 0,185 | 0,165 | 0,25 | 0,185 | 0,25 | 0,31 | 0,17 | 0,23 | 0.29 | 0,16 | 0,145 | 0,22 | 0,16 | 0,22 | 0,27 | 0,16 | 0,29 | 0,34 |
| 300 | 0,145 | 0,16 | 0,26 | 0. 31 | 0,15 | 0,165 | 0,22 | 0,15 | 0,25 | 0,29 | 0,14 | 0,23 | 0,27 | 0,13 | 0,14 | 0,19 | 0,13 | 0.22 | 0,25 | 0,13 | 0,29 | 0,32 |
| 400 | 0,105 | 0,13 | 0,26 | 0,29 | 0,12 | 0,16 | 0,2 | 0,115 | 0.25 | 0,27 | 0,12 | 0,22 | 0,25 | 0,105 | 0,14 | 0,175 | 0,105 | 0,21 | 0,24 | 0,1 | 0,29 | 0,31 |
| 500 | 0.086 | 0,11 | 0,26 | 0,28 | 0,098 | 0,155 | 0,185 | 0,093 | 0,24 | 0,26 | 0,1 | 0,22 | 0,25 | 0,086 | 0.135 | 0,16 | 0,086 | 0,21 | 0,23 | 0,081 | 0,29 | 0,3 |
| 630 | 0,068 | 0,094 | 0,25 | 0,27 | 0,081 | 0. 155 | 0,175 | 0,076 | 0,24 | 0,25 | 0,08 | 0,22 | 0,24 | 0,072 | 0,135 | 0,15 | 0,072 | 0,21 | 0,22 | 0.066 | 0,28 | 0,29 |
| 800 | 0,053 | – | – | – | 0,068 | 0,15 | 0,165 | 0,061 | 0,24 | 0,25 | – | – | – | 0.06 | 0,13 | 0,145 | 0,06 | 0,21 | 0,22 | 0,053 | 0,28 | 0,29 |
| 1000 | 0,042 | – | – | – | 0.059 | 0,15 | 0,16 | 0,05 | 0,24 | 0,24 | – | – | – | 0,052 | 0,13 | 0,14 | 0,052 | 0,2 | 0,21 | 0.044 | 0,28 | 0,28 |
Примечание: * Расстояние, превышающее один диаметр кабеля, приведет к большому падению напряжения.
r = сопротивление проводника при рабочей температуре
x = реактивное сопротивление
z = импеданс
Общие соображения при выборе кабеля питания
Медь или алюминий?
В мире используются тысячи типов кабелей.
Они используются в самых разных приложениях: от волоконно-оптических линий для передачи данных и телекоммуникаций до подземной передачи электроэнергии сверхвысокого напряжения на 275 кВ или выше .
Некоторые принципы проектирования являются общими для силовых кабелей, независимо от того, используются ли они в промышленном секторе или в сфере электроснабжения.
Общие соображения при выборе кабеля питания (фото: guanlite.com)Для многих типов кабелей жилы могут быть из меди или алюминия.
Первоначальное решение, принятое покупателем, будет основано на цене, весе, диаметре кабеля, доступности, квалификации имеющихся соединителей, гибкости кабеля и риске кражи.
Что выбрать?
Однако после принятия решения этот тип проводника, как правило, остается у этого пользователя, не подвергаясь влиянию регулярных изменений относительных цен, которые возникают в связи с нестабильностью рынка металлов.
Для большинства силовых кабелей форма жилы будет сплошной алюминиевой , многожильной алюминиевой , сплошной медью (для небольших размеров проводки) или многожильной медью , хотя выбор может быть ограничен в некоторых стандартах кабелей.
Жесткие жилы упрощают установку соединителей и установку жил в местах соединений и заделок. Кабели с многопроволочными жилами легче устанавливать из-за их большей гибкости, а для некоторых промышленных применений необходим очень гибкий провод.
Если длина кабельной трассы относительно невелика, многожильный кабель обычно дешевле и удобнее в установке, чем одножильный.
Одножильные кабели иногда используются в цепях, где высокие токи нагрузки требуют использования проводов большого сечения, между 500 мм 2 и 1200 мм 2 .
В этих обстоятельствах необходимо параллельное соединение двух или более многожильных кабелей для достижения требуемого номинала, и это создает трудности при установке, особенно в клеммных коробках.
Одножильный кабель
Одножильный кабель также может быть предпочтительным при небольших размерах воздуховодов, где необходимы более длинные кабельные трассы между соединительными отсеками или где их использование диктуется требованиями к соединению и заделке.
Иногда предпочтительнее использовать 3-жильный кабель на основной части трассы длиной и использовать одножильный кабель для входа в ограниченное пространство клеммной коробки.
В этом случае переход от одного типа кабеля к другому достигается с помощью тройниковых соединений, которые расположены в нескольких метрах от клеммной коробки.
Армированные кабели
Бронированные кабели доступны для применений, где жесткие требования к установке и где требуется высокая степень внешней защиты от ударов во время эксплуатации.
Steel Wire Armor (SWA) Обычно доступны кабели , хотя также доступны кабели Steel Tape Armor (STA) .Как правило, предпочтительнее использовать SWA, потому что он позволяет протягивать кабель в установку с помощью тянущего чулка, который захватывает внешнюю поверхность внешней оболочки и передает все тяговое напряжение на SWA. Обычно это невозможно сделать с кабелями STA из-за риска смещения лент брони во время натяжения.
Сальники для SWA проще, и они позволяют полностью использовать его превосходную способность к замыканию на землю. В STA способность к замыканию на землю значительно снижена, и сохранить эту способность на сальниках труднее.Предлагаемая защита от ряда реальных ударов одинакова для этих двух типов.

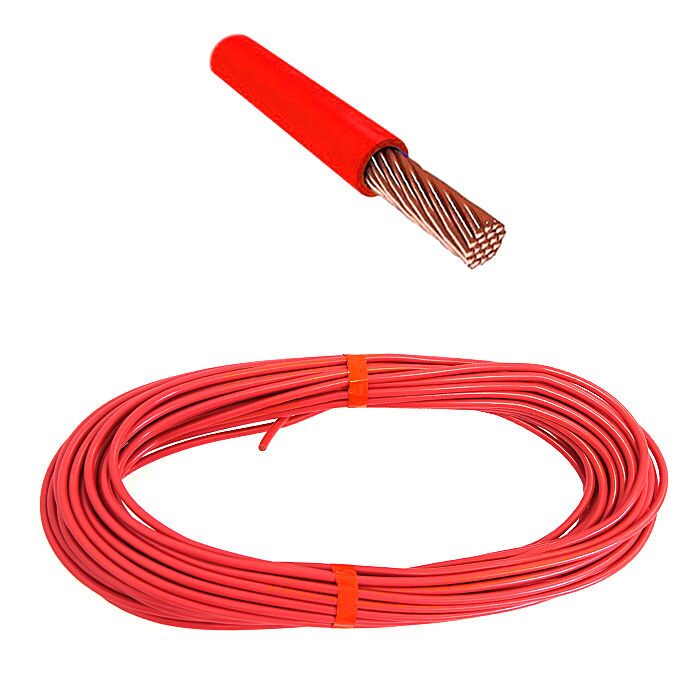

PVC Single Core 6491X Силовой кабель
Cu / PVC 450 / 750V
Кабельное приложение
Кабель 6491X H07V-R подходит для силовых, осветительных сетей, распределительных устройств, ПРА и внутренней проводки. Заземляющий кабель из ПВХ подходит для использования в кабелепроводах и для стационарной защищенной установки.
Обычный отожженный медный провод класса 1 или 2 имеет изоляцию из ПВХ. Доступный в различных цветах небронированный кабель с ПВХ изоляцией соответствует требованиям стандарта 450/750 вольт BS6004.
Техническая информация
| Материал проводника: | Медь, BS6004 Таблица 4a | |
| Форма проводника: | Многожильный круглый | |
| Наружная оболочка: | ПВХ (поливинилхлорид) | |
| Цвет: | 1,5 мм и 2,5 мм: | Коричневый, черный, синий, серый, оранжевый, зеленый / желтый (земля), красный и белый |
| 4.От 0 мм до 630 мм: | Коричневый, черный, синий, серый и зеленый / желтый (земля) | |
| Бессвинцовый: | Есть | |
| Номинальное напряжение Uo / U (Um): | 450/750 В, BS6004 | |
| Температура установки: | Минимум: | 0 ° С |
| Максимум: | 60 ° С | |
| Рабочая температура: | Минимум: | -15 ° С |
| Максимум: | 70 ° С | |
| Максимальная температура проводника при коротком замыкании: | 250 ° С | |
| Тип установки: | Электропроводка | |
| Огнестойкость: | BS EN 50265 | |
| Радиус изгиба: | 1.От 5 мм² до 25 мм² = 3 x Ø | |
| от 35 мм² до 240 мм² = 4 x Ø | ||
| 240 мм² до 630 мм² = 6 x Ø | ||
| Каталожный номер | Поперечное сечение мм 2 | Скрутка мм | Приблизительный вес кг / км | Приблизительный общий диаметр | Нейлон A2 Размер сальника, мм | Ном. Максимум. Провод резистора постоянного тока 20 ° C Ом / км | Номинальный ток положенного усилителя | |
| Однофазный a.c. или постоянного тока усилитель | Трехфазный переменный ток усилитель | |||||||
6491X / H07V-R | ||||||||
| 6491X1,5 + | 1 х 1,5 | 7 / 0,53 | 20,5 | 2,9 | 16 | 12,10 | 17,5 | 15,5 |
| 6491X1,5 * + | 1 х 1,5 | 1 / 1,38 | 21 | 2,8 | 16 | 12,10 | 17,5 | 15,5 |
| 6491X2.5+ | 1 х 2,5 | 7 / 0,67 | 33,5 | 3,53 | 16 | 7,41 | 24 | 21 |
| 6491X2,5 * + | 1 х 2,5 | 1 / 1,78 | 35 | 3,4 | 16 | 7,41 | 24 | 21 |
| 6491X4.0 + | 1 х 4,0 | 7 / 0,85 | 49,5 | 4,4 | 16 | 4,61 | 32 | 28 |
| 6941X6.0+ | 1 х 6,0 | 7 / 1. 04 | 70 | 4,68 | 16 | 3,08 | 41 | 36 |
| 6491X10 + | 1 х 10 | 7 / 1,35 | 117 | 5,98 | 16 | 1,83 | 57 | 50 |
| 6491X16 + | 1 х 16 | 7 / 1,70 | 176 | 6,95 | 16 | 1,15 | 76 | 68 |
| 6491X25 + | 1 х 25 | 7/2.14 | 274 | 8,7 | 20 | 0,727 | 101 | 89 |
| 6491X35 + | 1 х 35 | 7 / 2,52 | 378 | 10,08 | 20 | 0,524 | 125 | 110 |
| 6491X50 + | 1 х 50 | 19 / 1,78 | 560 | 11,8 | 20 | 0,387 | 151 | 134 |
| 6491X70 + | 1 х 70 | 19/2.14 | 718 | 13,5 | 25 | 0,268 | 192 | 171 |
| 6491X95 + | 1 х 95 | 19 / 2,52 | 989 | 15,7 | 25 | 0,193 | 232 | 207 |
| 6491X120 + | 1 х 120 | 37 / 2,03 | 1,213 | 17,4 | 25 | 0,153 | 296 | 239 |
| 6491X150 + | 1 х 150 | 37/2. 25 | 1 504 | 19,3 | 32 | 0,124 | 300 | 262 |
| 6491X185 + | 1 х 185 | 37 / 2,52 | 1899 | 21,5 | 32 | 0,0991 | 341 | 296 |
| 6491X240 + | 1 х 240 | 61 / 2,25 | 2,482 | 24,6 | 32 | 0,0754 | 400 | 346 |
| 6491X300 + | 1 х 300 | 61/2.52 | 3 040 | 27,9 | 40 | 0,0601 | 458 | 394 |
| 6491X400 + | 1 х 400 | 61 / 3,85 | 3 948 | 30,8 | 40 | 0,047 | 546 | 467 |
| 6491X500 + | 1 х 500 | 61 / 3,20 | 4 951 | 33,8 | 50 | 0,0366 | 626 | 533 |
| 6491X630 + | 1 х 630 | 127/2.50 | 6 273 | 37,6 | 50 | 0,0283 | 720 | 611 |
* Сплошной провод + Добавьте нужный цвет.
Для получения информации о номинальных токах см. Таблицы 4D1 и 2 норм IEE на страницах 108–111. Щелкните здесь, чтобы загрузить PDF-файл каталога для одножильных кабелей из ПВХ 6491x.
Руководство по осветительным и силовым кабелям
Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания.В этом посте мы обсудим различные типы кабелей и их типичное применение.
Стационарная проводка, которая проходит через стены / потолки между осветительным прибором и источником питания, называется «кабелем», тогда как провод, используемый для подключения портативных приборов, таких как лампы и т. Д., К настенной розетке, называется «гибким». или «гибкий кабель».
Кабели плоские, с загнутыми сторонами и имеют внутри 2–4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.
Вид поперечного сечения кабеля Вид гибкого поперечного сеченияОтдельные медные провода внутри кабеля / гибкого кабеля называются жилами.Каждая из жил (кроме заземляющей жилы в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленый изолирующий рукав натягивается на оголенную жилу заземления во время прокладки кабеля) Затем все жилы окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серого или белого цвета.
Цвет жил был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза.Старые цвета были
Красный — Живой
Черный — Нейтральный
Они были заменены следующими цветами
Коричневый — Живой
Синий — Нейтральный
Важно помнить, что вы будете часто можно увидеть смесь цветов нового и старого стиля в зданиях постройки до 2006 года.
Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от силы тока, протекающего через них.
Кабель с жилами 2,5 мм 2 обычно используется для силовых цепей, а кабель с жилами 1 мм 2 обычно используется для цепей освещения.
Однофазные силовые кабели
Двухжильный и заземляющий кабель: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками электросети и передает электричество к приборам, подключенным к цепи. Кабель имеет три жилы: жилу под напряжением, нулевую жилу и жилу заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее.Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.
Двухжильный кабель и кабель заземления — новые цвета Двухжильный кабель и кабель заземления — старые цветаГибкий трехжильный кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети. Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем ПВХ, известным как оболочка.
Трехжильный гибкий кабельДвухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.
Двухжильный гибкий кабельТрехфазные кабели питания
Трехфазные кабели и нейтраль: обычно трехфазные кабели не встречаются в жилых домах, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они может обеспечить гораздо большую мощность, чем однофазный кабель.Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 — нейтраль.
Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), которая затем окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойное назначение — обеспечение броневой защиты. а также действует как защитный проводник цепи (CPC). Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, защищающей броню от ржавчины.
Цвет трехфазных жил был изменен в соответствии с требованиями Европейского Союза. Старые цвета были
Черный — Нейтральный
Синий — Live (L3)
Желтый — Live (L2)
Красный — Live (L1)
Они были заменены следующими цветами
Синий — Нейтральный
Серый — Live (L3)
Черный — Live (L2)
Коричневый — Live (L1)
Важно помнить, что вы часто будете видеть смесь нового и Цветовая кодировка в старом стиле в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.
Осветительные кабели
Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних выключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением, в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем ПВХ-изоляция с цветовой кодировкой, позволяющая идентифицировать эти жилы, затем покрывается внешним слоем ПВХ, известным как оболочка.
Трехжильный и заземляющий кабель нового цвета Трехжильный и заземляющий старые цвета Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления.
Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

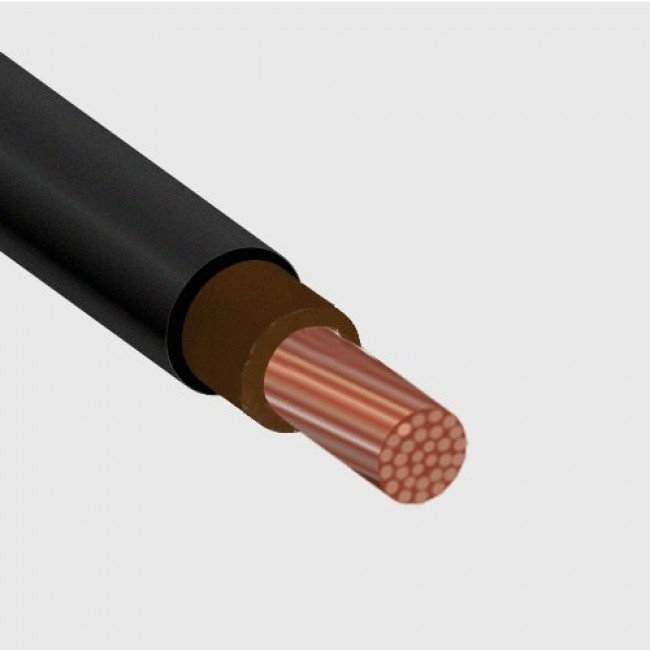

0,6 / 1кВ одножильный силовой кабель с изоляцией из сшитого полиэтилена с многожильным алюминиевым проводником
Известный бренд Shanghai Factory 0.6/1 кВ одножильный силовой кабель с изоляцией из сшитого полиэтилена
Приложения : Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения энергии и передачи при номинальном напряжении 0,6 / 1 кВ.
Строительство :
| Проводник | Алюминиевый проводник согласно IEC 60228, класс 2 |
| Круглый или фигурный провод | |
| Изоляция | XLPE (сшитый полиэтилен) с номинальной температурой 90 ℃, много цветов опционально |
| Металлический экран опционально | Оплетка из медной ленты или медных проводов опционально |
| Оболочка | PVC или FR-PVC тип ST2 согласно IEC 60502, черный или красный или нестандартный |
Консультации по заказу
Номинальное напряжение
Стандарт применения: IEC / BS / UL / GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный.Если броня, тип и материал брони
Требования к оболочке
Требования к длине кабеля и упаковке
Другое требование
Технические данные: Номинальное напряжение: 0,6 / 1 кВ Низкое напряжение
Максимальная температура проводника: при нормальных (90 ℃), аварийных (130 ℃) или коротких замыканиях не более 5 с (250 ℃).
Мин.
Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин.Радиус изгиба: 20 x внешний диаметр кабеля для одножильного сердечника без брони
15 x внешний диаметр кабеля для многожильного кабеля без брони
15 x внешний диаметр кабеля для одножильного кабеля с броней
Внешний диаметр кабеля 12 x для многожильного кабеля с броней
Стандарты: Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB / T 12706, (GB / T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу
Технический параметр :
| Ном.Сечение жилы | Толщина изоляции | Толщина оболочки | Прибл. О. | Прибл. Вес | Макс. Сопротивление проводника постоянному току (20 ℃) | Испытательное напряжение переменного тока | Текущий рейтинг | |
| мм 2 | мм | мм | мм | кг / км | Ом / км | кВ / 5мин | В воздухе (A) | В почве (A) |
| 1 × 2.5 | 0,7 | 1,5 | 6 | 68 | 7,41 | 3,5 | 30 | 35 |
| 1 × 4 | 0,7 | 1,5 | 7 | 64 | 7,41 | 3,5 | 35 | 50 |
| 1 × 6 | 0,7 | 1,5 | 7 | 73 | 4,61 | 3.5 | 45 | 55 |
| 1 × 10 | 0,7 | 1,5 | 8 | 95 | 3,08 | 3,5 | 60 | 75 |
| 1 × 16 | 0,7 | 1,5 | 9 | 120 | 1,91 | 3,5 | 80 | 100 |
| 1 × 25 | 0,9 | 1. 5 | 10 | 190 | 1,20 | 3,5 | 115 | 130 |
| 1 × 35 | 0,9 | 1,5 | 12 | 207 | 0,868 | 3,5 | 140 | 150 |
| 1 × 50 | 1,0 | 1,5 | 13 | 245 | 0,641 | 3,5 | 170 | 180 |
| 1 × 70 | 1.1 | 1,5 | 14 | 336 | 0,443 | 3,5 | 215 | 225 |
| 1 × 95 | 1,1 | 1,5 | 16 | 455 | 0,320 | 3,5 | 275 | 270 |
| 1 × 120 | 1,2 | 1,5 | 18 | 550 | 0,253 | 3.5 | 320 | 305 |
| 1 × 150 | 1,4 | 2,0 | 21 | 650 | 0,206 | 3,5 | 370 | 340 |
| 1 × 185 | 1,6 | 2,0 | 23 | 804 | 0,164 | 3,5 | 415 | 375 |
| 1 × 240 | 1.7 | 2,0 | 25 | 1021 | 0,125 | 3,5 | 490 | 435 |
| 1 × 300 | 1,8 | 2,0 | 34 | 1160 | 0,100 | 3,5 | 615 | 710 |
| 1 × 400 | 2,0 | 2,1 | 37 | 1469 | 0,0778 | 3.5 | 730 | 820 |
| 1 × 500 | 2,2 | 2,2 | 41 | 1829 | 0,0605 | 3,5 | 850 | 940 |
| 1 × 630 | 2,4 | 2,3 | 45 | 2305 | 0,0469 | 3,5 | 1000 | 1080 |
| 1 × 800 | 2.6 | 2,4 | 46 | 2910 | 0,0367 | 3,5 | 1160 | 1220 |
| 1 × 1000 | 2,8 | 2,6 | 51 | 3604 | 0,0291 | 3,5 | 1330 | 1380 |
Упаковка и отгрузка: Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку.
Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.
Обязательства после выхода в отставку
Shanghai Shenghua Cable (Group) придерживается принципа Шэнхуа «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества в первую очередь, стремится к достижению высокого качества и нулевого дефекта. товаров.Таким образом, каждый клиент может в полной мере воспользоваться превосходным качеством и безупречным сервисом Shenghua Cable. Между тем, мы соблюдаем дух Шэнхуа «Делай лучшее, взаимно выигрывай», стремимся установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент — Бог. Мы будем дорожить каждым клиентом, каждым сотрудничеством наизусть.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение каждому клиенту.
3. Хорошее сервисное обслуживание. При установлении отношений сотрудничества с клиентами мы бесплатно предоставим соответствующие услуги по эксплуатации продукта, советы по обслуживанию и технические консультации по вводу в эксплуатацию.
4. Внимательное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы обеспечим бесплатное сопровождение и отладку в течение 12 месяцев после установки (за исключением неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае, 72 часа для других районов.
6. Телефон круглосуточной горячей линии. Мы назначим специалиста, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим в то, что «Качество — это линия жизни, сервис — невмешательство», что сделает нас еще ближе и теснее!
Shanghai Shenghua Cable (Group) Co., ООО
FAQ
В: Сколько времени нужно, чтобы получить ответное предложение?
A: Большинство предложений возвращаются в течение 24 часов, однако, если речь идет о специальной конструкции, это может занять больше дней.
Q: Какие гарантии есть на вашу продукцию?
A: SHAN cable гарантирует, что вся наша продукция, провода, кабели и многое другое не имеют дефектов. Мы заберем обратно любой товар, качество которого не соответствует согласованному обеими сторонами требованиям.Конкретные условия заключаются в следующем:
1. Мы гарантируем, что мы будем соблюдать требования гарантийного срока, указанные в контракте, что Товары поставляются в соответствии с заказом на закупку Для закупки кабеля и провода самонесущей распределительной сети
2. Мы будут производиться в соответствии с этой спецификацией, и что Товары будут новыми, неиспользованными, самых последних или текущих моделей. После того, как мы выбраны, мы поставим Товар строго в соответствии с требованиями Контракта.
3. Гарантия остается в силе в течение двенадцати (12) месяцев после того, как Товары или любая их часть, в зависимости от обстоятельств, были доставлены и приняты в конечный пункт назначения, указанный в SCC, или в течение восемнадцати (18) месяцев после дата отгрузки из порта или места погрузки в стране отправления, в зависимости от того, какой период завершится раньше.
4. В течение гарантийного срока покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какие-либо проблемы с качеством Товара.Производитель произведет ремонт или замену в разумные сроки и возьмет на себя все связанные с этим расходы.
