Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии.  Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

• на внешней оболочке обязательно должны присутствовать все обозначения;
• значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять свыше менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
Обозначение	Расшифровка
CABLETECH	Наименование компании-производителя
RG 6U	Марка кабеля
HIGH QUALITY COAXIL CABLE	Коаксиальный кабель высокого качества
75 OHM	Сопротивление 75 Ом
0,55М	Отметка протяженности кабеля

Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

• разветвитель;
• антенный кабель;
• антенный усилитель;
• кусачки;
• остро наточенный нож или скальпель;
• паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

комнатную, спутниковую, лучевую и массивную

Кабельное телевидение развивается и ширит свое влияние во всех регионах России, но и использование обычной антенны остается востребованным. Также пользуются спросом и спутниковые антенны-тарелки. Тем не менее, все эти приспособления для качественного просмотра телепередач необходимо правильно подсоединить, и подключение телевизора к антенне остается актуальным вопросом. Большинство конструкций приведены к единому стандарту, но некоторые модели требуют индивидуального подхода, и здесь нужно точно знать, как подключить антенну к телевизору.

Какие есть типы телевизионных антенн?

На сегодняшний день различают четыре наиболее востребованных типа приемных конструкций:

1. Спутниковая тарелка. Наиболее эффективная и широкодиапазонная конструкция, и подключение телевизора к антенне требует установки ресивера. Спутниковая тарелка может использовать как кабельное, так и беспроводное подключение без кабеля. Неоспоримое преимущество – огромное количество телеканалов, цифровое качество изображения.
2. Традиционная комнатная модель с юмористическим названием “кроличьи уши”. Используется в непосредственной близости от источника сигнала. Конструкция представляет собой две телескопические выдвигающиеся трубки длиной от 30 см до 1,5 метров. Она предпочтительна тем, что она адаптирована к приему дмв каналов. Принимаемый сигнал – низкого качества, поэтому подключают такую телевизионную антенну к приемнику в случае близости телецентра или ретранслятора.
3. Многоэлементная конструкция лучевой направленности. Действует узким лучом, применяется для получения и выделения какого-то одного сигнала. Антенна лучевого типа пользуется не меньшей популярностью, чем спутниковая конструкция. Такой спрос объясняется географией нашей страны – много регионов имеют рельефную местность, в которой прием тв сигнала при помощи других конструкций затруднителен. Особенность такого прибора, его достоинство и одновременно недостаток в том, что настроить прием можно на конкретную волну, отсекая прием отраженных и слабых сигналов. То есть, сигнал будет чистым, но не многоканальным. Тем не менее, такое подключение телевизора к лучевой конструкции остается востребованным.
4. Антенна массивная. Такие модели с усилителем применяются в местности, удаленной от ретранслятора для приема всех возможных телесигналов. Массивная модель – это та же лучевая конструкция, только бо́льших размеров. Такое устройство эффективно эксплуатируется в удаленных от трансляции регионах, или в районах с естественными препятствиями для качественного приема телесигнала. Например, ЛЭП, горы, ущелья, многоэтажные небоскребы, и т.д. Недостаток использования массивной модели в городской черте один – если вы хотите подключить телевизор к такой конструкции, то возможна интерференция сигнала из-за городских индустриальных помех.

Как подключить разные виды антенн к телевизионному приемнику?

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема. Часто встречается F разъем – это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

Подключаем спутниковую антенну

Для того, чтобы подключить спутниковую антенну к ТВ приемнику, схема должна быть укомплектована следующими узлами:

1. Тарелка спутниковая.
2. Коннектор (разъем) для подключения антенны.
3. Кабель для настройки (впоследствии заменяется на постоянный).
4. Ресивер.

После монтажа тарелки подключаются все остальные узлы и элементы. Закручивать F-разъем слишком сильно не рекомендуется, так как придется снимать его, и возможно, несколько раз. После подключения кабеля к нему присоединяется ресивер и телевизионный приемник. От ресивера к телевизору может идти аудио- и видео-кабель или другие кабеля с разъемами типа HDMI, SCKART, и другие. В некоторых случаях, кроме ресивера, подключение антенны к телевизору может включать в схему высокочастотный модулятор.

Стандартное подключение спутниковой антенны к телевизору и ее настройка заключается в повороте зеркала тарелки до получения картинки с высоким качеством. В общих чертах понятно, как подключить спутниковую тарелку, теперь рассмотрим, как подключаются остальные конструкции.

Полезно знать:

Подключаем комнатную антенну

Чтобы подключить комнатную антенну, особых знаний не нужно. Все модели оснащены либо стандартным ВЧ разъемом, либо F-разъемом. В крайнем случае подключение антенны к телевизору можно осуществить через переходник. Настройка тоже простейшая – вам нужно выбрать оптимальное положение штанг для получения самого качественного сигнала.

Подключаем лучевую конструкцию

Наверное, все устанавливали такие антенны, поэтому в особые подробности вдаваться смысла нет. Можно выделить несколько важных моментов:

1. Чем выше штанга, на которой крепят домашнюю антенну, чем сильнее ВЧ сигнал.
2. При достаточно большой высоте штанги (3 и более метров) ее нужно укрепить тремя-четырьмя проволочными или тросовыми растяжками.
3. Если антенна с усилителем, то его нужно герметизировать любым доступным способом, но не забывайте, что, возможно, придется менять усилитель и устанавливать новый.
4. Заземление активной лучевой антенны с усилителем обязательно.

К телевизору лучевая антенна подключается стандартно – через RF кабель и F разъем. Желательно не допускать лишних соединений на всем протяжении кабеля, так как это ухудшает качество сигнала. Если соединения избежать невозможно, постарайтесь сделать его паяным и хорошо герметизированным. Любые переходники, разветвители или тройники, которые буду находиться на улице, также необходимо герметизировать.

Как подключить массивную антенну

Массивная конструкция – это чаще всего несколько объединенных антенн, поэтому укрепление растяжками или распорками обязательно. Для суммирования ВЧ сигнала от всех антенн в один кабель применяется специальный высокочастотный сумматор (разветвитель). Далее вся схема повторяется таким же образом, как и в предыдущем случае.

В сельской местности для установки массивной антенны часто строят отдельные мачты из дерева, кирпича, металла и других подручных средств. В малоэтажных домах такую конструкцию лучше устанавливать на крыше, а не крепить на стене.

Читайте также:

Видео-инструкция

Как обжать на кабеле и правильно подключить F разъем к телевизору:

Правильная разделка высокочастотного кабеля и заведение его в F разъем. Видеоинструкция, как правильно подключить антенну любого типа при помощи F коннектора к телевизору через разветвитель или напрямую.

Как подключить антенну к телевизору LG — журнал LG MAGAZINE Россия

Первый вопрос, который возникает при покупке нового телевизора LG – как подключить антенну и настроить телеканалы? Сделать это довольно просто самостоятельно, не прибегая к услугам специалистов.

На задней панели вашего телевизора расположен специальный кабельный вход для антенны. В зависимости от модели он может быть помечен аббревиатурой ANT IN. Но даже если никаких обозначений нет, перепутать с другими входами (к примеру, HDMI или USB) его невозможно, так как он имеет узнаваемый внешний вид, одинаковый для телевизоров всех марок и моделей: это резьбовой цилиндр с отверстием в центре. Исключение составляют очень старые модели телевизоров с электронно-лучевыми трубками (кинескопами), в них коаксильный разъем выглядит как плоский цилиндр с меньшим цилиндром в центре.

Подключение антенны к телевизору

LG: пошаговая инструкция

1. Убедитесь, что ваш телевизор LG выключен из розетки. Это необходимо для того, чтобы избежать случайной поломки телевизора или антенны во время подключения.
2. Найдите на задней панели кабельный вход и подключите антенну. В ряде моделей может понадобиться прикрутить кабель. Для этого совершайте вращательные действия по часовой стрелке до тех пор, пока кабель не будет тщательно зафиксирован.
3. Включите телевизор в сеть, после чего нужно провести настройку каналов.

После того, как антенна к вашему телевизору LG подключена, проведите настройку каналов.

Если это первое включение вашего нового телевизора LG, то перед тем, как настраивать каналы, вам понадобится настроить язык и местоположение. Это важные шаги, которые лучше не пропускать и не откладывать на потом. Тем более это займет всего несколько минут.

Для того, чтобы настроить язык на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать раздел «Общие».
• При помощи джойстика на пульте ДУ выбрать нужный вам язык.
• Сохранить сделанные изменения.

Для того, чтобы настроить местоположение на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать пункт меню «Опции».
• В разделе «Страна» выбрать вашу страну местоположения.
• Сохранить сделанные изменения.

В телевизорах Smart TV также нужно зарегистрировать учетную запись (как зарегистрировать телевизор LG в Smart TV, читайте здесь)

Как настроить каналы на телевизоре LG: пошаговая инcтрукция

Самый простой и удобный способ настроить каналы на вашем телевизоре LG – воспользоваться функцией Автопоиска, доступной на всех моделях. С ее помощью можно настроить не только цифровые каналы, но и аналоговые.

Если ваш телевизор LG поддерживает стандарт DVB-T2, европейский стандарт эфирного цифрового телевидения второго поколения, то спутниковую антенну можно смело присоединять к разъему LNB без ресивера. Для того, чтобы телевизор принимал сигнал, в настройках вам понадобится лишь указать верный источник сигнала «Антенна» или «Спутниковое телевидение» (в зависимости от модели телевизора). Подавляющее большинство современных моделей телевизоров LG поддерживают этот формат. Более точную информацию о своей модели телевизора вы можете найти в «Руководстве пользователя» или на официальном сайте LG, введя номер модели (комбинацию из цифр и букв), указанный на задней панели устройства.



Также можно узнать модель и серийный номер в самом телевизоре. При помощи пульта дистанционного управления нажмите «Настройки» (Settings) / Smart (в зависимости от модели), выберите раздел «Справка», а в нем – пункт «Информация о продукте».

Если ваша модель телевизора не поддерживает цифровой стандарт, то для того, чтобы смотреть цифровые каналы, понадобится дополнительно приобрести приставку DVB-T2 и подключить ее к вашему телевизору LG.

Как активировать Автопоиск каналов на телевизоре LG Smart TV:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. Выберите раздел меню (Пиктограмма «Шестеренка») в верхнем правом углу экрана вашего телевизора.
3. Найдите раздел «Все настройки».
4. В нем выберите пункт «Каналы», после чего нажмите «Поиск каналов и настройки».
5. Нажмите на «Автопоиск».

Важно: Для подключения цифрового телевидения в графе «Режим приема» должен быть указан источник DVB-T/T2. Для подключения спутникового или кабельного – соответствующие источники.

1. Выберите необходимый источник, нажмите кнопку «Далее».
2. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Как настроить каналы на телевизоре LG, не поддерживающем функцию Smart TV: пошаговая инструкция

Настройка каналов на старых моделях телевизоров LG немного отличается, но также не представляет никакой сложности для владельца. Вот, что для этого нужно сделать:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. В меню настроек, выведенном на экран телевизора, войдите в раздел «Каналы».
3. На пульте дистанционного управления нажмите кнопку «Вправо», вы окажетесь в пункте «Автопоиск». Подтвердите действие, нажав кнопку ОК.
4. Выберите источник входящего сигнала для настройки программ. Это может быть «Антенна», «Спутник» или «Кабельное ТВ». Для настройки цифровых каналов выберите пункт «Антенна».
5. Нажмите на экране кнопку «Выполнить».
6. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Проблемы, которые могут возникнуть при подключении антенны к телевизору LG и настройке каналов:

1. Телевизор не видит ни одного канала.

Что делать? Проверить, правильно ли подключена антенна, верно ли прописан источник сигнала в «Настройках».

1. Нет сигнала цифрового телевидения.

Что делать? Изменить местоположение в «Настройках».

1. Неверный формат сигнала.

Что делать? Может помочь изменение диапазона частот и разрешения экрана телевизора. Для этого нужно поменять формат экрана в «Настройках» на «Оригинальный / Авто.» (в зависимости от модели) или «Во весь экран».

Подключение ТВ антенны к телевизору

На первый взгляд – все просто! Купил антенну и кабель, подсоединил к соответствующим разъемам – и готово! А вы учли вид антенны, марку телевизора, схему сборки, качество провода, переходники и прочие детали? Нет? Тогда вам повезло, если все каналы идеально показывают, без сбоев, помех и этой ужасной надписи NO SIGNAL. Подключение антенны к телевизору требует некоторых навыков и знаний. Д ля начала ознакомьтесь с основами подключения.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

• Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
• Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
• Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
• Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом. Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
• Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.
• С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
• Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
• Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
• Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
  • С помощью блока питания с сепаратором.
  • С помощью блока питания с сепаратором.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

• Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
• Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
• Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Что понадобится для подключения антенны к телевизору?

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

• Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
• Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
• Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
• Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Какие бывают виды подключения?

Подключение телевизионной антенны может осуществляться несколькими способами:

• Проводной – стандартный метод подключения антенны с помощью коаксиального кабеля, F-разъема, штекера, переходника. Подключение заключается в правильной зачистке концов кабеля и надежному закреплению его в штекере. Обычно с этим способом проблем не возникает.
• Подключение двух телевизоров к одной антенне. Для этого понадобится разветвитель (сплиттер), который разделит сигнал от антенны на два и более потока. Сплиттер представляет собой небольшое устройство, имеющее с одной стороны один вход, а с другой – два (или несколько) выходов. Разветвитель должен иметь столько выходов, сколько телевизоров будет подсоединено. Не допускается к тройному сплиттеру подсоединять только два телевизора. Также для работы потребуется разъемы, соответствующие сплиттеру, штекеры и коаксиальный кабель.
• Беспроводной. Этот способ подразумевает подключение принимающего устройства к интернету, чаще всего при помощи встроенного Wi-Fi или через роутер. Для беспроводного подключения к антенне требуется наличие встроенного роутера в телевизоре.

Основные проблемы подключения антенны к телевизору

Часто бывает, что при тщательном соблюдении схемы и инструкции возникают некоторые проблемы. К ним относятся:

• Искажение получаемого сигнала. Причина может быть в длине коаксиального кабеля. Если его длина более 30 метров, то может теряться почти треть сигнала. При подключении нескольких телевизоров и использовании разветвителя рекомендуется устанавливать усилитель сигнала.

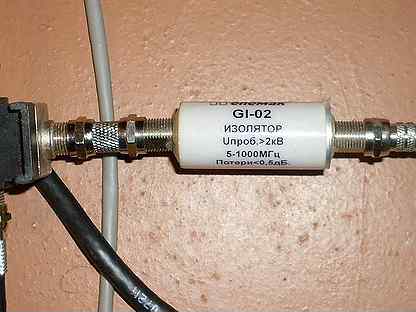

• При подключении антенны к телевизору выбивает пробки. Такая проблема распространена в многоквартирных старых домах, где установлено устройство защитного отключения, срабатывающее при утечке тока через провод заземления. Для решения проблемы можно приобрести и установить антенный изолятор земли.
• Сигнал отсутствует. Необходимо убедиться, что источник сигнала находится не дальше радиуса в 110 километров. Другие причины кроятся в наличии препятствий, повреждении кабеля, неправильном подключении.
• Меню отражается, а автоматический поиск каналов отсутствует. Причина – ненадежное соединение или замыкание оплетки экрана телевизора на центральную жилу.
• Каналы «зависают». Чаще всего причина кроется в некачественном кабеле или заводском браке антенны.
• Телевизор с суперантенной показывает некачественно. Возможно, не совмещение антенны с принимающим устройством. Например, аналоговый телевизор и цифровая антенна. Выход: приобрести недостающую комплектацию и установить ее, либо обратиться за помощью к специалистам.

Куда обращаться при возникновении проблем?

Ремонтная мастерская АРС-Мастер не занимается чудесами и не сможет развлечь вас вместо телевизора. Но работу наших специалистов можно назвать настоящим волшебством. А все из-за того, что мы знаем о принимающих и передающих устройствах все:

• Различия между комнатными и наружными антеннами.
• Принципы работы спутникового, цифрового и кабельного телевидения.
• Особенности подключения антенн разных видов и модификаций.
• Плюсы и минусы марок телевизоров, в т. ч. встроенные возможности моделей.
• Схемы подключения мы можем представить даже с закрытыми глазами.

Специалисты компании успешно применяют свои знания и опыт на практике. За время работы мы успешно подсоединили несколько десятков тысяч антенн, проложили километры коаксиального кабеля, надежно закрепили миллионы штекеров, переходников и разъемов.

В АРС-Мастер можно обращаться в следующих случаях, когда:

• Не хочется заниматься подключением телевизионной антенны самостоятельно.
• Отсутствует желание разбираться с теорией подключения, а интересную передачу хочется увидеть уже сегодня.
• Ничего не понимаешь в схеме подключения, в кабеле, усилителях, штекерах, тюнерах и прочих элементах.
• Попытка выполнить работу собственными силами оказалась неудачной, и желаемый результат не достигнут.
• Необходима консультация о покупке дополнительной комплектации для подключения.

С подключением от компании АРС-Мастер телевизионная антенна всегда передает ярче, быстрее, качественней!

Как подключить телевизионную антенну

Подключение ТВ-антенны не отличается сложностью. Если у вас есть полный комплект для приема сигнала, включающий саму антенну, коннектор, кабель, ресивер и ТВ-приемник, выполнить подключение можно самому.

Единственные нюансы, осложняющие задачу – необходимость правильно выбрать разъем и выполнить настройку, которая может отнять у непрофессионала существенное количество времени.

В настоящее время подключения разных типов антенн достаточно унифицирован, чтобы не представлять сложности для пользователей. Достаточно следовать инструкциям производителя.

Особенности подключения ТВ-антенны

Если подключение выполняется с помощью кабеля, необходимо определить тип разъема. Самый популярный и часто встречающийся, это разъем F-типа, который подходит для аналогового и цифрового сигнала. Его легко узнать по небольшому отверстию, куда входит жила кабеля.

Если ТВ-приемник старой модели и не оснащен таким разъемом, следует приобрести переходник, состоящий из отрезка коаксиального кабеля RF и штекера (винтового или обычного). Желательно покупать винтовой штекер. Он надежнее и обеспечит подключение антенн, разного типа, от обычной – до спутниковой.

Порядок подключения антенны

Соединение антенны с ТВ-приемником производится напрямую или через ресивер (спутниковые антенны), а в ряде случаев в схему включается еще и высокочастотный модулятор. Антенна к этому времени должна быть уже установлена и закреплена на выбранном специалистами месте, от нее прокладывается коаксиальный кабель к месту установки ТВ-приемника.

Последовательность действий при подключении антенны такова: антенный коаксиальный кабель соединяется с ТВ-приемником при помощи штекера; ТВ-приемник включается и настраивается на получение сигнала; регулируется место положения антенны в пространстве до получения наиболее качественного сигнала; производится сканирование каналов; производится точная настройка качества сигнала и настройка ТВ-приемника на получение нужной программы с помощью соответствующих опций меню.

Регламент настройки и регуляции антенны зависит от ее типа, и может производиться: вручную; дистанционно, с помощью предусмотренного в ее конструкции двигателя.

При настройке антенны сканируются каналы телеприемника и одновременно меняется положение антенны до появления наиболее качественной «картинки».

В меню современных ТВ-приемников предусмотрены опции ручного и автоматического сканирования. Если в процессе сканирования вы меняли положение антенны, нужно начать его заново для настройки следующего канала. При этом параметры, при которых ТВ-приемник получает наиболее качественный сигнал, желательно записывать.

Специалисты выполняют настройку приема ТВ-сигнала в том числе с помощью специальных устройств и карт, где отмечены все источники сигнала в районе. Аналогичным образом выполняется подключение и настройка всех типов антенн – домашних, спутниковых, лучевых и массивных.

Отличаются процедуры только порядком настройки каналов на ТВ-приемнике и способом управления антенной при изменении ее положения в пространстве.

Установка, подключение и настройка эфирных антенн





Установка ТВ антенн



В отличие от спутниковых антенн, про установку и настройку эфирных телевизионных антенн в интернете недостаточно подробной информации, наша задача восполнить этот пробел. С установкой и настройкой спутниковых антенн можно ознакомиться в разделе сайта «Спутниковое телевидение».

Установка эфирных ТВ, в некоторых случаях, процесс более сложный, чем у спутниковых, особенно это касается диапазонных антенн, предназначенных для приема аналогового телевидения.
Разнообразие телевизионных антенн достаточно велико, но самые распространенные антенны «типа волновой канал» и «логопериодические». В чем заключается их разница можно посмотреть в разделе «Типы телевизионных антенн»

Для большинства регионов России требуется установка трех диапазонных антенн, рабочий диапазон которых охватывает практически всю полосу эфирного телевизионного сигнала: 41-108/162-254/470-862 МГц.
Диапазонные антенны обеспечивают высокое качество приема телевизионного сигнала и применяются, обычно, в системах коллективного телевидения, а также в коттеджах.



Мы подбираем и поставляем антенное оборудование по всей России!





Рис. 1. Внешний вид диапазонных антенн «типа волновой канал».



Диапазонные антенны устанавливают на антенную мачту. В качестве мачт чаще всего используются мачты, состоящие из нескольких колен, обычно из трех.
Мачты продаются в разобранном виде, что весьма удобно для их транспортировки, на месте установки колена вставляются друг в друга и к нижней части мачты крепится «пятак». «Пятак» закрепляется на плоской поверхности, и установщик имеет возможность опускать и поднимать мачту с помощью закрепленного «пятака».
На плоской поверхности мачты крепить лучше всего с помощью растяжек, как показано на Рис.2.
Для придания мачте устойчивости используются талрепы, с помощью которых натягивается трос крепления мачт.





Рис.2. Крепление антенной мачты с помощью растяжек и талрепов







Рис. 3. Крепление антенной мачты с помощью кронштейнов



Применение растяжек для крепления мачт не во всех случаях возможно и целесообразно. Если имеется возможность, то мачту лучше закрепить с помощью специальных кронштейнов, как показано на Рис.3. Крепление кронштейнов осуществляется к стене дома, кирпичной и бетонной вентиляционной трубе или трубе дымохода. В высотных домах мачты часто закрепляют на сооружениях, расположенных на крыше дома, лифтовых, выходов на крышу и т.п.
Антенны располагаются на мачте в следующем порядке, вверху ДМВ антенна, затем метровая второго диапазона, а внизу метровая первого диапазона. Такое расположение не случайно, в ДМВ диапазоне затухание радиоволн больше, чем в метровых диапазонах, а с увеличением высоты расположения антенн над землей качество приёма улучшается. Для уменьшения опрокидывающего момента мачт, цент её тяжести должен располагаться низко, самые тяжелые антенны первого метрового диапазона, поэтому их располагают ближе всего к земле.
Кронштейны для крепления антенных мачт различаются своей конструкцией и длиной выноса от места крепления. Различное расстояние выноса позволяет обеспечить крепление мачт за козырьком крыш.





Рис. 4. Варианты кронштейнов для крепления антенных мачт.



Один из вариантов кронштейнов позволяет регулировать расстояние выноса, два других имеют фиксированный вынос.



Всеволновые комбинированные и диапазонные антенны, кроме мачт, могут крепиться на Г-образный кронштейн и устанавливаться рядом с окном или балконом.





Рис. 5. Всеволновая комбинированная антенна



Подключение ТВ антенн



Антенны «типа волновой канал» имеют волновое сопротивление, порядка 300 Ом, а телевизионный кабель имеет волновое сопротивление 75 Ом. Для согласования кабеля с такими антеннами используют согласующие устройства-трансформаторы. Если антенну подключить к кабелю без согласующего устройства, то её эффект будет нулевым! Обычно все антенны оборудованы такими устройствами или они поставляются отдельно, но в комплекте.
Логопериодические антенны имеют волновое сопротивление 75 Ом, и для их подключения согласующий трансформатор не требуется, они подключаются непосредственно к кабелю.





Рис.6. Дециметровая логопериодическая антенна



Телевизионный сигнал с диапазонных антенн, прежде чем попасть на вход телевизора, должен суммироваться, усиливаться и разделяться для подключения к розеткам абонентов. Суммирование сигнала должно происходить в специальном полосовом фильтре или в многодиапазонном усилителе (мультибенде).





Рис.7. Схема суммирования сигнала с трехдиапазонных антенн с помощью полосового фильтра.



В схеме на Рис.7. предусмотрена подача напряжения +12 В для питания усилителя дециметровой антенны, который можно подключить в разрыв кабеля, идущего от антенны.







Рис.8. Схема суммирования сигнала в трехдиапазонном антенном усилителе.





Антенный усилитель устанавливается на мачте рядом с антенной в защищенном от осадков корпусе. Каждый из входов антенного усилителя подключается к соответствующему по диапазону частот выходу антенн. Питание усилителя осуществляется по кабелю от блока питания, установленному в отапливаемом помещении.
На каждом из входов усилителя включена грозозащита, которая поможет защитить его входные цепи от разрядов молний!



Настройка ТВ антенн



Для настройки телевизионных антенн профессиональные монтажники пользуются измерителями уровня телевизионного сигнала, типа DS2002 RTM или подобными приборами. Приборы для настройки имеют высокую стоимость, и для разовых настроек покупать их не имеет никакого смысла.
Телевизионную антенну можно настроить и без приборов!
Для настройки диапазонных антенн надо выбрать из всего комплекса антенну с самой узкой диаграммой направленности, чаще всего это ДМВ антенна, подключить к этой антенне телевизор, настроенный на принимаемой в данной местности телевизионный канал, а затем медленно крутить антенну по оси крепления до появления картинки на экране телевизора. Точную настройку можно выполнить опытным путем, поворачивая антенну вправо и влево от направления распространения сигнала с телевышки. При поворотах в разные стороны сигнал будет ослабевать, на экране телевизора появится «снег», а среднее положение, при котором качество картинки будет наивысшим и будет точным направлением на источник сигнала.
Если уровень сигнала для качественного приёма недостаточен, тогда применяют усилители телевизионного сигнала. Усилители подлежат настройке по уровню усиления. Если на изображении в телевизоре имеется «снег», тогда усиление следует добавить, если на изображении имеется «рябь» или излом вертикальных линий, характеризующий срыв синхронизации, что говорит о чрезмерном усилении, тогда усиление надо ослабить. Телевизоры имеют встроенную систему АРУ (автоматическую регулировку усиления), которая поддерживает его устойчивую работу в широких пределах изменения уровня входного сигнала, потому усиление усилителя надо выбирать опытным путем в середине промежутка, когда появляется «снег» на изображении и когда происходит переусиление, вызывающее рябь и срыв синхронизации на изображении.

комнатную, спутниковую, лучевую и массивную

Телевизор на даче – такой же необходимый атрибут, как шезлонг или лопата. Дождливыми вечерами или во время дневной сиесты ничто так не способствует бездумной релаксации, как родной телеэкран.

Одна проблема – очень хочется смотреть свои любимые передачи в привычном высоком разрешении. А сделать это без качественно установленной телевизионной антенны для дачи не получится.

Не призывая вас заниматься самостоятельным конструированием антенны для телевизора, мы просто предлагаем рассмотреть существующие варианты установки ТВ антенн промышленного производства своими руками.

При соблюдении технологических требований (инструкций по установке) и определенных навыках работы с простыми монтажными инструментами (дрель, гаечный ключ, молоток, отвертка и пр.) установить телевизионную антенну на даче по силам любому человеку.

Особенности установки эфирных антенн

Эфирные антенны – самый распространенный вариант в загородных условиях. Многие умельцы изготавливают их своими руками, прагматики покупают готовые и устанавливают по предложенным в инструкциях схемам. Главное достоинство – дешевизна и мнимая простота установочной конструкции.

Кроме того, человек, смонтировавший ТВ антенну такого типа, может быть достаточно спокоен за ее сохранность в зимний (нежилой) период времени. Условия установки телевизионных принимающих устройств этого типа (вынос над кровлей и крепление к шестам), а также их относительно невысокая цена – лучшая тому гарантия.

Но эффективность работы эфирной антенны, а значит, и качество изображения в вашем телевизоре будут зависеть от многих факторов.

В первую очередь это местоположение дачи: удаленность от источника сигнала; рельеф местности, влияющий на проходимость сигнала; наличие искусственных препятствий на отрезке «передатчик – принимающее устройство».

И конечно, конструкция антенны, сделанной или установленной своими руками на даче. Диапазон принимаемых частот для загородных местностей, удаленных более чем на 50 км от источника сигнала не может быть достаточно широк и вряд ли удовлетворит все потребности взыскательного современного дачника.

Антенны с усилителем сигнала

В зоне приема устойчивого, но слабого сигнала от телепередатчиков имеет смысл установка активных телевизионных антенн с усилителем сигнала. Принципы их установки своими руками и схема подключения к телевизору не отличаются от монтажа и настройки более дешевых моделей.

При выборе эфирных устройств этого вида для конкретных условий вашего дачного участка имеет смысл посоветоваться с профессионалами, заглянуть в интернет, а еще лучше пройтись по соседям. Прежде чем делать антенну у себя на даче рекомендуется посмотреть, как это сделали другие и что они видят на экранах своих телевизоров.

Установка спутниковых антенн

Постепенный, но неизбежный, переход телевидения на цифровой формат вещания логично влечет за собой лавину современных средств телекоммуникации. Одной из таких дочек прогресса стала бытовая спутниковая антенна. Спутниковая антенна на даче – достаточно дорогое удовольствие.

Принцип ее действия основывается на способности волнового отражателя фокусировать сигнал со спутника связи на конвертер. Усиленный сигнал, преобразованный ресивером, поступает на антенный вход вашего телевизора, а вы можете наслаждаться чудной картинкой.

Современный рынок предлагает большое разнообразие принимающих устройств этого типа и возможность конкурентного выбора. Установка спутниковой телевизионной антенны своими руками – тоже дело не хитрое.

Крепеж монтажный, руководство по установке прилагается, даже рекомендации по ориентации в наличие. Для загородных домов и коттеджных поселков с хорошо организованной охраной – это идеальный выбор. Для дачи в садоводстве на первый план выступает вопрос сохранности дорогостоящего оборудования во время отсутствия хозяев.

Кабельное телевидение развивается и ширит свое влияние во всех регионах России, но и использование обычной антенны остается востребованным. Также пользуются спросом и спутниковые антенны-тарелки. Тем не менее, все эти приспособления для качественного просмотра телепередач необходимо правильно подсоединить, и подключение телевизора к антенне остается актуальным вопросом. Большинство конструкций приведены к единому стандарту, но некоторые модели требуют индивидуального подхода, и здесь нужно точно знать, как подключить антенну к телевизору.

Какие есть типы телевизионных антенн?

На сегодняшний день различают четыре наиболее востребованных типа приемных конструкций:

1. Спутниковая тарелка. Наиболее эффективная и широкодиапазонная конструкция, и подключение телевизора к антенне требует установки ресивера. Спутниковая тарелка может использовать как кабельное, так и беспроводное подключение без кабеля. Неоспоримое преимущество — огромное количество телеканалов, цифровое качество изображения.
2. Традиционная комнатная модель с юмористическим названием «кроличьи уши». Используется в непосредственной близости от источника сигнала. Конструкция представляет собой две телескопические выдвигающиеся трубки длиной от 30 см до 1,5 метров. Она предпочтительна тем, что она адаптирована к приему дмв каналов. Принимаемый сигнал – низкого качества, поэтому подключают такую телевизионную антенну к приемнику в случае близости телецентра или ретранслятора.
3. Многоэлементная конструкция лучевой направленности. Действует узким лучом, применяется для получения и выделения какого-то одного сигнала. Антенна лучевого типа пользуется не меньшей популярностью, чем спутниковая конструкция. Такой спрос объясняется географией нашей страны – много регионов имеют рельефную местность, в которой прием тв сигнала при помощи других конструкций затруднителен. Особенность такого прибора, его достоинство и одновременно недостаток в том, что настроить прием можно на конкретную волну, отсекая прием отраженных и слабых сигналов. То есть, сигнал будет чистым, но не многоканальным. Тем не менее, такое подключение телевизора к лучевой конструкции остается востребованным.
4. Антенна массивная. Такие модели с усилителем применяются в местности, удаленной от ретранслятора для приема всех возможных телесигналов. Массивная модель – это та же лучевая конструкция, только бо́льших размеров. Такое устройство эффективно эксплуатируется в удаленных от трансляции регионах, или в районах с естественными препятствиями для качественного приема телесигнала. Например, ЛЭП, горы, ущелья, многоэтажные небоскребы, и т.д. Недостаток использования массивной модели в городской черте один – если вы хотите подключить телевизор к такой конструкции, то возможна интерференция сигнала из-за городских индустриальных помех.

Как подключить разные виды антенн к телевизионному приемнику?

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема. Часто встречается F разъем — это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

Подключаем спутниковую антенну

Для того, чтобы подключить спутниковую антенну к ТВ приемнику, схема должна быть укомплектована следующими узлами:

1. Тарелка спутниковая.
2. Коннектор (разъем) для подключения антенны.
3. Кабель для настройки (впоследствии заменяется на постоянный).
4. Ресивер.

После монтажа тарелки подключаются все остальные узлы и элементы. Закручивать F-разъем слишком сильно не рекомендуется, так как придется снимать его, и возможно, несколько раз. После подключения кабеля к нему присоединяется ресивер и телевизионный приемник. От ресивера к телевизору может идти аудио- и видео-кабель или другие кабеля с разъемами типа HDMI, SCKART, и другие. В некоторых случаях, кроме ресивера, подключение антенны к телевизору может включать в схему высокочастотный модулятор.

Стандартное подключение спутниковой антенны к телевизору и ее настройка заключается в повороте зеркала тарелки до получения картинки с высоким качеством. В общих чертах понятно, как подключить спутниковую тарелку, теперь рассмотрим, как подключаются остальные конструкции.

Подключаем комнатную антенну

Чтобы подключить комнатную антенну, особых знаний не нужно. Все модели оснащены либо стандартным ВЧ разъемом, либо F-разъемом. В крайнем случае подключение антенны к телевизору можно осуществить через переходник. Настройка тоже простейшая – вам нужно выбрать оптимальное положение штанг для получения самого качественного сигнала.

Подключаем лучевую конструкцию

Наверное, все устанавливали такие антенны, поэтому в особые подробности вдаваться смысла нет. Можно выделить несколько важных моментов:

1. Чем выше штанга, на которой крепят домашнюю антенну, чем сильнее ВЧ сигнал.
2. При достаточно большой высоте штанги (3 и более метров) ее нужно укрепить тремя-четырьмя проволочными или тросовыми растяжками.
3. Если антенна с усилителем, то его нужно герметизировать любым доступным способом, но не забывайте, что, возможно, придется менять усилитель и устанавливать новый.
4. Заземление активной лучевой антенны с усилителем обязательно.

К телевизору лучевая антенна подключается стандартно – через RF кабель и F разъем. Желательно не допускать лишних соединений на всем протяжении кабеля, так как это ухудшает качество сигнала. Если соединения избежать невозможно, постарайтесь сделать его паяным и хорошо герметизированным. Любые переходники, разветвители или тройники, которые буду находиться на улице, также необходимо герметизировать.

Распространение радиоволн в закрытом помещении сильно отличается от их распространения в открытом пространстве. Интерференция магнитного поля в комнате выражается более ярко. Поэтому настройка комнатной антенны – процесс трудоемкий и хлопотный. При установке и настройке комнатных антенн придется выполнить несколько необходимых требований и произвести определенные манипуляции.

Спонсор размещения P&G Статьи по теме «Как настроить комнатную антенну» Как настроить эфирную антенну Как добавить спутниковых каналов Как настроить канал по спутниковой антене

Инструкция

Установите комнатную антенну в непосредственной близости от телевизора (или прямо на его корпусе). Желательно расположить антенну вблизи окна или балкона. Особенно важно это в том случае, если окна выходят в сторону вышки ретранслятора. Перемещая антенну по комнате, найдите оптимальное ее местоположение, в котором телевизор выдает лучшее изображение. Переносите антенну неторопливо, следя за изменением качества изображения как по горизонтали, так и вверх-вниз. Запомните или запишите, в какой точке комнаты и в каком положении антенны качество изображения было лучшим. Выдвигайте постепенно «усы» антенны (вибраторы МВ телескопические) на длину, при которой на «метровых» каналах получается хорошее изображение. В некоторых случаях длина «усов» может быть разной. Подберите также оптимальный угол расхождения между «усами», добиваясь при этом наилучшего качества изображения. Перемещайте весь корпус антенны для настройки каналов ДМВ — диапазона в горизонтальной плоскости до тех пор, пока не появится хорошее изображение на телеэкране. Если комнатная антенна имеет регулятор усиления, подберите такое положение регулятора, при котором качество изображения будет наилучшим. Изменяйте положение антенны в пространстве при переходе с одного канала на другой, если это необходимо для дополнительной настройки качества изображения, а также регулируйте положение «усов», их выход и угол между ними. При необходимости воспользуйтесь подстройкой регулятора усиления. Конечно, это не очень удобно, но с этим придется смириться. Не забудьте для активных антенн включить в сеть блок питания. На его корпусе при этом должен загореться светодиод. Как просто

Другие новости по теме:

Если вы решили выбрать себе хорошую спутниковую антенну, то обращайте внимание на основные параметры, которые напрямую будут влиять на качество принимаемого сигнала, а значит, либо оправдают, либо не оправдают вложенные в антенну средства. Чтобы выбрать хорошую качественную антенну, следуйте

Телевизионная антенна — это далеко не всегда технически сложная конструкция. В случае если прием осуществляется на незначительном расстоянии от телецентра, приобретать готовую антенну необязательно. Подойдет и самодельная. Спонсор размещения P&G Статьи по теме «Как собрать антенну для телевизора»

После того, как установка спутниковых антенн завершена, можно переходить к этапу настройки. Однако прежде чем делать это, узнайте все необходимые параметры для осуществления правильной настройки. Спонсор размещения P&G Статьи по теме «Как настроить антенну на спутник» Как подключить спутник к

Усовершенствование технологий в сфере коммуникаций привело к повсеместному распространению кабельного телевидения. В результате необходимость повального использования комнатных антенн пропала сама собой. Однако есть частные случаи, когда без нее все же не обойтись. И если установке проблем не

После того как антенна установлена, остается ее направить в нужную сторону, чтобы она четко улавливала сигнал со спутника. Если вы правильно установили антенну, повернуть ее в нужном направлении будет относительно несложно и не займет много времени. Спонсор размещения P&G Статьи по теме «Как

Качество изображения и звука телепередач напрямую зависит от способности антенны принимать сигнал. Если антенна не достаточно мощная или размещена неправильно, то не может быть и речи о хорошей картинке или звуке. Спонсор размещения P&G Статьи по теме «Как усилить комнатную антенну» Как сделать

Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телевизионные каналы. Для высокого качества принимаемого сигнала выбирайте антенну в зависимости от технических характеристик магнитолы. Вам понадобится Дрель Бокорезы Отвертка

Ответ мастера:

Радиоволны в закрытом помещении распространяются по другому принципу, нежели в открытом пространстве. В комнате или другом закрытом помещении интерференция магнитного поля имеет более яркое выражение. Этим и объясняется более хлопотная и трудоемкая настройка комнатной антенны. Устанавливая и настраивая комнатную антенну, следуют необходимым требованиям и проводят определенные манипуляции.

Комнатную антенну необходимо установить рядом с телевизором или же прямо на его корпусе. Оптимальным будет расположение антенны возле балкона или окна. Особенно это актуально, если окна дома расположены в сторону вышки ретранслятора.

Держа в руках антенну, нужно перемещаться по комнате поисках местоположения, в котором прием сигнала дает наилучшее изображение. Антенну следует переносить неторопливо, отслеживая качество изображения по разному расположению. Отметьте точку комнаты и положение антенны, в котором сигнал имел наибольшее значение. Вибраторы МВ телескопические («усы» антенны) необходимо выдвигать на длину, при которой «метровые» каналы обеспечивают хорошее изображение. Иногда длина таких «усов» может быть абсолютно разной. Необходимо определить оптимальный угол в расхождении между «усами», при котором обеспечивается максимальное качество изображения.

Корпус антенны при настройке каналов ДМВ — диапазонов в горизонтальной плоскости необходимо перемещать до тех пор, пока на телеэкране не появится изображение хорошего качества. Если конструкция комнатной антенны предусматривает наличие регулятора усиления, следует подобрать оптимальное положение, при котором появляется хорошее изображение. Положение антенны необходимо менять в пространстве, переходя с одного канала на другой, если этого требует дополнительная настройка качества изображения. При этом необходимо регулировать положение «усов», угол между ними и их выход. В помощь будет и подстройка регулятора усиления. Может это и не очень удобно, но необходимо. При настройке активных антенн необходимо включить в сеть блок питания. О работоспособности свидетельствует загоревшийся светодиод.

В комнатных антеннах предусмотрено подключение кабеля и есть разъем, с помощью которого можно подключить к гнезду телевизора. В продажу она поступает полностью в работоспособном состоянии.

Полезные советы.

Наружная антенна обеспечивает надежное качество сигнала, однако если по каким-либо причинам это сделать невозможно, проверить работу телевизора можно с помощью подключения антенны, которую «позаимствовали» у соседа. Это позволит вам определиться, стоит ли приобретать комнатную антенну. По возможности определите направления для дециметровой и метровой части по отдельности, выбирая оптимальное положение для каждого диапазона. Такая возможность предусмотрена в конструкции антенн «Стриж» и «Интер-плюс» .

Как установить телевизионную антенну или антенну: 4 шага (с изображениями)

Если вы решили установить антенну с помощью настенного крепления, вам необходимо просверлить направляющие отверстия для болтов, которые будут крепить распорки к стене. Не сверлить по кирпичу, а по раствору, который мягче кирпича. Убедитесь, что вы оставили пространство примерно от 12 до 14 дюймов между распоркой сверху и снизу. Это гарантирует, что мачта не будет раскачиваться от ветра. Если одно или два отверстия слишком велики для болта, что иногда случается, просто используйте пластиковые расширители внутри направляющих отверстий и снова закрутите болт.
Соберите антенну на земле. Закрепите все болты и гайки и подсоедините трансформатор к антенне, если антенна поставляется с трансформатором. Если антенна поставляется с коаксиальным разъемом за пределами пластикового корпуса, просто подключите внешний коаксиальный кабель к антенне. В некоторых моделях трансформатор уже встроенный. Следуйте инструкциям производителя.
Тщательно выберите место для вашей антенны. Не устанавливайте устройство слишком близко к электрическим проводам или веткам деревьев. Моя антенна была установлена ​​на противоположной стороне дома, где есть электрический провод, идущий от служебного трансформатора.Возможно, вам понадобится кто-то, кто поможет удерживать антенну, пока вы прикрепляете все U-образные болты к скобам. Убедитесь, что антенна находится на высоте не менее 10 футов над пиком вашей крыши. Также гайки, которые идут в комплекте с монтажным комплектом, будут иметь шайбы, которые не будут расползаться. Обязательно затяните их.
Как только антенна будет на месте, закрепите кабель на мачте с помощью Ty-wraps. Если у вас есть ротатор, оставьте между мачтами петлю кабеля длиной около 2 футов. Когда ротатор вращает антенну во время поиска других станций, коаксиальный кабель может быть натянут и растянут.Очень важно, чтобы трос не растягивался под действием вращателя.
Из эстетических соображений вы можете как можно лучше замаскировать коаксиальный кабель. Коаксиальный кабель я спрятал за желобами. Использовать свое воображение.
Затем подключите коаксиальный кабель к блоку заземления или разветвителю в зависимости от вашей конфигурации. В моем случае я подключил кабель к 4-полосному разветвителю и подключил три коаксиальных кабеля к блоку заземления, который принимает три сегмента коаксиального кабеля (см. Рисунок выше).Один из сегментов ушел в мою спальню наверху, второй вошел в подвал, чтобы выйти из этажа гостиной, а третий остался с телевизором в подвале. Теперь я могу смотреть новости в любом месте дома.

Как установить наружную телевизионную антенну за 7 шагов

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

В этой статье описывается, как установить приобретенную вами наружную телевизионную антенну в семь этапов.

Поскольку все установки различны, эти шаги являются обобщенными и дают четкое представление об инструментах и ​​проблемах, связанных с установкой антенны для установки вне помещений.

Как вы увидите, это несложная задача, но для ее выполнения потребуются некоторые навыки самостоятельной работы среднего уровня и понимание рисков безопасности при подъеме на крышу.

Самым простым этапом будет сборка антенны , которую вы должны сделать заранее (а сейчас многие антенны поставляются уже собранными).

Для некоторых моделей антенн может потребоваться только выдвинуть и зафиксировать диполи на месте, и все.

В других случаях может потребоваться отвертка для прикрепления различных элементов к раме.

Вероятно, самой сложной задачей будет проложить коаксиальный кабель от антенны вниз через ваш дом к телевизору.

Если вам это не нравится, я бы порекомендовал найти профессионала, который настроит вас.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке телевизионной антенны на открытом воздухе. Обязательно прочтите мое руководство по технике безопасности при установке антенны, прежде чем попасть на крышу.

Наконец, обязательно прочтите инструкции к антенне перед началом установки, чтобы предвидеть любые сюрпризы.

Какие бы препятствия вы ни встретили на пути к перерезанию шнура, не забывайте сохранять хладнокровие и не торопитесь все закончить.

Подготовка к работе

Сколько стоит установка телевизионной антенны?

При установке телевизионной антенны вы в основном платите за оборудование — саму антенну и любые детали, поставляемые с ней. Самоделки, конечно, не потратят ни копейки на труд.

Но наем профессионала для выполнения надлежащей работы, вероятно, будет стоить примерно два-три месяца, эквивалентных вашему счету за кабельное телевидение. Я написал больше по этой теме здесь, но фактическая цена также будет зависеть от сложности вашей установки.

Обращение за помощью

Даже если вы не звоните профессионалу, я рекомендую попросить одного или двух человек помочь с установкой.

Помимо помощи с самой установкой, другой человек, например супруга, друг или сосед, может стоять у телевизора и давать отзывы о количестве и качестве каналов, которые вы получаете, когда вы ориентируете антенну в разных направлениях.

Уоки-токи или приложение для смартфонов, такое как FaceTime (доступно на устройствах Apple), — отличные средства связи для этого.

Ознакомьтесь с характеристиками вашего телевизора

Перед установкой антенны вы должны сначала взглянуть на свой телевизор.

Сейчас есть настоящие телевизоры, а есть телевизоры «вроде как».

Не обманывайтесь этими последними типами; у них большие экраны и они выглядят как телевизоры снаружи, но в них отсутствует важная деталь для использования с антенной: цифровой (ATSC) тюнер .

Цифровой тюнер принимает сигнал от вашей антенны (в цифровом формате) и преобразует его в аналоговое изображение и звук для вашего телевизора.

Как сказать, что это не настоящий телевизор

В старых телевизорах (выпущенных до 2009 года) эта важная деталь часто отсутствует. Кроме того, в некоторых современных «дисплеях» (так называемые кабельные телевизоры) отсутствуют как тюнеры, так и входы коаксиального кабеля (разъемы F-типа или F).

Часто это можно определить по тому факту, что в названии продукта нет слова «телевизор».«По сути, они ничем не отличаются от компьютерных мониторов.

При поиске нового телевизора обязательно:

• Прочтите мелкий шрифт в описании продукта. Вы где-нибудь видите упоминание о «телевидении»?
• Проверьте вход коаксиального кабеля (разъем F) на задней панели (даже если это Smart TV).
• Проверьте или спросите, есть ли в устройстве цифровой тюнер.

Преобразователи

Если ваш телевизор не имеет встроенного тюнера или был произведен до 2009 года, вам понадобится преобразователь или приставка (например, цифровой преобразователь Mediasonic ATSC, изображенный ниже) .

Это устройство обычно устанавливается на вашем телевизоре или рядом с ним и в основном действует как внешний цифровой тюнер.

Вы вставляете коаксиальный кабель от антенны прямо в эту коробку; оттуда вы проведете кабель от приставки к телевизору.

Большинство преобразователей имеют выходы HDMI или коаксиального кабеля, поэтому убедитесь, что у вашего телевизора есть соответствующие входы.

Помимо цифрового тюнера, конвертеры имеют такие функции, как:

• Электронный справочник доступных телеканалов
• Запись и воспроизведение телешоу
• Родительский контроль и т. Д.

Что необходимо для установки наружной телевизионной антенны

Установка каждой антенны индивидуальна, и поэтому трудно дать стандартизованный список инструментов и деталей.

Такой список будет зависеть от:

• Где вы планируете установить его, например, на крыше или сбоку дома. Если вы собираетесь установить его на чердаке, ознакомьтесь с моей статьей об установке на чердаке.
• Как вы это настраиваете. Например, будете ли вы подключать к антенне несколько телевизоров, используя тот же кабель, что и при предыдущей установке спутниковой антенны, или проложите новый кабель по дому к телевизору и т. Д.

Для установки большинства наружных антенн потребуется лестница (желательно промышленного класса и непроводящая).

Если большая часть вашей работы связана с стоянием на лестнице, я бы порекомендовал носить пояс с инструментами (например, кожаный чехол с 11 карманами для инструментов) для удержания деталей и инструментов, которые вам понадобятся.

Это будет лучше, чем лазить по лестнице в поисках лишних винтов.

Инструменты и детали: Контрольный список для окончательной установки антенны

Ниже вы найдете мой личный контрольный список элементов, которые потребуются для большинства установок антенны:

• Антенная мачта : Мачта может быть поставлена ​​производителем или приобретена отдельно, например в качестве регулируемой опоры для крепления телевизионной антенны на открытом воздухе / на чердаке или простой трубы из ПВХ, которую можно купить в местном хозяйственном магазине. Хотя специальные антенные мачты обычно бывают алюминиевыми и прочными, не стоит недооценивать устойчивость ПВХ, если вы думаете об экономии денег.
• Базовое крепление : При установке антенны на поверхность крыши вам следует приобрести либо базовое крепление, такое как Heavy Duty Roof Mount для мачт с наружным диаметром до 1-7 / 8 ″ — EZ 19A, либо штатив. . Базовое крепление удерживает антенную мачту. Многие мачты, поставляемые производителем, включают в себя базовые крепления; При использовании трубы из ПВХ вы можете купить поворотное крепление отдельно — просто убедитесь, что диаметр крепления соответствует диаметру трубы.Если вы устанавливаете антенну в других местах, см. Элементы Настенный кронштейн или ремешок для крепления на дымоходе (ниже).
• Оттяжные тросы для крепления мачты : Для мачты, которая фиксируется на основании (а не на настенных кронштейнах) и имеет длину несколько футов (особенно, если длина превышает 10 футов), вы можете рассмотреть возможность использования растяжек, сделанных из оцинкованная сталь, так как качающаяся антенна может нарушить прием ТВ. Я рекомендую National Hardware N267-013 2573BC для его 6-прядной спецификации 20 калибра.
• Настенный кронштейн или ремень для монтажа на дымоход : Это позволяет прикрепить антенную мачту к стене дома или дымоходу соответственно. В зависимости от того, заземлена ли мачта или нет, вам может потребоваться несколько настенных кронштейнов, чтобы надежно удерживать мачту сбоку от дома.
• П-образные болты для крепления антенны к мачте : Обычно два из них поставляются с любой наружной антенной. Они также поставляются с кронштейном и винтами для облегчения монтажа.
• Герметики : Вам нужно будет нанести различные виды герметиков для гидроизоляции любых отверстий или отверстий, просверленных во время установки.Примеры включают силиконовый герметик, кровельный гудрон и влагостойкую герметизирующую ленту.
• Дополнительный коаксиальный кабель : Хотя некоторые антенны поставляются с коаксиальным кабелем, они обычно более низкого качества, чем вы можете купить сами. Я рекомендую иметь под рукой дополнительный коаксиальный кабель RG6 на случай, если вам нужно проложить его дальше, чем предполагалось, или для замены поврежденного сегмента (типы кабелей, которые я рекомендую, см. Ниже).
• Обжимные фитинги для коаксиального кабеля : Это металлические фитинги, закрывающие коаксиальный кабель и позволяющие подключать его к разъемам устройства.Если вы хотите купить набор фитингов, я рекомендую GoodQbuy Coax Wire Tools, который представляет собой универсальный набор, в который также входят инструменты для зачистки проводов и обжима.
• Компас для ориентации антенны : После настройки антенны вы будете использовать компас для правильного ориентирования на передающие башни. Для этой задачи вы также можете использовать приложение компаса для смартфона.
• Плотницкий нивелир : Если вы установили антенну на мачте, вы должны использовать нивелир, чтобы убедиться, что мачта находится в идеальном вертикальном положении, иначе прием может ухудшиться.
• Отвертка
• Электродрель
• Разводной ключ
• Кровельные винты

Этапы установки

Этап 1: Найдите местную телестанцию ​​

Как и в случае с ценами на недвижимость, прием телевизионной антенны все о местонахождении.

Первое, что вам нужно сделать, это найти расположение местных опор передачи, чтобы понять, какая антенна вам в конечном итоге понадобится и как ее ориентировать.

Лучшее место для поиска доступных телеканалов — создание отчета о сигналах на веб-сайте TV Fool.

Это даст вам список из реальных (также известных как «RF» или радиочастота) каналов, транслируемых в вашем районе — в диапазонах UHF и VHF.

Вот список местных станций в районе Остина, штат Техас:

Вы можете видеть, что уровень сигнала для этих станций зеленый, это означает, что мне нужна только комнатная антенна, чтобы принимать их.

Помимо них, есть еще несколько станций, которые я не отмечал, которые, вероятно, могут быть приняты более мощной внешней антенной.

Вы также можете видеть, что эти станции сгруппированы вместе. Одна антенна, вероятно, могла бы принимать все эти станции.

Хотя в отчете о сигналах TVFool.com указаны как истинные, так и магнитные азимутальные направления, я рекомендую использовать магнитные направления для ориентации антенны.

Каналы УКВ и УВЧ

Обратите внимание, что многие антенны принимают реальные широковещательные каналы как для УКВ (реальные каналы 2–13), и УВЧ (реальные каналы 14–36) , но некоторые принимают либо VHF или UHF.

С 2009 года многие станции, которые ранее вещали на VHF (во времена аналогового телевидения), перешли на UHF, в то время как некоторые станции остались на VHF.

И еще другие перешли с UHF обратно на VHF или на другой канал UHF в результате недавнего аукциона FCC по использованию спектра.

Как вы можете видеть в моем списке станций выше, все станции, кроме одной (KTBC), вещают на UHF.

Если вы хотите дополнительно принимать этот уединенный канал VHF, вам понадобится антенна, которая принимает на обеих частотах.

The FCC Channel Repack

С сентября 2018 года по июль 2020 года ряд телевизионных станций в Соединенных Штатах изменит свой реальный номер канала в результате аукциона спектра FCC.

Вы можете зайти на rabbitears.info, чтобы проверить, будут ли какие-либо местные станции в вашем списке переходить на другой номер канала.

Согласно веб-сайту, я вижу, что один из моих локальных каналов будет переназначен во время фазы 3 (с реального канала 49 на 23).

Выполнение повторного сканирования канала на телевизоре или конвертере в конце соответствующей фазы автоматически зарегистрирует и устранит эти изменения, но все же хорошо иметь предупреждение.

Шаг 2. Купите антенну

Теперь, когда вы знаете местоположение, расстояния и диапазоны частот местных телеканалов, пора приобрести телевизионную антенну.

Направленный или всенаправленный?

Наружные телевизионные антенны обычно имеют направленность (т. Е. Однонаправленную или разнонаправленную), что означает, что они оптимизированы для приема сигналов с определенных направлений, а не на 360 градусов вокруг (т.е.е., так называемые всенаправленные антенны).

В этой статье я покажу несколько примеров однонаправленных и разнонаправленных антенн.

При правильной ориентации на передающую вышку направленная антенна обеспечивает более сильный и дальний прием, чем всенаправленная антенна (при прочих равных).

Всенаправленные антенны, как правило, работают лучше всего, когда окружающая местность довольно плоская (в отличие от холмистой или гористой местности), а также когда вы находитесь менее чем в 15 или 20 милях от вышек передачи.

Не случайно комнатные антенны имеют тенденцию быть всенаправленными.

Диапазон приема антенны

У каждой антенны есть диапазон приема, который указан в описании продукта.

Производитель определил этот диапазон на основании конструкции антенны и в результате тестирования в идеальных условиях.

Вы должны знать, что диапазон, указанный на коробке, может быть не действителен при всех условиях.

Например, если у вас есть холмы или высокие здания по соседству, они могут эффективно ослабить или заблокировать ваш сигнал.

Таким образом, указанное расстояние антенны может быть сокращено в результате помех на пути прохождения сигнала.

Об этом следует помнить. В зависимости от того, где вы решите разместить антенну или усилить ее, ваша антенна все равно должна улавливать слабые сигналы и передавать их на телевизор в виде идеального изображения.

Перед покупкой антенны важно сначала узнать местоположение и расстояние до местных радиовещательных вышек, чтобы получить антенну с достаточным диапазоном приема.

И последнее: многие (но, конечно, не все) производители завышают ассортимент своей продукции — некоторые рекламные диапазоны превышают 80 миль, что больше, чем естественная кривизна Земли.

Имейте в виду, что, несмотря на такие заявленные диапазоны, большинство антенн не будут принимать сигналы за пределами 60-80 миль.

Цветовые коды CTA

Если вы раньше покупали антенну, вы могли видеть оценки цветов CTA на боковой стороне коробки.

Многим антеннам присвоен цветовой код, основанный на их классификации Ассоциацией потребительских технологий.

Цвета соответствуют качеству приема антенны, например размеру антенны, направленности и дальности.

Они действительно полезны только для отчета о сигналах AntennaWeb.org, где коды указывают качество мощности сигнала.

Цветовые коды применимы только к наружным антеннам.

Маленькие всенаправленные или направленные (много- или однонаправленные) наружные антенны , требующие самых сильных сигналов, желтого цвета (15 миль от вышек или меньше)

Средние всенаправленные или направленные антенны , требующие хорошего уровня сигнала (30 миль от вышек) или меньше)

Средние всенаправленные или направленные антенны для областей с более слабыми сигналами, чем зеленый, возможно, требующие усиления (30 миль от вышек или меньше)

Среднонаправленные антенны для областей с более слабыми сигналами (45 миль от вышек или меньше)

Среднонаправленные антенны для зон с более слабыми сигналами, возможно, требующие усиления, устанавливаемые на башнях или высоких крышах (60 миль от станций или меньше)

Большие направленные антенны с усилением для зон вдали от станций, установленные на башни или высокие крыши (60 миль от станций или более)

Усилитель и вращатель?

Если разобраться, антенны — это пассивные фиксированные приемники.

В большинстве случаев они отлично работают — например, в городских районах, где вещательные вышки обычно находятся ближе к вам и группируются вместе или даже удобно выстраиваются в линию для приема направленной антенной.

Однако местные станции в вашем собственном районе могут быть расположены не так случайно, особенно если вы живете относительно далеко от городского центра.

В таких случаях вы можете рассмотреть возможность добавления некоторых функций к вашей антенне для приема большего количества каналов.

1.Добавление усилителя сигнала

Вы можете усилить линию между антенной и телевизором, чтобы усилить сигналы, которые вы уже принимаете, но которые были ослаблены до такой степени, что они не отображаются на экране вашего телевизора.

Это происходит из-за различных факторов, таких как внешние помехи, потеря сигнала в вашей телевизионной линии и т. Д.

В большинстве случаев вы можете установить предусилитель на самой антенне, чтобы усилить сигнал, прежде чем он попадет по линии на ваш телевизор.

В качестве альтернативы могут возникнуть проблемы с чрезмерной потерей сигнала по коаксиальным кабелям от антенны к телевизору.

Например, вы можете использовать пассивный разветвитель для передачи сигнала на несколько телевизоров в вашем доме.

Или общая длина кабеля от антенны может превышать 50 футов. Эти сценарии приводят к потере сигнала, поскольку они увеличивают шум в вашей телевизионной линии.

В таких случаях может оказаться полезным усилитель-распределитель.

2. Установка поворотного устройства антенны

С другой стороны, вы можете обнаружить, что несколько опор передачи довольно широко (более 90 градусов) по отношению к вашему положению.

В таких случаях вы можете получить поворотный механизм, который при необходимости укажет направление антенны на другие станции.

Некоторые антенны поставляются со встроенным ротором, например, наружная усиленная HD-антенна Vansky.

Однако для большинства антенн поворотный механизм необходимо приобретать и устанавливать отдельно.

3. Объединение антенн

Вместо того, чтобы устанавливать ротатор, вы можете приобрести и установить вторую антенну.

Этот вариант особенно полезен, особенно если в вашей семье есть несколько телевизоров, и члены семьи смотрят свои собственные программы (в этом случае ротатор повлияет на прием каждого).

Размер антенны

Размер антенны — еще один фактор, который следует учитывать при установке. Некоторые антенны относительно небольшие и компактные, что позволяет их легко разместить в разных частях вашего дома, например, на чердаке.

Но они также могут быть довольно большими и раскидистыми, что ограничивает возможности установки на крыше или на вершине мачты.

В качестве компромисса имейте в виду, что чем больше антенна, тем больше у площадь поверхности и соответствующая мощность приема в целом.

Шаг 3: Выберите расположение антенны

Где разместить телевизионную антенну

Выбор подходящего места для телевизионной антенны может означать разницу между получением только нескольких каналов или приемом всех станций в вашем районе.

Установка антенны на открытом воздухе всегда будет лучше (с точки зрения приема), чем установка антенны внутри — будь то на чердаке или в гостиной.

Это связано с тем, что конструкция вашего дома, такая как стены, изоляция чердака или металлическая крыша, создает помехи и ослабляет сигналы.

Таким образом, внешняя антенна будет испытывать меньше помех, хотя вам все равно придется бороться с местными препятствиями, такими как леса и холмы.

При размещении наружной антенны всегда старайтесь получить чистую и прямую линию обзора на опоры передачи , если это возможно, чтобы дополнительно минимизировать возможные источники помех.

На какой высоте следует устанавливать телевизионную антенну?

В идеале вы должны установить антенну на высоте не менее 10-20 футов от земли .

Независимо от того, насколько высоко вы можете его установить, просто установите его как можно выше, чтобы он очистил большинство локальных препятствий на линии прямой видимости от башен.

Помните, что если окружающий дом или строение отбрасывает тень на антенну, это, скорее всего, заблокирует или ослабит телевизионные сигналы, поступающие с этого направления.

Если вы устанавливаете антенну на металлической крыше, я бы посоветовал установить ее на мачте на высоте не менее одного метра (около 3,3 фута) над крышей, чтобы минимизировать помехи.

Посмотрите на антенны соседей

Наконец, посмотрите, куда указывают антенны ваших соседей. Это также дает хорошее представление о том, где находятся передатчики.

Шаг 4. Подготовка инструментов

Соберите все инструменты и детали перед началом установки.

Убедитесь, что ваши инструменты находятся в рабочем состоянии и что все детали антенны доставлены, сверив их с инструкциями по установке антенны.

Осмотр и сбор всего в одном месте заранее может избавить вас от некоторых разочарований позже, когда вы настраиваете антенну.

Шаг 5: Установите антенну

Вы уже выбрали лучшее место для антенны. Теперь вы готовы приступить к установке.

Ваша цель должна состоять в том, чтобы все подготовить и антенну полностью собрать, прежде чем доставить все части на крышу.

• Настенный монтаж : Вы используете кронштейны для настенного крепления, чтобы удерживать мачту на месте. Я использовал 3-дюймовые стальные настенные кронштейны Channel Master CM-9025 для тяжелых условий эксплуатации, которые удерживают мачты на расстоянии трех дюймов от стены.Вы прикрепляете настенные кронштейны к частям стены из массива дерева, убедившись, что они широко разнесены для большей устойчивости.
• Дымоходные установки : Многие люди используют дымоход в качестве монтажной базы для своей антенны. Там легко настроить, но могут быть недостатки. Во-первых, убедитесь, что конструкция дымохода устойчива. Со временем дым и тепло могут отрицательно повлиять на материалы антенны и качество приема. В любом случае, хороший набор крепежных ремней для дымохода — это твердый сигнал 4 ″ Stand Off TV Antenna Y-Mount Y-Mount для крепления вашей мачты.
• Установка на крыше : Вы можете прикрепить базовое крепление к крыше, например, регулируемое крепление антенны Вански ( обратите внимание, что некоторые наружные антенны поставляются с основанием ). Преимущество базового крепления в том, что оно гибкое, и вы можете использовать его в других местах, например, на чердаке или на стене. В противном случае вы можете использовать базовое крепление для штатива, например, Winegard SW-0010. При использовании любого типа базового крепления убедитесь, что они надежно прикреплены к массивной древесине, например к стропилам чердака, с помощью шурупов.В зависимости от высоты мачты вы также можете закрепить ее с помощью растяжек.

При использовании любого типа крепления важно, чтобы мачта была абсолютно вертикальной , так как любое отклонение может вызвать проблемы с приемом.

Для этого воспользуйтесь инструментом плотника или приложением для смартфона с функцией уровня.

Используя компас и магнитные азимутальные направления, которые вы отметили для каждого канала ранее, сориентируйте антенну в направлении, обеспечивающем оптимальный прием для всех этих направлений.

Если несколько станций находятся в разных направлениях, попробуйте направить антенну в середину группы и медленно настраивайте ориентацию, пока не достигнете максимального приема.

Если у вас есть портативный телевизор, это может быть полезным устройством для проверки положения и ориентации антенны перед проведением коаксиального кабеля к телевизору.

Шаг 6. Проложите кабель к телевизору

Важно понимать, что коаксиальный кабель сам по себе является источником помех и потерь сигнала, поэтому при его установке и подключении следует соблюдать осторожность.

У вас должен быть кабель соответствующей длины, чтобы проложить его между антенной и телевизором или преобразователем. Старайтесь избегать крутых поворотов и поворотов на маршруте.

Я рекомендую использовать кабель RG6, например от Mediabridge, который имеет сопротивление 75 Ом и трехэкранированный, чтобы минимизировать помехи (не все типы RG6 имеют трех- или четырехкратный экранирование, поэтому я специально ищу его).

Если у вас остался какой-либо коаксиальный кабель, оставшийся от предыдущей установки спутникового или кабельного телевидения, его также можно использовать повторно — однако постарайтесь не передавать сигналы антенны OTA на тот же коаксиальный кабель, что и ваш кабельный Интернет.

Водонепроницаемые соединения коаксиальной антенны

Один из наиболее распространенных способов проникновения влаги в телевизионную линию и ухудшения приема — использование плохо герметичных коаксиальных соединений.

После того, как вы подключили коаксиальный кабель к антенне, вы должны убедиться, что это соединение является «атмосферостойким», чтобы предотвратить попадание влаги.

Многие наружные антенны поставляются с водонепроницаемым резиновым чехлом, который надевается на коаксиальный кабель и защищает его, но вы можете принять дополнительные меры предосторожности:

Присоедините коаксиальный кабель к антенной мачте

Затем достаточно плотно прикрепите коаксиальный кабель — но не слишком туго, так как это может повредить водонепроницаемую внешнюю оболочку кабеля — до мачты.

Можно использовать либо пластиковые стяжки, либо изоленту, например, электрическую виниловую ленту Super 33+.

Некоторые используют другие методы, но наиболее распространенными способами связывания кабеля являются стяжки или лента.

Пропустите коаксиальный кабель в дом

Коаксиальный кабель должен проходить по возможности прямо к телевизору, чтобы минимизировать влияние помех и утечки сигнала.

Старайтесь избегать резких поворотов коаксиального кабеля и при необходимости используйте угловой разъем, например переходник 90 градусов F для коаксиального кабеля.

Возможно, вам придется просверлить отверстия в крыше, чердаке и потолке, чтобы через них прошел кабель.

Обратите внимание на диаметр кабеля и выберите сверло немного большего размера.

Тщательно выбирайте место для сверления и избегайте внутренней проводки в стенах.

Если вы обнаружите существующую проводку, убедитесь, что расстояние между коаксиальным кабелем и ними составляет не менее половины фута, чтобы свести к минимуму помехи от проводов.

Продев кабель через отверстие, можно нанести силиконовый герметик соответствующего цвета (например,g., прозрачный или белый), чтобы закрыть отверстие вокруг кабеля.

В некоторых случаях вам удастся избежать сверления отверстий, протянув коаксиальный кабель вокруг дверей и окон с помощью плоского соединительного кабеля Ghost Wire.

Шаг 7: Подключите коаксиальный кабель к телевизору.

Наконец, ваш коаксиальный кабель окажется у телевизора, где вы подключите его к входу F-коннектора на задней панели преобразователя или телевизора.

После подключения коаксиального кабеля запустите сканирование каналов, чтобы получить полученные каналы, и сравните их со списком, который вы составили из отчета о сигналах на предыдущем шаге.

Если вы не получаете достаточное количество каналов, вам нужно перенаправить антенну в (возможно, немного) другом направлении.

В этой статье перечислены возможные проблемы и способы их решения.

Для переориентации антенны и получения результатов по каналам вам следует объединиться с кем-то, кто может запускать сканирование каналов на телевизоре после каждой настройки антенны и сообщать вам (через рацию или приложение для связи) результаты ваших корректировок.

Заземлите антенну

После того, как вы настроили внешнюю антенну с хорошим приемом, вам следует дополнительно заземлить ее для защиты от статических разрядов и воздействия непрямых ударов молнии.

Резюме

Установка наружной телевизионной антенны — это не ракетостроение. Вам потребуется терпение и достаточно времени как для подготовки, так и для самой установки.

Если у вас нет времени или желания, вы всегда можете позвонить профессионалу, чтобы настроить его для вас.

Убедитесь, что вы приобрели антенну, соответствующую вашим потребностям, и что после установки вы получаете нужные эфирные каналы.

Будет ли работать антенна на Smart TV?

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, если вы совершаете покупки по ссылкам на нашем сайте.

Предположим, вы перерезали кабель (или собираетесь это сделать) и понимаете, что ваши потоковые сервисы не включают в себя все местные станции.

Возможно, вы не готовы отказаться от просмотра региональных новостей или сетевых шоу, когда они впервые выходят в эфир.

Ответ может быть ТВ антенна. В конце концов, они все еще существуют, принося то же бесплатное эфирное телевидение, которое транслировалось еще до появления кабельного телевидения.

Более того, технологии постоянно совершенствуются, и многие люди считают, что изображение, полученное с помощью хорошей современной антенны, даже лучше, чем то, что вы получаете по кабелю.

Но допустим, вы только что купили новейший Smart TV.Не просто готовый к подключению к Интернету телевизор, но и интегрированный компьютер и телевизор с собственным Playstore.

Вы смотрите потоковое видео, путешествуете по Интернету и взаимодействуете с загруженными приложениями. Так будет ли работать антенна на Smart TV?

Использование антенны HDTV

Вы можете использовать телевизионную антенну с любым типом реального телевидения, включая Smart TV. Что я имею в виду под «настоящим телевидением»? Возможно, вы этого не знаете, но есть устройства, которые выглядят как телевизоры, но не похожи на них.

У них отсутствует важный внутренний компонент: тюнер ATSC .Это устройство, которое принимает антенный сигнал и преобразует его в изображение и звук, которые передает вам телевизор (в настоящее время это стандарт ATSC 1.0, но позже он будет изменен на 3.0).

Как узнать, есть ли у вас один из этих «почти» телевизоров? Если в названии или на упаковке продукта нет слова «телевизор», скорее всего, это не так.

Также обратите внимание на разъем для коаксиального кабеля (разъем F) на задней стороне набора. Это круглый порт с резьбой снаружи, иногда обозначаемый как «антенна» или «ввод кабеля».”

Если у вас есть порт для коаксиального кабеля, значит, вы в деле. Даже если ваш Smart TV представляет собой компьютер с интерактивными функциями Web 2.0 и поддерживает практически все, что вы можете делать на любом электронном устройстве, он сохраняет функциональность традиционного телевизора.

Даже если у вас есть самозванцы, не относящиеся к телевизору, вы все равно можете использовать телевизионную антенну. Преобразователь с внешним тюнером может выполнять работу внутреннего тюнера ATSC, которого нет у вашего «почти» телевизора.

Обычно эти преобразователи подключаются к телевизору через кабель HDMI.

Какая антенна мне нужна для Smart TV?

Подойдет любая антенна. Конечно, одни работают лучше, чем другие, и процесс выбора подходящей телевизионной антенны — это отдельная тема.

Хотя выбрать телевизионную антенну, которая будет работать, очень просто — даже кроличьи уши могут помочь, — есть еще кое-что, чтобы выбрать ту, которая улучшит качество изображения по сравнению с кабельной. Самым важным фактором является ваше местоположение.

Зачем использовать антенну с моим Smart TV?

Станции свободны

В атмосфере передается огромное количество сигналов, которые ждут, пока вы их уловите с помощью телевизионной антенны.

Федеральная комиссия по связи (FCC) требует, чтобы эфирное телевидение (OTA) было бесплатным и доступным для всех, кто этого хочет.

Хотя эти OTA-станции могут быть указаны среди ваших кабельных каналов, они не принадлежат вашему провайдеру кабельного телевидения; кабель — это просто переупаковка того, что можно достать самостоятельно.

Кроме того, хотя ваш провайдер кабельного телевидения может в любой момент поднять стоимость услуг, я считаю, что OTA по-прежнему будет бесплатным с любой ТВ-антенной.

Качество лучше

Основная причина — сжатие.OTA TV транслирует станции VHF и UHF, каналы со 2 по 36.

Когда кабельные и спутниковые антенны передают местные программы, они сжимают их вместе с другими предложениями, чтобы сжимать сотни станций в том же диапазоне, что и телевизионная антенна, за меньшие деньги.

Как только оно у вас есть, оно есть у вас

Вы должны ежемесячно оплачивать счета за кабельные или спутниковые каналы. Даже профессиональная установка топовой антенной системы стоит до 2–3 месяцев счетов за кабель.

Сколько каналов будет у моей телевизионной антенны?

VHF транслируется на радиочастотных каналах 2–13, а UHF — на каналах с 14 по 36, поэтому доступно почти 33 широковещательных канала (с гораздо большим количеством реальных телеканалов, поскольку каждый радиочастотный канал может содержать несколько виртуальных каналов ).

Было время, когда большинство каналов вещания были ОВЧ и лишь некоторые из них были УВЧ. Ситуация изменилась с появлением цифрового телевидения. Вы найдете довольно много станций на этих 22 каналах УВЧ.

Если вы хотите иметь представление о том, что вы получите, вам не нужно тратить время на покупку, подключение и антенну, чтобы выяснить это. Есть сайт TVFool, на котором можно узнать, что доступно в вашем районе.

Вы вводите свой адрес или почтовый индекс, и он дает вам список станций, которые могут быть в пределах вашей досягаемости. Кроме того, он сообщает вам, в каком направлении и на каком расстоянии они находятся, сколько каналов вы можете получить и насколько сильный сигнал может достичь вас.

Как правило, вы можете получить все в пределах 15-20 миль с помощью комнатной антенны, и вам нужно находиться в пределах 15 миль для первоклассного приема.

Радиус действия антенны на крыше ограничен как местными помехами, так и кривизной земли. Антенна на крыше хороша до 60 или 80 миль; если вы хотите большего, вам, возможно, придется поднять антенну на 50 футов или выше.

Как подключить антенну к Smart TV

Это не так уж важно. Найдите разъем F на задней панели устройства. Это тот разъем, о котором я упоминал ранее, круглый с надписью «антенна» или «ввод кабеля». Прикрутите коаксиальный разъем.

Иногда бывает сложно заставить потоки «поймать», но как только вы это сделаете, соединение завершится легко. Если вы используете комнатную антенну и она будет находиться близко к телевизору, подойдет и прилагаемый к ней кабель.

Если вы собираетесь расположить его подальше, используйте высококачественный коаксиальный удлинитель.

Размещение антенны

В большинстве случаев лучшее место для внутренней антенны цифрового телевидения находится в окне, которое обращено в направлении передатчика (или, по крайней мере, в направлении большинства передающих станций).

Я бы отрегулировал положение антенны, пока не получил наилучшее изображение. Небольшое изменение угла наклона вашей антенны может иметь удивительное значение.

Найти и установить внешнюю антенну проще (из-за меньшего количества помех, чем антенна, размещенная в помещении), но также потребуется установка некоторых проб и ошибок.

Лучшее решение будет зависеть от расположения ближайших станций и от того, является ли ваша антенна направленной.

Что делать, если у меня более одного телевизора?

К каждому телевизору можно подключить отдельную антенну, но в большинстве случаев это не требуется. Коаксиальный разветвитель подает один сигнал на несколько наборов.

Разветвитель представляет собой металлический корпус с одним портом с одной стороны и двумя или более портами с другой. Коаксиальный кабель от антенны входит, а коаксиальные кабели к телевизору выходят.

Примером хорошего сплиттера является двухполосный сплиттер / сумматор Linear 2512 ChannelPlus. Фактически вы также можете использовать это как сумматор сигналов, но в качестве разветвителя коаксиальный кабель антенны будет входить в единственный порт внизу.

Не покупайте разветвитель, скажем, с восемью выходами только потому, что думаете, что когда-нибудь их сможете использовать; выберите тот, который имеет ровно необходимое вам количество выходных разъемов.

Если вы подключаете два телевизора, используйте разветвитель 2-к-1. Для каждого выхода есть небольшая потеря сигнала, и это верно независимо от того, подключено ли к нему что-нибудь или нет.

Потеря сигнала с разветвителем невелика, и я думаю, вы не заметите этого для двух комплектов, но если вы не уверены, попробуйте простой тест.

Отцепив сплиттер, отметьте, сколько каналов вы получаете и насколько хорошее изображение, и посмотрите, как это изменится, когда вы установите сплиттер в линию.

Если вы не видите разницы (или если разница небольшая, но вы можете смириться с этим), то все готово.

Заключение

Использование антенны HDTV с вашим Smart TV — хороший способ смотреть местные программы без ежемесячной платы поставщику кабельного или потокового вещания.

После покупки и настройки ваша ТВ-антенна должна обеспечивать годы просмотра телепрограмм, дополняя выбранные вами потоковые приложения и шоу.

Преобразование с кабельного телевидения на телевизионную антенну

Сначала определите, как сконфигурирована текущая проводка коаксиального кабеля.

Скорее всего, вы найдете кабельную приставку, подключенную к внешней стороне вашего дома. Внутри этого ящика должен быть либо заземляющий блок, либо разветвитель сигнала. Если вы обнаружите заземляющий блок, вы просто открутите кабельное ТВ и замените его антенным. Затем определите, есть ли на нижней линии разветвитель сигналов, возможно, он находится в подвале и т. Д.

Если в системе используется разветвитель сигнала, сигнал антенны, вероятно, потребует усиления сигнала для достижения наилучших результатов. Усилитель будет противодействовать эффектам разделения сигнала. Усилитель должен располагаться на антенной стороне разветвителя сигнала.

---

Выбор лучшей телевизионной антенны для вашего местоположения.

Выбор антенны — это начало.Антенна должна принимать достаточный сигнал 24/7. Никакое усиление сигнала не может компенсировать антенну, которая не принимает адекватный сигнал. Те, кто выберет неправильную антенну, купят вторую антенну или вернутся к кабельному телевидению. Некоторые люди пробуют использовать 3 или 4 антенны, прежде чем обращаться к нам. Имейте в виду, если вы новичок в этом и мало знаете о бесплатном приеме эфирного телевидения. Множество дилеров интернет-антенн ждут, чтобы забрать ваши деньги и взамен отправить вам хлам. Мы предлагаем бесплатную услугу по рекомендации антенн здесь>.

---

>

Усиление сигнала

В областях с более сильным сигналом усилитель сигнала может не понадобиться. В областях со слабым сигналом или если антенна будет питать несколько телевизоров, вероятно, потребуется усилитель сигнала. Правильное усиление сигнала имеет решающее значение для безупречного обслуживания цифрового телевидения 24/7. Вот почему мы не рекомендуем антенны со встроенными усилителями сигнала. Чаще всего встроенный усилитель оказывается неподходящим.

Есть два типа усилителей.Предусилитель устанавливается рядом с антенной, усилитель-распределитель устанавливается в помещении. Оба типа усилителей усиливают сигнал, разница только в том, где он расположен внутри антенной системы.

Предварительный усилитель состоит из двух частей, одна из которых (усилитель) расположена рядом с антенным выходом. Деталь возле антенны — усилитель сигнала. Вторая часть находится в помещении и является источником питания / инжектором. Для источника питания требуется электрическая розетка, и для подачи электроэнергии низкого напряжения обратно на предусилитель, расположенный рядом с антенной, используется нижний вывод коаксиального кабеля.Так предусилитель, расположенный рядом с антенной, получает рабочее электричество. Сигнал телевизионной антенны и рабочая мощность предусилителя низкого напряжения используют один и тот же коаксиальный кабель.

Усилитель-распределитель устанавливается в помещении и требует наличия электрической розетки. Усилители-распределители используются, когда телевизионный сигнал будет разделен разделителем сигнала и отправлен на несколько телевизоров. Усилитель-распределитель устанавливается на антенной стороне разветвителя сигнала. Кабель с нижним выводом антенны входит во входное соединение усилителя-распределителя, сигнал усиливается и подается от выходного соединения усилителя к разделителю сигнала. Разветвитель сигнала делит сигнал, и сигнал отправляется через коаксиальный кабель на все подключенные телевизоры в вашем доме. Правильное усиление сигнала важнее, чем думает большинство людей. Выбор правильного усилителя сигнала может стать решающим фактором между высококачественным круглосуточным приемом цифрового телевидения и выходом из строя. Небольшой совет, держитесь подальше от разветвителей усиленного сигнала. Для достижения наилучших результатов всегда используйте отдельный усилитель-распределитель и разветвитель сигнала.

---

Обслуживание Интернет-услуг

Могу ли я использовать свой существующий кабель для привязки наружной антенны, продолжая использовать тот же кабель для Интернет-услуг?

Нет, два сигнала плохо смешиваются.Скорее всего, у вас есть беспроводной интернет-модем. Определите кабель, который ведет к модему, и подключите его напрямую к входящему каналу Интернет-сервиса. Остальные кабели теперь можно использовать для эфирного ТВ-сигнала.

---

И последнее.

Когда вы свяжетесь с нами, Денни или Тони будут работать с вами лично. Помогаем вам на каждом этапе пути. Мы серьезно относимся к тому, что делаем, и вы тоже. Вы можете сэкономить тысячи долларов, если перережете шнур.

---

Мы готовы ответить на любые ваши вопросы о переходе с кабельного телевидения на телевизионную антенну. Заполните форму ниже и отправьте ее, и мы свяжемся с вами.
Или позвоните нам по телефону 989875 4902.

Ответ на вашу заявку будет отправлен по адресу электронной почты, указанному вместе с формой. Тема будет: «Перерезание шнура кабельного телевидения » .

Denny’s TV Antenna Service

«Помогая Америке смотреть бесплатное телевидение с 1988 года»

Где разместить и как установить эфирную телевизионную антенну | По воздуху (OTA) DVR

15 августа 2018

Помимо телевизионной антенны, которую вы выбираете, вашего местоположения, избегания препятствий и помех, следующим важным фактором, влияющим на вашу способность принимать бесплатное эфирное телевидение, является место, где вы размещаете или устанавливаете свою антенну.

Качество приема вашего эфирного сигнала во многом зависит от этого выбора места, поэтому найдите время, чтобы найти лучшее место для установки телевизионной антенны.

На самом деле, идеальное место для вашей антенны в вашем доме может быть не рядом с телевизором, а вместо этого на крыше, за пределами вашего гаража, на чердаке, в окне спальни или на балконе.

(К счастью, есть способы передать сигнал вашей антенны на телевизор, даже если он находится не в той же комнате.Подробнее об этом ниже.)

Итак, при поиске «золотой середины» для приема OTA-телевидения в вашем доме помните следующие соображения:

Рекомендации по размещению ТВ-антенны №1 — высота

Безусловно, наиболее важным фактором для размещения телевизионной антенны является высота. Чем выше антенна находится внутри дома, тем лучше будет прием ТВ.

Лучшее место для наружных телевизионных антенн — на крыше или в гараже. Если ваш чердак доступен, и у вас нет теплового барьера или металлической крыши, вы также можете попробовать установить наружную телевизионную антенну на чердаке.

Если вы не уверены, что сможете самостоятельно установить крепление на крыше или чердаке, быстрый поиск в Google поможет вам найти местного специалиста по установке телевизионных антенн.

В качестве альтернативы, балкон или другое открытое пространство может стать отличным местом для установки телевизионной антенны, особенно для тех, кто живет в кондоминиумах или квартирах.

Вы даже можете приобрести кусочки плоского коаксиального кабеля, чтобы упростить прокладку кабеля антенны через окно или дверь.

(Резаки шнура, живущие в домах, управляемых ассоциациями домовладельцев, советами домовладельцев или капризными домовладельцами, защищены правилами Федеральной комиссии по связи, которые дают вам право на установку телевизионной антенны в «зонах исключительного использования» . )

Комнатные телевизионные антенны проще размещать и устанавливать, и они созданы, чтобы гармонировать с вашим интерьером.

Попробуйте место возле окна или двери патио. Если у вас многоэтажный дом, предпочтительнее окно наверху. Однако избегайте окон и дверей с металлическими сетками или отражающими покрытиями, поскольку они могут блокировать телевизионные сигналы.

Рекомендации по размещению телевизионной антенны №2 — направление антенны

Антенны эфирного телевидения будут работать лучше всего, когда они обращены к источнику сигналов — вашим местным башням вещания.

Выберите окно или место на открытом воздухе с видом на башни, свободное от препятствий.

Всенаправленные или плоские телевизионные антенны не обязательно должны быть направлены дальше этого, но вы можете увидеть незначительные улучшения, поиграв с позиционированием на несколько футов или даже на несколько дюймов. Использование компаса может быть полезным при наведении направленных телевизионных антенн.

Когда вы вносите небольшие корректировки направления, не забудьте использовать опцию «повторное сканирование» на экране настроек вашего телевизора или приложения Tablo, чтобы найти «золотую середину» для наиболее сильного сигнала для телеканалов, которые вам нужны больше всего.

Рекомендации по размещению телевизионной антенны № 3 — Распространение сигналов телевизионной антенны OTA
Что происходит, когда лучшее место для размещения антенны находится не рядом с телевизором (или DVR)?

Существует несколько способов передачи сигнала телевизионной антенны из точки A в точку B, каждый из которых имеет свои преимущества и недостатки.

Вариант A — Прокладка нового коаксиального кабеля

Да, вы можете взять катушку коаксиального кабеля и пропустить ее от антенны к телевизору или видеорегистратору.Однако, если вы не умеете сверлить отверстия в стенах, это может быть в лучшем случае некрасиво, а в худшем — споткнуться.

Кроме того, чем длиннее коаксиальный кабель между ТВ-антенной и тюнером (на телевизоре или в видеорегистраторе Tablo), тем выше вероятность ухудшения сигнала OTA.

Вариант B — повторное использование существующего коаксиального кабеля

Если у вас недавно было спутниковое или кабельное телевидение, вы можете повторно использовать существующую проводку для соединения антенны и телевизора или цифрового видеорегистратора.Однако вы все равно увидите некоторое ухудшение сигнала, особенно если вы не отключите неиспользуемые конечные точки.

Вариант C — Распределение телевизионных сигналов по вашей сети WiFi

Подключив ТВ-антенну к сетевому тюнеру или OTA DVR, например Tablo, вы можете разместить антенну практически в любом месте дома и использовать домашнюю сеть Wi-Fi для распространения ТВ-сигналов OTA.

Хотя и дороже, чем первые два варианта, сетевое распределение позволяет с помощью одной антенны доставлять видео и аудио на каждый экран в вашем доме, избегая при этом кошмаров с прокладкой кабелей. Это также упрощает добавление услуг, таких как экранный телегид, DVR и потоковое вещание из дома, к сигналу вашей антенны, воспроизводя опыт кабельного или спутникового телевидения без значительных ежемесячных затрат.

Понравилась статья?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости индустрии обрезки шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, которые доставляются прямо на ваш почтовый ящик!

Антенны Прямые | Поиск и устранение неисправностей антенны HDTV

Возникли проблемы с приемом?

Мы поможем вам решить некоторые из наиболее распространенных проблем при устранении неполадок приема.

Проблема: телевизор не принимает сигналы.

Возможные причины:

После того, как вы правильно установили антенну, изменили вход на телевизоре на «ANTENNA» и запустили сканирование каналов, вы должны принимать по крайней мере некоторые из ваших местных каналов. Если это не так, причина может быть в одной из следующих:

Радиовещательные вышки не имеют прямой видимости.

Если между вышками вещания и антенной находятся холмы, деревья, здания или другие географические объекты, сигналы могут не достигать вашей антенны.Подняв антенну, поместив ее на более высокое место или используя более высокую мачту, вы улучшите прием сигнала. Цель состоит в том, чтобы обеспечить максимально беспрепятственный обзор радиовещательных вышек.

Сигнал может быть потерян в распределении по коаксиальному кабелю.

Важно регулярно проверять наличие коррозии, ослабления кабельной арматуры или повреждения кабеля. Если вы используете разветвитель, это также может ослабить сигнал.Попробуйте отключить разветвитель и подключить кабель непосредственно к ТВ / конвертеру и запустить сканирование каналов. Если качество приема улучшится, лучшим решением будет усилитель-распределитель.

Коаксиальный кабель от антенны до тюнера может быть слишком длинным.

Когда длина кабеля превышает 100 футов, может быть потеряно до 1/3 сигнала. Если вам нужен длинный кабель или вы используете разветвитель, вам может понадобиться предусилитель.

Вы находитесь более чем в 70 милях от радиовещательных вышек или вне зоны действия антенны.

Кривизна земли ограничивает дальность действия большинства антенн примерно 70 милями. Зайдите на сайт www.antennapoint.com и введите свой адрес или почтовый индекс, чтобы убедиться, что вы находитесь в пределах досягаемости вышек вещания в вашем районе. Если вы находитесь более чем в 70 милях от вещательной вышки, прием возможен, если используется соответствующее оборудование и соответствующие условия.

Неисправный цифровой тюнер

Такое случается нечасто, но вполне возможно, что тюнер вышел из строя на новом телевизоре прямо из коробки.Тюнер ATSC отделен от HDMI или других входов, поэтому тюнер не повлияет на другие части телевизора. В качестве второго шага в устранении неполадок попробуйте установить антенну и кабель на дополнительный телевизор.

Проблема: я принимаю все каналы, кроме одного.

Возможные причины:

Станция вещает на другой частоте.

В то время как большинство телевизионных станций передают на частоте UHF, некоторые используют VHF.Хотя некоторые антенны UHF могут принимать сигналы VHF, необходимо использовать антенну, оптимизированную для приема частот UHF и VHF.

Передатчик для определенных каналов может быть расположен на более низком уровне на вышке вещания или даже позади других вышек вещания.

Низкая высота или препятствие со стороны других вышек может вызвать проблемы с прямой видимостью. Для стабильного приема УВЧ-сигналы зависят от прямой видимости. Измените расположение или высоту антенны, чтобы увидеть, сохраняется ли проблема.

Проблема: изображение нечеткое или я вижу снег (нечеткость).

Возможные причины:

Телевизор может не иметь встроенного цифрового тюнера ATSC.

В цифровых сигналах нет снега! Если вы видите по телевизору снег или пух, вы смотрите аналоговую трансляцию. Обычно у людей с этой проблемой нет встроенного тюнера ATSC в телевизор. Если у вас есть телевизор, купленный до 2007 года, это может относиться к вам.Обратитесь к руководству пользователя телевизора или свяжитесь напрямую с производителем, чтобы узнать, есть ли в телевизоре встроенный цифровой тюнер ATSC. Если его нет, можно приобрести внешний ресивер или конвертер, чтобы вы могли использовать свой существующий телевизор для приема передач HDTV.

Процедура автоматической программы или сканирования каналов была выполнена неправильно.

Если у телевизора есть внутренний тюнер ATSC, убедитесь, что вход или источник телевизора установлен на «ТРАНСЛЯЦИЯ», «ТВ» или «ВОЗДУХ», а не на «КАБЕЛЬ».Убедившись в этом, войдите в меню настройки телевизора для поиска каналов. Все телевизоры разные, и у разных производителей разные процедуры. Если вы не принимаете программы высокой четкости, обратитесь к руководству по эксплуатации телевизора или свяжитесь с производителем, чтобы убедиться, что эти шаги выполняются правильно.

Проблема: я живу в пределах 2 миль от радиовещательной вышки, но сигнал прерывается.

Возможная причина:

Ваш телевизор может принимать сигналы помех.

Более крупная / более мощная антенна не обязательно решит эту проблему. Попробуйте переместить антенну, убедившись, что она не находится рядом с металлическими предметами или другими антеннами. Если это не удается, ваш сигнал может быть слишком сильным и может потребовать использования аттенюатора.
Позвоните на нашу горячую линию или поговорите с нами здесь, используя функцию живого чата на нашем веб-сайте для анализа вашего района и установки. Возможно, мы сможем предложить простые решения.

Как подключить телевизор к антенне для дома на колесах (пошаговое руководство)

С беспроводной антенной для дома на колесах вы получаете бесплатный мгновенный доступ к потенциально сотням местных каналов.

Однако подключение телевизора к антенне RVs может показаться сложным, если вы никогда не делали этого раньше.

К счастью, это очень простой процесс!

Итак, давайте изучим основные шаги по подключению телевизора к антенне RV. И мы дадим несколько советов о том, как улучшить прием и максимально эффективно использовать антенну.

Как мне подключить антенну к телевизору?

С имеющейся антенной

1. Подключите телевизор к антенне

Воздушные антенны, даже антенны высокой четкости (HD), обычно подключаются к вашему телевизору через коаксиальный кабель.

Итак, просто прикрутите коаксиальный кабель от антенны RV к коаксиальному порту на задней панели телевизора.

Что делать, если ваша модель телевизора не имеет коаксиального порта?

Тогда вам понадобится то, что называется тюнером ATSC. Вы просто подключаете коаксиальный кабель к тюнеру, а затем пропускаете AV-кабели или HDMI-кабель от тюнера к задней панели телевизора.

2. Установите телевизор

В некоторых случаях вам потребуется снять телевизор с настенного крепления, чтобы получить доступ к портам кабеля.В этом случае просто снова прикрепите телевизор к стене, прежде чем продолжить.

Если вам еще предстоит установить телевизор, обязательно ознакомьтесь с нашим руководством по прикреплению кронштейна для телевизора к стене дома на колесах, а также о том, как установить телевизор с плоским экраном в доме на колесах.

3. Выполните сканирование каналов

После того, как ваш телевизор будет подключен к антенне RV и телевизор будет правильно установлен, убедитесь, что антенна включена (если она усилена), и запустите сканирование каналов. Вы запустите сканирование каналов прямо со своего телевизора. И то, как вы это сделаете, зависит от производителя, поэтому вам, возможно, придется обратиться к руководству вашего телевизора, чтобы узнать, как это сделать.

Если каналы не найдены, возможно, вам придется настроить антенну и снова запустить сканирование.

Совет : Ежемесячно повторно проверяйте каналы, чтобы потенциально найти новые каналы.

С новой антенной

Если вы планируете самостоятельно установить антенну на свой дом на колесах, убедитесь, что вы выбрали модель с прочной конструкцией или такую, которую можно легко сложить во время вождения.

1. Создайте свою антенну

Распакуйте антенну и неукоснительно следуйте инструкциям производителя по установке.Вы можете пропустить этот шаг, если у вас есть предварительно собранная модель, но в любом случае рекомендуется прочитать руководство пользователя перед установкой антенны.

2. Установите антенну

Найдите безопасное и свободное место на крыше дома на колесах, чтобы прикрепить антенну.

Совет : Обратитесь к дилеру или производителю автофургона, чтобы узнать, есть ли для этой системы предварительно смонтированная или усиленная зона.

Опять же, все антенны разные, поэтому обратитесь к инструкциям по установке для получения пошаговой инструкции по установке вашей конкретной антенны.

При необходимости воспользуйтесь услугами специалиста. Неправильная установка антенны может в конечном итоге обойтись вам дороже. Вы также можете пропустить этот шаг, если хотите использовать переносную антенну.

3. Проложите кабели

Найдите отверстия или «соединения» в вашем доме на колесах, через которые можно пропустить кабели. Затем проложите кабель питания и интерфейсный кабель внутри дома на колесах, чтобы можно было подключить их к телевизору.

4. Подключите кабели, установите телевизор и выполните сканирование каналов.

См. Шаги с 1 по 3 из первого сценария.После того, как сканирование вашего канала будет завершено, готово!

Совет: Выбор модели антенны существенно влияет на процесс установки. Некоторые устройства переносные, поэтому их не нужно прикреплять к крыше. Все, что вам нужно сделать, это найти зону с хорошим приемом, подключить антенну и телевизор, и все готово.

Улучшение восприятия телевизора

Даже при правильно подключенной антенне вы все равно можете испытывать проблемы с сигналом в зависимости от вашего местоположения.Вот несколько дополнительных устройств, которые могут улучшить качество приема и упростить настройку.

Поворотное устройство телевизионной антенны

При перемещении из одного места в другое вам, возможно, придется повернуть антенну, чтобы улучшить прием, а ручная регулировка может быть затруднительной. С помощью поворотного устройства с дистанционным управлением вы можете легко настроить угол и направление антенны.

Некоторые модели даже имеют функцию сохранения канала. Когда вы смотрите определенный канал, ротатор автоматически перемещается в правильном направлении, чтобы получить лучший сигнал!

Многие телевизионные антенны имеют встроенную эту функцию, однако также можно приобрести отдельные поворотные устройства антенн.

TV Antenna Booster

Качество приема зависит от расстояния до местных сигнальных вышек и других факторов, таких как погода, местность и ваше окружение. Усилитель телевизионной антенны может улучшить качество сигнала, принимаемого вашей антенной, если вы не можете получить лучший прием при повороте антенны.

Если у вас есть ТВ-антенна с усилителем, то вы уже видите преимущества усиления сигнала.

Однако, если у вас есть антенна без усилителя, вы можете просто прикрепить к ней усилитель телевизионной антенны, чтобы улучшить качество сигнала.

Измеритель антенного сигнала

Измеритель антенного сигнала полезен, если вы не хотите гадать. Это устройство подключается к антенному кабелю вашего дома на колесах и автоматически проверяет уровень сигнала при каждом движении антенны.

С помощью измерителя сигнала вы можете быстро определить, какие местные станции находятся в пределах досягаемости, и ускорить процесс настройки.

Измеритель сигнала также позволит вам:

• Отрегулировать усиление для точной настройки качества изображения
• Повернуть антенну (доступно на некоторых моделях)
• Отрегулировать громкость звукового сигнала обратной связи

База штатива

Если у вас есть переносная неустановленная антенна, для нее может пригодиться штатив.
