Как разобрать бойлер: Как разобрать водонагреватель своими руками

Как самостоятельно разобрать бойлер

Такой привычный для каждого бытовой прибор, как бойлер, обладает простым внутренним устройством. Это в значительной мере облегчает процедуру прочистки и остальные ремонтные работы. Даже обычный человек без специальных технических знаний способен понять, как разобрать бойлер в домашних условиях.

Как слить воду с водонагревателя

Перед тем, как разобрать водонагреватель, необходимо провести осушение накопительного бака — слить оставшуюся в водонагревателе воду. Обычно к прибору подключено два патрубка:

• система вывода жидкости;
• система забора жидкости из водопровода.

Произвести осушение можно несколькими способами.

Стандартный метод

Этот способ приведен в инструкции по эксплуатации устройства. Вам потребуется задействовать тройник, который размещается рядом с клапаном и патрубками системы. Осуществляется осушение путем перекрытия подающего воду патрубка.

Остатки уже запасенной жидкости сливают через смеситель.

Описанный метод актуален для моделей прошлого поколения, современные устройства чаще всего не снабжаются тройником.

При помощи рычажка (триггера)

Расположенное на защитном клапане устройство поможет быстро избавиться от скопившейся воды. Все, что потребуется сделать — это просто отогнуть рычажок, и бойлер произведет слив. Стоит заметить, что процедура, выполняемая при помощи триггера, может затянуться на длительное время. Существенно ускорить процесс поможет подсоединение шланга. Прикрепив его к носику, вы значительно облегчите отток воды, однако вода все равно будет уходить в течении двух часов.

Альтернативный метод

Если на приборе не установлен ни один из перечисленных приборов, придется прибегнуть к более сложному способу. Для этого необходимо выкрутить обратный клапан против часовой стрелки. Напор спускаемой воды будет очень сильным, не нужно паниковать из-за этого, приготовьте подходящую емкость и одежду, которую не жалко намочить. Для защиты помещения от воды специалисты рекомендуют использовать прочный шланг, длины которого будет достаточно для подведения к сливу ванной или унитаза.

Если вода не течет после откручивания клапана, это означает, что перекрыта подача горячей воды. Вместе с этим перекрывается и поступление воздуха, без которого осуществление слива невозможно. Только по завершению этой процедуры, можно приступать к дальнейшей разборке бойлера.

Особенности разборки различных водонагревателей

Подготовившись к разборке бойлера, определите, к какой разновидности он относится. Это немаловажный момент, ведь в зависимости от типа устройства в его конструкции предусмотрены свои особенности. Современные бытовые устройства подразделяют на:

• тэновый бойлер;
• экономичные водонагреватели;
• водонагреватель медиум-класса;
• бойлеры, оснащенные плоским баком.

Заранее подготовьте подходящий инструмент, чтобы не отвлекаться от работы на его поиски.

Вам могут потребоваться: ключи, несколько пустых емкостей, прочный шланг, сменные расходники – анод, прокладки, герметик.

Водонагреватель с ТЭНом

Примером такого устройства может стать водонагреватель Atmor (Атмор). Это одна из самых дешевых разновидностей водонагревательного оборудования, оснащенная заводским ТЭНом, закрепленным при помощи гаек. Подобный тип устройств не имеет внешних регуляторов. Характерной чертой такого агрегата считается встроенный шестигранный фланец, раскручивающийся ключом на пятьдесят пять.

ТЭН на шестригранном флянце

Водонагреватель приобрел популярность среди владельцев квартир или небольших частных домиков. Бойлер позволяет подключить несколько смесителей, снабжая горячей водой несколько помещений.

Для последовательной разборки агрегата необходимо последовательно провести следующие действия.

1. Стандартная процедура по обесточиванию прибора — любые манипуляции с электрическими приборами можно проводить только после отключения питания. Затем слив оставшейся жидкости и снятие обратного клапана. Для облегчения последующих операций выкрутите обратный клапан. Описанные действия актуальны для всех типов нагревателей.
2. Далее аккуратно снимают верхнюю часть – крышку бака. Производитель чаще всего прикручивает ее специальными винтами, расположенными недалеко от патрубков.

3. Осторожно демонтируйте термостат.
4. Не забудьте подготовить пустую емкость для остатков грязной воды, которые могут неожиданно выплеснуться из внутренних частей устройства.
5. После этого необходимо раскрутить фланец — делают это при помощи ключа, против часовой стрелки. Если прибор давно находится в эксплуатации, на детали могут скопиться грязь и накипь, их необходимо тщательно удалить при помощи пластикового ножа. Также можно использовать деревянный инструмент, главное, не повредить фланец. По завершению процедуры деталь аккуратно извлекают и откладывают в сторону.
6. Перед тем, как разбирать ТЭН, необходимо удалить отложения на изгибах нагревателя.

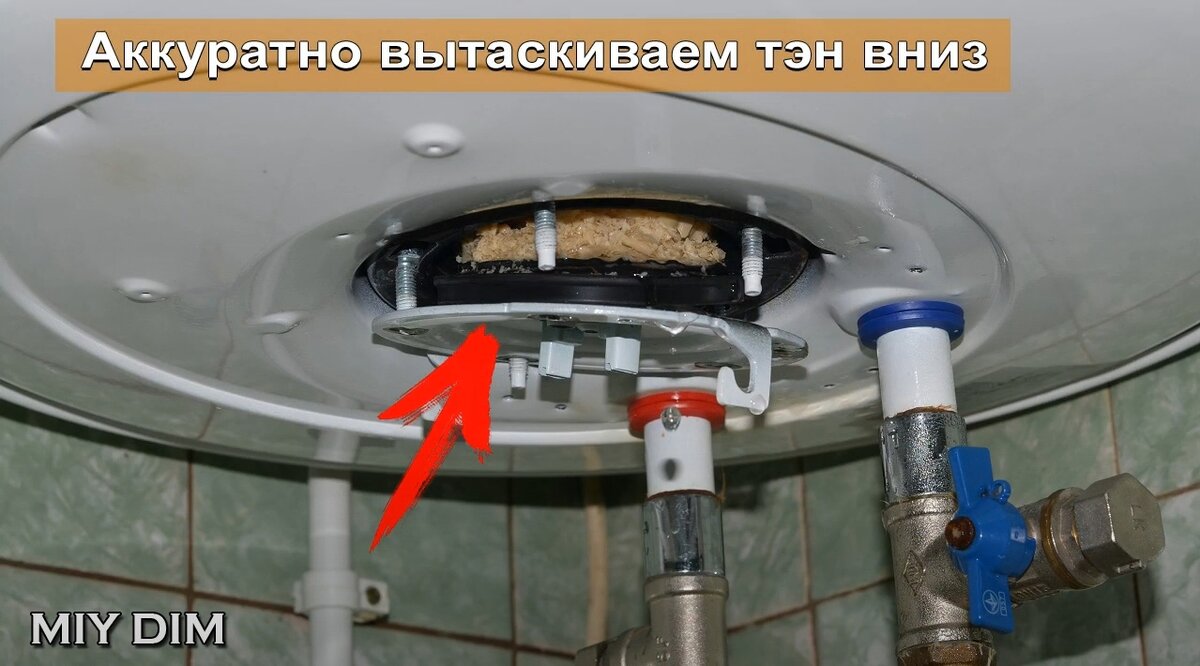

   После этого его бережно вынимают из паза, слегка раскачивая в разные стороны.

Экономный водонагреватель

Разборка экономичного бойлера может занять некоторое время. Такие нагреватели имеют форму овала, что привносит определенные трудности в их разборку. Для проведения подобной процедуры необходимо после стандартного осушения бака сделать следующее:

• недалеко от шлангов подачи и забора жидкости расположены два винта, которые нужно выкрутить для снятия верхней крышки бочка;
• для снятия термодатчика следует четко и быстро потянуть его вниз;
• после этого уже ничто не мешает заняться фланцем, который удерживается на корпусной планке при помощи особой гайки;
• сняв гайку, не спеша вытащите и фланец.

Водонагреватель медиум-класса

Данная разновидность нагревателей относиться к среднему ценовому сегменту, что говорит о высоком качестве их компонентов. В большинстве случаев изготовитель поставляет прибор вместе с фланцем, закрепляющимся на горловину устройства посредством шести болтов.

Разборка агрегата включает следующие шаги.

1. Стандартная процедура по обесточиванию прибора и осушению прибора, снятие обратного клапана.
2. Для демонтажа верхней крышки необходимо раскрутить винты, расположение которых зависит от модели.
3. На следующем шаге убирается термодатчик. Он может соединяться с нагревательным элементом проводами или закрепляться на его поверхности.

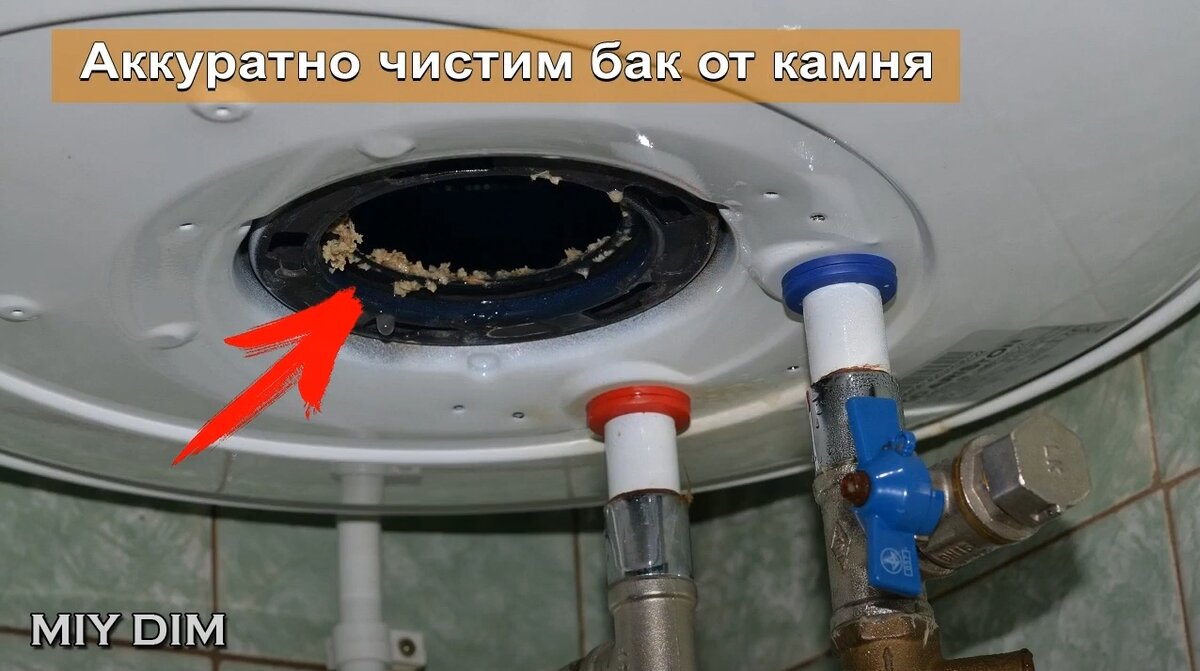

На этом процедура разборки завершается. Тщательно отмойте внутренние стенки бака, удалите накипь и отложения. Проверьте состояние анода и замените его на новый при необходимости. Изучите состояние проводов, патрубков и соединений. Все должно быть целостным и герметичным. Обработайте герметиком подозрительные места: подобная предосторожность позволит избежать протеканий.

Бойлер с плоским баком

Процедура разборки устройства этого типа немного отличается от описанных выше. Особенности конструкции вносят свои коррективы и добавляют новые действия.   После слива воды проведите следующие операции.

1. При помощи ключа снимите гайку – заглушку.
2. Отсоедините пластиковые элементы защиты
3. Для снятия пластмассовой крышки нужно убрать декоративную заглушку, а затем выкрутить крепежный болт.
4. После этого аккуратно убирается нижняя панель, скрывающая за собой электронную начинку водонагревателя. Специалисты рекомендуют запечатлеть полностью собранную схему, чтобы не запутаться в проводах при обратной сборке. Можно составить схему подключенных деталей, подписав порядок их демонтажа.
5. На следующем шаге проводят отключение управляющей платы и термозащиты. Для этого потребуется раскрутить все гайки и убрать закрепляющие саморезы, а также снять кронштейны заземления. Помните, что вся электроника портится от попадания воды, все платы разобранного бойлера следует хранить в сухом месте.
6. Отключите разъем внешней платы.
7. Для извлечения ТЭНа откручивают гайки фланца.

На этом процедура разборки заканчивается, внутреннюю часть плоского бака очищают от загрязнений и производят все действия в обратном порядке.

Водонагреватель разбирают для очистки или ремонта, однако регулярные осмотры внутренних деталей тоже будут не лишними.

Как разобрать водонагреватель своими руками

Автор Евгения На чтение 29 мин. Опубликовано 10.02.2020

Как разобрать бойлер своими руками

Водонагреватели, иначе говоря, бойлеры – приборы далеко не самого сложного устройства. Благодаря этой особенности прочистку и другие ремонтные работы легко производить собственноручным образом. Прежде чем начать производить какие-либо работы с этим аппаратом, сначала надо разобраться, как разобрать бойлер своими руками.

Обязательным моментом, без которого недопустимо начинать осуществлять разборку – является слив воды. Накопительный водонагреватель обладает двумя патрубками, направленными на вывод и ввод жидкости. Произвести слив воды можно тремя вариантами: (См. также: Карта сайта 2)

Первый производится согласно инструкции. С помощью тройника, который расположен между патрубком и клапаном, легко произвести слив воды. В данном случае необходимо осуществить ее перекрытие возле места поступления ее в бак. Однако такая процедура не всегда бывает возможна, поскольку наличие данного арматурного тройника – сегодня редкость.

При помощи рычажка-триггера. Данное устройство располагается на защитном клапане. Отогнуть его проще простого, что приведет к сливу воды. Однако простота исполнения потребует немалого количества времени, чтобы избавиться от всего объема воды. Оснастить систему и ускорить процесс слива можно при помощи шланга. Его легко прикрепить к носику, что облегчит произведение работ. Однако скорость все также будет оставаться довольно-таки медленной и слив займет приблизительно около часу или двух времени.

Третий вариант характерен при отсутствии рычажка-триггера и, разумеется, тройника арматурного. Против часовой стрелки производится отвинчивание обратного клапана. Не стоит пугаться обилия вытекаемой воды, которая начнет хлестать с немалым напором. Для наибольшего удобства рекомендуется применять хороший шланг достаточной длины, чтобы подвести его непосредственно к унитазу или ванне. Если такой роскоши под рукой не оказалось, то неоднократная пробежка с ведрами будет гарантирована. Отсутствие воды при открученном клапане будет сигнализировать о закрытии подводки горячей воды, открытие которой необходимо для осуществления слива жидкости, поскольку открытая подводка обеспечивает приток воздуха в бак.

Для того чтобы разобрать бойлер своими руками, слить воду просто необходимо, тогда как гарантийное обслуживание не предусматривает такого действия. Поэтому производить эти работы, не дождавшись специалистов, не рекомендуется. Данная процедура рассчитана на самостоятельное произведение очистных или других профилактических работ.

Разборка водонагревателя

Самостоятельно разобрать бойлер получится лишь при наличии целого ряда инструментов:

средства для очистки;

емкости для воды.

В первую очередь необходимо устранить действие электрического тока на устройства, то есть обесточить его. Важно помнить, что последовательность шагов разборки бойлера может производиться лишь при обесточенном устройстве. Нарушение данного правила может привести к печальным последствиям. После отключения питания необходимо произвести отключение всех проводов. Для этого требуется убрать крышку с нижней части бойлера и отсоединить все имеющиеся провода.

Третьим этапом производится слив воды по одному из вышеуказанных алгоритмов. Это можно сделать самым доступным и оптимальным образом: сливной кран оснащается подготовленным шлангом, диаметр которого заранее подбирался относительно клапана. (См. также: Как поменять ТЕН в водонагревателе)

Труба, предназначенная для подачи горячей воды, перекрывается, тогда, как труба холодного предназначения отсоединяется от устройства, после чего можно смело открутить клапан. Другой конец шланга протягивается в установленное место для слива воды, это может быть канализация.

После того как вопрос с водой решен, переходим к корпусу, где необходимо найти болты крупного размера, расположенные в нижней части устройства. Прежде чем открутить их, необходимо поставить на пол таз на их уровне. Крепкое прикручивание болтов говорит о качественном устройстве, поэтому не стоит жалеть сил на их откручивание.

Не всегда это сделать удается с первого раза, порою приходится прибегать к снятию устройства, поскольку на весу произвести устранение болтов не получается возможным. После снятия аппарат аккуратно укладывается на мягкую ровную поверхность, где продолжается схватка с болтами до положительного результата. (См. также: Чистка бойлера своими руками)

Следующим этапом является нахождение электрочасти устройства. Как только она найдена, необходимо потянуть за нее, однако не стоит прикладывать слишком много усилий, поскольку есть риск повреждения резиновой прокладки. Анод, удобно разместившийся возле ТЭНа, предотвращает развитие коррозии, поэтому в случае его неприглядного вида лучше всего произвести замену на новый.

Электронагревательную часть рекомендуется прочищать с помощью специальных химических составов. Разумеется, многие прибегают к помощи ножа и металлического ершика. Для наибольшего очистительного эффекта рекомендуется производить чистку и самих поверхностей устройства, налет на которых легко устранить при помощи обычной губки.

Разбор бойлера Аристон

Разборка бойлеров компании Аристон необходимо производить по особому алгоритму, учитывая некоторые особенности устройства, в первую очередь, овального фланца. Так, подготовительный этап включает в себя всем известное отключение электропитание, а также необходимый для дальнейшего разбора, слив воды. Возможно также и устранение обратного клапана, если того требует демонтаж. (См. также: Как сделать бойлер своими руками)

Последующие действия схожи с установленным алгоритмом разборки водонагревателей. То есть необходимо открутить, расположенные внизу, болты и изъять крышку. Термостатическое устройство отсоединяется легким движением, направленным вниз. Устранение данного оборудования позволяет получить доступ к фланцу. Бойлеры Аристон крепят фланец с помощью гайки и планки, поэтому его изъятие будет доступным лишь после устранения данных крепежных деталей. Важно помнить, что изъятие теплонагревательного элемента и фланца осуществляется с предварительным поворотом ТЭНа вниз. Такой же алгоритм действий необходимо произвести, чтобы собрать разобранный бойлер.

Очистка прибора производится всеми известными способами, включая химическое воздействие специальных средств, или же механическое воздействие жесткой щеткой. Очень важно учитывать несимметричную форму фланца во время обратной сборки аппарата. Для того чтобы не возникло проблем с обратной сборкой лучше всего запомнить расположение фланца в горловине.

В качестве ориентира можно выбрать клемму, поскольку ее положение куда проще запоминается. Часто случается, что после разборки агрегат начинает давать протечки, в этом случае рекомендуется заранее сменить резиновую прокладку.

Разбор бойлера Термекс

Разобрать бойлер Термекс не составляет труда, если следовать установленным инструкциям. Такая же последовательность действий характерна и для процедуры демонтажа схожих с ним аппаратов. Разумеется, сначала происходит полное изолирование устройства от поступления электричества. Далее необходимо избавиться от наличия воды в баке при помощи специального клапана. Когда эта работа завершена, необходимо открутить гайку-заглушку.

Следующие шаги направлены на демонтаж щитков, выполненных из пластика, а также на устранение крепежного винтика, который должен располагаться по центру. Порою винтик бывает спрятан за наклейкой, поэтому не стоит пугаться его отсутствия, такие защитные пломбы встречаются, и когда пытаешься разобрать бойлер Gorenje.

После устранения данного винтика нижняя крышка легко поддается снятию. Не стоит пугаться внутреннего устройства. Оно действительно очень сложное благодаря обилию всевозможных электроэлементов. Рекомендуется сфотографировать или же иначе зафиксировать столь сложное внутреннее убранство бойлера. Не стоит пренебрегать данным советом, поскольку разобрать водонагреватель куда проще, чем собрать, а данная фотография, сделанная крупным планом, или зарисованная схема поможет выполнить эту трудоемкую задачу.

Следующие шаги предусматривают отключение платы управления и термозащитного элемента. Это произвести можно при помощи откручивания крепежных саморезов. Помимо этого необходимо удалить и кронштейн. Не стоит забывать о вредоносных факторах воды, поэтому данные элементы рекомендуется убрать в надежное сухое место. Обязательно отсоедините разъем, соединяющий внутреннюю плату управления с наружной.

Оба ТЭНа присоединены к фланцу посредством 6 гаек, которые необходимо открутить. С электронакопителями рекомендуется обращаться очень аккуратно, бережно и неторопливо производить их демонтаж. Часто они бывают полностью покрыты накипью. После того как вся процедура произведена можно преступать к очистке устройства.

Многие стараются произвести демонтаж и внешней панели управления, однако данный процесс не отливается легкостью. Первостепенно мешающая наклейка нагревается при помощи фена, после чего отклеивается. Под наклейкой располагается защитная планка, закрепленная 5 саморезами.

Открутив эти детали, можно снять панель, за которой кроется плата наружного управления. Сборка данного устройства – процедура не из легких, гораздо проще его разобрать. Важно не забывать пользоваться зафиксированной схемой собранной конструкции и внимательно производить монтажные работы.

Как разобрать водонагреватель Аристон

Пользуясь любым водонагревателем, и Аристон в этом случае не исключение, необходимо проводить регулярную чистку от накипи. Для того, чтобы агрегат заблаговременно не вышел из строя, рекомендуется 1 раз в полгода чистить, а раз в год-два заменять магниевый анод. Все это можно сделать своими руками и ранее это уже было описано в статье «Зачем и для чего нужен магниевый анод в водонагревателе». Но прежде чем начинать проводить очистительные мероприятия, стоит узнать, как разобрать водонагреватель Аристон.

Это минимальные профилактические меры, которые можно сделать дома своими руками и без использования специального оборудования. Конечно, когда из строя выходит нагреватель, термодатчик либо возникают других серьезные проблемы, рисковать не стоит и лучше обратиться к профессионалам. В остальном – все зависит только от вас.

Профилактика как способ избежать проблем

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

• наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
• на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
• самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Как правильно разобрать бойлер?

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

Необходимые инструменты

• отвертка;
• плоскогубцы;
• нож;
• шланг для слива воды, совпадающий по диаметру с патрубком обратки;
• анод для замены;
• специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

Порядок действий

1. Снимаете с нижней части бойлера крышку, открутив по периметру болты.
2. Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
3. На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
4. С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
5. Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
6. Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
7. С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.

Как определить, что вышел из строя ТЭН и/или анод

1. Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
2. Вода нагревается очень медленно – необходимо заменить магниевый анод.
3. Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.

Как правильно почистить ТЭН от накипи – видео специалисто:

Как разобрать Аристон?

Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.

• отключают бойлер от сети;
• сливают воду через патрубок обратки;
• снимают крышку с нижней части агрегата;
• аккуратно вытаскивают термостат, чтоб не повредить прокладку;
• получают доступ к овальному фланцу.

Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.

Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.

Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.

После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.

Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.

Разборка бойлера медиум класса

В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.

• отключаете прибор от сети;
• сливаете воду;
• снимаете крышку с нижней части корпуса;
• отсоединяете от ТЭНа провода и выкручиваете все гайки;
• слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
• откручиваете на планке гайки и вынимаете фланец;
• меняете его и прокладку.

Заключение, отзывы, советы

Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.

Порядок разборки бойлера для чистки и ремонта

Центральная гайка на 55

Если Вам нужно выполнить разборку водонагревательного бака, у которого снизу нагревательный элемент закреплен большой шестигранной гайкой, как на фото ниже, сделать Вы все сможете быстро.

Первым делом отключите бойлер от электросети и водоснабжения. Перед тем, как откручивать гибкие шланги не забудьте перекрыть подачу холодной воды. После отсоединения Вам нужно слить воду с водонагревательного бака, что можно запросто сделать по этой видео инструкции:

Когда вода будет слита, нужно разобрать нижнюю крышку корпуса водонагревателя, которая обычно крепится на 2 самореза. Под крышкой Вы найдете эту большую гайку и термостат, который также нужно снять, отсоединив подходящие к нему клеммы. Теперь, когда Вы получили свободный доступ к гайке, возьмите газовый ключ №2 либо ступичный на 55, оба можно увидеть на фото:

Выкручивать ТЭН водонагревателя для самостоятельного ремонта нужно против часовой стрелки. Чтобы было удобнее полностью разобрать накопительный бойлер своими руками, снимите его со стены и переверните вверх дном. Когда гайка будет выкручена, аккуратно извлеките ТЭН покачивая его немного из стороны в сторону.

Так как после слива воды из бака внутри может остаться небольшая ее часть, рекомендуется при разборке подставить под бойлер ведро, чтобы остатки стекли в него, а не на пол. И еще совет – если накипь будет мешать извлечению нагревательного элемента, с помощью твердого неметаллического предмета попробуйте немного прочистить отверстие и сам ТЭН.

Овальный фланец

Если у Вас более новый водонагреватель, то его конструкция будет отличаться. ТЭН в этом случае можно извлечь, открутив прижимную планку. Особенность разборки корпуса такой модели заключается в том, что ни в коем случае нельзя разбирать бойлер, перевернув его вверх дном, как показывает «горе-мастер» на этом видео:

Вы сами видите, что после разборки нагревательный элемент упал внутрь емкости, которая покрытая эмалью, чтобы бак не ржавел изнутри. Само собой, при ударе металла об металл может повредиться и ТЭН и внутреннее покрытие водонагревателя, которое невозможно будет отремонтировать самостоятельно.

Исходя из этого, чтобы разобрать накопительный водонагреватель с овальным фланцем необходимо делать все не снимая бойлер. Сборка изделия осуществляется в обратном порядке.

Болты по кругу

Довольно популярной конструкцией, которая встречается у нагревателей марки Термекс, Аристон, Поларис и Горение, считается крепление фланца ТЭНа болтами по кругу. Этих болтов может быть 4, 5 либо 6, в зависимости от модели.

Для того чтобы разобрать электрический бойлер такого типа, нужно, как и в предыдущих случаях, отключить питание от сети и слить воду. После этого лучше выкрутить обратный клапан, который может мешать. Одной из частых трудностей, возникающих при полной разборке водонагревателя своими руками, может быть поиск винтиков, которые фиксируют пластиковую крышку. Если Вы не можете найти места крепления, оторвите наклейки, находящиеся на этой крышке. Иногда производители прячут шляпки саморезов именно под «шильдиком».

Когда Вы демонтируете термостат и все мешающие провода, можете приступить к раскручиванию болтов на водонагревателе. Их лучше всего выкручивать торцевым ключом соответствующего размера.

Кстати, Аристон в некоторых из своих накопительных бойлеров такой конструкции использует не болты, а наоборот – гайки, которые накручиваются на шпильки, как показано на фото выше.

В более дорогих моделях водонагревателей при полной разборке Вы можете увидеть кучу проводов и 2 ТЭНа, установленных друг возле друга. Разобрать такое устройство можно по аналогии с предыдущими инструкциями, однако рекомендуем Вам сфотографировать правильное подключение всех проводов до их отключения, чтобы потом не запутаться и быстро собрать бак.

Устройство с сухим нагревателем можно разобрать точно по такой же методике, поэтому вопросов по поводу того, как действовать, возникнуть у Вас не должно.

Вот и все, что хотелось рассказать Вам о том, как разобрать водонагреватель Термекс, Аристон либо Поларис. Надеемся, что порядок разборки был для Вас понятен. Если возникли вопросы, задавайте их в нашей группе в контакте либо прямо здесь в комментариях!

Будет интересно прочитать:

Инструкция по ремонту водонагревателя и как разобрать своими руками

Установка водонагревателя в частной квартире, загородном доме и в других помещениях упрощает ряд бытовых задач. В случае механического повреждения либо нарушения правил эксплуатации может возникнуть потребность в ремонте водонагревателя.

Конструкция и принцип работы

Электрический водонагреватель представляет собой прибор, предназначенный для автономного обеспечения недвижимого объекта горячей водой. Часто владельцы квартир в многоэтажных домах устанавливают нагреватели, чтобы свободно пользоваться водой в периоды планового отключения централизованного горячего водоснабжения. Принцип работы зависит от конкретной разновидности оборудования, поэтому при выборе нужно предварительно ознакомиться с техническими характеристиками.

Проточный

Нагреватели проточного типа подходят для использования в случае редкого и непродолжительного отключения подачи горячей воды. Жидкость проходит через нагревательный элемент и становится теплее, поэтому прибор способен выдавать любое количество воды без ограничений. При этом важно учитывать, что вода будет теплой, а не горячей, и не будет возможности подключить несколько кранов одновременно.

Как правило, проточные конструкции находят оптимальное применение на кухне.

Накопительный

Накопительная модель отличается увеличенными габаритами и изготавливается в форме бака, подключенного к трубам. Холодная вода сначала поступает в бак, а затем внутри нагревается до заданной температуры. Бытовые накопительные нагреватели ценятся за следующие характеристики:

• экономичный расход жидкости;
• возможность всегда иметь запас горячей воды с температурой в пределах 60-90 градусов;
• простота эксплуатации и выбора температуры нагрева;
• универсальное назначение — установка возможна в доме, офисном помещении, на даче.

Распространенные поломки и методы их ремонта своими руками

Столкнуться с неисправностями оборудованиями можно в случае заводского брака, внешнего механического воздействия, неправильной эксплуатации. Большую часть поломок можно устранить самостоятельно, следуя пошаговой инструкции. Чтобы получить общее представление о возможных проблемных ситуациях, стоит ознакомиться с наиболее распространенными разновидностями поломок.

Неисправность ТЭНа характерна для всех моделей проточных и накопительных водонагревателей. Данный элемент функционирует под высокой нагрузкой и в результате изнашивается за короткий промежуток времени. Если оборудование подключено к электричеству, но жидкость не нагревается, требуется провести диагностику ТЭНа. Показатель напряжения в местах подключения кабеля проверяют с помощью тестера.

Если электричество поступает и кабель находится в исправном состоянии, потребуется извлечь ТЭН для дальнейшей проверки и ремонта.

Способ крепления ТЭНа внутри устройства зависит от компании-изготовителя. Во многих бойлерах достаточно открутить крепежную гайку стандартным ключом и убрать металлический уголок. Сначала крышку с ТЭНом слегка погружают внутрь, а затем переворачивают и вынимают боком, поскольку он имеет изогнутую форму.

Очистка

Вытянув нагревательный элемент из конструкции и обнаружив на нем следы накипи, следует провести очистку. Самым надежным вариантом является химическая очистка. Для удаления накипи спираль помещают в раствор горячей воды с лимонной кислотой либо уксусной эссенцией. На 2 л жидкости используют 50 г лимонной кислоты или 100 мл уксуса.

Также можно использовать для борьбы с накипью специализированные средства, которые продаются в магазинах бытовой химии. При большом количестве накипи она полностью растворится в течение суток. Для ускорения процесса допускается залить раствор в металлическую емкость, поместить внутрь спираль и поставить на слабый огонь. Завершив очистку, требуется промыть ТЭН и установить на прежнее место.

Замена

Если очистка накипи не помогла устранить проблему, может потребоваться замена элемента. Прежде чем разобрать прибор, нужно перекрыть подачу воды. Как правило, кран для отключения напора находится рядом с бойлером. В случае его отсутствия стоит перекрыть стояк. После этого замену выполняют согласно следующей инструкции:

• сливают всю жидкость из бака, если используется накопительная разновидность;
• отключают устройство от электропитания;
• демонтируют защитную панель, воспользовавшись отверткой;
• проверяют напряжение на клеммах при помощи фазометра;
• снимают нагревательный элемент с креплений и вынимают его из корпуса;
• устанавливают новый ТЭН.

Чтобы не запутаться в последующей сборке конструкции, рекомендуется делать фотографии рабочего процесса. Поставив новую деталь, сборку выполняют в обратном порядке. Завершив работу, следует проверить оборудование на подачу холодной воды, поскольку из-за непрочной фиксации может произойти течь. Если проблем не возникнет и весь воздух выйдет через кран включения горячей воды, можно подключить устройство к сети и начать эксплуатацию.

Термостат

Для проверки исправности снятого с водонагревателя термостата ручку регулировки передвигают до предела и проводят измерение с помощью тестера на входе и выходе прибора. Если стрелка на тестера статична, значит, термостат сломан и требуется замена элемента. При отклонении стрелки нужно продолжать диагностику, выставить минимальное значение и приложить щупы тестера к контактам. Затем конец термодатчика нагревают. Понижение сопротивления на шкале тестера свидетельствует об исправности, а в противном случае также проводится замена.

Важно учитывать, что прибор может в автоматическом режиме прекратить функционирование из-за активизации предохранительного клапана в результате сильного перегрева.

В данной ситуации для восстановления стабильной работы прибора нужно правильно отрегулировать уровень температуры.

Неисправность электронного блока управления

Если диагностика водонагревателя показала, что ТЭН и термостат находятся в исправном состоянии, вероятно имеются проблемы с платой управления. Самостоятельно отремонтировать электронный блок в бытовых условиях крайне затруднительно, поэтому лучше выполнить замену.

При установке нового электронного блока управления водонагревателя потребуется воспользоваться помощью специалиста. Это связано с необходимостью настройки электронного оборудования. Оптимальным способом решения проблемы является обращение в сервисный центр компании, выпустившей водонагреватель. Сотрудники сервисного центра подберут необходимый для водонагревателя элемент и грамотно выполнят установку за короткие сроки.

Протечка бака

Наличие протечки — сложноустранимая проблема, из-за которой часто требуется поменять весь бак водонагревателя. В ряде ситуаций место протечки удается запаять, но при этом важно обеспечить целостность наружного корпуса и теплоизоляционного слоя. При этом часто такие меры носят временный характер, и протечка водонагревателя возникает повторно. Протечка бака возникает по следующим причинам:

• механическое повреждение водонагревателя;
• некорректное функционирование нагревательного элемента;
• истирание изоляционной прокладки.

Если вода протекает в месте крепления нагревательного элемента, достаточно установить специальную прокладку, поскольку течь может быть спровоцирована ее повреждением. Нужно приобрести новую прокладку и разместить ее на месте старой. Перед покупкой новой прокладки рекомендуется предварительно проверить размеры, что приобрести аналог.

В ситуациях, когда осмотр и профессиональная диагностика водонагревателя указывают на механические повреждения бака, стоит обратиться в сервисный центр. Использовать бак водонагревателя с протечкой нельзя, поскольку это может спровоцировать возникновение новых поломок.

В каких случаях стоит обращаться к специалистам

Воспользоваться помощью специалистов сервисного центра рекомендуется при обнаружении поломок водонагревателя, которые сложно удалить самостоятельно. Также обратиться за помощью следует при неуверенности в собственных силах. Ремонт либо замена внутренних компонентов водонагревателя в сервисном центре проводятся с гарантией качества, что является дополнительным преимуществом.

Советы и рекомендации

Чтобы продлить эксплуатационный период оборудования, стоит приобретать его только у проверенных изготовителей. После покупки водонагревателя стоит внимательно ознакомиться с инструкцией по использованию, что поможет не допустить распространенных ошибок.

Для повышения качества воды, поступающей внутрь бака водонагревателя, следует поставить очистные фильтры. Устранить примеси из жидкости позволяют многоступенчатые очистительные приспособления.

Ежегодно рекомендуется устраивать профилактический осмотр водонагревателя. Периодическое техобслуживание позволяет своевременно обнаружить проблему и заняться ее устранением, не затрачивая большое количество времени и денег.

Правила ухода и эксплуатации

Основным правилом использования водонагревателя является периодическая замена магниевого анода. Элемент представляет собой антикоррозионный стержень, который защищает внутреннюю колбу от появления ржавчины. Период службы анода зависит от разновидности водонагревателя и составляет от 3 до 8 лет. Также уход за оборудованием предполагает консервацию прибора на зиму при использовании на даче. Это связано с тем, что при замерзании вода будет превращаться в лед, и возникнет риск повреждения бачка.

Как разобрать бойлер: пошаговая инструкция

Несмотря на то, что электрический бойлер, или накопительный водонагреватель, зарекомендовал себя как прибор надежный и эффективный, ему периодически требуется профилактика или ремонт.

Схема устройства электрического бойлера.

Чтобы осуществить эти действия своими руками, необходимо знать главное — как разобрать водонагреватель.

Как устроен бойлер

В свою очередь, чтобы процесс профилактической разборки и сборки бойлера протекал без ненужных эксцессов и не навредил устройству, полезно иметь представление о том, как электрический водонагреватель устроен.

Электрический бойлер — это обычный накопительный бак, эмалированный или из нержавейки (различные производители могут применять различные материалы).

В бак врезаются две трубки с резьбой: для подачи холодной воды и отбора горячей. Трубка для отбора горячей воды выводится под верхнюю стенку бака. Трубка подачи холодной воды едва выступает над нижней стенкой.

Это делается для того, чтобы из бойлера выбиралась вода, нагретая до рабочей температуры, которая при нагревании поднимается вверх.

Нагревание воды в бойлере происходит при помощи трубчатого элемента нагрева воды — ТЭНа, подключенного к термостату, регулирующему температуру нагрева. Для снижения агрессивных воздействий на нагревательный элемент применяется специальный катализатор — магниевый анод.

Схема работы солнечного бойлера.

ТЭН с терморегулятором и магниевый анод монтируются на одной панели, закрепляемой в нижней плоскости бака при помощи болтов. Для этого в баке предусматривается специальное отверстие.

Снизу на панели обустраиваются клеммы: для заземления, для присоединения электрических контактов к нагревательному элементу и световому индикатору работы ТЭНа.

Панель изолируется от воды в баке резиновой прокладкой.

Панель с клеммами закрывается защитным кожухом или крышкой.

Накопительный бак помещается в металлический корпус, оборудованный специальными креплениями -кронштейнами для монтажа бойлера к стене или потолку.

Пространство между накопительным баком и металлическим корпусом заполняется термоизоляционным материалом: пенопласт, минеральная вата, полиуретан и другие теплоизоляторы.

Все водонагреватели комплектуются встроенным термометром и обратным клапаном подачи холодной воды с предохранителем давления на 6 бар.

Накопительный бак электрического водонагревателя рассчитан на давление от 7 до 10 бар. Проектное давление в системе городского водоснабжения не превышает 4 бар.

В каких случаях необходимо разбирать бойлер

Схема обвязки газового котла.

Магниевый анод в бойлере, применяемый в качестве катализатора для защиты от коррозии стенок бака и агрессивных воздействий на нагревательное устройство, необходимо периодически менять.

Срок службы анода зависит от качества воды, используемой в бойлере (рекомендуется устанавливать на трубку подачи холодной воды специальный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водонагревателя.

Стандартный срок использования магниевого анода, указываемый в инструкции по эксплуатации бойлера, не превышает 6 месяцев. При использовании бойлера в щадящем режиме магниевый анод может прослужить без замены 1-1,5 года.

Вместе с заменой анода в качестве профилактики водонагревателя необходимо тщательно очистить внутреннее пространство бака от накипи и вымыть стенки.

Нагревательный элемент также необходимо почистить с помощью специальных химических средств или обычной металлической губкой для посуды.

Дополнительная необходимость разобрать водонагреватель возникает в результате аварии, поломки или реакции бойлера на нестандартные условия эксплуатации.

Как правило, выходит из строя нагревательный элемент.

Схема подключения бойлера к сети.

Если вода из бойлера имеет неприятный запах, желтый или коричневатый оттенок — это свидетельствует о коррозии и засорении бака. О том же свидетельствует факт слишком долгого нагревания воды, появления громких посторонних звуков во время работы нагревательного элемента.

Необходимо немедленно разобрать бойлер, определиться с неисправностью и устранить ее. В любом случае следует тщательно промыть бойлер и убедиться в чистоте как стен накопительного бака, так и ТЭНа.

При наличии течи в бойлере необходимо убедиться в надежности резиновой гидроизолирующей прокладки. При необходимости прокладку следует поменять.

Если же течь возникла в результате разгерметизации самого накопительного бака, такую поломку устранить своими руками не представляется возможным. Это может быть заводской брак — тогда бойлер должен быть заменен согласно гарантийным договоренностям.

Иногда в результате неправильной эксплуатации бойлера могут проржаветь стенки накопительного бака. В этом случае процедура замены накопительного бака может стоить дороже нового водонагревателя.

Последовательность разборки бойлера

Для осуществления плановой разборки и последующей профилактической очистки накопительного водонагревателя понадобятся:

Схема устройства накопительного водонагревателя.

• отвертки: плоская, маленькая и средняя крестовые;
• разводной ключ;
• гаечный ключ на 13;
• резиновый шланг;
• таз или другая мобильная емкость для воды;
• нож;
• мягкий ершик и металлическая губка для посуды;
• химические средства для очистки ТЭНа;
• новый магниевый анод;
• фен.

Обесточивание бойлера

Первое действие по разборке бойлера заключается в непременном обесточивании прибора. Категорически запрещается разбирать водонагреватель, не отключенный от электропитания.

Необходимо вынуть вилку электрошнура бойлера из розетки. Если шнур подключен к автомату-пакетнику, нужно выключить рубильник пакетника.

С помощью маленькой крестовой отвертки откручиваются шурупы защитного кожуха или крышки, сама крышка снимается. Если защитный кожух крепится на пластмассовых защелках, то они отжимаются с помощью ножа и плоской отвертки.

Отсоединяются все провода, подведенные к клеммам термостата, нагревательного элемента, индикатора и заземления. Для этого используется средняя крестовая отвертка.

Внимание! Для осуществления правильного обратного монтажа электрической системы бойлера необходимо зарисовать или сфотографировать изначальную схему соединений проводов.

Слив воды из накопительного бака

Схема устройства ТЭНа.

С помощью запорного вентиля перекрывается подача холодной воды в квартиру. Если для бойлера предусмотрен локальный вентиль, перекрывающий только необходимую часть квартирного водопровода, его и следует использовать.

На бойлере перекрывается вентиль отбора горячей воды и обратный клапан на подаче холодной.

С помощью разводного ключа отсоединяется шланг подачи холодной воды в водонагреватель, шланг отбора горячей воды не отсоединяется.

На обратный клапан бойлера надевается резиновый шланг. Второй конец резинового шланга направляется в раковину, джакузи, ванну. Через него будет сливаться вода из бойлера.

Открывается обратный клапан бойлера и вентиль отбора горячей воды. Полностью открываются все краны горячей воды, подключенные к водонагревателю: в ванной комнате, на кухне.

В накопительном баке бойлера образуется атмосферное давление, а вода при этом выталкивается через обратный клапан. Обычно сброс воды из бойлера происходит несколькими порциями по мере повышения давления в баке.

Проверить, вся ли вода слита, можно подув в резиновый шланг на обратном клапане. Если вода в баке остается, будет раздаваться характерное бульканье.

Может случиться так, что давления в системе водопровода не хватит для вытеснения всей воды из бойлера. В этом случае снимается шланг отбора горячей воды и через трубку отбора горячей воды с помощью компрессора в бак нагнетается дополнительное давление.

Внимание! Трубка подачи холодной воды в накопительный бак возвышается над уровнем нижней стенки. Поэтому небольшая часть воды останется в бойлере и сольется только через монтажное отверстие крепления панели нагревательного элемента. Этот фактор необходимо учитывать при дальнейшей разборке водонагревателя.

Снятие крышки и панели с ТЭНом

С помощью средней крестовой отвертки откручиваются шурупы, фиксирующие большую нижнюю крышку (предусмотрена не во всех моделях). Крышка снимается.

Вынимается термостат. Для этого необходимо плавно, без нажима вбок, потянуть блок термостата вниз.

Памятуя об оставшейся в баке воде, необходимо подставить под бойлер таз или иную емкость для воды.

С помощью гаечного ключа на 13 или разводного ключа откручиваются гайки крепления панели ТЭНа.

Крепления панели снимаются аккуратно, чтобы не повредить водоизолирующую прокладку.

Снимается панель с ТЭНом и магниевым анодом.

Для этого панель проталкивается рукой вглубь бака, переворачивается и вынимается. Если не перевернуть ТЭН, то его загнутая часть, утолщенная накипью, может не позволить извлечь панель наружу.

Профилактика водонагревателя

Бак бойлера чистится и промывается изнутри. Накипь можно выгрести руками, налет на стенках бака аккуратно удаляется мягким ершиком. Бак промывается и ополаскивается водой из шланга.

Внимание! При очистке бака нельзя допустить повреждения защитного слоя.

Нагревательный элемент очищается от накипи с помощью химических средств или вручную, металлической губкой для посуды.

Старый магниевый анод заменяется на новый. При выборе нового анода учитывается размер резьбы на панели.

Сборка бойлера

Сборка водонагревателя производится в обратном порядке.

Внимание! Перед установкой панели с нагревательным элементом бойлер и все его детали необходимо хорошо просушить с помощью фена.

Устанавливая панель, особое внимание уделите герметизирующей прокладке. Вода не должна просачиваться.

Подключаются шланги подачи холодной и отбора горячей воды (если он отсоединялся). Открывается кран горячей воды. Бак заполняется холодной водой до вытекания из «горячего» крана.

Убедившись в герметичности бойлера, подключаются электрические провода, закрывается крышка и защитный кожух.

• все работы по разборке бойлера лучше производить в резиновых перчатках;
• чтобы бойлер служил дольше и без перебоев, рекомендуется нагревать воду не выше 60-70°С;
• если из бойлера часто сливается вода, целесообразно установить на входную и заборную трубки тройники, укомплектованные кранами для водослива.

Такая профилактика позволит обеспечить нормальную бесперебойную работу водонагревателя на многие годы.

Как разобрать бойлер своими руками

<index>

Не секрет, что в нашей стране, которая снабжает газом всю Европу и не только, многие населённые пункты до сих пор не подключены к газовым магистралям. Поэтому покупка электрического нагревателя воды для частного дома – осознанная необходимость. К счастью, недостатка в предложениях нет, и в торговой сети любого региона можно выбрать бойлер известных марок. Выбор ограничен лишь покупательной способностью человека.

Бойлеры, выпускаемые фирмами Аристон, Тhermex и Gorenje, давно завоевали популярность в России как неприхотливые, простые в исполнении и достаточно доступные по цене устройства. Но для надёжной и долговечной эксплуатации любого прибора необходим тщательный уход и внимание.

Знакомимся с устройством бойлера

Чтобы понять, как обеспечить многолетнюю бесперебойную работу купленного агрегата, нужно хотя бы вчерне представлять его устройство. Не лишним будет и прочтение инструкции к данной модели. Это позволит не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых аппаратов для нагрева воды, представлена на картинке ниже:

Схематичное устройство накопительного водонагревателя

В любой воде есть некоторое количество растворённых солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в нижней его части. За 2-3 года прочной скорлупой покрываются не только стенки, но и нагревательный элемент и медная трубка, внутри которой вставляется датчик температуры. Для снижения жёсткости образованных шлаков и для предотвращения коррозии корпуса бака на одном фланце с ТЭНом крепится магниевый анод. Но он не рассчитан на долгую работу, поэтому время от времени его нужно менять.

Если разобрать бойлер, проработавший без чистки несколько лет, можно увидеть следующую картину:

Накипь, образовавшаяся вследствие длительного использования бойлера Аристон

Эта ситуация страшна не только своим внешним видом. Подобное легкомысленное отношение к водонагревателю может привести к следующим последствиям:

1. При таком количестве накипи повышается расход электроэнергии при нагреве воды.
2. Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или нагревательный элемент.
3. Полностью выходит из строя и, естественно, требует замены магниевый анод.
4. Многократно повышается риск коррозии корпуса бака, из-за чего произойдёт утечка воды. В этом случае неизбежна замена аппарата на новый.

Чтобы не доводить дело до такой крайности, практически все компании, выпускающие электрические водонагреватели, рекомендуют профилактику устройств раз в один-два года. В чем она заключается? Нужно разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. Если проводить подобное мероприятие постоянно, срок службы бойлера может увеличится минимум вдвое.

Важно! Для каждой модели бойлера предусмотрен свой вид нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не будет лишней и покупка новой резиновой прокладки для этой модели.

Процесс разборки водонагревателя – пошаговая инструкция

Для профилактической чистки бойлера или для замены сгоревшего нагревательного элемента необходимо последовательно выполнить несколько действий:

• полностью обесточить прибор;
• демонтировать электронную начинку, находящуюся под защитной крышкой;
• слить воду из нагревательного бака;
• открутить и вынуть фланец, на котором смонтирован ТЭН и магниевый анод;
• очистить бак и нагревательный элемент от накипи и шлаков, заменить отслуживший анод на новый;
• собрать бойлер, повторяя действия в обратном порядке;
• залить воду и проверить работоспособность опытным путём.

А теперь рассмотрим, как правильно разобрать бойлер, на примере изделия компании Аристон недорогого сегмента. Выбор этого типа нагревателя обусловлен минимумом действий, простым устройством крепежа и управляющей электроники. Что позволит обойтись своими силами, не привлекая к ремонту высокооплачиваемых специалистов.

Полностью обесточить прибор

Данное действие особо в объяснениях не нуждается. Любой электрический прибор перед неполной или полной разборкой отключают от сети. Чтобы обесточить нагревательный бойлер, достаточно отсоединить питающий его шнур от сети. Либо отключить автоматы, если агрегат подключён к питанию через них.

Схема подключения водонагревателя к электрической цепи

Вид со снятой крышкой

Потом отсоединить провода от регулятора температуры, не забывая о проводе заземления, который крепится к корпусу с помощью болта. Теперь можно вытащить термостат из бака и отложить подальше, чтобы случайно не повредить и не забрызгать водой.

Схема нормального подключения воды к бойлеру

Перекрываем подачу холодной воды в бойлер. Останется подсоединить один конец шланга к штуцеру, а другой опустить в ванну или любой другой сток с выходом в канализацию. Затем открываем кран горячей воды смесителя в ванной или на кухне (чтобы давление в баке сравнялось с атмосферным) и открываем сливной кран. Слив воды занимает некоторое время и зависит в основном от объёма бака. Не стоит забывать, что после слива воды некоторое её количество останется в водонагревателе.

Простейшая подводка воды к бойлеру

Чтобы потоп был управляемым, надо подставить под водонагреватель пластиковую ёмкость, например, большой таз. Затем выворачиваем из корпуса предохранительный клапан. Открываем горячий кран смесителя в ванной (сразу откручивать шланг подачи горячей воды нежелательно). Вода начнёт заполнять таз. Можно подобрать резиновый шланг под отверстие в баке. Тогда, опустив один конец в слив канализации, нужно будет лишь контролировать, чтобы вода не попадала на пол. И, соответственно, дождаться, когда вода перестанет стекать из шланга.

Есть и другой вариант. Необходимо дождаться, когда таз наполнится водой, перекрыть кран горячей воды смесителя. Затем пальцем перекрыть отверстие, через которое сливается вода. Здесь потребуется помощник, который сольёт воду из таза. Затем процедура повторяется, пока бак полностью не освободится. Все эти действия кажутся сложными лишь на первый взгляд.

После того, как вода почти полностью стечёт из бака, можно открутить шланг подачи горячей воды.

Вынимаем фланец, на котором смонтирован ТЭН и магниевый анод

Пластина с нагревательным элементом в большинстве моделей фирмы Аристон имеет овальную форму. Она крепится специальной скобой на одну гайку, тогда как в моделях других производителей водонагревателей герметичность обеспечивают от 4-х до 6 гаек.

Так выглядит фланец и крепёжная скоба в бойлере Аристон

Демонтаж фланца достаточно прост. Подставляем под корпус ёмкость для воды. Откручиваем гайку гаечным ключом. Снимаем скобу. Затем деревянной рукояткой молотка аккуратно постукиваем по фланцу, пока не нарушится герметичность и он не уйдёт внутрь корпуса. Даём стечь остаткам воды.

Просовываем руку в отверстие и вытаскиваем фланец, поворачивая его в горизонтальной и вертикальной плоскости, как на фото ниже:

Демонтаж фланца

ТЭН в таких водонагревателях обычно изогнутой формы, поэтому вытаскивать фланец надо аккуратно. После того, как пластина освобождена из плена, приступаем непосредственно к чистке.

Лучший вариант – если есть возможность вынести корпус на улицу и подвесить его горизонтально. Затем надо просунуть руку внутрь и выгрести скопившиеся шлаки. Затем обильно промыть внутренности водой из шланга. Если делать профилактическую чистку каждые полтора-два года, то необходимости обрабатывать внутреннюю сторону бака жидкостями для растворения отложений нет.

Важно! Никогда не применяйте для чистки внутри корпуса металлические ёршики, наждачную бумагу и другие подобные приспособления. Этим можно повредить антикоррозийный слов водонагревателя!

Пока корпус сохнет, обратим взор к фланцу. Первым делом снимаем резиновую прокладку, тщательно промываем её пальцами под струей воды. Осматриваем на предмет порывов и трещин и при их отсутствии откладываем сушиться. Затем откручиваем то, что осталось от магниевого анода. Он крепится на резьбе в фланце и должен легко скрутиться.

ТЭН на пластине очищаем руками от накипи, промываем под струёй воды. Если накипь всё же осталась на медных трубках, опускаем нагревательный элемент в жидкость для удаления накипи – торговая сеть предлагает несколько видов такой жидкости разных производителей. Можно поступить ещё проще: растворить в 1,5 литрах воды 6-8 чайных ложек лимонной кислоты. Отрезать верх у полуторалитровой пластиковой бутылки, налить туда полученный раствор и опустить ТЭН. Обычно результат можно наблюдать спустя минуту – вода будет слегка «кипеть». Весь процесс очистки займёт несколько часов.

Важно! Пока бойлер разобран, стоит приобрести в соответствующем магазине такие же точно новый анод и нагревательный элемент. Как известно – запас карман не тянет.

ТЭН после «купания» в растворе лимонной кислоты

Магниевый анод лучше заменить на новый. Но если его состояние на вид вас устраивает, оставьте старый до следующей профилактической чистки.

Собираем бойлер, повторяя действия в обратном порядке

В связи с простотой конструкции сборка агрегата не должна вызвать сложностей:

• надеваем на фланец резиновую прокладку;
• аккуратно вставляем его внутрь бойлера;
• следим, чтобы фланец плотно и ровно стал в овальном отверстии;
• ставим П-образную скобу на место и затягиваем гайкой до упора;
• подсоединяем шланги подвода воды со всеми необходимыми кранами и клапанами;
• наполняем бойлер водой хотя бы до половины, чтобы проверить отсутствие протечек;
• вставляем в своё гнездо датчик температуры с регулятором нагрева;
• подключаем электрические провода, не забывая о заземлении;
• подключаем бойлер к электросети, доливаем бак водой полностью и производим пробный нагрев воды.

Водонагреватель готов к дальнейшей работе!

Особенности и различия в разборке водонагревателей Аристон, Thermex и Gorenje

Каждая компания, выпуская продукцию однотипного характера, старается придать своим изделиям характерные черты, отличающие их продукцию от других производителей. Бойлеры фирм Аристон, Термекс и Gorenje тоже имеют свои конструктивные особенности и различия. Так, слой утепления между внутренним баком и обшивкой у моделей Gorenje выполнен из пенополистирола, в то время как у других фирм изоляция из пенополиуретана.

Ещё одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях фирмы Аристон это – овальная деталь, которая крепится скобой и одной гайкой. Другие производители сделали эту несущую пластину либо круглой, либо квадратной.

Устройство бойлера

Герметичность здесь обеспечивают 4 или даже 6 гаек. К тому же магниевый анод у фирмы Gorenje крепится не на фланце, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.

Немало различий и в электронной начинке. Потому при первой разборке нужно сфотографировать все соединения проводов на телефон, чтобы во время сборки не ошибиться. В случае ошибки велика вероятность, что электроника сгорит.

Из рассмотренных компаний лишь бойлеры Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании довольно высокое, и соответствует стоимости изделий.

Какие бы различия не применялись в рассмотренных выше моделях водонагревателей разных фирм, вся эта техника довольно хорошо справляется со своими функциями – обеспечить потребителя горячей водой. И при должном уходе может прослужить гораздо дольше предусмотренного производителем срока работы.

</index>

В ходе эксплуатации бойлера случаются разные ситуации. Накопительные модели нуждаются в регулярной чистке и смене защиты. При замене деталей вам также понадобятся знания о том, как разобрать водонагреватель. Если вы привыкли решать проблемы самостоятельно, не хотите ждать мастера — читайте нашу статью.

Причины разборки бойлера

В каких случаях вам придется самостоятельно разбирать технику? Причин может быть несколько. Сначала мы приведем признаки, по которым вы сможете распознать неполадку:

• Вода имеет неприятный запах и мутный цвет.
• Заметны хлопья накипи.
• Корпус бьет током.
• Часто срабатывает автомат УЗО. Почему водонагреватель выбивает УЗО, читайте в отдельной статье.
• Вода долго греется или совсем не нагревается.
• Набор происходит медленно, поток слабый.
• Протечка корпуса.

Эти признаки указывают на проблемы в работе бойлера. Что могло привести к неисправности:

• Несвоевременное обслуживание бака. Если в регионе жесткая вода, соли магния и калия оседают на стенках корпуса и деталях при нагреве. В итоге появляется неприятный запах, мутность. Вода долго греется, поскольку теплопроводность ТЭНа снижается. Раз в полгода рекомендуется заглядывать в бак и проверять его состояние, проводить замену магниевого анода и чистку деталей.
• Износ прокладок. Если бак потек, в первую очередь осматриваются прокладки. В случае коррозии корпуса потребуется замена.
• Сгорел ТЭН. В таких случаях нужно устанавливать новый элемент.
• Поломка термостата.

Демонтаж своими руками

Начинать нужно со слива воды. Сразу отключите прибор от сети; если провод ведет к щитку, нужно отсоединить все контакты.

Подождите, пока вода в баке остынет. Как слить воду с водонагревателя разных марок, мы уже писали в отдельной статье. Напомним основные способы:

• С помощью тройника между клапаном и патрубком.
• Через флажок предохранительного клапана. Поднимите его вверх, и начнется слив. Он займет много времени, особенно если объем бака большой.

Быстрый способ:

• Подготовьте глубокую емкость и резиновый шланг.
• Емкость подставьте под месторасположение обратного клапана.
• Скрутите обратный клапан. Поток воды будет большим, поэтому можно подсоединить шланг и подвести его к канализации.

Таким образом содержимое быстро сольется, и вы сможете приступить к работе.

Особенности разборки

Бойлеры «Термекс», «Аристон», «Горение» могут отличаться по устройству и конструкции. Поэтому сразу определитесь, с каким типом имеете дело.

Это может быть:

• ТЭНовый нагреватель — «центральная гайка на 55».
• Эконом-класса — с овальным фланцем.
• Медиум-класса — болты по кругу.
• С плоским баком.

ТЭНовый нагреватель

Это самая дешевая и простая модель — на корпусе нет регулировочных устройств. ТЭН закреплен одной центральной гайкой, которую удобно демонтировать ступичным ключом на 55 или газовым №2.

Последовательность работ:

• Открутите два самореза, которые крепят нижнюю крышку корпуса.
• Отключите проводку термостата и снимите его.
• Подставьте под бак глубокую емкость, могут политься остатки жидкости.
• Используя ключ, открутите гайку против часовой стрелки.

Для удобства корпус можно снять со стены и установить вверх дном.

• Теперь можно снять ТЭН. Извлеките его из корпуса — действуйте осторожно, чтобы не повредить элемент.

Если деталь не выходит из-за накипи, прочистите немного отверстие, используя пластиковый нож.

Эконом-класс

Это более современная техника. Чаще всего приборы с овальным фланцем выпускает фирма «Аристон».

Важно! Бойлер данного типа нельзя разбирать, перевернув вверх дном. Во время демонтажа ТЭН провалится внутрь, что повредит и элемент, и стенки бака.

• Чтобы снять крышку, нужно открутить два болта. Они находятся возле заливного и сливного шлангов.
• Снять термометр можно, потянув его вниз, но движение должно быть быстрым и точным.
• Особая гайка крепит планку фланца. Открутите ее и достаньте фланец.
• Перед тем как вытащить деталь, прокрутите ее.

Медиум-класс

Самая распространенная конструкция, которая встречается у производителей Gorenje, «Поларис», «Аристон», «Атлантик». ТЭН располагается на фланце, который закреплен гайками по кругу. Их может быть пять-шесть штук.

При работе вам может помешать обратный клапан, его лучше скрутить. Частая проблема — поиск болтов для снятия крышки. Иногда производители прячут саморезы за наклейками. Снимите их и открутите крепления.

• Демонтируйте крышку.
• Снимите термодатчик. Предварительно отключите контакты от нагревателя.
• Открутите болты фланца, используя торцевой ключ.

В последних моделях «Аристон» производитель применяет не винты, а гайки на шпильках.

С плоским баком

Плоским корпусом оснащаются модели «Термекс», «Поларис».

• Открутите гайку-заглушку.
• Снимите пластиковые щитки.
• Чтобы открыть крышку, нужно отвинтить в центре винт. Он может скрываться за заглушкой или наклейкой.
• Вам откроются провода и контакты. Сфотографируйте правильное размещение.
• Скрутите гайки и саморезы, которые крепят электронную плату и термозащиту. Снимите их. Открутите гайки заземления.

Чтобы снять управляющую плату, отсоедините ее разъем от внешней платы.

• Скрутите гайки фланца и достаньте ТЭН.
• Если устройство имеет два элемента нагрева, как показано на фото, перед отключением сфотографируйте соединения.

После разборки бак чистится и промывается изнутри. Как почистить водонагреватель, читайте в предыдущей статье. Можно использовать спецсредства от накипи, промывать изделие под душем.

ТЭН также очищается от накипи механически, затем опускается в раствор с лимонной кислотой. Магниевый анод заменяется при износе: он предохраняет изделие от коррозии, притягивая к себе вредные примеси в воде.

При сборке техники все детали желательно просушить. Особое внимание уделите герметизации, все прокладки должны быть целыми. Чтобы продлить срок работы изделия, придерживайтесь рекомендаций:

• Проводите обслуживание прибора.
• Не нагревайте воду более 60-70 градусов.
• Устанавливайте очистные фильтры.

Смотрите видео, которое поможет выполнить работу своими руками:

Пользуясь любым водонагревателем, и Аристон в этом случае не исключение, необходимо проводить регулярную чистку от накипи. Для того, чтобы агрегат заблаговременно не вышел из строя, рекомендуется 1 раз в полгода чистить, а раз в год-два заменять магниевый анод. Все это можно сделать своими руками и ранее это уже было описано в статье «Зачем и для чего нужен магниевый анод в водонагревателе». Но прежде чем начинать проводить очистительные мероприятия, стоит узнать, как разобрать водонагреватель Аристон.

Это минимальные профилактические меры, которые можно сделать дома своими руками и без использования специального оборудования. Конечно, когда из строя выходит нагреватель, термодатчик либо возникают других серьезные проблемы, рисковать не стоит и лучше обратиться к профессионалам. В остальном – все зависит только от вас.

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

• наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
• на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
• самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

• отвертка;
• плоскогубцы;
• нож;
• шланг для слива воды, совпадающий по диаметру с патрубком обратки;
• анод для замены;
• специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

1. Снимаете с нижней части бойлера крышку, открутив по периметру болты.
2. Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
3. На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
4. С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
5. Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
6. Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
7. С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.

1. Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
2. Вода нагревается очень медленно – необходимо заменить магниевый анод.
3. Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.

Как правильно почистить ТЭН от накипи – видео специалисто:

Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.

Порядок действий:

• отключают бойлер от сети;
• сливают воду через патрубок обратки;
• снимают крышку с нижней части агрегата;
• аккуратно вытаскивают термостат, чтоб не повредить прокладку;
• получают доступ к овальному фланцу.

Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.

Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.

Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.

После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.

Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.

В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.

Порядок действий:

• отключаете прибор от сети;
• сливаете воду;
• снимаете крышку с нижней части корпуса;
• отсоединяете от ТЭНа провода и выкручиваете все гайки;
• слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
• откручиваете на планке гайки и вынимаете фланец;
• меняете его и прокладку.

Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.

Накопительные водонагреватели прочно вошли в жизнь современного человека. На рынке емкостных электрических водонагревателей представлен ряд компаний с мировым именем.

Фирма Аристон – один из лидеров в выпуске современных накопительных водонагревателей. Линейка этих аппаратов сейчас значительно расширена.

Емкости баков находятся в диапазоне от 10 до 200 литров. Внутреннее покрытие бака – это результат технологических разработок каждой компании, от которого напрямую зависит долговечность всей конструкции. Здесь применяются покрытия из титана, серебра, эмали, стеклокерамики и других высокотехнологичных материалов.

Основные виды неисправностей

В процессе эксплуатации водонагревателей могут случиться несколько типов неисправностей:

• перегорел ТЭН, вода не греется;
• испортился термостат;
• магниевый анод израсходовал свой ресурс;
• большой слой накипи на ТЭНе и внутренней поверхности бойлера.

Все эти неисправности, кроме замены термостата, требуют разборки водонагревателя. Учитывая то, что нет принципиального отличия подключения накопительных водонагревателей фирмы Аристон с различной емкостью и модификацией, процесс разборки будет одинаковым.

Устройство и модельный ряд накопительных водонагревателей подробно описан в данной статье: https://teplo.guru/vodonagrevateli/nakopitelnyiy-ariston.html

Его можно разделить на несколько этапов:

• отсоединение электрического питающего кабеля;
• слив воды из емкости бойлера;
• демонтаж фланца и непосредственно открытие бойлера.

Отсоединение от электрической сети

Начало разборки водонагревателя Аристон

</p>

Перед любой работой, связанной с электрическими приборами, необходимо сначала их обесточить.

Если водонагреватель запитан отдельным кабелем от электрического счетчика, значит, он подключен через двухполюсный автоматический выключатель и его необходимо выключить.

Если водонагреватель подключен в обычную розетку, необходимо элементарно вытащить вилку из розетки.

После этого можно спокойно приступать к разборке водонагревателя Аристон:

1. Сначала отвинчивается крышка, – она закреплена несколькими винтами.
2. Далее, если есть опасность, что во время последующей сборки можно что-то перепутать, желательно сфотографировать существующее положение деталей из нескольких ракурсов.
3. Следующий этап: отсоединение 3-х электрических кабелей, 1 – фаза, 2 – ноль, 3 – земля. Это просто сделать с помощью отвертки.Так как первые два провода мы отсоединили от термостата и освободили его, то теперь можно с помощью небольшого усилия вытащить его из трубки.
4. На этом все электрические процедуры закончены. Можно приступать к сливу воды.

Возможно, Вас заинтересует статья о замене ТЭНа в водонагревателе Аристон.

Познавательную статью о проточных водонагревателях Аристон читайте здесь.

Слив воды из бойлера

Обвязка бойлера со сбросным краником

</p>

Так как нам необходимо добраться до внутренних частей бойлера, то следующим шагом будет слив из него воды.

Если монтаж бойлера выполнялся строго в соответствии с прилагаемой к водонагревателю инструкцией, то в системе подачи холодной воды между предохранительным клапаном и баком должен быть врезан тройник с краником на ½ дюйма.

Если предусмотрительный монтажник на наружной стороне краника вкрутил штуцер, то нам остается только подсоединить шланг к этому штуцеру. Второй конец шланга опускается в ванну или унитаз и можно открывать сбросной краник.

Только предварительно на смесителе необходимо открыть кран горячей воды, чтобы уравновесить давление снаружи и внутри бойлера. В зависимости от емкости бойлера, процесс слива воды может занять от нескольких минут до получаса.

Если не повезло, и нет ни тройника, ни сбросного краника, необходимо отсоединить подводящую трубу холодной воды вместе с предохранительным клапаном. Затем надеть шланг прямо на патрубок в бойлере. После слива всей воды можно приступать к демонтажу фланца.

Возможно, Вам будет также интересна статья о газовых водонагревателях Аристон.

Полезную статью об особенностях ремонта водонагревателей Аристон своими руками читайте здесь.

Демонтаж фланца и открытие бойлера

Отсоединение фланца

</p>

Во всех модификациях водонагревателей Аристон крышка – фланец – имеет овальную форму. На этом фланце установлен ТЭН, магниевый анод и трубка для термостата.

По периметру фланца на него одета резиновая прокладка. Фланец крепится П-образной планкой на одной гайке.

Открутив эту гайку, можно небольшими усилиями втолкнуть фланец в бойлер, затем, повернув его, вытащить наружу. Все – разборка водонагревателя окончена.

Можно приступать к чистке нагревательного элемента, замене магниевого анода, чистке внутренней поверхности бака от накипи.

Специалисты рекомендуют: не стоит прилагать чрезмерных усилий при чистке бака, т.к. его стенка со временем становится тоньше из-за коррозии, и тонкий слой накипи лучше не трогать.

Очистка ТЭНа водонагревателя

</p>

Необходимо убрать весь мусор, скопившийся в бойлере, почистить ТЭН от накипи и заменить магниевый анод. Многие советуют заменять прокладку через год-два, однако, если она не потеряла своей эластичности и прочности, можно ее не трогать, – к тому же, достать ее не так просто и стоит она дорого.

После всех профилактических работ можно приступать к сборке в обратном порядке.

Эксплуатация водонагревателей предусматривает их регулярное обслуживание и разборку для замены ТЭНА, магниевого анода, чистки внутренней поверхности бойлера.

Все работы по монтажу и разборке бойлера Аристон при наличии определенных навыков и инструмента может выполнить каждый человек без специальной квалификации.

Статью о правильном выборе водонагревателя можно найти здесь: https://teplo.guru/vodonagrevateli/ariston-termeks-elektrolyuks.html

Здравствуйте, уважаемые!

Сегодняшняя статья будет о том как почистить бойлер аристон емкостью 10 л.

Дело в том, что в процессе эксплуатации в баке образуется накипь и продукты распада магниевого анода. На фото в конце статьи можно увидеть сколько всего накопилось нашем водонагревателе за 3 года эксплуатации. Я, конечно, ожидал увидеть что-то подобное, но что будет так…

Естественно, для того, чтобы почистить бойлер вы можете вызвать специалиста. Но что, как он сделает и сколько возьмет за это денег, неизвестно. Да и сделать все своими руками не так уж сложно, главное не бояться.

Подготовка к работе. Сливаем воду

Имеющийся у нас водонагреватель приведен на фото:



Это бойлер Аристон емкостью 10 л. Мне еще доводилось разбирать 30 л водонагреватель Оазис. В принципе все схоже.

Для того чтобы слить воду первым делом нужно обесточить устройство.

Затем перекрываем подачу холодной воды.

Открываем кран с горячей и сливаем воду из трубы, ее будет немного.

После этого есть два варианта:

• у вас стоит клапан;
• у вас его нет или он не работает.

Если клапан есть, то с его помощью сливаем воду, подняв флажок вверх. Думаю понятно какой. Но это очень долго.

Клапана нет, но даже если он есть я все равно сделал бы так, откручиваем его, предварительно подставив емкость для слива воды, и сливаем горячую воду, через отверстие для подачи холодной. АККУРАТНО! Если слишком горячо лучше подождите.

После того как вода слита можно приступать к дальнейшей разборке и чистке.

Как разобрать водонагреватель

Напоминаю, что испытуемый это накопительный водонагреватель Аристон, но процессы везде схожи.

Внешняя крышка крепится на одном шурупе. После ее снятия откроется вот такая картинка:



На ней видно что нужно открутить, чтобы добраться до ТЭНа.

Сперва откручиваем питание. А затем по порядку два шурупа фигурной отверткой и одну гайку ключом на 10.

Снимаете фишки со входов питания ТЭНа.

Под П-образной деталью с рисунками заземления есть еще одна гайка под ключ на 10. Открутите ее тоже и снимите прижимную жестяную полоску.

Все. Как в это нетрудно поверить ТЭН больше никак не держится. Но чтобы его снять, мне пришлось применить силу.

С помощью деревянной ручки ножа и молотка я протолкнул нагревательный элемент внутрь бака. После этого нужно снять уплотнительную резинку. Жаль я не делал фотографии в процессе разборки, но там все интуитивно понятно какую.

А потом вытаскиваете нагревательный элемент из бака, только спиралью на себя, по-другому он не вылезет.

Вы просто удивитесь картине, которая вам откроется.

Как удалить оттуда накипь, думаю, писать подробно не имеет смысла. Тут все индивидуально. Кому-то хватит просто промыть водой бак изнутри, а мне пришлось вытаскивать накипь ложкой:



Замените магниевый анод, так как он сто процентов разрушен. Надеюсь, в вашем городе с этим проблем не будет, я пока на свой не нашел. Вообще, никакой не нашел, собрал пока со старым, но вернусь к этому вопросу в ближайшее время, потому что надо.

Сборка естественно производится в обратном порядке.

Надеюсь, все понятно, ведь чистка бойлера должна производиться периодически и сделать это своими руками не так уж трудно.

Обновление от 25.01.2015: За год без анода (вернее со старым) накипи образовалось в разы меньше, но она совершенно другой структуры. Какая-то твердая. Поэтому я рад, что заменил эту деталь. Для этого пришлось заказать его в интернет-магазине. Причем доставка обошлась на 2 рубля дороже самого изделия.

Читайте похожее:

Как вывести блох в доме и у кота

Используемые источники:

• https://technosova.ru/klimaticheskaja-tehnika/bojler/kak-razobrat-bojler/
• https://cosmo-frost.ru/bojlery-i-vodonagrevateli/ekspluataciya/kak-razobrat-vodonagrevatel-bojler-termeks-ariston-atlantik/
• http://www. portaltepla.ru/vodonagrevateli/kak-razobrat-vodonagrevatel-ariston/
• https://teplo.guru/vodonagrevateli/kak-razobrat-ariston.html
• https://etokakru.ru/chistka-bojlera-ariston/

Как разобрать водонагреватели разных производителей своими руками

Очень часто во время переезда или появлении неисправностей перед людьми стоит непростая задача, ведь им нужно разобрать водонагреватель. Не стоит забывать о том, что любой бойлер нуждается в частой регулярной чистке и в замене защиты. В большинстве случаев люди не хотят переплачивать деньги или же ждать мастера, поэтому они пытаются решить проблему самостоятельно. Первоначально может показаться, что разобрать бойлер довольно сложная задача, но это ошибочное суждение

Загрязнение бойлера

Разбор водонагревателей различных марок

Разобрать прибор можно аккуратно, зная производителя и придерживаясь четкой пошаговой инструкции.

Водонагреватель Термекс

Так как у всех водонагревателей почти одинаковая система, то можно подумать о том, что разбирать их нужно по одной и той же схеме. Но производители добавляют какие-то свои детали и функции, поэтому для каждой фирмы есть свой алгоритм:

1. Перекрыть водоснабжение. В большинстве случаев под бойлером располагается кран или вентиль, который нужно закрыть.
2. Обесточить бойлер, после чего его нужно отключить от электричества.
3. Плоской шлицевой отверткой нужно снять защитную крышку. В некоторых случаях и на некоторых моделях она сидит плотно, поэтому нужно выполнять движения, которые производятся при открывании консервы.
4. Индикаторной отверткой следует проверить, есть ли электрический ток в бойлере. Если все сделано правильно, то лампочка в отвертке гореть не будет.
5. Слить воду из водонагревателя, для этого есть пошаговый алгоритм, узнать о котором можно, посмотрев видео на различных ресурсах.
6. Следует сделать снимок схемы подключения, чтобы потом не перепутать провода. После снимка можно начинать отсоединение проводков.
7. Гайки, которые крепят ТЭН и термостат, следует откручивать по одной. Это нужно для того, чтобы вода, которая застоялась в баке, стекла постепенно.
8. ТЭН и термостат протереть сухой тряпкой.

Разбор закончен.

Схема бойлера Термекс

Водонагреватель Аристон

Порядок действий:

1. Обесточить прибор, отключив его от сети электропитания.
2. Снять защитную крышку, которая закреплена гайками.
3. Далее следует отсоединить три кабеля: 1 – фаза, 2 – ноль, 3 – земля. Делается это при помощи индикаторной отвертки. Два первые провода освобождают термостат, поэтому его с легкостью можно вытащить из трубки.

Далее алгоритм разбора бойлера аристон аналогичен ранее представленному производителю.

Защитная крышка

Водонагреватель Polaris

В большинстве случаев люди склоняются именно к бойлерам фирмы Поларис. Порядок разбора следующий:

1. Отключить бойлер от электросети.
2. Слить воду из бойлера. Нужно получить доступ к крану, который выводит горячую воду из накопителя.
3. Далее следует отсоединить терморегулятор, в данном случае он не закреплен, а просто установлен на клеммнике.
4. Следующим шагом является слитие оставшейся воды из бака.
5. Открутить удерживающую скобу и под правильным углом извлечь ТЭН из накопительного бака.

Схема водонагревателя Polaris

Водонагреватель Electrolux

Порядок действий:

1. Если предыдущие водонагреватели можно было не снимать со стены, то в данном случае без этого не обойтись. Поэтому первым пунктом алгоритма является снятие бойлера со стены. Перед этим из него обязательно нужно слить всю воду.
2. Снятый бойлер следует перевернуть кверху штуцерами и снять с него защитную крышку.
3. Далее поочередно нужно начать снимать термостаты, блок питания термометра, сам термометр, выкрутить все гайки до одной, и в итоге снять фланец крепления ТЭНа.
4. Далее вынуть ТЭН. Дальнейшие действия зависит от причины разбора бойлера. Если прибор был разобран из-за поломки, то следует заменить ТЭН, если же бойлер нужно было просто почистить, то все детали следует протереть сухой тряпкой и удалить различные загрязнения, например, налет и ржавчину.

Водонагреватель Garanterm

Алгоритм действий:

1. Первым пунктом алгоритма разбора водонагревателя Гарантерм, как и в большинстве случаев, является отключение электроэнергии.
2. Далее следует слить воду из бойлера. Для того, чтобы вода текла из двух кранов и слилась максимально, следует перекрыть общий квартирный кран, чтобы вода могла вытекать без проблем.
3. Следующим пунктом является работа с различными проводами. Демонтируем клеммы с контактов ТЭНа.
4. Выкручиваем винт с проводом заземления, далее винт фиксатор сетевого шнура, а также винт защитного блока.
5. Из гнезда достать все датчики защиты и термостат.
6. Далее нужно открутить пять последних болтов, и приступить к разбору внутренностей и, например, чистке.

Водонагреватель AQUAVERSO

Алгоритм разбора данного водонагревателя очень похож на алгоритм разбора бойлера Термекс, ознакомиться с которым можно в начале статьи. Только в данном случае воду из бойлера нужно слить сразу же после обесточивания электроэнергии.

Бойлер Aquaverso

Водонагреватель Атмор

Данный тип водонагревателя не рекомендуется чинить самостоятельно, так как производители настроили его настолько тонко, что самостоятельное вмешательство может привести к сильной поломке и за ремонт придется выложить в разы больше денег, нежели за чистку и разбор.

Встречались случаи, когда самостоятельное проникновение в бойлеры Атмор приводило к замыканию проводки, к пожарам, поражению током или же полной поломке водонагревателя.

Водонагреватель Superlux

Бойлер Суперлюкс можно разобрать, используя схему для разбора бойлера фирмы Electrolux. Данные виды совершенно идентичны, поэтому разбор, установка и все остальное у них одинаковое.

Водонагреватель Goranje

Порядок действий:

1. Отключить прибор от электросети.
2. Слить воду из водонагревателя.
3. Первым этапом является снятие крышки. В большинстве случаев люди не могут ее снять и даже ломают, так как она пластмассовая. Снять ее очень легко, поддеваем отверткой снизу и выталкиваем на себя переднюю панель.
4. Далее следует потянуть на себя ручку, которая регулирует температуру. Так как ручка ничем не закреплена, сделать это будет, довольно, просто. Открутить два винта и можно снять крышку.
5. Следующим этапом является отсоединение всех проводов, запутаться в них будет очень сложно, так как все они разной длины и при сборке встают идеально каждый на свое место.
6. Далее нужно открутить фланец, который держится на шести гайках, и начинать чистить внутренности бойлера.



Важно! При чистке бойлера и его составляющих ни в коем случае нельзя использовать наждачную бумагу, щетки и многое другое, что может повредить поверхность. Не нужно натирать каждую деталь до блеска, а особенно саму внутренность бойлера, накипь на стенках водонагревателя защищает его от коррозии, поэтому избавляться от нее нежелательно. Для чистки деталей следует использовать обычную тряпку из микрофибры.

Водонагреватель Epico

Алгоритм действий:

1. Вначале нужно отключить бойлер из сети. Слить воду и снять обратный клапан.
2. Снять крышку, которая закреплена двумя болтами рядом с патрубками.
3. Вытащить термостат, сделать это очень легко, следует лишь сдвинуть его вниз. Если мешают провода, то их нужно снять с клемм.
4. Далее следует слить в емкость оставшуюся воду и накипь и можно доставать все оставшиеся детали.

Водонагреватель Haier

В данном случае лучше обратиться к профессионалам, так как он является очень проблематичным, и разобраться в нем обычному человеку будет сложно.

Чистка водонагревателя

Также имеется большое количество и других моделей водонагревателей, например, Timberk, Stiebel Eltron, AEG и многие другие. Все они отличаются друг от друга чем-то, размерами, цветом, сложностью схемы.

Инструменты для разбора и сбора водонагревателей

Чтобы разобрать прибор, потребуется небольшое количество инструментов, в большинстве случаев они есть у каждого человека дома, поэтому никаких дополнительных затрат не потребуется.

Перед тем, как начать разбор водонагревателя, нужно приготовить все инструменты заранее и выложить их перед собой, чтобы в случае чего не отвлекаться на поиски той или иной отвертки.

Список необходимых инструментов:

• Индикаторная отвертка.
• Крестообразная и плоская отвертка (зависит от шурупов, которыми прикручены детали).
• Разводной ключ.
• Набор накидных ключей.
• Нож и ножницы.
• Пакля.
• Микрофибровая тряпка, чтобы протереть внутренности и детали.

Необходимые инструменты

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Отсоединение от электрической сети

Важным и главным элементом разбора водонагревателя – является отсоединение его от электрической сети. Сделать это просто необходимо, так как от этого зависит безопасность не только того, кто разбирает бойлер, но и всех находящихся рядом, потому что если бойлер взорвется, то потери будут существенными.

Даже когда прибор отсоединен от сети электропитания, необходимо проверить наличие тока в проводах при помощи индикаторной отвертки, так как при сливе воды могут замкнуть провода и начнется возгорание.

Разборка водонагревателя, чистка его внутри или же починка не составит никакого труда, если придерживаться четкой инструкции, которая приложена в специальной книге. Если же документы на бойлер потеряны, то алгоритм разбора можно найти в интернете в различных формах: в письменной, показательной и т.д. Но не стоит забывать о том, что есть и такие модели бойлеров, проникновение в которые возможно лишь специалистом, так как разработчики сделали внутреннюю систему сложной для понимания обычных людей.

Как разобрать водонагреватель.Пошаговая инструкция. » по дороге….

Для тех, кто привык делать все своими руками, иногда встает вопрос связанный с эксплуатацией накопительного водонагревателя (водогрея). Этот бойлер требует периодического осмотра и регламентных работ. Естественно встает вопрос: «Как его разобрать и потом все-таки собрать». Рассмотрим схему разборки водонагревателя на примере накопителя «Polaris». Именно из этого бойлера особенно трудно вынуть ТЭН.
Что касается бойлеров других фирм, документация  здесь

Не скажу, что накопитель «Polaris» хорош и достоин покупки, но цена 30-литрового накопительного водонагревателя меня подкупила.

Для того, чтобы разобрать бойлер необходимо выполнить следующие действия:

1- отключить от сети
2- слить из него воду, для этого должны быть предусмотрены соответствующие краны. На фото виден сливной кран, однако его не достаточно — необходим еще один на выходе горячей воды из накопителя, так как не достает поступления замещающего объема воздуха.
3- отсоединить терморегулятор (№5 на схеме). Он не прикручен, а стоит просто на клеммнике (№7 на схеме)
4- Самый главный шаг — Снимаем ТЭН. Подставляем ведро под остатки воды. Откручиваем удерживающую скобу. И, под показанным на фото углом, вытаскиваем его из накопительного бака.

После чистки и осмотра собираем в обратном порядке.
На схеме обозначены:
1- датчик терморегулятора
2- ТЭН
3- корпус датчика терморегулятора
4- магниевый анод (предохраняет бак и элементы от коррозии и ржавчины) — менять своевременно. Средний срок службы ~ 1 год.
5- терморегулятор
6- корпус накопителя внутри через 1 год эксплуатации. Вот уже и ржавь пошла…

P.S. Прошло 1.5 года, в работе был 3 месяца:

Несколько слов о экономическом эффекте:
1,1666 кВт*часов электроэнергии требуется для подогрева куба воды на один градус.
Если вода на входе градусов 15 то для подогрева ее до 60 градусов надо затратить где-то 52,5кВт/часа электроэнергии. Необходимо не забывать о потерях на холостой нагрев (вода в бойлере и трубах остывает).

Что касается бойлеров других фирм, документация  здесь

Как разобрать водонагреватель Аристон 10, 15, 30, 50, 80, 100 литров: фото и видео инструкция

Пользуясь любым водонагревателем, и Аристон в этом случае не исключение, необходимо проводить регулярную чистку от накипи. Для того, чтобы агрегат заблаговременно не вышел из строя, рекомендуется 1 раз в полгода чистить, а раз в год-два заменять магниевый анод. Все это можно сделать своими руками и ранее это уже было описано в статье «Зачем и для чего нужен магниевый анод в водонагревателе». Но прежде чем начинать проводить очистительные мероприятия, стоит узнать, как разобрать водонагреватель Аристон.

Это минимальные профилактические меры, которые можно сделать дома своими руками и без использования специального оборудования. Конечно, когда из строя выходит нагреватель, термодатчик либо возникают других серьезные проблемы, рисковать не стоит и лучше обратиться к профессионалам. В остальном – все зависит только от вас.

Профилактика как способ избежать проблем

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.

Слив

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

• наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
• на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
• самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Как правильно разобрать бойлер?

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

Необходимые инструменты

• отвертка;
• плоскогубцы;
• нож;
• шланг для слива воды, совпадающий по диаметру с патрубком обратки;
• анод для замены;
• специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

Порядок действий

1. Снимаете с нижней части бойлера крышку, открутив по периметру болты.
2. Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
3. На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
4. С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
5. Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
6. Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
7. С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.

Как определить, что вышел из строя ТЭН и/или анод

1. Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
2. Вода нагревается очень медленно – необходимо заменить магниевый анод.
3. Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.

Как правильно почистить ТЭН от накипи – видео специалисто:

Как разобрать Аристон?

Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.

Порядок действий:

• отключают бойлер от сети;
• сливают воду через патрубок обратки;
• снимают крышку с нижней части агрегата;
• аккуратно вытаскивают термостат, чтоб не повредить прокладку;
• получают доступ к овальному фланцу.

Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.

Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.

Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.

После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.

Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.

Разборка бойлера медиум класса

В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.

Порядок действий:

• отключаете прибор от сети;
• сливаете воду;
• снимаете крышку с нижней части корпуса;
• отсоединяете от ТЭНа провода и выкручиваете все гайки;
• слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
• откручиваете на планке гайки и вынимаете фланец;
• меняете его и прокладку.

Заключение, отзывы, советы

Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.

почистить водонагреватель Термекс от накипи, видео, 10, 50 и 80 литров, как почистить

Разобрать бойлер можно самостоятельно, если предварительно ознакомиться с пошаговой инструкцией Всем знакомый и привычный бытовой прибор бойлер, имеет простую внутреннюю конструкцию, а это значительно облегчает процедуру прочистки и остальных ремонтов, если же в них есть необходимость. И не смотря на то, что такой прибор как бойлер зарекомендовал себя эффективным и надежным устройством, ему все равно требуется провождение профилактики или ремонта. И в этом случае даже обычный человек способен самостоятельно выполнить разборку бойлера в собственном доме.

Основные особенности: как разобрать водонагреватель

Перед подробным рассмотрением вопроса в особенностях разборки водонагревателя необходимо узнать о разных видах бойлеров. Каждый из видов имеет свои особенности при разборке.

Нагреватели делятся на 4 вида, а именно:

• Водонагреватель с наличием тэна;
• Нагреватель воды эконом класса;
• Бойлер медиум класса;
• И 4й – это бойлер с плоским баком.

Для того чтобы разобрать водонагреватель необходимы будут такие инструменты и приспособления:

• Ручки;
• Ведра;
• Шланг резиновый;
• Магниевые аноды.

Первое что необходимо сделать при разборке любого водонагревательного агрегата – это обязательно слить всю воду. Для того чтобы это сделать необходимо перекрыть подачу горячей и холодной воды. Затем подставить под водонагреватель ведро и начать откручивать обратный клапан на бойлере. После отвинчивания шланга подачи холодной воды, убираем его в сторону, а на его место прикручиваем резиновый шланг, второй конец которого опущен в ведро. После этого открываем кран выдачи горячей воды возле бойлера на кухне или в ванной. Таким образом, происходит слив воды. Для проверки слилась ли вода с бака нужно подуть в резиновый шланг, необходимо это для пробития забора который не дает сливаться воде.

Далее необходимо отключить терморегулятор со всей электрической частью, а на откинутые провода наклеить бумажки разных цветов. С помощью такой наклейки вам будет легко сделать подключение проводов на свое место. Далее под водонагреватель подставляется ведро и откручивается болт на верхней крышке для слива остатков воды.

Очень важно не забыть очистить поверхность внутри бака и проверить ее на наличие магниевого анода. Это устройство внешне напоминает электрод для сварки.

Как разобрать водонагреватель Термекс

Thermex является ведущей компанией в Европе, которая изготовляет только водонагреватели. Водонагреватели этой фирмы ломаются кране редко, но это бывает и для ремонта и проведения профилактики необходимо знать, как разбирать такие водонагреватели.

Перед тем как разбирать бойлер, сперва необходимо перекрыть подачу воды и отключить нагреватель от сети

Разборка водонагревателя этой фирмы должна выполняться таким образом:

1. Перекрываем подачу воды в бойлер. При правильном монтаже нагревателя воды, снизу его корпуса должен быть установлен кран для перекрытия подачи воды.
2. Отключаем нагреватель от электросети.
3. Прямой отверткой осторожно снимаем защитную крышку. Если крышка посажена очень плотно, то необходимо по кругу поддевать края крышки. При извлекании крышки важным фактором является не повреждение эмали.
4. После демонтажа крышки нужно все контакты проверить индикатором или же специальным оборудованием. На приборе или индикаторе не должно показывать, что есть напряжение.
5. Сливаем всю воду с бочка. Отметим, то, что в некоторых ситуациях появляется необходимость снятия бойлера со стены.
6. Перед отключением проводов от их контактов необходимо зафиксировать на телефон расположение проводов. Это необходимо для удобства подключения.
7. Откручиваем гайки, которые держат тэн и термостат по одной. Такое откручивание необходимо для того чтобы остатки воды стекали постепенно. После того как достали тэн и термостат их необходимо протереть сухой тряпкой. И проверяем прокладки на износ.

На этом пункте разборка закончена, и можно переходить к следующим этапам. Можно проводить прочистку или выполнять операции по ремонту и затем собирать в обратном порядке разборки.

Пошаговая инструкция: как почистить водонагреватель Термекс от накипи

Для того чтобы нагревательный элемент начал заново работать на полную свою мощность, не обязательно прибегать к вызову специалиста. Такую работу можно провести и самостоятельно.

Способ очистки нагревательного элемента должен быть выполнен в таком порядке:

1. Необходимо обычным кухонным ножом удалить большой слой известковой накипи от металла.
2. Мелкие кусочки если остались нужно снять наждачной бумагой.
3. Если образовавшаяся накипь полностью не очистилась механическим путем, то необходимо нагревательный элемент замочить в растворе лимонной кислоты. В качестве резервуара для этого можно обрезать горлышко в пластиковой бутылке и выполнить это в ней.
4. После очистки нагревательный элемент необходимо промыть под напором воды.
5. Если анод все-таки сохранился, то его необходимо снять.

Нужно обратить внимание на диаметр и длину анода. Приобретать его необходимо только после того как водонагреватель уже разобран. Такая поздняя покупка необходима для правильного выбора, поскольку в разных моделях разные параметры. Замену магниевого анода необходимо выполнять только после полного растворения.

Почистить Термекс своими руками очень просто. если вы сомневаетесь в своих действиях, рекомендуем вам просмотреть как выглядит водонагревательный бак в разрезе и ознакомиться с видео, где есть подробная инструкция о том, как проводится чистка не только данного производителя, но и бака горение на любое количество литров.

Конструкция бойлера или водонагреватель в разрезе

Нагреватель воды накопительного типа, в простонародье бойлер, имеет внешний вид закрытого резервуара и выступает в форме цилиндра. Под декоративной оболочкой расположен накопительный бак, в который набирается вода для нагрева. Между бачком и покрытием располагается теплоизолятор, который ограничивает потери тепла при нагреве воды.

Если вы решили самостоятельно разобрать и починить бойлер, в таком случае специалисты рекомендуют предварительно подробно ознакомиться с конструкцией и принципом работы водонагревателя

Подача воды в бак происходит от подающего шланга в нижнюю часть бака. В нутрии этого бака находится нагревательный элемент, он работает по принципу кипятильника. Нагревательный элемент нагревается сам и затем начинает нагревать воду вокруг себя. Нагретая вода при открывании подачи горячей воды забирается сверху, так как теплая или горячая вода легче, чем холодная и поэтому она поднимается в верхнюю часть бака бойлера. Часто выход горячей воды расположен снизу, то есть труба подачи горячей воды забирает воду с верха бака и вдоль бака опускает воду вниз к выходу воды.

В нижней части водогрейки встроен термометр, который в автоматическом режиме включает подогрев воды и показывает насколько аппарат теплый, если вода, ниже установленной температуры и наоборот выключает после доведения температуры воды до необходимой. То есть техника представляет своего рода термопот.

Очень часто в конструкции водонагревателя можно встретить воздуха отводчик, он находится в верхней части накопительного бачка. Предназначен он для спускания давления, которое образуется при нагревательном процессе воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека и с помощью его рук.

Дополнительным элементом в конструкции бойлера является наличие предохранительного клапана. Он выступает в роли автоматического спуска лишнего давления. Расположен он на входе холодной воды. Он обеспечивает просачивание и прокапывание воды при неожиданном увеличении давления в водопроводе. Для того чтоб он не капал просто на пол на него одевают шлангу и подставляют рядом емкость для слива или опускают в раковину, ванну или унитаз.

Как почистить водонагреватель Термекс от накипи (видео)

Что можно добавить в заключении. Для того чтоб было удобно проводить профилактику, очистку или ремонт нагревателя воды на выходе из бака устанавливают сливной краник. Все элементы, которые были перечислены в нашей статье, могут быть сделаны из разных материалов, с различными характеристиками, надежности и разной стоимости. Широкий выбор при покупки таких элементов дает возможность собрать прекрасную конструкцию бойлера.

Добавить комментарий

Инструкции по разборке — 9Barista

Иногда вам может понадобиться разобрать машину 9Barista, чтобы заменить или обновить компонент. Здесь мы покажем вам, как это сделать.

Необходимые инструменты

• Шестигранный ключ на 3 мм
• Гаечный ключ на 13 мм (только если необходимо снять предохранительный клапан или трубу котла)
• Отвертка Torx T10 (только если необходимо удалить дымоход)

Шаг 1

Снимите портафильтр и открутите котел до тех пор, пока не почувствуете, что уплотнительное кольцо котла отсоединяется.Между верхней частью котла и нижней частью головной части будет зазор около 3 мм.

Шаг 2

Отвинтите три винта с головкой группы , используя шестигранный ключ на 3 мм. Оранжевая часть, которая представляет собой изолятор группы , подпрыгнет после удаления последнего винта, поэтому осторожно удерживайте ее на месте, чтобы не потерять никакие детали.

Теперь вы можете снять изолятор группы , уплотнительное кольцо головки группы и уплотнение камеры клапана .

Шаг 3

Поднимите головку группы и выньте штифт клапана и пружину клапана .

Шаг 4

Наконец, поверните змеевик теплообменника против часовой стрелки, чтобы снять его с котла . С этого момента замена любого отдельного компонента должна быть простой.

Шаг 5

Выполните следующие проверки технического обслуживания:

1. Проверьте уплотнительные кольца на предмет повреждений и при необходимости замените.
2. Осторожно очистите и промойте штифт клапана, убедившись, что на штифте клапана или пружине нет окалины или песка. Затем убедитесь, что камера клапана также чистая.
3. Проверить, нет ли закупорки змеевика теплообменника , продув трубу котла . Вы должны иметь возможность продуть небольшое количество воздуха. Если можете, то не будет блокировки.
4. Если вы не можете продуть трубу котла , открутите ее и поднесите к свету, чтобы проверить, не блокирует ли конец какой-либо мусор.Если есть, используйте булавку, чтобы выбить и удалить его, прежде чем снова завинтить. Достаточно затянуть его пальцами; поворачивайте, пока не почувствуете сопротивление термическому разрыву (круглый кусок черной силиконовой резины).
5. Снова попробуйте продуть змеевик теплообменника . Если вы не можете этого сделать и знаете, что труба котла не заблокирована, это означает, что в вашем змеевике теплообменника есть засорение. В таком случае свяжитесь с нами, и мы поможем вам.

Шаг 6

Соберите машину, выполнив шаги с 1 по 4 в обратном порядке.

При установке изолятора группы следите за правильным расположением уплотнения клапанной камеры . Для этого поместите уплотнение клапанной камеры вокруг конца изолятора группы , а затем прижмите эти две части к головке группы . Если изолятор группы толкается вверх пружиной до того, как вы прикрепите один из трех винтов, уплотнение клапанной камеры могло сместиться.

Планы обслуживания котла

— Francis Plumbing

Планы обслуживания котлов и контракты на обслуживание котлов

Нас часто спрашивают, что входит в наше ежегодное обслуживание котла (и что входит в наш план обслуживания котла Elite, который представляет собой договор на обслуживание котла со скидкой) — вот общий план работ, которые выполняются во время типичного жилого котла. настройка для технического обслуживания (обратите внимание, что этот список может быть изменен для соответствия конкретному оборудованию, которое может потребовать дополнительного обслуживания для завершения технического обслуживания):

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛА

Техническое обслуживание котла в жилых помещениях включает в себя наш контрольный список для проверки котла из 13 пунктов:

1. Проверить калибровку термостата
2. Проверить все электрические соединения
3. Проверить систему безопасности котла
4. Проверить давление воды в системе
5. Проверить вентиляцию и газопровод
6. Проверить работу насоса
7. Обеспечить правильную работу системы
8. Проверить качество монтажа
9. Осмотрите область вокруг системы
10. Проверить свободное пространство для оборудования
11. Проверить общее состояние
12. Задокументировать местонахождение, марку, модель и серийный номер оборудования
13. Задокументировать возраст оборудования и произведенные обновления
14. ПРИМЕЧАНИЕ: без отдельных радиаторов и систем зонального контроля

Ежегодное техобслуживание котла в жилых помещениях включает в себя как 13-точечный контрольный список проверки котла выше, ПЛЮС наш Ежегодный контрольный перечень работ по техническому обслуживанию котла:

1. Осмотр котла во время технического обслуживания (см. Контрольный список)
2. Проверить давление на газовом клапане
3. Проверьте правильность выхода милливольт термопары
4. Затяните и очистите соединения термопары
5. Слить воду из старого расширительного бачка (из новых расширительных бачков сливать не нужно)
6. Проверить настройку пилота (если в котле нет электронного розжига).Пламя должно быть достаточно сильным, чтобы генерировать ток через термопару
.
7. Затяните все газовые соединения. Проверить на герметичность
8. Снимите и прочистите горелки, переустановите и отрегулируйте воздушные заслонки для обеспечения надлежащего пламени
9. Проверить юстировку горелки и пилота
10. Осмотреть внутреннюю камеру сгорания высокоэффективного котла
11. Осмотрите изоляционные плиты средней эффективности
12. Масляные подшипники двигателя
13. Масляный насос при необходимости
14. Проверить настройки лимита и операции
15. Проверить дымоход на герметичность и правильность подключения к внешним вентиляционным отверстиям
16. Проверить расположение, работу, калибровку и настройку термостата
17. Проверить проводку термостата на герметичность и чистоту соединений
18. Разобрать, очистить слив конденсата и собрать
19. Проверка эффективности горения
20. Выполнение проверки безопасности (включая определение частей на миллион CO)
21. Убедитесь, что в доме есть работающие детекторы CO в соответствии с правилами TSSA
22. Уведомить домовладельца о состоянии квартиры и любых рекомендациях
23. Предоставьте письменное ценовое предложение для любых рекомендаций и / или оценщика графика по мере необходимости.
24. ПРИМЕЧАНИЕ: за исключением отдельных радиаторов и систем зонального контроля (может взиматься дополнительная плата, но будет указана вначале для утверждения)

25. ПРИМЕЧАНИЕ: не включает полную разборную очистку раз в три года — за эту услугу требуется дополнительная оплата из-за дорогих индивидуальных прокладок и дополнительных рабочих часов.Предложение будет предоставлено заранее, если вы заинтересованы в полном демонтаже с замененными наборами прокладок и т. Д. Звоните, чтобы узнать подробности.


Трехгодичный контрольный список для технического обслуживания котла с ПОЛНЫМ РАЗРЫВОМ

ПРИМЕЧАНИЕ: Полное техобслуживание по демонтажу не требуется на новых моделях котлов — они чаще встречаются в старых котлоагрегатах средней эффективности. За полный демонтаж взимается дополнительная плата, так как требуются дополнительные детали и работа.

1. Выполните осмотр котла во время технического обслуживания, как указано в контрольном списке выше
2. Выполните ежегодное техническое обслуживание котла, как указано в контрольном списке выше ПЛЮС:

3. Снять газовый клапан
4. Снять узел нагнетателя
5. Снять дверцу котла
6. Очистить внутреннюю часть теплообменника
7. Смыть весь мусор через конденсат
8. Разберите конденсат, очистите, затем снова соберите
9. Заменить и установить новые прокладки дверцы котла (заказной комплект прокладок необходимо заказать перед очисткой)
10. Собрать вентилятор в сборе
11. Собрать газовый клапан и проверить на утечки
12. Перезапустить и подтвердить правильность работы системы зажигания
13. Проверка эффективности горения
14. Выполнение проверки безопасности (включая определение частей на миллион CO)
15. Уведомить домовладельца о состоянии квартиры и любых рекомендациях
16. Предоставьте письменное ценовое предложение для любых рекомендаций и / или оценщика графика по мере необходимости.

Хотите сэкономить больше денег на ежегодном обслуживании печи?

Планы обслуживания котла Сэкономьте деньги!

Когда вы подписываетесь на наш план обслуживания элитного котла, вы не только получаете годовое обслуживание котла, но также получаете:

* Ежегодное обслуживание этой единицы оборудования по льготной ставке только при подписании контракта на техническое обслуживание

* Уведомление по электронной почте, когда пришло время запланировать ежегодное техническое обслуживание

* Priority Service (вы будете вытолкнуты раньше клиентов, у которых нет плана обслуживания Elite)

* 90-дневная гарантия на диагностику

* Скидка 15% на весь ремонт котла (включая радиаторы, ремонт водяного теплого пола и все компоненты котла)

* Скидка 5% на новый котел, если сдаётся старый котел.

* Уведомление по электронной почте о проблемах с котлом, которые затрагивают вас лично (экономия денег и непредвиденных аварийных ситуаций с котлом)

Чтобы ознакомиться с полным списком наших планов обслуживания и их работой, посетите страницу «План обслуживания».

Обязательно позвоните нам по поводу цен на подписку к бессрочной лицензии по телефону 613-224-0041

.

В Francis Plumbing and Heating мы заботимся о вашем печном отопительном оборудовании, включая ваш котел, ваш дом и ВАС! Убедитесь, что вы всегда получаете максимальную отдачу от своих с трудом заработанных долларов, подкрепленных нашей страховкой ответственности на 5 миллионов долларов, а также гарантиями на запчасти и работу!

Когда вы подписываетесь на наш план обслуживания Elite Maintenance Plan, вы становитесь одним из наших клиентов Elite с особым VIP-режимом!

Ваше полное руководство по обслуживанию котла

Как качество питательной воды для котла влияет на работу моего котла?

Низкокачественная питательная вода для котла содержит примеси и газы, которые могут привести к снижению эффективности и утечкам в котле или системе.Чистая вода имеет нейтральный вкус, запах и цвет. Хотя он идеально подходит для транспортировки энергии из-за удобной точки кипения и образования пара, его производство дорого обходится. Вы можете найти взвешенные и растворенные твердые вещества, а также растворенные газы в колодезной и городской воде. Питательная вода также может содержать промышленные отходы, отложения и микроорганизмы.

Плохая очистка воды может повлиять на работу вашего котла во многих отношениях:

• Растворенный кислород может вызвать точечную коррозию и утечки кислорода.
• Растворенный CO2 , выходящий из котла с паром, может сделать конденсат кислым. Этот кислотный конденсат разъест вашу паровую трубу, а также добавит в котельную воду железо.
• Растворенные твердые частицы могут вызывать образование накипи в трубопроводах питательной воды, экономайзерах и котлах. Эта накипь препятствует охлаждению котловой воды металлических теплопоглощающих поверхностей. По мере усугубления проблемы в котле могут возникать протечки трубных валков, горячие точки и, в конечном итоге, выход из строя части, работающей под давлением.
• Высокая концентрация обычных примесей котла , чрезмерная обработка химикатами или случайное попадание органических веществ (жира или масла) приводит к уносу пены. Это выталкивает пену из выхода пара котла и может иметь серьезные последствия. Когда это происходит, возможны гидроудары в паропроводе, эрозия паропроводов и низкий уровень воды в котле.

Прочтите эту статью, чтобы узнать больше о том, как питательная вода может повлиять на ваш котел.

Как я могу предотвратить эти проблемы?

Самая эффективная и недорогая программа очистки воды для предварительной обработки, деаэрации и химической обработки сырой воды

• Растворенные газы отделяются от питательной воды в деаэраторе или баке с горячей водой. Необходимо внимательно следить за тем, чтобы газы надежно отделялись от котловой воды перед подачей в котел. Хорошей практикой было бы записывать температуру питательной воды в журнал вашего котла во время каждого обхода оператора.Выполните подходящую программу химической обработки для удаления или обработки оставшихся следовых количеств растворенного газа.
• Растворенные твердые частицы , в зависимости от природы примесей, могут быть удалены с помощью устройства для смягчения воды и системы обратного осмоса (RO). Возьмите за привычку записывать электропроводность подпиточной воды, электропроводность питательной воды и электропроводность котловой воды в журнале учета котла во время каждой операции.

Если происходит унос или пенообразование и проводимость котловой воды находится в пределах допустимого диапазона, позвоните в вашу компанию по очистке воды.Тесты определят, можно ли уменьшить пенообразование с помощью простой добавки для воды. Кроме того, он может определить, нужно ли будет переводить котел в автономный режим и очищать квалифицированной сервисной компанией для удаления загрязнений.

Как разобрать паровой двигатель 2035 года

В недавнем сообщении «Разделение кабины 2046» было сказано, что это была PITA для снятия и переустановки кожухов котлов 675, 2025 и 2035 для проведения технического обслуживания двигателя.Все три имеют одну и ту же базовую конструкцию, только 2035 оснащен магнитной силой. Поскольку 2035 — мой любимый паровой двигатель, я подумал, что другим будет полезно посмотреть, как снимается кожух котла с незначительным ухудшением. (Также сегодня идет дождь, так что у меня есть свободное время.)

Модель 2035 года была произведена Лайонелом в 1950-1951 годах. Классифицируется как паровая машина типа К-4 Pacific. Однако паровой двигатель класса K-4 Pacific компании Пенсильванской железной дороги имел колесную формулу 4-6-2, тогда как 2035 имел колесную формулу 2-6-4.Его действительно следовало классифицировать как локомотив адриатического типа. В любом случае, я думаю, что это не только великолепный паровой двигатель, но и отличный бегун на трассе О-27, легко справляющийся с S-образными изгибами и повороты спина к спине.

В отличие от многих других паровых машин, для снятия вареной оболочки требуется более трех винтов. Вот как я это делаю. Вероятно, есть варианты, которые используют другие люди, которые делают эту работу еще проще.

Первое, что я делаю, это снимаю переднюю тележку.Хотя в этом нет необходимости, это просто упрощает разборку и повторную сборку.

Затем снимаю верхний винт мотора, крепящий кожух котла к корпусу мотора. Это единственный винт с головкой Phillips.

Теперь снимаю переднюю часть котла, взявшись за нее и сняв. Затем я снимаю лампочку в сборе с держателя передней лампы котла.

Стержень с резьбой крепит кожух котла к раме двигателя спереди.Я снимаю это дальше. Когда он освободится, я использую небольшую отвертку, чтобы вытолкнуть ее, пока не смогу схватить ее, чтобы полностью вытащить.

Пока все просто, к сожалению, нужно открутить еще несколько винтов. Кожух котла и паровой ящик — это две части. Необходимо удалить 2 винта, которые соединяют их вместе. Необходимо удалить дополнительный винт, которым парогенератор крепится к кронштейну дымового блока.

Все самое законченное.Винты клапанного редуктора в сборе необходимо удалить, чтобы отсоединить их от корпуса. Узел редуктора клапана остается двигателем. Хотя я не думаю, что вам это нужно, я также снимаю направляющие крейцкопфа, поскольку это упрощает работу.

Воля! Теперь мотор можно снять с корпуса.

Обратите внимание, что я заменил оригинальный электронный блок на электронный блок Dallee. Мне нужно было это сделать, потому что на моем макете есть несколько автоматических точек остановки и запуска, которые оригинальный E-Unit просто не мог надежно обрабатывать.Я также преобразовал сборку дыма из таблеток в жидкость.

Собирать все вместе — это как раз обратная процедура разборки. Я начинаю с того, что держу кожух правой стороной вверх под углом примерно 45 градусов, чтобы совместить кожух котла с резьбовым отверстием в корпусе двигателя. Вставляю верхний винт и заводю вручную. Это единственный шаг, на котором вы должны быть осторожны, чтобы не перекрестить резьбу винта, зачищая резьбу отверстия в корпусе двигателя.

Затем я переустановил передний стержень с резьбой.Двигатель необходимо слегка приподнять, чтобы совместить отверстия в корпусе и корпусе двигателя.

Затем я переустановил направляющие крейцкопфа и клапанные шестерни в сборе. Затем рукоятка дымового блока устанавливается на место, как показано на рисунке. Это происходит только в одном направлении.

Пробормотал еще неплохое слово. Теперь паровой бачок вставлен на место. Я считаю, что проще всего выровнять крейцкопф, направляющую крейцкопфа и шток привода клапана с одной стороны, а затем с другой. Это требует некоторой возни, но это не так уж и сложно.На это у меня уходит около минуты. Хорошо, может быть, на этом шаге кто-то бормочет себе под нос. После установки на место устанавливаются два винта, а затем винт, который крепится к кронштейну дымового блока.

Все, что осталось, — это переустановить лампочку в сборе в держатель передней лампочки котла, переустановить переднюю часть котла и, наконец, снова прикрепить переднюю тележку. Заключительная проверка, и все должно быть готово к запуску. Вот он работает на моем тестовом стенде и тушит облако дыма.

При работе с меньшей скоростью (напряжением) возникают отдельные клубы дыма.

После того, как вы сделаете это один раз, это можно будет сделать относительно быстро. Единственные необходимые инструменты — это пара отверток. Ничего не нужно сгибать, сгибать, скручивать или забивать. Просто нужно немного пациентов. Ну, у меня не было 2035 года, когда я рос, у меня был 2037 год. В 8 лет я часто рос вместе и порознь. Это было частью удовольствия от владения прочным поездом Лайонела.Большая часть этого практического обучения отсутствует в сегодняшних жестких двигателях и электронике.

Удачи… ..

Папа Д

Разборка Лайонела 675 — Кремниевая подземка

Лайонел 675 и его братья Лайонел 2025 и Лайонел 2035 являются одними из лучших локомотивов, когда-либо созданных Лайонелом. Тем не менее, время от времени они все еще нуждаются в обслуживании. Обычно для этого требуется их разобрать. Вот руководство по разборке Lionel 675, которое также относится к 2025 и 2035 годам.

Выпадение двигателя

Уловка для разборки Lionel 675, 2025 или 2035 заключается в том, чтобы знать, где найти два винта, которые удерживают двигатель на месте. В верхней части локомотива есть винт с крестообразным шлицем. Это самый простой способ. Более жесткий — длинный стандартный винт в корпусе прямо перед передними ведущими колесами. Если смотреть на локомотив спереди, головка винта находится справа. Удалите эти два винта и два винта меньшего размера, которые удерживают рычаги.Переверните локомотив, и вы увидите два винта с крестообразным шлицем, которые крепят паровой резервуар к котлу. Удалите эти два винта. Теперь вы можете вынуть из локомотива все кишки.

Очистка и смазка

Обратитесь к моему сообщению в блоге о чистке и смазке двигателей Lionel за советами по фактической очистке и смазке двигателя. К счастью, 675/2035 ничем не отличается от других моторов Lionel.

Замена двигателя

Чтобы заменить двигатель, вставьте его в котел.Сначала замените верхний винт, так как он самый простой для совмещения. Оставьте в нем немного слабины, чтобы вы могли внести изменения. Затем установите паровой резервуар на место и закрутите эти два винта. Опять же, оставь слабину. Затем выровняйте переднюю часть так, чтобы можно было видеть сквозь отверстие, затем ввинтите в него длинный стандартный винт. Вернитесь и затяните остальные винты.

После этого выровняйте рычажный механизм с каждой стороны и замените крошечные винты, которые удерживают его вместе. Повторите с другой стороны.

Запасные части

Часто, если вы покупаете 675/2025/2035 где-нибудь, а не в железнодорожном магазине, у него не хватает нескольких деталей.К счастью, в запасных частях для этих локомотивов нет недостатка. Переднюю часть котла, паровой ящик, прицепную тележку и дышло, а также рычажный механизм легко найти и относительно недорого. Если один или оба габаритных фонаря сломаны, вы даже можете получить замену тем, которые приклеиваются к существующей передней панели котла.

Если вам понравился этот пост, поделитесь им!

Как это:

Нравится Загрузка …

Связанные истории от Дэйва Фаркухара

КАК ДЕМОНТИРОВАТЬ РАДИАТОР

Приходилось разбирать радиатор и бояться затопить дом?

---

Вот несколько советов, которые помогут вам быть в тонусе.

Радиаторы являются частью наиболее распространенных систем отопления. Обычно они подключаются к гидравлической сети, которая получает тепло от котла (питается от различных видов топлива, таких как газ, дрова и т. Д.). Радиаторы обычно изготавливаются из металлических материалов, таких как сталь, чугун и алюминий, поэтому они требуют технического обслуживания с точки зрения очистки, покраски или, в самых серьезных случаях, полной замены. Поэтому важно знать, как их правильно демонтировать, чтобы не затопить дом.Даже если это довольно простая операция, важно следовать некоторым советам, чтобы правильно их разобрать.

Вот несколько советов, как легко и интуитивно снять радиатор.

Требуется:

Ключ Parrot

полотенца

чаша или ведро

тефлоновая лента

Действия перед разборкой радиатора

В первую очередь закройте общий вентиль, который подводит воду из котла к радиаторам, или, как вариант, закройте краны с обеих сторон радиатора, поворачивая их до полной блокировки, чтобы остановить поток воды.Разложите полотенце на полу под соединительной гайкой и поставьте над тазом, чтобы собрать остатки воды, попавшие в соединения. С помощью гаечного ключа немного ослабьте соединительную гайку, стараясь не трясти слишком сильно шланг, который обычно заканчивается в стене или полу.

QuКогда вода начнет вытекать из соединительной гайки нагревателя, прекратите отвинчивание и дайте воде медленно стечь в раковину. Как только емкость будет полностью заполнена, затяните гайку, опорожните емкость и снова начните операцию.Затем затяните первую гайку и переместите чашу под другую гайку и ослабьте ее почти полностью. В обогревателе все еще будет остаток воды, затем снимите радиатор с настенных опор и наклоните его, чтобы вся вода стекала в раковину.

Для этой операции необходима помощь кого-нибудь с учетом веса радиатора. Желательно положить его на пол, на мягкую поверхность, например, на ковер, чтобы не поцарапать пол. В конце операций мы сможем собрать радиатор, просто выполнив в обратном порядке все операции, указанные выше.

Как выглядит система отопления?

Система отопления, какого бы она ни была, состоит из нескольких основных частей.

— теплогенератор: котел или тепловой насос, который может работать на жидком или газообразном топливе.

— нагревательные терминалы: радиаторы, от самых классических чугунных радиаторов до самых современных стальных или алюминиевых, до самых инновационных радиаторов для меблировки, проходящих через практичные полотенцесушители, идеально подходящие для установки в ванных комнатах.В последние годы широкое распространение получили системы отопления «альтернативного» типа, такие как стены, плинтусы и системы напольного или воздушного отопления (фанкойлы).

— распределительная система: трубопроводы, в зависимости от типа водораспределительной сети, бывают однотрубные и возвратные, однотрубные и двухтрубные.

— система регулирования: термостат / хронотермостат, позволяющий управлять / программировать систему.

— прочие устройства: коллекторы, которые используются для распределения горячей воды к различным терминалам отопления или различным контурам систем излучающих панелей, и термостатические клапаны, которые размещаются непосредственно на радиаторах и используются для регулирования температуры в каждой комнате. .

Как работают клапаны

За прошедшие годы радиаторные клапаны претерпели значительную эволюцию: от традиционного клапана с типичной функцией обычного крана, который после закрытия позволяет снять радиатор, до термостатического клапана, который в дополнение к традиционным функциям регулирует поток. горячей воды и, следовательно, комнатной температуры, со значительными преимуществами с точки зрения энергии и климатического комфорта.

Прочтите статью о термостатических клапанах

Простой и быстрый

Как мы видели, снять радиатор просто, быстро и практично, и это может сделать даже тот, кто не является специалистом в области домашнего хозяйства и аналогичных работ.

Радиатор обычно разбирают по нескольким причинам: он недостаточно нагревается и поэтому его нужно чистить внутри; вы хотите покрасить его снова, поэтому вам нужно удалить соединения, освободить радиатор от кронштейнов и переместить радиатор, чтобы его было удобно покрасить; вы хотите заменить его на другую модель или вам просто нужно перекрасить комнату.

Чтобы избежать рисков и неприятных последствий, первым делом необходимо закрыть центральный кран домашней сантехники.Этот маневр позволяет полностью заблокировать циркуляцию воды внутри системы и гарантирует обслуживание в темноте.

А котел?

Una volta che il termosifone è stato sostituito, Bene verificare l’indicatore della pressione della caldaia. Se la pressione è troppo bassa, ad esempio, potrebbe impedire alla caldaia di azionarsi, con il risultato di non avere acqua calda. E se invece la pressione della caldaia fosse troppo alta? Может быть, вы захотите преуспеть и придумать тариф в соответствии с ситуацией?

Давление в котле должно быть в пределах 1.2 и 1,5 бар (единица измерения, используемая для расчета атмосферного давления), но это показание может варьироваться в зависимости от модели установленного котла. В целях безопасности проверьте правильность настройки в инструкции по эксплуатации котла.

Регулировка и последующая настройка давления в котле — это очень простая операция, доступная каждому и не требующая технического вмешательства.

Давление отображается с помощью барометра, обычно расположенного спереди или сверху котла; манометр котла напоминает тахометр автомобиля или аналоговые часы.Если стрелка находится в диапазоне от 1,2 до 1,5 бар, выполнять какие-либо другие операции нет необходимости.

Если он окажется слишком высоким, необходимо будет принять меры. Как?

Тем самым сбросьте небольшое давление из выпускного клапана котла, который обычно находится чуть ниже, и выпустите немного воды, убедившись, что манометр возвращается на требуемые уровни 1,2 и 1,5 бар.

Если в устройстве нет клапана, мы можем приступить к ремонту радиаторов.Операция аналогична описанной в статье «как провентилировать радиаторы».

Прочтите статью КАК ПРОПУСТИТЬ ИЗ РАДИАТОРОВ

---

Как промыть и очистить бойлер эспрессо-машины

ОЧИСТКА КОТЛА ЭСПРЕССО МАШИНЫ

Промывка бойлера кофемашины эспрессо часто упускается из виду.Ваша машина заполнена водой, и твердые частицы постоянно выпадают из суспензии. В то время как вода постоянно добавляется, ее не смывают, а просто разбавляют. Единственный способ получить полностью свежую воду в вашей машине — это удалить всю воду и заменить ее.

1. Выключите машину. И откройте паровые краны. Выпустите пар из машины под давлением.

2. Снимите поддон для сбора капель.

3. Найдите сливной клапан. Обычно это либо ближайший к сливному стакану клапан, либо внизу котла.

4. Медленно откройте сливной кран — горячая вода должна начать стекать. Если ваша машина не сливает воду (чаще всего из-за накопления минералов в нижней части бойлера), возможно, вам придется откачивать воду из верхней части бойлера. Ознакомьтесь с прилагаемыми фотографиями для снятия клапана сброса избыточного давления и откачивания воды. Не забудьте прокладку для клапана.

5. Когда вода перестанет сливаться, закройте вентиль. Совет от профессионала: клапан открыт, когда рычаг идет параллельно линии ватерлинии, он закрыт, когда рычаг перпендикулярен линии.

6. Откройте паровые клапаны — включите паровые трубки и удерживайте их во включенном положении. Это прекрасное время для замены антивакуумного клапана, если вы не знаете, когда он был заменен в последний раз. Этот клапан защищает ваш котел от засасывания загрязнений обратно в машину.

7. Используйте ручной клапан заполнения, чтобы заполнить бойлер до максимальной отметки на смотровом стекле. На некоторых машинах есть положение переключателя питания, предназначенное только для заполнения. Это было бы уместно использовать и сейчас.Не включайте машину для нагрева. Еще нет!

8. Еще раз откройте сливной кран и слейте воду из машины.

9. Когда слив перестанет сливаться, закройте клапан.

10. Вручную снова наполните бойлер. Убедитесь, что бойлер находится в пределах от ½ до максимальной (не переполняйте).

11. Закройте паровые краны, установите ручки / рычаги паровых трубок в положение «выключено».

12. Включите машину.

13.
