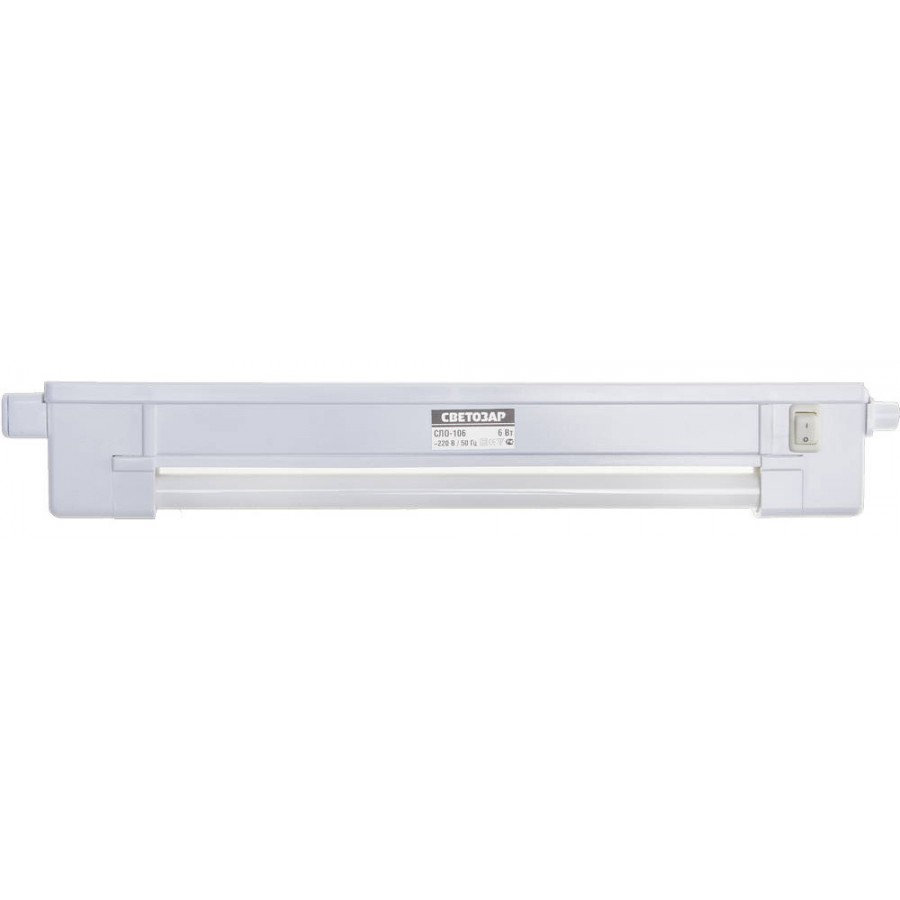

Как разобрать светильник дневного света: Как разобрать светильник дневного света

В конструкцию стартера входят:

• Корпус.
• Стеклянная колба с инертной газовой средой с применением гелиево-водородной смеси или неона.
• Два электрода (анод и катод). Существует 2 вида конструктивного исполнения электродов: с подвижными контактами (симметричные) и с одной подвижной контактной частью (несимметричные). Популярностью пользуются модели симметричной системы электродов.

При эксплуатации ламп дневного света (ЛДС) возникают перебои в работе пусковых органов, причиной становится стартер или дроссель.

При отсутствии пуска светильника выполняются следующие шаги:

• Проверить питание ЛДС.
• Убедиться в работоспособности лампы.
• Провести ревизию схемы пуска тестером.

Внешние факторы как причины, почему не работает лампа:

• Перепад напряжения (свыше 7%).
• Температура воздуха не соответствует минимальной заявленной производителем люминесцентной лампы.

Для розжига люминесцентного светильника необходимо, чтобы стартер несколько раз сработал. В том случае если нет неисправности, для этого потребуется 3-15 секунд. Если в течение указанного времени не происходит возгорание источника света, то причина поломки скрывается в лампе.

Поломки технологического характера:

• Нарушение целостности обмотки дросселя.
• Выход из строя электродов лампы.
• Отсоединение проводов подключения к электрической сети.
• Износился стартер или отсутствует контакт.
• Нарушение контактной части патрона.
• Короткое замыкание в цепях светильника.

Определить причину поломки «на глаз» и сразу отремонтировать невозможно, придётся провести тест основных систем включения и проверить непосредственно люминесцентную лампу.

Замена местами лампочек

Первым делом при выполнении работ своими руками следует проверить, находится ли контактная часть патронов под напряжением. Определить это можно при помощи двух способов:

• с применением тестера;
• при помощи установки заведомо рабочих ламп.

Ремонт с использованием тестера потребует подключить светильник к источнику питания и с помощью изолированного щупа провести измерения.

Указатель должен показать значения в пределах 220-230 вольт переменного напряжения. Выход за эти значения считается ненормальным режимом работы и представляет опасность для электроприборов.

Проверка при помощи заведомо рабочей лампы проводится ее установкой в предусмотренный для этой цели паз в корпусе.

При возникновении ситуации, когда ЛДС при включении издаёт свечение только с одной стороны конструкции, а перемена местами контактов источника освещения не дает результатов, рекомендуется замена неработающей лампы.

В том случае, если выходы ламп светятся, но полного включения в работу не происходит, значит, вышли из строя:

• стартер;
• патрон;
• проводка.

Проверить работоспособность можно своими руками, меняя местами рабочий и предположительно неисправный стартер. В том случае, если и в рабочем гнезде происходит не полный пуск, причина поломки заключается в этом элементе схемы. Решением проблемы может быть замена стартера.

Постоянное тусклое свечение ламп дневного света свидетельствует о неполном пуске, причина скрывается в коротком замыкании в проводке или патроне.

Для проверки своими руками проводится последовательный тест каждого отдельного элемента схемы. Для этого необходим тестер или мультиметр.

Если лампа не загорается в полную силу, а после выключения светильника и последующего включения ЛДС не работает, это значит, что произошла разгерметизация корпуса, и внутрь газонаполненной колбы попал воздух. Эту поломку невозможно отремонтировать.

Как выглядит дроссель ЛДС

О том, что дроссель требуется отремонтировать, свидетельствуют следующие модели поведения ЛДС:

• Происходит пуск ламп, но спустя некоторое время темнеют места расположения внутренних электродов.
• Проходят по корпусу колбы произвольные разряды, которые представляют собой всплески повышенного напряжения.
• Тусклое свечение.
• Выгорание спиралей ламп.

В первых двух ситуациях некорректной работы необходимо проверить дроссель и выполнить ремонт. Причина поломки скрывается в изменении вольт-амперной характеристики и нарушении баланса между пусковым и рабочим током ЛДС. Это приводит к выгоранию одного или нескольких катодов ламп.

Проверить можно мультиметром. Шкала прибора выставляется в режим измерения токов.

При измерении тока щупы прибора включаются последовательно в схему светильника.

Если в процессе измерения оказалось, что пусковой и рабочий ток (значения указываются на дросселе производителем) не выходят за допустимые параметры, вероятно поломка заключается в катодах или ЛДС.

Для подтверждения неисправности потребуется:

• Включить и выключить светильник.
• Провернуть лампу дневного света на сто двадцать градусов, затем восстановить исходное положение.
• Включить светильник и проверить работоспособность.

Если проблема не исчезает, потребуется замена ЛДС. Ремонт осуществить невозможно.

Постоянное тусклое свечение свидетельствует об износе дроссельного трансформатора.

Если после проведения измерений прибор показывает нормальные значения токов дросселя, потребуется проверить лампу, вероятно ртутное напыление истощилось, и необходима замена элемента освещения.

Перегорание спиралей лампы дневного света говорит об износе изоляции трансформатора. В этом случае потребуется заменить дроссель.

Патрон для ЛДС с гнездом под стартер

Если ЛДС беспричинно включается, а затем самопроизвольно выключается, поломка скрывается в неисправности лампы и стартера.

В этом случае требуется проверить напряжение питания. Если рабочие значения на выходе стартера в норме, потребуется замена только ЛДС.

В том случае, когда напряжение на стартер приходит низкое, пуск становится невозможным по причине малых значений токов. Ремонт заключается в замене стартера.

Видео ниже делится нюансами ремонта электронного балласта.

Какая бы неисправность ни произошла с лампой, рекомендуется воспользоваться услугами профессионалов и не оттягивать ремонт. При выполнении ремонта своими руками не стоит забывать о технике безопасности и выполнять работы после снятия питания.

Ремонт люминесцентных светильников и люстр своими руками

Как таковые испорченные люминесцентные лампы восстановлению не подлежат. Во-первых, внутри разреженная атмосфера, во-вторых, колба заполнена парами ртути. Люминесцентные лампы подлежат обязательной утилизации. Факт потери герметичности несёт опасность. Отравление ртутью проявляется не сразу. Сегодня поговорим, как выполняется ремонт люминесцентных светильников и люстр собственноручно.

Виды ламп

Как работает люминесцентная лампа

Внутри люминесцентной лампы разжигается дуга. Постоянно присутствует разряд плазмы. За счёт этого выделяется энергия излучения, в инфракрасном диапазоне. При взаимодействии лучей с люминофором последний начинает светиться. Частота электромагнитных волн меняется на диапазон видимого света. Обычно разрядной средой служат пары ртути. К примеру, на внутренней стенки колбы присутствует капелька этого вещества для поддержания удельной концентрации.

Электроды люминесцентной лампы сложной конфигурации. По форме напоминают подковы. Дуга находится внутри колбы, две ножки торчат наружу. Это делается по понятным соображениям:

1. Наиболее эффективными с точки зрения цена/качество показали себя стартеры на основе дросселей.
2. Высокое индуктивное сопротивление цепи приводит к потерям за счёт сдвига угла между напряжением и током.
3. Для компенсации эффекта используются конденсаторы, включаемые параллельно люминесцентной лампе, а во второй ветке размещается стартер.

Это не единственная причина. К примеру, некоторые балласты, поддерживающие регуляцию яркости, для работы на малых токах требуют подобного включения активных сопротивлений. Форма электродов люминесцентной лампы объясняется целиком особенностями работы. В частности, имеются патроны для люстр, учитывающие указанный момент. Под них выпускаются лампы с цоколем на два штыря. Стандартные газоразрядные часто с виду не отличаются от прочих. А цоколь стандартный – Е27. Отличие колбы преимущественно в классе энергоэффективности (см. цветовую шкалу на упаковке).

Пришло время сказать, что внутри каждой энергосберегающей лампочки и светодиодной заключён драйвер. Это формирователь напряжения питания. Он коренным образом отличается для лампочек светодиодных и газоразрядных (люминесцентных). Разница в амплитуде напряжения: светодиоды требуют 2-3 В для устойчивого горения. Несложно найти в продаже ленту, маркировка которой включает тип источника. К примеру, SMD 3528. Легко найти технические характеристики на указанную модель (data sheet), где показано напряжение питания 3,3 В.

В газоразрядных лампах обычно используется сильно повышенный потенциал. Сообразно продукции магазинов логично поделить наш объект на две части:

• Привычные люминесцентные лампы дневного света.
• Лампочки с цоколями Е27, Е14 и пр., применяются в привычных люстрах и светильниках.

Люминесцентные лампы дневного света

Ремонт люминесцентных светильников логично начать с локализации неисправности. Полагаем, что в запасе имеется сменная лампа, пора вставить её и посмотреть, станет ли гореть. Если все в порядке, неисправность заключается в сгорании электродов колбы. В противном случае поломку следует искать в области стартера и питающей цепи:

Схема подъёма напряжения до 450 В

1. Электроды люминесцентной лампы обычно изготавливаются из вольфрама. Как и нить лампочки накала. Но по причине повышенных нагрузок жаростойкий металл дополнительно покрывают пастами из щелочных металлов. По мере работы защитный слой расходуется: от перегрева сохнет, осыпается или испаряется. В результате через время образуются голые участки вольфрама, который не преминет сгореть при первом удобном случае. В результате дуга гаснет. Это вызывает мгновенное повышение напряжения, что приводит к срабатыванию стартера. Люминесцентная лампа станет моргать, но дуга не зажигается, цепь разомкнута. Ремонту изделие не подлежит, но можно применить схему, изображённую на рисунке. Она проста и позволяет поднять напряжения примерно до 450 В. Ниже рассмотрим, как работает драйвер, а пока заметим, что по мере старения люминесцентной лампы стекло вдоль цоколей постепенно чернеет. Это вызвано постепенным обгоранием электродов.
2. Когда новая люминесцентная лампа не горит, пришло время смотреть драйвер. Здесь нужно заметить, что известно немало схем, сложно дать однозначные рекомендации, что и как в точности делать. Конструкции драйверов разнообразны, начиная от обычных резисторов и заканчивая электронными схемами, питающим люминесцентную лампу напряжением повышенной частоты (до 20 кГц). В результате блокируется так называемый стробоскопический эффект, возникающий за счёт частого моргания. Типичная люминесцентная лампа мерцает с частотой порядка 100 Гц (удвоенная промышленная), что попросту вредно для здоровья. Нужно сказать, что электронный балласт чаще используется в лампочках на цоколь Е27 и им подобных. Что касается нашего случая, по большей части применяется дроссельная схема с компенсирующим конденсатором. Стартер включается параллельно лампе.

Схема включения нерабочей люминесцентной лампы: бери от жизни все!

Схема без стартера

На рисунке представили возможную схему включения нерабочей люминесцентной лампы. Смысл: стартера больше нет, а электроды станут постоянно находиться под повышенным напряжением в 450 В. Этим генерируется тлеющий разряд. Принцип работы:

1. В начальный момент времени на положительной полуволне через диод Д4 заряжается конденсатор С4 до сетевого напряжения 220 В х 1,41 (корень из двух) = 310 В. Плюс накапливается на нижней обкладке (согласно схеме).
2. На отрицательной полуволне заряд получает конденсатор С3 через диод Д3. Разница потенциалов на обкладках достигает 310 В.
3. Теперь люминесцентная лампа находится под суммарным напряжением порядка 600 В, этого хватает для образования тлеющей дуги.
4. Конденсатор С4 разряжается через диоды Д1 и Д3, а С3 – через Д2 и Д4.

Назначение конденсаторов С1 и С2 на входе в развязке сети питания от высоковольтной части, в формировании правильного пути заряда и разряда ёмкостей С3 и С4. Понятно, что элементы должны выдерживать режимы работы. Рабочее напряжение конденсаторов не ниже 350 В. С1 и С2 лучше выбирать из ряда бумажных, а С3 и С4 — слюдяные (jelektro.ru). Требования к диодам схожие.

Система запуска люминесцентной лампы

Стандартная схема включения люминесцентной лампы выглядит так:

• К одной ветви двойных электродов подаётся питание 220 В. В цепь последовательно включается дроссель и электроды лампы, параллельно стоит компенсирующий конденсатор (для нейтрализации реактивной части сопротивления дросселя).
• Во второй ветке ставится стартер. Он представляет параллельно соединённый контактор и газоразрядную лампочку малой мощности.

Установка люминесцентной лампы

В начальный момент времени, минуя дроссель, напряжение сети прикладывается к стартеру. В результате начинает тлеть газоразрядная лампочка. Ток её сравнительно невелик и составляет 20 – 30 мА. За счёт этого начинается подогрев биметаллического реле, которое в нужный момент замыкается. Тогда напряжение на дросселе начинает стремительно расти, но ток сильно ограничен индуктивным сопротивлением. Постепенно из-за отсутствия тока накала биметаллическое реле остывает, в результате цепь обрывается.

Потом следует резкое перераспределение потенциала по цепи. Наблюдается резкое падение напряжения на дросселе. Обе обмотки его намотаны на единый сердечник, наблюдается резонансный ответный всплеск ЭДС (катушки за счёт направления витков создают складывающийся эффект). Возросшее напряжение пробивает люминесцентную лампу, загорается тлеющая дуга. Это приводит к появлению света. Теперь смотрите, что происходит, когда выгорает электрод:

1. Дуга тухнет, образуется разрыв цепи.
2. Все напряжение оказывается приложенным на стартер.
3. Газоразрядная лампочка зажигается и начинает греть биметаллическое реле.
4. Цепь замыкается, как на старте, потом рвётся.
5. Возникшая ЭДС пытается поджечь люминесцентную лампу, видно, как проскакивает дуга.
6. За счёт краткости момента повышения напряжения вспышка длится мгновение.
7. Все повторяется.

Неисправная люминесцентная лампа моргает. Умные головы догадались постоянно питать её повышенным напряжением (600 В), чтобы дуга не гасла. Понятно, что такой режим считается излишне напряжённым, при подключении по схеме, приведённой в предыдущем разделе, сломанная люминесцентная лампа долго не проработает. Что касается схемы поджига, анализ её проводится так:

1. Ремонт люминесцентных люстр начинается с проверки дросселя. Нужно прозвонить его. Питание отключается, изымать из схемы этот элемент не нужно. Обычно дроссель люминесцентной лампы изготавливается в виде солидных размеров параллелепипеда и имеет два вывода.
2. Компенсирующий конденсатор вряд ли явится причиной поломки, он лишь понижает реактивную часть сопротивления. Допустимо прозвонить на короткое замыкание (если постоянно выбивает пробки).
3. Стартер можно проверить при помощи обычной розетки. Обычно в корпусе имеется окошечко, через которое наблюдают за тлением разряда. В какой-то момент контакты замкнутся. Чтобы это отследить, последовательно со стартером включите обычную лампочку накала. Процесс выглядит так:

• Вначале ничего не происходит.
• Потом лампочка моргает и гаснет.
• Цикл повторяется.

Все это занимает немного времени. Гораздо быстрее, нежели рассказ про ремонт люминесцентных светильников и люстр собственноручно. В результате выполненных мероприятий неисправность окажется локализована.

Ремонт цокольных галогенных лампочек

Продающиеся в магазине лампочки на цоколь Е27 и ему подобные не всегда люминесцентные. Здесь отличие в том, что является источником света. В нашем случае испускать его должен люминофор. А если просто используется матовое стекло, это уже иной тип лампочек.

Импульсный блок питания

Внутри цоколя находится драйвер (формирователь напряжения). Если лампочка сломалась, пора отсоединить резьбу с основанием и посмотреть, что внутри. Понадобится маленькая шлицевая отвёртка (даже индикаторная сойдёт). Колба снимается, внутри обычный импульсный блок питания, как показано на снимке. Чтобы устранять неисправности люминесцентных светильников, следует хорошо разбираться в электронике.

Схема состоит из диодов, резисторов, конденсаторов, одного дросселя, импульсного трансформатора и пары транзисторов. Принцип работы описывали выше, что касается колбы, она отличается от своих старших сородичей толщиной и формой. Не более.

До проверки потрудитесь вычертить на листочке схему печатной платы, многое станет ясным. Монтаж выполнен в один слой, мы не видим особых сложностей. Номиналы элементов написаны здесь же, по печатной плате, как водится у зарубежной электроники, идут поясняющие обозначения.

Ремонт энергосберегающих ламп своими руками: инструкция и советы

На сегодняшний день ассортимент энергосберегающих светильников очень большой. Но лишь лампа дневного света отличается своей удивительной практичностью и экономностью в потреблении электроэнергии. Ремонт энергосберегающих ламп своими руками возможен, если разобраться в принципе её работы.

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ.
Существуют следующие виды люминесцентных осветительных устройств:
1. ЛС с дросселями и стартерами.
Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.

Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.

Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов.
Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально.
2. Люминесцентные лампы без стартера с баланстником.
В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы.
Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь.
Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Схема энергосберегающих ламп

В зависимости от того, какая именно ЛС, существуют разные виды схем. Рассмотрим распространённую из них для энергосберегающих ламп, чтобы разобраться с её внутренними составляющими.

Рассмотрев рисунок, видно что цепи питания включают: L2 (помехозащищающий дроссель), F1 (предохранитель), четырёх диодных мостов 1N4007 и C4 (фильтрующий конденсатор). В свою очередь схема запуска включает следующие элементы: динистора, R6, D1 и C2, в этой же схеме D2, D3, R1 и R3 являются защитой сети. В некоторых лампах эти диоды не установлены.
Как только светильник включают, динистор, R6 и C2 пускают импульс, который подаётся на транзистор Q2, что позволяет его открыть. После этого, диод D1 блокирует эту часть. Далее транзисторы возбуждают TR1 (трансформатор), и таким образом на нити поступает напряжение. Трубка на резонансной частоте загорается и в этот момент напряжение на С3 (конденсаторе) достигает порядка 700 В. После того, как газ ионизируется, С3 (конденсатор) практически шунтируется.
Рассмотрев данную схему, можно разобраться с принципом работы ЛС и его составляющими.

Типичные поломки

Существуют два варианта, при которых лампа ломается:

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Советы перед началом ремонта

Совет 1. Перед тем как приступить к осмотру светильника на наличие дефектов и поломок следует подготовить для себя рабочее место и взять инструменты: набор отвёрток, изолента, кусачки, мультиметр (тестер), он измеряет напряжение, тока и сопротивление, а некоторые виды проверяют и конденсаторы, диоды и транзисторы. Данный прибор позволяет проверить дроссель, стартер и непосредственно саму колбу лампы. В большинстве случаев причина кроется в этих элементах, однако возможен вариант с перегоранием вольфрамовой нити накалывания, но это бывает реже. Если таких инструментов нет, то их легко можно купить в любом строительном магазине.

Совет 2. Следует изучить модель лампы и разобраться в её структуре, так как из-за неосведомлённости в этом вопросе можно не вскрыть светильник, а попросту сломать его. На цоколе каждого ЛС указан производитель и модель, поэтому можно легко узнать эту информацию.

Совет 3. Обязательно придерживаться техники безопасности, так как ЛС имеет незначительное количество ртути. Поэтому всё следует делать предельно осторожно.

Отремонтировать балансника своими руками

Отремонтировать лампу своими руками

Ремонт ЛС в домашних условиях предполагает наличие минимальных знаний в электроприборах. Схема энергосберегающей лампы главное условие, при устранении поломок осветительного прибора самостоятельно.
Выше было перечислено основные причины имеющихся неисправностей в лампах дневного света. После того как причина была определена нужно приступать к ее исправлению.
1. Первое и самое главное – обесточьте светильник. Вскрываем лампу. Разбираем корпус и смотрим на внешние дефекты и неисправности, которые заметны невооружённым взглядом. Открывается лампа отверткой, после чего выясняется основная причина неисправности.

2. После вскрытия необходимо разглядеть компоненты лампы.

3. Осматриваем плату и замечаем на ней видимые повреждения, они и могут является причиной поломки.

Как видно на рисунке, стрелочками показаны места пригорания платы. Это означает, что где-то происходит замыкание схемы при включении лампы.
Если же плата в порядке продолжаем осмотр других деталей.
4. Следующим проверяем предохранитель. Найти его не составит труда, одним концом он припаян к плате, а вторым к цоколю. Если он повреждён или контакты не припайные, то причина поломки в предохранителе.
5. Следующий на очереди проверки – резистор. Для определения неисправности в этой части лампы, необходимо воспользоваться мультиметром и провести им замер. В случае нормальной работоспособности резистора, мультиметр покажет сопротивление 10 Ом, в не работающем случае – покажет единицу.

6. Следующим на очереди осмотра – нити накаливания.

Если нити отсоединены от платы или же на них налёт (следы горения), то вся проблема не работоспособности лампы кроется именно здесь.
После того, как поломка была определена, следует её устранить. Самостоятельно разбирать каждую запчасть и пробовать её паять или что-то делать – не вариант, так как на это пойдёт много усилий, а результата может не быть вовсе. К примеру, если проблема кроется в нитях накаливания, то следует заменить данную часть светильника, так как спаивать самостоятельно или ремонтировать их – дело не из лёгких и даже опытный специалист не всегда может справиться с данной задачей. Поэтому не стоит тратить на это время.
Все составляющие ЛС можно приобрести в любом специализированном строительном магазине. Если поломка была определена, а точной модели той детали, которая вышла из строя узнать не удалось из-за нагара или других причин, то квалифицированные сотрудники магазина помогут подобрать именно то, что нужно.

Вывод один – после того как причина была выявлена, стоит заменить неисправную часть, и лампа будет снова радовать вас своим ярким светом.

Полихлорированный дифенил (ПХБ) — балласты люминесцентных ламп (FLB) в школьных зданиях | Полихлорированные бифенилы (ПХБ)

Цель этой веб-страницы — предоставить школьным администраторам и обслуживающему персоналу информацию об опасностях, создаваемых ПХД в балластах люминесцентных ламп, содержащих ПХД, о том, как правильно обращаться с этими предметами и утилизировать их, а также как правильно модернизировать осветительные приборы в вашей школе, чтобы устранить потенциальные опасности, связанные с ПХД.

Следует отметить, что процедуры, описанные на этой странице (за исключением требований по утилизации), являются руководством для владельцев и операторов зданий.Государства могут иметь обязательные и более строгие требования, чем EPA.

На этой странице:

Какие риски?

Неповрежденный FLB от типичного FLB до 1979 года

содержатся в конденсаторах FLB и внутреннем герметизирующем материале старых магнитных осветительных приборов T12. Конденсатор регулирует количество электричества, поступающего в осветительную арматуру, а заливочный материал изолирует FLB и снижает «гудящий» шум. Поскольку все используемые в настоящее время FLB, содержащие ПХБ, превысили установленный срок службы, они подвержены утечкам или разрывам.Это может привести к повышенному воздействию на жильцов здания. Остатки из этих источников трудно и дорого очищать. Кроме того, неповрежденные FLB, содержащие ПХБ, могут выделять небольшое количество ПХБ в воздух при нормальном использовании осветительных приборов. EPA рекомендует удалить все FLB, содержащие ПХД, из осветительных приборов.

ПРИМЕЧАНИЕ: EPA имеет ограниченные данные, предполагающие, что более старые балластные конденсаторы с высокоинтенсивным разрядом (HID) могут быть источником воздействия ПХД. EPA рекомендует школьным администраторам и владельцам зданий рассмотреть возможность удаления и замены балластов HID, содержащих ПХД.

В 1976 году Конгресс запретил производство ПХД в США из-за их токсического действия. В июле 1979 года EPA прекратило обработку и использование ПХД, за исключением полностью закрытого оборудования. Некоторые ПХД, установленные до запрета 1976 г. или после 1979 г., могут содержать ПХД и могут по-прежнему использоваться в школах США.

EPA разрешило использование конденсаторов малой емкости в FLB в 1982 году. Однако, если конденсаторы протекают, то разлив следует удалить в течение 24 часов, а протекающие FLB должны быть утилизированы надлежащим образом.Это соответствует 40 Своду федеральных правил (CFR), раздел 761.125 (c) (1) — Требования к очистке от разливов ПХБ и 40 CFR, раздел 761.62 — Утилизация массовых отходов продукта на основе ПХД. Правила EPA также требуют, чтобы все FLB, построенные в период с 1 июля 1979 г. по 1 июля 1998 г., не содержащие ПХД, имели маркировку «Без ПХД».

ПХБ-содержащие FLB в школьных зданиях

Этот FLB вызвал пожар в школе в южной Калифорнии в 1999 году.

Школы в США, построенные до 1979 года, могут иметь ПХД-содержащие FLB.Только магнитные FLB T12 (не FLB T8 или T5) могут содержать печатные платы. Буква «T» обозначает лампу, которая идет с FLB, как «трубчатую». Число после буквы «Т» обозначает диаметр лампы в восьмых долях дюйма.

По мере старения FLB деградируют, и EPA определило, что неповрежденные и непротекающие FLB могут выбрасывать ПХД в воздух. В зависимости от количества часов работы, рабочей температуры и циклов включения / выключения типичный ожидаемый срок службы магнитного FLB составляет от 10 до 15 лет. Общая частота отказов в течение срока службы небольших конденсаторов в FLB составляет около 10 процентов (47 FR 37342, 25 августа 1982 г.).Частота отказов FLB значительно увеличивается после этого типичного ожидаемого срока службы. Все осветительные приборы, выпущенные до 1979 года, по-прежнему превышают свой типичный ожидаемый срок службы, увеличивая риск утечек, условий курения или возгорания.

У самых старых FLB, содержащих печатную плату, может отсутствовать защита от тепловой перегрузки. FLB с тепловой защитой помечены буквой «P» в соответствии с требованиями Национального электротехнического кодекса. FLB без маркировки «P» не содержат механизма предотвращения перегрева и имеют более высокий риск выхода из строя и создания условий задымления.Возможное распространение ПХД может усугубиться неправильным обращением со стороны персонала, который не знает о наличии ПХД в ПП. FLB, который был поврежден или неправильно обращался, может увеличить воздействие на печатные платы.

Отчеты школ по всей стране показывают, что отказы FLB не редкость. Государственные школы Нью-Йорка также обнаружили удаленные шкафы FLB в коридорах 16 своих школьных зданий. Эти шкафы представляют собой большие электрические панели высокого напряжения, вмещающие до двадцати FLB.

Воздействие ПХБ из FLB в школах

Чаще всего люди подвергаются воздействию ПХД из FLB через вдыхание воздуха, загрязненного ПХД, или прикосновение к материалам, загрязненным ПХД, после утечки или возгорания FLB.Там, где они остаются, протекающие FLB могут продолжать выделять ПХБ в течение нескольких лет и создавать повышенные уровни ПХБ в воздухе. ПХД — стойкие биоаккумулятивные токсиканты. Это означает, что они наиболее вредны, когда воздействие накапливается в течение длительного периода времени.

Поскольку вероятность вреда увеличивается с дополнительным воздействием, лучшей защитой является удаление протекающих FLB. Неповрежденные конденсаторы FLB также могут привести к присутствию печатных плат в школьной среде. Остатки печатной платы от ранее вышедших из строя конденсаторов FLB могут оставаться в светильниках даже после замены FLB.Протекающие или лопнувшие конденсаторы могут значительно повысить уровень содержания ПХБ в помещениях.

Необходимо принять меры, чтобы дети и учителя не проводили постоянно время в местах с повышенным уровнем ПХБ в воздухе. Зона поражения, класс, коридор, кафетерий или аудитория должны быть закрыты для учащихся и учителей во время мероприятий по очистке и дезактивации. EPA разработало уровни воздействия для оценки ПХД в воздухе в помещении школы, чтобы помочь определить, есть ли у вас опасения по поводу ингаляционного воздействия.Превышение этих уровней не означает, что возникнут побочные эффекты. Однако, поскольку уровни воздействия увеличиваются и сохраняются с течением времени, EPA меньше уверено в том, что воздействия не приведут к побочным эффектам.

Подробнее о влиянии ПХД на здоровье.

Начало страницы

Определение FLB, которые могут содержать ПХД Сравнение изображений FLB, содержащих и не содержащих ПХД.

Следующие критерии используются для определения FLB, которые могут содержать печатные платы:

• FLB, изготовленные до 1 июля 1979 г., могут содержать печатные платы
• FLB, изготовленные в период с 1 июля 1979 г. по 1 июля 1998 г. и не содержащие печатных плат, должны иметь маркировку «Нет печатных плат».
• Если FLB не имеет маркировки «Без печатных плат», лучше всего предположить, что он содержит печатные платы, если только не известно, что он произведен после 1979 года.
• FLB, произведенные после 1998 года, не нуждаются в маркировке

Если FLB содержит печатные платы, они расположены внутри небольшого конденсатора внутри FLB или в заливочном материале (черная смолистая субстанция, которая покрывает внутренние электрические компоненты).В конденсаторе будет примерно от одной до половины унции печатных плат, а в заливочном материале будет меньше. Если FLB выходит из строя или перегревается, конденсатор может сломаться, что приведет к выделению из него масел и заливочных материалов.

ПХБ могут присутствовать в виде желтой маслянистой жидкости или в смолистом заливочном материале, который вытекает из FLB. Конденсатор не всегда протекает при выходе из строя FLB, а протекающий конденсатор всегда вызывает отказ FLB. Утечка или разрыв FLB может увеличить уровень ПХБ в воздухе.Поэтому следует принять меры для ограничения или предотвращения личного облучения.

Определение наличия ПХД-содержащих FLB в школьном здании

Любая конструкция, построенная или реконструированная до 1979 года, может иметь ПХБ-содержащие FLB, если она не подверглась полной модернизации освещения после 1979 года. В некоторых случаях содержащие ПХБ FLB, которые были изготовлены до 1979 года, хранились и позже использовались в некоторых установленных люминесцентных светильниках или отремонтированы после 1979 года.

Чтобы определить, есть ли в вашей школе FLB, содержащие ПХД, EPA рекомендует провести визуальный осмотр FLB в репрезентативном количестве осветительных приборов (а не только в лампах).В седьмой главе Руководства HUD по оценке и контролю опасностей, связанных с красками на основе свинца в жилищном строительстве, приводится пример того, как определить репрезентативное число.

Начало страницы

Советы по идентификации ПХБ-содержащих FLB Рисунок 1: Блок-схема того, как идентифицировать ПХБ-содержащие FLB

Рис. 1: Как определить балласты, содержащие ПХД (щелкните, чтобы увеличить) может помочь вам определить, могут ли быть в вашей школе FLB, содержащие ПХД.FLB содержатся в осветительной арматуре. Поскольку вам может потребоваться открыть приборы для просмотра FLB, выберите репрезентативное количество приборов каждого типа, используемых в школе, для проверки в первую очередь. Осмотр может быть выполнен путем удаления части приспособления, например металлической панели, закрывающей FLB. Расширьте ваш осмотр, если вы обнаружите ПХБ-содержащие FLB.

EPA рекомендует следующие шаги для предотвращения воздействия в случае обнаружения утечек FLB:

• Носите защитную одежду, включая химически стойкие перчатки, выбранные с учетом устойчивости к ПХД, одноразовые бахилы и одноразовую спецодежду в соответствии с предписаниями Управления по охране труда.
• Уберите мебель и другие предметы в классе из-под светильников.
• Накройте пол полиэтиленовой пленкой для улавливания любых материалов, протекающих из FLB или приспособления.
• Проветрите комнату или используйте дополнительную вентиляцию или защиту органов дыхания, чтобы снизить риск вдыхания паров.
• Записывайте проверенные участки (например, номера классных комнат) и расположение светильников.

Рассмотрите следующие варианты, если на FLB нет утверждения «No PCBs»:

1. Предположим, что FLB содержит печатные платы
2. Свяжитесь с производителем и сообщите марку светильника, номер модели и серийный номер, чтобы определить, содержит ли FLB печатные платы.Если производитель не уверен, предположите, что это так.

Определение необходимости замены FLB, содержащих печатную плату

Важно всегда учитывать последствия для здоровья, если оставить ПХБ-содержащие FLB на месте, а также то, что может произойти, если FLB выйдет из строя, возникнет утечка дыма или возгорание. Отказ FLB может произойти без предупреждения в любой момент. Инцидент также может повысить уровень ПХБ в воздухе, что может создать проблемы для здоровья сотрудников или студентов, подвергшихся воздействию. В случае утечки FLB могут быть понесены значительные затраты на покрытие следующего:

• Наем опытного персонала по очистке
• Перемещение учащихся и учителей из пораженной зоны во временные помещения во время очистки и дезактивации, что может нарушить школьные программы и функции
• Очистка и дезактивация открытого оборудования и поверхностей до требуемых уровней (40 CFR, раздел 761.61 или 761,79)
• Соблюдение экологических норм для надлежащего хранения и утилизации загрязненного оборудования и материалов для очистки (40 CFR, разделы 761.65 и 761.60)

Откладывание модернизации и модернизации освещения путем оставления ПХД-содержащих FLB на месте может привести к воздействию ПХД на ваших учеников и сотрудников, а также к дополнительным затратам (например, потеря школьных дней, расходы на ликвидацию аварийных разливов и т. Д.).

14 июля 2009 года Министерство энергетики (DOE) издало окончательное правило, озаглавленное «Стандарты энергосбережения и процедуры испытаний для люминесцентных ламп общего назначения и рефлекторных ламп накаливания».Правило повысило стандарты энергоэффективности для некоторых люминесцентных ламп, продаваемых в США. После обнародования правила DOE производство некоторых ламп T12, используемых в светильниках, в которых используются ПХБ-содержащие FLB, было прекращено после 14 июля 2012 года. Это произошло из-за того, что они не соответствовали новым стандартам эффективности.

26 января 2015 г. Министерство энергетики издало еще одно окончательное постановление о дальнейшем повышении стандартов энергоэффективности для люминесцентных ламп. В результате этих правил ожидается, что предложение ламп T12 со временем будет уменьшаться, а стоимость оставшихся — увеличиваться.Это добавляет дополнительный стимул к модернизации освещения Т12, содержащего печатные платы. В дополнение к нормативам, относящимся к люминесцентным лампам, Министерство энергетики также повысило стандарты энергоэффективности для производимых FLB (включая FLB T12). Хотя эти недавно изготовленные FLB не содержат печатных плат, стандарты энергоэффективности, согласно Министерству энергетики, усложнят производство FLB T12, что, в свою очередь, приведет к дальнейшему вытеснению люминесцентных ламп T12 с рынка.

Начало страницы

Экономия средств, связанная с модернизацией старого освещения

Замена старых осветительных приборов может не только повысить энергоэффективность и снизить затраты на электроэнергию, но также может повысить стоимость имущества,

обеспечивает лучшее освещение (по внешнему виду и качеству света) и снижает вероятность возникновения аварийных ситуаций.Модернизация может выполняться на индивидуальной основе FLB (например, при визуальном осмотре) или как часть модернизации освещения, при которой весь осветительный прибор заменяется более новыми, более энергоэффективными приборами. Полная модернизация освещения устраняет опасности, связанные с печатными платами, и повышает энергоэффективность на 30-50 процентов (более подробную информацию см. На веб-сайте Energy Star).

Модернизация освещения для устранения ПХБ-содержащих FLB следует рассматривать как компонент любых усилий по ремоделированию.Лампа T12 и соответствующий FLB менее энергоэффективны, чем другое освещение FLB (например, освещение T8 или T5). Стоимость замены этих приспособлений обычно окупается менее чем за семь лет в зависимости от часов работы и местных затрат на электроэнергию. Подробная информация о возможной экономии и потенциальном финансировании, которое может быть получено за счет инвестиций в новое освещение, доступна на веб-сайте Energy Star. На веб-сайте также представлена ​​информация о возможном финансировании замены старых приспособлений.

В большинстве штатов есть несколько агентств и организаций, имеющих финансирование для поддержки проектов по энергоэффективности или предоставления способов получения финансовой помощи для повышения энергоэффективности здания. Некоторые из этих программ предусматривают переход на более энергоэффективное освещение. Кроме того, во многих штатах, населенных пунктах и ​​коммунальных предприятиях действуют программы скидок за энергоэффективность и других льгот, которые могут включать переход на более энергоэффективное освещение. Министерство энергетики опубликовало руководство (PDF) ^{(46pp, 1.92Mb)} в апреле 2013 года для оказания помощи школам в финансировании модернизации энергоэффективности.

Начало страницы

Рекомендуемые процедуры очистки и дезактивации

Опытный подрядчик или персонал предприятия удаляют, очищают и обеззараживают ПХБ-содержащие FLB, которые протекают, дымятся или воспламеняются. Это включает обращение с ПХБ-содержащими отходами, образующимися в результате ликвидации таких инцидентов, и их удаление.

Действия по очистке и обеззараживанию после утечки, состояния курения или пожара FLB, содержащего ПХБ

Эти шаги являются руководством для владельцев и операторов зданий.В отдельных зданиях и / или помещениях могут встречаться уникальные обстоятельства. Свяжитесь с вашим региональным координатором PCB EPA, если у вас возникнут вопросы.

Препарат

1. Изолируйте пораженное место от центральной вентиляции и проветрите это место отдельно, чтобы предотвратить распространение мусора и пыли на другие участки.
2. Рабочие должны носить средства индивидуальной защиты (СИЗ), включая одноразовые комбинезоны, химически стойкие перчатки и одноразовые бахилы, выбранные с учетом соответствующей устойчивости к проникновению ПХД, респираторы, оснащенные фильтрами от органических паров, и защитные очки.
3. Вытащите мебель и другие предметы в классе из-под светильников и накройте их пластиковой пленкой, чтобы задержать любой материал, который может вытекать из светильника.
4. Выключите осветительные приборы или комнатные выключатели. Если есть, выключите и заблокируйте предохранители или блоки автоматических выключателей, управляющие переключателями.

Инспекция

1. Снимите крышку лампы или решетку (перегородку) светильника, чтобы открыть люминесцентную лампу (лампу).
2. Если люминесцентная лампа не загрязнена печатными платами, ее можно повторно использовать или переработать как универсальные отходы.Если люминесцентная лампа загрязнена ПХД, осторожно извлеките ее и поместите в контейнер, одобренный Департаментом транспорта (DOT).
3. Визуально осмотрите открытую часть светильника на предмет возможной утечки печатной платы или остатков от пожара или курения. Если светильник показывает признаки утечки печатной платы, выполните очистку в соответствии с этапом 2 раздела «Очистка и утилизация», а затем вернитесь к этому этапу.

Удаление

1. Снимите крышку корпуса FLB (лоток) внутри осветительной арматуры, чтобы обнажить FLB.
2. Для визуального осмотра крышки и проводов снимите FLB, защелкнув и удалив провод с лицевой стороны FLB; и внешняя часть FLB и открытая внутренняя часть осветительной арматуры, включая корпус (с удаленным FLB).
3. Если обнаружены протечки или пятна на FLB или осветительной арматуре, осторожно удалите их и поместите предметы непосредственно в утвержденный контейнер DOT.

Очистка и утилизация

1. Если на осветительной арматуре не обнаружено утечек или пятен, но есть асбестосодержащий материал (ACM), такой как проволока с покрытием, его следует утилизировать как отходы ACM.В противном случае прибор не является отходом ПХБ и может быть переработан или утилизирован как твердые бытовые отходы.
2. Удалите разливы из осветительных приборов, загрязненных ПХД, и протекающих FLB за пределами осветительной арматуры (например, полы, столы, стены и т. Д.) (40 CFR, раздел 761.61 или 761.79).
3. Выявление и надлежащее управление потоками отходов ПХД, включая утвержденные контейнеры DOT, утвержденные хранилища (40 CFR, раздел 761.65), манифесты (40 CFR, часть 207) и записи (40 CFR, часть 180), как указано ниже:
   1. Утечка FLB — отходы сыпучих продуктов PCB для сжигания.
   2. Светильники, загрязненные ПХД и связанными с ними отходами очистки (пластиковая пленка, СИЗ и т. Д.) — Отходы восстановления ПХД для утилизации на утвержденной свалке.
   3. Светильники, не загрязненные ПХД с проводами ACM — отходы ACM для захоронения на утвержденной свалке.
      Люминесцентные лампы, не загрязненные ПХД — Универсальные отходы для вторичной переработки.

Этапы модернизации для герметичных печатных плат, содержащих печатные платы, в школах

В этом разделе рассматриваются непротекающие или незагрязненные иным образом FLB.Если вы обнаружите FLB, содержащий ПХБ, который протек, загорелся или задымился, вернитесь к предыдущему разделу Этапы очистки и обеззараживания после утечки, состояния курения или пожара FLB, содержащего ПХБ.

Модернизация освещения должна выполнять опытный подрядчик или опытный штатный персонал. Предлагаемые шаги включают:

Препарат

1. Выключите осветительные приборы или комнатные выключатели. Кроме того, выключите и заблокируйте предохранители или блоки автоматических выключателей, которые напрямую управляют переключателями светильников или светильников.

Инспекция

1. Снимите крышку лампы или решетку (перегородку) светильника, чтобы открыть люминесцентную лампу (лампу).
2. Если люминесцентная лампа не загрязнена печатными платами, ее можно повторно использовать или переработать как универсальные отходы. Если люминесцентная лампа загрязнена печатными платами, осторожно удалите ее и поместите в утвержденный контейнер DOT.
3. Визуально осмотрите открытую часть светильника на предмет возможной утечки или остатков печатной платы. Если светильник показывает признаки утечки ПХБ, немедленно обратитесь к разделу «Шаги по очистке и обеззараживанию» после утечки ПХБ-содержащего ПХД, состояния курения или пожара.

Удаление

1. Снимите крышку корпуса FLB (лоток) внутри осветительной арматуры, чтобы обнажить FLB.
2. Для визуального осмотра крышки и проводов снимите FLB, защелкнув и удалив провод с лицевой стороны FLB; и внешняя часть FLB и открытая внутренняя часть осветительной арматуры, включая корпус (с удаленным FLB).
3. Поместите FLB непосредственно в утвержденный контейнер DOT.

Выбытие

1. Если на осветительном приборе не обнаружено утечек или пятен, но есть ACM, утилизируйте его отходы ACM.В противном случае прибор не является отходом ПХБ и может быть переработан или утилизирован как твердые бытовые отходы.
2. Выявление и надлежащее управление потоками отходов ПХД, включая, где это уместно, использование утвержденных контейнеров DOT, утвержденных хранилищ (40 CFR, раздел 761.65), деклараций (40 CFR, часть 207) и записей (40 CFR, часть 180), как предоставлено ниже:
   1. Утечка FLB — отходы сыпучих продуктов PCB для сжигания.
   2. Светильники, загрязненные ПХД и связанными с ними отходами после очистки (пластиковая пленка, СИЗ и т. Д.)) — Отходы восстановления ПХД для захоронения на утвержденной свалке.
   3. Светильники, не загрязненные ПХД с проводами ACM — отходы ACM для захоронения на утвержденной свалке.
      Люминесцентные лампы, не загрязненные ПХД — Универсальные отходы для вторичной переработки.

Ознакомьтесь с требованиями TSCA по утилизации FLB , чтобы узнать о дополнительных вариантах утилизации для ПХД и FLB, не содержащих ПХД.

Начало страницы

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт люминесцентный светильник 3 или 4… довольно простой, но некоторые основные электрические необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка изоляция концов обрезанных проводов, установка гаек проводов и снятие показаний инструкции. Я добавила первый и последний язык в щеку … Я знаю большинство из вас не дальтоник и большинство из вас умеют читать … иначе бы вас здесь не было!

Вот некоторые общие флюоресцентные уроды и некоторые рекомендуемые решения! Обратите внимание, что в первую очередь я буду иметь в виду светильники, использующие прямые люминесцентные лампы в этом обсуждении.Изогнутые трубы работают в аналогичны, но имеют разные способы крепления.

Я использую термины «лампочка» и «трубка» несколько случайно и непоследовательно. Мои извинения. Хотя оба верны «трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же особенности люминесцентного светильника. Увы, ремонту не подлежат …Они необходимо заменить, если они вышли из строя.

Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп светильники могут стоить больше, чем новое приспособление!

Устранение неисправностей мертвых или мерцающих флуоресцентных ламп … может быть лампочка, стартер или балласт !!

Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал прерыватель или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампочка (и). Проверять сначала по мощности … затем стартер (если есть), а затем лампочки.Когда все остальное терпит неудачу, балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте уверен, что он действительно мертв !! Уточняйте цену перед покупкой … балласты дороже новых светильников !!

Если проблема в мерцании, вы все равно должны сделать то же самое. устранение неполадок с все те же проблемы , которые могут привести к тому, что лампа не работа также может вызвать мерцание … неисправные стартеры, неисправные лампы или бракованный балласт.

ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта. перегреваются и преждевременно выходят из строя! Они могут даже вызвать перегорание стартера! Не ждите слишком долго, чтобы исправить проблему, иначе у вас может получиться ремонт!

Испытательные люминесцентные лампы…

Первый и прежде всего … посмотрите на лампочки! Если одна из лампочек очень темная рядом с любым концом лампа неисправна или близка к отказу. Примечание верхняя лампочка на левом графике … она определенно приближается к своей золотой годы! Хотя эта лампочка все еще излучает свет, дни ее сочтены.

Там представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть два видимых штифта, которые входят в монтажные гнезда на обоих концах приспособление. Путем тестирования этих контактов вы можете определить, электроды целы.Говоря электрически, если есть преемственность поперек контактов электрод должен работать. Однако , даже если электроды целы, лампочка может не загореться. Это может произойти если часть или весь газ протек из лампы … состояние, при котором нет нюхательного теста! Кроме того, может быть небольшое короткое замыкание в электроды, которые дают положительное значение, но на самом деле электрод каблоой !

Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в известный рабочее приспособление.Если вы устраняете неисправность 4-лампового люминесцентного приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп. пробирки и замените их каждой из сомнительных пробирок по очереди. 99% время это будет одна из трубок, которая является виновником.

А как насчет пар люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар лампочки в светильнике уже купил в колхозе . Во многих люминесцентных светильниках мощность передается через пару лампочек.Если одна из ламп неисправна, они могут оба мерцают, или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта — всегда заменять обе лампы.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с учетом за исключением некоторых лампочек «естественного света»), что не имеет смысла экономить.

Я признаю, что замена всех лампочек — не самое экономичное решение … это просто практическая точка зрения кого-то (меня), кто получил оплату за выполнение этой работы для других (вас).Люминесцентные лампы — это в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл заменить обе трубки сразу. Чтобы получить второй вызов в сервисный центр за месяц из-за того, что одна из других лампочек вышла из строя, нежелательно с точки зрения клиента ($$) или моей (гордость за работу сделано правильно).

Однако, если обе трубки исправны, проблема в балласте или, если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему, балласт необходимо заменить.Читайте дальше …

Есть ли у вашего прибора стартер? Может быть… хотя, наверное, нет!

А люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку. крепится к раме светильника. Его функция — отправить отсроченный снимок высоковольтное электричество для газа внутри люминесцентной лампы. Задержка позволяет газу стать ионизированным, чтобы он мог проводить электричество. Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд. секунд до зажигания.Следовательно, неисправный стартер может вызвать либо мерцание или полная темнота!

В большинстве современных люминесцентных светильников не используются стартеры, поэтому вы можете не найти один, если вашему прибору меньше 15–20 лет. При определении Если в вашем приспособлении используется стартер, обязательно загляните под лампочки … иногда необходимо сначала удалить луковицы, чтобы получить доступ к стартер. Если вы не видите стартер … они никогда не прячутся ни под каким крышки или «люки» … ваш светильник — современный «самозапускающийся» тип.

оцениваются по мощности ламп, которые они будут контролировать. если ты есть приспособление, но вы потеряли стартер, запишите мощность любого люминесцентных ламп и отнесите эту информацию в хозяйственный магазин, чтобы тебя не отругал подлый клерк и не отправил домой без ужина … стартер.

К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как заменив его. Однако перед заменой существующего стартера убедитесь, что он надежно закреплен в основании, сняв и снова установив его.А Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке. пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните против часовой стрелки … затем снимите стартер.

Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько для устранения неполадок! И не забудьте выбросить использованные … в большинстве случаев невозможно отличить хорошее от плохого. стартер!

Замена балласта (или нет) может иметь непредвиденные побочные эффекты на вашем кошельке!

Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт» из.В конце концов, есть морской термин «балласт», который относится к содержимому баков подводной лодки, которое контролирует ее плавучесть. Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он поверхности.

Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его. в ближайшем пруду! Действительно, стоимость замены балласта в приспособление может соперничать со стоимостью нового приспособления … особенно если вы хотите использовать современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически без гула.(Да, Вирджиния, этот гул, когда ты включаешь люминесцентная лампа стоит от балласта, а не от лампочек!)

Когда мои клиенты спрашивают моего совета в этом вопросе, я всегда склоняюсь к эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не, добавьте одну точку в сторону «заменить». Затем я противостою вопрос ремонта потолка. Если новое приспособление меньше или имеет другой «след», чем оригинальный светильник, потолок, возможно, потребуется перекрашиваем, чтобы закрыть неокрашенный участок под старым приспособлением.Иногда, Текстура потолка также должна быть подкрашена после демонтажа светильника!

Люминесцентные светильники меньшего размера, например, для освещения кухонь. столешницы или встроенные в мебель, следуйте тем же основным критериям. С у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором.

Таким образом, если приспособление не является абсолютно безобразным, замена балласта обычно самый дешевый ремонт в целом, когда все остальные факторы считается!

Замена балласта… просто следите за цветами!

Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами. системы, при снятой крышке балласта, чтобы оголить проводку. Один взгляд на подобную спагетти проводку может заставить кого угодно потерять аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания беспорядок порядок … просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения. на корпусе балласта, с четко обозначенными цветами проводов. Если не, диаграмма будет упакована в коробку или напечатана на ней. В виде если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему, сделать работу настолько простой, насколько это возможно!

Universal Lighting Technologies имеет множество технических информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com )

ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Само собой разумеется, что когда вы идете по магазинам, возьмите с собой старый балласт убедитесь, что вы получили правильный размер. Однако размер — это еще не все. Поскольку вы должны приобрести балласт, который подключен точно так же, как , к существующий, ваш единственный выбор — тип балласта, магнитный или Электронный .

Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп. Они недороги и прослужат от 10 до 20 лет. Было некоторые люминесцентные светильники на заправке моего отца, которым было больше 40 лет и все еще работает !!

Электронные пускорегулирующие аппараты — новички в этом вопросе.У них есть особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты жужжание прямо из коробки. Звук исходит от внутренних вибраций вызвано магнитным сердечником, который подает питание на лампочки. Так как они с возрастом магнитные балласты становятся все громче и громче … пока, наконец, неудача. Электронные балласты из коробки бесшумны и остаются такими … до смерть тебя разлучит.

Стоит ли дополнительная стоимость электронного балласта в два раза больше стоимость зависит от вас.Лично я предпочитаю электронные балласты, потому что гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммерный переключатель, который будет работать с и . люминесцентные светильники. Однако этот тип диммера «балластозависимый», что означает, что люминесцентные диммеры каждой марки будет работать только с определенными балластами от определенных производителей . Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей. умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут не работает для ламп накаливания. Нельзя смешивать люминесцентные светильники и лампы накаливания на одном диммерном переключателе.

«Нет» в этом вопросе заключается в том, что «обычные» диммерные переключатели, которые можно приобрести в строительном магазине, предназначены для Только лампы накаливания, а не люминесцентные. Если вы попытаетесь использовать их, люминесцентный светильник может работать, но только в крайнем положении, если вообще.

Оставляя люминесцентные лампы включенными … Экономия энергии ??

Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к долголетие! Прочтите нашу статью о фактах и ​​мифах о великом люминесцентное отключение! Нажмите ЗДЕСЬ за полную статью!

Другие ресурсы …

Если вам нужна хорошая техническая информация об испытании балластов, Полный источник, который я нашел в сети, — это Центр освещения по адресу http: //www.thelightingcenter.com / lcenter / technica.htm.

Если вы хотите подробно изучить, как работают люминесцентные светильники, посетите «How Stuff Works» с подробным и увлекательным объяснением на http://www.howstuffworks.com/fluorescent-lamp.htm.

Вернуться к списку статей по электрооборудованию

Отремонтируйте балласт люминесцентного света за 5 минут с помощью наших советов

За два дня до Дня благодарения я вошел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.

После короткой фразы из трех слов (используйте свое воображение) у меня начались воспоминания о том, что привело к этому моменту во времени.

Во-первых, свет в нашей прачечной был с трудом включиться в течение нескольких дней до этого.

Тогда просто перестал работать вообще .

Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, если сделаете это самостоятельно. Давайте начнем!!

Начало работы: как проверить, что ваш балласт люминесцентного света сломан

Для этого проекта вам понадобятся только три вида инструментов:

Один ключ к тому, что ваш балласт является причиной неработающего люминесцентного света лампочки с трудом включаются.

Как я уже сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.

Хороший способ проверить, виноват ли ваш балласт, — это включить детектор напряжения и подержать его рядом с проводами, подающими питание на балласт.

Если питание идет на балласт, а к люминесцентным лампам ничего не поступает, это индикатор того, что балласт мертв — к сожалению, очень похоже на крутого старичка по имени Синий в старой школе (для всех вас, поклонников Уилла Феррелла, Синий персонаж умирает во время борьбы !!)

Прежде чем делать что-либо еще, отключите цепь, которая подает питание на свет.

Затем с помощью детектора напряжения еще раз проверьте, что на свет не подается электричество. Большое спасибо Марку за то, что он напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня есть такие замечательные фанаты, как вы, которые ловят мою рассеянность !!!!

Всего несколько винтов крепят балласт к люминесцентному свету.

Удалите эти винты отверткой, но не выбрасывайте их в мусор. В первую очередь потому, что вы можете не получить новости с винтами с новым балластом.

Вы можете удалить балласт до или после снятия люминесцентной лампы с потолка.

Чтобы не разбить стекло по всему полу, я настоятельно рекомендую снять люминесцентные лампы. Они прикреплены к балласту, и вам придется отсоединить заглушку.

Но будьте осторожны, как вы увидите на видео, на этом этапе я чуть не сломал лампочку. Иногда я такой болван.

Только два винта крепят люминесцентный светильник к распределительной коробке.Используйте отвертку, чтобы ослабить эти винты, и помните, что свет будет немного падать с потолка.

Сдвиньте раму светильника и снимите ее с винтов распределительной коробки.

На этом этапе сделайте снимок существующей проводки . Это даст вам ссылку и поможет с подключением нового балласта.

Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.

Пусть они держат свет, пока вы отключаете балласт от распределительной коробки.Или, если вам действительно не нравится электричество или ваш друг / родственник (шутка), вы можете вместо этого подержать свет и позволить кому-то другому его отключить.

Ослабьте все гайки проводов. Мне нравится разбирать черные или горячие провода, затем белые или нулевые провода и, наконец, землю. Мне просто легче делать это в таком порядке.

Вытяните балластные тросы из рамы.

Вот как просто удалить балласт люминесцентного света.

Вам нужно будет взять старый балласт с собой в строительный магазин.Было бы неплохо позвонить и узнать, есть ли у них на складе подходящий балласт.

Я обзвонил несколько мест, где не было необходимого мне балласта. И на самом деле, с купленным балластом у меня все же возникла небольшая проблема (поясняю в конце видео).

Установите новый балласт на раму люминесцентного светильника и затяните его винтами, которые вы сохранили от старого балласта.

Проведите черный, белый и зеленый провода нового балласта через отверстие в фонаре.

Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке. Серьезно, мне пришлось позвать жену в прачечную, чтобы помочь. Мне было плохо, что ей пришлось держать свет, пока я возился с проводами.

Но вот в чем суть брака — помогать друг другу через болезнь или здоровье !!

Если у вас есть перекрученные провода, как на картинке ниже, отрежьте их комбинированными инструментами для зачистки и снимите 3/4 дюйма изоляции.

Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить заземление, затем нейтраль (белый провод) и, наконец, провод под напряжением (черный цвет).

Закручивайте гайку для проводов до тех пор, пока соединение между проводами от потолка и балластом не станет надежным.

Вставьте все провода обратно в распределительную коробку как можно аккуратно.

Наденьте рамку люминесцентной лампы на винты, оставленные в распределительной коробке. Затяните винты, добавьте люминесцентные лампы и замените плафон.

БАМ !!!! Готово.

Вот мое пошаговое видео-руководство для вашего удовольствия от просмотра. Это покажет вам, насколько легко заменить балласт, по крайней мере, я на это надеюсь !!

Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый неработающий балласт.

Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт при аренде, и вот сколько это была плата.

И по праву !! Но мне нравится копить деньги на список покупок, который, кажется, растет каждую неделю.

Если вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.

Как всегда, спасибо за чтение, просмотр и участие в нашем замечательном сообществе.

Задайте свои вопросы ниже, и мы будем рады помочь.

Cheers,

SmartLight LED Modern Торшер Белый

Описание продукта

Теперь вы можете ощутить разницу, которую естественное светодиодное освещение полного спектра может внести в вашу жизнь, с новым светодиодным торшером от Verilux.

Было продано более миллиона единиц торшеров Verilux, которые помогут вам работать умнее и с большей визуальной четкостью.

Преимущества света полного спектра

Созданные на основе более чем 50-летних научных исследований, лампы, использующие свет полного спектра, могут снизить утомляемость глаз по сравнению с лампами накаливания.

Бережно воздействуя на глаза, светодиодная лампа в этой лампе обеспечивает продолжительное и безупречное освещение.

Устали работать или учиться? Эта лампа снижает блики, снижает усталость и позволяет дольше работать или учиться без дискомфорта.

Благодаря лучшему доступному качеству света светодиодный торшер Verilux SmartLight обеспечивает превосходную цветопередачу и визуальную четкость, чтобы ваши материалы для чтения или художественные материалы отображались так же подробно, как если бы вы просматривали их на улице при естественном дневном свете.

Дополнительная гибкость

Регулируемая шейка этой лампы позволяет расположить свет прямо на книге, компьютере или проекте. Углы, под которыми можно регулировать свет, бесконечны.

Он также включает в себя настройки интенсивности света и цветовой температуры для действительно индивидуального восприятия.

Торшер Verilux имеет утяжеленное основание и цельную стальную конструкцию для предотвращения опрокидывания и увеличения срока службы.

Verilux — лидер в области светотехнических решений полного спектра и признанный бренд.

Live в США. Все наши лампы сертифицированы ETL для независимого всемирного признания безопасности, и на все светодиодные лампы предоставляется годовая гарантия для максимального удовлетворения потребностей клиентов.

Что я узнал, живя без искусственного света

Чтобы отслеживать свои реакции, я носил «активные часы» для измерения освещенности, активности и сна. Я также заполнял дневники сна и анкеты, чтобы оценить мою сонливость и настроение, и проводил серию когнитивных тестов, чтобы оценить мою краткосрочную память, внимание и скорость реакции. В последний вечер каждой недели я проводил вечер в темноте, ежечасно собирая образцы своего мелатонина, который высвобождается в ответ на сигнал биологических часов и, следовательно, является маркером нашего внутреннего времени.«Мелатонин — наш гормон тьмы; он создает биологическую ночь », — говорит Марийке Гордейн, хронобиолог из Университета Гронингена в Нидерландах, которая измерила у меня уровень мелатонина.

Идея заключалась в том, чтобы посмотреть, влияют ли эти изменения в моем освещении на синхронизацию моих биологических часов. Нам было любопытно посмотреть, воплотятся ли какие-либо преимущества, предсказанные крупными, хорошо контролируемыми лабораторными исследованиями, в реальную жизнь.

«Мы провели множество экспериментов, в которых давали дозу света и видели, как она сдвигает часы», — говорит Гордин.«Но если мы хотим применить эти результаты, чтобы помочь людям, мы должны знать, что это будет иметь такой же эффект, когда окружающая среда более изменчива».

Включен

И вот, ярким и солнечным декабрьским утром я оказался в местном парке, незаметно пытаясь потренироваться на брусьях и качелях вместо того, чтобы пойти на сеанс бодибилдинга в тренажерном зале. . «Мамочка, что делает эта дама?» спросил маленький мальчик.

Поскольку была зима и большинство людей грелись внутри, парк был почти безлюден.Для меня мотивация тоже была проблемой. Трудно преодолеть веру в то, что из-за зимы на улице будет холодно и ужасно. Однако мне вспомнились слова одного шведского друга: плохой погоды не бывает, есть только неподходящая одежда. И вскоре я понял, что на улице редко бывает так плохо, как может показаться. На самом деле, чем больше я этим занимался, тем больше я начинал рассматривать прогулки на свежем воздухе зимой как удовольствие, а не как рутинную работу.

В другое утро я сидел в парке с чашкой чая, возвращаясь после того, как бросил детей в школу, и достал свой экспонометр.Освещенность света измеряется в люксах. В безоблачный летний день освещенность на открытом воздухе может достигать 100 000 люкс; в пасмурный день она может достигать 1000 люкс. Сегодня показание было 73 000 люкс.

Все, что вам нужно знать о светодиодных лампах

Многие преимущества светодиодных трубок перед люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:

• Более высокая эффективность , экономия энергии (до 30-50%)


• Более длительный срок службы (обычно 50 тыс. часов)


• Без ртути

Поскольку люминесцентные светильники устанавливаются часто в потолок и подключены непосредственно к электросети, они относительно дороги и их трудно заменить полностью.

В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.

Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы правильно установить светодиодную лампу на место.

За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.

• T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.


• T12 4 фута: 4-футовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.


• T5 4 фута: 4-футовые люминесцентные лампы T5, как правило, являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Они обычно обозначаются T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.

повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).

Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.

Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.

3) Люминесцентные балласты и модернизация светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.

В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.

Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодная трубка UL типа A — Совместимость с балластом

Светодиодная трубка UL типа A по сути ведет себя так же, как люминесцентная лампа, и ее легко заменить.

Идеально подходит для: Потребители, которые не хотят или предпочитают избегать электромонтажных работ, осветительных установок, где затраты на оплату труда электриков высоки.

Недостатки : люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — байпас балласта

Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.

В несимметричной конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность.Поэтому патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.

3C) Светодиодная трубка UL типа C — дистанционный драйвер

Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, интегрированный в светодиодную трубку, и поэтому требуется отдельное устройство светодиодного драйвера, которое должно быть подключено между светодиодной трубкой и электросетью.

Идеально для: минимальных затрат на обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.

3D) Шунтированные и нешунтированные надгробия

Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.

Надгробные плиты имеют два электрических контакта, соответствующих двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:

i) не подключены к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к фазе или нейтрали

Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» относится к объединению двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня соединяются с одинаковой электрической полярностью.

Иногда надгробные плиты шунтируются снаружи, как показано на фотографии выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.

Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробные плиты.

3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробных плит.

Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.

Если у вас шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить в соответствии со схемой проводки производителей однотактных светодиодных трубок.

Если ваш светодиодный ламповый светильник двусторонний, он, вероятно, совместим как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки рассчитаны на одинаковую полярность, поэтому независимо от того, шунтированы они или нет, не должно влиять на окончательную результирующую схему.

3F) Что делать, если вы не хотите обо всем этом беспокоиться?

Установка светодиодной трубки неправильного типа может привести к преждевременным выходам из строя и потенциально опасным коротким замыканиям и пожару.

Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.

Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:

i) Без снятия люминесцентного балласта (UL типа A / совместимость с балластом)

ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)

iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)

4) Фотометрические характеристики светодиодных ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)

Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превосходящим качество вашего текущего освещения люминесцентными лампами.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламповых ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако за последние годы многие разработки люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодной трубки и люминесцентной лампы с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является наилучшей мерой для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Обычно люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Одна вещь, которую следует отметить в светодиодных ламповых лампах, заключается в том, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечить более полезный световой поток, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

CRI измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, и большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовое восприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.

5) Стоимость и финансирование светодиодных трубок

Наконец, мы немного поговорим о соображениях стоимости при покупке светодиодных трубок. В последние годы цена на светодиодные трубчатые лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому закупочная цена ламп делает светодиодные ламповые лампы очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный светильник у квалифицированного электрика может уйти 15-25 минут.

Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальную стоимость проекта, добавляя привлекательности светодиодных ламповых светильников, совместимых с UL типа A.

Рассчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!

Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.

Полное руководство по переработке лампочек

Лампы накаливания, люминесцентные лампы, галогены и совсем недавно светодиоды — в среднем в США используется от 50 до 100 розеток для ламп.Это означает, что мы сжигаем много лампочек каждый год. Однако мы не можем выбросить их все вместе с мусором.

Некоторые из этих ламп содержат ртуть и соли металлов. Они не только представляют прямую опасность для здоровья, но также могут загрязнять почву и водоснабжение. Эти опасные материалы необходимо безопасно удалить в процессе переработки.

Как утилизировать лампы накаливания

Лучший способ утилизировать лампы накаливания, выбрасывая их вместе с другими предметами домашнего обихода.

Они не считаются опасными отходами, но все же заверните их в газету для безопасности санитарных рабочих.

Лампа накаливания также подлежит вторичной переработке, но поиск варианта ее переработки может оказаться сложной задачей, поскольку энергия, необходимая для этого процесса, в долгосрочной перспективе не стоит утилизированного материала.

Лампы накаливания являются наименее дорогими, но имеют худшую энергоэффективность среди всех используемых ламп. С 1 января 2020 года Энергетическая комиссия Калифорнии запретила использование всех ламп, не соответствующих стандарту 45 люмен на ватт [1], — почти все лампы накаливания.

Как утилизировать галогенные лампочки

Галогены можно регулярно выбрасывать в мусор, так как они не считаются опасными отходами.

Они также пригодны для вторичной переработки, но не выбрасывайте их в мусорную корзину для стекла.

Почему, спросите вы?

Это потому, что кварцевое стекло, из которого они сделаны, плавится при температуре, отличной от температуры бутылок и банок, поэтому одна колба может испортить целую партию перерабатываемых стеклянных изделий.

Галогены небольшие, легкие и простые в производстве, с более высокой светоотдачей, чем лампы накаливания в том же диапазоне ватт.Это делает их популярным выбором для наружного освещения и автомобильных фар. Однако их также заменяют более энергоэффективными вариантами, такими как светодиоды.

Как утилизировать светодиодные лампы

Вы можете либо утилизировать светодиоды вместе с остальными предметами мусора, либо найти предприятие по переработке, которое их возьмет. Они не содержат ртути, но некоторые из них содержат металлы, такие как медь, никель и свинец.

Большинство сообществ не требует от вас вторичной переработки светодиодов.Но если вы хотите, чтобы они находили хорошее применение, вы можете поискать специализированное предприятие по переработке, поскольку средний центр переработки не всегда может их переработать.

Светодиоды на 90% более энергоэффективны, чем лампы накаливания, и имеют срок службы 50 000 часов. Благодаря этим свойствам они заменили старые типы лампочек во многих областях применения.

Как утилизировать люминесцентные лампы и КЛЛ

Люминесцентные лампы и компактные люминесцентные лампы (КЛЛ) всегда следует утилизировать через предприятие по переработке.

В семи штатах, включая Калифорнию и Мэн, это требуется по закону. Даже если там, где вы живете, это не обязательно, это единственно правильный вариант.

в 4 раза более энергоэффективны, чем их предшественники, и служат до 10 раз дольше. Проблема в том, что эти лампочки содержат ртуть, которая вредна для окружающей среды и напрямую токсична для человека [2], вызывая даже проблемы с развитием у нерожденных детей, поэтому их нельзя выбрасывать в мусор.

Во всех люминесцентных лампах используется ртуть (Hg), и они могут быть источником Hg в окружающей среде в случае поломки… Доля антропогенных выбросов Hg в атмосферу, представленных люминесцентными лампами в Соединенных Штатах, составляет 1–5 процентов.Только треть люминесцентных ламп перерабатывается.

Крис Мид, научный сотрудник Глобального института устойчивого развития

После утилизации старой лампы вам, конечно же, придется заменить ее новой. Когда вы это сделаете, подумайте о приобретении светодиодной лампы. Это самая энергоэффективная из всех типов лампочек, а значит, вы можете платить за электроэнергию дешевле. Он также может длиться дольше, чем другие типы, поэтому вы получите максимальную отдачу от затраченных средств.

По этим причинам вы можете буквально использовать светодиодные лампы для замены всех других типов ламп в вашем доме.

Возьмем, к примеру, регулируемую светодиодную лампу SANSI мощностью 27 Вт. Раньше лампы накаливания были идеальным решением, когда вам требовались регулируемые светильники и освещение для умывальника, но эта регулируемая светодиодная лампа от SANSI может делать то же самое, потребляя при этом гораздо меньше энергии.

Вы также можете использовать его для замены любого компактного люминесцентного светильника в вашем офисе, гараже или крыльце из-за его цвета света 3000K и срока службы более 25000 часов.

Лично для меня они идеально подходили для моей детской комнаты, так как я никогда не испытывал с ними мерцания или жужжания, в отличие от компактных люминесцентных ламп.

Получите скидку 18%

Код использования: ALLBULB

Теперь, если вам нужен более яркий свет для вашего гаража, у вас может возникнуть соблазн приобрести люминесцентный, но не стоит — однажды они опасны для вашего здоровья. они ломаются.

Взгляните на этот светодиодный крыловой гаражный светильник мощностью 60 Вт от SANSI. Я планирую скоро приобрести такой для своего гаража, потому что мне нравится, как у него есть складные ручки, которые позволяют мне фокусировать свет там, где я хочу — прямо под моей машиной (что мне очень нужно, когда я полирую свою машину), на мою машину. стол в мастерской, или сразу на весь мой гараж.

Получите скидку 25%

Код использования: 60WGARA

Если вы, как и я, тоже увлекались домашним садоводством, вы также можете заменить лампы накаливания и флуоресцентные лампы для выращивания растений на светодиодные лампы для выращивания растений SANSI мощностью 70 Вт. Он отлично подходит для влажных теплиц, аквариумов и даже террариумов.

Что мне нравится в нем, так это то, что я могу легко отрегулировать его потолочное крепление. Это позволяет мне устанавливать оптимальную высоту для каждой фазы роста растений, что очень важно для меня, чтобы мои растения всегда получали нужное количество света.

Он также охлаждает пассивно без использования вентиляторов, поэтому он еще более энергоэффективен. и экологически безопасны в этом смысле.

Получите скидку 18%

Используйте код: ALLPLANT

После того, как вы уберете лампы накаливания и флуоресцентные лампы в своем доме, не останавливайтесь на достигнутом — замените также галогенные прожекторы и лампы безопасности. Они могут потреблять меньше энергии, чем лампы накаливания, но они все равно потребляют больше энергии, чем светодиоды и КЛЛ.

На вашем месте я бы выбрал этот светодиодный сигнальный фонарь мощностью 36 Вт от SANSI.

Мне особенно нравится эта функция для использования на открытом воздухе, поскольку она защищена от атмосферных воздействий и вы можете регулировать диапазон обнаружения движения.

Получите скидку 18%

Используйте код: ALLSECURITY

Помимо защиты от нарушителей, я также ценил эту функцию датчика движения всякий раз, когда я приходил домой поздно, и мне нужно было найти свой путь в в моем собственном доме, пока таскала несколько сумок с продуктами.

Как повторно использовать старые лампочки

Есть много творческих способов перепрофилирования старых лампочек. Вы можете превратить каждое из них в единственное в своем роде произведение искусства, используя любые дизайнерские материалы: маркер Sharpie, цветной песок, блестки, акриловую краску и т. Д.

Вы также можете превратить их в грушу. -образный террариум, как на видео ниже:

Хотите использовать их вместо крошечных вазочек или горшков для весенних цветов? Снимите основание, как описано в видео о террариуме, и вы сможете сделать именно это.

Вы также можете создать эту керосиновую лампу из старой лампы на случай, если вы захотите полностью отключиться от сети.

Лампы накаливания, люминесцентные лампы, галогены и, в последнее время, светодиоды — средний дом в США использует от 50 до 100 розеток для ламп. Это означает, что мы сжигаем много лампочек каждый год.

Где утилизировать лампочки

Лампочки можно утилизировать в хозяйственных магазинах. Home Depot, Lowe’s и IKEA принимают такие предметы, как КЛЛ, в рамках обслуживания клиентов, но не люминесцентные лампы.

Вам также следует ознакомиться с местными законами об утилизации лампочек в вашем регионе, а также о доступных местах утилизации. Воспользуйтесь Зеленым каталогом вверху этой страницы, чтобы найти ближайший к вашему почтовому индексу объект по утилизации лампочек.

FAQ

Можно ли утилизировать лампочки в Home Depot?

Да, вы можете утилизировать компактные люминесцентные лампы (КЛЛ) в Home Depot вместе с батареями и другой электроникой. Лампы накаливания и галогенные лампы можно выбросить в мусор, но для люминесцентных ламп в некоторых штатах необходимо найти переработчика, который их принимает.

Можно ли выбросить лампочки в мусорную корзину?

Нет, никакие лампочки нельзя выбрасывать в мусорную корзину, потому что их нельзя перерабатывать вместе с бутылками и банками. Утилизируйте его вместе с остальными отходами или через специализированную программу утилизации.

Можете ли вы утилизировать лампочки в Lowe’s?

Да, в Lowe’s можно утилизировать лампочки, но только лампы КЛЛ. Лампы накаливания, галогены, лампы с разрядом высокой интенсивности (HID) и люминесцентные лампы не могут быть переработаны в Lowe’s.

Нужно ли утилизировать светодиодные лампы?

Нет, утилизировать светодиодные лампы необязательно. Вы можете, но не обязаны это делать. Они не содержат опасных материалов, поэтому их можно безопасно выбросить в черный мусорный бак. Тем не менее, вы можете спросить, как утилизировать лампочки в вашей компании по утилизации бытовых отходов.

Как утилизировать 4-футовые люминесцентные лампы?

Вы можете утилизировать 4-футовые люминесцентные лампы как универсальные отходы в большинстве штатов.В семи штатах, включая Мэн и Калифорнию, они рассматриваются как опасные отходы и требуют от вас их вторичной переработки из-за содержания ртути. Если вам нужно перевезти длинные люминесцентные лампы на предприятие по переработке, заверните их в старую упаковку, чтобы предотвратить их поломку.

Утилизирует ли Best Buy лампочки?

Нет, Best Buy не перерабатывает никакие лампочки. Если вам необходимо утилизировать компактные флуоресцентные лампы, отнесите их в ближайший Home Depot, Lowe’s, или найдите ближайшего переработчика через нашу службу Green Directory.

Заключение

Однозначного ответа на вопрос, как утилизировать лампочки, нет, так как процесс различается в зависимости от типа лампы. Лампы накаливания и галогенные лампы можно утилизировать вместе с бытовыми отходами. Между тем люминесцентные лампы содержат ртуть и считаются опасными отходами, которые необходимо утилизировать.

Светодиодные лампы, напротив, считаются более экологически чистым вариантом, поскольку они не содержат ни ртути, ни натрия. Их можно переработать для получения других материалов, но только на специализированных предприятиях по переработке ламп.Перейдите в наш Зеленый Справочник, чтобы найти ближайший к вам.

1. https://ww2.energy.ca.gov/appliances/documents/state-regulated_lamps_FAQ.html
2. http://blogs.edf.org/climate411/2007/07/31/cfl_mercury-2/
