кирпичный, диаметр, высота, какой лучше
Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.
Источник фото: supercoto.com
Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.
СодержаниеПоказать
Какой дымоход лучше для твердотопливного котла
Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.
Этим требованиям соответствуют материалы:
- кирпич;
- сталь;
- керамика;
- огнеупорное стекло.
У каждого из них свои положительные стороны и недостатки.
Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:
- обеспечивать хорошую тягу;
- иметь конструкцию, которая легко демонтируется и обслуживается;
- противостоять коррозии;
- иметь гладкие внутренние стенки;
- быть хорошо изолированной от холода;
- пожаробезопасной;
- иметь эстетически привлекательный вид.
Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.
Виды дымоходов. Источник фото: mebelprestig.ru

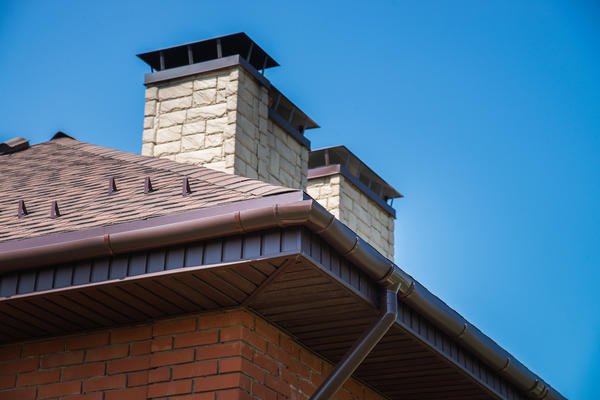

Дымоход из кирпича
Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.
Преимущества у кирпичного сооружения:
- выдерживает высокие температуры без разрушений;
- пожаробезопасен;
- имеет заслонку;
- выложен из термоизоляционного материала;
- красивый эстетичный вид.
Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.
При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.
Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:
- сложная схема дымохода, послойная укладка кирпичей;
- трудоемкая и сложная технология;
- требуется создание опорного фундамента;
- много мусора;
- требуется много времени на затвердение цементного раствора;
- работы выполняются только в летнее время;
- прямоугольная форма вытяжного канала;
- высокая теплоемкость;
- шершавые стенки.
Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.
Источник фото: budujemydom.pl
Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.
Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.
Она состоит:
- фундамент;
- стояк трубы;
- распушка в местах перекрытия;
- выдра в месте прохождения сквозь кровлю;
- шейка над крышей;
- оголовок.
Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

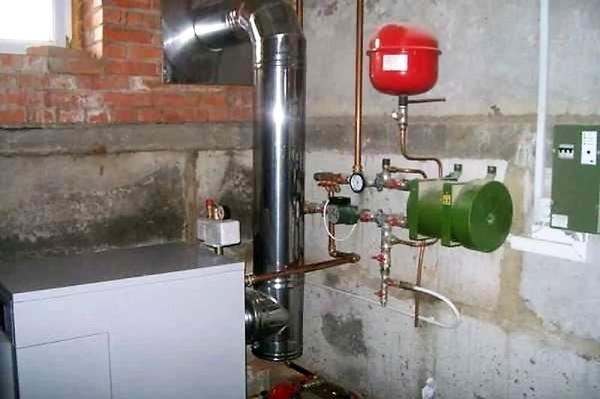

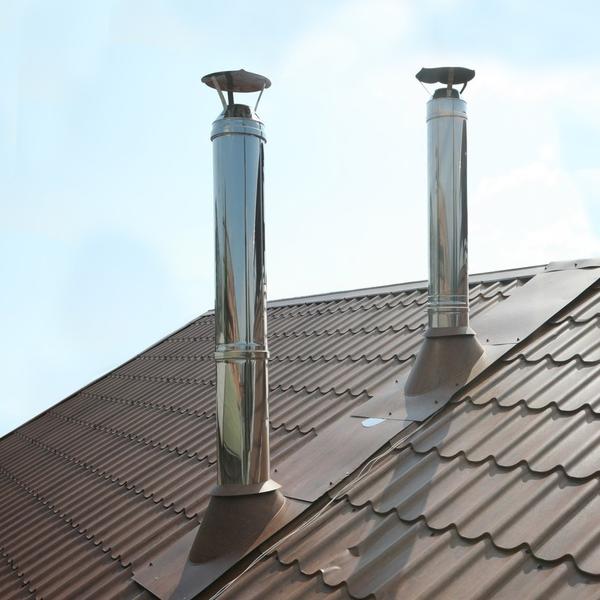

Дымоход из сэндвича
Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.
Трубопровод собирается из отдельных элементов, которые состоят:
- внутренняя труба из нержавеющей стали;
- утеплитель;
- наружная оболочка из нержавейки, оцинковки, пластика.
С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.
Источник фото: click-stroy.ru
Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.
Достоинства такой конструкции для выведения дыма от твердотопливного котла:
- простое устройство дымохода;
- самостоятельный монтаж;
- эстетичный вид;
- наличие внутреннего утепленного слоя.
Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

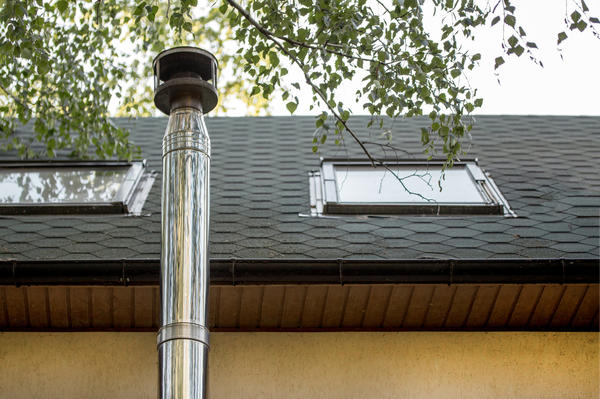

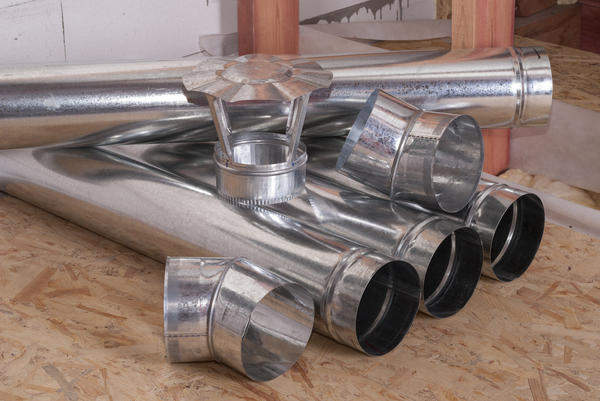

Стальной
Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.
Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:
- простой монтаж дымохода;
- малый вес конструкции;
- гладкая поверхность внутри;
- простое подключение к котлу.
Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.
Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.
Дымоход из керамики
Положительны качества трубы из керамики:
- гладкие стенки;
- длительный срок службы;
- устойчивость к окислению и разрушению продуктами горения.
К недостаткам следует отнести хрупкость и сложный монтаж.
Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

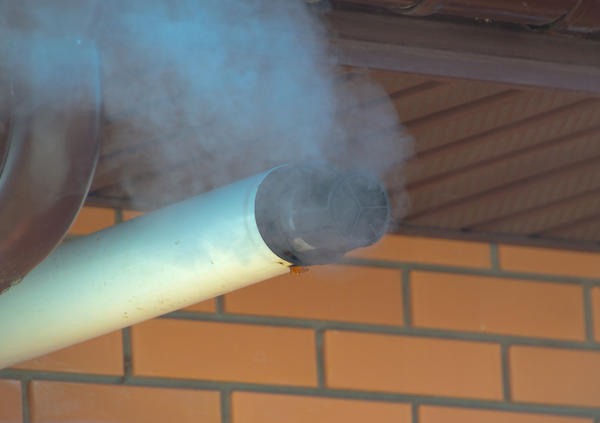

Вытяжка коаксиального типа
Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.
Особенности такой вытяжки:
- устанавливается горизонтально;
- компактный;
- выводится через наружную стену;
- воздух в топку поступает подогретый;
- требует установки принудительной вентиляции.
Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.
Как рассчитать размеры дымохода
Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:
- высоту;
- длину разгонного участка;
- диаметр отверстия.
Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.
Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.
Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.
Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

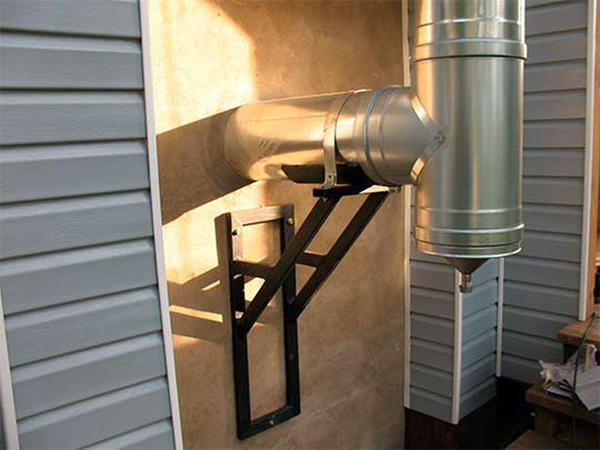

Подключение дымохода
Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.
Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

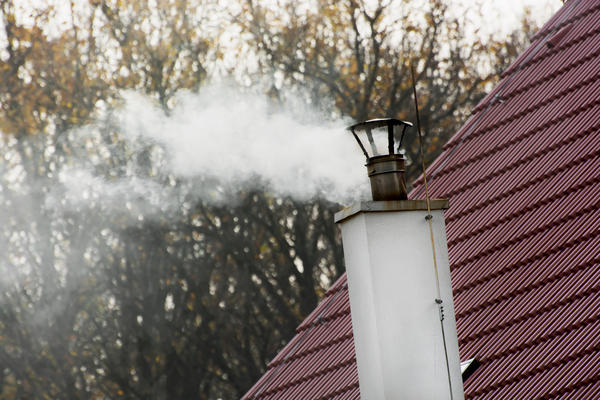

Как проверить тягу
Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.
Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.
kotle.ru
Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция
Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.
Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?
Дымоход своими рукамиОтвет на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.
Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.
Устройство дымохода
Устройство дымоходаНезависимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:
- Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
- Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
- Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.
Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.
Правила монтажа
- Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
- Стенки не должны быть уже 10 см, включая изоляцию.
- Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
- Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
- Максимальная длина горизонтальных участков в системе – 1 м.
- Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.
Как рассчитать диаметр дымохода для твердотопливного котла
Высота, м. | Отношение сечений топочного отверстия и дымовой трубы | |
Цилиндрическая труба | Квадратная труба | |
4-8 | 0,83 | 0,72 |
8-12 | 1 | 0,9 |
12-16 | 1,12 | 1 |
16-20 | 1,25 | 1,1 |
Требования к дымоходу
Требования к дымоходуПрежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:
- Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
- Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
- Обязательно нужен дефлектор (оголовок).
- Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
- Дефлектор нужно монтировать в зоне ветрового подпора.
Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.
Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:
- По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
- По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.
В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.
Сила тяги
Сила тягиИзвестно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:
- чем уже верхняя часть, тем скорее выходит газодымовая масса;
- ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.
Определение эффективности
Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.
Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.
Виды дымоходов
Дымоход из кирпича
Дымоход из кирпичаКлассический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.
Преимущества:
- Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.
Недостатки:
- Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.
Правила возведения
Правила возведенияДля надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.
Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.
Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.
Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.
Дымоход из стали
Дымоход из сталиЭти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.
Преимущества материала:
- Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
- Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
- Доступная цена.
В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.
Дымоход из сэндвич-панелей
Дымоход из сэндвич-панелейХороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.
Преимущества материала:
- панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
- конструкция компактна и легко собирается;
- эксплуатация этих труб не сопровождается образованием конденсата;
- гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
- материал пожаробезопасен.
Недостатки:
- дымоход из сэндвич-панелей значительно дороже аналогов;
- срок службы конструкции составляет, в среднем, 10-15 лет;
- постепенно соединения становятся менее плотными.
Керамический дымоход
Керамический дымоходСчитается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:
- внутренний – керамическая труба;
- средний – утепляющий слой из невоспламеняемой минеральной ваты;
- внешний – каркас из огнеупорного кирпича.
Плюсы:
- устойчивость к газодымовому потоку с температурой до +900˚C;
- зеркальная поверхность внутренних стенок не накапливает сажу;
- на стенках не образуется конденсат;
- материал не ржавеет под воздействием влаги;
- дымоход из керамики подходит для котлов, работающих на любом топливе;
- монтаж выполняется легко и оперативно;
- у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
- керамические дымоходы служат не меньше 30 лет.
Стеклянный дымоход
Стеклянный дымоходДымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.
pechiexpert.ru
Дымоходы для газовых котлов: как сделать своими руками
Автор Виталий Варламов На чтение 17 мин. Опубликовано
Для вывода продуктов горения, образующихся при сгорании природного газа, используются дымоходы различной конструкции. Ранее дымоходы возводились только из асбестоцементных труб и кирпича. Сейчас же дымоотводящую трубу можно собрать из долговечных и лёгких материалов, обладающих гораздо меньшей стоимостью.
Требования к дымоходам для газовых котлов
Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.
Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоходК нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».
На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:
Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.
Конструкции котлов и вывод дымовой трубы
Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.
Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме. При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода.
Для разных типов камеры сгорания подходят разные типы дымоходовКамера сгорания у газовых котлов бывает двух типов:
- открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
- закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.
Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.
Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.
Способы устройства дымовых труб
По способу устройства дымовые трубы подразделяются на:
- внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
- наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.
При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.
В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
Дымоходы для газовых котлов своими руками
Как и в случае с другим отопительным оборудованием, дымоход для газового котла можно приобрести в специализированных магазинах. Это будет стандартное модульное изделие, которое подбирается с учётом типа котла и его мощности.
Из чего сделать дымоход для газового котла
Дымоход для газового котла можно сделать из различных материалов. Главное, чтобы материал был негорючим, устойчивым к химически агрессивной среде и не пропускал газы, выходящие по дымовому каналу.
Для изготовления деталей стальных дымоходов используется сталь с добавлением молибдена, титана и никеляС учётом нормативных требований для изготовления дымохода используются следующие материалы:
- кирпич — традиционный материал для изготовления дымоходов твердотопливных печей. Для кладки дымовой трубы используют печной огнестойкий кирпич класса A или Б. При использовании газового оборудования часто применяют комбинированный подход, когда в качестве внутреннего канала используется стальная или асбоцементная труба;
- сталь — применяется для создания дымоходов любой конфигурации. Качество и жаростойкость материала определяет его сплав, который обозначает специальная маркировка. Так, для изготовления дымоходов лучше подходят изделия из стали AISI 316i, AISI 321 или AISI 310S;
- керамика — обожжённая смесь из глины и песка, из которой делают комбинированные дымоходы. Внутренний канал изготавливается из керамической трубы определённого сечения. В качестве защитного кожуха используется короб из керамзитобетонной оболочки или кирпича.
Если проводить детальное сравнение, то лучшим материалом по соотношению цены и качества является оцинкованная сталь марки AISI 321 и AISI 310S. Дымоходы из такой стали рассчитаны на температуру топочных газов до 800 и 1000 оC соответственно.
Керамические дымоходы обладают высокими экплутационными характеристиками, но их стоимость заметно выше аналогов из сталиСредний срок службы стальных дымоходов составляет 13–17 лет, но за счёт высокой унификации деталей не придётся менять конструкцию полностью. При ремонте заменяется лишь часть прогоревших модулей.
Керамические дымоходы имеют высокие эксплуатационные характеристики и срок службы более 50 лет, но их стоимость заметно выше аналогов из стали. Поэтому этот вид дымоходов рекомендуется использовать только если есть достаточное количество средств и хочется построить сооружение надолго. Применение кирпичных дымоходов совместно с газовым оборудованием неоправданно как по трудозатратам, так и по конечной стоимости конструкции.
Как рассчитать параметры дымохода для газового котла
Для того чтобы правильно подобрать или изготовить дымоход, необходимо провести расчёт сечения дымовой трубы, а также её высоты относительно уровня конька. Общая высота дымохода подбирается согласно нормативным правилам, указанным в СНиП 2.04.05–91.
Таблица: зависимость сечения дымовой трубы от мощности газового котла
Сечение дымовой трубы, мм | Пиковая мощность газового котла, кВт |
120 | 24 |
130 | 30 |
170 | 45 |
190 | 55 |
220 | 80 |
230 | 100 |
Для расчёта сечения трубы используется следующая формула — F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:
- K — постоянная величина, значение которой варьируется от 0,02 до 0,03;
- Q — максимальная производительность газового оборудования, указанная в спецификации;
- H — расчётная высота дымовой трубы согласно СНиП.
Для газовых котлов минимальная высота дымовой трубы должна быть не менее 5 м. Высота относительно конька подбирается из правил, описанных в начале статьи. Напомним, что минимальная высота относительно конька должна быть не менее 0,5 м.
После того как площадь трубы рассчитана, необходимо сравнить полученное значение с данными, которые указаны в таблице. При необходимости расчётный диаметр дымового канала округляется к большему значению.
Монтаж дымохода своими руками
Для сборки дымохода используются одноконтурные стальные трубы или специальные сэндвич-трубы нужного диаметра. Если выбран первый вариант, то после сборки дымохода рекомендуется провести его утепление. Во втором случае теплоизоляцию дымовой трубы проводить не нужно.
При использование сэндвич-дымохода дополнительное утепление дымовой трубы не требуетсяВ качестве примера приведём технологию монтажа стального дымохода для газового котла. Для сборки дымохода потребуются прямые трубы из стали длиной 50 или 100 см, отводы дымохода 30о, проходная коробка для стен и перекрытий, дефлектор, обжимные хомуты и термостойкий герметик.
Если диаметр выходного патрубка не совпадает с диаметром дымовой трубы, то используется соответствующий переходник. В качестве изоляционного материала лучше применять базальтовую вату.
Монтаж дымохода для газового котла проводится в следующей последовательности:
- Выполняется подсоединение одностенной или утеплённой трубы к выходному патрубку газового котла. Для этого патрубок промазывается термостойким герметиком, после чего на него надевается переходник, который затягивается обжимным хомутом.
- Для соединения переходника с трубой используется аналогичный подход. Сначала монтажный конец переходника обрабатывается герметиком. Далее на него насаживается прямая труба на нужную глубину. После чего соединение затягивается хомутом.
Перед сборкой дымохода рекомендуется проверить его комплектность на наличие всех модулей и крепёжных элементов
- Для вывода дымовой трубы через потолок потребуется выпилить в нём отверстие квадратного сечения. Размер отверстия подбирается таким образом, чтобы от дымовой трубы до перекрытия оставалось расстояние не менее 20 см.
- В выпиленное на потолке отверстие монтируется стальной короб. Для крепления используются стальные саморезы длиной 30–50 мм. Затем через короб пропускается труба, которая монтируется на модуль, подсоединённый к патрубку. Пространство между трубой и коробом заполняется минерализованным утеплителем. Сверху короб закрывается стальной пластиной.
Место вывода дымовой трубы через потолок обязательно изолируется стальным коробом
- Если после ввода трубы в межчердачное пространство требуется её смещение, то проводится монтаж колена 30о по описанной выше схеме. В остальных случаях проводят монтаж прямого участка трубы.
- Для вывода дымохода через кровлю выполняются аналогичные действия. Сначала выпиливается отверстие квадратного сечения нужного размера. Далее проводится установка монтажной пластины с отверстием под трубу. Затем монтируется прямой участок дымовой трубы. В завершение на дымовую трубу надевается конусный доборный элемент из стали или негорючего пластика.
На выходное отверстие дымохода обязательно устанавливается дефлектор
- На завершающем этапе проводится монтаж оставшегося участка дымовой трубы. На конец трубы устанавливается оголовок и дефлектор. После сборки проводится проверка работоспособности собранной конструкции. Для этого достаточно, чтобы оборудование проработало на 50–60% от максимальной мощности в течение одного часа.
При монтаже внешнего дымохода используется поворотное колено 90о. Колено подсоединяется напрямую к переходнику, который также монтируется на патрубок газового котла.
Для вывода дымохода потребуется выпилить отверстие в несущей стене. Размер отверстия подбирается так же, как и в случае с потолком и кровлей. Далее в стене монтируется стальной короб, через который пропускается труба. Для заполнения короба используется базальтовая или минеральная вата.
Для повторного поворота трубы монтируется ещё одно колено 90о. В качестве несущей конструкции используется специальная опора с кронштейном, которая устанавливается под поворотное колено. Шаг установки подвесных кронштейнов 1–1,5 м. Дальнейшие действия аналогичны — необходимо собрать дымовую трубу из прямых изделий, которые соединяются при помощи хомутов и герметика.
Коаксиальный дымоход для газового котла своими руками
Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:
- трубу с фланцем;
- коаксиальное колено 90о;
- соединительный адаптер;
- настенные накладки;
- уплотнительные кольца;
- соединительные хомуты;
- декоративную розетку;
- крепёжные винты.
Процесс монтажа коаксиального дымохода состоит из следующих действий:
- Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.
Дымовая коаксиальная труба должна быть наклонена в строну улицы на 2–3 градуса
- Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.
- Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.
После установки на конец коаксиальной трубы монтируется ветрозащита
- Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.
В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.
Видео: дымоход для газового котла из сэндвич-труб
Как уменьшить температуру дымовых газов в дымоходе
При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.
При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзатьЕсли температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.
К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.
Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.
Видео: конденсат в дымоходе
Как проверить и отрегулировать тягу в дымоходе газового котла
Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.
Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.
Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометромДля проверки уровня тяги используются следующие способы:
- визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
- использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
- измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.
Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».
Если требуется уменьшить уровень тяги, то для этого потребуется пересобрать дымоход на основе дымовой трубы большего сечения. Для увеличения тяги рекомендуется проверить качество монтажных стыков и провести механическую чистку дымового канала при помощи стального троса с насадкой-ёршиком.
Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.
Почему задувает котёл и как это устранить
Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.
Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.
Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажиДля того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:
- В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
- Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
- Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
- После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.
В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.
Видео: как проверить тягу в газовом котле
Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.
roofs.club
Дымоход для котла своими руками
Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.
Оглавление:
- Особенности сооружения дымохода
- Предназначение и устройство дымохода
- Схемы дымоходов для котлов разного типа
- Разновидности дымоходов по типу материалов
- Монтаж коаксильного дымохода
Особенности сооружения дымохода

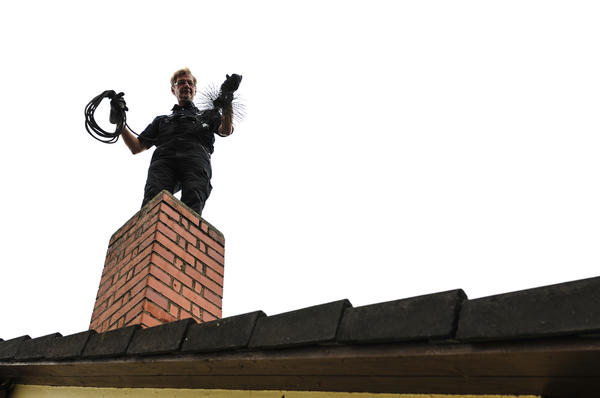

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.
Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:
Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!
Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.
Основные правила:
1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.
2. Помните, что возможна некоторая утечка опасной газовой смеси при:
- включении отопительной системы и розжиге котлов;
- дозагрузке твердого топлива;
- завершении процесса горения, включая принудительное тушение огня.
Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.
3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.
4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.
5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:
- электрических,
- газовых,
- дизельных котлов.
6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:
- сводить к минимуму эффективность обогрева помещения,
- деформироваться,
- «рвануть»,
- выделять угарный газ.
Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.
Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.
Предназначение и устройство дымохода
Не столь важно, из чего изготовлена труба дымохода, главное:
- функциональность;
- эффективность работы;
- безопасность;
- надежность;
- долговечность.
Основные проблемы при большом несоответствии дымохода и мощности котла:
- уменьшает КПД системы отопления;
- в помещение проникают дым, СО и другие продукты сгорания;
- есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
- котел сложнее растопить.
Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:
- обеспечение достаточной тяги;
- выведение продуктов горения и дымовых газов;
- обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.
Классический дымоход имеет несколько модификаций, например:
- сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
- асбестоцементная труба или кирпичная кладка.
В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.
Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.
Схемы дымоходов для котлов разного типа
1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей циркуляции, важно это учитывать при ее построении.
Схема подключения дизельного котла:
Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.
2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:
3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:
Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:
- переходник для крепления трубы для дымохода к патрубку котла;
- телескопические трубы или равного сечения;
- конические наконечники и отводы;
- тройник с ревизионным отверстием и штуцером для выведения конденсата;
- стеновые крепления (хомуты, кронштейны и пр.).
Разновидности дымоходов по типу материалов
1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.
2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.
3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.
4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:
- просты и надежны;
- легко собираются из нескольких модулей;
- доступны по цене.
5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.
6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.
Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.
Монтаж коаксильного дымохода
Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.
Монтаж коаксиального дымохода тоже довольно прост.
Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.
В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит переувлажнение.
Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:
1. Проверьте наличие рабочего инструмента и всех деталей для сборки:
- труба дымоотвода;
- колено дымохода;
- соединительный хомут;
- дымоотводная труба;
- адаптер для стыковки котла и дымохода;
- фланцы;
- декоративные накладки для монтажа к стене.
2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.
3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.
Совет: Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.
strport.ru
Как правильно сделать дымоход для твердотопливного котла
Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.
Дымоход котла — не для Санта Клауса
Всем известно, что новогодне-рождественский персонаж Санта Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.
Дымоход котла — это не для Санта Клауса
Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.
Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.
Дымоход газового котла: требования по монтажу отличаются
Размер имеет значение
Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.Сечение
Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.
Диаметр дымохода зависит от устройства котла
Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.
Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.
Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com
Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.
Правильно устроенный дымоход — эффективная работа оборудования
Высота
Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.
Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.
Высота трубы относительно конька
На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.
Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru
Аккуратнее на поворотах
Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.
Разгонный участок дымохода. Фото с сайта sovet-ingenera.com
Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.
Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.
Каждому своё место
Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.
Каждому дымоходу своё место
Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.
Зачем дымоходу «шуба»
Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.
Труба дымохода, проходящая по наружной стене дома
В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.
Для дымоходов лучше использовать трубы с теплоизоляцией
Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.
Конденсатосборник на дымовой трубе. Фото с сайта roofs.club
Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.
Ваша пожарная безопасность в ваших руках
Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.
Дымоходы необходимо регулярно чистить
Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.
7dach.ru
Дымоходы для газовых котлов: 90 фото современных конструкций
При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.
Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.
Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.
Требования к дымоходам
Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:
- требования к диаметру дымохода;
- вертикальность проёма;
- ровность и прямота;
- наличие зонтика на верхушке;
- наличие сборника конденсата.
Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.
Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.
Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.
Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.
Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.
Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.
Устройство труб и конструкции котлов
Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:
- открытые;
- турбированные.
В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.
Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.
Материалы для изготовления дымохода
Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.
Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:
- кирпич;
- нержавеющая сталь;
- керамика.
Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.
Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.
Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.
Фото дымоходов для газовых котлов
Также рекомендуем посетить:
mojdominfo.ru
Дымоход для твердотопливного котла: какой лучше, высота, крепление
Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.
Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.
Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.
Тяга
Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.
Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.
Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.
Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.
При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.
Сила тяги зависит от нескольких факторов:
- Длина трубы.
- Наличие поворотов.
- Загибы.
К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.
Дополнительные особенности дымохода
Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.
Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.
Химическая нейтральность
Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды
Надежность
Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.
Как рассчитать сечения дымохода
При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.
Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.
Размер сечения (кв. м) определяется по формуле:
объём расходуемого топлива (м3/с) / скорость газов.
Дымоход может иметь разную форму сечения:
- Круг.
- Прямоугольник.
Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.
Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.
Потребуется постоянная, тщательная чистка.
Из каких материалов должны изготавливаться вытяжные трубы
При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:
- Кирпич.
- Металл.
- Керамика.
Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.
Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.
Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.
Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.
Недостатки керамики
Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.
Металлический дымоход
Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять
агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.
В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов
- Титан.
- Никель.
- Молибден.
Именно они спасают нержавейку от коррозии. Для установки
в котлах используются, следующие марки стали:
В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.
Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.
Стеклянный дымоход
Встречается очень редко. К его положительным качествам можно отнести:
- Невысокая тепловая инертность.
- Никогда не появляется коррозия.
- Оригинальный вид.
Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.
Устройство и монтаж
Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:
- По движению дыма.
- По конденсату
Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:
- Стакан.
- Сэндвич трубы.
- Сборник конденсата.
- Искрогаситель.
- Оголовок.
- Очиститель.
Чтобы создать надежное соединение устанавливаются:
- Переходники.
- Тройники.
Стыки скрепляются хомутами с внешней стороны.
Технологические требования
Необходимо соблюдать следующие технические требования:
- Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
- Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
- Запрещается наличие прогибов.
- Очень важна длина (3 — 6 метров).
- Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
- Возвышение оголовка над крышей должно превышать 100 см.
- Крепление трубы к стене, выполняется с шагом 1,5 метра.
- Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.
Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.
Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.
Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.
Высота трубы
Этот размер определяется СНиП, который устанавливает определенные параметры:
- Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
- Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
- При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
- Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.
Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.
Техника противопожарной безопасности
Устанавливать дымоход разрешается в соответствии с требованиями:
СНиП 2.04.05–91У.
ДБН В 2.5-20–200.
НАПБ А.01.001–2004.
Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.
Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.
Если имеется горизонтальный участок, его длина не должна превышать один метр.
В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.
Как подключить дымоход
Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.
Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.
Как собираются детали
Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.
Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.
Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».
Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.
Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.
Фиксация дымохода
Труба крепится к стене только специальными материалами.
Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.
Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.
Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.
Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.
При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.
Проход сквозь перекрытия
Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.
Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.
Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.
Завершающий этап строительства
Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.
Обычно верхушка трубы закрывается дефлектором или красивым грибком.
Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.
Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.
Начало работы дымохода
Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.
С деталей снимается защитная плёнка.
Открывается шибер, регулирующий силу тяги.
Похожие статьи:
vseprotruby.ru
