Расчет водяного теплого пола , онлайн калькулятор теплопотери
Желаемая температура воздуха
Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.
В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.
Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.
ВверхТемпература подачи и обратки
Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).
Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).
Температура подачи должна быть выше температуры обратки, иначе
теплый пол не будет отдавать тепло в помещение.
Температура подачи должна быть выше желаемой температуры воздуха в помещении.
ВверхТемпература в нижнем помещении
Этот показатель используется для учета теплового потока вниз.
Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.
Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.
Шаг укладки трубы теплого пола
Шаг укладки трубы – расстояние между трубами в стяжке
теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой
поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше
тепловой поток.
Только Европейские трубы для теплых водяных полов.
Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» — участки, где нога отчетливо чувствует тепло над трубами и холод между ними.
Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.
ВверхДлина подводящих труб от коллектора
Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом. Плюс длина от конца контура до обратного коллектора.
Если коллектор установлен в том же помещении, где
монтируется теплый пол, то длина подводящей магистрали минимальна и практически
не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор
устанавливается в другом помещении, то длина подводящей магистрали может оказаться
большой.
Толщина стяжки над трубой теплого пола
Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.
Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» — неравномерный нагрев поверхности пола.
Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.
Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.
ВверхМаксимальная температура поверхности пола
Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.
Минимальная температура поверхности пола
Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.
ВверхСредняя температура поверхности пола
Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.
Согласно СНиПу, в помещениях с постоянным нахождением людей эта
температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием
людей и с повышенной влажностью (ванные, бассейны) средняя температура
поверхности пола не должна превышать 31⁰С.
На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.
ВверхТепловой поток вверх
Количество тепла, которое теплый пол отдает на обогрев помещения.
Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.
Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.
Тепловой поток вниз
Количество тепла, уходящее от труб водяного теплого пола
вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой
поток вниз является потерей тепла. Для повышения энергоэффективности системы
этот показатель должен быть как можно ниже.
Добиться этого можно увеличением
толщины утеплителя.
Суммарный тепловой поток
Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).
Удельный тепловой поток вверх
Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.
ВверхУдельный тепловой поток вниз
Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.
ВверхСуммарный удельный тепловой поток
Общее количество тепла, выделяемого каждым квадратным метром теплого пола.
ВверхРасход теплоносителя
Этот параметр необходим для гидравлической балансировки
нескольких контуров, подключенных к одному коллектору теплого пола. Полученное
значение необходимо выставить на шкале расходомера.
Скорость теплоносителя
Скорость движения теплоносителя по трубе контура влияет на
акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны
посторонние звуки от циркуляции теплоносителя по контуру.
Повлиять на это значение можно диаметром или длиной трубы.
ВверхПерепад давления
По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.
ВверхРасчет теплого водяного пола: программа калькулятор
Теплый пол … ВодянойВодяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.
По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок.
Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.
Что необходимо учесть при расчетах
Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.
Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!
Чтобы создать такой план потребуется знать такую информацию:
- Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
- Остекление выполнено из стеклопакетов или профиля.
- Средняя температура местности проживания в зимний период.
- Имеется ли дополнительный или альтернативный источник тепла.
Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении.
Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.
Видео об изготовлении схемы теплого пола:
Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:
- Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
- Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.
Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.
к содержанию ↑Важные условия для продуктивной работы водяного обогрева пола
Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:
- Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
- Разница греющих труб не должна превышать 15 м.
- Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.
Уже с этой информацией можно выполнить необходимые расчеты.
к содержанию ↑Два метода расчета теплого водяного пола
Существует два решения проблемы по расчету теплых полов.
В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.
В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.
Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.
Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь.
Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.
Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:
- Этаж.
- Площадь в м2.
- Толщина стяжки.
Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные.
На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.
Видео расчета теплых полов программой:
Остались вопросы?
Калькулятор расчета теплого пола
Результаты расчета | |||
Необходимая мощность кабеля: | |||
Вы решили сделать свой дом или квартиру более комфортными и установить теплый пол? Для установки системы «теплый пол» лучше обратиться к профессионалам и не доверять статьям и роликам, которые размещены в Интернет. Однако, прежде чем подписывать соответствующий договор, мы рекомендуем вам сделать предварительный расчет теплого пола и определить стоимость покупных материалов и приборов.
Для упрощения решения этой задачи, мы рекомендуем вам калькулятор теплого пола.
Ваш помощник: онлайн калькулятор теплого пола
В сети размещены различные таблицы, с помощь которых вы сможете определить стоимость покупных материалов и подобрать необходимую аппаратуру по контролю за температурой воздуха в каждой вашей комнате. Для того, чтобы определить конечную стоимость покупных материалов, вам необходимо будет умножить стоимость погонного метра на вычисленные вами результаты, которые даст вам расчет мощности теплого пола электрического или водяного. К сожалению, такой способ определения стоимости далек от совершенства и не позволяет быстро и без проблем подобрать наиболее приемлемую стоимость отопительной системы в целом. Более удобен онлайн расчет теплого пола.
Онлайн калькулятор позволит вам выполнить расчет нагревательного пола, который будет служить вам в роли основного или дополнительного источника тепла. В зависимости от площади помещения, вы сможете произвести расчет длины нагревательного кабеля или матов.
Под площадью помещения подразумевается площадь комнаты, которая свободна от стационарной бытовой техники, мебели без ножек и так далее. При этом надо учесть необходимый отступ от стен, который равен 10 сантиметрам.
Кроме площади, при расчете отопительной системы «теплый пол» вы сможете достаточно быстро переключаться в расчетах между электрическим и водяным типом теплого пола. Порядок расчета водяного теплого пола практически не отличается от порядка расчета электронагревательных элементов. Это позволит вам сделать окончательный выбор и рассчитать эксплуатационные расходы на отопления вашего коттеджа или квартиры.
Вам не придется определять будущие тепловые потери, которые возникнут из-за напольного покрытия. Онлайн расчет нагревательного пола позволяет учесть основные виды напольного покрытия и их воздействие на коэффициент теплопотерь. Это так же позволит вам более точно рассчитать предстоящие вам затраты и в случае необходимости, скорректировать стоимость покупных материалов или выбрать другое напольное покрытие.
Выбор дополнительного оборудования
Для снижения энергоемкости отопительной системы «теплый пол» можно использовать дополнительное оборудование, в частности, различные модели термостатов. Вы сможете выбрать несколько наиболее подходящих моделей и оценить, насколько изменится конечная стоимость теплого пола в вашей квартире или частном доме.
Воспользовавшись онлайн калькулятором, вы сможете выполнить предварительные расчеты, что позволит вам более ответственно подойти к выбору компании, которая будет заниматься установкой теплого пола в вашем доме. Кроме этого, вы сможете сэкономить деньги за счет возможности воспользоваться определенными скидками, приобретя расходные материалы в Интернет-магазине фирмы, которую вы выберите.
Калькулятор теплого пол, онлайн расчет стоимости теплого пола
Часто так бывает, что человек хочет установить себе теплый пол, потому как у друга, например, выдел и понравилось. Время для поиска информации про технологию, производителей и всякие нюансы может попросту не быть, или нет на это желания.
Вот в таких случаях и рекомендуется воспользоваться калькулятором для расчета теплого пола.
Для начала узнайте здесь целесообразность монтажа теплого пола
Это работает следующим образом:
- Вы максимально точно заполняете поля для ввода информации и отправляете заявку.
- Получив заявку от вас, мы обрабатываем её и отправляем ответ в зависимости от предоставленного вами канала обратной связи.
- Получив ответ, вам будут предоставлены варианты товаров и услуг, подходящих под ваш запрос и их ценники.
После ознакомления ответа и в случае удовлетворения предложенными условиями, принимайте решения о заключении сделки. А мы всегда рады ответить на интересующие клиентов вопросы.
Универсальный калькулятор теплого пола. Сделает подсчет для водяных и электрических систем. Просчет можно осуществить без звонка, получив смс или результат сразу. Обязательно нужно указать обратную связь для получения Вами результата.
Для просчета водяных или электрических теплых полов калькулятором мы руководствуемся в первую очередь понятием теплопотерь. Тут нам помогают ваши данные такие как, этаж помещения, утепление, тип использования теплого пола. Также важно знать каким будет финишное напольное покрытия, так как отдельный тип теплого пола подходит под определенный вид покрытия наилучшим образом. Если Вам необходимо узнать потребление теплого пола мы с легкостью предоставим Вам расчет и всю необходимую информацию. Калькулятор просчитывает нагревательные маты, нагревательный кабель, пленочный теплый пол, водяной теплый пол, калькулятор трубы, калькулятор потребления электроэнергии. Спасибо!
Программа теплый пол 3D калькулькулятор —
- Калькулятор для расчета водяного теплого пола онлайн
- Калькулятора теплых полов
- Теплый пол (водяной теплый пол)
- Расчет теплого водяного пола: программа калькулятор
- Подбор этажных распределительных узлов для систем водяного отопления
- Вода — удельная теплоемкость
- 04 [BTU (IT) / (моль ° R)] [BTu (IT) / (фунт м ° F)] [ккал / (кг · K)] [кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F] [ккал / кг K] [кДж / кг К] 32. 2 40,0 1,007 4,217 40,032 1,008 4,220 40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208 900 1,001 4,191 39,801 1,002 4,196 60 39,6 0,996 4.169 39,739 1,001 4,189 80 39,2 0,986 4,128 39,660 0,999 4,181 100 38,7 0,975 4,082 39,682 0,998 4,179 120 38,3 0,963 4,033 39,662 0,999 4.181 140 37,7 0,950 3,977 39,702 1.000 4,185 160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199 200 36.1 0,909 3,805 39,927 1,005 4,209 212 35,7 0,900 3,768 39,993 1,007 4,216 22083 4,216 22083 3,745 40,042 1,008 4,221 240 35,0 0,880 3,686 40.186 1,012 4,236 260 34,4 0,867 3,629 40,364 1,016 4,255 280 33,9 0,854 3,574 40,580 1,0 4,278 300 33,4 0,841 3,522 40,838 1,028 4,305 350 32.3 0,813 3,404 41,685 1,050 4,394 400 31,3 0,789 3,302 42,902 1,080 4,522 450 30,4 3,209 44,009 1,108 4,639 500 29,7 0,748 3,130 47.296 1,191 4,986 550 28,8 0,725 3,035 51,318 1,292 5,410 600 28,3 0,713 2,987 59,6903 900 6,292 625 28,4 0,716 2,997 66,611 1,677 7,022 650 28.9 0,728 3,047 82,851 2,086 8,734 675 29,9 0,754 3,156 126,670 3,189 13,353 . Расчет рекуперации водонагревателя
- Расчет ОВК
- куб. Футов в минуту 720 галлонов в минуту 210 галлонов в минуту . Испарение с водной поверхности
2 40,0 1,007 4,217 40,032 1,008 4,220 40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208 900 1,001 4,191 39,801 1,002 4,196 60 39,6 0,996 4.169 39,739 1,001 4,189 80 39,2 0,986 4,128 39,660 0,999 4,181 100 38,7 0,975 4,082 39,682 0,998 4,179 120 38,3 0,963 4,033 39,662 0,999 4.181 140 37,7 0,950 3,977 39,702 1.000 4,185 160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199 200 36.1 0,909 3,805 39,927 1,005 4,209 212 35,7 0,900 3,768 39,993 1,007 4,216 22083 4,216 22083 3,745 40,042 1,008 4,221 240 35,0 0,880 3,686 40.186 1,012 4,236 260 34,4 0,867 3,629 40,364 1,016 4,255 280 33,9 0,854 3,574 40,580 1,0 4,278 300 33,4 0,841 3,522 40,838 1,028 4,305 350 32.3 0,813 3,404 41,685 1,050 4,394 400 31,3 0,789 3,302 42,902 1,080 4,522 450 30,4 3,209 44,009 1,108 4,639 500 29,7 0,748 3,130 47.296 1,191 4,986 550 28,8 0,725 3,035 51,318 1,292 5,410 600 28,3 0,713 2,987 59,6903 900 6,292 625 28,4 0,716 2,997 66,611 1,677 7,022 650 28.9 0,728 3,047 82,851 2,086 8,734 675 29,9 0,754 3,156 126,670 3,189 13,353 .
Расчет рекуперации водонагревателяКалькулятор для расчета водяного теплого пола онлайн
Как самостоятельно рассчитываются отдельные элементы отопительной системы
Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.
Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.
Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.
Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:
- при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
- при шаге 20 см – не более 16 м2;
- при шаге 25 см — не более 20 м2;
- шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.
метров;Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.
Выбираем трубы: материал, диаметр, количество
Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко. Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.
Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми попу
Калькулятора теплых полов
Для чего это нужно
Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.
Кнопка «Рассчитать» запускает расчет параметров монтажа.
Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.
Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.
Памятка перед монтажем. Частично аккумулирующее отопление
Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.
Правильный температурный режим
Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:
- Линолеум 26-28 °C
- Керамическая плитка/ бетонный пол 26-28 °C
- Ламинат 23-27 °C
Максимальная температура пола может быть ограничена терморегулятором.
Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.
Важно! Дерево является хорошим теплоизоляционным материалом.

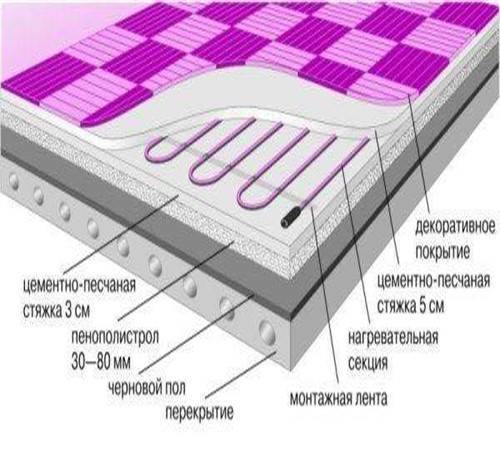

Что нужно учесть при монтаже теплого пола
- Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
- Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
- Нельзя допускать пересечения нагревательных кабелей друг с другом
- Кабель должен находиться в равномерной и однородной среде по всей его длине
- Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
- Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
- Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
- Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
- Резистивный нагревательный кабель нельзя укорачивать или наращивать
- Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
- Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
- Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
- Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.
Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 мТеплый пол (водяной теплый пол)
- VALTEC
- Теплый пол (водяной теплый пол)
Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами.
Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.
VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.
Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м2. Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.
В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м2».
Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.
Задай свой вопрос по водяным теплым полам
Интервью
Водяной теплый пол valtec: есть ответы на все вопросы
Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.
Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие.
Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.
В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным.
Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.
Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.
В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.
А в чем проявляются эстетика и гигиеничность «теплого пола»?
– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов.
Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.
Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий.
Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.
Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация
Расчет теплого водяного пола: программа калькулятор
Теплый пол … ВодянойВодяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.
По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.
Что необходимо учесть при расчетах
Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.
Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!
Чтобы создать такой план потребуется знать такую информацию:
- Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
- Остекление выполнено из стеклопакетов или профиля.
- Средняя температура местности проживания в зимний период.
- Имеется ли дополнительный или альтернативный источник тепла.
Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С.
Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.
Видео об изготовлении схемы теплого пола:
Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:
- Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
- Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.
Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол.
Но для водяных систем этих датчиков быть два, для обратки и подачи.
Важные условия для продуктивной работы водяного обогрева пола
Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:
- Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
- Разница греющих труб не должна превышать 15 м.
- Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.
Уже с этой информацией можно выполнить необходимые расчеты.
к содержанию ↑Два метода расчета теплого водяного пола
Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.
В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.
Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.
Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.
Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты.
Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:
- Этаж.
- Площадь в м2.
- Толщина стяжки.
Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.
Видео расчета теплых полов программой:
Остались вопросы?
Подбор этажных распределительных узлов для систем водяного отопления
Подключение к стоякам: СлеваСправа
Dy: 3/4″1″1 1/4″
Gmax = 1,13 м3/час Qmax = 26,3 KВт
Вид балансировки узла: Без регулировкиБалансировочный клапанРегулятор перепада давлений
Крепление: РамаВстроенный шкафПристроенный шкаф
Коллекторы
Тип коллекторного блока: Без перепускного клапанаС перепускным клапаном
Число выходов: 345678
Dy коллектора: 1″1 1/2″
Воздухоотводчики: РучныеАвтоматические
Манометры: НетЕсть
Дренажные краны: НетЕсть
Теплосчетчики
Место установки: На прямойНа обратной
Тип выхода: НетM-BusИмпульсный + M-Bus
Выходы
Регулировка: НетБалансировочный клапанНастроечный клапанВентильСтабилизатор расхода со скрытой настройкойСтабилизатор расхода с открытой настройкой
Выход
Gном ТС м3/час: Gрасч ТС м3/час: ΔPрасч КПа
Вода — удельная теплоемкость
Удельная теплоемкость (C) — это количество тепла, необходимое для изменения температуры единицы массы вещества на один градус.
При расчете массового и объемного расхода в системах водяного отопления при более высоких температурах следует скорректировать удельную теплоемкость в соответствии с рисунками и таблицами ниже.
Удельная теплоемкость дается при различных температурах (° C и ° F) и давлении водонасыщения (которое для практического использования дает тот же результат, что и атмосферное давление при температурах
- I удельная теплоемкость сохора (C v ) для воды в замкнутой системе постоянного объема , (= изометрической или изометрической ).
- Изобарическая теплоемкость (C p ) для воды в системе постоянного давления (ΔP = 0).
Онлайн-калькулятор удельной теплоемкости воды
Калькулятор ниже можно использовать для расчета удельной теплоемкости жидкой воды при постоянном объеме или постоянном давлении и заданных температурах.
Выходная удельная теплоемкость выражается в кДж / (кмоль * K), кДж / (кг * K), кВтч / (кг * K), ккал / (кг K), британских тепловых единицах (IT) / (моль * ° R).
и Btu (IT) / (фунт м * ° R)
Примечание! Температура должна быть в пределах 0–370 ° C, 32–700 ° F, 273–645 K и 492–1160 ° R, чтобы получить допустимые значения.
См. Вода и тяжелая вода — термодинамические свойства.
См. Также другие свойства Вода при меняющейся температуре и давлении : Точки кипения при высоком давлении, Точки кипения при вакуумном давлении, Плотность и удельный вес, Динамическая и кинематическая вязкость, Энтальпия и энтропия, Теплота испарения, Константа ионизации , pK w , нормальной и тяжелой воды, точки плавления при высоком давлении, число Прандтля, свойства в условиях равновесия газ-жидкость, давление насыщения, удельный вес, удельный объем, теплопроводность, температуропроводность и давление пара в газожидкостном состоянии. равновесие,
, а также Удельная теплоемкость воздуха — при постоянном давлении и переменной температуре, воздух — при постоянной температуре и переменном давлении, аммиак, бутан, диоксид углерода, монооксид углерода, этан, этанол, этилен, водород, метан, метанол , Азот, кислород и пропан.
Удельная теплоемкость для жидкой воды при температурах от 0 до 360 ° C:
Для полного стола с изобарической удельной теплоемкостью — поверните экран!
| Температура | Изохорная удельная теплоемкость (C v ) | Изобарическая удельная теплоемкость (C p ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| [° C] | [Дж / (моль K)][кДж / (кг K)] | [кВтч / (кг K)] | [ккал / (кг K)] [BTU ( IT) / фунт м ° F] | [Дж / (моль · K)] | [кДж / (кг · K)] | [кВтч / (кг · K)] | [ккал / (кг · К)] [британские тепловые единицы (IT) / фунт м ° F] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0. 01 | 75,981 | 4,2174 | 0,001172 | 1,0073 | 76,026 | 4,2199 | 0,001172 | 1,0079 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 75,505 | 4,1910 | 0,001164 | 1,0010 758 | 4,1910 | 0,001165 | 1,0021 | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 74,893 | 4,1570 | 0,001155 | 0,9929 | 75.386 | 4,1844 | 0,001162 | 0,9994 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 74,548 | 4,1379 | 0,001149 | 0,9883 | 75,336 | 4,1816 | 0,001162 | 0,9988 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74,11162 | 0,9988 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 0,001144 | 0,9834 | 75,309 | 4,1801 | 0,001161 | 0,9984 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 73.392 | 4,0737 | 0,001132 | 0,9730 | 75,300 | 4,1796 | 0,001161 | 0,9983 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 72,540 | 4,0264 | 0,001118 | 0,9617 | 75,31134 | 0,001118 | 0,9617 | 75,31134 | 0,9987 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 71,644 | 3,9767 | 0,001105 | 0,9498 | 75,399 | 4. 1851 | 0,001163 | 0,9996 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 70,716 | 3,9252 | 0,001090 | 0,9375 | 75,491 | 4,1902 | 0,001164 | 1.0008 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 69,78 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 69 | 0,9250 | 75,611 | 4,1969 | 0,001166 | 1,0024 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | 68.828 | 3,8204 | 0,001061 | 0,9125 | 75,763 | 4,2053 | 0,001168 | 1,0044 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 67,888 | 3,7682 | 0,001047 | 0,9000 | 75.91511 | 1,0069 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 66,960 | 3,7167 | 0,001032 | 0,8877 | 76,177 | 4.2283 | 0,001175 | 1,0099 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 66,050 | 3,6662 | 0,001018 | 0,8757 | 76,451 | 4,2435 | 0,001179 | 1,0135 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 140 | 0,8525 | 77,155 | 4,2826 | 0,001190 | 1,0229 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | 62. 674 | 3,4788 | 0,000966 | 0,8309 | 78,107 | 4,3354 | 0,001204 | 1,0355 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 180 | 61,163 | 3,3949 | 0,000943 | 0,81060 | 7 | 0,81060 | 1,0521 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 59,775 | 3,3179 | 0,000922 | 0,7925 | 80,996 | 4.4958 | 0,001249 | 1,0738 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 220 | 58,514 | 3,2479 | 0,000902 | 0,7757 | 83,137 | 4,6146 | 0,001282 | 1,1022 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 240 | 57003 | 0,7607 | 85,971 | 4,7719 | 0,001326 | 1,1397 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 260 | 56.392 | 3,1301 | 0,000869 | 0,7476 | 89,821 | 4,9856 | 0,001385 | 1,1908 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 280 | 55,578 | 3,0849 | 0,000857 | 0,7368 | 95,2857 | 0,7368 | 1,2632 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 55,003 | 3,0530 | 0,000848 | 0,7292 | 103,60 | 5. 7504 | 0,001597 | 1,3735 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 320 | 54,819 | 3,0428 | 0,000845 | 0,7268 | 117,78 | 6,5373 | 0,001816 | 1,5614 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55514 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 340 | 0,7352 | 147,88 | 8,2080 | 0,002280 | 1,9604 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 360 | 59.402 | 3,2972 | 0,000916 | 0,7875 | 270,31 | 15,004 | 0,004168 | 3,5836 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Удельная теплоемкость для жидкой воды при температурах от 32 до 675 ° F:
Для полной таблицы с изобарической температурой Тепло — поверните экран!
| Температура | Изохорная удельная теплоемкость (C v ) | Изобарическая удельная теплоемкость (C p ) | |||||||||||||
[° F] 04 [BTU (IT) / (моль ° R)] | [BTu (IT) / (фунт м ° F)] [ккал / (кг · K)] | [кДж / ( кг K)] | [BTU (IT) / кмоль ° R] | [BTu (IT) / фунт м ° F] [ккал / кг K] | [кДж / кг К] | ||||||||||
32. 2 | 40,0 | 1,007 | 4,217 | 40,032 | 1,008 | 4,220 | |||||||||
| 40 | 39,9 | 1,005 | 4,208 | 39,916 | 1,005 | 4,208 | 1,005 | 4,208 | 1,001 | 4,191 | 39,801 | 1,002 | 4,196 | ||
| 60 | 39,6 | 0,996 | 4.169 | 39,739 | 1,001 | 4,189 | |||||||||
| 80 | 39,2 | 0,986 | 4,128 | 39,660 | 0,999 | 4,181 | |||||||||
| 100 | 38,7 | 0,975 | 4,082 39,682 | 0,998 | 4,179 | ||||||||||
| 120 | 38,3 | 0,963 | 4,033 | 39,662 | 0,999 | 4.181 | |||||||||
| 140 | 37,7 | 0,950 | 3,977 | 39,702 | 1.000 | 4,185 | |||||||||
| 160 | 37,2 | 0,937 | 3,923 | 39,761 | 1,001 | 39,761 | 1,001 | 180 | 36,7 | 0,923 | 3,865 | 39,835 | 1,003 | 4,199 | |
| 200 | 36. 1 | 0,909 | 3,805 | 39,927 | 1,005 | 4,209 | |||||||||
| 212 | 35,7 | 0,900 | 3,768 | 39,993 | 1,007 | 4,216 | |||||||||
| 22083 | 4,216 | ||||||||||||||
| 22083 | 3,745 | 40,042 | 1,008 | 4,221 | |||||||||||
| 240 | 35,0 | 0,880 | 3,686 | 40.186 | 1,012 | 4,236 | |||||||||
| 260 | 34,4 | 0,867 | 3,629 | 40,364 | 1,016 | 4,255 | |||||||||
| 280 | 33,9 | 0,854 | 3,574 | 40,580 | 1,04,278 | ||||||||||
| 300 | 33,4 | 0,841 | 3,522 | 40,838 | 1,028 | 4,305 | |||||||||
| 350 | 32.3 | 0,813 | 3,404 | 41,685 | 1,050 | 4,394 | |||||||||
| 400 | 31,3 | 0,789 | 3,302 | 42,902 | 1,080 | 4,522 | |||||||||
| 450 | 30,4 | 3,209 | 44,009 | 1,108 | 4,639 | ||||||||||
| 500 | 29,7 | 0,748 | 3,130 | 47. 296 | 1,191 | 4,986 | |||||||||
| 550 | 28,8 | 0,725 | 3,035 | 51,318 | 1,292 | 5,410 | |||||||||
| 600 | 28,3 | 0,713 | 2,987 | 59,6903 900 | 6,292 | ||||||||||
| 625 | 28,4 | 0,716 | 2,997 | 66,611 | 1,677 | 7,022 | |||||||||
| 650 | 28.9 | 0,728 | 3,047 | 82,851 | 2,086 | 8,734 | |||||||||
| 675 | 29,9 | 0,754 | 3,156 | 126,670 | 3,189 | 13,353 | |||||||||
Расчет рекуперации водонагревателя
Расчет рекуперации электрической воды обогреватель / лето и зима: A) Типичный жилой неодновременный водонагреватель мощностью 4500 Вт
элементы.
Лето:
65 температура входящей воды. Ресурс: Средняя температура неглубоких грунтовых вод
Термостат установлен на
125F:
4500 ватт разделить на [повышение температуры 2,42 x 60] = 31 галлон в час.
Восстановление летом
Зима:
40 температура входящей воды.
Термостат настроен на
125F:
4500 ватт разделить на [2.42 x 85 повышение температуры] = 21 галлон / час
восстановление зимой
B) Бытовой водонагреватель переведен на одновременную проводку, где оба
элементы могут нагреваться одновременно
Установите 2 элемента — 5550 Вт каждый, подключенный к отдельному 30 А
выключатель. Ресурс: Как подключить синхронный водонагреватель
Лето:
65 температура входящей воды.
Термостат настроен на
125F. Ресурс: Как отрегулировать температуру водонагревателя
11000 ватт разделить на [повышение температуры 2,42 x 60] = 75 галлонов в час.
рекуперация для одновременного водонагревателя летом
Зима:
40 температура входящей воды.
Термостат настроен на
125F:
11000 ватт разделить на [повышение температуры 2,42 x 85] = 53 галлона в час.
рекуперация на одновременный водонагреватель зимой
Повышение
восстановление путем повышения температуры на термостате
Повышение рекуперации путем изменения настройки термостата.
Ресурс: Как отрегулировать температуру водонагревателя
Верхний и нижний термостат можно настроить по-разному.
Таймер можно использовать для контроля разницы температур и экономии денег
путем переключения мощности нагрева воды в зависимости от пикового использования
раз.Ресурс: Используйте таймер для управления термостатами
Увеличить
восстановление путем установки темперирующего бака для пассивного подогрева входящего
холодная вода
Темперирующая емкость
Увеличение
рекуперация путем установки 2 водонагревателей
2 водонагревателя означают, что имеется больший объем горячей воды, и пользователь
меньше вероятность нехватки горячей воды
Ресурс: два водонагревателя
Мнение:
Повышение
термостат до 130F — самый простой способ увеличить восстановление. Установка
темперирующий резервуар — дополнительная работа, но эффективна для повышения температуры
холодной поступающей воды.
Если требуется очень высокое восстановление, подключите дополнительный выключатель и работайте.
еще один провод 10 калибра для одновременного
операция — лучший способ ускорить выздоровление.
Ресурс: Как подключить одновременный водонагреватель
Преобразование в одновременный — больше работы, но безопаснее, чем
повышение температуры воды до 140-150F.
Расчет ОВК
Расчеты размера системы HVAC в зале Macalister будет проходить двумя способами. Первый метод будет основываться на оценках кубических футов в минуту и тоннажа, указанных в ASHRAE. Второй способ, что более подробно, предполагает использование программы моделирования Carrier E-20 для расчета нагрузок.
Стандарты оценки ASHRAE:
ASHRAE устанавливает стандарты для оценка кубических футов в минуту и тоннажа в здании.При расходе 20 куб. Футов в минуту на человека стандарт и система повторного нагрева, ASHRAE устанавливает следующие числа:
Расчетная охлаждающая нагрузка (тонны): от 0,25 до 0,35 тонны на 100 квадратных футов общей площади здания | |
Расчетная тепловая нагрузка (MBH): от 1,5 до 2,5 MBH на 100 квадратных футов общей площади здания | |
Расчетный кубический фут в минуту: от 75 до 125 кубических футов в минуту на 100 квадратных футов общей площади здания | |
охлажденной воды, галлонов в минуту: 2. | |
галлонов горячей воды в минуту: отопление MBH, разделенное на 10 |
4 галлона в минуту на тонну
охлаждениеДля наших оценок мы будем использовать середины этих значений, чтобы дать ответ, который не будет ни слишком либеральным, ни слишком консервативен.
Метод оценки ASHRAE для Macalister Зал:
Общая площадь кондиционированных место в Macalister Зал выглядит следующим образом:
28400 футов 2 в подвале | |
24400 футов 2 в первом этаж | |
13 500 футов 2 на каждой башне этаж | |
10,500 футов 2 на факультете клуб | |
Общая кондиционированная площадь: 117 300 футов 2 |
Исходя из рассчитанной площади выше и стандартов ASHRAE, изложенных ранее, нагрузки на здание рассчитывается по следующей таблице:
Охлаждающая нагрузка | Нагревательная нагрузка | Всего CFM | Охлажденная вода | Горячая вода |
350 тонн | 2350 МБХ | 117300 куб. Футов в минуту | 840 галлонов в минуту | 235 галлонов в минуту |
Программа Carrier E-20
Программа Carrier E-20 намного точнее, чем упомянутая ранее предварительный расчет.С помощью этой программы рассчитываются нагрузки на здание. с учетом строительных материалов, направленная облицовка, инфильтрация, графики занятости, загрузка оборудования, загрузка людей и др. уставки в системе HVAC. Обрисован ввод данных в программу. ниже.
Температура воздуха в регионе Филадельфия
Сезон | Сухой термостат (F) | Мокрая лампа (F) | Суточный диапазон (F) |
Зима | 10 | НЕТ | НЕТ |
Лето | 93 | 75 | 14 |
Филадельфия Высота над уровнем моря: 26 футов
Philadelphia Latitude Адрес: 40
Информация о строительных материалах:
В следующих разделах показаны две основные формы конструкции Macalister. Зал.Башня состоит из 6-дюймовой сборной бетонной панели снаружи. большое воздушное пространство и внутреннее пространство из 4-х дюймовых бетонных блоков. Первый пол состоит из кирпича 4 дюйма, с воздушным зазором 1 дюйм и бетона 8 дюймов. блочная стена.
Стена 1-го этажа Секция Башня Стеновая Секция
Из приведенных выше секций стен я рассчитал общее значение U стен. (БТЕ / час / фут 2 / F) в зависимости от используемых материалов и установленных стандартов вперед в ASHRAE.Табличные значения следующие:
Строительство 1 этажа:
Строительные материалы | R-Value (часы x футы 2 x F / BTU) | Значение U (БТЕ / час / фут 2 / фут) |
Сопротивление наружному воздуху | 0.33 | 3,03 |
Лицевой кирпич 4 « | 0,43 | 2,33 |
Воздушный зазор 1 « | 0,91 | 1,10 |
8 «CMU | 2.02 | 0,50 |
Внутреннее сопротивление воздуха | 0,69 | 1,45 |
Итого | 4,38 | 8,41 |
Строительство башни:
Строительные материалы | R-Value (часы x футы 2 x F / BTU) | Значение U (БТЕ / час / фут 2 / фут) |
Сопротивление наружному воздуху | 0.33 | 3,03 |
6-дюймовая сборная железобетонная панель | 3,22 | 0,31 |
Воздушный зазор 6 дюймов | 0,91 | 1,10 |
4 «CMU | 1.11 | 0,90 |
Внутреннее сопротивление воздуха | 0,69 | 1,45 |
Итого | 6,26 | 6,79 |
Типовая конструкция окна:
Предполагается алюминиевое стеклопакетное окно с терморазрывом и светлыми плафонами. на внутренней.Эти предположения приводят к следующим значениям:
| Общее значение U: 0,537 (БТЕ / ч / фут 2 / фут) | |
| Коэффициент затенения: 0,454 |
Типовая конструкция крыши:
Предполагается монолитная крыша на стальном настиле 22 колеи с изоляцией из плит Р-7. Эти предположения приводят к следующему значению:
| Общее значение U:.121 (БТЕ / ч / фут 2 / фут) |
Типичная световая нагрузка: 1,5 Вт / фут 2
Типичная нагрузка на людей: 1 человек / 150 футов 2 при выполнении офисной работы:
| Явная нагрузка: 245 BTUH | |
| Скрытая нагрузка: 205 BTU |
Типичные потери при инфильтрации: 2 воздухообмена в час
Типовая загрузка оборудования: .5 Вт / фут 2
Уставки и коэффициенты безопасности:
Уравнения, используемые E-20 для расчета нагрузок:
1. Нагревательная нагрузка: Q = U x A x TГде:
| Q = Скорость теплопередачи, БТЕ / час | |
| U = Общий коэффициент теплопередачи, БТЕ / час / фут 2 / F | |
| A = Площадь поверхности, через которую тепло потоки, футы 2 | |
| T = разница температур, через которую течет тепло, F |
Площадь стены рассчитана исходя из высоты пола 12 футов-0 дюймов. в башне и 15′-0 «на первом этаже.
2. Охлаждающая нагрузка: Q = U x A x CLTD c
Где:
| Q = Нагрузка на охлаждение для крыши, стекла или стены, БТЕ / час | |
| U = Общий коэффициент теплопередачи для крыши, стекла или стены, БТЕ / час / фут 2 / F | |
| A = Площадь крыши, стекла или стены, футы 2 | |
| CLTD c = Скорректированная разница температур охлаждающей нагрузки, F |
CLTD c — это измененное значение разницы температур, которая учитывает эффект накопления тепла и запаздывания.
3. Солнечное излучение через стекло: Q = SHGF x A x SC x CLF
Где:
SHGF основан на ориентации и времени года, а SC основан на вид драпировки на окне.
4. Осветительная нагрузка: Q = 3,4 x Ш x BF x CLF
Где:
BF учитывает тепловые потери в балластах люминесцентных ламп и CLF учитывает накопление тепла в осветительных приборах.
5. Нагрузка на людей: Q s = q s x n x CLF, Q l = q l x n
Где:
| Q с и Q л = Явное и скрытое тепловыделение, БТЕ / час | |
| q с и q л = Явное и скрытое тепловыделение на человек, БТЕ / час на человека | |
| n = Количество человек | |
| CLF = Коэффициент охлаждающей нагрузки для людей |
Carrier E-20 Результаты:
Информация была введена на основе вышеуказанных уставок и уравнений в Программа Carrier E-20 и были получены следующие результаты:
Охлаждающая нагрузка | Нагревательная нагрузка | Всего CFM | Охлажденная вода | Горячая вода |
300 тонн | 2100 МБХ | куб. Футов в минуту | 720 галлонов в минуту | 210 галлонов в минуту |
Испарение с водной поверхности
Испарение воды с водной поверхности — например, из открытого резервуара, плавательного бассейна и т.п. — зависит от температуры воды, температуры воздуха, влажности воздуха и скорости воздуха над поверхностью воды.
Количество испарившейся воды можно выразить как:
г с = Θ A (x с — x) / 3600 (1)
или
г ч = Θ A (x с — x)
где
г с = количество испарившейся воды в секунду (кг / с)
г ч = количество испарившейся воды в час (кг / ч)
Θ = ( 25 + 19 v ) = коэффициент испарения (кг / м 2 ч)
v = скорость воздуха над водной поверхностью (м / с)
A = площадь водной поверхности (м 2 )
x с = максимальная влажность соотношение насыщенного воздуха при той же температуре, что и поверхность воды (кг / кг) (кг H 2 O в кг сухого воздуха)
x = соотношение влажности воздуха (кг / кг) (кг H 2 O в кг Сухого воздуха)
Примечание! Единицы для Θ не совпадают, так как это эмпирическое уравнение — результат опыта и экспериментов.
Необходимое теплоснабжение
Большая часть тепла или энергии, необходимых для испарения, берется из самой воды. Для поддержания температуры воды — в воду необходимо подводить тепло.
Необходимое количество тепла для покрытия испарения можно рассчитать как
q = h we g s (2)
где
q = подводимое тепло (кДж / с ( кВт))
h we = теплота испарения воды (кДж / кг)
Пример — Испаренная вода из плавательного бассейна
Имеется бассейн 50 м x 20 м с температурой воды 20 o С. Максимальный коэффициент насыщения влажности в воздухе над поверхностью воды составляет 0,014659 кг / кг. При температуре воздуха 25 o C и 50% относительной влажности коэффициент влажности в воздухе составляет 0,0098 кг / кг — см. Диаграмму Молье.
При скорости воздуха над поверхностью воды 0,5 м / с коэффициент испарения можно рассчитать как
Θ = (25 + 19 (0,5 м / с))
= 34.5 кг / м 2 h
Площадь бассейна можно рассчитать как
A = (50 м) (20 м)
= 1000 м 2
Испарение от поверхность может быть рассчитана как
г с = (34,5 кг / м 2 ч ) (1000 м 2 ) ((0,014659 кг / кг) — (0,0098 кг / кг) ) / 3600
= 0,047 кг / с
Теплота (энтальпия) испарения воды при температуре 20 o C составляет 2454 кДж / кг .Подвод тепла, необходимый для поддержания температуры воды в бассейне, можно рассчитать как
q = (2454 кДж / кг) (0,047 кг / с)
= 115,3 кВт
Потери энергии и необходимое количество тепла можно уменьшить на
- уменьшение скорости воздуха над поверхностью воды — ограниченный эффект
- уменьшение размера бассейна — не совсем практично
- уменьшение температуры воды — не комфортное решение
- снижение температуры воздуха — не комфортное решение
- увеличение содержания влаги в воздухе — может увеличить конденсацию и повреждение строительных конструкций для закрытых бассейнов
- удалить влажную поверхность — возможно с пластиковыми одеялами на поверхности воды снаружи время операции.Очень эффективный и часто используемый
Примечание! — во время работы в бассейне может резко увеличиваться испарение воды и необходимое количество тепла.
Чтобы снизить потребление энергии и избежать повреждения строительных конструкций из-за влаги, обычно используют устройства рециркуляции тепла с тепловыми насосами, передающими скрытое тепло из воздуха в воду в бассейне.
Калькулятор испарения с поверхности воды
.как рассчитать количество труб напольного обогрева
Система обогрева «тёплый пол» является хорошей альтернативой радиаторному отоплению. При правильной организации напольной магистрали в помещении не остаётся холодных зон.
Шаг трубы, м.
0.050.10.150.20.250.30.35
Труба
Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие
ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Тепло равномерно распространяется по комнате. Водяной или электрический контур спрятан под облицовкой, что даёт возможность выполнять любой дизайн в доме. Система отопления требует проекта и определённых расчётов.
Специалисты используют многочисленные таблицы, высчитывая теплопотери помещения, длину трубопровода, шаг укладки контура. Программисты облегчили работу строителей.
Все необходимые расчёты можно выполнить с помощью online-калькулятора. Как работает программа? Какими данными она оперирует?
Описание программы
Основной вопрос, который возникает при создании проекта напольного обогрева, сколько трубы необходимо для определённого помещения. На форумах предлагается выполнить несложный расчёт.
Определяют площадь обогреваемой поверхности пола. Для системы отопления выбирают трубу диаметром 16 мм или 20 мм. Оптимальный шаг витков при выкладывании контура 10-15 см. Если разделить данные площади на шаг укладки магистрали, то получают длину трубы. L длина трубы = S площадь /h шаг.
Калькулятор «тёплого пола» предусматривает не только площадь комнаты и длину шага витка напольного контура, но и другие условия, которые влияют на температуру воздуха в помещении, и на эффективность системы отопления.
Принимается во внимание теплопотери помещения. Для комнат, которые находятся на подвальном уровне или на 1 этаже, потребуется больше мощности от системы отопления. Теплопотери высокие. Они связаны с наличием входной двери, близостью фундамента.
Для помещений, находящихся, на 2-3 этажах, необходим менее мощный обогрев. Теплопотери незначительные. Внизу и вверху площадь отапливается, уличная дверь отсутствует.
Калькулятор расчёта водяного тёплого пола предусматривает характеристику обогреваемой площади: процент влажности, частоту использования дома; постоянное проживание или пребывание людей только в определённые дни; для кого предназначено помещение, для взрослых или для детей. В детских комнатах выдерживается средняя температура 20 0С, в гостиной – 22-24 0С, в спальне 18 0С, в ванной комнате 33 0С.
В программу вводят показатель площади обогреваемой поверхности, желаемый тепловой режим, тип теплоносителя, вода, антифриз.
Важны характеристики трубы для тёплого пола: медь, нержавеющая сталь, сшитый или термостойкий полиэтилен, диаметр контура. Учитывается длина труб, которые соединяют нагревательное оборудование с коллектором.
Один из блоков калькулятора посвящается характеристике «тёплого пола»: наличие утеплителей, гидроизоляционных материалов, толщина черновой и чистовой стяжки, клеевого раствора, наливного пола. Принимается во внимание материал для напольного финишного покрытия.
Плитка обладает высокой теплопроводностью. Она быстро отдаёт тепло. Паркет и ламинат имеют низкую теплопроводность. Данные покрытия не рекомендуют сильно нагревать.
Программа анализирует исходные показатели, делает определённые расчёты «тёплого пола»:
- количество тепла, которое выделяется в помещении – общий тепловой поток; если он меньше, чем тепловые потери, то потребуются дополнительные нагревательные приборы;
- кол-во тепла с 1 м2 тёплого водяного пола;
- кол-во тепла с 1м2, направленного вниз, к фундаменту; если показатель превышает норму, то при проекте системы отопления предусматривают дополнительный слой теплоизоляции для чернового покрытия; это позволит уменьшить расход энергии для обогрева фундамента, направит тепловой поток вверх к полу;
- какое суммарное количество тепла вырабатывается с 1 м2 и 1 пог. м напольного покрытия; определяется минимальная, максимальная и средняя температура пола;
- средняя температура теплоносителя; скорость его движения; расход жидкости;
- расчет трубы; длина, тепловая нагрузка;
- линейные потери; снижение напора теплоносителя по всей длине магистрали; максимальное давление 20 000 Па; давление уменьшают, выбирая трубу большего диаметра.
В проекте для «тёплого пола» указываются материалы, которые используются для формирования уровней пола над жидкостной магистралью и под трубопроводом.
Учитывают характеристику гидроизоляции и утеплителя, толщину слоя, наличие отражающего экрана. Если выполняется бетонная стяжка, то предусматривается тип бетона: лёгкий с пластификаторами, утяжелённый с армированной сеткой.
Как работает калькулятор?
В первую очередь проводится подсчёт теплопотерь. Для этого вводят название региона и населённого пункта. Указывается площадь комнаты, высота стен, наличие внутренних перегородок, высота потолков, количество окон и их размер.
Обозначается, с какой стороны находятся внешние стены комнаты: север, юг, восток, запад. Заполняется информация об утеплении стен, расположение комнаты: подвальный уровень, этаж.
Исходные данные: дом находится в г. Волгограде.
- Комната, в которой предусматривается водяное отопление, располагается с северной стороны, на 2 этаже.
- Стены утеплены плохо.
- Общая площадь помещения 20 м2.
- В комнате находится одна перегородка.
- Остекление – двухкамерное; общая площадь окон 3 м2.
Расчётные данные:
- общие теплопотери составят 2323 Вт; удельные теплопотери – 116 кВт/м2;
- средняя температура воздуха холодных суток -27 0С; в неделю -25 0С;
- продолжительность сезона – 176 дней.
Данные используются при калькуляции для водяного тёплого пола. Дополнительно указывается желаемая температура в помещении, температура теплоносителя при выходе из котла и в обратном контуре, длина подводящей магистрали.
Исходные данные:
- общие потери 2323 Вт;
- температура воздуха – 20 0С;
- t0 теплоносителя при выходе 30 0С, на «обратке» – 23 0С;
- длина труб от котла до коллектора – 10 м;
- трубы из сшитого полиэтилена 16 мм, толщина стенки 2,2 мм;
- облицовка – кафель;
- толщина бетонной стяжки чистового основания 5 см; чернового покрытия 8 см;
- в качестве утеплителя использованы полистирольные плиты толщиной 3 см.
Расчётные данные калькулятора тёплого пола:
- рекомендуемая площадь обогрева – 16 м2;
- длина трубы – 170 м; магистраль разделяют на 3 контура по 63,33 м;
- шаг укладки – 10 см;
- общий тепловой поток – 684,34 Вт; программа рекомендует установить дополнительный источник обогрева мощностью – 1638,66 Вт;
- t0ср. теплоносителя 26,5 0С;
- t0ср. пола – 23,29 0С; температура является комфортной;
- линейные потери давления петли – 1324,3 Па; программа указывает, что показатель в норме;
- скорость движения теплоносителя – 0,089 м/с;
- общий объём теплоносителя в системе 17,96 л.
В конце расчёта даются рекомендации. В данном случае рекомендуют увеличить скорость теплоносителя за счёт уменьшения диаметра трубы. Калькулятор не только рассчитывает систему отопления, но и выполняет чертёж на основании полученных данных, выводит все уровни «тёплого пола» в разрезе с указанием соответствующих размеров.
При изменении каких-либо данных, программа корректирует расчёт. Если для облицовки пола используется не кафель, а ламинат, то объём теплового потока уменьшается. Средняя температура пола снижается на градус. Рекомендуется дополнительный обогрев большей мощности.
Самостоятельно рассчитать напольную систему отопления сложно. При использовании online-калькулятора получают не только необходимые показатели для монтажа жидкостной магистрали, но и определённые рекомендации по настройке всех элементов контура.
Отпадает необходимость выполнять чертёж на бумаге вручную. Его можно распечатать на принтере.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.
Загрузка…Калькулятор теплых водяных полов
Инструкция по использованию
калькулятора теплых водяных полов
Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.
Что учитывается при создании
проекта теплого пола
- План вашего помещения
- Материал покрытия пола
- Утеплены ли стены помещения
- Формат и размещение теплого генератора
В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.
Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.
Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.
Работа с калькулятором
В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.
Начните заполнять поля онлайн-калькулятора
Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.
Заполните остальные поля таблицы, указав тип финишного накрытия пола
После того как все поля будут заполнены — нажмите на кнопку «рассчитать». Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.
Расчет теплого водяного пола по вашим критериям
Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.
систем лучистого теплого пола. PEX в системе лучистого отопления для пола
1. Что мне нужно для существующей структуры?
Чтобы правильно определить размер большинства компонентов вашей системы теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплопроводящего пола в 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.
Самая распространенная ошибка при определении размеров пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что требует больших затрат.
Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.
2. Как рассчитать потери тепла?
Тепловые потери могут различаться в домах разного возраста и местоположения. Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах, без потери тепла чего-то еще, что говорит нам то, что нам нужно знать.
Попросите архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.
Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».
Или используйте одну из двух различных ориентировочных ориентиров, указанных ниже.
Тип изоляции и климатическая зона
(Обратите внимание: мы настоятельно рекомендуем вам произвести расчет теплопотерь и предоставить информацию ниже в качестве отправной точки)
1) Отсутствие теплоизоляции стен, потолка или пола; нет штормовых окон; окна и двери прилегают неплотно…. от 60 до 100 БТЕ на кв. Ft.
2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над подлозками; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.
3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. 29-35 БТЕ на кв. Ft.
4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно герметизируется при строительстве…. от 20 до 25 БТЕ на кв. Ft.
5) SIP или защищенный от земли дом с небольшой экспозицией; окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.
Климатическая зона
Тепловая пл. Кадры климатической зоны для дома до 1970-х годов
Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут
Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут
Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут
Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут
Миннеаполис, Миннесота ЗОНА 4 -> 50-60 БТЕ на квадратный фут
Расчетная температура вне помещения
Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.
Примеры:
ODT Chicago = — 8 градусов F
ODT Денвер = 1 градус F
ODT Minnesota = -12 градусов F
ODT Вашингтон = 17 градусов F
Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:
2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =
35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка
Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.
87 000 БТЕ на входе X.КПД 86 = 73000 БТЕ, фактическая выработка
3. Существующая система отопления
Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:
1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73 000 британских тепловых единиц на выходе
2) Подсчитайте общий погонный метр плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.
Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить приблизительное представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.
4. Способы установки Radiant PEX на существующий пол
Трубы PEX под полом — обычно под паркетом или плиточным полом
PEX In Floor — Обычно в заливном цементе
PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass
5.Плита системы лучистого отопления в полу, класс
Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими потерями тепла PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольший выход BTU, но также и самое медленное время отклика.
При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с интервалом на 0,75 и любую 12-дюймовую область с интервалом на 1. Это даст вам общую длину PEX, необходимую в плите. Вам нужно будет добавить длину трубок, необходимую для получения коллектор pex.
Обычно коллекторы pex устанавливаются на расстоянии 18–24 дюймов от плиты.
6. Установка трубки PEX
При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С большими циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков излучающих систем стараются ограничить длину петель трубопровода до 300 футов.
Существует множество правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.
Еще один способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.
Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.
Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.
7.Изоляция
Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть какая-то влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.
Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.
Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопласт 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.
8. Вот примерное, сколько будет стоить
Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.
Водогрейный котел средней эффективности (87% +): от 1500 до 3000 долларов
Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов
За контроль зоны: 250 долларов США.00 шт. зона
Плита на уровне Radiant: 1,20 доллара за квадрат
Wood Underfloor Radiant: 1,70 доллара за квадрат
Радиаторы Myson: 260 долларов за 5000 BTU
Люди считают, что лучистое отопление обладает исключительными экономическими преимуществами и преимуществами комфорта. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!
Онлайн-калькулятор водяного теплого пола в зависимости от помещения
Калькулятор для систем теплых полов и отопления.Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола будет достаточно для компенсации потерь тепла и обогрева помещения.
Как сделать расчет водяного пола онлайн? Водяной пол может служить основным источником отопления помещения, а также выполнять дополнительную отопительную функцию. Делая расчет дизайна нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.
Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.
Расчет теплого водяного пола с помощью калькулятора онлайн
Благодаря специально подготовленной онлайн платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.
В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.
После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные характеристики точного пола. Для этого вам необходимо знать реквизиты:
- температура подаваемой воды;
- температура обработки;
- труба пека и форма;
- полы;
- толщина стяжки по трубе.
В результате пользователь получает информацию об удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!
Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:
- наличие или отсутствие остекления балконов и эркеров; Высота потолка
- этажа в здании;
- наличие специальных материалов для теплоизоляции стен;
- уровень утепления в доме.
Внимание: делая калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.
Особенности расчета калькулятора водяного пола.
Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:
- Какой тип трубы использовать мастера, гофрированная с эффективной излучательной способностью, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низкой излучательной способностью.
- Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.
Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Его можно использовать как постоянные, так и переменные ступени.
ошибки новичков — рекомендации профессионалов
Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:
- В одном контуре длина трубы рассчитывается не более 120 м.
- Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
- Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
- Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.
Что нужно знать, покупая необходимые строительные материалы?
экструдированный пенополистирол Это лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.
Арматура — основа для крепления труб и бетонной стяжки, хомуты для труб — еще один обязательный элемент. Также стоит взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.
заключение
Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.
Удачи Вам в строительных работах!
Расчет лучистой тепловой нагрузки
Вы здесь: — домой> указатель обогревателя> Индекс лучистого отопления> настенные излучающие обогреватели> Расчет размеров лучистого обогревателя
Излучательная тепловая нагрузка — это количество инфракрасной энергии, необходимое для нагрева заданная площадь; он выражается в кВт на квадратный метр (кВт / м2).Расчет лучистой тепловой нагрузки
Наш онлайн-калькулятор лучистого отопления рассчитает необходимое лучистая тепловая нагрузка для помещения с учетом его размеров и конструкции.Чтобы вручную рассчитать лучистую тепловую нагрузку на здание, определите его площадь. (в квадратных метрах) и умножьте на коэффициенты, указанные в таблице ниже:
| Тип здания | Коэффициент умножения |
| Маленький здание с хорошей изоляцией или подвесным потолком | 0.08 |
| Большой помещение или территория с хорошей изоляцией, высота потолка до 3 метров | 0,1 |
| Плохо утепленная территория с высоким потолком и бетонным полом | 0,15 |
| Неизолированный здание, требующее разумного уровня комфорта | 0,2 |
| Общие отопление в большом здании или цехе | 0.25 |
| Зонный обогрев для участка с небольшим обогревом или без него | 0,45 |
Шаг первый
Вычислите отапливаемую площадь в квадратных метрах.
Площадь (м2) = Длина (м) x Ширина (м) Шаг второйИз приведенной выше таблицы выберите коэффициент, который наиболее точно соответствует зданию. тип.
Тепловая нагрузка (кВт) = Площадь (м2) x коэффициент Шаг третийВыберите инфракрасные лучистые обогреватели Activair, которые соответствуют друг другу или немного превышают требуемую тепловую нагрузку.
Практические соображения
Для равномерного распределения тепла лучше использовать несколько меньших лучистые обогреватели устанавливаются на противоположных стенах, чем один большой. См. Установку керамические инфракрасные обогреватели для более подробной информации.Пример
Небольшой промышленный блок необходимо обогревать инфракрасными обогревателями Activair. Апартамент состоит из двух частей. Мастерская с большой рольставней. дверь, которую часто оставляют открытой, и офисное помещение меньшего размера (С).Для расчета лучистой тепловой нагрузки цех имеет был разделен на две части, отмеченные (A) и (B) на чертеже.Это сделано для того, чтобы дополнительный обогрев погрузочной площадки для предотвращения сквозняков.
Заказчик хочет знать стоимость эксплуатации лучистых обогревателей. Из его счета за электроэнергию стоимость одной единицы электроэнергии составляет 0,20
.Лучистая тепловая нагрузка для Зоны A
Площадь (A) = 5м x 5м = 25м2
Зональный обогрев выбирается из таблицы (A) с учетом дополнительного тепла компенсировать дверной проем.
Тепловая нагрузка на площадь (A) = 25 x 0,45 = 11,25 кВт
Выбраны два настенных излучающих обогревателя HS6000 мощностью 6 кВт.
Лучистая тепловая нагрузка для Зоны (B)
Площадь (B) = 10м x 5м = 50м2
Зона (B) плохо изолирована бетонным полом, поэтому из таблицы (A) a выбран коэффициент 0,15.
Тепловая нагрузка для Зоны (B) = 50 x 0,15 = 7,5 кВт
Для равномерного распределения тепла четыре стенки HS2000 выбраны навесные лучистые обогреватели.
Лучистая тепловая нагрузка для Зоны (C)
Площадь (C) = 5м x 5м = 25м2
Зона (C) хорошо изолирована с помощью 2.Потолок 5 м, поэтому коэффициент 0,1 выбрано.
Тепловая нагрузка для Зоны (C) = 25 x 0,1 = 2,5 кВт
Поскольку лучистые обогреватели работают лучше всего, когда они расположены напротив стены выбраны два настенных излучающих обогревателя HS1500.
Промышленная установка имеет общую тепловую нагрузку 21,25 кВт и может быть обогревается с помощью 8 настенных лучистых обогревателей.
Стоимость работы в час
Чтобы рассчитать эксплуатационные расходы в час, сложите размеры лучистого обогревателя. и умножить на стоимость одной единицы электроэнергии.
Общая мощность лучистого обогревателя = (2 x 6) + (4 x 2) + (2 x 1,5) = 23 кВт
Эксплуатационные затраты в час = 23 x 0,2 = 4,60
Фактические эксплуатационные расходы, вероятно, будут меньше. Выбрав энергию экономия средств управления, настенные лучистые обогреватели будут включаться только при необходимости.
Лучистое отопление очень экономично
Лучистое отопление стоит недорого в установке и эксплуатации. Идеально подходит для промышленные здания, с высокими потолками, открытыми дверями, большими тепловыми потерями и т. д.Поскольку его выход может быть направлен именно туда, где он нужен, энергия не потраченное впустую отопление неиспользуемых площадей. Используя энергоэффективные элементы управления, которые поворачивают лучистые обогреватели включаются только тогда, когда они необходимы. минимум. Для получения дополнительной информации см. Лучистое отопление. домашняя страница.Вы здесь: — домой> указатель обогревателя> Индекс лучистого отопления> настенные излучающие обогреватели> Расчет размеров лучистого обогревателя
Если вы нашли эту страницу полезной, найдите минутку
, чтобы рассказать о ней другу или коллеге.
Авторское право 2004/6, W. Tombling Ltd.
Как измерить бытовую систему водяного отопления Btu
Если вы читали эти статьи на протяжении многих лет, вы читали об измерении и расчетах производительности систем принудительного воздушного отопления и охлаждения. В связи с многочисленными недавними просьбами читателей Hotmail, похоже, что сейчас самое подходящее время для обсуждения другого теплоносителя — воды. Поскольку зима приближается, давайте посмотрим, как измерить подачу британских тепловых единиц в бытовой системе водяного отопления.
Это будет краткое введение в измерение Btu водяной системы, и, если ответ будет хорошим, мы можем продолжить добавлять больше к основам измерения производительности водной системы.
Формула
Понимание математики — ключ к пониманию того, как Btus перемещаются в системе. Простая формула: Доставленных системой БТЕ = 500 x галлонов в минуту x изменение температуры системы . Давайте посмотрим на формулу, увидим, что означает каждая часть, чтобы мы могли лучше ее понять.
Константа BTU в формуле равна 500. Поскольку BTU измеряется в час, 500 получается из одного галлона воды, который весит 8,33 фунта, умноженные на 60 минут за час (8,33 фунта, умноженные на 60 минут = 500).
Вторая часть формулы, которую иногда труднее всего определить, — это галлоны в минуту или системные галлоны в минуту. Подробнее об этом мы поговорим ниже.
Наконец, нам нужно изменение температуры системы. Обратите внимание, что мы говорим об изменении температуры системы, а не об изменении температуры оборудования.Изменение температуры — это эффект Btus, передаваемого из системы в кондиционируемое пространство. Поэтому, если вы измеряете температуру воды, выходящей из теплообменника, и вычитаете температуру воды, возвращающейся из системы, вы обнаружите изменение температуры системы.
Рассчитать давление насоса и построить график в галлонах в минуту
Для целей этой статьи и поскольку мы рассматриваем только основы, давайте взглянем на расчет давления насоса и построение графика в галлонах в минуту в системе жидкостного отопления.Мы могли бы обсудить гораздо более точные методы, но это только отправная точка. Это начальный тест для начинающих.
Так как нам не нужно заниматься проблемами утечки в воздуховоде, мы будем предполагать, что насос GPM является системным GPM. Для оценки GPM насоса необходимы два бита информации. Первый элемент — это характеристика насоса. Когда насос построен, каждый производитель публикует кривую производительности насоса. У вас должна быть точная кривая производителя, соответствующая установленному насосу, с правильным размером рабочего колеса, числом оборотов в минуту и точным номером модели, иначе ваш тест Btu может отличаться более чем на 50%.Просто введите в Google слова, характеристика насоса, номер модели и название производителя. Самые актуальные характеристики насосов можно найти в Интернете.
Как и кривая вентилятора, эта таблица графически представляет производительность насоса в определенных полевых условиях.
В идеале давление в насосе измеряется с помощью манометров или устройства для настройки контура. Для ознакомления мы рассчитаем давление насоса по проверенной временем формуле.
Кроме того, при выполнении теста убедитесь, что все клапаны зон открыты и требуют нагрева.Тест производительности системы будет неточным, если одна или несколько зон будут закрыты.
Для расчета давления насоса в простой жилой системе используйте следующую формулу. Давление насоса в футах напора = футы трубы x 1,5 x 0,04.
Во-первых, чтобы найти футы трубы, измерьте общие погонные футы подающей и обратной трубы до и от самого дальнего нагревательного устройства в доме. 1,5 в формуле — это коэффициент, включающий сопротивление трубы потоку (давлению) и падение давления компонентов системы (змеевиков, плинтусов, радиаторов и избыточной арматуры).0,04 представляет собой типичный коэффициент трения трубы на 100 футов трубы.
Пример: Допустим, в доме есть 90 футов трубы в системе водяного отопления. Формула: 90 футов x 1,5 x 0,04 = 5,4 фута головы.
После того, как мы вычислили давление насоса, мы можем использовать кривую насоса для построения графика насоса в галлонах в минуту. Сначала отметьте рассчитанное давление насоса на левой стороне кривой насоса, где находятся ноги напора. Во-вторых, постройте прямую линию по горизонтали вправо до тех пор, пока она не пересечет закругленную линию кривой насоса.В-третьих, нанесите график прямо в нижнюю часть таблицы, чтобы определить количество галлонов в минуту, в котором движется насос.
Теперь вы нашли насос, GPM, и вы на шаг ближе к поиску системы, доставляющей британские тепловые единицы.
Измерение температуры в системе
Для обеспечения полной точности погружной термометр следует погружать в воду. Но я предположил, что у вас, вероятно, нет заглушек Пита, чтобы получить доступ к температуре или давлению воды. Поэтому мы измеряем температуру на поверхности трубы, обернутой изоляцией, или с помощью накладного термометра, специально сделанного для измерения температуры трубы.
Поскольку мы проверяем производительность системы, а не оборудования, измерьте температуру воды не менее чем на 10 диаметрах трубы ниже по потоку от насоса или теплообменника, где вода выходит из оборудования. Считайте и запишите температуру с точностью до 1/10 градуса.
Измерьте температуру возвратной воды, измерив температуру трубы не менее 10 диаметров трубы до того, как труба вернется к оборудованию. Следите за тем, чтобы измерения не производились непосредственно над котлом или слишком близко к дымоходу, чтобы не улавливать тепло оборудования при измерении температуры воды.
Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы.
Рассчитать доставленные системой Btu
Чтобы найти систему, доставленную Btu, умножьте константу Btu на 500 x расчетное значение насоса в галлонах в минуту x изменение температуры системы.
Пример: Допустим, вы рассчитываете давление насоса на 8,0 футах напора. Используя кривую насоса, вы строите график и обнаруживаете, что насос Taco 007 перемещается на 8,0 галлона в минуту. Затем вы измеряете температуру системы и обнаруживаете, что температура нагнетания равна 168.2F, а обратное давление — 152,4F. Вы вычитаете, чтобы найти изменение температуры системы на 15.8F. Теперь, когда у вас есть все факты, примените формулу гидронных британских тепловых единиц: 500 x 8,0 галлонов X 15,8 ° = 63 200 британских тепловых единиц.
Приближается ли поставка системы BTU к техническим характеристикам оборудования, или это новый котел мощностью 100 000 BTU, взломанный в испорченной 40-летней системе трубопроводов? Возможно, ваш клиент хотел бы, чтобы вы выписали дополнительные улучшения системы.
Это все, что вам нужно для завершения начального расчета БТЕ для жидкостной системы.Помните, что это всего лишь начальный тест. Существуют гораздо более точные тесты и процедуры, необходимые для повышения точности и точного расчета системы, доставленной Btu. Но это отличное начало.
К сожалению, нередки случаи, когда производительность гидравлической системы значительно ниже 60% от номинальной мощности оборудования. Вероятно, не стоит обещать клиентам, что их гидронная система идеальна, пока вы не оцените ее производительность. Предполагать, что система работает с заявленной номинальной мощностью оборудования, — не лучшая идея.
Итак, насколько хорошо работала последняя гидронная система, над которой вы работали? Или насколько плохо это было? Если вы не можете честно ответить на этот вопрос, возможно, вы захотите провести измерения в следующий раз.
Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, обучающей компании, специализирующейся на измерении, оценке, улучшении и проверке характеристик систем HVAC. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в процедуре измерения производительности системы водяного отопления, свяжитесь с Доком по адресу robf @ ncihvac.com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, технических статей и загрузок.
Теплый пол | Трубопроводы PEX | Напольное отопление
Существует несколько способов подобрать размер трубок и коллектора RHT PEX для вашего магазина, ангара или дома. Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную площадь трубопровода на основе приведенных ниже множителей площади в квадратных футах.
Для жилых помещений, а также малых и средних магазинов и гаражей O 2 кислородный барьер PEX-трубка является стандартной. С трубой ½ «6» шаблон иногда используется в ванных комнатах и для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтиленгликоля с барьером от кислорода.Для трубок & frac58; «стандартным является 12» образец, но 16 «образец можно использовать в более теплом климате или когда желательна очень низкая температура окружающей среды. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) ¾ Труба PEX с кислородным барьером является стандартной. Для трубок диаметром ¾ дюйма используется расстояние 16 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.
Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры обогреваемого пространства на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится.Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:
- Шаг 6 дюймов = кв. Фут x 2,0
- Расстояние 8 дюймов = квадратный фут x 1,5
- Расстояние 9 дюймов = кв. Фута x 1,34
- Шаг 12 дюймов = кв. Фут x 1,0
- Интервал 16 дюймов = кв. Фута x 0,75
- Расстояние 18 дюймов = кв. Футов x 0,67
После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы.Для трубок ½ дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С & frac58; » и «трубы, 500-футовые контуры являются стандартными. Так, например, если вы используете ½-дюймовые трубы и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждый и трехходовой коллектор. Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-портовый коллектор.
Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки труб из PEX для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http://www.blueridgecompany.com/quote
Для всех применений внутри плиты BlueRidge Company рекомендует использовать один из следующих изоляционных материалов для поддержания эффективности и минимизации ненужных потерь тепла (перечислены в порядке эффективности):
- 1.FOAMULAR 250 2 «Жесткая пенная изоляция R-10
- 2. FOAMULAR 250 1 1/2 «жесткий пенопласт R-7.5.
- 3. FOAMULAR 250 1 дюйм, жесткий пенопласт R-5
- 4. Барьер & frac38; «изоляция R 1,7
- 5. Пузырьковая пленка Пузырь (немного лучше, чем ничего)
| Смесь жидкостей Hydronic (% пропиленгликоль / вода) | |
| Расчетная температура сухого термометра на открытом воздухе (град. F) | |
| Расчетная температура сухого термометра в помещении (градус F) — зона 1 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 1 | |
| Обогреваемая зона (SF) — Зона 1 | |
| Разблокированная отапливаемая зона (SF) — зона 1 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 1 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 1 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 1 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 1 | |
| Показатель R поверхности пола (градусы F-H-SF / BTU) — зона 1 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 1 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 1 | |
| Дополнительный прирост тепла (БТЕ / день) — зона 1 | |
| Установка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 1 | |
| Расчетная температура сухого термометра в помещении (градусы F) — зона 2 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 2 | |
| Обогреваемая зона (SF) — Зона 2 | |
| Разблокированная отапливаемая зона (SF) — зона 2 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 2 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 2 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 2 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 2 | |
| Показатель R поверхности пола (градусы F-H-SF / BTU) — зона 2 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 2 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 2 | |
| Дополнительный прирост тепла (БТЕ / день) — Зона 2 | |
| Установка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 2 | |
| Расчетная температура сухого термометра в помещении (градус F) — зона 3 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 3 | |
| Обогреваемая зона (SF) — Зона 3 | |
| Разблокированная отапливаемая зона (SF) — Зона 3 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 3 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 3 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 3 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 3 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 3 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 3 | |
| R-значение поверхности пола (градусы F-H-SF / BTU) — зона 3 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 3 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 3 | |
| Дополнительный прирост тепла (БТЕ / день) — Зона 3 | |
| Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 3 | |
| Расчетная температура сухого термометра в помещении (градус F) — зона 4 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 4 | |
| Обогреваемая зона (SF) — Зона 4 | |
| Разблокированная отапливаемая зона (SF) — зона 4 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4 | |
| Требуемая длина выноски от станции коллектора (футы) — зона 4 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 4 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 4 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 4 | |
| R-значение поверхности пола (градусы F-H-SF / BTU) — зона 4 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 4 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 4 | |
| Дополнительный прирост тепла (БТЕ / день) — зона 4 | |
| Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 4 | |
| Расчетная температура сухого термометра в помещении (градусы F) — зона 5 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 5 | |
| Обогреваемая зона (SF) — Зона 5 | |
| Разблокированная отапливаемая зона (SF) — зона 5 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 5 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 5 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 5 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 5 | |
| R-значение поверхности пола (градусы F-H-SF / BTU) — зона 5 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 5 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 5 | |
| Дополнительный прирост тепла (БТЕ / день) — Зона 5 | |
| Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 5 | |
| Расчетная температура сухого термометра в помещении (градус F) — зона 6 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 6 | |
| Обогреваемая зона (SF) — зона 6 | |
| Разблокированная отапливаемая зона (SF) — зона 6 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 6 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 6 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 6 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 6 | |
| R-значение поверхности пола (градусы F-H-SF / BTU) — зона 6 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 6 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 6 | |
| Дополнительный прирост тепла (БТЕ / день) — зона 6 | |
| Настройка коэффициента потока балансировочного клапана (см. Инструкции) — зона 6 | |
| Расчетная температура сухого термометра в помещении (градус F) — зона 7 | |
| Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 7 | |
| Отапливаемая зона (SF) — зона 7 | |
| Разблокированная отапливаемая зона (SF) — зона 7 | |
| Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7 | |
| Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7 | |
| Требуемая длина выноски до станции коллектора (футы) — зона 7 | |
| Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 7 | |
| Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 7 | |
| Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 7 | |
| R-значение поверхности пола (градусы F-H-SF / BTU) — зона 7 | |
| Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 7 | |
| Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 7 | |
| Дополнительный прирост тепла (БТЕ / день) — Зона 7 | |
| Установка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 7 | |
| Точка данных кривой производительности насоса # 1 (расход в галлонах в минуту, 0.0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 2 (расход в галлонах в минуту, 1,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 3 (расход в галлонах в минуту, 2,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 4 (расход в галлонах в минуту, 3,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса # 5 (расход в галлонах в минуту, 4.0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса №6 (расход в галлонах в минуту, 5,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 7 (расход в галлонах в минуту, 6.0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 8 (расход в галлонах в минуту, 7,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса # 9 (расход в галлонах в минуту, 8.0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 10 (расход в галлонах в минуту, 9,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса №11 (расход в галлонах в минуту, 10,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 12 (расход в галлонах в минуту, 12,0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса # 13 (расход в галлонах в минуту, 14.0 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса №14 (расход в галлонах в минуту, 16,8 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 1 (напор в футах, 14,9 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 2 (напор в футах, 14,4 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 3 (напор в футах, 13.8 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 4 (напор в футах, 13,1 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 5 (напор в футах, 12,6 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 6 (напор в футах, 11,9 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 7 (напор в футах, 11.1 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 8 (напор в футах, 10,4 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 9 (напор в футах, 9,7 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 10 (напор в футах, 8,8 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 11 (напор в футах, 7.9 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 12 (напор в футах, 5,8 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса № 13 (напор в футах, 3,5 для Grundfos UP15-42F) | |
| Точка данных кривой производительности насоса # 14 (напор в футах, 0,0 для Grundfos UP15-42F) | |
| Фактическая температура подачи тепла (введите «0», чтобы использовать расчетную, или введите фактическую, градусы F) |
Как рассчитать теплопотери для систем теплого пола
Когда дело доходит до получения удовлетворительного уровня комфорта и эффективности при использовании систем теплого пола, расчеты теплопотерь играют важную роль.Здесь точные цифры не только означают, что эти системы могут быть хорошо спроектированы — это также гарантирует, что они производят оптимальное тепло, несмотря на возникающие потери тепла.
Хотя эти расчеты практически одинаковы для любого нагревательного устройства, водяные системы теплого пола, однако, требуют индивидуального подхода к измерению потерь тепла. Интересно, как с этим поступить?
Наш блог на этой неделе рассматривает. Продолжайте читать, чтобы узнать!
Установка внутренней температуры для теплого пола
Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.
Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта. Это значение находится где-то на 1–2 ° C ниже.
Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла должны рассчитываться с использованием рабочей температуры.При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.
На основе этого метода расчеты теплопотерь могут уменьшиться на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание. Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.
Потери тепла в полу и вниз с водяным теплым полом
Когда дело доходит до потерь тепла, характерных для этих типов систем, теплопотери в сторону уменьшения являются значительным фактором.Имеется в виду потеря тепла через пол. Чтобы обойти это, владельцы недвижимости должны изолировать пол, на котором размещены системы водяного теплого пола. В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.
Здесь также может быть уместно узнать о любых действующих стандартах и нормах изоляции. Они могут относиться ко всем уровням полов, охватывающим цокольные этажи, промежуточным этажам, системам водяного теплого пола или системам электрических полов.
При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола. Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.
При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета потерь тепла на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.
Влияние объема помещения на теплопотери
Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.
В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта.
