Коллекторная разводка труб в квартире: Коллекторная разводка труб водоснабжения в квартире: схемы и принципы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
5. Для холодной и горячей воды используются разные коллекторы.

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

1. Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
2. Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
3. В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.

• Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
• Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
• В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
• Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.

Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.

Коллекторная разводка труб водоснабжения в квартире: что это такое и как лучше сделать | Стройка/Ремонт (своими руками)

Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.

Что такое коллекторная разводка водопровода

Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.

Достоинства и недостатки коллекторной системы

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:

• Постоянное давление воды и непрерывная ее подача в достаточном количестве.
• Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
• Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
• Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:

• Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
• Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

• Комплект закупки должен включать те товары, которые понадобятся при сборке.
• Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
• Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
• Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
• Для холодной и горячей воды используются разные коллекторы.

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

• Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
• Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
• В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.
• Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
• Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
• В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
• Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.

Источник: https://vodatyt.ru/vodoprovod-dlya-kvartiry/kollektornaya-razvodka.html

Вам была полезна эта статья? Ставьте палец вверх! Подписывайтесь на канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Коллекторная разводка водоснабжения

Одна из услуг, которую предоставляют наши специалисты, заключается в выборе оптимальной схемы водоснабжения. Речь идет о наборе устройств, обеспечивающих подачу воды в помещение и её дальнейшее распределение по трубопроводам.

Сегодня используются различные схемы водоснабжения. Один из самых распространенных вариантов – коллекторная разводка водоснабжения. Этот способ монтажа труб водопровода подразумевает их прокладку от главного устройства к отдельным потребителям дома или квартиры. В данном случае владелец получает возможность отсоединить любое устройство от системы при необходимости.

Такое решение предполагает монтаж, по сути, двух систем. Один водопровод предназначен для горячей воды, а второй – для холодной. Коллектор – это основное устройство, от которого монтируют весь водопровод. Схема водоснабжения включает не менее двух коллекторов. Один из них используется для холодной воды, а другой – для горячей.

Преимущества коллекторной разводки

Монтаж коллектора осуществляется в специально обустроенных сантехнических шкафах. Разводка водоснабжения такого типа имеет следующие преимущества:

• Простота обслуживания водоснабжения. В любой момент владелец квартиры или дома может отключить один из элементов системы независимо от остальных.
• Возможность использования дополнительных устройств без необходимости разбора используемого водоснабжения.

Коллектор оснащается одним вводом и выбранным количеством выводов. Каждый вывод оснащается специальными вентилями для регулировки или отключения подачи воды. Коллекторы могут соединяться с полимерными, медными, металлопластиковыми или стальными трубами.

К некоторым современным коллекторам подачу воды можно подключить с обеих сторон. При установке на одном из вводов монтируется специальная заглушка. Выбор количества выводов коллектора зависит от индивидуальных потребностей.

Коллекторная разводка водоснабжения работает по простой схеме. Происходит подача воды в коллектор, после чего поток распределяется через выбранное количество выводов. Как уже упоминалось выше, коллектор имеет отсекающие вентили, применение которых позволяет полностью перекрыть подачу воды. В продаже есть и коллекторы с вентилями, предназначенными не лишь для отключения подачи воды, но и для регулировки напора.

Наши специалисты очень часто применяют этот вариант разводки водоснабжения, поскольку именно он позволяет эксплуатировать систему максимально удобно.

Стоимость услуг на коллекторную разводку водоснабжения

На мобильных устройствах вы можете прокручивать таблицу c ценами влево-вправо

Наименование услуги	Ед. изм.	Цена
Монтаж разводящего коллектора (d до 25 мм)	выход	550 р.
Монтаж разводящего коллектора (d 32-76 мм)	выход	650 р.

Остальные услуги по монтажу водоснабжения >>

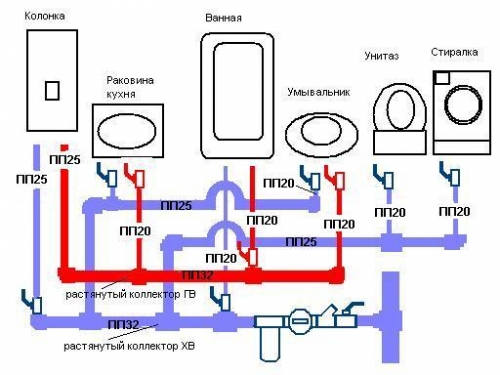

Коллекторная разводка труб Санкт-Петербург. Схема

Коллекторная разводка труб водоснабжения в квартире

Владельцы квартир стремятся сделать свой быт максимально комфортным, поэтому количество оборудования в системе домашних коммуникаций постоянно увеличивается. При последовательном подключении точек отбора воды давление в трубах снижается в зависимости от их удалённости от места ввода. Исправить ситуацию позволяет коллекторная разводка труб – способ, при котором бытовое оборудование и сантехника подключаются независимо друг от друга.

Чем удобна коллекторная разводка в квартире

Сразу нужно отметить, что проект по коллекторной разводке воды в квартире можно реализовать только в условиях капитального ремонта. Суть подобной схемы прокладки коммуникаций заключается в том, что каждая точка водозабора (мойка, душ, раковина, унитаз, бойлер) подключаются автономно, посредством отдельной линии.

Распределительная гребёнка устанавливается в закрытую нишу (обычно в ванной комнате), а трубы прокладывают под полом. Поскольку их количество увеличивается в несколько раз, то использование открытого способа прокладки исключено.

В ходе эксплуатации коллекторного водопровода можно регулировать давление и температуру воды отдельно в ванной комнате или на кухне, отключать сантехнику для проведения ремонта.

При использовании автономных газовых или электрических котлов коллекторная разводка отопления рекомендуется производителями оборудования как наиболее эффективная и безопасная.

Расчет системы для Вас после теста на 1 минуту!

Пройти тест

Стоимость коллекторной разводки

Если заказчик готов к серьёзным финансовым вложениям, то нашими специалистами проектируется разводка коллекторной системы отопления и водоснабжения. Стоимость материалов и монтажных работ достаточно внушительная, но потраченные деньги окупаются в течение короткого времени повышенным уровнем комфорта в квартире.

Чтобы предварительно рассчитать стоимость коллекторной разводки отопления, вы можете обратиться к нашим консультантам. Однако, они смогут озвучить только ориентировочную цену, сформированную исходя из минимального набора необходимого оборудования.

Точная смета просчитывается после осмотра квартиры, подбора материалов и технического функционала.

Практическая часть коллекторной разводки выполняется в сжатые сроки, поскольку наша компания обладает всеми необходимыми ресурсами:

• расширенной материальной базой;
• квалифицированным персоналом.

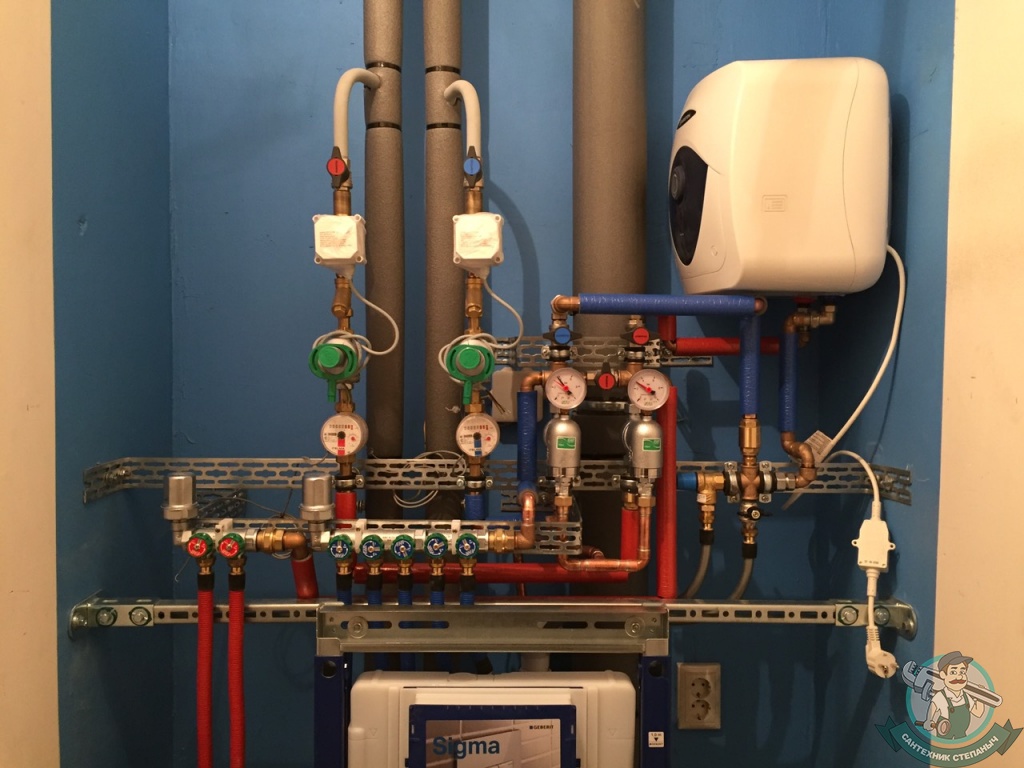

Коллекторная разводка труб – фото работ

Коллекторная разводка труб в квартире

Нередко в городских квартирах встречается самая обычная схема подключения всех приборов, относящихся к сантехнике.

Первоначально отметим, что при коллекторной разводке вся запорная арматура будет находиться на вводе в жилье. Основное ее отличие в том, что вентиля располагаются рядом друг с другом, и на каждый сантехнический прибор отходит 1 либо 2 независимых трубы.

Какие преимущества создания коллекторной разводки существуют?

Отметим сразу, какие преимущества можно получить после проведения такой работы:

— Удобства при включении и выключении доступа воды к разным сантехническим приборам из одной точки. Этот плюс отметят людям, которые создают такую проводку в офисе, гостевой комнате, мини-гостиницы.

— Коллекторная разводка труб в квартире – гарантия отсутствия течи. Практика показывает, что соединения – самый слабый элемент разводки. Плюс в том, что при таком варианте создания водопровода труба к прибору идет без дополнительных соединений, и ее без проблем можно положить под гипсокартон либо стяжку, не боясь, что во время прорыва придется снимать имеющееся покрытие.

— Если разводка была выполнена правильно, то так называемый «эффект узкого места» проявляться не будет. Например, если санузел раздельный, и один из членов семьи смывает унитаз, то второй не почувствует резкий скачок температуры воды, находясь в душе.

— Возможность регулировать проходимость каждой трубы, отталкиваясь от прибора, что используется. Такой подход позволяет ограничить доступ воды к отдельным сантехническим элементам, позволяя сэкономить.

Нюансы выполнения работы

Суть в том, что самостоятельно выполнить коллекторную разводку фактически невозможно. Даже используя современное оборудование и пластиковые трубы все равно гарантирована масса сложностей, дающих о себе знать во время проведения работы.

Желательно за проведением такой установки обратиться к высококлассным специалистам, имеющим немалое количество отзывов и работающих на данном рынке не первый год. Такой подход позволит избежать массы проблем, возникающих во время работы, к тому же у вас будет гарантия, что все выполнено корректно и переживать не стоит.

Выгоды выполнения коллекторной разводки труб огромны, именно поэтому такой вариант подключения сантехники выбирает для себя огромное количество семей.

Опубликовано Стас Мартынов

23
ИЮЛ

Разводка водопровода в квартире — тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

• низкая стоимость;
• компактность;
• простота монтажа.

Недостатки этой системы разводки:

• перепады давления, вызванные одновременным включением двух точек потребления воды;
• перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
• не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

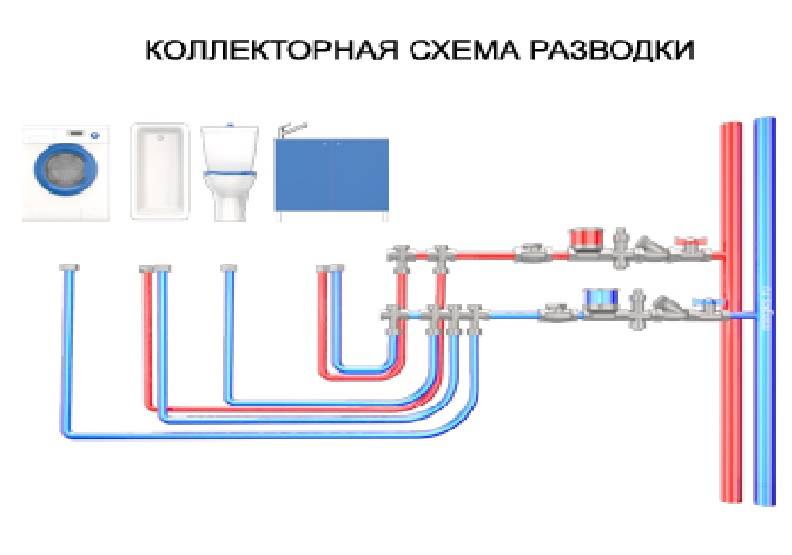

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

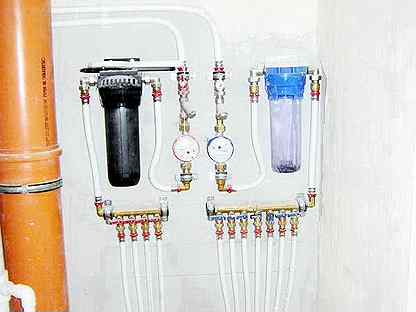

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Коллекторная разводка труб водоснабжения — Сантехник Центр

Компания «Сантехник Центр» оказывает услуги по коллекторной разводке труб водоснабжения в квартирах, частных домах, в том числе и в старых домах в Москве и в ближайших городах Подмосковья.

Разводка воды в квартире или любых других помещениях включает в себя следующий план действий:

1. осмотр объекта специалистом, выбор оптимального варианта разводки и составление сметы, составление плана проведения работ, т. е. нужно нанести на бумагу схему разводки труб с обязательным указанием всех изгибов и стыков;
2. реальная оценка аварийных мест водоснабжения, подлежащих замене;
3. демонтаж негодных труб;
4. закупка самих труб, фитингов и прочих материалов;
5. разводка водопровода, установка новых, правильно подобранных по размеру труб, все части водопровода соединяются между собой фитингами, эти муфты направляют, соединяют, разводят, сгибают трубы и т. д. ;
6. проверка качества выполненных работ.

Наша компания предлагает качественное оказание специализированных услуг по разводке водопровода в квартирах, домах и офисах, мы работаем по всем сантехническим нормам и даем гарантии на наши услуги!

Принцип работы коллекторной разводки водоснабжения

План водоснабжения очень прост, от центрального трубопровода вода под давлением идёт в коллектор и выходит, через вывод к каждому прибору отдельно. Устройство данного типа удобно при ремонте квартиры, коллектор можно удачно разместить за смывочным бачком унитаза. Он лёгкий при ремонте и довольно незаметен после монтажа.

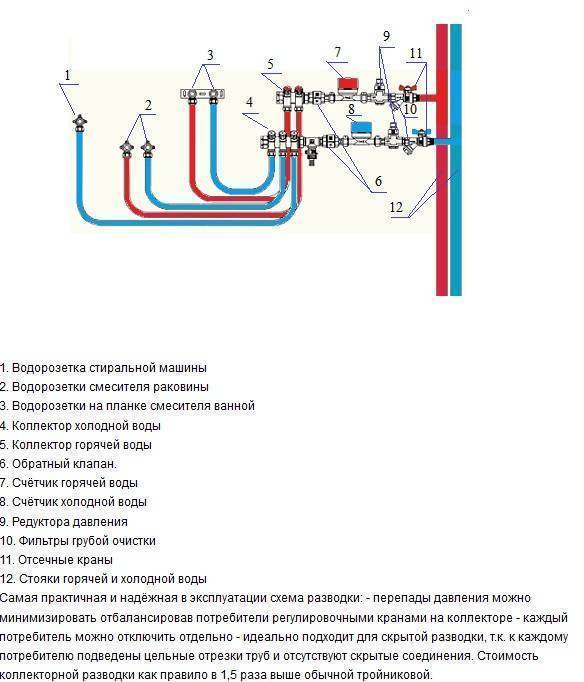

План коллекторной разводки системы водоснабжения
Между коллектором и стояком выполняется монтаж шарового крана со специальным фильтрующим устройством для удаления примесей из воды. Это позволит в случае капитального ремонта системы перекрыть подачу воды всех приборов. В настоящее время обязательно по ходу движения воды, следует смонтировать счётчик воды. Нелишним в этом месте будет монтаж фильтра тонкой очистки. Далее, выполняется установка обратного клапана, который должен предотвратить обратное движение воды в случае её отключения или уменьшении напора в системе.

После монтажа всех вышеперечисленных комплектующих, устанавливается сам коллектор. Количество отводов коллектора зависит от монтируемых приборов сантехники (точек). Каждый отвод снабжается индивидуальным краном. Выбирая коллектор, лучше приобрести его с большим количеством отводов для возможного подключения дополнительных точек. Эти отводы закрываются заглушками. Если присутствует в квартире или доме, как горячее, так и холодное водоснабжение, монтаж коллекторной разводки выполняется одинаково для каждого вида подачи воды.

Если в квартире горячего водоснабжения не имеется, то для нагрева воды она подаётся в нагревательный прибор, а через коллектор выполняется подача воды на каждый сантехнический прибор. Монтируя коллекторный тип разводки водоснабжения, следует, кроме количества подключаемых точек, определить место наибольшего их расположения, ближе к данному скоплению точек, монтируется коллектор.

Как это работает и варианты ремонта

Был ли ваш кондоминиум или многоквартирный дом построен до 1985 года? Вы испытываете регулярные перебои в работе туалетов и их резервное копирование, вторжение корней деревьев или запах канализации? Если это так, то долгосрочным решением будет НЕ прокладывать канализационные трубы каждые несколько месяцев.

Управляющие недвижимостью, члены Совета ТСЖ / кондоминиумов и домовладельцы сегодня сталкиваются с серьезными проблемами, особенно в районах, где подавляющее большинство кондоминиумов построено до 1985 года, таких как Южная Флорида. Чем старше здание, тем больше управляющих имуществом и членов совета директоров необходимо знать об инфраструктурных системах в здании. Как известно, ВСЕ нужно поддерживать. В этой статье будут освещены основы, которые вам нужно знать о дренажной системе вашего здания — как она работает, распространенные типы труб и возможные варианты ремонта.

Знаете ли вы ?: Структурная целостность канализационной системы вашего здания НЕ проверяется в течение 40-летних повторных сертификационных проверок. (источник: http://www.miamidade.gov/permit/library/structural-recertification.pdf)

Общие сведения о системе канализации вашего здания

В многоэтажном здании, таком как комплекс кондоминиумов, система канализации состоит из трех основных компонентов — вертикальных труб, ответвлений и горизонтальных подземных линий.

Типы вертикальных штабелей

Стеки представляют собой вертикальные линии труб, которые проходят от горизонтального водостока здания под плитой или в подвале до крыши здания и через нее. Хотя общее направление, в котором проходят эти трубы, является вертикальным, они могут быть смещены или проходить в горизонтальном положении на верхних этажах и все же идентифицироваться как вертикальная труба. В промышленности эти трубы известны как грунтовые трубы, мусорные трубы или вентиляционные трубы, в зависимости от целей, которым они служат.

Грунтовые штабели

Отличительный фактор, который дает название почвенным штабелям, — это то, что они получают сток из унитазов и писсуаров. Приспособления для чистой воды, такие как раковины и душевые, также могут быть прикреплены к штабелям с почвой.

Отходы

Стеллажи для отходов привязаны только к приспособлениям для чистой воды — например, к раковинам, душам, ваннам, туалетам и т. Д. В стеллажи для мусора никогда не поступают отходы от таких приспособлений, как унитазы или писсуары. Если приспособление, такое как унитаз или писсуар, когда-либо было привязано к мусорному ведру, оно в результате превратилось бы в штабель почвы.

Вентиляционные трубы

Вентиляционные трубы не содержат жидкости. Их роль заключается в обеспечении потока воздуха через дренажную систему, чтобы при прохождении воды через ветви и стеки ловушки не создавались противодавлением.Часть вертикального стека, которая находится над самой высокой стяжкой крепления, становится вентиляционной стойкой.

Руководители

Лидеры дождя представляют собой вертикальные трубы в том смысле, что они простираются от горизонтального ливневого водостока или комбинированного водостока до крыши. Их называют лидерами дождя, потому что они переносят только дождевую воду.

Филиалы

Линии ответвлений — это ответвления вертикальных штабелей, как ветви дерева. Эти ответвления соединяют туалеты, души, раковины, стиральные, посудомоечные машины и т. Д.в соответствующую вертикальную трубу, по которой отходы отводятся в канализацию здания под землей или в подвал.

Горизонтальные линии метро

Горизонтальные линии проходят под плитой здания, часто под общими зонами, такими как вестибюль и отдельные блоки на первом этаже. Эти линии обычно имеют диаметр 6-8 дюймов в зависимости от размера здания. Поскольку канализационная система работает самотеком, подземные магистральные линии имеют небольшой уклон, чтобы отводить отходы из здания в городскую канализацию.Горизонтальная труба, которая принимает слив из штабелей отходов и грунта и расположена в пределах площади основания здания, называется «слив здания», а в дальнейшем известна как «канализация здания».

Обычные типы труб в вашем здании

Здесь, в Южной Флориде, самая распространенная труба, используемая для канализации в старых зданиях, — это чугунная труба. Далее идет глина. Однако новые здания часто строятся из ПВХ. Вот краткий обзор этих различных материалов трубопроводов.

Трубы чугунные

Чугунные трубы по-прежнему являются наиболее распространенным материалом, используемым для канализации в многоэтажных домах, таких как кондоминиумы и многоквартирные дома.

Вот некоторые ключевые преимущества чугунных труб, которые вступают в силу:

• Чугунные дренажные трубы обладают прочностью и могут выдерживать 4877 фунтов на погонный фут.
• Чугунные трубы снижают уровень шума за счет своей плотности, что является важным аргументом в пользу кондоминиумов, многоквартирных домов и отелей.
• Огнестойкость — еще один ключевой фактор чугунных труб, поскольку они не горят и не способствуют распространению огня.

К основным недостаткам можно отнести :

• Трубы чугунные — дорогие.
• Чугун имеет относительно короткий срок службы — 25-35 лет (в Южной Флориде).

После ожидаемого срока службы чугуна в Южной Флориде 25-35 лет, можно ожидать, что трубы начнут образовывать каналы в горизонтальных линиях и трещины как в горизонтальных, так и в вертикальных линиях.В зданиях, расположенных в непосредственной близости от океана, наблюдается ускоренный износ чугунных труб из-за наличия соли в воздухе, которая стекает по вентиляционным трубам, и того факта, что подземные чугунные трубы часто погружаются в соленую воду дважды в день во время прилива. Соль и чугун — это агрессивное сочетание. Тем не менее, чугунные трубопроводы по-прежнему отдают предпочтение перед ПВХ в кондоминиумах из-за преимуществ, перечисленных вначале.

Трубы из керамической глины

Глиняные канализационные трубы чаще всего используются в исторических домах и зданиях. Канализационные трубы из керамической глины использовались с древних времен, самый ранний из известных примеров относится к Вавилонии, 4000 г. до н. Э.

Преимущества труб из керамической керамики :

• Прочность
• Химически стойкий материал для канализации

Однако к недостаткам глиняных труб можно отнести:

• Глина очень восприимчива к проникновению корней деревьев, так как пористая внешняя поверхность легко прикрепляется корням к
• Очень тяжелые и труднообрабатываемые
• Скорее всего, вы не найдете его в магазине товаров для дома по соседству.

Источник: http://www.sewerhistory.org/grfx/components/pipe-cly1.htm

Трубопровод из ПВХ

Начиная с 1970-х годов стали массово монтировать трубы из ПВХ. Сторонники чугуна сказали бы, что для определения срока службы ПВХ еще не прошло достаточно времени, однако исследования предполагают, что срок службы ПВХ составляет 100 лет или более.(источник: http://www.plasticsnews.com/article/20140515/NEWS/140519940/study-100-year-life-for-pvc-pipe-conservative).

Сравнение ПВХ и чугуна уже много лет является горячей темой в трубной промышленности. Однако некоторые преимущества очевидны и включают:

• Долговечность
• Экономическая эффективность

Однако некоторые недостатки также очевидны и включают:

• Не огнестойкие, при установке требуются дополнительные меры пожаротушения.
• Канцерогенные пары при чрезмерном нагревании.
• Не такой прочный, как чугун.
• Шумный водный транспорт (не идеален для многоэтажных жилых домов, таких как кондоминиумы и отели).

Замена обычной канализации

Обычная труба Замена — ГЛАВНОЕ мероприятие для кондоминиумов.Теперь, когда вы понимаете, где проходят трубы в вашем здании, и знаете типичный срок службы чугунных труб, вы можете иметь представление о том, что будет связано с традиционной заменой этих труб, разрывом стен, разрывом нестандартной отделки пола и плит, перемещением арендаторы, беспорядок, расходы и т. д.

Бестраншейный ремонт футеровки канализации

Прокладка трубопроводов — также известная как бестраншейная прокладка труб, C.I.P.P. (Cured-In-Place-Pipelining) — это процесс ремонта канализационных труб без выкапывания и разрушения.Короче говоря, пропитанный эпоксидной смолой войлочный вкладыш вставляется в трубу, которая надувается, застывает на месте и оставляет после себя совершенно новую трубу.

К преимуществам бестраншейной прокладки труб можно отнести:

• Ремонт канализации без вырывания стен и полов
• Экономит ваше здание на 30-40% от стоимости традиционной замены канализации
• Бестраншейный ремонт канализации позволяет жильцам оставаться дома во время ремонта
• Может быть выполнено за меньшее время, чем традиционная замена канализации.

В Южной Флориде мы имеем дело со многими кондоминиумами, построенными еще в 1960-х годах, в которых есть чугун и еще не выделен бюджет на ремонт. Если ваше здание было построено до 1985 года, вам нужно начать планировать ремонт труб сейчас, чтобы избежать дорогостоящих оценок в случае выхода из строя канализации. Первым шагом к диагностике состояния вашей канализации будет комплексное видео обследование. Если вы находитесь в пределах нашей зоны обслуживания в Юго-Восточной Флориде, мы будем рады предоставить вам необходимую помощь.Позвоните в Pipelining Technologies сегодня по телефону 561-853-5463 или нажмите здесь, чтобы связаться с нами!

Коллектор водоснабжения на квартиру.

Если вы затеяли ремонт в квартире, то одной комнатой вряд ли сможете ограничиться. Ведь новый интерьер комнаты уже не сочетается с интерьером остальных комнат. В связи с этим возникает необходимость в покупке новых обоев, мебели, а также в ремонте пола и потолка в других помещениях.А когда начнется капитальный ремонт, он коснется абсолютно всего: звукоизоляции, отопления и кондиционирования, электропроводки и даже водораспределения в квартире.

Монтаж систем водоснабжения

Водоснабжение — это система технических устройств (арматура, клапаны, фильтры) и труб, обеспечивающая подачу воды в квартиру. Но водопровод будет выполнять свои функции с максимальной эффективностью только тогда, когда он профессионально спроектирован и установлен.В противном случае в процессе его эксплуатации сбоев не избежать.

Специалисты компании «Водоконтроль», имея большой практический опыт в создании проектов систем водоснабжения, спроектируют систему водоснабжения любой сложности как для жилых домов, так и для промышленных или общественных зданий с учетом пожеланий и потребностей каждого клиента.

В то же время необходимо отметить, что перед тем, как инженеры приступят к проектированию, им потребуются некоторые советы от заказчика, например, он должен сказать, какой тип электропроводки он хочет установить в этом помещении или здании.Этот вопрос не должен вызвать затруднений, ведь выбор нужно делать всего из двух вариантов: коллектор или тройник. Несмотря на то, что проектных схем систем водоснабжения гораздо больше — все они либо производные от одного из двух вариантов, либо созданы в результате их сочетания.

Сравнение тройников и коллекторов

Схема подключения тройника

Данная схема подключения водопровода в квартире представляет собой последовательное подключение труб от общего стояка к местам водопользования (душ, краны, унитаз, стиральная машина).Сначала снимаются магистральные трубы с горячей и холодной водой, затем из них делают ответвления при помощи тройников.

Выкройка тройник — самый простой и дешевый вариант. Перед проектированием разводки специалист должен дать информацию о цепях тройника и коллектора, а также указать стоимость этих вариантов

К преимуществам тройника относятся:

• низкая стоимость;
• простота установки;
• компактность.

Недостатки тройниковой схемы:

• при одновременном включении двух точек расхода воды возникают перепады давления;
• не работает блокировка одной точки водопотребления, приходится перекрывать воду во всей квартире;
• Иногда сложно удобно разместить тройники.

В некоторых случаях нельзя полностью отключить воду при проведении ремонта. Для этого перед сантехникой ставится кран, который при необходимости можно закрыть.

Схема тройника лучше всего подходит для маленькой квартиры, в которой легче согласовать поток воды в разных точках. Но такая разводка водопровода в частном доме может доставить ряд неудобств, особенно если она устанавливается в больших коттеджах. Для них схема подключения коллектора более удобна.

Схема подключения коллектора — оптимальный вариант для большого дома

В коллекторной схеме разводки водопровода к каждому месту водопотребления подводятся отдельные трубы. При этом в каждую точку водопотребления (душ, раковина на кухне, туалет) вода подается в необходимом объеме, независимо от других. Трубы выходят из строя из коллектора, который устанавливается на входе водопровода в здание.Коллектор — это устройство, имеющее один вход и несколько выходов. Количество выводов подбирается в зависимости от количества точек водопользования. Необходимо учитывать не только краны, но и различную бытовую технику, воду на улице и так далее.

При изучении коллекторной схемы водопровода хорошо видно, что все точки водопользования независимы друг от друга. Это очень удобно как при эксплуатации, так и при ремонтных работах. Коллектор следует устанавливать только после установки редукторов давления и фильтров для очистки воды.

Преимущества схемы подключения коллектора

У этой схемы много преимуществ.

1. Без ущерба для обитателей дома можно, например, отключить воду в душе, при этом можно полностью использовать другие точки водопотребления.

2. Все краны для управления водопроводной системой расположены в одном месте и легко доступны. Обычно коллектор располагается в санитарном шкафу, либо под него выделяется отдельное помещение.

3. Давление в системе всегда стабильно. Коллекторная проводка защитит вас от перепадов напора воды, гарантируя, что, например, в душе вы не получите ожога от кипятка, если кто-то откроет воду на кухне.

4. Минимизирован риск поломок и упрощен ремонт — ведь от крана до коллектора идет только одна сплошная труба. В частных домах при установке коллекторного водопровода трубы можно спрятать даже под стяжкой: целые трубы в ремонте возникают редко.

5. Температура воды во всех местах ее потребления одинакова, даже когда нужно одновременно открыть все краны.

6. Быстрая установка новых смесителей или бытовой техники с использованием воды. И это не повлияет на работу других потребителей. Для этого нужно всего лишь установить коллектор, имеющий запас в несколько выводов.

Недостатки схемы подключения коллектора

Для устройства коллектора водопровода потребуется большое количество стройматериалов.Две трубы здесь незаменимы. А это, в свою очередь, приведет к значительным материальным затратам. К тому же, чтобы выполнить монтаж водопровода по данной схеме, потребуется много времени.

Кроме того, чтобы разместить коллектор и такое количество труб, нужно много места. Все это невозможно спрятать за шкафом.

Выбор водопровода в зависимости от схемы подключения

Если водопровод в квартире планируется раскладывать по схеме тройника, лучше всего использовать трубы из пластика или полипропилена.Стыки пластиковых труб выполняются с помощью специальной сварки. Полипропиленовые фитинги (детали соединения) имеют резьбовые металлические соединения.

На сегодняшний день полипропиленовые трубы являются самыми доступными на рынке. Они немного весят и прослужат около 30 лет. В качестве герметиков используется сантехническое полотно, ФУМ-лента или паста.

Для монтажа разводки коллекторного типа используются водопроводные трубы из металлопластика. Они рассчитаны на работу под высоким давлением, хорошо гнутся и режут их обычными точными ножницами.Для их установки используются цанговые фитинги.

Медные трубы не боятся коррозии. Они отличаются прочностью, износостойкостью и обладают уникальными бактерицидными свойствами. Они служат намного дольше любых других — от 50 до 100 лет. Но медные трубы — это элитный вариант — рядовых покупателей отталкивает их дороговизна.

При установке водопровода необходимо не только правильно выбрать трубы и соединения, но и защитить трубы от внешних неблагоприятных факторов.Абразивное трение, паразитные токи, конденсат, коррозия, механические повреждения и потери тепла — каждый из этих факторов может потребовать ремонта и дополнительных затрат.

Необходимо обратить внимание на следующий момент! Часто в многоэтажных домах используются смешанные схемы водораспределения: вода поступает в пол с стояка по тройниковой системе, а внутри вода подается потребителям по коллекторной системе. Необходимо учитывать условие п. 11.5.СНиП 2.04.01-85, в котором говорится, что счетчики горячей и холодной воды следует устанавливать в месте, удобном для обслуживания и снятия показаний. В помещении необходимо обеспечить искусственное или естественное освещение, при этом температура воздуха в помещении не должна опускаться ниже 5 ° С.

При этом не лишним будет напомнить, что разводка труб зависит от способа разводки водопровода. Например, если основная магистраль проложена через ванную комнату, а обратная труба находится на кухне, то оптимальным вариантом будет соединение раковины и посудомоечной машины методом последовательного подключения, а в ванной спроектировать разводку в зависимости от по количеству потребителей.

Какой способ электромонтажа будет наиболее эффективным в том или ином случае, точно могут узнать только опытные специалисты.

Компания Водоконтроль — качество, проверенное временем

Специалисты компании «Водоконтроль» произведут разводку труб в кратчайшие сроки, стараясь не нарушить ваш комфорт. Во время работы наши мастера используют только современное качественное оборудование. Это обеспечивает качественный монтаж. Сотрудники нашей компании — настоящие профессионалы своего дела и мастера своего дела.

Компания «Водоконтроль» известна на рынке сантехнических услуг почти десять лет. В нашем штате работают сантехники с 30-летним опытом работы в этой профессии.

Сантехника — очень ответственное занятие, не прощающее халатности и халатности в работе. В этой связи особое внимание мы уделяем кадровому вопросу. Все мастера компании «Водоконтроль» имеют стаж сантехнических работ не менее 5 лет.

Людей часто интересует, что такое входной узел (в квартире), каким он должен быть и что в него должно входить.

Получив ключи от своей новой квартиры (в новостройке), вы можете заметить, что узел ввода, скорее всего, сделан плохо — узел ввода сделан из некачественного материала и оборудования. Разработчик не ставит своей целью создание идеального сайта ввода, но ограничивается минимумом для завершения объекта.

Состав узла ввода водопровода в квартире

Обычный входной узел включает:

• Запорная арматура;
• Система защиты от протечек;
• Фильтр грубой очистки;
• Счетчик воды;
• Обратный клапан;
• Фильтр тонкой очистки;
• Редуктор давления;
• В исключительных случаях (при плохом качестве воды) можно поставить магистральный фильтр для воды;
• Коллектор распределительный;
• Амортизатор

Запорная арматура в квартире

Система защиты от протечек

Даже самая надежная и современная система водоснабжения включает в себя соединения с прокладками и гибкой подводкой для глаз.По статистике страховых компаний, именно эти элементы являются основными причинами протечек в квартире.

Чтобы обезопасить себя, необходимо установить систему защиты от протечек. Система состоит из шарового крана с сервоприводом, модуля управления и датчиков. При попадании воды в датчик система дает команду закрыть кран.

Важно учитывать, что систему защиты от протечек необходимо устанавливать сразу после крана — это поможет минимизировать количество незащищенных соединений.

На рынке представлено большое количество систем защиты, но наша компания рекомендует устанавливать систему Аквасторож. Она хорошо зарекомендовала себя, а компания-производитель предоставляет качественный и своевременный сервис.

Фильтр грубой очистки

Часто качество воды может быть не самого лучшего качества — в воду могут попадать крупные частицы грязи, которые могут повредить другие устройства в системе водоснабжения. Например, некоторые производители водомеров аннулируют свою гарантию, если этот фильтр не установлен перед счетчиком.В зависимости от производителя доступны фильтры грубой очистки с размером ячеек 600, 500, 300 мкм.

Счетчики воды

Неотъемлемой частью вводного узла в квартире является счетчик воды. О типах приборов учета воды и способах их эксплуатации подробно рассказано в других наших статьях, поэтому мы не будем углубляться в этот пункт.

Следует отметить, что в Москве допускается установка только счетчиков воды с импульсным выходом и установочной длиной 80 мм.Рекомендуем использовать счетчики воды ИТЭЛМА.

Клапан обратный

Необходимым элементом узла учета является обратный клапан, который служит для защиты от обратного потока воды в водопроводной сети. Это предотвращает смешивание горячей и холодной воды в стояке (часто они имеют разное давление). Также это предотвращает «перекручивание» водомера при сливе воды из стояка, поэтому многие управляющие компании могут не принять водомерный узел без обратного клапана.

Фильтр тонкой очистки

Если вы хотите, чтобы ваша сантехника служила долго, то стоит позаботиться о защите от мелких частиц — для этого используется фильтр тонкой очистки.Эти типы фильтров очищают воду от частиц размером до 100 микрон.

Редуктор давления

Редуктор давления используется для защиты системы от скачков давления. Он позволяет не только «выровнять» давление в стояке, но и не допустить повышения давления в квартире выше выбранного. Резкий скачок давления в системе может привести к разрыву гибкой связи и затоплению соседей.

Магистральные фильтры для воды

Бывают ситуации, когда качество воды очень плохое — в ней есть запахи и всевозможные примеси химических элементов, вредных для здоровья человека.В этих ситуациях используются основные фильтры для воды. Фильтрующие элементы подбираются по результатам лабораторных испытаний воды. При установке основного фильтра желательно предусмотреть байпас (перемычку) — это позволит использовать воду при замене фильтра.

Коллектор распределительный

Коллекторная разводка — самый функциональный и современный вид разводки водопровода. Использование коллекторной системы помогает уменьшить падение давления при использовании нескольких точек отбора.При необходимости позволяет локально отключить нужного потребителя. Еще одно преимущество такого типа разводки — минимизация количества соединений труб внутри стен и стяжки.

Амортизатор

Компенсатор ударов позволяет «гасить» резкие скачки давления при быстром открытии и закрытии смесителя, включении / включении стиральных и посудомоечных машин, клапанов смыва унитаза.

По статистике страховых компаний, чаще всего подтопления квартир происходят ночью.Это связано с тем, что при небольшом заборе воды из стояка вода в трубах нагревается до комнатной температуры, она расширяется и в водопроводе повышается давление. Этого можно избежать с помощью амортизатора.

Амортизатор обычно устанавливается в конце коллектора. Они бывают мембранного и пружинного типа.

Правильная установка входного узла избавит вас от лишних затрат и проблем. Монтаж блока ввода — непростая задача и лучше доверить эту работу квалифицированным специалистам.В нашей компании «Сантехник Степаныч» работают опытные и квалифицированные специалисты.

Многие владельцы квартир предпочитают оборудовать собственный водопровод. Это существенно снижает финансовые затраты, но, что более важно, в этом случае можно организовать систему водоснабжения в соответствии с собственными требованиями.

Способы прокладки водопровода

Разводка воды в квартире своими руками предполагает прокладку труб двумя способами:

Закрытый способ очень трудоемок, но позволяет сэкономить свободное место.Это очень актуально, например, для небольших ванных комнат. При этом следует помнить, что все штекерные соединения необходимо прокладывать открытым способом.

Основным недостатком закрытого метода является:

• Невозможность проведения профилактического осмотра труб с целью проверки их состояния;
• Вскрытие стен при протечке, а значит, обязательный последующий ремонт.

Преимущества открытого метода:

• Низкая трудоемкость, обеспечивающая высокую скорость монтажа;
• Возможности своевременного обнаружения утечек;
• Легкий ремонт труб в любом месте;
• Возможности улучшения системы в процессе эксплуатации.

Выбор труб для установки водопровода

Для самостоятельного монтажа водопровода в квартире рекомендуется использовать металлопластиковые или пластиковые трубы. Следует отказаться от использования стальных и медных труб, поскольку они требуют профессионального подхода к резке, сварке, гибке и нарезанию резьбы.

Пластиковые трубы просты в установке и долговечны, но следует помнить, что их нельзя использовать при закрытом методе прокладки.Пластиковые трубы идеально подходят для организации водоснабжения в квартире. В процессе эксплуатации на стенках пластиковых труб не образуются отложения, а низкая теплопроводность материала позволяет использовать этот тип трубы в системах горячего водоснабжения (см. Полипропиленовые трубы — Размеры).

Среди множества видов пластиковых труб полипропиленовые трубы оптимальны по цене и качеству. Их, как правило, соединяют встык с помощью специального аппарата, научиться работать с которым не очень сложно.

Выбор схемы подключения

Подготовительный этап заключается в составлении схемы подключения водопровода. Возможны два варианта монтажа:

1. Тройник предполагает последовательное подключение всех потребителей. То есть заводят трубу от входящей магистрали и на нее устанавливают тройники для подключения конкретной сантехники или бытовых приборов.
2. Коллекторная разводка водопроводных труб предполагает использование коллектора, к которому через шаровые краны подключаются потребители.Такой способ позволяет легко отремонтировать определенный участок водопровода, не перекрывая подачу воды. Кроме того, при такой схеме есть возможность равномерно распределять давление между потребителями. Стоимость системы водоснабжения на основе коллекторной разводки высока и для размещения труб требуется достаточно большое пространство.

Схема подключения обязательно нарисована на бумаге и в ней предусмотрены самые мелкие нюансы, а именно:

• Размер помещения;
• Оптимальный диаметр трубы;
• Размеры сантехники и место их установки;
• Размещение труб и их точная длина;
• Места установки счетчиков и фильтров;
• Места загибов и поворотов труб;
• Кол-во штуцеров.

Важно! Все работы проводить только после отключения подачи воды с центральной магистрали.

См. Пример такой схемы в следующем разделе.

Последовательность операций при разводке водопровода коллекторным типом своими руками следующая:

• На стояке установлены аварийные краны;
• Устанавливаются фильтры и счетчики;
• Монтаж коллектора и шаровых кранов на выходах;
• Сантехника подключена;
• Проверяет работоспособность водопровода.

При получении новой квартиры или когда возникает необходимость замены старого водопровода, провести все работы своими руками вполне реально. При этом можно получить не только значительную экономию средств, но и более качественно выполнить монтаж системы водоснабжения.

Пошаговая инструкция по разводке водопровода

Разводка воды в квартире своими руками всегда начинается с составления подробной схемы водопровода на бумаге.В нем должны быть предусмотрены мельчайшие нюансы, так как он станет основой не только для работы, но и для приобретения нужного количества материалов.

Внимание! Схема должна быть выполнена с минимальным количеством стыков, стыков и изгибов — это значительно повысит ее эксплуатационную надежность.

Если позволяет место, оптимальным вариантом будет коллекторная разводка водопроводных труб, пример которой представлен на рисунке ниже.

Указанные позиции обозначают следующие элементы:

• 1,2,3 — краны шаровые на входе в стиральную машину, раковину и смеситель для ванны;
• 4,5 — коллекторы для холодной и горячей воды;
• 6 — клапаны обратные;
• 7.8 — счетчики горячей и холодной воды;
• 9 — редукторы для нормализации давления;
• 10 — фильтры грубой очистки.
• 11 — краны аварийные.
• 12 — стояки холодной и горячей воды.

Наиболее приемлемый вариант организации водопровода своими руками — это использование пластиковых труб. Они просты в установке и могут использоваться долгое время. Оптимальный диаметр трубы выбирается в соответствии с общей длиной трубы, чтобы обеспечить необходимое давление. Для этого можно использовать специальные таблицы, которые можно найти в Интернете или проконсультироваться у специалистов.

Внимание! Если разводка водопровода проводится в старом доме, то следует обратить внимание на состояние основного стояка. Возможно, в первую очередь потребуется его замена, и проводить это мероприятие должны только специалисты.

Установка шаровых кранов

Установка аварийных шаровых кранов на входе магистральных стояков и установка фильтров.Краны на входе в водопровод переназначаются на быстрое отключение подачи воды при обнаружении утечки.

Перед установкой необходимо перекрыть воду. Рекомендуется использовать шаровые краны, работающие при давлении до 60 атмосфер и температуре до + 150 ° С. К установленным шаровым кранам подключаются фильтры грубой очистки.

Установка счетчиков горячей и холодной воды

Как правило, в комплект счетчика входят накидные гайки, которые позволяют при необходимости отключать счетчик, не нарушая целостности системы.

Важно! Устанавливая счетчик самостоятельно, необходимо обращать внимание на стрелки направления, нанесенные производителем на устройство. Они указывают направление движения воды.

Помните! После запуска системы установленные устройства необходимо поставить на учет в водопроводной организации.

Установка редукторов в систему водоснабжения, которые предотвратят повреждение трубопроводов при падении давления. Эти устройства необходимо устанавливать, если напор воды в стояке значительно превышает пропускную способность сантехнических устройств.Хорошо, если при избыточном давлении лишняя вода будет стекать в канализацию, поэтому при необходимости следует предусмотреть специальный слив.

Основные правила установки коробки передач:

• Манометр регулятора давления следует устанавливать вертикально;
• При установке необходимо предусмотреть запорную арматуру;
• Необходимо учитывать направление воды согласно стрелке на корпусе устройства.

Коллекторная установка

Обычно эти устройства имеют максимум четыре контакта.Поэтому для подключения большего количества потребителей необходимо установить несколько коллекторов.

Важно! На вводах всех потребителей следует установить шаровые краны, позволяющие отключать определенные устройства при аварии.

Монтаж водопровода

Приступить к эксплуатации самостоятельно установленной системы водоснабжения можно только после осмотра, который лучше проводить с помощником. Это быстро отключит подачу воды при обнаружении утечки из-за плохой сборки.

Водоснабжение — одно из важнейших коммуникаций в доме, так как от него зависит комфорт проживания. Поэтому очень важно правильно его развести, ведь вода должна быть на кухне, в ванной и туалете. Именно поэтому многих интересует вопрос, как правильно сделать разводку воды в квартире. Несмотря на то, что задача эта непростая, поскольку требует наличия определенных знаний и навыков, с ней справится каждый. Главное — следовать инструкции и соблюдать технику безопасности.

Виды разводки: какую выбрать, отзывы

Прежде чем разобраться, как делается правильная разводка воды в квартире, необходимо разобраться, какие ее виды существуют. Выбор подходящей планировки очень важен, особенно в малогабаритных квартирах, где каждый метр свободного пространства просто на вес золота. Разводка бывает двух типов — скрытая и открытая. Первый вариант больше подходит для малогабаритных квартир, а второй можно использовать в частных домах.Чтобы понять, какой тип лучше всего подходит для вашего дома, нужно понимать все преимущества и недостатки каждого из них.

Кроме того, о каждом виде проводки есть как положительные, так и отрицательные отзывы, прочитав которые вы сможете сделать для себя правильный выбор.

Скрытая проводка: достоинства и недостатки

Скрытая разводка воды в квартире является одним из самых популярных способов прокладки коммуникаций и имеет определенные достоинства и недостатки, которые следует учитывать при проведении водоснабжения в доме или квартире.

Преимущества

Среди основных преимуществ скрытой системы водоснабжения можно выделить следующие:

• более привлекательный внешний вид, так как трубы не видны и не портят эстетику интерьера;
• Отсутствие труб в комнате позволяет легко перемещать и расставлять мебель, как только душе угодно;
• В случае пожара пожар не повредит трубы и затраты на ремонт будут минимальными.

Все эти преимущества позволяют реализовать в доме любой дизайн-проект и сделать интерьер более привлекательным.

недостатки

Несмотря на вышеперечисленные достоинства, скрытая разводка воды в квартире имеет свои недостатки, которых, к сожалению, больше:

• ограниченный выбор материалов, так как для такого типа проводки требуются специальные элементы;
• большие временные, финансовые и трудовые затраты на измельчение стен и укладку труб;
• Монтаж трубопровода требует полного снятия отделки и облицовки со стен;
• Скрытая разводка холодной воды в квартире не позволяет своевременно обнаруживать протечки труб;
• о невозможности осмотреть коммуникации и провести профилактические мероприятия;
• высокая вероятность повреждения труб при сверлении отверстий в стене.

Таким образом, список недостатков довольно внушительный, поэтому следует хорошо подумать, прежде чем проводить скрытый водопровод в квартире.

Открытая разводка: плюсы и минусы

Альтернативой скрытой разводке является открытая разводка горячей и холодной воды в квартире. Это требует меньше времени и финансовых затрат, а также намного проще в реализации. Тем не менее, у него есть свои плюсы и минусы, о которых мы поговорим позже.

профи

Среди основных преимуществ открытой воды можно выделить:

• для коммуникаций можно использовать абсолютно любые трубы;
• очень простой процесс монтажа, так как не нужно рыть стены;
или
• выполнить демонтаж намного проще, чем при закрытой проводке;
• в случае негерметичности труб можно сразу выявить проблему и решить ее;
• своевременное выполнение профилактических работ.

Таким образом, данный вид разводки имеет наибольшее количество преимуществ, поэтому большинство людей выбирают его.

Минусы

Открытая разводка воды в квартире по сравнению с закрытой имеет значительно меньшее количество недостатков, среди которых:

• трубы находятся на виду, а значит портят эстетичный вид жилья;
• значительное уменьшение полезной площади в помещении;
• В случае использования пластиковых труб велика вероятность повреждения водопровода в случае пожара.

Если эстетика для вас не на первом месте и в доме есть свободное место, то не исключено, что эти недостатки окажутся для вас несущественными.

Проектирование разводки труб

Если вы определились с типом водоснабжения, то на следующем этапе вам потребуется схема водопровода в квартире. К его созданию нужно подойти очень ответственно, так как от того, насколько правильно будет спроектирован водопровод, зависит удобство и комфорт жилья.Ведь согласитесь, будет не очень приятно, если вы примете душ и вместо воды комфортной температуры потечет кипяток.

Имеются две основные схемы — последовательная и коллекторная цепи, а также комбинированные, сочетающие элементы обоих вариантов.

Серийный — это схема водоснабжения, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, одновременно снабжая водой большое количество людей. Основным недостатком такой схемы является то, что при одновременном использовании воды сразу несколькими потребителями, у первых будет наибольшее напор и хорошее давление, а у вторых — намного хуже.

Коллекторная разводка воды в квартире проложена по другому принципу. Вода подается из магистрали в коллектор, а уже оттуда по отдельным трубам подается потребителям. Такая схема имеет существенное преимущество, так как у каждого потребителя свой кран, позволяющий перекрывать подачу воды на ремонт и обслуживание. К тому же напор воды в каждом доме или квартире будет одинаковым. Главный недостаток коллекторной разводки — дороговизна, так как для ее выполнения требуется больше материалов и элементов.

Какие трубы лучше всего подходят для проточной воды?

Сегодня в строительных магазинах можно найти множество видов труб, среди которых:

1. Сталь: обладают высокой прочностью и долговечностью, поэтому прослужат несколько лет. Однако при выборе этих труб необходимо учитывать тот факт, что в процессе эксплуатации трубы будут постепенно забиваться, что значительно снижает качество воды. К тому же со стальными трубами придется существенно повозиться, ведь для их укладки необходима очень точная нарезка резьбы.
2. Трубы из нержавеющей стали: они самого высокого качества, так как не окисляются в процессе эксплуатации, но такие трубы могут позволить себе далеко не все из-за их непомерной цены.
3. Медные трубы: универсальные, поскольку медь обладает отличными характеристиками, высокой прочностью и отличной коррозионной стойкостью. К тому же срок службы медных труб составляет 70 лет, но стоимость их находится на приемлемом уровне.
4. Металлопластиковые трубы: самый распространенный вид труб с невысокой ценой, простотой монтажа, отличной устойчивостью к коррозии и образованию в трубах различных бактерий и вредных микроорганизмов.Однако они не подходят для использования при очень высоких температурах, превышающих 90 градусов.
5. Полиэтиленовые трубы: очень распространенный вид, отличающийся хорошей прочностью, простотой монтажа и невысокой стоимостью. Однако из-за плохой устойчивости к повышенным температурам их можно использовать исключительно для подачи холодной воды, поэтому для проводов связи в частных домах и квартирах практически не используются.
6. Трубы из полипропилена: идеально подходят для осуществления скрытой разводки воды в квартире.Они обладают высокой прочностью и не подвержены коррозии, а значит, не влияют на качество воды. Срок службы около 50 лет.

Выбирая трубы для прокладки водопровода, необходимо учитывать разводку и тип проводки, а также свои финансовые возможности. Лучшим вариантом станут металлопластиковые трубы, так как они прочные и недорогие.

Обвязка своими руками

После того, как вы определитесь со всеми нюансами будущего водопровода, можно приступать к составлению схемы подключения.При этом следует учитывать тип разводки, диаметр труб, точную длину водопровода, способ монтажа и расположение отводов. Если у вас нет такого опыта, то лучше обратиться за помощью к профессионалам.

Когда схема будет выполнена, можно приступить к закупке всех необходимых материалов. При этом к рассчитанной сумме следует прибавить 10 процентов, так как, как показывает практика, покупать надо всегда.

Если вы планируете проводить водоснабжение в старом помещении, в котором уже есть коммуникации, то первое, что нужно сделать — это демонтировать старые трубы.Для этого потребуется перекрыть подачу воды в дом или квартиру. Далее можно приступать к укладке труб. Стоит отметить, что на вопрос, как сделать разводку воды в квартире, мы ответим на примере прокладки пластиковых труб. Все работы выполняются в следующей последовательности:

1. Выполняем резку труб необходимой длины.
2. Снимаем защитную фаску с труб.
3. На трубу надевается гайка и устанавливается кольцо.
4. Стыки труб фиксируются обжимными фитингами.

Когда все работы завершены и водопровод в квартире готов, вся система проверяется на герметичность с помощью специального устройства, использующего высокое давление воздуха. В целях профилактики все фитинги необходимо подтягивать каждый год, чтобы они не расшатывались и не начинали пропускать воду.

Как оказалось, сделать разводку воды в квартире своими руками несложно.В процессе работы нужно просто придерживаться инструкции, иметь необходимые материалы, а также желание сделать надежную и долговечную электропроводку.

Обеспечение комфортного проживания в квартире возможно только при тщательной планировке всех необходимых систем. В первую очередь, это электроснабжение, газовые коммуникации и водоснабжение. Именно о разводке воды в квартире и пойдет речь.

Виды водораспределения

При закрытом способе устройства водопроводных труб при прокладке автомобильных дорог применяют штробы — траншеи, выдолбленные в стене. Именно в них устанавливаются все трубы. Этот способ считается наиболее затратным, но с точки зрения дизайна предпочтительнее. Снаружи никаких следов водопровода или неэстетичных соединений. С другой стороны, возможная протечка системы требует сложных манипуляций, и после ее устранения необходимо восстановить целостность стен.

Открытый метод в этом отношении намного практичнее, потому что есть доступ к любой части системы без лишних усилий. К недостаткам метода можно отнести неэстетичный внешний вид элементов водопровода, а также уменьшение полезной площади, что не всегда уместно для небольших помещений.

Открытый или закрытый способ монтажа водопроводных труб — это решайте сами, обращая внимание на следующие факты:

• Скрытый водопровод не занимает слишком много места, эстетичен и считается профессиональным исполнением сантехника.
• Для небольших ванных комнат и туалетов закрытый способ прокладки водопровода будет единственно правильным решением ().
• Регулярные осмотры системы легче проводить при использовании метода установки на открытой трубе.
• В случае пожара есть вероятность, что связь останется нетронутой, что означает снижение затрат на восстановление.
• Новичкам лучше использовать открытый метод установки, так как можно быстро установить и исправить проблемы.
• Для устройства открытого водопровода ассортимент применяемых материалов шире.
• Утечки в системе легче обнаружить и точно устранить с открытым вариантом водоснабжения.
• Открытая система водоснабжения дает возможность пополнить систему новыми потребителями.

Полезный совет: чтобы скрыть некрасивые трубы и крепеж, можно использовать фальшпанели из подходящего материала. Этот способ можно назвать оптимальным, поскольку он собрал в себе все достоинства обоих вариантов.

Схемы разводки воды в квартире

Второе название этого метода — тройник, потому что тройники используются для подачи питания на всех потребителей. Именно благодаря этим элементам от основной трубы — стояка отходят все основные линии.

• Большое количество крепежных элементов, что увеличивает риск протечек и затрудняет их обнаружение.
• Одновременное включение нескольких точек потребления создает недостаточное давление в системе, поэтому самая дальняя точка будет с низким давлением.
• Ремонтные работы требуют полного отключения воды, что не всегда удобно.

Коллекторная проводка построена по принципу параллельного включения. Это обеспечивает необходимое расстояние от основного источника — стояка.При использовании отдельно проводимых труб каждый источник проводки имеет свою собственную проводку. Конечно, при таком подключении потребность в материалах сильно возрастает, но и у этого способа есть свои преимущества:

• Постоянное давление в системе.
• Устранение протечек происходит при частичном отключении воды.
• Диагностика и предотвращение утечек проще, чем при последовательном подключении.
• Относительно небольшое количество креплений, что обеспечивает большую надежность системы.

Инструкция по самостоятельной разводке водопроводных труб (видео)

1. Нарисуйте схему разводки на бумаге . На нем должны быть указаны реальные размеры и все использованные точки водопотребления.
2. Выбираем оптимальный вариант прокладки труб . Вы можете использовать комбинацию методов открытой и закрытой проводки.
3. Соблюдайте основные правила . Электропроводку следует выполнять с учетом таких требований: трубы не пересекаются и располагаются максимально близко друг к другу. В этом случае желательно выбрать максимально простую схему, без лишних соединений и креплений.
4. Установить впускные клапаны (шаровые краны) .Их устанавливают непосредственно к источникам горячей и холодной воды в квартиру. Это поможет перекрыть воду при необходимости, ремонтных работах, подключении и замене отдельных элементов системы. И учись.
5. Отвести отдельный водопровод . Он выполняется при необходимости и предназначен для употребления в пищу человеком. На этом сегменте необходимо монтировать фильтры глубокой очистки.
6. Набор счетчиков ( ) .Их тоже монтируют первыми. После них устанавливаются редукторы давления, обеспечивающие контроль напора воды к используемым приборам.
7. Установка остальных элементов системы .

На видео показана обвязка водопровода и конечный результат таких работ.Например, в новостройке используется трубная разводка. Выбранный тип разводки — коллекторная цепь. Помимо разводки труб потребителям, мастер описывает, как установить и замаскировать водопровод. Такая видео-инструкция обязательно пригодится новичкам в слесарном деле, а несколько советов профессионала помогут избежать ошибок и потерь времени при выполнении домашних работ:

3.1 Обзор плоских коллекторов

Плоские солнечные коллекторы, вероятно, являются наиболее фундаментальной и наиболее изученной технологией для систем горячего водоснабжения на солнечной энергии. Общая идея этой технологии довольно проста. Солнце нагревает темные плоские поверхности, которые собирают как можно больше энергии, а затем энергия передается воде, воздуху или другой жидкости для дальнейшего использования.

Это основные компоненты типичного плоского солнечного коллектора:

• Черная поверхность — поглотитель падающей солнечной энергии
• Покрытие остекления — прозрачный слой, пропускающий излучение к поглотителю, но предотвращающий радиационные и конвективные потери тепла с поверхности
• Трубки с теплоносителем для передачи тепла от коллектора
• Опорная конструкция для защиты компонентов и удержания их на месте
• Изоляция боковых сторон и дна коллектора для снижения тепловых потерь

Рисунок 3.1: Схема плоского солнечного коллектора с жидкой транспортной средой. Солнечное излучение поглощается черной пластиной и передает тепло жидкости в трубках. Теплоизоляция предотвращает потерю тепла при передаче жидкости; экраны уменьшают потери тепла за счет конвекции и излучения в атмосферу

Кредит: Марк Федкин (с изменениями по Даффи и Бекман, 2013 г. )

Плоские системы обычно работают и достигают максимальной эффективности в диапазоне температур от 30 до 80 ^o ° C (Kalogirou, 2009), однако некоторые новые типы коллекторов с вакуумной изоляцией могут достигать более высоких температур (до 100 ° C). ^o ° С).За счет введения селективных покрытий температура застойной жидкости в плоских коллекторах достигает 200 ^o C.

Контрольный вопрос

— Какие типичные материалы используются для изготовления пластин-поглотителей и крышек остекления?

Мы частично обсудили выбор материалов и их свойства в Уроке 2. Тем не менее, мы рекомендуем вам взглянуть шире и ознакомиться с текущими нововведениями в конструкциях с плоскими пластинами. Для обсуждения в этом уроке вам будет предложено поделиться тем, что вы нашли во время поиска, и описать современные материалы, которые помогают повысить производительность коллекционера.

Некоторые преимущества плоских коллекторов в том, что они:

• Простота изготовления
• Низкая стоимость
• Улавливание пучка и рассеянного излучения
• Постоянно закреплен (не требуется сложного оборудования для позиционирования или слежения)
• Незначительное обслуживание

Плоские коллекторы устанавливаются лицом к экватору (т. Е. На юг в северном полушарии и на север в южном полушарии).Оптимальный наклон коллекторной пластины близок к широте места (+/- 15 ^o ). Если применяется солнечное охлаждение, оптимальный угол установки составляет Широта — 10 ^o , чтобы солнечный луч был перпендикулярен коллектору в летнее время. Если используется солнечное отопление, оптимальный угол установки: широта + 10 ^o . Однако было обнаружено, что для круглогодичного применения горячей воды оптимальным углом является широта + 5 ^o , что обеспечивает несколько лучшую производительность зимой, когда горячая вода более необходима (Kalogirou, 2009)

Опции транспортной жидкости

Плоские пластинчатые коллекторы могут использовать перенос тепла жидкостью или воздухом.

Вода — один из распространенных вариантов жидкой жидкости из-за ее доступности и хороших тепловых свойств:

• Обладает относительно высокой объемной теплоемкостью
• Несжимаемая (или почти несжимаемая)
• Имеет высокую массовую плотность (что позволяет использовать для транспортировки небольшие трубы и трубки)

Недостатком воды является то, что зимой она замерзает, что может повредить коллектор или систему трубопроводов. Этого можно избежать, опустив воду из коллектора при низких потребностях солнечной энергии (ниже критического порога инсоляции).Датчики слива часто используются для контроля системы и обеспечения полного слива, поскольку замерзание воды в кармане может вызвать повреждение. Наполнение системы водой на следующее утро тоже не идеально. Возможные воздушные карманы в коллекторе могут быть проблемой, блокируя поток воды и снижая эффективность системы (Vanek and Albright, 2008).

Смеси антифризов можно использовать вместо чистой воды для решения вышеуказанных проблем. Обычными компонентами антифриза являются этиленгликоль или пропиленгликоль.Эти химические вещества, смешанные с водой, требуют систем замкнутого цикла и надлежащей утилизации из-за токсичности. Номинальный срок службы антифриза вроде составляет около 5 лет, по истечении которых его необходимо заменить.

Air может использоваться как транспортная жидкость в некоторых конструкциях плоских коллекторов. Этот вариант лучше подходит для обогрева помещений или сушки сельскохозяйственных культур. Вентилятор обычно требуется для облегчения воздушного потока в системе и эффективного отвода тепла. Некоторые конструкции могут обеспечивать пассивное (без вентилятора) движение воздуха за счет тепловой плавучести.

Жидкости с фазовым переходом также можно использовать с плоскими коллекторами. Некоторые хладагенты входят в эту группу жидкостей. Они не замерзают, что устраняет проблемы, описанные выше для воды, и из-за их низкой точки кипения могут переходить от жидкости к газу при повышении температуры. Эти жидкости могут быть полезны в условиях, когда требуется быстрое реагирование на быстрые колебания температуры.

Коллекторное строительство

Ключевыми соображениями при проектировании плоского коллектора являются максимальное поглощение, минимизация потерь на отражение и излучение, а также эффективная передача тепла от пластины коллектора к жидкостям.Одним из важных вопросов является обеспечение хорошей тепловой связи между пластиной абсорбера и заменами (трубами или каналами, содержащими теплоносители). Различные конструкции конструкции (показанные ниже) пытаются решить эту проблему.

Рисунок 3.2: Различные конструкции плоского коллектора в сборе. Цветовые коды: голубой — стеклянная крышка, синий — каналы для жидкости, черный — материал абсорбера, серый — изоляция. Некоторые конструкции (b, c) включают в себя каналы для жидкости в структуре пластины абсорбера, чтобы максимизировать теплопроводность между компонентами.Другие модификации (а, г) включают трубки и каналы, припаянные или приклеенные к пластине.

Кредит: Марк Федкин (с изменениями по Калогиру, 2009 г.)

В сборке пластина-канал могут использоваться различные методы крепления компонентов — термоцемент, припой, зажимы, зажимы, пайка, механические аппликаторы давления. Одним из факторов, влияющих на выбор метода сборки, является стоимость рабочей силы и материалов.

Далее мы рассмотрим передачу и баланс энергии внутри плоского коллектора.

Артикул:

• Kalogirou, S. A., Solar Energy Engineering , Elsevier, 2009
• Ванек, Ф.М., и Олбрайт, Л.Д., Energy Systems Engineering , McGraw Hill, 2008.

Схемы монтажа, Pro Консультации

Собираетесь ли вы делать ремонт ванной комнаты с полной заменой водопровода? Сантехника в ванной обычно требует много времени и денег. Согласитесь, будет очень неприятный момент, если вскоре после ремонта одна из труб протечет или произойдет более серьезная поломка.Чтобы этого избежать, следует не только иметь представление, но и знать основные принципы сантехники в ванной.

Многие люди, даже начинающие домашние мастера, готовы выполнить сантехнические работы своими силами. И это вполне реально — разводку труб в ванной или даже в совмещенной душевой кабине можно производить самостоятельно, так как новые технологии и материалы значительно упрощают монтаж и обслуживание инженерных систем.

В этой статье будут описаны принципы разводки труб в ванной.Мы объясним различия между скрытой и открытой системой установки, а также поговорим о том, как самостоятельно обустроить сантехнику. Также мы добавим тематические фотографии и схемы, которые помогут вам лучше понять суть дела.

Содержание:

1. Как начать?
2. Виды инженерных коммуникаций сантехнические

3. Способы прокладки водопровода

4. Особенности инженерного входа в квартиру

С чего начать?

Не стоит брать пример с тех, кто предпочитает все делать «на глаз».Начните с проекта будущей сантехники. Это может показаться избыточным и даже слишком сложным, но, тем не менее, такой проект необходим.

С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, выбрать необходимые детали и элементы трубопроводов и определить их расход.

Рекомендуется начинать проект с перечня сантехнического оборудования, которое планируется разместить в ванной комнате. Важно знать, что если в доме разделены туалет и ванная, нужно выполнить проект сантехники для обеих комнат. Это связано с тем, что их коммуникации подключены и не могут быть установлены отдельно.

Определившись со списком сантехники, следует отметить, какие трубы необходимо подвести к каждому из устройств.

Грамотный проект сантехники ванной обязательно учитывает наличие сантехники, клапанов, счетчиков и других элементов системы

Можно ориентироваться на такую ​​схему:

• Ванна любого типа или душевая кабина. Подключает холодную и горячую воду, а также канализацию.
• Умывальник или туалетный столик. Канализация, горячее и холодное водоснабжение.
• Подключается к трубопроводу горячего, холодного водоснабжения и канализации.
• Холодная вода и канализация должны быть подключены.
• Стиральная машина. Канализация и холодное водоснабжение.

На следующем этапе нужно построить каркас будущего проекта. Для этого проводятся точные замеры помещения, по которым впоследствии строится схема. Желательно выполнить на миллиметровой бумаге в подходящем масштабе.

Необходимо строго соблюдать все размеры. Это важное условие для реализации грамотного проекта. Аналогичным образом измеряется и вся сантехника. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в комнату.

Если окончательного решения относительно места расположения сантехники еще нет, можно поступить следующим образом: точно по произведенным замерам, в соответствии с масштабом помещения строится схематическое изображение каждого сантехнического прибора на бумаге.

Выкройка вырезается, а получившиеся фигурки следует разместить на полу, добиваясь оптимального расположения приборов.

При выполнении сантехнического проекта важно соблюдать рекомендуемую последовательность установки сантехнических приборов. Итак, унитаз должен быть как можно ближе к стояку

При этом необходимо учитывать следующие требования. Первое устройство, размещенное на стояке канализации, — это унитаз. Оптимально, чтобы его выход был соединен с стояком с помощью штуцера. Большое расстояние от стояка, а к тому же наличие поворотов в трубопроводе спровоцирует засоры и не даст оборудованию нормально работать.

Сантехнические устройства желательно располагать так, чтобы стоки из них проливались через унитаз. Это будет очень хорошей профилактикой засоров.

Помимо унитаза, ближе к стояку канализации рекомендуется разместить ванну или душ с низким сливом. Это необходимо для предотвращения возможных проблем с предвзятостью.Остальное сантехническое оборудование можно разместить на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование для его подключения. Если предполагается типовой вариант (предусматривающий одноуровневое расположение трубопровода с осью канализационного выхода устройства), проблем не возникнет.

Если предполагается нетипичное подключение, необходимо быть готовым ко всем его особенностям.

Чаще всего вариации подключения могут быть в туалете. В зависимости от модели слив у них может быть прямым или наклонным, а также направленным в сторону пола или стены. Технология установки унитаза с наклонным выпуском имеет свои особенности.

Нетипичным может быть соединение душа и ванны. Отвод их стока может иметь разную конфигурацию. Все эти особенности необходимо учитывать еще на этапе проектирования.

Разводка трубопровода может выполняться разными способами. Важно ознакомиться с особенностями каждого типа и быть готовым грамотно реализовать выбранный вариант еще на этапе проектирования.

После того, как места установки сантехники зафиксированы, начинаются работы с укладкой подходящих для них трубопроводов.Необходимо строго придерживаться масштаба схемы. Только так можно будет провести правильную установку труб в ванной.

Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не следует забывать, что все двери в комнате должны открываться свободно и пользоваться каждым устройством должно быть удобно.

Виды инженерных коммуникаций для сантехники ванной комнаты

Перед тем, как приступить к проектированию сантехники, следует ознакомиться с тем, какие разновидности подобных конструкций существуют.Их всего три. А один, с втулками, практически не используется. Поэтому мы не будем его рассматривать.

Тип №1. Серийная сантехника

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы к первому потребителю. От него ко второму идут трубы и так далее. Каждая точка водозабора оборудована тройником, к одному из выходов которого подключается потребитель.

В целом это очень простая схема.Тем не менее, его можно использовать только там, где количество водопотребителей невелико.

Это связано с тем, что при одновременной активации сразу нескольких точек водоснабжения давление будет ослабевать и может оказаться недостаточным для правильной работы оборудования. Это главный недостаток серийной сантехники.

Последовательное водораспределение еще называют тройником, потому что оно собирается с помощью тройников. В этой схеме устройства подключаются последовательно, что чаще всего сопровождается потерей давления в смесителе вдали от стояка

Однако для квартир с одним санузлом и небольшим количеством используемой сантехники этот вариант может оказаться лучшим. .Существенным недостатком системы является невозможность отключить один из сантехнических приборов для замены или ремонта.

Серийная сантехника чрезвычайно проста в реализации, но не очень удобна в эксплуатации. Однако для небольших ванных комнат такое решение может оказаться вполне приемлемым.

Достоинств серийной сантехники масса. Прежде всего, это простота конструкции и монтажа. Никаких сложных схем не будет, все очень просто.

К тому же такая сантехника считается наиболее экономичным вариантом.Расход труб и других элементов будет значительно ниже, чем в других системах. Соответственно, затраты на установку также минимальны.

Даже начинающий сантехник справится с проектированием и последующим устройством последовательного, иначе тройника сантехнического

Тип №2.

Коллекторная схема предполагает подключение каждого из потребителей к основной магистрали. Для этого используется специальный элемент, называемый коллектором — устройство, распределяющее потоки воды.

В более сложном исполнении (и лучше всего) каждое коллекторное ответвление оборудовано запорным вентилем. Самым удобным вариантом использования можно считать сантехнику коллекторного типа. На это есть несколько причин.

В коллекторном водопроводе все устройства подключены к распределителю (коллектору). Это позволяет подавать воду к устройствам внутри стояка с одинаковым давлением во всех точках.

Во-первых, отсутствие перепадов давления в системе.Все потребители получают одинаково хороший напор воды, даже если все точки слива работают одновременно.

Если давление в системе квартиры или частного дома по каким-то причинам слишком низкое, можно временно ограничить подачу воды одному из потребителей, например, в унитаз, тем самым увеличив давление на других.

Коллекторный тип сантехники удобнее в использовании, чем серийный. В этом случае каждому потребителю идет отдельный ствол, что гарантирует отсутствие проблем с давлением.Однако конструкция и установка такой системы более сложная.

Во-вторых, возможность отключения сантехники от водопровода, если ее необходимо заменить или отремонтировать.

В-третьих, — надежность. Фактически к каждому потребителю идет одна труба без каких-либо соединений и других элементов. Утечка может происходить только в районе коллектора или возле самого устройства. Поэтому найти его будет очень легко. По этой причине трубы с коллекторной сантехникой можно смело монтировать скрытым способом.

В-четвертых, простота использования. Если возникла проблема с сантехническим оборудованием и есть течь, например, в кране, лазить под раковину не нужно. Достаточно перекрыть запорную арматуру на коллекторе, ведущем к неисправному устройству, и дождаться приезда специалистов.

Это под силу даже женщине или ребенку, незнакомым с тонкостями водопровода. В этом случае все остальное оборудование будет работать исправно.

Профессионалы рекомендуют использовать коллекторы с запорными кранами для установки в системах водоснабжения.С их помощью при необходимости можно легко перекрыть подачу воды в ответвление или водопроводный прибор, требующий ремонта

Однако коллекторная сантехника имеет некоторые недостатки. Во-первых, это обойдется хозяину дороже, чем последовательная схема. Это связано с тем, что нужно будет прокладывать ветку под каждого потребителя. На это потребуется намного больше материала.

Кроме того, потребуется установка коллекторов и запорной арматуры (если клапаны не оборудованы с ними).Да и сама схема будет намного сложнее последовательной.

Способы установки водопровода

Для установки сантехники в ванную можно выбрать один из двух вариантов: скрытый и открытый. Последнюю разберем более подробно.

Метод № 1. Открытые трубы

Открытая установка предполагает, что трубы и другие элементы коммуникаций монтируются непосредственно на стене или над полом. Это значительно облегчает и удешевляет их установку.Но от этого страдает общий вид ванной.

К преимуществам открытой установки можно отнести:

• возможность постоянного мониторинга состояния инженерных сетей — трубы всегда на виду и появление течи не останется незамеченным;
• Простота установки — детали соединяются и фиксируются на месте. С работой справится даже начинающий сантехник, учитывая, конечно, способ соединения элементов.
• наличие — стоимость установки минимальная.

К недостаткам можно отнести возможность механического повреждения открытых труб. Но это скорее касается пластиковых деталей. Повредить стальные трубы не так-то просто.

Кроме того, общедоступны коммуникации, что, конечно, некрасиво. С этим недостатком можно бороться. Выполняя проект сантехники ванной, нужно постараться выбрать место для прокладки труб, чтобы они были максимально незаметны.

Метод открытой прокладки труб максимально прост в реализации. В результате получается функциональный, но менее эстетичный трубопровод. Поэтому они стараются сделать его максимально незаметным.

Понятно, что таким образом полностью замаскировать их невозможно. Поэтому домашние мастера используют всевозможные конструкции, чтобы скрыть неэстетичные трубы. Самый простой способ — спрятать их в коробке.

Чаще всего это пластиковые панели или гипсокартон. Последний обязательно должен быть влагостойким, учитывая, что он будет использоваться в ванной.

Если позволяет место, вполне можно использовать фальш-стены, за которыми прокладываются трубы.Хороший вариант — рольставни. Особенно хорошо они смотрятся за унитазом.

Для открытых водопроводных устройств подходят все типы труб, но предпочтительны медные, латунные или стальные водопроводные трубы с внутренней гальваникой

Выбирая вариант маскировки коммуникаций, нужно понимать, что эстетика не должна мешать функциональности, поэтому вся маскировка конструкции должны быть оборудованы люками, через которые можно проводить осмотр и необходимый ремонт труб.

Кроме того, не рекомендуется маскировать некоторые трубы. Это, например, стальные детали. Они подвержены коррозии, которая особенно быстро развивается в условиях высокой влажности. Поэтому их лучше использовать только в открытом виде.

Максимум — спрятать их в легкосъемной коробке и проводить регулярные проверки на наличие внешней коррозии, которую нужно немедленно начать решать.

Метод № 2. Скрытые инженерные коммуникации

Прокладка труб в скрытой сантехнике в ванной комнате включает установку деталей внутри специально разработанных или вновь созданных пустот в строительных конструкциях.Это могут быть небольшие ниши или выдолбленные в стенах выемки, размеры которых немного превышают диаметр уложенных труб.

К скрытой кладке также относится укладка трубопровода в стяжке, когда поверх деталей монтируется слой бетонного раствора.

Распиловка или нарезка штанг под трубами — очень трудоемкая операция. Перед их выполнением следует провести на стене линии, где должны проходить штробики, и рассчитать точные размеры полостей под трубы

Несомненным достоинством этого варианта считается эстетика. Утилиты полностью незаметны. Выходы трубопроводов в виде розеток канализации или водоразъемов размещают на стенах или на полу. Случайное повреждение труб невозможно.

К существенным недостаткам данного способа монтажа сантехники можно отнести:

• трудоемкость;
• стоимость;
• Отсутствие возможности контролировать состояние трубопровода.

Рассмотрим подробнее скрытую установку. Во-первых, это не всегда возможно.В частных домах, построенных из монолитных блоков или кирпича, а также в отдельно стоящих квартирах разрешается вырезать или выдолбить ворота в стенах.

В последнем делают стенки повышенной толщины. Во всех остальных случаях возможны конфликты со строительными нормами.

Для устройства скрытых прокладок водопроводов сейчас часто используют полимерные трубы. Их устойчивость к внешним воздействиям обеспечивает безотказную работу не менее 50 лет.

Несущие конструкции испытывают значительные нагрузки.Их стробоскопы значительно ослабевают. Для стен увеличенной толщины это допустимо. Для стандартных стен, которые чаще всего используются в стандартных зданиях, ответ — «нет».

Стробирование плит перекрытия категорически запрещено для всех типов зданий. В качестве альтернативы воротам трубопровод можно проложить за обшивкой стены, в стяжке или при необходимости в надземном пространстве.

Выполняя скрытый монтаж труб, обязательно предусмотреть возможность свободного доступа к коллектору и счетчикам, а также по возможности устроить смотровые люки

Могут возникнуть сложности с канализационной трубой, если ее нужно замаскировать под полом.Такое бывает, когда, например, нужно вывести коммуникации на баню-остров, стоящую посреди комнаты или на значительном удалении от стены. Канализационные трубы имеют большой диаметр, поэтому в стяжку их нельзя класть.

В этом случае он окажется слишком высоким и тяжелым, что приведет к перегрузке полов, а может просто не выдержать этого. Лучшее решение — соорудить небольшой подиум, под которым будет достаточно места для инженерных коммуникаций. Конструкция может быть рамной или блочной.

Независимо от места прокладки скрытого трубопровода и его назначения способ крепления деталей не меняется. Все элементы линии помещаются в специальную обсадную трубу. Последний помещается в подготовленную технологическую полость.

После укладки трубопровода полости заделывают, выравнивают плоскость основания. При необходимости укладывается финишное покрытие.

Основным недостатком скрытого монтажа является невозможность контролировать состояние трубопровода. По этой причине все его элементы должны быть максимально устойчивы к коррозии и надежно соединены.Правильная установка очень важна.

Оптимальный вариант для скрытого монтажа — пластиковые, медные и металлопластиковые трубы.

После закладки системы в подготовленную полость затворы тщательно заделываются раствором. Плоскость максимально выровнена и подготовлена ​​для последующей отделки.

Еще один важный момент, который необходимо учитывать при скрытом монтаже труб — это предотвращение возможного образования конденсата. Если это произойдет, внутри конструкции появится влага, которая рано или поздно спровоцирует ее разрушение.

Поэтому рекомендуется ставить трубу с горячей водой поверх холодной. Кроме того, обе части следует обернуть теплоизоляционным материалом, например, мерилоном или подобным.

Особенности подвода инженерных коммуникаций в квартиру

Определившись с типом трубопровода в туалете и в ванной, мы завершаем подготовку проекта. Чтобы система работала безупречно, важно, чтобы ввод инженерных коммуникаций в квартиру был выполнен правильно.Давайте разберемся, как это сделать правильно.

Прежде всего, на входе должен быть запорный кран, который позволит в случае необходимости перекрыть подачу воды. Если запорная арматура уже установлена, необходимо проверить их качество.

Архитекторы обычно устанавливают узлы хорошего качества в новостройках. Устаревшие устройства могут быть в старых домах. Желательно поставить на входной шаровой кран хорошего качества.

Важный момент. Если вам нужно закрыть / открыть устройство, делать это нужно плавно.Резкий поворот ручки может спровоцировать гидроудар, способный вывести из строя сантехнику ванной.

Запорные шаровые краны, фильтры грубой очистки и счетчики являются обязательными элементами на входе водопровода в квартиру. Оборудование для контроля давления, фильтры тонкой очистки и другие устройства устанавливаются по желанию.

Сразу после шарового крана рекомендуется установить специальную систему защиты от протечек, оборудованную регулируемым запорным клапаном. После него монтируется самоочищающийся основной фильтр.Он удалит из воды крупные загрязнения, что значительно продлит срок службы устройств.

При необходимости установите счетчики воды.

Далее можно установить регулятор расхода воды. Это не обязательный элемент — он необходим только там, где есть проблемы с напором воды. Далее выполняется последовательная или коллекторная обвязка открытого или скрытого типа установки.

Солнечный коллектор трубки 30 трубки жары, солнечные водонагревательные коллекторы для квартиры

14-миллиметровый высокоэффективный конденсаторный солнечный коллектор с тепловыми трубками 30 трубок из каменной ваты

Технические характеристики:

Эта модель может выдерживать работу под высоким давлением (6 бар) и может удовлетворить потребность в большом расходе воды.

Имеет функцию защиты от замерзания (> -35C), так как все трубопроводы выполнены из красной меди и проходят через жидкий теплоноситель, при работе вода не попадает в трубы.

Может работать, даже если одна трубка сломана. Также он легко устанавливается на скатную или плоскую крышу.

Технические характеристики

Коллектор (внутренний): Красная медь

Коллектор (внешний): алюминиевый сплав

Алюминиевое ребро: 1620 мм, полная длина

Тепловая трубка: Красная медь

Изоляционный слой: экологически чистая минеральная вата 50 мм

Вакуумная трубка: 58 * 1800 мм / покрытие SS-CU-ALN

Кронштейн: алюминиевый сплав с углом установки 27/30/38/45 градусов

Соединение коллектора (дюйм): 3/4

Примечание: Все системы доступны для настройки.

Характеристики и характеристики вакуумной трубки с тремя целями :
Трубчатая конструкция			Цельностеклянная двухъярусная коаксиальная конструкция
Стекло			Стекло боросиликатное высокое 3.3
Диаметр наружной трубки и толщина стекла			Ø58 ± 0,7 мм; Толщина стекла 1,6 ± 0,15 мм
Диаметр внутренней трубки и толщина стекла			Ø47 ± 0.7мм; Толщина стекла 1,6 ± 0,15 мм
Размер трубки			58 * 1800 мм
Поглощение покрытие свойство	Материал покрытия		CU / SS-ALN (H) / SS-ALN (L) / ALN
	Метод осаждения		Покрытие для магнетронного распыления с тремя мишенями
	Поглощающая способность		α = 0,92 ~ 0,96 (AM1,5)
	Коэффициент выбросов		Эмиссия: ε = 0. 04 ~ 0,06 (80 ° C ± 5 ° C)
Степень вакуума			P≤5,0X10-3 (Па)
Температура застоя (температура внутри пустых откачанных пробирок)			260 ~ 300 ° С
Средняя потеря тепла			ULT 0,4 ~ 0,6 Вт / (м2 * ° C)
Градостойкость			Ø25 мм
Характеристики и спецификации тепловых трубок премиум-класса 24 мм:
Материал тепловых трубок		Бескислородная медь (TU1), Cu = Ag> 99.99% (o2 <16 частей на миллион)
Размеры конденсатора		Верх: Ø24 мм * 65 мм, Корпус: Ø8 * 0,6 мм. Длина: 1750 ± 10 мм
Ребра теплообмена		Наборы алюминиевых пластин толщиной 0,3 мм / 0,0098 дюйма, 1630 мм
Стартовая скорость		30 с
Макс. рабочее давление		6 бар
Макс. испытательное давление		12 бар
Температура застоя		236 ° С
Характеристики и характеристики коллектора:
Коллекторная труба		ТУ2 медь
Кожух коллектора		Анодированный алюминиевый сплав (6063-T5 / T6)
Изоляционный слой		Прессованная минеральная вата.
Характеристики и характеристики кронштейна:
Кронштейн		Кронштейн из алюминиевого сплава толщиной 2,0 мм.
Угол вертикальной установки		Плоско-скатная крыша

Дополнительные аксессуары

Сплит-контроллер

Wilo-Star-Rs 15/6 (тираж)

Монтажный кронштейн коллектора (монтаж и крепление)

Медный соединитель

Гибкая стальная труба (соединение)

Рабочее место

Общая информация для заказа:

Мы гордимся своей работой и широким ассортиментом предлагаемых нами продуктов.

У нас есть опыт обслуживания рынков США, Европы и Африки.

Имейте в виду, что время выполнения заказа зависит от конкретных позиций и количества позиций. Наш успех основан на нашем понимании требований и характера сроков продвижения и маркетинга.

Вот почему мы всегда следим за тем, чтобы каждый заказ был доставлен вовремя.

Почему выбирают нас?

У нас есть список причин, по которым наши клиенты выбирают нас по сравнению с другими солнечными водонагревателями, вот наши преимущества

Занимается технологиями применения солнечной энергии более 18 лет

Мы получили много наград и прошли многократную проверку.

Количество точек обслуживания по всей стране, так что вам не о чем беспокоиться.

Мы исследуем и производим все виды продукции, широко используемые в больницах, школах, отелях и т. Д.

Распределение воды в новой квартире. Сантехника в квартире

Приступая к ремонту, мы редко ограничиваемся одной комнатой. Обновленный интерьер начинает диссонировать с остальными комнатами, и как-то напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах.А если речь идет о капитальном ремонте, то он коснется всего и каждого: электропроводки, звукоизоляции, систем отопления и кондиционирования, даже сантехники в квартире. Как известно, водопровод — это система технических устройств (арматура, краны, фильтры) и труб для подачи воды в разные точки квартиры. Сантехника может быть выполнена классическим тройниковым методом или современным коллекторным методом.

Классика жанра — схема подключения тройника

Тройник-схема сантехники в квартире — это последовательное подключение труб от общего стояка к местам водопотребления (краны, душевая кабина, унитаз, посудомоечная или стиральная машина).

Сначала делают магистральные трубы с холодной и горячей водой, а потом из них делают ответвления с помощью тройников.

Тройник — самый дешевый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторных схемах, а также о стоимости обоих вариантов

Достоинства классической схемы:

• низкая стоимость;
• компактность;
• простота установки.

Недостатки данной электропроводки:

• перепады давления, вызванные одновременным включением двух точек водопотребления;
• невозможно отключить одного потребителя, придется отключать воду во всей квартире;
• не всегда удается удобно разместить тройники на зоне ванной.

В некоторых случаях можно избежать полного отключения воды во время ремонтных работ. Для этого нужно поставить перед сантехникой кран, который при необходимости можно перекрыть.

Тройник больше подходит для малогабаритной квартиры, в которой легко согласовать расход воды в разных точках. Но такая сантехника в частном доме может доставить массу неудобств, особенно в больших коттеджах. Коллекторная схема им удобнее.

Коллекторный контур идеален для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке водопотребления. Раковина на кухне, в туалете, душе — каждый кран в доме подает воду в нужном объеме, независимо от других. Подача труб осуществляется от коллектора, установленного на входе водопровода в дом. Это устройство с одним входом и несколькими выходами. Их количество подбирается исходя из количества точек водопотребления.При этом необходимо учитывать не только краны, но и стиральную и посудомоечную машины, воду на улице и т. Д.

Здесь хорошо видно, что все точки водопотребления независимы друг от друга. Это очень удобно как в эксплуатации, так и в ремонте.

Коллектор можно устанавливать только после подключения водяных фильтров и редукторов давления.

Вот так коллектор под раковиной.Согласитесь, не очень удобно для обычной квартиры. Что-то даже напоминает приборную панель самолета

Эта схема имеет много преимуществ. Во-первых, без ущерба для домочадцев можно отключить воду в душе, оставив при этом возможность пользоваться другими ванными комнатами.

Во-вторых, все регулирующие клапаны системы водоснабжения расположены в одном месте, они легко доступны. Обычно коллектор располагается в сантехническом шкафу или в отдельном помещении.

В-третьих, стабильное давление в системе. Проводка коллектора защищает от капель, тем самым гарантируя, что в душе вас не обольют кипятком, если кто-то включит воду на кухне.

В-четвертых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора идет всего одна сплошная труба.

В частном доме при использовании коллекторного контура водопроводные трубы можно спрятать даже под стяжкой: вероятность поломки массивных труб пренебрежимо мала

В-пятых, температура воды во всех точках водопотребления одинакова, даже если все краны открыты одновременно.

В-шестых, подключение новых кранов или оборудования, использующего воду, осуществляется быстро, без ущерба для других потребителей. Для этого нужно всего лишь установить коллектор с запасом в несколько выводов.

У всего есть свои недостатки, и коллекторный метод не исключение. Требуется много строительных материалов. Двух труб тут мало. А это, в свою очередь, приводит к значительным материальным затратам. А монтаж водопровода по этой схеме занимает много времени.

Кроме того, необходимо много места для размещения коллектора и такого количества труб. Место входа водопровода в квартиру невозможно спрятать за шкафом; это не выглядит эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы подключения

Если в квартире разводка водопроводных труб будет выполнена по тройниковой схеме, лучше использовать пластиковые или полипропиленовые трубы.

Пластиковые соединения труб производятся с помощью специальной сварки.Резьбовые металлические соединения монтируются в полипропиленовую арматуру (детали соединения).

Полипропиленовые трубы — самые доступные на рынке. Они легкие и прослужат около тридцати лет.

В качестве уплотнителей используется сантехнический лен, пасты или ФУМ-лента. Последний представляет собой уплотнительный фторопласт.

Для разводки коллекторным способом необходимо использовать водопроводные трубы металлопластиковые.

В типовой городской квартире мы привыкли видеть простую и неприхотливую схему подключения сантехники: от стояков выходит пара вентилей с фильтрами или без них, а от них тройниками выводятся трубы к унитазу и кранам .

Однако иногда может применяться и другой вид разводки — коллекторная. Давайте разберемся, что это такое и какая в этом большая польза.

почувствуйте разницу

Сначала дадим четкие и ясные определения основных типов проводки.

• Тройник (последовательный) цепь. Вся сантехника подключается к одной трубе через тройники. При этом ничто не мешает каждому поставить перекрывающие его клапаны.

• Коллектор . .. Запорная арматура сконцентрирована на входе в квартиру, дом или где-нибудь еще.
  Ключевое отличие в том, что все клапаны находятся рядом друг с другом и от них к каждому устройству, будь то унитаз, смеситель или радиатор, идет независимая труба или пара труб.

• Смешанный … Смесь обоих вариантов. Например, на умывальнике и душевой кабине, расположенных в разные стороны, коллектор и независимые трубопроводы, а на унитазе, биде и стиральной машине, стоящих возле стояка — общий тройник.

Обратите внимание: коллекторная разводка применяется не только для водопровода или отопления в масштабе отдельной квартиры.

В канализацию также сливается вся канализационная система квартала или микрорайона.

Хотя внутри квартала канализационные системы могут быть последовательными: прокладывая трубы под землей, строители стараются экономить в разумных пределах.

Бонусы и затраты

недостатки

Начнем с другой стороны медали. Почему плохая разводка коллектора? Почему мы не видим ее в каждой квартире?

Секрет, в общем, прост: требует больше материалов и работы. Если душевая кабина и умывальник расположены рядом, при последовательной схеме их потребуется для соединения пять метров труб, а с коллектором — восемь. Сами гребни (запорная арматура для нескольких потребителей, собранная вместе для удобства монтажа) тоже дороги.

К тому же, если не сопровождаться глобальным ремонтом в квартире, большая разница между двумя трубами, идущими вдоль стены, и, скажем, шестью.

Совет: коллекторную разводку все же чаще применяют во время Большого ремонта, когда трубы укладывают в стяжку или скрывают под декоративными коробами на стенах.

Как мы увидим позже, коллекторная схема здесь очень пригодится.

Преимущества

И вот мы наконец дошли до квинтэссенции статьи: сколько пользы и пользы коллектор может принести в систему отопления или водоснабжения.

• Все сантехнические приборы можно включать и выключать из одного центра … «Ну и что?» — пожал плечами житель городской квартиры, в которой расстояние от стояка до дальнего смесителя не превышает двух метров.
  Дружище, кроме обычной планировки есть еще мини-отели, комнаты для гостей, офисы и тд и тп. Представьте себе, как из-под двери гостей выползает лужа. А сами они вместе с ключами от этой двери в отъезде. S?
• В возможна легкая и удобная регулировка прохода труб для каждого устройства в отдельности… Можно нажать дроссель на батарею, которую не нужно так сильно греть теплой весной: мы все чаще платим по счетчику, когда она теплая!
  Вы можете ограничить количество воды, используемой детьми, склонными к шуткам в умывальнике. Зачем нам лужи на полу и выливание лишней воды, за что снова платим?

Централизованный пульт управления удобен

• В случае водоснабжения, при правильной разводке коллектора устраняется «эффект узкого места»: когда кто-то из домочадцев смывает за собой в унитаз, вас не обожгут кипятком под душем.
• Наконец, главное преимущество. Куда чаще всего протекают трубы? Правильно, по связям. Любой опытный сантехник скажет вам, что современные материалы протекают только в середине трубы после изощренных и длительных злоупотреблений, таких как многократное размораживание или движение трактора по трубе. Гусеница.
  Итак, коллекторная разводка позволяет проложить прямую трубу от коллектора к любому устройству без подключений. А потом спрячьте под стяжку или гипсокартон, не опасаясь последствий.

Реализация

Здесь есть несколько тонкостей, но они все же есть.

Отопление

Трубы к обогревателям будут разной длины. Это аксиома.

Даже современные трубы из гладкого пластика обладают определенным гидравлическим сопротивлением, которое прямо пропорционально длине трубы. Потери тепла в трубопроводе никто не отменял.

Если да, то для того, чтобы выровнять температуру радиаторов, нам необходимо отрегулировать (сбалансировать) систему отопления. Поэтому забудем об обычных клапанах и поставим на каждый нагреватель по паре дросселей.

Паром — чтобы можно было не только замедлить циркуляцию, но и полностью отключить нагреватель. Комбинация дроссельной заслонки и шарового клапана также возможна.

Водоснабжение

Чтобы избежать пресловутого кипения воды в душе, когда открыт другой кран или наполняется бак, необходимо определенное соотношение диаметров труб. Если разводка до умывальника, душа и бачка выполняется полудюймовым патрубком, то ввод в коллектор или участок от стояка должен быть на одну ступень толще.

Нет необходимости в двойном диаметре: проницаемость трубы пропорциональна квадрату ее диаметра. Если он увеличился на четверть, проходимость увеличилась более чем в полтора раза.

Лучше поставить перед коллектором обычный фильтр. Гидродинамика и проницаемость тут ни при чем — проще поддерживать систему водоснабжения. Конечно, нужен диаметр не меньше, чем у втулки. Фильтр также может стать узким местом.

Наконец: в случае полиэтилена или полипропилена на сварных стыках правильно выполненные стыки не уступают по прочности и надежности массивной трубе. Их легко укладывать в стяжку.

Совет: не забывайте только о тепловом расширении. из армированного полипропилена.

Заключение

Как видите, здесь немного сложностей, но польза велика. Не забывайте и о том, что при коллекторной разводке вы экономите на тройниках, которые в случае металлопластика намного дороже нескольких дополнительных погонных метров трубы.Однако решать, конечно, вам. Удачи с ремонтом!

Что касается ремонта ванной, то без замены водопровода не обойтись. Причем не всегда идет речь о демонтаже старых труб и прокладке на их месте новых. Как правило, если хозяин берет на себя радикальное обустройство ванной, то это предполагает улучшение эргономики полезного пространства, совмещение или наоборот разделение ванной и туалета, установку современной сантехники и бытовой техники, улучшение дизайна. Естественно, что такие меры связаны с прокладкой как новых водопроводов, так и дренажных линий. Одним словом, потребуется новая разводка труб в ванной.

Как составить схему подключения?

Профессионально разработанный план трансформации ванной комнаты — ключевой момент в создании комфорта и уюта в доме в принципе, так что в результате получается единая система, а значит, все ее элементы должны быть «взаимосвязаны» таким образом. таким образом, чтобы работа каждого из них в отдельности была максимально функциональной и эффективной.

Что касается ванной комнаты, то правильная система в ванной даже при минимальных габаритах превратит ее в уголок уюта и расслабления. Для начала прорабатывается четкая схема расположения всей сантехнической продукции, в которую будет подаваться тот или иной трубопровод. Здесь следует учесть, что если унитаз — это отдельное помещение, то водопровод в унитазе следует проводить совместно с ванной.

Прежде чем ознакомиться со всеми нюансами правильной установки, предлагаем посмотреть на наглядном примере хорошо выполненной работы.

Видео: как правильно развести трубы в ванной и туалете

Выбор подходящего способа установки

После тщательного изучения эскиза, где нанесена вся разметка и размеры и продуманной схемы подключения, придется задуматься, как все это будет реализовано на практике. В принципе, особых сложностей с этим возникнуть не должно, так как трубы можно развести одним из двух способов — открытым или скрытым.

Открытый путь — это когда коммуникационные трубопроводы находятся снаружи.Для него характерны несложные монтажные работы, но эстетические параметры оставляют желать лучшего. Даже если все коммуникации проходят максимально близко к поверхности пола.

Об эстетике говорить не приходится — определенно некрасиво

Скрытый метод подразумевает, что трубы скрыты в стеновых конструкциях. Здесь с визуальным восприятием все в порядке — шоссе просто не будет видно. Но выполнить монтаж таким способом — мероприятие крайне непростое.Например, стробинг потребует больших усилий. Важно отметить, что прорезку стен со скрытой трассировкой нельзя выполнять в несущих стенах.

По окончании отделочных работ трубы вообще не будут видны

Продолжаем работать со схемой разводки, теперь нужно определиться, как будут физически проложены трубы: последовательно, коллекторные, со сквозными розетками. Последний в быту практически не используется, поэтому оставим это профессионалам.Давайте подробнее рассмотрим первые два метода.

Последовательно

Плюсы этого варианта в том, что все предельно просто и понятно: трубопровод прокладывают поэтапно, соединяя одно устройство с другим. С точки зрения монтажа — отличный вариант.

Недостаток здесь только один — при эксплуатации неравномерное распределение напора воды, если одновременно используются несколько устройств.

С коллектором

Этот метод предполагает установку крана на каждой трубе, идущей к прибору.Это позволит производить ремонт без отключения всей системы. Разводка коллектора — это создание отдельного участка трубопровода для каждого устройства. Обеспечивается равномерное распределение воды по точкам водозабора. Однако для «начинающего сантехника» этот метод может оказаться слишком сложным — он требует большого терпения и труда. Ну плюс ко всему еще повышенный расход материалов.

Такую проводку установить довольно сложно — подумайте, стоит ли брать на себя

Какой бы вариант ни был предпочтительнее, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов линий, а также максимальная целостность.Перекрытия линий холодной и горячей воды допускаются только в исключительных случаях при сложном водоснабжении, и в целом разводка водопроводных и канализационных труб должна иметь законченный лаконичный вид.

Алгоритм выполнения монтажных работ

Самый первый шаг, будь то скрытая система или открытая, — это установка регулирующего клапана. Учитывая то, что качество подаваемой воды из центрального водопровода, мягко говоря, неудовлетворительное, то обязательной мерой является установка

Материалы, инструменты, сложность работы — все будет зависеть от составленного плана.Электропроводка в квартире подразумевает понятную схему. И только потом все остальное: закупка необходимого, планирование работ, установка трубопроводной системы.

Составление плана

• Во-первых, водоснабжение в квартире всегда означает подключение к централизованной сети. Поэтому схему нужно адаптировать под существующие точки водоснабжения.
• Во-вторых, необходимо проанализировать места подключения приборов, сантехники.
• В-третьих, распределяем все возможные точки расхода воды по помещению: сантехника в ванной, в ванной и на кухне.
• В-четвертых, подбираем подходящие по размеру трубы и составляем схемы их монтажа. На этом этапе также следует определиться со способами соединения труб и элементов системы, рассчитать необходимое количество материалов: фитинги, фитинги, фильтры для воды. Запаситесь инструментом.

Установка аварийных кранов и клапанов завершит разработку плана.

Собрав всю необходимую информацию, приступаем к рисованию системы.Есть возможность подключить водонагреватель (бойлер) — водопровод станет частично автономным. Начните рисовать с плана этажа, расположите их в реальном порядке. Применяется схема водоснабжения как от централизованной системы, так и от собственной автономной (при наличии).

Далее — в лучших традициях городского водоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, указателем давления потока. И даже с учетом химического состава воды. Вот правила использования счетчиков.

Схема согласована с местными властями.

Виды электромонтажа

На характеристики трубопроводов влияют не только места подачи воды из центральной системы, но и характеристики самого помещения и здания в целом.

Также существует классификация: от сложных до простейших типов схем:

• коллекторная проводка;
Тройник
• — самый популярный, отличается небольшой протяженностью маршрута и ограниченным количеством точек водопотребления.

Последовательная проводка

Тройник еще называют последовательным из-за особенностей подключения: в схеме есть общий стояк, к нему последовательно подключаются приборы и сантехника. Свое первое название схема получила из-за необходимости использования тройных переходников для создания разветвлений к точкам водопотребления. Все они находятся близко друг к другу, иначе потребуется другая схема разводки.

В отличие от коллектора, тройник не требует больших затрат, много материалов, прост в установке, легко реализовать любой домашний мастер своими руками.Поскольку никаких точных расчетов не требуется.

Однако данная схема имеет ряд недостатков, напрямую связанных с особенностью подключения:

• Часто владельцы квартир (офисные работники) сталкиваются с проблемой уменьшения количества воды при использовании источников потребления;
• высока вероятность гидроудара — это перепад давления в трубе. Может привести к повреждению системы.
• , если есть серьезное повреждение основной трубы, все выходит из строя.

Коллекторная цепь

Применяется чаще, так как количество малых офисов и квартир-студий, однокомнатных в процентном отношении к другим типам жилых и нежилых помещений незначительно.

Получил свое название от распределителя — коллекционера. Это соединительный элемент, из которого выходят несколько линий. Именно он распределяет общий поток по отдельным трубам. Его больше используют в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального расположения коллектора с учетом удобства использования.Коллекторы имеют (но не все) запорную арматуру, они перекрывают воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

Коллекторная схема имеет вариации. Но его традиционное исполнение выглядит так: две линии, одна из которых обслуживает горячую воду, другая холодную. Включает:

• Краны шаровые;
• кран шаровой аварийный для горячего и холодного водоснабжения;
• фильтров тонкой и грубой очистки;
Счетчик
• ;
Редуктор давления
• ;
• и, конечно же, сам коллектор.

Достоинствами разводки коллектора является вес:

• надежность;
• возможность проведения работ, профилактика, отключение одной из линий без ущерба для других;
• равномерное давление;
• возможность установить (подумать заранее) индивидуальную систему фильтрации.

Однако реализация такого сложного плана также требует больше усилий и знаний при проектировании и установке.

В старых домах

Конечно, в водопроводах в хрущевке, сталинской и других старых многоэтажках будут существенные отличия от водопровода нового дома.

Например, в новых домах они в основном используются для водоснабжения. И попробуйте заменить часть трубы в сталинке на пластиковый вариант — вы получите только сырость по всему полу, стенам из-за постоянно образующегося конденсата.

Также разница будет заметна, когда вы начнете планировать расположение точек водоснабжения — это напрямую зависит от особенностей планировки.

Есть много нюансов в устройстве трубопровода в старых домах и новостройках, а также в частном доме и в квартире.Всегда первый вариант более сложный, улучшенный и требует учета множества рекомендаций и особенностей (например, протяженность трассы, наличие дополнительных устройств, линий).

Материалы и инструменты

Учтите все, что нужно для создания трубопровода в квартире:

• Прежде всего, конечно, необходимо приобрести трубы. Пластик, металлопластик, медь — ассортимент огромен. И каждая разновидность имеет свои цены, достоинства и недостатки.Выбор остается за вами. Главное — подобрать необходимый диаметр в соответствии с необходимым напором воды, длиной магистрали, количеством бытовой техники. Здесь действует принцип: чем больше потребность, тем больше диаметр.
• Вам потребуются следующие дополнительные материалы:

1. крепежные изделия;
Переходники
2. ;
3. шланги, краны и другие материалы для сантехники и бытовой техники.

• Приготовьте сварочный аппарат, перфоратор, угловую шлифовальную машину из профессионального оборудования.
• Ручной инструмент: рулетка, уровень, молоток.
• Средства правовой защиты.

Порядок работы

Инструкция по подключению трубопроводов коллектора представляет собой пошаговый план действий:

• Сначала отключите воду в доме, в квартире (доме).
• Устанавливаем краны шаровые — аварийные на входе в основные стояки. Не забывайте о предотвращении утечек — около запорных клапанов.
• Фильтры грубой очистки.
• Счетчики ГВС и холодной воды, в соответствии с чертежным планом.
• Осуществляем установку редукторов. Они предотвращают повреждение системы в случае внезапного падения давления. Редукторы устанавливаются, если давление в стояке слишком высокое (выше, чем у других устройств, сантехники). Чтобы излишки не стекали в канализацию, на этом этапе следует соорудить специальный слив.

Установите манометр вертикально. Установите запорные клапаны. Убедитесь, что стрелка устройства правильно отражает направление воды.

• Коллектор должен быть на своем месте. В них предусмотрено максимум 4 выхода. Если необходимо больше, следует приобрести другой коллектор.
• Укладываем трубы. Многие рекомендуют пластиковые трубы, их проще установить без профессиональной помощи. Но это не всегда хороший вариант. Например, в старых домах, как мы отмечали в этой статье, если вы выберете недорогую модель, то очень быстро можете пожалеть об этом.

Установка осуществляется следующим образом:

1. при необходимости трубы обрезаются по размеру;
2. сварен в стыки.

• Проверяем систему. Для этого требуется помощник. Перекройте подачу воды, если обнаружите утечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена точно по индивидуальной схеме, проблем с водоснабжением у вас не будет долгое время.

Если вы готовитесь выполнять все работы самостоятельно, обратите внимание на советы мастеров. Рекомендуют сэкономить и соблюдать ряд правил:

1. должно быть минимум стыков, а также переходников — это сэкономит деньги и одновременно повысит надежность вашей системы водоснабжения;
2. необходимо строго соблюдать технологию соединения труб в соответствующих местах;
3. последовательно следуйте схеме установки, чтобы получить нормальное распределение давления.Для установки в месте соединения приобретите трубу большего диаметра. Это поможет нормализовать артериальное давление.
4. не забывайте про аварийные краны — устанавливайте их на проблемных местах и ​​в точках подключения, чтобы можно было перекрыть воду в любой момент в нужных местах;
5. также используйте минимум шлангов. Они не обеспечивают герметичности и не выдерживают перепадов давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка водопроводных труб в квартире, если все работы выполнены правильно, обеспечит вам бесперебойное водоснабжение и придаст вам комфорт проживания.

Китайский производитель солнечных водонагревателей и т. Д., Поставщик вакуумных трубок

Плоский солнечный коллектор

Видео

Цена FOB: 85–100 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 85–99 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 86-102 доллара США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 90–100 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 86–99 долларов США / Кусок

Мин. Заказ: 1 кусок

Видео

Цена FOB: 85–100 долларов США / Кусок

Мин.Заказ: 1 кусок

Видео

Цена FOB: 86-100 долларов США / Кусок

Мин.Заказ: 1 кусок

Видео

Цена FOB: 86–96 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 85-105 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 90–110 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 86-100 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 86–92 долл. США / Кусок

Мин.Заказ: 1 кусок

Солнечный водонагреватель

Видео

Цена FOB: 315–330 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 325–350 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 325–350 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 355–400 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 302–330 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 505–565 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 518-538 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 520-545 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 330-500 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 350-500 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 315–340 долларов США / Набор

Мин. Заказ: 1 комплект

Видео

Цена FOB: 315–340 долларов США / Набор

Мин.Заказ: 1 комплект

Солнечные аксессуары

Видео

Цена FOB: 45–46 долларов США / Кусок

Мин.Заказ: 40 шт.

Видео

Цена FOB: 20-50 долларов США / Кусок

Мин. Заказ: 1 кусок

Видео

Цена FOB: 20-50 долларов США / Кусок

Мин.Заказ: 1 кусок

Видео

Цена FOB: 40–55 долларов США / Набор

Мин.Заказ: 1 комплект

Видео

Цена FOB: 6 долларов США. 5-7,6 / Кусок

Мин. Заказ: 1 кусок

Видео

Цена FOB: 3 доллара США.55-4,45 / Кусок

Мин. Заказ: 100 штук

Видео

Цена FOB: 20-50 долларов США / Кусок

Мин.Заказ: 1 кусок

Цена FOB: 6 долларов США. 7 / Квадратный метр

Мин. Заказ: 800 квадратных метров

Солнечный коллектор с тепловыми трубками

Цена FOB: 160 долларов США / Кусок

Мин.Заказ: 50 шт.

Видео

Цена FOB: 260–350 долларов США / Кусок

Мин.Заказ: 1 кусок

Цена FOB: 260–270 долларов США / Кусок

Мин. Заказ: 10 кусочков

Цена FOB: 120 долларов США / Кусок

Мин.Заказ: 50 шт.

Цена FOB: 120 долларов США / Кусок

Мин.Заказ: 50 шт.

Цена FOB: 260 долларов США / Кусок

Мин. Заказ: 90 шт.

Цена FOB: 260–270 долларов США / Кусок

Мин.Заказ: 10 кусочков

Профиль компании

Информация с пометкой «» проверена SGS

Dezhou BTE Solar Co. , Ltd. является дочерней компанией Dezhou Jinheng New Energy Co., Ltd., которая находится в полной собственности. Компания BTE была основана в 2010 году в солнечном городе Дэчжоу. Это инновационная компания, специализирующаяся на солнечно-тепловые приложения и имеет ряд независимых прав интеллектуальной собственности на основные технологии.Опираясь на сильную техническую мощь, компания самостоятельно разработала высокоинтеллектуальные автоматические производственные линии, а эффективность производства достигла мирового лидера …

.
