Электро коптильня и дымогенератор своими руками
Пример создания электрической коптильни на основе духовки «Харьков М».
Автор давно хотел собрать аппарат для копчения. Для этого у него были все необходимые материалы, поэтому, как только нашлось свободное время, он приступил к сборке.
Материалы и инструменты:
-несколько труб различных размеров
-гайки
-электрическая духовка «Харьков М»
-несколько металлических пластин
-решета от мангала
-сварочный аппарат
-циркулярная пила
Описание создания коптильни с дымогенератором:
Шаг первый: модернизация духовки под корпус коптильни.
В гараже давно стояла ненужная старая электрическая духовка «Харьков М», которая отлично подходит для корпуса устройства коптильни. Для более удобного последующего использования, конструкция духовки была модернизирована таким образом, чтобы могла разбираться, а так же к ней был добавлен терморегулятор.

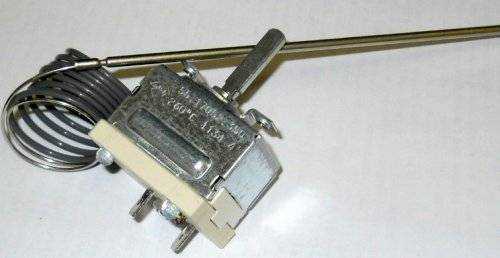

Установка регулятора температуры даст возможность соблюдать нужный уровень температурного режима при горячем копчении.
Шаг второй: создание полок.

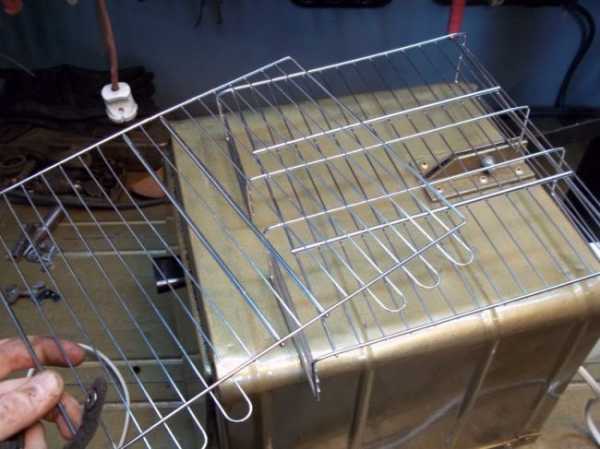

В качестве внутренних полок для коптильни, автор решил использовать сетку от мангала. Порезав ее на две части, она как раз подошла под параметры коптильни.

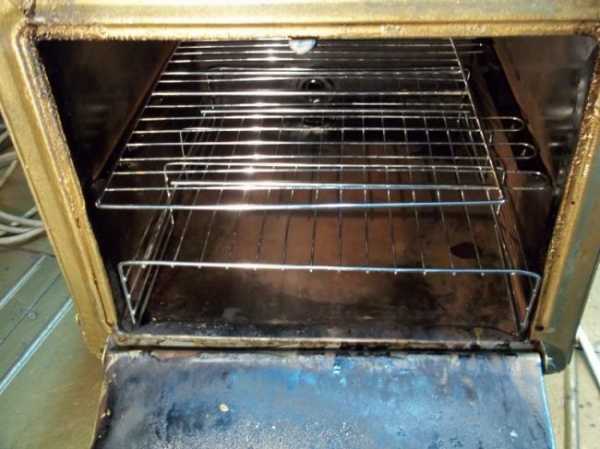

Закрепив разрезанную сетку от мангала внутри духовки, автор получил два яруса полок для своей коптильни.

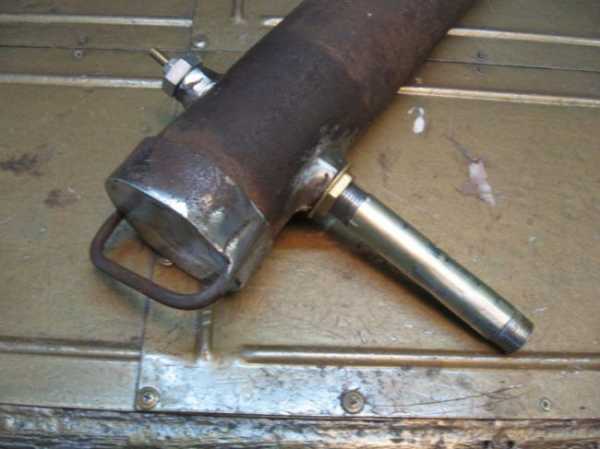

Шаг третий: создание дымогенератора.

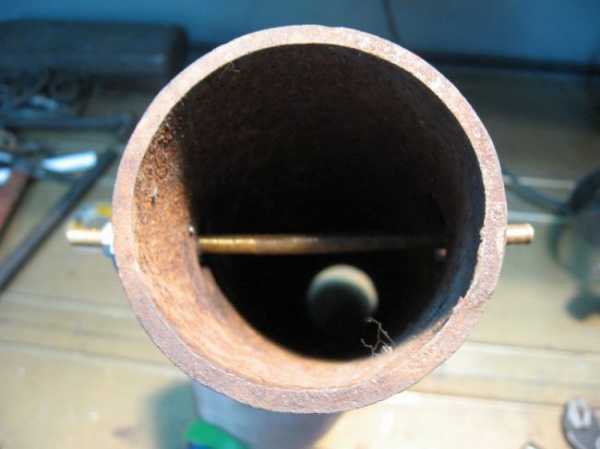

Далее автор приступил к созданию дымогенератора для коптильни. Вариантов создания дымогенераторов довольно много, все они подбираются под определенные нужды и выбор схемы в основном зависит от имеющихся деталей.

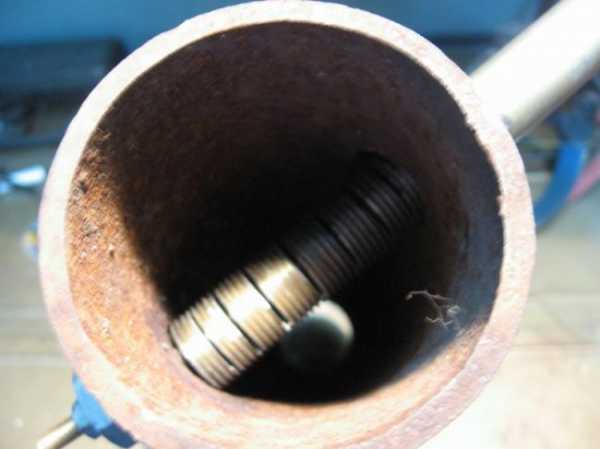

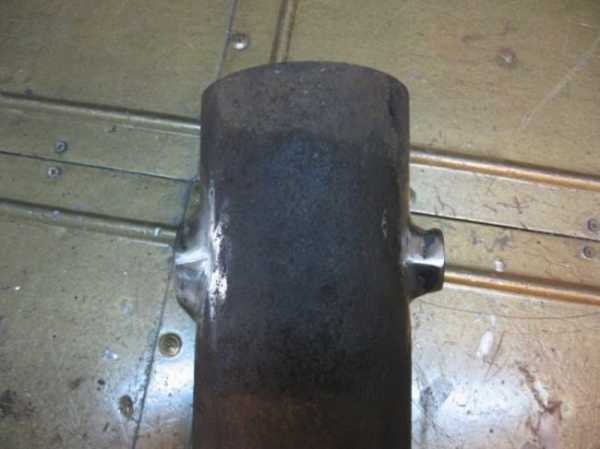

Поэтому было предпочтено построить довольно простую модель дымогенератора, состоящую из трубы с вваренными гайками под 1\2 и м16.

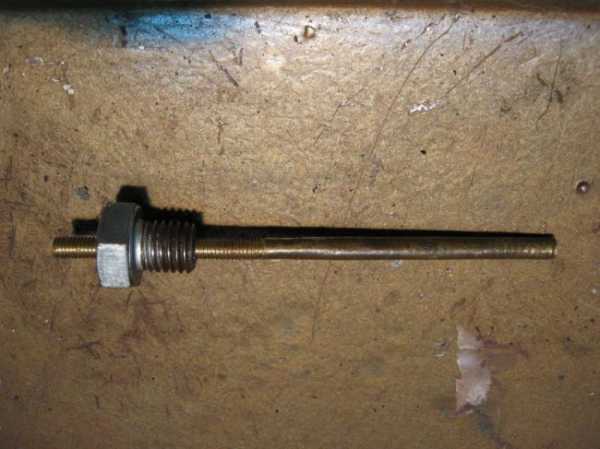

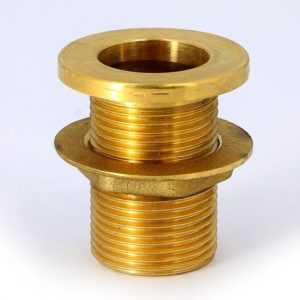

1\2 служит для вывода дыма, а в м16 крепиться тонкая трубка, через которую должна идти подача воздуха от компрессора. В качестве компрессора для дымогенератора был использован имеющийся у автора ненужный аквариумный компрессор.

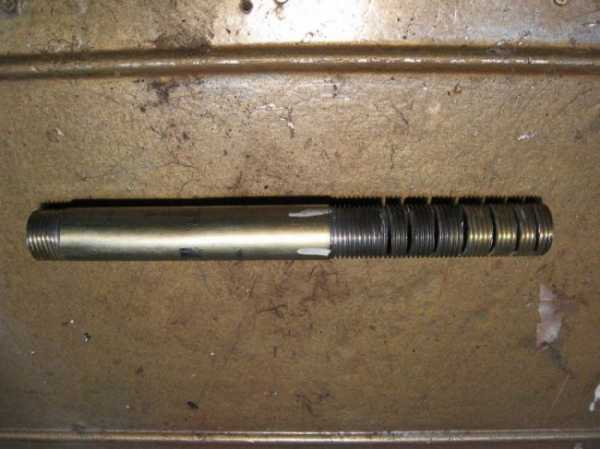

Для поступления дыма в духовой шкаф, были сделаны несколько прорезей на трубе 1\2, именно через эти прорези дым и будет засасываться в коптильню.
Вся идея довольно простая и ее реализация не должна составить труда, но для наглядности можно посмотреть представленные фотографии, которые показывают, как эта схема реализована автором.

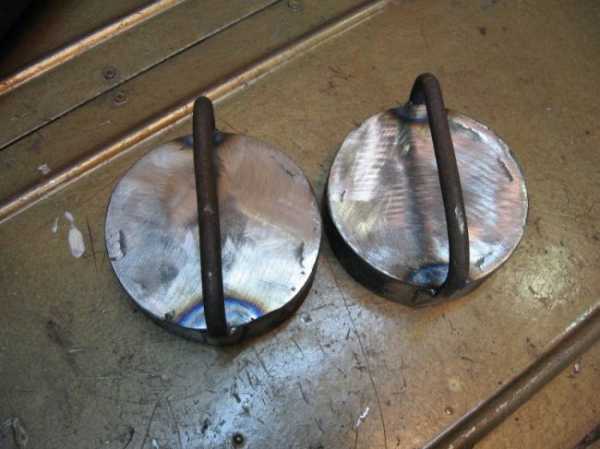

Кроме того на дно и верх дымогенератора были сделаны крышки.
Шаг четвертый: соединение дымогенератора с корпусом коптильни и тестирование работы.

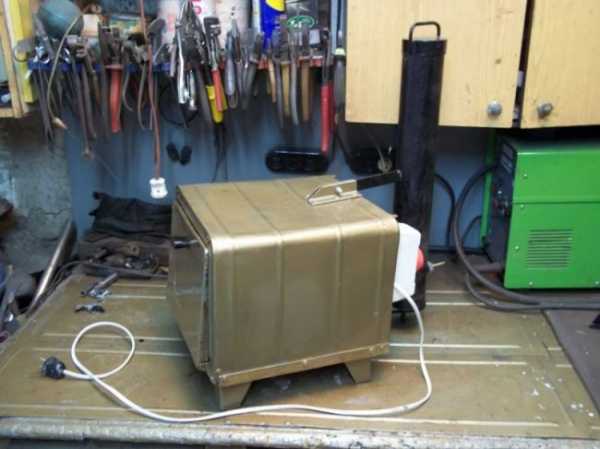

Далее для копчения полученный генератор стыкуется с коптильней из духового шкафа и после этого можно приступать к самому процессу копчения. Для полного создания данной коптильни автору потребовалось всего пара дней, не учитывая время на покраску.
Ниже представлен видеоматериал, в котором можно узнать более подробную информацию по созданию данной коптильни.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению | Своими руками
Идея проста но эффективна: принцип действия этой самодельной электрокоптильни состоит в том что при обугливании электрическим ТЭНом (тоже сделанном своими руками) дров генерируется дым.
Мой давний приятель Александр родился и вырос в деревне. От предков ему передалась неуёмная тяга к содержанию на подворье различных домашних животных. Несмотря на занятость основной работой, он в своём хозяйстве держал лошадь с жеребёнком, двух коров с телятами, свиней с поросятами, десяток кур-несушек, несколько гусей и индюков, кроликов с крольчатами, до 50 штук бройлеров и ещё кого-то. На небольшом приусадебном участке вся живность размещалась буквально в два этажа.
Но на этом его заботы не заканчивались. Требовалось не только вырастить эту живность, но и переработать полученную на своей мини-ферме продукцию и реализовать её излишек. Особенно доходным делом в перестроечные годы был и до наших дней остался сбыт мясных копчёностей. Продукты копчения на рынке просто отрывают с руками. Даже через знакомых записываются в очередь на месяц вперёд под получку.
Сначала Александр использовал традиционный метод холодного копчения. Установил коптильный деревянный шкаф, проложил в земле длинную дымовую трубу и соорудил приямок с костерком. Навешает он в шкафу хорошо просоленных заготовок, с раннего утра растопит костерок, заложит нагоревшие угли сырыми чруками и уйдёт на работу. В обеденный перерыв подбросит чурок, вечером — ещё добавит, ночью последит за ходом процесса. Но однажды в сухую ветреную погоду случился от коптильни пожар, и погорела часть двора с банькой! Этот убыток и опасность открытого огня подтолкнули хозяина к мысли избавиться от костра при копчении.
Ссылка по теме: Барбекю + коптильня своими руками- фото, инструкция как сделать
И родилась у него идея, для проверки которой соединил он последовательно два воздушных электрических нагревателя — ТЭНа, положил их на корытце из оцинкованной жести и установил это устройство на кирпичах под коптильным шкафом.
Затем поверх нагревателей наложил сырых яблоневых чурочек и включил кабель в электросеть.
Эксперимент удался. ТЭНы нагрелись, деревяшки задымились, коптильня заработала.
Прознал и я про такой удобный способ копчения и через некоторое время решил сделать себе подобную дворовую
Взяв за основу Сашину идею, реализовал её своими руками по-своему.

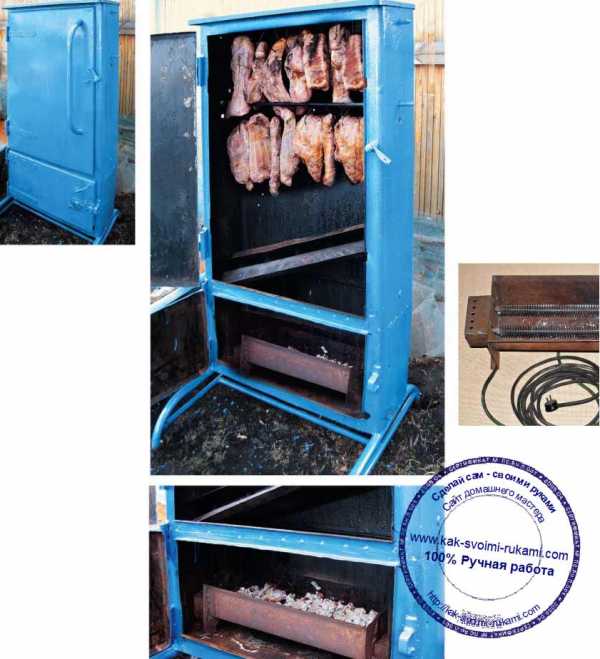

Для коптильного шкафа у меня идеально подошёл ящик от старого электрощита размерами 1200x600x250 мм.
Есть в нём дверца и вентиляционные отверстия внизу и под верхней крышкой (фото 1).
Доработка выразилась лишь в устройстве щеколды под навесной замок, установки опорных ножек и проделывании двух пар отверстий под арматурный пруток для навески крючков с мясным полуфабрикатом (фото 2).

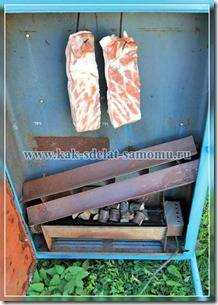

Готовый шкаф установил на постоянное место в углу двора подальше от построек. Нагревательные элементы заключил в специальный переносной корпус в виде корыта на ножках. ТЭНы к электросети подключил длинным кабелем.

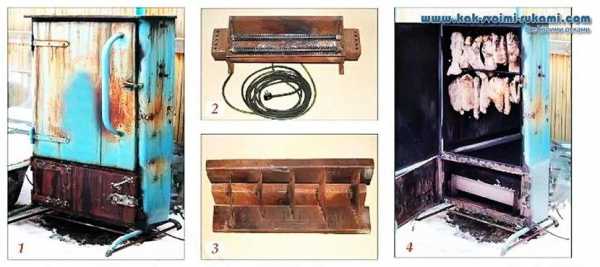

Такой нагреватель (рис. 1) удобно обслуживать и хранить между копчениями в сухом месте на полке в гараже.
Изготовить своими руками дымогенератор с электронагревателем довольно просто.
Из прямоугольной заготовки листового металла толщиной 1 мм изгибаем корыто. Длина его должна соответствовать размерам ТЭНов. Из того же металла вырезаем две щеки-ножки и электросваркой привариваем к корыту. В щеках сверлим по два отверстия по диаметру ТЭНов, а затем прорезаем вертикальные пазы, в которые укладываем эти нагреватели.
Читайте также: Еще один вариант самодельной садовой коптильни
С помощью медных перемычек собираем последовательную схему подключения нагревателей к кабелю. Положительным результатом такого соединения является то, что температура нагрева оказывается оптимальной для медленного тления древесины в корыте.

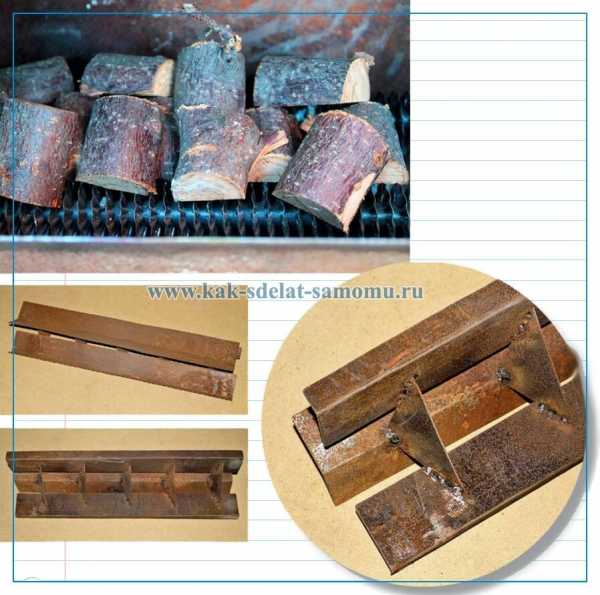

Кроме того, оребрение ТЭНов не позволяет уложить чурочки плотно (фото 3), чем достигается отличная конвекция горячего воздуха, необходимого для их тления. Мощность нагревателей должна быть согласована с размерами коптильни и соответствовать допустимой нагрузке домашней электросети. В моём случае оптимальной оказалась мощность двух нагревателей по 1,5 кВт.
Для защиты от случайного прикосновения к электрическим контактам все соединения закрываем защитными коробками, которые прикрепляем винтами с гайками к щекам корпуса нагревателя.
Третья, очень важная, часть конструкции — капельник, который препятствует попаданию растопленного жира на чурочки и горячий нагреватель. Пропитанные жиром деревяшки могут воспламениться.
Изготовим капельник из трёх прямоугольных заготовок листового металла одинакового размера. Лотки должны быть длиной чуть больше ширины шкафа. Капельник в единое целое соединяем точечной электросваркой лотков с угловыми треугольными рёбрами таким образом, чтобы верхний лоток перекрыл кромки нижних, а ребра были наклонены в сторону слива жира. Наклонные ребра легко пропускают дым и даже перемешивают его поток.
Разобраться в нехитрой конструкции коптильни вам помогут прилагаемые чертежи (см. рис. 1-3).
Самодельная электрокоптильня – чертежи

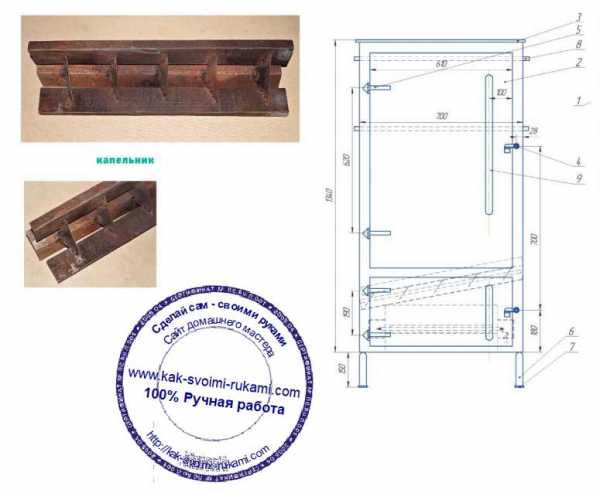

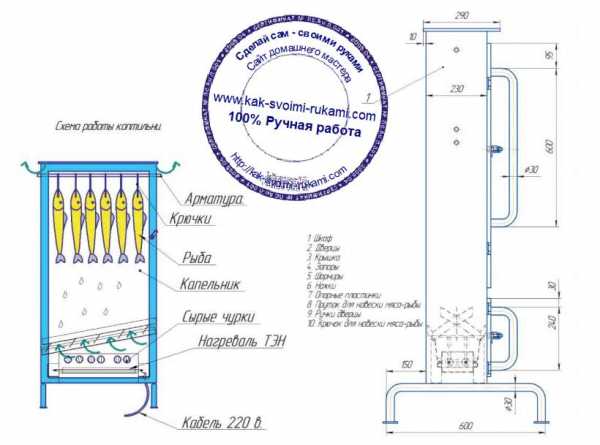

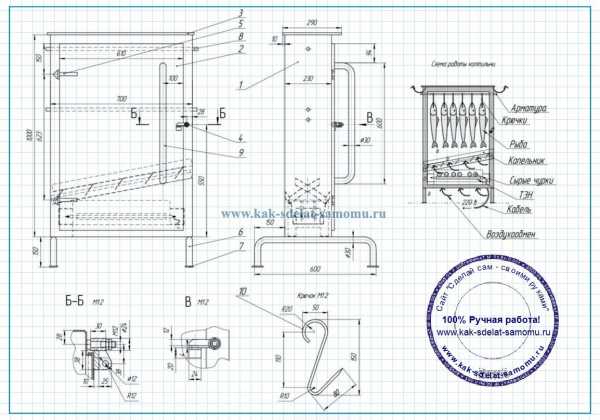

Чертеж 1: Устройство самодельной коптильни и схема копчения продуктов.
1. Шкаф 2.Дверь. 3. Крышка 4. Запор в сборе. 5. Шарниры. 6. Ножки 7. Опорные пластинки 8. Пруток для навески с последующим копчением мяса и рыбы 9. Ручка дверцы 10. Крючок для копчения мяса и рыбы

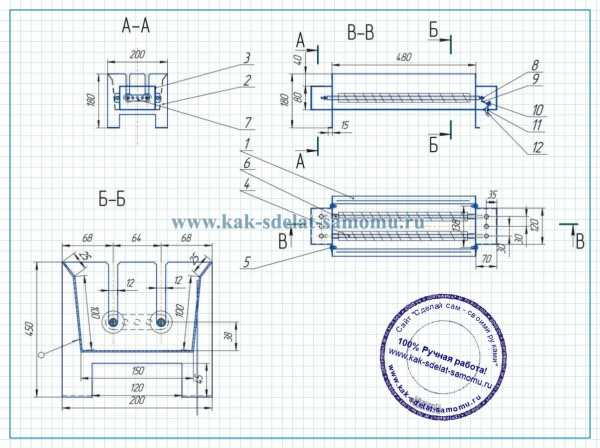

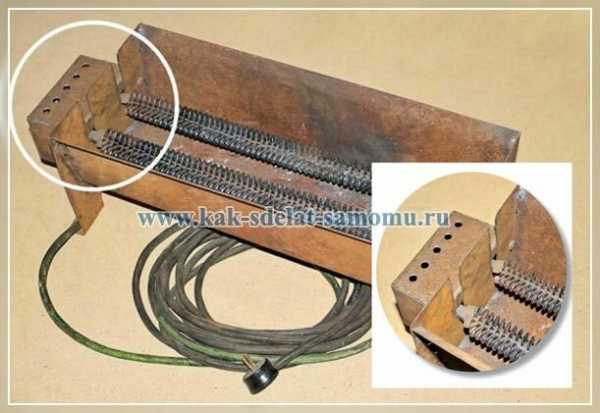

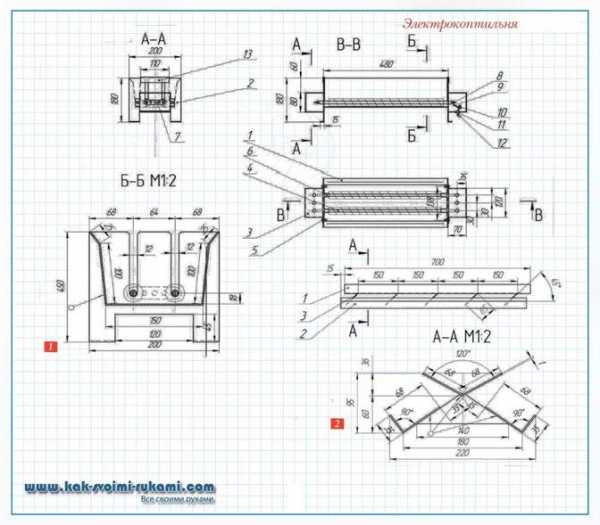

Чертеж 2: Электронагреватель коптильни.
| 1. Корпус-корыто | 1шт |
| 2. Ножки – щеки | 2 шт |
| 3 Крышки защитные | 2 шт |
| 4. ТЭНы воздушные | 2×1,5 квт |
| 5. Болт М5, гайки, шайбы | 4 комплекта |
| 6. Распорки ТЗН по месту | 4 шт |
| 7. Перемычка ТЗН медная | 1шт |
| 8. Гайки М4. шайбы крепления | 4 комплекта |
| 9. Радиатор медный | 2 шт |
| 10. Винт М4, гайки, шайбы крепления кабель | 2 комплекта |
| 11. Резинка дизлектрическая в крышке | 1шт |
| 12. Кабель с вилкой | комплект |

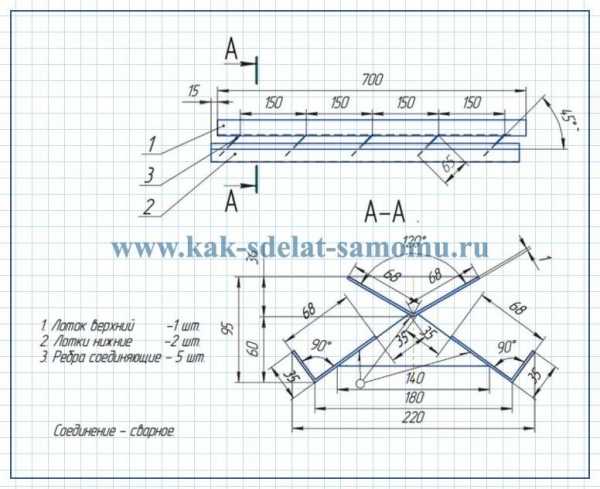

Чертеж 3. Капельник коптильни.

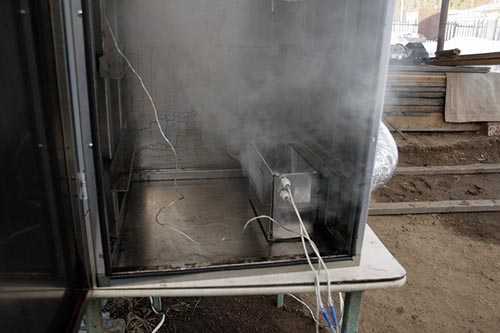

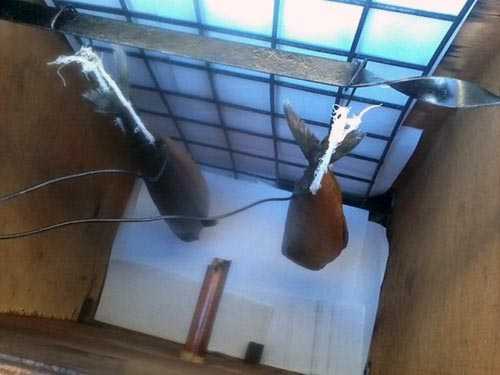

В любом деле после сборки изделия наступает период испытаний. Повесив пару кусков просоленного сала на специальные мощные крючки, я уложил в корыто несколько черемуховых чурочек и включил нагреватель в сеть. Примерно через 30 минут из всех щелей коптильного шкафа повалил дым. Процесс оказался легко управляем.
Мало дыма — подложил деревянных чурочек, а много дыма в копчении не бывает! Вот будет лето, богатое всякой рыбой, — наловим её несколько вёдер, засолим и закоптим.
Автор советов по изготовлению самодельной электро-коптильни А. Матвейчук. Чертежи и фото автора.
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
kak-svoimi-rukami.com
Электрокоптильня холодного копчения своими руками
Аромат рыбки холодного копчения или домашнего прошутто вызовет у ваших гостей голодную слюнку, а у вас — чувство доброго тщеславия, как у хозяина щедрого и оригинального. Но для того, чтобы угостить подобными деликатесами, вам нужна собственная коптильня. И сейчас мы рассмотрим два способа того, как сделать ее своими руками.
Советы по изготовлению коптильни
В отличие от дорогостоящего импортного оборудования, которое все чаще замещает натуральный древесный дым синтетическими жидкостями, ваша коптильня будет чиста как слеза единорога. В том плане, что мясо-рыба-колбаса будут плавно приобретать аромат натурального дымка от опилок или полена. Какую породу дерева выбрать для холодного копчения, это уже вам решать.
Кстати, доказано, что наиболее удачным мясо получается при копчении от дуба, осины, а рыба — от плодовых пород типа вишни. Хвойные не годятся, так как содержат смолы, портящие вкус продукта.
Второй момент: делая подобное устройство своими руками, выбираем метод холодного копчения, и вот в чем суть. При горячем температура обработки колеблется от 60 до 120 градусов, процесс длится недолго. Это, конечно, здорово, раз можно за несколько часов достичь результата. Зато при обработке в электрической коптильне при 20-25 градусах продукт консервируется лучше и хранится даже дольше магазинной. Итак, ближе к делу.

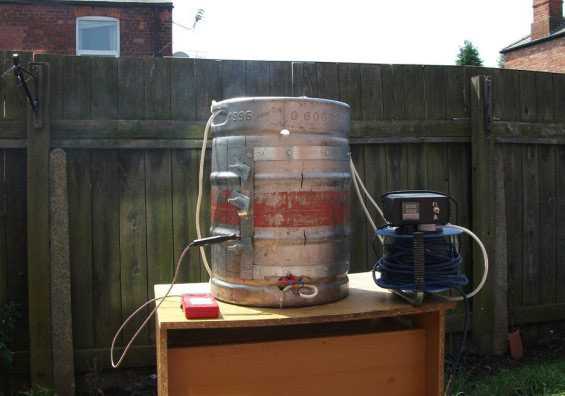

Коптильня своими руками из 200л бочки

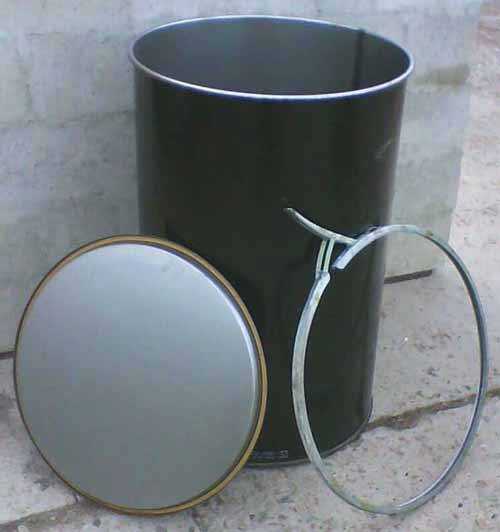

Основное сокровище, которое придется раздобыть — это бочка из прочного металла, желательно из жаропрочной стали. Такая, в которых хранятся взрывоопасные жидкости или вещества, химикаты. Купить подобную в состоянии б/у не составит труда, например, через доску объявлений Авито либо на ближайшем оптовом складе металлопродукции. Только позаботьтесь о том, чтобы бочка имела крышку (далее будет понятно, зачем).
А кроме бочки нужны:
- 4 колесика для удобной транспортировки коптильни. Можно купить в строительном магазине или на мебельных базах;
- электроплита, с помощью которой будет подогреваться атмосфера внутри бочки. Подойдет обычная «буржуйка» из дома;
- термостат для регулировки температуры.
Советуем брать термостат с полем регулировки от 20 до 90 градусов по Цельсию, даже если электрическая коптильня подразумевается только для холодного копчения.
- Электрокабель;
- Посудина для сбора жира, капающего в процессе обработки;
- Поддон для щепок, опилок, брикетов — словом, для горючего материала;
- Термометр;
- Сверло по металлу;
- Сетка-рабица или решетка для расположения продукта.
Сетку можно заменить системой крючков, в конце концов, обустроить оба варианта. Важно, чтобы ваша домашняя электрокоптильня была удобна в пользовании как любая профессиональная.

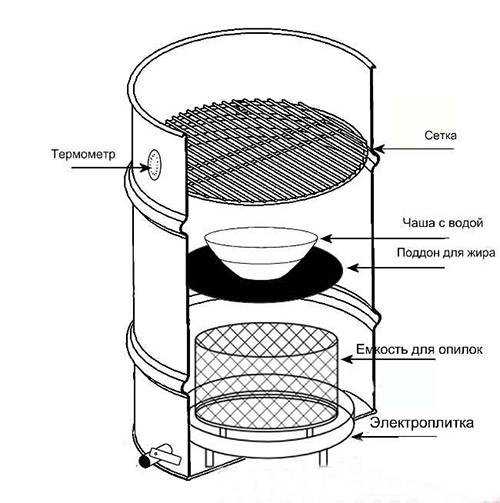

Чертеж электрокоптильни
Сборка электрокоптильни
Вкратце полученный результат должен быть таким: на дно бочки ставится электроплита, проделывается вентиляция и крепится зона для расположения продукта. Бочку нужно предварительно хорошо вымыть (мало ли, что хранилось в ней до этого). Дальше необходимо положить внутрь охапку хвороста или дров и сжечь их, чтобы устранить остатки масла, а заодно прокалить стенки. Только потом не забудьте соскоблить нагар при помощи щетки из металла и хорошо сполоснуть с применением моющего средства.
По мере высыхания бочку устанавливаем на колесики и делаем вентиляцию, для чего в нижней части сверлятся отверстия. Диаметр каждой окружности может быть 10мм, всего таких дырочек нужно 5-8 штук. Далее, приступаем к электроплите: от нее, собственно, требуется только ТЭН. Поэтому если вы знаете, как своими руками выпотрошить печку дома, дерзайте, если нет — зовите мастера либо просто купите на рынке теплонагревательный элемент.

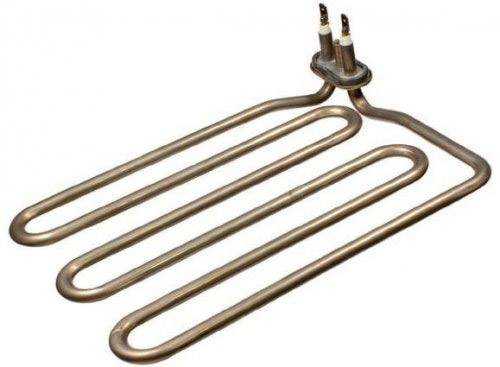

В качестве источника огня будет выступать ТЭН открытого типа
С помощью винтов он крепится по центру бочки и рядом располагается термостат с последовательным соединением (провод медный не менее 2,5 мм2 сечением). Поместите его датчик в удобном для обозрения месте.
Затем приступаем к обустройству верхней части. Через небольшое просверленное отверстие крепится термометр, посередине бочки устанавливается поддон для сбора жира (можно обычный противень. В самой крышке бочки необходимо проделать 50мм дыру на отвод дыма.
Внимание! Отверстие-дымоход должно закрываться заслонкой и в начале процедуры холодного копчения должно быть закрыто.
Поддон для опилок тоже может быть сетчатым либо изготавливается из простой кастрюли. Как показывает практика, одной полной 5-литровой кастрюли топлива хватает на дым для 8-10 часового сеанса при 20 градусах или 2-3 часа быстрого «горячего» копчения. Готово: первый подогрев рекомендуется проводить в течение 10-20 минут для того, чтобы «раскочегарить» бочку, а затем можно закладывать в электрокоптильню мясо или рыбу.
Сборка электрокоптильни для горячего копчения описана тут!
«Советский» вариант

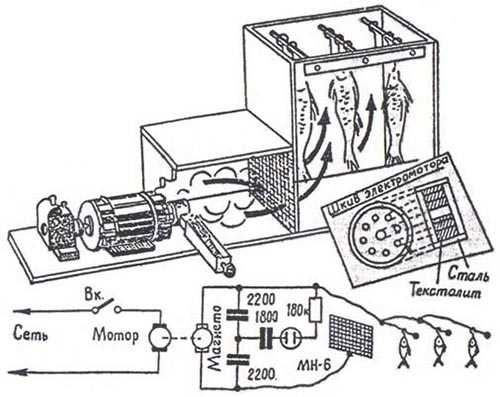

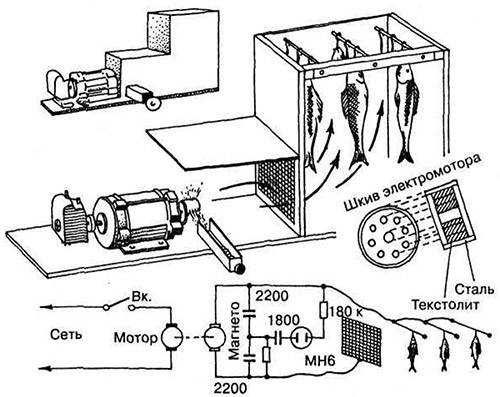

Ниже приводим рисунок, взятый из журнала времен СССР, пособия для инженеров-любителей.
На рисунке подробно объяснена суть того, как соорудить своими руками коптильню и ввиду небольших габаритов можно поставить ее дома, но лучше на заднем дворе дачи или коттеджа. Кстати, размеры камеры таковы:
- Малая для образования дыма 260x240x220 мм;
- Крупная для копчения 340x430x220 мм.
Подобная домашняя вещь пригодится любителям копченого смальца или свежевыловленной рыбки.
Итак, в данном случае корпус сборный из стального листа, хотя есть возможность изготовить его из фанеры 15мм толщиной. В этом случае, необходимо продумать пожарную безопасность, разместив тлеющее сырье в камере, выложенной асбестом или другими огнеупорами. Емкости для опилок не нужно — ее роль исполняет дымящийся брусок, тлеющий в результате вращения моторного шкива. Мотор работает от переменного тока, и его лучше всего выбирать мощностью от 0,5 до 2 киловатт (подобные бытовые агрегаты от поломанных мопедов, мощной стиральной машинки и другой техники можно купить на барахолке).

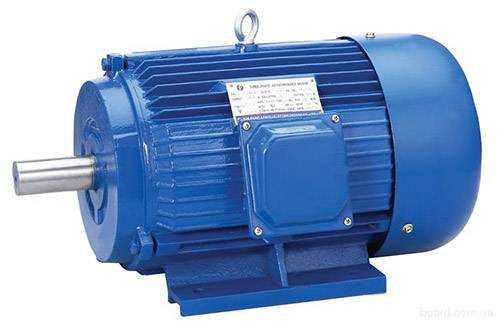

Необязательно покупать новый электродвигатель, загляните на барахолку
Для того, чтобы подобрать нужную силу вращения для появления дыма, используйте регулировочный винт, который закручивает пружину шкива и прижимает его сильнее либо, наоборот, ослабляет давление на брусок.
Естественно, брусок постепенно стирается, поэтому винт приходится регулировать, а дерево периодически менять.
Камера холодного приготовления мяса или рыбы находится по соседству от камеры тления бруска, их отделяет сетка или решетка. На рисунке продукты подвешены на крючках, но можно располагать, скажем, филе на решетке как и в предыдущей схеме. Важно, чтобы разделяющая решетка была подключена к источнику отрицательно заряженных частиц, а крепления для рыбы/мяса — к положительному, тогда дым будет притягиваться.
Мы видим, что подобная домашняя коптильня имеет свое магнето, в роли источника напряжения, которое подключено к мотору. Схема последовательного подключения конденсаторов и их емкость указана также. Рекомендованные значения при рабочем напряжении не менее 2 кВ — два конденсатора по 2200 ПФ и сигнальный 1800 ПФ. Чтобы убедиться в том, что магнето работает, его снабжают светодиодной лампочкой.
Надеемся, что эти две идеи вдохновят вас на сборку подобной конструкции дома своими руками. Если есть доработки или предложения, вносите их в виде комментариев, с удовольствием учтем!
okopchenii.ru
как сделать своими руками с генератором для холодного копчения
Процесс копчения – это достаточно трудоемкий процесс, особенно если говорить об обработке продуктов холодным дымом. Сделать копчение более простым и легким можно с помощью электростатической коптильни. Устройство можно либо приобрести уже готовое к использованию, либо же сделать его своими руками из подручных средств.
Разберем – что такое электростатическая коптильня
В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.
Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.
В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.
Внешний вид и принцип действия устройства

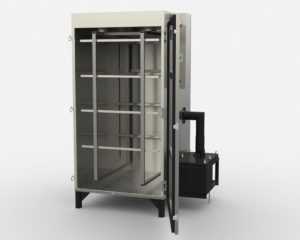

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

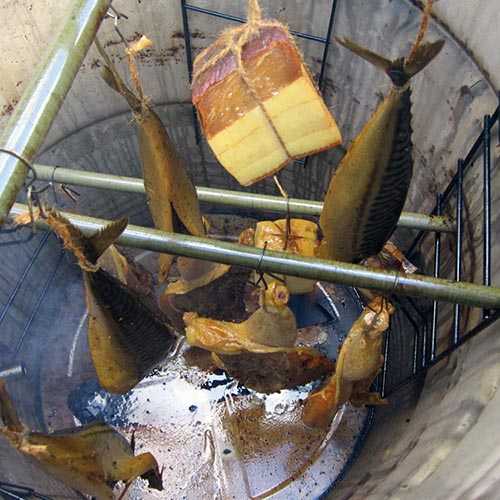

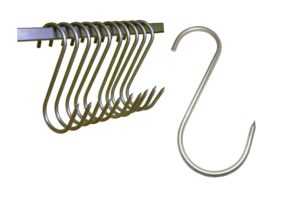

Как правило, продукты подвешиваются с помощью специальных крюков, чтобы с них мог без проблем стекать весь лишний жир.
Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.
Основные преимущества
Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.
Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.
Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:
- Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
- Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
- В продаже имеются модели, вес которых не превышает десяти килограмм.
- Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
- Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
- Все копчености готовятся без использования жира.
Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.
Из каких составляющих изготавливается
Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:
- Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.

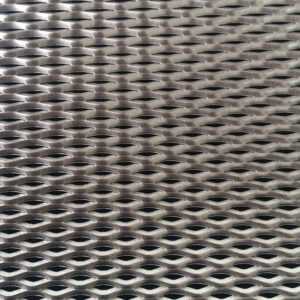

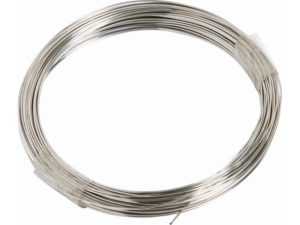

- Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
- Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
- Системы для охлаждения дымового потока.
Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.
В центральной части корпуса устройства нужно смонтировать съемную подвеску из проволоки, к которой будут прикрепляться предварительно подготовленные продукты.
Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.
В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.
Обзор электростатических коптилен, представленных на рынке
В продаже есть достаточно много вариантов подобных конструкций. Выбирать стоит с учетом того, в каких именно условиях будет проходить процесс копчения и какое количество продуктов нужно приготовить за один раз. Если говорить о более компактных моделях для домашнего использования, то выбор не такой большой.
Cosmogen
Компания Cosmogen предлагает своим покупателям коптильни как для холодного метода копчения, так и для горячего. В продаже можно найти устройства бытового или производственного типа. Электростатические коптильни этого производителя считаются многофункциональными. В них можно не только коптить разнообразные продукты, но и сушить или вялить. Огромным преимуществом есть то, что можно комбинировать несколько разных способов приготовления.
Конструкции Cosmogen отличаются долговечностью и эффективностью, высоким качеством. Они очень просты в использовании и имеют относительно невысокую стоимость.
Ижица

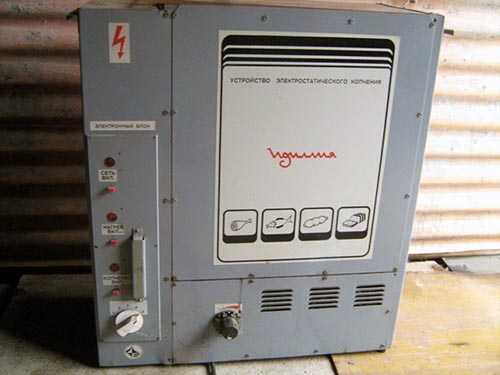

Для достаточно больших предприятий, которые занимаются продажей копченостей, можно приобрести конструкции от производителя Ижица. К примеру, пользуется популярностью такая модель, как Ижица 1200М. Устройство имеет весьма неплохие параметры и характеристики:
- За один раз можно загрузить до ста килограммов продуктов.
- Для установки коптильни требуется площадь размером 2х2 метра.
- В час конструкция потребляет всего лишь 0,6 кВт электричества.
Коптильни производителя Ижица относятся к проверенным временем конструкциям, которые имеют небольшую стоимость, высокий показатель эффективности и долгий срок эксплуатации.
Стоит отметить, что на приготовление, например, рыбы в этой коптильне, понадобится не более трех часов. С помощью дымогенератора можно уничтожить все бактерии, которые могут навредить человеческому здоровью.
Самодельные электростатические коптильни
Если коптильни заводского изготовления не по карману, а побаловать семью копченостями хочется, то можно сделать электростатическое устройство собственными руками.
Большинство материалов, которые потребуются для сборки, можно без проблем отыскать в гараже. Часть элементов нужно будет купить отдельно, но они имеют невысокую цену.
Из развертки телевизора

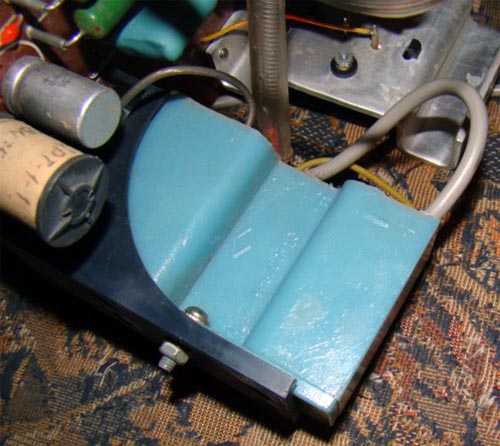

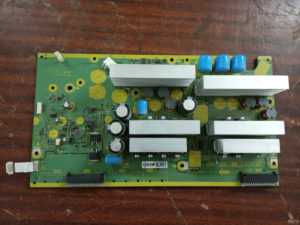

Для изготовления электростатической конструкции вполне могут подойти детали, которые остались от старого телевизора. В них есть специальная плата развертки, которую можно использовать для коптильни.
Дополнительно нужно сделать схему на строчнике, ведь с помощью всего лишь одной платы развертки не получится полноценно управлять мощностью, которую будет вырабатывать электростатическое поле. Мощность блока высокого напряжения будет влиять на размер готовой конструкции. Чем больше лет телевизору, тем более мощная плата в нем установлена. Соответственно, будет больше электрическое поле. В таком случае можно подобрать корпус достаточно большого размера.
Из катушки зажигания и автомобильного аккумулятора
Собрать блок высокого напряжения можно из аккумулятора и катушки. Устройство имеет достаточно простую схему, в которой присутствует определенный источник питания и ключ. Генератор, который задает импульсы, должен иметь частоту не более 1-2 кГц. Напряжение всей цепочки – не более 12В.

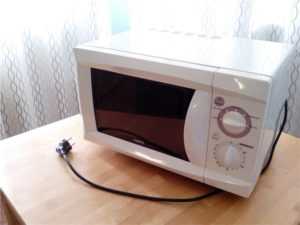

Из микроволновки
Со старой микроволновой печи можно взять высоковольтные диоды.
Для того, чтобы электростатическая коптильня полноценно функционировала, необходимо использовать диоды, номиналы которых находятся в пределах 0,3-2,5 А.
Определить точный показатель можно с учетом мощности.
Из холодильника

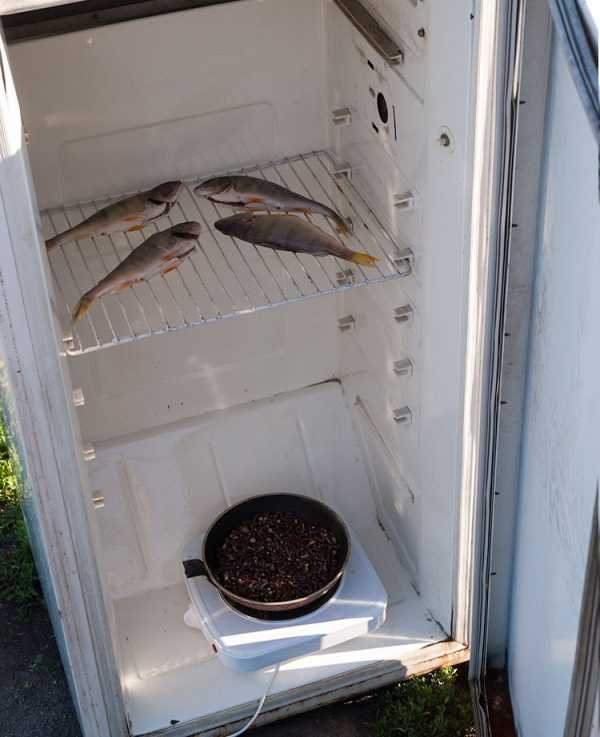

Старый холодильник станет отличным корпусом для электростатической коптильни. Использовать такое устройство можно как в домашних условиях, так и на даче. Конструкция получается достаточно большой и просторной, поэтому за один раз можно коптить достаточно много продуктов.
Прежде, чем приступить к изготовлению конструкции, необходимо правильно выбрать место для установки будущей коптильни. Лучше всего поставить коптильню немного под уклоном, чтобы холодильник находился чуть выше используемого дымогенератор. Если же коптильня будет устанавливаться на ровной местности, то для расположения дымогенератора дополнительно выкапывается яма или же сама конструкция устанавливается на небольшое возвышение.
Конструкция из утятницы
Весьма удобная конструкция небольшого размера получится, если использовать две утятницы.
На одной из емкостей снимается ручка с крышки и крепится на ее дно. Между собой обе емкости необходимо скрепить с помощью винтов, для которых предварительно просверливаются отверстия. Также нужно сделать еще одно отверстие, в которое будет проходить труба дымоотвода. Все остальные детали устанавливаются по желанию владельца мини-коптильни.

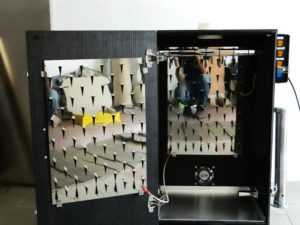

Изготовления электростатической коптильни своими руками
Для того, чтобы сделать электростатическую коптильню своими руками достаточно быстро, нужно заранее подготовить все необходимые инструменты и материалы, а также ознакомиться с инструкциями по сборке.

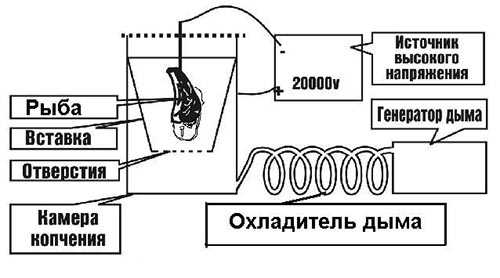

Схема и чертежи
Посмотреть разные варианты схем и чертежей самодельных электростатических конструкций можно в Интернете. Все они находятся в свободном доступе, поэтому без проблем подберется наиболее подходящий вариант.
Материалы и инструменты

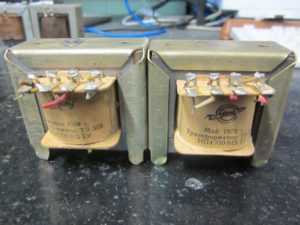

Для изготовления электростатического устройства можно использовать трансформатор от старого телевизора. Кроме того, необходимо подготовить транзистор, металлическую сетку, эбонитовые изолирующие кольца, каскадный генератор, изолированный сетевой кабель и резистор.
Генератор высокого напряжения
Электростатическая коптильня отличается от классической конструкции тем, что в ней присутствует электрическое поле. Для получения источника с мощностью 20 тысяч Вольт, необходимо воспользоваться генератором высокого напряжения. Собрать его очень просто по предоставленным в сети схемам.
Коптильная камера
Все продукты, которые находятся в коптильной камере, ни в коем случае не должны прикасаться к стенкам. В противном случае может возникнуть короткое замыкание. Перекладины необходимо крепить к корпусу коптильной камеры, используя при этом диэлетрические прокладки. Идеальным вариантом станет изготовление перекладин из качественной и достаточно прочной древесины.
На изоляторы необходимо закрепить анодную сетку, через которую и будет подаваться положительный заряд от генератора высокого напряжения. Стоит внимательно следить за тем, чтобы не произошло короткого замыкания в коптильной камере, ведь это очень опасно. Дополнительно нужно использовать изолятор. Идеальным вариантом для электростатической коптильни станет специальное жаростойкое стекло. Нельзя пользоваться изоляторами, которые могут повредиться под воздействием высокой температуры.
На камеру крепится плотная дверца, в которую нужно врезать штуцер дымоотвода и термометр, с помощью которого можно будет контролировать температуру копчения. Когда устройство будет готово к использованию, на штуцер надевается шланг, который выводится либо в форточку, либо в вытяжку.
Коптильная камера должна быть вертикальной. Оптимальными размерами считаются 300х300х700 мм.
Дымогенератор
Статическое копчение считается весьма прогрессивным способом, но при этом оно также требует использования дымогенератора. Для его изготовления нужно подготовить следующие материалы:
- Эмалированная емкость небольшого размера.
- Металлические фитинги с резьбой.
- Несколько трубок с нержавеющей стали, которые должны иметь тот же диаметр, что и подготовленные фитинги.
- Трубка из меди с диаметром 4-5 мм.
- Резиновый шланг.
- Компрессор небольшого размера.
В крышке емкости нужно сделать отверстие, которое будет рассчитано под резьбу фитингов. Дальше вместе скручиваются бочонок и тройник, чтобы в результате вышло соединение буквой «Т». Длинный конец вставляется в отверстие, сделанное в крышке. Дальше прикручиваем его с другой стороны с помощью контргайки.
В одну сторону тройника вкручивается патрубок, через который будет выходить дым. С обратной стороны вставляется штуцер, с предварительно вставленной в него медной трубочкой. Штуцер будет играть роль форсунки для подачи в конструкцию достаточного количества воздуха.
На медную трубку надевается шланг компрессора. В днище кастрюли делается небольшое отверстие, через которое будет поджигаться топливо. Затем нужно подключить компрессор, насыпать щепу в готовую конструкцию и поджечь ее с помощью нижнего отверстия.
Радиатор охлаждения дыма
Для холодного типа копчения необходимо, чтобы дым охлаждался до нужной температуры. Для охладителя используется самая простая трубка ПВХ, длина которой составляет примерно 1-2 метра. Дымоход обматывается трубкой и один ее конец подключается непосредственно к водопроводному крану. Второй конец необходимо опустить в канализацию. Изменить температуру дыма можно в том случае, если поменять длину дымохода.
Влагосборник
Когда коптятся продукты, с них выделяется определенное количество влаги, сока и жира. Поэтому в нижней части коптильной камеры нужно установить влагосборник. Для этой цели вполне подойдет тазик из пластика для холодного метода копчения и эмалированная емкость для горячего копчения.
Анодная сетка
Для анодной сетки, на которую будет подаваться во время копчения положительный заряд, можно использовать металлическую сетку. Идеальным вариантом станет элемент, изготовленный из нержавейки или любого цветного металла. Дополнительно на сетку крепятся штыри из металла, длина которых составляет 3-4 сантиметра. Все штыри должны располагаться на одинаковом расстоянии.
Катодные крюки
Для того, чтобы получить отрицательный полюс (катод), применяются крюки, на которые и будут подвешиваться подготовленные продукты. Для того, чтобы копчение было качественным и быстрым, крюки втыкаются в любой продукт на глубину до семи сантиметров.
Если используются перекладины из дерева, то отрицательный провод нужно присоединить к самим крюкам. В случае использования металлической перекладины, катодный провод присоединяется к самой перекладине.
Техника безопасности
Когда для работы используется электрические устройства, не стоит забывать о правилах безопасности.
Высокое напряжение может стать причиной летального исхода. Для того, чтобы не возникло никаких негативных последствий, стоит выполнять следующие простые правила.
- Коптить продукты в электростатической коптильне можно исключительно в тех помещениях, где низкая влажность воздуха.
- Нельзя трогать устройство, когда оно работает.
- Для основания корпуса необходимо использовать материалы, которые не будут проводить ток.
- Доставать копчености можно только после выключения прибора из сети.
- Нельзя, чтобы продукты прикасались стенок или сетки.
- Не стоит забывать о том, что на протяжении еще некоторого времени после прекращения работы, в устройстве может оставаться заряд. Лучше отключить коптильню и еще немного подождать.
- Все проводящие части должны быть тщательно изолированы.
Возможные проблемы копчения и пути их решения
- Возможность возникновения электрического пробоя. Все продукты должны быть развешены на определенном расстоянии друг от друга и от стенок конструкции. Пробой может возникнуть в том случае, если есть некачественная изоляция элементов.
- Если коптильня не набирает необходимую температуру или же не вырабатывает дым, то причиной этого может быть неисправность нагревательных деталей. В таком случае стоит их заменить.
- Неправильно подобранная щепа. Для того, чтобы копчености получились вкусными, важно правильно выбрать топливо. Нельзя использовать древесину со смолой, ведь с дымом будут выделяться вредные вещества.
- Горечь. Горький привкус у копченостей появляется из-за топлива. В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
- Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
- После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
- Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.
Продукты, подходящие для приготовления в коптильне
Большая часть продуктов, которая будет коптиться холодным методом, должна быть предварительно замаринованная. Коптить холодным способом можно жирные сорта рыбы и мяса. Они очень хорошо провяливаются и отдают весь лишний жир. За счет того, что такие продукты будут достаточно долго обрабатываться дымом, срок их сохранности увеличивается в несколько раз. Некоторые копчености без проблем могут храниться целый месяц в прохладном месте.
Для горячего метода копчения подойдет курица, нежирные сорта рыбы и мяса, морские продукты. За счет влияния высокой температуры, копчености будут иметь корочку, а сам вкус получится очень нежным. Срок хранения таких копченостей не превышает пять дней.
Электростатическая коптильня – это удобное в использовании устройство для копчения разнообразных продуктов.
Изготовить ее можно своими руками из подручных материалов. Заводские конструкции могут прослужить до десяти лет, поэтому это неплохое вложение финансов. Такие коптильни позволяют быстро готовить пищу, а употреблять готовые копчености можно практически сразу после окончания процесса копчения.
1pokopcheniyu.ru
Электрическая коптильня на основе ТЭНов своими руками (Чертежи + фото) | Своими руками
ЗАДУМАЛ УСТАНОВИТЬ НА УЧАСТКЕ КОНСТРУКЦИЮ ДЛЯ ХОЛОДНОГО КОПЧЕНИЯ. ПОСОВЕТОВАЛСЯ С ТОВАРИЩЕМ И ОН ПРЕДЛОЖИЛ ВАРИАНТ НА ОСНОВЕ ЭЛЕКТРИЧЕСКИХ ТЭНОВ. ПРИКИНУВ ПРЕИМУЩЕСТВА (НЕ НУЖНО ЗАГОТАВЛИВАТЬ ДРОВА И КОНТРОЛИРОВАТЬ ПРОЦЕСС ГОРЕНИЯ, НЕТ ОТКРЫТОГО ОГНЯ), ВЗЯЛ ЭТУ ИДЕЮ НА ВООРУЖЕНИЕ.
ИЗГОТОВЛЕНИЕ САМОДЕЛЬНОЙ КОПТИЛЬНИ
Для коптильного шкафа подошел ящик от старого электрощита размером 1200x600x250 мм — в нем есть дверца, продувные отверстия и вентиляция под верхней крышкой.
Приварил к нему отсек для дымогенератора и опорные ножки (фото 1), установил на дверцы защелки и просверлил отверстия под арматурные прутки для навешивания крючков.
Нагревательные элементы (ТЭНы) соединил последовательно, прикрепил к их контактам провод с вилкой и поместил все в переносной металлический короб на ножках (фото 2), который изготовил по чертежу (см. рис. 1 на стр. 14). В таком виде ТЭНы удобно обслуживать и хранить между копчениями.
Из листовой стали толщиной 1 мм по чертежу (рис. 2) изготовил капельник (фото 3), состоящий из трех лотков-уловителей: они препятствуют падению растопленного жира на горячий нагреватель. А приваренные наклонные ребра легко пропускают дым и даже перемешивают его.
Испытание электрокоптильни

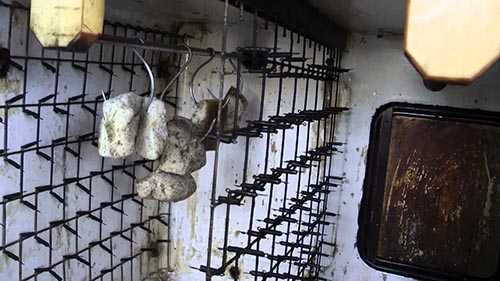

Повесил просоленное сало на крючки (фото 4), наложил на короб с ТЭНа-ми напиленные кленовые чурки, засыпал опилками и включил нагреватель в сеть. Примерно через 30 мин. пошел дым. Через 4 часа нагреватель выключил из розетки и подождал еще столько же времени. Проверил готовый продукт — получилось очень вкусное и душистое блюдо, значит коптильня работает. Приятного аппетита, господа!
Ссылка по теме: Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению.
ЧЕРТЕЖИ ЭЛЕКТРИЧЕСКОЙ КОПТИЛЬНИ
ЭЛЕКТРОКОПТИЛЬНЯ СВОИМИ РУКАМИ – ФОТО
Коптильня своими руками с электрическим дымогенератором после модернизации
Коптильня из старого электрощита с габаритами 1200 х 600 х 250 мм (с ножками) работала у меня несколько лет. Но для сала и мяса было чуть жарковато, особенно в летний период. Для понижения коптильной температуры надумал я увеличить высоту и, следовательно, внутренний объём шкафа.
Доработка выразилась в приварке снизу отсека для дымогенератора, устройстве на нижней дверце запора под навесной замок и усилении опорных ножек.
Готовый шкаф с габаритами1490 х 600 х 250 мм (с ножками) вернул на постоянное место в углу двора.
Доработал и дымогенератор. Нагревательные элементы опустил до дна корыта, чтобы ароматные чурки не зависали наТЭНах.
Изготавливается нагреватель просто.
1.Из прямоугольной заготовки листового металла (S = 1 мм) сгибается корыто. Длина его должна соответствовать воздушным ТЭНам.
- Из листового металла (S=1 мм) вырезаются две щеки- ножки и привариваются к корыту.
- В щеках сверлятся две пары отверстий и прорезаются сквозные пазы для установки ТЭНов.
- К ТЭНам крепятся медная перемычка последовательного соединения и кабель через медные пластинки-радиаторы.
- Изготавливаются защитные коробки хвостиков ТЭНов и прикрепляются на винты с гайками к щекам корпуса нагревателя.
- Загибаются и обжимаются пластины фиксации ТЭНов.
Положительными качествами последовательно соединённых воздушных ТЭНов является их нагрев, оптимальный для тления сырого дерева, невозможность плотной обкладки и отличная конвекция.
Мощность должна соответствовать размерам коптильни и возможностями домашней электросети. В моём случае оптимальная мощность — 2 х 1.5 кВт.
Третья часть конструкции — капельник из трёх лотков-уловителей. которые препятствуют падению растопленного жира на горячий нагреватель. А приваренные наклонные рёбра легко пропускают дым и даже перемешивают его.
Изготовить капельник также несложно.
- Из прямоугольных заготовок листовой стали (S = 1 мм) выгибаются три одинаковых лотка длиной чуть больше ширины шкафа.
- Из такой же стали вырезаются четыре соединяющих ребра.
- Сваркой всё сваривается на крепкие точки таким образом, чтобы верхний лоток перекрыл кромки нижних, а рёбра дымоперемешивания были наклонены в сторону слива жира.
После модернизации агрегата наступает период испытаний. 10 кг просоленного и отмоченного мяса косули я повесил в два ряда на арматурные прутки в верхней части шкафа. В корыто дымогенератора наложил напиленных сливовых сырых колбушек, засыпал сливовым опилом и поставил в нижний отсек коптильного шкафа. Включил нагреватель в сеть.
Через четыре часа нагреватель выключил из розетки, и процесс тления-копчения шёл по инерции ещё четыре часа. Оставил доходить мясо до утра.
Пробы снимал знакомый охотник. Вкусовые свойства копчёного дикого мяса им одобрены!
© Автор: Анатолий Матвейчук. Фото автора
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
kak-svoimi-rukami.com
Электрическая коптильня своими руками: советы по изготовлению
Копчёные продукты отличаются ярким и запоминающимся вкусом. Практически в каждом доме найдётся какая-нибудь копчёность. Хорошо, если она приготовлена своими руками, ведь не каждый готов доверить своё здоровье продуктам, предлагаемым в магазинах. Всем известно, что копчёные изделия не являются диетическим продуктом, а продающиеся в магазинах содержат большое количество вредных консервантов и добавок. Возникает вопрос: как уменьшить потенциальный вред любимых продуктов, сохранив при этом их вкус и аромат? Выход из положения — домашнее копчение. Электрическая коптильня отлично справится с поставленной задачей. Но как сделать её своими руками?
Видео о том, как коптить продукты в электрической коптильне:
Электрическая коптильня для самых вкусных блюд
Сделав электрическую коптильню своими руками, вы сможете готовить блюда как горячего, так и холодного копчения, причём тоже собственноручно.
Принцип её работы
Само по себе копчение представляет обработку продукта горячим дымом от тлеющих опилок различных пород деревьев. Из-за особенностей приготовления (происходит обезвоживание продукта), ваше блюдо будет иметь более длительный срок хранения, а дымок от опилок придаст особый аромат.
Чем отличается горячее копчение от холодного?
Горячее копчение от холодного отличается температурой и временем обработки продукта. В первом случае температура составляет +45–120 градусов и процедура занимает всего несколько часов, во втором — 20–25 градусов и несколько дней. Чаще всего используют горячее копчение, т. к. результат достигается гораздо быстрее, но при этом продукты холодного копчения хранятся дольше, не покрываясь слизью, как магазинные. Но разве может долго храниться такая вкуснятина? Нет, её хочется съесть как можно быстрее!
Сделать коптильню несложно
Сделать электрическую коптильню своими руками не так уж и сложно, главное — желание. Если разобраться, то для этого нужна ёмкость с плотно прилегающей крышкой. Корпус желательно делать металлическим. В верхней части прикрепляется решётка, на которой и раскладывают продукты для копчения. Важно, чтобы они лежали в один слой, не перекрывая друг на друга. Под решёткой необходимо установить поддон, куда будет стекать жир. На дно решётки засыпаются опилки или древесные щепки. При нагревании щепки начинают тлеть, выделяя дым, которым и обрабатываются продукты, лежащие на сетке. Это основной принцип копчения. А как же сделать такую коптильню электрической?

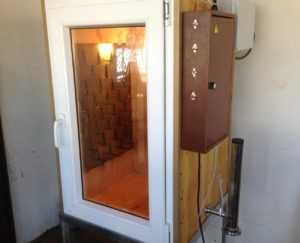

Электрическая коптильня своими руками с помощью холодильника
Видео об универсальной электрокоптильне:
Есть довольно простой способ добиться желаемой цели, даже не имея специальных навыков и познания в электрике. Для этого вам понадобится старый холодильник, желательно небольших размеров, и обычная электроплитка. Во-первых, необходимо удалить охладительный агрегат и изолирующие компоненты, во-вторых просверлить небольшое количество отверстий, через которые будет уходить пар. Поддон для собирания жира можно изготовить из металлического листа. Также можно использовать обычный жаропрочный противень, особенно хорошо подойдут противни, идущие в комплекте со старыми газовыми плитами. Поддон с опилками нужно разместить на электроплитке, причём, чем меньше воздуха будет поступать к опилкам, тем меньше вероятность воспламенения. При этом постоянного дежурства у такой коптильни не требуется, да и занимать она будет немного места.
После сборки своего коптильного аппарата обязательно нужно провести серию испытаний. Со временем вы достигнете идеальных результатов, сбалансировав высоту решётки с продуктами и время процесса приготовления.
Нужно помнить, что много дыма в копчении не бывает, а если мало — подложите щепок.
domkopchenie.ru
как собрать в домашних условиях
Электростатическая коптильня позволяет готовить продукты методом горячего и холодного копчения. Процесс окуривания производится в электростатическом поле, поэтому на создание домашних копченостей уходит гораздо меньше времени. Электростатическую коптильню можно приобрести в специализированных магазинах или сделать своими руками в домашних условиях, что гораздо экономичнее. Данному вопросу и посвящена эта статья.
Существует большой выбор электростатических коптилен, которые можно использовать в домашних условиях. Наиболее популярная российская марка — УЭК-1 Идиллия.
Принцип работы
Как и в любой другой коптильне, в электростатическом приборе для копчения заранее подготовленные продукты закладываются в специальный отдел. Рыбу или мясо чаще всего располагают в вертикальном положении, подвешивая на крюки. Дым получают в дыморегуляторе из древесины: опилок, щепы или специальных брикетов. Электронагреватель создает внутри прибора положительный заряд, благодаря которому дым направляется вверх, окутывая продукты. Дым проходит через решетку с положительным полюсом высокого напряжения. Заготовки подключены к отрицательному полюсу. Положительно заряженные частицы дыма (ионы) стремительно двигаются к мясу или рыбе, пронзая ее в результате силы электрического взаимодействия. Дым выходит черед дымоотвод, поэтому излишнего задымления внутри электростатической коптильни нет. Прочитайте так же о том, как и что коптить в коптильне.
В самодельной или покупной электростатической коптильне сырье (заготовки) подвешивают на крюки.
Принцип электростатического копчения заключается в том, что продукты горения (дым) проникают в будущие копчености очень быстро, то есть скорость диффузии дыма увеличивается. Процесс копчения в такой установке занимает от получаса до нескольких часов, когда в других приборах на это могут уходить целые дни. Однако обработке дымом в большей степени подвержены верхние части продуктов, нежели внутренние.
Совет! Опытные «коптильщики» рекомендуют оставлять продукты электростатического копчения дозревать в холодильнике.
Коптить электростатическим методом можно такие же продукты, что и в других устройствах для копчения — сало, рыбу, мясо.
Читатели считают данные материалы полезными:
- Как сделать коптильню из ведра или кастрюли своими руками
- Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация
Требования к работе
- Температура воздуха в помещении не должна превышать 25 градусов по Цельсию.
- Влажность воздуха — не более 80%.
- Запрещено прикасаться к продуктам, которые находятся в работающей коптильне.
- Прибор работает от розетки, поэтому важно соблюдать технику безопасности — не допускать попадание влаги, не располагать легковоспламеняющиеся предметы вблизи и т.п.
- При закладке продуктов важно следить за тем, чтобы они находились на некотором расстоянии друг от друга, от сетки и стен корпуса.
- Детали, работающие под напряжением, тщательно изолируются.
Рекомендуем прочитать материал об изготовлении коптильни из медицинской биксы своими руками на нашем портале.
Схема работы электростатической коптильни.
Из чего собрать электростатическую коптильню?
Главное отличие электростатической коптильни от других типов — наличие электрического контура. Он работает при напряжении 10-20 кВ постоянного тока. Для коптилен промышленных масштабов, которые рассчитаны на килограммовые объемы, используются специальные трансформаторы. Для самодельной электростатической коптильни достаточно трансформатора от старого телевизора. Кроме него необходимо подготовить:
- металлическую сетку;
- сетевой кабель;
- умножитель напряжения;
Советуем изучить материал по выбору коптильни для копчения в квартире и найти ответы на интересующие вопросы.
Совет! Если использовать современные трансформаторы ТКДС с вакуумным кинескопом, то умножитель напряжения не понадобится. Он встроен в микросхему. Такие трансформаторы подключаются так же, как к плате телевизора.
Для создания самодельной электростатической коптильни необязательно покупать детали в магазине. Зачастую установку собирают из подручных средств, старых и ненужных материалов, завалявшихся в гараже или подвале.
- эбонитовые изоляционные кольца;
- транзистор;
- резистор.
При сборке высоковольтного генератора рекомендуется пользоваться готовыми схемами — их можно с легкостью отыскать в сети Интернет. Обычно электростатические коптильни в домашних условиях делают из расчета — 7-10 кг продуктов за один сеанс копчения. С таким количеством высоковольтный генератор справится достаточно быстро. При большей закладке на приготовление уйдет больше времени.
Принцип работы электростатической коптильни. Не нужно «изобретать велосипед» — все схемы есть в свободном доступе в сети Интернет.
Помимо электрического генератора самодельная электростатическая коптильня в составе конструкции имеет:
- дымогенератор;
- отдел для копчения;
- блок напряжения.
В заводских моделях есть специальный блок управления, при помощи которого можно регулировать процесс копчения.
Этот материал отлично дополнят следующие публикации:
- Коптильня с гидрозамком (гидрозатвором)
- Как изготовить деревянную коптильню своими руками
Сборка самодельной электростатической коптильни
- Стержни, на которые планируется подвешивать продукты, фиксируются при помощи креплений. Они должны быть выполнены из диэлектрического материала. Если корпус коптильни будет металлическим, то продукты следует изолировать от него эбонитовыми кольцами.
Важно! Такой вариант подходит не для всех коптилен. Эбонитовые кольца рекомендуется использовать при наличии штырей из металла.

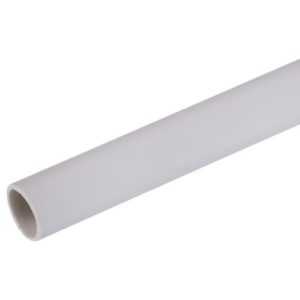

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

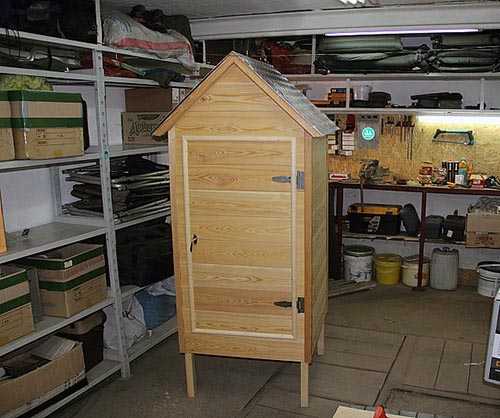

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.
Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.
- Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
- Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.
Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.
Совет! Ламинированные материалы или пластиковые панели для создания корпуса не рекомендуется применять, поскольку при взаимодействии с горячим дымом и высоких температурах они выделяют вредные вещества.
- Температура дыма в коптильне чаще всего регулируется при помощи установки охладителя с проточной водой. Его сооружают из пластикового или металлического шланга диаметром 1,5 см в виде змеевика. Трубу наматывают на дымоход по спирали. Один конец подключают к крану с водой, другой выводят в канализацию.
Видео: обзор самодельной электрической коптильни
Важно! Регулировать температуру самодельной коптильни можно путем изменения длины дымохода от камеры копчения до генератора. Однако в домашних условиях из-за ограниченности в пространстве сделать это не всегда получается.
Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.
Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.
- Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.
Подключать к отрицательному полюсу напряжения нужно все сырье.
- Установку закрывают крышкой, и поджигают топливо.
- После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.
В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.
kamin-maker.ru
