чертежи, фото, размеры, пример, инструкция по изготовлению

Умопомрачительный аромат дымка, приятный золотистый цвет, и вкуснейшая и нежнейшая мякоть мяса или рыбы. Все это относится  к продуктам, приготовленным способом копчения. Не сомневаюсь, мало найдется людей, которые бы не получали удовольствия от поглощения продуктов, приготовленных на коптильне. Есть множество способов приготовления мяса или рыбы, но с применением коптильни один из самых вкусных и, что немаловажно, простых способов обработки и получения вкуснейшей пищи.

Копчение, один из самых древних, если не древнейший способ консервации продуктов питания, придуманный нашими далекими предками. Добытая с трудом пища, должна была как-то сохраняться, хотя бы короткий промежуток времени, пока не будет добыта другая пища. В зимнее время помогал холод и лед, а вот летом наступали проблемы. И копчение решало эту проблему, при этом придавая пище отличный вкус и аромат. Вероятно, наша тяга к копчению и приготовлению пищи на огне или от жара от горячих углей, идет именно с тех времен.

Но, вернемся в наше время.
 В этой статье мы расскажем вам о видах копчения, его особенностях и о том, как сделать коптильню своими руками.

Технология копчения на коптильне

Суть копчения заключается в том, что продукты, самые популярные, это рыба и мясо, готовятся с использованием горячего дыма, выделяемого тлеющими (но, ни в коем случае не горящими) кусочками дерева. В свою очередь, тление вызывает открытый огонь, находящийся под днищем коптильни. Для копчения, т.е. для получения дыма, используются только древесина плодовых деревьев – яблони, сливы, груши. И, ни в коем случае, не смолистых деревьев – сосны, ели, пихты, и т.п. Также, нельзя использовать для копчения древесину плодовых деревьев прошедшую технологическую обработку. Приобрести щепу можно в любой садовом магазине. Не экономьте на своем здоровье. Покупайте то, что не нанесет вам вреда.

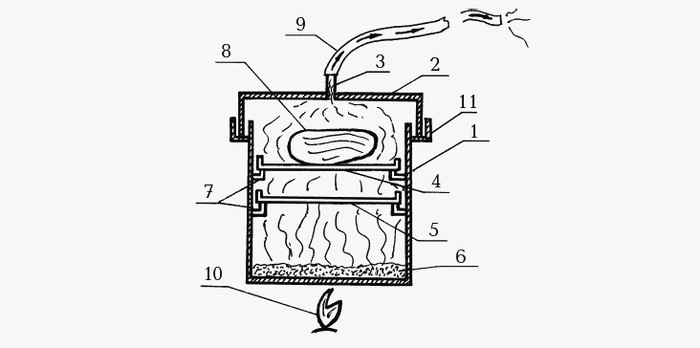

Вот стандартная схема коптильни.

1- коптильня
2- крышка
3,9 – система отвода дыма
4 – решетка для продуктов копчения
5 –  противень для сбора жира
6 – опилки или кусочки дерева
7 – бортики
8 – продукт копчения
10 – огонь

При копчении, компоненты дыма придают копченостям золотистый или красноватый оттенок, придают им особые ароматические и вкусовые качества, повышают их бактерицидные свойства, препятствующие гниению, и обеспечивающие их длительное хранение, упрочняют белковый слой, предотвращая порчу жирового слоя.

В зависимости от температуры дыма, копчение делят на горячее и холодное.

Горячее копчение с помощью коптильни

Приведенная стандартная схема коптильни, как раз и используется для приготовления продуктов горячего копчения. Огонь, нагревающий дно коптильни, должен нагревать ее до 300-350 градусов Цельсия. При такой температуре, происходит качественный пиролиз, или, другими словами, тление стружки или опилок плодовых деревьев, с выделением дыма необходимой температуры. Для горячего копчения, температура дыма составляет 80-100 градусов Цельсия. Более высокая температура огня под днищем коптильни, может вызвать обугливание опилок или стружки, и будут выделяться канцерогенные вещества и сажа, портящие вкус продукта. Мастерство коптильщика, как раз и заключается в умении поддержать необходимую для копчения температуру дыма. Это самый сложный момент в процессе копчения.

 Как это не покажется странным, но в объемных коптильнях, от 40 литров и выше, получить качественно прокопченный продукт значительно легче, чем в малогабаритной коптильне, в которой даже минимальный перегрев может испортить продукт.

Холодное копчение с помощью коптильни

Холодное копчение отличается от горячего, тем, что продукты приготавливаются при температуре дыма 20-25 градусов Цельсия. И поэтому процесс копчения может длиться несколько дней.

Для того, чтобы охладить дым, очаг с платформой, на которой находятся опилки, стружка, относится на некоторое расстояние от самой коптильни. Обычно это расстояние составляет 2-3 метра. Также при холодном копчении, используется тлеющий костер. Он состоит на 20% из дров,  а 80% составляют тех же опилки и щепа. Дрова располагаются в центре костра, и засыпаются опилками, стружками, щепой. Костер не горит, а именно тлеет, создавая дым, поступающий в коптильню.

Коптильня своими руками

Размеры коптильни:
высота – 120 см, ширина – 60 см, глубина – 40 см. Берется лист железа, толщиной 3 мм.

Размечаются и разрезаются стенки и днище согласно размерам (высота – 120 см, ширина – 60 см, глубина – 40 см) Металл можно резать электролобзиком, пилкой по металлу или болгаркой.


В лицевой части коптильни, размером 120 х 60 см, внизу вырезается отверстие для ящика с опилками. Заусенцы убираем болгаркой.

Свариваем детали коптильни. Вначале все стенки кроме передней. Затем ребра жескости …


… снизу привариваются направляющие для ящика с опилками, квадратная труба 5 х 2 см.

Привариваем лицевую панель с ребрами жесткости.

(Вид на коптильню сделанную своими руками сверху. Внизу видны направляющие для ящика, по бокам ребра жесткости стенок.)

Изготавливается ящик для опилок и щепы.



Сверлим дырки для улучшения тяги.

Привариваем ножки – 30 см.


Для эстетики внешние стенки коптильни можно окрасить огнестойкой краской. Но это на ваш вкус.

Затем изготавливается станина для подвешивания продукции в коптильне.

Размерность: высота – 110см, ширина – 56 см, глубина – 34см. (то есть несколько меньше габаритов коптильни, для того чтобы без проблем установить ее внутрь)

Ну, и завершающий этап – изготовление крышки.

Используется лист металла толщиной 1 мм. Крышка делается на 10 см больше размерности коптильни и, кроме того, привариваются ограничители закрывания крышки – 2-3 см.  Ограничители и увеличенные зазоры обеспечат выход излишнего дыма из камеры коптильни

В качестве источника огня в коптильни, в данном случае используется газовая горелка. Горелка устанавливается под ящик с опилками.

Газ к горелке в коптильне подводится по гибкому шлангу

Осталось подвесить рыбу или мясо, засыпать щепу и получит вот такой результат.

В зависимости от высоты подвеса и интенсивности огня горелки, можно приготовить продукты и горячего и холодного копчения. И, как говорят, в таких случаях – приятного вам аппетита!

Коптильня холодного копчения своими руками

Наверное, нет в наших краях человека, который отказался бы от кусочка действительно хорошо прокопчённого мяса или рыбы, поэтому на любом праздничном столе всегда находит свое место тарелка с этими деликатесными продуктами. Однако, стоит признаться, что в магазине или на рынке довольно-таки с непросто найти мясные и рыбные изделия натурального копчения. Связано это с тем, что такой технологический процесс – достаточно длительный, и для достижения высоких вкусовых качеств всегда требует применения древесины или стружечно-опилочной смеси определенных пород, что доставляет потенциальному производителю лишние хлопоты. Ему гораздо проще и финансово выгоднее использовать для приготовления подобных продуктов искусственный состав типа «жидкий дым», который быстро доводит сырье до нужной кондиции, придавая ему красивый цвет и похожие на настоящие вкус и запах. Но – это лишь «эрзац», и, кроме того, не стоит забывать, что такие «деликатесы», впитывая в свою структуру химические компоненты «жидкого дыма», не принесут пользы здоровью человека, а нередко даже способны причинить немалый вред.

Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству

Выход очевиден: коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству которой будет рассмотрена в настоящей публикации, становится оптимальным вариантом для любителей различных блюд подобного типа. Тем более, если имеется загородный участок, а хозяин обладает хотя бы базовыми навыками в строительстве и слесарном деле.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

• Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

• Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Изготовление различных разновидностей коптилен — пошагово

Кирпичная или блочная коптильня

Коптильня, выстроенная из кирпича или пенобетонных блоков, отлично подойдет для возведения на загородном участке тем, кто собирается заняться продажей качественных деликатесов, так как предназначена для приготовления сразу большого количества копченых изделий.

Коптильня может внешне иметь вид небольшого аккуратного домика, хорошо вписывающегося в общий пейзаж участка

Такое сооружение вполне может стать не только функциональной придомовой постройкой, но и украшением ландшафтного дизайна. Однако прежде чем переходить к закупке материала и строительству коптильни, необходимо разработать её проект и определить место конкретного расположения на участке. Исходя из выбранного размера, рассчитывается количество необходимого материала.

Из стройматериалов для возведения подобного варианта коптильни потребуются:

• Красный кирпич или пустотелые блоки из пенобетона.
• Силикатный кирпич для постройки топки или же можно приобрести топочную камеру с дверцами, встраиваемую в камин.
• Чугунная или стальная дверца для топки.
• Стеклоблоки или остекленная матовым стеклом оконная рама, если в постройке предусмотрен источник естественного освещения. Однако, необходимо отметить, что ультрафиолетовые лучи негативно влияют на коптящиеся продукты, поэтому следует предусмотреть, чтобы окно выходило на северную сторону строения.
• Цемент и песок для изготовления раствора для кладки и фундамента под стены.
• Деревянный брус сечением 60×60 или доска 20×100 мм – для обустройства стропильной системы под кровлю.
• Листы фанеры или ОСП для сплошной обрешетки стропильной системы.
• Кровельный материал — это может быть металлочерепица, профнастил или мягкая кровля, в зависимости от пожеланий хозяина и общего оформления участка.
• Шпунтованная доска либо деревянная вагонка толщиной в 10÷12 мм.
• Дымоходная труба диаметром 80÷100 мм – для установки на крышу или фронтонную сторону стропильной системы.
• Дымоходная металлическая труба диаметром 120÷150 мм.
• Дверное полотно с коробкой, примерный размер 750×2000 или 800×2100 мм.

Место для постройки коптильной камеры лучше всего выбирать на возвышенности участка, а топку в таком случае можно будет расположить на расстоянии 2000 мм в нижней части этого пригорка.

Иллюстрация	Краткое описание выполняемой операции
	Первым шагом, как и для любой постройки, под коптильню из кирпича или блоков необходимо расчистить площадку. Для этого сначала производится разметка места под фундамент, а затем на этой площадке снимается верхний плодородный слой грунта, примерно на 150÷200 мм (на штык лопаты).
	Далее, на площадке, подготовленной под фундамент, необходимо найти середину, так как здесь должен будет в дальнейшем располагаться патрубок дымоходного канала. В качестве патрубка может быть использовано металлическое ведро или короб без верхнего покрытия, в боковую сторону которого будет вставлена дымоходная труба. Поэтому в нем нужно сделать отверстие, соответствующее диаметру дымохода. Через этот канал дым будет поступать в помещении коптильни. От центра площадки потребуется выкопать траншею, и в том случае, когда все элементы коптильни будут расположены на ровном участке, то канаву нужно рыть под углом в 15÷20 градусов, так, чтобы она уходила вглубь по мере приближения к топочной камере. В канаву перед обустройством фундамента будет укладываться труба, которая соединит две камеры — коптильную и топочную.
	Следующим шагом производится укладка трубы, один конец которой будет выходить в коптильню, а другой вмуровывается в заднюю стенку топки. После этого траншея зарывается, и можно переходить к установке опалубки под заливку фундамента. Так как постройка будет относительно легкой, делать глубоким фундамент не потребуется. Достаточно поднять стенки опалубки на 200÷250 мм. Дно внутри опалубки засыпается песком, слоем в 50 ÷70 мм, а затем щебнем, толщиной в 80÷100 мм. Каждый из слоев хорошо утрамбовывается.
	Затем, сверху щебня производится заливка грубого цементно-гравийного раствора. Поверхность этого слоя должна заканчиваться за 50÷70 мм от краев стенок опалубки. Его необходимо выровнять, чтобы раствор был расположен примерно на одном уровне. Следующим этапом, сверху схватившегося бетона укладывается армирующая сетка с ячейками 50×50 мм.
	Сверху сетки устраивается добротная цементно-песчаная стяжка, заливаемая из бетонного раствора, готовящегося в пропорциях 1:3. Для пластичности раствора и дополнительной прочности стяжки рекомендовано добавить в раствор жидкое стекло. Стяжка выравнивается с помощью правила по стенкам опалубки, которые послужат для этого маяками. Стяжка оставляется для полного просыхания и набора бетоном прочности.
	Пока будет сохнуть стяжка, можно поработать над топочной камерой. Для постройки топки тоже необходимо подготовить фундамент. Сначала под него также делается углубление, которое засыпается теми же слоями песка и щебня, а затем заливается бетонным раствором, выравнивается и оставляется сохнуть и набирать прочность. Стены топки лучше всего возводить из двух слоев — внешнего из красного кирпича и внутреннего — из жаростойкого силикатного.
	Другой вариант – это готовая топочная металлическая камера, предназначенная для монтажа в домашнюю печь или камин. Какая бы топка ни была выбрана, лучше всего, если камера будет углублена в грунт – этот фактор поспособствует более длительному остыванию стенок, а значит, поможет сэкономить на топливе.
	После того как стяжка окончательно созреет, переходят к возведению стен коптильни. В рассматриваемом примере они возводятся из пенобетонных, да еще и пустотелых блоков. Необходимо отметить, что этот строительный материал обладает хорошим термическим сопротивлением, то есть выраженно невысокой теплопроводностью, а это важно с позиций поддержания оптимального температурного режима в коптильной камере.
	Каждый из выкладываемых рядов контролируется по строительному уровню. Кладка производится на обычный цементно-песчаный раствор или на монтажный клей для газосиликатных блоков. В ходе работы ведется контроль над тем, чтобы стена не заваливалась от вертикальной плоскости – это легко проверяется отвесом или тем же строительным уровнем.
	Очень важно ровно и аккуратно вывести дверной проем, иначе коробка встанет в него наперекос, а дверь может не войти совсем.
	Следующим шагом на торцевую оконечность стен стены устанавливаются балки перекрытия, а затем и стропильная система. Так как в рассматриваемом примере для покрытия используется мягкий вариант кровли, на стропила закрепляется сплошная обрешетка из листов фанеры. Подробная информация о настиле мягкой кровли и всех нюансах процесса представлена в статье, опубликованной на нашем сайте, ссылка на которую будет дана ниже.
	Когда крыша будет смонтирована, доской или вагонкой «зашиваются» фронтонные стороны крыши. Через один из фронтонов выводится вентиляционная труба для отведения дыма и излишней влаги из помещения. Затем, в оставленные проемы монтируются дверной и оконный блоки. Если вместо оконной рамы решено закрыть оконный проем стеклоблоками, то инструкцию по их монтажу можно найти также на сайте. Чтобы дверь закрывалась плотно, без оставления щелей, можно применить войлочное уплотнение по ее периметру, установить замок или щеколду.
	Внутренняя отделка внутри коптильни не является обязательной, однако, следует помнить, что с мяса, рыбы и других коптящихся продуктов жир и влага будет стекать на пол. Поэтому, для облегчения уборки в помещении, рекомендовано уложить на полы керамическую плитку с ребристой поверхностью. На данной иллюстрации хорошо показано, как обустроены металлические сетчатые стеллажи для раскладки приготовляемых изделий. Кроме этого, можно рассмотреть отверстие в полу, через которое в коптильню попадает охлажденный за счет прохождения через длинный канал дым. В идеале это отверстие должно быть забрано мелкоячеистой сеткой, которая будет задерживать частицы копоти. Такая сетка должна быть легкосъемной, чтобы ее было несложно очищать от скопившейся грязи.

Современная мягкая кровля – надёжность и красота!

Мягкая кровля, к которой можно отнести и гибкую черепицу на полимерно-битумной основе – отличное по эффективности и очень привлекательное покрытие дома и хозяйственных построек. Порядок самостоятельного монтажа мягкой кровли подробно изложен в соответствующей публикации нашего портала.

Сложно ли самостоятельно соорудить фундамент?

Если следовать всем технологическим рекомендациям, то это станет вполне выполнимой задачей. Если нужна информация о видах фундамента, о том, какой из них может оптимально подойти для небольших и легких строений, о возведении фундамента своими руками, то ее можно найти, пройдя по рекомендуемой ссылке к специальной публикации нашего портала.

Деревянная коптильня

Еще один материал, из которого может быть изготовлена коптильная камера – это натуральная древесина, которая является экологически чистой, не создает неприятных запахов и не выделяет токсичных испарений. Для постройки коптильни больше всего подойдет древесина лиственных пород – ольха, дуб, груша, вишня, яблоня и другие. Главное, чтобы сам материал имел плотную структуру, которая будет хорошо противостоять различным негативным воздействиям окружающей среды.

Небольшая по размерам коптильня, выстроенная из натурального дерева.

Для изготовления этой модели коптильной камеры, имеющей размер 800×450×450 мм, потребуются следующие материалы:

• Деревянный брус для каркаса конструкции, сечением 50×50 мм, общая длина которого составит 8000 мм.
• Хорошо обработанная доска шириной в 100 мм и толщиной в 8÷10 мм. Здесь нужно учитывать то, что вагонка будет монтироваться на каркас в два слоя — продольный и поперечный. Они помогут сделать камеру более герметичной, что позволит дыму в ней дыму находиться более длительное время, не просачиваясь сквозь щели.
• Кроме обшивки стенок и изготовления дверцы, доска потребуется для формирования скатов крыши.
• Кровельный материал. В данном случае, мастер не использовал для постройки камеры никаких материалов кроме досок. Однако, если коптильня будет покрыта водонепроницаемой кровлей, значительно сокращается риск проникновения влаги через мелкие щели между досками, которые могут образоваться под влиянием атмосферной влаги и ультрафиолетовых лучей.
• Навесы для закрепления двери, дверная ручка со щеколдой.
• Красный кирпич для постройки основы под коптильную камеру, и жаропрочный силикатный — для стенок топки.
• Цемент и песок для кладки и обустройства дна топочной камеры.
• Гидроизоляционный материал, для накрытия крыши топки, а также герметизации стыка с трубой.
• Труба диаметром в 80÷100 мм и 2000÷2500 мм длиной и отрезок трубы в 500 мм длиной и диаметром 100÷120 мм. Труба может быть металлической или же огнеупорной керамической.
• Металлический лист для настила перед топочной камерой.

Пошаговое выполнение всех строительных и монтажных операций представлено в таблице-инструкции ниже:

Иллюстрация	Краткое описание выполняемой операции
	Первым этапом работ на участке выбирается подходящее место для установки коптильни и топочной камеры. В данном случае, загородная территория имеет выражено пересечённый рельеф, который и будет в помощь для оптимального размещения на участке коптильной системы.
	На размеченной площадке выкапывается два котлована на расстоянии друг от друга 2000÷2500 мм. Один из котлованов располагают на возвышенности – он послужит для обустройства основания под саму коптильню. Второй размещают ниже первого по скату – здесь будет топочная камера. Глубина котлована под топку должны быть равна 200÷250 мм, так как под нее нужна надежная, прочная основа.
	Далее, котлованы соединяются между собой траншеей, в которую позже будет укладываться дымоходная труба.
	Котлован, предназначенный для обустройства коптильной камеры, рекомендовано заглубить на 300÷400 мм – такая глубина будет способствовать задержке в яме дыма и его охлаждению. При этом дым дополнительно очищается, и в таком виде поднимается вверх, в коптильню. Очищенный от фракций сажи дым, сделает продукты более ароматными и экологически чистыми. Донная часть котлована под коптильню и топку укрепляется одинаково с помощью бетонного раствора и армирующей сетки — этот процесс будет описываться ниже.
	Дно котлована, предназначенного под основу для топки, перед заливкой его бетонным раствором требуется хорошенько утрамбовать, затем засыпать 5÷7 см слоем песка, а затем щебня. Следующим слоем заливается и разравнивается цементно-гравийный грубый раствор, который проникнет между камней щебня, а после застывания свяжет подсыпку. Когда раствор схватится, не него рекомендовано уложить армирующую сетку-карту с ячейками 30×30 мм – она хорошо укрепит стяжку. Далее, производится заливка раствора, состоящего из цемента и песка. Слой этой заливки быть толщиной в 30÷40 мм.
	Затем дно траншеи утрамбовывается, и в нее укладывается длинная труба меньшего диаметра. Она не должна доходить до конца траншеи на 180÷200 мм, поэтому при необходимости ее придется подрезать. Далее, на крайнюю часть длинной трубы наносится бетонный раствор, и на него надевается отрезок трубы большего диаметра, со взаимным заходом на 100÷150 мм. Такая конструкция из труб разного диаметра будет способствовать оптимальному остыванию дыма при расширении канала перед входом в камеру.
	В итоге край патрубка большего диаметра должен выходить в зону топочной камеры примерно на 150÷170 мм. По краям патрубка устанавливаются два кирпича, после чего от них можно производить кладку стенок топки. В данном случае, стенки выкладываются толщиной в полкирпича.
	По бокам труба, уложенная в траншею, заливается раствором, и временно, до его схватывания, перекрывается досками. После укладки двух рядов стенок топочной камеры, между ними монтируется топочная дверка. Однако, лучше всего установить дверцу еще на этапе кладки первого ряда стенок, так как в этом случае будет возможность закрепить ее с помощью проволоки между рядами кирпича.
	Сверху боковых рядов и дверцы, а также двух кирпичей, установленных с обеих сторон от трубы, монтируется перекрывающая топку керамическая плита. Если таковой не найдется, то можно использовать вместо нее лист металла толщиной в 3÷4 мм или металлические полосы, которые краями укладываются на боковые стенки. Полосы станут основой для окончательного перекрытия камеры кирпичом.
	Для установки в эту конструкцию топочной камеры отлично подойдет поддувальная дверца, имеющая размер 308×198 мм, так как такого окошка вполне будет достаточно для закладки опилочно-стружечной смеси, которая, тлея, будет образовывать дым.
	Теперь, когда топочная часть конструкции будет обустроена, нужно оставить ее до полного высыхания и упрочнения раствора. Это время можно использовать для работы над возведением стенок основания под деревянную коптильную камеру. Фундамент для нее выкладывается из кирпича, первый ряд которого укладывается на хорошо застывший бетонный слой основания. Каждый из рядов будет состоять из шести кирпичей, таким образом, сторона такого цоколя, с учетом швов в 10 мм, будет равна 500 мм. Поэтому деревянная коптильня размером 450×450 мм в основании встанет на основу очень прочно. При выкладывании кирпичных стенок горизонтальность каждого кирпичного ряда необходимо контролировать с помощью строительного уровня, иначе коптильная камера будет стоять неровно.
	Цоколь должен состоять из 9÷10 рядов, 5÷6 из которых будут подниматься над грунтом. Поднимая кирпичный цоколь, дымоходную трубу, идущую от топки, вмуровывают в переднюю стенку основания. Очень важно хорошо заполнить зазоры вокруг трубы цементным раствором, так как внутренние стенки нижней части коптильни должны быть относительно ровными и стойкими к возможному проникновению влаги из почвы.
	Когда кирпичная основа будет возведена, траншея, с уложенной в ней трубой заливается бетонным раствором. Особенно хорошо нужно проконтролировать заполнение раствором области стыковки двух отрезков труб и вхождение дымоходного канала в топку. Однако, необходимо помнить, что раствором не следует заполнять траншею до самого верха, так как она далее будет засыпаться грунтом, толщина которого должна составлять 70÷80 мм.
	После просыхания цементного раствора, зазоры, оставшиеся между стенками и грунтом, рекомендовано заполнить глиной, хорошо ее утрамбовав. Если глины нет, то они заполняются грунтом, который также хорошо утрамбовывается.
	Теперь можно произвести испытание созданной системы на предмет качества поступления дыма из топки в коптильню. Для этого в топку нужно уложить хворост или опилки и поджечь их с помощью бумаги. Дым должен свободно выходить через отверстие в цоколе, не встречая препятствий. Если проверка системы прошла успешно, то траншею с застывшим бетоном окончательно засыпают грунтом, который необходимо хорошенько утрамбовать.
	Далее, переходят к изготовлению самой деревянной коптильни. Сначала из деревянного бруса нужно нарезать все необходимые детали конструкции: это 4 отрезка по 800 мм, 8 шт. – по 350 мм, 3 шт. – по 550 мм, 2шт. – по 200 мм. Скреплять конструкцию можно с помощью гвоздей или же черных саморезов по дереву длиной 70 мм. Первым шагом собираются передняя и задняя рамы каркаса. Для этого отрезки бруса в 350 мм, укладываются по краям, между деталями длиной в 800 мм, а затем все они фиксируются между собой. Так должно получиться две одинаковые рамы, которые соединяются по верхнему и нижнему краю отрезками в 350 мм.
	Готовую конструкцию устанавливают вертикально и по верхним боковым краям закрепляют отрезки бруса длиной в 550 мм. Они должны выступать за периметр каркаса вперед и назад на 50 мм — это будет основа для закрепления кровельных досок. Далее, нужно найти середину верхних перекладин обеих рам, передней и задней — в этих точках вертикально закрепляются отрезки бруса длиной в 200 мм. Эти стойки станут основой для закрепления конькового бруса крыши коптильни. Сверху стоек фиксируется третий отрезок бруса, который должен также выступать за пределы каркаса на 50 мм вперед и назад. Чтобы придать конструкции будущей крыши жесткость и обеспечить себе удобный монтаж кровельных досок, на коньковом брусе нужно найти середину и по ней закрепить по двум скатам по одной доске. Один их край стыкуется на коньковом брусе, второй образует свес, выступающий за периметр каркаса на 150÷170 мм. Далее, сформированный каркас крыши полностью зашивается досками.
	Следующим шагом обшиваются стенки каркаса. Первый слой досок устанавливается и фиксируется саморезами в вертикальном положении. Их необходимо максимально плотно подогнать друг к другу. Не стоит использовать для обшивки коптильни вагонку, так как древесина будет подвергаться температурному расширению, что может привести к деформации пазов, отчего доски могут растрескаться.
	Очень важно точно рассчитать размер дверного проема – он должен быть больше самой дверцы на 5 мм, чтобы она входила в него свободно. Этот фактор учитывается в связи с температурным расширением древесины, а также с учетом влияния на нее влаги, так как коптильня устанавливается на улице и неминуемо будет подвергаться воздействию атмосферных осадков.
	Досками обшиваются все, кроме одной боковой, стенки каркаса. Ее же оставляют временно открытой для того, чтобы можно было внутри коптильни на вертикальные стойки каркаса закрепить перекладины для укладки на них металлических стержней, на которые будут навешиваться с помощью крючков продукты, предназначенные для копчения. Для того чтобы стержни были зафиксированы в одном месте и не сдвигались, в перекладинах делаются симметричные вырезы. Таких перекладин потребуется две или три пары. После этого в крыше высверливается круглое или квадратное отверстие для вентиляционной трубы, которая должна иметь небольшой диаметр — всего в 50÷70 мм. Она закрепляется сверху кровельных досок. Очень важно, чтобы между трубой и досками крыши не оставалось зазора, поэтому если он образовался, то его нужно обязательно заделать – для этого можно использовать паклю и столярный клей. Эти материалы, кстати, также хорошо подойдут для заделки щелей между досками.
	Далее, по снятым с проема размерам изготавливается дверца. Конструкция ее достаточно проста, и будет состоять также из двух слоев досок — вертикального и горизонтального. Они закрепляются на двух каркасных, горизонтально установленных перекладинах. Следующим шагом на передней стенке размечается расположение дверцы, а затем все стенки коптильни обшиваются вторым слом досок, которые располагают горизонтально. Стыки досок на углах закрываются деревянными или металлическими уголками. Чтобы контролировать температуру внутри коптильни, не открывая лишний раз дверцы, в ней просверливается отверстие, в которое устанавливается специальный штыревой термометр.
	Дно конструкции остается открытым, так как через него в камеру будет поступать дым.
	Готовую деревянную коптильню лучше всего покрыть сверху водоотталкивающей пропиткой на водной основе, чтобы усилить устойчивость поверхности к воздействию атмосферной влаги, наделив ее гидрофобными качествами. Для этого подойдет один из аквалаков, которые в большом ассортименте представлены в специализированных магазинах стройматериалов.
	Своеобразной «кульминацией» сооружения деревянной коптильни является установка камеры-домика на кирпичный цоколь. Скрепление между собой деревянного и кирпичного отделов постройки можно осуществить металлическими скобами или полосами, которые фиксируются одним краем на досках, а вторым – на кирпичных стенках.
	В готовом виде коптильня выглядит так, как представлено на данной иллюстрации. Однако, еще рекомендуется покрыть доски крыши одним из легких кровельных материалов – это может быть уже упомянутая выше мягкая кровля, листы профнастила или металлочерепицы. Контрольное испытание работы коптильни стоит производить, сделав в нее первую закладку продуктов.

Ниже на иллюстрации — еще один интересный вариант деревянной коптильни, конструкция которой предусматривает навес для хранения и одновременной сушки дров из деревьев плодовых пород, специально предназначенных для копчения продуктов.

Интересный вариант деревянной коптильни, совмещённой с навесом для сушки и хранения дров

На фото можно видеть, что топка в этом случае расположена на более близком расстоянии от коптильни, поэтому вся конструкция занимает меньшую площадь на участке. Однако принцип функционирования такой постройки полностью идентичен описанному выше варианту.

А этой модели не нужна сложная в подгонке боковая дверца – загрузка и выгрузка продуктов будут проводиться сверху, при снятой крышке

Эта модель деревянной коптильни не оснащена боковой дверью, она открывается и загружается через верх, поэтому ее проще будет изготовить. Кроме этого, не придется приобретать навесные петли и дверную ручку, а камеру легко будет открыть, ухватившись за немного выступающие по сторонам края крышки. Для экономии места на участке, топка может быть расположена достаточно близко к коптильне, а чтобы удлинить траекторию дыма из одной камеры в другую, дымоходную трубу можно расположить под углом.

Варианты коптильни холодного копчения из бочки

Достаточно простой способ изготовить коптильню как горячего, так и холодного копчения – это использование в качестве коптильной камеры металлической или деревянной бочки. Причем бочка может быть установлена вертикально или горизонтально.

Бочка – это уже практически готовая коптильная камера, нужны лишь незначительные доработки

Преимуществом этого способа считается то, что сделать подобную конструкцию можно, даже не выкапывая траншею, а просто соединяя топку и бочку трубой, проходящей над землей. Однако, если коптильню планируется использовать в зимнее время, то трубу однозначно придется утеплять, так как, в противном случае, дым в ней будет слишком быстро остывать, и поэтому продукт получится недостаточно высокого качества.

При изготовлении этого прибора из бочки, можно обойтись без применения сварки, но для того, чтобы дым концентрировался в трубе и не ускользал через щели и в местах стыка трубы и камер, необходимо тщательно заделать все зазоры.

Цены на коптильни

коптильня

Пара проволочных кронштейнов и несколько деревянных перекладин – и можно развешивать зацепленные крючками продукты

Не придется заморачиваться и над тем, из чего же сделать приспособления для подвешивания продуктов. Для этого вполне подойдут жесткая проволока и деревянные перекладины, на которые будут зацепляться крючки с нанизанными на них продуктами.

В качестве топки может быть использовано металлическое ведро, если вырезать в нем отверстие для трубы и часть стенки, сделав из нее импровизированную дверцу.

Еще один момент, который упростит изготовление коптильни — это то, что большинство владельцев этой простой конструкции предпочитают вместо крышки использовать плотную мешковину, структура которой будет достаточно хорошо удерживать дым и отводить его излишек.

Готовая коптильня покрыта защитной жаропрочной краской

Более «цивилизованно» коптилка будет выглядеть, если покрыть готовую конструкцию жаростойкой краской, предназначенной для защиты металла от внешних агрессивных влияний влаги, кислородной или химической коррозии, перепадов температур.

Такая коптильня вполне может стать «изюминкой» ландшафтного дизайна участка

Если на участке совсем мало места, но установить коптильню все-таки хочется, то, изготовив ее из бочки, можно «провести маскировку» в стиле основного ландшафтного дизайна, спрятав дымоходную трубу под землю. На этой иллюстрации видно, как органично вписалась коптильная и топочная камера в декоративное оформление небольшого дворика.

Очень симпатичная коптильня из деревянной бочки

Дороже, безусловно, обойдется коптильня из деревянной бочки, но и вид ее более презентабелен, поэтому сможет стать украшением любой площадки двора. Кроме этого, как уже говорилось выше, правильная древесина, в дополнение к дыму, добавляет приятный аромат готовящимся копченостям.

Для изготовления такой коптильни снимается верхняя крышка бочки, и на разной высоте, на внутренние стенки закрепляются держатели для двух решеток, на которые можно просто уложить продукты, или же подвесить их на специальные крючки.

По сути, качественная коптильня может быть изготовлена из бочки, произведенной из любого материала, кроме пластмассы.

Коптильня, изготовленная из старого холодильника

Старый холодильник есть в очень многих домах: кто-то использует его в качестве шкафа для хранения различного хлама или инструментов, у кого-то он просто занимает место на участке или в гараже, а некоторые практичные владельцы домов дают ему вторую жизнь, переделывая в коптильню. Причем из этого старого прибора можно изготовить коптильную камеру как для горячего, так и для холодного приготовления деликатесов.

Старый холодильник – это просто находка для желающего изготовить собственную коптильню

В старых моделях холодильников практически не использовался пластик – их внутренние стенки изготавливались из эмалированного металла, решетки – из алюминия, а полимеры же применялись только для съемных деталей, которые можно легко удалить из корпуса.

Если же холодильник не настолько древний, и внутри него много пластика, то такие детали придется полностью демонтировать, оставив для коптильни только металлический корпус.

Кроме корпуса холодильника с закрепленными внутри подставками для решеток, потребуется двухметровая труба, кирпичи для стенок топки и железный лист толщиной в 3÷4 мм для перекрытия топочной камеры.

Цены на деревянные бочки

деревянная бочка

Как видно, схема достаточно проста, и реализовать ее сможет каждый

Топка должна быть расположена ниже уровня донной части коптильни. Труба может быть пущена над землей или заглублена – главное, что она должна монтироваться под уклоном. Внутрь корпуса холодильника труба заводится через его дно, а в топочную камеру – через ее заднюю стенку или перекрытие. Дым из топки, проходя через трубу и остывая по пути, будет попадать в коптильную камеру с нужной температурой. Однако, если труба не будет закопана в грунт, то в период летней жары дым не будет успевать остывать, а в зимнее время, наоборот, будет становиться холодным чересчур быстро. Поэтому трубу лучше всего «одеть» в утеплительный материал, который создаст оптимальные условия для остывания дыма в любое время года.

Для укладки продуктов внутри камеры используются решетки и крючки для подвешивания.

В потолочной части или в верхней области задней панели холодильника необходимо сделать небольшое отверстие, через которое будет уходить дым.

В заключение нужно сказать, что для коптильной камеры можно использовать и другие бытовые приборы, вышедшие из строя и имеющие достаточно большой корпус, изготовленный из металла. Например, внешний металлический кожух от старых круглых или прямоугольных стиральных машинок отлично подойдет для коптильной камеры.

Разобравшись в конструкции этого прибора и поняв принцип его работы, будет несложно найти материал для изготовления коптильни холодного копчения. Ну а после того как работа над ней будет закончена, на праздничном столе всегда будут деликатесные продукты домашнего производства, которыми можно будет побаловать домочадцев и гостей.

В завершение публикации – пример изготовления и практического совершенно не сложной в исполнении коптильни холодного копчения:

Видео: коптильня холодного копчения – конструкция, доступная любому.

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео о строении

коптильни с гидрозатвором

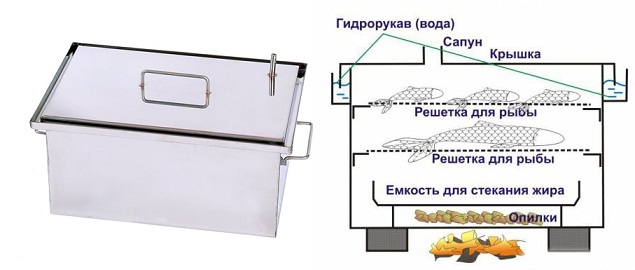

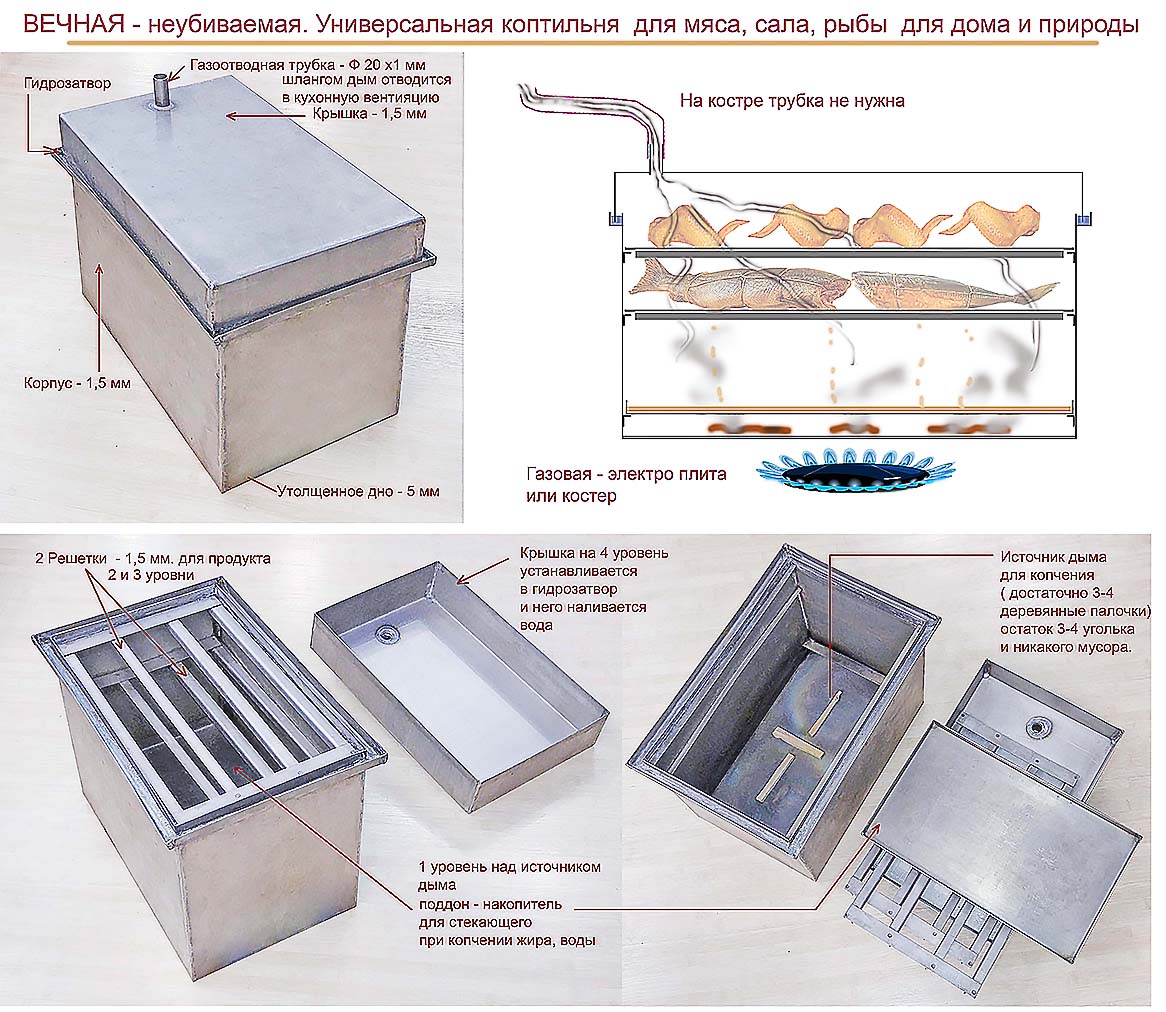

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий.

Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

как сделать самодельное устройство с дымогенератором, схема, чертежи, размеры, фото

Вы просматриваете раздел Холодного копчения, расположенный в большом разделе Коптильня.

При помощи технологии холодного копчения можно надежно законсервировать мясо и рыбу, высушить овощи и фрукты, сохранить вкусовые качества продуктов.

Холодное копчение отличается от горячего более длительной обработкой еды, необходимостью использовать дым, качеством готовых деликатесов. При холодном копчении продукты могут храниться несколько месяцев.

Коптильню для холодного копчения можно собрать у себя на даче собственными руками и при соблюдении технологии производства вы получите возможность создавать деликатесы не хуже, чем в магазине.

Коптильни холодного копчения с дымогенератором, чертежи с размерами

Коптильня холодного копчения (ХК) имеет свои особенности, которые отличают ее от других устройств:

Фото 1. Чертёж коптильни холодного копчения, выполненной из металла. Указаны размеры всех элементов.

• Нахождение коптильни и дымогенератора на некоторой дистанции от самой камеры. Обычно костер располагается на расстоянии 5—10 метров от коптильни, в зависимости от размеров камеры, необходимой температуры дыма и температуры в используемой печи или костре.
• Наличие между коптильней и генератором дыма герметичной трубы, по которой проходит дым.
• Необходимость обеспечивать фильтрацию продуктов горения.

Фото 2. Чертёж и компьютерная реконструкция дымогенератора для коптильни холодного копчения.

Самая простая схема холодной устройства выглядит следующим образом:

• Костер или печь, расположенные ниже коптильни, разделенные на участок с углем (топку) и участок с тлеющими опилками и веточками, дающими дым. Дымогенератор выкладывается огнеупорным кирпичом или заливается устойчивым к температуре бетоном, сверху может располагаться небольшое сооружение из кирпича или металлическая коробка, препятствующая выходу дыма.
• В качестве трубы-дымохода используется любая подходящая металлическая или огнеупорная пластиковая труба. Это может быть просто траншея, прикрытая сверху металлическими листами или рубероидом и присыпанная землей для герметизации дыма.
• Коптильная камера (дымовой шкаф) с отверстием снизу, куда проходит дым, с решеткой либо с крюками для расположения мясных или рыбных заготовок. Сверху элемент может накрываться металлической крышкой, рубероидом или плотной материей.

Важно! Размер коптильни зависит от поставленных задач и предполагаемых объемов продуктов. Устройство должно быть крупнее горячей коптильни для дома, поскольку нет смысла в течение 3—5 дней коптить 2—3 маленьких рыбешки или куска мяса. Стандартная коптильня должна вмещать 5—10 кг заготовок.

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании.

Вам также будет интересно:

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно.

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Фото готовых проектов

Фото 4. Коптильня холодного копчения небольшого размера с дымогенератором, выполненная из нержавеющей стали.

Фото 5. Коптильня холодного копчения, сделанная из металлической бочки. Топка находится на расстоянии, с коптильной камерой соединяется дымоходом.

Фото 6. Деревянная коптильня холодного копчения. Дымовой шкаф сделан из дерева, фундамент из пеноблоков, печь из кирпичей.

Возможные проблемы самодельной коптильни

Процесс копчения может длиться две недели, поэтому к конструкции должен быть обеспечен постоянный приток дыма. Необходимо предусмотреть возможность оперативно производить растопку и подкладку опилок, сохранение в камере очага постоянной температуры и отсутствие утечек дыма из любого сегмента конструкции. Несоблюдение этих требований может привести к порче продуктов, их гниению. Но если все получится сделать правильно, можно будет круглый год наслаждаться копчеными деликатесами.

Полезное видео

Посмотрите интересное видео, в котором в виде слайд-шоу продемонстрировано изготовление коптильни холодного копчения с цифровым управлением.

Холодная коптильня — вещь нужная, но требующая внимания

Создание устройства для холодного копчения требует большого количества времени, наличия детальной схемы и качественного исполнения, которое включает прокладку траншеи и трубы, а также сварку металлических деталей. Стоит учитывать, что нужнее всего прибор в случае, когда имеется нужда в постоянной заготовке копченостей впрок. В противном случае — лучше обойтись мангалом с горячей коптильней, это позволит побаловать себя деликатесами с дымком в более короткие сроки.

Деревянная коптильня холодного копчения своими руками: чертежи и размеры

Содержание статьи:

Коптильня холодного копчения из дерева позволяет интересно проводить время на природе и готовить вкусную пищу. Сделать деревянную коптильню своими руками несложно, но данный процесс имеет свои нюансы и особенности, которые необходимо учитывать, чтобы добиться хорошего результата.

Особенности холодного копчения

Коптильня холодного копчения

Копчение представляет собой один из способов готовки и одновременно консервации продуктов животного и растительного происхождения. Суть его заключается в воздействии на сырые припасы исходящего от тлеющих дров дыма. Во время этого процесса происходит дезинфекция мяса и овощей, насыщение их специфическим ароматом и обволакивание тонкой масляной пленкой, защищающей от проникновения насекомых и микроорганизмов.

Коптильня из дерева для вяленья служит для обработки содержимого дымом, температура которого не превышает 40 градусов. При таком воздействии на продукты в них сохраняются все полезные вещества, а срок хранения за счет длительности готовки намного выше, чем у припасов горячего копчения. Выдерживание в дыму длится несколько дней, но затраты и терпение того стоят.

Коптильня из дерева

У деревянной коптильни интересный внешний вид, ей можно придать любую форму и размер

Достоинства деревянной коптильни:

• Древесина проста в обработке. Ей можно придать любую форму и размер. Корпус домика хорошо смотрится с резьбой, выжиганием и внешними украшениями.
• Интересный внешний вид. Сооружение придает участку экзотичность и оригинальность.
• Хорошие теплоизоляционные качества. Благодаря этому внутри камер поддерживается постоянная температура.
• Доступность материала, возможность изготовления своими руками, ремонтопригодность.

Отрицательных сторон немного. Необходимо обустраивать длинный подземный дымоход, чтобы газы остывали до момента контакта с пищей. Следующим аспектом является пожарная безопасность. Просушенное дерево может вспыхнуть от малейшей искры. Кроме этого, доски портятся от сырости, продлить срок службы строения можно путем обустройства навеса, который защитит коптильню от дождя, снега и ультрафиолета.

Коптильную камеру оборудуют полочками, подставками

Коптильня холодного копчения своими руками из дерева делается в стационарном и мобильном исполнении. Независимо от вида и размера, сооружения имеют одинаковое устройство.

• Топка (генератор дыма). Представляет собой металлическую емкость или просто яму в земле. Ниша закрывается крышкой для максимального сокращения доступа кислорода к топливу. Благодаря этому древесина тлеет, выделяя незначительное количество тепла и большой объем дыма.
• Дымоход. Изготавливается из стальных или керамических труб, а также делается в виде канавы, закрытой настилом. Длина канала зависит от того, насколько эффективно в нем будут остывать продукты горения.
• Коптильная камера. Делается в виде коробки из массива древесины. Внутри сооружение оборудуется полочками, подставками, гнездами для расположения различных видов провизии. Дверка, как правило, делается на фасаде, но может устанавливаться и сверху.
• Вытяжная труба. Предназначена для создания достаточной тяги, чтобы обеспечить движение дыма от топки к рабочей камере. Изготавливается из любых материалов кроме асбеста и пластика.

Принцип работы коптильни прост, как и ее устройство — горячий дым от горения дров втягивается в канал, по ходу движения остывает в нем до приемлемой температуры, а затем попадает в камеру с продуктами, где придает им вкус и цвет. Затем он выходит из вытяжной трубы и развеивается в воздухе.

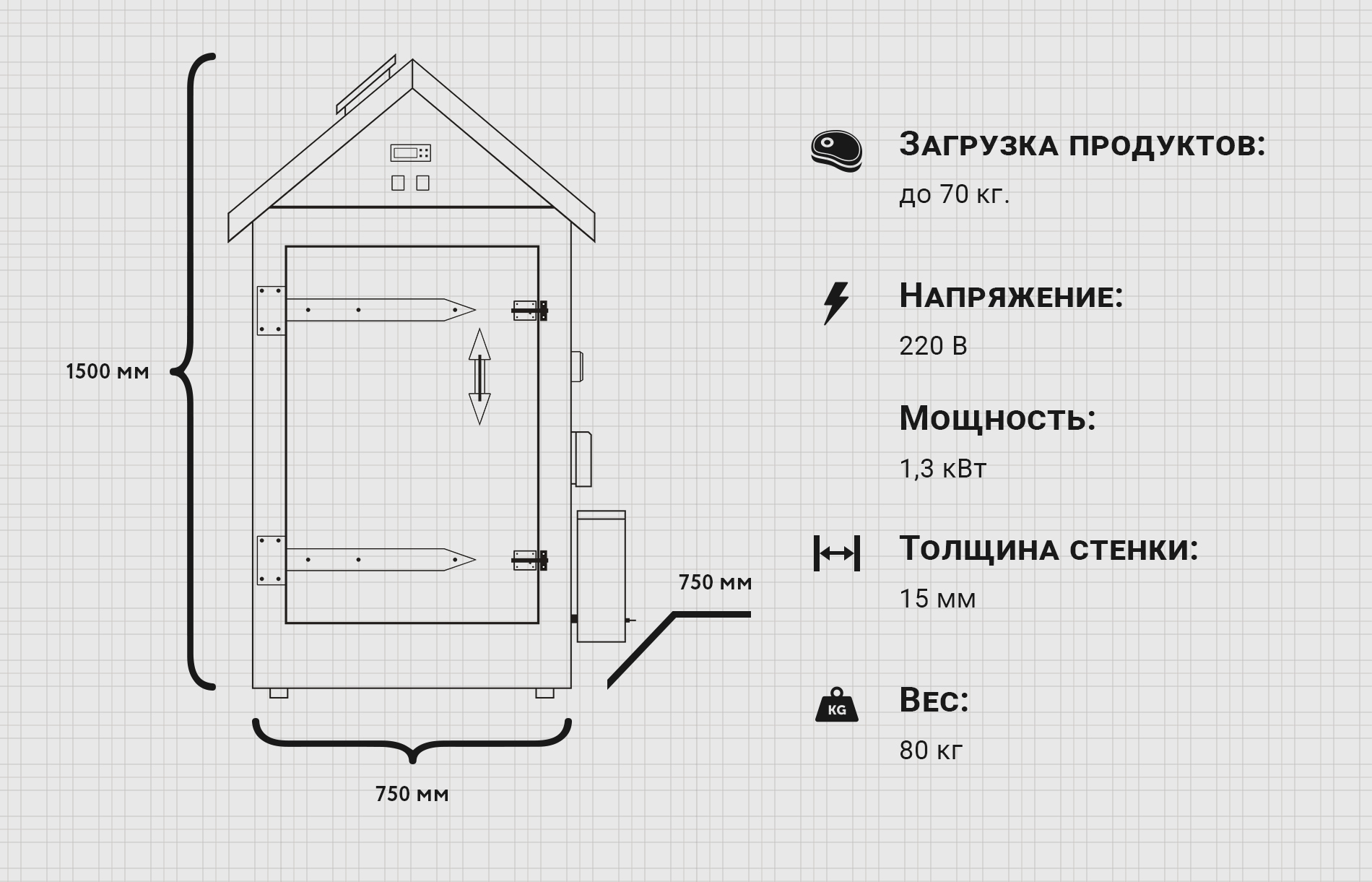

Коптильня в виде домика с односкатной крышей

Стационарная и переносная коптильни

Если коптильня будет эксплуатироваться регулярно на протяжении года, целесообразно остановиться на постоянном сооружении капитального типа. В качестве основания для домика можно использовать опоры из кирпича, труб или бруса. Целесообразно выбрать устойчивые к природным факторам материалы. Сами опоры оставляются как есть, обшиваются или используются в качестве основы для небольшого шкафчика. Ящик можно использовать для хранения приспособлений для копчения, дров, различной мелочи нужной в хозяйстве.

Если выбрана переносная модель, ее следует сделать компактной, легкой и разборной на пазах, петлях и замках. Чтобы избушка хорошо смотрелась, односкатная крыша делается цельной, а вытяжная труба присоединяется сзади или сбоку. На качестве процесса вяленья это никак не скажется. Сам настил изготавливается из толстых досок с пазами, которые плотно соединяются между собой. В качестве декоративного элемента можно применить покрыть крышу медной черепицей. Она весит немного и смотрится к месту.

Схемы, чертежи и размеры

Размеры топки и камеры подбираются исходя из объемов провианта, которые планируется вялить одновременно. Если хозяева рассчитывают коптить рыбу, мясо и овощи изредка, на пикниках или перед приемом гостей, достаточно небольшого ящика объемом 30-50 литров. При этом следует учитывать, что еда за несколько часов не приготовится.

Для заготовок крупных партий солений нужно строить камеры объемом от 100 литров. Для создания необходимого количества и концентрации дыма будет уходить много дров, а это силы, время и деньги.

Спроектировать коптильню и сделать чертеж вполне по силам хозяину самостоятельно, здесь нет ничего сложного, расчеты просты, погрешности допустимы. Для экономии времени можно воспользоваться готовыми проектами, которые после реализации хорошо показали себя в деле.

Необходимые материалы

Перечень материалов для строительства невелик:

• трубы для дымоходов диаметром от 100 мм;
• струганные доски толщиной 20-30 мм;
• брус 40-50 мм;
• фурнитура — ручки, петли, термометр;
• саморезы;
• кровельное покрытие;
• металлическая решетка;
• проволока для крюков;
• поддон их железа.

Для изготовления камеры копчения следует использовать древесину, в состав которой не входят смолы:

• кедр;
• дуб;
• ольха;
• липа;
• береза;
• осина.

Как альтернатива подойдет водостойкая фанера.

При покупке досок нужно обращать внимание, чтобы в них не было сучков. Со временем они ссыхаются и выпадают. Следует категорически отказаться от древесно-стружечных плит. При нагревании они выделяют вредные вещества и довольно скоро расслаиваются.

Инструменты для строительства коптильни

Мастеру потребуются такие приспособления:

• ножовка;
• лобзик;
• дрель;
• шуруповерт;
• уровень;
• рулетка;
• угольник;
• карандаш.

В обязательном порядке нужно пользоваться защитными очками и перчатками.

Процесс изготовления

В канаву укладывают и закапывают трубу

Следуя пошаговой инструкции, любой мастер в состоянии построить качественную, красивую и долговечную коптильню.

Разборное сооружение возводится в такой последовательности:

1. Проводится разметка на местности.
2. Делается канава под дымоход. В нее укладывается и закапывается труба.
3. Выкапывается котлован под опорную плиту. Дно канавы уплотняется, на нее засыпается подушка из песка и щебня.
4. Устанавливаются плиты, кирпич или заливается бетон.
5. Обустраивается топка, в нее выводится труба дымохода.

Осталось сделать камеру, водрузить на постамент и подсоединить трубы.

Коптильня с дымогенератором в земле

Дымогенератор представляет собой металлический сосуд с отверстиями для воздуха. Заправляется изделие мелкими щепками, ветками и опилками. Такое решение позволяет добиться экономии топлива при приемлемой производительности устройства.

Сооружение возводится в таком порядке:

1. Выкапывание траншеи длиной не менее 300 см. Укладка на ее дно кирпичей, чтобы получился канал.
2. Закладывание канавы стальными или бетонными плитами. Засыпка сверху земли.
3. Отрывка с дальнего края ямы, установка в ней генератора дыма.
4. Строительство домика начиная с обустройства фундамента и заканчивая укладкой кровли.

Во всех случаях заключительным этапом является декорирование конструкций.

Рекомендации по изготовлению и эксплуатации

Дерево нужно обработать антисептиком

Изначально нужно правильно выбрать место для строительства. Не следует располагать коптильню рядом с жилыми зданиями и над подземными коммуникациями. Желательно, чтобы дым не шел на соседей. Пиломатериал нужно обработать антисептиком, это значительно продлит срок его службы.

Поскольку сооружение должно работать непрерывно несколько суток, генератор дыма следует прикрывать плотной мешковиной или брезентом, чтобы тление не прекратилось, но и топливо быстро не кончилось.

Пока сооружение не эксплуатируется, его целесообразно укрывать чехлом для защиты от сырости, солнца и насекомых.

Как сделать коптильню своими руками (горячего, холодного копчения): чертежи, размеры

Процесс копчения придает мясу и рыбе особый аромат и неповторимый вкус, а также увеличивает срок их хранения. При желании приспособление для выполнения такого типа термообработки продуктов в быту можно изготовить самостоятельно.

1

Варианты копчения – какой именно деликатес вы хотите получить?

Копченые продукты – явные фавориты на повседневных и праздничных застольях. При правильном их приготовлении мы можем насладиться не только уникальным вкусом мяса или рыбы, но и обеспечить организм множеством полезных элементов. В процессе копчения продукты частично обезвоживаются и насыщаются особыми бактериостатическими соединениями из коптильного дыма. Неповторимый запах готовых кушаний при этом обуславливается воздействием на обрабатываемые продукты питания уксусной и муравьиной кислот, производных фенолов, фракций смолистых веществ и альдегидов.

Копченые продукты — летняя отрада

Интересующему нас виду термообработки подвергаются не только мясные и рыбные полуфабрикаты. Коптить можно также ягоды, различные фрукты, орехи, сало, овощи, сыры. Главное правильно подобрать тип их обработки, длительность процесса, вид дров, используемых для получения дыма, и температуру последнего. Существует три способа копчения:

1. 1. Горячее.
2. 2. Холодное.
3. 3. Полугорячее.

Горячая термообработка производится при температурах 50–120 °С. Длится она от 15 минут (копчение мелкой рыбы) до 3–4 часов (свиной окорок). Никаких специальных действий для подготовки продуктов к обработке выполнять не требуется. При обычной температуре мясо и рыбу, которые приготовлены по такой технологии, разрешается хранить до 36 часов. Если положить их в холодильник, продукты будут сберегаться дольше. Но при этом их гастрономические качества снижаются. В закрытых емкостях горячие деликатесы быстро пропадают (они задыхаются, а потом протухают).

Холодная процедура (20–50°) длится от 4–6 часов до 7–10 дней. Это долго. Зато готовый продукт дарит гурманам изысканный букет аромата и вкуса, а хранить его в сухих прохладных условиях (например, в обычном погребе) можно до 1–1,5 лет. За это время он лишь слегка усохнет. Но своих гастрономических характеристик не утратит. Заметим, что для проведения холодного копчения продукты нужно подготавливать по определенной схеме.

Полугорячая термическая обработка выполняется при 60–70°. Эта операция придает продуктам легкость и вкус, присущие горячему копчению, и шикарный запах холодной процедуры. Обратите внимание. Полугорячая обработка осуществляется в приспособлениях для холодного копчения. Она рекомендована для свежих продуктов – парного мяса, только что выловленной рыбы и так далее.

В магазинах сейчас нереально приобрести правильно закопченные продукты. Производители не заморачиваются с трудоемкой процедурой. Вместо этого они используют специальные смеси (так называемый Жидкий дым), получаемые соединением разнообразных химвеществ либо дистилляцией концентрированного дыма. После обработки полуфабрикатов подобными составами визуально и по запаху продукты становятся похожими на копченые. Но на самом деле таковыми они не становятся. В наши дни полакомиться настоящими деликатесами можно только в случаях, когда используется коптильня, сооруженная своими руками. В таком устройстве вы легко приготовите любые гастрономические изыски в домашних условиях.

2

Сооружение для холодной термообработки – учтем все особенности конструкции

Коптильня для осуществления холодного копчения может иметь разную конструкцию. Cвоими руками ее изготавливают из бочек, полиэтиленовой пленки, листового железа, кирпича. При этом такое приспособление обязательно имеет достаточно протяженный дымоход. По технологии дымовые газы должны полностью выгореть перед началом копчения. Этому и способствует длинный дымоход. На его стенках остаются все канцерогены, способные нанести вред здоровью, в результате чего обрабатываемые продукты окутываются ароматным легким и полностью безопасным дымком. Рыба, приготовленная в подобных коптилках, хранится до 3 месяцев, мясо – до 2.

Среднестатистическая самодельная коптильня

Конструктивно коптильня для проведения холодного копчения может быть стационарной либо переносной (мобильной). Такие сооружения обычно состоят из трех частей:

1. 1. Коптильной камеры.
2. 2. Топки.
3. 3. Дымохода, соединяющего первые два блока.

Топку в стационарных устройствах всегда устанавливают на некотором отдалении от камеры, где производится термическая обработка. Оптимальный вариант – яма на неиспользуемой части загородного земельного участка. В ней можно сделать своими руками простейший очаг. А затем соединить его с коптильным отделением дымоходом. Топку сваривают из металла, кладут из кирпичей или термоустойчивых блоков. Ее необходимо снабдить зольником, который можно будет часто и без лишних затруднений очищать в процессе приготовления продуктов.

Посмотрите на схему ниже. На ней предоставлен чертеж простой и понятной коптилки стационарного типа.

Размеры отдельных элементов приспособления указаны рекомендованные. Вы можете найти чертежи с другими параметрами либо самостоятельно создать собственный элементарный эскиз. Здесь главное не ошибиться с протяженностью дымохода. Его минимальная длина должна быть 2–2,5 м. Построить дымоход несложно. Копаем канаву глубиной около 30 см и шириной порядка полуметра. Обкладываем ее стенки кирпичом. Его следует закреплять раствором на основе глины. Вместо кирпичной кладки разрешается использовать печную трубу. Ее нужно будет уложить в траншею.

Сооруженный своими руками дымоход накрываем сверху листом шифера либо железа, а потом присыпаем грунтом. В верхней части топки монтируем заслонку. Она позволит настраивать интенсивность процесса горения, приток воздуха в очаг, вывод из него ненужного дыма. Проще всего изготовить заслонку из куска листового металла. Важно! Стык камеры для домашнего копчения и самодельного дымохода следует качественно загерметизировать. Неплохой результат получается при использовании глиняного раствора. Герметизацию допускается выполнять и любыми другими подручными средствами.

3

Из чего сделать стационарную камеру для низкотемпературного копчения?

Самый простой вариант изготовления коптильного отсека предполагает использование старой железной или деревянной бочки, объем которой составляет 100–200 л. Эту емкость мы вымоем и очистим, затем срежем верхнюю ее часть, а в нижней проделаем специальное отверстие. Оно необходимо для подключения дымохода. Подготовленную таким образом бочку нужно установить на блоки либо кирпичи. Также следует сделать поддон для сборки жира, который будут выделять мясные и рыбные полуфабрикаты при копчении. Его изготавливаем из срезанной ранее крышки. Поддон по диаметру берется меньше сечения бочки.

Следующий шаг – изготовление решетки. Именно на ней продукты станут коптиться. Вместо решетки можно закрепить в верхней части самодельной емкости куски арматуры. И повесить на них крючки, за которые будут цепляться полуфабрикаты для копчения. Решетку делайте из гибких ивовых прутьев. Они без труда сплетаются в изделие требуемой конфигурации. Некоторые домашние умельцы используют для этих целей тонкую проволоку. Она также позволяет сделать надежную в эксплуатации решетку. Крепление последней к бочке выполняется разными способами. Решетку можно зафиксировать на саморезы, вкрученные в стенки емкости, либо на петли (их придется заранее приварить, используя сварочник). Допускается монтаж нескольких решеток друг над другом. Здесь нужно помнить следующее. Расстояние между ними берется не менее 0,15 м.

Для монтажа поддона необходимо приварить к стенам камеры несколько отрезков арматуры. У нас должна получиться конструкция в виде креста. Его центр обязан совпадать с центральной частью бочки. Специалисты  советуют снабдить поддон петлей. Тогда при необходимости чистки его будет несложно достать.

Коптильная емкость из старой бочки

Самодельная коптильная камера нуждается в крышке. Эту часть сооружения делаем из древесины (оптимально – из лиственницы). В крышке просверливаем 5–10 отверстий. Через них лишняя влага станет выходить на воздух. Вместо крышки из древесины разрешается применять джутовый мешок. В процессе термообработки продуктов его следует набрасывать на камеру. Нюанс. Мешок обязательно смачивается в холодной воде. И только после этого набрасывается на бочку.

Можно изготовить коптильню стационарного типа из кирпича. Заметим, что это процесс потребует от нас больших трудозатрат. Как правило, кирпичные камеры строятся теми, кто регулярно и в достаточно больших количествах коптит разнообразные полуфабрикаты. Кладку изделий выполняем на песчано-глиняный состав. На дно камеры укладываем лист железа, делаем решетки по уже описанным выше методикам.

Стационарная домашняя коптильня иногда сооружается из листа железа. В данном случае потребуется запастись сварочным аппаратом и инструментами для работы с металлом. Нам потребуется разрезать железный лист в соответствии с размерами (запланированными) устройства. Затем согнуть его так, чтобы получился куб, у которого нет верхней части. И сварить все швы конструкции.

Добавим, что обработка полуфабрикатов в холодной коптилке выполняется после определенной их подготовки. Мясу и рыбу необходимо за 3–4 дня до копчения засолить. Непосредственно перед процедурой продукты достают из соли, промываем и высушиваем (1,5–2 часа) на свежем воздухе. За это время полуфабрикаты слегка подвялятся, что придаст готовому деликатесу еще более оригинальный вкус.

И главное. Холодная самодельная коптильня для дома используется при относительно прохладной погоде на улице. В жаркую пору получить по-настоящему ароматный и вкусный продукт в ней вряд ли получится.

4

Мобильные виды холодных коптилок – проще некуда!

Для сооружения коптильни переносного типа для холодного копчения можно использовать и более простую технологию. Допустим, вы отправились с друзьями на пару дней на природу и хотите порадовать себя вкусными копчеными деликатесами. Понятно, что тащить с собой бочку для строительства полноценной коптилки нет смысла. Вместо нее можно использовать небольшую по объему старую скороварку либо металлическое ведро. Принцип строительства мобильного приспособления для термической обработки продуктов с помощью этих предметов будет аналогичным уже описанному:

1. 1. Прокапываем канавку длиной до 4 м. Желательно выполнять эту операцию на участке с небольшим уклоном.
2. 2. Устанавливаем топку (ведро, скороварку).
3. 3. Сверху на емкость монтируем простейшую решетку (из веток, валежин).

Можно даже обойтись без ведра. Устилаем устье вырытой нами канавы валежинами, предварительно немного расширив его. Решетку делать не нужно. Ее функцию станут выполнять сами валежины. Размещаем на них продукты для копчения. Накрываем их сверху ветками, растапливаем дрова в топке и ждем, когда приготовится роскошный деликатес.

Тот самый случай, когда ведра нет, зато нержавеющая емкость под рукой была

Обратите внимание! Такая походная мини-коптильня не требует обустройства заслонки. Регулирование дымогенерации осуществляется в ней при помощи практически любых свежих листьев, имеющихся под рукой. Их следует укладывать на костер. Если вы хотите получить копченое мясо (рыбу) с нежным и мягким вкусом, используйте листья липы, с терпким – листочки ракиты, ясеня, дуба, ивы.

Мобильный шкаф для копчения часто делают из обычной полиэтиленовой пленки. В этом случае даже не нужно мучиться с рытьем дымохода. Здесь все просто. Приобретаем 2 квадратных метра плотной пленки (рекомендуется использовать материал, предназначенный для сооружения теплиц). Зашиваем изделие с одной стороны. У нас должен получиться своеобразный мешок. Выбираем участок земли площадью около 4 квадрата. Вбиваем по его углам деревянный колья. Над землей они должны возвышаться метра на 2. Скрепляем эти опоры вверху поперечными элементами. А противоположные стойки соединяем друг с другом по диагонали прутками (делаем несколько рядов), на которые и развешиваем полуфабрикаты для обработки.

Теперь нам нужно аккуратно натянуть ранее сшитый полиэтиленовый мешок на сооруженную конструкцию. Он обязан закрыть ее примерно наполовину. Высыпаем на площадку между опорами горящие угли, накрываем их сверху зелеными листьями либо травой. После этого натягиваем пленку до поверхности почвы. Осталось качественно закрепить мешок на земле, чтобы получить полностью герметичную конструкцию.

Изготовление коптильни завершено. Подобные сооружения идеальны для термообработки свежевыловленной рыбы, недавно собранных грибов. Мелкая и средняя рыбешка будет готова в коптилке из пленки часа за 2–4. При потребности следует добавлять свежую зелень в костер, чтобы получить густой дым.

5

Горячая технология получения деликатесов – изучаем тонкости процесса

Коптильня горячего копчения сооружается своими руками немного иначе. Ее конструкция имеет важные особенности, что обусловлено быстрым приготовлением продуктов в ней. Поэтому коптильни, предполагающие выполнение горячего копчения, строятся с учетом следующих требований:

1. 1. Камера для термообработки делается строго герметичной. За счет этого в устройстве для горячего копчения исключается явление утечки дыма и обеспечивается равномерный нагрев полуфабрикатов, расположенных на разных уровнях (решетках).
2. 2. Камера копчения располагается непосредственно над топочным отсеком.
3. 3. Дно самодельного приспособления допускается нагревать до требуемой температуры не только дровами, но и любым иным способом. Например, при помощи электроплиты или газовой горелки. Здесь важно лишь добиться того, чтобы щепа начала тлеть.
4. 4. Горячая коптилка не эксплуатируется без поддона. Жир, капающий с обрабатываемых продуктов на дно приспособления, придаст готовым деликатесам неприятный горьковатый вкус. Поддон устройства для горячего копчения всегда изготавливается съемным.

Отметим еще один момент. Коптильню для самостоятельного горячего копчения желательно оснащать специальным гидрозатвором. Он сооружается своими руками без особых проблем. Нужно сделать по периметру коптильной камеры небольшое углубление в форме литеры П и заполнить его обыкновенной водой. Крышка накрывает гидрозатвор, за счет чего создается естественное препятствие для выхода дыма изнутри и попадания воздуха снаружи. Столь простой механизм качественно герметизирует камеру. Он, кроме того, значительно снижает объем канцерогенов, имеющихся в дыме.

Коптильня горячего копчения без гидрозатвора тоже имеет право на существование

Дрова и щепа для растопки очага обязательно просушиваются. В домашние коптильные приспособления их желательно укладывать в одну кучку. Тогда костер станет выделять мало тепла, а дыма от него будет много. Самая популярная щепа делается из дуба (подходит для готовки красного мяса и дичи), яблони и вишни (копчение ягод, овощей, сыров, орехов). Березовый и ивовый материал используется при обработке болотной и речной рыбы, медвежатины, лосятины. А щепа из ольхи является универсальной для горячего копчения любых продуктов.

6

Высокотемпературный шкаф – популярные способы изготовления

Сделать коптильню для качественного горячего копчения полуфабрикатов можно по-разному. Посмотрите на схемы ниже. На них несложно подобрать чертеж подходящей вам коптильни.

Делать такие приспособления лучше всего из нержавеющей стали. Но большинство домашних умельцев обустраивают простейший коптильный шкаф любого из указанных на чертеже видов своими руками, используя ненужную бочку или обычное ведро. Что нам нужно сделать? Берем бочку и оборудуем в ней топочное отделение. Для этого в днище емкости вырезаем 3–5 отверстий. Они понадобятся для удаления золы от дров. Отверстия также станут выполнять функцию поддувала. Вырезаем часть стенки в нижней части бочки. Сооружаем из отрезанного куска простую дверцу. Ее размеры берем в пределах 20х30 см. Привариваем задвижку-ручку и петли к дверце.

Далее разделяем бочку (соотношение нижней и верхней части – 1 к 3) металлическим 4-миллиметровым по толщине листом. Его следует прочно приварить к стенкам емкости. Нижняя часть бочки будет играть роль топки, верхняя – коптильной камеры. Затем делаем отверстие под трубу для отвода дыма в днище самодельного шкафа. Такой дымоход нужно также приварить к стеновой поверхности бочи. Важно! Трубу не нужно делать слишком протяженной. В горячем шкафу необходимости в сильной тяге нет. Нам осталось сделать своими руками крышку с отверстием, гидрозатвор (при желании), крючки либо решетки для размещения продуктов и поддон. Не будем повторяться. Процесс их изготовления аналогичен действиям, которые мы описывали для холодных приспособлений.

Если коптилка-бочка для дома будет использоваться достаточно активно, например, вы планируете часто обрабатывать большое количество полуфабрикатов, топку конструкции лучше вынести за пределы емкости.

Тогда появляется возможность использовать весь ее объем. Разделять бочку на две части при этом не нужно. Топку сооружаем на свободном участке:

1. 1. Роем небольшую яму.
2. 2. Обделываем дно мини-котлована кирпичом (потребуются огнеупорные изделия) либо камнем.
3. 3. Выбиваем у бочки дно, монтируем решетку из металла, устанавливаем емкость на топку.

При таком подходе к делу за один раз получится закоптить ощутимо больше продуктов.

Миниатюрную коптильню для обработки полуфабрикатов при высокой температуре можно соорудить и с меньшими трудовыми затратами. Берем простое ведро из металла. Засыпаем его дно стружкой и опилками, накрываем их решеткой. В верху ведра проделываем пару отверстий. Вставляем в них прутки, монтируем крючки. Теперь устанавливаем ведро-коптилку на огонь. Когда щепа начинает тлеть, подвешиваем продукты на крючки и накрываем устройство, сделанное своими руками, плотной крышкой. Через 30–60 минут деликатесы будут готовы!

Коптильня холодного копчения своими руками — чертежи и фото / Cамоделки для дачи / Самоделка.net — Сделай сам своими руками

Многие мои знакомые когда я угощаются их копчениями собственного производства и рассказываю как их готовил загораются идеей построить свою коптильню. И конечно спрашивают как же сделать коптильню холодного копчения, можно ли собрать ее своими руками и конечно требуют точные чертежи и фото

В общем вы уже понял этот топик будет про коптильни…

Хотя признаюсь задумывал я писать про простейшую коптильня из холодильника и даже начал это, но очередная просьба навела на мысль почему бы не расширить рассказ. Так и  сделаем.

Начнем с чертежей коптилен.

А собственно говоря зачем уважаемые мои вам чертежи?
Ну скажите вы будете по сантиметрам резать металл, варить каркасы, делать точные копии заводских коптилен вроде этой?

Я в этом честно говоря сомневаюсь по нескольким причинам, тут и сложность изготовления и не дешевый нынче металл прочее и прочее — когда есть гораздо лучший выход.

Но чертеж же должен быть — скажите вы и это правильно,  но думаю все что нам нужно из него это размеры камер и труб, а также пару расстояний и диаметров, а дальше самодельщик найдет из чего это сделать.

Для начала вот схема самой простой и древней коптильни для холодного копчения.

Что нам нужно из этого знать чтобы сделать то же, но более мобильнее, проще из современных материалов и деталей.

Отвечаю — сразу переходим ко второй схеме, более современной в которой все земляные работы убраны и заменены на емкости, трубы и камеры

На этой схеме есть все что нам нужно — примерные размеры и расстояния чтобы попробовать сделать нечто подобное.

А именно: мы видим что очаг должен быть небольшим, до полуметра, а протяженность дымохода должна быть примерно двухметровой  при достаточном объеме, чтобы дым успевал остыть и мы получили именно холодное копчение. Коптильная же камера в свою очередь должна быть достаточной высоты чтобы вмещать объем дыма, наши продукты и быть при этом удобной. Опыт показывает что высоты в 1,5-2 метра вполне для этого достаточно.

Если нужны уточнения по чертежу, пожалуйста вот коптильня из металла на основе этой схемы

В принципе можно брать болгарку, лист, сварку и ваять.

Но я предлагаю упростить задачу и перейти к более доступной технологии.

Взгляните на эту схему

Не правда ли сразу приходят в голову варианты из чего это можно сделать и как. Если нужна помощь взгляните на следующие фото самодельной коптильни.

Правильно, все что нам нужно это железный ящик под дымогенератор, железную же трубу в качестве дымохода и бочку приподнятую на подставку над землей.

Из инструментов можно взять болгарку, либо дрель с лобзиком по металлу. Нам даже сварка может не потребоваться, если сделать отверстия поточнее, так утечка дыма будет минимальной. К тому же всегда можно изолировать пробоины обычной глиной.

Единственный вопрос который я могу себе представить после просмотра этих фото — это длинна и диаметр трубы. Так вот если брать трубу диаметром 60-120 мм. то ее длинна должна быть в районе 2,5-4 метров т.к места для того чтобы дым остыл в ней меньше чем в большом дымоходе.

Если вы не найдете ящика или трубы не беда, можно обойтись и без них.

Смотрим фото коптильни автор которой совместил очаг — дымогенератор и штольню — трубу  и сделал все из кирпича (конечно берем красный печной) и все это собрано на обычной глине.

Наверху штольни уложен лист железа. Одно замечание — конечно для холодного копчения такой длинны дымохода недостаточно, ее придется увеличить примерно на столько же.
Кстати если захотите заменить бочку то вместо нее можно сколотить так называемый домик-скворечник из обычной доски.

А теперь перейдем к тому с чего я начал разговор — из чего же лучше и проще сделать  коптильню.

Наверняка у вас на даче завалялся старый холодильник который выкинуть жалко и он использовать как шкаф. Если нет такого у вас, то наверняка вы знаете где взять…
Так вот холодильник — это идеальный донор для коптильной камеры холодного, (простите за тавтологию) копчения.

Из него буквально за день можно сделать хорошую и удобную коптильню. Для этого нам будет нужно

1.  Вынуть все внутренности, я советую на всякий случай убрать и пластик.
По желанию можно его оставить, некоторые так и делают — и мороки меньше и готовые решетки для копчения уже есть.

Но если делать всерьез, тогда демонтируйте стенки, уберите пластик и оставьте голый железный ящик с дверцей. Конечно родные решетки из металла уже будут проваливаться, но исправить это можно прикрутив саморезами деревянные планки —  направляющие  прямо через сквозные отверстия в стенках.

2.  Далее нам будут нужны отверстия для дыма. Внизу входное — его делаем либо в дне, либо в нижней части стенок по диаметр трубы.

Дыму будет нужно куда то выходить, поэтому вверху будет нужно еще одно отверстие. Можете просто вырезать часть «крыши» холодильника ножницами по металлу, а сверху положить другую железку или шифер, его можно будет двигать и регулировать тягу. Если хочется совершенства — режьте круглое отверстие в которое по желанию можно смонтировать даже вентилятор.

3. Теперь дымогенератор. В качестве его можно взять подходящую металлическую коробку, небольшую бочку, готовую буржуйку наконец…

4. Осталось соединить холодильник и печь трубой длинной около 3-х метров. (на самом деле длина трубы подбирается опытным путем т. к. все зависит от ее диаметра, уклона, лежит ли она на грунте, будете ли вы засыпать ее землей или оставите открытой, будете ли увлажнять грунт…)

Один совет не забываем сделать небольшой подъем дымохода к коптильной камере.

Вот собственно и все что я хотел сказать по теме, думаю идея как сделать коптильню холодного копчения своими руками понятна и чертежей с фото примеров достаточно. Думаю теперь и вы сможете сделать собственную коптильню. Спасибо за внимание.

(Просмотров 950 , в т.ч. 1 сегодня)

23 потрясающих плана самодельной коптильни, которые можно построить на заднем дворе

Вам нравится коптить мясо?

Я имею в виду, кто не любит домашний бекон или ветчину? Изучив здесь мир копчения мяса недавно, я должен сказать вам, что я думаю, что каждый должен иметь какой-то курильщик и делать свои собственные мясные творения. Как вкусно!

Но как сделать курильщика? Что вы можете выбрать, если у вас будет курильщик?

Что ж, проведя множество исследований перед тем, как создать свой собственный курильщик, я узнал, что существует множество различных вариантов.

Итак, я собираюсь представить вам лучшие планы и идеи коптильни, которые может предложить Интернет.

Потрясающие планы и идеи коптильни

1. Коптильня из кедра своими руками

Этот курильщик — прекрасный вариант. Он построен из бетонных блоков и кедрового дерева. Здесь достаточно места, чтобы развесить много мяса.

Кроме того, у него есть возможность хранить дрова для копчения сбоку от крытого места. Но учебник — это то, что отличает этого курильщика. Он очень тщательный и содержит множество изображений, чтобы облегчить сборку.

Оцените этот вариант копчения пищи

2. 11-ступенчатые планы копчения

Эту коптильню легко построить. Выглядит деревенски, но точно поможет. Когда люди подходят к курильщику на вашем участке, они могут подумать, что это пристройка.

Но на самом деле это простой деревянный сарай, предназначенный для копчения мяса. Учебное пособие является подробным, поэтому прохождение процесса должно быть простым. Но у этого маленького курильщика есть место и для большого количества мяса.

Проверьте этот вариант копчения пищи

3.

Планы коптильни 8 × 6

Это действительно восхитительный курильщик. Он имеет бетонный фундамент и отделан кедром, поэтому он должен прослужить долго.

Однако это всего лишь планы, которые вам необходимо приобрести. Но если вы можете строить, просто глядя на что-то, то вы также можете использовать эту идею курильщика как вдохновение для своей собственной сборки. Если нет, вы всегда можете заказать планы. Они недороги и доступны для немедленной загрузки по описанию.

Оцените этот вариант копчения

4. Планы коптильни

Это буквальные планы постройки причудливой маленькой коптильни, которая обязательно выполнит свою работу. В планах есть список необходимых материалов.

Кроме того, он также показывает, как построить коптильню ниже самой коптильни, чтобы вы могли использовать древесину вместо пропана или любого другого типа дымового материала. Планы подробны и легко читаются, так что это должен быть хороший вариант для большинства.

Оцените этот вариант копчения пищи

5.

Коптильня с хранилищем дров

Эта коптильня очень похожа на первую, которую я вам показал. Он имеет фундамент из цементных блоков и облицован кедровым деревом.

Кроме того, здесь есть хорошая крытая площадка для хранения древесины. Эта конструкция коптильни имеет немного больше изящества, чем первый вариант, только с различным использованием петель и ручек. В любом случае, это все же действительно красивый и очень функциональный вариант коптильни.

Оцените этот вариант копчения продуктов

6. Курильщик для поддонов своими руками менее чем за 100 долларов

У вас ограниченный бюджет? Если да, то вам обязательно стоит попробовать этот вариант коптильни.Он использует поддоны для изготовления коптильни.

Затем он облицовывает коптильню прочной фольгой, чтобы облегчить процесс копчения. Это недорогой вариант с большим использованием материалов. Возможно, вы даже сможете построить его дешевле, в зависимости от того, что у вас уже есть дома.

Ознакомьтесь с этим вариантом копчения пищи

7.

Коптильня Brick Foundation

Эта коптильня просто задумана как идея. К сожалению, я не могу найти его происхождение, поэтому к нему не прилагается никакого руководства.

Однако, если вы тот, кто может взглянуть на картинку и получить представление о строительстве, то это все равно может быть отличным вариантом. Это очень крепкий, но визуально привлекательный курильщик, который многие люди могут найти отличным дополнением к своей собственности.

Проверьте этот вариант копчения еды

8. Коптильня Ана Уайт

На самом деле эта коптильня — та, на которой я основывал свою коптильню. Мне нравится эффект сарая, когда он достаточно миниатюрен, чтобы подходить практически к любому дому.

Плюс, он имеет двойные дверцы, которые облегчают доступ при размещении и извлечении мяса из коптильни.

Ознакомьтесь с этим вариантом копчения пищи

9. V8 коптильни

Мне очень нравится простота конструкции этой коптильни. Имеет однодверную конструкцию и качественные стеллажи внутри.

Потом добавили действительно хорошие дымовые переходники, чтобы сделать из нее качественную коптильню. Но эта коптильня была построена из простой необработанной фанеры, что также делает ее экономичным вариантом.

Оцените этот вариант копчения пищи

10. Коптильня с крыльцом

Вы бы хотели иметь коптильню с немного большим стилем, чем традиционная коптильня? Что ж, тебе нужно проверить эту коптильню.

В основном это традиционная конструкция коптильни с одинарной дверью, деревянными стенками и полками для копчения. Но они усилили его на ступеньку или две, добавив перед ним причудливую веранду. Это, безусловно, делает эту коптильню приятной для глаз.

Оцените этот вариант копчения пищи

11. Кирпичная коптильня

Эта коптильня, очевидно, будет немного дороже, чем коптильни в деревянном стиле, потому что кирпич обычно дороже.

Кроме того, вам необходимо иметь какое-то ноу-хау в кладке. Но если вы можете себе это позволить и знаете, как собрать, это будет коптильня, которая, вероятно, прослужит всю жизнь. Кроме того, этот дизайн также включает в себя печь для пиццы.

Оцените этот вариант копчения пищи

12.Кадиллак коптильни

Эту конструкцию коптильни нужно использовать только как вдохновение. Он не поставляется с учебником, но если вы тот, кто может посмотреть на изображение и использовать его для собственного творчества, то это все равно может сработать для вас.

Итак, я уверен, вы обратили внимание на красивые деревенские двойные двери этой коптильни. Не говоря уже о великолепной кирпичной кладке. Это наверняка привлечет внимание многих посетителей.

Оцените этот вариант копчения пищи

13.Голландский дверной курильщик

Этот курильщик имеет уникальный дизайн. Она похожа на типичную «сарайную» коптильню со всех сторон, кроме фасада.

Однако, когда смотришь на двери, все немного меняется. Спереди две двери, но они выполнены в голландском стиле. Помимо этой функции, коптильня работает так же, как и большинство других самодельных коптильни.

Оцените этот вариант копчения пищи

14. Уродливый курильщик-барабан

У вас ограниченный бюджет и вы думаете, что вы не можете позволить себе курильщика? Ну подумай еще раз! Благодаря такой конструкции копчение мяса стало очень рентабельным.

Кроме того, у него есть отличное руководство, которое проведет вас через весь процесс с прекрасными изображениями и инструкциями. Вроде довольно простая сборка.

Ознакомьтесь с этим вариантом копчения пищи

15. Курильщик для пищевых продуктов

Этот коптильня также имеет традиционный дизайн. Это миниатюрный сарайчик, который для безопасности поставлен на шлакоблочный цоколь.

Потом они протянули трубку сзади к дровяному копчику, чтобы дым поднимался вверх и холодно коптил мясо. Это очень классический дизайн, который подойдет для большинства установок для копчения мяса.

Оцените этот вариант копчения пищи

16. Сарай-коптильня

Эта коптильня буквально напоминает мне маленький сарай из-за наклонной назад крыши. Это хороший дизайн, потому что вода не должна попадать в дымоход, который вам нужен, поскольку он должен быть изготовлен из необработанной древесины.

Однако в остальном этот дизайн весьма традиционен. Это проверенный и надежный метод в течение многих лет, поэтому он должен помочь тем, кто хочет коптить собственное мясо.

Оцените этот вариант копчения пищи

17. Курильщик в глиняном горшочке

Это действительно уникальная идея для человека с ограниченным бюджетом, у которого мало места для курильщика или кто просто хочет курить небольшое количество мяса за раз.

Итак, вы воспользуетесь глиняным горшком и положите на дно небольшое количество курительного материала. Затем положить сверху решетку и выложить сверху мясо. Это так просто.

Оцените этот вариант копчения пищи

18. Трансформация курильщика с газовым грилем

Может быть, у вас нет много денег, чтобы потратить на создание курильщика.А может, ты не самый умелый человек на планете. Так что вы как бы отказываетесь от собственного курильщика.

Ну, не обязательно. Благодаря этому руководству, если у вас есть газовый гриль, вы можете узнать, как превратить его в курильщика с очень небольшими затратами. Экономично и просто… это звучит как победа во всех отношениях.

Ознакомьтесь с этим вариантом копчения пищи

19. Планы коптильни из шлакоблоков

Эти планы коптильни — надежный вариант для копчения мяса.Он построен из шлакоблоков и имеет деревянную дверь спереди.

Кроме того, у него скатная крыша, похоже, в этой коптильне можно развесить довольно много мяса. Поэтому, если вы планируете коптить мясо для большой семьи, возможно, вам стоит рассмотреть этот вариант.

Оцените этот вариант копчения продуктов

20. Преобразование коптильни холодного копчения

Вы можете довольно легко приобрести устройства горячего копчения, но что, если вы предпочитаете вместо этого коптить мясо холодным копчением? Если да, то вам стоит проверить эту идею преобразования.

Таким образом, этот комплект для переоборудования позволяет превратить любого курильщика горячего в курильщика холодного. Смотрится тоже довольно круто.

Оцените этот вариант копчения пищи

21. Курильщик виски в бочках

Вы хотите, чтобы коптильня стала предметом разговора? Если да, то вам обязательно стоит подумать об этом.

Кроме того, это определенно добавит шарма любой обстановке на заднем дворе. Кто сказал, что ваш курильщик должен выглядеть традиционным? Благодаря такому дизайну этого не должно быть.

Оцените этот вариант копчения пищи

22. Курильщик для документов

У вас есть старый картотечный шкаф, который вам действительно не нужен? Прежде чем бросить его, прочтите этот урок о том, как заставить его снова работать на вас.

Значит, вы действительно можете использовать этот старый шкаф как курильщик. Ящики можно использовать для хранения дров для копчения еды или самой еды. Это действительно гениальная идея!

Оцените этот вариант копчения пищи

23.

Мой курильщик за 20 долларов

Мы хотели построить коптильню после того, как поняли, насколько просто и вкусно коптить мясо. Итак, мы начали искать идеи коптильни.

Затем мы взяли несколько идей, которые мы увидели, использовали материалы, которые уже были у нас на территории, и построили довольно уникальную, но функциональную коптильню примерно за 20 долларов.

Оцените этот вариант копчения пищи

Что ж, теперь у вас есть более 20 различных планов коптильни для постройки собственной коптильни.Наверняка найдется дизайн, который подойдет практически для любой ситуации.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Коптильня своими руками: 16 ступеней (с изображениями)

Да, с кучей старых поддонов, менее чем за 100 долларов и небольшой работой мы построили эту действительно классную коптильню. 3 ‘x 3’, он достаточно большой, чтобы выкурить все животное или, по крайней мере, несколько больших подносов с мясом плюс несколько звеньев колбасы.

Мне нравится этот проект — он до сих пор поражает меня, что можно построить из переработанной древесины и как здорово это выглядит. Мы действительно хотели сделать большую самодельную коптильню, но большинство рассмотренных нами планов, показывающих, как построить коптильню, были слишком малы и / или требовали использования довольно дорогих материалов. Нам так и не удалось найти планы, которые действительно соответствовали бы нашим требованиям, поэтому мы создали свои собственные.

Наши соображения по поводу планов самодельного курильщика:

• размер — он должен быть достаточно большим, чтобы помещать сразу несколько предметов, а также курить крупные предметы
• стоит — это должно быть как можно дешевле, в то время как все еще позволяет вам хорошо коптить мясо
• требуемый уровень квалификации — это должно быть что-то, что вы могли бы сделать с базовыми знаниями деревообработки

Я не знаю, коптили ли вы когда-нибудь раньше мясо, но это награда, но трудоемкая задача. Поскольку ваше мясо будет сохраняться и, следовательно, оставаться в хорошем состоянии в течение длительного времени, имеет смысл сразу закоптить много. Определив, сколько дров нам нужно для коптильни приличного размера, мы решили использовать поддоны нового назначения. Менее чем за 100 долларов мы смогли собрать эту огромную коптильню, в которой может поместиться тонна мяса. Множественные стеллажи для копчения, а также место для развешивания колбасных изделий, при желании можно даже повесить целого оленя.

Следуйте за мной по инструкциям. Я буду публиковать больше.Посетите мой сайт DIY для получения дополнительных руководств

Вот ссылка на ВИДЕО ПРОЕКТА

на моем сайте

Как построить коптильню

У меня также есть некоторые другие инструкции, которые вы должны проверить, и хорошее руководство по Как сделать пояс из паракорда

Следуйте за мной на Facebook

https://www.facebook.com/diyready

Необходимые материалы:

• 20-30 поддонов, разобранных (нужны поддоны? Прочтите этот пост о том, как чтобы найти бесплатные поддоны и этот о том, как найти безопасные поддоны)
• Винты 2 1/2 дюйма * вам следует выбрать хороший винт для наружного применения, мы использовали шурупы для настила с пластиковым покрытием x3 ‘) * это должен быть необработанный металл, не оцинкованный
• оловянная фольга для тяжелых условий эксплуатации
• рулон алюминиевого экрана
• ручка (для двери)
• петли (3)

Tools You Требуется

• сабельная пила с биметаллическим лезвием (используется для разборки поддонов)
• сверлильный пистолет, предпочтительно аккумуляторный
• сверла 1/8 бит и зенковка
• измерительная лента
• ножницы по металлу / олову
• универсальный нож
• Ленточная пила или настольная пила
• Пистолет для степлера
• Защитные очки
• Рабочие перчатки

Курильщик своими руками: принадлежности и инструменты, которые потребуются для проекта

Разобранные части поддонов, обрезанные по размеру, алюминиевая сетка экран и гофрированная жесть для кровли. (Используйте только необработанный металл, а не оцинкованный.)

На фото показаны детали поддона в разобранном виде, как панели поддона (показаны слева), так и части поддона 2×4, все вырезанные в соответствии с размерами, указанными в нашем списке вырезов

Как сделать Постройте коптильню или курильщика: 30 советов и руководств

Есть что-то особенное в копченой пище. Он полон аромата и вкуса мескитового дерева, и это определенно не то, что можно воспроизвести на любом другом кухонном оборудовании.

Если вам нравится вкус копченой пищи, то наличие собственного коптильни или (что еще лучше) позволит вам есть коптильню сколько угодно часто. Вам даже не нужно покупать дорогой прибор — вы можете сделать его сами!

Впечатляющая коптильня своими руками

Source

Эта коптильня впечатляет тем, что в ней есть все необходимое в одном компактном дизайне (посмотрите на эту организацию).

Одной из наиболее уникальных частей этой коптильни является то, что к ней пристроено место для хранения дров, необходимых для коптильни. Кроме того, крыша коптильни расширяется для защиты дерева!

Как построить коптильню по мелочам

Simple & Basic

Source

Если вам не нравится большой и необычный дизайн, ознакомьтесь с этими планами коптильни, чтобы получить более простой и базовый дизайн.

Эта коптильня стоит на нескольких камнях (для правильной циркуляции воздуха), невелика по размеру и отлично справляется со своей работой.

Постройте коптильню, живя деревенской жизнью

Easy Build

Source

Скорее всего, у вас уже есть много материалов, необходимых для постройки этой коптильни, потому что вся древесина поступает из выброшенных поддонов.

Человек, который сделал эту коптильню, говорит, что он потратил меньше 100 долларов на все, и что это была простая сборка. Ознакомьтесь с инструкциями, чтобы увидеть 11-этапный процесс.

Коптильня своими руками от Instructables

Коптильня из шлакоблоков

Источник

На первый взгляд эта коптильня выглядит так, как будто ее построил профессионал, но на самом деле это сложенные штабелями шлакоблоки, а не какой-то необычный камень (а шлакоблоки очень недороги).

Если у вас есть место для большой коптильни, что-то вроде этого определенно поможет и даст вам возможность коптить сразу много мяса и сыра.

Как построить коптильню от Mother Earth News

Переделанный гардероб

Источник

Если у вас когда-нибудь появится возможность переделать некоторую брошенную мебель во что-то новое, всегда делайте это!

Эта коптильня сделана из старого гардеробного шкафа (также может быть сделана с небольшим навесом на открытом воздухе). Посетите сайт Аны Уайт, чтобы увидеть планы.

Маленький наружный сарай или шкаф, переделанный в коптильню Ана Уайт

Малая коптильня

Источник

Хотя вы, безусловно, можете построить огромную, грандиозную коптильню, не у всех есть место (или даже не у всех) для такой большой.

Эта коптильня ни в коем случае не самый маленький вариант, но все же компактный по сравнению со многими из них. Он все еще хорошо построен и выполнит свою работу!

Моя старая «новая» коптильня от Smoking Meat Forums

Смешанные материалы

Источник

При строительстве коптильни не обязательно придерживаться одного типа материала, вы можете использовать камень, кирпич, дерево, металл или что угодно хотите и комбинируйте их.

Эта коптильня — отличный пример того, насколько элегантно и собранно может выглядеть коптильня, даже если она неоднородна по стилю.

Идеи самодельной коптильни от Goods Home Design

Smoker & Grill Combo

Source

Мясо, приготовленное на гриле, имеет совершенно другой вкус, чем мясо, которое было копченое. Но вы все равно можете любить их обоих.

Если вы просто не можете решить, что вам больше нравится, вы можете построить комбо из коптильни и гриля, как эта на Instructables.

Барбекю из кирпича от Instructables

Коптильня на колесах

Источник

Не всегда легко (или практично) всегда оставлять коптильню, если вы не собираетесь ее регулярно использовать, поэтому возможность хранить ее подальше является ключевым моментом .

Эта коптильня, построенная на колесах, позволяет легко перемещать ее из гаража на задний двор, не поднимая ее.

Малая коптильня, построенная на форумах по курению мяса

Готовность к работе на заднем дворе

Источник

Если вы живете в районе с ТСЖ или другими строгими правилами, постройка коптильни, которая гармонирует с вашим настоящим домом, облегчит получение разрешения на ее содержание на заднем дворе.

Подобный дизайн по-прежнему функционален, но почти замаскирован из-за небольшого крыльца, который придает ему более архитектурный вид.

Как построить коптильню с помощью друзей на заднем дворе

Высококачественный вид

Источник

Коптильне не нужна крыша из черепицы или красивые окна, но, конечно, не помешает включить их, как это сделала эта семья!

Это, по общему признанию, очень впечатляющая и высококлассная коптильня, но она все равно была построена относительно легко и быстро!

Строительство коптильни силами двух детей с фермы

с печью для пиццы

Source

Из всех существующих конструкций коптильни эта может быть лучшей, поскольку в ней есть печь для пиццы.Кто не любит пиццу в дровяной печи ?!

Чтобы воссоздать этот (потрясающий) дизайн, вам нужно принять вызов использования кирпичей. Но если и была причина научиться строить из кирпичей, так это вот она.

Постройте как кирпичную коптильню от BBQ Brethren

Курильщик виски в бочках

Источник

Если вы сидите и думаете, что «эти большие коптильни великолепны, но мне не нужно что-то такое большое», то курильщик поменьше может оказаться хороший вариант.

Эта самодельная коптильня сделана из бочки для виски и отлично справится с копчением мяса.Кроме того, он имеет действительно красивый, отполированный вид.

Курильщик виски в бочке от Smoke Ring

Бюджетный

Источник

Готовая коптильня стоит дорого, но многие варианты, сделанные своими руками, также могут стоить дорого. Так что, если вы ищете что-то более экономичное, этот дизайн для вас.

Эти блоггеры смогли построить и легко сделать коптильню своими руками примерно за 20 долларов! Он не большой и величественный, но мощный, функциональный и не требует особых навыков для воссоздания.

Как построить коптильню за 20 долларов с помощью Morning Chores

Схожая кабина

Источник

Разве эта коптильня не похожа на горы с ее дизайном, похожим на хижину?

К сожалению, у блогера нет официальных планов, которыми он поделится с этой коптильней (он построил ее с нуля!), Но он дает некоторые довольно хорошие детали, которые позволят опытному строителю воссоздать ее.

Проект коптильни Walk-In, автор Роберт Форто

Коптильня из металлолома

Источник

Этот блоггер создал эту коптильню, используя древесные отходы (и он весело построил ее, чтобы она выглядела как флигель для небольшого дополнительного развлечения).

Это еще один проект коптильни, у которого нет официальных планов, но есть отличные детали и фотографии, которые помогут вам воссоздать его самостоятельно.

Планы коптильни от Smoking Meat

Изящный и стильный

Source

Вот еще одна коптильня, которая сочетает в себе коптильню и печь для пиццы с бонусным грилем!

Честное предупреждение, это не самый простой дизайн для воссоздания (он включает в себя дерево, кирпич и штукатурку), но готовый продукт будет стоить всех усилий и времени, потраченных на его создание.

Коптильня, печь для пиццы, садовый гриль Сделай сам от Instructables

Преобразованный холодильник

Источник

Не испытываете никакого интереса к обучению навыкам работы с деревом или каменной кладкой? Тогда вы можете просто превратить старый холодильник в коптильню.

Вы, очевидно, не можете войти в этот дизайн, но он все еще имеет много места и придаст вам вкус копчености, которого вы так жаждете.

Как сделать коптильню из холодильника, журнал Grit Magazine

Металлическая изоляция

Источник

Существует множество способов спроектировать вашу коптильню, чтобы убедиться, что она эффективна, но не создает огромной пожарной опасности.

Этот блоггер решил отделать внутреннюю часть своей коптильни алюминием, чтобы сохранить тепло и защитить конструкцию от возгорания.

Курильщик мяса из блога Рона на открытом воздухе

Кирпичная коптильня

Источник

Некоторые коптильни могут быть чрезвычайно эффективными, но при этом могут вызывать раздражение. Итак, нет ничего постыдного в желании чего-то более эстетичного.

Эта самодельная коптильня имеет уникальный и стильный дизайн, а кирпичный внешний вид действительно улучшает общий вид.Вы не против посидеть во внутреннем дворике с этим в поле вашего зрения.

Как построить курильщика из кирпича с помощью товаров Home Design

Курильщик для газовых баллонов

Source

Один из уникальных способов выкурить курильщика — использовать газовые баллоны, как это сделал этот домашний мастер.

Чтобы сделать одного из таких курильщиков, вам понадобятся некоторые навыки работы с металлом (для этого потребуется резка и сварка). Но, в конце концов, он может вместить много мяса и того стоит.

Самодельный коптильня для газовых баллонов от The BBQ Info

Коптильня на роликах

Source

Эта коптильня не только компактна (для удобного хранения), но и находится на колесах, поэтому ее можно легко перемещать по дому или двору.

Этот урок предназначен только для изготовления ролика, а не для курильщиков. Но если у вас уже есть курильщик, это фантастический проект DIY.

Как сделать катящуюся тележку для курильщиков от Mixed Kreations

Переделанный шкаф для хранения документов

Source

Шкафы для документов так легко найти в любом благотворительном магазине (или вы можете просто позвонить кому-то, кто выходит на пенсию, потому что они, вероятно, более чем счастливы избавиться от них!).

После того, как вы заполучили хороший шкаф для документов, вы можете превратить его в курильщика (шутка над вами, пенсионер!).Это определенно не самый большой курильщик, но он отлично подходит для небольших приемов пищи.

Коптильня для хранения документов от Instructables

Коптильня для горшков

Источник

Если вы не пытаетесь выкурить сразу все мясо, которое вы только что купили у мясника, вам не нужна массивная коптильня, вам просто нужно что-то маленькое, чтобы справиться с работой.

Если это то, что вам нужно, обратите внимание на эту коптильню, сделанную из двух терракотовых горшков (которые можно найти в любом магазине товаров для рукоделия).Это действительно простой и недорогой способ получить желаемый вкус!

Easy DIY Project: Сделайте свой собственный терракотовый курильщик от Cute DIY Projects

Easy DIY Smoker

Source

Все, что вам нужно, чтобы сделать этого курильщика, — это два выброшенных водонагревателя. В результате получится высокий худой курильщик, который сможет вместить довольно много мяса.

Вам понадобится проект по базовым навыкам металлообработки, потому что здесь требуется немного резки и сварки.

DIY Smoker From 2 Geysers by Instructables

Big & Portable

Source

Тем, кто хочет выкурить много мяса сразу, нужен большой курильщик.Этот, построенный на трейлере, определенно большой и портативный.

Нечто подобное не для всех, но это отличный проект DIY для тех, кто интересуется кейтерингом, любит устраивать большие вечеринки или просто хочет сразу выкурить много мяса.

Как построить трейлер для курильщиков барбекю объемом 100+ галлонов (с чертежами) от Food Truck Empire

Сделай сам Холодная коптильня

Источник

Холодное копчение немного отличается от традиционного копчения мяса. Это не столько связано с жарой, сколько с тем, что мясо буквально пропитывается дымом, а не готовится.

Если это похоже на то, что вы собираетесь попробовать и у вас есть четыре часа в запасе, вы можете сделать свою курильщицу для холодного курения, используя руководство из блога Country Skills.

Сделай сам для холодного курильщика от Country Skills Blog

Tiny Smoker

Source

Основная часть этого курильщика сделана из старой банки из-под кофе. Серьезно.

Это действительно маленький курильщик для холодного копчения, но он определенно может эффективно выпускать достаточно дыма, чтобы действительно погрузиться в мясо и получить этот восхитительный аромат.

Генератор холодного дыма мисс Бетси от Instructables

Недорогой и простой

Source

Дизайн этого коптильня очень похож на дизайн с двумя терракотовыми кашпо, но в нем есть некоторые возвышения, которые придают ему немного более изысканный вид.

Вам потребуются базовые навыки работы с деревом, чтобы создать нижнюю половину этого коптильня, но помимо этого вам просто нужно повозиться с деталями, чтобы он заработал в кратчайшие сроки.

DIY Smoker Easy & Cheap by Instructables

Самая фантастическая коптильня всех времен

Source

Хорошо, если вы можете воссоздать эту величественную коптильню / гриль / духовку / плиту, тогда вы мастер во всем, что касается DIY!

На самом деле это проект, который может быть выполнен кем-то с большим опытом работы в домашних условиях (и есть планы помочь вам в этом). Именно этот завершенный изысканный вид действительно выделяет этот проект.

Постройте уличную плиту от Mother Earth News

Заключение

Если вы пытаетесь выкурить много мяса сразу, чтобы заморозить его на потом, или просто хотите добавить немного аромата к семейному ужину во вторник, есть коптильня или коптильня, отвечающая вашим потребностям. Необязательно иметь много навыков, чтобы создать дизайн, который лучше всего подойдет вам и вашей семье.

Независимо от того, какой дизайн вы выберете, вы гарантированно получите действительно хорошие блюда из копченого мяса! Если вы накормите его своим друзьям, вы можете даже обмануть их, заставив их думать, что вы шеф-повар!

Каменная кладка 5695 Коптильня

Следующая коптильня была спроектирована в 1965 году Государственным университетом Северной Дакоты и Университетом США.С. Департамент сельского хозяйства. Это большая прогулка — в коптильне требуется фундамент ниже линии промерзания. Это глубина, на которой вода все еще может быть замерзшей, в зависимости от конкретного географического положения.

Общий вид

Описание

Этот план очень похож на каркасную коптильню № 5695, разница только в материалах, использованных для строительства. Это классическая конструкция коптильни, которая веками использовалась в Европе, а затем и в США.Высота около 10 футов, вентиляция с обеих сторон, сетка # 30 внутри и дверь на петлях снаружи. Съемная скамейка внутри и бочка с солью в углу.

План этажа

Коптильня построена из бетонных блоков стандартных размеров 8 ”x 8” x 16 ”, что делает проект недорогим и простым в реализации. Это почти как строительство небольшого дома — фундамент, бетонные стены и деревянная крыша, которую можно покрыть черепицей. Пол сделан из бетона толщиной 4 дюйма, дверь изнутри покрыта листовым металлом.

Поперечное сечение

Преимущество данной конструкции — отличная изоляция и очень прочная конструкция. Использование газа в качестве топлива и размещение внутри него двух мощных горелок позволит не только коптить продукты внутри, но и готовить их до требуемой внутренней температуры мяса 152 ° — 160 ° F.

Опоры для подвесов

Этот тип коптильни — излишество для домашнего колбасника, но становится очень привлекательным предложением для тех, кто хочет делать продукты на продажу.Серийные коптильни такой мощности будут очень дорогими, и главное отличие будет заключаться в используемых материалах — нержавеющей стали, компьютерном управлении, автоматическом душе и всех типах дополнительных настроек.

Все эти функции можно легко выполнить, используя несколько термометров и соблюдая основные правила копчения мяса. Правильная выдержка мяса перед копчением важнее всех наворотов, которые идут в комплекте с дорогим промышленным агрегатом. Еще одно преимущество в том, что там почти нет обслуживания, ведь коптильня настолько проста.Если включить этот тип коптильни в обычную операцию по переработке мяса, было бы неплохо отправить планы в местную пожарную службу, чтобы увидеть, какие изменения могут потребоваться. Для них может потребоваться бетонная плиточная крыша вместо каркасной, другая толщина пола или установка дополнительного водостока. Этот тип конструкции зарекомендовал себя сотни лет, и его невозможно превзойти. Многие профессиональные мясники с большим успехом используют собственные кирпичные коптильни.

Вешалки

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбас, превращая знания всего в 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также он содержит 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются для объяснения того, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

Каменная коптильня №5352

Следующая коптильня использовалась для копчения мяса и колбас.Он был разработан в 1933 году Государственным университетом Северной Дакоты и Министерством сельского хозяйства США. Это большая коптильня с открытой дверцей, требующая фундамента ниже линии замерзания. Это глубина, на которой вода все еще может быть замерзшей, в зависимости от конкретного географического положения.

Каменная коптильня №5352

Эти планы имеют большую ценность с образовательной точки зрения и могут быть легко адаптированы к существующему навесу или другой уже возведенной конструкции. Коптильню тоже можно построить с самого начала.

Описание коптильни

Коптильня полностью построена из общедоступных бетонных блоков (8 x 8 x 16 дюймов). Плита крыши толщиной 5 дюймов сделана из бетона, армированного проволокой для ограждения №9. Мясо вешается на вешалках размером 2 на 6 дюймов, которые размещаются на расстоянии 6 дюймов друг от друга в прорезях настенных пластин 2 на 8 дюймов (2). Одна настенная пластина расположена на передней стене, прямо над дверью, а другая — сзади. Стеновые плиты крепятся через каждые 12 дюймов болтами и шайбами ​​½ дюйма с обеих сторон бетонных блоков.Для этого потребуется просверлить отверстия в блоках, а длина болтов должна быть около 14 дюймов, чтобы можно было разместить 8-дюймовый блок, 2-дюймовую стеновую плиту и шайбы. См. Детали A и B. Есть бетонная перемычка (8 x 8 дюймов). — 4 фута 1 дюйм) над дверью для поддержки верхние 3 уровня из бетонных блоков. Перемычка усилена двумя стальными стержнями 3/8 — 3 фута 10 дюймов. Дверная рама прикреплена к блокам шестью (по 3 с каждой стороны) анкерами с потайной головкой ½ дюйма. Сборная дверь размером 2’6 «x 6’6» покрыта листом жести с внутренней стороны.См. Деталь B. Выход дыма и вентиляция обеспечиваются четырьмя экранированными вентиляционными отверстиями, прикрепленными снаружи — деталь E.

Костровище

Эту коптильню отличает оригинальный дизайн костровой ямы. Практически во всех традиционных коптильнях доставка дыма осуществляется по подземной трубе, соединяющей очаг с коптильной камерой. В этой конструкции костровище является неотъемлемой частью коптильни, и дым выходит через отверстие в стене, расположенное над уровнем земли.Яма для костра и ее вертикальная защитная перегородка изготовлены из железобетона для предотвращения попадания пламени внутрь коптильной камеры. Сверху над кострищем есть чугунное кольцо и крышка, а воду можно нагреть для разделки мяса или приготовления пищи. Крышку можно полностью снять, а емкость для готовки поставить прямо над огнем. Для золоудаления предусмотрена чугунная дверца. Благодаря высоте коптильни (10 футов) сквозняк достаточен для копчения.

План этажа.

Поперечные сечения A-A и B-B.

Деталь E, выход дыма и вентиляция.

Деталь B, опора для дверных и настенных панелей.

Детали C и D, костровище.

Приведенная выше информация перепечатана с разрешения Meat Smoking and Smokehouse Design.

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбас, превращая знания всего в 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы.Также он содержит 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются для объяснения того, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

Горелки коптильни

Системы отопления коптильни зависят от выбранного типа топлива. Чтобы отопление было эффективным и простым в управлении, коптильня должна быть хорошо изолирована, что особенно важно в холодную погоду.

Курильщики используют три вида топлива

1. Дерево — обычно используется в домашних курильщиках, находящихся на улице.
2. Электричество — курящие фабричные. Древесная щепа или опилки по-прежнему необходимы для образования дыма.
3. Газ — природный или пропан. Предпочтительное топливо для крупных промышленных курильщиков. Древесная щепа или опилки по-прежнему необходимы для образования дыма.

Древесина традиционно используется в качестве топлива для наружных коптильных камер, потому что:

• Легко получить
• Бесплатно
• Надежно
• Это весело — при сжигании дров в простой самодельной коптильне они выглядят красивее, чем в любом заводском режиме.

Древесина представляет очень мало проблем с безопасностью.В системах, работающих на газе, существует небольшая вероятность возгорания и отсутствует вероятность взрыва. Контролировать и поддерживать температуру при сжигании дров сложно, особенно при использовании коптильни меньшего размера. Здесь конструкция костровой ямы будет ключом к успеху, а удобное расположение с воздушными заслонками будет играть решающую роль. Конструкция костровой ямы подробно описана в главе, посвященной костровым ямам. Некоторые курильщики используют древесный уголь в качестве топлива, хотя древесная щепа или опилки по-прежнему необходимы для образования дыма.Угольные брикеты могут быть приемлемым топливом для барбекю, но не относятся к категории настоящих копчений, поскольку они часто оставляют неприятный привкус в копченых продуктах. Если вы должны использовать их в крайнем случае, убедитесь, что они горят за пределами коптильни, прежде чем войти в коптильную камеру, пока они полностью не покроются белым пеплом.

Традиционный коптильня на дровах представляет собой красивую конструкцию, способную производить продукцию высочайшего качества, но курильщик может стать более удобным в использовании, используя дополнительные виды топлива, например электричество или газ.Дым по-прежнему будет образовываться при сжигании древесной щепы в предпочтительно отдельно стоящем дымогенераторе (очаге), но коптильная камера, которая теперь становится варочной камерой, значительно выиграет от добавления регулируемого нагревательного элемента или газовой горелки.

Это даст нам следующие преимущества:

• Нагрев по запросу — поворотом ручки
• Очень точный контроль температуры — можно добавить термостат к нагревательному элементу, и мы можем пойти и посмотреть телевизор
• Полная переносимость баллона с пропановым газом и горелки
• Возможность легко использовать пропановое топливо — отличное подспорье для тех, кто курит за городской чертой без электричества
• Соответствующий физический размер и размер курильщика, все, что требуется, — это установить нагревательный элемент или газовую горелку внутри топки.
• Источник дополнительного тепла по запросу — курильщик может полностью работать в режиме сжигания дров, а в очень холодную погоду можно использовать электрическую или газовую опцию.

Электроэнергия , в зависимости от местоположения, может быть недорогой (Флорида) или очень дорогой (Нью-Йорк) и может быть фактором затрат при курении продукта в течение двух дней или дольше. Его преимущества в том, что он прост в использовании и позволяет точно регулировать температуру, особенно когда у курильщика есть термостат.Удлинительный кабель может обеспечить электричеством находящуюся снаружи коптильню, но постоянное электрическое соединение будет более элегантным. Трубу можно проложить под землей до точки, где может быть установлена ​​распределительная коробка. Небольшие нагревательные элементы мощностью 500 Вт или 1000 Вт будут использовать 115 вольт, но все, что больше 2000 Вт, потребует 220 вольт. Электрический обогрев — популярный метод среди курильщиков меньшего размера.

Нагревательный элемент, 110 В, диаметр 6 дюймов

Нагревательный элемент, 240 В, диаметр 8 дюймов

Электрический комплект

100 фунтов.Коптильня-электрическая

Фотографии любезно предоставлены Sausagemaker, Buffalo, New York.

С электричеством вопросов безопасности нет. В худшем случае мы можем перегореть предохранитель, что не имеет большого значения.

С технической точки зрения установка электрических горелок намного проще, чем сборка газовой системы, поскольку нам не нужно решать такие проблемы безопасности, как гашение пламени. Нет необходимости в термопарах и предохранительных клапанах, а затраты на установку намного ниже.Чтобы собрать систему, требуется гораздо меньше технических ноу-хау. Если коптильня размером с холодильник, вам понадобится более мощная электрическая горелка (5000 Вт). Можно легко добавить еще одну горелку. Помимо горелок, многие другие устройства (термостат, контрольные лампы, внешние лампы, воздуходувка, дымогенератор и т. Д.) Требуют 115 вольт, и вам, вероятно, понадобится 115 В и 230 В переменного тока.

Многие коптильни заводского изготовления можно заказать для работы на электричестве или газе.

Газ — самая дешевая энергия, поэтому она используется в коммерческих курильщиках и другом кухонном оборудовании.Газовые горелки просты в управлении и способны выделять огромное количество тепла. С другой стороны, они представляют несколько проблем с безопасностью. В основном есть два типа газа:

Природный газ — без цвета и запаха, состоящий в основном из метана (80-95%) и других газов, таких как диоксид углерода, оксид углерода, азот, гелий и аргон. Его характерный и неприятный запах достигается за счет целенаправленного добавления химикатов, создающих этот запах. Давление природного газа очень низкое и колеблется от 6 до 10 водяного столба.Это меньше 1 фунта на квадратный дюйм.

Чтобы использовать природный газ, газовая труба, обычно диаметром ½ дюйма, должна быть введена в коптильню и завершена клапаном. С другой стороны клапана будет штуцер и подводящий трубопровод к горелке. Крупные мегаполисы обычно проходят по трубам для природного газа, но в некоторых штатах, например во Флориде, природный газ недоступен в большинстве частей штата. Недостаток подключения природного газа заключается в том, что для него требуются металлические трубопроводы, которые после установки на место нельзя переместить с коптильней на новое место.Количество газа, которое может быть подано в коптильню, зависит от давления в локальной системе, длины участка трубы, размера трубы, количества витков и пропускной способности счетчика. Недостатком газовой установки является ее очень постоянная установка, металлические трубопроводы и дополнительные технические знания, необходимые для выполнения соединений. Его главный плюс в том, что у вас никогда не заканчивается бензин.

Пропан — производится путем дистилляции природного газа. Пропан тяжелее природного газа или воздуха и хранится в резервуарах в виде жидкости под давлением. При 0 ° F давление в баллоне составляет 24 фунта на квадратный дюйм, при 30 ° F давление составляет 51 фунт / кв. Дюйм, при 70 ° F давление составляет 100 фунтов на квадратный дюйм, при 90 ° F это 150 фунтов на квадратный дюйм, а при 130 ° — 260 фунтов на квадратный дюйм. Когда в баллоне с пропаном достигается температура 120 ° F, давление внутри падает втрое, и резервуар может сбросить часть избыточного давления через предохранительный клапан. Во всех крупных универмагах есть много кемпингов с одной или двумя горелками и баллонами с пропаном разного размера. 20-фунтовый цилиндр типичного гриля вмещает пять галлонов пропана.Пропан заливается в баллон в виде жидкости, и у новых клапанов есть поплавок, который поднимается по мере наполнения баллона, чтобы заблокировать отверстие, когда резервуар заполнится на 80 процентов.

Практически все оборудование для приготовления пищи на открытом воздухе работает на пропане, и мы рассмотрим пропановые горелки более подробно. Пропановые баллоны и соответствующее оборудование доступны повсюду, и для установки индивидуальной системы не требуются высокие технические навыки или профессиональные инструменты.

Сравнение стоимости отопительного топлива — сентябрь 2005 г.
Вид энергии	БТЕ / ед.	Скорректированная эффективность	$ / шт.	$ / Миллион БТЕ
Дерево, шнур (зеленый), 4’x8’x4 ‘	22 000 000	60%	170 долларов.00	$ 12,88
Электроэнергия, кВт · ч	3 412	100%	0,13 долл. США	$ 37,51
Природный газ, термальный	100 000	80%	$ 1,19	$ 14,88
Пропан, галлон	91 600	80%	$ 2,15	$ 29,33

Приведенные выше данные любезно предоставлены Департаментом государственной службы штата Вермонт.

КПД свежесрубленной древесины составляет 60% (см. Таблицу). Если бы эта древесина была выдержанной (сухой), ее эффективность составила бы около 80%.

Что такое британская тепловая единица (BTU), MBTU, MMBTU?

Стандартная единица измерения, используемая для обозначения как количества тепловой энергии в топливе, так и способности приборов и систем кондиционирования воздуха производить обогрев или охлаждение. BTU — это количество тепла, необходимое для повышения температуры пинты воды (которая весит ровно 16 унций) на один градус по Фаренгейту.Поскольку БТЕ — это измерения энергопотребления, их можно напрямую преобразовать в киловатт-часы (3412 БТЕ = 1 кВтч) или в джоуль (1 БТЕ = 1055,06 джоулей). Деревянная спичка на кухне производит приблизительно 1 БТЕ, а кондиционеры для домашнего использования обычно производят от 5000 до 15000 БТЕ.

MBTU означает один миллион БТЕ, который также можно выразить как один декатерм (10 термов). MBTU иногда используется в качестве стандартной единицы измерения для природного газа и обеспечивает удобную основу для сравнения энергосодержания различных сортов природного газа и других видов топлива. Один кубический фут природного газа дает примерно 1000 БТЕ, то есть 1000 куб. футов газа сопоставимо с 1 MBTU. MBTU иногда выражается как MMBTU, что означает тысячу тысяч BTU.

Примечание. В среднем дом потребляет от 25 до 100 миллионов БТЕ в год.

Горелки газовые

Горелки для природного газа и пропана работают по одному и тому же принципу, называемому «эффектом Вентури». В нем говорится, что когда газ или жидкость проходит через сужающуюся или расширяющуюся трубу, скорость и давление газа или жидкости изменяются.По мере сужения трубы газ течет быстрее. Что звучит как сюрприз, но верно, так это то, что когда жидкость или газ быстрее проходят через узкие секции, давление на самом деле уменьшается, а не увеличивается. Трубка Вентури представляет собой трубку большого диаметра, которая постепенно переходит в трубку меньшего размера, а затем постепенно становится трубкой большего размера.

На фотографиях ниже показаны примеры различных горелок, работающих по принципу Вентури. Одно из главных преимуществ систем Вентури — работа без электричества.

Горелка 4 «

Горелка 6 «

Горелка 10 «

Горелка 32 «

Горелка в сборе

Горелка Вентури в сборе

Заглушка диафрагма

Фотографии горелок любезно предоставлены Allied Kenco Sales, Хьюстон, Техас

Самая важная часть горелки — это заглушка с отверстием в ней. Это место, где газ выходит из шланга или трубы и попадает в смесительный колпак горелки.Пробки сменные и ввинчиваются в штуцер. Практически все атмосферные горелки (Вентури) имеют газовое отверстие, которое точно закреплено в горловине горелки, обеспечивая приток воздуха. Отверстие в отверстии очень маленькое, чтобы обеспечить правильный поток газа и достаточную скорость для обеспечения всасывания (вакуума) для правильного вдыхания воздуха.

Существуют таблицы отверстий, в которых указано, какой диаметр отверстия следует просверлить для конкретной горелки. Эти отверстия обычно очень маленькие, около 1/16 дюйма (1.5 мм) или меньше. Они могут быть больше при сжигании природного газа. Пример того, как отверстие диаметром 1 мм, используемое при различных давлениях газа, влияет на количество выделяемого тепла, представлен ниже:

Таблица низкого давления						Таблица высокого давления — жидкий пропан
БТЕ / час						БТЕ / час
Размер сверла	Десятичное	Метрическая	Природный газ	Природный газ	Пропан жидкий	5 фунтов / кв. Дюйм	10 фунтов / кв. Дюйм	15 фунтов / кв. Дюйм	20 фунтов / кв. Дюйм	25 фунтов / кв. Дюйм
60	0.040	1 мм	Туалет, 4 дюйма (водяная колонка)	7-дюймовый туалет	11-дюймовый туалет
			4350 БТЕ / ч	5750	11175	39689	56130	68745	79380	88750

Из таблицы видно, что при давлении 25 фунтов на квадратный дюйм пропановая горелка будет поставлять в 20 раз больше тепла, чем горелка, работающая на природном газе, при давлении 4 дюйма водяного столба.

Таблица преобразования давления
дюймов водяного столба (WC-водяной столб)	фунтов на квадратный дюйм (PSI)
4	0.1445
7	0,2529
11	0,3974

Давление природного газа в трубе очень низкое, и его трубка Вентури может всасывать только около 40% необходимого воздуха в горелку. Горящее пламя поглощает остальной необходимый воздух из воздуха, который его окружает. Это причина того, что все газовые приборы имеют такие большие отверстия для воздуха возле горелок. Это также означает, что газовая горелка может работать не слишком хорошо, когда ее помещают внутрь коптильной камеры, когда в нее продолжает поступать тяжелый дым.Из-за низкого давления природного газа в регуляторе нет необходимости.

Пропан выходит из регулятора под гораздо более высоким давлением и может всасывать весь необходимый воздух в горелку при условии, что камера Вентури расположена вне коптильни. Газ пропан, выходящий из баллона, сначала поступает в регулятор, который может быть полностью регулируемым (0–20 или 0–30 фунтов на квадратный дюйм) или заданным типом (10 или 20 фунтов на квадратный дюйм). Регулируемые регуляторы обычно имеют большую ручку для регулировки.Все регуляторы в основном выполняют одну функцию: они снижают более высокое давление до более низкого давления и поддерживают его постоянным (регулируемым). Существуют также регуляторы газа пропана, которые предварительно настроены на давление 6 унций, и они считаются регуляторами низкого давления. Хотя они предварительно настроены, у них может быть небольшой диапазон регулировки. Излишне говорить, что они будут поставлять меньше тепла, чем горелка высокого давления.

Типичная пропановая система

Примечание. Существуют очень мощные горелки, где трубка Вентури не нужна.Газовая горелка и подача воздуха — это две независимые системы, в которых воздух подается электрическим нагнетателем. Эти мощные горелки способны плавить стекло или металлы и не имеют практического применения в коптильне.

Горелки коптильни

Если коптильня небольшого размера, лучше установить с помощью электронагревательного элемента. Так будет быстрее, проще и дешевле. Выбор газовой горелки для большой коптильни представляет небольшую проблему. Допустим, что внутри ваша коптильня имеет ширину 36, глубину 2 фута и высоту 6 футов, всего 36 кубических футов.Большинство газовых горелок очень короткие, 4-6 дюймов, и, если их поместить внутрь, они будут обеспечивать тепло только через боковую стенку. Часть Вентури и соединительный шланг должны находиться снаружи устройства, и у вас останется головка горелки, расположенная в нескольких дюймах от Стена. В коптильной камере будет неравномерное распределение тепла, поскольку тепло будет идти прямо вверх в том месте, где размещена горелка. Вы, конечно, можете использовать воздуходувку, но это усложняет конструкцию, которую мы стараемся сделать очень простой. Вам понадобится длинная горелка, такая как 32-дюймовая горелка на фотографии в таблице выше. Если всю горелку необходимо поместить внутрь, замените шланг железной трубой. Имейте в виду, что теперь, когда Вентури находится внутри, ей требуется подача воздуха. Воздух может поступать в дымоходную трубу или необходимо предусмотреть какое-либо отверстие.

Используя эту горелку с регулируемой длиной, можно разместить горелку в центре коптильни любого размера. Используя простое Т-образное соединение, удобно подключить вторую горелку. Для более равномерного распределения тепла над горелкой можно разместить металлическую пластину (перегородку).

Проблемы безопасности горелки

На момент написания этой статьи (2006 г.) в США для большинства горелок, используемых в уличном кухонном оборудовании, не требуются предохранительные клапаны.В Европе и Азии правила правительства более строгие, и необходимо установить предохранительный клапан. Американская школа рассуждений считает, что в уличном кухонном оборудовании (пропан), когда пламя гаснет, газ может безопасно уйти в атмосферу, и повар в конечном итоге обнаружит этот факт. Коптильня, как и многие другие газовые приборы (духовки, водонагреватели), представляет угрозу безопасности. Все вышеперечисленные устройства используют запальную лампу для зажигания основных газовых горелок. Если пламя горелки или запальная лампа погаснет по какой-либо причине, газ продолжит поступать в коптильню, создавая риск возгорания и угрозу здоровью. Риск возрастет еще больше, если дымогенератор будет подавать дым одновременно, так как это может вызвать искру для воспламенения газа. Это еще одна причина, по которой в коптильне должна быть достаточная тяга воздуха. Тяга позволит газу чисто гореть и вытеснять выхлопные газы.

Чтобы устранить эту опасность, используется устройство, называемое термопарой, которое определяет, когда горит сигнальная лампа. Термопара состоит из двух разнородных металлов, соединенных вместе на чувствительном конце.Генерируется другое напряжение, обычно от 1 до примерно 70 микровольт на градус Цельсия, которое увеличивается с температурой. Наконечник термопары помещается в пламя и , пока термопара остается горячей, удерживает пилотный газовый клапан открытым. Если контрольная лампа погаснет, температура термопары упадет, и клапан подачи газа закроется, перекрывая подачу газа на контрольную лампу. Эта же термопара управляет главным газовым клапаном таким же образом. Напряжение термопары, обычно около 20 мВ, управляет клапаном подачи газа, отвечающим за питание пилота.

Клапан предохранительный

В этих клапанах установлен термомагнит, который обеспечивает отключение подачи газа, если предохранительная термопара не нагревается. Есть подключение термопары, подача газа к пилотной горелке и ручной сброс.

Горелка работает нормально. Наконечник термопары горячий, и термопара вырабатывает достаточное напряжение, чтобы держать соленоид (электромагнит) под напряжением. Соленоид крепко удерживает клапан, а пружина недостаточно сильна, чтобы подтолкнуть его вверх.

Пламя погасло. Термопара остыла, и ее напряжение слишком низкое, чтобы держать соленоид под напряжением. Пружина толкает клапан вверх, перекрывая подачу газа.

Чтобы снова запустить горелку, необходимо открыть подачу газа. Термопара холодная, а напряжение слишком низкое, чтобы соленоид опускал клапан. Чтобы открыть подачу газа, необходимо нажать кнопку ручного сброса, и пилот может быть снова зажжен. Чтобы нагреть термопару, нужно удерживать кнопку сброса еще 20 секунд. Теперь, когда термопара снова нагревается, она вырабатывает достаточно напряжения, чтобы соленоид удерживал клапан.

Термопара от Lux Products

Клапан низкого давления, 0,5 фунта / кв. Дюйм от компании Baso

Клапан высокого давления, 25 фунтов на кв. Дюйм от компании Baso

Хотя возможно спроектировать и установить нашу собственную систему газового отопления, тем не менее, самым быстрым способом будет заказать комплект для газа с инструкциями по сборке.

Комплект газа для горелки любезно предоставлен Sausagemaker

Завершенная установка Предоставлено Sausagemaker

Комплект газа для горелки любезно предоставлен Allied Kenco

Шланги, манометры и регуляторы

Газ из баллона поступает в регулятор, а затем через предохранительный клапан (если используется) в горелку. В большинстве случаев к шлангу уже прикреплен регулятор. Есть два типа регуляторов:

• предустановленный тип давления — давление фиксируется на заводе, а маленький циферблат позволяет выполнить более точную настройку
Регулятор переменного давления
• — регулятор имеет гораздо большую ручку и позволяет регулировать давление в гораздо более широком диапазоне, например от 0 до 35 фунтов на квадратный дюйм или от 0 до 20 фунтов на квадратный дюйм.

Пропановый шланг

Предустановленный регулятор 10 фунтов на кв. Дюйм

регулируемый регулятор давления

Клапан точной настройки

0-30 psi прил.регулятор

Манометр

Фото любезно предоставлены Tejas Smokers, Texas

Используя регулируемый регулятор давления, мы не можем определить, какое именно давление газа поступает в горелку. Манометр необходим для отображения фактического давления. Таким образом, мы можем иметь одинаковое давление газа каждый раз, когда используем систему.

Есть очень умная конструкция горелки от Tejas Smokers, Техас. Они имеют физически отделенную головку горелки от трубки Вентури общей стальной трубой регулируемой длины.

Типичная чугунная горелка с длинной шейкой 6 дюймов

Отдельная горелка, труба соединяет головку и трубку Вентури

Горелка с трубным соединением. Эта горелка производит до 160 000 БТЕ и поставляется с воздушной заслонкой, защитной сеткой от насекомых и газовым фитингом 3/8 дюйма.

Головка горелки — задняя.

Горелочная головка — верх.

Вентури. Внутри видно отверстие.

Быстро текущий газ, выходящий из отверстия, всасывает воздух через экранированные овальные отверстия.

Экранированная трубка Вентури, заглушка и отверстие. Пауки любят запах пропана, и экран помогает.

Фотографии предоставлены Tejas Smokers, Texas

Здесь следует подчеркнуть, что все газовые горелки коптильни подвержены вопросам безопасности, описанным ранее на этой странице. Природный газ или пропан сначала должны поступать к предохранительному клапану, и только оттуда он может поступать в горелку.

Заявление об ограничении ответственности

Информация, представленная в этой главе, по изготовлению собственных горелок и установке собственных систем газового отопления, предназначена только для образовательных целей.Газовые системы любого типа очень опасны, и фактическая работа, связанная с изготовлением или сборкой каких-либо компонентов или всей системы, должна выполняться только квалифицированным и лицензированным сантехником или подрядчиком.

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбас, превращая знания всего на 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также он содержит 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются для объяснения того, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

Влажность в коптильне

Есть несколько дорогих фабричных коптильней, позволяющих регулировать влажность. Большинство небольших заводских коптильни не могут даже производить холодный дым, и о контроле влажности не может быть и речи. Регулировать влажность в самодельной коптильне можно косвенно, это относительно просто и бесплатно. Что требуется, так это четкое понимание процесса копчения и режима влажности.

Особый климат и температура окружающей среды являются наиболее важными факторами, которыми колбасник должен научиться управлять.Таким образом, при копчении в домашней коптильне влажность можно регулировать с помощью:

• выбор времени копчения
• размещение кастрюли с водой внутри коптильни
• с использованием влажной древесной щепы или опилок

Количество необходимой влажности продиктовано:

• вид продукта — колбаса горячего копчения, колбаса холодного копчения, ветчина копченая и вяленая, или ветчина просто вяленая
• используемый метод копчения — холодное копчение, горячее копчение

Географическое положение играет здесь решающую роль. В местах с большим количеством воды, таких как озера, реки или побережье, влажность выше. В засушливых районах, таких как пустыни или горы, меньше воды и, следовательно, меньше влажности. Если вы живете в восточной части США или в странах Персидского залива, у вас много влажности. Если вы живете на Западе (Аризона, Нью-Мексико, Калифорния), вы получаете меньше этого. Поскольку вы не можете изменить физическое расположение коптильни, вы должны научиться обходить ее и выбирать время копчения с максимальной выгодой.

Самое важное правило, которое следует помнить: когда температура повышается, влажность понижается. Когда понижается температура, повышается влажность (ночь). Это верно при относительно стабильной погоде или при курении в помещении. Когда приходят облака и начинает моросить, влажность сразу повышается.

Для разных способов копчения требуется разный уровень влажности:

• холодного копчения — 75 — 85%. При холодном копчении важно использовать высокий уровень влажности.
• теплого копчения — 50 — 70%. Желательно начинать коптить при повышенной влажности.
• горячего копчения — 40-50%. В случае горячего копчения, которое является относительно коротким процессом (около 2 часов), контроль влажности имеет второстепенное значение.

В сухом климате, таком как Нью-Мексико или Аризона, относительная влажность в дневное время остается низкой и составляет 15-20%, и коптить мясо в таких условиях не рекомендуется. Мясо преждевременно высохнет. Для решения проблемы поместите в коптильню емкость с водой и добавьте влажную древесную стружку.Лучшее решение — курить в ночное время, когда температура упадет, а влажность повысится.

Часто слышимая жалоба при копчении в открытых коптильнях заключается в том, что мясо мокрое на поверхности, а конечный продукт имеет кислый вкус. В большинстве случаев это проблема влажности. У курильщиков на улице в большинстве случаев есть отдельно стоящая топка, которая соединяется с курильщиком через траншею или трубу (глиняную или металлическую). После дождя земля намокнет, и эта влага уйдет вместе с дымом.Лекарство — хорошо прогреть коптильню, чтобы влага испарилась. Другая проблема заключается в том, что при копчении в популярном металлическом барабане при очень низких температурах может возникнуть ситуация, когда температура коптильни будет ниже, чем температура входящего дыма. Влага снаружи или даже влага от дерева или самого мяса будет конденсироваться на стенках барабана. Затем он соединится с сажей и другими несгоревшими частицами и начнет конденсироваться на мясе или сосисках.Это, конечно, повлияет на цвет продукта и, что еще хуже, придаст кислый вкус готовому продукту. Решение состоит в том, чтобы изолировать барабан снаружи каким-либо материалом и нагреть барабан перед копчением.

Обратите внимание: контроль уровня влажности очень важен для коммерческих производителей, которые производят тысячи сосисок в день. Правильный контроль влажности во время производства и хранения уменьшит потери мяса и увеличит прибыль. Для домашнего колбасника это имеет меньшее значение, если он не делает ферментированные колбасы.

Измерение влажности

В Интернете можно найти производителей датчиков влажности промышленного качества, которые можно установить в коптильню, хотя цены довольно высоки.

Датчик влажности производства E + E Elektronik, Австрия

С другой стороны, измерители влажности внутри и снаружи помещения имеют разумную цену. Устройства для измерения влажности называются гигрометрами, и их много на выбор.

Недорогой гигрометр

Цифровой гигрометр

от компании NovaLynx

гигрометр и термометр от Maximum Weather Instruments

В последние годы ряд производителей начали производить комбинированные блоки, известные как «термогигрометры», которые могут отображать температуру и влажность одновременно.Многие из них состоят из приемника дисплея, который отображает показания с удаленных беспроводных датчиков температуры / влажности.

Беспроводной термогигрометр Honeywell TM005X Jumbo Display — это беспроводной комнатный наружный термометр / гигрометр с очень большими цифрами. Дисплей можно прокручивать вручную из помещения, через удаленные показания, или его можно настроить на непрерывное сканирование показаний внутри помещения и всех пультов дистанционного управления. Дисплей включает в себя индикатор комфорта и индикаторы тенденций внутренней и наружной температуры и влажности.

Беспроводной комнатный наружный термометр / гигрометр Honeywell TM005X можно разместить отдельно на столе или полке или повесить на стене со сложенной подставкой. Температурное разрешение: 0,2 ° F, разрешение по влажности: 1%, диапазон влажности: 20-95%. TM005X может отображать температуру и влажность в помещении или температуру и влажность от одного до трех удаленных датчиков.

Передатчик Honewell TS33F сообщает о температуре и влажности из своего внешнего местоположения (или из любого другого места, температуру и влажность которого вы хотите узнать) на метеостанцию ​​или часы (TM005X). В дополнение к датчику температуры на 10-футовом (3-метровом) кабеле этот датчик имеет собственный ЖК-дисплей температуры и влажности для просмотра в том месте, где он установлен. TS33F можно использовать во многих областях, включая бассейн, пруд или спа, холодильник или морозильник, теплицу или почву.

Метод сухого и влажного термометра

Традиционно влажность измерялась по сухому и влажному термометрам. Сухой термометр — это обычный ртутный / жидкостный термометр для измерения температуры воздуха. Смоченный термометр — это второй ртутный / жидкостный термометр, колба которого закрыта муслиновым мешком, который поддерживается влажным. Снимаются оба показания термометра, и разница между ними позволяет рассчитать влажность по таблицам.

Перед снятием показаний муслиновый мешок, закрывающий колбу влажного термометра, необходимо смочить, капнув на него чистой водой. Затем термометр вставляется в коптильню и примерно через 30-60 секунд снимается показание. В то же время измеряется температура сухого термометра, и получается разница между обоими показаниями. Затем сверяйтесь с таблицей, чтобы определить относительную влажность. Эта процедура подробно описана ниже в методе сухого и влажного термометра . Термометры следует размещать горизонтально на одном уровне. Если бы они были размещены вертикально так, чтобы термометр с влажным термометром был ниже термометра с сухим термометром, мы могли бы получить неверные показания, поскольку дым и воздух охлаждались бы за счет испарения влаги на влажном термометре.Из таблиц влажного и сухого термометров легко определить, что скорость потока дыма будет влиять на показания. Чем меньше скорость потока дыма, тем меньше разница температур и выше относительная влажность. Чем быстрее идет дым, тем ниже относительная влажность и быстрее высыхает (удаляется влага) копченый продукт.

• Простейший гигрометр, известный как «строп-психрометр», можно сделать из двух термометров, прикрепленных (лента, шнур или проволока) к деревянной доске, и концы, заполненные ртутью или жидкостью, торчат через край доски примерно на 1 дюйм (2. 5 см). Этот термометр называется термометром с сухим термометром.

• Второй термометр имеет влажную ткань (марлю, муслиновый мешок) вокруг колбы термометра и закрепляется резинкой или другими способами. Этот термометр называется термометром с мокрым термометром.

• Вентилятор необходим, чтобы продувать воздухом термометры до тех пор, пока обе температуры не стабилизируются и не будут сняты показания. Вода будет испаряться из небольшого мешочка, охлаждающего термометр с влажным термометром.

• Измерения температуры снимаются и вычитаются для получения разницы.

• См. Таблицу влажности. Найдите температуру сухого термометра в строке слева, затем найдите разницу между двумя температурами в столбце вверху. Следите за температурой воздуха справа и следите за разницей в столбце температуры вниз. Точка пересечения строки и столбца — это относительная влажность. Примеры приведены ниже.

Лучшую модель можно сделать, просверлив отверстие в верхней части доски и прикрепив ручку с помощью веревки или короткого отрезка цепи, чтобы можно было вращать всю сборку (вентилятор сейчас не нужен). Во время завихрения вода испаряется из фитиля, охлаждая термометр с мокрым термометром. Для наиболее точного измерения поверните психрометр на несколько минут, пока термометр, завернутый в ткань, не покажет постоянную температуру.Если окружающий воздух сухой, из мешка или фитиля удаляется больше влаги, термометр с влажным термометром охлаждается сильнее, и разница температур между двумя термометрами будет больше. Термометр с влажным термометром всегда дает более низкие показания, чем термометр с сухим термометром, из-за охлаждающего эффекта влаги, испаряющейся из муслинового мешка. Если воздух очень влажный, разница будет меньше. Если относительная влажность составляет 100%, разницы между двумя температурами нет.

Психрометр карманный. Обратите внимание на муслиновый мешок на термометре с мокрым термометром.
Фотография любезно предоставлена ​​NovaLynx Corporation

Строп-психрометр
Фотография любезно предоставлена ​​корпорацией NovaLynx

Таблица относительной влажности

Следующая таблица является лишь небольшой частью полных таблиц влажности:

Сухой термостат Темп. (° F)	Разница между температурами по сухому и влажному термометрам
	1 °	2 °	3 °	4 °	5 °	6 °	7 °	8 °	9 °	10 °	11 °	12 °	13 °	14 °	15 °
64	95	90	84	79	74	70	65	60	56	51	47	43	38	34	30
66	95	90	85	80	75	71	66	61	57	53	48	44	40	36	32
68	95	90	85	80	76	71	67	62	58	54	50	46	42	38	34
70	95	90	86	81	77	72	68	64	59	55	51	48	44	40	36
72	95	91	86	82	77	73	69	65	61	57	53	49	45	42	38
74	95	91	86	82	78	74	69	65	61	58	54	50	47	43	39
76	96	91	87	82	78	74	70	66	62	59	55	51	48	44	41
78	96	91	87	83	79	75	71	67	63	60	56	53	49	46	43
80	96	91	87	83	79	75	75	68	64	61	57	54	50	47	44

Примечание Цифры синего цвета обозначают относительную влажность.

Пример 1

Термометр с сухим термометром показывает 70 ° F, а термометр по мокрому термометру показывает 60 ° F. Найдите относительную влажность. Разница между показаниями составляет: 70-60 = 10 ° F. После температуры по сухому термометру 70 ° F вправо и разницы в 10 ° F между температурой по сухому термометру и по влажному термометру мы можем увидеть, что они пересекаются при относительной влажности 55% .

Пример 2

Сухой термометр показывает 76 ° F, а влажный термометр показывает 62 ° F.Найдите относительную влажность. Разница составляет 76 — 62 = 14 ° F. После температуры по сухому термометру 76 ° F вправо и столбца разницы 14 ° F вниз мы видим, что они пересекаются при относительной влажности 44% .

Обратите внимание, что есть также таблицы в ° C, и их можно найти в Интернете.

Национальная метеорологическая служба
Таблицы относительной влажности и точки росы для различных высот
с использованием температур по сухому и влажному термометрам

Без сомнения, наиболее полный набор таблиц предоставлен Национальной метеорологической службой. Есть 7 наборов таблиц, каждый для разной отметки. Различные показания будут получены на уровне моря (высота 0 футов), а другие показания будут получены в Денвере, штат Колорадо, также известном как 1-мильный город. Денвер находится на высоте более 5000 футов над уровнем моря. Поначалу эти таблицы могут показаться немного пугающими, но они очень точны, а температура по сухому и влажному термометру, относительная влажность и точка росы включены в одну таблицу.

Ниже мы представляем часть таблицы Национальной метеорологической службы, которая охватывает температуры по сухому термометру от 61 °, — 65 ° F для высоты 0 — 500 футов.

Температура влажного термометра (40, 41, 42 …)

63

	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64	65
61	-21	-4	+5	12	18	23	27	30	34	36	39	42	44	46	48	50	52	54	56	58	59	61
	3	7	11	15	19	23	27	31	36	40	44	49	54	58	63	68	73	78	84	89	94	100
62	-44	-12	+1	9	15	20	25	29	32	35	38	41	43	45	48	50	52	54	55	57	59	60	62
	1	4	8	12	16	20	24	28	32	37	41	45	50	54	59	64	69	74	79	84	85	89	100
	-23	-5	+5	12	18	23	27	31	34	37	39	42	44	47	49	51	53	55	56	58	60	61	63
	2	6	10	14	17	21	25	29	33	38	42	46	51	55	60	64	69	74	79	84	89	95	100
64		-50	-13	0	+9	15	21	25	29	32	35	38	41	43	46	48	50	52	54	56	57	59	61	62	66
		1	4	8	11	15	19	23	26	30	34	39	43	47	51	56	60	65	70	74	79	84	89	95	100
65			-23	-5	+5	12	16	23	27	31	34	37	40	42	45	47	49	51	53	55	57	59	60	62	63	65
			2	6	9	13	16	20	24	28	31	35	39	44	48	52	56	61	65	70	75	80	85	90	95	100

Первый левый столбец — Температура сухого термометра (61, 61, 63, 64 и 65).

Пример 1

Найдите относительную влажность, если температура по влажному термометру составляет 54 ° F, а температура по сухому термометру — 61 ° F?

Ответ: Найдите температуру по влажному термометру в верхней части таблицы (54 ° F), затем двигайтесь вниз по столбцу. Найдите температуру по сухому термометру в левой части таблицы (61 ° F), затем перейдите вправо. Пересечение столбца по влажному термометру и ряда по сухому термометру представляет собой ячейку с двумя числами: 48 и 63. Нижнее число синего цвета (63) — это относительная влажность , а верхнее число красного цвета (48) — точка росы. температура.

Пример 2:

Найдите температуру точки росы, когда по влажному термометру показывается 65 ° F, а по сухому термометру 50 ° F?

Ответ: Строка температуры по сухому термометру 65 ° F и столбец температуры по влажному термометру 50 ° F пересекаются в блоке чисел 34 и 31. Красное число 34 — это температура точки росы.

Пример 3

Предположим, вы хотите дважды проверить данные из другой таблицы с таблицей Национальной службы погоды.Все, что у вас есть, — это температура по сухому термометру 64 ° F и разница между сухим и влажным термометром в 10 ° F

.

Ответ: Мы должны узнать температуру по влажному термометру, и мы знаем, что температура по влажному термометру всегда ниже.

64 (температура по сухому термометру) — x (температура по влажному термометру) = 10

Температура по влажному термометру составляет 54 ° F, и на пересечении температуры по сухому термометру 64 ° F и столбца температуры по влажному термометру 54 ° F мы находим блок с относительной влажностью 46 % и росой 51 ° F. точечная температура.

Банкноты

• http://www.wrh.noaa.gov/sto/rhtbl.php — полные таблицы относительной влажности и точки росы для различных высот от Национальной службы погоды.
• В домах с кондиционированным воздухом относительная влажность остается на том же комфортном уровне около 40-45%.
