Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Видео инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

Монтаж металлочерепицы своими руками — пошаговая инструкция!

Металлочерепица во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Монтаж металлочерепицы своими руками

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Узнайте, что лучше — мягкая кровля или металлочерепица, а также как выбрать лучший материал, из нашей новой статьи.

Покрытие кровли металлочерепицей начинается с расчетов.

Металлочерепица

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементы

Комплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

планки из стали длиной в 2 м;
стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

ножницы по металлу;
стремянка;
электродрель;
длинная рейка;
шуруповерт;
монтажная лента;
измерительный прибор;
молоток;
маркер;
средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

гидроизоляция;
черепица;
кровельные планки;
аэроролик;
планки для торцов и конька;
декоративные накладки;
саморезы, шайбы-уплотнители к ним;
доски 2,5х10 см;
направляющая доска.

Этап 3. Основание

Обрешетка под металлочерепицу

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

Контробрешетка

Важно! При расчете шага учитывается также месторасположение окон – нежелательно ставить над ними стропила.

Этап 4. Термоизоляция

Кровельный пирог

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

Монтаж карнизной планки

Карнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэроролика

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

Конек

Важно! Если наклон крыши превышает 45ᵒ, то следует заранее рассчитать совместимость конкретной модели коньковой планки с этим углом. Если этого не сделать, то последствия могут быть самыми плачевными, вплоть до полной замены кровельного покрытия.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

~~Черепица~~

Видео – Укладка металлической черепицы

Как крепить металлочерепицу

Правила крепления металлочерепичных листов саморезами

Схема укладки листов

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицы

Крыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конька

После уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицей

Дымоход на металлочерепице

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

Грязь и сухие листья смываются влажной ворсистой щеткой.
Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

stroyday.ru

Устройство кровли из металлочерепицы: технология

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Холодная или теплая крыша

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Обрешетка

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши.

Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:

возведение стропил;
настил гидроизоляционной пленки;
обустройство контробрешетки;
обрешетка.
покрытие металлочерепицей.

Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания. Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими.

Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Ендовы

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты.

Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

Карнизная планка

Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски.

Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок. Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения обеспечат сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы. При этом лестница может состоять из двух сопряженных конструкций – пристенной и кровельной. В комплектацию к этим аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.

Планки примыкания

Немаловажным этапом монтажа кровли из металлочерепицы является обустройство примыканий листового материала с конструкционными элементами здания, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в случае установки ендов, планки примыкания могут использоваться также двух типов – внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется с расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы. После укладки листового кровельного материала нужно произвести установку внешних планок примыкания. По принципу внутренних, края этих планок также помещаются в заранее подготовленную штробу в дымоходе.

Сверху вентиляционных выходов, проходящих через кровлю, устанавливаются специальные аксессуары, препятствующие попаданию воды или листьев в каналы.

Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте. По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн. Кровля из металлочерепицы рассчитана на довольно продолжительный срок службы при условии, что технология и принципы устройства такого кровельного покрытия неуклонно соблюдались.

prokryshi.ru

устройство, инструкция как правильно покрыть кровлю, видео и фото

Если вы решили провести работы по укладке металлочерепицы самостоятельно, то этот обзор для вас. В статье вы найдете пошаговую инструкцию с описанием каждого действия. Вам остается только выполнить все рекомендации, и уже через 1-2 дня ваша крыша из металлочерепицы будет готова.

На фото: сделать кровлю такого типа по силам любому человеку

Для работы нужно привлечь 1-2 помощников, это очень сильно упростит процесс

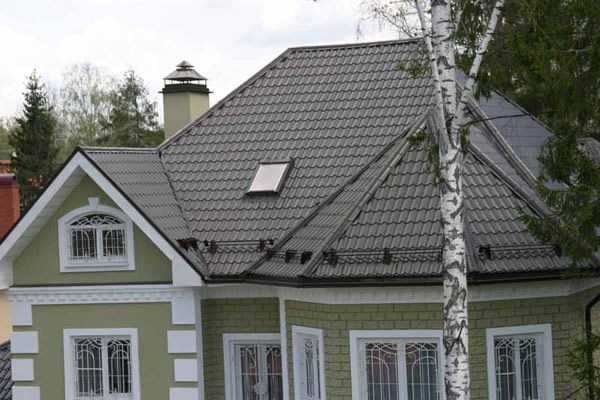

Готовая крыша смотрится отлично

Этапы проведения работ

Устройство кровли из металлочерепицы можно разбить на следующие этапы:

Приготовление материалов и инструмента;
Замеры крыши и крепление гидроизоляционного слоя;
Монтаж обрешетки;
Установка карнизной планки и кронштейнов водосточной системы;
Крепление листов металлочерепицы;
Монтаж коньков и фронтонных планок.

При всех своих преимуществах металлочерепица очень требовательна к соблюдению технологии монтажа.

Порядок рабочего процесса всегда неизменный, делайте все по порядку и вы ничего не упустите

Этап 1 – необходимые материалы и инструмент

Для начала следует собрать все необходимое, полный перечень указан в таблице.

Выбирайте качественный материал

Материал	Описание
Металлочерепица	Это основной материал, качество которого имеет большое значение. Выбирайте продукцию известных компаний, хорошо зарекомендовавшую себя на рынке. Если длина откоса менее 6 метров, то поверхность закрывается в один ряд, если более 6 метров, то лучше класть два ряда
Комплектующие	На любой кровле используется коньковый элемент, ветровая доска и карнизная планка. Также может быть использовано примыкание к трубе, а также ендовы при наличии изгибов на кровле
Подкровельная мембрана	Специальный материал не пускает воду внутрь, но не препятствует испарению влаги из утеплителя и древесины. Продается в рулонах по 70-75 метров квадратных
Материал для обрешетки	Используются варианты толщиной от 30 до 50 мм и шириной от 40 до 60 мм. Поверх него будет стелиться доска шириной 100 мм и толщиной 32 мм. Выбирайте сухой материал, чтобы избежать деформаций и растрескивания
Крепеж	Гидроизоляция крепится скобами, элементы обрешетки саморезами. Для кровельного покрытия используются специальные саморезы в цвет металлочерепицы со специальными резиновыми прокладками под шайбой. У них сверловой наконечник, позволяющий крепить покрытие без сверления

Супердиффузионная мембрана – то, что нужно в качестве подкладки под кровлю

Что касается инструмента, то нужен такой перечень:

Шуруповерт для закручивания саморезов. В комплекте должны быть насадки и под стандартный крепеж, и под кровельный, не упустите этот нюанс из вида;

Шуруповертом производится основная часть работ по креплению материала

Для резки деревянных элементов нужна ножовка по дереву или электроинструмент;
Резать металлочерепицу и комплектующие стоит специальными ножницами. Это может быть как ручной, так и электрический вариант;

Специальные ножницы позволяют быстро и качественно резать изогнутые элементы

Для проведения замеров и разметки нужна рулетка и маркер, а также длинная рейка или уровень;
Также я рекомендую приобрести баллончик с краской того же цвета, что и покрытие. Она обычно продается там же, где и металлочерепица. Если вдруг вы поцарапаете поверхность, то быстро устраните изъян.

Краска позволит быстро устранить все мелкие изъяны

Ни в коем случае не используйте для резки металлочерепицы болгарку. В процессе работы торцы металла очень сильно перегреваются и уже через год-два начинают ржаветь.

Этап 2 – замеры конструкции и монтаж гидроизоляции

Если все необходимое есть под рукой и стропильная система возведена, можно приступать к начальным работам:

Прежде чем покрыть крышу, следует проверить ее размеры. Вы должны измерить длину и ширину каждой стороны, а потом проверить диагонали. Если они неодинаковы, то нужно устранить перекос;

Расстояние между противоположными углами поверхности должно быть одинаковым

Гидроизоляционный материал отрезается таким образом, чтобы при укладке он выступал на 20 см по бокам. То есть резать надо кусок, который будет на 40 см больше ширины ската. Пленка легко разрезается ножницами или строительным ножом;
Укладка производится от нижнего края стропильной системы. Материал постепенно раскатывается и фиксируется на элементах с помощью строительного степлера. Провис пленки не должен быть более 2 см. Работа достаточно быстрая и простая, главное – располагать полотно ровно и надежно его закреплять;

Так проводится крепление подкровельной пленки

Следующий ряд располагается так, чтобы напуск составлял 150 мм. Это позволит обеспечить надежную защиту от влаги. В местах стыковки фиксируйте материал степлером особенно тщательно.

Этап 3 – монтаж обрешетки

Эта часть работ состоит из следующих действий:

После крепления мембраны поверх стропил устанавливается брусок толщиной 3-5 см. Он закрепляется с помощью саморезов длиной в два раза больше толщины элементов. Контр-рейка (так еще называется этот элемент) будет служить дополнительным крепежом пленки и создаст вентиляционный зазор под кровельным покрытием;

Рейка просто крепится поверх стропил

Брусок можно крепить одновременно с пленкой – застелили один ряд, прибили брусок и так далее, пока вся поверхность не будет закрыта;

Брусок обеспечивает вентиляционный зазор под кровлей

Поверх брусков надо закрепить доску толщиной 32 мм. Сплошная обрешетка под металлочерепицу не нужна, шаг расположения элементов составляет 300 или 350 мм в зависимости от типа продукции. При этом первый ряд всегда располагается на меньшем расстоянии. Чтобы вам было проще понять, ниже представлена схема, в которой есть все требуемые расстоянии в зависимости от поперечного шага волн;

Имея под рукой этот рисунок, вы правильно сделаете нижнюю часть обрешетки

Нижняя доска обрешетки всегда толще остальных на высоту волны кровельного материала, обычно это 10-15 мм. Поэтому первый ряд делается из доски 40 мм.

Доска прибивается по всей площади, торцы можно сильно не выравнивать. Их проще отрезать потом, тогда вы получите ровную линию с минимальными затратами времени;

Крайние элементы подрезаются по линии после крепления

Вокруг дымоходов, а также на ендовах и около конька делается сплошная обрешетка шириной 30-40 см. Это нужно для укрепления поверхности;

На ендовах делается сплошной настил

В последнюю очередь следует прибить доски на торцы фронтонов. Это повысит удобство монтажа металлочерепицы своими руками, так как у вас будет четкая линия, по которой выровнять элемент не составит труда.

Так выглядит готовая обрешетка, на которую будет укладываться кровля металлочерепица

Этап 4 – крепление карнизной планки и кронштейнов водосточной системы

Разбираясь, как правильно покрыть крышу металлочерепицей своими руками, многие упускают именно эту часть работ. Потом приходится исхитряться и выходить из ситуации как получается.

Но можно сделать все правильно без каких-либо проблем:

В первую очередь к торцам стропил крепится лобовая доска. Она позволяет выровнять линию и создать прочную опору для торцевых элементов. Доска прикручивается саморезами или прибивается оцинкованными гвоздями;
Далее к нижней доске обрешетки крепятся кронштейны водосточного желоба. Они располагаются с шагом в 60-80 см и фиксируются гвоздями или саморезами. Тут все просто, главное заранее приобрести крепеж, чтобы поставить его на место;

Не забывайте про кронштейны, как это делают многие

Поверх кронштейнов располагается карнизная планка и закрепляется гвоздями или саморезами. Шаг крепежа 10 см, он располагается зигзагообразно: то сверху, то снизу. На соединениях планки должны заходить друг на друга как минимум на 50 мм;

Планка крепится с напуском в 5 см на стыках

Если у вас есть ендовы, то нужно закрепить нижнюю часть после карнизного элемента. Она укладывается по сгибу крыши и отрезается до требуемой вам длины, если есть соединения, то напуск делайте не менее 150 мм. После этого производится крепление элемента. Помните, что ендова обязательно должна лежать поверх карнизной планки, а не наоборот.

Крепление производится саморезами или гвоздями

Этап 5 – крепление кровельного материала

Теперь разберемся, как покрыть крышу металлочерепицей своими руками.

Инструкция по проведению работы выглядит так:

Схема проста, ничего сложного в работе нет

Для начала нужно поднять лист на крышу. Это можно сделать очень просто: поставить две доски как салазки, обвязать элемент веревкой и затянуть наверх. Можно соорудить раму, в которую вставляется лист и которая поднимается по тем же салазкам, этот вариант хорош для высоких крыш и больших листов;

Важно не повреждать кровельный материал при его поднятии на крышу

krovlyakryshi.ru

Монтаж металлочерепицы своими руками: пошаговая инструкция

Металлочерепица прочно заняла лидирующие позиции при выборе покрытия кровли как в среде профессионалов, так и у индивидуальных застройщиков. Монтаж металлочерепицы своими руками – реально выполнимая задача. Нужно только немного старания и внимательное отношение к каждому этапу создания крыши. Наша инструкция поможет правильно выполнить монтаж.

Выбор и комплектование металлочерепицы

Первое, что необходимо сделать для заказа комплекта покрытия кровли – это обмер готовых конструкций кровли. Результаты обмера наносятся на эскиз крыши в плане. Измеряются следующие величины:

Длина ската крыши – расстояние от конька до обреза карнизной доски. Измерение рекомендуется выполнить трижды: по краям свеса и в его центральной части. Начальная и конечная точки отсчёта – внешний край ветровой доски и середина конька.
Длины карнизов, длины коньков – измерять по всему периметру строения.
Длины всех внутренних углов (ендов) и внешних углов (хребтов).
На эскиз крыши нужно нанести все вентшахты, слуховые и мансардные окна, дымовые трубы, антенны.

По плану кровли с нанесенными на него результатами измерений продавцы произведут расчет количества и листов металлочерепицы, погонажных изделий, крепежа, необходимых аксессуаров.

Подготовка конструкций крыши

Перед тем как начать монтаж металлочерепицы своими руками, необходимо убедиться, что все элементы стропильной системы смонтированы правильно. Обрешетка, контробрешетка на своих местах, целостность изоляционных мембран не нарушена. Геометрия свесов крыши также должна быть проверена. Шаг обрешётки должен соответствовать указанному в сопроводительной документации к металлочерепице. Расчет сечения обрешетки производится в зависимости от шага стропил и снеговой нагрузки. Толщина первой от карнизного свеса доски обрешетки может быть другого сечения. Рекомендуемое сечение обрешетки обычно указано в проектной документации. При отсутствии проекта, расчет сечения, возможно, помогут сделать поставщики металлочерепицы. Величина шага стропил, сечение стропил и сечение обрешетки существенно отличаются в Краснодарском крае и в Архангельске. Если шаг стропил на кровле более 900 мм или строительство ведется в районе с большой снеговой нагрузкой, в карнизной части следует сделать между досками дополнительную обрешетку либо сплошной настил для крепления элементов безопасности крыши (снегозадержатели, ограждение кровли).

В коньковой части крыши также следует смонтировать одну дополнительную доску для крепления коньковых элементов, а в ендовах (внутренних углах крыши), если такие имеются, набить между основной обрешеткой дополнительные доски для усиления этих углов и предотвращения деформации металлочерепицы.

Особое внимание, когда выполняется крыша из металлочерепицы своими руками, следует уделить вопросу обеспечения вентиляции подкровельного пространства. В карнизной части воздух должен свободно поступать, из коньковой части удаляться, обтекая, проветривая и просушивая изнаночную часть листов покрытия, на которых скапливается конденсат. На кровле не должно быть застойных для воздуха зон и тупиковых полостей.

Нарушение этого правила может привести к образованию наледи под металлочерепицей на скатах и в карнизной части стен, протечек в периоды постоянного оттаивания и замораживания, скоплению льда и сосулек в районе водосточной системы, очень быстрому разрушению обрешетки и прочим негативным последствиям.

Технология монтажа металлочерепицы в инструкциях различных производителей предусматривает несколько способов организации отвода конденсата в карнизных узлах. Наиболее правильный узел, с точки зрения обеспечения вентиляции, когда воздух проникает в две полости: зазоры для воздуха предусмотрены в полостях между досками обрешетки и в полостях между контробрешеткой. Таким образом, вентилируются и листы металлочерепицы и гидроизоляция.

Когда выполняется кровля из металлочерепицы своими руками, не следует забывать: все деревянные конструкции надлежит обработать огне-биозащитными составами. Наиболее бюджетный состав – обычное известковое молоко. Наши предки окрашивали деревянные конструкции известковым молоком на протяжении столетий. Современная строительная индустрия предлагает множество легко наносимых и эффективных огне-биозащитных покрытий.

Складирование и хранение листов

Металлочерепица поставляется, как правило, мерной длины листами до 7,5 метров. Хранить листы нужно на ровной поверхности на деревянных брусках-прокладках, установленных с шагом 500 мм. Стопку листов необходимо накрыть и сделать пригруз, например, одним — двумя мешками с песком. Это предотвратит листы от перемещения под внезапными порывами ветра. Подъем листов на кровлю выполняется по двум направляющим доскам. Держать листы металлочерепицы следует за боковые края в местах штамповки волн.

Необходимые инструменты

Монтаж металлочерепицы выполняют при помощи следующих инструментов:

Шуруповерт.
Молоток.
Киянка с резиновым оголовком.
Мягкая щетка.
Рулетка с тканевой мерной лентой.
Рейка с уровнем.
Маркер.
Одно из приспособлений для резки профильных листов:
- Ручная дисковая пила. Используется для раскроя листов при большом объеме резки.
- Электролобзик с внушительным запасом мелкозубчатых пилок.
- Специальная насадка для резки металла для электродрели.
- Ножницы для резки металла.

ВНИМАНИЕ! ИСПОЛЬЗОВАТЬ БОЛГАРКУ ЗАПРЕЩАЕТСЯ. При резке этим инструментом полимерное покрытие нарушается как в области реза, так и по всей плоскости листа, когда горячие опилки попадают на полимерное покрытие и прожигают его. Производители аннулируют гарантию на листы, разрезанные болгаркой.

Монтаж пошагово

С шагом не более 700 мм следует смонтировать кронштейны для водосточной системы (если она предусматривается).
Сделать крепление карнизных планок оцинкованными гвоздями из расчёта 3 крепления на метр (шаг 300 мм). Нахлест планок должен быть 100-150 мм. Гидроизоляционную мембрану следует напустить НА планку, но НЕ СЛЕДУЕТ оставлять ее свисающей в водосточной желоб или торчать за пределами карниза. Под воздействием ультрафиолета плёнки разрушаются. Подрежьте гидроизоляцию на карнизной планке.
Монтаж металлочерепицы можно начинать с любого фронтона. В зависимости от расположения капиллярной канавки на листах, при стыковке листов боковой край предыдущего листа нужно либо приподнимать, либо просто накладывать край следующего листа. Первый лист нужно тщательно выровнять по скату крыши и временно закрепить у конька и у карниза (по одному самонарезающему винту 4,8×25 мм). Оптимальная величина свеса листов в карнизной части 40 мм. Больший свес может привести к деформации края листа.

Продолжая подъем и установку листов металлочерепицы, временно закрепить еще 3 листа, выровняв их по линии карниза и между собой. Произвести крепление листов между собой, обеспечив ровный и плотный стык.

Еще раз выверить расположение листов, проверить свес листов в карнизной части (40 мм), при необходимости выровнять относительно карниза. Выравнивание блока листов относительно карниза можно выполнить путём вращения вокруг закрепления первого листа у карниза. Временный коньковый саморез нужно при этом снять.
Закрепить блок листов металлочерепицы самонарезающими винтами к обрешетке. Крепление металлочерепицы следует производить самонарезающими винтами с уплотняющей прокладкой. При креплении листов между собой применяют саморезы 4,8×19, а крепление листов к обрешетке производят саморезами 4,8×25 мм. Предварительно, общий расход саморезов можно принять из расчёта 7–10 штук на квадратный метр. Крепление листов между собой нужно производить под углом, близким к 90°, при этом не следует направлять саморез именно в капиллярную канавку. К обрешетке листы крепятся на расстоянии 15 мм под волной, через две волны. В карнизной, коньковой и фронтонной части – через одну волну. Перед завинчиванием самореза убедитесь, что он попадёт в центр обрешетки, а не вызовет скалывание древесины по краю доски обрешетки.

Повторить все операции еще с тремя — четырьмя листами, и далее по всему скату крыши. Если прикольные листы не мерной длины и нужна стыковка листов по вертикали, то установка производится по так называемой схеме «2+2»: сначала по вертикали соединяется один ряд из двух панелей, а на него накладывается следующий ряд. Величина нахлеста вертикального стыка листов – 100 мм.

В коньковой части кровли нужно прибить дополнительную доску, сечением на 10 мм выше рядовой обрешетки. Для обеспечения вентиляции подкровельного пространства, расстояние от центральной оси конька до края кровельного профиля должно быть не менее 80 мм. По верхней части листов металлочерепицы установить вентиляционную ленту конька. Коньковые планки следует крепить саморезами в самых высоких точках профилей. Шаг установки саморезов от 300 до 800 мм, нахлест коньковых планок не менее 100 мм. При наличии штампованных канавок, соединение производится по ним.

Торцевую (фронтонную) планку установить таким образом, чтобы она накрывала верхнюю грань волны. Закрепить торцевую планку с шагом 300–600 мм. Монтировать фронтонные планки следует снизу вверх, от карниза к коньку. Нахлест между планками 50–100 мм.

Устройство ендов и примыканий

Оформление внутренних углов производится после окончания укладки всех полноразмерных листов металлочерепицы.

В ендовах следует выполнить установку дополнительных досок обрешетки, а при большой снеговой нагрузке и вероятности образования снежных мешков в ендовах, сделать сплошную обрешетку из досок. При этом между досками необходимо оставить вентиляционные зазоры 20 мм.
Снизу вверх от карниза к коньку уложить желоб ендовы из гнутого плоского листа. Нахлест на стыке листов по вертикали – 200 мм, ширина желоба – 500 мм от оси ендовы в каждую сторону.
На расстоянии 100 мм от оси ендовы в каждую сторону провести маркером линию разметки, по которой впоследствии выполнить раскрой листов, примыкающих к ней.
Закрепить на желобе ендовы универсальный уплотнитель.
Обрезку листов нужно вести по результатам замеров и расчета расстояния от линии стыка до маркерной линии на ендове.
Подрезанные листы крепить к обрешетке на расстоянии не менее 250 мм от оси ендовы в ближайшее место на расстоянии 15 мм под штамповкой волны.
Если край обрезанной металлочерепицы получился неровным, ендовы можно накрыть декоративными накладками. Уплотнители под декоративную накладки не использовать!

Обделка труб

Для пропуска через кровлю единичных элементов, таких как вентиляционные шахты и дымовые трубы, используются фартуки из плоских оцинкованных листов с полимерным покрытием. Установку фартуков ведут изнутри, со всех сторон. Нахлест фартука из оцинкованной стали на стенку трубы с любой стороны должен быть не менее 150 мм. Примыкание фартуков к трубе уплотняют герметиками. Для отвода воды, попадающей под металлочерепицу, выполняется установка «галстука» – плоского листа с небольшой отбортовкой, соединяющий фартук и карниз. После монтажа фартука, галстука и листов металлочерепицы, на стык дополнительно устанавливают планки примыкания.

Схема устройства примыканий к стенам предусматривает монтаж планок примыкания как в штробу в стене (прорезанная или оставленная в кладке канавка), так и непосредственно на плоскую стену с герметизацией стыка.

Монтаж аксессуаров

При необходимости сделать выпуски вентиляции, лестницы, переходные мостики, ограждения кровли, их следует крепить непосредственно к обрешетке через листы металлочерепицы и с применением универсальных синтетических прокладок. Технология установки аксессуаров подробно указана в инструкциях к ним.

Техника безопасности

Монтаж металлочерепицы необходимо выполнять в защитных перчатках, защитных очках (при резке металлочерепицы), в обуви с мягкой нескользящей подошвой. Работая на высоте, следует использовать страховочный пояс и верёвку. Не рекомендуется монтировать металлочерепицу во время сильного ветра и дождя.

Уход и обслуживание

По инструкции обслуживание кровли из металлочерепицы заключается в ежегодном ее осмотре, очистке ендов, приёмных воронок, желобов водостока и вентиляционных зазоров от листвы и мусора. При обнаружении ослабления креплений листов металлочерепицы и погонажных изделий следует подтянуть самонарезающие болты и дополнительно закрепить карнизные, торцевые и коньковые планки. Царапины на кровле необходимо обработать ремонтными полимерными составами. Снежный покров не задерживается на металлочерепице надолго, но при условии скопления на свесах снега слоем более 150 мм, крышу нужно очистить. Не следует прибегать к услугам «профессионалов» по очистке кровли от снега ломами. Соблюдение несложной технологии монтажа металлочерепицы и правил надлежащего обслуживания кровли обеспечит вашему дому надёжную крышу на несколько десятилетий.

prokryshi.ru

как правильно сделать кровлю, как построить, порядок и схема монтажа, что нужно для покрытия

Содержание:

Металлочерепица является кровельным покрытием, в состав которого входит оцинкованная сталь с волнообразным профилем: таким образом имитируется керамическая черепица.

Из этого материала довольно часто обустраиваются кровельные покрытия частных домов, для чего в продаже имеются все необходимые составляющие, типа конькового профиля, ендовы, карнизных и фронтонных планок.

Чем особенна металлочерепица

Металлочерепица состоит из оцинкованной стали, имеющей полимерное или лакокрасочное покрытие. С ее помощью организовываются кровли холодного и теплого типа. Для производства материала применяется холодный прокат.

Преимуществами металлочерепицы являются следующие характеристики:

Небольшой вес. Он составляет 5,5-6,5 кг/м2. Для укладки металлочерепицы подойдет облегченная обрешетка, без усиления каркаса.
Хорошая продолжительность эксплуатации. При использовании качественных образцов материала и доборных оцинкованных заготовок из стали срок службы покрытия может достигать 20-25 лет. Также следует проводить правильное обслуживание и регулярные ремонтные мероприятия.
Не боится коррозии. Благодаря наличию цинкового и полимерного слоя металлочерепица надежно защищена от воздействия влаги.
Способность переносить значительные нагрузки. Это объясняется наличием волнообразного профиля, что позволяет материалу не деформироваться даже в случае значительных нагрузок.
Стойкость к температурным колебаниям. Перемена климата никак не влияет на эксплуатационные характеристики материала – он остается таким же прочным и целостным. Это дает возможность обустраивать крышу из металлочерепицы в любой климатической зоне.

Лучше всего проводить укладку металлического профиля на крышах односкатного или многоскатного типа, имеющих угол уклона более 12 градусов. Конструкция холодной кровли состоит из материла покрытия и специальных доборных деталей.

Теплая крыша подразумевает наличие дополнительных утепляющих и пароизоляционных слоев, для обеспечения дополнительного комфорта внутри чердачного помещения. Обычно ее применяют в случае обустройства на чердаке жилых помещений.

Как выбирать материал для крыши

Кровля из металлочерепицы является конструкцией из нескольких слоев. В ее состав входят многие взаимодействующие друг с другом части. Это способствует повышению ее качества и срока службы. В состав холодной кровли входит гидроизоляция, обрешетка и кровельный материал. Теплая кровля дополнительно усиливается пароизоляцией и утеплителем.

Выбирая материал для кровли, рекомендуется придерживаться следующих правил:

Присматривая металлочерепицу, сугубое внимание следует обращать на высоту гофры и толщину стального листа. Если есть желание обзавестись прочным и надежным кровельным покрытием, эти показатели должны быть максимально высокими. При расчете необходимого количества черепицы в учет берется площадь скатов и полотен.
Приобретение доборных элементов типа карнизной или фронтонной планки ориентируется на метраж свесов, с учетом перехлеста в 20 см. Также важно учесть общий цветовой фон кровельного материала.
Ендовы необходимы, чтобы оформить соединение скатов в многоскатных кровлях со сложной геометрией. Они имеют вид стальных планок уголкового типа, имеющих полимерное покрытие.
При помощи конькового профиля оборудуется конек крыши. Он обладает схожей с ендовами формой уголка, с шириной крепежных полочек 20-50 см. Ширина полочки влияет на способность профиля защищать стыковой участок между листами от попадания влаги.

Холодная кровля устроена намного проще, чем теплая, имея в своем составе всего 3 слоя. При этом кровельная комплектация потребуется в обоих случаях. С помощью качественных доборных составляющих достигается сохранение целостности поверхности кровли на участках примыкания вертикальных и горизонтальных скатов.

Таким же образом оформляются места, где трубы и аэраторы проходят сквозь крышу: это делает вероятность возникновения протечки маловероятной.

Обустройство кровельного пирога

Решая задачу, как правильно сделать кровлю из металлочерепицы, сугубое внимание следует уделить обустройству кровельного пирога. При этом важно применять наиболее подходящие материалы. Для крыши из металлочерепицы характерно наличие многослойной конструкции, выполняющей гидроизолирующую, термоизоляционную, пароизоляционную и ветрозащитную функции.

В состав кровельного пирога входят такие компоненты:

Пароизоляция. Способствует защите кровельного каркаса от влажного пара, источником которого служат комнаты на верхнем этаже или мансарде. В качестве пароизоляции используют диффузную мембрану, свободно пропускающую воздух, но задерживающую при этом воду. Ее закрепляют на нижней части стропил при помощи строительного степлера.
Термоизоляция. Для укладки утеплителя выбирается промежуток между стропильными балками кровельного каркаса. При этом термоизоляция должна обеспечивать оптимальную температуру внутри дома: ее слой рассчитывают, беря в учет климатические условия региона.
Гидроизоляция. Укладка гидроизоляционного слоя проводится над стропилами, чтобы защитить деревянные элементы от наружной влаги. В этих целях чаще всего используют пленку или мембрану. В холодных кровлях можно применить рубероид.
Контробрешетка. Обустраивается из реек, имеющих толщину 20-30 мм, и укладываемых вдоль стропил. Задачей контробрешетки является формирование вентиляционного зазора между отдельными частями кровельного пирога.

Также в состав конструкции обычно входят дополнительные элементы, обеспечивающие герметичность покрытия, имеющего всестороннюю защищенность от влаги. Если кровлю из металлочерепицы оснастить ендовой, коньковым профилем и разными планками примыкания, то это убережет ее от протекания даже в случае обильных дождей.

Как правильно сделать обрешетку для кровли

Монтаж металлочерепицы невозможен без прочного основания, называемого обрешеткой. Она имеет вид настила, для обустройства которого используются деревянные доски или бруски. При их укладке предусматривается наличие определенного просвета, для крепления кровельного материала. Кровельное полотно поддерживается обрешеткой в трех точках, для предотвращения деформации материала. Обычно для этого выбираются боковые части листа и его центр.

Обрешетка должна обладать следующими характеристиками:

Согласно инструкции, обрешетка под металлочерепицу должна иметь шаг 30-50 см. Этот параметр находится в прямой зависимости от того, какой длиной обладает волна на листах.
Перед тем, как построить крышу из металлочерепицы, древесина, используемая для обустройства обрешетки, должна пройти обязательную антисептическую и огнезащитную обработку.
На участках крепления ендовы, конькового профиля и снегозадержателей для усиления обрешетки применяют дополнительные детали. Делается это по причине большей нагрузке на вышеуказанные элементы со стороны скапливающейся жидкости и снега.

Более пологие скаты требуют уменьшения шага обрешетки. Дело в том, что снег и дождь на подобных конструкциях обычно не сразу сходит вниз, а может местами скапливаться, оказывая на кровлю дополнительное давление.

Как укладывать металлочерепицу

Монтаж металлочерепицы проводят после того, как стропильный каркас и обрешетка полностью готовы, а также было закуплено все, что нужно для кровли из металлочерепицы. Чтобы деревянные части каркаса не намокли, лучше всего подобную работу спланировать на время без дождя. Также лучше удерживаться от высотных работ в случае сильного ветра.

Для получения качественной кровли листы следует укладывать в следующем порядке:

Кровля крыши металлочерепицей начинается с постилки гидроизоляции над стропильными ногами, от кровельного свеса. При этом важно соблюдать небольшое провисание, дабы избежать прорывов пленки в случае скапливания на ней воды. На стропила гидроизоляцию удобно фиксировать степлером. Между отдельными полосами делается нахлест в 10-15 см, заклеивая его при помощи клейкой ленты.
Сверху гидроизоляционного слоя формируется контробрешетка: ее шаг должен соответствовать длине волны металлического профиля.
Листы металлочерепицы режутся по размерам ската. Прямая закупка у производителя даст гарантию того, что горизонтальные стыки между листами будут отсутствовать. Это достигается благодаря нарезке материала в условиях производства. В иных случаях применяют циркулярную пилу, электролобзик, ножовку по металлу.
Укладка начинается с нижней правой кромки кровли. Схема покрытия металлочерепицей может быть разной. При однорядном расположении листов их крепление проводится непосредственно друг на друга. Если же используются два ряда, то после укладки нижнего крайнего листа сразу же проводится фиксация листа второго ряда, расположенного над ним. В дальнейшем этот алгоритм повторяется на всей площади покрытия.
Для крепления материала на обрешетку понадобятся кровельные саморезы, имеющие резиновые прессшайбы. Для вкручивания саморезов выбирается строго прямой угол к поверхности кровли, с зазором в 1-2 мм. Обычно каждый лист фиксируют 10-15 самореза.
Нахлест металлочерепицы друг на друга составляет одну волну. Для крепления места перекрывания листа саморез вкручивают в капиллярную канавку. При этом очень важно его не перекручивать, иначе на поверхности покрытия могут возникать деформации и сколы. Лучше всего для этого использовать низкие обороты шуруповерта.

Как монтируются доборные элементы

Завершающим этапом обустройства кровли из металлочерепицы является установка ендовы, конькового профиля и карнизных планок.

Данная процедура выполняется в следующем порядке:

Установка конькового профиля. Для его фиксацию используются кровельные саморезы. Защищают торцы профиля от влаги специальным уплотнителем.
Фиксация ендовы и остальных разжелобочных деталей.
Для защиты от климатических воздействий карнизных и фронтонных свесов используются специальные планки, называемые софитами.
Далее проводится установка водостоков, снегозадержателей и молниезащиты.

kryshadoma.com

Кровля из металлочерепицы: 65 фото красивых крыш

Для нашего обзора мы подобрали фото красивых крыш из металлочерепицы — современного материала, имитирующего керамическую черепицу. Из статьи вы сможете почерпнуть массу идей — мы нашли самые оригинальные конструкции, стильные цветовые решения, красивые декоративные элементы для кровель из металлочерепицы.

Двухскатные крыши

Фото: metalroofottawa.com

Терракотово-красная двухскатная крыша из металлочерепицы заметно оживляет архитектуру частного дома в стиле фахверк. Она контрастирует со светлым серо-бежевым фасадом и создает эффект основательности.

Фото: projektoskop.pl

Двускатная кровля из металлочерепицы медно-красного оттенка удачно вписывается в архитектурную концепцию дома, выдержанного в деревенском стиле. Брусовые стены из хвойной породы медового тона прекрасно гармонируют с кровельным покрытием в теплой цветовой гамме.

Фото: fasad-exp.ru

Несмотря на бюджетные фасады из бежевого сайдинга, частный коттедж на фото выглядит очень красиво и стильно, в основном, из-за металлочерепичной двускатной крыши благородного кофейно-коричневого тона. Для поддержки этого контрастного решения в отделке дома использованы угловые элементы и ажурные ограждения темного цвета.

Фото: fsmroofing.ca

Двухскатная кровля из сизо-серой металлочерепицы стала логическим завершением архитектурной идеи для коттеджа в современном духе. Такая кровля играет роль акцентного элемента за счет своей рифленой поверхности, контрастирующей с гладкими фасадами в нейтральном светло-сером цвете.

Фото: akvaizol.ru

Подобрать цвет кровли к небесно-голубым фасадам не так-то просто, но на фото вы видите очень удачный вариант — серо-голубое покрытие из металлочерепицы создает нюансную гармонию со стенами и смотрится достаточно органично. Белые ендовы, карнизные планки, водосточные трубы, гаражные ворота и входные двери выступают в качестве декоративных деталей.

Фото: proflist-kursk.ru

Двускатная кровля из оранжевой металлочерепицы красиво оттеняет светло-персиковые фасады дома и «скворечники» на мансарде. Такое решение выглядит эффектно в комбинации с белыми элементами в стиле фахверк.

Архитектура частного коттеджа на фото представляет собой некий симбиоз русского и современного стилей — деревянные стены из бруса соседствуют с панорамным остеклением, лаконичными оконными рамами и металлочерепицей кофейного оттенка.

Фото: blachotrapez.eu

Частный дом на фото — образец современной архитектуры, которая, несмотря на минималистичность, выглядит уютно и очень гостеприимно. Подобный эффект достигается в большей мере благодаря игре фактур: гладких белых стен, входной группы с отделкой из кремово-бежевого кирпича, рельефной металлочерепицы антрацитового тона и деревянной обшивки свесов кровли.

Загородный дом на фото — оригинальный вариант современной архитектуры в русском стиле, сочетающей в себе лаконичность с этническими мотивами. Несмотря на многообразие материалов, использованных в строительстве (кирпич, сруб, металлочерепица), дом смотрится гармонично и одновременно колоритно. А трехцветная комбинация, включающая песочно-бежевый, темно-коричневый и серо-зеленый, прекрасно вписывается в природный ландшафт.

Фото: kirov.gr-nn.pro

Травянисто-зеленая металлочерепичная кровля отлично поддерживает стилистику бревенчатых и брусовых домов в духе кантри. Цветовая пара — карамельно-коричневое дерево и зеленая кровля — одно из самых природных и приятных глазу сочетаний. Ноты свежести в этот тандем вносят белые фасадные детали.

Без каких-либо архитектурных изысков загородный коттедж на фото выглядит достаточно статусно. Немалую роль в этом играет двускатная кровля из металлочерепицы дымчато-серого оттенка, создающая контраст с белыми стенами и деревянными фасадными элементами.

Ломаная крыша из металлочерепицы серо-коричневого оттенка в сочетании со стенами из красного кирпича придает дизайну частного дома на фото эффект солидной основательности.

Фото: metalroofottawa.com

Дом в классическом стиле на фото — пример того, насколько красивой может быть колористика здания на базе тональных нюансов. Цельность внешнего вида здания достигается за счет комбинации голубовато-серой двухскатной кровли со светло-серыми кирпичными стенами.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Вальмовые крыши

Фото: metalroofottawa.com

Вальмовая кровля из серой металлочерепицы стала изысканным дополнением для пестрых, рыжевато-белых стен загородного дома, изображенного на фото.

Фото: fsmroofing.ca

Кровли из металлочерепицы темных оттенков красиво сочетаются с фасадами домов из белого силикатного кирпича.

Фото: fsmroofing.ca

Темно-серая металлочерепица на кровле способна оживить несколько монотонную архитектуру дома с бежевыми фасадами.

Фото: fsmroofing.ca

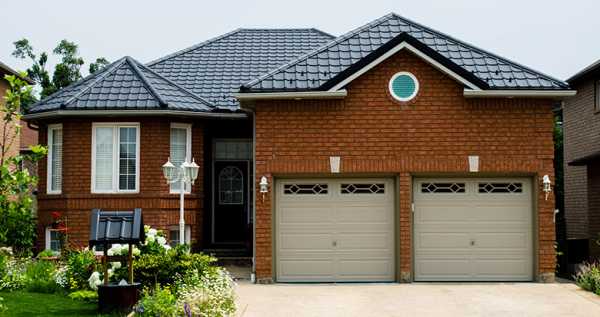

Стены из красного кирпича идеально гармонируют с черной металлочерепичной кровлей и белыми архитектурными элементами на фасаде. Такая цветовая триада смотрится презентабельно и нарядно.

Фото: fsmroofing.ca

Вальмовая кровля из красной металлочерепицы удачно разнообразила сдержанную архитектуру частного дома, построенного из кирпича персикового цвета.

Фото: metalroofottawa.com

Если фасад дома достаточно пестрый — бежево-коричневый, красно-белый, серо-рыжий — оптимальный вариант кровельного покрытия в таком случае, это металлочерепица ахроматического черного или серого цвета.

Серая металлочерепица с равным успехом гармонирует с любыми фасадами — на фото вы видите дом с зеленовато-бежевым фасадом и темно-серой кровлей.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Многощипцовые крыши

Фото: metalroofing.com

В том случае, когда фасады облицованы несколькими материалами, имеющими различный цвет и фактуру, лучше всего подойдет сдержанная крыша из серой металлочерепицы.

Фото: fsmroofing.ca

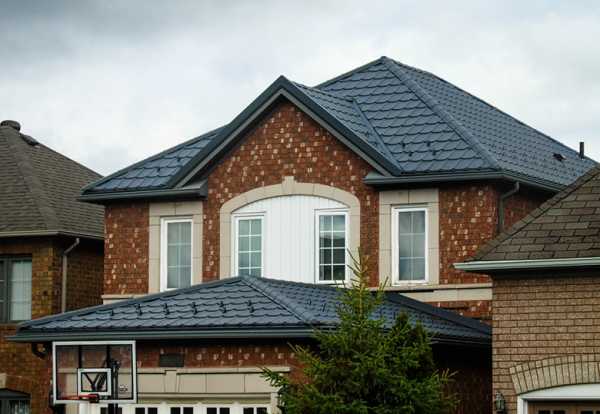

Вальмовая крыша антрацитово-черного цвета подчеркивает эксклюзивность классической архитектуры. На фото можно заметить, насколько торжественно выглядит кирпичный дом с темной кровлей и белым оформлением оконных проемов.

Фото: fsmroofing.ca

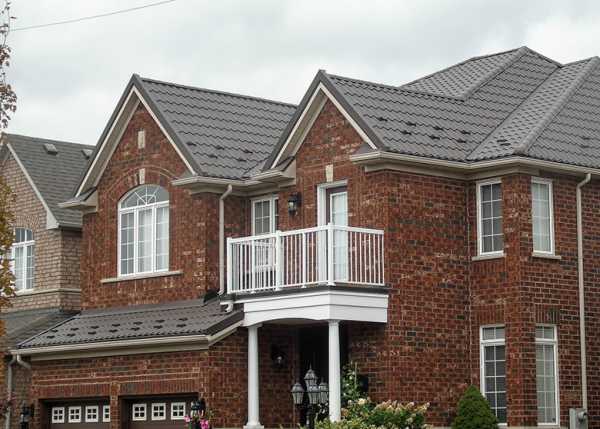

Кровля из металлочерепицы табачно-серого цвета по-своему универсальная — она хороша для домов, построенных как из красного, так и из светлого кирпича.

Фото: fsmroofing.ca

Чтобы немного «успокоить» пестроту фасадов дома, для кровли была выбрана матовая металлочерепица нейтрально-серого оттенка.

Фото: fsmroofing.ca

Темно-зеленая металлочерепица на кровле способна удачно подчеркнуть красоту фасадов из красного кирпича.

Металлочепичная крыша зеленого цвета — неплохой компаньон для фасадов в бежевато-розовой гамме.

Фото: metalroofottawa.com

Серая кровля из металлочерепицы красиво сочетается с архитектурой домов в стиле «классика», особенно, если фасады выполнены из камня.

Смотрите также: Фото красивых домов и коттеджей в России

Мансардные крыши

Коричневое металлочерепичное покрытие — беспроигрышный вариант для дома с мансардной крышей и белыми стенами.

Фото: fsmroofing.ca

Бежевый декоративный камень, светлый фахверк, коричневая металлочерепица — все эти материалы прекрасно гармонируют с провинциальной стилистикой загородной усадьбы на фото.

Металлочерепица серой гаммы прекрасно смотрится рядом с деревянными архитектурными элементами.

Фасады кремового, персикового и песочного цвета могут быть скомбинированы как с крышей теплого оранжевого или красного оттенка, так и с кровельным покрытием спокойного серого цвета.

Фото: budoskop.pl

Фото: yulada.ru

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Шатровые крыши

Фото: fsmroofing.ca

Достаточно темная колористика дома с шатровой крышей не лишена изюминки — пестрая кирпичная кладка красиво сочетается с кровельным настилом шоколадного цвета.

Частный дом на фото привлекает внимание своей необычной каскадной кровлей, в основе которой — шатровая конструкция. Металлочерепица графитового оттенка акцентирует неординарность крыши и образует приятное сочетание с охристыми стенами из кирпича.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Полувальмовые крыши

Эффектная полувальмовая кровля из металлочерепицы изумрудно-зеленого оттенка красиво сочетается с кремово-розовой штукатуркой на фасадах дома.

Кровля из металлочерепицы с покрытием «под бронзу» — эксклюзивный вариант кровельного настила для загородной усадьбы.

Фото: iix32.ru

Если стены загородного дома окрашены в бежевый оттенок, то кровля более темного, коричневого тона будет смотреться наиболее выигрышно.

Металлочерепичная крыша нейтрального серого цвета — лучший выбор для домов, построенных из терракотового и красного кирпича.
