Стяжка для тёплого пола — расчет, толщина и монтаж
Строительные технологии с каждым годом только совершенствуются. Вот и сейчас удобный в эксплуатации и экономичный тёплый пол начинает потихоньку вытеснять классическую отопительную систему. Об этом говорит постоянно увеличивающийся спрос на комплектующие для водяного и плёночного обогрева тёплого пола.
Какая б система не была выбрана, любой вид обогревающих элементов будет перекрываться раствором. Многие пользователи задаются вопросом о том, какая стяжка лучше всего подойдёт для устройства тёплого пола.
Какую стяжку лучше использовать?
Всего существует три основных типа стяжки, которые можно использовать в качестве заливки пола в квартире, это:
- Мокрая.
- Полусухая
- Сухая
Мокрая стяжка, или другими словами наливная, позволяет сделать идеально ровную поверхность и залить все щели и неровности на соединении пола и стены. Этот материал является самовыравнивающимся, и требует наименьших трудозатрат в монтаже.
Но у нее есть два существенных минуса — она очень долго сохнет, особенно если помещение плохо отапливаемое, и может трескаться при сильных перепадах температур. По этому ее не рекомендуется использовать в коммерческих помещениях.
Также, несмотря на то, что она является бетонной смесью, у нее самая высокая цена среди остальных.
Полусухая стяжка более популярна при использовании как в жилых, так и в полукоммерческих помещениях и делится на:
- бетонную
- цементно-пещанную
- гипсовую
На первом месте в плане экономичности стоит классический цементно-песчаный раствор. Его можно приготовить самостоятельно из крупной фракции песка, что повысит прочность покрытия. Во время изготовления смеси к основным сырьевым компонентам (песок, цемент и вода) желательно добавить пластификатор.
В качестве альтернативы цементно-песчаному раствору некоторые строители используют специальные бетонные смеси с дополнительными добавками.
После укладки такой раствор заполнит все пустоты даже в труднодоступных местах. Во время приготовления смесь разбавляют с водой в пропорции, которая указана производителем на упаковке товара. Бетонная смесь легче чем цементная, поэтому ее использую в помещениях со слабыми перекрытиями.
Рассматриваемые материалы изготовлены на основании гипса. Присутствие этого элемента позволяет стяжке приобрести марочную прочность через неделю после укладки. Гипсовые растворы разбавляют с водой по приведённым в инструкции нормам, но существуют и другие правила относительно приготовления и укладки таких смесей:
- Добавляйте воду в таком количестве, чтоб получить сметанообразную консистенцию вещества.
- Толщина стяжки не должна превышать рекомендованных производителем параметров.
- В помещениях с высокой влажностью в местах примыкания выровненной поверхности к стенам укладывают гидроизоляцию, например, полиэтиленовую плёнку. Это связано с тем, что материалы на основании гипса могут разрушаться под воздействием влаги.
Преимущества таких видов смесей в том, что они менее подвержены растрескиванию, хотя бетонная смесь требует дополнительного укрепления в виде армирующей сетки. Но требуют больших усилий в монтаже.
Сухая стяжка производится от гипсоволоконных материалов, обладает наименьшим весом среди остальных, не боится отрицательных температур, но боится воды и является достаточно пыльной, что усложняет монтаж.
Ее можно использовать в любом типе помещений, но самыми популярными смесями для заливки пола являются мокрая и полусухая стяжка.
Расчёт и толщина стяжки для тёплого пола
При использовании водяного тёплого пола с диаметром трубы в 25 миллиметров для обеспечения необходимых показателей прочности толщина стяжки должна начинаться от 4 сантиметров. Этого размера должно хватить для предварительного выравнивания чернового пола, но его недостаточно в комнатах с высокой проходимостью.
В случае устройства толстого слоя раствора необходимо помнить о том, что выравнивающий материал должен максимально защищать уложенные трубы.
В связи с этим предельная толщина стяжки:
- для жилых зданий должна находиться в пределах 10 сантиметров,
- для обслуживающих построек – 20 сантиметров,
- для помещений в промышленных зданиях – 30 сантиметров.
По строительным нормам и правилам во время проведения расчётов к толщине труб добавляют ещё 1-1,5 сантиметра слоя раствора. Расчет количества раствора производится по простой формуле — необходимо умножить площадь помещения на высоту наливного пола.
Следует обратить внимание на тот факт, что тонкая прослойка смеси прогреется быстрее, но на поверхности такого материала под воздействием тепла могут вскоре появиться трещины. Толстая стяжка имеет повышенные показатели теплоёмкости, она дольше прогревается и долго удерживает температуру. При значительных нагрузках на напольное покрытие существует возможность разрыва материала. Для предотвращения этого неприятного явления необходимо делать компенсационные швы.
Во время проведения расчётов перед монтажом основания под тёплый пол необходимо учитывать следующее:
- При заливке больших комнат для улучшения технических характеристик раствора в смесь сырьевых компонентов добавляют фиброволокно. Это вещество улучшает прочность покрытия, делает его устойчивым к расслоению и появлению трещин даже при толщине в 4 сантиметра.
- Стяжка тёплого пола высыхает на протяжении 40-45 дней. За этот промежуток времени на поверхности пола могут появиться многочисленные трещины. Чтоб этого не случилось в стандартный цементно-песчаный раствор добавляют пластифицирующие добавки.
- Полусухие растворы за счёт небольшого количества воды в составе высыхают гораздо быстрее мокрых аналогов. При наличии неровного основания толщина раствора может доходить до 20 сантиметров.
При устройстве тёплого пола эксперты в области строительства рекомендуют укладывать над трубами слой раствора толщиной в 2 сантиметра, что позволит сохранить целостность плиты. В общем, увеличивать этот размер можно до 4 сантиметров, далее нецелесообразно, так как толстый слой бетона сложно прогреть до нужной температуры.
Монтаж стяжки для тёплого водяного пола
На подготовительном этапе работ на предварительно выровненное основание укладывают утеплитель, например, листы пенопласта.
Затем по периметру помещения монтируют демпферную ленту на высоту тёплого пола. Для упрощения фиксации трубопроводов закрепляют специальную армирующую сетку.
- Отопительные трубы раскладывают по поверхности в виде спирали или змейки на расстоянии 15-30 сантиметров друг от друга. Между стеной и трубой оставляют не больше 5 сантиметров.
- Положение трубопроводов фиксируется хомутами через каждый метр. Крепёжные детали не стоит сильно затягивать, ведь отопительные приборы будут расширяться во время нагревания.
- На следующем этапе работ готовим цементно-песчаный раствор для стяжки тёплого пола. Соотношение вяжущего вещества к мелкому заполнителю находится в пропорции 1к3. В базовый состав добавляют пластификаторы или фиброволокно, что поможет предотвратить появление трещин на поверхности после нагревания. Более качественного выравнивания основания можно добиться при использовании самовыравнивающих смесей.
- Перед укладкой стяжки базовую поверхность очищают от строительного мусора, пыли и грязи.
- Далее основание покрывают грунтовкой в два слоя.
- На следующем этапе работ укладывают металлическую проволоку диаметром 3…4 миллиметра для армирования и устанавливают маяки. Во время укладки раствора между выровненными направляющими делают несколько амортизационных полос. Такие участки будут нивелировать расширение покрытия во время нагревания.
Стяжка для водяного пола должна высыхать на протяжении 15-30 дней. После этого можно приступать к укладке финишного напольного покрытия.
Монтаж стяжки под электрический тёплый пол
Технология устройства стяжки под кабельный тёплый пол аналогична монтажу бетонного основания.
- На подготовительном этапе работ необходимо очистить базовую поверхность от мусора и разложить провода.
- Далее выставляют металлические маяки во взаимно параллельных направлениях на расстоянии 80 сантиметров друг от друга. Следует обратить внимание на тот факт, что верхняя часть направляющих реек должна находится в одной плоскости. Для этого маяки выставляют по краям стены по предварительно натянутому шнуру. Их дальнейшее положение регулируется строительным уровнем.
- Далее готовим стандартный цементно-песчаный раствор в бетономешалке и приступаем к заливке стяжки. Если есть необходимость устройства толстого слоя раствора высотой 5 сантиметров, выравнивание проводим за несколько проходов. Первый раз раствор расстилаем на 2…3 сантиметра, на следующий день на такую же толщину слоя. На следующие сутки смесь растягивают по маякам. Подобная работа предотвратит появление трещин на поверхности.
Для этого маяки выставляют по краям стены по предварительно натянутому шнуру. Их дальнейшее положение регулируется строительным уровнем.
(Visited 16 596 times, 16 504 visits today)
Труба для теплого пола, расчет длины, диаметра, шага укладки
В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь.
Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.
Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.
Способы установки системы
Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный).
Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.
Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.
Система монтажа «Бетонная»
В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.
Рекомендуем к прочтению:
Схема водяного полаВсю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки.
Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.
Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.
Укладка пенопласта на черновой полВ качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм.
Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.
Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.
Армирование сеткой с ячейкой 150х150 мм
Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.
Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.
Количество трубы для теплого пола рассчитывается следующим образом — на 1 м2 поверхности в среднем необходимо 5 п.
Рекомендуем к прочтению:
Проведение опрессовки под рабочим давлениемЗатем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.
Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).
Система монтажа «Полистирольная»
Такая система считается легкой в установке, так как предполагает установку полистирольных плит на имеющиеся для алюминиевых пластин специальные пазы.
Расчет теплого водяного пола
Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.
Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя.
Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.
Расход трубы теплого пола при монтажеВ свою очередь крайне не советуем использовать полипропиленовые трубы (ПП) для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой.
Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.
И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.
Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.
Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.
Стоимость проектных работ:
- Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
- Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2
- Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2
Закажите бесплатную оценку водяного пола для Вашего дома
Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом.
Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:
- результаты теплотехнического расчета;
- паспорт системы;
- монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
- таблицы балансировки коллекторов теплого водяного пола;
- спецификация материалов и комплектующих.
В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон.
В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.
В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса).
В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.
Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.
Монтажная схема водяного пола.
Запросите бесплатный расчет водяного тёплого пола
Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.
Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).
В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.
Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad.
При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.
Скачайте техническое задание на проектирование водяного пола
Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ
Закажите расчет цены тёплого водяного пола
Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.
Как рассчитать теплый пол и подобрать оборудование в Краснодаре devi-krasnodar.ru
Расчет шага укладки нагревательного кабеля
Шаг укладки нагревательного кабеля — расстояние между его линиями.
Для системы «Теплый пол» при увеличении расстояния между линиями кабеля на поверхности пола могут появиться холодные зоны («тепловая зебра»)!
Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.
Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.
Для тонкой стяжки рекомендуем использовать кабель DTIP-10 или DTIE-10 с шагом укладки не более 10 см.
При расчете шага укладки кабеля следует помнить о минимально допустимых значениях мощности для кабельных систем отопления!
При установке нагревательных кабелей Deviflex мы рекомендуем использовать монтажную ленту Devifast, изготовленную таким образом, что расстояние между витками кабеля можно выбирать с интервалом в 2,5 см (2,5 см, 5 см, 7,5 см, 10 см, 12,5 см, 15 см, 17,5 см и т.д.).
Для расчета расстояния шага укладки нагревательного кабеля можно использовать две формулы:
1. По общей длине кабеля: h = (S х 100) / L (см)
где S — площадь укладки м², L — длина нагревательного кабеля м.
2. По общей удельной мощности: h = (Pпог х 100) / P уд (см)
где Pпог — погонная мощность кабеля Вт/м, Pуд — расчетная удельная мощность Вт/м².
Пример 1
Кабель Deviflex DTIP-18, 535 Вт, 29 м должен быть установлен в ванной комнате, свободная площадь (площадь укладки) которой 3 м2.
Расчет шага укладки: (3м² х 100см/м) / 29м = 10,35см
Однако, используя монтажную ленту Devifast, мы можем установить нагревательный кабель в ванной комнате с шагом 10 см, т.е. при монтаже потребуется небольшая корректировка площади установки кабеля.
Пример 2
В процессе реконструкции пола с тонкой стяжкой используем нагревательный кабель DTIP-10 (10 Вт/м при 230 В).
Выбираем установленную мощность 120 Вт/м2.
Тогда расчет шага укладки будет: (10Вт/м х 100см/м) / 120Вт/м² = 8,3см
При расчете шаг укладки не всегда кратен шагу креплений на монтажной ленте Devifast.
В этом случае рекомендуем укладывать нагревательный кабель с переменным шагом. В таблице показано соответствие шага укладки и мощности на 1 м²:
* Переменный шаг укладки. Например, 5 — 7,5 = (6,25) означает, что одну линию кабеля укладывают через 5 см, а следующую линию через 7,5 см. Затем снова через 5 см и т.д.
Расчет монтажной ленты Devifast
Для расчета длины монтажной ленты Devifast необходимо определить расстояние между полосами ленты. Для бетонных полов, где кабель покрыт слоем стяжки 3 см и более, и шаг укладки кабеля превышает 10 см, расстояние между полосами монтажной ленты Devifast должно быть не более 50 см.
Для полов с минимальной стяжкой, где кабель покрыт слоем специальной мастики 1 — 2 см, а шаг укладки кабеля — 10 см или меньше, максимальное расстояние между полосами монтажной ленты Devifast должно быть не более 25 см.
Допускается и большее расстояние между полосами ленты.
Основным условием является недопустимость смещения уложенных линий нагревательного кабеля при заливке.
Формула для расчета длины монтажной ленты: Общая площадь установки (м²) х 100(см/м) / расстояние между линиями(см) + Lw(м)
где Lw — длина стены, параллельно которой укладывают монтажную ленту(м).
Пример
Общая площадь установки: 1 м х 2 м = 2 м2. Если мы устанавливаем монтажную ленту Devifast параллельно стене длиной 1 м (рис.1), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 1м = 5м.
Если мы устанавливаем монтажную ленту DevifastTM параллельно стене длиной 2 м (рис.2), при расстоянии между линиями ленты 50 см необходимую длину рассчитывают следующим образом: 2м² х 100см/м / 50см + 2м = 6м.
Как видно из этого примера, в зависимости от способа укладки, длина монтажной ленты DevifastTM меняется, в то время как площадь помещения и расстояние между линиями ленты остаются одними и теми же.
Поэтапный монтаж электрического тёплого полаЕсли вы решились сделать монтаж теплого пола своими руками, обязательно ознакомьтесь с электрическим теплым полом более подробно, изучив при этом принципы работы (как работает электрический теплый пол, особенности, а так жетехнику безопасности). | ||
Перед укладкой системы обогрева на пол необходимо сделать правильный расчет теплого пола. Расчет теплого полаНапишем не сложный метод как рассчитать теплый пол перед покупкой и монтажом. | ||
| Теперь вы знаете какую мощность теплого пола вам необходимо добиться для одного м², конкретно для вашего помещения, умножаете ее на общую площадь помещения и получаете суммарную мощность теплого пола (при покупке электрической системы теплого пола на изделии всегда указывается суммарная мощность). После того, как расчет теплого пола проведен наступает укладка теплого пола. Несколько советов: Монтаж теплых полов делается на не занятой мебелью и бытовой техникой площади. Не забывайте, что укладка теплых полов делается с отступом от стен и от мебели 5–10 см. Допускается укладка теплого пола под мебель, если высота ножек не меньше 15 см. Подготовка поверхности к монтажуЛюбая установка теплого пола начинается с подготовки поверхности к монтажу.Перед тем как укладывать теплый пол необходимо очистить поверхность от мусора. Затем укладывается слой гидроизоляции с заходом на стену на 10 см. Не забывайте перед тем как залить стяжку по всему периметру площади закрепить специальную демпферную ленту, которая позволит компенсировать тепловое расширение пола при нагреве.  Теплоизоляция – для того чтобы тепло не уходило вниз, необходимо сделать теплоизоляцию пола. Теплоизоляция для теплого пола может быть в виде фольгированной подложки (пенофол), такого вида изоляции достаточно для обычных помещений и когда вам необходимо сделать монтаж электрического теплого пола не для основного обогрева, а для комфортного хождения. Если же укладка теплого пола предполагает основной обогрев помещений, тогда, рекомендуем, на основание пола, стелить утеплитель в виде пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины, а сверху такого утеплителя, для придания прочности стяжки, кладется армированная сетка. Место под терморегуляторПеред тем как монтировать теплый пол определите место установки терморегулятора, обычно терморегулятор устанавливается рядом со входом в помещение, недалеко от выключателя света. В выбранном месте на стене сверлится отверстие для установки монтажной коробки (подрозетника) куда позже, когда будет подключение теплого пола, и установится терморегулятор. Читать подробнее: Выбор и установка терморегулятора. Схема подключения теплого пола | ||
| После того как мы расчистили место для укладки теплого пола и нашли место для установки терморегулятора делаем разметку мест, где установка теплого пола не требуется (в местах где будет стоять мебель, сантехника и т.д). Не забывайте учесть отступ не менее 10 см от стен, такой же отступ необходимо сделать от мест, где присутствует другие элементы обогрева (радиаторы или стояки с горячей водой). После такой разметки можно еще раз перепроверить расчет площади тёплого пола (вычислить точную площадь обогрева) и собственно будет легче сама укладка теплого пола. | ||
Процесс монтажаПеред тем как подключить теплый пол необходимо сделать проверку сопротивления греющего кабеля, такую проверку несложно можно сделать самым простым тестером (мультиметром). Полученные показатели сопротивления кабеля нужно сверить по паспорту, отклонение допускается до 10%, но не более! Не забывайте, эту процедуру необходимо сделать перед тем как уложить теплый пол.Схема как установить теплый пол пленочныйСхема укладки теплого пола несложная, но сама укладка теплого пола под ламинат, линолеум или ковровое покрытие многоэтапное мероприятие. На рисунке ниже показана схема в какой последовательности укладывается пленочный теплый пол. Читать более подробней: где лучше укладывать и как подключить пленочный теплый пол. | ||

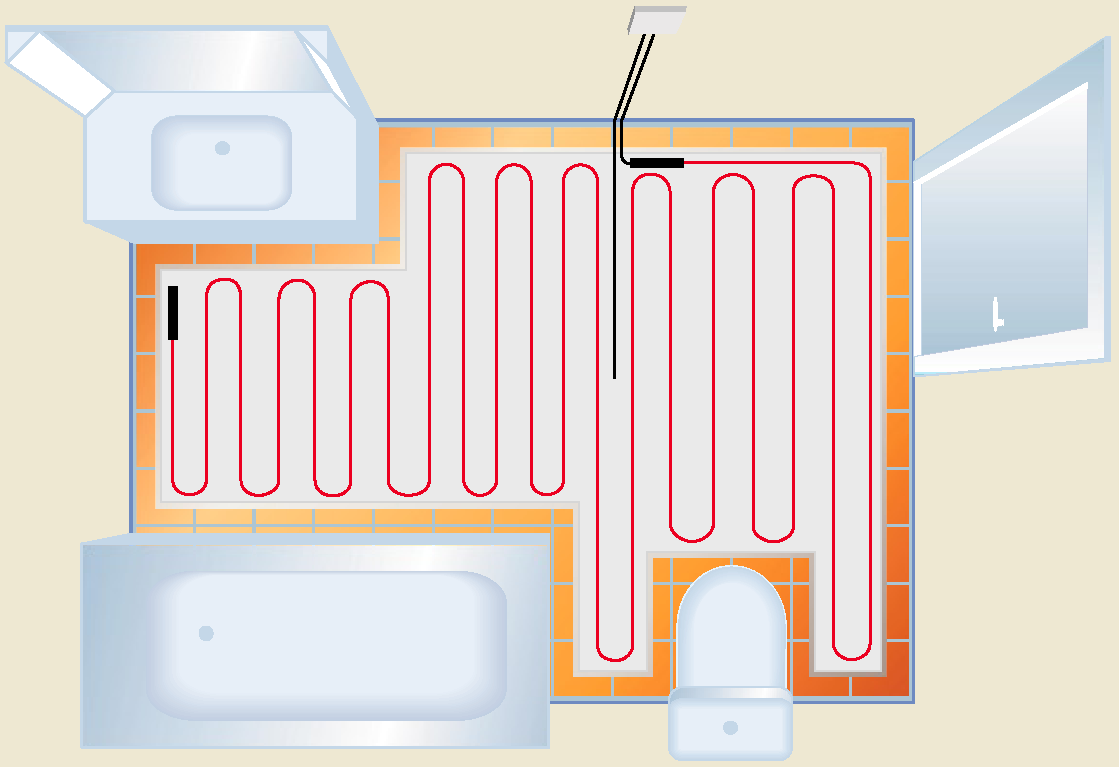

Укладка кабеля теплого полаНиже на схеме показано как уложить теплый пол, когда он в исполнении электрического греющего кабеля.Сразу отметим, что бывает два типа кабелей: одножильный греющий кабель и двухжильный греющий кабель. Подробней о нагревательном кабеле тут. Установка теплых полов греющих нагревательных кабелей одинакова, вне зависимости от его типа.  Единственное особенность это подключение нагревательных кабелей этих двух типов, заключается в том, что монтаж одножильных нагревательных кабелей должен заканчиваться в месте где и начинался, а двухжильных без разницы, то есть в любом месте. Кабель укладывается и закрепляется на специальную монтажную ленту по всей площади обогрева, а затем заливается стяжкой и производится укладка плитки на теплый пол.Не забывайте перед началом укладки нагревательного кабеля вычислить шаг укладки с учетом окончательной корректировки обогреваемой площади, он рассчитывается по формуле: монтаж теплого пола под плитку нагревательным матомУстановка теплого пола под плитку может быть и посредством электрических матов – это очень удобно, особенно когда площадь которую необходимо обогреть имеет прямые формы. В таких случаях укладка теплого пола под плитку будет быстрой и несложной. | ||
Видео укладки электрического тёплого пола | ||
От установочной коробки вниз к полу штробится стена, позже в эту штробу будет укладываться гофра трубка диаметром не меньше 10 мм в ней будет находится провод датчика температуры пола.Электрический и водяной теплый пол. Расчет тепла теплого пола.
12.05.2016Электрический и водяной теплый пол. Расчет тепла теплого пола. | Устройство теплого пола.ТД ВиКоОтопление ванной, туалета, дома — всегда существует множество вариантов. Используя стандартные варианты отопления в помещениях тепло, но присутствует проблема холодных полов. Теплый пол — это новый шаг в отоплении помещений. Благодаря широкому спектру материалов теплые полы существуют в электрическом и водяном исполнении. В этой статье мы рассмотрим эти виды полов..
В эпоху развития новых технологий 21 века в России с каждым годом все больше и больше продвигается способ обогрева домов «теплыми полами».
Вы наверняка слышали про такой пол, а может он у Вас уже есть или Вы собрались его себе сделать?!! Так давайте рассмотрим, что это такое, и как оно устроено.
Дело в том, что радиаторы отопления нагревают воздух и отдают тепло вблизи места их установки. Нагретый воздух поднимается вверх и греет верхние перекрытия (потолок), затем воздух остывает и, опускаясь вниз, под действием конвекции вновь нагревается радиатором.
С теплым полом все обстоит на оборот. Пол нагреваясь, прогревает остывший воздух в помещении по всей площади равномерно, и Вы получаете комфортную температуру. В верхней области перекрытий прохладу, а внизу теплые комфортные условия обитания. Также ко всему этому экономию на обогреве помещения.
Выбрав в качестве отопления вариант теплых полов, придется основательно постараться с их монтажом. Несколько удешевить монтаж можно, если установить теплый пол своими руками.
Для этого необходимо закупить все необходимые элементы и материалы, а также подготовить поверхность полов во всех задействованных помещениях согласно установленным требованиям. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат. Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах. Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.
Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.
Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.
Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами.
Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:
Если пол теплый — это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол, подложку ППИ).
Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.
Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола. Электрический теплый пол достаточно закрепить на ровном тонком слое стяжки поверх утеплителя либо без него. Крепление к стяжке электрического кабеля лучше производить с помощью термоклея используемого в термопистолетах.
Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола.
Заметка: Можно именно к сетке закреплять трубу или кабель теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.
В первую очередь уточним, в наши дни встречается два варианта теплых полов:
· Электрический теплый пол
· Водяной теплый пол
По сути эти два варианта идентичны по силе обогрева, отличием является конструкция и вид энергии затрачиваемой для нагрева поверхности. Однако все было бы так, если не подводные камни. Так давайте разберемся подробнее.
ЭЛЕКТРИЧЕСКИЙ ТЕПЛЫЙ ПОЛ
В большинстве случаев продается в виде готовых самоклеющихся матов. Два исполнения в виде греющей пленки или матов из кабеля, на которых уже закреплен греющий кабель. Кабель встречается двух исполнений одножильный и двухжильный, а также экранированный
и не экранированный. Добавим к этому еще два варианта нагрева равномерный по всей длине кабеля и саморегулирующийся нагрев, потребляемую мощность кабеля на 1 метр.
И получим проблему в выборе J
Одножильный кабель [1] – работает, как обычный провод, который по закону Ома нагревается и выделяет тепло. В большинстве вариантах без экранирующего заземления. Такой кабель подключается к сети 220В как обычный ТЭН или лампа накаливания. Данный кабель относится к кабелям с равномерным нагревом.
Двухжильный кабель [2] – по конструкции схож с самовосстанавливающимися предохранителями. В этом кабеле нагревательным элементом служит специальный токопроводящий полимер, который под действием проходящего через него тока выделяет тепло. Такой кабель встречается двух исполнений с равномерным нагревом (через ХХ см внутри кабеля стоят специальные перемычки) и саморегулируемый (В местах с наибольшей температурой уменьшается проходящая сила тока).
Саморегулируемый кабель удобен тем, что его перегреть очень сложно, так как под действием температуры уменьшается проходящий ток, за счет уменьшения проводящих цепей в полимере.
По мере охлаждения токопроводящие цепи в полимере вновь восстанавливаются.
Двухжильный кабель встречается как экранированный, так и не экранированный.
Греющие маты в виде пленки (инфракрасный теплый пол) [3] – по конструкции выглядят как мат с токопроводящей медной фольгой, элементами в виде лесенки, между которых проложен токопроводящий полимер. Принцип работы похож на «Двухжильный греющий кабель».
Инфракрасный теплый пол просто расстилается поверх слоя утеплителя. По технологии предложенной производителем может потребоваться закрепление специальным скотчем или за специальные ушки на полосе.
Мощность греющего кабеля:
Помимо конструкционных особенностей, греющий кабель также подразделяется по потребляемой мощности и, следовательно, по теплоотдаче. Как правило, в большинстве случаев используется кабель с удельной мощностью 14вт/м и шагом 50мм.
Уточним, что расчет теплого пола из греющего кабеля схож с расчетом мощности кабеля для обогрева трубы. Необходима только поправка — D трубы приравнивается к шагу укладки кабеля.
Например, возьмем гараж, в котором решили сделать теплый пол. Наружная температура грунта -35С, необходимая температура пола +5С. Толщина изоляции пола от грунта пусть будет пеноплекс 50мм. Размеры теплого пола 10м*10м (100 кв.м.), что означает длину кабеля в 120м [(10м/0,09)*9см+(10м/0,09)]. Шаг укладки возьмем 90мм.
Итак, для монтажа электрического теплого пола нам понадобится:
· Греющий кабель или пленка (нагревательный элемент)
· Соединительные провода
· Термопистолет с термоклеем или армированный скотч
· Электронный термостат с выносным термодатчиком
· Система защиты УЗО (автомат)
· Медный провод 3х жильный (фаза, ноль, земля)
Рассчитываем Дельту температур: +5-(-35)=40 градусов Цельсия
Далее, по приведенной ниже таблице получаем:
Из таблицы мы видим, что при толщине теплоизоляции в 50мм
и шаге укладки 90мм нам понадобится кабель с удельной мощностью не менее 16,7 Вт/м.
Следовательно, подходит греющий кабель с мощностью 17 Вт/м.
Далее подсчитываем итоговую мощность кабеля: Pсум = Lметр * Pуд/м = 120*17 = 2040 Вт/час
Регулировка температуры:Для регулировки температуры используются электронные термостаты, датчик которых помещается между витками теплого пола.
Правильное расположение термодатчика – залог экономии и долговечности датчика. Датчик располагается в гофротрубе D16мм. Труба укладывается между витками кабеля. Длина укладки гофры между витками должна составлять от 1 до 3м. На конце гофра обязательно аккуратно запечатывается, сохраняя структуру трубки. Допустим пробкой. Это делается для избегания попадания внутрь бетонной стяжки после заливки.
Большинство термостатов рассчитаны на нагрузочную мощность от 1,2 до 2,5 кВт. В нашем случае целесообразно установить дополнительный контактор, для коммутации греющего кабеля.
В таком случае подойдет термостат от любого производителя.
Большинство термостатов имеют встроенный датчик температуры окружающего воздуха и дополнительный для погружения непосредственно в контролируемую поверхность (теплый пол). Кто-то предпочитает контролировать температуру пола по температуре воздуха в помещении, а кто-то саму температуру пола.
Конечно контроль температуры по обоим параметрам еще лучше, но на все это влияет цена на термостат и желание клиента.
В наши дни можно найти так называемые «ХРОНО термостаты» — эти термостаты могут не только по двум датчикам контролировать температуру, но и по временной диаграмме, тем самым экономя затраты на нагрев помещения. А еще встречаются даже сенсорные термостаты. Как говорится на вкус и цвет – только выбирай :).
Подведем итоги по электрическим теплым полам:
Плюсы:
· Простота монтажа
· Малые затраты на стяжку
· Возможность покупки уже готовых матов
· Простой расчет
· Все что необходимо 220В и термостат
· Обогрев в любое время года
Минусы:
· Большая потребляемая мощность (выше или как конвектор)
· Не долговечность (Как и у любого кабеля количество циклов вкл/выкл ограничено)
· Электромагнитные наводки, пагубно влияющие на здоровье
· Экранированный кабель дорогой и редкий
· Дополнительные затраты при уже имеющемся отоплении
· Возможность установки только в стяжку – иначе сгорит.
· Долгослужащий кабель стоит очень дорого (1кв.м примерно 2-3т.р.)
· Греющая пленка дороже саморегулируемого кабеля.
· Низкая динамичность нагрева – быстро остывает
· Не ремонтопригоден. При выходе из строя подлежит замене весь мат
· Не выгодно для обогрева больших площадей.
Из всех возможных типов теплых полов водяной наиболее сложный в установке, однако, в результате получается долговечная система отопления, которая позволяет добиться большего комфорта и экономии, чем традиционная радиаторная система или электрический теплый пол.
Водяной теплый пол выполняется из специальной трубы «сшитый полиэтилен» или металлопластика.
Сшитый полиэтилен – долговечный (до 20лет на практике, а при правильной укладке до 50лет гарантированно), но требует специальных навыков укладки, к тому, же необходимо учитывать его температурные удлинения.
Так сшитый полиэтилен в среднем при температуре 70С вытягивается до 10см на 1метр трубы. Помимо этого сшитый полиэтилен делится на классы: PEX-A, PEX-B, PEX-C, PE-RT. Все эти классы отличаются принципом изготовления и стойкостью к износу. Так сшитый полиэтилен PEX-A, например, в месте излома при нагреве примет свои исходные свойства и практически на 70% восстановит форму. Однако даже восстановленный участок не желательно прокладывать, так как со временем в этом месте может произойти прорыв. Зато сшитый полиэтилен PEX-A, например STOUT, будет надежный, так как более устойчив к истиранию и повреждениям.
Металлопластик – дороже чем «сшитый полиэтилен», но меньше подходит для теплого пола. Хотя встречается металлопластиковая труба, предназначенная для укладки в теплый пол. На практике же, под теплый пол подойдет любой металлопластик. Лучше потратиться, но взять качественную металлопластиковую трубу, например, итальянскую компании APE, Prandeli.
В плане монтажа удобнее работать с металлопластиком, но, люди, набившие на этом руку, предпочитают сшитый полиэтилен. Также для теплого пола из металлопластика следует учесть и взять за правило – использовать только пресс фитинги. Такие соединения не потекут со временем.
Для металлопластика и сшитого полиэтилена существуют специальные фитинги для подключения к коллекторам – Мультифит.
В добавку одно из Важных правил и ошибок большинства является принебригание коллекторными группами с расходомерами. Все думают, а так сойдет, и ставят либо вентили, либо простые регулируемые коллектора. Оно будет работать, но как? Давайте разберемся.
Дело в том, что теплоноситель, двигаясь по контурам, прогревает пол не равномерно, где-то нагрев сильнее, где-то слабее – все зависит от теплоизоляции и области помещения. А что делать, если помещение большое и используется 2 и более контуров, разная длина контуров? В такой ситуации перепад температур между контурами вам точно обеспечен, и прикрыть обычным вентилем Вам не поможет.
Температура будет постоянно скакать. Для этого и существуют расходомеры.
Расходомер устроен таким образом, что выставив визуально объем проходящего теплоносителя, Вы избавляете себя от дальнейших регулировок в отстройке пропускной способности контура. При изменении объема или температуры теплоносителя расходомер поддерживает заданный объем теплоносителя через контур. Таким образом, на всех контурах температура будет всегда одинаковая и циркулируемый объем теплоносителя постоянный. Это позволит сэкономить на теплопотерях и излишках в нагреве, сделав теплый пол экономичнее.
Так как теплый пол рассчитан на рабочие температуры от 30С до 70С, не говоря уж о том, что сшитый полиэтилен имеет пиковую температуру в 80-85С. Для подготовки воды после котла, который может давать нагрев до 120С, вам понадобится либо трехходовой клапан, термостатический клапан или же смесительный узел. Не забываем о том, что обязательно устанавливается циркуляционный насос на группу теплых полов, а что делать, когда все контура закрыты? Насос попросту выйдет из строя.
Если у Вас стоит смесительный узел с байпасом, тогда все отлично, а если нет смесительного узла? Для таких целей устанавливаются отдельно байпас с перепускным клапаном. Когда давление возрастает – клапан открывается, и насос начинает работать по замкнутому кругу. Такой способ включения убережет Ваш насос.
Помните, длинна одного контура теплого пола не должна превышать 100м.
По мере распространения теплых полов, на практике, а также из комфортных условий и экономичности были выработаны 3 варианта укладки теплых полов.
На рис.1 показан вариант укладки «УЛИТКА» — такой вариант позволяет равномерно производить нагрев поверхности с минимальными перепадами между подачей и обратной на больших площадях.
На рис.2 и рис.3 показаны варианты укладки «ЗМЕЙКА». Однако на рис.2 теплый пол будет в начале горячий, а к концу, по мере охлаждения теплоносителя, прохладней. Перепад температур создаст не комфортные ощущения и приведет к большой тепловой нагрузке на прогрев площади.
Такой вариант использую для прогрева ванных, туалетов, коридоров и технических помещений на малой квадратуре. В варианте на рис.3 представлена «ЗМЕЙКА» с устраненным эффектом перепада температур нагреваемой поверхности. Этот вариант можно использовать в узких местах, где укладка «УЛИТКОЙ» невозможна.
Несмотря на краткое и тяжелое описание принципа работы водяного теплого пола, на практике все гораздо проще. Существует много вариантов включения теплых полов в системы отопления.
Пример монтажа водяного теплого пола:Давайте рассмотрим монтаж теплого пола в помещении 3м*6м с уже имеющейся системой отопления в квартире многоэтажного дома.
Итак, для монтажа водяного теплого пола нам понадобится:
· Коллекторная группа с расходомерами
· Узел подготовки и регулировки температуры теплоносителя
· Байпас с перепускным клапаном·
Труба
· 2 крана
· Коллекторный шкаф ШРВ (шкаф будем врезать в перегородку стены)
Получаем такую схему подключения
Теплоноситель (подача) от стояка[1]
поступает через шаровые краны[2] в термостатический клапан [3] , в котором смешивается с остывшим теплоносителем (обратной).
Затем уже подготовленный нужной температуры теплоноситель поступает на насос[6] , который нагнетает теплоноситель в коллекторные группы теплых полов. Проходя теплоноситель, нагревает термодатчик[5], который принудит термоголовку[4] прикрыть термостатический клапан[3], и подача постепенно закроется. Обратный клапан[9] предотвращает противоток теплоносителя. Если все краны в коллекторных группах будут перекрыты – сработает перепускной клапан[7] и теплоноситель будет циркулировать через байпас.
Такая система подойдет для однотрубных систем отопления, это позволяет делать теплый пол в квартирах, без боязни оставить соседей с холодной водой.
Также вместо термостатического клапана (крана) можно установить
+
трехходовой клапан.
Приведенная выше схема включения вполне подойдет для теплых полов до 50 кв.м. Дело в том, что термостатический клапан сможет обеспечить работу теплого пола только в 50 кв.
м.
Конечно, данный вариант можно удешевить, на тот случай если контур будет один, тогда можно исключить коллекторную группу, но придется установить воздухоотводчик и балансировочный клапан.
Балансировочный клапан также как и расходомер сможет отрегулировать проток теплоносителя через контур.
Если Вы решите использовать систему центрального отопления, тогда лучше использовать металлопластик.
Итак, с принципом работы разобрались. Давайте теперь рассчитаем длину трубы и шаг укладки.
Подсчитаем квадратуру помещения. S= 3*6=18 кв.м.
Подсчитаем общую площадь обогрева:
Так как нам углы греть не нужно, то с радостью в целях экономии убираем от стен по 50см, оставляем трубу около входов и окон.
Получаем S= Sпом – Sпустот =18-(0,5*6+0,5*6+0,5*3)=18-7= 11 кв.
м
Отлично сэкономили целых 7кв.м. Результат — получаем размеры отапливаемой площади: 2м*5м
Стандартный шаг укладки трубы теплого пола берется из учета теплопотерь пола. Как правило, шаг варьируется в диапазоне от 100 до 300мм. Средний шаг 150мм обычно используется везде, где есть теплопотери пола. У нас пол подогревается помещениями, следовательно, возьмем шаг в 200мм.
Вариант укладки для удобства возьмем двойную змейку [рис.3].
Рассчитаем длину трубы:
Nлиний = Lширины (см)/ Lшага(см)= 200/25= 10 шт (не забываем что будет по 5 линий)
Lметр = (Nлиний * Lдлины(см) + Nлиний*Lшага(см) )/100= 10*500+10*20=5000+200= 52 метра
Итого: 60 метров – берем запас для подключения к шкафу
Не забываем, что у двойной «ЗМЕЙКИ» витки чередуются друг за другом.
Отсюда надо учесть запас трубы + подключение.
Отлично длина контура получилась до 100м. Укладываемся во все параметры.
Также при использовании коллекторной группы и сервоприводов , с помощью термостатов можно регулировать температуру помещения. К примеру, на один комнатный хронотермостат можно подключить несколько сервоприводов. Такое подключение позволит в большом помещении регулировать температуру сразу нескольких контуров.
Подведем итоги по водяным теплым полам:Плюсы:
· Долгосрочность службы
· Возможность покупки уже готовых блоков
· Не сложный расчет для малых помещений
· Высокая динамичность температурных перепадов – плавный нагрев и остывание
· Обогрев приятный и комфортный
· Можно разделить помещение на зоны с разным температурным обогревом
· Экономичность в плане энергозатрат на обогрев
· Отпадает потребность в установке дополнительных систем обогрева.
· Легкая интеграция с уже имеющимся водяным отоплением
· Малое электропотребление
· Отсутствие электромагнитных наводок
· Возможность установки в деревянные перекрытия и полы
· Возможность организации «теплых стен»
· При повреждении нет потребности в замене всего пола – ремонтопригодность
· Выгодно для обогрева больших помещений
· При прорыве место течи легко определить
Минусы:
· Необходим источник нагрева – котел, центральное отопление, теплообменник.
· Необходим опыт в установке
· При больших квадратурах – сложный расчет
· Обязательная установка циркуляционного насоса
ЭПИЛОГ
Мы с Вами рассмотрели виды электрических и водяных теплых полов.
По результатам итогов очевидно преимущество водяных теплых полов, ввиду их надежности, экономичности и комфорта в области динамики нагрева. Электрические теплые полы
также можно использовать, но лишь в помещениях, где востребованность обогрева мала. К таким местам можно отнести душевые комнаты, санитарные узлы, прихожие, кладовки и другие помещения, где обогрев будет производиться очень редко.
Давайте сравним плюсы и минусы электрического и водяного теплого пола.
Плюсы| Электрический теплый пол | Водяной теплый пол |
|
|
Минусы
| Электрический теплый пол | Водяной теплый пол |
|
|
Как видите результат на лицо. Думаю по сравнениям все понятно.
Благодарим Вас за потраченное время и надеемся, что данный материал Вам пригодился.
. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске
Возврат к списку
(Голосов: 9, Рейтинг: 4.82) |
Монтаж теплых полов в бетонной стяжке инструкция по монтажу
Каждый раз, когда я попадаю на строящийся объект, я осматриваю систему отопления. Геотермика специализируется на монтажах систем отопления и котельных, и поэтому я часто езжу на замеры.
65% наших заказчиков уже имеют смонтированную систему отопления, а нас нанимают для монтажа котельной. Меня удивляют такие ситуации, когда систему отопления делают одни монтажники, а котельную – другие. На месте заказчика логичнее выбрать одного подрядчика и спрашивать и него, чем искать крайних и разбираться в том, кто виноват, если что-то не работает или работает, но не так.
Тем не менее, такие ситуации сплошь и рядом. Монтаж системы отопления делают одни, водопровод – другие, котельную – третьи. Заказчики объясняют это тем, что так удается сэкономить на монтажных работах. Монтаж водопровода делают рукожопые малограмотные сантехники (ну а что там сложного: паять трубу любой дурак сможет). Монтаж теплых полов делают сантехники, у которых квалификация повыше. Но она недостаточна, чтобы сделать котельную.
Хочу рассказать, что монтаж водяных теплых полов дело не такое легкое и простое, как кажется. Я постараюсь рассказать, как правильно сделать монтаж теплых полов в бетонной стяжке. У меня получилась такая инструкция по монтажу теплых полов:
Расчет тепловых потерь
Любой монтаж системы отопления следует начинать с расчета тепловых потерь. Именно эта цифра определяет, сколько нужно возместить тепла, чтобы температура в вашем здании была комфортной. Лучше заказать расчет тепловых потерь у специалистов, но можно и посчитать самостоятельно, воспользовавшись одной из специальных программ.
Простую программу по теплотехническим и гидравлическим расчетам скачайте на сайте Valtec.
Инженерные расчеты или на глазок
Перед тем, как покупать материалы для теплого пола, нужно подумать какая конструкция будет у теплого пола. Эту услугу можно заказать или спроектировать в программе самостоятельно. Но можно сделать теплый пол «на глаз», опираясь на опыт сантехника, форумы, статьи.
Ниже я укажу, к каким ошибкам это приводит, как исправить, покажу свой опыт.
Выбор утеплителя для водяного теплого пола
Теплый пол нужно изолировать. Тепло от теплого пола идет вверх, поэтому изоляция не нужна, так утверждают горе-монтажники. Теплопроводность бетонной стяжки выше, чем у воздуха. Поэтому тепло будет передаваться в стороны и вниз быстрее, чем в вверх.
Возьмите разогнутую скрепку и держите ее вертикально, за нижний конец. Верхний конец скрепки нагрейте зажигалкой. Через пару секунд вы почувствуете, что нижний край скрепки нагрелся.
Неправильно подобранный утеплитель для теплого пола приведет к тому, что либо вы будете отапливать улицу, либо потратите лишние деньги на покупку утеплителя с запасом по толщине.
Я рекомендую на первый этаж укладывать утеплитель толщиной 100 мм., для второго и выше этажей подойдет утеплитель толщиной 50 мм.
Добавить толщину утеплителя стоит дорого, нужно сломать весь теплый пол и сделать его заново.
Расчет трубы для водяного теплого пола
Длина трубы одного контура для водяного теплого пола должна быть не больше 100 метров. Все контуры нужно делать одной длины. Гидравлическое сопротивление будет одинаковым, и теплый пол будет греть равномерно.
Неправильно сделанные контуры теплого пола приведут к неравномерному нагреву теплого пола. Часть теплого пола может не работать.
Исправить это можно установив коллектор с расходомерами, либо балансировать систему теплого пола кранами на коллекторе. Балансировка занимает много времени, неделю и более.
Шаг трубы теплого пола
Шаг трубы теплого пола рассчитывается в программе. Можно воспользоваться опытом монтажников.
Неправильно рассчитанный шаг трубы приведет либо к перегреву (маленький шаг трубы), либо к мостикам холода (большой шаг трубы).
В Краснодарском крае рекомендую делать шаг трубы 150 мм, чистовое покрытие — кафель. Если чистовое покрытие теплого пола – ламинат, делайте шаг трубы 100 мм. При этом у вас должен быть правильно подобранный утеплитель, см. выше.
Производитель и материал трубы теплого пола
При монтаже теплого пола применяются трубы из сшитого полиэтилена (PEX) и металлопластиковые трубы. Трубы PEX более надежные. Используйте трубы вид сшивки полиэтилена PEX-a, это сшивка гидропероксидами и органическими пероксидами. Используйте трубы известных производителей: UPONOR, REHAU, VALTEC и др.
Чем отличаются виды сшивки полиэтилена, как выбрать трубу из сшитого полиэтилена я расскажу в другой раз, и даже сниму видео.
Схема укладки водяного теплого пола
Схем укладки водяного теплого пола несколько. Лучше всего пользоваться схемой укладки «улитка». Такая схема заключается в том, чтобы трубы теплого пола в бетонной стяжке чередовались: подача, обратка, подача, обратка.
Это позволит снизить температурный дисбаланс на поверхности пола.
Ощущаться неправильная укладка будет тактильно: в одном месте пол будет теплый, через 15 см. холодный, потом опять теплый. Не критично, но не комфортно.
Опрессовка теплого пола
Перед заливкой бетонной стяжки, не забудьте сделать опрессовку теплого пола.
Вот такая инструкция по монтажу теплого пола у меня получилась. Эта статья сэкономит вам немало денег и времени: Две ошибки при монтаже теплого пола.
Поделись статьей с другом, может быть это сэкономит его время и деньги.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
Как рассчитать «обогреваемую площадь»
Традиционные электрические маты и кабели излучающего теплого пола, такие как
, производимые SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам обогрева .
Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы.Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!
Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки. Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза.Ниже приведен пример полного чертежа.
Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.
Коврики SunTouch
- Начните с расчета площади открытого пространства (площадей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик
. Коврик или кабельв душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
- Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв.
- Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне.Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.
Фута).Кабель WarmWire
- Начните с расчета площади открытого пространства (площадей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
- Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
- Наконец, выберите кабель (или кабели), которые покрывают квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
Стандартные коврики Nuheat
- Посмотрите на размеры открытого (ых) пространства (а) в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.
ПРИМЕЧАНИЕ : Коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего по площади, выберите размер на следующий размер меньше.
Кабель Nuheat
- Начните с расчета площади открытого пространства (площадей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
- Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы определить общую обогреваемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
- Наконец, выберите кабель (или кабели), которые покрывают квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
DITRA-HEAT
- Начните с расчета общей площади комнаты в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики. Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
- Затем вычислите квадратные метры открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.
Это даст вам то, что обычно называют «плиточной зоной» комнаты.ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.
- Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
- Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
- Наконец, выберите кабель (или кабели), которые покрывают квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.
2020 Стоимость водяного теплого пола
Средняя стоимость установки лучистого теплого пола составляет $ 8-12 за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.
Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босые ноги на теплый пол.
Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.
Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющего пола.
Сколько стоит установка лучистого теплого пола?
Хотя лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.
По стоимости установки теплого пола существует очень широкий ценовой диапазон.Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в небольшой комнате или ванной.
Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно снизит общие затраты. Электрические нагревательные маты и гибкие рулоны стоят от 10 до 12 долларов за квадратный фут, и их можно настроить в соответствии с конфигурацией и размером комнаты.Еще одним преимуществом является то, что опытный домовладелец может легко установить и их.
Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего 5-6 долларов за квадратный фут, и их также можно настроить в соответствии с вашими потребностями.
Домовладельцы сообщают о расходах $ 0,20-0,35 в день на включение электрического отопления в течение 4 часов (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.
Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубка с горячей водой) теплый пол, потому что это должно быть сделано во всем доме.Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами. Однако, если вы хотите установить новую котельную систему, вы обойдетесь в 6000–11000 долларов или больше, в зависимости от размера дома.
Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, подумайте об установке более дорогих трубок из полиэтиленгликолята, которые предназначены для предотвращения утечек.
Теплый пол в ванной комнате
Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.
Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. санузел $ 700-850 . Цена на плиточный пол с подогревом составляет $ 5-8 за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.
Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные затраты на электроэнергию для полов с подогревом в ванной равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!
Варианты установки электрического теплого пола
Электрические лучистые полы предназначены для использования в качестве дополнительного источника тепла в определенном небольшом пространстве (комнате или ванной).
Электрические полы с подогревом обычно , а не устанавливаются по всему дому или используются в качестве основного источника тепла.
Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.
Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, на ощупь полы будут «нейтральными», что очень приятно.
Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:
Ослабленные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется место и тем теплее будет. Кабели необходимо скрепить горячим клеем или скобами.
Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Маты необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.
Электрические коврики для подогрева пола — они хорошо работают под плавающими полами, такими как бамбук, паркет или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой.
Одним из самых больших преимуществ электрических ковриков является то, что они могут быть либо фиксированного размера, либо изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.
Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики для пола между балками пола.Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.
Установка водяного лучистого отопления
Гидронная система обычно устанавливается по всему дому. Обеспечивает максимально равномерный и комфортный обогрев по сравнению с другими вариантами.
В вашем доме не будет сквозняков, пыли, аллергенов или неприятных холодных зон, куда не доходит тепло.
Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Более того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.
Система работает, нагревая воду в бойлере до температуры примерно 100-120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:
— Встраивается в плиту из бетонного основания
— Подшивка под черным полом
— Устанавливается внутри специально разработанных панелей чернового пола — это самый дорогой, но и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.
Сравнить электрические и водяные теплые полы
У электрических и водяных систем напольного отопления есть свои плюсы и минусы.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.
Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими полами.
| Hydronic Radiant Heat | Электрическое лучистое тепло | |
|---|---|---|
| Общая стоимость (материалы и установка) для 1500 кв. Футов. | 9000 долларов — 12750 долларов, если остальная часть системы уже установлена | 15 000–18 000 долл. США |
| Стоимость квадратного метра (материалы и установка) | 6 — 8 долларов.5 | 10–12 долларов США |
| Эксплуатационные расходы | 4,5 — 7 долларов в месяц | 8-14 $ в месяц |
| Стоимость установки лучистого отопления в ванной 8 × 10 | Обычно не выполняется как эксклюзивная установка | 750–1000 долл. США |
| Простота установки | Сложное | Легко |
| Возможность самостоятельной установки | № | Есть |
| Использование в качестве основного источника тепла | Есть | Не рекомендуется |
| Использование в одноместном помещении, например в ванной или кухне | Слишком дорого и проблематично устанавливать | Идеально для одного помещения |
| Установка дооснащения | Сложно и дорого | Легко |
| Новостройки | Лучший сценарий, позволяющий сэкономить на трудозатратах | Легко |
| Включение / выключение системы в разное время суток | Возможно, но обычно система работает постоянно | Да, просто с программируемым термостатом |
| Ощущение пола | «теплый» | «нейтральный» в отличие от холодного |
| Время начального нагрева пола после укладки | До 7 часов | 30-60 минут |
| Ремонт | Сложно и дорого | Просто и дешево |
Типы полов, оптимально подходящие для теплового излучения
Лучистое тепло хорошо работает практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.
Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.
Хотя лучистое отопление можно установить практически под любым полом, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.
Полы из натуральной твердой древесины — работает хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок при контакте с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.
Ламинированная или конструкционная древесина — хорошо работает и не вызывает проблемы расширения / сжатия. Иногда специалист по HVAC может порекомендовать вам установить конструкционную древесину вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.
Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.
Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.
Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.
Каменная плитка (мрамор, шифер, травертин, гранит) — это еще один вид полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет поднимающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.
Ковролин — это не лучший вариант для полов с подогревом, поскольку ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол.
На самом деле, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.
Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.
Лучшее отопление подходит для вашего дома?
Если вы сомневаетесь, подходит ли теплый пол для вашего дома, помните о следующих соображениях:
— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли или сухого воздуха.
— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом помогут вам не только почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и наслаждаться теплом, исходящим от пола.
— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.
— В маленькой ванной очень легко и недорого заменить полы и установить лучистое электрическое отопление.
— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, возле туалета и возле туалетного столика.
— В холодном климате может быть очень приятно ступить на теплый пол, везде, где установлена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.
— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.
— В доме новой постройки очень легко установить лучистые полы, так как в них нет полов. Таким образом вы сэкономите деньги на работе по удалению и замене существующего напольного покрытия.
— Когда придет время продавать дом или квартиру, полы с подогревом станут очень привлекательной функцией для покупателей.Это может повысить продажную цену и ускорить продажу.
Зачем и как рассчитывать использование нагрузки в киловаттах для пола
Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — это лишь некоторые из основных нарушителей. Так зачем добавлять в список «использование киловаттной нагрузки»?
Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что во время процесса настройки есть этап, на котором запрашивается нагрузка на пол.Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем выводится через встроенный журнал энергии, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном итоге это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счете за электроэнергию. Если вы приобрели систему теплого пола самостоятельно, этот номер нагрузки на пол уже будет указан в документации по заказу. Но если ваша система подогрева пола поставляется вместе с домом или вы только что приобрели новый термостат и не располагаете информацией об использовании киловаттной нагрузки, вот как это узнать.
Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Следовательно, вам следует умножить 15 на квадратный метр отапливаемой площади в комнате (а не на всю площадь комнаты). Это дает вам общую мощность комнаты. Разделите это число на 1000, чтобы получить киловатты.
Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратный метр отапливаемой площади в комнате и разделите на 1000, чтобы получить киловаттную нагрузку.
Например, на приведенном выше плане этажа ванной комнаты показана комната площадью 86 квадратных футов с примерно 49 квадратных футов кабеля TempZone ™, проложенного под плиткой или камнем. Используя приведенную выше формулу, потребляемая нагрузка в киловаттах составит 0,735.
15 x 49 = 735
735 ÷ 1000 = 0,735 киловатт
На этом плане кухни показана комната площадью 169 квадратных футов с примерно 67 квадратных футов Environ ™ Flex Rolls, установленных под ламинатом. Используя приведенную выше формулу, потребление киловаттной нагрузки будет равно 0.804.
12 x 67 = 804
804 ÷ 1000 = 0,804 киловатт
Если вы только что заказали или получили систему теплого пола, вы можете узнать потребление киловаттной нагрузки, а также мощность продукта, силу тока и т. Д. в разделе плана этажа вашей индивидуальной установки SmartPlan и электрическом плане.
Имея эту информацию под рукой, вы можете быстро и легко пройти процесс настройки термостата и в кратчайшие сроки подключить систему теплого пола.
Чтобы увидеть, как работает процесс настройки термостата Wi-Fi nSpire Touch от WarmlyYours Radiant Heating, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах теплого пола, посетив сайт www.warmlyyours.com.
Размеры электрических ковриков и кабелей для обогрева пола
Коврики для подогрева пола:
Шаг 1. Создайте план этажа.
Начните с рисования плана отапливаемой зоны на сетке.Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя прокладывать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.
Шаг 2: Рассчитайте размер отапливаемой площади.
Рассчитайте общий размер теплого пола, используя данные из шага 1.
Разбейте площадь на более мелкие части (квадраты, прямоугольники), если необходимо, и сложите их индивидуальные размеры (A, B и C, как показано на примере справа) .Запишите результаты. Для матов на 120 В общая площадь полов с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать
Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.
Показанная буферная зона (где нагрев не является существенным) рекомендуется, но не является обязательной, и поэтому не учитывается при расчетах места.Это место можно использовать для установки мата излучающего тепла излишней длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.
Шаг 3: Определите расположение термостата.
Термостат следует размещать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.
Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.
Шаг 4: Нарисуйте макет мата на плане этажа.
При выборе коврика для подогрева пола необходим план этажа. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещаться в более узких местах можно, обрезая стекловолоконную сетку (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат закрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами. Любые регулировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом.В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.
Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.
Шаг 5: Выберите нагревательный мат (-а) подходящего размера.
Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта. Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2.Он не должен превышать размеры теплого пола.
Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, но менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.
Кабель для обогрева пола
Шаг 1. Создайте план этажа.
Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».
Шаг 2: Рассчитайте размер отапливаемой площади.
Следуйте инструкциям выше в разделе «Нагревательные маты».
Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если имеется.
Шаг 3. Выберите нагревательный кабель подходящего размера.
Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины.Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.
В показанном примере общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.
Советы по установке для обоих типов систем:
- Настоятельно рекомендуется создать «буферную» зону на плане этажа, где нагревание не является существенным и которое можно использовать для прокладки оставшегося кабеля или оставить его без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
- Не используйте ленту — клейкую ленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат крючки для проволоки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабеля включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.
Примеры буферных зон: за дверью, у стен и за туалетом. Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей группой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для теплого пола и выбрать тип, который лучше всего соответствует требованиям вашего проекта.
WarmWire | SunTouch
Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».
Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3,5 32,5 Тип чернового пола отапливаемого помещения БетонДерево Предложите комплект, соответствующий вашему проекту.Да нетРассчитать
Требуемая площадь слишком мала для установки продуктов Sun Touch.
Для наших продуктов требуется минимум 12 квадратных футов покрытия.
Предоставленная площадь превышает максимально допустимую для этого калькулятора.
Ваш расчет
Расчетные дневные эксплуатационные расходы:
Рассчитано с использованием {центов} ¢ / кВтч.+ ИзменитьРасчетные суточные эксплуатационные расходы
Вот ваш список запчастей для печати:
Требуется более или менее утеплить пол в этой комнате?
ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате. Измените настройку интервала на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3.
5 дюймов, чтобы обеспечить меньшее тепло на квадратный фут. Наше значение по умолчанию — 3 дюйма.
Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотреть наши варианты комплекта для 240 В. Если вы не уверены, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.
Нет доступных комплектов для указанной области.Этот проект слишком велик для нашего самого большого комплекта 240v. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не уверены, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.
Нет доступных комплектов для указанной области.
Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма.
Наборы WarmWire доступны только для расстояния 3 дюйма.
Наборы WarmWire для 3 недоступны.Расстояние между проводами 5 дюймов. Наборы WarmWire доступны только для расстояния 3 дюйма.
Доступные комплекты
КомплектыSunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, термостат SunStat ™ Command, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке. Комплекты WarmWire также доступны с термостатами SunStat View.Свяжитесь с вашим представителем для получения подробной информации.
Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):
Или выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):
Результаты печатиКоличество: {{Quantity}}
{{ShortDescription}}
Код заказа: {{OrderingCode}}
Номер модели: {{Name}}
{{/ each}}Стоимость установки полов с подогревом в ванных комнатах
Потрясающе смотрятся кафельные или каменные полы в ванной.
Однако когда вы ходите босиком по холодному полу, это может шокировать вашу систему. Это одна из причин, по которой домовладельцы добавляют лучистое тепло в полы в ванных комнатах.
Воспользуйтесь нашим калькулятором, чтобы оценить цену на пол с подогревом, или продолжайте читать ниже, чтобы узнать больше о стоимости установки различных систем полов с подогревом.
Загрузка цен на почтовый индекс.
Калькулятор затрат на установку полов с подогревом
Введите размер вашего проекта и выберите интересующие вас материалы и услуги, чтобы оценить стоимость проекта, используя данные о ценах на 2021 год.
Продолжайте читать ниже, чтобы узнать больше о том, чего ожидать от проекта установки полов с подогревом в ванной комнате.
Товар | Низкий | Высоко | |
|---|---|---|---|
450 долларов США | 750 долл. | ||
600 долларов США | 900 долларов США | ||
Стандартный излучающий материал для пола, включая коврик, трубки, проводку и обогреватель. | |||
150 долларов США | 450 долларов США | ||
Работы по установке элементов полов с подогревом, труб и электропроводки. | |||
50 долларов США | 100 долларов США | ||
Поставляется стандартный излучающий пол, включая термостат, крепеж, соединители и проводку. | |||
113 долл. США | 338 долл. США | ||
Разрешение на демонтаж существующей системы лучистого отопления, включая транспортировку и ответственную утилизацию материала. | |||
Ориентировочная стоимость проекта | |||
| Оценка на квадратный фут 9 долларов США — 17 долларов США | 8 долларов.67 | $ 17,33 | |
| Расчетная сумма проекта 650 долл. | $ 650 | 1300 долларов США | |
Сравнить со средними ценами на 2021 год | |||
| Средняя цена по стране 585 долларов США | 585 долларов США | ||
| Типичный диапазон цен (за квадратный фут) 8–15 долларов | 8–15 долларов | ||
Получите бесплатные оценки от ближайших к вам подрядчиков. | |||
США
Цена не включает налог с продаж.
Включает базовую очистку рабочего места.
США
—
1300 долларов СШАСколько стоит пол с подогревом в ванной?
Раньше нагревательные элементы в полу стоили дорого. Однако сейчас средняя стоимость добавления тепла к полу в ванной комнате составляет 585 долларов.Обычно домовладельцы платят от $ 10 до $ 15 за квадратный фут.
Таким образом, размер вашей ванной комнаты, выбор электрического или водяного отопления и стоимость рабочей силы в вашем районе будут определять, сколько вы фактически заплатите за добавление теплых полов в вашу ванную комнату.
Полы с подогревом часто устанавливают при ремонте или установке более крупной ванной комнаты.
Узнайте больше о расходах, связанных с ремонтом ванной комнаты.
Средние затраты на электрическое лучистое тепло
Одна из самых распространенных форм лучистого тепла для ванной — электрическая система.Эта система обычно используется с плиточным полом путем встраивания электрических катушек в раствор под плиткой.
Многие установщики систем отопления, вентиляции и кондиционирования воздуха (ОВКВ) обучены и могут устанавливать либо электрическое, либо водяное излучающее тепло, и электрик также может выполнить установку.
Коврики с электрическим подогревом пола часто стоят от $ 8 до $ 12 за квадратный фут. Они популярны благодаря невысокой стоимости и простоте монтажа.
Средние затраты на водное лучистое тепло
Термин «гидронный» происходит от использования нагретой воды, которая течет по шлангам или трубкам.Поверх труб лежит тонкий слой бетона, который покрывается плиткой, камнем, линолеумом или любым другим напольным покрытием.
Гидравлическое тепло лучше всего работает в домах с котлами. Однако, если вы добавите его в дом без него, установщик может использовать умные средства нагрева воды с помощью водонагревателей без резервуара или другими методами.
Установка систем водного лучистого отопления обычно стоит от $ 10 до $ 15 за установку и может стоить больше, если необходим бойлер.
DIY Отопление пола в ванной
Для талантливого домовладельца, обладающего навыками, временем и инструментами «сделай сам», оснащение ванной комнаты лучистым теплом может стать отличным проектом «сделай сам».Установка трубок или нагревательных элементов в пол обычно выполняется одним или двумя людьми за выходные.
После того, как вы решите, будете ли вы использовать электрический или водяной, вам нужно будет выбрать источник тепла. Электронный источник потребует найма электрика. Электрики обычно берут от $ 50 до $ 100 в час. Чтобы узнать больше, ознакомьтесь с нашим руководством по стоимости электромонтажных работ.
Наем профессионального специалиста по теплому полу
Если вы уже пользуетесь услугами HVAC в вашем районе, вам следует спросить их, устанавливают ли они лучистое тепло в полах в ванных комнатах.Сантехники и электрики также могут выполнить весь проект. Поэтому, если вы знакомы с профессионалами в любой области, вам следует посоветоваться с ними, прежде чем нанимать кого-то, кого вы не знаете.
Однако, если вы не работали с местным специалистом по отоплению, вентиляции и кондиционированию воздуха или водопроводчиком, попробуйте наш бесплатный поиск подрядчиков, чтобы без проблем получить оценки от профессионалов в области лучистого отопления в вашем районе.
Прежде чем принять решение, проверьте их лицензии, сертификаты, страховку и рекомендации. Тогда либо вам, либо подрядчику необходимо будет получить разрешение на работу в городской строительной инспекции.
Теплый пол в ванной комнате может стать ценным дополнением к вашему дому и добавить много капитала, когда вы будете готовы к продаже.
Вся информация о ценах на этой странице основана на средних отраслевых затратах и может варьироваться в зависимости от материалов, ставок оплаты труда и требований для конкретного проекта.
Калькулятор стоимости
Прямой кондуктивный нагрев
Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату.Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и сконцентрировано в большей степени на глубине 6 футов, где большинство из нас проводит свое время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.
Остаточное отопление
В силу метода установки Nuheat заключен в термоэлемент (тонкие слои над и под системой Nuheat).Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на энергию.
Безопасность
Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого отверждения, не стоит беспокоиться о том, что мебель, занавески или дети могут контактировать с источником тепла.
Дизайнерская гостиная
Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола — его стильные термостаты являются единственным видимым аспектом системы.
А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая комфортную температуру в помещении.
Как заменить обогреватель плинтуса на систему теплого пола Nuheat
Перед тем как начать, убедитесь, что основная плата подключена к выделенной цепи (Nuheat требует выделенную цепь). Если мощность Nuheat Mat больше, чем у вашего обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.
.
