Обвязка буферной емкости твердотопливного котла: Обвязка твердотопливного котла с буферной емкостью

Буферная емкость для твердотопливного котла, как выбрать объем буферной емкости

В твердотопливных котлах, работающих на угле или дровах, отсутствует непрерывная подача топлива. Производить регулировку мощности можно при помощи прикрытия воздухозаборной заслонки. Таким образом, происходит недостаточная подача воздуха для горения и недожог топлива, следовательно, снижается КПД и засоряется дымоход. Есть еще одна проблема – невысокая температура обратки, из-за которой образовывается конденсат на тепловом обменнике.



Вторую проблему можно с легкостью решить при помощи устройства узла подмешивания, который обеспечивает поступление теплоносителя в котел с температурой более 65 градусов. А вот решить вопрос регулирования мощности не так просто.

Буферная емкость для твердотопливного котла



Решить проблему с мощностью можно добавив в обвязку котла буферную емкость. Твердотопливный котел нагревает буфер на полную мощность, а отопительная система получает носитель тепла в необходимом количестве.

Если использовать буферную емкость как коллектор и гидрострелку, то можно усовершенствовать данную систему.



Буферная емкость используется не только для регулирования мощности и передачи необходимого объема теплоносителя, но и для горячего водоснабжения. Емкость будет стоить больше, но это решит проблему ГВС, которая тоже стоит немалых денег.



В стальном котле не нужно использовать узел подмешивания. Циркуляция между буфером и твердотопливным котлом будет естественная, таким образом, обеспечивая медленную циркуляцию. В стальной котел обратка входит в рубашку и нагревается пока идет до теплообменника. В представленной схеме можно использовать электрический котел, если есть возможность обогревать дом по ночному тарифу.

Как выбрать объем буферной емкости?

Рассчитать требуемый объем емкости для твердотопливного котла можно по формуле: на 1 кВт мощности требуется 50 литров. Но следует выбирать котел с небольшим запасом, а буферную емкость больше. Для того чтобы посещать котельную реже, рекомендуется приобрести котел, например, мощностью 30 кВт, так как он имеет большую топочную камеру, а буфер объемом 1500-2000 литров.

Читайте также:

Схема обвязки буферной емкости с твердотопливным котлом | PROGREEM.BY — отопление и ГВС

Многие владельцы твердотопливного оборудования или желающие его приобрести часто задумывались, а почему бы не произвести обвязку твердотопливного котла с буферной емкостью.

Для чего нужна буферная емкость

Теплоаккумулятор выступает сохранителем излишнего тепла, выработанного котлом. Поступление в него горячей воды больше чем отдача, соответственно происходит накопление тепла, которое постепенно отдается в систему отопления.

Особенно ощутимо это при средних-низких температурах (около 0 °С), когда вырабатывается гораздо больше тепла, чем требуется на обогрев дома. При сильных морозах, эффекта от применения теплоаккумулятора не будет, так как котел будет вырабатывать столько же энергии, сколько и уходит на теплопотери. Но хочется отметить, таких дней в году не много, а в наших широтах температура в зимнее время варьируется от -10 до +5 °С, для этого периода и необходима буферная емкость.

Выбрать теплоаккумуляторы, узнать подробнее про технические характеристики, можно в данном разделе.

Преимущества использования буферной емкости

• Экономия на обогреве дома.
• Увеличивается ресурс котла.
• Защита от перегрева.

Перечисленные факторы делают теплоаккуамуляторы популярным устройством, которое окупается за несколько отопительных сезонов.

Как происходит обвязка

Чтобы система функционировала эффективно, котел должен обладать достаточной мощностью, необходимо обеспечить обогрев здания и накопление энергии в буфере.

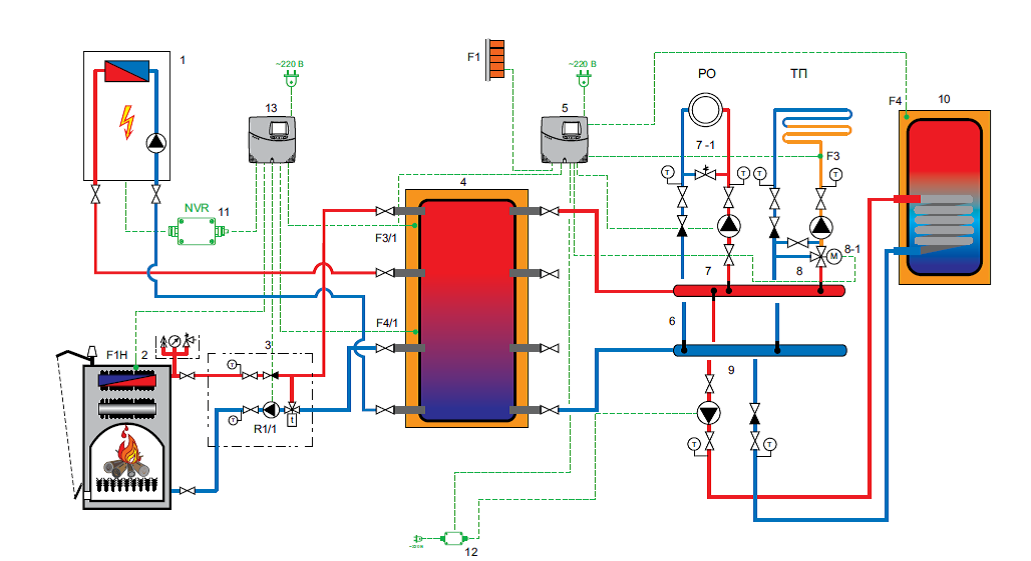

Рисунок 1 — Схема подключения котла к буферной емкости

На иллюстрации наглядно продемонстрирована схема подключения твердотопливного котла Drew-met с буферной емкостью. Как видно, обязательными атрибутами при связке является использование запорной арматуры и циркуляционного насоса. Опять-таки, это сложная схема с большим количеством оборудования для отопления и водоснабжения, тот же бойлер косвенного нагрева, водяной теплый пол, наличие двух расширительных баков.

Также существуют варианты обвязки с применением коллекторов, где на каждое устройство используется отдельный контур. Такая конструкция предоставляет возможность регулировать температуру в отдельном приборе, что позволяет более эффективно использовать энергию. Минусом будет дороговизна монтажа и вложение больших средств в запорную арматуру.

Рисунок 2 — Схема обвязки котла

В подведении итогов хочется сказать, что перед покупкой оборудования, нужно тщательно продумать весь процесс обвязки. Лучше монтажные работы доверить квалифицированным специалистам, так как данный процесс требует серьезных знаний. Идеальным способом считается установка под ключ, так как покупка товаров для отопления происходит в одной компании, которая будет отвечать и за результаты монтажа.

Если у Вас остались вопросы, специалисты Progreem. by с радостью ответят на них. Мы являемся поставщиком огромного перечня отопительных приборов и работаем уже 10 лет, нам есть что рассказать Вам. Обращайтесь!

Оригинал статьи размещен здесь: https://progreem.by/blog/stati/skhema-obvyazki-bufernoy-emkosti/

схемы открытой и закрытой систем, варианты подключения

В отличие от других обогревателей, обвязка твердотопливного котла обычно никогда не содержит циркуляционных насосов, регулировочных устройств и элементов управления. Эти проблемы приходится решать уже в процессе эксплуатации самим владельцам. Им предстоит выбирать подходящую схему и дополнительное оборудование. Если все сделать правильно, то повысится производительность, надежность и экономичность работы обогревателя.

Типовой монтаж системы

Управление процессом горения в обогревателях, работающих на дровах, составляет некоторую сложность, что приводит к большой инерционности работы системы отопления. Это доставляет некоторое неудобство во время эксплуатации. Кроме того, нарушается безопасность обслуживания.

Стандартная обвязка котла на твердом топливе делает его производительность зависимой от температуры теплоносителя. Чтобы работа отопления была более эффективной, температура циркулирующей жидкости должна находиться в диапазоне 60-65°C.

В этом случае и воздух в помещении чересчур нагреется, что создаст некоторый дискомфорт. Кроме того, на эффективность работы обогревателя влияют дополнительные факторы:

• тип отопительной системы;
• количество контуров;
• численность потребителей тепловой энергии и т.д.

Поэтому, чтобы правильно обвязать твердотопливный котел, необходимо рассмотреть и просчитать все возможные варианты, которые существуют. Возможно, придется создать свою схему подключения оборудования, а в этом случае необходимо проконсультироваться у специалистов.

Открытая схема отопления

Схема отопления частного дома с твердотопливным котлом и открытым расширительным баком считается самой подходящей для таких обогревателей. Дело в том, что даже при резком скачке температуры и давления такая система останется работоспособной.

Отсутствие электрического оборудования позволяет использовать такую схему вдали от цивилизованных районов. Кроме того, если сравнивать с газовой, то твердотопливная система отопления намного дешевле. У схемы естественной циркуляции есть и ряд недостатков:

1. Появление коррозии в трубопроводах, так как система открыта для свободного доступа кислорода.
2. Быстрое испарение теплоносителя из расширительного бака.
3. Большая разница между температурой теплоносителя в разных частях контура.

Чтобы кислород не поступал в систему, а вода не так быстро испарялась, в расширительный бак владельцы добавляют масло, которое образует защитную пленку.

При монтаже дровяной котельной следует выполнить ряд условий.

Для нормальной естественной циркуляции котел должен находиться ниже уровня батарей минимум на 50 см, а расширительный бак — выше остального оборудования. Трубопроводы следует располагать с небольшим уклоном и с наименьшим количеством запорной арматуры.

Закрытая обвязка котла с насосом

Установка в схему обвязки твердотопливных котлов буферной емкости делает такую систему закрытой. Это предохраняет от воздействия кислорода и испарения теплоносителя. Кроме того, буферный бак играет роль теплового аккумулятора, и котлы начинают работать более эффективно.

В обвязку монтируется бак объемом, в который помещается не менее 1/10 от всего количества жидкости в системе. Кроме того, на трубопроводе подачи обязательно устанавливается предохранительный клапан, а на самой верхней точке системы — сброс воздуха. Предохранительный клапан срабатывает при повышении давления в системе выше рабочего на 1 атм.

Читать так же: как правильно сделать обвязку котла отопления.

Для выравнивания температурного баланса во всех контурах устанавливают в схему обвязки твердотопливного котла циркуляционный насос. Рядом с ним обычно устанавливают байпас, чтобы при поломке подкачивающего устройства перейти на естественную циркуляцию теплоносителя.

Сам насос устанавливается на обратный трубопровод, между буферной емкостью и входным штуцером. Такая схема монтажа позволяет продлить срок службы помпы, так как в обратном трубопроводе температура несколько ниже. Кроме того, если вода в котле закипит, то насос все равно сможет продолжить работу, снижая температуру жидкости в системе трубопроводов.

Применение коллектора и трехходового клапана

При подключении к твердотопливному котлу нескольких потребителей применяют коллектор (гребенку). Через это устройство и происходит параллельное подключение веток отопления. Этот элемент обеспечивает балансировку контуров и распределяет теплоноситель ко всем потребителям.

Кроме того, наличие распределительных гребенок позволяет установить несколько центробежных насосов, одновременно обеспечивать теплоносителем с одинаковой температурой все потребители. Единственным минусом такой системы является усложнение конструкции и ее удорожание.

Еще одним способом применения коллекторной обвязки является гидравлическая стрелка. Она представляет собой вертикальную емкость, устанавливаемую между твердотопливным котлом и потребителями, которые подключаются к патрубкам на различной высоте.

Это позволяет обеспечивать каждую ветку системы оптимальной температурой. Немаловажную роль в обвязке котла играет трехходовый клапан, который помогает защитить обогреватель от попадания в него слишком холодного теплоносителя.

Это приводит к появлению конденсата на стенках котла и возникновению коррозии. Клапан представляет собой вентиль с двумя входами и одним выходом. Его действие производится посредством сигналов с температурного датчика, который срабатывает при критическом снижении температуры в обратном трубопроводе.

В этом случае вентиль открывает малый круг, который идет на котел, и он начинает снабжаться горячим теплоносителем. Как только температура обогревателя восстановится, клапан перекроет поступление горячей воды на котел.

Обвязка твердотопливного котла является очень ответственной и сложной работой, поэтому, прежде чем выбрать конкретную схему, необходимо все хорошо взвесить и рассчитать. В противном случае система отопления может потерять эффективность или перестанет работать.

.

Буферная емкость для твердотопливного котла: принцип действия

Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями. Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора. Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.

Однако выбрать котел и установить его в доме – этого мало. Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов. Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность. Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать. Что же такое буферная емкость, разберемся детально?

Место буферной емкости в автономной системе отопления

Не каждый из нас в состоянии осмыслить и представить, как должна выглядеть в оптимальном варианте домашнее отопление и как должен работать тот или иной механизм. Отопительные приборы являются только источником тепловой энергии, с помощью которой происходит нагрев теплоносителя, расходящегося уже по отопительному контуру. Для того, что бы весь процесс протекал максимально эффективно и при этом, была обеспечена безопасность работы нагревательного агрегата, в обвязку обязательно включается буферная емкость.

Без этого устройства ваш твердотопливный котел (любой нагревательный аппарат) будет представлять собой бомбу замедленного действия, которая при малейшем сбое в системе, может доставить массу хлопот и неприятностей.

Ответить на вопрос, для чего дома нужно устанавливать такой большой по размеру агрегат, поможет анализ принципа работы твердотопливного котла.

На заметку: установка твердотопливных агрегатов, эксплуатация котлов без буферной емкости в США, во многих странах Европы запрещена.

По сути, название устройства, объясняет его назначение. Его основная задача, играть роль буфера между работающим котлом и системой отопления. Задача буфера заключается в снижении или в повышении теплоемкости теплоносителя, циркулирующего в отопительном контуре. За счет своего объема, емкость в состоянии влиять на температурный режим степени нагрева котловой воды.

С точки зрения механики, емкость является обычным термосом, т.е. металлический целостный сосуд, утепленный снаружи изоляционным материалом. По месту расположения, это устройство неразрывно связано с нагревательным прибором. Устанавливается накопитель в непосредственной близости от котла. Для чего нужен этот громоздкий агрегат в системе отопления? Все объясняет режим работы отопительных аппаратов и особенности их конструкции.

Принцип действия устройства

[adinserter block=»9″][adinserter block=»20″]

Каждый отопительный прибор имеет свой, особый принцип действия. Одни котлы отличаются равномерным режимом работы (газовое и электрическое нагревательное оборудование), другие, наоборот, отличаются нестабильным процессом. Интенсивность нагрева зависит от способа подачи топлива и наличию устройств, контролирующих процесс горения. С приборами, работающими на природном газе или от электричества, все обстоит просто и понятно. Что бы регулировать температуру нагрева теплоносителя достаточно уменьшить или вообще прекратить подачу газа, отключить электропитание. Постоянное энергоснабжение обеспечивает бесперебойную работу котельного оборудования. И днем и ночью котел работает в автоматическом режиме, самостоятельно регулируя температуру нагрева теплоносителя.

Твердотопливные котлы  —  агрегаты с большой инерционностью. Заложенное в топку топливо горит постоянно, и быстро прекратить этот процесс физически невозможно. Получаемая в процессе горения тепловая энергия не должна тратиться впустую. Избыток тепла накапливается вместе с теплоносителем в специальной емкости, которая выступает в роли аккумулятора тепловой энергии.

Аналогично обстоит ситуация со снижением интенсивности работы котла. При сгорании топливной массы, котел резко теряет свою производительность, котловая вода в отопительном контуре начинает стремительно остывать. Без очередной порции топлива возникает угроза снижение температуры в отапливаемых помещениях. Выход конечно есть. Новая закладка дров или угля решит проблему. Другой вопрос, как часто вы сможете заниматься подобной процедурой, особенно если топка оказалась пустой в ночное время.

Твердотопливный котел, соединенный с буферной емкостью  —  комплекс, способный за вас решить проблему теплоснабжения жилых помещений. Установка буферной емкости освобождает вас от частой и тяжелой работы по загрузке камеры сгорания нагревательного прибора очередным количеством дров.

На заметку: подсчитано, правильно рассчитанный теплоаккумулятор (буферная емкость) существенно уменьшает количество загрузок топки топливным материалом. В среднем число загрузок уменьшается, зависимости от модели и типа котла, в 2 раза. Налицо реальная экономия вашего личного времени и топливного ресурса (на 30-50%).

Понять принцип действия буферной емкости можно на примере работы автомобильного аккумулятора. Пока в машине включен двигатель, параллельно работает генератор электрического тока. Вырабатываемая генератором электроэнергия накапливается в аккумуляторе. При остановке основных двигателей, аккумулятор отдает обратно в автомобильные системы необходимую энергию.

Аналогично работает и буферная емкость. Есть тепло, теплоаккумулятор его накапливает, как только нагревательная установка перестает вырабатывать тепло, из накопительной емкости горячая вода расходуется на обогрев все системы отопления.

В чем еще польза буферной емкости. Основные преимущества

[adinserter block=»10″][adinserter block=»21″]

Помимо своего прямого назначения, накопитель горячей воды выполняет целый ряд других, не менее полезных функций. Отопительные агрегаты, работающие на твердом топливе, как правило, имеют различные стадии горения. Это момент розжига, интенсивное горение и соответственно, процесс затухания. На второй стадии, во время интенсивного горения котел вырабатывает максимальное количество тепловой энергии, больше, чем необходимо для обогрева. В начальной и в конечной стадии, когда топливе только начинает гореть или заканчивается, нагревательные приборы далеки от своей номинальной мощности.

Подобный режим работы твердотопливных аппаратов без дополнительного оборудования обычно вызывает ряд бытовых неудобств. О том, что возможны перепады с температурой теплоносителя в отопительном контуре уже было сказано.

Важно! Накопитель горячей воды не позволит при длительном отсутствии топлива в топке, разморозиться ни самому котлу, ни всей системе отопления. Некоторые модели буферных емкостей способны обеспечивать подачу теплой воды в котел и в отопительный контур на протяжении 12-24 часов. Что немаловажно для жителей отдаленных районов.

При отсутствии теплоаккумулятора, когда в доме интенсивно используется горячая вода на бытовом уровне, проблем не избежать. Буферная емкость, как раз призвана устранять возникающие перепады с обогревом жилых помещений и обеспечивать нормальную работу системы ГВС.

Преимущества использования накопителя очевидны, и зная о них, вы уже не будете скептично смотреть на громоздкий бак, стоящий в вашей котельной. Монтаж буферной емкости в системе домашнего отопления дает следующие преимущества:

• работа нагревательных агрегатов на твердом топливе в экономичном режиме;
• увеличение временных промежутков между загрузками топлива в котел;
• возможность использовать отопительные приборы летом для работы системы ГВС;
• техническая возможность использовать нагревательные агрегаты большой мощности в помещениях с низкой теплопотерей;
• простая и понятная конструкция устройства не требует специального обслуживания и отличается длительными сроками эксплуатации;
• статичное состояние устройства, не создающее бытовых неудобств;

Монтаж емкости достаточного объема позволяет осуществить установку в жилых помещениях других отопительных приборов.

К примеру: когда в систему автономного отопления включены сразу несколько нагревательных агрегатов разного вида. Нередко в частных домовладениях устанавливаются твердотопливные котлы в паре с электрическими приборами. Оба агрегата можно свободно подсоединить к одному теплоаккумулятору, причем для этой цели не потребуется установка дополнительных деталей в системе. Благодаря буферной емкости оба агрегата можно настроить на работу в плане приоритетности, сбалансировать их работу по мере необходимости.

[adinserter block=»13″]
Оценивая преимущества, которые дает системе отопления установка буферной емкости, не стоит забывать о безопасности.

Для любых нагревательных приборов основной опасностью является перегрев. Работающий котел на твердом топливе постоянно нуждается в контроле. Большая инерционность оборудования этого типа часто становится причиной перегрева, в результате чего агрегат может выйти из строя, а в худшем случае, привести к крайне неприятным последствиям. Накопитель горячей воды легко устраняет эту проблему, снимая избыточную нагрузку на обогревательный прибор.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным  при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

• при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Принято считать: теплоемкость котловой воды составляет 4,187 кДж кг/ ⁰С, что в свою очередь означает. Для нагрева 1 кг. воды всего на 1⁰С, потребуется количество тепловой энергии в эквиваленте 4,187 кДж. Для нагревательных приборов это значение составляет 1 ккал = 1,163 Вт/ч.

[adinserter block=»11″]

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50⁰С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

• накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
• чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
• при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
• накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
• в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
• установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Заключение

Правильный расчет тепловой емкости теплоносителя, аккумулируемого в накопители, позволит работать твердотопливному котлу в нормальном режиме. Буферная емкость  в комплекте к другими предохранительными элементами не только обеспечивает бесперебойную работу отопительной системы, но и нормальное горячее водоснабжение. Буферная емкость, она же теплоаккумулятор, гарантирует не только безопасную работу нагревательных приборов, но и экономически целесообразна.

Единственный нюанс, на который придется обращать внимание при оборудовании системы отопления дома, заключается в выборе места под котельное помещение. Монтаж емкости большого объема потребует от вас технологического решения. В ряде случаев теплоаккумуляторы собираются прямо на месте.

как подключить систему, схема работы с разной циркуляцией

Отопление личных домов вызывает всё больше интереса среди обитателей частного сектора не только посёлков, но и даже больших городов. Цена на энергоносители постоянно повышается, а экономический кризис заставляет владельцев домов задумываться об эффективности способов отопления собственных сооружений.

Эта статья предназначена для тех, кто хочет разобраться в самых разнообразных способах отопления жилых домов и при выборе собственной системы учесть все за и против каждой из них.

Содержание статьи

Как подключить твердотопливный котёл

Обвязка твердотопливного котла отопления,  схема которого достаточно сложна для новичка, предполагает ознакомление с обзором энергоносителей, которые присутствуют сегодня на рынке и систем отопления, работающих на них.

• Природный газ, один из наиболее распространённых энергоносителей в газифицированной части страны. К достоинствам стоит отнести возможность создать автоматическую систему отопления, которая бы не нуждалась в человеческом участии;
• Электроэнергия, не менее распространённый способ отопления, но требует достаточно мощного ввода электропитания к дому, желательно трёхфазного. А это условие не всегда обеспечивается особенно в сельской местности;
• Уголь, дрова и другое топливо для твердотопливных котлов, требует достаточно частого присутствия человека и плохо поддаётся автоматизации. Автоматизация отопления довольно дорогая;
• Солнце, ветер, геотермальные источники на сегодняшний день являются чаще экзотическими источниками энергии и доступны только богатым слоям населения.

Если говорить о способах циркуляции теплоносителя, то их всего два:

• Принудительная циркуляция;
• Естественная циркуляция.

Как подключить твердотопливный котел к системе отопления? Каждый из этих способов имеет свои достоинства и недостатки. Чтобы выбрать один из них необходимо тщательно взвесить возможности их применения в тех или иных ситуациях. Давайте внимательно рассмотрим каждый из них.

Схема работы системы с естественной циркуляцией

Наиболее простой способ построения способов отопления, обвязка котла минимальная. К достоинствам можно отнести:

1. Работа без применения электрических насосов. То есть, даже при полном выключении электроэнергии система будет обогревать помещение.
2. Небольшая стоимость оборудования.
3. Простота наладки и обслуживания.

К недостаткам монтажа твердотопливных котлов стоит отнести:

1. Маленький коэффициент полезного действия и соответственно перерасход топлива.
2. Невозможность управления процессом горения и циркуляции, отопление работает в ручном режиме управления.

Схема работы системы с принудительной циркуляцией

Используются насосы, для прокачки теплоносителя по трубам. Обвязка такой системы намного сложнее и дороже. К достоинствам системы относят:

• Высокое КПД;
• Регулировку температуры теплоносителя;
• Возможность применения автоматики;
• Возможность применения аварийных и противопожарных систем.

К недостаткам таких систем стоит отнести:

• Невозможность работы без электроэнергии;
• Высокая стоимость оборудования.

Внимание: аварийное выключение электричества может привести к перегреву оборудования и выходу его из строя. Поэтому необходим резервный источник питания.

Видов теплоносителей не так уж и много. Самым привычным является обычная вода. Но при нагреве в трубах образуется накипь, а если её время от времени сливать, то ржавчина.

Более дорогим является использование в качестве теплоносителя натурального или минерального масла, такого, как веретённое. Но этот способ достаточно дорогой, хотя и более эффективным.

Как сделать обвязку более дешёвой

Как обвязать твердотопливный котел при закрытой системе? Обвязкой котла называют набор всевозможных элементов, обеспечивающих надёжное и бесперебойное функционирование котла и доставку теплоносителя в заданном количестве и нужной температуры к радиаторам в помещениях.

Как правило, обвязка котла стоит гораздо дешевле самого котла, а что ещё важнее это комфортные условия, которые он создаёт в холодное время года. Но при составлении схемы обвязки твердотопливных котлов появляется искушение сэкономить не котле, а на его обвязке, но стоит понимать следующее:

• Покупка более дешёвых элементов обвязки приводит к падению надёжности, особенно если эти элементы произведены в Китае;
• Более простые способы обвязки уменьшают эффективность работы системы;
• При возникновении аварийной или экстремальной ситуации могут вывести оборудование из строя.

При подключении твердотопливного котла к системе отопления к элементам обвязки можно отнести несколько элементов. В зависимости от способа организации котлового оборудования конфигурация обвязки может отличаться. Но как правило, определённые элементы обвязки присутствуют обязательно. К ним можно отнести:

• Насос один или несколько в зависимости от сложности системы;
• Расширительный бак;
• Трёхходовой клапан;
• Группу безопасности;
• Фильтры;
• Сливные и шаровые краны.

Как правильно обвязать твердотопливный котел отопления, какой должны быть схема? Такие элементы, как расширительный бак и насос, будут присутствовать в любой схеме. Но некоторые элементы необходимы для более удобного запуска и обслуживания оборудования, поэтому их присутствие в системе не обязательно, но желательно. К одному из необязательных элементов системы относится теплоаккумулятор. Давайте рассмотрим его принцип действия и назначение.

Как подключить два котла

Схема отопления частного дома с твердотопливным котлом предполагает наличие резервного устройства. В случае выхода из строя основного котла или перевода его на регламентное обслуживание желательно, чтобы автоматически включался резервный котёл. Соответствующая обвязка такого котла должна автоматически отключать оборудование отопления от основного котла и подключать резервный.

Важно: Схема обвязки твердотопливного котла с циркуляционным насосом не говорит о том, что есть необходимость резервный котёл устанавливать той же мощности, что и основной, так как его задача: сохранить систему в работоспособном состоянии до пуска основного котла. Обычно такое оборудование устанавливают в помещениях, где бесперебойному теплоснабжению уделяется особое внимание.

Обвязка твердотопливного котла с теплоаккумулятором

Как подключить твердотопливный котел отопления своими руками? Теплоаккумулятором принято называть дополнительную ёмкость для теплоносителя, в которой он может храниться длительное время и использоваться для обогрева помещения.  Представляет собой изолированный термос, который может накапливать одну тонну и более теплоносителя. Схема обвязки твердотопливного котла с использованием теплоаккумулятора одна из самых сложных.

Схема подключения твердотопливного котла к системе отопления такая, что система автоматически выбирает направление перемещения горячего теплоносителя. Вариантов может быть два:

• В конвекторы, находящиеся в помещениях;
• В теплоаккумулятор.

Схема подключения твердотопливного котла такая, что в начале работы нагревается теплоаккумулятор до заданной температуры, а лишь затем переключается на отопление непосредственно помещений.

К достоинствам установки твердотопливного котла в частном доме стоит отнести следующие моменты:

• Высокое КПД передачи тепла от котла в отапливаемые помещения;
• Длительное время нагрева помещения даже при выключенном котле;
• Возможность создания системы снабжения помещений горячей водой без дополнительных устройств обогрева.

Недостатки обвязкаи твердотопливного котла отопления в частном доме это:

• Большие финансовые затраты на организацию обвязки котла с теплоаккумулятором;
• Обязательное наличие электричества для управления оборудованием.

Обвязка котла с теплоаккумулятором

Схема обвязки твердотопливного котла с теплоаккумулятором предполагает наличие трёхходового. С его помощью создаётся два контура отопления. Первый между котлом и теплоаккумулятором и второй между теплоаккумулятором и обогревательными приборами дома. Трёхходовой клапан регулирует включение и отключение этих контуров для эффективного нагрева помещения. Схема обвязки твердотопливного котла с баком аккумулятором не является сложной.

Обвязка с буферной ёмкостью

Схема обвязки твердотопливного котла с буферной емкостью: один из обязательных элементов обвязки системы отопления, назначение которого; поддерживать постоянное давление в системе отопления при изменяющейся температуре теплоносителя. Обвязка твердотопливного котла с буферной емкостью рассчитывается обычно в объёме десяти процентов от общего объёма теплоносителя.

Подключение котлов с различными источниками энергии

Так как стоимость энергоносителей и их доступность постоянно меняется, многие домовладельцы организовали котельные с несколькими источниками питания котлов. Схема обвязки твердотопливного котла отопления с теплоаккумулятором обычно предполагает наличие газового и электрического котлов, что позволяет их использовать в наиболее подходящее время.

Особенности подключения аварийных систем

Эти элементы котлового оборудования предназначены для работы в аварийных условиях, таких как пропадание электропитания в котельной с работающим твердотопливным котлом, который невозможно мгновенно загасить. Такие системы позволят производить охлаждение теплоносителя до тех пор, пока не появится электричество. Или автоматически включат резервный источник питания, и система продолжит работу в штатном режиме.

Подпишитесь на наши Социальные сети

Буферная емкость для твердотопливного котла: назначение, способы подбора

На чтение 5 мин. Просмотров 1 Опубликовано 06.01.2020 Обновлено 24.12.2019

Часто в загородных домах и на дачах, где нет централизованного газа, используется автономная система, в которой источником тепла является твердотопливный котел. Это оборудование имеет множество достоинств, однако у него есть и минусы, например, неравномерная выработка тепловой энергии при сгорании и потребность в частой дозагрузке топлива. Чтобы сделать отопление эффективным, можно использовать дополнительное приспособление. Буферная емкость для твердотопливного котла – это агрегат, накапливающий излишки тепловой энергии и отдающий их при остывании. Конструктивно устройство представляет собой водяной бак со змеевиком и теплоизоляционным слоем.

Назначение буферной емкости

Буферная емкость необходима для аккумуляции избытка тепла и создания безопасного режима работы котла

Основной задачей теплоаккумулятора является сохранение энергии в отопительной системе. Другие задачи, которые решает устройство:

• Одновременное подключение нескольких тепловых источников.
• Экономия твердого топлива до 45-50% от исходного количества.
• Стабилизация обогрева, снижение риска перегрева металлических компонентов.
• Защита от остывания помещения, автоматизация отопления, что особенно важно, если владелец уезжает из дома на продолжительный срок и не хочет, чтобы здание промерзло.
• Увеличение срока службы твердотопливного котла.
• Отсутствие необходимости частого пополнения топлива, интервал между подбрасыванием дров или угля в топку увеличивается.

Использование буфера делает отопительную автономную систему более безопасной. Твердое топливо сможет полностью сгорать в топке, количество сажевых отложений снижается, обслуживать оборудование требуется реже.

Использование теплоаккумулятора

Схема обвязки твердотопливного котла с теплоаккумулятором

Буферная емкость для отопления позволяет отрегулировать термальный режим, не допуская падения атмосферной температуры до слишком низких значений. Эффективность отопления с помощью твердотопливного котла снижается по мере сгорания дров либо угля; при подбрасывании новой порции топлива, наоборот, объем вырабатываемого тепла резко возрастает. Буферная емкость принимает на себя лишнюю энергию, передавая тепло в систему в дозированном количестве. В некоторых случаях теплообменник дополнительно работает как гидрострелка, в наиболее совершенных конструкциях он используется для обеспечения горячего водоснабжения.

Как правило, отдача тепловой энергии от буфера происходит в ночные часы, когда жильцы спят, а не подбрасывают дрова или уголь в топку. Это позволяет максимально долго обогревать помещения дома, поэтому утром в комнатах не будет холодно. В некоторых случаях буферную емкость устанавливают и в системах, где источником тепла служит электрический котел: это повышает уровень пожарной безопасности.

Специфика работы буферной емкости

Все основные узлы теплоаккумулятора хорошо видны на чертежах

Конструктивно теплообменник состоит из нескольких элементов, каждый из которых выполняет отдельную функцию:

• Спираль из нержавеющей стали. Этот компонент устанавливают в моделях, подключающихся к отопительным системам с различными теплоносителями, использующимися одновременно (солнечные коллекторы, насосы и пр.).
• Емкость. Бак делают из листового металлопроката, поверхности имеют эмалированное покрытие, в некоторых моделях стенки сделаны из нержавеющей стали, поэтому не подвержены коррозии. От объема зависит энергоэффективность сооружения, продолжительность работы самой конструкции. От бака отходят патрубки, с помощью которых теплообменник подключают к котлу.
• Змеевик для горячего водоснабжения входит в схему большинства современных буферных емкостей.

Устройство оснащается ревизионным окном, использующимся при ремонте оборудования. Специалист сможет вовремя определить, что технику пора чистить, и быстрее выполнит плановое или экстренное техобслуживание.

Преимущества и недостатки

Буферная емкость защищает котел от перегрева и взрыва

Применение буфера обладает множеством положительных качеств:

• Повышенная надежность, защита отопительного оборудования от перегрева, способного спровоцировать возгорание или взрыв.
• Увеличение КПД котла, максимально эффективное расходование вырабатываемой при сгорании топлива энергии.
• Сравнительно простой принцип работы, за счет чего оборудование обладает продолжительным ресурсом, редко требует обслуживания и ремонта.
• Плавная регулировка температуры, поддержание оптимальных микроклиматических условий в помещениях на протяжении 7-9 часов.
• Возможность подключения к системе водоснабжения, отсутствие необходимости монтировать отдельный водонагреватель для ванной либо кухни.
• Минимизация усилий человека для обслуживания котельной.
• Возможность подключения нескольких источников тепла, грамотного распределения отопления по нескольким комнатам.

Установка буфера имеет и ряд минусов, которые требуется учитывать, проводя расчет оборудования и покупку устройства. Емкость весит немало и достаточно габаритна, для транспортировки необходим грузовой транспорт, а монтаж требует большой площади и высоты помещения. Другая проблема – повышенная инерционность котельного оборудования: прогрев комнат займет долгое время, что особенно неприятно, когда дом отапливают после окончания зимнего сезона. Еще один недостаток – повышенная цена самого теплообменника: сумма может оказаться больше затрат на сам твердотопливный котел.

Расчет объема теплоаккумулятора

Объем емкости подбирают в зависимости от мощности котла

Прежде чем покупать устройство, требуется грамотно рассчитать объем бака. Стандартная формула – Q = c × m × (T1-T2), в которой:

• Q – общее количество затрачиваемой энергии;
• c – показатель удельной теплоемкости;
• m – масса теплоносителя;
• под показателями Т1-Т2 понимают температурную разницу.

Полученный результат требуется скорректировать с учетом дополнительных нюансов, включая наличие вспомогательных источников, качество утепления, площадь дома и т.д. Если с расчетами возникают сложности, требуется обратиться к специалистам, которые изучат чертеж отопительной системы и определят объем с учетом всех факторов.

Выбор модели

Чтобы подобрать емкость, требуется обратить внимание на предельное давление, материал изготовления внутренних элементов, возможность подсоединения ТЭНов для резервного подогрева, качество теплоизоляции.

Готовая конструкция должна отвечать критериям безопасности, энергоэффективности и быть практичной в обслуживании.

Желательно при покупке предпочесть модели, предлагаемые проверенными производителями, поскольку в этом случае риск возникновения проблем с качеством минимален.

Буферная емкость для твердотопливного котла

Твердотопливный котел один из самых дешевых способов отопления загородного дома. Но, как подобрать твердотопливный котел, когда хочется что бы и топка была глубокой и мощность была с запасом, но самое главное, что бы еще и не перегревался в холодные дни осени и весны, когда на улице будет +3 …-5.
Решение всех проблем будет аккумулирующий бак или, как еще их называют буферная емкость.
Аккумулирующий бак – это емкость от 500 и до 5000 литров, утепленная, предназначена для сохранения теплоты, которую выработал твердотопливный котел.

Давайте посмотрим, что мы получим при использовании буферной емкости.
Мощность котла.
При использовании буферной емкости в системе отопления, котел по мощности можно подбирать с запасом. Лучшие характеристики твердотопливные котлы показывают на своей номинальной мощности, при использовании в таком режиме вы получите максимальное КПД, а соответственно сэкономите на топливе.

Глубина камеры сгорания. Каждый пользователь при использовании в отоплении твердотопливного котла хочет получить комфорт в использовании, это и при эксплуатации и при заготовке топлива. Глубина камеры сгорания будет зависеть от мощности, т.е. чем выше мощность, тем больше и глубже будет камера сгорания у твердотопливного котла.

Безопасность.
Твердотопливные котлы очень популярны в Беларуси, но при использовании в системе отопления циркуляционного насоса всегда надо помнить, что будет, если отключат электричество и работа циркуляционного насоса будет приостановлена. Твердотопливный котел при отсутствии циркуляции будет повышать температуру теплоносителя в котле до максимума (до закипания).  При использовании твердотопливного котла с буферной емкостью вопрос о закипании беспокоить больше вас не будет. Буферная емкость будет аккумулировать излишнее тепло и не даст котлу закипеть. Но помните, что после прогорания топлива циркуляционный насос должен отключаться, постоянная работа насоса приведет к охлаждению емкости через водяную рубашку котла. Другими словами приток воздуха в котел будет охлаждать водяную рубашку котла, а циркуляционный насос соответственно направит охлажденную воду в буферную емкость. Чтобы не допускать охлаждения буферной емкости хватит установить простую автоматику, например Tech ST-21CWU, которая сразу выключит насос после прогорания котла.

Комфорт.
Твердотопливный котел с буферной емкостью в 1 тонну сможет обеспечить теплом загородный дом в 200 м2 на целые сутки, в сравнении с обычным котлом без буферной емкости (4-6 часов) или котлом длительного горения (10-14 часов).

Примерная схема обвязки твердотопливного котла с баком-аккумулятором:
ПЛ — подающая линия;
ОЛ — обратная линия;
ПК — предохранительный клапан
ВО — автоматический воздухоотводчик;
РБ — расширительный бак;
КВ — колпачковый вентиль;
ЦНК — циркуляционный насос котла;
ТС — термостатический смеситель;
ОП — отопительный прибор;
БА — бак-аккумулятор;
ТВ — трехходовой вентиль с приводом;
КТ — комнатный термостат;
ЦНО — циркуляционный насос отопления

Установка буферной емкости в систему отопления приносит одни только плюсы.
Пользователи с небольшими площадями могут позволить себе установить твердотопливные котлы с глубокой топкой и большой мощности.
Буферная емкости обеспечит безопасность при отключении электроэнергии.
Буферная емкость увеличит время работы по сравнению с обычным котлом практически в 3-4 раза.
Буферная емкость дает возможность работать твердотопливному котлу на номинальной мощности при любой уличной температуре (даже при плюсовой), повышая его КПД и экономя используемое топливо.

Конечно, стоимость буферной емкости практически сравнивается с ценой твердотопливного котла, а если покупать емкость большого объема (1,5-2 т.), то стоимость может и превышать цену котла.
В Беларуси одним из основных лидирующих брендов по буферным емкостям можно выделить S-Tank (белорусско-английское производство) и Drazice (Чехия).



Гидравлические буферные баки для нагрева конденсационных котлов — Часть 1 из 3

Мы знаем, что слишком частое включение и выключение водяного конденсационного котла приведет к потере энергии. Есть и другие проблемы, вызванные тем, что котел работает чаще, чем рекомендует производитель. Владелец может столкнуться с большими расходами на техническое обслуживание и ремонт, вынужденными отключениями и сокращением срока службы котла. Сегодня мы исследуем раствор буферной емкости.

Некоторые факторы, способствующие чрезмерному циклированию гидравлических конденсационных котлов

Есть три ключевых системных вопроса, которые способствуют чрезмерному циклу работы гидронной конденсационной котельной.

1. Низкий коэффициент диапазона изменения по сравнению с минимальной нагрузкой: Многие водотрубные котлы имеют коэффициент диапазона изменения от 5 до 1. Жаркотрубные котлы имеют более высокий коэффициент диапазона изменения до 15: 1 или более. Как только котел будет работать на минимальной мощности сжигания и нагрузка на систему станет низкой, котел будет циклически включаться и выключаться.
   1. Пример 1 : Котел 6 000 000 BTUH с диапазоном изменения 5: 1 имеет минимальную мощность сжигания 1 200 000 BTUH.
   2. Пример 2: Два котла по 3 000 000 BTUH, подключенных параллельно, каждый с диапазоном изменения 15: 1 для общей мощности установки 6 000 000 BTUH.Наименьшая скорость стрельбы составит 200 000 BTUH.
2. Низкий объем системы: Когда котел работает на самом низком уровне возгорания и нагрузка на систему меньше BTUH, важны галлоны воды или объем системы. БТЕ, добавленные в систему, но не используемые, нагревают воду в трубе. «Надежда» — это достаточно большой объем системы, чтобы обеспечить правильное время работы котла при поглощении БТЕ. Подробнее об этом в части 2.
   1. Пример 1: Предположим, что вышеуказанный котел 6 000 000, 5: 1 должен проработать 10 минут.За 10 минут при слабом пламени котел введет в воду 200 000 БТЕ. (10 X 1 200 000/60) Предполагается, что для ее приема достаточно воды.
3. Зона нечувствительности низкотемпературного датчика: Установлена ​​температура выше уставки, при которой котел отключится. Когда котел включается, это значение ниже уставки. Чем они плотнее, тем больше требуется воды, чтобы избежать коротких циклов. Также могут быть неприятные проблемы с безопасностью на высоких лимитах.
   1. Пример 1: Котел настроен на температуру 180 ° F. Органы управления котлом настроены на отключение котла при 185⁰F и включение котла при 175⁰F.

Буферный бак системы отопления Расположение: первичная-вторичная системы

Будет легче понять размер резервуара, если мы поймем его расположение в системе водяного конденсационного котла. Расположение буферного резервуара в первичном-вторичном приложении будет служить трем целям.

1. Основная цель: увеличить объем системы, чтобы избежать чрезмерных циклов при слабом огне.
2. Это точка с низкой скоростью, которая может действовать как воздушный сепаратор с правильно установленным вентиляционным отверстием высокой производительности, таким как Bell & Gosset (B&G) # 107A.
3. При поставке с четырьмя системными соединениями, как показано выше, он служит в качестве низкоскоростной первичной вторичной общей трубы.

Котел загорается и наполняет бак горячей водой.Бак расслаивается, и котел отключается. Нагрузка из бака удовлетворяется до следующего запуска котла. Иногда бак добавляется из-за проблемы после установки котлов. В этих случаях к системе будет добавлен буферный резервуар с двумя портами.

Расположение буферного бака системы отопления: системы с первичной переменной

В системах с первичной переменной (p-v) нет общей трубы или разъединителя между котлами и системой. Буферная цистерна для хранения расположена на обратной стороне.Это позволяет котлу видеть самую горячую воду и задерживает запуск. Это помогает сократить циклы.

Обратите внимание, что в обоих случаях существует минимальный расход на вторичной стороне для защиты насоса и поддержания потока воды через резервуар. В системе первичного переменного тока этот расход также должен соответствовать минимальному расходу рабочего котла.

Теперь мы видим, где должны быть расположены резервуары, если они используются в системе водяного конденсационного котла. Во второй части этой серии статей будут рассмотрены критерии определения размеров буферных резервуаров и когда их использовать.

Догоняйте серию буферных резервуаров для водяного отопления, указанную ниже:

Часть 2: Буферные баки водяного отопления — размер

Часть 3: Буферные баки для водяного отопления — переменная первичная

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

h3 макеты системы

(ранее Тепловые инновации)
1.Типовая труба схема соединения стандартного автоматического котла с твердотопливным котлом с помощью системы управления h3.	2. Труба дополнение к компоновке накопителя горячей воды без вентиляции с твердотопливным котлом с использованием h3 Control Система.
3. Труба дополнение к схемам двух отдельно синхронизированных контуров радиаторов.	4.Трубка макетное дополнение для двух отдельно синхронизируемых цепей, радиаторов и теплый пол.
5. Дополнение к схеме трубопровода для Combi увязка с твердотопливным котлом.	6. Дополнение к компоновке труб для комбинированного соединения с твердым топливом котел с теплообменником.котлы c
7. Дополнение к схеме трубопровода буферного резервуара, расположенного в пространстве под крышей (бунгало или дом).
Контактная мельница ООО «Коттедж Сантехника и Отопление» Техническая поддержка и продажи Телефон 01354 653854

Elektromet — отопительная техника

900 9010 9010 900 ” 1 9011 9011 9010 9011 9013 CTW датчик температуры ½ ” 9013 3 1450

Тип			Агрегат	WGJ-Bmulti300 / 80	WGJ-Bmulti400/120	410352	/ WGJ-B Объем внешнего бака	дм³	300	400	500
Объем внутреннего бака			дм³	80	120	16010410	Поверхностный теплообменник
м²	1,4	1,6	1,6
Объем солнечной батареи			дм³	8,1	9,2	9,2
Рабочие параметры внешнего бака			Максимальное рабочее давление и рабочая температура пр = 0,3 МПа; tr = 90 ° C
Параметры работы внутреннего резервуара			Максимальное рабочее давление и рабочая температура pr = 0,6 МПа; tr = 90 ° C
Рабочие параметры солнечной батареи			Максимальное рабочее давление и рабочая температура pr = 0,6 МПа; tr = 110 ° C
Теплоизоляция — пенополистирол			мм	70	100
Магниевый анод M8x30			мм	ø25x 190	ø25×200	кг	160	215	250
Класс эффективности ErP *				A	A	A
Размеры
1865	1830	2140
Диаметр		D	мм	660	815	815
9013 9013 9013 901 901 901 9013 9010 9013 9013 901 901	¾ ”	¾”
ZW	Холодная вода			¾ ”	¾”	¾ ”
RC
RK	Капиллярная трубка			½”	½ ”	½”
PW1
	мм	1525	1500	1730
PW2	Подключение теплоносителя 1 ¼ ”	I	мм	1325		901 901 901 901 9010	901 901	Подключение теплоносителя 1 ¼ ”	L 9011 0	мм	530	600	630
PW4	Подключение теплоносителя 1 ¼ ”	B	мм	250	350 9011	250	350	Подключение теплоносителя 1 ¼ ”	J	мм	1525	1500	1730
PW6	Подключение теплоносителя 1 ¼”		1325	1320	1530
PW7	Подключение теплоносителя 1 ¼ ”	G	мм	950	1050	1050 9011 9011	1050 подключение воды 1 ¼ ”	B	мм	250	350	350
WES	Солнечный змеевик проточной воды 1 ”	F	мм	800	900	9011 9011	900	900	Задний солнечный водонагревательный змеевик 1 ”	C	мм	340	440	440
O	Вентиляционное отверстие ½”			9013 9013	1640	1870
CTW	Датчик температуры солнечный змеевик ½ ”	E	мм	560	670	67010
	9010
M	мм	1415	1630
		N	мм	900	960	960
			9013 9013 9013 9013 9013 9013 435	450
RT	Термометр ½ ”	S	мм	1450	1415	1630
11 9011 9011 9011 9011 9011 9011 MG R	мм	900	970	970
W	Отверстие для чистки 120/166/195	P	мм	2903 901 901 901	290 421 901 901	ZS	Слив ¾ ”	A	мм	60	120	120

Теплицы и цветоводство: модернизация системы отопления теплиц

Технология систем отопления постоянно развивается, и каждый год на рынке появляются новые продукты. Поскольку цены на топливо быстро растут, производителям необходимо оценить множество доступных вариантов, прежде чем принимать решение о покупке нового или заменяемого оборудования. В этой колонке рассматриваются некоторые новейшие концепции и оборудование, которые сейчас представлены на рынке.

Замена системы отопления
Печь или котел следует заменять, когда они перестают быть безопасными, если их КПД менее 75% или если их выбросы более чем на 10% превышают рекомендованные стандарты EPA. При проектировании и установке новой системы должен руководствоваться профессионалом, знакомым с условиями теплицы и контролем окружающей среды.Вам также следует ожидать обучения запуску и инструкций по обслуживанию.

Выбор системы
При выборе оборудования для теплицы с водосточным желобом или нескольких отдельно стоящих теплиц рассмотрите возможность установки центральной котельной. Это обеспечивает множество вариантов, включая простое распределение тепла через воду к воздухонагревателям, ребристые трубы боковых стенок или излучение корневой зоны. Для индивидуальных птичников, которые эксплуатируются в основном в осенне-весенний вегетационный период, в большинстве случаев по-прежнему лучшим выбором являются печи с горячим воздухом или тепловентиляторы, поскольку система отопления не требует дренажа на зиму.Циркуляция воздуха необходима в обеих системах для обеспечения равномерной температуры.

Конденсационные котлы и нагреватели
Водяной пар является побочным продуктом сгорания газа или масла. Этот водяной пар, имеющий температуру от 400 до 500ºF вместе с другими побочными продуктами, обычно поднимается по дымовой трубе и выбрасывается в атмосферу. Конденсационный котел включает в себя дополнительный теплообменник в системе отвода дымовых газов, так что водяной пар конденсируется обратно в жидкость. В этом процессе улавливается до 8000 британских тепловых единиц на галлон конденсата, что составляет до 13% от первоначальной энергии топлива.Конденсат нагревает поступающий воздух (если используется теплообменник воздух-воздух) или предварительно нагревает воду (если используется теплообменник воздух-вода). После отвода тепла низкотемпературный конденсат можно слить через трубу из ПВХ.

Конденсационные котлы лучше всего работают там, где обратная вода холодная, например, в системе корневой зоны, где температура воды ниже 100ºF, по сравнению с радиационной системой с ребрами, где температура воды может быть 140ºF или выше. Больше тепла можно передать воде.На эффективность также влияет влажность воздуха. При правильных условиях эксплуатации конденсационные котлы могут достичь КПД 95% и более.

Теперь доступны газовые конденсаторные нагреватели с КПД 93%. Они удаляют излишки тепла дымовых газов и направляют его в теплицу. Они доступны с несколькими тепловыделениями.

Конденсационные котлы и нагреватели дороже обычных котлов, но с ростом цен на топливо срок окупаемости продолжает сокращаться.

Маломассовые котлы
Объем накопленной воды в сегодняшних котлах продолжает уменьшаться. В результате получается агрегат с меньшими физическими размерами, который занимает меньше места в котельной. Это также означает, что в режиме ожидания меньше потери тепла.

Хотя чугун дает более длительный срок службы, многие производители сейчас используют сталь для топки и теплообменника, чтобы уменьшить массу. Некоторые также включают дополнительный проход для дымовых газов, чтобы еще больше снизить температуру дымовых газов.В котлах с малой массой больше опасений вызывает тепловой удар, когда вода, возвращающаяся из системы трубопроводов, слишком сильно охлаждает топку. Это может вызвать нагрузку на сварные соединения и отливки.

Технология сжигания
В обычной горелке топливо впрыскивается непрерывно под давлением. Он смешивается с воздухом до правильного соотношения топливо-воздух. Были разработаны импульсные блоки, которые работают аналогично двигателю внутреннего сгорания. Топливно-воздушная смесь в импульсной горелке впрыскивается в топку от 60 до 70 раз в секунду.Искра зажигания используется для запуска процесса горения, но как только устройство нагревается, оно работает без искры. Импульсные горелки имеют тенденцию иметь более высокий КПД из-за большей однородности топливно-воздушной смеси и более тонкого распыления. Обычно КПД превышает 90%.

Для сжигания топлива необходим воздух, чтобы обеспечить кислород. На каждую мощность котла (33 475 БТЕ) требуется около 10 кубических футов воздуха в минуту. В обычной печи или котле этот воздух обычно подается через щели вокруг дверей или вентиляционных отверстий или через жалюзи, расположенные в боковой стенке рядом с нагревательным элементом.Этот холодный воздух может создавать сквозняки, мешающие росту растений. Общая рекомендация — обеспечить 1 квадратный дюйм отверстия на 1000 БТЕ / час мощности нагревательного блока.

Горелки с раздельным воздухом забирают весь подпиточный воздух извне теплицы через вентиляционное отверстие в стене и трубопровод, который напрямую соединен с горелкой. Таким образом подается сухой воздух, который менее агрессивен, чем обычный влажный воздух теплицы. Это также может немного повысить эффективность.

Буферный резервуар для аккумулирования тепла
Эта технология используется с 1970-х годов, когда она была частью многих солнечных систем сбора энергии.Сейчас его применяют в теплицах и промышленных предприятиях. В систему отопления входит большой утепленный резервуар для воды. Горячая вода из бойлера циркулирует через теплообменник для нагрева воды в буферной емкости. Ночью, когда необходимо тепло, горячая вода из бака циркулирует по тепловым трубам или тепловентиляторам в теплице. Эта система позволит установить котел меньшего размера, так как он может работать непрерывно днем ​​и ночью. Дровяные котлы особенно хорошо работают с буферным баком, поскольку они поглощают переменную тепловую мощность от процесса сгорания, которую не так легко контролировать, как с ископаемым топливом.

Элементы управления
Твердотельные элементы управления теперь являются частью большинства систем отопления. Они более точны и могут включать больше функций управления. Модуляция температуры воды должна быть встроена в большинство систем котлов, поскольку она позволяет циркулировать через излучение воде с более низкой температурой, поскольку потребность теплицы в тепле уменьшается в течение дня. Это снижает перегрев с последующей экономией энергии. Регулировка температуры воды в зависимости от температуры наружного воздуха и прогнозируемых погодных условий может значительно сэкономить топливо в течение отопительного сезона.Приобретите котел с диапазоном регулирования не менее 5: 1.

Модернизация системы отопления должна окупиться меньшим расходом топлива. Прежде чем делать выбор, просмотрите варианты оборудования.

Джон В. Барток младший, почетный профессор и инженер по сельскому хозяйству, Департамент природных ресурсов и окружающей среды, Университет Коннектикута, Сторрс, Коннектикут — 2013.

Austria Email AG — Буферный цилиндр

Буферные накопители

AE подходят для всех систем центрального водяного отопления, независимо от того, питаются ли они твердотопливными или масляными котлами, тепловыми насосами, системами солнечной энергии или проточными нагревателями (газовыми или электрическими). Естественно, мы также предлагаем необходимую дополнительную программу для буферных цилиндров, такую ​​как возможность установки теплообменников или электрических нагревателей, в зависимости от требуемой мощности.

• Котлы из качественной стали Ст 37-2.
• Изоляция ECO SKIN 100 мм
• 1 массив труб большой площади на моделях PSR, 2 массива труб на моделях PSRR
• Фланец 240 мм на моделях PSF для установки оребренного теплообменника или встроенной системы отопления
• Рабочее давление = 4 бара в буферной емкости
• Рабочее давление макс.8 бар, испытательное давление 12 бар в трубопроводе для моделей PSR / PSRR

000

000

Эксплуатация

Инструкции

Каталог

Эксплуатация

Инструкции

9000

1725/650

2

PSM44 2000

2000 2000 901 11

Модель	Арт.	Объем (литры)	Поверхность нагрева м²	Размеры в мм, вкл. Изоляция В / Ш / Дм	Загрузки
PSM 200	A 341 12	200	—	0500 0003
PSM 300	A 341 11	300	—	1710/500
PSM 500	A 341 46	500	—	1725/650	A 341 47	500	—	1725/650	Каталог Руководство по эксплуатации
500	1,8	1725/650	Каталог Руководство по эксплуатации
PSM 800	A 343 16	A 343 16	1785/790	Каталог Эксплуатация Инструкции по эксплуатации
PSF 800	A 343 17	800	—	1785/790	68 Каталог	68	A 343 18	800	2,4	1785/790	Каталог Инструкции по эксплуатации
PSM925 825 825	—	1940/790	Каталог Руководство по эксплуатации
PSM 1000	A 345 30	A 345 30	10		2135/790	Каталог Руководство по эксплуатации ons
PSF 1000	A 345 31	1000	—	2135/790	011 1000 Руководство по эксплуатации 3 2	A 345 32	1000	3,0	2135/790	Каталог Руководство по эксплуатации
02 909 944
02 909 944	1250	3,0	1900/1000	Каталог Руководство по эксплуатации
PSM 1500	A 348 1500 02 02	2235/1000	Каталог Инструкция по эксплуатации тионы
PSF 1500	A 348 27	1500	—	2235/1000	1500 Руководство по эксплуатации	15002 Каталог
A 348 29	1500	3,6	2235/1000	Каталог Руководство по эксплуатации
PSM44 2000 34103
2000	—	2465/1100	Каталог Руководство по эксплуатации
PSF 2000	A 349 27	A 349 27	2465/1100	Каталог Инструкция по эксплуатации Инструкции по эксплуатации
PSR 2000	A 349 29	2000	4,2	2465/1100	68 3000 Руководство по эксплуатации	68	A 349 04	3000	—	2845/1250	Каталог Руководство по эксплуатации
3000	—	2681/1250	Каталог Руководство по эксплуатации
PSR 3000	A 349 0	A 349 0		Каталог Руководство по эксплуатации
PSM 4000	A 349 21	4000		2754/1400	Каталог Руководство по эксплуатации
9000
	5000		2855/1600	Каталог Руководство по эксплуатации
PSM 5000	A 349 05			/ 1600	Каталог Руководство по эксплуатации
PSF 5000	A 349 16	5000		2855/160003 0	2855/1600 02	ПСРР 800	А 343 42	800	2,4 + 1,8	1785/790	Каталог Руководство по эксплуатации
PSRR 1000		PSRR 1000	3 + 2,4	2135/790	Каталог Инструкции по эксплуатации
PSRR 1500	A 3410 3 3 3,6 + 2,4	2235/1000	Каталог Руководство по эксплуатации
PSRR 2000	A 349 35	2000	2000 2	Каталог Руководство по эксплуатации

Возможны технические изменения и ошибки печати .
