Беседки с мангалом барбекю (и печкой) +240 фото своими руками



Беседка с мангалом своими руками. Мастер класс

В этой статье мы рассмотрим как сделать беседку с мангалом (барбекю и грилем) своими руками. Ниже вы найдете более 10 моделей с пошаговыми фото изготовления, подробными инструкциями и чертежами, а также эскизы и проекты. Рассмотрим проекты садовых беседок из кирпича и из дерева, а также металлические (из профильной трубы). В основном это летние садовые и дешевые беседки. Особый уклон будет сделан на изготовление барбекю, мангалов и печей гриль самостоятельно (модели с поэтапными фото).



Беседка из дерева с мангалом

Это модель шестигранная беседки с деревянным каркасом и мангалом из кирпича. Как видите, место под мангал вынесено в отдельную комнатку. Это наиболее часто встречающаяся модель в интернете



Ниже вы найдете подробнейшие пошаговые фото изготовления даной беседки. Сначала идет галерея изготовления фундамента, крыши, деревянного каркаса и элементов декора для беседки. Следующая галерея подробно опишет процесс создания кирпичного мангала со всеми тонкостями данного искусства

Делаем каркас беседки

(пошаговые фото, кликните по любому фото)

Процесс создания мангала из кирпича в беседку

(пошаговые фото, кликните по любому фото)

 Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/



Деревянная беседка с простым кирпичным мангалом внутри.

(Мастер класс)

Это мастер класс от пользователя mishkagans как своими руками сделать беседку для дачи с простым мангалом из кирпича. Отметим отличное основание, такое что можно дом ставить. Манал конечно простой, но можно бы и по удобнее сделать с козырьком и дымоходом. Но автор проекта утверждает что подобный дымоход уже запланирован, как и большой круглый стол по центру беседки.



Источник фото: yaplakal.com/forum46/topic1138874.html
Автор: mishkagans



Беседка из кирпича с мангалом

А это уже восьмигранная кирпичная беседка с кирпичным барбекю (с дымоходом). Печка включает в себя: — барбекю, -сушилку для ягод и грибов, -дровницу, умывальник!!!, коптильня и варочная плита.

Ниже в единой галерее вы надете инструкции, как шаг за шагом поэтапно создать такую конструкцию самостоятельно. Все сооружение должно получиться изрядно тяжелым, поэтому потребуется сделать прочный монолитный армированый фундамент.

Источник фото: postroiv.ru/2016/04/besedka-s-mangalom-svoimi-rukami/



Инструкция по изготовлению шаг за шагом:



Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

(пошаговое слайдшою)

В этом слайдшоу подробно показано как сделать бесекдку под одной крышей с домом с кирпичным мангалом своими руками. Автор этой модели самостоятельно все сделал от А до Я, а перед этим практически всю зиму черпал информацию в интернете. И обошлась ему эта модель в 800 у.е.. Интересны идеи внутреней отделки, а именно, фальш-окно, место отдыха из ящиков и поддонов, люстра из коряги и винтажные дверцы, покрытые глазурью.

Смотрите пошаговый слайд-шою мастер класс:



Источник: eurosamodelki.ru/katalog-samodelok/stroitelstvo-i-remont/2-v-1-mangal-i-besedka-pod-odnoy-kryshey

Автор: Riaha111



ВИДЕО: Беседка 4х4 с финским грилем снаружи

(отрывок из передачи «ФАЗЕНДА«)

Четырех скатная крыша, беседка 4 на 4 метра. Финский гриль, который находиться на безопасном расстоянии. Особенно интересно, как при реализации этого проекта позаботились о окружающем ландшафте. Авторы видео подобрали растения, которые можно посадить вокруг беседки, они будут замечательно смотреться и при этом не надо ждать десятилетия пока они вырастут!

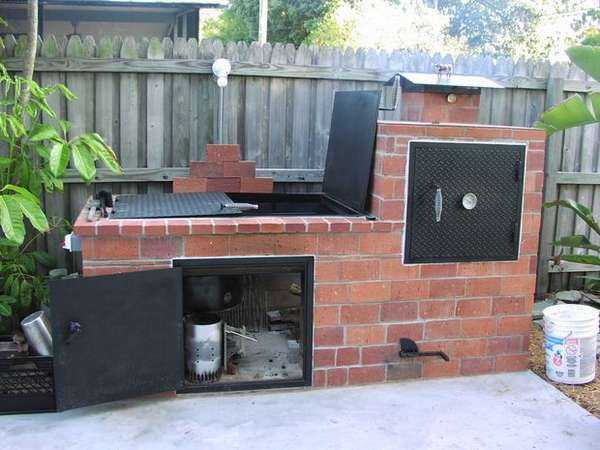

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/





Гриль (за 5 мин.) временный

Если вам нужен срочный гриль, а времени на его сложное изготоление нет, то вот вам простой и рабочий вариант, который поможет утолить вашу компанию друзей во время дачного отдыха.

Что нужно:

  • 20 шт. не обработанных химическим составом кирпичей
  • чугунная решетка

Ход работы:

  1. Выберите местоположение.
  2. Выложите 12 кирпичей прямоугольником. Чтобы мог циркулировать воздух, сделайте зазор между кирпичами приблизительно пол сантиметра.
  3. Уложите 8 боковых кирпичей на ребро вокруг сторон основания.
  4. Установите решетку из чугуна. Поставьте чугунную ре

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото diyprojects.com/make-temporary-brick-grill/



О фундаменте!!!

(Для беседки с мангалом, пару важных слов…)

Вы можете использовать для каркаса беседки 4 вида фундамента, перечисленных ниже. НО!!!, если вы решили установить внутрь беседки кирпичный мангал, то вам придется дополнительно делать внутри отдельный монолитный фундамент для этой кирпичной постройки. Поэтому, не забывайте это при проектировании сооружения.

4 вида фундамента

Блочный

Свайный

Ленточный

Монолитный



Мангал снаружи … или внутри???

Есть такая проблема (о которой вы может быть не подумали, но мы предупредим), что Во время приготовления, например, шашлыка Вы всегда как бы выпадаете из компании, т.к. должны постоянно стоять в стороне над шашлыком, в то время как другие веселятся отдыхают и даже не подходят к вам. Поэтому мысль сделать мангал внутри беседки, а не где-то вдалеке, очень даже здравая!!!

Но в тоже время: дым, копоть, капли жира и конечно пожароопасноть.

Поэтому решать вам.



Металлическая беседка с печкой и жаровней

Это отличный видео обзор оптимальной беседки из профильной трубы со встроенной печкой и жаровней. Конечно, самостоятельно сделать такаю же точно конструкцию мало у кого есть возможность. Но, посмотрев это видео вы можете оценить и решить стоит ли заказывать такой вариант у мастеров, или покупать готовую.



Беседка из оцилиндрованного бревна

Если позволяют финансы, то возможно лучше заказать такую беседку в фирме по изготовлению срубов на заказ, т.к. самостоятельно создать такую вам врядли удастся. Здесь решать вам, либо дорого, быстро и красиво, либо бесплатно, долго и как получиться. Отличная моделль для больших компаний

Простая беседка с печью

Это простая модель открытой беседки с простой моделью печи без всяких наворотов. Советуем!

Источник: drive2.ru/l/10418675/

Автор фото: HONDAREK24

Вот здесь пошаговые фото по изготовлению металлических беседок такой же формы из профильной трубы https://novamett.ru/besedki/proekty-foto-poshagovye-instrukcii

Простой мангал со столешницей

Это модель простого мангала со столешницей. Обратите внимание на большое количество полезных отсеков и полочек. Источник фото: pechi-kaminy-barbeku.ru/materials/barbekyu-iz-kirpicha/barbekyu-70-bbk-4/

 Ещё одна модель: простая беседка — простая печь с кирпичным дымоходом. Это фото беседки для отдыха на турбазе.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок. Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6





Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami





Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

novamett.ru

44 чертежа, 18 проектов + фото



Проект мангала из кирпича своими руками

В этой статье мы разберем то, как сделать своими руками мангал из кирпича для дачи (будут модели как для улицы, так и для беседки). Модели с местом для жарки шашлыков и с печками под установку казана. Рассмотрим переносные и стационарные, простые (небольшие) и настоящие (большие) мангальные комплексы с барбекю, грилем, мойками и местами под разделку мяса. Ниже вы найдете более 18 проектов с пошаговыми фото, рекомендация, инструкциями и советами по строительству.



Меню статьи:

В этой статье 22 проекта с пошаговыми фото изготовления:

— с металлической оправой
(.) Мангал из кирпича + печь под казан своими руками
(.) Мангал из кирпича и металла — переносной

— Простые

— Мангальные комплексы
 = Шашлычный комплекс в 300 кирпичей (мангал)
 = Угловой мангал из кирпича в беседку + печь + плита под казан
 = Проект деревянной беседки с мангалом из кирпича. + Фото
 = 3 в 1: кирпичный гриль, барбекю, коптильня

— В беседку
 ☀ Беседка из дерева с мангалом
 ☀ Деревянная беседка с простым кирпичным мангалом внутри.
 ☀ Беседка из кирпича с мангалом
 ☀ Беседка с мангалом под одной крышей с домом (Пристрой) своими руками

— Мангалы из блоков
 ✨ 3 МОДЕЛИ мангалом и грилей из блоков
 ✨ Гриль коптильня из блоков
 ✨ Гриль барбекю из блоков фотогалерея
 ✨ ЧЕРТЕЖИ грилей и барбекю из блоков







44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.







Мангали из кирпича с металлической оправой



Мангал из кирпича и металла — переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону «шашлычницу» вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина — 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль — битая грань
Покрашен термокраской
Люди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Автор фото: YuraMatov
Источник: drive2.ru/c/1804189/



Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт «, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом»

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.
Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды.
Труба — оцинкованная труба для водостока
Печь — из огнеупорного кирпича
Мангальная зона — из обычного кирпича
Все клалось на шамотной глине с песком
Пол бетон
Размер по обвязке — 1200х1800

Пошаговые фото:

Автор фото: RazvalDik
Источник: drive2.ru/c/478154793127247935/



Простые модели мангалов из кирпича



Барбекю гриль из кирпича

Представленная здесь конструкция гриля барбекю из кирпича, построена с двойной внутренней стенкой, изготовленной из термостойкого огнеупорного кирпича, который окружает область приготовления пищи, и внешней стенки. Этот материал выбран в основном в целях экономии. Если вы хотите изменить дизайн, то можете использовать другой материал. Десятисантиметровое пространство между стенами помогает изолировать зону приготовления. Стены накрыты тонкими плитками резаного камня. Огнеупорный раствор рекомендуется использовать в местах прямого контакта с огнем. Он термостойкий, и соединения прослужит долгое время без трещин. Основа сочетает в себе опору 30 см, поддерживающую усиленную плиту. Эта структура, известная как плавающая основа, используется, когда изменения температуры заставляют структуру сдвигаться.

Площадка барбекю

Смотрите пошаговые фото:

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-brick-barbeque



Мангал из кирпича со столиком

Вы не можете устоять перед вкусом жареного мяса, приготовленного на уличном гриле? Не спешите в магазин, чтобы купить дорогой барбекю – выделите всего один день, и у вас будет собственный стильный гриль из кирпича. Здесь представлен еще один пример, как сделать простой гриль-мангал из карпича.



Вот мастер класс:

Источник фото www.gardenersworld.com/how-to/diy/how-to-build-a-brick-barbecue/



Читайте отдельную статью, о том как сделать ГРИЛЬ из кирпича по ссылке: https://novamett.ru/barbekyu/gril-iz-kirpicha



Небольшой стационарный мангал из кирпича своими руками

со столиком для разделки мяса

Как видите на пошаговых фото процесс изготовления, залит фундамент, произведена кладка из кирпича. На дне мангала лежит металлический лист, под ним кирпич. Облицован природным камнем. Столик для разделки мяса из кафеля

Сверху ложиться решетка и можно гриль делать
Крыша из арматуры, покрыта краской с молотковым эффектом.
Рядом будет столик для гостей

Поддувала нет. Комментарий автора: «Оно ненужно. Высота не большая. Тяга отличная!»

Автор фото: Valerii876
Источник: drive2.ru/c/2827911/

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетично
Комментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкцию
Кирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Автор фото: demon563
Источник: drive2.ru/c/2564405/



Строительство садового мангала из кирпича

Здесь вы видите как сделал автор фото самостоятельно очаг с трубой для улицы, в который вставляется железный мангал. Железный мангал нужен, чтобы легче было выгребать золу, по утверждению автор, весит он всего 15 кг, хоть и толщина железа 6 мм.!

Снаружи обычный кирпич, внутри печи специальный огнеупорный кирпич ШАК-4 или 5.

Автор считает что над постройкой надо соорудить крышу, т.к. осадки могут испортить его творение
Труба умышленно сделана кривой, потому что автору так больше нравится, это художественная кривизна поверхностей кладки

Автор фото: sedoyzzz
Источник: drive2.ru/c/3114697



Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Читайте описание этой конструкции по ссылке указанной ниже

Минус конструкции по словам автора в том, что часть дыма все же выходит обратно через камин. В комментариях ему посоветовали сделать трубу на 2 м выше, но автор собирается ставить специальный вентилятор в трубу, устойчивый к температуре (который у него уже есть).
По правилам постройки каминов сечение трубы должно быть не менее 1/4 портала камина, а здесь же явно меньше, поэтому и дымит/

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания.

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:
130 огнеупорного кирпича по 60 р
250 декоративного по 27 р
200 плиточек по 22 р
стол каменный 12 тр
три мешка суффикса 1500 р
часы 3500р

Автор фото: aziat-offroad
Источник: drive2.ru/c/514283095948525943/



Уличный мангал из кирпича буквой Ш с крышей

Стильный мангал-жаровня из кирпича для дачи + бар))), причем автор даже не строитель. Крыша с вытяжкой, вытяжка заказывалась по размерам секции, пирамидкой и сверху труба 20 см.

В мангале две решетки: верхняя для жарки мяса, шашлыка. Нижняя – для копчения, т.е. спускаем мангал вниз, а на верхнюю решетку ставим коптильню.

Крыша крепится к кирпичам в глубину штифтами, или саморезами длинными, сзади уголками на три кирпича вниз. Кстати, не забывайте сразу смывать цемент, вот автор забыл, пришлось красить краской, чтобы было эстетично.

Подведено электричество, чтобы можно было жарить и вечером
Фундамент глубиной 80 см. (Но тут достаточно было бы залить армированную дорожной сеткой плиту толщиной 10см.)
Размеры: 1х2х2 (тут высота 2м.+крыша)
Высота столешницы 70 см.
Покрашено краской для камина
400 кирпичей
2 мешка цемента
3 куба песка

Автор фото: Norahan
Источник: drive2.ru/c/2018791/





Мангальные комплексы из кирпича



Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная
300 кирпичей
В самом мангале кирпиче на глине
Плитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

novamett.ru

100 лучших идей на фото

Содержание:

  1. Достоинства и недостатки кирпичных сооружений
  2. С чего начать?
  3. Строительство беседки с печью и мангалом из кирпича

Садовая беседка – это уютная и комфортная летняя площадка, где можно насладиться окружающей природой. При выборе конструкции важно учитывать не только ее формы и размеры, но и строительные материалы, используемые для возведения беседки. Кирпич – это качественный материал для создания солидных и благородных построек. Беседка с мангалом и печкой из кирпича – это место, где можно не только отдохнуть, но и приготовить покушать, собрав семью за обеденным столом на свежем воздухе.

Достоинства и недостатки кирпичных сооружений

Беседка из кирпича – это устойчивая и монолитная постройка, имеющая следующие преимущества:

  • Привлекательный внешний вид, благодаря чему конструкция не нуждается в дополнительной наружной облицовке.
  • Высокая прочность.
  • Длительный срок службы.
  • При желании можно провести отделку натуральным или искусственным камнем, декоративной плиткой, штукатуркой и так далее.
  • Проект беседки из кирпича дополняет ландшафтный дизайн участка, а также частный дом в независимости от того, в каком стиле они выполнены.
  • Отсутствие ограничений по выбору кровельных материалов. Прочные и устойчивые кирпичные стены способны выдержать любой вес, благодаря чему для кровли можно использовать, как гибкую, так и керамическую черепицу.
  • Негорючесть материала – основной положительный момент при обустройстве печи и мангала.
  • Возможность создания закрытой конструкции, которую можно эксплуатировать на протяжении всего года. При правильном утеплении и остеклении беседка будет теплой и комфортной даже в зимний период времени.

Однако кирпич, как и любой строительный материал не лишен недостатков, среди которых:

  • Высокая стоимость конструкции и стройматериала.
  • Большой вес, в результате чего нужно обустроить монолитный фундамент.
  • Для строительства требуются специальные навыки и знания.
  • Длительный процесс возведения конструкции.

С чего начать?

Как известно, любое строительство начинается с выбора проекта и его согласования. Чертеж будущей беседки из кирпича можно придумать и составить самостоятельно, воспользоваться готовыми эскизами из интернета или же заказать индивидуальный проект в строительной компании. Кроме этого, подготовленный проект нужно узаконить, обратившись в соответствующий местный орган. Если проигнорировать этот момент, то постройка будет незаконной, а значит, продать участок будет невозможно, более того, на домовладельца будут возлагаться штрафы, а постройку придется снести.

При самостоятельном планировании важно учесть вид очага и его месторасположение. К примеру, здесь можно установить небольшой переносной мангал, стационарное барбекю или же полноценную печь, выложенную из огнеупорного кирпича.

Строительство беседки с печью и мангалом из кирпича

Фундамент

Кирпич – это тяжелый строительный материал, исходя из чего, для сооружения беседки из кирпича потребуется надежное основание, представленное в виде ленточного фундамента. Если почва сухая и устойчивая, то для обустройства открытой беседки можно использовать столбчатый фундамент, сваи или монолитную бетонную плиту. Мы же рекомендуем использовать только надежный ленточный фундамент, для которого нужно вырыть траншею, глубина которой достигает песчаного слоя.

В оптимальном случае высота фундамента должна составлять полметра, при этом нужно учитывать наличие печки:

  • Разметка территории с учетом габаритов беседки (участок должен быть на 0,2 метра длиннее и шире самой постройки).
  • Снять верхний слой почвы, очистить от сорняков и обработать химическим раствором.
  • Вырыть траншею.
  • Создать «подушку» из щебня и песка.
  • Сделать деревянную опалубку.
  • Проложить арматуру.
  • На месте, где будет установлена печь нужно сделать отдельный фундамент, глубина которого составляет порядка 0,2 метра, из которых 7 см – это слой песка и щебенки, а для армирования опалубки используется металлическая сетка.
  • Залить оба фундамента бетоном и дать застыть.

Гидроизоляция

Пространство под полом должно впитывать влагу, не пропуская ее внутрь беседки. Именно для этого внутрь фундамента нужно засыпать песок, но его не достаточно. Защитить пространство от влаги можно, постелив на грунт плотную пленку или рубероид, защищающие беседку от влаги и прорастающей травы. Поверх песка укладывается щебенка, которую также нужно накрыть изоляционным материалом. Кирпич не должен контактировать с бетоном, иначе он начнет отсыревать, поэтому между фундаментом и кирпичной кладкой также нужно проложить слой гидроизоляции.

Кирпичная кладка стен и колон

Что касается кладки кирпича, то она производится таким же образом, как и при обычном строительстве. Единственное, что нужно учесть для постройки открытого типа – наличие стока дождевой воды, которое делается с помощью небольших зазоров в первом ряду кладки. При обустройстве пола нужно сделать минимальный наклон в сторону стока (противоположную от места очага). Второй ряд кирпича кладется всплошную, после чего идет смещение последующих рядов на полкирпича.

Для обустройства колон нужны металлические опоры (трубы), которые заранее утапливаются в фундамент, а затем обкладываются кирпичом. Также можно создать частичную стену, верхнюю часть закрывают металлической ковкой, текстилем или деревянными решетками. Со стороны очага нужно сделать сплошную стену, исключив задувание ветра и попадание атмосферных осадков.

Укладка печи

Для создания печи на фундамент выкладывают огнеупорные и экологически безопасные кирпичи, кроме того, все элементы, используемые для кладки, не должны выделять токсичных веществ. Раствор для кладки – смесь глины и песка, где их соотношение зависит от жирности глины. Перед началом строительных процедур кирпич нужно замочить в воде, благодаря чему он будет лучше цепляться к раствору.

Проект печи нужно проработать отдельно, так как любая неточность влияет на качество работы. Конструкция может иметь одну или несколько топок, рабочую и разделочную поверхность, мойку и шкаф для хранения посуды. В верхней части конструкция должна переходить в трубу, дымоход располагается выше уровня кровли, сверху его закрывают металлическим «зонтиком», защищающим пространство от осадков. Следующий шаг – подведение необходимых коммуникаций и отделка поверхности очага керамикой или штукатуркой.

Крыша и кровельные работы

Финальный этап – установка крыши, лучше всего отдать предпочтение односкатной или двускатной конструкции. Что касается выбора кровельных материалов, то ограничений здесь нет, а единственный нюанс – это необходимость отверстия под дымоход, которое нужно тщательно изолировать оцинкованным железом. В качестве кровельного материала лучше всего смотрится металл, гибкая и керамическая черепица. Сделать беседку зимней можно, застеклив окна и утеплив стены, пол и потолок. Что касается напольного покрытия, то оно может остаться бетонным, выложенным из кирпича или тротуарной плитки.

krov-torg.ru

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто. Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект, нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

dekoriko.ru

Беседка с печкой и мангалом своими руками

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

setroom.ru

как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Посиделки на природе с шашлыком в комфортных условиях – излюбленный способ россиян проводит свободное время, особенно в теплый период. Необходимый для отдыха комфорт будет обеспечен в беседке с мангалом или печью. Возвести такое сооружение по оригинальному проекту можно даже своими силами, сделав его центром внимания на дачном участке.

Особенности и преимущества

Беседки с мангалом, барбекю или печкой имеют свои несомненные плюсы:

  • могут служить летней кухней, совмещенной с местом приема пищи, что удобно и для гостей, и для тех, кто занят готовкой еды;
  • даже в плохую погоду у источника огня тепло и уютно;
  • у владельцев участка есть большой выбор в вариантах строительства беседок, имеющих самые разные формы, отличающихся по степени закрытости или открытости.

Среди негативных сторон построек, оборудованных печами и мангалами, -необходимость пристального внимания к вопросам пожарной безопасности. Если такое сооружение возведено с нарушениями, это может стать причиной пожара, в котором есть риск потерять все имущество на своем земельном участке.

Особенность внешнего облика беседки, как и ее функциональные свойства, определяются не только материалом, из которого она создана, но и типом установленной в постройке печи.

Можно сделать здесь традиционную русскую мини-печь. Она позволяет готовить любые блюда, хотя кладка ее требует определенных навыков.

Для многих привычнее окажется мангал. Он позволяет готовить мясо или рыбу на шампурах. Мангал может быть стационарным и переносным. Небольшие мангалы также обкладывают кирпичом, чтобы ими было удобнее и безопаснее пользоваться.

Еще одна разновидность печи – барбекю. В ней для готовки используется решетка. Существуют и стационарные, и мобильные конструкции. Такую печь можно встроить в стену или разместить посередине беседки.

Также здесь может использоваться гриль. Такое устройство не только подогревается снизу жаром, как в случае с мангалом или барбекю, но и греется сверху благодаря имеющейся крышке.

Любители плова больше оценят казан. Это прямоугольная печь с круглым отверстием наверху. Сбоку в ней есть дверца, позволяющая подкладывать в огонь дрова.

Также в постройке можно установить камин. В первую очередь, это будет источник тепла, но не средство приготовления пищи. Такие печи чаще всего устанавливают в закрытых павильонах, и функциональность их та же самая, что у бытового домашнего камина.

Обзор материалов

Выбор материала для строительства беседки с печью зависит от эстетических предпочтений владельцев земельного надела и их финансовых возможностей.

Наиболее распространенным материалом для садового строения с печью остается дерево. Такая постройка наиболее органично смотрится на фоне любого ландшафта. С финансовой точки зрения использование дерева более выгодно. К тому же для многих владельцев загородной недвижимости не составляет труда самостоятельно возвести из него беседку.

Нужно учитывать, что проектирование построек из дерева с печью требует соблюдения ряда условий, а саму древесину придется обрабатывать особым раствором, чтобы предотвратить возможное возгорание.

Хорошим вариантом для постройки с печью является использование кирпича. Но надо иметь в виду, что такая внушительная беседка будет выглядеть не вполне уместно на участке с минимальной площадью. Зато такое сооружение, если оно грамотно построено, сможет прослужить очень и очень долго, не требуя особого ухода.

Если хозяевам нужна беседка, которая будет использоваться лишь в жаркие летние дни, хорошо взять для строительства металл. Это может быть даже кованая конструкция с ажурными перилами и железными стойками, поддерживающими навес. Выглядеть такое строение будет весьма привлекательно. В то же время на его возведение не уйдет много времени, и постройка не загорится в процессе эксплуатации, особенно если в интерьере будет минимум элементов, способных вспыхнуть.

Также при строительстве можно скомбинировать различные материалы – каркас изготовить из металла, снаружи отделать строение декоративным камнем или брусом, а изнутри вагонкой. В качестве кровельного материала можно использовать черепицу.

Выбор планировки

По своей конструкции беседки бывают открытые, полуоткрытые и закрытые. Открытая беседка представляет собой навес на опорах. Она может быть ограждена перилами. У полуоткрытой беседки предусматривается хотя бы одна стена, у которой и можно разместить стационарную печь. Также полуоткрытая беседка иногда предусматривает остекление. Закрытые конструкции представляют собой домики, которые удобно использовать даже в холодные зимние дни.

Выбирая тот или иной вариант, надо учитывать, что строительство закрытой беседки обойдется дороже, чем открытой. Расход строительных материалов здесь будет значительно больше, как и трудозатраты на само возведение.

Проекты строительства любого из типов беседок с печью должны учитывать множество составляющих:

  • открытая или закрытая беседка;
  • из каких материалов планируется ее строить;
  • сколько точек огня будет в беседке и где именно они разместятся;
  • в каком месте будет располагаться отверстие для отвода дыма;
  • насколько удобно размещение печи в том или ином месте в плане ее обслуживания;
  • как будет устроена приточная вентиляция (в закрытом павильоне).

В беседках иногда планируется несколько источников огня. В небольших строениях таких бывает не больше двух. В просторных – до пяти. Печи нужно располагать при этом на удалении от электросетей.

Беседка должна быть поставлена в таком месте и печь в ней смонтирована так, чтобы дым не летел в сторону дома. Саму печь проектируют таким образом, чтобы она была экономичной с точки зрения использования топлива и в то же время долго отдавала тепло.

На этапе проектирования также составляются чертежи кровли, фундамента, различных технических узлов. Также прорабатывается устройство электросистемы и схема водопровода.

Для беседок с мангалами и барбекю разрабатывают проекты фундаментов. Часто предполагается использование столбчатого фундамента. Он подойдет для строения небольшой площади. Для самих печей можно предусмотреть плитное основание.

Для кирпичного или каменного строения больше подойдет ленточное. Иногда при строительстве беседок используют винтовые сваи или буронабивной фундамент. Это довольного дорого и требует применения специальной техники. Так что в проекты такой тип основания закладывают редко.

Можно заложить в план формирование монолитного основания в виде плиты. Оно выдержит серьезную нагрузку и одновременно сможет выступить в роли пола. Подойдет такая разновидность фундамента для местности с проблемным грунтом.

Расчеты

Частью этапа планирования является составление необходимых расчетов. Так, при разработке проекта печи или мангала требуется высчитать параметры будущего источника тепла. В том же мангале нужно просчитать высоту конструкции, размеры емкости для дров, параметры дымохода, вентиляции и так далее.

Также нужно тщательно высчитать, в каком количестве потребуются те или иные строительные материалы и по какой цене они могут быть закуплены. Для беседки эконом-класса закладываются одни показатели, для более комфортного строения – совсем другие.

Расходы на строительство печи, фундамент, крышу, пол и стены должны быть определены заранее, чтобы потом не возникало неожиданностей.

Расчеты проводятся и относительно места размещения беседки. По правилам пожарной безопасности садовые строения с печами устанавливают на расстоянии не менее десяти метров от дома и гаража (либо парковки для автомобиля).

Строительство

Строительство беседки с мангалом, барбекю и прочими разновидностями печей выглядит примерно одинаково.

Чтобы своими руками выстроить желанную конструкцию, начинать нужно с подготовки площадки и закладки фундамента. Затем строится печь и дымоход (иногда этот этап лучше доверить специалисту). Делаются опоры и каркас строения, устраивается пол. Потом строение закрывается крышей и следует этап оформления беседки.

Простым вариантом можно назвать строительство конструкции с двускатной крышей, стоящей на опорах. Для ее возведения можно выбрать профильную трубу. Для крыши лучше всего подойдет металлочерепица либо профнастил.

Если для размещения беседки выбран участок, где есть забор из негорючего материала, эту преграду можно использовать в качестве стенки постройки с печью. Благодаря такому подходу строительство выйдет дешевле и пространство на участке будет сэкономлено. В качестве фундамента и пола можно использовать тротуарную плитку.

Какой выбрать мангал или барбекю – дело вкуса. Но в любом случае необходимо будет организовать вытяжку.

Что касается оформления, помимо установки минимального набора мебели, можно предусмотреть здесь раковину и удобную столешницу для готовки.

Если есть желание сделать более основательное сооружение со стационарным мангалом, для начала на очищенном и выравненном участке нужно сделать разметку под фундамент. Для этого используются колышки и веревка, натягиваемая между ними.

Когда бетон устроенного фундамента схватился, можно начинать строительство печи. Сначала делается подставка под нее. Пространство под подставкой можно будет использовать для хранения дров. Кирпичи укладываются рядами согласно схеме. Элементы, выложенные по периметру, и будут основанием. Затем нужно выложить духовку, в которой станут готовить шашлыки. Для этого будет достаточно высоты в семь кирпичей.

После устройства мангала приступают к строительству дымоотвода. Кирпичи для этого выкладывают по кругу. Если внутри дымоход закрыть металлом, ухаживать за ним будет намного проще. Сверху на трубе нужно сделать колпак из металла, который предотвратит попадание в печь осадков.

При устройстве пола нужно предусмотреть изоляционный слой, отделяющий его от земли. Для этого используют рубероид. Если беседка открытая, пол должен укладываться с небольшим уклоном, чтобы в дождливую погоду вода могла стечь за пределы площадки.

Сначала делают нижнюю обвязку из бруса. Его крепят на шпильки. Лаги укладывают через каждые полметра. После этого пол обшивают досками или ориентированно-стружечными плитами.

При строительстве деревянного пола вокруг мангала доски нужно забить металлическим листом или выложить вокруг печи плитку.

Если беседка открытая, достаточно строительства опор. Это брусья, которые устанавливаются на горизонтальную обвязку. Чтобы обеспечить прочность, их укрепляют поперечными балками. В промежутках между стойками располагаются перила.

Большую часть работ по монтажу крыши по возможности лучше сделать, не поднимаясь наверх. Торцы балок стропил нужно подрезать под углом в 45 градусов, с другой стороны нужно вырезать замки и соединить элементы. Готовый каркас устанавливают на опоры строения и прикрепляют болтами. Обшить кровлю проще всего фанерой или досками. Вокруг трубы нужно предусмотреть отверстие. Сам дымоход обкладывают картоном из асбеста.

Покрыть крышу в случае с использованием печи лучше материалами, которые не возгораются. Кроме металлочерепицы или профнастила, удобно использовать поликарбонат.

Красивые примеры для вдохновения

Открытая беседка с печью может выглядеть легко и современно, если сделать крышу из поликарбоната и поставить строение на тротуарную плитку. Зеленая лужайка и клумбы с цветами, высаженными вокруг строения, будут приятным дополнением для создания расслабляющей атмосферы в жаркую летнюю пору.

Беседка из дерева и камня производит весьма внушительное впечатление, особенно в соседстве с водой. Красивая печь, удобная мебель и много свободного пространства – именно то, что нужно для отдыха на природе как в дневное, так и в вечернее время.

Беседка, оснащенная печью, может иметь ограниченные размеры, предназначаясь для небольшой семьи. Под крышей устанавливается обеденный стол, вокруг которого удобно собраться домочадцам. Оригинальное оформление потолка с объемом, заданным деревянными балками, придает необычность конструкции, а за счет большой площадки, выложенной брусчаткой, появляется дополнительное пространство для гостей.

Полуоткрытая беседка с камином станет чудным местом для вечернего отдыха летом. Сочетание дерева и кирпича позволяет сохранить баланс между легкостью и основательностью конструкции. Вопрос защиты от холодного ветра решается с помощью штор. Дополнение в виде вьющихся растений позволяет почувствовать внутри беседки изолированность от внешнего мира, что немаловажно при желании настроиться на спокойный отдых.

Открытая беседка с двускатной крышей интересна конструкцией самой печи и зоной приготовления пищи, решенной в духе углового кухонного гарнитура. Фактурная кладка кирпича придает беседке особую архитектурную ценность. Такая летняя кухня будет удобна и для хозяйки, и для ее гостей.

Открытую беседку с шатровой крышей можно укомплектовать русской мини-печью и грилем, пол отделать цветным камнем и установить здесь обеденную группу с круглым столом и стульями на металлической основе. Получится просторная площадка для отдыха с круговым обзором. Это особенно интересно при наличии богатого ландшафта.

Обзор строительства беседки с барбекю смотрите в видео ниже.

dekoriko.ru

Беседка с печкой и мангалом своими руками

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

setroom.ru

как построить своими руками закрытые зимние и летние варианты эконом-класса, постройки из кирпича и дерева

Посиделки на природе с шашлыком в комфортных условиях – излюбленный способ россиян проводит свободное время, особенно в теплый период. Необходимый для отдыха комфорт будет обеспечен в беседке с мангалом или печью. Возвести такое сооружение по оригинальному проекту можно даже своими силами, сделав его центром внимания на дачном участке.

Особенности и преимущества

Беседки с мангалом, барбекю или печкой имеют свои несомненные плюсы:

  • могут служить летней кухней, совмещенной с местом приема пищи, что удобно и для гостей, и для тех, кто занят готовкой еды;
  • даже в плохую погоду у источника огня тепло и уютно;
  • у владельцев участка есть большой выбор в вариантах строительства беседок, имеющих самые разные формы, отличающихся по степени закрытости или открытости.

Среди негативных сторон построек, оборудованных печами и мангалами, -необходимость пристального внимания к вопросам пожарной безопасности. Если такое сооружение возведено с нарушениями, это может стать причиной пожара, в котором есть риск потерять все имущество на своем земельном участке.

Особенность внешнего облика беседки, как и ее функциональные свойства, определяются не только материалом, из которого она создана, но и типом установленной в постройке печи.

Можно сделать здесь традиционную русскую мини-печь. Она позволяет готовить любые блюда, хотя кладка ее требует определенных навыков.

Для многих привычнее окажется мангал. Он позволяет готовить мясо или рыбу на шампурах. Мангал может быть стационарным и переносным. Небольшие мангалы также обкладывают кирпичом, чтобы ими было удобнее и безопаснее пользоваться.

Еще одна разновидность печи – барбекю. В ней для готовки используется решетка. Существуют и стационарные, и мобильные конструкции. Такую печь можно встроить в стену или разместить посередине беседки.

Также здесь может использоваться гриль. Такое устройство не только подогревается снизу жаром, как в случае с мангалом или барбекю, но и греется сверху благодаря имеющейся крышке.

Любители плова больше оценят казан. Это прямоугольная печь с круглым отверстием наверху. Сбоку в ней есть дверца, позволяющая подкладывать в огонь дрова.

Также в постройке можно установить камин. В первую очередь, это будет источник тепла, но не средство приготовления пищи. Такие печи чаще всего устанавливают в закрытых павильонах, и функциональность их та же самая, что у бытового домашнего камина.

Обзор материалов

Выбор материала для строительства беседки с печью зависит от эстетических предпочтений владельцев земельного надела и их финансовых возможностей.

Наиболее распространенным материалом для садового строения с печью остается дерево. Такая постройка наиболее органично смотрится на фоне любого ландшафта. С финансовой точки зрения использование дерева более выгодно. К тому же для многих владельцев загородной недвижимости не составляет труда самостоятельно возвести из него беседку.

Нужно учитывать, что проектирование построек из дерева с печью требует соблюдения ряда условий, а саму древесину придется обрабатывать особым раствором, чтобы предотвратить возможное возгорание.

Хорошим вариантом для постройки с печью является использование кирпича. Но надо иметь в виду, что такая внушительная беседка будет выглядеть не вполне уместно на участке с минимальной площадью. Зато такое сооружение, если оно грамотно построено, сможет прослужить очень и очень долго, не требуя особого ухода.

Если хозяевам нужна беседка, которая будет использоваться лишь в жаркие летние дни, хорошо взять для строительства металл. Это может быть даже кованая конструкция с ажурными перилами и железными стойками, поддерживающими навес. Выглядеть такое строение будет весьма привлекательно. В то же время на его возведение не уйдет много времени, и постройка не загорится в процессе эксплуатации, особенно если в интерьере будет минимум элементов, способных вспыхнуть.

Также при строительстве можно скомбинировать различные материалы – каркас изготовить из металла, снаружи отделать строение декоративным камнем или брусом, а изнутри вагонкой. В качестве кровельного материала можно использовать черепицу.

Выбор планировки

По своей конструкции беседки бывают открытые, полуоткрытые и закрытые. Открытая беседка представляет собой навес на опорах. Она может быть ограждена перилами. У полуоткрытой беседки предусматривается хотя бы одна стена, у которой и можно разместить стационарную печь. Также полуоткрытая беседка иногда предусматривает остекление. Закрытые конструкции представляют собой домики, которые удобно использовать даже в холодные зимние дни.

Выбирая тот или иной вариант, надо учитывать, что строительство закрытой беседки обойдется дороже, чем открытой. Расход строительных материалов здесь будет значительно больше, как и трудозатраты на само возведение.

Проекты строительства любого из типов беседок с печью должны учитывать множество составляющих:

  • открытая или закрытая беседка;
  • из каких материалов планируется ее строить;
  • сколько точек огня будет в беседке и где именно они разместятся;
  • в каком месте будет располагаться отверстие для отвода дыма;
  • насколько удобно размещение печи в том или ином месте в плане ее обслуживания;
  • как будет устроена приточная вентиляция (в закрытом павильоне).

В беседках иногда планируется несколько источников огня. В небольших строениях таких бывает не больше двух. В просторных – до пяти. Печи нужно располагать при этом на удалении от электросетей.

Беседка должна быть поставлена в таком месте и печь в ней смонтирована так, чтобы дым не летел в сторону дома. Саму печь проектируют таким образом, чтобы она была экономичной с точки зрения использования топлива и в то же время долго отдавала тепло.

На этапе проектирования также составляются чертежи кровли, фундамента, различных технических узлов. Также прорабатывается устройство электросистемы и схема водопровода.

Для беседок с мангалами и барбекю разрабатывают проекты фундаментов. Часто предполагается использование столбчатого фундамента. Он подойдет для строения небольшой площади. Для самих печей можно предусмотреть плитное основание.

Для кирпичного или каменного строения больше подойдет ленточное. Иногда при строительстве беседок используют винтовые сваи или буронабивной фундамент. Это довольного дорого и требует применения специальной техники. Так что в проекты такой тип основания закладывают редко.

Можно заложить в план формирование монолитного основания в виде плиты. Оно выдержит серьезную нагрузку и одновременно сможет выступить в роли пола. Подойдет такая разновидность фундамента для местности с проблемным грунтом.

Расчеты

Частью этапа планирования является составление необходимых расчетов. Так, при разработке проекта печи или мангала требуется высчитать параметры будущего источника тепла. В том же мангале нужно просчитать высоту конструкции, размеры емкости для дров, параметры дымохода, вентиляции и так далее.

Также нужно тщательно высчитать, в каком количестве потребуются те или иные строительные материалы и по какой цене они могут быть закуплены. Для беседки эконом-класса закладываются одни показатели, для более комфортного строения – совсем другие.

Расходы на строительство печи, фундамент, крышу, пол и стены должны быть определены заранее, чтобы потом не возникало неожиданностей.

Расчеты проводятся и относительно места размещения беседки. По правилам пожарной безопасности садовые строения с печами устанавливают на расстоянии не менее десяти метров от дома и гаража (либо парковки для автомобиля).

Строительство

Строительство беседки с мангалом, барбекю и прочими разновидностями печей выглядит примерно одинаково.

Чтобы своими руками выстроить желанную конструкцию, начинать нужно с подготовки площадки и закладки фундамента. Затем строится печь и дымоход (иногда этот этап лучше доверить специалисту). Делаются опоры и каркас строения, устраивается пол. Потом строение закрывается крышей и следует этап оформления беседки.

Простым вариантом можно назвать строительство конструкции с двускатной крышей, стоящей на опорах. Для ее возведения можно выбрать профильную трубу. Для крыши лучше всего подойдет металлочерепица либо профнастил.

Если для размещения беседки выбран участок, где есть забор из негорючего материала, эту преграду можно использовать в качестве стенки постройки с печью. Благодаря такому подходу строительство выйдет дешевле и пространство на участке будет сэкономлено. В качестве фундамента и пола можно использовать тротуарную плитку.

Какой выбрать мангал или барбекю – дело вкуса. Но в любом случае необходимо будет организовать вытяжку.

Что касается оформления, помимо установки минимального набора мебели, можно предусмотреть здесь раковину и удобную столешницу для готовки.

Если есть желание сделать более основательное сооружение со стационарным мангалом, для начала на очищенном и выравненном участке нужно сделать разметку под фундамент. Для этого используются колышки и веревка, натягиваемая между ними.

Когда бетон устроенного фундамента схватился, можно начинать строительство печи. Сначала делается подставка под нее. Пространство под подставкой можно будет использовать для хранения дров. Кирпичи укладываются рядами согласно схеме. Элементы, выложенные по периметру, и будут основанием. Затем нужно выложить духовку, в которой станут готовить шашлыки. Для этого будет достаточно высоты в семь кирпичей.

После устройства мангала приступают к строительству дымоотвода. Кирпичи для этого выкладывают по кругу. Если внутри дымоход закрыть металлом, ухаживать за ним будет намного проще. Сверху на трубе нужно сделать колпак из металла, который предотвратит попадание в печь осадков.

При устройстве пола нужно предусмотреть изоляционный слой, отделяющий его от земли. Для этого используют рубероид. Если беседка открытая, пол должен укладываться с небольшим уклоном, чтобы в дождливую погоду вода могла стечь за пределы площадки.

Сначала делают нижнюю обвязку из бруса. Его крепят на шпильки. Лаги укладывают через каждые полметра. После этого пол обшивают досками или ориентированно-стружечными плитами.

При строительстве деревянного пола вокруг мангала доски нужно забить металлическим листом или выложить вокруг печи плитку.

Если беседка открытая, достаточно строительства опор. Это брусья, которые устанавливаются на горизонтальную обвязку. Чтобы обеспечить прочность, их укрепляют поперечными балками. В промежутках между стойками располагаются перила.

Большую часть работ по монтажу крыши по возможности лучше сделать, не поднимаясь наверх. Торцы балок стропил нужно подрезать под углом в 45 градусов, с другой стороны нужно вырезать замки и соединить элементы. Готовый каркас устанавливают на опоры строения и прикрепляют болтами. Обшить кровлю проще всего фанерой или досками. Вокруг трубы нужно предусмотреть отверстие. Сам дымоход обкладывают картоном из асбеста.

Покрыть крышу в случае с использованием печи лучше материалами, которые не возгораются. Кроме металлочерепицы или профнастила, удобно использовать поликарбонат.

Красивые примеры для вдохновения

Открытая беседка с печью может выглядеть легко и современно, если сделать крышу из поликарбоната и поставить строение на тротуарную плитку. Зеленая лужайка и клумбы с цветами, высаженными вокруг строения, будут приятным дополнением для создания расслабляющей атмосферы в жаркую летнюю пору.

Беседка из дерева и камня производит весьма внушительное впечатление, особенно в соседстве с водой. Красивая печь, удобная мебель и много свободного пространства – именно то, что нужно для отдыха на природе как в дневное, так и в вечернее время.

Беседка, оснащенная печью, может иметь ограниченные размеры, предназначаясь для небольшой семьи. Под крышей устанавливается обеденный стол, вокруг которого удобно собраться домочадцам. Оригинальное оформление потолка с объемом, заданным деревянными балками, придает необычность конструкции, а за счет большой площадки, выложенной брусчаткой, появляется дополнительное пространство для гостей.

Полуоткрытая беседка с камином станет чудным местом для вечернего отдыха летом. Сочетание дерева и кирпича позволяет сохранить баланс между легкостью и основательностью конструкции. Вопрос защиты от холодного ветра решается с помощью штор. Дополнение в виде вьющихся растений позволяет почувствовать внутри беседки изолированность от внешнего мира, что немаловажно при желании настроиться на спокойный отдых.

Открытая беседка с двускатной крышей интересна конструкцией самой печи и зоной приготовления пищи, решенной в духе углового кухонного гарнитура. Фактурная кладка кирпича придает беседке особую архитектурную ценность. Такая летняя кухня будет удобна и для хозяйки, и для ее гостей.

Открытую беседку с шатровой крышей можно укомплектовать русской мини-печью и грилем, пол отделать цветным камнем и установить здесь обеденную группу с круглым столом и стульями на металлической основе. Получится просторная площадка для отдыха с круговым обзором. Это особенно интересно при наличии богатого ландшафта.

Обзор строительства беседки с барбекю смотрите в видео ниже.

dekoriko.ru

схемы и чертежи популярных моделей

Летняя беседка с печью для барбекю несомненно станет местом притяжения всего вашего загородного участка. В том случае, если вы защитите сооружение от ветра: вы сможете принимать в ней гостей с ранней весны до самой поздней осени. Чтобы не бегать из беседки в дом – в них сооружают печи для беседок, на которых не только можно приготовить вкусный шашлык или плов или просто следить за огнем, танцующим в топке.

Печь в беседке — фото

Готовимся к постройке беседки и печки

Вопрос о постройке печи в беседке необходимо продумывать еще на этапе строительства. Солидную кирпичную печь с зоной для барбекю и с варочной поверхностью просто не получится возвести в легкой деревянной беседке – ее основание не выдержит солидного веса устройства.

В легкой беседке можно проставить простой переносной гриль-барбекю или переносную печку, можно даже оборудовать переносной мангал, но капитальная каменная печь станет надежным якорем для встреч ваших друзей.

примерный проект

В том случае, если беседка уже давно построена – а у вас возникло желание возвести капитальную каменную печь – вам придется разобрать часть перекрытия пола и сделать бетонный фундамент.

Кроме того, необходимо заготовить следующие строительные материалы:

  • Жаропрочный кирпич. Он обычно красного цвета и не имеет пустот.
  • Глиняный или цементно-песчаный раствор для кладки кирпичных рядов.
  • Раскроенные листы металла для устройства дымохода и вытяжки. Можно приобрести и готовую дымовую трубу с оголовком, защищающим ее от атмосферных осадков. Листовой металл также можно использовать для создания поддона для угля.
  • Вокруг печи необходимо создать жаропрочное покрытие, поэтому заготовьте керамогранит или прочную напольную плитку.
  • При устройстве разделочного стола заготовьте столешницу согласно проекта печи.
  • Для соединения частей устройства между собой потребуется также герметик двух видов. Жаропочным герметизируют соединение вытяжки и трубы, а водостойким силиконовым – места примыкания столешницы к кирпичной кладке.

Кладем фундамент для печи

Геометрические размеры фундаментного основания будут зависеть от размера основания печи. Края фундамента должны выходить за основание печки примерно на 15 сантиметров.

фундамент-плита

Для печи мы будем заливать фундамент в виде монолитной плиты. Для этого мы проведем следующие операции:

  1. Копаем котлован под фундамент. Его глубина должна составлять 30 сантиметров.
  2. На дно фундамента укладываем подушку из песка и гравия, которая должна тщательно утрамбоваться.
  3. На подушку можно залить тонкий слой бетонного раствора, чтобы зафиксировать ее.
  4. По периметру котлована строим опалубку для фундамента. Используем прочные доски или щиты ДСП. Контролируем геометрию опалубки при помощи строительного уровня.
  5. Внутри опалубки сооружается армирующий каркас из металлической арматуры, связанной между собой проволокой.
  6. Заливаем в подготовленное ложе бетонный раствор. Учтите, что металлическая арматура не должна выступать за поверхность получившейся бетонной отливки.
  7. Готовые бетонный раствор созревает примерно три недели. При жаркой погоде в ходе созревания его проливают водой.

Кладем кирпичную печь

Толщина стенки печи для беседки должна составлять половину кирпича. Кладка кирпичный стенок печи ведется следующим способом:

За пределами фундамента втыкаем в землю арматуру и натягиваем шнуры по периметру будущей печки. Для того, чтобы выверить прямые углы – натягиваем шнуры и по диагонали – они должны быть равны. При разметке периметра печи несколько сдвигаем его назад, так, чтобы перед передней стенкой образовалось пространство для устройства угольницы.

Схема фундамента

Начинаем выкладывать первый ряд кирпича. Очень тщательно выравниваем наружные границы будущей печи.

Для соединения кирпичей используем раствор, который можно приготовить следующими способами:

  • Смешиваем цемент, песок и красную глину в соотношении 1 к 3 к 2, или,
  • Смешиваем керамогранитный клей, песок и цемент в соотношении 2 к 7 к 5.

Для того, чтобы глина достаточно размокла для смешивания раствора – ее необходимо заранее замочить в воде и выдержать около двух дней. Замоченная глина тщательно перемешивается, из нее убираются посторонние включения. После этого глина смешивается с просеянным строительным песком, а после этого – с портландцементом.

Раствор на основе клея для керамогранита готовится по стандартной технологии.

Растворы для кладки любого типа должны иметь консистенцию, исключающую как прилипание к мастеркам, так и растекание по поверхности кирпичной кладки. Излишняя клейкость устраняется добавлением песка, и чрезмерная текучесть – добавлением строительного песка. Полученный раствор должен съезжать с мастерка при наклоне его на 45 градусов.

Первые ряды кирпичной кладки для печи ведут, формируя конструкцию в виде буквы «Ш». В нашем проекте половина кладки будет использоваться для возведения собственно печи, а на второй части будет расположен разделочно-сервировочный столик.

Укладка кирпича

При укладке второго и последующего рядов кирпича каждый из них проверяется на горизонтальность при помощи строительного уровня. Кирпичи пристукиваются по месту кладки рукояткой мастерка. При необходимости раствор под ними убирается или добавляется. Не забывайте наносить фиксирующий раствор и на боковые торцы кирпичей для скрепления по вертикали.

Начиная со строго ряда в его начало укладывается половина кирпича. Таким образом, вертикальные соединительные швы будут находиться не над друг другом, а со сдвигом на полкирпича, что придаст дополнительную прочность конструкции. Разрезают кирпич при помощи углофшлифовальной машины. Она дает ровный срез. Профессионалы-каменщики раскалывают кирпич точным и резким ударом.

Установка опоры под столешницу

По мере повышения рядов, в зависимости от проекта создаются выступы для монтажа колосниковых решеток, поддона и решетки барбекю. В нашем проекте такими рядами будут шестой, десятый и четырнадцатый. Впрочем, в каком месте и какого размера создавать выступы – определять вам, согласно вашему проекту. При стандартной высоте кирпича пятнадцатый ряд будет служить основанием для разделочного стола.

Половину конструкции печи, предназначенную для барбекю продолжают дальше, но не слишком высоко, так как в таком случае может уменьшиться тяга в зоне растопки. Свод печи формируют, выкладывая кирпичи с уступом, постепенно сдвигая их в центр конструкции. Также для формирования свода между рядами кирпичей вмуровывают металлические уголки. Заднюю стенку печи нужно оставить вертикальной – она будет переходить непосредственно в дымовую печь.

Зона барбекю

Переднюю часть печи можно оформит в виде арки. Для этого из дерева выкладывается шаблон, который закрепляется между стенками. На него укладываются кирпичи, соединяемые раствором. Верхний центральный кирпич будет служить своеобразным замком. После схватывания раствора деревянный шаблон убирается.

Схема постройки арки из кирпича

Оформляем разделочный стол

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой. На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Печь для беседки, обучающее видео

kamin-expert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
