Пеллетная горелка

В связи с выбором наилучшего способа отопления помещений, многие начинают искать информацию о том, как сделать пеллетную горелку. Это довольно сложный механизм, изготовление которого требует хороших технических навыков, а также теоретических знаний. Пеллетные горелки продаются в комплекте с некоторыми твердотопливными котлами, но их стоимость зачастую очень высока.

Зачем нужна горелка

Пеллеты только начинают покорять отечественный рынок, но те, кто уже успел воспользоваться таким видом топлива хорошего качества останавливаются именно на нем. Но возникает вопрос, если это по большому счету обычные дрова, которые можно загрузить в топку, то нужно ли заморачиваться с дополнительными механизмами. Мнение имеет право на существование, но если поступить именно так, то сгорание материала составит 80, а то и 40%. Все остальное будет идти в утилизацию. КПД при этом получается минимальным. Горелка позволяет повысить сгорание материала до 98%. Не рекомендуется использовать пеллеты в пиролизных котлах, т. к. пеллеты могут нанести вред, который потребует обслуживания котла.

Температура в горелке при сгорании пеллет может достигать тысячи градусов по Цельсию. Именно поэтому возникает вопрос о том, можно ли поставить пеллетную горелку в свой твердотопливный котел. Если при сборке хорошо понимать принцип работы пеллетной горелки и следовать четким инструкциям, то она может стать хорошим дополнением к основному виду топлива.

Использование пеллет

В местностях, где нет централизованного подвода газа, пеллеты являются максимально эффективным и сравнительно недорогим топливом. При сгорании 1 кг пеллет выделяется тепловая энергия, которая равна той, что будет произведена после сгорания половины литра дизельного топлива. Общая отдаваемая мощность 5 кВт/ч. Для обогрева одноэтажного дома в местности, где зимы не слишком суровые будет уходить примерно 50 кг пеллет в сутки. Преимущество состоит в том, что засыпать их можно раз в несколько суток в зависимости от модели котла. Пеллеты помещаются в специальный бункер, из которого автоматически подаются в горелку. Обслуживать самодельную пеллетную горелку придется два раза в неделю.

Одним из недостатков использования пеллет и пеллетных горелок является возможность обратной тяги. В этом случае огонь может вырываться в бункер. Последствия такого процесса будут не самые приятные, ведь это будет хороший пожар. Вторым нюансом, которые требует особого внимания в отношении пеллетной горелки – количество и интенсивность подачи воздуха. Пеллеты довольно легкие, поэтому излишний поток может их попросту сдуть с устройства, и они останутся несгоревшими. При меньшей подаче воздуха пеллеты также не сгорают полностью, что приводит к необходимости чистки горелки. Чтобы весь процесс горения пеллет был правильным, он должен иметь определенную последовательность.

Для розжига необходимо применять специальную зажигалку, которая представляет собой керамический стержень. Она не воздействует прямым огнем на пеллеты, а разогревается до температуры свыше тысячи градусов. Такой подход необходим, чтобы при розжиге пеллет, пламя не ушло в бункер с топливом. Следующим шагом подается требуемое количество воздуха, которое необходимо для того, чтобы факел горения был ровным и стабильным. Далее идет выход на рабочий режим. Это происходит за счет большего количества воздуха, который подается в пеллетную горелку. При этом важным фактором является огонь без дыма. Остановка происходит за счет полного прекращения подачи воздуха в пеллетную горелку.

Виды горелок

Пеллетные горелки имеют несколько видов. Их обзор позволит определиться с тем, какая лучше всего подходит для определенных условий. В большинстве случаев для функционирования пеллетной горелки требуется электричество, которое приводит в действие механизмы подачи пеллет. Можно ли что-то сделать, если оно часто пропадает?

С принудительным забором

Такие пеллетные горелки считаются одними из самых лучших в плане пожаробезопасности, они используются, например, в котлах Теплодар. Но за горелку с таким механизмом придется отдать немалую сумму, которая легко достигает 3 тыс. долларов США. В горелках с принудительным забором есть несколько механизмов, благодаря которым происходит подача пеллет. Один из них подразумевает задействование пневматической системы, а второй – шнека. Безопасность обеспечивается за счет того, что канал, по которому перемещаются пеллеты идет снизу вверх. Огонь, как известно, двигается в обратном направлении, поэтому его спуск в бункер маловероятен. Пневматическая система для пеллетной горелки имеет максимальную безопасность. Это так, ведь пеллеты подаются порциями и не остаются в трубе, по которой движутся. Для горелок с пневматической системой подачи можно устанавливать большие бункеры, которые загружаются не чаще раза в месяц.

Шнековые подающие механизмы для пеллетных горелок, например, Теплодар состоят из двух основных узлов. Одним из них является шнек, который производит забор пеллет из бункера. Он ссыпает материал в другой приемник, из которого еще один шнек поднимает пеллеты уже непосредственно в горелку. В этом случае попадание огня от горелки к массе еще остается. Это связано с тем, что пеллеты находятся по всей протяженности шнека. Чтобы дополнительно обезопасить механизм, инженеры делают узел, который подходит к горелке из материала, который плавится и самозатухает. Он выступает в роли предохранителя, чтобы отсечь путь огню.

Обратите внимание! В некоторых случаях в системах с принудительной подачей бункеры устанавливают на котел. Такое решение становится рациональным, с точки зрения экономии пространства, но уже не таким пожаробезопасным.

Одним из недостатков пеллетных механизмов с принудительной подачей, таких как Телподар, является их зависимость от наличия электрической энергии. Если она пропадет, то подача пеллет прекратиться, и система отопления может выйти из строя. Питать приходится два электродвигателя. Если с перепадами питания в вашей местности нет проблем, тогда можно приобретать дополнительный наддув воздуха. Он позволяет увеличить эффективность при сгорании пеллет, а соответственно повысить КПД всей системы. Большее распространение получают механизмы с ретортой. Огненная чаша показала свою проблемность при сбоях. При этом происходил засор самой чаши и требовалась частая чистка. В ретортных горелках сгорание пеллет и пиролизного газа происходит в самой горелке.

Обратите внимание! Максимально автоматизировать процесс с выбором температуры и количеством подачи пеллет поможет контроллер пеллетной горелки. Он собирает данные с датчиков и подает необходимые команды механизмам.

Гравитационная

Гравитационное устройство подачи пеллетного механизма значительно проще в обращении. Также такой прибор способен функционировать без электричества. Суть заключается в том, что пеллеты ссыпаются под собственным весом. Отечественными производителями таких горелок являются Пеллетрон и Бегемот. Запустить изделие от Пеллетрона и Бегемота можно простой регулировкой заслонки подачи и регулятором тяги на дымоходе. Но недостатками горелок от Бегемота и Пеллетрона является большая вероятность возгорания пеллет, которые находятся в бункере. Это связано с тем, что сам бункер закреплен на отверстии, через которое осуществляется подача пеллет в горелку. КПД у таких пеллетных изделий меньше, чем у тех, что имеют принудительную подачу.

Чтобы решить вопрос пожароопасности, производители стараются ставить на такие пеллетные приборы специальные термические заслонки. Если пламя вырывается из очага и движется в сторону бункера с пеллетами, тогда от нагрева срабатывает специальный шлюз, который просто перекрывает коридор движения. Другим интересным методом защиты является двойной колосник. Он представляет собой несложный механизм. Верхняя его часть подходит к бункеру и берет требуемое количество пеллет. После этого она смещается в зону горения с пеллетами. Вторая часть в этот момент сбрасывает золу в приемник, откуда ее можно чистить.

Обратите внимание! Двойной колосник также нуждается в наличии огневого шлюза. Связано это с возможностью заклинивания механизма и проскакивания огня к пеллетам в бункере.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет. Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м², тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм.

Обратите внимание! Расход механизма пеллетной горелки, которая приведена на чертеже составляет около 3 килограмм пеллет в час.

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м² одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Совет! Чтобы упростить себе задачу по розжигу пеллетной горелки, можно установить небольшой вентилятор, который питается от 12 вольт, например, подойдет большой компьютерный кулер.

Заключение

Пеллетные горелки и само топливо еще находятся на стадии развития. А это означает, что умельцы, которые любят конструировать могут внести в их развитие большой вклад. Простейшими в использовании оказываются приборы на пеллетах, в которых камера сгорания выполнена из керамики. Они очень просто обслуживаются и минимально засоряются. Некоторые мастера нашли способ повторения процесса, который ранее был доступен только в промышленных масштабах. Такие камеры изготавливают методом литья. Это наталкивает на мысль, что и другие сложные механизмы можно повторить самостоятельно

Пеллетная горелка сделать самому своими руками: изготовление

В последнее время потребители считают оправданным приобретение всевозможных отопительных приборов, которые способны функционировать на альтернативном виде топлива. Таким образом, популярность приобретает пеллетная горелка, своими руками ее можно изготовить довольно просто. Такая конструкция может быть установлена без особого труда, а при эксплуатации она проявляет свои положительные характеристики. В особенности такой подход актуален в том месте, где нет газопровода, а электричество оказывается довольно дорогим ресурсом. В качестве основного минуса такого котла выступает довольно внушительная стоимость, что верно для заводских моделей. Именно поэтому мастера рекомендуют изготовить такое отопительное устройство самостоятельно. Если есть необходимость, то взамен упомянутого топлива можно использовать каменный уголь, дрова и иные растительные отходы. Если будет изготавливаться пеллетная горелка своими руками, то важно рассмотреть и ее дополнительные преимущества.

Положительные особенности

Описываемое оборудование имеет автоматическую систему зажигания, а также является пожаробезопасным. Потребитель будет иметь возможность снизить расходы за счет незначительной стоимости пеллет. Помимо прочего, на обслуживание не потребуется тратить дополнительных средств. Вы можете рассчитывать на высокий коэффициент полезного действия, а период эксплуатации подобного оборудования составляет 20 лет, что будет зависеть от правильности изготовления и эксплуатационных особенностей. Устройство не зависит от центральных источников отопления и тарифов на такие услуги.

Изготовление пеллетного котла

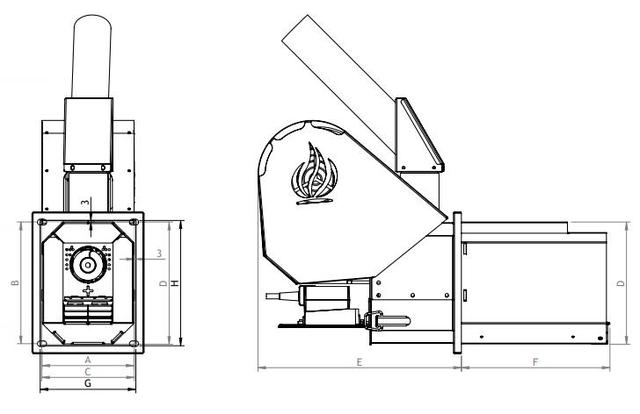

Если пеллетная горелка своими руками, чертежи которой представлены в статье, будет изготавливаться самостоятельно, то на первый взгляд такая конструкция может показаться излишне сложной. Однако если есть желание, то все работы можно выполнить самостоятельно. Для этого понадобится подобрать инструменты и материалы, а также купить дополнительные комплектующие.

Подготовительные работы

Пеллетная горелка своими руками не может быть изготовлена без основной одноименной составляющей, которую рекомендуется приобрести в магазине. Это обусловлено тем, что сама горелка имеет довольно сложную конструкцию, и изготовить ее самостоятельно хоть и есть возможность, но подобные манипуляции являются сложными в реализации. Горелка — это элемент, где происходит поджиг топлива, однако с помощью нее осуществляется еще и регулировка интенсивности пламени. Помимо прочего, в конструкции будут датчики и программаторы, которые позволяют добиться более экономичного расхода топлива. С помощью данных элементов удастся достичь комфортной температуры внутри помещения. Пеллетная горелка должна иметь корпус, который рекомендуется расположить горизонтально. Это позволит наиболее эффективно использовать тепло, извлекаемое от сгорания топлива. В роли материала для формирования корпуса может выступить листовая сталь, однако специалисты иногда советуют использовать чугун или кирпич. Вы можете отдать предпочтение тому материалу, который, по вашему мнению, способен дольше сохранять тепло. Корпус должен обеспечивать качественную передачу тепла следующему элементу устройства, то есть теплообменнику.

Технология работ

Если будет изготавливаться пеллетная горелка своими руками, чертежи которой представлены в статье, то в выгружную горловину емкости нужно установить входящий патрубок, который относится к шнеку. После на его другую часть укрепляется пластиковая труба, по которой идут гранулы горелки. Когда поступает сигнал, двигатель запускается и продолжает работу до тех пор, пока камера сгорания не наполнится нужным количеством тепла.

Особенности проведения работ

Устройство пеллетной горелки предполагает наличие ровного мощного факела, который необходим для нагрева водяной рубашки. Интенсивность пламени можно будет регулировать. Для обеспечения подачи шелухи и гранул следует применить шнековый конвейер, тогда как топливо в него станет поступать из загрузочного бункера. Объем последнего должен определяться тем, насколько длительной будет работа устройства. Важно снабдить конструкцию вентилятором, который станет нагнетать воздух в область сжигания. Чертежи пеллетной горелки вами могут быть изготовлены самостоятельно. При этом важно учесть предполагаемые размеры. Например, камера сгорания может обладать как круглым, так и прямоугольным сечением. Первый вариант встречается несколько чаще, так как изготовление в этом случае является более простым. В круглой камере устанавливается плоский поддон для топлива, тогда как сама камера фиксируется к фланцевой плите. Последняя должна прилегать к фронтальной плоскости устройства снаружи.

Пеллетная горелка своими руками — Котлы

Всем привет.
В этом году озадачился построением уже более продвинутой горелки с авторозжигом и механической очисткой.

Знакомство с пеллетной темой случилось пару лет назад, немного информации есть тут https://krainamaystriv.com/threads/18543/
Сейчас основная задача стояла реализовать авторозжиг, точнее придумать как обойтись малыми затратами на сам ТЭН, т.к. готовый стоит в пределах 500 гривен и естественно без проблемная и быстрая замена в случае поломки . Решение пришло случайно и не особо дорого, 15 гривен на рынке.
Вторая задача это реализация механической очистки. Тут пришлось попотеть, вроде получилось.
Задача номер 3 тоже реализована, это контроллер управления. Эта часть заняла больше всего времени. Я абсолютный лузер в написании программ на С, по этому пришлось повозиться.
У меня была чья-то программа управления, но пришлось ее переделывать под свои нужды.
Недавно провел полевые испытание железа горелки на максимальную мощность, получилось где-то 15 кВт, из необходимых мне 5-7 кВт. Замеры проводились исходя из расхода гранулы на 1 минуту времени, теплотворность взял 4 кВт/кг.

Вот видео

На видео на горелке из электрообвязки присутствует только ТЭН розжига и вентилятор (тоже самопал), отсутствует так-же мотор-редуктор очистки. Блок управления и бункер с предыдущей горелки.
Конструкция получилась конечно немного великовата, но зато вся изготовлена из валяющегося под абрикосой металлолома.

Если кому интересно есть обзор конструкции моей предыдущей горелки

и ее розжиг ,, своими руками,,

Пеллетный котел своими руками чертежи и принцип работы. Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Самодельная пеллетная горелка чертежи. Почему именно пеллеты

Для тех регионов, где газ не провиден, такое биотопливо является спасением. Оно весьма эффективно и имеет приемлемую стоимость. Для сравнения: сгоревшие 1 кг пеллет выделяют тепловую энергию, равную 0,5 л дизельного топлива. Они способны выдавать 5 кВт/ч. Чтобы обогреть одноэтажный дом в территории с умеренными зимами, нужно 50 кг пеллет в день. Плюс топлива в том, что его можно засыпать один раз на несколько дней. Все зависит от модели котла. Пеллеты загружают в бункер, а дальше они подаются в саму горелку. Пеллетная горелка, сделанная своими руками, нуждается в обслуживании два раза на 7 дней.

Если говорить о недостатках этого твердого топлива и горелок, то это вероятность обратной тяги. В таком случае огонь вырвется в бункер. Как результат – пожар в доме. Второй момент касается количества и интенсивности подачи воздуха. Пеллеты имеют небольшой вес, а значит, что воздушный поток иногда сдувает их с устройства. Тогда они не сгорят. А когда подача воздуха небольшая, топливо сгорает не целиком

Дабы горелка и печь функционировала правильно, важно придерживаться последовательности.

Разжигать топливо нужно зажигалкой из керамического стержня. Она не просто подает прямой огонь на сырье, а нагревается более 1 тыс. градусов. Это делается для того, чтобы во время розжига пламя не уходило в бункер с другими паллетами. Дальше внутрь подается воздух, дабы факел горения оставался стабильным и ровным. После этого происходит выход на рабочий режим, так как внутрь подается большое количество воздуха. Остановить процесс можно прекращением подачи воздуха в горелку.

Автоматика для пеллетного котла своими руками. Создание пеллетного котла своими руками

Выбирая источник тепла для своего дома, стоит обратить внимание на пеллетный котел. Уникальная конструкция позволяет обогревать дом в автоматическом режиме. Устройство работает на пеллетах – одном из гранулированных видов древесного топлива, состоящих из смеси торфа, остатков древесины, коры и иных отходов. При желании его всегда можно изготовить самостоятельно.

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

пожаробезопасность;
автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
низкие эксплуатационные расходы;
высокий КПД;
длительный период эксплуатации;
возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
возможные сложности с закупкой топлива;
высокая стоимость.

Устройство

Котел, работающий на гранулах, состоит из горелки, бункера и шнекового механизма, используемого для подачи топлива.

Горелка

Может иметь различное конструктивное исполнение, обуславливающее ее технические характеристики и принцип работы.

Объемная устанавливается прямо в топку устройства. Бывает стальной или чугунной. Допускается ручной (с помощью спичек) и автоматический розжиг. В последнем случае предусматривается специальный электрический вентилятор.

Факельная отличается малой мощностью. Имеет компактные размеры.

Шнековый механизм

Механизм работает от электродвигателя. Имеет шнек длиной до двух метров. Геометрические параметры в указанных пределах позволяют избежать необходимости вычищения опилок, которые часто скапливаются в месте подачи пеллет.

Может быть оснащен специальным датчиком, контролирующим степень нагрева кожуха шнека. При перегреве подача топлива прекращается из-за срабатывания автомата.

Бункер

Конструктивные особенности бункера оказывают непосредственное влияние на продолжительность работы в автономном режиме. Для более длительной работы часто устанавливают дополнительный шнек.
Иногда в качестве бункера выступает упаковка пеллет, закрепляемая при помощи специальных штативов.

Такая система не только позволяет обеспечить своевременную подачу топлива, но позволяет решить проблему его хранения.

Принцип работы

Подача топлива в камеру сгорания осуществляется по транспортировочному шнеку из специальной емкости, предназначенной для хранения пеллет. Устройство не имеет прямого источника для обеспечения естественной тяги, поэтому в нем предусмотрена горелка. Благодаря наличию специального вентилятора она нагнетает воздух и поджигает топливо в тот момент, когда включается устройство.

Тепловая энергия передается к теплоносителю через теплообменник. Отвод дымовых газов осуществляется через дымоходную трубу. Благодаря наличию в пеллетах незначительного количества минеральных элементов образуется небольшое количество золы.

Через решетку колосника зола удаляется в специальную камеру зольника. Как только гранулы в камере сгорания прогорают, температура падает. Это фиксирует специальный датчик. После этого с помощью шнека пеллеты автоматически подаются из загрузочного бака в камеру сгорания.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Пеллетная горелка для твердотопливного котла своими руками. О преимуществах пеллетных котлов

Пеллетный котел является разновидностью твердотопливного котла, который имеет механизм автоподачи топлива, для непрерывной работы агрегата. Как правило, камера сгорания в таком устройстве относительно небольшого размера, так как основной теплосъем осуществляется в хорошо развитой многоходовой части котла. Котел оборудуется специальной пеллетной горелкой объемного типа, за счет которой обеспечивается более высокий коэффициент полезного действия (КПД) при сгорании гранул, по сравнению с иными видами подобных горелок, работающих на твердых, жидких или газообразных видах топлива.

Подача топлива осуществляется из бункера в автоматическом режиме, благодаря чему котел может работать без привлечения человеческих усилий длительное время. Например, если бункер загружен в полном объеме, то этого хватит на 5–7 суток бесперебойной работы котла.

Среди преимуществ пеллетных котлов стоит отметить следующее:

Простая схема

При необходимости в качестве топлива можно использовать не только пеллеты, но и дрова или каменный уголь, а также другие растительные отходы.
Наличие автоматической системы зажигания горелки.
Пожаробезопасность устройства.
Снижение расходов, что обуславливается низкой стоимостью пеллет, отсутствием затрат на обслуживание.
Высокий КПД отопительного устройства.
Период эксплуатации такого котла в среднем составляет 20 лет.
Независимость от централизованных источников топлива и тарифов на подобные услуги.

Видео пеллетный котел своими руками 7ч

Печь на пеллетах своими руками — пеллеты для топки печей

Вопрос отопления в доме всегда стоял довольно остро. Поиск лучших вариантов не прекращается до сих пор. Одни выбирают твердотопливное отопление, другие же останавливаются на газу. Один из неплохих вариантов – пеллетная горелка.

В этой статье мы рассмотрим, что представляет собой эта конструкция, каков принцип ее работы, особенности, преимущества и недостатки. Хоть механизм печи довольно сложный, мы рассмотрим технологию его изготовления, так как печь является дорогостоящей.

Зачем использовать пеллетную горелку

Пелетты – это материал для топки. Речь не идет об обычных поддонах для транспортировки. Пеллеты для горелки представляют собой прессованную древесину в виде небольших цилиндров. Их диаметр доходит до 25 мм. Они успешно ворвались на рынок и не перестают покорять его. Люди, использовавшие подобное топливо, отмечают его высокое качество и используют только его.

Однако, если пеллеты – это та же древесина, которая загружается в топку, зачем тратить средства и усилия на создание дополнительного механизма? Хоть это логично, но в таком случае твердотопливный материал будет сгорать на 80 и даже на 40%. Остатки попросту утилизируются. Как результат, КПД такой печи снижается в разы. Если использовать горелку, то сгорание материала будет составлять 98%. Разница весомая.

Обратите внимание! Пеллеты не подходят для пиролизных котлов. В ходе эксплуатации они наносят ему вред, и обслуживать оборудование приходится чаще.

Важно и то, что температура внутри горелки по мере сгорания пеллет достигает 1 тыс. градусов по Цельсию! Вот почему стоит задуматься, можно ли ставить горелку на пеллетах для своего котла. Это вполне рационально, если понимать принцип работы пеллетной горелки во время сборки, а также следовать инструкции. Тогда горелка станет прекрасным дополнением для котла, улучшая его КПД. На видео изображена пеллетная горелка и принцип ее работы.

Главная задача горелочного устройства – организовать мощный факел, который будет нагревать котел. Пелетная горелка используется для того же и состоит из небольшой камеры сгорания в виде аэродинамической трубы. В нее из бункера подаются пеллеты. Под воздействием потока воздуха образуется направленное пламя. Камера сгорания делается прямоугольной или круглой. Наружная часть состоит из шнекового конвейера. Топливо из бункера подается по входному патрубку. Следующий незаменимый элемент – вентилятор. Он будет подавать воздух в нижнюю часть камеры.

Принцип работы в следующем: пеллеты попадают в камеру, где они поджигаются. Включается вентилятор, подавая минимальное количество воздуха. Когда пламя разгорается, вентилятор крутится быстрее, нагнетая больше воздуха. В итоге получается ровный и мощный факел. Заводские горелочные устройства полностью автоматизированы. Контроллер пеллетной горелки позволяет регулировать подачу пеллет, воздуха и т. д.

Подготовительные работы

Перед тем, как приступить к самостоятельному изготовлению отопительного оборудования, требуется определиться с площадью обогрева, что позволит максимально точно выполнить расчёт требуемой мощности котла.

Основополагающими факторами, которые обязательно должны учитываться при расчёте, являются:

среднегодовые температурные режимы в регионе;
площадь отапливаемого помещения и высота потолка;
количество дверей и окон;
материал стен, пола и потолка.

В соответствии со справочной литературой необходимо выполнить определение коэффициентов сопротивления тепловой передачи материалов, а затем выполнить стандартные расчёты тепловых потерь. Мощность отопительного котла обязательно должна быть выше тепловых потерь примерно 10-15%.

При необходимости самостоятельно вычислить оптимальные показатели мощности для отопительного оборудования можно воспользоваться специальным калькулятором. В этом случае погрешность выполненных расчётов будет минимальной.

Котлы на пеллетах считаются экологичными, так как топливо используется вторичное. Пеллетные котлы – отзывы покупателей об использовании читайте на нашем сайте.

Инструкцию по изготовлению газовой горелки для пайки смотрите тут.

Дизельная горелка по своей эффективности не уступает твердотопливному агрегату. Советы по изготовлению горелки представлены далее.

Почему именно пеллеты

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Видео — Принцип работы пеллетного котла

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

Какие бывают пеллетные горелки

Изделия делятся на несколько разновидностей. Рассмотрев их, мы можем выбрать вариант, который подходит лучше всего для разных условий. Например, чтобы пеллетная горелка функционировала, нужно электричество, приводящие механизм в действие. А как быть, когда электричество в местности часто пропадает? Это мы и узнаем, рассмотрев такие виды горелок:

пеллетная горелка с принудительным забором;
гравитационная пеллетная горелка.

Положительные особенности

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу вверх (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются.

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.

Гравитационные пеллетные горелки

В обращении такие конструкции проще. Большим их преимуществам является работоспособность даже без электропитания. Принцип работы прибора заключается в ссыпании паллетов в топку под своим весом. Пеллетная горелка бегемот и пеллетная горелка пеллетрон – яркие представители гравитационных изделий. Привести их в работу можно регулируя заслонку подачи и регулятор тяги на дымоходе. Минус конструкций – пеллеты в бункере могут воспламениться.

Для решения вопроса пожароопасности, изготовители устанавливают на горелки подобного типа термические заслонки. При вырывании пламени из очага и его движении к бункеру, в ход вступает особый шлюз. Он активируется нагревом. Шлюз служит барьером для огня. Еще один вариант защиты – двойной колосник. Это несложный механизм, состоящий из двух частей. Верхняя подходит к пеллетам и забирает их определенное количество. Дальше часть смещается к пламени. Вторая же часть начинает сбрасывать золу в приемник.

Совет! Для двойного колосника тоже рекомендуется устанавливать огневой шлюз. Механизм может заклинить, а огонь проникнет к загруженным в бункер пеллетам.

Делаем горелку своими руками

А как сделать пеллетную горелку? Камера сгорания делается из стальной трубы. Толщина стенок – 4 мм не меньше. Сталь жаропрочная и выдержит большую температуру. Прикрепление к корпусу котельной установки выполняется посредством фланцевой пластинки. Для изготовления потребуется сталь 3 мм. Конвейер для подачи пеллет лучше купить или использовать шнек.

Чтобы вращать механизм, нужны подшипники, низкооборотный двигатель (электрический) и редуктор. Вентилятор для подачи воздуха можно купить в магазине. Он закрепляется на пластике, в которой уже подготовлено место. Пластину делают на основе чертежа. Конфигурация зависит от самой дверки котла. Чертеж горелки можно увидеть на этом фото.

Обязательный шаг – отрегулировать количество поступающих пеллет и воздуха. Без этого устройство будет работать нестабильно или же постоянно на полной мощности. Чтобы менять интенсивность работы вентилятора и шнека можно установить ручной регулятор. В таком случае придется постоянно смотреть и настраивать горелку, с учетом температуры теплоносителя и воздуха.

Важно, чтобы при различных процессах работы, топливо и воздух были правильно подобраны. Только тогда факел будет ровным и устойчивым. Для этого не обойтись без автоматизированного устройства. Понадобится блок управления. Контроллер для горелки обладает свободными управляющими контактами, к которым и присоединяется электродвигатель от шнека и вентилятора.

Для автоматизации розжига пеллет и контролирования пламени, не обойтись без фотодатчика и электрического элемента накаливания. Фотодатчик следит за появлением устойчивого пламени и оповещает контроллер. Он вырубит элемент накаливания. А вот элемент накаливания нужен для поджига пеллет. Подающий патрубок оборудуется датчиком заполнения. Он прекращает подачу пеллет, когда шнек и верхний патрубок заполнен.

Как сделать пеллетную горелку своими руками — Гамма ремонта

Кроме дров и угля есть остальные виды твёрдого топлива, доступные многим владельцам дома. Это деревянные гранулы, опилки, шелуха семечек, отходы обработки зерновых.

Из-за их сыпучей структуры сжигать такое горючее традиционным способом некомфортно и не эффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел особое горелочное приспособление. Последние встречаются в продаже, однако они приспособленые для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, понадобится добавочное приспособление, одно из решений — пеллетная горелка, сделанная собственными руками.

Пеллетная горелка собственными руками

Строение изделия и назначение его компонентов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагревания водяной сорочки котла, интенсивность которого можно настраивать. В данном отношении конструкция пеллетной горелки преследует ту же цель и собой представляет маленькую топку в виде аэродинамической трубы, в которую подается горючее и нагнетается воздух. Для подачи гранул или шелухи применяется шнековый конвейер, а горючее в него проникает из бункера для загрузки.

Объем последнего определяет продолжительность работы установки. Воздух в территорию сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Топка бывает как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она легче в изготовлении. Если рассмотреть чертежи конструкции

пеллетной горелки, то в камере в форме круга нужно установить плоский поддон для горящего топлива, а она сама закреплена к фланцевой плите, которая примыкает к фронтальной плоскости котла с наружной стороны. Внешняя часть устройства состоит из шнекового конвейера с верхним входным отрезком трубы, через который в середину проникает горючее из бункера. Второй компонент – это вентилятор, установленый под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твёрдого топлива после сгорания создают слишком мало отходов в виде летучего пепла, благодаря этому приспособление пеллетной горелки учитывает ее самоочищение от воздушного потока, подаваемого нагнетателем.

В результате весь пепел собирается в зольнике, который необходимо очищать не больше 1 раза на протяжении недели.

Описание рабочих режимов

Сам рабочий принцип пеллетной горелки состоит в следующем: часть топлива проникает в камеру, оно поджигается и включается самая маленькая подача воздуха. По мере того как горючее разгорается и камера нагревается, воздух нагнетается больше. В результате появляется стабильный ровный факел пламени, греющий теплообменный аппарат с водой. В фабричных горелочных устройствах процесс автоматизирован полноценно, розжиг снабжается электрическим элементом накаливания, его работу контролирует фотодатчик. Кол-во воздуха и прессованных топливных гранул, подаваемых в камеру, изменяет электронный блок, получая сигналы от термопреобразователей и давления. Разобраться в работе устройства поможет схема

пеллетной горелки.

Горючее в виде деревянных гранул или шелухи семечек подается в шнек для пеллетной горелки всевозможными вариантами:

Обычный метод – это подача прессованных топливных гранул из отдельно стоящего бункера больших размеров, чтобы его вместительности хватало не меньше чем на 7 дней работы котла, который раз на протяжении недели необходимо очищать. Из бункера горючее передвигается к горелочному устройству добавочным шнековым конвейером длины которая необходима.
Весьма простой топливной подачей может быть оснащена гравитационная пеллетная горелка, сделанная собственными руками. В ней шелуха и гранулы под своей тяжестью ссыпаются в шнек из бункера, поставленного прямо над горелочным устройством, а тот подает необходимое кол-во в камеру сжигания. Тогда запас хода котла как правило составит от 1 до 3 суток в зависимости от интенсивности работы.

Выбрать материалы для производства устройства очень просто. Учтя режим температур работы топки, для нее лучше взять трубу из стали выдерживающей жару с толщиной стенки не меньше 4 мм. Фланцевая пластина, благодаря которой рукодельная пеллетная

горелка крепится к корпусу котельной, может быть выполнена из стали обычного качества толщиной 3 мм. Подающий конвейер имеется возможность приобрести в сборе, а можно сделать своими руками из обыкновенной трубы, поместив в нее шнек.

Для вращения выбираются низкооборотный элекрический двигатель, редуктор и подшипники. Вентилятор нужно приобрести и зафиксировать на пластине, подготовив для него место для посадки. Саму пластину необходимо делать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверки котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение воздушной подачи и топлива в топку нужно настраивать, иначе работа горелочного устройства будет неустойчивой либо все время на самой большой мощности. Самый простой метод менять обороты двигателей шнека и вентилятора – это поставить примитивный ручной регулятор. Но тогда появятся неудобства в виде непрерывного присмотра и настройки отопительного агрегата в зависимости от температуры теплового носителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки состоит в том, чтобы выбрать на различных режимах работы соотношение воздуха и топлива, при котором

факел пламени будет ровным и стойким.

Достичь этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала понадобится приобрести блок электронного управления. Если ваш котел уже снабжен таким, то выучить его можно применять. В основном, контроллеры известных производителей имеют свободные управляющие контакты, к которым можно подсоединить электрические двигатели вентилятора и шнека. В данном случае на основании сигналов датчиков контроллер будет уменьшать либо увеличивать подачу прессованных топливных гранул и настраивать обороты вентилятора.

В плане розжига и контроля над пламенем рукодельная пеллетная горелка, сделанная собственными руками, тоже может быть автоматизирована. Необходимо приобрести электрический компонент накаливания и фотодатчик. Первый включаться будет в начале, поджигая горючее, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит компонент накаливания.

На подающем патрубке можно поставить датчик наполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний отрезок трубы наполнены горючим, чтобы остановить подачу прессованных топливных гранул.

Эти все средства автоматики разрешают прекрасно сжигать прессованные топливные гранулы и создать особый комфорт при обслуживании отопительной установки. Но тут имеются собственные недостатки:

Самодельную пеллетную горелку можно присоединить не ко всякому контроллеру.
Существующий электронный блок агрегата теплоснабжения очень часто не применен для работы с устройствами розжига и контроля горелки, тогда понадобится приобретать новый.
Цена изготовления устройства возрастает.

Хорошая публикация в тему: Как выполнить котел на опилках

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но иногда это сводится к закупке деталей и приборов автоматики, после этого они устанавливаются на самодельную камеру сжигания. В данном случае снижение стоимости изделия несущественно. Стоит задуматься о приобретении комплектного устройства фабричного изготовления.

Пеллетная горелка мини 80х80

Депульсатор для горелки бабингтона – Горелка Бабингтона своими руками

Горелка Бабингтона первоначально использовалась для обогрева зданий и работала на дизельном топливе.

Изобретатель горелки, Роберт Бабингтон, запатентовал своё устройство в 1979 году, и после того, как срок действия патента истёк, информация об изобретении стала общедоступной.

После этого у многих мастеров появилась идея использовать в горелке вместо дизельного топлива отработанное масло.

Таким образом и возникла современная конструкция горелки, которая используется по сей день.

Принцип функционирования горелки

Горелка работает благодаря распылению топлива струёй находящегося под высоким давлением воздуха. Топливо стекает по сферической поверхности, в которой просверлено небольшое отверстие. Внутри сферы находится трубка, по которой под давлением поступает воздух. Он вырывается через узкое отверстие, отрывает часть топлива и распыляет его, образуя факел конической формы.

Остальное же топливо попадает самотёком в специальный отстойник, который находится под сферой. Затем оно может вернуться в основной резервуар.

Некоторые считают принцип действия горелки схожим с принципом действия паяльной лампы, однако между ними имеется существенное отличие.

Принцип работы горелки на отработке

В паяльной лампе воздух вытесняет топливо, но не смешивается с ним. А в горелке Бабингтона струя воздуха проходит прямо сквозь поток топлива, образуя конус распыляющегося аэрозоля. Это обеспечивает лучший контакт мелких капель с кислородом воздуха и позволяет топливу более эффективно сгорать. Именно поэтому стало возможным сжигание масел, в то время как в паяльной лампе используется бензин.

При запуске горелки факел может быть нестабильным, гаснуть или, наоборот, вырываться наружу. Это связано с тем, что топливо ещё не успело как следует прогреться.

Схема устройства

Главным элементом горелки Бабингтона является полая деталь с наклонной или сферической поверхностью, с отверстием диаметром около 0,3 мм в центре. Топливо при помощи насоса с небольшим напором подается на эту поверхность и стекает по ней, так что в результате на детали образуется тонкая пленка.

Изнутри в деталь компрессором подается сжатый воздух (давление — от 2-х до 4-х атм), который выходит наружу через то самое небольшое отверстие. При этом он отрывает некоторую область масляной пленки от сферической поверхности, образуя вместе с ней поток топливно-воздушной смеси.

Остается только поджечь его, чтобы горелка Бабингтона заработала и начала производить тепло. Розжиг осуществляется, как и в обычной горелке, при помощи искры. Для этого самодельную горелку необходимо оснастить автомобильной свечой.

Чертеж горелки Бабингтона

Та часть топлива, которая не принимала участия в процессе горения, стекает по детали в поддон, а из него — снова в топливный бак.

Чтобы характеристики самодельной горелки Бабингтона оказались наилучшими, ее следует оснастить системой подогрева, в которой топливо будет нагреваться перед поступлением на рабочую поверхность. Благодаря этому, оно станет более текучим, соответственно, образуемая им пленка будет более тонкой. Таким образом, степень распыления окажется наивысшей, поэтому горелка будет легко разжигаться и работать с максимальным КПД (топливо будет сгорать в полном объеме).

Из принципа действия понятно, что фильтр горелке Бабингтона действительно не нужен. Какое бы количество примесей не содержалось бы в топливе, она будет исправно функционировать. Тем не менее, перед заправкой горелки отработанное масло лучше пропустить через мелкоячеистую сетку.

Горелки для газовых котлов можно купить, а можно и изготовить самостоятельно. Газовая горелка для котла своими руками – основные требования к изготовлению и эксплуатации.

Что делать, если газовая колонка перестала зажигаться? В причинах и методах устранения неполадок поможет разобраться эта информация.

Как сделать горелку самостоятельно

Простота устройства горелки позволяет легко изготовить её в домашней мастерской или в гараже. Рассмотрим, как сделать горелку самой простой конструкции.

Прежде всего следует подобрать материалы:

Корпус будущей горелки представляет собой тройник из стали с внутренней резьбой. Внутренний диаметр – 50 мм.
Сопло изготавливается из сгона (отрезка трубы с резьбой). Наружный диаметр должен быть равен 50 мм, чтобы подходить к корпусу. Длина сопла не меньше 100 мм.
Подключение к топливопроводу осуществляется через колено ДУ 10.
Топливопроводом служит медная трубка ДУ 10 длиной не менее метра.
Воздуховод – такого же диаметра трубка из стали.
Металлическая сфера или полусфера, которая может свободно войти в тройник.
Бак для топлива и бак-отстойник.
ТЭН для топлива.

Бак для топлива не должен располагаться в непосредственной близости от факела. В противном случае произойдёт возгорание.

Горелка на дизельном топливе своими руками

Как сделать дизельную горелку своими руками?

Для самостоятельного изготовления дизельной горелки для котла домашнему мастеру можно порекомендовать горелку Бабингтона.

Она привлекает простотой устройства и способностью работать с топливом любого качества.

Таким образом, отработанное масло не нужно будет очищать от примесей, что вынуждены делать пользователи с обычной горелкой.

Пошаговое руководство

Шаг первый – сверлим отверстие в сфере. Сделать это с помощью обычных инструментов не получится, ведь диаметр отверстия должен быть от 0,1 до 0,3 мм. Нужно специальное сверло и специальный патрон. Если есть сверло диаметром 0,1 мм, а мощности такой горелки недостаточно, можно сделать два или три отверстия. Сверлятся такие отверстия на больших оборотах.

Когда сфера будет иметь отверстие, её прикрепляют к трубке подачи воздуха. Затем устанавливают конструкцию внутрь тройника. На выходе трубки из корпуса делается резиновая заглушка, нужная для того, чтобы находящийся под давлением воздух не вырывался наружу. В заглушке сверлят отверстие, сквозь которое и будет проходить трубка.

Горелка на отработанном масле

Сверху к тройнику припаивают штуцер, через который будет подаваться топливо. К штуцеру присоединяется медный топливопровод. Разумеется, сфера внутри корпуса должна быть установлена таким образом, чтобы топливо из топливопровода попадало на неё.

Следующий шаг – принятие мер для разогрева топлива. Для этого в бак устанавливается ТЭН, который будет осуществлять первичный нагрев и предупреждать загустевание при низких температурах воздуха. Медную трубку топливопровода изгибают спиралью вокруг сопла, чтобы масло нагревалось ещё сильнее.

При монтаже сначала прикручивают сопло, потом на него надевают уже скрученную трубку топливопровода, потом подключают к штуцеру. Нижний выход из тройника предназначен для дренажа остатка топлива. Бак-отстойник можно расположить прямо под ним, но лучше отнести его немного в сторону, подальше от пламени.

Пеллеты – это отходы деревообрабатывающего производства. Пеллетная горелка своими руками – принцип работы и рекомендации по изготовлению.

Пошаговая инструкция по утеплению пола в частном доме представлена здесь.

Инструкцию по изготовлению газовой горелки для пайки вы найдете по ссылке.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
Медная трубка, чтобы подавать воздух к сфере горелки.
Трубка для слива отработки.
Насос для перекачки излишков в основной бачок.
Металлическая труба диаметром 2 дюйма для сопла.
Тройник для двухдюймовой трубы.
Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Конструкция

В состав дизельной горелки должны входить следующие элементы:

Фильтр.
Топливный насос с манометром.
Камера предварительного подогрева топлива с расположенным внутри нее электронагревателем.
Форсунка.
Рассекатель.
Устройство розжига.

Данный набор компонентов является основным.

Помимо него в горелке могут быть и другие устройства:

датчик пламени: сигнализирует контроллеру системы управления котла о необходимости заблокировать подачу топлива при затухании горелки;
вакуумметр.

Последний отслеживает количество сажи и оксида азота в продуктах горения.

Использование отработанного масла не только поможет сэкономить на отоплении, но и утилизирует отходы. Горелка на отработке своими руками – устройство и изготовление.

О плюсах и минусах отопительных приборов на дизельном топливе читайте тут.

Если к дому не подключен газ, то для обогрева помещения лучше использовать дизельный котел. По ссылке рассмотрим особенности отопительной системы на дизельном топливе.

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич .

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность. Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном. под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение .

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Горелка Бабингтона для отработанного масла, конструкция в домашнем исполнении

При ближайшем рассмотрении выясняется, что фирменная аппаратура для грязного и нестабильного по качеству жидкого топлива дороговата и несколько капризна. В этом случае умельцев выручают горелки Бабингтона. Конструкция не критически сложная. Сделанные в домашних условиях самостоятельно образцы работоспособны. Но главное, горелка Бабингтона дает возможность достичь основную цель — максимально экономить на самой затратной коммуналке – на отоплении.

Почему выбирают горелку Бабингтона

Отработанное масло сложно утилизировать, некоторые организации не знают как от него избавиться. Между тем это отличный энергоноситель, со средней теплотворностью 1кВт /литр, т.е. на уровне солярки и бензина. Топить отработкой, если она достается бесплатно, крайне выгодно. Сколько денег затрачивается на отопление частного дома?… Достаточно добыть 5 тонн условно-бесплатной отработки и… Но остается проблема ее сжечь.

Достоинство в том, что горелка Бабингтона может работать на самых загрязненных видах жидкого топлива. Качество может меняться даже в процессе непосредственного горения, при этом может снижаться энергоотдача, но работа аппарата остается стабильной.
Второе достоинство – состав топливной смеси не регулируется. В нормальной конструкции горение происходит всегда с переизбытком воздуха (кислорода), выгорает все, что может воспламеняться.
Техническое обслуживание зоны горения предельно простое или не требуется, т.е горелка, форсунка не выходит со строя по причине воздействия пламени — техника относительно надежная.

Как же это достигается в конструкции?

Недостатки простой горелки для отработки

В составе горелки Бабингтона находится компрессор для воздуха, а часто и насос масла (почему может не быть рассмотрим ниже). Это требует наличие электропитания, и обслуживания. Поэтому горелка энергозависимая и также с некоторой вероятностью технической поломки.
Второй недостаток — горелка работает с постоянной мощностью которая закладывается в ее конструкцию. Мощность можно менять ступенчато, меняя элементы конструкции (если такие есть в наличии) , но это слишком грубые и большие значения, например — 22, 35, 57, 70 кВт. Фактически аппарат может работать лишь в режиме «нагрел — остановился», но включать его нужно вручную….
Расжечь самодельную горелку Бабингтона можно разве что от какого-то факела или паяльной лампы. Нужно подать пламя в зону горючей смеси масла и воздуха, чтобы ее поджечь. Каждый раз, когда нужно включить отопление, нужно посещать грязную топочную. И тоже, чтобы выключить. Но почему все грязное?
Вся топливная система с открытыми масляными баками, с возможной ручной подноской масла, подразумевает наличие его паров, запаха, разливов. Недопустимо, чтобы из такого агрегатного цеха двери вели в дом непосредственно. Поэтому помещение с установленной горелкой Бангбинтона и котлом на который она может работать подготавливается специально отдельное, а также создается возможность механического перекачивания отработки из емкостей хранения.

Принцип действия горелки Бабингтона – в чем секрет

Принцип действия горелки для сжигания масла – формирование воздушной струи, которая бьет по потоку жидкости и распыляет ее. Смешивание кислорода и масла происходит непосредственно в камере сгорания.

Но главный секрет горелки Бабингтона — особая равномерность подачи топлива в зону горения под воздействием двух сил — поверхностного натяжения и гравитации — не зависит от работы каких либо механизмов. Топливо просто стекает вниз по металлической поверхности.

Отсюда и главное достоинство — возможность сжигать загрязненные смеси. На пути движения топлива нет узких мест, оно подается по широким трубкам и далее падает на поверхность которую обтекает….

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает из трубки — выравнивателя давления (один и тот же уровень с переливом). Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Сложности самостоятельного изготовления

Полусферы (шары) для горелки Бабингтона сделать самостоятельно возможно только высококвалифицированному токарю. Проблематично просверлить отверстия 0,35 мм – примерно на 35 кВт мощности. Или меньшего диаметра 0,25 мм – на 20 – 25 кВт. Или делается парочка отверстий – на 70 кВт, к примеру. Но главное – соосность этого отверстия и направления горелки, иначе…

Как делается шар (сфера) для масляной горелки можно увидеть в данном ролике.

В дальнейшем же эта ключевая деталь обрамляется всем необходимым «кто во что гаразд». Для обустройства горелки используется крестовина труб, отрезки труб, медная трубка для подачи топлива обвивающая горелку с которой оно подается в стабилизатор давления…. Самое простейшее дополнительное оборудование – компрессор воздуха с накопительным бачком (стабилизированное давление обязательно), бочка установленная повыше для топлива, чтобы оно стекало самотеком и такая же бочка под горелкой – куда уходят остатки. Можно посмотреть один из примеров такой конструкции….

teplodom1.ru

Как хранить солярку

Бак для топлива
Пожалуй, это самый первый вопрос, который встает перед владельцами дизельного котла. И это правда: к хранению жидкого топлива предъявляются особые требования, чтобы обеспечить Вашу безопасность.

Существует 2 вида баков для хранения солярки:

— открытого монтажа – представляют собой пластиковые бочки, изготовленные из полиэтилена или ПВХ. В их комплект обязательно должна входить система для забора топлива из бака, герметичная крышка и поплавок для определения уровня жидкости в баке.

Когда их можно использовать? Для хранения топлива в небольших загородных домах, если планируемый объем солярки не превышает 1000 литров.

Бак для хранения большого объема топлива

— закрытого монтажа – чаще всего изготавливаются из оцинкованного железа, однако, с недавних пор возможно и использование химически устойчивого пластика. Устанавливаются они в заранее вырытый котлован, который должен находиться на расстоянии от фундамента дома не менее 5 метров. В таком случае система должна оборудоваться насосом для подачи топлива с глубины.

Когда их можно использовать? Они незаменимы, если Вы собираетесь хранить большое количество солярки (до 20.000 литров).

Такие системы обязательно должны оснащаться не только датчиками уровня, но и датчиками утечки топлива. Солярка для заполнения бочки доставляется специальной службой по продаже ГСМ.

Как подобрать

Акцентировать внимание во время выбора необходимо на следующие характеристики:

тепловая мощность;
массовый расход топлива;
производительность насоса, мощность всасывания;
потребляемая мощность.

Тепловая мощность – основной параметр, по которому предстоит подобрать горелку для котла отопления. Указывается она в киловаттах и отображает количество тепла, выделяемого в ходе сжигания топлива.

Дизельные горелки выпускаются с определенными предустановками с оптимальным тепловыделением. Однако во время настройки перед запуском в эксплуатацию фактическую мощность можно настраивать в широком диапазоне, подбирая:

форсунку;
давление топливного насоса;
количество подаваемого воздуха.

При выборе важно уточнить весь возможный диапазон изменения мощности горелки, что легко определить по таблице в технической документации.

Массовый расход топлива зависит в первую очередь от установок тепловой мощности горелки и качества самого устройства. Уточнить расход можно в той же таблице, где указаны параметры для наладки.

Производительность насоса определяет, с какой глубины устройство сможет самостоятельно подавать дизельное топливо. Если бак с дизтопливом располагается на уровне с самой горелкой, то мощность всасывания может быть небольшой.

Для заглубленных подземных хранилищ особенно важно уточнить максимальную глубину, с которой насос сможет поднять топливо, даже учитывая его повышенную вязкость при относительно низких температурах. Потребляемая мощность определяет количество электроэнергии, которое потребуется для работы вентилятора, запальника и блока управления горелки

Потребляемая мощность определяет количество электроэнергии, которое потребуется для работы вентилятора, запальника и блока управления горелки.

Как работает пеллетная печь

Иллюстрированное объяснение того, как подаются и работают пеллетные печи

Гранулы загружаются в накопительный бункер или бункер, расположенный вверху или внизу агрегата. Бункеры обычно вмещают от 35 до 130 фунтов гранул; чем больше бункер, тем дольше будет гореть оставленная без присмотра печь. В зависимости от скорости горения и размера бункера, большинство печей будут работать от одного до двух дней на одной загрузке пеллет.

Анатомия печи на гранулах

[

Механизмы подачи гранул

Большинство печей имеют шнек, который подает гранулы из бункера в камеру сгорания.Движение шнека управляется твердотельным регулятором, который настраивается вручную или, в некоторых печах, с помощью дополнительного настенного термостата. Размер костра зависит от скорости подачи. Пеллеты, доставляемые со скоростью 1 фунт в час, будут производить нежный, тлеющий огонь, который будет длиться долгое время. При скорости 5 фунтов в час будет гореть гранулированный огонь.

Камеры сгорания

Гранулы подаются в топку или горелочное кольцо в камере сгорания. Воздух для горения вдувается в камеру, чтобы вызвать перегретое пламя.Вы должны разжечь печи на гранулах; другие — самосветящиеся. Если они выключены или отключено электричество, они перестают гореть.

Теплообменники для печи на пеллетах

Воздух в помещении втягивается вентилятором и проходит через теплообменник, который нагревается примерно до 250 градусов по Фаренгейту, а нагретый воздух возвращается в комнату. В отличие от дровяных печей, печи на пеллетах используют конвективное, а не лучистое тепло.

Комплект для вентиляции 3-дюймовой печи на гранулах, тип L, удаляет газы сгорания.

В результате большинство печей на гранулах не сильно нагреваются, что очень важно для семей с маленькими детьми. Это также означает, что печь можно разместить ближе к горючим материалам, таким как стены (у большинства из них минимальный зазор 3 дюйма до боковых стенок и 1 дюйм до задних стен). Однако они должны стоять на негорючем полу толщиной не менее 3/8 дюйма, например, на плитке.

Вентиляция пеллетной печи

Остаточные дымовые газы удаляются наружу, обычно через 3-дюймовый дымоход, выходящий через заднюю или верхнюю часть агрегата. У некоторых есть взаимозаменяемые вентиляционные отверстия сверху / сзади. Комплекты для вентиляции пеллетных печей можно приобрести в Интернете или у дилеров.

Хотя для большинства печей на гранулах не требуется обычный дымоход, что избавляет вас от значительных расходов и отсутствия гибкости в конструкции, большинство типов вытягивают лучше, если дымоход выходит через стену и поднимается вверх. В целях безопасности и контроля образования сажи целесообразно продлить вертикальную секцию за карниз.

Рекомендуемый ресурс: Получите предварительно протестированную местную установку печи на пеллетах Pro

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором других статей. более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Проектирование и изготовление печи на пеллетах — IJERT

Проектирование и изготовление печи на пеллетах

Кунджан Патель1 Хардик Ратод2 Проф. Дхармендра Сапария3

1,2УГ Студент, доцент

3 Кафедра машиностроения

4,5,6,7 Индийский технологический и инженерный институт, Ахмедабад, Гуджарат, Индия

Резюме: — Печь на пеллетах — это механическое устройство, в котором используются гранулы из спрессованной древесины или биомассы для создания источника тепла для жилых и промышленных помещений [6].Эти печи представляют собой сложные электронные устройства, которые предлагают экологически чистый и недорогой вариант отопления. Его топливо состоит из древесной щепы, отходов орехов, трав и отходов лесозаготовок. Пеллеты, которые загружаются в камеру сгорания, затем воспламеняются [3]. Гранулы сильно сжаты, поэтому они плотные и с низким содержанием влаги, что создает более горячее пламя. Камера сгорания служит карбюратором для печи, смешивая воздух и топливо для создания горения. Зола от сгоревших гранул собирается в зольник, который необходимо периодически очищать.Печи на древесных гранулах, как правило, небольшие, а мешки с пеллетами размером с мешок для мульчи, поэтому их легко хранить. Они также просты в эксплуатации; они требуют только загрузки гранул и розжига пламени. Поскольку огонь локализован в тепловом ящике внутри устройства, в нем остается минимум дыма, что уменьшает запах в вашем доме и предотвращает нагрев наружной части устройства. Пеллеты образуют значительно меньше золы, чем дрова [5], выделяя меньше креозота, легковоспламеняющегося продукта сгорания, который может накапливаться и вызывать пожар в дымоходе.

Ключевые слова: Экологически чистое топливо, недорогое, естественный процесс

ВВЕДЕНИЕ:

Энергия — ключевой фактор социально-экономического развития любой страны. Быстрая индустриализация и быстрая урбанизация вызвали высокий спрос на энергию во всех формах, включая тепловую, механическую и электрическую. Чтобы удовлетворить этот постоянно растущий спрос, ископаемые виды топлива, такие как уголь, нефть и природный газ, эксплуатируются нерационально. Чрезмерная эксплуатация ископаемого топлива создает серьезные экологические проблемы, такие как глобальное потепление и изменение климата [4].Мы больше зависим от импорта нефти. Чтобы заботиться о здоровье, изменении климата и энергетической безопасности, чтобы в условиях мирового энергетического кризиса искать менее дорогостоящие и более эффективные. Для решения упомянутой проблемы и эффективного приготовления пищи печь на пеллетах — лучший вариант, который у нас был. Обеспечивая эффективные кухонные плиты в сельских районах, стараясь уменьшить загрязнение воздуха и сберечь другие источники энергии. Основная причина уменьшения выбросов загрязняющих веществ при использовании печи на пеллетах — это древесные гранулы, которые содержат меньше углерода [4]. Наша цель — производить бытовые печи на гранулах с несколькими горелками, которые могут заменить бытовые бытовые приборы, такие как газовые горелки. Мы постараемся оптимизировать рентабельное и высокоэффективное приготовление пищи, используя печь на пеллетах с несколькими горелками. Пеллетные печи также могут значительно снизить выбросы парниковых газов и нулевой процент выбросов CO2 [5]. Такая программа позволила бы избежать 17 процентов преждевременных смертей и инвалидности от респираторных инфекций,

сердечных заболеваний и бронхита, которые возникли бы в 2020 году, что спасло около 55 человек.Исследование показало, что 5 миллионов лет здоровой жизни, которые в противном случае были бы потеряны из-за воздействия загрязнения воздуха [4].

ПРИНЦИП РАБОТЫ:

Гранулы загружаются в камеру сгорания с точностью до 2 см от подачи вторичного воздуха. Затем гранулы поджигают спичкой в верхней зоне и дают гореть около минуты. Когда вокруг устанавливается стабильное пламя, с помощью источника питания или аккумуляторной батареи работают вентиляторы и первичный воздух подается в камеру сгорания. Первичный воздух используется для газификации пеллет. Затем вторичный воздух с помощью вентилятора [7] подается в верхнюю часть камеры сгорания.

РИС. 1: — ПРОЦЕСС ГОРЕНИЯ

Процесс горения осуществляется в четырех зонах.

Несгоревшие гранулы: — Это зона, куда помещаются несгоревшие гранулы. Он находится над решеткой в камере сгорания.
Зона пиролиза: — Пиролиз — это термохимическое разложение органического материала при повышенных температурах без участия кислорода.Пиролизный газ образуется в этой зоне из-за разложения гранул.
Промежуточная зона: — это зона, в которой образующийся пиролизный газ переходит в зону пламени.

ОБЗОР ЛИТРЕТУРЫ:

Ларри Хеппер и Карл Уильямсон показывают, что раскрыта печь на гранулах, содержащая обратный поток нагретого воздуха, ограниченный секциями печи. В проиллюстрированном варианте осуществления пространство между верхней и нижней секциями печи открыто для обеспечения зоны нагрева или печи. Печь легко разбирается на части для удобства переноски [8].

Гэри Вайзенер говорит, что печь на гранулах, использующая гравитационную подачу и естественную тягу, более эффективно и рационально сжигает топливные гранулы, производя меньше загрязнения воздуха и золы. В одном варианте осуществления печь на гранулах имеет первичную зону сгорания, содержащую блок сгорания, съемно расположенный в вентиляционной трубе, подающую трубу, определяющую топливную камеру над блоком сгорания, и зону вторичного сгорания, содержащую камеру сгорания, определяющую вторичную камеру сгорания, под записывающим устройством.Механизм управления регулирует воздушный поток, чтобы регулировать тепло, выделяемое печью на гранулах [1].

ВЫБОР МАТЕРИАЛА:

Изоляционный материал
Для изоляционных целей используются различные материалы, такие как Cerawool, Ceramics. Как мы знаем, керамическая вата является хорошим изолятором, но из-за высокой стоимости керамической ваты, и мы должны предоставить некоторый материал для защиты керамической ваты от прямого контакта с теплом, в этом случае гранулы перегорают из-за естественной проводимости материала. Чтобы устранить вышеупомянутую проблему, мы выбрали керамику в качестве изоляционного материала.
Решетка
В качестве материала решетки можно выбрать M.S. и чугун. Из-за преимуществ чугуна (C.I.), таких как простота обработки, низкая стоимость и небольшой вес, мы выбираем чугун в качестве материала решетки.
Несущая конструкция

Для поддержки конструкции и обеспечения хорошей прочности, легкодоступности пластичного материала мы выбираем мягкую сталь в качестве внешнего корпуса.

СРАВНЕНИЕ ЭНЕРГЕТИЧЕСКИХ НОМИНАЛЬНЫХ ТОПЛИВ:

Это разбивка наиболее распространенных форм энергетического рейтинга.

Древесные пеллеты	19 444 кДж / кг
Очищенная кукуруза	16888 кДж / кг
Природный газ	10,550 кДж / кг
Пропан	25678 кДж / литр
Электричество-сопротивление	3600 кДж / кВт · ч
Уголь каменный	28 133 кДж / кг
Уголь антрацит	32 822 кДж / кг
Приправленные дрова	16,440 кДж / кг
Мазут	38518 кДж / литр
Керосин	37 671 кДж / литр

РАСЧЕТ

Минимум воздуха / кг топлива	6 кг / кг топлива
Объем	2. 5 Ã— 10-3 м3
Диаметр пеллетной печи	152,4 мм
Высота пеллетной печи	137 мм
Требуется стехиометрический воздух	10,5 кг
ОСНОВНОЙ ВЕНТИЛЯТОР	куб. Футов в минуту — 7,50
ОСНОВНОЙ ВЕНТИЛЯТОР	Напряжение — 12 В

6 кг / кг топлива

Минимум воздуха / кг топлива
Объем	2.5 Ã— 10-3 м3
Диаметр пеллетной печи	152,4 мм
Высота пеллетной печи	137 мм
Требуется стехиометрический воздух	10,5 кг
ОСНОВНОЙ ВЕНТИЛЯТОР	куб. Футов в минуту — 7,50
ОСНОВНОЙ ВЕНТИЛЯТОР	Напряжение — 12 В

РАСЧЕТ ДЛЯ 1.ПЕЧЬ 75 КГ:

	Ампер — 0,14 А
	Размер — 40x40x20 мм3
ВТОРИЧНЫЙ ВЕНТИЛЯТОР	куб. Футов в минуту — 7,50
	Напряжение — 12 В
	Ампер — 0,14 А
	Размер — 60x60x15 мм3

3D ДИЗАЙН:

РИС. 2: ПЕЛЛЕТНАЯ ПЕЧЬ

РИС. 3: — ЧЕРТЕЖ СБОРКИ ПЕЛЛЕТНОЙ ПЕЧИ

ВЫВОД: —

Сделан вывод, что печь на древесных гранулах была запущена и эксплуатировалась в помещении, не создавая загрязнения с высоким уровнем тепловой энергии.Печь на древесных гранулах экологически чистая, она выделяет меньше углекислого газа по сравнению с другим топливом. Мы представляем печь на гранулах с несколькими горелками, которая полезна для бытовых целей, таких как приготовление пищи, отопление и т. Д. Наша печь имеет несколько горелок, которые имеют разную конфигурацию и размеры, поэтому мы можем использовать ее с меньшей и большей мощностью в соответствии с требованиями. Однако мы считаем, что предстоит еще много работы по оптимизации печи для работы с различными видами топлива, определению влияния влаги, адаптации ее к различным условиям приготовления пищи и развитию других областей применения.По этой причине мы публикуем здесь наши предварительные результаты и надеемся, что другие помогут адаптировать эти принципы для улучшения приготовления пищи и экономии энергии.

Выбросы от реалистичного использования печи на древесных гранулах Energy Volume 68, 15-04-2014, Pages 644-650G Toscano, D Duca, A Amato, A Pizzi Дата публикации: 20 февраля 2014 г.
Высокоэффективная печь на древесных гранулах — US5873356A Патент США Energy Fuels 2011, Vol- 11, 5015-5021 JL Vossler, WK Tomooka Дата публикации: 23-02-1999
Мобильная печь на гранулах с тепловым барьером и вентилируемым топкой US5429110A Патент США TM Burke, LT Burke Дата публикации: 07-04-1995
Пеллетная печь с повышенной эффективностью циркуляции воздуха — US5123360A Патент США Environ. Sci. Технол 2016, Том-10, 369-374 TM Burke,
WL Burke Дата публикации: 23-06-1992
Пеллетная печь Объем топлива 211, 1-01-2018, страницы 269-277 L Hepper,
C Williamson Дата публикации: 20.09.2011
Пеллетная печь с автоматической загрузкой с естественной тягой Технология переработки топлива Том 174, 1 июня 2018 г., страницы 104-117 М.А. Ярви, Б.
Мехман, К. Блэкхард
Выбросы твердых частиц от печей на пеллетах, современных и старых дровяных печей Biomass and Bioenergy Vol.-35, выпуск 8, август 2011 г., страницы 3648-3655 LS BÃ¤fver, B Leckner, C Tullin, M Berntsen
СПРАВОЧНАЯ ИНФОРМАЦИЯ:
1. Пеллетная печь с естественной тягой с гравитационной подачей US20070186920A1 Дата публикации: — ДАТА: — 16 августа 2007 г. Gary Wisener
2. https://patents.google.com/patent/US8020547?oq=pellet+stove (ПЕЛЛЕТНАЯ ПЕЧЬ)
3. Влияние древесного топлива на выбросы из печи на гранулах с верхней загрузкой O Sippula, K HytÃ¶nen, J Tissari, T. Raunemaa Energy Fuels 2007, Vol-2, 1151-1160 Дата публикации: 1 февраля 2007 г.

(PDF) Проектирование и изготовление печи на пеллетах

Проектирование и изготовление печи на пеллетах

Кунджан Патель1 Хардик Ратод2 Проф.Дхармендра Сапария3

1,2UG Студент, доцент

3 Кафедра машиностроения

4,5,6,7 Индийский технологический и инженерный институт, Ахмедабад, Гуджарат, Индия

Реферат: — Печь на пеллетах — это механическое устройство, в котором используется

прессованные гранулы из древесины или биомассы для создания источника тепла

для жилых и промышленных помещений [6]. Эти печи

представляют собой сложные электронные устройства, которые предлагают экологически чистый и недорогой вариант нагрева

.Его Топливо

состоит из древесной щепы, отходов орехов, трав и лесных отходов

. Пеллеты, которые загружаются в камеру сгорания

, затем воспламеняются [3]. Пеллеты сильно спрессованы, поэтому они плотные и содержат мало влаги, что создает более горячее пламя. Камера сгорания

служит карбюратором для печи, а камера сгорания

смешивает воздух и топливо для создания горения. Зола от

сгоревших гранул улавливается в зольник, который необходимо периодически очищать

.Печи на древесных гранулах обычно небольшие,

, а мешки с пеллетами размером с мешок для мульчи

, что упрощает их хранение. Они также просты в эксплуатации; они

требуют только загрузки гранул и розжига пламени. Поскольку огонь

содержится в тепловом боксе внутри блока, существует минимум

дыма, который уменьшает запах в вашем доме, а

предотвращает нагрев снаружи блока.Пеллеты образуют

значительно меньше золы, чем дрова [5], выделяя меньше креозота,

является легковоспламеняющимся продуктом горения, который может накапливаться, а

вызывает возгорание дымоходов.

Ключевые слова: Экологически чистое топливо, недорогое, естественное производство

ВВЕДЕНИЕ:

Энергия является ключевым фактором социально-экономического развития

любой нации. Быстрая индустриализация и быстрая урбанизация

вызвали высокий спрос на энергию во всех формах: i.е.

термический, механический и электрический. Чтобы удовлетворить этот постоянно растущий спрос, ископаемые виды топлива, такие как уголь, нефть и природный газ

, эксплуатируются нерационально.

Чрезмерная эксплуатация ископаемого топлива создала

серьезных экологических проблем, таких как глобальное потепление и

изменение климата [4]. Мы больше зависим от импорта нефти

. Для беспокойства по поводу здоровья, изменения климата и

энергетической безопасности, чтобы энергетический кризис в мире искать

дешевле и эффективнее.Для решения упомянутой проблемы

и эффективного приготовления пищи печь на пеллетах является лучшим вариантом

, который у нас был. Обеспечивая эффективные кухонные плиты в сельской местности,

стараются уменьшить загрязнение воздуха и сберечь другие

источников энергии. Основной причиной уменьшения выбросов

загрязняющих веществ с помощью печи на пеллетах являются древесные гранулы, которые содержат на

меньше углерода [4]. Наша цель — производить бытовые печи на пеллетах

с несколькими горелками, которые могут заменить бытовые домашние приборы

в качестве газовых горелок.Мы постараемся оптимизировать затраты.

Эффективное и высокоэффективное приготовление пищи с помощью Многоконфорочной печи

Пеллетная печь. Пеллетные печи также могут значительно сократить выбросы парниковых газов

и нулевой процент выбросов CO2

[5]. Такая программа позволила бы избежать 17 процентов из

преждевременных смертей и инвалидности от респираторных инфекций,

болезней сердца и бронхита, которые произошли бы в

2020 году, что позволит сэкономить около 55 человек.5 миллионов лет здоровой жизни, которые в противном случае были бы потеряны из-за загрязнения воздуха,

[4].

ПРИНЦИП РАБОТЫ:

Гранулы заполняются в камере сгорания с точностью до 2 см.

от подачи вторичного воздуха. Затем гранулы поджигают спичкой в верхней зоне

и дают гореть в течение минуты или

так. Когда вокруг устанавливается стабильное пламя, с помощью источника питания

или аккумуляторной батареи работают вентиляторы, и первичный воздух

подается в камеру сгорания.Первичный воздух

используется для «процесса газификации» пеллет. Затем вторичный воздух

подается в верхнюю часть камеры сгорания

с помощью вентилятора [7].

РИС. 1: — ПРОЦЕСС ГОРЕНИЯ

Процесс горения осуществляется в четырех зонах.

➢ Несгоревшие гранулы: — Это зона, в которую помещаются несгоревшие гранулы

. Он находится над пластиной колосниковой решетки

в камере сгорания.

➢ Зона пиролиза: — Пиролиз — это термохимическое разложение

органических материалов при повышенных температурах

без участия кислорода.

Пиролизный газ образуется в этой зоне из-за разложения гранул

➢ Промежуточная зона: — Это зона, в которой образующийся пиролизный газ

переходит в зону горения.

IJERTV9IS050514 (Эта работа находится под лицензией Creative Commons Attribution 4.0 Международная лицензия.)

Vol. 9 Выпуск 05, май-2020

Печи на пеллетах — дровяное отопление

Кристофер Ламарка

Ли Ричардс живет со своей женой на кирпичном ранчо 1957 года в районе домов-форм для печенья в Шарлоттсвилле, штат Вирджиния, где он работает налоговым комиссаром города. В последнее десятилетие он решил стать более самодостаточным потребителем энергии. На работу он добирается пешком и на автобусе.Он питает свой дом 18 солнечными панелями, прикрученными к его крыше, и продает излишки электроэнергии обратно в сеть. Он нагревает воду с помощью гелиотермической системы. А зимой он отапливает свой дом биомассой — в данном случае дровами — с помощью трех небольших, но очень эффективных дровяных печей Jøtul в гостиной, солярии и подвале.

Он тратит 1200 долларов в год на дрова — пять грузовиков, расколотых и доставленных — и каждое зимнее утро встает в четыре часа, чтобы топить догорающие угли, чтобы его жене было тепло, когда она проснется.Когда он возвращается с работы, он бросает еще несколько поленьев, и печи оживают. Его газовая система центрального отопления остается установленной в качестве резервной. Тем не менее, он экономит более 1000 долларов в год на расходах на топливо, а его счета за коммунальные услуги редко превышают 100 долларов в месяц.

Столетие назад и примерно 400 000 лет до этого большинство людей сжигали дрова, чтобы согреться. Затем появление центральных котлов и печей, работающих на жидком топливе и газе, избавило их от тяжелого труда, беспорядка и дыма. Сегодня колебания цен, стремление к независимости и новое поколение чистых и эффективных печей привлекли домовладельцев, таких как Ричардс, к процветающему движению возврата к основам домашнего отопления.Ежегодные поставки печей на гранулах, которые сжигают биомассу в виде прессованных опилок с лесопилок или управляемых лесов, выросли с 18 360 до 141 211 единиц в период с 1999 по 2008 год, т. е. на 650 процентов. Крупномасштабные установки включают в себя Беннингтонский колледж в Вермонте, который использует котел на биомассе, работающий на древесной стружке, для обогрева 85 процентов своего кампуса.

Потребительские стимулы также способствуют переходу на использование тепла из биомассы. Федеральный налоговый кредит в размере 1500 долларов США на высокоэффективные дровяные печи и печи на гранулах — часть Закона США о восстановлении и реинвестировании от 2009 года — истекает в конце 2010 года.Но по крайней мере два незавершенных законопроекта предлагают расширить и увеличить кредит до 6000 долларов для субсидирования покупки печей, котлов на биомассе и печей. Конгресс настаивает на принятии закона о Homestar, программы стимулирования стоимостью 6 миллиардов долларов, направленной на повышение энергоэффективности жилых домов, что может стимулировать внедрение дровяных печей и других источников тепла на биомассе.

Воздействие повсеместного перехода на биомассу будет огромным. На отопление приходится около половины потребления энергии в жилищном секторе США.Самое популярное топливо, природный газ, отапливает 50 процентов домов в США. Около трети страны отапливает дома электричеством. Джон Акерли, президент находящегося в Мэриленде Alliance for Green Heat, говорит: «Электроэнергия слишком неэффективна и слишком дорога, чтобы ее производить и тратить на тепло». То же самое касается 5 миллиардов галлонов нефти и 15 миллиардов галлонов пропана, которые ежегодно используются для отопления 20 процентов американских домов. Если бы все потребители нефти перешли на биомассу, экономия могла бы составить 120 миллионов баррелей -1.68 процентов от 7,14 миллиарда баррелей нефти, потребляемой в год. Цель изобретателя пеллетных печей Джерри Уитфилда ясна: «Мы пытаемся заменить нефть в качестве источника тепла для дома», — говорит он.

Улучшенные технологии также помогают возрождению биомассы. Новые печи, предназначенные для работы с гранулами из древесных отходов чистого горения, означают более высокую эффективность и снижение выбросов. За последние 25 лет промышленность по производству древесных гранул в Северной Америке выросла с нескольких небольших предприятий до более 100 компаний, производящих более одной.8 млн тонн пеллет в год. Новые системы для эффективной транспортировки и хранения пеллет делают топливо экономически выгодным в большем количестве мест, чем дрова. Компания New England Wood Pellet стала пионером в системе массовых поставок, созданной по образцу сельского хозяйства и мазутной промышленности. «Топливо из пеллет течет, как зерно, поэтому вы можете использовать обычную технологию хранения и гибкую шнековую трубу для перемещения топлива», — говорит Чарльз Ниблинг, генеральный директор New England Wood Pellet. «Он поддается автоматизации». Такие компании, как WoodPellets.com, начатую в 2005 году двумя инженерами с дипломами из школы менеджмента Sloan при Массачусетском технологическом институте, надеются повысить эффективность распределения топлива за счет создания системы по образцу европейской инфраструктуры, в комплекте с пневматическими грузовиками с сжатым воздухом и вспомогательными хранилищами.

Эти авансы снизят цену. «Практически каждый, кто владеет солнечными панелями, имеет либо экологическую мотивацию, либо увлечение новыми технологиями», — говорит Дэн Фрейхофер, вице-президент по производству WoodPellets.com. «Но средний владелец печи на гранулах покупает одну из этих вещей, потому что ему надоело выписывать чеки на 600 долларов нефтянику. Он вкладывает один, чтобы сэкономить деньги — завтра». Центральное отопление, работающее на электричестве или ископаемом топливе, сделало печи, работающие на биомассе, вспомогательной ролью в США. Как и в случае с Ричардсом, они часто являются модернизированными дополнениями к существующим системам. В некоторых европейских странах биомасса является основным источником тепла, питающим центральные котельные жилых домов, многоквартирных домов и даже целых городов.

В США самым большим препятствием, которое видит генеральный директор New England Wood Pellet Стив Уокер, является высокая стоимость оборудования, особенно центральных котлов, которые могут сделать биомассу популярной. «Это классический Catch-22 любой новой технологии», — говорит он. «Вам необходимо расширить производство, чтобы производить что-то по разумной цене, но вам нужен рынок, прежде чем вы сможете это сделать». Тем не менее, Уокер говорит, что биомасса имеет большой потенциал. «Люди хотят быть независимыми. Они хотят выбора.Сейчас более чем когда-либо они хотят знать, куда уходят их деньги ». Но, хотя широкомасштабное внедрение энергии биомассы может потребовать новых технологий и инфраструктуры, сегодня у потребителей есть несколько вариантов.

Как обогреть дом

Средний дом площадью 2400 квадратных футов сжигает около 100 миллионов британских тепловых единиц топлива в год. Приведенные ниже цены на природный газ, мазут и пропан основаны на печах и котлах емкостью 100 000 британских тепловых единиц с затратами на установку от 1000 до 2000 долларов США.Обратите внимание, что электричество кажется дешевым только на основе киловатт-часов, а не в целом.

Дровяные печи, пеллетные печи

и пеллетные котлы >>>

Мелисса Голден

ИСПРАВЛЕНИЕ: «В таблице« Как обогреть дом »в поле« Электрический тепловой насос »должно быть указано« Электрическое отопление ».

Мелисса Голден

Дровяные печи

Дровяные печи сочетают в себе производительность и стоимость.Лучшие печи на 60–70 процентов преобразуют хорошо выдержанную древесину в тепло. При средней цене 200 долларов за шнур дрова являются одним из самых дешевых видов топлива на единицу тепла. Цены, как правило, растут и падают вместе с источниками тепла на ископаемом топливе, но, поскольку древесина поступает из местных источников, изменения в стоимости менее значительны.

Древесина дешевле, если вы собираете ее самостоятельно. Джерри Маркес, застройщик в Либби, штат Монтана, отапливает свой дом с двумя спальнями примерно за 200 долларов в год, но каждую весну он тратит пару изнурительных недель, собирая урожай и раскалывая стоячий валежник в Национальном лесу Кутенай. Как и Ричардс, он еженедельно сгребает золу из своей печи. Это тяжелая работа, но цена приемлемая, и Маркес говорит, что ему нравится, как потрескивает пламя в его плите Enviro Kodiak 1700, согревая его гостиную и кухню по утрам в Монтане с отрицательными температурами.

Дом Маркеса достаточно мал, чтобы обойтись, по сути, комнатным обогревателем на 74 000 британских тепловых единиц. Ли Ричардс обогревает свое более крупное ранчо в Вирджинии, стратегически установив несколько дровяных печей, чтобы укрыть дом от тепла. Но каждая печь стоит от 3000 до 4200 долларов (включая установку дымохода).Так что доведение одной плиты до предела может иметь больше экономического смысла. «У вас есть красивая гостиная и кухня, и, возможно, в пять часов утра по краям вашего дома будет немного прохладно», — говорит Чарльз Ниблинг, лесничий из Нью-Гэмпшира.

Дровяные печи стали намного чище с тех пор, как EPA начало регулировать их максимальные уровни выбросов твердых частиц. Производители печей сначала добавили каталитические камеры сгорания — трубы с сотовыми камерами, покрытые нержавеющим благородным металлом, обычно палладием. Подобно каталитическим нейтрализаторам в автомобилях, они превращают выхлопные газы в тепло. Печи с каталитическим сжиганием были усовершенствованы новым процессом, называемым вторичным сжиганием, который преобразует древесный дым в тепло, потребляя дополнительное топливо из поленьев и повышая эффективность печи.

Еще один вариант — каменная печь, иногда называемая русской печью. Эти встроенные блоки напоминают отдельно стоящие камины из плотного камня или кирпича, с извилистыми каналами, ведущими от топки к дымоходу. Каналы увеличивают передачу тепла от газов к окружающей каменной кладке, позволяя плитам сохранять и излучать тепло от очень горячих огней в течение длительного времени.Они эффективны, экологически чисты и требуют меньшего количества топки, хотя и дороги, потому что почти всегда изготавливаются по индивидуальному заказу. Установленные цены варьируются от 13 000 долларов США до более 20 000 долларов США.

Пеллетные печи

Владельцы этих печей не могут заготавливать собственное топливо, но от того, что они отказываются в цене и свободе, они получают простоту использования. Тонна гранул за 250 долларов дает три четверти тепла, выделяемого деревянным шнуром, но печи на гранулах работают с более высоким КПД — обычно около 80 процентов.Термостаты позволяют некоторым печам на пеллетах автоматически регулировать температуру и тепловую мощность.

Топливные пеллеты имеют много преимуществ перед дровами: они имеют влажность менее 8 процентов, по сравнению с 20 процентами или более для выдержанной древесины и от 50 до 60 процентов для необработанной древесины. (Btus расходуется на испарение влаги.) Сухое топливо в виде гранул инертно и нетоксично. Он имеет неограниченный срок хранения и не содержит бактерий, грибков, насекомых или мышей. По плотности энергии он не уступает углю, но производит меньше золы, чем уголь или древесина.Благодаря высокому соотношению поверхности к объему гранулы горят больше, чем дрова. Стандартный размер гранул означает, что они могут подаваться автоматически при повороте шнека. Как только гранулы попадают в топку печи, расход воздуха измеряется для поддержания устойчивого горения. Бункер обычно необходимо наполнять ежедневно. Эффективное сгорание приводит к выбросам твердых частиц от 1 до 3 граммов в час, что сравнимо с выбросами нефти или газа.

Пеллеты дешевле нефти, пропана или электричества и не намного дороже природного газа.Но из-за недавнего обвала на рынке жилья количество лесопильных и мебельных предприятий, производящих высококачественные опилки, уменьшилось, в результате чего цена за тонну пеллет снизилась с 200 до 250 долларов.

Джерри Уитфилд, бывший инженер компании Boeing в северном Вашингтоне, решает проблему цен, совершенствуя технологию печей. Whitfield исследует печь следующего поколения, которая может сжигать гранулы различных типов и сортов, в том числе гранулированную траву, солому, сено, рисовую шелуху, жмых сахарного тростника, кукурузную солому и даже птичий помет.

«Я могу представить себе будущее», — говорит Фрайхофер, — «где будет аналог местной пеллетной мельницы. Она перерабатывала бы все, от газет до дворовых обрезков и древесных отходов, как могла бы работать зерновая мельница 150 лет назад. . »

Пеллетные котлы

Обладая огневой мощью для обогрева всего дома, эти машины обеспечивают циркуляцию горячей воды через радиаторы или нагнетание горячего воздуха через воздуховоды. Результаты сравнимы по производительности и эффективности с мазутом и газом.

Как и печи на пеллетах, они не так удобны, как ископаемые виды топлива или электрические приборы. Владельцы обычно наполняют бункер пеллетного котла или печи ежедневно, хотя некоторые модели автоматически забирают топливо из больших резервуаров, подобно тому, как масляная печь забирает топливо из резервуара. И они требуют золоотвала и ежегодной уборки.

американских компаний, в том числе Harman Home Heating, производят котлы на пеллетах и печи с принудительной подачей воздуха по цене около 6000 долларов, что примерно вдвое превышает стоимость сопоставимых газовых или газовых приборов.Самые современные европейские блоки центрального отопления должны быть модифицированы на заказ, чтобы соответствовать стандартам Американского общества испытаний и материалов (ASTM International) для использования в этой стране, поэтому цены достигают 20 000 долларов.

Но если переход на биомассу продолжится, цены на котлы могут начать конкурировать с ценами на нефтегазовые приборы, по словам Стива Уокера, генерального директора New England Wood Pellet. По его словам, ограничивая зарубежные котельные, «мы не используем сверхчистые модели, которые могут создать здесь целую промышленность.«Когда топливо распределяется навалом и автоматически подается в котел из резервуара в подвале, видение Уокера звучит так же удобно, как сегодня в нефтяной промышленности.« Это не полностью автоматическое устройство, но оно приближается », — говорит он.

Как работают пеллетные печи

Типичная отдельно стоящая печь на гранулах на 400 фунтов производит чуть более 45 000 британских тепловых единиц в час, чего достаточно для обогрева около 2250 квадратных футов жилой площади. В среднем дом сжигает от 3 до 6 тонн гранул за сезон.

Шаг 1

Пеллеты, загруженные в бункер, подаются шнеком с моторным приводом в топку. Для печей требуются пеллеты из чистых опилок — грязь превращается в забивающий печь сгусток, называемый клинкером. Шнек и пара вентиляторов потребляют электроэнергию по цене около 65 долларов в год. Для выхлопных газов требуется вентиляция либо в дымоход, либо через прямой канал, просверленный через внешнюю стену.

Шаг 2

Вентилятор для горения втягивает окружающий воздух помещения через горячую электрическую катушку в котел, воспламеняя гранулы примерно за 10 минут. Через 15-20 минут воспламенитель отключается, и шнек продолжает сбрасывать гранулы в горящий огневой котел.Тот же самый вентилятор направляет выхлопные газы сгорания в вентиляционное отверстие, выходящее за пределы дома. В комнату попадает только чистый, бездымный воздух.

Шаг 3

Конвекционный вентилятор втягивает окружающий воздух из комнаты через теплообменник, обеспечивая циркуляцию горячего воздуха в комнате. Термостат с компьютерным управлением регулирует скорость шнека и скорость конвекционного вентилятора для поддержания равномерной температуры в помещении. Пеллетные печи автоматически отключаются, если из печи протекает, дверца остается открытой или в бункере заканчивается топливо.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Дровяные печи на пеллетах, которым не нужно электричество

Эти печи на пеллетах не нуждаются в электричестве!

Сжигание дров для обогрева дома не делает вас эко-террористом, давайте сначала разберемся с этим.Деревья являются возобновляемым ресурсом и, по сути, являются солнечными батареями, энергия которых потребляется, когда мы их сжигаем.

После ледяной бури на востоке Канады в 1998 году продажи дровяных печей в этом районе резко возросли: люди, желающие обеспечить тепловую безопасность дома, особенно те, кто, возможно, жили в школьном спортзале или со своими родственниками в течение этих двух изнурительных недель .

Дровяные печи создают проблему с качеством воздуха только тогда, когда их высокая концентрация в городских районах, они не представляют такого же риска для здоровья, когда они используются в более удаленных или автономных районах, при условии, что вы выберете модель. печи на древесных гранулах, у которой есть ручное, а не электрическое управление для подачи древесных гранул.

Насколько они «зеленые», больше зависит от того, что вы сжигаете, как вы сжигаете и какую печь вы выбираете для сжигания. Что касается выбросов — при высокотемпературных пожарах образуется меньше твердых частиц, чем при низкотемпературных пожарах; Дровяные печи, сертифицированные EPA, производят меньше, чем несертифицированные печи, а печи на пеллетах производят меньше, чем сертифицированные EPA дровяные печи, они ближе к газовым плитам по выбросам, которые они производят. Чтобы узнать больше о процессе сжигания дров и понять, как эффективно сжигать дрова, см. Здесь.

Сравнение выбросов мелких частиц между различными печами и печами

Недостатки обычных дровяных печей:

Регулировать температуру бывает сложно;
нельзя слишком далеко уйти, потому что их постоянно нужно кормить;
они в основном используют колотую древесину, которая требует рубки деревьев, расщепления, штабелирования и, как правило, приносит в ваш дом грязь и насекомых. Доступны прессованные бревна, но они, похоже, не составляют огромной части рынка топлива.

Несколько причин, по которым мы предпочли бы печь на гранулах дровяной печи —

Топливные пеллеты изготавливаются из опилок, поэтому новые деревья не нужно рубить;
они горят намного чище, чем дровяная печь, и выделяют меньше выбросов;
регулировать тепло проще; это также может снизить расход топлива за счет предотвращения перегрева;
: ваш дом остается чище, так как в него не попадают грязь и гибернационные насекомые.

Дровяные печи и камины по-прежнему добавляют атмосферы в любой дом, делая его откровенно более «домашним», поэтому, если вам нужна дровяная печь или каминная вставка

, и вам нужно знать, как их измерить или выбрать наиболее эффективный, см. здесь . Если ваш главный мотиватор — это эффективное и устойчивое отопление дома, особенно если он находится вне сети или может быть во время отключения электроэнергии, читайте дальше .

Какие безэлектрические печи на пеллетах лучше отключать от сети?

Печи на пеллетах

всегда были отличной альтернативой дровяным печам, так как у них есть бункер, который подает топливо по мере необходимости, так что это немного больше похоже на газовую плиту в вашем доме.Они чище, лучше уравновешивают температуру, во многих отношениях они более удобны. Что нам не нравится, так это то, что почти каждой модели для работы требуется питание. Представляем вашему вниманию электрические дровяные печи Wiseway и Edison ECO-45 с нулевым расходом топлива, поэтому давайте подробнее рассмотрим каждую из них:

Безэлектрическая печь на гранулах с гравитационной подачей Wiseway:

Что нам действительно нравится в стильно выглядящей печи Wiseway, так это то, что это самая дешевая печь на гранулах с гравитационной подачей, сертифицированная EPA, которую мы обнаружили, которая может работать без электроэнергии.Вам повезет, если вы получите угли через 8 часов с дровяной печью, тогда как пеллетная печь Wiseway работает до 28 часов на слабом огне.

По данным производителей печь Wiseway имеет рейтинг 40 000 БТЕ. Она отапливает от 800 до 2000 квадратных футов, имеет емкость бункера 60 фунтов, которая будет гореть в течение 28 часов на слабом огне и 16 часов на сильном. Пеллетная печь Wiseway — единственная неэлектрическая печь на пеллетах, одобренная EPA и UL «.

Если есть обратная сторона, они выглядят немного необычно, и для их запуска требуется пропановая горелка.Это не будет для нас преградой, и это не так уж сложно — вы просто открываете верхний ящик, держите в нем пропановую горелку примерно на 2 минуты, чтобы нагреть перегородку и создать сквозняк, когда он достигнет определенной температуры, которую вы позволяете. гранулы падают внутрь и держат на них горелку, пока они не воспламенится. Это все еще намного проще и быстрее, чем завести дровяную печь.

Что еще более важно, он вводит вас в сцену с гранулами по цене, которая не слишком далека от нормы для сверхэффективной обычной дровяной печи, и она не зависит от сети, поэтому идеально подходит для кабины, находясь вне сети или если зимой в вашем районе перебои в подаче электроэнергии. Свяжитесь с производителем здесь, в прекрасном Орегоне, если вы хотите его, и упомяните EcoHome!

Edison ECO-45 аккумуляторная печь на пеллетах на солнечной энергии

Еще одна электрическая печь на древесных гранулах, которая нам нравится, — это Edison ECO-45 от Drolet, которую, возможно, немного легче представить в гостиной, чем Wiseway, когда вы представляете себя сидящим у потрескивающего огня.

Производители говорят, что он имеет резервную батарею, что означает, что он может быть автономным и совместим с установленной фотоэлектрической солнечной панелью, действительно крутой частью этого является то, что он воспламеняется от солнечной энергии.Так что это хорошее сочетание тепла, к которому мы привыкли, и вы также можете согреться, если зомби съедят линию электропередач, ведущую к вашему дому.

Узнайте больше об Edison ECO-45 онлайн от Drolet здесь и упомяните EcoHome, мы можем получить рождественскую открытку!

Узнайте больше о высокоэффективных дровяных топках, каминных топках и дровяных печах здесь в Руководстве по экологическому строительству EcoHome или о том, как выбрать лучшие дрова для высокой тепловой мощности в печах и каминах, см. Здесь Сжигание древесных гранул — эффективный способ производства экологически чистого тепла в зеленом доме

Современные печи на гранулах — MCZ

Главная »Современные печи на гранулах

Почему выбирают современные печи на гранулах

Современные печи на гранулах, безусловно, являются стильным выбором, поскольку они предлагают чрезвычайно привлекательный и современный дизайн, идеальный даже для самых изысканных домов.Однако они также являются выбором, продиктованным удобством, экономией и экологически чистым подходом. Действительно, современные технологии сжигания пеллет гарантируют чистое и эффективное отопление с низким потреблением и значительно меньшими затратами.

Современный и привлекательный дизайн

С самого начала MCZ пыталась выйти за рамки природы пеллетных печей как чисто функционального объекта, предназначенного исключительно для отопления. В MCZ мы считаем, что печи всегда следует рассматривать как часть дизайна интерьера, и именно поэтому они должны гармонировать с окружающей средой.

Вся коллекция MCZ движется в этом направлении, и легко найти наиболее подходящую модель современной печи на гранулах в соответствии с вашим стилем, от самой сдержанной и минималистичной, до более смелой и оригинальной, вплоть до более традиционные печи в современном стиле.

Современные и «зеленые» технологии

Современные печи на пеллетах используют самые инновационные технологии оптимизации горения. Что это значит? Это означает, что их ядро специально разработано для сжигания топлива, которое в данном случае представляет собой пеллеты, наиболее выгодным из возможных способов, а именно, путем выработки как можно большего количества тепла при сохранении низких уровней остатков и расхода.В современной печи на гранулах этот процесс оптимизации выполняется автоматически и стандартизировано. Печь автоматически адаптируется к потребностям пользователя в тепле, чтобы обеспечить необходимую температуру с максимальной производительностью.

В контролируемой среде, такой как современная печь на гранулах, выбросы твердых частиц по крайней мере в 10 раз ниже, чем у древесины. Согласно недавним исследованиям, значительное сокращение выбросов PM10 (более 80%) может быть достигнуто путем замены дровяных каминов открытой топкой или устаревших дровяных печей на современные печи на гранулах последнего поколения.

Выберите свою

современные гранулы
печь

ОТОПЛЕНИЕ

Конвекция
Принудительная вентиляция
Канальный воздух
Hydro

РЕШЕНИЯ

Стена
Угол с закрытым верхом
Использование старой топки
Для пассивных домов

Ваш поиск не дал результатов

NEW

Круглый и мощный (10 кВт) с изысканным внешним видом

NEW

«Экономия места» Гидравлическая плита

NEW
