Конструкция пластикового окна — из чего состоит, назначение элементов

Всем знакомые пластиковые окна состоят из целого ряда элементов, это профиль ПВХ, стеклопакет, фурнитура, уплотнительные контуры, штапики, водоотлив, подоконник, откосы. В итоге устройство пластикового окна получается весьма сложным. Например, профиль из поливинилхлорида, на вид похожий на гладкий брусок (такое определение допускает ГОСТ 30673-99), скрывает внутри много сложных технических решений.

Конструкция пластиковых окон

Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:

относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
долговечность и надежность;
высокие потребительские свойства;
различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;

простота ухода;
доступная цена.

Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

Пластиковое окно — из чего оно состоит

Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.

Рассмотрим элементы окна, состоящие из профиля выбранной камерности:

рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
створки — элементы конструкции, которые позволяют часть окна открывать;
импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.

Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести. Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.

Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции. Стеклопакеты различаются:

По технологии производства (сегодня применяются стандартная и «теплый край»).

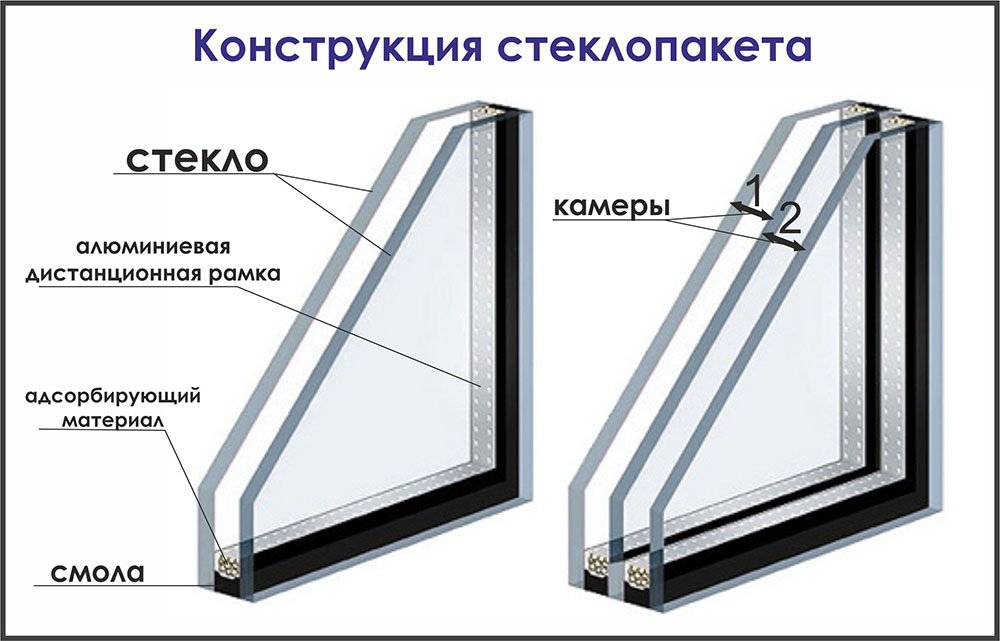

По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным. Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.
По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.

По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.

Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.

Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое.

Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.

Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:

штульп — элемент, позволяющий плотно прикрыть створки без импоста;
откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
водоотлив — карниз, защищающий конструкцию от атмосферных осадков;

подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.

Как правильно выбрать пластиковое окно

Самое верное решение — обратиться в «Фабрику Окон». Специалисты компании расскажут, из чего состоит пластиковое окно (качественное!), помогут сделать выбор, оформят заказ, изготовят и установят конструкцию. Одним словом, выполнят работу «под ключ». Быстро и надежно.

Материал подготовлен
в компании Фабрика Окон

Пластиковые окна: описание, классификация, фурнитура, запотевание

Пластиковые окна за последние 15-20 лет стали буквально неотъемлемой частью любых работ, связанных как со строительством, так и ремонтом. Этот вовсе неудивительно, учитывая их высокие эксплуатационные характеристики и свойства, а также простоту монтажа и ремонтопригодность. Кроме того, важнейшей причиной частого применения пластиковых окон стали удешевившие изначально достаточно дорогую конструкцию современные технологии. В результате их внедрения, окна из ПВХ оказались вполне конкурентоспособны по сравнению с конструкциями из дерева, зачастую предлагая при этом более высокие качества получаемой конструкции.

Пластиковые окна – описание, плюсы и минусы

[important]Конструкция пластикового окна принципиально практически не отличается от обычного деревянного.

Разница лишь в том, что вместо сплошных брусков из дерева в качестве несущей конструкции применяются многокамерные профили из поливинилхлорида.[/important]

Основным материалом, используемым в производстве пластиковых окон, является поливинилхлорид. Он относится к термопластам, то есть пластикам, которые после изначально проведенной формовки сохраняют возможность последующей переработки. При производстве профилей для окон в ПВХ добавляются различные модифицирующие, стабилизирующие и другие добавки, позволяющие добиться от материала необходимых свойств прочности, светостойкости, цветов и оттенков, а также устойчивости к воздействиям атмосферных факторов.

Область применения пластиковых окон чрезвычайно широка – они могут использоваться практически в любых жилых, общественных или производственных зданиях. При этом просто необходимо подобрать такой тип конструкции, который отвечает конкретным предъявляемым требованиям.

Достоинства пластиковых окон

Стремительно набранная популярность рассматриваемой конструкции во многом обеспечена ее несомненными плюсами:

герметичность конструкции. Пластиковые окна позволяют обеспечить высокие показатели как звуко-, так и теплоизоляции;

экологичность. Несмотря на то, что поливинилхлорид является продуктом химической промышленности, как готовый материал он абсолютно безвреден, по крайне мере, та его разновидность, что применятся при производстве оконных профилей;
разнообразие размеров, вариантов, типов и внешнего вида конструкции. Современный технологический уровень позволяет изготовить практически любую конструкцию пластикового окна с учетом индивидуальных особенностей и пожеланий. Даже изготовление окна нестандартных размеров редко занимает более 1-,15 недель. Кроме того, допускается получение любого цвета рам, включая различные оттенки дерева;

надежность, прочность и долговечность конструкции

. Свойства пластика позволяют окнам, изготовленным из него, гарантировать беспроблемную эксплуатацию изделия в течение нескольких десятков лет;
простота ухода и эксплуатации. Пластиковые окна не нуждаются в специальном уходе или обслуживании, дополнительной покраске или других подобных мероприятиях;
относительно невысокая стоимость. Цена за различные виды пластиковых окон достаточно сильно отличается. Но можно с уверенностью утверждать, что она вполне конкурентоспособна по сравнению с деревянными, если брать изделия схожих свойств и характеристик.

Недостатки пластиковых окон

Как и любая строительная конструкция или материал, пластиковые окна имеют и ряд недостатков:

высокие требования к установке. Несмотря на то, что монтаж пластиковых окон не является слишком сложным технологическим процессом и может выполняться самостоятельно, все-таки он имеет ряд нюансов и особенностей, которые могут серьезно повлиять на качество работ и полученной на выходе конструкции. Поэтому лучше работу доверить специалистам, но даже при этом контролировать ее выполнение;

Пример установки конструкций приведен на следующем видео:

герметичность конструкции. Немного парадоксально, что это свойство пластиковых окон попало и в достоинства, и в недостатки. Тем не менее, большинство жилых домов, построенных ранее, не имеет принудительной вентиляционной системы. В таких условиях, даже незначительная способность деревянных окон обеспечивать циркуляцию воздуха оказывается в целом благоприятным фактором. На это необходимо обращать внимание при ремонте старых домов, в которых деревянные окна зачастую играли роль единственного поставщика свежего воздуха. Конечно же, наилучший выход из подобной ситуации – регулярное проветривание помещений, но оно иногда затруднено в зимних условиях.

Как видно из приведенных перечней достоинств и недостатков, пластиковые окна обладают крайне привлекательными свойствами и характеристиками, обеспечившими им частое применение и популярность

Разновидности пластиковых окон

Существует сразу несколько признаков, классифицирующих разновидности окон из ПВХ.

По количеству створок различают:

одностворчатые. В большинстве случаев выполняются открывающимися;
двухстворчатые. Чаще всего делается открывающейся одна створка;
трехстворчатые. Для экономии часто выполняется одна открывающаяся створка, что делает неудобным эксплуатации окна, в частности крайне проблематично его мыть. Реже встречаются трехстворчатые конструкции с двумя открывающимися створками, совсем редко – с тремя. Причина этого – серьезное удорожание стоимости изделия.

По способу открывания бывают:

глухие. Данное окно не открывается, главный его недостаток – невозможно добраться до наружной стороны. Логичное и легко объяснимое преимущество – низкая цена производства и монтажа;
окна, открывающиеся внутрь комнаты способом поворотного открывания. Их устройство аналогично стандартным и привычным окнам из дерева, удобно в эксплуатации и уходе;
фрамужные окна, открывающиеся способом откидывания. Окно открывается поворотом в горизонтальной плоскости. Также нередко применяется и для деревянных окон. Створки при этом откидываются либо вниз, либо вверх, в зависимости от конструкции;
окна, открывающиеся комбинированным способом. Наиболее сложное из всех возможных устройство окна, тем не менее, самое удобное и поэтому широко распространенное. Требует качественной фурнитуры механизмов открывания, а также бережной эксплуатации, так как достаточно легко может быть повреждено. Незначительные недостатки в полной мере компенсируются максимально доступным уровнем удобства и комфорта при эксплуатации.

По количеству камер различают:

однокамерные. Несложно определить, что такое окно предусматривает своей конструкцией два стекла, образующих между собой камеру;
двухкамерные. По аналогии с предыдущим вариантом: три стекла, две камеры между ними;
трех- и более камерные. Принцип прост, понятен и аналогичен предыдущим.

Число камер в первую очередь влияет на теплоизолирующие свойства окна из ПВХ. В настоящее время чаще всего устанавливаются двух- или трехкамерные конструкции.

[warning]Для большинства регионов отечественной средней полосы в жилых домах установка минимум двухкамерных пластиковых окон обязательна.[/warning]

По желанию заказчика часто устанавливаются еще более надежные и качественные трехкамерные.

По форме различают следующие виды пластиковых окон;

прямоугольные. Стандартная и наиболее часто встречающаяся форма окна, которая проектируется, а затем устанавливается практически во всех жилах домах;
арочные, трапециевидные, треугольные и т.д. Современные технологии позволяют изготовить пластиковые окна практически любой формы по индивидуальному заказу. Но следует учитывать при этом, что их стоимость будет выше, чем для стандартных прямоугольных. Конкретный размер этого повышения зависит от сложности требуемой формы.

Приведенная классификация пластиковых окон показывает, насколько разнообразной может быть эта конструкция. Любой заказчик может с легкостью выбрать именно такой вариант, который подойдет именно ему.

Фурнитура для пластиковых окон

Фурнитурой для пластикового окна принято считать различные подвижные или неподвижные доборные элементы и комплектующие. К их числу относятся петли, замки, ручки, гребенки. Качество используемой фурнитуры во многом определяет степень надежности и комфортности эксплуатации пластикового окна. Также фурнитура при правильном монтаже должна обеспечивать плотное и герметичное прилегание, которое не допускает в месте присоединения даже малейшего задувания.

Любой производитель или поставщик пластиковых окон всегда предоставляет широкий ассортимент фурнитуры, которая может быть установлена на выбранные пластиковые окна. Вполне логично, что наиболее качественным, как правило, оказываются наиболее дорогие по стоимости комплектующие.

[warning]Зачастую цена фурнитуры достигает 15% от общей стоимости пластиковых окон.[/warning]

Не стоит забывать и о том, что качественная и надежная фурнитура – это важный элемент, обеспечивающий и гарантирующий безопасность от несанкционированного проникновения в помещение, где установлены пластиковые окна. Разработана даже специальная противовзломная фурнитура, крайне затрудняющая возможность попадания воров в квартиру через окна.

Запотевание – причины и способы устранения

Одной из часто встречающихся проблем при эксплуатации пластикового окна является запотевание стекол, другими словами, появления на них конденсата. Причин у этого может быть несколько:

высокий уровень влажности в помещении. Большинство типов пластиковых окон рассчитаны на нормальный уровень влажности. Для его достижения вполне достаточно регулярно проветривать помещения, так как повышенная влажность вредна и для обитателей квартиры или офиса, а не только для окон;

нарушение процессов конвекции. Конвекция – процесс движения и перемешивания воздуха, при котором теплые слои поднимаются, а холодные, соответственно, опускаются вниз. Зачастую, при загромождении батарей (а именно над ними практически всегда устанавливаются окна, хотя правильнее сказать, что батареи монтируются под оконными проемами), теплый воздух целенаправленно попадает на окна, а не распространяется свободно по комнате. Это приводит к нагреванию стекла и появлению конденсата. Проблема решается просто – устранение помех для движения воздуха, в крайнем случае – парой дополнительных отверстий в подоконнике;
некачественное окно или неправильная го установка. Подобная проблема выясняется достаточно быстро. Поэтому оптимальное решение в этом случае – обратиться в фирму, устанавливающую или продавшую некачественные пластиковые окна.

Пластиковые окна представляют собой современную строительную конструкцию, обладающую высокими потребительскими свойствами и характеристиками. При грамотном монтаже они способны обеспечить комфортные и удобные условия эксплуатации в течение длительного времени.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

Рама;
Створка;
Стеклопакет;
Фурнитура;
Резиновые уплотнители;
Штапик;
Импост;
Штульп.

Из статьи Вы узнаете:

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Пластиковые окна схема с описанием конструкции —

Пластиковые окна схема с описанием конструкции

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

Пропускать свет;
Эффективно сохранять тепло внутри помещения;
Обеспечивать достаточное проветривание в различных режимах;
Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

Створки и рама;
Стеклопакеты;
Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

Режим закрытый;
Режим открытый;
Режим проветривания;
Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Перечислим детали и узлы конструкции пластикового окна.

Рама;
Створка;
Стеклопакет;
Фурнитура;
Резиновые уплотнители;
Штапик;
Импост;
Штульп.

Створка.

Фурнитура.

Стеклопакет.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т. д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Резиновые уплотнители.

Импост.

Штульп.

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

Основой окна, как уже было сказано, является рама .
Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Устройство пластикового окна: особенности, схема и механизмы

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Конструкция окон из ПВХ

Каково же устройство пластикового окна?

В его состав входят:

Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
Створка. Деталь является подвижной частью, так как может открываться.
Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

защиту детей;
предохранение от отжимания створки;
проветривание помещения;
фиксацию створок в разных положениях;
наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

отличается экологической чистотой и не требуют специального ухода;
цвет может быть выбран по вкусу;
поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
пластиковый откос обладает длительным сроком службы.

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

применение специальных панелей;
монтаж откосов из пластика;
установка изделий из гипсокартона.

Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

Крепление мини-системы. Оно подходит для створок и рам.
Стандартный тип, который монтируется над проемом окна.
Мансардный вид. Он рассчитан для окон сложной конфигурации.

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Описание конструкции металлопластикового окна

Конструкция металлопластикового окна состоит из профиля металлопластиковых окон, стеклопакета окна, уплотняющей прокладки и фурнитуры. Обычно это называется «оконным блоком».

По количеству створок и их расположению, окна-ПВХ бывают: с одинарными створками, со спаренными створками (соединены между собой и закрываются как одно целое) и раздельными створками (каждая открывается независимо). Оконный профиль-ПВХ является довольно сложным изделием. От его качества напрямую зависит и качество самого окна.

Металлопластиковое окно

Основные конструктивные элементы окна-ПВХ

Пластиковое окно состоит из таких конструктивных элементов:

оконная рама – основа конструкции, устанавливается в оконном проеме здания. На оконной раме крепятся оконные створки и фурнитура.
створка – подвижная часть окна, которая умеет открываться.
фурнитура окна – это запорные механизмы, созданные для управления створками и их фиксирования.
стеклопакет – герметичное изделие, состоит из нескольких стекол, соединенных между собой по периметру специальными разделителями.
штапик – деталь, которая удерживает стеклопакет и устанавливается внутри. Закрепляет стекла в раме окна.
резиновые уплотнители – служат для придания герметичности всей конструкции. При хорошей укладке, защитят от попадания внутрь воды и ветра.
импост – трех- или пятикамерный пластиковый профиль, располагается вертикально, делит конструкцию окна на две и более частей, в зависимости от количества створок. В конструкции окна служит в качестве связующего элемента.
штульп – пластиковый профиль, на подобии импоста, однако он крепится не к раме, а к створке, вот почему он невидим. Позволяет при открытии двух створок держать оконный проем свободным, без вертикальных разделителей.

Рама окна, как и оконная створка – это решетчатая опорная конструкция, на которую навешиваются стеклопакеты и фурнитура. На первый взгляд, это довольно простая конструкция. Но главная особенность и сложность оконной пластиковой рамы заключается в оконном профиле, из которого рама (и створка) сделана.

Производство окон от компании НОВИКОН

Профили металлопластиковых окон изготавливаются из ПВХ (поливинилхлорида). Внутри профиля размещаются замкнутые полости или камеры, одна или две камеры включают арматуру из оцинкованного стального листа.

Таким образом — окна-ПВХ, пластиковые окна, металлопластиковые — названия тождественные.

Из истории известно, что первые производственные предприятия ПВХ-окон появились в Германии. Технология установки металлопластиковых окон была разработана в Европе. Сегодня на украинском строительном рынке предлагаются не только немецкие металлопластиковые окна, но и пластиковые окна отечественного производителя. Заводы-изготовители пластиковых окон сегодня представлены по всей стране.

Где заказать пластиковые окна?

Это может быть завод пластиковых окон или можно доверить свои окна ПВХ-дилерам — главное, чтобы было обеспечено качество. Поэтому выбирать нужно только сертифицированные окна.

А также иметь четкое представление, что именно предполагаете вы получить в итоге, однажды решив, что вы хотите поставить пластиковые окна. Поэтому важно знать, хотя бы немного о том, какие бывают системы окон-ПВХ и в чем заключается технология установки металлопластиковых окон.

Про качество профиля надо говорить отдельно. Тут приводится очень общее описание того, что представляет собой конструкция окна-ПВХ. Сколько у вас будет камер – это один из важнейших определяющих условий теплопроводности оконного блока. Понятно, что чем больше камер в профиле, тем толще и массивнее оконный блок.

Таким образом, стоимость металлопластиковых окон с большим количеством камер в профиле, будет высокой. Для нашего климата достаточно установить ПВХ-окна с трехкамерным профилем. Но двух-, четырех- и пятикамерные профили, также находят своего покупателя.

Двухкамерный профиль рационально использовать, когда производится остекление балконов и лоджий. Конструкция стеклопакета представляет собой два или более стекла, герметично соединенных между собой дистанционной рамкой и внутренним и внешним герметиком.

Итоги

Основные детали конструкции окна: рама, створка, стеклопакет, фурнитура, резиновые уплотнители, штапик, импост и штульп. Без четкой и бесперебойной работы всех элементов конструкции ПВХ-окна, эксплуатация металлопластиковых окон была бы некачественной и некомфортной.

Менеджеры компании НОВИКОН с радостью вас проконсультируют, ответят на все вопросы и помогут с выбором и установкой ПВХ-окон.

Устройство пластиковых окон — характеристики окон ПВХ. Из чего состоят пластиковые окна

Пластиковое окно — сложная конструкция для заполнения оконного проема в здании, состоящая из 3-х основных конструктивных элементов: пластикового профиля, стеклопакета, и комплекта фурнитуры. Пластиковые окна в нашей компании вы можете выбрать в каталоге.

Пластиковые окна: словарь терминов и определений

Пластиковый профиль, фактически, – это рама и створки окна. Технологически это элемент конструкции окна, полученный химическим методом — экструзией: происходит продавливание расплава полимерного сырья через формующее отверстие. Обычно профиль производится белого, коричневого и бежевого цветов.
Стеклопакет – единая конструкция, состоящая из двух или более стёкол, разделённых между собой воздушными камерами, и герметично соединённых по контуру. Воздушные камеры заполняется разряженным воздухом или инертным газом. Стеклопакет в среднем заполняет 90% площади оконного проёма. При выборе модели для остекления квартиры мы рекомендуем энергосберегающие стеклопакеты, например Теплопакеты STiS.
Фурнитура – это сложный механизм, обеспечивающих открывание и закрывание окна в различных режимах. Она включает петли, кронштейны, тяги и другие элементы. Проще всего её увидеть со стороны окна, где расположена ручка. Ручка управляет всем механизмом, поэтому её часто ассоциируют со всей фурнитурой.
Штапик – пластиковая планка, удерживающая стеклопакет или иное заполнение в раме.
Сэндвич-панель – пластиковый непрозрачный элемент: его применяют для установки вместо стеклопакета. В основном используется в дверных и глухих оконных конструкциях.
Армирование – металлический профиль, встроенный внутрь пластикового профиля. Предназначен для повышения механической прочности конструкции. Различают несколько видов армирования (г-образное, п-образное, замкнутое).
Подставочный профиль — элемент окна, который применяется при установке, при эксплуатации окна не виден. Он расположен между рамой окна и стеной в нижней части проёма. Фактически окно «стоит» на нём и он предназначен для крепления подоконника и отлива.
Импост – вертикально расположенная пластиковая стойка, разделяющая окно на несколько частей. Обеспечивает возможность создать несколько световых проёмов в одном окне.
Штульп – пластиковый профиль, накладываемый на створку. Используется для закрывания створок окна без импоста. Одна створка получается зависимой от другой и не имеет оконной ручки. Световой проём в этом случае получается свободным (без вертикального разделения).
Резиновые уплотнители — располагаются по периметру примыкающих элементов окна и предназначены для герметизации и исключения продувания.

Аксессуары для окон ПВХ

Откосы – это внутренняя часть стены, примыкающая к окну. Отделка откосов обычно производится штукатуркой, а для пластиковых, как правило – пластиковыми панелями. В этом случае откосами называют элементы внутренней отделки стены, примыкающие к раме окна пвх. Представлены решением Уют.
Отливы – «внешний подоконник». Монтируется с внешней стороны окна и предназначен для защиты фасадной части окна здания в целом от дождя и влаги.
Подоконник – понятно без объяснений. При монтаже пластикового окна устанавливаются специальные пластиковые подоконники.
Раскладка – элемент декоративного оформления окна. Она вклеена внутрь стеклопакета и образует фальш-переплёт, визуально разделяя окно на несколько частей. Раскладка бывает разной толщины и цвета.
Ламинация – декоративная окраска профиля в любой цвет из каталога. Производится плёнками, устойчивыми к механическим и климатическим воздействиям.
Москитная сетка – металлическая сеть, натянутая на каркас. Устанавливается в крепёжные пазы окна и предназначена для защиты от насекомых.

Сделать пвх окно элементом дизайна интерьера можно благодаря различным вариантам стилизации и декорирования окна: цветные стекла и витражи, нестандартные формы и цвета.

Конструкция пластикового окна

Конструкция окна

Конструкция остекления состоит из оконной коробки (рамы) и одной или нескольких створок. Иногда вместо створок устанавливается глухое заполнение в виде стеклопакета или непрозрачной панели.

1) КОРОБКА (РАМА)

Оконная рама — несущая конструкция для оконных элементов. Рама монтируется в стеновом проеме и передает на него функциональные нагрузки.

2) СТВОРКА

Створки позволяют открывать окно для поступления уличного воздуха в помещение. Конструкция створок обеспечивает притвор с рамой, что определяет защитные свойства оконной конструкции.

СПОСОБЫ ОТКРЫВАНИЯ СТВОРОК:

Форма и размеры оконной коробки соответствуют параметрам стенового проема. Конфигурация внутреннего заполнения окна определяется конструктивными ограничениями и дизайнерскими задачами.

3) ИМПОСТ

Конфигурации оконных конструкций могут состоять из различного количества сегментов — для этих целей устанавливаются импосты (перемычки), которые позволяют совмещать различные виды заполнений в одной раме или створке.

Расположение импоста в раме — определяет габариты створок или глухого заполнения.

Импост может устанавливаться в раме вертикально, горизонтально или наклонно.

ВАРИАНТЫ РАСПОЛОЖЕНИЯ И СОЕДИНЕНИЙ ИМПОСТОВ:

Основные элементы окна

4) ПРОФИЛЬНАЯ СИСТЕМА

Оконные рама и створки изготавливаются из многокамерных профилей.

5) СТЕКЛОПАКЕТ

Герметичная конструкция из нескольких дистанционно склеенных стекол.

6) ФУРНИТУРА

Оконная фурнитура обеспечивает эффективную работу створок.

Профильная система. Оконные рамы, створки, импосты — изготавливаются из многокамерных пластиковых профилей. Изолированные внутренние воздушные камеры обеспечивают теплоизоляционные свойства окна.

Армирование. Внутри пвх профиля устанавливается стальные вкладыши — элементы для конструктивного усиления и противодействия эксплуатационным нагрузкам.

Стеклопакет. Основную площадь окна занимает стеклопакет (или другие виды заполнений). Эффективность стеклопакета обеспечивается наличием воздушных камер между стеклами и дополнительными низкоэмиссионными покрытиями.

Уплотнители. Примыкание стеклопакета с профилем и створок с рамой — осуществляется через уплотнители. Их качество и эффективность определяет изолирующие свойства конструкции остекления.

Фурнитура. Работу створок обеспечивает фурнитура, которая определяет качество притвора по всему периметру конструкции, удобство в эксплуатации и защиту от взлома.

ПОДРОБНЕЕ ОБ ОСНОВНЫХ ЭЛЕМЕНТАХ ОКНА:

«Оконная компания ВЕСТА»

Что такое ПВХ? Все, что вам нужно знать о материале

При покупке новых или замене дверей и окон важно принять правильное решение относительно стиля, рамы и материала.

UPVC, также известный как непластифицированный поливинилхлорид, представляет собой строительный материал, не требующий особого ухода, используемый в качестве замены окрашенной древесины, в основном для оконных рам и подоконников при установке двойного остекления в новых зданиях или для замены старых окон с одинарным остеклением.Он имеет много других применений, включая облицовку, сайдинг или обшивку погодой. Тот же самый материал почти полностью заменил использование чугуна для водопровода и канализации, используемого для сточных труб, водосточных труб, водосточных желобов и водосточных труб. В индустрии домашнего ремонта эти продукты часто называют «кровлей».

Что полезно знать, так это то, что UPVC — более дешевая альтернатива дорогим древесине твердых пород и алюминию. Это популярный материал из-за его прочности и рентабельности.Он также может называться PVC и PVCU.

Удивительная прочность, универсальность и низкие эксплуатационные расходы обусловлены тем, что они производятся с использованием винилового полимера, который связан с атомами хлора, поэтому оконные рамы на самом деле не пластиковые и могут хорошо работать со сталью. Это означает, что домовладельцы не будут нести высоких текущих расходов.

В настоящее время все окна и двери из ПВХ должны иметь энергетический рейтинг, чтобы соответствовать Строительным нормам и правилам, и доступны в привлекательных цветах и отделках под дерево.

Если вы ищете энергоэффективность, UPVC — идеальный выбор, так как окна из UPVC с рейтингом энергопотребления чрезвычайно термически эффективны. У них очень низкая теплопроводность из-за типа материалов, используемых при производстве. Это предотвращает отвод тепла так же легко, как и некоторые другие строительные материалы.

Основным преимуществом всех высококачественных продуктов из ПВХ является то, что они никогда не нуждаются в покраске, плюс единственное, в чем они действительно нуждаются, — это протирать влажной тканью раз в пару лет или около того.

Взгляните на полный ассортимент окон из ПВХ Hazlemere здесь.

Применение пластиковых окон и дверей

В современном строительстве все чаще используются пластиковые окна и двери. Это связано не только со скоростью и простотой монтажа, но и с высокими эксплуатационными характеристиками. Пластиковые рамы не пропускают холода, конструкция может быть оснащена современными стеклопакетами, благодаря которым в доме тепло и уютно.

Почему выбирают пластиковую конструкцию?

Пластиковые окна, двери, Другое строительство ПВХ завоевал популярность во многих сферах строительства.Их используют для оформления зимних садов, остекления балконов и лоджий, устанавливают в жилых, офисных и складских помещениях. Разнообразие товаров позволяет выбрать подходящую цену и качество, использовать конструкции можно в любом климате.

Пластик устойчив к любым погодным условиям. Он не трескается от воздействия перепадов температур, не боится сильного холода, невосприимчив к жаре.
Материал полезен в уходе, так как не требует ухода.Единственное, что требуется сделать — это смазать фурнитуру, а иногда и подгонять, тогда пластиковые окна и двери прослужат вам долго, а в доме появятся сквозняки.
Главное преимущество пластиковых конструкций по сравнению, например, с деревянными аналогами — влагостойкость. Материал не впитывает его полностью и не портится. ПВХ не гниет, не требует обработки от паразитов и вредителей, не образует ржавчины, как металлические двери.
Особое внимание следует уделить герметичности.Выбрав остекление подходящей толщины (чем больше камер, тем лучше оно сохраняет тепло- и шумоизоляцию), вы сможете обеспечить комфортную температуру в помещении. Зимой теплый воздух будет содержаться внутри, а вы сэкономите на отоплении, Летом в комнате будет царить прохлада.

Для южных регионов и средней полосы достаточно использовать тройные стеклопакеты. Для более холодного климата подходит конструкция с тремя и более камерами.

Если ваши окна выходят на шумную улицу, тишина может обеспечить толстое остекление.Пластиковый каркас ему подходит лучше, чем деревянный, так как это хороший изолятор тепла и шума.

Конструкционная масса

относительно невелика. Проще только алюминий, но последний, как правило, не способен сдерживать тепло, поэтому подходит только в качестве холодного стекла.

Пластиковые окна и двери долговечны: срок их службы превышает 50 лет. Основной проблемой может быть выход из строя фурнитуры, ее отдельных механизмов износа, но эти элементы легко заменить, такая дешевая процедура. Вы можете постоять за нее; Железо качественнее 20 лет назад.

Выбор дизайна

Пластиковые окна и двери снабжены уплотнителями, створка плотно прилегает к раме, за счет чего достигается герметичность. В комнату не попадает прохладный воздух, появляются сквозняки.

Важным преимуществом конструкции из ПВХ является возможность создавать изделия, практически ограниченные по форме или размеру. Цвет профиля может быть любым, внешняя и внутренняя стороны могут отличаться Clerk, кроме того, есть возможность выбрать профиль под дерево.Имеет схожую структуру с натуральным материалом, приятным на ощупь, практически идентичен по цвету. Такое решение подходит для большинства интерьеров, гармонично вписывается в жилое или офисное пространство.

Форма окон и дверей тоже может быть любой, именно ПВХ создает необычную конструкцию, например, круглое окно, крупногабаритную дверь нестандартной формы. Пластиковая конструкция может отличаться механизмом открывания: они распашные или раздвижные, удобные, в комнате не всегда хватает места для распашных дверей или окон.Дверь может быть арочной или сплошной. Его можно сделать пустотелым или дополнить стеклом, другими элементами декора.

Отдельным абзацем стоит предоставить возможность выбора прочности остекления, поскольку для дверей доступны специальные закаленные пластиковые двери, ударопрочные и даже бронированные стекла, однако их можно устанавливать на окнах.

Надежность и безопасность

Металлопластиковые окна и двери станут надежной защитой вашего дома, магазина или офиса от злоумышленников.Благодаря специальной противовзломной фурнитуре, очки высокопрочной конструкции становятся практически недоступными для взломщиков, вскрыть их с улицы не получится, даже используя специальные инструменты, например, лом и болгарку.

Пластиковые окна, двери могут защитить вашего ребенка и, если вы установите в них аксессуары, с функцией блокировки от детей. Ребенок не может самостоятельно открыть заслонку и выпасть из окна, или защемить пальцы. В этом случае можно использовать режим вентиляции, при котором окно будет фиксироваться в заданном положении.

Область применения пластиковых конструкций

Пластиковые окна, двери широко используются для создания различных конструкций. ПВХ
избавляет от необходимости в дальнейшем уходе за окном или дверью, так как не требуется ежегодно обрабатывать, наносить лак для ногтей, красить. Окрашивать дизайн можно исключительно из соображений изменения дизайна.

Пластиковые конструкции используются не только в домах и офисах. Но даже в тех местах, где уделяется внимание безопасности и охране окружающей среды: это больница, детские сады, школа.Двери ПВХ можно использовать как межкомнатные, так и входные. Они не притягивают пыль и грязь, пластик легко мыть любыми чистящими средствами, используя только мягкую губку.

Все дизайны обычно изготавливаются на заказ по желаемому нестандартному размеру. Изготовление занимает не более двух дней. Монтаж можно провести самостоятельно, имея определенные знания в этой области, и проинструктировать профессионалов.

Пластиковые окна и двери — конкурентоспособное и удобное решение для любого помещения. они универсальны, неприхотливы, имеют доступную цену, достойный внешний вид.

Видео:

Глоссарий терминов | Windsor Windows & Doors

Хотите узнать разницу между R-значением и U-фактором? Что означают пултрузия и экструзия? Мы хотим, чтобы вы были в курсе при покупке окон и дверей. Найдите определения общих терминов, используемых на этом сайте и в индустрии окон и дверей ниже.

AAMA Silver — Программа маркировки, спонсируемая AAMA, сертифицирующая тепловые характеристики окон и дверей по показателям U-фактора (или U-значения), SHGC и VT.

Акрил — Термопластический материал для остекления.

Active –Это панель управления (X), если смотреть снаружи.

Airgel — микропористая прозрачная силикатная пена, которая в настоящее время разрабатывается для потенциального использования в качестве материала для заполнения полостей остекления, предлагая очень высокие тепловые характеристики.

Проникновение воздуха — Количество воздуха, проникающего в здание и выходящего из него через трещины в стенах, окнах и дверях.

Airspacer — Компонент, расположенный по периметру стеклопакета для разделения двух стеклянных панелей.

ANSI — Американский национальный институт стандартов, информационная служба по всем типам стандартов и спецификаций продукции

Отожженное стекло — Стандартное флоат-стекло.

Отожженный ПВХ — Дополнительный процесс в ячеистом процессе для обеспечения стабильности продукта.

Arch-top — один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом.Также называемые круглыми головками, круглыми вершинами и закругленными вершинами.

Аргон — инертный, нетоксичный газ, используемый в изоляционном стекле для уменьшения теплопередачи.

ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, национальная ассоциация, устанавливающая стандарты энергоэффективности зданий.

Astragal — Центральная стойка между двумя распашными дверями.

ASTM International — Ранее Американское общество испытаний и материалов, торговая ассоциация, устанавливающая стандарты материалов (включая стекло) и методы испытаний.Он также разработал стандарт установки окон.

Тент — Окно с откидывающейся снизу створкой наружу.

Задняя лента — Столярные изделия по внешнему краю оконной рамы, обычно используются, когда рама состоит из плоских досок.

Backbedding — Материал или состав, используемый для герметизации стекла на оконной створке.

Весы — механическое устройство (обычно подпружиненное), используемое в одно- и двухвесных окнах как средство уравновешивания веса створки во время открывания и закрывания.

Basic — НЕТ формовки, БЕЗ оболочки, НЕТ ребра гвоздя / капельного колпачка, но готов к полевой / цеховой формовке или полевой / цеховой оболочке.

Отсек — комбинация оконных блоков, выступающих наружу. Обычно имеет большой центральный блок с двумя боковыми блоками под углом 30 ° или 45 ° к стене.

BETEC — Совет по окружающей среде и теплоизоляции здания. Являясь частью Национального института строительных наук, организации, представляющей правительство и промышленность, BETEC участвует в информировании о государственной политике и влиянии на разработку стандартов в отрасли.

Двухшарнирный — термин Виндзор для двухпанельных дверей, в которых обе панели могут открываться, навешиваются сбоку, с одной активной панелью и одной пассивной панелью.

BOCA — Строительные чиновники и администраторы кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.

Пыльник застеклен — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.

Нижняя направляющая — нижний горизонтальный элемент оконной створки или дверной панели.

Лук — комбинированное окно, которое выступает наружу.

Отсек для боксов — комбинация оконных блоков, которые выступают наружу. Обычно представляет собой большой центральный блок с двумя боковыми блоками, расположенными под углом 90 ° к стене.

Дыхательная трубка — Трубка, проходящая через воздушную прокладку и уплотнение из изоляционного стекла, которая позволяет устройству приспосабливаться к изменениям давления в зависимости от времени и места изготовления и времени и места установки, где она запечатана.Обычно используется для приспособления к перепадам высоты между заводом и строительной площадкой.

Кирпичная форма — Тип внешней облицовки для окон и дверей.

Caming — Металл, используемый в конструкции декоративных стеклянных панелей. Обычно это цинк или латунь, его также наносят на отдельные стеклянные перемычки для создания декоративного вида стекла.

Windowment — Окно со створкой, откидывающейся наружу вправо или влево.

Кожух — Открытый молдинг или профиль вокруг окна или двери, внутри или снаружи, для закрытия пространства между оконной рамой или дверным косяком и стеной.

Конопатка — Состав для заполнения швов и заделки трещин для предотвращения утечки воды и воздуха.

Ячеистый ПВХ — экструдированный поливинилхлорид, используемый в компонентах окон и дверей, а также в их отделке. В отличие от жесткого (или полого) винила, он имеет внутри пенопласт или ячеистую структуру. Его часто можно прибивать гвоздями, пилить и делать как дерево.

Целлюлозный композит — Обычно материал, состоящий из органического материала, например древесного волокна, экструдированного с пластиком.

Celuka PVC — Процесс увеличения твердости продукта.

Цепочка поставок (CoC) — Процесс отслеживания древесины, полученной из сертифицированного леса, по каналам производства и распределения. Чаще всего упоминаются системы сертификации FSC и SFI CoC. На предприятиях, относящихся к категории CoC, есть процессы для отслеживания сертифицированной древесины с момента ее поступления на объект до момента выхода. Строители, использующие древесину CoC, могут зарабатывать баллы для сертификации дома по стандартам LEED или NAHB.

Контрольная рейка — Нижняя рейка на верхней створке и верхняя рейка нижней створки двухстворчатого оконного блока, на котором установлен замок. Также называется рельсом для встреч.

Круглый верх — один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые арочными вершинами, круглыми головками и круглыми вершинами.

Облицовка — Материал, нанесенный на внешнюю часть деревянной рамы и компонентов створки для облегчения обслуживания.Обычные облицовочные материалы включают винил и экструдированный или профилированный алюминий.

Прозрачный IG — Две стеклянные панели герметизированы для образования мертвого воздушного пространства между двумя стеклянными панелями.

Clerestory — Окно в верхней части комнаты с высокими потолками, через которое свет попадает в центр комнаты.

Комбинированная дверь — Экранная или штормовая дверь, используемая в сочетании с основной дверью. Штормовые окна также называются комбинированными окнами.

Композитный — термин, используемый для оконных или дверных компонентов, которые состоят из двух или более материалов, таких как дерево и пластик.Этот термин также используется для окон и дверей, которые сочетают в себе два или более материала в конструкции рамы или створки, например, продукт с деревянной внутренней частью и виниловой или алюминиевой внешней стороной.

Конденсация — Водяной пар из воздуха, оседающий на любой холодной поверхности, температура которой ниже точки росы. Иногда возникает проблема с холодным (и плохо изолированным) оконным стеклом или рамой, подверженной воздействию влажного воздуха в помещении.

Сопротивление конденсации (CR) — Измерение того, насколько хорошо продукт сопротивляется образованию конденсата на внутренней стороне устройства.CR выражается числом от 1 до 100. Чем выше число, тем лучше продукт сопротивляется конденсации. CR — необязательный рейтинг.

Очиститель углов — Устройство для удаления капель излишка материала, образовавшегося при сварке углов виниловых окон.

Коттедж с двойным подвесом — Окно с двойным навесом, у которого верхняя створка короче нижней.

CRF — Коэффициент сопротивления конденсации. Оценка способности окна сопротивляться конденсации.Чем выше CRF, тем меньше вероятность возникновения конденсации.

CRM — Управление взаимоотношениями с клиентами. Компьютеризированная система для отслеживания всех контактов с клиентами и перспективами.

Округ Дейд — Округ Флорида, включая Майами, установил многочисленные стандарты и требования к окнам и дверям, устойчивым к ураганам.

Проем для дневного света — Размер видимой области, видимой через кусок стекла.

Десикант — Материал, используемый для поглощения влаги изнутри закрытого воздушного пространства стеклопакета.

Расчетное давление (DP) — Измерение структурных характеристик окна или двери. Обычно указывается как в полтора раза больше, чем необходимо, исходя из ожидаемого ветра в здании и погодных условий.

Прямое остекление — Метод остекления стекла непосредственно на раме с использованием метода остекления с остановкой. Этот метод обычно используется в прямых наборах и единицах радиуса; Никаких створок.

Прямой набор — геометрическая форма, которая включает в себя все прямые ножки.

Разделенные светильники — Отдельно обрамленные части или стекла. Например, двойное окно часто имеет несколько оконных проемов, разделенных мунтинами на каждой створке. Эти конструкции часто называют «шесть на шесть», «восемь на один» и т. Д., Чтобы указать количество светильников на каждой створке. Конструкции, имитирующие внешний вид оконных стекол с отдельными рамками, часто называют SDL или смоделированными разделенными стенами. Конструкции, в которых используются настоящие отдельные куски стекла, иногда называют TDL или истинно разделенными листами.

Мансардное окно — Участок, выступающий за крышу дома, обычно с одним или несколькими окнами.

Двойное остекление — Использование двух оконных стекол в окне для повышения энергоэффективности и обеспечения других преимуществ в производительности. Может или не может относиться к стеклопакету.

Окно с двойным подвесом — Окно с двумя створками, которые перемещаются вертикально в раме.

Стекло двойной прочности — Стекло между 0.115 и 0,133 дюйма толщиной.

Капельный колпачок — Молдинг, устанавливаемый поверх кирпичной формы коллектора или кожуха оконной рамы.

Dual Low-E — вариант остекления, который сочетает в себе мягкое покрытие Cardinal LoE 366 на внутренней поверхности внешнего стекла и твердое покрытие Pilkington Energy Advantage ™ Low-E на внутренней поверхности внутреннего стекла. Твердое покрытие Pilkington Energy Advantage ™ Low-E представляет собой очень тонкое пиролитическое покрытие, которое является неотъемлемой частью внутренней поверхности стекла.Это твердое, долговечное покрытие с низким коэффициентом излучения обеспечивает улучшенные теплоизоляционные характеристики по сравнению с прозрачным стеклопакетом или стандартным стеклом с низким энергопотреблением.

Краевой эффект — Теплопередача на краю стеклопакета за счет тепловых свойств прокладок и герметиков.

Окно выхода — Окно, в которое может залезть пожарный или вылезти из него в экстренной ситуации. Строительные нормы США требуют, чтобы в каждой спальне дома было окно аварийного выхода с указанием минимальных размеров.Обычно требуется проем шириной 20 дюймов и высотой 24 дюйма и проем 5,7 кв. Футов.

Электрохромное остекление — Стекло или другой материал остекления, который можно переключать с прозрачного на непрозрачный с помощью электроники.

Эллиптический — Блок с двойным радиусом с малым радиусом на конце и плавным / малым радиусом дуги сверху с высотой менее половины ширины.

Energy Star® — программа, спонсируемая Министерством энергетики США, которая устанавливает минимальные стандарты производительности для окон, которые должны быть признаны энергоэффективными.Для трех различных климатических зон в США были установлены три различных набора стандартов для U-ценности и солнечного тепла.

ERP — Enterprise Resource Planning, компьютеризированная система, которая используется для управления всеми аспектами деятельности компании.

EuroWindoor — Консорциум европейских ассоциаций производителей окон, дверей и штор, участвующих в разработке общих стандартов ЕС.

Четверть удлиненная — Высота больше ширины.

Удлинитель — декоративный элемент, который простирается от внутренней части оконной рамы до внутренней стены.

Экструдированный алюминий — более тяжелый и толстый алюминиевый продукт, используемый для внешней облицовки деревянных окон и дверей.

Экструзия — Процесс, в котором нагретый материал проталкивается через матрицу, используемый для производства алюминия, винила (PYC) и других профилей или компонентов, используемых в производстве окон и дверей. Термин также используется для обозначения профилей или линейных профилей, производимых этим способом и используемых для изготовления оконных и дверных компонентов.

Фрамужный светильник — Окно в форме полукруга над дверью или окном с излучающими решетками.

Fenestration — Первоначально архитектурный термин, обозначающий расположение окон, дверей и других застекленных участков в стене. Развивается, чтобы стать стандартным отраслевым термином для окон, дверей, световых люков и других застекленных проемов в зданиях. От латинского слова «фенестра», что означает окно.

Пальцевый шарнир — Зубчатое соединение, используемое для соединения двух деревянных частей встык.

Fixed lite — Окно без вентиляции или неработающее окно.

Фиксированная панель — Неработающая дверь, как правило, совмещенная с действующим дверным блоком.

Мешочек — Тонкая полоска металла или другого материала, отводящая воду от окна, двери или светового люка.

Флоат-стекло — Стекло, полученное способом, при котором лента перемещается по ванне с расплавленным оловом. Подавляющее большинство листового стекла в настоящее время производится этим методом.Термины «листовое стекло» и «листовое стекло» относятся к более старым методам производства, которые все еще используются ограниченно.

Дверь заподлицо — Дверь, изготовленная с использованием двух обшивок или поверхностей, разделенных по периметру конструкцией рамы из стоек и рельсов. Двери заподлицо могут изготавливаться с пустотелым или сплошным сердечником.

Запотевание — Отложение или пленка, оставшаяся на внутренней поверхности герметичного стеклопакета из-за экстремальных условий или неисправности уплотнения.

Размер рамы — Фактический размер коробки блока, вне и вне габаритов (не включая форму для кирпича).Это важный параметр, используемый для деревянных окон Windsor особого размера.

Французские двери — Пара распашных дверей, которые открываются посередине. Также включает более широкие элементы перил и перил вокруг стекла, чем обычные застекленные двери.

Французский слайдер — Раздвижная дверь для террасы с более широкими перекладинами и поручнями для имитации французской двери.

FSC — Лесной попечительский совет. Единственная всемирно признанная система сертификации, которая гарантирует, что продукция произведена из экологически и социально устойчивых управляемых лесов.FSC сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые будут являться цепочкой поставок. Использование FSC CoC может принести строителям баллы в рамках программ сертификации домов LEED и NAHB.

Full Round — Круглый блок одинаковой ширины и высоты.

Сварка плавлением — Тип угловой конструкции, используемый с виниловыми и другими типами окон и дверей, в котором небольшое количество материала на концах двух частей расплавляется или размягчается, а затем сдвигается вместе, образуя единое целое. кусок.Также называется сварным уголком.

Размер стекла — Фактический размер стекла единицы. Это обычная выноска для большинства деревянных изделий Windsor стандартного размера (кроме дверей).

Остекление — Стекло (и другие материалы) в окне или двери. А также акт или процесс установки стекла на агрегат.

Упор для остекления — Элемент створки или дверной панели, удерживающий стекло на месте. А также реферал, который держит стакан на месте.

Glider — Окно с подвижной створкой, которая выдвигается в горизонтальном направлении. Также называется горизонтальным скользящим окном.

Gothic — Радиусная единица, которая обычно доходит до точки наверху, или конструкция решетки радиуса, не образующая полного круга.

Решетка — термин, относящийся к разделителям оконных стекол или мунтинам. Это может быть тип узла, устанавливаемого внутри оконного или дверного блока, который можно отсоединить для очистки.Может быть установлен внутри герметичного стеклопакета, если его называют решеткой.

Полукруглый — приклад или специальный полукруглый блок, высота которого составляет половину ширины.

Hallmark — Программа сертификации окон и дверей, спонсируемая WDMA.

Ручка и навешивание — Всегда смотреть снаружи.

Стекло с твердым покрытием — Стеклянное изделие, на которое в процессе производства на стадии расплавленного стекла наносится покрытие.Этот тип покрытия, также известный как пиролитическое покрытие, обеспечивает поверхность, которая в целом не уступает по прочности поверхности обычного стекла, поэтому не требует специального обращения и не требует использования в стеклопакете. Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими, обычно требуют дополнительной осторожности при обращении и производстве и должны использоваться в стеклопакете.

Головка — Главный горизонтальный элемент рамы в верхней части окна или двери.

Заголовок — Горизонтальный элемент каркаса, размещаемый над грубым проемом окна или двери, чтобы предотвратить нагрузку на каркас стены или крыши. Также известен как перемычка.

Прирост тепла — Передача тепла снаружи внутрь посредством теплопроводности, конвекции и излучения через все поверхности дома.

Потери тепла — Передача тепла изнутри наружу посредством теплопроводности, конвекции и излучения через все поверхности дома.

Дверь с пустотелым профилем — Дверь заподлицо с двумя панелями или дверными поверхностями, разделенными по периметру стойками и направляющими. Обычно внутри двери между двумя поверхностями используется опора сотового типа.

Бункер — Окно с створкой, которая откидывается внутрь сверху.

Горизонтальный слайдер — Окно с подвижной створкой, которая выдвигается в горизонтальном направлении. Также называется скользящим окном.

IBC — Международный строительный кодекс.Опубликованный Советом по международному кодексу, IBC в первую очередь касается нежилого строительства.

ICBO — Международный совет строительных служащих. Одна из трех групп модельного кодекса в США, теперь объединяющаяся в Международный совет кодов.

IECC — Международный кодекс энергосбережения. Опубликованный Советом по международным кодексам, IEEC устанавливает методы соответствия для энергоэффективного строительства как жилых, так и нежилых зданий.

Неактивный — Фиксированная панель (O), если смотреть снаружи.

Внутренняя планка (имитация разделительного канала) — Разделительная планка между стеклом в блоке Windsor Divided Lite (WDL) (это не GBG или решетка между стеклами).

Внутренняя решетка — Виндзорский термин для GBG, или решетка между стеклами.

In-sash — Стекло застеклено в створке перед установкой в раму.

Изоляционное стекло (IG) — Два или более стекла с герметичным воздушным пространством между ними.Герметичное пространство может содержать воздух или быть заполнено инертным газом, например аргоном.

В развороте — Панели, которые откидываются внутрь, если смотреть снаружи.

IRC — Международный жилищный код. Опубликованный Советом Международного кодекса, IRC в первую очередь касается малоэтажного жилищного строительства.

Жалюзи — Окно, состоящее из горизонтально установленных стеклянных жалюзи или планок, которые плотно прилегают друг к другу при закрытии и вращаются наружу при открытии.

Откос — Основные вертикальные элементы, образующие стороны оконной или дверной рамы, также относятся к горизонтальному элементу в верхней части оконной рамы, например, в головном и боковом косяках.

Глубина косяка — Ширина окна или двери от внутренней части до внешней части рамы, чтобы соответствовать толщине стены конструкции.

Jambliner — направляющая, устанавливаемая внутри косяков двухстворчатого окна, по которым скользят створки окна.

J-образный канал — Устанавливаемый или встраиваемый сбоку от окна или двери, этот канал предназначен для размещения концов сайдинга для придания законченного вида.

Разбитое (KD) — Окно или дверь в разобранном виде.

Многослойное стекло — Два или более листа стекла с внутренним слоем из прозрачного пластика, к которому стекло прилипает в случае разрушения. Используется для повышения безопасности и защиты, а также для снижения уровня шума.

LEED — Лидерство в области энергетики и экологического дизайна. Система эталонных тестов, установленная USGBC, которая сертифицирует экологичные дома и здания путем накопления баллов, полученных за внедрение экологичных практик.Здания могут получать LEED. Серебряный, Золотой или Платиновый уровни сертификации.

Lineal — Профиль или форма стандартной длины, вырезаемые и обрабатываемые для изготовления оконных и дверных компонентов.

Перемычка — структурный элемент или балка над оконным или дверным проемом, которая поддерживает стену выше. Также называется заголовком.

Lite — кусок стекла. В окнах и дверях термин lite относится к отдельным оконным стеклам (а также к конструкциям, имитирующим внешний вид отдельных оконных стекол).Иногда пишется «свет».

Lite cut — Схема выкройки решетки радиатора.

Стекло с низким коэффициентом излучения (Low-E или LoE) — Стекло с покрытием, отражающее тепло.

Управляемые леса — Леса, к которым применен ряд методов управления, включая предписанные выжигания, рубки ухода, рубки и посадки. Хорошо управляемые леса обеспечивают чистый воздух и воду, дома для диких животных, красивые пейзажи, места для отдыха и более 5000 товаров, которые мы используем каждый день.Плохо управляемые леса часто нездоровы и непродуктивны из-за перенаселенности, болезней, насекомых и конкуренции за свет, воду и питательные вещества. Плохо управляемые леса также являются причиной большого количества лесных пожаров. Управляемые леса совместимы с FSC и SFI.

Морское остекление — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.

Зажим для каменной кладки — Дополнительный зажим, который используется для установки окон в кирпич.

Проем в кирпичной кладке — Область в стене, оставленная открытой для окон или дверей.

МДФ — Древесноволокнистая плита средней плотности. Древесно-волокнистый композит, используемый в различных оконных, дверных и столярных изделиях.

MEC — Энергетический код модели. Установлено Законом об энергетической политике 1992 г., чтобы служить основой для государственных энергетических кодексов. Его заменит Международный кодекс энергосбережения (IECC).

Механическое окно — термин для продукта, обычно винилового, в котором углы собираются с помощью винтов или других крепежных механизмов, в отличие от сварной угловой конструкции.Также называется окном с механическим креплением.

Стойка — компонент, используемый для конструктивного соединения двух оконных или дверных блоков.

Замок с несколькими запорами — Система запирания, приводимая в действие одной ручкой, которая запирает окно или дверь в двух или более точках запирания.

Muntin — Профиль или молдинг, вертикальный или горизонтальный, используемый для разделения стекла в створке на несколько перегородок. Обычно относится к компонентам, используемым для построения разделенных облегченных решеток или решеток, имитирующих разделенный облегченный вид.

Ребро гвоздя — Дополнительный компонент или неотъемлемая часть рамы окна или двери патио, которая обычно перекрывает традиционную конструкцию шпильки и через которую забивают гвозди для фиксации рамы на месте.

Узкий слайдер — Раздвижная дверь патио с узкими перекладинами и направляющими для максимального открытия дневного света.

NFRC — Национальный совет по рейтингу окон. Стороннее агентство по сертификации, которое разработало и применяет единую национальную рейтинговую систему энергоэффективности оконных конструкций.

Рейтинговая система NRFC — Основой рейтинговой системы является процедура определения теплопроводности (U-значения) продукта. Дополнительные рейтинговые системы, разработанные NRFC, измеряют коэффициент солнечного тепла (SHGC), пропускаемость видимого света (VT), утечку воздуха (AL) и сопротивление конденсации.

Невозобновляемые ресурсы — Ограниченное количество ресурсов, которые нельзя заменить после того, как они были извлечены и использованы. Эти ресурсы, такие как алюминий и пластик, перерабатываются.

NWWDA — Национальная ассоциация деревянных окон и дверей. Торговая организация, которая установила множество стандартов, связанных с деревянными оконными и дверными изделиями. Теперь это Ассоциация производителей окон и дверей (WDMA).

Одношаговый дистрибьютор — Оптовая компания, которая покупает строительную продукцию у производителя и продает ее строителям, подрядчикам и домовладельцам, называется одноступенчатым дистрибьютором. Оптовый торговец, который покупает строительные изделия у производителя и продает их лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам, называется двухступенчатым дистрибьютором.

Oriel — стиль окна, в котором верхняя створка больше нижней створки.

Выдвижной — Панели откидываются наружу, если смотреть снаружи.

Палладиан — Большое окно с аркой наверху, обрамленное меньшими окнами с каждой стороны.

Панель — Элемент, обычно деревянный, монтируемый внутри стоек и направляющих дверей. Также используется для обозначения всей двери.

Панорамирование — При замене окна внешняя алюминиевая облицовка, которая может выступать по периметру оконного проема; Используется для прикрытия старого оконного материала.

Ограничитель разделения — Узкий профиль, встроенный или накладной, удерживающий створку или панель в нужном положении в раме.

Решетка по периметру — Решетка с рамкой по периметру. Также известна как объемная решетка.

Окно изображения — Большое нерабочее окно, которое обычно длиннее своей ширины и обеспечивает панорамный вид.

Поворотное окно — Блок со створкой, которая открывается или закрывается за счет вращения на поворотных осях с обеих сторон створки или сверху и снизу.

Листовое стекло — Плоское стекло, полученное путем шлифовки и полировки для создания параллельных плоских поверхностей, обеспечивающих отличный обзор. Хотя этот термин все еще широко используется, большая часть оконного стекла в настоящее время производится с использованием флоат-процесса. См. Флоат-стекло.

Поликарбонат — пластик, используемый для остекления.

Поливинилбутираль (ПВБ) — пластик, используемый в качестве промежуточного слоя при строительстве некоторых типов многослойного стекла.

Поливинилхлорид (ПВХ) — Экструдированный материал, используемый для оконных и дверных рам

Вторичный материал после бытового использования — Любой бытовой или коммерческий продукт, который служил своему первоначальному, предполагаемому использованию, а затем подвергается вторичной переработке.

Предварительно используемый вторичный материал — Промышленный производственный лом, подлежащий вторичной переработке.

Предварительная подвеска — Компания, которая покупает двери, обрамление, фурнитуру, стеклянные перегородки и другие компоненты и подготавливает (или предварительно подвешивает) устройство к установке.

Основная активная панель — Активная панель (X) двустворчатой двери.

Главное окно — добавлено главное окно, в отличие от шторма или комбинированного блока.

Загрунтованное окно — Дополнительное оборудование для заводской отделки, готовое к нанесению отделочного покрытия.

Проецируемое окно — Окно, в котором створка открывается на петлях или шарнирах. Относится к створкам, навесам и хопперам.

Пултрузия — Процесс, используемый для производства композитных профилей из стекловолокна или компонентов, используемых для производства окон и дверей. Термин также обычно используется для обозначения композитных профилей или линейных профилей, вырезанных и обработанных для изготовления оконных и дверных компонентов.

Пиролитическое стекло — Стеклянный продукт, на который наносится покрытие, обычно для обеспечения низкой излучательной способности или защиты от солнечного излучения, во время производственного процесса на стадии расплавленного стекла.Этот тип покрытия, обычно называемый твердым покрытием, обеспечивает поверхность, которая обычно столь же долговечна, как и обычная стеклянная поверхность, и поэтому не требует специального обращения и не требует использования в стеклопакете. Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими, обычно требуют дополнительной осторожности при обращении и производстве и должны использоваться в стеклопакете.

Четвертькруглый предмет — Ложа или специальная четверть-круглая единица, высота и ширина которой равны.

Излучение — Передача тепла в виде электромагнитных волн от одной отдельной поверхности к другой. Стекло Low-E предназначено для уменьшения теплопередачи этого типа за счет отражения электромагнитных волн.

Радиочастота (RF) — Технология, используемая со сканерами штрих-кода и другими устройствами ввода в системах слежения за производством и складом.

Рейка — Горизонтальный элемент каркаса оконной створки или двери.

Светоотражающее стекло — Стекло с покрытием для отражения видимого света и солнечного излучения, падающего на поверхность стекла.

RESFEN — компьютерная программа, предназначенная для расчета энергопотребления на основе выбора окон в жилых зданиях.

Алюминий вальцованный — Метод плакирования с использованием метода гибки вальцованного типа. В основном используется в обшивке створок.

Мансардное окно — Управляемый элемент, аналогичный световому окну, размещенному на наклонной поверхности крыши.

Черновой проем — Каркасный проем в стене, в который устанавливается оконный или дверной блок.

Круглый верх — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые арочными вершинами, круглыми вершинами и круглыми головками.

Изображение с круглым верхом — Настоящее полукруглое изделие с вытянутыми ножками.

R-value — Сопротивление теплопередаче или тепловому потоку. Более высокие значения R указывают на большую изоляционную ценность. R-значение часто используется в изоляционной промышленности и является обратной величиной U-значения, значения, более широко используемого в оконной промышленности.

Безосколочное стекло — усиленное или армированное стекло, которое меньше подвержено разрушению или раскалыванию и с меньшей вероятностью может стать причиной травм в случае разбития. Закон требует, чтобы стекло в дверях было каким-либо типом безопасного остекления, например закаленным или ламинированным стеклом.

Створка — Комплект стоек и направляющих (вертикальных и горизонтальных элементов), превращенных в раму для удержания стекла.

Шнур створки — Веревка или цепь в двойных окнах, которые прикрепляют створку к противовесу.

Подъемник для створок — Выступающая или утопленная ручка на внутренней нижней направляющей нижней створки на двойном или одинарном навесном окне.

Размер створки / Размер створки — Фактический размер створки единицы. Общая или обычная выноска для продуктов с двойным подвешиванием.

Утяжелители для створок — Скрытые чугунные утяжелители, используемые для уравновешивания створок старых двойных окон.

SBCCI — Международный конгресс Южного строительного кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.

Вторичная активная панель — Это пассивная панель (X) двустворчатой двери.

Верхняя часть сегмента (верхняя часть сегмента), изображение — Блок радиуса сегмента с ножками одинаковых размеров.

Верхняя (сегментная) четверть сегмента — Блок радиуса сегмента с разными размерами ног.

Самоочищающееся стекло — Стекло, покрытое тонким прозрачным слоем диоксида титана. Это покрытие действует для очистки окна в два этапа, используя два различных свойства: фотокатализ и гидрофильность. На солнечном свете фотокатализ заставляет покрытие химически разрушать органическую грязь, адсорбированную на окне. Когда стекло намокает дождем или другой водой, гидрофильность снижает углы контакта до очень низких значений, в результате чего вода образует тонкий слой, а не капли, и этот слой смывает грязь.

Система последовательного запирания — Тип многоточечной системы запирания, применяемой в оконных створках. Нижние замки входят в зацепление и частично закрывают створку перед зацеплением верхних замков.

Set-up — Блок в комплекте со всеми надставками и кожухами, готовый к установке при черновом проеме.

SFI — Инициатива устойчивого лесопользования. Инициатива, посвященная совершенствованию устойчивого лесопользования в США и Канаде. SFI сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые должны быть CoC.Использование древесины SFI CoC позволяет зарабатывать баллы по программе NAHB.

Коэффициент затенения (SC) — мера способности окна передавать солнечное тепло по сравнению с этой способностью для одиночного прозрачного стекла. Чем ниже коэффициент затемнения устройства, тем меньше солнечного тепла он передает и тем выше его способность затенять. Этот метод измерения постепенно отменяется в пользу коэффициента солнечного тепла (SHGC).

Листовое стекло — Прозрачное плоское стекло, используемое в старых окнах, в настоящее время в значительной степени заменено флоат-стеклом.

Sidelites — Узкие фиксированные элементы, соединенные с рабочими дверными блоками или соединенные с ними для придания более открытого вида.

Порог — Основной горизонтальный элемент, образующий нижнюю часть рамы окна или двери.

Носик подоконника — Двойная навесная деталь, добавленная к основному подоконнику агрегата.

Simulated split lite (SDL) — Тип решетки или конструкции решетки, которая создает видимость нескольких меньших оконных стекол, разделенных панелями, но на самом деле использует более крупные стеклянные панели с панелями, размещенными между ними и / или на них. поверхности стеклянных слоев.

Одинарное остекление — Единственное стекло в окне. Обычно не так энергоэффективно, как изоляционное стекло или другие формы двойного остекления.

Одинарное подвесное — Окно, напоминающее двухвесное или вертикально-раздвижное окно, с фиксированной верхней створкой.

Стекло одинарной прочности — Стекло толщиной от 0,085 до 0,100 дюйма.

Кожа — Отдельный кусок материала, используемый в качестве лицевой стороны двери.

Перекрытие — термин, обозначающий дверную панель в сборе, которая не была подготовлена для установки в раму.

Умное окно — общий термин, иногда используемый для окон с высокой энергоэффективностью или окон с переключаемым стеклом для управления солнечным излучением.

Стекло с мягким покрытием — Стеклянное изделие, на которое наносится вторичный процесс, известный как напыление, обычно для обеспечения низкого коэффициента излучения или защиты от солнечного излучения. Этот термин относится к тому факту, что эти типы покрытий обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла. Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.

Солнцезащитное стекло — Стекло, изготовленное с покрытием или оттенком, которое поглощает или отражает солнечную энергию, тем самым уменьшая солнечное излучение.

Коэффициент солнечного тепловыделения (SHGC) — Рейтинг, который теперь обычно заменяет коэффициент затенения, измеряя способность окна передавать солнечное тепло.Он измеряет как прямую пропускаемую солнечную радиацию, так и солнечную радиацию, поглощаемую стеклом и впоследствии проходящую. Чем ниже коэффициент притока солнечного тепла, тем меньше солнечного тепла он передает и тем выше его способность затенять. Это примерно равно коэффициенту затемнения, деленному на 1,15. Он выражается числом без единиц от 0 до 1.

Дверь со сплошным сердечником — Дверь заподлицо, изготовленная из твердого материала, помещенного внутри дверной обшивки.

Класс передачи звука (STC) — Рейтинг, измеряющий акустические свойства окна или его способность снижать передачу звука. Рейтинг STC определяется путем измерения передачи звука в выбранном диапазоне звуковых частот. Чем выше число, тем меньше звука передается.

Спектрально-селективное стекло — Стекло с покрытием или тонированное стекло с оптическими свойствами, прозрачными для одних длин волн энергии и отражающими для других. Как правило, спектрально-селективные покрытия предназначены для пропуска высоких уровней видимого или дневного света в здание и отражения коротковолнового и длинноволнового инфракрасного излучения.

Spread mull — термин, используемый для добавления промежутка между матрицами. Этот размер основан на ширине между рамами, а НЕ на внешнем размере корпуса.

Покрытие распылением — вторичный производственный процесс, при котором на стекло наносится тонкий слой материалов, обычно предназначенный для обеспечения низкой излучательной способности или защиты от солнечного излучения. Покрытия методом распыления обычно называют мягкими покрытиями, поскольку они обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла. Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.

Статический / Неподвижный — Не двигается.

Решетка радиатора — Решетка без периметра.

Стойка — Основные вертикальные элементы рамы створки или двери.

Дверь со стойками и поручнями — Деревянная дверь традиционного типа с вертикальными стойками и поручнями с отверстиями, заполненными выступающими деревянными панелями или стеклом.

Табурет — Внутренняя отделка, которую иногда используют для удлинения подоконника и в качестве узкой полки.

Стоп — Молдинг, используемый для удержания, позиционирования или разделения оконных или дверных частей; молдинг или компонент на внутренней стороне оконной рамы, на которую упирается или закрывается оконная створка.Также называется бортик, боковой упор, упор для окна и упор для разделения.

Стоп, остекленный — Типичный метод, использующий упор с глазирующим компаундом для герметизации.

Гнездо для шпилек — Распределительная стойка с блоками для выбивки в поле для шпилек для перемещения между гофрированными блоками.

Подоконник — часть створки, добавленная к нижней передней части створки для образования наклона подоконника.

Суперокно — общий термин для окна с очень низким U-значением.Как правило, он включает в себя несколько остеклений, низкоэмиссионные покрытия, газовые заливки и изоляционную прокладку.

Устойчивое развитие — Один из часто упоминаемых аспектов зеленого движения. При этом основное внимание уделяется ответственному использованию ресурсов и управлению ими, уделяя особое внимание использованию возобновляемых ресурсов, а не ограниченных ресурсов.

Распашная дверь — термин Виндзор для всех вариантов распашных дверей, включая одинарные, двухшарнирные, центральные петли; одно-, двух- и трехпанельные варианты.

Закаленное стекло — Стекло подверглось термообработке, чтобы выдерживать большие, чем обычно, нагрузки на его поверхность. Когда он разбивается, он разбивается на мелкие кусочки, чтобы уменьшить опасность.

Tenon — прямоугольный выступ, вырезанный из куска дерева, для вставки в паз.

Терморазрыв — Теплоизолирующий материал с низкой проводимостью, используемый между внутренними и внешними алюминиевыми (или другим проводящим материалом) компонентами окон и дверей из алюминия (или другого проводящего материала).

Наклонное окно — Одно- или двухвесное окно с регулируемой створкой, которое можно наклонить в комнату, чтобы можно было мыть внешнюю поверхность изнутри.

Оттенки — Серый и бронзовый доступны в качестве стандартных опций для прозрачного или Low-E IG.

фрамуга — Окно, используемое поверх двери или окна, в первую очередь для дополнительного освещения и эстетической ценности.

Тройное остекление — Использование трех стекол из стекла или пластика с двумя воздушными пространствами между ними. Обычно относится к герметичному изоляционному элементу.

Истинно разделенные светильники (TDL) — Традиционная оконная конструкция, включающая меньшие стеклянные панели, фактически разделенные панелями, вместо того, чтобы имитировать такой внешний вид с большими стеклянными панелями и решеткой или решеткой, размещенной между или на поверхностях стеклянные слои.

Трубчатый / полый ПВХ — Технология экструзии, используемая для окон из ПВХ для повышения прочности конструкции.

Двухступенчатый дистрибьютор — отраслевой термин для оптовой компании, которая покупает строительную продукцию у производителя и продает ее лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам. Оптовый торговец, который покупает строительную продукцию у производителя и продает ее строителям, подрядчикам и домовладельцам, называется одношаговым дистрибьютором.

Коэффициент U — величина теплового потока через компонент здания от воздуха помещения к воздуху снаружи. Также называется U-значением. Чем ниже коэффициент U, тем лучше изоляционные свойства. U-фактор, рейтинг, более широко используемый в оконной промышленности, является обратной величиной R-значения, рейтинга, обычно используемого в изоляционной промышленности.

Ультрафиолетовый свет (УФ) — Невидимые лучи солнечного излучения в коротковолновом фиолетовом конце спектра. Ультрафиолетовые лучи могут вызвать выцветание лакокрасочного покрытия, ковров и тканей, а также привести к порче некоторых материалов.

Размер блока — Габаритные размеры оконного блока, включая кирпичную опалубку, подкладку и т. Д. Для блоков с грунтовкой. Размер рамы и размер блока одинаковы для продуктов Clad Windsor.

uPVC — поливинилхлорид, обычно используемый во многих строительных изделиях. Добавленная буква «u» означает НЕПЛАСТИЦИРОВАННЫЙ или жесткий ПВХ. Буква «u» НЕ означает УФ-стабилизацию; ВСЕ ПВХ устойчивы к УФ-излучению.

USGBC — Совет по экологическому строительству США. Некоммерческая организация, которая продвигает методы зеленого строительства и обучает людей в отрасли тому, что значит быть экологичным.Эта организация состоит из людей, работающих в разных сферах строительной индустрии, и установила ориентир для программы сертификации домов по системе LEED.

Винил — общий термин для поливинилхлорида или ПВХ, экструдированного материала, используемого для оконных и дверных рам.

Пропускание в видимой области (VT) — измерение количества света, проходящего через продукт. VT выражается числом от 0 до 1. Чем выше VT, тем выше потенциал дневного освещения.

Теплая кромка — Тип конструкции из изоляционного стекла с воздушной прокладкой, обеспечивающей более низкую теплопроводность, чем традиционная алюминиевая прокладка. Стеклопакеты с теплым краем обычно обладают более высокой устойчивостью к конденсации и постепенным улучшением энергетических характеристик окна.

WDMA — Ассоциация производителей окон и дверей. Эта торговая организация, ранее называвшаяся Национальной ассоциацией деревянных окон и дверей, установила множество стандартов, касающихся деревянных окон и дверей.

Герметизирующая прокладка — Материал или устройство, используемое для герметизации отверстий, щелей или трещин вентиляционных оконных и дверных блоков для предотвращения проникновения воды и воздуха.

Сливное отверстие — Небольшое отверстие в оконном или подоконном элементе, через которое вода может стекать наружу здания.

Сварной шов — термин, используемый для типа угловой конструкции, используемой с виниловыми и другими типами окон и дверей, в которых небольшое количество материала на двух частях плавится или размягчается, а затем сдвигается вместе, образуя единое целое. кусок.Это также обычно называют сваркой плавлением.

Мокрая глазурь — Типичный метод, использующий упор с клеевым составом для создания уплотнения.

Граница между дикой природой и городом — Территория, где здания ограничены дикой природой или природными зонами, что вызывает особую озабоченность в регионах, где возникают лесные пожары. Некоторые официальные лица по пожарной безопасности и надзору за соблюдением правил рассматривают установление требований огнестойкости для наружных строительных материалов в этих «интерфейсных» областях.

Ветровая нагрузка — Сила, действующая на поверхность за счет движения воздуха.

окно | Описание и факты

Окно , отверстие в стене здания для доступа света и воздуха; окна часто устраивают также в целях архитектурного декора. С давних времен проемы заполнялись каменными, деревянными или железными решетками или светильниками (панелями) из стекла или другого полупрозрачного материала, такого как слюда или, на Дальнем Востоке, бумага. Современные окна почти всегда заполнены стеклом, хотя в некоторых используется прозрачный пластик.Окно в вертикально скользящей раме называется створчатым окном: у одинарной створки движется только одна половина; в двухстворчатой створке обе части скользят. Распашное окно открывается на петлю.

Плетеное бамбуковое окно
Плетеное бамбуковое окно чайного домика в Инуяме, префектура Аити, Япония.
Крис 73
Подробнее по этой теме
дизайн интерьера: Окна и двери
Окна и двери в современном дизайне не размещаются как декоративные элементы или как части симметричных композиций…
Окна — очень древнее изобретение, вероятно, совпавшее с развитием стационарных и закрытых домов. Изображения окон встречаются на ранних настенных росписях Египта и на рельефах из Ассирии. В египетских примерах показаны проемы в стенах домов, покрытые циновками, как и сами двери. Ассирийские окна почти всегда были шире, чем высокие, и разделялись небольшими колоннетами.
Преданность древних греков дому, построенному вокруг двора, привела к почти полному исчезновению окон в их архитектуре, поскольку каждая комната освещалась дверью в центральный двор с колоннадой.Однако во времена римской империи впервые определенно появилось застекленное окно, а осколки стекла в бронзовой раме были найдены в Помпеях, среди других памятников. Более того, очевидно, что большие окна в римских банях должны были быть каким-то образом закрыты, чтобы сохранять тепло. Общая гипотеза состоит в том, что эти огромные проемы в потолочных окнах изначально были заполнены бронзовыми рамами, которые делили все на небольшие участки, каждая из которых содержала оконное стекло. В целом же, в римские времена, застекленные окна были исключительным явлением; мрамор, слюда, ракушка чаще всего использовались для заполнения оконных проемов.
В раннехристианских и византийских церквях окон стало больше, их часто застекляли. Таким образом, известно, что окна собора Святой Софии в Константинополе (начало 532 г.) были заполнены пронизанными мраморными рамами, в которых заключены стеклянные панели. Строители исламских мечетей скопировали эту византийскую технику маленьких кусочков стекла, вставленных в каменную раму, и, заменив в раме цемент мрамор, получили большую свободу и богатство в дизайне узоров, так что с использованием стекла разных цветов в малых проемы, были произведены блестящие эффекты.Исламские строители Египта и Сирии также разработали чрезвычайно богатый тип окон для дома, которые обычно не были застеклены. Он состоял из выступающего деревянного каркаса в скобках, стороны которого были полностью заполнены замысловатой решеткой, образованной резными, точеными деревянными шпинделями. Однако только в XII и XIII веках в Западной и Северной Европе эта техника витража достигла своего наиболее выдающегося развития. Вместо мрамора или цемента европейские стекольщики использовали полоски свинца, называемые камерами, для разделения различных кусков цветного стекла.Благодаря мягкости грифеля, камзолам можно было придать любой узор. Таким образом, можно было украсить окна готических соборов подробными живописными рисунками. Более того, с появлением каменных стоек (тонких вертикальных опор, которые образуют разделение между застекленными областями) и системы узоров примерно в 1250 году церковные окна становились все больше.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас
Окно в форме арки, которое в византийский период вытеснило сегментное окно с квадратной головкой, обычное для римских работ, стало основной формой для важных каменных зданий в средневековой европейской и исламской архитектуре.Внутренние окна чаще всего были прямоугольными и закрывались ставнями, решетками или решетками. Однако в период позднего средневековья в Европе растущая дешевизна стекла и развитие застекленных створок привели к постепенному увеличению количества застекленных окон в жилых и гражданских зданиях. Поскольку створки были небольшими, стремление к свету и воздуху было удовлетворено за счет использования стоек и фрамуг (горизонтальных опор) для разделения больших оконных проемов. Изначально створки устанавливались только в верхней части окна, а нижняя часть по-прежнему закрывалась ставнями.К 15 веку, однако, сплошные ставни были заменены застекленными на петлях створками или створками, что привело к стандартному использованию прямоугольных проемов во всех зданиях из-за легкости, с которой створки могли быть обрамлены в них.
В эпоху Высокого Возрождения в Италии и Франции оконные проемы соответствовали классическим пропорциям и были разделены одной стойкой и одной фрамугой, образующей крест. Часто они украшались архитравом, карнизом и фронтоном.Часто по бокам добавляли пилястры и колонны. В период барокко эти декоративные оконные ограждения часто были тщательно скручены и украшены фантастическими картушами, консолями, масками и человеческими фигурами.
В период позднего Возрождения французы произвели и разработали тип окна с большими створками, который с тех пор остается общепринятой формой на европейском континенте, широко известный как французское окно. В этом типе оконных створок проем длинный — часто доходящий до пола — и сравнительно узкий, застеклен двумя большими навесными деревянными створками, которые могут открываться, каждая из которых разделена на три или более светильника сравнительно большого размера.Для безопасности снаружи сооружаются железные перила или каменная балюстрада. В 17 веке окна с вертикальными раздвижными створками и окна с двойными створками были разработаны в Англии, став стандартом в этой стране и в Соединенных Штатах в 18 и 19 веках.
умные окна
Ученые разработали умные окна, которые темнеют в яркие, солнечные дни и становятся ясными в пасмурные дни, чтобы пропускать больше света, что в конечном итоге может помочь контролировать температуру в помещении и может в конечном итоге даже привести к питанию других устройств.
© Американское химическое общество (партнер по изданию Britannica) Посмотреть все видео к этой статье
В современной архитектуре влияние промышленности на многие процессы современного строительства привело к использованию металлических рам для окон в большинстве жилых зданий, и это сделало возможным использование все больших площадей стекла. Окна часто устанавливаются от стены до стены и от пола до потолка, и часто, когда в здании работает кондиционер, они больше не имеют открывающихся створок.Витрины и другие подобные большие стеклянные площади фактически являются как стенами, так и окнами, и, чтобы выдерживать давление ветра, они должны иметь заданную толщину на квадратный фут открытой площади. Небоскребы полностью залиты стеклом; Хотя сначала эти оконные обшивки были просто «навесными стенами» или закрывающимися окнами, последующие требования по энергосбережению сделали необходимым использование открываемых и часто тонированных участков этих стеклянных стен. Современные окна часто делаются из стекла двойной или тройной толщины, разделенного воздушным пространством для изоляции; их называют окнами с двойным или тройным остеклением.
Виниловые окна — InterNACHI®
Ник Громико и Роб Лондон
Поливинилхлорид (ПВХ), широко известный как винил, является популярным и полезным пластиком. Одно из наиболее распространенных применений винила — окна, где этот материал имеет ряд преимуществ и недостатков.
Несколько фактов о виниловых и виниловых окнах:
Винил является вторым по объему производимым пластиком в мире (после полиэтилена) и наиболее производимым пластиком для строительства и строительных изделий.
Первые виниловые окна были изготовлены в 1954 году в Германии в ответ на послевоенный дефицит древесины и рост цен на алюминий.
Thermal Industries представила первые виниловые окна в США в 1964 году. Они стали популярными во время энергетического кризиса начала 1970-х годов, когда потребители искали энергоэффективные альтернативы.
Сегодня виниловые окна составляют более половины рыночной доли продаж окон для жилых домов.
Преимущества виниловых окон:
Они предлагают множество вариантов дизайна.Винилу можно легко придать практически любую форму. Доступны индивидуальные цвета и варианты отделки для удовлетворения практически любых требований дизайна.
Они требуют относительно небольшого обслуживания. Их никогда не нужно шлифовать или красить, их можно легко очистить водой с мылом.
Они энергоэффективны. По сравнению с другими оконными материалами, такими как дерево или алюминий, виниловые окна являются отличными теплоизоляторами.
Они пригодны для вторичной переработки. Винил, как и другие термопласты, легко переплавляется и превращается в новые продукты без потери своих химических свойств.По данным Американской ассоциации архитектурных производителей, производство винила имеет эффективность более 99%, и в 1997 году более полумиллиона тонн пластика были переработаны и переработаны в другие полезные продукты.
Недостатки виниловых окон:
Они имеют тенденцию провисать из-за своей гибкости. Их гибкость также ограничивает их размер и вес стекла, которое они обрамляют.
Многие считают их менее элегантными или естественными, чем деревянные.
Виниловые оконные рамы могут размягчаться, деформироваться, скручиваться и искривляться, если внутри рамы накапливается тепло.
Они не особо прочные или жесткие.
Они имеют тенденцию к обесцвечиванию со временем, особенно в экстремальных погодных условиях.
Их сложно раскрасить. Большинство красок плохо держатся на виниле, а некоторые грунтовки могут ослабить винил.
Неисправные состояния:
дренажные отверстия по бокам или вверху рамы.Сливные отверстия — это небольшие отверстия, через которые вода выходит из оконной рамы до того, как она скапливается и просачивается в дом. Производители просверливают эти отверстия в нижней части рамы. Иногда установщики непреднамеренно устанавливают окно вверх дном, так что дренажные отверстия находятся наверху, что делает их бесполезными.
сигнальных отверстий, пропускающих воду. При установке системы сигнализации установщики часто просверливают небольшое отверстие для провода сигнализации в основании оконной рамы.В виниловых оконных рамах и других полых оконных конструкциях вода может выходить из окна через это отверстие и следовать по сигнальному проводу в дом. Это попадание воды может вызвать серьезные повреждения внутренней водой.
разделенных скошенных углов. Скошенные углы — сварные стыки на стыке сторон — особенно склонны к расслоению во время нагрузок при установке, если стекло было удалено. Установщики иногда снимают стекло с рамы, чтобы оно было легче и легче устанавливалось.Если такое разделение произойдет, есть вероятность, что вода попадет в здание и нанесет ущерб. Инспекторы могут приблизительно измерить этот пробел и продемонстрировать клиентам его опасность, вставив в него визитную карточку.
провисание. В отличие от дерева, которое является более жестким, винил со временем имеет тенденцию провисать. Эта деформация является косметическим недостатком, а также может стать причиной выхода окна из строя. Если рама провисает, работающие окна могут заклинивать или заклинивать.
Таким образом, виниловые окна являются популярными вариантами облицовки окон, но инспекторы должны знать, что существует ряд дефектов, которые являются уникальными виниловыми окнами.
Сравнение окон
и деревянных окон
За последние 25 лет древесина упала с почти половины всех проданных окон до менее 20%. Угадайте, какой материал заменил дерево? Винил.
Означает ли это, что деревянные окна хуже по качеству, чем виниловые, или с ними сложнее бороться? Нет, это означает, что когда торговый представитель говорит с вами, виниловые окна становятся более продаваемыми.
И дерево, и винил имеют сильные стороны.Деревянные окна обладают классическим шармом, который винил может только надеяться передать. Тем не менее, для большинства домовладельцев низкая стоимость винила — это очарование, которое превосходит эстетическое очарование дерева.
Окна виниловые
Деревянные окна
Определено Виниловые окна в основном изготавливаются из высококачественного экструдированного поливинилхлорида (ПВХ). створчатый механизм. Деревянные окна, как правило, изнутри сделаны из дерева (как правило, из сосны или пихты Дугласа). Снаружи — дерево, покрытое экструдированным алюминием, ПВХ или стекловолокном.
Цвета и отделка «Винил» и «белый» обычно являются синонимами, когда речь идет об окнах. Изготовителям традиционно трудно добиться насыщенных, темных цветов, которые не выцветают. Большинство цветов, помимо белого или коричневого, считаются премиальными и будут стоить дороже. Одно из главных достоинств деревянных окон заключается в том, что внутренние рамы при желании могут оставаться в цвете натурального дерева.Экстерьер и интерьер можно покрасить в любой цвет.
Техническое обслуживание Сменные виниловые окна никогда не требуют покраски или герметизации. В индустрии есть поговорка: винил — это окончательно. Окна с деревянным фасадом нуждаются в покраске или герметизации не только во время установки, но и на протяжении всего срока службы. Покраска деревянных окон — сложная задача, и ее нужно делать часто. Деревянные окна с алюминиевой облицовкой не нуждаются в покраске.
Коэффициент изоляции Ярмарка.Винил плохо проводит тепло и холод — это хорошо. Однако оконные рамы из винила часто бывают пустотелыми. Холодный воздух будет проходить через пустоты. Отлично. Когда на улице холодно, попробуйте это — почувствуйте раму деревянного окна. Вы обнаружите, что окна с деревянными рамами отлично препятствуют передаче холода или тепла извне. Так что это здорово
энергосберегающий.
Стоимость (только окно, без труда)
Виниловые окна для замены примерно на 18% дешевле деревянных окон, согласно оценке затрат на 2020 г.Отчет о стоимости.
Деревянные окна дороже. Назовите это законом спроса и предложения, ценой красоты или просто тем фактом, что меньше компании делают деревянные окна, но за дерево вы заплатите больше.
Внешний вид Ярмарка. Виниловые окна больше не являются изгоем домашнего ремонта. Благодаря добавлению более качественных цветов, помимо белого и коричневого, виниловые окна считаются более привлекательными, чем они были в прошлом. Отлично.Смысл деревянных окон, как правило, состоит в том, чтобы сохранить интерьер естественным или окрашенным, с герметиком сверху, таким образом, чтобы текстура древесины была видна. Винил просто не может повторить это. Или, если вы хотите выглядеть однотонно, вы можете покрасить дерево.
Оборот Отлично. Виниловые окна представлены в изобилии от многих различных производителей, поэтому получить их в срок несложно. Ярмарка. Доля древесины на рынке сократилась до 16-17%, поэтому производители и розничные торговцы не уделяют ей приоритетного внимания.Таким образом, получение деревянных окон по сравнению с винилом может быть медленнее.
Стоимость перепродажи Хорошо. В отчете о стоимости и стоимости за 2020 год оценивается рентабельность инвестиций в замену виниловых окон на 72,3% при продаже дома. Немного ниже, чем у винила, согласно отчету «Стоимость по сравнению с ценой на 2020 год», который оценивает рентабельность инвестиций 68,9%.
Итог Не бойтесь из-за отсутствия прохлады в виниловых окнах во время следующего коктейля с соседями.Возможно, они купили деревянные окна из-за плохого качества дерева, но они также потратили больше денег, чем вы. К тому же каждые несколько лет им приходится вытаскивать кисть и баллончик с краской; вы этого не сделаете. Если вам нравится простое функциональное окно с ограниченным количеством цветов, винил для вас. Вы слышали аргументы в пользу винила, но вы просто не можете вынести пластиковое фенестрирование в вашем великолепном доме 1902 года Ремесленника (Craftsman 1902 г.)). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Да, вы заплатите больше за деревянные окна, но вы также поможете сохранить ценность своего исторического дома.
Стекловолокно
и виниловые окна Руководство по покупке
При покупке окон нового строительства или замены окон у вас есть выбор из нескольких различных материалов в оконных рамах. Деревянные окна все еще доступны, но также доступны окна, обрамленные алюминием, винилом, стекловолокном (или композитом из стекловолокна).
Все чаще выбор сводится к винилу или какой-либо разновидности стекловолокна или композитного стекловолокна. Как эти материалы сравниваются при использовании для оконных рам и какой из них в целом лучше?
Окна виниловые
Виниловые окна производятся из экструдированного поливинилхлорида (ПВХ) в качестве основного материала.Они могут включать металл в качестве внутреннего конструктивного элемента для усиления каркаса.
Виниловые окна впервые появились в значительном количестве в 1970-х годах, когда производители небольших окон начали предлагать окна с виниловыми рамами, отвечающие индивидуальным размерам, которые производители больших окон не могли предложить. Однако только в 1990-х годах виниловые окна стали действительно популярным вариантом. Крупные компании быстро увидели достоинства производства виниловых окон. Сегодня сотни крупных производителей окон предлагают полные линейки окон с виниловыми рамами.
Основное преимущество окон с виниловыми рамами заключается в том, что они доступны по цене и в среднем стоят около половины окон с деревянными рамами. Виниловые окна также являются энергоэффективными, поскольку в их производстве используются полые полости, которые можно заполнить изоляцией для улавливания воздуха, что улучшает R-ценность. Виниловые окна можно изготовить под любой размер проема.
Виниловые окна никогда не нужно красить. Однако это преимущество может быть параллельным недостатком, если вы хотите покрасить виниловые окна.Виниловые окна можно красить, но неэффективно, так как краска скоро отслоится.
Виниловые окна доступны только в ограниченной цветовой гамме.
Что нам нравится
Меньшая стоимость
Легко доступен
Покраска не требуется
Окна из стекловолокна
Там, где виниловые окна преуспели в создании клиентской базы, которой раньше не было, окна со стеклопластиковой рамой сделали следующий шаг.
Стекловолокно создается, когда полиэфирные смолы активируются катализатором, а затем подвергаются пултрузии или вытягиванию через нагретую головку. Пряди стеклянных или стеклянных матов пропитываются смолами. Готовый продукт называется линейным, он поддается механической обработке и формованию. Стекловолокно уже давно используется для создания сверхпрочных и легких материалов для лыж, досок для серфинга и каноэ.
Стекловолокно (и окна из стеклопластика) начали набирать популярность примерно в 2000 году. Первоначально они были разработаны для устранения определенных ограничений, накладываемых виниловыми окнами.
В течение срока службы винила он постепенно теряет свою упругость — недостаток, которого нет у стекловолокна. Стекловолокно также прочнее винила. Окна из стекловолокна также могут обеспечить такой же уровень энергоэффективности с меньшими рамками и более низким профилем, что делает рамы из стекловолокна более привлекательным вариантом. Стекловолокно можно изготавливать по способу, очень напоминающему дерево, вплоть до того, что его можно покрасить в разные цвета.
Современные окна из стекловолокна более точно описываются как композиты из стекловолокна, поскольку они изготавливаются из смеси стекловолокна и полиэфирных смол.Окна из стекловолокна, более прочные, чем дерево, и занимающие ценовой диапазон между винилом и деревом, становятся все более популярным выбором.
Стоимость
И виниловые, и стеклопластиковые окна дешевле деревянных, но из них винил — менее дорогая альтернатива. Виниловые окна дешевле покупать и устанавливать примерно на 10–30 процентов. Стоимость установки одного винилового окна составляет от 700 до 800 долларов по сравнению с 900 до 1100 долларов за одно окно из стекловолокна.
Когда цена является единственным фактором, определяющим покупку, виниловые окна явно и последовательно выигрывают перед окнами из стекловолокна.
Установка своими руками
Виниловые окна имеют определенное преимущество, так как их довольно легко достать и установить самостоятельно. С другой стороны, окна из стекловолокна должны устанавливаться с большой точностью, потому что материал очень жесткий и требует жестких допусков.
Профессиональная установка лучше всего подходит для любого типа нового или заменяемого окна. Но для окон из стеклопластика профессиональная установка практически обязательна.Некоторые производители стеклопластиковых окон могут неохотно продавать окна напрямую домовладельцам и могут не давать им гарантий, если они не установлены утвержденными подрядчиками.
Виниловые окна часто хранятся в центрах по ремонту дома, чтобы их было легко купить, тогда как окна из стеклопластика необходимо заказывать отдельно.
Прочность и долговечность
Виниловые и стеклопластиковые окна сделаны из инертных веществ, которые не гниют и не привлекают насекомых, таких как термиты или муравьи-плотники.В этом смысле окна из винила и стекловолокна близки друг к другу по долговечности, особенно по сравнению с деревянными окнами, сделанными из органических материалов, которые насекомые любят есть и которые могут гнить.
Между винилом и стеклопластиком окна из стеклопластика будут конструктивно более прочными. Согласно исследованию 2007 года, стеклопластиковые окна имеют на 38 процентов более длительный срок службы, чем виниловые.
Кроме того, поскольку стекловолокно производится из стекла — того же материала, что и оконное стекло, — и рамы, и стеклянные панели расширяются и сжимаются с одинаковой скоростью, что снижает вероятность нарушения герметичности.Неисправность уплотнения в стеклопакете (стеклопакете) является основной причиной запотевания и конденсации. Виниловые окна имеют сварные угловые швы, в которых обычно происходит нарушение герметичности.
Стекловолокно делает каркас более прочным и жестким, чем винил или дерево. Эти окна никогда не деформируются. Они очень неприхотливы в уходе, за исключением покраски, если вы того пожелаете. Стекловолокно может быть в девять раз прочнее винила.
Однако важно помнить, что сами окна не обеспечивают никакой структурной поддержки.Таким образом, явная способность выдерживать большие веса (рекламное заявление некоторых производителей стеклопластиковых окон) полезна, но не так значима, как кажется на первый взгляд. Если оконный проем обрамлен правильно, виниловые окна тоже подойдут.
Техническое обслуживание
Оба окна одинаково неприхотливы в обслуживании. Плесень, грибок, мох и грязь можно смыть из шланга, а затем очистить рамы, протерев их губкой и теплой водой.
Окружающая среда
Стекловолокно здесь пользуется успехом, в основном потому, что стекловолокно, используемое в оконных рамах, на 60 процентов состоит из переработанного стекла.Виниловые окна производятся из ПВХ-пластика, материала, который трудно перерабатывать по окончании срока службы.
Внешний вид
Окна из стекловолокна обеспечивают больше остекления, чем окна из винила. Поскольку винил не такой прочный, как стекловолокно, для каркасов требуется больше материала. Это означает, что оконные рамы из винила немного толще, чем стекловолокно, и задевают ценное остекление. Окна из стекловолокна содержат больше остекления, чем винил, а больше стекла означает больше естественного света.
Стекловолокно также можно текстурировать, чтобы он напоминал текстуру натурального дерева. Стеклопластиковые окна бывают самых разных цветов, которых нет у виниловых окон. Виниловые окна бывают разных цветов, так же как и окна из стекловолокна. Но у стекловолокна есть дополнительное преимущество — его можно красить, в то время как виниловые окна трудно красить и обслуживать в течение длительного времени.
Некоторые окна из стеклопластика имеют сердцевину из стекловолокна и деревянную фанеру, покрывающую снаружи (только на внутренней стороне окна).
Энергоэффективность
Стекловолокно в стекловолокне не расширяется и не сжимается под воздействием тепла и холода, и поэтому они немного лучше изолируют, чем винил. По данным производителя Magnetite, стекловолокно на 15 процентов выше по R-ценности, чем окна с виниловой рамой. Оба типа, однако, обладают очень хорошими изоляционными качествами, поскольку имеют полые полости, которые хорошо замедляют передачу тепловой энергии.
Окна из стекловолокна не только обеспечивают лучшую энергоэффективность, но и обеспечивают лучшую изоляцию от передачи шума.
Стоимость недвижимости
Окна из стекловолокна, как правило, имеют более высокую стоимость при перепродаже, чем окна из винила. В общем, окна не являются большим фактором при определении продажной цены дома, если только они не находятся в очень плохом состоянии. Но между стеклопластиковыми и виниловыми окнами стеклопластиковые окна будут иметь более высокую цену при перепродаже, если покупатель будет рассматривать окна.
Решающие факторы
Окна с виниловыми и стекловолоконными рамами являются хорошими продуктами, которые могут быть лучшим выбором, чем дерево, когда приходит время выбирать окна новой конструкции или заменять их.
Винил имеет преимущество, когда основным фактором является стоимость. Они хорошо подходят для недорогого ремонта дома и для переворота дома. Для лучшего внешнего вида и прочности окна из стеклопластика являются предпочтительным вариантом.
