Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, а качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутое покрытие с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие помещения необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы максимально эффективно используете UFH и не теряете ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет укладываться поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Так как маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 — Измерьте

Изображение с Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как у вас будет комната на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала обязательно отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не даст вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к забавной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будьте одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть несоответствие между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это плохо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы будут сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты верны.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь электрический коврик для теплого пола уложен, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Датчик следует размещать под сеткой, а не класть сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

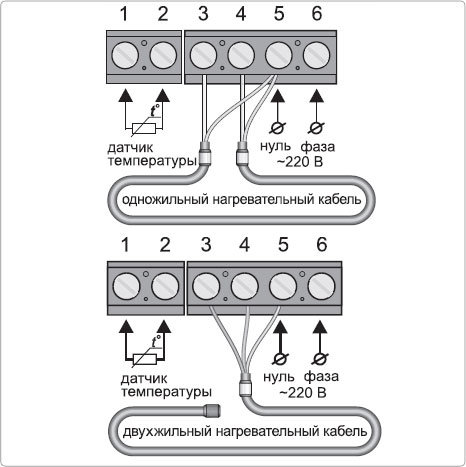

Подключение теплого пола к электросети

Как подключить теплый пол к электросети — это вопрос, который нам часто задают, и мы всегда рекомендуем, чтобы любые электрические соединения с любой системой теплого пола, будь то водяной или электрический, выполнялись квалифицированным специалистом. электрика в соответствии с действующими в этой стране электротехническими правилами.

При подключении системы подогрева пола к электросети с помощью электрического подогрева пола необходимо учитывать величину силы тока, которую может потреблять система, чтобы обеспечить достаточное количество энергии для подачи электроэнергии. Примерная сила тока нагревательного мата A Klima под плиткой при 150 Вт на кв. М (10 кв. М) составляет 6,5 ампер, поэтому для его питания необходимо подходящее питание от сети. Мы также всегда рекомендуем устанавливать специальное УЗО (устройство защитного отключения), чтобы можно было изолировать систему и обеспечить дополнительную защиту.При выборе системы электрического теплого пола желательно посмотреть, какие европейские сертификаты имеет система и какой уровень. Большинство европейских систем электрического теплого пола, таких как торговая марка Klima, производимая группой систем напольного отопления Magnum, имеют высокий уровень сертификации, который гарантирует надежную безопасность и работу системы, и полностью заземлены для дополнительной защиты.

Системы влажных полов обычно имеют электрическое соединение для питания насосов и термостатов, но обычно оно не превышает нескольких ампер (мы рекомендуем проверить индивидуальные системные требования).В большинстве случаев для подключения теплого пола к электросети для любой системы теплого пола электрик будет возвращать соединительный кабель к плате потребителя, хотя может быть возможно взять ответвление от главной кольцевой магистрали в зависимости от существующей нагрузки и размера. системы у вас есть.

Для любой системы теплого пола, которую вы установили и которую ввел в эксплуатацию электрик, важно, чтобы вы сохраняли все документы и свидетельства об установке.Эти документы могут потребоваться при продаже дома или получении свидетельства о завершении строительства или пристройки.

Можно ли подключить к одному термостату несколько электрических ковриков или кабелей для теплого пола?

[ssba title = «Можно ли подключить более одного электрического коврика для теплого пола или комплекта кабелей к одному термостату? url =» http://www.comfortzone.co/knowledge-base/can-you-connect-more-than- один-электрический-теплый-мат-мат-или-комплект-кабеля-к-тому же-термостату / «]

Да, но каждый нагреватель необходимо подключать к термостату параллельно.Это означает, что холодный хвост каждой системы отопления должен подключаться к термостату независимо — их нельзя соединять вместе.

Некоторые электрики используют распределительную коробку для подключения нескольких «холодных хвостовиков» к проводу питания, а затем подсоединяют его к термостату. Это приемлемый способ подключить несколько матов к одному термостату.

При установке нескольких нагревателей необходимо убедиться, что общая нагрузка (A) системы не превышает максимальную нагрузку термостата. Если ваша система имеет большую общую нагрузку, чем может выдержать термостат, установите блок контактора / демпфера.Свяжитесь с нами, чтобы помочь указать именно то, что вам нужно.

В таблице ниже показана максимальная нагрузка каждого термостата в нашем ассортименте:

Примечание. Все электромонтажные работы должны выполняться квалифицированным профессиональным электриком, и должны быть предприняты соответствующие меры для обеспечения безопасности и соблюдения местных строительных и электротехнических норм.

Не забывайте выключать питание перед выполнением любых электромонтажных работ!

Что можно и что нельзя делать с теплым полом

Если вы никогда не устанавливали теплый пол до того, как это может показаться сложным и очень техническим, или, может быть, вы выполнили несколько работ, но еще не уверены в процедуре. Это базовое руководство, что можно и что нельзя делать, разработано, чтобы помочь вам избежать некоторых ошибок, с которыми можно столкнуться при установке электрического теплого пола.

До

• Полностью прочтите все инструкции перед началом установки — они предназначены для того, чтобы помочь вам выполнить установку правильно с первого раза, а не только для того, чтобы посмотреть, если у вас возникнут проблемы.
• Удалите защитную пленку перед установкой ковриков для подогрева пола Thermonet, чтобы обнажить клеящуюся сторону сетки и позволить плиточному клею / стяжке пройти через сетку и сцепиться с нижележащим основанием. Коврики можно свободно уложить, оставив пластик все еще на нем, чтобы получить правильную планировку и позволить вам перемещать маты по мере необходимости, чтобы покрыть пол, однако пластик должен быть удален, а сетка приклеена к полу для завершения установки.
• Убедитесь, что все нагревательные кабели и соединения «холодного хвоста» полностью заделаны слоем гибкого клея для плитки на цементной основе или выравнивающего состава, чтобы обеспечить равномерное распределение тепла.
• Уложите теплые полы Thermonet стороной вниз, чтобы защитить греющий кабель.
• При размещении термостата во влажной зоне соблюдайте и соблюдайте действующие электротехнические требования и степень защиты IP.
• Убедитесь, что ваш контур теплого пола защищен подходящим УЗО.
• При установке и укладке пола используйте прилагаемый монитор для ковриков, чтобы предупредить вас о любом повреждении кабеля во время этого процесса.
• Уточните у производителя пола совместимость с электрическими полами с подогревом и рекомендации по максимальной температуре, особенно для мягких полов, таких как ковролин или конструкционная древесина.
• Убедитесь, что установщик полностью заполнил форму передачи клиенту перед тем, как покинуть объект, а затем использовать эту информацию для завершения онлайн-регистрации гарантии в течение 60 дней после установки.
• Убедитесь, что все электрические работы выполняются квалифицированным электриком, а все испытания выполняются и записываются в соответствии с руководством по установке. Электрик не требуется для прокладки отопления, однако все испытания и окончательное подключение термостата должен выполнять электрик.
• Убедитесь, что несколько полов с подогревом подключены параллельно к термостату (не подключайте маты с подогревом последовательно друг к другу). При использовании нескольких матов убедитесь, что общая нагрузка нагревательных элементов не превышает максимальную нагрузку термостата (16 ампер), или убедитесь, что контактор и демпфер подходящего номинала подключены к цепи.
• Убедитесь, что зонд датчика температуры пола установлен в кабелепроводе, чтобы облегчить замену в случае необходимости. Кабелепровод датчика температуры пола следует размещать по центру между двумя проложенными нагревательными кабелями, чтобы обеспечить точные показания температуры.
• Обратитесь к производителю клея / затирки, чтобы убедиться в его пригодности и рекомендациях относительно времени высыхания и максимальной температуры пола.
• Рассмотрите возможность использования изоляционных плит Econoboard под полом с подогревом, чтобы повысить эффективность системы подогрева пола.

Не надо

• Никогда не обрезайте и не укорачивайте нагревательный кабель! Нагревательный элемент представляет собой резистивный элемент, и, разрезая или укорачивая нагревательный кабель, он изменяет сопротивление и, следовательно, вызывает перегорание кабеля.
• Оставьте излишки кабеля оголенными или свернутыми под кухонными приборами или внутри стеновой полости. Все нагревательные кабели должны быть полностью заделаны слоем гибкого плиточного клея и должны находиться на расстоянии не менее 50 мм друг от друга.
• Позвольте греющим кабелям соприкасаться или пересекать друг друга.
• Соедините маты / кабели теплого пола последовательно! Несколько матов / кабелей всегда должны быть подключены параллельно.
• Включите нагревательную систему, когда она свернута или находится на воздухе, так как это приведет к перегоранию нагревательного элемента. Электрик должен проверить систему отопления перед установкой в ​​соответствии с инструкциями в руководстве по установке.
• Натянуть или скрепить соединения холодного хвоста.
• Попытайтесь выполнить любые электромонтажные работы, если вы не являетесь квалифицированным электриком.
• Не выключайте монитор коврика, пока не ведутся работы, так как батареи разрядятся, и устройство перестанет работать.
• Кабели обогрева помещений на расстоянии менее 50 мм друг от друга.
• Установите что-либо с механическими креплениями на полу (например, дверные упоры) над системой теплого пола.
• Закрывайте систему теплых полов постоянными креплениями с прочным основанием. Воздух должен циркулировать по полу.
• Установите изоляционные плиты поверх теплого пола.

Обратите внимание: Это только краткое справочное руководство и не заменяет руководство по установке или регулярную литературу. Установщики несут ответственность за то, чтобы система соответствовала всем действующим электрическим, строительным и другим соответствующим нормам.

Путаница — Системы с одной зоной

Однозонные системы предназначены для управления площадями различного размера от 10 до 100 м2.В нашем магазине вы увидите 2 разных типа однозонной системы: стандартная комната и высокая производительность, единственная разница между этими двумя вариантами — это количество трубы, которое вы получаете с комплектом.

• Что нужно учитывать

  • Размер заказанного вами комплекта будет определять тип насоса / смесительного клапана, который вы получите в комплекте.
  • Обратите внимание, что расстояние между трубами определяет количество квадратных метров, которые вы можете покрыть.
  • Самый длинный отрезок трубы, который у вас может быть, составляет 100 м.
  • Стандартный комплект с шагом 250 мм между трубами покрывает площадь 30 м2.
  • Комплект с высокой производительностью с шагом 200 мм между трубами покрыл бы площадь 24 м2.

Насос может управляться 2 способами — опция 1

Самый простой способ — подключить подающую и обратную линии от существующего контура радиатора (т.е.е. Это означает, что, когда ваши существующие радиаторы запрограммированы на включение (обычно это часы вашего времени рядом с котлом), также включается насос теплого пола, при условии, что и ваш радиаторный термостат, и термостат теплого пола вызов тепла (обратите внимание — насос теплого пола не будет работать, пока температура воды в трубах не достигнет 40 градусов).

Любой стандартный комплект для помещения площадью до 30 м2 будет поставляться с предварительно собранным однозонным насосом и смесительным клапаном Grundfoss.

Комплект 30 м2 содержит 120 м трубопроводов, что является максимальным количеством труб, разрешенным для любого однозонного насоса, более того, это приведет к понижению температуры воды в трубе, прежде чем она потечет обратно в насос.

Любой стандартный комплект помещения площадью более 30 м2 будет поставляться с предварительно собранным насосом коллектора и смесительным клапаном Grundfoss.

Разница между этими двумя системами заключается в том, что коллектор, присоединенный к насосу, может обрабатывать больше зон. Преимущество коллектора означает, что вы можете добавить больше зон в систему и обогреть большие площади (каждый порт коллектора может контролировать до 100 м трубы). Каждая зона включается одновременно, когда система требует тепла (т.е. когда ваш термостат включен).

Например

Стандартный комплект 50м2 будет поставляться с 3-х канальным коллектором. Это означает, что у вас может быть либо 1 большая площадь 50м2, снабженная 3 зонами труб, либо у вас может быть 3 разных помещения 20м2 + 20м2 + 10м2, снабжаемых одним и тем же комплектом.

Что нужно учитывать

• Все 3 комнаты будут управляться одним и тем же термостатом.
• Ни одна зона не может использовать более 100 м трубы.
• Длина участка трубопровода от коллектора до помещения.

Вариант 1 (системный котел не комбинированный)

Всегда уточняйте у установщика, поскольку конфигурация котла может отличаться от показанной, это стандартное руководство по установке для типичных настроек.

Если вы хотите иметь возможность включать полы с подогревом независимо от радиаторной системы, вам необходимо отключить отопительный контур на котле, это означает установку нового 2-ходового клапана в системе S-образного типа, чтобы самостоятельно контролировать новую зону теплых полов.

Клапан управляется термостатом из прилагаемого набора, мы рекомендуем использовать цифровой термостат, а не ручной термостат со шкалой, поскольку цифровые термостаты могут программировать время его включения и выключения.

Преимущество такой установки в том, что у вас есть независимое управление системой теплого пола.

Двухконтурная система для одного помещения

Теплый пол: часто задаваемые вопросы

Q: Могу ли я установить систему самостоятельно или мне нужен специалист?

A: Все системы пола, будь то кабель, кабельный коврик или углеродная пленка, поставляются с полным набором инструкций по установке с простыми пошаговыми инструкциями.Большинство систем можно установить своими руками. Но окончательное электрическое подключение должно выполняться квалифицированным электриком.

Q: Системы электрического теплого пола предназначены для обогрева помещения или просто для поддержания тепла?

A: Системы электрического теплого пола подходят для обеих целей. Дополнительное отопление может потребоваться только в плохо изолированных помещениях и в очень холодных условиях, использование теплоизоляции и системы с более высокой теплоотдачей снизят потребность в этом.

Q: Дорогое ли использование электрического теплого пола?

A: Электрический теплый пол может быть наиболее экономичным методом обогрева, поскольку температура в каждой комнате индивидуально регулируется с помощью программируемого термостата. Мы также рекомендуем уложить изоляционные плиты перед укладкой нагревательных элементов, это предотвратит утечку тепла и даст вам максимальный эффект от вашей системы электрического теплого пола.

А 2.Пол 5м2 в ванной комнате, оснащенной изолирующей подкладкой из плитки Ecomax, будет стоить примерно 7 пенсов в день, это основано на том, что система отопления включается дважды в день по два часа каждый раз, это предполагает 50% -ный рабочий цикл после того, как пол будет покрыт. достигнута температура и предполагает стоимость 8 пенсов за кВт · ч.

Q: Существуют ли особые требования к проводке?

A: Для большинства комнат домашнего размера система обычно может быть подключена к существующей кольцевой главной цепи домашнего хозяйства, проводка через ответвление выключателя с предохранителем.Для больших площадей может потребоваться отдельная выделенная цепь от вашего потребительского блока. Термостат будет принимать 15 ампер, если площадь пола производит больше, чем это, тогда система должна быть подключена через подрядчика, чтобы принять нагрузку. Все электромонтажные работы должны выполняться квалифицированным электриком, который сможет посоветовать вам, что необходимо.

Q: Насколько безопасна система электрического теплого пола?

A: Системы электрического теплого пола — это особенно безопасный метод обогрева помещения.В системе «теплый пол» тепло распространяется по всей площади пола, а не концентрируется на относительно небольшой площади, как в случае с обычными радиаторами сегодня. Это означает, что температура поверхности пола намного ниже температуры поверхности радиатора. По этой причине системы теплого пола могут использоваться, например, в таких местах, как «детские ясли», где использование обычных систем отопления недопустимо.

Q: Сколько времени потребуется для разогрева?

A: Это зависит от чернового пола и изоляции.Чем лучше изоляция, тем быстрее она нагреется. В среднем от 30 до 60 минут на деревянном черновом полу, но на неизолированном бетонном полу это может занять несколько часов. Однако на бетонных полах он будет сохранять тепло в бетоне, и поэтому охлаждение займет гораздо больше времени. Время прогрева можно значительно сократить до 15-20 минут, если использовать изолирующую плиточную плиту, такую ​​как Ecomax.

Q: Мой пол станет слишком горячим?

A: Термостаты поставляются с датчиком температуры пола, который будет постоянно контролировать температуру вашего пола.Требуемая температура легко регулируется. Большинству наших клиентов нравится температура пола от 22 до 27 ° C.

Q: Как выбрать нагревательные маты и комплекты кабелей?

A: Коврики для подогрева пола Ecofloor предпочтительнее комплектов кабелей Ecoflex, потому что они быстрее устанавливаются и, поскольку расстояние между кабелями на коврике заранее определено, они обеспечивают равномерное распределение тепла. Однако, поскольку ширина матов составляет 500 мм, которую нельзя уменьшить, это может оказаться трудным при установке в помещениях неправильной формы или там, где есть ряд постоянных приспособлений, которые необходимо обойти.В этом случае рекомендуется использовать комплекты кабелей как более подходящий вариант.

Q: Можно ли использовать пол с подогревом в ванной или влажной комнате?

A: Да, но обычной практикой является размещение термостата на внешней стене (обычно на лестничной площадке или в холле) так, чтобы датчик температуры пола проходил через стену в пол, где установлено отопление.

Q: Нужен ли мне термостат?

A: Да.Th232AF будет контролировать температуру окружающего воздуха, а датчик пола будет контролировать температуру поверхности пола. Th232F будет контролировать температуру пола только с помощью напольного датчика, что идеально подходит для ванных комнат или помещений, где требуется просто удалить холод пола. Оба термостата полностью программируются и предоставят вам полный 7-дневный контроль оптимального запуска и ночного режима.

Q: Нужно ли устанавливать изоляцию?

A: При использовании Ecofilm под ламинатом, паркетом или деревянными полами всегда следует использовать наши теплоизоляционные плиты Ecomax-Lite.Он не только обеспечивает теплоизоляцию, снижая эксплуатационные расходы, но и действует как метод звукоизоляции и образует подходящую неабразивную поверхность, на которой может сидеть Ecofilm.

Коврики для подогрева пола Ecofloor и системы кабельных комплектов Ecoflex для плиточных полов нормально работают без изоляции. Однако изоляционные плиты Ecomax рекомендуются для изоляции при установке продуктов Ecofloor или Ecoflex, они доступны в ширине 600 мм, длине 1250 мм и толщине 6 мм или 10 мм, покрывают площадь поверхности 0.75 м2 на одну доску, что обеспечит оптимальную эффективность вашей системы отопления.

Q: Могу ли я использовать более одного обогревающего коврика в одной комнате?

A: Обычно для заполнения пространства используют более одного мата Ecofloor. Обычно маты подключаются параллельно, и группа управляется одним термостатом. Однако необходимо следить за тем, чтобы комбинированная нагрузка не превышала коммутационную способность термостата.Коммутационная способность систем теплого пола Divine составляет 16 А или 3,6 кВт.

Q: Как подключить систему теплого пола к электросети?

A: Подключение должно выполняться через УЗО на 30 мА. Мы настоятельно рекомендуем установить окончательное соединение квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: Покрывается ли гарантия на продукцию Divine heat?

A: Конечно, есть! На все наши изделия с подогревом предоставляется 10-летняя гарантия, а на термостаты — 1 год.

Q: Подходит ли теплый пол для обогрева зимнего сада?

A: Системы электрического теплого пола идеально подходят для зимних садов. При использовании электрического теплого пола в таких помещениях мы настоятельно рекомендуем использовать систему 200 Вт / м2 или 160 Вт / м2 для деревянных или ламинатных полов. Мы также настоятельно рекомендуем использовать подходящую изоляционную плиту, например, подкладную плиту для термоизоляции Ecomax или теплоизоляционную плиту Ecomax-light.

Q: Можно ли отрезать кабели или маты до нужной длины?

A: Кабели электрического теплого пола нельзя разрезать. Коврики Ecofloor состоят из троса, прикрепленного к нейлоновой ткани. Хотя кабель нельзя разрезать, вы можете разрезать полотно в любой точке, чтобы можно было разложить коврик в соответствии с формой комнаты.

Q: Могу ли я вернуть вам систему теплого пола, если передумаю?

A: Да, можно.Если вы возвращаете товар в том же состоянии и никоим образом не повреждены, вы можете вернуть нам товар для возврата в течение 7 дней с момента покупки, пожалуйста, ознакомьтесь с нашими условиями.

Q: Что произойдет, если я закажу слишком большую или слишком маленькую систему отопления?

A: Если вы поймете, что перед распаковкой вы приобрели систему неправильного размера, вы можете просто вернуть нам товар в течение 7 дней с момента покупки, и мы найдем подходящий вариант отопления, соответствующий вашим требованиям.

Q: Нужны ли мне специальные инструменты?

A: Для установки нагревательного мата Ecofloor или комплекта кабелей Ecoflex под керамическую плитку следует использовать пластиковый зубчатый шпатель, а не стальной шпатель. Это снизит вероятность повреждения нагревательного кабеля. Пластиковые шпатели можно легко приобрести в любом местном магазине плитки.

Для всех установок окончательные электрические соединения ДОЛЖНЫ выполняться квалифицированным электриком в соответствии с действующими правилами электромонтажа.

Q: Нужен ли мне специальный клей для напольной плитки?

A: Да. Для керамики, фарфора, камня и т. Д. Потребуется быстро схватывающийся эластичный клей для плитки и затирка. Специальные полимеры, добавленные в гибкие клеи, компенсируют любые движения плитки на полу из-за теплового расширения и сжатия.

Q: В чем преимущество системы большей мощности?

A: Коврики Ecofloor мощностью 200 Вт / м2 и комплекты кабелей Ecoflex и пленка Ecoflex 160 Вт / м2 идеально подходят для помещений с высокими потерями тепла, таких как зимние сады и т. Д., Где вам потребуется более высокая мощность, чем стандартная.Это не повлияет на эксплуатационные расходы, так как вы быстрее достигнете требуемой температуры, и оттуда термостат будет точно регулировать потребление энергии в соответствии с выбранной температурой.

Q: Как долго мне нужно ждать, прежде чем использовать систему теплого пола?

A: Экопленку для деревянных или ламинатных полов можно включить через 3-5 дней после завершения укладки, что позволит вашему полу полностью адаптироваться к новому окружению и, если необходимо, полностью отвердеть клею.Коврики с подогревом пола Ecofloor и кабельные системы Ecoflex для плиточных полов можно включать только после того, как клей или смесь, на которую они нанесены, полностью высохнут. Обычно это занимает 2-3 недели, пожалуйста, уточните эту информацию у поставщиков клея или компаунда, эта информация также должна быть доступна на большинстве клеевых упаковок.

Q: Что произойдет, если я повредлю пол с подогревом во время или после укладки пола?

A: В случае ламинатного (или аналогичного) пола решение относительно простое: пол можно поднять, а отдельную нагревательную пленку можно легко заменить.

Для керамических и каменных полов необходимо поднять плитку или группу плиток, чтобы обнажить поврежденный кабель. Божественный пол с подогревом может предоставить ремонтный комплект, позволяющий отремонтировать кабель перед заменой выбранной поверхности.

Как вы понимаете, эта процедура может быть довольно обширной, поэтому, пожалуйста, приложите все усилия, чтобы не повредить нагревательный элемент во время или после установки.

Q: Чем Divine heat лучше других поставщиков, которых я видел в Интернете?

A: Здесь, в божественной жаре, наш дружелюбный персонал обладает полным опытом и подготовлен, чтобы предложить вам компетентную и знающую помощь и совет.Мы стремимся обеспечить эффективное обслуживание клиентов и глубокое знание продукции. Мы также гордимся тем, что поставляем одни из лучших продуктов, доступных сегодня, напрямую нашим клиентам по фантастическим онлайн-ценам.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Укладчик плитки бессознательно перерезает проволоку шпателем и продолжает укладывать плитку.Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв.К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором использовались гибкие ролики TempZone, а шорт-стоп дает вам значение 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

The Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая всего на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и задержать ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать тягу усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему отопления, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.
