Привод на откатные ворота своими руками: Привод для откатных ворот своими руками

Как сделать привод для откатных ворот своими руками: устройство автоматики

Содержание статьи:

Автоматика для калитки или ворот является полезным дополнением к их функциональности. Механизм состоит из роликовой системы, запускающейся в работу с помощью электропривода. Мощность привода зависит от массы полотна. Проем конструкции оснащают фотодатчиками для более эффективной работы. Хозяева участков и гаражей изготавливают и устанавливают привод для откатных ворот своими руками, чтобы сэкономить средства.

Конструкция механизма ворот в общем виде

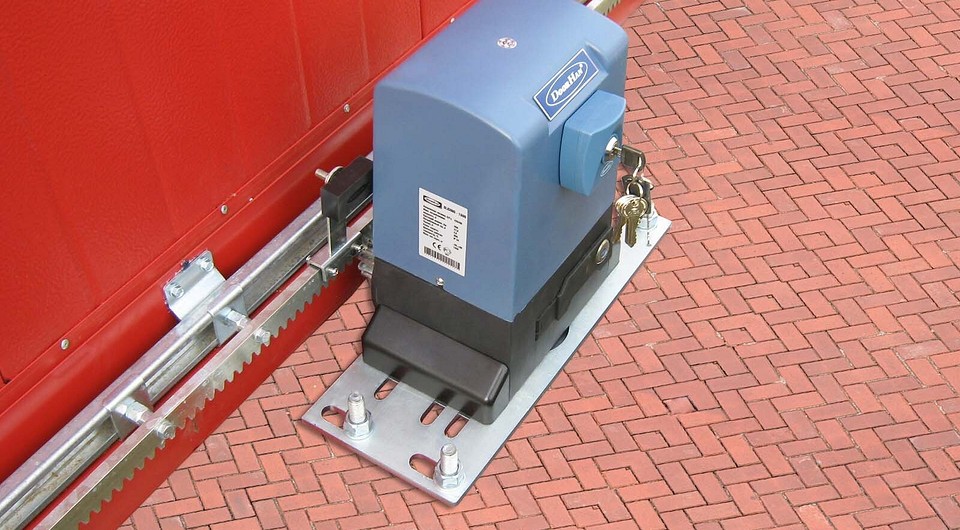

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах.

Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Устройство приводной системы

Для тяжелых конструкций устанавливают мотор на 380 В

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 – 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Функциональность повышают с помощью регулярной смазки подвижных деталей. Средство подбирают по условиям работы, вязкости состава, устойчивости к перемене температур и действию мороза. Чаще всего используются традиционные для нашей страны минеральные масла, их смеси с керосином, соляркой, водой, эмульсии или дорогие синтетические смазки.

Выбор двигателя

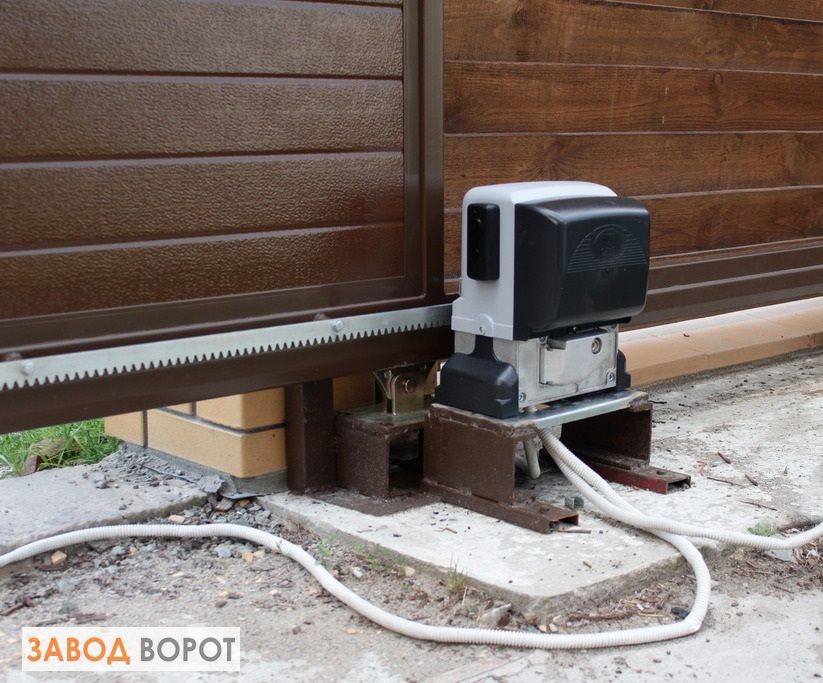

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

• Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
• Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
• Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда. Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Играет роль качество автоматического приспособления. Лучше приобретать устройства европейских или российских производителей. Китайская автоматика также имеет качественные образцы, но есть риск нарваться на кустарных изготовителей.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Основные рекомендации

При расчете автоматики учитываются габариты ворот

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку. Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот. Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Легкие и тяжелые конструкции координируют так, чтобы их можно было передвигать рукой. Иногда этому мешает отсутствие вертикальности при монтаже ворот, либо есть препятствия по линии движения.

Схема подключения автоматики привода для откатных ворот

Схема подключения автоматики для ворот

Двигатель фиксируют перед подсоединением автоматики.

Схематичный порядок работ:

1. соединение зубчатой планки и шестеренок мотора;
2. введение в работу торцевых выключателей;
3. регулировка перемычек на адаптере управления;
4. включение питания;
5. настройка дистанционного пульта;
6. наладка концевых реле и времени;
7. подсоединение к схеме периферийных приборов (сигнальных ламп и фотоэлементов).

В случае самостоятельного подключения автоматики нужно вначале собрать схему на столе, затем перенести практические навыки в реальные обстоятельства. Важно выбрать регламент правильного срабатывания концевых выключателей.

Механические торцевые реле фиксируют болтами, чтобы они не слишком сжимали спираль.

После срабатывания выключателей полотно еще несколько сантиметров проезжает по инерции, поэтому реле регулируют, чтобы в результате оставался малый зазор. Промежуток предохранит двигатель и редуктор от поломки при ударе.

Фотоэлементы ставят напротив друг друга на столбах. Передатчик к ним подключают двухжильным проводом, а приемник — четырехжильным. Сигнальную лампу подсоединяют к клеммам управляющего блока так, чтобы лицевая часть была обращена к дороге.

Собираем привод для откатных ворот своими руками, важные советы

Откатные ворота, которые открывает комплект автоматики, стали популярными благодаря привлекательному внешнему виду, а дополнительно они занимают минимум свободного пространства на участке. Конструкции, оснащенные электроприводом, управляются легко – нажатием кнопки. Всю остальную работу выполняет автоматика. Если уровень знаний позволяет, можно собрать некоторые элементы аппаратной части собственными силами.

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм. Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

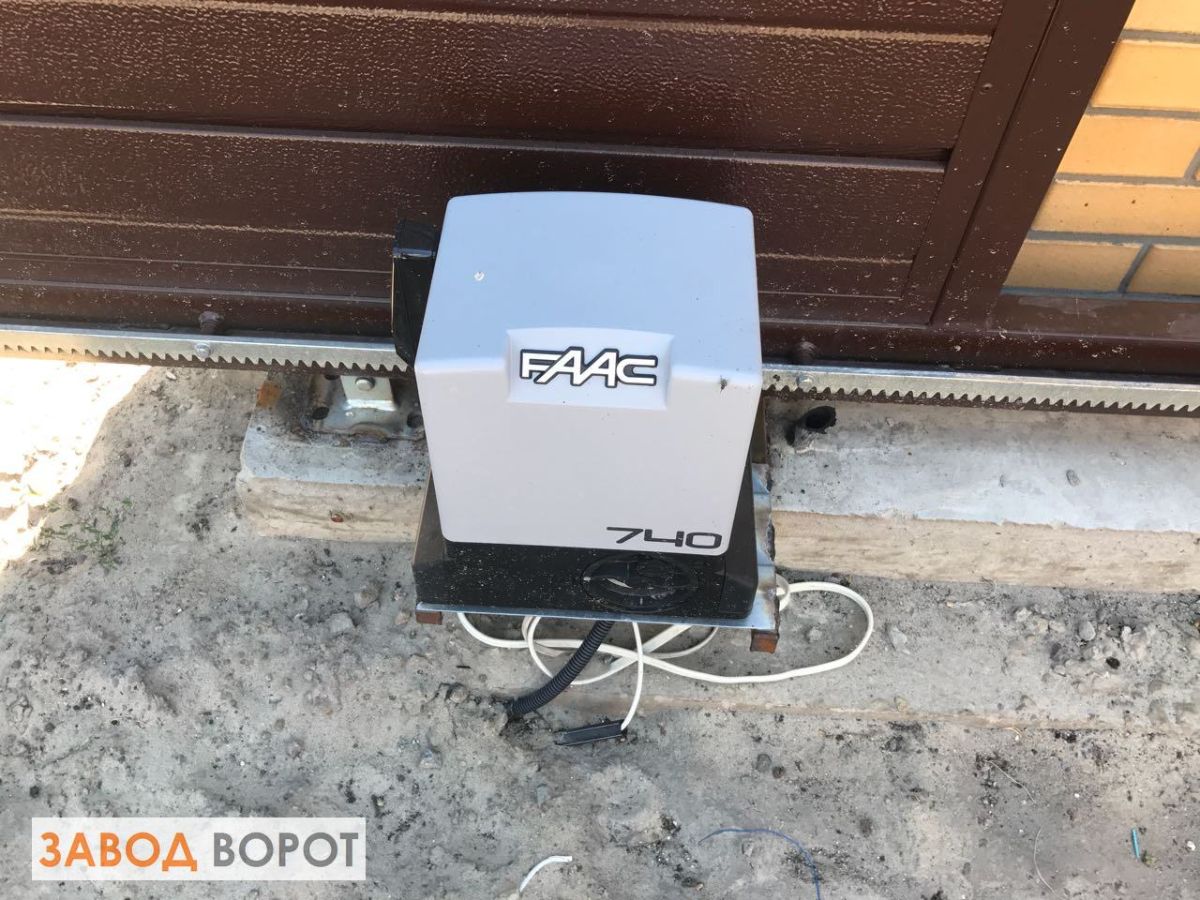

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

материалы и этапы выполнения работ

Так называемые откатные ворота – это действительно удобное приспособление, которое имеет множество плюсов. И, если смонтировать привод для откатных ворот своими руками, то можно будет еще больше повысить их практичность. Ведь приводить их в движение можно будет всего одним нажатием на кнопку. Причем, саму кнопку допустимо располагать в любом месте или даже осуществлять управление одновременно из разных мест – что в ряде случаев окажется просто незаменимым.

Примечательно, что механизированный привод можно собрать своими руками практически из подручных материалов всего за один день.

Различают два вида привода для ворот:

• Организованного при помощи цепной передачи;
• И с помощью прижимного ролика.

Как выбрать правильно двигатель для привода

От выбора «правильного» двигателя будет во многом зависеть и удобство эксплуатации ворот, и общая надежность всей системы. Здесь придется принимать во внимание ряд факторов. К примеру, если на участке применяется трехфазное питание, то рекомендуется применять, соответственно, трехфазный мотор, который использует соединение своих обмоток «звездой». Такой выбор позволит, с одной стороны, избежать многих проблем при запуске мотора, а с другой – по максимуму использовать его мощность.

Привод для автоматизации откатных ворот.

Однако, если на участке нет трехфазного напряжения, то придется применять конденсаторный однофазный движитель. Это может послужить причиной некоторых недостатков в пусковом моменте, но все же лучше, чем ничего.

Рекомендуется выбирать мотор в мощностном диапазоне от 1 200 до 2 500 ватт. Выбор здесь зависит во многом от того, насколько велика масса полотна ворот. Соответственно, чем массивнее ворота, тем двигатель большей мощности им и потребуется.

Что касается частоты вращения вала, то здесь все наоборот: чем меньше, тем лучше. К примеру, отличным выбором послужит мотор на 6 или 12 полюсов при частотах вращения на 1 000 или на 500 оборотов в минуту соответственно. Это обусловлено необходимостью избежать повышенного передаточного числа на редукторе. Кроме того, выбор мотора с меньшим количеством оборотов позволит понизить нагрузку на вал.

В зависимости от диаметра приводного колеса, частота его вращения может составлять от 80 до 100 оборотов за одну минуту. Данную величину нужно принимать как выходную для крутящего момента редуктора. При этом вращающийся момент входной должен быть равным частоте оборотов мотора. Рекомендуется применять одноступенчатый редуктор, оснащенный червячной передачей.

Выбор подручных элементов привода для ворот

Допускается проводить замену некоторых элементов привода их более доступными по цене аналогами. Но при этом нужно отдавать себе отчет в том, что все замены происходят со знанием дела – ведь придется затем самостоятельно соединять все элементы схемы. К примеру, нередко в качестве мотора берут старый двигатель от стирали. В этом случае придется определить концы для пар обмоток при подключении. Сделать это можно, например, с помощью мультиметра, работающего в режиме замера сопротивления. Ведь оно у обмотки гораздо выше.

Вал редуктора и мотора потребуется соединить при помощи полужесткой или жесткой муфты.

В качестве редуктора можно применять передачу ременного типа. Для того, чтобы можно было верно определить передаточное число, потребуется поделить диаметр большого шкива (соединенного с приводным валом) на диаметр малого (тот, который закрепляется на валу самого двигателя).

При этом возможны некоторые сложности при сборке станины, на которой будут укрепляться элементы всей кинематической схемы. К примеру, есть определенная трудность в случае сооружения натяжителя для ремня. Можно порекомендовать воспользоваться автомобильным натяжительным роликом для ГРМ ремня. Кроме того, при применении передачи ременного типа нужно будет уделить определенное внимание механизму независимого вала. Его необходимо будет правильно отцентровать, так как именно на нем располагаются все компоненты для трансмиссий – колесо приводное и шкив ведомый для ременной передачи.

Как произвести сборку привода с цепной передачей

К наиболее распространенному варианту можно отнести цепной привод. При этом цепь, которая будет располагаться на редукторном валу, можно взять самую обычную мотоциклетную или велосипедную, либо специальную цепь Галля. Цепь необходимо натянуть в горизонтальном расположении вдоль полотна ворот и укрепить на краях ворот. Так что во время вращения звездочек передачи (их также можно взять от велосипеда или мотоцикла) вся тяга будет передаваться на цепь, а та, в свою очередь, потянет ворота.

Самый распространенный способ передачи тяги от двигателя к воротам — с помощью цепи. Сборка привода с цепной передачей.

Для изготовления рамы крепления мотора и передаточного механизма, целесообразно применять угловую сталь шириной от 50 миллиметров. При этом раму необходимо прочно закрепить на бетонном основании. Мотор и редуктор необходимо закрепить при помощи болтов с самоконтрящейся гайкой к металлической опоре. Лучше, если отверстия для них будут продолговатыми – это позволит в дальнейшем верно отрегулировать расположение мотора.

Что касается крепления самой цепи к воротам, то наиболее простым местом для этого можно считать рельсовую направляющую. Но при этом передача может быть подвержена разного рода загрязнениям во время эксплуатации. Кроме того, на рельсе будет скапливаться снег. Так что в дальнейшем эксплуатация ворот будет либо затруднена, либо вовсе невозможна.

Оптимальный вариант, позволяющий избежать подобных неприятностей, — установка дополнительной приводной балке на воротах при соблюдении высоты дорожного покрытия примерно в 1 метр. К балке снизу нужно будет прикрепить цепь или рейку зубчатого типа, в свою очередь защищенную кожухом. Наконец, концы цепи прикрепляются к полотну ворот при помощи сварки.

Организация привода для ворот при помощи ролика

Другой вариант организации привода – это с применением прижимного ролика. В монтаже данный механизм несколько сложнее, но преимуществом его можно считать то, что он не будет бояться наледи и снежного скопления.

Смысл затеи довольно прост. К внешней стене направляющей рельсы прижимается ролик из резины. При этом профиль ролика должен быть максимально гладким. Лучше, если он будет снабжен резиновой покрышкой. При этом необходимое усилие осуществляется при помощи специальной мощной пружины сжатия. Ее нужно расположить на шпильке толкателя и прижать законтренной гайкой. Оси вала нужно прикрепить к полке П-кронштейна.

Конструкция механизма передачи приводным роликом.

Для того, чтобы компенсировать усилие, который ролик оказывает на полотно ворот, по обратную сторону рельсовой направляющей можно установить еще два ответных ролика. Однако они укрепляются стационарно – неподвижно.

Обратите внимание! Ролики нужно подбирать с основанием из металла, но с гладкой резиновой покрышкой. Они должны быть оснащены подшипниками роликового типа и выдерживать нагрузку в 300 кг как минимум.

Для того, чтобы соединить ролик и двигатель, можно применять клиноременную передачу. При этом ведомый шкив закрепляется на основании колеса при помощи шпилек. Можно еще и задействовать при этом две открытых шестеренки.

Допускается размещение ролика прямо на редукторном валу.

Мнение специалистов

Олег Степанович Серегин, монтажник: Организация цепной передачи связан с преодолением некоторых трудностей. К примеру, цепь может при больших нагрузках несколько растягиваться. Данный недостаток вполне можно устранить, если к самому последнему звену цепи приварить шпильки и их пропустить через проушины, оборудованные на воротной раме. Таким образом можно будет при необходимости выбирать «слабое звено» в цепи и периодически натягивать ее.

Геннадий Озеров, мастер-монтажник: Для того, чтобы защитить направляющую рельсу от попадания на нее снега, можно сверху соорудить специальный козырек. Изготавливается он из П-образного профиля для монтажа гипсокартонной плиты. Что касается размеров, то будет достаточно взять профиль: 40 х 100 х 40 мм.

Итоги

Как было показано, организация приводного механизма для ворот вполне возможна и своими руками. В этом случае можно будет немало сэкономить как на готовом комплекте привода, так и на работе мастеров.

Привод для откатных ворот своими руками

Если вы отдали предпочтение именно откатным воротам, то для полного удобства можно сделать их автоматическими. Установить привод для откатных ворот можно самостоятельно. Перед тем как приступить к этому процессу, нужно обратить внимание на один очень важный момент. Привод для откатных ворот следует устанавливать своими руками только на ворота, которые идеально ходят. Если они двигаются со скачками или нужно прикладывать значительные усилия для их движения, устанавливать автоматику не имеет смысла. В скором времени она просто перестанет функционировать. Если вы правильно установили, используя хорошую фурнитуру для откатных ворот, а также ровно выставили ворота, можно смело приступать к установке привода.

Параметры выбора

Как правильно подобрать привод для откатных ворот? Прежде всего, нужно понимать, что большую роль играют климатические условия нашей страны. Иностранные производители эл. приводов не всегда учитывают необходимые для нашей страны характеристики автоматики. К примеру, в Италии и России конструкция раздвижных ворот разнится между собой, температура воздуха тоже ведет себя по-разному.

Следует рассмотреть, что входит в комплект эл. привода для откатных ворот. Самая главная составляющая – двигатель. Стоит помнить, что чем мощнее двигатель, тем больше электроэнергии он будет потреблять, находясь даже в режиме «ожидания». Лучший вариант – двигатель переменного тока с напряжением 220 Вольт.

Существуют двигатели 24 Вольт, но они более громоздкие и требуют установки дополнительного трансформатора, который, опять же, потребляет немало электроэнергии. Измерения показали, что даже самый дешевый привод для откатных ворот, находясь в режиме ожидания, «съедает» сто с лишним киловатт. Самые мощные эл. приводы потребляют в 10-15 раз больше!

Большинство эл. приводов с маленькой мощностью двигателя не выносят скачков напряжения, особенно когда оно пониженное, и выходят из строя. Поскольку напряжение скачет довольно часто, лучше использовать стабилизаторы напряжения. Это поможет уберечь автоматику от поломок.

Как ни крути, мощность привода для откатных ворот является главным показателем. Чем она больше, тем легче ворота будут открываться при сильном ветре или морозе. Недорогие модели эл. приводов не могут обеспечить высокую мощность, поэтому не нужно слепо верить тому, что пишут на упаковке.

Замеры можно совершать своими руками при помощи токовых клещей. Высокая мощность качественного эл. привода позволит сдвинуть даже примерзшие ворота. Еще один момент – чем тяжелее и массивнее ваши ворота, тем мощнее должен быть привод для откатных ворот.

Качество и мощность эл. привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных немецких производителей.

С чего состоит привод?

Еще одна составляющая комплекта автоматики для откатных ворот – редуктор. От редуктора напрямую зависит срок службы эл. привода. Еще десять лет назад шестерни редуктора делались исключительно из металла и стоили баснословных денег. Установить на свои ворота электропривод могли только обеспеченные люди. Для того чтобы такое устройство стало доступным и стоило гораздо дешевле, разработчики нашли выход.

Металлические шестерни в редукторах стали заменять на полимерные. Полимерные шестерни не столь прочные, но зато работают тише, а главное, позволяют намного снизить цену всей автоматики. Материал корпуса редуктора также должен быть прочным и защищать механизм от быстрого «изнашивания» и деформации. Лучше выбирать редуктор с корпусом из алюминиевого сплава, он прослужит вам не один десяток лет. Плюс — вам понадобится стандартная зубчатая рейка. Рейки бывают разные, но по большому счету, они все абсолютно идентичны.

Переходим к электрической части составляющей — привод для откатных ворот. Для остановки двигателя эл. привода служат концевые выключатели. Они бывают двух видов – магнитные и механические. Магнитный концевой выключатель удобнее, так как механические выключатели плохо сопротивляются даже небольшому количеству выпавшего снега. В странах, где практически нет снега, выпускают в основном приводы с механическими выключателями, но для нашей страны такой вариант не очень удобен.

Каждый эл. привод для откатных ворот имеет блок управления. Блок управления – это маленький компьютер, который и дает возможность управлять различными функциями.

Многие производители оснащают блок управления десятками функций, которые вам никогда не понадобятся. Самые необходимые функции это: запись времени работы створки, пешеходный переход, мягкий старт и мягкий пуск, датчик ограничения усилия, регулировка усилия привода и автоматическое закрывание.

Блоки управления эл. привода для откатных ворот устанавливают под наружной крышкой привода горизонтально или вертикально. Горизонтальное расположение более удобно тем, что легче проводить провода и настраивать автоматику. Вертикальное расположение правильнее тем, что защищает плату от пыли и попадания конденсата.

Установка привода

Если вы определились, какой привод для откатных ворот вам нужен, перейдем к процессу установки своими руками. На первом этапе необходимо приварить монтажную пластину, на которую и будет крепиться самодельный электропривод. После этого, нужно привинтить с мощью болтов, идущих в комплекте, сам двигатель. Когда двигатель установлен на основание, крепим зубчатую рейку. Важно приварить зубчатую рейку так, чтобы зазор между рейкой и приводом для ворот был не больше 1 мм. Из-за большого и неправильного зазора быстрее изнашиваются подшипники, шестерни и горят эл. двигатели. Помимо зазора нужно установить зубчатые рейки так, чтобы вышел «правильный зуб».

Привод для откатных ворот нужно поставить в разблокированный режим. Правильно выставленный зазор – залог плавного и беспрепятственного движения ворот. Следующий этап – установка концевого выключателя. Его следует прикрутить винтами к зубчатой рейке. Поскольку еще с завода двигатель и концевые выключатели уже подключены к плате и готовы к работе, а пульты управления настроены, вам осталось подключить электропитание. Оно подключается к плате управления.

Чтобы проверить правильность установки устройства, откройте ворота до половины, воспользуйтесь пультом управления. Важно проводить испытания именно на середине ворот, чтобы в случае неправильной установки, успеть их оставить, иначе их заклинит. Если вы убедились в правильности работы концевых выключателей, пришло время проверить работу двигателя.

Как правило, двигатель должен проехать максимум полтора метра и остановиться, это значит, что привод для откатных ворот защищен хорошо. Функция отключения двигателя по времени предотвращает сгорание привода, если между воротами попал крупный мусор или лед. После нажимаем кнопку Р1 на плате управления, двигатель должен пройти полный цикл. Если все установлено правильно, ворота должны открываться и закрываться без проблем.

Следующий процесс – подключение сигнальной лампы и фотоэлементов безопасности. Нужно установить на одну стойку приемник, а на другую передатчик, напротив друг друга. Соединяем контакты элементов с блоком управления. Лампа также подключается к контактам на блоке управления. На сигнальной лампе находится антенна, ее необходимо подключить кабелем, она усиливает радиус сигнала.

Электропривод может устанавливаться на откатные ворота со многими нюансами, если вы устанавливаете привод для откатных ворот своими руками в первый раз, лучше пользоваться тщательной инструкцией, которая есть в комплекте.

Привод для откатных ворот своими руками

Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.

Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.

Привод на откатные ворота

Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
3. Площадь ворот.
4. Масса створки.
5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

• электродвигатель, имеющий ведущую шестерню;
• редуктор с жидкой или консистентной смазкой внутри;
• блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

Зубчатая рейка и привод для открытия ворот

Установка привода для откатных ворот

Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.

К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.

Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:

• привод для откатных ворот;
• зубчатая рейка;
• элементы крепежа;
• сигнальная лампа и фотоэлементы;
• ПДУ;
• сварочный аппарат;
• провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
•  провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
• провод для подключения сигнальной лампы сечением 2х0,5;
• дрель со сверлами, саморезы.

Монтаж привода

Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:

1. Привод  цепной.
2. Привод верхний.
3. Привод тросовый.

Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.

Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.

Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.

Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).

На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.

Установка зубчатой рейки

Установка зубчатой рейки

Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.

После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».

Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.

Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.

Монтаж концевых выключателей

Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:

1. Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
2. Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.

Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.

Схема установки автоматики на ворота

Как подключить привод

Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.

При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.

После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.

Установка фотоэлементов и сигнальной лампы

Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.

Есть такие способы установки фотоэлементов:

• Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
• Приваривание металлических элементов к столбам.
• Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.

Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.

Именно она информирует водителей автомобилей о выезде машины с участка.

Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.

. .

Автоматика для откатных ворот своими руками

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

• ширина створки;
• масса полотна;
• интенсивность эксплуатации;
• температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

1. привод;
2. контроллер включения;
3. устройство дистанционного управления;
4. систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

1. сварочный аппарат;
2. дрель;
3. сверла по металлу;
4. рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и  шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Автоматика для откатных ворот своими руками. Как сделать самому автоматику для откатных ворот.

Автоматика для откатных ворот своими руками

Автоматику для откатных ворот, как впрочем и автоматику для других типов ворот, нет смысла делать своими руками. Конечно, пытливости ума и изобретательности нам славянам не занимать и до сих пор на Руси достаточно последователей изобретателя И.П. Кулибина. Эту статью побудило написать обилие поисковых запросов типа: автоматика для откатных ворот своими руками или автоматика откатных ворот из дрели, самодельная автоматика для откатных ворот итп.
Или какой-нибудь дедушка начинает рассказывать как он на раз-два сделает воротную автоматику из трехфазного двигателя с радиоуправлением от танка, где пультом будет служить кварцованный радиопередатчик, якобы приемлемых размеров. Паяй@Мастери!
Также в былые заскорузлые времена были умельцы понаставившие людям самопальной автоматики с использованием автомобильных сигнализаций — эдакие монстры таскающие ворота на самопальной фурнитуре весом в тонну-другую.
И теперь владельцы такой «автоматики» пытаются как-то реанимировать сие чудо техники пытаясь достать какие-то комплектующие в интернет-магазинах и приспособить их для своих ворот или спрашивая «то, не знаю что».
И теперь собственно по сути дела. Мастырить, лампичить самопальную автоматику экономического и практического смысла нет — выйдет дороже, хуже по качеству и эксплуатационным характеристиками чем заводского изготовления. В итоге через несколько лет мучений выбросите и поставите номальное заводское. Тем более, что сегодня фурнитура для откатных ворот и автоматика для откатных ворот стоит сущие копейки, например самый бюджетный вариант китайская автоматика для откатных ворот GANT IZ-600 стоит всего лишь 245 USD. за комплект: привод на 600 кг, 2 пульта, фотоэлементы, зубчатая рейка 4м.п. Модель GANT BS-IZ-450 или Professional PS-IZ на 30 USD дороже.
В этом свете совершенно нет смысла заниматься изготовлением самопала выйдет банально дороже.
Однако, если у вас есть свои оригинальные идеи, решения и новации в плане автоматики для откатных ворот, то возможно вам будут интересны наши контроллеры и приемники для организации радиоуправления воротами. Подробнее здесь.

Если вы проживаете не в Киеве, то мы организуем доставку автоматики Professional IZ в Ваш город в течении суток.

Комплект автоматики для откатных ворот до 1000 кг, PROFESSIONAL PS-IZ (Китай).
ЦЕНА 289 USD. — СУПЕРЦЕНА!

Комплект автоматики для откатных ворот до 600 кг, PROFESSIONAL GANT-IZ-600 (Китай).
ЦЕНА 319 USD.

Замок для откатных ворот

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Как сделать откатные ворота

размещено 20 августа 2009 г.

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с помощью устройства «надстройки под воротами», которое должно было подниматься каждый раз, когда использовались ворота.Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и добавим новое.

Я хотел раздвижные ворота, сделанные исключительно из древесины.
Я никогда раньше не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить пару идей.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Page 2.

Деревянные ворота покоробятся?
Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?
Ага, есть запасной план. Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обернуть кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость.Однако я не думаю, что до этого дойдет.

Компоненты ворот
Кроме ворот, мне понадобились гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный. Стр. 2.

DIY Раздвижная дека / Собачьи ворота: 13 шагов (с изображениями)

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете свои ворота.Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто прикручиваете деревянный забор или другую деревянную конструкцию. Основное различие заключается в том, что если у вас есть кладка, вам понадобится перфоратор (и насадки для каменной кладки), чтобы пройти сквозь кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющую сверху, где она будет прикреплена к стене / забору. Поднимите или откиньте направляющую Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, без заедания или заклинивания.Отметьте высоту карандашом, когда будете счастливы, , затем еще раз проверьте, вы действительно не хотите, чтобы это было слишком низко!

Шаг 11b: Удалите переднюю поверхность направляющей коробки (поэтому мы не приклеили ее раньше). Поместите уровень сверху (он есть на вашем комбинированном квадрате) и проведите линию его уровень до вашей отметки. Его конец также должен быть заподлицо с отверстием для прохода. Используя дрель, прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто продлите ваши пилотные отверстия до нужной глубины. Для кладки, такой как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма, установите сверло на ВРЕМЯ МОЛОТА … Я имею в виду режим и расширьте пилотные отверстия на глубину ваших дюбелей. Затем замените сверла на подходящую ширину заглушек и снова прочистите отверстия. Используйте молоток, чтобы вставить дюбели в стену.

Шаг 11d: Мне нравится заворачивать все 3 монтажных винта (я использовал винты 50 мм / 2 дюйма), пока они не выскочат сзади шипа направляющей коробки.Затем вы можете легко совместить их все с дюбелями / пилотными отверстиями и отогнать домой.

Шаг 11e: Зажмите лицевую сторону на Guide Box и с помощью длинной отвертки замените винты с карманом. Это может быть немного сложно.

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте заслонку через направляющую , проведите несколько тестов, и мы почти закончили…

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота вправо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снова снимите лицевую сторону направляющей коробки , правильно установите ворота и зажмите лицевую сторону обратно на направляющей коробке. Просверлите 4 направляющих отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами. Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

Автоматические ворота своими руками: все, что вам нужно знать

Если вы хотите установить новые ворота, автоматические ворота могут стать удобным способом взять управление под контроль, не выходя из машины, и повысить безопасность вашего дома. Но установить автоматические ворота своими руками не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, сделайте это самостоятельно, вот что вам нужно знать, прежде чем приступить к работе лопатой.

Источник изображения: Pinterest / emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами DIY заключается в том, что многие онлайн-комплекты имеют разное качество. Нестандартные ворота ставят под угрозу безопасность и не имеют эстетической привлекательности из-за поставляемых материалов более низкого качества. Из-за преждевременного износа непрочных деталей из стали, пластика и петель электрические ворота выглядят дешево и не выдержат такого расстояния.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты.Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Качественные ворота более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома. Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков

Установка автоматических ворот — это узкоспециализированная задача. Если вы выполняете работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся выполнить установку самостоятельно с помощью набора для самостоятельной сборки, и не имеют большого опыта, могут столкнуться с дополнительными расходами, если задача не будет выполнена правильно. Тем не менее, расходы можно сократить, если подготовить фундамент самостоятельно и нанять надежного установщика, который выполнит окончательную проводку и настройку. Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Неправильная установка может привести к аннулированию гарантий и гарантий в случае возникновения дефектов. Чтобы снизить риски, остерегайтесь потенциальных проблем, таких как проблемы с уклоном и ремонт подземных двигателей, которые могут быть проблематичными, если подземный дренаж затруднен.Контуры и уклоны могут создавать проблемы при установке и должны быть отмечены как часть процесса планирования. Прежде чем начать, рассчитайте длину границы.

Распоряжение местного совета

Риски также можно снизить, если ваши автоматические ворота соответствуют постановлениям местных советов. В Австралии существуют строгие правила и минимальные требования в отношении расстояний между панелями и размеров забора и ворот. Перед установкой вам также потребуется одобрение совета.

Стоимость и время

Прежде чем решить, подходят ли вам автоматические ворота для самостоятельной работы, подумайте о том, насколько экономия затрат связана только с поставкой и установкой, а также на то, сколько стоит ваше время.

Домовладельцы, имеющие профессиональную квалификацию, могут воспользоваться доступным решением с комплектом только для расходных материалов. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и риски, прежде чем выбирать путь своими руками.

Источник изображения: Pinterest / CustomMade

Свинг против скольжения

Распашные автоматические ворота чаще всего используются в жилых домах, поскольку они практичны и просты в установке.Однако они не будут работать, если он будет подниматься вверх. Перед тем, как выбирать распашные ворота, также следует учитывать длину проезжей части, место для парковки автомобилей и движение на улице.

Если пространство является проблемой или у вас наклон подъездной дорожки, откатные ворота — идеальное решение, поскольку они могут быть установлены под углом и занимают меньше места. Однако установка откатных ворот не рекомендуется для среднего энтузиаста своими руками. Раздвижные направляющие необходимо врезать в бетон, чтобы они работали плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ подачи питания.

Как выбрать

Хотя внешний вид поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно сводится к пространству, типу проезжей части и установке. Но стиль по-прежнему остается важным фактором, и выбранный тип ворот должен дополнять дом.

Ворота в стиле пикета сочетаются с домами в Хэмптоне.Современные дома могут извлечь выгоду из чистых и минималистичных решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть более старая собственность, подумайте о стальных или алюминиевых воротах с замысловатыми вершинами, такими как «готические», для деталей и характера.

Автор Биография
Эта статья написана Джейд Фергюсон, которая рекомендует Fencemakers в Перте, Западная Австралия, для производства автоматических ворот и установки квалифицированными подрядчиками. Поймайте Джейда в LinkedIn.

Стильная прачечная своими руками | DIY, вам следует избегать

КАК | Установка автоматических откатных ворот — Pearson + Projects

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность.Я заказал свои ворота в GetaGate, у которой есть широкий выбор алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они позволяют владельцам дома и разнорабочим на выходных выполнять этот проект с помощью подходящих продуктов и аксессуаров.

Шаг 1. Планирование и выбор ворот

Все подъездные пути разные, поэтому уделите время планированию типа и размера ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы для открытия ворот.

Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота катятся. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше). Плохо установленные стойки ворот являются причиной большинства проблем ворот.

Используя поверхность стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для улавливающей стойки. Убедитесь, что столб квадратный, закрепите его и забетонируйте на место.

Шаг 3: Путь ворот

Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять. Используя тесьму или линейку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы.Начните с нескольких шурупов на каждой длине гусеницы, чтобы зафиксировать их на месте, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота плашмя на землю на что-нибудь мягкое. Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4. Направляющий кронштейн

После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособить, насколько далеко ваши ворота находятся от забора. — надежно закрепите кронштейн на стойке.

Шаг 5: Улавливатель ворот и стопор

Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути.Исправлено получение поста для получения ворот при закрытии.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот. Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с уловителем ворот и стопором.

Шаг 6: Автоматизация ворот

Если вы решите автоматизировать ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

• Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

• Блок двигателя необходимо разместить на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

• Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед установкой стойки на ворота убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

• Возможно, вам придется обрезать последнюю длину стойки по размеру ворот.

• Заключительный этап подключения и включения мотора я устроил с электриком.

Шаг 7: Вытащите пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

Как расположить подъездные ворота

Желательно иметь небольшой «карман» в перед вашими воротами. Если ворота должны быть прямо напротив по дороге следует рассмотреть возможность более широкого проема.

ЛУЧШИЙ КЕЙС: Позволяет съехать с дороги, пока вы ждете открытия ворот.	НАИЛУЧШИЙ СЛУЧАЙ: Не дает вам съехать с дороги, пока вы ждете ворот. Предотвращает автомобили большего размера от поворота.	УЛУЧШЕННЫЙ КОРПУС: Не позволяет иметь карман, но допускает большие транспортные средства (движущийся фургон, и т. д.), чтобы превратить поворот в привод.

Поскольку автоматические ворота открываются незначительно более 90 градусов важно, чтобы ворота были перпендикулярны на ваш путь.

Изогнутые проезды требуют особого ухода в макете. Никто не хочет, чтобы их ворота сбила машина.

Самая желательная конфигурация для распашные ворота — распахиваться внутрь. Однако некоторая подъездная дорога условия могут привести к необходимости распахивать ворота наружу. В первом случае ниже распашные ворота открывается в дисковое пространство .

ПРОБЛЕМА (слева): в открытом состоянии распахивающаяся калитка выступает в пространство привода. РЕШЕНИЕ (справа): перевести ворота на распашные ворота.

Еще одно состояние, которое может заставить вас качнуться ваши ворота наружу — это Восходящий подъезд .

ПРОБЛЕМА (слева): когда распахивающиеся ворота открываются, они падают на землю.Можно повесить ворота выше на столбе, но более чем на 6-8 дюймов выше комплектация плохо смотрится. РЕШЕНИЕ (справа): установить ворота как распашные. Имеет много ясности.

В зависимости от того, открываются ли ворота или из оператор ворот , который вы выберете, нужно будет быть настроенным соответствующим образом.

А привод линейных ворот может быть настроен как «тянуть для открытия «(рисунок A) или» Push to Open «(рисунок Б). Ворота открываются или открываются, в то время как привод остается внутри ворот. Работает с открывателями ворот Polaris.

An привод для ворот с шарнирно-сочлененной рамой можно установить вверх, чтобы открыть внутрь (рисунок C) или или открыть наружу (рисунок D), но чтобы открываться наружу, оператор должен выйти за ворота. Работает с открывателями ворот Elite и Liftmaster.

Представьте себе, что стоите у ваших ворот, тогда спросите себя, петли справа или слева? Увидеть четыре примера здесь.

5.СВИНГ vs. ОТКАТНЫЕ ВОРОТА

Распашные ворота — лучший выбор, если возможный. Распашные ворота вообще дешевле, лучше выглядят и безопаснее откатных ворот. Однако, если у вас есть одно из следующих условий, вы можете рассмотреть а раздвижные ворота :

• Сильные снегопады , препятствующие ворота не раскачиваются (примечание: свингер можно повесить до 12 дюймов от земли, чтобы преодолеть это).
• Подъездная дорога , препятствующая ворота от распахивания внутрь. Обычно распашные ворота поверните внутрь к собственности, однако выбранные открыватели ворот можно настроить так, чтобы ворота открывались на спуск сторона. Видеть В развороте / на выходе над.

Дополнительную информацию о откатных воротах см. В наших Раздвижные Ворота раздел.

6. ОДИНАРНЫЕ КАЧЕЛИ по сравнению с двусторонней парой

Если подъездная дорога шириной 12 футов или менее . . . A Калитка распашная одинарная самый экономичный.

Если подъездная дорога шириной более 14 футов. . . A двухстворчатый пара (как французские двери) — вот ответ. (Двустороннее расставание воротам необходимо два открывателя ворот, настроенные как главный / подчиненный.)

Как построить раздвижные ворота из звеньев цепи — Магазин заборов в Америке

Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной — и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из цепных звеньев.

Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.

Ключевые вопросы:

1. Как измерить ворота?
2. Как установить консольные ворота?
3. Как установить рулонные ворота?
4. Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Как измерить ворота?

Для всех ворот убедитесь, что вы получили более одного измерения. Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или наклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.

Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь столбов смежных линий, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить консольные ворота?

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительной гравитационной силы в результате веса ворот. Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

1. Установите два нижних консольных ролика так, чтобы ролики были обращены внутрь ограждения, а ткань — снаружи. Катки должны находиться на высоте примерно 1 дюйм над землей. Поместите кусок рельса поперек двух роликов. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы таким образом, чтобы ворота не соскользнули в уклон в результате уклона. Затяните ролики.
2. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
3. Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении сдвиньте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2. 5 ”труба). Затяните ролики.
4. Откатайте ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
5. Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
6. Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
7. После окончательной регулировки полностью затяните все ролики.
8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запирающее устройство, чтобы можно было установить замок.

Как установить рулонные ворота?

Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
3. Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от верха ограждения.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов для поддержки 8-дюймовых рельсов, необходимых для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к скобам, чтобы мы не образовали шов, из-за которого колеса могли бы зацепиться.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы кататься по рельсам. Затяните рукой.
6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместите калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте колеса задней гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с рельсов, но направляющая не заедала во время движения по гусенице. Затяните колеса.
8. Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке задействовался, захватывая раму ворот и позволяя вам заблокировать защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы затвор вошел в защелку.
11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко растянуть или скрутить спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщик, расположенный ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам сдвигать ворота внутрь роликов и от них, не снимая шнур.

Отрубы. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует Кодекс UL 325, регулирующий установку ворот с электроприводом. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

13 DIY подъездные ворота — Как построить подъездные ворота — Идеи для дома и сада

Подъездные ворота, сделанные своими руками, защитят ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность. В наши непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот, сделанными своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота подъездной дороги

Этот план подъездных ворот своими руками покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего автомобиля, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через все этапы процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу. Тот, что показан в этом видео, имеет 16 футов в поперечнике и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота

Этот видеоурок покажет вам , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей дороге.

3- Деревянные ворота подъездной дороги

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода, плюс такая конструкция идеально подходит для подъездных путей с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не могли заползти под ними и убежать.

Декоративная верхняя панель делает высокие деревянные ворота красивыми и надежными. Легко создать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить подъездные ворота из кедровых досок с пазом и гребнем.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота во время прогулки или поездки на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровая доска с гребнем и пазами проста в работе, а древесина прослужит десятилетия снаружи в элементах.

5- проходные ворота

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом безопасность внутри вашей семьи и домашних животных.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать из них автоматические ворота.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

7- Ворота для поддонов

Переработанная древесина поддонов идеальна для строительства подъездных ворот своими руками . Переработанные пиломатериалы из поддонов можно бесплатно получить, а также доски идеального размера для этого строительного проекта.

Двойная дверная конструкция образует ручную заслонку, которую рулоны открывают на нижнем колесе. Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные раздвижные ворота

Такие раздвижные ворота, как эти, занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на уклоне, подъездная дорожка g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить рамы для тяжелых условий эксплуатации. , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческой ферме, где основной задачей является содержание скота в безопасном ограниченном пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения привлекательности бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные деревянные ворота для поддонов

Рядом с пляжем очень ветрено, и вам понадобится подъездная дорога , которая может выдержать сильный ветер и соленый воздух.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут противостоять сильным ветрам, дующим с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Трансформированные ворота звена цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота из цепных звеньев в рай из пальмовых деревьев, который будет приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота с сеткой в ​​красивый вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифами, чтобы превратить скучные ворота в произведение искусства.

12- Металлические ворота

Он большой, привлекательный, надежный и полностью сделан из металла. Эти металлические ворота подъездные пути открываются автоматически и являются прекрасным.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции по созданию индивидуальных металлических ворот для подъездной дороги.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным, повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивалась текстура натурального дерева.
