Прогревочный провод для труб: Прогревочный кабель для водопровода

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

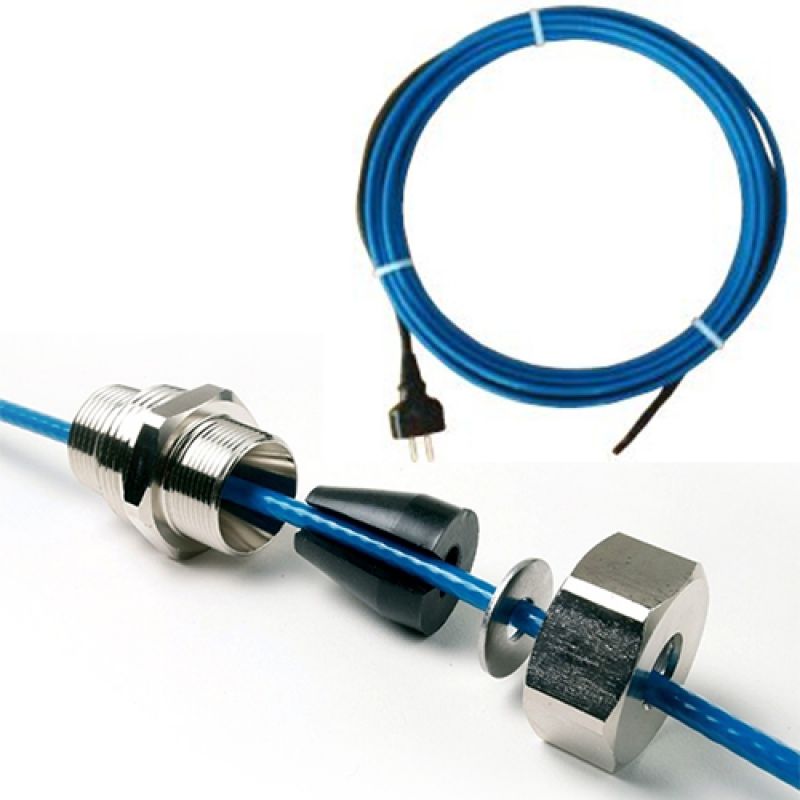

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:
Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  >>Греющий кабель внутри трубы подключение:

—

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

• диаметр используемой водопроводной трубы;
• материал, из которого изготовлена труба;
• толщина слоя теплоизоляции;
• примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

1. Мощность.
2. Наличие или отсутствие термостата.
3. Номинальное напряжение.
4. Длина самонагревающегося кабеля для водопровода в бухте.
5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

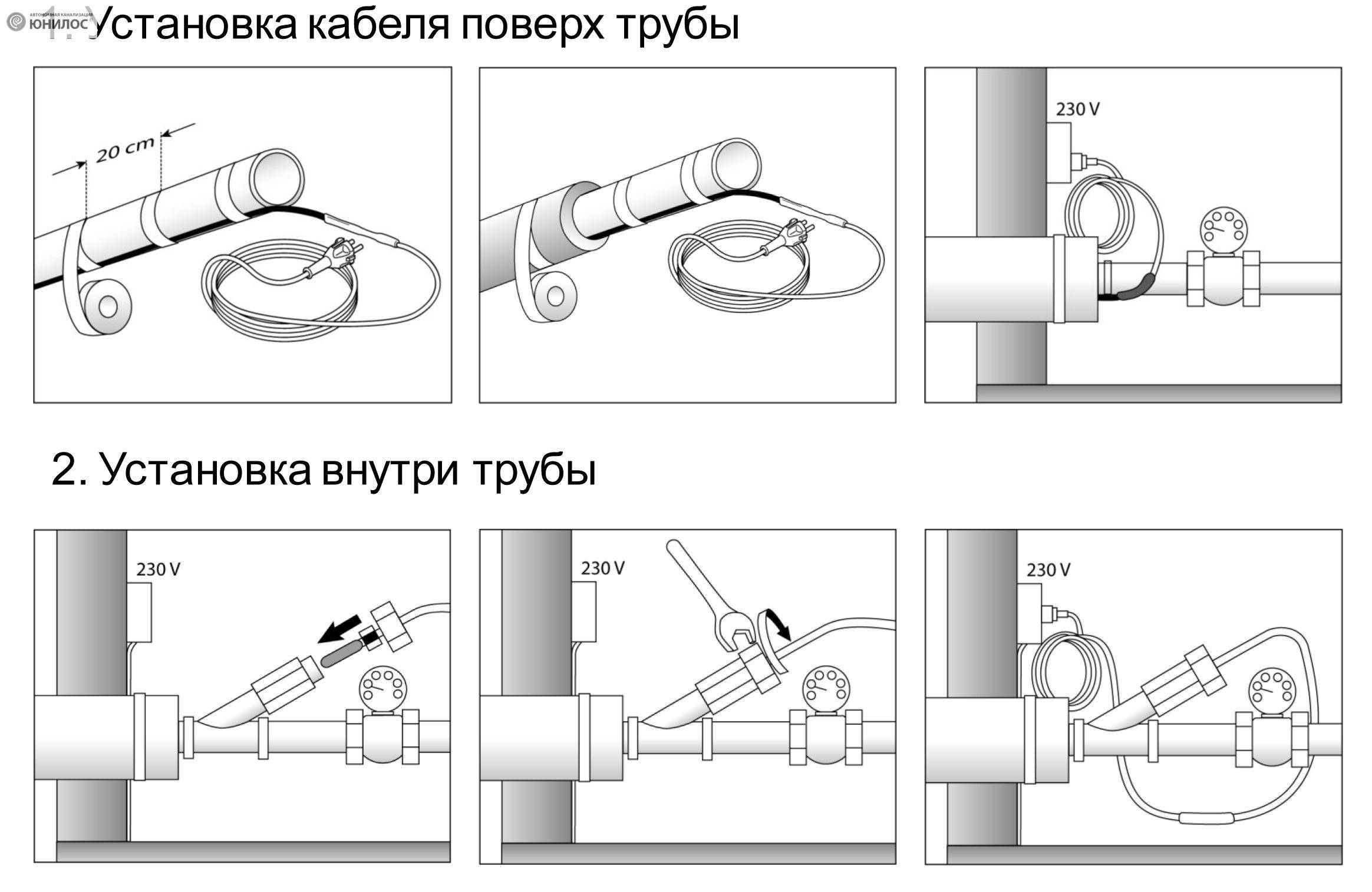

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

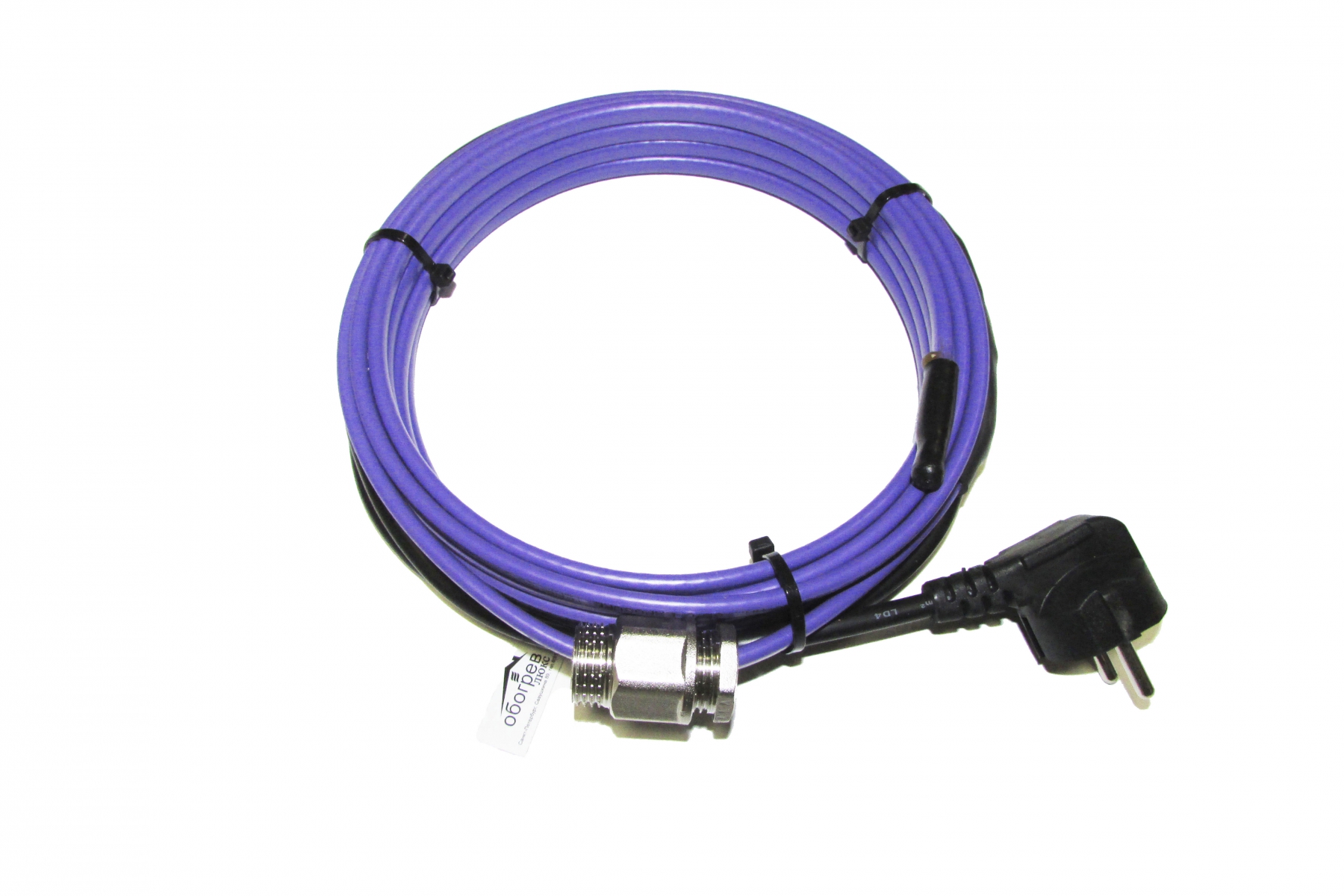

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Саморегулирующийся кабель SRL — Электросистемы

Как купить греющий кабель SRL?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести саморегулирующийся кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Греющий кабель SRL

Принцип саморегуляции нагревательной способности кабеля основан на использовании в проводнике специальной полупроводниковой матрицы, расположенной между двумя токопроводяжими жилами. Так, например, при понижении температуры окружающей среды каждый участок кабеля самостоятельно и независимо от других меняет свое сопротивление, поэтому мощность потребления электроэнергии, а следовательно и выдача тепла растут. При повышении температуры принцип действия обратный.

Саморегулирующийся кабель для обогрева канализации и водопровода очень надёжен, экономичен, при монтаже его можно нарезать на необходимые длины.

Производство Южная Корея.

Конструкция кабеля SRL:

• Медный провод — 2шт. (подключение 220 вольт. Фаза и ноль).
• Саморегулирующаяся проводящая основа – матрица.
• Модифицированная полиолефиновая оболочка.
• Оплетка из луженой меди.
• Модифицированная полиолефиновая оболочка.

Расшифровка названия кабеля SRL(на примере SLR 24-2-CR):

• SRL — конструкция кабеля (Self Regulating — саморегулирующийся).
• 24 — тепловыделение 24 Вт/м при 10 °С.
• 2 — напряжение питания 220 — 240 В.
• C — оплетка из луженой медной проволоки.
• R — полиолефиновая оболочка.

Характеристики кабеля SRL (на примере SLR 24-2-CR):

• Напряжение питания кабеля 220 В
• Номинальная мощность при 10 °С 24 Вт/м
• Номинальная температура нагрева 65 °С
• Температурная группа Т5 (100 °С)
• Минимальная температура монтажа (по рекомендации CENELEC) -20°С
• Шаг укладки 20 — 25 см, 4 – 5 м/м2
• Максимальная длина кабеля 70 м
• Длина кабеля в бухте 250 м

Самрег PHC-16 экранированный в изоляции из полиолефина. Ex сертификат (16 Вт)

ОБОГРЕВ ВОДОПРОВОДНЫХ ТРУБ

Полноценное применение труб и трубопроводов может осложниться из-за снижения температуры их поверхности и вследствие этого находящаяся в них транспортируемая жидкость может изменить свои физические свойства: стать более вязкой или просто замёрзнуть. Использование теплоизоляционных материалов помогает, но не всегда при длительных минусовых температурах теплоизоляция не поможет. Теплоизоляция только сокращает теплопотери, но они все равно есть. Самый универсальный способ избавиться от проблемы замерзания труб – это возместить теплопотери при помощи обогрева труб (комплексное использование теплоизоляционных материалов и системы обогрева трубопровода).

Почему в трубопроводах используют саморегулирующий кабель:

— его особенность в том, что он не перегорит если не будет достаточных теплопотерь, в отличие от резистивного кабеля.

— экономит электроэнергию с помощью полупроводниковой матрицы и её свойств повышать и понижать мощность от температуры окружающей среды.

— удобен в установке.

 Преимущества использования данной системы:

— безопасная эксплуатация;

— низкий уровень потребления электроэнергии;

— простота монтажа и подключения;

— увеличение срока эксплуатации труб;

— снижение издержек на ремонт;

— в трубопроводах поддерживается постоянная температура, что благоприятно влияет на физические свойства транспортируемой жидкости.

Системы кабельного обогрева трубопроводов изнутри используются, когда наружный обогрев труб неэффективен или невозможен. Это могут быть следующие ситуации:

— трубы, проложенные под землей;

— участки трубопровода под дорогами;

— трубы, размещенные в проходах, каналах;

— трубы, погруженные в воду;

— недоступные трубопроводы;

— трубы с имеющейся изоляцией.

Внешняя оболочка кабеля PHC-16 из полиолефина.

Кабель защищен экраном.

Для ввода кабеля в трубу используется специальный cальниковый узел для PHC-16, состоящий из двух втулок, двух шайб и резинового уплотнения.

ПРИНЦИП ДЕЙСТВИЯ САМОРЕГУЛИРУЮЩЕГОСЯ КАБЕЛЯ

Эффект саморегулирования заключается в том, что кабель автоматически увеличивает вырабатываемую мощность при понижении температуры обогреваемого объекта или окружающей среды и наоборот мощность снижается при повышении температуры объекта или окружающей среды. Этот эффект основан на применении в кабеле специальной полупроводниковой матрицы, меняющей свои проводящие свойства в зависимости от температуры и теплопроводности окружающей среды. Причем каждый участок саморегулирующегося кабеля изменяет свои свойства только от конкретных условий на данном участке, вне зависимости от других участков кабеля.

 Низкая температура среды – большая выходная мощность.

 Высокая температура среды – малая выходная мощность.

Благодаря эффекту саморегулирования, значительно увеличивается надежность системы (кабель не перегреется и не перегорит даже при самопересечении), достигается увеличение КПД и существенная экономия энергии.

Скачать подробные технические характеристики самрега Grand Meyer PHC-16

Кабель имеет сертификат взрывобезопасности 2 Ex e IIC T6 Gc X

Области применения кабеля PHC-16: обогрев трубопроводов, водостоков.

ГОТОВЫЕ КОМПЛЕКТЫ ДЛЯ ОБОГРЕВА ТРУБ PHC-16/*

Отсутствие воды, поврежденные трубы и краны, протечки- все эти неприятности могут произойти, если трубы неправильно защищены от длительных воздействий низких температур. Проблема наиболее актуальна для владельцев загородных и частных домов. Им необходимо наладить своевременную подачу воды в дом, с учетом сезонных условий.

Устройство для обогрева труб PHC-16/*  это надежное решение проблемы обогрева металлических и полиэтиленовых труб холодного водоснабжения различных длин и диаметров. Система абсолютно безопасна и экономична. Сам греющий кабель защищен прочным экраном, а изоляция сделана из полиолефина. Для подключения к сети служит холодный провод 1.5м с европейской вилкой имеющей заземление.

Элементарный монтаж позволит установить систему без помощи профессионалов: нужно закрепить греющий кабель вдоль трубы стяжками, установить внешнюю изоляцию на трубу и включить систему в сеть.

Электрический кабель для обогрева водопроводной трубы зимой

Сделать бесперебойное водоснабжение в загородном доме очень сложно. Жильцы такой недвижимости очень часто сталкиваются с замерзанием трубопровода в зимний период. Чтобы избежать этой неприятности, при обустройстве водоснабжения устанавливают кабель для обогрева водопроводной трубы. Такие нагревательные системы защищают коммуникации от промерзания и разрушения.

Применение обогревающего кабеля

Прокладка трубопровода может обойтись и без обогрева водопровода и канализации греющим кабелем, если трубы водопровода закопать достаточно глубоко и сделать хорошую теплоизоляцию.

Однако на заболоченных и близких к водоемам участках уровень грунтовых вод очень высоко, что часто подвергает коммуникации затоплению и промерзанию. Если же трубы монтировать не глубоко и проложить саморегулирующийся греющий кабель, то коммуникации будут надежно защищены.

Также существуют критические зоны, которые сильнее подвержены воздействию низких температур – участки, где водопроводные и канализационные трубы вводятся в дом. Греющий кабель для обогрева труб можно установить именно только в этих местах.

У таких обогревающих систем имеются очень полезные особенности. К примеру, возможность  зонального применения. То есть из комплекта элементов можно собрать небольшую систему для подогрева водопровода на отдельно взятом участке, не подключая самогреющий провод по всей сети. Существуют мини-«грелки» по 20 см, и макси-«обогреватели» на 200 метров.

В зависимости от разновидности и технических параметров обогревающий кабель применяется для разогрева трубопровода и водостоков, резервуаров для сбора и хранения жидкости в зимний период. Основная задача системы – защита жидкости от замерзания, благодаря прогреванию через повышение температуры.

Монтаж греющего кабеля возможен, как в трубу в грунте, то есть внутренний, так и на трубопровод на открытом воздухе, то есть снаружи.

Таким образом, если стоит выбор делать подключение греющего кабеля или не прокладывать нагревательную систему, то обязательно стоит воспользоваться этой возможностью, и подстраховать свой трубопровод от замерзания.

Конструктивные особенности системы

В основе принципа работы находится возможность резистивного или саморегулирующего кабеля превращать электричество в теплоэнергию. Сама проводка не передает энергию, как в случае с силовыми аналогами, она только принимает ее, а потом провода нагревают объект, передавая тепло.

Нагревательный кабель для водопроводных труб состоит следующих основных элементов:

1. Одна или несколько внутренних жил с высоким сопротивлением к электрическому току, чем оно выше, тем больше тепла будет выделяться.
2. Защитная оболочка из полимера, совместно с пластиком применяется изоляция в виде медной сетки или экран из алюминия.
3. Наружная оболочка из прочного ПВХ, который защищает внутреннюю оболочку и жилу.

Кабель для обогрева водопроводной трубы от разных фирм-производителей отличаются по сплаву, конструкции защитных элементов, стоимости и другим параметрам.

Самыми надежными принято считать прогревочный провод с экраном из фольги и с несколькими жилами. Одножильный провод – это более дешевый вариант, подходящий для соединения системы на небольшом участке трубопровода, так как одножильный провод передает меньше тепла.

Чтобы улучшить характеристики оплетку из меди никелируют, а также увеличивают толщину наружной оболочки из ПВХ. Помимо этого, наружный слой должен отличаться влагостойкостью и устойчивостью к ультрафиолетовому излучению, чтобы защита выдержала, как соприкосновение с водой, так и воздействие прямых солнечных лучей.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

• Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

• Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Способы подключения: внутри или снаружи?

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Утепление труб изнутри

Греющий кабель внутри трубы. Для начала монтажных работ нагревателя внутри водной магистрали, он должен соответствовать следующим важным требованиям:

• высокая степень электрозащиты, не ниже IP68;
• защитная изоляция не должна выделять вредные вещества;
• оконечная герметичная муфта.

Для возможности заправки проводника внутрь, в конце водопровода устанавливают тройник, а в одну из отводок через сальник заводят кабель.

Имейте в виду, что соединительная муфта — место, где происходит переход между электрическим и нагревательным проводом, должна быть за пределами сальника и трубы, так как она не предназначена для функционирования во влажной среде.

Тройники для монтажа разогревающей проводки внутри водопровода могут быть под различными углами отвода — на 180°, 120°. 90°. При таком способе подключения кабель не фиксируется вообще, он просто заправляется внутрь.

Наружное отопление трубопровода

Установка греющего водопроводного кабеля снаружи трубы предполагает его плотное прилегание всем контуром. Перед монтажом на металлический трубопровод, их поверхность нужно очистить от ржавчины, сварочных следов, пыли и прочей грязи, которая может повредить провод. На очищенную трубу укладывается кабель и с помощью пластиковых хомутков или металлизированного скотча через каждые 25-30 см фиксируется.

Если протягивается до двух нитей, то они на небольшом расстоянии прикрепляются параллельно друг другу снизу, то есть в самой замерзающей зоне. Если тянется сразу три и больше нитки, то их нужно расположить таким образом, чтобы снизу было установлено больше проводов, но с соблюдением некоторого расстояния.

Другой вариант наружного подключения — спиральный. Необходимо с большой аккуратностью намотать проводку, без резких движений и множества изгибов. Сделать это можно, постепенно разматывая муфту и одновременно наматывая освободившийся провод на магистраль, или же просто закрепить кабель с провисанием, а уже потом уложить его спиралью и закрепить металлизированным скотчем.

Если трубопровод сделан из пластика, то под проводку предварительно нужно наклеить металлизированную липкую ленту, которая улучшит показатель теплопроводности и повысит и эффективность обогрева. Более тщательного прогрева требуют вентили, фитинги, тройники и другие соединительные элементы.  Поэтому при монтаже на каждом соединении лучше сделать несколько изгибов, однако помните про радиус петель.

При этом необходимо дополнительно утеплить трубопровод. Для этого категорически не подходит любая разновидность минеральной ваты, поскольку она во влажной среде утрачивает свои свойства. Стоит отказаться от сжимающихся от тяжести теплоизоляторов, если сверху не использовать жесткий утеплитель.

Скорлупа из пенополистирола в виде фрагментов с разным диаметром – это оптимальное решение, которое демонстрирует высокие теплоизоляционные характеристики: хорошо чувствует себя во влажной среде, не сжимается под тяжестью, надежно защищает.

Мощность и другие характеристики греющего кабеля

Перед покупкой обогревающего кабеля необходимо уточнить длину магистрали, которую планируется утеплить, до какой максимальной температуры промерзает грунт и другие параметры.

Итак, при выборе проводника стоит обратить внимание на такие характеристики:

• есть ли на проводе защитная оплетка, которая сделает проводник более надежным и обеспечит заземление;
• температурный класс;
• разновидность наружной изоляции;
• мощность.

Для канализационной магистрали подойдет электрический кабель с утеплителем из полиолефина, однако для водопровода в земле лучше выбрать изолятор в виде фторопласта. Для монтажа снаружи подойдет фторполимер, защищающий кабель от ультрафиолетового излучения и влажной среды.

Необходимая мощность во многом зависит от места проживания, так как в каждом регионе свои показатели низких температур. Также на выбор мощность влияет сечение трубок, наличие утеплителя, способ прокладки нагревателя. Расход проводки указан в специальной таблице в сопроводительной документации к кабелю с учетом мощности устройства.

Как показывает опыт, при стандартной теплоизоляции трубопровода скорлупой из пенополистерола (30 мм) в областях Средней полосы РФ для прогревания отрезка трубы, длиной 1 метр, изнутри хватает мощности в 10 Вт/м, а снаружи необходим кабель мощностью не менее 17 Вт/м. Если вы живете севернее, то мощность утеплителя должна соответственно увеличиваться.

Греющий кабель для кровли и водостоков

Общая мощность кабеля: 250-300 Вт/м2 кровли. Мощность также регулируется шагом укладки кабеля.

Мощность кабеля 30 Вт/м для (пластиковых труб) и 40 Вт/м (для металлических) в 1 нитку, более 150мм – в 2 нитки.

Водосборные лотки

Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических) в 2 нитки, более 150мм – в 3 и более ниток.

Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических и бетонных) в 2 нитки, более 150 мм – в 3 и более ниток.

Вне зависимости от конфигурации кровли и её материала, для обогрева чаще всего используется низкотемпературный резистивный или саморегулирующийся кабель мощностью от 17 Вт/м.

Греющий кабель для кровли и водостоков от производителя

• Cаморегулирующийся с оплеткой
• Мощность: 30 Вт/м
• Размер бухты: 400х400х300мм
• *Повышенная UV-защита

Получить цену производителя

• Cаморегулирующийся с оплеткой
• Мощность: 24 Вт/м
• Размер бухты: 400х400х300мм
• *UV-защита

Получить цену производителя

• Cаморегулирующийся с оплеткой
• Мощность: 30 Вт/м
• Размер бухты: 400х400х300мм
• *UV-защита

Получить цену производителя

• Cаморегулирующийся с оплеткой
• Мощность: 40 Вт/м
• Размер бухты: 400х400х300мм
• *UV-защита

Получить цену производителя

Получить цену производителя

Получить цену производителя

Резистивный греющий кабель для кровли

Имеет одинаковое сопротивление проводника по всей длине, продается готовыми секциями.

Изменять длину секции резистивного кабеля самостоятельно категорически запрещено. Так как каждая секция имеет строго определенное сечение жилы, а следовательно и сопротивление.

Резистивный кабель достаточно гибкий, легко монтируется на любом участке кровли, подключается к терморегулятору или шкафу управления, в зависимости от сложности системы. В современных кабелях для кровли применяется специальное безмуфтовое соединение греющего провода с питающей частью типа SPLICE – обеспечивающее более надежную гидроизоляцию, чем обычное муфтирование.

Основным преимуществом системы обогрева на основе резистивного кабеля является её цена.

Саморегулирующийся кабель для кровли

Меняет сопротивление в зависимости от температуры окружающей среды, таким образом обеспечивается оптимальная теплоотдача на любом обогреваемом участке.

Основные преимущества саморегулирующегося кабеля:

• Исключение перегрева (даже при монтаже внахлест).
• Экономичный расход электроэнергии за счет саморегуляции.
• Возможность обрезать кабель в любом месте – требуется лишь выполнить заделку. концевой и соединительной части секции. Это значительно облегчает монтаж на объекте.

Оболочка кабеля имеет защиту от UV-излучения, а также оплетку из медных проволок, выполняющую функцию заземления и механической защиты от повреждений.

Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли

Максимальная температура (рабочая)	65°С
Максимальная температура (воздействия)	85°С
Минимальная температура монтажа	-40°С
Рабочее напряжение	220-240 В
Температурный класс	Т6
Макс. сопротивление защитной оплётки	≤18,2Ω/км
Сечение жилы	16 AWG
Габариты	13,1х6,5 мм.
Масса	7,5 кг.\ 100 м
Мин. R изгиба	60 мм

Доставляем кабель
в любую точку России!

Изготовление секции греющего кабеля

Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).

Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.

В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.

Видео инструкция по муфтированию греющего кабеля

Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.

Готовые секции греющего кабеля

Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.

Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.

Комплектующие для греющего кабеля на кровлю

Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов. Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.

При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.

• Монтажная перфорированная 25мм

Получить цену производителя

• Греющего кабеля на кровли

Получить цену производителя

Управление обогревом кровли

Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.

Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.

Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.

• Назначение: кровля
• Материал корпуса: пластик
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

• Назначение: площадка
• Материал корпуса: пластик
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

• Назначение: кровля
• Материал корпуса: сталь
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

Применение кабеля в малоэтажном строительстве

Изготовление секций нужной длины возможно прямо на месте монтажа. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.

Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.

Применение кабеля в обогреве административных зданий

Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.

Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.

Применение кабеля в обогреве промышленной кровли

Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов. Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.

Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)

Преимущества работы с производителем

Лучшие цены на кабель Samreg

Производство Юж. Корея всегда в наличии

Проверенное качество 20 000 объектов с успешным применением Samreg

Срочная поставка
в любом объеме

Бесплатный подбор
комплектующих

Бесплатная
доставка

Доставляем кабель
в любую точку России!

Опыт применения греющего кабеля

In Pipe | Провод нагревателя труб

Саморегулирующаяся система нагревательных кабелей Retro-Line поставляется заранее определенной длины со всеми необходимыми компонентами для полной готовой к работе системы. Retro-Line — это безопасное и надежное решение для защиты от замерзания внутри многих различных трубопроводов для жидкости. Это включает, но не ограничивается: подачу воды в жилые дома из колодцев, озер, рек, от здания к зданию и линии нагнетания отстойного насоса, а также канализационные трубы высокого или большого объема, которые могут состоять из металлических и неметаллических материалов.Для полиэтиленовых труб Retro-Line поставляется с компрессионным фитингом для легкого подсоединения к трубе. Retro-Line также можно заказать с резьбовым переходником с наружной резьбой, чтобы обеспечить легкое соединение с другими типами и размерами труб, такими как ABS, PVC, PEX, медь, гальваника и сталь.

Retro-Line может использоваться в качестве системы защиты от замерзания водопровода или в качестве предупредительной системы только в том случае, если защита трубопровода от замерзания необходима для предотвращения замерзания. Даже в тех случаях, когда трубы должны оставаться сухими в течение коротких или продолжительных периодов времени, например, в трубопроводах отстойников, Retro-Line не представляет опасности перегрева или плавления трубы. Это делает Retro-Line подходящим для всех труб, даже для пластиковых, которые не всегда содержат жидкости.

Система внутритрубных нагревательных кабелей Retro-Line сконструирована с использованием высококачественных промышленных нагревательных кабелей, которые отличаются прочностью и гибкостью, что упрощает их установку даже в устройствах большой длины. Системы защиты от замерзания для коротких труб Retro-Line можно просто вставить в трубу, в то время как более длинные системы, возможно, потребуется протянуть с помощью рыболовной ленты, веревки или небольшой веревки. Системы Retro-Line 40 футов.(12 м) и более поставляются на раздаточной катушке для защиты теплового кабеля и фитингов от механических повреждений, в то время как продукт просто вставляется в трубу. Довольно часто системы поднимаются на расстояние до 150 футов (46 м). Еще одним преимуществом долговечности термокабеля является то, что нижний конец кабеля не нужно закреплять, так как он никогда не будет двигаться или скользить вверх по трубе с потоком воды. Эта особенность чрезвычайно важна, так как она обеспечивает полную работоспособность теплового кабеля. Систему можно легко снять и заменить, если в ней возникнет необходимость.Все работы по установке могут быть выполнены в точке входа трубы без необходимости доступа к дальнему концу в большинстве приложений.

В отличие от традиционной тепловой ленты для труб, Retro-Line включает в себя самую передовую технологию торцевого уплотнения, что делает его самым надежным внутренним нагревательным кабелем на рынке. Retro-Line подходит для установки внутри систем питьевого водоснабжения с давлением воды 75 фунтов на квадратный дюйм или меньше. Для систем с более высоким давлением см. CARAPACE, RETRO-FM или обратитесь в компанию Heat-Line и поговорите со специалистом по применению о наших превосходных альтернативах трубчатой ​​тепловой ленте.

Retro-Line использует уникальные и современные характеристики саморегулирующихся электрических нагревательных кабелей. В отличие от обычной трубчатой ​​тепловой ленты, система Retro-Line может эффективно увеличивать тепловыделение и тепловыделение в каждой точке, микроскопически по всей ее холодной длине, и одновременно снижать тепловыделение и тепловыделение в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля для труб Retro-Line, что может привести к расплавлению и возгоранию из-за технологии саморегулирующегося нагревательного кабеля для труб.Retro-Line дает вам уверенность в надежной защите от замерзания без риска. Он стал незаменимым продуктом для домовладельцев, инженеров и специалистов по обслуживанию зданий, обеспечивая безопасную и надежную защиту от замерзания в большинстве приложений.

Важная особенность и сертификация продуктов нагревательных кабелей Retro-Line, которые иногда упускаются из виду при исследовании и покупке внутреннего нагревательного кабеля, заключается в том, что система Retro-Line сертифицирована NSF / ANSI 61 для питьевой воды.Это означает, что система Retro-Line соответствует всем необходимым критериям воздействия на здоровье, установленным NSF для продуктов, которые являются частью системы питьевого водоснабжения.

Для дальнейшего повышения энергоэффективности вашей системы защиты водопровода Retro-Line от замерзания рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла из нагретых водопроводных труб, а термостат позволяет регулировать рабочий цикл вашей системы Retro-Line в зависимости от температуры трубы.Оба аксессуара вместе взятые могут повысить энергоэффективность на 80%.

Для канализационных труб без давления, а также больших водопропускных труб и дренажей см. Retro-DWS. №
Для систем принудительной подачи сточных вод и труб большого диаметра для подачи питьевой воды см. Retro-FM.
Для приложений, также требующих полиэтиленовых водопроводных труб, см. CARAPACE.
Для труб подачи воды высокого или постоянного давления см. CARAPACE.

Retro-Line — это система внутреннего обогрева, обеспечивающая надежную защиту от замерзания.Примеры включают, но не ограничиваются:

• Водоснабжение озер и рек
• Водоснабжение скважин, включая выкопанные, пробуренные и артезианские скважины
• Водоснабжение от здания к зданию
• Отводные трубы дренажного насоса
• Коммерческие / промышленные объекты
• Большие дренажи
• Подходит для струйных и погружных насосов
• Безопасно для использования с металлическими и неметаллическими трубами

Подходящие типы труб для Retro-Line включают, но не ограничиваются:

• Полиэтилен (ID и Контроль наружного диаметра)
• ABS
• PVC
• PEX
• Медь
• Оцинкованная
• Пластичная сталь

Retro-Line обеспечивает защиту от замерзания во многих из следующих мест:

• Дома, коттеджи, курорты и фермы
• Муниципальные дома и здания
• Горно-разведочные лагеря / заставы
• Торговые / промышленные объекты

Retro-Line — это уникальный высококачественный продукт, который может быть адаптирован для различных специализированных приложений, не перечисленных выше. Если вы чувствуете, что у вас есть специальное или уникальное применение для Retro-Line, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Особые соображения:

Особые соображения следует учитывать, если труба содержит какие-либо фитинги, через которые должен проходить греющий кабель. Нагревательный кабель не предназначен для вставки и проталкивания каких-либо угловых фитингов с углом 90 градусов. Если у вас есть какие-либо резкие фитинги, которые поворачиваются на 90 градусов или более, их необходимо заменить трубой, чтобы образовались широкие изгибы, которые позволят пройти нагревательному кабелю.Если в трубе есть прямые муфты, греющий кабель должен пройти. Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить нагревательный кабель во время установки. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность текущей арматуры вызывает беспокойство. Если у вас есть вопросы или опасения по поводу текущей арматуры, свяжитесь с Heat-Line и поговорите с техническим специалистом, чтобы помочь определить пригодность и варианты.

Поскольку Retro-Line представляет собой кабель для внутреннего нагревания, особое внимание следует уделить применению перед заказом системы. Длину системы Retro-Line можно отрегулировать, если она слишком велика, однако важно отметить, что нельзя добавить дополнительный нагревательный кабель, если исходная система слишком короткая. Пожалуйста, смотрите вкладку СОВЕТЫ ПО ИЗМЕРЕНИЯМ для получения важной информации.

Рекомендации по измерению / заказу Retro-Line

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

• Retro-Line — это усовершенствованная внутренняя саморегулирующаяся кабельная система обогрева, готовая и поставляемая на заводе в готовом виде, предварительно определенной длины, указанной во время заказа.
• Системы Retro-Line оцениваются в стандартной длине с шагом 5 футов (1,5 м) до 100 футов (30 м), затем с шагом 10 футов (3 м) от 100 футов до 550 футов (30 м x 168 м). ).

Важные примечания:

• Систему Retro-Line нельзя удлинить. Если потребуется более длинная система, потребуется полностью новая система.
• Систему Retro-Line невозможно сократить на стройплощадке. Если требуется более короткая система, ее можно отправить обратно в Heat-Line для укорочения или укоротить на рабочем месте, следуя инструкциям по извлечению. Перед тем, как продолжить, всегда обращайтесь в компанию Heat-Line за указаниями.
• В то время как большинство систем Retro-Line производятся стандартной длины, можно также заказать специальные длины любого размера в пределах максимально разрешенной длины. Например, если 18ft. (5.5 м) требовалась для применения в пробуренной скважине, вместо покупки системы 20 футов (6 м) можно было разместить специальный заказ на точную длину 18 футов (5,5 м).
• Важно помнить, что при измерении необходимо обеспечить защиту от замерзания на всем участке водопровода или линии водоотливного насоса, который может замерзнуть. Например, в доме у озера или в коттедже лучше всего использовать Retro-Line, защищающий трубу изнутри дома до необходимой глубины воды в озере.
• Особым преимуществом Retro-Line, которое часто упускают из виду, является тот факт, что целые системы трубопроводов могут быть предварительно смонтированы и адаптированы к размеру до определения длины Retro-Line. Примером такой гибкости может быть; покупка и установка 200 футов трубы к месту забора или насоса в глубине озера. После этого можно измерить необходимую длину ретро-линии и установить ее для защиты трубы от замерзания до точки под льдом озера рядом с береговой линией. Другими словами, 200 футов.трубы может быть установлен, в то время как только 100 футов требует защиты от замерзания.

Озеро / река

• При установке на озере и / или реке система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) в озере при минимальной общей глубине воды 6 футов (2 м) при НИЗКОЙ водной отметке, когда ожидается толщина поверхностного льда 3-4 фута (1-1,25 м). Общая требуемая глубина воды может уменьшаться или увеличиваться в зависимости от глубины льда.

Применение для скважин

• При использовании пробуренной скважины нагреватель может проходить по всей длине трубы, но не может войти в безамбарный адаптер, иначе он может получить повреждения. Если переходник без ямы находится выше уровня земли, компания Heat-Line предлагает установить колодезную плитку вокруг стальной оболочки колодца и засыпать землей. Есть и другие методы защиты этих приложений; проконсультируйтесь с Heat-Line по поводу конкретных требований к применению.
• При использовании пробуренной или вырытой скважины система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) у обсадной трубы скважины.При использовании пробуренных скважин система Retro-Line будет заканчиваться на краю обсадной трубы пробуренной скважины незадолго до [2-3 дюйма (51-76 мм)] переходника без ямочного типа на устье скважины.
• Обратите внимание, что в зависимости от типа и размера фитинга, заказанного с Retro-Line, нагревательный кабель может быть немного короче, чем было заказано. Например, 20 футов (6,09 м) Retro-Line с тройником диаметром 1 дюйм будет измерять только 19 футов 4 дюйма (5,89 м) от конца тройника. Это связано с тем, что в корпус водопроводного тройника входит 8 дюймов нагревательного кабеля.
  Надземные трубы
• В приложениях, где трубы будут находиться в атмосфере (открытом воздухе), проложены на каменистой местности или под зданиями, требуется изоляция для поддержания тепла внутри трубы и обеспечения энергоэффективности и надежности.
• В приложениях, где существующая проблемная труба для подачи питьевой воды открыта и находится над землей, самый простой метод измерения — это использование внешнего измерительного устройства, такого как рулетка и / или гибкая линейка.
• В некоторых приложениях, где видна номенклатура (надпись) на открытой трубе, на трубе будут отмечены приращения измерения. Вы можете использовать эти отметки приращений, чтобы найти общее расстояние между двумя точками, тем самым обеспечивая необходимую длину ретро-линии.
  Прокладываемые в земле трубы
• В случаях, когда существующая проблемная труба для подачи питьевой воды заглублена, полезно измерить изнутри необходимую длину нагревательного кабеля с помощью электрической или водопроводной ленты.

Размер / тип трубы

• Важно не только правильно измерить длину Retro-Line, но также определить размер и тип трубы.Retro-Line поставляется с водопроводной арматурой для подключения к вашей системе водоснабжения. Если при заказе предоставлена ​​неверная информация о трубе и размере, то вы не сможете подключить систему Retro-Line к своей трубе.

Как и во всех случаях, если вы незнакомы или неудобны с измерением и / или установкой продукта Heat-Line, проконсультируйтесь напрямую со специалистом по применению Heat-Line или обратитесь к квалифицированному местному торговому представителю.

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева труб подачи питьевой воды и линий водоотливных насосов.Retro-DWS разработан для безопасной и одобренной установки внутри негерметичных септических труб и / или в больших сточных трубах, где требуется механическая защита нагревателя.

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева трубопроводов питьевой воды небольшого диаметра и линий водоотливных насосов. Retro-FM разработан для безопасной и одобренной установки внутри напорных канализационных труб и водопроводных труб большого диаметра.Система Retro-FM также сертифицирована cCSAus и NSF / ANSI 61 и обычно рекомендуется для трубопроводов питьевой воды диаметром 2 дюйма и более.

A — Система внутренних нагревательных кабелей Retro-Line разработана для минимального воздействия на поток воды по трубе, если оно вообще существует. Было показано, что в обычных системах водоснабжения система Retro-Line не дает ощутимого эффекта.

А — No.Подобно другим внутренним нагревательным кабелям, Retro-Line не сертифицирован для установки внутри септических труб, так как может присутствовать метан. Для септических труб Heat-Line разработала Retro-DWS для септических труб без давления и Retro-FM для септических труб под давлением.

A — Если в трубе есть прямые муфты, нагревательный кабель должен пройти.Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить оболочку нагревательного кабеля. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность текущей арматуры вызывает беспокойство.

A — Нет. Нагревательный кабель не предназначен для изгиба вокруг любых угловых фитингов 90 или 45 градусов.Если у вас есть крутые угловые фитинги, их необходимо заменить трубой, чтобы создать широкие изгибы, позволяющие пропустить нагревательный кабель.

A — Да. Нагревательный кабель сконструирован таким образом, чтобы его путь проходил через трубу. Пока водопроводная труба делает широкие изгибы без необходимости использования крутой соединительной муфты на 90 или 45 градусов, устройство Retro-Line будет проходить.

A — Система Retro-Line нередко вставляется и проталкивается в трубу на расстояние до 150 футов.(45,5 м). В некоторых случаях опытные торговцы сообщали, что вставляли устройства Retro-Line большей длины без использования шнурка или рыбы водопроводчиков.

A — Длина нагревательного кабеля Retro-Line, которая потребуется, может меняться от области применения к области применения. В большинстве случаев вся длина трубы защищается, чтобы предотвратить возможное замерзание трубы в дальнейшем. Чтобы определить требуемую общую длину, перейдите на вкладку КАК ИЗМЕРИТЬ или обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции.

Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Retro-Line?

A — Следует проявлять осторожность при определении необходимой длины продукта, однако, если требуемая длина меньше, чем было заказано, обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукту для получения подробной информации о процедуре уменьшения длины нагревательного кабеля в трубе. . НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Можно ли разрезать Retro-Line, если он слишком длинный?

A — Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся систему нагревательного кабеля с заводской заделкой, которая не предназначена для подключения на месте и / или подгонки по длине. Обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля внутри трубы. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

A — Нет. Система Retro-Line, производимая компанией Heat-Line, представляет собой предварительно собранную саморегулирующуюся систему нагревательных кабелей, которая включает запатентованную концевую заделку с торцевым уплотнением. Таким образом, система Retro-Line не может быть соединена или изменена в полевых условиях.Если требуется большая длина Retro-Line, вы можете приобрести одно непрерывное изделие соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Retro-Line для обеспечения необходимой защиты от замерзания. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ или СИЛОВОЙ ВЫВОД

Q- Существует ли максимальная длина нагревательных кабельных систем Retro-Line?

A — Да. Максимальная длина цепи Retro-Line, допустимая для цепи 120 В, составляет 220 футов (67 м) и 550 футов.(168м) в цепи 240 В.

Q — Где я могу купить систему нагревательных кабелей Retro-Line?

A — Система нагревательных кабелей Retro-Line, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по бесплатному телефону (800) 584-4944.

Q — Система на 240 В использует меньше энергии, чем система на 120 В?

A — Распространенное заблуждение состоит в том, что электроприбор на 240 В потребляет меньше энергии, чем электроприбор на 120 В.Потребляемая мощность измеряется в ваттах, а не в напряжении. Независимо от того, потребляете ли вы 500 Вт при 120 В или 500 Вт при 240 В, вы все равно потребляете 500 Вт энергии.

Q — Могу ли я (домовладелец) установить Retro-Line?

A -Heat-Line предоставляет надлежащие и простые в использовании инструкции по установке для всех наших продуктов и предлагает лучшую на рынке техническую поддержку. В результате большинство систем тепловых линий, включая Retro-Line, могут быть установлены домовладельцами; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q — Сколько энергии потребляет Retro-Line?

A — Во всех системах марки Heat-Line, включая Retro-Line, используется передовая технология саморегулирующегося нагревательного кабеля Heat-Line, которая обеспечивает передачу энергии и тепла в холодные участки трубы и снижает выход энергии и тепла в области. которые теплые.Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

Q — Безопасно ли использование Retro-Line с пластиковыми трубами?

A — Система Retro-Line безопасна для использования со всеми металлическими и неметаллическими трубами. Усовершенствованная технология саморегулирования, используемая в продукте Retro-Line, делает его безопасным для использования с пластиковыми трубами даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубу.

Q — Поставляется ли Retro-Line с термостатом?

A — Термостат не входит в комплект Retro-Line, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность. В зависимости от системных приложений или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь электроэнергию или увеличить рабочий цикл системы. В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.

Q — Должен ли я использовать изоляцию с системой Retro-Line?

A — При использовании системы Retro-Line настоятельно рекомендуется изоляция, особенно если установка находится над землей в окружающем воздухе. Изоляция помогает снизить общие тепловые потери и, следовательно, уменьшить количество энергии, которое должен потреблять нагревательный кабель Retro-Line. Если труба уже закопана, нет необходимости выкапывать и обнажать трубу для нанесения изоляции.

Q — Какой тип изоляции следует использовать с системой Retro-Line?

A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена.Обычным типом изоляции, применяемым в нагревательных кабелях Retro-Line, являются изоляционные рукава из полиэтилена с закрытыми ячейками.

Q — Блок отключается, когда не требуется?

A — №. Саморегулирующиеся нагревательные кабельные системы Retro-Line увеличивают тепловую мощность при холоде, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня. Чтобы полностью отключить систему, ее необходимо отключить от сети или установить термостат. Системы марки Heat-Line следует отключать от сети или отключать, когда они не требуются (летние месяцы), и ежегодно проверять их перед использованием.

Q — При сбое питания нужно ли мне перезагружать устройство?

A — Изделия Heat-Line, включая Retro-Line, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Retro-Line имеет возможность увеличить свою мощность, чтобы немедленно начать разморозку любой секции трубы, которая замерзла или была близка к замерзанию во время отключения электроэнергии.Во многих случаях разморозка трубы может занять не более часа.

Q — Для чего нужен индикатор GFCI на моделях Retro-Line?

A — Световой индикатор, расположенный на устройстве GFCI, входящем в комплект поставки всех систем Retro-Line модели GFC, подтверждает, что питание подается на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

Тепловая лента для защиты от замерзания — Боб Вила

Фото: emersonindustrial.com

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб. По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды. Ужасные истории о разрушительных повреждениях могут вызвать лихорадку беспокойства, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство. Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные ремонтные работы часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse. com. Несмотря на свое название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла, чтобы предотвратить замерзание.

Фото: supplyhouse.com

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на улице — разумно принять меры, чтобы предотвратить повторение», — О’Брайан объясняет.По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложность — это время: «Тепловая лента не будет работать, если вы не установите ее до того, как температура резко упадет».

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых предлагает различные функции. Большинство из них являются саморегулирующимися и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды. При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

В прошлом тепловые ленты часто встраивались в домашнюю электрическую систему, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других. Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Если предположить, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем», — говорит О’Брайан, но, в целом, «это несложная работа». Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо горючее оставалось в постоянном контакте с активным кабелем». Обязательно периодически проверяйте установку тепловой ленты, следя за утечками в трубе или потертостями в нагревательном кабеле. Некоторые производители призывают использовать изоляцию труб, по крайней мере, частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации.В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие можно использовать как с металлом, так и с пластиком. Также различаются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что эксперты SupplyHouse.com всегда будут под рукой, чтобы помочь домовладельцам сделать правильный выбор. выбор.

Фото: supplyhouse.com

Это сообщение доставлено вам на SupplyHouse.com. Факты и мнения принадлежат BobVila.com.

Нагревание до электрических нагревательных кабелей

Современные нагревательные кабели представляют собой безопасные, энергоэффективные решения для снятия холода зимой

Нагревательные кабели обычно называют кабелями для обогрева, обогревателями или тепловой лентой, в то время как кабели наиболее совершенной конструкции, саморегулирующиеся обогревательные кабели, также известны как саморегулирующиеся кабели. Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на длину провода с заданным сопротивлением, оно затем рассеивает фиксированный уровень мощности в форме излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.

По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов внутри помещений. утепление при установке под плитку или паркетный пол. Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания для поддержания постоянной температуры жидкостей в трубах с целью предотвращения разложения жидкости или поддержания вязкости для условий потока.Промышленные нагревательные кабели в этой статье не рассматриваются.

Существует два основных типа нагревательных кабелей:

• Нагревательные кабели постоянной мощности — самые простые из двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности. Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы.Они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам. Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
• Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности.В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера. Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается.Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Разработанные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко отрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования в металлических или пластиковых водопроводных и сливных трубах, которые подвержены отрицательным температурам, для технологических процессов, где жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.

ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Учтите: галлон воды при замораживании расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба набухнет и потрескается, особенно когда в трубе находится воздух.

Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольшие трещины, вызванные расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять, и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут возрасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.

Если собственник здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля. В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе

Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже когда температура опускается до -40 ° F (-40 ° C).

ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, создавая плотину, которая задерживает воду в бассейне. Если скапливается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.

Опять же, проверенным решением для защиты от обледенения крыш и водостоков являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водостоках, кабели создают путь для талой воды от крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует только одно из вышеперечисленных условий, система управления не будет «включать» систему. Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.

СНЕГОВАРКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или патио для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива выкапыванию или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонную или асфальтовую поверхность или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше нуля. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, а система должна определять влажность или снегопад. Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может достигать сотен или даже тысяч долларов в год. Кроме того, если посреди ночи выпадет снег, вы проснетесь на уже очищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.

В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации, коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации дорожек, лестниц, патио и проезжей части.

Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также пользуются этой защитой, когда пешеходы могут безопасно передвигаться по защищенной поверхности.

ОТОПЛЕНИЕ ПОЛА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с большим выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат. Кабели можно даже прокладывать в кафельных душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным электриком, чтобы убедиться, что это приложение разрешено в юрисдикции.

Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или перерезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.

Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», что обеспечивает максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии труда в помещениях стандартной формы.

Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не является фиксированным, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которое можно использовать для прокладки оставшегося кабеля. Хотя это общепринятая практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого кабели произвольной формы следует укладывать с помощью зажимов или разъединительных мембран непосредственно на структуру черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.

В отличие от кабелей произвольной формы, стационарные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные маты различной формы, например овалы, круги и треугольники.

Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем установка кабелей произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся большой подложкой, которая помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока коврик заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку не нужно поднимать дверь или отделочные работы.

Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под брендом EasyHeat, включая нагревательные кабели и термостаты. Он имеет степень в области промышленного инжиниринга и имеет более чем 20-летний опыт управления продуктами и разработки новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке

Нагревательные ленточные кабели для трубопровода Canadian Tire

5 лучших нагревательных кабелей для труб — февраль 2021 г.

Замороженные трубы — это не весело. В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, где вода снова потечет. Если ваши трубы лопнут, вам могут потребоваться тысячи долларов на ремонт и очистку.

Лучшая стратегия — это в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это.Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной. Это руководство расскажет вам все факты, чтобы вас не пугал процесс покупки и установки трубных нагревательных кабелей.Мы также предлагаем несколько продуктов, чтобы упростить вам процесс покупок.

Ключевые особенности

Долговечность

От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без обслуживания и поломок. (Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

Длина

Длина приобретаемого кабеля имеет первостепенное значение. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель.Некоторые трубные нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

Перед покупкой нагревательного кабеля для труб внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

Сертификат

Для оптимальной безопасности выбирайте только нагревательный кабель, одобренный UL и сертифицированный CSA.Эти тесты гарантируют, что трубчатый нагревательный кабель соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка трубного нагревательного кабеля может быть сложной задачей. Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас ждет интересное приключение с установкой.

Перед тем, как вы начнете установку, вам необходимо выполнить несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами. Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

Большинство трубчатых нагревательных кабелей предназначены для использования только с полностью пластмассовыми или металлическими трубами. Перед использованием нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

• Нагреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы.Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
• Секция без обогрева: Вилка, термостат и любые светодиодные фонари обычно расположены на более коротком участке кабеля, который не нагревается. Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Трубный нагревательный кабель обычно включает в себя встроенный термостат для поддержания температуры трубы в определенном диапазоне.Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заранее определенного максимума (обычно около 50 ° F). Таким образом, кабель предохранит вашу трубу от замерзания, но при этом не станет настолько горячим, что может стать причиной возгорания.

Светодиодная лампа

Некоторые нагревательные кабели для труб имеют светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подвале.

ПЕРСОНАЛ

BestReviews

Цены на нагревательные кабели для труб

Недорого: Трубные нагревательные кабели до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля для труб в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубные нагревательные кабели по более высокой цене, как правило, обладают наибольшей прочностью и длиной, причем некоторые из них достигают 80–100 футов. Планируйте потратить от 50 до 120 долларов на кабель этого более высокого уровня.

Нагревательные кабели для труб, которые устанавливаются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

ПЕРСОНАЛ

BestReviews

Советы

• Если в инструкциях содержится призыв к прокладке кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
• Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но, если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
• Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
• Никогда не используйте нагревательные кабели на топливных линиях или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
• Тщательно измерьте трубы, которые вы хотите защитить, чтобы не платить за кабель больше, чем нужно.Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

FAQ

В. Как трубные нагревательные кабели прикрепляются к трубе?

A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений — использовать ленту для крепления кабелей, которая лучше выдерживает различные температуры, чем другие типы лент.

Некоторые производители нагревательных кабелей для труб включают ленту или стяжки в комплект поставки, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления, отличную от той, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

В. Могу ли я наматывать нагревательные кабели на трубу?

A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньшее количество креплений для фиксации кабеля.Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

В. Что лучше: нагревательные кабели или изоляция труб?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб.Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

Решения по обогреву труб — предотвращение замерзания труб

Pipe Tracing (также известный как обогреватель) обычно используется для обеспечения того, чтобы температура технологического процесса, жидкости или материала внутри труб и трубопроводных систем поддерживалась выше температуры окружающей среды в условиях статического потока, а также для обеспечения дополнительной защиты от замерзания в определенных приложениях.

Приложения защиты от замерзания

Одним из наиболее распространенных применений продуктов слежения за электрообогревом является предотвращение замерзания труб. Самая эффективная и экономичная система защиты труб от замерзания — это использование саморегулирующегося электрического обогрева в сочетании с системой измерения температуры окружающей среды.

На систему, которая будет спроектирована для каждого случая электрообогрева тепловых труб, будет влиять множество факторов, таких как размер / диаметр трубы, температура жидкости / тепловые потери, количество теплоотводов в линии (фланцы / клапаны) и тип изоляции. Это позволит нам определить соответствующее количество энергии, необходимое для приложений, чтобы мы спроектировали и поставили наиболее эффективную систему электрообогрева.

Элементы управления в этих системах могут быть очень сложными, поскольку они обычно критичны для процесса. Мы можем встроить в вашу систему множество функций, включая данные о температуре в реальном времени, операции резервного копирования в случае сбоя, уведомления о сбоях системы, беспроводное подключение и многое другое.

Особое внимание следует уделять отслеживанию воды для аварийных душевых и противопожарных систем. Системы электрического нагревательного кабеля также часто используются в качестве резервных систем, когда пар используется в качестве предпочтительного источника защиты от замерзания.Обратитесь в LEP за помощью в создании необходимой спецификации.

Поддержание температуры

Электрический обогреватель можно использовать для обеспечения постоянной температуры в трубах и резервуарах любого размера во многих различных областях применения. Термозащищенные трубы могут поддерживать постоянную температуру продукта при передаче по трубам в другой процесс и могут снизить расходы на нагрев резервуара, поскольку поступающий материал не создает теплового сопротивления процессу.

Liberty Electric Products может поставлять кабели, обеспечивающие протекание воды при температуре окружающей среды до -40 ° F, и кабели, выдерживающие температуру до 1100 ° F и подходящие для влажных, агрессивных и опасных мест. Мы предоставляем программное обеспечение и знания, чтобы упростить выбор правильного решения для поиска труб

Съемные / многоразовые теплоизоляционные куртки и одеяла для электрообогрева

Съемные изоляционные кожухи для клапанов, фланцев и другой арматуры на промышленных предприятиях — эффективное, удобное и недорогое решение для снижения тепловых потерь и повышения эффективности всего процесса.Наши стандартные изоляционные изделия для труб и клапанов подходят для самых разных размеров и могут использоваться практически в любом приложении, требующем термической обработки, включая:

• Клапаны
• Фланцы
• Фитинги
• Фильтры
• Фильтры и регуляторы
• Насосы
• Коллекторы
• Смотровые стекла
• Пароохладитель
• Редукционные клапаны

Введение в кабельные системы с обогревом

Общие приложения

• Асфальтные заводы
• Химические заводы
• Коррозионные среды
• Сливы
• Взрывоопасные среды
• Пищевые комбинаты

• Защита от замерзания
• Опасные зоны
• Контроль средней температуры
• Шахты
• НПЗ
• Трубопроводы

• Целлюлозно-бумажные комбинаты
• Душевые кабины
• Сильный холод Арктики
• Спринклерные системы
• Водопроводы / линии возврата конденсата

Кабели обогрева Tempco используются для противодействия эффектам рассеивания тепла от технологических труб и оборудования через его изоляцию (если таковая имеется). Эти потери тепла допускают падение температуры, вызывая неприемлемые последствия, такие как замерзание труб, снижение вязкости жидкости и т. Д. Использование кабеля с обогревом заменяет потерю тепла, поддерживая желаемую температуру за счет приложения необходимой мощности.

Существует две основные категории кабелей для электрообогрева: кабель постоянной мощности и саморегулирующийся / саморегулирующийся кабель. Кабели обогрева каждого типа служат для разных целей.

1.Кабель постоянной мощности

Этот тип теплового кабеля предназначен для выработки определенной мощности на погонный фут при определенном напряжении. Он всегда обеспечивает расчетную мощность ватт на фут, независимо от температуры поверхности или окружающей среды. Это означает, что в большинстве случаев нагревательный кабель непрерывно нагнетает тепло в резервуар или трубу, которую обслуживают или нагревают. Если кабель обогрева не подключен к какому-либо устройству управления, он может перегреться и сгореть. Это не только испортит кабель, но и может повредить все, на чем он используется. Следовательно, кабель постоянной мощности необходимо каким-либо образом контролировать.

2. Саморегулирующийся / саморегулирующийся кабель

Этот кабель автоматически регулирует выходную мощность в зависимости от температуры поверхности, а также от условий окружающей среды. Другими словами, чем жарче становятся условия, тем ниже становится выходная мощность. Эта характеристика позволяет использовать этот тип кабеля без устройства управления.Однако, если требуется определенная температура, необходимо использовать контрольное устройство.

Примечание: Оба кабеля используются во всех отраслях промышленности. Какой дизайн использовать, диктуют требования пользователя. В приложениях для поддержания более высоких температур будут использоваться кабели постоянной мощности из-за более высоких максимальных температур воздействия, которые они допускают. В приложениях для поддержания более низких температур, таких как защита от замерзания, можно использовать саморегулирующийся кабель, хотя кабель постоянной мощности можно использовать так же эффективно, если он правильно контролируется.

Часто задаваемые вопросы

Выбор подходящего кабеля зависит от множества различных переменных. Размер трубы, температура воздействия, условия окружающей среды, тип и толщина изоляции, температура обслуживания, скорость нагрева, скорость потока и тип используемого материала — все это играет важную роль в определении того, какой кабель лучше всего подходит для вашего применения. Свяжитесь с Tempco, чтобы помочь вам сделать правильный выбор.

• Какие требования предъявляются к металлической оплетке и внешней оболочке?

Металлическая оплетка требуется на всех кабелях обогрева, чтобы соответствовать нормам NEC для заземления.Оплетка обеспечивает механическую защиту, а также путь заземления с низким сопротивлением. На самоограничивающемся кабеле в дополнение к стандартной металлической оплетке рекомендуется дополнительная внешняя оболочка из термопластичного эластомера или фторполимера, когда ожидается воздействие органических химикатов или коррозионных веществ.

• Можно ли разрезать кабель в полевых условиях без изменения сопротивления?

Кабель Tempco с постоянной мощностью и самоограничением рассчитан на определенную мощность на фут в пределах определенной длины цепи.Все кабели постоянной мощности имеют модули, вырезанные из оболочки провода шины, обнажая оголенный провод в чередующихся точках на заранее определенной длине. Кабель рассчитан на определенную мощность в пределах этой длины цепи. Эти цепи проходят по длине катушки, аналогично коротким последовательным проложенным кабелям для создания одного длинного кабеля. Если цепь прервана (разрезана), кабель не будет нагреваться до следующего замкнутого контура.

Используйте наши знания и положите наш опыт работать на вас.
