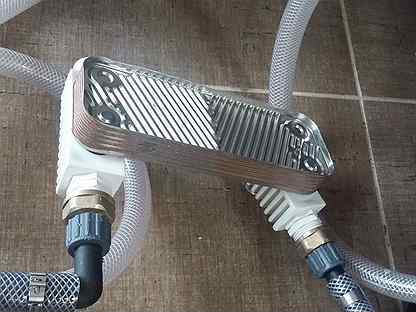

Промывка вторичного теплообменника: Очистка от накипи теплообменника газового котла или колонки

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
— Наложенный платеж транспортной, курьерской службой;
— Оплата на платежную карту Visa, MasterCard, МиР;
— Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила — в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо.

Как провести чистку газового котла и промывку теплообменника?

Чтобы нагревательные агрегаты находились в работоспособном состоянии, требуется их своевременное очищение, включая поверхности теплообменника, дымканалов, газохода, горелки. Важно знать, как правильно избавиться от различного рода грязи в газовом котле, и где она накапливается. Так, скопление накипи чаще всего образуется в каналах теплообменника, а сажи ? в дымоходе и дымоотводящих путях оборудования.

Обработка теплообменников

Конструктивно теплообменники различают 3-х видов:

• пластинчатые;

• битермические;

• жаротрубные.

• Также пластинчатые теплообменники классифицируются на:

• первичные;

• вторичные (для подогрева жидкости).


Очистка теплообменника осуществляется:

• механическим;

• химическим;

• гидродинамическим;

• электроразрядным методами.


Обработка жаротрубного теплообменника одноконтурного котла

Чтобы провести чистку такого оборудования, необходимо подготовить набор инструментов:

• щетку по металлу;

• стальную щетку-ерша;

• гаечные рожковые ключи;

• капроновую либо ворсистую щетку;

• отвертки.


Как произвести обработку двухконтурных агрегатов?

Двухконтурные котлы подлежат двойной очистке:

• мехобработке наружных поверхностей деталей и дымоотводов от накоплений сажи;

• химической, гидродинамической или электроразрядной промывке от скоплений накипи.

• Мехочистка пластинчатых теплообменников


Если отходы производства прочно прикипели к стенкам и не подлежат мехобработке, теплообменник демонтируют и замачивают на пару часов в спецрастворах. Сегодня для таких целей в магазинах и на рынках представлены разнообразные моющие средства отличного качества как, например, Fauch, MAZBIT+ и др. Также для очистки теплообменников подойдет продукция бытовой химии в виде гелей, предназначенных для обработки духовок, грилей.

Прежде чем разобрать котел, важно перекрыть газ, выключить запальник из розетки, слить жидкость из расширительного бака и двух контуров. Вторичный теплообменник, который конструктивно расположен за крышкой котла, демонтируется вначале. Затем следует первичный, для снятия которого нужно приложить немало сил, т.к. разборке подлежит вся камера сгорания.

Чистка внутренних поверхностей

Гидродинамической промывки ? насос повышенного давления, позволяющий удалять небольшие отложения. В качестве преимуществ такого оборудования можно выделить высокую скорость и возможность удаления солей жесткости без снятия теплообменника.

Кислотной химпромывки ? бустер или кислотостойкий насос, который ликвидирует даже давнишнюю накипь. Основной плюс такого агрегата ? свободное удаление отложений, к которым другие способы не приемлемы. Недостатком можно назвать сокращение срока службы теплообменника при неграмотном подборе реагентов ? кислот и нейтрализаторов.

Электроразрядной очистки ? комплекс «Стример», удаляющий самую твердую накипь. В качестве преимуществ такого механизма можно отметить качественную очистку и не разрушение металла теплообменника. Недостатками мастера считают продолжительность процедуры и шум в работе.

В условиях дома из всех способов реальна лишь химочистка, когда промышленный бустер заменяется насосом малого давления. Другой агрегат для промывки котлов из-за своей недешевой стоимости и объемного вида применим только в сервисных центрах.

Химочистка

При нечастой чистке котла или его заполнении жесткой водой с повышенным процентным содержанием минералов потребуются более сильные химрастворы с использованием серной, ортофосфорной или соляной кислоты. Последнюю лучше применять с ингибиторами коррозии, чтобы не нанести ущерб агрегату.

После обработки таким составом потребуется промывка теплообменника соответствующим нейтрализатором. Состав щелочи готовится согласно формуле кислоты. Так, пищевая сода превосходно нейтрализует поверхность после лимонной. При покупке жидкости для промывки котла нейтрализатор лучше приобрести сразу. Порой компании, производящие составы кислот, предлагают покупателю соответствующие щелочи для нейтрализации.

Как часто очищают котельное оборудование?

Признаки экстренной очистки оборудования:

• медленный нагрев котла;

• слабая тяга;

• неважное горение или же горелка вовсе не зажигается;

• малая отдача тепла при том же количестве газопотребления;

• образование копоти;

• обгорание краски в смотровом окошке.


Промывка газовых котлов в Ижевске

• падение теплопроводности на 10-20%, что снижает комфорт при нахождении в помещении;
• повышенный расход газа, что увеличивает общие расходы на отопление помещения;
• появление посторонних шумов при движении воды через газовый котел;
• интенсификация работы циркуляционного насоса, что повышает нагрузку и сокращает ресурс его эксплуатации.

В запущенных случаях подобные отложения могут привести к прогоранию теплообменника и выходу из строя насоса, что чревато необходимостью дорогостоящего ремонта в отопительный период.

В двухконтурных газовых котлах помимо основного теплообменника, содержится еще и вторичный (ВТ), который отвечает за нагрев горячего водоснабжения (ГВС). Существует несколько типов ВТ, но наиболее распространенный пластинчатый тип, где спаиваются друг с другом несколько пластин.

Именно вторичный теплообменник наиболее подвержен забитости, в особенности при работе с жесткой скважинной или городской водой. Поэтому чаще всего требуется промывка данного узла газового котла.

Способы чистки газового котла

Предотвратит проблемы и сохранит эффективность работы системы отопления регулярная промывка теплообменников котла. В идеальном случае, ее стоит проводить ежегодно перед началом отопительного сезона. Если же вы используете в качестве теплоносителя воду с низким уровнем жесткости, то периодичность можно сократить до раза в 3-4 года.

В зависимости от технологии промывку газовых котлов выполняют следующими способами:

• механический;
• химический;
• гидродинамический.

Механическая промывка газового котла

Метод эффективен при небольшой степени засорения. Здесь чистка теплообменника идет с помощью твердых щеток, скребков, лопаток и других подобных предметов. При работе важно быть осторожным из-за риска повреждения пластин теплообменника. После завершения первичной чистки теплообменник помещают в емкость с кислотной средой или средством от накипи для растворения отложений солей.

Химическая промывка теплообменника котла

Метод предусматривает прокачку через теплообменник агрессивных химических веществ, которые растворяют накипь и очищают поверхность ребер. Самым простым вариантом здесь остается обычная лимонная кислота, то при профессиональной чистке используют более эффективные варианты. Процедура предусматривает активную прокачку через обменник кислотного раствора в течение 30-40 минут с последующей чисткой водой.

Гидродинамическая промывка газового котла

В основе способа лежит подача в теплообменник под повышенным давлением жидкости, содержащей абразив, который быстро удаляет накипь с ребер теплообменника.

Как выполнить промывку котла?

Теоретически, чистку оборудования можно выполнить самостоятельно, но на практике есть риск повреждения теплообменника из-за несоблюдения технологии, поэтому лучше обратиться к профессионалам. В Ижевске идеальным вариантом будет звонок в СЦ «ЭлГаз». Мы специализируемся на обслуживании газовых котлов, предлагая каждому клиенту:

• доступную цену на услуги;
• быстрое выполнение работ в удобное для заказчика время;
• гарантию на выполненные работы;
• возможность оплаты по безналичному расчету.

Получить дополнительную информацию, проконсультироваться, договориться о визите специалиста можно по телефону либо оставив заявку на сайте.

Газовый теплообменник для котла или бойлера

Газовый теплообменник — основной узел газового котла, но при этом чаще всего именно он первым выходит из строя в силу постоянных агрессивных нагрузок, которым подвергается при эксплуатации. В качестве ключевого элемента бойлера теплообменник обеспечивает передачу тепла от греющей субстанции нагреваемому носителю. Насколько агрессивны нагрузки, возникающие на него, оцените сами:

• Снаружи змеевик нагревается до высоких температур в результате сгорания газа. Нередко теплообменное оборудование выходит из строя именно из-за «прогорания».
• Изнутри на его стенки воздействует горячая вода, температура которой поднимается до 90 °C. В результате на них оседает накипь, диаметр труб сужается, ухудшаются эксплуатационные характеристики котла.
• Резкие температурные перепады также не проходят бесследно, нередко приводя к появлению трещин в металле.

Учитывая это, нужно выбирать бойлер, газовый теплообменник которого способен длительное время переносить такие нагрузки без разрушения. Рынок газового оборудования предлагает различные котлы широкого диапазона стоимости, но это не тот случай, когда низкая цена или эффектный дизайн должны стать факторами, предопределяющими выбор. Гораздо важнее, например, обратить внимание на вес котла. Тяжелые бойлеры служат намного дольше более легких моделей. Все очень просто – основной вес отопительного агрегата – свыше 90% – приходится на рекуператор, и чем бойлер тяжелее, тем толще стенки змеевика и тем дольше он проработает в системе отопления без ремонта. Не стоит выбирать и самый недорогие модели – велика вероятность того, что они в скором времени потребуют очистки труб для удаления со стен известковых отложений, а также замены отдельных комплектующих.

Газовые котлы с теплообменником имеют немало преимуществ: они экономичны, эффективны, комфортны в эксплуатации. Но в то же время использование газа в качестве топлива несет в себе определенные риски, и чтобы их минимизировать, надо грамотно выбрать все элементы системы отопления и качественно осуществить их монтаж.

Типы теплообменников для котла

Производители предлагают различное теплообменное оборудование, которое по способу теплопередачи делится на три типа:

Первичный. В теплообменниках данного типа передача тепла осуществляется от газовой среды жидкости. Конструкция первичного рекуператора состоит из согнутой змеевиком трубы из медного сплава, покрытой снаружи множеством медных же пластин. Длина ее и число колен определяют мощность устройства. В некоторых моделях предусмотрено антикоррозийное покрытие, защищающее стенки трубы от агрессивного воздействия почти кипящей воды. При этом защитное покрытие не способно уберечь газовый теплообменник от появления известкового осадка. Такие отложения препятствуют нормальному функционированию и ухудшают показатели эффективности системы отопления. В итоге бойлер при значительном накоплении отложений просто выходит из строя.

Вторичный. В изделиях такого типа тепловая энергия передается по принципу «жидкость–жидкость». Вторичные рекуператоры состоят из тонких пластин, выполненных из нержавеющей стали. Надежность – одно из важных достоинств теплообменного оборудования данного типа. Среди других преимуществ надо отметить большую площадь теплопередачи и высокую скорость. Эти два фактора обеспечивают устройству высокую износоустойчивость, поскольку соли и иные вредные субстанции просто не успевают осесть в его полости. Большее количество пластин дает более высокую мощность рекуператора и повышает его эффективность.

Совмещенный. Это оптимальный по строению тип подобных устройств. Его конструкцией предусматривается совмещение процессов отдачи тепла разогретого газа теплоносителю и от него – к воде в радиаторах отопления. Конструкция совмещенного газового теплообменника состоит из трубы с напаянными на ней медными пластинами-ребрами. Сама труба совмещенного рекуператора двойная – по внутренней проходит вода, по внешней – нагревающая субстанция. Цена котлов с совмещенными теплообменниками относительно низкая, поскольку в конструкции такого агрегата нет необходимости использовать дополнительные гидравлические узлы. Теплообменное оборудование совмещенного типа нередко выходит из строя, если используемая в отопительной системе вода содержит большое количество солей, оседающих на стенках труб и затрудняющих его работу.

Если вы хотите, чтобы купленный бойлер служил долго и эффективно, целесообразно перед его покупкой провести химический анализ воды, которую вы будете использовать в системе отопления дома, и выбирать модель, исходя из его результатов.

По материалу изготовления газовые рекуператоры бывают стальным, чугунным либо медным.

Стальной теплообменник

Широко распространенный вариант благодаря простоте изготовления и доступной цене. Теплообменники из стальных сплавов пластичны, достаточно прочны и устойчивы к механическим нагрузкам. При этом срок службы их невелик из-за часто возникающих коррозийных процессов, а эксплуатация требует повышенного расхода топлива для нагрева теплоносителя и поддержания штатного температурного режима.

Чугунный теплообменник

Не подвержен коррозии, следовательно, более долговечен, чем стальной. Требует особого внимания к условиям эксплуатации. Самое уязвимое место – граница между горячей и теплой частями рекуператора. Эксплуатационные ошибки повышают риск появления трещин в металле на этом участке. Чтобы такого не допустить, следует регулярно проводить промывку газового теплообменника. Минимизировать риски поможет и установка на обратке вблизи теплообменного узла трехходового крана-смесителя, предварительно смешивающего горячую и уже остывшую воду и подающего в полость жидкость умеренной температуры. Следует помнить, что котлы зарубежных производителей с рекуператорами из чугуна не адаптированы к российским условиям эксплуатации, поэтому очень уязвимы.

Медный теплообменник

К его достоинствам можно отнести малый удельный вес и небольшую вместительность устройства, компактность, устойчивость к коррозии, низкий расход топлива для нагрева до рабочей температуры. Основные минусы такого теплообменного оборудования – высокая стоимость и недостаточная надежность.

Промывка теплообменника продлит срок службы котла

Даже правильно выбранный котел может прослужить долго или не очень, в зависимости от того, каковы условия эксплуатации. Сегодня не приходится говорить о высоком качестве используемых в отопительных системах теплоносителях, поэтому продлить срок службы котла и газового теплообменника поможет своевременная и регулярная их очистка.

Промывка котла может осуществляться вручную, а также гидравлическим и химическим способами. В первом случае отложения удаляются при помощи скребков после вскрытия котла. Гидравлическая промывка осуществляется при помощи насоса, подающего в отопительный агрегат водопроводную воду под давлением, которая отслаивает отложения и при помощи шланга сбрасывается в систему канализации. При третьем варианте промывка осуществляется при помощи химических реагентов, размягчающих и разлагающих осадок на поверхностях пластинчатого теплообменника.

Вторичный теплообменник с пробкой

Разрушитель печи №6 — Засорено или вышло из строя вторичное устройство!

В рамках нашей программы Rapidtech Heat Exchanger Program мы обучаем технических специалистов всему, что касается теплообменников и их безопасности. В этом посте о разрушителе мы рассмотрим забитый вторичный теплообменник .

Печи и котлы должны передавать тепло сгоревшего топлива в ваш дом или в пространство, которое нужно отапливать. Это достигается путем нагревания объекта и затем пропускания воды или воздуха через этот объект или через него, позволяя теплу передаваться.Таким образом, термин ТЕПЛООБМЕННИК.

Во всех газовых печах с воздушной конденсацией используется два теплообменника. Главный теплообменник — это первичный теплообменник, а теплообменник конденсации называется вторичным.

Когда мы говорим о выходе из строя теплообменников, технические специалисты и домовладельцы часто думают только о треснувшем теплообменнике. Это не всегда так.

Вот список различных типов неисправностей теплообменника:

1. Треснувший теплообменник
2. Теплообменник с изъедами, гнилью и ржавчиной
3. Теплообменник с отверстиями в нем
4. Сушеный первичный теплообменник
5. Забитый или прогнивший вторичный теплообменник

Если технический специалист сообщает, что он или она обнаружил неисправный вторичный теплообменник, доказательства легко найти. Вот что произойдет или что вы можете заметить, если у вас забит вторичный теплообменник

1. Показания окиси углерода в выхлопе будут повышены и иногда выходят за рамки графика
2. Печь не работает должным образом
3. Может быть утечка воды из нижней части печи
4. Вы можете почувствовать запах серы или запах тухлых яиц на выхлопе или около печи
5. Сливные шланги и сифон печи могут быть черными или темно-коричневыми

Это опасно? Шансы получить отравление угарным газом невелики.Однако, если у вашей печи есть подключенная вторичная обмотка, я гарантирую, что она не выдержит отопительный сезон. Я настоятельно рекомендую вам как можно скорее отремонтировать или заменить его.

Что вызывает засорение вторичной обмотки?

За 26 лет я видел несколько забитых вторичных теплообменников. Большинство из того, что я обнаружил, было связано с тем, что полипропиленовое покрытие начало отрываться от металла, вызывая ограничение и, в конечном итоге, полное засорение. Я видел пропановые печи, в которых печь не горела должным образом, что приводило к образованию сажи и, в конечном итоге, к засорению вторичной обмотки.Затем было время, когда я обнаружил, что пчелы попадают в трубы и превращают вторичный дом в дом.

Причины выхода из строя вторичных теплообменников

1. Разбивка полипропилена
2. Печь с надгоранием
3. Система воздуховодов меньшего размера
4. Неправильная топливовоздушная смесь
5. Отсутствие обслуживания
6. Нормальный износ
7. Срок службы печи подошел к концу

Консультации домовладельцев.

Если в вашей печи есть вторичный теплообменник, который изъеден, гнил или забился, пора отремонтировать или заменить печь.

Консультации техников .

Проверяйте вторичные теплообменники при КАЖДОМ звонке. Выполняйте анализ горения при каждом ремонте и техническом обслуживании газовой печи. Если вторичный теплообменник оребренный, убедитесь, что вы проверили его на чистоту и не ограничивали воздух. Если вы видите показания окиси углерода в выхлопных газах выше 200 ppm, это повод для дальнейшего исследования.

Если вы хотите узнать больше, свяжитесь с нами по поводу нашей программы сертификации теплообменников Rapidtech.

Как выполнить обратную промывку пластинчатого теплообменника? Нет давления горячей воды

FAQ — Часто задаваемые вопросы:

Авторские права © 1997 Hannabery HVAC. Все права защищены.

Как выполнить обратную промывку пластинчатого теплообменника?

Промывка пластинчатого теплообменника, также известного как теплообменник или змеевик без резервуара для горячего водоснабжения, очень проста.Рекомендуется делать это ежемесячно, особенно в районах с жесткой водой. Обратная промывка важна, потому что небольшие проходы внутри пластинчатого теплообменника могут быть заблокированы загрязнениями, включая ржавчину или окалину. Это снижает давление воды, что приводит к плохому нагреву воды и меньшему потоку в краны.

Ниже представлено изображение типичного котла Energy Kinetics System 2000 с пластинчатым теплообменником и инструкции, которым следует следовать. В других системах также может использоваться пластинчатый теплообменник, и расположение различных частей может отличаться в зависимости от установки.

Обычно бытовой циркуляционный насос [2] вытягивает воду из нижней части бытового накопительного бака [5], выталкивает ее вверх через пластинчатый теплообменник [4] и вверх и обратно в верхнюю часть накопительного бака. Для обратной промывки пластинчатого теплообменника вытолкните воду обратно через пластинчатый теплообменник в обратном направлении.

Для обратной промывки сначала найдите шаровой кран [1] под бытовым циркуляционным насосом [2]. Закройте его, повернув на 90 градусов. Затем откройте клапан обратной промывки [3], пока вода не станет чистой и сильной.Слейте воду в ведро и посмотрите, какой материал может вылиться и какой расход. Должен быть сильный поток. Обычно достаточно от 1 до 3 галлонов. По окончании просто закройте клапан обратной промывки, затем снова откройте шаровой кран.

Осторожно: вода, выходящая из клапана обратной промывки, может быть очень горячей, что может вызвать ожоги. Необходимо надевать защитные очки и резиновые перчатки. Подсоединение небольшого шланга также помогает, но держитесь за него во время слива.

Весь процесс должен занять менее 2 минут.Выполняя это ежемесячно, ваша система будет работать с максимальной производительностью и продлит срок службы обменника.

Имейте в виду, что информация, представленная на нашем веб-сайте, предоставляется бесплатно, и Hannabery HVAC не несет никакой ответственности в связи с предоставленной нами информацией. Мы надеемся, что эта информация поможет, но учтите, что это всего лишь приблизительные рекомендации, и не все возможные ситуации рассмотрены. Ваша система HVAC должна быть проверена и отремонтирована обученным техником.

Часто задаваемые вопросы

Насколько комфортно вы хотите быть?

Позвоните нам по телефону 1-800-544-4328

[Должен быть в нашей зоне обслуживания]

Промывка на теплообменнике

Ключевым фактом является то, что если вы умеете считать, вы можете контролировать температуру в теплообменнике! Как мы уже говорили, конструкция машины HX заключается в том, что в ней есть паровой бойлер, а вода для кофе забирается по трубке через бойлер на пути к головной группе, заимствуя тепло от парового бойлера. Исходная вода слишком горячая и выходит кипящей. Затем он остывает, чем дольше вы его промываете. Вы можете посмотреть водный танец в этом видео, созданном Дэном Кеном, и увидеть, как вода разбрызгивается и брызгает до 24-секундной отметки, а затем оседает

http://www.home-barista.com/tips/cant-tell -when-hx-water-dance -nds-t3754.html

Но даже проще промыть через бездонный портфильтр или без портафильтра, и вам даже не придется смотреть. Вода шипит, пока не закончится смыв, и затем успокаивается.

В любом случае, когда шипение закончится, вы готовы начать счет. На своей кофемашине, если я считаю шесть секунд и выключаю ее, вставляю кофе / портафильтр в машину и снова включаю через шесть секунд, я оказываюсь прямо в середине диапазона желаемого эспрессо. Если я хочу поднять температуру на градус, я жду еще одну секунду перед запуском машины после установки портафильтра. Если я хочу снизить температуру на один градус, я промываюсь еще одну секунду.(Очевидно и аналогично, если я хочу понизить его на 5 градусов, я просто делаю это в течение 5 секунд).

Возможно, это не ровно один градус в секунду, но это не имеет значения. Мне не нужно знать температуру до последнего градуса — все, что я действительно хочу знать, это то, что если я найду температуру, которая мне нравится, я смогу воспроизвести ее почти в точности, независимо от температуры, и что если я решу, что хочу снизить температуру от первого выстрела до второго, я тоже могу это сделать. Флеша для этого конечно хватит.

Как только у меня есть любимая температура для шота, я записываю секунды смыва (например, шот, который я пью сейчас, составляет 8 с, 6 с), и я знаю, что у меня есть воспроизводимый температурный профиль.

Комментарии будут одобрены перед появлением.

Альфа Лаваль — ALF

ALF — это напорный фильтр, предназначенный для поддержания тепловых характеристик пластинчатых теплообменников и трубчатых конденсаторов, гарантируя отсутствие мусора или других нежелательных материалов в воде, используемой во вторичных системах охлаждения, с помощью высокоэффективной автоматической системы промывки. Системы вторичного охлаждения, в которых используется недорогая вода низкого качества, получили широкое распространение в промышленности, на судах и морских установках, на нефтехимических и нефтеперерабатывающих заводах, на электростанциях и в системах централизованного теплоснабжения и охлаждения. Однако такая вода часто содержит нежелательные частицы, организмы и мусор, которые могут загрязнять и забивать пластинчатые теплообменники или трубчатые конденсаторы, используемые в таких охлаждающих установках.

Загрязнение, засорение и коррозия могут иметь серьезные последствия, снижая эффективность теплопередачи и ограничивая скорость, с которой вода может течь через теплообменник.Это приводит к условиям, в которых могут процветать биологические наросты, и поверхностному загрязнению, вызванному уменьшением скорости потока.

Фильтр Альфа Лаваль (ALF) — это в высшей степени экономичный способ избежать всех этих проблем и обеспечить надежную подачу чистой охлаждающей воды. Система обеспечивает главное преимущество автоматической промывки, выполняемой через регулярные промежутки времени, без прерывания процесса фильтрации или какого-либо вмешательства в операции охлаждения. Это обеспечивает критическое спокойствие для тех, кто отвечает за технологическое оборудование, расположенное ниже по потоку от установки ALF.

ALF также обеспечивает высокую фильтрующую способность при низком падении давления, что снижает затраты на электроэнергию. Кроме того, минимизируя падение давления как на пластинчатом теплообменнике, так и на фильтре, установка ALF помогает снизить общие затраты на эффективную систему охлаждения. Поскольку движущихся частей так мало, затраты на техническое обслуживание также невелики.

Напорный фильтр ALF имеет корпус из нержавеющей стали (модель ALF-S), полиэфира, армированного стекловолокном (ALF-P) или покрытой резиной углеродистой стали (ALF-R и ALF-B), и внутреннюю цилиндрическую корзину фильтра. изготовлен из нержавеющей стали.Доступен ряд материалов с различными характеристиками и размерами ячеек.

ALF-B — это стандартизированная модель, предназначенная для задач, для которых не требуются специальные опции. Как и другие модели, он предлагает надежную защиту ваших теплообменников и полностью автоматический режим работы (обратная промывка).

Конструкция ALF имеет входное отверстие прямо на одной линии с фильтром, а выходное отверстие — под углом 90 °. Это обеспечивает легкий доступ к корзине фильтра без снятия соединений и делает ее идеальной для установки на любом изгибе трубы под углом 90 ° рядом с защищаемым оборудованием.

Отвод конденсата в газовой печи

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com, чтобы найти ближайшего к вам дилера Bryant!

В печах с высоким КПД (или 90%, или конденсацией) используется набор из двух теплообменников для извлечения большего количества тепла от продуктов сгорания, чем в их аналогах со средним КПД. Из-за этого они выделяют дымовые газы намного холоднее, чем дымовые газы средней или естественной тяги.Это не только полностью меняет способ вентиляции печи (я расскажу о вентиляции в более поздней статье), но также, и это то, на чем мы сосредоточимся, генерируется много конденсата. Эта вода поступает из двух источников: влаги, которая уже присутствовала в воздухе для горения, и самого процесса горения, поскольку атомы водорода из молекул природного газа (метан, Ch5) соединяются с кислородом с образованием воды. Теперь, как техническим специалистам, вам не обязательно знать эту часть, но если вы немного разбираетесь в химии, вот основное химическое уравнение:

Ch5 + 2 O2 + тепло = CO2 +

Это означает, что при идеальном сгорании на каждую производимую молекулу CO2 также образуются 2 молекулы воды.В результате образуется много водяного пара.

Для того, чтобы печь работала должным образом, этот конденсат необходимо слить, иначе он будет накапливаться внутри теплообменника, индуктора и вентиляции, препятствуя нормальному потоку газа / продуктов сгорания. Большинство печей будет иметь по крайней мере 2 внутренних дренажа, обычно один для теплообменника и один для вентиляции, обычно на выходе индуктора или на корпусе индуктора.

Выход вторичного теплообменника герметизирован внутри пластиковой детали, называемой коллекторной коробкой, которая предназначена для сбора и отвода конденсата.

Все отводы конденсата попадают в сифон. Уловитель конденсата является обязательным условием для высокоэффективной газовой печи. Поскольку слив входит в выхлопную систему, оставление его открытым для воздуха может привести к потенциальной утечке выхлопных / дымовых газов в жилом помещении, что является большим запретом. Кроме того, индукционный двигатель всасывал бы воздух через дренаж, если бы он не был заблокирован, что могло бы повлиять на горение и помешать правильному дренажу. Имейте это в виду, потому что, если вы когда-нибудь добавите дополнительный слив (например, от тройника на вентиляционном отверстии), вам всегда нужно будет его ЗАГРУЗИТЬ.

Единственным недостатком ловушки является возможность блокировки. Ловушку необходимо регулярно чистить, и это следует делать при каждом техническом обслуживании. Промойте его, убедитесь, что вода правильно течет через сифон из всех его портов. Если поток плохой, наполните его и продуйте несколько раз, чтобы удалить грязь. Более горячая вода помогает от устойчивых засоров. Необходимость регулярной очистки также означает, что стоки следует устанавливать как можно больше таким образом, чтобы сифон можно было легко удалить.Я настоятельно рекомендую использовать для слива гибкие шланги с зажимами как можно ближе к сифону. Избегайте жесткой обвязки всей дренажной системы, так как будет невозможно снять и прочистить сифон.

Чтобы обеспечить надлежащий дренаж, выполните следующие действия:

• Убедитесь, что все компоненты, образующие конденсат, наклонены в сторону слива. Это означает наклон вентиляционного отверстия вниз к печи (обычно наклон ’’ на фут длины, минимум), а также наклон самой печи! Посмотрите в инструкции по установке, большинство производителей требуют, чтобы печь устанавливалась с небольшим наклоном вперед, чтобы конденсат мог стекать из теплообменника.
• Сама дренажная линия, очевидно, наклонена. Избегайте двойного захвата и выпустите воздух из дренажа после сифона для предотвращения воздушных пробок.
• Не запускайте слив в местах, где он может замерзнуть. Это включает запуск его под естественным воздухозаборником, если он есть.
• Наконец, обратите внимание, что печной конденсат является кислым, и в некоторых штатах / провинциях / странах может потребоваться нейтрализация конденсата перед сливом.

рекомендуемые практики и процедуры для промывки под давлением в великобритании

1) В системах центрального отопления не должно быть шлама и мусора в любое время. Если у вас не проводилась промывка под давлением, вам нужно будет ее сделать, чтобы предотвратить будущие поломки или утечки.
Мы обнаружили, что до 80% всех проблем, связанных с центральным отоплением и горячей водой, прямо или косвенно связаны с накоплением шлама / известкового налета.

2) Ассоциация PowerFlush рекомендует при отборе пробы воды центрального отопления брать две пробы объемом не менее 250 мл после того, как котел и насос проработают не менее 30 минут. От первого образца можно отказаться, а второй использовать для составления заключения о качестве воды центрального отопления.(Рисунок)

3) Ассоциация PowerFlush рекомендует использовать кислоту для механической промывки только в порядке исключения; 80% современных систем содержат каучук, алюминий и другие металлы, которые могут повредить / протечь при неправильном использовании сильных кислот.
Хороший пример — серебристые полотенцесушители, используемые в ванных комнатах, они сделаны из алюминия.
Мы рекомендуем использовать очиститель шлама в качестве стандартной практики, сильные кислоты — в виде исключения и только обученными профессионалами.

4) Ассоциация PowerFlush рекомендует оставить средство для удаления шлама как можно дольше, прежде чем выполнять механическую промывку (не превышайте инструкции производителя). Если нецелесообразно добавлять его за несколько дней или недель до промывки, его можно добавить при промывке системы под напряжением.
Оставьте его в системе при работающем котле настолько долго, насколько это возможно и определенно больше минимального времени, указанного производителем.

5) Ассоциация PowerFlush рекомендует подключать механическую промывочную машину к любому радиатору, внешнему насосу или трубам. Мы рекомендуем не подключать механическую промывочную машину к насосу, установленному внутри котла, если у вас нет квалификации, опыта и подготовки для этого. Это очень рискованно, так как утечки и короткие замыкания могут произойти очень быстро и легко. Кроме того, в зависимости от размера и прочности используемой машины, подключение через насос котла может привести к повреждению переключающего клапана и других частей котла, в зависимости от типа и состояния котла.

6) Ассоциация PowerFlush рекомендует добавлять ингибитор после завершения механической промывки и рассчитывать дозировку на 50% больше, чем рекомендовано производителем, для компенсации небольших утечек и испарения, особенно в открытых вентилируемых системах.

7) Ассоциация PowerFlush рекомендует, чтобы при подключении промывочной машины через радиатор к системе соединения выполнялись непосредственно на трубопроводе, а НЕ через радиаторные клапаны / TRV.Мы называем это полнопроходным соединением. (изображение)
Радиаторные клапаны имеют узкие отверстия, которые действуют как сетчатые фильтры и предотвращают очистку системы от более крупных частиц ила и мусора (рисунок), что может привести к сбою процедуры даже при соблюдении всех других рекомендаций.

8) Если вам нужна электрическая промывка, и проблема, с которой вы сталкиваетесь, заключается в прерывистом режиме или отсутствии горячей воды в комбинированном котле, ассоциация PowerFlush рекомендует помимо мощной промывки системы центрального отопления использовать вторичный (пластинчатый) теплообменник. следует снимать, промывать / очищать от накипи отдельно.Мы рекомендуем заряжать эту процедуру отдельно от power flus0h, так как не всем это нужно или нужно. В некоторых случаях лицо, выполняющее эту процедуру, должно быть зарегистрировано как газовый сейф из-за конструкции котла. Если вы НЕ зарегистрированы для работы на газе; простой способ избежать нарушения газового регулирования — «никогда не снимать крышку котла».
В случае сомнений используйте кого-то, кто одновременно является зарегистрированным членом Ассоциации PowerFlush и Регистра газовой безопасности (мы включаем регистрационный номер в профиль компании наших членов).
Основная причина физического снятия этого теплообменника состоит в том, что он состоит из двух отдельных частей; один для горячей воды и один для нагрева воды. Единственный способ увидеть, на какой из двух сторон действительно есть проблема и с какой стороны промыть или удалить накипь, — это ее физическое удаление.
В качестве альтернативы вторичный теплообменник можно заменить вместо его промывки. Примечание: эта процедура предназначена только для комбинированных котлов, у которых в стандартной комплектации есть два теплообменника.

9) Ассоциация PowerFlush рекомендует профессионалам использовать машины для промывки с электроприводом, обладающие достаточной прочностью для очистки не менее 35 радиаторов во всех домашних работах. Это ускорит процесс и сделает его более эффективным, особенно для систем размером более 10 радиаторов, где статический напор, сопротивление и падение потока являются проблемой.

10) Ассоциация PowerFlush рекомендует использовать магниты вместе с чистящими химикатами для удаления металлического мусора из воды в системе, если вода в системе будет рециркулировать.Если вы сбрасываете 100% воды из возвратной системы, магнитный фильтр можно не устанавливать.

Применение пластинчатых теплообменников для интеграции высокоэффективных котлов в устаревшие системы — журнал CIBSE

Спонсор CPD этого месяца

Традиционный метод распределения нагретой воды от котла до контуров системы отопления здания использует гидравлический разделитель для соединения первичного контура котла с вторичным распределением.

Однако существуют обстоятельства, при которых выгодно гидравлически отделить первичный контур котла от вторичных контуров систем отопления, и это может быть достигнуто путем замены гидравлического коллектора пластинчатым теплообменником.

В этой статье рассматриваются общие типы пластинчатых теплообменников, которые используются в системах обслуживания зданий, и обсуждается, как их можно с пользой применить вместо традиционного гидравлического коллектора в существующих системах при установке новых высокоэффективных котлов.

Основными типами пластинчатых теплообменников (ПТО), используемых в системах обслуживания зданий, являются разборные (разборные) агрегаты или полные сборки, которые были спаяны. Паяные элементы изначально были разработаны для обеспечения экстремальных рабочих давлений и температур, но теперь они широко применяются во многих областях.Доступны ПТО различных размеров, способные передавать от нескольких киловатт (кВт) тепла до нескольких мегаватт (МВт).

Рисунок 1: Пример разборного пластинчатого теплообменника с разборкой (Источник: Vaillant / UK Exchangers)

Разборные ПТО, также известные как пластинчатые теплообменники, состоят из нескольких тисненых пластин из нержавеющей стали, скрепленных болтами, с чередующимися уплотнительными прокладками, расположенных между двумя торцевыми рамами (как показано на Рисунке 1). Рамы и монтажный узел спроектированы таким образом, чтобы их можно было разбирать и восстанавливать для очистки и проверки.Прокладки между пластинами разделяют два потока и создают внешнее уплотнение. Выход из строя прокладки не приводит к смешению двух потоков — прокладка устроена так, что такие утечки выходят в атмосферу. Пластины с двойными стенками доступны для применений, в которых критически важно, чтобы два потока не смешивались, что может быть целесообразно для использования в системах горячего водоснабжения. Пластины обычно изготавливаются из нержавеющей стали, а в паяном варианте они будут соединены медью. Более прочные и более дешевые паяные теплообменники (например, показанные на Рисунке 2) представляют собой герметичные компоненты, поэтому их нельзя разбирать для обслуживания.

Горячая жидкость течет с одной стороны каждой пластины, а более холодная жидкость течет противотоком с другой стороны. Отверстия в каждом углу торцевых пластин действуют как коллекторы для жидкости. Одна жидкость перемещается в чередующихся зазорах (или каналах) к другой, и конкретное направление потока будет зависеть от конструкции отдельного производителя. Каналы в ПТО сформированы таким образом, что даже при низких значениях простого числа Рейнольдса наблюдается турбулентный поток, поэтому в сочетании с тонкими пластинами из нержавеющей стали с высокой проводимостью они обладают очень хорошими характеристиками теплопередачи.По сравнению с кожухотрубным теплообменником, теплопередача на единицу площади в четыре или пять раз больше. ¹

Тепло, передаваемое от одной текущей жидкости к другой через пластинчатый теплообменник, можно определить по UA ∆T _LM , где U — средний коэффициент теплопередачи от одного потока к другому (Вт · м ^-2 · K ^-1 ), A — общая площадь теплопередачи (м ² ), а ∆T _LM — это средняя логарифмическая разница температур двух потоков.

∆T _LM определяется по температурам на входе и выходе из первичного и вторичного контура. Для противоточного пластинчатого теплообменника, показанного на рисунках 2 и 3,

Наряду с тем, что это соотношение применяется для оценки проектной мощности ПТО, также полезно определить, насколько адекватно теплообменник работает во время работы — оценить, не слишком ли он засорен или загрязнен — ​​путем измерения температуры и сравнения ∆T _LM с датой первоначального ввода в эксплуатацию.Конструкция пластинчатого теплообменника способна достичь большого перекрестного температурного режима и, потенциально, температурного приближения 1K из-за противоточного тракта жидкости и высокого U. ¹

При выборе ПТО важно получить совет от производителя не только для определения основных параметров калибровки, но и для надлежащего учета «загрязнения» — накопления отложений на пластинах, которое будет относиться как к конструкция гофров в пластинах и тип жидкости.Если ПТО выбран правильно, то загрязнение теплообменников греющей воды, вероятно, будет очень небольшим из-за турбулентного потока, необходимого для правильной работы. Из-за ошибочной переоценки вероятного загрязнения (и, как следствие, снижения значения U) размер PHE будет увеличен, и результирующая скорость воды может быть ниже идеальной, что, по иронии судьбы, будет способствовать увеличению уровня загрязнения. В некоторых строительных приложениях, например, в тех, где используется вода из градирни, потенциальное загрязнение может быть более серьезным и может включать кристаллизацию, осаждение и рост органических материалов.

требуют минимального технического обслуживания, поскольку высокоскоростной турбулентный поток жидкости в каналах защищает поверхности от загрязнения. Сетчатые фильтры (фильтры) могут быть установлены в трубопроводе перед теплообменником для продления его эффективности, но их необходимо периодически промывать в рамках программы технического обслуживания. Если, однако, более крупные частицы застревают в небольших промежутках между пластинами и тем самым затрудняют поток, можно использовать обратную промывку, чтобы попытаться удалить препятствующий материал.

Рисунок 2: Пример пластинчатого теплообменника из нержавеющей стали, припаянного медью, высотой примерно 500 мм и шириной 270 мм, который может обеспечивать теплообмен от 240 кВт до 1 МВт (Источник фото: Vaillant)

Для поддержания эффективности работы демонтаж и очистка разборных ПТО часто планируются как часть годового плана технического обслуживания. Замена прокладок на больших ПТО требует больших затрат, и при техническом обслуживании на месте необходимо обеспечить равномерную нагрузку на пластины, их квадратную и плоскую форму — путем методичной затяжки болтов с соответствующим крутящим моментом для фиксации прижимной пластины — для обеспечения долговечности успешной работы. .Для удаления грязи и мусора с паяных ПТО после периода эксплуатации может потребоваться химическая или ультразвуковая очистка. Это можно сделать на месте, если были установлены соответствующие клапаны.

Применение ПТО в системах отопления зданий

PHE уже стали обычным явлением в ряде приложений в строительных системах. Чаще всего они встречаются в комбинированных котлах, где паяные ПТО используются для отвода тепла от первичного контура отопления к мгновенному потоку горячей воды для бытового потребления.В коммерческих системах непрерывного проточного отопления и горячего водоснабжения первичные теплоносители могут питаться от источников тепла с низкой, средней или высокой температурой, включая пар. Они также образуют ядро ​​блока сопряжения тепла (HIU), используемого в схемах централизованного теплоснабжения для подачи тепла конечным пользователям. ²

Они все чаще применяются в проектах реконструкции, где в течение всего срока службы системы будет происходить разрушение трубопроводов и фитингов, что приведет к накоплению твердых частиц и накипи (карбоната кальция) в системе.Доступны методы удаления твердых частиц, такие как фильтры, сепараторы циклонного типа и магнитные очистители шлама, но в более старых системах особенно сложно обеспечить отсутствие всех твердых частиц даже после проведения комплексной операции очистки и промывки. .

Это может повлиять на результирующую производительность котла. Например, частичная закупорка водных путей может привести к возникновению «горячих точек» внутри котла, что повлияет на производительность до такой степени, что потребуется значительное техническое обслуживание.Старые чугунные котлы с большими водными путями менее восприимчивы и часто могут справляться с такими условиями, когда твердые частицы могут накапливаться на дне каналов, не вызывая серьезных препятствий. Более новые высокоэффективные котлы имеют меньшие водные пути, поэтому в системе меньше места для сбора грязи и мусора, не влияя на производительность. Конденсационные котлы обычно устанавливаются как часть герметичной системы под давлением, но многие старые системы с открытой вентиляцией не подходят для перехода на герметичную работу.

Практическое решение — оставить существующую (вторичную) систему открытой с одновременным гидравлическим разделением первичного контура с помощью ПТО, чтобы обеспечить защищенный первичный контур под давлением для нового котла. PHE обычно заменяет традиционный разделитель с низкими потерями, основная функция которого заключается в гидравлическом разделении первичного и вторичного контуров, как показано на Рисунке 4.

Важно правильно подобрать теплообменник не только для подачи необходимого тепла во вторичный контур, но и для обеспечения того, чтобы гидравлическое сопротивление могло компенсироваться первичным и вторичным насосами системы.Падение давления на вторичной стороне ПТО может составлять от 10 кПа до 30 кПа. Это сопоставимо с менее чем 10 Па в заголовке с низкими потерями. Чтобы поместить это в контекст, типичная система трубопроводов отопления обычно имеет размер при падении давления от 200 до 300 Па · м ^-1 , поэтому падение давления через ПТО эквивалентно примерно 40-120 м прямой системы трубопроводов отопления. Потери давления на первичной стороне ПТО должны быть достаточно низкими, чтобы первичный (или «шунтирующий») насос одного котла мог циркулировать воду.Более высокий перепад давления в ПТО или увеличение конструктивного значения ∆T _LM обычно приводит к уменьшению размеров теплообменника.

Большинство современных высокоэффективных котлов спроектированы для работы с фиксированным перепадом рабочих температур 20K — например, 80 ° C / 60 ° C или, в режиме конденсации, 70 ° C / 50 ° C или 60 ° C / 40 ° C. . Однако старые системы отопления часто проектировались для работы с перепадом 11K — обычно 82 ° C / 71 ° C или 180 ° F / 160 ° F. Разумеется, ПТО не может повышать температуру вторичного потока выше температуры первичного.Тем не менее, температура вторичного потока может достигать 2-5К от температуры первичного потока. На практике получающаяся в результате пониженная средняя температура вторичной воды — по сравнению с исходной конструкцией системы — не вызывает проблем при нормальной работе, так как многие старые системы и их излучатели тепла имеют слишком большой размер или здания подверглись некоторому ремонту, что снижает тепловая нагрузка от той, когда здание было построено. Использование ПТО не исключает возможности работы вторичной системы с большим ∆T, чтобы обеспечить работу котла в режиме конденсации, но для этого потребуется, чтобы существующие тепловые излучатели могли выдерживать нагрузку здания при более низкой средней температуре воды. .

Разделение первичного и вторичного контуров будет означать, что во время технического обслуживания котла потребность в сливе будет снижена, а объемы замены очищенной подпиточной воды будут меньше для системы под давлением, что сделает обслуживание более простым, быстрым и меньшим. дорого. Повторный ввод в эксплуатацию системы под давлением также будет завершен более быстро, так как будет меньше риск попадания воздуха в систему из-за меньшей системы трубопроводной сети.

При правильном применении и установке ПТО могут упростить интеграцию и обеспечить эффективную работу новых котлов с существующими системами.Использование ПТО для отделения новых высокоэффективных котлов под давлением от основной системы распределения может защитить новые котлы от загрязнения, которое может существовать в устаревших системах. Это также позволяет существующей инфраструктуре трубопроводов оставаться на месте, создавая возможность для поэтапного ремонта, сохраняя при этом основной источник тепла в рабочем состоянии. Удаление котла из основной распределительной системы позволит лучше контролировать качество воды, циркулирующей в котлах, тем самым улучшая эксплуатационную эффективность котла в течение всего жизненного цикла, сокращая техническое обслуживание и потенциальные поломки, а также увеличивая срок службы.

Сообщается, что использование ПТО в коммерческих системах отопления растет. ³ , поскольку растет осведомленность о потенциальных приложениях и преимуществах. Существует нехватка авторитетных руководств по этому конкретному применению PHE в качестве замены традиционных заголовков с низкими потерями, поэтому предлагаемые преимущества, обсуждаемые здесь, основаны на опыте производителей. Всего несколько лет назад использование такой технологии в этом приложении было крайне редким, но теперь оно расширилось до стадии, когда крупный производитель ³ сообщает, что 50% его коммерческих приложений, где заменяющие котлы используют существующие трубопроводы, теперь включить в спецификацию PHE.
