Расчет трубы для водяного теплого пола: как рассчитать расход на на м2, калькулятор

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом.

Расчеты справедливы только для схемы укладки под названием “змейка”.

Содержание страницы

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

• металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
• полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
• сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
• медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура.

Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Читайте также:

Расчет теплого пола: водяного, электрического, таблицы, примеры

Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Содержание статьи

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании.

А подходы разные, так как требования отличаются.

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Расчет водяного теплого пола

Водяной теплый пол — это трубы, уложенные в конструкции пола, по которым бежит теплоноситель. Это сложная система с большим количеством материалов и узлов. Обустройство водяного теплого пола — длительная и дорогостоящая затея. Но, в процессе эксплуатации, тепло обходится дешевле. По этим причинам водяной подогрев пола, обычно, делают в качестве основного или дополнительного источника тепла. Слишком много возни и затрат «только ради комфорта», но бывают и такие варианты.

Водяной комфортный пол делают в процессе капитального ремонта или строительства.  В таком случае слишком большой разницы нет.

Расчет водяного теплого пола проводят по каждой комнате

Методика расчета водяного пола как основного источника тепла

При планировании теплого пола стоит заранее определиться с тем, где будут стоять крупные предметы мебели. Делать подогрев под шкафом или диваном не слишком разумно. К тому же это может повредить мебели. Определив зоны без подогрева, высчитываем «площадь рабочей поверхности» теплого пола. Этот тот участок, на котором будут укладываться трубы. В случае с водяным полом этим можно пренебречь, так как перегрев пола ни к чему не приведет. Если вы знаете, что теплопотери большие, то разумнее за «рабочую» принимать всю площадь. Так как метраж трубы получится большим, а ее надо как-то уложить.

Наиболее популярные схемы укладки труб водяного теплого пола. Оптимальный — улитка

Далее расчет теплого пола водяного типа такой:

1. Выясняем какую температуру будем поддерживать в помещении.
2. Находим теплопотери помещения.
3. Делим теплопотери на «рабочую» поверхность. Получаем сколько тепла должны получать с квадратного метра площади теплого пола.

В принципе, уже тут можно подбирать диаметр трубы теплого пола, разрабатывать схему и шаг укладки труб, рассчитывать режимы работы котельного оборудования. Но стоит еще учесть тип напольного покрытия. Каждое покрытие «отбирает» часть тепла. Какие-то больше (ламинат, линолеум), какие-то меньше (плитка). Соответственно, требуется учесть и эти теплопотери.

Максимальная температура пола в зависимости от назначения помещения

При расчетах надо будет определить температуру пола. Она не должна превышать нормы. Они регламентированы СНиПом. Выдержка приведена в таблице. Указаны максимально допустимые значения. Можно, конечно, и больше — если вы теплолюбивы, но закладывают более высокие значения редко. Если при расчетах оказывается, что температура пола слишком высока, надо либо уменьшать срочно теплопотери, либо устанавливать дополнительные источники тепла. Так расчет теплого пола помогает оптимально организовать отопление.

Пример расчета и подбора параметров водяного теплого пола

Пусть надо сделать подогрев пола в помещении площадью 18,2 квадратных метров (в таблице это помещение под номером 8) и теплопотерями 1,37 кВт. Для начала рассчитываем сколько тепла должен давать квадратный метр подогреваемого пола. Переводим К Вт в ватты. Для этого умножаем цифру на 1000. Получаем 1370 Вт. Теперь делим на площадь комнаты (или отапливаемой части, если они отличаются). В нашем случае 1370 Вт / 18,2 м² = 75 Вт/м².  То есть, нам надо получать 75 Вт тепла с каждого квадратного метра.

Пример расчета теплопотерь по помещениям

Идем на сайт выбранного производителя труб для теплого пола и смотрим, какие трубы вам подходят. Найти эти данные не так просто, так как зависит от толщины стяжки и рабочих температур теплоносителя. Исходя из этого считают теплоотдачу одного квадратного метра. Для простоты можно воспользоваться готовыми данными, сведенными в таблице. Например, для PE-X трубы диаметром 16 мм и толщиной стенки 2 мм.

В спальне нам нужна температура пола около 26°C, будет уложен ламинат. Теперь смотрим в таблице соответствующий столбик. Видим, что обеспечить такой режим можно только с шагом укладки трубы 100 мм и температуре подачи и обратки 50 и 40°C. С таким шагом при схеме укладки змейкой на один квадратный метр уйдет 9 метров трубы. А на всю площадь потребуется 9 м*18,2 = 163,8 метра трубы. Это очень длинный контур. Придется на одну комнату делать несколько контуров, а это дополнительные расходы на оборудование (гребенка, смесительные клапана, термостаты и т.д.). «Нормальной» считается длина одного контура 60-70 метров. Так что придется делать 2 контура.

Расчет трубы PE-X диаметром 16 мм и толщиной стенки 2 мм для теплого пола

Есть еще несколько вариантов. Первый — использовать трубу большего диаметра. 20 мм или 22-24 мм. Тогда можно будет уменьшить шаг укладки, сократить расход трубы и сделать  меньшее количество контуров. Второй — сделать стяжку теплого пола с повышенной теплопроводностью. Для этого в раствор добавляют специальные добавки.

Если использовать «средние показатели»

На основании работы многих полов с водяным подогревом, опытным путем выведены «средние показатели»  для различных напольных покрытий. Так известно, что используя трубу 16 мм в диаметре, с шагом 250 мм, со слоем ЦСП 30 мм над поверхностью трубы можно получить такое количество тепла:

• 50-65 Вт с квадрата если напольное покрытие керамическая плитка.
• 25-35 Вт с квадратного метра если использован ламинат.
• 35-45 Вт для линолеума, предназначенного под укладку на теплый пол.

Это коллекторы (гребенка) теплого пола с подключенными к ним трубами. Параметры труб определяет расчет теплого пола, а затем их через коллекторы подключают к котлу

Если использовать эти данные расчет теплого пола вообще простой. Берете квадратуру комнаты, умножаете на количество тепла, которое можно «снять» с квадрата. Если цифра больше либо равна теплопотерям, значит можно делать так *шаг 250 мм, труба 16 мм, ЦСП толщиной 30 мм над трубой. Если полученное значение меньше, можно проблему решить следующими способами:

• Добавить другой тип отопления.
• Взять большего диаметра трубу.
• Уменьшить шаг укладки трубы.
• Улучшить теплопроводность стяжки.
• Улучшить теплоизоляцию.

В принципе, можно применить один из вариантов, можно несколько. Самый здравый — улучшить теплоизоляцию, но сделать это далеко не просто, не быстро и далеко не дешево. Но это вложение позволит сэкономить на счетах за отопление, так что в длительной перспективе это самый разумный выход.

Как рассчитать как рассчитать мощность теплого пола для комфорта

Если теплый пол лишь для комфорта, особенно заботиться о его мощности нет необходимости. Надо исходить из комфортной температуры пола.

Средние температуры пола для разных покрытий, которые люди считают комфортными

Вообще для создания комфортной температуры шаг укладки трубы теплого пола берут 250 мм (межосевое расстояние). Выбирают любую схему укладки. Важно сделать пол без явно выраженных перепадов температур. Это достигается, если над трубой слой стяжки будет порядка 30-35 мм. Можно и больше, прогрев будет равномернее, но система будет более инерционной (дольше будет греться и остывать). Вообще, система водяного подогрева пола очень гибкая. Одну задачу можно решить несколькими способами. Важно найти оптимальное решение.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине. Важно чтобы нагревательные элементы не перегревались.

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

• Материалы, из которых построено жилье;
• Наличие других источников отопления;
• Площадь помещения;
• Наличие наружного утепления и качество остекления;
• Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

• 16 мм – max L 90 метр.
• 17 мм – max L 100 метр.
• 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Расчет теплого водяного пола – калькулятор для расчета мощности + Видео

Не хотите, чтобы батареи портили продуманный интерьер вашей гостиной? Есть много вариантов обогрева помещений, один из них теплый водный пол.Но чтобы он соответствовал названию, необходим тщательный расчет – разберемся, как его выполнить.

Расчет мощности теплого водяного пола – особенности технологии

Теплый водяной пол действительно может выполнять роль основного теплоносителя и обогревать помещения. И делать это даже эффективнее традиционных радиаторов – в случае с теплым полом прогревается весь воздух, тогда как радиаторы рождают конвекционные потоки, из-за чего температура в разных углах комнаты может быть разной. К достоинствам теплого пола помимо равномерного прогрева воздуха относится и отсутствие сухости воздуха, которая непременно возникает при использовании конвекторных радиаторов.

И все же полностью заменить батареи на теплый пол рискуют не многие, используя эту технологию как вспомогательную. В любом случае, максимальный предел температуры жидкости, которая курсирует по трубам, проложенным по периметру пола, может достигать отметки не выше 50°С. Такая температура не всегда бывает достаточной в действительно холодных регионах или же если помещение плохо утеплено, и теплый воздух уходит через окна, стены и потолок.

В теплых водяных полах правильный предварительный расчет – это уже полдела, однако именно калькулятор подводит многих строителей. Дело в том, что мало просто рассчитать длину трубы, опираясь сугубо на площадь комнаты. При обустройстве водяного пола с обогревом необходимо помнить о соблюдении обязательных условий:

• Площадь обогрева одного контура может быть не более 20 квадратных метров. В больших помещениях прокладывается несколько контуров. Например, в зале площадью 60 кв. м нужно будет проложить 3 контура.
• Подключение каждого контура происходит к отдельному отводу.
• Длина контура не должна превышать 60 м.
• В контуре линии не могут быть расположены дальше, чем на 30 см друг от друга.

Калькулятор тёплого пола

Укажите размеры пола.

Калькулятор водяного теплого пола – наглядный пример

На самом деле, самый надежный калькулятор в этом процессе  – наглядный расчет водяного теплого пола. Дело в том, что площадь, которая будет прогреваться, не всегда соответствует площади помещения. Так, трубы контура не рекомендуется прокладывать под тяжелой мебелью.

Если вы задаетесь вопросом, как рассчитать теплый водяной пол, запаситесь миллиметровой бумагой. На листе с разметкой нарисуйте план помещения с соблюдением удобного вам масштаба, например, один квадратик будет равен ½ метра. На бумаге вы сможете отметить зоны под мебелью, а также набросать рисунок контура.

Существует два варианта укладки труб под теплоноситель: змейка и спираль. В первом случае будет гораздо легче спроектировать расположение труб, однако учтите, что эффективность такой системы может быть под вопросом. Дело в том, что теплоноситель будет отдавать температуру по мере продвижения по контуру. Поскольку он расположен вдоль помещения, то ближайшая к началу контура часть будет всегда прогреваться лучше, чем более удаленная. В этом случае вы должны обязательно учитывать, какие участки комнаты будут менее эксплуатируемыми.

Спираль сложнее спроектировать, однако ее эффективность на порядок выше. От врезки труба направляется сразу к центру комнаты, а оттуда уже расходится по периметру. Спираль также более предпочтительна при использовании труб с большим радиусом изгиба. К слову, стоят они на порядок дешевле, чем более гибкие варианты.

Равномерность прогрева зависит от расстояния между линиями контура. Чем больше диаметр трубы, тем большая зона прогревается, однако мало кто использует трубы диаметром больше, чем 16 мм. В этом случае по сторонам от линии прогревается по 10 см поверхности. Чем больше диаметр, тем больше придется делать толщину пола.

На чертеже вы сможете с легкостью высчитать длину трубы и умножить на коэффициент масштаба. В любом случае, к полученному значению обязательно добавьте еще 2 метра – как показывает опыт, зачастую именно их не хватает для того, чтобы проложить абсолютно цельный контур.

Выбираем трубы – эффективно или экономно?

Помимо диаметра трубы, важно учесть и материал, из которого она изготовлена. Мы рассмотрим самые популярные варианты: медь, металлопластик, полипропилен и сшитый полиэтилен.

• Медные трубы – самый лучший вариант для теплого пола, однако работать с ними могут только профессионалы, у которых есть нужное оборудование и навыки. Медь – очень долговечный материал, который обладает наивысшей теплопроводностью среди доступных металлов. Кроме того, медные трубы имеют оптимальный радиус изгиба. Существенным и по большому счету единственным недостатком этого варианта остается запредельно высокая цена, которую придется заплатить за материал и услуги специалистов.
• Трубы из металлопластика – именно этот материал чаще всего используют для обустройства теплых полов. Действительно, у такой системы будет достаточно высокий КПД, она прослужит многие годы и не «съест» весь бюджет, заложенный на ремонт. Радиус изгиба позволяет прокладывать близко даже трубы с большим диаметром.
• Полипропиленовые изделия – используются не чаще медных, но по причине слишком большого радиуса изгиба. Так, если диаметр трубы около 20 мм, то линии в контуре будут расположены не ближе, чем на 30 см друг от друга. Чего для прогрева, как мы уже выяснили, недостаточно. Выйти из положения можно двумя способами: проложив контур по спирали или используя специальные угловые соединители. Но чем больше соединений в контуре, тем выше вероятность утечки жидкости из системы.
• У труб из сшитого полиэтилена достаточно хорошее качество. Высокая теплопроводность, длительный срок эксплуатации – что еще нужно? А нужно, чтобы труба не гнулась, что в случае со сшитым полиэтиленом является весомым недостатком. Исправить его можно, фиксируя трубы чаще, однако это увеличивает количество затраченного времени на прокладку пола.

Поход за покупками – что еще купить в строймагазине?

Само собой, в расчетах нужно будет учесть и дополнительные материалы, о которых сейчас и пойдет речь. Без них система потеряет большую часть эффективности. Чтобы тепло от труб целиком и полностью устремлялось вверх, обогревая воздух в помещении, следует изолировать его от контакта с холодным пространством под трубами. Для этого существует множество теплоизоляционных материалов. Экструдированный пенополистирол – вот наилучший вариант в этом случае. От обычного пенопласта он отличается долговечностью и монолитностью структуры. Кроме того, его укладка займет считанные минуты.

Поверх утеплителя укладывают гидроизоляцию – достаточно будет обычной полиэлитеновой пленки. Вдоль стен не забудьте проложить демпферную ленту. Это обязательная покупка, если вы хотите избежать растрескивания пола.

Не забывайте, что от воздействия тепла он будет расширяться. Демпферная лента нейтрализует внутреннее давление, которое возникает при расширении.

Арматура или готовая арматурная сетка – основа для крепления труб и бетонной стяжки. Проще всего приобрести готовые конструкции. Скобки для крепления труб – еще один обязательный элемент. Чем легче гнутся трубы, тем больше скобок придется купить.

Распределяющий коллектор – устройство, которое будет распределять теплоноситель по контурам. Если из-за большого периметра контур придется разбить на несколько частей, у коллектора должны быть регуляторы расхода. Дело в том, что при подаче нагретой жидкости в равных количествах по трубопроводам разной длины менее длинный будет греться сильнее, чем контур с большей протяженностью. Иногда вода может даже не проходить по более длинному трубопроводу из-за сильного сопротивления. Регуляторы в коллекторе позволяют экономно и эффективно распределять теплоноситель.

Смеситель – устройство, без которого невозможно обойтись в домах, где помимо теплого пола присутствует и традиционная система водного отопления. Как мы уже писали, в трубах под теплый пол температура не должна подниматься выше 50°С, что для радиаторов слишком мало. Поэтому вода на радиаторы подается при более высоких температурах, но в смесителе она разбавляется до необходимой температуры и расходится по теплому полу.

Оцените статью: Поделитесь с друзьями!

как рассчитать по квадратным метрам

Водяные теплые полы с регулируемым подогревом всё чаще применяются в качестве решения вопроса обогрева комнаты. При ремонте или строительстве можно произвести укладку системы трубопроводов замкнутого цикла под финишное напольное покрытие.

Таким образом, внутри помещения обеспечивается комфортная температура вне зависимости от работы центрального отопления, если оно имеется. Точное количество материалов, которое потребуются для работы, может дать только правильный расчет водяного теплого пола. Чтобы произвести его верно, потребуется ознакомиться с деталями этой работы.

Общие сведения

Водяной теплый пол, расчет которого предстоит сделать, укладывается с определённым шагом в виде змеевика для того, чтобы покрыть прямоугольную площадь комнаты или по спирали при устройстве круглого подогрева.

Монтаж производится на подготовленном основании, после чего пол заливается бетонной стяжкой. Переделки в этом виде строительных работ не допустимы. Весь процесс должен быть рассчитан и устроен за один раз.

Рассчитать водяной теплый пол можно самостоятельно без привлечения проектных организаций. Сделать это в абсолютном соответствии со строительными нормами и правилами нелегко, но вполне возможно.

Неоценимую помощь начинающим способна оказать программа для расчета теплого пола, так называемый онлайн калькулятор, который можно найти на сайтах специализированных компаний.

Для расчетов теплого пола можно обратиться к помощи специальных онлайн-калькуляторов

Для определения параметров системы теплого пола калькулятор достаточно прост в применении. Необходимо ввести исходные данные, такие как температура подачи и обратки, материал трубы и шаг, с которым она должна быть уложена, а также вид напольного покрытия и высота стяжки.

Программа моментально произведёт расчёт и предоставит величину средней температуры поверхности пола в соответствии с введёнными параметрами. Также она посчитает удельную тепловую мощность и удельный расход теплоносителя.

Расчет теплого пола водяного устройства позволит смонтировать систему, которая не создаёт магнитного поля в отличие от электрических нагревательных элементов других моделей тёплых полов. Водяной подогрев можно подключить к центральной системе отопления или выполнить независимым образом.

Данные для расчёта

От величины шага укладки контура зависит уровень подогрева

Перед тем, как рассчитать теплый водяной пол, необходимо собрать исходные данные.

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

Расход трубы в зависимости от шага представлен в таблице.

№	Шаг	Кол-во трубы на 1 м2
1	100 мм.	10 п. м.
2	150 мм.	6,7 п. м.
3	200 мм.	5 п. м.
4	250 мм.	4 п. м.
5	300 мм.	3,4 п. м.

Длинна всей системы зависит от диаметра трубы

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Оптимальная температура пола – от 27 до 35 градусов

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

• высота этажа;
• планируемый уровень температуры пола;
• климатические параметры региона проживания;
• размеры периметра, высоты и площади помещения;
• наличие и мощность существующих источников отопления;
• качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому расчётная температура теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Этапы расчёта теплового пола

После определения формы контура производится вычисление размеров трубопровода в соответствии со строительными нормами и правилами. Расчет трубы для теплого пола зависит от материала изделия. О том, какие расчеты необходимо произвести перед укладкой водяного отопления, смотрите в этом видео:

Применяются такие материалы, как нержавейка, медь, полиэтилен, пенопропилен и металлопластиковые изделия. Каждый материал обладает своим коэффициентом теплопроводности. В зависимости от теплоотдачи материала можно подобрать оптимальный шаг и рассчитать длину.

Объем жидкости, заполняющий отопительную систему – важный показатель

Расчет теплых водяных полов продолжается вычислением объёма жидкости, которой необходимо заполнить систему. Этот показатель напрямую зависит от диаметра и длины трубопровода. Скорость циркуляции жидкости в системе определяется с учётом параметров трубопровода, таких как внутренний диаметр трубки и давление, на которое она рассчитана.

На основании собранных данных определяется мощность водяного теплого пола. Этот показатель позволяет подобрать оборудование для поддержания температуры и давления в системе.

В частных домах можно использовать тепловой насос. При его применении не потребуется дымоход, система будет работать без подключения к вентиляционной шахте.

В другом случае можно подключить подогреватель пола к отопительной системе. В квартирах оптимальным вариантом будет использование небольшого электрического нагревателя. Подробнее об устройстве нагревающихся полов смотрите в этом полезном видео:

Важно знать, что мощность насоса должна быть на 20% больше, чем расчётная. Чем короче будет прокладываться система подогрева пола, тем ниже будут затраты на работу циркуляционного насоса, так как при малом метраже можно использовать насос с небольшой мощностью.

Безусловно, тёплые полы повысят общий уровень комфорта. Также результат этой работы повлияет на привлекательность недвижимости в случае продажи. Энергоэффективность подобных систем позволяет экономить на отоплении, поддерживая комфортный уровень температуры в осенний, зимний и весенний периоды.

Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола. Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

• температуру подачи воды;
• температуру обработки;
• шаг и вид трубы;
• какое будет напольное покрытие;
• толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота этажа помещения в жилом доме;
• присутствие специальных материалов для утепления стен;
• уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

• На один контур рассчитана труба длиной не более 120 м.
• Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
• Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
• Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры. Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

Как рассчитать правильный расход для любой гидравлической системы —

В сфере водяного отопления и охлаждения регулярно используются определенные формулы. Важный из них касается системы, которая использует воду как средство обеспечения комфорта в галлонах в минуту. Вода — это путь, по которому тепло распределяется из котельной туда, где находятся люди.

От количества воды зависит расход и галлон в минуту. Точная оценка теплопотерь в здании очень важна для определения расчетных условий нагрузки.t ° F

Формула указывает на температуру воды 60 ° F. Однако, поскольку вода 60 ° F слишком холодная для системы водяного отопления и слишком теплая для системы охлажденной воды, для расчета правильного расхода формула должна основываться на более подходящих температурах воды для каждого типа системы, например удельная теплоемкость воды или изменения плотности, возникающие при изменении температуры воды. Кроме того, объем воды меняется, когда она становится горячее или остывает. Как видно из следующего примера, различия настолько минимальны, что стандартная формула отлично работает для всех наших систем отопления и охлаждения.Тогда T будет:

8,04 x 60 x 1,003 x 20 = 9677 BTUH

Чистый эффект незначителен, но есть еще один фактор, который необходимо учитывать для полной оценки. При повышении температуры воды она становится менее вязкой, и поэтому падение давления в ней уменьшается. Когда вода циркулирует при температуре 200 ° F, соответствующее падение давления или «потеря напора» составляет около 80% воды при температуре 60 ° F для типичных небольших гидравлических систем. При расчете с использованием системной кривой расход увеличивается примерно в 10 раз.5%. Теперь вы можете умножить новую рассчитанную теплопередачу на процент увеличения потока:

1,105 x 9677 = 10 693 BTUH

Как вы можете видеть, что касается теплопередачи, простой подход «круглого числа» приведет к расчетным потокам, очень близким к потокам «с поправкой на температуру», при условии, что результаты подхода «круглого числа» не будут скорректированы из исходная основа 60 ° F как для теплопередачи, так и для перепада давления в трубопроводе. Факторы «плюс» и «минус» очень тесно уравновешивают друг друга.

В этой статье представлена ​​точная формула для расчета расхода
в галлонах в минуту (галлонов в минуту) для систем водяного отопления
и систем охлаждения.

Выбор подходящего циркуляционного насоса
галлонов в минуту играет важную роль в обеспечении того, чтобы ваша система отопления работала должным образом. Вам нужен циркуляционный насос подходящего размера, чтобы иметь возможность отводить тепло от котла и доставлять его в систему, где находятся люди.При выборе подходящего циркуляционного насоса вам необходимо не только знать правильный галлон в минуту, но также необходимо знать необходимое падение давления для циркуляции необходимого количества галлонов в минуту.

Когда вода течет по трубам и излучению, она «трется» о стенку трубы, вызывая сопротивление трения. Это сопротивление может повлиять на производительность системы обогрева за счет уменьшения желаемой скорости циркулирующего потока, тем самым уменьшая теплопроизводительность системы. Зная, каким будет это сопротивление, вы можете выбрать циркуляционный насос, который сможет преодолеть падение давления в системе.

Обычно в современных системах мы используем «футы на голову», чтобы описать количество энергии, необходимое для того, чтобы требуемый галлон в минуту был доставлен в систему. Существуют таблицы размеров труб, в которых рассчитывается падение давления в футах потери энергии для любого расхода через трубу любого размера. Существуют стандартные методы работы с трубопроводами, в которых промышленность ссылается на ограничение количества галлонов в минуту для данного размера трубы. Это основано на двух причинах:

1. Проблемы скорости (насколько быстро вода движется внутри трубы), которые могут создавать проблемы с шумом, а в экстремальных условиях — проблемы с эрозией.

2. Требуемая потеря напора может стать настолько высокой, что требуемая производительность НАПОРА циркулятора делает выбор системы очень «недружественным», что может привести к проблемам с регулирующим клапаном и шумом скорости. Промышленным стандартом является выбор трубы с сопротивлением трению от 1 до 4 на каждые 100 футов трубы.

Bell & Gossett’s System Syzer помогает определять
галлонов в минуту (галлонов в минуту).

Кстати, Bell & Gossett уже более 50 лет предоставляет инструмент для индустрии гидроники под названием System Syzer.Этот инструмент очень полезен для расчета галлонов в минуту, правильного размера трубы для поддержки галлонов в минуту и ​​соответствующих потерь давления и скорости для любого применения.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], подпишитесь на меня в Twitter по адресу @Ask_Gcarey или позвоните мне по телефону FIA 1-800-423-7187. ICM

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Теплые полы можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления.Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

• площадь жилой комнаты или другого помещения, которое необходимо отапливать;
• комфортный температурный режим помещения;
• бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
• способ укладки труб;
• расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

• S — обязательный параметр;
• D — длина помещения;
• Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

• параметр рассчитывается с учетом чистовой отделки помещения.Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

• полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
• стены должны находиться на расстоянии не менее 20 см. Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

• , отличающийся низкой теплопроводностью и невысокой стоимостью. При изготовлении пола из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

Медные трубы

• обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить.Главный недостаток медных труб — дороговизна;

• трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала. Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеется укладка по форме:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров.Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

.

• для труб из металлопластика диаметром 16 мм, контурная длина 100 м;
• для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
• для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

• материал, используемый для изготовления труб;
• зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

• L — длина необходимых труб;
• S — предполагаемая площадь помещения;
• Н — расчетный шаг укладки витков;
• М — расстояние от коллектора отопления до пола;
• 1,1 — коэффициент, определяющий запас труб для расположения поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м².Крупногабаритная мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов.Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

1. введите данные, описывающие помещение, в котором выполняется установка пола;
2. определяют исходные данные для расчета. Исходные данные включают:
   • регион расположения комнаты, определяющий среднюю температуру воздуха и требуемую температуру пола;
   • влажность в помещении;
   • м²;
   • количество окон, входных дверей и стен, выходящих на улицу;
3. рассчитать теплопотери;
4. определить расположение оборудования и укладку труб.По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

1. посчитаем количество материалов для пола. Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
2. с помощью программы также можно рассчитать:
   • параметров гидравлического сопротивления;
   • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог установки оптимальной конструкции пола. Желательно, чтобы расчет производился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением.Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий. На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких помещениях сделать непросто .

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большого помещения лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно брать в работу

Калибр трубы — основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба снабжена внутренним алюминиевым слоем, который изнутри и снаружи окружен слоем полимера. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход на теплый пол 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникают определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь трубок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр напольного покрытия соответствует пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

• шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
• производственная смесь материалов;
• размеры и тип покрытия теплого строительства;
• размеры и тип стяжки.

Онлайн-калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Valtek Complex», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

объем коллектора
• ;
• количество прошедшего теплоносителя за определенную единицу времени;
• индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на удобство открывания.

Посмотреть видео

1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы — отделка швов и чернового пола.
2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
3. Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
4. Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно во время этих работ. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный котел в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подать в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

• Сезон;
• Температура воздуха на улице;
• Тип помещения;
• Количество и размеры окна;
• Покрытие на полу.
• Утеплитель стен;
• Где находится комната, ниже или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, резко увеличиваются тепловые потери и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилом помещении должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковер способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

• L = S / N x 1,1
• Площадь — S:
• Шаг штабелирования — N;
• Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

• Площадь дома 15 квадратных метров. м;
• Длина от коллектора до пола — 4 м;
• Шаг штабелирования — 0,15 м;
• Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции, в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно наполовину.Для определения количества сайтов необходимо знать следующие параметры:

• Шаг 15 см — площадь участка 12 кв. метры;
• 20 см — 16 кв. метры;
• 25 см — 20 кв. метры;
• 30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, баланс регулировать не нужно.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.К такому размеру, конечно, никто не приспособится, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

1. Небольшая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина его сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Практические правила Hydronic — BORNQUIST — SANDBERG

Достаточно ли вы знаете, чтобы быть опасным?

Верно или неверно: системы водяного отопления предлагают своим владельцам максимальный комфорт и эффективность. Ответ, конечно же, ложный! Верно то, что правильно спроектированные и установленные гидронные системы предлагают максимальный комфорт и эффективность.Гидравлические или иным образом неправильно спроектированные системы имеют одни и те же проблемы: горячие и холодные зоны, большие перепады температуры и неэффективная работа. На протяжении более чем пятидесяти лет основным источником гидравлических систем и оборудования была компания Bell & Gossett. Little Red School House на фабрике B&G в Мортон-Гроув с более чем 60 000 выпускников буквально обучил нашу отрасль, и все это бесплатно!

Посетите ваш местный склад B&G Wholesaler и научитесь правильно проектировать системы водяного отопления.Узнайте о первичной вторичной перекачке, упрощенном зонировании, расчетах расхода и потери напора, контроле воздуха и точке без изменения давления, и это лишь некоторые из них. Научитесь спроектировать и установить наиболее удобную и эффективную систему отопления из имеющихся.

Прежде чем вы попадете на занятия, ознакомьтесь с десятью простыми практическими правилами проектирования гидравлических систем:

1. фунтов на квадратный дюйм x 2,31 = футы напора (TDH)
2. галлонов в минуту x дельта T x 500 = БТЕ / час
3. Падение давления в системе трубопроводов = линейные футы самого длинного контура x.06
4. Правильный расход котла в галлонах в минуту = мощность БТЕ / час. делится на 10 000
5. Статическая высота в футах / 2,31 + 4 фунта / кв. Дюйм = надлежащее давление заполнения
6. Максимальная вместимость
   • Труба 1/2 ″ = 1,3 галлона в минуту = 13 000 БТЕ / час.
   • 3/4 ″ трубы = 3,5 галлона в минуту = 35 000 БТЕ / час.
   • 1 ″ Труба = 7,5 галлона в минуту = 75 000 БТЕ / час.
   • Труба 1-1 / 4 ″ = 12 галлонов в минуту = 120 000 БТЕ / час.
   • Труба 1-1 / 2 ″ = 20 галлонов в минуту = 200 000 БТЕ / час.
   • Труба 2 дюйма = 45 галлонов в минуту = 450 000 БТЕ / час.
7. Максимальная мощность лучистого пола = 35 БТЕ / квадратный фут
8. Типичная мощность системы таяния снега = 125 БТЕ / квадратный фут
9. Оценка теплопотерь нового здания = 35 БТЕ / квадратный фут
10. Оценка теплопотерь старого здания = 50 БТЕ / квадратный фут

Посетите местного оптового продавца чулок B&G, чтобы записаться в класс Little Red Schoolhouse для проектирования или обслуживания.

Связанные

Как измерить бытовую систему водяного отопления Btu

Спасибо за ваши ответы на мою статью о размерах воздуховодов из последнего информационного бюллетеня Hotmail

. Я воочию убедился в желании многих из вас улучшить свои системы воздуховодов, и мне не терпится предоставить дополнительную информацию в этой последующей статье. Давайте подробнее рассмотрим размеры воздуховодов в полевых условиях.

Система воздуховодов выполняет одну простую задачу; направьте весь воздух из оборудования в каждую комнату, а затем обратно в оборудование.

Большой воздушный контур

Вентилятор вращается и создает давление всасывания и нагнетания. Давление на выходе выталкивает воздух через систему воздуховодов в дом. Затем давление всасывания втягивает воздух в обратный канал и обратно к вентилятору. Большая воздушная петля наполняет и выпускает воздух в птичнике примерно раз в 10-15 минут.

Большая часть воздуха проходит через эту воздушную петлю через систему воздуховодов. Успех зависит от размера воздуховода, установки и того, насколько они сопротивляются воздушному потоку.

Учитывайте ограничения вентилятора

Размер каждого вентилятора рассчитан на обеспечение потока воздуха, соответствующего нагревательной или охлаждающей способности системы при указанном максимальном номинальном давлении. Если сопротивление потоку воздуха через воздуховоды, фильтр и змеевик слишком велико, вентилятор не может перемещать требуемый воздушный поток, и мощность системы обогрева и охлаждения снижается.

Максимальное давление вентилятора указано на паспортной табличке оборудования для перемещения воздуха. В жилых системах чаще всего встречается.50 дюймов водяного столба (дюйм водяного столба). Работать с этим не так уж и много.

Исследование хорошо работающих жилых систем показывает, что фильтр и змеевик потребляют около 60% мощности вентилятора. Это оставляет только около 40% этой способности для перемещения воздуха через воздуховоды. С калибром 0,50 дюйма. Туалет. номинальный вентилятор, только 0,20 дюйма Туалет. давления остается, чтобы проталкивать и вытягивать воздух через воздуховоды.

Чтобы помочь клиентам лучше понять расчетное давление в воздуховоде, рассмотрите возможность использования веса мармелада.Когда вы проектируете жилую систему воздуховодов, вы можете выполнять работу с давлением, равным четырем мармеладным бобам на ладони. Две мармеладки под давлением проталкивают воздух через подающий канал, а две мармеладки под давлением втягивают воздух через обратный канал.

Если давление в воздуховоде слишком велико, воздушный поток уменьшается и система вынуждает работать за пределами своих технических характеристик. Система будет работать не так хорошо, как должна. Когда мощность отопления и охлаждения резко падает, счета за коммунальные услуги стремительно растут, и комфорт не может быть достигнут.

Во-первых, сколько воздуха?

Прежде чем вы начнете определять размеры воздуховода, вам необходимо знать, какой воздушный поток должен перемещать воздуховод. Таким образом, при выборе размеров воздуховодов, входящих в оборудование или выходящих из него, выбирайте их так, чтобы они переместили общий объем, необходимый для воздушного потока вентилятора.

Если приточный магистральный воздуховод обслуживает трехотводные воздуховоды, сложите воздушный поток, необходимый для каждого отводного воздуховода. Подберите размер магистрального воздуховода, чтобы выдержать этот общий объем воздуха.

Другой конец системы воздуховодов распределяет воздух в каждую комнату или из нее.Перед определением размеров воздуховодов на конце вам необходимо знать требуемый расход воздуха в помещении. Доступно традиционное программное обеспечение для расчета нагрузки. Дополнительные сведения см. В статье ncilink.com/ReqAirflow .

Потери на трение и воздуховоды

Калькуляторы размеров воздуховодов или воздуховоды являются наиболее распространенным инструментом, используемым для проектирования воздуховодов. Проблема с воздуховодами заключается в том, какой коэффициент трения использовать. Интересно, что у большинства воздуховодов есть большая черная отметка над знаком.1 дюйм. шкала скорости трения.

К сожалению, данные полевых испытаний воздушного потока показывают, что при коэффициенте трения 0,1 дюйма. производит слишком жесткие системы воздуховодов. Этот типичный проектный фактор воздуховода в сочетании с плохой практикой установки часто приводит к созданию систем воздуховодов, обеспечивающих опасно близкий к половину требуемого воздушного потока.

Мой личный опыт определения размеров воздуховодов познакомил меня лицом к лицу с этой реальностью много десятилетий назад. Нашей семейной компании тогда было более 40 лет.Мы считали, что нашей главной сильной стороной являются отличные системы воздуховодов. И вот настал день, когда появилась моя первая балансировочная вытяжка. Представьте, как я себя чувствовал, когда система, которую я только что разработал и установила, обеспечивала только 58% расчетного воздушного потока!

Мы удалили новый воздуховод и заменили его воздуховодом большего размера. Я сбалансировал свою первую систему, ушел, наполненный вопросами, и ожидал впереди трудный год в поисках ответов.

В тот день я выучил 0,1 дюйма. скорость трения на воздуховоде не обеспечивала поток воздуха, который, как мы считали, должен.Сразу же были пересмотрены наши методы проектирования воздуховодов. На протяжении многих лет, когда мы использовали воздуховод в жилых домах, мы обычно выбирали 0,05 дюйма. коэффициент трения для гибкого воздуховода, 0,06 для металлической трубы и 0,07 для прямоугольного воздуховода.

Если вы используете программное обеспечение для проектирования своих воздуховодов, перестаньте ухмыляться — тот же принцип применим ко всем конструкциям. Если вы не измеряете воздушный поток и статическое давление в установленной системе, у вас нет доказательств того, что ваша конструкция работает в полевых условиях. Измерение — это всего лишь проверка того, что установленная система воздуховодов обеспечивает расчетный воздушный поток.

Воздуховоды большего размера?

ФАКТ : Средняя система воздуховодов для жилых помещений слишком мала. Еще раз, полевые испытания показывают, что типичное статическое давление превышает 150% от максимальной номинальной мощности вентилятора. Кроме того, поток воздуха через решетки не превышает 300 кубических футов в минуту на тонну.

Воздуховоды большего размера лучше, потому что они обеспечивают больший комфорт и эффективность. Перестаньте беспокоиться о поддержании высокой скорости воздуха — это идея 1950-х годов, которую следовало похоронить в 70-х.

Итак, какой метод проектирования воздуховодов следует использовать? Удивительно, но большинство методов проектирования воздуховодов и программного обеспечения позволяет создавать хорошо работающие системы воздуховодов. Ошибка номер один, которая портит большинство конструкций воздуховодов, — это недооценка скорости трения. Всегда увеличивайте расчет скорости трения до тех пор, пока измерения установленной системы не будут соответствовать расчетным значениям расхода воздуха.

Простое определение размеров воздуховода в полевых условиях

Одним из эффективных методов определения размеров воздуховодов в полевых условиях является таблица Национального института комфорта (NCI), созданная в 2005 году.Он был создан путем сбора и усреднения тысяч измерений расхода воздуха от действующих сбалансированных систем HVAC в полевых условиях. Он включает в себя прямоугольный и круглый листовой металл, а также рекомендации по выбору размеров гибких воздуховодов. Вы можете получить копию этой таблицы. Предложение находится в конце этой статьи,

Расчетный расход воздуха в этой таблице может быть меньше, чем предлагает ваш текущий метод расчета. В этом случае, если вы решите использовать эту таблицу, вы обнаружите существенное увеличение воздушного потока в системе и снижение статического давления в ваших новых системах.

Роб «Док» Фальке Используя эту таблицу на протяжении многих лет, мы видели проверенные результаты. Многие из его пользователей обучены и сертифицированы для измерения расхода воздуха. Они постоянно проверяют его результаты.

Вот несколько шагов, которые необходимо выполнить, если вы решите использовать этот метод проектирования воздуховодов:

1. В полевых условиях нарисуйте грубую схему воздуховода системы, используя предпочитаемый тип системы воздуховодов. Покажите оборудование, а также каждый приточный и возвратный воздуховоды и решетку. Укажите название помещения и необходимый воздушный поток.Укажите размер оборудования и требуемый воздушный поток.

2. Убедитесь, что установка выполняется в соответствии с передовыми методами; разумная длина воздуховодов и фитинги, надлежащий доступ к воздуховоду.

3. Определите размер последнего воздуховода в каждом участке, сначала подключенного к регистру или решетке; выберите размер воздуховода для подачи необходимого CFM на каждую решетку в соответствии с используемым материалом воздуховода. Показанный на диаграмме воздушный поток представляет собой максимальный расход воздуха, ожидаемый при выборе этого размера воздуховода.

4. Если участок воздуховода находится на расстоянии более 30 футов от оборудования, увеличьте размер воздуховода до следующего большего размера.

5. Продолжайте движение к вентилятору. Когда два воздуховода соединяются вместе и соединяются с воздуховодом большего размера, добавьте воздушный поток из обоих воздуховодов и определите размер магистрального воздуховода для этого количества общего воздушного потока.

6. Продолжайте изменять размер каждого воздуховода в остальной части системы, возвращаясь к вентилятору.

После завершения установки измерьте потоки воздуха и давление в системе, а затем сравните подаваемый воздушный поток с вашей конструкцией. Конструкция и установка являются неполными без проверки полевыми измерениями.

Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере отопления, вентиляции и кондиционирования воздуха. Если вы профессионал в области HVAC, заинтересованный в таблице бесплатных размеров воздуховодов, свяжитесь с Доком по телефону ncilink.com/ContactMe или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, статей, загрузок и текущих возможностей обучения

Как рассчитать счет на материалы для системы теплого пола — B-Hive Supplies

Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной.Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;

Во-первых, нам нужно ответить на несколько вопросов;

1. Какая конструкция пола? Стяжка, балки, перекрытие?
2. Новое строительство или ремонт? Если это ремонт, сколько лет собственности?
3. Что такое источник тепла? Бойлер, тепловой насос?
4. Предпочтительное положение коллектора. Это не обязательно на этапе ценообразования, но позволяет избежать путаницы и любого пересечения трубы на установке.
5. Сколько потребуется зон нагрева?

Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.

В качестве примера возьмем новый дом;

Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).

Далее нам нужно решить, сколько зон нагрева требуется. Однокомнатные системы — это всего лишь одна зона, независимо от размера (могут применяться исключения для очень больших коммерческих или многоцелевых жилых помещений). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.

Каждая зона должна быть измерена в квадратных метрах.Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.

Пример расчетов

Sample-B-hive-ufh-calc-sheet pdf

Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в один цикл. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.

На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.

Обрезка труб

Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.

Изоляция кромок

Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр проекта. В данном случае около 76м.

на коллекторе

Насос и смесительный клапан.

Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.

Приводы

Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждое отверстие на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.

Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.

Регуляторы температуры

Термостаты

В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с доступом в Интернет. У каждого есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.

Центры коммутации

Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.

Требуется ли конструкция полов с подогревом?

Многие, многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы же нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если эта система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к комнатам, находящимся на некотором расстоянии от коллектора, и из них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.

Отметить список необходимых материалов;

Труба

Система клипсов

Edge insualtion

Коллектор

— убедитесь, что ваш поставщик предоставляет все необходимые компоненты.

Насос и смесительный клапан

Приводы

Термостаты

Центр коммутации

Другое — Труба, изоляционная крышка из полиэтилена, Дистанционный датчик для ванных комнат и т. Д.

Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы, позвоните нам по телефону 01245 490 401.

B-Hive Supplies — это специализированный поставщик систем теплого пола и сантехники, базирующийся в Челмсфорде, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401

ПРИМЕЧАНИЕ:

B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом, и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.

B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать по отдельности.

Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.

систем лучистого теплого пола.PEX в системе лучистого обогрева пола

1. Что мне нужно для существующей структуры?

Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.

Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но также вынуждает ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно приводит к короткому циклу работы водогрейного котла и выходу за пределы проектных параметров, что обходится вам дороже.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.

2. Как рассчитать потери тепла?

Тепловые потери могут различаться в домах разного возраста и местоположения. Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах Btu без потери тепла чем-то еще, что говорит нам то, что нам нужно знать.

Попросите вашего архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.

Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».

Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам выполнить расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)

1) Отсутствие изоляции на стенах, потолках и полах; нет штормовых окон; окна и двери прилегают неплотно…. от 60 до 100 БТЕ на кв. Ft.

2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции полов над подлозковыми пространствами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.

3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. Ft.

4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно загерметизирована при строительстве…. от 20 до 25 БТЕ на кв. Ft.

5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Тепловая пл. Съемка климатической зоны для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут

Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут

Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут

Нью-Йорк, ЗОНА 4 Нью-Йорка -> 40-50 БТЕ на квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут

Расчетная температура вне помещения

Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.

Примеры:

ODT Chicago = — 8 градусов F

ODT Денвер = 1 градус F

ODT Миннесота = -12 градусов F

ODT Вашингтон = 17 градусов F

Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован, и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:

2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =

35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка

Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.

87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка

3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц фактической мощности

2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.

Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить общее представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о своих требованиях, мы сможем предоставить вам ценовое предложение.

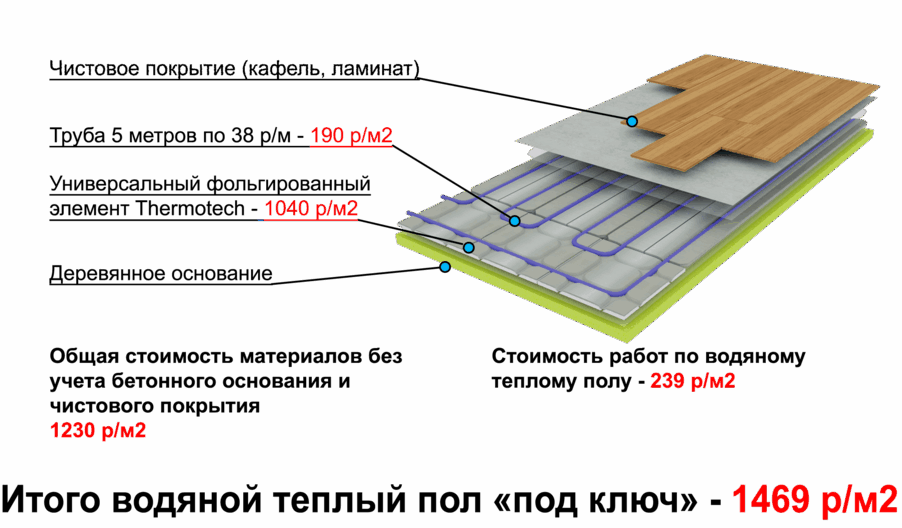

4. Способы установки Radiant PEX на существующий пол

Трубы PEX под полом — обычно под паркетом или плиточным полом

PEX In Floor — Обычно в заливном цементе

PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass

5.Плита системы лучистого отопления в полу, класс

Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими тепловыми потерями PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольшую выходную мощность в британских тепловых единицах, но также и самое медленное время отклика.

При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с интервалом на 0,75 и любую 12-дюймовую область с интервалом на 1. Это даст вам общую длину PEX, необходимую в плите. Вам нужно будет добавить длину трубок, необходимую для получения до коллектор pex.

Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.

6. Установка трубки PEX

При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков излучающих систем стараются ограничить длину петель трубопровода до 300 футов.

Существует множество правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.

Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.

Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.

Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.

7.Изоляция

Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.

Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.

Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и скрепляют между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.Благодаря сопротивлению проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.

8. Вот примерное, сколько будет стоить

Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.

Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов

Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов

Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов

За контроль зоны: 250 долларов США.00 шт. зона

Плита класса Radiant: 1,20 доллара за квадрат

Wood Underfloor Radiant: 1,70 доллара за квадрат

Радиаторы Myson: 260 долларов за 5000 BTU

Люди считают, что лучистое отопление обладает исключительными экономическими преимуществами и преимуществами комфорта. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!

Система водяного отопления — Процедура проектирования

При проектировании системы водяного отопления можно использовать следующую процедуру:

1. Рассчитайте теплопотери в помещениях
2. Рассчитайте мощность котла
3. Выберите нагревательные элементы
4. Выберите тип, размер и режим работы циркуляционного насоса
5. Составьте схему труб и рассчитайте размеры труб
6. Расчет расширительного бака
7. Расчет предохранительных клапанов

1.Расчет потерь тепла

Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.

2. Мощность котла

Мощность котла может быть выражена как

B = H (1 + x) (1)

где

B = мощность котла (кВт)

H = общие тепловые потери (кВт)

x = запас на нагрев — обычно используются значения в диапазоне 0.От 1 до 0,2

Подходящий котел необходимо выбрать из производственной документации.

3. Выбор комнатных обогревателей

Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как

R = H (1 + x) (2)

, где

R = рейтинг обогреватели в помещении (Вт)

H = потери тепла из помещения (Вт)

x = запас на обогрев помещения — общие значения в диапазоне 0.От 1 до 0,2

Нагреватели с правильными характеристиками должны быть выбраны из производственной документации.

4. Подбор насосов

Производительность циркуляционных насосов может быть рассчитана как

Q = H / (h ₁ — h ₂ ) ρ (3)

где

Q = объем воды (м ³ / с)

H = общие тепловые потери (кВт)

ч ₁ = энтальпия расхода воды (кДж / кг) (4 .204 кДж / кг. ^o C при 5 ^o C, 4,219 кДж / кг. ^o C при 100 ^o C )

h ₂ = энтальпия возвратной воды (кДж / кг)

ρ = плотность воды на насосе (кг / м ³ ) (1000 кг / м ³ при 5 ^o C, 958 кг / м ³ при 100 ^o C)

Для циркуляционных систем низкого давления — LPHW ( 3) можно приблизить к

Q = H / 4.185 (t ₁ -t ₂ ) (3b)

где

t ₁ = температура подачи ( ^o C)

t

t

t = температура обратки ( ^o C)

Для циркуляционных систем низкого давления — LPHW напор от 10 до 60 кН / м ² и сопротивление трению основной трубы от 80 до 250 Н / м ² на метр труба обычная.

Для циркуляционных систем с высоким давлением — HPHW: напор от 60 до 250 кН / м ² и сопротивление трению основной трубы от 100 до 300 Н / м ² на метр трубы.

Циркуляционная сила в гравитационной системе может быть рассчитана как

p = hg (ρ ₁ — ρ ₂ ) (4)

где

p = давление циркуляции доступно (Н / м ² )

h = высота между центром котла и центром радиатора (м)

g = ускорение свободного падения = 9.81 (м / с ² )

ρ ₁ = плотность воды при температуре подачи (кг / м ³ )

ρ ₂ = плотность воды при температуре обратного потока (кг / м ³ )

5. Определение размеров труб

Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

p _t = p ₁ + p ₂ (5)

где

p _t = общая потеря давления в системе (Н / м ² )

p _{32 = основная потеря давления из-за трения (Н / м ² )}

p ₂ = незначительная потеря давления из-за фитингов (Н / м ² )

м В качестве альтернативы основная потеря давления из-за трения может быть выражена как

p ₁ = il (6)

, где

i = сопротивление трения основной трубы на длину трубы (Н / м ² на метр трубы)

l = длина трубы (м)

Значения сопротивления трению для фактических труб и объемных расходов можно получить из специальных таблиц, составленных для труб или трубок.

Незначительные потери давления из-за фитингов, таких как изгибы, колена, клапаны и т.п., можно рассчитать как:

p ₂ = ξ 1/2 ρ v ² (7)

или как выражается как «напор»

h _потери = ξ v ² /2 g (7b)

где

ξ = коэффициент незначительных потерь

22 90 = потеря давления (Па (Н / м ² ), фунт / кв. Дюйм (фунт / фут ² ))

ρ = плотность (кг / м ³ , снаряды / фут ³ )

v = скорость потока (м / с, фут / с)

ч _потеря = потеря напора (м, фут)

g = ускорение свободного падения ( 9.81 м / с ² , 32,17 фут / с ² )

6. Расширительный бак

Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 ^o C до 100 ^o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар — открытый или закрытый.

Открытый расширительный бак

Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления — LPHW.Давление ограничено самым высоким расположением бака.

Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может использоваться для системы горячего водоснабжения, нагретой от 7 ^o C до 100 ^o C (4%):

V _t = 2 0,04 V _w (8 )

где

V _т = объем расширительного бака (м ³ )

V _w = объем воды в системе (м ³ )

Закрытый расширительный бак

В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бачка можно выразить как:

V _t = V _e p _w / (p _w — p _i ) (8b)

где

V _т = объем расширительного бака (м ³ )

V _e = объем, на который увеличивается содержание воды (м ³ 3) 9000 p _w = абсолютное давление резервуара при рабочей температуре — рабочая система (кН / м ² )

p _i = абсолютное давление холодного резервуара при наполнении — нерабочая система ( кН / м ² )

Расширяющийся объем может быть выражен как:

V _e = V _w (ρ _i — ρ _w ) / ρ _w (8c)

где

V _w = объем воды в системе (м ³ ) = плотность холодной воды при температуре наполнения (кг / м ³ )

ρ _w = плотность воды при рабочей температуре (кг / м ³ )

Рабочее давление системы — p _w — должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 ^o C выше рабочей температуры.
