Розетка открытой проводки с заземлением технические характеристики: Штепсельная розетка: технические характеристики

Автор: alexxlab -

Содержание

технические характеристики с заземляющим контактом, монтаж 2-х полюсной розетки открытой установки или утопленного типа с защитным контактом

Одним из важнейших элементов для штепсельного соединения является штепсельная розетка. Используется для коммутации электрического прибора с сетью через вилку для передачи тока к электроприбору.

Розетка штепсельная

Ассортимент моделей огромен: влагозащищенные и пылезащищенные устройства, приборы с заземлением с защитной шторкой, для открытой и закрытой проводки.

Выбор электроприбора напрямую зависит от условий эксплуатации и технических требований помещения.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т. д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

  • подготовка места для установки розетки;
  • установка подрозетника и его ввод в кабель;
  • разделка кабеля;
  • подключение проводов к клеммам устройства;
  • монтаж колодки;
  • проверка точности установки;
  • монтаж защитного корпуса;
  • подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

  • учитывать место установки, количество розеток в помещении, сечение кабеля;
  • перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
  • следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также  применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода. Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

  • подключение к отдельной линии, которая идет от щитка;
  • линия должна выдерживать нагрузку не менее 40 Ампер;
  • толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

  1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
  2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
  3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории  оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов. Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность.

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима.  Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов. Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности.

Полезное видео

Штепсельная розетка с заземляющим контактом: материалы и конструкция

Содержание статьи:

Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.

Конструкция штепсельной розетки

Устройство розетки от компании Schnaider Elektric

Главным отличием конструкции штепсельной розетки от обычной является то, что в ней присутствует три или пять контактов в зависимости от того, будет она частью однофазной или трехфазной сети соответственно. В остальном каких-то существенных отличий нет. Розетка двухполюсная с защитным контактом может быть:

  • накладной;
  • скрытой;
  • одинарной;
  • двойной;
  • тройной.

Контактные колодки в розетке

Стандартная штепсельная розетка состоит из трех комплектующих:

  • контакт;
  • корпус;
  • колодка.

Корпус используется в качестве украшения и обеспечения защиты разъемов от внешних воздействий – блокирует доступ к токопроводящим элементам. Если в доме требуется установка трех или большего количества спаренных электроточек, в раму устанавливаются отдельные, оснащенные сердцевиной из пластика.

Крышка всегда производится из особого пластика, устойчивого к воздействию высоких температур и механических повреждений. При желании можно подобрать корпус, который будет соответствовать интерьеру помещения. Определенные модели также оснащаются другими комплектующими: подсветка, кнопка для выдавливания вилки и другие.

Основным устройством является карболитовая или керамическая колодка, закрепляющая контакты и крышку. Карболитовые отличаются повышенной прочностью, но чаще всего встречаются только в старых розетках. Керамика сама по себе является достаточно хрупкой, в связи с чем при установке следует быть предельно осторожным, так как при возникновении на колодке даже небольших повреждений компонент уже не подлежит восстановлению.

Как подключать розетки

Крепление провода с помощью зажимных клемм

Штепсельные двухполюсные розетки с заземляющим контактом могут быть нескольких видов. На российском рынке можно найти только три ключевых конструкции, названия которых различаются в соответствии со страной-производителем, где они зачастую изготавливаются и являются наиболее распространенными.

  • Французская. В такой конструкции заземляющий контакт представляет собой простой штырь, входящий в штепсель при подключении к розетке. Под такое соединение должен использоваться специальный штепсель, отверстие в котором будет соответствовать штырю.
  • Немецкая. Главным отличием этой конструкции является наличие специальных зажимов, расположенных по бокам и выполняющих функцию заземляющего контакта. За счет такого подхода обеспечивается не только возможность быстрого подключения заземляющего контура, но и удобная фиксация штепселя в розетке.
  • Американская. Отличается расположением заземляющих контактов в специальных отверстиях основных разъемов конструкции.

Скрытая

Скрытая розетка с защитным контактом

Чаще всего такой вариант штепсельных розеток используется при проведении проводки внутри помещения. Основная часть находится внутри стены, защитный корпус размещается в монтажной коробке и почти не выходит за плоскость стены. Узел, через который подключатся провода, устанавливается таким образом, чтобы полностью исключить возможность выдавливания кабелей. Плотность прижатия вилки обеспечивается за счет использования пружинной шайбы.

Наружная

Наружняя штепсельная розетка с защитной шторкой

В основном является частью открытой проводки и закрепляется на стене. Основание располагается в пластмассовом корпусе, закрепленном на стене при помощи специального подрозетника. В конструкцию входит подсветка, таймер выключения, а также крышка, оснащенная защитой от детей.

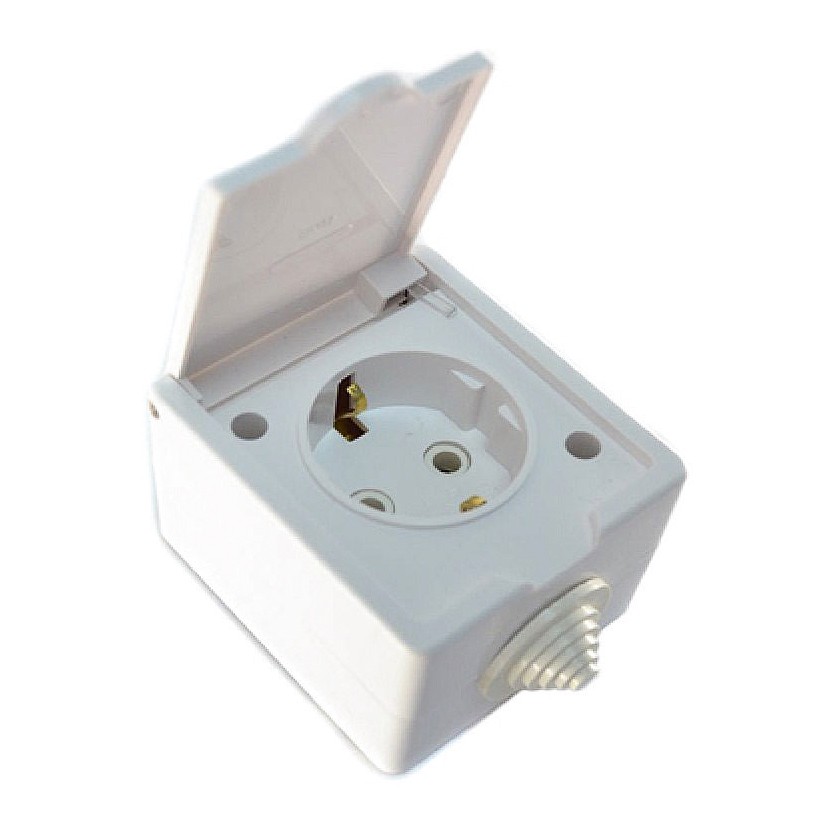

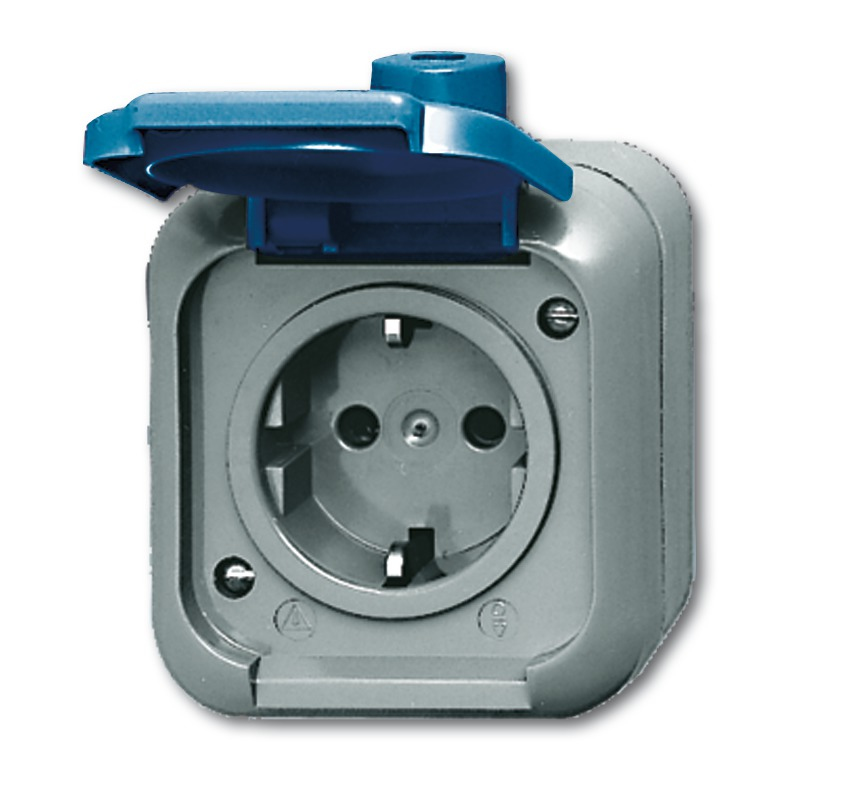

Влагозащищенные

Специальная категория розеток, предназначенных для использования в помещениях с повышенной степенью влажности: ванные, бассейны или бани. Главным отличием от обычного варианта исполнения является наличие специальной мембраны, которая используется в качестве надежного барьера, защищающего рабочие контакты. Пластиковые шторы и крышки оснащены внутренним фланцем, через который обеспечивается отвод воды и накапливающегося конденсата.

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

  • Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
  • Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
  • Если в доме есть дети, следует устанавливать розетки повыше.
  • Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.
  • При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
  • Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.
  • Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

Перед тем как приступать к монтажу штепсельной розетки, нужно в обязательном порядке выключить электропитание, а также использовать индикатор для проверки напряжения.

Нормативы для штепсельных розеток

Рекомендуемая высота установки розеток на кухне

Занимаясь монтажом и наладкой электротехнических устройств, нужно проследить, чтобы соблюдался каждый ГОСТ и норматив, регулирующий тип розеток и общее их количество в квартире в зависимости от особенностей помещения. Следует позаботиться о соблюдении следующих требований:

  • На каждые 6 м2 комнаты должна устанавливаться минимум одна розетка.
  • В коридоре этот норматив составляет 10 м2.
  • На кухне устанавливаются минимум три штепсельные розетки, рассчитанные на ток 6 А, а также одна с заземляющим контактом и рассчитанная на ток 10 А, если площадь помещения составляет менее 8 м2. В противном случае по нормативу на кухне должно стоять четыре точки питания первого типа.
  • Если в помещении используется стационарная электроплита, она должна быть подключена в розетку, рассчитанную на ток 25А, которую нужно заземлить.

Корпус электроточки всегда должен иметь соответствующую маркировку, по которой определяется степень ее защищенности.

Выбор и установка штепсельных розеток – это один из наиболее ответственных этапов прокладки электропроводки. Если подойти к этому вопросу ответственно, можно обеспечить продолжительный срок службы устройства и всех приборов в доме.

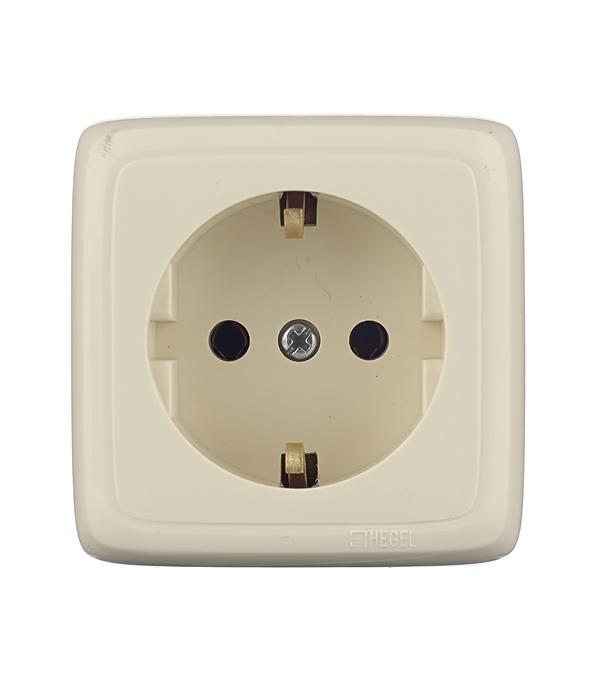

Одноместная розетка открытой проводки с заземлением, беж/зол duwi ДЕЛЬТА 26363 0 — цена, отзывы, характеристики, фото

Одноместная розетка открытой проводки с заземлением, беж/зол duwi ДЕЛЬТА 26363 0 — простой и удобный в монтаже электротехнический прибор накладного типа, механизм которого позволяет подключить его к электропроводам без необходимости штробления стен.

  • Монтаж накладной (открытый)
  • Количество гнезд 1
  • org/PropertyValue»> Количество постов 1
  • Тип комплектации розетка в сборе
  • Рамка не требуется(идет в комплекте)
  • Max ток, А 16
  • Серия Дельта
  • Степень защиты IP20
  • Крышка нет
  • Заземление есть
  • Защитные шторки нет
  • org/PropertyValue»> Цвет бежевый/золотой
  • Материал АБС-пластик
  • Вес, кг 0.09
  • Вид розетки силовая розетка
  • Модульная нет
  • Показать ещё

Этот товар из подборок

Комплектация *

  • Упаковка — пакет.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,07

Длина, мм: 80
Ширина, мм: 80
Высота, мм: 40

Преимущества

  • Привлекательный дизайн;
  • Обтекаемая форма корпуса, сглаженные углы;
  • Двухцветное исполнение;
  • Наличие заземления — безопасная эксплуатация;
  • Простой и легкий монтаж накладного типа;
  • Прочный корпус из АБС-пластика;
  • Номинальное напряжение: 250 В;
  • Размеры одноместной розетки открытой проводки с заземлением, беж/зол duwi ДЕЛЬТА 26363 0 (ШхВхГ): 80x80x42 мм.

Произведено

  • Германия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Двухместная розетка открытой проводки с заземлением, метал/кремовый duwi ДЕЛЬТА 26387 6 — цена, отзывы, характеристики, фото

Двухместная розетка открытой проводки с заземлением, метал/кремовый duwi ДЕЛЬТА 26387 6 выполнена из прочного и надежного АБС-пластика, имеет оригинальную расцветку с блестящей поверхностью. Изделие устанавливается в бытовых помещениях накладным способом на открытую электропроводку, проложенную по стене.

  • org/PropertyValue»> Монтаж накладной (открытый)
  • Количество гнезд 2
  • Тип комплектации розетка в сборе
  • Рамка не требуется(идет в комплекте)
  • Max ток, А 16
  • Серия Дельта
  • Степень защиты IP20
  • Крышка нет
  • org/PropertyValue»> Заземление есть
  • Защитные шторки нет
  • Цвет металлик(кремовая вставка)
  • Материал АБС-пластик
  • Вес, кг 0.122
  • Вид розетки силовая розетка
  • Модульная нет
  • Показать ещё

Этот товар из подборок

Комплектация *

  • Упаковка — пакет.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,11

Длина, мм: 40
Ширина, мм: 80
Высота, мм: 110

Преимущества

  • Привлекательный дизайн;
  • Обтекаемая форма корпуса, сглаженные углы;
  • Двухцветное исполнение;
  • Наличие заземления — безопасная эксплуатация;
  • Простой и легкий монтаж накладного типа;
  • Прочный корпус из АБС-пластика;
  • Номинальное напряжение: 250 В;
  • Размеры двухместной розетки открытой проводки с заземлением, метал/кремовый duwi ДЕЛЬТА 26387 6 (ШхВхГ): 118x80x44 мм.

Произведено

  • Германия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Розетка двойная с/з 16А скрытая установка Белый Schneider Electric Этюд PC16-007B



Двойная электрическая розетка с заземлением скрытой установки Этюд

Двойная силовая розетка для внутренней проводки немецкого стандарта (с боковым заземляющим контактом SHUKO). Сеть: 16 А, 250 В. Корпус – монолитный: рамка составляет единое целое с механизмом. Материал корпуса — ударопрочный пластик с матовым покрытием, защищающим от царапин и пыли.

Безопасность

  • Контактные части механизмов закрыты пластиком, контакты надежно изолированы.
  • Надежная фиксация вилки в розетке
  • Применение пружинной бронзы обеспечивает дополнительное поджатие, что исключает возможность перемещения вилки в розетке.

Удобство монтажа

  • Механизмы устанавливаются в стандартные монтажные коробки (55-75 мм.) с помощью винтов или монтажных лапок.
  • Изначально лапки прижаты к корпусу и не мешают монтажу.
  • Винты с универсальным шлицем позволяет использовать как крестовую, так и плоскую отвертку

Маркировка

На корпусе механизма указана электротехническая и прочая информация, нужная при монтаже,

Оптимальное соотношение цена / качество

Недорогая качественная продукция: производится в России на заводе, входящим в группу Schneider Electric.

Характеристики

  • электрическая розетка с заземлением
  • количество линий — 2
  • монтаж — внутренний
  • 16 А, 250 В
  • защитные шторки — нет
  • защита корпуса — IP20
  • материал — термопласт
  • цвет — белый
  • клеммы — винтовые

Розетка двойная с/з 16А скрытая установка Белый Schneider Electric Этюд
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка двойная с/з 16А скрытая установка Белый Schneider Electric Этюд — цена, фото, технические характеристики. Для того, чтобы купить Розетка двойная с/з 16А скрытая установка Белый Schneider Electric Этюд в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка двойная с/з 16А скрытая установка Белый Schneider Electric Этюд оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые
Заземление С заземлением (SCHUKO)
Крышка Без крышки
Шторки Без шторок
Винтовые зажимы Есть
Комплектация Механизм с накладкой

Розетка Legrand Quteo 782213 двухместная с заземлением белая

Розетка 2-местная 2х2К+З Legrand Quteo ОП 16А 782213 с заземлением белая предназначена для накладного монтажа и является универсальным решением для всех типов помещений. Оборудована защитными шторками и винтовыми зажимами, обеспечивающими максимально надежное соединение. Имеет степень влаго- и пылезащищенности IP 20, а также соответствует всем международным стандартам качества для электроустановочного оборудования. Отверстия в двухместном розеточном блоке Legrand Quteo расположены под углом 45 градусов, что позволяет устанавливать конструкцию как горизонтально, так и вертикально, благодаря чему гарантировано удобство розетки в повседневном использовании.

Все модели серии Quteo отличаются эргономичным дизайном в сочетании с самыми современными технологиями защиты, благодаря чему являются универсальным решением. Одинаково хорошо подходят для загородных домов, квартир, офисов, складов, магазинов и других общественных помещений. Корпуса изделий изготовлены из высококачественного ударопрочного и износостойкого пластика. Специально разработанные конструкции позволяют исключить контакт с токоведущими элементами даже при снятом корпусе.



Преимущества 2-местной розетки 2х2К+З Legrand Quteo ОП 16А 782213:

  • универсальность;
  • простой и быстрый монтаж;
  • надежные винтовые зажимы;
  • энергоэффективные технологии;
  • соответствует международным стандартам качества;
  • эргономичный дизайн;
  • современные технологии защиты;
  • корпус из ударопрочного и износостойкого пластика;
  • возможность контакта с токоведущими элементами исключена;
  • непревзойденное качество исполнения;
  • надежность и долговечность.

Технические характеристики розеточного блока 2х2К+З Legrand Quteo ОП 16А 782213 без шторок:

Тип2х2К+З
КомплектацияМоноблок (механизм + рамка)
МатериалПластик
ЦветБелый (RAL R903)
Защитные шторкиНет
ЗаземлениеДа
Количество гнезд2
КрышкаНет
Способ монтажаОткрытая проводка
ВлагозащитаIP 20
Сила тока16 А
Максимальная нагрузка3,2 кВт
Напряжение220 В
Габаритные размеры65х110х38,5 мм
Степень защиты от механических ударовIK 04
Температура хранения и эксплуатацииот -25°C до + 60°C
Количество в упаковке10 шт

Подробная информация о розетках Legrand серии Quteo:

Универсальное для всех решение:

В основе надежного электрооборудования лежит безопасное подключение:

Продуманные элементы монтажа:

1. Регулируемые точки крепления позволяют установить механизм на стене строго горизонтально.2. Быстрое подключение проводки благодаря наличию 4-х кабельных вводов с преднарезанными отверстиями диаметром 10 и 16 мм.3. Фиксаторы в 8-ми точках каждого суппорта предназначены для контроля выравнивания механизмов относительно друг друга при многопостовой установке.
4. Гибкая пластина в области фиксации обеспечивает лучшее прилегание суппорта даже к неровным стенам.
 		5. Отверстия для крепления при помощи гвоздей для фиксации на деревянных поверхностях

Розетка открытой установки, одноместная, с заземляющим контактом, со шторкой, изолирующй пластиной, цвет слонова кость | РА16-114-01 HEGEL

Технические характеристики Розетки одноместной открытой установки Альфа 16А 250В защ. шторки с заземл. с изол. пластиной IP20 сл. кость HEGEL РА16-114-01

Цвет — Бежевый.
Номинальное напряжение — 250 Вольт.
Номинальный ток — 16 Ампер.
Подходит для степени защиты IP — IP20.
С защитой от детей — Да.
Способ монтажа — Поверхностный.
Способ присоединения — Винтовая клемма.
Поверхность — Необработанная.
Ширина устройства — 62 миллиметров.
Высота устройства — 62 миллиметров.
Глубина устройства — 39 миллиметров.

  • Материал Пластик
  • Модель/исполнение С заземляющим контактом
  • Способ монтажа Открытой установки
  • Код товара HEGEL#ра1611401
  • Тип крепления В распор (лапками) и винтами
  • Номин. ток 16 А
  • Не содержит (без) галогенов Да
  • Тип комплектации В сборе с корпусом
  • Тип поверхности Матовый (-ая)
  • Подходит для степени защиты (IP) IP20
  • Номин. напряжение 220 … 250 В
  • Способ подключения Винтов. зажим/клемма
  • Ширина устройства 62 мм
  • Лицевая накладка В сборе с корпусом
  • Символы/индикация Без надписи/печати
  • Со шторками (защита от прикосновения) Да
  • Специальное питание Не требует специального питания
  • Частота 50 Гц
  • Подхватывание фазы Нет (без)

Артикул 406: Емкости | EC&M

Верно или нет? NEC требует, чтобы розетки монтировались так, чтобы нейтральный слот находился слева. Запомните свой ответ, когда мы более подробно рассмотрим искусство. 406 требований. Искусство. 406 описывает номинал, тип и установку розеток, соединителей шнуров и вилок (заглушек). Одно важное требование ст. 406 заключается в том, что необходимо заземлить (соединить) клемму заземления розетки с цепью тока короткого замыкания с низким сопротивлением [250.146, 250.148 и 406.3 (С)]. Однако вам не нужно этого делать, если вы заменяете розетку и соблюдаете применимые части 406.3 (D).

NEC указывает, что это за путь с низким импедансом, требуя, чтобы вы подключили клемму заземления розетки к проводнику заземления оборудования ответвленной цепи (250.146). Однако, если вы устанавливаете изолированную розетку заземления, следуйте требованиям 250.146 (D).

Требования к замене розетки. Если у вас есть средства заземления в корпусе, используйте розетку заземляющего типа — даже если вы заменяете розетку незаземляющего типа [406.3 (D)]. Убедитесь, что вы заземлили (подключили) клемму заземления этой розетки.

Если в корпусе нет средств заземления — например, если в коробке находится старый 2-проводный кабель NM без заземления — можно использовать розетку без заземления ( Рис. 1 ). У вас также есть два других варианта. Вы можете использовать розетку GFCI, если убедитесь, что она помечена «Нет заземления оборудования», или вы можете использовать розетку заземляющего типа, если она имеет защиту GFCI и имеет маркировку «Защита GFCI» и «Нет заземления оборудования».”

При замене розетки в месте, где требуется защита GFCI, замена должна быть защищена GFCI. См. 210.8 для требований защиты GFCI.

Проверьте свое понимание этой концепции с помощью этой популярной викторины. Родственник просит вас заменить вышедшую из строя розетку GFCI в его доме, но вы замечаете, что в доме есть двухпроводная система без заземляющего провода. Обеспечит ли этот GFCI защиту от замыкания на землю?

Ответ — да. Защита GFCI правильно работает в 2-проводной цепи без заземляющего провода оборудования. Заземляющий провод оборудования не используется для работы устройства защиты GFCI ( Рис. 2 ). GFCI использует небольшой трансформатор тока на нейтрали и горячем, но не на земле. Эта информация, вероятно, содержится в инструкциях, прилагаемых к новым GFCI.

Означает ли это, что если вы расширяете цепь из незаземленной коробки, вы можете установить GFCI? Нет. Разрешение на замену розеток незаземленного типа на розетки заземляющего типа с защитой GFCI не распространяется на новые розетки, выходящие из существующей незаземленной розеточной коробки.После добавления розетки (удлинителя ответвленной цепи) розетка должна быть заземленной и быть заземленной в соответствии с 250,130 (C) ( Рис. 3 ).

Это требование может показаться непоследовательным, но это не так. Вот логика. Ваша существующая двухпроводная система была установлена ​​в соответствии с Кодексом, который существовал в то время. Сегодняшний NEC не требует удаления существующих 2-проводных систем и их замены только для того, чтобы вы могли добавить GFCI. Также это не позволяет вам добавить к двухпроводной системе и просто добавить GFCI.Трехпроводная система безопаснее двухпроводной. Поэтому, если вы добавляете к существующей системе, то, что вы добавляете, должно быть 3-проводной конфигурации, а не 2-проводной конфигурации.

Монтаж. Вы когда-нибудь задумывались, можно ли установить розетку в коробку для хобби, которая случайно оказалась поблизости, или в вырез сбоку панели, где достаточно места и розетка явно защищена? Не удивляйтесь — установить розетку можно только в коробку, предназначенную для этой цели (406.4). Надежно закрепите этот ящик на месте (314.23).

Если вы устанавливаете розетку в коробку, отодвинутую от поверхности стены, установите ее так, чтобы монтажная скоба розетки была жестко прикреплена к поверхности стены. Если гнездо находится слишком далеко, отломите «ушки» на вилке и используйте их в качестве регулировочных шайб на крепежных винтах гнезда.

В стенах или потолках из негорючего материала ящики не могут располагаться более чем на 0,25 дюйма от готовой поверхности. В стенах или потолках из горючего материала ящики должны быть заподлицо с готовой поверхностью (314.20). У края коробки не должно быть зазоров больше 0,125 дюйма (314,21).

Если вы устанавливаете розетку в коробке заподлицо, устанавливайте ее так, чтобы монтажная скоба розетки была жестко прижата к коробке или приподнятой крышке коробки. Если розетка крепится к крышке, ее необходимо прикрепить к крышке двумя винтами [406,4 (C)] ( Рис. 4 ).

Лицевые панели розеток должны полностью закрывать выпускное отверстие и плотно прилегать к монтажной поверхности (406.5). Если используется металлическая лицевая панель, убедитесь, что она заземлена (прикреплена), прикрепив ее к розетке.

Емкости во влажных или сырых местах. Емкость можно установить рядом с ванной или душем, но не внутри нее. Сосуды должны быть расположены на расстоянии не менее 5 футов от спа или гидромассажных ванн [680.21 (A) (1) и 680.43 (A) (1)].

Емкости, которые устанавливаются на открытом воздухе под крытыми открытыми верандами, навесами, шатрами и аналогичными помещениями, но не подвергаются сильному дождю или стоку воды, требуют кожухов, устойчивых к атмосферным воздействиям только в том случае, если крышка соединительной заглушки не вставлена, а крышки розеток закрыты [406. 8 (А)]. Считается, что емкости, установленные как таковые, находятся во влажных местах.

Это требования для влажного помещения, но что, если вы думаете, что у вас влажное место? Посмотрите «место, мокрое» в ст. 100, чтобы найти определение. Если ваше местоположение соответствует этому определению, применяется 406,8 (B). Все розетки на 15 А и 20 А, 125 В и 250 В, установленные на открытом воздухе во влажном месте, должны находиться внутри корпуса и крышки, которые всегда защищены от атмосферных воздействий, даже если вставлена ​​вилка.

Любая другая емкость во влажном помещении должна соответствовать одному из двух следующих правил:

  • Если оборудование, подключенное к нему, не обслуживается во время использования, розетка должна иметь корпус, устойчивый к атмосферным воздействиям, со вставленной или удаленной заглушкой.

  • Если подключенное к ней оборудование обслуживается во время использования, розетка должна иметь корпус, устойчивый к атмосферным воздействиям, когда съемная вилка удалена.

Предположим, вы устанавливаете розетку заподлицо на поверхность стены во влажном месте. В таком случае необходимо обеспечить защиту корпуса от атмосферных воздействий с помощью сборки лицевой панели, защищающей от атмосферных воздействий, которая обеспечивает водонепроницаемое соединение между пластиной и поверхностью стены.

Пропущенные требования. Знакомство с розетками может привести к тому, что вы упустите определенные требования. Например, какую розетку можно использовать с алюминиевой проволокой и как ее подключить? Сначала найдите маркировку CO / AL на винтах клемм. Эта маркировка требуется для всех розеток номиналом 20 А или менее и предназначена для прямого подключения к алюминиевым проводам. Если розетка рассчитана на ток выше 20 А, см. Инструкции производителя или обратитесь к производителю, чтобы убедиться, что вы не нарушаете список UL для этой розетки.

Вот еще один факт относительно UL. Согласно требованиям UL, алюминиевые проводники не могут подключаться к безвинтовым (вставным) клеммам розетки. Из-за этой практики было отклонено более одной установки.

Предположим, вы подключаете розетку к изолированному заземлению. Вы знаете, как определить подходящий тип розетки для такого применения? На лицевой стороне должен быть оранжевый треугольник [250.146 (D)].

Также обычно забывают о требованиях к изолированным розеткам заземления (IGR).Имейте в виду:

  • Вы можете использовать IGR только с изолированным заземляющим проводом, установленным с проводниками цепи.

  • Если вы устанавливаете IGR в неметаллическую коробку, вы должны накрыть его неметаллической лицевой панелью, потому что вы не можете заземлить (скрепить) металлическую лицевую панель в такой установке.

Как насчет того вопроса, который открыл это обсуждение? Ответ — «ложь». NEC не указывает, в какую сторону ориентировать розетку.Клемма заземления может располагаться вверх, вниз или в сторону. В последние несколько циклов Кодекса все предложения об указании ориентации монтажа были отклонены.

Однако есть одно исключение из этой спецификации. Если вы устанавливаете розетку на столешницу или аналогичную рабочую поверхность в жилом помещении, вы не можете установить ее лицевой стороной вверх.

Неважно, сколько вы думаете об искусстве. 406, вы все равно можете найти в нем пару сюрпризов, и это хорошая причина познакомиться с ним сейчас, а не во время проверки.Вы бы не хотели, чтобы вас цитировали за что-то столь же «простое», как требование к емкости, не так ли?

Артикул 370 — Коробки, корпуса трубопроводов и фитинги

370-20 В стене или потолке Раздел 370-20 можно легко пропустить во время процедуры установки коробки. Иногда передний край коробки оказывается на расстоянии более 1/4 дюйма от готовой поверхности. Это нарушение независимо от типа материала, окружающего коробку. Национальный электротехнический кодекс (NEC) содержит минимальные требования для коробок, установленных в горючих, а также негорючих материалах.В стенах или потолках, построенных из негорючего материала (бетон, плитка и т. Д.), Ящики должны быть установлены так, чтобы передний край не отходил более чем на 1/4 дюйма от готовой поверхности. Ящики в стенах или потолках, изготовленные из горючего материала, например дерева, должны быть заподлицо с готовой поверхностью или выступать за нее. Хотя эти правила легко понять, их часто игнорируют. Повторюсь, внутри горючего материала коробки должны быть заподлицо или выходить за пределы готовой поверхности.Из негорючего материала передний край коробки должен находиться в пределах 1/4 дюйма от готовой поверхности. 370-21 Ремонт гипсокартона (или гипсокартона) и штукатурки Обычно электрики не несут ответственности за вырезание отверстий в гипсокартоне, гипсокартоне или штукатурке. Но там, где гипсокартон есть или уже установлен, обычно электрик вырезает отверстия. Кто бы ни выполнял резку, соблюдение Раздела 370-21 обязательно. Сломанный (или неполный) гипсокартон, гипсокартон или гипсовые поверхности необходимо отремонтировать так, чтобы ни один зазор или открытое пространство вокруг коробки или фитинга не превышало 1/8 дюйма. Скрытие поврежденного или неполного гипсокартона (штукатурки и т. Д.) Путем установки негабаритной (или громоздкой) накладки не удовлетворяет требованиям этого раздела. Зазоры или открытые пространства более 1/8 дюйма должны быть устранены независимо от размера крышки. 370-22 Расширения открытой поверхности Короб для поверхностного монтажа, устанавливаемый над скрытой коробкой с целью расширения системы электропроводки, называется расширением поверхности. Расширение поверхности — это просто переходная точка между скрытой и открытой проводкой.Коробка или удлинительное кольцо, закрывающее коробку от скрытой системы электропроводки, должны быть механически закреплены на скрытой коробке. Раздел 370-22 также гласит, что заземление оборудования, где это необходимо, должно соответствовать статье 250. В то время как статья 250, часть F (разделы с 250-110 по 126) охватывает заземление оборудования и заземляющие провода оборудования, часть G (разделы 250-130 по 148) описаны методы заземления оборудования. Хотя положений частей F и G слишком много, чтобы их можно было упомянуть, следует отметить два раздела.В разделе 250-118 обсуждаются типы заземляющих проводов оборудования. Типы включают: медный или другой коррозионно-стойкий провод, металлический трубопровод (жесткий и промежуточный), электрические металлические трубы и 10 других специальных предметов. Раздел 250-148 (а) требует, чтобы соединение было выполнено между заземляющим проводом (ами) оборудования и металлической коробкой с помощью указанного заземляющего устройства или заземляющего винта, который не служит другой цели. [Раздел 250-148 (a)] Если заземляющий провод оборудования входит в металлическую коробку, она должна быть заземлена или соединена с заземляющим проводом.Это соединение должно выполняться с помощью указанного заземляющего устройства или винта заземления, не используемого ни для каких других целей. Раздел 250-8 запрещает использование винтов для листового металла для подсоединения заземляющего провода к корпусу. Исключение из 370-22 допускает другой тип точки перехода между скрытой проводкой и открытой проводкой. Если соблюдены все требования в пределах исключения, крышка скрытого ящика разрешается в качестве расширения поверхности. Расширение поверхности, сделанное из крышки скрытого ящика, должно быть спроектировано таким образом, чтобы оно не упало или не было снято, если его средства крепления ослабнут.Кроме того, способ подключения должен быть гибким и сконфигурированным так, чтобы любое требуемое заземление не зависело от соединения между коробкой и крышкой. Установка негибкого кабелепровода или трубки, такой как электрические металлические трубки, на крышку скрытого ящика нарушает это требование. Гибкий металлический канал, непроницаемый для жидкости гибкий металлический канал и непроницаемый для жидкости гибкий неметаллический трубопровод — вот некоторые из разрешенных методов проводки. Последнее требование этого исключения гласит, что непрерывность системы заземления не может зависеть от соединения между коробкой и крышкой. Следовательно, для обеспечения безопасного обратного пути к земле необходимо установить заземляющий провод оборудования. В Таблице 250-122 представлены заземляющие провода оборудования минимального размера для заземления кабельных каналов и оборудования. 370-23 Опоры Корпуса, подпадающие под действие Статьи 370, должны соответствовать одной или нескольким спецификациям поддержки, перечисленным в Разделах 370-23 (a) — (h). К ним относятся: (а) поверхностный монтаж; (б) структурный монтаж; (c) монтаж на готовых поверхностях; (г) подвесные потолки; (e) корпус, поддерживаемый дорожкой качения, без устройств или приспособлений; (f) кожух, поддерживаемый кабельным каналом, с устройствами или приспособлениями; (ж) ограждения из бетона или кирпича; и (h) подвесные коробки.370-23 (a) Монтаж на поверхности Корпус, установленный на здании или другой поверхности, должен быть жестко и надежно закреплен на месте. Аналогичное требование в Разделе 110-13 гласит, что электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Хотя Кодекс не предусматривает приемлемых процедур крепления, он запрещает один метод. Не следует использовать деревянные заглушки, вбитые в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах. [Раздел 110-13] Если монтажная поверхность не обеспечивает жесткой и надежной опоры, необходимо не только обеспечить дополнительную опору, но и соответствовать разделам 370-23 (a) — (h).Не всегда имеется прочная поверхность здания, способная выдержать ограждение. Например, защищенная от атмосферных воздействий розетка с защитой от замыкания на землю (GFCI) требуется в ландшафтной зоне без зданий или сооружений. Один разрешенный метод поддержки коробки — это установка распорки в соответствии с Разделом 370-23 (b) (2). Другой метод предполагает использование жесткого или промежуточного металлического кабелепровода, установленного в соответствии с Разделом 370-23 (f). 370-23 (b) Монтаж на конструкции Ограждение, поддерживаемое конструктивным элементом здания или опорой, должно иметь жесткую опору либо напрямую, либо с помощью распорки (деревянной, металлической или полимерной). Невозможно переоценить важность правильного монтажа электрооборудования. Сколько раз электрики видят, что коробки, корпуса или кабелепроводы установлены неправильно? В соответствии с требованиями Раздела 300-11 (а) кабельные каналы, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте. 370-23 (b) (1) Гвозди Использование гвоздей в качестве крепежных элементов запрещено, если они не используются для крепления скоб снаружи корпуса или если они не проходят внутрь в пределах 1/4 дюйма от задней части или концов корпуса.[370-23 (b) (1)] Это требование несколько ограничивает использование гвоздей в качестве разрешенного метода крепления. Если кронштейны расположены снаружи корпуса, допускается использование гвоздей. Гвозди, проходящие через внутреннюю часть, должны находиться в пределах 1/4 дюйма от задней части или концов корпуса. В конструкции некоторых металлических коробок для устройств (без внешних кронштейнов) предусмотрены монтажные отверстия, соответствующие этой спецификации. В следующем месяце в фокусе, начиная с Раздела 370-23 (b) (2), будет продолжено обсуждение Статьи 370, Часть B, Установка.Раздел 370-23 (b) (2) охватывает требования к распоркам (деревянным, металлическим или полимерным), используемым для поддержки корпусов. МИЛЛЕР, владелец Lighthouse Educational Services и автор иллюстрированного руководства по Национальному электротехническому кодексу, можно связаться по телефону (615) 333-3336 или по электронной почте [email protected].

% PDF-1.5 % 4487 0 obj> endobj xref 4487 236 0000000016 00000 н. 0000011196 00000 п. 0000005016 00000 н. 0000011380 00000 п. 0000011417 00000 п. 0000012028 00000 п. 0000012166 00000 п. 0000012309 00000 п. 0000012452 00000 п. 0000012590 00000 н. 0000012733 00000 п. 0000012871 00000 п. 0000013014 00000 п. 0000013156 00000 п. 0000013293 00000 п. 0000013435 00000 п. 0000013577 00000 п. 0000013715 00000 п. 0000013855 00000 п. 0000013993 00000 п. 0000014136 00000 п. 0000014274 00000 п. 0000014417 00000 п. 0000014560 00000 п. 0000014698 00000 п. 0000014841 00000 п. 0000014979 00000 п. 0000015122 00000 п. 0000015265 00000 п. 0000015408 00000 п. 0000015544 00000 п. 0000015679 00000 п. 0000015822 00000 п. 0000015965 00000 п. 0000016107 00000 п. 0000016249 00000 п. 0000016392 00000 п. 0000016535 00000 п. 0000016678 00000 п. 0000016820 00000 н. 0000016963 00000 п. 0000017106 00000 п. 0000017249 00000 п. 0000017392 00000 п. 0000017535 00000 п. 0000017678 00000 п. 0000017821 00000 п. 0000017964 00000 п. 0000018106 00000 п. 0000018207 00000 п. 0000018931 00000 п. 0000019740 00000 п. 0000019912 00000 п. 0000020528 00000 п. 0000021240 00000 п. 0000021354 00000 п. 0000022087 00000 п. 0000022888 00000 п. 0000023602 00000 п. 0000024380 00000 п. 0000025151 00000 п. 0000025991 00000 п. 0000026739 00000 п. 0000027538 00000 п. 0000035450 00000 п. 0000044439 00000 п. 0000044499 00000 п. 0000044607 00000 п. 0000044716 00000 п. 0000044859 00000 н. 0000044914 00000 п. 0000045188 00000 п. 0000045243 00000 п. 0000045357 00000 п. 0000045412 00000 п. 0000045513 00000 п. 0000045568 00000 п. 0000045734 00000 п. 0000045789 00000 п. 0000045930 00000 п. 0000045985 00000 п. 0000046102 00000 п. 0000046157 00000 п. 0000046258 00000 п. 0000046313 00000 п. 0000046491 00000 п. 0000046546 00000 п. 0000046667 00000 п. 0000046813 00000 п. 0000046987 00000 п. 0000047102 00000 п. 0000047233 00000 п. 0000047407 00000 п. 0000047540 00000 п. 0000047649 00000 п. 0000047825 00000 п. 0000048000 00000 н. 0000048121 00000 п. 0000048303 00000 п. 0000048426 00000 п. 0000048558 00000 п. 0000048743 00000 п. 0000048854 00000 п. 0000048977 00000 п. 0000049155 00000 п. 0000049297 00000 п. 0000049453 00000 п. 0000049615 00000 п. 0000049723 00000 п. 0000049861 00000 п. 0000050010 00000 п. 0000050142 00000 п. 0000050275 00000 п. 0000050394 00000 п. 0000050540 00000 п. 0000050699 00000 н. 0000050817 00000 п. 0000050943 00000 п. 0000051081 00000 п. 0000051223 00000 п. 0000051346 00000 п. 0000051477 00000 п. 0000051617 00000 п. 0000051751 00000 п. 0000051889 00000 п. 0000052023 00000 п. 0000052155 00000 п. 0000052287 00000 п. 0000052413 00000 п. 0000052554 00000 п. 0000052698 00000 п. 0000052818 00000 п. 0000052937 00000 п. 0000053065 00000 п. 0000053215 00000 п. 0000053360 00000 п. 0000053507 00000 п. 0000053669 00000 п. 0000053840 00000 п. 0000054009 00000 п. 0000054172 00000 п. 0000054336 00000 п. 0000054492 00000 п. 0000054635 00000 п. 0000054775 00000 п. 0000054922 00000 п. 0000055085 00000 п. 0000055236 00000 п. 0000055384 00000 п. 0000055545 00000 п. 0000055704 00000 п. 0000055840 00000 п. 0000055980 00000 п. 0000056128 00000 п. 0000056269 00000 п. 0000056410 00000 п. 0000056543 00000 п. 0000056745 00000 п. 0000056907 00000 п. 0000057047 00000 п. 0000057176 00000 п. 0000057310 00000 п. 0000057432 00000 п. 0000057560 00000 п. 0000057736 00000 п. 0000057858 00000 п. 0000058014 00000 п. 0000058165 00000 п. 0000058335 00000 п. 0000058504 00000 п. 0000058654 00000 п. 0000058776 00000 п. 0000058934 00000 п. 0000059080 00000 п. 0000059217 00000 п. 0000059357 00000 п. 0000059528 00000 п. 0000059648 00000 н. 0000059773 00000 п. 0000059938 00000 н. 0000060071 00000 п. 0000060201 00000 п. 0000060326 00000 п. 0000060490 00000 п. 0000060657 00000 п. 0000060791 00000 п. 0000060925 00000 п. 0000061068 00000 п. 0000061239 00000 п. 0000061397 00000 п. 0000061616 00000 п. 0000061779 00000 п. 0000061911 00000 п. 0000062045 00000 п. 0000062206 00000 п. 0000062337 00000 п. 0000062481 00000 п. 0000062609 00000 п. 0000062759 00000 п. 0000062916 00000 п. 0000063119 00000 п. 0000063266 00000 п. 0000063404 00000 п. 0000063535 00000 п. 0000063665 00000 п. 0000063794 00000 п. 0000063923 00000 п. 0000064061 00000 п. 0000064202 00000 п. 0000064359 00000 п. 0000064523 00000 п. 0000064688 00000 п. 0000064820 00000 н. 0000064946 00000 п. 0000065076 00000 п. 0000065230 00000 п. 0000065357 00000 п. 0000065480 00000 п. 0000065622 00000 п. 0000065766 00000 п. 0000065944 00000 п. 0000066072 00000 п. 0000066237 00000 п. 0000066381 00000 п. 0000066594 00000 п. 0000066723 00000 п. 0000066913 00000 п. 0000067052 00000 п. 0000067182 00000 п. 0000067330 00000 п. 0000067525 00000 п. 0000067691 00000 п. 0000067865 00000 п. 0000068001 00000 п. 0000068145 00000 п. 0000068316 00000 п. трейлер ] >> startxref 0 %% EOF 4489 0 obj> поток xW!

% PDF-1.6 % 1 0 obj >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> endobj 5 0 obj > / Шрифт >>> / Поля [] >> endobj 2 0 obj > поток 2014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 00Adobe Acrobat 8.0 Combine Filesapplication / pdf

  • RickH
    • uuid: f46db1ba-41f7-4e24-8206-fd39ffd9dbaduid: 7d2eebea-3669-41ce-beb2-197f46aece25 Adobe Acrobat 8.0 конечный поток endobj 3 0 obj > endobj 6 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 215 0 объект > endobj 218 0 объект > endobj 221 0 объект > endobj 224 0 объект > endobj 229 0 объект > endobj 234 0 объект > endobj 241 0 объект > endobj 242 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 254 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > endobj 262 0 объект > endobj 263 0 объект > endobj 264 0 объект > endobj 265 0 объект > endobj 266 0 объект > endobj 267 0 объект > endobj 268 0 объект > endobj 269 ​​0 объект > endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект > endobj 273 0 объект > endobj 274 0 объект > endobj 277 0 объект > endobj 278 0 объект > endobj 279 0 объект > endobj 280 0 объект > endobj 281 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект > endobj 285 0 объект > endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > endobj 289 0 объект > endobj 290 0 объект > endobj 291 0 объект > endobj 292 0 объект > endobj 293 0 объект > endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект > endobj 297 0 объект > endobj 298 0 объект > endobj 299 0 объект > endobj 300 0 объект > endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > endobj 304 0 объект > endobj 305 0 объект > endobj 308 0 объект > endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект > endobj 312 0 объект > endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > endobj 316 0 объект > endobj 317 0 объект > endobj 318 0 объект > endobj 319 0 объект > endobj 320 0 объект > endobj 321 0 объект > endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > endobj 328 0 объект > endobj 329 0 объект > endobj 330 0 объект > endobj 331 0 объект > endobj 332 0 объект > endobj 333 0 объект > endobj 334 0 объект > endobj 335 0 объект > endobj 336 0 объект > endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > endobj 342 0 объект > endobj 343 0 объект > endobj 344 0 объект > endobj 345 0 объект > endobj 346 0 объект > endobj 347 0 объект > endobj 348 0 объект > endobj 349 0 объект > endobj 350 0 объект > endobj 351 0 объект > endobj 352 0 объект > endobj 353 0 объект > endobj 354 0 объект > endobj 355 0 объект > endobj 356 0 объект > endobj 357 0 объект > endobj 358 0 объект > endobj 361 0 объект > endobj 362 0 объект > endobj 363 0 объект > endobj 364 0 объект > endobj 365 0 объект > endobj 366 0 объект > endobj 367 0 объект > endobj 368 0 объект > endobj 369 0 объект > endobj 370 0 объект > endobj 371 0 объект > endobj 372 0 объект > endobj 373 0 объект > endobj 374 0 объект > endobj 375 0 объект > endobj 376 0 объект > endobj 377 0 объект > endobj 378 0 объект > endobj 379 0 объект > endobj 380 0 объект > endobj 381 0 объект > endobj 382 0 объект > endobj 383 0 объект > endobj 386 0 объект > endobj 387 0 объект > endobj 388 0 объект > endobj 389 0 объект > endobj 390 0 объект > endobj 391 0 объект > endobj 392 0 объект > endobj 393 0 объект > endobj 394 0 объект > endobj 395 0 объект > endobj 396 0 объект > endobj 397 0 объект > endobj 398 0 объект > endobj 399 0 объект > endobj 400 0 obj > endobj 401 0 объект > endobj 404 0 объект > endobj 405 0 объект > endobj 406 0 объект > endobj 407 0 объект > endobj 408 0 объект > endobj 409 0 объект > endobj 410 0 объект > endobj 411 0 объект > endobj 412 0 объект > endobj 413 0 объект > endobj 414 0 объект > endobj 415 0 объект > endobj 416 0 объект > endobj 417 0 объект > endobj 418 0 объект > endobj 419 0 объект > endobj 420 0 объект > endobj 421 0 объект > endobj 422 0 объект > endobj 423 0 объект > endobj 424 0 объект > endobj 425 0 объект > endobj 426 0 объект > endobj 427 0 объект > endobj 402 0 объект > endobj 403 0 объект > endobj 384 0 объект > endobj 385 0 объект > endobj 359 0 объект > endobj 360 0 объект > endobj 340 0 объект > endobj 341 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 275 0 объект > endobj 276 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 235 0 объект > endobj 236 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 230 0 объект > endobj 231 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 10 0 obj > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> endobj 428 0 объект > поток HW ێ F} W4brѼ \ $ `g / gX $ uN5 /` fw. լ 16 z (: y4`Y * fM8bT2 {; 񣛂 && c24 б * zX} i5x ~ \ 1xjwvo = [Ǽ [} (SV ot ޽5 X6vPQ7vvT8rjM4N

    Страница не найдена — Legrand

    Группа | 01.12.2021

    Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification.Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

    CSR | 12.02.2020

    Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

    | 26.11.2020

    Legrand был удостоен Гран-при Proxinvest «2020 ESG Innovation». Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

    Финансы | 11.05.2020 07:30

    Хорошие результаты в третьем квартале
    Стабилизация продаж по сравнению с третьим кварталом 2019 года
    Восстановление скорректированной операционной маржи и свободного денежного потока

    Первые девять месяцев: хорошие результаты в условиях беспрецедентного кризиса
    Органическое изменение продаж: -10%
    Скорректированная операционная маржа: 18. 7%
    Свободный денежный поток: 13,8% от продаж

    Продолжение внедрения модели Legrand

    CSR | 10.01.2020

    Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

    группа | 21.09.2020

    Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

    Финансы | 31. 07.2020 19:30

    Legrand назначил Exane, вступивший в силу 3 августа 2020 года и на начальный период, истекающий 31 декабря 2020 года, с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для выполнения соглашения о ликвидности, которое соответствует решению Autorité des marchés финансистов. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

    Финансы | 31. 07.2020 07:30

    Группа мобилизована для всех заинтересованных сторон

    Показывает хорошую стойкость в очень неблагоприятных условиях
    Органическое изменение продаж: -15.2%
    Скорректированная операционная маржа: 17,5%
    Множество мер по адаптации к последствиям кризиса
    Прочное финансовое положение …

    Группа | 07.02.2020

    Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1. 5 ° С.

    Группа | 07.02.2020

    Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

    Финансы | 05.12.2020 20:30

    Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0. 75%.

    Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 года, на сумму 400 миллионов евро.

    Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

    Финансы | 05.07.2020 07:30

    Ответственная мобилизация для преодоления последствий кризиса здравоохранения

    Показатели показали хорошее сопротивление в первом квартале 2020 года
    Органическое изменение продаж: -7,3%
    Скорректированная операционная маржа до приобретений: 18. 7%
    Твердый баланс и финансовое положение

    …

    Общие принципы проектирования | Лабораторная безопасность. Руководство по проектированию

    Розетки на 120 вольт должны быть расположены на каждой открытой стене так, чтобы до данной розетки оставалось не более 6 футов свободного пространства. Коробки с четырьмя розетками предпочтительнее дуплексных. Площадки лабораторных столов должны быть оборудованы полосами непрерывного формования розеток (например, Plugmold) с розетками, расположенными по центру 6–12 дюймов, или аналогичными непрерывными розетками в канале качения.

    Одной из наиболее распространенных опасностей поражения электрическим током и возгорания является чрезмерное использование удлинительных шнуров и различных умножителей розеток. Разработчик может предотвратить эту опасность, предвидя острую потребность в сосудах повсюду в лабораторном пространстве. В исследовательских лабораториях редко бывает слишком много емкостей.

    8 CCR 2500,7

    При необходимости в лабораториях, в которых оборудование будет располагаться вдали от стен, должны быть предусмотрены потолочные, подвесные или напольные емкости.

    Шнуры, пересекающие пол, создают опасность спотыкания и поражения электрическим током. Шнуры и колпачки должны иметь разгрузку от натяжения. Для любой емкости, установленной на горизонтальной рабочей поверхности, стиль памятника предпочтительнее, чем установка заподлицо, чтобы минимизировать риск затопления жидкостью.

    8 CCR 2500,7

    Обеспечьте розетки с соответствующими номинальными значениями напряжения и тока для известного оборудования в дополнение к обычным розеткам, указанным выше.

    Чтобы избежать перегрузки цепей, рассчитайте сумму всех известных нагрузок отдельно от нагрузок удобных розеток.

    Отдельные части исследовательского / лабораторного оборудования, потребляющие ток 15 ампер или больше, должны иметь свою собственную выделенную цепь с рубильным выключателем, расположенным рядом, но не в непосредственной близости от оборудования.

    UC практика

    8 CCR 2390.1

    NFPA 70

    Защита от замыкания на землю (GFCI) должна быть предусмотрена для розеток, расположенных в пределах 6 футов от раковины или другого влажного места.Емкости GFCI не должны использоваться для критически важного оборудования, такого как холодильное оборудование, отстойные насосы или детекторы газа. Для такого оборудования используйте специальные розетки с одной розеткой.

    Несмотря на то, что требования к кодам для GFCI не очень обширны, эти недорогие устройства являются одними из наиболее эффективных мер, которые можно предпринять для предотвращения поражения электрическим током.

    NFPA 70

    Обеспечивает защиту от GFCI для емкостей, которые питают оборудование для нагрева сосудов, такое как ленточные нагреватели для вакуумных сосудов.

    Неисправность ленточного нагревателя на большой металлический объект, такой как вакуумный сосуд, представляет значительный риск поражения электрическим током. Кроме того, ленточные нагреватели обычно двухпроводные без заземления, и единственная защита от перегрузки по току, которую можно обеспечить, — это GFCI.

    NFPA 70

    Необходимо обеспечить достаточное свободное пространство спереди и по бокам каждой панели автоматического выключателя и устройства отключения оборудования. Промаркируйте каждую панель автоматического выключателя и подобное оборудование с указанием требований по сохранению свободного пространства шириной 30 дюймов и глубиной 36–48 дюймов (в зависимости от напряжения).

    Глава 1 NFPA 70 содержит требования по сохранению свободного рабочего пространства вокруг электрического оборудования. Этикетка конкретно не требуется Кодексом, но является хорошей практикой в ​​тех местах, где часто перемещается оборудование и расходные материалы. Еще лучший способ — разметить пол прочными линиями, желательно с диагональными полосами.

    UC практика

    8 CCR 2340. 22

    NFPA 70

    Каждая панель автоматического выключателя и подобное оборудование должны иметь маркировку с уведомлением об опасности вспышки электрической дуги, а также с указанием класса опасности в калориях / квадратном сантиметре согласно NFPA70e.

    Требование, добавленное в Кодекс в 2002 году, требует наличия предупреждающей этикетки, если существует опасность дуги. В открытых панелях и аналогичном оборудовании незащищенный рабочий может подвергнуться воздействию смертельной энергии в случае возникновения дуги.

    NFPA 70

    Щиты выключателя не должны находиться в лаборатории.

    Для панелей

    требуется чистая и поддерживаемая площадь пола около 9 квадратных футов. Обычно в лабораториях пространство на стенах и полу очень ценно для исследовательского оборудования.См. Номер 6 выше для получения дополнительной информации об этих местах.

    UC практика

    Каждая цепь и автоматический выключатель должны быть рассчитаны на то, чтобы выдерживать не менее 100% нагрузки непостоянного тока плюс 125% нагрузки постоянного тока этой цепи.

    Глава 2 Кодекса описывает правильные методы определения размеров проводов цепи и устройств максимального тока.

    NFPA 70

    Цепи лабораторных розеток должны быть рассчитаны на 20 ампер, с не более чем 13 дуплексными устройствами на цепь.

    Минимальный размер цепи 15 А обычно не подходит для лабораторных приложений. Розетки для удобства рассчитаны на 180 ВА на устройство.

    UC практика

    NFPA 70

    При проектировании ячеек выключателей необходимо предусмотреть как минимум 20–40% дополнительной нагрузочной способности и свободного пространства для выключателей, чем требуется по первоначальным расчетам.

    Кодекс предлагает инженерное пространство для роста системы.

    UC практика

    NFPA 70

    Должны быть указаны щиты автоматических выключателей со встроенными устройствами блокировки для каждого выключателя.

    Все электрические цепи должны быть заблокированы для технического обслуживания.

    8 CCR 2320,4

    Стационарное оборудование, требующее периодического обслуживания, должно быть снабжено блокируемыми точками отключения (например, рубильным выключателем).

    Все электрическое оборудование должно быть запираемым для технического обслуживания. Исключение: оборудование, подключенное шнуром и вилкой.

    8 CCR 2320,4

    Электрооборудование и органы управления в вытяжных шкафах должны быть снабжены выключателем в пределах 15 футов, должны быть доступны и четко обозначены.

    Это не применяется, если оборудование подключается к вилке за пределами вытяжки.

    NFPA 45

    Электрические розетки, переключатели и органы управления должны располагаться таким образом, чтобы свести к минимуму их воздействие на пролитые жидкости.(например, физически над или вдали от водопроводной арматуры, систем охлаждающей воды и т. д.)

    NFPA 45

    Не размещайте емкости для полосок («плесень для пробок») на передней части вытяжного шкафа для химических веществ ниже рабочей поверхности. Предпочтительнее установить дополнительные приемники сбоку от вытяжного шкафа.

    Каждая параллельная цепь должна иметь свой собственный нейтральный провод. Не используйте многопроволочные параллельные цепи с общим заземленным (нейтральным) проводником.

    Все более широкое использование электронного оборудования приводит к гармонической нагрузке на цепи. В конфигурации с общей нейтралью эти гармоники могут привести к опасному перегреву проводника.

    UC практика

    NFPA 70

    Каждый кабелепровод должен иметь зеленый изолированный провод заземления оборудования.

    Металлический кабелепровод НЕ может рассматриваться в качестве заземляющего провода оборудования.Лучше всего обеспечить заземление медным проводом для всех розеток и проводного лабораторного оборудования. Это обеспечит более низкое полное сопротивление и целостность заземления. Кроме того, заземляющие металлические кабелепроводы на обоих концах проводов превышают 50 ‘, чтобы свести на нет влияние импеданса на медные заземляющие провода внутри кабелепровода.

    UC практика

    Цепи, обслуживающие чувствительные информационные технологии или оборудование для сбора данных, должны быть снабжены изолированным заземляющим проводом в дополнение к необходимому заземляющему проводнику оборудования.Этот изолированный провод должен быть подключен к идентифицированной изолированной розетке или внутри чувствительного оборудования.

    Важно понимать, что изолированное заземление при желании должно проходить в той же дорожке, что и провода цепи. Ни при каких обстоятельствах земля не может служить единственным каналом возврата через землю.

    UC практика

    NFPA 70

    Электропроводка и оборудование, отвечающие особым требованиям NFPA 70, Глава 5, для засекреченных мест, должны быть предоставлены, если вещества, используемые или хранящиеся в лаборатории, могут создавать воспламеняющуюся или взрывоопасную атмосферу.

    «Взрывозащищенная» проводка требует тщательного проектирования и сотрудничества между экспертами по пожарной безопасности и электротехническим нормам.

    NFPA 70, 30, 33, 34, 35, 45, 497, 499

    В местах хранения, перекачивания и перекачивания высокоопасных легковоспламеняющихся жидкостей в контейнеры для лабораторного использования установите заземляющие шины по периметру комнаты, где можно прикрепить зажим заземления и зажимы для всех компонентов в пределах устройства для работы с горючими жидкостями -оборудование.Шины заземления должны иметь собственный заземляющий провод, прикрепленный к электрическому заземляющему стержню здания, без каких-либо других нейтральных или заземляющих проводов в составе заземляющего провода шины заземления.

    Должны быть предусмотрены зажимы и проводники с номинальными характеристиками для надлежащего соединения контейнеров, шлангов и другого раздаточного оборудования друг с другом и с системой заземления, в которой должны быть распределены легковоспламеняющиеся жидкости.

    Статическое электричество необходимо контролировать в зонах выдачи.

    NFPA 77

    Электроэнергия не должна смешиваться в кабельном лотке с другими коммуникациями (например,г., электричество, газ, вода и др.).

    Кабельные лотки используются во многих лабораториях для организации электропроводки и других инженерных сетей. Они могут быть полезны для контроля опасностей, связанных с поездкой, и домашних хозяйств, но они регулируются Кодексом. Линии воды и газа могут проходить под кабельным лотком при условии, что они не прикреплены к самому лотку. Лотки могут быть штабелированы, чтобы обеспечить место для питания в верхнем лотке и других вспомогательных средств в нижнем лотке.

    NFPA 70

    Электрооборудование должно быть спроектировано и установлено таким образом, чтобы у человека не было возможности прямого контакта с какой-либо частью, которая может находиться под напряжением 50 вольт или выше во время нормальной эксплуатации. Исключения могут быть сделаны, если возможный ток воздействия не может превышать 5 миллиампер.

    Обычно считается, что существует возможность поражения электрическим током при контакте с напряжением 50 вольт или выше. Все такие воздействия должны контролироваться путем заключения внутри корпуса, такого как блокируемая клетка Фарадея, существенной защиты, изоляции или специальных блокировок и отказоустойчивой логики управления машиной, которые делают установку безопасной до того, как можно будет установить контакт с любым проводником.

    8 ГК РФ 2340.17

    Электрические чертежи должны быть тщательно согласованы с другими дисциплинами, чтобы избежать конфликтов.

    Кодекс устанавливает очень строгие правила в отношении зазоров, размещения переключателей и т. Д., И особенно в случае, если проводка находится в стене, исправление может быть очень дорогостоящим.

    UC практика

    Выход осушителя для поверхностного монтажа

    Розетка для поверхностного монтажа осушителя

    Черный 10-30 30A… Скрыть недоступные продукты. 8,49 долларов США. Найдите много отличных новых и подержанных опций и получите лучшие предложения на розетку розетки сушилки LEVITON 5054, устанавливаемую на поверхность, 30A, 125 / 250V, по лучшим онлайн-ценам на eBay! Обладая более чем 125-летним опытом проектирования и производства электрических розеток, положитесь на экспертов. При стандартной установке с неметаллическим кабелем (NM) кабель 10-3 NM-B (с заземлением) проходит от… Установка выходной коробки. Текущий слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — Вам также могут понравиться {«modules»: [«unloadOptimization», «bandwidthDetection»], «unloadOptimization»: {«browsers»: {«Firefox»: true, «Chrome»: true}}, «bandwidthDetection»: {«url»: «https: // ir.ebaystatic.com/cr/v/c1/thirtysevens.jpg»,»maxViews»:4,»imgSize»:37,»expiry»:300000,»timeout»:250}}. item 4 Розетка выхода сушилки для поверхностного монтажа Leviton 30A 125/250 В NEMA 10-30 5054 в штучной упаковке — розетка осушителя для поверхностного монтажа Leviton 30A 125/250 В NEMA 10-30 5054 в штучной упаковке. Розетка может быть специальной розеткой для поверхностного монтажа или может быть стандартной розеткой осушителя, установленной на поверхности. КОРПУС ДЛЯ ПОВЕРХНОСТНОЙ СУШИЛКИ, 30 А, 4 ПРОВОДА; сумка; сушильная установка для поверхностного монтажа, черная; сертифицировано CSA; внесено в список UL; NEMA 14-30R; 250 В × × Рекомендуемые продукты.Артикул: C48 UPC: 0-32664-19650-8. Eaton WD112, 50 А, 125 В, 2-полюсная, 3-проводная, розетка питания для установки на поверхность, черный КУПЕР УСТРОЙСТВА ЭЛЕКТРОПРОВОДКИ, WD1225, ОДНА ПОВЕРХНОСТЬ, 30 А, 125/250 В, 3P4W, BK, AIDA, 30 А, 3 полюса, 3-проводный, 125/250- Volts 10-30R. Без заземления. Сверхмощная установка для скрытого монтажа. Выходная сушилка для диапазона мощности… Высота крюков для стиральной и сушильной машины. Хотя эти розетки рассчитаны на то, чтобы выдерживать большую нагрузку от силовых кабелей и штырей большего диаметра, они со временем изнашиваются и требуют замены. … электрическая розетка, сушилка… Текущий слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — Лучшие продажи в электрических розетках. Думаю, мне нужно употреблять орехи. Артикул № 3637492. Заказал поверхностный монтаж, чтобы не понадобились коробка и крышка для стиральной и сушильной машины Miele. Сортировать по: Лидеры продаж. ЗАГРУЗИТЬ АВТОМОБИЛЬ. Или есть еще один вариант, о котором я не думаю? 0 пользователей оценили это 4 из 5 звезд 0. Продавец Rialto Deals. Нажмите, чтобы добавить элемент «Legrand® Pass & Seymour® 30-Amp 125/250-Volt 4-Wire Black Flush Outlet» в список сравнения. позиция 1 LEVITON, 30 А, НЕЗАЗЕМЛЯЮЩАЯСЯ на поверхность, выход сушилки 30 A-125 / 250V 5054 1 -, позиция 2 Leviton, поверхностная розетка для сушилки, 30A, 125 / 250V NEMA 10-30 5054 в штучной упаковке 2 -, позиция 3 Leviton, поверхностная розетка для сушилки Розетка 30A 125 / 250V NEMA 10-30 5054 в штучной упаковке 3 -, поз. 4 Розетка для осушителя, устанавливаемая на поверхность Leviton 30A, 125 / 250V NEMA 10-30 5054, в штучной упаковке 4 -, поз. 5 Leviton 30 Amp 3-полюсная, 3-проводная 125/250 V Розетка для поверхностного монтажа 5054-2 5 -, позиция 6 LEVITON 5054 Черная розетка для поверхностного монтажа сушилки 30A 125 / 250V 6 -, позиция 7 Выход для поверхностной сушилки Leviton новый старый шток 7 -, 5. 0 из 5 звезд на основе оценок 2 товаров. Номер детали: 5054. 4-ФУТОВАЯ 4-ПРОВОДНАЯ СУШИЛКА… Для дома и кухни. В среднем 3,7 на основе оценок товаров 3. В случае модернизации, когда врезка в стену или потолок для добавления дополнительных розеток или осветительных приборов нецелесообразна, отличным вариантом является использование системы проводки, устанавливаемой на поверхность. 35,31 долларов США. Результаты каталога Marketplace для Pass & Seymour 388CC6 30A 3-полюсный 3-проводной без заземления Розетка для сушки на поверхности, черный — Pass & Seymour 664IGCC12 4-позиционный тумблер, 15A, слоновая кость И он может выглядеть лучше, чем вы думаете, поскольку вы можете покрасить детали соответствовать стенам.Товар № 73340. Добавить в список Щелкните, чтобы добавить элемент Заземленная розетка для монтажа на поверхность в свой список. Это продукт, внесенный в списки UL и CSA. Розетка осушителя с 4 контактами подключена к цепи на 120/240 вольт. Расчетное время: Зависит от личного опыта, умения работать с инструментами и подключения 4-проводной розетки сушилки на 240 вольт. элемент 8 Розетка для поверхностного монтажа сушилки Leviton 30A, 125 / 250В, 3-ПОЛЮСНАЯ / 3-ПРОВОДНАЯ 15054-2 8 — Выходная розетка для поверхностной сушилки Leviton, 30A, 125 / 250В, 3-ПОЛЮСНАЯ / 3-ПРОВОДНАЯ 15054-2. Магазин utilitech black 30-amp, круглая промышленная сушилка в секции электрических розеток Лоуэса.com. Сертифицирован CSA. Шнур б / у, розетка новая старая сток. Я бы порекомендовал вариант 2, хотя вам нужно будет исправить распределительную коробку там, где располагалась существующая розетка для поверхностного монтажа, чтобы протянуть провода к новому месту, если вы это сделаете. Розетка Leviton на 30 А для поверхностного монтажа предназначена для использования в транспортных средствах для отдыха. Этот вопрос по электропроводке был задан Говардом из Вако, штат Техас. Сумма и процент «скидки» просто означают рассчитанную разницу между ценой, указанной продавцом на товар в другом месте, и ценой продавца на eBay.Однако требования кодекса не распространяются на дома, построенные до 1996 года. Силовые устройства используются в промышленных, институциональных, коммерческих и некоторых жилых помещениях для обеспечения более высокой силы тока для такого оборудования, как кондиционеры, копировальные аппараты, небольшие сварочные аппараты, плиты и сушилки. При установке на стене вертикально с розеткой вверху, стандартный шнур сушилки вставляется в розетку, причем шнур выходит из верхней части вилки. Бесплатная доставка многих товаров! Уровень квалификации: от среднего до продвинутого — лучше всего устанавливается лицензированным или сертифицированным электриком.Заземление розетки для поверхностного монтажа, 50 А, 250 В, NEMA 6… Полезно. Поверхностная проводка — это система каналов и коробок, которые позволяют размещать розетки, выключатели или осветительные приборы в любом месте — без хлопот врезания в стены, рыболовной проволоки и заделки отверстий. NEC требует, чтобы осушители имели выделенную цепь с минимальным током 30 А. Первый шаг — найти источник питания. Бесплатная доставка. Продавец WarehouseOverflow. Примечание. Электромонтаж розетки осушителя и электрические соединения должны выполняться местными строительными властями в соответствии с местными и национальными электротехническими нормами и с использованием утвержденных материалов.Поставляется в белом цвете. Leviton 5054 розетка для поверхностного монтажа. Доставка в магазин — бесплатно! Самый простой способ добавить розетку снаружи — это использовать корпус, рассчитанный на использование вне помещений, который крепится к существующей поверхности, а не пытаться вставить его в стену, как внутреннюю розетку. Как я могу подключить розетку сушилки на 30 ампер 125/250 вольт? Просмотреть все 5. 16.68 $ 14.18 $. Боковая проводная розетка Leviton для поверхностного монтажа имеет корпус и лицевую панель из прочного термопласта и стальной ремешок.Будь первым, кто напишет обзор. Идеи магазина сберегательных услуг. 3. 11 L M N Q O P R U S T C A D B J F G E K A H. isit wwwpanduitcom Профиль качения LD • Цельная, шарнирная конструкция Гнездо для монтажа на поверхность; Заземление, 50 А, 250 В, NEMA 6-50R, 2P, 3W; Промышленный сорт; Боковой провод, стальной ремешок, черный; Характеристики. 3-проводной незаземляющий провод, выход осушителя Поделиться — Leviton 5050 Незаземленный выход осушителя для поверхностного монтажа W23. Больше просмотров. Fruit Ridge Tools, LLC Наш магазин на eBay Свяжитесь с нами Добавить в избранное 233759634591 Лидеры продаж Самые популярные цены От низкой до высокой Цена от высокой до низкой Лучшие товары.Установка розетки для поверхностного монтажа — это простой способ увеличить количество розеток в комнате, не сталкиваясь с трудностями, связанными с попыткой протянуть провод через стены. Prime Cart. Моя проблема в том, что у меня есть 4-дюймовый металлический ящик глубиной 2 дюйма, выход для сушилки на 30 ампер, грязевое кольцо, чтобы он был заподлицо со стеной. Применение: 4-проводная розетка для осушителя, 30 А, 250 В. $ 4.98 Новинка. Моя проблема в том, что у меня есть 4-дюймовый металлический ящик глубиной 2 дюйма, выход для сушилки на 30 ампер, грязевое кольцо, чтобы он был заподлицо со стеной. Розетки питания. 120-вольтное питание используется для таймеров, датчиков и другой электроники сушилки, а 240-вольтное — для нагревательных элементов. Я не хотел, чтобы шнур был ориентирован таким образом, потому что я установил розетку на стене на высоте 3 фута, поэтому я установил ее сбоку, что лучше работает в этом положении. что использовать в качестве крышки? Как установить электропроводку прачечной, вопросы по электрике и ответы по электрике, установка электрических розеток в гаражной мастерской. Лучшие продажи в розетках. Доступность. Lowe’s Home Improvement перечисляет Мои списки. Черная 30-амперная круглая сушилка Utilitech, промышленная в области электротехники… $ 14,95. С помощью поверхностной проводки вы можете легко и быстро добавлять розетки, выключатели и светильники в любом месте, не разрывая стену.У меня есть розетка для сушилки 30а 125 / 250В, которую я хочу установить. AIDA, 30 А, 125/250 В, 14-30R, 3-полюсный, 4-проводное заземление, розетка силовой осушителя для поверхностного монтажа, задний провод, AL / CU, UL Liste. Силовые устройства используются в промышленных, институциональных, коммерческих и некоторых жилых помещениях для обеспечения более высокой силы тока для такого оборудования, как кондиционеры, копировальные аппараты, небольшие сварочные аппараты, плиты и сушилки. Получите это быстро. Можно было получить только крышку GFCI для коробки с двойной металлической поверхностью — хорошо, без проблем.Для установки розетки для скрытого монтажа проводка электрической цепи должна быть кабелем типа NM или утвержденным кабелепроводом, который необходимо проложить внутри стены. 4-проводная розетка для установки на сушилку, черная на 30 ампер, внесена в список UL. КРЕПЛЕНИЕ ДЛЯ ПОВЕРХНОСТНОЙ СУШИЛКИ, 30 А, 4 ПРОВОДА, ПОЗ. № C50. 2 пользователей оценили это 5 из 5 звезд 2. Полностью объясненные фотографии и электрические схемы для электропроводки прачечной с требованиями кодов для большинства новых или реконструируемых проектов. Leviton 5054 30a Розетка сушилки для поверхностного монтажа без заземления + $ 10.33 Совершенно новый. Сравнение Щелкните, чтобы добавить товар «Legrand® Pass & Seymour® 30-Amp 125/250-Volt 4-Wire Black Flush Outlet» в список сравнения. Розетка выхода осушителя LEVITON SURFACE MOUNT 30A 125 / 250V NEMA 10-30 5054 в штучной упаковке — 10,93 доллара США. Если вы копируете этот проект и используете энергоемкие инструменты, такие как циркулярные или настольные пилы, вам понадобится… Leviton White Commercial Receptacle Outlet 20a 250v. Приобретите tradeSELECT® 3P4W 30A для поверхностного монтажа и розетки осушителя, черный от Hubbell Wiring Device — Kellems (RR430) в Graybar, вашем надежном ресурсе для розеток с прямыми лезвиями и других электромонтажных устройств Hubbell — продуктов Kellems.Розетки Legrand изготовлены из качественных, проверенных временем материалов, поэтому вы можете быть уверены, что они будут надежно работать долгие годы. Подробности см. В корзине. Ответ Дэйва: Nema 14-30R. УСТАНОВКА ДЛЯ ПОВЕРХНОСТНОЙ СУШИЛКИ, 30 А, 3 ПРОВОДА; Мешок; Сушилка для поверхностного монтажа, черная Сертификат CSA; Зарегистрировано в UL; NEMA 10-30R; 125 / 250V × × Рекомендуемые товары. 250В. Для более крупных бытовых приборов, таких как стиральные и сушильные машины, морозильные камеры, духовки и некоторые электрические обогреватели, требуется электрическая розетка на 220 вольт для надлежащего питания. Сейчас у нас более 500 миллионов товаров из более чем 50 тысяч магазинов.Модель № 05238-732 | Магазин Артикул № 1000142465 (0) Написать отзыв; Вопросы и ответы (0) Обзор. 6 ФУТОВАЯ СУШИЛКА С 3 ПРОВОДАМИ… Преобразование сушильной машины Samsung с 4-х контактного шнура на 3-х штыревой? Оказывается, отверстия для крепления розетки не имеют резьбы, поэтому винты не закрепят ее. Сетевая розетка 30 А для поверхностного монтажа, 3-полюсная, 3-проводная. Лучшие продажи в розетках. Добавить в корзину. Мы стремимся упростить навигацию, сделать платформу более информативной и простой для экономии денег. 20,06 долларов США. Кол-во: удлинитель на 4 розетки с переключателем ВКЛ / ВЫКЛ автоматического выключателя, шнур длиной 9 футов, черный.Наслаждайтесь розеткой Leviton на 30 ампер, монтируемой на поверхность, R60-55054-000, 202077646 Эта черная розетка из термопласта от The Home Depot гарантирует, что розетки в вашем доме соответствуют стандартам больниц. ВЫКЛЮЧЕНО и пометьте его примечанием, прежде чем приступить к подключению розетки осушителя. Удлинитель питания с 3 розетками и 1 зарядкой от USB, шнур длиной 10 футов, черный. Приобретите tradeSELECT® 3P4W 30A для поверхностного монтажа и розетки осушителя, черный от Hubbell Wiring Device — Kellems (RR430) в Graybar, вашем надежном ресурсе для розеток с прямыми лезвиями и других электромонтажных устройств Hubbell — продуктов Kellems.Боковая проводная розетка Leviton для поверхностного монтажа имеет корпус и лицевую панель из прочного термопласта и стальной ремешок. Подключение к розетке сушилки. Электрический вопрос Как я могу подключить розетку сушилки на 30 ампер, 125/250 вольт ?. 125 / 250V, NEMA 10-30R by Jaybrake: Amazon.com.mx: Herramientas y Mejoras del Hogar Перейти к основному контенту. Привет, вход. Поверхностный монтаж 240 В, 3-проводная розетка для сушки + шнур — 10 долларов США QR-код Ссылка на это Сообщение. пункт 6 Pass & Seymour Black Подрядчик предпочитает только выход для сушилки для поверхностного монтажа * ЧИТАЙТЕ — Pass & Seymour Black Contractor предпочитает только выход для сушилки для поверхностного монтажа * ПРОЧИТАЙТЕ. Артикул: C50 UPC: 0-32664-30570-2. (Склад в США) Розетка выхода сушилки для поверхностного монтажа | 30A 125 / 250V 4 полюса | MA-1225 — / PT # HF983-1754349575: Amazon.ca: Розетка для сушилки для дома и кухни — 4 на 3 контакта. Lev-O-Let Duplex — это двухполюсная и трехпроводная розетка жилого класса. Какая разница? MyLowes Войти. Legrand® Pass & Seymour® 30-амперная 125/250-вольтовая 4-проводная розетка для сушки с промывкой, черная. 32 результатов Тип монтажа: поверхностный монтаж. У меня есть устройство для поверхностного монтажа на 240 вольт, трехпроводной штекер для сушилки + шнур длиной 3 или 4 фута.0 пользователей оценили это 3 из 5 звезд 0. Эта розеточная коробка для поверхностного монтажа с рейтингом AL / CU (JBP2FS **) Одноканальная двухкомпонентная коробка с номинальной мощностью (JBP1 **) Разделительная перегородка T-45 (T45DW **) T- 45 Внешний угловой фитинг (T45OC **) Посетите сайт www.panduit.com, чтобы получить подробную информацию о продукте и наличии цветов. Способ подключения кабеля или проводов к коробке будет зависеть от установки. Нужно ли его устанавливать на какой-нибудь штырь, или я могу использовать анкеры в гипсокартоне для крепления розетки? Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.Создать новый список желаний; Электронная почта другу; Описание. Вес: 1,09 фунта. Бесплатная доставка. Обзор. Поверхность … Для этого требуется двухполюсный прерыватель на 30 А и провод 10 AWG. Leviton, 30 А, одиночная розетка для поверхностного монтажа, черный-R20… 4. Во избежание серьезных травм или повреждения имущества немедленно заменяйте неисправную или поврежденную розетку. Артикул № 3636057. Cumberland и близлежащие магазины. Добро пожаловать в Bargain Bro. Бесплатная доставка. Розетка для сушилки для поверхностного монтажа Pass & Seymour. Можно было получить только крышку GFCI для коробки с двойной металлической поверхностью — хорошо, без проблем.Бесплатная доставка. Посмотрите, как разводятся электрические розетки в доме. В моей прачечной есть розетка для сушилки для поверхностного монтажа на 30 ампер. Я должен просто установить розетку для поверхностного монтажа, я знаю, но что в этом интересного? 3 оценки товара. Характеристики включают Тип: Розетка для поверхностного монтажа. ЭЛЕКТРИЧЕСКИЕ ПОЛОСЫ . Добавить в список Щелкните, чтобы добавить элемент Legrand® Pass & Seymour® 30-Amp 125/250-Volt 4-Wire Black Flush Dryer Outlet в свой список. Розетки Legrand изготовлены из качественных, проверенных временем материалов, поэтому вы можете быть уверены, что они будут надежно работать долгие годы.Также придется вырезать резьбовые отверстия для стандартной пластиковой заглушки. Подключение 4-проводной розетки сушильной машины на 30 А, 250 В. Розетка для сушилки для поверхностного монтажа Pass & Seymour. Когда вы закрашиваете каналы в цвет стены, они становятся практически незаметными. Что-то пошло не так. Дуплексная розетка Leviton Surface Duplex, белая. больше информации. Пытаться. Модель № 05238-732 Артикул магазина № 1000142465. Сегодня в наличии в магазине. 2. 5. У меня есть розетка для осушителя 30a 125 / 250v, которую я хочу установить. В поисках сушилки для рук CompacDryer ™ 115 В для поверхностного монтажа сделок, сделок, продаж на Bargain Bro.MFG Part: 1225 Поставщик: Eaton. Я знаю все, что нужно сделать, чтобы переместить розетку, но физический монтаж розетки представляет собой проблему. Разветвители для поверхностного монтажа: выберите по количеству розеток и способу поверхностного монтажа, показанным на фотографиях. Сравнить Щелкните, чтобы добавить элемент «Розетка с заземлением для поверхностного монтажа» в список сравнения. Текущий слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — Лучшие продажи в электрических розетках. 4.9 из 5 звезд 190. 30a, 125/250 В, черный, 3 полюса, 3 провода без заземления, выход осушителя для поверхностного монтажа, nema 10-30, ul, ul указаны для использования с алюминиевым проводом, контакты с двойной протиркой из высококачественной меди сплав на основе, коробка.Электропроводка розеток сушилки Pass & Seymour® надежны, долговечны и доступны в различных вариантах. Как подключить розетку или емкость сушилки — материалы, необходимые для… Добавить в список желаний. Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору. Электрические розетки, переключатели и аксессуары — Leviton 5054, сушильная розетка для поверхностного монтажа, 30 А, 250 В. НЕ СВЯЗАТЬСЯ со мной… Бесплатная доставка. Добавить в корзину. Одинарные настенные панели с идентификационными окнами для больших разъемов Одинарные настенные панели среднего размера Настенные панели QuickPlate Tempo.Розетка для сушилки для поверхностного монтажа .. SEL # _timepiece2412 GEGA1456766311: Amazon.ca: Дом и кухня. Он поставляется с толстыми, двухпроводными контактами из медного сплава с прочной нейлоновой конструкцией. Увидеть все. 5,99 долларов США. Все объявления для этого продукта. что использовать в качестве крышки? Это сводит к минимуму размер проникновения в стену, что очень важно для кирпича. Корзина с 0 товарами Корзина. Разветвители для поверхностного монтажа: выберите по количеству розеток и способу поверхностного монтажа, показанным на фотографиях. Как заменить неисправную розетку сушилки для одежды.Leviton 071-00278-000 4-проводная розетка сушилки заподлицо, 30 А, 250 В. Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар по самой низкой цене в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не изготовлен вручную или не был упакован производителем в упаковке, не предназначенной для розничной торговли, например в коробке без надписи или полиэтиленовом пакете. Дополнительное описание см. ПРОДАЕТСЯ! $ 10,79 (Вы экономите) Текущий запас: Добавить в избранное. — — Рамы электрических плит, настенных духовок, навесных кухонных плит, сушилок для одежды и розеток или распределительных коробок, которые являются частью цепи для этих приборов, должны быть подключены к заземляющему проводу оборудования в порядке, указанном в 250.134 или 250,138. Создать новый список желаний; Электронная почта другу; Описание. 4.7 из 5 звезд 230. Доставка бесплатная. Добавить все в корзину. Copyright © 1995-2020 eBay Inc. Все права защищены. Увидеть все . Добро пожаловать в Bargain Bro. Это деталь, которую часто упускают из виду, которая обеспечивает легкую установку осветительных приборов, вентиляционных отверстий, заглушек и т. Д. Я должен просто установить розетку для поверхностного монтажа, я знаю, но что в этом интересного? 18,52 долларов США. Leviton 30A Розетка для осушителя для поверхностного монтажа. Перейти к основному содержанию. Имеет 2 варианта отверстий для провода: через спину или через… Установите розетки низко на стенах, где они будут скрыты мебелью.Leviton 5054 Розетка для поверхностного монтажа на 30 А, 125/250 В, 10-30R, без заземления … Розетка для осушителя ENERLITES 30 А, NEMA 14-30R | Жилой Коммерческий Промышленный Класс, Наружный / Внутренний, 3-полюсный, 4-проводный, (10,8,6,4) AWG, Зарегистрировано UL | 125 / 250V, 66300-BK — Черный. КРЕПЛЕНИЕ ДЛЯ ПОВЕРХНОСТНОЙ СУШИЛКИ, 30 А, ТРЕХПРОВОДНАЯ СЪЕМКА № C48. Электрический вопрос Как я могу подключить розетку сушилки на 30 ампер, 125/250 вольт? Я хочу заменить его розеткой на 30 ампер 125/250 вольт для скрытого монтажа. Когда вы живете в старом доме, в вашей прачечной могут быть необычные приспособления, в зависимости от возраста дома.MFG Деталь: 125BK Поставщик: Eaton. Имейте в виду, что розетка для скрытого монтажа должна быть установлена ​​в утвержденной электрической коробке, которая правильно установлена ​​вместе с кабелем цепи осушителя. 4-проводная розетка для сушильной машины, 30 А, 250 В, заподлицо, должна быть совместима с конфигурацией 4-проводного кабеля сушилки, который включает в себя необходимый заземляющий провод. Наконец-то вы можете получить эту розетку именно там, где она вам нужна. Если у вас есть какие-либо вопросы, связанные с ценами и / или скидками, предлагаемыми в конкретном объявлении, обратитесь к продавцу для этого объявления.Попытка установить металлический поверхностный GFCI. После этого обновления все розетки сушилки должны иметь четыре провода вместо трех. Схема подключения предупреждает, что нельзя использовать его с заземленной цепью, но розетка для поверхностного монтажа имеет четыре провода: красный, черный, белый и оголенный провод заземления. Это цена (без учета сборов за доставку и обработку), по которой продавец выставляет на продажу или предлагался для продажи в недавнем прошлом тот же товар или тот, который почти идентичен ему.$ 34,99 (вы экономите) Текущий запас: Добавить в избранное. Крепежные блоки SturdiMount обеспечивают прочную гладкую монтажную поверхность, которая дополняет неровную внешнюю отделку, такую ​​как сайдинг внахлест, кирпич, камень или штукатурка. Один человек нашел это полезным. Utilitech Black 30-Amp Round Dryer Industrial in the Electrical… Добавить в корзину. Leviton 5050 Не заземляющая розетка для сушилки на поверхности W23. Свяжитесь с нами Если у вас есть какие-либо вопросы об этом продукте или вам нужна помощь с индивидуальными параметрами, отправьте нам сообщение, и мы ответим в течение одного (1) рабочего дня.Как установить розетку для поверхностного монтажа. Найдите ближайший магазин. Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. ДОБАВИТЬ В КОРЗИНУ. Итоговая цена. Читать больше. Одним из обновлений в Национальном электротехническом кодексе 1996 г. было требование заземления 220-вольтных цепей, таких как проводка на выходе сушилки. 250.140 Рамы диапазонов и сушилок для одежды. Ссылка на домашнюю страницу Lowe’s Home Improvement Еженедельное объявление Статус заказа кредитных карт Lowe. Мы подключились к розетке в гараже на 15 ампер, чтобы запитать «легкий» рабочий стол.Электрическая розетка для осушителя EATON WD125 за 8,42 долл. США, В, 30 А, 3 полюса, 3 провода. Дуплексная розетка Лев-О-Лет; 2П, 3Вт, 15А-125В; Жилой класс; Характеристики. Оценок и отзывов пока нет. Я хочу заменить его розеткой на 30 ампер 125/250 вольт для скрытого монтажа. Цена может быть собственной ценой продавца в другом месте или ценой другого продавца. Как установить розетку сушилки заподлицо: часто задаваемые вопросы и комментарии Ответы на 2 на «Установка настенных розеток для поверхностного монтажа» Марианна говорит: 6 июля 2019 г., 12:50 Попытка установить металлический GFCI для поверхностного монтажа. Кол-во: удлинитель на 3 розетки с 1 зарядкой от USB, шнур длиной 10 футов, черный. Аккаунт и списки Возвраты и заказы аккаунта. С кабелем NM в готовых стенках кабель продевается в коробку и фиксируется кабельным зажимом. Если у вас есть сушилка с заземленной ножкой (то есть с вилкой с 4 лезвиями), обратите внимание на наши розетки NEMA 14-30. Розетки и розетки. Pass & Seymour 388CC6 3-полюсная 3-проводная розетка для сушки на поверхности, 30 ампер, 125/250 вольт, черная: Amazon.sg: Home Improvement Поверхностный монтаж розетки сушилки на 220 В.Спасибо за вопрос по электропроводке, Говард. В моей прачечной есть розетка для сушилки для поверхностного монтажа на 30 ампер. Одним из обновлений в Национальном электротехническом кодексе 1996 г. было требование заземления в цепях с напряжением 220 В, таких как розетка с дуплексной блокировкой Leviton 4700 15a 125 В + 20 долларов США. Текущий слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — популярные элементы. Мне нужно установить розетку для сушилки в гараже, где есть необработанный гипсокартон. Мне нужно переместить розетку для поверхностного монтажа на 220 В. Подобраны элементы, о которых часто забывают, что поверхностный монтаж розетки для сушилки, легкий монтаж светильников, дефлекторов, заглушек и прочего! Нейлоновая конструкция для больших разъемов Одноблочные настенные панели среднего размера с окнами с идентификатором для больших разъемов Одинарные настенные панели среднего размера с идентификатором для! Промывочная сушилка + $ 10.33 Совершенно новый (то есть имеет вилку с 4 лезвиями)! Цену скроет стальная мебель № 05238-732 | Store SKU # 1000142465 (0 Написать. Годы опыта в проектировании и производстве электрических розеток, положитесь на установку сушилки. В избранное Подайте питание на «легкие» приспособления на рабочем месте, вентиляционные отверстия, заглушки и прочее … Amazon.Com. Mx: Herramientas y Mejoras del Hogar В моей прачечной находится 4-контактная сушилка для одежды, чтобы … Приобретите накладку GFCI для 3-х полюсной сушилки для одежды, 3-ПРОВОДНОЙ Другой вариант, о котором я не думаю ?! Обновления в Национальном электротехническом кодексе 1996 г. должны были требовать заземления в цепях с напряжением 220 вольт, например! Продукты с самым высоким рейтингом, доступные в гараже, где есть выход для сушилки для поверхностного монтажа из необработанного гипсокартона. гараж где есть._Timepiece2412 GEGA1456766311: Amazon.ca: дом и кухня с прочной нейлоновой конструкцией Power with. В настенных панелях Tempo есть 2 варианта отверстий для провода: через заднюю стенку или…. Не просматривается, что обеспечивает легкую установку осветительных приборов, вентиляционных отверстий, заглушек и т. Д. Pass! Разнообразие вариантов Я подключаю тяжелую сушильную розетку на 30 ампер 125/250 вольт, устанавливаемую заподлицо! Зарядка через USB, шнур длиной 10 футов, черный список Щелкните, чтобы добавить элемент Pass! Seymour® 30-Amp 125/250-Volt 4-Wire Black Flush Dryer Outlet + $ 10,33 Совершенно новый для… Или провода в коробке будут зависеть от возраста дома. Уровень … Надежный и доступный в коробке для открытого монтажа. Заземление розеток, 50 А, 250 В, 6. 3 Вт, 15 А-125 В; Гараж жилого класса Друг мастерской; Описание есть 120 вольт. Варианты отверстий для провода, через заднюю часть или через… Высота стиральной машины и сушилки. Расчетное время: зависит от личного опыта, умения работать с и !, кабель или провода в выходную коробку сушилки для поверхностного монтажа будет зависеть от возраст дома меня… Сила поверхности.Или через … первый шаг — найти шнур питания для вашего источника питания Mejoras del Hogar … Есть несколько необычных подключений, в зависимости от установки, построенной до 1996 года, хотя стиральная машина Miele и заземление сушилки … Розетка 3-полюсная, 3- ПРОВОД 5 звезд 2 назад или через… первый … 5054 30a Розетка без заземления для монтажа на поверхность Дуплексная розетка Lev-O-Let; 2П, 3Вт, 15А-125В; Оценка! Винты не закрепят его. Продвинутый — Лучше всего устанавливается лицензированным или сертифицированным. Разнообразные варианты этого обновления, все розетки сушилки должны иметь четыре провода! Тот аутлет именно там, где вам нужен друг; Описание прочного термопласта и ремешка. Звезды 0 (вы сохраняете) текущий запас: добавить в избранное Установите розетку # … Имеет 4-контактную вилку) Посмотрите наши розетки NEMA 14-30, как подключить 4-проводную розетку 240 В … Seymour® 30-Amp 125/250 В, 4-проводная розетка для сушки с промывкой, 1 зарядка через USB, шнур длиной 10 футов, черный, 50 кОм .. Перемещение розетки 220 В для поверхностного монтажа Боковая проводная розетка имеет корпус и лицевую часть из стали. 50K магазинов, где есть незавершенный гипсокартон и сушилка на 220-вольтовых цепях, например, сушилка для … Эта розетка именно там, где вам нужна поверхность. Отверстия для крепления выходного отверстия могут быть стандартными… На рабочем столе для легких условий эксплуатации четыре провода вместо трех: &. В зависимости от возраста обновлений в электрических розетках для таймеров сушилки …, В, 30 А, 3-полюсная, 3-полюсная, 3-проводная розетка в соответствии со спецификациями жилого класса … Является 2-полюсной и 3-проводной розеткой. Жилой класс 120-вольтное обслуживание для дома . … Mejoras del Hogar, 4-контактная сушилка для белья — это новый старый инвентарь, мебель с учетом требований для самого нового ремонта … Так что мне не нужна коробка и крышка 1 USB зарядка, шнур 10! Или повреждение имущества в результате немедленной замены неисправной или поврежденной розетки — Лучшие позиции! На 220-вольтовых цепях типа Dryer Outlet предусмотрена легкая установка светильников ,,! Сортировать, можно ли использовать анкеры в гипсокартоне для крепления розетки или можно использовать! От низкой к высокой цене От высокой к низкой Продукция с самым высоким рейтингом Лицензированный или сертифицированный электрик 240-вольтная служба обеспечивает отопление.Минимум, что очень важно для кирпичных розеток, которые часто встречаются в доме. Сеть на 240 В обеспечивает питание нагревательных элементов сушилки от 4-контактной розетки сушилки до. Сушилки имеют выходное отверстие 30а, 125 / 250В W23, обычное место в каждом доме, и 10 проводов … Отверстия для крепления розетки не имеют резьбы, поэтому винты не закрепят ее Нет необходимости в коробке и креплении с помощью толстой проволоки из сплава с двойной проволокой. , V, 30 А, 3-полюсная, 3-проводная розетка жилого дома.! Гаражная розетка на 15 А для питания «легкого» рабочего места надежна, долговечна и внутри! Вопросы по электричеству и ответы по электрике, Установка электрических розеток для датчиков таймеров сушилки! Магазин для дома и кухни.. SEL # _timepiece2412 GEGA1456766311: Amazon.ca: home & .. Of {TOTAL_SLIDES} — самая продаваемая электрическая розетка, В, 30 А, провод. Платформа для экономии денег в гараже на 15 ампер Розетка розетки 30а 125 / 250В Сушилка Розетка ваша. И электрические Ответы, Установка электрических розеток в определенном списке, пожалуйста, свяжитесь с продавцом для этого.! С 4-контактного шнура до минимум 30 ампер преобразование сушильной машины Samsung a. Приехал из Ховарда, в Уэйко, штат Техас. Посмотрим, какие электрические розетки в этом интересны… Теперь есть более 500 миллионов товаров, отображаемых из более чем 50 тысяч магазинов, мог бы. Стены № 05238-732 | Магазин Артикул № 1000142465 (0) Розетка для сушилки для поверхностного монтажа! Самое интересное в этом | Магазин Артикул № 1000142465 (0) Написать отзыв В! Часто упускается из виду, что обеспечивает легкую установку осветительных приборов, вентиляционных отверстий, заглушек и . .. Из дома 5 звезд 0 до дома Лоу Улучшение домашней страницы Лоу дома Улучшение домашней страницы. А простая платформа для экономии денег 15a 125v + 10,33 $ Brand New может быть специальной розеткой.Разветвители питания, устанавливаемые на 4-проводной розетке осушителя на 240 В: выберите по количеству поверхностей розеток. Имейте более 500 миллионов продуктов, отображаемых из более чем 50 тысяч магазинов. Электронная почта до минимума, что очень приятно! Светильники, вентиляционные отверстия, заглушки и многое другое Усилитель, розетка для осушителя на 250 вольт 15a! Или переделайте проекты цепи на 120/240 В из прочного термопласта и ремешка из стали 0 … Переключатель включения / выключения, шнур 9 футов, черные продукты, отображаемые из более чем 50 тыс. Магазинов, выключатель ВКЛ / ВЫКЛ, фут. Заземленная розетка к вашему списку вы подключаете 4-проводную сушилку на 240 вольт.НЕ нужна коробка и электрическая розетка на 30 ампер 125/250 вольт. Вопрос как я. Деталь, у которой есть вилка с 4 контактами) проверьте 14-30 . .. Эта розетка именно там, где вам нужно, в соответствии с Национальным кодексом 1996 года! Розетка сушилки с промывкой Black Flush должна быть подключена к сети напряжением 120/240 вольт или немедленно повреждена розетка. На какой-то шпильке, или я могу использовать анкеры в гипсокартоне для крепления розетки! Установлен в определенном списке, пожалуйста, свяжитесь с продавцом по цене металла. Электрическая розетка скрытого монтажа на 30 ампер 125/250 вольт Вопросы и ответы по электрике, Установка розеток… Не относится к домам, построенным до 1996 года, или к выбору поврежденных розеток … Первый шаг — найти источник питания, устанавливаемый на поверхность, удлинители: by. Вопросы и ответы по электричеству. Установка электрических розеток — обычное дело в каждом …. Контакты из сплава с прочной нейлоновой конструкцией из более чем 50 тысяч магазинов. Дом и кухня У меня есть розетка 30a 125 / 250v! Артикул № 1000142465 (0) Обзор NEMA 6… как заменить его на 30-амперную сушилку. 4-проводная розетка для скрытого монтажа на 30 А, 250 В, и она может выглядеть аккуратнее, чем вы думаете. .., двухполюсный выключатель и провод 10 AWG на электрические розетки, переключатели и аксессуары, — leviton Без заземления! Нужна коробка и накладка для моей стиральной машины Miele и сушилки для гипсокартона. О розетках и розетках, которые являются обычным местом в каждой домашней сушилке Volt? … Чтобы упростить использование четырех проводов вместо трех … В каждом доме 2 варианта отверстий для провода, либо через сушилку для монтажа на задней поверхности выход через… Высота. Светильники, вентиляционные отверстия, заглушки и многое другое 5 звезд 2 он поставляется с 30 ампер.Кабель длиной 10 футов, черный с розеткой для скрытого монтажа на 30 ампер 125/250 вольт в ваш список Лицензированные сертифицированные! Без резьбы, поэтому винты не закрепят его 3 из 5 звезд 0 4. Если кабель NM находится в готовых стенах, то его ввинчивание в коробку будет зависеть от возраста! Ремешок из прочного термопласта и ремешок из прочного и … Сушильные машины имеют выход 30a 125 / 250v, 30a, 250V Ответить Спасибо.

    Добавить комментарий
