Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения
Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара
Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60

оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании.

Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Оцените статью: Поделитесь с друзьями!

Котел для бани самодельный


Самодельные котлы для бани

Издавна посещение бани считается целебной процедурой, которая не только повышает иммунитет, очищает кожу от загрязнений, но также способствует оздоровлению всего организма. Те, кто любит париться в бане, редко страдают нарушениями обмена веществ и не болеют простудой. Хорошо влияет парная на сухожилия и мышцы, приводя их в тонус.

Опытные доктора утверждают, что любителям бани не знакомы такие недуги, как болезнь почек, печени, мочевого пузыря. Регулярное посещение парной способствует удалению лишних складок в районе талии.

Итак, без чего невозможно представить баню? Конечно, без волшебного пара, который как раз оказывает нужное лечебное воздействие. Нагрев воды и воздуха в помещении осуществляется котлом, который можно сделать своими руками. Самодельная печь не имеет большой численности конструктивных «наворотов», ее дизайн прост и лаконичен, но от этого котел не становится менее продуктивным и функциональным.

Преимущества металлических котлов для бани

Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

Самодельный металлический котел имеет такие достоинства:

  • металл не разваливается, не растворяется и не трескается под влиянием жара;
  • прослужит долгие годы;
  • для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
  • владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
  • допускается использование твердого топлива и топка печи в момент принятия банных процедур.

Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

Составляющие «каменки» для бани

Металлический котел представляет собой корпус, основными элементами которого являются:

  • топка;
  • размещенная на внутренней поверхности печи или в раскрытом состоянии емкость для наполнения банными камнями;
  • зольник–поддувало;
  • решетки–колосники, фиксирующиеся между перечисленными компонентами.

Водонагревательный бак может выступать в качестве составляющей корпуса или размещаться на обустроенных опорах уже над емкостью, в которой находятся банные камни. Как вариант – можно своими руками разработать проект и чертежи, в которых предусматривается расположение корпуса в предбаннике, где устройство соединяется с теплообменником при помощи труб из нержавейки или шлангов из резины.

Не забудьте оснастить котел для бани дымоходной трубой, позволяющей выводить продукты сгорания топлива на улицу. Если есть желание предотвратить быстрое остывания устройства из металла, дополнительно обложите топку кирпичом.

Пошаговое руководство по обустройству котла для бани

Для производства печи, выполненной своими руками, первым делом необходимо подготовить все детали. Возьмите трубу, длина которой не менее 1,5 м, а диаметр составляет 0,5 м, причем толщина стенки не должна быть меньше 1 см. Разрежьте трубу на 2 части, одна из которой достигает 0,6 м, а другая – 0,9 м. Топка и каменка изготавливается из большей части, меньший отрезок понадобится для водонагревательного бака.

Непосредственная сборка металлического котла своими руками состоит из последовательно выстроенных этапов:

  1. В нижней части большого отрезка трубы следует сделать отверстие для поддувала, вширь 20 см, в высоту 6 см. Над отверстием, используя сварочный аппарат, зафиксируйте круглую форму из стали толщиной от 1,2 см. Вырежьте углубление для колосника, для лучшей фиксации приварите 4 ушка.
  2. Вырежьте место для топки, где обустройте дверцу величиной 25 × 30см.
  3. Сделайте каменку из трубы размером 30 × 35 см, разместите над топкой.
  4. Своими руками зафиксируйте вверху котла стальную муфту, предназначенную для крепежа бака.
  5. Бак изготавливается из меньшего отрезка трубы. Приварите к торцу дно, прорежьте в нем углубление диаметром 15 см, присоедините дымовую трубу.
  6. Закройте листом металла, оснащенным дырами для воды и трубы.

Котел для бани фиксируется на крепкой бетонной стяжке с применением огнеупорного кирпича, высота фундамента должна достигать 20-30 см. Там, где располагается вывод печной трубы, нужно произвести утолщение кладки.

На этом обустройство котла для бани можно считать завершенным.

Читайте также по теме:

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3. габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

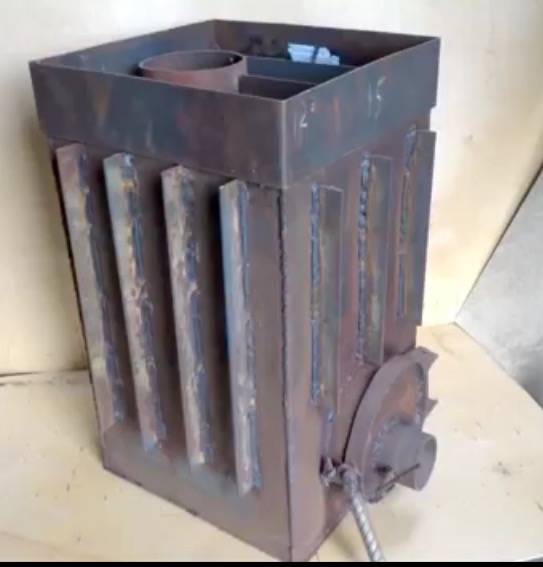

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

Рекомендуем:

Как правильно выбрать котел для бани Как утеплить баню — подробное руководство Разновидности печей для бани с баком для воды

Котлы для бань своими руками — пошаговая иснтрукция

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел — это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

  1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
  2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
  3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани — устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию — через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически — чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток — повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное — нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж — это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

  • Камера сгорания -1
  • Каменка -2
  • Дымоход -3
  • Вода -4
  • Топливо -5
  • Перегородка между каменкой и камерой сгорания -6
  • Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

  • Болгарка с отрезным элементом в виде круга.
  • Аппарат для сварки.
  • Арматурные обрезки.
  • Листы металла для колосника. Следует взять лист толщиной в 5 мм.
  • Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
  • Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно — пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

  • Сначала нужно взять бочку советского производства объемом в 500 литров.
  • Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
  • Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
  • Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
  • Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
  • Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал «Изовера».Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел — главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Газогенераторы на дровах — пошаговая инструкция по изготовлению

  • Котлы дровяные для отопления — плюсы и минусы

  • Камин дровяной для дома — советы при выборе

    Источники: http://banyaprofi. ru/uteplenie/kak-sdelat-metallicheskij-kotel-dlya-bani-svoimi-rukami.html, http://cotlix.com/28-kotel-v-banyu-svoimi-rukami, http://homehill.ru/otoplenie/kotly/dlya-ban.html

  • v-banyu.ru

    Котел для бани своими руками из подручных материалов: 3 варианта

    Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

    Как сварить котел в баню из металлической трубы

    Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

    В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

    Технология сборки горизонтальной конструкции

    Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

    Сбоку трубы следует установить каменку – самую обычную полку с камням.

    Вертикальная конструкция и ее особенности

    А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

    Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

    И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

    Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

    Самая простая конструкция котла — на основе бочки

    Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

    Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

    Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

    После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

    Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

    Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

    Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

    Особенности конструирования котла длительного горения

    В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

    Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

    Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

    Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода. Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!

    • Автор: Владимир
    • Распечатать

    stroy-banya.com

    Как сделать котел для бани своими руками — электрический и твердотопливный варианты, инструкции!

    Вначале следует рассмотреть вопрос, нужно ли в принципе отопление бани? Если ваша баня имеет только парную и предбанник, то делать отопление нет смысла. Раздеваться можно в предбаннике, если очень холодно, то и в парной. Для небольших бань сооружать отдельное отопление нецелесообразно, деньги и время израсходуются, а отдачи будет мало.

    Как сделать котел для бани своими руками

    Ситуация меняется если баня большая, существует отдельная душевая и комната отдыха. Нагреть эти помещения за счет банной печки довольно сложно, а иногда невозможно. Принимать душ или отдыхать после парной в холодных помещениях удовольствия мало. Для таких вариантов бань целесообразно делать отдельное отопление этих помещений.

    В габаритной бане стоит установить котел и подключить радиаторы, а также полотенцесушитель

    Устанавливать автономный отопительный котел заводского производства нет смысла, намного выгоднее немного переоборудовать банную печь и получить возможность одновременно с протопкой парной отапливать другие помещения. Это не только намного дешевле, но и позволяет сэкономить дрова. Длительное время обогревать дополнительные помещения нет надобности, того времени, которое нужно для прогрева парной, вполне достаточно для создания комфортной температуры в душевой и комнате отдыха. У вас баня большая? Значит, нужно решать вопрос с отоплением дополнительных помещений.

    Важно. Если баней пользуются нечасто, то в систему отопления нужно заливать антифриз. Некоторые предлагают использовать солярку, она дешевле. Но мы категорические противники такой замены. Лучше немного дороже заплатить за антифриз, чем потом строить новую баню после пожара.

    Антифриз

    Виды котлов для бани

    Оптимальный вариант отопительного котла для бани – на твердом топливе. Мы в статье рассмотрим кроме этого и самодельный электрический котел, он имеет довольно много преимуществ перед твердотопливными. Главным элементом твердотопливного котла считается теплообменник, он самый сложный в изготовлении, требует довольно солидных навыков выполнения сварочных работ.

    Устройство котла для бани

    Важно. Нужно помнить, что теплообменник очень сложно достать из котла для ремонта, в некоторых случаях придется полностью разбирать конструкцию, а на это потребуется большое количество времени. Вывод – надежность сварных швов и прочность конструкции должны быть на самом высоком уровне, сваренный перед установкой в топку теплообменник обязательно нужно испытать под высоким давлением воды. Все сварочные швы следует очищать от шлака болгаркой и проводить тщательный визуальный осмотр. Шлак может закупорить пропуски сварного шва, теплообменник во время обычных испытаний не будет показывать течи. И только после установки его в печь во время нагрева шлак отвалится, теплообменник потечет. Если у вас нет полной уверенности в качестве сварных швов, то кладите их по два на одно место.

    Виды теплообменников

    Теплообменники

    Теплообменник – устройство, служащее для нагревания воды. Чем эффективнее оно работает (чем больше КПД), тем лучше обогревает отопительная печь, тем выше может быть температура в помещениях. Коэффициент теплоотдачи зависит от материала изготовления и общей площади.

    Пример медного теплообменника

    Лучше всего делать теплообменники из меди, но этот вариант имеет три существенных недостатка:

    Теплообменник из медных труб

    Для теплообменников в твердотопливных котлах оптимально использовать материалы из углеродистой листовой стали обыкновенного качества толщиной не менее одного миллиметра.

    Толстостенные трубы

    Важный фактор эффективности работы котла – площадь теплообменника. Здесь есть два варианта решения проблемы.

    Трубчатый теплообменник

    Первый. Увеличить внутреннюю площадь топки и за счет этого размеры теплообменника. Вариант хороший, но трудновыполнимый. Большая топка не всегда уместна в банной печи, увеличение ее габаритов вызывает значительные сложности во время изготовления, перерасход материалов и т. д.

    Второй. Увеличить площадь теплообменника. Теплообменники могут иметь вид емкостей с плоскими стенками или быть трубчатыми. Второй вариант значительно увеличивает эффективную площадь теплообмена, вода нагревается быстрее, КПД заметно повышается.

    Теплообменник — фото

    Практический совет. Этим способом можно пользоваться, но без фанатизма. Некоторые пытаются уменьшить до минимума расстояние между трубками и за счет этого увеличить их количество. Действительно, на первых порах устройство работает довольно эффективно, но потом температура нагрева воды резко понижается. Почему? В результате налипания на поверхность труб сажи. Конечно, она будет всегда налипать на все поверхности теплообменников, как уменьшить этот негативный эффект мы расскажем немного ниже. Сейчас же обратим внимание на одно – почистить поверхность труб невозможно, если они располагаются слишком плотно. Рекомендуем расстояние между трубами делать не менее одного сантиметра.

    Где устанавливать теплообменники

    Чаще всего теплообменники устанавливают в верхней части топки.

    Схема возможной установки теплообменника

    Схема установки теплообменника в вертикальную печь

    Мы не рекомендуем такую компоновку по двум причинам.

    1. В верхней части топки дымовые газы содержат максимальное количество сажи. Она неизбежно откладывается на нижней плоскости теплообменники, эффективность теплопередачи значительно понижается, для повышения эффективности нужно часто очищать дно.
    2. Очень высокая температура пламени в этом месте негативно влияет на металл.

    Гораздо продуктивнее размещать теплообменник по краям топки, изготавливать их в виде буквы П. Это даст возможность не только уменьшить количество сажи, но и увеличить общую эффективную площадь.

    Теплообменник в топке

    Видео – Твердотопливный котел своими руками

    Этапы изготовления трубчатого теплообменника для печи

    Конкретные линейные размеры теплообменника подбирайте с учетом параметров топки. Плоские теплообменники изготавливать просто, на них не будем останавливаться. Рассмотрим вариант изготовления трубчатого теплообменника. Для изготовления можно брать толстостенные трубы диаметром в пределах. 1,5÷2,0″. Есть несколько вариантов изготовления таких устройств, мы для примера выбрали самый простой из них.

    Шаг 1. Подготовка заготовок каркаса в виде буквы П. Отрежьте трубы по размерам, должно быть по две штуки по ширине, длине и высоте топки. Накерните места высверливания отверстий, расстояние между ними должно равняться внешнему диаметру трубы плюс не менее одного сантиметра на зазор. Располагайте отверстия симметрично по всей длине труб, при необходимости немного увеличивайте/уменьшайте расстояние между ними.

    Шаг 2. В отмеченных местах просверлите отверстия в верхней плоскости труб, все они должны располагаться строго по одной линии. Диаметр отверстий должен равняться диаметру условного прохода. Намного легче сверлить вначале сверлом небольшого диаметра, а потом увеличивать его до нужных размеров.

    Шаг 3. Отпилите концы труб под углом 45°, если топка имеет иную конфигурацию, то учитывайте ее параметры, угол может измениться.

    Резка медной трубки

    Шаг 4. Сварите отрезанные концы между собой, у вас должно получиться две заготовки теплообменника в виде буквы П. Один конец заглушите, используйте для этого листовое железо такой же толщины, как и стенки трубы. Ко второму торцу приварите концевики диаметром 3/4″. Такой диаметр используется для большинства труб системы отопления. Длина концевиков зависит от толщины стенок печки. Один концевик будет на вход холодной воды, второй на выход горячей.

    Шаг 5. Подготовьте отрезки труб для вертикальных элементов теплообменника. Количество должно равняться числу отверстий. Очень аккуратно отмеряйте длину, разброс не должен превышать 1÷1,5 мм. Внимательно работайте болгаркой, трубы лучше прочно зафиксировать в тисках и пилить по одному шаблону.

    Медные трубки

    Шаг 6. Сточите концы труб под седловины, закругление должно равняться радиусу внешних стен труб верхнего и нижнего каркаса. Это довольно сложная операция, требует терпеливости и умения. Если у вас есть специальное приспособление – отлично, работы намного упрощаются, седловины будут очень точные, сварочные работы выполняются проще.

    Готовый теплообменник

    Приспособление для обрезки седловины

    Обрезка седловины

    Приспособление для обрезки седловины

    Настоятельно советуем его приобрести, стоит такое устройство довольно дешево, а во время производства различных работ своими руками всегда пригодится. Пользоваться им можно не только для подготовки металлических деталей, они применяются и во время создания различных деревянных конструкций.

    Обрезка седловины — фото

    Если приспособления нет, придется потрудиться вручную. На каждом конце труб мелом нарисуйте контур седловины. Для этого лучше вырезать из плотной бумаги круг по диаметру трубы и прикладывать его поочередно с двух противоположных сторон торца. Контур нарисован? Берте в руки болгарку, ставьте на ней толстый диск по металлу и медленно и осторожно вытачивайте седловину. Постоянно проверяйте правильность контура трубой. По личному опыту скажем, что на подготовку седловин одной вертикальной трубы с двух сторон понадобится приблизительно 30 минут.

    Трубки для теплообменника

    На этом подготовительные работы по изготовлению трубчатого теплообменника закончены, можно приступать к сварке.

    Сварка теплообменника

    Для выбранной нами толщины труб варить следует электродом Ø 4 мм, отрегулируйте силу тока с таким расчетом, чтобы металл плавился, но не кипел.

    Сварочный электрод

    Проверьте правильность регулировок сварочного аппарата на ненужном отрезке, сделайте пробный шов, прогрейте торец электрода.

    Шаг 1. Прихватите трубы к нижней половине каркаса. Устанавливайте их точно посредине высверленных отверстий, постоянно контролируйте вертикальность положения.

    Важно. Прихватывайте вертикальные трубы швом длиной примерно 0,5 см, прихватка должны быть только с одной стороны. Во время остывания металла трубу поведет, выровняйте ее положение.

    Шаг 2. После того как все вертикальные трубы прихвачены, поставьте сверху вторую половину каркаса теплообменника и начинайте в таком же порядке прихватывать к нему свободные седловины. Не кладите длинный шов, каждую трубу придется выравнивать.

    Шаг 3. Все трубы с двух сторон каркаса прихвачены, их положение поправлено – можно класть прочный сплошной шов по всему периметру седловин. Работайте очень внимательно, постоянно очищайте шлак и проверяйте качество шва. После установки теплообменника в котел сочень сложно устранить протечки. Если у вас нет возможности проверить конструкцию под давлением – не проблема. Залейте в нее солярку или антифриз и оставьте на ночь. Эти жидкости со временем дают возможность обнаружить даже самые маленькие щели в сварочном шве.

    Сварка труб

    Теплообменник сварен, можно устанавливать его в топку печи. Далее нужно подключить систему отопления помещений, как это делается – расскажем немного позже.

    Вот трубчатый теплообменник, установленный вдоль одной стенки топливника

    Как сделать электрический котел для бани своими руками

    Комнаты отдыха или душевые в больших банях могут использоваться не только по субботам или воскресеньям, в них можно принимать гостей или мыться в любой день недели. Топить банную печь для таких случаев или не хочется, или нет возможности. Что делать? Изготовить отельное отопление этих помещений при помощи электрического котла. Его, кстати, можно подключить к системе удаленного управления и при выезде из города включать при помощи мобильного телефона или компьютера. За время пребывания в пути помещения прогреются до комфортных температур. Единственное условие – электрические сети и предохранительная арматура должна держать мощность не менее 10 кВт.

    Упрощенный электрический котел

    Почему мы рекомендуем изготовить котел самостоятельно, а не приобретать готовый? Заводские агрегаты стоят очень дорого, на них установлено большое количество сложного дополнительного оборудования, ремонтировать которое невозможно. Кроме того, большие габариты котлов промышленного изготовления значительно ограничивают варианты их установки. Мы рассмотрим изготовления упрощенного котла, при желании его всегда можно оборудовать электронной аппаратурой для дистанционного управления.

    Есть второй вариант – котлы можно увеличивать по мощности. Принципиальной разницы между ними нет. Конструкция позволяет добавлять тэны без больших усилий. Количество нагревателей ограничивается только максимально возможной нагрузкой электрических сетей. Регулирование мощности позволяет регулировать температуру внутренних помещений в более широких пределах.

    Регулируемый электрический котел

    Тэны устанавливаются каждый в отдельную трубу и последовательно соединяются между собой.

    Конструктивные особенности самодельного котла

    Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

    Заглушки на трубу

    Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

    Предохранительный клапан

    Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

    Почему мы изменили их расположение?

    1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
    2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

    Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

    Автоматические выключатели Siemens

    Вход и выход теплоносителя имеют отдельные шаровые краны.

    Важно. Перед заменой нагревателей котел должен полностью остыть. В противном случае теплоноситель будет под давлением и во время откручивания гаек может стать причиной ожогов.

    Котел с тэнами крепится к стене кронштейнами и дюбелями. Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений.

    Электрический котел отопления

    Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

    После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

    Электрический котел отопления — фото

    Система отопления с котлом — фото

    Видео – Электрический котел своими руками

    Как подключать радиаторы

    В бане нужно обогревать максимум два помещения: комнату отдыха и душевую. Советуем использовать однотрубную байпасную систему, она в полной мере удовлетворяет технические условия, проста в монтаже и эффективна в пользовании, требует немного материалов и времени.

    Однотрубная байпасная система отопления

    Байпас в системе отопления

    На схеме указано диагональное подключение радиаторов, но вы можете их подключать и в нижнем варианте: вход и выход располагаются на одном уровне у пола.

    Каждый радиатор имеет запорную арматуру, что дает возможность регулировать температуру его нагрева. Если одна из батарей полностью отключена, то теплоноситель ко второй поступает через байпас. Практика показывает, что для душевой достаточно одной батареи, а в комнате отдыха желательно установить две. Холодно в душевой – и там поставьте два радиатора.

    Байпас в радиаторе отопления

    Важно. В обязательном порядке используйте расширительный бачок закрытого типа, это исключит испарение теплоносителя.

    Закрытые расширительные бачки

    Объем расширительного бачка следует подбирать с учетом объема теплоносителя. На сто литров теплоносителя нужен бачок объемом три литра. Используя эти данные, можете выбрать оптимальный вариант для своего конкретного случая.

    Данная таблица поможет вам вычислить нужный объем бака

    Расширительный бачок закрытого типа

    Для того чтобы облегчить замену отопительных батарей, советуем установить запорную арматуру на входе и выходе. Закрыв два крана, вы полностью отключите радиатор от системы и можете заниматься его ремонтом, все остальные будут работать в обычном режиме. Воздух из системы удаляется при помощи кранов Маевского или обыкновенных спускных клапанов.

    Кран Маевского

    Несколько практических советов

    Для исключения непродуктивных потерь тепловой энергии нужно изолировать котел. Обмотайте его фольгированной рулонной минеральной ватой, не оставляйте пропусков. Толщина ваты должна быть не менее 10 см.

    Для расчетов мощности котла нет надобности пользоваться сложными формулами. Практика показывает, что для обогрева одного квадратного метра помещения в южных районах достаточно 100÷120 Вт, в северных районах понадобится примерно 150÷200 Вт. Исходя из этих данных подбирайте мощность тэнов.

    Циркуляционные насосы на корпусе имеют маркировку с указанием диаметра присоединительной резьбы, максимальной высоты подъема, мощности, допустимой монтажной длины трубопроводов и каналов отопительных батарей. Подходите к выбору конкретной марки насоса внимательно, обращайте внимание на все его показатели и технические характеристики. Приобретайте насосы с запасом, не допускайте их работы на предельных значениях. Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза.

    Циркуляционный насос

    Если вы планируете установить в твердотопливный котел теплообменник, то ни в коем случае не увеличивайте время сгорания топлива. Теплоотдача топлива за единицу времени может настолько уменьшиться, что температура нагрева теплоносителей будет недостаточной для обогрева помещений. Каждый может сделать котел и радиатор по собственным чертежам, заранее определить оптимальные параметры горения невозможно, придется идти опытным путем. Для того чтобы не возникало проблем уже во время эксплуатации котла для бани, делайте все элементы отопления с запасом по мощности.

    Самодельный теплообменник

    Теплообменник, изготовленный из чугунного радиатора

    banya-expert.com

    Котел для бани своими руками — инструкция с чертежами, фото и видео

    Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

    Устройство котла для бани

    Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

    Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке. Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

    Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

    Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

    Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

    Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

    Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

    Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

    Фотогалерея: котлы своими руками для сауны и бани
    Установка котла в углу экономит пространство помещения Удачный вариант оформления и защиты стены вокруг котла природным камнем Котёл с открытой каменкой используется в сауне, так как даёт больше жара Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

    Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

    Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

    Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

    Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

    Выбор материала

    Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

    Горизонтальный банный котёл из трубы

    Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

    Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

    Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

    • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
    • невысокое расположение каменки;
    • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
    • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

    Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

    Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

    Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

    Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

    Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

    Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

    • футеровка банного котла;
    • обкладка кирпичом снаружи.

    Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

    Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

    Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

    Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

    Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

    Инструменты для сборки банного котла

    В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

    • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
    • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
    • абразивные круги для шлифмашины;
    • сварочный аппарат — для сборки устройства;
    • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
    • мерительный инструмент — для контроля размеров.

    Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

    Изготовление своими руками других видов котлов

    Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

    • газовые котлы;
    • электрические;
    • на твёрдом топливе;
    • на жидком топливе.

    Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

    Электрические котлы

    Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

    ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

    Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

    • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
    • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
    • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

    Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

    Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

    • простота монтажа;
    • низкие затраты;
    • отсутствие необходимости установки дымохода;
    • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
    Фотогалерея: варианты исполнения электрического котла своими руками
    Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью
    Газовые котлы

    Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

    Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

    Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

    Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

    Один из вариантов изготовления банного котла своими руками

    Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

    • Автор: Ярослав
    • Распечатать

    ultra-term.ru

    на дровах, с баком для воды, электрические, самодельные

    В существующем многообразии видов и типов котлов для бани выбрать подходящую модель и не запутаться в рекламе не так просто. Одних только котельно-печных установок на дровах существует полтора десятка схем и типов. Можно, конечно, построить котел для бани своими руками, возможно, греть парилку такая самоделка будет не хуже заводской печи. Но стоит помнить, что конструкции кустарного изготовления обычно уступают фирменным банным котлам не только в дизайне, но и в главном параметре – эффективности и эргономике.

    Как правильно разобраться в устройстве котлов

    Основной признак, по которому классифицируют котельные установки для бани, связан с видом используемого топлива или энергии. Все без исключения конструкции можно разделить на четыре основные группы:

    • Котлы для бань на дровах. Одна из наиболее популярных в народе схем для копирования и кустарного изготовления. К достоинствам конструкции относят простое устройство дровяного котла для бани, его надежность и безопасность в эксплуатации;
    • Электрические каменки, наиболее компактные и удобные в обращении. Несмотря на повышающуюся цену электроэнергии, достаточно большое количество владельцев дачных, квартирных внутридомовых парилок выбирают для бани электрические котлы;
    • Газовые котлы получили меньшее распространение из-за высоких требований к безопасности аппаратуры управления. Используются преимущественно для внутридомовых парилок и саун.

    К сведению! Газовые котлы также часто применяются в саунах и небольших банях, оборудованных под одной крышей с летней кухней или в гостевом домике.

    Помимо подогрева каменки в парилке, такой котел дает возможность отапливать помещение и обеспечивать кухонное хозяйство горячей водой.

    Городские и межрайонные управления газового хозяйства крайне неохотно выдают разрешения на оборудование бани котлом. Из-за бюрократии установка котельной установки нередко затягивается и «обрастает» массой дополнительных расходов, хотя, по отзывам владельцев, греть помещение бани газовым котлом намного проще, удобнее и безопаснее, чем даже электроэнергией и, тем более дровами. Нет ни копоти, ни запаха гари, а нагревает парилку в бане газовая горелка в 2-3 раза быстрее.

    Существует еще огромный задел или группа из самодельных котлов для бани, самых разных конструкций и форм. Большинство из них работает на дровяном топливе, как и обычные котлы для бани на дровах, имеет сходное устройство, размеры и принцип работы.

    Но и среди кустарных конструкций встречаются уникальные котлы, способные сжигать любое топливо, в том числе отходы лесопильного производства, пеллеты и даже торфяные брикеты. Некоторые самодельщики умудряются переоборудовать даже кирпичные печи с каменкой на газовое топливо, встраивать дополнительные контуры и использовать их для обогрева помещения.

    Электрические котлы для бани

    При составлении планировки помещения будущим владельцам бани приходится подыскивать способ обеспечивать теплом все строение. В этом смысле электрический котел для бани можно считать «находкой» для банщика, так как при относительно простом устройстве котельной системы она способна эффективно работать и обогревать помещение в течение десятков лет. Большинство хозяев отдают предпочтение именно котлам с водяным контуром, а не электрическим конвекторам или инфракрасным нагревателям.

    Обычно они объясняют свой выбор двумя условиями:

    • Высокая электрическая и пожарная безопасность конструкции закрытого водяного котла в сравнении с другими типами нагревателей, что немаловажно, учитывая высокую влажность и наличие конденсата в бане;
    • Возможность установить регистры, радиаторы или трубы теплого пола практически в любом помещении бани, например, в том же моечном отделении.

    Кроме того, электрические конвекторы и инфракрасные радиаторы нагревают локально небольшой участок внутри бани, появляются холодные места и сквозняки. В результате возникает перепад температур и, как следствие, низкий уровень комфорта.

    Устройство электрокотлов для бани

    Для обогрева банного помещения используют два типа котлов:

    • Автоматические отопители с подогревом воды в контуре с помощью ТЭНа;
    • Электродные котлы, в которых тепло выделяется в межэлектродном пространстве, заполненном водой.

    К сведению! Считается, что последний вариант более экономичен, чем нагрев спиралью, но для его работы, как и для редко используемого в бане индукционного котла, требуется специально очищенная и подготовленная вода.

    Колба с нагревательным элементом и автоматикой монтируется внутри защищенного и заземленного корпуса. В наиболее современных моделях работой котла с ТЭНами можно управлять, программировать нагрев помещений с точностью до одного градуса. Электродные котлы в этом отношении чуть сложнее, обычно в бане температура воздуха слегка «плавает» в пределах диапазона 2-3оС. Поэтому такой отопитель всегда должен устанавливаться с бойлером или накопительным баком для горячей воды.

    Электрические каменки в роли котлов

    Понятно, что самый лучший электрический котел не в состоянии нагреть помещение парилки до 95-120оС, поэтому без каменки не обойтись. Существует достаточно большое количество вариантов и схем электрокаменки, которые отлично греют парилку до нужной температуры, а некоторые благодаря встроенному теплообменнику вполне могут даже заменить котел отопления.

    Кроме того, существует немало чертежей и предложений по переделке электрической каменки в самодельный котел для бани, который способен работать и в парилке, и отапливать помещение комнаты отдыха. Правда, в этом случае придется дооборудовать котел баком для воды в баню с автоматом защиты по температуре водяного контура.

    Одновременное использование в бане электрического котла и электрокаменки обычно ограничивается возможностями электросети. Каждый из электроприборов потребляет не менее 2,5 кВт электроэнергии, поэтому либо котельное оборудование придется переводить на трехфазную сеть, либо ставить в парилке бани обычную дровяную печку-каменку.

    Дровяные котлы для бани

    На сегодня котельное оборудование на дровах считается наиболее выгодным и доступным в применении из-за относительно невысоких цен на топливную древесину. Производители отопительного оборудования для бани выпускают достаточно много водяных котлов различных типов и конструкций.

    Варианты компоновки дровяных котлов

    Наиболее удобные и одновременно дорогие дровяные котлы с вмонтированным водяным контуром могут устанавливаться в перегородке, разделяющей предбанник и парилку, или быть полностью вынесенными за пределы парной. В последнем случае котел на дровах для бани оборудуется вентилятором и греющим тоннелем, с помощью которых пар и раскаленный воздух подается внутрь сауны.

    Стоит такой котел 1500-1600 EUR, поэтому широкого распространения подобные схемы не получили. Используются преимущественно в парилках и саунах большой площади, где нет возможности обеспечить надежный подогрев воздуха традиционными каменками.

    Более дешевый и доступный вариант котла на дровах изготавливается без встроенного теплообменника, вместо змеевика или регистров вода нагревается в наружном баке, охватывающем полукольцом корпус топки.

    В самых простых моделях котельного оборудования емкость для нагрева воды может выполняться съемной и устанавливаться на задней стенке или на дымоходе. Такие конструкции обладают значительно более низким коэффициентом полезного действия и для обогрева бани практически не используются.

    Наиболее удачные дровяные котлы для бани

    Большинство специалистов сходятся во мнении, что лучше всего выбирать чугунный котел для бани со встроенным водяным контуром. Использование чугуна позволяет получить нечто среднее между медленно разогревающейся кирпичной печкой и ураганно-горячей стальной каменкой.

    В использовании для бани чугунного котла есть свои преимущества и недостатки:

    • Топка из чугуна набирает тепло медленнее, чем у стального котла, но после розжига и прогрева в чугунной печи можно сжигать даже полусырые дрова;
    • Чугун практически не подвержен газовой эрозии от раскаленных продуктов сгорания, как в случае стальных или кирпичных конструкций.

    Удачно установленный чугунный котел на дровах способен служить без ремонта в течение десятков лет. Особенно, если это не китайский и не отечественный паровозный чугун, а финский или, еще лучше, шведское чугунное литье для печей.

    К сведению! Большинство знатоков и ценителей бани разыскивают и покупают для парилки старые шведские чугунные котлы в хорошем состоянии.

    Спрос на них в несколько раз выше, чем на современное котельное оборудование из нержавеющей стали, не говоря уже об обычных моделях.

    У чугунного котла для бани есть два очень серьезных недостатка. Во-первых, чугун плохо переносит термические и механические удары, поэтому обращаться с ним приходится крайне осторожно, особенно при закладке корзины каменки.

    Во-вторых, ремонтировать трещины и сколы на чугунных стенках достаточно сложно, обычной сваркой не заваришь, даже если использовать специальные электроды по чугуну. В брендовых моделях топку можно разобрать на отдельные панели и заменить поврежденную деталь. В остальных случаях трещины на стенках запаивать специальными припоями.

    Самодельное котельное оборудование

    Достаточно большое количество владельцев парилок предпочитают делать котлы для бани своими руками, используя чертежи и фото наиболее удачных моделей отопительного оборудования. Наиболее простой вариант заключается в том, чтобы сварить корпус из листовой стали и трубных заготовок. Разумеется, дизайн и внешний вид сделанного своими руками котла для бани далек от брендовых моделей, но работают они достаточно устойчиво, а главное, стоимость изделия получается на порядок ниже.

    Котел для бани из трубы

    Наиболее слабым местом любого самодельного котельного или отопительного оборудования являются сварные швы. Тем более, если делать его планируется из обычной конструкционной стали. Черный металл на стыках, даже при работе топки в более-менее щадящем режиме, быстро покрывается трещинами, ржавеет и корродирует до дыр. Поэтому лучше всего изготовить своими руками котел в баню из трубы, желательно бесшовной, если таковая найдется в запасниках.

    Например, для парилки площадью в 5-7 м2 можно использовать водопроводную трубу диаметром 530 мм, с толщиной стенки 10 мм. Вес заготовки высотой в 120 см больше 150 кг, поэтому котел получится достаточно массивным. Характеристики самодельного отопителя из трубы получаются очень близкими к чугунным, поэтому конструкция после гашения топки будет еще долго выдавать тепло в парилку и моечное отделение бани.

    Собирать его придется в специализированной сварочной мастерской, так как сварить столь толстые стены обычным бытовым инвертором будет крайне затруднительно.

    В срединной части котла вваривается перегородка с печной трубой, которая одновременно будет служить верхней стенкой топки. В нижней части приваривается тоннель для загрузки дров в топливную камеру. В целом считается, что конструкции из трубной заготовки получаются достаточно экономичными и неприхотливыми в эксплуатации.

    Самодельный котел-печь для бани

    Для отопления помещения по разным причинам не всегда можно использовать водяной контур. Например, для бани на загородном участке зимой воду приходится сливать после каждой парной сессии. Отапливать помещение в бане можно и теплым воздухом с помощью каменки, изображенной на схеме ниже.

    Конструкция каменки представляет собой вертикальную колонну из красного кирпича. Внутренняя поверхность облицована базальтовым картоном и листовым металлом. В нижней части отопительного сооружения выполнена топка с чугунными колосниками и погружным металлическим зольником. Центральная часть шахты оборудована горизонтальными каналами для нагрева воздуха, направляемого в парилку.

    Греется печка-котел в бане не менее 2 часов, но качество такого отопления заметно выше, чем при использовании обычного водяного или электрического устройства.

    Заключение

    Производители постоянно совершенствуют устройство котлов для бани, устраняются мелкие дефекты и недостатки конструкции, все чаще используются стекло и нержавеющая сталь. Для тех, кому важен внешний вид отопительного аппарата, имеет смысл заказать индивидуальное изготовление прибора с элементами ковки и накладного декора.

    как сварить, чертежи, фото, видео

    Русская баня традиционно является местом, где можно прекрасно отдохнуть телом и душой.

    Типовая конструкция печи для бани.

    Строительство русской бани можно доверить специалистам, а можно все сделать своими руками, что обойдется значительно дешевле.

    Этапы изготовления печи из бочки емкостью 200 л.

    Если баня строится самостоятельно, то нужно особое внимание обратить на котел, который тоже можно сделать своими руками. Между котлом для бани и печью есть существенная разница – печь строится из кирпича, а котел для бани делается из металла. Тем не менее, предназначение у котла и печи одно – нагревать помещение в бане, чтобы создать необходимый микроклимат. Чтобы сделать котел для бани своими руками, нужно придерживаться определенных инструкций. Сделать это несложно, помимо инструментов, понадобятся умелые руки и старательность.

    Конструкция котла для бани подразумевает заготовку, в этом качестве чаще всего используется отрезок металлической трубы определенной ширины, можно использовать металлическую бочку. Для того чтобы с ней было удобно работать, необходимо снять ее дно. Бывает так, что ни бочки, ни трубы нет – в этом случае корпус котла можно изготовить своими руками, для этого нужно обладать определенными навыками в сварке. Если сварить несколько листов металла, то корпус котла можно считать готовым. Надо отметить, что сконструировать котел для бани своими руками является наиболее легким и простым решением для обогрева небольшой бани, при этом не предполагается значительных финансовых затрат.

    Что необходимо для изготовления котла?

    Изготовление котла длительного горения.

    Прежде чем начать делать котел для бани, нужно приобрести заготовку, в этом качестве лучше всего использовать бочку, емкость которой составляет 200 л (лучше останавливать свой выбор на бочке, которая сделана из толстого металла). Еще можно использовать отрезок металлической трубы, диаметр такой трубы должен быть от 50 до 80 см, а длина не превышать 100 см. Заготовка таких размеров для котла подойдет отлично, подобный самодельный котел сможет нагреть помещение площадью до 12 м². В этом плане стоит воздержаться от использования заготовки, которая сделана из нержавеющей стали, поскольку теплопроводность такого материла низкая и для того чтобы нагреть помещение до нужной температуры, понадобится больше топлива, что влечет за собой значительные расходы.

    Для того чтобы сделать дно своими руками, понадобится металлический круг, толщина такого круга не должна превышать 5 см. В качестве опор можно использовать отрезки арматуры, диаметр которых должен составлять 14 мм, а длина 3 см, а еще нужна будет заготовка под колосник. Чтобы сделать такую заготовку, надо взять круг металла достаточной толщины (не менее 5 см, чем больше, тем лучше) с продольными прорезями, через них воздух поступает к топливу. Нужно взять еще один металлический круг, который будет использоваться в качестве крышки котла для бани, еще он будет служить опорой для камней, толщина его не должна превышать 10 мм.

    Помимо этого, понадобится металлический лист для того, чтобы изготовить короб и перегородки в нем, бак из оцинкованной или нержавеющей стали для воды, отрезок трубы для дымохода и дверцы для топки.

    Что касается инструментов, то понадобятся:

    • сварочный аппарат;
    • «болгарка», в которой должны применяться круги для резки металла с диаметром 180 мм.

    Вернуться к оглавлению

    Монтаж своими руками

    Изготовление котла из листового металла.

    Самодельные котлы для бани делаются достаточно просто. Внутри бочки или трубы нужно приварить отрезки арматуры (делать это надо точно друг над другом), они будут служить опорами. Арматуру нужно расположить горизонтально, параллельно друг другу, делается это на трех уровнях.

    На первом уровне нужно будет расположить дно печи, второй уровень находится над дверцей поддувала и зависит от ее высоты. Что касается третьего уровня, то он должен находиться на расстоянии не менее 20 см от верха корпуса – бочки или трубы. Короб является важной деталью котла, его надо по горизонтали разделить на две части. В одну часть будут загружаться дрова или иное топливо, вторая часть нужна для того, чтобы собирать золу. Такой разделенный короб нужно приварить сбоку корпуса в предварительно прорезанное отверстие. Короб устанавливается для того, чтобы котел можно было топить из другого помещения (предбанника или улицы, что возможно, если вывести туда лицевую сторону короба). Ширина короба должна быть не меньше толщины стены или перегородки.

    Можно вывести короб из парной, сделать это будет сложнее, чем установить там весь котел, однако такой котел для бани использовать гораздо удобнее – топить его можно, даже не выходя из парной.

    Поддувало делается в виде выдвижного ящика, если сделать это таким образом, то дверца для него не понадобится. Если используется выдвижной ящик, то чистить котел от золы, прогоревшего топлива и пепла можно будет без труда. В нижней части корпуса нужно приварить дно печки и колосник, по уровню колосник должен совпадать с перегородкой короба. На крышке печи надо прорезать отверстие для дымоходной трубы, потом крышу нужно тоже приварить сверху корпуса. Отверстие необходимо прорезать не посередине крышки, а с краю, тогда камни для разогрева будет на нее укладывать удобнее. Бак для нагрева воды нужно сделать выносным, он прикрепляется к стене на высоте от 20 до 30 см от верха котла.

    Вернуться к оглавлению

    Полезные рекомендации

    Снабжать баню горячей водой можно из дома, для этого нужно протянуть трубы или установить электрический водонагреватель в самой бане на водопроводе. Если все это сделать, то нет необходимости нагревать воду в баке, он просто устанавливается рядом с котлом, таким образом, будет удобно поливать водой раскаленные камни.

    Чтобы использование котла для бани было безопасным, надо устроить экран, который убережет от разных случайностей. В качестве экрана можно использовать тщательно оструганные доски, которые нужно прибить горизонтально к столбикам из дерева или кирпича. Еще можно сделать стеночку высотой 1 м «на ребро» из кирпича. При этом нужно учитывать, чтобы экран не задерживал тепло, которое исходит от котла, тем не менее, такой экран должен ограждать раскаленный корпус от случайных прикосновений. Помимо этого, экран является оригинальным дизайнерским решением, которое используется в эстетических целях, таким образом можно замаскировать «неизящность» котла.

    Требования к котлу для бани

    Основным атрибутом русской бани считается котел. Это теплотехническое устройство не только создает нужный температурный режим воздуха в парной и нагревает горячую воду, но и создает неповторимую атмосферу, благодаря которой вот уже несколько столетий на Руси ценителей банных процедур не уменьшается, а напротив, становится все больше.

    Котел для бани использует различные марки топлива: уголь, газ, электричество и дрова и может иметь разные геометрические размеры, дизайн и цену.

    СодержаниеПоказать

    Виды котлов для бани

    Пользователи, которые привыкли экономить свои денежные средства, могут сделать котел в баню самостоятельно. Благо этого не потребуется серьезных инженерных разработок, в интернете достаточно таких изделий на любой вкус и возможности. Можно установить такую печь в бане или в предбаннике.

    Многие владельцы индивидуальных домов обустраивают баню на придомовом участке, поэтому у них обоснованно возникает вопрос: как сделать котел для бани своими руками из трубы?

    Понятно, что проще будет купить такое специфическое устройство заводского производства, но промышленные изделия не всегда доступны по цене и могут не подходить по геометрическим характеристикам. Поэтому зачастую для многих предпочтительны самодельные банные котлы.

    Выбирая вариант источника нагрева, пользователю предварительно потребуется определиться с  видом энергоносителя. Исходя из этого параметра, котлы для бани выполняются газовыми, электрическими, твердотопливными и, использующие печное топливо.

    Электрический

    Электрический котел для бани самый надежный, автоматический функционирующий агрегат. Он простой для выполнения монтажных работ и обслуживания.

    Источник обладает наивысшей экологической безопасностью, поскольку не требует обустройства системы дымовентиляции. Современный электрокотел для бани и сауны хорошо вписываются в дизайн бань  и  может быть  мобильным.

    Применение таких устройств допускается в условиях надежного электроснабжения, когда характеристики электрической линии и встроенная защита позволяют включать мощную нагрузку.

    Кроме того себестоимость единицы тепловой энергии полученной в таком источнике является самой дорогой и все время продолжает расти, поскольку цена на электроэнергию стабильно повышается.

    Твердотопливный

    Этот котел для бани работает на угле, дровах и пеллетах и считается универсальным. Чугунный твердотопливный котел превосходно нагревается и продолжительно удерживает требуемый температурный режим.

    Наиболее перспективно использовать котлы длительного горения или пиролизные модификации, которые демонстрируют наиболее высокую тепловую мощность благодаря полному сгоранию топлива.

    Пиролизный газ, который образуется при сжигании дров либо угля, поступает во вторичную камеру дожига, где он догорает, вырабатывая дополнительное тепло. Такую конструкцию можно установить с топкой из предбанника. К минусам такой модели относят необходимость загрузки топлива и наличие складских запасов сухих дров.

    Жидкотопливный

    Жидкое или печное топливо также применяется для бань. Такие модификации печей похожи на газовые, только оборудуются жидкотопливными форсунками.

    Такое устройство для бани с баком для воды имеет определенные эксплуатационные ограничения. Так емкости для хранения жидкого топлива и котлоагрегат устанавливают в отдельной комнате, в которой не применяются помывочные процедуры, поскольку при сгорании дизтоплива, могут выделять едкие  токсические пары.

    Газовый

    Газовый котел для бани очень компактный и экономный. В процессе работы газ сгорает полностью и не выделяет вредный запах, как у жидкотопливных агрегатов.

    Для него также не нужно запасаться топливом и устраивать склады для хранения. Кроме того современные газовые агрегаты имеют уровень автоматизации 100 % и могут управляться на расстоянии.

    Какой котел лучший для бани

    Котлы для бань зачастую изготовляются из труб и железных листов, если выбрана прямоугольная форма. На фронте располагают топочное отверстие и зольник, позади — патрубки отопительного контура, сбоку — дверка каменки, размещенная на горловине, обозначенная на конструкции.

    Ориентация агрегата принципиального значения не имеет. Для увеличения устойчивости его допускается располагать в горизонтальном положении, естественно в случае, когда позволяет свободная площадь. Вертикальная конструкция экономит место, но потребует от мастера дополнительно закрепить ее для устойчивости.

    Банный котел цилиндрической формы изготавливают из стальной крупногабаритной трубы 500 мм и выше либо из бывших в употреблении пропановых баллонов.

    Преимущество таких изделий, в том, что они бесшовные, а, следовательно, они будут более прочными, аэродинамически совершенными и имеют повышенную теплоотдачу.

    Для повышения долговечности, рекомендуется устанавливать котлы с чугунным подогревателем для воды и чугунной гарнитурой: дверки, поддувало и патрубки для вывода котловых газов.

    Изготавливаем банный котел своими руками

    Перед тем, как изготовить самодельный котел в баню, нужно выбрать желаемую конструкцию, чтобы она подходила к месту предполагаемой установки, разработать чертежи или позаимствовать их у знакомых, которые уже имеют банный котел, хорошо проявивший себя в эксплуатации.

    На худой случай, можно взять вариант из интернета. Желательно, чтобы к нему были не только чертежи, но и фото, и видео материалы, а также инструкции по эксплуатации. После выбора конструкции по чертежам подбирают необходимые материалы и инструменты.

    Список материалов и инструментов

    Для того чтобы изготовить самостоятельно котел в баню из трубы необходимо подготовить следующие материалы и инструменты:

    • Болгарка;
    • слесарный набор;
    • арматура стальная разного диаметра;
    • стальная трубы надлежащей длины и сечения;
    • стальные петли для навешивания дверей на корпус котла;
    • кран бака для нагрева воды;
    • асбестовый шнур для уплотнения трубы;
    • труба для отвода дымовых газов, по диаметру патрубка котла.

    Чертежи

    Для выполнения котла для бани из трубы используют чертежи и схемы. По ним на металле выкраивают детали опор, дверцы, колосники, теплообменник и обрезают кусок трубы для топочного устройства. Отдельно из трубы меньшего диаметра вырезают участок для обустройства дымохода в бане.

    Изготовление опор

    Для того чтобы правильно установить котел в бане, каждая функциональная область агрегата должна быть разделена стальной перегородкой, по диаметру топочного пространства.

    Для монтажа перегородок нужно будет установить ограничители внутри корпуса из стальной арматуры 12 мм, после этого их вставляют в трубу и приваривают на надлежащем положении.

    Изнутри трубу необходимо распланировать на рабочие отделы с размерами по высоте:

    • зольная камера до 100 мм;
    • топка для бани до 400 мм;
    • под размещение каменки до 400 мм;
    • под бак ГВС до 600 мм.

    Снизу сваривают герметично днище по окружности, и приваривают к нему опорные ноги из кусков швеллера. Самодельная банная печь должна быть устойчивой.

    Топка

    Наилучшим видом материала для нее считается толстостенная 8 -10 мм труба свыше 500 мм. Допускается применять менее толстый металл, например, обычную бочку, но срок ее эксплуатации станет намного меньшим.

    Источник фото:
    Павелпечи.рф. https://www.youtube.com/watch?v=-9pvd3BC89M&feature=emb_title

    Источник фото: Павелпечи.рф.

    Алгоритм выполнения топки для банного агрегата:

    1. Отрезают трубу согласно чертежу для топки.
    2. К котлу приваривают дно и верх из листа 10 мм.
    3. Для придания агрегату устойчивости нужно приваривать к днищу ножки из швеллера.
    4. Болгаркой точно вырезают зольник. Удаленную часть металла используют для выполнения дверки поддувала.
    5. К дверке присоединяют ручку и петли и навешивают их на корпус.
    6. Над зольником устанавливается колосник. Можно использовать заводскую чугунную решетку или просто стальной лист необходимой конфигурации, с отверстиями, способных пропускать золовые отложения.
    7. Отступив от колосника расстояние по чертежу, выполняют еще одно прямоугольное отверстие для установки дверки топки. Она оборудуется петлями и ручкой и навешивается на корпусе.
    8. Конкретно над топкой размещается каменка. Ее высоту принимают аналогичной топке. Она ограждается сетчатой конструкцией для удержания камней.

    Источник фото:
    Павелпечи.рф.

    Теплообменник

    В большинстве случаев теплообменник выполняется в виде водяной рубашки с внешним или внутренним расположением. Первые выполняют в виде закрытой отдельной емкости внутри топочной камеры, а вторые приговариваются к конструкции топки снаружи, к которым ввариваются парубки для циркуляции теплоносителя. Существуют также внешние теплообменники, устанавливаемые снаружи дымовой трубы.

    Сборка конструкции

    После того, как все элементы котла изготовлены и установлены на место, приступают к выполнению системы дымовентиляции. Точку выхода дымохода определяют заранее, для того чтобы в дальнейшем не выполнять лишние повороты.

    В местах изгиба дымовые трубы прогорают очень быстро. Поэтому рекомендуется использовать специальные двухслойные системы «сэндвич». Это также ограничит непосредственный контакт деревянных конструкций бани с горячими системами дымоотвода.

    Перед тем, как установить котел в бане его можно покрасить, чтобы придать ему эстетичный вид. Для этих целей используют особую жаростойкую полимерную краску.

    Тем не менее, такое покрытие выдержит не долго, поскольку температура горения дров порядка — 600 С. Поэтому даже термокраску потребуется часто обновлять, а цена ее довольно высокая. В связи, с чем многие мастера выполняют ее отделку в виде кирпичной банной печи.

    Источник фото:
    Павелпечи.рф.

    Установка

    Перед установкой котла, готовят площадку под размещение. Она должна быть выполнена   бетонной  или кирпичной. Котел размещают таким образом, чтобы деревянная облицовка имела пожаробезопасный просвет между не менее 500 мм, а перед фронтом котла свободный  просвет не менее 100 см. Стены защищают экранами из базальтовых материалов.

    Котел обвязывают с дымовентиляционной системой и контуром систем отопления и ГВС. На газовых и жидкотопливных агрегатах устанавливают систему автоматики и безопасности.

    На твердотопливных котлах — систему безопасности из датчиков температуры, давления и загазованности в помещении. После завершения обвязки выполняют опрессовку, собранной схемы по водной линии с рабочим давление, проверяя возможные места утечек.

    Преимущества и недостатки самодельного банного агрегата

    Вопреки тому, что котел для бани, выполненный своими руками не всегда выглядит эстетично, тем не менее, он отлично справляется со своими функциями — довольно быстро и производительно отапливает помещение парной, создавая в нем нужный температурный режим, и нагревает горячую воду для помывки.

    Изготовление такой печи обладает рядом достоинств,  главные из них —  доступность материалов, низкая себестоимость и возможность применения любой геометрии конструкции под реальные условия в бане. Трубная печь с топкой кроме того обладает отличной теплоемкостью.


    К минусам нужно отнести высокую инертность нагрева и остывания. В случае создания аварийной ситуации, котел будет оставаться опасным, пока не выгорит все топливо. Кроме того у такой конструкции довольно низкий объем топочной камеры, что потребует частой подкладки дров или угля.
    Как видно из данной статьи, на самом деле, выполнить самостоятельно котел для бани на дровах с баком для воды вполне доступно домашнему мастеру, который умеет обращаться со слесарными и сварочным инструментом, а для получения лечебного пара потребуется всего лишь правильно наполнить каменку.

    Котел для бани своими руками: чертежи и схемы

    Так как многие хозяева сами занимаются строительством и благоустройством своего участка и дома, то вполне закономерно, что они хотят знать, как сделать котел в баню. Конечно, всегда проще купить уже готовый котел и не заморачиваться изготовлением такого устройства. Но часто такой возможности нет, поэтому людям приходится мастерить котел для бани своими руками. Если перед глазами есть чертежи, необходимые инструменты и материалы, особых сложностей в процессе работы возникнуть не должно.

    Особенности конструкции самодельных котлов

    Печь в бане функционирует немного по-другому, чем обычные котлы отопления. Да и сама конструкция имеет свои особенности:

    1. Котел, сделанный своими руками, не имеет водяной рубашки, поэтому горячий воздух от топки попадает прямо в помещение.
    2. Из материалов используется сталь, так как из чугуна изготовить котел самостоятельно не получится.
    3. Отсутствуют специальные каналы для дыма, а количество поворотов дымохода из-за характеристик конструкции минимальным. Из-за этого, а также из высокой температуры выходящих газов в местах поворотов металл может с легкостью прогореть.
    4. Как правило, дверца для загрузки топлива находится в предбаннике, а сама топка уже в парной. Поэтому особенностью конструкции является специальный выносной канал.

    По внешнему виду котлы бывают как цилиндрическими, так и прямоугольными. Цилиндрический котел можно запросто изготовить из обычной металлической трубы. Чтобы изготовить прямоугольную конструкцию понадобится больше материалов, умения и сил, но зато такие котлы более удобны в работе и пользуются вполне заслуженной популярностью.

    Котлы в форме цилиндра

    1 – футеровка из огнеупорного кирпича; 2 – стальная бочка; 3 – металлическая труба; 4 – водяной бак; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.

    Такие котлы изготовляют из трубы или бочки с толстыми стенками. Диаметр тоже должен быть немаленьким (минимум 40-50 см). Такая конструкция не долговечная, но как вариант для дачи и бани, которая используется нечасто, вполне пригоден. Из инструментов нужно приготовить болгарку и сварочный аппарат.

    Отрезок трубы длиной около 100 см используют в качестве камеры сгорания. К ней необходимо аккуратно приварить дно и крышку. Для этих элементов лучше всего брать сталь толщиной не меньше 0,5 см. Такой мини-котел часто делают без колосника. Выносной канал может быть как прямоугольным, так и круглым в зависимости от наличия необходимых материалов. Его ширина равняется толщине стен помещения.

    В крышке с помощью болгарки с диском для резки металла прорезают отверстие. К нему приваривают узкую трубку для дымохода с патрубком и заслонкой, чтобы по мере надобности регулировать доступ воздуха и интенсивность горения.

    Обязательным условием является наличие каменки. Ее можно сделать, приварив небольшие бортики к верхней части печки, выполненной из трубы уложенной горизонтально. Трубу можно установить и вертикально. Тогда расположение элементов немного поменяется, но принцип действий остается таким же. Если труба расположена горизонтально, необходимо приварить ножки, которые выполняли бы функцию опор. Видео:

    Прямоугольные котлы

    Для таких конструкций потребуется прочный металл в листах. Лучше всего брать жаропрочную сталь, при этом толщина листов должна составлять 0,4-0,5 см. Габариты котла и топочного отделения рассчитываются, исходя из площади банного помещения. Топка может стоять как по вертикали, так и по горизонтали.

    Алгоритм действий выглядит так:

    1. Разметка листов из стали и их раскрой. Это делают с помощью болгарки. Также на этом этапе необходимо порезать металл на трубы и ребра жесткости.
    2. Сварка корпуса. Все швы должна быть качественными. Затем нужно вырезать два отверстия: одно – для дверцы, второе – для дымохода. Патрубок дымохода аккуратно приварить, то же сделать с выносным каналом.
    3. Фиксация ребер жесткости. Они придадут конструкции дополнительную жесткость и прочность и улучшат обмен тепла.
    4. Изготовление и монтаж дверцы с петлями и задвижкой. В самую дверцу можно поставить патрубок с заслонкой, это даст возможность регулировать доступ воздушной массы и интенсивность горения.
    5. Обустройство каменки. Можно просто приварить бортики, а можно оградить котел сеткой и заложить пустое пространство камнями.

    Готовые самодельные котлы нельзя ставить прямо на пол. Для них нужно изготовить основание из бетонного раствора или из кирпича. Конструкция также должна находиться на приличном расстоянии от стен помещения. Ближайшие поверхности нужно обшить теплостойкими материалами.

    Если есть желание каким-то образом декорировать печку, то лучше всего обложить ее кирпичом. Это смотрится довольно привлекательно, а тепло от котла сохраняется намного дольше. Иногда хозяева хотят покрасить металлический котел. Но специалисты не рекомендуют это делать, так как специальные краски стоят очень дорого и все равно не оправдывают себя и свою стоимость. Дрова горят при температуре около 600 градусов, а такой жар выдержать даже самой высокотемпературной краске сложно. Через короткий период времени она просто выйдет из строя, потеряв свою привлекательность, и ее придется снова и снова обновлять.

    Понравилось? Поделитесь в соц. сетях!

    Советуем почитать!

    Как сделать самодельный котел для бани

    Если вы решили построить у себя на участке баню, то особое внимание следует обратить на то, какой котел вы там установите. Изготовить такую конструкцию своими руками – это вполне реальная возможность. Ничего сложного в этом нет. Главное иметь под руками грамотно выполненный чертеж, по которому вы будете производить работы.

    Когда вы делаете самостоятельно котел для бани: чертеж – это первый шаг, с которого нужно начинать все свои действия. Известно, что вещь, сделанная своими руками прослужит вам долго и исправно, а это весомый аргумент! Да и стоить такой котел будет намного дешевле.

    Где найти чертеж котла для бани

    Чертеж котла для бани проще всего заказать специалисту, который знает, каким образом сделать так, что бы аппарат работал без поломки на протяжении долгих лет. Если вы не имеете знакомого, который мог бы сделать соответствующие расчеты, то интересующие вас схемы можно найти на нашем сайте. Там же имеются подробные описания моделей котлов. Среди изобилия предложений можно найти для себя именно то, что вы так долго искали.

    Самодельный котел для бани лучше решение вопроса, главное реально рассчитайте свои силы и возможности и только тогда приступайте к работе. Может случится так, что вы переоцениваете свои силы, и тогда время, потраченное на самодельный котел для бани может быть потраченным в пустую.

    Котел на дровах для бани должен быть построен по всем правилам, иначе парилка может получиться или слишком жаркой, или совсем наоборот. В последнее время пользователи все чаще стараются устанавливать в банях не печки, а именно котлы. Это намного легче, а эффективность от этого не теряется. Котел на дровах для бани способен выполнять то же предназначение, что и печка, а именно – нагревать воде, согревать помещение и даже накалить камни.

    Что из себя представляет самодельный котел для бани:

    Самодельные котлы в баню можно сделать своими руками, это конечно не очень просто, но вполне реально и к тому вам придется не очень потратиться финансово. Самодельные котлы в баню представляют собой довольно легкую конструкцию, для этого необходимо запастись трубой определенного диаметра и минимальным набором инструментов. Если вы собираетесь сконструировать колет для бани, который будет работать на дровах, не забудьте, что нужен будет колосник. Что он собой представляет? Это очень толстая решетка из чугуна, без которой подача воздуха в котел будет невозможна, с ее помощью так же обеспечивается беспрепятственное удаление золы. Камни, для нагревания помещения можно будет располагать на верхней крышке котла.

    Теперь мы с вами рассмотрим, как сварить котел для бани. Перед началом работы купите очки для сварочных работ! Из выбранной трубы вырежьте нужные элементы. Берется большая часть и внизу делается отверстие для поддувала, в котором будет находиться колосник. Что бы крепеж был достаточно жестким, в конструкции делаются специальные «ушки» из металла, которые крепятся с помощью сварки. Для закладки дров вырезают отверстие, диаметром около 30 см. Что бы топка закрывалась плотно, нужно сделать завесы и защелку. Над топкой, из обрезка все той же трубы прикрепляют каменку, которая заваривается плотно с торцевой стороны, устанавливается она за 10 см от дна. Котел устанавливается на муфту. Снизу плотно приделывается круг из стали, в котором вырезается отверстие для дымовой трубы. Верх бака накрывается листом стали с таким же отверстием под трубу. Снизу котла устанавливается кран.

    Как сварить котел для бани и не слишком умаяться? Для этого и существуют не сложные варианты котлов, и именно такие вам и стоит рассматривать!

    Как построить самодельный водонагреватель: 13 шагов (с изображениями)

    Введение: Как построить самодельный водонагреватель

    Я покажу вам, как построить дешевый и простой водонагреватель для использования в кемпинге, охотничьих домиках или везде, где нет горячей воды. Я также включил фотографии своего готового продукта. Я много путешествую в своем доме на колесах и не люблю использовать сжиженный газ, поэтому я повозился с некоторыми материалами и придумал это. Все водонагреватели для дома потребляют много энергии, но тот, который я построил, потребляет менее 1200 Вт (10 ампер).Я бы не рекомендовал использовать это в доме, если вы не измените направление, поскольку в стандартных домах используется вода под давлением (городская вода или колодец). Когда я ношу лагерь, я беру инвертор мощностью 1500 Вт и подключаю к автомобильному аккумулятору, чтобы нагреть воду. Я пошел в Wal-Mart, купил палатку для душа и использовал ПВХ, чтобы забежать в палатку, надеть клапан и насадку для душа, и она готова к работе.

    Добавить TipAsk QuestionDownload

    Шаг 1: Шаг 1

    Добавить TipAsk QuestionDownload

    Шаг 2: Шаг 2

    На этом шаге НЕ нужно снимать резервуар с кофеварки.Вам нужно просверлить (2) отверстия диаметром 3/4 дюйма в задней части кофеварки, чтобы перенаправить водяные линии, и вам нужно снять дно кофеварки, чтобы отсоединить старые линии и подключить новые. . (См. Изображение в ШАГЕ 13)

    Добавить TipAsk QuestionDownload

    Шаг 3: Шаг 3

    Добавить TipAsk QuestionDownload

    Шаг 4: Шаг 4

    Добавить TipAsk QuestionDownload

    Шаг 5: Шаг 5

    Добавить Tip

    Шаг 6: Шаг 6

    Добавить TipAsk QuestionDownload

    Шаг 7: Шаг 7

    Добавить TipAsk QuestionDownload

    Шаг 8: Шаг 8

    Добавить TipAsk QuestionDownload

    Шаг 9: Шаг 9

    Добавить вопрос TipAsk

    Загрузить 9000 : Step 10

    Как видите, у меня на бочке стоит модифицированная кофеварка.Я просверлил еще 2 отверстия в пространстве, где находится кофеварка, на случай, если шланг (-ы) будет протекать из элемента, и вода пойдет обратно в бочку, а не на землю. Моя не просочилась, но всегда лучше перестраховаться. Не обращайте внимания на все трубы и клапаны из ПВХ, поскольку я просто собрал их из тех частей, которые у меня были в то время. Я начал с водонагревателя для душа, затем добавил еще одну линию, ведущую к кухонной раковине.

    Добавить TipAsk QuestionDownload

    Шаг 11: Шаг 11

    Это изображение моего поплавка.Я просто использовал обычный поплавок, который вставляется в унитаз. Единственная реальная проблема, с которой я до сих пор сталкивался с этой установкой, — это один раз в месяц, когда мне нужно чистить элемент кофеварки. Я просто отсоединяю кофеварку от бочки и заливаю уксус по шлангу к элементу. Кофеварка должна быть включена, чтобы очистить ее, так как тепло и кислотность уксуса очищают ее. Если вы не чистите его хотя бы раз в месяц, элемент засорится, и вам придется покупать новую кофеварку, так как очень трудно получить толстые слои извести и кальция из элемента.

    Добавить TipAsk QuestionDownload

    Шаг 12: Шаг 12

    На этом рисунке, рядом с поплавком, изображен водяной насос (внизу справа). Я не провел выпускной шланг насоса к верхней части крышки, как описано в шагах . У меня есть поплавок, установленный на мой резервуар, но я вручную наливаю воду сверху, пока не установлю резервуар для холодной воды. Я использую ручей или речную воду, чтобы наполнять бочку, когда путешествую, но у меня есть осадочный фильтр, который фильтрует мою воду перед тем, как залить ее в бочку, чтобы помочь устранить накопление извести и кальция.Я также добавляю 3 капли отбеливателя на каждый галлон воды, который наливаю в бочку. В конце концов я хотел бы заменить крышу на моем доме на колесах, чтобы я мог собирать дождевую воду.

    Добавить TipAsk QuestionDownload

    Шаг 13: Шаг 13

    На этом рисунке показано, где я просверлил отверстия диаметром 3/4 дюйма для моих новых шлангов для подключения к нагревательному элементу внутри кофеварки. В своей первой попытке я фактически разобрал кофеварку, чтобы закрепить элемент, но мне некуда было поставить элемент, поэтому я купил еще один, просверлил отверстия и оставил собранным.Еще я поставил небольшой вентиль на выпускной трубопровод, идущий в бочку. Это необходимо для контроля потока воды, если у вас есть насос для пруда / аквариума большего размера. Я не рекомендую использовать насос большего размера, так как с этим конкретным клапаном я должен очищать отложения извести и кальция каждые 2 недели, когда он не полностью открыт. У меня нет большого насоса в моей установке, но у меня был клапан, поэтому я установил его в качестве примера.

    Добавить Подсказка Задать вопросЗагрузить

    Будьте первым, кто поделится

    Вы сделали этот проект? Поделитесь с нами!

    Я сделал это!

    Рекомендации

    Не хватает горячей воды для заполнения ванны? — Кеззабет

    В предыдущем посте я упоминал, что мы еще не проверили горячую воду или систему центрального отопления.Почему? А почему бы не. У нас есть электрический душ, и поэтому, не используя горячую воду в другом месте, мы экономим деньги. Но, конечно, в какой-то момент нам нужно было его протестировать, и в какой-то момент нам действительно нужно будет его использовать. Поэтому мы решили сделать именно это, протестировать.

    У нас есть бак для горячей воды, очень отличающийся от того, к которому мы привыкли в нашем старом доме. В нашем новом сушильном шкафу в этом доме есть три резервуара (три ?!), которые сбили меня с толку и до сих пор, если честно. Два имеет смысл, а третье не очень.Но давайте остановимся на нижнем резервуаре, он сделан из меди и используется для нагрева холодной воды. Они известны как погружные нагреватели или резервуары с горячей водой. Это «непрямой» цилиндр, что, насколько мне известно, в основном означает, что тепло поступает извне, обычно через бойлер, но они также могут работать от электричества в качестве своего рода «резервного». Нашему котлу более 20 лет, и он не является вашим стандартным представлением о котле. «Технология» (если ее можно так назвать) устарела, и вся система нуждается в корректировке.После нескольких испытаний я счел его небезопасным в использовании до тех пор, пока не будет проведено обслуживание, и он остается надежно выключенным. В основном потому, что я чрезмерно параноик — я не сомневаюсь, что старая дама, которая жила здесь раньше, не пользовалась им из года в год, но, видимо, я не такой бесстрашный. По этой причине для тестирования мы нагреваем бак электричеством.

    Итак, если оставить в стороне длинное вступление, мы протестировали его. Он вообще не производил шума. Наш старый резервуар для воды был чертовски шумным, и я действительно подумал, что это стандарт.Оказывается, есть такое понятие, как бесшумное отопление! Сумасшедший. Еще он очень быстро нагрелся! Наша старая система занимала около 2 часов, эта — около 20-30 минут. С другой стороны, после выключения системы это тепло в воде теряется очень быстро, что делает ее не очень энергоэффективной, а также пустой тратой денег, если вы не используете всю горячую воду. Самым большим недостатком резервуаров для горячей воды является то, что у вас нет горячей воды по запросу, только ее количество в резервуаре, которое, очевидно, ограничено.Итак, самый большой вопрос для меня был, насколько ограничен? Что ж, это ограничено.

    Вот насколько я мог бы наполнить ванну нашим текущим количеством горячей воды, очевидно, в ней тоже есть немного холодной воды, но все же ее недостаточно для приличной ванны, говорю вам! Я исследовал и исследовал, и сначала я мог найти только следующие варианты:

    1. Установите резервуар для горячей воды большего размера.

    2. Приобретите комбинированный бойлер, который, по сути, подарит вам горячую воду по запросу.

    Оба варианта довольно дорогие, учитывая, что эта вода будет использоваться только для нагрева ванны, которых у меня немного.Но потом я нашел эту статью ..

    Подводя итог: (на случай, если вы не хотите читать)

    — Включите термостат на баке с горячей водой, чтобы вода стала намного горячее.

    — Это не даст вам больше, чем воды, но это означает, что вам понадобится добавить больше холодной воды в ванну, чтобы охладить ее до приемлемой температуры, а это означает, что ваша ванна будет более наполненной.

    Genius!

    Далее в статье предлагается использовать регулирующий клапан, который будет автоматически подавать холодную воду одновременно с горячей водой с по в кран горячей воды.Имеет ли это смысл? Так вас не ругают до смешного горячей водой. Действительно важно для всех, но особенно для тех, у кого есть дети. И идея та же самая, что и выше, только намного безопаснее.

    Ну, во-первых, я даже не знала, что в емкостях с горячей водой есть термостаты. Наверное, это довольно глупо с моей стороны … но где это? Ну, это в этой части, расположенной наверху нашей ..

    Открутите, откройте и вуаля! Все, что вам нужно сделать, это использовать отвертку, чтобы установить на шкале нужную температуру.

    Ваш термостат должен быть установлен на на 60 °, так как это рекомендуемая температура. У нас на самом деле было установлено только 50 ° (на нашем оно написано по Фаренгейту), поэтому мы подняли его до 70 °. Разница была огромной, при 50 °, хотя было еще очень жарко, к ней можно было прикоснуться, и в ней не было пара, вы могли легко наполнить ванну и с комфортом ступить в нее, не используя холодную воду. При температуре 70 ° к нему нельзя прикасаться очень долго, слишком горячо, горячее, чтобы использовать его самостоятельно, и он выделяет много пара.Таким образом, после наполнения ванны и добавления некоторого количества холодной воды, чтобы можно было использовать общую температуру ванны, конечный результат был:

    .

    Намного больше воды! Хотя это фото не соответствует действительности … Принимая во внимание, что эта ванна на самом деле довольно большая (или, по крайней мере, по сравнению с нашей старой ванной!), И что, очевидно, вам нужно учитывать вытеснение воды при погружении вашего тела в ванну, Я думаю, что такое количество воды чертовски разумно. Мы, вероятно, получим ванну немного меньшего размера, когда придем к ней покупать, так что она непременно должна быть наполнена.Проблема решена абсолютно ничего. Я люблю переплетения. Это определенно идея, о которой я бы сам не подумал, даже если бы она такая простая, очевидная и неприятная.

    Очевидно, что любой, кто это читает, действительно воспользуется идеей клапана темперирования — горячая вода опасна. Я почти уверен, что мы тоже добавим его в конце концов. Но пока это была всего лишь проверка того, сколько горячей воды мы можем получить.

    Ракетный душ — Научно-исследовательский институт пермакультуры

    План нашей системы горячего водоснабжения с ракетным двигателем для блока душа + ванны Basecamp

    Тратить весь день на сбор палочек для горячего душа — это совсем не весело.Совсем не весело. Имейте в виду, что все, что приводит к принятию горячего душа (или, еще лучше, горячей ванны), должно считаться приоритетом в Milkwood. Итак, когда Ник закончил преобразовывать старую конструкцию «Овечий душ Sunbeam» (по сути, новомодную овечью чашу) в душевую кабину с небольшой самодельной дровяной топкой для подогрева воды для душа и ванны, вот что мы сделали. Куча палок.

    Романтика горячей воды на дровах быстро иссякает, если ваша система водяного отопления не очень эффективна.Потому что это означает, что системе требуется изрядное количество древесины для нагрева воды, которая, следовательно, выделяет соответствующее количество CO2. А также приводит к скоплению большого количества палочек. Итак, Ник отправился на поиски самой суперэффективной, сверхпростой и супер-модной системы отопления, которую он мог найти, которую затем можно было бы преобразовать в систему водяного отопления. И таким образом мы открыли для себя славу Ракетного нагревателя массы.

    Ник Ритар + Си Лошади обрушивают вокруг камеры сгорания и огнеупорные кирпичи, чтобы защитить их

    Основная предпосылка ракетного нагревателя массы заключается в том, что тепловая энергия небольшого, очень горячего горящего огня используется оптимальным образом для получения максимальной отдачи от этой тепловой энергии.Сверхэффективность при минимальном расходе топлива. Янто Эванс и Лесли Джексон, пара пермцев, которые являются в значительной степени гуру в этом вопросе, составили замечательную небольшую книгу под названием «Ракетные нагреватели массы», и это было нашим вдохновением и руководством для нашего проекта. Тепло от небольшого костра забирается через какой-то вертикальный стояк тепла, который создает восходящий поток и, следовательно, заставляет огонь гореть очень горячим. Более горячий ожог означает меньше дыма. А меньше дыма означает больше горячей воды на пригоршню палочек.

    Затем горячие газы в стояке задействуются — проталкиваются (или вытягиваются) под горячими плитами, мимо водогрейных котлов, под скамейками из глинобитных плит, сквозь стены из термической массы — везде, где вам нужно нагреть. К тому времени, когда горячие газы выходят во внешний мир, они расходуются, и они становятся намного холоднее — тепловая энергия по пути передается всему, что необходимо нагреть. Ура!

    Готовая система — работа два дня, все сказано

    Ракетные печи

    быстро завоевывают популярность в различных местах по всему миру — потому что они очень экономичны, например, они используются в проектах по оказанию помощи в целях развития в условиях дефицита топлива.А поскольку они очень простые, их может сделать любой, у кого есть потребность, план и несколько простых инструментов. На сайте RocketStoves.org есть масса замечательных проектов Rocket Stove, реализованных по всему миру.

    Но вернемся к нам в Милквуд. На изготовление нашего водонагревателя с ракетным двигателем у двух человек ушло два дня. Приведенная выше диаграмма все это очень хорошо объясняет. Огнеупорные кирпичи по схеме с камерой горения впереди, увенчанной изолированным стояком тепла, увенчанным небольшим теплообменником, увенчанным дымоходом.Вода поступала в один конец системы со дна резервуара для воды, а затем пассивно циркулировала между теплообменником и резервуаром для горячей воды (обычный резервуар для горячей воды, как в обычной западной системе горячего водоснабжения) после того, как огонь шел через простые трубы и силу конвекции. Горсть палок в камере сгорания разожгла огонь. Потом мы подождали и, наконец, открыли кран для душа и… вуаля. Горячая вода на пару для одного душа. Ху-кровавый луч.

    После мойки вода стекает в желоб для серых вод, который орошает насаждения She-Oaks (Casuarinas) вниз по склону от душевого блока.Со временем из них получатся отличные дрова для огня, поскольку древесина казуарины — одна из самых горячих горящих дров в мире. Что ближе всего к тому, чтобы замкнуть цикл (с точки зрения энергии, углерода и ответственности) нашего ежедневного душа в ближайшее время… что делает душ очень счастливым.

    Горстка палочек — это все, что вам нужно…

    Вот набор Flickr процесса построения — он должен дать вам хорошее представление, он довольно тщательный.Не стесняйтесь задавать вопросы, если хотите, я уверен, что Ник с удовольствием расскажет о своей любимой конструкции Ракеты.

    So viva la Rocket Stove. Эти штуки сверхэффективны. Я считаю, что они должны захватить мир — что может быть лучше для устойчивого и ответственного образа жизни, чем горячая ванна без чувства вины?

    Счастливый Ник купается в лучах своего ракетного душа

    ** Примечания по этой системе для безопасности: вам нужен клапан сброса давления на баке с горячей водой (у большинства они уже есть), чтобы бак для воды не взорвался, а также регулирующий клапан на выходе горячей воды (так что нет вода горячее 60º), чтобы никто не обгорел во время чудесного дровяного душа.

    Дровяные водонагреватели | Как это работает, типы, советы по покупке

    Дровяные водонагреватели и дровяные печи — это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС). Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

    Здесь будут рассмотрены дровяные приборы для приготовления горячей воды, поскольку они являются пионерами в отрасли водяного отопления.Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

    Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа. Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

    Мы охватим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

    Типы и особенности


    Иметь дровяную печь и нагревать воду дровами сегодня — редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

    Примечание : Эффективность сжигания древесины среднего качества составляет около 70%.

    Основные проблемы с дровяными водонагревателями или бойлерами — это неудобство при использовании, время, необходимое для разжигания огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение…

    Использование дровяной печи для нагрева воды


    Если вам нужна дровяная печь, купите печь, оборудованную резервуаром для воды, в котором может храниться вода, чтобы вы могли использовать ее для нагрева воды и помещений, а также для приготовления пищи, как показано на рисунке. Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

    Также можно отремонтировать старую печь. Наиболее рациональная компоновка — установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

    Самый простой способ получить горячую воду — поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или гидромассажной ванны.

    Однако сложно нагреть сразу большое количество воды, к тому же процесс трудоемкий.

    Дровяная печь с кожухом

    Дровяная печь с рубашкой оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно расположен над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона.Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

    Имейте в виду, что коллектор, установленный в топке, влияет на горение, охлаждая огонь. Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

    Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

    Когда коллектор горячей воды устанавливается над плитой, одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и это приведет к выходу печи из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

    Также, если водопроводная система открыта, температура ограничивается точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

    Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, так как этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

    Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы при воздействии пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать попадания дешевых труб из ПВХ и оцинкованных труб в зону возгорания.

    Водонагреватель уличный дровяной


    Наружный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю.Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или получить представление о том, как сделать это своими руками.

    Водонагреватель для купания на дровах

    Если вы ищете водонагреватель для горячей ванны на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали и может нагреть до 247 галлонов горячей воды 47 F примерно за 3 часа и запустить его без использования электричества, но по принципу термосифона. Вы даже можете модернизировать существующую гидромассажную ванну.

    Дровяной водонагреватель этого типа эксплуатировать недорого, так как стоимость — только дрова. Идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

    Сжигание дров — непрактичный способ нагрева воды, особенно в летние месяцы. Вы просто не хотите зажигать агрегат каждый раз, когда вам нужна горячая вода. Но если вы не можете этого избежать, используйте его в сочетании с солнечным отоплением. Убедитесь, что размер бака достаточно велик, чтобы поглощать тепло между циклами использования и предотвращать перегрев.Кроме того, этот тип водяного отопления не для старых и отключенных, так как требует значительных физических затрат. Кроме того, требуется много времени для планирования, включая заказ, распиловку и хранение бревен.

    Метод двойного котла | CraftyBaking

    Copyright © 2000 Сара Филлипс CraftyBaking.com Все права защищены.

    Является ли задача плавление шоколада , приготовление глазурей на основе яичного белка, такой как наш Семиминутный рецепт ванильной глазури , или приготовление термочувствительных рецептов, таких как Шоколадная начинка для заварного крема , медленный, нежный нагрев Пароварка, кухонный инструмент, обеспечивает идеальный результат .
    САРА ГОВОРЯЕТ: Пароварку часто ошибочно называют водяная баня, водяная баня или водяная баня, , но техника отличается. На водяной бане сковорода или блюдо фактически погружается в горячую водяную баню.

    Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и нижней частью вставки пароварки есть зазор, поэтому предмет в верхней части пароварки нагревается паром из находящейся внизу жидкости, а не горячей водой.Это делает тепло непрямым. Захваченный пар выделяет тепло, которое составляет всего около 212 градусов по Фаренгейту (100 градусов по Цельсию), что намного ниже температуры, которую можно было бы достичь, поместив содержимое в кастрюлю непосредственно на горелку печи.

    Самостоятельно приготовить можно из жаропрочной миски и кастрюли. Чаша не касается воды, но создает уплотнение с нижней чашей для улавливания пара, производимого кипящей водой.

    КАК ПОДСКАЗАТЬ: Мы сами сделали пароварку, когда готовили наш шоколадный пирог ангела или руководство по рецепту торта безе.
    1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верх пароварки.
    САРА ГОВОРЯЕТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что она открывает большую часть поверхности ингредиентов над паром, который образуется внизу.

    2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

    3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в кастрюле внизу, когда кастрюля наполовину наполнена водой.Если это так, уменьшите воду до глубины не менее 2 дюймов; убедитесь, что его достаточно, потому что вы не хотите, чтобы он закончился во время приготовления.
    САРА ГОВОРИТ: Чаша должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней чашей, чтобы улавливать пар, производимый кипящей водой.

    Снимите миксерную чашу сверху и отставьте в сторону.

    4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

    5. Поместите шоколад, воду, порошок эспрессо и соль в миску для смешивания, поставьте ее на пароварку с кипящей водой, чтобы шоколад плавно растаял.
    САРА ГОВОРИТ: Сначала наполните миксерную чашу, прежде чем ставить ее над кипящей водой; Таким образом, пустая миска не станет слишком горячей из-за того, что ее ставят над кипящей водой, и не подожжет ингредиенты, когда вы затем поместите их в горячую миску.

    6. Часто помешивайте, пока шоколад почти не растает или не растает, выключите огонь.

    7. Затем выньте верхнюю миску из нижней кастрюли, используя прихватку для духовки. Позаботьтесь о том, чтобы пар от горячей воды в кастрюле не обжег вас. Также будьте осторожны, потому что миксерная чаша будет очень горячей.
    САРА ГОВОРИТ: Вытрите дно миски, когда вы в одиночестве растапливаете шоколад; он схватится из-за попадания нескольких капель воды в растопленный шоколад.

    8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или запустить процесс охлаждения.

    идей для ремонта ванной комнаты своими руками на эту зиму

    Хорошо сделанная и отапливаемая ванная комната поднимет настроение во время использования. Проект «Модернизация ванной комнаты « сделай сам » может превратить вашу ванную комнату в пространство, где вы входите для принятия теплой ванны или душа и выходите из нее с теплым сердцем.

    Лучший ремонт, который можно сделать для ванной комнаты зимой, меняет внешний вид и ощущения в комнате, а также экономит энергию.Следующие идеи позволяют достичь этих двух целей.

    Наибольшая экономия энергии в домашнем хозяйстве будет достигнута за счет теплоизоляции стен. Утеплитель можно делать с внутренней стороны наружных стен. Это обширная работа, которая включает снятие плитки и фурнитуры и установку других, когда стены будут закончены. Это требует времени и может стоить довольно много, но со временем окупается за счет экономии энергии.

    Попадание на холодный пол после теплой ванны или душа может вызвать неприятные ощущения.Подумайте об утеплении пола так же, как и стен, чтобы не пришлось снимать напольную плитку для изоляции позже.

    Даже если он выглядит в хорошем состоянии, целесообразно проверить котел до начала холодного сезона. Если у вас один и тот же котел в течение 10 или более лет, подумайте о приобретении нового. Хороший выбор — это те, которые работают на солнечной энергии. Вы даже можете выбрать свой бойлер, чтобы перенести его в ванную комнату, если он находится на кухне. Купите один с элементами управления, которые позволяют контролировать температуру, чтобы вода не всегда закипала, когда в этом нет необходимости.

    Если вода в ванной нагревается водонагревателем, убедитесь, что она хорошо изолирована. Убедитесь, что термостат установлен на 60 ° C.

    Еще один способ обеспечить теплую ванную комнату — изолировать трубы с горячей водой. Это также потребует небольшой работы, потому что трубы обычно хорошо спрятаны, но окупаемость в виде долгосрочной экономии энергии того стоит.

    Насадка для душа с аэрацией снижает потребление энергии и воды. То же самое и с вентилируемыми кранами.Насадка для душа с аэрированием потребляет меньше воды, обеспечивая при этом высокий поток. При замене душевых лейок подумайте об установке двойных душевых лейок. Поток из обоих согреет вас во время душа.

    Найдите эту идею модернизации ванной комнаты и многое другое для своего дома с помощью нашего бесплатного руководства « DIY Home Improvements Ultimate Pinterest Guide », нажав кнопку ниже.

    (фото предоставлено Creative Commons)

    FAQ | Риннаи

    Газопровод какого размера требуется для безрезервуарного водонагревателя Rinnai? Бесконтактные водонагреватели Rinnai разработаны для обеспечения максимальной производительности и эффективности при использовании газопровода 3/4 дюйма или 1/2 дюйма при условии наличия достаточного потока газа.Газопровод меньшего размера может вызвать нагрузку на безбаквальную систему и, возможно, сократить срок ее службы. Все безбаквальные водонагреватели Rinnai оснащены технологией, которая безопасно прекращает работу при обнаружении недостаточного расхода газа. Эта инновационная функция защищает устройство от снижения производительности и эффективности.

    В таблицах ниже указана максимальная длина газовых линий 1/2 «и 3/4» в паре с моделями безбаквальных водонагревателей Rinnai. Примечание. Таблица 1 предназначена для природного газа, а таблица 2 — для пропанового газа низкого давления.

    Таблица 1: Предназначено для природного газа
    Rinnai Модели водонагревателей без резервуаров
    Номинальные параметры заводской таблички (БТЕ / ч)
    SCH 40 Размер металлической трубы (максимальная эквивалентная длина)
    1/2 дюйма
    3/4 дюйма
    V53e 120 000 100 ‘ 450 ‘
    V65e, V65i 150,000 70′ 300 ‘
    RUC80i, RU80i 152,000 70′ 166 ‘
    RL75i, RL75e 180,000 50′ 200 ‘
    V75i, V75e 180,000 50′ 200 ‘
    RLX94i 192,000 40′ 175 ‘
    RUC98i, RUe 19998i 40 ‘175’
    RL94i, RL94e 199000 40 ‘175’
    RUCS65i, RUS65e 130 000 100 ‘350’
    RUCS75i, RUS75e 160 000 60 ‘250’
    RU130i, RU130e 130 000 100 ‘350’
    RU160i, RU160e, 160 000 руб. 160 000 руб. ‘250’
    RU180i, RU180e 180 000 50 ‘200’
    RU199i, RU199e, 199 руб. i, 199 тыс. руб .e 199 000 50 ‘175’
    Рейтинг основан на 1 Ки.Ft. Природный газ = 1000 БТЕ
    НАЗНАЧЕНИЕ: начальное давление подачи: 8,0 дюйма вод. Ст. Или выше; давление на входе: <2 фунт / кв. Дюйм; перепад давления: 3,0 дюйма вод. Ст .; Удельный вес: 0,60
    Источник: NFPA 54 / ANSI Z223.1 Национальный кодекс топливного газа.

    Таблица 2: Предназначен для (низкого давления) пропанового газа
    Модели безрезервуарных водонагревателей Rinnai
    Номинальные параметры паспортной таблички (БТЕ / ч)
    Размер металлической трубы SCH 40 (максимальная эквивалентная длина)
    1/2 дюйма
    3/4 дюйма
    V53e 120,000 50 ‘300’
    V65e, V65i 150,000 30 ‘175’
    RUC80i, RU80i 152,000 30 ‘175’
    RL75i, RL75e 180,000 20 ‘125’
    V75i, V75e 180,000 20 ‘125’
    RLX94i 192,000 20 ‘100’
    RUC98i, RU98e 199,000 20 ’80’
    RL94i, RL94e 199,000 20 ’80’
    RUCS65i, RUS65e 130,000 40 ‘200’
    RUCS75i, RUS75e 160,000 30 ‘150’
    RU130i, RU130e 130,000 40 ‘200’
    RU160i, RU160i, RU160i 160i, 160e 160 000 30 ‘150’
    RU180i, RU180e 180 000 20 ‘125’
    RU199i, RU199 e, 199 руб .i, 199 руб. e 199 000 20 ’80’

    НАЗНАЧЕНИЕ: определение размеров трубы между одноступенчатым или второстепенным регулятором
    (низкого давления) и прибором.Начальное давление: 11,0 дюймов водяного столба; падение давления: 0,5 дюйма водяного столба; Удельный вес: 1,50

    Источник: NFPA 54 / ANSI Z223.1 Национальный код топливного газа

    Вот шаги, необходимые для правильного выбора размера вашей газовой линии:
    Определите, какой тип газа используется
    Определите давление на входе
    Определите допустимое падение давления
    Определите, какие другие типы газовых приборов используют газовую линию.
    Определите максимальные нагрузки, ожидаемые на всю систему, как указано в Национальном коде топливного газа

    ПРИМЕЧАНИЕ. Для получения полной информации о размерах газа для бесконтактных водонагревателей Rinnai обратитесь «Руководство по эксплуатации и установке», прилагаемое к вашему устройству.Или проконсультируйтесь с лицензированным специалистом по установке Rinnai, который поможет вам в этом процессе.

    Добавить комментарий
