Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины.

Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

• если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
• если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
• если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

• оставляют неизолированными;
• покрывают защитной оболочкой;
• включают в многожильный кабель;
• оформляют до самостоятельного одножильного проводника.

Маркировка

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

• АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
• АС – со свинцовой оплеткой;
• Б – провод с влагозащитой;
• Бн – влагозащита невоспламеняемая;
• В – провод покрыт полихлорвиниловой оболочкой;
• Г – кабель без оболочки;
• К – контрольный кабель в обмотке из проволок
• НР – провод в невоспламеняющейся резиновой оболочке;
• Р – провод изолирован резиной.

Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.

Цвет

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора. Если он загорелся, это фаза, проводник с током. Если нет – это ноль или заземление.

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.

Часто используемые проводники

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.

По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.

ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.

Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.

Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.

Фото проводов для заземления

Требования к заземляющим проводникам: что нужно знать

Требование к проводам заземления

Заземляющий провод является одним из неотъемлемых элементов любой электроустановки. Его основное назначение — защита от косвенного прикосновения к частям электроустановки, находящимся под напряжением. Косвенным называется прикосновение к частям оборудования, которые в нормальных условиях не находятся под напряжением, например, корпуса двигателей, трансформаторов или даже ручка фена.

Но вследствие нарушения изоляции токоведущих частей  (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено защитное заземление.

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

Нейтраль электрооборудования

• Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
• В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
• Такая система называется TN или системой с глухо заземленной нейтралью.
  В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
• Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Отличия зануления и заземления

• Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Система TN-S	Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С	Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S	Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ	Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Важно: Ссылаясь на систему заземления TN -С, некоторые «горе электрики» пытаются реализовать ее у себя дома, используя нулевой проводник в качестве и нейтрального и защитного. Но согласно п.1.7.132 ПУЭ для однофазных сетей это запрещено. Это связано с тем, что при обрыве нулевого провода высока вероятность появления напряжения на корпусе защищаемого оборудования. Поэтому, если нет отдельного контура заземления, то лучше обойтись вообще без него, чем подключать корпус оборудования к нулевому проводнику.

Требования к заземлителям

Ну вот, разобравшись с основными теоретическими аспектами, давайте поговорим и о самих проводниках. В зависимости от места их установки к ним предъявляются совершенно разные требования. Поэтому давайте отдельно рассмотрим включение заземляющих проводов для стационарных и передвижных электроустановок.

Общие требования к проводам заземления

Но начнем мы наш разговор с общих требований, предъявляемых к проводникам, используемым для заземления. Как вы уже должны были понять они должны обеспечивать снижение потенциала на защищаемом оборудовании до нулевого или близкого к нему значения. В связи с этим они должны иметь возможность пропускать ток, равный току короткого замыкания в данной электроустановке.

• Казалось бы, в связи с этим, сечение таких проводников, в обязательном порядке должно быть не меньше, чем у фазных проводников, но это не так. Дело в том, что фазные проводники должны обеспечивать долговременное протекание больших токов. А вот защитный провод, должен обеспечить такую возможность только на время работы защиты. Обычно это время не превышает 2-3 секунд.

Сечение проводов заземления

• Определить такое сечение вы вполне можете и своими руками благодаря таблице 1.7.5 ПУЭ. Для проводов с сечением рабочих жил до 16 мм^2, сечение защитных проводников должно быть идентичным. Для проводов от 16 до 35 мм² сечение защитных проводов может быть 16 мм². Для проводов большего сечения защитный проводник должен быть не менее чем в два раза меньшего сечения.

Структура кабеля с нулевым проводом меньшего сечения

Согласно нормам ГОСТ, вся кабельно-проводниковая продукция должна содержать маркировку сечения жил. Причем если сечение жил зануления и заземления отличаются от рабочих, то она должна указываться отдельно как на видео.

• В некоторых случаях допускается отдельный расчёт сечения проводника заземления. Для этого используется формула, в которой учтены такие показатели как ток короткого замыкания, время срабатывания защит, тип изоляции и проводника, а также способ прокладки кабеля. Но используют такой способ определения сечения достаточно редко.
• Теперь, что касается обозначения заземляющих и нулевых проводников. Их буквенную аббревиатуру вы уже знаете. Но кроме того они имеют еще и цветовую. Заземление при пятипроводной системе заземления должно иметь желто-зеленую окраску. Нулевой провод обозначается голубым цветом.

Знак места подключения заземления

• Отдельным вопросом является качество заземления. Его определяют путем измерения его сопротивления. Согласно п.1.7.101 ПУЭ для трехфазной сети с линейным напряжением в 380В, оно должно быть не более 4 Ом. Это достаточно маленькая величина, которая обуславливается только внутренним сопротивлением проводника.

Схема измерения сопротивления заземления

• Для достижения соответствующего качества заземления следует использовать винтовые зажимы. Они позволяют достаточно просто отключить проводник для ремонтных работ и испытаний, а также обеспечивают качественный контакт. Удлинение заземления и нулевых проводников не приветствуется, но допускается. В этом случае можно использовать зажим плашечный заземляющего провода КС 066 1 или подобные зажимы для проводов меньшего сечения.
• Отдельным вопросом является отдельная прокладка проводов заземления и зануления. Согласно п.1.7.127 ПУЭ провод медный для заземления должен быть не менее 2,5 мм² если он имеет защиту от механических повреждений и не менее 4 мм^2, если он не имеет таковой. Для алюминиевого провода, независимо от способа прокладки, сечение должно быть не меньше 16 мм².

Требования к переносным заземлениям

Отдельной темой стоят проводники для временного использования. С их помощью к заземляющему контуру подключают электроустановки временного характера. Это могут быть передвижные будки, механизмы или автотранспорт.

Переносное заземление

• Для этого используют специальные переносные заземления. Подобные проводники используют и для создания безопасных условий работ.
• Такие проводники не должны иметь изоляции, это делается для того, чтобы всегда можно было визуально осмотреть его целостность. Для крепления к контуру заземления и механизму он должен иметь струбцины. Струбцина для провода заземления должна крепится к проводу методом сварки или винтового соединения.

Струбцина переносного заземления

• Проводник обязательно должен быть медным и многожильным. Причем количество оборванных отдельных проволок строго регламентируется и не должно превышать 5%.
• Сечение таких переносных заземлений должно быть не менее 16 мм² для электроустановок до 1000В и не менее 25 мм² для электроустановок более высокого напряжения. Для заземления машин и механизмов можно использовать провод с сечением не менее 16 мм² независимо от класса напряжения.

На фото переносное заземление для заземления машин и механизмов

Качество такого заземления проверить достаточно сложно. Поэтому единственным условием является обязательная зачистка металлической поверхности перед их наложением.

Вывод

Заземление нейтрального провода и проводника заземления играют очень важную роль не только для создания безопасных условий, но и для работоспособности всей системы. Поэтому этим аспектом электроустановки не следует пренебрегать. И мы очень надеемся, что наша статья помогла вам разобраться в этом вопросе.

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 19 Опубликовано 13.06.2018 Обновлено 13.06.2018

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т. д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:

• медная жила;
• промежуточная оболочка;
• расцветка жил в соответствии с нормами ПУЭ;
• удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Нормы сечения для провода переносного заземления

Провод заземления является важным элементом при работе с электроприборами и высоким напряжением. Даже полное отключение электричества не может обеспечить 100% гарантии безопасности, так как на проводах может скапливаться напряжение. Для того чтобы его отвести, используется естественное или искусственное заземление.

Часто применяют переносное устройство, как наиболее удобный и дешевый способ. Важно правильно осуществить расчет сечения провода переносного заземления, поскольку от него зависит надежность работы прибора.

Предназначение устройства

Переносное заземление – это съемная система, которая используется для защиты рабочих при проведении манипуляций с электроустановками или электрооборудованием. Задачей системы является отводить наведенные токи или случайно поданное на объект напряжение. Применяются такие приборы в тех местах, где нельзя использовать стационарные ножи. При использовании переносного защитного устройства в случае попадания напряжения на заземленный участок произойдет короткое замыкание, и персонал избежит удара током.

Характеристики переносного заземления, в том числе требования к сечению, перечислены в государственном стандарте 52853. Там же указано, что при испытаниях проверяется сечение проводника, для этого разбирают провод на пряди, подсчитывают их число, и число жил в пряди. Затем измеряют диаметр жилы, и по известной формуле из школьной геометрии определяют сечение.

Лента-плетенка

Для переносных заземлений может использоваться специальная лента. Она нужна для механического соединения муфт и экранов. Благодаря такой конструкции монтируемый сросток получает более прочное соединение. Лента имеет стабильные параметры, высокую прочность, конструкция не только грамотно проводит ток, но и весьма устойчива на разрыв. Ленту можно использовать в качестве перемычек и экранных шин. Структура материала плетеная, что позволяет просверливать в ней отверстия для болтовых креплений.

Стандартное изделие для переносного сопротивления состоит из 24 прядей. Каждая прядь луженая, имеет 13 проволок, диаметр каждой составляет 0,2 мм.

Провод

Чаще всего провод заземления имеет сечение от 25 мм2 и применяется для трехфазных систем. Для каждой фазы, размещенной на воздушной линии, предусматривается свой провод. При возникновении случайного или непредусмотренного напряжения задачей переносного заземления является отведение его на специальный провод и создание короткого замыкания, предохраняющего рабочих от опасности.

Применять такие переносные провода можно при температуре от -45 до +45 градусов Цельсия. Желательная относительная влажность должна составлять 80% при температуре окружающей среды 20 градусов.

Напряжение до 1000 В

Сечение провода переносного заземления подпадает под строгие технические требования и стандарты. Оно должно выдерживать нагрев в случае возникновения замыкания на трехфазном и однофазном источнике. Провод заземления, используемый в электроустановках с напряжением меньше 1000 В, должен иметь сечение не меньше 16 кв. мм.

Нельзя применять провода, имеющие меньшее сечение. Если напряжение в электроустановке не превышает 6-10 кВ, сечение проводников может колебаться от 120-185 мм2. Такие элементы не слишком удобны, так как имеют большую массу. Можно использовать несколько переносных заземлений с меньшим сечением, они устанавливаются напротив друг друга.

Напряжение выше 1000 В

Если минимальное сечение у проводов переносных заземлений не меньше 16 мм2, то есть переносное заземление рассчитано на величину выше 1000 В, минимальное значение должно быть не меньше 25 мм2. Расчет сечения должен проводиться по следующей формуле:
S = ( Iуст √tф ) / 272.

• Iуст – является обозначением тока короткого замыкания;
• tф – время, измеряющееся в секундах;
• 272– коэффициент, который может отличаться для разных металлов. При точном расчете для меди он равен 250. В данном случае он взят с запасом.

Для того чтобы не изготавливать несколько заземлителей, единицу времени в формулу нужно включать максимальную; следовательно, провод заземления будет более толстым. Если сеть имеет заземляющую нейтраль, то рассчитывать диаметр сечения требуется по току одной фазы. Важным аспектом является обеспечение термической устойчивости, если образуется двухфазное замыкание.

Не разрешается применять для создания заземления обычный изолированный кабель. Изоляция не позволит обнаружить механические повреждения жил, если таковые появятся. Перетирание жил приводит к прожиганию полупроводника, использовать поврежденный кабель нельзя.

Портативное заземление должно быть оснащено специальными зажимами. При помощи этих элементов переносная конструкция закрепляется специальной штангой на токопроводящих частях и позволяет создать надежное заземление. Проводники должны быть присоединены к зажимам без использования переходных наконечников: это обеспечит большую площадь касания и надежность соединения. Отсутствие слабых контактов не позволит конструкции выгореть при воздействии на нее большого напряжения.

Если требуется прикрепить заземляющее соединение к проводнику при работе с трехфазным источником, то соединения приваривают. Можно использовать болты, но тогда провод заземления должен быть пропаян.

Ограничиваться пайкой нельзя, так как при работе с токами выше 1000 будет существенный нагрев, пайка ослабнет, и переносная конструкция будет разрушена.

Значение сопротивления

Сопротивление, которое оказывает заземление – это способность грунта распределить электрический ток, попавший в него при помощи заземлителей. Величина важна для переносного и стационарного устройства. Она измеряется в омах и зависит непосредственно от сопротивления грунта и площади соприкосновения заземлителя с грунтом. Менять площадь можно, увеличивая заглубление электрода или соединяя вместе несколько коротких электродов. В последнем случае увеличивается площадь сечения.

Чем меньше показатель, тем лучше работа с ним. Нулевого значения в естественных условиях добиться нельзя, поэтому чаще всего разные типы электрооборудования имеют разную норму – от 60 до 0.5 Ом.

Если подключение заземления происходит через нейтраль трансформатора, суммарное сопротивление не должно превышать 4 Ома. В противном случае утрачивается смысл его использования. Если требуется обустроить заземление в частном доме, расчет должен опираться на то, что в таких домах величина не превышает 30 Ом.

Обратите внимание, есть ли в доме газопровод. При подключении труб сопротивление не должно превышать 10 Ом. Это объясняется тем, что газопровод является источником повышенной опасности, и минимальное сечение подбирается с учетом данного фактора.

Если требуется установить заземление для подключения молниеприемника, меняя сечение и длину, следует добиться сопротивления не более 10 Ом.
Источник тока в виде трансформатора или генератора при заземлении не должен подключаться к поверхностям, имеющим сопротивление, превышающее отметку 8 Ом. Допустимая величина напрямую зависит от напряжения. Если в трансформаторе напряжение 380, сопротивление должно составлять не более 2 Ом, 220 – не более 4 Ом, 127 – не более 8 Ом.

Если оборудование укомплектовано газовыми разрядниками, использующимися для защиты линий, проведенных по воздуху, заземление не должно выдавать сопротивление больше 2 Ом, некоторое оборудование допускает 4 Ом и имеет об этом специальные пометки.

Для телекоммуникационного оборудования требования к сопротивлению составляют 2-4 Ома. Если используется подстанция, рассчитанная на 110 кВ, сопротивление заземления не должно быть выше 0.5 Ом.

Нормы сопротивления, проиллюстрированные выше, распространяются на нормальные грунты, удельное сопротивление которых не выше 100 Ом*м. К таким почвам относятся глинистые и суглинистые. Например, для песчаных поверхностей характерно удельное сопротивление 500 Ом*м, что превышает общеизвестную и всеми принятую норму в пять раз.

Какого сечения должны быть заземляющие провода? Всё о защитных проводниках – по ПУЭ | ASUTPP

Заземление – это безопасность. Даже в многоэтажных домах прошлого века применяли хитрую систему зануления (про системы заземления более подробно описано в главе 1.7.3 ПУЭ), чтобы обезопасить жильцов квартир при, например, неожиданном пробое на корпус. Как правильно выполнять заземление, и, основной вопрос: какого сечения необходимо покупать защитный проводник? Далее в статье.

Какой провод выбрать для линии заземления

Если электропроводка выполняется с нуля, то не следует для контура заземления проводить отдельный кабель – его можно включить в общий проводник, как дополнительная жила к уже имеющейся фазной и нулевой. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».

Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.

И пункт 1.7.121. ясно говорит, что:

• Провод «земли» может быть проложен вместе с фазным проводником.
• Допускается использовать как изолированный, так и неизолированный PE-проводник.

Третий подпункт 1.7.121. гласит, что заземляющий проводник допускается прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.

Расчёт сечения заземляющего проводника

Многие мастера-электрики сильно не вникают в суть вопроса и всегда приобретают кабель с жилами одинакового сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ предусмотрены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

Основные формулы определения наименьшего сечения PE-проводника:

• При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
• При фазном сечении 16 < S ≤ 35, сечение PE-проводника: 16.
• При фазном сечении S > 35, сечение PE-проводника: S/2.

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во время прокладки электропроводки в ломах или квартирах ими очень часто пренебрегают.

Какое сечение должно быть у отдельно проложенного PE-проводника

Данный вопрос подробно расписан в пункте 1.7.127. ПУЭ, который гласит, что сечение отдельно проложенного провода заземления, если он имеет дополнительную механическую защиту, должно составлять не менее 2,5 мм2. Если такой защиты не предусмотрено, то сечение увеличивается до 4 мм2, в зависимости от предназначения кабеля. Лучше всего использовать в качестве заземления только медные жилы.

Также несколько слов о маркировке PE-проводников, которую регламентирует пункт 1.1.29 ПУЭ: провода заземления могут быть обозначены как продольными, так и поперечными полосами желто-зелёного цвета. ГОСТ Р 50462-92 запрещает использование данной индикации с каким-либо другим значением. Пунктом 1.7.118 также предусмотрен опознавательный знак, который сейчас можно приобрести практически в любом строительном магазине или магазине электротехнических изделий.

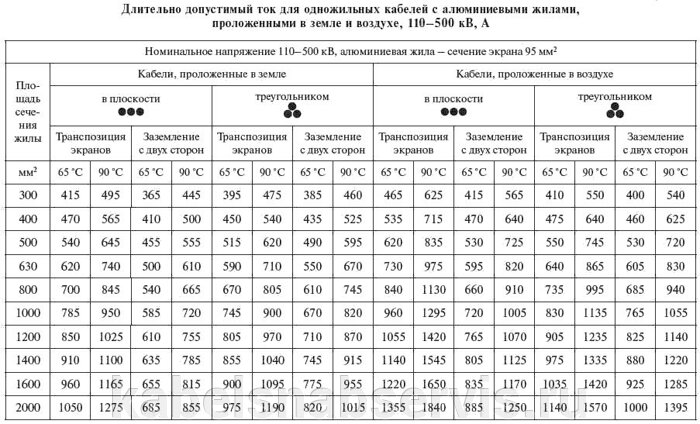

Вышеприведённая информация актуальна только для сетей напряжением до 1000 В. Свыше 1 кВ параметры защитных проводников совсем другие.

Каким проводом можно подключать заземление? Сечение и расчет провода заземления

Заземление – это процесс подключения проводом, которые не проводят электрический ток, к специальному элементу, называющемуся заземлителем. Это процесс является неотъемлемой частью любого рабочего процесса с электрооборудованием. Ведь это единственный способ защитить себя или рабочий персонал от повреждений электрическим током. Используется заземление для отвода электричества от поврежденного или сломанного станка. В этом случае закоротивший элемент пробьет не на станину, с которой контактирует человек, а уйдет в землю или шину.

Типы заземления

Перед тем как отправиться в магазин за покупкой заземляющего провода, следует ознакомиться с основными типами заземления. Средин их:

1. Рабочее. Предназначено для обеспечения нормального функционирования любого оборудования. Если его не выполнить, то использование электрической сети будет практически невозможным.

2. Защитное. Предназначено для предотвращения получения травмы человеком в результате воздействия электрического тока. Нашло применение как в быту, так и на производстве. Защитное заземление может быть использовано для предотвращения попадания молнии или для снижения вероятности удара током, сформировавшимся на корпусе любого оборудования.

Последний вариант считается наиболее распространенным, так как используется не только на производстве, но и в домашних условиях.

Назначение и принцип организации заземления

Заземляющий провод обязательно должен быть подключен к металлу, который не при каких обстоятельствах не может оказаться под воздействием электрического тока. В случае возникновения электрического заряда на корпусе оборудования или техники, он по проводу переместится на этот металл и буквально уйдет в землю, минуя тело человека. Специфика процесса заключается в том, что низкое сопротивление позволяет быстрее сработать защите и УЗО.

Ярким примером объяснения становится то, что заземляющий контур имеет максимальное значение сопротивления всего 4 Ом, в то время как тело человека – 1 000 Ом. В физике этот процесс объясняется законом Ома. Электрический ток движется всегда по пути с наименьшим сопротивлением.

Соответственно, защитное заземление призвано решить сразу несколько основных задач. А именно:

• защитить человеческую жизнь посредством уменьшения разницы потенциалов;

• отвод электрического тока в землю и провоцирование срабатывания защитной техники – УЗО или автоматов.

Поэтому при обустройстве заземления часто монтируют в систему защитное оборудование. Эти приборы должны максимально быстро реагировать на любые изменения состояния электрического тока и перекрывать его поступление к проблемному участку. Чем больше скорость организации этого процесса, тем лучше для оборудования и человека.

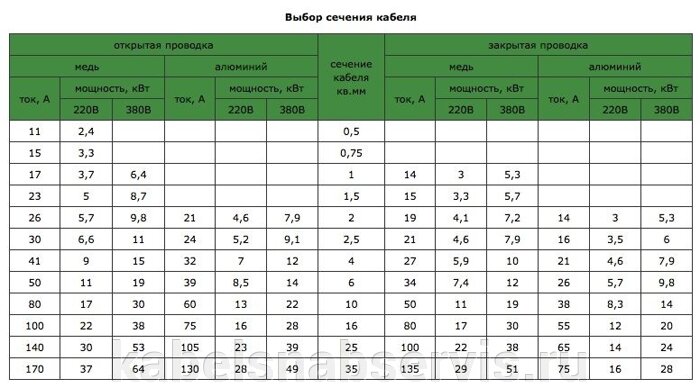

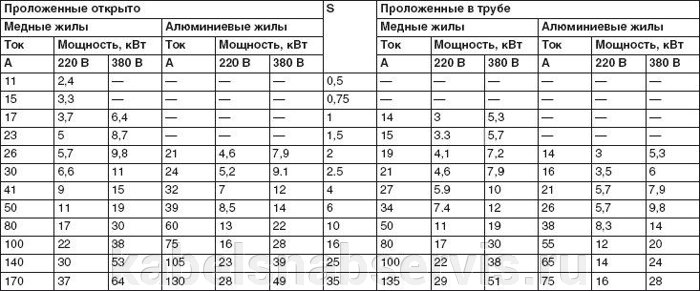

Требования к сечению

Практически все производственные помещения и большинство домашних квартир, сталкиваются с необходимостью самостоятельного обустройства заземления мастером. В первом случае это вызвано необходимость подключения новых станков и технических приборов. Во втором тем, что до 1998 года в многоквартирных домах не создавали даже шины.

Учитывая ПУЭ, можно организовать четыре разные схемы. А именно:

1. TN-S. В этом случае выделяется одна нейтраль и один проводник. Этот вариант подходит для сети с переменным напряжением.

2. TN-C. В этом случае ноль и заземление является одним и тем же проводом. Часто используется в старых квартирах, где нейтраль проходит отдельно.

3. TT. Прямо отвод земли на любое оборудование.

4. IT. Осуществляется соединение с корпусом. Мастер использует сопротивление или изолирует проводящий ток элемент.




Для выбора подходящего сечения необходимо учитывать еще несколько важных моментов. Среди них выделяют тип заземления. Он может быть стационарным или переносным. В первом случае он не будет постоянно находиться на одном месте. Во втором – его можно будет перемещать не только на другое расстояние, но и другой объект.

Для бытового использования следует выбирать первый способ. Поэтому именно на него и будет происходить акцент при выборе сечения.

Для предотвращения ошибок, следует придерживаться некоторых основных правил. Среди них:

1. Сечение фазных проводников. Есть значения ≤16, <16 но ≤35, ≥35.

2. Наименьшее значение сечения защитных проводников. Исходя из вышеуказанных данных – S, 16 и S/2.

Обо параметра высчитывают в мм². S – сечение фазного провода.

В жилом доме редко применяют провода с сечением более 4 мм². Соответственно, сечение заземляющего провода должно быть такого же значения. В некоторых случаях, для проверки результатов можно использовать математическую формулу. Для ее использования придется узнать ток КЗ, затраченное время на срабатывание защиты, вид изоляции и тип прокладки. Соответственно, такой способ на практике применяется крайне редко.

Комплект провода заземления 4 м ССД ( 130104-00008 )

Загрузка данных

Номенклатурный номер: 130104-00008 Скопировано в буфер обмена

Описание

Предназначен для выводов брони сращиваемых ОК в КПЗ-М, а также может быть применен для вывода брони из муфт на щитки заземления при размещении муфт в помещениях ввода кабеля (кабельных шахтах).

Конструкция муфт МТОК-А1, М6, Б1, В2 позволяет осуществить вывод проводов ГПП непосредственно с оголовника через малые патрубки от брони каждого из сращиваемых оптических кабелей.

Перейти к сопутствующим товарам

Сопутствующие товары

• Наличие

• МО Домодедово:

  300

• Москва:

  0

• Новосибирск:

  40

• Екатеринбург:

  50

• Прогноз:

  неск. дней *

• Наличие

• МО Домодедово:

  25

• Москва:

  0

• Новосибирск:

  0

• Екатеринбург:

  0

• Прогноз:

  неск. дней *

• Наличие

• МО Домодедово:

  60

• Москва:

  0

• Новосибирск:

  8

• Екатеринбург:

  0

• Прогноз:

  неск. дней *

Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)

Удаленный склад: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Региональный склад: 620034, г.Екатеринбург, ул. Елизаветинское шоссе, 39, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (343) 302-54-34

AWG в мм2 — Американский калибр провода в сравнении с квадратным сечением, мм

4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
* показано в MCM (круговые фрезы) для большего поперечного сечения

1 CM = 1 круг. mil = 0,0005067 мм²
1 MCM = 1000 Circ. мил = 0,5067 мм²

Сечение проводника | Физика проводников и изоляторов

Это должно быть здравым смыслом, что жидкость течет по трубам большого диаметра легче, чем по трубам малого диаметра (если вам нужна практическая иллюстрация, попробуйте пить жидкость через соломинку разного диаметра). Тот же общий принцип действует для потока электронов через проводники: чем шире площадь поперечного сечения (толщина) проводника, тем больше места для протекания электронов и, следовательно, тем легче возникает поток (меньшее сопротивление). .

Два основных вида электрического провода: одножильный и многожильный

Электрический провод обычно имеет круглое сечение (хотя есть некоторые уникальные исключения из этого правила) и бывает двух основных разновидностей: одножильный и многожильный . Сплошной медный провод — это так, как звучит: одна сплошная медная жила по всей длине провода. Многожильный провод состоит из более мелких жил сплошного медного провода, скрученных вместе в один провод большего размера.Самым большим преимуществом многожильного провода является его механическая гибкость, способность выдерживать многократные изгибы и скручивания намного лучше, чем сплошная медь (которая со временем склонна к усталости и ломается).

Размер провода можно измерить несколькими способами. Мы могли бы говорить о диаметре провода, но поскольку на самом деле наибольшее значение для потока электронов имеет площадь поперечного сечения , нам лучше определять размер провода в терминах площади.

Изображение поперечного сечения провода, показанное выше, конечно, не в масштабе.Диаметр показан как 0,1019 дюйма. Рассчитав площадь поперечного сечения по формуле Area = πr ₂ , мы получим площадь 0,008155 квадратных дюймов:

Это довольно маленькие числа для работы, поэтому размеры проводов часто выражаются в тысячных долях дюйма, или мил . Для проиллюстрированного примера мы бы сказали, что диаметр проволоки составляет 101,9 мил (0,1019 дюйма на 1000). При желании мы могли бы также выразить площадь провода в квадратных милях, вычислив это значение с помощью той же формулы площади круга: Площадь = πr ₂ :

Расчет круглой миловой площади провода

Однако электрики и другие лица, часто озабоченные размером провода, используют другую единицу измерения площади, специально разработанную для круглого сечения провода.Эта специальная единица называется круговой мил (иногда сокращенно см ). Единственная цель наличия этой специальной единицы измерения состоит в том, чтобы исключить необходимость использования коэффициента π (3,1415927 …) в формуле для вычисления площади, а также необходимости вычислять радиус провода , когда вам дан диаметр . . Формула для расчета площади кругового мила круглой проволоки очень проста:

Поскольку это единица измерения площади , математическая степень 2 по-прежнему действует (удвоение ширины круга всегда будет четырехкратным его площадь, независимо от того, какие единицы используются, или если ширина этого круга выражается в единицах радиуса или диаметра). Чтобы проиллюстрировать разницу между измерениями в квадратных милях и измерениями в круглых милах, я сравню круг с квадратом, показывая площадь каждой формы в обеих единицах измерения:

А для провода другого размера:

Очевидно, круг заданного диаметра имеет меньшую площадь поперечного сечения, чем квадрат ширины и высоты, равный диаметру круга: это отражают обе единицы измерения площади. Однако должно быть ясно, что единица «квадратный мил» действительно предназначена для удобного определения площади квадрата, в то время как «круговой мил» адаптирован для удобного определения площади круга: соответствующую формулу для каждого проще работать с.Следует понимать, что обе единицы действительны для измерения площади формы, независимо от того, какой формы она может быть. Преобразование между круглыми милами и квадратными милами представляет собой простое соотношение: на каждые 4 круглых мила приходится π (3,1415927 …) квадратных милов.

Измерение площади поперечного сечения провода с помощью калибра

Еще одним средством измерения площади поперечного сечения провода является калибр калибра . Шкала датчика основана на целых числах, а не на дробных или десятичных дюймах. Чем больше номер калибра, тем тоньше провод; чем меньше номер калибра, тем толще проволока.Для тех, кто знаком с ружьями, эта обратно пропорциональная шкала измерения должна показаться знакомой.

Таблица в конце этого раздела приравнивает калибр к диаметру в дюймах, круглые милы и квадратные дюймы для сплошной проволоки. Провода большего диаметра достигают конца общей шкалы калибров (которая, естественно, достигает максимума, равного 1), и представлены серией нулей. «3/0» — это еще один способ обозначения «000», который произносится как «тройной дол». Опять же, тем, кто знаком с ружьями, следует признать терминологию, как бы странно это ни звучало.Что еще больше сбивает с толку, в мире существует более одного «стандарта» калибра. Для определения размеров электрических проводов предпочтительной системой измерения является калибр American Wire Gauge (AWG), также известный как калибр Brown и Sharpe (B&S). В Канаде и Великобритании британский стандартный калибр проводов (SWG) является официальной системой измерения электрических проводников. В мире существуют другие системы калибровки проволоки для классификации диаметра проволоки, такие как калибр для стальной проволоки Stubs и калибр для стальной музыкальной проволоки (MWG), но эти системы измерения применимы к неэлектрическим проводам.

Система измерения American Wire Gauge (AWG), несмотря на ее странности, была разработана с целью: на каждые три шага на шкале калибра площадь провода (и вес на единицу длины) примерно удваивается. Это удобное правило, которое следует помнить при приблизительной оценке диаметра проволоки!

Для очень проводов большого диаметра (толще 4/0) от системы калибров обычно отказываются для измерения площади поперечного сечения в тысячах круговых милов (MCM), заимствуя старую римскую цифру «M» для обозначения кратного от «тысячи» перед «CM» для «круговых мил. В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным в обращении с такими размерами. Вместо этого предпочтение отдается многопроволочной конструкции.

Таблица проводов для сплошных круглых медных проводников

Размер	Диаметр	Площадь поперечного сечения	Масса
AWG	дюймов	круг. мил	кв. Дюймов	фунтов / 1000 футов
4/0	0.4600	211 600	0,1662	640,5
3/0	0,4096	167 800	0,1318	507,9
2/0	0,3648	133,100	0,1045	402,8
1/0	0,3249	105 500	0,08289	319,5
1	0,2893	83 690	0. 06573	253,5
2	0,2576	66,370	0,05213	200,9
3	0,2294	52 630	0,04134	159,3
4	0,2043	41740	0,03278	126,4
5	0,1819	33,100	0,02600	100,2
6	0.1620	26 250	0,02062	79,46
7	0,1443	20 820	0,01635	63,02
8	0,1285	16 510	0,01297	49,97
9	0,1144	13 090	0,01028	39,63
10	0,1019	10,380	0,008155	31.43
11	0,09074	8 234	0,006467	24,92
12	0,08081	6 530	0,005129	19,77
13	0,07196	5 178	0,004067	15,68
14	0,06408	4,107	0,003225	12,43
15	0. 05707	3 257	0,002558	9,858
16	0,05082	2,583	0,002028	7,818
17	0,04526	2,048	0,001609	6.200
18	0,04030	1,624	0,001276	4,917
19	0,03589	1,288	0.001012	3,899
20	0,03196	1,022	0,0008023	3,092
21	0,02846	810,1	0,0006363	2.452
22	0,02535	642,5	0,0005046	1,945
23	0,02257	509,5	0,0004001	1,542
24	0.02010	404,0	0,0003173	1,233
25	0,01790	320,4	0,0002517	0,9699
26	0,01594	254,1	0,0001996	0,7692
27	0,01420	201,5	0,0001583	0,6100
28	0,01264	159,8	0. 0001255	0,4837
29	0,01126	126,7	0,00009954	0,3836
30	0,01003	100,5	0,00007894	0,3042
31	0,008928	79,70	0,00006260	0,2413
32	0,007950	63,21	0,00004964	0.1913
33	0,007080	50,13	0,00003937	0,1517
34	0,006305	39,75	0,00003122	0,1203
35	0,005615	31,52	0,00002476	0,09542
36	0,005000	25,00	0,00001963	0,07567
37	0.004453	19,83	0,00001557	0,06001
38	0,003965	15,72	0,00001235	0,04759
39	0,003531	12,47	0,000009793	0,03774
40	0,003145	9,888	0,000007766	0,02993
41	0,002800	7. 842	0,000006159	0,02374
42	0,002494	6,219	0,000004884	0,01882
43	0,002221	4,932	0,000003873	0,01493

Для некоторых приложений с сильным током требуются провода сечением, превышающим практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые шины из цельного металла, называемые сборными шинами .Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы. Они физически поддерживаются вдали от каркаса или конструкции, удерживающей их, с помощью опорных изоляторов. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шин, используются также и другие формы. Площадь поперечного сечения шин обычно измеряется в круглых милах (даже для квадратных и прямоугольных шин!), Скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

ОБЗОР:

• Ток течет по проводам большого диаметра легче, чем по проводам малого диаметра, из-за большей площади поперечного сечения, по которой они могут двигаться.
• Вместо того, чтобы измерять небольшие размеры проволоки в дюймах, часто используется единица измерения «мил» (1/1000 дюйма).
• Площадь поперечного сечения провода может быть выражена в квадратных единицах (квадратные дюймы или квадратные милы), круговые милы или «калибровочная» шкала.
• При вычислении площади квадратной единицы для круглого провода используется формула площади круга:
• A = πr ² (квадратные единицы)
• Расчет площади круглой проволоки в миле для круглой проволоки намного проще из-за того, что единица измерения «круговой мил» была выбрана именно для этой цели: чтобы исключить факторы «пи» и d / 2 (радиус) в формула.
• A = d ² (круглые единицы)
• На каждые 4 круговых мил приходится π (3,1416) квадратных милов.
• Система калибровки проводов калибра основана на целых числах, большие числа представляют провода меньшего сечения и наоборот. Провода толще 1 калибра обозначаются нулями: 0, 00, 000 и 0000 (произносятся «одинарное», «двойное», «тройное» и «четверное».
• Очень большие сечения проводов измеряются в тысячах круглых милов (MCM), что типично для шин и проводов сечением выше 4/0.
• Шины — это сплошные шины из меди или алюминия, используемые в конструкции сильноточных цепей. Соединения, выполняемые с шинами, обычно являются сварными или болтовыми, а шины часто голые (неизолированные) и поддерживаются вдали от металлических каркасов за счет использования изолирующих стоек.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ :

Данные по неизолированному медному проводу — Ness Engineering Inc.

В следующей таблице приведены данные для неизолированного медного провода, включая калибр AWG, диаметр провода, площадь поперечного сечения, вес на 1000 футов и сопротивление на 1000 футов.

AWG B&S Gauge	Диаметр (мил)	Площадь поперечного сечения (круглые милы *)	Вес на 1000 футов (фунтов)	Сопротивление на 1000 футов (Ом)
0000	460	212000	640	0,049
000	410	168000	509	0,062
00	365	133000	403	0.079
0	324	106000	318	0,099
1	289	83700	256	0,124
2	257	66400	200	0,157
3	229	52600	159	0,198
4	204	41700	126	0.249
5	182	33100	100	0,313
6	162	26300	79,4	0,395
7	144	20800	62,8	0,5
8	128	16500	49,6	0,633
9	114	13100	39,3	0. 798
10	102	10380	31,5	0,997
11	90,7	8230	24,9	1,26
12	80,8	6530	19,8	1,59
13	72,1	5180	15,7	1,99
14	64,1	4110	12,4	2.52
15	57,1	3260	9,87	3,18
16	50,8	2580	7,81	4,02
17	45,3	2050	6,21	5,05
18	40,3	1620	4,92	6,39
19	35,9	1290	3,9	8.05
20	31,2	1020	2,95	10,7
21	28,5	812	2,46	12,8
22	25,4	640	1,95	16,1
23	22,6	511	1,55	20,3
24	20,1	404	1,22	25. 7
25	17,9	320	0,97	32,4
26	15,9	253	0,765	41
27	14,2	202	0,61	51,4
28	12,6	159	0,48	65,3
29	11,3	128	0,386	81.2
30	10	100	0,303	104
31	8,93	79,2	0,241	130
32	8	64	0,191	164
33	7,1	50,4	0,152	207
34	6,3	39,7	0,12	261
35	5.6	31,4	0,095	329
36	5	25	0,076	415
37	4,5	20,2	0,06	523
38	4	16	0,0476	660
39	3,5	12,2	0,0377	832
40	3. 1	9,61	0,0299	1050
41	2,8	7,84	0,0237	1320
42	2,5	6,25	0,0188	1670
43	2,2	4,84	0,0149	2100
44	2	4	0,0118	2650
45	1.76	3,1	0,00981	3200
46	1,57	2,46	0,00775	4050
47	1,4	1,96	0,00593	5290
48	1,24	1,54	0,00436	7200
49	1,11	1,23	0,00366	8570
50	0.99	0,98	0,00303	10400
51	0,88	0,774	0,00234	13400
52	0,78	0,603	0,00184	17000
53	0,7	0,49	0,00148	21200
54	0,62	0,384	0,00116	26900
55	0. 55	0,302	0,000916	34300
56	0,49	0,24	0,000727	43200

* Круглый мил — это термин, используемый для определения площади поперечного сечения проводника с использованием арифметического сокращения, в котором площадь круглого провода принимается как «квадрат диаметра в милах (0,001 ″)». В результате один круговой мил равен p / 4 квадратных мил.

Калькуляторы сопротивления медного провода, падения напряжения и сечения проводника

AWG означает «Американский калибр проводов» и является стандартизированная система калибра проволоки, используемая в США с 1857 г. для диаметры круглой, цветной, электропроводящей проволоки. Площадь поперечного сечения провода определяет его сопротивление и допустимая нагрузка по току. Чем больше диаметр проволоки, тем меньшее сопротивление он имеет потоку электронов, а тем больше ток его можно носить без перегрева. В таблице ниже перечислены сопротивление медной проволоки для медной проволоки различного калибра. Это должно быть используется в качестве практического правила, поскольку есть и другие факторы, которые влияют на номинальные токи провода, включая температуру окружающей среды, изоляцию ограничение температуры, конвекцию воздуха и т. д. Вы должны проконсультироваться с Национальный электротехнический кодекс (NEC) для конкретных рекомендаций.

	AWG калибр	Диаметр проводника, дюймы	Диаметр проводника мм	Ом на 1000 футов.
	0000	0,46	11,684	0,049
	000	0,4096	10,40384	0,0618
	00	0,3648	9. 26592	0,0779
	0	0,3249	8,25246	0.0983
	1	0,2893	7,34822	0,1239
	2	0,2576	6.54304	0,1563
	3	0,2294	5,82676	0,197
	4	0,2043	5,18922	0,2485
	5	0.1819	4.62026	0,3133
	6	0,162	4,1148	0,3951
	7	0,1443	3,66522	0,4982
	8	0,1285	3,2639	0,6282
	9	0,1144	2,	0.7921
	10	0,1019	2,58826	0,9989
	11	0,0907	2.30378	1,26
	12	0,0808	2,05232	1,588
	13	0,072	1,8288	2,003
	14	0. 0641	1,62814	2,525
	15	0,0571	1,45034	3,184
	16	0,0508	1,29032	4,016
	17	0,0453	1,15062	5,064
	18	0,0403	1.02362	6,385
	19	0,0359	0,	8,051
	20	0,032	0,8128	10,15
	21	0,0285	0,7239	12,8
	22	0,0254	0,64516	16,14
	23	0.0226	0,57404	20,36
	24	0,0201	0,51054	25,67
	25	0,0179	0,45466	32,37
	26	0,0159	0,40386	40,81
	27	0,0142	0. 36068	51,47
	28	0,0126	0,32004	64,9
	29	0,0113	0,28702	81,83
	30	0,01	0,254	103,2
	31	0,0089	0,22606	130,1
	32	0.008	0,2032	164,1

В На диаграмме ниже показаны многие из стандартных размеров медных проводов, используемых при проводка дома. Также указаны общие значения допустимой нагрузки, но для получения более точной информации о допустимой нагрузке обратитесь к таблицам ниже. рейтинги. На этой иллюстрации показаны относительные размеры обычные калибры проволоки.

Обычные размеры медных проводов

В этой таблице приведены значения силы тока для обычных изолированных дирижеры, включая Romex.Изолированные жилы должны иметь номинал температуры и тип (например, THWN 75ºC), напечатанные на внешней стороне кабель. Затем вы можете следить за таблицей ниже, чтобы узнать, сколько ток можно пропустить через проводник. Этот таблица предполагает наличие не более трех проводников в кабельной канавке или кабеле. или земля (непосредственно закопанная) и зависит от температуры окружающей среды 30ºC (86ºF).

Сечения изолированных проводников

В таблице ниже указано максимальное количество проводников THNN, которые вы можете вставить кабелепровод заданного размера. Коэффициенты коррекции должны использоваться, если в дорожку кабельного ввода помещается более 3 проводов.

Максимальное количество проводников THNN в кабелепроводе

Поправочные коэффициенты амплитуды для более 3 проводов в Дорожка качения

Нет. Проводники	4–6	от 7 до 9	от 10 до 20	21–30	31-40
Фактор	0,8	0,7	0,5	0,45	0,4

Зачем мне нужен провод большего сечения, чтобы пропускать больше тока?

Чем больше размер медного провода, тем меньше сопротивление и, следовательно, больше тока он может проводить без перегрева.Сопротивление мешает к потоку электронов и вызывает падение напряжения на проводе. Вы хотите, чтобы напряжение в вашей проводке не падало, насколько это возможно. потому что они выделяют тепло и расходуют энергию. Калькулятор ниже поможет определить, какое падение напряжения вы получите с учитывая медный провод и соответствующее сопротивление.

Калькулятор падения напряжения Скачать

Следующая таблица Excel представляет собой калькулятор падения напряжения, который немного более продвинутый. Его можно использовать для определения рекомендуемые калибры проводов, максимальные расстояния или максимальная сила тока.

Расчет падения напряжения (.xls, 650 КБ)

Калькулятор сечения заземляющего проводника

Сечение провода защитного заземления

Рисунок G59 ниже основан на IEC 60364-5-54. В этой таблице представлены два метода определения подходящей c.s.a. для проводов PE или PEN.

Рис. G59 — Минимальная площадь поперечного сечения защитных проводников

Метод	с. s.a. фаз проводов Sph (мм 2 )	Минимум c.s.a. провода PE (мм 2 )	Минимум c.s.a. провода PEN ( 2 мм)
			Cu	Al
Упрощенный метод [a]	S ф. ≤ 16	S ф. [b]	S ф. [c]	S фаза [c]
	16 фаза ≤ 25	16	16
	25 ф. ≤ 35			25
	35 ф. ≤ 50	S ф. /2	S ф. /2
	S ф. > 50			S ф. /2
Адиабатический метод	Любой размер	SPE / PEN = I2. См. Таблицу A.54 стандарта IEC60364-4-54 или Рисунок G60, чтобы получить значения коэффициента k. Есть два метода: Адиабатический (что соответствует описанному в IEC 60724) Этот метод, будучи экономичным и обеспечивающим защиту проводника от перегрева, приводит к небольшим с.а.с. по сравнению с соответствующими фазовыми проводниками цепи. Результат иногда несовместим с необходимостью в схемах IT и TN минимизировать импеданс цепи замыкания на землю, чтобы гарантировать положительную работу с помощью устройств мгновенного отключения при перегрузке по току.Таким образом, этот метод используется на практике для установок TT, а также для определения размеров заземляющего проводника [1] Этот метод основан на том, что размеры проводов PE соотносятся с размерами проводов соответствующей фазы цепи, предполагая, что в каждом случае используется один и тот же материал проводника. Таким образом, в Рис. G58 для: Sph ≤ 16 мм 2 : S PE = S фаза 16 2 : S PE = 16 мм 2 Sph> 35 мм 2 : S PE = S ph /2 Примечание : когда в схеме TT заземляющий электрод установки находится вне зоны воздействия заземляющего электрода источника, c.s.a. Длина PE-проводника может быть ограничена 25 мм 2 (для меди) или 35 мм 2 (для алюминия). Нейтраль не может быть использована в качестве PEN-проводника, если только она не используется. равен или больше 10 мм 2 (медь) или 16 мм 2 (алюминий). Кроме того, в гибком кабеле не допускается использование PEN-жилы. Так как PEN-проводник работает также как нейтральный провод, его с.с.a. ни в коем случае не может быть меньше, чем необходимо для нейтрали, как описано в разделе «Определение размеров нейтрального проводника». This c.s.a. не может быть меньше, чем у фазных проводников, если: Номинальная мощность в кВА однофазных нагрузок составляет менее 10% от общей нагрузки кВА, а Imax, который может пройти через нейтраль в нормальных условиях, меньше тока, разрешенного для выбранного сечения кабеля. Кроме того, защита нейтрального проводника должна обеспечиваться защитными устройствами, предусмотренными для защиты фазного провода (описанными в разделе Защита нейтрального проводника). Значения коэффициента k для использования в формулах Эти значения идентичны в нескольких национальных стандартах, а диапазоны превышения температуры вместе со значениями коэффициента k и верхними пределами температуры для различных классов изоляции соответствуют тем, которые опубликованы в IEC60364-5-54, приложение A. Данные, представленные на рис. Рисунок G60, наиболее часто требуются для проектирования низковольтной установки. Рис. G60 — значения коэффициента k для низковольтных PE-проводников, обычно используемых в национальных стандартах и ​​соответствующих IEC60364-5-54, приложение A k значений Тип изоляции Поливинилхлорид (ПВХ) Сшитый полиэтилен (XLPE) Этилен-пропиленовый каучук (EPR) Конечная температура (° C) 160 250 Начальная температура (° C) 30 30 Изолированные жилы, не входящие в состав кабелей, или неизолированные жилы, контактирующие с оболочками кабелей Медь 143 176 Алюминий 95 116 Сталь 52 64 Жилы многожильного кабеля Медь 115 143 Алюминий 76 94 ^ Провод заземляющего электрода Мы не можем найти эту страницу (* {{l10n_strings. REQUIRED_FIELD}}) {{l10n_strings.CREATE_NEW_COLLECTION}} * {{l10n_strings.ADD_COLLECTION_DESCRIPTION}} {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}} {{l10n_strings.DRAG_TEXT_HELP}} {{l10n_strings. LANGUAGE}} {{$ select.selected.display}} {{article.content_lang.display}} {{l10n_strings.AUTHOR}} {{l10n_strings.AUTHOR_TOOLTIP_TEXT}} {{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} Искусство определения правильного сечения проводов низкого напряжения Максимальная допустимая нагрузка по току Чтобы прояснить в начале этой статьи, определение сечения проводов и кабелей, безусловно, не самое лучшее. захватывающая часть электрического дизайна.Есть гораздо более сложные и захватывающие части, чем смотреть на бесконечные столы дирижеров. Однако эта часть должна выполняться профессионально так же, как и все остальные части дизайна. Итак, возьмите очки (если вы их носите), выпейте кофе и приступим. Искусство определения правильного поперечного сечения проводов низкого напряжения Определение поперечного сечения проводников основано на знании максимальной допустимой токовой нагрузки системы электропроводки, которая сама определяется на основе проводов и условия их эксплуатации.Стандарт IEC 60364-5-52 определяет значения тока в соответствии с основными принципами работы для установок и безопасности людей. Основные элементы приведены ниже. Таблица допустимых значений тока может использоваться для непосредственного определения поперечного сечения проводников в соответствии с: Тип проводника Эталонный метод (метод установки) Теоретическая допустимая нагрузка по току Iz (Iz th ) Iz th рассчитывается путем применения всех поправочных коэффициентов (f) к значению рабочего тока (I B ) . Коэффициенты f определяются в соответствии с методом установки, группировкой, температурой и т. Д. I B = Iz th × f , что дает Iz th = I B / f Рисунок 1 — Определение поперечного сечения с использованием таблицы допустимой токовой нагрузки Весь процесс определения правильного поперечного сечения низковольтных проводов объясняется следующими шагами. Содержание: Характеристики проводов Системы электромонтажа: методы монтажа Приложение 1 — «Группы монтажа» в зависимости от типа кабеля Группы цепей Температура окружающей среды Риски взрыва Параллельные проводники Общий поправочный коэффициент Пример определения трехфазной цепи Сечение нейтрального проводника Примеры: Применение понижающих коэффициентов для гармонических токов 1. Характеристики жил Учитывается следующая информация: Тип жилы: медная или алюминиевая. Тип изоляции, определяющий максимально допустимую температуру во время эксплуатации, XLPE или EPR для изоляции, выдерживающей 90 ° C, и ПВХ для изоляции, выдерживающей 70 ° C Таблица 1 — Макс. рабочие температуры в зависимости от типа изоляции Тип изоляции Максимальная температура (1) ° C Поливинилхлорид (ПВХ) Проводник: 70 Сшитый полиэтилен (XlPE) и этилен-пропиленовый (EPr) Проводник Проводник: 90 (1) Минерал (с ПВХ-оболочкой или без нее, доступен) Оболочка: 70 Минерал (без оболочки, доступны и не контактируют с горючими материалами) Оболочка: 105 (2) (1) Если проводник работает при температуре выше 70 ° C, рекомендуется проверить, что оборудование, подключенное к этому проводу, подходит для конечной температуры соединения. (2) Более высокие рабочие температуры могут быть разрешены для определенных типов изоляции в зависимости от типа кабеля, его концов, условий окружающей среды и других внешних воздействий. Вернуться к таблице содержания ↑ 2. Системы электропроводки: методы установки Стандарт определяет ряд методов установки, которые представляют различные условия установки. В следующих таблицах они разделены на группы и определены буквами от A до G , которые определяют, как читать таблицу допустимой токовой нагрузки в проводниках (см. Приложение 1). длина системы электропроводки, необходимо выбрать методы, для которых условия тепловыделения наименее благоприятны . В стандарте нет четкого положения об определении поперечного сечения проводников внутри низковольтных распределительных щитов. Однако стандарт IEC 60439-1 определяет токи (используемые для испытаний на превышение температуры) для медных проводников с ПВХ изоляцией. Таблица 2 — Группа монтажа в зависимости от типа кабеля Группа монтажа Тип кабеля Изолированные жилы Одножильные кабели Многожильные кабели ( A1) в теплоизолированной стене • • (A1) в канале в теплоизолированной стене • • (A1-A2) дюймов теплоизолированная стена • (B1-B2) в канале на деревянной стене • • • (C) На деревянной стене • • (C) закреплен на деревянной стене • • (D) в воздуховодах в земле • • (E) на открытом воздухе • (F) на открытом воздухе • ( G) На открытом воздухе • Подробное описание каждой монтажной группы см. В Приложении 1 ниже. Вернуться к таблице содержания ↑ 3. Группы цепей Таблицы, в которых указаны методы установки, также относятся к специальным таблицам, которые используются для определения поправочных коэффициентов, связанных с группой цепей и кабелепроводов. Таблица 3 — Коэффициенты уменьшения для групп из более чем одной цепи или из более чем одного многожильного кабеля, которые будут использоваться с допустимой нагрузкой по току Таблица 3 — Коэффициенты уменьшения для групп из более чем одной цепи или из более чем один многожильный кабель должен использоваться с допустимой нагрузкой по току Эти коэффициенты применимы к одинаковым группам кабелей, имеющих одинаковую нагрузку.Если горизонтальные зазоры между соседними кабелями в два раза превышают их общий диаметр, коэффициент уменьшения не требуется. Те же коэффициенты применяются к: Группам из двух или трех одножильных кабелей; Многожильные кабели Если система состоит как из двухжильных, так и из трехжильных кабелей, общее количество кабелей принимается как количество цепей, и соответствующий коэффициент применяется к таблицам для двух нагруженных проводников. для двухжильных кабелей и в таблицы для трех нагруженных жил для трехжильных кабелей. Если группа состоит из n одножильных кабелей , она может рассматриваться либо как n / 2 цепей из двух нагруженных проводников, либо как n / 3 цепей из трех нагруженных проводников. Приведенные значения усреднены по диапазону размеров проводов и типам установки, включенным в таблицы, общая точность табличных значений находится в пределах 5%. Для некоторых установок и других методов, не предусмотренных в приведенной выше таблице, может оказаться целесообразным использовать коэффициенты, рассчитанные для конкретных случаев. Таблица 4 — Коэффициенты уменьшения для групп из более чем одной цепи, кабели, проложенные непосредственно в земле, способ прокладки D — одножильные или многожильные кабели Таблица 4 — Коэффициенты уменьшения для групп из более чем одной цепи, кабелей проложенный непосредственно в земле. Метод D — одножильные или многожильные кабели. Приведенные значения относятся к монтажной глубине 0,7 м и тепловому сопротивлению грунта 2,5 км / Вт . Это средние значения для диапазона размеров и типов кабелей, указанных в таблицах.Процесс усреднения вместе с округлением в некоторых случаях может приводить к ошибкам до ± 10% . Если требуются более точные значения, они могут быть рассчитаны методами, приведенными в IEC 60287-2-1. Рисунок 2 — Группирование цепей вместе приводит к снижению допустимой нагрузки по току (применение поправочного коэффициента) Таблица 5 — Коэффициенты уменьшения для групп, состоящих из более чем одной цепи, кабели, проложенные в каналах методом заземления D multi -жильные кабели в односторонних каналах Таблица 5 — Многожильные кабели в односторонних каналах Таблица 5 — Одножильные кабели в односторонних каналах Приведенные значения относятся к глубине прокладки 0,7 м и тепловому воздействию почвы. удельное сопротивление 2,5 км / Вт. Это средние значения для диапазона размеров и типов кабелей, указанных в таблицах. Процесс усреднения вместе с округлением в некоторых случаях может приводить к ошибкам до ± 10%. Если требуются более точные значения, они могут быть рассчитаны методами, приведенными в IEC 60287. Таблица 6 — Коэффициенты уменьшения для групп, состоящих из более чем одного многожильного кабеля, должны применяться к справочным номинальным значениям для многожильных кабелей бесплатно воздух — метод установки E Таблица 6 — Коэффициенты уменьшения для групп из более чем одного многожильного кабеля, которые должны применяться к эталонным номинальным значениям для многожильных кабелей на открытом воздухе — способ установки E (1) Значения даны для вертикальных расстояний между лотками 300 мм и не менее 20 мм между лотками и стеной.Для более близкого расстояния коэффициенты следует уменьшить. (2) Значения даны для горизонтального расстояния между лотками 225 мм с лотками, установленными спина к спине. Для более близкого расстояния коэффициенты должны быть уменьшены. Таблица 7 — Коэффициенты уменьшения для групп, состоящих из более чем одной цепи одножильных кабелей (1) , должны применяться к справочному значению для одной цепи одножильных кабелей на открытом воздухе — метод установки F Таблица 7 — Коэффициенты уменьшения для групп, состоящих из более чем одной цепи одножильных кабелей (1) , которые должны применяться к эталонному номиналу для одной цепи одножильных кабелей на открытом воздухе — метод установки Коэффициенты F (1) даны для одинарных слоев кабелей (или групп трилистников), как показано в таблице, и не применяются, когда кабели проложены более чем в одном слое, соприкасаясь друг с другом.Значения для таких установок могут быть значительно ниже и должны определяться соответствующим методом. (2) Значения даны для вертикального расстояния между противнями 300 мм. для более близкого расстояния коэффициенты следует уменьшить. (4) Значения даны для горизонтального расстояния между лотками 225 мм с лотками, установленными спина к спине, и не менее 20 мм между лотком и любой стеной. для более близкого расстояния коэффициенты следует уменьшить. (5) для цепей, имеющих более одного параллельного кабеля на фазу, каждый трехфазный набор проводников следует рассматривать как цепь для целей данной таблицы. Вернуться к таблице содержания ↑ v 4. Температура окружающей среды Температура окружающей среды напрямую влияет на размер проводов. Следует учитывать температуру воздуха вокруг кабелей (установка на открытом воздухе) и температуры земли для подземных кабелей. Следующие таблицы, взятые из стандарта IEC 60364-5-52, могут использоваться для определения поправочного коэффициента, применяемого для температур от 10 до 80 ° C . Во всех этих таблицах базовая температура воздуха составляет 30 ° C, а температура земли — 20 ° C. Не следует путать температуру окружающей среды вокруг кабелей с температурой, принимаемой во внимание для защитных устройств, то есть внутренней температурой распределительного щита, в котором установлены эти защитные устройства. Таблица 8 — Поправочные коэффициенты для температур окружающего воздуха, отличных от 30 ° C, которые должны применяться к допустимой токовой нагрузке для кабелей в воздухе (1) . Таблица 8 — Поправочные коэффициенты для температур окружающего воздуха, отличных от 30 ° C, которые должны применяться к допустимой токовой нагрузке для кабелей в воздухе При более высоких температурах окружающей среды вам следует проконсультироваться с производителем. Таблица 9 — Таблица поправочных коэффициентов для температур окружающей среды земли, отличных от 20 ° C, которые должны применяться к допустимой токовой нагрузке для кабелей в кабельных каналах в земле Таблица 9 — Таблица поправочных коэффициентов для температур окружающей среды земли, отличных от 20 ° C применяется к допустимой токовой нагрузке для кабелей в кабельных каналах в земле Таблица 10 — Таблица поправочных коэффициентов для кабелей в подземных каналах для теплового сопротивления почвы, отличного от 2,5 К. м / Вт, применяемые к допустимой нагрузке по току для эталонного метода D Таблица 10 — Таблица 10 — поправочный коэффициент для кабелей в подземных каналах для теплового сопротивления почвы, отличного от 2,5 км / Вт, который применяется к допустимой нагрузке по току для эталонного метода D Приведенные поправочные коэффициенты усреднены по диапазону размеров проводов и типам установки, приведенным в таблицах. Общая точность поправочных коэффициентов находится в пределах ± 5% . Поправочные коэффициенты применимы к кабелям, протянутым в заглубленные каналы; для кабелей, проложенных непосредственно в земле, поправочные коэффициенты для теплового сопротивления менее 2,5 К.м / Вт будет выше. Если требуются более точные значения, они могут быть рассчитаны методами, приведенными в IEC 60287 . Поправочные коэффициенты применимы к каналам, проложенным на глубине до 0,8 м. Вернуться к таблице содержания ↑ 5. Риски взрыва В установках, где существует риск взрыва (наличие, обработка или хранение материалов, которые являются взрывоопасными или имеют низкую температуру вспышки, включая присутствие взрывчатых веществ). пыли), системы электропроводки должны иметь соответствующую механическую защиту n, а допустимая нагрузка по току будет подвергаться понижающему коэффициенту. Описание и правила установки приведены в стандарте IEC 60079. Интересное чтение: Почему оборудование подстанции выходит из строя и почему стоит подумать об этом до отказа Вернуться к таблице содержимого ↑ 6. Параллельные проводники До тех пор, пока расположение проводников соответствует правилам группировки, допустимая нагрузка по току в системе проводки может считаться равной сумме допустимой нагрузки по току каждого проводника к которому применяются поправочные коэффициенты, связанные с группой проводников. Рисунок 3 — Параллельные проводники и кабели (фото: nktphotonics.com) Вернуться к таблице содержимого ↑ 7. Общий поправочный коэффициент Когда известны все конкретные поправочные коэффициенты, можно определить глобальный коэффициент поправочный коэффициент (f) , который равен произведению всех конкретных коэффициентов. Затем процедура состоит из расчета теоретической допустимой нагрузки по току Iz th системы электропроводки: Iz th = I B / f Знание Iz th позволяет ссылаться на таблицы на допустимые токи для определения необходимого сечения. Считайте данные из столбца, соответствующего типу проводника и эталонному методу. Затем просто выберите в таблице значение допустимой нагрузки непосредственно над значением Iz th , чтобы найти поперечное сечение. Обычно допускается отклонение в 5% от значения iz. например, рабочий ток I B 140 A приведет к выбору сечения 35 мм 2 с допустимой нагрузкой по току 169 A .Применение этого допуска позволяет выбрать меньшее поперечное сечение 25 мм 2 , которое может выдерживать ток 145 A (138 + 0,5% = 145 A) . Таблица 11 — Максимальный ток в амперах Таблица 11 — Максимальный ток в амперах Где (1) ПВХ 2: изоляция из ПВХ, 2 нагруженных проводника ПВХ 3: ПВХ изоляция, 3 нагруженных проводника PR 2: изоляция XLPE или EPR, 2 нагруженных проводника PR 3: изоляция XLPE или EPR, 3 нагруженных проводника. Используйте PVC 2 или PR 2 для однофазных или двухфазных цепей и PVC 3 или PR 3 для трехфазных цепей. Вернуться к таблице содержимого ↑ 7.1 Пример Определение трехфазной цепи, образующей связь между главным распределительным щитом и вторичным распределительным щитом. Гипотезы Оценка нагрузок позволила рассчитать рабочий ток проводников: I B = 600 A Система электропроводки состоит из одножильных медных кабелей с изоляцией PR Жилы устанавливаются в перфорированном кабельном канале, соприкасаясь друг с другом. Предпочтительно прокладывать кабели параллельно, чтобы ограничить поперечное сечение устройства до 150 мм. 2 Решение Установка одножильных кабелей в перфорированном кабельном лотке соответствует эталонному методу F Таблица 12 — Выдержка из таблицы методов установки Если достаточно одного провода на фазу, коррекция не требуется.Если необходимы два проводника на фазу, следует применить понижающий коэффициент 0,88. Таблица 13 — Выдержка из таблицы с поправочными коэффициентами для групп Таким образом, теоретическое значение Iz th будет определяться следующим образом: Iz th = I B / F = 600 / 0,88 = 682 A , т.е. 341 А на провод . Таблица 14 — Считывание из таблицы допустимых значений тока Для проводника PR 3 в эталонном методе f и допустимой нагрузке по току 382 A (значение непосредственно выше 341 A) в таблице указано поперечное сечение из 120 мм 2 . Вернуться к таблице содержания ↑ 8. Поперечное сечение нейтрального провода В принципе, нейтраль должна быть того же поперечного сечения, что и фазный провод во всех однофазных цепях. В трехфазных цепях с поперечным сечением более 16 мм 2 (25 мм 2 алюмин.) Поперечное сечение нейтрали можно уменьшить до поперечного сечения / 2. Однако это снижение не допускается, если: На практике нагрузки не сбалансированы Содержание третьей гармоники превышает 15%. Если это содержание больше, чем 33% , поперечное сечение токоведущих жил многожильных кабелей выбирается путем увеличения тока I B . Стандарт IEC 60364-5-52 дает таблицу, показывающую поправочные коэффициенты в соответствии с THD (полное гармоническое искажение), с последующим примером определения допустимой токовой нагрузки кабеля. Таблица 15 — Таблица коэффициентов уменьшения гармонических токов в 4- и 5-проводных кабелях Таблица 15 — Таблица коэффициентов уменьшения гармонических токов в четырех- и пятижильных кабелях (IEC 60364-5-52) Вернуться к таблице содержимого ↑ 8.1 Примеры Применение понижающих коэффициентов для гармонических токов (IEC 60352-5-52) Рассмотрим трехфазную цепь с расчетной нагрузкой 39 A , которая должна быть установлена ​​с помощью четырехжильного кабеля с ПВХ изоляцией, прикрепленного к стене. , способ установки C . Кабель 6 мм 2 с медными жилами имеет допустимую нагрузку по току 41 A и, следовательно, подходит, если в цепи отсутствуют гармоники. Если присутствует 20% третьей гармоники , то применяется понижающий коэффициент 0,86, и расчетная нагрузка становится равной: 39 / 0,86 = 45 A .Для этой нагрузки необходим кабель 10 мм 2 . Если присутствует 40% третьей гармоники , выбор размера кабеля основан на токе нейтрали, который составляет: 39 × 0,4 × 3 = 46,8 A , и применяется понижающий коэффициент 0,86 , что приводит к расчетной нагрузке: 46,8 / 0,86 = 54,4 A . Для этой нагрузки подходит кабель 10 мм 2 . Если присутствует 50% третьей гармоники , размер кабеля снова выбирается на основе тока нейтрали, который составляет: 39 × 0,5 × 3 = 58,5 A . Добавить комментарий Отменить ответ Комментарий * Имя * Email * Сайт
