Шахтный колодец это: Шахтный колодец. Колодцы. Устройство и обслуживание

Виды колодцев: Шахтный колодец

Функционал, который выполняют такие сооружения как колодцы, у различных их видов одинаков – снабжение водой загородного участка, коттеджа или дачи. Вода из колодца используется для полива растений и применяется в качестве питьевой для жильцов участка. Для таких целей используют водозаборные колодцы.

Стандартным является монтаж конструкции на самом высоком месте на территории участка. При этом место это выбирается максимально далеко от выгребных ям, туалета, свалки или помещений, где содержат домашний скот. Оптимальным расстоянием будет 25-30 метров от этих мест. При такой удаленности колодец не будет подвержен риску загрязнения.

Шахтный колодец – простота и надежность

Среди различных видов колодцев наиболее простой и распространенной считается шахтная конструкция. Глубина шахты – один-два метра в водоносный слой. Общая глубина – максимум 20 метров.

Для монтажа шахтных колодцев можно обойтись без специальных средств. Достаточно лопат, кайла, ломов и бадьи для воды. Однако при помощи специализированных машин установка шахтных колодцев осуществляется в разы быстрее.

Сруб для  шахтных колодцев

Для укрепления шахтного колодца применяют деревянный сруб (сечением не менее 0,7×0,7 м., и максимум до 1,5×1,5 м.). Все чаще для возведения таких конструкций монтируют бетонные или железобетонные кольца, а также кольца из асбеста. Диаметр таких колец от метра до полутора метров. Если выбор все-таки остановлен на полностью деревянном срубе, то часть колодца, которая находится под водой, выполняют из качественной древесины: дуба, вяза или ольхи. Для изготовления надводной части конструкции, обычно, используют сосну. Популярные среди мастеров по дереву породы (ель, осина или верба) не рекомендуется применять для строительства сруба.

Размеры бревен или обработанных пластин для сруба чаще всего стандартны. Диаметр бревна от  12 до 18 сантиметров. Пластины используют толщиной от 11 до 13 см.

Стандарты для углубления

В шахтном колодце уровень воды должен поддерживаться минимум на отметке в один метр. Над землей необходимо поднять сруб на высоту от полуметра. При этом на колодец необходимо установить плотно закрывающуюся крышку. Для того чтобы предотвратить замутнение воды, на дно колодца засыпают слой песка или щебня толщиной до 30 см. По кругу на поверхности сруб обрабатывают глиняным «замком» — слоем глины толщиной 30 см и шириной не менее метра. Применяют такую изоляцию для предотвращения попадания дождевой воды в колодец. Глиняный «замок» устанавливают под углом к шахте колодца и покрывают камнями или, лучший вариант, бетоном.

Если место под колодец имеет слабый водоносный слой, сруб монтируют с расширением к низу. В современном колодезном строительстве для получения воды используют насосы с электроприводом. Однако по желанию заказчика возможна установка ворота с ведром, «журавля» или ручного поршневого насоса.

Если у Вас возникли вопросы по строительству или очистке колодца на загородном участке, обращайтесь к специалистам компании «Чистый колодец». Мы всегда рады предоставить любую помощь для своих клиентов.

---

Также интересно почитать:

Посмотреть все статьи

---

Водоснабжение. Устройство шахтного колодца, бурение скважины

Первый способ: устройство шахтного колодца. При уровне залегания подземных вод до 10 м строят шахтные колодцы, в которых используются грунтовые воды. Если уровень этих вод ближе 5 м от поверхности, сооружение колодца облегчается, но вода может оказаться недостаточно чистой.

В зависимости от используемого материала различают деревянные, бетонные, кирпичные и каменные колодцы.

Шахты могут быть круглыми диаметром 1 — 1,5 м или квадратными. Увеличение этих размеров практически не влияет на количество воды, притекающей в колодец из водоносного слоя за единицу времени. Этим количеством определяется дебит колодца.

Шахтный колодец состоит из оголовка, ствола и водоприемной части. Он должен иметь крышку, навес и устройство для извлечения воды. Такими устройствами могут выступать ведро на цепи или канате либо электрический насос, который подвешивается на трос и опускается в колодец на необходимую глубину для подачи воды на поверхность в специальный резервуар. Вариант с насосом делает систему водоснабжения несколько дороже, чем с ведром. Но это гораздо эффективнее и удобнее.

Второй способ: устройство скважины. При уровне залегания подземных вод до 10 м и ниже возникает необходимость бурения скважины. В основном используются песчаные и известняковые скважины. Скважины на песок чаще всего служат не более 5-10 лет ввиду кальматации (зарастания) фильтра, в следствии чего резко уменьшается дебит скважины, практически до нуля.

В скважине на известняк этой проблемы нет, так как нет и фильтра. Известняк устойчивая горная порода, в редких случаях (сильно разрушенная, трещеноватый известняк) необходимо крепить этот интервал скважины трубами с прорезями, т.

е. щелевой фильтр. Конструкция скважины зависит от особенностей геологической обстановки в точке бурения и определяется комбинацией обсадных труб различных диаметров и типов.

Диаметр скважины определяется предполагаемым количеством потребляемой воды, т.е. дебитом скважины, и может быть от 114 до 159 мм. После бурения скважину необходимо прокачать. На основании паспорта на скважину и потребительских требований людей подбирается погружной насос, и прочая система автоматики. Такой вариант водоснабжения индивидуальных жилых домов и нежилых зданий и помещений, конечно, несколько дороже даже, чем колодец, зато он позволяет сделать его полностью автономным.

Сооружение шахтных колодцев

Конструкция шахтных колодцев представляет собой вертикальную шахту (выработку) небольшого диаметра (1,0; 1,5; 2,2 м), нижняя часть которой заполнена водой, подающейся с водоносного слоя через фильтр. Сооружение шахтных колодцев на необходимую глубину осуществляют вручную с помощью лопаты или буровой машиной. Такие колодцы сооружают для забора воды из безнапорных и малонапорных водоносных слоев, дебит воды в которых недостаточен для применения буровых скважин. Их применяют преимущественно для забора воды из малонапорных слоев.

Во время строительства шахтных колодцев не рекомендуется использовать грунтовые воды, которые очень близко подходят к поверхности земли, поскольку они легко загрязняются и могут стать источником распространения инфекционных и вирусных заболеваний. Поэтому, лучше пользоваться водой из водоносного горизонта, прикрытого сверху водонепроницаемым слоем глины или суглинка. Принято считать, что глубина шахтного колодца не превышает 30 м. Однако они бывают и значительно глубже.

Основными архитектурно-конструктивными элементами шахтных колодцев являются ствол шахты, водозаборная часть с дном (зумпф), оголовок с водоподъемным устройством и покрытия разной формы и композиции. Форма шахты в плане зависит от материала стены. Квадратные и прямоугольные шахты строят из дерева (срубные колодцы), круглые – из постельного бутового камня, кирпича-железняка, бетона и железобетона.

В зависимости от условий забора воды из водоносного слоя шахтные колодцы разделяют на такие, которые работают дном (родниковые), стенами и стенами с дном (сборные). В последнем типе вода поступает сквозь дно и частично сквозь стены.

Способ приема воды колодцем определяется составом породы водоносного слоя, от которого и зависит обустройство водонепроницаемой фильтрующей поверхности колодца.

Преобладает прилив воды сквозь дно, поэтому для предотвращения проникновения в колодец песка из водоносного слоя на дно шахты кладут донный обратный фильтр в виде трех слоев песка и гравия либо щебня, причем размер их фракций увеличивается снизу вверх. Толщина каждого слоя – 0,12-0,16 м, общая толщина – 0,4-0,6 м.

Продольный разрез современных шахтных колодцев, кроме колодцев-бассейнов, должен быть одинаковым по всей высоте (для удобства опускания конструктивных элементов). Высота покрытия водой из водоносного горизонта стен шахты не может быть менее 1,2 м (обычно – 1,2-1,5 м).

Площадь донного фильтра можно расширить, если необходимо увеличить дебит шахтного колодца. Существенного увеличения дебита достигают устройством радиального размещения трубчатых фильтров (лучевых водозаборов).

В насыщенных водой грунтах (плывунах) дно колодца устраивают из толстых досок с небольшими отверстиями для лучшего притока воды и в виде армированной плиты из пористого бетона. Следует оставить отверстия в той части, которая покрывается водой из водоносного горизонта, для необходимого поступления воды через боковые стены. В мелкозернистых грунтах водоприемные отверстия в стенах шахтных колодцев лучше устраивать V-образными или в форме скоса (гравитационные фильтры). Их нужно заполнить песком либо гравием. Такое заполнение в колодец не вымывается. Стены шахты возводят выше поверхности земли не менее чем на 0,8 м во избежание загрязнения колодца и просачивания в него поверхностных стоков. Вокруг стен устраивают замок из слоев утрамбованной мятой жирной глины и обкладывают площадки камнем-кругляком на песчаной основе.

Ширина площадки – 1,2 м на поверхности и 0,7 м – в земле; глубина – 1,5 м; наклон – 2-3%.

Учитывая природные условия, шахтные колодцы не строят на склонах оврагов и берегах рек, так как засушливые годы вода в них исчезает. В таких местах и на горках целесообразно устраивать водозаборные колодцы и каптажные – расчищенные родниковые камеры.

До начала строительства колодца необходимо определить качество воды в этой местности, ее пригодность к питью и других хозяйственных потребностей. Важно также знать уровень залегания водоносного слоя.

Научно-технический прогресс и развитие всех отраслей хозяйственной деятельности человечества не только принесли большие блага, но и причинили много вреда. Поэтому перед копкой или бурением колодца хозяин должен ознакомиться в органах местной администрации с перспективными планами строительства центральной и межрайонной систем водоснабжения и водоотведения, исполнением ирригационных работ (орошения и осушения земель) и обустройством других каналов и водоемов. Ведь такие мероприятия могут причинить изменение уровней подземной воды. Вместе с этим, родниковая вода может исчезнуть совсем или смешаться с другой, сомнительного качества водой, по большей части загрязненной, невкусной, а возможно, и вредной для здоровья.

Достоверную информацию о глубине залегания грунтовой и межпластовой воды можно узнать у ближайших соседей, которые уже пользуются подземной водой из своих колодцев.

Сооружая колодец в незаселенном месте, для определения его глубины следует пригласить бурового мастера, геолога и мастеров, которые осведомлены с народными предсказаниями. Пригодность воды освидетельствует санэпидемстанция, а объем необходимой воды будет зависеть от уровня санитарно-технического оснащения жилого дома. Водоснабжение дома будет совершаться от будущего колодца, а устройство канализации не планируется. В таком случае, на одного члена семьи для жизненных нужд, приготовления еды и санитарного содержания дома, расход воды за сутки должен составлять не менее 30-45 л.

Если в жилом доме будет водопровод, канализация и ванная, то расходы на одного члена семьи будут составлять 150 л. Для полива приусадебного участка и парников и поддержания в них нужной биологической температуры необходимо 15 л воды.

Определив место для колодца, уровень залегания грунтовой или межпластовой воды, ее возможный объем и пригодность для использования, выбирают способ копания ямы. Он зависит от геологических условий, состава грунта в выбранном месте и мощности водоносного горизонта, ведь колодец может быть неглубоким и недорогим, но с большой отдачей доброкачественной воды.

Существуют три способа выполнения земляных работ: механическое бурение с использованием механизма для исполнения этого вида работ и опускания железобетонных колец; ручное бурение и ручное копание; выбивание.

Конечно, пробурить скважину механическим способом легче, чем выкопать колодец вручную или выбить ее в твердом грунте. Ручное бурение используют в случае устройства малых трубчатых колодцев-скважин. Поэтому наиболее распространенным способом является ручное копание колодцев в рыхлых неустойчивых грунтах.

На выбранной для колодца площадке очерчивают размеры шахты, которые должны быть на 20-30 см больше, чем внешние размеры элементов его обустройства – венцов сруба, железобетонных колец, каменной кладки. Над площадкой для шахты делают временное покрытие.

Стараниями народных умельцев отработано несколько способов. Там, где подземные воды залегают относительно глубоко, в пределах 10-30 м, колодцы копают с помощью устройства выбранной площадки крепко укрепленным на стояках валом с двумя коробами, канатом и бадьей либо корзиной.

Канат для подъема бадьи, спускания людей и элементов крепления шахтных стен должен быть достаточно крепким, толстым (25 мм), с металлическим крючком на конце. Во время работы необходимо соблюдать правила техники безопасности: работать в шахте с предохранительным поясом, крепко соединенным с поверхностью; проверять исправность оборудования, крепления бадьи, мощность вала и троса; старательно привязывать элементы крепления стен и своевременно предупреждать о начале их спускания тех людей, которые работают на глубине.

Перед спусканием в колодец, особенно глубокий, необходимо убедиться в отсутствии там вредного газа. Для этого перед началом работы туда спускают зажженные свечи, бумагу либо пучок соломы. Если они не гаснут, то газа в шахте нет и можно спускать туда людей. Если газ обнаружен, то на протяжении 20-30 мин вытяжным вентилятором следует провентилировать воздух, а потом компрессором закачать чистый. Если таких устройств нет, в шахту несколько раз опускают ведро или бадью и таким способом разгоняют газ.

Новый колодец необходимо обязательно продезинфицировать. Для этого хлорную известку (300 г) заливают небольшим количеством воды, разводят и выливают в ведро с водой. Потом раствор тщательно перемешивают и отстаивают на протяжении 3-4 часов. После это верхнюю прозрачную часть хлорированного раствора переливают в герметично закрывающуюся посуду, и сохраняют в темном месте. На 1 куб. м воды в колодце – одно ведро прозрачной хлорированной жидкости.

Перед дезинфекцией необходимо тщательно обмести и протереть стены колодца, убрать из него мусор, воду и ил. После этого распылителем или щеткой стены покрыть хлорированной водой. Далее следует плотно закрыть шахту деревянной крышкой и оставить в таком состоянии не менее чем на сутки. Практически всегда дезинфекцию проводят дважды.

И все-таки воду, которую должны брать из нового колодца, необходимо обязательно проверить в санэпидемстанции. Возможно, для улучшения ее качества и очищения от вредных примесей (железа, фтора, солей) придется применить специальные фильтры. До получения заключения санэпидемстанции воду перед употреблением кипятят на протяжении 5-7 мин и сохраняют ее не более 1-2 суток.

В районах с высоким уровнем воды колодцы копают несколько упрощенным способом. На месте копания закрепляют устройство, созданное из четырех столбиков небольшого размера, соединенных снизу и сверху. На верхнем креплении пристраивают металлический блок, при помощи которого выполняют все работы, связанные с копанием и сооружением колодца.

Гигиенические требования, предъявляемые к шахтным колодцам

Гигиенические требования,предъявляемые к шахтным колодцам

В соответствии с требованиями СанПиН 2. 1.4.1175-02 Гигиенические требования
к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников. место расположения водозаборных сооружений (шахтных и трубчатых колодцев, каптажей родников) следует выбирать на незагрязненном участке, удаленном не менее чем на 50 метров выше по потоку грунтовых вод от существующих или возможных источников загрязнения: выгребных туалетов и ям, складов удобрений и ядохимикатов, предприятий местной промышленности, канализационных сооружений и др.

Водозаборные сооружения нецентрализованного водоснабжения не должны устраиваться на участках, затапливаемых паводковыми водами, в заболоченных местах, а также местах, подвергаемых оползным и другим видам деформации, а также ближе 30 метров от магистралей с интенсивным движением транспорта

Правильное устройство и оборудование водозаборных сооружений позволяет решить не только вопросы надежности и долговечности таких сооружений, удобства пользования ими, но и защиты воды от загрязнения и засорения.

Наиболее распространенными водозаборными сооружениями в населенных местах являются шахтные и трубчатые колодцы различных конструкций и глубины, а также каптажи родников (ключей).

Шахтный колодец— это сооружение, при помощи которого население набирает воду и поднимает ее на поверхность. В условиях местного водоснабжения одновременно выполняет функции водозаборного, водоподъемного и водоразборного сооружений.

Шахтные колодцы представляют собой шахту круглой или квадратной формы и состоят из оголовка, ствола и водоприемной части.

Оголовок (надземная часть колодца) должен быть не менее чем на 0,7 — 0,8 м выше поверхности земли, иметь крышку или железобетонное перекрытие с люком, также закрываемое крышкой. Сверху оголовок прикрывают навесом или помещают в будку.

По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 ми шириной 1 м, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 м с уклоном 0,1 м от колодца в сторону кювета (лотка). Вокруг колодца должно быть ограждение, а около колодца устраивается скамья для ведер.

Стенки шахты должны быть плотными, хорошо изолирующими колодец от проникновения поверхностного стока, а также верховодки.

Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца, камень, кирпич, дерево.

При устройстве срубов должны использоваться определенные породы древесины в виде бревен или брусьев: для венцов надводной части сруба — ель или сосна, для водоприемной части сруба — лиственница, ольха, вяз, дуб. Лесоматериал должен быть хорошего качества, очищенный от коры, прямой, здоровый, без глубоких трещин и червоточин, не зараженный грибком, заготовленный за 5 — 6 месяцев.

Водоприемная часть колодца служит для притока и накопления грунтовых вод. Ее следует заглублять в водоносный пласт для лучшего вскрытия пласта и увеличения дебита. Для обеспечения большого притока воды в колодец нижняя часть его стенок может иметь отверстия или устраиваться в виде шатра.

Для предупреждения выпирания грунта со дна колодца восходящими потоками грунтовых вод, появления мути в воде и облегчения чистки на дне колодца должен быть отсыпан обратный фильтр.

Для спуска в колодец при ремонте и очистке в стенки его должны заделываться чугунные скобы, которые располагаются в шахматном порядке на расстоянии 30 см друг от друга.

Подъем воды из шахтных колодцев осуществляется с помощью различных приспособлений и механизмов. Наиболее приемлемым с гигиенической точки зрения является использование насосов различных конструкций (ручных и электрических). При невозможности оборудования колодца насосом допускается устройство ворота с одной или двумя ручками, ворота с колесом для одной или двух бадей, журавля с общественной, прочно прикрепленной бадьей и др. Размер бадьи должен примерно соответствовать объему ведра, чтобы переливание воды из нее в ведра не представляло затруднений.

Правильное содержание и эксплуатация водозаборных сооружений и устройств имеет решающее значение в профилактике микробного и химического загрязнения питьевой воды.

В радиусе ближе 20 м от колодца (каптажа) не допускается мытье автомашин, водопой животных, стирка и полоскание белья, а также осуществление других видов деятельности, способствующих загрязнению воды.

Не разрешается подъем воды из колодца (каптажа) ведрами, приносимыми населением, а также вычерпывание воды из общественной бадьи приносимыми из дома ковшами.

Чистка колодца должна производиться не реже одного раза в год с одновременным текущим ремонтом оборудования и крепления.

После каждой чистки или ремонта должна производиться дезинфекция водозаборных сооружений хлорсодержащими реагентами и последующая их промывка.

Специалист-эксперт

отдела санитарного надзора

Т.А. Макарова

Колодец своими руками – поиск воды, строительство шахты, обустройство оголовка

Когда дачный участок находится далеко от водопровода, или подача воды нерегулярная, оптимальным решением станет колодец. Построить колодец своими руками можно, зная технологию выполнения работ.

Как строить колодец?

Для обеспечения дачного участка водой можно использовать колодец или скважину. Строительство скважины производится только с использованием спецтехники, колодец же можно вырыть и обустроить самостоятельно. К тому же, скважина – энергозависима, и если вдруг на участке не будет света, воды так же не будет.

Шахтный колодец на приусадебном участке

Прежде чем начать строительство колодца, необходимо определиться с местом и типом материалов, которые будут использоваться. По окончанию работ – обустроить оголовок (надземную часть), который будет препятствовать попаданию в него мусора.
Производить работы лучше с июня по сентябрь, когда сошел весенний паводок и водоносный слой залегает на наибольшей глубине.

Выбор места и поиск воды

Если на соседних участках есть колодцы, то производить выбор места нет необходимости. Построить новый рекомендуется как можно ближе к имеющемуся. Если же колодцев нет, то для начала необходимо выяснить – залегают ли в данной местности водоносные слои. Для этого придется привлечь специалиста-гидролога, иногда может потребоваться бурение разведывательной скважины.

Виды шахтных колодцев по глубине

Различают три вида подземных вод:

• верховодка, непригодная для использования, залегающая близко к поверхности. Чаще всего такие источники зависят от осадков и имеют малый объем;
• грунтовые воды – именно те, которые необходимы для строительства колодца. Это чистая вода, с отсутствием посторонних привкусов;
• артезианские воды – используются для скважин и залегают только на значительной глубине. Отличительная особенность – из-за высокого давления водоупорных слоев, такая вода находится под высоким давлением и фонтанирует.

Основным признаком наличия грунтовых вод являются пласты глины и песчаника, но, все же, лучше положиться на мнение специалиста.
Когда наличие грунтовых вод точно определено, следует решить, где на участке будет располагаться колодец. Основное условие – строительство необходимо производить на расстоянии не менее 20-25 метров от выгребных ям, бань, хозяйственных построек с животными и других источников загрязнения. Так же не подходят овраги, болотистые места, берега рек.

Выбор типа колодца – шахтный или трубчатый

Различают два вида колодцев:

• шахтный – это колодец в традиционном понимании, который роется лопатой;
• трубчатый – это, так называемая, колонка. Для подачи воды необходим насос, а сама шахта имеет малый диаметр.

Трубчатый колодец (колонка) на приусадебном участке

Для самостоятельного устройства больше подходит шахтный способ, так как для трубчатого необходимо специальное оборудование. Из-за малого диаметра трубчатого колодца, при столкновении с твердой породой, пробить ее будет затруднительно.
Но если водоносный пласт находится на большой глубине, то копать вручную шахтный колодец будет долго и трудно, в этом случае целесообразнее использовать трубчатый.

Техника безопасности при строительстве

Прежде чем начать строить колодец своими руками, необходимо изучить технику безопасности и обязательно ее соблюдать.

Обеспечьте собственную безопасность при строительстве колодца

Некоторые правила:

• все строители обязательно должны носить защитные каски. Те работники, что работают на дне – закрепляются страховкой, чтобы в случае недомогания была возможность поднять человека наверх;
• все веревки, используемые для спуска, регулярно проверяются на прочность;
• при спуске и подъеме ведра должны быть хорошо закреплены. Лучше использовать две веревки – на одной оно поднимается, вторая – страховочная;
• в колодезной шахте может образовываться газ, который опасен для здоровья человека. Определить его наличие можно при помощи газоанализатора или свечи – пламя при наличии газа гореть не будет. Удаляется газ путем подъема/спуска пустой емкости, накрытой брезентом или при помощи вентиляторов.

Важно! Если человек, находящийся в шахте колодце почувствовал недомогание, в том числе зевоту, сонливость, кашель, его необходимо срочно поднимать на поверхность.
Устройство шахтного колодца

Конструктивно шахтный колодец включает в себя: водоприемную часть (та, где происходит накопление воды), шахту, оголовок (надземная часть, через которую производится водозабор).

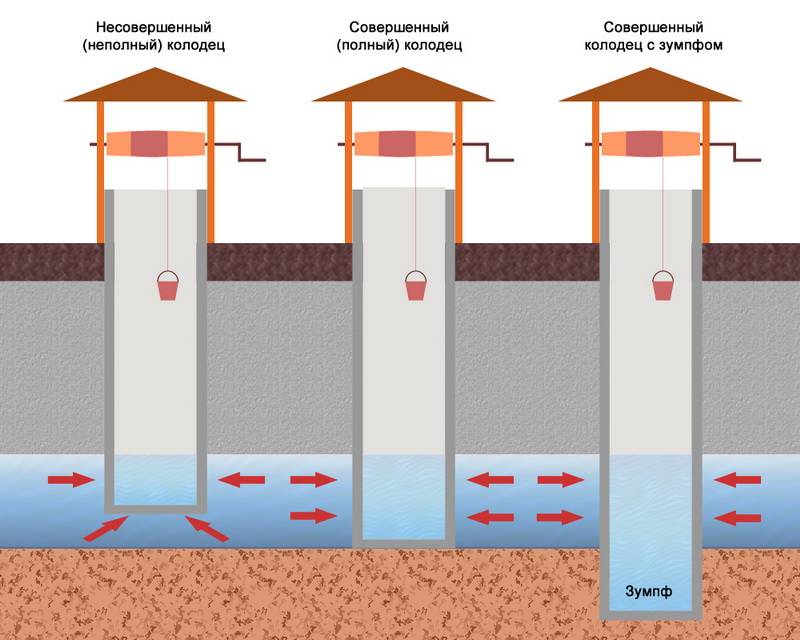

Виды шахтных колодцев по накопительной части

В зависимости от того, какой конструкции будет накопительная часть, различают колодцы:

• с подствольником (зумпфом) – нижняя часть его выполнена в виде трапеции. Подобная форма увеличивает площадь резервуара с водой. Предназначен для домов и дач с круглогодичным проживанием, при не частом заборе вода будет портиться;
• несовершенный (неполный) – отличается малой глубиной, шахта не достигает водоупорного пласта и вода поступает через стенки и дно;
• совершенный (полный) — шахта достигает водоупорного пласта, вода поступает через боковые стенки колодца. Сложный в конструкции, так как организовать доступ для воды через боковые стенки – трудоемкая задача;

Если колодец будет использоваться не часто, лучше выбрать несовершенный тип с донным фильтром, чтобы вода в нем не застаивалась.
Для защиты шахты от промерзания и попадания поверхностных вод, может потребоваться устройство глиняного замка. Для этого снаружи колодец немного окапывается, в полученное углубление утрамбовывается глина, разведенная с водой. После ее высыхания поверхность укрывается грунтом.
Саму шахту колодца можно обустроить несколькими способами – из бетона (бетонных колец), дерева или кирпича.

Строительство шахты колодца из бетонных колец

Строительство колодца с использованием бетонных колец – самый популярный метод, так как работы производятся относительно быстро и легко. К тому же, такие колодцы отличаются прочностью и долговечностью. Сами кольца покупаются уже готовыми. Диаметр кольца – минимум 1 метр, чтобы в нем было удобно работать, но не больше, так как их будет тяжело опускать.

Шахтный колодец из бетонных колец

Для начала необходимо произвести подготовительные работы – установить треногу, при помощи которой кольца будут спускаться в шахту и подниматься ведра.
Затем начинает выкапываться яма – глубиной до 1 метра, в которую опускается кольцо. Дно шахты постепенно подкапывается, кольцо опускается вниз. Подкапывать можно от центра к краям, если грунт рыхлый, или наоборот, если плотный. По мере того, как кольцо опускается на необходимую высоту, сверху добавляются новые. Делается это до тех пор, пока не будет достигнут водоносный пласт.
Кольца между собой скрепляются стальными накладками с металлическими скобами, во избежание сдвигов. Швы в водоприемной части уплотняются просмоленной пенькой, в верхней – бетонным раствором.
Важно! Запрещено использовать в работе любые химические продукты – мастики, монтажные растворы, герметики, которые могут оказать влияние на качество воды.
Еще один способ строительства – подготовка всей шахты и последующее опускание в нее колец. Но использовать его можно только на твердых грунтах, так как велика вероятность обрушения. К тому же, сама шахта в диаметре должна быть шире колец на 20-30 см., а после их спуска засыпается. Это делает такой способ трудозатратным и не популярным.
После того, как в колодец начинает активно поступать вода и на дне появится несколько ключей, работы можно остановить. Поступившая вода откачивается, убирается еще несколько ведер грунта, и колодец оставляется на несколько часов (около 12). По прошествии этого времени работы повторяются еще раз, а затем можно устроить донный фильтр.

Устройство шахты колодца из дерева

Более трудоемким и затратным методом считается строительство шахты колодца из дерева. Хорошее дерево, такое как дуб, лиственница, ольха, имеет высокую стоимость и требует предварительной обработки перед укладкой в шахту. Но, при этом, шахта из дуба гарантированно прослужит более 100 лет в подводной части и 25 лет в надводной.

Деревянный колодец на даче

Как и в случае бетона, строить его можно двумя способами – выкопать шахту и после этого, наращиванием сверху, собрать сруб или добавлять бруски дерева снизу, по мере углубления шахты. Первый способ подходит для колодцев средней глубины и прочного грунта, второй – для неустойчивого грунта и длины шахты более 6-8 метров.
Сам сруб строится из целиковых бревен (диаметром около 18 см.) или пластин из дерева (диаметр 22 см.), в виде квадрата примерно 1х1м. В углах брусья соединяются в лапу с коренным шипом. Верхние и нижние венцы соединяются стальными скобами, сшиваются брусками и досками. Чтобы закрепить сруб в шахте, используются венцы «с пальцами» — бревна с длинными концами, которые закрепляются в грунте горизонтально.

Оборудование шахты деревянного колодца

Если на пути шахты попадаются плавуны (разжиженная порода, которая заполняет шахту и не дает продолжать работу), то необходимо использовать шпунтовой ящик, донный ящик или косой шпунт. Способ выбирается в зависимости от размеров плавуна:

• шпунтовой ящик – при глубине плавуна менее 1 м, он забивается вручную в породу;
• донный ящик – для сильноразжиженных плавунов толщиной 0,5-1 м, это ящик с режущим стальным башмаком, который вдавливается в плывун и из него вычерпывается порода;
• косой шпунт – для плавунов до 1,5 м. Он вбивается в основание сруба и укрепляется распорками.

Когда шахта достигла ключей, производятся те же действия, что и в случае с бетонным кольцами – вода откачивается два раза, формируется донный фильтр.

Устройство шахты колодца из кирпича

Надземная часть колодца из кирпича

Колодцы из кирпича – долговечны и отвечают всем санитарным требованиям. Но строительство можно осуществлять только из красного кирпича, так как силикатный разрушается в земле. Если используются натуральные камни, то это песчаники, сланцы, плотные известняки.
Обычно кирпичный колодец имеет круглую форму. Кладка должна быть толщиной не менее 25 см, с минимальными швами. Подводная часть покрывается раствором цемента и песка, надводная – штукатуркой.
Для того чтобы кладка не разорвалась при обрушении грунта, кладку необходимо армировать стальными анкерными тягами.

Установка донного фильтра

Независимо от материала, используемого при строительстве шахты, поступающую в него воду необходимо очищать. Произвести фильтрацию можно через природные безопасные материалы – песок, щебень.

Донный фильтр для шахтного колодца

Донный фильтр устраивается на заключительном этапе монтажа колодца:

• вся поступившая вода с примесями откачивается;
• со дна убирается жидкий остаток, поверхность выравнивается;
• в последовательности: крупнозернистый песок – мелкая щебенка – гравий или крупный щебень, засыпается дно. Каждый слой должен составить примерно 20-25 см в высоту.

Если дно шахты сильно разжижено, то сначала обустраивается пол из деревянных досок с отверстиями, а уже на него насыпаются составляющие донного фильтра.

Строительства оголовка

Оголовок – это надземная, иногда декоративная, часть колодца, которая выступает над землей на 60-80 см. Соорудить его можно из того же материала, что и сам колодец – из бетонного кольца, кирпича или дерева.
Сам оголовок обязательно должен иметь крышу и створки, закрывающие шахту, которые будут предохранять его от попадания мусора и насекомых.

Оголовок колодца из кирпича (слева) и из бетона (справа)

Важно! Декоративную отделку оголовка необходимо производить через 10-12 месяцев после строительства колодца, так как возможно оседание грунта.
Если к устройству оголовка подойти творчески, то можно организовать декоративную отделку – в виде деревянного сруба или купить декоративный «домик».

Когда можно начать использовать колодец?

Обычно строительство колодца занимает около недели. Первые 2-3 недели после обустройства, воду можно использовать в технических целях – для стирки, полива. Важно в течение этого времени регулярно его откачивать. Когда вода станет визуально чистой, ее можно будет использовать по назначению. Если на близлежащей территории нет колодцев, то рекомендуется сдать воду на анализ и убедиться в ее безопасности.

Что лучше скважина или колодец: видео

Шахтные колодцы

Категория: Колодцы

Шахтные колодцы

Шахтные колодцы сооружают в том случае, когда глубина залегания водоносного слоя составляет примерно 20 м. Для выкачивания воды из шахтных колодцев применяют электронасосы центробежного или вибрационного типа.

Помимо этого, можно устроить журавль, которым пользуются в случае поломки насоса.

Сруб колодца (поперечное сечение 1 х 1 м, 1,25 х 1,25 м, 1,5 X 1,5 м), в зависимости от глубины делают из бревен диаметром 12-18 см и заглубляют в водоносный слой на 1,5-2 м.

Для надводной части шахтного колодца используют сосну, для нижней — дуб, вяз, ольху.

Венцы изготавливают с подгонкой бревен и обтеской на плоскость внутренней стороны. Их подгоняют в паз по горизонтали, соединяют вставными дубовыми шипами по вертикали, в углах — в косую лапу.

Сборка сруба является начальным этапом строительства колодца. После нее производят разметку шахты и глиняного замка.

Затем до глубины 1—1,5 м вынимают грунт, опускают в шахту собранный сруб, устанавливают треногу с полиспастом и делают водоупорный замок из глины, имеющий глубину и ширину около 1 м. Глину утрамбовывают.

После этого выкапывают шахту, постепенно выбирая грунт со всех сторон на толщину венца и подводя бревна новых венцов. Затем их прижимают друг к другу временными скобами.

Чтобы стенки шахтного колодца не перекашивались и не разрывались, через 2 параллельных нижних бревна каждые 5 венцов делают длиннее на 20 см со всех сторон.

Концы этих бревен кладут в гнезда, проделанные в стенках шахты.

Шахтные колодцы — надежные водозахватные сооружения, с помощью которых забирают грунтовые воды с глубины не более 30 м. Они могут полностью обеспечивать потребность в воде одного или нескольких садовых участков. Дебит воды (производительность колодца) составляет от 0,5 до 3 м3/ч. Они доступны для чистки, изолированы от поверхностных ливневых стоков, просты в эксплуатации, легко ремонтируются. Воду из них можно забирать с помощью ведер и электронасосов, устанавливаемых на поверхности или опускаемых в колодцы.

Недостаток шахтных колодцев — эксплуатация только грунтовой воды, качество которой не всегда отвечает санитарно-гигиеническим нормам питьевой воды. В шахтных колодцах при малой интенсивности водоотбора вода часто застаивается, приобретает затхлый запах. В открытый ствол колодца могут попадать посторонние предметы и он может загрязняться. Но во всех случаях колодец обеспечивает полив и технические нужды хозяйства, а также служит надежным источником при пожаротушении.

Шахтные колодцы сооружаются вручную шахтокопателями или буровыми установками только специально обученными бригадами. Это требование техники безопасности должно строго соблюдаться. Оно относится и к чистке колодцев при эксплуатации. Спуск необученных людей в ствол колодца не допускается ввиду возможных обвалов стенок и загазованности воздуха в шахтах.

Шахтный колодец состоит (рис. 1) из оголовка, ствола, ограниченного боковыми стенками, водоприемника и фильтра. Вокруг оголовка устраивается изоляционный пояс из глины для предохранения от попадания поверхностных вод в колодец. Сверху пояс покрывается асфальтом. Дно колодца располагается в водоносном пласте и может не доходить до водоупора. Вода в колодце устанавливается на уровне грунтовых вод. При этом колодец должен располагаться как можно дальше от туалетов, мест содержания животных, поглощающих ям, т. е. тех мест, где происходит проникновение загрязнений в грунтовые воды.

Шахтные колодцы роют на глубину до первого водоносного горизонта и в нем устраивают водоприемную часть. Если водоносный горизонт отсутствует, а вода содержится в тонких пропластках песка, суглинках, супесях, то делают колодец с учетом проникания воды через стенки колодца и скапливания ее на дне.

Рис. 1. Шахтный колодец

Для этого стенки колодца крепят бревнами или прямоугольным брусом размером 12—18 см. Обычно сечение колодца принимается размером не менее 1X1 м. В качестве древесины используют дуб, вяз, ольху. Ствол крепят последовательно сверху вниз. На поверхности заготовляют венцы, подгоняют их и спускают на тросе в шахту. Колодец копают постепенно, на глубину одного венца во избежание обвалов стенок.

При устройстве колодцев из бетонных колец работы выполняют в следующем порядке. Отрывают котлован на глубину, равную высоте одного кольца, и свободно опускают кольцо на дно шурфа. Затем устанавливают на него второе кольцо и скрепляют их скобами. Углубляют дно и подкапывают породы под торцом кольца. Последнее под собственным весом постепенно опускается. Затем наращивают новое кольцо и повторяют описанные операции по копке ствола. Обычно используют кольца диаметром 1; 1,25,1,5 м.

При устойчивых породах можно отрывать ствол без параллельного крепления бетонными кольцами. Это могут делать только специальные бригады.

Породу из колодца извлекают с помощью бадьи на стальном тросе, который через ролик, закрепленный на треноге, наматывается на лебедку. Лебедка должна иметь предохранительную стопорную защелку во избежание возможного раскручивания барабана.

Наиболее важный процесс сооружения шахтного колодца — обустройство его водоприемной части. Нужно иметь в виду, что при вскрытии водонасыщенных чистых песков, особенно плывунов, не удается добиться глубины слоя воды более 75 см. Большей глубины можно достичь только при связанных породах, т. е. супесях, глинистых песках, суглинках с пропластка и песка. Поэтому в водоносных песках не следует чрезмерно извлекать песок и переуглублять колодец, так как после откачки воды в колодец будет интенсивно поступать вода с песком. Может даже происходить отрыв нижних венцов сруба или колец и образование разрывов в сплошности крепления стенок.

Разрабатывать дно песчаного колодца нужно с принудительной откачкой воды бадьей или насосом. При креплении стенок срубом возникают трудности устройства венцов в водосодержащих песках. В этом случае в шахту опускают короб из досок или бетонные кольца. При копке песка они заглубляются и создают хорошие условия для притока воды. По завершении выемки песка на необходимую глубину следует прекратить откачку воды и сразу же засыпать дно крупным песком слоем 20 см, а сверху галькой или щебнем слоем такой же толщины. Обязательное условие — тщательная изоляция шахты от попадания в нее посторонних предметов, дождя, снега и поверхностных вод, для чего вокруг колодца устраивается глинистый замок и делается люк с крышкой.

Ежегодно весной колодец тщательно осматривают и ремонтируют его поверхностные надстройки. Необходимо заполнить глиной просевшие вокруг него места, а сверху заасфальтировать или зацементировать. Колодец следует тщательно прокачать. Для этого измеряют объем содержащейся в нем воды и с помощью бадьи или насоса откачивают из него не менее двух объемов воды. Ежегодно следует проводить химический и бактериологический анализы воды. В случае необходимости по заключению органов санитарно-эпидемиологической станции колодец необходимо подвергать дезинфекционной обработке химическим патроном или другими средствами с последующей откачкой из него воды до полного удаления запаха.

Часть 2

Шахтные колодцы глубиной до 20 м (иногда и более) обычно устраивают в песках или гравелистых грунтах для получения грунтовой воды из верхнего (безнапорного) горизонта. Колодец представляет собой шахту из кирпича, бетона, железобетона, бутового камня или дерева. Деревянные колодцы имеют в плане квадратную форму, а остальные, как правило, круглую.

Рис. 1. Шахтный колодец из железобетонных колец 1 — настил для установки колонки насоса; 2 — мощение щебнем; 3 — гравий; 4 — крупный песок

В верхней части стенки колодца должны быть водонепроницаемы, чтобы в колодец не просачивалась верхняя загрязненная вода. Нижняя часть колодца, наоборот, должна быть сделана с отверстиями для поступления воды. Верхние отверстия в этой части колодца должны быть ниже динамического горизонта не менее чем на 0,5-1 м.

В кирпичных и бутовых колодцах отверстия могут быть устроены путем оставления сквозных швов между кирпичами или камнями; в бетонных и железобетонных колодцах для устройства отверстий в кладку закладывают при бетонировании трубки, закрытые деревянными пробками, которые после устройства колодца вынимают.

В дне колодца устраивают фильтр из крупнозернистого материала, насыпанного слоями с постепенным увеличением крупности зерен снизу вверх. Верхний слой целесообразно укладывать из гальки размером 50- 100 мм. Стенки колодца рекомендуется выводить выше поверхности земли на 1 м. Вокруг колодца должен быть устроен глиняный замок.

Деревянные колодцы устраивают в виде сруба из бревен, обтесанных с внутренней стороны, или из пластин.

Деревянные колодцы обычно применяют только для временного водоснабжения ввиду их недолговечности (дерево скоро загнивает) и ввиду того, что они неудовлетворительны в санитарном отношении.

Шахтные колодцы чаще всего устраивают опускным способом.

Бетонные и железобетонные колодцы небольшого диаметра могут быть устроены из колец.

Такие колодцы диаметром 1,23 м глубиной до 30 м целесообразно устраивать при помощи машины КШК-30 или КШК-25 (копатель шахтных колодцев) заводского изготовления. Машина включает в себя бур специальной конструкции, приводимый в движение двигателем, смонтированным вместе с копром и оборудованием на прицепе. Одновременно с выемкой земли производится опускание железобетонных колец колодца. Скорость проходки машиной достигает 1,15 м/час.

Рис. 2. Шахтный колодец с радиальными дырчатыми трубами 1 — вертикальный центробежный насос; 2 — дырчатая труба; 3- наконечники; 4 — водоупорные пласты; 5 — водоносный горизонт

Возможно устройство колодцев с горизонтальными, радиально направленными в виде лучей дырчатыми трубами (рис. 3). С целью наиболее полного захвата подземного потока радиальные трубы могут быть уложены в два или три яруса. Прокладку радиальных труб производят путем продавливания их отдельными короткими секциями при помощи домкратов, установленных в шахтном колодце. Такие водосборы, называемые лучевыми, широко применяются в странах Западной Европы (Швейцарии, Венгрии, Италии и др.) и в США. Водозабор подобного типа сооружается в Варшаве с целью получения подрусловой речной воды. Используя опыт Венгерской Народной Республики, Гипро-спецнефть проводит работы по внедрению лучевых водосборов и в нашей стране. Лучевые водозаборы предусматривает в своих работах и Гипрокоммунводоканал.
subimage

Колодцы — Шахтные колодцы

Шахтный колодец для воды

Шахтные колодецы применяются для подъема на поверхность грунтовых, безнапорных вод из глубины, порядка 30 метров. Это гидротехническое устройство прямоугольной или круглой формы с прочным и надежным креплением стенок. Колодцы шахтного типа состоят из надземной (оголовка), средней (ствола) и нижней водоприемной частей. Строятся из материала, имеющегося под рукой, то есть бетона, камня, кирпича или дерева. На дно насыпается крупнозернистый песок, гравий, щебень.

Устройство шахтного колодца для воды

К сожалению, нет каких либо стандартов или нормативных документов, определяющих методику проходки колодцев.
Рабочая сила из 2-3-х человек, лопата, лом, кувалда и ведро остаются залогом успешного строительства колодца.

Чтобы получить строго вертикальную выработку, шахту проходят без использования обсадки. Работы ведутся до появления песка, супеси или водоносного пласта. Диаметр ствола копается по внешнему размеру бетонных колец или внешним параметрам сруба, если таковой предполагается.

Итак, ствол выходит на воду. Но перед тем, как войти в пласт, нижние два шва между кольцами заделываются изнутри цементным раствором. Сам забой засыпается гравием, толщиной 20 сантиметров, который выполняет функции фильтра.

Достоинства шахтных колодцев

Диаметр колец значительно облегчает уход за колодцем, смену насоса и прочим техническим сервисом.
Возможность подъема воды в случае отсутствия насоса.

Недостатки шахтных колодцев

Вода не отличается чистотой, особенно, в весеннюю пору.
Незначительный дебит.

Строительство шахтных колодцев своими руками

Строительство шахты колодца своими руками под силу любому человеку, владеющему навыками незамысловатых построек. Подготовив необходимый шанцевый инструмент, и имея в наличии, например железобетонные кольца, можно приступать к земляным работам. Соблюдая основные санитарные условия, точка заложения колодца должна находиться на расстоянии 25-30 метров от хозяйственных построек, туалетов, и прочих подобных сооружений.

Итак, для строительства колодца небольшой глубины, предпочтительны бетонные кольца, внутренним диаметром 0,5 метра.

Их нужно опускать по одному последовательно, по мере снятия грунта. Это позволит спускать кольца под тяжестью собственного веса. Швы между торцами колец тщательно заделываются цементным составом. Раствор укладывается в отформованную канавку на торце кольца, под весом которого получается герметичный стык. Перекоса колец во время их спуска можно избежать, если под них, под углом 90° подкладывать одинаковой толщины брусья. При этом нужно подкапывать грунт напротив противоположного бруса.

Если диаметр бетонных колец составляет один и более метров, то придется использовать лебедку с треногой. По окончании укладки колец, дно сооружения засыпается слоем песка и речного гравия. Верхнее кольцо должно выходить на поверхность земли не менее полуметра. Эксплуатируя шахту, не следует оставлять его открытым, во избежание попадания в него мусора и живых существ. Для этих целей крышка снабжается крепким замком.

Обустройство колодца вокруг верхнего кольца, устройство откосов также относится к обязательным работам.

Установка ворота, ручки и, в целом, дизайн козырька или навеса зависит от полета фантазии владельца.

BuildCraft — Feed The Beast Wiki

BuildCraft — это мод, расширяющий Minecraft системой машин и инструментов с приводом.

Он добавляет множество машин для автоматизации задач и трубопроводов для транспортировки предметов, жидкостей и энергии.

Машины [править]

В BuildCraft есть множество машин, которые можно использовать для автоматизации процессов. Всем им для работы требуется энергия Redstone Flux (RF), обеспечиваемая одним или несколькими двигателями.

• Карьер: эта машина будет добывать землю, пока не достигнет лавы или коренной породы.
• Горный колодец: эта машина будет копать прямо вниз, пока не достигнет лавы или коренных пород. Он используется при изготовлении насоса.
• Насос: эта машина перекачивает жидкости и перемещает их по водонепроницаемым трубам.
• Auto Workbench: Эта машина, при поставке рецепта и ингредиентов, выкачивает созданные предметы. Из ближайшего сундука будут извлечены материалы для использования.
Нефтеперерабатывающий завод
• : Эта машина, когда она приводится в действие двигателем Стирлинга или лучше, будет медленно превращать нефть в топливо, которое гораздо более эффективно для двигателей внутреннего сгорания, чем сырая нефть.
• Бак: простой штабелируемый резервуар, а не машина, он может хранить жидкости, включая лаву, воду, масло и топливо.

Двигатели [править]

Двигатели используются для питания машин и строителей. Их также можно использовать для вытаскивания предметов из инвентаря с помощью деревянной трубы. Другие моды, включенные в FTB, такие как Forestry и Railcraft, добавляют в игру больше движков, например электрический двигатель, который использует мощность IC2 (ЕС) и производит мощность в МДж. Двигатели включаются, когда они питаются от красного камня, и медленно ускоряются по мере нагрева.Если двигатель станет слишком горячим, он взорвется. Однако двигатели Redstone не могут взорваться, если они подключены ко всему, что принимает энергию, например к деревянной трубе.

Транспорт [править]

Трубы используются для транспортировки предметов, жидкостей и электроэнергии между запасами. Существует 8 различных типов труб с уникальными функциями, это деревянные, булыжные, каменные, песчаниковые, железные, золотые, алмазные и обсидиановые. Трубы можно комбинировать с Pipe Waterproof, чтобы они могли изготавливать водонепроницаемые трубы, которые могут транспортировать жидкости, или с красным камнем, чтобы делать проводящие трубы, позволяющие им транспортировать энергию.

Здание [править]

Все это позволит автоматизировать строительство и, в некоторых случаях, разрушение блоков.

• Наполнитель: этот аппарат выполняет множество функций в зависимости от шаблона, заданного в графическом интерфейсе пользователя.
• Builder: этот компьютер будет строить все, что определено планом, при условии, что у него есть доступ к необходимым ресурсам, которые он показывает в своем графическом интерфейсе.
• Таблица архитекторов: таблица архитекторов используется для копирования интересующего объема и «сканирования» и сохранения его в чертеже для последующего использования в строителе.
• Blueprint: используется в таблице архитектора для сохранения отсканированной области для последующего использования в строителе. В нем хранится фактический тип блока.
Шаблон
• : Подобно проекту, в нем хранится описание блоков в пределах области, позволяющей воссоздать его строителем, однако в шаблоне сохраняется только расположение блоков, а не их тип.
• Land Mark: вы можете использовать их для выбора области для стола архитектора, а также для карьера и заполнителя.

Врата

— это BuildCraft, который делает возможным расширенное обнаружение и взаимодействие.Они способны на многие вещи, такие как обнаружение нагрева двигателя, инвентаря, накопления энергии в МДж, состояний машин, предметов, движущихся по трубам, и сигналов красного камня.

Шестерни являются ключевыми компонентами в BuildCraft и используются для создания всего, от двигателей до карьеров и автоматических верстаков. Они доступны в 5 разновидностях, которые основаны друг на друге. Другие моды добавляют дополнительные шестерни в пакет модов, такие как Forestry, который добавляет оловянные, медные и бронзовые шестерни для своих машин, в то время как Thermal Expansion также добавляет оловянные и медные шестерни, а также шестерни из инвара, однако ни один из них не используется в машинах BuildCraft.

См. Также [править]

Колодец и шахта Джина Филлипса

Джин Филлипс написала настолько мудрую книгу, что трудно поверить, что это ее дебютный роман. Колодец и шахта — это история о людях в небольшом шахтерском городке в Алабаме во время Великой депрессии.

В то время как для этого сурового горняцкого сообщества дела обстоят достаточно сложно, депрессия увеличивает нагрузку на многие семьи почти до предела.

Вот тут-то и появляется семья Мур.Несмотря на то, что семья Мура такая же бедная, как и все остальные, Мурам повезло, что у них есть немного сельскохозяйственных угодий, они могут разводить кур, заводить корову и выращивать фрукты и овощи. Семья, возглавляемая отцом Альбертом, никогда не отказывает в еде каждому, кто в беде постучится в дверь. Только когда маленькая дочь Тесс наблюдает за темной фигурой, бросающей ребенка в их колодец, семья Мур — особенно Тесс и ее сестра Вирджи — начинает видеть людей, живущих вокруг них, как живущих по-настоящему.

Решив найти женщину, бросившую ребенка, Тесс и Вирджи разрабатывают план опроса женщин в городе, которых они считают наиболее вероятными подозреваемыми. Лола Лоу занимает первое место в списке, потому что она очень бедна и уже имеет много детей. Отсутствие тонкости в их визите к ней (чего раньше никогда не было) вызывает обиду и стыд для семьи Лоу и заставляет Вирджи понять, насколько они бесчувственны.

В самом деле, люди, населяющие городок Мура, становятся все более реальными по ходу романа, о котором чередуются голоса Тесс, Вирджи, Альберта, матери, Леты и маленького сына Джека.Тем не менее, это шестой персонаж романа, Иона, темнокожий мужчина, который работает вместе с Альбертом в шахтах, который обеспечивает «голос» для богатой основной темы — темы расизма на сегрегированном Юге задолго до эры гражданских прав.

У Альберта и Ионы сильное интеллектуальное родство, но культурные табу ограничивают уровень их отношений. Альберт очень хочет узнать Иону лучше и доходит до того, что приглашает его и его жену на обед (к большому ужасу Леты). Увы, это приглашение, которое Иона не может принять и не примет.

На стольких уровнях Колодец и шахта скрываются под поверхностью персонажей, населяющих этот небольшой шахтерский городок. Это путешествие так же поучительно, как и удовлетворяет читателя. Отличный выбор книжного клуба.

Пингвин; ISBN 978-1-5944-8449-0; 15 долларов.
Колодец и шахта : Руководство для чтения

Вернуться к выбору книжного клуба

Крупные шахты и проекты | Шахта садового колодца

Обзор

Этап	Производство
Тип шахты	Карьер
Товары
Метод добычи
Обработка	Гравитационное разделение Выщелачивание концентрата Выщелачивание в резервуаре с мешалкой (НДС) Углерод при выщелачивании (CIL) Элюирование Экстракция растворителем и электрохимическое извлечение Цианид (реагент)
Срок службы шахты	7 лет (на 1 января 2015 г. )

---

Источник: п.34

Текущими зарегистрированными владельцами многоквартирных домов являются Regis Resources Ltd. Regis Resources Ltd имеет 100% долю во всех многоквартирных домах.

---

---

Резюме:

Садовый колодец расположен на восточном крыле синклинали Эрлистоун Зеленокаменного пояса Дукетон. Золото месторождения Garden Well встречается в виде гипергенной минерализации в реголите верхнего архея и в виде гипогенной минерализации в свежих породах.Никаких значительных количеств золота в транспортируемой толщи четвертичных глин не наблюдается.

Золото связано с сильно рассланцованными и складчатыми толщами ультраосновных и сланцевых отложений, которые гидротермально преобразованы в ассоциацию кремнезем-карбонат-фуксит-хлорит-пирит-арсенопирит, а также нижележащие кремни.

Золотая минерализация имеет тенденцию примерно с севера на юг на расстоянии 2100 м и опускается на 50–60 градусов на восток, что субпараллельно контакту ультраосновных отложений.

---

---

Резюме:

Метод добычи, принятый в исследовании запасов руды, аналогичен методу, применяемому в настоящее время на золотом руднике Garden Well Gold Mine, где используются буровзрывные, экскаваторные и грузовые открытые разработки.Существующий карьер был спроектирован для разработки серии постепенных сокращений.

Геотехнические и гидрогеологические рекомендации были применены во время оптимизации карьера и включены в проект с текущими проверками. К Измеренной части депозита коэффициенты не применяются. При оценке запасов руды для Указанных участков месторождения учитывалась потеря 5% руды. Это считается совместимым с текущей сверкой добычи, стилем оценки и опытом других операций Regis в Duketon, которые используют тот же подход к оценке, и согласуется с пригодностью землеройного оборудования для данного типа рудного тела (среднее содержание и широкие минерализованные зоны. ).

---

Обработка

• Гравитационная сепарация
• Выщелачивание концентрата
• Выщелачивание в резервуаре с мешалкой (НДС)
• Углерод при выщелачивании (CIL)
• Элюирование
• Экстракция растворителем и электрохимическое извлечение
• Цианид (реагент)

Карта технологического процесса:

---

Резюме:

Существующее предприятие по дроблению, измельчению и переработке CIL будет использоваться для обработки запасов руды. Основываясь на технико-экономических обоснованиях, фактических данных и испытаниях с начала добычи, широкие вариации извлечения были отражены в областях, применяемых к модели ресурсов для использования при оценке запасов руды. Результирующий средний коэффициент извлечения запасов руды составляет примерно 88,5% в зависимости от конечного тоннажа и содержания типов руды.

Запасы руды будут обрабатываться на существующей фабрике по переработке дробления, измельчения и выщелачивания углерода (CIL), расположенной в Garden Well, для производства золота доре.По мнению компетентного человека, процесс минерализации этого типа является подходящим.

Извлечения и оценки:

Товар	Параметр	2019	2018	2017	2016	2015
Золото	Головной сорт, г / т	0,93	0,92	0,94	0. 87	0,9

---

Производство:

Товар	Единицы	2019	2018	2017	2016	2015
Золото	тыс. унций	……	……	131	158	151

Все производственные показатели выражены как количество металла в руде.

— Требуется подписка.

Операционные показатели:

— Требуется подписка.

---

Запасы на 31 марта 2019 г .:

Категория	Тоннаж	Товар	Сорт	Металлический корпус
Проверено	5.5 млн т	Золото	0,73 г / т	130 тыс. Унций
Вероятно	12,9 млн т	Золото	1,05 г / т	434 тыс. Унций
Доказано и возможно	18.4 млн т	Золото	0,95 г / т	564 тыс. Унций
Измерено	6,6 млн т	Золото	0,72 г / т	153 тыс. Унций
Указано	52.6 млн т	Золото	0,88 г / т	1,484 тыс. Унций
Предполагаемый	13,2 млн т	Золото	0,72 г / т	307 тыс. Унций
Общий ресурс	72.4 млн т	Золото	0,83 г / т	1,944 тыс. Унций

---

Управление шахты:

Должность	Имя	Профиль	Ref. Дата
…………………..	…………………..		25 янв.2021 г.

— Требуется подписка.

---

Корпоративные документы и презентации:

— Требуется подписка.

С высоты птичьего полета:

— Требуется подписка.

Колодец и шахта Джин Филлипс

НИКАКИХ СПОЙЛЕРОВ !!!!!

О, я рекомендую эту книгу. Последняя строчка была такой идеальной! Я рекомендую это, потому что книга шепчет тихо, ненавязчиво и все же оставляет важное сообщение. Книга повествует о честной и трудолюбивой семье шахтеров 1930-х годов, жившей в Алабаме. Речь идет о месте, периоде времени и об определении ваших личных рекомендаций. Речь идет о жизни на Юге во время Великой депрессии, а также о расовом неравенстве.Сначала думал, что это в первую очередь c

БЕЗ СПОЙЛЕРОВ !!!!!

О, я рекомендую эту книгу. Последняя строчка была такой идеальной! Я рекомендую это, потому что книга шепчет тихо, ненавязчиво и все же оставляет важное сообщение. Книга повествует о честной и трудолюбивой семье шахтеров 1930-х годов, жившей в Алабаме. Речь идет о месте, периоде времени и об определении ваших личных рекомендаций. Речь идет о жизни на Юге во время Великой депрессии, а также о расовом неравенстве.Сначала я думал, что это в первую очередь касается точки зрения ребенка, но дело не только в этом. Красиво смотрятся и взгляды взрослых. Одна семья с общими высокими моральными стандартами, но каждая индивидуальная точка зрения выражена тихо, но ясно.

Женщина бросает ребенка в колодец. Это наиболее очевидная тема книги. Кто это сделал? Почему она это сделала? И как каждый индивидуум на это реагирует? Никто не остался равнодушным.

Что привлекло меня в этом романе с самого начала, так это манера слов автора, ее способность оценить характер персонажа и дать читателю понять, кем был этот человек.Здесь вы видите Тесс и ее сестру Вирджи. Это очень четко разные типы:

«А мы еще не видели вашего новорожденного», — сказала Тесс. «Но я слышал, что он драгоценный». Сказав это, она усмехнулась, на щеках показались ямочки, она слегка наклонила голову так, что ее кудри затряслись. Я сказал, что буду говорить, но я не мог сделать то, что сделала Тесс. Она могла включить заклинание, например, потянуть за выключатель, нужные слова выходили так ярко и легко. Взрослые всегда гладили ее по голове, смеялись над ней, шептали папе и маме, какая она умная, какая милая штучка.И не то чтобы ей даже пришлось дергать за веревочку — это просто произошло. (37%)

Но и символы непростые. Как и у реальных людей, они многогранны. Мне нравится стиль прозы, и мне нравится встречаться с людьми в этой замечательной семье. Сначала вы думаете, что все так идиллически, но подождите.

Здесь следует собственное мнение Тесс о баптистах;

Этот конкретный баптистский проповедник меня не слишком заботил. Во-первых, он был слишком костлявым, со скулами, которые, казалось, можно было порезать ими.И он звучал сердито, выкрикивая каждое слово. Я подумал, что это могло быть из-за того, что он не ел. Но его плохое настроение задержало его проповедь; он проповедовал о том, что эта земля не была нашим истинным домом, и что мы пробыли здесь недолго, прежде чем мы перешли в наш настоящий дом. Он говорил о том, что мы не привязаны к деньгам или земным вещам, и как нам следует избегать этого мира и любить других. Интересно, прав ли он. Мне никогда не нравились проповеди о том, что этот мир — просто остановка поезда. Мне это всегда казалось довольно милым местом с магнолиями, шоколадным тортом и цыплятами.Но могло случиться так, что я упустил что-то важное, что на самом деле земля была местом, полным суров и опасностей, как сказал проповедник. Что «Колодец» — это только начало того, что я понял, что важно. (52%)

С тех пор, как этот ребенок умер, части не складывались так хорошо, как раньше. Конечно, некоторые вещи раньше были запутанными. Папа был самым сильным человеком в мире, поэтому ему, конечно, ничего не было больно, но он весь был расколот от мин. Бог был добр, но он мог решить отправить тебя в ад.Крещение в реке очистило вашу душу; но по субботам вечером мне все равно приходилось принимать ванну, даже если я только что плавал. … .. (60%)

Это нежная книга, рассказывающая о суровых временах. Сообщение, полученное шепотом
, красиво в своей простоте ..

Итак, если я рекомендую прочитать книгу, почему я ставлю ей три звезды? Во-первых, потому что три звезды означают, что мне понравилась книга. Во-вторых, возможно, это было слишком сладко для моих предпочтений. Это не критика книги, но влияет на мой рейтинг.

************************
Я хотел бы скоро прочитать «Бурные небеса». Их вполне можно было читать вместе.

Предлагаемый новый золотой рудник в историческом Уэллсе, Британская Колумбия, вызывает опасения, что он может нанести ущерб местному туризму.

В части Британской Колумбии. с долгой историей добычи золота возрождение отрасли вызывает противоречивые мнения.

Дэйв Йоргенсон и его жена Шерил владеют двумя гостевыми домами и сувенирным магазином в центральном районе Внутренних дел Уэллса, Б. C., где золото было королем до 1930-х годов.

За последние два десятилетия Jorgensons упорно работали, чтобы поддерживать небольшой городок в качестве туристического центра, но они опасаются, подземные золотой рудник компании из Монреаля предлагает построить вблизи Уэллс положит конец.

Уэллс находится в семи километрах от Национального исторического центра Баркервилля, в котором сохранились уличные пейзажи города времен золотой лихорадки, процветавшего в 1860-х годах, что сделало его одним из крупнейших живых музеев Северной Америки.

Технологические изменения сделали подземную добычу полезных ископаемых основной отраслью промышленности региона.

Близость к национальному историческому объекту Баркервиль способствовала туристическому буму в Уэллсе, Британская Колумбия, который находится всего в семи километрах. (Facebook / Исторический город и парк Баркервилля)

Теперь компания Osisko Gold Royalties, владеющая золотодобывающими рудниками Баркервилля (BGM) в Уэллсе, планирует запустить проект Cariboo Gold Project, который все еще проходит процесс экологической оценки , проводимой правительством провинции.

Частью плана является строительство обогатительного комплекса площадью 16 гектаров с 12-этажной башней для обработки пустой породы рядом с информационным центром для посетителей в западной части Уэллс.

Большой бельмо на глазу городу

Йоргенсон говорит, что здание будет большим бельмом на глазу и отпугнет многих путешественников вместе с шумом грузовиков, перевозящих минералы.

«Эта [башня] будет доминировать над ландшафтом, когда вы въезжаете в город», — сказал он Каролине де Рик, ведущей телеканала CBC Daybreak North .

Компания BGM занимается разведкой месторождений для проекта Cariboo Gold в течение последних четырех лет.

Йоргенсон говорит, что компания и ее подрядчики уже выкупили 80 процентов гостиничных номеров в Уэллсе и соседнем Баркервилле и превратили их в жилье для персонала, но рабочие не остаются в городе надолго, и жилые помещения часто остаются пустыми. большую часть года.

«В результате люди [туристы] не приходят в наши магазины, чтобы делать покупки или поесть… у них нет возможности продлить свое пребывание», — сказал он. «Все доллары туризма перестали поступать в наше сообщество».

COVID доказывает неустойчивость туризма в Уэллсе

Иэн Дуглас, золотоискатель, проживший в Уэллсе семь лет, согласен с тем, что фоновая музыка не должна недооценивать приобретенные гостиничные номера, но говорит, что сейчас это не имеет значения . Пандемия уже нанесла серьезный удар по местному туризму, отрасли, в которой он когда-то работал.

«Туризм не сможет поддерживать Уэллс, как раньше», — сказал Дуглас Мэтту Аллену, приглашенному ведущему телеканала CBC Daybreak Северный .«Шахта [Cariboo Gold Project] в ее нынешнем плановом положении поможет субсидировать наше существование».

Дуглас говорит, что с нетерпением ждет возможности трудоустройства в BGM.

«Я хотел бы использовать его в качестве ступеньки в дверь для остальной отрасли», — сказал он. «[Обучение] в BGM и работа там в течение нескольких лет могут дать вам работу в любом другом месте в отрасли».

Грузовики с рудой проезжают мимо сувенирного магазина Дэйва Йоргенсона и других магазинов в Уэллсе, Британская Колумбия. Проект Cariboo Gold компании Barkerville Gold Mines все еще проходит экологическую экспертизу в провинции.(Представлено Дэйвом Йоргенсоном)

Йоргенсон предложил BGM построить золотой рудник в 600 метрах от Уэллса, но он говорит, что компания сопротивляется этой идее.

«Они выбрали место, которое является наиболее экономичным для акционеров Osisko в других частях мира, но я не верю, что они выбрали лучшее место для заинтересованных сторон, которые являются людьми в нашем сообществе», — сказал.

Дуглас говорит, что перенос шахты в другое место может оказаться невозможным.

«Я… не думаю, что поблизости есть другое место, где можно разместить такой комплекс, строительство которого не потребовало бы больше времени или энергии», — сказал он.

В письменном заявлении для CBC News компания Barkerville Gold Mines сообщает, что прислушивается к мнению жителей Уэллса и внесла изменения в проект Cariboo Gold.

Нажмите на ссылку ниже, чтобы послушать интервью Дэйва Йоргенсона на Рассвет Север :

Северный рассвет 20: 34 Новая золотая лихорадка Баркервилля не сделает всех счастливыми

Новый золотой рудник Карибу предлагается для городок Уэллс, Британская Колумбия но некоторые обеспокоены тем, как это может повлиять на очарование сообщества. 10:34

Нажмите на ссылку ниже, чтобы послушать интервью Яна Дугласа о Daybreak North :

Daybreak North 8: 03 Золотоискатель Карибу взволнован возможностями нового рудника Баркервиль

Ян Дуглас Уэллс, Британская Колумбия. говорит нам, почему он надеется на будущее крупного нового рудника в сообществе. 8:03

---

Подпишитесь на Daybreak North на CBC Слушайте или свое любимое приложение для подкастов и подключайтесь к CBC Northern British Columbia в Facebook, Twitter и Instagram.

Подземный золотой рудник в скважинах

Билли Баркер может вернуться к работе.

В прошлом месяце компания Barkerville Gold Mines Ltd. подала заявку в Британскую Колумбию. Управление экологической оценки на утверждение строительства нового подземного золотого рудника в районе Уэллс. На предлагаемом руднике будет работать около 250 человек в течение двухлетнего периода строительства и 460 человек в течение 16-летнего срока эксплуатации рудника, заявил вице-президент Barkerville Gold Mines Крис Фарнесс во время презентации правлению регионального округа Фрейзер-Форт-Джордж. в четверг.

«Наша цель — нанять как можно больше местных жителей», — сказал Фарнесс. «Мы готовимся к большому количеству тренировок».

Люди, имеющие опыт работы в лесном хозяйстве, естественно подходят для перехода в горнодобывающую промышленность, добавил он.

В настоящее время компания нанимает много подземных горняков из Саскачевана на своих производствах, сказал Фарнесс, но они надеются воспользоваться государственным финансированием обучения для обучения людей из Уэллса, Кеснеля и Принца Джорджа для работы на предлагаемом руднике Cariboo Gold Project.Большинство рабочих на руднике будут работать по графику: две недели, две недели, и жить в запланированном лагере на 200 человек во время работы.

Предлагаемый рудник находится к юго-западу от городка Уэллс, между Уэллсом и озером Джека Клубов — примерно в восьми километрах от исторического города и парка Баркервилля.

Ожидается, что проект Cariboo Gold будет иметь «низкое воздействие на окружающую среду», сказал Фарнесс.

«Все эти объекты ранее были нарушены, за исключением нашей линии электропередачи», — сказал Фарнесс.

Участок рудника уже был нарушен историческим золотым рудником, а пустая порода будет храниться на существующем руднике Bonanza Ledge, расположенном в четырех километрах от него. Фарнесс сказал, что компания планирует переместить и сохранить на этом месте головное здание рудника 1930-х годов.

Компания планирует модернизировать существующую мельницу Quesnel River (QR) и транспортировать руду в 115 км от рудника на фабрику, расположенную в 20 км к северо-западу от Вероятно. Он добавил, что в рамках проекта будут использоваться существующие дороги, в том числе участок шоссе № 26, Ниланд-Лейк-роуд, Кеснел Гидравлическая дорога и дорога 2700.

«С QR Mill есть существующее хранилище хвостов», — сказал он.

Существующее хвостохранилище, по его словам, представляет собой хвостохранилище, аналогичное тому, что использовалось на шахте Маунт-Полли, которая резко обрушилась в августе 2014 года, в результате чего загрязненная вода попала в озеро Полли и ручей Хазелтин.

Когда они модернизируют комбинат, они планируют модернизировать хвостохранилище до «сухого», сказал он.

Вода будет очищена и отведена из хвостохранилища.

«Мы берем воду из хвостов, затем делаем глиняные кирпичи и складываем их», — сказал Фарнесс. «Идея в том, что вы не поддерживаете плотины с водой позади них».

Кирпичи хвостохранилища засыпаны глиняной крышкой и землей, затем заново засажены, создавая рельеф, похожий на естественный холм, пояснил он.

Высоковольтная линия электропередачи протяженностью 69 км, соединяющая шахту с подстанцией Барлоу, недалеко от Кеснеля, предназначена для обеспечения электропитания на шахте.

Стоимость проекта оценивается в 306 миллионов долларов, и Barkerville Gold Mines надеется получить одобрение регулирующих органов в 2021 году и начать строительство в 2022 году, при этом разработка рудников начнется в 2024 году и продлится до 2040 года.Как только месторождение будет исчерпано, будет двухлетний период рекультивации, чтобы закрыть рудник.

«Геологи считают, что там могло быть больше 16 лет», — сказал Фарнесс.

Как только начнутся работы под землей, они смогут лучше определить размеры залежей золота на этом участке, сказал он.

«Я уверен, что это очень интересно для округа Уэллс и регионального округа Карибу», — сказал председатель регионального округа Арт Каен. «Я уверен, что преимущества будут сказываться на нашем пути.«

Компания взаимодействует и планирует продолжать работу с сообществом и местными группами коренного населения, сказал Фарнесс.

В четверг компания подписала соглашение с Lhtako Dene Nation на срок действия проекта.

«Проект Cariboo Gold находится на территории (нация Лхтако Дене), которую традиционно использовали и занимали», — сказал в пресс-релизе глава Лхтако Дене Клифф Лебрен. «Защита земли, воды, ресурсов и нашего образа жизни руководила нашей переговорной командой.Это соглашение подтверждает наши отношения с (Barkerville Gold Mines), чтобы гарантировать, что мы будем работать вместе для обеспечения значимого обучения, трудоустройства и деловых возможностей для людей (Lhtako Dene) «.

Сделка также включает условия для участия коренных народов в экономических возможностях, создаваемых проектом, сказал Лебрен.

% PDF-1.5 % 1 0 obj > >> endobj 4 0 obj / Создатель / CreationDate (D: 20180215123444 + 08’00 ‘) / ModDate (D: 20180215123444 + 08’00 ‘) / Название (Стратегический подход к разработке и внедрению эффективной системы осушения шахт) / Автор (Бестер, М; Нел, Э; МакГэвиган, GM) / Ключевые слова () >> endobj 2 0 obj > endobj 3 0 obj > endobj 5 0 obj > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание [32 0 R 33 0 R 34 0 R] / Группа> / Вкладки / S / StructParents 0 / Аннотации [35 0 R] >> endobj 6 0 obj > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 45 0 руб. / Группа> / Вкладки / S / StructParents 1 >> endobj 7 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 47 0 руб. / Группа> / Вкладки / S / StructParents 2 >> endobj 8 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 50 0 руб. / Группа> / Вкладки / S / StructParents 3 >> endobj 9 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 52 0 руб. / Группа> / Вкладки / S / StructParents 4 >> endobj 10 0 obj > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 54 0 руб. / Группа> / Вкладки / S / StructParents 5 >> endobj 11 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 57 0 руб. / Группа> / Вкладки / S / StructParents 6 >> endobj 12 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 59 0 руб. / Группа> / Вкладки / S / StructParents 7 >> endobj 13 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 61 0 руб. / Группа> / Вкладки / S / StructParents 8 >> endobj 14 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 63 0 руб. / Группа> / Вкладки / S / StructParents 9 >> endobj 15 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 65 0 руб. / Группа> / Вкладки / S / StructParents 10 >> endobj 16 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 67 0 руб. / Группа> / Вкладки / S / StructParents 11 >> endobj 17 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 68 0 руб. / Группа> / Вкладки / S / StructParents 12 >> endobj 18 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 70 0 руб. / Группа> / Вкладки / S / StructParents 13 >> endobj 19 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 72 0 руб.
