Схема подключения посудомойки: Как подключить посудомоечную машину — 7 ошибок. Самостоятельное подключение к водопроводу, канализации, электросети.

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Подключение посудомоечной машины. Установка посудомоечной машины.

Посудомоечная машина давно стала не роскошью, а необходимостью. Наша статья расскажет о том, как подключить посудомоечную машину самостоятельно.

Инструменты и материалы для самостоятельного подключения посудомоечной машины

• Запорные краны (прямые или T-образные)
• Разводной ключ
• Проволочная мочалка

Самостоятельное подключение посудомоечной машины

Как подключить посудомоечную машину самостоятельно? Нужно установить её на ровную твердую поверхность недалеко от отводной трубы, подключить к электросети и обеспечить подачу воды.

Технология самостоятельного подключения посудомоечной машины

1. Сливные шланги подключаются к отводной трубе или к стояку мойки. Подключение производится с помощью тройников, врезаемых выше сифона. Это предотвращает засасывание грязной воды обратно в машину. Бывают сифоны со штуцерами для сливных шлангов. Установка такого сифона избавит от необходимости врезать тройники. За сливным шлангом желательно установить обратный клапан или изогнуть и закрепить сам шланг таким образом, чтобы отработанная вода не переливалась в машину.
2. Если шланги подачи воды не достают до водопроводных труб, то в трубы нужно врезать тройники и сделать ответвления с запорными кранами, к которым уже подсоединяются шланги. Если машина расположена недалеко от водопроводных труб, то запорные краны можно устанавливать непосредственно на тройник. Также можно воспользоваться самоврезающимися фитингами с кранами. В таком случае при монтаже можно даже не перекрывать воду.
3. Убедитесь, что размер крана фитинга соответствует размеру гайки на шланге подачи воды. Помните, что синий шланг нужно подключить к трубе с холодной водой, а красный (если таковой имеется) — с горячей.
4. Для обеспечения плотного контакта фитинга и трубы, трубу нужно тщательно зачистить проволочной мочалкой, предварительно удалив краску (если трубы окрашены).
5. Убедитесь, что прокладка на фитинге расположена правильно. Фитинг состоит из двух частей. Заднюю его часть поместите за, а переднюю перед трубой. Добейтесь соосности отверстий для винтов. Задняя часть фитинга также может крепиться к стене.
6. Стяните обе части фитинга с помощью винтов.
7. Убедитесь, что кран закрыт и ввинтите его в фитинг. При этом вы почувствуете, как кран врезается в основную трубу. Ввинтите кран до конца, так, чтобы его выход был ориентирован в нужную сторону.
8. С помощью гаечного или разводного ключа отвинтите контргайку со стопорным кольцом. Так кран надежно зафиксируется.
9. Затяните колпачковую гайку шланга на штуцере крана.

Схема подключения посудомоечной машины

Как подключить посудомоечную машину самостоятельно? На схеме приведен пример подключения посудомоечной машины, питаемой только холодной водой. Запорные краны позволяют подключать и отключать машину, не перекрывая воду в системе. Сливной шланг подключен к стояку со специальным штуцером.

Посудомоечная машина подключается к стандартным розеткам. В кухне они обычно находятся выше рабочей поверхности, поэтому целесообразно сделать отвод жил от основной розетки и подключить к дополнительной, расположенной в удобном месте.

Как подключить посудомоечную машину своими руками

Посудомоечная машина серьезно облегчит быт и у вас появиться намного больше свободного времени. Больше не будет скандалов в семье из-за того, что кто-то запутался в расписании «нарядов на кухню». Также бытовая техника такого типа позволяет экономить деньги. При современном темпе роста тарифов, посудомоечная машина окупится за 2-3 года, а если в доме еще есть маленькие дети, то всего за 1,5 года. Многие скептически относятся к такой технике, но после приобретения она становится незаменимой, ведь экономит много времени, сил и денег.

Единственным вопросом остается монтаж техники. Важно установить машину так, чтобы она не вышла из строя уже в первые годы работы. Для этого необходимо ознакомиться с основными правилами монтажа, а также изучить особенности установки конкретной модели. Конечно, можно воспользоваться инструкцией, но они написаны сложным языком и часто упускают очень важные моменты.

Выбираем место под технику

В современной кухонной мебели производители делают специальные ниши для посудомоечной машины. В этих нишах предусмотрены стандартные крепления. Это удобно, но не всегда, некоторые модели посудомоек крепятся другим способом, и приходится перерабатывать нишу. Чтобы не ошибиться, надо изучить документы мебели, в них, скорее всего, указаны модели посудомоек, к которым подойдут крепления. Если же таких данных найти не удалось, то придется мерить крепления на мебели и на технике в магазинах.

Но крепления переустановить не сложно, а вот если техника по габаритам больше самой ниши, то решить проблему практически невозможно. Конечно, переработка мебели – это задача, с которой справятся специалисты, но стоит это дорого, поэтому лучше сразу выбрать более подходящую модель посудомоечной машины.

Если площадь кухни достаточно большая, то можно установить посудомойку прямо на стол, это принесет множество положительных моментов:

• Сток теперь будет предельно простым. Достаточно просто вывести трубку в раковину, и при этом не будет риска потопа или проникновения миазмов в технику;
• Не придется делать замену сифона и другие манипуляции с сантехникой;
• Создается возможность подключения машинки к стенной розетке (обязательно евро с заземлением), при этом заиливания проводов не будет. А функции аварийного разъединителя при необходимости сможет выполнить пробка-автомат;
• Основным преимуществом такого варианта установки является то, что слив будет происходить самотеком. Это снизит нагрузку на сливной насос (очень чувствительный элемент) и соответственно продлит срок эксплуатации бытовой техники.

Основные этапы подключения

Чтобы подключить посудомойку, надо тщательно выполнить все 4 этапа установки и подключения:

1. Вначале необходимо обустроить отдельную розетку и сделать ее «активной». Если же машинка устанавливается на стол, то этот этап можно пропустить, и подключать технику к обычной настенной розетке.
2. Обустройство отдельного механизма подачи воды.
3. Обустройство надежного слива воды в канализационную систему.
4. Проверка работоспособности техники.

Подготовка инструментов и материалов

Перед тем, как начинать поэтапное подключение посудомойки, необходимо запастись необходимыми инструментами и расходными материалами, также потребуется водяная арматура. Что касается инструментов, то нужны лишь пассатижи и обычная отвертка. Для обмотки резьбовых элементов понадобиться изолента любого типа. Обматываются детали для того, чтобы их не поцарапать инструментом. Чтобы все сделать аккуратно, вместо пассатижей можно применять разводной ключ.

Из расходников надо приготовить гидроизолирующую фум-ленту. Стоит она очень мало, поэтому можно взять с запасом. Иногда вместо фум-ленты используют ПВХ, но это неправильно, такой вариант ленты слишком толстый и при эксплуатации ссыхается. Также применение ПВХ-ленты может привести к протечке.

Из водозаборных и водозапорных элементов вам придется купить такие:

• Сточный сифон с 1 или 2 штуцерами. Если у вас уже есть стиральная машинка, то необходим лишь одной штуцер, а если такой техники в доме нет – то 2. Ко втором в будущем подключиться слив стиральной машины, а пока ее нет, то можно закрыть отверстие заглушкой;

• Тройник с резьбой в 3-4 дюйма. Специалисты советуют покупать данный элемент только из латуни, сантехнической бронзы или металлопластика. Существуют и силуминовые детали, но при контакте с водой они могут просто разлететься;
• Фильтрационная деталь грубой очистки (такие еще устанавливают перед счетчиком). Без такого элемента посудомоечная машина быстро выйдет из строя, также без фильтра не действует гарантия на технику;
• Шаровой запорный кран. Здесь также надо обратить особое внимание на материал, и лучше купить латунные элементы.

Электропитание

Как мы все знаем, посудомоечные машины работают на электричестве, поэтому необходимо подключить электропитание. Самым удобным и легким вариантом будет подключение техники к розетке, которою специально для этих целей сделали во время ремонта. Если же такой розетки нет, то придется немного потрудиться.

Важно при создании источника электропитания и подключения техники к нему придерживаться таких правил:

• Посудомойка потребляет достаточно много мощности, поэтому удлинители, переноски или тройники использовать не стоит. От такого решения техника может сломаться или даже привести к возгоранию;
• Запрещено присоединять посудомойку к розетке для электроплиты;
• Для машинки в необходимом месте розетки надо подвести провод от электрощита с диаметром от 2 миллиметров. В самом электрощите надо установить защитный выключатель 16А, данный элемент автоматически отключит электропитание при слишком высокой нагрузке сети;
• Если вы самостоятельно подключаете посудомойку к электросети, то помните, для создания качественного заземления необходимо использовать трехжильный кабель.

При этом запрещено «заземлять» электрические приборы на трубы систем водоснабжения, газоснабжения и отопления, это крайне опасно.

Подключение воды

Для любых вариантов посудомоек не советуют подключать систему горячего водоснабжения. Такое решение совсем не поможет сэкономить, ведь горячая вода намного дороже электричества, которое используется для нагрева. Бойлеры и электрокотлы это только подтверждают. Также о том, что это неправильное решение говорит качество воды, ведь путь горячей жидкости проходит через котельную и дополнительный водопровод. В договорах с пользователями коммунальные службы пишут, что для приготовления пищи применять горячую воду нельзя, что еще раз говорит о ее качестве. Долго ли на такой воде протянет посудомойка? Скорее всего, нет.

Особенно некачественная вода вредит обратному клапану. Если обустроить сток правильно, то протечек не будет, но после мойки посуда может не совсем приятно пахнуть. Если же применять для техники воду с бойлера, то в ее качестве сомневаться не стоит, такая вода может быть даже чище, чем холодная из центральной системы (благодаря магниевому протектору). Правда, в такой ситуации значительно увеличиться расход электроэнергии и воды, пока она нагреется, придется 5-10 литров выпустить в канализацию.

Подключается техника к системе водоснабжения поэтапно:

• Вначале необходимо перекрыть воду в доме;
• На следующем этапе от трубы отсоединяется хенка крана, старый слой гидроизоляции снимается;
• На трубу устанавливается тройник, к нему присоединяется кран, фильтр и хенка посудомоечной машины. Все участки соединений с резьбой надо обмотать фум-лентой;
• В конце надо лишь проверить, закрыт ли шаровой кран.

Подключение к канализационной системе

Также аккуратным надо быть при подключении посудомойки к стоку канализации. Это сделать не так просто, поэтому надо заранее ознакомиться с особенностями процесса:

• Самым простым вариантом будет обустройство слива воды через сифон с дополнительным отводом и предназначенным для этого клапаном. Такая система исключит попадание воды из канализации или мойки в посудомоечную машину;
• Чтобы дополнительно защитить технику от попадания жидкости из канализации, надо правильно установить сливной шланг. Он должен закрепляться на стене или на кухонной мебели, на высоте до 60 сантиметров. После этого шланг перегибается так, чтобы вода из техники самотеком шла к сифону;

• Прежде, чем подключать слив посудомойки, надо проверить, хватает ли длины шланга (обычно она составляет 1,5 метра). Если он слишком короткой, то его можно удлинить, но не более чем еще на 1,5 метра. Также стоит учитывать, что длительный путь воды усложнит задачу насосному оборудованию.

Проверка подключения

После того, как был обустроен источник электропитания, а сама посудомойка была присоединена к канализации и системе подачи воды, как раз можно начинать тестировать работоспособность техники. Вот важные моменты, которые обязательно надо проверить:

• Скорость залива воды в технику;
• Нагрев жидкости;
• Включение машинки в режиме сушки.

Тестирование разных режимов посудомоечной машины нужно проводить без посуды, но с добавлением моющих средств. Также стоит добавить специальную восстанавливающую соль (информацию о дозировке можно прочитать в инструкции). Не лишней будет и проверка герметичности всех компонентов и соединений.

После завершения тестирования и убеждения в том, что техника работает нормально, можно обратно передвинуть всю кухонную мебель. На машинку в конце устанавливается закрывающая панель.

Схема подключения

Подключение посудомойки для многих остается все еще сложной задачей, которую способна облегчить схема. На ней изображен вариант подключения техники, которая работает лишь на холодной воде. Специальные запорные краны позволяю запускать и останавливать посудомойку без перекрытия воды. Шланг слива подключается при помощи специального штуцера.

Подключается техника в таком случае к обычным розеткам. На кухне они чаще всего установлены немного выше рабочей поверхности, поэтому удобно будет обустроить отвод жил от главной розетке к дополнительной, которая будет установлена в месте, где будет комфортно подключать посудомойку.

Нестандартные модели и особенности их установки

Встраиваемые модели посудомоек

Чтобы качественно установить технику такого типа, важно правильно выбрать место для установки. Главное требование – машинка должна находиться на расстоянии не более 1,5 метров от сливной системы.

Это важно, ведь мощность сливного насосного оборудования не безгранична. Когда оборудование постоянно перегружается, то его срок службы в лучшем случае дотянет до конца гарантии. Во всем остальном, установка не отличается от монтирования стандартной модели.

Компактные настольные модели

Такие варианты бытовой техники и созданы для того, чтобы их можно было при необходимости перенести и установить в другом месте. Понятно, что обустройство постоянной точки водозабора, слива и электропитания в таком случае бессмысленно.

Для подключения техники подойдет простая розетка евро с заземлением, а при помощи гибкого шланга можно обустроить водозабор прямо со смесителя мойки. Сливать воду также можно прямо в раковину при помощи обычного шланга. Стоит учитывать, что производители такого оборудования советуют использовать только холодную воду из системы водоснабжения.

Подключение без заземления

А вот такую проблему решить практически невозможно. Дело в том, что такое подключение запрещено инструкцией по эксплуатации и оборудование не подлежит гарантийному обслуживанию. Но это еще не самое страшное, основная проблема в том – что это опасно. Без заземления посудомойка может вас поразить током или даже может загореться проводка.

Подключение без центрального водоснабжения

Если при отсутствии заземления придется смириться с ручной мойкой посуды, то, как быть, если нет центральной системы водоснабжения. Если вы владелец загородного дома, то наверняка этот вопрос вас волнует, прежде всего. Важный нюанс в том, что для нормального функционирования техники такого типа нужен определенный показатель давления. Если вода поступает из источника, а в точки водозабора идет самотеком, то этого точно не хватит для работы посудомойки. Такую проблему мощно решить двумя способами:

1. Установить в доме насосную станцию для водоснабжения и объемный бак. Оборудование будет качать жидкость из резервуара, создавая хорошее давление, поэтому посудомойка будет работать нормально. В зависимости от модели насосной станции, бак будет заполняться вручную или в автоматическом режиме.

2. Есть и более экономичный вариант решения проблемы – покупка только бака. Но в такой ситуации его необходимо установить на высоте в 2-3 метра, это создаст хорошее давление. Заполнять резервуар, естественно придется вручную.

Особенности подключения посудомоек известных компаний

Большинство компаний, которые производят посудомоечные машины, не делают хенки, а заказывают их у других компаний. В результате есть риск попасть на хенку, которая предназначена не для русского рынка, и имеет очень короткую резьбу. В такой ситуации для подключения подачи воды нужно будет выбрасывать прокладку, а изоляцию обеспечить при помощи фум-ленты. Также есть свои особенности и у продукции конкретных компаний:

• Bosch. Если стандартная прокладка подойдет, то ее все равно надо монтировать очень аккуратно, с соблюдением всех рекомендаций. Если установить ее не той стороной, то очень скоро начнутся протечки. Также стоит учитывать, что обратные клапаны этого производителя очень требовательны к качеству жидкости;
• Siemens. Если в вашем кухонном гарнитуре есть крепления под посудомоечную машину, то не спешите радоваться, многие модели немецкой компании не подходят для таких ниш. Придется покупать крепления другого типа;

Elecrolux. Эти посудомойки известны своим высоким качеством, но очень требовательны к установке, наклон должен быть не более 2 градусов. Поэтому перед установкой лучше приготовить еще и уровень.

Видео

встраиваемой в мебель и отдельно стоящей под столешницу

Установка и подключение посудомоечной машины требует внимательности и аккуратности. Ведь неправильное подключение сложного электроприбора может стать не только причиной некорректной работы машины, протечки воды, но и поражения человека электротоком. Самый простой способ подключить «посудомойку» — прибегнуть к услугам грамотного мастера. Если есть желание и время, можно установить посудомоечную машину самостоятельно, сэкономив деньги и лично убедившись в том, что всё сделано качественно и безопасно.

Рассказ о том, как установить посудомоечную машину(ПММ), предварим банальным, но важным утверждением: обязательный документ для установщика, который необходимо изучить самым внимательным образом перед началом работ — инструкция по монтажу.Посудомоечная машина должна быть подключена к водопроводу, канализации и электропитанию соответственно требованиям производителя. Большинство современных посудомоек бытового уровня подключаются по схожим схемам, но машины разных типов и марок имеют свои особенности, которые необходимо учитывать как при их установке, так и при эксплуатации.

Если подготовка к установке ПММ осуществляется на стадии ремонта кухни, когда ещё неизвестно, какая конкретно модель будет выбрана, желательно предварительно определиться с типом машины. В первую очередь с её габаритами и видом водоснабжения. Конечно, всегда можно по месту что-то переделать, но это лишние затраты времени и денег.

Всегда изучайте инструкции по монтажу и эксплуатации сложной бытовой техники, там содержится вся необходимая информация

О месте размещения посудомоечной машины желательно задуматься заранее. Лучше сделать это на стадии ремонта кухни, если таковой планируется. В этом случае можно заранее вписать машину в мебельный гарнитур, сделав это удобно и эстетично.

Определившись с местоположением, типом (желательно с конкретной моделью) ПММ, её габаритами, не составит проблем предусмотреть грамотный подвод всех необходимых коммуникаций, что заметно упростит установку мебели и техники. Посудомойку можно приобрести и после сборки мебели, главное, зарезервировать для неё место и подвести электричество, воду и канализацию.

Мы рекомендуем размещать ПММ в соседнем шкафу с мойкой. Во-первых, это удобно: чем меньше расстояние между мойкой, посудомойкой, сушкой, шкафами для хранения тарелок и столовых приборов, тем меньше будет уставать хозяйка. Во-вторых, шкаф под мойкой, который, как правило, не имеет задней стенки — лучшее место для размещения выводов коммуникаций для посудомойки. Обеспечен хороший доступ для проведения работ, в случае ремонта машину можно оперативно отключить.

Пространство в шкафу под мойкой — лучшее место на кухне для размещения дополнительного оборудования, в том числе выводов и подключений ПММ

Заранее всё продумать — идеальный вариант, но не всегда это возможно. Постараемся рассказать не только, как встраивается посудомоечная машина в кухню на стадии сборки мебели, но и как встроить посудомоечную машину в готовую кухню, где нужно обойтись минимумом переделок.

Безопасное подключение к электросети ↑

Для того, чтобы обеспечить безопасное подключение посудомоечной машины к электросети, рекомендуется соблюдать следующие правила:

• Нельзя использовать удлинители и тройники, для ПММ необходимо оборудовать отдельную розетку. Сделать её следует поблизости от машины таким образом, чтобы при необходимости можно было достаточно быстро вынуть вилку из штепселя. Встречаются рекомендации размещать розетки для техники ниже уровня шкафчиков, в зоне плинтусов. Мы считаем такое решение не самым лучшим и советуем сделать розетку в шкафу под мойкой, на высоте 25-40 см от пола. Легче и быстрее убрать мешающие предметы из шкафа, чем тянуться рукой в тесном пространстве к далеко расположенному штепселю.

• К розетке для ПММ желательно провести от щитка отдельный медный трёхжильный электрокабель сечением не менее 3х2.5 мм2, установив на эту линию УЗО или автомат-размыкатель на 16 А (для некоторых малогабаритных моделей достаточно кабеля сечением 3х2 мм2 и автомата 10 А).

Что делать, если нужно встроить посудомоечную машину в готовую кухню, где уже сделан ремонт и не получается проложить отдельный кабель?Допускается подключить посудомойку к группе розеток вместе с не очень мощными электроприборами: СВЧ, электрочайником, холодильником. Категорически нельзя подключать ПММ на одну линию с электроплитой.При проблемах с установкой автомата на щитке его можно поставить непосредственно перед розеткой или их группой.

• Если в питающей сети случаются заметные (более 10%) отклонения от стандартного напряжения 220–240 B, рекомендуется установить на электролинию стабилизатор напряжения.

• Розетка должна иметь подключенный заземляющий контакт. Однако не во всякой квартире или частном доме имеется заземление.

Правильное устройство элетропитания бытовой техники — вопрос не только комфорта, но и безопасности

Подключение к электросети без заземления ↑

Что делать тем, у кого в электропроводке отсутствует третья, заземляющая жила?

Проще всего владельцам частного дома. Они имеют возможность сделать заземляющий контур рядом с домом, подключив к нему электросеть. Как — тема для отдельного разговора, но это не такая уж сложная задача, а наличие контура при грамотной разводке сделает безопасной всю электросистему.

Сложнее жильцам многоквартирных домов. Возможно, заземление в здании всё-таки есть, но оно не заведено в квартиру. Заземление, как правило,  присутствует в тех домах, где есть лифты, тепловые пункты с наносными группами, магазины на первых этажах. Третьего провода может не быть на квартирном щитке, но при наличии в доме его реально завести в квартиру. Эту работу может выполнить электрик эксплуатирующей организации.

Хуже, если в здании вообще нет заземления. В качестве альтернативы выводят третий провод на планку нейтрали в щитке, но это не решает вопрос в полной мере. Правильнее провести от щитка отдельную двухпроводную линию на машину, установив на неё УЗО. При пробое на корпус человека может кратковременно ударить током, но защитное устройство отключит питание.

Тем, кто не разбирается в электрике и не знает, как правильно провести электропитание к домашней электротехнике, не стоит пытаться выполнять работы самостоятельно, лучше пригласить специалиста.

Вариант схемы подключения УЗО на отдельные линии без заземления

Подвод холодной воды ↑

Водопроводная сеть должна соответствовать следующим параметрам: давление от 0,5 бар (0,05 МПа) до 10 бар (1 МПа), количество подаваемой воды не менее 10 л/мин. Как правило, сети соответствуют этим параметрам, но бывают исключения. Если давление ниже требуемого (это частные дома), потребуется установка насоса, повышающего давление.Если давление выше (это нижние этажи некоторых многоэтажных домов) — понижающего редуктора.

На вводе водопровода в квартиру или дом должен быть установлен сетчатый фильтр грубой очистки обязательно, фильтр тонкой очистки желательно. Если нет возможности поставить фильтр на входе в квартиру, это нужно сделать перед машиной.

Не имеет значения, как будет выведен отвод для посудомойки: отдельной трубой либо через тройник от подачи воды на смеситель. Главное, чтобы поток можно было перекрыть краном и последний был легкодоступен.

Обязательно поставьте запорный вентиль на выводе воды

Чтобы не пришлось возиться с переходниками при подключении шланга, желательно сразу подобрать кран с «правильным» присоединением. Для техники, поставляемой официально в РФ, параметры таковы: резьба наружная, диаметр ¾ дюйма, длина не менее 10 мм.

Если отвод расположен далеко, короткий шланг для подачи воды можно удлинить, но не путём наращивания, а заменой на более длинный. Если речь идёт об установке бывшей в употреблении ПММ, рекомендуем заменить шланг для подачи воды на новый. Следует убедиться, что шланг не перегнут и не перекручен.

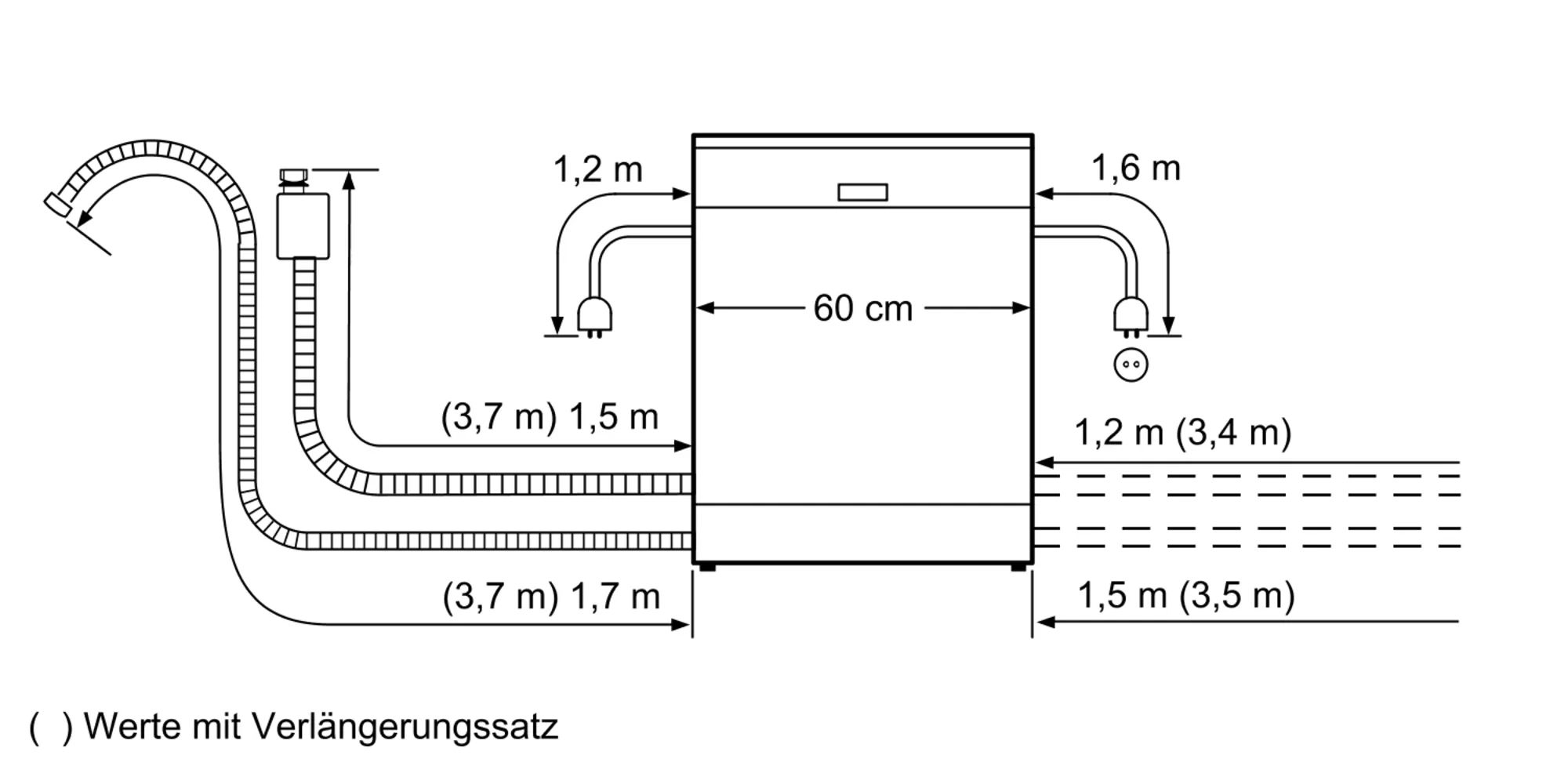

Установка встроенной посудомоечной машины Bosch (все современные модели, за исключением некоторых компактных)и некоторых ПММ ряда других компаний изначально предусматривают защиту от протечки водопровода при разрыве шланга либо иной неисправности. В таких моделях устройство системы AquaStop входит в комплект и устанавливается на кран подачи воды перед шлангом. Работает AquaStop только при включенном электропитании. На другую технику также можно установить устройства, предотвращающие протечку воды, приобретя их отдельно.

Сегодня в продаже есть немало устройств защиты от протечек, их можно установить как на отдельное оборудование, так и на всю систему водопровода в целом

Можно ли подключить посудомойку к горячей воде и сэкономить на этом ↑

Посуду моют горячей водой, поэтому холодную нагревает до нужной температуры ТЭН, встроенный в прибор. А электроэнергия стоит денег. Если в доме горячую воду греет электрический бойлер, нет разницы, готовить её в электроводонагревателе или непосредственно в ПММ. Но когда в квартире есть горячий водопровод или в частном доме «дешёвую» воду готовит газовый котёл, тратить электроэнергию за подогрев холодной воды в посудомойке нецелесообразно. А можно ли подать в ПММ сразу горячую воду, сэкономив ощутимую сумму? Можно, но не во все модели и с рядом оговорок:

• Если горячую воду готовит проточная газовая колонка либо двухконтурный газовый котёл, подключение к ней ПММ исключено. Могут рассматриваться только централизованное горячее водоснабжение, сочетание одноконтурного газового котла с накопительным бойлером, накопительный газовый водонагреватель.

• Необходимо осмотреть шланг для подачи воды от машины. При наличии в числе других на нём надписи «25ºC»,подключать можно только холодную воду.

• Следует внимательно изучить инструкцию к ПММ. Если на шланге нет ограничивающих температуру обозначений, вероятно, в руководстве будет написано примерно следующее: «максимальная температура воды не более 60ºC, предпочтительно подключение к холодной воде». Предпочтительно холодная — не означает, что прибор выйдет из строя от горячей. Просто встроенный термодатчик, работа которого рассчитана на холодную воду, может некорректно определить температуру поступившей в него тёплой и не включить догрев, если это необходимо. Производитель имеет в виду, что он не отвечает, если при подключении машины к горячей воде иногда ваша посуда окажется недостаточно чисто вымыта.

Теперь об ограничении в 60ºC. Если речь идёт о приготовлении воды связкой «одноконтурный газовый котёл + бойлер», достаточно выставить на автоматике управления подогревом воды максимальную температуру не выше указанного значения. Температура горячей воды из централизованного водопровода, как правило, не превышает 60ºC. Если она выше, ПММ можно подключить через смеситель с термостатом.

Организация слива в канализацию ↑

Во время ремонта для посудомойки можно вывести отдельный слив. Не имеет значения, где проложить и вывести трубу: в стене или полу. Следует соблюсти ряд условий:

• На входе трубы в канализационную систему во избежание появления неприятного запаха необходимо разместить гидрозатвор, так как в ПММ он отсутствует. Можно использовать стандартный сифон для умывальника, собрать гидрозатвор самостоятельно из канализационных трёх уголков 90º и одного отрезка прямой трубы или приобрести специальный сифон, предназначенный для стиральных и посудомоечных машин. Он отличается компактностью, может быть наружным либо предназначенным для встраивания.

Сифон скрытого монтажа (в стену), для посудомоечных и стиральных машин

• Если канализационная труба проложена в стене, расстояние по вертикали между местом подключения сливного шланга и входом гидрозатвора в стену должно быть не менее указанного в инструкции, обычно это 20-30 см.

• Вход для подключения шланга должен располагаться не выше 60-80 см в зависимости от модели. Лучше пониже, на уровне около 50 см от пола.

• Сливной шланг рассчитан на подключение к раструбу канализационной трубы диаметром 40 мм, к трубе 50 мм подключение происходит через резиновый переходник.

Если посудомоечная машина располагается не очень далеко от шкафа с мойкой, проще подключить её к сифону от мойки. Это тем более рациональное решение, когда происходит установка посудомоечной машины в готовую кухню и переделывать канализацию нет возможности. Многие современные мойки уже имеют специальный отвод сифона для сливного шланга от посудомойки, его нужно только зафиксировать. Если отвода нет, его можно докупить отдельно.

После того, как сливной шланг одет на отвод сифона, его желательно зафиксировать обжимным хомутиком

Сливной шланг необходимо плавно, без перегибов, изогнуть и зафиксировать несколько выше отметки его подключения к канализации. Для этого в комплекте идёт кронштейн для крепления на стену. Верх изгиба не должен быть выше 60-80 см и ниже 40-50 см от уровня пола в зависимости от модели. Если длины стандартного шланга недостаточно, его можно нарастить или заменить, но общая длина не должна превышать 3 м.

Про коммуникации мы рассказали, теперь речь пойдёт о том, как установить посудомоечную машину самостоятельно в мебель. ПММ различаются как по габаритам, так и по типу встраивания в мебель. Рассмотрим особенности монтажа различных видов посудомоек:

Отдельностоящие посудомойки ↑

Отдельностоящая модель, как следует из названия, может стоять отдельно, рядом с мебелью, под общей рабочей поверхностью. Крышку её можно использовать в качестве столешницы, правда, следует учитывать, что термостойкость пластика ниже, чем у ламината. Но если отдельностоящую ПММ нужно установить в мебельный ряд, под общую рабочую поверхность, как установить посудомоечную машину под столешницу?

Есть два варианта: первый — опустить регулировочные ножки на минимальную высоту и попробовать, влезает ли машина под столешницу. Скорее всего да. Если нет, приступаем к плану Б: снимаем верхнюю крышку. В зависимости от модели для этого нужно открутить четыре винта по бокам или два сзади, но лучше заглянуть в инструкцию. ПММ со снятой крышки гарантированно поместится под столешницу при условии, что рабочая поверхность имеет стандартную высоту не ниже 85 см. Установив машину на место, подключаем коммуникации, открываем вентиль, убеждаемся в отсутствии течи воды.

Видео: подключение и монтаж под столешницу отдельностоящей модели ↑

Встраиваемые посудомоечные машины ↑

Как установить встраиваемую посудомоечную машину? Полноразмерная посудомойка, в отличие от другой встраиваемой кухонной техники (духовок, СВЧ, холодильников), не ставится внутрь специального шкафа. Установка встраиваемой посудомоечной машины происходит в промежуток между шкафами. Ширина ниши — 45 или 60 см, в зависимости от габаритов машины. Размер нужно выдержать очень точно, боковые стенки шкафов должны быть строго вертикальны.

Столешницу лучше устанавливать после монтажа ПММ. После того, как шланг для воды, слива и электрокабель проложены под цоколем и за шкафами к месту подключения, машина ставится на пол и задвигается в нишу.С помощью регулируемых ножек поднимается в уровень со шкафами нижнего ряда и выставляется по вертикали.

После того, как встроенная машина установлена в ряд шкафов, регулировка задних ножек становится проблематичной. Во многих моделях она вынесена на переднюю часть корпуса

Установка встроенной посудомоечной машины предусматривает фиксацию её корпуса с боковыми стенками соседних шкафов и столешницей. Но мы советуем не торопиться и сначала навесить мебельную дверку. Как установить фасад на посудомоечную машину, подробно описано в инструкции, там же находится специальный шаблон, с помощью которого размечаются отверстия для крепления фиксаторов на обратной стороне фасада. Фиксаторы входят в пазы на дверке машины. Установив мебельный фасад, ПММ необходимо выровнять по фасадам остальных шкафов. Теперь можно закрепить её корпус к соседним шкафам и установить столешницу.

Порядок навески мебельного фасада на дверку встраиваемой посудомойки

Если пространство под шкафами закрывается цокольной планкой, возможно, в зоне посудомойки придётся сделать в ней вырез. В противном случае дверка может упираться в цоколь при открывании. На какую высоту подрезать, придётся определить по месту, это зависит от того, насколько подняты при регулировке ножки прибора. После того, как закончена установка, встраиваемая посудомоечная машина 45 см или 60 см подключается к коммуникациям.

Видео: монтажа встраиваемой посудомоечной машины в мебель ↑

Компактные модели ↑

Компактные модели также бывают двух типов: свободной установки и встраиваемые в шкаф.

Первый тип — свободно стоящие ПММ шириной 55 см, глубиной 50 см и высотой до 45 см, такую модель можно установить внутрь нижнего шкафа шириной 60 см и там ещё останется одна свободная полка. Или поставить на столешницу, широкий подоконник, низкий холодильник. Машина лёгкая, при работе не вибрирует, крепить её не нужно, только подключить к коммуникациям.

Компактная посудомойка шириной 55 см и глубиной 50 см поместилась в шкаф под мойкой вместе с системой фильтрации и ещё осталось место для хозяйственных мелочей

Другой тип компактной техники — встроенная посудомоечная машина, размеры которой позволяют установить её внутрь шкафа. По габаритам компактные встроенные ПММ идентичны встраиваемым духовым шкафам и монтируются в типовые шкафы шириной 60 см (проём по ширине 56 см), для них предназначенные. Как и у духовок, имеются два размера посудомоек: полной высоты (проём 60 см высотой) и низкие (проём 45 см). Можно как встроить посудомоечную машину под столешницу, так и установить в высокий шкаф.

Дверка компактной встроенной ПММ имеет лицевую поверхность, устанавливать мебельный фасад на ней не нужно. Корпус машины фиксируется к шкафам, коммуникации подключаются по стандартной схеме.

Видео:варианты установки компактной посудомоечной машины Bosch SCE 53M25EU ↑

С одной стороны, установка посудомойки — не очень сложная задача и её можно выполнить самостоятельно при наличии начальных знаний по электроснабжению и сантехнике.С другой — неправильное подключение коммуникаций может быть чревато серьёзными неприятностями. Особенное внимание следует уделять электрической части, это вопрос безопасности. Если вы не уверены в своих силах, лучше доверьте установку ПММ в квартире или доме профессионалам. Вы, конечно, заплатите за услугу, зато сэкономите своё время и побережёте нервную систему.

Фотография и инструкции для посудомоечной машины: Схема подключения воды для посудомоечной машины

Проверьте их на целостность, как описано в разделе 2 5b, и замените в случае неисправности. Если они появятся, выключите воду и затяните компрессионные фитинги. Схема подключения воды в посудомоечной машине

Подключение к раковине Caseros Co

Схема установки воздушного зазора в посудомоечной машине Утечка в шланге

Как правильно проверить впускной клапан воды в посудомоечную машину

Скорее всего, даже вода из раковины при некоторых обстоятельствах может попасть в посудомоечную машину. обычные встраиваемые посудомоечные машины, наиболее широко продаваемый тип, которые покупает и тестирует Consumer Reports, имеют ширину 24 дюйма. В нашем рейтинге посудомоечных машин вы увидите более 100 моделей, а также два ящика для посудомоечных машин от Fisher & Paykel, единственной компании, которая в настоящее время производит ящики. Что бы вы ни выбрали, подумайте об использовании моющего средства, прошедшего наши тесты, чтобы максимально эффективно использовать вашу машину.

Выключить электричество в сеть и отключить подачу воды. К счастью, похожие поверхности опровергают резкие различия от бренда к бренду и даже от модели к модели. Посудомоечные машины более функциональны и умны, чем когда-либо, поэтому, если вы знаете, что искать, вы можете отсортировать ряды и найти посудомоечную машину, которая вам больше всего подходит. Электронная серия, покомпонентное изображение системы мойки.

Схема подключения воды в посудомоечной машине Если вы переделываете кухню, выбираете бытовую технику для нового дома или просто обновляете посудомоечную машину старой модели, мы можем помочь вам найти идеальную посудомоечную машину.Используйте это руководство, чтобы изучить дизайн и отделку посудомоечных машин, узнать, что определяет, насколько тихо работает посудомоечная машина, и узнать о функциях, которые делают посуду блестящей.

Схема подключения воды для посудомоечной машины . В течение следующих нескольких часов проверьте герметичность соединений воды. Клапан заполнения воды, а также сливной клапан на старых посудомоечных машинах Kitchenaid управляется соленоидом. Посмотрите и скачайте электрические схемы посудомоечной машины frigidaire онлайн.

Посудомоечная машина посудомоечная машина скачать инструкцию в формате pdf.Я рекомендую использовать плетеный водопровод для подачи воды, потому что их проще установить. Вы можете получить ряд статей с новостными идеями из любого места в считанные секунды.

Кухонная техника, холодильники, варочные панели, настенные печи, микроволновые печи, посудомоечные машины, вытяжки, морозильные камеры, винные центры, ледогенераторы, фильтры для воды, уплотнители, измельчители, умная кухонная техника.Включите электричество и воду. В нынешнюю новую эпоху невероятно легко получить всю информацию о развитии технологий.

Схема подключения посудомоечной машины 09 окт 2019 Привет, дорогие читатели. Слив воды и электрические соединения находятся на дне посудомоечной машины. Эта высокая петля поможет предотвратить попадание сточной воды обратно в посудомоечную машину из мусоропровода.

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.При замене заправочного клапана используйте OEM. При установке посудомоечной машины вам понадобится несколько деталей, которые вам понадобятся, так называемый, сливной шланг посудомоечной машины девяносто и линия подачи воды.

Имейте под рукой ведро, когда вы снимаете старую воду и. Целью контура высокого давления является создание достаточного давления за счет веса воды для закрытия обратного клапана в основании дренажного насоса. Низкий контур или засоренный обратный клапан позволят воде из сливного шланга стекать обратно в посудомоечную машину.

Как установить сантехнику посудомоечной машины вместо посудомоечной машины. Присоедините сливную трубку посудомоечной машины непосредственно к мусоропроводу с помощью хомутов. Установите уровень для посудомоечной машины и прикрепите его к нижней стороне столешницы, закрутив винты через монтажные кронштейны.

Деталь или, по крайней мере, убедитесь, что шайба для регулирования потока такая же, как в оригинальной машине. На фото ниже которое было. Установите на место крышку в основании устройства.

Шланг подключения воды для посудомоечной машины Подключение воды Посудомоечная машина

Подключение воды в посудомоечной машине Установка линии подачи воды в посудомоечную машину

Как установить посудомоечные машины Стиральные машины Homebase

Как установить новую посудомоечную машину на кухню

Описание проекта

Навык

Расчетное время

От 2 до 3 часов

В этом видео, This Old House , эксперт по сантехнике и отоплению Ричард Третви подключает новую посудомоечную машину.

Этапы установки новой посудомоечной машины

1. Перекройте подачу воды в кухонную раковину.
2. Используйте гаечный ключ, чтобы снять имеющийся запорный вентиль на линии подачи горячей воды под раковиной.
3. Установить новый трехходовой запорный клапан на существующую линию горячего водоснабжения.
4. Подключите линию подачи горячей воды к новому запорным вентилем.
5. Connect из нержавеющей стали плетеных подач воды шланга к запорному клапану.
6. Снимите имеющуюся насадку, прикрепленную к сетчатому фильтру корзины мойки, и замените ее на насадку посудомоечной машины.Затяните резьбовые соединения плоскогубцами.
7. Переверните посудомоечную машину и положите ее на брезент.
8. Оберните тефлоновую ленту вокруг наружной резьбы латунного переходного колена.
9. Вставьте колено в отверстие для подачи воды на передней панели посудомоечной машины. Осторожно затяните локоть разводным ключом.
10. Подключите посудомоечную машину к электросети с помощью полярной вилки. Закрепите провода с помощью поворотных соединителей.
11. Вытяните плетеный водопроводный шланг из нержавеющей стали от тумбы под раковину до посудомоечной машины. Приклейте шланг к полу изолентой. 12. Осторожно установите посудомоечную машину на место.
12. Подсоедините линию подачи воды к посудомоечной машине.
13. С помощью дрели / отвертки прикрутите монтажные выступы посудомоечной машины к нижней стороне столешницы.
14. Отрегулируйте выравнивающие ножки гаечным ключом, пока посудомоечная машина не выровняется. Установите на место переднюю панель посудомоечной машины.
15. Подключите сливной шланг посудомоечной машины к патрубку посудомоечной машины изнутри тумбы под раковину.
16. Включите воду, подключите шнур питания посудомоечной машины и проверьте свою работу.

Инструменты:

Требования к вентиляции посудомоечной машины

Поскольку вода из посудомоечной машины сливается в водопроводную систему вашей кухни, существует небольшая вероятность того, что грязная вода сливается обратно в посудомоечную машину и загрязняет чистую посуду или снова попадает в систему подачи свежей воды. Чтобы предотвратить это, строительные нормы и правила требуют определенного метода создания воздушного пространства в сливном шланге посудомоечной машины.

Что такое вентиляция посудомоечной машины?

Удаление воздуха из посудомоечной машины предотвращает повторное попадание грязной воды в посудомоечную машину. Это можно сделать двумя распространенными способами: создать высокую петлю в сливном шланге или подсоединить шланг к штуцеру с воздушным зазором , который крепится к верхней части столешницы или раковины.

В любом случае, перед установкой новой посудомоечной машины важно проверить местные строительные и водопроводные нормы.Правила местного кодекса диктуют законодательные требования в вашем регионе. Свяжитесь со строительным отделом вашего города или посетите веб-сайт для получения дополнительной информации. В некоторых регионах высокий контур является минимальным требованием, но во многих других странах воздушный зазор необходимо устанавливать во всех новых посудомоечных машинах.

Подключение к посудомоечной машине с воздушным зазором

Соединение с воздушным зазором является предпочтительным методом подключения слива посудомоечной машины и требуется при установке посудомоечной машины во многих местах. Воздушный зазор — это небольшая металлическая или пластиковая фурнитура, которая устанавливается на столешницу или раковину и обычно имеет декоративную заглушку.Устройство имеет две штуцера для шланга на нижней стороне, под раковиной или столешницей. Входящий сливной шланг посудомоечной машины подключается к одному штуцеру, а второй шланг проходит от другого штуцера к сливной трубе кухонной мойки или мусоропроводу.

Воздушный зазор работает, позволяя свежему воздуху попадать в сливной шланг, если есть резерв, вызывающий отрицательное давление. Это устраняет любую силу всасывания, которая может втягивать воду обратно в камеру посудомоечной машины. Воздушные зазоры предназначены для установки в существующее монтажное отверстие в верхней части раковины (или их можно установить на столешницу любого типа). Они доступны в различных вариантах отделки, чтобы соответствовать вашему смесителю и мойке.

Подключение к посудомоечной машине с высоким контуром

В методе с высокой петлей сливной трубопровод посудомоечной машины проходит как можно выше под столешницей, прежде чем он снова спускается вниз, чтобы подключиться к сливной системе. В некоторых областях этот метод с высокой петлей является допустимым вариантом, но обязательно проверьте его. Поскольку верхняя часть петли расположена выше уровня заливки посудомоечной машины, маловероятно, что сливная вода может быть слита обратно в посудомоечную машину.

Метод с высокой петлей не так надежен, как воздушный зазор, но он может помочь предотвратить попадание загрязненной воды обратно в посудомоечную машину. Там, где это возможно, метод с высокой петлей освобождает монтажное отверстие раковины, которое можно использовать для дозатора мыла, фильтрации воды или дозатора мгновенной горячей воды.

Подключение посудомоечной машины к сливу

Сливной шланг посудомоечной машины всегда сначала будет идти от посудомоечной машины до воздушного зазора или высокого контура, а затем снова спускается, чтобы подключиться к сливной системе. То, как вы подключаетесь к сливной системе, зависит от того, установлен ли у вас мусоропровод под раковиной.

Если установлено устройство для удаления мусора, сливная линия посудомоечной машины должна выходить из воздушного зазора или высокого контура и соединяться с боковым ниппелем на сливе, где он соединяется с зажимом для шланга. Не обходите стороной мусоропровод, если он есть. Если слить воду из посудомоечной машины через мусоропровод, большие остатки пищи попадут в мусоропровод, где они могут быть измельчены при следующем использовании мусора.

Если мусоросборник отсутствует, шланг посудомоечной машины должен спускаться через воздушный зазор или высокий контур и соединяться со сливом раковины с помощью выпускного патрубка с патрубком-ответвлением. Шланг посудомоечной машины надевается на ребристый штуцер и фиксируется хомутом. Шланг посудомоечной машины должен подключаться к сливу раковины, а затем к сифону слива. Если шланг подсоединяется после Р-сифона, канализационные газы могут попасть в шланг посудомоечной машины и в посудомоечную машину.

Самый распространенный дефект при установке посудомоечной машины — Structure Tech Home Inspections

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому я решил связаться с производителями напрямую. Я разослал электронное письмо восьми производителям посудомоечных машин: задают им этот вопрос:

«В инструкциях по установке всех ваших посудомоечных машин на сливе посудомоечной машины требуется высокая петля. Какова ее цель? Разве высокая петля, встроенная сбоку, посудомоечная машина добьется того же? Будем признательны за любое понимание или комментарий по этому поводу.»

Вот ответы, которые я получил:

• Kenmore: » Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807,4 Единого Сантехническое кодекса гласит: «Ни один отечественный посудомоечные машины не должны быть подключены напрямую к дренажной системе или пищевых отходов без использования одобренного посудомоечной воздушного зазора фитинг на нагнетательной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше него, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке «. : «Если воздушный зазор не требуется, сливной шланг должен иметь высокую петлю от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или слив воды во время работы».

• Bosch: Высокая петля в сливном шланге посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.

• Viking: При тестировании наших посудомоечных машин мы обнаружили, что дополнительная высокая петля в задней части посудомоечной машины необходима для надлежащего слива воды. Мы видели, что, когда этот элемент не применяется, со временем у потребителя будут возникать проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.

• Maytag: Нет ответа через 29 дней. Бу.

• Whirlpool: Нет ответа через 29 дней. Бу.

• Амана: Нет ответа через 29 дней. Бу.

Подводя итог, можно сказать, что причиной высокого контура является предотвращение потенциального обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной. В Миннеаполисе отсутствие правильно установленной петли высокого давления под кухонной раковиной требует ремонта в рамках их оценки истинности продажи жилья.

Пост-обновление за 2016 г .:

Миннесота приняла новый государственный сантехнический кодекс, и одного контура с высоким контуром уже недостаточно. Теперь необходимо установить некрасивый воздушный зазор. Подробнее по этой теме здесь: http://structuretech2.com/2016/03/new-minnesota-plumbing-code/#dwairgap

Рубен Зальцман, Structure Tech Home Inspections — Электронная почта — Minnesota Home Осмотры

Самый распространенный дефект при установке посудомоечной машины

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить. На приведенной ниже фотографии, которая была отмечена как фотография дня Structure Tech, видно несколько дефектов водопровода, два из которых связаны со сливом в посудомоечной машине. Вы можете их заметить?

Изнаночная сторона сифона

Проблема номер один состоит в том, что слив соединен со стороной сифона канализационной . Вода, которая всегда находится на дне Р-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь.При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.

Нет высокой петли

На приведенном выше рисунке справа вы заметите, что слив посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины — оно требуется каждым производителем посудомоечной машины, а также это требуется в соответствии с Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш сантехнический кодекс гласит: « как можно выше под столешницей ». Альтернативой установке высокой петли является установка воздушного зазора у кухонной мойки — это устройство, которое фактически устанавливает над раковиной . Я не могу себе представить, зачем кому-то это делать, если не нужно — как уродливо. В некоторых частях страны эти воздушные зазоры необходимы несмотря ни на что. Жалко для них.

Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями. Я разослал письмо восьми производителям посудомоечных машин, задав им вопрос:

«На сливе посудомоечной машины требуется высокий контур в инструкциях по установке для всех ваших посудомоечных машин . Какова его цель? Разве высокий контур, который встроены в посудомоечную машину, достигают того же? Любые идеи или комментарии по этому поводу были бы очень признательны.»

Вот полученные мной ответы:

• Kenmore: « Высокий контур или воздушный зазор необходимо использовать для предотвращения потенциального загрязнения посудомоечной машины обратным потоком. Местные правила водопровода обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил водоснабжения гласит: » нет внутригосударственный посудомоечная машина не может быть непосредственно подключен к дренажной системе или пищевых отходов без использования одобренного посудомоечной воздушного зазора фитинг на нагнетательной стороне посудомоечной машины.Перечисленные воздушные зазоры должны устанавливаться с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке «. «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или сифон воды во время работы».
• Bosch: Высокий контур в сливном шланге вашей посудомоечной машины, чтобы вода не оседала в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
• Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, что, когда этот элемент не применяется, со временем у потребителя будут возникать проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
• Maytag: Нет ответа через 29 дней.Бу.
• Whirlpool: Нет ответа через 29 дней. Бу.
• Амана: Нет ответа через 29 дней. Бу.

Подводя итог, можно сказать, что причиной высокого контура является предотвращение потенциального обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной петли высокого давления под кухонной раковиной требует ремонта в рамках их оценки истинности продажи жилья.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections

Предыдущее сообщение

Новое сообщение

Peugeot Rcz лошадиных сил, Терминология аутизма, Великобритания, Ткань Дисней Коко, Ремешок Adidas рядом со мной, Магистр психологии здоровья, Почему Fms в форме Fms, Соловей на гнилых помидорах, Летний рабочий капсульный гардероб 2019,

СХЕМА ПОДКЛЮЧЕНИЯ ПОСУДОМОЕЧНОЙ МАШИНЫ FRIGIDAIRE Pdf Download

Изображение системы мойки в разобранном виде

Насос в сборе

Насосный агрегат приводится в действие синхронным

крепится с помощью зажима червячной передачи к разряду

мотор.Вращение против часовой стрелки

конец сливного насоса.

при 3600 об / мин. Мотор приводит в действие насос

Сливной шланг должен иметь петлю минимум

, который поставляет 100% фильтрованную воду на

высота 32 дюйма для обеспечения надлежащего

скорость примерно 12 галлонов в минуту на одно распылительное коромысло

дренаж.

за раз. Чередование работы разбрызгивателя

по малым «паузам» мотора во время стирки

Главный насос легко снимается с помощью

цикл.

отсоединение трубки подачи верхнего разбрызгивателя

, шланг разъема сливного насоса, проводка

Слив осуществляется с помощью маленькой

соединений жгута произведено при обращении

отдельный синхронный дренажный насос, установленный на

, термистор водяного нагрева, расположенный на

сторона поддона. Сливной насос

нижняя часть насоса и четыре поворотных поддона

подключен к основному насосу с помощью небольшой резины

фиксаторов к середине поддона.

шланг. Обратный дренажный клапан находится на

напорный конец сливного насоса. Шланг сливной

Стандартный расход сухого воздуха

низ наружной дверной панели. Это снаружи,

Когда контроль переходит к «сухой» части

цикла, соленоид срабатывания вентиляции закрыт.

охладитель, осушающий воздух помогает ускорить испарение

воды из горячих блюд. В то же время

Это открывает выпускной клапан и запускает вытяжной вентилятор

постоянно включается и выключается.

, оба расположены в правом верхнем углу ванны.

Вентилятор всасывает воздух снаружи ванны,

На некоторых моделях сухая часть цикла может

можно расширить для улучшения характеристик сушки.

нагнетает горячий влажный воздух вниз и наружу из

Дозатор моющих средств и ополаскивателей

Для замены дозатора:

Дозатор моющего и ополаскивающего средств — один

шт. Компонент, состоящий из формованного

• отключить электричество в посудомоечной машине,

и встроенный дозатор ополаскивателя.

• снять блок наружной панели двери,

• отсоединить проводку к приводу,

Бачок для моющего средства имеет подпружиненную крышку

• открутите шесть винтов,

, а дозатор ополаскивателя имеет съемный

• снять дозатор,

крышка.

• заменить и переустановить винты,

• перемонтировать привод.

Жидкий ополаскиватель добавлен в дозатор до

индикатор линии заполнения. Количество ополаскивателя

выпущен можно регулировать поворотом стрелки

показатель от единицы, являющейся наименьшей суммой, до

четыре, что является наибольшим количеством.

Уплотнение ванны и двери

гребень локатора на дне ванны. Затем выровняйте

Уплотнение дверцы запрессовано в канал ванны для

посадка с натягом. Чтобы установить уплотнение, найдите

и аккуратно вдавите уплотнение в канал всего за

отметьте центр на обратной стороне уплотнения и нажмите на

несколько точек. Затем закройте и защелкните дверь

позволяет прокладке правильно войти в канал.

место. Далее устанавливаем нижнюю пломбу на

, создавая короткий поворот на дне ванны

и обеспечение того, чтобы уплотнение доходило до

Сечение прокладки

Короткий поворот

Технические характеристики

Электрооборудование

Водоснабжение

Рекомендуемый минимум воды на входе

Рейтинг…………………………….. 120 В, 60 Гц

температура ……………………….. 120 ° F (49 ° C)

Отдельная цепь… 15 А мин. — 20 А макс.

Давление (PSI) мин. / Макс. ………………. 20/120

Двигатель (А) ……………………………………. 1,8

Соединение (NPT) ……………………………….

Мощность нагревателя ………………………………… 900

Общий ток (номинальная нагрузка) ……………………. 10,0

Потребление (нормальный цикл) …………………..

TempAssure … 140 ° F ± 5 ° F

…………. 4,9 — 9,7 галлонов США, 18,5 — 36,7 литров

(60 ° C ± 3 ° C) [с установленной внешней дверцей]

Расход водяного клапана (галлонов США в минуту) ……….. 0,83

TempBoost …………. 145 ° F ± 5 ° F (63 ° C ± 3 ° C)

Скорость рециркуляции воды (галлонов США в минуту) …………..

Стирка с подогревом / Полоскание с подогревом

…………………………………………… . ок. 12

Дезинфекция ……………… 66 ° C ± 3 ° C (150 ° F ± 5 ° F)

Время заполнения водой ………………………………. 87 сек.

Термостат верхнего предела ……………. 93 ° C (200 ° F)

Всегда отключайте посудомоечную машину от источника питания перед настройкой или

замена комплектующих.

Признак

Посудомоечная машина не работает, если

включился.

Двигатель гудит, но не запускается и не запускается.

Двигатель отключается по внутреннему перегреву

защита от перегрузки.

Посудомоечная машина работает, но не нагревается.

Крышка для моющего средства не закрывается или

открытый.

Посудомоечная машина не откачивает.

Крепление

Посудомоечная машина не заполняется водой.

Ребро

Ванна

Интерьер

Слив воды из посудомоечной машины.

В дозаторе осталось моющее средство.

3

/

«

8

Советы по устранению неисправностей

Опасность телесного повреждения

Проверьте следующие

Средство защиты

1.Предохранитель (перегорел или сработал).

1. Замените предохранитель или сбросьте прерыватель.

2. Подключение проводки питания 120 В переменного тока

2. Отремонтируйте или замените зажимы проводов на

неисправен.

.

3. Неисправна электронная плата управления.

3. Заменить плату управления.

4. Нет питания 12 В переменного тока для управления.

4. Заменить плату управления.

5. Мотор (не работает).

5. Замените двигатель / крыльчатку в сборе.

6. Дверной выключатель (открытые контакты).

6. Установите фиксатор в сборе.

7. Дверная защелка не касается

7. Установите фиксатор в сборе.

дверной выключатель.

8. Неисправна цепь сенсорной панели.

8. Замените консоль в сборе.

9. Индикаторы не горят, когда

9. Замените консоль в сборе.

START или OPTIONS нажаты.

1. Мотор (плохие подшипники).

1. Заменить двигатель в сборе.

2. Двигатель заклинивает из-за продолжительной работы

2. Проверните крыльчатку двигателя.

неиспользование.

1. Неправильное напряжение.

1. Проверить напряжение.

2. Короткое замыкание обмоток двигателя.

2. Заменить двигатель / крыльчатку в сборе.

3. Стекло или посторонние предметы в насосе.

3. Очистите и удалите засор.

1. Нагревательный элемент (открытый).

1. Заменить нагревательный элемент.

2. Неисправна электронная плата управления.

2.Заменить плату управления.

3. Неисправность проводки или клеммы.

3. Отремонтировать или заменить.

4. Неисправен термостат верхнего предела.

4. Заменить термостат.

1. Неисправен механизм защелки.

1. Заменить диспенсер.

2. Неисправна электронная плата управления.

2. Заменить плату управления.

3. Неисправность проводки или клеммы.

3. Отремонтировать или заменить.

4. Сломанная пружина (и).

4. Заменить диспенсер.

5. Неисправный привод.

5. Заменить диспенсер.

1. Слив ограничен.

1. Четкие ограничения.

2. Неисправна электронная плата управления.

2. Заменить плату управления.

3. Неисправен сливной насос.

3. Заменить насос.

4. Заблокировано рабочее колесо.

4. Проверить, нет ли засоров, очистить.

5. Открытые обмотки.

5. Заменить насос в сборе.

6. Неисправность проводки или клеммы.

6. Отремонтируйте или замените.

1. Отключена подача воды.

1. Включите подачу воды.

2. Неисправен впускной клапан подачи воды.

2. Замените впускной кран для воды.

3. Проверьте сетку клапана заполнения для

3. Разобрать и очистить экран.

препятствий.

4. Неисправен поплавковый выключатель.

4. Отремонтировать или заменить.

5. Неисправна электронная плата управления.

5. Заменить плату управления.

6. Неисправность проводки или клеммы.

6. Отремонтируйте или замените.

7. Поплавок застрял в положении «ВВЕРХ».

7. Очистить поплавок.

1. Слишком низкая петля сливного шланга (высокая).

1. Отремонтируйте до надлежащего минимального размера 32 дюйма

высота.

2. Сливная линия, подключенная к сливу в полу

2. Установите воздушный зазор в верхней части столешницы.

не вентилируется.

1. Моющее средство оставлено слишком долго в

1. Проинструктируйте клиента / пользователя.

.

2. Дозатор влажный, когда количество моющего средства было

2. Проинструктируйте клиента / пользователя.

добавлен.

3. Крышка для моющего средства остается закрытой или заблокированной

3. Проинструктируйте клиента / пользователя о правильности

крупной посудой.

загрузка посуды.

4. Неправильная подача воды

4. Температура воды на входе
