правила и ошибки проектирования + нюансы разводки электрики

Разводка в доме – это целая система проводов, электроустановок и защитных механизмов, от правильного монтажа которых зависит комфорт и безопасность жильцов.

Если схема электропроводки в частном доме составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Разбор схем электропроводки
  • Вариант #1 – общая схема-план для всего дома
  • Вариант #2 – образец монтажной схемы
  • Вариант #3 – техническое решение для небольшого дома
  • Вариант #4 – электросхема для подвала/гаража
  • Вариант #5 – принципы кухонной разводки
• Обзор частых ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, в схему обязательно включают набор защитных устройств, а электросеть делят на несколько контуров, подключенных к отдельным автоматам.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображенийФото из Кабельно-проводниковая продукция, соединяющая электроустановки с автоматами защиты, должна располагаться горизонтально или вертикально. Так будет легче определить местоположение каждого провода, проложенного закрытым способом, при дальнейшем ремонте При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см.

Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами Чтобы снизить нагрузку на розеточную линию, мощные бытовые приборы подключают к отдельным контурам. Для этого около бойлеров, электродуховок, кондиционеров, электрических плит, стиральных машин устанавливают отдельные розетки – по одной для каждого устройства Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см Провода расположены параллельно или перпендикулярно полу/потолкуУгол поворота проводов строго прямойРасстояние от электролинии до дверей и оконУдаленность блока розеток от полаРозеточные блоки для оргтехники и видеоаппаратурыВыделенные контуры для мощной техникиВысота установки распределительного щитаРасположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и УЗО, подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также монтируют электрощиток. Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать распределительную коробку. В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать общепринятые обозначения электросхем, чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

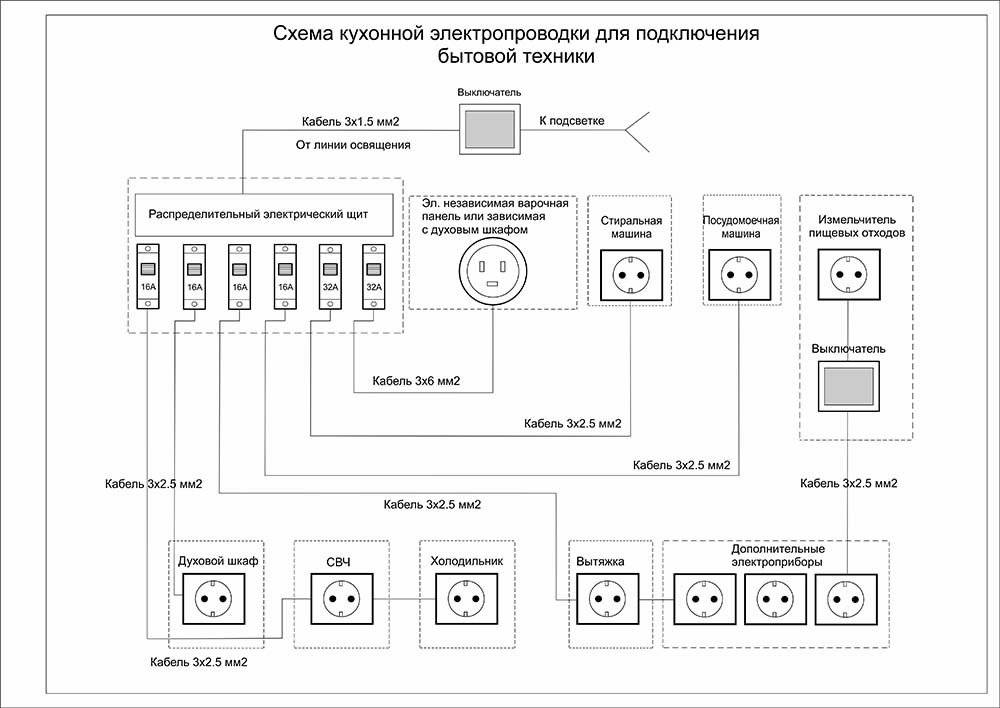

Вариант #5 – принципы кухонной разводки

Схема электрики для кухни в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать степенью защиты от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Источник sovet-ingenera.com

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.



Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.



Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.



Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки



На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Схема разводки электропроводки в квартире примеры

Косметический ремонт в квартире или частном доме – довольно простой процесс: переклеить обои, подновить краску… Гораздо сложнее, когда затеваются крупномасштабные работы. И если задуман капитальный ремонт, особенно в домах, которые введены в эксплуатацию более 20 лет назад, следует задуматься о полной замене проводки. Ведь старые кабели, отслужившие свой век, небезопасны в эксплуатации, да и бытовой техники на наших кухнях в последние время прибавилось, а значит, возросла и нагрузка. Сегодня поговорим о том, как производится разводка электрики в квартире или частном доме, и о возможности её выполнения своими руками.

При выполнении разводки главное – не запутаться в назначениях кабелей

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

• Структурная схема;
• Функциональная схема;
• Принципиальная схема;
• Расчетная схема;
• Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур. На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

• кабель с сечением 2,5 кв. миллиметра;
• АВ на 16 ампер;
• УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

• ГОСТ 2.701,Виды и типы схем
• ПУЭ (Правила Устройства Электроустановок) изд.7
• ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Техника безопасности

Все работы по демонтажу и монтажу электрокабелей должны выполняться в строгом соответствии с техникой безопасности. Перед выполнением любых манипуляций отключите главный автомат, т. е. обесточьте квартиру.

Тёмно-красной стрелкой указан дифференциальный автомат, отключивший электроснабжение квартиры

При помощи индикатора убедитесь в отсутствии напряжения в люстрах, электророзетках, выключателях. Все это делайте в резиновых перчатках. Ручки рабочего инструмента обязательно должны быть изолированы.

Монтаж щитка

Монтаж щитка

Замену проводки следует начинать с монтажа нового распределительного щитка. В новых домах обычно присутствуют ниши для таких щитков с предварительно проложенным силовым электрокабелем. В подобной ситуации остается лишь разместить в щитке устройства защитного отключения и автоматы, зафиксировать устройство в предназначенной для этого нише и подсоединить к нему силовой электрокабель.

Монтаж щитка

В домах же старой постройки щитки делаются навесными. Выберите место для установки щитка со свободным доступом. Закрепите щиток на стене с помощью дюбелей.

Пробурите в стене подходящее отверстие для подведения силового электрокабеля. Протяните провод и подсоедините его к щитку на подъездной площадке.

Трассировка силового трехжильного кабеля от квартиры до этажного щита в кабель-канале

Зачистьте вводной провод и выполните следующее подключение:

• синий кабель – на ноль;
• белый провод – на верхний контакт;
• кабель желтого цвета – к «земле».

В случае применения устройств аварийного отключения, сначала подсоедините провода ноля и фазы к такому устройству и лишь после этого подведите их к автомату и на нулевую клемму.

Приступайте к прокладке электропроводки. Вашему вниманию предлагается два метода. Ознакомьтесь с порядком выполнения каждого из них и приступайте к работе.

Схема электрической разводки в частном доме. Зависимость от будущей нагрузки. Создание ветвей проводов для мощных приборов

Поэтапный план разводки электрики в квартире:

Еще недавно домашние электрические сети испытывали сравнительно небольшие нагрузки. В настоящее время количество оборудования и бытовой техники возросло в несколько раз. Соответственно возросла и нагрузка, которую старая проводка в большинстве случаев просто не выдерживает. В связи с этим встает вопрос о ее замене и прокладке новых кабельных линий. В данном случае большое значение приобретает разводка электрики в квартире.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений — прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.

После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные — на 16 ампер и одна — силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения .

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

Расчет материала

После проведения предварительных расчетов и составления схемы, необходимо рассчитать потребное количество материалов. В первую очередь это касается электропроводки, поскольку именно она обеспечивает нормальную работу приборов и оборудования.

Потребный метраж кабеля рассчитывается исходя из количества розеток, выключателей, приборов освещения и мест их установки. С помощью рулетки измеряется расстояние от щитка до каждой точки. Полученные данные наносятся на схему для последующего суммирования. К общему значению следует прибавить еще 15% на случай возникновения непредвиденных ситуаций.

Запас кабеля нужен при помещении его в гофрированные трубы или кабель-каналы. Из-за нагрева проводов не рекомендуется укладывать их вместе сверх установленных норм. В связи с этим может понадобиться параллельная прокладка, что приведет к дополнительным изгибам и поворотам.

Современная проводка прокладывается с помощью трехжильного медного кабеля. Сечение подбирается согласно рассчитанной мощности с применением специальных таблиц. Если в квартире присутствует стандартный набор бытовой техники и оборудования, то к розеткам подводится провод, сечением 2,5 мм2, а к приборам освещения — 1,5 мм2.

После определения потребности в проводке, проводится расчет всех остальных материалов: выключателей, розеток, светильников, распределительных коробок, гофрированных труб, кабель-каналов, клеммников, креплений и других необходимых изделий. Для подключения всех линий понадобится распределительный щиток. осуществляется с помощью стабилизатора. Можно приобрести один мощный прибор для всей квартиры или несколько устройств малой мощности, подключаемых только к той бытовой технике, которая чувствительна к скачкам.

Разметка стен и разводка электрики по квартире

Перед проведением разметки необходимо ознакомиться с развернутым типовой электрической схемой, в которой отмечена каждая комната и все здание целиком. Кроме того, нужно изучить монтажные чертежи, где указано расположение каждого элемента проводки. Здесь же содержится информация о водопроводе, газопроводе, отоплении и других системах. Она необходима, чтобы учесть взаимное влияние всех сетей. Это позволит избежать серьезных ошибок, которые в будущем не смогут быть исправлены.

При выполнении разметки на стены и потолок наносятся обозначения мест, где будут располагаться розетки, выключатели, светильники, распределительные коробки, щиток и другое оборудование. Все необходимые данные берутся из предварительно составленной схемы.

Под установочные коробки заранее отмечаются границы углублений. Необходимо учитывать возможность последующего выравнивания штукатурки, крепления к основному потолку натяжных или подвесных конструкций. Уровень пола может увеличиться за счет дополнительных покрытий паркетом, ламинатом и другими материалами. Данные факторы способствуют уменьшению внутреннего пространства помещения и снижают точность расчетов.

На расчеты влияет отсутствие во многих случаях строгой прямоугольной геометрии помещений. Поэтому необходимо использовать выравнивающие поправки. Все отметки, нанесенные на конструктивные элементы, отображаются в исполнительной схеме, которую необходимо хранить и применять во время последующих ремонтов, чтобы избежать повреждений проложенных линий.

Штробление стен

Для устройства скрытой проводки требуется выполнить штробление стен и потолков. Это довольно трудоемкий процесс, требующий навыков использования специального инструмента и соблюдения определенных правил. В процессе работы происходит выделение большого количества пыли. Поэтому все входы в другие комнаты завешиваются влажной тканью.

Для устройства штроб чаще всего используется болгарка, в которую устанавливается диск с алмазным напылением. Углубления получаются ровными и красивыми. Существенным недостатком является выброс большого количества пыли, от которой не всегда спасают даже респиратор и защитные очки.

Зубило и молоток лучше всего подходят для прокладки штроб в штукатурке. В бетонных или кирпичных стенах практически невозможно сделать канавку. Для работы с такими стенами рекомендуется пользоваться перфоратором.

Наиболее оптимальным вариантом считается штроборез, применяющийся именно для этих целей. По своей сути это модифицированная болгарка с двумя дисками, расположенными на определенном расстоянии между собой. Перемещение по стене осуществляется с помощью специальной платформы. К кожуху предусмотрено подключение строительного пылесоса.

Перед началом работ на поверхностях карандашом отмечаются линии будущей проводки, места установки розеток и выключателей. После этого прорезаются канавки и углубления в отмеченных местах. После укладки проводов и установки розеток выполняется их фиксация гипсом строительным — алебастром.

Подключение розеток и выключателей

Розетки и выключатели являются важнейшими элементами проводки в квартире. Вначале нужно установить распределительную коробку, от которой будут выходить провода к розетке и выключателю. После этого устанавливаются подрозетники, в которые монтируются необходимые электроустановочные изделия.

Для нормального соединения провода с розеткой и выключателем необходимо оставить запас примерно 10-12 см. После всех подключений следует проверить работоспособность установленных приборов. Все работы выполняются при обесточенной электрической сети.

Подключение автоматов и УЗО

Защита однофазных сетей, напряжением 220 вольт, осуществляется с помощью одно- или двухполюсных автоматов. Подключение по схеме TN-C с двумя проводами выполняется следующим образом: Провод фазы подключается к первой клемме вводного автомата, а затем через клемму № 2 и счетчик распределяется на групповые автоматы. Нулевой провод проходит через счетчик и соединяется с нулевой шиной PEN.

Кроме автоматов, разводка электрики в квартире предусматривает подключение УЗО. Его следует устанавливать только после автомата, чтобы обеспечить защиту вместе со счетчиком в случае увеличения тока.

Если же для ввода в квартиру используется схема с тремя проводами фазы, нуля и заземления, схема подключения будет уже другая. Фаза подключается к первой клемме, а ноль — к третьей клемме вводного двухполюсного автомата. Далее фаза со второй выходной клеммы проходит через счетчик и УЗО, а затем распределяется на групповые автоматические выключатели. Ноль также проходит через счетчик и УЗО, после чего подключается к нулевой шине.

В последнее время нагрузки на электрические сети стали очень сильно возрастать, что связано с использованием большого количества разных приборов и современной бытовой техники. При этом проводка в старых домах очень часто перегорает, поскольку она не рассчитана на подобные нагрузки и имеет определенный срок эксплуатации. Учитывая это, потребуется совершенно новая схема разводки электропроводки в квартире, способная не только обслуживать приборы с большой мощностью, но и удовлетворять все запросы современного человека.

С чего начинать

Проектирование этого участка цепи стоит доверить профессионалам, которые имеют непосредственное отношение к таким компаниям. Они не только составят всю необходимую документацию, но и помогут подобрать нужный материал, произведя его монтаж. Однако сразу стоит отметить, что их услуги обычно немного завышены, но если они выдают после этого исполнительную схему с подписью, то эти затраты вполне оправданны.

Мастеру обязательно нужно сообщить о том, какую максимальную мощность планируется обслуживать линии. Это необходимо для того, чтобы схема разводки электропроводки в однокомнатной квартире или другом помещении имела на вводе правильные автоматы, кабель нужного сечения и при необходимости другие приборы защитного отключения или заземления.

Изготовление проекта

Типовая схема разводки электропроводки в квартире 504 серии для многих мастеров стала эталоном. Дело в том, что именно эта планировка, которая своей простотой и совмещенностью нескольких комнат не нравится многим людям, наиболее хорошо и экономно позволяет произвести разделение на группы потребителей. Поэтому по данному принципу лучше всего и делать проект.

Освещение

Эта линия не самая простая и экономная. При желании ее можно провести по потолку, делая отводы только для выключателей. Даже схема разводки электропроводки в двухкомнатной квартире или при наличии большего числа помещений выводит освещение на отдельный автомат.

Сразу стоит отметить, что кабель для таких работ используют с сечением 1,5 по меди. Однако если принимать во внимание тот факт, что в последнее время многие пользователи используют энергосберегающие лампы, то и это слишком много. Если же планируется применять осветительные приборы, которые потребляют 24 Вольта, то можно установить в линию трансформатор, от которого будет вестись отдельная сеть.

Лучше всего использовать кабель с сечением 1,5, разводя его до коробки и от нее делая ответвления на приборы. При этом на самом проекте эти цепи отображают отдельным цветом, стараясь также выбрать провод, который будет выделяться.

Розетки

Обычно на комнату устанавливают розетки по формуле 1 штука на 6 метров квадратных. Однако лучше ориентироваться на личные предпочтения пользователей и их нужды. При этом все точки монтажа можно объединить в одну систему, сводя к единому пакетнику.

На планах такие линии отмечаются красным цветом, указывая места установок. При этом некоторые проекты совмещают розетки даже через межкомнатную перегородку, как это часто предполагает схема разводки электропроводки в квартире «хрущевке». Фото подобного расположения делают именно в домах этого типа или при использовании стен из гипсокартона.

Создавая отдельную линию для розеток, можно сразу позаботиться о и заземлении. Однако нужно помнить, что оно должно соединяться с системой всего дома.

Для данных работ используют кабель с сечением 2,5 по меди. Этого вполне достаточно даже для кратковременного использования мощных электрических приборов в виде утюгов, кофеварок, инструмента или небольшого нагревателя воздуха.

Отдельные линии стационарного оборудования

Довольно часто в современных квартирах можно встретить такие электрические приборы, как нагреватель воды, кондиционер, электрическая батарея или плита. Все они имеют довольно большую мощность и нуждаются в проведении отдельной линии. При этом всегда стоит иметь в квартире одну розетку, способную спокойно работать даже со сварочным аппаратом.

Сразу стоит сказать, что каждый из подобных приборов нужно подключать отдельно, не объединяя их между собой. Также для них делают отдельные автоматы, которые смогут контролировать их работу в соответствии с мощностью конкретного изделия.

Если в квартире планируется установить электрические батареи отопления, то система их подключения требует наличия запаса прочности по мощности даже вводного кабеля. Некоторые компании, занимающиеся установкой такого оборудования, специально не указывают стоимость подобной разводки, поскольку она довольно велика и требует отдельного подхода к выбору материалов. Однако если сечение вводного кабеля позволяет добавить больше нагрузки, то все довольно просто, и достаточно только провести отдельную линию с подключением через автомат.

1. Старая схема разводки электропроводки в квартире, примеры которой можно найти в домах, построенных до 80-90-х годов, предполагает использование алюминиевых кабелей и проводов. Однако данный материал в современном строительстве используется очень редко, поскольку медные проводники уже давно доказали свою практичность, долговечность и качество. Поэтому лучше всего обращать внимание именно на эту продукцию.
2. Расположение розеток и выключателей должно быть не только безопасным, но и удобным для пользователей. Поэтому определять место их установки, а также высоту и количество нужно индивидуально для каждой монтажной точки.
3. Обычно создают только простейшую монтажную схему, а все работы производят с учетом правил установки и дополнительных чертежей или эскизов.
4. Некоторые специалисты для упрощения работы переносят схему или ее отдельные элементы прямо на поверхность стен и потолок. Это дает возможность представить расположение всех узлов и коробок монтажа и выбрать наиболее удачное место.
5. Создавая подобные проекты, необходимо помнить и о том, что в помещении могут быть и другие проводные системы. Например, в современном доме или квартире часто устанавливается пожарная и тревожная сигнализации, телефонная линия и сеть интернет, а также спутниковое или кабельное телевидение. Учитывая это, необходимо полностью исключить воздействие этих проводников друг на друга.
6. Лучше всего располагать проводку в коробах или специальных каналах, поскольку всегда к ним можно получить доступ или осуществить подключение отвода с установкой новой коробки. Однако если не планируется обшивка стен гипсокартоном, то создание специальных ниш или трасс только отнимет лишнее время и пространство. В подобных случаях штроба будет самым оптимальным решением.
7. Самостоятельное изготовление каналов для укладки кабеля является довольно трудоемким процессом. Поэтому при его произведении рекомендуют использовать специальный инструмент или насадку. Однако нужно помнить, что данный процесс связан с появлением большого количества пыли, а значит, стоит работать в проветриваемом помещении и применять средства индивидуальной защиты.

Вывод

Учитывая всю сложность подобных работ, стоит доверить их произведение специалистам. При этом стоит отметить, что в некоторых зданиях и социальных объектах к созданию таких проектов и схем допускают только квалифицированных мастеров с соответствующим образованием и сертификатом. Также это относится и к монтажу всей системы и дальнейшему ее обслуживанию.

Современная квартира оснащается большим количеством разнообразной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти приборы создают серьезную нагрузку на электросеть.

И если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор домашней техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут такую нагрузку попросту не выдержать. Чтобы избежать связанных с этим проблем, необходимо своевременно выполнить замену электропроводки квартире.

С выполнением всех сопутствующих мероприятий можно справиться собственными силами. Нужно лишь подробно изучить особенности существующих схем эл. проводки в квартире, разобраться в порядке проведения работы и сделать все с соблюдением требований техники безопасности.

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: , мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Расчетная

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

Монтажная

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

• места выхода и направления прокладки каждого кабеля;
• клемм подсоединения кабелей;
• характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Этапы монтажа и замены электрических проводов

При желании с заменой электропроводки в квартире можно справиться собственными силами.

Однако важно помнить, что это потенциально опасная работа, т.к. электричество при неправильном и неосторожном обращении может нанести непоправимые повреждения.

В остальном же следуйте приведенному руководству и все обязательно получится.

Составление плана электрообеспечения

В первую очередь вы должны составить подробный план своей квартиры и указать на нем места установки электророзеток, и осветительных приборов.

Для большего удобства разбейте всех потребителей на следующие основные группы:

• электророзетки;
• освещение;
• санузел;
• электрическая плита (кухня).

К каждой такой группе прокладывается свой кабель от распределительного щита. При подобной схеме монтажа электропроводки в квартире поломка одной из групп не отразится на работоспособности остальных потребителей.

Необходимо сделать оптимальный , по току. Чем толще будут используемые жилы, тем больше денег вы потратите на обустройство электропроводки. Слишком экономить на этом не стоит, но обязательно запомните следующий важный нюанс: в случае прокладки одного толстого кабеля ответвления нужно будет выполнять в .

При этом обустройство слишком большого количества соединений неизбежно приводит к уменьшению надежности электропроводки.

Не подключайте всю электропроводку к одной группе. Санузел лучше всего подсоединять отдельной линией, т.к. подобные помещения требуют соблюдения особых мер предосторожности. Эту линию рекомендуется оснастить .

Демонтаж старой проводки

Приступайте к демонтажу элементов имеющейся электропроводки. Обесточьте квартиру при помощи в щитке.

Демонтаж проводов начинайте от распределительных коробов. Крышки этих элементов, как правило, располагаются под потолком. Порядок действий следующий:

1. открывается крышка распределительного короба;
2. обрезается и изолируется вводный провод;
3. удаляются все провода.

Если удаление провода невозможно, его необходимо обрезать и максимально качественно изолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступайте к укладке новых в соответствии с выбранной схемой проводки в квартире и предварительно составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по такой схеме в стенах нужно предварительно подготовить штробы. Для этого удобно использовать перфоратор, а ещё лучше — самостоятельно изготовленный .

Штробы прокладываются строго перпендикулярно либо параллельно поверхности пола – диагональная прокладка проводов запрещена техникой безопасности.

Высоту установки розеток и выключателей подбирайте на свое усмотрение. Делайте все так, чтобы в дальнейшем вам было удобно. Единственное важное замечание: следует устанавливать на расстоянии не менее 300 мм от поверхности пола.

Проверка качества работы

После укладки и закрепления всех проводов в подготовленных каналах, вы должны удостовериться в отсутствии коротких замыканий на смонтированной линии. Такая проверка выполняется при помощи тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазовым индикатором или тестером.

В завершение останется лишь заделать каналы при помощи штукатурки. На этом работы по замене электропроводки завершаются. Чтобы они прошли максимально успешно, надо помнить простые рекомендации по технике безопасности и придерживаться их в процессе выполнения запланированных мероприятий.

Перед началом работы обязательно обесточьте квартиру и дополнительно убедитесь в отсутствии напряжения с помощью специально предназначенного для этого прибора.

Ручки всех подручных инструментов обязательно должны быть изолированы. При отсутствии изоляции на них сделайте ее самостоятельно.

В случае, если распределительный щит находится на лестничной площадке или в другом месте общего доступа, обязательно повесьте табличку с предупреждением о выполнении работ на линии.

Помните : пренебрежительное отношение к рекомендациям техники безопасности может привести не только к скорейшей поломке электрической цепи, но и к гораздо более страшным и непоправимым последствиям, как для квартиры, так и для проживающих в ней людей.

Следуйте инструкции, относитесь к электричеству с должным уважением, и все обязательно получится.

Удачной работы!

Пример монтажа электропроводки в квартире на видео

– это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Все работы по монтажу новой и замене старой электропроводки в независимости от того, где они будут производиться, в квартире или частном доме, на даче или в гараже нуждаются в грамотном и продуманном подходе. Начинать этот сложный процесс необходимо с составления проекта электроснабжения, на основе обстоятельного продумывания плана обустройства всей электрики жилья. Проект можно составить по старинке на бумаге при помощи цветных маркеров либо сделать на компьютере, при помощи простейшей графической программы. В этой статье мы подробно рассмотрим, как выполняется составление схемы электропроводки в квартире и частном доме.

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии. Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку. С целью экономии провода маршруты проводки выбираются по кротчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть , если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том,

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

1. Существенно упрощает работу мастера.
2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.



Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

• Электроснабжение комнат.
• Освещение холла, жилых комнат, кухни.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
• Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

• электроплита;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовой шкаф;
• микроволновая печь;
• посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

• Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

• Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

• Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

• Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

• Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

• Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

• Принято располагать выключатели слева от входной двери.

• Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

• Для выключателей провода подводят сверху, для розеток снизу.


Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

• Осветительная.
• Розеточная группа.
• Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
• Хозяйственного назначения (гараж, подвал, сарай и т. д.).


Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



как сделать — схема электроснабжения частного дома

Автор: Кургузов А.В, инженер по электроснабжению

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

• Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
• Спецификация – список используемого оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т. д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и прокладки электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:

• Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.

• Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.

Из личного опыта можем посоветовать устанавливать розетки на высотах:

1. 400 мм от пола – во всех помещениях
2. 950-1000 мм – в кухнях с низкими кухонными гарнитурами
3. 1100-1150 мм – с высокими

Оптимальная высота выключателя – 900 мм.

В целом схема электроснабжения частного дома должна выглядеть следующим образом:

• ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после счетчика;
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N после УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.

Готовимся к монтажу электропроводки

Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический провод и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.

Рассчитать это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:

• 3х1,5 — жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
• 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т.п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А – используются в розеточных группах
• 16А – для линий осветительного оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической сети будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества можно выполнить разными вариантами.

• Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях стен из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.

Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На стены переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два момента.

• Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) – синюю
• Фаза (L) – красную или коричневую (иногда белую)

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.

Собранный участок электропроводки необходимо прозвонить.

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, либо убираться в специальную нишу. Это зависит от исполнения щитка – скрытой или открытой установки.

Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.

Не рекомендуется размещать щиток в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.

На этом электромонтаж первого этапа заканчивается.

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в себя:

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в целом

Заключение

Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Электропроводка в доме. Простая схема подключения в частном доме

С электромонтажными работами в частном секторе у нас в стране скорее плохо, чем хорошо. Для большинства несчастных электриков защита человека от поражения электрическим током, а имущества от пожара, к сожалению, ничего не значит. При этом кажется, что обычные пользователи прогуливали уроки физики в школе и совершенно не понимают, что такое электричество. С другой стороны, они очень хорошо верят в маркетинговые уловки и с радостью набрасываются на автоматизацию «бренда», отвергая любую другую.

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также данное руководство может быть применено для использования в квартире. Сразу отмечу, что мое конкретное решение о конкретных узлах — это оптимальный баланс между функциональностью и ценой, но без ущерба для безопасности!

Надеюсь, нет необходимости пересказывать полный курс физики и объяснять, что такое переменный электрический ток. Также опускаем моменты, так как этот электрический ток появлялся на электростанции и через повышающий трансформатор попадал в ЛЭП.Отмечу только тот важный нюанс, что вся система электроснабжения в России трехфазная. Одно фазное напряжение 220 вольт в вашей розетке — это только фазное напряжение на одной из трех фаз. НО линейное напряжение будет 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «фазовый дисбаланс», который, тем не менее, актуален только для старой электропроводки, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трем проводам идет высокое напряжение 10 кВ.Далее 4 провода (3 фазный и один нейтральный) разводятся по СНТ. На фото современный трансформатор и изгибы в виде провода СИП. Сейчас в нашем СНТ идет реконструкция воздушных линий.

3. При однофазном вводе К каждому потребителю подключаются два провода: фазный и нулевой. На фото старые алюминиевые провода на ближайшей к дому опоре. Ввод в дом уже произведен с помощью провода СИП. Особое внимание следует обратить на то, что все опоры воздуховода необходимо повторно заземлить нулевым проводом (фото справа вверху).Это необходимо для того, чтобы исключить аварийные ситуации, такие как «обрыв нуля». При этом особое внимание необходимо уделить собственному заземлению, так как перезаземление на промежуточных опорах отсутствует, иначе в случае аварии собственное заземление может оказаться единственным для всего села.

4. Ближе к делу. Последний участок ВЛ от ближайшего столба к зданию протягивается проводом СИП, в нашем случае 2х16. Подставки под самонесущий изолированный провод, он алюминиевый, сечением 16 мм².Для удобства монтажа и установки на месте анкеровки с помощью специальных зажимов (провод СИП подразумевает монтаж линии под напряжением, гайка не находится под напряжением на специальных зажимах, а также имеет отрывную резьбу, гарантирующую необходимое усилие затяжки) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают во входной экран. В панели приборов имеется вводный биполярный автомат и ограничитель перенапряжений (обязательно на конечной опоре с воздухозаборником), который защитит сеть при ударе молнии по фазовому проводу ВЛ.Он подключается перед машиной к фазовому проводу. Здесь в щите заземление производится строго ПЕРЕД входным автоматом. Мы рассматриваем схему заземления TN-C-S, так как система TT все же предназначена для мобильных зданий, а не постоянных сооружений, и имеет свои особенности по требованиям безопасности. Недостатков у системы TN-C-S при правильной установке нет. Даже если вы углубитесь в эту тему, если вы сделаете ТТ, это будет только ваш последний сегмент, а вся ВЛ от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм) и длиной 2 метра вбиваются кувалдой в землю и свариваются между собой в форме треугольника. До стены дома идет стальная полоса шириной 40 мм. Последний метр до экрана выполняется медным проводом сечением не менее 16 мм². Уменьшать сечение категорически нельзя; в случае аварии на линии ваше заземление может стать единственным на всю линию / улицу / квартал.Переключение в панели происходит следующим образом. Комбинированный провод PEN (Protected Earth + Neutral) от ВЛ разделен на две шины на N и PE. После этого включается входной автомат, рядом с которым находится ограничитель перенапряжения. От автомата линия питания идет к электросчетчику. Непосредственно в дом идет трехжильный медный провод сечением каждой жилы 6 мм². Фазный и нейтральный проводники идут от счетчика, заземляясь соответствующей шиной.

6.Перейти на внутреннюю проводку дома. Повторяю, при проектировании электрической сети был использован принцип разумной достаточности. Конечно, можно было сделать в 2 раза больше выходов и на столько же увеличить количество силовых линий, но я считаю, что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты — распределительные коробки, желтые круги — лампы. Синим отмечена проводка в разветвителе, красным — в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех одновременно включенных ламп не достигает 300 Вт).Освещение питается от ЛЭП в конкретное помещение, практической необходимости в разделении не вижу, а также значительно увеличивает объем монтажных работ. На схеме показаны все потребители в доме. Если есть вопросы — задавайте.

7. Итак, приступим. Это временный электрик на время строительных работ. Переходим к прокладке ЛЭП. Всего их 10. Некоторые из них пройдут по стенам, некоторые — по полу в гофре.

8. Начнем с линий поля этажа. Мы используем кабель NYM сечением 3х2,5 мм² в гофре (гофра серого цвета совсем не горит, черный не поддерживает горение и имеет УФ-защиту — в стяжке не особо важно, что использовать, найти сильный серый не так уж и просто, и я бы софт затоптал). Часто задаваемый вопрос — почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но у NYM есть преимущество тройной изоляции, а недостатком — непрочность к УФ-излучению.Поэтому для открытой проводки предпочтительнее ВВГ. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглый ВВГ тоже есть, но найти его на складе крайне сложно). В гофре диаметром 16 мм круглая NYM элементарно тянется, что крайне удобно. В качестве сувенира стоит задокументировать линии, лежащие по полу, хотя нигде, кроме дверных порогов, нет даже теоретической вероятности, что вам нужно будет что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон — просто отличный материал для обработки — даже стены можно делать обычной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Проволока в стенах из негорючих основ прокладывается в том виде, в каком она есть. Никаких гофр не требуется. Все внимание к трассе. Линии электропередач прокладываются только под прямым углом. Основная линия идет по полу на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО.Диагональный монтаж запрещен и опасен риск попадания в провод, например при забивании гвоздя в стену (а значит, вы точно знаете, что нельзя забивать гвозди именно под розетками и над выключателями). Кабель крепится к стене с помощью пластиковых круглых скоб (просверливаются два отверстия, вставляется скоба).

10. Заливная стяжка пола. Вопрос, на каком этапе прокладывать кабель на стену, исключительно из ваших личных предпочтений. Кто-то сначала оштукатуривает стены, затем делает стробоскоп, протягивает кабель и запечатывает стробоскоп обратно.Я предпочитаю делать электромонтаж перед штукатуркой стен. Этот способ может показаться неудобным, потому что во время оштукатуривания нужно будет особое внимание уделить точкам с монтажными коробками (необходимо их чем-то заткнуть, а потом подобрать). Обратите внимание на левый угол — все коммутации на выводах розеток производятся не в розетке, а в отдельных распределительных коробках.

11. Повторяю с типом проводов. NYM — идеальный и универсальный кабель.Раздел подбирается в соответствии с нагрузкой. Обычно используют кабель 3×2,5 мм². Для мощных электроплит потребительского типа может потребоваться провод сечением 4 мм². Для линий освещения, где в моем случае используются светодиоды (максимальная потребляемая мощность в самом большом помещении 80 Вт), я использую кабель ПУНП 2х1,5 мм² (заземление в осветительной сети не нужно, подключать негде ). В целом регламент запрещает использование ПУНП по той причине, что технические условия позволяют занижать сечение прожитого до 30% по сравнению со стандартами, а при оптовом хозяйстве везде и во всем это может вызвать пожар из-за к превышению допустимой нагрузки.В моем случае максимальная нагрузка более чем в 30 раз меньше, чем он может безопасно пропустить кабель сечением 1,5 мм². поэтому большего сечения не требуется, а для прокладки осветительной линии этот кабель наиболее удобен. Да, учтите, что для фиксированной проводки используется только жесткий кабель с одножильным сердечником. Подозетники и распределительные коробки монтируются в стене на строительную штукатурку (алебастр), как наиболее быстро сохнущий раствор.

12. Теперь непосредственно этап сборки и монтажа ЛЭП.Понадобится несколько подручных инструментов. Верхний используется для опрессовки наконечников многожильных кабелей, например ПВ3 (в настоящее время заменяется ПУГВ), которые используются при сборке электрощита. Среднестатистический инструмент пригодится для быстрой зачистки оболочки кабеля NYM — сжатой, изогнутой, вытянутой. Ниже представлен простой инструмент для зачистки финальных жил, не совсем удобный, но более чем достаточный для разовой работы.

13. Также необходимо иметь такую ​​вещь, как индикаторная отвертка.Их две разновидности. Оригинальный прибор с неоновой лампой без источника питания способен определять только фазное напряжение. Тот же простой китайский прибор с источником питания имеет более продвинутый функционал и позволяет определять не только фазу (это важно! Не касайтесь пальцами крышки отвертки, чтобы определить фазу), но и целостность линии , а также место обрыва проводника. Справа оригинальная заготовка для электрического щита.При переключении важно все распределить так, чтобы интуитивно было понятно, где что находится.

14. Сразу отмечу нюанс, до которого должны докопаться «специалисты» — нулевой проводник должен быть синим, а у меня он черный, потому что в нашем дереве под названием Москва никогда ничего нет в наличии в тот момент, когда Он мне нужен (потому что явно однофазный, нет явной катастрофы и ошибки путать ноль со второй фазой).Для коммутации в электрощите использую провод ПВ3 (можно взять современный ПОГВ) сечением 6 мм². Также потребуются специальные наконечники НШВИ (штифт — гильза штыря изолированная), они нужны для того, чтобы перед переключением под винт собрать многожильный провод (провода разойдутся — может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для подключения ряда автоматических выключателей.

15.Коммутация в распределительных коробках происходит следующим образом. Используются клеммы wAGO 2273 (слева) на проводниках сечением 3×1,5 мм² (зачем и почему — далее) и WAGO 222 (справа) на проводах сечением 3×2,5 мм². Обязательно соблюдайте цветовую кодировку проводов. Серия WAGO 222, вероятно, лучший вариант, если вы не хотите возиться с пайкой и обжимом.

16. Установка розеток и выключателей. Мне очень нравится продукция Schneider Electric, серия Unica.Переключатели по современным стандартам должны быть выключены. Включение вверх — это старая школа времен разбойников, включение которых вверх было связано с их конструкцией. Переключатели серии Unica повернуты вниз, это их нормальное положение.

17. Коммутационные двойные розетки, стоящие рядом. Провод питания идет к клеммам одной розетки, а затем делается ответвление к следующей. Правила хорошего тона предписывают при установке розеток подсоединять фазный провод справа.

18. Вернитесь к электрическому щиту. Сразу хочу обратить внимание — всегда берите щит с очень большим запасом, лишним точно не будет. Я вроде как сделал все по минимуму, и почти все 36 позиций (3 ряда по 12 позиций) были заняты. Обязательно оставьте запас проводов ЛЭП, равный минимум полутора высотой экрана. Справа вы видите первый вариант переключения, а по сути это момент, когда дом переключили с временной электросети на постоянную.В процессе появилась пара потребителей и немного доработали схему.

Итак, я подробно расскажу что, как и почему. Идти!

Несколько слов о составляющих щита.

Выключатель автоматический или просто автоматический. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электропроводки. Следовательно, он содержит два расцепителя — электромагнитный и тепловой соответственно. Первые срабатывают при КЗ на линии, время срабатывания определяется по времени-токовой характеристике, которая в любом случае в несколько раз превышает реальный номинал автомата.Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электропроводки. Номинальная стоимость машины выбирается в соответствии с поперечным сечением кабеля и используемых розеток. Самая популярная ошибка ставить в ЛЭП провод 2,5 мм² автомат на 25А исходя из того, что кабель выдержит. Нет, ты не можешь. И причина кроется в розетках. Обычные розетки рассчитаны на ток до 16А.Следовательно, это должна быть номинальная стоимость машины. А вообще лучше вообще перестраховаться и снизить номинал машины, именно он сможет уберечь проводку от перегрева или того хуже — возгорания.

Устройство защиты от остаточного тока, которое фиксирует ток утечки. Самое простое механическое устройство — это дифференциальный трансформатор тока. Если объяснить на пальцах, величина тока, который «прошел» через фазовый проводник, должна быть равна величине тока, которая «прошла» через нейтральный проводник.Если «ушло» меньше «прибыло» — утечка есть, защита срабатывает. Если есть заземление, УЗО сработает, как только на корпусе прибора появится опасное напряжение, если нет заземления — УЗО сработает, как только человек коснется корпуса (ударит его небольшим током). Из этого следует, что УЗО следует использовать всегда, а наличие заземления только повышает уровень безопасности. К тому же сделать импровизированное заземление в квартире без него категорически нельзя, последствия могут быть очень печальными.По поводу УЗО следует отметить, что оно само должно быть защищено от тока короткого замыкания, поэтому после него должен быть автомат (-ы) с более низким номиналом в линии, чем само УЗО. Сам рейтинг того же УЗО подразумевает, на какой максимальный ток оно рассчитано, лучше ориентироваться на запас в 20-30% от постоянной нагрузки. Самый простой способ проверить работу УЗО и правильность заземления — замкнуть заземляющий и нулевой проводники в розетке. УЗО должно немедленно отключиться.

Резюме: автоматический выключатель защищает электропроводку и оборудование; УЗО защищает человека. Есть еще автоматические устройства для набора текста (здесь и ранее я использую терминологию, сложившуюся в нашей стране, хотя она не совсем точна), устройство, совмещающее в себе функции автомата и УЗО.

Теперь переходим к щиту:

Начиная с левого верхнего угла. Вот и идет кабель 3х6 мм² от уличного щита. Входное УЗО с током утечки 300 мА. В народе прозвали «огонь».Применяется в сочетании с УЗО для меньшего тока утечки, во-первых, для обеспечения селективности при отключении (во-первых, выбивает «младшее» УЗО), во-вторых, для повышения отказоустойчивости. За ним стоит счетчик ABB C11, который я использовал исключительно для технического учета электроэнергии (сообщайте вам цифры потребления воздушного теплового насоса и не бегите для этого на уличную панель). После него идут две биполярные машины, которые также выполняют роль рубильников.Слева, с номиналом 40А, используется для обесточивания всей электрической системы дома, за исключением воздушного теплового насоса. Справа соответственно управляет воздушным тепловым насосом). Справа термостат системы антиобледенения (20 метров греющего кабеля в желобе и водостоках) и три автоматики: для него и две линии уличных розеток (которые в свою очередь запитываются от одного УЗО из следующего ряда. ).

Второй ряд. В левом углу — шина общего заземления для всех линий.Обратите внимание на переключение. Не следует прокладывать провода за направляющими, лучше держать их максимально открытыми. Далее идет линейка УЗО в количестве 6 штук, в которой все потребители в доме равномерно разделены. Ток утечки всех УЗО составляет 30 мА, хотя в идеале для ванной рекомендуется использовать УЗО с током утечки 10 мА.

Третья строка Конечные автоматы потребителей вдоль линий. Слева, справа и снизу показаны соответствующие нулевые шины, выходящие из определенного УЗО для каждой линии.Они должны быть раздельными, иначе не будет смысла разбивать УЗО по отдельным линиям. Автоматы сгруппированы по типу нагрузки.

Как выбрать номинальный ток автомат? Как мы поняли выше, номинал автомата выбирается исходя из сечения жилы (медный провод сечением 2,5 мм² выдерживает длительную нагрузку 25А) и коммутационных устройств (бытовые розетки на ток до 16А). Перевести амперы в ватты как все умеют — умножьте на напряжение (220 вольт).

20. Крупным планом нижний ряд машин. Одножильные кабели переключаются прямо под саморезами, в многожильных нужно сначала прижать наконечник. Многие безосновательные претензии «специалистов» к продукции IEK напрасны. Это отличный вариант по соотношению цена / качество. Их производят в Китае, России и Турции. И свою функцию они выполняют не хуже, чем «расово верные» ABB и Legrand. Не верю? Спросите настоящих электриков, а не шарлатанов, которые стоят дорого. После недавней модернизации вся Москва электрифицирована на автоматике IEK, конечно, в миллионном масштабе статистика отказов будет выше, чем у других марок, которые используются в жилищном фонде на несколько порядков. меньше.Что плохого может случиться с IEK? И ничего, что может навредить человеку. УЗО или автомат после срабатывания просто не включится и потребует замены. Вот и все.

21. Щиток в сборе.

22. И раскладка строк с подписями. Просто и функционально. Раскрасьте выделенные группы на линиях. Если произойдет авария, например на линии с насосом, отключится только он, и электроснабжение всего дома не пострадает. Многим такое количество УЗО может показаться избыточным.Действительно, достаточный минимум — одно входное УЗО на весь объект с током утечки 30 мА. Помните — УЗО должно быть всегда. Даже если у вас в квартире есть неулучшенный ввод и вы используете двухпроводное соединение TN-C. Да, отдельного заземления у вас нет, но УЗО не отработает ситуацию утечки фазы на корпус прибора без «помощи» человека. Но УЗО защитит человека.

23. Ну и окончательные типы торговых точек на территории.Напомню, что на розетках автомат не должен превышать номинал 16А (для меня, например, линия в спальню была сделана кабелем NYM 3х1,5 мм² (не вижу необходимости включать более 2-х). нагрузка есть), поэтому автомат на этой линейке имеет номинал тока 10 А.

24. А про освещение пару слов. Везде в доме недорогие светильники под патрон ГУ10. из Китая для испытаний, а также взял «Русский Китай» под брендами Camelion и Woltra.При цене последнего около 230 рублей за лампу — честно скажу, что покупать что-либо из Китая бессмысленно. Все образцы по цене менее 150 рублей за штуку имеют серьезный разброс по цветовой температуре, не говоря уже о занижении (Ra

Все, что касается электрических сетей, подробно и четко описано в

.

С электричеством шутки плохи — нас этому с детства учили. Но жизнь заставляет приспосабливаться, и при наличии определенных знаний можно самому провести проводку в доме.Первое, что вам нужно сделать, это обозначить место, где будет располагаться распределительный щит. Чаще всего для него выбирают сухое теплое помещение, закрепляя его на высоте около полутора метров. Щиток является ключевым элементом и действует как начальное звено в схеме. После установки можно приступать к планированию и разметке мест для розеток, выключателей и других электроприборов.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме, необходимо исходить из собственных нужд.То есть, если стандарт предполагает наличие двух розеток на одну комнату, а вам нужно три, то, естественно, нужно остановиться на более удобном для вас варианте.

Есть два типа схем: электрическая и сборочная. Первый помогает рассчитать количество устройств, потребляемых током, путем выбора допустимого варианта подключения. Второй — это фактически отображение электрической схемы на практике. На нем размечено место установки устройств, подсчитано количество соединительного кабеля и других расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разработана с учетом индивидуальных особенностей, есть важные рекомендации, которыми не рекомендуется пренебрегать.

Устройства с повышенным энергопотреблением (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальный трехжильный провод («земля», «фаза» и «ноль»).Этот тип кабеля рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме лучшим вариантом будет кабель сечением 2,5 мм. Он идеален для розеток и приспособлений, хотя для последних можно взять провод сечением 1,5 мм, но экономия будет незначительной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт.Также у каждого крупного бытового прибора должна быть индивидуальная розетка.

Этапы самостоятельной разводки

Монтажные работы начинаются с разметки стен. Ставят тракт кабеля и отмечают места, где будут располагаться розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в будущем, — провода размещать только в горизонтальном или вертикальном положении. Для экономии кабеля диагоналей быть не должно.Повороты выполняются строго под углом 90 °. Отступ от потолка не менее 20 см.

Что касается розеток и выключателей, то чаще всего споры возникают относительно высоты их расположения. Переключатели в основном расположены на той стороне, где находится ручка. Для выключателей существует два стандарта высоты — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского стиля, а в новостройках предпочтение отдается первому. Расположение выключателей лучше сразу наносить на схему подключения в частном доме.Это касается и мест для розеток. Касательно их стандарт отсутствует, но по неписаному правилу они размещаются либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Главный момент выбора места для розетки — удобство использования.

схема подключения выключателя и розетки

На следующем этапе в стенах будут проделаны каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, быстро сохнет и обеспечивает надежную фиксацию.Сидят на гипсовых и пластиковых ящиках, на которых вмонтированы выключатели и розетки. Между ними скручены провода, при этом площадь контакта должна быть максимальной. Эти места подвержены изоляции.

Монтаж электрики в коттедже или доме под ключ, как правило, делится на 2 этапа: Этапы внутренних монтажных работ по электрике коттеджа Этап 1. Осадка Черновые работы включают: Прокладка кабеля ввода питания в коттедж Штабение стены под кабельные трассы (при необходимости) Затягивание кабеля в трубы Прокладка кабеля (в полу, желобах, лотках, коробах, перекрытиях и т. Д.)) Установка паяльных ящиков, подозетников

Читайте, также

Последний штрих первого этапа — обязательная проверка кабельных трасс. По результатам испытаний составляются Протокол испытаний и Акт скрытых работ.

Оптимальный вариант — сделать конструкцию перед разводкой. Проект позволяет учесть все пожелания Заказчика в отношении электриков и привести их в соответствие с действующими нормами и правилами.После этого подбирается необходимое электрооборудование, рассчитываются метраж и сечение кабельных линий, а после этого производится разводка.

Электромонтаж

, выполненный по проекту, исключает ошибочные действия, а Заказчик гарантированно получает надежное и эффективно работающее электроснабжение, полностью соответствующее его пожеланиям. Также чаще всего дизайн приводит к экономии бюджета на создание системы.

Если расчет не выполняется, то необходимо как минимум выполнить расчет нагрузки.Это никак не повлияет на стоимость монтажа и электросистемы в целом. После окончания этого расчета выбор сечения кабеля можно будет произвести на основании таблицы.

Сечение жилы, мм2	Напряжение питания U = 220 В		Напряжение питания U = 380 В
	I, и	P кВт	I, и	P кВт
1.5	19		16	11
2,5	27		25	17
4,0	38		30	20
6.0	46	10	40	26
10,0	70	15	50	34
16,0	85	19	75	50
25.0	115	25	90	60
35,0	135	30	115	80
50,0	175	39	145	96
70.0	215	47	180	119
95,0	260	57	220	145
120,0	300	67	260	171

Этап 2.Установка оконечных электрических устройств

Этот этап выполняется, как правило, после отделки помещения. На нем произведена установка:

• Электромонтажное оборудование прочее

Необходимо знать, что прокладку кабельных трасс желательно проводить до отделочных работ. Это значительно снижает конечную стоимость смонтированной электрической системы.

Стоимость установки электрики в коттеджах под ключ — цена работ

Название монтажных работ в доме	Установка Измерение	Цена за работу (руб.)
Монтаж и установка распределительных щитов
Монтаж распределительного щита на 18 модулей	пКл.	4 320
Монтаж распределительного щита на 24 модуля	пКл.	5 760
Сборка распределительного щита на 36 модулей	пКл.	8 640
Монтаж распределительного щита на 48 модулей	пКл.	11 520
Монтаж распределительного щита на 54 модуля	пКл.	12 960
Монтаж распределительного щита на 72 модуля	пКл.	17 280
Монтаж распределительного щита на 120 модулей	пКл.	28 800
Установка и подключение распределительного щита на 18 модулей	пКл.	2 610
Установка и подключение распределительного щита на 24 модуля	пКл.	3 460
Установка и подключение распределительного щита на 36 модулей	пКл.	5 190
Установка и подключение распределительного щита на 48 модулей	пКл.	6 920
Установка и подключение распределительного щита на 54 модуля	пКл.	7 780
Установка и подключение распределительного щита на 72 модуля	пКл.	10 370
Установка и подключение распределительного щита на 120 модулей	пКл.	17 280
Электропроводка
Прокладка кабеля в гофрированной трубе ПНД	мп.	из 110
Затяжка кабеля в гофрированной трубе ПНД	МП	28
Прокладка кабеля в стальной трубе	МП	из 260
Затягивание кабеля в стальную трубу (с механической обработкой трубы)	МП	62
Канальный кабельный монтаж	МП	160
Прокладка кабеля в кабельном канале	МП	127
Установка подрозетников	пКл.	250
Коробки электромонтажные в коробках	пКл.	380
Установка и подключение датчика движения	пКл.	900
Установка протяжных ящиков	пКл.	420
Установка люка в полу	пКл.	1 800
Монтаж ретро кабеля	МП	из 120
Установка изоляторов	пКл.	из 22
Прокладка кабеля в траншее	МП	120
Подключение входного кабеля	пКл.	4 000
Монтаж контура заземления	комплект	18 200
Тест кабеля
Кабель до 100 м.	пКл.	2 300
Кабель до 500 м.	пКл.	4 200
Кабель до 1000 м.	пКл.	7 800
Кабель до 1500 м.	пКл.	9 000
Бритье
Пеноблок	МП	330
Кирпич	МП	350
Бетон	МП	500
Монолит	МП	600
Монтажные работы второй очереди
Установка и подключение механизмов электрических розеток	пКл.	480
Установка и подключение электрических розеток	пКл.	480
Установка и подключение механизмов переключателей однополюсных / однокнопочных	пКл.	400
Установка и подключение потолочных переключателей однополюсных / однокнопочных	пКл.	400
Установка и подключение механизмов выключателей однополюсных / двухклавишных	пКл.	450
Установка и подключение потолочных переключателей однополюсных / двухклавишных	пКл.	450
Установка и подключение механизмов переключателей однополюсных / однокнопочных	пКл.	730
Установка и подключение потолочных переключателей однополюсных / однокнопочных	пКл.	730
Установка и подключение настенных бра	пКл.	710
Установка и подключение потолочных светильников	пКл.	850
Установка и подключение люстр (до 3 кг.)	пКл.	2 800
Установка и подключение встраиваемых светильников	пКл.	530
Установка и подключение механизмов слаботочных розеток	пКл.	690
Установка и подключение розеток низкого напряжения	пКл.	690
Установка и подключение датчиков пожарной сигнализации	пКл.	500

Прейскурант неполный. Здесь показаны наиболее часто заказываемые работы. Полную стоимость или окончательную стоимость электромонтажных работ в вашем коттедже Вы можете запросить, связавшись с нашими специалистами:

Электросхема дома. Чаще всего используются схемы домашней электропроводки в Великобритании.

подсказки

• По данным PriceDevils.com, средние затраты на полную реконструкцию трехкомнатного террасного дома 1930-х годов составляют 2750–3500 фунтов стерлингов.
• Ремонт вашего дома должен быть выполнен обученным, квалифицированным электриком, который затем выдаст сертификат домовладельцу и уведомит строительный контроль — они записывают работу и выдают сертификат соответствия строительным нормам.
• При постоянно возникающих проблемах с перегоранием предохранителей или срабатывании УЗО показывают, что с проводкой что-то не так.Чтобы избежать проблем с электричеством, лучше всего будет заменить проводку.

См. Также

Схема, наиболее часто используемая для домашней электропроводки в Великобритании.

Электросхемы дома, включая поэтажные планы в рамках электрического проекта, можно найти в этой части нашего сайта. Изучение этих рисунков поможет вам лучше понять основы домашней электропроводки и применить эти принципы на практике.

Многие из нас задаются вопросом, безопасна ли электропроводка в их доме, насколько хороши соединения и насколько безопасен блок предохранителей.Возможно, некоторые из нас хотели бы получить некоторые знания о том, как делать электропроводку в собственности, прежде чем они обратятся в электрическую компанию с просьбой о расценке. Честно говоря, неплохо было бы получить некоторую основную информацию о ремонте электропроводки в вашем доме, о чем спросить электрика во время его первого визита и как не заставить их обмануть вас относительно цены.

Обратите внимание, что ожидается, что лицо, выполняющее работы в соответствии с данным руководством, будет компетентным для этого.

Схема подключения розеток

Для простых электрических подключений мы обычно используем эту домашнюю электрическую схему. На показанном примере вы можете узнать тип кабеля, используемого для питания каждой конкретной цепи в доме, тип и номинал автоматических выключателей — устройств, которые должны защищать вашу установку от перегрузки или короткого замыкания.

Схема подключения ламп

Как видите, вся установка разделена на 7 (может быть больше) различных цепей, чтобы обеспечить надежную изоляцию питания без необходимости прерывания питания других цепей.Убедитесь, что каждое устройство, используемое для изоляции, должно быть четко обозначено, к какой цепи оно принадлежит, по прочным этикеткам, прикрепленным к потребительскому блоку. Проще говоря, вы должны использовать только кабель Twin & Earth 2,5 мм для цепей розеток и кабель 1,5 мм для цепей освещения. Не подключайте световую цепь через кабель 2,5 мм и наоборот. Для кухонных плит или индукционных плит используйте кабель длиной не менее 6 мм или 10 мм в зависимости от потребления электроприборов, а для подачи корма в электрический душ следует использовать кабель 10 мм.

Типовая электрическая схема

В приведенном выше примере мы представили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показав электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через дом. Электросхема для 3-комнатных квартир или 5-комнатных домов будет немного отличаться из-за размера собственности и количества установленных розеток.

© 2013 Все права защищены.

Монтаж электропроводки в квартире или частном доме в Киеве

Электромонтаж в квартире или частном доме

Схема подключения в квартирах практически такая же, как в частных домах. Рассмотрим, какие факторы учитывает электрик при проведении замены проводки в квартире или частном доме в Киеве. Что повлияет на стоимость работ?

Самая большая разница в выборе распределительного щита.Устройство должно быть совместимо с элементами, обеспечивающими защиту от скачков напряжения, а также с устройствами защитного отключения.

Электропроводка, находящаяся в эксплуатации более 20 лет, обычно требует замены — если не полностью, то, конечно, это поврежденная часть. При осмотре специалисту следует обратить внимание на факторы, напрямую влияющие на безопасность использования:

• выключатели старого типа,
• Старая и поврежденная изоляция проводов,
• Цепь или дуга в розетках и выключателях

Замена этих элементов обеспечивает на время восстановление старой проводки: к сожалению, это не означает, что она будет капитально отремонтирована.

Расчет нагрузки

Определение нагрузки на сетку — очень важный этап перед началом работ. При расчете нагрузки следует учитывать все электроприборы, потребляющие электроэнергию. Давайте проанализируем, какое количество бытовой техники и электроники будет потреблять энергию в доме или квартире. Обратите внимание на количество компьютеров, особенности освещения комнаты, мощность стиральной машины, холодильника (а часто и морозильника), посудомоечной машины и всех других устройств, которые регулярно используют электричество.При определении фактического потребления в частном доме следует также учитывать энергоснабжение всех элементов, которые расположены за зданием. Давайте подумаем об освещении сада и установке дополнительных внешних электроприборов. Чем точнее расчет, тем проще потом будет сделать правильную разводку.

Многие считают, что замена электропроводки в квартире несложная и выполнить эти работы по силам любому мастеру. На самом деле, обладая только теоретическими знаниями, мы можем не только совершить много ошибок, но и больше всего подвергнуть себя большой опасности.Любые работы, связанные с электромонтажом, могут вызвать серьезное поражение электрическим током, что может привести к серьезным травмам или даже смерти.

Где найти хорошего электрика?

Ищете надежного профессионала, который выполнит электромонтаж в вашем доме? Заполните эту форму, и вы получите предложения от проверенных специалистов.

Неправильная проводка может вызвать возгорание или поражение электрическим током во время работы оборудования. Поэтому, в первую очередь, следует думать о безопасности всех членов семьи, а не пытаться сэкономить на вызове электрика.

Кроме того, замену электропроводки в квартире или частном доме следует проводить так, чтобы в любой момент можно было внести необходимые изменения (например, добавить новую линейку для мощных приборов). Это еще одна причина, по которой стоит заказывать услуги профессионального электрика. Для этого стоит найти профессионала с большим опытом работы, хорошими отзывами, а также с соответствующей квалификацией.

Стоимость замены электрической системы часто является ключевым фактором при выборе электрика.При этом следует учитывать, что каждый дом или квартиру будут оценивать совершенно по-разному. Все зависит от того, какие электромонтажные работы следует выполнять, а также от состояния проводки на данный момент.

При составлении сметы также учитываем:

• Количество переключателей
• Количество розеток
• Количество точек освещения
• Кол-во линий
• Тип распределительного щита
• Электропровода — их длина и состояние
• Качество и вид материалов

В заключение отметим, что не только старая проводка требует обновления.При эксплуатации электросети применительно к новому дому может оказаться, что хозяева слишком скромно рассчитали свои потребности или спланировали розетки не в том месте. Если их слишком мало, удлинители протягивают по всей комнате. Перегруженная электросеть часто отключается из-за перегрузки. В таких случаях только опытный электрик подскажет, как исправить ситуацию с наименьшими затратами без полной переделки всей системы электроснабжения.

Электрики — Чем занимаются электрики?

---

Электрики устанавливают и обслуживают все системы электроснабжения и электроснабжения наших домов, предприятий и заводов.Они устанавливают и обслуживают электропроводку и контрольное оборудование, по которому течет электричество. Они также устанавливают и обслуживают электрическое оборудование и машины на заводах и во многих других предприятиях.

Электрики обычно занимаются либо строительством, либо техническим обслуживанием, хотя многие делают и то, и другое. Электрики, специализирующиеся на строительстве, в основном устанавливают системы электропроводки на заводах, предприятиях и в новых домах. Электрики, специализирующиеся на обслуживании, ремонтируют и модернизируют существующие электрические системы и ремонтируют электрооборудование.Все электрики, включая аварийных электриков, в Сиднее должны соблюдать строительные нормы штата и местные нормы и правила, а также Национальный электротехнический кодекс при выполнении своей работы.

Электрики обычно начинают свою работу с чтения чертежей — технических схем, на которых показано расположение цепей, розеток, центров нагрузки, щитовых щитов и другого оборудования. Определив, куда будут идти все провода и компоненты, электрики устанавливают и подключают провода к выключателям, трансформаторам, розеткам или другим компонентам и системам.

При установке проводки электрики используют ручные инструменты, такие как трубогибы, отвертки, плоскогубцы, ножи, ножовки и устройства для зачистки проводов, а также электроинструменты, такие как дрели и пилы. Позже они используют амперметры, омметры, вольтметры, тестеры гармоник и другое оборудование для проверки соединений и обеспечения совместимости и безопасности компонентов.

Электрики по обслуживанию ремонтируют или заменяют электрическое и электронное оборудование в случае его поломки. Они производят необходимый ремонт как можно быстрее, чтобы минимизировать неудобства.Они могут заменить такие предметы, как автоматические выключатели, предохранители, переключатели, электрические и электронные компоненты или провода.

Электрики также периодически проверяют все оборудование, чтобы убедиться, что оно работает должным образом, и устранять проблемы до поломки.

Работы по техническому обслуживанию сильно различаются в зависимости от того, где работает электрик. Электрики, которые занимаются домашними работами, выполняют широкий спектр электромонтажных работ для домовладельцев. Они могут перемонтировать дом и заменить старый блок предохранителей новым блоком автоматического выключателя, чтобы разместить дополнительные приборы, или они могут установить новое освещение и другие электрические предметы домашнего обихода, такие как потолочные вентиляторы.Эти электрики также могут выполнить некоторые строительно-монтажные работы.

Электрики на крупных заводах обычно выполняют более сложные работы по техническому обслуживанию. Такие электрики могут ремонтировать двигатели, трансформаторы, генераторы и электронные контроллеры на станках и промышленных роботах. Они также сообщают руководству о том, может ли продолжающаяся работа определенного оборудования быть опасной. При работе со сложными электронными устройствами они могут консультироваться с инженерами, техническими специалистами, линейными установщиками и ремонтниками или механиками промышленного оборудования и обслуживающими работниками.

Условия труда
Электрики работают внутри и снаружи помещений, на строительных площадках, в домах, на предприятиях или фабриках. Работа может быть утомительной и включать сгибание трубопровода, подъем тяжелых предметов, а также длительное стояние, наклоны и колени. Электрики рискуют получить травму в результате поражения электрическим током, падений и порезов, и должны соблюдать строгие меры безопасности, чтобы избежать травм. Данные Бюро статистики труда США показывают, что у электриков, работающих полный рабочий день, уровень производственных травм и заболеваний был выше, чем в среднем по стране.При работе на открытом воздухе они могут подвергаться ненастной погоде. Некоторым электрикам, возможно, придется добираться до строительной площадки на большие расстояния.

Большинство электриков работают в стандартную 40-часовую рабочую неделю, хотя могут потребоваться сверхурочные. Те, кто выполняет работы по техническому обслуживанию, могут работать по ночам или в выходные и быть на связи, чтобы при необходимости выехать на место работы. Электрики на промышленных предприятиях могут периодически иметь сверхурочную работу в течение планового технического обслуживания или переоснащения. В компаниях, которые работают круглосуточно, могут работать электрики в три смены.

Требуется образование и подготовка
Программы ученичества сочетают оплачиваемое обучение на рабочем месте с соответствующим обучением в классе. Совместные комитеты по обучению, состоящие из местных профсоюзов Международного братства электромонтажников и местных отделений Национальной ассоциации электромонтажников; отдельные электрические подрядные компании; или местные отделения Ассоциированных строителей и подрядчиков и Независимой ассоциации электрических подрядчиков обычно спонсируют программы обучения.

Благодаря полученному всестороннему обучению, завершившие программы ученичества имеют право выполнять как ремонтные, так и строительные работы. Программы ученичества обычно длятся 4 года. Каждый год включает не менее 144 часов аудиторных занятий и 2000 часов обучения на рабочем месте. В классе ученики изучают теорию электричества, чтение чертежей, математику, требования электротехнического кодекса, а также методы безопасности и оказания первой помощи. Они также могут пройти специальную подготовку по пайке, связи, системам пожарной сигнализации, подъемным кранам и лифтам.

На рабочем месте подмастерье работают под руководством опытных электриков. Сначала просверливают отверстия, устанавливают анкеры и прикрепляют водовод. Позже они измеряют, изготавливают и устанавливают кабелепровод, а также устанавливают, подключают и тестируют проводку, розетки и переключатели. Они также учатся составлять и рисовать схемы для всех электрических систем. В конце концов, они практикуются и справляются со всеми основными задачами электрика.

Некоторые люди начинают обучение в классе до того, как подавать на ученичество.Ряд государственных и частных профессионально-технических училищ и академий предлагают обучение на электрика. Работодатели часто нанимают студентов, которые завершают эти программы, и обычно начинают их на более продвинутом уровне, чем те, кто не имеет такой подготовки. Некоторые люди становятся электриками, сначала работая помощниками, помогая электрикам, устраивая рабочие места, собирая материалы и выполняя другие неэлектрические работы перед тем, как поступить на программу ученичества. Всем ученикам необходим аттестат об окончании средней школы или диплом об общем эквиваленте (G.E.D.). Электрики также могут нуждаться в дополнительных занятиях по математике, потому что они решают математические задачи на работе.

Обучение продолжается на протяжении всей карьеры электрика. Электрикам, возможно, потребуется посещать занятия, чтобы узнать об изменениях в Национальном электротехническом кодексе, и они часто проходят регулярные программы безопасности, обучение для конкретных производителей и курсы обучения менеджменту. По мере того, как эти системы становятся все более распространенными, все чаще проводятся занятия по таким темам, как низковольтные системы передачи голоса и данных, телефонные системы, видеосистемы и системы альтернативной энергии, такие как солнечная энергия и энергия ветра.Другие курсы учат электриков, как стать подрядчиками.

Требуются сертификаты (лицензия)
В большинстве штатов и местностей электрики должны иметь лицензию. Хотя лицензионные требования различаются от штата к штату, электрики обычно должны сдать экзамен, который проверяет их знания в области теории электричества, Национального электротехнического кодекса, а также местных и государственных строительных и электрических норм.

Электротехническим подрядчикам, выполняющим электромонтажные работы для населения, в отличие от электриков, которые работают на электрических подрядчиков, часто требуется специальная лицензия.В некоторых государствах подрядчикам-электрикам требуется аттестация мастеров-электриков. Большинство штатов требует, чтобы мастера-электрики имели как минимум 7-летний опыт работы в качестве электрика или степень бакалавра в области электротехники или смежной области.

Другие требуемые навыки (Другая квалификация)
Кандидаты на стажировку обычно должны быть не моложе 18 лет и иметь аттестат о среднем образовании или G.E.D. Им также, возможно, придется пройти тест и соответствовать другим требованиям.

Другие навыки, необходимые для того, чтобы стать электриком, включают ловкость рук, координацию глаз и рук, физическую подготовку и хорошее чувство равновесия. Электрикам также необходимо хорошее цветовое зрение, потому что рабочим часто приходится определять электрические провода по цвету. Кроме того, комитеты по ученичеству и работодатели положительно относятся к хорошему опыту работы или военной службе.

Электрики — Чем они занимаются — Страница 2

Академические программы по интересам

Электрик

Электрик — специалист по электромонтажу зданий и сопутствующего оборудования.Электрики могут быть привлечены для установки новых электрических компонентов или обслуживания и ремонта существующей электрической инфраструктуры. Большинство электриков изучают свое ремесло через ученичество. …более

---

Заводной электрик

Программа Winder Electrician учит студентов, как тестировать, перематывать, восстанавливать, восстанавливать, заменять и обслуживать электродвигатели, генераторы, генераторы переменного тока, трансформаторы, оборудование управления, мобильные машины и другие связанные компоненты на коммерческих, институциональных и промышленных предприятиях.

…более

---

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей. Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, инструменты и необходимые материалы.

1. В каких комнатах я хочу провести проводку?

— У меня кондоминиум с 2 спальнями, поэтому я знал, что хочу подключить обе спальни.У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным относиться к сети одинаково.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором. Поскольку настенные панели бывают 1, 2, 4 и 6 гнезд (для одной группы), я просто выбрал 4.Зачем прокладывать один кабель, если проложить 4 почти так же легко, верно? Вместо того, чтобы изменять число, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в помещении) переключателях. 3 места по 4 порта, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату. Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети.Еще одна вещь, которую следует учитывать, — это количество места, необходимого для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход.Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, — длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

— В основном это будет играть роль в выборе переключателя.10 Мбит / с по-прежнему быстрее, чем у большинства домашних интернет-соединений, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно. Вы, вероятно, сможете купить его по-настоящему дешево в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть вариант 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене и легко доступны. Гигабит, вероятно, перебор в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае.Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Установка и обслуживание небольшой ветроэнергетической системы

Вы находитесь здесь

Главная »Установка и обслуживание небольшой ветроэнергетической системы

Если вы прошли этапы планирования, чтобы оценить, будет ли небольшая ветровая электрическая система работать в вашем районе, вы уже будете иметь общее представление о:

• количестве ветра на вашем участке
• требованиях и соглашениях зонирования в вашем районе. area
• Экономика, окупаемость и стимулы от установки ветряной системы на вашем участке.

Теперь пришло время взглянуть на проблемы, связанные с установкой ветряной системы:

• Выбор или поиск лучшего места для вашей системы
• Оценка годовой выработки энергии системой и выбор турбины правильного размера и башня
• Принятие решения о подключении системы к электросети.

Установка и обслуживание

Производитель вашей ветряной системы или продавец, у которого вы ее купили, сможет помочь вам установить небольшую ветряную электрическую систему.Вы можете установить систему самостоятельно, но перед тем, как приступить к проекту, задайте себе следующие вопросы:

• Могу ли я залить надлежащий цементный фундамент?
• Есть ли у меня доступ к лифту или способ безопасного возведения башни?
• Знаю ли я разницу между проводкой переменного (AC) и постоянного (DC) тока?
• Достаточно ли я знаю об электричестве, чтобы безопасно подключить мою турбину?
• Знаю ли я, как безопасно обращаться с батареями и как их устанавливать?

Если вы ответили «нет» на любой из вышеперечисленных вопросов, вам, вероятно, следует выбрать установку вашей системы системным интегратором или установщиком.Обратитесь к производителю за помощью или свяжитесь с вашим государственным энергетическим управлением или местным коммунальным предприятием, чтобы получить список местных установщиков системы. Вы также можете проверить желтые страницы поставщиков услуг ветроэнергетики.

Надежный установщик может предоставить дополнительные услуги, например, разрешение. Узнайте, является ли установщик лицензированным электриком, попросите рекомендации и проверьте их. Вы также можете узнать об этом в Better Business Bureau.

При правильной установке и техническом обслуживании малая ветровая электрическая система должна прослужить до 20 лет или дольше.Ежегодное техническое обслуживание может включать:

• Проверка и затяжка болтов и электрических соединений по мере необходимости
• Проверка машин на наличие коррозии и надлежащего натяжения растяжек
• Проверка и замена изношенной ленты передней кромки на лопатках турбины, если необходимо
• При необходимости замена лопаток турбины и / или подшипников через 10 лет.

Если у вас нет опыта обслуживания системы, ваш установщик может предоставить программу обслуживания и ремонта.

Размещение небольшой ветряной электростанции

Производитель или дилер вашей системы также может помочь вам найти лучшее место для вашей ветряной системы. Некоторые общие соображения включают:

• Рекомендации по использованию ветровых ресурсов — Если вы живете в сложной местности, будьте осторожны при выборе места установки.Если вы разместите свою ветряную турбину, например, на вершине холма или на ветреной стороне холма, у вас будет больше доступа к преобладающим ветрам, чем в овраге или на подветренной (защищенной) стороне холма на том же участке. У вас могут быть разные ветровые ресурсы на одном участке. Помимо измерения или определения годовой скорости ветра вам необходимо знать преобладающие направления ветра на вашем участке. Помимо геологических образований, вам необходимо учитывать существующие препятствия, такие как деревья, дома и сараи.Вам также необходимо спланировать будущие препятствия, такие как новые здания или деревья, которые не достигли своей полной высоты. Ваша турбина должна быть расположена с наветренной стороны от любых зданий и деревьев, и она должна быть на 30 футов выше всего в пределах 300 футов.
• Системные требования — Обязательно оставьте достаточно места, чтобы поднимать и опускать градирню для обслуживания. Если ваша башня закреплена растяжками, вы должны оставить место для растяжек. Независимо от того, является ли система автономной или подключенной к сети, вам также нужно будет определить длину провода, проложенного между турбиной и нагрузкой (дом, батареи, водяные насосы и т. Д.) во внимание. Значительное количество электроэнергии может быть потеряно из-за сопротивления провода — чем дольше он проложен, тем больше электроэнергии теряется. Использование большего количества или большего количества проводов также увеличит стоимость установки. Потери при протекании провода больше, если у вас постоянный ток (DC) вместо переменного (AC). Если у вас длинный провод, рекомендуется преобразовать постоянный ток в переменный.

Размеры малых ветряных турбин

Небольшие ветряные турбины, используемые в жилых домах, обычно имеют мощность от 400 Вт до 20 кВт, в зависимости от количества электроэнергии, которую вы хотите произвести.

Типичный дом потребляет около 10 932 киловатт-часов электроэнергии в год (около 911 киловатт-часов в месяц). В зависимости от средней скорости ветра в этом районе потребуется ветряная турбина мощностью 5–15 киловатт, чтобы внести значительный вклад в этот спрос. Ветряная турбина мощностью 1,5 киловатт удовлетворит потребности дома, требующего 300 киловатт-часов в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду).

Чтобы помочь вам определить, какого размера турбина вам понадобится, сначала определите энергетический бюджет.Поскольку энергоэффективность обычно дешевле, чем производство энергии, сокращение использования электроэнергии в вашем доме, вероятно, будет более рентабельным и уменьшит размер необходимой ветряной турбины.

Высота башни ветряной турбины также влияет на то, сколько электроэнергии будет вырабатывать турбина. Производитель должен помочь вам определить необходимую высоту башни.

Оценка годовой выработки энергии

Оценка годовой выработки энергии ветряной турбиной (в киловатт-часах в год) — лучший способ определить, будет ли она и башня производить достаточно электроэнергии для удовлетворения ваших потребностей.

Производитель ветряных турбин может помочь вам оценить ожидаемое производство энергии. Производитель будет использовать расчет, основанный на следующих факторах:

• Кривая мощности конкретной ветряной турбины
• Средняя годовая скорость ветра на вашем участке
• Высота башни, которую вы планируете использовать
• Частотное распределение ветра — оценка количества часов, в течение которых ветер будет дуть с каждой скоростью в среднем за год.

Изготовитель также должен скорректировать этот расчет с учетом высоты вашего участка.

Чтобы получить предварительную оценку производительности конкретной ветряной турбины, вы можете использовать следующую формулу:

AEO = 0,01328 D ² V ³

Где:

• AEO = Годовая выработка энергии (киловатт) -часов в год)
• D = Диаметр ротора, футы
• V = Среднегодовая скорость ветра, миль в час (миль / ч) на вашем объекте

Примечание: разница между мощностью и энергией заключается в этой мощности (киловатт) ) — это скорость потребления электроэнергии, а энергия (киловатт-часы) — это количество потребляемой энергии.

Малые ветроэнергетические системы, подключенные к сети

Малые ветроэнергетические системы могут быть подключены к системе распределения электроэнергии. Это системы, подключенные к сети. Подключенная к сети ветряная турбина может снизить потребление электроэнергии, поставляемой коммунальными предприятиями, для освещения, бытовых приборов и электрического тепла.Если турбина не может обеспечить необходимое количество энергии, разница компенсируется коммунальными предприятиями. Когда ветровая система производит больше электроэнергии, чем требуется вашему дому, избыток отправляется или продается коммунальному предприятию.

При таком подключении к сети ваша ветряная турбина будет работать только при наличии коммунальной сети. При отключении электроэнергии ветряная турбина должна отключаться из соображений безопасности.

Системы, подключенные к сети, могут быть практичными при наличии следующих условий:

• Вы живете в районе со средней годовой скоростью ветра не менее 10 миль в час (4.5 метров в секунду).
• Электроэнергия в вашем районе стоит дорого (примерно 10–15 центов за киловатт-час).
• Требования утилиты для подключения вашей системы к сети не являются чрезмерно дорогими.

Есть хорошие стимулы для продажи избыточной электроэнергии или покупки ветряных турбин. Федеральные постановления (в частности, Закон о политике регулирования коммунальных предприятий 1978 года или PURPA) требуют, чтобы коммунальные предприятия подключались к небольшим ветроэнергетическим системам и покупали у них электроэнергию.Однако перед подключением к распределительным линиям вам следует связаться с вашим коммунальным предприятием, чтобы решить любые проблемы, связанные с качеством электроэнергии и безопасностью.

Ваша утилита может предоставить вам список требований для подключения вашей системы к сети. Для получения дополнительной информации см. Домашние энергосистемы, подключенные к сети.

Энергия ветра в автономных системах

Энергия ветра может использоваться в автономных системах, также называемых автономными системами, не подключенными к системе распределения электроэнергии или сети.В этих приложениях небольшие ветряные электрические системы могут использоваться в сочетании с другими компонентами, включая небольшую солнечную электрическую систему, для создания гибридных энергетических систем. Гибридные энергосистемы могут обеспечивать надежное автономное электроснабжение домов, ферм или даже целых сообществ (например, совместное жилье), которые находятся далеко от ближайших коммуникаций.

Автономная гибридная электрическая система может быть полезной для вас, если приведенные ниже пункты описывают вашу ситуацию:

• Вы живете в районе со средней годовой скоростью ветра не менее 9 миль в час (4.0 метров в секунду).
• Подключение к сети недоступно или может быть выполнено только через дорогостоящее расширение. Стоимость прокладки линии электропередачи к удаленному объекту для подключения к коммунальной сети может быть непомерно высокой — от 15 000 до более 50 000 долларов за милю, в зависимости от местности.
• Вы хотите получить энергетическую независимость от сети.
• Вы хотите производить чистую энергию.

Дополнительные сведения см. В разделе «Работа системы в автономном режиме».

Установка и обслуживание небольшой ветроэнергетической системы

LARA — Информация о разрешении на электрооборудование

Информация о разрешении на электрооборудование

Электротехнический кодекс
Целью электрических правил является обеспечение практической защиты людей и имущества от опасностей, связанных с использованием электричества.Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.

Что такое электрический код?
Национальный электрический кодекс охватывает установку электрических проводов и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводов, которые подключаются к подаче электроэнергии, и установку других внешних проводников в помещениях. В настоящее время Электротехнический кодекс штата состоит из Национального электротехнического кодекса с техническими поправками к Части 8.Положения о жилье на одну и две семьи включены в Жилищный кодекс штата Мичиган.

Требуются ли разрешения на электричество?
Лицо не должно оборудовать здание электрическими проводниками или оборудованием или производить переделку, изменение или дополнение электрических проводов или оборудования без получения разрешения на выполнение описанной работы.

Вам нужна лицензия для выполнения электромонтажных работ?
Для получения разрешения на электрооборудование заявитель должен быть подрядчиком по электрике или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного электрического управления

.
