Соединения для проводов: Виды соединения проводов: 5 простых способов

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

• Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
• Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой.

Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

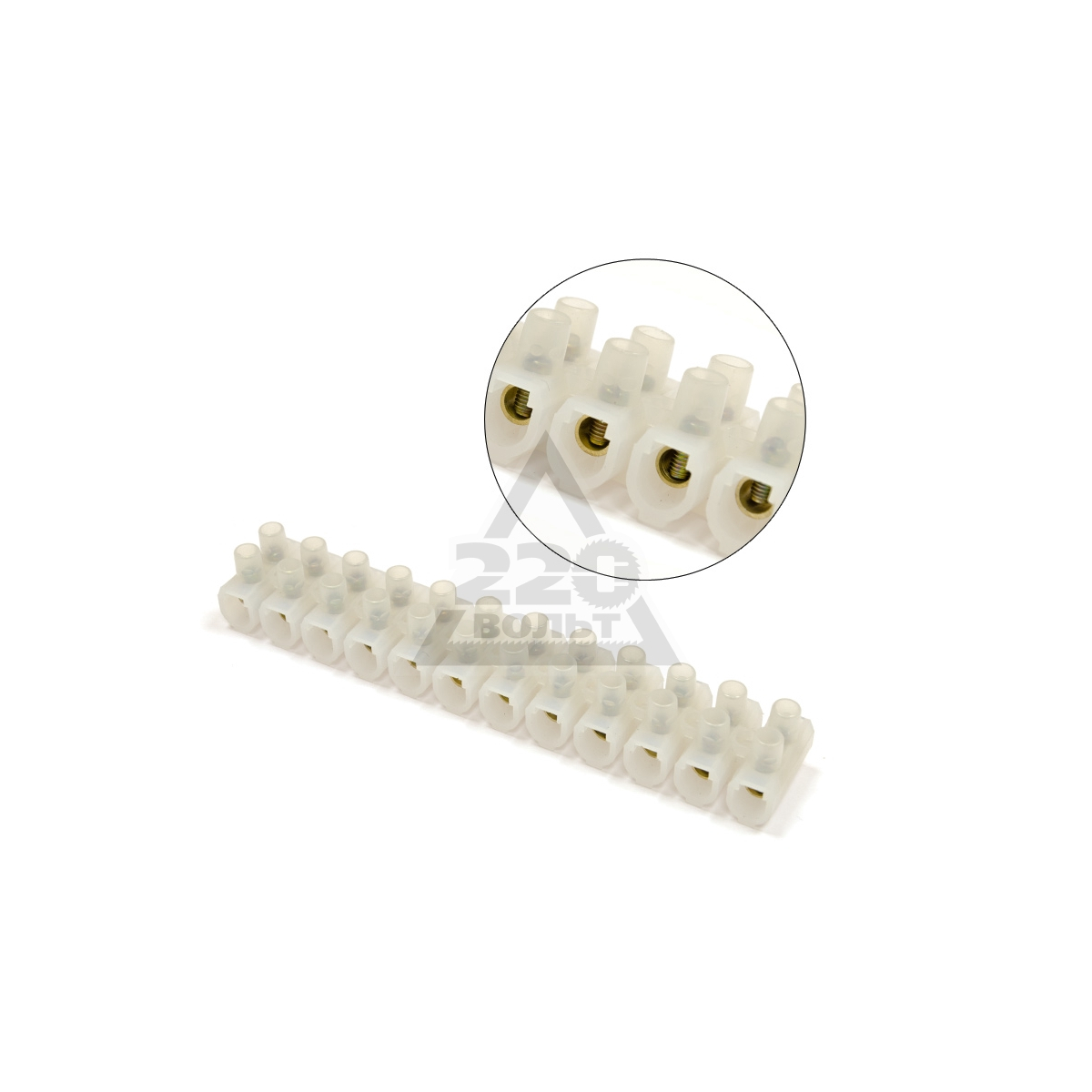

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

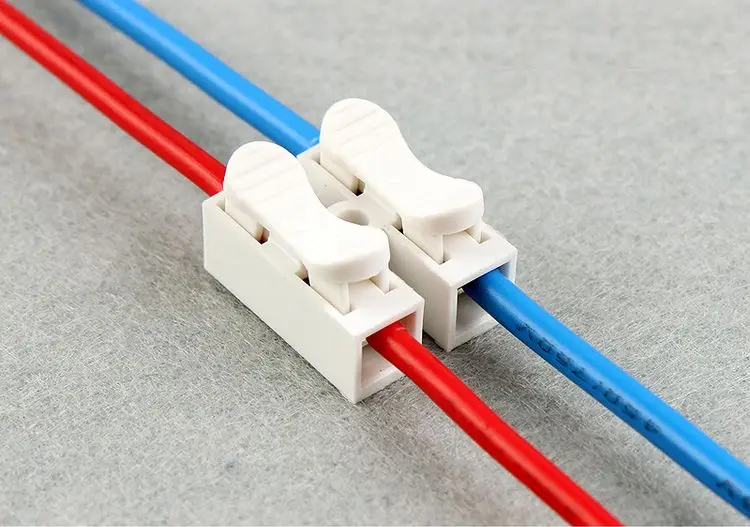

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

Соединения проводов. Методы соединений и особенности

При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

Надежный и качественный контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

При монтаже электропроводки специалисты используют 5 основных методов соединения

Изолирующие колпачки СИЗ

Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

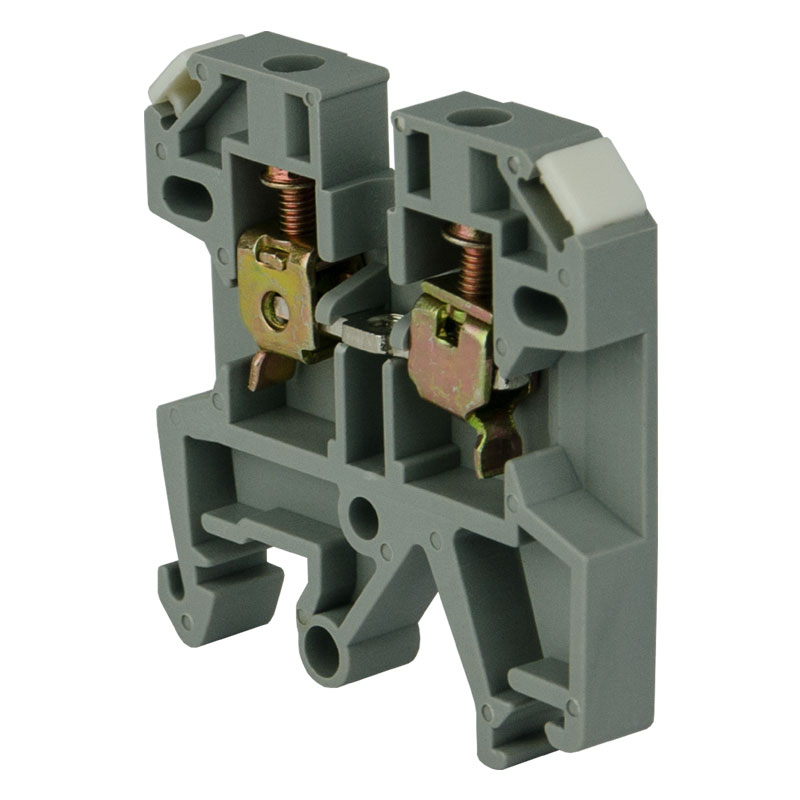

Винтовые клеммники

Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.

Ответвительный сжим —  позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

Клеммники WAGO

Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

Соединения проводов с помощью болта

Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
— гайка;
— шайба;
— петля из провода;
— разделяющая шайба;
— петля из второго провода;
— шайба.

Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

Соединение пайкой

Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.

Похожие темы:

Виды соединения проводов: плюсы и минусы

Каким способом соединить провода?

Виды соединений проводов мы рассматривали уже не раз, но вновь и вновь возвращаемся к этому вопросу. Ведь именно качественные контактные соединения являются залогом надежной работы любой электрической сети, а сами электрики частенько называют электротехнику наукой о контактных соединениях. Поэтому в нашей статье мы рассмотрим все возможные варианты соединения проводов, их особенности, преимущества и недостатки.

Соединение проводов типа скрутка

Одним из самых распространенных соединений является обычная скрутка проводов. Это не удивительно, ведь для ее реализации не надо никаких особых приспособлений или инструментов. Некоторые даже умудряются ее выполнить просто своими руками.

Варианты соединения проводов способом скрутки

• На данный момент существует богатое разнообразие типов скруток для самых различных вариантов проводов. Скруткой соединяют между собой одножильные провода, соединяют многожильные провода и даже одножильные с многожильными. Скруткой можно выполнить любое соединение, но вот только встает вопрос качества такого соединения.
• Проконтролировать его практически невозможно. Ведь тут крайне важно усилие, которое действует между проводами после такого соединения. А нормировать его практически невозможно, так как для разных по материалу, сечению и типу изготовления проводов оно должно быть различным. Да и поведение таких соединений в процессе эксплуатации определить сложно.

Скрутка проводов может привести к пожару

• В связи с этим соединения типа скрутка было решено запретить, как недостаточно надежные. Конечно, это не привело к полному исчезновению данного типа соединения проводов, и еще есть немало его приверженцев, но если вы хотите создать действительно качественное соединение, то от скруток лучше отказаться.

Разрешенные способы соединения проводов

Но существует богатое разнообразие соединений, которые не только обеспечивают должную надежность, но и гарантируют свое качество в процессе эксплуатации. Согласно п.2.1.21 ПУЭ допускаются следующие виды соединения проводников — сваривание, опрессовка, пайка или сжимы. Сжимы могут быть винтовыми или болтовыми. Давайте рассмотрим каждый из этих видов соединений отдельно.

Из этого видео Вы узнаете о способах соединения проводов.

Сварка проводов

Одним из лучших вариантов в плане надежности контактного соединения является сварка проводов. С ее помощью допускается выполнять соединения не только проводов небольшого сечения, но и высоковольтных линий, термических установок и практически любого оборудования.

Сварка проводов

• Для сварки проводов применяют специальные сварочные трансформаторы с напряжением вторичной обмотки от 9 до 36В. Заводские изделия данного типа обычно представлены сварочниками инвентарного типа, которые достаточно легки и просты в обращении. Мощность таких изделий обычно не превышает 800Вт.

Сварочник для проводов

• Но учитывая, что цена таких заводских изделий достаточно высока, можно использовать и самодельный аппарат. Для его создания потребуется лишь трансформатор с соответствующими параметрами.
• Главной особенностью сварочника для проводов является электрод. Он должен быть выполнен из графита. И если в заводских изделиях представлен угольный электрод специальной формы с углублением, то в самодельных изделиях часто используют графитовый стержень от обычной батарейки.

Электроды для сварки проводов

• Вторичный ток сварочного аппарата регулируется в зависимости от типа свариваемых проводов. Обычно он колеблется в пределах 60 А для проводов сечением в 1-1,5 мм² и может достигать значений в 100А и более для проводов сечением в 16 мм².

Процесс сварки проводов

• Сваривать можно любые провода одинакового материала изготовления.
  А вот выполнить сварку алюминиевого и медного провода у вас вряд ли получится. Это связано с разными температурами плавления у этих металлов.

На фото сварка алюминиевых проводов

• Если вам необходимо сварить медный одножильный и многожильный провод, то эту операцию придется выполнять в два действия. Сначала сваривают между собой жилы многожильного провода, а уже затем происходит сварка одно- и многожильного провода.

Сварка многожильных проводов

• В целом такой вид соединения считается одним из самых надежных и долговечных. Но необходимость специального оборудования, которое нельзя назвать дешевым, сильно тормозит развитие сварочного способа соединения проводов.

Опрессовка проводов

Такие виды соединений проводников, как опрессовка, так же относятся к одним из наиболее качественных. Опрессовкой выполняют соединения проводов небольшого сечения, соединение высоковольтных линий и электрооборудования в термических установках. В отличие от сварки оно более доступно, но также требует наличия специального инструмента.

Кримпер	Обжимной инструмент для опрессовки проводов называется кримпер. Его основная задача сжать специальную прессовочную гильзу с таким усилием, которое обеспечит надежное соединение проводов.  Существует несколько видов кримперов.
Кримпер гидравлический	Прежде всего, кримперы разделяются по способу создания необходимого усилия. Это могут быть ручные или гидравлические устройства. Ручной инструмент обычно применяется для обжимки проводов сечением до 16 мм2. Для проводов большего сечения обычно применяют гидравлический инструмент, способный обеспечить большее усилие сжатия.
Кримпер с набором губок	Для бытового использования обычно применяются ручной инструмент. Он может иметь несколько губок для обжима проводов разного сечения. Обычно таковых до четырех. Более продвинутые модели имеют возможность смены губок под соответствующее сечение провода. Такой вариант более многофункционален. Для такого инструмента крайне желательно, чтобы регулировка могла осуществляться в широком диапазоне сечений.
Опрессовка стык в стык	Также для опрессовки необходимы расходные материалы, которые называются гильзы. Существует два вида гильз: для соединения проводов стык в стык и для соединения методом нахлеста. Большее распространение для соединения проводников небольшого диаметра получили гильзы второго типа.
Гильзы для опрессовки внахлест	Для соединения внахлест существует четыре вида гильз. Это медные, алюминиевые, медно-алюминиевые и изолированные жилы. Из названия в принципе понятны их различия.
Варианты прессовки проводников	Соединять методом опрессовки можно любые провода, любых сечений. Причем возможен вариант соединения алюминиевых проводников с медными. Единственным недостатком такого соединения являете их неразборность. В связи с этим в местах контактных соединений следует обеспечивать достаточный запас провода.

Соединение методом пайки

Следующим вариантом соединения проводников, который допускает инструкция, является пайка. Данный метод применяется преимущественно в низковольтных сетях, для небольших по сечению проводников.

Его применение для соединений высоковольтных линий и в термических установках не допускается. А для соединения силовых проводов не приветствуется в связи с тем, что при больших температурах нагрева данное соединение может потерять свои свойства.

Соединение проводов методом пайки

• Для соединения проводов методом пайки нам не обойтись без паяльника. Много рассказывать о этом устройстве мы не будем, думаю он знаком всем, кто хоть немного знаком с электротехникой.

Паяем провод

• Для пайки проводов нам так же необходим расходный материал – это флюс и припой. В качестве них могут использоваться различные материалы, что отчасти зависит от материала паяемых проводов.

Пайка многожильных проводов

• Процесс пайки не так сложен, но имеет свои особенности. В первую очередь это связано с многожильными проводами, в которых для качественного соединения необходимо обработать флюсом каждый провод по отдельности.  Это значительно усложняет процесс.
• Также свои особенности имеет и пайка алюминиевых проводов. Ведь они покрыты слоем оксида алюминия, который перед пайкой следует удалить. Для этого обычно используют тинол, которым натирают алюминиевый провод, а затем обжигают горелкой, как это показано на видео. Данная манипуляция на незначительное время удаляет оксидную пленку. Но она образуется вновь достаточно быстро, поэтому пайку необходимо выполнять в очень сжатые сроки.

Пайка алюминиевых проводов

• Вообще, главной проблемой пайки является ее длительность. Поэтому при монтаже силовых цепей, когда нам необходимо выполнять десятки соединений применять ее достаточно хлопотно. В то же время такой индивидуальный подход к каждому соединению позволяет создавать контактные соединения высокого качества, что является главным преимуществом пайки.

Сжимные соединения

Наиболее популярными и распространенными являются разнообразные сжимные соединения. Ведь для них не нужен специальный инструмент.

При этом они обеспечивают достаточное качество соединения и, что самое важное, в отличие от всех остальных допустимых методов, являются разборными. То есть их легко можно разобрать и выполнить подключение повторно.

Соединение проводов болтом и гайкой

• Самое простое соединение проводников под один болт выполняется при помощи болта и гайки. Для этого с проводников снимают изоляцию, оборачивают вокруг болта и зажимают гайкой. Для надежности между шляпкой болта и гайкой лучше установить шайбы соответствующего диаметра.
• С помощью такого соединения можно соединять многожильные, одножильные и многожильные с одножильными проводниками одного материала. Для соединения медных и алюминиевых проводов таким способом следует применять специальную смазку, которая препятствует попаданию влаги между проводниками.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Обратите внимание! На некоторых сайтах вы найдете предложение установить между медным и алюминиевым проводом стальную шайбу, которая исключит процесс электролиза между ними. Это так, электролиз между материалами происходить не будет, но вот нагрев в следствии появление в цепи материала с высоким сопротивлением увеличится. И если через такое соединение будут протекать существенные токи, такая шайба вполне может привести к пожару.

Зажимные клеммники

• Но именно болтовое соединение проводов, в последнее время используется все реже, ведь сейчас на рынке представлено богатое разнообразие клеммников самого разнообразного исполнения. Это и винтовые клеммы, и зажимные, и пружинные. Каждый из этих вариантов имеет свои плюсы и минусы, которые мы уже не раз рассматривали в других разделах нашего сайта. Поэтому возвращаться к этому вопросу вновь не имеет никакого смысла.

Винтовые клеммники

• Отдельно отметим только то, что соединения многожильных проводов винтовыми клеммами должны выполняться при помощи специальных наконечников, которые исключают обрыв части жил при зажиме. Либо для этих целей должны использоваться клеммы со специальными плоскими зажимными площадками.

Наконечники для защиты многожильных и алюминиевых проводников

Обратите внимание! При зажиме винтовыми клеммами проводов из алюминия так же следует пользоваться такими наконечниками. Это связано с тем, что алюминий материал достаточно мягкий и при зажиме может просто продавиться.

• Что касается вопроса соединения медных и алюминиевых проводов, то обычно этот вопрос для винтовых клемм не стоит. Ведь они выполняются из латуни, которая препятствует процессу электролиза между этими материалами.

Вывод

Соединения проводов и виды подключения могут применяться самые разные. Главное, чтобы они обеспечивали должный уровень контакта и долговечность.

Поэтому при выборе типа соединения проводов учитывайте не только удобство монтажа, но и условия, в которых предстоит работать соединению. И тогда ваши контакты не доставят вам никаких проблем и через десятки лет.

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Способы соединения электрических проводов . Электропара

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

• Скрутка
• Пайка/Сварка
• Клеммные колодки
• Пружинные клеммы
• Опрессовка гильзами
•  «Орехи»
• Пластиковые колпачки
• Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ. Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Соединение проводов электропроводки | ehto.ru

Вступление

Соединение проводов электропроводки важно для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, нужно знать о планируемой нагрузке сети и знать, как соединять провода из различных материалов. Неправильное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока активно используется не только в быту, но во многих областях промышленности и производства. Например промышленные нагреватели, используемые в экструдерах, литьевых и пресс формах нагреваются за счёт спиралей с высоким электрическим сопротивлением помещенных в керамическую оболочку.

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

• Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
• Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Но, все же, самим делать такие скрутки не нужно. Есть масса вариантов, чтобы сделать правильное соединение проводов электропроводки из меди и алюминия.

Правильное соединение проводов электропроводки из меди и алюминия

Самое надежное соединение  это сварка концов скрученных проводов. Сварка приводит к диффузии (взаимному проникновению) материалов друг в друга. В монтажных условиях применима сварка плавлением с использованием активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но еще раз повторюсь, все затраты на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно использовать другие виды соединений проводов, о которых речь далее.

Соединение проводов электропроводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

• Опрессовкой концов жил;
• Сваркой скрученных проводов;
• Пайкой жил;
• С помощью винтовых и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов электропроводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в котором запрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к наиболее надежному соединению проводов. Правда, для опресовки нужен специальный инструмент.

• Опрессовываются жилы проводов из одного материала.
• Для опрессовки нужна гильза нужного размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.
• Оголенные жилы вставляются в гильзу, и гильза прессуется специальным инструментом. Инструмент для опресовки не дорогой, но универсальный. Им можно качественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В индивидуальных домах метод опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Для квартир этот метод подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Многожильный провод зачищается, оголенный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для качественного соединения нужен специальный инструмент.

Сварка жил проводов и кабелей

Сварка наиболее целостное соединение проводов. При сварке жилы проводов проникают друг в друга, образуя наиболее плотное соединение.

Технология сварки следующая:

• Провода зачищаются на 50-60 мм;
• Оголенные провода скручивают;
• Конец скрутки откусывают;
• На жилу цепляют землю, к концу скрутку подносят угольное жало, производится сварка в течение 1-2 секунд;
• Остывшее соединение изолируют.

Пайка проводов одного материала

Паяются алюминиевые провода 2,5 -10 мм. Концы проводов зачищаются, потом зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка практически не применяется. Она интересна в частном домостроении, при подключении питания и расключения алюминиевых проводов питания сечением от 10 мм².

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльником. Используется припой типа канифоль.

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

• Серии 221 (на ток 32 А и жилы до 4 мм²), серия 773(для меди и алюминия, на ток 25 А/16А).
• Взамен серии 773 вышла серия 2273, она более компактна.
• Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
• Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно  почитать в статье «Разъемы WAGO».

Скрутка колпачками

Есть специальные колпачки для скрутки проводов. На гильзе колпачка есть специальные ножи, которые нарезают на скрутке борозды. Это усиливает сцепление проводов и уменьшает их окисление, в местах соединений.

На этом про соединение проводов электропроводки все.

©Ehto.ru

Статьи по теме

Похожие посты:

Проводка в квартире.

Способы соединения проводов |

  Монтаж электропроводки требует качественного и безопасного соединения всех проводников. При проведении электромонтажных работ важно знать, что  места соединений в цепи являются самыми уязвимыми элементами, потому что надежность проводки в большей степени зависит от качества выполнения всех электрических соединений. Дело в том, что 80% ошибок при монтаже электропроводки возникает именно в этой области. Проблемы с проводкой возникают из-за плохого контакта в распределительных коробках, зажимах автоматов или фурнитуры — розетки, выключатели, светильники.

 В шестидесятых годах прошлого века, вся электропроводка выполнялась алюминиевым проводом. При этом обычные  скрутки  были стандартным соединением проводов. Конечно, на отсутствовало таких количество бытовых электрических приборов, как сейчас. Потребляемая мощность всех электроприборов была на порядок ниже, чем теперешних новинок цивилизации. Поэтому и  монтаж выполненный алюминиевой проводкой соответствовал потребностям, а соединять провода простыми скрутками допускалось.



Требования к современной проводке

  На сегодняшний день проводка  осуществляется только медными кабелями и проводами, что дает возможность подсоединять любые мощные современные электроприборы. Международные стандарты говорят о том, что алюминиевые провода  считаются наиболее пожароопасными. Соединять провода можно различными способами, указанными в правилах устройства электроустановок — ПУЭ 7.

   Из этого пункта мы видим — ПРОСТО СКРУТКИ  ЗАПРЕЩЕНЫ!!! Скрутки возможны только как временные соединения перед их окончательным монтажом.

   А дело вот в чем. Со временем, свойства контактного соединения под воздействием разных причин могут ухудшиться. В скрутке появляется зазор между соединенными проводами, увеличивается переходного сопротивления. Что грозит  нагревом скрутки и  разрушением изоляции проводов. Окисляется медный проводник на воздухе уже при комнатной температуре. Соответственно, увеличивается переходное сопротивление контакта, скрутка начинает греться, окисляться, что в итоге может привести к аварии. Окисляется контакт  тем быстрее, чем больше температура самого контактного соединения. Образование оксидной пленки, приводит к еще большему увеличение переходного сопротивления скрутки.

 Ниже перечислены типы соединений которые мы применяем в своей работе

Сварка

  При монтаже электрики для надёжной соединения жил проводов в распаечной коробке мы используем сварку. За счет электрической дуги жилы  кабелей  разогреваются  до образования характерного шарика на конце скрутки. Металл сплавляется в единую каплю, получается фактически монолитный провод. Сопротивление у такого соединения очень низкое (не нагревается под нагрузкой) и тогда ток  течет уже не по самой скрутке, а по  месту наименьшего сопротивления – образовавшуюся каплю! Такое соединение прослужит Вам долгие годы, сохраняя свои свойства.

Винтовые соединения

 Для подсоединения выпусков проводов к  бра или люстрам мы применяем винтовые соединения —  клеммные колодки. Надёжный контакт  получается за счет винтов, которые зажимают вставленный в гильзу провод. Большим плюсом соединения на клеммниках — возможность коммутировать провода из разных материалов, которые здесь не соприкасаются напрямую.

Болтовые соединения

  Болтовое соединение жил кабелей необходимо в тех случаях, когда нужно соединить между собой жилы, изготовленные из разных металлов, например, алюминий и медь. Данное соединение собирается из болта подходящего диаметра, гайки нескольких шайб. Применяется очень редко. Ответственно выполненное  соединение на болтах полностью удовлетворяет всем нормам ПУЭ. Поэтому при ремонте старой электропроводки, когда необходимо использовались кабели, изготовленные из разных материалов, лучше выбрать это соединение.

Соединение проводов при помощи соединительных изолирующих зажимов

 Колпачки СИЗ они же соединительные изолирующие зажимы изготовлены из пластмассового корпуса, в котором  находится  пружина в виде конуса. СИЗы накручивают на  скрутку по часовой стрелке до упора. Таким образом  металлическая пружина, находящаяся в зажиме, раздвигается и обжимает скрутку, образуя плотный контакт. Как правило, СИЗ применяем когда нет другой возможности. При применении СИЗ нужно следить за соответствием размеров колпачка и соединяемых проводников. С их помощью можно соединить несколько одиночных проводов общей  площадью до 20 мм2.

Самозажимные соединения типа WAGO

   Самозажимные клеммы WAGO, на основе пружинного зажима  идеально подходят при монтаже точечных светильников или люстр. Внутри этих устройств есть металлическая пластина, которая и обеспечивает нужную степень контакта. Соединяются провода просто, достаточно поместить зачищенные жилы в клеммные разъемы, где они жестко зафиксируются и  связь между ними будет обеспеченна через токопроводящий материал внутреннего клеммного механизма. Его главное преимущество — простота, удобство и скорость монтажа.Если Вам нужен  монтаж проводки в квартире по доступной цене — обращайтесь к нам! Ответим на все Ваши вопросы!

6 Проблемы подключения общих проводов и их решения

Многие проблемы с электричеством в доме связаны с разными версиями одной и той же существенной проблемы: неправильно выполненные или ослабленные со временем соединения проводов. Возможно, вы унаследовали проблему от предыдущего владельца или от электрика, который выполнил ненадлежащую работу, или, возможно, это результат работы, которую вы выполнили сами. Многие проблемы с подключением проводов возникают не по чьей-либо вине, а просто в результате времени.Провода находятся в постоянном цикле нагрева и охлаждения, расширения и сжатия. Каждый раз, когда используется выключатель или подключаются приборы, и естественным результатом всего этого использования является то, что со временем проводные соединения могут ослабнуть.

Ваша электрическая система имеет множество мер защиты от опасностей, связанных с плохими соединениями проводов, такими как система заземления, автоматические выключатели и защита GFCI и AFCI. Тем не менее, существует опасность искрообразования и искрения всякий раз, когда в вашей системе имеется ненадежное соединение проводов.Многие из этих проблем довольно легко обнаружить и отремонтировать домовладельцу, в то время как с другими лучше всего справиться профессиональным электриком. Понимание того, где обычно возникают эти проблемы, поможет вам решить, как с ними справиться.

Инструменты и материалы

Вот шесть наиболее частых причин возникновения проблем с подключением проводов.

Свободные соединения проводов на переключателях и выходах

Наиболее распространенной проблемой является ослабление винтовых клеммных соединений на настенных выключателях и розетках.Поскольку эти приспособления наиболее широко используются в электрической системе, это места, на которые следует обратить внимание в первую очередь, если вы подозреваете проблемы с подключением проводов.

Ослабленные соединения проводов в выключателе, розетке или осветительной арматуре часто сигнализируются жужжанием или треском или мерцающим светом.

Чтобы решить эту проблему, сначала необходимо отключить питание подозреваемого настенного выключателя, осветительного прибора или розетки. Выключив питание, вы можете снять крышку и с помощью фонарика внимательно осмотреть винтовые клеммы внутри, где подключаются провода. Если вы обнаружите, что они ослаблены, осторожно затяните винтовые клеммы на проводах. По всей видимости, это решит проблему.

Иногда вы можете обнаружить, что соединения проводов выполняются с помощью вставных фитингов на задней стороне выключателя или розетки. Этот метод подключения печально известен своей склонностью к сбоям — настолько, что большинство профессиональных электриков вообще не используют вставные фитинги, а вместо этого выполняют все соединения проводов с помощью винтовых клеммных соединений по бокам выключателя или розетки. .Если вы обнаружите, что ваше устройство сделано с цанговыми фитингами, вы можете удалить их и повторно подключить провода к винтовым клеммам на устройстве.

Наконец, если внутри коробки есть сквозные соединения проводов, которые выполнены с помощью гаек или другого типа разъема, проверьте их, чтобы убедиться, что провода плотно соединены друг с другом. Плохо закрепленный разъем также является частым источником проблем.

Соединения проводов с помощью изоленты

Классическая ошибка подключения проводов — это когда провода соединяются вместе изолентой, а не гайкой для проводов или другим разрешенным соединителем.

Чтобы устранить проблему, сначала отключите питание цепи. Затем снимите изоленту с проводов и очистите их. Убедитесь, что видно достаточное количество оголенных проводов (для большинства разъемов это означает около 3/4 дюйма), затем соедините провода вместе с помощью гайки или другого утвержденного разъема (теперь есть вставные разъемы, которые нравятся некоторым профессионалам. использовать).

Если концы проводов повреждены, вы можете отрезать концы проводов и снять около 3/4 дюйма изоляции, чтобы обеспечить надежное соединение с помощью гайки.

Два или более провода под одним винтом

Другая распространенная проблема с подключением проводов — это когда вы обнаруживаете, что два или более проводов удерживаются под одной винтовой клеммой на выключателе или розетке. Это явный признак самодеятельности и явной пожарной опасности. Допускается прокладка одного провода под каждой из двух винтовых клемм со стороны розетки или выключателя, но заклинивание двух проводов под одним винтом является нарушением норм. Чаще всего это наблюдается, когда под винтом заземления на розетке или выключателе находятся два оголенных медных заземляющих провода, но иногда вы также можете найти горячие или нейтральные провода, подключенные к одной винтовой клемме.

Чтобы решить эту проблему, еще раз, этот ремонт включает в себя сначала отключение питания. Затем два поврежденных провода отключаются от их винтовых клемм. Отрежьте 6-дюймовый пигтейл того же цвета, что и два провода (используйте зеленый пигтейл, если вы соединяете два неизолированных медных заземляющих провода). Снимите 3/4 дюйма изоляции с каждого конца гибкого кабеля, затем присоедините один конец к двум только что отсоединенным проводам с помощью соединителя (гайка). Теперь прикрепите свободный конец гибкого провода к винтовой клемме, которая раньше удерживала два провода.

По сути, вы создали мост или путь, который соединяет оба провода с желаемой винтовой клеммой на розетке или переключателе.

Примечание: Убедитесь, что кабель гибкого провода такого же калибра, как и провода цепи. В схеме на 15 А обычно используется провод 14 калибра; В схеме на 20 ампер используется провод 12 калибра.

Открытые провода

Довольно часто, особенно при любительских электромонтажных работах, можно увидеть резьбовое клеммное соединение или соединение с гайкой провода, где у проводов слишком много (или слишком мало) оголенного медного провода.В случае винтовых клеммных соединений должно быть достаточно зачищенного медного провода, чтобы полностью обернуть его вокруг винтовой клеммы, но не настолько, чтобы лишний неизолированный медный провод выступал из винта. Излишек оголенного провода может замкнуться, если он коснется металлической коробки или других проводов. Провода должны быть намотаны на винтовые клеммы по часовой стрелке; если их перевернуть, они могут расшататься.

При соединении с помощью гайки весь оголенный медный провод должен быть спрятан под пластиковой крышкой, чтобы оголенный провод не был виден в нижней части гайки.

Чтобы решить проблему, выключите питание устройства, затем отсоедините провода и либо обрежьте лишний провод, либо снимите дополнительную изоляцию, чтобы обнажить необходимое количество провода. Затем снова подсоедините провода к их винтовым клеммам или гайкам. Слегка потяните за провода, чтобы убедиться, что они надежно подключены.

Ослабленные контакты на выводах автоматического выключателя

Менее распространенная проблема заключается в том, что горячие провода на автоматических выключателях в главной сервисной панели не плотно подключены к выключателю.Когда это происходит, вы можете заметить мерцание лампочек или проблемы с обслуживанием светильников по всей цепи. При подключении к автоматическим выключателям не забудьте снять с провода необходимое количество изоляции и перед затяжкой убедитесь, что только оголенный провод находится под клеммной прорезью. Изоляция под разъемом подключения — нарушение кода.

Чтобы устранить проблему, ремонт на главной сервисной панели должен выполняться профессиональным электриком. Любители должны пытаться выполнить этот ремонт только в том случае, если они достаточно опытны и хорошо осведомлены об электрических системах.

Электрик решит эту проблему, выключив прерыватель и отсоединив его от горячей шины на главной сервисной панели. Он или она проверит горячий провод, подключенный к выключателю, чтобы убедиться, что винт затянут, а под клеммой нет изоляции и не обнажены лишние оголенные медные провода. После завершения ремонта электрик вставит выключатель обратно на горячую шину и снова включит выключатель.

Неисправные соединения нейтрального провода на панелях автоматических выключателей

Другая менее распространенная проблема — и еще одна, с которой обычно решают профессиональные специалисты — это когда белый провод цепи неправильно подключен к нейтральной шине на главной сервисной панели.Симптомы здесь будут такими же, как у неисправного горячего провода.

Чтобы устранить эту проблему, электрик проверит, достаточно ли зачищен нейтральный провод и правильно ли он подсоединен к нулевой шине.

Как правильно выбрать гайку для проволоки

Выполняя практически любую электропроводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов для осветительных приборов, розеток, переключателей и других устройств. Самый распространенный тип соединителей — это маленькие круглые пластиковые колпачки, часто называемые проволочными гайками и , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки провода обратимы — их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.

Разъемы

— лучшие

Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек.Никогда не используйте ленту вместо проволочных гаек — она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

Существуют также разъемы для проводов типа push-fit, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их. Когда вы затягиваете соединительный элемент, скручивая его, пружина все сильнее затягивается вокруг проводов. Разновидности классических проволочных гаек скрученного типа включают в себя вставные разъемы для проводов (вы вставляете прямые концы проводов в отверстия), водонепроницаемые разъемы для проводов (обычно с гелевым наполнением для защиты от влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).

Как ими пользоваться

Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в приспособлении для снятия изоляции, чтобы не разрезать металл проволоки.
2. Удерживайте провода вместе, чтобы их концы были выровнены.
3. Установите проволочную гайку подходящего размера на концы проволоки и надавите на проволоку, поворачивая гайку по часовой стрелке.Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
4. Немного потяните за каждый провод, чтобы убедиться, что он надежно удерживается гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке с до , применяя соединительный элемент. Они считают, что это обеспечивает более надежное соединение и может помочь сохранить вместе провода в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше всего следовать инструкциям производителя, который часто не включает в себя , а не , предварительное скручивание проводов.

• Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение.Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

Размеры

Разъемы для проводов бывают разных размеров и цветов. Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неподходящего размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание).На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя сплошными проводами калибра 16. Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в пределах диапазона используемого вами цвета.Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Подключение и присоединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода необходимо подключить или повторно подключить. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов между собой вряд ли будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы стык был должным образом изолирован, а провода закреплены во избежание деформации стыка.

Даже если сетевое напряжение не задействовано, короткое замыкание из-за неизолированного соединения может вызвать повреждение других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини, пока не сломалась!

Очень распространенная неисправность — обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, вы в нерабочее время! Простое решение — отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепив его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода — с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать полутон вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него. Как вариант, нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля — это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине кабельными зажимами, часто прибиваемыми к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества подключаемых проводов. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны убедиться, что кабели не натянуты. Между каждой парой разъемов есть отверстие, с помощью которого вы можете прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться перед срабатыванием теплового предохранителя.

Соединители с пружинными зажимами

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции).Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой — соединенные вместе провода (предпочтительный метод). Пайка — скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, поскольку это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе.Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Немного дополнительного флюса от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если немного осталось, это часто не имеет значения и может расплавиться вместе с припоем.На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах для наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль, как правило, предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил.В качестве альтернативы вы можете сжечь его в огне.

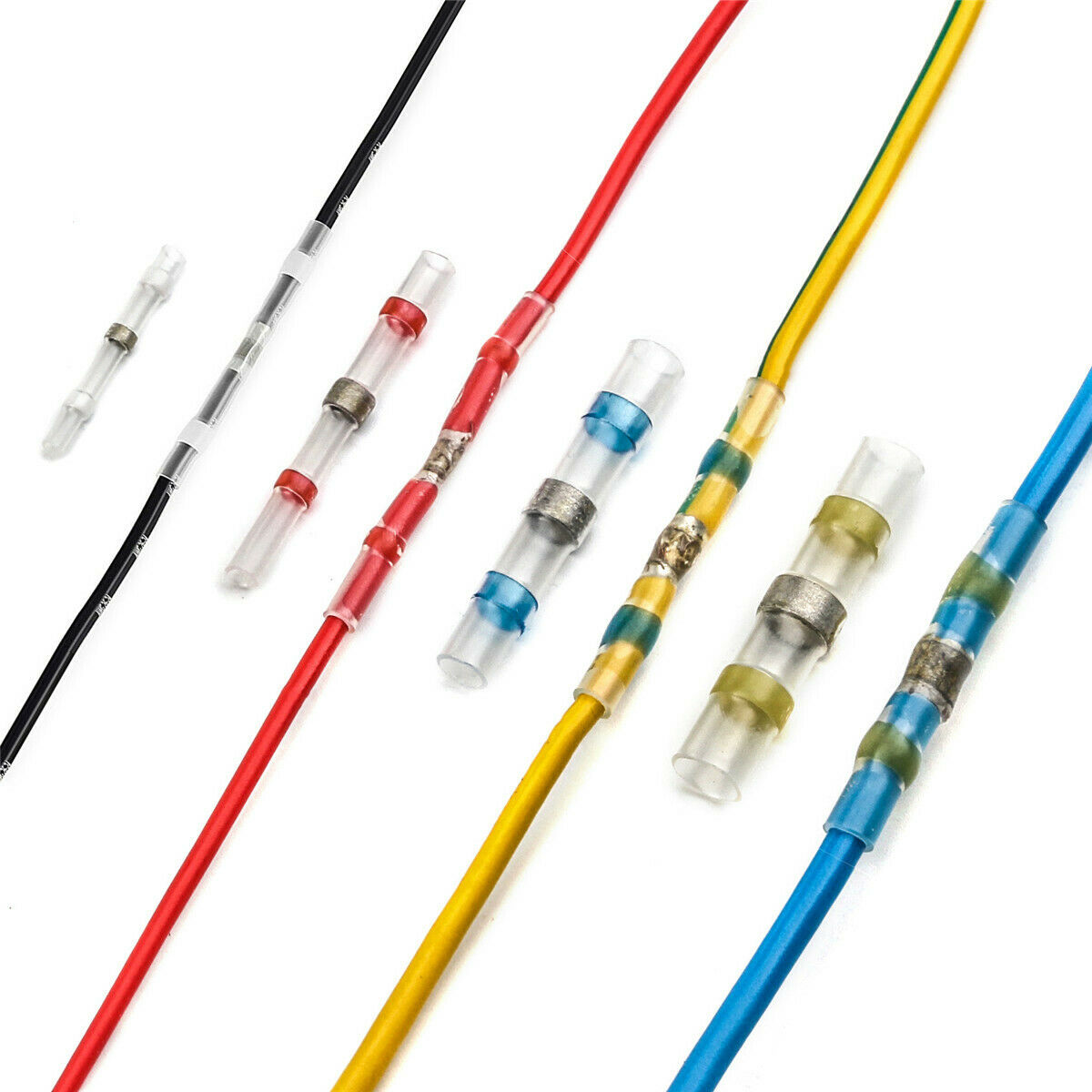

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяльном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и круглые соединители, широко используемые в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную муфту. Об этом можно судить по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вместе вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо потяните обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители обычно имеют большие размеры, используемые в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может привести к перегоранию нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для рукоделия, чтобы надрезать его, а затем отломите. Вставьте по одной проволоке в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее.

2. Отрежьте трубку необходимой длины.

3. Вставьте зачищенный провод в трубку и раздавите ее.

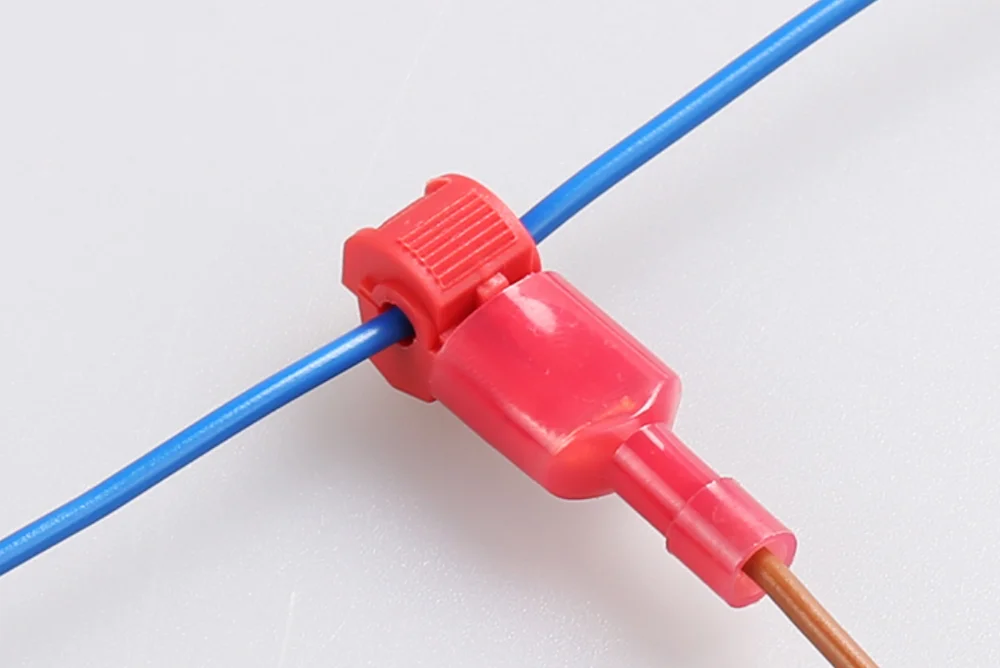

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод. Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов: одно открытое сбоку, позволяющее надеть его на существующий провод, а другое — глухое отверстие, чтобы подвести к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидывающийся клапан позволяет заблокировать его закрытым.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

• Лента ПВХ — самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто не обматывайте треснувший сетевой шнур лентой из ПВХ.
• Термоусадочная упаковка — отличный метод. Он доступен в различных размерах и цветах, предварительно нарезанный или непрерывной длины.Выберите размер, который не более чем в два раза больше диаметра стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Как только вы будете готовы, наденьте его на соединение и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения.Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
• Заземляющий провод в сетевых кабелях, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить соприкосновения с токоведущим соединением. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего ремонтника и заставить его подумать, что это заземляющий провод, а это не так.

Разъемы проводов — электрические 101

Синий провод- Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к переключающему проводу (ам).

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов.Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов.Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
3. Совместите изношенные жилы и проводники.
4. Равномерно сожмите концы проводов.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод отсоединяется при вытягивании на шаге 6, отсоедините соединение и начните заново.Для правильного подключения может потребоваться соединитель другого размера.

Push-

в разъемах для проводов

Подключить провода в разъемы push- очень просто, но их очень сложно отсоединить. Их следует использовать только в осветительных приборах. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов. Типов соединителей для проводов много, самые распространенные — twist- on. Соединители Twist- на проводах IDEAL Industries являются наиболее распространенными и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

Первый соединительный элемент IDEAL Industries назывался wire- nut® и стал торговым названием любого соединителя Twist- on Wire.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они похожи на разъемы IDEAL.

Таблица идеального сечения проводов — Двухстраничный краткий справочник по подбору сечения проводов, количества проводов и цветового кода разъема проводов.

Брошюра

Ideal Wire Connector — Полное руководство по их продукции для соединителей проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это самый распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — — экономичный соединитель, аналогичный гайке Wire- .

Электрическая сигнальная и управляющая проводка | Подключение приборов и связь

О аккуратности сборки электрических сигнальных проводов можно сказать много. Хотя электроны «не заботятся» о том, насколько аккуратно уложены провода, люди, которые должны обслуживать систему, безусловно, заботятся. В аккуратных установках не только легче ориентироваться и устранять неполадки, но они, как правило, создают аналогичные стандарты аккуратности при внесении изменений.

Следующие фотографии демонстрируют отличную электромонтажную практику. Внимательно изучите их и постарайтесь добиться того же уровня профессионализма в своей работе.

Здесь мы видим проводку распределения питания переменного тока на 120 вольт. Обратите внимание на то, как все «перемычки» в форме обруча обрезаны до (почти) одинаковой длины, и как каждая из проводных этикеток ориентирована таким образом, что отпечаток легко читается:

На следующей фотографии показан отличный способ подключения многожильного сигнального кабеля к клеммным колодкам.Каждую из пар скручивали вместе с помощью ручной дрели, настроенной на очень низкую скорость. Обратите внимание на то, как конец кабеля обернут коротким отрезком термоусадочной трубки для аккуратного внешнего вида:

Помимо эстетических предпочтений при подключении сигнальных проводов инструментов, существует несколько практик, основанных на теории звуковой электрики. В следующих подразделах описываются и объясняются эти методы подключения.

Соединения и заделка проводов

Существует множество различных методов соединения электрических проводников вместе: скручивание, пайка, обжатие (с использованием соединителей сжатия) и зажим (либо путем натяжения пружины, либо под действием сжатия винта) являются популярными примерами.В большинстве соединений промышленной полевой проводки используется комбинация обжимных «наконечников» компрессионного типа (часто называемых наконечниками или зажимных клемм ) и винтовых зажимов для крепления проводов к приборам и другим проводам.

На следующей фотографии показана типичная клеммная колодка или массив клеммных колодок , с помощью которого сигнальные кабели витой пары подключаются к другим сигнальным кабелям витой пары. Металлические стержни внутри каждой пластиковой клеммной секции образуют соединения по горизонтали, так что провода, прикрепленные к левой стороне, соединяются с проводами, прикрепленными к правой стороне:

Если вы внимательно посмотрите на эту фотографию, вы увидите основания обжимных наконечников на концах проводов, именно там, где они вставляются в модули клеммной колодки. В этих клеммных колодках используются винты для приложения силы, которая удерживает провода в тесном электрическом контакте с металлической планкой внутри каждого блока, но на конце каждого провода обжаты металлические наконечники, чтобы обеспечить более прочный наконечник для винта клеммной колодки, чтобы удерживать его. . Увеличенное изображение показывает, как выглядит одно из этих наконечников на конце провода:

На этой фотографии также видны двухуровневые точки подключения с левой стороны каждой клеммной колодки. Две пары витых сигнальных проводов подключаются с левой стороны каждой пары клеммных колодок, а только одна витая пара проводов подключается с правой стороны.Это также объясняет, почему каждая секция клеммной колодки имеет два отверстия для винтов слева и только одно отверстие для винтов справа.

На фотографии крупным планом одной секции клеммной колодки показано, как работает система винтовых зажимов. С правой стороны этого блока надежно зажат одиночный провод (на конце с прямым компрессионным наконечником). В левую часть провода не вставлено:

Если бы другой провод был закреплен винтовой зажимом на левой стороне этой клеммной колодки, он был бы электрически общим с проводом на правой стороне благодаря металлической планке, соединяющей обе стороны.

Некоторые клеммные колодки безвинтовые , с пружинным зажимом для обеспечения прочного механического и электрического контакта с концом провода:

Чтобы извлечь или вставить конец провода из или в «безвинтовую» клеммную колодку, необходимо вставить узкую отвертку в отверстие в колодке рядом с точкой вставки, затем повернуть отвертку (как рычаг), чтобы приложить силу к пружинный зажим. Безвинтовые клеммные колодки, как правило, подключаются и отключаются быстрее, чем клеммные колодки винтового типа, а толкающее действие инструмента для снятия зажима более мягкое по отношению к корпусу, чем скручивающее действие, необходимое для ослабления и затягивания винтов.

Модульные клеммные колодки разных стилей изготавливаются для удовлетворения различных требований к проводке. Некоторые модули клеммных колодок, например, имеют несколько «уровней» вместо одного. На следующей фотографии показана двухуровневая клеммная колодка с безвинтовыми зажимами для проводов:

На следующей фотографии изображена трехуровневая клеммная колодка с винтовыми зажимами:

Некоторые многоуровневые клеммные колодки предоставляют возможность использования внутренних перемычек для соединения двух или более уровней вместе, поэтому они будут электрически общими, а не электрически изолированными.Такое использование многоуровневой клеммной колодки предпочтительнее, чем вставка нескольких проводов в одну и ту же клемму, когда провода необходимо сделать общими друг для друга.

Другие модульные клеммные блоки имеют такие особенности, как светодиодные индикаторные лампы, переключатели, предохранители и даже сбрасываемые автоматические выключатели при их небольшой ширине, что позволяет размещать фактические компоненты схемы рядом с точками подключения. На следующей фотографии показан откидной модуль клеммной колодки с предохранителями в разомкнутом положении:

Модульные клеммные колодки используются для соединений как с одножильными, так и с многожильными металлическими проводами.Сила зажима, прикладываемая к кончику проволоки винтом внутри одного из этих блоков, является прямой, без скольжения или других движений. Однако некоторые клеммные колодки менее сложны по конструкции. На следующей фотографии показана пара «изотермических» клемм, предназначенных для соединения проводов термопар. Здесь вы можете увидеть, как голый кончик винта оказывает давление на провод, вставленный в блок:

Вращающее усилие, прилагаемое этими винтами к концам каждой проволоки, требует использования сплошной проволоки.Многожильный провод при таком сочетании сил изнашивается.

Однако многие полевые приборы вообще не имеют точек подключения «блочного» типа. Вместо этого они оснащены крепежными винтами с полукруглой головкой, предназначенными для сжатия концов проволоки непосредственно между головками винтов и металлической пластиной внизу.

Сплошные провода могут быть надлежащим образом присоединены к такой точке соединения с головкой винта, частично обернув оголенный конец провода по окружности винта и затянув головку поверх провода, как в случае с двумя короткими отрезками провода, оканчивающимися на этом приборе. :

Проблема прямого сжатия наконечника проволоки под головкой винта заключается в том, что на наконечник действуют как сжимающие, так и сдвигающие силы.В результате кончик провода имеет тенденцию к деформации при повторных подключениях. Кроме того, при натяжении проволоки винт будет проворачиваться, что может со временем ослабить его.

Этот метод заделки полностью не подходит для многожильного провода, потому что силы сдвига, вызванные вращением головки винта, имеют тенденцию «истирать» отдельные жилы. Лучший способ прикрепить конец многожильного провода непосредственно к точке винтового соединения — это сначала обжать зажим зажима на проводе.Затем плоский металлический выступ (наконечник) клеммы вставляется под головку винта, где он может легко выдерживать срезающие и сжимающие силы, прилагаемые головкой.

На следующей фотографии показаны пять таких многожильных медных проводов, подключенных к точкам винтового соединения на полевом приборе с помощью клемм компрессионного типа:

Клеммы компрессионного типа

бывают двух основных разновидностей: вилка и кольцо . Здесь показаны иллюстрации каждого типа:

Вилочные клеммы легче устанавливать и снимать, поскольку для них требуется просто ослабить винт соединителя, а не снимать винт.Кольцевые клеммы более надежны, так как они не могут «упасть» с точки подключения, если винт случайно ослабнет.

Точно так же, как прямая заделка под головкой винта полностью не подходит для многожильных проводов, клеммы компрессионного типа совершенно не подходят для одножильных проводов. Хотя первоначальный обжим может казаться безопасным, зажимные клеммы быстро теряют натяжение на сплошном проводе, особенно когда есть какое-либо движение или вибрация, вызывающая нагрузку на соединение. Клеммы обжимного провода следует обжимать только многожильным проводом!

Правильная установка зажима компрессионного типа на конец провода требует использования специального обжимного инструмента . На следующей фотографии показано использование одного из этих инструментов:

Обратите внимание на разные места на обжимном инструменте, маркированные для разных размеров (калибров) проводов. Одно место используется для проводов калибра от 16 до 10, а на фотографии — для проводов калибра от 22 до 18 (провод внутри обжимной клеммы имеет диаметр 18).

Эта конкретная версия «обжимного» инструмента выполняет большую часть сжатия на нижней стороне концевого цилиндра, оставляя верхнюю часть нетронутой.Последний обжатый вывод выглядит так, если смотреть сверху:

DIN-рейка

Стандартная конструкция для крепления клеммных колодок и небольших электрических компонентов к плоским металлическим панелям — это так называемая DIN-рейка . Это узкий металлический канал из гнутого стального листа или экструдированного алюминия с краями, предназначенными для «защелкивания» пластиковых компонентов. На следующей фотографии показаны клеммные колодки, релейные розетки, предохранители и другие клеммные колодки, установленные на горизонтальной длине DIN-рейки в корпусе системы управления:

Две фотографии клеммной колодки, закрепленной на длине DIN-рейки — одна сверху и одна снизу — показывают, как специально сформированные рычаги на каждом модуле клеммной колодки подходят к краям DIN-рейки для надежного крепления:

Сама DIN-рейка крепится к любой плоской поверхности с помощью винтов, вставляемых в прорези в ее основании. В большинстве случаев рассматриваемая плоская поверхность представляет собой металлическую субпанель электрического шкафа, к которой прикреплены все электрические компоненты этого шкафа.

Очевидным преимуществом использования DIN-рейки для фиксации электрических компонентов по сравнению с индивидуальным креплением этих компонентов к субпанели с помощью их собственных наборов винтов является удобство: для монтажа и демонтажа компонента, прикрепленного к DIN-рейке, требуется гораздо меньше труда, чем для компонента, прикрепленного с его помощью. собственный набор специальных винтов. Это удобство значительно упрощает задачу изменения конфигурации панели.С таким большим количеством различных устройств, изготовленных для монтажа на DIN-рейку, легко обновить или изменить компоновку панели, просто отсоединив компоненты, переместив их в новые места на рейке или заменив их другими типами или стилями компонентов.

На следующей фотографии показаны некоторые из разнообразных компонентов, устанавливаемых на DIN-рейку. Слева направо мы видим четыре реле, блок питания и три преобразователя протокола HART, все они прикреплены к одной и той же прессованной алюминиевой DIN-рейке:

Как упоминалось ранее, DIN-рейка доступна как в штампованном стальном, так и в штампованном алюминиевом исполнении.Здесь показано сравнение двух материалов: листовая сталь слева и алюминий справа:

Форма DIN-рейки, показанная на всех фотографиях, известна как DIN-рейка «в цилиндре». Разновидностью конструкции DIN-рейки является так называемая G-рейка, имеющая заметно другую форму:

К счастью, многие модульные клеммные колодки выполнены с возможностью закрепления на DIN-рейке любого типа, например, эти два специальных блока, левый пример представляет собой клеммный блок со встроенным выключателем, а правый Примером является «заземляющая» клеммная колодка, точки подключения которой электрически являются общими для самой DIN-рейки:

Если вы исследуете нижнюю структуру каждого блока, вы увидите образования, предназначенные для крепления либо к краям стандартной («цилиндрической») DIN-рейки, либо к DIN-рейке в форме буквы «G».

Также существуют стандарты меньшего размера для DIN-рейки, хотя они встречаются гораздо реже, чем стандартный размер 35 мм:

Приятной особенностью многих клеммных колодок на DIN-рейку является возможность прикреплять заранее напечатанные номера клемм. Это значительно упрощает документирование проводки, поскольку каждое клеммное соединение имеет свой уникальный идентификационный номер:

Кабельная трасса

В интересах безопасности и долговечности нельзя просто беспорядочно прокладывать электрические и сигнальные кабели между разными точками.Электрические кабели должны иметь надлежащие опоры для снятия механических нагрузок на проводники и защищены от суровых условий, таких как истирание, которые могут ухудшить изоляцию.

Традиционным и надежным способом прокладки кабеля является кабелепровод , металлический или пластиковый (ПВХ). Трубопровод похож на трубопровод, используемый для транспортировки текучих сред, за исключением того, что он имеет гораздо более тонкие стенки, чем трубопровод для текучей среды, и не рассчитан на то, чтобы выдерживать внутреннее давление, как труба. Фактически, в резьбовых трубопроводах используются те же стандарты шага и диаметра резьбы, что и для трубных соединений NPT (National Pipe Taper).

Металлический кабелепровод, естественно, образует для проводников непрерывно заземленный корпус, который не только обеспечивает определенную защиту от поражения электрическим током (все корпуса и устройства, прикрепленные к кабелепроводу, надежно заземляются через кабелепровод), но также защищает от электростатических помех. Это особенно важно для силовой проводки к таким устройствам, как выпрямители и приводы с частотно-регулируемым приводом (VFD), которые имеют тенденцию передавать большие объемы электромагнитного шума.

Пластиковый кабелепровод, конечно, не обеспечивает электрического заземления или экранирования, потому что пластик не проводит электричество. Однако по устойчивости к химической коррозии он превосходит металлический кабелепровод, поэтому его используют для прокладки проводов в областях, содержащих воду, кислоты, щелочи и другие влажные химические вещества.

Тонкостенный канал изготовлен из металла настолько тонкого, что в нем невозможно нарезать резьбу. Вместо этого используются специальные соединители для соединения «стержней» тонкостенных трубопроводов вместе и для соединения тонкостенных трубопроводов с электрическими шкафами.На следующей фотографии видно несколько участков тонкостенного трубопровода. Две из этих линий кабелепровода были разорваны после замены проводки, обнажая проводники внутри:

Прокладка кабеля в кабелепровод — это задача, известная как протягивание кабеля , и это своего рода искусство. «Вытягивание» кабеля может быть особенно проблематичным, если участок кабелепровода содержит много изгибов и / или близок к пропускной способности с точки зрения количества и размера уже удерживаемых проводов.Хорошей практикой является всегда оставлять отрезок натяжной струны из нейлона внутри каждого отрезка кабелепровода, готовый к использованию для протягивания нового провода или кабеля. При выполнении «вытягивания» проволоки в кабелепровод втягивается новая длина нейлоновой натяжной струны вместе с новыми проводами, чтобы заменить старую натяжную струну, когда она вытягивается из трубы. Специальная смазочная «консистентная смазка», разработанная для электропроводки, может быть применена к проводникам, втянутым в канал, чтобы уменьшить трение между этими новыми проводниками и проводниками, уже находящимися внутри канала.

При подключении кабелепровода к оконечным устройствам обычно используют гибкий трубопровод , непроницаемый для жидкости, в качестве соединителя между жестким металлическим (или пластиковым) трубопроводом и конечным устройством. Это обеспечивает некоторое снятие напряжения с трубопровода в случае, если устройство перемещается или вибрирует, а также дает большую свободу позиционирования устройства по отношению к трубопроводу. Здесь мы видим регулирующий клапан с электроприводом с двумя проходами для прокладки непроницаемых для жидкости проводов к нему:

Водонепроницаемые трубы бывают двух основных типов: металлические и неметаллические. Металлический вид содержит спиралевидную металлическую оболочку прямо под пластиковым внешним покрытием, чтобы обеспечить непрерывно заземленный экран, аналогичный жесткому металлическому каналу. Неметаллический непроницаемый для жидкости трубопровод — это не что иное, как пластиковый шланг, обеспечивающий физическую защиту от воздействия жидкости и истирания, но не имеющий электрического заземления или экранирующей способности.

Другой способ прокладки кабеля — использование кабельного лотка . Лотки могут быть изготовлены из прочной стальной проволоки для легких приложений, таких как сигнальные кабели приборов или компьютерные сетевые кабели, или они могут быть сделаны из стального или алюминиевого канала для тяжелых условий эксплуатации, таких как электропроводка.В отличие от кабелепровода кабельные лотки открыты, оставляя кабели незащищенными от окружающей среды. Это часто требует специальной изоляции кабеля, рассчитанной на воздействие ультрафиолета, влаги и других факторов износа окружающей среды. Несомненным преимуществом кабельных лотков является простота прокладки кабеля, особенно по сравнению с кабелепроводом.

В то время как кабельный лоток обеспечивает непрерывно заземленную поверхность для обеспечения электробезопасности так же, как металлический канал, кабельный лоток , а не , естественно, обеспечивает экранирование проводников, поскольку он не полностью закрывает проводники, как это делает металлический кабелепровод.

Здесь показан пример облегченного кабельного лотка, который используется для поддержки кабелей Ethernet под потолком комнаты в кампусе колледжа. Кабельный лоток изготовлен из прочной стальной проволоки, изогнутой в виде «корзины» для размещения десятков желтых кабелей Ethernet:

На следующей фотографии изображен сверхмощный кабельный лоток, на котором крепятся силовые провода большого сечения для электрических генераторов на газотурбинной электростанции. Здесь кабельный лоток имеет вид алюминиевой лестницы с экструдированными металлическими направляющими и перекладинами, обеспечивающими физическую опору для кабелей:

Подобные кабельные лотки показаны на следующей фотографии, поддерживающие фидерные кабели от стационарного трансформатора и шкафов распределительного устройства:

Особый вид проводки, часто встречающийся на промышленных объектах для распределения электроэнергии, — это автобусный канал , также известный как шинопровод . Это прямоугольные трубы из листового металла, содержащие готовые медные шины для подачи трехфазного переменного тока. Специальные распределительные коробки, тройники и ответвительные коробки позволяют шинам расширяться и ответвляться на другие шинные каналы и / или стандартную проводку.

Шинопроводы

используются в помещениях, часто в помещениях центра управления двигателями (MCC) и центра распределения электроэнергии для направления электроэнергии к большим выключателям, предохранителям и автоматическим выключателям и от них. На этой фотографии мы видим автобусный коридор, используемый для распределения электроэнергии вдоль потолка помещения ЦМК, рядом с обычным жестким каналом:

Какими бы полезными и аккуратными ни были автобусные маршруты, их назначение определенно ограничено.Автобусные маршруты используются только для распределения электроэнергии; не для приборов, управления или сигнализации.

Два материала, которые можно использовать для аккуратной прокладки силовых, сигнальных и измерительных проводов внутри корпуса, — это кабельный канал и жгут проводов . Кабельный канал представляет собой пластиковый канал с прорезями по бокам, предназначенный для присоединения к субпанели корпуса вместе со всеми электрическими устройствами внутри этого корпуса. Провода проходят от устройств к воздуховоду через щели (щели) по бокам воздуховода и закрываются съемной пластиковой крышкой, которая защелкивается на верхней части воздуховода.Обычная торговая марка кабельных каналов в промышленности — Panduit , поэтому вы часто услышите, как люди называют кабельные каналы «Panduit», независимо от того, используется ли эта конкретная марка. Ткацкий станок представляет собой свободную спиральную трубку из пластика, которая используется для удержания группы отдельных проводов в аккуратный пучок. Жгут проводов часто используется, когда группа проводников должна периодически изгибаться, как в случае жгута проводов, соединяющего устройства внутри панели с другими устройствами, установленными на откидной дверце этой панели.

Здесь появляется фотография, показывающая кабельный канал и проволочный жгут внутри приборной панели. Канал для проводов представляет собой прямоугольный пластиковый канал серого цвета, установленный вертикально и горизонтально внутри панели, а ткацкий станок представляет собой пластиковую спираль серого цвета, окружающую пучок проводов возле дверной петли:

Соединение сигналов и разделение кабелей

Если наборы проводов лежат слишком близко друг к другу, электрические сигналы могут «передаваться» от одного провода (или набора проводов) к другому (ам).Это может быть особенно вредным для целостности сигнала, когда возникает связь между проводами питания переменного тока и сигнальной проводкой прибора низкого уровня, такой как кабели термопары или датчика pH.

Существует два механизма электрической «связи»: емкостный и индуктивный . Емкость — это свойство, присущее любой паре проводников, разделенных диэлектриком (изолирующим веществом), благодаря чему энергия накапливается в электрическом поле, образованном напряжением между проводами. Естественная емкость, существующая между взаимно изолированными проводами, образует «мост» для сигналов переменного тока, которые проходят между этими проводами, сила этого «моста» обратно пропорциональна емкостному реактивному сопротивлению (\ (X_C = {1 \ over {2 \ pi f C }} \)). Индуктивность — это свойство, присущее любому проводнику, благодаря которому энергия сохраняется в магнитном поле, образованном током, протекающим через провод. Взаимная индуктивность, существующая между параллельными проводами, образует еще один «мост», посредством которого переменный ток через один провод может индуцировать переменное напряжение вдоль длины другого провода.

Емкостная связь между проводом питания переменного тока и сигнальным проводом датчика постоянного тока показана на следующей схеме:

Если датчик, генерирующий напряжение, является термопарой, а принимающий прибор — индикатором температуры, результатом этой емкостной связи будет «шумный» температурный сигнал, интерпретируемый прибором. Этот шум будет пропорционален как напряжению, так и частоте переменного тока.

Индуктивная связь между проводом питания переменного тока и сигнальным проводом датчика постоянного тока показана на следующей схеме:

В то время как количество шума, наведенного в сигнал низкого уровня посредством емкостной связи, было функцией напряжения и частоты, количество шума, наведенного в сигнал посредством индуктивной связи, является функцией тока, и частоты.

Хороший способ минимизировать связь сигналов — просто разделить проводники, несущие несовместимые сигналы. Вот почему электрические силовые проводники и сигнальные кабели приборов почти никогда не встречаются в одном и том же кабелепроводе или в одном канале вместе. Разделение уменьшает емкость между проводниками (напомним, что \ (C = {A \ epsilon \ over d} \), где \ (d \) — расстояние между проводящими поверхностями). Разделение также уменьшает коэффициент связи между индукторами, что, в свою очередь, уменьшает взаимную индуктивность (напомним, что \ (M = k \ sqrt {L_1 L_2} \), где \ (k \) — коэффициент связи, а \ (M \) — взаимная индуктивность между двумя индуктивностями \ (L_1 \) и \ (L_2 \)). В проводке контрольной панели принято прокладывать провода питания переменного тока таким образом, чтобы они не лежали параллельно сигнальным проводам низкого уровня, что позволяет уменьшить обе формы соединения.

Если проводники, несущие несовместимые сигналы , должны пересекаться , рекомендуется ориентировать проводники перпендикулярно друг другу, а не параллельно, например:

Перпендикулярная ориентация проводника уменьшает как межпроводную емкость, так и взаимную индуктивность за счет двух механизмов.Емкость между проводниками уменьшается за счет минимизации площади перекрытия (\ (A \)), возникающей в результате перпендикулярного пересечения. Взаимная индуктивность уменьшается за счет уменьшения коэффициента связи (\ (k \)) почти до нуля, так как магнитное поле, генерируемое перпендикулярно токопроводящему проводу, будет параллельно , а не перпендикулярно «принимающему» проводу. Поскольку вектор наведенного напряжения перпендикулярен магнитному полю (т. е. параллелен вектору тока в «первичном» проводе), по длине «принимающего» провода не будет индуцированного напряжения.

Проблема связи линии питания с сигналом наиболее серьезна, когда речь идет о сигнале аналогового , а не цифрового . В аналоговой передаче сигнал искажается даже малейшим количеством сопряженного «шума». Цифровой сигнал, для сравнения, будет искажен только в том случае, если связанный шум настолько велик, что поднимает уровень сигнала выше или ниже порога обнаружения, который он не должен пересекать. Это несоответствие лучше всего описать с помощью иллюстрации.

Здесь показаны два сигнала, объединенные с равным количеством шумового напряжения:

Размах амплитуды шума аналогового сигнала составляет почти 20% от всего диапазона сигнала (расстояние между нижним и верхним значениями диапазона), что представляет собой существенное ухудшение целостности сигнала.Аналоговые сигналы имеют бесконечное разрешение, что означает , любое изменение амплитуды сигнала на имеет значение. Следовательно, любой шум, вносимый в аналоговый сигнал, будет интерпретироваться как вариации в величине, которую должен представлять сигнал.

Однако такое же количество шума, накладываемого на цифровой сигнал, не вызывает ухудшения сигнала, за исключением одного момента времени, когда сигнал пытается достичь «низкого» состояния, но не может пересечь порог из-за шума.За исключением одного падения, представленного в форме импульса, остальная часть сигнала полностью не подвержена влиянию шума, поскольку цифровые сигналы имеют значение только выше порогового значения «высокого» состояния и ниже порога «низкого» состояния. Изменения уровня напряжения сигнала, вызванные наведенным шумом, не повлияют на значение цифровых данных до тех пор, пока амплитуда этого шума не станет достаточно серьезной, чтобы предотвратить переход сигнала через пороговое значение (когда он должен пересекать) или не заставит сигнал пересечь пороговое значение. порог (когда не должно).

Из того, что мы здесь видели, цифровые сигналы гораздо более устойчивы к наведенному шуму, чем аналоговые сигналы, при прочих равных условиях. Если вы когда-нибудь окажетесь в положении, когда вам нужно проложить сигнальный провод рядом с проводами питания переменного тока, и у вас будет выбор, будет ли это аналоговый сигнал (например, 4-20 мА, 0-10 В) или цифровой сигнал (например, EIA / TIA-485, Ethernet), лучше всего выбрать цифровой сигнал, который будет сосуществовать вместе с проводами питания переменного тока.

Развязка электрического поля (емкостная)

Фундаментальный принцип, заложенный в экранировании сигнального проводника (ов) от внешних электрических полей, заключается в том, что внутри сплошного проводника не может существовать существенного электрического поля.Электрические поля существуют из-за дисбаланса электрического заряда. Если бы такой дисбаланс заряда когда-либо существовал в проводнике, носители заряда (обычно электроны) в этом проводнике быстро перемещались бы, чтобы уравновесить дисбаланс, тем самым устраняя электрическое поле. Другой способ сказать это — заявить, что электрические поля существуют только между точками с разным потенциалом и поэтому не могут существовать между эквипотенциальными точками. Таким образом, силовые линии электрического поля могут быть обнаружены только в диэлектрике (изолирующей среде) между проводниками, но не внутри сплошного проводника:

Это также означает, что силовые линии не могут перекрывать диаметр полого проводника:

Электропроводность стенки полой сферы гарантирует, что все точки на окружности сферы равнопотенциальны друг другу.Это, в свою очередь, предотвращает образование любых линий электрического потока во внутреннем воздушном пространстве полой сферы. Таким образом, все точки внутри полой сферы защищены от любых электрических полей, возникающих вне сферы.

Единственный способ позволить внешнему электрическому полю проникнуть в полый проводник извне — это оставить эту проводящую оболочку «плавающей» по отношению к другому проводнику, помещенному внутри оболочки. В этом случае линии электрического потока существуют не между разными точками на проводящей сфере, а скорее между оболочкой сферы и проводником в центре сферы, потому что это точки, между которыми существует разность потенциалов (напряжение). .Для иллюстрации:

Однако, если мы сделаем полую оболочку электрически общей с отрицательной стороной источника высокого напряжения, силовые линии внутри сферы исчезнут, поскольку нет разницы потенциалов между внутренним проводником и проводящей оболочкой:

Если проводник внутри полой сферы поднят до потенциала, отличного от потенциала отрицательной клеммы источника высокого напряжения, линии электрического потока снова будут существовать внутри сферы, но они будут отражать этот второй потенциал, а не потенциал исходного источник высокого напряжения.Другими словами, электрическое поле будет существовать внутри полой сферы, но оно будет полностью изолировано от электрического поля вне сферы. Опять же, провод внутри экранирован от внешних электростатических помех:

Если проводники, расположенные внутри полой оболочки, таким образом защищены от внешних электрических полей, это означает, что не может существовать никакой емкости между внешними проводниками и внутренними (экранированными) проводниками. Если между проводниками нет емкости, никогда не будет емкостной связи сигналов между этими проводниками, что мы и хотим, чтобы промышленные сигнальные кабели защищали эти сигналы от внешних помех.

Все это обсуждение полых металлических сфер является лишь введением к обсуждению экранированного кабеля , где электрические кабели конструируются с оберткой из проводящей металлической фольги или проводящей металлической оплетки, окружающей внутренние проводники. Таким образом, фольга или оплетка образуют проводящую трубку , которая может быть подключена к потенциалу земли («общая» точка между внешними и внутренними источниками напряжения) для предотвращения емкостной связи между любыми внешними источниками напряжения и проводниками внутри кабеля:

На следующей фотографии показан набор сигнальных кабелей с экранированными жилами в оплетке, подключенных к общей медной шине заземления.«Это конкретное приложение находится в панели управления выключателя на 500 кВ, расположенного на большой электрической подстанции, где имеются сильные электрические поля:

На следующей фотографии показан четырехжильный USB-кабель, зачищенный с одного конца, виден экран из металлической фольги, а также жилы серебристых проводов, непосредственно контактирующие с фольгой, все обернутые вокруг четырех цветных силовых и сигнальных проводников:

На оконечном конце мы обычно скручиваем вместе свободные жилы проводников экрана, чтобы сформировать провод, который затем присоединяют к точке заземления, чтобы зафиксировать экран кабеля на потенциале земли.

Очень важно заземлить только один конец экрана кабеля, иначе вы создадите возможность для контура заземления : путь для прохождения тока через экран кабеля в результате разницы в потенциале земли на кабеле заканчивается. Контуры заземления могут не только вызывать шум в проводе (ах) кабеля, но в тяжелых случаях могут даже перегревать кабель и, таким образом, представлять опасность возгорания:

Важной характеристикой емкостно-связанного шумового напряжения является то, что оно является синфазным по своей природе: шум появляется одинаково на всех проводниках в кабеле, потому что эти проводники расположены так близко друг к другу (т.е. потому что величина емкости, существующей между каждым проводником и источником шума, одинакова). Один из способов использования этой характеристики, чтобы избежать нежелательных эффектов емкостной связи, — это использовать дифференциальную передачу сигналов . Вместо того, чтобы связывать напряжение нашего сигнала с землей, мы позволяем сигнальному напряжению «плавать». На следующей схематической диаграмме показано, как это работает:

Отсутствие заземления в цепи сигнала постоянного тока не позволяет емкостной связи с напряжением переменного тока искажать измерительный сигнал, «видимый» прибором.Шумовое напряжение будет по-прежнему присутствовать между сигнальным проводом и землей как как синфазное напряжение, но шумовое напряжение не появится между двумя сигнальными проводами, где присутствует наш интересующий сигнал. Другими словами, мы обходим проблему синфазного шумового напряжения в стороне, делая синфазное напряжение несущественным для датчика и приемника сигнала.

Некоторые промышленные стандарты передачи данных, такие как EIA / TIA-485 (RS-485), используют этот метод для минимизации разрушающего воздействия электрических шумов.Чтобы увидеть практический пример того, как это работает в цепи передачи данных, обратитесь к иллюстрации в разделе, начинающемся на странице этой книги.

Магнитное поле (индуктивное) развязка

Магнитные поля, в отличие от электрических полей, полностью экранировать чрезвычайно трудно. Линии магнитного потока не заканчиваются, а скорее петля . Таким образом, нельзя «остановить» магнитное поле, а только изменить его путь. Распространенный метод защиты чувствительного инструмента от магнитного поля заключается в его заключении в корпус из какого-либо материала с чрезвычайно высокой магнитной проницаемостью (\ (\ mu \)): оболочка, обеспечивающая гораздо более легкое прохождение линий магнитного потока, чем воздух.Материал, часто используемый для этого приложения, — это мю-металл или \ (\ мю \) — металл , названный так из-за его превосходной магнитной проницаемости:

Экранирование такого типа нецелесообразно для защиты сигнальных кабелей от индуктивной связи, так как мю-металл является довольно дорогим и должен иметь относительно толстый слой, чтобы обеспечить путь с достаточно низким сопротивлением для шунтирования большинства линий внешнего магнитного потока.

Наиболее практичный метод обеспечения устойчивости сигнального кабеля к магнитному полю основан на методе дифференциальной передачи сигналов, описанном в разделе о развязке электрического поля, с одной изюминкой (буквально). Если мы скручиваем пару проводов, а не позволяем им лежать вдоль параллельных прямых линий, влияние электромагнитной индукции значительно сводится к минимуму.

Причина, по которой это работает, лучше всего проиллюстрирована путем рисования цепи дифференциального сигнала с двумя толстыми проводами, начерченными первыми без каких-либо перекручиваний. Предположим, что показанное здесь магнитное поле (с тремя силовыми линиями, входящими в проволочную петлю) оказывается равным , увеличиваясь на в момент времени, показанный на иллюстрации:

Согласно закону Ленца, в проволочной петле будет индуцироваться ток такой полярности, чтобы препятствовать увеличению напряженности внешнего поля.Другими словами, индуцированный ток пытается «бороться» с наложенным полем, чтобы поддерживать нулевое чистое изменение. Согласно правилу правой руки электромагнетизма (отслеживание тока в обычных обозначениях потока), индуцированный ток должен проходить в направлении против часовой стрелки, если смотреть сверху на проволочную петлю, чтобы создать магнитное поле, препятствующее росту внешнего магнитного поля. поле. Этот индуцированный ток работает против постоянного тока, создаваемого датчиком, отвлекая от сигнала, принимаемого прибором.

Когда напряженность внешнего магнитного поля уменьшается, а затем увеличивается в противоположном направлении, индуцированный ток меняется на противоположное. Таким образом, когда магнитное поле переменного тока колеблется, индуцированный ток также будет колебаться в цепи, вызывая появление «шумового» напряжения переменного тока на измерительном приборе. Это именно тот эффект, который мы хотим смягчить.

Сразу же мы видим заметную разницу между шумовым напряжением, индуцированным магнитным полем, и шумовым напряжением, индуцированным электрическим полем: в то время как емкостный шум всегда был синфазным, здесь мы видим индуктивно-связанный шум как дифференциальный .

Если мы скручиваем провода так, чтобы образовать серию петель вместо одной большой петли, мы увидим, что индуктивные эффекты внешнего магнитного поля имеют тенденцию отменяться:

[Физика витой пары]

Не все линии потока проходят через один и тот же контур. Каждая петля представляет собой изменение направления тока в сигнальной цепи прибора, и поэтому направление магнитно-индуцированного тока в одном контуре прямо противоположно направлению магнитно-индуцированного тока в следующем.Пока количество петель достаточно и они расположены близко друг к другу, суммарный эффект будет полным и полным противодействием между всеми наведенными токами, в результате чего на приборе не будет общего наведенного тока и, следовательно, переменного напряжения «шума».

Чтобы воспользоваться преимуществами подавления электрического поля магнитных и , приборные кабели обычно производятся в виде скрученных, экранированных пар . Скручивания защищают от магнитных (индуктивных) помех, а заземленный экран защищает от электрических (емкостных) помех.Если несколько пар проводов скручены в одном кабеле, скорость скручивания каждой пары может быть различной, чтобы избежать магнитной связи от пары к паре.

Кабели высокочастотные сигнальные

Электронные сигналы, используемые в традиционных измерительных цепях, по своей природе являются либо постоянным, либо низкочастотным переменным током. Эти сигналы представляют собой значения измерения и контроля в форме аналог , обычно величиной электронного сигнала (сколько вольт, сколько миллиампер и т. Д.). Однако современные электронные приборы часто передают данные процесса и управления в цифровом формате , а не в аналоговой форме. Эти цифровые данные принимают форму высокочастотных импульсов напряжения и / или тока по проводникам прибора. Самые мощные приборы fieldbus полностью избавляются от аналоговой сигнализации, передавая все данные в цифровой форме на относительно высоких скоростях.

Если период времени импульса напряжения или тока меньше времени, необходимого для прохождения сигнала по длине кабеля (почти со скоростью света!), Могут возникнуть очень интересные эффекты.Когда импульс распространяется по двухпроводному кабелю и достигает его конца, энергия, содержащаяся в этом импульсе, должна быть поглощена приемной схемой или же должна быть отражена обратно по кабелю. Честно говоря, это происходит во всех схемах, независимо от того, насколько длинными или короткими могут быть импульсы, но эффекты «отраженного» импульса становятся очевидными только тогда, когда время импульса мало по сравнению со временем распространения сигнала. В таких приложениях с короткими импульсами кабель обычно называют линией передачи и рассматривают его как компонент схемы со своими собственными характеристиками (а именно, непрерывным импедансом, «видимым» бегущим импульсом).Подробнее об этом см. В разделе 5.10, который начинается на странице.

У этой задачи есть знакомая аналогия: «эхо» в комнате. Если вы войдете в большую комнату с твердыми поверхностями стен, пола и потолка, вы сразу же заметите эхо, возникающее от любого издаваемого вами звука. Ведение разговора в такой комнате может быть довольно трудным, так как эхом накладываются звуки, которые произносились недавно, что затрудняет понимание того, что говорится. Чем больше комната, тем дольше задержка эха и больше путаница в разговоре.

Эхо случается и в маленьких комнатах, но обычно они слишком короткие, чтобы о них беспокоить. Если отраженный звук (звуки) возвращается достаточно быстро после произнесения, временная задержка между произнесенным (исходящим) звуком и эхо (отраженным) звуком будет слишком короткой, чтобы ее можно было заметить, и разговор будет продолжаться беспрепятственно.

Мы можем решить проблему «эха» двумя совершенно разными способами. Один из способов — полностью устранить эхо, добавив в комнату звукоизолирующие покрытия (ковер, акустическая потолочная плитка) и / или предметы (диваны, стулья, подушки).Другой способ решить проблему прерывания разговора эхом — это снизить скорость речи . Если слова произносятся достаточно медленно, время задержки эха будет относительно коротким по сравнению с периодом каждого произносимого звука, и разговор может продолжаться без помех (хотя и с меньшей скоростью).

Как проблема, так и решения для отраженных сигналов в электрических кабелях следуют тем же схемам, что и проблема звуковых эхо-сигналов в комнате с твердым покрытием и их решения.Если электронная схема, принимающая импульсы, отправленные по кабелю, принимает как падающий импульс, так и эхо (отраженный импульс) со значительной временной задержкой, разделяющей эти два импульса, цифровой «разговор» будет затруднен таким же образом, как и устный разговор между двумя или большему количеству людей мешает эхо в комнате. Мы можем решить эту проблему либо путем полного исключения отраженных импульсов (путем обеспечения поглощения всей энергии импульса соответствующей нагрузкой, размещенной на конце кабеля), либо путем снижения скорости передачи данных (т.е.е. более длинные импульсы, более низкие частоты), так что отраженные и падающие импульсные сигналы практически перекрывают друг друга в приемнике.

В высокоскоростных измерительных сетях «fieldbus» применяется первое решение (устранение отражений), а в устаревшем стандарте сигналов приборов HART — второе (низкая скорость передачи данных). Отражения устраняются в высокоскоростных сетях передачи данных за счет обеспечения того, чтобы два самых дальних конца кабеля были «завершены» значением сопротивления надлежащего размера (совпадающим с характеристическим сопротивлением кабеля).Разработчики аналогово-цифрового гибридного стандарта HART предпочли вместо этого использовать медленные скорости передачи данных, чтобы их приборы могли адекватно работать на устаревших сигнальных кабелях, характеристическое сопротивление которых не стандартизировано.

Возможность отраженных импульсов в высокоскоростных кабелях полевой шины вызывает беспокойство у технических специалистов по приборам, поскольку представляет собой новое явление, способное вызывать сбои в системе приборов. Теперь уже недостаточно иметь плотные соединения, чистые концы проводов, хорошую изоляцию и надлежащее экранирование, чтобы сигнальный кабель достоверно передавал сигнал прибора 4-20 мА постоянного тока от одного устройства к другому.Теперь технический специалист должен обеспечить надлежащую заделку и отсутствие каких-либо разрывов (резких изгибов или перегибов) по всей длине кабеля в дополнение ко всем традиционным критериям, чтобы точно передать сигнал цифровой полевой шины от одного устройства к другому.

Проблемы с отражением сигнала можно исследовать с помощью диагностического прибора, известного как рефлектометр временной области или TDR . Эти устройства представляют собой комбинацию генератора импульсов и осциллографа с цифровой памятью, генерирующих короткие электрические импульсы и анализирующих возвращенные (отраженные) сигналы на одном конце кабеля. Если TDR используется для записи импульсной «сигнатуры» вновь проложенного кабеля, эти данные можно сравнить с будущими измерениями TDR на том же кабеле для обнаружения ухудшения характеристик кабеля или изменений проводки.

Как подключить провод динамика и определить типы разъемов

Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше Обновлено: 14 октября 2020 г.

Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

Это не самая захватывающая часть настройки вашего оборудования — но без провода динамика вы ничего не услышите!

Прежде чем вы начнете, это может показаться непростым делом. Но если подумать, все довольно просто.

Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

Тогда вы можете подумать о том, как лучше всего подключить провод.

Как подключить динамики с помощью провода динамика?

Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

Неважно, в какую сторону вы подключаете провода — даже если провод отмечен знаком плюса и минуса.

Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

Ниже вы можете увидеть зажимы на задней панели AV-ресивера.

Для каждого динамика по две стойки. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная — в черный.Но они не всегда могут иметь цветовую маркировку.

Один провод, подобный изображенному выше, подключается к положительной и отрицательной клемме для выхода одного динамика. Другой конец провода подключится к динамику.

Штыри для крепления на задней панели AV-ресивера

Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

Что произойдет, если я переверну провод динамика?

Во-первых, это зависит от того, что вы подразумеваете под реверсом.Есть несколько способов сделать это.

1. Подключите стереодинамики к неправильным каналам

Если вы подключите левый динамик к клеммам, отмеченным справа на усилителе, — а правый динамик к клеммам, отмеченным слева на усилителе.

Что бы случилось?

Ничего. Только звукорежиссер, микшировавший альбом, был бы раздражен.

Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа — и наоборот.

Никого не волнует, кроме художника, который полгода делал все как надо.

2. Подключите отрицательный к положительным клеммам

Если для одного канала динамика вы подключаете отрицательную клемму усилителя к положительному разъему на динамике, а положительную клемму усилителя — к отрицательной клемме динамика. Что случилось бы?

Для одного динамика ничего бы не случилось. Это будет работать нормально.

Если бы у вас было два динамика, и они оба были подключены одинаково — опять же, все было бы хорошо.

Если было два динамика, и они были подключены по-разному, то это называется разводкой динамиков не в фазе.

Диафрагма в одном динамике выдвигается, а в другом динамике — внутрь.

Сложно объяснить, как это звучит. Но это звучит просто странно. Он будет казаться худым и лишенным тела.

Что происходит, так это то, что некоторые из более низких частот будут нейтрализовать друг друга, когда звуковые волны удаляются от динамика.

Итак, вы ничего не сломаете, но это просто не будет звучать правильно. Вы, вероятно, заметите это, если сделаете это. Но всегда полезно перепроверить проводку.

Некоторые AV-ресиверы будут пытаться обнаружить любые динамики, подключенные не в фазе, когда вы запускаете автоматическую настройку комнаты. Хотя они не всегда понимают это правильно.

Если вам интересно, это отличное видео, демонстрирующее, почему вам нужно подключать динамики по фазе:

Какие существуют типы подключения проводов динамика?

Первое, что вам нужно сделать, это проверить соединения на ваших динамиках и усилителе.Это определит способ подключения провода динамика.

Есть два основных типа соединений, с которыми вы можете столкнуться.

Просто имейте в виду, что у вас может быть один тип усилителя, а другой — динамик.

1. Стойки для переплета

Штыри для крепления есть на всех типах усилителей и динамиков — от бюджетных моделей до high-end техники. Это самый распространенный тип, с которым вы столкнетесь.

Левая и правая переплетные стойки окружения на AV-ресивере

Часто к ним можно подключить провод динамика двумя способами:

1. Отвинтите красный или черный колпачок — вставьте оголенный провод динамика в отверстие в стойке (или вставьте лопаточный соединитель вокруг стойки) — снова затяните колпачок.
2. Вставьте провод в отверстие на конце каждой стойки.Для этого вам нужно будет прикрепить банановые заглушки (см. Ниже). Некоторые приемники имеют пластиковый колпачок на конце, который необходимо сначала снять (как на картинке).

Итак, для этого типа подключения вы можете использовать оголенный провод — или подключить лопатки или банановые вилки к концу провода динамика.

Громкоговорители с фиксирующими штырями могут не иметь на конце отверстия для вставки банановой вилки. Некоторые делают, но это чаще встречается на усилителях.

Связующий столб на спикере часто выглядит так:

Значит, с его подключением можно либо вставить в отверстие оголенный провод — а потом закрутить винт.

Или используйте лопаточное соединение и поместите его вокруг стойки, прежде чем затягивать.

2. Пружинные зажимы

Пружинные зажимы чаще встречаются в бюджетных усилителях и динамиках, а также в системах «все в одном». Хотя их можно встретить во всех типах техники.

Подключение провода динамика к разъему с пружинным зажимом

Все, что вам нужно сделать, это нажать на нижнюю часть зажима и вставить провод динамика в отверстие выше.

С этим типом подключения можно использовать неизолированные провода или штыревые разъемы.

Типы заделки проводов динамика

Теперь, когда вы знаете, какие типы соединений у вас есть для провода динамика; вы можете сделать окончательный выбор, как кончить концы.

Между прочим, взгляните на мой 101 провод динамика, если вы хотите выяснить, какой провод динамика лучше всего подходит для вашей системы.

Присоединение разъема к концу провода динамика называется заделкой провода.

Однако для первого варианта разъем вообще не требуется.

Подключение динамиков неизолированным проводом

Для всех типов подключения можно использовать неизолированный провод динамика. Это самый простой способ, так как вам не понадобятся дополнительные аксессуары.

Все, что вам нужно сделать, это:

1. Разъедините положительный и отрицательный провода примерно на 1 или 2 дюйма, чтобы у вас было некоторое разделение для работы. Вам может понадобиться острый нож, чтобы разрезать центральную изоляцию — или она просто разорвется, если вы приложите достаточно усилий. Только убедитесь, что вы не врезаете изоляцию и не оставляете оголенный провод дальше по кабелю.Вам просто нужен оголенный провод на конце.
2. Удалите примерно ½ дюйма изоляции с каждого провода. Это можно сделать острым ножом или специальным приспособлением для зачистки проводов.
3. Скрутите оголенные жилы вместе, чтобы не было свободных нитей меди.
4. Вставьте медную проволоку в разъемы динамика / усилителя — снова, убедившись, что нет торчащих жилок меди.
5. Осторожно потяните за провод, чтобы сделать убедитесь, что он надежно удерживается разъемом

Если использование неизолированного провода является для вас самым простым способом достижения цели, воспользуйтесь им. Я бы не потерял из-за этого сон. Однако присоединение разъемов может иметь преимущества.

Оконечный провод динамика с банановыми заглушками

Банановые штекеры — мой любимый способ подключения акустических проводов. Вам нужно будет купить их как отдельный аксессуар к вашей проволоке.

Вам понадобится четыре банановых вилки на каждый провод — по две на каждый конец кабеля.

Конечно, предполагается, что вы будете использовать банановые штекеры и для усилителя, и для динамика.Возможно, вы не захотите — или сможете.

Банановые вилки могут прикрепляться к кабелю по-разному.

Многие поставляются с резьбовыми соединениями, которые нужно просто закрепить на кабеле с помощью небольшой отвертки. Это один из самых простых способов.

Некоторые из них являются самозажимными, что означает, что они зажимают кабель, когда вы затягиваете крышку вилки.

Остальным может потребоваться пайка. Поэтому выбирайте этот тип, только если вы готовы сломать паяльник.

Общая процедура подключения банановых штекеров с винтовыми зажимами к проводу динамика:

1. Зачистите примерно ½ дюйма изоляции с конца каждого провода и плотно скрутите, чтобы удалить свободные жилы.
2. Отвинтите колпачок от каждой банановой вилки и навинтите ее на провод.
3. Вставьте оголенный провод в отверстие в вилке. и затяните винт, чтобы закрепить его
4. Закрутите колпачок обратно на

Затем каждую заглушку можно вставить в конец каждой переплетной стойки.

Я часто забываю навинтить колпачок на кабель перед тем, как прикрепить вилку к проводу. Значит, мне придется снова все это исправить!

Я знаю, что ты не такой дурак, как я.

Вы можете найти несколько банановых вилок, которые подключаются к проводу несколько иначе. Но общая идея та же.

Вы не поймете, насколько проще работать с банановыми вилками, пока не будете ползать по задней части усилителя, пытаясь прикрепить оголенный провод к зажиму.

Некоторым людям нравится припаять провод к вилке, чтобы создать более надежное соединение, даже если это ввинчиваемая модель. Вы можете, если хотите, но не обязаны.

Банановые штекеры с резьбовыми соединениями отлично работают без пайки, если вы будете осторожны, когда соединяете их вместе.

Однако есть вероятность, что они со временем ослабнут, поэтому вам может потребоваться проверять соединение, если вы подключаете их регулярно.

Многие банановые вилки имеют гнездо на нижнем конце — как на изображении выше.Это позволяет вам подключить к нему еще один банановый штекер.

Это полезно, если вам нужно подключить несколько динамиков к одному и тому же разъему. Вам не нужно часто это делать, но иногда это может быть полезно.

Например, если вам нужно подать сигнал на вход сабвуфера высокого уровня через терминалы передних левого и правого динамиков.

Штифты для банановых заглушек имеют стандартный диаметр 4 мм, что идеально подходит для установки на конце зажима.

Использование лопаточных разъемов с проводом динамика

Лопаты — альтернативный способ заделки провода динамика.

Как и в случае с банановыми вилками, если вы используете лопатки на обоих концах, вам понадобится четыре лопаточных разъема для каждого провода.

Лопаточный соединитель может быть угловым или прямым. Неважно, какой именно вы покупаете. Но в некоторых случаях одно может быть проще, чем другое.

Обычно они подключаются к проводу динамика путем обжима, пайки или винтового соединения, как при использовании банановых штекеров.

Обжим — это когда вы с помощью инструмента сгибаете конец разъема так, чтобы он плотно прилегал к проводу.Это может быть хорошим решением, если вы не хотите ввязываться в пайку провода.

Для выполнения соединения всегда лучше использовать подходящий обжимной инструмент. Хотя соблазнительно просто схватить плоскогубцы, вы не получите такого же прочного соединения.

Правильно выполненное соединение, обжатое лопаткой, не требует пайки.

После того, как вы прикрепите лопаты к проволоке, вам нужно открутить каждую скобу и вставить их на место. Когда вы снова закроете колпачок, они будут надежно закреплены.

Это предпочтительнее использовать неизолированный провод, так как вы можете быть уверены в плотном и надежном соединении.

Разъемы

Spade могут быть идеальными, если вы подключаете провод к динамикам, установленным очень близко к стене. В этом случае у вас может не хватить места для использования банановых пробок.

Итак, если вы не хотите использовать оголенный провод, лопаточные разъемы будут подключаться под углом 45 или 90 градусов, позволяя проводу падать прямо вниз.

Оконечный провод динамика с контактными разъемами

Разъемы

Pin похожи на уменьшенную версию банановой вилки.Фактически, в некоторых случаях вы можете увидеть, что их называют банановыми пробками.

Они поставляются со штифтами, как правило, диаметром около 2 мм. Штифт либо прямой, либо вы можете получить их с угловыми штифтами.

Подобно лопаткам и банановым заглушкам, вам нужно снять с провода изоляцию и прикрепить штыри к оголенному проводу.

Для их соединения с проводом часто используется опрессовка или пайка. Однако, как и штыревые разъемы на рисунке выше, они могут иметь резьбовое соединение.

Просто немного ослабьте винт, вставьте оголенный провод и снова затяните винт. Убедитесь, что у вас надежное соединение, осторожно потянув за провод динамика.

Этот тип заделки проводов динамика обычно используется для пружинных зажимов. Просто нажмите на зажим и вставьте штифт в отверстие.

Заглушки с гибкими штифтами Sewell Deadbolt для подпружиненных клемм динамиков Проверить цену

Вы также можете использовать их для связывания столбов, вставив их в центральное отверстие в стойке, а затем затянув колпачок.Но это не обычный способ использования разъемов такого типа.

Использование штыревых соединителей более чистый метод, чем использование неизолированного провода, и увеличивает шансы на надежное соединение.

Подключение проводов к усилителю и динамикам

Когда у вас готовы заделки кабеля динамика, вам просто нужно подключить провода к усилителю и динамикам.

Стереоусилитель и динамики подключаются следующим образом:

Просто убедитесь, что вы подключили выход усилителя с маркировкой «динамик слева» к левому динамику, а выход с маркировкой «динамик справа» — к правому динамику.

Кроме того, тот же конец провода должен подключаться к положительной клемме усилителя и динамика. То же и с отрицательными клеммами.

Провод динамика обычно имеет какую-то маркировку, чтобы вы знали, какой на каждом конце один и тот же провод.

Многоканальный AV-ресивер немного сложнее, поскольку в нем больше клемм для динамиков. Однако схема подключения домашнего кинотеатра такая же, как и у стереоусилителя.

Вам просто нужно убедиться, что вы подключаете каждую выходную клемму к правильному динамику.

Итак:

• Выходной разъем переднего левого динамика к переднему левому динамику
• Выходной разъем переднего правого канала к переднему правому динамику
• Выходной разъем центрального динамика к центральному динамику
• Выходной разъем левого переднего канала к левому динамику объемного звучания
• Выходной разъем правого объемного звука к правый динамик объемного звучания

Если у вас расположение динамиков 7. 1 или вы используете динамики Dolby Atmos, у вас будет еще больше динамиков для подключения.

Но это та же процедура. Просто не торопитесь и убедитесь, что у вас все получилось правильно с первого раза.

Когда вы запускаете автоматическую конфигурацию помещения на своем AV-ресивере, он посылает тестовый сигнал на каждую колонку. Итак, вы скоро узнаете, правильно ли вы подключили динамики к задней части усилителя.

Если нет, без проблем, просто отключите его от усилителя и попробуйте еще раз.

Заключение

Вас смутила мысль о подключении провода динамика к усилителю и динамикам?

Если да, надеюсь, вы нашли ответы на свои вопросы.

Это не слишком сложно, если вдаваться в подробности. Но это может показаться запутанным, пока вы не поймете различные варианты, которые у вас есть.

Подключения усилителя и громкоговорителей — это первое, что нужно учитывать.

Зная это, вы сможете сделать лучший выбор для заделки провода динамика.

Вы можете выбрать простой путь и просто использовать оголенный провод или прикрепить банановые заглушки, лопаты или булавки.

Нет неправильного пути.Просто используйте то, что кажется разумным для вашей системы.

Приколи меня!

---

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различных устройств Hi-Fi и домашнего кинотеатра.

---

К началу

Электромонтаж своими руками — электрические соединения

При выполнении электропроводки или любой другой проводки в этом отношении выполнение соединения является одной из самых важных частей. Если подключение проводки выполнено неправильно, есть большая вероятность, что схема не будет работать или не будет работать долго. В случае электропроводки есть вероятность возгорания. Если вы собираетесь делать это самостоятельно, убедитесь, что вы делаете это правильно.

Осторожно: Во избежание сильного удара током или поражения электрическим током всегда отключайте питание на сервисной панели перед работой с проводкой.

Никогда не предполагайте, что питание отключено! Всегда дважды проверяйте и тестируйте устройство перед началом работы.

Изготовление электросварки.

Первый тип соединения, который мы рассмотрим, — это соединение, определяемое как соединение одного или нескольких проводов вместе.

Как сделать сварку.

1) Используйте электросчетчик, чтобы убедиться, что питание цепи отключено.
2) Определите, какие провода необходимо соединить вместе.
3) Затем вам нужно будет проложить провода в одобренную электрическую коробку надлежащего размера с использованием одобренного разъема.
4) Если коробка представляет собой металлическую коробку, вам необходимо подключить провод заземления к коробке с помощью утвержденного зеленого винта заземления. Если это пластиковый ящик, вам не о чем беспокоиться.
5) Теперь вы готовы соединить проводники вместе. Скрутите провода вместе с помощью линейных плоскогубцев.
6) Затем закрутите проволочную гайку подходящего размера. на скрученные жилы до полной затяжки.
7) Потяните за каждый провод, чтобы убедиться, что каждый из них закреплен в стыке.
8) Наконец, установите одобренную заглушку для электрического подключения на коробку.

Подключение к устройству.

При подключении к устройству, например розетке или переключателю, обязательно используйте прилагаемый винтовой зажим. Никогда не используйте отверстие в задней части устройства, через которое можно воткнуть провод прямо в заднюю часть устройства. Я видел много проблем с типом соединения stab back. Правильный способ подключения к устройству.

1) Снимите изоляцию.
2) С помощью стрипперов или плоскогубцев согните провод, чтобы он поместился вокруг винтовой клеммы.
3) Оберните его вокруг винтовой клеммы.
4) Затяните винтовой зажим.
5) Потяните за провод, чтобы убедиться, что у вас плотное соединение.

Совет: После того, как все подключения выполнены, можно обернуть изолентой винтовые клеммы. Это может помочь убедиться, что оголенный провод заземления не касается винтовых клемм. Это также может быть полезно, если устройство когда-либо вынимается из коробки под напряжением. Это необязательный и необязательный шаг.

Подключение к устройству с помощью многожильного провода.

При подключении к винтовой клемме с помощью многожильного провода вам понадобится плоская клемма.

1) Снимите изоляцию.
2) Наденьте клемму на провод до упора.
3) Обожмите плоскую клемму с помощью обжимного инструмента подходящего размера.
4) Поместите под винтовой зажим и затяните.
5) Потяните за провод, чтобы убедиться, что у вас плотное соединение.

Связанные ресурсы:

Национальное руководство по электрическим нормам

Национальная книга правил электрооборудования

Изменения иллюстрированного кода Stallcup

Полное руководство по домашней электропроводке (серия полных руководств Black and Decker)

Упрощенная схема подключения

Руководство по использованию национального электрического кодекса

Справочник специалиста по перестройке и ремонту жилых помещений

Важно отметить, что электрические коды меняются, и что в некоторых регионах местные электрические правила не совпадают с национальными электрическими правилами.Местные органы власти, имеющие юрисдикцию в вашем регионе, могут иметь коды, отличные от национальных. Важно выяснить, отличается ли ваш местный кодекс от национального кодекса, ваш местный орган власти, обладающий юрисдикцией, является последним судьей и присяжными.

Заявление об отказе от ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий.Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д. Перед выполнением установки. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.
