Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса).

Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Схема подключения — тёплого пола к котлу.



Нагрев теплого пола в соответствующей системе отопления может происходить двумя способами:

• Прямоточный способ подачи теплоносителя от низкотемпературного котла (до 60°С) или теплоаккумулятора с поэлементным или общим регулированием потока в зависимости от числа и характеристик отопительных контуров. Регулирование по контурам осуществляется с помощью двухходового регулировочного клапана, который настраивается на температурный режим конкретного контура (в зависимости от длины петли контура, диаметра трубы и требуемой температуры).
• Способ смешивания теплоносителя от котла (до 90°С) с водой системы отопления, при котором в качестве смесительного узла применяется трубка соединительная между входным и выходным трубопроводами (байпас) в комплекте с трехходовым клапаном и термостатической головкой с датчиком температуры. Диаметр врезанной трубы (байпаса) должен быть примерно на один размер меньше, чем линия подачи.

Общие правила подключения

Подключение теплого пола — задача не из простых, так как такая система отопления является сложным теплотехническим и гидравлическим объектом. Некоторые производители питают теплые чувства к своим потребителям, и поэтому электрическая схема подключения теплого пола размещается сразу на корпусах терморегуляторов. Однако далеко не все нюансы работы с электричеством объясняет такая схема.

Система отопления теплого пола характеризуется повышенным давлением (до 6 бар) и тепловыми нагрузками (тепловое расширение, удлинение трубопроводов, различные коэффициенты пластика и металла). Схема подключения лишь пояснит расположение элементов в сети, но не напомнит о правилах безопасности при взаимодействии с электричеством.

Вне зависимости от способа организации отопления следует:

• Заранее определить положение распределительного коллектора (смесительного узла) исходя из условия доступности и удобства обслуживания. Желательная схема размещения коллектора — выше уровня пола для упрощенного удаления воздуха из системы (автоматический воздухоотводчик или кран Маевского). Иначе придется предусматривать воздушные клапаны на каждом контуре. Когда теплый пол будет уложен и зашит, работа с распределительными коллекторами станет затруднительной.
• Укладку петель следует производить после подключения к распределителю и закрепления петли в месте выхода из стяжки.
• Циркуляционный насос должен работать на нагнетание.
• Ветви отопительных контуров на входе должны иметь отсекающие вентили. В коллекторе предусматриваются дренажные краны для обслуживания системы (слива-залива теплоносителя или промывочного раствора).

Монтаж коллектора для теплого пола с ручной регулировкой

Монтаж трубы к выходам распределителя выполняется с помощью разборного резьбового соединения (евроконуса), которое состоит из накидной гайки, обжимной шайбы и втулки. Схема их взаимодействия следующая: гайка и шайба надеваются снаружи на металлотрубу или трубу PE-RT, а втулка вставляется в предварительно обработанное отверстие. Первоначальная затяжка проводится вручную. Окончательная затяжка проводится в ходе опрессовки и настройки системы. В прямоточной системе обогрева положение циркуляционного насоса не имеет значения, но на «холодной» части системы он не будет нагреваться.

Для регулировки системы с площадью отопления до 200 кв. м. применяется двухходовой регулирующий (балансировочный) клапан, выполняющий функцию термостата, который входит в комплектацию коллектора (или установлена заглушка). Регулировка с помощью этого клапана более точная, т.к. регулируется проток в каждой ветви с учетом ее характеристик. Именно в коллекторах теплого пола кроется эффективность подобного отопления. Правильное их подключение станет залогом работоспособности всей системы.

На сайте представлены модели коллекторов для одноконтурного прямоточного котла типа гребенка с расходомерами IPS на 2…12 выходов в комплектации с запорной арматурой для каждого контура и клапанами отвода воздуха. Одноконтурный котел отличается от двухконтурного тем, что обеспечивает только отопление дома. Котлу же с двумя контурами под силу не только прогреть дом, но и снабдить его жителей горячей водой. То есть такой котел нагревает воду и для отопления помещений, и для бытовых нужд.

Монтаж коллектора со смесительным узлом

К особенностям монтажа распределителя с гидрострелкой относится необходимость размещения циркуляционного насоса на участке между трехходовым клапаном и коллектором. Такое размещение обеспечивает работу системы во всех режимах — циркуляции при подаче теплоносителя к узлу смешивания, смешивании и прокачке через ветви отопительной системы. В остальном подключение прямоточной системы не отличается от подключения трубопроводов к коллектору с байпасом. Последний комплектуется насосом, трехходовым клапаном, датчиками температуры и протока или расходомером. Устройство с функцией байпас позволяет выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки.

На сайте представлены модели распределителей для теплого пола с гидрострелкой и насосным модулем IVAR с тремя точками подключения отопительных ветвей или с 2…9 точками выхода (без насоса), которые применяются для систем с двух и одноконтурными электрическими, газовыми и дизельными котлами. По эффективности теплый пол давно существенно превосходит традиционную систему отопления с радиаторами. Тип котла для теплого пола определяется его характеристиками. Так, например, специалисты призывают с осторожностью относиться к установке и использованию дизельного котла из-за высокой стоимости топлива, вредных выхлопов и повышенного уровня опасности. Прекрасной альтернативой дизельному котлу может стать электрический или газовый котел. Для того чтобы разобраться в преимуществах одних и недостатках других, эксперты советуют более подробно изучить устройство электрического и газового котла для теплого пола. Безусловное достоинство электрического котла в его надежности, безопасности и возможности оснастить автоматикой. Газовый же котел побеждает в экономичности.

Монтаж другого оборудования

Предлагаемые на сайте коллекторы имеют необходимые приборы в базовой комплектации или точки присоединения приборов со стандартными резьбовыми отверстиями, в которые установлены герметичные заглушки. Для крепления дополнительных составляющих (клапанов с сервоприводом, термодатчиков или запорной арматуры в системах с автоматизированным контролем температуры воздуха или протока) потребуются тройники, фитинги, компенсационные переходники и другая отопительная и водопроводная фурнитура. Схема подключения каждого дополнительного элемента должна осуществляться в соответствии с инструкцией. Для сборки предпочтительно использовать специализированное оборудование для подготовки посадочных поверхностей и сборки (сварки) частей трубы или элементов трубопровода.

Как выбрать и установить насос для водяного теплого пола самостоятельно

Существуют несколько основных критериев, помогающих покупателю выбрать насос для водяного теплого пола. К ним относится: производительность и мощность оборудования. При выборе также следует обращать внимание на технические аспекты и параметры водяного контура, на которые планируется установить насос.

Обязательно ли нужен насос на тёплый пол

Особенностью системы обогрева «теплые полы» является использование труб небольшого диаметра. При укладке контура допускается множество изгибов, что влияет на беспрепятственную циркуляцию жидкости. Нагрев теплоносителя ограничен температурой 40°С.

Все эти факторы влияют на работу и эффективность обогрева. В результате любое нарушение приводит к выходу из строя водяного контура, появлению воздушных пробок. Поэтому тёплый пол водяной без насоса, это ошибочное решение, хотя некоторые хозяева и прибегают к нему, пытаясь сэкономить на комплектующих.

Установленный циркуляционный насос позволяет создать необходимое давление в системе отопления, обеспечить циркуляцию теплоносителя. Установка насоса в систему тёплых полов обеспечивает решение самых распространенных проблем, связанных с эксплуатацией системы отопления. Но это становится возможным, только при условии грамотного подбора циркуляционного оборудования.

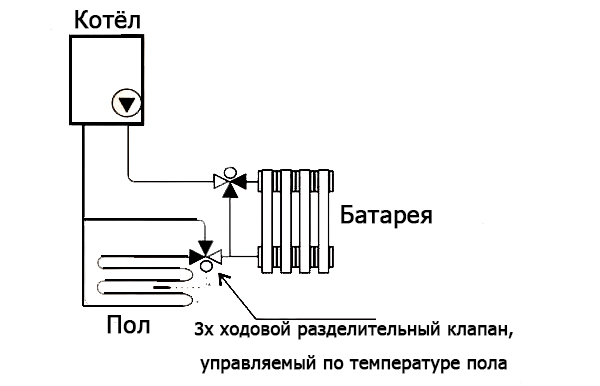

Без насоса, теплые водяные полы могут работать в следующих случаях: подсоединение к центральной системе отопления или горячего водоснабжения (полотенцесушитель). Некоторые газовые котлы сразу оборудованы для подключения нескольких водяных контуров отопления. При подключении устанавливать циркуляционное оборудование нет необходимости, так как оно уже встроено в корпус водогрейного оборудования.

Какие бывают насосы для водяного пола

Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

Насос влажного типа

Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем. Насосы сырого типа, это оптимальный вариант для отопления частного дома.

Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

Насос сухого типа

Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.

Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.

Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.

Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.

Как правильно подобрать насос для пола

Следует обратить внимание на несколько критериев, гарантирующих, что выбор циркуляционного оборудования будет сделан, верно:

• Производительность – указывается в кубометрах. Цифровое значение указывает, сколько м³ теплоносителя сможет перекачать насос в течение часа. Расчет мощности насоса для водяного теплого пола выполняется с помощью умножения общего объема теплоносителя в системе отопления на 3. В результате получится среднее значение производительности необходимое для поддержания соответствующего давления в водяном контуре.
• Давление – для теплого водяного пола малого объема теплоносителя критерий давления практически неважен. Но если планируется отопление помещения больших размеров, подключение в одну сеть несколько участков отопления, тогда следует обратить внимание и на коэффициент рабочего давления.
  Произведя расчет производительности циркуляционного насоса, и подобрав подходящую модель, следует убедиться, что технические параметры устройства позволят поддерживать необходимое давление, независимо от количества изгибов и длины контура.
• Потребление электроэнергии – современные модели снабжены модулем отключения насоса. Модуль позволяет автоматически регулировать работу устройства и отключать его при отсутствии запроса на нагрев в контролируемых зонах, что в несколько раз снижает потребление электроэнергии. Управление насосом контролируется встроенным программатором, имеющим функцию «ночного режима».
• Скорость – обычные бытовые насосы имеют три рабочих скоростных режима. Так как существует очевидное влияние скорости насоса на обогрев водяных полов, следует подбирать оборудование с высокими показателями прохождения теплоносителя за минуту.
• Остальные технические характеристики циркуляционных насосов для водяного пола. Обратить внимание следует на особенности эксплуатации конструкции. Производитель отдельно указывает на тип возможного теплоносителя, температуру и другие показатели.
  Немаловажным фактором, влияющим на выбор, является интенсивность шума во время работы. Малогабаритные циркуляционные насосы для водяного тёплого пола наименее шумные, экономичные и практически безотказные в работе.

Точный гидравлический расчет насоса сможет сделать только грамотный специалист, имеющий профильное образование. Поэтому при выборе оборудования для больших помещений или многоэтажного здания, лучше всего обратиться за профессиональной помощью.

Где лучше поставить насос

В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.

Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.

Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления – приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.
{banner_downtext}
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.

Почему завоздушивается насос

Причины завоздушивания как системы отопления, так и непосредственно самого насоса обычно заключаются в нарушении правил монтажа и эксплуатации оборудования. Некоторым домовладельцам приходится стравливать воздух по несколько раз в течение недели.

Что поможет избежать этого?

1. Устранить воздушные пробки из водяного контура. Сделать это необходимо еще до включения нагрева теплоносителя для системы теплых полов.
2. Установить сепараторы или воздушные клапаны.
3. Время от времени проводить обслуживание станции. Сервис особенно необходим, если возросла потребляемая мощность насоса (отражается на расходе электроэнергии) или появились неотапливаемые зоны.
4. Запрещается резко менять температурный режим и давление в системе.

В инструкции по эксплуатации приводится подробное описание, как можно самостоятельно удалить воздух, попавший в корпус насоса.

Водяные теплые полы не могут нормально работать без циркуляционного оборудования, за исключением, когда водяной контур подключается к уже работающей центральной системе теплоснабжения.

Схема как подключить водяной теплый пол к системе отопления

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от вида котла. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

• подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
• за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
• от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
• на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

На самом деле какую пароизоляцию выбрать для кровли не так уж и важно. Главное, правильно ее положить.



О том, нужна ли пароизоляция бетонного пола читайте здесь.

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после расширительного бака). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

• сделать лучевую систему с двумя коллекторами;
• сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если котел твердотопливный, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

• посредством узла подмеса;
• посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

• степень прогрева стяжки;
• степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Укладка фольгированной пароизоляции для бани нужна для того, чтобы ИК лучи отбивались обратно в помещение.



Статья о том, какая бывает пароизоляция на этой странице.

Первый запуск ТП

Теплый пол – это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

• открываются все воздухоотводчики и вся запорная арматура;
• контур заполняется теплоносителем;
• когда с воздушных клапанов начнет сочиться вода, они перекрываются;
• устанавливается температурный режим на узле подмеса;
• затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

Схема подключения водяного теплого пола к котлу: виды | Мужское слово

Новый дом – это всегда замечательно! Но одна из неприятностей, подстерегающих хозяев дома – это холодные полы. Не очень-то приятно становиться босыми ногами на холодный кафель после душа. Не лучше обстоит дело в уборной и в кухне. Решение этой, казалось бы, непростой задачи – в обустройстве дополнительного подогрева со стороны пола, или, как говорят в народе, «теплого пола». Схема подключения водяного теплого пола к котлу – один из ответственных моментов при этом.От ее выбора зависит надежность работы всей системы теплого пола.

Необходимо оговориться, что система теплого пола подключаться к системе центрального отопления не может. Причин тому несколько: невысокое качество теплоносителя, значительное гидравлическое сопротивление обогревающих труб и высокая вероятность повреждения их от гидроударов. Именно поэтому, полы с водяным подогревом можно обустраивать только в домах с индивидуальным обогревом.

Схема подключения коллекторного типа

Применяется в том случае, когда в частном доме имеется отопительный котел. Перед подключением, трубы отопления должны быть уложены, а коллекторный шкаф – установлен.

Приведем несколько особенностей установки коллекторного шкафа.

Доступ к коллекторному шкафу должен быть открыт. В то же время, шкаф не должен мешать. К шкафу подключаются трубы на прямую подачу воды и на «обрат». Предварительно устанавливаются на коллектор вентили запорного типа.

Чтобы можно было контролировать давление в системе теплого пола и температуру, пользуются контрольными приборами (термометр и манометр), которые чаще всего устанавливаются рядом с вентилем.

Трубы подсоединяются к коллекторам посредством компрессионных фитингов, которые закрепляются при помощи соединения с резьбой.

Если есть необходимость в соединении труб различного размера, использовать переходники или фитинги универсального типа.

Простейшая схема включения (водяной теплый пол без насоса) устроена так: имеется два коллектора. К одному подключают трубы прямой подачи воды, а к другому – «обратка». Коллекторы подключают к трубам, наполненным носителем тепла.

Несмотря на простоту, специалисты не жалуют этот метод, поскольку регулирование температуры воды, которая подается от котла, практически не представляется возможным. Перекрытие запорного клапана проблемы не решает. Поскольку нагревание напольного покрытия до температуры, превышающей тридцать градусов, недопустимо, — регулирование температуры воды должно быть предусмотрено в обязательном порядке.

В качестве дополнительных составляющих, предусматривают насос циркулярного типа, кран, через который можно сливать воду, и насосно-смесительный узел.

Запорные краны возможно заменить на термостатические смесители. При этом пропускную способность вентиля можно задать без резких переходов.

Назначение насосно-смесительного узла: добавка охлажденной воды в систему для подачи, чтобы совокупная температура воды не становилась чрезмерно горячей.

Место установки смесительного насоса – между трубой подвода и подающим коллектором. Третий выход насоса используется для выведения воды от коллектора на «обратку». Благодаря этому, в подачу может добавляться холодная вода. Если вы уверены в том, что вода не будет перегреваться, можно обустроить водяной теплый пол без коллектора.

Возможность замены смесительного насоса трехходовым смесителем

Данная схема применяется, когда при нормальной циркуляции воды необходим дополнительно еще один насос. Установка смесительного вентиля производится на выходе из коллектора на «обратке».

Коллекторы, с одной стороны, соединяются с трубами отопления. С другой стороны, оба коллектора снабжаются разветвителем. В верхней его части обустраивается воздухоотводное устройство. Внизу разветвителя ставится сливной кран. Если нет опыта в монтаже подобных конструкций, можно приобрести готовый к монтажу узел.

Назначение циркулярного насоса

Применяется в случае достаточно слабого напора воды, в случае, когда необходимости в смесителе нет. Чтобы было удобно регулировать температуру, предпочтительнее приобрести насос циркулярного типа с термостатом. Желательно устанавливать насос на «обратке», чтобы он не забирал температуру воды. Если вы именно этого и добиваетесь, то можно установить циркулярный насос на прямом ходе.

При выборе циркуляционного насоса учитываются два фактора: производительность и напор. Производительность насоса выбирается таким образом, чтобы он в течение часа смог перегнать объем воды, втрое превышающий величину суммарного объема отопительной системы. Желательно, чтобы запас производительности насоса составил от 10 до 20%. Устройство, по крайней мере, не будет работать на износ, да и в сильные холода не будет проблем, связанных с недостаточным отоплением.

Сила напора должна быть достаточной, чтобы успешно преодолеть все изгибы «змейки» труб теплого пола. Все точки помещения должны обогреваться.

При выборе насоса желательно использовать изделия с использованием «мокрого ротора». Шум от работы насоса при этом – минимальный.

Особенности теплоизоляции водяного пола

Толщина слоя теплоизоляции над почвой укладывается не меньше чем на 50 мм, а между этажами – не менее 20 мм. Самым распространенным утепляющим материалом является полистирол на фольге. Сейчас все чаще применяется плитный материал из пенополистирола. Поверх плит укладывается гидроизоляция (для этого применяется полистирол высокой плотности). Укладка плит начинается от дальнего угла (слева направо и к выходу). Теплоизоляционное покрытие укладывается по всей площади пола, что обеспечит ровный и надежный монтаж напольного покрытия.

После того, как вся система будет смонтирована и подключена, производится испытание работоспособности системы. Такая проверка проводится в течение нескольких часов. Если герметичность системы не вызывает сомнений, можно, не выключая отопления, продолжать работу над бетонной стяжкой и обустройством напольного покрытия.

Подключение теплого пола к системе отопления – схема, как подключить

Способы подключения теплого пола к системе отопления

Прямая стыковка с радиаторной сетью

Наиболее простой метод. Труба подсоединяется к подаче (с горячей водой) и обратке (с остывшим теплоносителем) радиатора. Подключение одноконтурного теплого пола не требует дополнительных материалов. Если контуров больше, используйте коллектор, снабдите его автоматическим воздухоотводчиком. На подачу и обратку при этом ставят запорную арматуру, с ее помощью можно будет отключать воду, например, на время ремонта теплого пола.

Способ годится для небольших помещений. Другие условия — отопительный котел должен постоянно поддерживать необходимую температуру теплоносителя (до +55°C, как мы писали выше), а циркуляционный насос хорошо работать. При его недостаточной производительности вода просто не будет заходить в контур.

Еще один нюанс в том, что в морозную погоду температура воды для радиаторов должна быть выше. Если 70-градусная жидкость попадет в трубы пола, в комнате станет слишком жарко и душно.

Схема с трехходовым клапаном

Для подключения коллектора теплого пола к однотрубной системе отопления понадобится насос и трехходовый клапан.

Клапан с термостатической головкой устанавливают на месте пересечения байпаса и подающей трубы. За устройством на трубе располагают циркуляционный насос. Относительно холодная вода из обратки теплого пола и горячая от котла смешиваются, так получается жидкость приемлемой для контура температуры.

Минус этой схемы в том, что контур не может быть длиннее 50 сантиметров, иначе пол будет прогреваться неравномерно. Для больших помещений понадобится выложить две-три «спирали» и разделить их деформационными швами.

Из плюсов — нет необходимости подключаться напрямую к котлу, так установить теплый пол можно в любой комнате с радиаторами. Также этот вариант достаточно бюджетный, закупать дорогие насосы, смесительные узлы не понадобится.

Подключение через насосно-смесительный узел

Принцип подразумевает подключение насоса отопления теплого пола и установку термостатического либо трехходового смесительного клапана. Схемы проиллюстрированы ниже. Также можно приобрести готовый насосно-смесительный узел.

Насос позволяет воде ходить по трубам теплого пола, который в свою очередь равномерно нагревается. Трехходовый клапан добавляет к теплоносителю из обратки контура горячую жидкость из подачи котла. Так получается достаточно нагретая вода для подачи теплого пола. Часть остывшей жидкости из контура уходит в обратку котла. Добавлять горячий теплоноситель может и термостатический клапан, при этом выносной датчик фиксирует температуру.

Если на коллекторе теплого пола стоят сервоприводы, необходимо предусмотреть байпас с перепускным клапаном на случай автоматического перекрытия всех контуров.

Дополнительно узел можно оснастить защитным устройством, которое выключит насос, если температура воды станет слишком высокой.

Сложный метод оправдывает себя, так как обеспечивает максимально комфортное прогревание полов.

Мы рассказали, как самому правильно подключить теплые полы в доме. Отметим, что это трудоемкая задача. Если вы сомневаетесь в своих силах, лучше воспользуйтесь помощью специалистов. Они грамотно выполнят работу, и вы долго будете наслаждаться комфортом.

Установка гидравлического разделителя

Для чего он нужен? Насос котла и насос смесительного узла могут вступать в конфликт, нарушая гидравлический режим в контурах. Гидрострелка делает контуры отопления динамически независимыми при передаче движения теплоносителя, но при этом хорошо передает тепло от одного контура другому.

Схема с двухходовым клапаном

Как подключить теплый пол к системе имеющегося отопления более эффективно? Использовать термоголовку RTL. Клапан необходимо смонтировать на обратный трубопровод, затем выставить на устройстве подходящую температуру. Оно будет фиксировать градусы теплоносителя. Вода, циркулируя по контуру, достигнет необходимой теплоты, после чего привод головки закроет термостатический клапан. Пока теплоноситель не остынет, новая вода не будет поступать в трубы пола. Когда температура понизится до порогового значения, клапан откроется, процесс пойдет заново.

Сложность заключается в регулировании потока обратки. В трубы пола может поступать то чрезмерно горячий, то слишком охлажденный теплоноситель. Перепады скажутся на комфорте в комнате.

Преимущества данного способа — невысокая стоимость оборудования и простота монтажа.

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

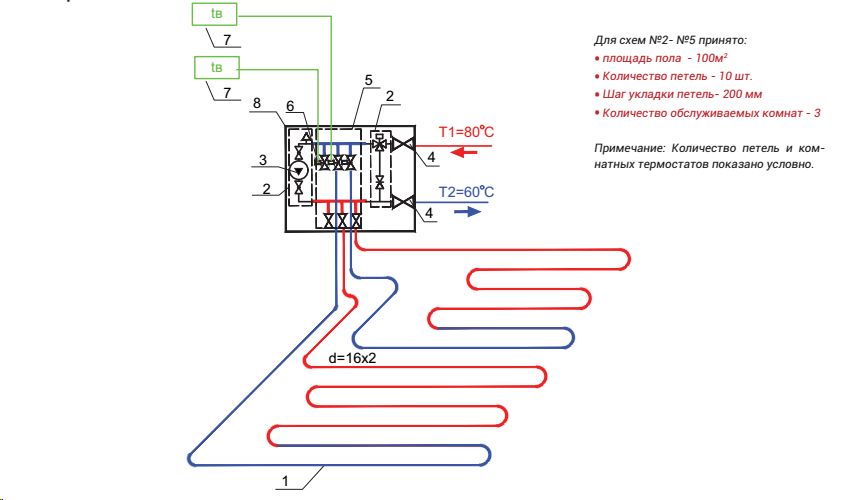

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

• всасывающий;
• нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:

1. Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
2. Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

• односкоростные – работают с одним температурным режимом;
• многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

1. На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
2. На корпусе должны быть патрубки, чтобы подсоединять трубы.
3. Идеально, если крыльчатка будет изготовлена из износостойкого материала.
4. На корпусе должно быть приспособление для удаления воздуха из системы.

Рекомендации по выбору

Чтобы обеспечить нормальную циркуляцию горячей воды в системе, следует подбирать агрегаты, исходя из следующих рекомендаций:

1. В водной среде содержится кислород, поэтому не стоит устанавливать помпу с чугунным корпусом.
2. В водной среде достаточно большое содержание солей, которые могут оседать на роторе при температуре + 55°С и выше. Поэтому должен быть предусмотрен регулятор температуры, который отключит агрегат при определенном ее повышении, то есть работать как станция.
3. Если отопительный котел со стандартной панелью управления, в этом случае подключают таймер.

[advice]Замечание специалиста: чтобы обустроить теплый пол в индивидуальном жилище, не требуются насосы большой мощности. С такой работой вполне справится насос мокрого типа. Работает он тихо, технического обслуживания не требует, имеет длительный срок эксплуатации, к тому же цена на данный агрегат невысокая.[/advice]

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

• обладают способностью поддерживать постоянную температуру воды;
• способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

Оцените статью: Поделитесь с друзьями!

Вопросы и ответы: Резервная горячая вода без насоса

A. Джозеф Стоддард отвечает: В описанной вами ситуации вы можете получить приемлемые результаты без помпы. Контур «пассивной рециркуляции» горячей воды — это метод, которому я научился у старого водопроводчика много лет назад. Я неоднократно успешно использовал эту технику, когда ванная комната располагалась над водонагревателем. Обеспечивая обратный трубопровод к резервуару для горячей воды, создается естественная циркуляция (называемая термосифоном).Более прохладная вода в ванне наверху опускается обратно в водонагреватель, а горячая вода из водонагревателя поднимается вверх и заменяет ее.

У меня были приемлемые результаты, используя медные возвратные трубопроводы диаметром 1/2 дюйма, но я бы предостерегал от использования возвратных труб меньшего диаметра: они могут не позволить достаточному количеству воды циркулировать по петле.

Для установки пассивной рециркуляционной системы:

1. Отключите питание электрического водонагревателя и закройте кран подачи газа на газовый водонагреватель. Перекрыть подачу воды к водонагревателю.

2. Слейте воду из водонагревателя и соответствующих линий горячей воды и снимите сливной кран в нижней части водонагревателя.

3. Установите тройник с резьбой между баком и сливным краном (см. Рисунок слева). Чтобы предотвратить биметаллическую коррозию, тройник должен быть изготовлен из того же материала трубопровода, который используется для соединения сливного крана с резервуаром. Замените сливной кран на конце узла тройника.

4. Установить тройник в линию горячего водоснабжения мойки. Этот тройник следует установить в подающей магистрали как можно выше.

5. Протяните обратную трубу от тройника в верхней точке обратно к тройнику в резервуаре для горячей воды и проверьте герметичность.

Изолируйте как можно большую часть трубопровода на стороне подачи, но оставьте обратный контур неизолированным. Это уменьшит потери тепла в режиме ожидания, а также поможет поддерживать перепад температур, который «подпитывает» этот пассивный контур рециркуляции.

Бывший строитель Джозеф Стоддард проектирует и продает системы отопления для компании Bailey Co. в Эльмире, штат Нью-Йорк.

Простая резервная горячая вода

Советы по установке теплового насоса для бассейна

В этой статье изложены наши советы по установке теплового насоса для бассейна, которые представляют собой наилучший способ установки теплового насоса для бассейна.

Установка теплового насоса для бассейна — довольно простая задача, которую может выполнить владелец бассейна, местный инженер или один из наших опытных инженеров по установке.Однако всегда следует соблюдать рекомендации производителя, чтобы не аннулировать гарантию или помешать правильной работе теплового насоса.

Если вы хотите, чтобы мы установили для вас тепловой насос, свяжитесь с нами, чтобы узнать стоимость установки.

Вот несколько советов, если вы решите установить тепловой насос для бассейна самостоятельно: —

Для теплового насоса требуется: —

1.

Подходящее место

Выберите место для вашего теплового насоса, где к нему будет хорошо циркулировать воздух.Оптимальная эффективность теплового насоса зависит от хорошего воздушного потока.

По возможности тепловой насос всегда следует устанавливать на открытом воздухе, чтобы он мог получать хороший приток свежего воздуха для работы и отвода тепла.

Минимальные зазоры для тепловых насосов с горизонтальным вентилятором показаны выше

Минимальные зазоры для тепловых насосов с вертикальным вентилятором показаны выше

Убедитесь, что воздух, выбрасываемый вентилятором, не сталкивается с какими-либо препятствиями и может рециркулировать обратно в тепловой насос.

Тепловые насосы для бассейнов бывают двух основных типов — модели с вертикальным вентилятором и горизонтальным вентилятором. Вертикальные модели с вентилятором втягивают воздух по бокам теплового насоса и выдувают более холодный воздух вверх из верхней части блока. Вы должны убедиться, что над тепловым насосом нет препятствий, которые могут вызвать рециркуляцию удаляемого воздуха обратно в блок, так как это снизит его эффективность, например, низкие деревья или крыши и т. Д.

Аналогичным образом модели с горизонтальным вентилятором будут втягивать воздух с задней стороны блока и выдувать более холодный воздух с передней стороны теплового насоса.Лучше больше места, но как минимум вы должны оставить 300 мм позади теплового насоса и 2 метра перед ним. Опять же, выталкиваемый воздух должен иметь возможность уноситься, не сталкиваясь с препятствиями, такими как живые изгороди, заборы и т. Д., Которые могут вызвать рециркуляцию воздуха.

Вертикальные модели вентиляторов должны иметь зазор не менее 2 футов (600 мм) по бокам и никаких препятствий сверху, как показано на схеме ниже.

Минимальные требования к допуску

Требуемые зазоры для теплового насоса типа Duratech

Тепловые насосы для бассейнов следует по возможности устанавливать на открытом воздухе, чтобы обеспечить приток свежего воздуха. Однако некоторые из них могут быть установлены внутри насосной станции — см. Раздел ниже.

Постарайтесь разместить тепловой насос рядом с насосом для бассейна, чтобы минимизировать трение в трубах. Если длина вашего трубопровода слишком велика, возможно, у вас недостаточная скорость потока воды через тепловой насос, и, возможно, потребуется модернизировать насос для бассейна или использовать трубы большего диаметра к тепловому насосу и от него, чтобы уменьшить трение в трубах и поддерживать хорошую воду. скорость потока.

Большинство тепловых насосов указывают номинальный расход воды в своих таблицах технических характеристик.Если поток воды через тепловой насос слишком низкий, тепловой насос может перегреться, и предохранительный механизм выключит агрегат.

Not Like This — Зал стыда!

Некоторые примеры неправильной установки теплового насоса в бассейне.

Примеры правильно установленных тепловых насосов см. В нашей фотогалерее

2.

Расход воды

Большинство наших тепловых насосов для бассейнов указывают требуемый расход воды в таблице технических характеристик.Если расход воды слишком низкий, вода в тепловом насосе перегреется, и тепловой насос выключится.

Проверьте расход воды из насоса бассейна и через фильтр, чтобы убедиться, что он достаточно высок для теплового насоса бассейна.

Обратите внимание, что существует максимально возможный поток через трубу бассейна любого размера независимо от мощности вашего насоса. Для больших тепловых насосов может оказаться невозможным обеспечить достаточный поток воды через маленькие трубы (например, трубы 1,5 дюйма). Пожалуйста, свяжитесь с нами для получения консультации по этому поводу.

Мы продаем расходомеры воды, которые покажут вам расход в ваших трубах.

См. Раздел «Аксессуары».

Вам также следует регулярно промывать фильтр для бассейна, чтобы обеспечить надлежащий расход воды.

3. База

Основание теплового насоса должно быть ровным и прочным. Можно использовать как бетонную основу, тротуарную плитку, уложенную на песок, так и деревянный настил.

Вибрация теплового насоса будет минимальной и не повредит тротуарную плитку.

Тепловой насос может быть установлен выше или ниже уровня воды. Единственным условием является то, что циркуляционный насос бассейна достаточно мощный, чтобы обеспечивать расход воды, необходимый тепловому насосу для работы.

Мы также продаем монтажные ножки и легкие плиты для монтажа теплового насоса. Они помогают поднять тепловой насос над землей, а также снижают уровень шума и вибрации

Во время работы теплового насоса с него может капать конденсат, особенно во влажных условиях.Вы должны учитывать конденсат, который будет выходить из блока в базовой конструкции, так как количество воды может быть значительным и вызвать образование лужи. Например, если агрегат установлен на деревянном настиле, в настиле можно сделать отверстия, чтобы конденсатная вода могла стекать и не вызывать гниение древесины.

У некоторых тепловых насосов есть выпускная труба для воды, которая отводит конденсат, или к ней можно присоединить кусок шланга, чтобы отвести воду в определенное место.

Некоторые клиенты ошибочно полагают, что в тепловом насосе есть утечка, хотя на самом деле вода, поступающая из теплового насоса, представляет собой нормальный конденсат.

4. Электроснабжение

Перед покупкой теплового насоса для бассейна вы должны проверить рабочий ток и пиковый ток, указанные в списке для вашей модели.

Убедитесь, что ваша электрическая сеть достаточна для поддержания рабочего и пускового тока устройства.

Обычно рекомендуется проложить специальный кабель к вашему электрическому потребительскому блоку для теплового насоса и установить специальный выключатель для теплового насоса.

Большинство тепловых насосов при запуске потребляют более высокий электрический ток. Это длится всего миллисекунду или около того, пока компрессор запускается, а затем ток возвращается к нормальному рабочему току для устройства.

Требуемый размер автоматического выключателя обычно указывается в перечне для каждого теплового насоса и обычно немного превышает пусковой ток.

Обычно вы используете автоматический выключатель (предохранитель) типа «D» с тепловым насосом. Автоматический выключатель типа «D» позволяет использовать более высокий ток при запуске (при запуске компрессора) без отключения автоматического выключателя.

Если у вас очень «чувствительное» электроснабжение, некоторые тепловые насосы имеют дополнительную (или встроенную) опцию «плавного пуска». Опция плавного пуска «снижает» пусковой ток до рабочего, чтобы избежать скачков мощности при запуске.

Комплект / опция плавного пуска обычно требуется только для установок, использующих большой однофазный тепловой насос (например, 30 кВт) с ограниченным или чувствительным источником питания. В экстремальных ситуациях при запуске теплового насоса может мигать домашнее освещение или срабатывать автоматический выключатель. Комплект плавного пуска помогает предотвратить это.

Вариант плавного пуска обычно не требуется в Великобритании, а также в небольших тепловых насосах или трехфазных тепловых насосах. Пожалуйста, свяжитесь с нами для получения дальнейшей информации.

Мы продаем сторонний модуль плавного пуска, который можно добавить практически к любому тепловому насосу. Это указано в разделе

«Аксессуары».

Армированный кабель обычно используется для питания теплового насоса. Это необходимо для предотвращения случайного повреждения кабеля (например, при прокалывании его лопатой).

Требуемый размер (толщина) кабеля зависит от длины используемого кабеля.Для более длинного кабеля потребуется более толстый кабель из-за повышенного сопротивления длинного кабеля.

Армированный кабель должен быть проложен к поворотному разъединителю, который должен быть расположен в пределах 1 метра от теплового насоса, чтобы можно было легко отключить питание теплового насоса.

Электромонтажные работы должны выполняться квалифицированным электриком, который может рассчитать необходимое сечение кабеля.

Тепловой насос также должен быть правильно заземлен.

Поскольку тепловой насос находится на открытом воздухе, электрическая цепь также должна быть защищена УЗО

Большинство домов имеют однофазное электроснабжение.Трехфазное электроснабжение обычно встречается только на больших объектах или в коммерческих установках. Если вы не уверены, возможно, у вас однофазное электроснабжение, но попросите электрика подтвердить это.

Однофазные источники питания работают при напряжении около 230–240 В в Великобритании и имеют один провод под напряжением, нейтраль и землю и являются наиболее распространенным типом питания в домашних условиях.

Более крупные объекты могут иметь трехфазное питание. Обычно он работает при напряжении 380-415 В и использует три провода под напряжением, нейтраль и заземляющий провод.

Обратите внимание, что большинство 3-фазных установок рассчитаны на 380–415 В, однако во Франции можно найти как 380–415 В, так и некоторые старые трехфазные источники на 220 В, поэтому перед заказом проверьте, какой тип у вас установлен.

Все наши тепловые насосы предназначены для работы с источниками питания 50 Гц (которые используются по всей Европе)

Обратите внимание, что в США используется источник питания 60 Гц. Тепловые насосы согласно спецификации США не работают в Великобритании и Европе. Все наши тепловые насосы рассчитаны на питание от сети 50 Гц.

Мы можем поставить электрическую соединительную коробку со встроенным таймером для вашего насоса для бассейна — см. Раздел «Аксессуары»

Электрические блоки управления могут быть разработаны в соответствии с вашими требованиями. Пожалуйста, свяжитесь с нами для цитаты.

5. Сантехника

Тепловой насос можно легко добавить к существующей системе трубопроводов бассейна.

Сначала проверьте, какой размер у вас труб.

В Великобритании обычно используются трубы диаметром 1,5 или 2 дюйма. В Европе чаще встречается 50 мм. Проверьте начертание на существующих трубах и коленах, чтобы узнать, какой у вас размер. Не измеряйте просто внешний диаметр труб или фитингов, поскольку он часто отличается от требуемого размера, и вы можете случайно заказать трубы и фитинги неправильного размера!

например, труба бассейна 1,5 дюйма имеет внешний диаметр примерно 1,9 дюйма (1,5 дюйма относится к внутреннему диаметру труб для британских размеров и внешнему диаметру для метрических размеров)

Как только вы узнаете существующий размер трубы, вы будете знать, какой размер соединителей и колен вам понадобится.

В Великобритании наиболее распространены трубы диаметром 1,5 дюйма, а в Европе — трубы диаметром 50 мм.

Каталог трубопроводной арматуры см. В разделе «Аксессуары».

Если у вас есть существующий обогреватель бассейна, например, газовый или масляный котел, то, если он все еще работает нормально, мы рекомендуем вам оставить его на месте и поставить тепловой насос в соответствии с существующим котлом.

Это позволит вам запустить и тепловой насос, и бойлер, если это необходимо для быстрого нагрева бассейна. Старый обогреватель также может помочь дополнить тепло от теплового насоса в очень холодную погоду, чтобы продлить купальный сезон.

По возможности вода должна проходить сначала через тепловой насос, а затем через существующий нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению. Термостат на существующем нагревателе (например, газовом бойлере) можно установить ниже, чем на тепловом насосе, чтобы существующий нагреватель работал только при необходимости.

К тепловому насосу всего две трубы — «подающая» и «обратная».

Мы рекомендуем вам установить «байпас» с вашим тепловым насосом

Байпас представляет собой серию из 3-х вентилей.Они позволяют изолировать тепловой насос, чтобы вода не протекала через него.

Байпас также позволяет регулировать расход воды для достижения оптимальной производительности теплового насоса. Мы с радостью посоветуем, как соответственно отрегулировать расход в зависимости от марки и модели используемого теплового насоса.

Как правило, вы должны стремиться к тому, чтобы разница между температурами воды на входе и на выходе составляла около 1-2 градусов

Мы продаем байпасные комплекты в разделе «Аксессуары»

Это требуется зимой, когда вам нужно слить всю воду из теплового насоса, чтобы предотвратить повреждение в результате замерзания, однако у вас может быть замерзание насоса бассейна, и вы можете продолжать циркулировать воду по трубам бассейна.

Установка байпаса также позволяет регулировать расход воды, проходящей через наш тепловой насос. Слегка открыв перепускной клапан, вы можете уменьшить поток воды через тепловой насос.

Не допускайте замерзания воды внутри теплового насоса зимой, так как это может привести к растрескиванию теплообменника и обычно не покрывается гарантией производителя на повреждения от замерзания / замораживания. Мы продаем широкий ассортимент зимних покрытий для тепловых насосов бассейнов, чтобы защитить ваш агрегат — см. Раздел «Аксессуары»

.

Трубки, ведущие к тепловому насосу и от него, могут быть изолированы, чтобы уменьшить потери тепла.

Тепловой насос обычно устанавливается в качестве последнего элемента в потоке воды перед возвращением воды в бассейн, то есть после фильтра.

Единственное исключение — если у вас есть блок хлорирования, и в этом случае он должен быть последним перед возвращением воды в бассейн, чтобы концентрированный хлор не проходил через тепловой насос, поскольку это может вызвать преждевременную коррозию теплообменника. .

Тепловой насос можно установить вместе с любым имеющимся у вас нагревателем (например, газовым нагревателем).Это позволяет вам использовать газовый обогреватель, а также тепловой насос, если требуется, либо для быстрого нагрева бассейна, либо если температура воздуха слишком низкая для эффективной работы теплового насоса, например, в сезон купания.

Постарайтесь, чтобы вода проходила сначала через тепловой насос, а затем через газовый / масляный нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению, а существующему котлу нужно было только «поднять» температуру.

6. Несколько тепловых насосов

Для больших бассейнов можно использовать два тепловых насоса вместе

Бассейны

или даже больше могут использовать четыре тепловых насоса

Несколько тепловых насосов можно подключить последовательно или параллельно.Пожалуйста, свяжитесь с нами, чтобы узнать, какой метод лучше всего использовать в вашей ситуации.

7. Установка теплового насоса в помещении

По возможности, тепловой насос следует всегда устанавливать на открытом воздухе, так как им требуется постоянный приток свежего воздуха для работы и отвода тепла. Однако можно установить некоторые модели внутри помещения для растений. Для моделей с вертикальным вентилятором может быть сконструирован воздуховод, отводящий удаляемый воздух через стену здания.

Для моделей с горизонтальным вентилятором их можно разместить вплотную к стене и сделать в стене отверстие на одной линии с вентилятором, чтобы выпускаемый воздух мог выходить наружу.

Следует избегать рециркуляции удаляемого воздуха обратно в тепловой насос.

При установке в помещении также необходимо обеспечить поступление воздуха в насосную. На противоположной стороне насосной следует установить вентилируемую дверь или решетку, которая должна быть достаточно большой, чтобы свежий воздух поступал в комнату с той же скоростью, что и выходит из комнаты.

Для закрытых бассейнов размещение теплового насоса внутри здания бассейна может помочь осушить воздух за счет втягивания свежего воздуха в комнату бассейна и использования теплового насоса для удаления влажного воздуха.

Недостатком такой схемы является то, что температура воздуха в помещении бассейна скоро снизится до такой же, как температура наружного воздуха. Для закрытых бассейнов это может быть нежелательно, и тогда может потребоваться какой-то подогрев воздуха, что сведет на нет пользу от размещения теплового насоса в помещении.

Воздуховод вертикального теплового насоса с вентилятором на улицу	Установка горизонтального теплового насоса с вентилятором в производственном помещении

8.

Крытые бассейны

Крытые бассейны имеют другие требования к открытым бассейнам, главное отличие состоит в том, что необходимо осушать влажный воздух, а также нагревать воздух зимой.

Обычно в закрытых бассейнах температура воздуха должна быть на 1 градус выше температуры воды в бассейне. например, вода в бассейне = 28 ° C, температура воздуха = 29 ° C.

Для закрытых бассейнов мы продаем все в одном устройстве от Heatstar или Calorex, которое обеспечивает подогрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне.Пожалуйста, свяжитесь с нами для получения подробной информации.

Есть два основных варианта закрытых бассейнов: —

1. Тепловой насос для бассейна и отдельные напольные или настенные осушители. Осушители могут иметь встроенные электрические обогреватели для подогрева воздуха в помещении бассейна зимой.
2. Все в одном устройстве, обеспечивающее нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Этим агрегатам нужны воздуховоды, чтобы обдувать осушенным воздухом любые стеклянные окна, чтобы предотвратить образование конденсата.

Heatstar Gemini — Все в одном устройстве	Отдельно стоящий осушитель воздуха Calorex Vaporex

Мы также можем спроектировать систему, которая питается от теплового насоса с воздушным источником воздуха бытового типа, питающего буферный резервуар

Мы предлагаем услуги по проектированию крытых бассейнов, чтобы помочь выбрать и определить все оборудование для закрытых бассейнов.

См. Дополнительную информацию на нашей странице «Крытые бассейны»

9.Тепловые насосы для гидромассажных ванн и купален

Наши тепловые насосы также могут быть установлены в гидромассажных ваннах и бассейнах.

Использование теплового насоса обычно приводит к значительному снижению эксплуатационных расходов по сравнению с электрическим нагревателем, а использование теплового насоса в спа-салонах и гидромассажных ваннах становится все более популярным.

Требуемая температура воды может быть установлена ​​максимум на + 40 ° C

Тепловой насос просто подключается к существующему контуру спа

Мы рекомендуем оставить существующий электронагреватель в качестве резервного нагревателя теплового насоса для очень холодных (минусовых) температур воздуха

В идеале вода должна проходить сначала через тепловой насос, а затем через электрический нагреватель.

Свяжитесь с нами, если вы хотите получить какой-либо совет по установке теплового насоса в гидромассажную ванну или плавательный бассейн.

10. Примеры установки

Ниже приведены некоторые изображения из нашей фотогалереи установок, выполненных с использованием тепловых насосов, поставляемых HeatPumps4Pools

Установка Heat Perfector 20 кВт в графстве Эссекс, Великобритания. Агрегат установлен на тротуарной плитке. Трубопровод изолирован. Существующие трубопроводы выходят из бассейна к тепловому насосу.	Устройство водопровода — обратите внимание на систему перепускных клапанов, позволяющую изолировать агрегат и слить воду в зимний период
Тепловой сифон, установленный на юге Франции в 2009 году.	Установка Heat Perfector 32 кВт

Другие примеры установки см. В нашей фотогалерее

Дополнительные советы по установке теплового насоса см. Также на странице часто задаваемых вопросов.

11.Услуги по установке — Давайте установим для вас

Мы предлагаем полный комплекс услуг по установке тепловых насосов для бассейнов с привлечением наших квалифицированных инженеров.

Наши инженеры — квалифицированные электрики и опытные инженеры по тепловым насосам, которые установят ваш тепловой насос в соответствии с инструкциями производителя.

Мы можем установить тепловые насосы в большинстве районов Великобритании

Свяжитесь с нами, чтобы узнать стоимость установки

12. Запросы?

Если у вас есть вопросы по установке теплового насоса, свяжитесь с нами по адресу questions @ heatpumps4pools.com

Или воспользуйтесь нашим онлайн-чатом

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

Я был учеником в подвальной установке излучающего излучения в 1982 году.Это был первый раз, когда я окунул пальцы ног в сияющий пол. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Как я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты используются случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Саут-Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель — помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любой другой успешной гидравлической конструкции, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Ниже приведен способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь комнаты в квадратных метрах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв. Фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу. Метод установки определит размер трубки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для покрытия пола. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов. Перерасход бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: BTU / час / sf; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = тепловые потери в БТЕ / (расчетная дельта Т x 500). Пример: 100 000 / (10 x 500) = 100 000/5 000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 — удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые упростят вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу это понять, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас углубиться немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им необходимо знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем хуже будет.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют балансировать.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоль / вода, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливов толщиной 1 1/2 дюйма, будьте осторожны, чтобы не класть все свои хомеруны в общий коридор. Если так поступить, зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, сколько нужно утеплить.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам понадобится.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет минимально возможной температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но обратите внимание на нишу рабочего стола, добавленную в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это была моя оплошность в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк. Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать в более прохладной воде. Он вытеснит более холодную воду, которая затем опускается, потому что она более плотная. Это может стать бесконечной петлей, управляемой горячей водой в водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель располагался под светильниками, в которые вы хотите подавать горячую воду, и чтобы там была небольшая «помощь» для увеличения производительности контура.Эта помощь состоит в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма в удаленное место, вы затем вернете трубу ½ дюйма обратно к водонагревателю. Сторона подачи отходит от верхней горячей стороны резервуара и возвращается на дно резервуара к «Т», установленному на выпускном отверстии резервуара.

Несколько лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны быть неизолированными, чтобы петля работала.Теперь вы можете забыть эту информацию. Цикл перезапускается полностью (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми трубами большего и меньшего размера. Вероятно, есть способы настроить систему дальше, но для практических целей нам не нужно вдаваться в подробности. Я оставлю нюансы на усмотрение гиков.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и у вас есть удаленная раковина, в которую вы хотите «немедленно» подать горячую воду.Раковины и другие приспособления, расположенные далеко от водонагревателя, могут привести к потере большого количества воды, пока вы ждете, пока туда придет горячая вода. Конечно, сразу получить там горячую воду придется немало. Бесплатных обедов нет.

В прошлом я писал в блоге о том, насколько просто это можно сделать, но этот пост прояснит некоторую информацию в нем. Он также покажет, как можно настроить систему для подачи горячей воды, в то же время поддерживая достаточно высокую температуру воды в контуре, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде во время сна минимальна, не было бы неплохо установить в системе таймер, чтобы мы могли периодически останавливать циркуляцию? Пока вода не застаивается, бактерии обычно не являются проблемой. Большинство систем с реальным насосом имеют таймеры, которые можно настроить так, чтобы насос работал только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не так пассивен, как был.Эти низковольтные клапаны могут работать за гроши в год и очень эффективны. Клапан обычно закрыт, и для его открытия требуется питание. Уменьшая количество «открытого времени», мы можем еще больше сократить количество пенсов.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый как «обратный клапан» при возврате в резервуар

Одна из сложных проблем термосифонной системы — это когда в доме есть приспособления, которые не включены в петля. Это может произойти с оборудованием, расположенным на том же уровне, что и водонагреватель (ванные комнаты, прачечные на цокольном уровне и т. Д.).Когда вы запускаете горячую воду в эти приспособления, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он меняет направление, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается на дно резервуара. Эту проблему можно решить, установив датчик, который может определить, когда горячая вода забирается другими приборами. Датчик представляет собой переключатель «открывается при повышении», который замыкается, когда температура снова падает.Когда датчик закрывается (потому что температура воды начинает снижаться после использования), клапан открывается и позволяет термосифону снова работать.

Я также должен отметить, что на петле не должно быть никаких приспособлений ни до, ни после самой дальней точки. Все, что находится в контуре, должно оторваться от конца контура, иначе перепады давления, о которых я упоминал, снова станут проблемой.

Общая идея суперизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является сверхизоляция труб, идущих в удаленное место, чтобы трубы удерживали тепло в течение значительного количества времени, в то время как другие точки использования могут держать клапан закрытым, или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении сверхизоляции труб позже.) Это также будет очень полезно для систем с насосами. Это также означает, что цикл не обязательно должен работать все время в течение дня — возможно, работает ½ раза — еще раз, что еще больше снижает эти копейки. Чем выше температура в этих трубах, тем меньше возвратная вода вызовет возгорание водонагревателя, чтобы нагреть его до температуры.

Любая система рециркуляции воды заставит ваш водонагреватель работать чаще, но из-за большего количества воды при более высокой температуре водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще. Насколько эффективна система, зависит от затрат на воду, энергозатрат, типа водонагревателя и от того, насколько хорошо вы можете получить все необходимое теплоизоляцию. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровня, который может сделать электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной теплоизоляции из стекловолокна вокруг резервуара, я говорю о добавлении значительных от 3 до 6 дюймов пены с высоким R вокруг обогревателя.Несколько лет назад я добавил к своему 2 ″ — следующий обогреватель получит больше.

Жесткая изоляция из пенопласта вокруг резервуара

Что касается аргумента, что некоторые производители аннулируют гарантию, если вы добавляете изоляцию, это может быть риском, на который стоит пойти. Кого волнует, сокращает ли добавление изоляции срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на энергозатратах. Я, например, хотел бы узнать, почему добавление изоляции сокращает срок службы обогревателя.Я предполагаю, что все точки доступа, таблички с данными, предупреждающие таблички, слив, TPRV и т. Д. Останутся доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем с сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным требованиям к энергии, на самом деле имеют незначительное количество изоляции вокруг них — обычно не более R-8 — R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы температура воды в кранах была ниже 120 градусов по Фаренгейту, чтобы предотвратить ожоги.Проблема с такой температурой в том, что она идеально подходит для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру в баке на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уезжаете в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что о бактериальных инфекциях, вызванных водонагревателями, очень мало информации.

Решением является установка термостатического смесительного клапана.

Я думаю, что было бы неплохо установить его на водонагревателе, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду в зависимости от того, что вы регулируете с помощью регулирующего клапана — в любом случае, от 112 до 120 градусов по Фаренгейту, как правило, будет удовлетворительным. Некоторые люди настаивают на том, чтобы вода была горячее, чем в посудомоечной машине, и в этом случае вам может потребоваться добавить горячую воду до смесительного клапана для этого прибора. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как можно было бы подумать.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который покрывает обе ванные (верхняя и нижняя) и прачечная (нижняя). Еще один смесительный клапан находится в конце длинного рециркуляционного контура для кухни.

В некотором смысле, вы можете думать о контуре рециркуляции как о продолжении водонагревателя — оба являются очень горячей водой, чтобы контролировать рост бактерий, в то время как два смесительных клапана сохраняют воду в безопасности, чтобы предотвратить ожоги.

Но как насчет затрат на хранение всей этой воды при таких высоких температурах?

Помните то, что я сказал ранее о том, что бесплатных обедов не будет. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, можно легко компенсировать за счет сверхизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в светильниках. Является ли более затратным содержание емкости на 80 галлонов при температуре 112–120 градусов по Фаренгейту или емкости на 50 галлонов при температуре 135–140 градусов по Фаренгейту? Опять же, я позволю фанатам разобраться в этом вопросе. Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура в приспособлениях достигается за счет смесительных клапанов.

Ожидание экономии энергии и наличие безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание о сверхизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить подающий и обратный контуры близко друг к другу, при этом каждая линия условно обернута изоляцией из пенопласта — около R-4.Две трубы были проложены внутри 7-дюймового металлического канала, который я затем заполнил аэрозольной пеной — как «Great Stuff». Я собрал трубу секциями по 3 фута и распылял пену внутри трубы, когда собирал ее. На каждой длине трубы просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог смотреть в открытый конец трубы, чтобы следить за тем, как она наполняется. Моя труба составляет 44 фута. ДЛЯ ЭТОГО МНОГО БАНКОВ ПЕНЫ! И теперь мы находимся на «кривой обучения». В основном это означает незнание, что для затвердевания аэрозольной пены в баллончике требуется воздух и влажность — без этих ингредиентов аэрозольная пена ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, обнаружив беспорядок

Whodathunkit! Итак, теперь у меня было 44 фута воздуховода с жидким беспорядком на дне, и мне пришлось начинать все сначала.Используя все эти ¼-дюймовые отверстия в качестве пилотного, я просверлил 2-1 / 8-дюймовые отверстия кольцевой пилой по всей длине. Через эти большие отверстия я мог бы нанести пену для спрея по всей длине, добавляя понемногу каждый день. Это дало пене возможность застыть в воздухе. Это заставляет меня задаться вопросом, как часто это случается с другими людьми, когда они думают, что успешно изолируют внутри полости, когда на самом деле она снова снова превращается в жидкость.

Если бы я проделал это снова и снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Буэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам в вашу электронную почту

1F79-111_37-6499B.indd

% PDF-1.5 % 38 0 объект >] / Pages 33 0 R / Type / Catalog / ViewerPreferences >>> endobj 113 0 объект > поток Библиотека Adobe PDF 9.9FalsePDF / X-1: 2001PDF / X-1a: 20012011-06-09T21: 59: 29 + 08: 002016-06-28T15: 28: 32-05: 002016-06-28T15: 28: 32-05: 00Adobe InDesign CS5 (7.0.3)

1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD06mmn0a / 0bfojsPBJST0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf8ARt + 4JKV6FP8Ao2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpX oU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / AEbfuCSlehT / AKNv3BJSvQp / 0bfuCSlehT / o2 / cE lK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / wBG37gkpHZTTvr / AEbfpHsP3XJK SUfzNf8AVH5ElNPqnT7870vQvdjmsv3Fv5wLfZ / m2Br / AOzHBKSnFuGNVnV4FHUHMvxQN1BfZeX7 PQfL62P3ztadSNZJSUzwOqY + FbXTb1Nt1VdYfa5 / qbbfWLKKbPUtFvt3VO1a4Nlw7lJTr09awcgs FNrX + o / 0htDz7xy0 / o9CPNJTfSUpJSklKSUpJSklKSUpJTy1 / wBTc226y1vV7WB7i4NDHaSZj + eC SmH / ADJz / wDy5u / zHf8ApdJSv + ZOf / 5c3f5jv / S6Sno + m4j8DBqxLLTe6oEG1wgu1J7l3j4pKbKS lJKUkpSSlJKUkpSSmFn06 / 6x / wCpckpVH8zX / VH5ElM0lNbI6bhZVjLbqgbKi412Alr27wA / a9pD huAE6pKad / 1Z6RkOrcatjayyWNPtc2p / q11GQYra / wB21sBJTbPTcI1tqdXvayxtwD3Od + kYQWOJ c4yWloieICSmzxokpdJSklKSUpJSklKSUpJTxOR1mhmRaw9cymFr3DYKAQ2DwD5JKR / tvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8vsv / ALYCSlftvH / 8 vsv / ALYCSnb + rWdXl23BnULs7awHbbWGBupEhJTvpKUkpSSmFn06 / wCsf + pckpVH8zX / AFR + RJTN JSklKSU891ToGVn51uXT1izFZZtilkkN2ta3SLm8xPCSmp / zUz // AC / u / wCl / wC9CSlf81M // wAv 7v8Apf8AvQkpX / NTP / 8AL + 7 / AKX / AL0JKV / zUz // AC / u / wCl / wC9CSnX6H027pjba7892e60gtL5 lsA8TY9JTqpKUkpSSnjcjqzWZFrf + crq9r3DZ9ic7bB + jMawkpH + 2G // AD0O / wDYF39ySlfthv8A 89Dv / YF39ySl / wBriJ / 50Og6f0F3b5JKUess0j6zuHj + pO1 / BJS37Yb / APPQ7 / 2Bd / ckpX7Yb / 8A PQ7 / ANgXf3JKdj6uZoy7bmjqx6ntaDsNBo2a8yeZSU7ySlJKUkphZ9Ov + sf + pckpVH8zX / VH5ElM 0lKSUpJTzH / jf9G / 02V / nM / 9JJKV / wCN / wBG / wBNlf5zP / SSSnCfifUhjix2Vmy0kHRvI / 60kpud L + r31V6w + yvByMxzqgHO3bG6HTvUkp0f / G / 6N / psr / OZ / wCkklNzpf1S6b0jMbm41l7rGAgCxzS3 3CPza2pKdtJSklKSU8nf1DIbdY0dawmAOcNrqQS3Xg6JKR / tLI / 8vMD / ALZH9ySl / wBo5P8A5eYP / bI / uSUt + 0cj / wAvMD / tkf3JKV + 0cj / y8wP + 2R / ckpX7SyP / AC8wP + 2R / ckpX7SyP / LzA / 7ZH9yS nV6Bk232WizPx82GghtFYYW68mAkp20lKSUpJTCz6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKUkpr5 + Y zAw7cx7HWNqEljBLjJA0 + 9JThf8APjD / AO4WX / mN / wDJJKct3UPqo5xc7o2QSTJO3uf + uJKbGD9Y eg9Nc5 + D0vJpdYAHFrZkD4vKSm8z67Yj3tYMLKG4gSWNjX + 0kp6NJSklKSUpJTzV3SPrG617q2dL 2FxLd1RLoJ0n9Fykph + x / rL + 50n / ALaP / pJJSv2P9Zv3Olf9tH / 0kkpX7H + sv7nSf + 2j / wCkklK / Y / 1l / c6T / wBtH / 0kkpX7H + sv7nSf + 2j / AOkklK / Y / wBZf3Ok / wDbR / 8ASSSnS6LhdVxLLHdRGGGu aAz7IwtMzru9jUlOskpSSlJKYWfTr / rH / qXJKVR / M1 / ​​1R + RJTNJSklKSU5XWOmdSz7K3YHUh5TWA hzWgncSedHNSU5 // ADd + sP8A5eW / 5p / 9KJKV / wA3frD / AOXlv + af / SiSlf8AN36w / wDl5b / mn / 0o kpX / ADd + sP8A5eW / 5p / 9KJKd7Cpux8SqjItN9rGgPtOhcfHukpOkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSmFn06 / wCsf + pckpVH8zX / AFR + RJS7q2P1e0OjxEpKc7qvVek9G9L7c3b627ZtZu + h tnj + skpof88fq1 / K / wC2ikpX / PH6tfyv + 2ikpX / PH6tfyv8AtopKV / zx + rX8r / topKV / zx + rX8r / ALaKSlf88fq1 / K / 7aKSlf88fq1 / K / wC2ikpX / PH6tfyv + 2ikp1un5OB1PFbmYjAankhpcyD7TtOn ySU0PrR15n1fxMV7cVuXbmZNeHRS6xtLN7w4y6xzXbQA3wSU5HQP8Yn1c6zg / ar6XYVzXFllLmeo AQAZa9jdRr3A + CSnT / 52 / Vf / AEn / AIC7 / wAgkpX / ADt + q / 8ApP8AwF3 / AJBJSv8Anb9V / wDSf + Au / wDIJKV / zt + q / wDpP / AXf + QSU7noU / 6Nv3BJSvQp / wBG37gkpXoU / wCjb9wSUr0Kf9G37gkpXoU / 6Nv3BJTJrWtENAA8BokpjZ9Ov + sf + pckpVH8zX / VH5ElKtf6dbrDENBc4kwABqTwUlNC + 3pGcGnJ + x5IYSG + o5j9pMT9JpjjVJTCrB6De4soxMCxwmQxtbjpE8V + YSUl / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lK / Y3S / wDyuw / + 22f + k0lMB0rpRtdT + zcSWNa8n02RDi4D / B / yUlNyqpmJT6dFNdNTJOyv2gdzDQ0B JTS6 / wDV7D + sVGPRmWW1fZMhmXS + ktDhZWHBs72PBHu8ElPN9Gwv8Xf1cx39Prf9ocLHGyzKrfbY XcRIpa3SI0CSm / 8AtL6g / uY // sM // wBJJKV + 0vqD + 5j / APsM / wD9JJKV + 0vqD + 5j / wDsM / 8A9JJK V + 0vqD + 5j / 8AsM // ANJJKb // ADx + rn / cv / wK3 / 0mkpsYX1j6N1HIGLh5HqWuBIbse3QCTq5gCSnS SUpJSklKSUws + nX / AFj / ANS5JSqP5mv + qPyJKQ55cMZ + 3fuIIDWN37jB9rh6dmh + CSnDh3uz2vwX tGu9xrYQ4d9sYky4eKSmbLsypwfRiXVWObLnCtg1cHEt3NxfFjUlJxm9R3EGrKgiWkNbp7founG5 3SNJEa + SSmLs7qoc + KslzQ1hr9rRJMbwT9mP0fgkpVfUepPIL6MtjC / aHbQTtmA8t + yyPFJSqc / q zrqq8inJrY9zhba0BwY0Mc5rg37KCZcISU3 / AFP + 7GX / ANsf ++ 6Slep / 3Yy / + 2P / Ah4SU1ja8ZN5 ruynPFNe0GmJM3QD + rpKXx8jKtrsGWcipzSWtGwOa8R9KfszdoKSnWSUiOLikyaayTydo / uSUgyH 9IxGOsyjjUMYQ1zrCxgDnRAJdGpkJKQ4 / UPq3lmxuJk4N5pIFoqsqfsJkAO2kxwkptGjDDtvoN4n SuRr5hqSlehh / wCgb / 23 / wCYpKaGV1j6s4L315t + Ljurf6bxcWV7XFrbA079upa8EJKbOJk9Py8Q 9Q6QKspsO9N9Jbte5sja2we3nSZSU0n9W62MiypvTn + m0jZYRO4QSfouPBga + M9klOnVbY9jTYRW 6AXtiYnzPCSmbXy5o9VrhJAAA1IB0mUlJUlMLPp1 / wBY / wDUuSUqj + Zr / qj8iSkHUnbcO0TXLmua GXHa15LT7N0iJ8UlPNthmowWEtcdoOW1wA0M17sz29o448hKUzuEN9NtLbGGsNAGWJEPe3aS7KDm + 124uafEfFKSNZTWNjKWNYzRmzJ2n2ve5ugyxodCde / dJSM3B5rtsxw22rax23JMgWy50FuUA / a5 0GeO2gSUrEra5xF1Zo3kM3uyw8MawNa12mYZ07wTzKSm / Z07pNj95yKATY207bHtBe0lwcWjI28n с IElN / 7bX / 3Mxv9f + vJKV9tr / 7mY3 + v / XklNW3KY63KaMnGs3Y7BsnaHa3e3d6uk + KSmHTn1U4z wLKaHWkudSbPVMkDRh9d4A7AD7klO0kpqZjOmWPrbn + iXuOyoWloJc6fa3d3O0 / ckp5z / mr9VOnd QdndOyW4vUMr21NfkyHultkNDy930iHaapKY5eFZ0lvr9Rp3nNzdjBi2Oe2v1yA31C7HLjrqXR3S U9NjUOZhY1VLjSK6mNDQAdA0ADXwSUo42WZ / W3jQxDK + S6RMtPA07JKR / Yc4NeP2jcXOMtca6fbp wAKR + KSm6NBrr5pKarMTKa6wuzbXtsduYCyoemJna0tqEj4yUlMP2fluaA / PtcRGpro43Sf8D4aJ KbGPjmlga9 / rPBJ9RzWtdBJgexrRoNElJklMLPp1 / wBY / wDUuSUqj + Zr / qj8iSkPURY7CuFYLj6b 5Y1pc5w2n2sAez3Htqkp5xmNlGneWdRZLi5tYNst1iB + tQ370lJ3Y2Ta8NLc2p72OaXNFjW7Wvdb 73MyTyXaaTBhJSz6rnufaWZLAZNjCx8RYw / mfaXNmW8eOup5SlY2Pk23m0O6jU4mALRaGa7gIb9q LQB / vSU6LcrqVVxxHVPLGem1l3pF4du2glzvtH5pOv3pKYZHU + pU1ixmNbaHNJhmOdwMkBpb9onW ElM35 / UajYH0vOxxANeOXhzRIDh + n7xwkpNi5GdlbpHobYP6ahzZkuGn6c / u / iElMLq8x1uU0vrs Bx2AsbU6XCbvaP03KSlsGvKZgwHFjA3Wu9jzYBtGm5170lOmkpq5OJdffVdVcahXMthxDp + FjR + B SU0j0XMGIzFpzntgbbHv9V7iPd9BxyA9p10O4xCSl83Bd + zKMXKP2xzcmguJLmyDcySJe93taZ57 JKdZJTjdWp6g7L349ORdXtbAotrrE6zJtsH / AFKSnGp6X9aa82i692TZiD1PWqrsq9U7t3pj3XBg 2nUkHWYj2gpKY9W6R9Z8q2p3TxlVU7mna / LbW9pG / wBz / SJDm8eyUlNnM6V9ZLsR1WO + yq8n + c9Y ARHGj5BnvPySUvR0v6wswvSvddZkyD6ouaGxIkbedddZSU9NQHtorbZo4MaHTrrGqSkiSmFn06 / 6 x / 6lySlUfzNf9UfkSUg6lSL8Oyt1QtBa6RJa4e0iay1jzu8ElPPU9MZcwbftbC4ggPY5paXTA93T + BB8R / 0UlLuxGQXPoyq2w8OAY5xJnwZhPcIn27UlNyjoRdXW + CYLnfpLA1xDo9rm / ZG8Rp3 + 8ylK d9XXu26luwkiLWjsRB / VNeZ1SUzp6HbTey0BljWuJdXa9rmu9paBpitI1M / 6iEpu / Y / + 6OJ / nf8A qBJSvsf / AHRxP87 / ANQJKV9j / wC6OJ / nf + oElNS3Dm3Kh3Kj + js0rd7 + bvofoPpeCSlYOIG4YIxm OAE775baIaOxxq9f4pKdgkASdAElMfXp / wBI37wkpXr0 / wCkb94SUxdZjvjc9hggiSORwkpayyt9 bmMuFbnAgPaWktJ7jdI + 8JKaP7Nx7Hb8vJbk2FuwvsroktIjbpXxqfvSUs3peIHuf9ob7y0vGyn3 FoOr / wBGZO5xd8UlMGdJx2i7dlNebSYca6AWg7 / adtY3D390lLjpOIbGW2312FjxYZqp91jWhot + jo / TkeKSmVfTMWu31W5IB9waQygFrXFp2NIqGkMaNfBJTapDq7XPszfVYeK3CsBvHBa1pSU2gQRI 1B4KSmNn06 / 6x / 6lySlUfzNf9UfkSUg6nX6mFaCxr4a4y7832n3Nhj / cO2iSnm6zU3ZOQwjHY3eD U33bg8e9zsMmQWHvpGqSmdjWsd6VVrWxG0CptkmQ5wk4biSZ8dElNjG6h09ja8eyqi60gne5jgSA 4Ml2zEDB9IflSUnbm4DjtGJjbvf7QHO + gC52rcdzeG + KSlU5vT8gubViY7nMBc5u14LQNDM4whJT H9o9OBIfiY7IBMlr4hsE8Y3mkpvjEDgCMHEg6j3f + oElL / Y / + 6OJ / nf + oElNS7FAtyi7Dx2gY7CS w6tE3atijlJSun0NfhixtVNwA / nnw2we0HgY9evdJTd6x / yRnf8Aha3 / AKhySnwHpeJTbgVWPxMe 0ndL7LSxxhzuW + m5JTa + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCk klK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklK + wY // AHBxf + 3z / wCkklML8PGqostODjQxjnHbeSdBOg9JJT7b9U // ABK9G / 8ATfi / + ea0 lOnZ9Ov + sf8AqXJKVR / M1 / ​​1R + RJSLMa19Jr9R1TnA7HMdtLTBAd9Jsx4JKclmBngP / ygRMBgEmCC + XO / WWyXSJ / BJTI4OUXkjqFjGnkB0ngagm / T5ykpgMDqAc0nqRewfSaZBJ3NcDuGT2aI4 + YSUkbh 5YMOz3Oad / chwkHZB + 0x7SZ41SUvRiZVbj6 + c65sEAAuYRroSRlHX5JKYfYc4ElvUnEEGA + TB0g + 3JYkpvhmMAAX2k9z9od / 6WSUvsxf3rf / AGId / wClklIh59RsueyyxhsqaxjxeSWuBs90G3X6QSUv j0CukMyL33WxHqeqWg6d2es8cpKbXUWfaOn5FDHNDr6X1sLjDZe0ga / NJT5Pi / 4t / rZiUNx2v6Q8 MmHWPsLjJJ1PpjxSUl / 5gfW7 / wA0v + dZ / wCQSUr / AJgfW7 / zS / 51n / kElK / 5gfW7 / wA0v + dZ / wCQ SUr / AJgfW7 / zS / 51n / kElK / 5gfW7 / wA0v + dZ / wCQSUr / AJgfW7 / zS / 51n / kElOflf4p / rRl3uyHX 9NYXxLa7XhogAaD0j4JKRf8AjP8A1m / 7ldP / AO3n / wDpFJSv / Gf + s3 / crp // AG8 // wBIpKfYug4l nT + h9PwLnNfZiYtNFjqzLS6qtrHbTppISU3LPp1 / 1j / 1LklKo / ma / wCqPyJKeSo / xndCyM37Myu0 U + oKvtB2bW7rfQa97d0tBcOD7tvu2wkp6D9v9E / 7nY // AG43 + 9JSv2 / 0T / udj / 8Abjf70lK / b / RP + 52P / wBuN / vSUr9v9E / 7nY // AG43 + 9JSv2 / 0T / udj / 8Abjf70lK / b / RP + 52P / wBuN / vSU2sXMxc2 s24lrL2A7S6shwBABjT4pKTJKUkpSSnn / rn9aP8Amr06nMFbLDfd6I9QkNb + jss / NBkn09o4EmSQ ElNDo / 8AjEwMuuxvU6XYt9LmtcK / 0jHb2NsBBHhu15HgSElOh / z36B / pLP8AtspKV / z36B / pLP8A tspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / pLP8AtspKV / z36B / p LP8AtspKXZ9degvcGNsslxAH6M8lJTvJKUkphZ9Ov + sf + pckpVH8zX / VH5ElPHu / xX9Gsz677LrT h0WG6nEb7Ntjn + odz2n3DWNW7ogbtElOv / zL + r3 / AHHd / wBuP / 8AJJKV / wAy / q9 / 3Hd / 24 // AMkk pX / Mv6vf9x3f9uP / APJJKV / zL + r3 / cd3 / bj / APySSlf8y / q9 / wBx3f8Abj // ACSSlf8AMv6vf9x3 f9uP / wDJJKdHpvTMPpNDsfBYa63PNhBcXe4gN5cT2akptpKUkpZJTkfWvC6ZldFyMjqtdltOBXbl xS91b / 0dVgcAWubO5jnNg6GdUlPnXT / 8Yf1D6bR9no6Fc8E7nOv9O55MNb9K17jw0acDskps / wDj p / Ur / wAoD / 21R / ekpX / jp / Ur / wAoD / 21R / ekpu3fXr6t4 / Taur2 / VpwxL3 + myz0scw6JG4TLdwBL Z5SUzZ9dPq / Ya2s + rUutq9drIxNwr2tsaXN9SW7mvGwOgukbZSUuz65 / V9 + McwfVtraQ1z9z / sbJ a2um5xAdaCfZkMPz8UlJX / Wro9dr8d31Wcbq3WMfU1uI54NXq7 / Y2wu / wLtp / OjSZCSnNv8A8Zn1 Pxr7Ma / 6vlttL3V2N9LHMOadrhIJHISUwH + NT6ltII6C4Eagiqj + 9JTc / wDHu6H / AOV + X99f / k0l PoWLe3KxacpoLW3VtsAPIDwHR + KSmVn06 / 6x / wCpckpVH8zX / VH5ElM0lKSUxssZUx1lh3taJJSU hdltYx1j2Pa1v5xbI / 6O4pKUMm1wBbQ4tIkEEfxhJS4uvIn0S0 + Dj / cCkpRtvES1gkwJLgZ / zUlK 9TIHNbT8C7 / yKSlG + 4OgUOI8ZCSlvWc + G2VFsgwDqdPgCkphRdXIFjXNO4hjrGtEkSNNvkElNT62 f + JXrP8A6b8r / wA82JKfnrF6XTk0Nudm0Ul0zXY4Bwgka6 + SSk37Ex // ACxxf88f3pKV + xMf / wAs cX / PH96SnpM / 6w5PUOjWdCss6PXi2NpY30g8PYMcNbWWuN7tYb3lJTn42Z1PELHY / WcSt1bG1NeB VvLKzXsa55budt9JoG4mAI4SUgs + 120tx39XxfSbW6oMHpgbXCpjuANdtLBPMNCSk92b1W977LOt YvqWOe99rRUywmz1S6XtaHR + ndAmB2iBCU5 + V00ZmTbl5PU8V9173W2u3NEveS5xhsAanskpH + xM f / yxxf8APH96SmF3SKKqn2jPx7CxpcGNcCXR2GqSn6M6P / yRg / 8Ahar / AKhqSmzZ9Ov + sf8AqXJK VR / M1 / ​​1R + RJTNJSklNbLJ3VMAEud7S4SGuA0dEiUlMcxuTa0UVlsP0seWmGtif3gkpTG5rWhotrg AAfoX / 8ApVJTL9e / 0tX / AGy // wBKpKRWUZVj2WPtrBrcHN / R2ATDm8erH55SUtj5HUbq794rqfXc K6nFpc1zCKzvj1Afzj3SUyeeo1ibMnGYDpLqnD8t6SmLMLKOXXlX2VP9MudDW2NPvaGaTc8Dgdkl JBj0U0PxW17WkOsEcEzLjp3nU + PnqkppfWYud9UOrF / 0j03J3fH0Xykp8N6X1PEx8Cqm3KbU5u6W Gpz4lzj9IJKbX7ZwP + 5rf + 2Hf3JKV + 2cD / ua3 / th49ySlftnA / 7mt / 7Yd / ckpX7ZwP8Aua3 / ALYd / ckpX7ZwP + 5rf + 2Hf3JKV + 2cD / ua3 / th49ySlftnA / 7mt / 7Yd / ckpX7ZwP8Aua3 / ALYd / ckpy87r uRZ62NWa7KXgsD9haS0iJ1KSn6I6P / yRg / 8Ahar / AKhqSmzZ9Ov + sf8AqXJKVR / M1 / ​​1R + RJSz7mt a7aRub2MgaRPY + KSlheAYshpAnSTxz + aElI7DuyAOwa0t + JeAUlJHkQ9n5zgSB46dklJAQQCDIOo ISUukpHeQKnSQJG0T4nQD5kpKQY72PbaGODtlrGugzDg2qQfNJTLNaXNZG4e4atE / wACkpPXoxoi NBoUlKd9JvwKSkWNFuK3fDw8HdOoM88pKeMyMt7Mi1rc / YGvcA0dOY6ADxO3VJSP7bZ / 5Y // AAtr / wDIpKV9tsif2j / 8La // ACKSlfbbP / LH / wCFtf8A5FJSvttn / lj / APC2v / yKSlfbbP8Ayx / + Ftf / AJFJSvttn / lj / wDC2v8A8ikpX22z / wAsf / hbX / 5FJSvttn / lj / 8AC2v / AMikpX22z / yx / wDhbX / 5 FJT13QrrMjplVllxyHS4eoaxTIDiAPTHEJKbtn06 / wCsf + pckpan + Zr / AKo / IkpZ7K2guIcfJpd5 + fmkpYCp4DyLBPAO8dvBJTWtbjDJ3bHB7m1jc1rgYFn7zR5pKZ5Lg01lpc55f + j30veGwC53uraC 2Wgjc7v48FKQOzbhbjM + ykjIeWPdF52AAEh34zm9 / wA9zR5pKdD0q / D8qSkNodXfS1sBlhLfzpkA v7A9mnuPmkpjj49dV17mANabQ4taPpPLK / c7xMBJSC7CzLMy21t9ja3Oqc1gI2gNEOA1nXv / ABSU y6diZdDmvyLbbIr2Fthbzucd3tc7sUlN46ub80lMMaPRAAgAuh4EhJTzfWLOv9KYcvI6u2uiy3ZW BjseRO5zR9Dwakpyv + cuf / 5ef + yjf / IJKV / zlz // AC8 / 9lG / + QSUr / nLn / 8Al5 / 7KN / 8gkpcfWbO BBPW5HcfZG / + QSU62BX9ZupYjM3F6yw1WztJx2A + 0lp02eISU2P2b9bv / Liv / thn / kElK / Zv1u / 8 uK / + 2Gf + QSUr9m / W7 / y4r / 7YZ / 5BJSv2b9bv / Liv / thn / kElOt0 + rNpxW19QuGTeCd1rWhgMnT2t AHCSk1n06 / 6x / wCpckpan + Zr / qj8iSmLccNAgjvqGjuZSUr7MBI0DTqQGjUjg / gkpGW + naKmtAYG siBAnfrokpI6xtj2sr22DeRZDh7QAeR8dElJXHaJifIJKYC + ou9MuAfG7YTDo8YSUvaDsJHLYdp5 ax8 + ElMKtbLo / wBIP + oYkpqX9Zooyn4jvp1vqYZadTbqISUywOrUZ7mspMl1Yt4MbS5zPytSUvVn PdlGq2lzG7yyp7Wvdu0cXF0Vwz6Gmp7d9ElJsK1tuOxzQ4bpPuaW8n + UAkp5XI6s1mRa3 / nK6va9 w2fYnO2wfozGsJKR / thv / wA9Dv8A2Bd / ckpX7Yb / APPQ7 / 2Bd / ckpX7Yb / 8APQ7 / ANgXf3JKV + 2G / wDz0O / 9gXf3JKV + 2G // AD0O / wDYF39ySlfthv8A89Dv / YF39ySlfthv / wA9Dv8A2Bd / ckpX7Yb / APPQ7 / 2Bd / ckpX7Yb / 8APQ7 / ANgXf3JKer6XlU5mBTfTf9qbtDTftLN7me1ztpAiSElNiz6df9Y / 9S5JSqP5mv8Aqj8iSl3sa8bXiQkpGyiHbnQeIiQdPGXFJSDJor9djibP0u1mj3j6Lg8cO + KSklWO 6vJFjnBwFfptAbENBBG4yZKSmRsdZW6WEQWwde51 / Nn2pKY2WOZS0NZ9Nmv0tPoj93znWP7kpK2x 5tNZYQACd2vaPLvKSkOI5odfUw61WiszrEV1kf8ARhJTK08 / mnUlzWifaP5W5JTEtexosFjid7Wk QwgguDTqGDxSUmdtY7fEaEk / BJSKpjmCkD3Bs + 6JMGe + 4cpKeTyOv2MyLWftWhm17htOI4kQeJ26 pKR / 84rP / Lej / wBg3f8AkUlK / wCcVn / lvR / 7Bu / 8ikpX / OKz / wAt6P8A2Dd / 5FJSv + cVn / lvR / 7B u / 8AIpKV / wA4rP8Ay3o / 9g3f + RSUr / nFZ / 5b0f8AsG7 / AMikpX / OKz / y3o / 9g3f + RSUr / nFZ / wCW 9H / sG7 / yKSmdh2jDb63X9VpfUHtNjBiOBc0h4AHb3CSnren5uJ1DFblYR3UvJDTBbwYOhA7hJSaz 6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKa2axxYy1gl1bgQYmPOO6SmFNlbHfo7KmVCtja2gbQI3GGjc OxCSk7Xl + rLGO + An / vySmF5yBW8NAcNhggd4PYvCSme67w / Af + lElNayg2uux7g4jJBcCzaC3a1t ZglzteIKSmGLijArFLqn2MYTsvkF4ae1jt + 4886pKTm3Fe1pLpaYe0 + qIMEOB / nOElLXZBd7WCS4 FrG8lxMe6WyIH + sJKbNbBXW2scNAaPlokp5rq2R9YelNOVk9Rx6qh3bK / wBCXETucAdrD2akpzP + dGf / AOW + P / 7DP / 8ASSSlf86M / wD8t8f / ANhn / wDpJJSv + dGf / wCW + P8A + wz / AP0kkpX / ADoz / wDy 3x // AGGf / wCkklK / 50Z // lvj / wDsM / 8A9JJKV / zoz / 8Ay3x // YZ // pJJSv8AnRn / APlvj / 8AsM // ANJJKV / zoz // AC3x / wD2Gf8A + kklN / pmZ9YertsfgdTxrBUQHzS5sE8fSrHgkp6LAZm14rWdRsZd kAnc + sbWkTppA7JKTWfTr / rH / qXJKVR / M1 / ​​1R + RJTNJSklLOIaC48DwE / kSUirbS8vcGglzpMtg6 ADuPJJS766AJcwaeA1 / BJSE0Yllb2gOh7SCDvjgdvmkpk3GxLSSGu051e3 + ISUp2HjM2P2n2O3DV xOoLfE + KSmVePjOG5rSZ53F3 / fklMbKceqSxorcQeGbmn + s0DxPxSUkY + sNkDbOpgEc6 + ASUyF1b n7AfdzEHzH8ElPO9Wb1vAYcnI6tFL7NrGNxGWFs7nAcdgOUlOX + 1sz / y2f8A + 49v / kUlLftbM / 8A LZ // ALj2 / wDkUlL / ALWzP / LZ / wD7j2 / + RSUr9rZn / ls // wBx7f8AyKSlftbM / wDLZ / 8A7j2 / + RSU r9rZn / ls / wD9x7f / ACKSlv2tm / 8Als // ANx7f / IpKX / a2Z / 5bP8A / ce3 / wAikpdvWc9v0esWCfDp 7R / BJT1PQ8i3J6bXddecl5LptdX6JMOI + gOISU3LPp1 / 1j / 1LklKo / ma / wCqPyJKZpKUkpBdTZaS NzQ0iPzgYI8Wvb3SUr0bgIY5o90iQ46DgfTSUkdU1498zEHaSPyFJSIUWsEVuaAHT7t7tAfOzwSU zrx2Vlrhu3NBElzjzz9JxSUr7PUTJ3aiPpu / 8kkpRx6i4PO6Rx7nR90wkpk6pjmhhmBEEOIOnmDP ZJSP7ORMHsANXRoI196SmTKYdvcZPkXAfMbikpz / AKxNvfhMGP8Aa93qifsLtlkbX8n91JTzvo9T 8Ou / 9uhJSvR6n4dd / wC3QkpXo9T8Ou / 9uhJSvR6n4dd / 7dCSmzgdOzszI9G2 / rOK2CfUtuhunbRJ Tpf82Lf / AC36j / 2 + f7klK / 5sW / 8Alv1H / t8 / 3JKV / wA2Lf8Ay36j / wBvn + 5JSv8Amxb / AOW / Uf8A t8 / 3JKdTBxDhYzcd11uSWkn1b3b3mTOpSUls + nX / AFj / ANS5JSqP5mv + qPyJKZpKUkpSSlJKR3Vu taA2x1RBmWRPBH5wPikpDRi5Fe03ZdtxDQHBwra0mWnd7KwfzfHukpZ2FcbXWMzL2NdJ9MemWgnw 31Od + KSlMwshrgX52RYNsEOFIBMFs + yluuspKZ0Y11Nm + zLuvEEbLBUBJMh46OphkDTn8UlNhJSk lKSU831XoVlDDk41 / U8p9lmtNWQ1m0O3OkSzgcJKcz7B1L / uP1j / ANi2f + k0lK + wdS / 7j9Y / 9i2f + k0lK + wdS / 7j9Y / 9i2f + k0lK + wdS / wC4 / WP / AGLZ / wCk0lK + wdS / 7j9Y / wDYtn / pNJSvsHUv + 4 / W P / Ytn / pNJSvsHUv + 4 / WP / Ytn / pNJTpdP + rz8uj1cnK6piP3Eem / JDjA7yK0lNn / mpV / 5ZdR / 7fH / AJBJTqYOGMDGbjNttvDST6l7t7zJnV0BJSWz6df9Y / 8AUuSUqj + Zr / qj8iSmaSlJKUkpSSlJKUkp SSlJKUkpSSlJKUkp5fq / 1ZqqYcnBqycu6yz31i8VgB25xcCW + PZJTlfsTqX / AJVZX / sY3 / yKSlfs TqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yK SlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSlfsTqX / AJVZX / sY3 / yKSnaxvqhg249dmQcq m1zQX1 + tu2uI1bIbrCSnawMGnp2K3EoL3MYSQbDud7jPPzSUms + nX / WP / UuSUqj + Zr / qj8iSl3F4 + gAfiY / gUlLTd + 63 / OP / AJBJSpu / db / nH / yCSlTd + 63 / ADj / AOQSUqbv3W / 5x / 8AIJKVN37rf84 / + QSUqbv3W / 5x / wDIJKVN37rf84 / + QSUqbv3W / wCcf / IJKVN37rf84 / 8AkElKm791v + cf / IJKXLnA A7S49w2P4wkpw7Pql0O2x1r8OwueS5x9Q8kyf8Ikpb / mf0D / ALh3f9un / wBKJKV / zP6B / wBw7P8A t0 / + lElK / wCZ / QP + 4dn / AG6f / SiSlf8AM / oH / cOz / t0 / + lELK / 5n9A / 7h3f9un / 0okpX / M / oH / cO z / t0 / wDpRJSv + Z / QP + 4dn / bp / wDSiSlf8z + gf9w7P + 3T / wClElOrhY1PTsVmHiUvZTXO1pcDG4lx 1Lz3KSmy0kiSC3yMfwlJTGz6df8AWP8A1LklKo / ma / 6o / IkpmkpZxIaSAXECYHJ8tYSU859Wurdf zs6 + jq2IaBtN7gZAp3O21UiZDztadxEDRJT0iSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkp hZbVVHqvayeNxAn70lMPteL / AKav / PH96Slfa8X / AE1f + eP70lK + 14v + mr / zx / ekpIx7LG7q3BzT 3aZCSlrPp1 / 1j / 1LklKo / ma / 6o / IkpyOujrX2zDf03LrxsZrbhktsDSbHH0vS2lxbtiH66 / 1T2Sn J9H68Pbjj9rYZez0fXFTGuljGW + q9zSWS573M4LQI07ylI3Y / wBdmnINfVcVtj7BbRVtrII33D07 XQ1wlpqG5vhxzKUl9P66m6kt6riMAtc + / fsfW5pOQ6ljGtqrcG7TW13uk8giPclPR9IOYem4w6g9 tuU2trb7KyHNdYAA8tLQ387yCSm4kpSSlJKUkpwuufWG3puS3HxG49zgJtbbeypzCYLRD3N5BSU5 3 / PHqf8A3Gw // Юр / wBKJKV / zx6n / wBxsP8A9i6v / SiSlf8APHqf / cbD / wDYur / 0okp3eidV / auM bLPSbewxZXTY20NBnaS5hPMJKdFJSklKSUpJTS6n0fA6u2tmfWbBUSWQ4tgnn6JHgkp5Sz6rZgsc Kuk0OYHHaTkPBInSf0qSmP8AzXz / APyox / 8A2Jf / AOlUlNbK6QcFzW5mBh0F4losy3NkDwm1JT1 / 1aYxnR6W1trY0F8Npf6rPpHh5c6fvSU6Nn06 / wCsf + pckpHTdT6Nf6Rv0R3Hgkpd5xLY9Q1vjUbt pg / NJTFtfT2O3sbS13MgNB1EfkSUt6XTo27KYmYhsSdElLGnpx5bT3 / d1nmfFJSVj8Wpuyt1bGjg NIA1SUy9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJTTv6d0XKtdfk0Y9tr43PeGkmBAk nyCSkf7H + r3 / AHExf81iSlfsf6vf9xMX / NYkpX7H + r3 / AHExf81iSmxi43S8Hd9jZTR6kb / T2tmJ iY + KSmx69P8ApG / eElK9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvXp / 0jfvCSlevT / pG / eElNbKxOlZzmuzK6LywQ02BroB8JSUkx24OJUKMb06q2zDGQAJ1OgSUvZdTvr / SN + ke4 / dck п // Z

2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAg / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD1L0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / AEbfuCSlehT / AKNv 3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / wBG 37gkpXoU / wCjb9wSUr0Kf9G37gkpXoU / 6Nv3BJSvQp / 0bfuCSlehT / o2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUr0Kf8ARt + 4JKV6FP8Ao2 / cElK9Cn / Rt + 4JKV6FP + jb9wSUiupp9Sj2N / nD2H7liSmwkp5f 63 / XZv1WysTEGOL7Mtj3t3WenJa6tgY32lsneT7nNEDudElIsP8Axi9NuxxZk419doc9j217XsBr e6s7XPNToO3u0JKTf + OB0b / Q5X + az / 0qkpX / AI4HRv8AQ5X + az / 0qkpX / jgdG / 0OV / ms / wDSqSlf + OB0b / Q5X + az / wBKpKV / 44HRv9Dlf5rP / SqSlf8AjgdG / wBDlf5rP / SqSlf + OB0b / Q5X + az / ANKp KbGB9c + l9RzKsKmrIbZc7a0vawNmJ1iwpKd9JSklPl2f / jpuws / Jwh0lr / s9z6d / 2gjdscWzHonm ElNf / wAfK7 / ymb / 7En / 0gkpX / j5Xf + Uzf / Yk / wDpBJTcxf8AG71TMw8rPx + hNfThND7j9pMhpc1k gehrBcN0cSkpljf42er5jaXY / Qq3 / aX7KmnMY1zvpDdtdWHBksPvI26cpKXZ / jW6y9lln7Cqa2lg sfvzWMhrmNtGj2Nk7XAwNUlJ3f4yfrI263HP1dabaC9trBmMLmGsua7cAwxqx0eMSJCSnLs / x35N T3Vv6M0OYS1w + 0nQjQ / 4FJTH / wAfK7 / ymb / 7En / 0gkpX / j5Xf + Uzf / Yk / wDpBJT6D9U + vu + s3Qsf rLqBjG82D0g7fHpvdX9La3nb4JKdO7 + co / 4w / wDUWJKSpKeY + uP1VyPrI + g0OqZ6THsc577GOLXu Y / aQwOa5s1tPuGhGiSkWD0D6x9Nxm4mIOmtqYXEbhZY4lxLnOc + xjnOJJ5JSU2P2d9bPHpn + Y7 / 0 kkpX7O + tnj0z / Md / 6SSUr9nfWzx6Z / mO / wDSSSlfs762ePTP8x3 / AKSSUr9nfWzx6Z / mO / 8ASSSm 103A6y3IJ6sMF9G0wKGHdukR9Jg0SU6n2TF / 0Nf + YP7klLtxsdjg5lTGuHBDQCPwSUlSUpJT829T 6ZnZ3Wep2YtfqNbmXtJ3NGvqOP5zgkpB / wA3usf9x / 8Aps / 8mkpX / N7rH / cf / ps / 8mkp6HovVfrL 0Tpj + k4 / SsK + i1tzLjfLn2C / YHhzmZDO1YGkfekpzcOv62YDGMxGiv0twrePQL2h5e1zRY6X7f0j tJiTPKSlZNf1ry9 / rtDvUDg8tFDS7cADu2ROgAHgNAkpM7J + urr3ZJdFz7Dc + xox2uc8vNsuIAmH OO393gQElOXZ0LrVr3WPolzyXOO + vUnU / nJKW / 5vdY / 7j / 8ATZ / 5NJSzug9WY0vdRDWgknezgf2k lPtn + Kr / AMQ + B / Wv / wDP1iSnqbv5yj / jD / 1FiSkqSmF0 + i + N07TG36XHbzSU8X63U / Hrv / bQSUr1 вверх + PXf8AtoJKV6 / U / Hrv / bSSlet1Px67 / wBtBJSvW6n49d / 7aCSlet1Px67 / ANtBJSvW6n49d / 7a CSlet1Px67 / 20ElJcb9pZORXQbetUixwb6llYaxs93HwSU6 // Н / О / wDLjM + 8JKdeit1NFdTnutcx jWmx30nECNx8ykp8CgHqnVfZQ79ev1usLD9N3ADHJKS7R / osP / t93 / pJJSto / wBFh / 8Ab7v / AEkk pW0f6LD / AO33f + kklK2j / RYf / b7v / SSSlbR / osP / ALfd / wCkklK2j / RYf / b7v / SSSlbR / osP / t93 / pJJSto / 0WH / ANvu / wDSSSmhn9TpxLDjvxKXktndXaXN1 / sBJT67 / iq / 8Q + B / Wv / APP1iSnqbv5y j / jD / wBRYkpKkphdPovjdO0xt + lx280lPF + j1Pw67 / 26ElK9Hqfh23 / t0JKV6PU / Drv / AG6ElK9H qfh23 / t0JKV6PU / Drv8A26ElK9Hqfh23 / t0JKV6PU / Drv / boSUr0ep + HXf8At0JKV6PU / Drv / boS Ur0ep + HXf + 3Qkp7DBDhhY4f6m4VM3esZsnaJ3n97xSU8 / f8A4tPqTlX2ZN / Td1tz3WWO9e8S5x3O MC4DkpKRn / Ff9Q2gud02ANSTkZEAf9vpKRf + Nx / i6 / 7hV / 8AsVf / AOl0lK / 8bj / F1 / 3Cr / 8AYq // ANLpKV / 43H + Lr / uFX / 7FX / 8ApdJSv / G4 / wAXX / cKv / 2Kv / 8AS6Slf + Nx / i6 / 7hV / + xV // pdJSv8A xuP8XX / cKv8A9ir / AP0ukpnX / iz / AMX9s + l09r4525N5ifhekpl / 41v1E / 8AKz / 2YyP / AEukp3 + l dJ6f0TBr6b0ur0MaouLK9znxvcXu91jnO5PikpPd / OUf8Yf + osSUlSUjvG6mxsTLXCCYB08UlPD / ALDH / lZjf + xp / wDJpKV + wx / 5WY3 / ALGn / wAmkpX7DH / lZjf + xp / 8mkpX7DH / AJWY3 / saf / JpKV + w x / 5WY3 / saf8AyaSlfsMf + VmN / wCxp / 8AJpKV + wx / 5WY3 / saf / JpKV + wx / wCVmN / 7Gn / yaSlfsMf + VmN / 7Gn / AMmkpX7DH / lZjf8Asaf / ACaSntOns9LAxqtor2U1t2NdvDYaBAd3jxSU5tn1ktrsdX + y eoP2uLdzaSQYMSNeElIcj6wHKx7ca3o / UjXcx1bwKSDtcNp7 + aSnE / Z3Rf8Ayk6r / mO / vSUr9ndF / wDKTqv + Y7 + 9JSv2d0X / AMpOq / 5jv70lK / Z3Rf8Ayk6r / mO / vSUr9ndF / wDKTqv + Y7 + 9JSv2d0X / AMpOq / 5jv70lN / pWXidG9X7D0bqbfW2791Rd9DdHJ / lJKdD / AJz2 / wDlR1H / ALYP96SnUwcs5uM3 IdTbjFxI9K9ux4gxqElM7v5yj / jD / wBRYkpKkpHkR9ntmCNjvpaDjvCSnzj0MX / RdK / 7fyP / AEuk pXoYv + i6V / 2 / kf8ApdJSvQxf9F0r / t / I / wDS6Slehi / 6LpX / AG / kf + l0lK9DF / 0XSv8At / I / 9LpK V6GL / oulf9v5H / pdJSvQxf8ARdK / 7fyP / S6Slehi / wCi6V / 2 / kf + l0lK9DF / 0XSv + 38j / wBLpKV6 GL / oulf9v5H / AKXSU + g9MAHTcQNDABRXArJLI2N + iXEkjwlJTU + sWLfl4TK6MZ2W4WhxrZcKCBte N24 / HhJTzv7E6j / 5TW / + x7f70lK / YnUf / Ka3 / wBj2 / 3pKV + xOo / + U1v / ALHt / vSUr9idR / 8AKa3 / ANj2 / wB6SlfsTqP / AJTW / wDse3 + 9JSv2J1H / AMprf / Y9v96SnVwvqrhXYrLM2m / GvdO + oZBftgkD 3NMGRqkpP / zQ6R43 / wDbz / 70lK / 5odI8b / 8At5 / 96SnTwcKnp + M3Fx93psJI3uLjqZ5KSmd385R / xh / 6ixJSVJTC1pfU9jYBc0gEiRqO4SU8t / zS6r / 3Jwf / AGCo / wDSSSlf80uq / wDcnB / 9gqP / AEkk pX / NLqv / AHJwf / YKj / 0kkpX / ADS6r / 3Jwf8A2Co / 9JJKV / zS6r / 3Jwf / AGCo / wDSSSlf80uq / wDc nB / 9gqP / AEkkpsYh2Xyactlme / CyMcTvqGHSwukED3CsHQ6pKdf9idG / 7gYv / bLP / IpKV + xOjf8A cDF / 7ZZ / 5FJSv2J0b / uBi / 8AbLP / ACKSm2xjKmNrraGMYA1rWiAANAAAkp5jq31e6MGm7Cx6sjIf ZNjbMk1gA7i4 / T8eySnM / YY / 8rMb / wBjT / 5NJSv2GP8Aysxv / Y0 / + TSUr9hj / wArMb / 2NP8A5NJS v2GP / KzG / wDY0 / 8Ak0lK / YY / 8rMb / wBjT / 5NJSv2GP8Aysxv / Y0 / + TSUr9hj / wArMb / 2NP8A5NJT c6b9Xel3PeOp4dOO0AbDXlF8nvPvSU3v + a31T / db / wBvu / 8AJpKdjp2Jh5OIzGwIFDSS2Hb + TJ1J PdJSW7 + co / 4w / wDUWJKSpKeV + tvX + pdL6pgYODXQa767h3vurda8lpaGMra1zI1PuJ7fcUpzuhf4 w8XM6Tj5XVMHblWB3qDHaPT9r3M0Fj9w + ikpv / 8AProv / cO3 / Nr / APJJKV / z66L / ANw7f82v / wAk kpX / AD66L / 3Dt / za / wDySSlf8 + ui / wDcO3 / Nr / 8AJJKV / wA + ui / 9w7f82v8A8kkpX / Prov8A3Dt / za // ACSSnosN + Nm4lOXXUGsvY2xoc0SA4TrCSk / oU / 6Nv3BJSvQp / wBG37gkpkAAIGgHASU8p1jo vQyw2dNrw7Mp1s2jIyLA2DuLvo3N13Qkpyv2M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJSv2 M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJSv2M7 / uN0n / ANirv / elJTv / ALA + pfhT / wCxL / 8A 0qkpX7A + pfhT / wCxL / 8A0qkpOz6o / VmxgfXih7XahzbbCD8CLElL / wDM76uf9xP / AAW3 / wBKJKdP CwsXp2O3Ew2enSyS1sl0SZOriT3SUyu / nKP + MP8A1FiSkqSnM650HofXKGjreM29mPL2PJcx7OC7 a + tzXidusHVJTlY31y / xf4dDMXEz8OmmobWVsbta0eQDElJP + ff1H / 8ALPG + 4 / 8AkUlMmfXn6lWO DGdRx3OOgaAST / 0ElMf + ff1H / wDLPG + 4 / wDkUlK / 59 / Uf / yzxvuP / kUlK / 59 / Uf / AMs8b7j / AORS Ur / n39R // LPG + 4 / + RSUzH + MD6lgQOq44A / RF + RSUr / xwPqZ / 5bUf9L / yKSlf + OB9TP8Ay2o / 6X / k UlO7jZFOXj1ZeM8WU3sbbU8cOY8BzXD4gpKeUz8R + M992T0jAZW + whtt17WbiZI + kRqYlJTU9TD / APK / pP8A7F1 / + SSUr1MP / wAr + k / + xdf / AJJJSvUw / wDyv6T / AOxdf / kklK9TD / 8AK / pP / sXX / wCS SUr1MP8A8r + k / wDsXX / 5JJSvUw // ACv6T / 7F1 / 8AkklK9TD / APK / pP8A7F1 / + SSU36frDmY1TaKK umsrYIa0ZlcAf5ySmf8Azo6j + 507 / wBja / 8AySSnd6Xl25uEzJuFQe4uBFLxazQkaPbIKSk1385R / wAYf + osSUlSUgzv6Fkf8U // AKkpKfmCrGybm7qan2NBgljS4T8gkpn9gzv + 41v + Y7 + 5JTvfUzIx ehdV / afVsLNtNOw44x6gS14sre5xL3N / MaW + c9klKf1A9P8ArPldZ6HgZh3S1z30499ZrLS8b2bh UXaV3Q5oDtdo4SU2v + cuTXWKsXo1lIqsfbQd9hLCan41YMVtkNqLB2J2zI7JST / nd1B1mLY / pFhd ivNky6XF5znOE + kdP1wRzG3 + VolNS7r2bkdOswbelWh2tZY59ZcxrnubUDZZWKodtdVuYNA3c7x0 SnnvsGd / 3Gt / zHf3JKV9gzv + 41v + Y7 + 5JSjg5wEnHtAH8h49ySn6N + qf / iV6N / 6b8X / zzWkpH9ar Ka + nVuvfRW31mgHJqdcydr + Gsa4z5pKeV + 1dP / 7kdL / 9g7f / AEkkpX2rp / 8A3I6X / wCwdv8A6SSU r7V0 / wD7kdL / APYO3 / 0kkpX2rp // AHI6X / 7B2 / 8ApJJSvtXT / wDuR0v / ANg7f / SSSlfaun / 9yOl / + wdv / pJJSvtXT / 8AuR0v / wBg7f8A0kkpX2rp / wD3I6X / AOwdv / pJJSvtXT / + 5HS // YO3 / wBJJKex + rr639JqdU6p7CXw7HYaq / pHhjg0pKb1385R / wAYf + osSUlSUgzv6Fkf8U // AKkpKfn / AOrm / wCw v2 + rHqn + b2R9Fn7ySnV / S / 8Adn / wNJSv0v8A3Z / 8DSUsTa0Fx + 0wNT / NpKaH7e6d / wByMj / Nb / 5F JSv2907 / ALkZH + a3 / wAikpX7e6d / 3IyP81v / AJFJSv2907 / uRkf5rf8AyKSlft7p3 / cjI / zW / wDk UlLP6709zHNGRkSQR9Fv / kUlPtv1T / 8AEr0b / wBN + L / 55rSUr6yWW14LHVOyGu9UCcSoXPja / lri 32 + aSnnPtWb / AKXq / wD7B1 / + lElK + 1Zv + l6v / wCwdf8A6USUr7Vm / wCl6v8A + wdf / pRJSvtWb / pe r / 8AsHX / AOlElK + 1Zv8Aper / APsHX / 6USUr7Vm / 6Xq // ALB1 / wDpRJSvtWb / AKXq / wD7B1 / + lElK + 1Zv + l6v / wCwdf8A6USUr7Vm / wCl6v8A + wdf / pRJT1PQn2P6ZW6w3OcS6TksFVn0jyxpISU27v5y j / jD / wBRYkpKkpBnf0LI / wCKf / 1JSU / O / Q6PVxHu2ZTv0hE49jWN4byDYzVJTo / ZP + C6h / 28z / 0s kpX2T / guof8AbzP / AEskpY4kiDV1Ag / 8Mz / 0skpB + xcH / uFl / wCfX / 6VSUr9i4P / AHCy / wDPr / 8A SqSlfsXB / wC4WX / n1 / 8ApVJSv2Lg / wDcLL / z6 / 8A0qkpX7Fwf + 4WX / n1 / wDpVJSLM6TiVYttleJk scxhcHPdWWiByYsJSU + 6 / VP / AMSvRv8A034v / nmtJTndV6pbnNOJb0vqYbXZIsx2uZu27m / SDeDK SnM9Nn / lf1v / ADn / APkUlK9Nn / lf1v8Azn / + RSUr02f + V / W / 85 // AJFJSvTZ / wCV / W / 85 / 8A5FJT s1fWTJqqZU3o3UCGNDQXVuJIAjU7UlMv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JSv + dGV / wCU2f8A9tH + 5JTrdPy35uK3JsosxnOJHpXDa8QY1HmkpJd / OUf8Yf8A qLElJUlIM7 + hZH / FP / 6kpKfnbohyBiv9HCOS31DLxd6cGG + 2ElOhuzv / ACqd / wCxKSlbs7 / yqd / 7 EpKVuzv / ACqd / wCxKSlbs7 / yqd / 7EpKVuzv / ACqd / wCxKSlbs7 / yqd / 7EpKVuzv / ACqd / wCxKSlb s7 / yqd / 7EpKQZ78sYd2 / pzqm7SDYb922e + 3ukp9x + qf / AIlejf8Apvxf / PNaSlvrPg3dQwK6acX7 a5tzXmv1BVADXjduJHjwkp5j / m1n / wDlH / 7Nt / 8AJpKV / wA2s / 8A8o // AGbb / wCTSUr / AJtZ / wD5 R / 8As23 / AMmkpX / NrP8A / KP / ANm2 / wDk0lN / pX1RoyHWDqnT3YgaB6ZbkepumZ + i4xCSnQ / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlK / 5kdA / 0dn / AG4UlOt0 / Ax + mYrcPEBFTCS0 OMn3HcdfmkpJd / OUf8Yf + osSUlSUgzv6Fkf8U / 8A6kpKfmzp3VKcGh2VmObiXl24WFnIAiAD4JKb X / OHG / 7hH / t93 / kUlK / 5w43 / AHCP / b7v / IpKV / zhxv8AuEf + 33f + RSUr / nDjf9wj / wBvu / 8AIpKV / wA4cb / uEf8At93 / AJFJSv8AnDjf9wj / ANvu / wDIpKV / zhxv + 4R / 7fd / 5FJSv + cON / 3CP / b7v / Ip KRZXWqMjHfQ3FLC8QHes50fItSU + / wD1T / 8AEr0b / wBN + L / 55rSU6fq1fvt + 8JKV6tX77fvCSler V ++ 37wkpzOqv64bmfse3FbVt9 / rnXdPaAeySmju + uf8Ap8D7z / 5FJSt31z / 0 + B95 / wDIpKZVO + t / qs9a / B9PcN + 0mds6xokp3 / Vq / fb94SUr1av32 / eElK9Wr99v3hJTIEOEtII8QkpHd / OUf8Yf + osS UlSUwtrbdU + p / wBF7S0xzBEJKeM / 8aD6m / uZP / bx / wDIpKV / 40h2N / cyf + 3j / wCRSUr / AMaD6m / u ZP8A28f / ACKSlf8AjQfU39zJ / wC3j / 5FJSv / ABoPqb + 5k / 8Abx / 8ikpX / jQfU39zJ / 7eP / kUlK / 8 aD6m / uZP / bx / 8ikpX / jQfU39zJ / 7eP8A5FJSv / Gg + pv7mT / 28f8AyKSlf + NB9Tf3Mn / t4 / 8AkUlP X4OHT07Cx + n40inFqZRXuMnZW0MbJ + ASU8PlY2Acm4uo6aSbHSXZdodMnkC3QpKRfZen / wDcfpf / ALGW / wDpVJSvsvT / APuP0v8A9jLf / SqSlfZen / 8Acfpf / sZb / wClUlK + y9P / AO4 / S / 8A2Mt / 9KpK V9l6f / 3H6X / 7GW / + lUlK + y9P / wC4 / S // AGMt / wDSqSlfZen / APcfpf8A7GW / + lUlK + y9P / 7j9L / 9 jLf / AEqkpX2Xp / 8A3H6X / wCxlv8A6VSU9j9XWVs6TU2ptTGAvhuO821 / SPD3FxSU3rv5yj / jD / 1F iSkqSlnQWkEwI1KSnCr6D0iuxtgz7yWEOAOTI0M6pKT9X6h2Kr0v2L9lund63rvAj6O3bFjPNJTn ftX63f6Hp3 / bn / qdJSv2r9bv9D07 / tz / ANTpKV + 1frd / oenf9uf + p0lK / av1u / 0PTv8Atz / 1OkpX 7V + t3 + h6d / 25 / wCp0lK / av1u / wBD07 / tz / 1Okpv9J6j1WyywdZ + yUsAHpml4JJ7zNj0lOn9rxf8A TV / 54 / vSUlBDgHNMg6gjghJTwOVl4Aybg7KwQRY4EO6eHEGTy709UlIvtnT / APuXgf8AuOH / AKTS UkozukNuacjIwnVfnNb08AnTsfTSU3T1D6n7g4WVQOWnCZB + 6kFJSZ / VvqU5ha1mO0kEB32PUef0 ISU5h3zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcvA / 8AccP / AEmkp7H6uvrs6TU + p9djCXw6mr0Wh4HiuBCSm9d / OUf8Yf8A qLElJUlI8iPQsmPoO + lxx3jskp8 / 2Y37nRf8 + / 8A8mkpLi4Qzbhj4tHR7bHAkMa + 8nTU / npKbv8A zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJKV / zY6p / 5X9L / AM6 // wBKJKV / zY6p / wCV / S / 86 / 8A9KJK V / zY6p / 5X9L / AM6 // wBKJKeswqn0YdFL2sY6upjHNrnYC1oBDd2seEpKeSyLuojItDT1uN7o2VAt ifzfLwSUwF / UwCJ67qI / mR4gpKW9bqfj13 / toJKV63U / Hrv / AG0ElK9bqfj13 / toJKV63U / Hrv8A 20ElK9bqfj13 / toJKV63U / Hrv / bQSUr1up + PXf8AtoJKZVu6tc8V1u62HGdbGNrboJPucY7JKem6 G613Tazd9o3y6ftY22 / SP0h + RJTau / nKP + MP / UWJKSpKYXmKbDpo0n3at47 + SSniP2q // TdE / wC2 bf8A0kkplX1rIpeLKcno1bxw5ldzTr5ipJSb / nP1T / yw6X / m3 / 8ApNJSv + c / VP8Ayw6X / m3 / APpN JSv + c / VP / LDpf + bf / wCk0lK / 5z9U / wDLDpf + bf8A + k0lK / 5z9U / 8sOl / 5t // AKTSUr / nP1T / AMsO l / 5t / wD6TSUyr + sfV7rG1V5 / S3PscGtaBfqSYA / m0lOps + un7 / Tv / Bf / ACKSnYo9cUV / adpu2N9U snbvj3bZ1ieElPEZONOTafsIdL3a / tKts6nXbv0 + CSmDcfbM9OY6RALupVmPNvv0KSmP2U / 9wB / 7 k6 // ACaSlfZT / wBwB / 7k6 / 8AyaSlfZT / ANwB / wC5Ov8A8mkpPX0nNuYLKekvsYeHM6g1w08w5JTL 9idR / wDKa3 / 2Pb / ekpX7E6j / AOU1v / se3 + 9JSv2J1H / ymt / 9j2 / 3pKV + xOo / + U1v / se3 + 9JT1HQ8 e3G6bXTdQcZ4LpqdZ6xEuJ + mOZSU2rv5yj / jD / 1FiSkqSkd + lNhkj2u1Ak8eHdJTw / 2jJ / 7m5X / u NZ / 5NJSvtGT / ANzcr / 3Gs / 8AJpKdDp3Teo9TqddT1J9YY7aRdg1sMwDoC7zSU2v + bfV // LZv / sHV / wCSSUr / AJt9X / 8ALZv / ALB1f + SSUr / m31f / AMtm / wDsHV / 5JJSv + bfV / wDy2b / 7B1f + SSUr / m31 f / y2b / 7B1f8AkklLj6udYBBHV2gjUEYlX / kklJf2N9Yf / Lx3 / sMz / wAmkp2KGWV0V13WerYxjWvs jbvcBBdA4kpKaT / q90Sx7nvwqnOcSXEjklJS3 / NvoX / cGn / NSUr / AJt9C / 7g0 / 5qSlf82 + hf9waf 81JSv + bfQv8AuDT / AJqSm7jYuPh0jHxa21VNkhjdAJMlJSVJSklKSUpJSklIrv5yj / jD / wBRYkpK kpSSlJKUkpSSnDy + sdepybasfpDr6mOIZaLANwHeNqSkP7d + sn / lI7 / t0f8AkUlK / bv1k / 8AKR3 / AG6P / IpKSUda + sFl1ddvR3Vsc5rXv9QHa0mC6NvZJTvJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJ KUkpSSkV385R / wAYf + osSUlSUwuaXUvaBuJaQGzEyOJSU8X + xOo / + U1v / se3 + 9JSv2J1H / ymt / 8A Y9v96SlfsTqP / lNb / wCx7f70lK / YnUf / ACmt / wDY9v8AekpX7E6j / wCU1v8A7Ht / vSUr9idR / wDK a3 / 2Pb / ekpX7E6j / AOU1v / se3 + 9JSv2J1H / ymt / 9j2 / 3pKV + xOo / + U1v / se3 + 9JTs0fVPpr6K33t vqtcxpsr9dztriPc3cDrBSU7VFLMeivHrnZUxrGyZMNECSkpIkpSSlJKUkpSSlJKUkpSSlJKUkpS SkV385R / xh / 6ixJSVJSznBrS5xgASSewCSmh + 3 + if9zsf / txv96Slft / on / c7H / 7cb / ekp539q9e / wDLrpf + eP8A0kkpX7V69 / 5ddL / zx / 6SSUr9q9e / 8uul / wCeP / SSSlftXr3 / AJddL / zx / wCkklK / avXv / Lrpf + eP / SSSlftXr3 / l10v / ADx / 6SSU9DX17o4raLM / HL4G4ixsE90lL / t / on / c7H / 7cb / e kpvV2MtrbbU4PY8BzXN1BBEghJTJJSklKSUpJSklKSUpJSklKSUpJSklIrv5yj / jD / 1FiSkqSkeQ QKLCSAAx0kiRx3HdJT5 / 9s6f / wBy8D / 3HD / 0mkpX2zp // cvA / wDccP8A0mkpX2zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcv A / 8AccP / AEmkpX2zp / 8A3LwP / ccP / SaSlfbOn / 8AcvA / 9xw / 9JpKV9s6f / 3LwP8A3HD / ANJpKe76 a5runYrmFrmmmshzG7GkFo1azTaPJJTZSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / 8AUWJK SpKYvaXMc0EtLgQHDkT3SU43 / N / O / wDLjM + 8JKUfq / mgSes5gA8wkpj + xMn / AMu8r / OakpX7Eyf / AC7yv85qSm303Cfgve67qFuYHgANucCGx3EJKb / q1fvt + 8JKV6tX77fvCSlerV ++ 37wkpkCCJBke ISUukpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpFd / OUf8Yf + osSUlSUxe4sY5wG4tBIHjHZJTif8 4epf + VFv / brElIsnrObl49mLd0e413NLHgWsBhwgpKcX9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSUr 9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSUr9k4X / lJk / wDsS1JSv2Thf + UmT / 7EtSU7GF1bLwMWvDx + j3CqoQ0G5hMTPPzSUn / 5w9S / 8qLf + 3WJKdnHsddRXa9hrdYxrnMJktJElsjwSUkSUpJSklKSUpJS klKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKR5EGiwGCNjpDjA47lJT5 / 9l6f / ANx + l / 8AsZb / AOlU lK + y9P8A + 4 / S / wD2Mt / 9KpKV9l6f / wBx + l / + xlv / AKVSUr7L0 / 8A7j9L / wDYy3 / 0qkpX2Xp // cfp f / sZb / 6VSUr7L0 // ALj9L / 8AYy3 / ANKpKV9l6f8A9x + l / wDsZb / 6VSUr7L0 // uP0v / 2Mt / 8ASqSl fZen / wDcfpf / ALGW / wDpVJSvsvT / APuP0v8A9jLf / SqSnu + mhrenYrWBoaKawBW4uYBtH0XGSR4F JTZSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKR5BAosJIADHSSJHHcd0lPn / wBs 6f8A9y8D / wBxw / 8ASaSlfbOn / wDcvA / 9xw / 9JpKV9s6f / wBy8D / 3HD / 0mkpX2zp // cvA / wDccP8A 0mkpX2zp / wD3LwP / AHHD / wBJpKV9s6f / ANy8D / 3HD / 0mkpX2zp // AHLwP / ccP / SaSlfbOn / 9y8D / ANxw / wDSaSlfbOn / APcvA / 8AccP / AEmkpX2zp / 8A3LwP / ccP / SaSnu + mua7p2K5ha5pprIcxuxpB aNWs02jySU2UlKSUpJSklKSUpJSklKSUpJSklKSUiu / nKP8AjD / 1FiSkqSlJKUkpSSlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpFd / OUf8AGH / qLElJUlKSUpJSklKSUpJS klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSK7 + co / 4w / wDUWJKSpKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSkFOZTfkX4tZJsxS0WgjQF7d7Y + SSk6SlJKUkpSSlJKUkpSSlJKUkpSSlJ KRXfzlH / ABh / 6ixJTL16f9I37wkpXr0 / 6Rv3hJSvXp / 0jfvCSlevT / pG / eElK9en / SN + 8JKV69P + kb94SUr16f8ASN + 8JKV69P8ApG / eElK9en / SN + 8JKV69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvX p / 0jfvCSlevT / pG / eElK9en / AEjfvCSlevT / AKRv3hJSvXp / 0jfvCSlevT / pG / eElK9en / SN + 8JK V69P + kb94SUr16f9I37wkpXr0 / 6Rv3hJSvXp / wBI37wkpXr0 / wCkb94SUiuup9Sj3t / nD3H7liSn / 9к =

uuid: 40113bba-fa45-fa46-b1c5-b831cbfffa89xmp. сделал: 4D6AE45F9E92E011ACD1C237E5736393xmp.did: F77F1174072068118C148A6B0F318724proof: pdf1

createdxmp.iid: F77F1174072068118C148A6B0F31871342068118C148A6B0F31871342011-05: 10

savedxmp.iid: 648D05ED072068118C148A6B0F3187242011-05-27T13: 05: 33-05: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 658D05ED072068118C148A6B0F3187242011-05-27T13: 05: 33-05: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: B702720E5C8BE0118F52ED1A1F338A052011-05-31T16: 00: 31 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 00B3BCA45F8BE0118F52ED1A1F338A052011-05-31T16: 26: 12 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 84DF4A0E638BE0118F52ED1A1F338A052011-05-31T16: 50: 37 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp. iid: 89F8E4DF908BE0118F52ED1A1F338A052011-05-31T22: 18: 36 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: CCB0C2EB908BE0118F52ED1A1F338A052011-05-31T22: 18: 56 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7F6A0564988BE0118F52ED1A1F338A052011-05-31T23: 12: 25 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 9098B07D9F8BE0118F52ED1A1F338A052011-06-01T00: 03: 14 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 13F0DD18A08BE0118F52ED1A1F338A052011-06-01T00: 07: 34 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: DB6E9A62A08BE0118F52ED1A1F338A052011-06-01T00: 09: 38 + 08: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 60FB2680278CE011926E845AE701B2042011-06-01T16: 16: 50 + 08: 00Adobe InDesign 7. 0 /; / метаданные

savedxmp.iid: 604CDBB82F8CE011926E845AE701B2042011-06-01T17: 15: 41 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 4B95E4A33D8CE011926E845AE701B2042011-06-01T18: 55: 19 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 31E4B9C13D8CE011926E845AE701B2042011-06-01T18: 56: 09 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 1DA5CEF1498CE011A16FDB24FB5A01302011-06-01T20: 23: 23 + 08: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 131B07F2498CE011A16FDB24FB5A01302011-06-01T20: 23: 24 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: C5E3263E4B8CE0118265AC9711C3E63D2011-06-01T20: 32: 41 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp. iid: 12F69745558CE0118265AC9711C3E63D2011-06-01T21: 44: 28 + 08: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 81D0824E678CE0118265AC9711C3E63D2011-06-01T23: 53: 34 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 78D27786678CE0118265AC9711C3E63D2011-06-01T23: 55: 08 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 8CA255BE678CE0118265AC9711C3E63D2011-06-01T23: 56: 42 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 558BA242BA8DE011BB97C55F8F53E21C2011-06-03T16: 19: 54 + 08: 00 Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 7BC8F0F89C92E011ACD1C237E57363932011-06-09T21: 32: 51 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 26EB6D399E92E011ACD1C237E57363932011-06-09T21: 41: 48 + 08: 00Adobe InDesign 7. 0 /; / метаданные

savedxmp.iid: 27EB6D399E92E011ACD1C237E57363932011-06-09T21: 42: 52 + 08: 00Adobe InDesign 7.0 / метаданные

savedxmp.iid: 4D6AE45F9E92E011ACD1C237E57363932011-06-09T21: 42: 53 + 08: 00Adobe InDesign 7.0 /; / метаданные

savedxmp.iid: 888BD4AE9E92E011ACD1C237E57363932011-06-09T21: 45: 05 + 08: 00Adobe InDesign 7.0 /; / метаданные

xmp.iid: 27EB6D399E92E011ACD1C237E5736393xmp.did: 131B07F2498CE011A16FDB24FB5A0130xmp.did: F77F1174072068118C148A6B0F318724default1430application 1-3279-1909-1909F318724 PDF / X-1: 2001 конечный поток endobj 109 0 объект > endobj 33 0 объект > endobj 40 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / MC1> / MC2 >>> / Shading >>> / Rotate 0 / TrimBox [0. 0 0,0 612,0 792,0] / Тип / Страница >> endobj 1 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties >>>>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 4 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties >>>>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 9 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / MC1 >>>>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> endobj 13 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 15 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 17 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / MC1 >>> / Shading >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> endobj 18 0 объект > поток HWˎ $ WL-jɀ | ڲ WᕀIVw9 # ʌ ~ 돷 /? Ϸ_ ݾ} rG} rf (Gt ^ _ ~ g;? _ NVR9ju / vjco [

n — /! | $ {8 ۿ n 刭

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно. Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень великолепия, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей собственной семьи, поэтому я рассматриваю это как своего рода научный эксперимент.Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности самодельными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом LEED-Platinum, который будет выставлен на обозрение в журнале Dwell… по цене 1000 долларов за квадратный фут. Но с учетом дешевой энергии и квалифицированной рабочей силы и дорогих материалов для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздуховоды, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу. Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда моя небольшая строительная компания несколько лет назад строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водяное (лучистое) тепло вместо принудительного воздушного.«Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось через пол вместо того, чтобы просто дуть горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант.Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась. Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое водяной лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло по всему телу, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу. С раскаленным костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Та же самая концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам под вашим полом, заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу напрямую, одновременно с этим нагревая воздух в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет сохранять в доме прохладу, экономя энергию.Но лучше всего то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Итак, как нам построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме не включает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок к этому, жидкостное отопление — это искусство и наука сами по себе, с такими вещами, как Δ T, галлонов в минуту, БТЕ / час и расчетами R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами по цене от до 2000 долларов, сложным набором запчастей, которые никто, кроме экспертов, действительно не понимает (в Home Depot вы не получите совета по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всех этих завалах, я обнаружил несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома сокращает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Одиночный циркуляционный насос с регулируемой скоростью устраняет большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование готового коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленный монтаж и тепловые потери котельной медных труб.

Отказ от ответственности: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя как подопытного кролика, и здесь могут быть некоторые методы проб и ошибок, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок, просто чтобы слепо следовать за мной (другим новичком)!

В итоге система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

На данный момент это работа.Я уже запустил это системным разработчиком, получил его одобрительный кивок и выполнил некоторые работы по установке, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Читатель исправил на данный момент:

• Добавьте расширительный бачок перед насосом , а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой системе с открытым контуром. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• OR, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого необходим кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
• Добавьте обратный клапан на обратном трубопроводе 3/4 дюйма, чтобы холодная вода не могла проникнуть обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
• На самом деле, добавляйте обратный клапан на через каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей потока и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
• На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp. com. Хотя эта ветка почти убедила меня, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете по поводу каждой отдельной статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят свои дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжен, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы для сглаживания дневных и ночных колебаний температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие выступы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы включаете большой вентилятор, который выдувает дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (наряду с отказом от Giant A / C Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть подспорье: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, поскольку вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для строительства ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам нужно все тепло, которое вы можете получить .

Обновление: год спустя

Теперь эта система запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?

Как выбрать правильный тепловой насос для теплого пола

Выбрать правильный напорный насос для вашего дома — непростая задача.Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.

В рамках новой серии статей по выбору теплового насоса для вашего дома сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Теплый пол с подогревом, также иногда называемый «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева вашего дома.Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.

Существует много способов нагрева жидкости от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса.Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

Каждый из этих двух типов тепловых насосов имеет свои плюсы и минусы и лучше всего подходит для определенных домов. Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло. Тепловой насос серии W — это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления. Контур заземления — это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза. Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно.Это увеличивает стоимость геотермального теплового насоса.

Напротив, тепловой насос с воздушным источником собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения. Вместо этого часть теплового насоса, которая собирает тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Так как земляных работ не ведется, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры до 120 ° F для лучистого обогрева пола. Оба агрегата полностью реверсируются для подачи охлажденной воды для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

КПД

КПД теплового насоса — это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы.Мы измеряем эффективность теплового насоса с помощью формулы, которая называется КПД (КПД). COP теплового насоса — это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

Таким образом, можно смело сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке заранее, но как насчет месячных затрат? Опять же, здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла.Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат может работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго.Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении. Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, тепловые насосы с воздушным источником также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникальном дизайне теплового насоса серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, — это воздушный змеевик, электронный расширительный клапан и вентилятор. Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов. Они по-прежнему должны прослужить долгое время, но потребуется некоторое обслуживание внешней части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный теплый пол в доме.В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги. Найдите дилера и получите бесплатное индивидуальное предложение!

.
