Какой теплый пол под плитку лучше: водяной или электрический?

Плитка – напольное покрытие, устанавливаемое в жилых и нежилых помещениях. Недостаток плитки – всегда холодная поверхность. Однако, такая проблема решается при помощи монтажа системы теплого пола. Теплый пол входит в лидеры обогревательных систем, благодаря равномерному распределению энергии и теплоотдачи. Давайте обсудим, какими вариантами можно воспользоваться при монтаже.

Виды теплого пола

Водный пол

Водяной теплый пол, уложенный схемой улитка

Водяной теплый пол — обогревающая конструкция жилых и не жилых помещений, располагающаяся под напольным покрытием. Тепло вырабатывается посредством проведения горячей воды от отопления, циркулирующей по трубам. Большие помещения, жилища и различные сооружения используют именно водяную систему обогревания за счет возможности использования различных энергоносителей.

Водяной пол состоит из:

  • Труб;
  • Распределительного коллектора;
  • Смесительного модуля или альтернативного варианта смешения теплоносителя;
  • Термодатчика;
  • Регулятора температуры.

Существует два способа укладки водяного пола: на бетонное основание или на легкие конструкции. В первом случае в качестве распределителя тепла выступает бетон, а во втором — алюминиевые пластины. При бетонной системе теплый пол выступает в качестве основной системы отопления. В других случаях требуются дополнительные источники тепла. Специалисты в области установки полов легко справятся с любым из способов.

Электрический пол

Электрический пол тоже отопительная система. Систему можно применять как дополнительный и как основной источник тепла. Электрический пол может быть в виде: мата, линий проводов или пленки. Во всех видах электрического пола главной составляющей является кабель.

Электрическая отопительная система устанавливается способами:

  • В виде «змейки»;
  • В виде спирали;
  • В виде зигзага.

Водяной пол под плитку

Согласно статистике, большинство «теплых полов», установленных в жилплощади, именно водяные. Потому что у системы низкие эксплуатационные затраты, рабочий режим можно сохранить даже в обесточенном положении. Водяные полы используется в качестве основной закрытой системы и имеют множество характеристик и преимуществ.

Достоинства:

  1. Большая протяженность.
  2. Высокое теплосодержание.
  3. Небольшая стоимость. Использование водяного пола обойдется гораздо дешевле.
  4. Возможность использования в качестве источника тепла любые устройства (от котлов до солнечных коллекторов, тепловых насосов).
  5. Установка. Не потребует больших финансовых вложений и времени. Также, водяной пол можно установить при наличии основной системы отопления или при помощи RTL модуля.
  6. Долгосрочное использование. В основном, конструкция служит от 20 до 25 лет.
  7. Экономия электроэнергии.
  8. Доступность монтажа. Устанавливать пол можно под ламинат, паркет, плитку и под прочие виды покрытий.
  9. Пожаробезопасность и защита. Пол не пропускает плесень и различные виды бактерий и инфекций, наносящих вред здоровью человека и имуществу.

Если вам позволяет ситуация, то лучшим вариантом было бы смонтировать водяной теплый пол под плитку.

Кабельный пол под плитку

Система кабельных полов стремительно набирает популярность и является безопасной. Кабельный пол считается универсальным и устанавливается в помещениях различного размера, при любом напольном покрытии и влажности. Основа кабельного пола — линии из специальных сплавов, например из меди.

Благодаря качественно подобранным материалам электроэнергия преобразуется в тепло, а контроль температуры зависит от участка квартиры, то есть возле дверей и окон температура нагрева выше, а под мебелью ниже. Причем дополнительно устанавливать батареи отопления нет необходимости.

Достоинства:

  • Долгосрочность;
  • Низкая стоимость;
  • Безопасное обогревание;
  • Эффективность;
  • Равномерность распределения тепла;
  • Оборудован теплоаккумулирующей системой.

На сегодняшний день используются два вида кабеля теплого пола под плитку: саморегулирующий и резистивный. Первый вид является наиболее прогрессирующим вариантом, поскольку на кабеле выставляется мощность нагрева для каждой комнаты. Важный момент — кабельный пол требует обязательной установки бетонной стяжки.

Кабельный пол состоит из:

  • Токоведущих жил,
  • Внутренней изоляции,
  • Наружной оболочки.

Электрические маты под плитку

В зданиях, жилых и нежилых помещениях устанавливаются простые и дешевые виды теплого пола. К категории неприхотливых сооружений и относятся электрические маты.

Мат — тот же кабель, надежно крепящийся к синтетической сетке. Укладывать мат под плитку можно в различных помещениях (квартирах, домах, складах, офисах и так далее) и на любой стадии отделки квартиры.

После приобретения электрический мат можно разделить на нужное количество элементов без вреда самой нагревательной системе.

Существенный недостаток — невозможность установки мата под крупногабаритной мебелью, электроникой или сантехникой и в местах с отсутствием воздушных карманов. Установка в таких местах может привести к перегреву и приспособление выйдет из строя.

Преимущества:

  • Быстрый процесс монтажа и установки;
  • Оптимальный расход энергии;
  • Индивидуальные показатели обогрева и мощности;
  • Быстрый подогрев;
  • Небольшая толщина — поднимают уровень пола всего на несколько миллиметров;
  • Стойкость к механическим воздействиям и влияниям окружающей среды.

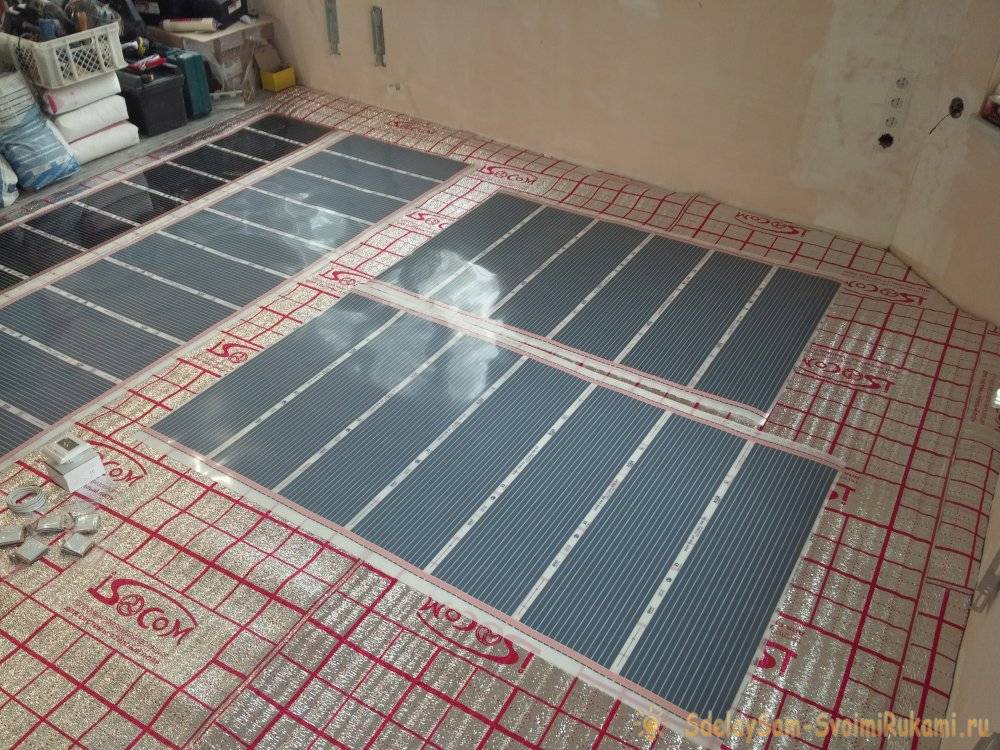

Инфракрасная пленка под плитку

Инфракрасный теплый пол пол — вид покрытия, работа которого основывается на длинных инфракрасных волнах. Так же используется при монтаже под плитку.

Наличие инфракрасного обогревания говорит о комфорте и надежности, прочности и гибкости. Конструкция отличается широким ассортиментом: начиная с экономичных вариантов и заканчивая вариациями с максимальным энергосбережением.

Пленочное покрытие не выделяет вредных электромагнитных излучений, является жаростойким и защищает от сбоев электрических систем благодаря небольшому напряжению (12-20 Вольт).

Преимущества:

  • Устойчивость к повреждениям;
  • Быстрый монтаж;
  • Многолетний срок работы;
  • Не создает шума и запаха;
  • Не сушит воздух;
  • Отсутствие стяжки.

Важный аспект — инфракрасный пол имеет высокую стоимость, особенно карбоновые материалы. Укладывать систему в помещениях с повышенной влажностью нельзя, но можно в комнате или гостиной.

Установленный теплый пол прогревает не только предметы, но и воздух в помещении. А также, пленочный вид теплого пола используют для подогрева стен и потолков дома. Пленочный пол популярен не только при монтаже под плитку, но и среди детских садов, больниц и отлей. Вариант установки инфракрасного пола придется по вкусу покупателям, любящим экономию.

Что выбрать?

Существует масса вариантов теплого покрытия с различными особенностями и достоинствами. Тогда возникает вопрос: какая система теплых полов устойчивее и лучше из всех предлагаемых решений?

Достоинством водяного пола считается полная защищенность. В современных электрических системах имеется надежный уровень безопасности, но небольшой риск неполадок всё же есть. Также, водяной пол укладывают в комнатах с высокой влажностью. Для электрических конструкций придется приобретать и устанавливать специально защищенный кабель.

Делая выбор стоит обращать внимание на такие критерии:

  1. Мощность. Любая система теплого пола под с легкостью нагревает плитку.
  2. Затраты. Расходная мощность водяных и электронных систем значительно разнится. В электронной системе идет расход от 180 Вт на квадратный метр при нагреве до 30 градусов. КПД водяной системы намного выше.
  3. Вид источника. Электрический пол разумно применять как дополнительный источник тепла, а водяной как основной.

Приобретение теплого пола улучшит условия места жительства и создаст дополнительный комфорт. Единственный момент — определиться с видом системы перед началом монтажа, учитывая особенности. Выбор теплого пола под плитку зависит от личных предпочтений, нюансов и функционирования.

Полезные видео по теме

Читайте так же:

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Напольное покрытие в тех комнатах, где увеличен уровень влажности, а это ванная комната, кухня, душевая и прихожая, как правило, заключается в укладке керамической плитки, так как именно она безупречно подходит для этих помещений.

 Водяные теплые полы под плитку станут идеальным способом отопления, так как плитка обладает одним существенным недостатком – она холодная на ощупь.

В этой статье рассмотрим как укладывается теплый водяной пол под плитку

Водяные теплые полы под плитку имеют большое число серьезных характеристик и преимуществ, и главное из них – равномерное разделение тепловых потоков по всему периметру комнаты.  Самой распространенным устройством таких полов является монтаж трубок, которые укладываются непосредственно в стяжку. При установке теплого пола необходимо учитывать последовательность всех работ.

Этапы установки теплого пола под плитку

Первый этап заключается в приготовлении поверхности пола. Поверхность обязательно должна быть отчищена от мусора и выровнена основной стяжкой, при условии неровности пола.

Водный теплый пол под плитку требует максимально ровной поверхности, поэтому к каждому этапу выравнивания полов и монтажа теплого пола необходимо отнестись с полной серьезностью.

Второй этап включает монтаж коллектора, устанавливающийся на стене неподалеку от поверхности пола в специальном шкафу. Внутри такого шкафа необходимо провести стыковку нагревательных трубопроводов с основным источником тепла. В этом же ящике также будут расположены устройства регулировки устройства теплого пола. Изначально в шкаф необходимо подвести трубу с горячей водой и возвратный трубопровод, к которому будет подключаться непосредственно сам коллектор. Там же будет находиться циркуляционный насос, благодаря которому и будет происходить непрерывное циркуляция воды по всему контуру системы водяных теплых полов.

Коллекторный шкаф теплого водяного пола

На вышеуказанные трубопроводы устанавливаются запорные вентили, благодаря которым имеется возможность отключать полностью систему теплых полов от имеющейся системы отопления. Именно к такому вентилю и подсоединяется коллектор. Третий этап включает в себя обустройство поверхности гидроизоляцией, выполненной из алюминиевой фольги или полиэтиленовой пленки.

Если вы будете использовать в качестве утеплителя пенопласт с приклеенной с одной стороны алюминиевую пленку, этого будет достаточно.

Рекомендуем к прочтению:

Демпферная лента

После того, как все вышеперечисленные этапы пройдены, самое время переходить к установке демпферной ленты, закрепляющейся выше, чем уровень стяжки на 20мм. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании. Для установки теплоизоляции также подходит минеральная вата, толщина которой зависит от мощности вашей отопительной системы. Если водяные теплые полы под плитку мощные, то и толщина утеплителя должна быть соответствующей. Допустим, если ниже уровня вашего основания также находится отапливаемая квартира, то можно использовать утеплитель в 2-4 см.

Следующим этапом является установка креплений и трубопроводов. Крепление трубопроводов теплого пола можно проводить несколькими способами: с помощью арматурной сетки, и с помощью термоизоляционных плит.

Сетку с ячейками следует устанавливать непосредственно на теплоизолятор. Сам же контур необходимо крепить к сетке с помощью двух, трех хомутов. Вышеописанные плиты укладывать необходимо с помощью специальных монтажных рельсов, устанавливающиеся на верхний слой теплоизоляции и закрепляющийся с помощью крепежной ленты.

Термоизоляционные плиты с готовыми зажимами для труб водяного пола

Рекомендуем к прочтению:

Крепление трубопровода теплого водяного пола к арматурной сетке

Водяные теплые полы под плитку определяют следующий этап своей установки, как расположение греющих контуров. Следует помнить, что трубопроводы лучше всего укладывать вдоль стен, нежели в центре комнаты, с шагом укладки 10 см., а около окон и дверей увеличить шаг до 12 см. Не следует использовать петли длиной более 100 м.

Далее вам необходимо определиться со схемой установки контура, которая может быть спирального типа либо параллельного. При использовании параллельной схемы, трубопроводы располагаются змейкой. При таком расположении водяных теплых полов под плитку, большая температура наблюдается в начале змейки. Такой метод преимущественно используется для помещений с небольшими площадями. Спиральная же система прогревает помещение равномерно благодаря тому, что нагревательный трубопровод и возвратный – чередуются. Такой метод идеально подходит для помещений с большой площадью.

Схема укладки водяного пола

Следующим этапом становится непосредственный монтаж контура, один конец которого закрепляется в коллекторе, а второй помещается по необходимой схеме, а после чего подводится к коллектору и подключается к обратному трубопроводу. После того, как все этапы пройдены, необходимо проверить всю систему на герметичность, а также ее работоспособность, предварительно выполнив опрессовку системы. Вы должны заполнить всю систему водой и оставить на сутки ее под рабочим давлением. Принято считать, что если на следующие сутки давление в системе не поменялось, то она считается полностью работоспособной.

Предпоследним этапом является заливка цементным раствором. Теплый пол под плитку, водяной трубопровод, которого проходит по всему помещению и нагревает весь контур системы, толщиной должен составлять не более 7 см. Рекомендуется использовать в растворе бетон не ниже марки М300. Самое главное – это то, что при заливке вся система должна быть в рабочем состоянии под давлением.

Заливка бетоном смонтированной системы теплого водяного пола

Последним этапом становится непосредственная укладка плитки. Обязательно необходимо дождаться окончательного высыхания бетонного раствора и, только после этого, укладывается плитка. Полное затвердевание проходит по истечению одного месяца. После вы можете наносить на готовый теплый пол клеящий раствор и далее класть плитку.

Стоит помнить, что плитка на теплый водяной пол укладывается так же, как и без использования теплых полов, то есть, также необходимо проверить еще раз уровень пола, а также отчистить основание от лишнего мусора и неровностей.

💧 технология укладки своими руками

Кафель на полу всегда кажется холодным. Пришло время развеять это впечатление, ведь можно организовать подогрев водяным тёплым полом.

Расчет фундамента

Попробуйте новый продукт

Это позволит выложить в ванной, на кухне или на лоджии шикарную плитку, которая при этом будет тёплой на ощупь и создаст прекрасный декоративный облик помещения. Сейчас мы изучим, что такое тёплый водяной пол и как организовать такую систему под плиткой.

Основные составляющие водяного пола

Конструкция водяного тёплого пола многослойна, прежде чем приступим к изучению монтажа и схемы укладки, рассмотрим каждый слой в системе в отдельности.

Гидроизоляция

Если бы для всего был один материал, то не было бы нужды изучать рынок стройматериалов, подбирая нечто лучшее и наиболее подходящее для своих нужд.

Для гидроизоляции пола под плитку для подогрева пользуются полиэтиленом или рубероидом, если укладка производится на грунт.

Утеплители

Для утепления оптимально приобрести экструдированный пенополистирол, а не базальтовую вату. Минеральная вата по своим свойствам сильно гигроскопична, а так как система тёплого пола водяная, то любая протечка испортит утепляющий слой, что выльется в солидный ремонт.

Отражатели

Отражателем называют фольгированный слой или металлические пластины. Если приобретается последний вариант, есть смысл купить сразу изделия с каналами под трубы.

Трубы

Вот теперь мы подошли к главному слою тёплого «пирога» — трубам. По ним движется вода, которая и будет подогревать полы под плиткой. Трубы могут быть сделаны из различных материалов. Это сказывается на их цене, технических характеристиках и условиях их использования.

Трубы для водяного тёплого пола

Фото

Материал

Полипропиленовые изделия способны к существенному расширению при воздействии высокой температуры. Лучше будет приобретать трубы на основе полипропилена с армированным волокном.

Металлопластиковые модели для тёплой системы долговечны.

Медные трубы эластичны и долго служат, хотя и стоят на порядок выше.

Стальные модели очень прочны и обладают отличным качеством, хотя с течением времени их может повредить коррозия.

Основание

Так как мы говорим о плитке, то нужно учесть, что основание делается сплошным. Если не используют стяжку, то можно применять влагостойкий гипсокартон, фанеру и древесину.

Есть три основных способа монтажа водяного тёплого пола:

Укладка под стяжку

Укладка тёплого пола под стяжку требует таких материалов, как полимерная или пластиковая труба, крепёж, циркуляционный насос, наличие фитингов и вентилей, а также коллектора.

Когда система слоёв уложена, всё заливают цементным раствором. Очень важно при этом, чтобы вся стяжка вышла идеальной, никакие пустоты или дефекты появиться не должны. Это спровоцирует деформацию разных элементов уложенной системы.

Плитка также должна быть без дефектов и изъянов, тогда тепло будет распространяться в помещении оптимально.

Настильная система

Полистироловые плиты имеют специальные пазы, в которые монтируются трубы для нагрева. Этот метод хорош своей простотой укладки тёплого пола и используется в помещениях с низкой высотой потолка или при технической невозможности залить стяжку.

На полистирольные плиты сначала выкладывают влагостойкое гипсоволокно или гипсокартон.

Тёплый пол на деревянном основании

В деревянных домах всё подстраивается под этот материал, потому разработана система укладки тёплого пола на лаги.

Есть специальные крупноформатные модули на основе ДСП с готовыми каналами под трубы.

Фиксация осуществляется алюминиевыми пластинками, в которых предусмотрены особые пазы. На выложенную систему укладываются листы влагостойкого гипсокартона, а уже затем начинают выкладывать кафельную плитку.

Схемы укладки

Правильная схема выкладки позволит горячей воде циркулировать по трубам, равномерно прогревая пространство.

Выкладка труб водяного пола может проходить по схеме «змейка» и «улитка». Чаще предпочтение отдают второму варианту. Для её реализации требуется уложить трубы с циркулирующей горячей водой параллельно с трубами, в которых теплоноситель уже остыл. Так будет обеспечена равномерная передача тепла по помещению.

Схема «змейка» используется в маленьких помещениях, но можно в пределах одной квартиры прокладывать обе схемы, выбирая тип сообразно площади комнаты.

Предварительные расчёты

Монтаж водяного тёплого пола полноценная строительная работа, поэтому начать лучше с расчётов. Проще всего обойтись тетрадным листком в клетку — на ней можно соблюсти масштаб, что существенно облегчит проектирование.

Наносят границы помещения на бумагу, обозначая места дверных и оконных проёмов, выступы. В большом помещении нужно предусмотреть декомпрессионные швы и отобразить их в проекте.

Прокладываемая труба системы тёплого пола никак не может совпасть с указанной линией. При её пересечении трубу в этом месте скрывают гофротрубой. Она надевается поверх трубы.

На плане следует отразить места, где находятся стационарные предметы, плотно прилегающие к полу. Там не нужно прокладывать отопление, к тому же это будет дополнительной и совсем ненужной нагрузкой на систему.

План водяного тёплого пола нельзя выбрасывать, ведь при ремонте или перестановке мебели он очень пригодится!

В проект включают и размещение коллекторного шкафа. После можно выбирать схему, по которой будет выложен тёплый пол, указать её точное расположение согласно требованиям:

  • один контур, подключённый к коллектору, не должен превышать 110-120 погонных метров;

  • длины всех контуров, которые подключаются на общий коллектор, должны практически совпадать, допустима разница максимум в 15 м;

  • шаг между трубами составляет 140-150 мм. Меньшая величина берётся для домов, расположенных в суровых регионах;

  • укладка труб вплотную вдоль стен недопустима, требуется соблюсти отступ в 160-300 мм.

Контур — это цельная труба, и стяжка, скрутка, спайка и любое другое соединение не допускаются.

Как рассчитать нужное количество труб? В первую очередь, можно обратиться к профессионалам в этом деле: будут учтены и все требования, а также характеристика и качество оборудования для отопления.

Другим вариантом, причём, довольно удобным и точным, может стать онлайн калькулятор, разработанный для этой цели. В нём уже заложен эталон идеально рассчитанного водяного тёплого пола. Корректировка показателей происходит за счёт коэффициентов поправок и других включённых параметров. Потребуются данные по диаметру и материалу труб, ожидаемом шаге укладки, о предпочитаемом напольном покрытии и других сведений.

Необходимый инструмент

Чем лучше подготовиться к работе, тем качественнее и слаженнее она пройдёт. Что же нужно для монтажа тёплого пола?

В список попали такие инструменты:

  • трубы и фиксаторы для них;

  • не обойтись без насоса и вентилей;

  • армирующая сетка, демпферная лента;

  • материалы для гидроизоляции и утепления.

В работе нужен будет строительный скотч, крепёж, отвёртки, рулетка, рожковые ключи, перфоратор. Если делается стяжка, то нужно будет воспользоваться правилом.

Укладка теплого пола

Когда материал и инструменты подготовлены, пора начать укладку водяного тёплого пола.

Стоит быть готовым к тому, что это не самая лёгкая работа, потому строгое следование инструкции при укладывании тёплого водяного пола обязательно.

  1. Основание тщательным образом очищается от всего мусора.

  2. Первым будет уложена гидроизоляция, а на неё нужно будет уложить пенопласт или выбранный тип утеплителя.

  3. К нижнему краю стены фиксируется демпферная лента, её нужно наклеить вдоль всех стен, охватив, таким образом, периметр комнаты.

  4. Теперь выкладывают пенополистирол, покрывая полностью весь пол. Если нужно, их разрезают при помощи канцелярского ножа.

  5. Теперь снова требуется почистить поверхность пола перед следующим этапом работы: пыль и мусор не нужны.

  6. Коллектор обычно располагается в другом помещении, потому необходимо привести от него трубы в отапливаемую комнату. Если схема другая, то этот этап пропускается. Если нужно, делают отверстия в стене перфоратором.

  7. Трубы укладывают согласно выбранной схеме.

  8. Конец трубы обматывается скотчем, причём, очень прочно.

  9. Система тестируется, для этого её наполняют водой. Когда всё в порядке, можно начать заливать стяжку или продолжать напольные работы.

  10. Если выбрана цементная стяжка, в её выравнивании помогает лазерный уровень, а сам процесс выравнивания делается правилом. Требуется максимально ровная поверхность. После затвердевания, проводится затирка поверхности пола. Сохнет стяжка около четырёх недель.

Подключение труб к системе

Подключение системы очень важный шаг, который покажет, всё ли сделано верно, и будет ли ваш пол тёплым.

За тепло будет отвечать коллектор, который будет распределять воду по всей системе. Схему подключения изучить несложно: сначала подключается труба, которая идёт от котла, дальше уже устанавливается труба, идущая от коллектора, также подключается обратка до возвратного устройства.

Если в квартире или доме наличествует несколько отопительных контуров, подбирается коллектор с несколькими входами и выходами. Чтобы вода распределялась равномерно, в систему включают насосы.

Остаётся приступить к финишной отделке и начать наслаждаться теплом.

Укладывание плитки

Эксплуатация водяного тёплого пола под плиткой не принесёт проблем, если будут соблюдены все пункты инструкции.

Сначала поверхность пола следует обработать грунтовкой. После разводится строительный клей, который будет размазываться гребенчатым шпателем. Глубина зуба должна составлять 1 см как для пола, так и для плитки.

Плитка должна быть плотно прижата к поверхности пола. Из-под неё полезут излишки клея, которые нужно вытереть.

Излишки клея должны лезть обязательно, это показатель того, что под плиткой не останется пустот. Любая пустота потенциально слабое место на тёплом полу, именно эта плитка оторвётся первой.

Клей схватывается в среднем за сутки, тогда крестики можно вынуть, и приступить к затирке швов.

Затирка швов

От того, какую выбирают затирку для водяного тёплого пола под плитку, зависит эстетическое и эксплуатационное качество плиточного тёплого пола. Можно купить затирку нужного цвета, подходящего состава и свойств.

Имеет значение, в какой комнате уложена плитка: есть ли там повышенная влажность или повышенная нагрузка. Если нужна затирка для пола в ванной, то есть составы с водоотталкивающей способностью.

Затирку производят небольшим резиновым шпателем, помогая себе кистью и поролоновой губкой. Все стыки между плитками должны быть чистыми, лучше обезжирить их и покрыть противогрибковым составом. Швы смачиваются кистью водой, это улучшит адгезию.

Пустоты недопустимы. Шпатель убирает излишки, отправляя их в соседние стыки. Когда затирка слегка подсохнет, её лучше смочить водой. Это предотвратит растрескивание.

Видео установки водяного тёплого пола под плитку


5 конструкций водяного пола на примере Uponor компании



Вступление

Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в многоэтапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

5 конструкций водяного теплого пола

Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

Теплый пол классик на сетке

Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

Теплый пол на панелях полистирол

Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

Теплый пол сухого монтажа

Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

Теплый пол на липучке

Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микропетлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микрокрючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются  к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14×2 и 16×1,8, MLCP 16×2 мм.

Конструкция пола в 10 мм

Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные , керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

Теплый пол с креплением скобами-шпильками

Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

Выводы

Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

©Opolax.ru

Еще статьи

Водяной теплый пол и его конструкция

        Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С. Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.

        В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:

  • Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
  • Распределительные коллекторы теплого пола
  • Интегрированные коллекторы со встроенным смесительным узлом
  • Насосно-смесительные узлы теплого пола
  • Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
  • Комплекты фитинга для пластиковой трубы теплого пола
  • Шкафы для коллекторов
  • Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
  • Крепежные элементы: хомуты, гарпунные скобы и т. п.
  • Демпферная лента
  • Теплоизоляция для труб
  • Теплоизоляция или маты для теплого водяного пола

        Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов. В зависимости от конструкции перекрытия, а также  особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.

 Запросите бесплатный расчет водяного пола для Вашего дома

        Водяной теплый пол бетонного типа — самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

Водяной теплый пол конструкция

       Бетонная система водяного теплого пола:

  • в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
  • в монолитных межэтажных перекрытиях (система MultiLevel),
  • в фундаментной плите (утепленная шведская плита -УШП),
  • На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

        Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.

        Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием «мокрого» процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

        Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):

             При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.

 Закажите предварительный расчет водяного пола бесплатно

 На главную

Укладка теплого пола под плитку в Самаре — Компания НЕО Стиль

Монтаж водяного теплого пола под плитку «под ключ»

Водяной теплый пол устанавливается далеко не под каждое покрытие, но под плитку подходит отлично. Каменные или керамические кладки являются одними из лучших вариантов покрытия для напольного отопления. Размещение теплого пола под плитку в ванной станет хорошим решением также, как и в прихожей, кухне или гостиной.


Компания «НЕО Стиль» осуществляет проектирование и монтаж напольного отопления водяной теплый пол под ключ уже более 10 лет. Получить консультацию наших специалистов можно по телефонам 8 (846) 205 96 00, 8 (846) 275 07 70.

Коротко о системе

Монтаж теплого пола под плитку осуществляется за счет внедрения небольших трубопроводов под напольным настилом. В трубах, покрытых антикоррозийным шаром, течет горячая вода, исходящая от специальных насосов, центральной системы отопления, солнечных батарей или газовых котлов. Пол при этом достигает отметки 25°С, а температура помещения приравнивается к 20°С.Температуру можно регулировать вручную или при помощи термостатов.

Преимущества теплого пола «под ключ»

Процесс установки конструкций достаточно сложный, поэтому для достижения наилучшего результата, рекомендуется поручить его профессионалам:

  • — специалисты сами сделают необходимые замеры,

  • — подскажут, какие материалы лучше и какое покрытие подойдет,

  • — выполнят работу быстрее и качественнее, чем самостоятельный монтаж,

  • — проведут инструктаж о механизме работы устройств и особенностях эксплуатации,

  • — после окончания всех работ клиент может рассчитывать на гарантии и ремонтные услуги в случае неисправности.

Получить консультацию наших специалистов можно по телефонам 8 (846) 205 96 00, 8 (846) 275 07 70.

Узнайте точную стоимость необходимых работ в нашей компании

Смотрите также:


Теплый водяной пол под плитку, цена за м²

Монтаж теплого водяного пола под плитку

В современном мире водяные теплые полы под плитку пользуются широкой популярностью. Автономная отопительная система обеспечивает комфортный микроклимат в помещении, позволяет использовать кафель в комнатах различного назначения. Теплый водяной пол открывает принципиально новые возможности для инженеров, строителей и оформителей интерьеров. Технологичные решения, различные способы укладки и типы материала, превосходные эксплуатационные показатели – оцените все преимущества эффективной отопительной системы от ООО «Теплосмарт».

В деревянном доме или на монолитное перекрытие, под ламинат или плитку – наши специалисты установят теплый пол максимально качественно и быстро. Мы имеем многолетний опыт в разработке и реализации нестандартных проектов, выполняем монтаж теплого пола под плитку любой сложности. Грамотное планирование рабочих процессов позволяет избежать нецелевых затрат времени. Благодаря высокой квалификации наших специалистов любые несоответствия и погрешности исключены. Обращаясь в компанию «Теплосмарт», вы автоматически получаете гарантию, что водяные теплые полы под плитку будут установлены профессионально и по разумной цене.

Укладка тёплого пола под плитку становится все более востребованной услугой, поскольку эта система отопления имеет массу преимуществ:

  • эффективный нагрев помещения без расхода тепла на обогрев поверхности потолка и стен;
  • универсальность. Теплый пол может работать автономно или подключаться к существующей отопительной системе;
  • защита от развития болезнетворных микроорганизмов и плесени;
  • лучшая альтернатива традиционным отопительным приборам. Экономит полезную площадь в помещении, снижает затраты на обслуживание системы;
  • широкие возможности для установки. Теплый пол можно устанавливать не только под плитку, но и под паркет, ламинат и другие напольные покрытия. Если вы планируете использовать теплые полы во всем доме, у вас не будет ограничения в выборе покрытия для пола;
  • работа в автономном режиме. Полная независимость от перебоев электроснабжения;
  • комфортный микроклимат круглый год. Зимой полы равномерно прогреваются, а летом дарят прохладу – достаточно пустить по трубам холодную воду;
  • удобство и безопасность для здоровья. Теперь вы сможете ходить по кафельному полу босиком, не опасаясь простуд и переохлаждения.

Электрический теплый пол под плитку

В нашей компании вы сможете заказать теплый водяной пол под плитку, а также электрический пол под ключ. Электрический теплый пол приставляет собой систему, состоящую из особого нагревательного кабеля, сетевого шнура и терморегулятора. При желании регулировать температурный режим можно вручную. С помощью программируемого терморегулятора поддерживать оптимальные температурные показатели проще. К тому же, повышается энергоэффективность системы.

ООО «Теплосмарт» специализируется на установке разных видов электрических полов под плитку:

  • кабельный;
  • инфракрасный;
  • нагревательные маты под плитку.

Цена за квадратный метр напрямую зависит от типа электрического теплого пола. На сметную стоимость проекта также влияет площадь отапливаемого помещения, особенности расположения габаритной тяжелой мебели и техники, вид напольного покрытия и ряд других факторов. Опытные специалисты нашей компании учтут все особенности объекта, мощность потребляемой электроэнергии и длину кабеля, рекомендованную производителем для определенной площади. Соблюдая технологию, следуя отраслевым стандартам и СНиП, гарантируем, что отопительная система стабильно прослужит несколько десятилетий.

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева — это тип лучистого теплого пола, который называется гидроникой. Трубы из сшитого полиэтилена — PEX — переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка — один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX.Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в S-образных петлях поверх фанеры. Петли фиксируются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными отверстиями, предназначенные для использования с трубами из PEX. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором.Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Монтажники наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязав к арматуре, а затем заливают обеими слоями раствора. Убедитесь, что плита была изолирована перед ее заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты.Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома. Положите на раствор керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки для балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубки от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения.Пластины прикрепляются к основному полу и помогают удерживать трубы на месте. Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Залейте трубку самовыравнивающимся раствором, который скроет змеевики и обеспечит твердую плоскую поверхность для новой укладки плитки.Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором сайта freshare.net, посвященного изучению природных ландшафтов Озарка. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Плюсы и минусы полов с подогревом в ванных комнатах

Нет сомнений в том, что полы с подогревом в ванных комнатах — это больше роскошь, чем необходимость. Но вы можете решить, что это роскошь, и она того стоит, наступая на холодную плитку зимним утром. Полы с подогревом не только сделают вашу ванную комнату более удобной и привлекательной, но и способствуют более эффективному обогреву. Трудно устоять перед добавлением этой роскоши спа в свой дом. Здесь мы рассмотрим плюсы и минусы добавления полов с подогревом в вашу следующую реконструкцию ванной комнаты.

Как работают полы с подогревом в ванных комнатах?

Создание полов с подогревом в ванной комнате включает установку источника лучистого тепла под полом. Тепло может обеспечиваться электрическим нагревательным элементом или водяным нагревателем.

Электрический нагреватель использует электрические кабели для выработки тепла. Они встроены в тонкие маты, которые укладывают под разные типы полов. Неважно, выложены ли ваши полы плиткой, паркетом или даже камнем.

Как домовладелец, вам определенно понравится электрический теплый пол по следующим причинам:

  • Легко установить. Многие домовладельцы предпочитают это, если они в настоящее время работают над проектом реконструкции дома .
  • Поскольку тонкие маты оснащены контроллером термостата, вы можете установить идеальную температуру.
  • Говоря об установке идеальной температуры, нагрев полов в ванной с помощью этого метода занимает всего тридцать-шестьдесят минут. Это быстрее, чем у других блоков HVAC.Кроме того, вы можете легко включать и выключать катушки.

Несмотря на эти преимущества, вы должны точно указать размер. В вашей ванной комнате обязательно есть сантехника и предметы мебели, которые занимают площадь. Итак, вы должны установить их стратегически. Полноразмерные коврики с подогревом работают только на открытых площадках.

Система водяного отопления пола , также известная как лучистая система с горячей водой, использует воду, нагретую через трубы. Эти трубки крепятся к толстым фанерным панелям или раствору.Обычно нагретая вода поступает от настоящего водонагревателя. Такой вариант идеально подходит для полов из плитки, камня и бетона.

Самым замечательным преимуществом выбора этого варианта является его масштаб. Если вы хотите обогреть помещения, кроме ванной, лучше всего подходит для отопления всего дома .

Кроме того, чем шире область применения данной системы отопления, тем более рентабельной становится установка. Вы можете отапливать сразу несколько комнат, одновременно экономя на энергии!

Несмотря на это, некоторые из его недостатков:

  • Первоначальные вложения выше по сравнению с электрическим теплым полом. Это потому, что вам понадобится водонагреватель или бойлер, насос и несколько газовых линий.
  • Поскольку для этого варианта используется вода с подогревом, для обогрева полов требуется больше времени.

Плюсы полов с подогревом

Равномерное нагревание

Самое лучшее в полах с подогревом в ванных комнатах — это равномерный обогрев. Они обогревают как пол, так и всю ванную комнату, обеспечивая комфортную температуру окружающей среды.

Установки HVAC рассеивают теплый воздух, но он может быть неравномерным.Если вы встанете рядом с блоком HVAC, вы можете заметить, что в нем теплее, чем в других частях комнаты. В ванной комнате полы с подогревом, нет холодных мест.

Энергоэффективность

Знаете ли вы, что полы с подогревом в ванных комнатах на 25% более энергоэффективны, чем традиционных агрегатов HVAC ?

Вы даже можете сэкономить на дополнительных расходах в зависимости от выбранного типа системы теплого пола. Система электрического теплого пола нагревает ванную комнату меньше часа.

Содержание по теме:
Стоит ли инвестировать в пол с подогревом в ванной?
Сдержанный, компактный

Благодаря полам с подогревом в ванных комнатах вам не нужно крепить большие и массивные блоки на стене.Они убраны в сторону и не мешают эстетике вашего дизайна.

Без шума

Посмотрим правде в глаза, системы приточного воздуха могут быть шумными. Когда вы включаете систему приточного воздуха, она, вероятно, не молчит. Полы с подогревом в ванных комнатах не только скромные, но и бесшумные. А это значит, что вы не отвлекаетесь, когда пытаетесь расслабиться.

Настройка

Эти устройства удобны в использовании. Они поставляются с термостатами с регулируемыми настройками температуры, чтобы вы могли создать идеальную температуру.

Кроме того, у них есть таймеры. Встречайте новый день, согревая пальцы ног по утрам!

Безопасность

Полы с подогревом в ванных комнатах безопасны. Они не обожгут тебе ноги. Кроме того, вам не нужно беспокоиться об острых углах или обжигающих поверхностях агрегатов HVAC.

Наряду с безопасностью вы можете гарантировать, что он также обеспечивает хорошее качество воздуха. Это большой плюс для людей, страдающих астмой и другими аллергиями.

Не требует обслуживания

Дополнительным преимуществом является то, что вы сэкономите деньги, зная, что ваши полы с подогревом не требуют обслуживания.После того, как они будут установлены, вам не нужно беспокоиться о графиках обслуживания.

Более высокая стоимость при перепродаже

Полы с подогревом в ванных комнатах повышают ценность вашего дома, что также увеличивает его стоимость при перепродаже. Потенциальные покупатели любят удивлять роскошными деталями.

Материалы по теме:
Насколько важна реконструкция ванной комнаты для дома?

Минусы полов с подогревом в ванной

Процесс установки

Выбираете ли вы электрический или водяной обогреватель, процесс установки может занять время. Это связано с тем, что для установки оборудования необходимо удалить существующее напольное покрытие. Разрывать полы никогда не бывает удобно, даже если результат того стоит.

Ремонт

Хотя полы с подогревом не требуют обслуживания, время от времени может потребоваться ремонт. Помимо подрядчика кровли , лицензированный профессионал может использовать тепловизионную камеру, чтобы найти проблему. Если возникла проблема, для ее устранения может потребоваться залезть под стильный пол в ванной комнате.

Стоимость

Оба типа полов с подогревом могут быть дорогими, и от вас зависит, с какими ценами вы справитесь.

Электрический теплый пол экономичен при установке. Но со временем ожидайте, что вам придется столкнуться с эксплуатационными расходами. Водяной теплый пол стоит дороже, но эксплуатационные расходы ниже.

Высота этажа Выпуск

Еще одна причина, по которой пол с подогревом лучше всего подходит для ремонта ванной комнаты, — это проблема с высотой пола. После установки полы с подогревом могут увеличить высоту пола в вашей ванной как минимум на полтора дюйма, в зависимости от предпочитаемой вами системы отопления. Это может привести к спотыканию.

Соответствующее содержание:
Полный износ полов с подогревом в ванных комнатах: подходит ли это вам?

Пол с подогревом придаст вашей ванной комнате особую роскошь, но при этом важно взвесить все «за» и «против». Ремонт ванной комнаты дает прекрасную возможность установить теплый пол.Если вы находитесь в районе Уолнат-Крик, , позвоните нам по телефону (925) 885-3770, чтобы обсудить возможные варианты.

Полы с подогревом в ванной: плюсы и минусы2020-06-182021-01-25 https://d11uz4w07ssnzm.cloudfront.net/wp-content/uploads/2017/11/29080924/website-logo-white.pngГордон Риз https://gordonreese .com / wp-content / uploads / 2017/08 / с подогревом-ванная-полы-плюсы-и-cons.jpg200px200px

Какой пол с подогревом лучше всего | Блог

Основное различие между различными материалами полов и их пригодность для использования с системами полов с подогревом заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола. Лучшее напольное покрытие для теплого пола — это пол с хорошей проводимостью, поскольку он быстрее нагревается, дает больше тепла и более эффективен в эксплуатации. Однако это не означает, что полы с подогревом нельзя использовать под менее проводящими материалами, и существуют системы, которые можно использовать практически с любой отделкой пола. Независимо от того, делаете ли вы ремонт или выбираете напольное покрытие для нового строительства, в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА ДЛЯ ТЕПЛЫХ ПОЛОВ

Лучшим напольным покрытием для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола. Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Благодаря отличным тепловым свойствам плитка и камень идеально подходят для использования с теплыми полами в местах с высокими потерями тепла, таких как солярии. Их можно нагревать до 84 ° F и более.

Толщина плитки и камня мало влияет на тепловую мощность, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 3/4 дюйма, если вы ищете систему с высокой чувствительностью.

Подробнее о полах с подогревом под плитку или камень.

Плиточные и каменные полы обладают высокой проводимостью, поэтому они лучше всего подходят для полов с подогревом.

Керамическая и каменная плитка

  • Лучший материал для полов с подогревом
  • Отличные теплопередающие свойства и тонкий профиль
  • Легко поддерживать в чистоте

Бетон полированный

  • Высокая проводимость, быстрое время нагрева
  • Подходит для использования с электрическими и водяными полами с подогревом

Сланец и плита

  • Естественно с высокой проводимостью и отлично подходит для полов с подогревом
  • Износостойкое покрытие пола, идеально подходящее для зон с высокой проходимостью

Мрамор

  • Хорошая теплопроводность, но медленный нагрев

Советы по установке: теплый пол с плиткой и камнем
  • При укладке полов с плиткой необходимо использовать качественный двухкомпонентный клей для гибкой плитки.
  • При установке на бетонный черный пол всегда используйте изоляцию.

ДЕРЕВЯННЫЙ ПОЛ

Различные типы деревянных полов имеют разные термические свойства, поэтому их пригодность для использования с системой теплых полов различается. Чем плотнее и тоньше доски пола, тем лучше они проводят тепло и, как правило, лучше подходят для использования с теплыми полами.

Инженерная древесина — лучший тип деревянных полов для использования с системой подогрева пола, так как она хорошо работает при изменении температуры пола.Можно использовать и другие деревянные полы, но с более мягкой и менее плотной древесиной следует обратить внимание на толщину половиц, чтобы половые доски не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 80,6 ° F.

Обогрев пола изменяет влажность древесины, поэтому следует выбирать деревянный пол, который может адаптироваться к изменениям температуры пола, не изменяя его внешний вид. Сушеная в печи древесина лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий, подходят ли они для использования с подогревом пола.

Системы «Полы с подогревом» можно использовать с разными типами деревянных полов, но следует обратить внимание на толщину полов, чтобы они не действовали как изолятор, блокирующий тепло. Подробнее про теплый пол, устанавливаемый под дерево, или посмотрите это видео по установке.

Строительная древесина

  • Лучшие деревянные полы для теплых полов
  • Хорошо справляется с изменяющейся температурой пола и адаптируется к изменению влажности

Массив твердых пород

  • Склонен к изменениям влажности и температуры, что может привести к образованию зазоров, короблению и образованию венцов.Следует проявлять осторожность при рассмотрении использования с подогревом пола, чтобы обеспечить совместимость и достаточно высокую тепловую мощность — всегда уточняйте у производителя, подходит ли для использования с подогревом пола

Мягкая древесина

  • Подходит для полов с подогревом, но следует обращать внимание на толщину полов, чтобы обеспечить достаточно высокую теплоотдачу.

Паркет

  • Доступны из цельной или конструкционной древесины, и большинство типов подходят для использования с теплыми полами.

Бамбук

  • Подобно конструкционной древесине в строительстве и, поскольку она хорошо проводит тепло, она хорошо подходит для использования с теплыми полами.

Советы по установке: теплый пол с деревянным полом
  • Дерево — это натуральный материал, на который влияет влажность окружающей среды.Вот почему важно обеспечить правильную влажность деревянного пола во время укладки и правильный цикл нагрева при установке теплого пола
    • .
  • Инженерная древесина может укладываться непосредственно на пол с подогревом с плавающим полом или системой реек / балок. Доски толщиной менее 3/4 ″ (20 мм) должны поддерживаться и фиксироваться для обеспечения подходящей структурной поддержки. При укладке плит поверх стяжки
    • рекомендуется использовать подложки с низким тогом.

ЛАМИНАТ

Этот синтетический пол имитирует дерево и обеспечивает стойкость к появлению пятен и царапин.Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЙ ПОЛ

Виниловые полы можно безопасно использовать с теплыми полами. Винил быстро нагревается и остывает. Виниловые полы подлежат ограничению по температуре верхнего этажа, обычно 80,6 ° F (27 ° C), что ограничивает тепловую мощность, поэтому их не рекомендуется использовать в зонах с высокими потерями тепла, таких как старые солярии. Подробнее об установке под винил и LV.

РЕЗИНОВЫЙ ПОЛ

Резина может использоваться для полов с подогревом. Полы из твердой резины обычно обладают высокой проводимостью, поэтому быстро нагреваются и обеспечивают высокую тепловую мощность. Обязательно проконсультируйтесь с производителем, чтобы убедиться в пригодности для использования с теплым полом.

КОВРОВЫЕ ПОЛЫ

Ковролин подходит для использования с полом с подогревом при условии, что материал ковра или подложки не действует как изолятор, блокирующий тепло.Суммарная масса всех материалов, включая любые нижние и верхние слои, не должна превышать 2,5 тг, чтобы система обеспечивала достаточную тепловую мощность. Подробнее о теплых полах под ковровым покрытием .

Ламинат и ковровое покрытие подходят для полов с подогревом, но вы должны убедиться, что общее количество всех материалов не превышает 2,5 тг, чтобы система обеспечивала достаточную тепловую мощность.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, поскольку каждый материал имеет разную тепловую массу и проводимость.Чем меньше тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода теплого пола передается на поверхность пола. Однако это также означает, что материалы с низкой тепловой массой охлаждаются быстрее, чем материалы с высокой тепловой массой.

Оперативность системы полов с подогревом можно улучшить, используя изоляционные плиты, которые способствуют передаче тепла к отделке пола.

ВЛИЯНИЕ НАПОЛЬНОГО МАТЕРИАЛА НА ОТВОД ТЕПЛА

Выбор напольного покрытия влияет на максимальную тепловую мощность системы, поскольку некоторые виды отделки пола имеют ограничение по максимальной температуре, ограничивающее максимальную тепловую мощность.Тепловая мощность системы зависит от общей площади пола с подогревом, а также от температуры воздуха и пола. На тепловую мощность влияет изменение любого из этих трех факторов. Как правило, проще всего изменить отделку пола, поскольку размер комнаты и комфортная температура воздуха уже в значительной степени установлены.

Важно следить за тем, чтобы тепловая мощность пола превышала тепловые потери помещения. Как показано на приведенном ниже графике, разница в температуре пола в два градуса существенно влияет на тепловую мощность.Итак, если выбранный вами пол можно нагреть только до 80,6 ° F (27 ° C), и это не дает вам необходимой тепловой мощности, вам может быть полезно перейти на отделку пола, которая может нагреваться до 84 ° F ( 29 ° C), чтобы дать больше тепла. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.

Максимальная тепловая мощность напрямую зависит от температуры пола. График показывает максимальную тепловую мощность систем полов с подогревом, когда заданная температура в помещении составляет 21 ° C (70F), а отапливаемая площадь составляет 100 квадратных футов.

Если вы хотите получить пол с подогревом, взгляните на нашу подборку продуктов для теплого пола, чтобы найти систему, подходящую для использования с выбранной вами отделкой пола.

>> Знаете ли вы, что компания Warmup недавно выпустила новую серию электрических вешалок для полотенец? Проверь их!

Лучший пол для систем лучистого отопления

Системы лучистого теплого пола предлагают постепенное, бесшумное и относительно энергоэффективное конвекционное тепло, заполняющее комнату.Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым обогревом позволяют чувствовать себя комфортно и легко босиком — все время.

Теплый пол можно установить под удивительно большое количество напольных покрытий. Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.

Лучший пол для лучистого тепла

Керамическая плитка

Керамогранит

Натуральный камень

Ламинат

Винил

Лучшие свойства полов для лучистого отопления

Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.

Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.

Фарфор, керамика и натуральный камень являются лучшими напольными покрытиями для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка, как правило, холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней является наибольшей.

Худшее напольное покрытие — ковровое покрытие — не работает почти по всем четырем пунктам.

Фарфор или керамическая плитка

Керамогранит и керамическая плитка идеально подходят для использования с системами водяного отопления. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить и разрушаться, если в гидравлической системе будет течь вода.

Плитка быстро нагревается при включении системы. Плитка также сохраняет тепло на короткое время после отключения системы.

Полы из натурального камня

Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но он также сохраняет тепло в течение более длительного периода, чем плитка после отключения системы.

Напольное покрытие из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагревается немного медленнее, чем плитка. Но он действительно сохраняет тепло в течение длительного времени, он никогда не расширяется и не сжимается, и он не может разлагаться.

Ламинат

Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Однако следует принять меры для защиты пола.

В гидронных системах при выходе влаги ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламинатных полов рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.

Одно из преимуществ ламината — это ощущение тепла под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Таким образом, лучше использовать лучистое отопление под ламинатом только в очень холодных помещениях.

Полы из листового или кафельного винила

Лучистое отопление может быть установлено под упругими полами, такими как листовой винил, виниловая плитка и роскошные виниловые планки. Обратитесь к инструкциям производителя по установке для определения максимальных температур.Как правило, начните с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь до не более 85 градусов по Фаренгейту.

Паркетные полы

Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и паркетной доски. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Фанера этого типа имеет стабильные размеры и не реагирует быстро на скачки или понижения температуры.Однако древесина — плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

Ковровые покрытия

Из-за отличных изоляционных свойств коврового покрытия эффективность систем лучистого отопления будет снижаться, и поэтому может потребоваться установка термостата выше, чем при использовании твердого пола. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, одно только ковровое покрытие может достигать показателя R до 2,19 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (значение R 2,09) ковровое покрытие может быть достаточно теплым в одиночку, что даже не требуется лучистое отопление.

Полы из твердых пород дерева

Паркет из инженерной древесины лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите разместить лучистое отопление под твердой древесиной, используйте пол из распиленной древесины вместо гладкого деревянного пола.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные породы древесины твердых пород 1375 и более баллов по шкале Янки плохо подходят для систем лучистого отопления.

Полы, на которых не должно быть лучистого тепла

  • Резиновые полы плохо реагируют на высокую температуру и могут источать неприятный запах.
  • Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором используется клей в качестве системы соединения, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или складкой и фиксатором.
  • Поскольку бетонный пол однороден, сам по себе бетон — плохой выбор для лучистого отопления. Для излучающих систем требуется многослойный пол, чтобы трубы можно было скрыть под верхним слоем. Однако системы лучистого тепла могут быть встроены в бетонные плиты перекрытия, если будет добавлено последующее покрытие верхнего пола, такое как плитка.

лучших типов полов для установки поверх лучистого отопления

Лучистое тепло имеет много преимуществ. Зимой ходить по полам с подогревом очень уютно. Собаке понравится лежать на нем. И лучистое тепло может быть очень экономичным.

Если вы подумываете об установке системы лучистого отопления, некоторые варианты напольного покрытия подходят лучше, чем другие. Вот 4 лучших варианта напольных покрытий, которые можно использовать над лучистым теплом.

1. Плитка для полов

Фарфор и керамическая плитка являются прекрасными проводниками тепла, поэтому ваш дом получит все преимущества системы лучистого отопления. Кроме того, кафельный пол не расширяется при нагревании и не сжимается при охлаждении. Такое расширение и сжатие может вызвать растрескивание. С плиткой это не проблема.

2. Полы из ламината

Ламинированный пол без лишних затрат воспроизводит внешний вид массивного паркета или плитки. Он также отлично справляется с лучистым теплом. Ламинат состоит из слоев древесины, идущих в противоположных направлениях. Это создает более устойчивый материал, чем твердая древесина твердых пород.Другими словами, ламинат не будет расширяться и сжиматься, как массивный паркетный пол.

3. Паркетные полы

Как и ламинат, он производится слоями, поэтому имеет более стабильную основу, которая не реагирует на процесс нагрева и охлаждения. Верхний слой, или слой износа, выполнен из массива дерева и бывает тех же разновидностей, что и другие полы из твердой древесины. Инженерные полы даже из бамбука. Он отлично выглядит, отлично носит и отлично согревает.

4. Полы из натурального камня

Гранит, травертин, песчаник и другие типы полов из натурального камня прекрасно проводят тепло. Вы можете думать о камне как о холодном, но не тогда, когда под ним течет теплая вода. Если вы никогда не думали, что в январе вам захочется пройти босиком по каменному полу, вы никогда не задумывались о лучистом тепле!
5. Виниловый настил

Роскошные виниловые полы, в частности, пол из виниловых досок, имитирующих дерево, невероятно популярны, и с внедрением более качественной технологии жесткой сердцевины большинство виниловых досок и плиток теперь можно использовать для полов с подогревом.

Обязательно ознакомьтесь с требованиями к установке для каждого отдельного продукта, поскольку в гарантии часто указывается максимальная температура, для работы с которой сертифицирована виниловая планка.

Какие полы нельзя использовать при тепловом излучении?

А как насчет противоположного вопроса? Какой тип напольного покрытия нельзя укладывать на лучистое тепло? Ковер имеет теплоизоляционную ценность, поэтому он не позволит теплу проникнуть в ваш дом. Вы можете использовать несколько ковриков на полу, но избегайте больших ковров или ковровых покрытий от стены до стены.

Виниловые полы тоже не лучший выбор. Тепло может обесцветить винил или вызвать выделение химикатов. Наконец, пол из твердых пород дерева будет набухать и сжиматься в процессе нагрева / охлаждения, особенно в домах, где зимой используется увлажнитель. Вы не хотите вкладывать средства в дорогой паркетный пол только для того, чтобы получить чашу, пряжку, коронку и трещину.

Если вы планируете установить удобное и эффективное лучистое тепло, лучшим выбором для использования с лучистым отоплением будут плиточный пол, ламинат, инженерный пол и пол из натурального камня.

Узнайте больше о лучшем тепле и вариантах полов

  • Energy.gov — Информационный веб-сайт Министерства энергетики, посвященный проблемам энергетики и окружающей среды.
  • Nuheat — ведущий производитель систем лучистого теплого пола, которые помогут вам сэкономить энергию и вести более экологичный образ жизни.
  • DIY Network — Узнайте больше о напольных ковриках с лучистым обогревом и о том, как выполнить установку своими руками.

Установили ли вы в доме теплый пол или планируете это сделать? Поделитесь своими мыслями ниже.

Согрейте полы в ванной комнате с помощью лучистого тепла

Разве не было бы хорошо иметь теплые полы в ванной холодным зимним утром? Представьте, как комфортно было бы выпрыгнуть из горячего душа на теплый пол и вообще в теплую ванную комнату.

Если это звучит хорошо, подумайте об установке системы лучистого отопления вместе с полом во время следующего ремонта ванной комнаты.

Полы в сочетании с системой лучистого отопления — это экономичный и энергоэффективный способ утеплить ваш дом.Он может быть электрическим, водонагревательным (горячая вода) или воздушным отоплением — все с использованием труб, установленных под полом. С помощью системы лучистого тепла ваша комната и пол нагреваются через поверхность пола, а не через воздух над ней от традиционного обогревателя или печи.

И хотя другие типы полов могут справиться со своей задачей, плитка — лучший пол для лучистого тепла, особенно в ванных комнатах.

Основные соображения при установке водяных полов с подогревом

Когда вы выбираете плитку для использования с новой системой лучистого отопления в ванной, нужно иметь в виду два важных вопроса.
Водонепроницаемость
Вода в ванных комнатах неизбежна, поэтому водонепроницаемые полы просто необходимы. Вот почему, благодаря влагостойкости и долговечности, плитка является популярным выбором для многих домовладельцев. Он бывает из керамики, стекла, фарфора и металла.
Узнать больше о различных видах плитки »
Электропроводность
В частности, керамическая и мраморная плитка являются отличными проводниками тепла — именно того качества, которое вы хотите для своих полов с водяным подогревом. Среди всех вариантов наиболее удачной будет плитка из керамики и мрамора.

Плитка и лучистое отопление: сочетание экономии

Система лучистого тепла согревает не только ваш пол. Он согреет всю вашу ванную комнату с нуля. Фактически, для обогрева комнаты с помощью лучистого тепла требуется меньше энергии, чем для традиционной печи.
Узнайте больше о снижении затрат на электроэнергию с помощью лучистого тепла »
Плитка — менее дорогой вариант напольного покрытия, чем древесина твердых пород и мрамор. Дизайн вашей ванной комнаты с плиточным полом и системой лучистого отопления может продолжать экономить ваши деньги на обычном печном отоплении в течение многих лет, в зависимости от типа лучистого тепла, который вы устанавливаете.

Получите желаемый вид с плиткой

Процедура ухода за кафельным полом в ванной комнате — вытирание воды, подметание распущенных волос и быстрое мытье полов — такие же, как и для тех, у кого установлена ​​система лучистого тепла. Ваш пол будет очищаться, выглядеть и ощущаться как стандартный кафельный пол, но с дополнительным преимуществом, обеспечивающим тепло и комфорт.

В Kermans Flooring вы можете найти любую плитку, какую захотите. У нас есть бесконечное множество вариантов для вашего теплого пола в ванной комнате.Есть что-то долговечное и привлекательное на любой бюджет.

Узнайте больше о других вариантах плитки для пола с подогревом в вашей ванной комнате:

Думаете о ремонте ванной комнаты? Не знаете, с чего начать? Мы можем помочь. Чтобы бесплатно поговорить со специалистом об установке системы лучистого отопления на ваш пол, запланируйте консультацию по дизайну.
Возможно вам понравится:

Kermans Flooring предлагает широкий выбор деревянных полов, плитки, ковриков и ковровых покрытий на любой бюджет. Kermans — гордый семейный бизнес, обслуживающий Индианаполис и его окрестности с 1921 года. Приглашаем вас в наш выставочный зал!

ФИНАНСИРОВАНИЕ НА 12 МЕСЯЦЕВ, ТАКЖЕ НАЛИЧНЫМИ, БЕЗ ПРОЦЕНТОВ Просмотреть все специальные предложения

Можно ли установить лучистое отопление под существующий пол?

Под существующий пол можно добавить лучистое тепло. В этой ситуации будет проще установить жидкостное излучающее тепло (вода, циркулирующая по трубам), чем электрический коврик излучающего тепла .

  • Лучистое тепло электрического мата лучше всего, когда он зажат между черным полом и отделочным материалом, будь то дерево, плитка или ковер.
  • Поскольку ваш новый пол уже уложен, более практичным выбором будет водяное лучистое тепло. Трубы могут быть прикреплены к нижней стороне чернового пола скобами.
  • Затем под трубами можно установить излучающий барьер, чтобы тепло оставалось сосредоточенным на полу и жилом помещении наверху.

Дом площадью примерно 2200 квадратных футов должен иметь возможность управлять излучающей системой от своего водонагревателя. Но если ваш дом находится в районе 3000 квадратных футов, будьте готовы вложить деньги в котел. (Котел также может служить источником горячей воды для вашего дома, если вы добавите небольшой резервный резервуар для бытовой воды. ) Если ваша крыша имеет хорошее южное расположение, солнечные панели могут увеличить энергию, необходимую для нагрева и поддержания воды в системе. .

У лучистого тепла много преимуществ.

  • Системы лучистого отопления нагревают массу пола, что не только сохраняет тепло, но и повышает комфорт жилых помещений.
  • Обычно мы ощущаем колебания температуры через ноги, поэтому нам становится тепло, если пол теплый, даже когда температура воздуха холодная.
  • Система реагирует медленнее, чем система с принудительной подачей воздуха, на колебания желаемой температуры в помещении. Однако для поддержания определенной температуры требуется меньше энергии, поскольку вода переносит тепло намного эффективнее, чем воздух.
  • Еще одним преимуществом является возможность создания нескольких зон (областей, обогреваемых системой независимо и с разными настройками температуры).

Установки лучистого отопления — это , за которыми обычно следуют более низкие счета за отопление по двум причинам : параметры термостата могут быть снижены, а зонирование может быть адаптировано к образу жизни жителей.

В вашем районе, , вы можете рассчитывать заплатить от 17 000 до 23 000 долларов за излучающую систему в доме площадью 2200 квадратных футов, использующем бытовой водонагреватель в качестве источника тепла.

  • Это составляет примерно от 8 до 12 долларов за квадратный фут.
  • Добавьте больше к этой стоимости, если дом больше (более 2500 квадратных футов) и нужен отдельный котел.

Дополнительная информация :

Веб-сайт

Radiantec предоставляет полезную информацию для тех, кто занимается своими руками.

Спасибо Бренту Фарли из Warm Floorsin Napa, Калифорния, за его помощь в этом вопросе.

.

Добавить комментарий
