Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

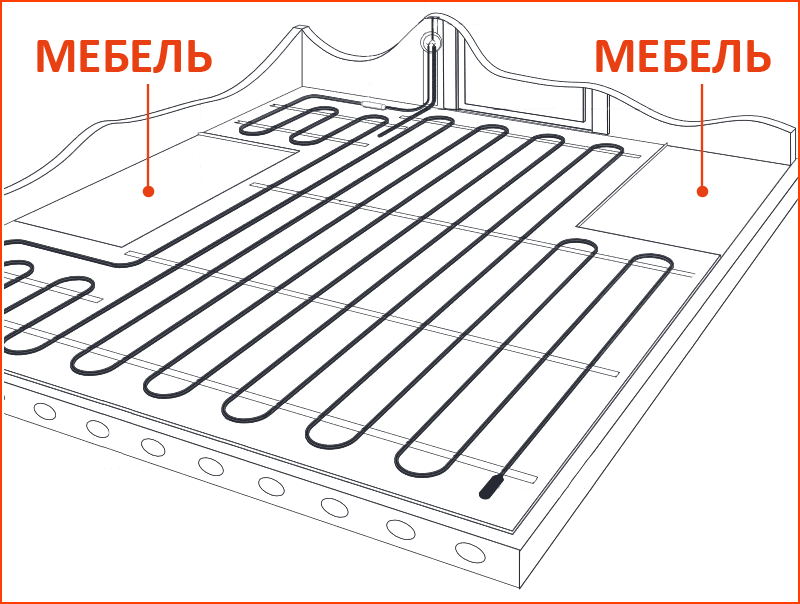

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.
Спецификация подключения радиатора
Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.
Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Медь.
Сталь.
Металлопластик.
Сшитый полиэтилен.
Полипропилен.
Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.
Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>
Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).

В санузлах шаг укладки должен составлять 15 см.
Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.

Видео: Простые секреты укладки труб

расчет шага укладки, схема соединения, монтаж своими руками

Комфортный и самый экономичный способ отопления жилья – устройство теплого пола. Этот способ сохраняет значительное количество тепла – до 20-30 % при высоте потолков порядка 2,5 м и до 50% при более высоких потолках (3,5 м и выше). Но водяной теплый пол – достаточно сложная инженерная система, его устройство требует определенных знаний.

Я приветствую моего постоянного читателя и предлагаю его вниманию статью о том, каково оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Достоинств у нагрева дома с помощью теплого пола множество:

Отапливается все помещение, причем самым физиологически комфортным способом – внизу теплее, на уровне головы прохладнее.
Нет сильной конвекции, тепло не поднимается к потолку и не расходуется зря, поэтому такое отопление экономичнее.
На отопительных приборах не собирается пыль и грязь.
Приборы и коммуникации не занимают место, шторы и мебель не загораживают конструкции теплого пола и не мешают его работе.

Но комфортный обогрев получается только при правильном монтаже и регулировке отопительной системы. Один из основных факторов, определяющих мощность теплого пола, – это расстояние между трубами отопления.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

Шаг, см	Диаметр, мм	Средняя температура теплоносителя, °С	Количество трубы на 1 м², м.п.	Количество трубы на 20 м², м.п.
10	20	31,5	10	200
	36	32,5
15	20	33,5	6,7	134
	36	35
20	20	36,5	5	100
	36	37,5
25	20	38,5	4	80
	36	40
30	20	41,5	3,4	68
	36	43,5

При расчетах следует ориентироваться не на максимальную температуру теплоносителя (при прохождении системы он остывает), а на идеальную для человека температуру 37 °С, в противном случае расстояние между трубами и длина трубопровода в системе теплого пола окажутся недостаточными для обеспечения температурного режима.

Тепловые потери и место расположения

На междутрубное расстояние влияют тепловые потери через окна и наружные стены. Кроме того, применяют коэффициент при расположении жилья в холодных северных районах – при большом перепаде температур на улице и в помещении потери тепла через стены и окна увеличиваются.

Для компенсации этих потерь увеличивают протяженность трубопровода (см. ниже пункт про расчет длины трубы). Данные для расчета использованы эмпирические, но они довольно точны.

Оптимальная температура в помещении

В разных помещениях требуется разная температура. Во вспомогательных помещениях пониженная температура, в жилых – немного выше; в детской, спальне пожилого члена семьи требуется лучший обогрев, в ванной должно быть очень тепло. В таблице приведены рекомендованная температура в различных частях дома.

Наименование помещения	Температура воздуха, °С
Наименование помещения	оптимальная	допустимая
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Туалет	19-21	18-26
Ванная	24-26	18-26
Коридор	18-20	16-22
Холл, лестничная клетка	16-18	14-20
Кладовая	16-18	12-22

Следует иметь в виду, что у разных людей восприятий комфортной температуры различается – кто-то замечательно себя чувствует при 20 °С, а кто-то только при 23 °С. Кроме того, нужно предусмотреть, что будет здесь в будущем – возможно, это будет детская, а кабинет сменит спальня пожилого члена семьи. Оптимальный вариант – сделать небольшой запас по длине.

В больших домах с просторными комнатами пониженная температура в холлах и на лестницах вполне допустима, а в небольшом доме коридор лучше прогревать до более комфортных 20 °С, иначе возникнут некомфортные сквозняки.

Как определить площадь комнаты

Определить общую площадь помещения – задачка для второклассников. Но трубы укладываются только под поверхностью, свободной от корпусной и другой громоздкой мебели.

При этом общая протяженность трубопровода должна быть равна расчетной (см. ниже), иначе в комнате будет прохладно. Из общей площади вычитают площадь шкафов, кроватей и диванов. На оставшемся месте укладывают трубопровод. Расстояние между витками при этом уменьшается.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

При покупке необходимо прибавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и двойное расстояние от коллектора до комнаты.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как определяют расстояние

Сначала рассчитывается площадь комнаты, затем вычисляется длина трубы (см. выше). Определяется площадь комнаты с вычетом площади мебели (например, 16 м²). Затем по пропорции рассчитывается фактическая длина трубы на 1 м² пола:

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

При укладке змейкой необходимо небольшое расстояние или дополнительный обогрев (радиаторы).

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
Часть комнаты, где часто и много играют дети.
Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Может ли быть контур в системе теплого пола разной длины

Может. Но нежелательно в одной комнате укладывать контуры, различающиеся в разы, например 10 и 30 м. При большой разнице в длине теплоноситель будет хуже поступать в длинную трубу – у нее большее гидравлическое сопротивление, комната прогреется неравномерно. Нужно скорректировать укладку так, чтобы было два примерно равных контура. Но разница в 5-7 метров вполне допустима.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Заключение

Я прощаюсь со своим уважаемым читателем. Надеюсь, что эта статья поможет вам рассчитать параметры и уложить в доме теплый водяной пол – замечательное изобретение инженеров в области отопительных систем. Делитесь всем, что сегодня узнали, с друзьями в соцсетях, и приводите их на сайт – у нас будет еще много полезной информации.

Загрузка…

Расстояние между трубами теплого пола: материалы, выбор шага укладки

На чтение 7 мин Просмотров 99 Опубликовано 01.01.2020 Обновлено 15.12.2019

Теплый пол – это дополнительное или основное устройство обогрева. Для обеспечения комфортной температуры в помещении нужно правильно смонтировать систему. При создании плана отопления, включающего теплый пол, нужно учесть разные показатели, к которым относится межтрубное расстояние. Его расчет зависит от многих индивидуальных параметров помещения.

Достоинства системы

Достоинством водяного контура теплого пола является долговечность при правильном монтаже

При обустройстве жилого дома важно уделить внимание отоплению. Комфортным и экономичным способом является создание теплого пола. Он позволяет сохранить до 30% тепла при высоте потолка 2,5 м и около 50% при высоте более 3,5 метров. Водяной теплый пол – сложная конструкция, при создании которой нужно учесть многие факторы.

К достоинствам относят:

Обогрев всей площади помещения. Для этого используется самый комфортный метод – наибольшее тепло внизу и меньшие температуры на уровне головы.
Отсутствие сильной конвекции. Тепло не поднимается до уровня потолка, поэтому нет излишних расходов и потерь. Это также приводит к экономии.
Отсутствие загрязнений системы и ее гигиеничность. На радиаторах быстро накапливается пыль, которая может мешать работе оборудования. Водяной пол меньше накапливает грязи, удалить ее проще.
Теплый пол занимает минимальное пространство. Обеспечению максимального тепла не будут препятствовать мебель и перегородки.
Безопасность. Конструкция не наносит вреда окружающей среде и здоровью людей.
Доступность системы. Все необходимые материалы можно найти в любом строительном магазине на различный бюджет.
Прочность. При соблюдении условий монтажа и правильной эксплуатации пол прослужит десятки лет.
Саморегуляция системы. Она включается и выключается при достижении заранее выставленных температур. Это же приводит к значительной экономии и отсутствию пустых трат тепловой энергии.

Создать комфортный обогрев можно только после тщательных расчетов теплого пола и коммуникаций, обеспечивающих движение теплоносителя.

Факторы, учитываемые при расчете

Важнейшим параметром является расстояние между трубами теплого пола, которое также называется шагом укладки. Показатель зависит от коэффициента теплопроводности, диаметра трубы, места прокладки трубопровода, а также возможных тепловых потерь. В случае некорректного расчета есть риск перегрева поверхности или перепада температур. Эти явления дают дополнительную нагрузку на систему и могут привести к ее выходу из строя.

Влияние коэффициента теплопроводности

Нужно заранее ознакомиться со всеми разновидностями труб, которые традиционно применяются для обогрева дома при помощи теплого пола. Лучше всего проводят тепло следующие материалы, расположенные в порядке убывания:

медь;
сталь;
металлический пластик;
сшитый полиэтилен;
полипропилен.

Чем выше показатель теплопроводности, тем больше шаг между трубами. Лучшим вариантом являются гофрированные трубы из меди и стали, но их используют редко для водяного теплого пола из-за высокой стоимости. Полипропиленовые трубы хуже всего проводят тепло. Они также используются редко из-за своей плохой эластичности.

Влияние диаметра трубы

Расход материала в зависимости от шага укладки и диаметра труб

Сечение трубопровода также влияет на расстояние. Чем меньше диаметр основного элемента системы, тем меньшая дистанция должна быть между петлями в контуре теплого пола. Шаг укладки трубы 16 мм будет составлять 10-15 см. Если диаметр 20 мм, шаг составляет 15-20 см.

Рекомендуется использовать элементы с диаметром 16-25 мм, чтобы не ухудшилась эффективность обогревательной системы.

Тепловые потери и местоположение

При дополнительном утеплении пола и стен шаг укладки может быть шире

Отопительный контур представляет собой сложную систему, поэтому шаг между петлями может быть непостоянным. Если теплый пол используется в помещениях с жесткими требованиями относительно температуры воздуха (ванная, промышленные объекты), шаг может быть постоянным. Соблюдаются следующие значения:

Большие промышленные помещения, бассейны, аквапарки – 20 см между петлями при диаметре труб в 20 мм.
Санузел – шаг укладки 15 см.

В остальных случаях значения примерные и неодинаковые по длине всего трубопровода. Необходимо соблюсти минимальное расстояние между витками вдоль стен, так как здесь наблюдаются наибольшие тепловые потери. При отдалении от стен шаг возрастает. Если тепловые потери горячих труб составляют менее 50 Вт/кв.м., шаг будет равняться 30 см. При превышении теплопотерь 80 Вт/кв.м. нужно соблюдать минимальный шаг.

Традиционно трубы укладываются таким образом, чтобы между ними была дистанция в 100-300 мм. Более точные значения получают после общего расчета.

Примерное расстояние в ванной комнате составляет 10-15 см. В жилой комнате интервал увеличивается до 25 см. Для коридоров, кухонь, подсобках, кладовок оптимальное значение составляет 40-35 см. Значения могут варьироваться в разных частях помещения.

Формы укладки

Способы укладки водяного контура теплого пола

Способ укладки трубопровода также влияет на эффективность обогрева теплого пола и расстояние между трубами. К наиболее популярным относятся змейка и улитка. Как раскатать теплый водяной пол, зависит от индивидуальных особенностей и назначения помещения.

Змейка

При таком способе размещения трубопроводы укладываются параллельно друг другу. Обогрев комнаты осуществляется неравномерно, поэтому метод применяется в небольших помещениях. Также требуется дополнительный обогрев от радиаторов и небольшая дистанция между трубами.

В случае использования угловой змейки труба укладывается вдоль наружного угла, а следующие витки прокладывают параллельно.

При двойной змейке начало и конец одного контура укладывается параллельно. Такой метод обеспечивает самый равномерный прогрев комнаты.

Улитка

Этот способ также называют ракушкой или спиралью. Трубы укладываются по спирали, благодаря чему обеспечивается равномерный обогрев всего помещения. Подходит для использования в больших комнатах.

Какой метод лучше

Возле внешних стен шаг укладки может быть уже, чтобы уменьшить теплопотери

Добиться лучшего эффекта можно путем комбинации двух способов коммуникации под напольным покрытием. В больших комнатах (гостиные, залы) используют улитку, а в маленьких комбинацию из разных видов змейки. В ванной, коридоре подходит обычная змейка. В комнатах среднего размера – двойная. Угловой способ используется только при комбинированной укладке.

Если используется комбинированный вариант, лучше дополнительно подогреть следующие зоны и уложить их улиткой:

участок у рабочего стола, фортепиано или другого предмета, где человек сидит неподвижно в течение длительного времени;
игровая часть детской комнаты;
места рядом с кроватью, зоной отдыха с мягкой мебелью.

Предварительно расчерчивают схему размещения трубопроводов со всеми расстояниями и выделяют отдельно участки, где нужен более/менее интенсивный прогрев. Только после этого можно укладывать трубы под теплый пол.

Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом
2. Как выбрать трубы для водяного пола
3. Расчет количества труб
4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом

Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки. Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются вверх к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье (прочитайте также: «Расчет теплого пола электрического: основные параметры»).

Как выбрать трубы для водяного пола

Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:

медные трубки;
металлопластиковые изделия;
полипропиленовые трубы;
продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений. Читайте также: «Какие лучше трубы для теплого пола выбрать – различия и особенности».

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко. Читайте также: «Правильная раскладка теплого пола – водяного и электрического».

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 — 20 миллиметров.

Расчет количества труб

После того, как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

Как видно на фото, существует два способа укладки труб контуров обогрева:

спираль;
змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: «Как рассчитать метраж трубы для теплого пола».

Укладка теплого пола, подробное видео:

Порядок монтажа теплопроводящих контуров

Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы (детальнее: «Укладка теплого пола в стяжку: основные правила»).
Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.
Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: «Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов»). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.
В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.
После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода, циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

Для труб 20 мм — макс. длина 120 метров;
Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем. Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы. Шаг водяного теплого пола принимается равным:

300 мм для тепловой нагрузки 50 Вт/кв. метр;
150 мм для тепловой нагрузки 80 Вт/кв. метр;
200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Одной из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

Трубы для теплого водяного пола

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под теплый водяной пол. Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Далеко не каждый вариант способен удовлетворять ряду требований, обусловленных самой спецификой монтажа, а также эксплуатации выбранной отопительной системы:

ВГП трубы категорически не подходят для теплого водяного пола , поскольку в закрытых контурах по строительным нормам и правилам не разрешается применять прямо- или спиральношовный сварной пайпинг, такие варианты имеют большой вес, что существенно увеличивает нагрузку на перекрытия, а также подвержены коррозии, засорению солями с сужением просвета;
укладка труб для теплого водяного пола должна осуществляться с минимумом сращиваний, которые являются «слабыми» местами, способными рано или поздно дать течь, для ликвидации которой придется поднимать декоративное покрытие, удалять залитую стяжку;
материал, диаметр, длина, схема укладки труб для водяного теплого пола должны обеспечивать невысокое гидравлическое сопротивление, способное значительно понизить экономичность и эффективность системы отопления;
комплектующие должны быть механически прочными, не подверженными термической деформации, отличаться идеально гладкой внутренней поверхностью.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без заливки, стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

Выбор по типу

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

Медный пайпинг – наиболее дорог, укладка требует специальных знаний и оборудования, однако только данный тип характеризуются отличным коэффициентом теплоотдачи, прочностью, долговечностью, коррозионной инертностью, пластичностью (при определенных условиях может быть изогнут без сращений).Однако ответ специалистов, какие трубы лучше для теплого водяного пола, остается однозначным.
Гофрированная нержавейка – такие трубки для теплого водяного пола не подвержены коррозии, могут быть дополнительно защищены полимерным покрытием, гибки, стабильны в размерах и свойствах, механически прочны, единственный вид, отличающийся совершенной системой соединительных фитингов (риск протечки исключен).Из минусов можно отметить довольно высокую стоимость и пока еще малую распространенность.
Сшитый полиэтилен – одни из лучших труб для теплого водяного пола в виду их гибкости и прочности.Также обеспечивается возможность повышения температуры теплоносителя. Соединение осуществляется методом обжима с помощью специального инструмента и особых фитингов.Для бытового использования, в частности, для укладки контуров для обогрева небольших помещений это хороший вариант. Из минусов – цена, а также то, что раскладка труб водяного теплого пола потребует определенной сноровки в их закреплении.
Металлопластик, или полипропилен для горячей воды – наиболее бюджетный и распространенный вариант, тем не менее, при реализации которого не обходится без пайки и стыков.Теплопроводность на среднем уровне, а потому высокой теплоотдачи ждать не приходится, что снижает потенциальный КПД теплого пола. Прочность и долговечность высокие.

Сегодня рейтинг трубы для водяного теплого пола возглавляют варианты из сшитого полиэтилена. Более того, некоторые разновидности разработаны специально для применения в системах отапливаемого водяного пола.

Расчет перед укладкой

Как рассчитать трубу на теплый водяной пол? После того как принято решение, какую трубу выбрать для теплого водяного пола, нужно определить общий расход, учитывая все потери.

Необходимо определиться со схемой укладки. Существует 2 основных варианта – змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом размеров помещения в масштабе составляется схема раскладки контуров. Расчеты, скорее всего, придется делать несколько раз. А потому в расчете труб теплого пола водяного калькулятор онлайн сможет оказать неоценимую помощь.

Схема должна включать расположение мебели. Под крупной тяжелой мебелью обустройство встроенного отопления нецелесообразно.

Расстояние от стены до первой нитки – от 20 см и более. Определить какое расстояние между трубами водяного теплого пола (шаг) можно исходя из размера диаметра, а также требуемой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительная, основная).

Для того чтобы избежать неравномерного прогрева и холодных зон, шаг трубы для теплого водяного пола не должен превышать 35 см. 16-миллиметрового диаметра хватает для нормального прогрева до 15 см поверхности в обе стороны.

Заключение

Определить, какие трубы нужны для теплого водяного пола, можно самостоятельно. Однако правильно рассчитать метраж, а также выбрать оптимальную схему и шаг укладки труб водяного теплого пола поможет опыт специалиста.

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин Просмотров 20.6к. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов — радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

для жилых помещений 29 — 32 °С;
для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:
Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

общую площадь помещений в квадратных метрах под обогрев;
и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Инструкция по монтажу теплого пола

ВАЖНОЕ ЗАМЕЧАНИЕ

При планировании компоновки вашей новой системы теплого пола рекомендуется использовать расстояние 200 мм между центрами труб. При изменении этого размера это влияет на тепловую мощность в этой области, поскольку более близкие расстояния между центрами труб увеличивают тепло, в то же время увеличиваясь. расстояние между центрами труб соответственно уменьшит нагрев. Рекомендуемое расстояние между трубой и стеной составляет 100 мм.Чтобы удерживать трубу на месте, мы предлагаем три варианта; во-первых, стандартные хомуты для труб теплого пола на таких поверхностях, как Kingspan.

Они предназначены для фиксации трубы на такой поверхности, как изоляционные плиты Kingspan с фольгированной основой. Во-вторых, мы поставляем поручни (1 метр), которые обеспечивают заранее заданные расстояния и могут быть размещены с помощью самоклеящихся полос вдоль нижней стороны. Наконец, у нас есть алюминиевые распорные пластины. Они используются в подвесных деревянных полах и обеспечивают предварительно расставленные канавки, проходящие через плиты.При использовании стяжки рекомендуется нанести на трубы песчано-цементную смесь толщиной 65 мм.

НАЗНАЧЕНИЕ

Блок контроля температуры является центральным элементом контроля и регулирования температуры воды, подаваемой в систему теплого пола.
Термостатическая смесительная головка регулирует заданную температуру подачи. Температура воды, поступающей в систему, контролируется термостатической смесительной головкой
, которая открывается / закрывается по мере необходимости. Термостатическая смесительная головка смешивает часть более холодной воды, возвращающейся из контура теплого пола,
, с горячей водой, поступающей в систему непосредственно из котла, обеспечивая тем самым постоянную и идеальную температуру теплого пола.Требуемая температура воды
может быть отрегулирована по желанию на термостатической смесительной головке. Термостатическая смесительная головка открывается / закрывается, чтобы подавать воду
непосредственно обратно в контур и возвращать часть воды в бойлер для повторного нагрева по мере необходимости.

ПРОКЛАДКА ТРУБЫ

Начиная с коллектора, проложите трубу в желаемом месте начала.
Проведите линию на полу в 100 мм от стены, от которой вы хотите начать.
Начните с отметки на полу и раскатайте бухту трубы параллельно стене, соблюдая расстояние 100 мм от стены.
Обрежьте трубу по мере продвижения на максимальном расстоянии 1 м.
Чтобы сделать поворот и идти назад параллельно только что уложенной трубе, сформируйте изгиб трубы, закрепите его и начните откатывание, сохраняя необходимое расстояние между трубами (обычно 200 мм).
Если вы делаете расстояние ближе 200 мм от изгиба, чтобы сформировать C-образную форму (форма лампочки), это должно гарантировать, что радиус изгиба не меньше, чем при расстоянии 200 мм.
Убедитесь, что оставлено достаточно трубы на рулоне, чтобы вернуться обратно в коллектор.

ПОДГОТОВКА ТРУБЫ

Используйте рекомендованный труборез, входящий в комплект поставки, чтобы обрезать трубу, и используйте развертку для очистки внутренней части.

ЗАПОЛНЕНИЕ СИСТЕМЫ

Перед укладкой стяжки заполните трубы водой и оставьте под давлением.
Можно подключиться к коллектору и проверить тоже. Убедитесь в отсутствии утечек и падения давления. Коллектор с манометрами (маленькие прозрачные пластиковые пузырьки) — это коллектор потока, другой коллектор — это коллектор возврата.Убедитесь, что вы выпили из системы весь воздух, это может занять некоторое время.

Коллектор подключается к котлу как радиатор. Если ваш котел имеет выход с высокой температурой, такой как газовый или масляный котел, обязательно используйте какую-либо форму термостатического контроля для снижения температуры воды. Используйте либо термостатический клапан блендера, либо, если вам тоже нужен насос, вы можете сделать это проще с помощью термостатического смесителя и помпы.

КОНТРОЛЬ

Для систем до 15.00mtr2, подключенный к радиаторной системе, возможно использование существующих элементов управления. Это означает, что отопление будет включаться и выключаться вместе с радиаторами. При желании можно использовать термостат и клапан с электроприводом.

Если вам требуется больший контроль над каждой зоной или участком трубопровода, на коллекторе можно использовать приводы. Их можно контролировать с помощью термостата. Вы можете иметь отдельный термостат для каждого порта / зоны, если вам требуется полный контроль.

Вам нужно будет подключить исполнительные механизмы (на коллекторе) к термостатам (в комнатах), используя проводное или беспроводное управление.Проводные системы обычно более надежны и экономичны. Вам нужны кабели, например. 1,5 м 3 сердечника), идущие от коллекторов к термостатам, обычно оба подключены к контроллеру центра коммутации, который можно разместить в любом удобном месте (обычно рядом с коллектором).
Расход через каждый порт можно регулировать на коллекторе для балансировки системы. Расходомеры показывают скорость потока через каждый порт. Чтобы изменить их вверх и вниз, потяните вверх стопорное кольцо (красное) и поверните расходомер по часовой стрелке (уменьшение потока) или против часовой стрелки (увеличение потока).Работайте над 1 зоной за раз, чтобы процесс был немного проще. Закройте все порты, отключив приводы от коллектора, а затем подключите их по одному. Оставьте насос работать, подключив его к сети и запитав каждый привод. Убедитесь, что горячая вода поступает, измените регулятор потока, чтобы увидеть эффект, и сделайте то же самое с термостатическим клапаном, если он у вас есть. Наконец, сбалансируйте не только саму зону, но и зоны друг относительно друга.

Если у вас есть зона без потока, убедитесь, что в коллекторе нет воздушного затвора или каких-либо препятствий.Когда все присоединено, включая термостаты и приводы, проверьте работу каждой комнаты, изменив ее стат, чтобы убедиться, что каждый привод работает правильно. Убедитесь, что вы даете им время выполнить свои обязанности.

Постарайтесь все время не возиться с термостатом. Сильно нагрейте пол, вы встанете, чтобы снизить показатель. Точно так же, если вы будете слишком мало нажимать, в комнате никогда не будет тепла. В летнюю жару сложно получить хорошую настройку.Желательно подождать, пока станет прохладнее, чтобы все получилось правильно. С теплым полом терпение может обеспечить идеальный баланс.

Расстояние укладки теплых полов. Расстояние труб теплого пола при их установке

Новая система отопления — водяной теплый пол с каждым годом приобретает все большую популярность у людей во всем мире. Полы с водяным подогревом могут служить как основным видом отопления, так и вспомогательным, и будут использоваться в помещениях разной площади.

В зависимости от требований каждого хозяина новый вид отопления может выполнять разные функции, и заранее в каждом помещении можно сделать разное расстояние между трубами теплого пола.

ТЭНы водяного теплого пола и их расчет

В частных домах теплые полы отапливаются электрическим или газовым отоплением.

Водяной теплый пол — популярная система отопления, в которой теплоносителем является вода, которая забирается из системы отопления или центрального «горячего водоснабжения».

Также для нагрева теплоносителя используются электрические и газовые котлы. Теплоноситель перед попаданием в ТЭНы подается в коллектор, который является основным распределительным узлом данного вида отопления.

Температура воды в контуре теплого пола должна быть не более 30-40 градусов

В системе центрального отопления и водопровода вода имеет достаточно высокую температуру (60-80 0 С), и сам тёплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, контролирующие расход теплоносителя в каждый контур.

Контур в системе отопления водяного теплого пола представляет собой отдельный трубопровод.Поскольку коллектор устанавливается один на всю квартиру или дом, то при установке этого вида отопления по всей квартире к нему подключают много труб. Трубы, являясь нагревательным элементом, должны иметь гибкую конструкцию и изготавливаться из надежных материалов, не деформируясь при изменении температуры.

Существует несколько типов нагревательных элементов, обладающих определенными характеристиками:

полипропиленовые трубы;
трубы медные;
трубы металлические гофрированные;
металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают лучшей теплопроводностью, но из-за их стоимости не так часто используются, как металлопластик и полипропилен.

гидроизоляция, арматурная сетка, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонная стяжка и финишное покрытие.

Способы укладки труб

На сегодняшний день широко используются два способа укладки ТЭНов:

Укладка труб спиральная или улитка (2 название) осуществляется в больших помещениях, местах с длительными морозами и северных регионах. страна.Поскольку такая система монтажа подразумевает большие затраты на теплоноситель, соответственно получается интенсивный обогрев помещений.

Укладка спиралью позволит равномерно обогреть помещение

Теплый водяной пол методом спиральной укладки труб часто используется для организации основного источника отопления. Этот новый вид отопления способен прогреть финишный пол и все помещение в целом, создавая отличный микроклимат.

Зигзагообразные нагревательные элементы можно уложить в любом помещении. Этот метод требует меньшего (чем при спиральном) количества охлаждающей жидкости для создания комфортной атмосферы в помещении.Но есть один недостаток этой системы труб — это неравномерный нагрев. Поскольку вода подается в начале контура, а забирается в его конце, чувствуется плавное изменение температуры напольного покрытия, имеющее то же направление.

При зигзагообразной укладке есть опасность, что полы нагреются неравномерно.

Чтобы избежать такого явления, используется система двойных зигзагообразных труб, при этом вода подается из разных отопительных контуров. Это позволяет организовать равномерный обогрев.При прокладке труб зигзагами часто используют теплый пол как дополнительный вид обогрева небольших помещений (санузлов, балконов).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатической зоны, а также с учетом требований самого хозяина к температуре помещения, расстояние между трубами обогреваемого пола пол может быть разным при обоих способах укладки.

Параметры для расчета расстояния между трубами теплого пола

Шаг укладки теплого водяного пола рассчитан для эффективной работы новой системы отопления.Подробнее о прокладке водяного контура смотрите в этом видео:

Это зависит от нескольких важных показателей:

коэффициент теплопроводности материала, из которого изготовлена труба;
нагревательных элементов;
утепление стен дома или квартиры;
климатические особенности территории;
чистовое покрытие теплого пола.

Медные трубы лучше всего переносят тепло.

Все эти параметры прямо или косвенно влияют на этап укладки труб для теплого водяного пола.Если не учитывать вышеперечисленные параметры, ваш теплый пол может оказаться неэффективным обогревателем, создающим дискомфорт в помещении.

При выборе расстояния между трубами следует учитывать параметры теплопроводности всех материалов, из которых изготовлены нагревательные элементы. Лучшими характеристиками «могут похвастаться» медные и стальные трубы, соответственно при их выборе следует увеличивать шаг (относительно среднестатистических данных). Трубы из полипропилена прилегают плотно, так как материал плохо проводит тепло.

При установке труб следует помнить одну истину; чем больше диаметр ТЭНов, тем дальше они друг от друга.

Зависимость диаметра трубы и шага укладки теплого пола можно увидеть из таблицы.

Расчет зависимостей данных для металлических труб. Соответственно, для металлических изделий шаг укладки необходимо увеличить на 15-20%, а для полипропиленовых — на 20-25%.

Для жилых помещений применяется переменный шаг укладки труб.Постепенно увеличивается от наружных стен (наибольшая потеря тепла), где она составляет 10 см.

Обобщая сказанное выше, стоит сказать, что правильное определение шага нагревательных элементов теплого пола, его правильная установка и подключение обеспечивают эффективную и длительную работу системы отопления. Расстояние между трубами в системе напрямую связано с потерями тепла в помещении.

В электрообогреве конструкции ИПО и матов уже есть фиксированные ступени нагревательных элементов, чего не сказать о водяном нагреве.Поэтому количество труб в расчете зависит от выбранного расстояния между трубами.

Как выбрать расстояние между трубами теплого пола, каковы основные параметры и как все правильно рассчитать, и рассмотрим ниже.

Самые основные параметры, которые необходимо учитывать при проектировании теплого пола:

жилая площадь;
и ее внешний вид.

Как определить площадь комнаты

Для определения площади комнаты используется простейшая формула, которую изучают в начальной школе.

S = a * b , где

а — длина помещения

b — Ширина

То есть нужно ширину умножить на длину.

Важно! Рекомендуем исключить зону, на которой будет располагаться габаритная мебель. Утеплять пол под мебелью, на которой будет кухонная стенка или шкаф-купе, совершенно неуместно. Кроме того, уменьшение площади обогрева позволяет удешевить покупку труб теплого пола.

Как вид на даль

Шаг труб водяного теплого пола также зависит от материала, так как каждый материал имеет свою теплопроводность.

Максимальный номинал гофрированной нержавейки и меди. На третьем месте пластик, за ним следуют полиэтилен и полипропилен.

Оказывается, полипропилен имеет самую низкую теплопроводность. Поэтому рекомендуется использовать его только в самых крайних случаях.

По логике получается, что чем выше коэффициент теплоотдачи, тем шире может быть шаг между прокладкой труб.И чем меньше теплоотдача, тем плотнее нужно приложить трубы друг к другу. То же и с диаметром. Если он большой, то трубы ставим пошире, если маленькую ставим плотнее.

Для определения шага по температуре охлаждающей жидкости можно посмотреть таблицу:

Общие шаги по укладке

Популярный размер трубы для водяного теплого пола — 16 мм. Расстояние между трубами составляет 20–30 см в гостиной, 10–15 см в ванной и 30–35 см в других помещениях, например, котельная, подсобное помещение, какая-то часть гаража.

В жилом помещении нельзя использовать ступеньку больше 30 см, так как ступня будет чувствовать разницу температур и будет не совсем комфортно. Пол будет нагреваться неравномерно.

Как рассчитать длину трубы?

Существует простая формула, которая помогает определить необходимую длину: L = (S / N) * 1,1 , где

S — общая площадь, на которой планируется укладка водяного пола. Измеряется в квадратных метрах.

Н — расстояние по тангажу.

1.1 — добавочный запас трубы на витках.

Также определите, где у вас будет коллектор и какое дополнительное расстояние до него необходимо. И умножьте на 2, ведь подача нужна как приточная, так и обратная.

В качестве примера рассмотрим простую задачу, с помощью которой мы определим необходимую длину трубы для помещения.

Дано: 15 квадратных метров площади помещения, в котором будет монтироваться водяной пол. Расстояние от теплого пола до коллектора еще 3 метра.А шаг между трубами — 20 см (рассчитывать надо в метрах, как и по другим параметрам, получается 0,2м).

Решаем: (15 / 0,2) * 1,1 + (3 * 2) = 88,5м. Это длина трубы, которая нам нужна для работы.

Рассчитайте максимальную длину одной цепи

Если рассматривать теплый пол, то они имеют эффект замкнутой петли. Когда циркуляция охлаждающей жидкости невозможна при любой мощности насоса. Этот эффект возникает при потере давления 20 кПа (0.2 бар).

Самостоятельно рассчитать по формулам достаточно проблематично, поэтому лучше воспользоваться рядом рекомендаций, которые уже выведены специалистами.

Если у вас труба диаметром 16 мм из металлопластика или полиэтилена, то петли следует делать не более 100м, а в целях защиты лучше не более 80 метров.

При диаметре 18 мм отметку 120 м принимают за максимальную, в идеале не более 100.

При диаметре 20 мм максимум 120-125 м. В идеале тоже далеко от 100.

Формы укладки выбираем предпочтительные

Разработано множество различных форм укладки теплого пола. Самые распространенные из них и часто применяемые: змейка (бывает разная: обыкновенная, двойная или угловатая) и улитка.

Некоторые специалисты в одной схеме совмещают два шаблона. Края проглаживаются змейкой, а центр укладывается улиткой.

Важно! Чтобы не повредить трубы после монтажа, необходимо останавливать другие.Строительные работы В этом помещении до момента затопления стяжкой.

Какая укладка труб лучше для теплого пола?

Форма улитки идеально подходит для больших площадей с квадратом, кругом или прямоугольником. К таким помещениям в основном относятся жилые комнаты, кухни, коридоры, холлы, гостиные.

При прокладке труб улиткой нагрев участка получается максимально равномерным, чем у змеи. Это связано с тем, что подающие трубы, в которых теплоноситель более горячий, чередуются с обратными трубами, в которых теплоноситель менее горячий.

Поместить большую комнату со змеей — это не ошибка, просто одна часть комнаты всегда будет немного жарче, чем другая. Это может вызвать дискомфорт. Для небольших помещений это не так критично.

Если площадка для укладки сложная геометрически, то используйте змейку, с ней будет легче справиться. Также рекомендуем предварительно нарисовать проект на миллиметровой бумаге, чтобы в работе не возникло ступора.

А может быть контур пола разной длины?

В идеале конечно, когда все петли равны.В этом случае нет необходимости ничего дополнительно балансировать или регулировать.

В жизни часто не всегда целесообразно этого добиваться, хотя это возможно.

Например, на одном из этажей нужно проложить трубы водяного теплого пола. Из 3 комнат одна комната под санузлом. Рабочая площадь которых всего 4 м2. Получается, что длина трубопровода для этого помещения со всеми затратами и расстоянием до коллектора будет около 30 метров. Стоит ли делить площадь других комнат на 4 метра, чтобы везде получился одинаковый контур?

Крайне нецелесообразно, как и проложить трубопровод от 20-метрового помещения до 4-метрового санузла.Для этого есть балансировочный клапан.

Формул много, но они запутаны и не все поймут, поэтому лучше ориентироваться на средний опыт. Просто дайте оптимальные цифры по расположению трубопровода. Часто допускается разница в длине натертости отдельных контуров от 30 до 40% на объектах разной сложности. Кроме того, можно варьировать диаметр труб, шаг укладки и уменьшать площадь большого помещения и выделять из них среднее.Не забудьте исключить из площади больших помещений крупногабаритную и стационарную мебель.

В итоге получаем

Рассчитываем полезную площадь нашего помещения по формуле, шаг укладки водопроводных труб делаем 20-30 см, но не более. Не кладем трубопровод под крупногабаритную мебель. Учитываем максимальную длину контура. Балансировка и наслаждение.

В этом материале мы затронем очень важный момент, который необходимо учитывать при установке теплого пола — это расстояние между трубами теплого пола.Хотя с каждым годом умных экспертов становится все больше, но все равно каждый вкладывает в это много. Поэтому в этом вопросе необходимо больше разбираться.

Помните! Нет ничего лучше готового, в котором указано все необходимое для монтажа отопления под ключ. Это касается и шага трубы.

Проект даст вам точные диаметры магистралей, необходимый шаг прокладки трубы в каждом помещении.В проекте укажут длину линий. Вы сможете подбирать бухты с точностью до нескольких метров, и у вас не будет много отходов.

И самое главное — проект экономит реальные деньги и вам не нужно гадать, что и как делать.

Но если у вас нет проекта, то разберем типовой этап укладки труб теплого пола.

Отступ трубы от стены

При установке труб для теплого пола нужно обращать внимание на расстояние между трубами и стенами.

Короче говоря, минимальный отступ 100 мм, желательно 200 мм, уменьшится до 150 мм.

В противном случае нужно действовать по ситуации. Не следует делать больших пространств от стен. Это грозит не совсем комфортными последствиями.

Какое оптимальное расстояние?

Среднее значение расстояние труб теплого пола при прокладке в помещении составляет 150 мм. Этот шаг будет оптимальным в большинстве регионов стран СНГ. Само собой разумеется, что если вы это сделаете, в вашем доме будет достаточно тепла.

Основа теплопотерь дома 100 Вт. При таких тепловых потерях в 150 мм отлично справляется с отоплением дома.

Внимание! Помните, что дома у вас могут быть более высокие потери тепла! Особенно это характерно для плохо утепленных каркасных домов. Поэтому желательно хотя бы самостоятельно рассчитать теплопотери. Благо в Интернете полно калькуляторов.

Расстояние между трубами у наружных стен и больших окон

Обратите особое внимание на то, что так называемые армированные зоны следует делать около внешних стен.Расстояние между трубами у наружных стен должно быть в среднем 100 мм. Зона усиления сделана шириной 1 метр.

Для чего это нужно? Наружные стены (особенно несолнечная сторона) всегда самые холодные. Этого холода нам нужно максимально отрезать. Мы добиваемся усиления этой зоны.

Если у вас большие окна и витражи, то зону усиления нужно делать так же. Но есть один важный момент. Даже зоны усиления может не хватить.

Полы с подогревом работают примерно до высоты 2-2.2 метра от выставочного этажа. Потолки у вас часто 3 метра. Соответственно, там, где теплый пол уже бессилен, ваши окна начнут потеть. Чтобы этого не произошло, нужно

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного лучистого отопления.Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″. Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь.Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубы 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв.футов / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет теплопотерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды. Например, увеличив поток через трубку PEX 1/2 ″ только на 0.1 галлон в минуту, выходная мощность увеличится до 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатов, а 12 ″. узор используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной.Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого пространства на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится. Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = кв. Футов x 2,0
8 ″ интервал = кв.футов x 1,5
Шаг 9 дюймов = квадратный фут x 1,34
Шаг 12 дюймов = квадратный фут x 1,0
Шаг 18 дюймов = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 ″ стандартная длина контура составляет 300 футов, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными.Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать. www.infloor.com

Максимальная длина участка трубопровода:
3/8 дюйма Петли трубки не должны превышать 200 футов
1/2 дюйма Петли трубки не должны превышать 300 футов
5/8 дюймов Петли трубки не должны превышать 400 футов
3/4 дюйма Петли трубки не должны превышать 500 ′

Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

Виды труб для укладки теплых полов.Требуемое расстояние между трубами теплого пола и правила монтажа

Почему теплый пол? Эта технология уже прочно вошла в нашу жизнь своими преимуществами и вряд ли когда-нибудь выйдет из нее. Большой плюс теплого пола в ванной — возможность просыхать. Из-за этого меньше вероятность заражения помещения плесенью или грибком.

Только представьте, в ванной очень изменчивый микроклимат, разве это не сказывается на развитии микробов? Многие хозяйки, конечно, утверждают, что плесень или грибок появляется из-за неопрятности.Хотя на самом деле неравномерное утепление помещения и повышенная влажность — главные составляющие развития плесени или грибка.

Как обогревает пол? Все просто: поместив под основное финишное покрытие специальную систему (трубы, пленки и т. Д.), Тепло помещения распределяется равномерно, а значит, тепло поднимается равномерно. Таким образом:

Помещение просушенное;
плесени нет;
Санузел теплый.

Кстати, во многих стандартных домах в ванной вообще нет отопления.Единственное, что там проходит, — это труба горячей воды, которая может быть скрыта и не дает особого тепла. Что в итоге? Зимой даже при хорошем обогреве всей квартиры санузел не работает. Поэтому в современном мире справляются с этим неудобством несколькими способами:

использование теплых полов;
использование полотенцесушителя;
, осуществляющие автономное отопление или централизованное отопление.

Однако последний метод довольно дорог и не всегда возможен по техническим причинам.Полотенцесушитель не даст равномерного распределения тепла. Что касается технологии теплого пола, то это, пожалуй, единственный оптимальный вариант. Однако очень важно, чтобы трубопровод системы был правильным. Если расстояние между трубами теплого пола больше, чем необходимо, тепло будет теряться, а если меньше — оно будет концентрироваться в одном месте, а значит, неравномерно распределяться по комнате.

Неправильное расстояние между трубами в теплом полу снижает эффективность всей системы до нуля! Это следует понимать при выполнении расчетов.

Виды

Теплый пол может состоять как из труб, так и из специальной инфракрасной пленки. Трубы, особенно для ванной, доверяют больше. Тем более в ванной можно сделать пол с водяным подогревом, то есть построить систему горячего водоснабжения таким образом, чтобы он проходил под основным покрытием, нагревая его. При правильном расчете и использовании классического напольного покрытия, плитки вы получите отличный результат без проведения электриков.

Трубы для водяного пола могут быть:

медь;
металлопластиковый;
полиэтилен;
полипропилен.

Расстояние между трубами водяного теплого пола будет зависеть от материала, а точнее, от его качеств. Например, теплопередача в меди намного выше, чем в полиэтилене, что, в свою очередь, показывает, что медные трубы будут находиться на более удаленном расстоянии, чем пластиковые.

Пример

Итак, какое расстояние между трубами теплого пола? Для этого рассмотрим пример расчета количества труб.Одним из важных факторов, влияющих на расстояние, помимо материала, является диаметр самой трубы и габариты помещения.

Например, при диаметре 16 мм и расстоянии 3 метра с каждой стороны трубы должны быть удалены друг от друга не более чем на 25 см. Причем этот шаг соблюдается равномерно для всех труб от стены. Давайте разберемся с расчетами необходимого количества труб по таким параметрам и как их рассчитать.

Представьте, что труба начинается и заканчивается в углу.Он будет идти вдоль стены длиной 3 метра и не доходить до противоположного края на 25 см. Затем нам понадобится 2,5 метра трубы. То есть 0,25 м — это расстояние от одного края и 0,25 м от другого. После этого труба поворачивается и тоже идет вдоль стены, не доходя до края на 25 см. Потом поворачивается и даже на 25 см не доходит до изначально уложенной части. В итоге получится спиральная укладка трубы с шагом 25 см.

Чем больше площадь помещения, тем больший диаметр труб желательно использовать, но он не должен превышать 20 мм в диаметре.Расстояние для медных труб, как оказалось, будет большим. Например, используя медные трубы, можно сделать расстояние 30-35 см, используя при этом меньше материала, без потери полезности.

Очень важно соблюдать не только расстояние, но и технологию укладки труб. Это необходимо для того, чтобы со временем выдержать ожидаемую ожидаемую нагрузку, а трубы не деформируются. Обычно при укладке трубчатого теплого пола все делается так, чтобы трубы находились в желобах, за счет этого давление финишного покрытия и механические нагрузки не будут ощущаться настолько сильно, чтобы повредить трубы.

Кстати, в последнее время для теплого водяного пола часто используют стальные гофрированные трубы. Это позволяет изготавливать систему, не разрезая трубы. Гофрированные стальные трубы также обладают хорошей теплоотдачей, благодаря чему их можно штабелировать на более удаленном расстоянии по сравнению с полимерными аналогами.

И в заключение подведем итоги. Оптимальное расстояние труб для теплого пола — 20-45 см. Это зависит от материала трубы, ее диаметра и площади поверхности.Учитывая этот параметр, можно надеяться на работоспособность системы, конечно, при соблюдении всех остальных параметров.

Одно из практических изобретений человека — система «теплый пол». Обустроив подобной конструкцией свой дом или квартиру, можно не просто забыть о холодных полах, по которым неприятно ходить босиком, но и использовать эту систему как альтернативный источник тепла. Это очень удобно в том случае, если коммунальные службы плохо отапливают дом в осенне-зимний период.Чтобы смонтированная конструкция работала правильно, очень важно правильно рассчитать расстояние между трубами теплого пола, что обеспечит безаварийную работу на долгие годы без нареканий.

Подбор труб для теплого пола

Выбирая строительные материалы для устройства теплого водяного пола, стоит рассмотреть различные варианты, учесть все достоинства и недостатки тех или иных элементов. На сегодняшний день для этого используются комплектующие из таких материалов:

Медь;
Металлопластиковый;
Полипропилен;
Трубы REX.

Медные комплектующие — лучший вариант для любой системы отопления. Они обладают хорошей теплопроводностью и прочностью. Но у них есть два существенных недостатка:

Высокая стоимость, что делает их недоступными широкому кругу потребителей;
Сложность установки. Для установки такой системы требуется специальное оборудование и опыт работы. Самостоятельный монтаж труб из этого материала очень проблематичен, поэтому необходимо будет привлечь специалистов, что повлечет дополнительные расходы.

Самый распространенный материал для теплых полов — металлопластик. Такие изделия обладают хорошей теплопроводностью, легко монтируются, а цена на аналогичные изделия доступна каждому. Кроме того, внутри не откладываются известковые отложения и они устойчивы к коррозии.

Изделия из полипропилена используются очень редко, так как имеют очень большой угол изгиба. При установке теплого пола такое расстояние между трубами нежелательно, так как система будет работать некорректно.

Трубы из полиэтилена очень прочные, обладают высокой теплоотдачей, а также довольно долговечны. Цена на такую продукцию невысока, однако есть один существенный недостаток. Крепление таких элементов должно быть максимально жестким, так как полиэтилен очень пластичный.

Сколько труб нужно

Когда выбор частей, из которых будет завершен монтаж водяного теплого пола, рассчитывается необходимое количество труб для трубопровода.Расход стройматериалов обычно рассчитывается в несколько этапов:

Для достижения оптимальной эффективности трубопровода разметка контуров не должна превышать 6 метров, иначе вода быстро остынет. Если комната будет слишком большой, то она будет логично разделена на сектора, каждый из которых будет иметь отдельный контур. Такой способ монтажа позволяет нагревать более равномерно.

Какие аксессуары нужны

Для выполнения данного вида работ своими руками потребуются дополнительные материалы:

В дополнение ко всем компонентам вам также потребуются различные инструменты, такие как:

Пробойник или дрель — для просверливания необходимых отверстий;
Отвертка — для крепления труб к полу;
Паяльник специальный, если используются изделия из пластика;
Разводной ключ;
Ножовка по металлу для резки труб.

Когда все инструменты и материалы готовы, можно приступать к устройству теплого пола.

Какое должно быть расстояние между трубами

Расстояние между трубами теплого пола необходимо рассчитывать исходя из температуры воздуха внутри помещения. В помещениях, где температура воздуха невысокая, стоит уменьшить шаг планировки. При установке системы в узких местах, например в коридорах, необходимо изолировать подводящую трубу — это позволит избежать перегрева поверхности.Чтобы в помещении было комфортно для человеческого климата, необходимо выдерживать расстояние между рабочими элементами не более 35 см.

Монтаж водяного теплого пола

Монтаж системы теплого водяного пола осуществляется последовательно. Для этого проводятся подготовительные работы, такие как снятие старого покрытия пола и заливка стяжки при необходимости. Далее инструкция по установке выглядит так:

На поверхность пола укладывают слой теплоизоляции и демпферную ленту, чтобы предотвратить деформацию бетонной стяжки;
Затем накройте полиэтиленовой пленкой, чтобы создать хороший слой гидроизоляции.Все стыки между полосами пленки необходимо тщательно совместить широкой лентой;
Поверх всех материалов кладется арматурная сетка, в дальнейшем она будет служить для дополнительного крепления трубопровода;
После этого технология монтажа предусматривает монтаж коллектора, а затем прокладку трубопровода;
К коллектору подключается одна труба, и трубопровод укладывается выбранным способом;
В местах пересечения трубы и демпферной ленты необходимо использовать гофрированную муфту — это предотвратит повреждение трубопровода;
После завершения укладки кромку трубопровода также необходимо подсоединить к коллектору;
Проведена пилотная водоподготовка системы, если все исправно, то можно начинать цементную стяжку.

Цементный раствор готовится обычным способом. Для этого берутся три части песка и одна часть цемента, которые смешиваются с необходимым количеством воды до получения однородной смеси. Поверхность пола заливается полученным составом толщиной 3 см. Для этого также можно использовать специальные составы, которые в большом ассортименте есть в строительных магазинах. Это значительно сократит время выполнения, но добавит финансовых затрат.

На что обращать внимание при работе

Монтаж конструкции теплого водяного пола необходимо учитывать несколько важных моментов, которые позволят повысить эффективность всей системы.

Если для оборудования трубопровода используются жесткие трубы, их крепят на расстоянии одного метра друг от друга. При использовании эластичных материалов крепления выполняются чаще;
Для достижения максимальной жесткости конструкции необходимо в нескольких местах закрепить пол с помощью шурупов и дюбелей;
Всю систему теплого пола желательно собрать с минимальным количеством стыков — это снизит вероятность протечки воды;
Заливая бетонную стяжку, нужно тщательно выровнять поверхность пола, лучше делать это под контролем строительного уровня.В идеале ровная стяжка поможет в дальнейшем качественно уложить напольное покрытие;
Распределительная система установлена в удобном для обслуживания месте. В частном доме это может быть подвал, а в квартире есть небольшая ниша в стене;
Не стоит экономить при выборе материалов для установки такой конструкции теплого пола, ведь подогрев воды делается не один год и требует больших затрат как времени, так и денег.

Важность правильной установки теплого водяного пола

Теплый пол, по которому приятно ходить босиком в любое время года — мечта многих современных людей.Особенно такой вариант обогрева помещения актуален в переходный период, когда на улице сыро и холодно. Монтаж пола с водяным отоплением может выполнить любой мастер, умеющий работать с инструментами и стройматериалами. Для начала весь процесс нужно изучить теоретически, что не составит труда при нынешнем обилии информации, и только потом переходить непосредственно к ремонтным работам.

Монтаж ТЭНов необходимо проводить согласно всем нормам и правилам, только тогда можно будет говорить об эффективной системе работы.Очень важно выдерживать правильное расстояние между трубами — это обеспечит равномерный прогрев напольного покрытия и комфортный микроклимат в помещении.

Для электрического отопления конструкция ИПО и матов предусматривает фиксированный шаг нагревательных элементов, чего не бывает при водяном отоплении, поэтому расход трубы для теплого пола напрямую зависит от расстояния между витками.

Эти параметры также напрямую влияют на необходимую высоту бетонной или цементно-песчаной стяжки, так как тепловое излучение происходит под определенным углом.О различных особенностях и достоинствах тех или иных труб, а также об их установке мы поговорим ниже, кроме того, вас ждет демонстрация тематического видео в этой статье.

Тепловые потоки через бетонную стяжку Полы поднимаются не вертикально вертикально, а имеют форму конуса под углом 45⁰, как показано красными стрелками на фото выше.

Если края таких струй пересекаются по поверхности стяжки, пол будет нагреваться равномерно, и вы не почувствуете перепадов температуры под ногами.Следовательно, при нормальном шаге трубы, то есть 200 мм, будет достаточно такой же толщины бетона, то есть 200 мм?

Хотя теоретически оказывается, что именно на такой высоте пересекаются тепловые потоки, на самом деле достаточно вдвое меньше — 100-120 мм.

Причин тому несколько:

сначала , поверх стяжки еще есть лицевое покрытие, увеличивающее высоту пола;
во-вторых , трубы в полу не так четко различают пределы нагрева — бетон успевает прогреться рядом друг с другом и оказывается, что вся поверхность имеет одинаковую температуру.

Заключение

Смонтировать теплый пол своими руками, конечно, очень ответственно, хотя и вполне реально и легко осуществимо. Не теряйтесь, если найдете в Интернете какую-то общую информацию — дело в том, что каждый хороший мастер может импровизировать, оставаясь верным основным принципам ().

Теплый пол с подогревом | Трубопроводы PEX | Напольное отопление

Существует несколько способов подбора размера комплекта труб и коллектора RHT PEX для вашего магазина, ангара или дома.Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную длину трубопровода на основе приведенных ниже множителей площади в квадратных футах.

Для жилых помещений, а также малых и средних магазинов и гаражей O ₂ кислородный барьер PEX-трубка входит в стандартную комплектацию. С трубой ½ «6» шаблон иногда используется в ванных комнатах и для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате.Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтилентерефталата с кислородным барьером & frac58; «. Для трубок & frac58;» стандартным является 12-дюймовый профиль, но 16-дюймовый образец может использоваться в более теплом климате или при очень низких температурах. желательна температура окружающей среды. Для больших магазинов и крупных коммерческих зданий (обычно более 5000 квадратных футов) стандартная труба PEX с кислородным барьером ¾ «. Для трубок» используется расстояние 16 или 18 дюймов, в зависимости от климата и желаемых условий. температура для пространства.

Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры обогреваемого пространства на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится. Обязательно используйте правильный множитель, соответствующий выбранному вами интервалу:

Шаг 6 дюймов = кв. Фута x 2,0
Расстояние 8 дюймов = квадратный фут x 1,5
Расстояние 9 дюймов = кв. Фута x 1,34
Расстояние 12 дюймов = кв.футов x 1,0
Интервал 16 дюймов = кв. Фута x 0,75
Расстояние 18 дюймов = кв. Фт. X 0,67

После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы. С трубкой ½ дюйма длина цепи 300 футов является стандартной, но цепи от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. Для трубок & frac58; «и ¾» стандартными являются контуры длиной 500 футов. Так, например, если вы используете ½-дюймовую трубу и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждая и трехходовой коллектор.Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-канальный коллектор.

Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки трубок из полиэтиленгликоля для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http: // www.blueridgecompany.com/quote

Для всех применений внутри плиты BlueRidge Company рекомендует использовать один из следующих изоляционных материалов для поддержания эффективности и минимизации ненужных потерь тепла (перечислены в порядке эффективности):

1. FOAMULAR 250 2 «жесткий пенопластовый утеплитель R-10
2. FOAMULAR 250 1 1/2 «жесткий пенопласт R-7.5.
3. FOAMULAR 250 1 дюйм жесткая пенная изоляция R-5
4. Барьерная «изоляция» R 1.7
5. Пузырьковая фольга Пузырь (немного лучше, чем ничего)

PEX, сантехника, отопление, принадлежности для систем отопления, вентиляции и кондиционирования воздуха

Перед прокладкой и установкой контуров PEX tubing необходимо выполнить тщательный план и проектирование системы, чтобы выполнить установку быстрее и точнее, а также избежать дорогостоящих ошибок. Схема системы будет полезна и в будущем, если возникнет необходимость отремонтировать систему и избежать повреждений во время общей реконструкции или ремонта жилого дома.На плане должно быть указано точное место установки трубопровода, схема расположения и длина контуров, количество и расположение коллекторов , расположение термостатов и других элементов управления и датчиков.

При разработке плана расположения трубопроводов лучистого отопления необходимо учитывать множество факторов и деталей. Следующие наиболее важные аспекты должны быть приняты во внимание:

Равное расстояние между трубками в петле — Расстояние между трубками в области влияет на температуру, а также на равномерное распределение тепла.Трубки PEX обычно устанавливаются на расстоянии 8 дюймов. Более близкие расстояния (обычно не менее 4 дюймов) могут применяться в областях с более высокими потерями тепла или полах с более низкой теплопроводностью.
Длина каждой петли трубопровода — Длина петли трубки напрямую зависит от расхода и тепловой мощности. Длинные петли уменьшают возможную скорость потока, тем самым снижая тепловыделение. Кроме того, более длинные петли создают неравномерную температуру поверхности, поскольку существует большая разница между температурами в начале петли и в конце, где температура значительно ниже.Следование общепринятым отраслевым стандартам обеспечит оптимальную длину петли, которая варьируется в зависимости от диаметра трубы (от 30 футов для трубы 1/2 дюйма до 700 футов для трубы 1 дюйм).
Эффективное расположение коллекторов — Чтобы свести к минимуму потери тепла при перемещении горячей воды от коллектора к контуру, лучше всего расположить коллектор как можно ближе к контуру. Для больших площадей можно использовать два или более коллектора. Коллекторы также следует размещать в месте, где к ним будет легко получить доступ, если это необходимо.
Увеличенная теплоотдача в областях с более высокой скоростью потерь тепла — Обычно существует два метода увеличения теплоотдачи в определенных областях. Один из способов добиться этого — использовать узор «Серпантин», где самая теплая часть петли устанавливается ближе к участку с наибольшими потерями тепла (окна, двери, наружные стены). Второй метод требует более близкого расстояния между трубками, так что больше тепла излучается в определенную область.
Поддержание равномерной температуры в пределах зоны — Самый простой способ поддерживать равномерную температуру — это держать трубы на одинаковом расстоянии (при условии одинаковой скорости потери тепла внутри контура).Чтобы еще больше снизить колебания температуры, могут быть установлены теплообменные пластины. Поскольку алюминий является отличным проводником тепла, тепло равномерно распространяется по большей площади поверхности.

Связанные документы:

Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: смешивание впрыска
Описание лучистого отопления: методы теплопередачи
Наружные деревянные печи с изоляцией PEX
Использование геотермального теплового насоса для теплого пола система
Зональные клапаны в системе лучистого отопления

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полностью отдельной системой , то есть подающая и обратная линия для подогрева пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца утеплитель Celotex или Kingspan будет на складе. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Для бетонных полов мы рекомендуем 65–75 мм стяжку поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью удален воздух. По завершении закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыто

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Расстояние между трубами теплого пола, оптимальный шаг укладки

Выбор отопительной системы как залог комфорта

Теплый пол: что учитывается при расчете

Коэффициент теплопроводности

Диаметр труб

Тепловые потери и место расположения

Комбинированное отопление

Заключение

Видео: Простые секреты укладки труб

расчет шага укладки, схема соединения, монтаж своими руками

Какие параметры влияют на шаг раскладки трубы

Коэффициент теплопроводности

Диаметр и вид труб

Температура теплоносителя

Тепловые потери и место расположения

Оптимальная температура в помещении

Как определить площадь комнаты

Общепринятые шаги укладки

Как производится расчет длины трубы

Определение максимальной длины одного контура

Как определяют расстояние

Формы укладки

Змейка

Угловая змейка

Двойная змейка

Улитка

Какой способ лучше

Может ли быть контур в системе теплого пола разной длины

Можно ли стыковать трубу для теплого пола

Заключение

Расстояние между трубами теплого пола: материалы, выбор шага укладки

Достоинства системы

Факторы, учитываемые при расчете

Влияние коэффициента теплопроводности

Влияние диаметра трубы

Тепловые потери и местоположение

Формы укладки

Змейка

Улитка

Какой метод лучше

Рекомендации по монтажу

Особенности фиксации труб

Укладка труб теплого пола: варианты

Преимущества использования пола с обогревом

Как выбрать трубы для водяного пола

Расчет количества труб

Порядок монтажа теплопроводящих контуров

Схемы укладки труб теплого пола

Вступление

Особенность укладки труб теплого пола

Длина контура

Схемы укладки труб теплого пола

Чем отличаются схемы укладки

Расстояние между трубами

Выводы

Еще статьи

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Трубы для теплого водяного пола

Рекомендации для расчетов

Выбор по типу

Расчет перед укладкой

Заключение

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Преимущества теплых полов перед радиаторным отоплением

Какие технические параметры определяют при укладке трубопровода

Выбор материала трубопровода

Температура пола в помещениях

Температура теплоносителя

Диаметр трубопровода

Максимальная длина контуров отопления

Тип укладки

Расстояние между трубами теплого пола (шаг укладки)

Расход трубы теплого пола на 1 м

Инструкция по монтажу теплого пола

ВАЖНОЕ ЗАМЕЧАНИЕ

НАЗНАЧЕНИЕ

ПРОКЛАДКА ТРУБЫ

ПОДГОТОВКА ТРУБЫ

КОНТРОЛЬ

Расстояние укладки теплых полов. Расстояние труб теплого пола при их установке
