Толщина сип панелей для наружных стен: Толщина сип панелей для наружных стен

Автор: alexxlab -

Содержание

Толщина сип панелей для наружных стен

Сейчас при сооружении жилых объектов и загородных коттеджей большее значение имеет экологичность, экономичность и скорость постройки. Прекрасным для этого сырьем и лидирующим материалом в области установочных сроков и эксплуатационных показателей, является СИП-панель. Применение инновационных технологий и профессиональное сочетание нескольких разновидностей древесной стружки и синтетических включений позволяет создавать прочные и надежные конструкции перекрытий, стен с высокими теплоизоляционными характеристиками.

Для производства панелей с пенистым наполнителем может использоваться любой объем утеплителя. В основном к теплоизолирующим веществам относят ППС (пенополистирол), а для внешнего слоя применяется ОСП. Для изготовления ОСП покрытия берется древесная стружка, которая прессуется под высоким давлением и защищает внутренний слой для тепла. Синтетическое соединение отличается эффективными критериями жесткости, поэтому его используют в производстве высокопрочных плит.

Благодаря тому, что листы производятся в заводских условиях, удается создавать подходящие условия для склейки под большим давлением. Это обеспечивает монолитность изделия и длительный срок его пользования без расклеивания. На заводе могут быть изготовлены части каркаса стандартных размеров или индивидуальные формы для каждого проекта.

Толщина СИП-панелей для выполнения разных работ

Определены стандартные параметры листов. В Европе выделяют следующие характеристики: длину 2,5 и 2,8 м (иногда 3,6 м), ширину 1,25 и 1,2 м). Но в нашей стране популярным из представленных SIP-панелей считается формат 2,44*1,22 м.

У СИП платформы толщина может быть различной. Этот показатель складывается из диаметра сердечника и плит, используемых для облицовки. Приемлемыми результатами для ППС блоков выбирают 10, 15 и 20 см. Листы ОСП могут иметь размерность 6–25 мм, однако для склейки СИП-панелей берутся варианты 9–12 мм. Утеплителя слоистость определяется в соответствии с целями применения: для фасадной отделки берется пенополистирол 20 см, а для перегородок внутри помещений — детали 14 и 10 см.

Исходя из назначения (для кровельных, стеновых отделок, пола и потолка), выпускаются артикулы разных свойств. Для межэтажных разделителей и укладки кровли производятся элементы, ширина которых равна 1⁄2 обычных габаритов (60, 62,5 см). Наименования увеличенной величины используют для этажей и внешних стен, где будет обеспечена наибольшая прочность и теплоизоляция.

Эти данные характерны для готовых изделий, а при самостоятельном создании глубина СИП панелей для наружных стен может быть различной. Но они должны отвечать требованиям, которые были предусмотрены строительным проектом. Если взять плиты меньшей длины, то в зимний период могут возникнуть недостатки, связанные с многочисленными стыковочными швами и низкой теплоизоляцией.

Для строительства дома из СИП-панелей под ключ не требуется специальная техника и значительные расходы. При этом нужно учитывать особенности SIP и придерживаться основных рекомендаций.

Вопрос-ответ Стандарты СИП конструкции компания SIPwall (ЭКОПАН).

Стандарт конструкции дома по технологии «SIPwall» (Sip)

Существующие нарушения, технологии имеющие место при строительстве домов, по Sip технологии

Последствия нарушения технологии

Межэтажные перекрытия (отметка +0.000) и (отметка +2.800)

Усиленные Sip — Панели толщиной 224 мм.

(ОСБ3 – 12 мм, Пенополистирол – 200 мм, ОСБ3 – 12 мм)
(шаг закладного бруса 200х100 – 625 мм)

Допускается установка Sip — панелей толщиной 174 мм.
(ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)
(шаг закладного бруса 147х74 – 625 мм). При пролете не более 3 м.

Балочное перекрытие.

Монтаж не усиленных панелей с шагом закладного бруса 1250 мм.

Монтаж панелей с использованием ОСБ3 менее 12 мм

Использование панелей перекрытия толщиной менее 174 мм

Провисание потолка по центру панелей при его эксплуатации.

Снижение жесткости перекрытий, что может привести к разрушению конструкции при их эксплуатации

Снижение допустимой нагрузки на 1 м2

Наружные стены

Для конструкции стен ДОМА используются Sip- панели толщиной 174 мм .

(ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)

Для конструкции стен ДАЧИ используются Sip- панели толщиной 124 мм .
(ОСБ3 – 12 мм, Пенополистирол – 100 мм, ОСБ3 – 12 мм)

В качества закладного бруса — клееный брус сечением не менее 74х147 мм.

Стандартная высота потолков 2,8 м и 2,5 м.

Монтаж панелей с использованием ОСБ3 менее 12 мм

В качестве закладного бруса использование досок сечением менее 74х150 мм

Снижение жесткости стен, что может привести к разрушению конструкции при их эксплуатации

Снижение допустимой нагрузки на 1 м2

Кровля

Усиленные Sip — Панели толщиной 224 мм.
(ОСБ3 – 12 мм, Пенополистирол – 200 мм, ОСБ3 – 12 мм)
(шаг закладного бруса 200х100 – 625 мм)

Допускается установка Sip — панелей толщиной 174 мм.
(ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)
(шаг закладного бруса 147х74 – 625 мм).
При пролете не более 3 м.

Холодная стропильная система

Монтаж не усиленных панелей с шагом закладного бруса 1250 мм.

Монтаж панелей с использованием ОСБ3 менее 12 мм

Использование панелей перекрытия толщиной менее 174 мм

Провисание потолка по центру панелей при его эксплуатации.

Снижение жесткости перекрытий, что может привести к разрушению конструкции при их эксплуатации

Снижение допустимой нагрузки на 1 м2

Требования к материалу

Применение ОСБ-3 — Европейских, Российских производителей для наружных Sip- панелей

Применение ОСБ-3 — Канада для наружных Sip- панелей

Более низкие показатели по влагопоглащению.

Применение пенополистирола марки ППС-14

Применение пенополистирола марки ППС-13, ППС-12

Снижение несущей способности Sip – панелей.

Применение сухого и строганного пиломатериала обработанного огнебиозащитным составом

Применение не строганного и сырого или «вяленого» пиломатериала

Образование грибка,
Нарушение конструкции стен и перекрытий

Применение специальных саморезов Spax для обеспечения необходимой жесткости конструкции

Применение гвоздей или глухарей (винтовые саморезы)

Снижение жесткости конструкции, что может привести к деформации и разрушению дома.

Внешняя отделка дома из сип-панелей разными способами + видео

Согласно строительным технологиям каркасная конструкция фасада здания является наиболее оптимальной. Она позволяет быстро возводить строить целые жилые кварталы, гостиницы или частные дома. Чтобы жилище было не только привлекательным внешне, но и теплым внутри, применяется материал – СИП-панели. У них есть существенный недостаток: быстрое разрушение под воздействием природных факторов. Внешняя отделка – одна из необходимых мер, чтобы сохранить теплоизоляционные свойства постройки.

Преимущества изоляционных панелей

СИП-панель – это двухслойный стройматериал. Он изготавливается по типу сэндвич-конструкций, т.к. покрывается листами ОСП с обеих сторон. Для крепления структуры используется полиуретановый клей. Пенополистерол служит для утепления здания, а плиты ОСП защищают от проникновения влаги.
Дома из данных конструкций – канадская технология, нашедшая поклонников на отечественном пространстве. Этому способствуют достоинства материала:

  • теплоизоляционные показатели. По сравнению с кирпичом, для которого нужна толщина стен 2,5 м, панели имеют толщину 0, 17 м;
  • хорошая шумоизоляция;
  • небольшой вес, не требующий плотного фундамента;
  • удобство транспортировки и разгрузки;
  • устойчивость к появлению грибка и плесени;
  • сокращение сроков строительных работ.

СИП-панели также отличают высокие экологические характеристики, и при должной отделке постройки прослужат длительное время. На сегодняшний день внешняя сторона строения из изоляционных конструкций выполняется при помощи различных стройматериалов.

Натуральные материалы

Если вы хотите проживать в экологичном, привлекательном и теплом жилище, оформите его фасад природными материалами. Они – самое лучшее решение для отечественного климата. В настоящий момент популярны следующие.

Надежный камень

С помощью данного стройматериала проводится наружная отделка жилища. Камень используют для частичной облицовки СИП-панелей либо фасадных работ. Каменные дома выглядят внушительно, даже монументально. По своей фактуре и колористике натуральный камень отличается, что никак не влияет на характеристики постройки:

  1. эстетичный и привлекательный внешний вид;
  2. низкую теплопроводность стен;
  3. хорошую звуко- и шумоизоляцию;
  4. долговечное оформление: отделка не требует устранения мелких дефектов.

Вместо каменного цоколя можно выполнить другой, не менее стильный – из дерева.

Экологичный блок-хаус

Фасад здания из сэндвич-пластин с изоляцией иногда оформляют деревянной вагонкой. Отделка похожа на бревенчатый сруб, т.к. производится из натуральной древесины. В основе блок-хауса – цельное оцилиндрованное бревно, боковины которого срезаются с четырех сторон.
Дома, изготовленные из СИП-пластин и оформленные с помощью блок-хауса, отличает прочность и надежность. Натуральная древесина – экологически чистая и пожаробезопасна, поскольку обрабатывается нетоксичными составами. Блоки практически не обрабатываются, благодаря чему отделка монтируется быстро. Строение, в свою очередь, выглядит красиво и напоминает старинные добротные здания. Дополнительное утепление не требуется.

Строительные инновации

Современные материалы для строительства, при помощи которых проводится отделка строения, не только отвечают за внешний вид. Они позволяют сохранить тепло в жилище, обеспечить его шумоизоляцию, а также отличаются удобством монтажа.

Вентилируемые фасады

Придать комфорт строению из СИП-конструкций можно с помощью современной облицовки. Одно из последних достижений строительства – вентилируемый фасад – совмещает в себе декоративные и практические качества. Металлическая (чаще алюминиевая) система – это каркас, к которому крепятся облицовочные материалы. В данном случае, конструкция используется как отделка и накладывается на сами панели. Эффект напоминает термос: зимой дом теплый, а летом дарит прохладу.
Помимо металлических элементов фасад имеет необходимые для утепления звукоизоляционные слои. Они помогают создавать все условия для комфортного проживания, т.к. нужны для шумоизоляции постройки. Существуют другие преимущества выбора вентилированных фасадов для дома из изоляционных панелей:

  • экономия на проведении коммуникаций;
  • скорость монтажа;
  • защита от звуков улицы, холода, негативных природных явлений;
  • качественное утепление здания;
  • длительная эксплуатация, быстрая замена;
  • множество фактур и расцветок материала.
  • Возможность круглогодичного монтажа
  • Отсутствие мокрых процессов

Совет от «фасадца»

Самой распространенной разновидностью вентилируемого фасада который применяется для облицовки сип панелей – является сайдинг.

Это прямоугольные пластины из дерева, металла или винила. К цоколю дома крепится с помощью специальных профилей, не создавая нагрузку на фундамент.

Разнообразные сэндвич-панели

Стеновые или сэндвич-панели – самый распространенный вариант для наружных отделочных работ. Они не просто создают утепление внешних стен. Сэндвич-системы украшают здание, защищают его от неблагоприятных природных факторов. Конструкции называют «строительным бутербродом», поскольку между двумя пластинами из металла, ПВХ либо фиброцемента укладывается различный утеплитель. Чаще всего применяют:

  • пенополистерол: строения из СИП-блоков повышают свои теплоизоляционные качества, защищаются от влаги. Пенополистерол не горюч, прочен и влагостоек;
  • базальтовая вата. Сэндвич-конструкции легко впитывают и так же легко испаряют влагу. В утеплителе присутствует небольшой процент фенола, негативно влияющий на организм человека;
  • пенополиуретан. Объединяет в себе лучшие качества вышеуказанных утеплителей. Сэндвич-системы данного типа – самое лучшее решение для проведения теплоизоляции.

Укладку материала необходимо проводить очень аккуратно, чтобы он не продавил изолирующие блоки. Вместе с тем, сэндвич-изделия достаточно практичны, т. к. не нуждаются в наличии термоизолирующего слоя.

Дополнительные мероприятия

Проведение внешних отделочных работ предусматривает определенные правила. Фасад здания из СИП-панелей нужно облицовывать в первые полгода после постройки. В противном случае он потеряет привлекательность. На свойства дома, кроме нарушения гидроизоляции, это никак не влияет. Устраняется данный негативный момент путем обработки поверхности биозащитными составами.
Необходимо проводить точные расчеты толщины стен. Когда она совпадает со строительными стандартами, дополнительные теплоизолирующие материалы не используются. Достаточно того, что выполняется отделка – от облицовки сайдингом до каменной кладки.
Продуманная вентиляция повысит эксплуатационные характеристики жилища. Проект коммуникаций, монтаж оборудования надолго сохранит внешнюю облицовку строения.
Жилые постройки из изоляционных панелей – один из актуальных приемов современного строительства. Их монтаж отличается простотой, оперативностью выполнения. Оформление внешней стороны такого дома не требует временных затрат. Самое главное – учитывать специфику материала и особенности работы с ним.

СИП панель. Свойства и характеристики

Каждый мечтает иметь свой дом, теплый, современный и при этом экономичный. В наше время появилось множество материалов для строительства и очень трудно определиться, какой лучше выбрать, чтобы постройка была более надежной и при это не слишком сильно ударила по карману. Попробуем достаточно информативно объяснить, что такое sip панели. Зачастую человек просто не разбирается в разнообразии современных технологий строительства.

О сип панелях

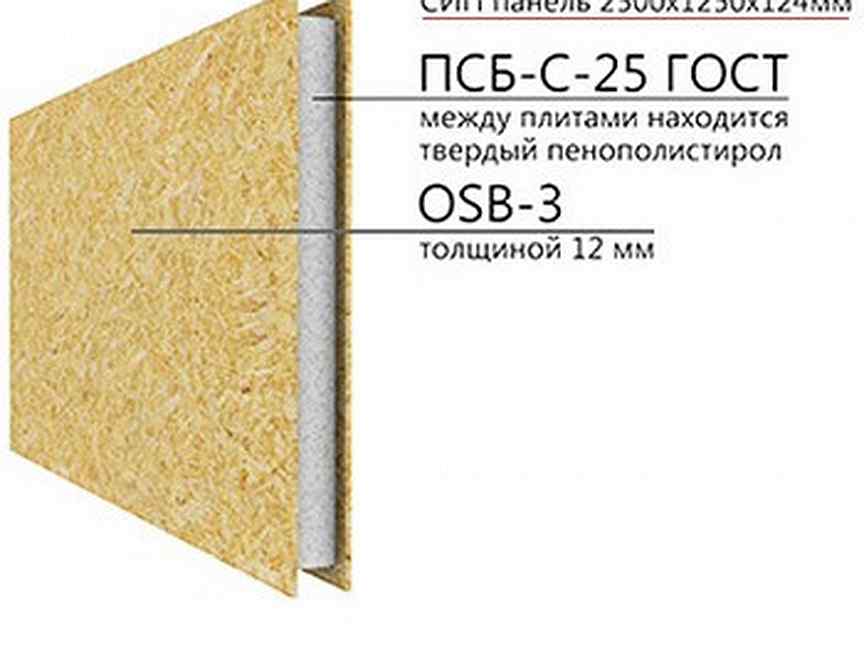

Сип панели имеют трехслойную структуру. Наружные слои – ориентированно-стружечная плита, центральный слой сделан из пенополистирола, именно он выполняет теплоизоляционную функцию. Об уникальных теплоизоляционных свойствах этого материала знают во многих развитых странах, благодаря им сип панели рекомендуют для использования нормативные акты Европы, Америки и России.

Преимуществом строительства является то, что конструкцию можно собрать своими силами, без рабочих, что значительно сэкономит средства. На панелях заранее вырезают проемы для окон и дверей, четко следуя указанным размерам, поэтому строительство окажется достаточно быстрым и не потребует много труда.

  • Короткие сроки работы — При наличии готового фундамента, возможно поднять коробку с крышей за 10-15 дней. Конструкция не дает усадки, поэтому отделку можно начинать сразу;
  • Высокая теплоизоляция и энергоэффективность — Толщина в 150 мм соответствует 1,5-метровой кирпичной кладке;
  • Атмосферостойкость — Устойчив от влаги и плесени, не гниет, задерживает распространение огня;
  • Экологичность — конструкция изготавливаются из экологически чистых материалов;
  • Низкая стоимость – цена зависит от размеров.

Гараж из сип панелей

Из сип панелей можно построить надежный и удобный дом для вашего автомобиля. Такой гараж не будет вредить окружающей среде, потому что построен их экологически чистого материала и не потребует больших затрат, ведь по сравнению с другими материалами, стоимость сип панелей относительно низкая.

Построить гараж или дачный домик из sip сможет каждый, кто хоть раз в жизни пользовался молотком и отвёрткой. Нужно только учесть ряд нюансов:

  1. Стены собираются по отдельности
  2. Конструкцию необходимо обвязать стальной лентой для придания ей жесткости
  3. Элементы лучше соединять оцинкованными компонентами

Если вы не уверены в своих силах, лучше обратиться к специалистам, они за короткие сроки возведут необходимую конструкцию. Цена строения будет зависеть от его размера и количества затраченного материала.

Существуют типовые размеры одноэтажных домов, площадь колеблется от 40 м2 до 155 м2 . Толщина утеплителя от 150 или 400 мм, толщина наружных слоев СИП панели – 12 мм.

Внутренняя отделка домов

Сип панели без отделки выглядят красиво, но это не значит, что внутреннюю отделку дома делать не нужно. Если вы заказываете строительство дома под ключ, то стены будут отделаны гипсокартоном внутри и штукатуркой или планкеном снаружи с последующей косметической обработкой.

Внутренняя отделка СИП домов состоит из шести основных этапов:

  1. Обшивка стен гипсокартоном или другим материалом, например, ДСП
  2. Монтаж потолочного покрытия
  3. Малярные и плиточные работы
  4. Прокладка водопровода, канализации, вентиляции
  5. Покраска стен или другая косметическая отделка стен
  6. Монтаж напольного покрытия

Сип панели – это экономичный современный материал для строительства. Перед выбором подобного материала необходимо определить все особенности будущей постройки, оценить свои возможности и рассчитать затраты. Строить из сип панелей достаточно легко и быстро, из-за хороших теплоизоляционных свойств, вы сможете сэкономить на отоплении и кондиционировании, обратите внимание на эти преимущества, перед тем как принять окончательное решение.

Нужно ли делать двойной сендвич или какой должна быть толщина стен из сип панелей?

В строительстве жилых помещений нужно с вниманием относиться к каждой детали, только в этом случае здание сможет прослужить долго и стать по-настоящему надежным жильем. При постройке дома из сип панелей толщина материала для стен или перекрытий может отличаться, все зависит от назначения сооружений.



Классификация sip панелей и их применение

Существует шесть стандартных типов сендвич панелей, имеющих общепринятую маркировку – 204, 200, 164, 160, 124, 120.  Эти цифры отвечают общей толщине панели в мм, которая состоит из трех слоев – два боковых слоя из ОСП и пенополистирольный утеплитель посередине.

В типах 200, 160, 120 sip панель имеет слои ОСП толщиной 10 мм, а сип панели 204, 164, 124 имеют слои ОСП по 12 мм. Весь оставшийся объем занимает прослойка из пенополистирола. Соответственно, чем толще будет пенополистирольная прокладка, тем выше теплосберегающие свойства материала.

Ширина сип панели всех типов стандартных размеров – 1250 мм. Высота (длина) у сендвичей типа 164, 160, 124, 120 равна 2500 мм, а для сендвичей типа 204 и 200 составляет 2850мм. Такие показатели высоты общеприняты для строительства домов по канадской технологии – это стандартное расстояние между полом и потолком в подобных помещениях.

Правильный выбор сип панелей для стен

Выбор материала зависит от того, какой именно дом нужно построить – для небольшого дачного домика будет достаточно sip панелей, имеющих толщину от 120 до 124 мм, по своим теплоизоляционным свойствам и прочности такие сендвич панели будут соответствовать 45см стене из бруса или 60см стене из пенобетона. Еще более впечатляют сравнения сип панелей со стенами из керамзитобетона – 1 м и кирпича – 2,1м, что явно говорит в пользу выбора данного материала.

При возведении дома по канадской технологии рекомендуется брать сендвичи с толщиной 160 и 164 мм. Такое помещение способно выдержать очень низкие температуры и прекрасно сохраняет тепло даже в суровом северном климате. Перегородки в доме можно делать из sip панелей с толщиной 120 мм, так они, в основном, выполняют только звукоизоляционные функции. Для установки перекрытий также лучше использовать сендвичи с толщиной 204 мм.

Нужно учитывать тот факт, что готовая конструкция из сип панелей будет подвергаться дополнительной отделке как внутри помещения, так и снаружи, а это отражается на конечной толщине стен.

Что же касается сип панелей по 204 и 200 мм, то здесь нужно понимать некоторые важные моменты. Так как эти панели больше по высоте то, естественно, общий объем помещения увеличивается, что в свою очередь отражается на стоимости самого материала и увеличивается расход на отделочные работы. То есть повышается себестоимость строительных работ.

Основные типы стен из сип панелей

При постройке дома именно на фундамент и стены приходятся самая большая нагрузка, правильный выбор материала гарантирует прочность и надежность здания. В некоторых случаях для повышения прочности основания можно использовать двойные сендвич панели.

Различают три типа стен из

сип панелей:
  • Несущие стены, на которые приходится максимальная нагрузка, они служат опорой для балок перекрытий, плит, стропильной системы. При выборе толщины несущих стен дома по канадской технологии, нужно учитывать силу передачи нагрузки на фундамент, ведь устойчивость здания напрямую зависит от прочности этих стен.
  • Второй тип – стены из сип панелей самонесущие, передающие на фундамент нагрузку только своего веса и это, как правило, торцевой фасад дома. Величина толщины такой стены допускается меньше, чем несущей, но при этом, нужно провести точный расчет по теплопроводности.
  • К третьему типу ненесущих стен относятся перегородки и навесные панели, которые закрепляются на плите перекрытий. Для наружных стен толщину определяют, используя теплотехнический расчет, а при монтаже внутренних стен учитывается факт звукоизоляции и устойчивости.

Все эти факторы нужно обязательно брать во внимание при строительстве. Чтобы дом прослужил вам не один десяток лет обращайтесь к профессионалам – наша компания готова в короткие сроки предоставить вам готовый проект и необходимые расчеты.

Зимний дом из СИП-панелей – Проживание в СИП-доме в зимнее время

Каркасные дома считаются одним из самых доступных и теплых видов жилья. Технологии строительства и конструктивные особенности материала позволяют создать комфортные условия в домах из СИП-панелей в зимний период. С учетом того, что во многих регионах РФ показатель температуры в зимний период достигает низких отметок, теплосберегающие свойства – одно из основных требований, предъявляемых к жилым сооружениям.

Можно ли жить в СИП-домах в холодное время года

Эти типы жилых построек разрабатывались специально для круглогодичного проживания, в том числе и в холодное время. Первые сооружения такого типа начали строить в Канаде, где климат во многом схож с нашим, и холодные зимы – привычное явление.

Каркасно-рамочная технология позволяет осуществлять строительство домов из СИП-панелей в любое время года. Даже если работы завершены зимой, владельцам не приходится ждать несколько месяцев, чтобы въехать в него. Дом сразу же готов к эксплуатации и проведению ремонтных работ.


Технология SIP-строительства зарекомендовала себя как надежная и энергоэффективная. Стены СИП-домов надежно защищают в зимний период от холода и ветра, кроме того, они могут дополнительно утепляться. Для этого достаточно использовать утеплитель толщиной 10 см. Но такая мера актуальна только для регионов с очень суровыми зимами, поскольку СИП-панели сами по себе очень плохо пропускают тепло и в дополнительной изоляции не нуждаются.

По-настоящему уникальное свойство сооружений из сэндвич-панелей – сохранять тепло длительное время. Даже при отсутствии отопления в течение недели в холодное время года температура внутри СИП-дома снизится максимум на 5°. Поэтому можно использовать дома из СИП-панелей для постоянного проживания, а можно – в качестве дачи, куда вы будете приезжать только на выходные. При этом добиться нужной, комфортной температуры в доме по приезду будет достаточно просто.

Высокие теплосберегающие свойства обеспечивают энергоэффективность сооружений из SIP-панелей. Это означает, что владельцы экономят до 30% потребляемой энергии (газа, электричества), а температура в помещении остается та же.

Что необходимо учесть при строительстве дома?

Утечка тепла в доме может происходить через кровлю, окна или двери. Поэтому очень важно еще на этапе строительства предупредить появление сквозняков. В первую очередь – обшить утеплителем подкровельное пространство.

Отдельное внимание следует уделить и теплоизоляции полов. СИП-дома для проживания зимой возводят на винтовых сваях, с использованием столбчатого или классического ленточного фундамента. Еще на начальной стадии возведения сооружения важно произвести утепление цокольного этажа.


Комфортный микроклимат и теплоизоляцию обеспечивают не только стены, пол и потолок, но и окна и двери. Правильный выбор оконных блоков может свести теплопотери к минимальным показателям. Входные двери должны быть дополнительно утеплены и надежно защищать от сквозняков.

Отдельного внимания в домах из СИП-панелей заслуживает вентиляционная система. Так как сэндвич-панели обладают низкой пропускной способностью, необходимо предусмотреть качественную систему вентиляции.

Секрет энергоэффективности

Многие считают, что теплосберегающие свойства здания определяются толщиной стен. На самом деле это не так. Толщина стен не гарантирует тепла в доме. Стены в СИП-домах в 160 – 200 мм обеспечивают в зимний период те же самые, а в некоторых случаях и лучшие показатели теплоизоляции, что и кирпичные стены, толщина которых может доходить до 2 метров.

Секрет энергоэффективности – в конструктиве СИП-панелей, состоящих из 2-х слоев ОСБ-3 и листа пенополистирола между ними.

Коэффициент теплосопротивления R у пенополистирола составляет 4,7 м2 °C/Вт. Сравните: согласно СНиП «Тепловая защита зданий» на территории России предъявляется ряд требований по термическому сопротивлению внешней стены жилого здания.

Требуемое значение Rтр, м2 ·°C/Вт по некоторым городам:

№ п/пОбласть, пунктТребуемое приведенное сопротивление теплопередаче Rтр, м2 ·°C/Вт (наружные стены)
1.Астрахань3,63
2.Архангельск3,56
3.Барнаул3,38
4.В.Новгород3,13
5.Владикавказ2,59
6.Волгоград2,79
7.Воронеж2,99
8.Екатеринбург3,49
9.Ижевск3,39
10.Иркутск3,80
11.Йошкар-Ола3,33
12.Казань330
13.Кемерово3,69
14.Москва3,13
15.Омск3,59
16.Санкт-Петербург3,08
17.Смоленск3,09
18.Сыктывкар3,61
19.Тверь3,16
20.Тула3,07
21.Ульяновск3,29
22.Ярославль3,26

Из приведенной таблицы видно, что коэффициент сопротивления пенополистирола гораздо выше показателей, требуемых строительными нормами даже в одних из самых холодных регионов России.


Еще одним распространенным заблуждением является мнение о том, что в теплое время года и в холода дом из СИП-панелей «не дышит». Действительно, сэндвич-панели плохо пропускают тепло и влагу, но именно благодаря этому свойству удается обеспечить энергоэффективность сооружений. Проблема низкой пропускной способности стен легко решается обустройством качественной вентиляционной системы.

Проектирование и строительство в компании «СитиСип»

Основным направлением деятельности компании «СитиСип» является строительство сип-домов. Наши бригады работают в Москве, Санкт-Петербурге, а также мы сотрудничаем и с клиентами в других регионах. Компания не только осуществляет строительство под ключ, но и выполняет индивидуальное проектирование и создает домокомплекты, которые можно заказать, находясь в любой точке РФ. Доставку осуществляем транспортной компанией.

За 9 лет работы мы построили больше 200 домов из СИП-панелей, пригодных для проживания зимой и эксплуатируемых нашими клиентами круглогодично. С отзывами клиентов можете познакомиться на нашем сайте. Здесь же можете изучить типовые проекты домов. Если среди предложенных вариантов не сможете подобрать проект, соответствующий вашим требованиям, мы разработаем для вас индивидуальное решение.

Чтобы получить консультацию, звоните по телефонам, указанным на сайте, или оставьте заявку на обратный звонок. Наш специалист свяжется с вами в ближайшее время.

SIP панели — что это такое, плюсы и минусы СИП

SIP-панель – это материал для строительства каркасных домов. Очень востребованный и популярный, о нем говорят стихи и поют оды. Дома получаются относительно дешевые и очень теплые, а монтаж не составляет огромного труда, подробнее на сайте. Любое здание можно возвести в считанные дни, и в считанные месяцы привести его в негодность. Если неправильно выбрать материалы.

Что такое SIP-панель

SIP-плита состоит из двух листов ОСП и прослойки утеплителя, скрепленных между собой при помощи полиуретанового клея. ОСП – это слои древесной стружки, соединенные между собой смолой, современная древесностружечная плита, где стружка больше напоминает щепу. А утеплитель – вспененный пластик. Дома из СИП-панелей пришли к нам из Канады, страны с суровым климатом, поэтому сооружения такого типа называют «канадскими».

Оказывается, все очень просто…

За что выбирают – преимущества:

  • Теплоизоляция плит. Кирпичное здание проигрывает по уровню теплоизолированности «канадским» домам. Чтобы кирпичная стена имела такую же теплоизоляцию, как и SIP-панель, она должна быть в 12 раз толще последней.
  • Хорошая шумоизоляция. Ничего не слышно.
  • Небольшой вес всей конструкции. Один квадратный метр SIP-панели, в зависимости от толщины, весит 16-20 килограмм. Такая же по площади кирпичная стена весила бы полтонны или более. Если, конечно, она настолько же теплоизолирована. Поэтому «канадские» дома не нуждаются в мощном фундаменте, какой необходим для кирпичных построек.
  • Низкие сроки строительства. Дом из SIP-панели строится всего лишь несколько недель.
  • Время года и погодные условия не влияют на свойства материала и технологию монтажа.
  • Экономия на доставке материала, из-за низкого веса SIP-панелей.
  • Устойчивость материала к грибку и плесени.
  • Относительно низкая стоимость.
  • Экологичность и безопасность для человеческого здоровья. В качественных SIP-панелях не используются вредные вещества.
  • Простота монтажа.

Несмотря на хрупкий вид панелей, они обладают высокой механической прочностью.

За что не выбирают – недостатки:

  • Горючесть предшественников. Современные панели пропитывают специальным веществом, в результате чего огнестойкость повышается в семь раз. Обращайте внимание при выборе!
  • Экологическая вредность. Недобросовестные производители используют низкосортные материалы для SIP-панелей. Смотрите сертификацию!
  • В местах соединений могут появляться сквозняки. Этот недостаток легко устранить, применяя правильные технологии.
  • При отсутствии утеплителя некоторые участки промерзают. Смотрите на качество и наличие утеплителя по краям!

 Характеристики СИП панелей

Исследования показали, что при толщине слоя пенополистирола в сто миллиметров, сопротивление плиты теплопередаче находится в пределах 2,7-2,8 Вт/м ℃, что является нормой. Если толщина плиты 224 миллиметра, то показатель уже составляет 5,2 Вт/м ℃. Для сравнения: стена из кирпича шириной 400 миллиметров, утепленная минеральной ватой, достигает показателя всего в 2 Вт/м ℃.

SIP-панель сечением 224 миллиметра значительно превосходит другие строительные материалы по показателям теплоизоляции, что гораздо сокращает затраты на обогрев помещения зимой и охлаждение летом. При толщине SIP-панели в 120 миллиметров звукоизоляция составляет 44 дБ, а в 224 миллиметра шумоизоляция достигает 75 дБ, что в 1,5 раза превышает показатели звукоизоляции других материалов.

При выборе ориентируйтесь на нужные именно вам требования к материалам.

Виды утеплителей

Применяются такие простые, казалось бы, виды материалов утеплителей для изготовления панелей SIP: пенополистирол, стекловолокно, пенополиуретан и минеральная вата.

Самым популярным материалом для уплотнителя SIP-панели является пенополистирол, обладающий ячеистой структурой. К его преимуществам относят:

  • Водопоглощение. Материал, даже при длительном нахождении в воде, поглощает не более 0,5 % влаги по объему.
  • Неуязвимость к грибку и паразитам.
  • Хорошая парапроницаемость. Она составляет 0,05 Мг/м*чПа.
  • Долговечность материала. Срок эксплуатации – не меньше шестидесяти лет.
  • Небольшая удельная масса.

Минеральная вата обеспечивает хорошую тепло- и звукоизоляцию, не поддается воздействию внешней агрессивной среды. Воздействие на кожу человека является недостатком данного вида материала. Сильная «чесотка» и дискомфорт, после попадания минеральной ваты на открытый участок тела усложняет работы по монтажу панелей, их распилу.

Для влажного климата хорошо подойдет пенополиуретан. Он обладает наилучшей тепло- и гидроизоляцией. Плесень и грибок ему не страшны.

Стекловолокно хорошо использовать лишь для звукоизоляции. Его звукопоглощение достигает 90 дБ. Материал обладает слабой устойчивостью к нагреву.

Практические советы

Помните, нужно выбирать только качественные SIP-панели. Экономия на материале в дальнейшем может привести к последующей замене частей конструкции или вообще к ее демонтажу. Халатный производитель может использовать дешевый клей. Его могут наносить неравномерно на поверхность утеплителя или, вообще, вручную полосами. В результате этого слои ОСП и уплотнителя легко разделяются даже при небольшом воздействии физической силы.

Еще одна проблема, особенно распространенная среди панелей китайского производства – это некачественный пенополистирол, который легко воспламеняется и горит, выделяя вредные вещества. Хотя качественный материал должен иметь высокую сопротивляемость горению и должен обладать свойством самозатухания.

Чтобы убедиться в качестве покупаемого материала:

  1. Проверяйте качество заказанной продукции лично и не гоняйтесь за дешевизной.
  2. Заказывайте плиты напрямую у производителя, или у дилеров, имеющих хорошую репутацию.
  3.  И не забывайте, что погрешности в размерах плит встречаются даже у хороших производителей.

Производители: трудности выбора

Метод производства сооружений из сендвич-панелей пришел к нам из далекой Канады. И производители, казалось бы, должны быть канадские – самые хорошие, проверенные, матерые. Но там вам не тут! Из Канады доставлять материалы очень дорого, поэтому Европа (Россия в том числе) наладила собственные производства.

Способ возведения зданий из готовых экологичных и теплых панелей SIP уникален тем, что сооружение-конструкция вырастает прямо на глазах. Сроки строительства очень сжатые – от 5 до 15 дней для двухэтажного коттеджа. Материал обладает хорошей водостойкостью, тепло- и шумоизоляцией. Такие преимущества – лакомый кусочек для хозяев дачных участков, а также для любого участка, где проектируется строительство основательного дома для круглогодичного проживания.

С повышением спроса на такое строительство выросло и количество фирм, которые строят канадские дома целиком или производят собственные SIP панели. Не удивительно, что увеличился процент мошенников и подделок. Как не запутаться среди дебрей из компаний-производителей и купить качественный товар?

Знать торговые марки и их примерные (хотя бы) технические характеристики.

  • Завод панельных домов «Хотвелл». Фирма, которая находится в Московской области, занимается проектированием, изготовлением SIP-панелей и постройкой из них зданий. Цены и гарантии приятно радуют. При сборке СИП используются такие материалы: наружные плиты – Egger Eurostrand OSB-3 E8 толщиной 12 миллиметров, утеплитель – самозатухающий фасадный пенополистирол ПСБ-С-25Ф толщиной 150 миллиметров собственного производства. Такой выбор материалов и своя автоматизированная производственная система обусловливают высокое качество панели: хорошая сопротивляемость горению, влагоустойчивость, теплоизоляция и экологичность. Выпускаются варианты любого размера, все зависит от выбора заказчика.
  • Домостроительный завод «Бауен Хаус». Для производства сэндвич-панелей комбинат применяет немецкие плиты Egger OSB-3 2500х1250 и 2800х1250 мм, утеплители пенополистирол ПСБ-С-25 ГОСТ и ПСБ-25 Baugut. Вследствие нестандартного размера SIP-панели гарантируют высоту одного этажа каркасно-панельного здания в 2,8 метра. Пенополистирол содержит в себе 15,6 кг/м3 сухого вещества, что обеспечивает его долговечность и надежность. В технологии создания панелей применяется однокомпонентный полиуретановый клей. Его расход точно дозируется, что гарантирует высокое качество продукции. За счет использования немецких материалов цена на панели «Бауен Хаус» выше, чем у других производителей.
  • Строительная компания «ЭкоЕвроДом» имеет самую производительную линию на территории России и стран СНГ. Современное оборудование и четкое выполнение всех технологий обеспечивают качество выпускаемой продукции. Плиты собственного производства OSB-3 E0 имеют толщину 9-12 миллиметров. Утеплитель представляет собой фасадный пенополистирол марки ПСБ-С-25Ф. Разный по толщине, от 100 до 200 миллиметров, он обеспечивает хорошую тепло- и шумоизоляцию здания. Цены на продукцию вполне приемлемые.
  • Предприятие «Строим Вместе» расположено в городе Москва и имеет собственный цех по производству СИП материалов. Выпускаются стандартные панели толщиной 124, 174, 224 миллиметра. Фирма использует плиты ОСП-3 немецкого производителя «Glunz» с толщиной 9-12 миллиметров. В качестве уплотнителя применяется пенополистирол ПСБ-С-25 с толщиной 150 миллиметров от российского производителя, работающего на оборудовании «Knauf». Склеивание обеспечивает немецкий клей от Henkel, который совершенно безвредный для здоровья человека. «Строим Вместе» не экономит на материалах, продает товар без посредников, поэтому ее продукция всегда высокого качества, но цена более доступная.
  • Компания «SIP Ателье». При создании СИП-панелей фирма применяет OSB европейских производителей «Egger» и «Kronopol», утеплитель ПСБ-С-25 украинского производства, в качестве клея – продукцию британского предприятия «Polyurethanes». Цены довольно демократичные. Поставщик предоставляет большой выбор размеров плит.
  • Строительный центр «Экодомстрой» отличается большим выбором SIP-панелей: 120-124 мм толщиной для внутренних стен жилых домов, 160-164 мм для наружных или несущих стен, 210-214 мм для усиленных панелей. Фирма применяет плиты OSB-3 от производителя «Glunz Agepan» а уплотнитель ПСБ-С М15Ф изготавливает в собственном цеху. «Экодомострой» гарантирует хорошее качество, а средний уровень цен не ударит по карману любому частному застройщику.

структурно изолированные панели (SIP) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды.Такая воздухонепроницаемая конструкция с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно. Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.

История

Рис. 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фото: Steven Schaefer Associates, Inc.Консультации инженеров-строителей

Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и протестированы через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах.В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)

Сегодня SIP — это сборные строительные компоненты, которые используются в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если учесть экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими панелями обшивки. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB).Другие материалы для обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиты из оксида магния, гипсовую обшивку из стекловолокна и композитные структурные сайдинговые панели.

Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. house.com

Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com

Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.

Таблица 1: Таблица типов оболочки

Обшивка Тип Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Грузоподъемность; легко доступны; проверено; большие панели размером до 8 x 24 футов Возможны плесень и снижение структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная основа для наиболее распространенных соединительных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонов Должен быть оцинкован или из нержавеющей стали; ненесущий
Фанера Поперечная прочность Наличие; цена; ограниченный размер панели; подвержены плесени и снижению структурной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить термитов
Фиброцементный сайдинг Устойчивость к плесени, термитам и огню Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон Устойчивость к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсокартон из стекловолокна Устойчив к термитам и огню Не конструкционный; ограниченный размер панели
Композитные структурные сайдинговые панели Устойчив к плесени и термитам; имеются грунтованные материалы Не огнестойкий

Таблица 2: Таблица типов сердечника

Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь Произведено с ГБЦД *
Экструдированный полистирол (XPS) Strength; водонепроницаемость Наличие; производится с ГБЦД *
Пенополиуретан (PUR) Наивысшее значение R / дюйм; прочность, водонепроницаемость Самый дорогой; сложнее изменить ограничения по толщине; слизняк; доступность; произведено с хлорированными фосфатными антипиренами **

* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулирующийся и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пены

Тип пены * Пена EPS Пена XPS Пенополиуретан
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3 — 2,5
Прочность на сжатие при деформации 10% (psi) 10 20 35
R-значение / дюйм при 75 ° F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный огнестойкий ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Обычный пенообразователь Пентан HFC — 134a HFC — 245fa

* Большинство производителей SIP используют 0. 95 минимальная плотность.

Основы

Структурное проектирование и строительство
SIP

ведут себя аналогично стальной колонне с широким фланцем в том, что сердцевина из пеноматериала действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками оболочка реагирует так же, как тонкая колонна, а пенопласт действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)

SIP

разработаны, чтобы выдерживать не только осевые нагрузки, но также нагрузки сдвига и изгибные нагрузки вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмических расчетов. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое здание, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и, следовательно, труднее достичь открытых пространств на нижних этажах. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под SIP-панели обязательно должен быть ровным.Допускается незначительное отклонение от дифференциальной осадки. Если произойдет сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные при производстве панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.

Рис. 4. Уплотнение ленты / прокладки для гребня и щиколотки SIP. Фото: SIPschool

Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждению от влаги.

Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно напыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, что указывает на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное вторичное уплотнение воздуха из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика на стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 6: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий просачивание герметика в стыках SIP, Винтер Парк, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Шлицевой блок представляет собой тонкий и узкий узел SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееной фанерой (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, обеспечивает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, поскольку замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов по обшивке необходимо закрыть сплошной линией пенопласта и / или панельной ленты.

Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена, чтобы принять 2 х пиломатериала. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом загерметизировано.

Сантехнические пазы обычно располагаются в обшитом мехом каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические пазы диаметром от 1 до 1 1/2 дюйма могут быть встроены в SIP на этапе производства. Пена наносится во все щели, образовавшиеся после прокладки электропроводки.

Рис. 10: Пример SIP, используемых для стеновых и крышных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.

Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. На сегодняшний день самый большой размер панели составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.

Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей сути является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)

R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. R-значение всей стены 4-дюймовой стены SIP составляет 14. R-значение всей стены для стены 2×4 меньше 10. R-значение всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены для стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)

Таблица 4: Типичные значения R для всей стены SIP

Толщина EPS XPS PUR
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3–2,5
4-1 / 2 « 13,1 17,7 22,7
6-1 / 2 « 19,9 27,2 35,1
8-1 / 4 « 26. 0 35,5 46,0
10-1 / 4 « 32,9 45,0 NA
12-1 / 4 « 39,8 54,6 NA

Таблица 4 Примечания:

  1. На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
  2. На основе соединений панелей Spline, Block Spline или Cam Lock.
  3. Значения указаны только для панелей и не включают вклад отделочных материалов.
  4. Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
  5. На крышах использование деревянных шлицев снижает эти значения.

Защита от влаги : Поскольку вспененная сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Для обеспечения адекватной сушки SIP рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока. Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей и другие желоба должны быть должным образом герметизированы и / или заделаны, чтобы предотвратить проникновение влаги.

Особое внимание к деталям, которые гарантируют, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.

Для зон, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластические покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.

Пожарная безопасность : Поскольку большая часть конструкций SIP предназначена для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для строительства стен из SIP. Обратитесь к консультанту по строительной конструкции, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.

Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве перекрытий на открытом внутреннем пространстве без применения звукового барьера.

Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью планок между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.

Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, если структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожных покровов, это означает структурную проблему, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто испорченная часть.

Изоляция из пеноматериала подвержена заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие подробные принципы

  • Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерским воображением. (См. Рисунки 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

  • SIP могут принимать любой тип должным образом спроектированной внешней облицовки.
  • Стыки, пустоты и проходы панелей SIP должны быть обеспечены герметичным уплотнением с помощью сплошного пенопласта, прокладок и лент SIP. Целостность внутреннего воздушного уплотнения необходима для долгосрочной работы.
  • Проверьте диапазон SIP и требования к пределам конструкции. (См. Рисунки 1, 14, 16 и 17)
  • Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы креплений и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото предоставлено CW Associates, PLLC (CWA Architecture)

Рисунок 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом «шпунт и паз» (T&G), Lake Alcova, WY.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Рис. 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом окне с балочным каркасом, Боулдер, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку подвесных балок из микролампа и фермы, а также проводку, Glacier Park, CO.
Фото предоставлено CW Associates, PLLC, (CWA Architecture)

  • Обеспечить наружную вентиляцию / дренажную систему крыши и стен.
  • Не устанавливайте водопровод в наружных стенах SIP. (См. Рисунок 10)
  • Координата любая в SIP электрическая.
  • Правильно закрытые SIP-фильтры обеспечат воздушный, паровой и тепловой барьеры.
  • Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходках с использованием герметика, пен, лент и прокладок. (См. Рисунки 4, 5 и 6)
  • Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и герметичность всех стыков.
  • Обеспечьте соответствующие гидроизоляционные системы на всех проемах и проходах в наружной оболочке здания.
  • Правильно спроектированные системы HVAC необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

  • Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
  • Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше.
    • Обшивка SIP-панелей
  • должна иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
  • Команда разработчиков проекта должна проверять любую резку SIP в полевых условиях.
  • Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет непрерывной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо удалить с внешней поверхности панели. (См. Рисунки 5, 6)
  • Внутреннее дублирующее воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)

Полученные уроки

В опубликованных отчетах о крышах в Джуно, штат Аляска (см. Список публикаций ниже), описаны доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши. Группа специалистов по строительной науке пришла к общему выводу, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления логистики и строительства

Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. Д.

Полевой макет : Для всех стен SIP должен быть необходим макет проектной сборки. Лучше всего выполнить это как небольшую выбранную область строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.

Полевое наблюдение за стенами из SIP : Требуется наблюдение в полевых условиях при установке стен из SIP и его компонентов для обеспечения качества изготовления и монтажа стен из SIP.

Координация производственных чертежей : Требовать заводские чертежи монтажа стен SIP, показывающие все смежные строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приспособления, и указать последовательность работ.

Стеновые системы

SIP требуют экспертных знаний со стороны проектировщика здания, производителя, производителя и установщика. Зарегистрированный архитектор и инженер может рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.

Прочие соображения

Хотя общее время изготовления и сборки конструкции SIP меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-согласование должны быть определены до производства SIP.

Установка окна аналогична установке деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.

SIP, производимые в Соединенных Штатах, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Сердечники из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.

Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом для предотвращения проблем с влажностью внутри и накопления загрязняющих веществ в воздухе.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию через SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить неправильную установку SIP бригадой, не знакомой с товар.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за построением SIP на предмет соответствия утвержденным проектным документам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF
