Штепсельные розетки: установка, разновидности, характеристики

Штепсельные розетки на сегодняшний день являются неотъемлемой частью практически любой электросети. К основной их задаче многие относят коммуникацию электрического прибора через вилку. Они считаются довольно распространенными и именно поэтому каждый должен знать, для чего они нужны, и как их устанавливать.

Конструкция штепсельных розеток

В нашей статье вы найдете подробную информацию об их конструкции, а также о том, как при установке не нарушить правил монтажа.

Конструкция штепсельной розетки

Довольно часто штепсельная розетка состоит из трех основных элементов:

1. Корпус.
2. Колодка.
3. Контакт с устройством.

Корпус – является защитной частью этого устройства. Достаточно часто выполняет не только декоративную, но и защитную функцию. Достаточно часто многие производители изготавливают внешнюю крышку из прочного материала. При необходимости корпус можно легко задекорировать под любой интерьер.

Колодка – это основа устройства. При ее изготовлении достаточно часто используют керамику. Она удерживает не только крышку, но и защитные контакты.

Контакт с устройством – это контакт, благодаря которому электроэнергия доходит до потребителей. Их обычно изготавливают из различных сплавов, которые обладают степенью упругости.

Важно знать! Керамика – это довольно хрупкий материал и поэтому работать с ним следует как можно осторожнее.

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

   Штепсельная розетка с защитным контактом

По электрической схеме

Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.

Розетки без заземления. К этому виду относится большинство устройств. Они подходят практически для любой проводки. Однако мы рекомендуем выбрать штепсельные розетки с заземлением, так как они безопасны.

По уровню защиты от влаги

Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги.

Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.

Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой

Количество колодок:

• Одноместные;

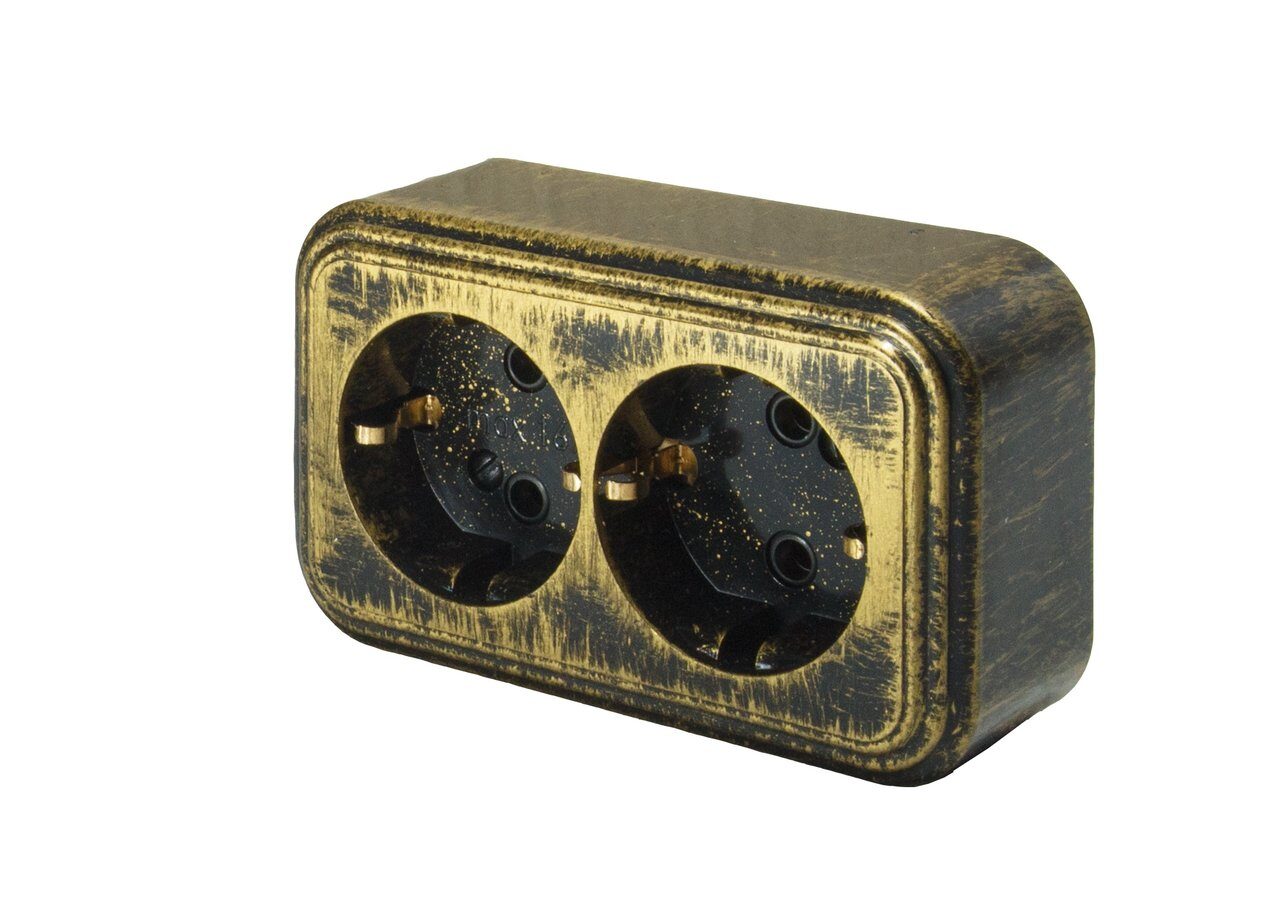

• Двухместные (Предусматривают в себе две пары колодок).

Штепсельные розетки и их установка

Установка штепсельных розеток – это достаточно простой процесс, который не занимает много времени. Для того чтобы его выполнить правильно вам следует знать основные правила монтажа. Вот основные правила, которых вам следует придерживаться:

1. Размещение в помещении на оптимальной высоте.
2. Если у вас есть дети, то устройства лучше разместить выше.
3. Размещать ее следует только в пластмассовом устройстве.
4. Провода должны превышать необходимую длину на 5 см.
5. Устанавливать их следует вместе с прокладкой кабеля.
6. Подключать их необходимо отдельной линией.

Установка штепсельных розеток скрытого типа

Здесь установку мы расписали поэтапно. Вот основные этапы:

1. Для начала следует выбрать место монтажа.
2. Сделать отверстие для коробки.
3. Кабель для розеток этого типа должен иметь три жилы.
4. Жилы кабеля вам необходимо протянуть через специальные отверстия, которые располагаются в установочной коробке.
5. Зачистить концы жил.
6. Закрепить колодку любым способом.
7. Установить пластиковый корпус.

Установка штепсельных розеток наружного типа

Штепсельные розетки наружного типа отличаются простотой и скоростью. Этот вариант следует применять только в том случае, если у вас имеется открытая проводка. Вот основные этапы ее монтажа:

Наружные штепсельные розетки IP44 – идеальное решение, если нет возможности устанавливать обычные

1. Необходимо произвести разметку на стене.
2. Снять верхнюю крышку старой розетки.
3. Прикрепить новую основу к стене и желательно сделать подкладку из гипсокартона.
4. Подключить все необходимые провода.
5. Закрепить все детали крышкой.

Прочтите также: для чего нужны распределительные коробки.

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты.

Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м² площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

ПУЭ. Раздел 6. Электрическое освещение.

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии.

Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным.

Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Установка розеток и выключателей в квартире: монтаж своими руками

Электрические розетки выключатели — необходимый элемент в любой квартире. Монтаж таких деталей требует соблюдения условий по высоте, расстоянию и прочих. Основные правила актуальны при расположении и установке розеток и выключателей в различных помещениях, а в жилом пространстве важно и оформление этих элементов.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Меры безопасности

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их. Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения. При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Читайте также наш материал с инструкциями по переносу, замене и ремонту выключателей и розеток: https://aqua-rmnt.com/ehlektrosnabzhenie/zamena-perenos-ili-remont-vyklyuchatelya.html.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями. При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки».

Смотрите также материал по обустройству электрической ретро-проводки: https://aqua-rmnt.com/ehlektrosnabzhenie/retro-provodka-v-derevyannom-dome.html.

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками

Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

Высота установки по ПУЭ

Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:

• минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;

• выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;

• любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Требования к размещению по ГОСТу и СП

Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

Высота установки по евростандарту

Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

План расположения позволяет легко установить розетки

Нюансы по требованиям к различным учреждениям

В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

Возможно, вам будет интересен материал об установке и подключении перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Оцените статью: Поделитесь с друзьями!

Подключение электрических розеток с заземлением.

---

Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

— При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).
— На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки — 16А(10А).
В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

Схема подключения розетки с заземлением:

L — фазный провод;
N — нулевой рабочий;
PE — защитный проводник, к нему подключается заземляющий контакт розетки.

Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки — категорически запрещено.
При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту. Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т. д. Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.

Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и «шторками».

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.

Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.

---

На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Электролаборатория » Вопросы и ответы » На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Для медучреждений существуют свои нормативные документы по электробезопасности. Они более жесткие, чем для обычных помещений и учреждений. Полностью эти требования изложены в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

Ссылка на нормативную базу:

ПУЭ п. 6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
ПУЭ п. 6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
ПУЭ п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
ПУЭ п. 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
ПУЭ п. 7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
ПУЭ п. 7.1.54. Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.
ГОСТ Р 50571.28 п. 710.55.3. Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
— должно быть установлено не менее двух розеток с питанием от отдельных линий либо
— должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:
— конструкцию, которая исключала бы их использование в другой системе, или
— четкую, прочную маркировку.

NormaCS ~ Ответы экспертов ~ Противоречия в действующих правилах по разрешению установки штепсельных розеток в помещениях складов

В отмененных ППБ 01-03 «Правилах пожарной безопасности в Российской Федерации» был запрет на установку розетки в складском помещении (пункт 508: «Дежурное освещение в помещениях складов, а также эксплуатация газовых плит, электронагревательных приборов и установка штепсельных розеток не допускается»). Однако, в действующих «Правилах противопожарного режима в Российской Федерации», утвержденных постановлением Правительства РФ от 25 апреля 2012 г. № 390 пункт о запрете установки розетки в складском помещении исключен. (пункт 348: «Запрещается в помещениях складов применять дежурное освещение, использовать газовые плиты и электронагревательные приборы»).

В ПУЭ (6-е издание) в пожароопасных зонах запрещается применение разъемных контактных соединений: «7.4.44. Ответвительные коробки с коммутационными и защитными аппаратами, а также разъемные контактные соединения допускается применять в пожароопасных зонах всех классов. При этом ответвительные коробки, установленные на шинопроводах, включая места ввода кабелей (проводов) и места соприкосновения с шинопроводами, должны иметь степень защиты IР44 и выше для пожароопасных зон классов П-I и П-IIа, IР54 и выше для зон класса П-II. Для зон классов П-I и П-II должен быть обеспечен опережающий разрыв цепи ответвления в момент коммутации разъемных контактных соединений. В помещениях архивов, музеев, картинных галерей, библиотек, а также в пожароопасных зонах складских помещений запрещается применение разъемных контактных соединений, за исключением соединений во временных сетях при показе экспозиций».

В ПУЭ (7-е издание) в складских помещениях, содержащих горючие материалы, разрешается установка штепсельных розеток при соответствующей степени защиты: «6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7. 4».

Разъясните противоречие в действующих правилах и сообщите однозначно, разрешается ли установка розеток в помещениях складов (в зонах В-Iа, П-IIа).

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует много типов электрических розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15, с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• Отключить питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• Установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть установлена ​​и правильно выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, поскольку это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, так как она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция важна, поскольку вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим подключение розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время она без труда поместилась в распределительной коробке.Помните, что не нужно оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы зачистить около 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, а затем зафиксирован таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. Затем осторожно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки, чтобы заблокировать ее.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны закрывать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

Использование лазерного уровня для выравнивания розетки

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, он только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы проверить, есть ли у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Планирование электрических розеток — достаточно ли у вас розеток?

Вы когда-нибудь задумывались о том, сколько розеток вы хотите установить во время строительства вашего нового дома или следующего ремонта? Это серьезная проблема.Раздражение от вашей электрической установки будет расти каждый раз, когда вам понадобится розетка, а ее нет. Что еще хуже, такая ситуация будет длиться очень долго.

Необходимость розеток

Без них не обойтись. Сегодняшние дома имеют так много устройств, которым требуется розетка, поэтому важно сознательно определить количество и расположение этих розеток, если мы хотим в полной мере использовать преимущества нашего дома.

Если у нас мало розеток или они не в том месте, мы всегда можем прибегнуть к удлинителям, подключенным к удлинителям. Однако у этого тоже есть свои недостатки, во-первых, это снижает эстетическую привлекательность интерьера нашего дома. На полу валяются провода и соединения. Иногда удлинители прячут под ковром, что увеличивает риск того, что кто-то споткнется о возвышение ковра, что определенно не рекомендуется для пожилых людей. Кроме того, закрытие удлинительного кабеля предотвращает его достаточное охлаждение, что, в свою очередь, приводит к риску перегрева в случае более тяжелых нагрузок (или чрезмерного количества подключенных устройств).

Постройте схему

• На плане этажа вашего дома укажите места, где вам потребуются розетки для таких устройств, как кухонная техника, телевизоры, аудиооборудование, цифровые рекордеры, медиаплееры, компьютеры, принтеры, сетевые жесткие диски, фены, стиральные машины, стиральные машины. сушилки, переносные осветительные приборы, пылесосы и т. д.
• Для каждого из этих мест определите, сколько устройств будет использоваться, а затем добавьте одно или два сокета к этому числу
• Установите хотя бы одну двойную розетку в углах каждой комнаты
• Следует также предусмотреть двойные розетки между окнами в более длинных стенах с двумя или более окнами.
• Установите розетку для пылесоса на той же высоте, что и выключатель рядом с дверцами (со стороны петель).Если сторона дверных петель расположена рядом с более длинным участком стены, вам также следует установить двойную розетку на этой стороне.
• Дополнительные розетки могут быть предоставлены каждые два-три метра на более длинных секциях стены
• Решая, где установить розетки, не забывайте о мебели, так как розетка, застрявшая за шкафом, вам не поможет.
• Помимо стандартных розеток 230 В, установите несколько USB-розеток в определенных легкодоступных местах.Вы можете использовать их для зарядки ваших беспроводных устройств (мобильных телефонов, планшетов, MP3-плееров и т. Д.) Без зарядного устройства — все, что вам нужно, это USB-кабель.

А высота?

Очевидно, что не все розетки необходимо размещать на одинаковой высоте.

Вот несколько советов:

• На кухне установите электрические розетки вдоль столешницы на высоте примерно 10-15 см над рабочей поверхностью и вдали от той части столешницы, которая подвергается воздействию влаги (раковина и кран)
• Установите розетку под выключателями рядом с дверьми (со стороны петель)
• Для стола с компьютером, принтером и т. Д.Желательно установить кабельный канал немного выше поверхности стола. Это сделает электрические розетки в пределах легкой досягаемости и позволит увеличить количество розеток в кабельном канале.
• В других местах электрические розетки обычно размещают на высоте от 15 до 20 см над поверхностью готового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к меняющимся потребностям, вам следует разместить его на высоте 40-50 см от пола. Пожилые люди особенно оценят, что им не нужно слишком сильно наклоняться.
• Высота и размещение кухонной техники, очевидно, будет зависеть от планировки кухни. Монтажник на кухне может посоветовать вам высоту и расположение розеток.

Используйте контрольный список

Большинство производителей переключателей предоставляют контрольный список на своем веб-сайте. Просмотрите этот список, чтобы ничего не забыть.

Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены. Так что я знал, что все это можно сделать в рамках относительно детерминированного количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила. Я начал с небольшого отверстия, чтобы убедиться, что там, где я хотел, было пустое пространство. гнездо, чтобы пойти, а также нащупать точное расположение шпильки, прежде чем я ее разрежу намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить непосредственно в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в древесина для хорошей меры.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева — вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют на концах откидные крылышки для фиксации розетки прямо в гипсокартоне.Крыло разворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой. крыло и более крупные фланцы на обоих концах распределительной коробки. Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.

Откидное крыло

Положение крыла при вставке

Положение крыла после установки

Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия.На самом деле, я обычно предпочитаю делать немного меньше контура. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом чтобы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пришло время установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл так, чтобы я мог прикрутить эту сторону прямо к шпильке.

И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем то, что было в шаблоне предложил бы.

Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)

Удалив этот сокет, мы видим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету.Они использовали розетку для соедините провода вместе — это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением электрических правил.

Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, а петля достаточно близко вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.

Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.

Вставив провода, я использовал плоскогубцы, чтобы протянуть их дальше. в розетку настолько глубоко, чтобы основная изоляционная оболочка розетка.

Следующим шагом было возвращение ограничителя натяжения на нижнюю часть гнезда, хотя Я забыл сфотографировать этот шаг.

на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковую крышку.

Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы бороться, и использовал обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе парой квадратных плоскогубцы перед накручиванием проволочной гайки .

Когда провод, подключенный к нижнему разъему, установлен и закреплен, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.

Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.

И с проводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем «decora». крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход — обжать фланец немного уже там, где идет винт. с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит сопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:

Еще Проекты по благоустройству дома на моем Деревообработка сайт

Стоимость установки внешней розетки

Установка розетки для установки вне помещения будет стоить около £ 100 , но это будет зависеть от того, какую розетку вы выберете.Прочтите наше удобное руководство по стоимости, чтобы узнать все, что вам нужно знать об установке внешней розетки.

Средняя стоимость установки внешней розетки:

В зависимости от сложности работы обычно занимает: 1-2 часа

£ 120

Сколько стоит установка внешней розетки?

Основные затраты на установку уличной розетки — это почасовая оплата электрика.Это простая работа, которая в общей сложности займет не более 2 часов. Для дешевой розетки, которая находится в легкодоступном месте, вы должны ожидать, что ее стоимость составит около £ 85 . За более сложную розетку, которую может быть немного сложнее установить, вы должны ожидать, что заплатите не более 245 фунтов стерлингов.

Расположение розетки на открытом воздухе может повлиять на сложность и, следовательно, на стоимость вашей работы. Если вы можете проявить гибкость и работать с электриком, чтобы выбрать место, это поможет снизить ваши расходы.

Цены на внешние розетки

Тип розетки	Средняя стоимость
Одиночный	£ 85 — £ 200
Двойной	85–215 фунтов
Розетка с таймером	125–245 фунтов стерлингов
Розетка с УЗО	95–245 фунтов стерлингов

Затраты на рабочую силу и сроки

Установка наружной розетки — простая и легкая работа для квалифицированного электрика.Это займет всего 1-2 часа, независимо от типа розетки, которую вы выберете. Средняя почасовая стоимость найма электрика составляет 75–150 фунтов стерлингов. Однако в таких местах, как Лондон, эта сумма может достигать 250 фунтов стерлингов .

Только стоимость поставки

Тип розетки	Средняя стоимость
Одиночный	£ 10–15
Двойной	10–30 фунтов стерлингов 90 276
Розетка с таймером	50–60 фунтов стерлингов
Розетка с УЗО	20–60 фунтов стерлингов

Дополнительные расходы

Установка розетки для улицы — несложная работа. Однако было бы выгодно объединить эту работу с другими электромонтажными работами в вашем доме. Приезд электрика в ваш дом может также выявить другие проблемы с домашней проводкой, которые необходимо будет устранить.

Осмотр электрооборудования

Если ваш дом старше, вам нужно пройти полное электрическое обследование. Это стоит от 150 до 300 фунтов стерлингов. Это комплексная проверка состояния электрики вашего дома. В конце вы получите отчет, в котором будут указаны все области, которые необходимо исправить.Другой вариант — получить сертификат электробезопасности. Это может быть полезно при продаже вашего дома. Это стоит от 80 до 150 фунтов.

Замените потребительский блок

Если у вас старый потребительский блок, это может быть небезопасно. Возможно, его потребуется заменить, прежде чем вы сможете установить внешнюю розетку. Если ваш потребительский блок заполнен, вам может понадобиться отдельный блок для внешней розетки или необходимо обновить его для более крупного блока. Эта работа стоит 470 — 650 фунтов стерлингов.

Ремонт дома

Если проводка в вашем доме очень старая и не обновлялась, возможно, ее необходимо заменить.Это большая работа, но она делает дома намного безопаснее и снижает риск поражения электрическим током и пожаров. В зависимости от размера вашего дома цена составит 2400 фунтов стерлингов — 5 500 фунтов стерлингов .

Установить садовое освещение

Если вы устанавливаете внешнюю розетку, возможно, самое время подумать о том, как найти освещение для вашего сада. Это сделает ваше садовое пространство более пригодным для жизни и позволит вам проводить в нем больше времени. В зависимости от выбранного освещения это может стоить от 120 до 250 9000 фунтов стерлингов.

Электричество в хозяйственные постройки / навес

Если у вас есть хозяйственная постройка, сарай или мастерская, и вы хотите иметь освещение и розетки, то было бы неплохо настроить выделенное кольцо для вашего потребительского блока. Если вы поместите это на то же кольцо, что и внешнее гнездо, это может сэкономить вам немного денег. Стоимость будет зависеть от объема работы и расположения надворной постройки.

Факторы затрат на установку внешней розетки

Двумя основными факторами, влияющими на стоимость установки наружной розетки, являются стоимость розетки и время, которое займет работа.Все, что влияет на них, повлияет на цену.

Размер внешней розетки

Обычно для наружных розеток выбирают одинарные или двойные розетки. Одиночные розетки все в пределах £ 10–15 . Если вы выберете двойную розетку, вы можете найти простые варианты, которые начинаются от 10 фунтов стерлингов. Некоторые варианты будут стоить 60 фунтов стерлингов .

Тип внешней розетки

Есть функции, которые вы можете выбрать для своей уличной розетки, которые повысят цену.Например, УЗО или таймер. Оба эти варианта сделают вашу розетку дороже

.

Расположение внешней розетки

Расположение розетки относительно внутренних розеток и вашего потребительского блока повлияет на цену. Если найти уличную розетку несложно, работа будет быстрее и проще. Если вам нужна розетка в месте, удаленном как от внутренних розеток, так и от потребительского блока, то установка новой розетки займет больше времени.

Простота доступа

Если трудно получить доступ к местоположению вашей новой внешней розетки, это может повлиять на цену.Вы должны учитывать это при выборе своего местоположения. Возможно, ваш электрик не установит розетку в выбранном вами месте, если это сделать слишком сложно. Итак, будьте готовы к гибкости.

Что нужно для установки внешней розетки?

Первым делом отключите электричество в вашем доме. Это может быть только одно кольцо или весь ваш дом. Это будет зависеть от проводки в вашем доме и расположения новой внешней розетки.

Внешняя розетка может быть запитана одним из двух способов. Его можно либо присоединить к существующему электрическому кольцу в вашем доме, либо дать ему собственное независимое кольцо. Единственная разница в том, где будет начинаться провод.

Если рядом с тем местом, где вы хотите установить розетку, есть удобное место, можно просверлить отверстие. Это отверстие будет соединять внутреннее гнездо с внешним. Затем из розетки будет снята шпора для питания внешней розетки.

В некоторых случаях может быть безопаснее проложить кабель напрямую от вашего потребительского блока к месту расположения внешней розетки.Провод будет проложен так, чтобы он не мешал и не повредился. Возможно, эту проволоку удастся проложить внутри стен. В противном случае он будет прикреплен к стене в сторону.

Когда провода будут на месте, коробку прикрепят к стене. Розетки будут подключены, и электричество снова будет включено.

Могу ли я самостоятельно установить внешнюю розетку?

Установка электрической розетки должна выполняться только компетентным лицом. В принципе, если вы не являетесь сертифицированным электриком, то это не работа своими руками.Это по двум причинам. Во-первых, безопасность. Работа с электрикой может быть очень опасной, если вы не знаете, что делаете.

Вторая причина — обеспечить соблюдение строительных норм. Работа не требует осмотра. Однако, если позднее у вас будет проделана какая-либо работа над вашим домом, требующая осмотра здания, то все, включая эту работу, будет проверено. Заменить розетку позже может быть дороже, чем профессионально установить ее в первую очередь.

Типы внешних розеток

У вас есть несколько вариантов выбора устанавливаемого сокета. Все эти розетки входят в корпус, чтобы обеспечить их защиту от атмосферных воздействий.

Одинарная розетка

Это самый простой вариант, и он хорош, если у вас ограниченный бюджет. Это даст вам место для одной вилки снаружи. Средняя стоимость составляет £ 10 — £ 15 .

Плюсы

✔ Компактный

✔ Дешево

Минусы

✖ Только одна розетка

Двойная розетка

Это внешний корпус с местом для двух вилок. Средняя стоимость £ 10 — £ 30

Плюсы

✔ Более одного разъема

✔ Дешевые варианты

Минусы

✖ Занимает больше места

Розетка с таймером

Если вы хотите использовать свою уличную розетку для чего-то вроде освещения, которое вы хотите использовать только в определенное время, тогда встроенный таймер может быть очень полезной функцией. Средняя стоимость составляет 50-60 фунтов стерлингов.

Плюсы

✔ Встроенный таймер

Минусы

✖ Дороже

Розетки с УЗО

В эти розетки встроены УЗО.Это делает их безопаснее, чем без них. Они бывают как с двойной, так и с одной розеткой. Средняя стоимость £ 20 — 60 £.

Плюсы

✔ Намного безопаснее

Минусы

✖ Дороже

Преимущества внешней розетки

У уличной розетки есть несколько преимуществ.

Всепогодный

Одно из больших преимуществ уличной розетки — это знание того, что у вас всегда есть доступ к погодозащищенной розетке. Это означает, что вы случайно не оставите удлинитель под дождем и не будете волноваться, если во время стрижки газона неожиданно начнется дождь. Атмосферостойкая уличная розетка — это быстро, просто и надежно.

Без продольных проводов

Когда у вас есть уличная розетка, вам больше не нужно протягивать провода через окна или двери, когда вы работаете на улице. Эти провода могут не только споткнуться, но и пропускать нежелательных вредителей и пыльцу.

Просто и быстро

С садовой розеткой вы можете быстро и легко завершить работу в саду.Подключить электрические устройства легко, а навести порядок — просто.

Для чего можно использовать внешнюю розетку?

Наружную розетку можно использовать для любого электрического устройства. Нет никаких ограничений на то, для чего вы можете их использовать. Есть некоторые устройства, которые вы, возможно, захотите иметь в своем саду, которые должны подключаться к специальной садовой розетке.

Гидромассажная ванна

Если у вас есть стационарная или надувная гидромассажная ванна, вам понадобится электрическое питание для насоса. Для этого идеально подходит наружная розетка, так как она рассчитана на то, чтобы вода из гидромассажной ванны не повредила ее.

Водные объекты

Для водоснабжения со встроенным насосом потребуется электропитание. Наружная розетка — простой и безопасный способ обеспечить это. Его можно оставить включенным, не беспокоясь. Если вы хотите, чтобы он работал только днем, вы можете выбрать уличную розетку с таймером.

Насосы для прудов

Если у вас есть небольшой пруд, для которого требуется насос, вам необходимо его подключить.Уличная розетка позволит вам это сделать без проблем. Его можно оставлять подключенным постоянно, и он будет защищен от брызг из пруда.

Наружное освещение

Наружное освещение может сделать ваш сад более удобным для использования. Если вам нужно надежное освещение, то лучше использовать электрические, а не солнечные светильники. Уличная розетка позволит вам легко запитать этот вид освещения.

Наружное отопление

Если вы хотите наслаждаться своим садом осенью и зимой, возможно, вам потребуется система наружного отопления. Электрические безопаснее газовых. С наружной розеткой они просты и удобны в использовании.

Газонокосилка

Чаще всего розетка для улицы используется для газонокосилки. Это позволяет легко и быстро косить газон. Вам больше не нужно прокладывать удлинительный кабель по дому.

Мойка высокого давления

Мойки высокого давления используются для мытья автомобилей и дорожных покрытий. С наружной розеткой вы можете легко и безопасно включить мойку высокого давления, не беспокоясь о том, что вода попадет в ваш дом через двери или окна, открытые для розетки.

Строительные нормы и правила для внешней розетки

Любые электромонтажные работы, проводимые на вашем участке, регулируются строительными нормами Части P. Это означает, что работа должна выполняться в соответствии с подходящими стандартами. Вам не нужно подавать заявку на соблюдение строительных норм или посещать объект, если вы пользуетесь услугами установщика, который может самостоятельно подтвердить, что их работа соответствует стандартам.

Дополнительная плата за эту сертификацию не взимается. Все это должно быть включено в стоимость, которую взимает с вас установщик.

Разрешение на планирование для внешней розетки

Для установки внешней розетки запрашивать разрешение на строительство не требуется.

Что такое рейтинг IP?

IP означает степень защиты от проникновения. Это показатель того, насколько водонепроницаемая и пыленепроницаемая розетка. По сути, это говорит вам, насколько вероятно, что сокет будет поврежден. Рейтинг IP должен состоять из двух цифр и может иметь дополнительную букву в конце. Например. IP24 или IP56K.

Первое число указывает на устойчивость предмета к твердым частицам.Итак, насколько хорошо он предотвращает попадание пыли, песка, грязи. Диапазон значений от 0 до 6. Ноль означает, что защиты нет. Шесть означает, что вообще ничего не может войти.

Второе число говорит о водостойкости. Цифры от 0 до 9. Защиты суммируются до 6. После этого они указывают отдельные тесты, поэтому будут перечислены отдельно. Нулевой рейтинг означает отсутствие водонепроницаемости.

Шесть означает, что он может противостоять мощным струям воды, падающей на него.Оценки 7 и 8 относятся к погружению в воду, поэтому вряд ли применимы к внешней электрической коробке. 9K дается, чтобы показать, что электрическое устройство устойчиво к струе воды при высокой температуре, поэтому вы можете увидеть это на внешней вилке.

Для нахождения вне розетки должна быть минимальная степень защиты IP 56. Это означает, что количество грязи, которая может проникнуть внутрь, не будет мешать работе, и она может противостоять мощным струям воды с любого направления.

Удаление внешней розетки

Причин для снятия наружной розетки не так много.Даже если вы им не пользуетесь, это не повлияет ни на что другое в вашем доме, и они часто находятся в стороне. Однако, если вы хотите переместить розетку или вам нужно отремонтировать ее после того, как она была повреждена, может потребоваться удалить розетку.

Удаление наружной розетки — это работа, которую должен выполнять электрик. Работа выполняется довольно быстро и выполняется менее чем за час. Вам нужно будет оплатить только время электрика. Большинство электриков взимают минимальную плату для покрытия своих расходов и дорожных расходов.Итак, вы можете рассчитывать заплатить от 80 до 150 фунтов. Может быть более экономичным выполнять эту работу в то время, когда у вас выполняются другие электромонтажные работы, поскольку это будет более экономичным вариантом.

Ваш электрик обычно избавляется от старой розетки. В противном случае вы можете сами довести дело до конца. В большинстве мест его можно будет выбросить бесплатно.

Контрольный список для найма установщика внешней розетки

Вы захотите нанять электрика для установки розетки снаружи.Вот некоторые из ключевых вещей, на которые вам следует обратить внимание:

• Они должны быть «компетентным лицом» или фирмой, зарегистрированным в Части P. Это означает, что они подтвердят, что их работа соответствует строительным нормам, и заполнят все необходимые документы.
• Электрики могут быть зарегистрированы в Национальном инспекционном совете по электромонтажным работам (NICEIC), ELECSA, NAPIT или в другой утвержденной правительством схеме. Выбор того, кто есть, даст вам дополнительную защиту на случай, если в дальнейшем возникнет спор.
• Вы должны ожидать, что у компетентного электрика будет определенная квалификация. Они могли пройти обучение или получить другую квалификацию 3-го уровня, например, City & Guilds.

Часто задаваемые вопросы

Как узнать степень защиты IP внешних розеток?

Рейтинг IP должен быть на видном месте на упаковке любых внешних розеток. Он может быть указан в технических характеристиках продукта, если вы найдете его в Интернете.

Что делает УЗО?

УЗО — это устройство остаточного заряда.Он определяет наличие неисправности в устройстве, использующем розетку. Затем он может отключить питание до получения травмы или несчастного случая. Эти устройства легко сбросить и не требуют замены, как предохранитель. Они могут быть как в самой розетке, так и в вашем потребительском блоке. Все современные блоки бытовой техники должны иметь УЗО.

Есть что-нибудь, что нельзя подключить к уличной розетке?

Наружные розетки работают точно так же, как и внутренние розетки. Просто они более защищены от непогоды.Это означает, что вы можете использовать их с любого электрического устройства, которое вы можете подключить.

Нужен ли мне отдельный потребительский блок для внешних источников питания?

Если ваш существующий потребительский блок имеет достаточную емкость, вы можете использовать любое внешнее питание от этого блока. Сюда входят наружные розетки и хозяйственные постройки.

Является ли удлинитель безопасной альтернативой уличной розетке?

Удлинитель может быть безопасным вариантом при правильном использовании. Однако со временем удлинители могут повредиться.Это означает, что их следует проверять перед каждым использованием. Обратите внимание на место прокладки удлинителя, так как об этом можно споткнуться.

Известно множество примеров, когда людей ударили током, коснувшись удлинителя. Если удлинитель не предназначен для использования на открытом воздухе, он не может быть водонепроницаемым.

Таким образом, да, вы можете использовать удлинитель, но вы должны делать это с осторожностью. Внешняя розетка — более простой вариант безопасного использования.

Источники

https: // www.Planningportal.co.uk/info/200130/common_projects/16/electrics/3

Последнее обновление MyJobQuote 30 сентября 2020 г.

Затраты на установку электрической розетки на 2021 год (GFCI, 220 В, 240 В)

Цены по типу розетки

Самым большим фактором в цене на установку электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до $ 50 . Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.

Стандартные розетки на 120 В обычно находятся в нижнем конце спектра по цене от 3 до 5 долларов за каждую . Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.

Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов . Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.

Сравнение двух контактов с тремя контактами

Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.

Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь. В старых домах часто есть двухконтактные розетки.

Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии.В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания. Если провод не закреплен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.

220 В, 240 В и 250 В

Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне. Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.

Для тяжелых бытовых приборов, таких как электрические сушилки для одежды и духовки, обычно требуются эти устройства с более высоким напряжением. Точная цена будет зависеть от типа прибора и требуемой силы тока.

9038 9038

Цена на розетку с высоким напряжением 250

Сила тока	Тип розетки	Стоимость
20
30	Сушилка	10 — 12 долларов
30	Сушилка для поверхностного монтажа	Около 12 долларов Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест рядом с водой или влажностью обычно немного дороже — от 7 до 25 долларов за штуку .Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково. Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма — это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное». В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампер отключит цепь всего за одну тридцатую долю секунды. Кабельная / коаксиальная настенная пластина Средняя стоимость коаксиальной настенной пластины составляет около 5 долларов США. Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик. Напольные розетки Коробочные комплекты стоят от от 30 до 50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется одобренный узел, состоящий из: металлической коробки уплотнительной прокладки специальной розетки прочной крышки влагонепроницаемой крышки умных розеток проводных интеллектуальных розеток варьируются от 25 до 50 долларов за штуку . Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество. Домовладельцы могут купить сменные смарт-модели за от 15 до 40 долларов в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели обладают многими преимуществами проводных версий, но их можно просто вставить в существующие блоки. Наймите электрика для установки вашей розетки Средние затраты на установку новых электрических розеток Профессиональный электрик взимает в среднем 55 долларов за час , но оплата труда может варьироваться от 40 долларов до 100 долларов за час .Опытный профессионал может заменить до десятка за час, в то время как установка одного нового может занять от до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала. Новое строительство и ремонт всего дома Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме. Он или она установит цену на установку специальных предметов отдельно. Стоимость установки осветительных приборов и вытяжных вентиляторов в ванной будет включать в себя материалы и рабочую силу. Цена на установку предметов, предоставленная домовладельцем, будет только трудозатратной. Добавление розеток на полу и в стене Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же. Однако есть некоторые факторы, которые могут увеличить затраты на установку из-за увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком. Расположение В некоторых местах в вашем доме могут потребоваться сверхмощные устройства или устройства GFCI, установка которых будет стоить немного дороже из-за стоимости самого устройства и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI. Сушилки или другое оборудование Сверхмощные розетки на 250 В для осушителей, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь с профессионалом. Существующая проводка Вам нужно будет увидеть, нужно ли вам установить новую проводку для подключения к вашей новой розетке, что увеличит цену, взимаемую электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту. Розетки для защиты детей Распространенная проблема с электрическими розетками — защитить их от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но он повысит безопасность и добавит вам спокойствия.Цена на это не должна сильно превышать среднюю ставку электрика. Розетки с защитой от взлома (TR) примерно на на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве. Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей. Установка розетки GFCI Установка или замена розетки GFCI будет стоить примерно столько же, как и установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта. контур Розетки нуждаются в защите GFCI. Требования GFCI Комната Кодовые требования Возможные дополнительные расходы Санузел Дополнительная сила тока электрической панели и розетки GFCI Кухня По крайней мере, две цепи малой бытовой техники на 20 А для столешницы Розетки в пределах 6 футов от раковины должны иметь защиту от GFCI. Дополнительная электрическая панель с током и розетки GFCI Прачечная По крайней мере, одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа. Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками. Все розетки нуждаются в защите GFCI Дополнительная сила тока электрической панели и розетки GFCI Гараж Требуется по крайней мере одна розетка, в том числе по одной на каждое место в автомобиле. Все розетки нуждаются в защите GFCI. Дополнительные розетки и розетки GFCI Замена розетки Замена и ремонт обычно не вызывает затруднений для лицензированного, опытного профессионала. Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта. Замена проводки В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в ​​вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие. Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов. Замена сервисной панели: от 1300 до 3000 долл. США , включая материалы, для модернизации до панели на 200 А для повышенных электрических потребностей Открытие стен и проводов: от 3500 до 8000 долл. США .Добавлена ​​стоимость открытия и ремонта стен Открытый грунт: посоветуйтесь с профессионалом . Это может быть простое решение или может потребоваться дополнительное время для обнаружения проблемы. Обновление Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные. Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом. Переход с 2-контактных на 3 Распространенный проект — превратить ваши стандартные 2-контактные розетки в 3-контактные. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса общей стоимостью от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, цена проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену. Перемещение торговой точки В рамках этого проекта может быть потрачено от 25 до 300 долларов . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с оголенными стенами без гипсокартона и изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки. Проконсультируйтесь с профессионалом при перемещении или замене розеток Сделай сам vs.Аренда Pro Если вам нужно установить розетку, вам нужно будет найти для этого авторитетного лицензированного электрика. Некоторые более мелкие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все соответствует коду, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи. Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек — доступная работа по сравнению с другими домашними проектами. Объединение установок Один из самых простых способов снизить среднюю скорость работы электрика — объединить сразу несколько электромонтажных работ, поскольку профессионалы обычно заряжают почасовой тариф. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком до того, как он или она приедет к вам домой. Наймите электрика для установки вашей розетки Планирование электрических розеток в вашем новом доме или после ремонта Места, которые следует учитывать для дополнительных электрических розеток в новостройке или при ремонте дома Хотя люди, которые решают построить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду. Лишь после того, как они переехали в свой новый дом, они понимают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, в том числе мест для доступа к электроэнергии в их доме. Чтобы избежать использования грязных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать: Кухня Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не значит, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы в них можно было установить миксеры, лопатки и другие небольшие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь. Гостиная Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением на Рождество, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома. Семейный / Игровая комната / Бар Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под баром для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте дополнительные розетки по обе стороны от камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы. Ванны Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используются приборы. Протягивать шнур через раковину не только очень опасно, но и очень неудобно. Спальни Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута над плинтусом, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает. Не забывайте о гардеробной / гардеробной. Подумайте, где вам может понадобиться ваше тщеславие, и поставьте там отдушину. Гараж Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в ​​центре потолка для устройства открывания гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы облегчить использование воздушных компрессоров, пылесосов и других подобных электроинструментов. На открытом воздухе Сохраняя праздничную тематику, спланируйте розетки под карнизом, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этой возможностью, чтобы расположить розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже. Домашний офис Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Для облегчения этой задачи установите разъемы чуть выше высоты стола. Если вы планируете установить на стене небольшой телевизор, это также подходящее время для установки розетки в любом месте. План на будущее Убедитесь, что электрик предоставит вам ящик для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубопроводы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя приятно верить, что вы все обдумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин! Похожие сообщения: Модернизация электропроводки, которую следует учитывать при ремонте дома Как установить розетку USB как про Сколько раз вы бегали по дому в поисках USB-адаптера? Вам нужно отключать другие зарядные устройства или прикроватные лампы, чтобы заряжать телефон ночью? Вам надоело спорить с детьми / партнерами о том, куда пропали ваши зарядные устройства? Что ж, сегодня у меня есть решение — оно дешевое, простое, и вы удивитесь, что, черт возьми, вы делали без него… [Подробнее: Причина, по которой каждый должен иметь бочек для воды и как его построить дома] Двойные розетки с USB-зарядными устройствами стали очень популярными за последние несколько лет, главным образом потому, что они очень легко устанавливаются и могут без проблем заменить существующие двойные розетки. Они точно такого же размера, и их можно купить в большинстве электрических розеток. Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро зарядитесь. 1. Отключить сок (Филип Тоскано / Пенсильвания) Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она выключена. Если вы все же решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток — они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы проверили их на своей старой розетке, прежде чем отключать электричество, чтобы вы знали, что они работают. В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь — вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика установлена ​​и обслуживается должным образом, на каждом предохранителе должна быть маркировка с указанием области, которую он покрывает — например, освещение наверху, питание внизу. Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главный выключатель и выключить все, чтобы быть уверенным, но вы сбросите все свои часы, если вы это сделаете.Убедитесь, что тестер розеток показывает отсутствие питания, и вы готовы к работе. 2. Вон со старым (Филип Тоскано / Пенсильвания) Для этого вам понадобится небольшая отвертка с плоской головкой. На передней панели существующей розетки вы увидите два винта — по одному с каждой стороны. Они прикрепляют розетку к коробке внутри стены. Осторожно открутите оба и осторожно потяните гнездо вперед. Вам понадобится достаточно провисания проводов сзади, чтобы можно было полностью перевернуть розетку и получить доступ к задней поверхности (если не можете, остановитесь здесь, прикрутите все обратно и попросите профессионала сделать эту работу). [Подробнее: 5 советов по улучшению внешнего вида внутренних стен] Если у вас проводка до 2004 года выпуска, провода, которые вы найдете внутри, будут красными, черными и желто-зелеными полосами. Если у вас проводка после 2004 года, они будут коричневыми, синими и зелено-желтыми полосами. Красный и коричневый — под напряжением, обозначены буквой L на розетке, черный и синий — нейтралью, обозначены буквой N, а зеленый и желтый провода — заземление, обозначены буквой E или тремя вертикальными линиями. .С помощью небольшой отвертки отсоедините эти провода и снимите старую розетку. 3. С новым (Филип Тоскано / Пенсильвания) Распакуйте новую двойную розетку. Задняя часть, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы под напряжением, заземление и нейтраль — жизненно важно, чтобы вы правильно подключили новую розетку. Оголенные медные концы вашей проводки необходимо отрезать, так как они ослабнут при затягивании в старое гнездо.Для этого используйте боковой нож — его можно купить на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет. Откройте около 5 мм меди на каждом проводе, зачистив цветной кожух боковыми ножами. Будьте осторожны — вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри. Перед окончательным подключением используйте небольшую отвертку, чтобы убедиться, что винты клемм полностью открыты. Вставьте провод (-ы) в соответствующую клемму до тех пор, пока ни один из медных проводов не окажется обнаженным, и затяните отверткой.Их нужно надежно закрепить, но будьте осторожны — если вы затянете слишком сильно, вы можете разрезать медный провод. Как только все ваши провода подключены, сделайте последнюю проверку — помните, что коричневый или красный находятся под напряжением, синий или черный — нейтраль, а зеленые и желтые полосы — это земля. Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой розеток. Либо используйте старые винты, которые вы вынули изначально, либо винты, прилагаемые к новому гнезду (они обычно находятся на задней поверхности гнезда, чтобы завинтить переднюю часть гнезда на место).Если у вас есть небольшой спиртовой уровень, вы можете использовать его, чтобы убедиться, что все ровно, но, опять же, будьте осторожны, чтобы не затягивать винты слишком сильно — вы не захотите сломать пластиковый корпус вашего нового гнезда на последнем препятствии. 4. Включите снова (Филип Тоскано / Пенсильвания) Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным — если он немедленно отключится, вернитесь и проверьте свои соединения в розетке. После того, как питание снова будет включено, проверьте работу розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые неисправности, даже если лампа включится).И это все! Заряжайте устройства, когда захотите, не ища переходников для вилки, а затем расскажите своим товарищам, насколько они полезны! . Добавить комментарий Отменить ответ Комментарий * Имя * Email * Сайт
