Защита домашней электроники и техники от скачков и перепадов напряжения в сети

Как защитить домашнюю электронику и технику от скачков и перепадов напряжения в сети.

Перепады сетевого напряжения существовали всегда. Причины различные: это включение выключение мощных нагрузок (особенно в однофазных сетях), работа неподалёку сварочного аппарата, междуфазное замыкание (обычно на воздушных ЛЭП), обрыв нулевого провода (как правило в старых многоэтажках и «хрущёвках» и не только) ,электромагнитный импульс, сопровождающий разряд молнии вызывает появление в воздушной линии электропередач, на расстоянии несколько километров, импульсов напряжения амплитудой от сотен до нескольких тысяч Вольт, длительностью от единиц до тысяч микросекунд и пр.

На сегодняшний день самый эффективный и дешёвый способ сохранить домашние электроприборы – «давить» и «отключать» ,т.е.:

Давить импульсные скачки напряжения до безопасной величины.
Производить отключение электрооборудования квартиры при выходе напряжения за допустимые значения.

Для осуществления этого необходимо:

На входе устройства контроля напряжения надо установить мощный варистор на соответствующее напряжение, с энергией поглощения минимум 200 Дж и допустимым импульсным током поглощения не менее 4000А.
Для защиты от повышенного или пониженного напряжения во входном квартирном щитке (сразу после счётчика) надо установить устройство контроля напряжения с порогом срабатывания по перенапряжению 250…270В и порогом на снижения напряжения – 160…170В, с временем срабатывания не более 0,5с и с автоматическим возвратом при восстановлении напряжения с задержкой 1..3 минуты. Допустимый ток контактов устройства должен быть не менее максимального тока потребления современной квартиры – 25…40А (5,5…8,8 кВт).

Устройство защиты многофункциональное УЗМ предназначено для защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключённых к этой же сети электромоторов, магнитных пускателей или электромагнитов, а также, для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170 — 270В ) в однофазных сетях.

При обрыве нулевого провода, неправильного подключения (например к двум фазам).

Включение оборудования происходит автоматически при восстановлении сетевого напряжения до нормального, по истечении задержки повторного включения.

УЗМ не заменяет другие устройства защиты (автоматические выключатели, УЗО и пр.).

В УЗМ-16 (номинальный ток нагрузки 16А), УЗМ-51М есть возможность регулировки порогов, в УЗМ-50М пороги фиксированные.

Работа устройства от повышенного напряжения УЗМ-50М, УЗМ-51М,УЗМ-16:

При подаче напряжения питания устройство выдерживает время готовности 10 секунд при этом индикация не работает, а затем зеленый индикатор начинает мигать указывая на отсчет выдержки времени включения t1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зеленый и желтый индикаторы. Возможно ускоренное подключение нагрузки вручную путем нажатия кнопки «ТЕСТ».

ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

В рабочем режиме устройство контролирует напряжение питающей сети.

При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.

Двухцветная индикация работает в различных режимах:

При возрастании напряжения и приближения его к верхнему порогу отключения начинает мигать красный индикатор и при выходе напряжения за допустимый предел, происходит выключение встроенного реле, при этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 произойдет выход напряжения за допустимые пределы, отсчет времени t1 сбрасывается).

При понижении напряжения к нижнему порогу отключения мерцает зеленый индикатор и при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения t4 при этом красный индикатор начинает мигать, после окончания отсчета времени t4 происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный загорается с периодичностью 2 секунды.

При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 снова произойдет выход напряжения за допустимые пределы, отсчет времени t1 останавливается и сбрасывается).

Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочередным включением красного и зеленого индикатора.

Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.

ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остается в выключенном состоянии так же после снятия и подачи напряжения питания.

Включить реле можно только кнопкой «ТЕСТ» повторным нажатием.

При необходимости можно изменить задержку времени включения t1 (10сек. или 6мин.) для этого:

Вручную кнопкой «ТЕСТ» выключить внутреннее реле

Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнет мигать. Если мигает зеленым цветом то время t1 установлено 10сек., если красным то время t1 установлено 6мин.

Отпустить кнопку «ТЕСТ» внутреннее реле включится.

Диаграмма работы устройства защиты УЗМ-50M, УЗМ-51M:

Подключение УЗМ рекомендуется осуществлять после автоматического выключателя, который как правило, в квартире установлен после счетчика.

Технические характеристики:

Для защиты компьютеров, оргтехники рекомендуем использовать сетевые фильтры, для защиты от импульсных помех электросети и источники бесперебойного питания (ИБП) для защиты оборудования от неисправностей электросети, переключением на работу от аккумуляторов.

Защита от скачков напряжения — реле, фильтр или стабилизатор?

Начнём с известной шутки:
— Мы можем всё найти! — похвастались Гугл и Яндекс.
— Без нас никуда! — отпарировали компьютер в обнимку со смартфоном.
— Я самый главный! — заявил Интернет.
— Мы не даём человеку превратиться обратно в обезьяну! — выпалила бытовая электротехника.
— Я правлю миром! — самодовольно подумал президент.
— Кто меня догонит? — спросил Илон Маск из окна электрокара Тесла.
— Ну, ну, ну… — посмеивалось электричество.

Параметры любой электросети не являются постоянными, время от времени происходят небольшие колебания, провал или резкий скачок напряжения. Рассмотрим эту проблему подробнее.

Защита от скачков напряжения

Может быть реализована несколькими типами устройств, в частности: сетевой фильтр, реле или стабилизатор напряжения.

Сетевые фильтры с защитой от скачков напряжения. Подавляют только высокочастотные помехи (100 Гц . .. 100 МГц) и кратковременные импульсы, не способны повышать или понижать сетевое напряжение.

Сетевой фильтр с защитой от скачков напряжения в сети

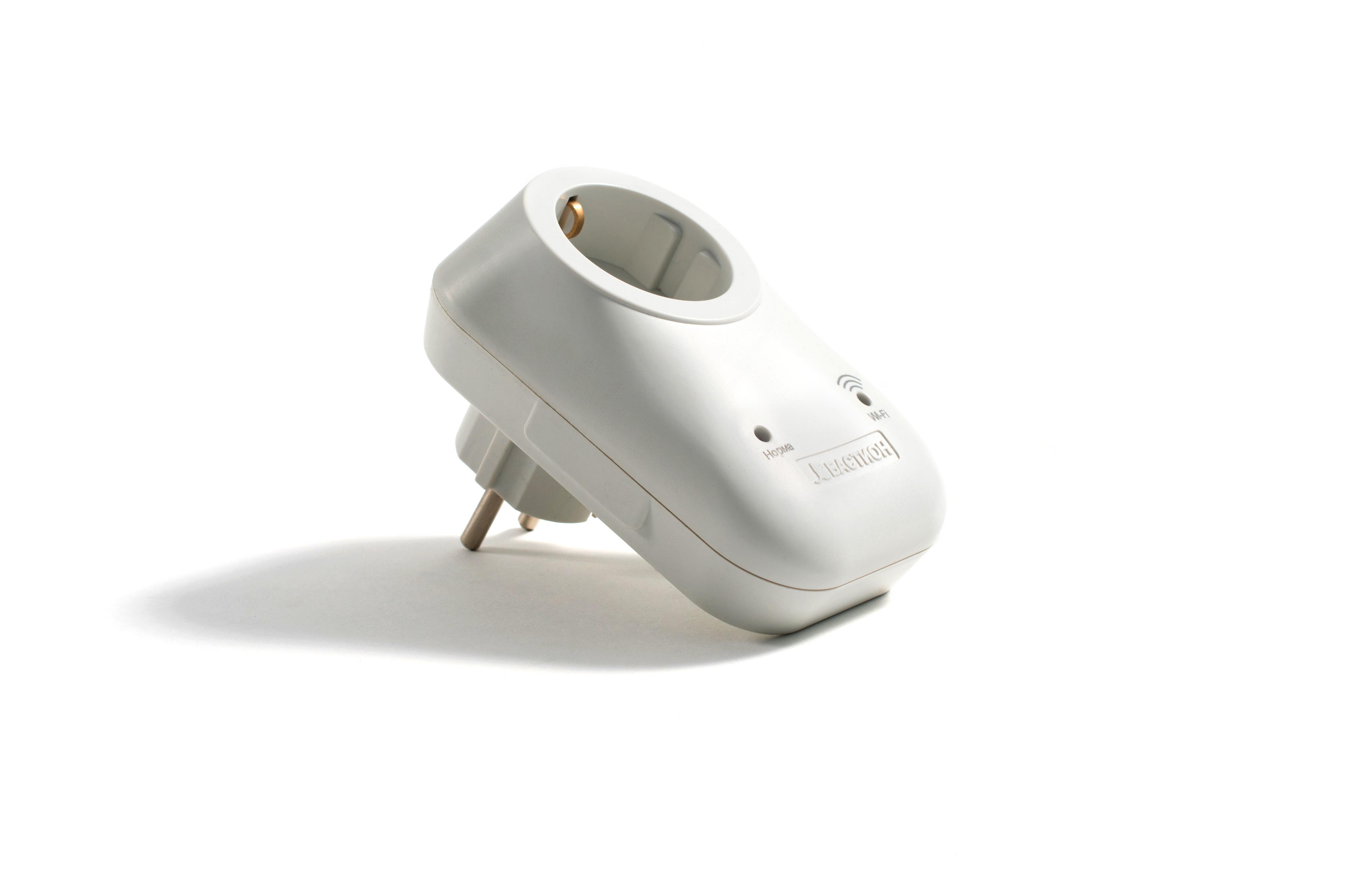

Реле защиты от скачка напряжения в розетку

Реле защиты от скачков напряжения. Самое простейшее и недорогое устройство. В них вручную задаются минимальные и максимальные значения электросети, при превышении которых реле автоматически отключит от неё нагрузку. Эти устройства выпускаются как для защиты только одного электроприбора (вставляется в розетку), так и для защиты группы (устанавливается в распределительный щит). Имеет существенный недостаток: т.к. сетевое напряжение может оставаться довольно долгое время вне допустимых пределов, то подключенная электротехника работать не будет.

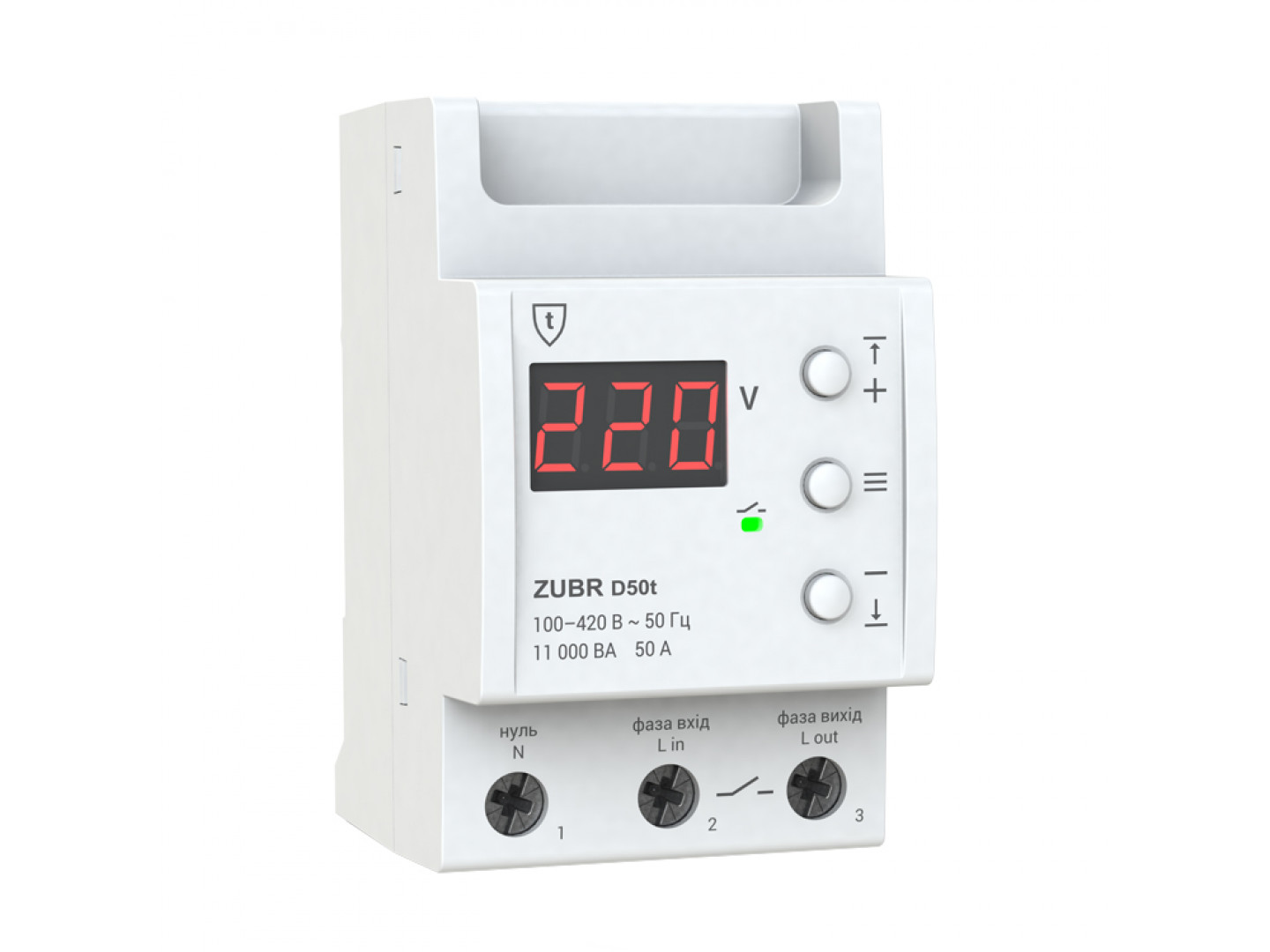

Реле защиты от скачков напряжения в электрощит
Стабилизатор напряжения

Стабилизатор напряжения. Является более предпочтительным устройством защиты от скачков напряжения, т. к. постоянно поддерживает на выходе 220 вольт при довольно существенных провалах и всплесках в электросети от 90 до 320 вольт в зависимости от конкретной модели.

Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.

В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения и разрядники, что является самым эффективным и недорогим решением .

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения рекомендуется когда наблюдаются скачки напряжение в сети. Реле контроля напряжения представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения бывают трех типов:

Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
Реле для индивидуальной защиты одного потребителя.
Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

При отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

— вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники- скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».
Для более подробной информации и выбора приборов защиты просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Защита от скачков напряжения – выбор и установка устройств защиты . Электропара

С проблемами перепадов напряжения знакомы и жители квартир, и обитатели загородных домов. Основные неприятности связаны с поломкой бытовой и электронной техники, не рассчитанной на отечественные условия электросетей. Чувствительные интеллектуальные платы, надежные электромоторы могут в один миг выйти из строя. Причем на состояние техники влияет не только изменение напряжения в сторону увеличения, но и пониженное напряжение. Чтобы обеспечить оптимальные условия сети, можно использовать современные устройства защиты от скачков напряжения.

Можно выделить три группы приборов для защиты потребителей тока от скачков напряжения:

Реле-прерыватели
Стабилизаторы напряжения
ИБП (источники бесперебойного питания)

Реле-прерыватель для защиты от скачков напряжения

Реле контроля напряжения (прерыватель) подходит в том случае, если в целом условия сети удовлетворительные, и частых перепадов напряжения нет. Реле выступает в роли контроллера – этот прибор не стабилизирует напряжение, а лишь отключает технику во время скачка напряжения, предварительно считав данные о текущем рабочем напряжении. Как только напряжение вновь вернется в рамки нормы, реле включает технику.

Розеточное реле контроля — защита от скачков напряжения

Данный способ можно назвать условно-эффективным, поскольку риски для работы техники все-таки есть. Частые включения и выключения напряжения негативно отражаются на общем состоянии электроприборов, значительно сокращая срок их службы. Вот почему реле не подходит для регулярного использования, его можно назвать, скорее, «средством скорой помощи».

Реле — блок защиты от перепадов напряжения

Прибор может быть выполнен в двух видах, в зависимости от места монтажа. Первое реле устанавливается в общий электрощиток и обеспечивает защиту всех потребителей тока в помещении. Второй вариант предназначен для одного или нескольких приборов, представляет собой устройство с гнездами для розеток. Определить достоинства и недостатки обоих моделей достаточно сложно – первый вариант при скачках напряжения приведет к обесточиванию всей квартиры или дома, а второй неспособен защитить все электроприборы. Вот почему покупка стабилизатора напряжения является более предпочтительной.

Стабилизатор напряжения для защиты от скачков напряжения

Стабилизатор напряжения подходит для защиты от перепадов напряжения в любых помещениях. Основным достоинством прибора является возможность пользоваться электроприборами, бытовой и электронной техникой даже во время скачков напряжения.

Стабилизатор защита от скачков напряжения

Стабилизатор не отключает технику, в отличие от реле. Его основная задача – нормализация рабочего напряжения вне зависимости от его значений. Стабилизаторы незаменимы в условиях постоянных перепадов напряжения. Чаще всего это дачи, загородные дома и пр.

Выбор стабилизатора следует производить в соответствии с техническими параметрами и характеристиками устройства. Основные виды стабилизаторов по принципу действия:

Релейные
Электромеханические
Электронные
Электронные двойного преобразования

Также при выборе следует изучить следующие технические показатели устройства:

Количество фаз (однофазные, трехфазные) – в частных сетях обычно используются однофазные стабилизаторы напряжения
Мощность – следует предварительно получить данные о суммарной мощности всех электроприборов
Диапазон входного напряжения – этот показатель напрямую зависит от значений напряжения во время скачков

Источник бесперебойного питания (ИБП)

Данный прибор также входит в группу устройств для защиты от скачков напряжения. Принцип устройства состоит в обеспечении определенного резерва времени для правильно отключения техники, особенно электронной. Как известно, постоянные отключения негативно влияют на ее состояние, поэтому в некоторых случаях самым важным является сохранение информации и правильное завершение работы. В конструкцию ИБП входят аккумуляторные батареи, которые и дают столь необходимый запас электроэнергии. Выделяют три типа источников бесперебойного питания:

Устройство резервной схемы – при отключении электричества включается резервное питание
Устройство интерактивной схемы – имеет встроенный стабилизатор и может использоваться при незначительных отклонениях значений напряжения от нормы
Устройство с режимом двойного преобразования – обеспечивает выравнивание напряжения на выходе

Источник бесперебойного питания

При выборе ИБП следует обратить внимание на следующие параметры:

Мощность
Емкость аккумуляторов (от этого параметра зависит время автономной работы)
Срок службы аккумуляторов

Выбирать приборы защиты от скачков напряжения достаточно непросто, поэтому многие предпочитают обращаться к специалистам для проектирования и выполнения работ. Стабилизаторы напряжения хороши, но их стоимость довольно высока. Реле слабоваты и подходят только в случае редких скачков напряжения. Источники бесперебойного питания обеспечивают запас электроэнергии. При выборе следует руководствоваться индивидуальными данными сети и назначение прибора.

Защита бытовых электроприборов от скачков напряжения.

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т.д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене. Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Сетевой фильтр

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие по теме:

Устройства защиты от скачков напряжения

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится.

При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

Как же можно защитить себя от подобных ситуаций

Одним из наиболее распространенных и недорогих устройств является реле контроля напряжения. Их выпускает очень много организаций в разных формфакторах, нас же больше всего интересует вариант модульного исполнения для установки в вводной щит. Ведь лучше всего изначально собрать грамотный щит и спать спокойно, чем впоследствии пытаться добавить устройства в щит, в котором для них даже места не предусмотрено.

Есть конечно же реле контроля напряжения, которые выпускаются в других видах и их можно использовать непосредственно у дорогостоящей техники, они включаются в розетку до потребителя и защищаю только его.

Их можно разделить на следующие виды

выполненный в виде переходника. Включается непосредственно в розетку, а уже сам потребитель включается в реле контроля напряжения. Это устройство имеет собственный экран и настройки границ срабатывания.
выполненный в виде удлинителя. По сути своей это тоже самое что и переходник, просто к нему приделали кусок шнура с вилкой и добавили несколько розеток. Выполняет все те же функции, но включить в него можно несколько устройств. Такие удлинители удобно располагать около рабочего стола с компьютером и другой бытовой техникой.
Реле контроля напряжения в модульном исполнении для установки в щит. Выполнен в виде автоматического выключателя и как все модульное оборудование просто в установке и подключении.

Самое главное, что необходимо запомнить при выборе реле контроля напряжения, в каком бы виде вы его не покупали — не доверять дешевым подделкам. Перед покупкой необходимо проконсультироваться со специалистами и узнать, реально ли данное устройство выполняет свои функции, ведь проверить его в магазине вы скорее всего не сможете, а в момент скачка напряжения его проверять будет слишком поздно. Русская рулетка не для нас. Защищать будем грамотно.

Когда следует обратить внимание на то, что с электрической сетью что то не в порядке?

самое первое что даст вам об этом знать — это лампы накаливания. при скачках напряжения они начинают менять яркость горения и достаточно часто перегорать.
бытовая техника, которая содержит в себе любые электродвигатели. Это фен, стиральная машинка, блендер и многое другое. При скачках напряжения электродвигатели, так же как и лампочки, сразу же реагируют на это. Они начинают работать с перебоями. Так же можно определить по шуму, который не свойственен для данного прибора.
некоторые электроприборы в квартире начинают работать со сбоями и периодически могут произвольно отключаться.

Если вы заметили происходящее в своей квартире — вам следует всерьез задуматься о защите вашей электротехники.

Устанавливается реле контроля напряжения в вводной щит после вводного автомата и уже с реле реле контроля напряжения забирается питания для разводки по групповым автоматам. Очень часто можно встретить схему расключения, когда реле защиты включено через дополнительный контактор. Эта схема очень правильна. Главное защитить и сам контактор и реле правильно подобранным автоматом защиты.

Эту работу лучше всего доверить грамотным специалистам потому, что неправильно расключение в водном щите так же может привести к аварийным ситуациям. А приобретая готовое изделие с гарантией вы сводите к минимуму такую возможность.

Перед запуском реле контроля напряжения необходимо настроить. В зависимости от исполнения настройка производится либо отверткой — устанавливаются как на часах максимальные и минимально допустимые значения, при которых устройство не отключит напряжение. Если же прибор цифровой, то соответствующими кнопками выставляем необходимые нам значения.

Устанавливать границы я бы рекомендовал в таких пределах — нижнее значение 190 — 200 вольт, а верхнее значение 230 — 245 вольт.

Так же устанавливается выдержка времени, после которой прибор попробует включиться снова. Спустя это время, от нескольких секунд до нескольких минут, прибор снова включится и если значение все еще не соответствует указанным нормам — не пропустит его в сеть. Так будет продолжаться до тех пор, пока напряжение в вашей сети не придет в норму.

Единственным недостатком этого прибора является то, что до тех пор пока напряжение не стабилизируется вы не включите ничего в квартире потому, что прибор отключит нагрузку. Отключается нагрузка мгновенно, как только напряжение выйдет за допустимые пределы. Но это принцип работы устройства и его назначение — не пропустить опасное напряжение к нам в квартиру.

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» Стабилизаторы напряжения

Посмотреть цены, заказать, купить Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» предназначены для защиты потребителей электрических сетей от кратковременных и длительных перенапряжений.

Блоки защиты от скачков напряжения рассчитаны на круглосуточный режим работы. Условия эксплуатации согласно техническим характеристикам, указанным в документации.
Устройство защиты от импульсных перенапряжений (УЗИП) серии «Альбатрос» осуществляют защита по сети по 220 В от перенапряжения по «фазе», «нулю» и «земле». УЗИП 220 В предназначены для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В.

Скачать паспорт устройства

Устройство защиты от импульсных перенапряжений (УЗИП). Защита по сети по 220 В, 500 ВА, защита от перенапряжения по «фазе», «нулю» и «земле», комбинированная защита варисторы/газоразрядник.
Отсутствуют ложные срабатывания на индуктивную нагрузку.

АЛЬБАТРОС-220/500 АС предназначен для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др. ) и авариями в сети с номинальным напряжением 220 В.

Устройсво обеспечивает

Защиту от импульсного, быстротекущего перенапряжения амплитудой до 10 кВ без перегорания предохранителя.
Защиту от импульсного аварийного значительного превышения напряжения, при этом перегорает один или оба предохранителя.

Технические характеристики

Номинальное напряжение питания нагрузки, В	220 (+10/-15%)
Номинальная мощность нагрузки, Вт	500
Наибольший импульсный разрядный ток (импульс 8/20 мкс)*, кА	10
Скорость срабатывания защиты, нс, не более	25
Температурный диапазон эксплуатации, °C	-40… +40
Габаритные размеры, мм, не более	50х44х30
Масса, кг, не более	0,02

Скачать паспорт устройства

Защитное устройство АЛЬБАТРОС-500 DIN предназначено для защиты потребителей электрической сети 220 В, 50 Гц с потребляемой мощностью до 0,5 кВт от кратковременных и длительных перенапряжений до 500 В переменного тока промышленной частоты 50 Гц.

Блок рассчитан на круглосуточный режим работы в закрытых помещениях. Условия эксплуатации согласно техническим характеристикам, указанным в таблице, при отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Блок обеспечивает

Световую индикацию состояния электрической сети и режима работы блока.
Защиту потребителей электрической сети 220 В, 50 Гц от длительных перепадов напряжения согласно п. 2 и 3 таблицы.

Технические характеристики

1	Номинальное напряжения питающей сети	220 В, 50 Гц
2	Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В	165±5 %
3	Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В	250±5 %
4	Номинальная мощность нагрузки, кВт	0,36
5	Максимальная мощность нагрузки, кВт (не более 10 мин)	0,5
6	Время самотестирования, сек.	10
7	Время срабатывания, мс	10
8	Время задержки включения, сек.	7
9	Диапазон рабочих температур, °С	0…+ 40
10	Относительная влажность воздуха — не более 85 %, при +40 °С
11	Габаритные размеры, мм	89х54х65
12	Масса, кг, не более	0,11
13	Потребляемая мощность без нагрузки, Вт, не более	10

Скачать паспорт устройства

Блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Монтаж на DIN-рейку.

АЛЬБАТРОС-1500 DIN защищает оборудование от перенапряжения, высоковольтных импульсов, бросков и «просадок» питающего напряжения и обеспечивает полную электрическую защиту «Фазы», «Ноля» и «Земли» однофазной электросети 220 В от высоковольтных импульсов и аварийного повышения напряжения до 500 В переменного тока мощностью до 1,5 кВт, вызванных наводками от грозовых разрядов, коммутационных помех и авариями в сети. АЛЬБАТРОС-1500 DIN рассчитан на круглосуточный режим работы и может устанавливаться на электрическом вводе в квартиру, коттедж, офис, защищая таким образом установленное у вас электрооборудование. Предназначен для установки на DIN-рейку 35мм.

Микропроцессорное управление позволяет реализовать следующие функции

самотестирование устройства
автоматическое включение и выключение нагрузки
высокую точность и стабильность параметров
имеет два уровня защиты: от пониженного напряжения сети (менее 165 В) и от повышенного (более 247 В)

Основное отличие от распространенных на рынке «реле напряжения» —«Альбатрос» = реле напряжения + коммутатор (контактор, пускатель, реле)

Технические характеристики

Номинальное напряжение питающей сети, В	220 В, 50 Гц
Нижняя/верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В	165…247±5
Номинальная мощность нагрузки, кВт	1,2
Максимальная мощность нагрузки, кВт	1,5
Время срабатывания, мс	10

Альбатрос-1500 DIN можно установить в вашем доме, например для отдельной защиты всей системы отопления или любой другой нагрузки.

Скачать паспорт устройства

Защитное устройство, блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Уличное исполнение, IP56. Для защиты уличных видеокамер по цепи питания 220 В.

Устройство обеспечивает защиту потребителей электрической сети 220В, 50 Гц от длительных перепадов напряжения согласно п.2 и п.3 таблицы

Технические характеристики

1	Номинальное напряжение питающей сети	~220 В 50Гц
2	Нижняя граница напряжения сети, при котором устройство отключает потребителя от сети, В	165±5%
3	Верхняя граница напряжения сети, при котором устройство отключает потребителя от сети, В	250±5%
4	Номинальная мощность нагрузки, кВт	1,2
5	Максимальная мощность нагрузки, кВт (не более 10 мин)	1,5
6	Время самотестирования, с	10
7	Время срабатывания, мс	10
8	Время задержки включения, с	7
9	Диапазон рабочих температур, °С	-40. .. + 50
10	Степень защиты	IP56
11	Габаритные размеры, мм, не более	165х124х84
12	Масса HETTO (БРУТТО), кг, не более	0,5(0,6)
13	Потребляемая мощность без нагрузки,Вт, не более	10

Скачать паспорт устройства

Электронное устройство защиты электросети «АЛЬБАТРОС-12000 ЖКИ» — прибор 1-го класса электрозащиты, предназначенный для защиты бытовых электронных и электрических аппаратов, котлов отопления, офисного оборудования, оборудования информационных технологий и др. похожего оборудования, использующего электрическую сеть 220 В, 50 Гц с потребляемой мощностью до 12 кВт.

Устройство обеспечивает

Защиту (отключение от электросети) подключенных к нему потребителей электросети в случае превышения (снижения) пикового значения эффективного значения переменного напряжения электросети выше (ниже) запрограммированного порога, за время, не более 10 мс, в любом режиме работы.
4 режима работы: основной режим, режим программирования, режим быстрого программирования, режим принудительного отключения нагрузки;
Автоматическое восстановление подключения потребителя к электросети
Измерение пикового значения сетевого напряжения с точностью не хуже 1 %, в любом режиме работы
Индикацию усредненного эффективного значения сетевого напряжения, в любом режиме работы.
Индикацию установленных порогов, частоты сети или сообщений в основном режиме работы.
Программирование порогов
Быструю коррекцию порогов прямо из основного режима.
Программирование таймера
Программирование допустимого времени кратковременных провалов напряжения.

Технические характеристики

1	Номинальное напряжения питающей сети	220 В
2	Диапазон значений нижнего порога, В	100 ÷ (ВП-31В) *
3	Диапазон значений верхнего порога, В	280 ÷ (НП+31В) **
4	Номинальная мощность нагрузки, кВА	10
5	Максимальная мощность нагрузки (не более 10 минут), кВА	12
6	Время срабатывания, мс	10
7	Диапазон значений таймера включения, сек	5—995
8	Диапазон значений таймера игнорирования провалов, сек***	0—0,98
9	Погрешность определения напряжения, %	1
10	Диапазон рабочих температур, °С	от -10 до +40
11	Относительная влажность воздуха при +40 °С	не более 85 %
12	Габаритные размеры, мм	287х205х123
13	Масса, кг, не более	3,0

* Диапазон значений нижнего порога варьируется от 100 В до напряжения на 31 В ниже установленного верхнего порога (ВП — верхний порог).
** Диапазон значений верхнего порога варьируется от 280 В до напряжения на 31 В выше установленного нижнего порога (НП — нижний порог).
*** Игнорирование кратковременных провалов напряжения необходимо (в большинстве случаев) при больших пусковых токах подключаемого оборудования, недостаточной толщины электропроводки, когда кратковременный провал напряжения (3…300 мс) при таком пуске способен вызвать срабатывание защиты по понижению напряжения. Если оборудование чувствительно к кратковременным провалам напряжения, необходимо подобрать значение таймера таким образом, чтобы гарантировать уверенный пуск оборудования и минимальную задержку отключения. В подавляющем большинстве случаев изменение заводских настроек не требуется.

Что такое СПД | Институт защиты от перенапряжения NEMA

Устройство защиты от перенапряжения (SPD) — это защитное устройство для ограничения переходных напряжений путем отклонения или ограничения импульсного тока и способное повторять эти функции, как указано. УЗИП ранее были известны как ограничители перенапряжения переходных процессов (TVSS) или вторичные разрядники перенапряжения (SSA). Вторичный ограничитель перенапряжения — устаревший термин (часто используемый коммунальными службами) и чаще всего используется для устройства, которое не было сертифицировано по ANSI / UL 1449.В 2009 году, после принятия стандарта ANSI / UL 1449 (3-е издание), термин «ограничитель скачков напряжения» был заменен на «Устройство защиты от скачков напряжения».

Защита от перенапряжения — это экономичное решение для предотвращения простоев, повышения надежности системы и данных, а также исключения повреждения оборудования из-за переходных процессов и скачков напряжения как для силовых, так и для сигнальных линий. Подходит для любого объекта или нагрузки (1000 вольт и ниже). Типичные приложения SPD в промышленных, коммерческих и жилых помещениях включают:

Распределение энергии, шкафы управления, программируемые логические контроллеры, электронные контроллеры двигателей, мониторинг оборудования, цепи освещения, измерения, медицинское оборудование, критические нагрузки, резервное питание, ИБП, HVAC оборудование
Цепи связи, телефонные или факсимильные линии, каналы кабельного телевидения, системы безопасности, цепи сигнализации, развлекательный центр или стереооборудование, кухня или бытовая техника

Согласно Национальному электротехническому кодексу® (NEC) и ANSI / UL 1449, УЗИП имеют следующие обозначения:

Тип 1: Постоянно подключенные, предназначены для установки между вторичной обмоткой служебного трансформатора и стороной линии устройства максимального тока служебного выключателя (служебное оборудование). Их основная цель — защитить уровни изоляции электрической системы от внешних скачков напряжения, вызванных молнией или переключением батареи конденсаторов электросети.
A Тип 2: Постоянно подключенный, предназначен для установки на стороне нагрузки устройства максимального тока сервисного отключения (сервисное оборудование), включая расположение фирменных панелей. Их основная цель — защитить чувствительную электронику и нагрузки на базе микропроцессоров от остаточной энергии молнии, скачков напряжения, генерируемых двигателем, и других внутренних событий.
Тип 3: УЗИП в точке использования, установленный на минимальной длине проводника 10 метров (30 футов) от электрической сервисной панели до точки подключения. Примеры включают в себя УЗИП с кабелем, прямым подключением и розеткой

Для получения дополнительной информации о типах УЗИП (включая тип 4, тип 5 и составные узлы) см. Документ под названием «Рекомендации по применению типа SPD» на странице справочных материалов.

Как выбрать защиту от перенапряжения для дома

Вы можете этого не осознавать, но ваша стереосистема, домашний компьютер, телевизор, видеомагнитофон, микроволновая печь — все, что имеет внутренние электронные схемы — подвергаются атакам каждый день.Атаки тихие, но разрушительные.

Виновник — ЭЛЕКТРОНАПРЯЖЕНИЯ . Скачки напряжения — это чрезвычайно короткие всплески электроэнергии, которые сжигают электрические цепи внутри приборов и электроники. Для получения более подробной информации о скачках напряжения и источниках их возникновения прочтите Факты о скачках напряжения .

Скачки напряжения могут не только разрушить бытовую технику и электронику, но и разрушить электрические розетки, выключатели света, лампочки, компоненты кондиционера и устройства открывания гаражных ворот.Как защитить себя?

Устройства защиты от перенапряжения могут предотвратить повреждения от большинства скачков напряжения.

Существует два типа сетевых устройств защиты от перенапряжения:

Устройство защиты от перенапряжения на служебном входе, которое устанавливается на вводной электрической сети или рядом с ней
Устройство защиты от перенапряжения в месте использования, которое используется на защищаемом приборе и включает в себя такие устройства защиты от перенапряжения, которые подключаются к розетке.

Для обычного дома многие специалисты рекомендуют минимальную сеть защиты от перенапряжения, состоящую из:

Устройство защиты от перенапряжения на служебном входе , защищающее входящую линию электропередачи, входящую телефонную линию, кабельное телевидение и кабель спутниковой антенны.Это может быть сделано с помощью одного устройства защиты от перенапряжения, которое способно защитить все типы входящих линий (электрические, телефонные, кабельное телевидение и спутниковая тарелка), или отдельных устройств защиты от перенапряжения на каждой входящей линии. Защита входящей электрической линии может быть расположена на главном электрическом щите или электросчетчике.
Устройства защиты от перенапряжения в местах использования с ограничивающим напряжением 330 В для всей дорогой электроники и приборов, таких как телевизоры, видеомагнитофоны, стереосистемы и компьютеры; все имеют электронные схемы, чувствительные к скачкам напряжения.Восприимчивые приборы можно идентифицировать по тому, что во многих случаях они имеют электронные кнопки, электронные часы или цифровые дисплеи. Если к прибору подключены другие провода (например, телефонные линии, кабель кабельного телевидения, антенный кабель или кабель спутниковой тарелки), эти провода или кабели должны проходить через устройство защиты от перенапряжения в точке использования, а также обеспечивать защиту на все строки.

Для домашнего офиса или особых медицинских нужд также может быть уместна дополнительная и другая защита от других типов перебоев в подаче электроэнергии.

Нет устройства или системы защиты от перенапряжения, которые могут защитить от всех скачков напряжения . Прямой удар молнии в электрическую систему дома может оказаться слишком сильным для устройства (-ов) защиты от перенапряжения. Использование «двухступенчатой» системы защиты от перенапряжения должно защитить от большинства скачков напряжения.

Почему лучше иметь двухуровневую систему защиты от перенапряжения?

Комбинируя устройство защиты от перенапряжения на служебном входе с устройствами защиты от перенапряжения в точке использования, установленными на всей чувствительной электронике, создается лучшая система защиты.

Использование устройства защиты от перенапряжения на служебном входе обеспечивает защиту всей электрической системы. Они защищают такие вещи, как двигатели, освещение, розетки, выключатели света и все другие «проводные» предметы в доме, которые не подключаются к электрической розетке и не могут быть подключены к устройствам защиты от перенапряжения. устройство.
Если скачок напряжения возникает в результате удара молнии или колебания напряжения в линиях электроснабжения, устройство защиты от перенапряжения на входе в сервисный центр может снизить скачок напряжения до более низкого уровня, прежде чем он попадет в устройство защиты от перенапряжения в точке использования.
Это помогает предотвратить повреждение устройств защиты от перенапряжения в месте использования из-за слишком сильных скачков, с которыми они не могут справиться. Это также помогает снизить уровень скачков напряжения на защищаемом приборе. поскольку уровень энергии скачка напряжения снижается на обоих служебных входах устройство и снова в месте использования устройства.
Устройства защиты от перенапряжения на служебном входе не исключают необходимости устройства защиты от перенапряжения в местах использования, потому что:
1. Скачки напряжения не могут возникать на входящих линиях электроснабжения.Например, молния может поразить внешний осветительный прибор, создав скачок напряжения в цепи, питающей свет. Если в той же цепи, что и внешний осветительный прибор, имеются розетки, любая электроника, подключенная к этим розеткам, будет лучше защищена, если используется устройство защиты от перенапряжения в месте использования.
2. Устройства защиты от перенапряжения в месте использования помогают защитить бытовую технику от скачков напряжения, генерируемых в доме.
3. Высококачественные устройства защиты от перенапряжения в местах использования обладают способностью снижать скачки напряжения до более низкого уровня, чем типичные устройства защиты от перенапряжения на входе в сервисный центр.

Примеры устройств защиты от перенапряжения на входе в сервисный центр

Существуют устройства защиты от перенапряжения на служебном входе, которые монтируются в или на вашей главной электрической панели или на основании электросчетчика. Показаны несколько примеров ниже. Требуется только одно устройство защиты от перенапряжения на служебном входе, если оно защищает все входящие линии, включая электрические, телефонные и кабельные линии. В качестве альтернативы на каждую входящую линию можно установить отдельные устройства.

Защита от перенапряжения на служебном входе на главной электрической панели (без защиты телефона или кабельного телевидения)

Защита от перенапряжения на служебном входе на счетчике электроэнергии (без защиты телефона или кабельного телевидения)

Устройство защиты служебного входа от перенапряжения на главной электрической панели (со снятой лицевой крышкой).(Это устройство защищает линии электроснабжения, телефонной связи и кабельного телевидения.)

Устройства защиты от перенапряжения в местах использования — an альтернатива средствам защиты всего дома

Существует также несколько типов устройств защиты от перенапряжения на месте использования:

Устройства защиты от перенапряжения в месте использования (съемного типа): Возможно, вы уже знакомы с устройствами защиты от перенапряжения съемного типа. Они выглядят как полоски вилки, на одном устройстве есть несколько мест для подключения. Обычная вилка, если это специально не указано, не обеспечивает защиты от перенапряжения.Будьте осторожны при покупке таких предметов, чтобы убедиться, что вы получаете необходимую защиту от перенапряжения.

Плагин (точка использования) сетевой фильтр

Электрические розетки для защиты от перенапряжения: Специальные электрические розетки содержат защиту от перенапряжения в тех местах, для которых у вас нет места или вам не нужен сетевой фильтр, например, в микроволновой печи на столешнице.

Электрическая розетка со встроенной защитой от перенапряжения

Терминология защиты от перенапряжения

Защита от перенапряжения и соответствующие устройства защиты, представленные на рынке, могут сбить с толку домовладельца.Может помочь понимание терминологии.

Устройства защиты от перенапряжения

имеют несколько названий: устройства защиты от перенапряжения, ограничители перенапряжения, ограничители перенапряжения при переходных процессах (TVSS) или вторичные ограничители перенапряжения. Но по сути они выполняют ту же функцию защиты от скачков напряжения. Другие общие термины, которые вы можете услышать при покупке устройств защиты от перенапряжения, перечислены ниже.

Устройство защиты от перенапряжения: Для продуктов, которые можно найти в доме, это общий термин, который может относиться к TVSS или вторичным ОПН.Эти устройства предназначены для защиты оборудования, находящегося ниже по цепи, от скачков напряжения за счет уменьшения пропускаемого через них напряжения.

Многие электроэнергетические компании также используют вторичные разрядники для перенапряжения и устройства, называемые грозозащитными разрядниками, по всей своей электросети для защиты своего оборудования от повреждений молнией. Устройства, которые они используют, более долговечны, но не могут снизить скачок напряжения до более низких уровней напряжения, чем это могут сделать домашние продукты.

Однако меры защиты от перенапряжения, применяемые коммунальной компанией, могут помочь домовладельцу за счет снижения уровня энергии скачка напряжения до того, как он дойдет до дома.

Вторичный разрядник для защиты от перенапряжений: Эти устройства предназначены для использования внутри или снаружи дома. В случае тестирования они проходят испытания в соответствии со стандартом C62.11 Института инженеров по электротехнике и радиоэлектронике (IEEE), Металлооксидные ограничители перенапряжения для цепей переменного тока, с импульсным перенапряжением 10 000 В и 5 000 А. IEEE C62.11 не является тестом и не назначает фиксирующее напряжение для вторичных ОПН. Это затрудняет сравнение возможностей одного продукта с другим.

Эти устройства включают в себя устанавливаемые на счетчике устройства защиты от перенапряжения и съемные устройства защиты от перенапряжения, которые защелкиваются в электрической панели.

Ограничитель импульсных перенапряжений: TVSS обычно предназначены для установки внутри дома. В случае тестирования они проходят испытания в соответствии со стандартом UL 1449 UL 1449 при скачке напряжения 6000 В и 500 А. UL 1449 назначает напряжение ограничения для TVSS, которое можно использовать для сравнения от одного продукта к другому.Эти устройства включают в себя устройства защиты от перенапряжения в местах использования и устройства защиты от перенапряжения на служебном входе, установленные на электрической панели.

Ограничивающее напряжение: TVSS должны иметь указанное фиксирующее напряжение. Напряжение ограничения — это напряжение, при котором устройство защиты от перенапряжения начинает работать, перенаправляя скачок напряжения на землю. Чем ниже ограничивающее напряжение устройства защиты от перенапряжения, тем ниже он снижает импульсное напряжение питания.

UL 1449, 2-е издание: Это стандарт испытаний, разработанный UL совместно с промышленностью для сертификации продуктов и обеспечения надлежащей маркировки продуктов TVSS.С помощью этого теста определяется напряжение зажима.

IEEE C62.11: В этом стандарте, разработанном Институтом инженеров по электротехнике и электронике, есть рекомендации по тестированию вторичных ограничителей перенапряжения. [IEEE C62.11: Стандарт для металлооксидных ограничителей перенапряжения для цепей переменного тока (> 1 кВ)]

Сквозное напряжение: Это остаточное перенапряжение, которое проходит через устройство защиты от перенапряжения после того, как устройство защиты «сжимается» в ответ на скачок напряжения.

Ограничивающее напряжение не определяет уровень пропускаемого напряжения для всех скачков напряжения. Например, если устройство защиты от перенапряжения в месте использования имеет фиксирующее напряжение 330 В, это означает, что устройство пропускает не более 330 В, если скачок напряжения точно соответствует размеру, форме и продолжительности В соответствии со стандартом испытаний, UL 1449.
требуется скачок напряжения 6000 В
Если то же устройство (с номинальным напряжением 330 В) подвергается скачку напряжения с более высоким уровнем энергии (напряжение, сила тока или продолжительность), сквозное напряжение, скорее всего, будет выше 330 вольт.

Металлооксидные варисторы (MOV): MOV являются распространенной технологией (не единственным типом) и лежат в основе способности устройств защиты от перенапряжения (TVSS) защищать от скачков напряжения. Как правило, чем они больше и чем больше их, тем лучше защита и более прочное и долговечное устройство защиты от перенапряжения.

MOV перенаправляют электрический ток в случае скачка напряжения. Как работает MOV, легче понять, если представить его как водяной кран.В нормальных условиях без скачков напряжения MOV представляет собой «закрытый клапан», позволяющий току течь в электрической цепи, а не через MOV.
При скачке напряжения MOV ограничивает напряжение, перенаправляя электрический ток (открывая клапан) из электрической цепи в систему заземления, пока импульсное напряжение не упадет ниже напряжения ограничения защитного устройства. Когда скачок напряжения закончился, MOV возвращается в положение «закрытого клапана».
Во время скачка напряжения вся избыточная энергия скачка отводится MOV, заставляя его нагреваться.Температура диска MOV может варьироваться от комнатной до нескольких сотен градусов после перенаправления скачка напряжения.
Чем выше напряжение скачка напряжения и чем дольше он длится, тем больше энергии необходимо отвести и тем горячее становится MOV. MOV являются жертвоприношениями, то есть они отводят конечное количество скачков напряжения, пока они в конечном итоге не будут уничтожены. Они могут достичь конца срока службы после одного большого всплеска или в течение нескольких лет после нескольких меньших всплесков.

Тепловой предохранитель: Поскольку MOV нагреваются при работе с скачком напряжения, существует вероятность возгорания устройства защиты от перенапряжения или материала, окружающего устройство защиты от перенапряжения. Второе издание UL 1449 проверяет пожарную безопасность устройств защиты от перенапряжения TVSS, требуя серьезных испытаний на перенапряжение, вызывающих отказ MOV.

Устройство защиты от перенапряжения проходит, если оно не создает опасности возгорания или поражения электрическим током. Обычно это достигается за счет использования теплового предохранителя.Согласно предыдущей версии UL 1449 условия перенапряжения могли привести к перегреву и возгоранию устройства защиты от перенапряжения. Тепловой предохранитель снижает этот риск.

Защита L-N, L-G и N-G: Электрическая система в вашем доме обычно представляет собой трехпроводную систему. Провода бывают заземляющим, линейным (горячим) и нейтральным. На любом из этих проводов может возникнуть скачок напряжения. Защита от перенапряжения должна защищать от скачков напряжения, проходящих через любой из этих проводов. Когда устройство защиты от перенапряжения указывает следующее, вы знаете, что все провода защищены: линия на нейтраль (L-N), линия на землю (L-G) и нейтраль на землю (N-G).Вторичные ОПН, установленные на служебном входе, имеют только защиту от линии к нейтрали (L-N), поскольку в местах их установки нет заземляющего провода.

State Farm® считает, что информация, содержащаяся в этой статье, является надежной и точной. Однако мы не можем гарантировать работоспособность всех элементов, продемонстрированных или описанных во всех ситуациях. Всегда консультируйтесь с опытным подрядчиком или другим экспертом, чтобы определить, как лучше всего применить эти идеи или продукты в вашем доме.

Спасибо нашим друзьям из State Farm Insurance за разрешение перепечатать эту статью.

Вернуться к списку электротехнических изделий

Рынок устройств защиты от перенапряжения | Отраслевой анализ СПД — 2022 | Анализ воздействия COVID-19

Содержание

1 Введение (Страница № — 17)
1.1 Цели исследования
1.2 Определение рынка
1.3 Объем рынка
1.3.1 Охватываемые рынки
1.3.2 Годы, рассматриваемые для исследования
1.4 Валюта
1.5 Ограничения
1.6 Заинтересованные стороны

2 Методология исследования (Страница № — 22)
2. 1 Данные исследования
2.1.1 Вторичные данные
2.1.1.1 Ключевые данные из вторичных источников
2.1.2 Первичные данные
2.1.2.1 Ключевые данные из первичных источников
2.1. 2.2 Ключевые отраслевые идеи
2.1.2.3 Разбивка первичных акций
2.2 Оценка размера рынка
2.2.1 Подход снизу вверх
2.2.2 Подход сверху вниз
2.3 Триангуляция данных
2.4 Допущения исследования
2.4.1 Допущения

3 Краткое содержание (Страница № — 30)
3.1 Введение
3.2 Текущий сценарий
3.3 Перспективы на будущее
3.4 Заключение

4 Premium Insights (Номер страницы — 35)
4.1 Устройства защиты от перенапряжения: темпы роста в регионе (2017–2022 гг.)
4.2 Рынок устройств защиты от перенапряжения, по конечным пользователям
4.3 Рынок устройств защиты от перенапряжения в Европе

5 Обзор рынка (Страница № — 38)
5.1 Введение
5. 2 Динамика рынка
5.2.1 Драйверы
5.2.1.1 Растущий спрос на системы защиты для электронных устройств
5.2.1.2 Текущие проблемы качества электроэнергии
5.2.1.3 Рост числа программ альтернативной энергетики
5.2.1.4 Частые отказы оборудования из-за скачков напряжения приводят к росту затрат
5.2.2 Ограничения
5.2.2.1 Устройства защиты от перенапряжения обеспечивают защиту только от скачков и скачков напряжения
5.2.2.2 Дополнительные затраты на Установка
5.2.3 Возможности
5.2.3.1 Система защиты высокотехнологичного оборудования, принятого в странах с развивающейся экономикой
5.2.4 Проблемы
5.2.4.1 Плохие параметры проектирования и вводящие в заблуждение предположения
5.2.4.2 Несоответствующие испытания
5.2.4.3 Проблемы пожарной безопасности и безопасности

6 Рынок устройств защиты от перенапряжения, по типу (стр. № 45)
6.1 Введение
6.1.1 Мировой размер рынка устройств защиты от перенапряжения, по типу, млн долларов США, 2015 г. 2022 г.
6.2 Устройства защиты от перенапряжения с жестким проводом
6.2.1 Объем мирового рынка проводной проводки по регионам, млн долл. США, 2015-2022 гг.
6.3 Устройства защиты от перенапряжения с розеткой
6.3.1 Объем мирового рынка розеток, по регионам, млн долларов США, 2015 г. 2022 г.
6.4 Устройства защиты от перенапряжения для сетевого шнура
6.4.1 Объем мирового рынка сетевых кабелей, по регионам, млн долларов США, 2015 г. 2022 г. Устройства Устройства защиты от перенапряжения
6.5.1 Размер глобального рынка управления питанием, по регионам, в миллионах долларов США, 2015-2022 гг.

7 Рынок устройств защиты от перенапряжения, Ansi / Ul (Страница № — 50)
7.1 Введение
7.1.1 Мировой размер рынка устройств защиты от перенапряжения, по току Ansi / Ul, млн долларов США, 2015 г. 2022 г.
7.2 Устройства защиты от перенапряжения типа 1, постоянно подключенные, проводные

7.3 Постоянно подключенные, проводные устройства защиты от перенапряжения типа 2
7. 3.1 Рынок типа 2, по регионам, млн долларов США, 2015 г. 2022
7.4 Точка использования устройств защиты от перенапряжения типа 3, точка использования
7.4.1 Рынок типа 3, по регионам, млн долларов США, 2015 г. 2022 г.
7.5 Распознаваемый компонент устройств защиты от скачков напряжения типа 4
7.5.1 Рынок типа 4, по регионам, млн долларов США, 2015 г. 2022 год
7.6 Распознавание компонентов устройств защиты от скачков напряжения типа 5
7.6.1 Рынок типа 5, по регионам, в млн долларов США, 20152022 гг.

8 Рынок устройств защиты от перенапряжения, по компонентам (Страница № — 53)
8.1 Введение
8.1.1 Объем мирового рынка, по току компонентов, в миллионах долларов США, 20152022
8.2 Устройства защиты от перенапряжения типа 1 Оксид металла Varisto
8.2.1 Рынок типа 1, по регионам, млн долларов США, 20152022
8.3 Устройства защиты от перенапряжения типа 1 Газоразрядная трубка
8.3.1 Рынок типа 1, по регионам, млн долларов США, 20152022
8. 4 Устройства защиты от всплесков типа 1 Кремниевый лавинный диод
8.4.1 Тип 1 Рынок, по регионам, млн долларов США, 20152022 год
8.5 Устройства защиты от перенапряжения типа 1 Прочие
8.5.1 Рынок устройств защиты от перенапряжения типа 1, по регионам, млн долларов США, 20152022 годы

9 Рынок устройств защиты от перенапряжения, по току разряда (стр.- 56)
9.1 Введение
9.1.1 Размер мирового рынка по току разряда, млн долларов США, 20152022
9.2 Устройства защиты от перенапряжения более 25 тыс.
9.2.1 Рынок более 25 тыс. Долл. США, по регионам, млн долл. США, 20152022 гг.
9.2. 2 Объем рынка свыше 25 тыс. Ка, по конечным пользователям, млн. Долл. США, 20152022
9.2.3 Размер рынка свыше 25 тыс. Тыс., По типу, млн долл., 20152022
9,3 Устройства защиты от перенапряжения 10ka25 тыс. По регионам, млн долл. США, 20152022 гг.
9.3,2 10 Объем рынка устройств защиты от перенапряжения Ka25 Ka, по конечным пользователям, млн долларов США, 20152022
9. 3.3 Размер рынка 10 Ka25 Ka, по типу, млн долларов США, 2015 г. 2022 год
9,4 Устройства защиты от перенапряжения ниже 10 Ka
9.4.1 Ниже 10 Объем рынка устройств защиты от перенапряжения Ka, по регионам, млн. Долл. США, 20152022
9.4.2 Размер рынка ниже 10 Ka, по регионам, млн. Долл. США, 20152022
9.4.3 Рынок устройств ниже 10 Ka, по конечным пользователям, млн. Долл. США, 20152022
9.4.4 Объем рынка устройств защиты от перенапряжения ниже 10 тыс. Карат по типу, млн долларов США, 2015 г. 2022 г.

10 Рынок устройств защиты от перенапряжений, по конечным пользователям (Страница № — 66)
10.1 Введение
10.1.1 Мировой размер рынка устройств защиты от перенапряжений, по конечным пользователям, млн долларов США, 2015 г. 2022 г.
10.2 Промышленные устройства защиты от перенапряжений
10.2.1 Объем промышленного рынка по регионам, млн долларов США, 2015-2022 гг.
10.3 Коммерческие устройства защиты от перенапряжения
10. 3.1 Объем коммерческого рынка по регионам, млн долларов США, 2015-2022 гг.
10.4 Устройства защиты от перенапряжения в жилых домах
10.4.1 Размер рынка жилых домов, по регионам, млн долларов США, 2015-2022 гг.

11 Мировой рынок устройств защиты от перенапряжения, по регионам (Страница № — 71)
11.1 Введение
11.1.1 Размер мирового рынка, по регионам, млн долларов США, 2015 г. 2022 год
11,2 Северная Америка
11.2.1 Размер рынка в Северной Америке, по типу , Млн долларов США, 20152022 год
11.2.2 Размер рынка в Северной Америке, по конечным пользователям, млн. Долл. США, 2015-2022 гг.
11.2.3 Размер рынка в Северной Америке, по странам, млн. Долл. США, 2015-2022 гг.
11.2.4 По типам
11.2.5 По типам Страна
11.2.6.1 США
11.2.6.1.1 Рынок устройств защиты от перенапряжения в США, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.2.6.2 Канада
11.2.6.2.1 Объем рынка Канады, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.2.6.3 Мексика
11.2.6.3.1 Мексиканский рынок, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.3 Европа
11.3.1 Европейские устройства защиты от перенапряжения Размер рынка, по типу, млн долларов США, 2015-2022 гг.
11.3.2 Размер европейского рынка, по конечным потребителям, млн долларов США, 2015-2022 гг.
11.3.3 Объем европейского рынка, по странам, млн долларов США, 2015-2022 гг.3.4 По типу
11.3.5 По конечному пользователю
11.3.6 По стране
11.3.6.1 Великобритания
11.3.6.1.1 Британский рынок устройств защиты от перенапряжения, по конечным пользователям, млн долларов США, 20152022 год
11.3.6.2 Германия
11.3.6.2.1 Объем рынка Германии, по конечным пользователям, млн долларов США, 2015 г. 2022 г.
11.3.6.3 Франция
11.3.6.4 Объем французского рынка, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.3.6.5 Россия
11.3.6.5.1 Объем российского рынка, по конечным потребителям, млн долларов США, 2015-2022 гг.
11.3.6.6 Италия
11.3.6.6. 1 Объем итальянского рынка в разбивке по конечным пользователям, млн. Долл. США, 2015 г. 2022 г.
11.3.6.7 Нидерланды
11.3.6.7.1 Рынок устройств защиты от перенапряжения в Нидерландах, по конечным пользователям, млн. Долл. США, 2015 г. 2022 г.
11.3.6.8 Остальная часть Европы
11.3.6.8.1 Остальная Европа: рынок устройств защиты от перенапряжения, по конечным пользователям, млн долларов США, 2015 г. 2022 год
11,4 Азиатско-Тихоокеанский регион
11.4.1 Размер рынка устройств защиты от перенапряжения в Азиатско-Тихоокеанском регионе , По типу, млн долларов США, 2015-2022 гг.
11.4.2 Объем рынка устройств защиты от перенапряжения в Азиатско-Тихоокеанском регионе, по конечным пользователям, млн долларов США, 2015 г. 2022 год
11.4.3 Объем рынка устройств защиты от перенапряжения в Азиатско-Тихоокеанском регионе, по странам, млн долларов , 20152022
11.4.4 По типу
11.4.5 По конечному пользователю
11. 4.6 По стране
11.4.6.1 Китай
11.4.6.1.1 Рынок устройств защиты от перенапряжения в Китае, по конечным пользователям, млн долларов США, 2015 г. 2022 г.
11.4.6.2 Австралия
11,4 .6.2.1 Объем рынка устройств защиты от перенапряжения в Австралии, по конечным пользователям, млн долларов США, 2015 г. 2022 г.
11.4.6.3 Индия
11.4.6.3.1 Объем рынка устройств защиты от перенапряжения в Индии, по конечным пользователям, млн долларов США, 2015 г. 2022 год
11.4.6.4 Япония
11.4.6.4.1 Рынок устройств защиты от перенапряжения в Японии, по конечным пользователям, млн долл. США, 2015 г. 2022 г.
11.4.6.5 Остальные страны Азиатско-Тихоокеанского региона
11.4.6.5.1 Объем рынка остальных устройств защиты от перенапряжения в Азиатско-Тихоокеанском регионе, по конечным пользователям, млн долларов США, 2015-2022 гг.
11,5 Южная Америка
11.5.1 Объем рынка устройств защиты от перенапряжения в Южной Америке, по типу, млн долларов США, 2015-2022 гг.
11.5.2 Объем рынка устройств защиты от перенапряжения в Южной Америке, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.5.3 Рынок устройств защиты от перенапряжения в Южной Америке , По странам, млн. Долл. США, 20152022 гг.
11,5,4 По типу
11,5,5 По конечным пользователям
11,5,6 По странам
11.5.6.1 Бразилия
11.5.6.1.1 Объем рынка устройств защиты от перенапряжения в Бразилии, по конечным пользователям, млн долл. США, 20152022
11.5.6.2 Аргентина
11.5.6.2.1 Объем рынка устройств защиты от перенапряжения в Аргентине, по конечным пользователям, млн долл. США, 20152022 гг.
11.5. 6.3 Чили
11.5.6.3.1 Чилийский рынок устройств защиты от перенапряжения, по конечным пользователям, млн долларов США, 20152022 гг.
11.5.6.4 Колумбия
11.5.6.4.1 Объем рынка устройств защиты от перенапряжения в Колумбии, по конечным пользователям, млн долларов США, 2015 г. 2022 год
11.5.6.5 Остальная часть Южной Америки
11. 5.6.5.1 Остальная часть Южной Америки: объем рынка устройств защиты от перенапряжения, по конечным пользователям , Млн долларов США, 2015 г. 2022 г.
11,6 Ближний Восток и Африка
11.6.1 Объем рынка устройств защиты от перенапряжения на Ближнем Востоке и в Африке, по типу, млн долл. США, 2015 г. 2022 г.
11.6.2 Рынок устройств защиты от перенапряжения на Ближнем Востоке и в Африке, по конечным пользователям, Миллион долларов США, 20152022 год
11.6.3 Рынок устройств защиты от перенапряжения на Ближнем Востоке и в Африке, по регионам, млн. Долл. США, 2015 г. 2022 год
11.6.4 По типу
11.6.5 По конечному пользователю
11.6.6 По странам
11.6.6.1 Саудовская Аравия
11.6.6.1.1 Саудовская Аравия Объем рынка устройств защиты от перенапряжения в арабских странах, по конечным пользователям, млн долларов США, 2015 г. 2022 г.
11.6.6.2 ОАЭ
11.6.6.2.1 U.A.E .: Объем рынка, по конечным пользователям, млн. Долл. США, 2015 г. 2022 г.
11. 6.6.3 Кувейт
11.6.6.3.1 Объем рынка Кувейта, по конечным пользователям, млн. Долл. США, 2015 г. 2022 г.
11.6.6.4 Египет
11.6.6.4.1 Объем рынка Египта, по конечным пользователям, млн долларов США, 2015-2022 гг.
11.6.6.5 Южная Африка
11.6.6.5.1 Размер рынка Южной Африки, по конечным пользователям, млн долларов США, 2015-2022 годы
11.6.6.6 Остальной Ближний Восток и Африка
11.6.6.6.1 Остальной Ближний Восток и Африка: размер рынка устройств защиты от перенапряжения, по конечным пользователям, млн долларов США, 2015 г. 2022 г.

12 Рынок ограничителей перенапряжения (стр. № — 114)
12.1 Введение
12.1.1 Размер мирового рынка ограничителей перенапряжения, по типу, млн долларов США, 2015 г. 2022 год
12.1.2 Размер мирового рынка разрядников, по напряжению, млн долларов США, 20152022
12.1.3 Объем рынка ограничителей перенапряжения низкого и среднего напряжения, по регионам, млн долларов США, 20152022
12. 1.4 Объем рынка разрядников перенапряжения высокого напряжения, по регионам, млн долларов США, 20152022 год
12.1.5 Объем рынка разрядников сверхвысокого напряжения, по регионам, В миллионах долларов США, 2015-2022 гг.
12.1.6 Мировой размер рынка ограничителей перенапряжения, по регионам, млн. Долларов США, 2015-2022 гг.
12.1.7 Размер рынка североамериканских ограничителей перенапряжения, по напряжению, млн. Долларов США, 2015-2022 гг.1.8 Объем рынка ограничителей перенапряжения в Европе, по напряжению, млн. Долл. США, 2015 г. 2022 год
12.1.9 Объем рынка ограничителей перенапряжения в Азиатско-Тихоокеанском регионе, по напряжению, млн долл. США, 2015 г. 2022 год
12.1.10 Объем рынка ограничителей перенапряжения в Южной Америке, по напряжению, млн. Долл. США, 20152022
12.1.11 Объем рынка ограничителей перенапряжения на Ближнем Востоке и в Африке, по напряжению, млн долларов США, 2015 г. 2022 год
12,2 По типу
12,3 По напряжению
12,4 По регионам

13 Конкурентная среда (стр. — 122)
13.1 Обзор
13.2 Рейтинг рынка
13.3 Конкурентная ситуация и тенденции
13.4 Рынок устройств защиты от перенапряжения: сравнение MnM DiveVendor

14 Профили компании (Номер страницы — 129)
14.1 Введение
14.2 ABB, Ltd.
14.2.1 Предлагаемая продукция
14.2.2 Разработки
14.3 Eaton Corporation, Plc.
14.3.1 Предлагаемая продукция
14.3.2 Разработки, 20132016
14.4 Emersen Electric Co.
14.4.1 Предлагаемые продукты
14.4.2 Разработки
14.5 Siemens AG
14.5.1 Предлагаемые продукты
14.5.2 Разработки
14.6 Schneider Electric Se
14.6.1 Предлагаемые продукты
14.6. 2 Разработки
14.7 General Electric Company
14.7.1 Предлагаемые продукты
14.7.2 Разработки
14.8 Littelfuse, Inc.
14.8.1 Предлагаемые продукты
14.8.2 Разработки
14.9 Advanced Protection Technologies, Inc.
14.9.1 Предлагаемые продукты
14. 9.2 Разработки
14.10 Belkin International
14.10.1 Предлагаемые продукты
14.10.2 Разработки
14.11 Leviton Manufacturing Company, Inc.
14.11.1 Предлагаемая продукция
14.11.2 Разработки
14.12 Tripp Lite
14.12.1 Предлагаемые продукты
14.12.2 Разработки
14.13 Panamax
14.13.1 Предлагаемые продукты
14.13.2 Разработки
14.14 Rev Ritter Gmbh
14.14.1 Предлагаемые продукты
14.15 Raycap Corporation SA
14.15.1 Предлагаемые продукты
14.16 Phoenix Contact Gmbh
14.16.1 Предлагаемые продукты
14.16.2 Разработки
14.17 Hubbell Incorporated
14.17.1 Предлагаемые продукты
14.18 Legrand Sa
14.18.1 Предлагаемые продукты
14.19 Mersen Electrical Power
14.19.1 Предлагаемые продукты
14.19.2 Разработки
14.2 Citel, Inc.
14.20.1 Предлагаемые продукты
14,21 Mvc -Maxivolt
14.21.1 Предлагаемые продукты
14.22 Koninklijke Philips NV
14. 22.1 Предлагаемые продукты
14.23 Pentair Electrical & Fastening Solutions
14.23.1 Предлагаемая продукция
14.23.2 Разработки
14.24 MCG Защита от перенапряжения
14.24.1 Предлагаемая продукция
14.25 JMV
14.25.1 Предлагаемая продукция
14.26 ISG Global
14.26.1 Предлагаемая продукция

15 Приложение (стр. № — 163)
15.1 Выводы отраслевых экспертов
15.2 Руководство для обсуждения
15.3 Магазин знаний: портал подписки Marketsandmarkets
15.4 Введение в Rt: анализ рынка в реальном времени
15.5 Доступные настройки
15,6 Связанные отчеты
15,7 Сведения об авторе

Список таблиц (72 таблицы)

Таблица 1 Азиатско-Тихоокеанский регион: страновой анализ, 2015 г.
Таблица 2 Объем мирового рынка устройств защиты от перенапряжения, по типу, млн долларов США, 2015-2022 гг.
Таблица 3 Объем мирового рынка устройств защиты от перенапряжения с жесткой проводкой, по регионам, млн долларов США, 2015-2022 гг.
Таблица 4 Объем мирового рынка устройств защиты от перенапряжения, по регионам, млн долларов США, 2015-2022 гг.
Таблица 5 Объем рынка устройств защиты от перенапряжения в мире, по регионам, млн долларов США, 2015-2022 гг.
Таблица 6 Объем рынка устройств защиты от перенапряжения в мире, по току разряда, долл. США Миллион, 2015 г. 2022 г.
Таблица 7 Рынок более 25 тыс. Ка, по регионам, млн долл. США, 2015 г. 2022 г.
Таблица 8 Размер рынка более 25 тыс. Тыс. Долл., По конечным пользователям, млн долл. США, 2015 г. 2022 год
Таблица 9 Размер рынка свыше 25 тыс. Долл. США, по типу, млн долл. США , 20152022
Таблица 10 10 Размер рынка Ka25 Ka, по регионам, млн долларов США, 20152022
Таблица 11 10 Размер рынка Ka25 Ka, по конечным пользователям, млн долларов США, 20152022
Таблица 12 10 Размер рынка Ka25 Ka, по типу, млн долларов США , 20152022
Таблица 13 Ниже 1 0 Размер рынка Ka, по регионам, млн долларов США, 2015-2022 гг.
Таблица 14 Рынок ниже 10 Ka, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 15 Размер рынка ниже 10 Ka, по типу, млн долларов США, 2015-2022 гг.
Таблица 16 Глобальный всплеск Объем рынка устройств защиты, по конечным пользователям, млн. Долл. США, 2015-2022 гг.
Таблица 17 Объем промышленного рынка, по регионам, млн. Долл. США, 2015-2022 гг.
Таблица 18 Размер коммерческого рынка, по регионам, млн. Долл. США, 2015-2022 гг.
Таблица 19 Размер рынка жилой недвижимости, по Регион, млн. Долл. США, 2015-2022 гг.
Таблица 20 Размер мирового рынка, по регионам, млн. Долл. США, 2015-2022 гг.
Таблица 21 Размер рынка в Северной Америке, по типу, млн долл. США, 2015-2022 гг.
Таблица 22 Размер рынка Северной Америки, по конечным потребителям, млн. Долл. США , 20152022
Таблица 23 Объем рынка Северной Америки, по странам, млн долларов США, 20152022 год
Таблица 24 The U.S. Рынок, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 25 Размер рынка Канады, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 26 Рынок Мексики, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 27 Размер европейского рынка , По типу, млн долларов США, 2015-2022 гг.
Таблица 28 Объем европейского рынка, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 29 Объем европейского рынка, по странам, млн долларов США, 2015-2022 гг.
Таблица 30 Рынок Великобритании, по конечным пользователям, В миллионах долларов США, 2015-2022 гг.
Таблица 31 Объем рынка Германии, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 32 Объем рынка Франции, по конечным потребителям, млн долларов США, 2015-2022 гг.
Таблица 33 Объем российского рынка, по конечным потребителям, млн долларов США , 20152022
Таблица 34 Объем итальянского рынка, по конечным пользователям, млн. Долл. США, 20152022
Таблица 35 Нидерланды, рынок устройств защиты от перенапряжения, по конечным пользователям, млн. Долл. США, 2015-2022 гг.
Таблица 36 Остальная Европа: Рынок, по Пользователь, млн долл. США, 20152022 гг.
Таблица 37 Объем рынка Азиатско-Тихоокеанского региона, по типу, млн долл. США, 2015 г.2022 г. 902 09 Таблица 38 Объем рынка Азиатско-Тихоокеанского региона, по конечным пользователям, млн. Долл. США, 2015-2022 гг.
Таблица 39 Размер рынка Азиатско-Тихоокеанского региона, по странам, млн. Долл. США, 2015-2022 гг.
Таблица 40 Рынок устройств защиты от перенапряжения в Китае, по конечным пользователям, Миллион долларов США, 2015-2022 гг.
Таблица 41 Объем австралийского рынка, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 42 Размер индийского рынка, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 43 Японский рынок, по конечным пользователям, млн. Долларов США, 20152022
Таблица 44 Остальной объем рынка в Азиатско-Тихоокеанском регионе, по конечным потребителям, млн долларов США, 2015 г. 2022 год
Таблица 45 Размер рынка Южной Америки, по типу, млн долларов США, 2015 год 2022 год
Таблица 46 Размер рынка Южной Америки, на конец Пользователь, млн долларов США, 2015-2022 гг.
Таблица 47 Рынок Южной Америки, по странам, млн долларов США, 2015-2022 гг.
Таблица 48 Объем рынка Бразилии, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 49 Размер рынка Аргентины, Миллионы долларов США, 2015 г. 2022 г.
Таблица 50 Рынок устройств защиты от перенапряжения в Чили, по конечным пользователям Миллион долларов США, 2015-2022 гг.
Таблица 51 Объем рынка Колумбии, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 52 Остальная часть Южной Америки: Объем рынка устройств защиты от перенапряжения, по конечным пользователям, млн. Долларов США, 2015-2022 гг.
Таблица 53 Ближний Восток и Размер африканского рынка, по типу, млн. Долл. США, 2015-2022 гг.
Таблица 54 Рынок Ближнего Востока и Африки, по конечным потребителям, млн. Долл. США, 2015-2022 гг.
Таблица 55 Рынок Ближнего Востока и Африки, по регионам, млн. Долл. США, 2015-2022 гг.
Таблица 56 Саудовская Аравия Объем рынка, по конечным потребителям, млн долл. США, 2015 г. 2022 г.
Таблица 57 Ед.AE: Размер рынка по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 58 Размер рынка Кувейта, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 59 Объем рынка Египта, по конечным пользователям, млн долларов США, 2015-2022 гг.
Таблица 60 Юг Размер африканского рынка в разбивке по конечным пользователям, млн. Долл. США, 2015-2022 гг.
Таблица 61 Остальной Ближний Восток и Африка: Объем рынка устройств защиты от перенапряжения, по конечным пользователям, млн долл. США, 2015-2022 гг.
Таблица 62 Размер мирового рынка ограничителей перенапряжения, по типу , Млн. Долл. США, 2015-2022 гг.
Таблица 63 Объем мирового рынка ограничителей перенапряжения, по напряжению, млн. Долл. США, 2015-2022 гг.
Таблица 64 Объем рынка ограничителей перенапряжения низкого и среднего напряжения, по регионам, млн. Долл. США, 2015-2022 гг.
Таблица 65 Размер рынка ограничителей перенапряжения высокого напряжения, По регионам, в миллионах долларов США, 2015-2022 гг.
Таблица 66 Объем рынка ограничителей перенапряжения сверхвысокого напряжения, по регионам, млн. Долларов США, 2015-2022 гг.
Таблица 67 Глобальный размер рынка ограничителей перенапряжения, по регионам, млн. Долларов США, 2015-2022 гг.
Таблица 68 Размер рынка ограничителей перенапряжения в Северной Америке , Автор Voltag е, млн долларов США, 2015 г. 2022 год
Таблица 69 Объем рынка ограничителей перенапряжения в Европе, по напряжению, млн долларов США, 2015 г. 2022 год
Таблица 70 Объем рынка ограничителей перенапряжения в Азиатско-Тихоокеанском регионе, по напряжению, млн долларов США, 2015-2022 гг.
Таблица 71 Размер рынка ограничителей перенапряжения в Южной Америке, По напряжению, в миллионах долларов США, 2015-2022 гг.
Таблица 72 Объем рынка ограничителей перенапряжения на Ближнем Востоке и в Африке, по напряжению, в миллионах долларов США, 2015-2022 гг.

Список рисунков (30 рисунков)

Рисунок 1 Сегментация рынка: рынок устройств защиты от перенапряжений
Рисунок 2 Сегментация рынка: рынок ограничителей перенапряжения
Рисунок 3 Охватываемые страны
Рисунок 4 Устройства защиты от перенапряжения: план исследования
Рисунок 5 Методология оценки размера рынка: восходящий подход
Рисунок 6 Размер рынка Методология оценки: подход «сверху вниз»
Рисунок 7 Методология триангуляции данных
Рисунок 8 Европа доминировала на рынке устройств защиты от перенапряжения в 2016 году
Рисунок 9 Ожидается, что Plug-in Spds будут доминировать на рынке в течение периода прогноза
Рисунок 10 Промышленный сегмент лидировал на рынке , По конечным пользователям, в 2016 г.
Рисунок 11 Ожидается, что промышленный сегмент будет доминировать на рынке Spd в течение прогнозного периода
Рисунок 12 Привлекательные рыночные возможности на рынке устройств защиты от перенапряжения, 2017 г. 2022 год
Рисунок 13 Ожидается рост рынка в Азиатско-Тихоокеанском регионе на самом высоком Cagr в течение периода прогноза
Рисунок 14 Ожидается, что промышленный сегмент достигнет D лидирует на рынке устройств защиты от перенапряжения к 2022 году
Рисунок 15 На долю Германии приходилась самая большая доля на европейском рынке устройств защиты от перенапряжения в 2016 году
Рисунок 16 Общая мощность возобновляемых источников энергии
Рисунок 17 Подключите устройства питания, чтобы лидировать на рынке в течение периода прогноза
Рисунок 18 Скорость ниже 10 тыс., Чтобы лидировать на рынке в течение прогнозного периода
Рисунок 19 Промышленный сегмент лидирует на рынке СПДС в течение прогнозного периода
Рисунок 20 Региональный снимок: быстрый рост на развивающихся рынках, таких как Азиатско-Тихоокеанский регион, создает новые горячие точки
Рисунок 21 Европа будет лидером на рынке устройств защиты от перенапряжений
Рисунок 22 Устройства защиты от перенапряжений в Европе: обзор рынка
Рисунок 23 Устройства защиты от перенапряжения в Азиатско-Тихоокеанском регионе: обзор рынка
Рисунок 24 Ожидается, что к 2022 году Европа будет лидировать на рынке разрядников для защиты от перенапряжений
Рисунок 25 Компании приняли новые Выпуск продукта, контракты и соглашения, слияния и поглощения, а также награды и признания для выхода на рынок
Рисунок 26 Битва за долю на рынке: запуск нового продукта был ключевой стратегией, 2013–2017 гг.
Рисунок 27 Структура оценки рынка: запуск новых продуктов стимулировал рост компаний с 2013 по 2017 год
Рисунок 28 Матрица погружения поставщиков
Рисунок 29 Сравнение продуктовой стратегии
Рисунок 30 Сравнение бизнес-стратегий

Практические советы по установке устройств защиты от перенапряжения в панели низкого напряжения

Введение в SPD и его роль

В электрических системах устройства защиты от перенапряжения (SPD) обычно устанавливаются в отводной конфигурации (параллельно) между токоведущими проводниками и Земля.Принцип действия SPD может быть аналогичен принципу действия автоматического выключателя.

Практические советы по установке устройств защиты от перенапряжения в низковольтной панели (фото: bdindustrial.com)

При нормальном использовании (без перенапряжения): устройство защиты от перенапряжения похоже на автоматический выключатель.

При перенапряжении: устройство защиты от перенапряжения срабатывает и разряжает ток молнии на землю. Это можно сравнить с включением автоматического выключателя, который замыкает электрическую сеть на землю через систему эквипотенциального заземления и открытые проводящие части на очень короткий момент, ограниченный продолжительностью перенапряжения.

Для пользователя работа SPD полностью прозрачна , так как она длится лишь малую долю секунды .

Когда перенапряжение снято, УЗИП автоматически возвращается в нормальное состояние (выключатель разомкнут).

Содержание:

Принципы защиты
1. Режимы защиты
2. Каскадная защита
  1. Комбинация нескольких устройств защиты от перенапряжения
3. Расположение устройств защиты от перенапряжения
4. Защищенные длины
  1. Эффект двойного напряжения
Установка SPD
1. Подключение SPD
  1. Система заземления
  2. Длина соединения
2. Защита SPD по окончании срока службы
3. Координационные SPD

1.

Принципы защиты

1.1 Режимы защиты

Существует два режима грозового перенапряжения: Общий режим и режим остаточного тока .

Грозовые перенапряжения возникают в основном в обычном режиме и обычно в источнике электрической установки. Перенапряжения в режиме остаточного тока обычно возникают в режиме TT и в основном влияют на чувствительное оборудование (электронное оборудование, компьютеры и т. Д.).

Синфазная защита между фазой / нейтралью и землей

Защита фазы / нейтрали в системе заземления TT оправдана , когда нейтраль на стороне распределителя соединена с соединением с низким значением (несколько Ом, в то время как заземляющий электрод установки несколько десятков Ом).

Защита в режиме остаточного тока между фазой и нейтралью

В этом случае цепь возврата тока скорее всего будет проходить через нейтраль установки, а не через землю.

Напряжение режима остаточного тока U между фазой и нейтралью может увеличиваться до значения, равного сумме остаточных напряжений каждого элемента устройства защиты от перенапряжения, то есть удвоить уровень защиты в синфазном режиме.

Защита фазы / нейтрали в системе заземления TT

Аналогичное явление может возникнуть в системе заземления TN-S, если и N, и PE проводники разделены или не имеют должного уравнивания потенциалов.В этом случае ток, скорее всего, будет следовать за нейтральным проводником при его возвращении, а не через защитный проводник и систему заземления.

Теоретическая оптимальная модель защиты, которая применяется ко всем системам заземления, может быть определена, хотя на самом деле устройства защиты от перенапряжения почти всегда сочетают в себе синфазную защиту и защиту от остаточного тока (кроме моделей IT или TN-C).

Важно, , проверить, что используемые устройства защиты от перенапряжения совместимы с системой заземления .

Вернуться к таблице содержимого ↑

1.2 Каскадная защита

Точно так же, как защита от перегрузки по току должна обеспечиваться устройствами с номинальными характеристиками, соответствующими каждому уровню установки (источник, вторичный, клемма), согласованным друг с другом, защита от переходных процессов Перенапряжения основаны на аналогичном подходе с использованием «каскадной» комбинации нескольких устройств защиты от перенапряжения .

Обычно необходимы два или три уровня устройств защиты от перенапряжения для поглощения энергии и ограничения перенапряжения, вызванного соединением из-за явления высокочастотных колебаний.

Пример ниже основан на гипотезе, согласно которой только 80% энергии отводится на землю (80%: эмпирическое значение зависит от типа устройства защиты от перенапряжения и электрической установки, но всегда меньше 100%).

Принцип каскадной защиты также используется для слаботочных приложений (телефония, связь и сети передачи данных), объединяя первые два уровня защиты в одном устройстве, которое обычно находится в исходной точке установки.

Компоненты на основе искрового разрядника, предназначенные для отвода большей части энергии на землю, объединены с варисторами или диодами, которые ограничивают напряжения до уровней, совместимых с защищаемым оборудованием.

Терминальная защита обычно сочетается с этой защитой происхождения. Защита клемм находится рядом с оборудованием, обеспечиваемая приборами защиты от перенапряжения.

Вернуться к таблице содержания ↑

1.2.1 Комбинация нескольких устройств защиты от перенапряжений

Чтобы максимально ограничить перенапряжения, устройство защиты от перенапряжений всегда должно устанавливаться рядом с защищаемым оборудованием 3.

Однако эта защита защищает только оборудование, которое напрямую подключено к нему, но, прежде всего, его низкая энергоемкость не позволяет разряжать всю энергию .

Для этого необходимо устройство защиты от перенапряжения в исходной точке установки 1.

Аналогичным образом, устройство защиты от перенапряжения 1 не может защитить всю установку из-за того, что оно позволяет проходить некоторому количеству остаточной энергии и молнии это высокочастотное явление.

В зависимости от масштаба установки и типов риска (подверженность и чувствительность оборудования, критичность непрерывности обслуживания), защита цепи 2 необходима в дополнение к 1 и 3.

Каскадная защита

Обратите внимание, что первый уровень устройства защиты от перенапряжения (1) должны быть установлены как можно дальше перед установкой , чтобы в максимально возможной степени снизить влияние молнии за счет электромагнитной связи.

Вернуться к таблице содержимого ↑

1.3 Расположение устройств защиты от перенапряжения

Для эффективной защиты с использованием устройств защиты от перенапряжения может потребоваться объединение нескольких устройств защиты от перенапряжения:

Main SPD ➀
Circuit SPD ➁
Proximity SPD ➂

Дополнительная защита может потребоваться в зависимости от масштаба (длины линии) и чувствительности защищаемого оборудования (компьютерное, электронное и т. д.). Если установлено несколько устройств защиты от перенапряжения, должны применяться очень точные правила согласования .

Источник установки	Уровень распределения	Уровень приложения
Защита в источнике установки (первичная защита) отводит большую часть падающей энергии (обычный режим перенапряжение, переносимое энергосистемой) на систему уравнивания потенциалов и на землю.	Защита цепей (вторичная защита) дополняет защиту источника путем координации и ограничивает перенапряжения в режиме остаточного тока, возникающие из-за конфигурации установки.	Защита от прикосновения (защита выводов) выполняет окончательное ограничение пиков перенапряжений, которые являются наиболее опасными для оборудования.

Важно помнить, что защита всей установки и оборудования в полной мере эффективна только в том случае, если:

Установлено несколько уровней SPD (каскадно) для обеспечения защиты оборудования, расположенного на некотором расстоянии от места установки: требуется для оборудования, расположенного на расстоянии 30 м или более (IEC 61643-12), или требуется, если уровень защиты Up основного SPD выше, чем категория оборудования (IEC 60364-4-443 и 62305- 4)
Все сети защищены:
1. Электросети, питающие главное здание, а также все второстепенные здания, системы внешнего освещения автостоянок и т. Д.
2. Сети связи: входящие линии и линии между различными зданиями

Вернуться к таблице содержания ↑

1.4 Защищенные длины

Важно, чтобы при проектировании эффективной системы защиты от перенапряжения учитывалась длина линии питания защищаемых приемников (см. таблицу ниже).

Фактически, свыше определенной длины напряжение, прикладываемое к приемнику, может, посредством явления резонанса, значительно превышать ожидаемое предельное напряжение.Масштабы этого явления напрямую связаны с характеристиками установки (проводники и системы заземления) и величиной тока, индуцируемого световым разрядом.

Устройство защиты от перенапряжения (SPD) подключено правильно, если:

Защищаемое оборудование эквипотенциально подключено к той же земле, к которой подключен SPD
SPD и связанная с ним резервная защита подключены:
1. К сеть (провода под напряжением) и к главной защитной шине (PE / PEN) платы с проводами, длина которых должна быть как можно короче и меньше нуля. 5 мес.
2. С проводниками, поперечное сечение которых соответствует требованиям SPD (см. Таблицу ниже).

Таблица 1 — Максимальная длина линии между SPDe и защищаемым устройством

Положение SPD		В исходной точке установки		Не в исходной точке установки
Сечение проводника		электропроводка (бытовая)	большие кабели (промышленные)	электропроводка (бытовые)	большие кабели (промышленные)
Состав системы соединения	PE проводник	<10 м	10 м	<10 м *	20 м *
Состав системы соединения	сетка / эквипотенциальный	10 м	20 м	20 м *	30 м *

* Защита, если она рекомендуется в точке использования расстояние больше

Вернуться к таблице содержимого ↑

1.

4.1 Эффект двойного напряжения

Выше определенной длины d цепь, защищенная устройством защиты от перенапряжения, начнет резонировать, когда индуктивность и емкость равны:

Lω = -1 / Cω

Полное сопротивление цепи затем уменьшается до своего сопротивление. Несмотря на то, что часть, поглощаемая устройством защиты от перенапряжения, остаточный ток молнии I в цепи по-прежнему является импульсным. Его увеличение из-за резонанса приведет к значительному увеличению напряжений Ud, Uc и Urm.

В этих условиях напряжение, подаваемое на приемник, может удвоиться .

Эффект двойного напряжения

Где:

C — емкость, представляющая нагрузку
Ld — индуктивность линии питания
Lrm — индуктивность системы заземления

Установка устройств защиты от перенапряжения не должна иметь неблагоприятных последствий. влияет на непрерывность обслуживания, что противоречит желаемой цели. Они должны устанавливаться, в частности, в начале бытовых или аналогичных установок (системы заземления TT), в сочетании с устройством защитного отключения с задержкой типа S .

Внимание! При значительных ударах молнии (> 5 кА), вторичные устройства защитного отключения все еще могут отключиться. .

Вернуться к таблице содержания ↑

2. Установка устройств защиты от перенапряжения (SPD)

2.1 Подключение SPD

2.1.1 Система заземления или заземление

Органы по стандартизации используют общий термин «заземляющее устройство» для обозначения как концепция системы соединения, так и концепция заземляющего электрода, без различия между ними.Вопреки бытующему мнению, нет прямой зависимости между номиналом заземляющего электрода, обеспечиваемого на низкой частоте для обеспечения безопасности людей, и эффективностью защиты, обеспечиваемой устройствами защиты от перенапряжения.

Как показано ниже, этот тип защиты может быть установлен даже при отсутствии заземляющего электрода .

Импеданс разрядной цепи тока, шунтируемого устройством защиты от перенапряжения, можно разделить на две части.

Первый электрод заземления образован проводниками, которые обычно являются проводами, и сопротивлением земли. Его по существу индуктивный характер означает, что его эффективность снижается с увеличением частоты, несмотря на меры предосторожности при подключении (ограничение длины, правило 0,5 м). Вторая часть этого импеданса менее заметна, но важна на высоких частотах, потому что фактически она состоит из паразитной емкости между установкой и землей.

Конечно, относительные значения каждого из этих компонентов различаются в зависимости от типа и масштаба установки, расположения устройства защиты от перенапряжения (основного или бесконтактного) и от схемы заземляющих электродов (системы заземления).

Однако было доказано, что доля устройства защиты от перенапряжения в токе разряда может достигать от 50 до 90% в эквипотенциальной системе , тогда как количество, непосредственно разряженное заземляющим электродом, составляет примерно от 10 до 50%. Адгезивная система имеет важное значение для поддержания низкого опорного напряжения, которое является более или менее одинаково по всей установке.

Устройства защиты от перенапряжения должны быть подключены к этой системе заземления для максимальной эффективности.

Минимальное рекомендуемое сечение соединительных проводов учитывает максимальное значение тока разряда и характеристики устройства защиты по окончании срока службы.

Невозможно увеличить это поперечное сечение, чтобы компенсировать длины соединений, которые не соответствуют правилу 0,5 м. Фактически, при высокой частоте сопротивление проводников напрямую зависит от их длины.

В электрических распределительных щитах и панелях большого размера может быть хорошей идеей уменьшить полное сопротивление линии, используя открытые металлические проводящие части шасси, пластин и корпусов.

Таблица 2 — Минимальное сечение соединительных проводов SPD

Емкость SPD		Сечение (мм ²)
Class II SPD	S Стандарт: Imax <15 кА (x 3-класс II)	6
	E Увеличено: Imax <40 кА (x 3-класс II)	10
	H Высокое: Imax <70 кА (x 3 -класс II)	16
Класс I SPD		16

Использование открытых металлических токопроводящих частей корпуса в качестве защитных проводников разрешено стандартом IEC 60439-1 при условии, что сертифицирован производителем.

Всегда желательно сохранить провод для подключения защитных проводников к клеммной колодке или коллектору , который затем удваивает перемычку, проходящую через открытые проводящие части шасси корпуса.

Вернуться к таблице содержимого ↑

2.1.2 Длина соединения

На практике рекомендуется, чтобы общая длина цепи устройства защиты от перенапряжения не превышала 50 см . Это требование не всегда легко реализовать, но использование доступных открытых проводящих частей поблизости может помочь.

Общая длина цепи устройства защиты от перенапряжения

* может быть установлена на одной DIN-рейке. Однако установка будет лучше защищена, если оба устройства будут установлены на 2 разных DIN-рейках (SPD под защитой)

Количество ударов молнии, которое может поглотить устройство защиты от перенапряжения, будет уменьшаться с увеличением значения тока разряда ( с 15 ударов для тока при значении In до однократного удара при Imax / Iimp ).

0.Правило 5 м Теоретически при ударе молнии напряжение Ut, которому подвергается приемник, совпадает с напряжением защиты Up устройства защиты от перенапряжения (для его In), но на практике последнее выше.

Фактически, к этому добавляются провалы напряжения, вызванные импедансами соединительных проводов устройства защиты от перенапряжения и его защитного устройства:

Ut = UI ₁ + Ud + UI ₂ + Up + UI ₃

Например, падение напряжения на 1 м проводника, по которому проходит импульсный ток 10 кА в течение 10 мкс, достигнет 1000 В.

Δu = L × di / dt

di — Изменение тока 10,000 A
dt — Изменение во времени 10 мкс
L — индуктивность 1 м проводника = 1 мкс
Значение Δu to добавляется к напряжению Up

Таким образом, общая длина Lt должна быть как можно короче. На практике рекомендуется, чтобы 0,5 м не превышали . В случае затруднений может оказаться полезным использование широких плоских проводов (изолированные оплетки, гибкие изолированные шины).

Правило подключения SPD 0,5 м

Провод заземления устройства защиты от перенапряжения не должен быть желто-зеленым в смысле определения проводника PE.

Обычная практика такова, что эта маркировка используется часто.

Некоторые конфигурации проводки могут создавать соединения между входными и выходными проводниками устройства защиты от перенапряжения , что может вызвать распространение волны молнии по всей установке .

Конфигурация разводки SPD # 1

Входные и выходные проводники, подключенные к клемме устройства защиты от перенапряжения, имеют общий путь.

Конфигурация проводки SPD 1

Конфигурация проводки SPD # 2

Входные и выходные проводники физически хорошо разделены и подключены к одной клемме. Конфигурация проводки

SPD 2

Конфигурация проводки SPD # 3

Соединительные провода слишком длинные, выходные провода физически разделены. Конфигурация проводки

SPD 3

Конфигурация проводки SPD # 4

Соединительные провода должны быть как можно короче с обратным проводом от клеммы заземления рядом с токоведущими проводниками.

Конфигурация проводки SPD 4

Вернуться к таблице содержимого ↑

2.2 Защита SPD по окончании срока службы

Устройство защиты от перенапряжения — это устройство, срок службы которого требует особого внимания. Его компоненты стареют каждый раз при ударе молнии.

По окончании срока службы внутреннее устройство устройства защиты от перенапряжения отключает его от источника питания. Индикатор (на предохранителе) и дополнительная сигнальная сигнализация (установлен аксессуар обратной связи состояния) указывают на это состояние, которое требует замены соответствующего модуля.

Если устройство защиты от перенапряжения превышает свои ограничения, оно может выйти из строя в результате короткого замыкания. Следовательно, устройство защиты от короткого замыкания и перегрузки должно быть установлено последовательно перед устройством защиты от перенапряжения (обычно это ответвление устройства защиты от перенапряжения).

Рисунок X — Принципы установки устройств защиты от перенапряжения с соответствующей защитой

Вопреки общепринятому мнению, устройство защиты от перенапряжения всегда должно быть защищено от возможных токов короткого замыкания и перегрузки.И это относится ко всем устройствам защиты от перенапряжения, как класса II, так и класса I, независимо от типа используемых компонентов или технологий.

Эта защита должна предоставляться в соответствии с обычными правилами дискриминации.

Вернуться к таблице содержания ↑

2.3 Координация устройств защиты от перенапряжения

Для размещения нескольких устройств защиты от перенапряжения в каскаде необходимо, чтобы они были скоординированы таким образом, чтобы каждое из них поглощало энергию оптимальным образом и ограничивало распространение удара молнии через установка по возможности.

Согласование устройств защиты от перенапряжения — это комплексная концепция , которая должна стать предметом специальных исследований и испытаний . Изготовители не рекомендуют минимальные расстояния между устройствами защиты от перенапряжения или установку развязывающих дросселей.

Первичные и вторичные устройства защиты от перенапряжения должны быть скоординированы так, чтобы общая рассеиваемая энергия (E1 + E2) распределялась между ними в соответствии с их разрядной емкостью. Рекомендуемое расстояние d1 позволяет разъединить устройства защиты от перенапряжения и, таким образом, предотвращает передачу слишком большого количества энергии непосредственно во вторичное устройство защиты от перенапряжения с риском его разрушения.

Это ситуация, которая фактически зависит от характеристик каждого устройства защиты от перенапряжения.

Рисунок X — Согласование SPD

Два идентичных устройства защиты от перенапряжения. Например, Up: 2 кВ и Imax: 70 кА) могут быть установлены без необходимости расстояния d1: энергия будет более или менее равномерно распределяться между двумя устройствами защиты от перенапряжения. Но два разных устройства защиты от перенапряжения (например, Up: 2 кВ / Imax: 70 кА и Up: 1,2 кВ / Imax: 15 кА) должны находиться на расстоянии не менее 8 м друг от друга, чтобы избежать чрезмерной нагрузки на второй скачок напряжения. защитник.

Если не указано иное, примите d _{1 мин} (в метрах) как 1% разницы между Up ₁ и Up ₂ (в вольтах) . Например:

Up ₁ = 2,0 кВ (2000 В) и Up ₂ = 1,2 кВ (1200 В)
⇒ d ₁ = 8 м мин. (2000 — 1200 = 800 >> 1% от 800 = 8 м )

Другой пример, если:

Up ₁ = 1,4 кВ и выше ₂ = 1,2 кВ ⇒ d ₁ = 2 м мин.

Вернуться к таблице содержания ↑

Источник: Защита от воздействия молнии Legrand

Устройства защиты от перенапряжения ограничивают ток короткого замыкания до защищаемой нагрузки или устройства

Littelfuse, Inc. , глобальный производитель технологий в области защиты цепей, управления мощностью и датчиков, объявила о запуске своей серии устройств защиты от перенапряжения типа 2 SPD2.

Переходное перенапряжение или скачки напряжения могут повредить компоненты и привести к дополнительным затратам на ремонт или замену, а также вызвать незапланированные простои.Чтобы предотвратить эти события, серия SPD2, используемая в распределительных сетях или ответвленных цепях, защищает компоненты от скачков напряжения, ограничивая ток короткого замыкания на нагрузке или защищаемом устройстве.

«Рынок устройств защиты от перенапряжения растет из-за все более широкого использования электронного оборудования и необходимости защищать его от скачков напряжения», — заявил Питер Ким, вице-президент и генеральный директор промышленного подразделения Littelfuse. «Чтобы повысить безопасность и избежать высоких затрат, связанных с простоями оборудования, все больше компаний осознают окупаемость инвестиций, которые обеспечивают УЗИП, и внедряют или проектируют эти продукты. ”

Серия SPD2 монтируется на DIN-рейку для электрических шкафов и работает в широком диапазоне рабочих напряжений, включая питание постоянного тока для солнечных батарей. Эти устройства защиты от перенапряжения подходят для распределения энергии, электрических нагрузок, промышленных систем управления, компьютеров и средств связи, а также для HVAC или медицинского оборудования.

Серия SPD2 может фиксировать и выдерживать высокоэнергетические переходные процессы, чтобы предотвратить сбои, простои, ухудшение характеристик или повреждение оборудования. Тепловая защита исключает катастрофический отказ.Каждая часть продукта признана UL и соответствует требованиям IEC, что позволяет сократить количество складских запасов и обеспечить глобальное использование. Компактность увеличивает гибкость конструкции электрической панели. Механизм фиксирующего язычка выдерживает вибрацию. Тип SPD и вилка с кодировкой напряжения предотвращают установку модуля в неправильное основание, устраняя риск ненадлежащей защиты. И, наконец, визуальный индикатор срока службы быстро определяет статус замены модуля.

«По данным Международного фонда электробезопасности, включение или выключение оборудования вызывает от 60 до 80 процентов промышленных скачков напряжения на предприятии», — сказал Ричард Дейл, менеджер по продукции, промышленное подразделение Littelfuse.«Эти разрушительные, повседневные явления можно предотвратить, используя УЗИП с более высоким номинальным разрядным током — 20 кА (кА) — чтобы избежать незапланированных сбоев или остановок, приводящих к невыполненным заказам, срыву сроков, ненадежным системам и / или опасным ситуациям».

Eaton MTL »Управление, эксплуатация и защита активов в суровых и опасных зонах

Отображение продуктов в разделе Защита данных и сигналов

Тестер перенапряжения данных MTL

MTL Data Surge Tester — это универсальное и компактное настольное испытательное устройство, предназначенное для .

Серия MTL SD Modular (SDM)

Представляем версии «Пружинный зажим» и «Сильноточный» в линейке SDM, компактную модульную систему защиты от перенапряжения…

Диапазон SD

Устройства защиты от перенапряжения SD обеспечивают как защиту с предохранителями от токов короткого замыкания, так и …

мSA диапазон

Серия устройств защиты от перенапряжения mSA предназначена для защиты удаленного электронного оборудования от…

Диапазон ZoneBarrier-DS

Модульные телекоммуникационные устройства защиты ZoneBarrier обеспечивают уникально настраиваемый клиентом подход защиты от порта к порту.

Диапазон TP48

Устройство защиты от перенапряжения TP48 защищает монтируемые на месте технологические преобразователи там, где это важно, прямо на…

Диапазон TP24 / 7

Устройство защиты от перенапряжения TP4 / 7 обеспечивает уровень защиты для устанавливаемых на месте преобразователей, который…

Серия TP-Pipe

Устройство защиты от перенапряжения TP-Pipe защищает монтируемые на месте технологические преобразователи там, где это важно, прямо на…

HW48

Устройство HW48 защищает интеллектуальные преобразователи Honeywell STT350 от скачков и переходных процессов от полевых кабелей.

Серия SLP

Многоступенчатый гибрид линейки SLP использует комбинацию твердотельной электроники и…

Диапазон ВГД

IOP обеспечивает защиту как цифрового ввода-вывода, так и аналогового ввода-вывода.Это самая…

Диапазон SSP

Устройство защиты от перенапряжения с самовосстановлением добавляет способность выдерживать токи переменного тока и ограничивать ток нашим …

Диапазон WWIP-N

Серия устройств защиты от перенапряжения WWIP-N обеспечивает уникальный уровень защиты для 2…

Серия TP-AC

Серия устройств защиты от перенапряжения TP-AC обеспечивает уникальный уровень защиты для переменного тока…

Устройства подавления перенапряжения | EC&M

Скачок напряжения всего за миллисекунды может вывести из строя ценное оборудование или даже вывести из строя все предприятие; таким образом, важна защита от скачков напряжения. Устройства защиты от переходных процессов с жестким монтажом подпадают под действие ст. 280 (выше 1кВ) или ст. 285 (1 кВ или меньше). Изобразительное искусство. 280 относится к ним как к разрядникам перенапряжения, а ст. 285 называет их устройствами защиты от перенапряжения (SPD).

Мост Арт. Ограничители перенапряжения 285 работают, «отсекая» самый высокий уровень напряжения и отводя его от нагрузки. Таким образом, напряжение на проводнике ограничивается заранее заданным уровнем. Ограничитель искровых промежутков — это простое устройство и пример разрядника для защиты от перенапряжений.Хотя это искусство. 280, описание его работы помогает нам понять работу ограничителей перенапряжения, подпадающих под действие ст. 285.

Один вывод разрядника находится на защищаемом проводе; другой находится на проводнике альтернативного пути. В разряднике эти выводы разделяет «воздушный зазор» (на самом деле это не воздух, а какой-то инертный газ). Обычно газ имеет такое высокое сопротивление, что ток почти равен нулю (согласно закону Кирхгофа через газ будет течь некоторый ток). Но когда напряжение достигает определенного уровня, через газ проходит ток. Впоследствии газ действует как короткое замыкание. Газ будет продолжать шунтировать ток, пока напряжение не упадет до уровня, близкого к нормальному.

Артикул 285 Устройства защиты от перенапряжения не используют газ и не обладают эффектом короткого замыкания. Вместо этого твердотельное устройство, такое как металлооксидный варистор (MOV) или кремниевый лавинный диод (SASD), «включается» при определенном напряжении. В отличие от разрядников, эти устройства проводят только часть электроэнергии от перенапряжения.Эффект называется «ограничением напряжения», и они должны фиксироваться в ограниченном диапазоне напряжения.

Вот здесь и вступают в игру ограничители перенапряжения переходных процессов (TVSS). Базовый TVSS каскадирует серию MOV, чтобы постепенно уменьшать выбросы, пока они не перестанут быть угрозой. Таким образом, вы можете установить одно устройство, которое будет обрабатывать весь диапазон напряжения выброса в заданном месте. Тем не менее, TVSS может сделать больше, потому что техника переадресации — не единственный метод борьбы с скачками мощности.

Хотя это правда, что отклоняющие устройства имеют тенденцию рассеивать большую часть переходной энергии в виде тепла, они не устраняют переходные всплески мощности. Они в первую очередь снижают уровни напряжения и, в конечном итоге, снижают уровни энергии, что не всегда является достаточной защитой. Также может потребоваться добавить фильтрацию в схему защиты. Фильтрующие устройства не отклоняют переходные процессы, но используют индуктивные и емкостные элементы для их поглощения. Фильтрующие устройства могут быть включены в TVSS, что впоследствии регулируется ст.285.

Оборудование. При планировании установки SPD обратите внимание на варианты вашего оборудования. Например, вы должны решить, какие характеристики производительности вам нужны для каждого устройства в данной точке защиты. Трудно разобраться во всем этом и придумать хорошо спроектированное решение. Но еще сложнее вернуться и сделать это заново, если с самого начала вы не выполнили следующие требования SPD:

1) Если используется, SPD должен быть подключен к каждому незаземленному проводнику цепи [285.4].

2) УЗИП должны быть указаны [285,5] для предполагаемого использования. UL 1449, «Стандарт для SPD», четко указывает, что эти устройства «ограничивают максимальную амплитуду переходных скачков напряжения до определенных значений».

3) Каждый SPD должен иметь маркировку с указанием его номинального тока короткого замыкания, и опасное состояние присутствует, если номинальный ток короткого замыкания SPD меньше, чем доступный ток короткого замыкания.

Установка. УЗИП не обязательны для предотвращения пожаров, поэтому NEC не требует их установки.Однако неправильная установка представляет опасность. Следовательно, если вы устанавливаете SPD, вы должны установить их в соответствии со ст. 285. Не устанавливайте SPD ни в одно из следующих приложений [285. 3]:

• Цепи, превышающие 1 кВ.

• Незаземленные системы, системы с заземленным сопротивлением или системы треугольником с заземленным углом, если специально не указано для использования в этих системах.

• Если номинальное напряжение УЗИП меньше максимального непрерывного напряжения между фазой и землей, доступного в точке подключения.

Избегайте ненужных изгибов проводов SPD [285.12] и не делайте провода длиннее, чем необходимо. Вы можете подключить только один провод к клемме, если только клемма не предназначена для нескольких проводов [110,14 (A)] ( Рис. 1 ).

Три рейтинга. От самого высокого уровня энергии до самого низкого SPD могут иметь рейтинг Тип 1, Тип 2 или Тип 3 [285.1, FPNs 1 и 2]. Уровень энергии — это рейтинг безопасности устройства, основанный на нескольких характеристиках. SPD Type — это не рейтинг производительности.NEC занимается только аспектами безопасности; следовательно, он устанавливает ограничения на то, где вы можете установить SPD, в зависимости от его типа.

УЗИП типа 1 — УЗИП типа 1 [285.23] можно установить на стороне питания сервисного оборудования [230.82 (4)] ( Рис. 2 ). Их также часто устанавливают на стороне нагрузки сервисного оборудования согласно 285,24, в зависимости от встречающихся там уровней энергии. Вы должны подключить их к одному из следующих:

(1) Рабочий нулевой провод.

(2) Провод заземляющего электрода.

(3) Электрод заземления для обслуживания.

(4) Клемма заземления оборудования в служебном оборудовании.

SPD типа 2 — Вы можете установить SPD типа 2 [285.24] на:

• Сторона нагрузки сервисного оборудования по 285,24 ( рис. 3 ).

• Сторона нагрузки устройства максимального тока здания / сооружения.

• Электромонтаж отдельно производной системы.

SPD типа 3 — Вы можете установить SPD типа 3 [285.25] на стороне нагрузки устройства максимального тока параллельной цепи до обслуживаемого оборудования. Но только в том случае, если соединение находится на расстоянии не менее 30 футов от линии электропередачи или отключение системы отдельно.

Проводники. Проводники для SPD должны быть не менее 14 AWG из меди или 12 AWG из алюминия. Вы можете подключить SPD между любыми двумя проводниками цепи, и все заземляющие соединения должны соответствовать ст. 250, за исключением случаев, указанных в Ст. 285.

Постоянная защита от переходных процессов. Хорошая система защиты от переходных процессов, которая включает в себя правильно подобранную схему SPD, установленную согласно ст. 285 может легко окупиться одним событием питания. Экономичность установки такой системы очевидна практически для любого объекта. Это не значит, что вы можете просто установить его и забыть об этом. По характеру того, что они призваны делать, УЗИП обычно имеют довольно короткий срок службы по сравнению с другим электрическим оборудованием.

В то время как вы можете легко определить, когда перегорел трансформатор или вышел из строя двигатель, отказ SPD не объявляется остановкой производства.

Защита домашней электроники и техники от скачков и перепадов напряжения в сети

Защита от скачков напряжения — реле, фильтр или стабилизатор?

Защита от скачков напряжения

Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.

Защита от скачков напряжения – выбор и установка устройств защиты . Электропара

Реле-прерыватель для защиты от скачков напряжения

Стабилизатор напряжения для защиты от скачков напряжения

Источник бесперебойного питания (ИБП)

Защита бытовых электроприборов от скачков напряжения.

Устройства защиты от скачков напряжения

Как же можно защитить себя от подобных ситуаций

Их можно разделить на следующие виды

Когда следует обратить внимание на то, что с электрической сетью что то не в порядке?

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»  Стабилизаторы напряжения

Устройсво обеспечивает

Технические характеристики

Блок обеспечивает

Технические характеристики

Микропроцессорное управление позволяет реализовать следующие функции

Технические характеристики

Технические характеристики

Устройство обеспечивает

Технические характеристики

Что такое СПД | Институт защиты от перенапряжения NEMA

Как выбрать защиту от перенапряжения для дома

Устройства защиты от перенапряжения могут предотвратить повреждения от большинства скачков напряжения.

Почему лучше иметь двухуровневую систему защиты от перенапряжения?

Примеры устройств защиты от перенапряжения на входе в сервисный центр

Устройства защиты от перенапряжения в местах использования — an альтернатива средствам защиты всего дома

Терминология защиты от перенапряжения

Рынок устройств защиты от перенапряжения | Отраслевой анализ СПД — 2022 | Анализ воздействия COVID-19

Практические советы по установке устройств защиты от перенапряжения в панели низкого напряжения

Введение в SPD и его роль

1.

1.1 Режимы защиты

1.2 Каскадная защита

1.2.1 Комбинация нескольких устройств защиты от перенапряжений

1.3 Расположение устройств защиты от перенапряжения

1.4 Защищенные длины

1.

2. Установка устройств защиты от перенапряжения (SPD)

2.1 Подключение SPD

2.1.1 Система заземления или заземление

2.1.2 Длина соединения

Конфигурация разводки SPD # 1

Конфигурация проводки SPD # 2

Конфигурация проводки SPD # 3

Конфигурация проводки SPD # 4

2.2 Защита SPD по окончании срока службы

2.3 Координация устройств защиты от перенапряжения

Устройства защиты от перенапряжения ограничивают ток короткого замыкания до защищаемой нагрузки или устройства

Eaton MTL »Управление, эксплуатация и защита активов в суровых и опасных зонах

Тестер перенапряжения данных MTL

Серия MTL SD Modular (SDM)

Диапазон SD

мSA диапазон

Диапазон ZoneBarrier-DS

Диапазон TP48

Диапазон TP24 / 7

Серия TP-Pipe

HW48

Серия SLP

Диапазон ВГД

Диапазон SSP

Диапазон WWIP-N

Серия TP-AC

Устройства подавления перенапряжения | EC&M

Добавить комментарий Отменить ответ

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» Стабилизаторы напряжения
