Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?

Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.
фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем

кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.
В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи).
Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:
Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;

Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

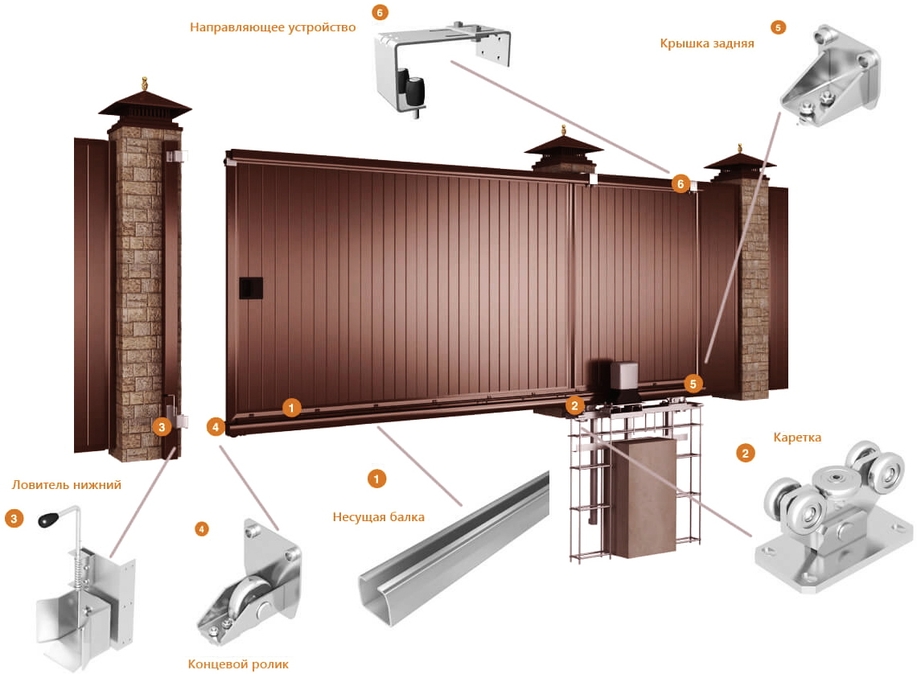

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;

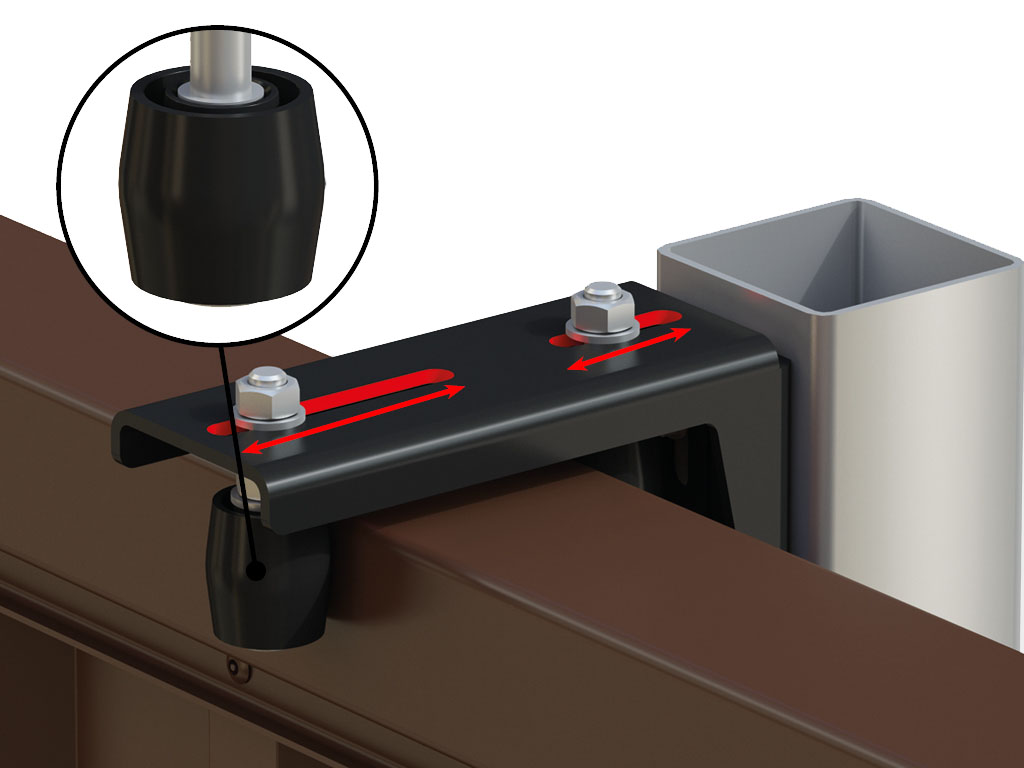

Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.

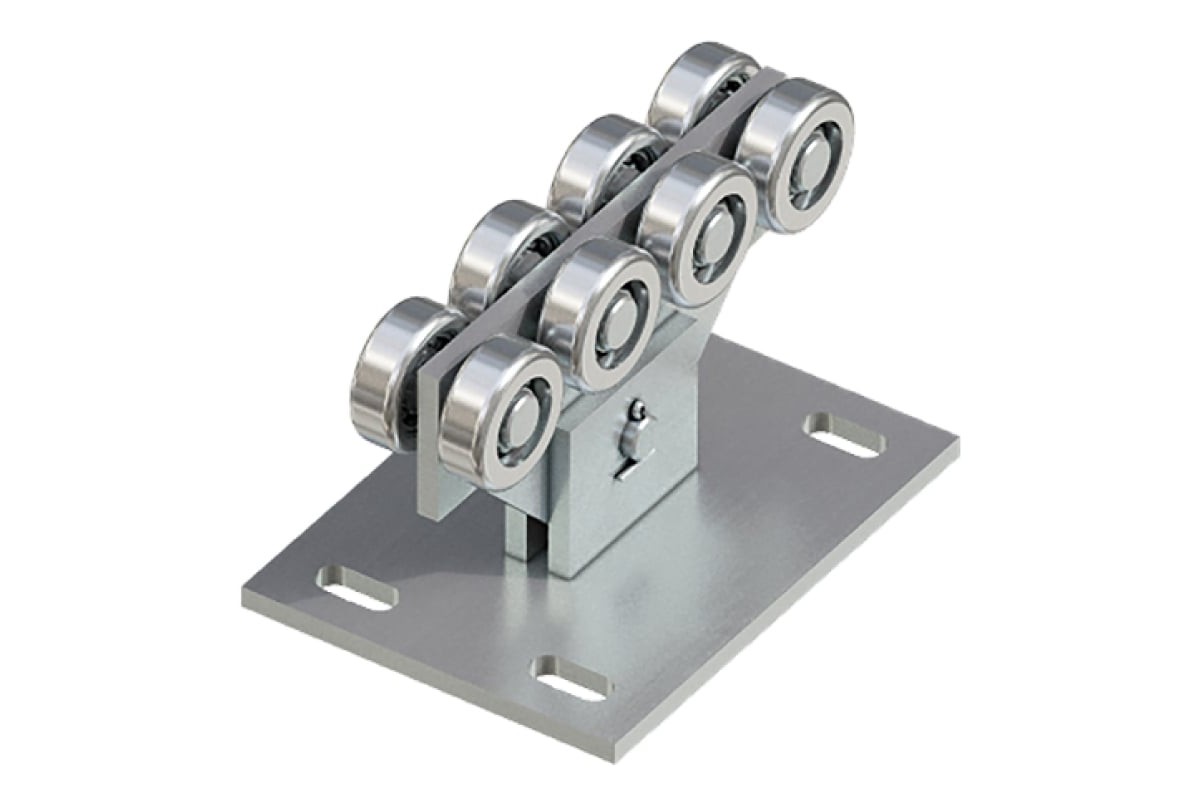

Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:
точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
регулировки высоты установки ворот относительно земли (в пределах 5 см)
возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
< 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм

Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
< 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

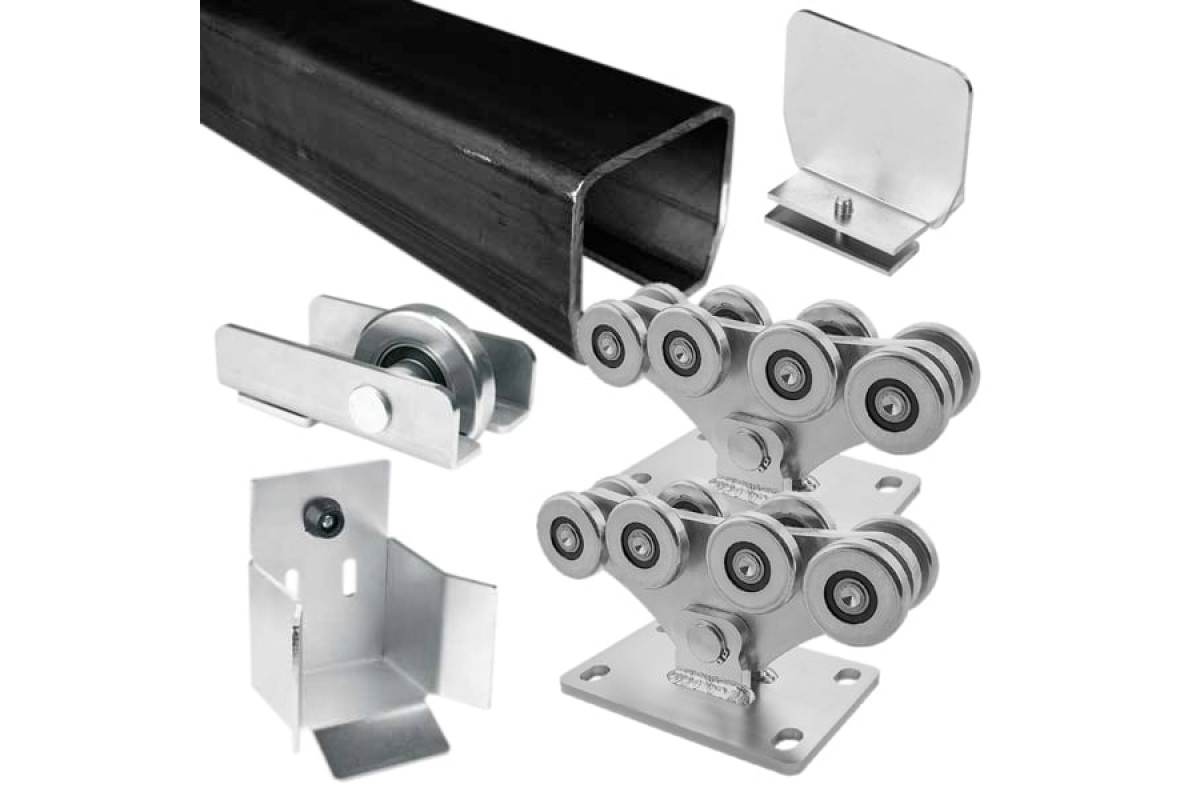

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Возможно Вам будет также интересно:

Каркас откатных ворот
Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
Автоматика для откатных ворот
Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

чертеж, схема и инструкция по монтажа

Вид конструкции изнутри

Если лет десять назад о том как сделать откатные ворота своими руками некоторые люди могли только мечтать, то сегодня такой конструкцией никого не удивишь. Многие могут себе позволить заказать готовое изделие со всей фурнитурой и аксессуарами, но мастерам умельцам известно о том, как смастерить их самостоятельно, с помощью подручных материалов, а некоторые только задумываются над тем, как соорудить откатную систему ворот своими руками на даче или возле собственного дома.

Для тех, кто уже решился, но не знает, как воплотить в реальность свои желания, и собран этот, надеемся, полезный материал. В нем мы постарались отобразить самые важные аспекты, видеоматериал и чертежи по изготовлению, монтажу и комплектации различных типов откатных ворот.

Когда не знаешь с чего начать

Расчистка территории и подготовка основания

Любое строительство берет начало с осмотра территории и подготовки схемы будущей конструкции с учетом всех составляющих элементов. Откатные или раздвижные/сдвижные ворота не исключение хотя бы только потому, что конструкция любого вида довольно сложная. Изготовление и монтаж сдвижных ворот своими руками – процесс трудоемкий и кропотливый.

Начнем с очистки и разметки территории. У раздвижных систем есть одна особенность – их монтаж невозможен в том случае, если недостаточно места вдоль ограждения для отката полотна. Чтобы убедиться в том, что на вашем участке дачи места хватает, следует произвести некоторые расчеты.

Исходя из размеров стандартного проема, ширина въезда должна быть не менее трех метров. Оптимальной для комфортного пользования шириной проема считается 4м. Выяснив направление отката, нужно прибавить к этой величине еще половину. Ровно столько должно быть свободного места для отката полотна. То есть, вдоль ограждения следует расчистить и выровнять площадку длиной 6м. Если внутри участка территориальной возможности нет, не отчаивайтесь. Конструкцию можно возвести и снаружи.

Недостатком этого типа ворот является невозможность самостоятельной сборки и монтажа. В одиночку с задачей не справиться. Но, если вас сложности не пугают, и есть помощники, то переходим к следующему этапу.

Значение опорных столбов

Схематическое изображение кирпичных опорных столбов

Выбирая вариант конструкции будущего изделия, следует внимательно изучить все достоинства и недостатки каждой из них, чтобы в ходе эксплуатации, установленные сдвижные ворота своими руками, не разочаровали своего хозяина.

Но, сначала имеет смысл заметить, что может и не каждому виду изделия требуется основательный фундамент для движения полотна, но любому из них обязательно нужны прочные и устойчивые опорные столбы. И если на участке вашей дачи или дома есть капитальное оградительное сооружение, то считайте, что часть подготовительных работ для возведения выдвижных ворот уже выполнена.

Вам придется только позаботиться об обустройстве фундамента, если вы отдаете предпочтение таким воротам, как консольные или рельсовые. Так как для подвесных конструкций особой нужды в основательном фундаменте нет. На видах изделий и их обустройстве остановимся чуть позже.

Легкое обустройство основания

Винтовые сваи для обустройства фундамента

Если, по вашему мнению, устройство ограждения недостаточно устойчиво, следует укрепить ту их часть, которая будет удерживать весь вес полотна будущего изделия. В таком случае часто прибегают к помощи такого материала, как винтовые сваи. Приобрести их можно в строительных магазинах, но важно выбирать качественные винтовые сваи, изготовленные из металла толщиной не менее 2мм.

Применение винтовых свай удобно тем, что устанавливать их можно в любую погоду без участия дополнительной техники. Они ввинчиваются с помощью специальных приспособлений в грунт на глубину 1,5 − 2м. Внутренние пустоты винтовых свай заполняются бетоном, а верхняя часть прикрывается или заваривается специальной крышкой. К ней в будущем закрепится основа, на которой и будет удерживаться весь вес полотна.

Такое обустройство фундамента под раздвижные ворота своими руками можно произвести буквально за один день. Еще одним важным достоинством винтовых свай считается то, что не понадобится время для застывания бетона, можно начинать монтаж незамедлительно. Подробности о возведении конструкции таким способом, то есть с применением винтовых свай можно узнать из видеоматериала.

При формировании фундамента следует позаботиться о прокладке электропроводки для автоматики и электропривода, монтаж которых будет производиться по окончании всех установочных работ конструкции.

Разновидности изделий

Пришло время изучить конструктивные особенности каждого вида изделия, чтобы выяснить, какому именно изделию вы хотели бы отдать предпочтение, так как раздвижные или сдвижные ворота имеют три основных типа.

: Каркас консольных ворот

: Подвесные

: Рельсовые

Подвесные изделия

Эскиз подвесного изделия

К более раннему изобретению конструкции относятся подвесные ворота. Принцип их работы заключается в движении полотна по верхней балке, закрепленной на опорных столбах. Удобные и простые конструкции для самостоятельного изготовления. Но, как раз верхняя балка и является единственным недостатком таких устройств, так как не любой высоты транспорт может под ним проехать.

Чаще такой вид ворот применяется на предприятиях или на территориях коттеджей. Их размеры внушительные, поэтому даже грузовой транспорт проезжает беспрепятственно. К преимуществам относятся устойчивость к порывам ветра, простая конструкция, возможность установки автоматики, длительный срок эксплуатации, небольшой расход материала. Всю затратную часть можно просчитать, составив чертежи будущей конструкции.

Движущееся по рельсам полотно

Схематическое изображение рельсовой системы

Чтобы было понятней, принцип движения такого вида конструкций напоминает створку двери шкафа-купе. На полотно крепятся роликовые колеса, которые движутся внутри направляющих рельсов. В комплектацию входят: высокопрочные несущие балки, роликовая платформа полотна, концевой ролик, держатель с улавливателем рельс, по которому происходит движение полотна.

Это широко применяемый вариант, который использовали длительное время до тех пор, пока не изобрели консольную систему. Неудобство рельсов заключается только в том, что в период сильных снегопадов движение полотна крайне затруднительно. Этот вид ворот требует постоянного ухода за роликами и направляющими. Кроме того, для возведения изделия понадобится прочный фундамент, так как полотно удерживает при движении заложенные в фундамент рельсы.

О том, как сделать раздвижные ворота такого типа, можно выяснить с помощью внимательного изучения схемы, в которой будут указаны все размеры и расположение деталей конструкции.

Консольный тип

Элементы консольной системы

Консольные системы более функциональны в любую погоду, а кроме того, их роликовые механизмы надежно защищены, так как находятся внутри конструкции. Но, самодельные откатные ворота такого типа требуют серьезных расчетов, поэтому без схемы не обойтись.

Для того чтобы не ошибиться в закупке материала, следует знать обо всех составляющих элементах. Устройство этой системы самое сложное, так как в движении полотна задействовано множество механизмов. При возведении потребуется участие специалистов или подробная инструкция с последовательностью установки каждого элемента.

Способы изготовления

Изображение со всеми элементами

Изготовить откатные ворота своими руками можно, соединив заводские готовые детали, не требующие сварки. С помощью инструкции, которая прилагается к комплекту сдвижных ворот, своими руками остается только произвести сборку всех детали, фурнитуру, с учетом автоматики, и произвести монтаж на заранее подготовленное основание. Фурнитуру лучше приобретать готовую, и крепить, строго соблюдая все размерные соотношения, указанные в прилагаемой схеме.

Но, если у вас имеются навыки сварщика, то можно изготовить на даче сдвижные ворота своими руками, по заранее подготовленному чертежу. Если вы собираетесь сооружать конструкцию впервые, то рекомендуется поинтересоваться у специалистов о том, как изготовить раздвижные ворота своими руками, чтобы не упустить некоторые еще незнакомые вам нюансы.

Изготовление каркаса изделия и его основания по правильно составленной схеме – еще не самое главное мероприятие, важно проводить все сварочные работы, постоянно измеряя правильность углов и диагоналей. Малейшие несовпадения или кривизна каркаса могут усложнить весь процесс монтажа.

Инструкция по монтажу

Монтаж готового изделия

Вы уже выяснили, как изготовить откатные ворота своими руками, определившись с видом, осталось только узнать о последовательности их монтажа:

После того как швеллер основания и арматурный каркас будут заложены в траншею длиной 2м, шириной 40−50см, глубиной 70−90 см, устанавливается платформа привода с внутренней стороны участка дачи. Траншея заливается бетоном. Высота основания должна быть в уровень покрытия въезда и стоять четко вдоль забора.
Опорный столб ворот устанавливается вплотную к опорному столбу забора.
На швеллер устанавливаются роликовые тележки в заранее отмеченные места.
На роликовые тележки устанавливается каркас ворот так, чтобы ролики вошли в нижнюю балку.
К опорному столбу крепятся кронштейны верхних роликов, которые выставляются так, чтобы зазор между ними и рамой был не более 2мм.
Остается зашить каркас выбранным вами материалом.

Если вы решите украсить откатные ворота коваными элементами, не забудьте, что вес изделия значительно увеличится, поэтому основание и опорные столбы для ворот с коваными элементами должны быть более прочными.

Механизм откатных ворот своими руками

Механизм для откатных ворот – это несложная система, которая позволяет передвигаться вертикальному полотну из стороны в сторону и не терять при этом своей стойкости. Движение происходит за счет жесткой направляющей, которая приварена к раме откатных ворот. Направляющий рельс движется по специальным роликовым тележкам, которые на этапе монтажа откатных ворот крепятся к фундаменту.

Важным элементом, из которого состоит механизм откатных ворот, являются закрытые подшипники качения. Смазка для этого элемента заложена в механизме на весь срок его эксплуатации, поэтому проблем с ней вы не должны испытывать вплоть до полной необходимости замены. Срок эксплуатации откатных ворот увеличивается в несколько раз благодаря специфическому расположению роликовой тележки. Ее помещают внутрь направляющей для того, чтобы защитить от атмосферных осадков и забивания грязью и песком.

Роликовая тележка состоит из 8 подшипников и напрессованных на них роликов – из металла или полимера. Если вы хотите, чтобы механизмы откатных ворот прослужили вам долго, то выбирайте фурнитуру для них своими руками. Так, при возможности всегда делайте ставку на металлические ролики, которые имеют более длительные сроки эксплуатации, чем любые зарубежные полимерные изделия.

Срок службы откатных ворот

Стоит учесть, что правильно подобранный механизм откатных ворот может прослужить до 5 000 циклов закрывания/открывания створок. Это значит, что при обычной домашней эксплуатации конструкция проработает десятки лет. Стоит серьезно отнестись к тому факту, что конструкция створок не нуждается в дополнительной смазке, так как все необходимые для этого вещества уже присутствуют в механизме.

При дополнительной смазке вы можете нанести ущерб системе – к ней прилипнет грязь или песок и эксплуатация будет затруднена. Отмечаем также необходимость правильного выбора фурнитуры, которая составляет механизм откатных ворот. Чем выше ее качество, тем больше вы сможете пользоваться створками, не зная проблем.

Необходимая фурнитура

Конструкции для откатных ворот состоят из небольшого списка составляющих:
Направляющий профиль. Стандартный размер одной единицы – 6,5 или 7 метров.
Роликовые каретки – в наборе должно быть 2 штуки. Изготавливаются из металла или полимеров.
Поддерживающие ролики, которые монтируются сверху. Предотвращают качение откатных ворот.
Улавливатель створки. Предназначен для нижней фиксации накатного концевого ролика. Позволяет фиксировать створку и разгружать створки.
Улавливатель створки верхней части.
Концевой ролик. Монтируется вместе с направляющей и металлической заглушкой.
Заглушки из резины. Позволяют защищать направляющую от атмосферных осадков, грязи и песка.

Специалисты рекомендуют покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги! Если вы хотите смонтировать механизмы откатных ворот без каких-либо частей, перечисленных выше, то вы создадите ненадежную для эксплуатации конструкцию. Используйте все описанные детали, и тогда ваши устройства будут надежными, качественными и долго эксплуатируемыми.

Что нужно знать, делая механизм откатных ворот

Перед тем как приобрести комплектующие для конструкции откатных ворот, важно решить несколько вопросов:

Размер створок.
Вес створок.
Материал для зашивания полотна.

Каждое из этих технических данных является решающим при выборе качественных механизмов. Если при расчете устройство будет весом менее 400 кг, то вам понадобится неусиленный механизм. Однако, если вес конструкции приближается к отметке 600-800 кг, то тут стоит подумать об усиленной фурнитуре. Особенно это касается тех, кто планирует купить автоматическую систему раздвижения. Не каждый привод сможет выдать достаточную мощность для эксплуатации.

Список комплектующих для автоматического механизма раздвижных ворот

Если вы планируете установить автоматизированный механизм, вам понадобится покупка следующих составляющих конструкции:

Двигатель. Именно он позволяет приводу осуществлять открытие и закрытие створок. Для легких и тяжелых конструкций может понадобиться своя мощность привода, которая будет выдерживать положенную на нее тяжесть. Поэтому, покупая мотор, всегда консультируйтесь на тему мощности со специалистом.
Редуктор. Специалисты рекомендуют покупать червячные редукторы, которые в значительной мере продлят сроки эксплуатации ворот.
Обратите внимание, чтобы корпус редуктора был выполнен из алюминиевого сплава, который сделает ваш механизм неизносным.
Электрические концевые выключатели. Лучше отдать предпочтение магнитным, которые выполняют свои функции в любых погодных условиях.
Блок управления без сложных функций, однако, со списком стандартных операций, позволяющих без проблем пользоваться механизмом.

Приобретая механизм для ворот гаража, не покупайте громкие бренды и не тратьте большие деньги. Проконсультировавшись со специалистом, вы сможете выбрать недорогие отечественные или китайские аналоги, которые прослужат вам не один десяток лет!

Установка откатных ворот: схема и монтаж

Просмотров 1 Опубликовано 06.06.2011 Обновлено 18.06.2016

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот

Направляющая балка
Опора роликовая (тележка)
Ролик концевой съёмный
Ловитель нижний
Ловитель верхний
Верхний фиксатор с роликами (кронштейн)
Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
Если ворота будут автоматизированы, сделать разводку кабелей
Установить ворота и ответный столб
Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

Снимаем полотно откатных ворот с роликовых опор.
Снимаем роликовые опоры с регулировочных площадок.
Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
Крепим роликовые опоры на регулировочные площадки.
Задвигаем полотно откатных ворот на роликовые опоры.
Устанавливаем ворота в закрытом положении.
Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота, сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость» поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента, а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

Две несущие роликовые опоры прикреплены к фундаменту ворот. Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

Компания «Стальная крепость» за многие годы работы разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.

К готовой системе конструкционной рамы сдвижных ворот приваривается специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

Готовая конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае мы рекомендуем использовать направляющие от компании «Стальная крепость»

Наши клиенты смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Как изготовить и установить откатные ворота своими руками?

Для того чтобы сделать качественный монтаж откатных ворот самостоятельно и изготовить их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание» полотна ворот.

На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равнозначна половины ширины проема. Значит, участок, который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и 400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

А) разметка ямы и выемка грунта

Б) изготовление и установка закладного элемента

В) заливка ямы бетоном

2. Если откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.

Пошаговое бетонирование основания для монтажа откатных ворот

Шаг 1. Разметка ямы под ФУНДАМЕНТ для

откатных воротНачиная с внешнего края проема, в стороне от откатных ворот отложите нужное расстояние, равное одной второй (половине) ширины проезда (это будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).

   Если будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот, необходимо с противоположной стороны нашего проема, напротив ямы под бетонное основание, произвести разметку ямы под ответный столб.
   Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри, тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).

Шаг 2. Выемка грунта
   Требуемый грунт вынимаем на глубину, которая превышает глубину промерзания не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна быть не менее 1,7 метра.

Шаг 3. Изготовление закладного элемента

   Для проведения данной работы необходим швеллер 16, длина которого равна длине вашей ямы под существующее бетонное основание, и арматура диаметром 12мм для связки арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка в длину, приблизительно около 1500 мм (см. рисунок).
После необходимо приварить поперечные конструкции из этой же арматуры
Шаг 4. Установка закладного элемента в готовую яму
   Готовую конструкцию опустить в яму арматурой вниз и зафиксировать так, чтобы боковая поверхность вашего швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно по линии движения ворот.
   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот должно составить в пределах 100-110 мм.
   Нужно помнить, что возможность увеличить необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).
Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.
   Для наших клиентов мы хотим заострить внимание на то, что когда ваши столбы забора невозможно использовать в целях опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках в период открывания и закрывания всей системы.
   Если у вас слабые конструкционные столбы, или чересчур широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально на 50 мм больше высоты от фундамента основания до верхней кромки откатных ворот.
   Таким образом, готовые столбы устанавливаем в яму и связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.

Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом, уровень бетона должен быть не выше поверхности закладного элемента. После этого понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.

Установка ворот
Шаг 1. Определение и обозначение лини движения ворот.
   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом следует учесть, что расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.
Шаг 2. Подготовка роликовых тележек к монтажу.
Зафиксируйте требуемые регулировочные основные площадки на системной платформе роликовых опор, так как это указано на рисунке.

Шаг 3. Определение границ положения роликовых опор.
   Примерно на 150 мм отступите от края проема по плоскости закладного элемента и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры. Рассмотрим крайнее положение второй роликовой опоры. Определение роликовой опоры происходит следующим образом: сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и будет касательной линией внешнего края второй роликовой опоры.

Шаг 4. Сборка ворот
   Заранее подготовленные роликовые тележки монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем роликовыми опорами на закладной элемент. После этого, необходимо установить поочередно первую и вторую опоры   так, чтобы они подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.

Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор
   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо выкатить ворота в проем до конца. Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.
Схема монтажа откатных ворот:
снять полотно откатных ворот с роликовых опор

снять роликовые опоры с регулировочных площадок

сварка по контуру регулировочных площадок, при привариваются они   к закладному элементу

крепление роликовых опор на регулировочные площадки

задвижка полотна откатных ворот на роликовые опоры

установка ворот в закрытом положении

установка уровня на плоскость несущего профиля. При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем регулировочные площадки (поднимаем или опускаем, друг относительно друга, а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Шаг 6. Регулировка положения роликовых опор внутри несущего профиля
   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры могли занять правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо нежелательных конструкционных изменений в качестве покачивания ворот. Но, если вдруг, после полной протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то обязательно ослабьте крепеж и устраните возможные перегибы роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо обратить на существующую плоскость, поперечную движению ворот.

Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той стороны, где находится передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы при последующем ручном методе использования откатных автоматических ворот концевой ролик являлся концевым упором. Но, учитывая возможную инерцию полотна ворот, ваше болтовое соединение не сможет удержать концевой ролик на нужном месте.
Тыльную сторону откатных ворот нужно установить на место и приварить заглушку несущего профиля. Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий момент закрытия, укатанный роликами снег и лед, приведет к заклиниванию ворот.

Шаг 8. Установка верхнего направляющего кронштейна
   На крепеже ролика кронштейна ослабеваем систему. Затем, крепеж устанавливаем над полотном откатных ворот таким образом, чтобы ролики имели возможность обхвата верхней кромки полотна, а та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и закрепляем прочно. При помощи обычного уровня устанавливаем полотно ворот в обычное вертикальное положение и фиксируем его роликами направляющего кронштейна.

Шаг 9. Обшивка полотна ворот
   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж листов. При этом лист профнастила вкладываем внутрь существующего периметра рамы и крепим на обрешетку ворот саморезами по металлу или производим клепку. Клепка является препочтительным вариантом установки листа. Закрепили первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый размер.

Шаг 10. Монтаж верхнего и нижнего уловителей
   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в закрытом состоянии. Монтаж уловителя осуществляется при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя. Закрываем их, подводим в нижней части под концевой ролик до окончательного плотного касания системы. При этом опорная плоскость уловителей не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот предназначается для прочного удержания полотна ворот от возможного раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом монтаж верхнего уловителя осуществляется на уровне защитных уголков, которые установлены в передней части кромки полотна ворот так, чтобы они имели возможность в закрытом положении касаться уголками скоб верхнего уловителя.

Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно перемещать створку откатных ворот, к системе крепится специальная зубчатая рейка. Данная деталь является универсальной и подходит к практически каждому электроприводу для ворот любого производителя. При этом рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.
Смотрите так же:
Из чего состоят откатные ворота консольного типа. Перечень элементов.
Для изготовления рамы большей части откатных ворот служит стальная профильная труба сечением 60 х 40 мм. Сварная рама может быть окрашена в любой оттенок по цветовой шкале RAL полиуретановой эмалью “Tikkurila”. Обшивка ворот выполняется различными видами материалов: профильный лист (профнастил) с полимерным покрытием, доска, сэндвич-панель, гладкий стальной лист.
Профильный лист с полимерным покрытием – самый популярный вариант обшивки въездных ворот. Это холоднокатаная сталь, покрытая горячим цинком, уже на заводе проходит процесс нанесения полимерного покрытия. Сперва оцинкованный лист обрабатывается фосфатным антикоррозионным слоем, затем грунтуется, наружная сторона листа покрывается защитным полимерным покрытием – пластизол, а тыльная сторона покрывается защитным лаком. Пластизол представляет собой толстое полимерное покрытие, его толщина составляет 200 мкм. Такое покрытие устойчиво к механическим повреждениям, как в процессе транспортировки и монтажа, так и эксплуатации. Широкая гамма цветов, стойкость к атмосферным воздействиям и ржавчине определяют столь широкое распространение профнастила. Чтобы скрыть внутренние элементы рамы можно обшить профнастилом с двух сторон, но в целях удешевления возможна и односторонняя обшивка только наружной стороны.
Сэндвич-панели – это многослойный материал, представляющий из себя сталь с полиэфирным покрытием, между листами которой находится пенополиуретан. Коэффициент теплопроводности такой панели 0.5 Вт/м2. Внешняя сторона сэндвич-панелей может иметь выдавленный узор двух типов. Типовые цвета панелей для ворот – белый с двух сторон, или коричневый и белый. По Вашему желанию эти панели можно открасить в любой оттенок по шкале RAL полиуретановыми эмалями “SIKKENS”.
Дерево – все известный материал. С известным набором сложностей: нужна предварительная обработка и нанесение атмосферозащитных и тонирующих покрытий. Кстати, мы обшиваем ворота лиственничной доской с обработкой тонирующим составом, который не только придает древесине эстетичный вид, но и предохраняет от гниения. Однако, по Вашему требованию можно обшить сосной или дубом. Монтаж деревянной обшивки выполняется по уникальной методике, исключающей деформацию рамы при естественном высыхании древесины и намокании под действием атмосферных осадков. Кроме того, в дизайн деревянных ворот легко вписать кованые элементы.
105 фото монтажа самых популярных конструкций
Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.
Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.
Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.
Краткое содержимое статьи:
Плюсы и минусы
К положительным чертам ворот на роликах можно отнести:
Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
Широкий набор вариаций.
Долгое время использования.
Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:
Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
Консольная часть требует для своей установки создание основания — фундамента.
Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.
Разновидности конструкций
Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.
Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.
Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.
Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.
Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.
Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.
Ещё один интересный вариант – ворота с калиткой.
Рассчитываем габариты конструкции
Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:
Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
Рассчитать противовес.
Предположить массу ворот.
Создать наброски конструкции, чертежи ворот.
Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.
Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.

Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.
Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.
Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.
Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.
Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.
Из чего состоит конструкция
В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:
направляющие балки, которые выполняют роль несущей;
опоры для роликов;
ролик, который можно снять;
регуляторы парусности и нагрузки – уловители;
в качестве крепления используется кронштейн, защищающий ворота от покачивания;
опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.
Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.
Наглядно состав конструкции может представить схема откатных ворот.
Процедура установки
Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.
Процедуру установки можно подразделить на несколько этапов:
фундамент – необходимо сделать для создания устойчивости;
проведение электрического тока;
расположение специального столбика в определенном месте;
внедрение в систему автоматики для ворот и её запуск.

Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.
Фото откатных ворот
Сохраните статью себе на страницу:
Пост опубликован: 14. 10
Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак
автомат для раздвижных ворот, автомат для раздвижных ворот Поставщики и производители на Alibaba.com
О продуктах и поставщиках:
Alibaba.com предлагает широкий спектр высококачественных, эффективных и интеллектуальных продуктов. автомат для откатных ворот , который идеально подходит для всех типов коммерческого использования. Эти продукты оснащены всеми новейшими технологиями, обеспечивающими долговечность и стабильную производительность. Эти. Автомат для раздвижных ворот идеально подходит для установки в офисах, торговых центрах, промышленных предприятиях, аэропортах и многих других местах. Файл. Автомат для автоматических откатных ворот изготовлен из прочных материалов оптимального качества, обеспечивающих экологичность и энергосберегающих опций. Вы можете приобрести их у ведущих поставщиков и оптовиков на сайте по привлекательным ценам и предложениям.
Хорошо продуманный. Автоматические откатные ворота на объекте изготавливаются из металлических рам, стекла, стеклопластика и т. Д., Что обеспечивает более высокую надежность, стабильность и долговечность. Эти продукты разработаны для стабильной работы с регулируемым временем открытия и закрытия.Роликовые двигатели переменного тока, бесщеточные серводвигатели постоянного тока, которые помогают. Автоматические откатные ворота для открывания и закрывания очень эффективны и требуют минимального обслуживания. Энергопотребление этих. автомат для откатных ворот может отличаться в зависимости от продукции, но обычно находится в диапазоне от 220 до 380 В.

Alibaba.com предлагает несколько. автомат для откатных ворот в соответствии с вашими индивидуальными требованиями. Эти продукты энергосберегающие и, следовательно, существенно сокращают расходы.Файл. автомат для раздвижных ворот доступен во всех типах раздвижных, толкающих и тянущих, с одним двигателем вариантов открывания для индивидуального соответствия вашим требованиям. Эти крепкие. Автомат для автоматических откатных ворот прост в установке и оснащен специальными шумопоглощающими направляющими.

Исследуйте просторы. Автоматическая машина для откатных ворот Ассортимент на Alibaba.com соответствует требованиям вашего бюджета. Эти продукты предлагаются с послепродажным обслуживанием и расширенной гарантией.Они также имеют сертификаты ISO, CE, ROHS, SGS.

10 лучших электрических открывателей откатных ворот 2021 года [Руководство покупателя и отзывы]
Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.
Нет ничего лучше, чем сидеть в машине, когда ворота открываются сами собой. Это одна из немногих вещей, которые говорят о том, что вы сделали это. Хорошая новость в том, что электрические открыватели для откатных ворот больше не являются игрушками богатых и знаменитых.
В настоящее время вы можете легко найти автомат для открывания откатных ворот, не повлияв на свой бюджет. Если вы устали выходить из машины, чтобы открыть ворота, а затем закрыть их за собой, вот несколько вариантов электрических открывателей откатных ворот, которые вы можете приобрести для своего дома.
Электрические открыватели откатных ворот
Электрические открыватели откатных ворот являются усовершенствованной формой традиционных откатных ворот. Они чрезвычайно просты в эксплуатации, а главное преимущество электрического открывателя откатных ворот заключается в том, что ими также можно управлять дистанционно.
Это означает, что вам не нужно выходить из машины, чтобы открыть электрические раздвижные ворота. Электрические открыватели откатных ворот поставляются с собственным пультом дистанционного управления или мобильным приложением, которое упрощает дистанционное открытие или закрытие ворот при необходимости. Ниже приведены некоторые из наших лучших вариантов электрических открывателей для откатных ворот.
1. Автоматический открыватель ворот Mighty Mule
Автоматическое устройство открывания ворот Mighty Mule было специально разработано для сверхмощных однораспашных ворот длиной до 18 футов или весом более 850 фунтов.
Mighty Mule MM562 Автоматический открыватель ворот для сверхмощных …
Новый MM562 оснащен эксклюзивной функцией Dual Sense от Mighty Mule …
Разработан для сверхмощных двойных распашных ворот до максимального …
Идеально подходит для владельцев собственности DIY (сделай сам), MM562 . ..
Идеально подходит для всех типов двойных ворот, включая декоративные, цепные…
Когда дело доходит до открывателей ворот, имя Mighty Mule нарицательное. Компания известна тем, что поставляет сверхпрочные электрические открыватели откатных ворот, которые идеально подходят для всех типов ворот.
Плюсы
Прочная и надежная конструкция
Возможна интеграция с солнечной техникой
Поставляется с 18-месячной гарантией
Минусы
Работа медленнее
Не рекомендуется для ворот весом менее 850 фунтов.
2. E8 Автоматический открыватель ворот из нержавеющей стали 500 мм
Автоматический открыватель ворот из нержавеющей стали E8 500 мм был разработан специально для ворот, оснащенных проводной клавиатурой. Этот открыватель ворот отличается прочной конструкцией и изготовлен из высококачественного материала.
Благодаря своему дизайну и функциональности это идеальный выбор для двойных распашных ворот. Вы также получаете резервную батарею переменного / постоянного тока, которая пригодится при отключении электроэнергии.Этот открыватель ворот также совместим с солнечной технологией, что позволяет сэкономить ежемесячные коммунальные расходы.
Плюсы
Качество сборки для тяжелых условий эксплуатации
Лучшее для системы 2-створчатых ворот
Может обрабатывать ворота весом более 1250 фунтов.
Поставляется с годовой гарантией производителя
Минусы
Некоторые люди могут найти процесс установки немного сложным
3.ALEKO AC1400 Электрический открыватель откатных ворот
Электрический открыватель откатных ворот ALEKO AC1400 — лучший выбор для тех, у кого есть откатные ворота длиной 40 футов и весом до 1400 фунтов. Бренд ALEKO — один из наиболее известных производителей открывателей ворот. Компания разработала одни из лучших мощных открывателей ворот, доступных на рынке.
Нет товаров.
Электрический открыватель откатных ворот ALEKO AC1400 удивительно легкий, учитывая его прочную конструкцию и тяжелый двигатель.Это делает установку удобной и беспроблемной.
Плюсы
Прочная и прочная конструкция
Силовой двигатель
Стальное шасси обеспечивает лучшую защиту
4. Ghost Controls TSS1 Комплект для одинарного автоматического открывания ворот для тяжелых условий эксплуатации
Ghost Controls TSS1 Heavy Duty Single Automatic Gate Opener Kit может использоваться для распашных ворот длиной 20 футов. Это автомат для открывания ворот премиум-класса, который отлично подходит для жилых домов или фермерских хозяйств.Прочная конструкция этого комплекта открывания ворот означает, что он прослужит вам годы.
Что отличает эти ворота от остальных, так это то, что они оснащены технологией SafeForce, которая помогает уменьшить силу, с которой движутся ворота, чтобы предотвратить травмы. Устройство поставляется с предварительно программируемым пультом дистанционного управления. Плавная работа также гарантирует, что он работает без шума.
Плюсы
Прочная сборка
Простота установки и обслуживания
Возможна интеграция с солнечной техникой
Программируемый пульт
Минусы
Некоторым это может показаться дорогим
5.Mighty Mule MM360 Автоматический открыватель ворот
Автоматический открыватель ворот Mighty Mule MM360 — отличный выбор для одинарных распашных ворот, которые весят до 550 фунтов. Хотя это одна из небольших версий открывателя ворот, доступная на рынке, это не означает, что Mighty Mule пошла на компромисс с ее качеством.
Mighty Mule MM360 привратник для средних условий эксплуатации, черный
Новый MM360 оснащен эксклюзивным двойным смыслом Mighty Mule. ..
Предназначен для одинарных распашных ворот средней грузоподъемности до максимальной …
Идеально подходит для владельцев собственности DIY (сделай сам), MM360 …
Идеально подходит для всех типов одинарных ворот, включая декоративные ..
С автоматом открывания ворот MM360 вы получите продукт, который отличается прочной конструкцией и прост в использовании. Этот продукт предлагает оптимальную производительность и многие функции, которые можно ожидать от открывателя ворот Mighty Mule.
Плюсы
Усиленная конструкция
Может быть интегрирован с солнечной энергией
Поставляется с однокнопочным пультом дистанционного управления
Много заряда батареи
Минусы
Установка занимает много времени
Медленная работа
6. CO-Z Оборудование для автоматического открывания откатных ворот Комплект безопасности для раздвижных проездов
Это надежный автоматический открыватель ворот с тихим, но мощным двигателем и функцией автоматического закрывания. Уникальным выбором для автоматического открывания ворот является то, что вы можете добавить до 23 пультов дистанционного управления, которые можно интегрировать в систему.
Включение технологии RF Hopping Code Technology означает, что к пульту дистанционного управления не может получить доступ никто, не имеющий авторизации. Изготовленный из сверхпрочного алюминия и меди, этот продукт невероятно прочен и прошел сертификацию CE.
Плюсы
Прочная конструкция
Поставляется с ведущей в отрасли системой безопасности
Плавная работа
Конструкция из нержавеющей стали предотвращает ржавчину и другие повреждения
Минусы
Совместим с воротами высотой до 40 футов.
Установка может быть сложной
7. Ghost Controls TDS2 Комплект двойного автоматического открывания ворот для тяжелых условий эксплуатации
Ghost Controls TDS2 Heavy Duty Dual Automatic Gate Opener Kit — идеальный выбор для распашных ворот высотой до 20 футов. Ghost Controls — один из ведущих брендов автоматических открывателей ворот.
распродажа Ghost Controls TDS2 Сверхмощный двойной автоматический открыватель ворот…
Бесшумное и быстрое устройство для открывания ворот своими руками (DIY) …
Пожизненная гарантия на двигатель и редуктор в сборе. 18 месяцев …
Требуется батарея 12 В (не входит в комплект), оптимизирована солнечная энергия …
Подходит для замены GTO, Mighty Mule и Linear Pro …
Компания произвела много успешных автоматических открывателей ворот, и сверхмощный двойной автоматический открыватель ворот TDS2 является одним из них.TDS2 — один из лучших открывателей для двойных ворот, доступных на рынке сегодня, и может похвастаться многими конструктивными качествами, присущими другим открывателям ворот от Ghost Controls.
Плюсы
Прочная конструкция
Пожизненная гарантия на редуктор и двигатель
Аккумулятор повышенной прочности
Минусы
Панель управления может не синхронизироваться с пультами дистанционного управления, установленными в старых автомобилях
Комплексная установка
8.US Automatic 020320 Sentry 300
US Automatic 020320 Sentry 300 — это хорошо продуманный автоматический открыватель ворот коммерческого класса, который предлагает лучший дизайн и функциональность.
Устройство открывания ворот питается от батареи постоянного тока 12 В и трансформатора переменного тока для плавной и бесшумной работы. Одним из лучших автоматических открывателей ворот, доступных на рынке сегодня, является его простая интеграция с солнечной технологией, что делает его экономичным выбором для многих домашних хозяйств.
Плюсы
Прочная сборка
Особенности подключения Sentry Plug-n-Go для легкой установки
Совместимость с солнечной техникой
Поставляется с трехлетней ограниченной гарантией
Минусы
Сошник не имеет плавного старта / финиша
9.
Liftmaster LA400PKGU Комплект для открывания двух распашных ворот
Комплект открывания двойных распашных ворот Liftmaster LA400PKGU отличается простой конструкцией, которая не включает в себя все навороты высококачественных автоматических открывателей ворот, но является надежной и эффективной.
Нет товаров.
Основанный на технологии MyQ, этот комплект открывания распашных ворот позволяет управлять устройством открывания с помощью смартфона, планшета или ПК. Наличие твердой батареи означает, что она может работать до 400 циклов, прежде чем потребуется зарядка.
Плюсы
Прочная конструкция
Характеристики MyQ technology
Аккумулятор работает до 400 циклов
Простая установка
Простое преобразование солнечной энергии
Минусы
Не имеет многих функций
Без пульта дистанционного управления
Кому-то может показаться дорого
10.
OrangeA открывалка для откатных ворот
OrangeA — компания, которая стала синонимом высококачественного дизайна и эффективности. Открыватель откатных ворот OrangeA обеспечивает максимальную производительность.
Устройство открывания откатных ворот OrangeA AC1400 3100Lbs с 2 …
♚ [ВВЕДЕНИЕ] ~ Тип: AC 1400; Максимальный вес ворот: 3100 фунтов; …
♚ [ПРИМЕНИМЫЕ УСЛОВИЯ] ~ Электрический открыватель откатных ворот…
♚ [УДОБНО] ~ Используйте 4-кнопочные пульты дистанционного управления, чтобы открывать, закрывать, …
♚ [КОМБИНИРОВАННОЕ ИСПОЛЬЗОВАНИЕ] ~ Эти раздвижные ворота можно использовать …
Обладая выходной мощностью 500 Вт, это устройство может работать на воротах весом до 3100 фунтов. Его впечатляющая функция на этом не заканчивается. Этот открыватель откатных ворот также имеет магнитный концевой выключатель, который обеспечивает плавную и беспроблемную работу.
Плюсы
Надежное качество сборки
Магниты расположены неправильно
Совместим с 3100 фунтами., ворота
Минусы
Тяжелый
Магниты расположены неправильно
Требуется время для установки
Заключение
Когда дело доходит до электрических открывателей откатных ворот, качество сборки и характеристики в основном будут зависеть от бренда. Но, осмотревшись и проведя небольшое исследование, вы легко найдете электрический открыватель для откатных ворот, который лучше всего подходит для вашего дома. Если у вас возникли проблемы с выбором, то вышеупомянутые продукты должны быть хорошим местом для начала поиска.
Статьи по теме
13 Лучший автоматический открыватель ворот
операторов откатных ворот — Элитные ворота
Elite Gates предлагает широкий выбор высококачественных приводов для откатных ворот для коммерческих и жилых помещений. Когда дело доходит до открывателей откатных ворот, ожидайте, что вы найдете лучшее, делая покупки у нас.
У нас есть множество потрясающих продуктов на выбор, включая операторов Liftmaster, Elite, Eagle, Doorking, Viking и многих других.Если вам нужен привод откатных ворот для небольших жилых ворот или сверхмощный блок для большого промышленного объекта, мы можем помочь!
Если вы хотите узнать больше о любом из наших операторов откатных ворот, нажмите на конкретный продукт, чтобы просмотреть дополнительные сведения. Вы найдете изображения, полный список функций и спецификаций, ссылки для загрузки руководств и форматных листов и многое другое. Независимо от того, какой тип открывателя откатных ворот вы заказываете у нас, вы можете рассчитывать на доступные цены, быструю доставку и отличное обслуживание клиентов на протяжении всего процесса.Разместите заказ сегодня или позвоните нам, если у вас возникнут вопросы.
Elite SL3000101UL Привод откатных ворот мощностью 1 л. с.
Elite SL3000101UL Привод откатных ворот мощностью 1 л.с.
Liftmaster Elite SL3000-101UL 1HP Открывалка для откатных ворот * ВЕРХНИЙ ЛИНИЙ * Поставляется с кромкой безопасности — добавьте беспроводной комплект для …
LiftMaster
Продавец
MFG: LiftMaster
Артикул: SL3000101UL
Обычная цена
Рекомендуемая производителем розничная цена: 4020 долларов.00
Цена продажи
Твоя цена: 2 031,00 $
Посмотреть детали
Elite SL3000501UL Привод откатных ворот мощностью 1/2 л. с.
Elite SL3000501UL Привод откатных ворот мощностью 1/2 л.с.
Elite SL3000-501UL 1/2 HP Slide Gate Opener * ЛУЧШИЙ ПРОДАВЕЦ * Поставляется с кромкой безопасности — добавьте для него беспроводной комплект…
LiftMaster
Продавец
MFG: LiftMaster
Артикул: sl3000501ul
Обычная цена
Рекомендуемая производителем розничная цена: 3399,00 долл. США
Цена продажи
Твоя цена: 1739 долларов.00
Посмотреть детали
Liftmaster CSL24UL Устройство открывания откатных ворот
Liftmaster CSL24UL Устройство открывания откатных ворот
LiftMaster Elite CSL24UL Привод откатных ворот * ЛУЧШИЙ ПРОДАВЕЦ * Поставляется с кромкой безопасности — пожалуйста, добавьте для нее комплект беспроводной связи Некоторые люди говорят . ..
LiftMaster
Продавец
MFG: LiftMaster
Артикул: CSL24UL
Обычная цена
Рекомендуемая производителем розничная цена: 3624 доллара.00
Цена продажи
Твоя цена: 1 849 долларов США
Посмотреть детали
Оператор откатных ворот Elite RSL12UL
Оператор откатных ворот Elite RSL12UL
Liftmaster Elite RSL-12UL Привод ворот * Цена включает отражающий инфракрасный луч фотоэлемента * Поставляется с кромкой безопасности — пожалуйста, добавьте беспроводной комплект для. ..
LiftMaster
Продавец
MFG: LiftMaster
Артикул: RSL12UL
Обычная цена
Рекомендуемая производителем розничная цена: 2 999,00 долл. США
Цена продажи
Твоя цена: 1499 долларов.00
Посмотреть детали
Liftmaster SL585-501UL ОТКРЫТИЕ ЗАДВИЖНЫХ ВОРОТ НА 1/2 МОЩНОСТЬ 110 В / 220 В
Liftmaster SL585-501UL ОТКРЫТИЕ ЗАДВИЖНЫХ ВОРОТ НА 1/2 МОЩНОСТЬ 110 В / 220 В
LIFTMASTER SL585501UL ОПЕРАТОР РАЗДВИЖНЫХ ВОРОТ Поставляется с кромкой безопасности — добавьте для него беспроводной комплект «Ваш дом — это ваш замок» . ..
LiftMaster
Продавец
MFG: LiftMaster
Артикул: SL585501UL
Обычная цена
Рекомендуемая производителем розничная цена: 3800 долларов.00
Цена продажи
Твоя цена: 1 999,00 долл. США
Посмотреть детали
Устройство открывания откатных ворот Viking K2
Устройство открывания откатных ворот Viking K2
VIKING K2 ОПЕРАТОР ЗАДВИЖНЫХ ВОРОТ СЛЕДУЮЩЕГО ПОКОЛЕНИЯ Elite Gates предлагает широкий выбор приводов откатных ворот, включая самые новые и лучшие. ..
Викинг
Продавец
MFG: Викинг
Артикул: ВИКИНГ-К2
Обычная цена
Рекомендуемая производителем розничная цена: $ 2 475,00
Цена продажи
Твоя цена: 1249 долларов.00
Посмотреть детали
Устройство открывания откатных ворот Viking L3
Устройство открывания откатных ворот Viking L3
Viking L-3 Next Generation Slider Elite Gates всегда стремится первыми знакомить наших клиентов и потенциальных клиентов с лучшими . ..
Викинг
Продавец
MFG: Викинг
Артикул: VIKING-L3
Обычная цена
Рекомендуемая производителем розничная цена: 3282 долл. США.00
Цена продажи
Твоя цена: 1 799,00 долл. США
Посмотреть детали
Открывалка для откатных ворот Viking h20
Открывалка для откатных ворот Viking h20
Viking H-10 Привод откатных ворот нового поколения Команда Elite Gates готова рассказать вам обо всем, что касается Viking H-10. ..
Викинг
Продавец
MFG: Викинг
Артикул: VIKING-h20
Обычная цена
Рекомендуемая производителем розничная цена: 4 400,00 долл. США
Цена продажи
Твоя цена: 2199 долларов.00
Посмотреть детали
Привод откатных ворот Doorking 9050-380 с металлической крышкой
Привод откатных ворот Doorking 9050-380 с металлической крышкой
DKS 9050 Привод откатных ворот с металлическим корпусом *** Для активации требуется 2 фотоэлемента *** Легкий, быстрый, универсальный. Потребители ожидают гораздо большего от входа …
DoorKing
Продавец
MFG: DoorKing
Артикул: 9050-380
Обычная цена
Рекомендуемая производителем розничная цена: 2100 долларов.00
Цена продажи
Твоя цена: 1 049 долларов США
Посмотреть детали
Doorking 9100-380 Привод откатных ворот с металлической крышкой
Doorking 9100-380 Привод откатных ворот с металлической крышкой
DKS 9100 Привод откатных ворот с металлическим корпусом *** Для активации требуется 2 фотоэлемента *** Привод откатных ворот DoorKing DK9100 поставляется с. ..
DoorKing
Продавец
MFG: DoorKing
Артикул: 9100-380
Обычная цена
Рекомендуемая производителем розничная цена: 2 901,00 долл. США
Цена продажи
Твоя цена: 1499 долларов.00
Посмотреть детали
Дверь 9210-380 Привод откатных ворот 1 л.с. Мотор №50 Цепь
Дверь 9210-380 Привод откатных ворот 1 л.с. Мотор №50 Цепь
DoorKing Model 9210 1HP Оператор раздвижных ворот *** Оператор, изготовленный на заказ *** * Не подлежит отмене после заказа * *** Требуется 2 фотоэлемента для активации *** Let. ..
DoorKing
Продавец
MFG: DoorKing
Артикул: 9210-380
Обычная цена
Рекомендуемая производителем розничная цена: 4 401,00 долл. США
Цена продажи
Твоя цена: 3 499 долларов США.00
Посмотреть детали
Открывалка для раздвижных ворот DoorKing 9000-380 с двигателем мощностью 1/2 л.с.
Открывалка для раздвижных ворот DoorKing 9000-380 с двигателем мощностью 1/2 л.с.
DoorKing Model 9000 Slide Gate Operator 1 / 2HP *** Для активации требуется 2 фотоэлемента *** Есть ли один продукт, который может предложить вам силу . ..
DoorKing
Продавец
MFG: DoorKing
Артикул: 9000-380
Обычная цена
Рекомендуемая производителем розничная цена: 3 478 долларов США.00
Цена продажи
Твоя цена: 1 899 долл. США
Посмотреть детали
Doorking 9024-380 Dc Привод откатных ворот 110 Вольт
Doorking 9024-380 Dc Привод откатных ворот 110 Вольт
DoorKing Model 9024 DC Slide Gate Operator *** Требуется 2 фотоэлемента для активации *** ** 110/230 Вольт ** В наши дни это не имеет значения, если вы. ..
DoorKing
Продавец
MFG: DoorKing
Артикул: 9024-380
Обычная цена
Рекомендуемая производителем розничная цена: 2 759,40 долл. США
Цена продажи
Твоя цена: 1599 долларов.00
Посмотреть детали
Устройство открывания откатных ворот HyScurity SlideSmart CNX 15
Устройство открывания откатных ворот HyScurity SlideSmart CNX 15
HyScurity SlideSmart CNX 15 Открыватель для откатных ворот Скачать спецификацию Скачать руководство Спецификации Спецификации оператора Solar Solar ready for 12 -. ..
HySecurity
Продавец
MFG: HySecurity
Артикул: SlideSmart CNX
Обычная цена
Рекомендуемая производителем розничная цена: 2386 долларов.99
Цена продажи
Твоя цена: 2 386,99 долл. США
Посмотреть детали
Слайдер All-O-Matic Sl150AC с ножной педалью, мотор на 1/2 л.с.
Ползунок All-O-Matic Sl150AC с ножной педалью, мотор на 1/2 л.с.
All-O-Matic SL150 Привод откатных ворот переменного тока мощностью 1/2 лошадиных сил * Поставляется с педалью отпускания * Эти приводы бегают по воротам на многие высоты. ..
Allomatic
Продавец
MFG: Allomatic
Артикул: SL150FPAC-1 / 2HP
Обычная цена
Рекомендуемая производителем розничная цена: 3 400,00 долл. США
Цена продажи
Твоя цена: 1699 долларов.00
Посмотреть детали
Используйте стрелки влево / вправо для навигации по слайд-шоу или проводите пальцем влево / вправо при использовании мобильного устройства
Контроль доступа | Компания Hoover Fence Co.

Лидеры продаж системы контроля доступа
Руководства по контролю доступа
ОБЩИЕ СВЕДЕНИЯ
Щелкните элементы ниже, чтобы изучить варианты:
Из-за непрекращающейся угрозы кражи, вандализма и недавнего роста терроризма безопасность является обязательной для всех предприятий, больших и малых. Компания Hoover Fence Co. предлагает полную линейку охранного оборудования и электроники для ворот и дверей. На приведенном выше рисунке представлен комплексный системный подход к обеспечению безопасности, необходимой для наблюдения за входом и выходом сотрудников службы доставки, а также сотрудников. Не можете найти то, что ищете? Не стесняйтесь звонить нашим торговым представителям, чтобы получить совет относительно ваших конкретных потребностей в вашем учреждении или доме.
Фотографии и видео системы контроля доступа
Просмотреть еще: Фото установки открывателя ворот | Видео установки открывателя ворот
Мы в HooverFence.com знакомы с забором, воротами, открывателями ворот и аксессуарами для открывания ворот. Мы не только продаем эти высококачественные продукты, но и имеем большой опыт работы с установкой всех аспектов защиты и автоматизации входов в жилые, коммерческие и промышленные объекты.
Это изображение демонстрирует установку декоративных металлических алюминиевых ворот, распашных ворот Linear SW2002XLS, колонн, имитирующих искусственный камень, и наружного освещения на солнечных батареях!
Для другого вдохновения, пожалуйста, ознакомьтесь с некоторыми другими установками открывания ворот. Если вы хотите обсудить свои планы или приобрести полную систему, не стесняйтесь обращаться к нам за помощью.

Эти замечательные видеоролики любезно предоставлены Р. Бримом из Джорджии. Эта установка включает индивидуальные алюминиевые консольные раздвижные ворота Ideal в сочетании с линейным открывателем откатных ворот SL2000B, фотоэлементы безопасности R4222, однокнопочный передатчик и солнечную панель мощностью 10 Вт.
10 лучших автоматических открывателей ворот — Руководство по покупке
Это прекрасное чувство — удобно сидеть в машине, когда ворота открываются сами собой.Процесс выхода из машины только для того, чтобы открыть ворота, кажется довольно громоздким.
Кроме того, в случае аварии весь процесс может иметь катастрофические последствия. В результате я подумал, что необходимо предложить обзор лучшего открывателя ворот.
По сути, электрический открыватель ворот — это практичное устройство, автоматизирующее процесс открытия и закрытия ворот или гаражных ворот.
Существуют различные типы автоматических открывателей ворот, которые эффективно работают для различных типов ворот, таких как подъемно-поворотные двери, распашные ворота, откатные ворота, а также 2-створчатые или одностворчатые ворота.
Автоматический открыватель ворот настраивает ворота на открывание или закрывание автоматически по радио без участия человека. Они могут питаться либо от 12 вольт, либо от 110 (220 в Европе). Более дорогими являются открыватели солнечных ворот, использующие солнечную энергию.
ТОП 10 обзоров лучших открывателей ворот
Автоматические открыватели ворот MM6260 оснащены технологией Dual sense от Mighty Mule, которая отвечает основным требованиям безопасности и защиты. Идеально подходит для легких распашных ворот. Он может работать для ворот с максимальным весом 300 фунтов и 12 футов.
Он поставляется с подробным руководством, объясняющим процедуру установки и эксплуатации. Он работает от батареи, поэтому его может питать 12-вольтная батарея морского типа.
Очень просто установить
Поставляется с подробным руководством по установке и содержит всю информацию по устройству
Поставляется с пользовательским DVD с подробным описанием процедуры установки
Обеспечивает защиту и безопасность вашей собственности
Поставляется с 12-месячной гарантией.
Идеально подходит для всех типов ворот, таких как панели, дерево, винил, звено цепи и труба.
Блок управления недостаточно велик.Таким образом, он не может вместить основные соединения и аксессуары.
Некоторые критически важные детали изготовлены из пластика, что влияет на долговечность.
Органы управления Ghost являются одними из ведущих производителей лучших открывателей ворот на рынке. Ghost controlTDS2 — один из лучших двойных открывателей ворот. Рекомендуется как для жилой, так и для коммерческой недвижимости. Он тих в работе и может быть легко установлен без помощи специалиста.
Он оборудован рукой оператора с 6-дюймовым кабелем, а также второй рукой с 30-дюймовым кабелем.Однако Ghost Controls TDS2XP Heavy-Duty Solar Dual Automatic Gate Opener, однако, не может использоваться с воротами с солнечными батареями.
Работает очень тихо.
Двигатель и шестерня ворот поставляются с пожизненной гарантией.
Для установки не требуется высокое электрическое напряжение или сварка.
Поставляется с солнечной панелью.
Имеет аккумуляторный ящик, который может быть заблокированным
Используется качественное оборудование
Мощная батарея, которой хватит почти на три года
Беспроводные клавиатуры нравятся довольно большому количеству людей
Установка может быть довольно сложной, если вы не знаете основы строительные материалы
Устройство открывания раздвижных ворот является одним из самых доступных устройств открывания ворот. Он изготовлен из нержавеющей стали с технологией RF Hopping Code. Это обеспечивает первоклассную безопасность, предотвращающую взлом удаленного кода.
Автоматический открыватель откатных ворот CoZ может работать с воротами весом 1400 фунтов и длиной 40 футов. Имеется пульт дистанционного управления с четырьмя кнопками остановки, закрытия и открытия, поэтому им можно управлять дистанционно. Есть опция автоматического закрывания, которая позволяет запрограммировать ворота на закрытие через 12, 24 04 36 секунд после открытия.
Тихая работа
Не перегревается
Поставляется с системой безопасности, которой можно доверять
Имеется ручной переключатель для управления воротами в случае сбоя питания
RF Hopping Code Technology делает код доступа защищенный от взлома
Устройство открывания ворот изготовлено из нержавеющей стали, что снижает риск повреждения от ржавчины.
Два пульта дистанционного управления, обеспечивающие доступ к воротам на расстоянии до ста футов.
Устройство открывания ворот Mighty Mule MM360 — одно из лучших открывателей ворот на рынке. Рекомендуется для ворот средней грузоподъемности весом менее 600 фунтов и 16 дюймов в длину. Он также поставляется с очень пояснительным руководством по установке и DVD с подробными инструкциями по установке.
Устройство открывания ворот Mighty Mule MM360 — идеальный выбор для ворот средней грузоподъемности, которым требуется качественный открыватель, оптимальная производительность и множество функций. Эта модель оснащена большой батареей, что обеспечивает долгую работу.Благодаря огромной батарее имеется большая резервная емкость, обеспечивающая оптимальную работу.
Это отличный продукт
Подробное руководство по эксплуатации упрощает установку
Может работать от солнечной энергии
Подходит для различных типов ворот
Огромная емкость батареи для долгих часов работы
Установка занимает довольно много времени
По сравнению с другими типами ворот, она может работать медленно
5. Ghost Controls TSS1 Комплект для сверхмощного автоматического открывания ворот
Сверхпрочный автоматический открыватель ворот Ghost Control TSS1XP идеально подходит для ворот фермы и жилых домов. Он оснащен технологией safeForce, которая снижает силу, с которой движутся ворота. Это мера безопасности для предотвращения травм людей, имущества или домашних животных.
Являясь одним из лучших открывателей ворот на рынке, Ghost Control TSS1XP оснащен новой технологией, обеспечивающей плавную работу всего компонента без какого-либо шума.Он поставляется с предварительно запрограммированным пультом дистанционного управления, который чувствителен в пределах 100 ярдов от ворот. Благодаря этому вы можете управлять воротами прямо из дома.
Работает тихо, быстро и безопасно.
Устройство поставляется с редуктором, не требующим обслуживания.
Оптимизирован для использования солнечной энергии.
весь блок требует очень низкого обслуживания.
Для установки не требуется особого опыта.
На двигатель и редуктор ворот действует пожизненная гарантия.
Пользователь может настроить различные режимы для различных ситуаций.
6.Mighty Mule MM560 Автоматический открыватель ворот для сверхмощных двустворчатых ворот
В поисках лучшего автоматического открывателя ворот, который можно использовать без стресса, Mighty Mule MM560 — идеальный выбор. Это мощный открыватель ворот, способный обрабатывать ворота весом 850 фунтов, с максимальной длиной 18 футов.
Он идеально подходит для дома, фермы и коммерческого использования. Кроме того, как и большинство продуктов Mighty Mule, он работает с различными типами ворот, такими как труба, панель, звено цепи, а также ворота из кованого железа и дерева.
Ворота довольно легко установить без каких-либо предварительных знаний или необходимости сварки. Агрегат поставляется в комплекте, в котором есть все необходимое для установки. Технология Dual Sense заставляет ворота останавливаться и реверсировать при обнаружении препятствия на своем пути. Это приветствуемая функция безопасности, полезная для всех.
Оснащен 10-ваттной солнечной панелью
Есть технология Dual Sense, которая гарантирует безопасность для всех — людей, домашних животных и имущества
Его можно запрограммировать на закрытие через несколько минут при открытии
На него распространяется 18-месячная гарантия.
Подходит для всех типов ворот, которые открываются на территории или за ее пределами.
Идеальный способ повысить привлекательность вашей собственности.
Установка занимает довольно много времени
Ворота медленно работают
7.ALEKO AC1400 Электрический открыватель откатных ворот для откатных ворот
ALEKO также является одним из самых популярных производителей открывателей ворот. Электрические откатные ворота ALEKO AC1400 идеально подходят для больших и тяжелых дверей, особенно для раздвижных дверей. Цена идеальная и разумная для автоматического открывателя откатных ворот с потрясающими характеристиками.
Электрические откатные ворота ALEKO AC1400 изготовлены из стали, что делает их прочными. Таким образом, он может справиться с ненавистью весом 1400 фунтов и длиной 50 футов.Одна из сильных сторон ворот — легкий вес. Несмотря на стальное шасси и тяжелый двигатель, он достаточно легкий, чтобы его мог установить один человек.
К агрегату прилагается понятная пошаговая инструкция, с которой любой желающий может установить открыватель ворот.
Внешние части покрыты коррозионно-стойким металлом, снижающим износ.
Он очень прочный
Он может справиться с большими воротами
Он довольно доступен
Подробная инструкция позволяет легко установить, без каких-либо знаний
Стальные пазы делают все ворота долговечными
Отверстие цепь подачи слишком мала
8.Устройство открывания ворот из нержавеющей стали E8 400 мм
Устройство открывания ворот из нержавеющей стали E8 400 мм является одним из лучших автоматических открывателей ворот. Он изготовлен из качественного материала — нержавеющей стали, что делает его надежным, прочным и долговечным. Он более надежен, так как его можно использовать с отверткой.
Устройство открывания ворот из нержавеющей стали E8 400 мм может удобно обрабатывать ворота весом более тысячи фунтов и длиной 22 фута. Имеется дополнительная резервная система переменного / постоянного тока, которая позволяет устройству работать даже при отключении электроэнергии.
Пользователи могут использовать устройство открывания ворот из нержавеющей стали E8 400 мм с солнечной панелью. Однако его нужно покупать отдельно.
Устройство изготовлено из прочного материала, что делает его долговечным
Наличие функции дистанционного управления делает его управляемым с большого расстояния
Работает тихо
Очень прочный, может обрабатывать до тысячи ворот фунтов
Он работает с солнечной панелью
В целом, это дает хорошее соотношение цены и качества
Есть дополнительное положение на случай сбоя питания
Солнечная панель должна быть куплена
Нет предупреждения до движение ворот
9. E8 500MM Автоматический открыватель ворот из нержавеющей стали
Как и E8 400MM открывалка для ворот из нержавеющей стали, его аналог, E8 500 мм открывалка для ворот изготовлен из прочного и надежного материала — высококачественной нержавеющей стали. Устройство открывания ворот из нержавеющей стали E8 500 мм хорошо работает с устройством открытия двойных распашных ворот.
Имеется резервная батарея переменного / постоянного тока, которая обеспечивает работу устройства во время отключения электроэнергии. Он также совместим с солнечной батареей, хотя вам придется приобретать солнечную панель отдельно.Вся система приводится в движение винтовой системой, что увеличивает надежность.
Устройство совместимо с солнечной энергией
Идеально для всех систем с 2 створчатыми воротами
Способно работать с воротами весом более 1250 фунтов, длиной 30 футов
Он прочен и долговечен благодаря нержавеющей стали
Поставляется с основным настенным кронштейном
Установка может быть довольно утомительной
10. Mighty Mule Автоматический открыватель ворот для одинарных распашных ворот
Mighty Mule — имя нарицательное, когда речь идет о лучших открывателях ворот. Устройство открывания ворот Mighty Mule для одинарных распашных ворот для тяжелых условий эксплуатации на 18 футов длиной или 850 фунтов (FM500) является одним из лучших открывателей ворот, доступных на рынке.
FM500 может удобно управлять воротами весом 850 фунтов и длиной 18 футов. Идеально подходит для всех типов ворот — виниловых, деревянных, панельных, трубчатых и декоративных. Весь блок можно легко установить без посторонней помощи.
В инструкции по эксплуатации довольно подробно описано все, что вам нужно для настройки открывателя ворот. Все устройство также поддерживается DVD, что упрощает процесс установки.
Поставляется с полной гарантией 18 месяцев
Может обрабатывать ворота весом до 850 фунтов
Это довольно дешево и надежно
Очень просто установить
Поставляется с очень пояснительным руководством по эксплуатации
Поддержка DVD для облегчения весь процесс сборки
Он совместим с солнечной технологией
Это довольно медленнее, чем большинство существующих моделей
Только один пульт
Основные преимущества использования автоматического открывателя ворот
Есть много преимуществ которые идут с автоматическим открывателем ворот. От комфорта до удобства и безопасности, электрический открыватель ворот решает довольно много проблем, связанных с открытием ворот. Кроме того, мы рекомендуем вам убедиться, что ворота установлены на территории собственности, если вы решите их приобрести.
Есть много плюсов автоматического открывания ворот, некоторые из них:
Комфорт, который он дает водителям
Мне всегда нравилось, как водители сидят и открывают ворота удаленно, когда я смотрю это в фильмах. Благодаря технологическим достижениям эти автоматические открыватели ворот не являются надуманной технологией, они также доступны каждому.Это прекрасное чувство, когда вы не переживаете стресса, когда выходите из автомобиля или садитесь в него.
Это преимущество имеет больше смысла во время чрезвычайной ситуации, когда вы можете позволить себе тратить время, а также в сезон снега или дождей. Вся система автоматизирована, поэтому даже после отъезда ворота закрываются должным образом!
Очень, очень надежно
Автоматические открыватели ворот интегрированы со сложным устройством, которое делает ворота очень безопасными. Лучшие открыватели ворот имеют встроенный механизм безопасности, который обеспечивает безопасность вашего дома, когда вы уходите.Возможности электронного замка гарантируют, что он защищен от взлома, обеспечивая безопасность жизни и имущества!
Долговечность — лучшие нерушимы
Одной из сильных сторон электрических открывателей ворот является то, что они служат дольше. Лучшие модели оснащены лучшими технологиями точности, которые защищают их от износа, сопровождающего различные меняющиеся погодные условия. Следовательно, независимо от цены на эти открыватели ворот, вы делаете достойные инвестиции.
Это делает их идеальными для любого использования — частного или коммерческого.
I
mпоказывает привлекательность вашей собственности на бордюр
Одной из сильных сторон автоматического открывателя ворот является то, что его можно приспособить к любому типу ворот. Имея сотни вариантов конструкции ворот, эти автоматические открыватели ворот могут работать с любой конструкцией ворот, тем самым повышая ценность собственности.
Эта функция является хорошим преимуществом для тех, кто хочет продать недвижимость, поскольку электрический открыватель ворот может привлечь потенциальных покупателей. С электрическим открывателем ворот они могли бы предложить больше за вашу собственность.
Есть много вещей, на которые следует обратить внимание, прежде чем сделать выбор в пользу покупки электрического открывателя ворот. Вы должны принять во внимание эти советы, которые позволят вам принять наилучшее решение, о котором вы не пожалеете со временем.
Советы, которые вы должны знать перед покупкой открывателя ворот — вероятно, лучший из имеющихся
Качество материала
Перед тем, как принять решение о покупке открывателя ворот, важно убедиться, что двигатели ворот сделаны из очень высокого качества. качественные материалы без ущерба для эффективности.Кроме того, мы рекомендуем вам проверить качество аксессуаров, таких как монтажное оборудование, кронштейны и т. Д. Безупречное качество — это то, что выделяет лучший открыватель ворот среди других.
Легко собрать
Одна из вещей, на которую следует обратить внимание, прежде чем искать автоматический открыватель ворот, — это подробная и понятная инструкция по сборке. В идеале все автоматические открыватели ворот должны поставляться с подробным руководством по эксплуатации в комплекте поставки.
Здесь у меня есть проблемы с некоторыми производителями электрических открывателей ворот, поскольку их руководство по эксплуатации обычно непросто для понимания.
Детали, не требующие технического обслуживания
Автоматические открыватели ворот действительно имеют много движущихся частей, некоторые из них — тросы, пружины, ролики, петли и т. Д. Все эти детали не должны требовать обслуживания, чтобы пользователь мог хорошо время при использовании открывателя ворот.
Поэтому при выборе лучшего сварочного шлема мы рекомендуем покупать шлем с гальванизированными компонентами, которые также покрыты антикоррозийной краской. Это защищает от коррозии и факторов окружающей среды.
Простота эксплуатации
Лучший открыватель ворот должен быть не только простым в установке, но и очень простым в эксплуатации. Вам следует купить электрический открыватель ворот, который можно легко установить и запрограммировать. Кроме того, дверной передатчик должен иметь разумный диапазон.
Гарантия и гарантии
Также важно принять к сведению информацию о гарантии при поиске устройства открывания ворот для покупки. Независимо от того, насколько необслуживаемым может быть оборудование, оно подвержено повреждениям.
Таким образом, перед покупкой открывателя ворот вам потребуется определенный уровень защиты в виде гарантии. Хотя гарантийный срок составляет от 1 до 2 лет, некоторые производители могут предложить до 5 лет, обычно они также являются лучшими.
Диапазон температур
В идеале, открыватели ворот гаража должны эффективно работать на открытом воздухе, хотя некоторые из них в любом случае предназначены для использования внутри помещений. Однако перед покупкой автоматического открывателя ворот убедитесь, что устройство может работать при экстремальных температурах.
Это необходимо для того, чтобы устройство не выходило из строя в дни экстремальных температур. Производитель должен четко указать эту информацию в руководстве по эксплуатации.
Лучшая водонепроницаемость
Это одна из важнейших характеристик, с которой нельзя поступаться. Поскольку большинство открывателей ворот устанавливаются на открытом воздухе, они должны справляться с водой. При этом его эффективность не снижается независимо от погодных условий.
Скорость тяги и хода
Один из способов оценить производительность открывателя ворот — это скорость движения и тяга.В идеале вы должны выбрать автоматические открыватели ворот с тяговым усилием от 500 до 700 Н. А еще мотор не должен работать со скоростью более 11 сантиметров в секунду!
Защитное оборудование
Одна из вещей, которую вы хотите, чтобы ваши открыватели ворот имели, — это надежный механизм безопасности. Один из многих механизмов безопасности — автоматическое обнаружение препятствий. Это важно, чтобы ворота не навредили людям или домашним животным.
Также должна быть возможность закрыть или открыть ворота с помощью аварийной разблокировки в случае сбоя питания! Это одна из функций, с которой вы не должны идти на компромисс!
Все эти меры безопасности служат для уменьшения травм и делают использование автоматического открывателя ворот безупречным.С дополнительной системой механического замка вы повышаете безопасность своей собственности. Также рекомендуем установку тепловой защиты. Это хорошо для защиты устройства, если оно будет часто использоваться.
Подходит для ворот собственности
На рынке доступно множество открывателей ворот. Однако не все эти открыватели ворот можно использовать для ваших ворот. В связи с этим вам необходимо знать точные размеры ваших ворот и выбрать устройство для открывания ворот, которое легко выдержит длину и вес ваших ворот.
Эта информация четко записана в руководстве. Распашные ворота, например, одностенные, занимают достаточно много места. Откатные ворота экономят место. В общем, тип ворот и характер вашей собственности должны направлять вас при выборе устройства открывания ворот.
Потребляемая мощность
Для эффективной работы электрического открывателя ворот они должны быть постоянно подключены к источнику питания. Однако это создает проблему энергопотребления.Однако мощность, потребляемая электрическим открывателем ворот в режиме ожидания, отличается.
Самое приятное то, что существует множество автоматических открывателей ворот, и они сделаны с учетом экономии энергии. Это значение потребляемой мощности в режиме ожидания является частью информации, которая должна быть доступна в руководстве по продукту.
Аварийная разблокировка
Одна из наиболее важных частей открывателя ворот — аварийная разблокировка. Благодаря этой функции ворота или гаражные ворота можно открыть, когда отключено электричество или двигатель ворот перестает работать.
Есть светодиодное освещение, которое поставляется со многими гаражными воротами. Это может быть активировано открытием или закрытием двери или датчиком движения. Привод гаражных ворот со светодиодной подсветкой должен иметь функцию автоматического отключения.
Как выбрать лучший автомат для открывания ворот? Как выбрать наиболее подходящий автоматический открыватель ворот
Перед тем, как выбрать автоматический открыватель ворот, вам следует учесть множество факторов. Вот некоторые из них:
Размер ворот
Дизайн и структура вашего здания имеют решающее значение при выборе идеального открывателя ворот.Таким образом, прежде чем отправиться в интернет или на рынок, вы должны измерить размер своих ворот. Также важен размер всего входа. Это поможет выбрать наиболее подходящий открыватель ворот для вашего использования.
Также, при поиске разновидностей открывателей ворот, мы рекомендуем вам сравнить размер. Это даст представление о мощности, необходимой для привода двигателя ворот. Таким образом, если вас беспокоит плата за электроэнергию, мы рекомендуем вам выбрать устройство для открывания ворот, которое не требует большой мощности для работы.
Типы открывателей ворот
Сегодня на рынке доступны различные типы открывателей ворот. Многие открыватели ворот отчасти отличаются тем, как они открываются и закрываются. Таким образом, выбирая модель распашной и раздвижной, определите тип ворот, установленных на вашем участке — одинарные или двойные.
Кроме того, конструкция ворот также определяет размещение устройства открывания ворот. Благодаря достижениям в технологии привод ворот можно разместить над головой или под землей.Поэтому мы умоляем вас обдумать всю структуру ваших ворот и здания, прежде чем выбирать устройство для открывания ворот.
Режим работы ворот
Благодаря достижениям в технологии, есть много способов получить доступ к автоматическим воротам и управлять ими. Открыватели для ворот бывают разных размеров и конструкций, а также различных режимов работы.
Следовательно, вы должны определить режим работы, который вы хотите использовать для открывания ворот. К некоторым можно получить доступ с клавиатуры, пульта дистанционного управления, кардридера или мобильного телефона.При этом вы должны выбрать лучший режим работы, который подходит вам и вашей собственности.
Цена
Цена на автоматические открыватели ворот варьируется. Это ожидается, поскольку открыватели ворот бывают разных конструкций, размеров, механизмов и форм. Поскольку производители различаются, цены тоже будут отличаться. При этом важно, чтобы вы ПРИНЯЛИ свое решение, основываясь на своем бюджете, прежде чем идти в магазин за устройством для открывания ворот. В любом случае вы можете заказать онлайн для предложений и скидок.
Говоря о брендах, в следующем разделе обсуждаются ведущие бренды автоматических открывателей ворот.
ТОП Лучшие производители автоматических открывателей ворот
В сфере автоматических открывателей ворот довольно много производителей. Наши пять лучших выборов обсуждаются ниже:
Mighty Mule
Это один из ведущих брендов открывателей ворот. Являясь ведущим производителем, компания выпускает довольно много моделей, подходящих для ворот различного типа и веса. Mighty Mule производит ворота для тяжелых условий эксплуатации и ворота в диапазоне от 700 до 1200 фунтов.
Mighty Mule включает подробное руководство по эксплуатации в комплекте с DVD. Это дает пошаговое руководство по сборке устройства, Mule также выделяется длительным и надежным гарантийным сроком!
US Automatic Sentry
US Automatic Sentry также является одним из ведущих производителей открывателей ворот. Одна вещь, которая выделяет US Automatic Sentry, заключается в том, что все продукты поставляются с дополнительной функцией, известной как Sentry Plug N Go. Это жгут проводов, который направляет установку этого устройства.
Устройства для открывания ворот производства US Automatic Sentry открываются и закрываются за 16 секунд. Это связано с наличием линейного привода, который обеспечивает тягу 400 фунтов при сжатии 1000 фунтов. Если у вас дома, на ферме или в компании огромные ворота, лучшим выбором будет US Automatic Sentry.
Одной из сильных сторон US Automatic Sentry является то, что ее можно настроить в соответствии с вашим стилем.
Ghost Controls
В поисках лучшего открывателя распашных ворот, открыватель для ворот Ghost Controls предлагает лучший выбор.Он питается от солнечной энергии и хорошо подходит для двойных ворот в частной и коммерческой недвижимости. Это инновационное устройство для открывания ворот, которое обеспечивает уникальное и классическое качество для всех пользователей.
ALEKO
ALEKO также является популярным брендом в нашем списке. Это рекомендуется для огромных и очень тяжелых раздвижных дверей. Цена на продукцию ALEKO — одна из сильных сторон, поскольку они дешевы по сравнению с их возможностями.
Он имеет стальное шасси, которое обеспечивает дополнительную мощность, чтобы выдерживать ворота длиной более 50 футов и весом 1400 фунтов. Несмотря на стальное шасси и мощные двигатели продукции ALEKO, открыватели ворот легкие.
Открыватели для ворот E8
В поисках лучшего открывателя для 2-створчатых ворот открыватели E8 являются идеальным выбором. E8 Gate Openers предлагает дешевые и прочные продукты с 12-месячной гарантией. К нему также прилагается резервная батарея, которая оказывается очень полезной при отключении электроэнергии.
Типы автоматических открывателей ворот
Существуют различные типы автоматических открывателей ворот.Вам остается выбрать тот, который подходит вам и вашей собственности. Все открыватели ворот делятся на три категории, и я рассмотрю их ниже.
Автоматический открыватель распашных ворот
Первым в нашем списке типов открывателей ворот является автоматический открыватель распашных ворот. Эти типы открывателей ворот работают так же, как дверь вашего дома — то есть они поют туда-сюда, туда-сюда. Это применимо к маленьким и большим площадям.
Рядом находится поворотный привод, который протягивает руку к воротам.Одним из преимуществ автоматического открывателя распашных ворот является низкая цена по сравнению с другими типами ворот. В нем используются ворота классического типа, которые придают классическую привлекательность вашей собственности. Он может работать от аккумулятора, что позволяет воротам работать, даже когда двигатель ворот не работает!
Автомат для открывания откатных ворот
Эти открыватели для ворот можно без проблем использовать по-разному. Они применимы на воротах забора проезжей части, воротах забора, и т. Д. автоматическое устройство открывания раздвижных ворот — это усовершенствованная форма используемых нами раздвижных дверей.Им очень легко управлять, им можно управлять дистанционно, находясь в автомобиле, с помощью клавиатур, смартфонов и многого другого.
Пользователи могут доверять автомату для открывания распашных ворот в обеспечении максимальной защиты жизни и имущества. Кроме того, это может помочь улучшить привлекательность вашей собственности, если вы хотите продать свой дом. Он хорошо работает как с двигателем, так и с аккумуляторной системой.
Автоматический открыватель двойных ворот
Это наиболее распространенный вид автоматического открывателя ворот. Как частные, так и коммерческие пользователи проявили большой интерес к этому автоматическому открыванию двойных ворот из-за его простоты в использовании.
Automatic Dual Gate Opener действительно поставляется с двойной операционной системой, двумя парами фотоэлементов, двумя платами управления, двойными приемниками и интерфейсом для ведомого и ведущего механизма.
Автоматический двойной открыватель ворот рекомендуется, если у вас небольшие ворота. Это связано с тем, что расстояние поворота автоматического открывателя двойных ворот очень мало. Он придает вашей собственности элегантность и классические черты.
F.A.Q (люди также спрашивают)
Сколько стоит устройство для открывания ворот?
Согласно средним ценам на рынке, открыватель одинарных ворот стоит от 100 до 600 долларов, открыватель откатных ворот — всего за 200 долларов. Есть также много открывателей ворот , цена которых превышает 1000 долларов США, но они характерны для больших и сложных ворот.
Какое устройство для открывания солнечных ворот лучше всего?
Лучшее устройство для открывания солнечных ворот, которое вы можете получить, — это Mighty Mule (EZGO-SOLAR).
Стоит ли открывать ворота?
Конечно, это сэкономит ваше время, вам будет проще проехать через ворота, так как вам не нужно будет выходить из машины, чтобы открыть ворота.Это беспроигрышная ситуация для обоих — ворота будут меньше царапаться, и вы сэкономите время, чтобы пройти через них.
Заключение:
Мы постарались охватить основы выбора лучшего открывателя ворот. Мы обсудили детали лучших открывателей ворот, доступных на рынке.
Принимая решение о приобретении открывателя ворот, вам необходимо определиться с весом, размерами и типом ваших ворот. Это поможет упростить ваш выбор в рамках вашего бюджета.Благодаря прогрессу в технологиях, большинство ворот довольно легко установить, поэтому вам не нужно платить дополнительно.
С этим лучшим руководством по покупке открывателя ворот, мы надеемся, что вы примете правильное решение о выборе наиболее подходящих открывателей ворот, которые соответствуют вашим потребностям.
В этом руководстве по покупке электрического открывателя для ворот подробно описывается лучший на рынке открыватель для ворот 1o, выбранный нашей командой экспертов. В этом обзоре будут обсуждаться особенности каждого открывателя ворот. Этот обзор является результатом многочасовой работы нашей команды экспертов.Следовательно, вы можете ожидать честной оценки каждого открывателя ворот.
Независимо от типа ворот, которые вы хотите использовать, это руководство по покупке автоматического открывателя ворот поможет вам выбрать лучший тип открывателя ворот, который будет соответствовать вашим потребностям. Также помните, что столбы должны быть глубоко в почве, потому что открыватели ворот создают натяжение столбов и могут их вытащить. Кроме того, их хорошо покрыть густой краской или чем-то еще, чтобы поедатель сорняков не сорвал краску и не вызвал ржавчину.
Рынок насыщен различными типами открывателей ворот. Вот почему я выберу 10 лучших открывателей ворот и расскажу об их особенностях. Имейте в виду, что режим работы различных автоматических открывателей ворот одинаков. Все, что вам нужно сделать, это использовать пульт или нажать кнопку.
Это активирует малые двигатели ворот в системе привода, чтобы автоматически запустить систему. Это открывает или закрывает ворота, в зависимости от того, что вы хотите! Также есть функция, которая закрывает ворота через определенное время.Я считаю эту функцию весьма полезной, так как иногда я забываю закрыть свои ворота.
Выбирая автоматическую систему открывания ворот, мы рекомендуем ту, с которой можно управлять дистанционно. Это дает вам возможность закрыть или открыть ворота на расстоянии. Кроме того, вам не придется выходить из машины, чтобы открыть или закрыть ворота. С системой автоматической блокировки у вас будет чисто безопасная среда.
В этот обзор мы включили открыватели ворот, для установки которых не требуется сварка или какое-либо специальное устройство.При использовании любых из этих ворот мы рекомендуем пользователям быть очень осторожными, так как они могут повредить вашу машину или нанести вред животным, если их неправильно использовать. Это также из-за момента, когда ворота открываются или закрываются и вы можете его пропустить.
Автоматические приводы ворот и открыватели ворот
Приводы для откатных ворот являются дополнением к любой фурнитуре для консольных ворот. Эти электрические или солнечные открыватели для откатных ворот хорошо работают с оборудованием DuraGates. Мы уверены, что вы найдете устройство для открывания ворот, которое удовлетворит ваши потребности — от жилых до промышленных и коммерческих.
РУКОВОДСТВО ПО АВТОМАТИЗАЦИИ ВОРОТ
Наше руководство по автоматизации ворот — отличный ресурс по автоматизации откатных и распашных ворот. Мы создали наш гид, думая о вас, клиентах.В руководство включено руководство по безопасности DASMA, чтобы убедиться, что вы понимаете важность выбора правильных устройств безопасности для ваших ворот. Мы демонстрируем наших приводов ворот рядом с предлагаемыми аксессуарами, чтобы упростить процесс выбора. У нас также есть дополнительный контроль доступа, подъездные пути, переключатели и замки. Загрузите руководство сегодня, чтобы помочь вам выбрать компоненты для следующего приложения.
Скачать
DEIMOS
Самый маленький привод для ворот Deimos предназначен для жилых откатных ворот весом до 1100 фунтов.Мы продаем Deimos в комплекте, который включает автоматическое устройство открывания раздвижных ворот Deimos BT UL / CSA от BFT, один двухканальный передатчик скользящего кода MITTO2, который совместим со встроенным приемником скользящего кода оператора и набор фотоэлементов FL 130B. Deimos предлагает интеллектуальные технологические функции, такие как электромеханические микропереключатели, управляющие концом хода, встроенный двухканальный радиоприемник с подвижным кодом и автономный блок панели управления с функциями самообучения и самодиагностики.
Купить сейчас на: Locks4Gates.com
АРЕС 1500
Привод для ворот BFT Ares 1500, более «средне-тяжелая» модель, хорошо работает с прочными декоративными железными воротами и / или промышленными откатными воротами, поскольку предел веса створки составляет 3300 фунтов.Электродвигатель 24 В гарантирует максимальную точность управления крутящим моментом и скоростью и делает его пригодным для интенсивного использования ворот, даже в промышленных установках.
Купить сейчас на: Locks4Gates.com
ИКАРО БЫСТРО
Модель ICARO FAST от BFT — привод откатных ворот для интенсивного использования.Он чрезвычайно прочен, а его эксклюзивная система контроля крутящего момента дает полный контроль над безопасностью. Благодаря устройству обнаружения препятствий оператор меняет направление движения и предотвращает повреждение людей и транспортных средств в случае контакта.
Купить сейчас на: Locks4Gates.com
МОДЕЛЬ 844ER
При максимальном весе створки 4000 фунтов и скорости ворот 38 футов / мин привод роликовых ворот модели 844ER от FAAC является очевидным выбором для коммерческих / промышленных применений.Этот оператор предлагает максимальную защиту от раздавливания благодаря двухдисковой муфте в масляной ванне и электронной плате с кодировщиком для заднего хода на препятствии.
Купить сейчас на: Locks4Gates.com
ЗАМОК ДЛЯ ОТКАТНЫХ ВОРОТ — там, где требуется безопасность, но не требуется автоматизация ворот.
Для приложений, где автоматизация ворот не требуется, но требуется безопасность, мы предлагаем замок для откатных ворот от Locinox. Замок для откатных ворот с ручным управлением имеет алюминиевый корпус и механизм из нержавеющей стали. Ригельный ригель используется для блокировки кодовой панели и фиксации ворот. Уникальная защелка Twistfinger и саморегулирующаяся защелка гарантируют запирание ваших откатных ворот. Имеются защелкивающиеся болты, подходящие для профилей рамы ворот шириной от 1-1 / 2 до 4 дюймов. Работает с консольными воротами или фиксированными роликовыми системами.
Купить сейчас на: Locks4Gates.com
Варианты автоматических (электрических) ворот
— Ворота Западного побережья
Если вы планируете установить автоматические ворота, вот несколько вариантов:
Ворота распашные
Распашные ворота распахиваются, как дверь в вашу спальню или ванную комнату, просто открываясь внутрь или наружу.Распашные ворота могут использовать три типа приводов
Привод с поворотным рычагом, который представляет собой коробку, которая находится в стороне и имеет руку, выходящую на ворота.
Рычаг гидроцилиндра расположен на вороте и стойке и использует либо гидравлический поршень, либо поршень с домкратом.
Подземные операторы расположены у петли и управляют воротами с помощью рычажного рычага.
Для распашных ворот, расположенных на склоне, предусмотрены специальные петли для установки калитки в гору.
Откатные ворота
Как следует из названия, раздвижные ворота скользят на колесах слева направо или справа налево, в отличие от автоматических дверей многих универмагов. Приводы откатных ворот обычно устанавливаются на конце ворот в закрытом положении, но также могут быть установлены на конце ворот в открытом положении.Самая распространенная форма автоматизации — это цепь, прикрепленная к воротам в нижней части и проходящая через привод, которая перемещает его вперед и назад. В конце ворот / открытого положения вы не видите цепь или какое-либо работающее оборудование рядом с воротами. пластиковая стойка прилагается. Откатные ворота часто бывают большими, тяжелыми и, следовательно, более опасными, чем распашные ворота. Однако они могут быть оборудованы соответствующими устройствами безопасности, что делает их одними из самых безопасных доступных систем ворот.
Существуют откатные ворота, которые могут быть спроектированы для специальной компоновки, такие как консольные откатные ворота, телескопические откатные ворота, откосные откатные ворота с рекуперацией, изогнутые откатные ворота (также известные как угловые ворота).
Накладные расходы
Устройство открывания верхних ворот обычно используется в коммерческих целях в подземных гаражах, где пространство ограничено. Они приподнимают ворота над головой, подобно обычному механизму открывания ворот гаража. В этом случае ворота могут весить намного больше, чем ворота гаража. Оператор и гусеничное оборудование построены намного тяжелее, чтобы выдерживать эти нагрузки.
Нажмите ниже, чтобы узнать больше о воротах
Проектирование и установка новых ворот
Ремонт автоматических ворот
Операторы ворот
Как правило, существует три типа электромеханических приводов ворот:
Ворота распашные червячные (или винтовые)
Приводы шлагбаумов
приводы скольжения
Электрические и автоматические открыватели для ворот предназначены как для откатных, так и для распашных ворот.
