Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

• избыточным теплом;
• появляющейся постоянно пылью;
• излишней влажностью воздуха;
• вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

1. С естественной тягой.
2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

• приточные;
• вытяжные;
• комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

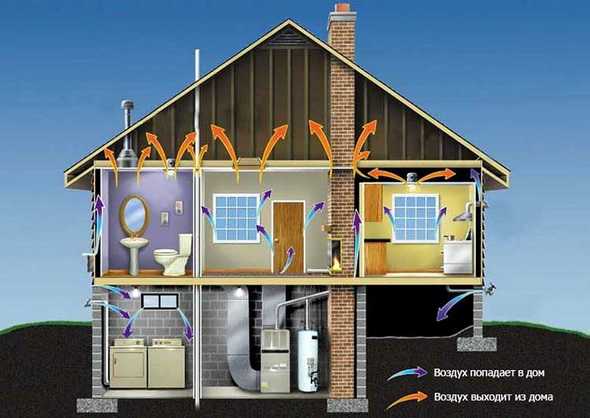

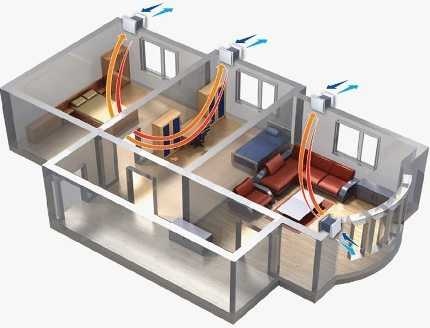

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

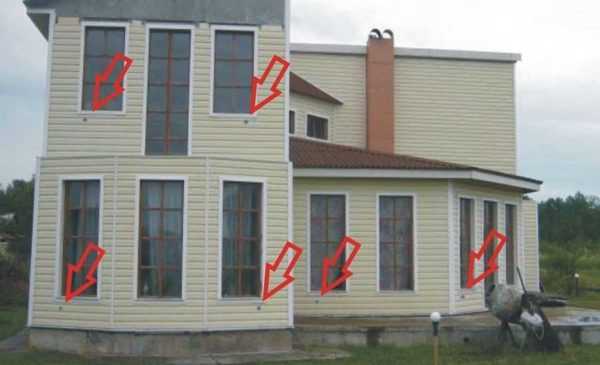

Точками притока нового воздуха служат:

• окна;
• двери;
• продухи в фундаменте и цоколе;
• оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

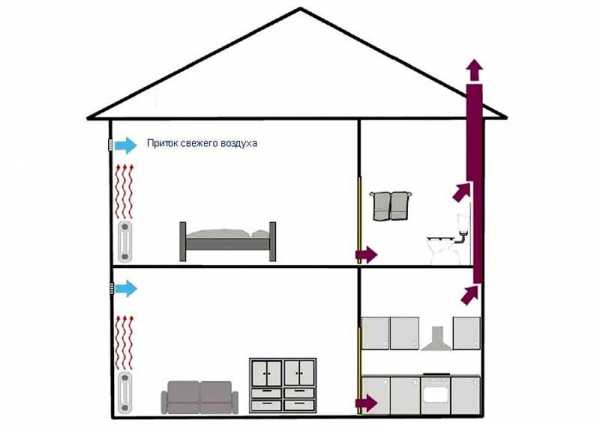

Вариант #1 — система с естественной тягой

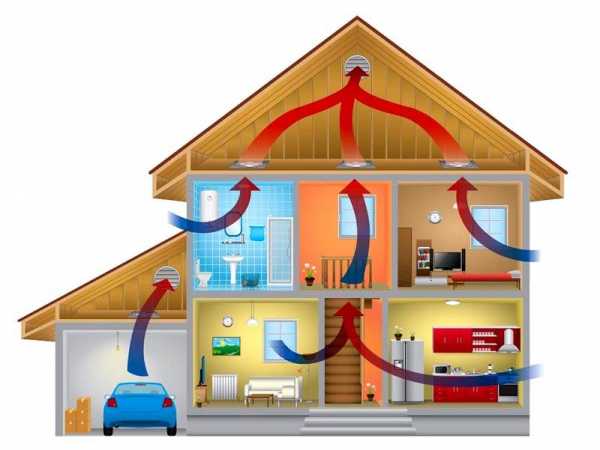

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

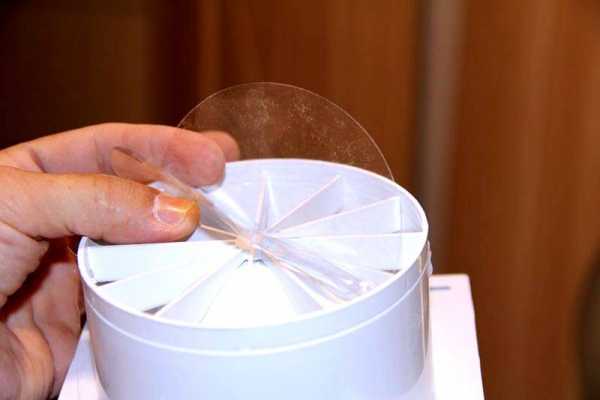

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

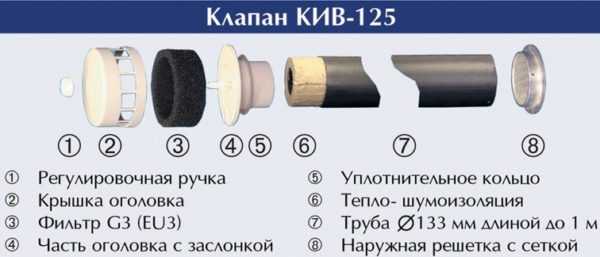

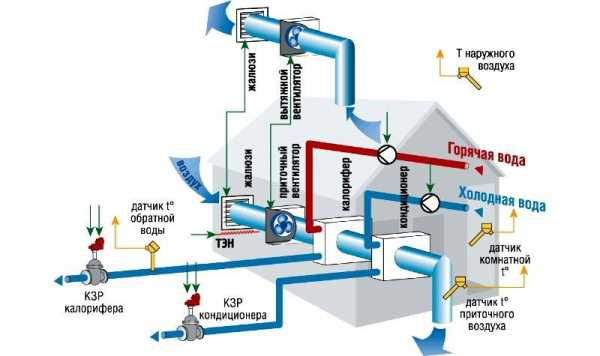

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

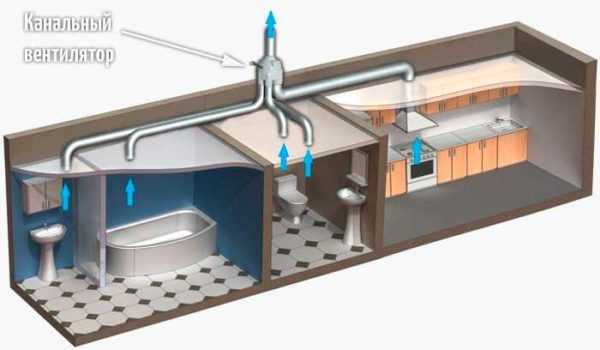

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

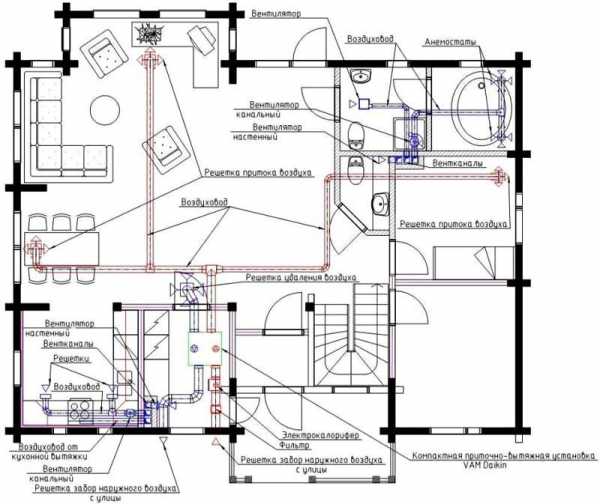

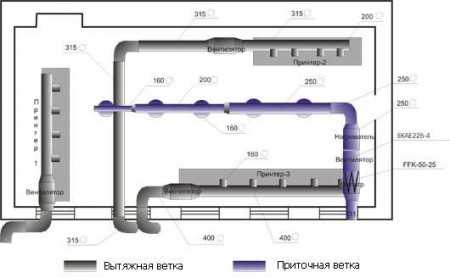

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

• климатические особенности местности;
• наличие рядом с домом источников неприятных и вредных примесей в воздухе;
• назначение разных помещений;
• индивидуальные особенности архитектуры строения;
• наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
• количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Рекомендации по отдельным помещениям

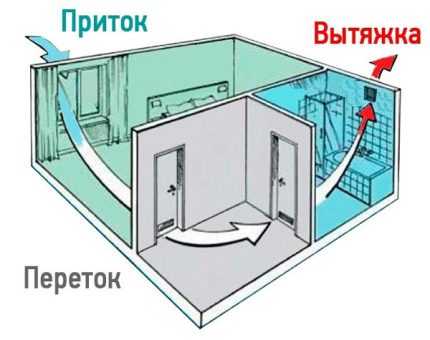

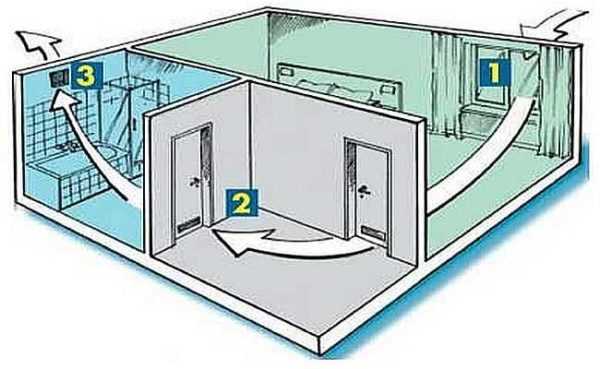

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

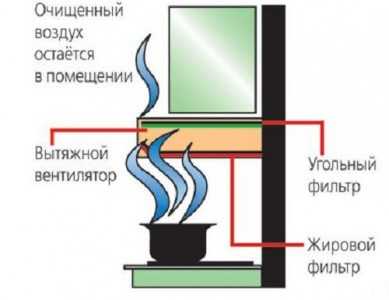

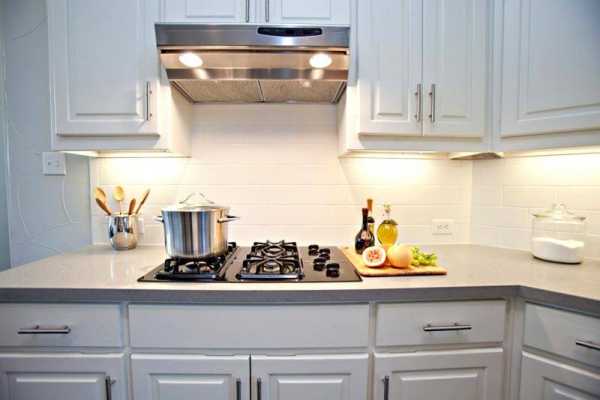

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

sovet-ingenera.com

Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Приток свежего воздуха нужен для обеспечения здоровых условий проживания, хорошего содержания растений и качественного функционирования технических систем. Одновременно необходимо удалять различные вредные примеси. Эти задачи поможет решить в комплексе производительная вентиляция в частном доме своими руками. Схема, расчеты, способы монтажа – все это в сегодняшнем обзоре.

Хорошая вентиляционная система – обязательный элемент инженерного оснащения современного частного дома

Читайте в статье

Обустройство системы вентиляции в частном доме: общие параметры и требования

Современные строения создают с улучшенными показателями герметичности оконных и дверных блоков. Это улучшает экономические показатели в процессе эксплуатации, но блокирует доступ свежего воздуха. Данный пример поясняет необходимость комплексного подхода при рассмотрении функциональности инженерных систем.

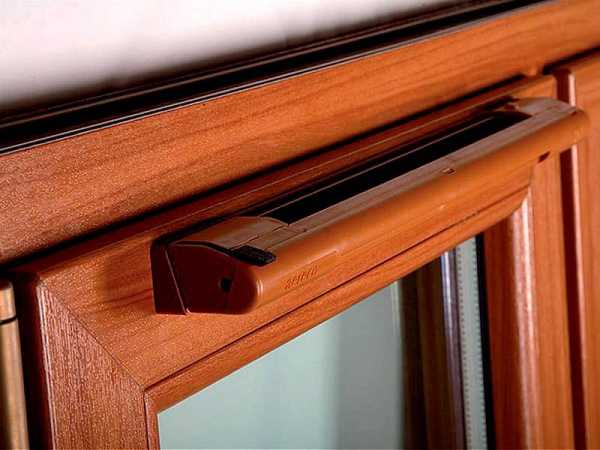

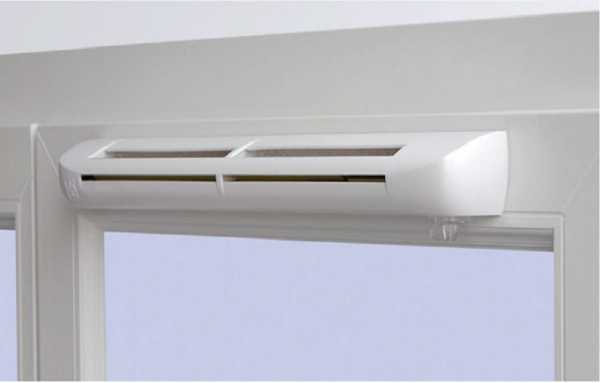

Специальный приточный клапан в оконной раме

Также надо отметить следующие особенности для правильной формулировки требований к хорошему проекту вентиляции частного дома:

• На состав атмосферы в помещении способно изменить состояние воздуха на улице, наличие источников вредных и неприятных примесей в самом объекте недвижимости.
• Существенное значение имеют способы управления отоплением, кондиционированием, вентиляцией.
• Не исключено попадание в воздушную среду загрязнений из средств бытовой химии, отделочных и строительных материалов.
• Для расчета устройства вентиляции в частном доме можно применять методику учета предельно допустимых концентраций примесей, либо показатели нормального обмена воздуха.
• Надо не забывать о различных потребностях в спальне и на кухне, в тренировочном зале и гостиной.
• Котлы, газовые плиты и другое оборудование активно потребляют кислород.
• Необходимо учитывать индивидуальные физиологические особенности и предпочтения пользователей. Особе внимание следует проявлять при наличии аллергических реакций.

Следует подчеркнуть, что действующие отечественные и зарубежные нормативы, отраслевые и санитарно-гигиенические стандарты содержат противоречивые данные. Приведенные выше сведения объясняют действительную сложность задачи. Слишком много факторов оказывают влияние на параметры воздуха в помещении. Кроме объективных показателей придется учитывать индивидуальные предпочтения.

К сведению! Для жилых помещений кратность полного обмена вычисляют с применением пропорции 30 куб. м. в час на одного человека. Ниже приведены корректировочные данные для разных помещений и особых условий эксплуатации.

Именно поэтому, при выполнении расчетов для установки вентиляции в частном доме опытные специалисты делают достаточный запас по производительности. Он помогает делать необходимые коррекции при пиковых нагрузках.

Виды вентиляционных систем

Поступление свежего воздуха в помещения организуют постоянно. Изменяется только интенсивность соответствующих операций. Это значит, что наиболее удобной и экономичной является система, выполняющая свои функции без пристального контроля и потребления электроэнергии. С другой стороны, применение принудительных механизмов упрощает проветривание комнат.

Преимущества и недостатки естественной вентиляции в частном доме

Принцип действия системы

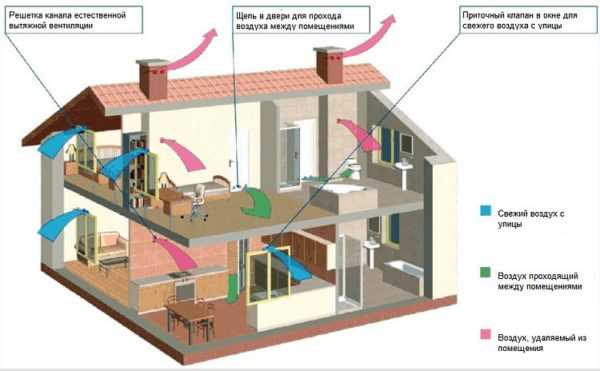

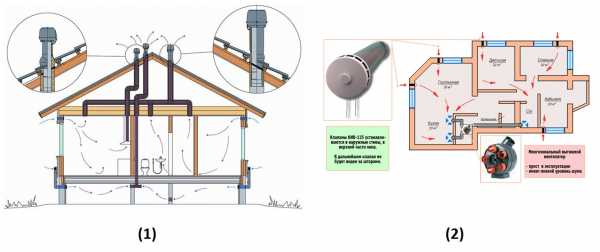

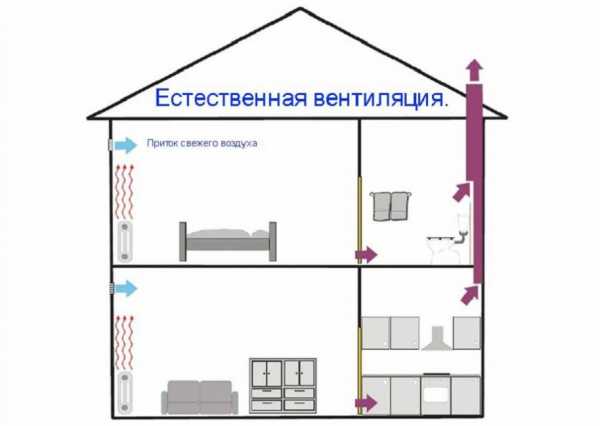

На этой упрощенной схеме естественной вентиляции в частном доме обозначены основные части инженерного сооружения. Здесь в стенах сделаны отверстия, по которым поступает воздух с улицы. Созданы пути для свободного перемещения потоков между помещениями, выходные каналы.

Чтобы обеспечить воздухообмен по приведенному выше стандарту (30 м. куб. на человека в час) достаточно установить приточную и выходную трубу диаметром от 150 мм и более. Высоту вертикальной части делают от 300 см и более. Этот типовой пример можно применять для расчетов с учетом архитектурных особенностей объекта недвижимости.

Важные замечания:

• Одинаковая длина вертикальных труб позволит уравнять производительность вытяжки.
• Эффективность системы снижают: ответвления, горизонтальные участки, изменение сечения.
• Для удобства строительства, каналы из комнат на разных этажах объединяют в единой вентиляционной шахте, либо монтируют рядом.

Входные отверстия закрывают решеткой и мелкой сеткой, предотвращая проникновение грызунов, насекомыхПри большой высоте канала холодный воздух опускается вниз в зимний период. Чтобы он не попадал в помещения, устанавливают обратные клапаныЗначительные перепады температур провоцируют образование конденсата. Этот негативный процесс замедляют с применением утеплителей каналовВ нижней части естественной вентиляции в частном доме своими руками устанавливают специальный узел с краном для сбора и удаления накопленной жидкости

В некоторых входных каналах для задержания пыли и других механических примесей устанавливают фильтрующие элементы. Такие детали способны значительно снизить производительность системы.

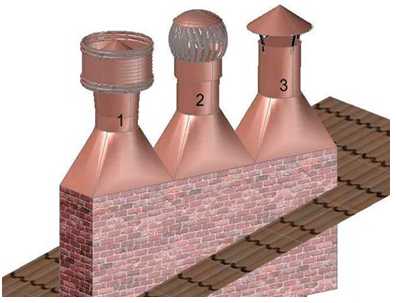

Правильный монтаж дымоходов

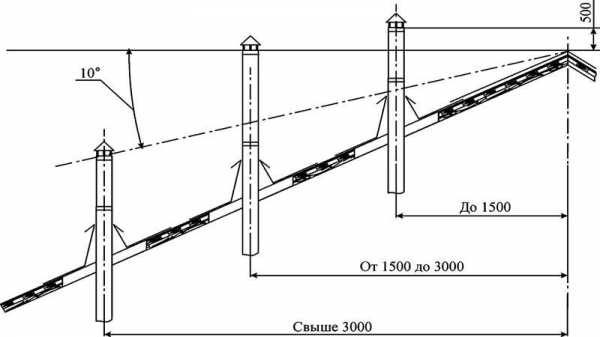

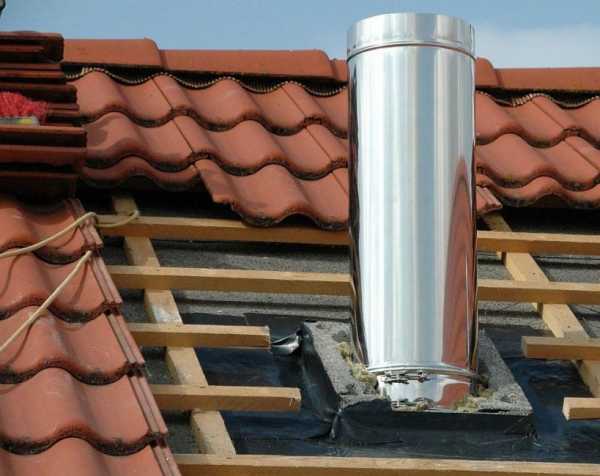

К сведению! Высота вентиляционных труб не регламентируется СНиПом. Однако на практике можно применять стандарты для дымоходов. Если выполнять приведенные выше правила, будут минимизированы препятствия свободному перемещению воздуха в нужном направлении при разном направлении и силе ветра.

Для чего нужна система принудительной вентиляции в частном доме

В рассмотренных выше системах перемещение воздуха осуществляется из-за различного атмосферного давления на разной высоте, при нагреве, под воздействием порывов ветра. Главным преимуществом этих методик является энергетическая независимость. Однако все они чрезмерно подвержены всевозможным внешним факторам. Задача усложняется при увеличении высоты каналов.

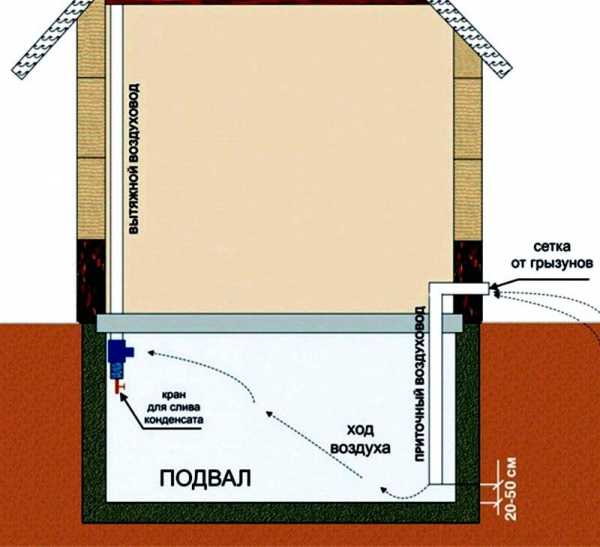

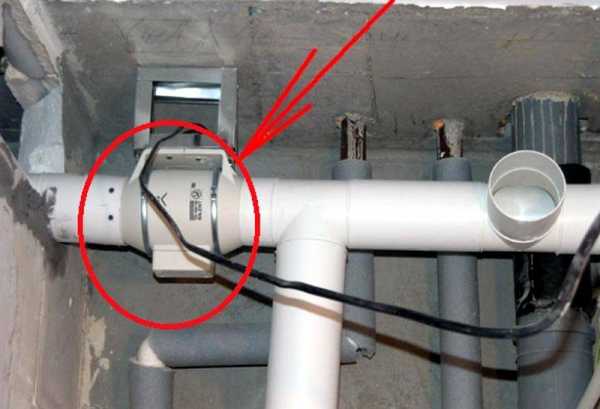

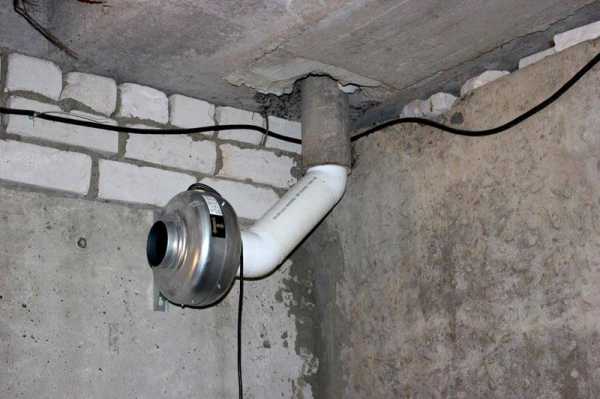

Установка принудительной вентиляции в подвале частного дома

Чтобы в любых условиях обеспечить необходимую производительность применяют крыльчатки с электроприводами разных типов.

Монтаж технологического оборудования вне зданияТакой вентилятор можно установить в душе, ванной комнате, ином помещении для уменьшения уровня влажностиВытяжка над плитой помогает удалять загрязнения локально, в рабочей областиСпециальный вентилятор внутри канала устанавливают при большой длине горизонтальных участков, для повышения производительности в отдельных частях системыПринудительная приточно-вытяжная вентиляция

На этом рисунке изображено централизованное оснащение объекта. Здесь использован один силовой агрегат, который обеспечивает подачу и выход воздуха. При установке датчиков и регулирующих устройств изменяют производительность проветривания отдельных комнат. При объединении с кондиционерами, отоплением решают задачи поддержания комфортных температурных условий.

Дополнительную обработку выполняют с применением фильтров, поглотителей шума, ионизационных, ароматизирующих, увлажняющих и других специализированных устройств

приточно-вытяжная установка

Какие схемы применяют для организации эффективной вентиляции в частном доме

На практике применяют различные комбинации естественных и принудительных методик. Для уточнения требований технического задания надо подробно изучить типовые конструкторские решения.

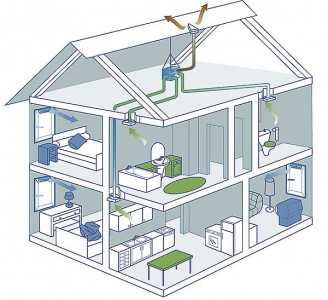

Схема системы вентиляции в частном доме на одном этаже

Приточная вентиляция в частном доме: принцип работы

Комплект для одной комнаты

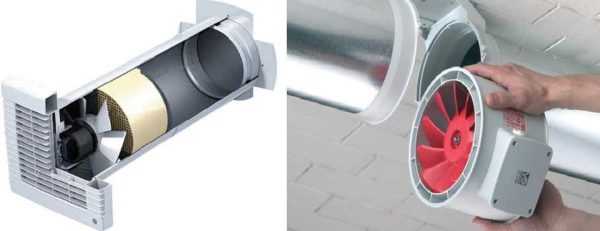

С помощью этого набора можно обеспечить дозированную подачу очищенного воздуха в помещение:

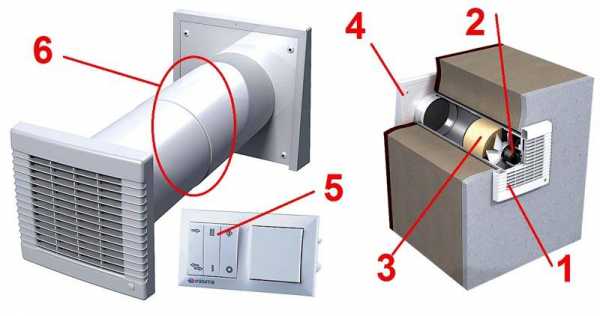

• Для защиты от проникновения насекомых и листьев здесь есть съемная решетка (1).
• Перемещение воздуха обеспечивает электрический вентилятор (2). Скорость вращения ротора данной модели регулируется переключателем (5) ступенчато.
• Вкладыш (3) из пористого материала задерживает мелкие механические примеси.
• Внутренняя решетка (4) выполняет декоративные функции.
• Раздвижная конструкция трубы (6) обеспечивает точный монтаж с учетом определенной толщины стен.

В стандартном определении приточной называют такую систему, которая способна изменять температуру воздуха. Поэтому полноценные устройства соответствующего типа оснащают нагревательными элементами, объединяют с кондиционерами.

Установка с теплообменниками жидкостного типа«Бризер» – специализированная техника для проветривания и улучшения параметров атмосферы в отдельной комнате

В таких аппаратах устанавливают многоступенчатые регуляторы скорости, фильтры тонкой очистки, нагреватели. Встроенная электроника позволяет устанавливать пользовательские режимы работы по времени, температуре. Эксплуатацию упрощают с помощью пультов дистанционного управления.

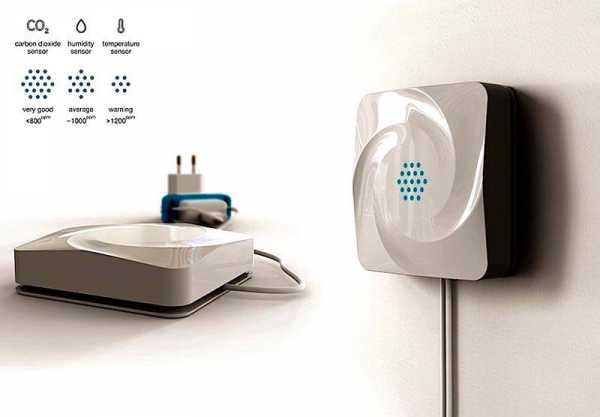

Такое устройство проверяет в непрерывном режиме содержание углекислого газа, температуру, влажность. Сигналы с него используют для автоматической регулировки вентиляционного и климатического оборудованияЭти мощные блоки со встроенными фильтрами и нагревателями занимают много места. Для их размещения надо подобрать подходящее свободное пространство в подвале, или на чердакеСхему приточной вентиляции (красный цвет на рисунке) надо создавать с учетом параметров вытяжных каналов (синий)

Современные системы объединяют с интеллектуальными комплексами контроля и управления категории «умный дом». Это упрощает оптимизацию работы оборудования, позволяет организовать удаленное дистанционное управление техникой через сеть Интернет.

Особенности вытяжной вентиляции в частном доме

Эта система нужна для эффективного удаления отработанного и загрязненного воздуха из помещений. С ее помощью устраняют из атмосферы жилых объектов недвижимости продукты сгорания газа в процессе работы варочного и отопительного оборудования.

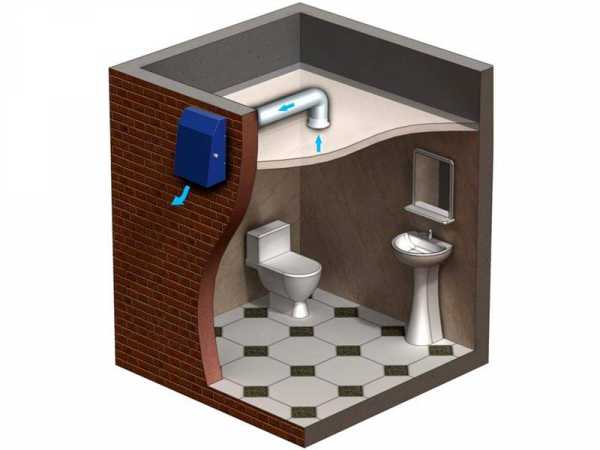

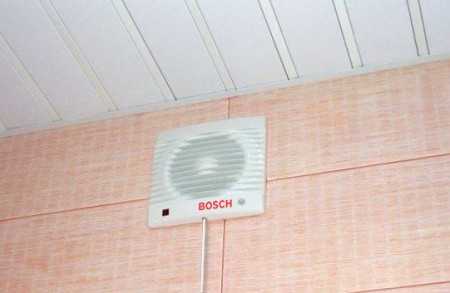

Оснащения сантехнического узла

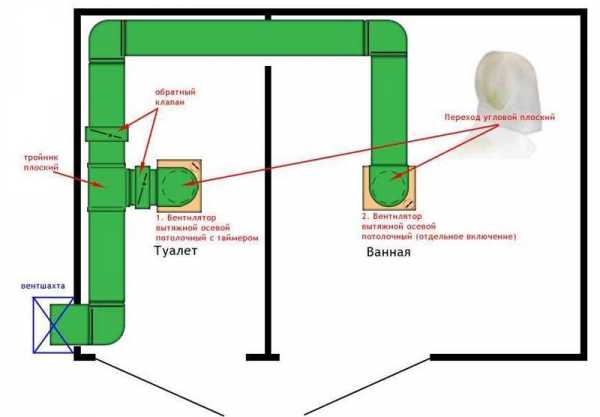

На этом примере можно изучить решение типичной проблемы в отдельном функциональном блоке. Эта системы удаляет влажный воздух из ванной и запахи из туалета с применением принудительной вентиляции.  Электроприводы подключаются к питанию раздельно. В туалете установлен таймер. Он выключает вентилятор автоматически через нужный интервал времени после выключения освещения в комнате. Обратное продвижение воздуха блокировано двумя клапанами. Загрязнения выводятся наружу через общую шахту.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу

В таком варианте не следует увеличивать чрезмерно длину боковых каналов, применять несколько поворотов. Это увеличит сопротивление, поэтому понадобится более мощный вентилятор.

К сведению! В подобных системах возникают значительные перепады температуры на небольшом участке трассы. Это стимулирует появление влаги на внутренних поверхностях. Чтобы конденсат не проникал внутрь помещений, следует сделать небольшой наклон в сторону улицы для свободного стока.

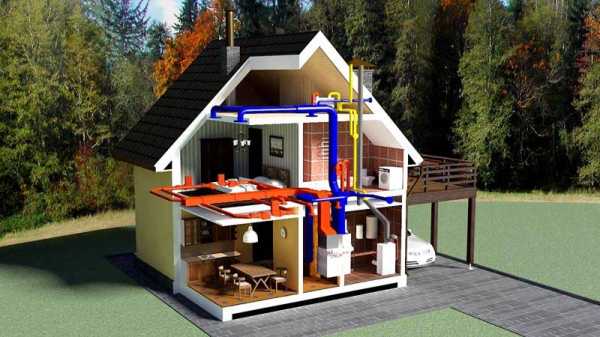

Схему вытяжки в доме своими руками удобно создавать в формате 3D

На объемном макете проще, чем на плоском чертеже, изучать взаимное расположение инженерных систем, декоративных и функциональных элементов дома. Такое подход минимизирует ошибки. В частности, для лучшего проветривания приток и вытяжку устанавливают в комнате по диагонали. Около вентиляционных отверстий освобождают пространство, чтобы не создавать искусственные препятствия перемещению воздуха.

Расширенные возможности качественной приточно-вытяжной вентиляции в частном доме

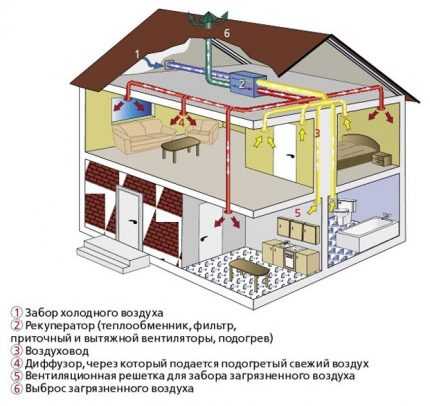

Как следует из названия, эта система обеспечивает поступление свежего и вывод отработанного воздуха. Комплексный подход позволяет экономно использовать энергетические ресурсы, согласованно выполнять поставленные задачи.

Рекуператор устанавливают для улучшения эксплуатационных характеристик оборудования

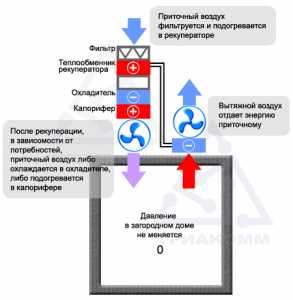

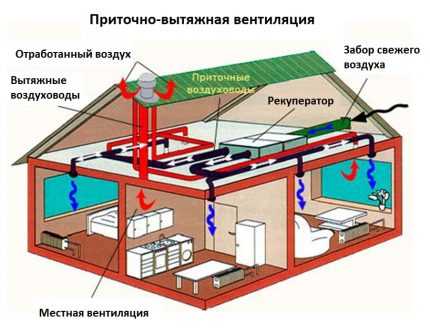

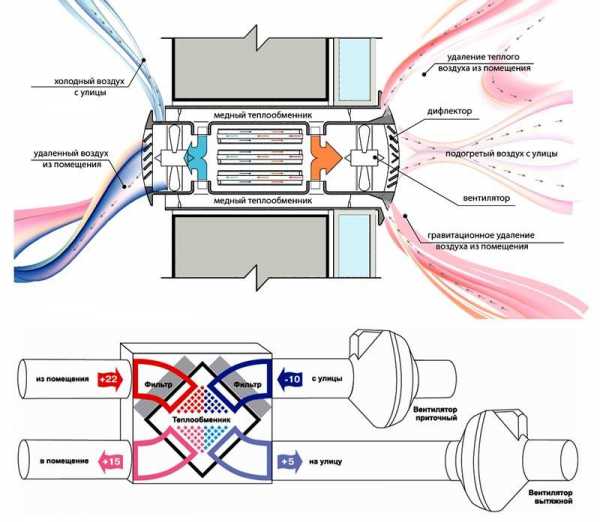

Принцип работы этой техники понятен из рисунка. В теплообменнике совмещают два канала (вытяжки и подачи) без смешивания. Это решение помогает сделать предварительный подогрев/охлаждение воздуха, не используя дополнительные источники энергии.

приточно-вытяжная установка с рекуператором

Статья по теме:

Рекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

В схеме приточно-вытяжной вентиляции частного дома надо учесть особые условия в жилых, технических и подсобных помещениях

Ниже приведены другие важные факты, заслуживающие внимания:

• Вполне допустимо в одном объекте применять несколько зависимых и автономных систем. На примере выше видно, что пристроенный к дому гараж лучше оснастить отдельной вентиляцией.
• В некоторых комнатах удобнее монтировать индивидуальные комплекты оборудования. Бризер можно установить за час. Его не надо подключать к центральному вентиляционному каналу. Все работы выполняются без внесения изменений в отделку комнаты.
• При оценке уровня шумов канальных установок опытные специалисты рекомендуют делать замеры в области входного и выходного отверстия, около блоков, оснащенных электроприводами. Производители указывают в сопроводительной документации акустическую мощность или звуковое давление. Для сравнения надо брать одинаковые параметры.
• Мощность штатных нагревательных элементов превышает 3 кВт. Это позволяет быстро поднимать температуру в любое время года. Но надо убедиться в том, что проводка и другие компоненты сети рассчитаны на соответствующие нагрузки. При необходимости – устанавливают жидкостный теплообменник.
• Параметры автоматики надо проверить внимательно. Следует убедиться в удобстве пользования пультом, простоте настроек. Кроме типового изменения скорости вращения вентилятора пригодится возможность установки индивидуального временного графика. В ночные часы, например, снижают температуру, интенсивность проветривания.
• Пригодится сохранение пользовательских настроек в памяти. Уход упрощается, если есть датчик давления дифференциального типа. Этот прибор измеряет изменения давления до и после фильтра. Увеличение разницы показаний сообщит о чрезмерном загрязнении. В дешевых модификациях устанавливают сигнализаторы «по времени», которые не обеспечивают высокую точность контроля.
• Самостоятельная диагностика с помощью программных и электронных средств поможет своевременно узнать о неполадках оборудования. Дополнительные удобства обеспечивает оповещение пользователя с пересылкой сообщений на смартфон, или иное мобильное устройство, стационарный компьютер.
• В серийном оборудовании бытового назначения устанавливают фильтры G4, которые способны пух тополей, перья птиц, иные крупные примеси. При необходимости, вместо него, или последовательно устанавливают элементы с мелкими каналами. Допустимо задержание частиц с размерами меньше одного микрометра. Надо помнить, что подобная модернизация увеличит нагрузку на вентиляционные агрегаты.

При разработке проектной документации надо отдельно изучить вопросы будущей эксплуатации. Вентиляционное оборудование придется обслуживать. Надо исключить ситуации, когда для осмотра и выполнения регламентных работ приходится демонтировать части декоративной отделки, строительных конструкций. По этой причине удобнее разместить вентиляторы, фильтры и другие компоненты системы в специальном технологическом помещении. Такое решение упростит создание эффективной изоляции шума вентиляционной установки.

Что надо учесть при оснащении отдельных помещений

В ходе распределения потоков надо обеспечить начальное проникновение воздуха с улицы в гостиную, спальню, иные жилые комнаты. Оттуда – его направляют в технические помещения, на кухню, в кладовки,

housechief.ru

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

• Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
• Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

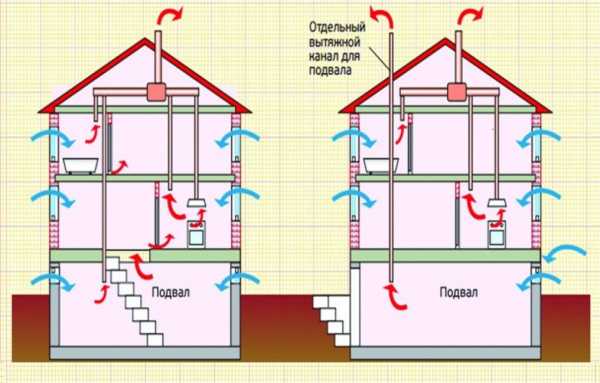

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
   • Твердотопливный (дрова, уголь).
   • Жидкотопливный (дизельное топливо).
   • Газовый (природный газ, газгольдер).

   В любом случае есть общие требования конструкции ИТП:

   • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
   • Обязательно наличие оконного проёма.
2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

• Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
• Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
• Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

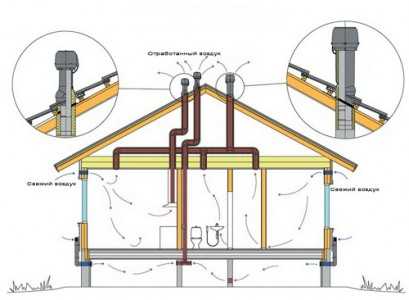

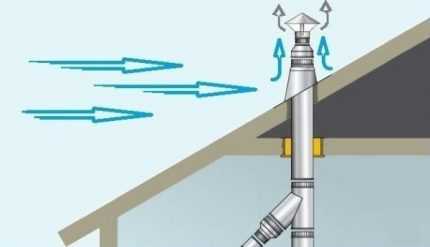

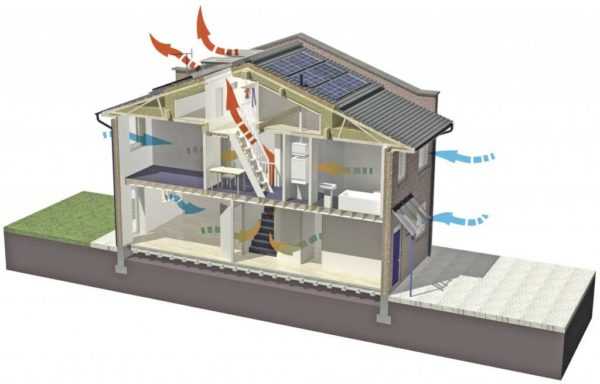

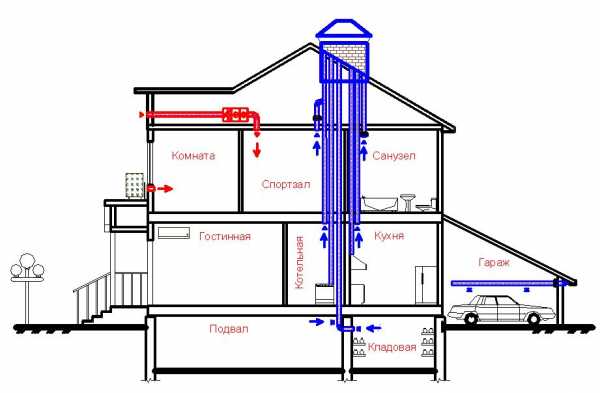

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

• Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
• Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.

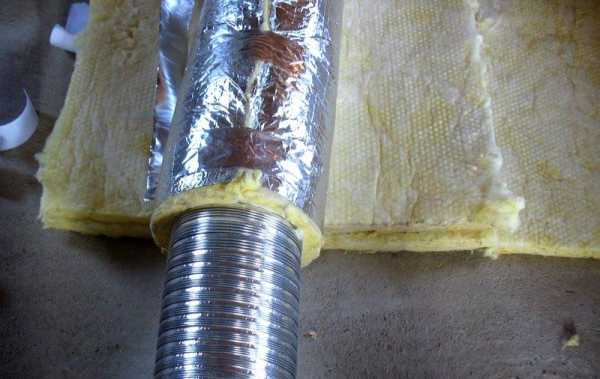

2. Приточные воздуховоды обязательно утеплить.
3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

• приточная — обеспечивает принудительную подачу воздуха;
• вытяжная — удаляет переработанный поток из помещений механическим способом;
• приточно-вытяжная — приток и подача в доме организованы механическим способом;
• приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;

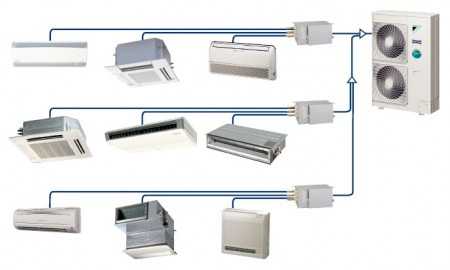

• система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

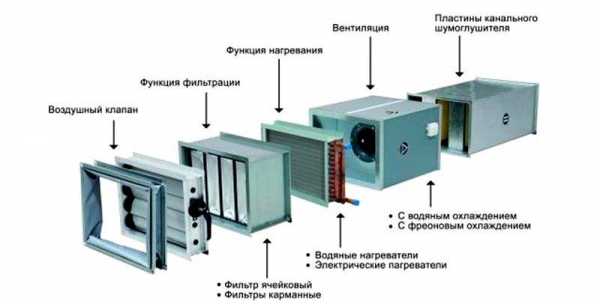

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

• канала вентиляции, через который поступает воздух;
• системы фильтрации для очистки воздуха;
• приборов для охлаждения и нагревания воздушных масс;
• вентиляторов, способствующих притоку;
• шумоглушителя;
• КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

• Компактный размер системы.
• Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

• Высокие шумовые показатели.
• Необходимость отведения места под трубы при установке канальной системы.
• Требуется регулярная чистка вентиляторов.
• Расход электроэнергии.
• Сложность установки (профессиональный монтаж).

Пример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

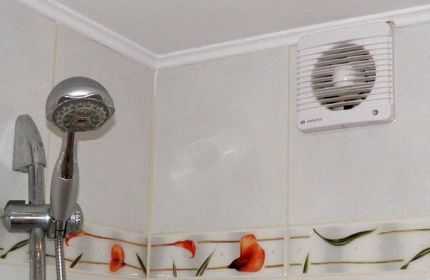

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

• Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
• Возможность регулировки работы устройств, установки датчиков и таймеров.
• Функциональность и простота использования.

Недостатки системы вывода воздуха:

• Сложности с обеспечением притока через другие помещения.
• Возможность появления вакуума.
• Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

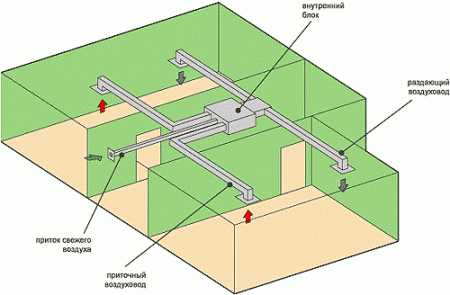

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

• Система фильтрации.
• Охлаждение и нагрев воздуха.
• Датчики и таймеры.
• Регуляторы шума.

К приточно-вытяжным системам относятся:

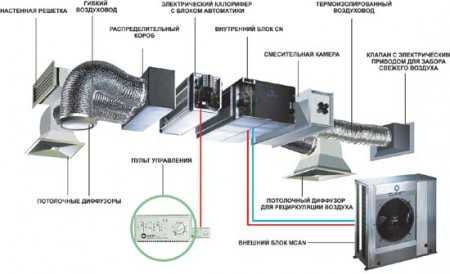

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

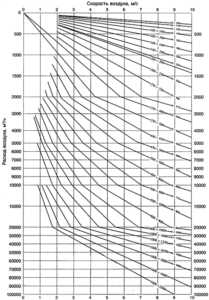

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

• Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
• Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

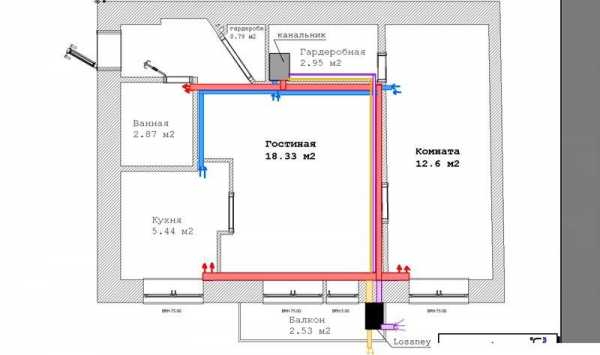

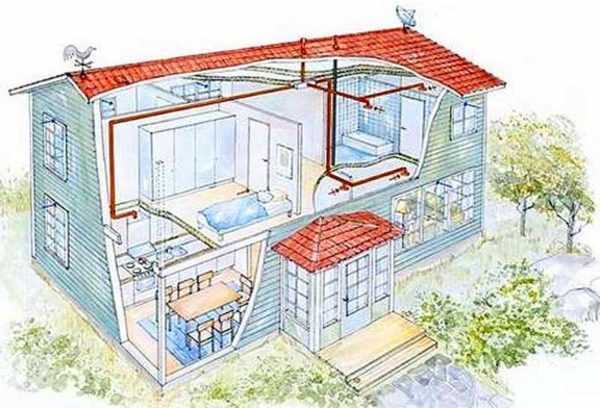

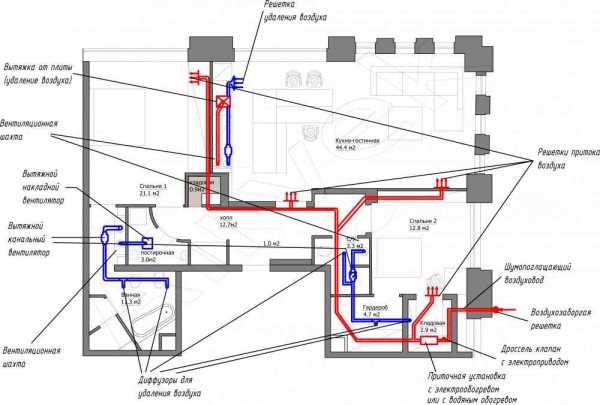

Пример схемы распределения воздушных потоков

ventinginfo.ru

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

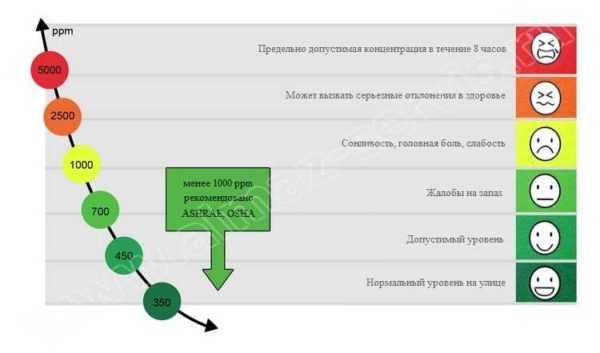

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

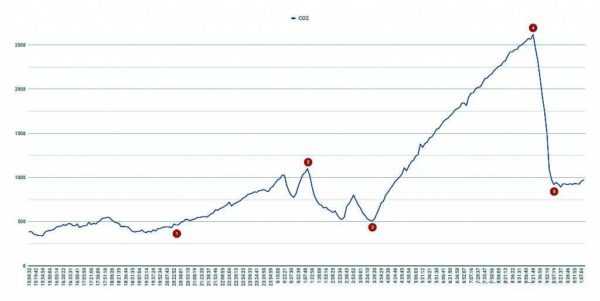

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

• Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
• С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
• Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

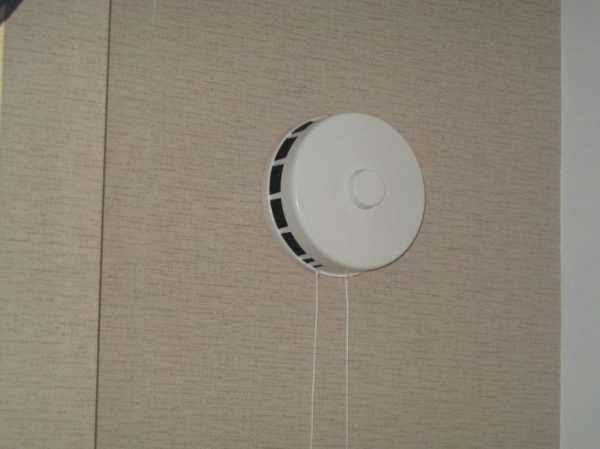

  Один из вариантов организации притока свежего воздуха — клапан в стене

• Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
• При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

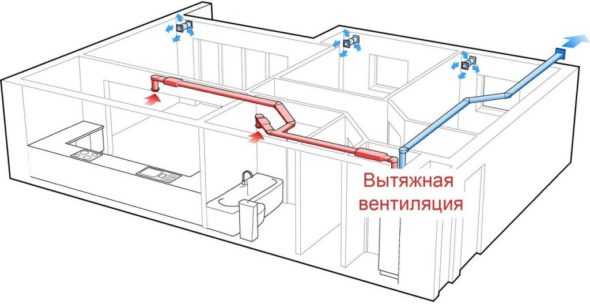

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

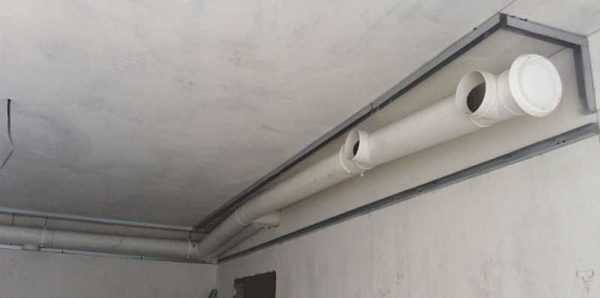

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

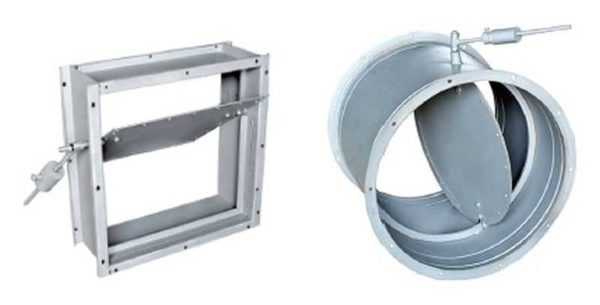

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

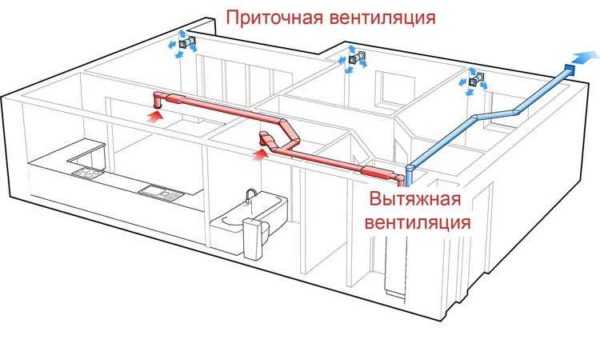

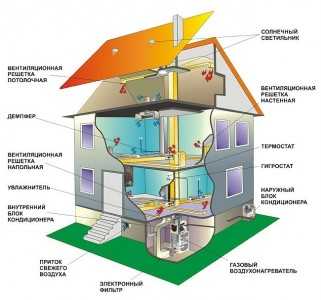

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

stroychik.ru

Виды вентиляции в частном доме, конструкции и требования, выбор, типы

Для обеспечения проветривания помещения требуется качественная вентиляция в частном доме. В многоквартирных домах системы вентилирования закладываются на этапе строительства, поэтому жильцам не нужно заботиться о них. А хозяину частного домовладения придется самостоятельно проектировать и монтировать систему, опираясь на рекомендации. Без нее в помещениях будет сыро, что может навредить обоям, паркету, мебели.

Основные типы вентиляции в частном доме и их особенности

Правильно сделанная вентиляция в доме позволяет избавиться от проблем с сыростью и запотеванием окон. Всего существует 3 схемы вентиляции, которые применяются на практике:

1. Естественная — хорошо работает только лишь в тех случаях, если монтаж и проектирование выполнены правильно.
2. Вентиляция приточного типа с естественной вытяжкой. Такое устройство вентиляции в частном доме применяется в тех случаях, когда нужно обеспечить высокую скорость воздухообмена. Она у таких систем достигает значения в 1300 м³/ч. Этого хватает для помещений, площадь которых не превышает 250 кв. м. Особенностью является то, что происходит очистка поступающего воздуха от пыли и крупных частиц. Все оборудование имеет компактные размеры и может быть смонтировано в любой плоскости.
3. Приточно-вытяжная вентиляция отличается высокой стоимостью, но эффективность у нее самая высокая. Если хочется сэкономить, то не нужно использовать такую систему вентиляции в частном доме. Приточно-вытяжные системы позволяют очищать поступающий воздух, охлаждать и нагревать его. Вентиляция выполняет функции центрального кондиционера.

Среди преимуществ естественной вентиляции можно выделить следующие:

• нет необходимости вкладывать средства для приобретения дополнительных компонентов вентиляционной системы;
• правильно изготовленная система является основным условием для комфортного пребывания в доме людей;
• с улицы постоянно будет происходить приток свежего воздуха.

Но имеются и недостатки. Такая вентиляция в частном доме не способна обеспечить высокую скорость воздухообмена. Нет возможности произвести нагрев или охлаждение воздуха, поступающего в комнаты. Между всеми видами вентиляционных систем для частного дома можно выделить эффективную — приточно-вытяжную, но у нее высокая стоимость.

Вид вентиляции

Обязательно нужно рассмотреть детально составные компоненты всех типов систем вентиляции. Это позволит сделать проект и монтаж быстрее и эффективнее. В любом случае для обустройства вентиляционных систем нужно прибегать к помощи специалистов. Самостоятельно монтаж проводить не рекомендуется.

Естественная вентиляция

Простая вентиляция в частном доме естественного типа подразумевает отсутствие любых устройств для нагнетания воздуха в комнаты дома. Но для улучшения эффективности системы допускается использование вентиляторов и фильтров. Вся система состоит из вертикальных каналов, которые идут от помещений к крыше здания. Воздух двигается под действием тяги за счет разницы температур на выходе и входе — теплый воздух в комнатах намного легче, чем холодный на улице.

Как правильно сделать вентиляцию частном доме, знают только специалисты. Поэтому желательно самостоятельно не проводить такие работы. Это может иметь негативные последствия, т. к. неправильно сделанная система приведет к появлению грибков и плесени. Тяга может усиливаться под действием ветра. Большое значение имеют такие параметры:

• сечение вентиляционного канала и его высота;
• качество теплоизоляции;
• наличие сужений и поворотов каналов.

По правилам необходимо, чтобы естественная вентиляция в частном доме обеспечивала нормальный воздухообмен при температуре +5ºС. При этом:

1. В летний период, когда температура воздуха высокая, воздухообмен становится хуже. Иногда он может останавливаться.
2. В зимний период естественная система работает эффективнее, так как тяга повышается. Но потери тепла тоже увеличиваются (вплоть до 40% от общего количества), т. к. прогретый воздух выбрасывается на улицу.

Трубы прокладываются к гардеробной, санузлу, котельной, жилым помещениям. В подпольном пространстве прокладываются дополнительные каналы. Обратите внимание на то, что естественная система в мансардах работает неэффективно. А вытяжная вентиляция в частном доме используется только в одном помещении — кухне, над газовой плитой.

При проектировании систем вентиляции помещений нужно придерживаться требований. Если этого не сделать, получите неэффективную конструкцию, которая будет работать неправильно. Существует стандарт — это СП55.13330.2011 (строительные правила). Если сделать все по нему, то вы получите правильную вентиляцию в частном доме, которая будет работать эффективно. По пункту 8.4 необходимо учитывать следующие требования:

1. Минимальное значение производительности вентиляционной системы в ванной и санузле должно быть не ниже 25 м³/ч; для кухни — свыше 60 м³/ч.
2. Во всех остальных комнатах допускается, чтобы кратность составляла свыше 0,2 от общего объема помещения за час.

Работа естественной вентиляции происходит по такой схеме:

1. В старых квартирах и домах воздух попадает с улиц через деревянные окна, щели, отверстия в дверях.
2. Воздух проходит по комнатам, излишки через вентиляционные отверстия выходят на улицу.
3. Свежий воздух в жилые комнаты поступает через форточки.

Схема естественной вентиляции состоит из центральной магистрали и ответвлений от нее. В конструкции могут присутствовать электровентиляторы, которые повысят воздухообмен. Они используются в ванных комнатах и санузлах для быстрого избавления от запахов и высокой влажности. Вентиляция в частном доме должна не только соответствовать всем стандартам и требованиям, но и уменьшать затраты на отопление в зимний период и кондиционирование в летний. А этого можно добиться только при условии использования систем принудительного типа.

Приточная вентиляция в частном доме

При строительстве наиболее правильным решением окажется монтаж приточной вентиляции. В частном доме можно даже организовать прогрев подаваемого воздуха. Преимущество такой системы в том, что воздух не только прогревается, но и фильтруется, нагнетается под напором. Рекуператор (теплообменник) способен снизить расходы на отопление на 25% и более.

В блоке приточной вентиляции устанавливаются различные дополнительные устройства, повышающие эффективность работы:

1. При помощи фильтров воздух, подаваемый в помещения, очищается от пыли.
2. Теплообменник позволяет прогревать воздух.
3. Система кондиционирования способна снизить температуру воздуха в летний период.
4. Дополнительные системы позволяют автоматизировать процесс управления и контролировать нормальное функционирование приточной вентиляции в частном доме.

Воздух забирается в систему с помощью теплообменника грунтового типа. Это проложенная в земле труба (глубина залегания 1,5-2 м). Один край трубы соединяется с воздухозаборником на блоке, второй выводится выше уровня земли. Воздух проходит по трубе и прогревается грунтом (в зимнее время) или охлаждается (летом). При использовании такой конструкции можно сэкономить на кондиционировании и отоплении.

Но есть отрицательная сторона — цена такой системы в 5 раз выше, чем естественной. Самый дорогой элемент — это блок рекуперации. К недостаткам также можно отнести и то, что конструкция будет постоянно потреблять электроэнергию — вентиляторы должны работать постоянно. Иногда необходимо чистить и менять фильтрующие элементы.

Но производительность приточной системы высокая, а экономия средств на отоплении существенная. Поэтому быстро установка этой системы окупит себя. Окупаемость зависит от климата — чем длиннее отопительный сезон, тем быстрее вы начнете экономить. Платежки за газ начнут быстро радовать.

Но на фильтрующем элементе и вентиляторе оседает большое количество пыли и различных органических отходов. Важно при использовании приточной вентиляции такого типа своевременно менять фильтрующие кассеты и производить чистку лопастей крыльчатки. Это позволит избежать попадания в дом грязного воздуха.

Если в помещении имеется камин (или печь), то потребуется создать нормальные условия для правильной его работы. В комнате должно быть достаточное количество кислорода — без него сгорание не сможет произойти. Для подачи окислителя под полом монтируется дополнительная труба.

Принудительная вентиляция

Приточно-вытяжная система относится к принудительной вентиляции. Она позволяет добиться:

1. Необходимого уровня воздухообмена в комнатах частного дома независимо от того, какая погода на улице.
2. Автоматизации и регулировки воздухообмена в зависимости от того, как меняется микроклимат в комнатах.
3. Экономии тепла за счет установки теплообменника.
4. Система производит подготовку воздуха, который подается в помещения — фильтрацию, прогрев или охлаждение, осушение или увлажнение.

К недостаткам любой системы принудительной вентиляции можно отнести такие:

1. Потребление электроэнергии для работы вентиляторов.
2. Высокая стоимость элементов и монтажа.
3. Конструкция имеет сложную схему.
4. Без электричества система работать не сможет — приходится устанавливать источники бесперебойного питания.
5. Монтаж должен осуществляться квалифицированными специалистами.
6. Высокий уровень шума.
7. Необходимо постоянно следить за техническим состоянием всех узлов и деталей.

Но преимущества перевешивают, т. к. система позволяет сэкономить на отоплении и кондиционировании даже при условии затрат на регулярное обслуживание.

Нарушение работы вентиляции

Среди недостатков классической схемы естественной вентиляции можно выделить такие:

1. Полное отсутствие регулирования и контроля воздуха, поступающего в комнату и удаляемого из нее.
2. Повышается влажность, на окнах образуется конденсат, на стенах начинает появляться плесень и грибок. Система не справляется с основной своей задачей — воздухообмен слабый.
3. При слишком сильном воздухообмене влажность снижается (до 30% и меньше). В дом поступает сухой воздух, но не может увлажниться, т. к. он сразу же уходит через вентиляционное отверстие. Потери тепла при этом увеличиваются.
4. Летом уменьшается тяга, что приводит к остановке воздухообмена. Обязательно нужно проводить проветривание. Если этого не делать, то влажный воздух начнет скапливаться и образуется грибок, плесень, появится неприятный запах.

При поломке одного или нескольких элементов в системе принудительной вентиляции происходит частичное или полное прекращение воздухообмена. Поэтому важно следить за состоянием всех фильтров и вентиляторов, при необходимости производить замену и ремонт. Если этого не сделать, то обязательно появится на стенах плесень, грибок, начнут запотевать окна.

Требования к вентиляционным системам

К системам вентиляции предъявляются требования, среди которых необходимо выделить такие:

1. В рабочих зонах помещений должен создаваться нормальный микроклимат (температура, скорость движения воздуха, влажность).
2. Все вредные пары и газы, аэрозоли должны быстро удаляться из помещения.
3. Не должен попадать воздух из соседних комнат.
4. Системы принудительной вентиляции должны легко обслуживаться и ремонтироваться.
5. Недопустимо появление сквозняков.
6. Никаких посторонних шумов и вибраций быть не должно.
7. Осадки не должны попадать в вентиляционные каналы.

Желательно проводить аэродинамические испытания. Это позволит оценить скорость движения воздуха, давление, а это сказывается на нормальном функционировании всей системы.

Расчет вентиляции в частном доме

При проектировании системы вентилирования нужно обеспечить бесшумность движения воздуха. Скорость, с которой двигается воздух, должна составлять 2-4 м/с. Это среднее значение, его можно увеличить для участков магистрального типа и уменьшить для ответвлений, которые находятся в жилых помещениях. Главное условие — вентиляция в частном доме должна работать правильно, а для этого требуется подобрать оптимальный диаметр воздуховодов.

Площадь воздуховода равна отношению производительности (м³/ч) к произведению скорости (м/с) и 3600 с. Если вы знаете значение площади сечения, то можно определить диаметр по формуле d=2√A /π.

Выбирать нужно воздуховоды стандартного сечения. Причем при выборе нужно учитывать хотя бы небольшой запас. Предпочтительнее использовать трубы с круглым сечением — у них аэродинамическое сопротивление меньше, чем прямоугольных и квадратных такой же площади.

Центральный блок вентиляции в принудительных системах необходимо подключать к магистрали при помощи эластичных гофрированных труб, длина их должна быть более 1 м. Так у вас получится избавиться от посторонних звуков, которые передаются в комнаты. Поверх воздуховодов укладывается слой теплоизоляционного материала — это позволит избежать появления конденсата на стенках, а самое главное — избавит от появления посторонних звуков.

Схема вентиляции частного дома

Система естественной вентиляции не содержит дефицитных деталей — в качестве воздуховодов можно применять гофры и канализационные пластиковые трубы. Но она будет работать в нормальном режиме только зимой, когда тяга высокая. Летом воздухообмен оказывается недостаточным. У всех систем вентиляции схожие конструкции, отличия в деталях.

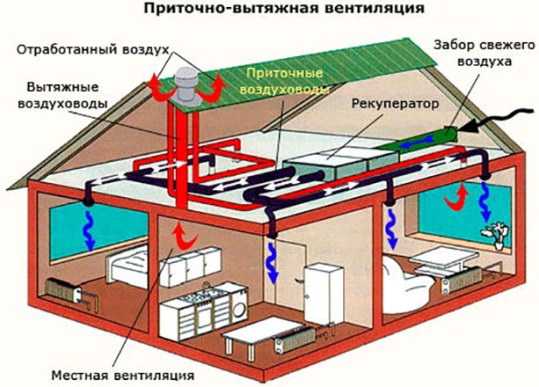

Конструкция приточной вентиляции включает элементы, выполняющие следующие функции:

1. От каждой комнаты проходят воздуховоды к блоку вентиляции. Всего их 2 — для подачи и отвода воздуха.
2. Через вытяжной воздуховод грязный воздух выводится на улицу с помощью вентиляторов.
3. Через воздухозаборники поступает свежий воздух в дом. Происходит это тоже при помощи вентиляторов.
4. Зимой теплый и холодный потоки проходят по теплообменнику, но они не смешиваются. Теплый воздух прогревает холодный.
5. Дополнительно поступающий воздух проходит через фильтры, осушители или увлажнители.

Система естественной вентиляции помещения не содержит в себе теплообменник, вентиляторы, осушители и пр. Только трубы и решетки на отверстиях. Но допускается для улучшения работы устанавливать электрические вентиляторы, которые усиливают обмен воздухом.

Выбор вентиляционной системы для частного дома

Встает вопрос, какую систему лучше всего использовать в своем домовладении. Если бюджет неограниченный, то можно установить приточно-вытяжную. Она позволит обеспечить приток холодного воздуха летом и горячего зимой. Для этого придется произвести монтаж кондиционера. Но обязательно должна учитываться локация дома. Если домовладение располагается в экологически чистом районе, то от приточно-вытяжной лучше отказаться.

Любой дом является полностью герметичным коробом, который нуждается в качественном воздухообмене. При строительстве дома вблизи фабрик и заводов необходимо позаботиться о том, чтобы поступающий внутрь воздух был максимально очищен. Но если же домовладение в горах, на удалении от промышленных сооружений, достаточно будет установить систему для естественной вентиляции.

При расположении дома в черта города и использовании при его строительстве искусственных материалов обязательно применять системы приточно-вытяжной вентиляции. Многие строительные материалы, хоть и являются высокотехнологичными, выделяют большое количество вредных веществ — хлорводород, монооксиды, формальдегиды и пр. При выборе системы вентиляции нужно обращать внимание на локацию домовладения и ваши финансовые возможности.

www.project-home.ru

Естественная Вентиляция в Частном Доме: Устройство, Схемы

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Принцип действия

Читайте также:   Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

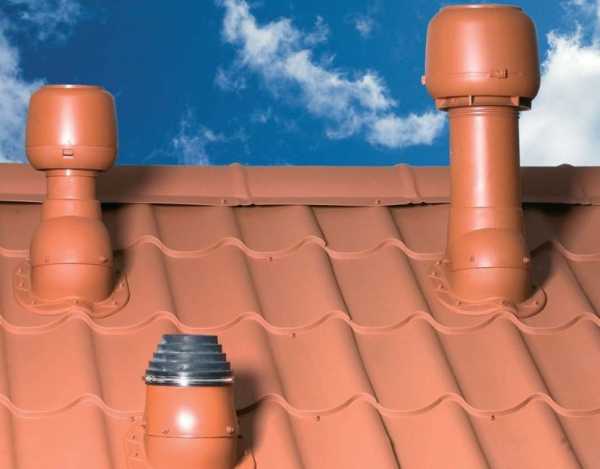

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

• теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
• в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
• воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

back to menu ↑

Достоинства и недостатки

Читайте также:   Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

• теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
• в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
• воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

• недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
• наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
• в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
• в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.

back to menu ↑

Расчет производительности системы

Читайте также:   Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Расчет площади воздуховода

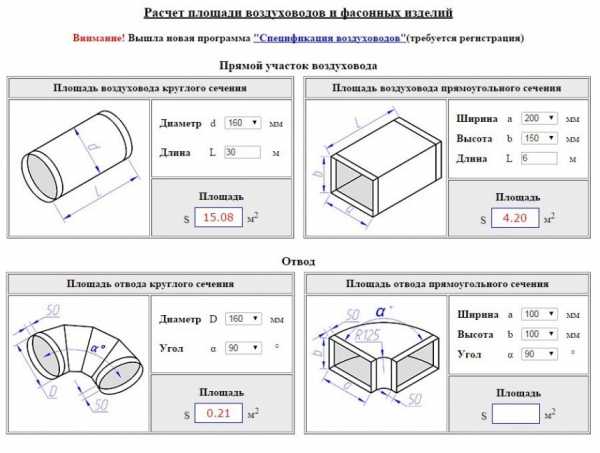

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

back to menu ↑

Виды естественной вентиляции

Читайте также:   Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

back to menu ↑

Приточные отверстия в стенах

Читайте также:   Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

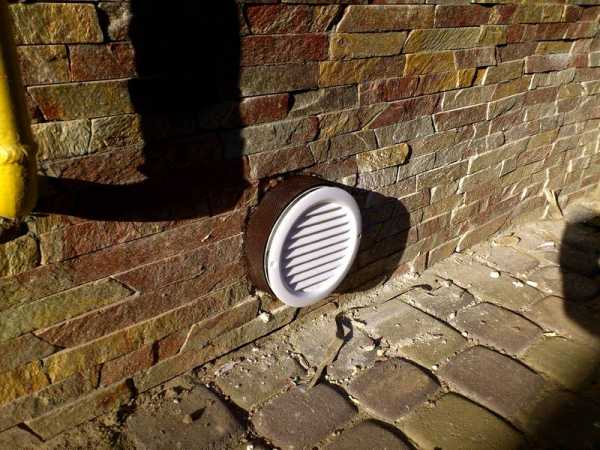

Приточный клапан в стене дома

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

back to menu ↑

Вентиляционные клапаны в окнах

Читайте также:   Что делать если потеют пластиковые окна в доме или квартире? Причины появления конденсата. Способы решения данной проблемы (Фото & Видео) +Отзывы

Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

back to menu ↑

Обустройство вытяжного канала

Читайте также:   Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

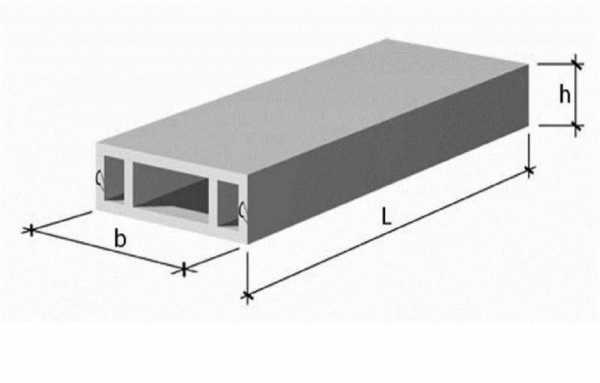

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

back to menu ↑

Основные ошибки монтажа

Читайте также:   Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

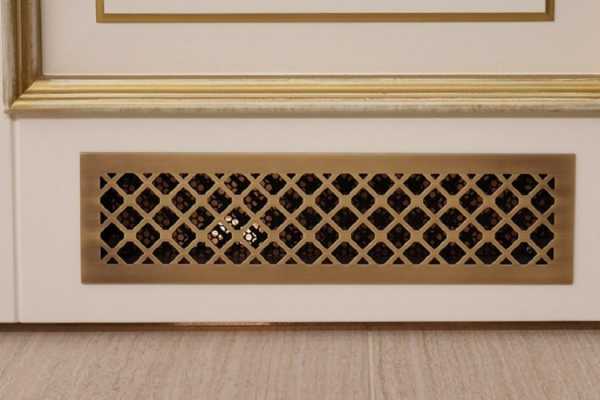

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:

8.8 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

9

Добавить свой отзыв

krrot.net

Система вентиляции и кондиционирования частного загородного дома

На сегодняшний день вопрос о качественном насыщении комнат в доме свежим и чистым воздухом становится всё более популярным, так как многие современные здания настолько тщательно изолируются от внешней среды, что некоторые помещения делают герметично закрытыми. В результате этого свежий воздух поступает в помещения очень плохо, а решить эту проблему только лишь проветриванием или установкой кондиционеров практически невозможно. Более рациональным способом решения станет качественная система вентиляции в частном доме, которую можно установить ещё в процессе строительства.

В зависимости от способа подачи воздуха системы вентиляции делятся на приточные, вытяжные и приточно-вытяжные. Приточная система вентиляции доставляет воздух в помещение за счёт разности давления в атмосфере и в здании (тёплый воздух из дома выходит наружу, а его место занимает более холодный). Основой вытяжной системы вентиляции является принудительное удаление грязного воздуха из помещения, который заменяется свежим воздухом, доставляемым за счёт разности давлений. Схема установки и устройства сплит-системы приточной системы вентиляции Схема устройства вытяжной системы вентиляции

Приточно-вытяжная вентиляция в доме представляет собой комбинацию описанных выше способов. При таком варианте возможно использование встречных потоков воздуха, разделенного системой вентиляционного трубопровода. По отдельности вытяжную и приточную системы вентиляции используют достаточно редко, так как в этом случае они не способны обеспечить подачу свежего воздуха во все помещения дома.

Кроме этого, вентиляция в жилом доме делится на системы естественной циркуляции воздуха и системы принудительной циркуляции. В первом случае воздушные потоки, обеспечивающие подачу в помещение свежего воздуха и устранение грязного, двигаются через проёмы в окнах и дверях, а также по каналам вентиляции, проложенным между этажами.

Естественная система вентиляции частного загородного дома

В таких системах каналы вентиляции прокладываются либо в отдельно стоящих вентиляционных каналах либо рядом с дымоходами. Основа работы этих систем заключается в разнице давлений в помещениях и возле выхода каналов, что позволяет обеспечить необходимый уровень тяги. Тёплый загрязнённый воздух выходит из здания наружу, а чистый попадает внутрь через открытые проёмы. Естественная вентиляция в доме будет показывать лучшие результаты в тех случаях, если температура воздуха в помещении выше, чем на улице.

Для наибольшей эффективности работы системы естественной вентиляции необходимо, чтобы вентиляционные каналы находились в хорошем состоянии: без дефектов, с достаточной гладкостью, без выемок, создающих различные завихрения в вентиляционном канале. Чтобы проверить, хорошо ли работает вентиляционная система, к её отверстию подносят небольшой источник огня – если пламя откланяется в ту или иную сторону, с работой системы всё в порядке.

Основным преимуществом системы естественной вентиляции является её вполне приемлемая стоимость, но при этом у неё имеется множество существенных недостатков.

Наиболее значимым среди них можно считать зависимость системы от погодных условий, например, направления и силы ветра, а также температуры воздуха на улице. Если снаружи температура высокая, то разница температур снаружи и внутри дома не сможет обеспечить нормальную тягу. Кроме этого, сильный ветер, задувающий вентиляционную систему, станет причиной нарушения в ней движения воздуха.

В каналах естественной вентиляции установка системы фильтрации весьма затруднительна, поэтому очистить воздух от всевозможных микробов, пыли и аллергенов не выйдет. При образовании засора в системе тяга в воздухопроводе станет намного хуже.

Если раньше система естественной вентиляции воздуха справлялась со своей основной задачей достаточно хорошо, то на сегодняшний день она все больше уступает системе принудительной вентиляции. Причина заключается в том, что сейчас в атмосфере присутствует множество вредных веществ, поэтому люди стараются максимально изолировать себя от воздействия загрязнённого воздуха, устанавливая в доме герметичные окна и двери. В результате этого естественная циркуляция воздуха затрудняется, и возникает необходимость в установке систем принудительной вентиляции в частном доме.

Схема устройства принудительной системы вентиляции в частном доме

Основой работы систем принудительной вентиляции являются механические устройства, осуществляющие подачу воздуха в помещение. Принудительные системы вентиляции делятся на два типа. При первом отток или приток воздуха обеспечивается за счёт работы механических устройств, при втором – воздух в момент подачи в здание дополнительно охлаждается или обогревается.

Лучше всего отдать предпочтение такому устройству вентиляции, при котором приток воздуха будет обеспечиваться автоматически, а его отток осуществляться естественным образом. Обеспечить приток воздуха в жилище можно за счёт моноблочной вентиляционной установки с автоматической системой контроля.

К главным преимуществам механической системы вентиляции относят возможность своевременной подачи нужного количества воздуха в систему, а также качественную изоляцию помещений, что позволяет не попадать загрязнённому воздуху из одной комнаты в другую.

Недостатком такой системы считается необходимость оборудования дверей в смежных помещениях снизу специальными решётками для компенсации давления, что влечёт собой снижение звукоизоляции комнат. Другим недостатком является слишком большое количество воздуха, проходящее через систему, так как поступающий воздух практически сразу удаляется через естественный отток.

Дополнительными плюсами системы принудительной вентиляции является возможность повторного пуска в помещение после завершения переработки.

В том случае, если воздух снаружи чересчур загрязнён, то вполне вероятно, потребуется приточно-вытяжная вентиляция в доме, позволяющая полностью контролировать влажность и температуру воздуха, а также степень его фильтрации. Для обеспечения бесперебойной работы такой системы можно использовать центральный кондиционер, способный обслужить всё здание.

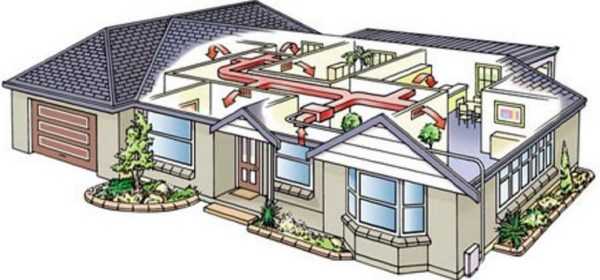

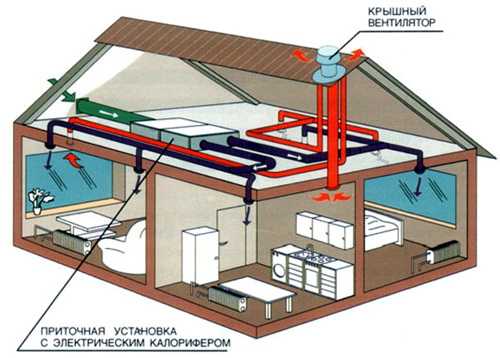

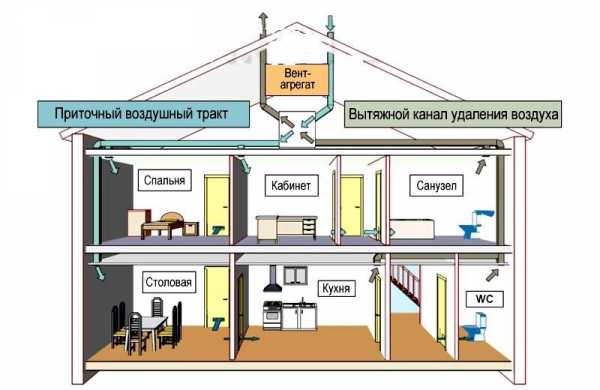

Схема устройства простой приточно-вытяжной системы вентиляции воздуха

Для снижения электрозатрат можно прибегнуть к установке системы двойного кондиционирования. Благодаря использованию такой системы можно обеспечить приток необходимого количества воздуха, доведя параметры в каждом отдельном помещении до оптимальных норм.

Содержание материала

Система механической вентиляции с утилизацией тепла вытяжного воздуха

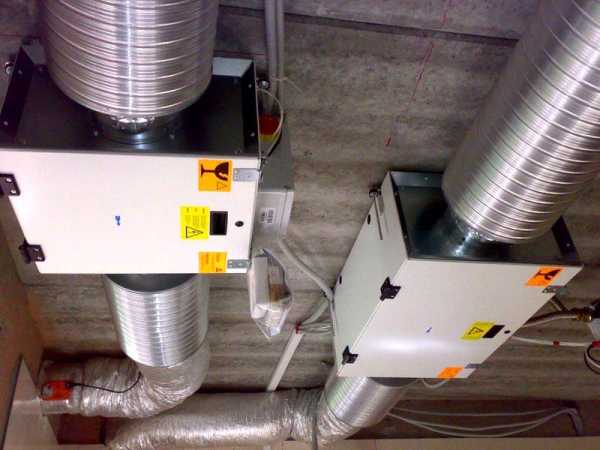

Приток воздуха и вытяжку можно осуществить механически, используя единую приточно-вытяжную установку. Как правило, вытяжные системы обустраивают в санузлах, кладовых и кухнях, через которые приточный воздух поступает в остальные помещения. Движение воздуха осуществляется по воздуховодам. В большинстве случаев их прокладывают на чердаке или подвесных потолках.

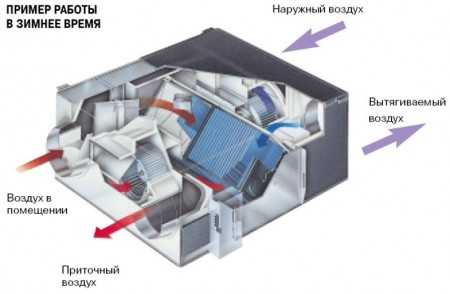

Схема работы такой вытяжной установки с рекуператором в зимнее время

Главной особенностью систем является рекуператор, который передает тепло вытяжного воздуха холодному приточному. Благодаря этому в зимнее время года можно сэкономить весьма внушительное количество электроэнергии. Основными преимуществами этой системы вентиляции является простота в монтаже и дальнейшем обслуживании, а также её надёжность. К недостатку можно отнести большую стоимость.

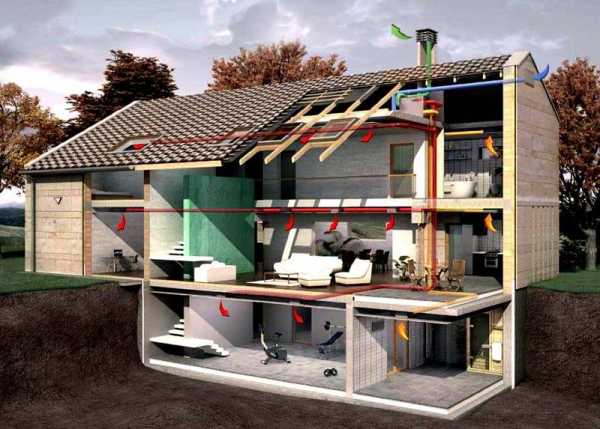

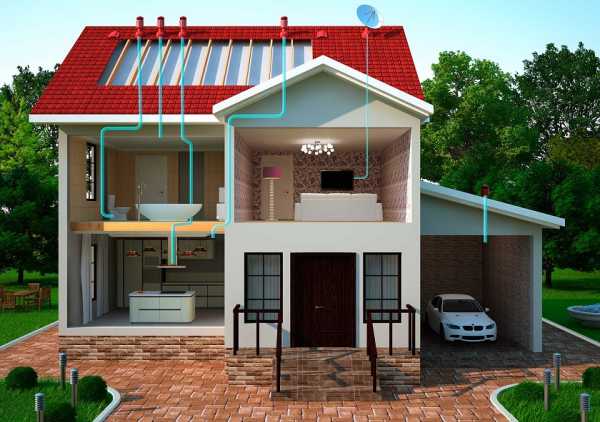

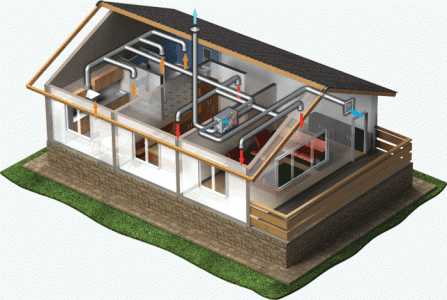

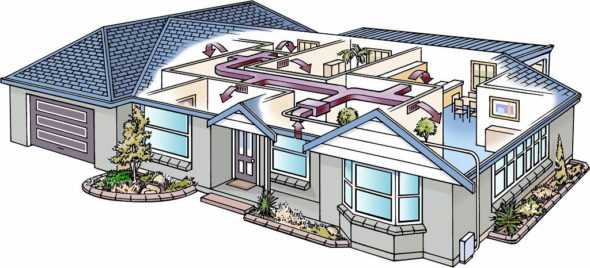

Схема вентиляции в частном загородном доме с механической вытяжкой и механическим притоком

В её состав входят приточная и вытяжная вентиляции, смонтированные отдельно, но работающие в комплексе. При прохождении через приточную установку уличный воздух очищается, приобретает необходимую влажность и температуру, после чего попадает в жилые помещения. За счёт этих особенностей такие системы называются универсальными. К примеру, во время сложной обработки воздуха её можно использовать даже в качестве системы центрального кондиционирования.

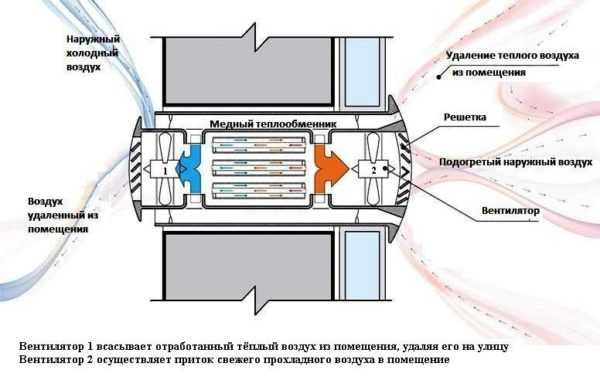

Схема работы приточно-вытяжная вентиляции с рекуперацией воздуха

К главным преимуществам такой вентиляции относятся системность и автоматизация работы, универсальность. К недостаткам – значительные энергозатраты, высокая стоимость, потребность в профессиональном обслуживании и монтаже.

Вернуться к оглавлению

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Виды систем кондиционирования

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

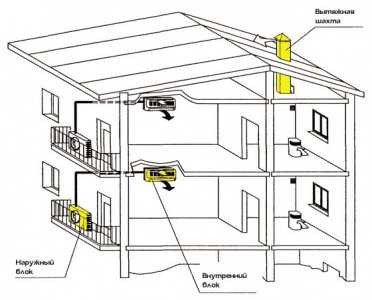

Две раздельные сплит-системы кондиционирования могут работать, например, на каждом из этажей двухэтажного дома

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности  одного блока, из строя выйдет сразу вся система.

Принцип работы мультисплит-системы кондиционирования

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

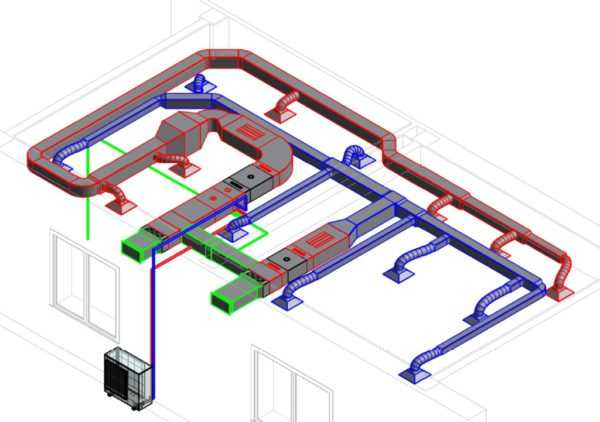

Схема установки канального кондиционера в доме

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Вернуться к оглавлению

Как сделать вентиляцию в доме своими руками?

По словам учёных, количество воздуха в помещении, необходимое для одного человека, является следующим: рабочий кабинет – 3 6мУч; спальня – 14,4 мУч; детская комната – 21,6 мУч. Для своевременного поступления свежего и чистого воздуха и отвода отработанного можно воспользоваться системами естественной и принудительной вентиляции воздуха.

Тепловая мощность рассчитывается с учётом объёма помещения, размера и ориентации окон по сторонам света, а также количества техники и людей. Расчёт осуществляется по формуле  Р (Вт) = объём помещения х q. Показатель q может обладать разными значениями и составлять 30 Вт/м2 (для комнат, расположенных с северной стороны с недостатком солнечного света), 35 Вт/м2 (для комнат с нормальным уровнем освещения), 40 Вт/м2 (для комнат, расположенных с южной стороны или большой площадью остекления), 120 Вт – теплопоступление от человека,  300 Вт – теплопоступление от холодильника, компьютера или телевизора.

Например, требуется кондиционирование помещения с площадью 30 м2 при высоте стен 3 метра и окнами, расположенными с южной стороны. В комнате работает компьютер и регулярно находится 2 человека. Расчёт будет следующим: Р = З0хЗк 40+ 120×2+300×1 =4140 Вт, или 4,14 кВт.

В том случае если производительности кондиционера для качественного охлаждения помещения недостаточно, то система начинает работать с перегрузками, что влечёт собой снижение срока её эксплуатации. Установка устройства вентиляции в частном доме с большим запасом мощности не слишком желательна, так как частые остановка и запуск компрессора сокращают его ресурсы. Следует отдавать предпочтения кондиционерам с мощностью, которая соответствует расчётной или превышает её примерно на 10-20%.

Вернуться к оглавлению

Как устанавливается вентиляция кухни в частном доме?

Кухня – помещение, которое нуждается в качественной вентиляции, пожалуй, намного больше, чем все остальные, поэтому в этих местах всегда устанавливаются надёжные вытяжки, позволяющие устранить все резкие запахи и вредные вещества. Монтаж вытяжек осуществляется прямо над плитой.

Благодаря использованию вытяжек можно быстро устранить горячий и сильно загрязнённый воздух, не позволяя ему попасть в другие помещения. Фильтры вытяжки отлично задерживают мельчайшие частички жира, масла и копоти, что позволяет сохранить вентилятор и воздуховоды в полной чистоте, исключая их зарастание продуктами разложения всевозможных органических веществ. Процесс работы вытяжек сопровождается небольшим шумом, который по своей силе полностью соответствует европейским стандартам.

Самыми распространёнными на сегодняшний день являются рециркуляционные вытяжки, осуществляющие чистку воздуха от различных запахов и испарений, затем возвращая его в помещение. Эти устройства идут в комплекте с ультрафиолетовыми антибактериальными лампами и рядом других дополнительных функций.

Схема работы рециркуляционной вытяжки для кухни

Более эффективными в плане эксплуатации являются кухонные зонты, которые представляют собой настенные вытяжки, по форме напоминающие зонт с длинной трубой. Основная особенность кухонных зонтов заключается в наличии вентилятора, который втягивает под зонт воздух и в дальнейшем направляет его по воздуховоду за пределы помещения.

Кухонные зонты крепятся к стене и чаще всего применяются в кухнях-столовых. Вытяжки, при желании, можно прикрепить и другими способами, например, к потолку. Это способ очень удобен в тех случаях, когда плита была установлена посередине кухни. Вытяжки можно расположить в специальных навесных шкафах или встроить в панель, что позволит также использовать их в качестве стильного элемента декора.

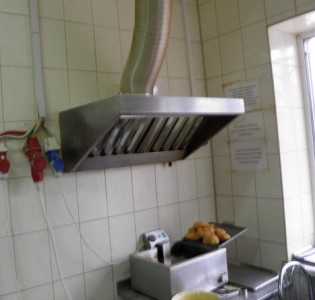

Небольшой кухонный вытяжной зонт

Если по каким либо причинам приточная вентиляция на кухне не была запланирована, то вам потребуется организовать бесперебойный приток свежего воздуха. Для этого можно приобрести оконный вентилятор или держать стеклопакет в состоянии микропроветривания. Но в этом случае необходимо учитывать, что воздух в помещение будет попадать грязный и неочищенный.

Вернуться к оглавлению

Как делается вентиляция в туалете частного дома?

В туалете и в ванной комнате достаточно установки простой вытяжной вентиляции или специальных пластиковых решёток, вмонтированных в нижнюю часть входной двери. При этом следите за тем, чтобы вентилятор был установлен на достаточном расстоянии от места, где принимают водные процедуры. В душевых кабинах следует использовать низковольтные либо встроенные в воздуховод вентиляторы.

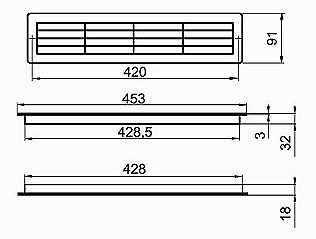

Пластиковая решетка, которая потребуется для монтажа в дверь туалета

Устанавливать в туалете слишком сильные вентиляторы нет никакой необходимости, так как каналы естественной вентиляции не смогут справиться с сильными воздушными потоками, что станет причиной распространения неприятных запахов из туалета в другие помещения дома.

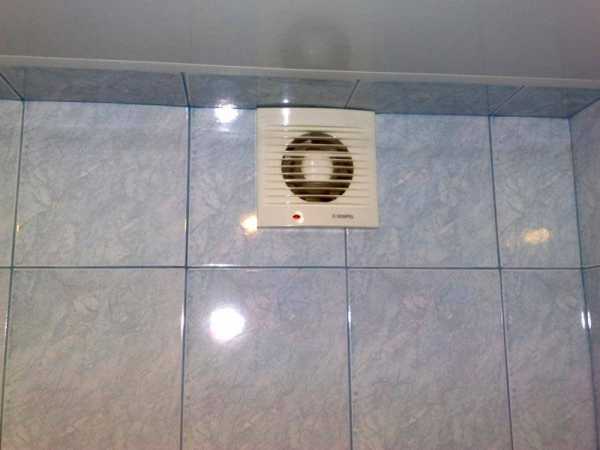

Простой вытяжной вентилятор для ванной фирмы Bosch

В ванной комнате рекомендуется устанавливать вытяжной вентилятор, который снабжён надёжной защитой от брызг. Он обладает вполне приемлемой стоимостью и приличным сроком эксплуатации. При желании вентилятор можно оснастить дополнительной функцией контроля влажности, которая позволит работать ему в качестве осушителя в тех ситуациях, если уровень влажности будет превышать допустимую норму. Учитывая то, что излишки влаги в помещении могут стать причиной появления различных грибков и плесени, на этот момент стоит обращать особенное внимание.

Крайне не рекомендуется установка общего (сразу для туалета и для ванной) вентилятора. В соответствии с санитарными нормами вентиляция туалета должна быть изолирована, в противном случае воздух начнёт циркулировать между помещениями.

В туалете вентилятор крепят на место вентиляционной решётки и затем подключают к электрическому выключателю.

Вентиляционные системы, представленные на сегодняшний день на российском рынке, обладают вполне приемлемой стоимостью, экономичностью и надёжностью. Затруднить работу системы могут оседающие на поверхности вентиляторов и воздуховодов жир, копоть и пыль. При резком возрастании сопротивления системы вентилятор уже не может выдавать проектную производительность.

Если на рабочих лопастях вентилятора образуются слои пыли и жира, вентилятор начинает работать с перегрузкой, что рано или поздно становится причиной его поломки. Чтобы избежать этого, необходимо осуществлять постоянный контроль и профилактику за узлами системы вентиляции.

Вернуться к оглавлению

Мнение специалиста

При строительстве любого дома всегда стоит предусматривать качественную и надёжную систему вентиляции, в особенности – вытяжки из гаража, кухни, туалета, ванной комнаты, душевых и бассейна. Современные здания обладают высоким уровнем герметизации, поэтому обязательно необходима подача дополнительного свежего воздуха.

Кроме очистки и нагрева, воздух, который поступает в помещения, может нуждаться в осушении. Также следует предусмотреть обустройство дополнительных глушителей, которые снизят шум, возникающий при работе вентиляторов.

proekt-sam.ru
