Виды котельных – Виды котельных

Теплоснабжение

Системы централизованного теплоснабжения характеризуются сочетанием трех основных звеньев: теплоисточников, тепловых сетей и местных систем теплопотребления (теплоиспользования) отдельных зданий и сооружений.

При использовании органического топлива источником тепловой энергии может быть котельная установка или ТЭЦ, на атомных станциях теплоснабжения для получения тепловой энергии используется ядерное топливо, в ряде случаев в качестве вспомогательных используются возобновляемые источники теплоты – геотермальная энергия, энергия солнечного излучения и др.

Виды топлива

По определению Д. И. Менделеева, «топливом называется горючее вещество, умышленно сжигаемое для получения тепла».

Общеизвестны основные разновидности топлива—дрова, торф, уголь, сланцы, нефтяные остатки, газ. Все они представляют собой органические соединения, способные при высоких температурах вступать в реакцию с кислородом воздуха, при чем происходит выделение тепла.

Топливо добывается в большом количестве, запасы его в природе весьма значительны. Требующийся для реакции кислород берется из окружающего воздуха. В результате реакции получаются сильно нагретые газообразные продукты сгорания, тепло которых используется в котельной установке. Охлажденные газы через дымовую трубу выбрасываются в атмосферу.

Для сжигания может использоваться как естественное топливо, так и искусственное, полученное после переработки естественного топлива с целью выделения из него ценных продуктов, к которым относятся смолы, бензины, бензолы, минеральные смазочные масла, краски, фармацевтические продукты, сернокислый аммоний, идущий для нужд сельского хозяйства, и др.

Твердое топливо:

а) естественное — дрова, каменный уголь, антрацит, торф;

б) искусственное — древесный уголь, кокс и пылевидное, которое получается из измельченных углей.

Жидкое топливо:

а) естественное — нефть;

б) искусственное — бензин, керосин, мазут, смола.

Газообразное топливо:

а) естественное — природный газ;

б) искусственное — генераторный газ, получаемый при газификации различных видов твердого топлива (торфа, дров, каменного угля и др.), коксовальный, доменный, светильный и другие газы.

Виды котельных установок

Стационарная котельная уже давно не является единственной возможностью для автономного отопления. Для оборудование необходимо помещение – но расположение его может быть любым.

Блочные котельные можно например, расположить как в подвале, так и на крыше (если соблюсти ряд условий). Кроме того сами котельные стали гораздо надежнее. Связано это прежде всего с тем, что заводы-изготовители начали предлагать установки, сделанные «под ключ»: все необходимое оборудование уже смонтировано в блоки или в модуле и можно запускать установку. Соответственно есть два типа котельных установок: блочные и модульные котельные. И тот и другой тип конструкций удобен в плане транспортировки (как правило, транспортируют его с помощью железнодорожного или автотранспорта).

Основное оборудование котельной: котел, водяной насос, емкость для жидкости, трубы, горелочное устройство. Некоторые приобретают также и дополнительное оборудование, которое помогает сэкономить: энергонезависимые котлы, котлы с функцией электророзжига, двухходовые и комбинированные чугунные котлы.

Относительно недавно на рынке теплового оборудование появились ТКУ – транспортабельные котельные установки. Потребность в них появилась с возникновением новых производств, которые расположены в зданиях, не подключенных к центральной системе теплоснабжения. Преимущество новинки в том, что ее достаточно просто транспортировать (модульная конструкция имеет колеса), она проста в обращении и не требует постоянного присутствия оператора. Кроме того, как правило, ТКУ полностью автоматизированы, поэтому управлять ими достаточно просто. В то же время она способна вырабатывать достаточное количество тепла и не требует подключения к коммуникациям.

Классификация котельных.

В зависимости от того, где располагается установка, выделяются:

· Крышные;

· Встроенные в здание;

· Блочно-модульные;

· Рамные.

В системе каждого отопления главным ее элементом является котел. Он выполняет основную функцию – нагревание. В зависимости от того, на какой основе работает вся система и котел в частности, существуют следующие типы котлов:

§ Паровые котлы

§ Водогрейные;

§ Смешанные;

§ Котлы на диатермическом масле.

Любая отопительная система работает, как ранее было замечено, от того или иного типа сырья, топлива или природного ресурса. В зависимости от этого котлы делятся на:

· Твердотопливные. Для этого используются дрова, уголь и другие виды твердого топлива.

· Жидкотопливные – масло, бензин, мазут и другие.

· Газовые.

· Смешанные или комбинированные. Предполагается использование различных видов и типов топлива.

Читайте также:

Рекомендуемые страницы:

Поиск по сайту

poisk-ru.ru

Устройство газовой котельной на предприятии

Котельная – это комплексная инженерная система, состоящая из большого количества механизмов и узлов предназначенных для выработки тепловой энергии на производственные нужды и теплоснабжения жилых и общественных зданий.

Котельная на предприятии, как источник тепла, тесно связана с инженерными сетями расположенными, как на ее территории, так и вне.

СодержаниеПоказать

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

1. Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
2. Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
3. Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
4. По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
5. В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

На месте запуск таких систем проходит по ускоренной программе «под ключ», учитывая, что монтаж и наладочные работы выполнены на производстве.

Принцип работы

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

Котельное оборудование

Котлы являются основным элементом организации и реализации паросилового цикла системы теплоснабжения. Корпус маломощных котлов низкого давления изготавливают из чугуна, а среднего и высокого давления из котловой стали.

Для того чтобы правильно подобрать тип и количество котлов, выполняют технико-экономические расчеты, с учетом следующих факторов:

1. Максимальная и минимальная тепловая нагрузка потребителей в зимнее и летнее время.
2. Расстояние и диаметры тепловых сетей с разбивкой к каждому потребителю.
3. Качество воды и топлива.
4. Уровень автоматизации газовой котельной.
5. Размеры котельной.

Следующим по важности элементом котлоагрегата является горелочное устройство, где происходит процесс смешивания газа и воздуха и розжиг газовоздушной смеси с образованием факела. Сам процесс горения происходит в топочной камере.

Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва. Неплохое газовое оборудование Лемакс можно приобрести в Ишиме.

Работа горелки обеспечивается газовым оборудованием котельной: ГРУ или ГРП, регуляторами, фильтрами, приборами контроля и системой безопасности. Все элементы газового хозяйства относятся к объектам повышенной опасности, их работа регламентируется СНиП II-35-76 «Котельные установки».

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

• отрыв факела в котле;
• высокое давление пара, газа, воды;
• низкое разряжение в топке котла;
• отключение электроэнергии;
• низкий уровень воды в котле;
• низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

kotle.ru

Какие бывают котельные

Виды котельных по виду топлива:

• газовые котельные, их главное достоинство – экономичность и экологичность. Они не требуют наличия сложного крупногабаритного оборудования и могут работать в автономном режиме;
• жидкотопливные котельные – работают на мазуте, нефти, дизтопливе и отработанном масле, быстро вводясь в эксплуатацию и не требуя разрешений на свое использование, подключение и не лимитируясь объемами топлива;
• твердотопливные котельные – работают на дровах, торфе, отходах лесоперерабатывающей промышленности, угле. Их «фишка» заключается в низкой стоимоси топлива и доступности, но они требуют монтажа систем топливной подачи и систем удаления золы и шлаков.

Виды котельных в зависимости от теплоносителя:

• водогрейные – котельные, использующиеся в системах горячего водоснабжения и отопления зданий жилого и нежилого фонда. В качестве теплоносителя используется вода, нагреваемая до максимальных +95…+110°С;
• паровые – в качестве теплоносителя применяется пар, и чаще всего такие котельные обустраивают на производствах;
• комбинированные – в них используются котлы обоих типов, причем, горячая вода покрывает нагрузки на вентиляционно-отопительные нужды и водоснабжение, а пар применяется для технологических процессов;
• маслянистые – в качестве теплоносителя применяется диатермическое масло и другие органические жидкости, нагревающиеся до температуры +300°С.

Виды котельных в зависимости от своего размещения

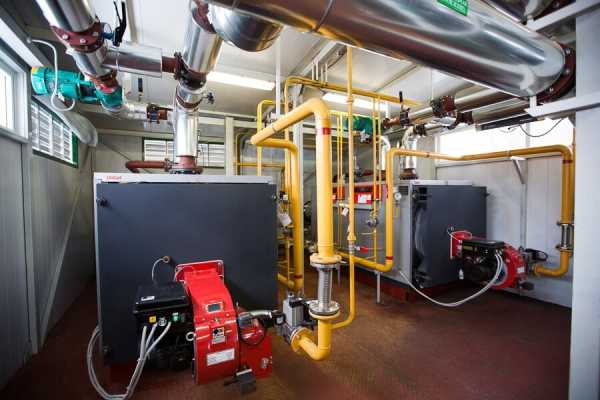

1. Блочно-модульные системы имеют ряд преимуществ по сравнению с котельными стационарного типа. Они отличаются быстротой установки и запуска в эксплуатацию, возможностью увеличения мощностей из-за добавления модульных блоков и автономностью работы, высоким коэффициентом и мобильностью. Они могут быть пристроены к стене, встроены в нее, размещены на крыше и в подвале, стоять отдельно друг от друга.
2. Стационарные котельные используются, когда требуется мощность в 30 и более МВт или, когда нельзя строить блочно-модульную систему. Они являются капитальными, основательными и требуют монтажа на рабочем объекте.

Виды котельных по степени механизации или автоматизации рабочих процессов:

• автоматизированные – полностью автоматизированы и практически не требуют вмешательства людей;
• механизированные – оборудуются механизированными элементами – конвейерными лентами, угледробилками, уловителями щепы и т.д., что значительно облегчает работу оператора;
• ручные – оборудованы модулями ручной подачи топлива (тележкой или бункером с системой наружной загрузки), очистка от золы и шлаков также осуществляется вручную.
