Закрытая система отопления с принудительной циркуляцией схема – типовые схемы и принцип монтажа

Система отопления с принудительной циркуляцией для частного дома: описание, схема и монтаж

Большинство современных технологий для решения проблемы водного обогрева требуют установки циркуляционного насоса. Проектирование замкнутого контура надо производить, учитывая технические особенности, появляющиеся из-за быстрого передвижения теплоносителя. Повышенное давление в контуре отопительной системы дает возможность для реализации большого количества схем разводки систем отопления с принудительной циркуляцией.

Существует однотрубные и двухтрубные системы отопления

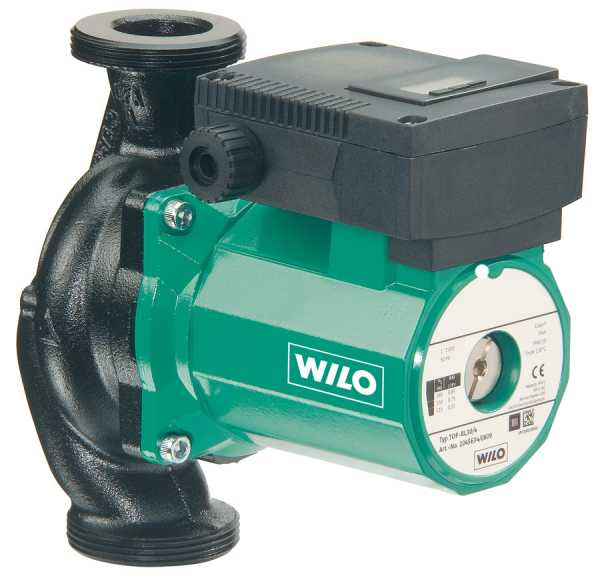

Выбор циркуляционного насоса

Циркуляционные насосы необходимо подбирать с учетом требований объема перегоняемого теплоносителя и напора. Расчет этих показателей будет зависеть от кубатуры отапливаемого помещения и способа монтажа отопительной системы, а также продолжительности водного контура и сечения трубопровода. Насос нужно подбирать с определенным запасом мощности, это даст возможность добавить дополнительные элементы к контуру без установки нового оборудования.

По расположению двигателя насосы условно делятся на два типа. Агрегаты с сухим ротором имеют большую мощность, но обладают высоким уровнем шума и непродолжительным временем службы, в отличие от мокрого типа.

Если схема отопления с принудительной циркуляцией позволяет естественное передвижение теплового носителя по контуру, то насос нужно устанавливать с помощью «байпаса». В таком случае во время его выхода из строя либо выключения электричества можно переключить отопление на гравитационную циркуляцию. Через неисправный насос теплоноситель также может передвигаться, но вышедшее из строя оборудование будет создавать значительное сопротивление движению.

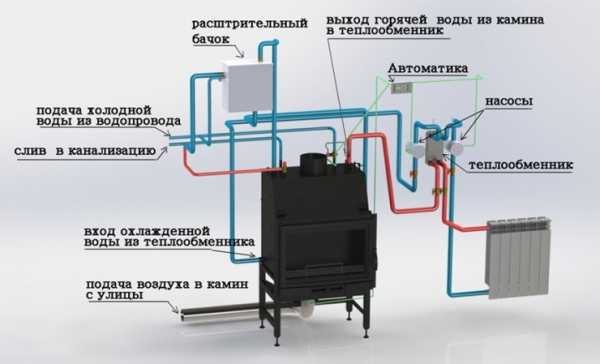

Тем более эта проблема поломки актуальна во время применения каминной либо печной схемы отопления. Поскольку печь продолжит нагревание воды и вероятно ее закипание, что приведет к выходу из строя оборудования.

Установку насоса желательно производить на обратной трубе, поскольку невысокая температура теплоносителя поможет продлить время его эксплуатации. Если же невозможно произвести установку насоса на другом участке, помимо трубы, которая выходит из котла, то желательно выбирать насос с керамическими уплотнителями, так как это устройство может выдерживать температуру до 120°С.

В этом видео вы узнаете подробнее об основных элементах системы отопления:

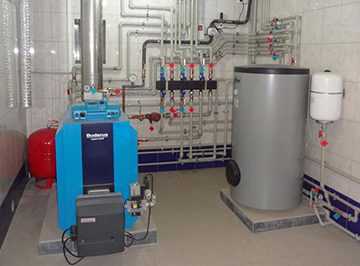

Установка котла

Использование в качестве генератора тепла котла привлекательно в плане удобства регулировки поступления теплообменника. Установка твердотопливных печей, тем более сделанных своими руками, может быть чревата недостаточным либо чрезмерным тепловым выделением. Но их применение зачастую оправдано с точки зрения доступности и недорогой стоимости топлива.

На сегодняшний день доступно большое количество различных вариантов котлов со встроенным насосом. С одной стороны, интегрированный насос в замкнутой системе отопления с принудительной циркуляцией уже правильно подобран по мощности котельного оборудования и позволяет не заниматься его отдельным приобретением. Но в то же время при выходе из строя встроенного оборудования его сложней отремонтировать, в отличие от отдельного.

Требования к котлу во время схемы принудительного отопления для частного дома такие же, как и во время естественной циркуляции системы:

1. Требуется обеспечить проход теплового носителя без закипания. Это условие во время установки системы «печь-насос» выполнить намного проще, в отличие от гравитационной модели передвижения теплоносителя.
2. Мощность котельного оборудования обязана отвечать потребностям отопительной системы дома. При этом необходимо иметь определенный запас (15-25%) из-за вероятных непредвиденных обстоятельств.

Чтобы не допустить закипания воды, необходимо отрегулировать мощность с учетом температуры выходящего теплоносителя.

Подробнее об принудительной системе отопления:

Монтаж водного контура

При закрытой системе отопления частного дома с принудительной циркуляцией будет более высокая скорость передвижения теплоносителя, в отличие от естественной схемы. Потому, можно устанавливать меньшее сечение трубопровода при одинаковых показателях обогрева помещения. Это удешевляет монтаж в части затрат на запорную арматуру, коллекторы и трубы. Помимо этого, меньшие по размеру трубы проще установить в технологические ниши.

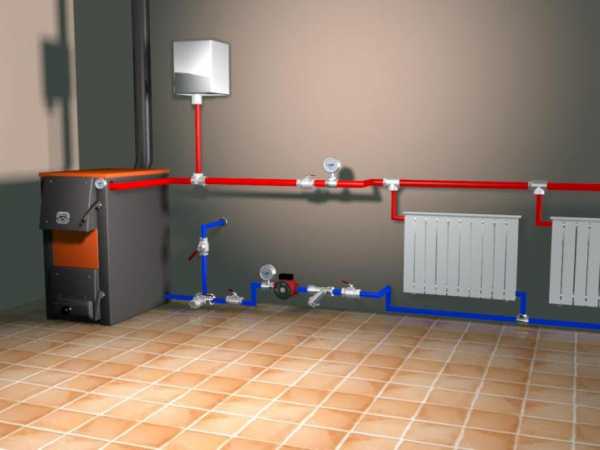

Схема установки котла

В отличие от гравитационной циркуляции, к системе водяного отопления с принудительной циркуляцией добавится повышенное гидродинамическое давление потока. Поэтому, чтобы не допустить появления протечек, надо соблюдать определенные правила.

Во время перехода от естественной циркуляции к замкнутой необходимо удалить все, даже небольшие протечки в системе. При повышении давления скорость протечек увеличится, что вызовет снижение объема теплоносителя и его чрезмерную аэрацию (обогащение кислородом).

Перед началом отопления нужно произвести гидравлические испытания. Это даст возможность определить проблемы и исправить их до наступления морозов, когда нежелательна продолжительная остановка котельного оборудования.

Поскольку скорость передвижения теплоносителя около 0,3 м/сек., то с учетом СНиП 42−02−2004 не нужно выдерживать уклон трубопровода для удаления воздушной пробки из системы. Потому во время закрытой циркуляции монтаж трубопровода и батарей отопления является более простым, в отличие от естественной системы.

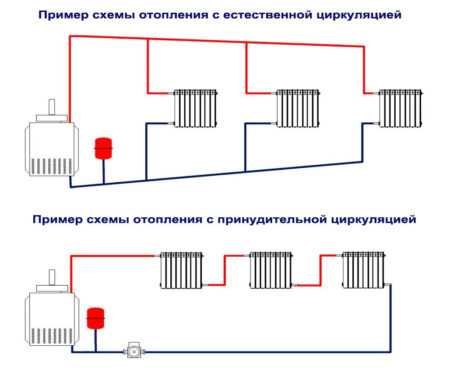

Подробнее об естественной и принудительной циркуляции:

Варианты отопления

Установка замкнутого контура дает возможность отойти от принципа монтажа разводки с учетом перепада гидростатического давления, которое требуется для работы во время проектирования естественной системы. Это добавляет различные способы моделирования геометрии водного контура при отоплении частного дома и варианты разводок трубопровода в системе.

Нижняя и верхняя разводка

Все системы отопления можно разделить на нижнюю и верхнюю разводку. Во время монтажа верхней разводки теплоноситель поднимается выше радиаторов, а после, спускаясь вниз, обогревает отопительное оборудование. В нижней схеме горячая вода подводится снизу. У каждого из этих вариантов существуют свои преимущества.

Верхнюю схему отопления также используют во время естественной разводки. Поэтому контуры этого типа дают возможность применять оба вида циркуляции. Это значительно увеличивает надежность системы. При отключении электричества либо выхода из строя насоса передвижение теплоносителя в системе будет продолжаться, но чуть с меньшей скоростью.

Во время установки нижней разводки протяженность трубопровода намного сокращается, это уменьшает затраты на установку системы. Помимо этого, не требуется монтаж стояков на всех этажах, это положительно сказывается в плане дизайна. Нижнюю трубу устанавливают под полом либо в подвальном помещении.

Однотрубная система

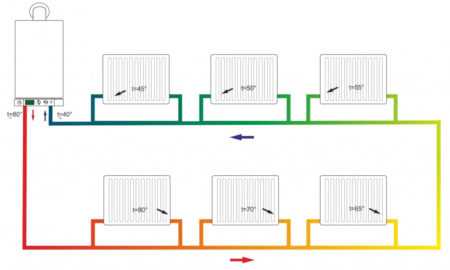

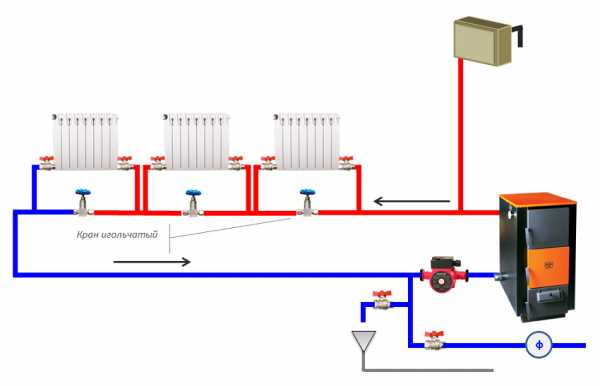

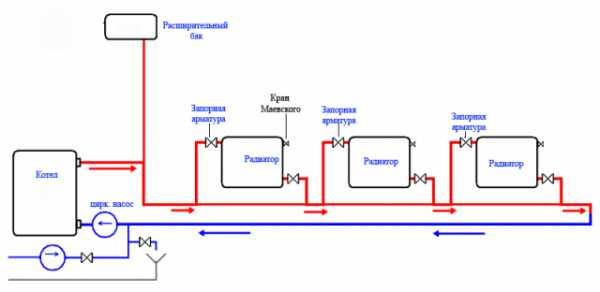

В однотрубной схеме одна труба используется для подачи теплового носителя к батареям и вывода охлажденной воды к котлу. При этой схеме практически в 2 раза снижается протяженность трубопровода, а также требуется меньшее количество вентилей и запорной арматуры. Но обогрев батарей происходит последовательно, потому, рассчитывая количество приборов отопления, нужно учесть постепенное снижение температуры теплоносителя.

Однотрубные схемы отопления можно установить горизонтальным или вертикальным способом. Во время замкнутой циркуляции при установке вертикальных систем можно подводить теплоноситель сверху или снизу. Целесообразность монтажа определенного способа будет зависеть не только от удобства прокладки трубопровода, но и от количества батарей в отопительной системе.

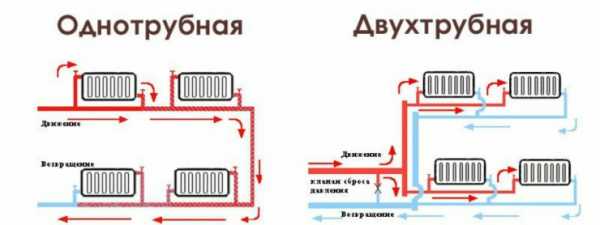

Сравнение однотрубной и двухтрубной систем отопления

Подключать батареи можно несколькими способами:

1. Вода может проходить в обход батареи по «байпасу». Благодаря вентилям можно перенаправить передвижение теплоносителя мимо батарей, это даст возможность произвести их ремонт без остановки отопительной системы.
2. Горячая вода последовательно проходит через все батареи. При этом требуется меньшее количество труб, но при необходимости отключения какой-то батареи потребуется остановить работу всей системы.

Двухтрубная схема

Контурную систему с укладкой второй трубы для вывода холодной воды к котлу называют двухтрубной. Количество запорной арматуры и протяженность трубопровода повышается, но основным преимуществом является то, что к каждой батарее подходит вода с одинаковой температурой.

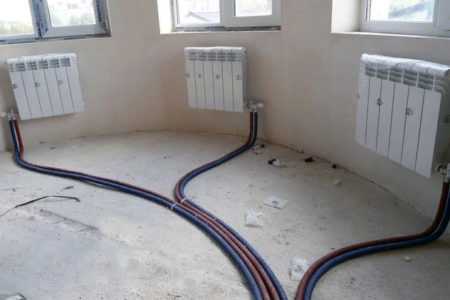

Во время отопления с замкнутым контуром применяют и вертикальную, и горизонтальную системы. При этом во время вертикальной схеме возможен монтаж нижней или верхней подачи теплоносителя.

Схема отопления:

Поскольку температура подачи воды к батареям одинакова, то геометрия прокладки трубопровода будет зависеть от таких факторов:

• возможность вписать радиаторы в дизайн помещений;
• легкость проведения отопительной системы через стены;
• минимизация запорной арматуры и протяженности трубопровода.

С учетом передвижения теплоносителя системы отопления делятся на тупиковые и попутные. В последней схеме перемещение в обеих трубах проходит в одном направлении. Цикл круговорота воды имеет одну длину для всех батарей, потому скорость обогрева одинакова.

В тупиковой системе батареи, находящиеся ближе к котельному оборудованию, быстрей прогреваются. Но для систем с замкнутой циркуляцией это не очень важно из-за высокой скорости теплоносителя в контуре. Поэтому во время выбора между способом отопления нужно руководствоваться условием удобства установки обратной трубы.

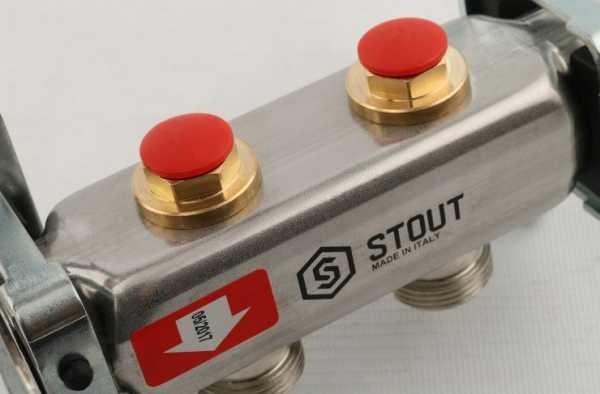

Распределительный коллектор

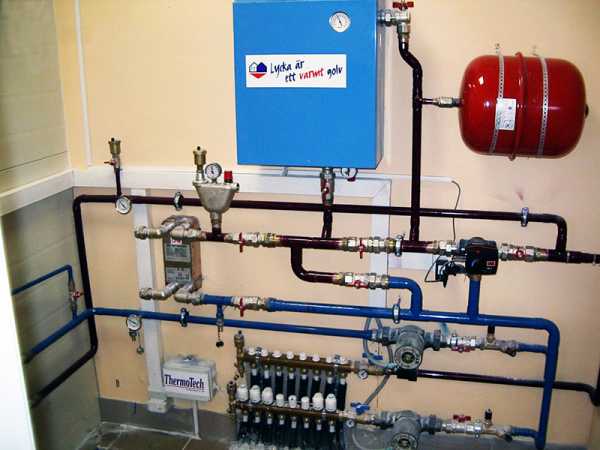

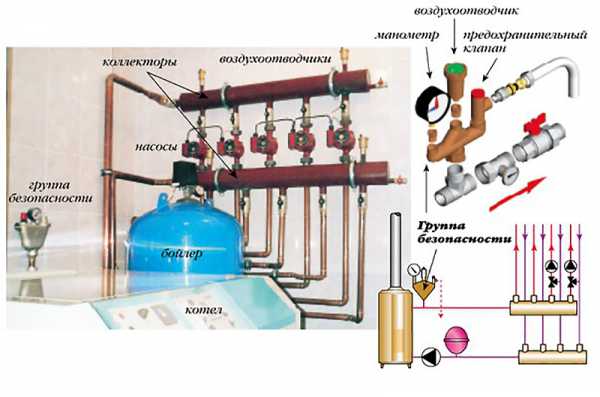

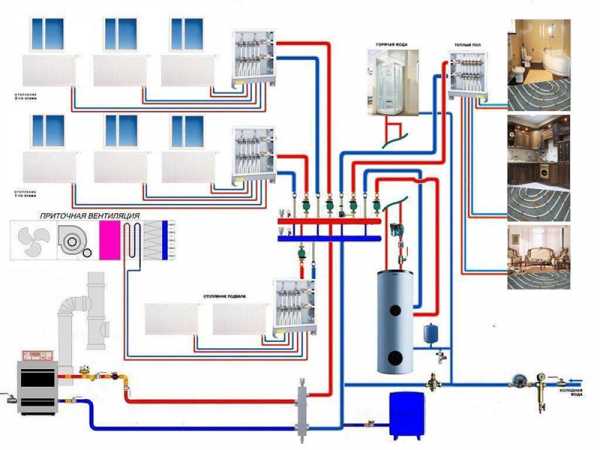

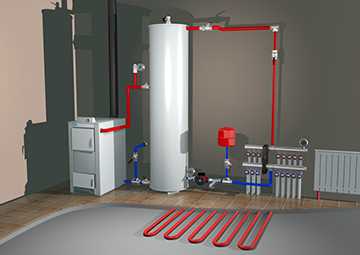

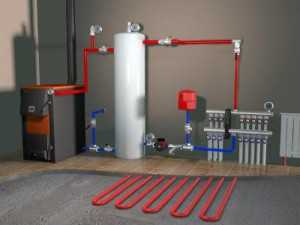

Еще одним распространенным способом является установка коллекторной системы. В определенной степени ее можно назвать разновидностью двухтрубной схемы, хоть используется она и в создании однотрубных контуров.

При этом распределение теплоносителя и забор холодной воды производится не с основного стояка, а с распределительных узлов — коллекторов. Эта схема устойчиво сможет работать лишь с помощью замкнутой циркуляции.

Чтобы не было проблем с установкой коллектора, необходимо изначально выбирать качественный прибор

Узел распределения двухтрубной схемы отопления собой представляет комбинацию подающего и обратного коллектора, при помощи которого производится сбалансированная подача теплового носителя. Одна ветка подсоединяется к одному радиатору либо к небольшой группе отопительных устройств. Ветки чаще всего устанавливают под полом, каждый этаж дома обслуживает один распределительный коллектор.

Невзирая на очевидные достоинства, у коллекторной системы существует два значительных недостатка:

• трубы при этом способе обогрева находятся, как правило, под полом, потому во время добавления радиаторов отопления внести изменения будет довольно сложно;
• большая протяженность труб, потому этот способ отопления потребует немалых средств.

Все коллекторы устанавливают в распределительный шкаф, поскольку запорная арматура находится там же и к ней требуется доступ. Установка вентилей в одном месте довольно удобна. При необходимости включения или выключения батарей либо появления нештатной ситуации нужно просто иметь доступ к шкафу и нет надобности осматривать все радиаторы в доме.

Коллекторы для распределения теплоносителя могут иметь простую схему, которая состоит из 2-х гребенок. При этом сложные узлы включают в себя электронные клапаны, термостаты, воздуховыпускные системы, смесители, насос, клапан сброса воздуха, блоки регулировки.

Эти системы более точно регулируют температуру в помещении, однако потребуют хорошего понимания основ и особенностей функционирования отопления с замкнутым контуром.

В этом видео вы узнаете об однотрубной системе отопления:

Применение насосов во время устройства закрытого водного отопления существенно упрощает проектирование отопительного контура, создавая различные варианты монтажа, которые недоступны для гравитационной системы. Правильный выбор оборудования дает возможность решить проблему обогрева дома, делая этот процесс простым и удобным.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 6; blockSettingArray[8][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

схема с насосом для частного дома

Отопление в доме является важной и неотъемлемой частью, без которой невозможно обеспечить комфортное проживание. Автономные системы обогрева подразделяются на два вида: открытые и закрытые. Главной задачей системы отопления является транспортирование теплоносителя внутри контура. Такой процесс транспортировки теплоносителя подразделяется на два вида: естественный и принудительный. Естественный способ циркуляции ранее был одним из самых популярных, пока не появились специальные насосы, которые способны функционировать при максимально-высоких температурах. Именно поэтому сегодня все большей популярностью пользуется принудительный способ циркуляции теплоносителя.

Характеристика принудительной циркуляции

Принудительный способ функционирует за счёт циркуляционного насоса, располагающегося в контуре отопительной сети. Функционирование такого насоса осуществляется за счёт переменного напряжения 220В. При отсутствии напряжения, когда отключается подача электроэнергии, функционирование насоса прекращается. Это недостаток, который в большинстве случаев вызывает серьёзные проблемы.

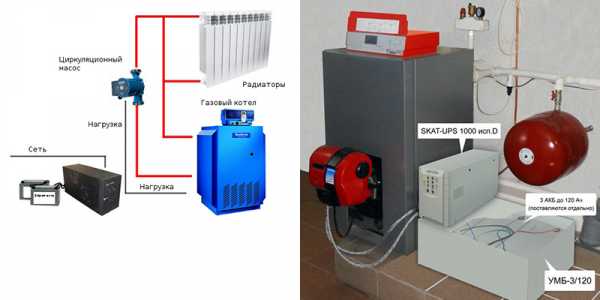

Чтобы избежать проблем с циркуляцией теплоносителя при отсутствии электроэнергии, прибегают к установке специальных источников питания. С их помощью возобновляется функционирование циркуляционного насоса при отсутствии электроэнергии.

Помимо использования источников питания, возобновить работу насоса можно другими способами:

• Приобретение бензинового или дизельного генератора, которые вырабатывают переменный ток и напряжение 220В.

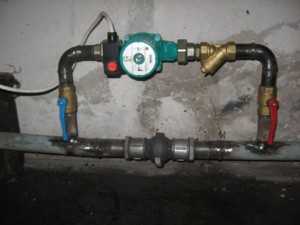

• Установка байпаса, посредством которого обходится контур с насосом, и происходит самотёчное движение теплоносителя. Для этого сооружается отопительная система с уклонами трубопроводов по ходу движения воды. Для закрытой сети такая перемычка не актуальна, поэтому оптимальными вариантами являются только энергонезависимые источники питания.

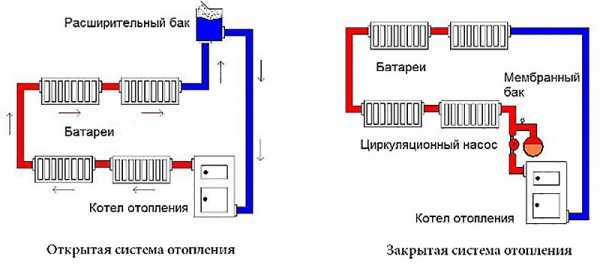

Определимся, в чем разница между закрытым и открытым контуром. Открытый контур означает, что теплоноситель имеет соединение с воздухом, а в закрытой такое действие исключено. Местом соприкосновения теплоносителя является расширительный бачок, которые бывают двух видов:

• открытые;
• закрытые.

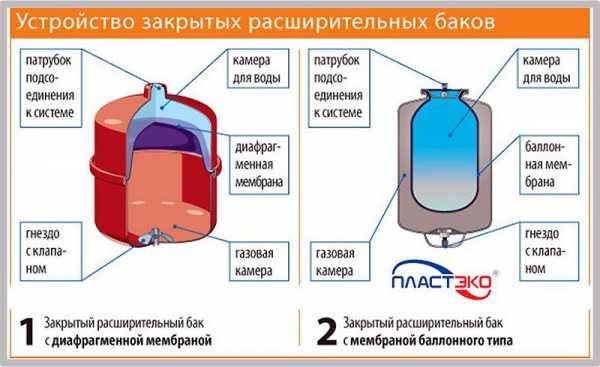

В закрытом типе бака установлена мембрана, при помощи которой удерживается давления газа, находящегося внутри ёмкости. В незамкнутом или открытом бачке происходит испарение теплоносителя, поэтому его объем постоянно уменьшается. Такое явление является негативным фактором, однако доливание холодной воды в систему выполняется не чаще, чем один раз в год.

Циркуляционный насос и схемы замкнутого контура

Система отопления закрытого типа в частном доме используется очень часто, что связано с эффективностью. Системы обогревания с принудительной транспортировкой теплоносителя оснащаются насосами, которые подают и распределяют воду по радиаторам. Применяется насос в таких сетях, как «ленинградка». Схема закрытой системы отопления с принудительной циркуляцией типа «ленинградка» имеет вид замкнутого кольца, в котором расположен котёл. Это система простого типа применяется в многоквартирных домах старой постройки, а также частных домах. Схема такой сети представлена на фото ниже.

Принцип работы такой схемы заключается в том, что от котла отходит труба, в которую врезано любое количество радиаторов. Эта труба укладывается на уровне пола, и в неё подключается вход и выход из радиатора. Такую систему ещё называют однотрубной, так как радиаторы включаются в контур только одной трубы.

Недостаток однотрубной системы в том, что она не способна равномерно распределять теплоноситель по батареям поэтому, чем дальше установлен радиатор от котла, тем температура в нем будет ниже.

Такая система не способна равномерно прогревать все комнаты, поэтому её применение актуально только в маленьких домах с небольшим количеством комнат. Для разрешения данной проблемы в систему монтируется циркуляционный насос, которым активно перемещается теплоноситель. Чем выше скорость перемещения воды, тем равномернее будут прогреты все комнаты.

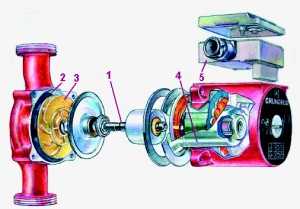

Циркуляционный насос состоит из электрической и механической части. Электрическая часть отвечает за вращение крыльчатки насоса, что происходит благодаря маломощному электромотору. Насос же выполняет задачу транспортировки теплоносителя по контуру. Причём для него не важно, какой тип системы сооружён: закрытого или открытого типа.

Двухтрубные системы отопления с газовым котлом популярны, и очень часто сооружаются в частных домах. В такой системе работает самотёчная подача, и происходит самостоятельное перемещение теплоносителя. Однако подать горячую воду по всем радиаторам в одинаковом объёме естественным путём невозможно, поэтому прибегают к монтажу циркуляционных насосов. Ведь при помощи таких устройств возможно не только быстрое прогревание всего дома, но и поднятие горячей воды на второй этаж.

Преимущества применения насоса

Система отопления без насоса уже давно перестала быть актуальной. Даже если возникают перебои с подачей электроэнергии, то для этих целей достаточно приобрести генератор или ИБП. Их стоимость не маленькая, однако, они себя способны окупить, если в регионе проживания случаются частые перебои с электроэнергией. К преимуществам использования циркуляционных насосов относятся:

1. Простота монтажа отопительного контура. Монтируется система отопления из пластиковых труб, что намного проще и дешевле, нежели покупка металлических трубок и их сваривание. Не понадобится соблюдать углы уклона для подачи и обратки, что также является существенным преимуществом.
2. Применение коллекторного типа разводки трубопровода. При таком способе разводки будет обеспечиваться равномерная подача теплоносителя ко всем радиаторам.
3. Увеличение протяжённости трубопровода.
4. При установке циркуляционного насоса сооружается отопление типа «тёплый пол».

Размещается циркуляционный насос на обратном трубопроводе перед котлом. При этом немаловажно перед входом в насос установить очистительный фильтр.

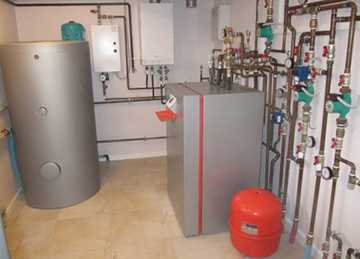

Из чего состоит закрытая система отопления

Главными элементами системы отопления закрытого типа являются:

1. Котёл. Это основной источник создания тепловой энергии, при помощи которого нагревается вода. Котлы бывают газовыми, твёрдотопливными и электрическими.
2. Расширительный бачок мембранного типа.
3. Циркуляционный насос, который подбирается по мощности в зависимости от объёма воды в контуре.
4. Радиаторы для обогрева помещений.
5. Трубопроводы для сооружения контуров.
6. Переходники и соединители.
7. Обратные клапаны.
8. Фильтры для очистки воды от засорений.
9. Воздухоотводчики.

Все элементы для сооружения системы закрытого типа практически такие же, которые применяются для изготовления контура открытого типа. Различие заключается только в применение расширительных баков разной конструкции.

В контрах открытого типа применяются обычные баки без крышки. Их установка осуществляется в самой верхней точки отопительного контура. В контурах закрытого типа размещать баки можно в любой точке.

Важные моменты при проведении монтажа системы отопления закрытого типа

Соорудить сеть отопления закрытого типа вполне возможно самостоятельно без помощи специалистов. Однако при монтаже немаловажно учитываются такие факторы:

1. Врезать насос следует в контур обратки. Он при отсутствии возможности установить в контур обратки, может быть размещён и на подаче, однако это приведёт к сокращению срока его эксплуатации. Это связано с тем, что электрическое устройство хотя и рассчитано на работу при высоких температурах, но желательно, чтобы они были не выше 70-80 градусов. Кроме того, насос имеет резиновые уплотнители, которые под действием высоких температур теряют свои первоначальные свойства.
2. Разрешается применять трубы малого диаметра. Это позволяет получить такие преимущества: сокращение расходов на покупке трубопровода, ускорение циркуляции теплоносителя, а также малый объем воды в сети отопления. Чем меньше воды в контуре, тем быстрее она нагревается.
3. Желательно устанавливать котёл современного типа, так как это позволит контролировать процесс обогрева автоматически.

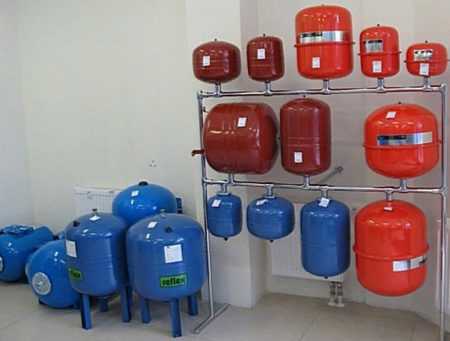

Расширительные баки закрытого типа имеют разные размеры и формы, поэтому при выборе важно учитывать место его установки, а также объем воды в контуре.

В завершении стоит подчеркнуть, что система закрытого типа пользуется популярностью. Главным преимуществом является увеличение срока службы, а также отсутствие необходимости монтировать бак на чердаке дома. При конструировании закрытой сети отопления соблюдаются вышеуказанные рекомендации, что позволяет соорудить надёжный обогревательный контур.

gidpotrubam.ru

Закрытая система отопления с принудительной циркуляцией схема

Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Принцип работы

Чтобы понять, что такое закрытая система отопления, необходимо разобраться в тонкостях ее функционирования. Жидкий теплоноситель нагревается до заданной температуры и начинает продвижение по радиаторам и трубам, передавая энергию в помещение и обогревая. Микроклимат в частном доме зависит от объема и состояния жидкости. Чем она горячее и больше ее количество, тем комфортнее находиться в комнатах.

При открывании клапана лишний объем воды сбрасывается в расширительный бак системы отопления, который оснащен двумя камерами, разделенными перегородкой. Первый отсек служит для хранения резерва жидкости, во втором содержится азот под давлением. Такая схема способствует поддержанию напора на одном уровне. Принудительно носитель возвращается назад при помощи насоса, в охлажденном виде. Для слива воды в самой нижней точке устанавливают патрубок с вентилем.

Как бы надежно не изолировали систему отопления с принудительной циркуляцией, в нее может попасть воздух при заполнении и последующем наборе воды. В это время происходит разгерметизация стыков. Чтобы удалить пузырьки, применяют стандартные отводчики и краны Маевского. При монтаже сепараторов в трубопровод гарантирована деаэрация и стабильность функционирования всех элементов.

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

• Использование насоса подразумевает зависимость от электричества.
• Для закрытого типа требуется бак большого объема.
• Без автоматики достаточно трудно регулировать температуру и давление.
• Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м 2. Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее. Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов.

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

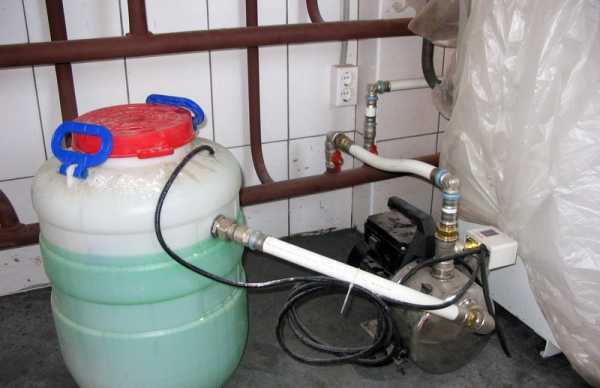

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали. Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев.

Автор:
Сергей Исаев

Схема закрытой системы отопления, имеющей принудительную циркуляцию

Что представляет собой закрытая система отопления

Отопительная система бывает открытого и закрытого вида, и зависит это от того, взаимодействует ли расширительный бак с наружным воздухом. Теплоноситель осуществляет свое движение при помощи насоса. Благодаря включению насоса в гидравлическую схему помещение обогревается гораздо эффективнее. а принудительная циркуляция обеспечивает включение в такую схему дополнительные отопительные устройства.

Наличие в схеме насоса делает отопление зависимым от электроснабжения, однако, в результате этого теплоноситель начинает циркулировать гораздо эффективнее. При реализации такой схемы установку насоса осуществляют на обратной магистральной трубе перед котлом. Там же устанавливают и расширительный бак для отопления закрытого вида.

Закрытая система отопления не дает испаряться теплоносителю. В результате чего не нужно все время держать под контролем в системе его уровень. Принудительная циркуляция теплоносителя позволяет осуществлять прогрев за гораздо меньшее время и изменять уровень нагрева в отдельно взятом помещении. При включении в цепь комнатного термостата появляется возможность довольно эффективно обогревать помещение, если температура опустится ниже установленной нормы.

Элементы схемы отопления закрытого типа

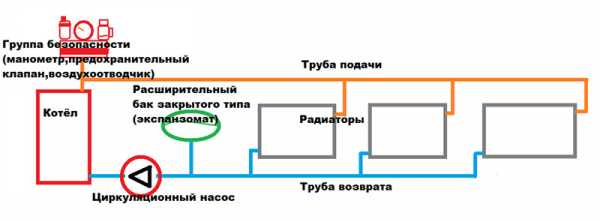

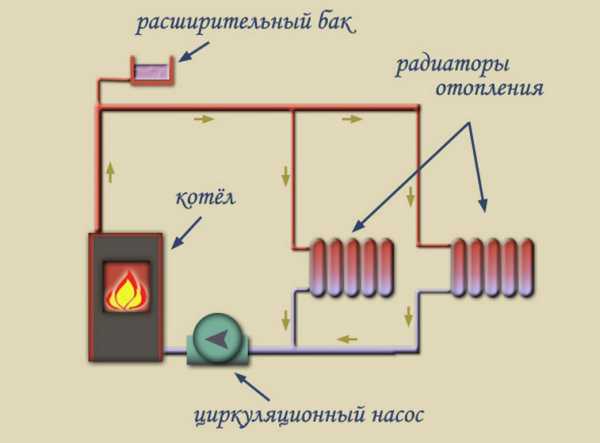

Схема отопления закрытого типа с принудительной циркуляцией включает в себя следующие элементы:

• котел любого типа;
• циркуляционный насос;
• трубы, необходимые для сооружения подводок, стояков и перемычек;
• пробковые и шаровые краны;
• воздухоотводчики;
• приспособления для крепежа;
• расширительный герметичный бак мембранного типа;
• радиаторы отопления;
• переходники, необходимые для соединения труб;
• обратные клапаны;
• фильтры, которые требуются для поддержания работы котла отопления и насосов.

Принцип работы

Такие теплоносители, как антифриза или вода. нагреваются в отопительном котле. Как только температура начинает повышаться, происходит увеличение объема. Излишек теплоносителя поступает в расширительный котел. Этот агрегат напоминает капсулу, которая состоит из двух отделений.

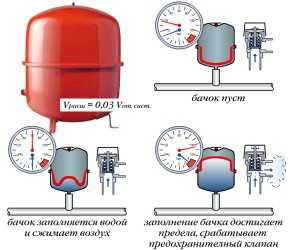

Первое отделение представляет собой гидравлическую камеру, в которую поступает жидкий теплоноситель в процессе нагревания. Второе отделение – это газовая камера, заполненная азотом, находящимся под давлением.

Перед запуском отопления в баке начинает устанавливаться давление, которое равняется гидростатическому давлению в контуре. Во время нагревания теплоносителя он поступает в расширительный бак через клапан.

Это способствует выравниванию давления внутри системы, потому что объем газовой камеры начинает уменьшаться, а давление газа – увеличиваться. Возврат в систему теплоносителя из расширительного бака осуществляется тем же циркуляционным насосом.

Особенности схемы закрытой системы отопления

Схема отопления закрытого вида имеет некоторые особенности. Циркуляционный насос и расширительный бачок могут находиться в одном помещении вместе с котлом нагревания. Такая особенность имеет определенные преимущества – общая длина трубопроводов уменьшается, а также отпадает необходимость устанавливать трубы большого диаметра и соблюдать при монтаже углы наклона .

Кроме того, такое оборудование лучше всего устанавливать на обратной магистральной трубе. Насос может дольше эксплуатироваться, если по нему проходит теплоноситель с низкой температурой.

Схема отопления открытого вида содержит определенные ограничения по размерам, поэтому ее можно использовать для небольших помещений. У закрытой системы отопления таких ограничений нет.

Плюсы и минусы отопления закрытого вида с принудительной циркуляцией

Отопление закрытого вида имеет свои достоинства и недостатки, но все же плюсов у него гораздо больше, чем минусов.

К достоинствам закрытой системы относятся:

• Большая теплоотдача.
• Возможность применения труб меньшего диаметра, что делает монтаж более экономным. Трубы одинаковой длины, но с меньшим диаметром стоят гораздо ниже, чем трубы большего диаметра.
• Благодаря герметичности уменьшается вероятность возникновения коррозии.
• Отсутствие испарения теплоносителя.
• Продолжительность работы котла выше из-за уменьшения разницы температуры на выходе и входе.
• Возможность использовать антифриз в качестве теплоносителя.
• Монтаж такой системы упрощается, поэтому нет необходимости высчитывать длину, высоту, уклон и диаметр труб для отопления с принудительной циркуляцией .
• Схема закрытой системы отопления экономит тепло, в результате расход топлива уменьшается.

Недостатки такой системы следующие:

• Энергозависимость, т. е. для циркуляционного насоса необходимо электроснабжение. Для решения этой проблемы необходимо обеспечить отопительную систему бесперебойным и независимым источником электричества.
• Циркуляционный насос сам по себе стоит не очень дорого, однако, монтаж системы получается достаточно дорогим.
• Для работы насоса требуются постоянные затраты на электричество.

Монтаж закрытой отопительной системы

Монтаж следует начинать с выбора котла, который должен соответствовать двум критериям – вид и мощность. Очень популярными в последнее время стали твердотопливные котлы. Несмотря на свою громоздкость, в эксплуатации они обходятся гораздо дешевле. На мощность котла влияют многие факторы.

Чтобы увеличить срок эксплуатации циркуляционного насоса, его следует врезать в обратку. Все дело в том, что по трубопроводу обратного хода движется уже охлажденная вода. В конструкции насоса предусмотрены резиновые уплотнители и манжеты. Охлажденная вода, которая поступает в обратку, не оказывает какого-либо существенного влияния на детали из резины, в результате чего они долго сохраняют свои первоначальные качества.

Для монтажа системы лучше всего подойдут трубы, имеющие минимальный диаметр. Это позволяет сократить себестоимость работ по установке системы отопления с принудительной циркуляцией, потому что объем теплоносителя, который заполняет систему, начинает уменьшаться. Это влияет на выбор расширительного бака и мощность котла отопления. После того как оборудование установили и провели трубы, необходимо закрытую систему отопления заполнить водой.

Заключение

Если сравнивать закрытые системы с естественной и принудительной циркуляцией, можно прийти к выводу, что какой-либо существенной разницы между ними нет. Единственное отличие закрытой системы с принудительной циркуляцией – недорогой монтаж и продолжительный срок службы оборудования.

Чем примечательна система отопления с принудительной циркуляцией закрытого типа

Закрытая двухтрубная система

Автономная отопительная система делится на две разновидности. Она может быть открытой и закрытой. Их отличительная черта — это циркуляция теплоносителя внутри контура, которая может быть естественной и принудительной. В первом случае горячая вода по трубопроводу движется исключительно под действием законов физики. Единственный момент, который необходимо учитывать, сооружая данную систему — это небольшой уклон контуров в сторону движения воды. Система отопления с принудительной циркуляцией всегда закрытого типа, и в нее врезан циркуляционный насос. Это более сложная конструкция, но она и гораздо эффективнее.

Особенности принудительной циркуляции

Нас интересует именно второй вариант организации отопления, то есть с принудительной циркуляцией теплоносителя. Начнем с того, что он является энергозависимым, потому что насос будет работать только от сети переменного тока. В случае отключения электроэнергии прибор остановится, так что придется позаботиться о продолжении работы отопления в штатном режиме.

Как это можно сделать?

1. Приобрести бензогенератор и держать его для таких случаев.
2. Установить байпас, который будет отсекать циркуляционный насос и переводить систему на естественное движение горячей воды. Но поскольку мы говорим о закрытой схеме, эта перемычка может в некоторых разводках не помочь. Так что первый вариант решения проблемы лучше.

Что же такое открытая и закрытая система отопления? Название уже говорит о том, что в первом случае теплоноситель соприкасается с воздухом, а во втором нет. Место соприкосновения — расширительный бак. Он может быть с открытым верхом или полностью герметичным. Вторая конструкция — это емкость, куда установлена мембрана, поддерживающая давление с помощью закачанного внутрь газа.

Открытая конструкция позволяет горячей воде испаряться, а значит, ее объем будет постепенно уменьшаться. Это минус, но не очень большой. Просто владельцу дома периодически придется пополнять холодной водой контур системы отопления. Сделать это своими руками довольно просто, особенно, если подпитка будет производиться из водопроводной сети.

Для чего необходим циркуляционный насос?

Все дело в равномерном распределении теплоносителя по радиаторам. Особенно это актуально, когда дело касается такой системы, как однотрубная. Приведем в качестве примера схему «ленинградка». Это своеобразное кольцо, в центре которого установлен отопительный котел. Здесь нет стояков и сложной разводки труб — все достаточно просто.

От котла по комнатам проходит труба, в которую в каждой комнате врезаются радиаторы. Труба идет практически по уровню пола. Однотрубная схема позволяет сэкономить на материалах и упрощает монтажный процесс. Но у нее есть один существенный недостаток — система ленинградка не обеспечивает равномерного распределения горячей воды по батареям. Те, которые установлены ближе к котлу, получают тепловой энергии больше за счет высокой температуры теплоносителя. Часть тепла остается здесь, а остальная часть вместе с теплоносителем перемещается к следующим приборам, но уже с меньшей температурой.

Такое распределение не позволяет равномерно прогреть помещения дома. И чем дальше от котла расположена комната, тем холоднее в ней будет зимой. Эту проблему решает установленный циркуляционный насос. Он создает небольшое давление, при котором теплоноситель начинает внутри контура двигаться с определенной скоростью. Ее вполне хватает, чтобы равномерно распределить горячую воду по всем радиаторам отопления.

Внимание! Место установки циркуляционного насоса — на обратном контуре около котла. Почему это так важно? Все дело в том, что в этом контуре теплоноситель имеет самую низкую температуру. В конструкции циркуляционного насоса есть резиновые прокладки и манжеты, которые под действием горячей воды быстро выходят из строя. Поэтому и выбирается место, где температура теплоносителя минимальна. Кстати, расширительный бак устанавливается здесь же.

Двухтрубная система отопления с принудительной циркуляцией теплоносителя — не редкость. И хотя в ней чаще всего используется естественная циркуляция, с учетом размеров дома необходимо сделать некоторые дополнения, к которым относится циркуляционный насос. Без него равномерно распределить горячую воду по комнатам будет очень сложно, а в некоторых случаях просто невозможно. Особенно это касается многоэтажных домов, потому что естественная циркуляция не сможет поднять необходимое количество горячей воды до требуемого уровня, например, на второй этаж.

Особенности монтажного процесса

• В отопительной системе закрытого типа можно использовать трубы с минимальным диаметром. Это большой плюс в плане экономии материалов, расходуемых на отопительную систему. Этим же объясняется удобство монтажа, особенно, если сборка производится своими руками.

В отоплении с естественной циркуляцией необходим большой объем воды, чтобы он под действием температуры мог продвигаться в трубной развязке. То есть, уменьшая сопротивление труб, мы увеличиваем скорость протока жидкости. А так как в системе с принудительной циркуляцией закрытого типа не нужно создавать скорость потока, потому что этим занимается насос, то нет и необходимости устанавливать трубы большого диаметра.

• Объем теплоносителя также влияет на объем расширительного бака, который должен составлять 10% от емкости всей отопительной системы. В отоплении закрытого типа может быть установлен расширительный бачок меньшего объема. А это снижение затрат на покупку более дорогого прибора.
• В отоплении закрытого типа — не столь важно, будет оно однотрубным или двухтрубным — рекомендуется устанавливать котлы с современной автоматикой. Именно она сможет четко контролировать и регулировать все проходящие процессы.

Кстати, многие производители устанавливают датчики, которые следят за скоростью теплоносителя и его температурой. Особенно следует отметить датчик антизакипания, который закрывает подачу топлива в камеру сгорания, когда горячая вода в контуре доходит до точки кипения.

Есть датчики антизамерзания, которые поддерживают внутри контура температуру не ниже +5С. Устанавливаются датчики, которые периодически включают циркуляционный насос во время длительного отключения отопительной системы. Это необходимо для того, чтобы находящийся в воде статор насоса не заклинило в процессе его запуска.

Добавим, что с помощью автоматики можно полностью контролировать подачу топлива в зависимости от температуры внутри комнат или на улице. Это позволяет программировать температурный режим в целом на определенный период времени, к примеру, на пару дней или на неделю.

Как правильно выбрать циркуляционный насос

Два основных показателя, по которым обычно выбирается циркуляционный насос — это его цена и удобство эксплуатации и обслуживания. Но есть несколько технических характеристик, которые определяются размерами обогреваемого дома.

Вот некоторые из них:

• Площадь частного загородного дома — 250 м². Для него необходим насос мощностью не менее 3,5 м³/ч и напором 0,4 атм. Хотя с напором надо быть осторожнее. Иногда у мощного насоса небольшой напор, которого не хватает, чтобы поднять теплоноситель на нужный этаж. Поэтому наши советы носят исключительно рекомендательный характер.
• Площадь 250–350 м². Мощность насоса должна быть не меньше 4,5 м³/ч, а напор — 0,6 атм.
• Площадь 350–800 м². Мощность — 11 м³/ч и напор 0,8 атм.

Кстати, рекомендованные нами показатели могут быть использованы для однотрубной системы отопления с принудительной циркуляцией. Особенно такой насос хорошо будет работать в схеме «ленинградка».

Конечно, чтобы точно подобрать насосное оборудование, необходимо учесть много различных показателей. К примеру, длину отопительных контуров, количество радиаторов, мощность котла, диаметр устанавливаемых труб и материал, из которого они изготовлены, наличие запорной арматуры, ее вид и количество. Даже вид используемого топлива влияет на выбор. Так что самостоятельно этот подбор не осуществить, и пусть этим занимаются специалисты.

Обратите внимание! Нормальной работе циркуляционного насоса будут мешать воздушные пробки, которые образуются в радиаторах, стояках и горизонтальных контурах. Для их устранения устанавливаются краны Маевского на радиаторах, автоматические воздухоотводчики и другие приспособления. Их наличие в современных отопительных сетях — это гарантия качественной работы системы в целом.

Заключение по теме

Насколько оправдана система с принудительной циркуляцией теплоносителя? Специалисты в один голос уверяют, что работает она очень эффективно. Но энергозависимость схемы уменьшает ее привлекательность. Во-первых, это дополнительные счета за оплату электроэнергии. Во-вторых, это проблемы, связанные с отключением электричества по непонятным причинам.

Отметим, что циркуляционный насос — это маломощный прибор, потребляющий не очень много электроэнергии. И все же потребляет. Как справиться со второй проблемой, мы уже говорили выше, так что не будем повторяться. Пусть эти два минуса существуют, поскольку без них никуда. Но они полностью перекрываются плюсами эффективной работы всего отопления. Поэтому закройте глаза на неприятности, и пусть они вас сильно не тревожат.

Источники: http://obogrevguru.ru/otopitelnaya-sistema-zakrytogo-tipa-v-chastnom-dome.html, http://kotel.guru/sistemy-otopleniya/prinuditelnaya-cirkulyaciya/shema-zakrytoy-sistemy-otopleniya-imeyuschey-prinuditelnuyu-cirkulyaciyu.html, http://gidotopleniya.ru/montazh-otopleniya/sxemy/sistema-otoplenija-s-prinuditelnoj-cirkuljaciej-zakrytogo-tipa-7709

teplosten24.ru

Закрытая система отопления с принудительной циркуляцией

С появлением в продаже доступных, а самое главное, надежных циркуляционных насосов отопительная система с естественной циркуляцией, также именуемая гравитационной, термосифонной и самотечной, стала большой редкостью.

Владельцы частных домов массово переходят на циркуляцию принудительную, так как она обеспечивает целый ряд преимуществ.

Узнать о них стоит каждому, кому приходится иметь дело с автономным отоплением жилища. Итак, темой нашего разговора будет закрытая система отопления частного дома с принудительной циркуляцией: схема, особенности, правила монтажа.

Для чего необходим циркуляционный насос?

Очевидно, что для функционирования системы отопления горячий теплоноситель необходимо переместить из котла в радиаторы. Сделать это можно только одним способом — путем создания на каком-либо участке контура давления, которое заставит рабочую среду двигаться.

С этой задачей котел может справиться и самолично: нагретый им теплоноситель в соответствии с законом Архимеда устремляется вверх (явление конвекции).

Если сразу за теплогенератором установить вертикальную трубу, в ней сформируется мощный восходящий поток.

Движение теплоносителя в контуре за счет конвекции и называется естественной циркуляцией.

Однако, приходится признать, что мощность такого двигателя, как конвекция, оставляет желать лучшего.

Рабочая среда будет «бегать» гораздо быстрее, если ее «подталкивать» насосом — такое движение называют принудительной циркуляцией.

При этом обычный насос, предназначенный для подъема воды на определенную высоту, нам не нужен: отопительный контур является замкнутым, поэтому нагнетателю, даже если он работает в многоэтажном здании, приходится преодолевать только гидравлическое сопротивление системы.

Следовательно, для работы ему достаточно будет сравнительно небольшой мощности. Вот для таких задач и выпускают специальные насосы, называемые циркуляционными.

Особенности принудительной циркуляции

Создание в системе отопления повышенного давления вызывает необходимость превратить ее из открытой в закрытую — в противном случае весь теплоноситель попросту выплеснется.

Но и просто закупорить ее, сделав объем фиксированным, нельзя: расширяющаяся при нагреве среда разорвет трубы или приборы.

Выход состоит в применении особого герметичного расширительного бачка для системы отопления закрытого типа, разделенного на две части эластичной мембраной.

Одной частью бачок подключается к отопительному контуру, во вторую — закачивается воздух. Растягиваясь, мембрана компенсирует изменение объема теплоносителя, при этом давление воздуха во второй части бачка не дает ее разорвать.

Такие же мембранные баки выпускаются и для питьевых водопроводов, только стоят они дороже — из-за применения пищевых материалов. Чтобы покупатели не путались, у производителей принято отопительные баки окрашивать в красный, а водопроводные — в синий цвет.

Для чего же, собственно, нужно ускорять теплоноситель? Вот какие выгоды дает такое усовершенствование:

1. Рабочая среда после обхода контура не успевает сильно остыть, поэтому котел работает в щадящем режиме.
2. Отпадает необходимость сильно греть теплоноситель, следовательно, систему можно эксплуатировать в низкотемпературном режиме (актуально для межсезонья).
3. Можно уменьшить диаметр труб — возросшее гидравлическое сопротивление насос преодолеет с легкостью.
4. Уменьшая диаметр труб, мы уменьшаем требуемый объем теплоносителя, а соответственно и расширительного бака (обычно 10% от объема теплоносителя).
5. Сокращая объем теплоносителя и ускоряя его движение по трубам, мы уменьшаем тепловую инерционность системы, вследствие чего она становится более экономичной.
6. Отопительный контур может теперь иметь любую длину — нужно только установить насос с достаточной мощностью.

Переход к закрытой системе также дает несколько улучшений:

1. Теплоноситель не испаряется (особенно важно, если используется подготовленная вода, подвергнутая обессоливанию).
2. Нет испарения — нет и теплопотерь.
3. Теплоноситель не насыщается воздухом, следовательно, и воздушные пробки появляться не будут.

Система отопления с расширительным баком и циркуляционным насосом

Как видно, достоинств у принудительной циркуляции предостаточно. Единственный недостаток — энергозависимость (насос нуждается в электроснабжении).

В регионах, где электросеть работает с частыми перебоями, рекомендуется устраивать систему отопления в расчете на естественную циркуляцию:

• применять трубы большого диаметра;
• укладывать их с как можно большим уклоном;
• разбивать систему на контуры, длина которых не превышает 30 м;
• устанавливать сразу за котлом разгонный коллектор (вертикальный участок трубопровода).

В таком случае система при отключении электричества сохранит частичную работоспособность.

Схема системы отопления с принудительной циркуляцией

Применение циркуляционного насоса в система закрытого типа дает еще одно важное преимущество: появляется возможность строить систему отопления по любой схеме независимо от величины гидравлического сопротивления.

Если естественная циркуляция способна обеспечить работу лишь короткого (до 30 м длиной) двухтрубного контура, то с принудительной пользователю доступен целый набор вариантов:

1. Радиаторы можно расположить последовательно (однотрубная система или ленинградка), что дает возможность сэкономить на материалах и проложить трубы скрытым способом.
2. Можно применить коллекторную схему (раздача теплоносителя каждому прибору по «выделенной линии» из единого распределителя), которая также позволяет спрятать трубы, а кроме того является весьма удобной в управлении.
3. Можно превратить в радиатор всю свободную поверхность пола, реализовав т.н. систему «теплый пол» (внутрипольный подогрев). Продавить теплоноситель через длинную, тонкую и извилистую трубку без циркуляционного насоса было бы невозможно.

В двухтрубной системе отопления закрытого типа циркуляционный насос также придется весьма кстати, поскольку вдобавок ко всем вышеперечисленным преимуществам он обеспечивает более равномерное распределение тепла по радиаторам.

Только следует учитывать, что чем большим является гидравлическое сопротивление контура, тем более мощным должен быть нагнетатель.

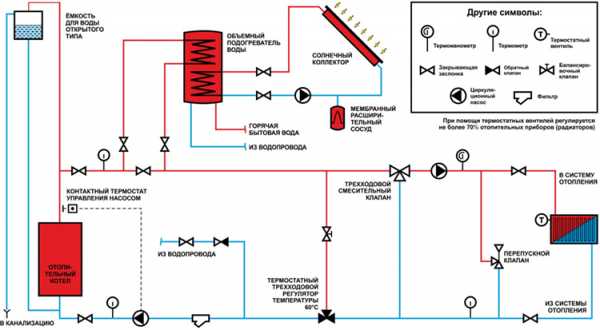

Схема котельной с закрытой системой

Так, например, в случае с двухтрубной системой циркуляционному насосу требуется мощность примерно в 20 – 25 Вт на каждые 10 кВт мощности котла. Для однотрубной же системы этот показатель составляет уже 40 – 50 Вт/10 кВт.

Особенности монтажного процесса

Насос следует устанавливать на участке с самой низкой температурой, то есть на «обратке» поблизости от котла.

В случае установки на линии «подачи» полимерные детали нагнетателя быстро выйдут из строя из-за перегрева.

А в случае закипания теплоносителя циркуляция вообще остановится (что еще больше усугубит перегрев), так как насос неспособен перекачивать пар.

Перед насосом устанавливают фильтр грубой очистки (грязевик), а после него — манометр. Еще один манометр обычно устанавливается после котла в составе группы безопасности.

Поскольку расширительный бачок в системе с принудительной циркуляцией является закрытым, его не обязательно устанавливать в наивысшей точке контура. Обычно его тоже подключают к «обратке» где-нибудь возле котла.

Отопительную систему в частном доме домовладелец обслуживает сам. Чтобы понять, почему падает давление в системе отопления, необходимо суметь продиагностировать возможные неисправности.

Нормы давления в отопительной системе частного дома приведены по ссылке.

На случай образования в контуре засора необходимо предусмотреть байпас с перепускным клапаном, по которому насос будет перекачивать теплоноситель «через себя», то есть по малому кругу, в обход контура. Если этого не сделать, перед засором образуется зона повышенного давления, что существенно ускорит износ насоса.

Чтобы не возиться с байпасом, можно установить насос с возможностью плавной регулировки скорости вращения двигателя и автоматическим регулятором.

Видео на тему

microklimat.pro

особенности схемы и нюансы монтажного процесса

Закрытая двухтрубная система

Автономная отопительная система делится на две разновидности. Она может быть открытой и закрытой. Их отличительная черта — это циркуляция теплоносителя внутри контура, которая может быть естественной и принудительной. В первом случае горячая вода по трубопроводу движется исключительно под действием законов физики. Единственный момент, который необходимо учитывать, сооружая данную систему — это небольшой уклон контуров в сторону движения воды. Система отопления с принудительной циркуляцией всегда закрытого типа, и в нее врезан циркуляционный насос. Это более сложная конструкция, но она и гораздо эффективнее.

Особенности принудительной циркуляции

Нас интересует именно второй вариант организации отопления, то есть с принудительной циркуляцией теплоносителя. Начнем с того, что он является энергозависимым, потому что насос будет работать только от сети переменного тока. В случае отключения электроэнергии прибор остановится, так что придется позаботиться о продолжении работы отопления в штатном режиме.

Как это можно сделать?

1. Приобрести бензогенератор и держать его для таких случаев.
2. Установить байпас, который будет отсекать циркуляционный насос и переводить систему на естественное движение горячей воды. Но поскольку мы говорим о закрытой схеме, эта перемычка может в некоторых разводках не помочь. Так что первый вариант решения проблемы лучше.

Что же такое открытая и закрытая система отопления? Название уже говорит о том, что в первом случае теплоноситель соприкасается с воздухом, а во втором нет. Место соприкосновения — расширительный бак. Он может быть с открытым верхом или полностью герметичным. Вторая конструкция — это емкость, куда установлена мембрана, поддерживающая давление с помощью закачанного внутрь газа.

Открытая конструкция позволяет горячей воде испаряться, а значит, ее объем будет постепенно уменьшаться. Это минус, но не очень большой. Просто владельцу дома периодически придется пополнять холодной водой контур системы отопления. Сделать это своими руками довольно просто, особенно, если подпитка будет производиться из водопроводной сети.

Для чего необходим циркуляционный насос?

Все дело в равномерном распределении теплоносителя по радиаторам. Особенно это актуально, когда дело касается такой системы, как однотрубная. Приведем в качестве примера схему «ленинградка». Это своеобразное кольцо, в центре которого установлен отопительный котел. Здесь нет стояков и сложной разводки труб — все достаточно просто.

От котла по комнатам проходит труба, в которую в каждой комнате врезаются радиаторы. Труба идет практически по уровню пола. Однотрубная схема позволяет сэкономить на материалах и упрощает монтажный процесс. Но у нее есть один существенный недостаток — система ленинградка не обеспечивает равномерного распределения горячей воды по батареям. Те, которые установлены ближе к котлу, получают тепловой энергии больше за счет высокой температуры теплоносителя. Часть тепла остается здесь, а остальная часть вместе с теплоносителем перемещается к следующим приборам, но уже с меньшей температурой.

Наглядная схема

Такое распределение не позволяет равномерно прогреть помещения дома. И чем дальше от котла расположена комната, тем холоднее в ней будет зимой. Эту проблему решает установленный циркуляционный насос. Он создает небольшое давление, при котором теплоноситель начинает внутри контура двигаться с определенной скоростью. Ее вполне хватает, чтобы равномерно распределить горячую воду по всем радиаторам отопления.

Внимание! Место установки циркуляционного насоса — на обратном контуре около котла. Почему это так важно? Все дело в том, что в этом контуре теплоноситель имеет самую низкую температуру. В конструкции циркуляционного насоса есть резиновые прокладки и манжеты, которые под действием горячей воды быстро выходят из строя. Поэтому и выбирается место, где температура теплоносителя минимальна. Кстати, расширительный бак устанавливается здесь же.

Двухтрубная система отопления с принудительной циркуляцией теплоносителя — не редкость. И хотя в ней чаще всего используется естественная циркуляция, с учетом размеров дома необходимо сделать некоторые дополнения, к которым относится циркуляционный насос. Без него равномерно распределить горячую воду по комнатам будет очень сложно, а в некоторых случаях просто невозможно. Особенно это касается многоэтажных домов, потому что естественная циркуляция не сможет поднять необходимое количество горячей воды до требуемого уровня, например, на второй этаж.

Особенности монтажного процесса

Принципиальная схема

• В отопительной системе закрытого типа можно использовать трубы с минимальным диаметром. Это большой плюс в плане экономии материалов, расходуемых на отопительную систему. Этим же объясняется удобство монтажа, особенно, если сборка производится своими руками.

В отоплении с естественной циркуляцией необходим большой объем воды, чтобы он под действием температуры мог продвигаться в трубной развязке. То есть, уменьшая сопротивление труб, мы увеличиваем скорость протока жидкости. А так как в системе с принудительной циркуляцией закрытого типа не нужно создавать скорость потока, потому что этим занимается насос, то нет и необходимости устанавливать трубы большого диаметра.

• Объем теплоносителя также влияет на объем расширительного бака, который должен составлять 10% от емкости всей отопительной системы. В отоплении закрытого типа может быть установлен расширительный бачок меньшего объема. А это снижение затрат на покупку более дорогого прибора.
• В отоплении закрытого типа — не столь важно, будет оно однотрубным или двухтрубным — рекомендуется устанавливать котлы с современной автоматикой. Именно она сможет четко контролировать и регулировать все проходящие процессы.

Кстати, многие производители устанавливают датчики, которые следят за скоростью теплоносителя и его температурой. Особенно следует отметить датчик антизакипания, который закрывает подачу топлива в камеру сгорания, когда горячая вода в контуре доходит до точки кипения.

Монтаж насоса

Есть датчики антизамерзания, которые поддерживают внутри контура температуру не ниже +5С. Устанавливаются датчики, которые периодически включают циркуляционный насос во время длительного отключения отопительной системы. Это необходимо для того, чтобы находящийся в воде статор насоса не заклинило в процессе его запуска.

Добавим, что с помощью автоматики можно полностью контролировать подачу топлива в зависимости от температуры внутри комнат или на улице. Это позволяет программировать температурный режим в целом на определенный период времени, к примеру, на пару дней или на неделю.

Как правильно выбрать циркуляционный насос

Два основных показателя, по которым обычно выбирается циркуляционный насос — это его цена и удобство эксплуатации и обслуживания. Но есть несколько технических характеристик, которые определяются размерами обогреваемого дома.

Вот некоторые из них:

• Площадь частного загородного дома — 250 м². Для него необходим насос мощностью не менее 3,5 м³/ч и напором 0,4 атм. Хотя с напором надо быть осторожнее. Иногда у мощного насоса небольшой напор, которого не хватает, чтобы поднять теплоноситель на нужный этаж. Поэтому наши советы носят исключительно рекомендательный характер.
• Площадь 250–350 м². Мощность насоса должна быть не меньше 4,5 м³/ч, а напор — 0,6 атм.
• Площадь 350–800 м². Мощность — 11 м³/ч и напор 0,8 атм.

Устройство насоса

Кстати, рекомендованные нами показатели могут быть использованы для однотрубной системы отопления с принудительной циркуляцией. Особенно такой насос хорошо будет работать в схеме «ленинградка».

Конечно, чтобы точно подобрать насосное оборудование, необходимо учесть много различных показателей. К примеру, длину отопительных контуров, количество радиаторов, мощность котла, диаметр устанавливаемых труб и материал, из которого они изготовлены, наличие запорной арматуры, ее вид и количество. Даже вид используемого топлива влияет на выбор. Так что самостоятельно этот подбор не осуществить, и пусть этим занимаются специалисты.

Обратите внимание! Нормальной работе циркуляционного насоса будут мешать воздушные пробки, которые образуются в радиаторах, стояках и горизонтальных контурах. Для их устранения устанавливаются краны Маевского на радиаторах, автоматические воздухоотводчики и другие приспособления. Их наличие в современных отопительных сетях — это гарантия качественной работы системы в целом.

Заключение по теме

Насколько оправдана система с принудительной циркуляцией теплоносителя? Специалисты в один голос уверяют, что работает она очень эффективно. Но энергозависимость схемы уменьшает ее привлекательность. Во-первых, это дополнительные счета за оплату электроэнергии. Во-вторых, это проблемы, связанные с отключением электричества по непонятным причинам.

Отметим, что циркуляционный насос — это маломощный прибор, потребляющий не очень много электроэнергии. И все же потребляет. Как справиться со второй проблемой, мы уже говорили выше, так что не будем повторяться. Пусть эти два минуса существуют, поскольку без них никуда. Но они полностью перекрываются плюсами эффективной работы всего отопления. Поэтому закройте глаза на неприятности, и пусть они вас сильно не тревожат.

gidotopleniya.ru

Схема закрытой системы отопления с принудительной циркуляцией – описание

В домах и дачах часто собирают систему водяного отопления с принудительной циркуляцией. Она может быть двух видов: открытая и закрытая. Последняя оборудуется расширительным баком. Для безопасности она снабжается дополнительными устройствами. Почему выбирают этот вид отопления, и другие вопросы, связанные с этой системой, рассматриваются в статье.

Общая схема

Для чего нужна принудительная система

Преимущества отопления с гравитационной циркуляцией:

• проста в монтаже;·
• не зависит от источника питания;·
• безопасная.

Без насоса просто не обойтись, если:

• протяжённость труб слишком большая;
• необходимо уменьшить диаметр труб;
• в систему включён «тёплый пол».

Уклон труб делать не нужно. Существуют и другие особенности. Чтобы лучше это увидеть, необходимо рассмотреть работу каждой системы в отдельности.

Как работает отопление без насоса

В любой отопительной системе присутствует три основных компонента:

• генератор тепла;
• система транспортировки теплоносителя;
• теплообменник.

Генератор может быть одинаковым для разных систем, это же относится и к теплообменникам, а вот транспортировка выполняется по-разному. При естественной циркуляции жидкость нагревается в котле, расширяется, благодаря этому становится легче и стремится подняться выше. К котлу приваривают вертикальную трубу на максимально допустимую высоту. Такое расположение даёт воде возможность без дополнительного сопротивления занять наивысшую точку системы при нагревании.

Сравнение двух схем

Первая порция нагретой воды будет быстро охлаждаться о стенки холодной трубы и при смешивании с холодной. Поэтому скорость передвижения теплоносителя будет низкой. При достижении из верхней точки уже немного остывшая вода будет понемногу опускаться по трубопроводу, который имеет небольшой наклон. Скорость движения зависит только от поступления новой порции горячего теплоносителя, так как вся система заполнена холодной тяжёлой жидкостью. Когда нагретая вода достигает первой батареи, процесс охлаждения резко возрастает, начинается круговорот.

По этой причине сначала прогревается первая батарея, а затем по очереди следующие радиаторы.

Это один из недостатков самотечной системы – неравномерный прогрев. Второй недостаток в большом сопротивлении, которое создаётся в вертикальной трубе. При слишком большой её высоте, например, в многоэтажном доме, температуру в котле нельзя резко повышать. Невыполнение такого условия может привести к закипанию воды. Подробно о естественной циркуляции, разоблачении мифов о такой системе говорится в этом видео:

Принудительная система

В принудительной системе применяются такие же самые элементы, за исключением насоса. Насос создаёт давление − вода приходит в движение. Конструкция запускает циркуляцию по всей системе, из-за чего тепло распространяется равномерно. Такая система работает при любой протяжённости трубопровода, поэтому применяется во всех домах. При схеме с принудительной циркуляцией может применяться один из двух типов бака:

• открытый;
• закрытый.

Из чего состоит отопительная система

Котёл − основной элемент. Он может быть электрическим, газовым или твердотопливным, или работать на отработке. Передает тепловую энергию топлива теплоносителю. Для этого варят металлический бак и вставляют в топку печи или устанавливают отдельный металлический котёл с топкой внутри.

От него отходят металлические трубы. Применяются и металлопластиковые, но они хуже отдают тепло и при высоких температурах могут размягчаться. Металлические трубы являются теплообменниками, что ускоряет время нагрева воздуха в помещении. Пластиковые лучше всего монтировать там, где нужно сократить тепловые потери, например, при прокладке под землёй.

Радиаторы являются основными теплообменниками и вторичным источником тепла. При сборке системы отопления частного дома с принудительной циркуляцией без насоса не обойтись. Производители выпускают такие приборы 2 видов:

• с регулируемой скоростью вращения;
• автоматизированные.

Последние способны контролировать нагрузку и регулировать скорость без участия человека. В некоторых насосах установлены заглушки, через которые можно выпускать воздух из насоса при заполнении системы. Под заглушкой находится шлиц, выполненный под отвёртку, с его помощью можно провернуть вал насоса при его окислении.

Однотрубная схема

При однотрубной системе водяного отопления с принудительной циркуляцией труба идёт от котла, проходит все помещения и подходит к котлу, создавая замкнутую цепь. Поэтому радиаторы присоединяются только к одной трубе, но их нельзя подключать в разрыв системы, т. к. не будет возможности регулировать циркуляцию в каждом радиаторе. А это необходимо делать для создания оптимальных условий обогрева.

Пример такого подключения

Поскольку в системе используется только подача, то расход труб заметно сокращается, что позволяет сократить материальные и трудовые затраты. Основным недостатком при неправильном регулировании батарей является неравномерное нагревание радиаторов. Те, что ближе к котлу, нагреваются сильнее расположенные дальше всех. Такая разводка используется как для принудительной, так и гравитационной циркуляции. Любая система не может обойтись без расширительного бака.

Бак: требования и устройство

В открытой системе бачком может служить любая ёмкость подходящего размера. Конструкция позволяет при необходимости добавлять воду в систему. Недостатками являются:

• быстрое испарение жидкости;
• необходим контроль уровня;
• проникновение мусора в трубы;
• установка только выше системы, а это не совсем удобно.

Баки закрытого типа необходимы для отопления и водоснабжения.

Важно. Эти устройства не являются взаимозаменяемыми, потому что у них разное предназначение.

Расширители для отопления окрашивают в красный цвет. Они могут эксплуатироваться при температуре до +120 ⁰С и давлении 4 бар. Второй вид окрашивают в голубой цвет, они выдерживают давление до 10 бар, но вот максимальная рабочая температура составляет не выше +70 ⁰С.

Бак для отопления и воды

В металлическом корпусе имеется две камеры: одна для жидкости, другая для газа. Их разделение бывает следующих видов:

• грушевидная мембрана;
• плоская мембрана;
• без разделения.

Грушевидная мембрана крепится к наружной стороне корпуса через муфту, в которую вварен штуцер. Через резьбовое соединение штуцер крепится к трубопроводу. При заполнении системы вода поступает в грушу и заполняет её. Другая часть корпуса заполнена воздухом, который находится под небольшим давлением. Заполнение водой происходит до тех пор, пока давление воздуха и воды не сравняется. Когда жидкость начинает нагреваться, она расширяется, давление увеличивается, и вода ещё больше входит в расширитель, сжимая воздух. При остывании теплоносителя происходит обратный процесс. Давление воздуха регулируется клапаном и ниппелем, вмонтированным в корпус.

Расширители с плоской мембраной не разбираются. Существуют расширители без мембраны. В них воздух и жидкость не имеют физического разделителя, поэтому газ смешивается с водой и постепенно уходит. Такие бачки время от времени подкачивают воздухом. Они более надёжны система, так как мембрана не рвётся и не требует замены.

Группа безопасности

Так называется комплект устройств, установленных на одной трубе и предназначенных для обеспечения безопасной работы всей системы. Сюда входят:

• манометр;
• аварийный клапан;
• перепускной вентиль.

Манометр помогает визуально определить давление и состояние системы. По нему устанавливается утечка воды из-за разгерметизации системы, определяется рабочее давление системы. Это устройство предупреждает и об опасном повышении давления, которое может возникнуть при закипании воды в котле.

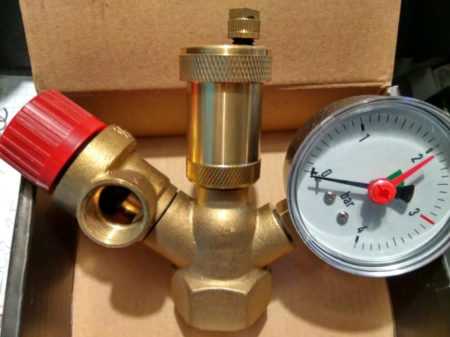

Вид группы безопасности

Аварийный клапан необходим для предотвращения разрыва котла или трубопровода в результате чрезмерного давления. Рядом расположен кран, с его помощью можно быстро сбросить давление.

Внимание. Группа безопасности должна проходить проверку в сроки, указанные в паспорте. Нарушение этого правила приводит повреждению системы и угрозе жизни и здоровью людей.

Радиаторы

Радиаторы служат для передачи тепла от теплоносителя окружающему воздуху, бывают:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные.

Чугунные – самые инерционные, из-за толстого металла они долго нагреваются и долго остывают. Остальные быстрее реагируют на изменение температуры. Чугунные радиаторы очень тяжёлые, поэтому их чаще устанавливают на полу, а не монтируют на на стены. Алюминиевые самые лёгкие, но не очень прочные. Стальные прочные, но быстро окисляются от кислорода, содержащегося в воде. Биметаллические лёгкие и прочные, но дороже стальных и алюминиевых.

Если сравнивать по теплоотдаче, то чугунные большую часть тепла отдают с помощью излучения. Остальные — 50% с помощью излучения и 50% через конвекцию – движение воздушного потока.

Интересно. Именно конвекция позволяет быстрее прогреть помещение.

Разводка

Разводка – соединение теплообменников и котла с помощью трубопровода. Она создает рабочие условия для отопительной системы. Существует три способа соединения:

• последовательное;
• параллельное;
• лучевое.

При последовательном соединении радиаторы подключаются друг за другом. Поломка одного из них влечет за собой остановку всей системы. Применяется только при однотрубной схеме. Недостаток заключается в том, что первая батарея будет нагреваться сильнее, а каждая последующая − хуже.

Последовательная разводка без регулирования

Параллельное – основной способ соединения, используется как при однотрубной, так и двухтрубной схеме. Каждый радиатор можно отрегулировать с помощью кранов, добившись равномерного распределения тепла по всему дому. Этого же результата можно добиться, уменьшая диаметр подающей и обратной трубы при каждом подсоединении батареи. Такой способ применяется при естественной циркуляции.

Пример лучевой разводки

Лучевое соединение производится от общего коллектора, расположенного примерно на одинаковом расстоянии от батарей. Применяется только в двухтрубной схеме и там, где есть возможность использовать подпольное пространство.

Можно комбинировать разные способы обвязки:

• разделить систему на два рукава: один будет обогревать верхний этаж, другой − нижний;
• пустить подачу по одному кругу, а обратку по-другому (в этом случае сопротивление труб будет одинаковым для каждого радиатора).

Двухтрубная система

Двухтрубная отличается от однотрубной тем, что батарея одновременно подключается к подаче и обратке. При этой схеме расходуется больше труб, но иногда это вынужденная мера: в некоторых случаях только так можно обеспечить равномерное прогревание помещения.

Обвязка встречными контурами

Преимущества принудительной системы

С циркуляционным насосом обогрев будет происходить быстрее, потому что вся система нагревается равномерно и постепенно. Хорошо будут работать чугунные батареи: они нагреваются медленно.

В этой системе трубы используются меньшего диаметра, чем в системе с гравитационной циркуляцией. Только в циркуляционной системе предусмотрено использование автоматики.

Экономим на трубах

При циркуляции естественным образом движущая сила возникает при перемещении нагретой воды. Чем больше сечение, тем быстрее идёт перемещение. Поэтому стараются использовать трубы с большим диаметром. Если в схеме отопления одноэтажного или многоэтажного дома с принудительной циркуляцией правильно произвести расчёт диаметра трубы, то можно значительно сэкономить на материале и энергоносителе. Расчет диаметра трубы для отопления производится на основании мощности насоса и гидравлического сопротивления.

Отказ от громоздких радиаторов

Высокая скорость насоса и теплоотдачи современных радиаторов дают возможность использовать лёгкие и компактные радиаторы. Это улучшает и эстетику помещения.

Безопасность и удобство эксплуатации

В системах с насосом используется группа безопасности. Сами насосы имеют несколько скоростей вращения ротора для выбора оптимального режима работы. Это особенно удобно, когда нет возможности рассчитать скорость движения теплоносителя.

Простота монтажа

При монтаже системы отопления, в которой имеется насос, не нужно выдерживать угол наклона трубопровода, что значительно упрощает монтаж. Меньший диаметр труб также облегчает работу. Фурнитура имеет резьбовое соединение, что позволяет обходиться без сварки.

Недостатки

При всех достоинствах и этой системы есть один существенный недостаток – энергозависимость. Главный компонент системы – насос – получает питание от электросети. Чтобы он мог работать в экстренных случаях, когда отключается электричество, необходимо обеспечить резервное питание.

Как заполнить систему отопления

Во время монтажа трубопровода находят самую нижнюю точку и в неё вваривают сливную трубу с краном. Заполнение также происходит через неё. Для того чтобы воздух из системы выходил, в самой верхней точке трубопровода устанавливают такую же трубку с краном.

При всей кажущейся сложности системы её можно выполнить качественно, если прислушаться к рекомендациям. В заключение несколько советов по установке радиаторов:

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Закрытая система отопления с принудительной циркуляцией схема

Закрытая индивидуальная отопительная система работает гораздо эффективнее и надежнее, чем открытая, так как в циркуляционный контур закрытого типа кислород не попадает, следовательно, не идут разрушительные процессы окисления металла. При этом заполнение системы отопления закрытого типа можно делать как чистой питьевой или дистиллированной водой, так и теплоносителями типа антифриза, трансформаторного масла или другими синтетическими растворами, не вступающими в контакт с металлом и не вредящими здоровью людей.Подпитка отопления антифризом

Особенности закрытой системы

Название системы отопления дома происходит от конструкции расширительного резервуара, который обязательно присутствует в любой схеме отопления. Расширительный резервуар в схеме предназначен для хранения расширяющейся при нагревании жидкости, и, так как некоторый объем теплоносителя испаряется или вытекает при эксплуатации системы, жидкость в бачок периодически доливается. В открытую емкость доливать теплоноситель требуется чаще, так как, кроме перечисленных выше причин снижения уровня жидкости, она просто испаряется с открытой поверхности резервуара. В закрытой емкости этого не происходит, поэтому долив жидкости проводится намного реже.

Сейчас популяризуется система отопления закрытого типа, как наиболее экономичная и эффективная. Ее положительные качества очевидны:

1. Это – чаще всего автоматизированная система;
2. Автономная схема закрытой системы отопления работоспособна с любым теплоносителем;
3. Постоянное и контролируемое давление в трубах позволяет пользоваться любой современной бытовой техникой, требующей подключения воды;
4. Теплоноситель не контактирует с воздухом, поэтому металл системы не окисляется изнутри (например, в металлических радиаторах и в рубашке котла) и не происходит сокращение срока службы элементов схемы;
5. Закрытый расширительный резервуар можно монтировать в любой точке помещения дома, но обычно его устанавливают рядом с котлом. Открытый же бачок нужно устанавливать в наивысшей точке отопительной системы, а это очень неудобно с позиции эргономики, дизайна, монтажа и обслуживания, так как чаще всего бачок приходится устанавливать на чердаке;
6. Автономная закрытая система отопления с естественной циркуляцией или с помпой включает в состав схемы автоматические воздухоотводчики, поэтому образование пробок с воздухом в трубах и отопительных приборах полностью исключено.

Схема системы закрытого исполнения

Отрицательным моментом в такой схеме отопления можно считать зависимость от электричества, так как циркуляционный насос и автоматика с датчиками требуют подключения к сетевому напряжению, и при аварийном отключении сети работа отопления останавливается. Но можно организовать закрытую схему с естественной циркуляцией с помощью точного расчета толщины отопительных труб, где за счет разного диаметра трубопровода создается давление, движущее теплоноситель по системе. Оговоримся, что это – довольно сложная задача, требующая не только правильных математических выкладок, то и абсолютно точного исполнения, поэтому на практике реализовать оптимальное давление в закрытой системе отопления с естественным движением жидкости довольно проблематично.

Можно если не нивелировать полностью, то максимально минимизировать энергозависимость закрытой схемы – для этого в схему монтируются ставят источники бесперебойного питания (ИБП) с аккумуляторами на конденсаторах, или параллельно подключаются генераторы напряжения, чтобы не создавать проблем с группой безопасности и циркуляционным насосом.Источники бесперебойного питания и генераторы для отопления частного дома

Комплектующие и узлы закрытой отопительной системы:

1. Котел, обвязанный ГБ – группой безопасности с группой безопасности. Гб может быть встроенной и наружной. Группа безопасности – это датчики, манометры, термометры, воздухоотводчики, клапана, вентили, запорная арматура;
2. Водопроводные трубы, радиаторы отопления или система «теплый пол», регистры, батареи, конвекторы;
3. Циркуляционный электрический насос – монтируется в трубе обратки;
4. Расширительный резервуар для компенсации скачков объема жидкости и стабилизации давления в системе.

Автономная закрытая система отопления с принудительной циркуляцией требует подбора мощности котла, и это можно сделать по упрощенному, но точному принципу: на 10 м² отапливаемой площади затрачивается 1 кВт тепловой энергии плюс запас в 20-35%.Закрытая система с естественной и принудительной циркуляцией жидкости

О группе безопасности

ГБ монтируется на трубу подачи теплоносителя сразу на выходе ее из нагревательного котла для контроля рабочих параметров системы. Манометр позволяет визуально контролировать давление в трубах, которое не должно превышать 1,5 Бар для одноэтажного дома и 3 Бар для двухэтажного здания. Падение давления свидетельствует об утечке теплоносителя, которую необходимо ликвидировать, а повышенное давление может быть по многим причинам, в том числе: нарушение режима работы котла, перегрев системы, выход из строя насоса или предохранительного клапана.Группы безопасности для отопительных систем

Автоматический воздухоотводчик отводит из системы воздух, что позволяет вовремя ликвидировать воздушные пробки. Стандартные группы безопасности есть в продаже как в собранном виде, так и по отдельности каждый прибор. Можно приобрести все устройства по одному и смонтировать свою группу безопасности, исходя из конкретики схемы отопления.

Расширительный резервуар представляет собой герметичную емкость с мембраной, разделяющей камеру пополам. Верхняя часть камеры заполнена воздухом или инертным газом, нижняя – теплоносителем. Если температура жидкости не превышает допустимых пределов, мембрана находится в свободном состоянии. По мере повышения температуры мембрана под давлением горячего теплоносителя поднимается и сжимает воздух (газ) в верхней части камеры, что и отображает манометр как увеличение давления в системе. Чтобы не отслеживать визуально в ручном режиме превышение давления, многие модели котлов снабжаются предохранительным клапаном, который сбрасывает излишнее давление автоматически.Закрытый расширительный бачок

Как рассчитать объем теплоносителя

Перед тем, как заполнить систему отопления закрытого типа теплоносителем, следует рассчитать его количество. Это особенно актуально для дорогих жидкостей – антифриза, водно-гликолевых растворов или трансформаторного масла. Практика построения систем отопления показала, что оптимальным объемом для расширительного резервуара будет 10% от всего объема воды в системе (для технических жидкостей объем рассчитывается по-другому). То есть, для расчета емкости бачка необходимо сначала вычислить общий объем теплоносителя, а для этого нужно знать диаметр труб, объем радиаторов и объем котла. Если используются антифриз или водно-гликолевые смеси, то объем расширительной емкости нужно увеличить в полтора-два раза.

Практический пример по расчету объема мембранного расширительного бачка: При общем объеме всей системы 35 литров объем бачка мембранного типа будет составлять 3,5 литра для воды и 5-7 литров для антифриза. Бака именно такого объема в продаже может не быть, поэтому покупайте емкость бо́льшего объема.

Важно: В продаже вы встретите красные и синие мембранные расширительные емкости. Покупать нужно красный бачок – он предназначен для работы с горячей водой. Синий бачок устанавливается в системе холодного водоснабжения, и повышенных температур его мембрана может не выдержать.

Разводка труб и группы безопасности

Индивидуальная закрытая система отопления предусматривает монтаж расширительной емкости на трубе обратной подачи теплоносителя, перед насосом по ходу движения жидкости. Для подключения в трубу врезают тройник, к центральному отводу которого через латунные фитинги и короткий отрезок металлопластиковой трубы подключается бачок. После тройника врезается запорный вентиль для перекрытия воды в системе на случай ремонта или замены бачка.

Перед тем, как заполнить закрытую систему отопления, продумайте точку врезки циркуляционного насоса – на подаче или на обратке. Стандартное подключение – обратная труба теплоносителя, чтобы высокая температура не повредила детали насоса. Но при установке нового насоса его можно включать и в подачу, так как современные материалы, применяющиеся в новых моделях, выдержат даже максимальный обогрев. Перед насосом и после него также врезается запорный кран для перекрытия подачи воды.Закрытая схема отопления частного дома

Байпас в системе отопления закрытого типа не предусмотрен, так как система без насоса просто не будет работать. Вместо байпаса врезают два шаровых вентиля – по обе стороны насоса – и фильтр грубой очистки воды монтировать обязательно нужно. Вентили позволяют при необходимости демонтировать насос для замены или ремонта, а фильтр продлит срок его эксплуатации.

Автономная закрытая система отопления частного дома заполняется подпиткой через врезку в трубу обратного хода теплоносителя. Для подпитки или слива жидкости в трубу врезается вентиль или тройник с краном. Если кран не подключать к системе канализации, то при сливе жидкости под него нужно будет подставлять приемную емкость, а при подпитке – надевать на вентиль шланг, через который можно будет заливать теплоноситель в систему.

jsnip.ru
