Электролизер. Виды и типы. Устройство и работа. Применение

Электролизер – это специальное устройство, которое предназначено для разделения компонентов соединения или раствора с помощью электрического тока. Данные приборы широко используются в промышленности, к примеру, для получения активных металлических компонентов из руды, очищения металлов, нанесения на изделия металлических покрытий. Для быта они используются редко, но также встречаются. В частности для домашнего использования предлагаются устройства, которые позволяют определить загрязненность воды или получить так называемую «живую» воду.

Основа работы устройства принцип электролиза, первооткрывателем которого считается известный зарубежный ученый Фарадей. Однако первый электролизер воды за 30 лет до Фарадея создал русский ученый по фамилии Петров. Он на практике доказал, что вода может обогащаться в катодном или анодном состоянии. Несмотря на эту несправедливость, его труды не пропали даром и послужили развитию технологий. На данный момент изобретены и с успехом используются многочисленные виды устройств, которые работают по принципу электролиза.

Что это

Электролизер работает благодаря внешнему источнику питания, который подает электрический ток. Упрощенно агрегат выполнен в виде корпуса, в который вмонтировано два или несколько электродов. Внутри корпуса находится электролит. При подаче электрического тока происходит разложение раствора на требуемые составляющие. Положительно заряженные ионы одного вещества направляются к отрицательно заряженному электроду и наоборот.

Основной характеристикой подобных агрегатов является производительность. То есть это количество раствора или вещества, которое установка может перерабатывать за определенный период времени. Данный параметр указывается в наименовании модели. Однако на него также могут влиять и иные показатели: сила тока, напряжение, вид электролита и так далее.

Виды и типы
По конструкции анода и расположению токопровода электролизер может быть трех видов, это агрегаты с:
  1. Прессованными обожженными анодами.
  2. Непрерывным самообжигающимся анодом, а также боковым токопроводом.
  3. Непрерывным самообжигающимся анодом, а также верхним токопроводом.
Электролизер, используемый для растворов, по конструктивным особенностям можно условно разделить на:

  • Сухие.
  • Проточные.
  • Мембранные.
  • Диафрагменные.
Устройство

Конструкции агрегатов могут быть различными, но все они работают на принципе электролиза.

Устройство в большинстве случаев состоит из следующих элементов:
  • Электропроводящий корпус.
  • Катод.
  • Анод.
  • Патрубки, предназначенные для ввода электролита, а также вывода веществ, полученных в ходе реакции.

Электроды выполняются герметичными. Обычно они представлены в виде цилиндров, которые сообщаются с внешней средой с помощью патрубков. Электроды изготавливаются из специальных токопроводящих материалов. На катоде осаждается металл или к нему направляют ионы отделенного газа (при расщеплении воды).

В цветной промышленности часто применяют специализированные агрегаты для электролиза. Это более сложные установки, которые имеют свои особенности. Так электролизер для выделения магния и хлора требует ванну, выполненную из стенок торцевого и продольного вида. Она обкладывается с помощью огнеупорных кирпичей и иных материалов, а также делится с помощью перегородки на отделение для электролиза и ячейку, в которой собираются конечные продукты.

Конструктивные особенности каждого вида подобного оборудования позволяют решать лишь конкретные задачи, которые связаны с обеспечением качества выделяющихся веществ, скоростью происходящей реакции, энергоемкостью установки и так далее.

Принцип действия

В электролизных устройствах электрический ток проводят лишь ионные соединения. Поэтому при опускании электродов в электролит и включении электрического тока, в нем начинает течь ионный ток. Положительные частицы в виде катионов направляются к катоду, к примеру, это водород и различные металлы. Анионы, то есть отрицательно заряженные ионы текут к аноду (кислород, хлор).

При подходе к аноду анионы лишаются своего заряда и становятся нейтральными частицами. В результате они оседают на электроде. У катода происходят похожие реакции: катионы забирают у электрода электроны, что приводит к их нейтрализации. В результате катионы оседают на электроде. К примеру, при расщеплении воды образуется водород, которые поднимается наверх в виде пузырьков. Чтобы собрать этот газ над катодом сооружаются специальные патрубки. Через них водород поступает в необходимую емкость, после чего его можно будет использовать по назначению.

Принцип действия в конструкциях разных устройств в целом схож, но в ряде случаев могут быть и свои особенности. Так в мембранных агрегатах используется твердый электролит в виде мембраны, которая имеет полимерную основу. Главная особенность подобных приборов кроется в двойном назначении мембраны. Эта прослойка может переносить протоны и ионы, в том числе разделять электроды и конечные продукты электролиза.

Диафрагменные устройства применяются в случаях, когда нельзя допустить диффузию конечных продуктов электролизного процесса. С этой целью применяют пористую диафрагму, которая выполнена из стекла, асбеста или керамики. В ряде случаев в качестве подобной диафрагмы могут применяться полимерные волокна либо стеклянная вата.

Применение

Электролизер широко применяется в различных отраслях промышленности. Но, несмотря на простую конструкцию, оно имеет различные варианты исполнения и функции. Данное оборудование применяется для:

  • Добычи цветных металлов (магний, алюминий).
  • Получения химических элементов (разложение воды на кислород и водород, получение хлора).
  • Очистки сточных вод (обессоливание, обеззараживание, дезинфекция от ионов металлов).
  • Обработки различных продуктов (деминерализация молока, посол мяса, электроактивация пищевых жидкостей, извлечение нитратов и нитритов из овощных продуктов, извлечения белка из водорослей, грибов и рыбных отходов).

В медицине установки используются в интенсивной терапии для детоксикации организма человека, то есть для создания растворов гипохлорита натрия высокой чистоты. Для этого используется устройство проточного вида с электродами из титана.

Электролизные и электродиализные установки нашли широкое применение для решения экологических проблем и опреснения воды. Но эти агрегаты в виду их недостатков используются редко: это сложность конструкции и их эксплуатации, необходимость трехфазного тока и требования периодической замены электродов из-за их растворения.

Подобные установки находят применение и в быту, к примеру, для получения «живой» воды, а также ее очистки. В будущем возможно создание миниатюрных установок, которые будут использоваться в автомобилях для безопасного получения водорода из воды. Водород станет источником энергии, а машину можно будет заправлять обычной водой.

Похожие темы:

electrosam.ru

Электролизер своими руками — советы по изготовлению

В свое время с помощью электролиза из расплавов солей удалось впервые выделить чистые калий, натрий и многие другие металлы.

Сегодня этот процесс применяют и в быту – для «добычи» водорода из воды. Технология более чем доступна, ведь прибор для электролиза воды представляет собой всего лишь контейнер с раствором соды, в который погружены электроды.

Далее мы посмотрим, как делается электролизер для получения водорода своими руками из доступных деталей дома и какие разновидности этого прибора научились делать домашние умельцы.

Модель с двумя фильтрами

Электродами служат небольшие квадратные листы, вырезанные из оцинкованной стали или, лучше, из нержавейки марки 03Х16Н15М3 (AISI 316L). Обычная сталь будет очень быстро «съедена» электрохимической коррозией.

Прорезав ножом отверстие в стенке контейнера, нужно установить на нем два фильтра грубой очистки – подойдут «грязевики» (второе название – косой фильтр) или фильтры от стиральных машин.

Далее контейнер при помощи болтов фиксируют на металлическом основании, после чего к нему присоединяют обратный клапан.

Следом устанавливаются плата толщиной 2,3 мм и барботажная трубка.

Завершается создание электролизера установкой форсунки с затвором, расположенным со стороны платы.

Устройство с верхним расположением контейнера

Электроды выполняются из нержавеющего листа размером 50х50 см, который нужно разрезать болгаркой на 16 равных квадратов. Один угол каждой пластины подрезается, а в противоположном выполняется отверстие под болт М6.

Один за другим электроды одеваются на болт, а изоляторы для них нарезаются из резиновой или силиконовой трубки.

Как вариант, можно воспользоваться трубкой от водяного уровня.

Контейнер фиксируется при помощи штуцеров и только после этого устанавливаются барботажная трубка и электроды с клеммами.

Модель с нижним расположением контейнера

В этом варианте сборку прибора начинают с нержавеющего основания, размеры которого должны соответствовать размерам контейнера. Далее устанавливают плату и трубку. Монтаж фильтров в данной модификации не требуется.

Затем к нижней плате нужно прикрепить 6-миллиметровыми винтами затвор.

Установка форсунки осуществляется посредством штуцера. Если все же принято решение установить фильтры, то для их крепления следует использовать пластиковые зажимы на резиновых прокладках.

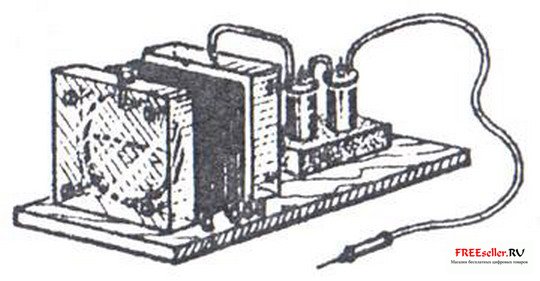

Готовое устройство

Толщина изоляторов между пластинами-электродами должна составлять 1 мм. При таком зазоре сила тока будет достаточной для качественного электролиза, в то же время пузырьки газа смогут легко оторваться от электродов.

К полюсам источника питания пластины подключаются поочередно, например, первая пластина – к «плюсу», вторая – к «минусу» и т.д.

Устройство с двумя клапанами

Процесс изготовления 2-клапанной модели электролизера не отличается особой сложностью. Как и в предыдущем варианте, сборку следует начинать с подготовки основания. Выполняется оно из стальной листовой заготовки, которую нужно подрезать в соответствии с размерами контейнера.

К основанию прочно крепится плата (применяем винты М6), после чего можно устанавливать трубку для барботажа диаметром не менее 33 мм. Подобрав к устройству затвор, можно приступать к монтажу клапанов.

Пластиковый контейнер

Первый устанавливается на основании трубы, для чего в этом месте необходимо закрепить штуцер. Соединение уплотняется зажимным кольцом, после чего устанавливается еще одна пластина – она понадобится для фиксации затвора.

Второй клапан следует монтировать на трубе с отступом от края в 20 мм.

Модели на три клапана

Эта модификация отличается не только количеством клапанов, но также и тем, что основание для нее должно быть особенно прочным. Применяется все та же нержавеющая сталь, но большей толщины.

Место для установки клапана №1 нужно выбирать на входной трубе (она подсоединяется прямо к контейнеру). После этого следует закрепить верхнюю пластину и вторую трубку барботажного типа. Клапан №2 устанавливают на конце этой трубки.

Штуцер при установке второго клапана нужно крепить с достаточной жесткостью. Также потребуется зажимное кольцо.

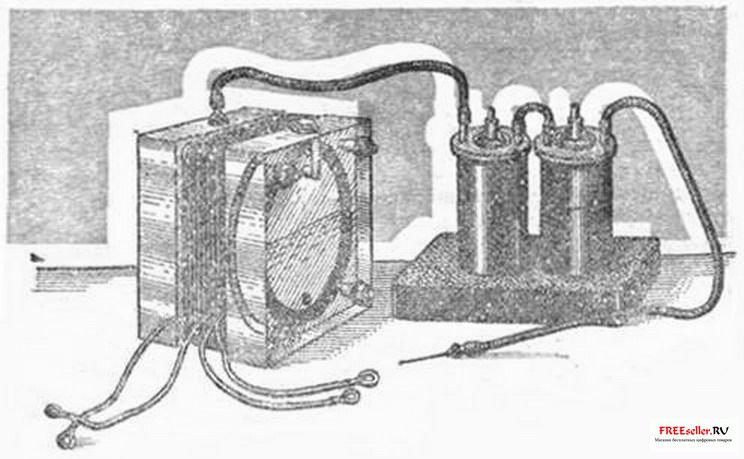

Готовый вариант водородной горелки

Следующий этап – изготовление и установка затвора, после чего к трубе прикручивают клапан №3. При помощи шпилек он должен соединяться с форсункой, при этом посредством прокладок из резины должна быть обеспечена изоляция.

Вода в чистом виде (дистиллированная) является диэлектриком и чтобы электролизер работал с достаточной производительностью, ее следует превратить в раствор.

Наилучшие показатели демонстрируют не солевые, а щелочные растворы. Для их приготовления в воду можно добавить пищевую или каустическую соду. Также подойдут некоторые средства бытовой химии, например, «Мистер Мускул» или «Крот».

Устройство с оцинкованной платой

Очень распространенная версия электролизера, применяющаяся, главным образом, в системах отопления.

Подобрав основание и контейнер, соединяют винтами (их понадобится 4 шт.) платы. Затем сверху на приборе устанавливают изолирующую прокладку.

Стенки контейнера не должны обладать электропроводимостью, то есть быть изготовленными из металла. Если есть необходимость сделать емкость высокопрочной, нужно взять пластиковый контейнер, и поместить его в того же размера металлическую оболочку.

Остается прикрутить контейнер шпильками к основанию, и установить затвор с клеммами.

Модель с оргстеклом

Сборку электролизера с применением заготовок из органического стекла назвать простой задачей нельзя – данный материал достаточно сложен в обработке.

Трудности могут подстерегать и на этапе поиска контейнера подходящего размера.

В углах платы высверливают по одному отверстию, после чего приступают к монтажу пластин. Шаг между ними должен составлять 15 мм.

На следующем этапе переходят к установке затвора. Как и в других модификациях, следует применять прокладки из резины. Только нужно учесть, что в данной конструкции их толщина должна составлять не более 2-х мм.

Модель на электродах

Несмотря на слегка настораживающее название, эта модификация электролизера также вполне доступна для самостоятельного изготовления. В этот раз сборку прибора начинают снизу, укрепляя на прочном стальном основании затвор. Контейнер с электролитом, как и в одном из вышеописанных вариантов, расположим сверху.

После затвора приступают к монтажу трубки. Если размеры контейнера позволяют, ее можно оснастить двумя фильтрами.

Далее прикручивают форсунку и принимаются за установку верхнего стального листа. При этом должны соблюдаться два условия:

  • лист не касается контейнера;
  • расстояние между ним (листом) и зажимными винтами должно составлять 20 мм.

При таком исполнении генератора водорода электроды следует крепить к затвору, размещая по другую сторону от него клеммы.

Применение пластиковых прокладок

Вариант изготовления электролизера с прокладками из полимеров позволяет применить алюминиевый контейнер вместо пластикового. Благодаря прокладкам, он будет надежно изолирован.

Вырезая прокладки из пластика (понадобится 4 шт.), необходимо придать им форму прямоугольников. Они укладываются по углам основания, обеспечивая зазор в 2 мм.

Теперь можно приступать к установке контейнера. Для этого понадобится еще один лист, в котором просверливают 4 отверстия. Их диаметр должен соответствовать наружному диаметру резьбы М6 – именно такими винтами будет прикручиваться контейнер.

Стенки у алюминиевого контейнера жестче, чем у пластикового, поэтому для более надежного крепления под головки винтов следует подложить шайбы из резины.

Остается заключительный этап – установка затвора и клемм.

Модель на две контактные клеммы

К основанию, выполненному из стального или алюминиевого листа, прикрепите при помощи цилиндров или винтов пластиковый контейнер. После этого нужно установить затвор.

В этой модификации применяется игольчатая форсунка диаметром в 3 мм или чуть больше. Ее нужно установить на свое место, подсоединив к контейнеру.

Теперь при помощи проводников нужно присоединить клеммы прямо к нижней плате.

Последним элементом монтируется трубка, причем место, в котором она присоединяется к контейнеру, должно быть уплотнено зажимным кольцом.

Фильтры можно позаимствовать в поломанных стиральных машинах либо установить обычные «грязевики».

Еще на шпинделе нужно будет закрепить два клапана.

Схематическое представление

Схематичное описание реакции электролиза займет не более двух строк: положительно заряженные ионы водорода устремляются к отрицательно заряженному электроду, а отрицательно заряженные ионы кислорода – к положительному. Для чего вместо чистой воды приходится применять электролитический раствор? Дело в том, что для разрыва молекулы воды требуется достаточно мощное электрическое поле.

Соль или щелочь выполняет значительную часть этой работы химическим путем: атом металла, имеющий положительный заряд, притягивает к себе отрицательно заряженные гидроксогруппы ОН, а щелочной или кислотный остаток, имеющий отрицательный заряд – положительные ионы водорода Н. Таким образом, электрическому полю остается только растащить ионы к электродам.

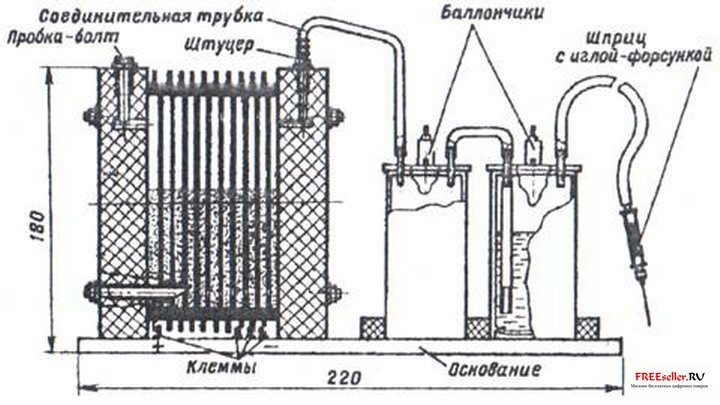

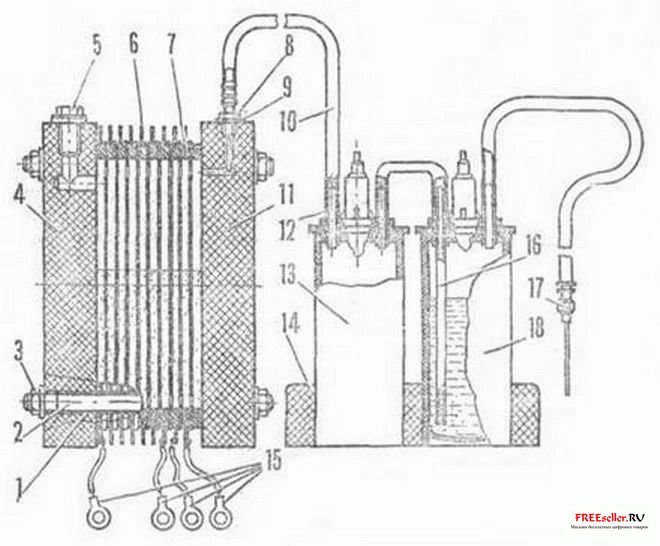

Схема электролизера

Наилучшим образом электролиз проходит в растворе соды, одна часть которой разбавляется в сорока частях воды.

Наилучшим материалом для электродов, как уже говорилось, является нержавеющая сталь, а вот для изготовления пластин лучше всего подходит золото. Чем большей будет их площадь и чем выше сила тока – тем в большем объеме будет выделяться газ.

Прокладки можно делать из различных токонепроводящих материалов, но лучше всего для этой роли подходит поливинилхлорид (ПВХ).

Заключение

Электролизер может эффективно применяться не только в промышленности, но и в обиходе.

Вырабатываемый им водород можно превратить в топливо для приготовления пищи, или обогащать им бензо-воздушную смесь, повышая мощность автомобильных двигателей.

Несмотря на простоту принципиального устройства прибора, умельцы научились изготавливать целый ряд его разновидностей: любую из них читатель сможет изготовить собственноручно.

Видео на тему

microklimat.pro

аппараты для домашнего использования, вид, сборка и установка устройства

Электролизеры — это установки для получения чистых химических элементов методом пропускания электрического тока через жидкий электролит. В промышленности с их помощью получают металлы методом электрохимической осадки. В домашних условиях электролизеры используются для получения Брауновского газа, смеси водорода с кислородом путем расщепления воды. Для запуска процесса установка нуждается во внешнем источнике питания.

Принцип работы электролизной установки

Знакомство с устройством и принципом работы простейшей установки для электролиза многие прошли еще в школе на уроках физики. Помещая два электрода в соляной раствор и пропуская через него постоянный ток, на одном появляется чистый металл, а со второго начинается выделение газа.

Установкам, предназначенным для получения водорода, необходимо мощное электрическое поле для того, чтобы разорвать атомарные связи. Для облегчения процесса в воду добавляется щелочной катализатор. В основном используют NaOH — натрия гидроксид или NaHCO 3 — соду.

Натрия гидроксид содержится в чистящих средствах Крот и Мистер Мускул. И, кроме пищевой соды, можно использовать и каустическую соду.

Катализатор за счет химических реакций берет на себя значительную часть работы. Ионы гидрогсидной группы притягиваются к положительному электроду. Натрий к отрицательному потенциалу, а освободившиеся молекулы водорода свободно выходят из жидкости.

Применение электролизеров

Постоянный рост цен на энергоносители позволил по-новому подойти к электролитическим процессам. Разработаны различные типы установок для получения:

  • алюминия;
  • хлора;
  • водорода для плазменных аппаратов резки и сварки.

Также устройства работают в составе агрегатов, производящих очистку, обеззараживание питьевой воды и воды для бассейнов, как добавка к топливу для авто, позволяющая полностью использовать потенциал углеводородов. Водород горит значительно раньше бензина. Бензин воспламеняется уже не от искры, а от пламени, что повышает усилие, давящее на поршень двигателя машины.

Некоторые умельцы используют электролиз воды в домашних условиях для обогрева помещений. Но здесь стоит отметить, что себестоимость полученного горючего водорода значительно превосходит по цене тот же природный газ. К тому же температура горения водорода довольно высокая и не всякий металл способен выдержать длительное воздействие без разрушения. А использование термостойких материалов экономически не оправдано.

Виды агрегатов

Различный подход к проблеме позволил создать множество типов электролизеров, среди которых:

  • сухой;
  • мокрый;
  • проточный;
  • мембранный;
  • диафрагменный;
  • щелочной.

В сухих моделях используется набор плоских электродов для подключения высоковольтного блока питания. А связано это с тем, что подаваемое питание на один анод и катод составляет не более 2 В. В автомастерской много аккумуляторов напряжением 12 В, поэтому самодельное устройство может иметь по 6 электродов. Собранная конструкция помещена в герметично закрытую емкость.

В отличие от сухого типа мокрая модель электролизера отличается открытой емкостью. Из-за чего возникает необходимость в постоянном контроле уровня электролита.

Проточный вариант отличается тем, что выделение водорода происходит в отдельной емкости. После чего раствор возвращается в основную емкость с установленными электродными парами.

Мембранный тип отличается тем, что роль электролита выполняет мембрана — твердый электролит. Мембрана выполняет два назначения. Первое — перенос ионов. Второе — отделение продуктов электрохимической реакции на физическом уровне.

Диафрагменный тип аппаратов применяется в том случае, когда не допускается диффузия элементов. Для изготовления пористой диафрагмы используют:

  • керамику;
  • асбест;
  • стекло;
  • полимерную ткань;
  • стеклянную вату.

Прибор, работающий на щелочном растворе предпочтительнее, так как из соляных растворов в процессе реакции происходит выделение хлора, который считается отравляющим веществом.

Щелочную добавку вводят из-за невозможности проведения процесса в дистиллированной воде. Разложения не происходит из-за отсутствия разно заряженных ионов.

Электролизер своими руками

Электролизер для получения водорода своими руками сделать вполне возможно. Перед началом изготовления прибора необходима схема электролизера. Их встречается на просторах интернета большое количество, и подобрать необходимую не составит труда. На основании выбранной схемы разрабатываются чертежи электролизера своими руками.

Затем необходимо подобрать материалы для изготовления элементов. Наилучшим вариантом для изготовления пластин является нержавеющая сталь марки 03Х16Н15М3. маркировка по иностранным стандартам AISI 316 L. Она устойчива к коррозии от воздействия воды и щелочей.

Необходимо изготовить детали в количестве 16 штук. Их можно разместить на стальном квадрате 500×500 мм. Разметив, их можно вырезать ножницами по металлу, если позволит толщина металла, или болгаркой.

На каждом элементе необходимо отрезать один угол, а с противоположной стороны просверлить отверстие, диаметр которого должен совпадать с диаметром соединительного болта.

Сборка пакета пластин производится в следующей последовательности: положительная — отрицательная — положительная — отрицательная и так далее. Эта последовательность обеспечивает высокую плотность тока.

Изолирование пластин между собой производится не проводящей электричество поливинилхлоридной или силиконовой трубкой. Она разрезается вдоль, а ее толщина составляет 1 мм. Затем из нее нарезаются квадратики и сверлятся отверстия. Зазора в один миллиметр вполне достаточно для интенсивного производства газа.

Собранную конструкцию помещают в пластиковый контейнер необходимого объема с герметично закрывающейся крышкой. Если длинные винты не дают ровно установиться их следует отпилить, а гайки надежно затянуть. В крышке сверлятся отверстия, в которых закрепляются штуцера. Для обеспечения герметичности используется силиконовый герметик.

Перед подключением источника питания требуется провести расчет подаваемого напряжения. Его значение пропорционально площади и количеству пластин. Во время пробного запуска при недостаточной мощности заметно движение жидкости. В дальнейшем для перехода в рабочие режимы следует постепенно повышать мощность.

При отсутствии источника постоянного тока можно самостоятельно сделать схему мощного выпрямителя. Для этого понадобятся:

  1. резисторы, кОм — 2,7, 3, 10, 15, 30;
  2. диоды — Д232, Д226Б, Д814Б;
  3. транзисторы — МП26Б, П308;
  4. конденсатор, мкФ — 0,5;
  5. тиристор — КУ202Н;
  6. резистор переменный, кОм — 3…22;
  7. амперметр.

В заключение стоит отметить, что электролиз в домашних условиях — это доступный способ получать для дома и автомобиля водородный топливный ингредиент. Подключение самодельной установки не вызывает трудностей. Работать она может от постоянного тока и от переменного, но через выпрямитель.

Оцените статью: Поделитесь с друзьями!

chebo.biz

Конструкции электролизеров и их оборудования

Широкое распространение в цветной металлургии получили две существенно различающихся разновидности электролизных процессов — получение алюминия электролизом и электролитическое рафинирование ряда цветных металлов.

Конструкция электролизеров для рафинирования черновой меди

Сущность рафинирования заключается в том, что литые аноды (пластины) из черновой меди и тонкие матрицы (пластины) из чистовой меди, служащие катодами, попеременно навешивают в электролизную ванну, заполненную электролитом, и через них пропускают постоянный ток. При этом анод растворяется, т. е. медь в виде анионов переходит в жидкий электролит, а из него осаждается на катоде в виде слоя чистой меди. Электролиз ведут в ваннах ящичного типа, внутренняя поверхность которых выложена кислотостойкими материалами (винипласт, стеклопластик и др.).

На отечественных заводах применяют медные электролизеры двух типов: ящичные и блочные, причем лучшие характеристики имеет прямоточный электролизер блочного типа. Один блок включает 10 ванн. Обычная длина ванны 3—6 м, глубина 1,1—1,3 м, ширина 1,0-1,1м. Электролит подают через коллектор 6 в первую ванну и далее он перетекает в последующие ванны через отверстия в стенах (рисунок 1).

Рисунок 1 — Электролизер для электролиза меди 1 — корпус ванны; 2 — футеровка; 3 — изолятор; 4 — катод; 5 — анод; 6 — коллектор; 7 — токоподводящая шина

Электролизеры бывают товарные (для получения товарного электролитического металла в виде катодов) и матричные (используемые для производства катодных основ). В матричных электролизерах применяют не расходуемые аноды, а в качестве катодов — матрицы (рисунок 2, а).

Матрицы изготовляют из катаной меди марок М1 и М2 или титана ВТ1-1. Наиболее эффективными являются титановые матрицы, отличающиеся большей долговечностью и менее трудоемким процессом сдирки основы. Матрица состоит из листа 1 толщиной Змм, приваренного к штанге 2. На конце штанги закреплена медная пластина 3, обеспечивающая надежный контакт с токоподводящей шиной.

Толщина осадка (катодной основы), наращиваемого на матрицы, составляет 0,5-0,6 мм. Осадок сдирают вручную на горизонтальных столах или вертикальных станках, и эта операция является трудоемкой.

Сборку катодов для товарных ванн на старых предприятиях выполняют также вручную. Собранный катод (рисунок 2, б) состоит из основы 1 и прикрепленной к ней ушками 2 полой медной штанги 3.

Аноды (рисунок 2, в) отливают из металла, прошедшего огневое рафинирование, на карусельных разливочных машинах в виде плоских фигурных пластин толщиной 35-45 мм с двумя ушками, предназначенными для подвески анодов в электролизере и их транспортирования.

Рисунок 2 — Элементы электролизера

В зависимости от размеров ванны предусмотрено от 16 до 35 анодов и от 17 до 36 катодов.

Загрузку анодов и выемку нарощенных катодных листов осуществляют краном с помощью бороны. Катодные основы в большинстве случаев загружают вручную.

Никелевые электролизеры отличаются от медных только конструкцией анодов и катодов, футеровкой и некоторыми технологическими особенностями.

Новым направлением развития электролитического рафинирования металлов является внедрение автоматизированных линий производства ленты для основ и сборки матричных катодов.

Так Гинцветметом разработана и внедрена на Норильском горнообогатительном комбинате непрерывная линия получения медной ленты для основ матричных катодов. В этой линии на вращающемся титановом барабане (катоде) из электролита наращивается лента из чистой меди толщиной 0,05 мм. Далее лента сматывается с барабана и ее толщина наращивается до 0,4-0,5 мм во втором электролизере при движении ленты в электролите по петлевой траектории, после чего лента режется на куски.

Конструкция электролизеров для получения алюминия

В настоящее время единственным промышленным способом получения чистого алюминия является электролизный процесс. Исходным сырьем служит глинозем (АІ2О3), а основой электролита служит система криолит-глинозем. В электролизнойванне при приложении между анодом и катодом напряжения 4,0-4,3 В в электролите происходит разложение глинозема на ионы алюминия и кислорода. Анионы алюминия осаждаются на катоде, образуя слой жидкого алюминия на дне электролизера;  электролиз протекает при температуре 950-970° С.

Электролизеры подразделяют по следующим признакам: по конструкции анода —с самообжигающимися и обожженными анодами; по способу подвода тока к аноду — с боковым и верхним подводом; по мощности (силе тока) — малой мощности (40-50 кА), средней (50-90 кА) и большой (100-250 кА).

Самообжигающиеся аноды с боковым подводом применяли на ранее сооружавшихся электролизерах небольшой мощности и сегодня они считаются устаревшими. В настоящее время эксплуатируют в основном мощные электролизеры с самоспекающимися анодами и верхним токоподводом и электролизеры с обожженными анодами. Недостатком электролизеров с самоспекающимися анодами является выделение в процессе спекания загрязняющих атмосферу канцерогенных веществ.

Недостатком применения электролизеров с обожженными анодами является необходимость создания отдельного производства анодов, однако при этом основная масса выделяющихся вредных веществ улавливается и обезвреживается на электродных заводах. Сейчас в мировой практике, исходя из лучших санитарно-гигиенических условий, создаваемых работой электролизеров с обожженными анодами, сооружают только последние.

Электролиз в электролизерах всех типов происходит в электролизной ванне прямоугольной формы с кожухом из стального листа, имеющего шамотную футеровку снаружи, а внутри обожженные угольные блоки и угольные плиты стен (кожух небольших и иногда средних электролизеров делают без днища). Ванна с угольной футеровкой является катодом, а сверху в ванну введен подвешиваемый анод (самоспекающийся из углеродистой массы или обожженный угольный).

Ванна глубиной 0,5—0,6м заполнена электролитом и находящимся под ним слоем жидкого алюминия. Поскольку допустимая удельная плотность проходящего через анод тока составляет 0,65-1,0 А /см2, то при росте мощности ванн увеличивается площадь анода; размеры поперечного сечения анода мощных ванн достигает 2,8 х 9 м, размеры ванны (внутри) 3,8 х 10м.

Электролизеры с самообжигающимися анодами и верхним токоподводом

Электролизеры с самообжигающимися анодами и верхним токоподводом применяют с 1959 г. В то время они были самыми мощными из всех типов электролизеров. Они непрерывно совершенствуются, увеличивается их мощность, улучшаются отдельные узлы, а для их обслуживания применяют машины современных конструкций. Поперечный разрез подобного электролизера показан на рисунке 3.

Кожух электролизера без днища; кожух вместе с подиной 2 из углеродистых блоков опирается на цоколь 1, т. е. кладку из красного кирпича внизу и шамотного кирпича вверху, укладываемых на бетонный фундамент. Перед установкой угольных блоков в их нижнюю часть заливают чугуном стальные стержни 5, служащие токоподводом. Анод 4 электролизера заключен в стальной кожух 7 и удерживается на токоподводящих штырях 14- В кожух 7 сверху периодически загружают анодную углеродистую массу, которая нагреваясь плавится и образует слой 22 жидкой массы, а ниже спекается, образуя угольный анод 4.

Рисунок 3 — Электролизер с самообжигающимся анодом и верхним токоподводом (поперечный разрез)

Штыри 14 расположены по площади анода в четыре ряда на двух горизонтах и крепятся к анодным шинам эксцентриковыми зажимами 15. Общая масса сталеалюминиевого штырядиаметром 138 и длиной 2700 мм составляет 200 кг. Число штырей тем больше, чем больше мощность электролизера (т. е. чем больше сила тока электролизера)

Анодные шины 16 с закрепленными штырями опираются на анодную раму 10 через изоляторы. По мере срабатывания анода его опускают с помощью основного механизма. При этом рама с анодом перемещается по четырем неподвижным винтам анодных домкратов 9, установленным на стойках 8, с помощью двух электромеханических приводов 20. Каждый из них содержит электродвигатель и червячный редуктор и соединен со специальными червячными редукторами 11 домкратов 9 посредством трансмиссионных валов 12.

На анодной раме установлена рама 17 вспомогательного механизма, предназначенного для подъема кожуха анода 7. Этот механизм по конструкции сходен с механизмом подъема анода и отличается только тем, что винты его домкратов 19 выполнены подвижными и перемещаются вместе с рамой 13 кожуха анода от привода 18. К кожуху анода крепится колокол 6 для сбора выделяющихся из электролизера газов. Газы из-под колокола направляются к двум горелкам 21 в торцах анода, в которых происходит дожигание СО и смолистых погонов, а затем газы поступают в систему газоулавливания и газоочистки.

Скорость перемещения анода и кожуха анода составляет примерно 0,3мм/с.

Электролизеры с обожженными анодами

Современный электролизер подобного типа показан на рисунки 4.

Кожух 6 электролизера имеет форму прямоугольного корыта и сварен из стальных листов. Своим днищем кожух опирается на поперерчные стальные балки 5, продольные балки 4 и через колонны 1 на фундамент. Стены кожуха укреплены ребрами жесткости, а продольные стены дополнительно контрфорсами 2. Контрфорсы — этовертикальные балки, стянутые попарно на уровне днища кожуха поперечными стальными тягами 25. Верхние концы контрфорсов прижаты к стенам кожуха, а нижние  концы каждой пары опираются на железобетонные балки 3, которые работают на сжатие, что препятствует деформации стенок (расширению кожуха).

Под ванны имеет внизу слой шамотного кирпича и выше него углеродистые блоки 7 с залитыми чугуном стальными стержнями — токоподводами 19; футеровка стен имеет слой шамота и внутри угольные плиты.

Опорой анодного устройства и механизмов его подъема-опускания служат две продольные балки 16, закрепленные на колоннах 24. Кроме того, балки выполняют следующую функцию. Вместе с уложенным на их верх горизонтальным стальным листом они образуют располагаемый вдоль оси ванны короб, служащий газосборным и газотводящим коллектором (из него газы отсасываются в систему газоочистки).

Анодное устройство состоит из двух рядов обожженных угольных блоков —анодов 8, подвешенных к двум токоподводящим шинам 13, которые расположены продольно с двух сторон от оси электролизера. Каждый угольный анод 8 посредством четырех ниппелей 23 и кронштейна 17 крепится к алюминиевой токоподводящей штанге 9, которая эксцентриковым зажимом прикреплена к анодной шине 13. Таким образом шины и штанги 9 являются как токоподводящим, так и грузонесущим элементами.

Каждая анодная шина подвешена в двух точках к механизмам ее подъема-опускания, будучи шарнирно соединена с тягами (винтами) 14 этих механизмов. Механизм подъема-опускания шин 13 с анодами имеет привод 12 (электродвигатель с червячным редуктором) и четыре домкрата 10, опирающиеся через неподвижную раму 20 на опорные балки 16. При включении привода вращение через карданные валы 11 передается гайкам домкратов 10, что обеспечивает вертикальное перемещение винтов (тяг) 14 и, тем самым, подъем-опускание шин 13 с анодами.

Рисунок 4 — Электролизер с предварительно обожженным анодам

Укрытие электролизера обеспечивают горизонтальные крышки, опирающиеся на балки 21 и наклонные крышки 18, выполненные в виде наклонной рамы со створками. Можно открывать всю раму вверх (поз. 18, а) с помощью пневмоприводов 15 и рычажных механизмов 22 или же откидывать вверх отдельные наклонные створки.

Угольные блоки, расположенные в два ряда вдоль ванны, имеют размеры: ширина 700—900 мм, высота 550-650 мм и длина 1450-1600 мм. В блоке имеются гнезда, в которые чугуном заливают ниппели 23.

Электролизеры в современном электролизном цехе располагают в два ряда вдоль здания (до 90-96 электролизеров).

Конструкции механизмов для обработки электролизеров

Основными технологическими операциями при обслуживании электролизеров являются разрушение корки и загрузка электролизера глиноземом, извлечение огарков анодов и установка новых анодов, перетяжка анодной рамы.

В нормально работающем электролизере поверхность расплава покрыта коркой застывшего электролита, на которую насыпают глинозем. Чтобы глинозем поступил в ванну, корку разрушают. Со временем образуется новая корка и на нее высыпают очередную порцию глинозема, чтобы перед подачей в ванну он предварительно прогрелся. Это обеспечивает снижение потерь тепла в электролизере. Комплекс работ по пробивке корки и загрузке глинозема принято называть обработкой электролизера.

Вид применяемого оборудования в значительной мере зависит от типа электролизера и пространства между соседними электролизерами. Например, в старых электролизных цехах с четырехрядным расположением электролизеров с самообжигающимися анодами и боковым токоподводом необходимы малогабаритные и высокоманевреннуе машины на колесном и гусеничном ходу.

Создан и эксплуатируется ряд самоходных машин для пробивки корки электролита на колесном и, иногда, на гусеничном ходу. Эти машины оборудованы расположенной на поворотной колонне рычажно-коленчатой стрелой, на конце которой закреплен пневмомолот. Применяются машины, передвигающиеся вдоль электролизеров и загружающие в него глинозем из бункеров, размещенных на машине.

В новых цехах, оснащенных электролизерами с верхним токоподводом применяют универсальные напольно-рельсовые машины (например, МНР-2М), которые разрушают корку электролита, засыпают глинозем и загружают анодную массу.

Для обслуживания электролизеров с обожженными анодами в таких машинах нет механизма для подачи анодной массы.

На рисунки 5 показана напольно-рельсовая машина МНР-2М.

Рисунок 5 — Напольно-рельсовая машина МНР-2М

Машина передвигается вдоль корпуса по рельсам 1, расположенным с двух сторон электролизеров 7 и содержит портал 2, два устройства для засыпки глинозема 3, два механизма разрушения корки 4 и два механизма ее передвижения. На металлоконструкциях машины установлены труба 6 для подачи глинозема, две кабины 5, гидросистема, электрооборудование и буферные устройства.

Механизм разрушения корки (рисунок 6, а) состоит из основной рамы 1, шарнирно закрепленной на опоре машины, и фрезы 2 диаметром 1600 мм с устройствами ее вращения и регулирования положения. Фреза с приводной частью смонтирована на дополнительной раме, которая перемещается на четырех роликах в направляющих основной рамы посредством гидроцилиндра 3. Вращение фрезе сообщается через коническую передачу 6 от стандартного двигатель-редуктора 4 МП02-26-5,5/5,6 со встроенным электродвигателем А02-42-4. Угол наклона фрезы регулируют винтовым устройством 5.

Устройства для засыпки глинозема (рисунок 6, б) расположены по одному с двух сторон машины и содержат бункеры 1 0 вместимостью 6,0т и винтовые питатели производительностью 30 т/ч. Шнек 1 питателя установлен в герметичном корпусе 8 и приводится в действие от электродвигателя типа МТКН-211-6 через клиномерную передачу 6, редуктор 5 (типа Ц2-250-16-5Ц) и муфту 7. Откидной лоток 3 снабжен гидроцилиндром 2 и рычажной системой. Питатель отсекается от бункера плоской задвижкой 9 с ручным винтовым приводом 4. Глинозем подается в электролизер при открытой задвижке, работающем шнеке и наклонном положении лотка 3а.

Рисунок 6 — Кинематическая схема механизмов машины МНР-2М а — механизма разрушения корки в электролизере; б — засыпки глинозема в электролизер

Механизм передвижения машины состоит из четырех колес, два из которых являются приводными. Приводы расположены с двух сторон на боковых балках и включают каждый двухскоростной двигатель МТКМ.М-411-6, втулочно-пальцевую муфту, тормоз ТКГ-209 и вертикальный редуктор ВКН-630.

Загрузка бункеров машины глиноземом осуществляется из межкорпусных силосов. Для этой цели на машине установлена труба 6, которая стыкуется с подающей трубой силоса. Скорость передвижения машины при работе 0,33 м/с, транспортная скорость 1,0 м/с.

Извлечение жидкого алюминия из электролизера производят с помощью вакуум-ковшей. Это футерованный шамотом ковш вместимостью 1,5—5 т алюминия, снабженный крышкой и заборной трубой. После накрывания крышкой из ковша отсасывают воздух и после опускания заборной трубы сверху в жидкий алюминий, он за счет разрежения засасывается в ковш.

metallurgist.pro

Портативная электролизная установка » Полезные самоделки

Используя принцип получения водорода с помощью электролиза водного раствора щелочи, я решил сделать простой и компактный аппарат, удобный для работы с небольшими деталями, при пайке твердыми припоями. Благодаря малым наружным габаритам электролизера ему найдется место и на небольшом рабочем столе, а использование в качестве блока электролитания стандартного выпрямителя для подзарядки аккумуляторных батарей облегчает изготовление установки и делает работу с ней безопасной.

Относительно небольшая, но вполне достаточная производительность аппарата позволила предельно упростить конструкцию водяного затвора и гарантировать пожаро- и взрывобезопасность.

Устройство электролизера


Между двумя платами, соединенными четырьмя шпильками, размещена батарея стальных пластин-электродов, разделенных резиновыми кольцами. Внутренняя полость батареи наполовину заполнена водным раствором КОН или NaОH. Приложенное к пластинам постоянное напряжение вызывает электролиз воды и выделение газообразного водорода и кислорода.

Эта смесь отводится через надетую на штуцер полихлорвиниловую трубку в промежуточную емкость, а из нее в водяной затвор, которые сделаны из двух порожних баллончиков для заправки газовых зажигалок (можно использовать баллончики завода «Северный пресс» г. Ленинград). Газ, прошедший через помещенную там смесь воды с ацетоном в соотношении 1 : 1, имеет необходимый для горения состав и, отведенный другой трубкой в форсунку — иглу от медицинского шприца, сгорает у ее выходного отверстия с температурой около 1800°С.


Водяная горелка портативной электролизной установки

Рис. 1. Водяная горелка.


Для плат электролизера я использовал толстое оргстекло, толщиной 25 мм. Этот материал легко обрабатывается, химически стоек к действию электролита и позволяет визуально контролировать его уровень, чтобы при необходимости добавлять через наливное отверстие дистиллированную воду.

Пластины можно изготовить из листового металла (нержавеющая сталь, никель, декапированное или трансформаторное железо) толщиной 0,6-0,8 мм. Для удобства сборки в пластинах выдавлены круглые углубления под резиновые кольца уплотнения, глубина их при толщине кольца 5-6 мм должна быть 2-3 мм.

Кольца, предназначенные для герметизации внутренней полости и электрической изоляции пластин, вырезаются из листовой маслобензостойкой или кислотоупорной резины. Сделать это вручную несложно, но все же идеальным будет выполненный с помощью круглореза.

Четыре стальные шпильки M8, соединяющие детали, изолированы кембриком 10 мм и пропущены в соответствующие отверстия 11 мм.

Количество пластин в батарее — 9. Оно определяется параметрами блока электропитания: его мощностью и максимальным напряжением — из расчета 2 В на пластину. Потребляемый ток зависит от количества задействованных пластин (чем их меньше, тем ток больше) и от концентрации раствора щелочи. В более концентрированном растворе ток меньше, но лучше применять 4-8%-ный раствор — при электролизе он не так пенится.

Контактные клеммы припаиваются к первой и трем последним пластинам. Стандартное зарядное устройство для автомобильных аккумуляторов ВА-2, подключенное на 8 пластин, при напряжении 17 В и токе около 5 А обеспечивает необходимую производительность горючей смеси для форсунки — иглы с внутренним 0,6 мм. Оптимальное соотношение диаметра иглы форсунки и производительности электролизера устанавливается опытным путем — так, чтобы зона воспламенения смеси располагалась вне иглы. Если производительность мала или диаметр отверстия слишком велик, горение начнется в самой игле, которая от этого быстро разогреется и оплавится.

Надежным заслоном от распространения пламени по подводящей трубке внутрь электролизера является простейший водяной затвор, который сделан из двух порожних баллончиков для заправки газовых зажигалок. Достоинства их те же, что и у материала плат: легкость механической обработки, химическая стойкость и полупрозрачность, позволяющая контролировать уровень жидкости в водяном затворе. Промежуточная емкость исключает возможность смешивания электролита и состава водяного затвора в режимах интенсивной работы или под действием разряжения, возникающего при выключении электропитания. А чтобы этого избежать наверняка, по окончании работы следует сразу же отсоединять трубку от электролизёра. Штуцеры емкостей сделаны из медных трубок 4 и 6 мм, устанавливаются в верхней стенке баллончиков на резьбе. Через них же осуществляется заливка состава водяного затвора и слив конденсата из разделительной емкости. Отличная воронка для этого получится из еще одного пустого баллончика, разрезанного. пополам и с установленной на месте клапана тонкой трубкой.

Соедините короткой полихлорвиниловой трубкой 5 мм электролизер с промежуточной емкостью, последнюю — с водяным затвором, а его выходной штуцер более длинной трубкой — с форсункой-иглой (В качестве форсунки можно использовать медицинский шприц с иглой). Внутрь рукоятки (шприца) помещается огнегасительная набивка — латунная сетка, свернутая в спираль.

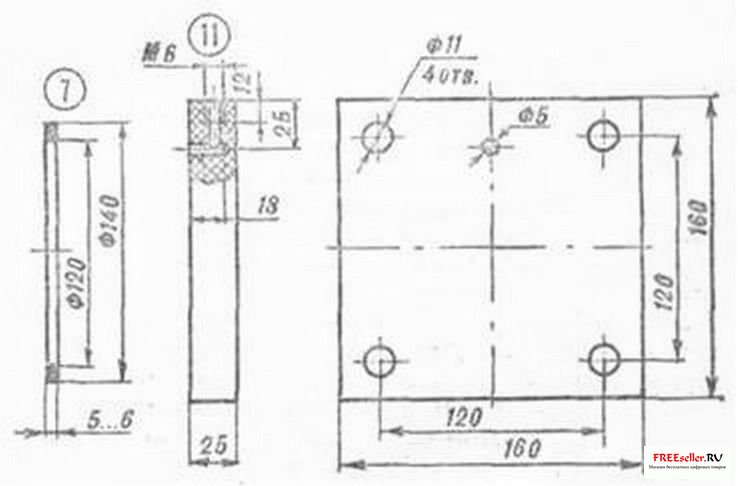

Устройство портативной электролизной установки
Устройство портативной электролизной установки
Устройство портативной электролизной установки

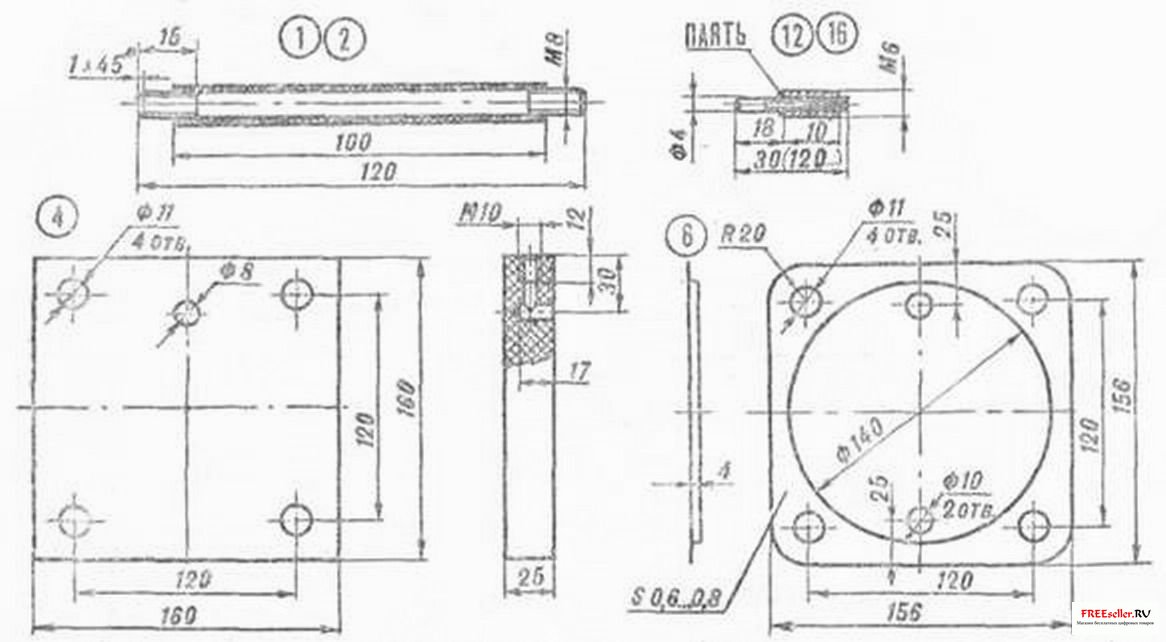

Рис. 2. Устройство электролизера:
1 — изолирующая полихлорвиниловая трубка 10 мм, 2 — шпилька М8 (4 шт.), 3 — гайка М8 с шайбой (4 шт.), 4 — левая плата, 5 — пробка-болт М10 с шайбой, 6 — пластина, 7 — резиновое кольцо, 8 — штуцер, 9 — шайба, 10 — полихлорвиниловая трубка 5 мм, 11 — правая плата, 12 — короткий штуцер (3 шт.), 13 — промежуточная емкость, 14 — основание, 15 — клеммы, 16 — барботажная трубка, 17 — форсунка-игла, 18 — корпус водяного затвора.

Включите выпрямитель, подрегулируйте напряжением или количеством подключаемых пластин номинальный ток и подожгите выходящий из форсунки газ.


Если вам необходима большая производительность — увеличьте количество пластин и примените более мощный блок питания — с ЛАТРом и простейшим выпрямителем. Температура пламени также поддается некоторой корректировке составом водяного затвора. Когда в нем только вода, в смеси содержится много кислорода, что в некоторых случаях нежелательно. Залив в водяной затвор метиловый спирт, смесь можно обогатить и поднять температуру до 2600° С. Для снижения температуры пламени водяной затвор заполняют смесью ацетона и воды в соотношении 1 : 1. Однако в последних случаях следует не забывать пополнять и содержимое водяного затвора.

Портативная электролизная установка
Портативная электролизная установка

Ю. ОРЛОВ, г. Троицк, Московская обл.
Опубликовано: Моделист конструктор

www.freeseller.ru

Оборудование электролиза

Оборудование электролиза способно поддерживать идеальное состояние воды в бассейне с минимальными количествами химреагентов. Обеззараживание воды методом солевого электролиза обеспечивает эффективную очистку без переизбытка хлора. Эта технология универсальна и может без ограничений применяться в общественных и частных, открытых и крытых бассейнах.

Проточный электролизер

Предполагает добавление в воду определенного количества соли. Такая подсоленная вода направляется через трубопровод электролизера, где под воздействием тока происходят электрохимические реакции. В итоге получаются новые элементы, которые сразу оказываются в воде:

  • хлорноватистая кислота – убивает вирусы, микробы и другие органические соединения;
  • NaOH, соль и вода – соль используется повторно, так как цикл реакций повторяется снова и снова.

Данное оборудование для бассейнов имеет два плюса – сравнительно низкая цена и простота монтажа. Однако недостатков больше:

  • коррозия чаши и оборудования из-за блуждающих токов;
  • риск передозировки хлора в результате непредсказуемого повышения поляризации используемых электродов;
  • невозможность поддерживать нужный уровень хлора в строго заданных границах.

Автономный электролизер воды

Это сложная по конструкции установка, которая производит гипохлорит натрия из раствора воды и соли. Полученный раствор накапливается в специальном отсеке, откуда он подается в систему бассейна по мере необходимости. Таким образом содержание хлора в воде сводится к минимуму, а эффективность обеззараживания и очистки достигает максимально высокого уровня.

Единственный минус такой установки – высокая цена, однако она быстро окупается в результате снижения затрат на покупку дорогостоящей химии для бассейнов. Современные системы работают в автоматическом режиме, не ошибаются в дозировании и не требуют постоянного контроля со стороны человека.

ALLPOOLS предлагает купить электролизер для бассейнов любого объема и конструкции. В ассортименте компании представлено высокотехнологичное оборудование для бассейнов от признанного лидера индустрии — Dinotec (Германия).

shop.allpools.ru

Аппарат для приготовления живой воды (электролизер)

Прибор для получения живой и мёртвой воды обычно называется активатор или электролизер. Сейчас на рынке существует много различных видов устройств, есть самодельные устройства с использованием пожарного шланга (не используйте такие), некоторые электролизеры официально производятся различными компаниями, например «Акваприбор» в Беларуси (электролизеры АП-1). Электролизер АП-1 имеет очень высокое качество материалов: высококачественный пищевой пластик, уникальные электроды  из благородных металлов (очищенный графит), высококачественный керамический стакан, действующий как диафрагма. Все вместе это дает результат, максимальный в плане эффективности полученной воды.
Электролизер — это как правило лёгкий, не сложный в установке, компактный прибор, позволяющий каждому человеку в домашних условиях всего за 20 минут получить примерно полтора литра активированной (живой и мёртвой) воды. Объем полученной воды различается в зависимости от модели прибора. Для приготовления живой и мертвой воды нужно заполнить сосуд прибора водой, включить прибор в сеть и через 20-30 минут перелить активированную воду в различные ёмкости. Электролизеры, имеющиеся в наличии в нашем интернет-магазине, сертифицированы, надежны и потребляют немного электроэнергии. Существуют и самодельные приборы для получения активированной воды, но использовать их не рекомендуется из-за невысокой надежности и сомнительного результата.
Активированная вода достаточно быстро и эффективно лечит множество заболеваний и является отличной альтернативой лекарствам. Помимо лечения, она используется и на фермах, в быту, в саду, для гигиены и дезинфекции помещений, повышения продуктивности скота и птицы, и т.д.
В приборах для получения живой и мёртвой воды (электролизерах) происходит процесс электролиза, необходимый для получения активированной воды. При этом «мертвая» вода становится заряженной положительно, а «живая» приобретает отрицательный электрический потенциал. Соответственно эти типы воды получают название католита и анолита, буквально это означает «положительная» и «отрицательная» вода. По сути активированная вода является слабым электролитом, который эффективно взаимодействуют с жидкостями организма (кровью, межклеточной жидкостью, лимфой, желудочным соком и т.д.), поскольку имеет схожую с ними структуру.
Многолетняя практика применения активированной воды для лечения заболеваний и в быту подтвердила выводы ученых, которые основывались на том, что положительные и отрицательные заряды воды способствуют поддержанию необходимого энергетического баланса клеток. Активированная вода успешно используется в Германии, США, Японии, Израиле, Австрии, Польше, Индии. Эта вода полезна для внешнего и внутреннего  применения. Данный факт в 1988 году подтвердил комитет СССР по фармакологии (РЕШЕНИЕ Мо 211252-791).
Аппарат «Живая вода», он же активатор, электролизер, прибор для получения живой и мёртвой воды — несомненно пригодится в любой семье. Прибор — электролизер станет Вашим помощников в борьбе с заболеваниями, дезинфекцией помещений и обработке продуктов питания. Подробнее о сфере применения электролизеров можно почитать на этой странице.

www.medkv.ru

Добавить комментарий
