Что такое распределительная коробка: Распределительная коробка — назначение, установка. Соединение проводов в распределительной коробке

Содержание

Распределительная коробка — назначение, установка. Соединение проводов в распределительной коробке

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Понравилась статья — поделись с друзьями!



Распределительная коробка.Виды и устройство.Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:
  • Обычные.
  • Пылезащищенные.
  • Брызгозащищенные.
  • Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок
Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:
  • Невысокая стоимость.
  • Диэлектрические свойства.
  • Возможность изготовления в сложных формах.
  • Невысокая масса.
  • Стойкость к коррозии.

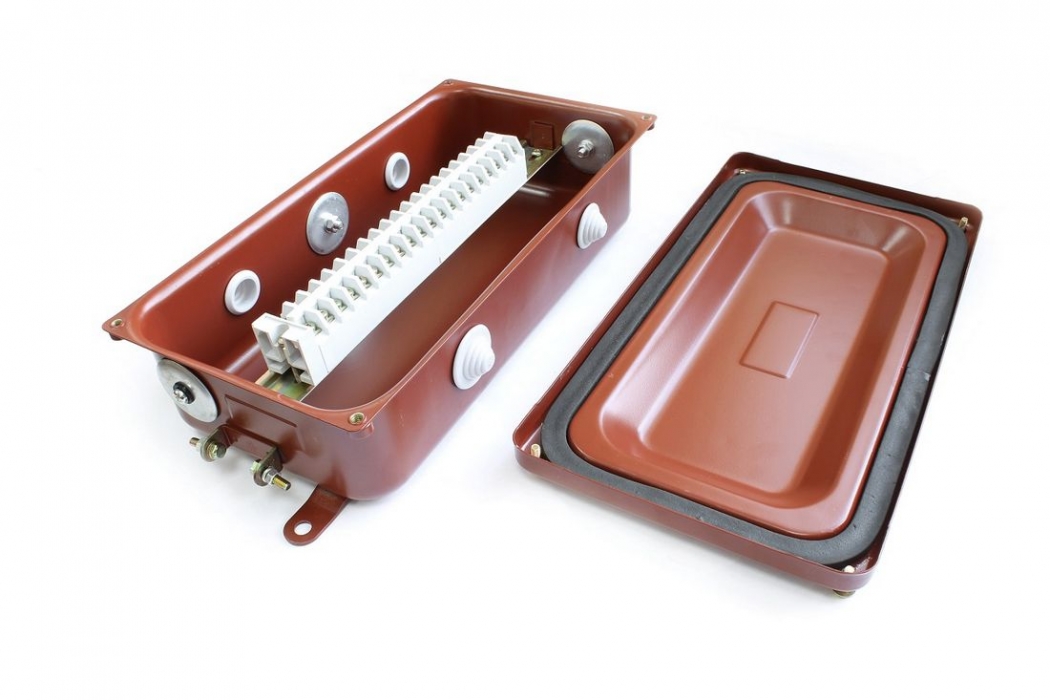

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

  • Расстояние между коробкой и потолком не должно превышать 10-30 см.
  • При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
  • Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
  • Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Похожие темы:

Как найти электрораспределительную коробку — Доктор Лом

Распределительная коробка, она же электрораспределительная коробка, она же ответвительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене.

Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, тогда проверьте следующие варианты:

1. Панельный дом по типовому проекту

В стеновых панелях таких домов на стадии изготовления оставлялись пустоты, которые затем и использовались как распределительные коробки. Роль крышки в такой коробке выполняет оцинкованная жесть. Крышка выглядит приблизительно так:

2. Панельный дом по типовому проекту (Хрущевки и подобные)

В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка.

3. От розетки или выключателя.

Можно купить специальный прибор для обнаружения скрытой проводки, стоят такие приборы 80-200$ в зависимости от возможных параметров и фирмы-производителя. Но если стены не зашиты гипсокартоном или панелями, а проводка скрыта в стене, то найти такую проводку можно, воспользовавшись современной индикаторной отверткой. Это такая электронная отвертка, или прозрачная со светодиодом и батарейками-таблетками или непрозрачная с минидисплеем. Стоят электронные отвертки 2-5$. Если взять отвертку не за пластмассовую рукоятку, как обычно берут отвертку, а за металлическое «жало» и поднести отвертку рукояткой к стене, то индикатор загорится там, где в стене проводка, останется только вести отвертку от выключателя или розетки к коробке. При этом если ищется провод от розетки, то в розетку нужно включить какой-нибудь потребитель энергии, а если от выключателя, то включить свет.

4. Если у вас другой вариант.

Тогда только простукивание. Почти всегда распределительные коробки располагаются над розеткой или выключателем до 50 см влево или вправо, в 5-20 см от потолка (исключение — «сталинки»). Даже если коробка находится под двухсантиметровым слоем штукатурки, все равно при простукивании вы услышите характерный звук, как будто вы стучите по гипсовой перегородке. Но если вы действительно стучите по гипсовой перегородке, в том смысле что стены (и потолки) у вас обшиты гипсом, тогда без услуг компаний, специализирующихся на поиске и устранении неисправности в электропроводке, вам не обойтись. Такое удовольствие будет стоить вам 100$ и выше.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

На главную

Нет
23822
Комментарии:
01-03-2013: Byron

В каком-то блоге я уже видел подобную заметку, но все равно спасибо


01-03-2013: Доктор Лом

Да, я знаю, в сети хватает любителей слямзить у меня текст и не поставить ссылку на первоисточник.


19-05-2013: Дмитрий

В домах серии 45п одна распайка на квартиру, закрыта железной или оцинкованной крышкой.находится в прихожей.


25-10-2014: виталий

а если в щитке два автомата (16 и 20 А)то в квартире 2 коробки должно быть? просто у меня кухня вырубилась. и я нашел одну коробку там все в куче скручено…ничего не пойму. и не понятно что куда идет. спасибо.


26-10-2014: Доктор Лом

Количество распределительных коробок в квартире может быть сколь угодно большим и никак не зависит от количества автоматов на щите. Тем более, что на входе электрики иногда ставят более мощный автомат например, 25А на фазу и более слабый, например на 16А на ноль. А иногда ноль идет в квартиру вообще напрямую, без автомата и тогда второй автомат принадлежит вашему соседу.

Если у вас пропало электричество на кухне, то Вам нужно искать коробку именно на кухне или поблизости, там будет 2, максимум 3 скрутки или спайки проводов, если выключатель света запитывается из этой же коробки.
Если скруток (спаек) 3, то самая тонкая относится к выключателю, ее трогать не следует. Две мощных скрутки (спайки) — это фаза и ноль. Определить фазу можно индикаторной отверткой. А чтобы определить, не нарушен ли ноль, потребуется обычная лампочка и патрон, к которому прикручиваются два провода. В любом случае изоляцию со скруток (спаек) придется снимать, поэтому электричество на щитке лучше предварительно отключить.


Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Распределительные коробки | Нева контроль



С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).



Происхождение разнообразных названий



Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты



Называемые по-разному распределительные коробки различаются по другим признакам:

1) Размер, форма;

2) Материал изготовления;

3) Предназначение;

4) Способ монтажа относительно скрытой или открытой проводки;

5) Материал стены, в которую монтируется скрытая коробка;

6) Степень электрической защиты по IP;

7) Количество подключаемых кабелей;

8) Наличие встроенных клемм, шин подключения;

9) Характер распределения: вводная, проходная, концевая.

10) Способ монтажа защитной крышки.



Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;

2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;

3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;

4) тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты





Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка



Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.



Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.



Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.



Распредкоробка скрытого типа



Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

Коронка на 60 мм



Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.

Установка коробки распределительной

Виды рапределительных коробок

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.



Распредкоробка с клеммником



Различные виды распредкоробок в зависимости от предназначения:

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото УК2П



Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

Распредкоробка для гипсокартона со специальны прижимными лапками



При монтаже открытой проводки на полу используют напольные распредкоробки:

Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

Распред коробка с люком



Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.



Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками





Водонепроницаемая распред коробка



Взрывозащищенная распределительная коробка





Огнестойкая распределительная коробка

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.



Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !

Распределительная коробка для электропроводки в квартире и частном доме

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток.

В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник.  Например, разделив светильники на отдельные проводники с фазой их можно разделить на отдельные группы. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле. Например, при расключении распределительной коробки для светильника фазный проводник, по проводу, распределяется на выключатель, а нулевой, по проводу, на светильник.

Коробки должны быть на стенах, а не на потолках — так положено, так должно быть, так привычно и удобно. Например, в процессе строительства или ремонта, уже после монтажа электропроводки, появилась необходимость в дополнительных розетках, а потолки уже закрыты гипсокартоном. В этом случае, намного легче и быстрее, аккуратно сбить тонкий слой штукатурки, закрывающий распределительную коробку, чем разбирать гипсокартон. А вообще, к распределительным коробкам должен быть свободный доступ, но многие, да почти все, не хотят портить внешний вид стен крышками от распределительных коробок. Как исключение, распределительные коробки могут быть на потолках в панельных, железобетонных и монолитно-каркасных домах.

Самое лучшее соединение в распределительной коробке — это соединение скруткой и сварка скруток, особенно если коробка заделывается, замуровывается (замоноличивается). Бывает, что некоторым не нравится само слово скрутка, но это технологический термин, который используется  уже очень давно. Используется не только в интернете, но и в технической литературе и различных справочниках по электрике и электромонтажу.

Располагать коробки на стенах следует строго вертикально над розетками или выключателями отступив от потолка 20-40 см, расстояние от потолка помещения  до распределительной коробки зависит от высоты подвесных потолков или коробов из гипсокартона, на стене коробка не должна оказаться закрытой  подвесным потолком или коробом. При монтаже на стенах лучше использовать коробки круглой формы, просверлить отверстие коронкой легче, быстрее, меньше мусора и получается аккуратней.

Для расключения распределительной коробки необходимы пассатижи, нож и изолента. Лучше всего использовать специальный нож и клещи для снятия изоляции с проводов и жил. Перед тем, как приступать к расключению распределительной коробки необходимо внимательно изучить и разобраться в схемах цепей и соединений проводников — это схемы принципиальные и монтажные.

Распределительные коробки бывают для скрытого и открытого монтажа. При монтаже в квартире или частном доме, почти всегда, используются специальные коробки для скрытого монтажа. Это круглые коробки для монтажа под штукатурку с диаметром равным 70-80 мм:

Если стены из ГКЛ (гипсокартона), пластика или других панелей используются распределительные коробки с креплениями для панелей:

При монтаже наружной электропроводки применяются специальные коробки для наружного монтажа, такие коробки используются при монтаже электропроводки в пластиковых кабель-каналах:

Для монтажа вне помещений используются «уличные» распределительные коробки с защитой от влаги и пыли:

Правильный выбор качественных и подходящих для конкретного монтажа распределительных коробок очень важен. Это необходимый электротехнический материал для работы на электромонтаже и дальнейшей безопасной эксплуатации электропроводки.

Кабель и провод  для электропроводки в квартире и доме.

Коробки распределительные (распаячные) для бетонных и кирпичных стен

Крышка GUSI С3А3/С3А4 к подрозетнику

Белая крышка GUSI С3А3/С3А4 для подрозетников (с расстояниями между саморезами 60 мм) предназначена для использования подрозетников в качестве распаячных (распределительных) коробок.

Диаметр крышки — 76 мм. Материал — АВС пластик.

Крышка к подрозетникам ELFO 024-00

Универсальная белая крышка ELFO 024-00 предназначена для установки на подрозетники и круглые распаячные коробки. Диаметр крышки составляет 92 мм.

Материал — полистирол.

Коробка распределительная Hegel У-191 Ø96х14мм

Распределительная коробка Hegel У-191 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах.

Размеры коробки Hegel У-191 — Ø96х14мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.

Коробка распределительная Hegel У-192 Ø96х30мм

Распределительная коробка Hegel У-192 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах.

От коробки Hegel У-191 отличается увеличенной глубиной: размеры коробки Hegel У-192 — Ø96х30мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C.

Коробка распаячная Тусо (Рувинил) 10147 (У197) Ø70х40 мм с крышкой

Универсальная распаячная (распределительная) коробка Тусо (Рувинил) 10147 является аналогом коробки У-197 и конструктивно представляет из себя подрозетник Тусо (Рувинил) 10146 (У196), дополненный крышкой.

Не комплектуется винтами или саморезами.

Коробка разветвительная Hegel КР1101 100х100х40мм для сплошных стен

Разветвительная коробка Hegel КР1101 предназначена для коммутации проводов и кабелей.

Количество вводов — 10 шт. Максимальный диаметр присоединяемой трубы составляет 25 мм.

Степень защиты — IP20. Материал — полипропилен, имеющий огнестойкость 650°C.

Коробка распаячная Ruvinil Тусо 10160 100х100х45мм

Коробка распаячная Тусо (Ruvinil) 10160 100х100х45мм предназначена для разветвления проводов электрической сети в кирпичных и бетонных стенах.

Матовая крышка распределительной коробки Тусо (Ruvinil) 10160 позволяет легко покрасить её в любой цвет после установки в кирпичную стену, чтобы коробка стала незаметной в любом интерьере. Крышка к корпусу крепится на саморезах. На корпусе имеется перфорация для ввода трубы или кабеля.

Коробка разветвительная (распаячная) ELFO 040-01 92х92х50мм

Размеры: 92х92×50 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-02 116х92х50мм

Размеры: 116х92х50 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-03 116х92х70мм

Размеры: 116х92х70 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Коробка разветвительная (распаячная) ELFO 040-04 154х92х70мм

Размеры: 154х92х70 мм.

Степень защиты IP40.

Крышка крепится четырьмя самонарезающими винтами.

Как используется распределительная коробка с клеммами?

В каждой энергосистеме имеется два главных инструмента — это распределительная коробка и защитное устройство. В этой статье мы поговорим о том, что такое распределительная коробка с клеммами и как она применяется. Также обсудим правила правильного монтажа установки.

Внимание! Главная причина неприятных, а иногда и трагических случаев — это ошибочное соединение проводов в распределительной коробке.

В распределительное устройство подключается несколько вводных проводников, являющихся источником питания для определенных комнат.

Разновидности коробок для соединения проводов

По назначению коробки разделяются на несколько видов:

  • наружная коробка — применяется для установки за пределами помещения. В комплексе с таким устройством принято устанавливать защиту и снабдить короб герметиком, предотвращающим попадание влаги внутрь;
  • коробка с встроенными клеммами — данное приспособление отличается удобством, так как не нужно выбирать способ соединения проводов и запасаться дополнительными инструментами;
  • внутренние распределители открытого типа. Такую конструкцию обычно устанавливают в подвесных потолках, так чтобы иметь к ней легкий доступ;
  • большая распределительная коробка замуровывается в стену.

    Пластиковая распределительная коробка для дома

Конструкция распределителей отличается своей прочностью и имеет устойчивость к механическим воздействиям. Устанавливается подобный короб на горизонтальную поверхность при помощи специальных крепежей. Также имеет выходы для кабелей, их количество зависит от типа использованной установки.

Крепление проводников между собой осуществляется специальными клеммниками. Они отличаются надежностью, безопасностью и не поддаются воспламенению.

Важно! Выбирая распределительную коробку для установки в бытовых условиях позаботьтесь о том, чтобы оставался запас для расширения электросети.

Техника монтажа распределительного короба

Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы.

  1. Первоначальная сложность заключается в находке места, в котором расположится наш распределительный короб. Если вы устанавливаете распределительные коробки для открытой проводки, нельзя ограничивать ее доступность для ремонта. Очень важно чтобы замена или реконструкция кабельных установок не была затратной.
  2. В некоторых отдельных случаях (чаще в квартирных домах) устанавливается несколько распределителей с целью снизить нагрузку на сеть. Однако, это необязательное условие. Если вы впервые столкнулись с таким монтажом, важно помнить о проходных и конечных коробах. В таких случаях вводной конструкцией остается именно проходная.
  3. Закрепляем короба, для этого пользуемся специальными фиксаторами. Закрепляя устройство к стене или потолку важно соблюдать, чтобы место было идеально ровным.
  4. Приступаем к соединению проводов. Прежде необходимо сообразить, как должны быть подключены потребители, для этого продумайте точную схему, которая в дальнейшем станет вашим помощником или обратитесь к этой статье.

    Распределитель для проводов с клеммной колодкой

Внимание! Вводное подключение совершается в конце всех работ по монтажу и подсоединяется в счетчике.

Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Важно! Благодаря распределителям электричество по всей жилой площади разводится в равномерном соотношении.

Распаечная коробка с клеммами

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

  • в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
  • дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
  • в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
  • в некоторых домах нынешней постройки встречаются оптические распределительные коробки, их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Важно! Ни в коем случае не пытайтесь ковырять стены для поиска старой проводки и распределителя, вы рискуете получить электротравму либо повредить работоспособную электрику.

Расключение распределительного короба

Чтобы расключить коробку с пришедшими в нее проводами потребителей, в нашем случае не нужно много времени. Достаточно лишь поместить проводники с одинаковой изоляцией в специальные клеммники и покрыть жидкой изоляцией.

Металлические распределительные короба

Если вы приобретали короб и клеммы для подключения отдельно, позаботьтесь о том, чтобы жилы держались герметично. Прежде чем проводить стыки проводников, обязательно снимите изоляционный слой. В этом деле помощником послужат специальные клещи. Важно зачистку изоляции проводить по размерам. Идеально снимать не более 15-20 мм слоя. После проделанной работы закрываем короб и запускаем напряжение. Теперь нужно удостовериться в том, что отсутствует искрение и шипение в проводниках. Если вы этого добились, значит соединение проводов сделано безошибочно.


Необходимо учитывать, что все короба имеют индивидуальные характеристики. Например, электрическая распределительная коробка с клеммной колодкой может применяться как для скрытой, так и для открытой электрической сети.

Напоминаем сооружение открытой электропроводки целесообразно в домах, построенных из древесины. Возможно вас заинтересует статья о том, как прокинуть энергоцепь в деревянном доме.

Общие рекомендации по монтажу распределителей

В первую очередь и новичку, и опытному электрику рекомендуется соблюдать правила безопасности и руководствоваться нормативными требованиями относительно конструкции. Запрещено пользоваться в процессе работы токопроводящими материалами и нерабочей одеждой. Важно применять специальные резиновые комплекты, которые продаются в магазинах электрики. Идеально, если у вас в хозяйстве имеется набор для работы с электричеством.

Оптическая распределительная коробка

Внимание! Осуществляя подключение электропроводки в распределительных устройствах, внимательно изучите ПУЭ.

Наиболее простой методикой монтирования распределителей считается их установка в бетонные поверхности. В этих случаях нет никаких крепежей. Все что необходимо — это усадить короб на раствор цемента или алебастра. Некоторые монтеры используют раствор перлфикса, так как он является более надежным монолитным средством.

Рекомендация! Прежде чем начать работу по установке распаечного прибора для проводников, необходимо создать схему, которая поможет правильно произвести расключение.

Вас могут заинтересовать:

Определение распределительной коробки

Распределительные коробки являются неотъемлемой частью систем электропроводки как в домах, так и в зданиях. Эти металлические или пластиковые коробки содержат и надежно защищают электрические соединения конструкции. Эти электрические корпуса обычно бывают двух размеров: трехпроводные коробки размером 2 на 3 дюйма с глубиной 2,5 дюйма и коробки с пятью или более проводами размером 2 на 3 дюйма и глубиной 3,5 дюйма.

Распределительная коробка в действии

Распределительная коробка служит местом встречи для электрических проводов, где они соединяются перед тем, как двигаться дальше.Эти коробки защищают горячие (черный), белый (нейтральный) и заземляющий (зеленый или медный) электрические провода и могут содержать провода других цветов для вспомогательных функций и освещения.

Заключенный в оболочку провод Romex проходит от главной электрической панели (или вспомогательной панели) до распределительной коробки. Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для разводки в жилых домах. Провода подключаются к исходному проводу Romex и распределяются по другим монтажным коробкам. Все калибры проволоки (размер диаметра проволоки) должны быть одинаковыми.

Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, а также предотвращает попадание влаги внутрь коробки.

Безопасность прежде всего при работе с распределительной коробкой

Всегда отключайте питание перед работой с распределительной коробкой. Вы же не хотите оказаться тем неудачником, который наткнется на очень опасный электрический провод.

Предупреждение

Так как иногда это может быть игра в догадки, какой выключатель контролирует комнату, в которой вы работаете, вместо этого выключите главный выключатель.Информация о том, что все питание отключено, устраняет любую путаницу и исключает риск потенциально фатальной ситуации. Сбрасывать цифровые часы во избежание травм или смерти — небольшое неудобство.

Наконец, проделайте отверстие, чтобы провода могли войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки проволочными гайками. Если вам трудно скручивать провода вместе, используйте плоскогубцы, чтобы обернуть их черным и черным, а белым — белым перед тем, как прикрепить проволочную гайку.Затем надежно заземлите коробку.

Установить коробку

Профессионалы обычно рекомендуют устанавливать распределительную коробку, подведя к ней новый провод от главной электрической панели, а не отстегивая существующую электрическую коробку. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защитить от потенциального электрического пожара.

При добавлении цепи к старому дому проложите новый провод Romex от электрической панели. Вы же не захотите подключать дорогой телевизор с большим экраном или компьютер с важными данными в старую двухпроводную розетку.

Вы можете купить распределительные коробки в большинстве хозяйственных магазинов или магазинов товаров для дома. Распределительная коробка обычно стоит меньше, чем обед на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Покупая коробку в магазине, возьмите пару дополнительных крышек для любых непокрытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.

Электрики обычно прикрепляют распределительную коробку к прочному конструктивному месту, например, к стойке или балке, что важно, если коробка поддерживает осветительную арматуру.Некоторые распределительные коробки имеют крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но эти коробки недостаточно прочные или устойчивые, чтобы поддерживать светильник.

Люди иногда называют розетку соединительной коробкой и используют эти слова как синонимы. Но имейте в виду, что этот термин иногда используется в более общем смысле и не всегда относится конкретно к распределительной коробке. Другие типы электрических коробок, которые выполняют разные функции, включают:

  • Монтажная коробка
  • Крепежная коробка
  • Портативная коробка
  • Ремоделирующая коробка
  • Коробка переключателей света
  • Розетка
  • Розетка
  • Электрическая коробка
  • Потолочная коробка вентилятора

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластмассовые корпуса, используемые в качестве кожухов для электромонтажных соединений.Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, — это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут быть коррозионными или иным образом вредными для материала проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы электромонтажа распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток.Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электрическим нормам, хотя иногда сращивания пропускаются, что в результате может представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, искры или они могут представить себя в ложном свете, чтобы дети или домашние животные приняли их за игрушки.Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

Что такое распределительная коробка?

Распределительная коробка, которую иногда называют «электрическая коробка» или «клеммная коробка», по сути, представляет собой защитную коробку, защищающую соединенные между собой провода. Существует несколько вариантов и компонентов из материала, которые могут использоваться в распределительной коробке, в зависимости от того, где она используется.

Сюда входят

  • A Металлическая распределительная коробка
  • A Соединительная коробка из ПВХ или пластика
  • Распределительная коробка из ABS
  • Распределительная коробка из стекловолокна (армированный волокном пластик)

Тип распределительной коробки, которую электрик рекомендует или может выбрать варьируются в зависимости от того, будет ли коробка защищена внутри конструкции или снаружи.Распределительные коробки для коммерческих и жилых помещений также могут иметь свои собственные требования.

Помимо защиты проводов и компонентов от элементов, он также предотвращает проблемы с животными, которые жуют проволоку, и возможные осложнения, вызванные окружающей пылью. В то же время распределительная коробка также помогает организовать проводку в соответствии с планом здания. Большинство из них включают в себя какую-либо форму маркировки, которая дополнительно помогает упорядочить вещи для будущих подрядчиков и обслуживающего персонала.

Правильно закрытая и закрепленная распределительная коробка также поможет предотвратить распространение пожара из-за короткого замыкания на окружающую среду.

Как выбрать распределительную коробку?

Существует несколько факторов, которые могут повлиять на определение типа распределительной коробки, необходимой для вашего участка или конструкции. Это включает в себя такие вещи, как

  • Будет ли он находиться на открытом воздухе или в помещении?
  • Должна ли распределительная коробка быть водонепроницаемой?
  • Будет ли это распределительная коробка на 4 или 8 клемм?

Другие факторы, которые могут повлиять на тип необходимой коробки, включают:

  • Метод, используемый для соединения проводов внутри распределительной коробки
  • Количество и тип используемых клемм
  • Общая форма и размер в зависимости от имеющихся space

Что такое степень защиты распределительной коробки?

Национальная ассоциация производителей электрооборудования устанавливает четкие стандарты и правила на всей территории США для определения необходимых классов электрического корпуса для конкретных условий. Также известная как NEMA, их рейтинговая система служит схемой для типа распределительной коробки, необходимой для защиты от таких вещей, как погодные условия, а также защиты от проблем, связанных с пылью, светом, ветром и другими условиями окружающей среды.

Заявленный рейтинг NEMA для конкретных условий площадки по существу определяет, можно ли использовать распределительную коробку во взрывоопасных или безопасных зонах. Их рейтинговая система также определяет, насколько хорошо конкретная распределительная коробка будет защищена от таких вещей, как масло, охлаждающие жидкости и коррозионные вещества.

Если используется неправильный тип распределительной коробки для данных условий, инспекторы могут не пройти проверку, что приведет к значительным задержкам. Если нарушение безопасности произошло в неправильно выбранной распределительной коробке, это также может быть потенциальным случаем ответственности.

Что такое рейтинговая система защиты от проникновения?

NEMA — не единственная рейтинговая система, которая может иметь отношение к требованиям распределительной коробки на объекте. Степень защиты от проникновения или международная рейтинговая система защиты, также известная как IP, может быть важным фактором для международных электрических проектов или строительных площадок, где присутствуют экстремальные условия.

Рейтинг IP по существу описывает степень защиты, которую обеспечивает распределительная коробка от доступа посторонних предметов, таких как пыль и влага.

В этих сценариях существуют различные уровни защиты, включая водонепроницаемые распределительные коробки, пыленепроницаемые распределительные коробки и водонепроницаемые распределительные коробки. Существуют даже погружные распределительные коробки, которые должны работать под водой в случаях, когда давление также может быть фактором.

Что такое клеммы распределительной коробки?

По определению, терминал — это точка в распределительной коробке, где любые два провода соединены между собой. Нередко наличие нескольких клемм в одной распределительной коробке.

В этих случаях необходим хороший тестер сопротивления изоляции. По сути, это позволит измерить характеристики каждого терминала и гарантировать, что один не может повлиять на другой.

Наиболее распространенные распределительные коробки имеют от 4 до 6 клемм. Однако точное количество терминалов может зависеть от того, сколько соединений необходимо выполнить в этой конкретной области. Перед выбором распределительной коробки должно быть достаточно клемм для размещения каждой пары проводов.

Сама проводка затем проходит через каждую клемму для создания определенного электрического соединения. После этого можно легко измерить напряжение на переходе с помощью стандартного мультиметра.

Также стоит отметить, что существуют разные способы подключения проводов к клеммам. Тот, который подходит для этого приложения, будет зависеть от того, как подключены провода. Неправильные методы подключения также могут стать проблемой или привести к сбою кода.

Винтовые клеммы шины

Этот метод подключения более распространен при быстрой установке, когда клеммы закрепляются путем ввинчивания каждой жилы кабеля в определенный паз или отверстие.

A одновинтовой клеммы

Они предназначены для объединения всех соответствующих проводов в одну точку подключения. Как следует из названия, они затем соединяются одним винтом. Часто это наиболее доступный тип соединительной клеммы, когда речь идет о поддержке большого количества проводов.

A Терминал, не требующий обслуживания

Это относительно новый тип соединительной клеммы, которая вставляется, зажимается или осторожно вставляется на место для фиксации проводов и компонентов без использования винтов.Этот тип соединительной клеммы предназначен для удобного использования в областях, которые были определены как «недоступные».

Какие бывают распространенные формы распределительных коробок?

В коммерческих и жилых помещениях определенная служебная зона может иметь ограниченное пространство для крепления распределительной коробки, проводов и любых других необходимых внешних компонентов. Чтобы ответить на эти общие вопросы, современные распределительные коробки доступны в различных формах и размерах.

Сюда входят:

  • Квадратный
  • Прямоугольный
  • Круглый
  • Восьмиугольный
  • Потолок

Тот, который подходит для вашего сайта, будет зависеть от доступного пространства, условий на месте и любых других соответствующих правил.

Требуется ли для распределительной коробки профессиональная установка?

Даже самые талантливые и опытные мастера могут столкнуться с трудностями при установке собственной распределительной коробки. Не только опасно работать с таким большим количеством оголенных проводов и потенциально высоким напряжением, использование неправильной коробки или установка неправильного клеммного соединения может быть серьезным нарушением кодекса. Это может привести к серьезным проблемам с безопасностью и ответственностью на протяжении всего срока службы распределительной коробки.

Даже единичный инцидент может оказаться намного дороже, чем простая плата за обслуживание, связанной с профессиональной установкой.

Что такое распределительная коробка? | Подключение Flux

4 янв.2019 г.

Как вы, вероятно, теперь знаете, исходя из наших первых двух блогов, команда Flux Connectivity гордится тем, что предоставляет производственных решений , которые обеспечивают высокую производительность и исключительную безопасность. Вы заметите, что в каждом из наших определений жгутов проводов и кабельных сборок, соответственно, мы подчеркивали важность материалов, используемых для обеспечения безопасности.Как вы понимаете, защита людей от электрического тока имеет первостепенное значение. Промышленную распределительную коробку можно определить как электрический шкаф, который надежно объединяет несколько проводов и кабелей через различные входные порты. Распределительные коробки могут быть разных размеров в зависимости от количества и типа требуемых соединений. Стандартные распределительные коробки для простых систем распределения энергии могут иметь размеры 2 x 3 x 2,5 дюйма и вмещать до трех проводов. Распределительные коробки большего размера, используемые в промышленных приложениях, часто изготавливаются по индивидуальному заказу для поддержки множества различных типов проводов и кабелей, вводимых и выходящих из коробки.Распределительная коробка монтируется в конструктивной точке здания или оборудования.

Итак, каковы основные цели распределительной коробки? Распределительная коробка выполняет несколько важных функций. Мы утверждаем, что безопасность — это его основная цель, потому что она служит для защиты людей и животных от электрических соединений под напряжением. При этом основная функция корпуса — защищать внутренние выводы от внешних элементов, таких как грязь и влага.Другое назначение распределительной коробки зависит от области применения. Одно из этих приложений — распределять электроэнергию из одного места в несколько других. Второе приложение — это сбор управляющих сигналов от различных устройств ввода и вывода, таких как датчики и кнопки, которые затем возвращаются в центральный шкаф управления или панель управления. В любом приложении они представляют собой контрольную точку и обычно помечаются со ссылкой на схему, чтобы облегчить обслуживание.Как указывает Newark на своем сайте, « техническое обслуживание и безопасность имеют большое значение для поддержания и сохранения оборудования и объекта в рабочем состоянии».

Каковы основные характеристики распределительной коробки? Распределительная коробка состоит из корпуса и набора клеммных колодок или соединителей проводов. Корпус и типы точек входа и выхода обычно состоят из пластика или металла в зависимости от условий окружающей среды, в которых он будет установлен.Эти условия состоят из уровня влажности и наличия пыли или газа. Точки входа и выхода могут представлять собой простое выбивное отверстие или более прочный кабельный ввод. Этот сальник предотвращает попадание внутрь корпуса большинства внешних условий окружающей среды и повреждение соединений. Точки входа и выхода могут также иметь форму ответной стороны разъема кабельной сборки, чтобы упростить подключение для выездного техника или электрика. Мы предполагаем, что у вас могут возникнуть дополнительные вопросы о распределительных коробках.Пожалуйста, знайте, что команда Flux Connectivity будет рада ответить на них за вас! Для получения дополнительной информации, пожалуйста, позвоните нам по телефону 1-800-557-FLUX или напишите нам по адресу [email protected] .

Как выбрать размер распределительной коробки — TechTalk Blog

Электричество питает устройства, которые заставляют работать современный мир, от холодильников до телевизоров и промышленного оборудования. Но для того, чтобы правильно настроить и распределять электричество в домах и на предприятиях, требуется много специального оборудования.Это оборудование включает в себя кабелепроводы, кабельные каналы и устройства, которые мы обсудим в этой статье: распределительные коробки.

Когда электрик создает разветвления и ответвления в соединениях проводов, проходящих через кабелепроводы и кабелепроводы, они заключают точки соединения в распределительную коробку. Распределительная коробка обеспечивает защиту этих чувствительных соединений от непогоды, случайного контакта, взлома и других опасностей, которые могут повредить проводку.

Ниже мы поговорим о том, как правильно подобрать распределительную коробку и определим, какие атрибуты она должна иметь.Прежде чем мы углубимся, мы обсудим некоторые основы, которые каждый должен знать о том, что такое распределительная коробка и как она работает.

Что такое распределительная коробка?

Распределительная коробка — это электрический кожух, который защищает электрические проводники в точках соединения, нарезки и вытягивания. Эти корпуса позволяют электрикам легко получить доступ к проводникам для выполнения работ, когда это необходимо, одновременно защищая проводники от повреждений и несанкционированного доступа.

Иногда можно услышать термин «распределительная коробка», используемый для обозначения коробки для электрических приборов. В истинном техническом определении распределительной коробки провода должны подключаться только к другим проводам и дорожкам качения. Однако на практике этот термин также часто используется для обозначения многих других типов электрических коробок, в которых провода подключаются к приспособлению, такому как потолочный вентилятор, выключатель света или настенная розетка.

Для получения дополнительной информации о различных применениях и конструкциях распределительных коробок обязательно ознакомьтесь с нашим полным руководством по типам распределительных коробок.

Соображения при выборе размера распределительной коробки

Размер соединительной коробки имеет решающее значение для обеспечения правильной работы распределительной коробки. В слишком маленькой распределительной коробке электрику, возможно, придется чрезмерно согнуть проводники, чтобы полностью уместить их внутри коробки, что может привести к повреждению изоляции проводов. Слишком близко расположенные проводники и другие компоненты также могут создавать помехи или создавать опасные условия.

Статья 314 Национального электротехнического кодекса содержит большинство основных правил, которым вы должны следовать при выборе и установке распределительной коробки.Эти правила подробно описывают требуемый размер распределительной коробки в зависимости от количества и размера проводов и фитингов, заключенных в коробке.

При определении подходящего размера распределительной коробки необходимо рассчитать как объем коробки, так и заполнение коробки. Что означают эти понятия?

  • Объем коробки — это общий закрытый объем распределительной коробки, включая любое расширенное пространство, обеспечиваемое такими приспособлениями, как куполообразные крышки или удлинительные кольца.
  • Заполнение коробки — это общее пространство, занимаемое компонентами, которые будут содержаться в соединительной коробке.

Объем ящика всегда должен быть больше или равен заполнению ящика. Для расчета объема коробки и заполнения коробки вам потребуются таблицы из NEC 314.16 и знания о том, как ими пользоваться. Далее мы рассмотрим, как использовать эти важные инструменты.

Как выбрать размер распределительной коробки (от 18 AWG до 6 AWG)

Если проводники в вашей распределительной коробке имеют размер от 18 AWG до 6 AWG, воспользуйтесь таблицами NEC 314.16, чтобы определить минимальный объем ваша распределительная коробка.Для вашего удобства здесь воспроизведены таблицы.

Вот таблица 314,16 (A), в которой указан объем коробки для металлических распределительных коробок обычных торговых размеров:

В этой таблице содержится много информации, поэтому уделите минуту изучению всех ее характеристик. В столбцах слева перечислены стандартные размеры стандартных коробок и типы распределительных коробок. В центральных столбцах указан минимальный объем распределительной коробки этих размеров в сантиметрах и дюймах, а в столбцах справа указано максимальное количество проводников в корпусе в зависимости от размера проводника.

Обратите внимание, однако, что вы можете использовать эту таблицу как есть, только если ваша распределительная коробка не требует каких-либо припусков по объему для таких устройств, как переключатели и кабельные зажимы. Для большинства приложений это бывает редко, поэтому вам, как правило, также необходимо рассчитать заполнение ящика и сравнить его с этой таблицей.

При расчете заполнения распределительной коробки обратитесь к таблице 314.16 (B):

В этой таблице указаны отдельные объемы для проводников разных размеров AWG.Чтобы упростить расчет, NEC также предоставляет стандарты в 314.16 (1) — 314.16 (5) для расчета заполнения коробки для различных типов проводникового оборудования с использованием значений объема проводника для размеров проводников, связанных с оборудованием.

Ниже приведены упрощенные и сокращенные версии стандартов NEC 314. 16 (B):

  1. Заливка проводника: проводники, проходящие через коробку или заканчивающиеся внутри нее, считаются объемом одного проводника. Проводники минимум в два раза превышают минимальную длину свободного проводника в NEC 300.14 считаются как два резюме. Проводники, которые начинаются и заканчиваются внутри коробки, не учитываются.
    • Пример: 2 стандартных проводника 14 AWG = 2 x 14 AWG CV = минимальный объем 4 кубических дюйма
  2. Заливка зажима: Любое количество кабельных зажимов внутри коробки считается вместе как один CV, исходя из имеющегося наибольшего проводника . Зажимы вне коробки не учитываются.
    • Пример: 2 стандартных кабельных зажима 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов
  3. Опорные фитинги Заполнение: каждый крючок светильника или стержень светильника засчитывается как один CV, исходя из имеющегося наибольшего проводника.
    • Пример: 3 х 12 AWG стойки светильника = 3 х 12 AWG CV = минимальный объем 6,75 кубических дюймов
  4. Заполнение устройства или оборудования: каждая группа из одного устройства считается как два CV, исходя из наибольшего проводника, заканчивающегося на устройство. Ярмо с несколькими шлейфами шириной более 50 мм (2 дюйма) считается как два CV для каждой группы, исходя из самого большого проводника, который заканчивается на устройстве.
    • Пример: 1x 14 AWG хомут / хомут = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
  5. Заливка заземляющего проводника оборудования: Любое количество заземляющих проводов или перемычек считается одним CV.Если в вашей коробке есть дополнительный набор проводов для изолированной клеммы заземления (как указано в NEC 250.146 (D)), эти проводники учитываются как дополнительный одиночный CV.
    • Пример: 2 заземляющих проводника 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов

После того, как у вас будут соответствующие значения, вы сложите их вместе, чтобы получить заполнение коробки. Сравните заполнение ящика с объемом ящика из таблицы 314.16 (A), чтобы найти минимальный объем ящика, который вам понадобится.Если все ваши проводники одинакового размера, вы также можете быстро оценить, подойдут ли ваши проводники, посмотрев на правую колонку с максимальным количеством проводников для каждого размера коробки.

Есть несколько важных предостережений, о которых следует помнить при использовании этих таблиц, в том числе:

  • На распределительных коробках стандартного размера не напечатан объем, поэтому вам нужно использовать эти таблицы, чтобы определить их объем. . Объем коробок нестандартных размеров и неметаллических распределительных коробок должен быть указан на самом электрическом шкафу.
  • Некоторые типы компонентов не учитываются при расчете заполнения ящика. К ним относятся косички, кабели и фитинги дорожек качения, такие как втулки и контргайки, соединители проводов и некоторые другие типы мелких компонентов.
  • Все описанные здесь требования являются минимальными. В случае сомнений всегда лучше использовать электрический шкаф большего размера, чем необходимо. Единственным недостатком является потенциально более высокая стоимость корпуса большего размера и занимаемое пространство, но даже эти недостатки могут быть смягчены путем тщательного планирования участков кабелепровода для использования меньшего количества распределительных коробок большего размера.

Наконец, помните, что ничто не заменит соблюдение полного кода NEC при определении размеров распределительной коробки. Это руководство представляет собой быструю и легкую отправную точку, но убедитесь, что вы полностью ознакомились с соответствующими разделами NEC 314, прежде чем выбирать распределительную коробку.

Выбор размера распределительной коробки (4 AWG и выше)

Если ваши проводники имеют размер 4 AWG или больше, вам нужно будет следовать другому набору стандартов для определения размеров вашей распределительной коробки. Эти большие разъемы могут легко повредить изоляцию, если их вставить в слишком маленькую распределительную коробку, поэтому минимальный размер должен быть рассчитан на основе расположения разъемов и их размера.

Стандарты для этих проводов большего размера можно найти в NEC 314.28. Вот основные процедуры определения размеров распределительной коробки с проводниками 4 AWG или выше, в зависимости от того, какой тип разъема вы используете внутри коробки:

  • Прямые тяги: расстояние от входа проводника до противоположной стены. корпуса должен быть на , по крайней мере, в восемь раз больше торгового размера самой большой кабельной дорожки, входящей в корпус .
    • Пример. Если вы устанавливаете прямую тягу 3-дюймовой дорожки качения через распределительную коробку, коробка должна быть не менее 24 дюймов с одной стороны, чтобы выдержать тягу. (8 x 3 = 24)
  • Угловые зазоры: расстояние от входа проводника до противоположной стены корпуса должно быть не менее в шесть раз больше торгового размера самой большой дорожки качения, входящей в корпус , плюс сумма торгового размера любых других дорожек качения в том же ряду и стене .
    • Пример: Для углового натяжения 3-дюймовой дорожки качения с другой 2-дюймовой дорожкой качения, входящей в ту же стену, коробка должна быть не менее 20 дюймов с одной стороны. ((6 x 3) + 2 = 20)
  • U-образные тяги: расстояние от входа проводника до противоположной стены корпуса должно быть не менее , как минимум, в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус, плюс сумма торговых размеров других кабельных каналов на той же стене .
    • Пример: для U-образной тяги 3-дюймовой дорожки качения, которая выходит из коробки через другую 3-дюймовую дорожку качения на той же стене, коробка должна быть не менее 21 дюйма с одной стороны.((6 x 3) + 3 = 21)
  • Сращивания: расстояние от входа проводника до противоположной стены корпуса должно быть не менее в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус, плюс сумма торговых размеров других желобов на той же стене .
    • Пример: для сращенного проводника с тремя 3-дюймовыми дорожками качения, входящими в одну стену, размер коробки должен быть не менее 24 дюймов с одной стороны. ((6 x 3) + 3 +3 = 24)
  • Расстояние между дорожками качения: минимальное расстояние между дорожками качения, содержащими один и тот же соединитель, должно быть в как минимум в шесть раз больше торгового размера самой большой дорожки качения , измеренное с близкого расстояния. край к ближнему краю входов дорожки качения.
    • Пример: Для углового натяжения дорожки качения 3 дюйма ближние стороны входа и выхода дорожки качения должны находиться на расстоянии не менее 18 дюймов. (6 x 3 = 18)

Если у вас есть более одного типа подключения в одной коробке, используйте наибольшее измерение. Например, возьмем сценарий, в котором у вас есть прямая тяга и тяга под углом в распределительной коробке. Расчет прямого натяжения требует 24-дюймовой коробки, в то время как расчет угловой тяги требует только 21-дюймовой коробки.В этом случае вам нужно будет использовать больший размер и приобрести 24-дюймовый корпус.

Какие размеры распределительных коробок доступны?

Polycase предлагает наружные электрические распределительные коробки в широком диапазоне стандартных размеров корпуса NEMA. У нас есть полный выбор металлических и неметаллических распределительных коробок, которые созданы в соответствии с высочайшими стандартами защиты от проникновения NEMA и IP, включая такие популярные рейтинги, как корпуса NEMA 4X и корпуса IP68.

Наши распределительные коробки также легко модифицировать с помощью вырезов в корпусе, изготовленных на заказ, независимо от их размера.Мы можем выполнить большинство типов нестандартных вырезов с минимальным браком и сверхточными допусками всего +/- 0,005 дюйма. Если вам нужен быстрый набор стандартных вырезов дорожек качения, наша серия Polycase SK оснащена простыми в использовании заглушками, которые идеально подходят для многих распространенных конфигураций распределительных коробок.

В Polycase мы упрощаем поиск подходящей распределительной коробки для вашего приложения благодаря дружелюбной и компетентной службе поддержки клиентов и лучшему в отрасли выбору электрических шкафов.Просто позвоните нам по телефону 1-800-248-1233, чтобы получить подробные инструкции по выбору размера распределительной коробки, или свяжитесь с нами через Интернет, если у вас возникнут вопросы.

Кредиты изображений

Grigvovan / Shutterstock.com

Фото smile / Shutterstock.com

Alena TS / Shutterstock.com



Что такое распределительная коробка? Как используются распределительные коробки?

Что такое распределительная коробка? Как используются распределительные коробки?

Распределительная электрическая коробка является основным элементом сети электропроводки, используемой в домах и зданиях.Пластиковые или металлические коробки защищают электрические соединения конструкции, обеспечивая безопасность. Распределительная коробка имеет два определенных размера —

.

1. Коробка с тремя проводами, т.е. 2 на 3 дюйма глубиной 2,5 дюйма.

2. Проволочная коробка для пяти и более проводов размером 2 на 3 дюйма и глубиной 3,5 дюйма.

Теперь, когда вы знаете, как определяется соединительная коробка; давайте поговорим о том, для чего он используется.

Мощность электрической распределительной коробки

Распределительная коробка действует как вершина, где электрические провода подключаются, прежде чем продолжить свой путь.Эти коробки имеют разный цвет проводов, изображающих разные элементы. Например, черный для нагрева, белый для нейтрального канала и медный или зеленый провод для заземления соединения. Иногда можно увидеть и другие провода, обычно имеющие второстепенные свойства и питающие освещение.

Через субпанель или главную электрическую панель электрической распределительной коробки проходит закрытый провод Romex. Неметаллический электрический провод в оболочке, обычно известный как провод Romex, обычно используется для электропроводки в жилых помещениях.Проволока Romex соединяется с другими проводами, а затем распределяется по другим монтажным коробкам. Для обеспечения бесшовной работы следует использовать одинаковые диаметры проволоки или калибры проволоки.

Распределительная коробка должна быть правильно установлена ​​в соответствии с данными строительными нормами и должна быть закрыта. Крышка предотвратит попадание влаги, грязи и пыли в коробку.

Установка электрической распределительной коробки

Когда вы работаете с распределительной коробкой, убедитесь, что вы отключаете питание.Поскольку вы будете работать с электричеством, вам лучше соблюдать все меры защиты. Теперь, когда вы в безопасности, сделайте отверстие, которое будет служить проходом для проводов. Провод Romex необходимо закрепить кабельным зажимом, а затем закрыть провода внутри коробки проволочными гайками.

JIGO рекомендует при установке распределительной коробки новый провод следует вывести от центральной электрической панели. Помимо отключения одной из существующих электрических коробок, лучше использовать новую, чтобы предотвратить перегрузку цепи.

JIGO — ведущий производитель и дистрибьютор электротехнической продукции , который также предлагает вам другую эксклюзивную электротехническую продукцию. Они работают с 1987 года и хорошо адаптированы на рынке. Если вы ищете дилера и поставщика распределительных коробок, то вы находитесь в нужном месте.

W e надеюсь, что вы нашли идеального продавца распределительной коробки и поставщика для электрической распределительной коробки. Теперь вам просто нужно его установить.Однако, если вам интересно, вы также можете просмотреть другие электрические коробки, такие как монтажная коробка, удобная коробка, коробка для приспособлений и т. Д. Вы можете изучить раздел продукта по ссылке, приведенной в предыдущем разделе. Но помните, что при установке устройств соблюдайте максимальные меры безопасности.

Что такое распределительная коробка (или jbox)?

Распределительная коробка, также известная как «распределительная коробка », « jbox », »или« клеммная коробка »- это защитная коробка, в которой соединяются провода.Распределительные коробки часто встраивают в штукатурку стены, потолок или бетон. Они являются стандартными для большинства домов, зданий и фабрик.

Распределительные коробки используются как в помещении, так и на открытом воздухе. Водонепроницаемые распределительные коробки обычно используются на открытом воздухе.

Распределительные коробки обычно изготавливаются из металла или пластика. Существует 4 основных типа распределительных коробок:

  • Металлическая распределительная коробка
  • Соединительная коробка из ПВХ (пластик)
  • Соединительная коробка из АБС (пластмасса)
  • Распределительная коробка из стекловолокна (армированный волокном пластик)

В большинстве мест вы найдете электричество , вы найдете распределительную коробку.

Для чего нужна распределительная коробка?

Распределительная коробка служит для различных целей:

  • Защищает людей от контакта с проводами под напряжением
  • Защищает ваши провода от пыли и сырости
  • Не дает маленьким животным ( крыс ) грызть ваши провода
  • Он разделяет план электрического этажа на блоки.
  • Он предотвращает распространение огня внутри распределительной коробки (при надлежащем покрытии)

Короче : распределительные коробки служат защитным кожухом для секции проводов, как и фидерная стойка.

Они предотвращают соприкосновение нежелательных объектов, таких как вода, крысы и ваши руки, с проводами под напряжением.

При правильном закрытии они предотвращают распространение огня, который начинается в распределительной коробке.

Они также помогают упростить всю электрическую проводку в здании. Каждая распределительная коробка в здании обычно обозначает отдельный участок проводки на общем плане этажа. Распределительные коробки большего размера могут также содержать сетевые фильтры для всего дома.

Такая организованная организация значительно упрощает выполнение любых электромонтажных работ (точно так же, как использование правильного набора инструментов для электриков).Жизнь электрика была бы намного тяжелее, если бы не распределительные коробки.

Выбор правильной распределительной коробки

Существует много различных типов распределительных коробок, и они сделаны из металла или пластика той или иной формы. Правильная распределительная коробка будет зависеть от того, для чего она вам нужна.

Вам нужна водонепроницаемая распределительная коробка? Распределительная коробка — наружная или внутренняя? Это распределительная коробка на 4 или 8 клемм? Список вопросов можно продолжить.

Итак, давайте свяжемся с выбором.Вот четыре основных фактора, которые необходимо учитывать при выборе электрической распределительной коробки:

  1. Степень защиты , соединительной коробки,
  2. , как провода подключаются внутри распределительной коробки (тип и количество клемм)
  3. Материал распределительная коробка сделана из
  4. Размер и форма распределительной коробки

Степень защиты распределительной коробки

Национальная ассоциация производителей электрооборудования (NEMA) определяет стандарты, используемые в Северной Америке для различные классы электрических шкафов (т.е. распределительные коробки).

Рейтинги NEMA определяют условия окружающей среды, которые может выдержать электрическая распределительная коробка, например, может ли распределительная коробка защищать от пыли, света, ветра, снега и других погодных условий.

Для водонепроницаемой распределительной коробки вам потребуется не менее NEMA типа 3 (тип 3X / 3RX / 3SX, если вам также нужна защита от коррозии).

Рейтинг NEMA подскажет, подходит ли электрическая распределительная коробка для использования во взрывоопасных или безопасных местах, а также для использования внутри или вне помещений.Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ.

Другая популярная рейтинговая система — это степень защиты от проникновения (IP), или международная рейтинговая система защиты. Это обычно известно как «рейтинг IP ».

Степень защиты IP описывает степень защиты распределительной коробки от проникновения посторонних предметов, пыли и влаги.

« Попадание посторонних предметов» — это просто причудливый способ сказать «, что может и не может попасть в распределительную коробку ».

Существуют различные уровни защиты — например, пыле- или водонепроницаемые распределительные коробки, пыленепроницаемые распределительные коробки, водонепроницаемые распределительные коробки и погружные распределительные коробки. Точный уровень защиты будет зависеть от степени защиты IP.

Распространенные распределительные коробки с классом защиты IP включают:

  • Соединительные коробки со степенью защиты IP65 — степень защиты IP как «пыленепроницаемая» и защита от попадания воды из сопла.
  • Распределительные коробки IP67 — степень защиты IP как «пыленепроницаемая» и защищенная от сильных струй воды или сильных волн (до 1 м глубины погружения)
  • Распределительные коробки IP68 — степень защиты IP как «пыленепроницаемость» и защита от полного, продолжительного погружения в воду (подходит для продолжительного погружения на глубину менее 1 м.Производитель обычно предоставляет подробную информацию о максимальной глубине и / или условиях давления)

Наконец, у вас есть электрическая защита распределительной коробки. Этот рейтинг защиты обычно указывается в амперах. Этот рейтинг используется, чтобы определить, может ли распределительная коробка выдержать максимальный ток повреждения вашей предполагаемой цепи.

Всегда лучше переоценить свои электрические распределительные коробки, чем недооценить. Этот завышенный номинал действует как буфер безопасности, предотвращая нанесение вреда из-за человеческой ошибки при расчетах номинальных значений или непредвиденных сбоев.

Клеммы распределительной коробки

Клемма — это точка внутри распределительной коробки, где два провода соединяются вместе. У вас часто есть несколько клемм в одной распределительной коробке, причем каждая клемма служит точкой соединения для двух разных проводов.

Обязательно используйте хороший тестер сопротивления изоляции, если вам нужно измерить сопротивление изоляции. Если вам нужно удалить изоляцию с концов проводов, вы можете использовать набор инструментов для зачистки проводов, чтобы снять изоляцию перед подключением провода к клемме.

Вы можете думать о каждом терминале в распределительной коробке как о доке в порту доставки. Так же, как каждая док-станция в порту предназначена для разных линий отгрузки, каждый терминал в распределительной коробке предназначен для разных электрических соединений.

Точно так же, как порт доставки может иметь несколько док-станций, так и распределительная коробка. Наиболее распространены распределительные коробки с 4 или 6 клеммными коробками. Тем не менее, точное количество терминалов всегда будет зависеть от того, сколько подключений вам нужно выполнить.При выборе распределительной коробки убедитесь, что у вас достаточно клемм для каждой пары проводов, которую вы хотите подключить.

Проводка проходит через каждую клемму для создания электрического соединения. Вы можете измерить напряжение на переходе с помощью мультиметра. Есть несколько разных способов подключения проводов к клеммам. Тип клеммы зависит от того, как именно подключаются провода:

  • Винтовые клеммы сборных шин: предназначены для быстрой установки, эти клеммы закрепляются путем ввинчивания каждой жилы кабеля в соответствующие отверстия.
  • Одновинтовые клеммы: эти клеммы объединяют все кабели (например, коаксиальные кабели) в одну точку разъема, соединенные вместе одним винтом (с помощью хорошей отвертки). Они являются наиболее доступными соединительными клеммами, поддерживающими большое количество проводов.
  • Клеммы, не требующие обслуживания: это новые типы соединительных клемм, которые зажимаются, нажимаются или вставляются для фиксации различных частей, а не навинчиваются. Они задуманы как простое и надежное решение для распределительных коробок, расположенных в «труднодоступных» местах.

Типы распределительных коробок

От того, из чего сделана распределительная коробка (ее материал), зависит, насколько она долговечна и надежна. Большинство электрических распределительных коробок изготавливаются из металла или пластика (полимера).

Металлическая распределительная коробка

Также известна как металлическая электрическая коробка . Металлические распределительные коробки обладают тем преимуществом, что они более прочны, более устойчивы к ультрафиолетовому излучению и более огнестойкие по сравнению с пластиковыми распределительными коробками (ПВХ, АБС и стекловолокно).Они также способны сохранять свою прочность как при высоких, так и при низких температурах.

Обратной стороной является то, что металлические электрические распределительные коробки дороже, тяжелее и проводят ток. Поскольку металл является проводящим, вам необходимо заземлить металлическую распределительную коробку.

Металлические распределительные коробки также подвержены коррозии, хотя это зависит от типа используемого металла. Существует три основных типа металлических распределительных коробок:

  1. Распределительная коробка из низкоуглеродистой стали
  2. Распределительная коробка из алюминия
  3. Распределительная коробка из нержавеющей стали

Распределительные коробки из низкоуглеродистой стали самые дешевые из трех, но они также самые тяжелые и наиболее уязвимы к коррозии. Таким образом, их следует использовать только в помещении или в прибрежных и неагрессивных наружных местах.

Распределительные коробки из алюминия более легкие и лучше защищены от коррозии, чем распределительные коробки из низкоуглеродистой стали. Однако алюминий не так прочен, как сталь, и коррозия все еще может происходить в суровых условиях.

Распределительные коробки из нержавеющей стали тверже и прочнее алюминия или низкоуглеродистой стали. Нержавеющая сталь также чрезвычайно устойчива к коррозии. Самыми большими недостатками являются стоимость и вес — нержавеющая сталь дорогая и тяжелая.

Таким образом, вам необходимо оценить свой вариант использования электрической распределительной коробки, чтобы определить, оправдывают ли выгоды дополнительные первоначальные затраты.

Что нам нравится

  • Чрезвычайно прочный и долговечный
  • Устойчивый к ультрафиолетовому излучению
  • Высокая огнестойкость (огнестойкость)
  • Отличный температурный допуск

Что нам не нравится

  • Более высокая стоимость
  • Тяжелее, чем пластиковые распределительные коробки
  • Проводящий (должен быть заземлен)
  • Уязвим к коррозии

Распределительная коробка из ПВХ

Также известна как электрическая коробка из ПВХ .Распределительные коробки из ПВХ (поливинилхлорида) становятся очень популярными — и не зря. ПВХ легкий, дешевый и прочный.

ПВХ — непроводящий материал. Таким образом, ваша электрическая распределительная коробка из ПВХ не будет проводить электричество, если к ней прикоснется провод под напряжением, приспособление или выключатель (в случае неисправности). Благодаря этому не нужно заземлять соединительные коробки из ПВХ.

Вы можете легко пробить отверстия сзади или сбоку в электрической распределительной коробке из ПВХ. В сочетании с тем, насколько они легкие, их очень легко установить и использовать с распределительной коробкой из ПВХ.

Что нам нравится

  • Низкая стоимость
  • Легкий
  • Непроводящий
  • Коррозионно-стойкий
  • Достойная химическая стойкость

Что нам не нравится

  • Не такой прочный, как металл
  • Не рекомендуется для потолочных вентиляторов
  • Менее огнестойкий, чем металл
  • Низкая стойкость к ультрафиолету (покрытие может улучшить это)
  • Хрупкость при низких температурах

Распределительная коробка ABS

Также известна как Электрическая коробка ABS .АБС (акрилонитрил-бутадиен-стирол) — твердый, жесткий, легко конфигурируемый недорогой пластик. Он очень похож на ПЛК и разделяет многие его преимущества и недостатки по сравнению с такими материалами, как металл и стекловолокно.

Самые большие различия между электрическими распределительными коробками из ПВХ и АБС:

  • АБС выдерживает более низкие температуры и имеет немного более высокую ударопрочность
  • ПВХ немного дешевле и имеет немного более высокую стойкость к ультрафиолету

АБС имеет аналогичную химическую стойкость к ПВХ.Как и ПВХ, АБС — непроводящий материал. Таким образом, соединительные коробки ABS не нужно заземлять.

Что нам нравится

  • Низкая стоимость
  • Легкий
  • Непроводящий
  • Коррозионно-стойкий
  • Достойная химическая стойкость

Что нам не нравится

  • Не такой прочный, как металл
  • Не рекомендуется для потолочных вентиляторов
  • Очень низкая стойкость к ультрафиолетовому излучению (покрытие может улучшить это)
  • Менее огнестойкость, чем у металла

Распределительная коробка из стекловолокна

Стекловолокно также известно как армированный стекловолокном пластик (GRP) или армированный стекловолокном пластик (СКФ).Таким образом, вы можете увидеть их с маркировкой , соединительные коробки из стеклопластика .

Стекловолокно (или GRP) прочное, долговечное и стабильное в широком диапазоне температур. Поскольку стекловолокно не является проводящим, электрические распределительные коробки из стекловолокна не нуждаются в заземлении (аналогично распределительным коробкам из ПВХ и АБС).

Электрические распределительные коробки из стекловолокна — это своего рода «золотая середина» между металлическими распределительными коробками и распределительными коробками ABC / PVC.

Например, стекловолокно легче металла, но тяжелее ПВХ и АБС.Его легче модифицировать, чем металл, но не так просто, как ПВХ и АБС. Он прочнее, чем ПВХ и АБС, но не такой прочный, как металл. Помните об этом при выборе распределительной коробки.

Кожухи из стекловолокна обычно выбирают, когда вам нужна высокая стойкость к химическим веществам . Стекловолокно устойчиво к минеральным кислотам, окислителям и восстановителям, растворам кислот, соленой и морской воде, жирам, маслам и некоторым спиртам.

Что нам нравится

  • Низкая стоимость
  • Легкий (хотя и тяжелее, чем ПВХ)
  • Непроводящий
  • Коррозионно-стойкий
  • Отличная химическая стойкость

Что нам не нравится

  • Не такой прочный как металл
  • Не рекомендуется для установки потолочных вентиляторов.
  • Менее огнестойкий, чем металл.

Размер и форма распределительной коробки

Распределительные коробки бывают разных форм и размеров.Выбор сводится к тому, для чего вы используете распределительную коробку.

Например, если вы хотите получить распределительную коробку для одиночного клеммного соединения в стене, то распределительная коробка из нержавеющей стали высотой 4 фута не является идеальным решением. Приобретите распределительную коробку, которая не будет ни меньше, ни больше, с дизайном, который подходит для инкапсулируемой системы.

Вот список распределительных коробок различной формы:

  • Квадратная распределительная коробка
  • Прямоугольная распределительная коробка
  • Круглая распределительная коробка
  • Восьмиугольная распределительная коробка
  • Потолочная распределительная коробка

Выбор правой распределительной коробки

Подводя итоги : выясните, что вам нужно, от вашей электрической распределительной коробки и работайте оттуда в обратном направлении.

Добавить комментарий
