Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную.

И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

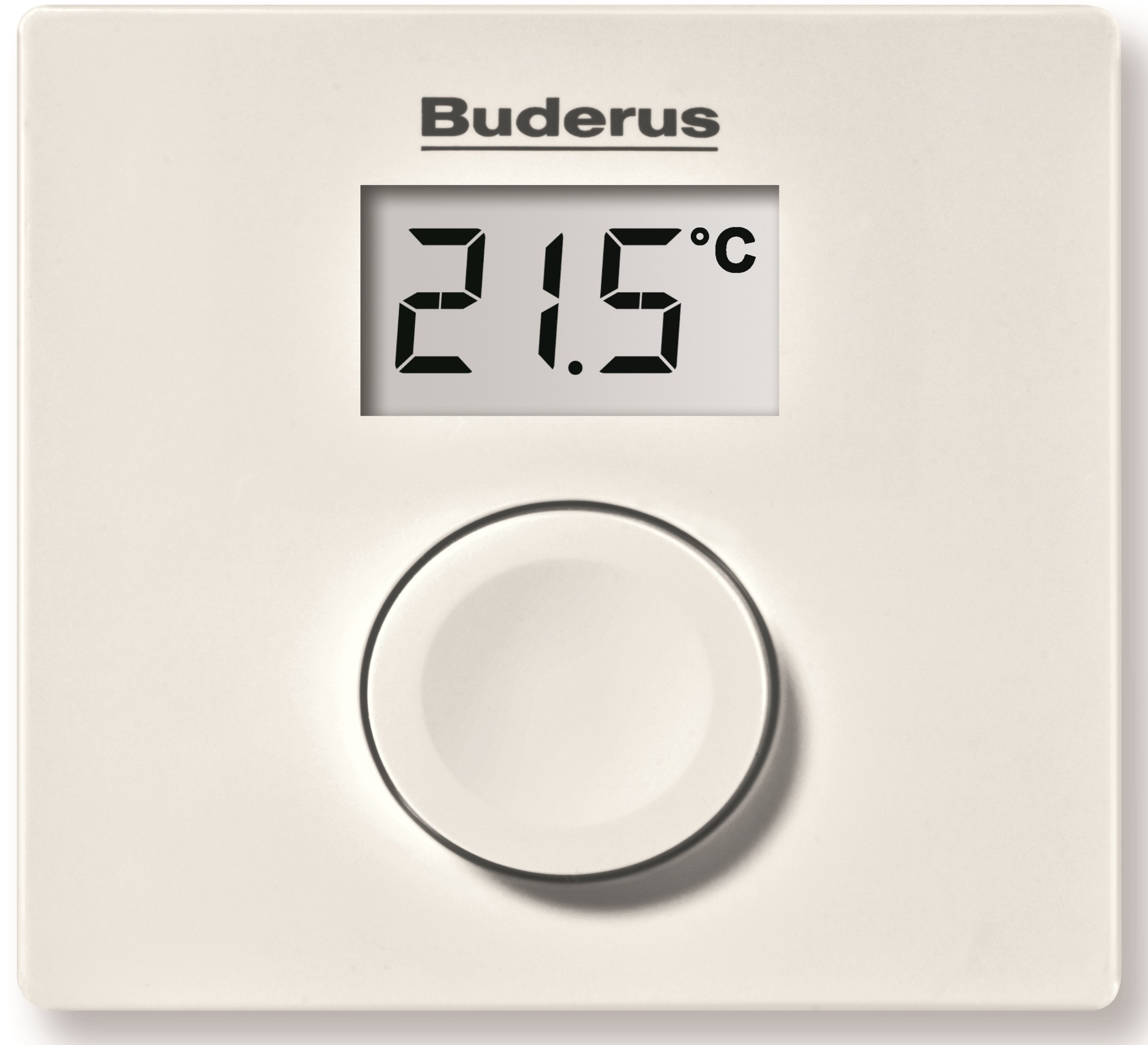

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

  • котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
  • котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.



Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).

Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат.

Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

Датчики комнатной температуры для газовых котлов

Как выбрать комнатный датчик температуры воздуха для котла отопления

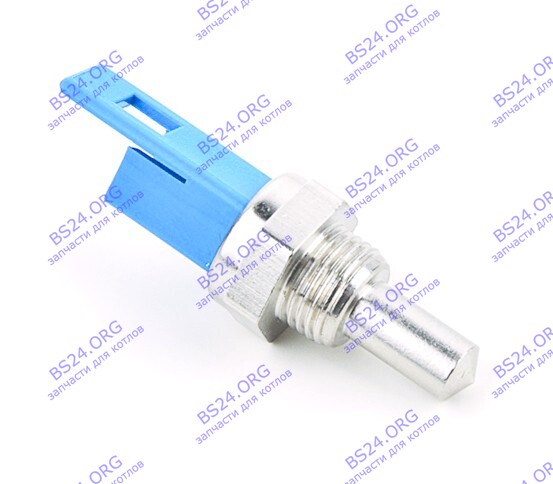

Датчиком температуры для отопительного котла называют приспособление, контролирующее работу теплоносителя. Он производит анализ температурного режима и корректирует температуру в системе отопления. Благодаря воздействию датчика в системе ГВС устанавливается оптимальный режим работы, позволяющий экономить 25% – 30% потребляемого агрегатом энергоносителя, а также не допускается аварийная ситуация котельного оборудования. Сегодня практически любой электрокотел оснащен термодатчиком.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого электрического сигнала отключает по достижению определенной температуре электрокотел/газовое или твердотопливное оборудование.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

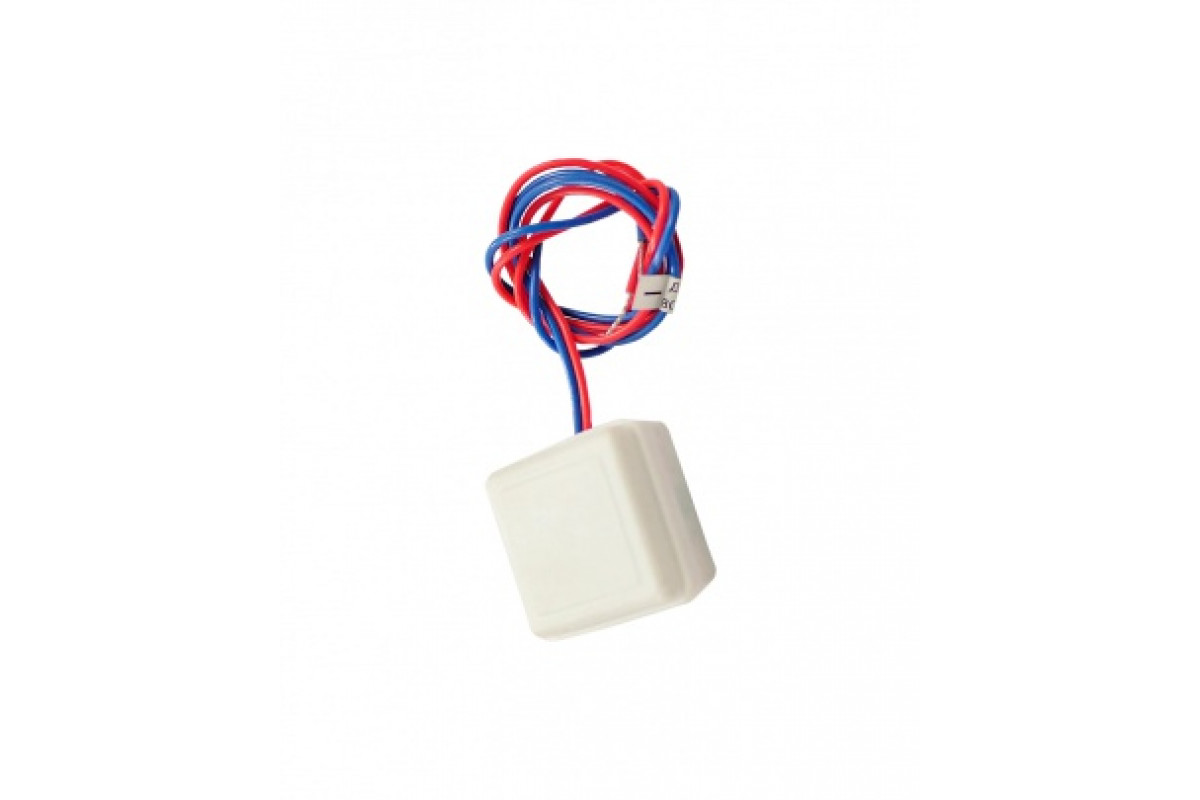

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

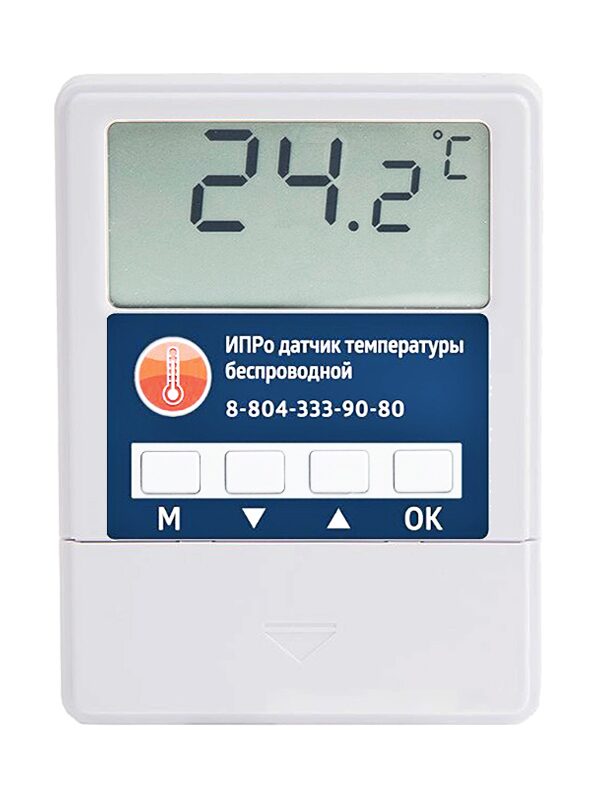

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

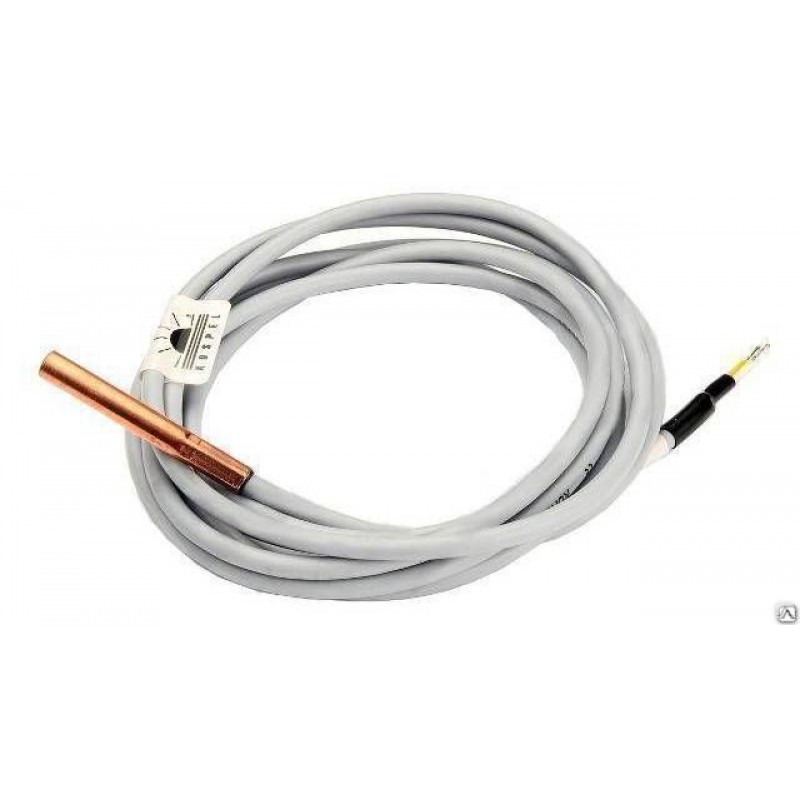

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

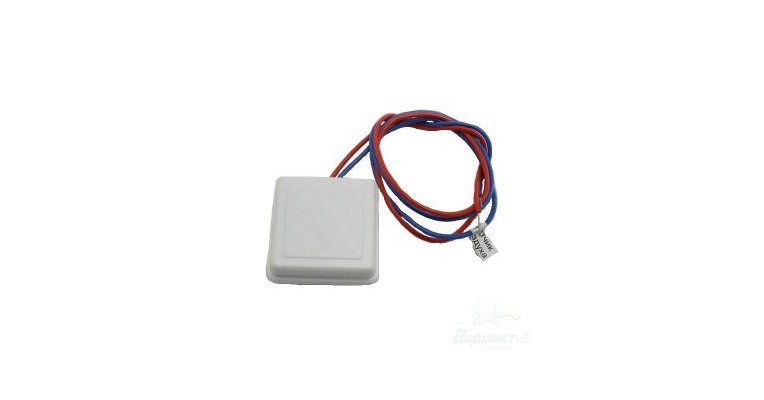

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

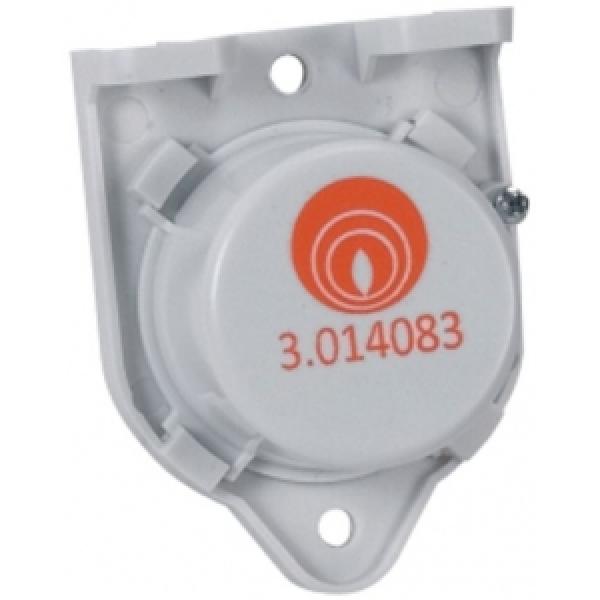

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

  • особенно чувствительным и «откликаться» на малейшие изменения температуры;
  • с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной и корректной работы устройство необходимо предохранить от попадания:

  • на корпус теплоносителя, влаги или грязи;
  • сквозняков, разместить подальше от мостиков холода;
  • солнечных лучей, защитить от постороннего нагрева;

Не рекомендуется размещать приспособление вблизи электропроводки, электрических приборов. По возможности необходимо экранировать чувствительный элемент от источников электромагнитных полей.

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

  • необходимости запитки от внешнего источника напряжения;
  • скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
  • допустимого диапазона погрешности измерений;
  • возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет. Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие. Необходимо регулярно производить температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Подключение

Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении подключения термодатчика, в большинстве случаев имеется в виду термостат, а не отдельный датчик.

Наружного

Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.

Комнатного

Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению с наружного датчика.

Для газового котла

На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля. По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.

Водяного термодатчика

Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.

Особенности эксплуатации

С целью получения метрологической характеристики с заданной погрешностью и выработки ресурса устройством, необходимо:

  • периодически (не реже 2 раз в год) проверять техническое состояние термодатчиков;
  • в сроки, указанные производителем в сопроводительной документации на товарную позицию, делать безмонтажную или лабораторную поверку термоэлемента;
  • обращать внимание на правильность коммутации клемм устройства с элементом (блоком) питания и подсоединяемых вторичных цепей на котле;
  • при определении клемм подключения на электронной плате проверить соответствие маркировки контактов мультиметром в режиме прозвонки;
  • не вскрывать, предохранять от сильных ударов, экстремальных температур и повышенного давления приспособление.

Программируемые терморегуляторы

Программируемый терморегулятор – цифровой регулятор температуры теплоносителя отопительной системе и воздуха в отапливаемом помещении. Он состоит из термостатической головки в виде сильфона со штоком, заполненным жидкостью/газом, и электронной части с программатором. В зависимости от введенного алгоритма работы шток снижает или полностью перекрывает подачу теплоносителя. С помощью клавиш и дисплея программируемого «термо» задаются параметры температуры, день и время старта, продолжительность режима. Все последующие действия устройство выполнит самостоятельно.

Лучше поберечь оборудование и не перегревать дом: польза беспроводного термостата для газового котла

Эффективное управление отопительной системой в жилом помещении помогает не только постоянно поддерживать комфортную температуру, но и сократить расходы на электроэнергию и топливо, продлить срок эксплуатации оборудования.

Применение беспроводных термостатов позволяет полностью автоматизировать процесс регулирования работы газового котла.

Устройство беспроводного термостата для газового котла

Термостат (терморегулятор) — специальное устройство, которое устанавливается на котельное оборудование с целью предотвращения его перегрева и устранения высоких нагрузок. Эти приборы бывают двух видов:

  • проводные — подключаются к газовому котлу с помощью клемм и проводного соединения;
  • беспроводные — регулируют функции контроллера посредством радиосигнала.

Комплект терморегуляторов, осуществляющих контроль над работой отопительного котла дистанционно, состоит из двух блоков. Один из них при помощи специальных клемм крепится непосредственно к газовому клапану или контроллеру.

Второй блок, оснащённый жидкокристаллическим дисплеем и миниатюрной клавиатурой, устанавливается в комнате. Между собой модули термостата связаны радиоканалом, частота которого не влияет на работу других электрических приборов в доме.

Важно! Принцип работы беспроводного терморегулятора основан на контроле колебаний температуры воздуха в жилом помещении. Дистанционный термостат включает и отключает газовый котёл при достижении температуры, заранее заданной пользователем. Именно в этом заключается его главное отличие от проводных приборов, которые реагируют на охлаждение воды в теплоносителе.

Разновидности комнатных терморегуляторов

В зависимости от функциональных возможностей беспроводные термостаты бывают трёх видов:

  1. Простые — приборы только поддерживают заданную температуру в жилом помещении, при этом никак не влияют на снижение потребления газа.
  2. Программируемые (программаторы) — пользователь имеет возможность установить и настроить режим работы отопительного оборудования не только в течение суток (днём и ночью), но и по дням недели, а также на период отъезда хозяев. Установка таких терморегуляторов способствует значительному снижению расхода газа.

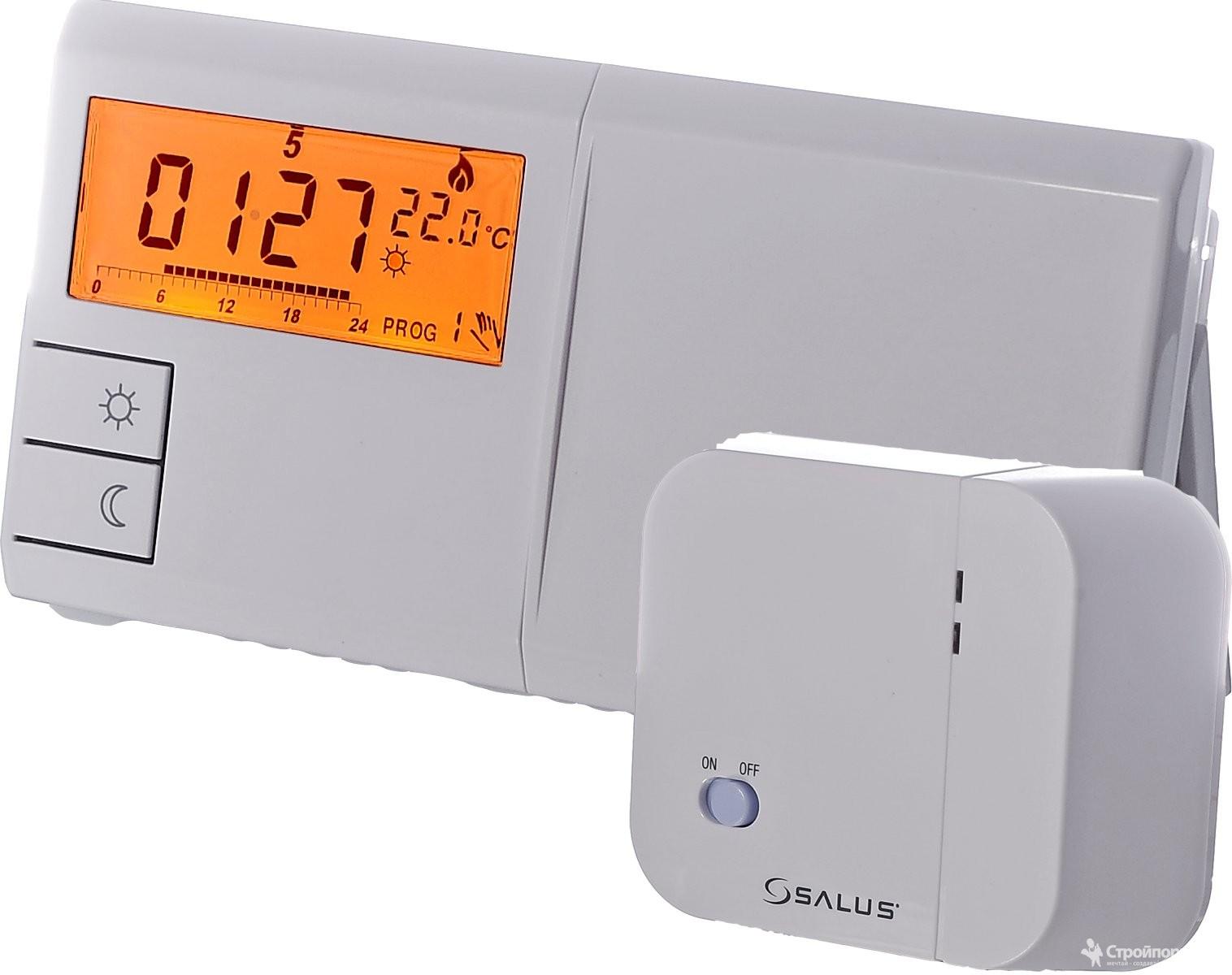

Фото 1. Терморегулятор программируемый недельный беспроводной SALUS 091FL RF. Предусматривает 6 заводских и 3 программы индивидуальной настройки.

  1. С функцией гидростата — приборы не только поддерживают оптимальный температурный режим в жилом помещении, но и контролируют в нём уровень влажности.

После внесения в память беспроводного термостата желаемых параметров температуры в помещении, пользователь может больше не задумываться о контроле над работой отопительной системы. В случае снижения температуры воздуха ниже минимального предела, заданного программой, терморегулятор передаёт об этом сигнал на контрольный блок, после чего отопитель и насос включаются автоматически.

Этот же принцип работы реализуется в случае превышения максимально допустимого значения температуры воздуха в комнате — газовый котёл отключается самостоятельно.

Рекомендации к выбору

Перед покупкой беспроводного термостата следует уточнить такие параметры, как общая отапливаемая площадь помещения и примерный уровень температуры воздуха, который нужно будет поддерживать. Зная эти показатели, продавец поможет правильно выбрать модель регулятора и предостережёт от покупки слишком мощного прибора.

В отношении качества и надёжности лучше всех себя зарекомендовали регуляторы следующих торговых марок:

  • Oventrop (Германия).
  • Danfoss (Дания).
  • Valtek (Италия).
  • Kermi (Германия).

Беспроводные термостаты реализует каждая фирма, специализирующаяся на изготовлении отопительного оборудования. При этом производители настоятельно рекомендуют приобретать газовые котлы и температурные регуляторы одной марки.

Это позволит упростить процессы установки и агрегации оборудования. А также использование климатических приборов одного бренда исключает возникновение дополнительных неудобств в их эксплуатации.

Дополнительные опции для эффективного отопления

При выборе комнатного термостата следует обратить внимание на наличие в характеристиках прибора дополнительных функций:

  • «ЭКО» — позволяет изменить установочные параметры на меньшее (энергосберегающее) значение на период до 24 часов.
  • «Отпуск» — уменьшение расходов газа за счёт снижения температуры в помещении в период отсутствия жильцов до нескольких месяцев.
  • «Вечеринка» — дневной режим соблюдается в течение 1—23 часов, после чего система возвращается к нормальной работе.
  • «Нерабочий день» — при активировании этой функции в помещении поддерживается воскресная программа до нескольких десятков дней.
  • «Открытое окно» — отключение отопительной системы происходит при резком снижении температуры в помещении во время проветривания.
  • GSM-модуль или WI-FI-модуль — пользователь может управлять работой газового котла дистанционно через интернет.

Стоимость

Выбирая тип регулирующего прибора, необходимо ориентироваться на следующие критерии:

  • стоимость — наиболее дешёвыми являются проводные электронные и беспроводные простые термостаты;
  • экономия энергоресурсов — оптимальным решением является приобретение программируемых приборов.

Стоимость самых простых комнатных термостатов составляет, в среднем, 40—50 долларов. Многофункциональные модели стоят ещё дороже — начиная от 80 долларов. Однако при покупке регулятора необходимо помнить, что прибор окупит себя в течение 1—2 отопительных сезонов за счёт снижения расхода газа и электроэнергии.

Важно! Перед установкой комнатного термостата необходимо осуществить утепление жилого помещения. В противном случае из-за высоких теплопотерь расход энергоресурсов не уменьшится.

Достоинства и недостатки

Плюсы беспроводных термостатов для газовых котлов:

  1. Точная регулировка температуры в жилом помещении — встроенные в модули прибора датчики чутко реагируют на температурные колебания. Пока температура воздуха находится в заданных пользователем пределах, газовый котёл не работает.

Фото 2. Схема системы отопления дома с покомнатной установкой термостатов. Позволяет регулировать температуру в каждом помещении.

  1. Экономичность — после установки беспроводного термостата ежемесячное потребление газа и электроэнергии сокращается на 30%.
  2. Снижение нагрузки на котёл — вода в отопительной системе остывает значительно быстрее, чем воздух в помещении. Поэтому при отсутствии терморегулятора число циклов включения и выключения газового котла достаточно велико, что приводит к его дополнительному износу. После установки дистанционного регулятора отопительное оборудование функционирует в более щадящем режиме.

Современные беспроводные терморегуляторы обладают эргономичным дизайном, благодаря чему в любом интерьере не создают дисгармонии. Дополнительное преимущество этих приборов — отсутствие необходимости прокладки проводки.

Минусы беспроводных термостатов для газовых котлов:

  1. Ограниченный ресурс элементов питания — когда батарейки в блоках регулятора разряжаются, нарушает процесс передачи радиосигнала от термодатчика к котлу отопления. В результате этого контроллер котла ориентируется только на показания своих измерителей, что приводит к перегреву воды в теплоносителе. Для предупреждения таких сбоев в работе беспроводного термостата большинство производителей предусмотрели в приборах функцию оповещения о состоянии заряда элементов питания.

Фото 3. Комнатный термостат Verol VT-1520 WLS беспроводной. На дисплее в верхнем правом углу индикатор заряда батарейки.

  1. Проблемы совместимости термостата и котла — совместная эффективная работа этих приборов возможна только в том случае, если они изготовлены одной фирмой-производителем. Если марки газового котла и терморегулятора отличаются, их различия в электронике провоцируют возникновение сбоев в работе и, соответственно, сложности в эксплуатации.

Полезное видео

Ознакомьтесь с видео, в котором показана установка беспроводного термостата релейного типа.

Заключение

Установка беспроводных термостатов гарантирует поддержание в жилом помещении комфортных условий и щадящую эксплуатацию отопительного оборудования. Несмотря на простоту устройства, эти приборы помогают снизить энергозатраты и уменьшить расходы на коммунальные платежи.

Как выбрать комнатный термостат для газового котла

Для обогрева жилых и нежилых помещений, не подключенных к централизованной системе отопления, используются котлы. Они работают на жидком, твёрдом или газообразном топливе.

Широкое распространение получили газовые агрегаты. Экономичность отопительных теплогенераторов достигается за счёт установки комнатного термостата, предназначенного для газового котла. Регулятор позволяет поддерживать оптимальную температуру в помещении в холодное время года.

Что собой представляет терморегулятор для котла отопления

Комнатный регулятор температуры позволяет снизить затраты на топливо. Изделие представляет собой блок управления, позволяющий регулировать мощность котла и отключать его при необходимости. Термостат для газовых котлов позволяет минимизировать участие человека в работе агрегата.

Для чего нужен

Комнатный терморегулятор обрабатывает информацию, поступающую от датчиков. На основании полученных сведений осуществляется снижение или увеличение мощности котла. Возможно полное отключение и включение горелки.
Блок управления учитывает температуру воздуха в помещении.

На рынке представлены модели с возможностью программирования на сутки или неделю. Это позволяет включать котлоагрегат и увеличивать его мощность без присутствия оператора. Так можно снизить мощность котельной установки в часы, когда в комнате отсутствуют люди и прогреть помещение перед их приходом.

Виды комнатных терморегуляторов

На рынке представлен широкий выбор термостатов с механическим и электронным управлением. Так можно подобрать изделие, по своим техническим характеристикам максимально подходящее под определенные требования.

В зависимости от конструкции все комнатные термостаты можно разделить на три вида:

  • Механические. Отличаются низкой стоимостью. Механические изделия имеют проводное сообщение с автоматикой котла. Погрешность таких моделей составляет до 3 градусов;
  • Электромеханические. Сообщены с автоматикой с помощью проводов. Оснащаются дисплеем, отображающим показатели работы котельного оборудования. Погрешность электромеханических изделий составляет до двух градусов;
  • Электронные. Отличаются низкой погрешностью. В зависимости от модели возможно проводное или беспроводное соединение с датчиками. Производители оснащают изделия электронного типа дополнительными функциями, обеспечивающими безопасность использования котлоагрегата.

Подбирая модель, учитывают ряд факторов. Это позволяет приобрести функциональное изделие по приемлемой цене.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.


Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

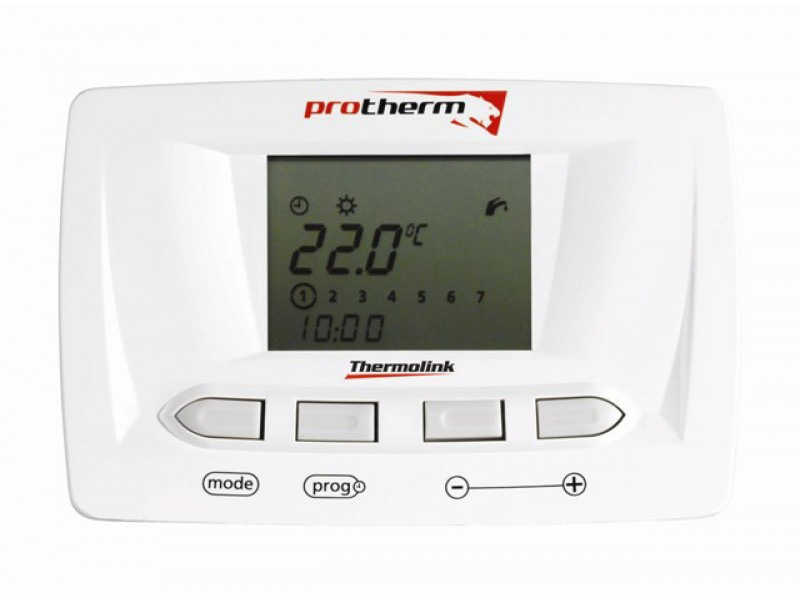

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.


Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Их хватает на срок около 2 лет работы. Отличительной особенностью является большой экран, отображающий дату и время, температуру воздуха в комнате, запрограммированный режим, степень заряда источника питания и т.д.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1. 5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Рекомендуется установка на стенах комнаты в местах отсутствия мебели. Во избежание механических повреждений не следует монтировать прибор в месте соприкосновения распашной двери со стеной.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

  1. Открыть панель газового котла, закрывающую доступ к автоматике.
  2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
  3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
  4. Закрепить регулятор на стене.
  5. Подключить к прибору провода, идущие от газового котла.
  6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.
Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Выносные комнатные термостаты для котлов отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

  • Контроль контура горячего водоснабжения;
  • Работа по программе;
  • Работа с теплыми полами;
  • Отображение даты и времени;
  • Дневной и ночной режимы работы отопления;
  • Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Как отрегулировать терморегулятор на котле отопления?

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола.

Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах.

Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Погодное регулирование температуры уменьшает расход газа

Все строительные конструкции дома обладают свойством тепловой инерциии. Например, при изменении температуры воздуха на улице наружные стены медленно нагреваются и не сразу остывают. То есть, изменение наружной температуры приводит к изменению температуры внутри помещения с некоторым опозданием.

При регулировке с помощью комнатного термостата, температура теплоносителя в системе не будет изменяться до момента, пока она не начнет, например, повышаться в помещении из-за потепления на улице. Только после этого температура теплоносителя начнет снижаться, но, из — за тепловой инерции стен, радиаторов и других конструкций, выделение тепла продолжится еще некоторое время, и температура в помещении все это время будет выше заданной.

По этой причине, точность поддержания температуры в помещении с помощью комнатного термостата будет не очень высокой. Диапазон колебаний температуры в доме будет больше величины, которая задана настройкой гистерезиса термостата.

Если температуру теплоносителя изменять одновременно с колебаниями наружной температуры, то точность регулирования температуры воздуха в помещении можно увеличить, что повысит комфорт и сократит расход газа на отопление.

Погодное управление температурой воздуха в помещении можно выполнить одним из трех способов:

  1. Подключением к котлу только датчика температуры наружного воздуха, без подключения комнатного термостата.
  2. Подключением к котлу датчика температуры и двухпозиционного термостата.
  3. Присоединением датчика температуры к комнатному термостату, если его конструкцией предусмотрена такая возможность.

Наилучшей стабильности температуры, а значит комфорта и экономии энергии, можно добиться, если использовать третий способ погодного регулирования.

Первый вариант, с присоединением к котлу только датчика наружной температуры, обеспечивает минимум затрат — не требуется покупка термостата.

Подключение к котлу датчика наружной температуры и двухпозиционного комнатного термостата является оптимальным вариантом погодного регулирования.

Котел с датчиком  наружной температуры будет реагировать на изменение погодных условий, а комнатный термостат корректировать температуру теплоносителя, в зависимости от температуры воздуха в помещении. Дело в том, что температура в помещении зависит не только от тепла, которое поступает от системы отопления. Температура в доме меняется если, например, открыта форточка или в окно светит солнце, работают электробытовые приборы или в помещении много людей. На все это и будет реагировать комнатный термостат, корректируя температуру в системе отопления.

Датчик температуры наружного воздуха газового котла Protherm

Для котлов Protherm завод выпускает датчик наружной температуры типа NTC с кодом S010075. Датчик размещают снаружи, на защищенном от солнца фасаде дома. Датчик устанавливают на кронштейне, на некотором удалении от стены, чтобы температура стены не влияла на датчик. С котлом датчик соединяют двухжильным медным проводом сечением не менее 0,75 мм2.

Зависимость сопротивления от температуры для термистора уличного датчика температуры газового котла Протерм. Номер заказа: 0020040797.

Есть опыт применения в качестве датчика наружной температуры, NTC термистора B57164-K 222-J, 2.2 кОм, 5%, фирмы Epcos. Купить можно в интернет магазине. Параллельно термистору необходимо подключить обычный резистор сопротивлением 2, 2 кОм. Это необходимо для того, чтобы зависимость сопротивления наружного датчика от температуры примерно соответствовала данным, указанным в таблице.

Для защиты от атмосферных воздействий термистор помещают в подходящую коробку. Стоимость такого самодельного датчика с термистором значительно ниже, чем заводского датчика.

1 Типы отопительных котлов – как в них регулируется температура?

Существует несколько видов агрегатов, используемых для отопления жилых помещений. Потребители монтируют в домах и квартирах электрические, газовые, твердо- и жидкотопливные котлы. Все эти установки в части регулирования температуры имеют определенные особенности. Электрические агрегаты, например, снабжаются специальным механическим таймером. Он позволяет выбирать один из трех вариантов функционирования котла:

  1. 1. Оборудование выключено.
  2. 2. Подача горячей воды.
  3. 3. Запуск и отключение агрегата в заданное время.

Такой таймер в большинстве случаев выполняется в виде циферблата с 24 делениями. Пользователь устанавливает диск на определенную отметку. В заданное время котел автоматически включается и начинает обогревать помещение. Кроме того, таймер можно запрограммировать на включение/выключение агрегата через определенные промежутки времени (15, 30, 60 минут).

Отопительный котел

Жидко- и твердотопливные котлы, как правило, оснащаются специальным термоэлементом – элементарным по конструкции приспособлением для автоматического открытия и закрытия заслонки тяги. Здесь все просто. Горение будет тем сильнее, чем больше открыта заслонка. В более современные котлы на жидком и твердом топливе встраивают не термоэлемент, а контроллер. Он дает возможность точнее регулировать работу отопительного оборудования за счет управления воздушного потока, поступающего в камеру сгорания.

Установки, работающие на природном газе, получили наибольшее распространение. Они дешевы в эксплуатации, надежны, экономичны, могут быть одно- и двухконтурными. В первом случае агрегат располагает всего одним теплообменником. Подобные установки используются исключительно для отопления. Двухконтурные аппараты не только обогревают жилище, но еще и подают горячую воду. Газовые агрегаты всегда используются с терморегулятором, который нередко называют термостатом, программатором, термодатчиком или датчиком температуры. Это устройство мы и опишем максимально подробно. После прочтения статьи вы без проблем выберете и подключите терморегулятор для котла.

Двухпозиционные терморегуляторы — термостаты для газового котла

Электромеханический двухпозиционный комнатный термостат Protherm Exabasic для газового котла — простой, дешевый, но колебания температуры в отапливаемом помещении будут значительны — около  2-3 оС. Электронный двухпозиционный комнатный термостат Protherm Exacontrol обеспечивает более высокую точность и стабильность поддержания температуры в помещении, имеет функцию защиты системы отопления от замерзания. На дисплей выводится текущая температура в помещении.Электронный двухпозиционный программируемый комнатный терморегулятор — термостат Protherm Thermolink S

Thermolink S — электронный двухпозиционный программируемый регулятор, отличается от предыдущих моделей тем, что позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из трех разных временных интервалов (утро, день, вечер).

Недельная программа регулирования температуры отопления в доме, квартире комнатным терморегулятором Protherm Thermolink S

Кроме того, есть возможность установить один из трех температурных режимов:  «Комфорт», «Эко» (эконом) или режим «Отпуск».

Регулятор Thermolink S поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 3 °С.

На дисплее отображаются текущее значение температуры в помещении, а также время и день недели.

Особенности работы котла с двухпозиционным термостатом

Двухпозиционные термостаты имеют на выходе реле с контактами. Контакты могут находиться в одном из двух положений: замкнутом или разомкнутом. Соединенные с котлом, замкнутые контакты термостата включают режим отопления котла. При размыкании контактов — режим отопления выключается. Котел работает циклами — включен/выключен. Каких либо изменений в настройках режима отопления на самом котле не происходит.

Цикличность работы котла под управлением двухпозиционного комнатного термостата может скрыть тактование котла, которое происходит по причине значительного несоответствия мощностей котла и отопительных приборов (о тактовании читайте начало статьи).

Многие даже утверждают, что тактование котла можно устранить не регулировкой газового клапана, а установкой комнатного термостата.

Однако, если мощность котла значительно превышает мощность отопительных приборов, то частота циклов работы котла с двухпозиционным термостатом увеличивается. Котел чаще включается и отключается. Кроме того, расширяется диапазон колебаний температуры в помещении.

Правильная настройка мощности газового котла необходима и при работе котла под управлением комнатного терморегулятора.

Чувствительность электронного двухпозиционного комнатного термостата 0,5 оС. Термостат переключает контакты при изменении температуры воздуха в помещении на полградуса.

Двухпозиционный комнатный термостат использует самообучающийся алгоритм TPI — регулирования. Широтно-импульсное регулирование с «размытой логикой» (fuzzy logic). адаптируется к окружающим условиям и обеспечивает точное температурное регулирование и минимальный расход газа.  Подробнее . . .

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0. 1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

  1. Котёл выключен;
  2. Котёл подаёт тёплую воду;
  3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Термостатический вентиль на радиаторе сокращает расход газа

Термостатический вентиль — терморегулятор для радиатора уменьшает расход газа на отопление. Установка терморегулятора на радиатор — это обязательное требование строительных правил.

Погодное регулирование изменяет температуру отопительной воды в системе отопления в зависимости от температуры на улице.

Комнатный термостат регулирует, корректирует температуру отопительной воды в зависимости от температуры в одном помещении, там где он установлен.

Комнатный термостат всегда устанавливают в самом большом помещении дома, квартиры. Температура в других помещениях будет отличаться от той, которая необходима, в ту или другую сторону. Например, в целях экономии газа, температуру в редко посещаемых помещениях выгодно держать меньше.

Температуру в других помещениях можно регулировать с помощью терморегуляторов, устанавливаемых на входе отопительной воды в радиатор. В качестве радиаторных терморегуляторов применяют термостатический вентиль или электронный радиаторный термостат.

Термостатический вентиль регулирует расход отопительной воды через радиатор так, чтобы температура в помещении оставалась постоянной, заданной на шкале термостатической головки. В управляющей головке термостатического вентиля находится сильфон, заполненный жидкостью или газом. При изменении температуры в помещении, меняется температура жидкости (газа). В результате теплового расширения жидкости (газа) сильфон изменяет свое положение и воздействует на шток клапана вентиля на трубе радиатора.

В продаже можно найти термостатические вентили с выносным датчиком температуры. Такие устройства обеспечивают более стабильную температуру в помещении, так как исключается влияние близко расположенного радиатора и окна.

Электронный радиаторный термостат

Электронный программируемый термостат для радиатора отопления. Питание от батарей типа АА, 2 шт. Температура регулировки от 5 °С до 35 °С. Гистерезис ±0,5 °С. LCD дисплей.

Электронный радиаторный термостат, также как и головка термостатического вентиля,  устанавливается на регулирующий клапан на трубе к радиатору. По сравнению с термостатическим вентилем он имеет намного больше функций управления.

Радиаторный термостат состоит из встроенного или выносного термодатчика и сервопривода, который открывает и закрывает клапан вентиля на радиаторе.

В программируемом радиаторном термостате можно выбрать температурный режим для дневного и ночного времени суток, для разных дней недели. Это позволяет добиться большего комфорта и экономии газа. Для обладателей загородного дома программируемый термостат будет поддерживать экономичный режим тепла в будние дни, а к приезду заранее перейдёт в режим прогревания.

Электронный программируемый радиаторный термостат может обеспечить:

  • Индикацию температуры в помещении.
  • Индикацию разряда батарей.
  • Индикацию неисправности системы.
  • Индикацию режима работы.
  • Установку экономичного и комфортного температурного режима.
  • Установку графика чередования комфортного и экономичного режима на каждый день недели.
  • Функцию блокировки для защиты от детей.
  • Функцию проветривания комнаты.
  • Функцию защиты клапана от закисания.
  • Функцию защиты системы от замерзания.

Как подключить термостат к газовому котлу

Если у вас старая или просто слишком простая модель газовой техники, вам может потребовать подключить термостат самостоятельно. Сделать это несложно, главное – следовать инструкции и сверяться со документами на сам газовый котел и на подключаемое к нему оборудование.

Необходимые инструменты и материалы

Одним из главных плюсов подключения термостата к газовому котлу является то, что для этого не требуется никаких особых инструментов или специальных навыков. Все, что необходимо для установки терморегулятора на газовый котел, является частью базового комплекта оборудования. Вам потребуется технический паспорт газового котла и документы на термостат, чтобы сверить схемы и удостовериться в их сочетаемости. Также потребуется обычная отвертка, тестер для определения напряжения в электросети, а также инструменты для установки устройства на стену в помещении. В некоторых случаях

Важно! Полный набор инструментов зависит от модели оборудования и места установки. Которое вы выберите

Важные моменты подключения

Самый важный момент – это выбор необходимой вам модели датчика. Термостаты бывают трех видов: механические, электромеханические и электронные. Первые два типа устанавливаются непосредственно в систему и измеряют температуру теплоносителя. Такими устройствами могут быть оборудованы старые модели газового оборудования. Их установка не только сложна, но и нецелесообразна. Если вы хотите установить терморегулятор для отопительной системы, лучше выбрать современную электронную модель. Она подключается к котлу и определяет температуру не воды в системе, а воздуха в отапливаемых помещениях. Комфортную температуру в таких устройствах можно задать посредством настроек. При превышении установленного порога устройство дает сигнал на котел и отключает его работу.

Чтобы термостат мог измерить реальную температуру и влажность в помещении, необходимо придерживаться при его установке следующих правил:

  • Высота установки регулятора должна быть чуть меньше роста человека, от полутора метров до 1,7 метра.
  • Прибор должен быть установлен на расстоянии не менее метра от нагревательных приборов и любой нагревающейся при работе техники, а также от вентиляторов и кондиционеров – все это будет искажать показания устройства.
  • Воздействие сквозняка или вентиляции на регулятор необходимо минимизировать.
  • Датчик должен находиться в обогреваемом помещении – в противном случае его показания будут занижены.

Важно! Если у вас в доме установлены теплые полы, лучше всего приобретать такую модель терморегулирующего устройства, которая имеет дополнительный термодатчик, устанавливаемый возле пола. Он определяет температуру воздуха в нижней зоне и обеспечивает более точные показания

Нормы температуры воздуха в жилых помещениях дома

В частном доме при настройке системы отопления рекомендуется ориентироваться на нормы температуры воздуха в помещениях, установленные «ГОСТ 30494—2011. Межгосударственный стандарт. Здания жилые и общественные. Параметры микроклимата в помещениях» :

Наименование помещенияТемпература (оС),оптимальная / допустимая
Жилая комната20-22 / 18-24
То же, но в районах с температурой наружного воздуха наиболее холодной пятидневки -31 оС и ниже21-23 / 20-24
Кухня, туалет19-21 / 18-26
Ванная, совмещенный санузел24-26 / 18-26
Лестничная клетка, вестибюль16-18 / 14-22
Кладовка16-18 / 12-22

Кроме температуры, другим важным параметром микроклимата помещений является относительная влажность воздуха. Стандарт также регламентирует относительную влажность воздуха в отопительный период для жилых комнат — оптимальную в размере 45-30%. Допустимая влажность воздуха во всех помещениях дома должна быть не выше 60%.

Измерение температуры и влажности воздуха следует проводить в центре помещения на высоте 1,7 м., при пасмурной погоде и температуре наружного воздуха ниже -5 оС.

Оптимальные параметры микроклимата — сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80 % людей, находящихся в помещении.

Допустимые параметры микроклимата — сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают повреждений или ухудшения состояния здоровья.

В жилых зданиях согласно СП 60.13330.2010 «СНиП 41-01—2003 Отопление, вентиляция и кондиционирование воздуха» в холодный период года во время отсутствия в них людей допускается снижать показатели микроклимата, принимая температуру воздуха ниже нормируемой, но не ниже:
15 °С — в жилых помещениях;
12 °С — в помещениях общественных, административных и бытовых.
Нормируемая температура в помещениях должна быть обеспечена к началу использования.

В подвале дома температура воздуха не должна быть ниже +5 оС.

Как уменьшить большой расход газа котлом на отопление дома:
  1. Выбирайте мощность одного газового котла, минимально необходимую для компенсации тепловых потерь дома. При установке двух котлов, их общая суммарная мощность должна быть равна минимально необходимой.
  2. В целях экономии газа и комфорта выгодно применять систему отопления и ГВС с одноконтурным котлом и бойлером. При мощности отопительной системы менее 15 кВт. от применения двухконтурного котла лучше отказаться, система с бойлером будет наиболее выгодна.
  3. Выбирайте газовый котел с открытой камерой сгорания, атмо.
  4. При выборе марки котла, среди прочих характеристик, обязательно оценивайте КПД котла, указанный в технической документации.
  5. Ежегодно выполняйте чистку теплообменника котла от сажи.
  6. Контролируйте исправность и немедленно устраняйте дефекты системы подачи воздуха и отвода дымовых газов котла.
  7. К котлу обязательно подключайте комнатный термостат и уличный датчик температуры. Установка простого двухпозиционного термостата и уличного датчика температуры окупится за один — два года.
  8. На каждый радиатор во всех помещениях (кроме помещения с комнатным термостатом) устанавливайте термостатический вентиль. Это позволит во многих помещениях избежать «перетопа», держать более низкую температуру.
  9. Помещения с теплыми полами оснащайте автоматическими регуляторами температуры в помещении с защитой от перегрева пола.

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

  • Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
  • Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
  • Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.
  • Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
  • Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Наружные и внутренние датчики температуры для газовых котлов

Обеспечение комфортных условий проживания в современном загородном доме немыслимо без надежной и безопасной при эксплуатации системы автономного отопления. Важнейшим элементом оборудования таких систем является индивидуальный отопительный котел, способный поддерживать в помещениях комфортный климат. Наиболее широкое распространение получили газовые котлы, поскольку природный газ в российских условиях пока остается самым дешевым топливом.

Комфортный климат в доме или квартире

Конечно, регулировать тепло в квартирах или домах можно и вручную, но гораздо удобнее, когда процесс отопление практически не требует внимания или вообще полностью автоматизирован. Для этих целей используются авторегуляторы, которые с помощью датчиков измерения температуры для газовых котлов самостоятельно поддерживают заданный тепловой режим.

В большинстве конструкций современных газовых агрегатов предусмотрена возможность подключения различных вспомогательных устройств (датчиков уличной температуры, таймеров и др.) к системе автоматического управления (контроллеру). Поэтому, при установке индивидуального отопления следует выбрать способ контроля параметров: дополнительно подключаемые датчики для отопительных приборов, либо терморегуляторы, вмонтированные в них.

Зачем же их подключать?

Общее назначение температурных датчиков — контроль степени нагрева контуров отопления и воздуха, внутри и снаружи помещения. Они передают сигнал на терморегулятор для обеспечения оптимального режима процесса горения и регулирования нагревания. В зависимости от назначения, места расположения и способа передачи сигнала, индикаторы тепла для газовых отопителей делятся на группы:

По назначению:

  • датчики температуры воздуха
  • датчики нагрева теплоносителя

По месту расположения:

  • комнатные
  • наружные
  • накладные
  • погружные

По способу передачи сигнала:

  • проводные
  • беспроводные

Комнатные измерители температуры воздуха

Предназначены для измерения и контроля климата внутри отапливаемых объектов. При изменении температуры воздуха комнатный датчик передает информацию на автоматизированный модуль управления котлом, который снижает или увеличивает мощность нагрева отопительного контура.

В терморегуляторах могут использоваться выносные датчики температуры для котла, встроенные датчики или оба типа вместе.

Внешние измерители

Независимый от внешних погодных условий тепловой баланс поддерживается при помощи датчика уличной температуры для котлов, установленного снаружи здания. При потеплении или похолодании наружный датчик котла активирует погодозависимую программу теплогенератора, которая и корректирует нагревание воды, подающейся для отопления по определенному графику. Подогрев теплоносителя будет изменяться в зависимости от изменений наружной температуры воздуха. Таким образом, учет фактических внешних условий позволяет повысить комфорт для потребителя и получить экономию топлива.

Кроме выносного датчика температуры для котла, обычно к агрегату подключаются другие элементы измерения температурных показателей.

Проводные и беспроводные

В зависимости от способа передачи данных на регулирующее устройство температурные датчики делятся на два вида:

Проводные. Связь с контроллером осуществляется при помощи проводов, по которым и передается информация.

Беспроводные. В таких устройствах данные на регулирующий модуль передается по радиоканалу. Состоит из двух блоков: передающий, установленный в контролируемом помещении, и принимающий, установленный на котле или рядом с ним.

Измерители нагревания теплоносителя

Используются для определения температуры носителя в нагревательных контурах газовых котлов или в бойлерах. Выпускаются в нескольких видах:

Накладные датчики. Устанавливаются на наружную поверхность трубопровода и крепятся при помощи специального хомута или ленты.

Погружные датчики температуры воды для котла, размещаются в специальных посадочных местах на трубопроводах и имеют непосредственный контакт с теплоносителем. В качестве чувствительных элементов в них могут использоваться термоэлектрические преобразователи (термометры сопротивления, термопары), отградуированные для определенных диапазонов температур. Эти приборы могут быть калибруемые (с настраиваемыми пределами измерений) и некалибруемые, без дисплея, с дисплеем и т.д.

Подводя итог, хочется отметить, что необходимость использования датчиков температуры для газовых котлов обусловлена успешным их применением как для обеспечения комфортного проживания, так и для экономии тепловой энергии, а следовательно — для снижения материальных затрат потребителя.


Советуем также почитать:

Датчик температуры для котла отопления: как выбрать и установить

Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.

СодержаниеПоказать

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

  1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
  2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

  • накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
  • погружные — располагаются в толще среды с измеряемым температурным потоком;
  • комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
  • наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.

Как выбрать термодатчик

ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.

Выбор датчик температуры для газового котла проводят с учетом таких показателей:

  • ДТ должен быть чувствительным в рабочих температурных диапазонах и фиксировать все изменения нагреваемой среды с наименьшей задержкой, при высоких значениях температур, например, как в топке котла;
  • учитывать специфику контролируемой среды и технологические особенности монтажа: погруженный либо фиксируемый на корпусе;
  • учитывать все негативные воздействующие факторы и по возможности минимизировать их;
  • учитывать конструктивные особенности ДТ: по напряжению, скорости передающего сигнала, допустимые погрешности при измерениях, области применения, максимальный срок службы, необходимость периодической проверки и аттестации прибора.

В то же время выбирая ДТ, требуется тщательным образом ознакомиться с инструкцией и схемой подключения, чтобы совпадали требования с уже установленным оборудованием на котле.

Как правило, положено заказывать измерители, которые советует производитель котлоагрегата, чтобы обеспечить совместимость элементов системы безопасности и гарантировать их безошибочную работу. В том случае, когда в торговой сети подобные модификации отсутствуют, следует выбирать из сертифицированных аналогов.

В каком месте установить

ДТ устанавливается предельно близко к контролируемому параметру. Так в двухконтурных котлах они размещаются на обратном перед входом в котел, на выходе из него в подающем трубопроводе, на выходе из агрегата в контуре ГВС.

ДТ по контролю за уходящей температуры дымовых газов, устанавливается на выходе из котла перед устьем дымовой трубы. Беспроводные ДТ для котлоагрегата размещаются прямо на контроллере либо на газовом клапане-отсекатель. Проводные — подключаются вариантом, обозначенным заводом-изготовителем оборудования.

Подключение датчика температуры

Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.

Комнатный датчик

ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:

  •  Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
  • свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
  • ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
  • в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.

Допускается установка ДТ в выполненное углубление в стенке, при этом важно, чтобы термоэлемент не был сверху закрыт.

Подсоединение внешнего датчика

Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома. Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:

  • исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
  • контакт со стеной не должен быть металлическим;
  • тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
  • уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
  • нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.

Подключение датчика для газового котлоагрегата

Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.

Алгоритм подключения датчика на газовый котел своими силами:

  1.  Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
  2. Извлекаю перемычку, установленную заводом между клеммами.
  3. К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
  4. При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.

Подсоединение водяного термодатчика

Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного — непосредственно вводят в трубопровод.   В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.

Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.

Датчик+ термостат

Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении. Это особенно важно в моменты переходных климатических сезонов —  весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей.

Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.

При схеме работы от комнатного термостат, показатели которого более стабильны и меняются медленно, работа котла становится более стабильной и приносит реальную экономию на отопление до 20 %.

Правильная эксплуатация

При эксплуатации термодатчиков строго должна выполнятся инструкция завода-изготовителя котла и измерительного устройства. Для того чтобы обеспечить точность измерений чувствительный элемент должен обладать наибольшим контактом с измеряемой средой, кроме того потребуется своевременно проводить обслуживание измерительного устройства и его калибровку по срокам обозначенным инструкцией.

Специфика эксплуатации ДТ с соблюдением техники безопасности:

  • ДТ устанавливается в ту среду, которая должна контролироваться и регулироваться по теплообмену;
  • при установке должны быть исключены все негативные факторы, способные изменить показание датчика;
  • запрещается эксплуатировать измеритель, с поврежденной изоляцией;
  • запрещено выполнять самостоятельную разборку датчика;
  • все ремонтные и обслуживающие операции выполняют при полном отключении сетей измерителя от напряжения 220В.

Неисправности

Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать «обрыв цепи».

Шаги по устранению неисправности датчика температуры:

  1. Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
  2. Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
  3. Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
  4. Проверяю настройку регулятора температуры.
  5. Диагностирую возможные ошибки обрыва.
  6. Осматриваю датчик на предмет повреждений.
  7. Проверяю неисправную термопару мультиметром.

Датчик температур — основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.

Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.

Датчик уличной температуры для газового котла

S010075.

Датчик уличной температуры для газового котла – устройство, позволяющее автоматически регулировать температуру теплоносителя на подаче в зависимости от температуры воздуха на улице.

Назначение и устройство термодатчика

На заводе-производителе автоматика газового котла настраивается на функционирование при самых низких температурах внешней воздушной среды, но температура на улице ежедневно может меняться. Приходится постоянно регулировать работу отопительного оборудования. Чтобы не выполнять этот процесс вручную, подключается датчик уличной температуры котла.

Термодатчик позволяет регулировать нагрев теплоносителя в зависимости от температуры воздуха на улице. Благодаря этому, котел будет работать периодически, а не постоянно. Такой режим работы приведет к экономии газа, произойдет снижение затрат на отопление.

В большинстве случаев устройство имеет простую конструкцию. В его состав входит:

  • Сам датчик;
  • Клеммы для зажима электрического кабеля;
  • Кабельная муфта;
  • Все эти детали размещаются в пластиковом корпусе.

KromSchroder AFS.

Установка термодатчика

Монтаж датчика наружной температуры для котла осуществляется на стене здания с уличной стороны. Во время установки необходимо выполнять следующие требования:

  1. Следует исключить попадание на термодатчик прямых солнечных лучей. Монтаж должен выполняться на стене, обращенной к северу или к северо-востоку;
  2. Не рекомендуется проводить установку на поверхностях, пораженных плесенью или местах, где присутствует повышенная влажность;
  3. Запрещается осуществлять установку датчика температуры уличного воздуха на металлическую поверхность, т. к. конструкции из металла отличаются низкой теплоизоляцией;
  4. На работу прибора не должны влиять посторонние факторы. Запрещается его установка рядом с дымоходом, вентиляцией, дверью или другими потенциальными источниками тепла, которые могут повысить температуру воздуха рядом с прибором;
  5. Если монтаж осуществляется на стене здания, высотой не более 3-х этажей, то установка должна проводиться на уровне 2/3 от его высоты. Если дом более высокий, работы выполняются между вторым и третьим этажом. Для монтажа рекомендуется выбирать ровную поверхность, а крепление устройства осуществлять при помощи анкерных болтов.

Крепление термодатчика на стену

Монтаж на стену.

Для того чтобы получить доступ к крепежным отверстиям и клеммной колодке необходимо открутить защитную крышку из пластика. После того как определено место, где будет размещен температурный датчик, отмечаются центры крепежных отверстий. Далее, откручивается гайка, предназначенная для уплотнения кабеля. После этого, к датчику подсоединяются два провода. На завершающем этапе закручивается уплотнительная гайка и закрывается крышка корпуса.

Подключение датчика уличной температуры

Подключение электрической части.

Важно! Перед подключением датчика необходимо отключить питание котла.

Для подсоединения используется цельный без каких-либо соединений кабель 2*0,5 мм, длиной не более 30 м. Он должен быть проложен через отверстие в стене до газового котла, где подключается без соблюдения полярности к его клеммной колодке. Также во время монтажа применяется герметичная муфта для изоляции кабеля.

Видео



Автоматизации работы отопительной системы | Все о ремонте и строительстве

Мощность системы отопления изначально рассчитывается на режим, соответствующий минимальной температуре воздуха на улице, но сколько таких дней в году? Максимум неделя, а все остальное время температура наружного воздуха выше расчетной, так зачем же нам гонять котел с максимальной производительностью и жечь топливо, если его мощность превышает требуемую в данный момент. Для экономии топлива устанавливают трех- и четырехходовые смесители и подключают их к автоматической системе регулирования. Умное запрограммированное оборудование, используя датчики температуры на трубопроводах с теплоносителем и датчик наружного воздуха, регулирует работу котла и каждого кольца отопления.

Для автоматизации работы системы используется уличный датчик, который фиксирует температуру наружного воздуха и передает данные на контроллер. В контроллере «зашита» специальная программа с «температурной кривой», в которой заданы значения температуры подачи теплоносителя в зависимости от наружной температуры. Пользователю достаточно выбрать один из нескольких температурных графиков и контроллер будет посылать импульсы на горелку котла, регулируя высоту пламени в горелке. Например, требуется в самый холодный день, предположим это будет минус 30°С, поддерживать среднюю температуру воды на подаче +60°С. Тогда выбирается такой график теплового режима, в котором температурная кривая проходила бы через точку пересечения шестидесятиградусной воды и тридцатиградусного мороза. Другая фиксированная точка температурного графика: 20°С теплоносителя при 20°С температуре внешнего воздуха (считается, что с этого момента в обогреве уже нет необходимости). Запрограммировав такой график, можно быть уверенным, что в любой другой день года система будет изменять температуру теплоносителя в зависимости от тепловых потребностей для каждого отдельного дня. Если дом плохо теплоизолирован или установлено меньше, чем нужно радиаторов, то выбирают более крутую зависимость, так, чтобы температура теплоносителя была уже не 60°С, а 80°С при минус 20°С на улице. На контроллер подключаются все датчики отопительной системы, благодаря которым он управляет и котлом, и каждым вторичным отопительным кольцом.

Как происходит управление системы без контроллера? Предположим, в доме забыли закрыть окна и температура воздуха в помещениях, обслуживаемых одним из вторичных колец резко упала. Датчик отопительной системы, установленный на смесителе, фиксирует повышенную теплоотдачу (по резкому снижению температуры воды на смесителе) и отдает команду на запрос тепла из первичного кольца. Как вы уже, наверно, поняли, запрос тепла — это открытие трех- или четырехходового смесителя на вторичное кольцо. Циркуляционный насос начинает гонять воду по контуру, но не может поднять температуру и выбрасывает в первичное кольцо чрезмерно охлажденную воду, которая попадает в обратку котла. Датчик, измеряющий температуру теплоносителя на котле, «считывает» пониженную температуру и увеличивает высоту пламени на горелке котла. При использовании контроллера происходит примерно то же самое, но быстрее. Датчик на системе отопления фиксирует запрос тепла вторичным кольцом и «сообщает» об этом контроллеру, а контроллер, в соответствии со своей программой, отдает команду на горелку котла — поднимая факел на горелке, и на смеситель вторичного кольца — открывая его. Причем, делает он это не одновременно, а в соответствии с заданной программой, чтобы подъем температуры воздуха в помещении происходил незаметно для людей. В другой ситуации, например, если в доме много народу, температура внутреннего воздуха повышается, контроллер фиксирует несоответствие температуры внутреннего и наружного воздуха и снижает мощность работы котла. Другими словами, чтобы не происходило в доме, контроллер отслеживает все изменения и регулирует систему таким образом, чтобы поддерживался постоянный микроклимат и при этом люди не замечали, что на улице ударил мороз или потеплело, забыли закрыть форточку или, наоборот, в доме появились другие источники тепла.

Для отопительных схем, представленных на рисунках 54–58, можно применять оба типа автоматики: простую, на датчиках и более сложную, с использованием контролера.

Простая автоматика сводится к монтажу на трех- четырехходовые смесители сервоприводов, управляемых датчиками, установленными на трубах системы отопления. Управление скоростью работы циркуляционных насосов можно производить вручную, а управление котлом производится его собственной автоматикой. Такая схема управления вполне жизнеспособна и не очень дорога. По сути, ее настройка сводится к единовременной установке оборудования и настройке скорости насосов. Дополнительно каждый отопительный прибор (радиатор) в доме может быть оборудован терморегулирующими кранами.

Применение контроллеров, это более дорогой вариант, но все управление производится в автоматическом режиме. Ручную подстройку системы отопления можно производить с пульта управления, установленного в одной из комнат дома. Более того, эта автоматика позволяет «руководить» собой с пульта дистанционного управления, с компьютера или сотового телефона. Например, при поездке на дачу, вы отдаете контроллеру команду с сотового телефона и по приезде находите, что контроллер и комнаты прогрел (находившиеся до этого на экономичном режиме отопления), и баню истопил.

Приобрести систему автоматики (рис. 68) можно в одном комплекте вместе с установленными гидроколлекторами, смесителями и насосами. Такие системы называются установочными отопительными модулями. Например, модуль «Гидро–Компакт» (рис. 58), смонтированный на несущей стальной раме, представляет собой готовый гидроузел для быстрого и удобного монтажа энергосберегающей котельной мощностью до 50 кВт индивидуального жилого дома.

рис. 68. Пример монтажной схемы автоматики модуля «Гидро–Компакт»

Модуль оснащен двумя насосно-смесительными группами и встроенной автоматикой погодозависимого управления. Сервоприводы и датчики подключены к контроллеру. Температурные графики, временные программы и параметры контуров «зашиты» в программу контроллера. После приобретения и установки такого модуля к нему присоединяют котел, бойлер–водонагреватель косвенного нагрева системы горячего водоснабжения, разводку радиаторного отопления и разводку напольного отопления. Датчик уличной температуры, входящий в комплект поставки, устанавливается на северной или северо-восточной стене дома в стороне от окон и дверей в защищенном от солнца и атмосферных осадков месте. Датчик бойлера погружается в гильзу на корпусе бойлера. Комнатный модуль контроля температуры воздуха устанавливается в помещении на высоте 1,5 м от уровня пола, вдали от нагревательных приборов и паразитных источников тепла. В самом боксе контроллера предусмотрен автомат защиты сети для подключения цепи питания котла. Автоматика модуля позволяет управлять двумя ступенями горения, рабочий термостат котла при этом устанавливают на значение 85–90°С. Насос котла, он же насос первичного кольца, он же насос коллектора, подключается либо от автоматики котла, либо от автоматики модуля, для чего на модуле предусмотрена специальная клеммная колодка.



Сброс наружного воздуха для котлов

Сброс наружного воздуха для котлов

Если ваш объект отапливается водогрейным котлом, вы можете сэкономить и повысить комфорт путем установки регулятора сброса наружного воздуха. Элементы управления относительно недороги устанавливаются и обычно окупаются за один год.

Как это работает

Ваш водогрейный котел предназначен для подачи воды в радиаторы или змеевики горячей воды на постоянная температура, обычно 180 °.Газовая горелка периодически включается и выключается для поддержания этого температура. Датчик температуры включает газовую горелку, когда температура воды падает ниже нижнего предела, обычно 170 °. В холодную погоду такая температура воды контроль работает хорошо. Однако в мягкую погоду такая высокая температура воды может перегреться. пространство, вызывая дискомфорт для пассажиров и тратя деньги на электроэнергию.

Регулятор сброса наружного воздуха снижает максимальную температуру котловой воды в зависимости от температура наружного воздуха.Например, если температура наружного воздуха 0 °, горячая вода должна быть 180 °. Однако, если температура наружного воздуха 40 °, горячая вода нужно будет всего 130 °. Также следует настроить органы управления на отключение системы отопления. когда наружный воздух достигает заданной температуры, обычно 65 °. Внимание: это может не относиться если у вас есть специальные устройства для горячей воды, например, посудомоечная машина и т. д. в системе. В таком случае, температуру не следует сбрасывать ниже температурных требований, установленных для данного оборудования.

Применяемость

Для стального жаротрубного котла сброс наружного воздуха может напрямую контролировать воду в котле. температура, а затраты на установку низкие. Для чугунных котлов потребуется трехходовой смесительный клапан с приводом, что увеличивает стоимость установки.

Что нужно помнить
  • Поручите лицензированному подрядчику по отоплению установить элементы управления.
  • Если теперь у вас есть пневматическое управление, вы можете перейти на электронное управление перед установкой сброса наружного воздуха.
  • Сброс температуры горячей воды в мягких погодных условиях может сэкономить расходы на кондиционирование воздуха, а также на отопление.

Датчики — Heat-Timer® Corporation

Как показано выше, Heat-Timer Corp. имеет множество датчиков, которые предназначены для работы с ее элементами управления. Датчики контролируют температуру, давление, вакуум, проводимость, влажность и многое другое. Многие из этих датчиков имеют «беспроводной» вариант, позволяющий легко устанавливать их в существующую конструкцию.

Существует ряд важных точек мониторинга, в которых могут быть развернуты наши датчики:

  1. Беспроводная сеть для связи с датчиками пространства в квартире — Беспроводные датчики, расположенные в жилом помещении, которые передают температуру в квартире на контроллер таймера нагрева в котельной. Управление таймером нагрева использует эту информацию в своей логике нагрева.
  2. Счетчик питания котла — Счетчик воды, отслеживающий подпитку котла.Предупреждает, если в течение 24 часов будет использовано более определенного количества галлонов. Оповещение в реальном времени. Помогает обнаружить потенциальную утечку в системе трубопроводов.
  3. Поплавок для отстойника — Поплавок, расположенный в отстойнике, который обнаруживает повышение уровня воды и отправляет уведомление по электронной почте в режиме реального времени соответствующей стороне. Помогает обнаружить потенциальное затопление в котельной.
  4. Датчик дымовой трубы — контролирует температуру дымовой трубы котла. Высокая температура дымовой трубы указывает на необходимость ремонта котла.
  5. Сигнализация блокировки котла — В режиме реального времени отправляет уведомление по электронной почте, если котел переходит в состояние блокировки. Важная точка мониторинга, которая предупреждает соответствующих лиц о том, что котел не работает, прежде чем пострадают жители.
  6. Датчик температуры горячей воды для бытового потребления — Датчик температуры, расположенный на выходе горячей воды для бытового потребления, прежде чем она попадет в души и раковины. Это жизненно важная точка мониторинга, которая имеет регулируемый высокий и низкий порог срабатывания сигнализации.Если температура горячей воды поднимется выше определенной температуры, он отправит электронное письмо соответствующим лицам о потенциальной опасности ожога. Если температура станет слишком низкой, он отправит по электронной почте сигнал тревоги соответствующим лицам, прежде чем жители пострадают из-за отсутствия горячей воды.
  7. Датчик входа в котельную (магнитный дверной датчик) — уведомляйте соответствующую сторону по электронной почте каждый раз, когда кто-то входит в котельную или выходит из нее.
  8. Датчик угарного газа — Контролируйте уровни CO удаленно или получайте тревожные уведомления по электронной почте или текстовым сообщениям, когда уровни концентрации угарного газа достигают пороговых значений.
  9. Датчик горючих газов — Контролируйте уровни газа в зоне и отправляйте предупреждения в режиме реального времени.
  10. MLS / MLS-A — Дымовая сигнализация — Средства управления дымовой сигнализацией MLS-A и MLS используются для обнаружения дыма или других загрязнений в дымоходах отопительных котлов, работающих на нефти, газе или угле, и мгновенного предупреждения о них. Каждый блок состоит из передающего блока, приемного блока, устройства сброса горелки и Vis-U-Alarm.
  11. OTM (монитор уровня масла в баке) — контролирует уровень масла в баке в галлонах.Полезная точка мониторинга, с помощью которой можно отправить электронное письмо соответствующей стороне, когда уровень масла в баке упадет ниже установленного порогового значения.

Чтобы полностью понять возможности нашей интегрированной сенсорной системы, посмотрите видео ниже.

Преимущества использования внешнего устройства управления сбросом

Если в вашем доме для отопления дома используется бойлер, существует отличное энергосберегающее устройство, о существовании которого вы, возможно, даже не подозреваете. Устройство управления сбросом на открытом воздухе — это устройство, специально разработанное для продления срока службы вашего котла и экономии энергии.Это устройство работает как на масляных и газовых котлах, так и на котлах с конденсатными насосами и без них.

Чтобы понять, что делает это устройство, вы должны сначала понять, как настроен ваш котел. Суть любой системы отопления дома — компенсировать потери тепла из вашего дома. Количество теплопотерь из вашего дома зависит от того, насколько хорошо ваш дом утеплен. Котлы работают, покупая воду для нагрева и циркуляции ее по дому, сохраняя тепло. Точно так же работают паровые котлы, но вместо воды используют пар.Heat-timer.com объясняет, что:

«Когда здание отапливается с помощью водогрейного котла, котел будет работать для поддержания заданной температуры воды круглый год (обычно от 160 ° F до 200 ° F) независимо от окружающей среды. погодные условия. Это заставит пассажиров чувствовать себя намного теплее весной и осенью. Однако температура в помещении холодной зимой будет менее теплой. Это результат более быстрого отвода энергии в холодную погоду ».

Элементы управления сбросом наружной установки прикреплены к существующему котлу.Они общаются с датчиком температуры, который находится вне вашего дома. Это позволяет температуре вашего бойлера постоянно регулироваться в зависимости от условий наружной температуры. Посылая более прохладную воду в более теплую погоду и более теплую воду в более прохладную погоду, использование внешних элементов управления сбросом обеспечивает стабильную круглогодичную температуру в доме, что экономит как энергию, так и деньги. Heat-timer.com разбивает экономию энергии следующим образом:

”На каждые 4 ° F снижение температуры воды в котле составляет 1% экономии энергии.Таким образом, если котел работал на основе фиксированной уставки 180 ° F по сравнению с запуском котла с использованием внешнего сброса при 120 ° F, это обеспечит минимальную экономию в 15%. Теперь, если бы котел был конденсационным котлом и смог снизить свою температуру ниже 120 ° F, экономия увеличилась бы ».

Эти элементы управления могут использоваться для повышения эффективности как старых, так и новых систем. Чтобы узнать больше о наружном релейном управлении, обратитесь к местным специалистам по установке отопления. У вас дома есть наружное реле? Если да, расскажите другим читателям о своем опыте работы с ним в комментариях ниже.

Датчики для автоматизации зданий | Приложения управления котлом

  • Термометрические датчики мутности | СВХ-10

    Термометрический датчик мутности TSW-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Термометрические датчики мутности | ТСТ-10

    Термометрический датчик мутности TST-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Термометрические датчики мутности | ТСД-10

    Термометрический датчик мутности TSD-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Стандарты термометрии температуры | Тип CSP Термистор зонда

    Температурные эталоны

    Thermometrics Type CSP представляют собой сверхстабильные термисторы для датчиков, откалиброванные с точностью до 0.01 ° С. Стандартный блок имеет тонкое конформное покрытие из силиконовой резины по всему блоку, что делает его пригодным для погружения в водяную баню. Они также доступны с корпусами датчиков из нержавеющей стали или могут быть заключены в различные оболочки.

  • Сборки термометрических датчиков | WTF083B001-02A0 Датчик температуры охлаждающей жидкости (CTS)

    Thermometrics Датчик температуры охлаждающей жидкости (CTS) контролирует температуру охлаждающей жидкости, которая прокачивается вокруг батареи для охлаждения модуля батареи EV / PHEV.Если батарейный модуль начинает перегреваться, датчик температуры охлаждающей жидкости передает сигнал в систему управления батареями (BMS). BMS использует эту информацию, чтобы предотвратить повреждение аккумуляторных блоков и максимизировать производительность.

  • Сборки термометрических датчиков | Чип-термистор типа JR NTC в бирке с проушиной

    Термометрия Тип JR NTC Термисторы для микросхем в бирке с проушиной — это термисторы для микросхем с изолированными гибкими проводами, помещенные в бирку с проушиной.Они подходят для измерения температуры поверхности. Типичные области применения включают полупроводниковые радиаторы и панели корпуса.

  • Сборки термометрических датчиков | Водонепроницаемый датчик температуры типа JI / JIC IP68

    Термометрические водонепроницаемые датчики температуры со степенью защиты IP68 включают термисторы типов JI и JIC NTC. Оба типа запрессованы на гибкий круглый кабель с опцией корпуса из нержавеющей стали.Широкий спектр применения. Дополнительные опции для термостойких характеристик, длины проводов и длины корпуса.

  • Сборки термометрических датчиков | Самоклеящийся датчик температуры поверхности

    Самоклеящиеся датчики температуры поверхности

    Thermometrics разработаны для промышленных систем отопления, вентиляции и кондиционирования воздуха, как правило, для размещения на внешней стене резервуара для воды или резервуаров бойлера. Они также подходят для резервуаров-резервуаров, работающих в сочетании с системами водяного отопления с солнечными батареями.

  • Сборки термометрических датчиков | Датчик температуры среднего диапазона

    Датчик температуры среднего диапазона Thermometrics работает в различных температурных приложениях в бытовом и промышленном сегменте.

  • Сборки термометрических датчиков | Датчик температуры мяса

    Датчики

    Thermometrics Meat Probe используются для измерения температуры готовящейся пищи.Подходит для бытовой техники и микроволновых печей.

  • Сборки термометрических датчиков | JS8845 Встроенный датчик температуры поверхности зажима трубы

    Thermometrics JS8845 Интегрированный датчик температуры поверхности трубного зажима — это прикрепляемый датчик температуры, который контролирует температуру жидкости или газа, которые проходят через систему циркуляции трубы или трубопровода …

  • Сборки термометрических датчиков | JS8741 Встроенный датчик температуры поверхности зажима трубы

    Thermometrics JS8741 Интегрированный датчик температуры поверхности трубного зажима контролирует температуру жидкости или газа, которые проходят через трубу или систему циркуляции трубок. ..

  • Сборки термометрических датчиков | Серия JRI — Датчик температуры с кольцевым зажимом, устойчивый к шумам

    Помехоустойчивые датчики температуры с кольцевыми клеммами

    Thermometrics JRI состоят из чипа NTC, установленного в бирке с проушиной для измерения температуры поверхности с новой функцией радиочастотной развязки.

  • Сборки термометрических датчиков | Встроенный датчик температуры проточной жидкости

    Проточные датчики температуры

    Thermometrics контролируют температуру проходящей через них жидкости.Модуль управления системой получает это показание температуры и использует контур управления для управления общей температурой системы. Это может быть температура двигателя, температура нагревателя, промышленная температура подачи и т. Д.

  • Сборки термометрических датчиков | GE-1923 Датчик температуры наружного воздуха (OAT)

    Thermometrics GE-1923 Датчик температуры наружного воздуха (OAT) измеряет температуру снаружи салона автомобиля и передает данные о температуре наружного воздуха на контроллер автоматической системы HVAC. Контроллер использует эту температуру, чтобы управлять температурой в салоне автомобиля. Датчик также предоставляет пассажирам автомобиля показания температуры снаружи автомобиля, что особенно полезно при движении в условиях, близких к морозам или заморозкам.

  • Сборки термометрических датчиков | GE-1856 Датчик температуры воздуха на впуске (IAT)

    Thermometrics GE-1856 Датчик температуры воздуха на впуске (IAT) контролирует температуру поступающего воздуха на впуске двигателя и выдает выходной сигнал, пропорциональный температуре воздуха.Этот сигнал может использоваться в качестве входа для подачи сигнала в блок управления двигателем (ЭБУ), который использует эту информацию для регулировки подачи топлива и оптимизации соотношения воздух-топливо для обеспечения наиболее эффективного сгорания. GE-1856 также подходит для измерения температуры воздуховода в системах ОВК без конденсации.

  • Сборки термометрических датчиков | GE-1763 Датчик температуры масла (OTS)

    Термометрический датчик температуры масла (OTS) контролирует температуру моторного масла в транспортном средстве и отображает результаты измерений для пассажиров автомобиля. Если автомобиль эксплуатируется при слишком высокой температуре, двигатель может быть поврежден.

  • Сборки термометрических датчиков | Датчик температуры воды GE-1495 (WTS)

    Термометрический датчик температуры воды (WTS) контролирует температуру охлаждающей жидкости, которая прокачивается вокруг блока двигателя для охлаждения двигателя, чтобы уведомить водителя транспортного средства, если двигатель начинает перегреваться.Цель состоит в том, чтобы сообщить водителю о перегреве двигателя, чтобы можно было остановить транспортное средство и выключить двигатель до того, как нагрев вызовет необратимое повреждение двигателя.

  • Сборки термометрических датчиков | Узел термистора с быстрым откликом NTC серии JD

    Термометрия Датчики с быстрым откликом серии NTC типа JD представляют собой термисторные сборки в металлическом корпусе с подвесными проводами.Типичные применения включают электрические души и другие водные устройства / системы, где требуется быстрое и точное управление.

  • Сборки термометрических датчиков | Комбинированный датчик

    Комбинированный термометрический датчик

    — это интеллектуальный комбинированный датчик впускного коллектора, способный обеспечивать до пяти измерений, включая относительную влажность, температуру, давление в коллекторе и барометрическое давление…

  • Погодозависимые элементы управления (внешние элементы управления сбросом)


    ПОГОДОЗАВИСИМЫЕ УПРАВЛЕНИЯ И НИЗКОТЕМПЕРАТУРНЫЕ КОТЛЫ

    Тепловые потери

    Общие тепловые потери рассчитываются в британских тепловых единицах в час (Btuh). В качестве примера предположим, что у дома площадью 3800 квадратных футов потери тепла составляют 150 000 британских тепловых часов. Это означает, что в самую холодную ночь в году, с температурой за пределами нуля или минус десяти градусов, вам понадобится бойлер, который будет производить 150 000 британских тепловых часов при температуре воды в котле 180 градусов, чтобы компенсировать утечку тепла из вашего дома. .

    Но что происходит в другие ночи, не самые холодные? Средняя температура наружного воздуха в течение всего отопительного сезона составляет 48 градусов по Фаренгейту. Когда вы включаете термостат в один из этих средних дней, котел мощностью 150 000 британских тепловых единиц срабатывает и начинает перекачивать воду на 180 градусов. Через две минуты, как только вы почувствуете, как к вам катится первая волна тепла, котел отключается. Поскольку размер котла рассчитан на самый худший день (а иногда и на некоторые другие), он слишком велик для здания с температурой снаружи 48 градусов.Он нагревается намного быстрее, чем плинтус или радиаторы могут распределять тепло по дому. Это приводит к «короткому циклу», который приводит к бесполезному расходу топлива и ненужному износу вашего отопительного оборудования. Комнаты могут перегреваться, а радиаторы и плинтус могут издавать странные тикающие или стонущие звуки. Это не лучшая ситуация.

    Как видно из приведенной ниже таблицы, подавляющее большинство наших часов отопления имеет температуру значительно выше точки замерзания. Расчетные условия выполняются менее чем на 0,3 процента отопительного сезона (примерно 20 часов из 7300).Эта диаграмма основана на фактических погодных данных за последние 65 лет и напоминает нам, что подавляющее большинство наших часов нагрева проходит при температурах, значительно превышающих те, на которые рассчитан ваш котел.

    Теперь всем нужен котел, способный быстро нагреть дом. Правильно? Не совсем. Если бы топливо было бесплатным, и люди не возражали бы против больших перепадов температуры каждый раз, когда включается термостат, все было бы в порядке. Но топливо становится все дороже, и людям всегда комфортнее, когда температура ровная.Проблема в том, что ваш котел на самом деле слишком велик для вашего дома в 99,7% случаев. Чем теплее на улице, тем больше становится ваш котел. Подобно автомобилю с очень большим двигателем, негабаритный котел тратит много топлива.

    Если вы хотите ежегодно экономить значительную часть бюджета на отопление и чувствовать себя более комфортно, у этой проблемы есть решение.

    Решение — управление с учетом погодных условий

    Самый простой и экономичный способ сократить расход топлива — это использовать погодозависимое управление, также известное как управление сбросом наружного воздуха.Мы устанавливаем различные погодозависимые элементы управления. Посетите нашу страницу о технологии котлов, чтобы узнать больше.

    Управление сбросом наружного воздуха по существу регулирует размер вашего котла, чтобы он соответствовал необходимой тепловой мощности в зависимости от температуры наружного воздуха. Естественно, это не меняет размер котла физически. Он регулирует мощность котла, изменяя температуру воды в котле. Ниже проиллюстрирована прямая зависимость между температурой наружного воздуха и тем, насколько горячим должен быть ваш котел.

    Погодозависимые элементы управления (элементы управления сбросом) представляют собой электронную систему управления энергопотреблением, в которой используется крошечный компьютерный чип для уравновешивания температуры котловой воды с температурой наружного воздуха. Постоянно измеряя наружную температуру, они определяют оптимальную температуру, необходимую для обогрева вашего дома. Это блестящая, но простая стратегия управления. Эти элементы управления имеют датчик на северной стороне вашего дома и датчик, установленный на бойлере для измерения температуры воды. Некоторые используют третий внутренний комнатный датчик для предоставления дополнительной информации контроллеру. Этот комнатный датчик может обнаруживать приток тепла внутри помещения от солнца, каминов, приготовления пищи или людей или чрезмерные потери тепла из-за охлаждения ветром.

    Преимущества внешних устройств управления сбросом

    Экономия энергии

    На каждые три градуса понижения температуры воды в здании происходит снижение расхода топлива на 1%.Если система стреляла при 180 градусах, а теперь в среднем 130 градусов водяного столба, экономия составит не менее 15% (180 130 = 50, разделенное на 3 = 16% экономии).

    Комфорт

    Поскольку мощность радиаторов или плинтуса теперь точно соответствует теплопотери в вашем доме, тепла всегда излучается ровно настолько, чтобы поддерживать тепло в вашем доме. Вы справляетесь с потерей тепла, а не пытаетесь наверстать упущенное. Радиаторы не становятся горячими, а затем холодными, они всегда выделяют необходимое количество тепла.Управление с учетом погодных условий приводит к длительным циклам включения и длительным циклам отключения котла. Это обеспечивает постоянную температуру в помещении, чрезвычайно тихую работу и снижает износ компонентов системы отопления.

    Напряжение оборудования

    Без сброса управления ваше излучение постоянно включается и выключается. Как только ваш плинтус остыл, включается бойлер и закачивает через него кипящую воду. Это может вызвать тиканье или стук, поскольку все расширяется из-за резкого изменения температуры.Эти «включения и выключения» характерны для каждой части системы: секций котла, насосов, горелки, двигателей и трубопроводов. Представьте себе машину, у которой нет педали газа, но есть только переключатель и тормоз. Для достижения безопасной скорости вам придется постоянно переключаться с полной скорости на тормоза. Представьте, что это повлияет на вашу машину и ее эффективность, и вы увидите, какое напряжение выдерживает высокотемпературная система включения / выключения.


    Наружная система управления котлом со сбросом — Боб Вила

    Фото: дом снабжения.com

    В это время года домовладельцы по всей стране сетуют на высокую стоимость отопления дома и, естественно, ищут способы снизить свои затраты. Вызывает разочарование то, что, хотя недостатка в энергосберегающих мерах нет, многие из них предлагают лишь скромную отдачу по сравнению с количеством времени или денег, необходимых для их реализации. Тем не менее, если ваша система водяного отопления, в вашем распоряжении простой, доступный и высокоэффективный вариант. Установите наружный регулятор сброса котла, и вы можете быть уверены, что потратите не больше, чем необходимо для поддержания тепла в доме в течение всего зимнего сезона.

    Чтобы оценить ценность устройства, помните, что гидравлические системы рассчитаны на отвод тепла, достаточного для компенсации потерь тепла в самые холодные дни года. Однако в большинстве случаев температуры не такие экстремальные, что позволяет котлу работать на максимальной мощности. Но в то время как новые котлы способны к саморегулированию, типичная старая модель «горит на полную мощность, даже если на улице 50 градусов», по словам Дэниела О’Брайана, технического специалиста SupplyHouse.com. Это означает, продолжает О’Брайан: «Возможно, вы тратите много денег на отопление, в котором ваш дом действительно не нуждается».

    Фото: supplyhouse.com

    Когда альтернативой является покупка нового котла, многие домовладельцы предпочитают вместо этого установить внешний регулятор сброса. Последний стоит всего несколько сотен долларов, но позволяет сделать любой существующий традиционный котел значительно более энергоэффективным. Как? С помощью дискретного электронного датчика, расположенного снаружи дома, устройство активно контролирует температуру наружного воздуха.Затем микропроцессор на основе его показаний рассчитывает потребность в тепле и соответствующим образом регулирует производительность котла. Таким образом, котел никогда не будет работать больше или дольше, чем необходимо для достижения желаемой температуры в помещении.

    «Внешние элементы управления сбросом экономят деньги и повышают комфорт; это так просто, — говорит О’Брайан. С одной стороны, модулируя котел, устройство увеличивает его КПД как минимум на 15 процентов, экономя домовладельцу немалую сумму на ежемесячных счетах за коммунальные услуги.С другой стороны, это приводит к более приятной жилой среде, устраняя резкие перепады температуры, которые неизбежно происходят в любом доме, котел которого переключается между бездействием и работой на полную мощность. «Есть веская причина, по которой в новые котлы встроена технология сброса наружного воздуха», — отмечает О’Брайан.

    Среди имеющихся на рынке средств управления сбросом для установки вне помещений разные модели имеют разные функции. Например, некоторые из них включают в себя автоматическую дифференциальную функцию котла, которая помогает домовладельцу еще больше экономить, предотвращая короткие циклы системы отопления, то есть работу в неэффективных импульсах, когда потребность в тепле низкая. В других есть режим «выключение в теплую погоду», при котором котел отключается в не по сезону теплые дни, когда температура наружного воздуха поднимается выше определенного заданного порогового значения. По словам О’Брайана, ценность таких функций «зависит от ваших потребностей и климата, в котором вы живете».

    Эксперты SupplyHouse.com всегда готовы помочь домовладельцам выбрать правильный продукт, но важно отметить, что установку лучше всего доверить профессионалам. Даже если вы опытный разнорабочий по дому, «при установке необходимо учитывать множество факторов, и любые упущения могут создать серьезные проблемы для работы вашей системы отопления или привести к необратимому повреждению котла.«Домовладельцам, — заключает О’Брайан, — лучше всего сосредоточиться на результатах установки управления сбросом на открытом воздухе. «Сравните свои счета до и после», — говорит он. «Тебе понравится то, что ты увидишь».

    Фото: supplyhouse.com

    Это сообщение доставлено вам на SupplyHouse. com. Его факты и мнения принадлежат BobVila.com.

    Внешний сброс — HPAC Magazine

    Наружная технология управления сбросом для систем водяного отопления существует уже несколько десятилетий.Я узнал об этой технологии, когда начал работать в CanaPex (предшественнице Uponor) в конце 80-х. Я проектировал водяные системы водяного теплого пола, и меня научили рекомендовать четырехходовой смесительный клапан Tekmar с моторизованным приводом и регулятором сброса наружного воздуха для каждой системы.

    Позже, когда я переехал в Viessmann в середине 90-х, я узнал о Trimatik-MC, системе управления котлом Viessmann, которая сочетает в себе отдельные элементы управления сбросом наружного воздуха для котла и системы с помощью смесительного клапана с электроприводом.Оба этих европейских элемента управления были примерами быстрорастущего рынка цифровых технологий управления сбросом на открытом воздухе.

    Управление сбросом наружной установки требуется как для новых, так и для существующих котлов во многих европейских странах с 1990-х годов. Рынок цифрового управления, безусловно, изменился и значительно вырос с тех первых дней моей карьеры, но преимущества, которые дает технология внешнего сброса, остаются почти такими же; а именно снижение энергопотребления и затрат при повышении комфорта пассажиров.

    Рисунок 1

    Вы, безусловно, ожидаете, что такая очень зрелая и устоявшаяся технология, с такими огромными преимуществами, будет широко использоваться во всех системах водяного отопления. Однако, основываясь на моих обсуждениях с несколькими ветеранами отрасли о текущей скорости использования внешних элементов управления сбросом, это не так.

    Мне сказали, что внешние элементы управления сбросом по-прежнему используются только спорадически в бытовых установках водогрейных котлов. Они более распространены в коммерческих приложениях, где инженеры и владельцы осознали возможность достижения значительной экономии энергии, затрат и повышения уровня комфорта.

    Эта технология управления особенно важна и актуальна в связи с новыми ожидающими решения нормативными актами NRCan по эффективности. Как многие, возможно, уже знают, правила NRCan с поправкой 15, которые только что вступили в силу в прошлом году, требуют, чтобы все котлы для жилых домов <300 MBH имели годовую эффективность использования топлива (AFUE) ≥ 90% в 2023 году (это означает, что только конденсационные устройства). Этот регламент также требует, чтобы все котлы в жилых домах были оборудованы устройством автоматической регулировки температуры воды и не должны работать без устройства.

    Элементы управления сбросом температуры наружного воздуха, также называемые элементами управления, реагирующими на погодные условия, работают как с неконденсирующими, так и с конденсационными котлами. Их также можно использовать с тепловыми насосами или гидравлическими системами на биомассе, контролируя температуру в буферном резервуаре.

    Как уже упоминалось, внешние элементы управления сбросом обеспечивают два больших преимущества: 1) резкое снижение энергопотребления и затрат и 2) повышение комфорта для пассажиров.

    Экономия энергии

    Экономия энергии является результатом того факта, что эффективность любого водяного источника тепла всегда выше при работе с более низкой температурой воды.Это связано с более низкими температурами дымовой трубы, меньшими тепловыми потерями в режиме ожидания, а в случае конденсационных котлов — с большим количеством конденсации дымовых газов. Другой фактор эффективности, который также играет важную роль, заключается в том, что котел с меньшей вероятностью будет включать и выключать короткий цикл в теплое время отопительного сезона, когда он управляется с помощью сброса наружного воздуха.

    Для любого газового конденсационного котла рабочий КПД будет варьироваться в диапазоне от 85% до 98% в зависимости от температуры воды, при которой он работает (см. рисунок 1 ).

    Многие не знают об этом диапазоне КПД, потому что смотрят только на рейтинг КПД котла AFUE. Хотя конденсационный котел может иметь рейтинг AFUE 95%, этот рейтинг был установлен в испытательной лаборатории с постоянной температурой подачи 140F. Если котел работает в реальном мире с постоянной уставкой высокой температуры 180 ° F в течение всего отопительного сезона, он будет очень редко конденсироваться и, вероятно, будет иметь КПД только в диапазоне 85%.

    Однако, если используется внешний регулятор сброса, температура подаваемой воды регулируется всю зиму, повышая эффективность прибора в межсезонье, обеспечивая типичную экономию энергии от 5 до 30%.Они также могут продлить срок службы котла за счет минимизации коротких циклов.

    Рисунок 2

    Повышенный комфорт

    С другой стороны, внешние элементы управления сбросом обеспечивают значительную экономию энергии, в то же время обеспечивая более комфортную среду обитания для жителей здания. В первую очередь это достигается за счет устранения резких перепадов температуры, которые неизбежно происходят в любом доме, отопительный котел которого работает при одной и той же температуре воды в течение всего года.Чтобы обеспечить постоянную и равномерную температуру в помещении, тепло, подаваемое в здание, должно равняться теплопотерям здания. Самым большим фактором, влияющим на количество тепла, которое требуется зданию, является температура наружного воздуха.

    Даже в хорошо изолированном здании потери тепла увеличиваются при понижении температуры наружного воздуха. Гидравлический источник тепла должен быть настроен на максимальную температуру воды, которая удовлетворит самый холодный зимний день (расчетные условия). Однако расчетные условия выполняются в течение очень небольшого количества часов в год (менее 5% всего отопительного сезона: см. Данные ASHRAE) , поэтому в течение большей части отопительного сезона источник тепла будет работать с гораздо более высокой температура, чем требуется для соответствия нагрузке.Так что же происходит, если осенью и весной температура на улице выше? В это время система неизбежно перегревает здание, вызывая перепады температуры и плохой контроль для жителей. Перегрев будет особенно заметен в жидкостных системах с большой массой, таких как чугунные радиаторы и теплые полы. В коммерческих или многоквартирных домах, где жители не платят напрямую за отопление, потребление энергии и затраты возрастают еще больше, поскольку жители открывают окна, чтобы компенсировать перегрев.

    Данные о погоде ASHRAE

    Постоянно регулируя температуру подаваемой воды в систему с помощью регулятора сброса наружного воздуха, гидронная система может в любое время более точно соответствовать точным требованиям к отоплению здания. Результат — более стабильная, комфортная температура в помещениях на протяжении всего отопительного сезона. Дополнительным преимуществом в домах с системами плинтусов с ребристыми трубами является минимизация тикающих шумов расширения плинтусов за счет предотвращения больших перепадов температуры.

    Как это работает

    Сброс наружного воздуха работает за счет использования датчика наружной температуры, установленного на внешней стороне здания, в идеале на северной стене и расположенного вдали от всего, что может дать ложные показания, таких как сушилка или вытяжная вентиляция.

    Этот электронный датчик наружного воздуха активно контролирует температуру наружного воздуха, и на основе его показаний микропроцессор вычисляет потребность в тепле и соответственно регулирует температуру воды на выходе из бойлера.Это приводит к тому, что котел работает только настолько горячим, насколько это необходимо для достижения желаемой температуры в помещении.

    Существует две основные категории управления сбросом наружной установки; один — прямое управление сбросом котла, а другой — управление сбросом смесителя. Некоторые элементы управления включают в себя как сброс котла, так и сброс микширования в одном пакете. Для управления сбросом смесителя используется либо смесительный клапан с электроприводом, либо нагнетательный насос для обеспечения температуры смешанной подаваемой воды в отдельном отопительном контуре.

    Гибридные гидронные системы с лучистым напольным отоплением (RFH) и фанкойлами являются наиболее распространенным типом систем, требующих нескольких температур подаваемой воды. Для этих систем регулятор сброса котла обеспечивает более высокую температуру контуру фанкойла, а контур сброса смесителя обеспечивает более низкую температуру контуру RFH.

    Сегодня существует множество производителей, которые предоставляют средства управления сбросом как котла, так и системы. Большинство элементов управления сочетают в себе многие другие функции и возможности управления, такие как управление несколькими котлами, беспроводные наружные датчики, возможность подключения к Wi-Fi и обратная связь по температуре в помещении.Многие производители конденсационных котлов в настоящее время интегрируют управление сбросом наружной установки непосредственно в котел, поэтому не требуется дополнительных затрат.

    Настройка

    Наружные элементы управления сбросом должны быть настроены и откалиброваны во время установки, чтобы соответствовать системным требованиям конкретной рабочей площадки. Первичной настройкой для любого внешнего управления сбросом является настройка кривой нагрева. Эта настройка определяет максимальную температуру подаваемой воды в самый холодный день и самую низкую температуру подаваемой воды в самый теплый день.

    Пример внешнего управления сбросом

    Кривая нагрева в первую очередь определяется типом излучателя тепла, используемого в системе.

    Контроллер может поставляться с заводской кривой нагрева по умолчанию, но это не будет соответствовать требованиям всех типов систем. Различные излучатели тепла, такие как излучающий пол с большой массой, чугунный радиатор и ребристая труба, потребуют уникальных настроек. При использовании котла без конденсации минимальная температура подачи должна быть установлена ​​достаточно высокой, чтобы избежать конденсации дымовых газов в котле и дымоходе (обычно минимальная температура подачи составляет около 140-150F).

    Другие настройки, такие как параллельное переключение передач, отключение в теплую погоду (WWSD) и желаемую температуру в помещении, также могут потребоваться отрегулировать.

    У меня нет места в этой статье, чтобы подробно остановиться на настройке внешнего элемента управления сбросом, но есть много источников для тех, кому нужна дополнительная информация. Большинство производителей и дистрибьюторов гидравлического оборудования предлагают обучение и советы о том, как это сделать правильно, поэтому обращайтесь, если вам нужна помощь.

    Все эти настройки должны выполняться подрядчиком по установке на строительной площадке, и я считаю, что непонимание этих настроек является одной из основных причин, по которым некоторые избегают использования внешних элементов управления сбросом.

    Недостаточно

    В коммерческих гидравлических системах технология управления сбросом на открытом воздухе широко используется, потому что это имеет финансовый смысл. Дизайнеры и владельцы зданий видят, что экономия может быть значительной, обеспечивая владельцу высокую рентабельность инвестиций.

    Такой же уровень принятия и использования не распространился на рынок бытовой гидравлики. Многие установщики гидравлических систем до сих пор не используют внешние элементы управления сбросом, даже если они встроены в котел. Многие не активируют управление сбросом наружного воздуха или не удосуживаются установить датчик температуры наружного воздуха и проводку.Они предпочитают просто установить котел на одну температуру и включать и выключать ее с помощью комнатного термостата через соединение TT.

    Пример управления сбросом наружного блока.

    Скотт Бутилье, технический советник / инструктор компании Viessmann-BC, сказал мне: «Для многих подрядчиков, если они могут обойтись без использования внешнего управления сбросом, они это сделают. Подрядчики просто хотят быстро приступать к работе и отказываться от нее, и им не нужны хлопоты, связанные с прокладкой кабеля датчика и настройкой управления. Даже с нашими котлами, которые имеют установленные на заводе регуляторы сброса наружного воздуха, многие подрядчики не утруждают себя установкой датчика наружной температуры и просто запускают котел при одной температуре.

    Как и во многих других областях рынка HVAC, маржа всегда высока и очень конкурентоспособна, и многие подрядчики хотят выполнять проекты быстро и легко. Многие не хотят когда-либо возвращаться к работе после завершения установки. Обычно это приводит к одному термостату, котлу с постоянной температурой и ОТСУТСТВИЮ контроля сброса наружного воздуха. Для многих проектов это означает, что весь потенциал нового конденсационного котла не оптимизируется, и заказчик остается с более высокими счетами на топливо и неоптимальным уровнем комфорта.

    Однако это не так уж и плохо, поскольку все, с кем я говорил, говорили, что настоящие «мокрые головы» являются исключением из этой тенденции и определенно приняли использование внешних элементов управления сбросом. По словам Бутилье, «Хорошие специалисты по гидронике нашли время, чтобы узнать о технологии сброса наружной установки, понять, как она работает, и они знают, как регулировать и точно настраивать элементы управления. Они знают, как заставить элементы управления работать, могут объяснить преимущества своим клиентам и могут легко продать дополнительные расходы, необходимые для установки и настройки элемента управления.

    К сожалению, этих подрядчиков, работающих в сфере гидравлики, не большинство. Тем, кто их уже использует, продолжайте в том же духе. Эти простые элементы управления повышают эффективность устройства, сокращают выбросы парниковых газов и в то же время делают здания более комфортными. Мне кажется, что эта мощная комбинация очевидна!

    Пришло время всем, кто работает в отрасли водяного отопления, активизировать и полностью использовать эту мощную, но недорогую технологию. Сюда входят не только установщики гидравлических систем, но и регулирующие органы, которые проверяют и обеспечивают соблюдение кодексов и стандартов.Ни одна система водяного отопления не должна устанавливаться без нее.

    Роберт Уотерс — президент компании Solar Water Services Inc., которая предоставляет услуги по обучению, обучению и поддержке для отрасли гидроники. Он имеет более чем 30-летний опыт работы в области водяного отопления с использованием воды и солнечной энергии. С ним можно связаться по адресу solwatservices@gmail.

    Добавить комментарий
