Балочные перекрытия для строительства индивидуальных домов

 В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь: http://z500proekty.ru/perekrytiya-v-dome-chast1.html

undefined

undefined

undefined

. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

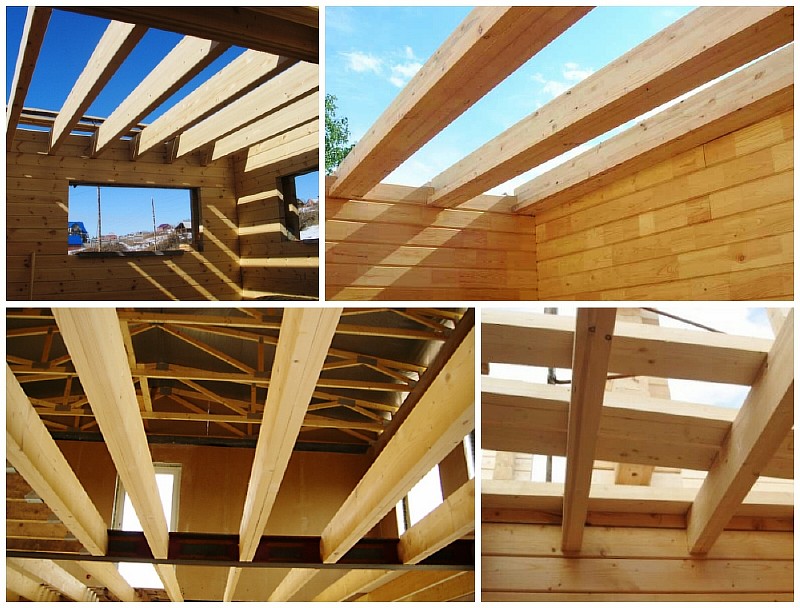

Перекрытия на основе деревянных балочных конструкций

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:
  • Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
  • Легкость такого типа перекрытий.
  • Сравнительно небольшая стоимость.
Недостатки деревянных конструкций:
  • Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
  • Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.
Пример «пирога» перекрытия по деревянным балкам:
          1. Пол
          2. Пароизоляция
          3. Утеплитель
          4. Контррейка
          5. Балка
          6. Черновой потолок
          7. Внутренняя отделка

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:

  • фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
  • их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.


Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

  • Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
  • Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

  • Риск образования коррозии на металле в местах повышенной влажности.
  • Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.


1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.



1.- железобетонная балка, 2.- лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум.

Достоинства железобетонных балок:
  • По сравнению с деревянными балками перекрывает пролеты большей ширины.
Недостатки:
  • Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения

undefined

undefined

undefined

в выбранный вами проект дома Z500. В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках : .Некоторые изображения, которые вы видите в этой статье, предоставлены интернет-ресурсом http://www.builderclub.com/

устройство и правила сооружение своими руками

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    Анкерный болт

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Деревянные перекрытия: конструкция | | Mensh.ru

Деревянные перекрытия часто устраиваются в индивидуальных жилых домах. Такие перекрытия представляют собой: несущие деревянные балки, пол, заполнение для тепло- и звукоизоляции, подшивка потолка. Нижней частью заполнения является накат. Это настил, поддерживающий слой тепло- звукоизоляции, расположенный между балок.




Конструкция перекрытия, выполненного по деревянным балкам:
1 — балка; 2 — черепные бруски; 3 — щиты из досок; 4 — глиняная или известковая смазка; 5 — песок для повышения звукоизоляции; 6 — картонная прокладка; 7 — лага; 8 — пол по лагам; 9 — штукатурка

В деревянных перекрытиях первого этажа балки кладут на кирпичные столбы, на цоколь, либо врубают между 1-ым и 2-ым венцами. Порой целесообразнее врубание перекрытия между 2-ым и 3-им венцами. Это позволит не ослаблять окладной венец, т.к. он воспринимает всю нагрузку. В кирпичной кладке при опоре балок на неё выполняются гнёзда под балки. Деревянные балки укладываются на расстоянии 0,6-1 м друг от друга. Расстояние устанавливается конструкцией перекрытия.

При настилке по балкам пола из досок межбалочное расстояние должно составлять ≤ 0,5 м. При выполнении перекрытия из балок большого сечения и лаг поверх них межбалочное расстояние можно увеличить до 1 м. Пролёт, перекрываемой деревянной балкой, обычно составляет не более 4-4,5 м. При значительных пролётах проще устраивать железобетонные балки.



Перекрытие по балкам из бруса:
1 — черепные бруски; 2 — картон; 3 — паркет; 4 — чёрный пол; 5 — лага; 6 — штукатурка; 7 — накат; 8 — глиняная смазка; 9 — засыпка

Для балок обычно используют деревянные брусья. К ним прибиты «черепные бруски» сечением 40×40 — 50×50 мм. На эти бруски опирается накат. Для балок можно использовать и брёвна. В них вырубают стороны для опоры наката.



Деревянная балка перекрытия с черепными брусками:
а — общий вид;
б, в — поперечные сечения балок;
г, д — балка с черепом;
1 — черепной брусок

Высоту балки определяет величина пролёта. Высота составляет ≥ 1/24 длины пролёта. Соотношение высоты к ширине 7:5. Балки можно выполнить и из толстых досок, поставленных на ребро. При этом межбалочное расстояние следует уменьшить в 3 раза.

Крайние балки перекрытия не должны касаться стен. Следует устроить зазор ≥ 30 мм. Деревянные балки заглубляются в несущие стены на 150-200 мм. После этого устраивается накат из досок толщиной 24 мм. На швы между досками кладутся планки или полосы рубероида для того, чтобы не просыпалась тепло- и звукоизоляционная засыпка, толщина которой составляет около 80 мм. Затем укладываются лаги и к ним прибивается пол из шпунтованных досок. По балкам снизу выполняется подшивка.

Междуэтажное перекрытие деревянное. Перекрытия досками 200 на 50 и другие ходовые размеры

Междуэтажное перекрытие деревянное.

Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянное перекрытие между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Межэтажное перекрытие в деревянном доме. Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры. Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

    Правильная конструкция стен каркасного дома

    Как произвести отделку стен деревом своими руками

    Как своими руками построить каркасные дома?

    Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

    Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

    При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

    Перекрытие в доме

    Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

    Замер влажности древесины

    У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

    В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

    Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

    Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

    Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

    Выбор сечения бруса в зависимости от нагрузки и ширины пролета

    Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

    Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

    Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

    Перекрытие по деревянным балкам чертеж. Перекрытия по деревянным балкам или бревнам



    Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см. Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.



    Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.





    Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.



    Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.



    Самой балке обрезают торец под 60 градусов,  обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.

    Деревянное перекрытие. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

    При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

    Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

    Для начала предлагаем вам посмотреть небольшой

    Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

    Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

    Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

    • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
    • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
    • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

    В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

    Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

    И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

    Пирог межэтажного перекрытия по деревянным балкам. Технология монтажа межэтажного перекрытия

    Варианты крепления балок

    Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

    1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
    2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

    Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

    «Пирог» межэтажного перекрытия из деревянных балок

    Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

    1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
    2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
    3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

    Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

    Видео МЕЖЭТАЖНОЕ ДЕРЕВЯННОЕ ПЕРЕКРЫТИЕ.пирог деревянного перекрытия своими руками!!

    Усиление деревянных перекрытий: основные способы, материалы, технология

    Фундамент, стены, крыша и перекрытия – основные элементы большинства строительных объектов. В многоэтажном доме эти конструкции разделяют этажи и чердачное отделение, несут и распределяют нагрузку от основных составляющих здания. От того, насколько прочными будут перегородки, зависит прочность всего сооружения и безопасность людей. Очень часто перекрытия сооружают из дерева, однако со временем балки изнашиваются и требуют усиления. Рассмотрим, как это делается.

    Когда нужно усиливать деревянные балки перекрытия

    Перекрытием называется горизонтальная конструкция, которая крепится к стенам на определенной высоте и разделяет этажи. Сооружение выполняет роль полноценного пола, поэтому должно выдерживать большие нагрузки от людей, мебели, оборудования и других объектов. По СНиП без учета собственной массы деревянное перекрытие дома должно выдерживать 150 кг/м2, в общественных зданиях эта цифра выше – 400 кг/м2.

    Следует учитывать, что увеличение нагрузок выше допустимых норм приводит к более быстрому износу балок, что приводит к потере изначальной прочности всей несущей конструкции. Помимо этого, сам по себе срок службы деревянных перекрытий ограничен 50-60 годами, это связано со свойствами материала. Избыточная влажность, плесень, грибок, температурные перепады негативно влияют на свойства дерева, в результате после длительной эксплуатации может возникать прогиб, провисание или искривление конструкции. Тогда требуется усиление балок деревянного перекрытия.

    Укрепление перегородок также может стать неизбежной мерой, если планируется кардинальное изменение функций помещений, расположенных на этаже. Это может быть связано с размещением ударного оборудования или увеличением нагрузок. Например, если планируется переделать помещения под склады, следует ознакомиться со строительной документацией на здание и в случае необходимости укрепить соответствующую площадку.

    Способы усиления

    Существует три способа укрепления конструкций: замена деревянных балок, увеличение их количества, усиление существующих. Менять опорные элементы необходимо, если имеют место повреждения по всей длине. Испорченные балки демонтируются, и в те же посадочные места устанавливаются новые.

    Если повреждений нет, и существующие лаги в нормальном состоянии, но требуется усилить несущую способность перекрытия, можно расширить количество ребер жесткости. Процедура заключается в установке балок между существующими. Таким образом жесткость конструкции увеличивается в несколько раз. Следует помнить, что при монтаже новых лаг их торцы необходимо закрыть рубероидом, чтобы защитить от повреждений.

    Усиление существующих деревянных балок выполняется при незначительных повреждениях или необходимости создать дополнительную жесткость перекрытию. Есть несколько способов укрепления лаг, один из них заключается в двустороннем креплении накладных элементов.

    Накладки из дерева используются, если существующее ребро жесткости повреждено. Усиливающие элементы могут устанавливаться с двух сторон по бокам лаги, либо сверху и снизу. Необходимо обеспечить плотное прилегание брусков к опорному элементу, после чего стянуть их болтами с гайками. Крайне важно перед тем, как приступить к работе, обработать накладки и прилегающие к ним участки балки противогрибковым раствором. Если участок лаги небольшой, но имеет достаточно сильные повреждения, его необходимо удалить, а накладные брусья прикрепить к неповрежденным частям.

    Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы. Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами.

    Самым современным способом усиления балочных перекрытий является укрепление углеволокном, которое применяется в виде лент и холстов. Углеволоконная операция увеличения жесткости перегородок из дерева относится к внешнему армированию и осуществляется при помощи полимерцементного или эпоксидного клея.

    Скорость и простота установки углеродного волокна – основное преимущество этого способа усиления балок деревянного перекрытия. Еще одним положительным моментом такого способа укрепления является эстетичность – внешнее армирование практически не влияет на красоту конструкции. Благодаря такой особенности усиление углеволокном применяется при работах с памятниками архитектуры, гидротехническими и транспортными сооружениями, в случаях, когда укрепить перегородку иными способами невозможно.

    Усиления чердачного перекрытия – установка столба

    При сооружении мансарды или для усиления в связи с длительным сроком эксплуатации часто требуется укрепить чердачное перекрытие, для чего можно использовать вертикальные опоры. Деревянный столб соединяет нижнюю и верхнюю перегородку, являясь одновременно ребром жесткости для двух конструкций.

    Вертикальная опора, как правило, выполняется из оцилиндрованного бревна диаметром 150-200 мм. Столбы для балок используются исключительно в случае усиления конструкции, но не при повреждениях. Если лаги повреждены, их необходимо заменить или укрепить вышеуказанными способами, после чего производить монтаж вертикальной опоры. Столб по всей длине следует обработать противогрибковым раствором, а установка в торец предполагает подготовку мест крепления, для чего изготавливаются специальные пазы.

    Одного элемента жесткости может быть недостаточно, особенно для поддержки наклонных балок, поэтому для таких конструкций устанавливают три столба, с равным шагом по длине лаги. Вертикальные опоры – один из самых надежных видов усиления как чердачных, так и межэтажных деревянных перекрытий. Единственный их недостаток – неэстетичность, но эту проблему можно решить покраской или декоративным оформлением.

    Перекрытия по балкам для строительства частного дома

    Первая статья нашей подборки, посвященной перекрытиям, рассказала об их разновидностях, которые применяют в индивидуальном строительстве, и типах материалов, используемых для их выполнения. Её можно найти по этой ссылке: http://z500.com.ua/perekrytiya-vashego-doma-statiya1-o-prochnosti-i-n.html
    Эта статья расскажет подробно о перекрытиях, опирающихся на балки, их свойствах и типах.

    БАЛОЧНЫЕ ПЕРЕКРЫТИЯ

    Основой их конструкции являются балки, располагаемые на одинаковом расстоянии друг от друга. Они служат опорой для элементов заполнения, выполняющих ограждающую функцию. Балки в зависимости от материала изготовления могут быть деревянные, железобетонные и металлические.

    Перекрытия, опирающиеся на деревянные балочные конструкции

    Частные каркасные дома (проекты, цены можно посмотреть в интернете) предусматривают применение именно балочные перекрытия из дерева. Большие и маленькие деревянные дома также проектируются с использованием именно этого вида перекрытий. Применение деревянных балок ограничено следующим условием: в при необходимости выполнить перекрытие между этажами перекрываемый пролет должен быть не шире 5 метров, а перекрытие неэксплуатируемого чердака может быть выполнено при пролете не более 6 метров. Это ограничивает круг их применения по сравнению с металлическими балками, применяемыми вне зависимости от ширины пролета, который необходимо перекрыть. Балки для деревянных перекрытий выполняются из следующих сортов древесины: лиственных и хвойных. Поверх балок выполняется настил, служащий напольным покрытием. Конструкция состоит из таких слоев: сама балка, накат, утеплитель и пол. Для перекрытия пролетов деревянных домов, прямоугольных в плане, используют поперечное расположение балок, уложенных вдоль самой короткой стороны здания.
    Достоинства перекрытий из дерева:
    • Деревянные перекрытия монтируются быстрее и легче, чем другие виды перекрытий (исключение составляют лишь стропильные фермы). Не будут исключением и сложные места их расположения. Технология укладки проста и не предполагает применения техники, кранов или специальной оснастки
    • Такой тип перекрытия имеет малый вес.
    • Деревянные перекрытия обходятся, как правило, дешевле.
    Недостатки конструкций из дерева:
    • Основным недостатком, объединяющим все деревянные конструкции, является пожароопасность.
    • Также дерево подвержено процессам гниения и размножению жуков-короедов.
    Пример слоев деревянного балочного перекрытия:

    1.Напольное покрытие.

    2.Слой пароизоляции.

    3.Слой утеплителя.

    4.Контррейка.

    5.Балки.

    6.Основа потолка.

    7.Отделка потолка.


    Стропильные фермы можно назвать разновидностью деревянных перекрытий.

     Они представляют собой цельную конструкцию, выполняющую объединение междуэтажного перекрытия и стропильные кровельные конструкции. преимущества, отличающие эту систему от традиционных перекрытий из дерева и обычной стропильной конструкции, следующие:

    • Стоимость ферм чаще выгоднее для строительства по сравнению с традиционными решениями.
    • Позволяет перекрывать пролеты 6-9 м.

    Стоит заметить, что использование стропильных ферм ограничивает в некоторых случаях эксплуатацию чердака ввиду сложной расстановки деревянных элементов.

    Наши партнеры занимаются проектированием и производством стропильных ферм, на их сайте вы можете подробнее ознакомиться с преимуществами ферм: http://profikarkas.com.ua/article/10-chto-takoe-fermyi-Mitek.

    Перекрытия с металлическими балками

    Этот вид перекрытий является более выигрышным в сравнении с деревянными, ведь экономит высоту этажа посредством меньшей толщины, более долговечен и надежен. Правда данный тип перекрытия редко применяется. Заполняют проемы между балками и легкими плитами из железобетона, и вставками из легкого бетона, и накатом из дерева или щитами. Масса такой конструкции часто превышает 400 кг.

    Преимущества этого вида перекрытий:
    • Технологически возможно перекрывать большие пролеты (более 4-6 м).
    • Металл не восприимчив к гниению и хорошо противостоит огню.

    Именно по причине следующих недостатков такой вид перекрытий редко используется:

    • Повышенная влажность провоцирует образование на металле коррозии.
    • Снижены их звуко- и теплоизоляционные характеристики. Но для компенсации этого недостатка металлические балки на концах оборачивают войлоком.

    Металлический профилированный прокат в виде двутавра, уголка или швеллера служит несущими элементами для металлических перекрытий. Расстояния между балками заполняются пустотными сборными железобетонными плитами толщиной 90 мм. Верхнюю поверхность плит покрывают шлаком, выполняя поверх слой бетонной стяжки толщиной 80-100 мм. Расход стали, требуемый для изготовления балки, равен примерно 25-30 кг/м2 и зависит от её марки.

    1.Стяжка из бетона.

    2.Дощатый настил.

    3.Балка.

    4.Сборная ж/б плита.

    5.Гидроизоляционный материал.

    6.Сетка штукатурная.

    7.Штукатурка.

    Перекрытия по железобетонным балкам

    Особенностью технологии монтажа этого вида перекрытия является применение подъемной техники – кранов, потому как масса элементов значительна. В зависимости от длинны балки, её вес достигает 175-400 кг. Железобетонными перекрытиями можно перекрывать 3-7,5 метровые пролеты.

    Шаг установки железобетонных балок от 60 до 100 см. Между ними укладывают плиты или пустотелые блоки из легкого бетона. (Первые применяют в конструкции пола из досок или паркета, вторые – для линолеума или укладки паркета на бетонное основание). При перекрытии чердака конструкцию обязательно утепляют. То же самое касается подвальных и цокольных перекрытий. А для междуэтажных перекрытий выполняют мероприятия, направленные на достижение хорошей звукоизоляции.




    1 — Балка из железобетона, 2 — пустотелые блоки/ легковесная бетонная плита, 3 — цементная стяжка без подложки или с ней, 4 — напольное покрытие.

    Плюсы железобетонных балок:
    • Возможность перекрытия широких проемов в отличие от деревянных балочных перекрытий.
    Минусы:
    • Применение дорогостоящих крановых механизмов при выполнении работ по монтажу железобетонных балочных перекрытий.

    Вывод: и проекты одноэтажных частных домов и многоэтажных особняков рассчитываются с учетом предусматривают перекрытия разных видов. Их выбор обуславливает конструкция здания. Завершит нашу подборку следующая статья, посвященная безбалочным перекрытиям.

    ВАЖНО! Для обеспечения безопасности жилого дома параметры перекрытия проектировщик рассчитывает индивидуально для конкретного дома. Это является залогом долговечности и способности перекрытий выдержать необходимую нагрузку.

    Тип перекрытий можно подобрать своими силами с учетом того варианта, который в вашем регионе наиболее выгоден. Если вы просматриваете блочные, кирпичные дома Z500 или дома из дерева, проекты которых можно легко найти в интернете, и вам требуется произвести замену типа перекрытия, наши проектировщики выполнят соответствующие изменения на основании подробных расчетов.Изображения, которые были использованы в этой статье, нам предоставил ресурс http://www.builderclub.com/

    Деревянное перекрытие между этажами

    Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.

    Особенности перекрытий из дерева

    Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

    Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

    Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.

    Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

    В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

    Технические требования для перекрытий

    Межэтажные конструкции состоят из следующих элементов:

    • балки;
    • брусья;
    • слой из доски;
    • тепло- и звукоизоляционный слой;
    • пленка гидроизоляции;
    • чистовая доска;
    • вентиляционная щель;
    • плинтуса.

    Для конструкций перекрытия рекомендованы следующие требования:

    • Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
    • Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
    • К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
    • Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
    • При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

    Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.

    Установка и обработка

    Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.

    Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.

    Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.

    Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.

    Балки перекрытия

    Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.

    Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.

    Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.

    Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.

    Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.

    Монтаж наката

    Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

    Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прям

    Полевое руководство по распространенным ошибкам кадрирования

    Примечание. Эта статья была впервые опубликована в 1991 году, еще до того, как использование пиломатериалов стало обычным явлением. В этой статье не рассматриваются все детали, относящиеся к системам из спроектированной древесины, но многие принципы остаются неизменными, и многие из тех же ошибок все еще совершаются.

    За последние 17 лет, сначала в качестве строителя, а затем в качестве представителя Western Wood Products Association, я много путешествовал, разговаривал со строителями и должностными лицами кодекса, чтобы увидеть, как образуется каркас по всей стране.Хотя я обнаружил региональные различия, я также обнаружил несколько серьезных проблем кадрирования, которые, как правило, возникают повсюду снова и снова.

    Все эти проблемы регулируются строительными нормативами. Данная проблема может возникнуть из-за того, что строитель ничего не знает или потому, что строители уделяют больше внимания другим потребностям строительства. В любом случае, эти дефекты обрамления не только вызывают проблемы с сотрудниками кодекса, но и вызывают большие и маленькие проблемы в будущем.

    Вот некоторые из наиболее распространенных ошибок кадрирования, с которыми я сталкиваюсь, а также одобренные кодексом структурно надежные решения.

    Прерывистые балки необходимо отвести, чтобы они передавали свои нагрузки на соседние балки. Если высота жатки превышает 4 фута, ее необходимо удвоить, а нагрузки перенести на двойные балки триммера.

    Проемы в каркасе, прорезанные в полу

    Распространенная проблема возникает с полом, когда переводники прорезают балки, чтобы освободить место для водопроводных трасс, воздуховодов ОВК или других механических элементов. Нагрузки, поддерживаемые этими обрезанными балками, должны быть надлежащим образом перенесены на другие балки.Вы можете сделать это, используя верхние балки, закрепленные на обрезанных концах прерывистых балок, чтобы переносить нагрузки на соседние триммерные балки. Если жатка должна охватывать пространство шириной менее 4 футов, подойдет одна жатка, прибитая концом к балкам триммера.

    Ситуация усложняется, если высота жатки превышает 4 фута. В этом случае необходимо удвоить балки перекрытия и триммера. Сдвоенные балки триммера должны быть правильно скреплены вместе (с размещенными парами гвоздей по 16 пенни через каждые 16 дюймов), чтобы они действовали как балки.Балки перемычки должны быть надлежащим образом закреплены на триммерах. Концевые гвозди подходят для пролетов жатки до 6 футов; кроме того, используйте вешалки. Любые хвостовые балки более 12 футов также должны быть подвешены.

    Когда вы обрамляете пол, проверьте чертежи, чтобы увидеть, где могут быть такие отверстия, и заблаговременно отрежьте балки, которые могут мешать. Это намного проще, чем пытаться работать под черным полом позже.

    В размерных деревянных балках никогда не вырезайте отверстия ближе 2 дюймов к краям балок и не делайте их больше, чем 1/3 глубины балки.Кроме того, не делайте надрезов в средней трети пролета, где изгибающие силы наиболее велики. Они также не должны быть глубже 1/6 глубины балки или 1/4 глубины, если выемка находится на конце балки. Ограничьте длину вырезов до 1/3 глубины балки. Используйте фактические, а не номинальные размеры.

    Примечание: С тех пор, как эта статья была впервые опубликована, деревянные двутавровые балки стали преобладающим материалом для обрамления полов. Требования к надрезам для деревянных двутавровых балок сильно различаются. Проконсультируйтесь с производственной литературой по поводу конкретной системы из спроектированной древесины, которую вы используете, поскольку требования различаются даже в зависимости от производителя.

    Отверстия и пазы

    Каждый раз, когда вы прорезаете отверстие или выемку в балке, эта балка ослабевает. Вы (и ваши подчиненные) должны по возможности избегать этого. И когда вам абсолютно необходимо разрезать или надрезать, вы должны знать правила, как сделать это наименее разрушительным образом.

    В приведенной выше таблице приведены рекомендации по вырезанию отверстий и пазов.Отклонение от этих правил приводит к ослаблению балок и риску получить красную бирку от строительного чиновника. Попытки исправить такие проблемы могут быть очень дорогостоящими, поскольку обычно включают переделку сантехники и электромонтажных работ, а также замену или удвоение балок.

    Вырезание длинных выемок в перекрытиях пола, например, чтобы освободить место для залитых раствором входных полов, недопустимо ослабляет балки и нарушает все нормы. Вместо этого вам нужно использовать фрезерованный пиломатериал меньшего размера более высокого сорта или укладывать ближе друг к другу.При необходимости можно покрыть концы мехом, чтобы выровнять незаполненные участки.

    Когда выемка превращается в разрыв

    Иногда то, что можно представить как выемка, превращается в трещину, например, когда балки пола у входа в дом срываются, чтобы обеспечить подкладку для плиточного пола. К сожалению, распиловка пиломатериалов большого размера снижает качество материала и неприемлема по всем строительным нормам. Вы должны обрамить эти участки узкими балками из более высокого класса или более прочных пород, чтобы они могли выдержать нагрузку.

    Когда консоль поддерживает несущую стену, расстояние, на которое она выходит за пределы опоры (C), не должно превышать глубины балки (D).

    Несущие стены на консолях

    Насколько далеко может выдвигаться консоль с традиционным каркасом и при этом поддерживать несущую стену?

    Большая часть заблуждений относительно того, насколько далеко консоль может выходить за пределы своей опоры, проистекает из старого практического правила, используемого как строителями, так и должностными лицами кодекса: правило «один-к-три». В нем говорится, что балка должна выходить внутрь здания, по крайней мере, в три раза длиннее консольной секции — если консольная секция выступает на 2 фута, балки должны выступать не менее чем на 6 футов дюйма.

    Это правило отлично работает для ненесущих частей. ситуации. Но это не относится к консолям, поддерживающим несущую стену. В этой ситуации максимальное расстояние, на которое балки могут быть возведены консольно, без их инженерного строительства, равно расстоянию, равному глубине балок.Таким образом, если вы используете перекрытия пола 2х10, максимальная консоль для этих балок, поддерживающих несущую стену, составляет 91/4 дюйма. За пределами этого расстояния сдвиг становится серьезным фактором, как и изгибающий момент на опоре. Эта комбинация может в конечном итоге вызвать раскол консольных балок. Единственный способ обойти эту проблему — спроектировать ее.

    Сломанные пути нагружения

    Аналогичная проблема выравнивания связана с поддержанием вертикальных путей нагружения. Все нагрузки начинаются с крыши и передаются вертикально через здание на фундамент.Если их не перенести должным образом, внутренняя отделка может потрескаться или обвиться каркасом. Многие проблемы со взломом, списанные на «оседание», на самом деле возникают из-за того, что можно было бы назвать нарушенными путями загрузки — путями, которые в конечном итоге создают нагрузки в областях, не предназначенных для их перевозки. Это одна из самых распространенных ошибок в обрамлении, которую я вижу, и на которую многие строительные инспекторы обращают пристальное внимание.

    Неправильные стойки. Один из примеров, который я вижу снова и снова, — это опорная стойка для стропил, перенесенная к несущей перегородке ниже.Иногда я даже вижу, как эти стойки опираются на «сильные спины» — 2x распорки проходят через верхние балки потолка, чтобы помочь им закрепить. Это верный способ создать трещины в стенах и потолке внизу.

    Подкосы, поддерживающие стропила, всегда должны садиться на несущие перегородки. Кроме того, стойка не должна опускаться ниже 45 градусов.

    Конечно, стропила нуждаются в опоре, если их длина превышает рекомендуемые значения ширины пролета. Но стойки должны опускаться к несущим перегородкам, как показано на рисунке.

    Стойки должны быть прикреплены к прогону, проходящей через стропила над ними, и они должны образовывать угол 45 градусов или больше к горизонтали. Наконец, стойки должны поддерживать стропило так, чтобы его неподдерживаемая длина не превышала рекомендованный пролет. Если вы не можете этого сделать и по-прежнему дойти до несущей перегородки, не опустив распорку ниже 45 градусов, вам необходимо увеличить размер стропил.

    Если несущая стена не совпадает с опорой ниже, она не должна находиться дальше, чем глубина балок (D).Если балки сделаны из бруса, стены и опора должны быть точно выровнены.

    Несоосные несущие стены. В других случаях нагрузки, воспринимаемые несущими стенами или столбами, должны передаваться через системы перекрытий. Если несущая стена или столб наверху недостаточно плотно прилегает к несущей стене, стойке или балке внизу, балки пола между ними могут быть перенапряжены, что приведет к серьезному прогибу. В конечном итоге это может привести к расколу балок и появлению трещин в отделке.

    Насколько точно они должны совпадать? Несущие стены, поддерживаемые балками пола, должны находиться в пределах глубины балки от их несущей опоры внизу (как и в случае консолей).

    Это требование норм относится только к балкам из массивных пиломатериалов. Специальные изделия, такие как деревянные двутавровые балки, должны располагать нагрузки непосредственно друг над другом, и требуется специальная блокировка. Специальное проектирование габаритных или конструкционных пиломатериалов может позволить размещать грузы в других местах, но вы не должны пробовать это, не посоветовавшись предварительно с инженером.

    Правильно подвести колонны к фундаменту. Если вы используете колонну для поддержки балки или другого элемента, убедитесь, что она опирается на что-то, что, в свою очередь, может ее поддерживать. Распространенной ошибкой является размещение человека на полу без дополнительной блокировки или поддержки под ним. Это может привести к повреждению нижних балок.

    Колонны не должны опираться на неподдерживаемые балки перекрытия; они должны непрерывно идти к фундаменту или (если у вас должно быть свободное пространство под) к спроектированной балке или коллектору для передачи нагрузки на другие колонны или несущие элементы.Колонны также не должны опираться на балки обода по тем же причинам. Если вам необходимо поставить колонну на обод, добавьте вертикальную блокировку на всю глубину внутри балки обода на всю глубину и ширину основания колонны, чтобы нагрузка передавалась через блокировку на фундамент.

    Маленькие вешалки

    Простая, но распространенная ошибка обрамления — подвешивание трехсоставной балки (например, трех балок 2х10, прибитых вместе) к подвесу с двойной балкой. Обычно это происходит из-за того, что трудно найти тройные вешалки.Но если только две из трех частей поддерживаются, то только две несут нагрузку. Третий участник просто отправляется в путь. Гвозди на ногах или концевые гвозди не заставят его нести нагрузку.

    Если вы собираетесь использовать вешалку, используйте ту, которая удерживает все, и используйте правильный размер и правильные гвозди. Вешалки меньшего размера и неподходящие гвозди ослабят систему.

    Правильная подвеска необходима для того, чтобы выдерживать вертикальную нагрузку, а также для боковой поддержки элемента для предотвращения вращения.А без правильных гвоздей вешалка ничего не значит. Оцинкованные гвозди за восемь пенсов или кровельные гвозди не подойдут. Вы можете купить обычные гвозди для подвешивания балок, достаточно тяжелые, чтобы выдерживать напряжение сдвига, но длиной всего 11/2 дюйма, чтобы они не проходили сквозь пиломатериалы и, возможно, не раскалывались.

    Конечно, лучше всего поддерживать балку снизу. По возможности используйте карман для балки или колонну прямо под концом балки. Убедитесь, что вся несущая поверхность балки опирается на фундамент.

    Перекидные балки, подходящие под крышу, создают недостаточную глубину балок на плите. При правильном разрезе остается не менее половины глубины балки.

    Конические балки и балки

    Иногда необходимо (или, по крайней мере, удобно) сузить концы потолочных балок или балок, чтобы они оставались под плоскостью крыши. Но уменьшая глубину балки или балки, вы уменьшаете ее несущую способность.

    Если вам необходимо обрезать конус на концах балок потолка, убедитесь, что длина среза не превышает трехкратную глубину элемента, и что конец балки или балки составляет не менее половины длины элемента. исходная глубина.

    Для балок с конической резкой необходимо также проверить предел прочности на сдвиг. Если вы не можете соответствовать этим критериям, вам, вероятно, придется опустить балку в карман, чтобы после обрезки конуса оставалось достаточно поперечного сечения, чтобы выдержать приложенную нагрузку.

    Установка носка стропила на верхнюю пластину может привести к расколу стропила и провисанию крыши. Внутренний край выреза или пятка должен опираться на пластину. При прибивании стропил к балке над балками, чтобы освободить место для изоляции, используйте балку по краю, чтобы балки не вращались.

    Rafter Cuts

    Еще одна область, которая вызывает чрезмерную резку, — это ровный срез сиденья стропила. Часто, особенно на стропилах с низким уклоном, этот ровный надрез превращается в длинный конический надрез на натянутой (нижней) стороне стропила. Если точка опоры на стропиле находится на пятке (внутренней стороне) пропила, проблем нет. Но обычно при таких длинных надрезах точка опоры находится рядом с пальцем ноги. Это уменьшает эффективный размер стропила, создавая напряжения, которые могут создавать трещины в точке опоры и, в конечном итоге, провисание стропил.

    Чтобы этого не произошло, обрежьте стропила так, чтобы пятка упиралась в пластину. Это будет означать использование более длинных стропил. Это также даст вам несколько дополнительных дюймов между верхней частью внешней стены и обшивкой крыши. Это дает больше места для изоляции чердака над внешней стеной, уменьшая количество холодных пятен, которые могут вызвать конденсацию или проблемы с ледяной плотиной на карнизе.

    Поднятие стропил

    Еще один способ добавить пространство для изоляции чердака у карниза — это установить стропила на балку, проходящую перпендикулярно балкам потолка.К сожалению, строители, которые делают это, часто не устанавливают балки обода или блокируют концы балок, чтобы предотвратить их опрокидывание. В результате получается, по сути, петли на верхнем и нижнем крае каждой балки. При достаточно сильной боковой силе, такой как сильный ветер или сильная дрожь, все балки могли повернуться и упасть, в результате чего балка, стропила и крыша рухнули на теперь уже плоские балки.

    Чтобы предотвратить это, установите блокировку на всю глубину между всеми концами балок или ободную балку, прибитую к концам балок.Любое решение также обеспечит перегородку, предотвращающую проникновение воздуха в концы войлока и предотвращающую проникновение войлока (или выдутой изоляции) в карниз.

    Блокирование также является хорошей идеей, когда балки перекрывают центральную балку на уровне фундамента или опорную стену на уровне второго этажа. Если центры не заблокированы, работа по поддержанию балок в вертикальном положении ложится на гвозди, удерживающие обшивку пола на балках.

    Эти гвозди просто не предназначены для того, чтобы противостоять сильным боковым силам, создаваемым ветром или землетрясением.Блокировка Fulldepth 2x над центральными опорами предотвратит вращение балок в таком случае. Блокировка также делает пол жестким, поскольку он останавливает вращение, вызванное прогибом балок под нагрузкой.

    Что, если некоторые из этих блоков вышибут механическими подрядчиками, устанавливающими воздуховоды или водопровод? Обычно это не проблема, если вы не удаляете последовательные блоки, так что каждая балка заблокирована хотя бы с одной стороны.

    Прибивать стропила к плитам, а плиты к шпилькам не всегда достаточно, чтобы противостоять сильному ветру.Анкеры урагана с интервалом в 4 фута надежно привяжут стропила к стойкам.

    Соединение стропил со стеной

    Обычная конструкция оставляет слишком слабое соединение между стропилами и стенами. Гвозди соединяют стропила с пластиной и пластину с стойкой, но ничего не делают для соединения стропил с самой стеной. Такие конструкции могут быть повреждены сильными ветрами, близкими к ураганной, которые рано или поздно дуют практически на каждую крышу.

    В результате строительные нормы и правила становятся более строгими в отношении того, как стропила и фермы крепятся к остальной части здания.Например, Единый Строительный Кодекс 1991 г. добавил главу 25 Приложения, которая применяется к районам с сильным ветром. Согласно его требованиям, стропила или фермы должны быть привязаны не только к верхней плите, но и к нижним стойкам с интервалом в 4 фута. Это означает использование какого-то металлического соединителя для надежной связи со шпильками.

    Ответ — ураганный якорь (см. Рисунок 10). Для этого не нужно сталкиваться с ураганом — на большей части страны дуют ураганные ветры, разрушающие крыши.Если вы строите в районе, подверженном сильным ветрам (или сейсмическим условиям), вам следует подумать об использовании этих или других удерживающих устройств

    .

    Самый быстрый словарь в мире: Vocabulary.com

  • триммерная балка балки, которая принимает конец выступа в конструкции пола или крыши, чтобы оставить проем для лестницы, дымохода и т. Д.

  • дерматолог врач, специализирующийся на физиологии кожи

  • настоящая мартышка мартышка

  • 56″>

    криминалист криминолог

  • нумеролог сторонник нумерологии

  • Корень куркумы Многолетнее растение северо-востока США с толстым узловатым желтым подвоем и большими округлыми листьями

  • триболог специалист по трибологии

  • Тримурти, триада божеств позднего индуизма

  • триммер-арка арка, построенная между триммерами в полу

  • грунтовочное покрытие первый или предварительный слой краски или клея, нанесенный на поверхность

  • Триммер Рабочий, который прореживает и подстригает деревья и кустарники

  • Таммерфорс промышленный город на юге центральной части Финляндии

  • иммунолог ученый-медик, специализирующийся на иммунологии

  • примула Любое из многочисленных короткостебельных растений рода Primula, имеющих пучковые базальные листья и эффектные цветы, расположенные в зонтиках или головках

  • балка перекрытия, поддерживающая пол

  • мост вист самый ранний вид моста

  • обрезки аксессуары, которые обычно входят в комплект поставки

  • 73″>

    обрезано сделано аккуратно и аккуратно обрезано

  • Darmera peltata корневищное многолетнее травянистое растение с большими драматическими пушистыми листьями и цветками от белого до ярко-розового цвета в круглых головках на голых стеблях; колонизирует берега ручьев в Сьерра-Неваде в Калифорнии

  • Триморфодонские лировые змеи

    • Modern Carpentry, 12-е издание стр. 252

    252 Раздел 2 Фундаменты и каркас После установки коллекторов прикрепляются хвостовые балки.Одна из хвостовых балок может быть временно прибита к триммеру с каждой стороны проема, чтобы точно определить местонахождение жатки и удерживать ее, пока она прибивается. Рисунок 10-32 иллюстрирует процедуру крепления хвостовых балок, коллекторов и триммеров. После того, как первая жатка и хвостовые балки будут на месте между первыми триммерами, прибейте на место вторую или двойную перемычку. Обязательно прибейте первый триммер ко второй жатке.Используйте по три гвоздя 16d на каждом конце. Наконец, прибейте второй триммер к первому триммеру. Хорошая схема крепления всего узла показана на Рисунке 10-33. Чтобы оставить больше места для крепления гвоздями, не устанавливайте балки рядом с триммерами, пока триммеры не будут сложены вдвое и прибиты гвоздями. Такая схема крепления гвоздей выдержит сосредоточенную нагрузку в 300 фунтов в любой точке пола. Он также выдержит равномерно распределенную нагрузку в 50 фунтов.на квадратный фут с любым расстоянием и размахом хвостовых балок, обычно используемых в жилищном строительстве. Это верно только в том случае, если проем в полу по длине параллелен балке. Если проем проходит под прямым углом к ​​балкам, чрезмерная нагрузка может быть перенесена на стык коллекторов с подрезчиками. Ожидаемые нагрузки следует проверять, и при необходимости на этих стыках следует устанавливать дополнительные гвозди или дополнительные опоры. Металлические подвесы для балок часто используются для сборки коллекторов, триммеров и хвостовых балок, рис. 10-34. Они изготовлены из оцинкованной листовой стали толщиной 18 мм. Национальная ассоциация лесных товаров рекомендует использовать подвесы для балок или планки для балок для поддержки хвостовых балок длиной более 12 футов. 10.4.7 Перемычки Исследования показали, что перемычки могут быть устранены, если балки должным образом закреплены на концах, а черновой пол является адекватным и тщательно прибитым гвоздями.Однако многие местные строительные нормы и правила включают требования к мостам, а общие стандарты предполагают, что мосты должны устанавливаться с интервалом не более 8 футов. Обычная перемычка, иногда называемая перемычкой из елочки или поперечной перемычкой, состоит из кусков пиломатериалов размером 1 × 3 или 2 × 2, установленных по диагонали между балками в виде буквы X. Его цель — удерживать балки в вертикальном положении и передавать нагрузка от одной балки к другой.Опора перегородки Опора перегородки Ленточная балка Лестничная клетка Хвостовая балка Балка Ленточная балка Заголовок Goodheart-Willcox Publisher Рис. 10-31. Это частичный вид в плане пола, обрамленного под лестничный проем и опоры перегородки. Авторское право Goodheart-Willcox Co., Inc.,

    Триммер для дерева, размер детали

    Размеры и детали для обрезки проемов

    Допустимые пролеты в свету балок обрезков, поддерживающих обрезные балки перекрытия и ненесущие легкие перегородки (древесина марки SC3)
    1 метр
    длина в нагруженном состоянии
    x пролет в свету
    в метрах    		 2 метра
    длина в загруженном состоянии
    x длина пролета
    в метрах    		 3 метра
    длина в нагруженном состоянии
    x пролет в свету
    в метрах    		 4 метра
    длина в нагруженном состоянии
    x пролет в свету
    в метрах    		 5 метров
    длина в загруженном состоянии
    x пролет в свету
    в метрах    		 6 метров
    длина в загруженном состоянии
    x пролет в свету
    в метрах    		 Размер в мм
    для 2 подстроечных балок
    2.36 1,91 1,58 1,35 1,15 0,87 38 х 147
    2,75 2,22 1,85 1,59 1,41 1,11 38 х 170
    3,16 2,56 2,14 1,85 1,64 1,37 38 х 195
    3.58 2,90 2,42 2,11 1,88 1,63 38 х 220
    2,55 2,14 1,78 1,54 1,36 1,23 47 х 147
    2,96 2,50 2,09 1,81 1,61 1,45 47 х 170
    3.41 2,88 2,41 2,10 1,87 1,69 47 х 195
    3,85 3,25 2,73 2,38 2,13 1,93 47 х 220
    2,83 2,39 2,11 1,83 1,63 1,48 63 х 147
    3.28 2,78 2,46 2,14 1,91 1,73 63 х 170
    3,76 3,20 2,83 2,47 2,21 2,01 63 х 195
    4,25 3,63 3,20 2,80 2,51 2,29 63 х 220
    3.00 2,54 2,26 2,03 1,81 1,64 75 х 147
    3,47 2,96 2,64 2,36 2,11 1,92 75 х 170
    3,99 3,41 3,04 2,73 2,44 2,23 75 х 195
    4.50 3,85 3,45 3,08 2,77 2,53 75 х 220

    Рисунок 1

    Деталь

    Запатентованный подвес для балок, соответствующий ширине балки и нагрузке.

    Примечания:

    1. Триммер для болтов с использованием двухсторонних соединителей с круглыми зубьями диаметром 51 мм и болтов M12, класс 4,6 с шагом 600 мм
    2. Максимальная нагрузка раздела 0.8 кН / м (например: деревянная перегородка, облицованная гипсокартоном 9,5 или 12,5 мм)
    3. Пазы в балке триммера не допускаются.

    Положения A, B, C и S см. На рисунке 2

    Допустимые расстояния между балками триммера, поддерживающими балку триммера и ненесущие легкие перегородки (древесина класса SC3)
    Размер триммера (мм) Для соотношений A / B до 0,25
    Размер C (м)
    1,0
    Пролет в свету (м) S    		 Для отношений A / B до 0.25
    Размер C (м)
    2,0
    Пролет в свету (м) S    		 Для соотношений A / B до 0,25
    Размер C (м)
    3,0
    Пролет в свету (м) S    		 Для соотношений A / B от 0,26 до 0,49
    Размер C (м)
    1,0
    Пролет в свету (м) S    		 Для соотношений A / B от 0,26 до 0,49
    Размер C (м)
    2,0
    Пролет в свету (м) S    		 Для соотношений A / B от 0,26 до 0,49
    Размер C (м)
    3,0
    Пролет в свету (м) S    		 Для отношений A / B от 0.5 и 0,74
    Размер C (м)
    1,0
    Пролет в свету (м) S    		 Для соотношений A / B от 0,5 до 0,74
    Размер C (м)
    2,0
    Пролет в свету (м) S    		 Для соотношений A / B от 0,5 до 0,74
    Размер C (м)
    3,0
    Пролет в свету (м) S
    2 Кол-во x 38 x 147 3,02 2,77 2,56 2,55 2,19 1.87 2,45 2,10 1,83
    2 Кол-во x 38 x 170 3,51 3,23 3,01 2,97 2,55 2,19 2,84 2,44 2,13
    2 Кол-во x 38 x 195 4,03 3,73 3,49 3,42 2.95 2,55 3,26 2,81 2,46
    2 Кол-во x 38 x 220 4,55 4,23 3,97 3,87 3,34 2,90 3,69 3,17 2,79
    2 Кол-во x 47 x 147 3,25 2,98 2,77 2.75 2,44 2,12 2,64 2,36 2,06
    2 Кол-во x 47 x 170 3,76 3,48 3,25 3,20 2,85 2,48 3,06 2,74 2,40
    2 Кол-во x 47 x 195 4,32 4,01 3.76 3,68 3,30 2,87 3,51 3,14 2,77
    2 Кол-во x 47 x 220 4,87 4,54 4,27 4,16 3,74 3,26 3,96 3,54 3,13
    2 Кол-во x 63 x 147 3,58 3.30 3,08 3,05 2,72 2,48 2,91 2,66 2,43
    2 Кол-во x 63 x 170 4,14 3,84 3,60 3,53 3,17 2,90 3,37 3,09 2,82
    2 Кол-во x 63 x 195 4.73 4,42 4,16 4,06 3,66 3,36 3,87 3,55 3,24
    2 Кол-во x 63 x 220 5,43 5,00 4,72 4,58 4,14 3,82 4,36 4,02 3,65
    2 Кол-во x 75 x 147 3.78 3,50 3,28 3,23 2,89 2,65 3,09 2,82 2,62
    2 Кол-во x 75 x 170 4,37 4,07 3,82 3,74 3,37 3,09 3,57 3,28 3,05
    2 Кол-во x 75 x 195 5.00 4,68 4,41 4,30 3,88 3,58 4,10 3,77 3,52
    2 Кол-во x 75 x 220 5,62 5,28 4,99 4,84 4,39 4,06 4,62 4,26 3,98

    Рисунок 2

    Деталь

    Деталь соответствующей подвески балки, подходящей для ширины балки и нагрузки.

    Банкноты

    1. Триммер для болтов с использованием двусторонних соединителей с круглой зубчатой ​​пластиной диаметром 51 мм и болтов M12 класса 4.6 с межцентровым расстоянием 600 мм
    2. Максимальная нагрузка на перегородку 0,8 кН / м (например: деревянная перегородка, облицованная гипсокартоном 9,5 или 12,5 мм)
    3. В балке триммера не допускаются выемки

    Установка деревянных лестниц | Руководства по дому

    Деревянная лестница относительно проста с точки зрения ее конструкции, но ее установка в типичном доме с деревянным каркасом требует тщательного планирования.Мало того, что сама конструкция лестницы требует некоторых математических расчетов, обеспечение устойчивости пола над лестницей требует внимания к структурной опоре пола там, где она уступает место лестнице.

    Определение размеров

    Определение размеров вашей лестницы требует некоторых математических вычислений. Вам нужно будет определить размер каждой лестницы, общие размеры лестницы и необходимое количество ступенек. Типичная внутренняя лестница в жилом доме имеет высоту около 7 дюймов.Если вы разделите общую высоту лестницы в дюймах от нижнего этажа до верхнего этажа на 7, ответом будет приблизительное количество лестниц, которое вам понадобится. Округлите это число до ближайшего целого числа и разделите высоту лестницы на результат; Ответом будет точная высота или подъем каждой лестницы. Чтобы определить пропорцию отдельной лестницы, удвойте подъем и прибавьте пробег; сумма должна быть близка к 25. Согласно этой формуле, лестница с подъемом на 7 дюймов должна иметь пролет 11 дюймов.Наконец, вы можете определить общий пролет лестницы, умножив пробег отдельной лестницы на количество ступенек.

    Изготовление и установка стрингеров

    Стрингеры, диагональные опоры для лестниц, обычно изготавливаются из пиломатериалов размером два на 12, и они имеют выемки для поддержки ступеней лестницы. После того, как вы определили размеры лестницы, вы можете использовать квадратный каркас, чтобы разметить и вырезать выемки в стрингерах. Нижние концы стрингеров опираются на нижний этаж, а верхние концы стрингеров прикреплены к перемычке в верхней части лестницы, либо прибиты непосредственно гвоздями, либо подвешены к балочной подвеске.Стрингеры расположены на расстоянии 16 дюймов по центру; типовая внутренняя лестница будет иметь три стрингера.

    Балки, коллекторы и триммеры

    В большинстве случаев вы прорежете отверстие в верхнем этаже, через которое будет проходить лестница, и чтобы сделать это отверстие, потребуется разрезать несколько балок пола. Вы должны сориентировать проем так, чтобы его длинная сторона была параллельна балкам, поэтому вам придется разрезать минимальное количество балок. Концы обрезных балок закрываются досками.Если отверстие меньше 4 футов шириной, достаточно одного жатки; в противном случае заголовок следует удвоить. Длинная сторона проема обрамлена триммерными балками; Если возможно, вы должны выровнять хотя бы одну сторону проема с существующей балкой, чтобы свести к минимуму необходимость в дополнительных балках с обрезными кромками. Если проем находится в пределах 4 футов от пролета балок, проем может быть обрамлен одиночными балками из триммера; отверстие дальше от конца пролета требует двойных триммеров.

    Подвески для балок

    Если обрезанные балки, которые упираются в коллекторы, называемые хвостовыми балками, имеют длину менее 6 футов, их можно прибить непосредственно к перемычкам.Если они длиннее 6 футов, их следует прикрепить к заголовку с помощью балочных подвесок. Заголовок должен быть прикреплен к триммерам таким же образом, как хвостовые балки прикрепляются к заголовку, поэтому, если балки прикреплены с помощью подвесок, заголовки также должны быть прикреплены к триммерам с помощью подвесов. Двойные коллекторы следует прикреплять к триммерам с подвесками независимо от того, как балки прикреплены к перемычкам.

    Ссылки

    Writer Bio

    Эван Гиллеспи вырос в семье, занимающейся хозяйством и ремонтом домов, и является опытным садовником.Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

    Балки перекрытия — Домостроение

    Балки выбираются в соответствии с требованиями к прочности и жесткости. Требования к прочности зависят от переносимых нагрузок. С другой стороны, требования к жесткости предназначены для ограничения растрескивания отделки потолка под воздействием временных нагрузок и, что еще более важно, для ограничения вибраций от движущихся нагрузок, которые часто вызывают раздражение у людей.

    Деревянные балки пола обычно имеют толщину 2 дюйма (38 мм) и глубину 6, 8,10 или 12 дюймов (140 184, 235 или 286 мм). Размер зависит от нагрузки, длины пролета, расстояния между балками, породы и сорта используемых пиломатериалов, а также допустимого прогиба. Таблицы 15 и 16 показывают допустимые пролеты для различных сортов и видов пиломатериалов и для различных условий нагрузки. Допустимые пролеты, указанные в этих таблицах, измерены между внутренними краями опор балки и рассчитаны на основе пиломатериалов, обработанных по стандартным канадским размерам.

    Альтернативные варианты балок перекрытий из клееного бруса включают балки из клееного бруса, фермы с параллельными поясами и деревянные двутавровые балки. Допустимые пролеты для этих деревянных изделий устанавливаются их производителями.

    При использовании подоконной плиты балки устанавливаются после того, как подоконники выровнены по основанию раствора и закреплены на стене фундамента. Как уже было описано, если балки встраиваются в верхнюю часть фундаментной стены, они устанавливаются до того, как будет размещена фундаментная стена.Балки расположены и разнесены согласно проекту.

    Расстояние между балками 16 дюймов (400 мм) по центру Чаще всего используется, хотя для больших нагрузок или когда пространство ограничено, расстояние между балками 12 дюймов (300 мм) может быть заменено более мелкими балками. И наоборот, если толщина пола

    Каркас пола: (l) черный пол, прибитый гвоздями 2 дюйма (51 мм) к балкам; (2) 1 х 3 дюйма (19 х 64 мм) сплошная деревянная обвязка, прибиваемая снизу двумя гвоздями диаметром 2 дюйма (57 мм); и / или (3) перемычка 2 x 2 дюйма (38 x 38 мм) в середине пролета, прибиваемая двумя гвоздями 2 1/4 дюйма.(57 мм) гвозди; (4) верхняя балка, прибитая концами к балкам тремя гвоздями 3 ‘/ ¡дюйма (82 мм); (s) жатка, прикрепленная к пластине порога 3 1/4 дюйма (82 мм) гвоздями 24 дюйма (600 мм) o.c .; (6) балки пола прибиты к порогу двумя гвоздями диаметром 3 дюйма (82 мм), по одному с каждой стороны.

    Стык над балкой под перегородками параллельно балкам балка внахлест на перекрытие балки

    Стык над балкой под перегородками параллельно балкам балка перекрывает перекрытие балки

    не является ограничением, более глубокие балки на 24 дюйма(600 мм) может оказаться более экономичным. (Примечание: метрические расстояния между балками являются номинальными и не должны использоваться, поскольку панельные изделия производятся в английских единицах измерения.)

    Любые балки с небольшим изгибом на ребро должны быть размещены короной наверху. Конусная балка будет иметь тенденцию выпрямляться при приложении нагрузок на черновой пол и перекрытие.

    Верхняя балка прибивается к каждой балке концевыми гвоздями (рис. 39) или пальцами (рис. 35). В конструкции платформы каждая балка, включая концевую балку, параллельную наружным стенам, прикрепляется пальцами к подоконнику (рис.39). Внутренние концы балок опираются на верхнюю часть балки (рис. 31) или обрамляют боковые стороны балки (рис. 32).

    Если несущая стена проходит параллельно балкам, она должна поддерживаться балкой или несущей стеной в подвале.

    Планы этажей часто требуют, чтобы несущая стена располагалась под прямым углом к ​​балкам перекрытия, но со смещением относительно опоры балок. Несущие внутренние стены под прямым углом к ​​балкам пола должны располагаться на расстоянии не более 36 дюймов.(900 мм) от опоры балки, если стена не поддерживает пол, и не более 24 дюймов (600 мм) от опоры балки, когда

    Обрамление проемов в полу, где используются двойные коллекторы и двойные триммеры: 0) второй коллектор прибит к первому коллектором с помощью гвоздей 3 дюйма (76 мм), расположенных на расстоянии 12 дюймов (300 мм) друг от друга в продольном направлении; (2) первый заголовок прибит к балкам хвоста тремя гвоздями размером 4 дюйма (101 мм) или пятью гвоздями диаметром 3 дюйма (82 мм); (3) второй триммер прибит к первому триммеру с помощью гвоздей 3 дюйма (76 мм), расположенных на расстоянии 12 дюймов.(300 мм) друг от друга в продольном направлении; (4) первый триммер прибит ко второму коллектору тремя гвоздями диаметром 4 дюйма (101 мм) или пятью гвоздями диаметром 3 дюйма (82 мм); (5) первый триммер прибит к первому жатке тремя гвоздями 4 дюйма (101 мм) или пятью 3 ‘/ ¡дюйма (82 мм).

    первый коллектор второй коллектор первый коллектор второй коллектор

    стена поддерживает один или несколько этажей, если размер балок не рассчитан на поддержку таких сосредоточенных нагрузок.

    Ненесущие перегородки, параллельные балкам, должны опираться на балки или на блокировку между балками.Эта блокировка должна состоять из бруса размером 2 x 4 дюйма (38 x 89 мм) и располагаться на расстоянии не более 4 футов (1,2 м).

    При обрамлении больших проемов, таких как лестничные клетки или камины, триммерные балки удваиваются, если они поддерживают балки жатки длиной более 32 дюймов (800 мм). Лагеря коллекторов длиннее 4 футов (1,2 м) также следует удвоить. В случае возникновения необычно больших отверстий триммерные балки, поддерживающие балки коллектора длиной более 6 футов 6 дюймов (2 м), и балки коллектора длиной более 10 футов 6 дюймов (3,2 м) должны быть спроектированы в соответствии с принятыми техническими требованиями. упражняться.

    Методы забивки и сборки, обычно используемые при обрамлении проемов в полу, показаны на Рисунке 40.

    Подвесы для балок

    часто используются для поддержки длинных коллекторов и хвостовых балок.

    Балки можно предохранить от перекручивания с помощью поперечного перекрытия, блокировки, обвязки или потолочной отделки, прикрепленной к нижней стороне балок. Если отделка из досок не используется, необходимо обеспечить необходимое ограничение в промежуточных местах между опорами и на расстоянии не более 6 футов.10 дюймов (2,1 м).

    Промежуточная опора может быть обеспечена следующими способами: 1 x 3 дюйма (19 x 64) мм или 2 x 2 дюйма (38 x 38 мм) поперечным мостиком или 2 дюйма (38 мм) по всей глубине блокировки, закрепленной между балки вместе с непрерывной деревянной обвязкой 1 x 3 дюйма

    (19 х 64 мм) прибивается к основанию балок. Однако при отделке потолка сплошная обвязка деревом не требуется.

    Напольные характеристики

    Таблицы пролета балок перекрытия учитывают критерии вибрации.Таблицы признают, что разные конструкции пола более «упругие» или «упругие», чем другие. Следовательно, добавляя блокировку или увеличивая толщину чернового пола, можно увеличить пролеты балок перекрытия. В качестве альтернативы могут быть рассмотрены изделия из искусственной древесины, такие как балки из клееного бруса, фермы с параллельными поясами и деревянные 1-балки.

    Читать здесь: Черновой пол

    Была ли эта статья полезной?

    Quia — Строительство Наука Тест 3

    .

    Добавить комментарий

    Copyright © 2024 Магазин "Мебель для Вас" (г. Сызрань) / Мебель для Вас. Все права защищены.
    Карта сайта
    В
    Joist обычно используется для обозначения пола опорного элемента BEA
    стропильных используются для обозначения наклонной крыши, поддерживающие элемент балки
    Планы каркаса могут включать такую ​​информацию, как кровельный материал, обшивка и детали отделки
    Плита порога — доска, прикрепленная к верхней поверхности стены фундамента
    Заголовок прибивается к верхней части подоконника по его внешнему краю
    Черновой пол Балки и перемычка покрыты черновым полом из листового материала, например, обычно используется фанера
    Двойной заголовок При открытии который нарушает рисунок каркаса необходим двойной коллектор устанавливается перпендикулярно балкам
    Двойной триммер Двойной триммер состоит из двух балок, прибитых вместе к отверстию
    Хвостовая балка Балка, прерванная отверстием, хвостовые балки обычно проходят между двойной головкой и порогом
    Ригель представляет собой небольшой кусок пиломатериала, например, 2×2, прибитый к боковой стороне двойного коллектора по его нижнему краю
    Перемычка состоит из небольших элементов, соединенных между сторонами соседних балок для обеспечения связи
    Размеры внешних стен приведены для внешней стороны каркасной стены
    Коленные стены короткие стены, соединенные наклонным потолком и слуховыми окнами
    Каркас платформы является наиболее широко используемым тип каркаса напоминает платформу, когда черновой пол готов
    Баллонный каркас дюйм В этом типе каркаса стойки проходят от порога первого этажа до верхней плиты самого верхнего этажа.
    Лента что-то, что крепится к балкам
    Стойко-балочный каркас состоит из тяжелого деревянного материала для вертикальных стоек в секциях стен и горизонтальных балок, поддерживающих пол и секции крыши, и горизонтальных балок, поддерживающих пол и крышу секции
    Подошвенная пластина Служит основанием для настенной рамы. Это элемент того же размера, что и стойки.
    Жатка находится наверху окна, они используются для распределения веса здания вокруг проема
    Шпилька триммера Шпилька всегда расположена по обе стороны от жатки
    Неровный порог устанавливается для поддержки окна
    Шпилька для деформации короткие шпильки проходят между верхом плита и жатка, или подошва, и жатка, или подошва, и черновой порог
    Блокировка используется для обеспечения структурной поддержки и предотвращения распространения огня с пола на пол через места для стоек
    Верхняя плита опирается на стойки
    Несущие перегородки — несущие стены, которые несут нагрузку на потолок или пол сверху, называются
    Таблица дверей и окон указывает количество и размер всех дверей и окон в здании
    Виды в разрезе выполнены в увеличенном масштабе и включены в чертежи для пояснения деталей конструкции
    Коньковая доска — горизонтальный элемент на пике крыши
    Стержневой балки горизонтальный элемент связывает стропила между собой
    Подъем — расстояние по вертикали между верхней пластиной и коньковой доской
    Прогон — горизонтальное расстояние от стены, поддерживающей низ стропил, до коньковой доски
    Пролет расстояние между стенами, поддерживающими стропила, называется
    Birds Mouth Состоит из двух двух прорезей: сиденья и отвеса
    Обычные стропила идут под прямым углом от настенной плиты к коньку
    Набедренные стропила Стропила от внешнего угла здания
    Стропила Vally простираются от внутреннего угла здания до коньковой доски
    Домкратные стропила Имеют более короткие пролеты и доходят до стропил вальмы или впадины
    Стрингер Угловой элемент, проходящий между нижним и верхним этажами, который поддерживает лестницу, — это
