Эксплуатация газового котла

Содержание

Техника безопасности при использовании газовых котлов.

В последнее время большую популярность приобрело применение газообразного топлива для обеспечения отоплением и горячей водой как промышленных помещений, так и жилых. В виде горючего используют природный газ и пропан-бутан, которые сжигаются в отопительных газовых котлах.

…

Газообразное топливо имеет ряд физических свойств и характеристик, которые делают его опасным горючим: легкая воспламеняемость, вероятность скопления и взрыва, невидимость, вредность продуктов сгорания. Поэтому требуется внимательное отношение к эксплуатации и содержанию газового оборудования.

Техника безопасности при использовании газовых котлов

Правила эксплуатации, установки и хранения газового оборудования одинаково распространяются как на промышленные котлы, так и на бытовые. Соблюдение этих правил гарантирует безопасную эксплуатацию котла, не вызывая риск для жизни и здоровья человека.

Различия эксплуатации в быту и на производстве
Так как промышленные котлы имеют большую мощность, чем бытовые, то и требования к промышленным котлам предъявляются более строгие:
К размещению промышленного котла предъявляются жесткие требования, как и к удалению продуктов горения: помещение должно быть просторным (4кв.м. на 1 котел), проветриваемым, нежилым, высота комнаты не ниже 2.5 метров, без легковоспламеняемых материалов, обязательно наличие коммуникаций газоснабжения и водоснабжения, наличие средств пожаротушения.
Все процессы промышленного котла оснащены точной системой автоматизации.

Конструкция промышленного котла должна быть более устойчива к температурным перепадам.
В остальном требования распространяются на все котлы одинаково.
Контроль работы котла
Газовый котел – это технически сложный агрегат, в котором протекают процессы горения газа и нагрева воды. Эти процессы связаны с повышенной опасностью для здоровья и жизни человека, а также целостности оборудования, поэтому за ними должен осуществляться надежный контроль.
…
Подобный контроль может обеспечить либо присутствие человека, либо специальная автоматическая система. Она должна обеспечивать многоуровневую защиту котла от развития опасных ситуаций.

Основным назначением системы защиты котла является отключение работы котла при нарушении технологического процесса или устранение причин сбоя нормального режима, которые могут привести к аварийной ситуации или несчастному случаю. Обеспечение подобных функций происходит с помощью специальных устройств.
Принцип работы автоматической защиты котла
Газовый котел оснащен множеством электронных контрольно-измерительных приборов, которые генерируют различные сигналы в зависимости от изменения параметров работы котла. Все сигналы воспринимает автоматическая система, которая координирует работу всей системы отопления, опираясь на полученные сигналы.

Для производства защитных действий применяются структурные элементы, такие как: расширительный бак, предохранительный клапан, воздушный клапан, датчик содержания оксида углерода, датчик содержания природного газа в воздухе, где содержится котел и другие.
Эксплуатация газовых котлов: опасные ситуации
Наиболее опасный сбой в работе газового котла – это произвольное потухание всех горелок, включая запальник. Это вызовет скопление газа в помещении, что увеличит опасность взрыва.
Причинами такого сбоя могут стать:
…
Падение давления газа в газопроводе ниже предельнодопустимого значения или кратковременное прекращение поступления газа.

Отсутствие тяги в дымоходе.
Пропажа питающего напряжения.
Погасание запальника.
Мероприятия при появлении опасности
Действия в аварийных ситуациях должны быть однозначными – прекращение подачи газа к горелкам котла вручную или автоматически.
В современных моделях бытовых и производственных газовых котлов функцию блокировки поступления газа выполняют сразу несколько отдельных датчиков: датчик наличия пламени, датчик контроля тяги, устройство блокировки подвода газа при падении давления в газопроводе ниже допустимых значений, устройство отключения котла при исчезновении питающего напряжения, устройство отключения котла при уменьшении расхода теплоносителя ниже допустимых норм. Совокупность всех этих приборов составляет единую систему безопасности, наличие которой обязательно на каждом газовом котле, независимо от размеров и области применения.
Минимальный набор автоматических устройств должен дать возможность наблюдать за процессом горения, контролировать наличие тяги и обеспечить немедленное выключение котла при возникновении любой аварийной ситуации.
Предотвращение скопления газа в помещении

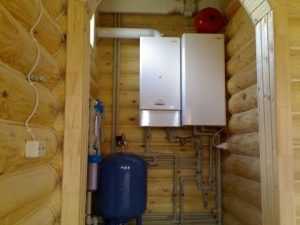

По современным нормам безопасности необходимо снабжать помещение котельной газоанализаторами, которые будут сигнализировать об опасной концентрации газа в помещении. А также устанавливать аварийный электронный клапан, который будет реагировать на сигналы газоанализатора и автоматически прекращать подачу газа в котел при появлении опасности.

Помимо соблюдений правил эксплуатации, монтажа и хранения газового оборудования, оно также подвергается ежегодной проверке и обслуживанию со стороны специальных служб, что позволяет сократить число аварийных ситуаций до минимума.
Не только техническая неисправность агрегата может привести к нештатной ситуации, но и неправильные действия владельца при эксплуатации котельной.
Во избежание опасных ситуаций нужно строго соблюдать ряд простых мер:
Запрещено хранение взрывоопасных и горючих материалов в помещении котельной (бензин, краска, лаки, бумага, дрова).

При появлении запаха газа незамедлительно перекрыть его подачу к котлу. При этом нельзя допускать появление открытого огня или искры в загазованном помещении (включение и выключение электроприборов создает искру). Открыть все окна и хорошо проветрить комнату (этот метод эффективен только при использовании природного газа, но не при сжигании пропан-бутана – он тяжелее воздуха). Затем лучше всего вызвать газовую службу для определения и устранения причины утечки газа.
Не прислоняться и не прислонять предметы к работающему котлу (минимальное расстояние 200мм.).
Обеспечить беспрепятственный приток воздуха к котлу.
Производить периодический контроль давления теплоносителя в системе отопления.

Подпитку котла нужно производить только в остывшем состоянии для того, чтобы избежать температурных перекосов.
Защитную крышку смотрового окна постоянно держать закрытой, чтобы не допустить утечки дымовых газов.
Не производить самостоятельных наладочных действий с любыми датчиками, которые участвуют в защите котла.
Ряд строгих требований к газовым котлам может осложнить процесс приобретения, монтажа и эксплуатации, но не нужно пренебрегать ими. Ведь они гарантируют безопасность вашей жизни и здоровья.
oteple.com
Обслуживание газовых котлов: технический осмотр и ремонт
Круглосуточная работа котлов приводит к их повышенному износу. Вы согласны, что эксплуатация отопительного и водонагревательного оборудования должна быть безопасной? Для чего проводят периодические осмотры и ремонт газовых агрегатов.
Профилактика с определением имеющихся дефектов позволяет предупредить возникновение аварийных ситуаций. Кто должен проводить обслуживание газовых котлов и какой комплекс мероприятий оно включает? Именно эти вопросы мы детально рассмотрим в статье.
Наш материал содержит описание основных этапов проведения сервисных мероприятий, пошаговые фото технического обслуживания. В дополнение мы подобрали видеосюжеты по ТО котла и его составных элементов.
Содержание статьи:
Задачи сервисного обслуживания
Каждый пользователь газового котлоагрегата рассчитывает на его долгую эксплуатацию. Но долговечность оборудования зависит от многих факторов.
Бесперебойная эксплуатация котла приводит к быстрому износу его рабочих элементов и узлов, а нестабильная подача природного газа – и вовсе к преждевременному выведению из строя дорогостоящего устройства.
Предупредить выведение из строя газового котельного оборудования позволяет только своевременная профилактика, которую реализуют путем гарантийного и постгарантийного обслуживания
Первое техническое обслуживание по правилам необходимо проводить через полгода с момента окончания гарантийного срока службы.
Периодичность проведения технических осмотров и устранения неполадок устанавливается на основании договора, заключаемого между представителем технического хозяйства и владельцем оборудования.
Во время проведения планового осмотра представитель газового хозяйства обращает внимание на следующие моменты:
Галерея изображений
Фото из
Осмотр соединений металлических труб
Проверка соответствия диаметра сопел
Визуальная оценка цвета пламени горелки
Проверка тяги в вентканалах
Проверка работы котлов и автоматики
Конроль автоматики печных горелок
Проверка герметичности
Контроль санитарного состояния горелок
Неисправности газовых агрегатов, выявленные в период между проведением текущих мероприятий по ТО, устраняются по заявкам владельцев газовых котлов работниками организации, с которой заключался договор.
Сервисное обслуживание котла призвано решить сразу три задачи:
Осуществить контроль устройств .
Проверить правильность функционирования горелок.
Определить актуальное состояние внутренних элементов нагрева эксплуатируемого оборудования.
Каждый из перечисленных аспектов имеет преимущественное значение в сохранении КПД на начальном уровне и продлении срока «жизни» котельной системы в целом.
Кроме того работник газового хозяйства, выполняющий ТО газового котла, обязан осмотреть состояние кранов, соединений металлических трубопроводов. Он должен оценить работоспособность вентиляционных и , герметичность узлов.
В ходе проведения текущего осмотра проводится визуальный контроль сжигания газа, при необходимости выполняется регулировка горелок. Оценка герметичности соединений производится с помощью мыльного раствора или с помощью газоискателей.
В ходе технического обслуживания газового котла должна быть проведена оценка технического состояния всей системы: проверка герметичности соединений, работоспособности кранов, наличие тяги в вентиляционных стояках и дымоходах
Все выявленные нарушения должны устраняться сразу после обнаружения. Проводится восстановление работоспособности деталей и механизмов, в случае невозможности ремонта выполняется замена.
При необходимости детали и узлы газового нагревательного оборудования ремонтируются в мастерской газового хозяйства, с которым заключен договор на обслуживание.
Профессиональное решение вопроса
В проведении профилактических мероприятий по обслуживанию котлоагрегатов на первый взгляд нет ничего сложного. Но заниматься самостоятельной настройкой и чисткой газового котла не стоит. И вопрос не только в опыте.
Столь ответственную процедуру должен выполнять только квалифицированный специалист, имеющий точную технику, необходимую для диагностики неисправностей.
Качество технического обслуживания котельного оборудования напрямую зависит от профессионализма мастера. А потому такую работу следует поручать только профессионалам, имеющим специальный допуск.
В случае возникновения непредвиденной ситуации мастер сможет правильно и быстро отреагировать, не допустив тем самым неоправданно тяжких, порой катастрофических последствий
Согласно пункту 6.2 действующего СНиПа сервисное обслуживание котельного оборудования должны осуществлять лицензированные организации, имеющие в распоряжении свою аварийно-диспетчерскую службу.
Ведущие производители газовых котлов, чтобы не открывать в каждом регионе страны фирменные сервисные центры, выдают организациям, специализирующимся в сфере технического обслуживания, лицензии.
Вам может быть интересна информация о том, как выбрать хороший и надежный газовый котел, рассмотренная в .
Помимо сертификата на выполнение заданного спектра работ такие организации получают полный доступ к техдокументации на оборудование, выпускаемое производителем, а также возможность получать для гарантийной замены новые компоненты котлов. Список сертифицированных фирм обычно указан на сайте производителя.
При выборе сервисной организации и составлении договора следует ориентироваться на два параметра:
Сертификация производителя котла, подтверждением чему является наличие лицензии на проведение работ.
Расположение сервисного центра в том же городе или регионе, что позволит сократить время реагирования выездного мастера.
В большинстве случаев договор на сервисное обслуживание подписывают еще до полноценного запуска котла в эксплуатацию. В нем четко прописывают перечень будущих работ и сроки их выполнения.
В качестве дополнения к договору прилагают паспорт котла, в котором прописаны все конструктивные особенности системы, полный список его узлов и элементов, а также сроки проведения технического обслуживания
Предлагаемые сервисными организациями работы делятся на три типа:
Текущее обслуживание – регулярные профилактические работы, проводимые для оценки технического состояния агрегата, выявления и устранения назревающих поломок, для подготовки агрегата к отопительному сезону и после его завершения перед летним бездействием.
Обслуживание по заявке абонента – включает меры по выявлению нарушений и повреждений системы, диагностику работоспособности газового аппарата или отдельных его частей, устранение поломок и неполадок.
Капитальный ремонт – комплекс мероприятий при поломке агрегата, проводимых при возникновении внештатных ситуаций, спровоцированных воздействием внешних факторов или в результате поломки оборудования.
Регулярность профилактического обслуживания оборудования зависит от и его конструктивного исполнения.
Список обязательных «процедур» текущего обслуживания и капитального ремонта, а также периодичность их исполнения предоставляется производителем к каждой конкретной модели
В среднем текущие осмотры рекомендуется выполнять 2 раза в год. Проводятся они и для аппаратов, включенных в отопительный контур, и для .
Несоблюдение сроков проведения столь важного мероприятия может привести к тяжелым последствиям. Так, засорение трубопровода способно стать причиной сбоя отопительной системы, а – причиной взрыва и пожара.
Галерея изображений
Фото из
Этап 1: Общая диагностика технического состояния оборудования
Этап 2: Регулировка процесса розжига колонки и сжигания газа
Этап 3: Проверка плотности прилегания теплообменника
Этап 4: Контроль состояния и работоспособности турбины
Основные шаги текущего сервиса
Чтобы полностью владеть ситуацией, следует разбираться, какие работы выполняют при обслуживании различных деталей и узлов. Текущее обслуживание котлогенератора включает три основных вида работ: чистку, проверку и регулировку.
Перед выполнением сервисного обслуживания газового оборудования в обязательном порядке отключают систему и поступления газа. Отключенная система должна немного остыть.
Шаг #1 – осмотр отопительных контуров
На этом этапе формируют общее представление о текущем состоянии эксплуатируемой системы.
Первым делом мастер выполняет проверку документов и гарантийной пломбы, определяя соответствие установки газового аппарата требованиям двух основных нормативных документов:
СНиПу – санитарно строительным нормам и правилам.
«Правилам технической эксплуатации и требований безопасности в газовом хозяйстве Российской Федерации».

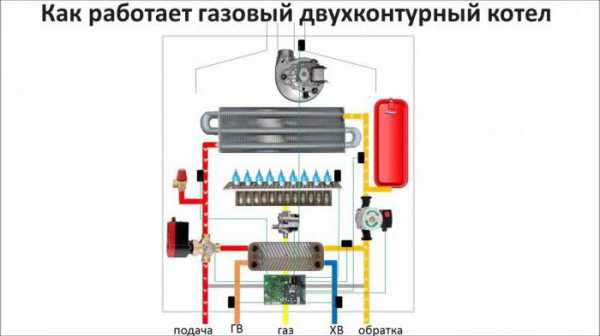

Поскольку газовый котел представляет собой совокупность оборудования, для работы которого применяется и газ и электричество, визуальному тестированию подлежат и электрические элементы.
Для внешнего осмотра газового котла с агрегата снимают защитный корпус и последовательно обследуют все видимые элементы, выявляя степень изношенности деталей
Проверка состояния котлоагрегата призвана прояснить такие моменты:
целостность конструкции устройства;
давление газового клапана;
электроды розжига при их наличии;
состояние соединений газоподводящих путей;
работоспособность электроники;
исправность аварийных автоматов.
На этом этапе осуществляют контроль и выполняют подкачку , который призван защищать элементы системы и компенсировать давление, которое создается при расширении теплоносителя.

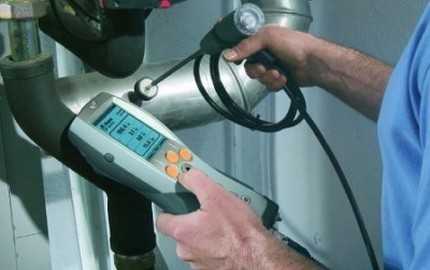

В ходе технического осмотра визуально и с помощью приборов проводится исследование состояние самого агрегата, устройств защиты и газовых коммуникаций
Уровень давления в состоянии холодной воды в зависимости от типа котла составляет 1.1-1.3 бара. Важно следить, чтобы после нагревания давление не превышало рекомендованный норматив, указанный в паспорте к агрегату.
Шаг #2 – прочистка элементов системы
Перед началом работ опорожняют котел. После этого приступают к осмотру газовой горелки, определению качества и направления пламени.
Для этого снимают и последовательно прочищают:
подпорную шайбу – устройство которое регулирует положение факела горелки относительно установленного теплообменника;
воздушный датчик – он призван регулировать соотношение смеси воздуха и газа;
– он вырабатывает сигнал при ухудшении показателей тяги;
электрод устройства поджигания – отвечает за поджигание газо-воздушных смесей;
Все металлические конструкции под действием высоких температур и оседания нагара способны со временем деформироваться.
Чтобы окалина не засоряла горелку, являющуюся ключевым рабочим элементом котла, ее необходимо своевременно очищать, используя для это специальные щетки
При нормальном функционировании горелки пламя имеет форму конуса, окрашенного в голубой оттенок. Желтоватый цвет свидетельствует о ее загрязнении.
Проверить работу ключевого рабочего элемента котла и оценить соответствие настроек горелки составу подаваемого газа, а также полноте его сгорания поможет проведение замера и анализа отработанных газов котла.
Очистке подлежит огневой участок на камере сгорания топлива и все части котла, которые непосредственно соприкасаются с факелом. С этой задачей легко справится, используя мягкую щетку и пылесос.
При прочистке форсунок не допускается использоваться металлическую щетку, щетина которой способна повредить поверхность.
Отдельно откручивают и продувают воздухом газовые каналы котла. Подводящий к горелке газ патрубок снимают, разбирают и продувают под давлением.
Отопительная система оснащена двумя фильтрующими элементами. Первый расположен в гидравлическом узле, а второй – на кране с холодной водой. Эти фильтры также нуждаются в периодической чистке от солевых отложений путем промывки.
По мере проведения технического обслуживания все обнаруженные мастером неисправности в обязательном порядке устраняют, заменяя на новые элементы вышедшие из строя детали и узлы.
Шаг #3 – проверка регулирующей автоматики

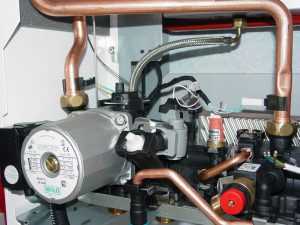

Котлы современного производства оснащаются системами автоматического регулирования, основное предназначение которых – обеспечивать работу агрегата без постоянного наблюдения человека. По степени сложности автоматика может быть самой разной.
Но независимо от модели ее основными элементами выступают:
Термостат – регулирующее устройство, отвечающее за поддержание установленных параметров температуры теплоносителя в котле.
Газовые клапаны – призваны открывать и перекрывать подачу газа.
Газовая арматура – исполнительное устройство, призванное отрабатывать команды схемы управления котлом.
Контроллер – электронное устройство, предназначенное для реализации сложного алгоритма управления агрегатом в зависимости от меняющихся условий внешней среды.
Реле минимального и максимального давления – мембраны, воздействующие на группы контактов, выключая при этом агрегат в случае падения/повышения давления ниже/выше значения установки.
Такая техника «болезненно» переносит регулярный спад напряжения. Задача мастера – своевременно обнаружить неполадки в электронной системе, возможные проблемы с деталями и правильно .
Ежегодно проверяться и регулярно настраиваться должен также присоединенный к газовому котлу бойлер, призванный обеспечивать снабжение системы ГВС

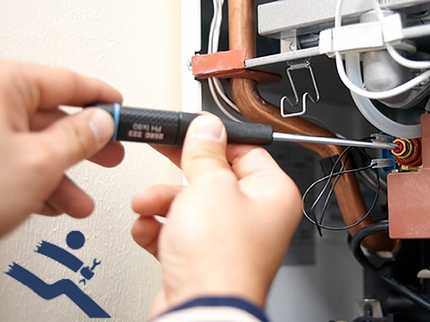

Для проверки работоспособности системы безопасности котла и выявления уязвимых участков оборудования мастер имитирует возникновение аварийной ситуации. После запуска системы он наблюдает за скоростью срабатывания сигнализаторов, герметичность отсеченного клапана и других устройств.
При некорректной работе автоматики блок разбирают, а вышедшие из строя мембраны заменяют на новые.
Обследованию подлежит и вводная часть газовой трубы. Ее изучают на наличие коррозии и других повреждений.
Мастер должен убедиться в целостности подводящего газопровода на протяжении всего участка, проложенного в доме, уделяя особое внимание наружной поверхности труб и местам их соединений
Все соединения газового тракта, включая фланцевые, резьбовые и сборные, испытывают на герметичность. Измеряют давление в газопроводе. При необходимости выполняют регулировку газовой арматуры. Места, где с поверхности трубы отслоилась краска, окрашивают повторно.
Отрегулировав все узлы котлоагрегата, мастер выставляет параметры, рекомендованные производителем.
На завершающем этапе осуществляет финальную проверку котла. Мастер заполняет аттестационные документы, подтверждая своей подписью персональную ответственность за качество выполненной проверки. Напоследок делает памятку с указанием периода следующего обслуживания.
Выполнение капитального ремонта
По истечению указанного в паспорте к изделию эксплуатационного периода газовый котел подлежит техническому диагностированию. Основная задача инженерно-технических мероприятий – определить возможность дальнейшей безопасной эксплуатации оборудования.
Капитальный ремонт выполняется с целью восстановления технических характеристик газового нагревательного оборудования. По мере необходимости выполняется замена изношенных деталей и функциональных узлов.
Помимо диагностирования в рамках капитального сервиса выполняют:
Промывку теплообменника.
Комплексное обследование и прочистку всех закрытых узлов котла.
Грамотно проведенный комплекс мероприятий является гарантией исправности работы газового оборудования в течение последующего срока эксплуатации.

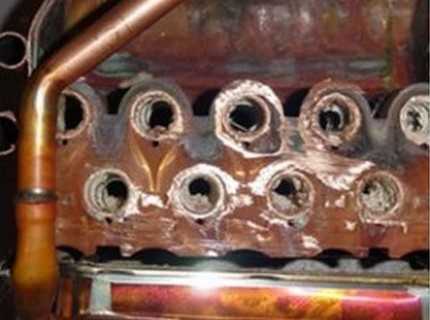

Накипь, образовывающаяся в змеевике теплообменника при ненадлежащем техническом обслуживании, приводит к постепенному ухудшению эффективности оборудования
Чистку теплообменника от накипи осуществляют по истечении первых пяти лет с момента ввода в эксплуатацию котлоагрегата. Хотя большинство сервисных организаций профилактические промывки рекомендует проводить раз в два года.
Простая процедура промывки теплообменника котла позволяет устранить проблему на этапе образования накипи.

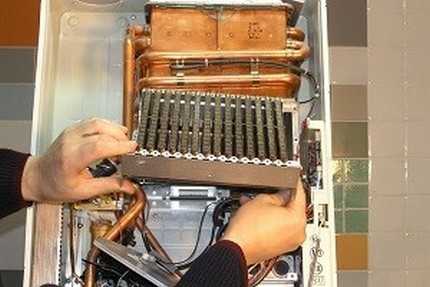

Для проведения капитальной чистки снимают кожух устройства и разбирают все съемные части агрегата. Отдельно демонтируют теплообменник и с помощью насосной станции тщательно промывают его химическими реактивами.
Такая промывка позволяет убрать всю накипь, которая за несколько лет образовалась в трубопроводах и ребрах теплообменника. После этого производят сборку котла и заполняют систему теплоносителем.
Помимо обслуживания самого газового котла и подводящего к нему газопровода важно осуществлять регулярную проверку состояния дымовых труб
Чистка дымовых каналов, призванных отводить продукты сгорания от газовых приборов и создавать тягу, в перечень необходимых к выполнению мастером мероприятий не входит.
Эту работу он может выполнить за дополнительную плату. При желании прочистку дымовой трубы можно выполнить и собственными силами. Ее промывку желательно выполнять хотя бы раз в год.
Эксплуатация котла при форс-мажоре
В случае возникновения чрезвычайной ситуации необходимо как можно быстрее среагировать на проблему и постараться вернуть котел в рабочее состояние. Поломки, если и возникают, то как раз в сезон отопления.
И причиной этому чаще всего служит то, что агрегат работает на максимальной мощности без перерыва долгий период.
Агрегат может выйти из строя в самый неподходящий момент, долгий период работая на пределе возможностей, что приводит к быстрому изнашиванию деталей
К такому же плачевному результату нередко приводит и низкокачественное топливо, которое нередко подается в газовую систему.
Имея на руках договор о сервисном обслуживании, хозяину остается лишь позвонить в организацию. Получив заявку, ремонтная бригада прибудет на место и устранит неполадку.
Поскольку в сервисных центрах всегда ведется учет котлов, специалисты выездной бригады прибывают на место уже с необходимым набором инструментов и запасных частей, которые соответствуют конкретной модели установленного в доме газового котла.
Но бывают ситуации, когда в пик отопительного сезона ремонтные бригады «на разрыв». И заявку удовлетворить мастера могут не так быстро, как хотелось бы. Некоторые хозяева в этом случае прибегают к услугам «частников».
Но стоит учитывать, что вызвать первого попавшегося «газовщика» – не лучший вариант. И дело даже не кругленькой сумме, которую придется выложить хозяину. Ведь никто не гарантирует, что мастер сможет выполнить ремонт на высоком профессиональном уровне в условиях авральной ситуации.
А потому, чтобы избежать подобных ситуаций и сэкономить лишние расходы, стоит не пренебрегать возможностью провести текущее техническое обследование до наступления холодов.
Выводы и полезное видео по теме
Видео о последовательности выполнения действий при ТО газового котла:
Видео-руководство по очистке горелки:
Регулярное обслуживание газового котла позволяет еще на начальном этапе выявлять наметившиеся проблемы и не доводить ситуацию до того момента, при котором эксплуатация оборудования начнет представлять угрозу для здоровья и жизни домочадцев.
Вы столкнулись с необходимостью срочно вызвать мастера для диагностики газового котла? Или в процессе технического обслуживания вам пришлось оплачивать дополнительные услуги? Расскажите о своей ситуации – возможно ваш опыт будет полезен другим владельцам газового оборудования. Оставляйте свои комментарии под статьей.
sovet-ingenera.com
Эксплуатация газового настенного котла зимой
Н. Васильев
Большая часть нештатных ситуаций в работе котла выпадает именно на отопительный период, когда безотказная работа системы теплоснабжения особенно важна. Попробуем проанализировать основные неполадки и способы их устранения на основе практического опыта
Используя индивидуальное отопительное оборудование, каждый пользователь обязан ознакомиться с условиями и правилами эксплуатации, знать и выполнять их, ведь он имеет дело с электричеством и газом, и нарушения могут привести к печальным последствиям.

Как показывает опыт сервисных компаний, большинство вопросов, с которыми обращаются к ним клиенты, можно развязать без вызова мастера, если понимать причину остановки оборудования и знать, что предпринять. Многие неисправности возникают в том случае, если еще при проектировании системы и монтаже были допущены ошибки, вследствие непрофессионализма. Ведь в наше время появилось большое количество «бригад», готовых выполнить любые работы за минимальный срок и небольшую плату. Пользоваться услугами таких «фирм-однодневок» очень рискованно, ведь завтра некому будет ответить за ошибки и исправить ситуацию. А всем известно, что переделать намного хлопотнее и дороже, чем сделать правильно изначально.
При покупке оборудования, следует внимательно ознакомиться с правилами установки и гарантийными обязательствами, которые изложены в сопроводительной документации. Строгое их выполнение обезопасит работу котла и продлит срок его службы. Обязательна установка фильтров (на обратной линии системы отопления, на входе холодной воды, на газовой магистрали), а также наличие стабилизатора напряжения и контура заземления.

Однако, даже выполнив все требуемые нормы, можно столкнуться с проблемами в работе котла и всей системы.
Можно выделить следующие характерные причины остановки работы газового оборудования в отопительный период:
«обмерзание» коаксиальной трубы газового оборудования с принудительным дымоудалением;

образование конденсата в импульсной трубке, соединяющей вентилятор и дифференциальное реле дыма;
низкое напряжение в сети;
понижение давления газа в газовой магистрали;
нарушение циркуляции теплоносителя в системе отопления.

Это самые распространенные ситуации и, в ряде случаев, предприняв защитные меры, можно самостоятельно устранить неисправность, или хотя бы временно запустить в работу оборудование до приезда сервисного инженера или представителя иной организации, если причина кроется не в котельном агрегате.
Обмерзание дымохода
Одна из самых распространенных проблем эксплуатации котельного оборудования в холодное время года – обледенение наружной части дымохода. В случае применения котла с закрытой камерой сгорания, это может привести к его остановке.
Дело в том, что в турбированных котлах, в отличие от дымоходных, где используется эффект естественной тяги, дымовые газы удаляются через коаксиальный комплект («труба в трубе») наружу с помощью вентилятора. Вентилятор, установленный в верхней части камеры сгорания, производит выброс продуктов сгорания и создает разряжение в герметичной камере, достаточное для подсоса воздуха на горение. Строение коаксиальных дымоходных комплектов разных производителей очень схожее, но различия все-таки имеются. Отличается как конструкция, так и материалы, которые применяются при изготовлении. Используется сталь, алюминий или нержавеющая сталь, а в случае применения конденсационных котлов – пластик.
При подключении данных комплектов необходимо строго соблюдать рекомендации завода производителя. Играет роль минимальная/максимальная допустимая длина, уклон относительно горизонта, расположение на фасаде и т.д.
При работе котлов в условиях низких температур иногда происходит обледенение коаксиального комплекта, появляется лед на терминале. Это происходит вследствие охлаждения продуктов сгорания ниже температуры «точки росы». Водяной пар в продуктах сгорания начинает конденсироваться, превращаться в жидкость, которая впоследствии и замерзает. Лед препятствует прохождению воздуха для горения и котлы останавливаются. И если теплогенератор установлен в квартире многоэтажного дома, то добраться до терминала для удаления льда практически не реально. В данном случае, необходимо снять резиновую или металлическую заглушку (в зависимости от производителя), которая размещена сверху в котле. Дополнительный воздух для горения будет поступать с помещения, а дымовые газы выбрасываться наружу.
Это крайний метод для запуска котельного агрегата при обледенении терминала, но необходимо помнить, что постоянная работа котла в данной конфигурации не допускается, как только сосулька отпадет (от получаса до нескольких часов), необходимо плотно закрыть заглушку. Это связано с тем, что вместе с воздухом в котел будет поступать и пыль, которая присутствует в любом помещении, жиры и масла от газовой плиты, которые выделяются при приготовлении пищи, ведь самое распространенное место размещение котла в квартирах – это кухня. Впоследствии, довольно быстро котлы выходят из строя.
На возможность обмерзания коаксиальной трубы большое воздействие оказывают внешние факторы, такие как: температура наружного воздуха, влажность, сила и направление ветра, нарушения в монтаже терминала (попадание дождя, снега с крыши, размещение в зоне воздушных коридоров, при ветровом подпоре, сильном охлаждении терминала).
Если это частный случай, который возникает пару раз в году, то возможно применить данный метод. В ином случае, можно приобрести коаксиальный комплект «Антилед», который предлагают некоторые компании.
Можно также, например, установить комнатный термостат и перенастроить котел на работу с пониженной мощностью. Это позволит избежать так называемых коротких (на 30–40 с) включений и существенно снизить угрозу обледенения. Ведь приводящее к этому обильное выпадение конденсата характерно для работы котла в переходных режимах, при его частых включениях и выключениях.
Другим проверенным практикой решением является устройство (в придачу к существующему коаксиальному дымоходу) дополнительного забора воздуха – из помещения либо с улицы. В этом случае остановки котла не произойдет даже при полном обледенении наружного участка дымохода.
В котлах с открытой камерой сгорания ухудшение тяги в результате обледенения может привести к ситуации, когда продукты сгорания не выводятся полностью наружу, а попадают в помещение, угрожая здоровью обитателей дома. В таком случае автоматика современного котла должна блокировать его работу.
Независимо от способа организации воздухозабора и функциональности автоматики безопасности владельцу котла (или газовой колонки) следует регулярно следить за состоянием дымохода.
Конденсат в импульсной трубке
Симптомы данной ситуации – при запросе на отопление или ГВС розжига горелки не происходит, при этом идет включение циркуляционного насоса и вентилятора. Причин может быть несколько, от неисправностей узлов оборудования (вентилятор, дифференциальное реле дыма, электронная плата), до влияния внешних факторов, попадания влаги или образование конденсата. Вода в котле может образовываться вследствие неверного уклона коаксиального комплекта (для традиционных котлов он должен быть отрицательным, то есть вниз от котла 2–3°).
Работа вентилятора в котельном агрегате контролируется платой управления с помощью такого устройства, как дифференциальное реле дыма (или пресосстат). Он соединен с вентилятором импульсными силиконовыми трубками (или одной), в зависимости от производителя и схемы работы. Прессостат измеряет перепад давлений между выходом нагнетательной стороны вентилятора и давлением внутри герметичной камеры сгорания. При включении вентилятора, создается перепад давлений в полости прессостата, при этом диафрагма через шток воздействует на микропереключатель и происходит его переключение.
Холодный воздух, который поступает для горения, незначительно подогревается горячими дымовыми газами, проходящими через внутреннюю трубу наружу. Воздействуя на элементы камеры, он приводит к их охлаждению и при определенных условиях происходит конденсация водяных паров. Даже небольшая капля конденсата, образовавшаяся в импульсной трубке, может привести к остановке оборудования, ведь она будет препятствовать передаче импульса на прессостат.
Если возникла данная ситуация, необходимо вызывать сервисного инженера для ремонта. Но если инженер не может сразу же прибыть на объект можно использовать временное решение – просушить бытовым феном. Открыв заглушку в котле, включить фен и дать поработать около четверти часа. Таким образом, прогревается камера сгорания, что приводит к испарению конденсата.
Как правило, данная проблема решается путем установки вместо одной соединительной импульсной трубки комплекта, состоящего из тройника и трех трубок, где две – соединительные импульсные, а через третью происходит отвод конденсата, или же просто одеть утеплитель, который не даст существенно охладиться трубке. Данная конструкция уже применяется во многих моделях котлов уже в заводском исполнении.
Качество электроснабжения
Проблема понижения напряжения в сети давно известна и усугубляется в зимний период времени с увеличением нагрузки на электросеть. Скачки напряжения, повышение или понижение, полное отключение при обрывах линий – все эти причины могут привести к остановке газового оборудования и выходе его из строя.
Поэтому, в гарантийных документах, одним из условий постановки на гарантию, есть пункт о наличие стабилизатора напряжения или реле напряжения. Эти устройства отличаются не только функциональностью, принципом работы, но и ценой, которая часто играет решающую роль. Однако в этом случае особо экономить не стоит.
Необходимо также помнить, что реле напряжения автоматически полностью отключает питание от котла, если произошел скачек напряжения, защищая электронику котла. Но если это случается часто, то система отопления и котел могут остыть, так как включения котла не произойдет (на реле постоянно горит красный светодиод). И в данном случае, необходим именно стабилизатор напряжения, который сможет «стабилизировать» напряжение, привести его к необходимым значениям.
Чтобы застраховаться от возможных неприятностей, вызванных продолжительным обесточиванием индивидуального дома, многие владельцы используют аккумуляторные источники бесперебойного питания (ИБП) или автономные генераторы на жидком топливе. Генератор – более дорогостоящее устройство, но и мощность его выше. Он способен обеспечить электроэнергией не только котел, но и других потребителей в доме.
Низкое давление газа
Давление газа в газовой магистрали значительно изменяется в зависимости от времени года. В зимний период, когда включено максимальное количество потребителей, давление газа зачастую приближается к минимально допустимому. Отечественное оборудование старого образца, в таких ситуациях совсем может отключится из-за низкого давления. Современные котлы при этом еще функционируют, но выдать полную свою мощность уже не могут. Это не так заметно при нагреве системы отопления, как при работе котла на нагрев горячей воды, когда потребители замечают, что вода из крана идет чуть теплая.
Проверить давление газа, настройки газовой автоматики, подстроить при необходимости, может только инженер сервисной службы, владеющий специальным оборудованием. И если величина статического давления 130 мм. вд. ст. на входе в газовый клапан, то сразу можно предположить, что газа в динамике уже не хватит, и котел не выдаст полную свою мощность при необходимости. При дальнейшем понижении давления также будет падать и мощность оборудования. Эту величину можно определить по графику зависимости тепловой мощности от давления газа на горелке, предоставляемому производителем оборудования. Наиболее устойчивыми к понижению давления газа считаются конденсационные котлы.
В случае падения давления голубого топлива, сервисный инженер не в силах повлиять на ситуацию и необходимо обращаться в газовое хозяйство.
Нарушение циркуляции теплоносителя
Случаются ситуации, особенно в сельской местности, когда происходит отключение электричества вследствие аварии или перегрузки сети, от нескольких часов до нескольких дней. И если дом недостаточно утеплен, то даже двое суток без электричества могут привести к понижению температуры, и существует большая вероятность замерзания теплоносителя в системе отопления. Выявить ледяную пробку в системе отопления очень тяжело даже специалисту, который сам производил монтаж. Слабое, не утепленное место, может выявиться как в мансарде, так и в подвальном помещении.
Газовые котлы, в данной ситуации, зачастую в аварию не выходят, за исключением тех моделей, где отсутствует система байпас. Она активируется при отсутствии циркуляции в системе отопления, открывая «обводную» линию. При этом нагретый теплоноситель с подающей линии сразу же попадает на обратную, вследствие чего температура датчика начинает стремительно расти, и горелка выключается. Котел при этом включается в работу каждые три минуты (заводская задержка между циклами розжига), на несколько секунд. Система остается холодной, ближние радиаторы могут немножко прогреваться. Часто, при возникновении данной ситуации, владелец оборудования обращается в сервисную службу для вызова инженера на ремонт газового котла. Но инженер не сможет устранить проблему, так как она кроется не в котле, а в системе отопления. Опытные монтажники эту проблему решают, разбив систему на отдельные ветки и проверив их под протоком и давлением поочередно.
Чтобы не допустить нежелательных последствий сервисные мастера рекомендуют регулярно контролировать работу отопительной системы, не полагаясь всецело на автоматику, и не оставлять работающий котел без присмотра больше, чем на неделю. Если владелец лишен возможности регулярно посещать дом в холодное время года, стоит, например, обратиться к соседям.
Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.
Просмотрено: 13 502
Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.
aw-therm.com.ua
Инструкция по эксплуатации газового котла: правила
Газовый котел – вещь сложная, а поэтому требует к себе должного отношения. Ведь помимо пользы он может принести еще и очень серьезный вред, поскольку неверное использование газового котла сопряжено с большими рисками для жизни человека.

Схема установки газового котла.
Именно поэтому сегодня будет приведена инструкция по эксплуатации газового котла.
Существует множество моделей этого агрегата, которые произведены разными фирмами, но в целом требования к эксплуатации у них одинаковы.
Каковы же они? Руководство пользователя газового котла будет представлено далее. Итак, основы эксплуатации газовых котлов.
Требования к размещению
Данные требования будут касаться непосредственно помещения, в котором должен быть размещен газовый котел. Что же на этот счет говорит инструкция по эксплуатации? Так, помещение должно иметь общую площадь более 7,5 м². Высота потолка – не менее 2,2 м.

Схема котла газового от Vaillant.
Кроме того, в комнате обязательно должно быть окно, которое при случае можно открыть. Оно должно выходить на улицу. Этого требует пожарная безопасность.
Что касается двери в данной комнате, то открываться она должна по ходу движения из помещения. В самом же помещении не должно быть выключателей. Их следует перенести за пределы комнаты.
Обязательно наличие вентиляционной системы (приточно-вытяжная). Необходимо приблизительно 15 м² воздуха на 1 м² сжигаемого газа. Также нужен трехкратный воздухообмен.
При монтаже самого котла в помещении должна четко соблюдаться техника пожарной безопасности. Так, от котла до сгораемых элементов помещения нужно вымерить расстояние не менее, чем 25 см. Что касается несгораемых элементов, то здесь допускается расстояние в 5 см.
Между дымоходом и сгораемыми частями расстояние составляет 40 см, а между дымоходом и несгораемыми – 15 см.
Газовый котел должен быть установлен на идеально ровной поверхности, на которой не наблюдается никаких уклонов. Это важно для безопасного использования.
Вернуться к оглавлению
Требования к дымоходу и иным частям
Дымоход нужно изготовить стали, желательно нержавеющей. Должны присутствовать прочистные люки, возможность отвода конденсата. В нижней части дымохода располагается карман, предназначенный для отложений.
Снаружи дымоход подлежит дополнительной теплоизоляции. Материал утеплителя нужно оградить от осадков и от конденсата.
Дымоход должен быть на 2-3 см выше, чем выходной патрубок котла. Высота дымохода должна составлять не менее 5 м. Установка дымохода осуществляет в приемной тарелке уловителя испарений. При этом конденсат не должен попадать внутрь котла.
Срез трубы не должен приходиться на область подпора ветрового.
А что насчет атмосферного расширительного бака? Его необходимо установить на самой верхней точке всей конструкции. Предпочтительнее, чтобы он располагался внутри комнаты.
Подающий трубопровод котла нужно оснастить группой безопасности и термометром. Сам же котел настоятельно не рекомендуется устанавливать в проемах, нишах и прочих подобных труднодоступных местах.
Вернуться к оглавлению
Требования к использованию
Перед тем как начинать использование котла, нужно удостовериться в некоторых очень важных моментах. Система отопления должна иметь нужное количество жидкости. Сам же котел должен иметь связь с атмосферой посредством расширительного бака. В рабочем состоянии должны находиться клапан предохранения и поле горелки. Последнее стоит освободить от посторонних вещей и прочего мусора. Вентиль котла нужно открыть.
Перед началом розжига необходимо удалить с горелки защитную пленку, если таковая имеется. Как же проводится розжиг? Для начала нужно удостовериться в том, что в помещении отсутствует запах газа. Кроме того, недопустимы такие явления, как открытый подающий кран трубопровода и присутствие тяги в дымоходе. Непосредственно перед розжигом открывается смотровое окошко горелки. В середину поля горелки подносят огонь. Если розжиг произошел, то должен появиться несильный хлопок. Как правило, это происходит в течение 5-7 секунд.
Если после проведенных действий розжиг так и не произошел, то стоит немедленно перекрыть вентиль и произвести вентиляцию помещения. Следующую попытку можно проводить не раньше чем через 10 минут. Так гласят правила эксплуатации.
Температуре при работе котла нельзя опускаться ниже 65°С, поскольку это может привести к возникновению конденсата. Важно следить, чтобы в процессе работы в помещении не возникло специфического запаха газа. В то же время температура не может быть выше 90°С. Горелку котла нужно периодически очищать от загрязнений.
Так выглядит основная инструкция по эксплуатации данного агрегата. Важно внимательно относиться к использованию газового котла и не допускать отклонений от правила применения. Эксплуатируйте правильно!
1poteply.ru
подробная инструкция по подготовке и эксплуатации
Показать содержание статьи
Подключение отопительного оборудования при его покупке обычно выполняют специалисты. Но если разобраться, как правильно включить новый газовый котел, он будет продуктивно и стабильно отапливать помещение. Эксперты рекомендуют быть внимательными и соблюдать нормы безопасности при монтаже.
Классификация газовых котлов
Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.
По месту установки
Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода.
Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см.
По количеству контуров
Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.
По типу камеры сгорания
Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.
По типу тяги
Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.
По типу использования энергоресурса
Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию.
Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.
По материалу теплообменников
Производители выпускают оборудование с несколькими типами элементов:
стальными — подвержены коррозии, поэтому используются для недорогих моделей;
нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.
Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности.
Первый запуск котла: подготовка
Как с первого раза запустить бытовой газовый котел верно? Тестовый пуск начинают после монтажа и обвязки системы отопления. Процесс проходит поэтапно:
Прокладка электролинии. Для бака оборудуют дополнительную розетку или собственную электролинию.
Проверка места установки. Котел нельзя ставить около окна — так он будет работать некорректно. Основание должно быть идеально ровным. Рядом с устройством нельзя располагать быстровоспламеняющиеся предметы.
Подключение к источнику холодного водоснабжения. С патрубков нужно удалить заглушки и поставить на них фильтр с шаровым краном.
Интеграция котла к дымоходной трубе и проверка тяги.
Отключение агрегата от электросети, проверка наличия протечек, включение термостата на максимальный уровень. Должен зажечься индикатор переключения.
Важно! Подвод газовой магистрали, установку и опломбирование счетчика выполняют только специалисты.
Наполнение системы водой
Основной теплоноситель системы подачи тепла — вода. Для ее закачки в трубопровод и радиаторы требуется:
Открутить вентиль, проверив его внешний вид по инструкции производителя.
Дождаться, пока вода начнет заполнять батареи и трубы.
Контролировать давление. Оптимальная отметка 2-2,5 атм. будет показана на манометре.
Отключить водоподачу.
Совет! При запуске котла осенью или зимой прогрейте котельную и подавайте воду с температурой 18-20 градусов. Наполнение системы водой
Стравливание воздуха из системы
При достижении давления внутри системы в батареях и трубах образуются воздушные пробки. Поэтому перед тем как окончательно настроить новый газовый котел, воздух удаляют. Начинают с радиаторов:
Под носиком ставят емкость для воды.
Открывают воду — воздух должен выходить со свистом.
Дожидаются, пока вода начинает течь — это свидетельствует об удалении пробок.
После стравливания краны радиаторов закрывают.
Из циркуляционного насоса также удаляют заторы. Процедура предусматривает частичную разборку оборудования:
Снимается лицевая панель.
Включается котел и устанавливается регулятор нагрева в рабочее положение. Насос должен загудеть, а при наличии в нем воздуха — забулькать или зашипеть.
Снимается крышка с детали в виде цилиндра отверткой.
С началом капанья воды крышка закручивается.
Процедура повторяется около 2-3 раз, после чего насос работает без звуков.
Важно! После стравливания воздуха из радиаторов давление в системе падает. Его нужно выставить снова.
Опрессовка контура
Работы выполняются при помощи нагнетательного насоса. Систему необходимо продуть или промыть под повышенным давлением, включая котел через 10 минут. Опрессовка позволит выявить утечку, о которой свидетельствует снижение рабочего давления.
Очищение промыванием
Промывка способствует удалению загрязнений с трубопровода и радиаторов. На батареях открываются все краны, а затем под давлением 4 бара в емкости сливается вода. Поток вымывает примеси, фракции ржавчины и осадок. При наличии засорения фильтров нужно перекрыть входной вентиль подачи и удалить с мембраны загрязнения.
Совет! Для качественной работы отопления промойте систему 2-3 раза.
Как включить газовый котел?
Алгоритм включения зависит от способа установки котла.
Навесное оборудование
Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:
Прибор подключается к электросети.
Откручивается газовый вентиль.
Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
Кнопками «Плюс» и «Минус» выбирается рабочая температура.
Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.
Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.
Напольные модели
Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:
Выставить управляющий и температурный селектор на режим «Выкл».
Открыть вентиль газоподачи.
Установить селектор на пьезовый розжиг.
Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
Отрегулировать показатели температуры.
Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей. Напольный газовый котел
Возможные неисправности при запуске котла и методы их устранения
Поломки газового оборудования с электронными контроллерами устраняет только специалист. Если при соблюдении всех правил не запускается новый газовый котел, пользователь может самостоятельно устранить простейшие неисправности.
Невозможно включить запальник
Сбой возникает по нескольким причинам:
загрязнился изолятор. Чтобы устранить поломку его протирают чистой сухой салфеткой. Сильные загрязнения удаляются растворителями. Элемент вытирается насухо;
образование сажного налета в пространстве между корпусом и свечей. В этом случае не появляется искра. Нужно постучать по каналу подачи газа.
Если при включенном запальнике газ не подается при повороте ручки, есть риски неполадок электромагнитного клапана, термопары, термостата или клапана подачи. Эти поломки устраняет специалист.
Совет! Если вы обнаружили паутину, нужно открутить гайку и аккуратно ее удалить.
Не происходит нагрев воды
Сложность поломки зависит от типа котла:
на стенках контурных моделей с механическим управлением образуются отложения. Контур ГВС промывается горячей водой с моющими средствами;
электронные газовые котлы не греют воду по причинам поломок электроники или датчиков протоков.
Важно! Устранять неисправности электронного оборудования должен только мастер.
Возникает тактование
Сбой характерен для устройств, нагревающих теплоноситель на высокой мощности. Для предотвращения затрат на оплату газового топлива, преждевременного износа автоматики уменьшается интенсивность подачи. Нужно отрегулировать ее по инструкции, повернув винт на клапане или кнопками на панели управления.
Правильное и последовательное включение газового котла позволит создать комфортную температуру. Следуя рекомендациям специалистов, вы легко проведете первый запуск оборудования, которое будет эффективным в холодную и сырую погоду.
Посмотрите видео о том, как правильно включить и запустить газовый котел
tehnikoved.ru
особенности, устройство и отзывы :: SYL.ru
Многие владельцы частных домов хотят подробнее узнать о принципе работы газовых котлов, так как именно эти устройства используются в качестве основных элементов отопительной системы. Это связано с относительной дешевизной применяемого топлива в виде природного газа. Кроме того, рассматриваемые приборы имеют небольшие габариты и безопасны в эксплуатации.
Базовые элементы конструкции
Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.
Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
Система автоматики предназначается для безопасности и управления режимом работы.
Приспособление для отвода отработанных газов.
Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.
Принцип работы газового котла отопления: схема нагрева
Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.
Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание. Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики.
При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.
Отвод продуктов сгорания
С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.
Функционирование системы автоматики
Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.
Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.
Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.
Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.
Принцип работы двухконтурных газовых котлов
Часто требуется не только отопить какое-то помещение, но и обеспечить нагрев воды для бытовых нужд. В этом случае помогут двухконтурные газовые котлы. Принцип работы таких устройств практически не отличается от одноконтурных аналогов. Однако есть дополнительные элементы.
Нагрев воды в контуре ГВС происходит косвенным образом. Чтобы получить горячую воду, необходимо на протяжении всего времени поддерживать определенную температуру в основном контуре для отопления. При нагреве воды будет работать и отопительная система. Такой вариант неприемлем летом, поэтому на обратном трубопроводе устанавливается кран, способный прерывать циркуляцию теплоносителя. В этом случае нагревать будет только вода.
Как функционируют конденсационные устройства?
В обычных приборах продукты сгорания минуют теплообменные поверхности и отдают часть энергии рабочей среде отопительной системы. Отработанные газы отводятся через обычный дымоход. В данном случае теряется определенная часть тепла в виде водяного пара, появившегося при сжигании топлива.
Принцип работы конденсационных газовых котлов несколько отличается. Устройства способны использовать скрытую энергию водяного пара. Они оснащены нагнетающим вентилятором, который имеет изменяемое количество оборотов. В связи с этим камера сгорания является закрытой. Выброс отработанных газов производится при помощи коаксиального дымохода.
Изменяемое число оборотов вентилятора позволяет регулировать соотношение газа и подаваемого воздуха. Конденсационный котел не во всех случаях функционирует с максимальной отдачей. Чтобы прибор работал в экономичном режиме, необходимо поддерживать температуру теплоносителя на обратном трубопроводе менее 57 градусов.
Коэффициент полезного действия конденсационного устройства повышается с уменьшением рабочей температуры отопительной системы. В других ситуациях эффективность несколько снижается. Поэтому такой прибор уместен при использовании с теплыми полами, где рабочий диапазон температур колеблется в пределах 40-45 градусов.
В отличие от обычного котла, конденсационный аналог обладает теплообменником большей площади. В нем отработанные газы охлаждаются до температуры ниже 40 градусов. Процесс конденсации происходит непосредственно в теплообменнике, поэтому он изготавливается из материалов, устойчивых к коррозии.
Как работают настенные приборы?
Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.
Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.
Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.
Правила эксплуатации
Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.
Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.
Отзывы об устройствах в заключение
Понимая принцип работы газового котла, можно сделать осознанный выбор в пользу той или иной модели. Однако самое главное заключается в определении мощности, которая необходима для нормального отопления жилого дома. Она рассчитывается с учетом общего объема помещений и уровня теплоизоляции ограждающих конструкций. Показатели мощности газового оборудования указываются в техническом паспорте.
Потребители оставляют множество положительных отзывов о настенных устройствах. Они отмечают их компактность и эффективную систему автоматики. При выборе места установки проблем не возникает. О напольных приборах отопления положительно высказываются владельцы больших домов, где есть возможность выделить отдельное помещение для агрегата.
www.syl.ru
Установка газового котла в частном доме требования
Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.
Установка газового котла в частном доме требования
Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.
Последовательность подготовительных мероприятий
Базовая регламентирующая документация для установки котла
Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.
Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».
Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.
Как оборудуется котельная в частном доме?
В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.
Согласование установки газового котла
Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.
Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:
— газовая плита (приготовление пищи) – 0,5 м³/сутки;
— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;
— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.
В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.
Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.
Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.
Разработка проекта установки
Когда технические условия будут получены, можно переходить к составлению проекта установки.
Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.
Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект
Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.
Утверждение проекта
Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.
К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:
Техпаспорт газового котла.
Инструкция по его эксплуатации.
Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.
Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.
В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.
Цены на газовые котлы
~~котел газовый~~
Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.
Основные требования к помещению котельной
Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.
В частном доме под котельную лучше всего выделить отдельное помещение
В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.
Общие требования
Основные требования к котельной следующие:
Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
Высота потолка комнаты не меньше 2200÷2500 мм.
Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
Ширина проема двери должна быть не меньше 800 мм.
Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.
Системы вентиляции и дымохода
Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.
Цены на дымоходы и трубы
~~дымоходы~~
К вентиляции и дымоходу нормативными документами предъявляются следующие требования:
Вентиляционные и дымоходные каналы должны быть разделены.
Основные параметры естественной вентиляции котельной
Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
Дымоход, устраиваемый в стене должен иметь два входных канала:
— основной, для монтажа дымоходной трубы;
— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.
Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
Дымоход не должен иметь более трех изгибов или поворотов.
Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.
Дымоходная труба может проходить через помещения или сразу выходить на улицу
Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.
Так, для дымоходной трубы газового котла существуют определенные нормативы:
Правильное расположение дымохода над кровлей
— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;
— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;
— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;
— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.
Оптимальное решение – установка сэндвич-дымохода
В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.
Несколько слов о газовых котлах
В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.
Газовые котлы можно подразделить на несколько типов по различным критериям:
— по конструктивному исполнению;
— по способу установки;
— по номинальной мощности,
— по типу розжига;
— по технологии отвода продуктов сгорания.
По базовой конструкции котлы разделяют на одно- и двухконтурные.
— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.
— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.
Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.
Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.
По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.
— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.
— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.
Дымоход коаксиального типа
Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.
Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).
Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.
Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.
Формула расчета выглядит так:
W = S × Wуд / 10
W — мощность котла,
S — площадь отапливаемых помещений,
Wуд — удельная мощность для обогрева 10 м².
Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:
Северный регион – 1,5÷2,0 кВт.
Средняя полоса России – 1,0÷1,2 кВт.
Южный регион — 0,7÷0,9 кВт.
Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.
Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.
Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.
Калькулятор расчета необходимой тепловой мощности для системы отопления дома
Перейти к расчётам

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках
Укажите площадь помещения, м²
Количество внешних стен
нетоднадветри
Внешние стены смотрят на:
Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад
Положение внешней стены относительно зимней «розы ветров»
наветренная сторонаподветренная сторонапараллельная направлению ветра
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С
Какова степень утепленности внешних стен?
Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление
Высота потолка в помещении
до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м
Что расположено снизу?
Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение
Что расположено сверху?
Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение
Тип установленных окон
Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением
Количество окон в помещении
Высота окна, м
Ширина окна, м
Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели
Как подойти к выбору газового котла?
Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.
Последовательность проведения работ по монтажу газового котла
Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.
В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.
Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты
Установка котла проводится в такой последовательности:
В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.
Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.
Напольный котел должен устанавливаться на определенном расстоянии от стен
Рисунок «А»:
От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.
Рисунок «Б» :
Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.
Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.
Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.
Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.
Цены на популярные газовые котлы
Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.
Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.
На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами
Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.
Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.
Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.
После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.
Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.
После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.
Видео: Типичные ошибки при оборудовании котельной
Эксплуатация газового котла
Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:
Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.
В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.
Видео: работа специалистов по установке настенного газового котла
stroyday.ru
