Клапаны для систем отопления: балансировочный, обратный, трехходовой

На чтение 9 мин. Просмотров 41 Опубликовано 02.10.2015 Обновлено 01.08.2016

В комплектацию любой отопительной системы должны входить элементы регулировки и безопасности. С их помощью происходит изменение параметров теплоснабжения – стабилизация работы, автоматическая настройка. Для этих целей используются клапаны для систем отопления: балансировочный, обратный, трехходовой.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
Давление — номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

Уменьшает гидравлическую нагрузку на циркуляционный насос;
Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Байпасный клапан в системе теплоснабжения входит в обязательную комплектацию группы безопасности. Также он устанавливается в самой высокой точке схемы и на ответственных участках.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

С ручной регулировкой потока;
С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

Равномерное распределение тепла по всем отопительным контурам;
Обеспечение гидравлической стабилизации системы, отсутствие резкого перепада давления;
Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

Возможность подключения к программатору;
Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

В системах с принудительной циркуляцией обратный клапан монтируется на обходную трубу насосного узла, чтобы предотвратить изменение потока жидкости в магистрали.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

Гидравлический;
Пневматический;
Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы. Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения.

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

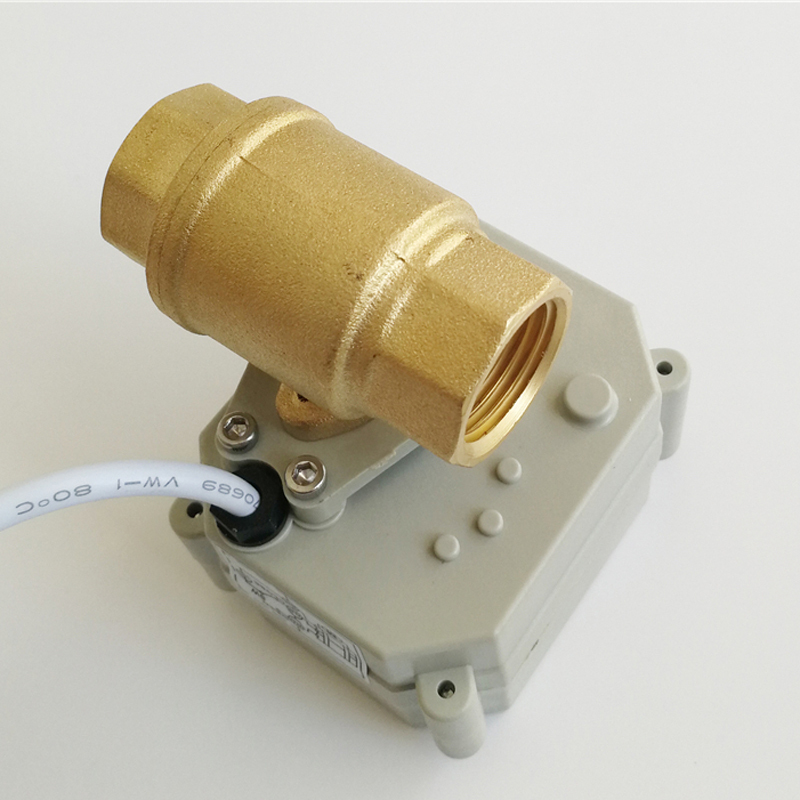

Источник высокого качества Электромагнитные Клапаны Для Отопления производителя и Электромагнитные Клапаны Для Отопления на Alibaba.

com

О продукте и поставщиках:

Alibaba.com предлагает широкий выбор высококачественных, эффективных и надежных. электромагнитные клапаны для отопления для различных типов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. электромагнитные клапаны для отопления разновидности, которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют долгому сроку службы продуктов, и не имеют аналогов, когда речь идет о безупречном, постоянном потоке топлива в двигатели. Возьмите эти уникальные и надежные. электромагнитные клапаны для отопления от ведущих брендов и производителей по умопомрачительной цене.

Ищете ли вы идеальное. электромагнитные клапаны для отопления, чтобы вписаться в двигатель вашего автомобиля для более плавного и равномерного потока топлива, или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти несколько категорий продуктов на сайт.

Широкий ассортимент. электромагнитные клапаны для отопления, доступные на Alibaba.com, совместимы как с бензиновыми, так и с дизельными автомобилями и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. электромагнитные клапаны для отопления - это соленоиды, изготовленные из прочных металлов, таких как железо и латунь, которые могут годами выдерживать высокие нагрузки.

Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. электромагнитные клапаны для отопления - действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков. Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым удивительным ценам. Файл. электромагнитные клапаны для отопления могут хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива для повышения производительности.

Вы также можете настроить их. электромагнитные клапаны для отопления в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Оцените разные. электромагнитные клапаны для отопления варьируется на Alibaba.com и покупайте эти продукты в рамках своих финансовых возможностей и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, таким как гарантийные периоды. Хватайте их у ведущих.

электромагнитные клапаны для отопления поставщиков для интересных сделок.

Электромагнитные клапаны. Лаборатория Тепла — все для систем отопления вашего дома по лучшим ценам.

Современные средства автоматизации позволяют управлять процессами подачи воды, газа и пара дистанционно в нуждах, как сложных индустриальных технологических, так и в домашних, чисто, бытовых процессах.

Электромагнитный клапан, имеющий в своей конструкции соленоидный клапан, в полной мере отвечает этим требованиям дистанционного управления подачей сжиженных и газообразных веществ.

На современных производствах, в работе котелен, в процессах отопительных систем, подачи и слива воды, в промышленности, сельском хозяйстве, на предприятиях питания и в быту широко применяются различные модели электромагнитных клапанов.

Среди всего множества конструкций, электромагнитный клапан для воды занимает особое, первостепенное значение. Розничная и оптовая покупка электромагнитных клапанов этого типа занимает на нашем рынке приоритетное положение. Соленоидный клапан легко устанавливается, регулируется и прост в эксплуатации и обслуживании. В некоторых устройствах применение этих конструкций нельзя заменить другими агрегатами.

Полный список мест применения клапанов с электрическим управлением трудно перечислить, как в промышленности, малых производствах, так и в бытовом использовании в различных видах домашней техники.

Где применяются электроклапаны

Как уже было сказано, применение соленоидных клапанов очень обширное. Мы можем наблюдать их действия в газо- и нефтеперегонке, в поливе и орошении сельхозугодий, поении скота, работе газовых и тепловых котельных, в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях.

Соленоидный клапан для воды:

помогает садоводам и жителям коттеджных построек при поливе и орошении своих дачных и приусадебных участков;
при подаче воды на различные бытовые гидроустановки: автоматические посудомойки,
стиральные машины, душевые кабины и сливные бачки;
при подаче воды и газа в системы обогрева, к котлам и бойлерным установкам;
для распределения подачи воды в канализационные системы частных и промышленных зданий для обеспечения работы туалетов и душевых кабин в местах общего пользования;
на малых моечных предприятиях регулирует подачу воды при мойке техники;
в пекарях — для обеспечения процесса выпечки хлебобулочных изделий;
в частных и общественных заведениях питания при приготовлении кофе в комбайнах по дозированию воды для заварки в точном дозировании подачи кипятка и многих других отраслях и видах деятельности человека.

Электрические клапаны не только распределяют, но и регулируют количество подаваемой воды и газа к каждому потребителю и внутри гидро и газовых установок.

Мы ежедневно пользуемся бытовыми автоматическими гидромашинами, но даже не задумываемся о том, что внутри этих конструкций установлен электромагнитный клапан, а то и несколько одновременно, для выполнения целого ряда процессов.

Для примера, в быту используют электромагнитный клапан для подачи воды для стиральной машины. Мы включаем это гидроустройство и тем самым подаем электросигнал на соленоидную катушку, которая открывает поступление воды в бак стиралки. А в процессе стирки, электроклапан на каждом этапе программы управляет подачей воды в нужном количестве внутрь машины из водной магистрали или сливом грязной смеси из стирального бака в канализационный коллектор.

Устройство и характеристики

Устройство электромагнитного клапана зависит от его типа, но общий принцип работы этих электроустройств одинаков, в их конструкцию входят:

Электромагнитная катушка — соленоид;
Штекер или ввод электрического кабеля сети напряжения;
Подвижный шток или плунжер;
Возвратная пружина штока;
Силовой плунжер с изолирующей прокладкой;
Крышка мембранного отсека;
Крепеж крышки;
Возвратная пружина мембраны;
Эластичная мембрана;
Корпус соленоидного клапана.

К характеристикам электромагнитных клапанов относится ряд технических параметров, которым отвечает та или иная конструктивная модель изделия. К этим параметрам относятся:

Давление. Манометрическая величина превышения давления внутри жидкости над воздушным (атмосферным) давлением, которые зависят от:

Дифференциала давления – разницы давлений на входе и выходе изделия.
Для электроуправляемых конструкций давление на входе должно быть всегда выше давления на выходе из устройства.Материала мембраны.
Диаметра отверстия для прохода жидкости.
Конструктивных и физических особенностей уплотнительных материалов.
Мощности электромагнитной катушки и применяемого вида тока, подаваемого на соленоидный пакет управления.

Расход жидкости или пропускная возможность соленоидного клапана (Kv), которую определяют экспериментальным путем на каждом производстве конкретных моделей клапанов. При этом берется чистая вода с температурой +20 С и в течении часа прогоняют через открытое тело установки при разнице давлений на входе и выходе (дифференциал) в 1 бар и просчитывают эту величину.

Зная коэффициент пропускной возможности (Kv) можно вычислить расход воды по формуле:
,где

Q – величина расхода воды в метрах кубических за час работы устройства;
Kv – практически измеренный коэффициент пропускной возможности установочной модели электроклапана, измеряемый в кубических метрах за час работы;

ΔP- дифференциальная величина давления;
ρ – величина плотности жидкости при данной температуре, измеряемая в кг/м³.

На основе этих расчетов на каждый клапан производитель делает дифференциальную диаграмму потерь:

Время срабатывания механизма клапана, которое зависит от типа и вида конструкции электрически управляемого клапана и от применяемого напряжения на соленоидную катушку;
Время, затраченное на реакцию клапана после получения электросигнала – зависит от выбранной конструкции и вида клапана, а также применяемых дополнительных вспомогательных механизмов внутри устройства.

Принцип работы

Принцип работы электромагнитного клапана для воды пилотного (непрямого) действия можно понять по приложенным схемам устройства. Независимо от типа применяемой модели электрического клапана (нормально закрытая, нормально открытая или с бистабильным управлением), эта работа электрически управляемого клапана будет выглядеть примерно в следующем порядке:

Электромагнитный клапан первоначально закрыт и на катушку еще не поступал электросигнал. Вода заперта во входной части клапана штоком с прокладкой;
При поступлении электросигнала на катушку, в соленоиде возникае.т электромагнитная сила, которая втягивает шток (плунжер) во внутрь катушки, тем самым создавая пространство между штоком и пространством над мембраной. Давление под мембраной пересиливает давление сверху и открывается проход для перелива жидкости через тело клапана.

При открытом кране этот же процесс протекает в обратном порядке – плунжер выталкивается из тела соленоида и открывает доступ давления воды над мембраной и совместно с усилием пружины закрывает проход воды через тело клапана.

Самая простая схема работы электромагнитного клапана прямого действия:

При подачи сигнала (электроцепь замкнута) на соленоид, шток втягивается во внутрь катушки и открывает проход жидкости из-за разницы давления от входной части на выход из клапана;
при прекращении подачи сигнала на катушку соленоида (электроцепь разомкнута) пружина возвращает шток на свое место и седло клапана перекрывает проток жидкости через тело клапана.

Электромагнитный клапан может быть выполнен в разных видах конструкций:

соленоидный клапан седельчатого вида;
клапан с использованием мембранного плавающего усилителя;
клапан с использованием мембранного усилителя с принудительным подъемом;
электроклапан поршневого вида;
клапан шиберного вид;а
клапаны шарнирные;
клапаны рычажные;
соленоидные клапаны тарельчатого вида;
клапаны золотниковые.

По виду подаваемого тока на индукционные катушки соленоидные клапаны могут быть разделены на:

установки с постоянным током в сети, что характерно для изделий, где нет больших давлений и нет надобности в создании большой силы электромагнитного излучения;
изделия для сетей с большими давлениями используют переменный сетевой ток для создания электромагнитного поля большой величины действия на шток или мембрану, чтобы преодолеть большие нагрузки сопротивления водной или газовой среды.

Также, электромагнитные клапаны подразделяются по рабочему положению штока на:

Нормально закрытые;
Нормально открытые;
Бистабильные – с переключением положения штока в зависимости от поступающего сигнала электроимпульса.

Нормально закрытые

Электромагнитный нормально закрытый клапан для воды имеет при обесточенной катушке закрытый штоком клапан, перекрывающий поток жидкости. При подаче электросигнала на катушку соленоида, шток с клапаном открывают этот проход.

Нормально открытые

Соленоидные клапаны для воды нормально открытые как, например, UNIPUMP серии BOX при обесточенной катушке селеноида находятся в открытом положении и жидкость имеет свободный проток по телу клапана. При подаче электросигнала, клапан со штоком перекрывают этот проход и поток жидкости останавливается.

Как подключить электромагнитный клапан

Электромагнитный клапан подсоединяется в систему трубопроводов установки в местах, где необходимо его включение для обеспечения управления потоком воды или газа, а также в местах распределения этих потоков по разным магистралям для обеспечения рабочих процессов одновременно нескольких устройств.

Процесс установки электрического клапана управления потоками жидкости и газа сводится к нескольким простым монтажным действиям. Это:

Резьбовое соединение клапана в нужном месте с трубопроводом, где протекает жидкость или подается газ;
Подсоединение электрической сети для обеспечения получения электрического сигнала на катушку соленоида;
Возможное присоединение к электромагнитному клапану дополнительных устройств и передающих линий для продвижения электрических импульсов в цепи коммуникации сигналов управления;
Обеспечение электромагнитного клапана средствами защиты от внешних воздействий на его работу.
При установке электромагнитного клапана нужно соблюдать некоторый свод правил монтажа этих гидроэлектрических конструкций:
Следить за тем, чтобы при установке конструкции она не находилась под напряжением, и катушка не испытывала дополнительных нагрузок;
На электромагнитный клапан при монтаже не должны влиять внешние нагрузки от веса трубопровода и других узлов системы подачи воды;
При отрицательных температурах воздуха на открытых, незащищенных пространствах следует закрывать соленоидную часть арматуры дополнительными защитными средствами;
Если арматура клапана находится под постоянным воздействием солнечных лучей и осадков, необходимо позаботится об ее закрытии с помощью фумизированной ленты или гибкого изоляционного кабеля, других защитных средств.

Электромагнитные клапаны

Соленоидный электромагнитный клапан 2W12

Технические характеристики

Нормально открытый НО
Конструкция: клапан прямого действия с мембраной
Электромагнитный клапан не требует минимального давления
Высокая частота включения
Ресурс числа срабатываний:более 1000000

Рабочая среда	воздух, бытовой газ, вода, масло,бензин
Температура рабочей среды	уплотнения NBR-10 …+80 °С уплотнения EPDM-10…+120 °С уплотнения VITON-10…+120 °С
Диаметр условного прохода Ду	15, 20, 25, 32, 40, 50 мм.
Рабочее давление	0-1МПа
Материал корпуса	латунь, нержавеющая сталь
Материал мембраны	VITON -10…+120 °С
Катушка	~220 В«S51B», 40 ВА, IP65 =24 В«S51B», 30 Вт, IP65

Соленоидный электромагнитный клапан 2W21

Технические характеристики

Нормально закрытый НЗ
Конструкция:клапан прямого действия.
Электромагнитный клапан не требует минимального давления
Высокая частота включения
Ресурс числа срабатываний: более 1000000

Рабочая среда	вода, масла, воздух, алкоголь, вакуум
Температура рабочей среды	-10. ..120 °С
Диаметр условного прохода Ду	12,15,20,25,32,40,50 мм.
Рабочее давление	0-1МПа
Материал корпуса	латунь, нержавеющая сталь
Катушка	S51H: ~40 ВА; =30 Вт, IP65 SD01B: ~35 ВА; =30 Вт, IP65

назначение и устройство электромагнитных клапанов-отсекателей, виды электромагнитных клапанов-отсекателей

При устройстве автономного отопления необходимо позаботиться о безопасности и надежности системы. Для того чтобы отопительная система была обеспечена автоматическим контролем безопасности нужно установить защитный элемент, который называется электромагнитный клапан-отсекатель. Данный защитный элемент представляет собой запорную арматуру, которая обеспечивает безопасность и автоматическую эксплуатации оборудования для отопления.

При возникновении какой-либо опасной ситуации клапан автоматически перекрывает подачу топлива. Такие ситуации могут произойти из-за разных факторов: падения давления теплоносителя или газа, утечки газа или снижение тяги. Любой из этих факторов является опасным для работы котла. Поэтому электромагнитный клапан-отсекатель необходим для отопительной системы, так как перекрывает подачу топлива. Рассмотрим в нашей статье виды клапанов-отсекателей и принцип их работы.

Содержание:

Назначение и устройство электромагнитных клапанов-отсекателей
Виды электромагнитных клапанов-отсекателей. Принцип работы.
Характеристики
Преимущества и недостатки
Установка прибора

Назначение и устройство электромагнитных клапанов-отсекателей

Электромагнитные клапаны-отсекатели не зависимо от назначения отличаются от защитной арматуры других видов. Так как он срабатывает при помощи внешних источников энергии. Электромагнитный клапан-отсекатель может быть для воды или газовый.

Клапан срабатывать при помощи датчиков, которые подают команду. Открытие и закрытие может происходить дистанционно. Такие вентили часто используют в быту, энергетике, а также в пищевой и медицинской промышленности.

Электромагнитный клапан-отсекатель применяют:

В системе подачи воздуха или реагента.
Для аварийной остановки воды. Используют в системе водоснабжения или отопления.
Для очистки воды. Клапан применяют для обратного осмоса.
В системах, где необходимо автоматическое управление подачи воды или топлива.

Но более востребован электромагнитный клапан в энергетике. Он контролирует поток топлива.

В клапане может быть одна или несколько пружин. Они бывают двух видов: тарельчатые и винтовые. Для того чтобы пружины начали работать необходимо использовать электрический или пневматический привод.

Электромагнитный клапан-отсекатель представляет собой устройство, которое оснащено электрическим приводом. В устройстве прибора расположены защелки, которыми управляют при помощи электромагнитов. Благодаря защелкам пружины удерживаются во взведенном состоянии. При подаче сигнала защелки автоматически отпускают пружины и, следовательно, механизм закрывается.

Виды электромагнитных клапанов-отсекателей. Принцип работы.

Бывают клапаны прямого действия. В таком виде механизм закрывается под действием электромагнитного привода. А отсечение среды производится с двух сторон трубопровода. А также бывают клапаны нормально-закрытого типа. В таком типе клапан работает под действием электромагнитных сил. Если они отсутствуют, то клапан закрывается. А клапан нормально-открытого типа находится открытым без каких-либо воздействий электрического напряжения. А закрытие осуществляется при помощи электромагнитного импульса.

Еще бывают электромагнитные пилотные клапаны-отсекатели. Они закрываются под действием пилота. Такой механизм работает за счет перепада давления, которое происходит до и после. После того как достигнуто необходимое значение происходит срабатывание механизма и таким образом происходит закрытие клапана. Данные клапаны применяют в газовом отоплении. Они бывают нормально-закрытые и нормально-открытые. Они могут работать от электромагнитного импульса.

Выделяют еще один вид электромагнитного клапана. Два нормально-закрытых клапана разных условных проходов объединяются в один, который называется двухпроходной электромагнитный клапан. Такие клапаны могут контролировать подачу топлива и используются для вязких жидкостей.

А электромагнитные клапаны с поворотной заслонкой применяют для перекрытия жидкого топлива на дистанционном уровне. Такие клапаны были изготовлены для предотвращения утечки углеводородных газов. Работают электромагнитные клапаны с поворотной заслонкой на перепаде давления между выходным и входным патрубком. Устраивают такие клапаны на емкости, где хранится газ.

При помощи электромагнитных клапанов можно управлять дистанционно работой отопительного прибора. А также создать автоматическое безопасное использование. При использовании такого защитного элемента можно оставлять отопительное оборудование без присмотра, а также управлять им дистанционно.

Характеристики

К характеристикам электромагнитных клапанов-отсекателей относятся:

Давление среды;
Температура среду;
Вид соединения;
Расход среды;
Вид транспортируемой среды.

Преимущества и недостатки

К преимуществам клапанов можно отнести:

Автоматический сигнал при аварийной ситуации.
Управлять отопительным оборудованием можно дистанционно.

Но помимо преимуществ электромагнитные клапаны- отсекатели имеют следующие недостатки:

Установить клапан на газопровод самостоятельно нельзя. Для этого необходимо воспользоваться услугами квалифицированного мастера.
Чтобы прибор работал без перебоев необходимо установить дополнительный источник питания.

Установка прибора

Перед устройством клапана необходимо выбрать место, где будет обеспечен свободный доступ к прибору. Следует придерживаться такому требования для свободного пользования электромагнитного клапана. Входную и выходную часть трубопровода необходимо располагать на одном уровне. А также эти части должны выдерживать вес прибора. Установить оборудование, нужно учитывая рисунок стрелки на корпусе. Стрелка должна соответствовать направлению движения воды. Необходимо прочистить патрубки внутри. Затем после установки клапана нужно проверить герметичность внешнюю и внутреннюю.

Электромагнитный клапан

© 2017 — 2021 Salder.ru – О ИНТЕРНЕТ-МАГАЗИНЕ SALDER.RU Salder.ru — интернет магазин инженерной сантехники. Основная деятельность компании Salder.ru связана с реализацией сантехнического оборудования и его комплектующих. Компания активно расширяет свое присутствие не только в Москве, но и в регионах. Мы закрываем любую потребность в материалах и оборудовании для систем водоснабжения, отопления и канализации. За это отвечают наши квалифицированные инженеры-консультанты, каталог на 8000 позиций и доставка в течении 2-3 дней. Мы начинали свою деятельность в 2017 году как монтажная организация. Строили котельные «под ключ», монтировали теплые полы и радиаторы, и вешали полотенце сушители. Накопив знания и опыт, а так же компетенции в вопросах тепловодоснабжения открыли интернет-магазин. Мы не просто продаем сантехнику — мы знаем, как и где она будет использована. ПРОДУКЦИЯ. Интернет магазин Salder.ru предоставляет своим покупателям широкий ассортимент сантехники, начиная от радиаторов и заканчивая водонагревателями. Вся продукция проходит жесткий отбор. Магазин принципиально не работает с дешёвой и непроверенной сантехникой, так же не использует ни сертифицированные товары и продает только ту продукцию, которую монтировали сами и уверены в ней на 100%. На каждую модель и позицию имеется свой паспорт и выдается гарантийный талон. 70% всей продукции в каталоге производится в Италии, если же используется оборудование из Китая — то это только фабричная продукция. Интернет магазин Salder.ru обеспечивает не только безопасность в использовании, но и длительный срок службы оборудования. ВАШИ ЗАКАЗЫ. За раздел «Ваши заказы» в интернет-магазине Salder.ru отвечают люди, которые ранее работали с материалами и знают, о чём говорят. Они не только помогут подобрать необходимый вариант, но и расскажут о всех достоинствах и недостатках выбранной модели. Вы будете общаться с профессионалами своего дела, которые ответят на все ваши вопросы, в кратчайшие сроки обработают заказ, а также помогут составить проект котельной или систему водоподготовки, проконсультируют и подберут необходимый товар для вашего дома дистанционно по телефону. Раздел «Ваши заказы» не только координирует доставку, но и отвечает за качество выбранного оборудования. КАТАЛОГ. Каталог сайта представлен широким разнообразием продукции-канализационные трубы и фитинги, котельное оборудование, дренажные системы, водонагреватели, полотенце сушители, насосное оборудование, системы очистки Евролос и другая качественная продукция. В ассортименте сайта вы точно найдете то, что необходимо именно вам. Интернет-магазин Salder. ru является официальным дилером компании по производству септиков ЕВРОЛОС по Московской области. Если Вы совершаете покупку септика в нашем магазине мы организуем монтаж и бесплатную доставку по Москве и Московской области. Весь товар, который реализует интернет-магазин «Salder.ru », максимально адаптирован к условиям использования, начиная с климатических особенностей и заканчивая качеством воды. Уверенность в высоком качестве и надежности предоставляемых нами товаров, обеспечивает клиентам длительный срок службы. Наша цель-предоставить клиентам богатый выбор качественного сантехнического оборудования по приемлемым ценам. Мы ценим своих клиентов и дорожим своей репутацией.

принцип действия, устройство, виды || ИТАЛГАЗ

Электромагнитный (соленоидный) клапан — это устройство для управления рабочей средой под давлением в трубопроводе. Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.

Принцип действия электромагнитного (соленоидного) клапана

Клапан оснащен соленоидом, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником в центре. Это ядро называется плунжером. В положении покоя плунжер закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает силу на плунжер, в результате плунжер тянет к центру катушки так, что отверстие открывается. Это основной принцип, который используется для открытия и закрытия электромагнитных клапанов.

Устройство электромагнитного клапана

Основные компоненты:

1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.
2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.

Основные типы электромагнитных клапанов

Электромагнитный клапан непрямого действия

Данный вид клапанов доступен с присоединительными размерами 1/4″… 3″. При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.

Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.

Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.

Нормально-открытый клапан непрямого действия (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.

Эта конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется.

Электромагнитный клапан прямого действия

Двухходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе.

Нормально-закрытый клапан прямого действия (2/2 NC).
При этом варианте рабочая среда не протекает через клапан, а перекрыта плунжером, который прижат пружиной. При включении напряжения электромагнитная катушка поднимает плунжер и среда двигается к выпускному отверстию.

Нормально-открытый клапан прямого действия (2/2 NO).

При этом варианте отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному. При подаче напряжения отверстие закрывается. Операция в обоих случаях зависит только от магнитного поля, создаваемого соленоидной катушкой.

Эти клапаны способны работать при нулевом давлении.

Клапан с принудительным подъемом мембраны

Нормально-закрытый клапан (2/2 NC) с принудительно поднимаемой диафрагмой, имеет впускное и выпускное отверстие в корпусе. В этих моделях плунжер механически прикреплен к диафрагме и управляет центральным пилотным отверстием и ходом основного уплотнения, что позволяет ему работать при нулевом перепаде давления.

Трехходовой электромагнитный клапан прямого действия

Трехходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе, а третье присоединительное отверстие находится в арматурной трубке («выхлоп»).

Нормально-закрытый трехходовой клапан (3/2 NC).
При этом варианте среда не пропускается через впускное отверстие, так как плунжер прижат к седлу пружиной. Но среда из выходного трубопровода выводится через «выхлоп». При подключении к электросети впускное отверстие открывает подачу рабочей среды, а «выхлоп» закрывается.

Нормально-открытый трехходовой клапан (3/2 NO).
В этом исполнении отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному, а «выхлоп» закрыт. При подключении к электросети впускное отверстие закрывается, в то же время «выхлоп» открывается и соединяется с выходным трубопроводом. В обоих случаях операция зависит только от магнитного поля, создаваемого соленоидной катушкой.

Трехходовые электромагнитные клапаны могут работать при нулевом давлении.

Соленоидный клапан является одним из наиболее используемых компонентов в газовых и жидкостных системах, количество применений почти бесконечно. Вот некоторые примеры использования: системы отопления, технология сжатого воздуха, промышленная автоматизация, бассейн, стиральные машины, стоматологическое оборудование, системы мойки и оросительные системы.

Надеемся, что данная статья окажется Вам полезной и поможет разобраться в теме — электромагнитный клапан.

HVACR Tech Tip: Использование двунаправленных электромагнитных клапанов для тепловых насосов

Электромагнитный клапан со встроенным обратным клапаном предназначен для замены соленоидного клапана жидкостной линии параллельно обратному клапану для обратного потока. Этот клапан может применяться в жидкостной линии корпуса супермаркета для принудительного отключения во время управления откачкой, в то же время обеспечивая полный поток в обратном направлении во время обратного газового размораживания. Его также можно использовать в жидкостной линии теплового насоса, чтобы предотвратить миграцию хладагента к наружному блоку во время режима нагрева, при этом обеспечивая полный поток в обратном направлении во время режима охлаждения.

ВНИМАНИЕ: Этот клапан не закрывается в режиме обратного потока / охлаждения.

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ СЕРИИ CE6-HP

Для хладагентов 22, 134a, 404A, 407C, 407F, 410A, 507
Двунаправленный электромагнитный клапан
Контроль откачки в супермаркете
Предотвращает миграцию хладагента теплового насоса
Расширенные соединения под пайку
Катушка MKC-1, класс F

См. Рисунок 1. Контрольный шарик маленький и вставляется в пилотное отверстие диска. Когда на клапан подается питание для работы в направлении потока холода, давление в верхней части диска сбрасывается через управляющее отверстие, и диск поднимается. Когда испаритель переходит в режим размораживания или тепловой насос переключается в режим охлаждения, электромагнитный клапан должен быть под напряжением. Обратный поток заставляет контрольный шар закрывать пилотное отверстие снизу, толкая диск вверх, полностью открывая клапан.

Рисунок 1

CE6S1-HP * ДВУНАПРАВЛЕННЫЙ СОЛЕНОИДНЫЙ КЛАПАН *

Буква «C» используется в этой номенклатуре для обозначения функции обратного клапана, а «-HP» обозначает высокое давление.
Диск обратного клапана также требует модификации узла шток и плунжер. Поэтому диск, шток и плунжер необходимо заменить, чтобы преобразовать стандартный соленоидный клапан в клапан со встроенным обратным клапаном. Для электромагнитных клапанов со встроенным обратным клапаном доступны комплекты внутренних деталей.

CE6S1-HP ДВУНАПРАВЛЕННЫЙ СОЛЕНОИД

РЕЖИМ НАГРЕВА (показан выше)
Обычно клапан устанавливается с нормальным потоком к наружному змеевику.В обесточенном состоянии это предотвращает миграцию хладагента к наружному змеевику в режиме обогрева.

РЕЖИМ ОХЛАЖДЕНИЯ
Обычно клапан устанавливается с нормальным потоком к наружному змеевику. В режиме охлаждения клапан работает в обратном направлении.

Для супермаркетов
См. Рис. 3 ниже. Для обратного газового оттаивания электромагнитный клапан на жидкостной линии может быть установлен параллельно с обратным клапаном, чтобы обеспечить обратный поток к жидкостному коллектору. Это увеличивает затраты на рабочую силу и материалы.Или можно установить электромагнитный клапан Sporlan на жидкостной линии со встроенным обратным клапаном, что сэкономит время и деньги.

Дополнительные технические советы по HVACR можно найти здесь:

Технический совет HVACR: Устранение неисправностей электромагнитных клапанов в холодильных установках

Технический совет HVACR: Руководство по обслуживанию смешанных хладагентов

HVACR Технический совет: может ли в ресивере находиться переохлажденный хладагент?

Шесть причин, почему преобразование CDS снижает затраты

Процедура очистки систем охлаждения и кондиционирования воздуха

Перегрев компрессора — проблема номер один для охлаждения

HVACR Технический совет: где должен быть установлен внешний эквалайзер TEV?

Электромагнитные газовые клапаны | Обслуживание нагревателя и устранение неисправностей

Электромагнитный газовый клапан обычно используется в газовом отопительном оборудовании для обеспечения двухпозиционного управления потоком газа.

Основная функция электромагнитного клапана — обеспечивать прямое срабатывание клапана. Мощность для управления клапаном получается из магнитного потока, развиваемого в катушке соленоида. Диск клапана в корпусе клапана соединен стержнем с сердечником электромагнита. Когда комнатный термостат или выключатель питания направляет электрический ток на соленоид, он подтягивает шток (плунжер) к верхней части трубки плунжера и поднимает прикрепленный диск клапана. Затем газ проходит через порт главного клапана до тех пор, пока электрическая цепь не будет прервана контроллером.Это действие освобождает шток, который падает и закрывает клапан. Вес стержня и седла в сборе, а также давление газа в верхней части седла клапана обеспечивают герметичное перекрытие. Газовый клапан ITT General Controls серии K3, показанный на рис. 5-8, является примером электромагнитного газового клапана прямого действия.

В некоторых соленоидных клапанах используется сбалансированная диафрагма для управления потоком газа (см. Рисунок 5-9). Когда катушка соленоида находится под напряжением, она поднимает шток или плунжер ровно настолько, чтобы открыть спускной клапан (или так называемый пилотный клапан).Затем газ выходит из области над мембраной, давление над диафрагмой такое же, как давление под седловым диском. Это называется сбалансированным или ненагруженным состоянием. Катушка соленоида поднимает весь внутренний узел в полностью открытое положение. Когда соленоид обесточен, давление выше диафрагмы восстанавливается. Вес внутреннего блока и давление газа на седле достаточно, чтобы удерживать клапан в закрытом состоянии. В этом типе клапана давление газа используется для управления его работой.

Третий тип соленоидного клапана состоит из трехходового клапана стравливания с электромагнитным управлением (т. Е. С магнитным управлением) и диафрагменного клапана в одном устройстве (см. Рисунок 5-10). Комбинированный блок обеспечивает двухпозиционное регулирование подачи газа на газовое отопительное оборудование.

Трехходовой клапан (также называемый пилотным клапаном), реагируя на электрические сигналы от ограничительных или предохранительных устройств управления, открывает или закрывает газовый клапан, контролируя сброс давления газа над диафрагмой в корпусе основного клапана.В нормально закрытом положении давление газа на входе над диафрагмой предотвращает открытие клапана. В открытом (запитанном) положении трехходовой или пилотный клапан перекрывает давление газа на входе и позволяет стравить давление газа над диафрагмой, так что давление газа под диафрагмой заставляет диафрагму подниматься, чтобы открыть клапан.

Сдвоенные электромагнитные клапаны предназначены для трехступенчатого регулирования (high -low-off) потока газа (см. Рисунок 5-11). Для достижения этой цели используются как соленоид сильного пламени, так и соленоид слабого пламени.Регулировку режима слабого пламени можно выполнить, поворачивая регулировочный винт по часовой стрелке (для уменьшения слабого пламени) или против часовой стрелки (для увеличения).

На Рисунке 5-12 показана принципиальная электрическая схема двухступенчатого регулятора, содержащего двойной электромагнитный клапан. Если оба соленоида должны быть запитаны одновременно, для схемы требуется трансформатор на 40 В.

Масляные электромагнитные клапаны полезны

Электромагнитные клапаны с электроприводом уже много лет используются в нашей нефтедобывающей промышленности.Они служат полезной цели и дают несколько преимуществ. Ниже перечислены несколько важных аспектов, которые необходимо учитывать.

Преимущества электромагнитного клапана

Быстродействующий соленоид отключения практически исключает образование дыма при отключении. При немедленной остановке потока масла к форсунке воздушный поток горелки и статическое давление все еще достаточны для полного сгорания любых остаточных паров масла в зоне сгорания до того, как двигатель остановится выбегом. Испытания показали, что это мгновенное отключение может устранить дым при остановке и способствовать уменьшению загрязнения теплообменника.

Кроме того, соленоид обеспечивает вторичное отключение, дополняющее отключение насоса. Это полезно для систем подачи масла самотеком или установок, в которых резервуар для хранения расположен над горелкой. Если отключение насоса когда-либо выходит из строя, то соленоид обеспечивает дополнительную поддержку до следующего обращения в сервисный центр.

Электромагнитный клапан обеспечивает мгновенное отключение с электрическим управлением. Это особенно полезно, если при выключении некоторых приложений наблюдается грохот или пульсация.Это лучше, чем немного более медленное отключение гидравлического насоса, которое зависит от оборотов двигателя при выбеге.

Электромагнитный клапан позволяет использовать горелку с системами управления предварительной или последующей продувкой. Блокирует поток масла к форсунке до завершения периода продувки. Электромагнитный клапан с задержкой может выполнять функцию задержки включения (предварительная продувка). Однако он чувствителен к температуре. Тепло от температуры окружающей среды или быстрая смена циклов сокращают его задержку, в то время как холод вызывает повышенную задержку.Следовательно, это зависит от приложения.

Конструкция электромагнитного клапана

На фиг. 1A, и , 1B, представлены в разрезе электромагнитный клапан и блок-схема. Типичный соленоидный клапан, используемый в жилых горелках, обычно закрыт, когда катушка обесточена. Устройство может быть спроектировано для прямого действия (без задержки открытия, когда катушка находится под напряжением) или задержки открытия с помощью термистора, последовательно соединенного с одним проводом. Они классифицируются как электромагнитные клапаны с задержкой или без задержки.

Работа электромагнитного клапана

Проследим работу электромагнитного клапана от вызова горелки до завершения цикла. В этом сценарии мы обсудим типичную систему, использующую стандартный первичный регулятор масляной горелки прерывистого режима (R8184G или аналогичный).

Термостат требует тепла, в результате чего срабатывает первичное управляющее реле, и напряжение сети подключается к оранжевому проводу. Обычно двигатель, зажигание и соленоидный клапан подключаются параллельно, поэтому питание подается на все одновременно.
ПРИМЕЧАНИЕ: В клапанах с задержкой термистор, который представляет собой полупроводник, сопротивление которого быстро и предсказуемо изменяется в зависимости от температуры, создает задержку на несколько секунд. Как только он нагревается, он позволяет запитать катушку клапана. Кроме того, электромагнитные клапаны без задержки могут оставаться закрытыми в течение периода предварительной продувки, если они управляются отдельным таймером или специальной основной последовательностью управления.

Когда катушка клапана находится под напряжением, создается магнитное поле, заставляющее подпружиненный стальной поршень клапана преодолевать сопротивление пружины и немедленно втягиваться в шток. Это отодвигает седло клапана от отсекающего отверстия. Теперь клапан находится в открытом положении (Рисунок 1B).

Двигатель и насос достигают полной скорости. Вскоре после открытия клапана частота вращения насоса достигает уровня, при котором создается давление, достаточное для перемещения его поршня регулятора в открытое положение. Затем масло поступает на вход клапана, через отверстие и к соплу.
ПРИМЕЧАНИЕ: По своей конструкции клапаны с задержкой или таймеры предварительной продувки позволяют двигателю и насосу достичь полной рабочей скорости в течение нескольких секунд, прежде чем на соленоид будет подано питание.

Масло под высоким давлением проходит через форсунку и распыляется, смешивается с воздухом, подаваемым нагнетателем, и воспламеняется искрой электрода. Пламя устанавливается и поддерживается до тех пор, пока регулятор температуры не сработает и не отключит первичный регулятор горелки.

Первичный блок управления обесточивает свое реле, и сетевое напряжение немедленно отключается от оранжевого провода. Магнитное поле катушки соленоида мгновенно рассеивается, и подпружиненный поршень клапана закрывается, останавливая поток масла к форсунке (рис. 1A).Пламя погасло.

Быстро после этого действия скорость двигателя снижается до уровня, при котором поршень регулятора насоса перемещается в закрытое положение. Вращение двигателя и вала насоса замедляется до полной остановки. Цикл завершен.

Масляный электромагнитный клапан довольно универсален, и существуют различные конфигурации, которые можно установить на топливный насос или на корпус горелки. Всегда проверяйте номинальное давление, чтобы убедиться, что клапан совместим с давлением используемого вами насоса.При правильной установке там, где это необходимо, электромагнитный клапан действительно может дать много преимуществ, которые могут способствовать надежному и эффективному нагреву масла.

Воздействие тепла на электромагнитные клапаны, Электромагнитные клапаны, NResearch

Как уменьшить воздействие тепла на клапаны — это то, что должны учитывать химики и инженеры-конструкторы электроники, — сообщает Гэри Стивенс.

В лабораторных приборах и технологических системах используется множество электромагнитных клапанов.Их объединяет то, что нагрев может отрицательно сказаться на их производительности и надежности.

Большинство электромагнитных клапанов для аналитического и научного использования имеют небольшие размеры, инертность и малый внутренний объем. Однако многие из них не имеют змеевика с номинальной нагрузкой на 100% — это часто упускается из виду, когда используются клапаны, и в результате производительность может быть снижена. Из-за этого приложения, которые вполне могли работать с использованием ручных клапанов на этапе разработки, могут иметь нежелательные результаты, когда соленоидные клапаны находятся под напряжением в течение длительного времени.

Почему так важна грузоподъемность, сводится к основам физики: включите питание, и где-то по линии будет выходить тепло.

Катушка в соленоиде предназначена для развития силы, достаточной для работы клапана при заданном напряжении, за счет притяжения якоря и замыкания магнитной цепи. После того, как якорь переместится и замыкает цепь магнита между собой и сердечником, мощность, необходимая для поддержания клапана под напряжением, уменьшается. Однако катушка по-прежнему потребляет тот же ток, что и при первоначальном питании клапана, а избыточная мощность рассеивается в виде тепла.Это тепло создает ряд проблем, от непредсказуемого управления средой до холодного течения и деформации материалов корпуса и даже полного отказа клапана. Тепло также может передаваться среде, проходящей через клапан, что может повлиять на химию аналитических приложений — не лучшая идея.

Электромагнитные клапаны: что можно сделать для снижения требований к теплу и мощности?

Что можно сделать, чтобы снизить требования к теплу и мощности электромагнитных клапанов? Разработчику системы доступен ряд опций, двумя наиболее распространенными из которых являются запорные клапаны и приводы с фиксацией и удержанием.

Запорные клапаны — это клапаны, которые являются бистабильными, запитываются для изменения состояния, но затем удерживаются в этом положении с помощью механических средств, чаще всего магнитных. Их преимущества включают в себя отличную экономию энергии (поскольку после достижения желаемого состояния мощность не требуется) и тот факт, что они сохраняют свое положение даже при отключении питания. Их удержание ограничено только магнитной силой, заложенной в устройство, и они идеально подходят для использования на портативном оборудовании с батарейным питанием. К недостаткам запорных клапанов можно отнести то, что они дороже стандартных клапанов и иногда могут быть больше стандартных изделий.

Что касается приводов с удерживанием и удерживанием, это название относится к возбуждению клапанов с помощью электронного привода для подачи сначала напряжения втягивания, а затем более низкого напряжения для удержания клапана в возбужденном состоянии. Этот тип операционной системы широко используется, но методы, используемые для достижения этой функции, сильно различаются. Обычно используются три метода: управление напряжением, управление током и широтно-импульсная модуляция (ШИМ). Преимущества ударно-удерживающих устройств включают тот факт, что они используют стандартные клапаны без дополнительных затрат, а также работают с пережимными клапанами. Энергосбережение обычно может составлять 66 процентов (но зависит от производителя), и они обеспечивают увеличенное время автономной работы при использовании на портативном оборудовании. Есть только два основных недостатка, связанных с импульсными приводами: им нужен привод для переключения, а некоторым пережимным клапанам требуются повышенные токи удержания, поскольку они должны поддерживать сжатие, поэтому достигается меньшая экономия энергии.

Дополнительную информацию см. На сайте www.scientistlive.com/eurolab

Гэри Стивенс работает в NResearch в Нортгемптоне, Великобритания.

Электромагнитный трехходовой клапан рекуперации тепла

Трехходовые клапаны рекуперации тепла Parker. Основное назначение — автоматическое управление потоком текучих сред, жидкости или газа. Когда катушка обесточена, клапан направляет хладагент в обычный конденсатор. Когда катушка находится под напряжением, клапан направляет хладагент в конденсатор регенерации. Клапаны 8D и 12D представляют собой стальные корпуса с порошковым покрытием и удлиненными медными соединениями. Для систем кондиционирования или охлаждения важно использовать емкость системы, хладагент, тип жидкости, температуру и давление.Не рекомендуется устанавливать размер по размеру строки. Обратитесь к литературе или программе выбора для получения данных о мощности и деталей. Каждый клапан проходит заводские испытания, чтобы гарантировать безупречную работу.

Рынки:

• Кондиционирование воздуха
• Холодильное оборудование
• Промышленное охлаждение
• Транспорт

Характеристики / преимущества:

• Катушки класса F
• Трехходовой пилот исключает дорогостоящие небольшие боковые утечки.
• Тип «B» снижает затраты на установку, устраняя необходимость в соленоидном клапане в системах, требующих откачки конденсатора на холостом ходу.
• Монтаж в вертикальном или горизонтальном положении
• Синтетический материал седла для плотного закрытия
• Металлические прокладки с синтетическим покрытием минимизируют внешние утечки
• Максимальное рабочее давление для клапанов серии (S) B5D составляет 650 фунтов на квадратный дюйм (45 бар), для (S ) 8D, (S) 12D и (S) 16D это 450 фунтов на квадратный дюйм (31 бар) и (S) 8D-HP и (S) 12D-HP, это 680 фунтов на квадратный дюйм (47 бар)

Приложения:

• Кондиционирование воздуха — Жилой, Тепловые насосы, Чиллеры, Коммерческие единицы, Промышленное оборудование
• Холодильное оборудование — Морозильные камеры, Пешеходные блоки, Стеллажи
• Промышленное охлаждение
• Транспортировка — Грузовик / Прицеп, Контейнеры

Тип

3-ходовой разделительный клапан конденсатора

Тип соединения

ODF Sweat

Размер порта

3/4 ″ или 1 1/4 ″

Максимальное рабочее давление (фунт / кв.

Дюйм)

400

Максимальное давление (фунт / кв. Дюйм)

680

Мощность (вольт)

(24 / 50-60) (120 / 50-60) (208-240 / 50-60) (120-208-240 / 50-60 доступно за дополнительную плату)

Дополнительные опции

Кабельный ввод (без дополнительной оплаты) или распределительная коробка (без дополнительной оплаты)

Реверсивный клапан

— инженерное мировоззрение

Клапаны реверсивные для тепловых насосов.В этом видео мы рассмотрим четырехходовой реверсивный клапан, который используется в тепловых насосах. Это критический компонент системы теплового насоса, и именно он позволяет хладагенту реверсировать поток, обеспечивая как режимы нагрева, так и охлаждения.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по реверсивным клапанам

Реверсивный клапан, вид спереди Реверсивный клапан, вид сзади

Выше представлена трехмерная модель реверсивного клапана, которую мы будем использовать для объяснения принципов работы клапана. Как видите, в центре находится цилиндр, который является корпусом клапана. От этого перпендикуляра к корпусу клапана проходят 4 трубы: 3 снизу и одна сверху. Эти трубы являются точками входа / выхода хладагента.

За основным корпусом находятся несколько капиллярных трубок, которые соединяются с противоположными концами основного корпуса, а также с верхней и нижней трубками. Из капиллярных трубок выходят электромагнитный клапан и соленоидная катушка. Мы собираемся обсудить назначение всех этих частей.

Внутренний вид реверсивного клапана на виде сверху в разрезе. Мы видим внутри центрального клапана корпуса черный U-образный объект, который установлен внутри металлического ползунка. Ползунок будет перемещаться из стороны в сторону и перемещать U-образный корпус, который используется для направления хладагента по контуру хладагента.

Ползунок электромагнитного клапана

Для перемещения ползунка основного корпуса мы используем другой скользящий U-образный корпус, который находится внутри электромагнитного клапана. Ползунок соленоидного клапана принудительно приводится пружиной в нормальное положение, но как только катушка соленоида находится под напряжением, он создает магнитное поле, которое притягивает ползунок к другой стороне клапана, позволяя хладагенту изменять направление внутри соленоида.Это повлияет на ползунок в основном корпусе.

Реверсивный клапан, соленоид включен — режим охлаждения

Когда катушка соленоида находится под напряжением, она создает магнитное поле, которое перемещает ползунок соленоида влево. Горячий хладагент из компрессора будет поступать через верхнюю трубу и течь в центральный корпус главного клапана. Часть этого высокого давления будет течь в капиллярную трубку, через соленоид и вниз в правую сторону корпуса основного клапана. Это переместит основной ползунок в левую сторону.Таким образом, горячий хладагент, поступающий через верхнюю трубу, будет течь в корпус главного клапана и выходить через нижнюю левую трубу. Оттуда он направится к наружному блоку, где он будет отклонять тепло системы и обеспечивать охлаждение.

Когда реверсивный клапан работает в режиме обогрева. Катушка соленоида обесточена, и внутренняя пружина переместила ползунок электромагнитного клапана вправо. Хладагент под высоким давлением поступает через верхнюю трубу и направляется к корпусу основного клапана.Часть хладагента будет течь в соленоид через капиллярную трубку. Затем он будет перетекать в крайнюю левую сторону ползунка главного клапана, заставляя главный ползунок перемещаться в крайнюю правую сторону. Затем горячий хладагент входит через верхнюю трубу и вытекает через нижнюю левую трубу и выходит во внутренний блок для обеспечения обогрева.

Когда реверсивный клапан работает в режиме обогрева. Хладагент покидает компрессор и направляется к реверсивному клапану. Он войдет через верхнюю трубу и выйдет через нижнюю правую трубу.Оттуда он направляется во внутренний блок, где будет обеспечивать обогрев помещения. Затем он будет течь к обратному клапану и через него, следующий обратный клапан не пропустит его, поэтому хладагент будет проходить через расширительный клапан. Оттуда он потечет в наружный блок и заберет больше тепла. Затем он снова потечет в реверсивный клапан, но главный ползун направит его обратно в компрессор.

Когда реверсивный клапан работает в режиме охлаждения. Хладагент покидает компрессор и направляется к реверсивному клапану.Он будет отводиться из нижней левой трубы и течь в наружный блок, где будет отдавать часть своей тепловой энергии. Он проходит через обратный клапан, но второй обратный клапан не пропускает его, поэтому он проходит через расширительный клапан во внутренний блок, чтобы улавливать нежелательное тепло и, таким образом, обеспечивать охлаждение. Оттуда он течет обратно в реверсивный клапан, где снова направляется в компрессор для завершения цикла.

Чтобы узнать больше о том, как работают тепловые насосы, нажмите здесь

Размер электромагнитного клапана

Для обеспечения надежной работы электромагнитных клапанов в системах охлаждения или кондиционирования воздуха необходимо тщательное рассмотрение требований к применению в процессе выбора.

Sporlan предлагает широкий выбор размеров и стилей электромагнитных клапанов, которые могут использоваться в системах охлаждения и кондиционирования воздуха для электрического управления потоком хладагента. Электромагнитные клапаны представляют собой «запорные клапаны» с электрическим приводом. Они бывают полностью открытыми или полностью закрытыми. Помните, что они не регулируют поток.

Два основных типа электромагнитных клапанов:

Электромагнитные клапаны обычно классифицируются в зависимости от действия штока и плунжера.

Прямое действие — подача питания на катушку напрямую открывает главный порт клапана, обеспечивая полный поток.
Клапан прямого действия вытягивает плунжер против давления на входе и обычно ограничивается небольшими применениями или там, где на клапане имеется низкий перепад давления.
Пилотное управление — при подаче питания на катушку открывается пилотный порт, который сбрасывает давление над основным диском / поршнем / диафрагмой, позволяя ему перейти в открытое положение для полного потока
Клапан с пилотным управлением использует перепад давления на клапане, чтобы обеспечить более высокую пропускную способность без необходимости использования большой соленоидной катушки. Для возврата диска / поршня / диафрагмы в нормальное положение требуется минимум 1 фунт / кв. Дюйм перепада давления. Это Ключевое утверждение, без минимального падения давления на клапане, когда главный порт не вернется в нормальное состояние, после его работы.

Почему важен размер:

В отрасли всегда была тенденция выбирать электромагнитные клапаны в зависимости от размера линии. Однако из-за падения давления, необходимого для правильной работы, такая политика рискованна и не рекомендуется.

Другими словами, если электромагнитный клапан жидкостной линии выбирается для системы, имеющей жидкостную линию с внешним диаметром 5/8 дюйма, существует тенденция выбирать любой клапан, имеющий соединения 5/8 ODF. Например, у нас есть серия из 4 клапанов с размером соединения 5/8 OD в диапазоне от 6,0 до 23 тонн. Если требуется грузоподъемность 15 тонн, выбор исключительно на основе размера линии может привести к неблагоприятным сценариям.

Недостаточный размер и упорный испаритель.
Клапан очень большого размера, у которого не будет падения давления минимум 1 фунт / кв. Дюйм, а его диск / поршень / диафрагма НЕ вернется в свое нормальное положение.

Размер:

Выбирайте соленоидный клапан в зависимости от производительности системы с падением давления минимум 1 фунт / кв. Дюйм. Затем выберите один из доступных размеров подключения. Если требуемые размеры соединений недоступны, втулки и муфты могут быть адаптированы, что НЕ повлияет на работу клапана.

Пример:

15 тонн, r410a, Электромагнитный клапан жидкостной линии с соединениями с наружным диаметром 5/8:

Опции:

E14, перепад давления на клапане немногим более 3 фунтов на кв. Дюйм, опция с наружным диаметром 5/8
E19, перепад давления немногим более 1 фунта на кв. Дюйм на клапане, только наружный диаметр 7/8, опция

Sporlan 30-10: нажмите здесь.
