Выбор и устройство фундаментов
Строительство фундамента
Чтобы дом был прочным и долговечным, нужно правильно выбрать конструкцию фундамента и определить, на какую глубину его закладывать. Конструкция фундамента зависит прежде всего от типа грунта, глубины его зимнего промерзания, уровня грунтовых вод.
Особенности грунтов
Неправильно устроенный фундамент может привести к неравномерной усадке строения и появлению трещин в конструкциях дома. Поэтому перед строительством необходимо провести гидрогеологическое исследование грунта и поручить расчет фундамента специалисту.
Учет типа грунтаОсновная характеристика грунта, которую учитывают при расчете фундамента, — несущая способность. Она зависит от состава грунта и его водонасыщенности. По критерию несущей способности грунты делят на несколько типов:
- хорошие (скалистые, крупнообломочные, песчаные). Они имеют высокую несущую способность, не подвержены водонасыщению, вспучиванию, проседанию и размыванию. На таких грунтах можно устраивать ленточный и столбчатый фундамент неглубокого заложения;
- посредственные (глинистые, мелкопесчаные). Они подвержены сжатию, водонасыщению и вспучиванию при замерзании. Фундамент закладывают на всю глубину промерзания, также можно использовать незаглубленный плитный фундамент;
- плохие (илистые, насыпные, лессовидные, плавуны). Их несущая способность невелика. Под нагрузкой они проседают, размываются водой, а при замерзании — вспучиваются. При необходимости строительства устраивают свайный фундамент, заглубляя сваи на уровень залегания надежных грунтов (например, скалистых), или плитный.
Необходимость рыть большой котлован значительно повысит стоимость дома
Не стоит ориентироваться на утверждения соседей, что грунты на этой территории хорошие. Плывун может оказаться как раз под вашим домом. Надежнее исследовать грунты.
Неправильно. Фундамент, заложенный выше уровня промерзания грунта, выталкивают силы вспучивания, поднимая его на высоту. | Правильно. Фундамент, заложенный ниже уровня промерзания грунта, не испытывает давления промерзлого грунта. |
А — давление фундамента на грунт; Б — сопротивление грунта; В — выталкивающие силы вспучивания грунта; Г — касательные боковые силы; Д — высота поднятия фундамента силами вспучивания; УГВ — уровень грунтовых вод; УПГ — уровень промерзания грунта.
Что влияет на стоимость фундамента?
- Гидрогеологические особенности участка. Чем сложнее участок, тем дороже обойдется фундамент— из- за увеличения глубины заложения, устройства гидроизоляции и т. п.;
- Вес и размеры здания. От них зависит объем фундаментных работ;
- Тип фундамента — сборный или монолитный. Обычно сборный несколько дешевле, потому что менее трудоемкий. Для монолитного фундамента дешевле сделать растворный узел на стройплощадке, чем покупать готовый бетон. Столбчатые и плитные фундаменты дешевле ленточных;
- Наличие в доме подвала. Он требует рытья котлована, а значит, большого объема земляных работ.
Учет глубины промерзания
Влажные грунты, промерзая, увеличиваются в объеме (вспучиваются), и находящиеся в них фундаменты неравномерно выдавливаются. В результате могут образоваться трещины, способные разрушить конструкции здания. Чтобы нейтрализовать действие вертикальных сил вспучивания, подошву фундамента закладывают на 20 см ниже уровня промерзания грунта. Чтобы нейтрализовать касательные силы, действующие на стенки фундамента, можно заложить фундамент с широким основанием и сужающимися кверху боковыми поверхностями стен. Чтобы уменьшить силы сцепления между грунтом и стенами фундамента, можно покрыть их скользящим материалом (полиэтиленом или отработанным машинным маслом.
Материалы для фундаментов
Ленточные фундаменты для зданий с тяжелыми стенами могут быть бетонными и железобетонными, бутовыми и бутобетонными, а также кирпичными. Для зданий с легкими стенами из этих материалов выполняют столбчатые фундаменты или используют фундаменты из асбоцементных столбов и труб или из влагостойкого дерева. Для всех типов зданий наиболее надежны железобетонные и бутобетонные фундаменты. Железобетон — наиболее распространенный материал для фундаментов. По способу возведения железобетонные фундаменты могут быть сборными и монолитными. Сборные выполняют из блоков заводского изготовления, из них складывают ленточные фундаменты. Блоки укладывают на песчаную подушку, используя грузоподъемную технику.
Монолитные железобетонные фундаменты могут быть любого типа, но наиболее распространенные — ленточные и плитные. Их заливают послойно или целиком. Потребуется большое количество бетона, а значит, придется использовать бетононасос. Свайные фундаменты также выполняют из железобетона.
Схемы конструкций фундаментов
Типы конструкций фундаментов
Ленточные фундаменты пригодны для зданий с любым типом стен и необходимы для построек со стенами из тяжелых материалов (бетона, камня и кирпича). Ленточные фундаменты используют всегда, когда планируют сделать в доме подвал или цокольный этаж. Подошву таких фундаментов, как правило, закладывают ниже уровня промерзания фунта. Они могут быть сборными (из железобетонных блоков заводского изготовления) или монолитными.
Столбчатые фундаменты используют для зданий с легкими стенами (каркасными, деревянными), а также для террас и веранд. Столбы располагают под несущими стенами с определенным шагом и обязательно под узлами пересечения или стыковки несущих стен. Глубина заложения столбчатых фундаментов может быть выше уровня промерзания грунта. Точное заглубление определяют путем расчета.
Свайные фундаменты необходимы при строительстве зданий с тяжелыми стенами на грунтах с недостаточной несущей способностью, а также при высоком уровне залегания грунтовых вод.
Глубина погружения свай зависит от глубины залегания так называемых хороших грунтов. Чтобы нагрузка дома распределялась равномерно, сваи на уровне поверхности земли связывают железобетонным ростверком, который напоминает незаглубленный невысокий ленточный фундамент. Ростверк может быть как монолитным, так и сборным.
Плитные фундаменты особенно подходят для ненадежных грунтов — пучинистых, подвижных и просадочных, но их можно применять на грунтах любого типа. Такие конструкции представляют собой сплошную или решетчатую железобетонную плиту, которую устраивают под всей площадью здания. Плита может быть как глубокого, так и неглубокого заложения или располагаться на поверхности земли. Плитные фундаменты широко распространены при строительстве индивидуальных домов за рубежом.
Подготовительные работы
Перед рытьем котлована с поверхности земли снимают плодородный слой почвы (с помощью бульдозера). Работа над фундаментом мелкого заложения начинается с рытья траншеи расчетной ширины и глубины. Ее дно засыпают песком и гравием, а затем утрамбовывают основание.
Для фундамента глубокого заложения, а также если в доме планируют подвал, как правило, роют котлован (целесообразно делать это с помощью экскаватора).
Аккуратные стенки траншеи могут послужить опалубкой
Из чего состоит ленточный фундамент
Ленточные фундаменты имеют одинаковую форму и поперечное сечение по всему периметру стен дома и внутренних несущих стен. Такие фундаменты подводят под несущие стены и перегородки, а также под печи и камины. Ленточный фундамент состоит из подошвы (подушки) и стены. Подошва представляет собой железобетонную плиту с шириной основания минимум 60 см, которая передает давление на грунт. Для нее используют бетон марки не менее М100. Стена ленточного фундамента должна иметь ширину минимум 40 см. Более точные размеры элементов фундамента, а также его армирование рассчитывают исходя из типа и состояния грунтов, а также веса здания.
Используют различные материалы и способы возведения.
Сборный ленточный фундамент не нуждается в опалубке и является наиболее простым и быстрым способом возведения основания дома. Важно, что фундаментные блоки имеют сертификат качества, что гарантирует использование бетона требуемой марки. Количество рядов блоков зависит от глубины заложения фундамента.
Устройство сборного железобетонного ленточного фундамента
Блоки привозят и сгружают при помощи крана, цепляя их за петли | Блоки подают к подготовленному месту установки, кладут на раствор |
Точность установки первого блока — залог правильного последующего монтажа | После установки на место положение блока можно слегка откорректировать |
Второй уровень блоков укладывают с перевязкой швов | Швы на углах между бетонными блоками армируют стальными стержнями |
Второй ряд блоков укладывают на раствор, бетонируя вертикальные швы | Сборный фундамент устраивают в два раза быстрее, чем монолитный |
Устройство монолитного железобетонного ленточного фундамента
Горизонтальность поверхности проверяют при помощи теодолита | Для заливки фундамента из досок делают опалубку заданной толщины |
Устойчивость опалубки обеспечивают при помощи подкосов, а также кольев | Внутри фундамента устанавливают металлическую арматуру |
Металлический каркас должен быть пространственным | Количество бетона регулируют при помощи специального ковша |
При заливке бетон разравнивают сначала лопатой, потом — гладилкой | Залитый фундамент надо накрыть и выдержать без нагрузки две-три недели |
Монолитный ленточный фундамент
Монолитный фундамент выполняют из железобетона, бутобетона, бута.
Если стены траншеи сделаны аккуратно, они могут служить опалубкой для будущего фундамента, в других случаях опалубку выполняют из досок. В нижней части укладывают арматуру. Фундамент можно заливать послойно или целиком. Готовый монолитный фундамент надо выдержать две-три недели без нагрузок.
Монолитный ленточный фундамент
Плюсы и минусы ленточных сборных и монолитных фундаментов
| Тип фундамента | Преимущества | Недостатки |
| Сборный железобетонный |
|
|
| Монолитный железобетонный |
|
|

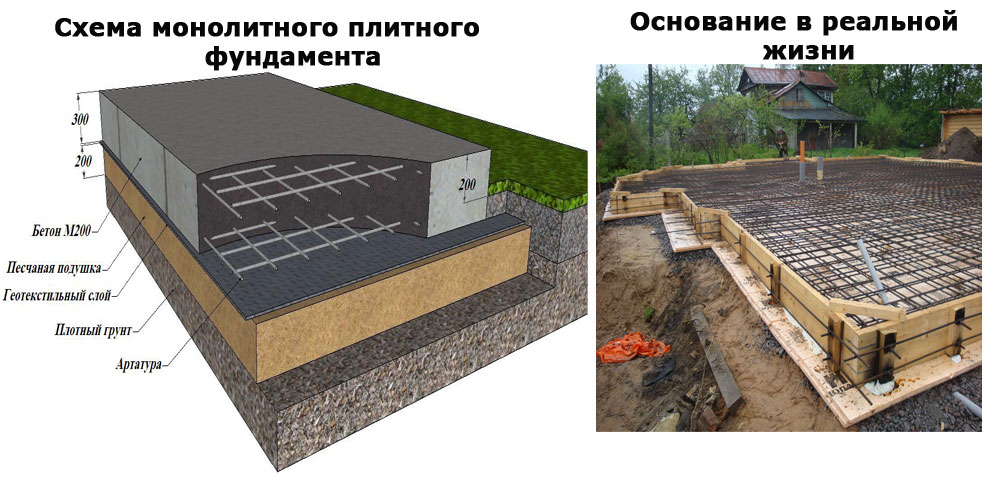

Плитный фундамент
Плитный фундамент представляет собой жесткую конструкцию — монолитную плиту, армированную металлической сеткой. Толщина плиты может составлять 25—40 см, а глубина закладки зависит от гидрогеологических условий на участке. При глубоком заложении фундаментная плита будет служить полом подвала. Также возможно размещение плиты непосредственно на поверхности земли. В этом случае плита фундамента одновременно служит основанием для пола первого этажа. При этом предусматривают ее утепление как по периметру, так и по всей поверхности пола. При строительстве больших зданий в целях экономии бетона сплошную фундаментную плиту можно заменить решетчатой, опорная площадь которой выполнена в соответствии с расчетом.
Плитный фундамент служит одновременно полом помещения — первого этажа или подвала.
Устройство монолитного железобетонного плитного фундамента
Подготавливают и выравнивают площадку | Основание засыпают песком и тщательно утрамбовывают, поливая водой |
Площадку армируют арматурой, соединяя стержни в местах пересечения | Бетон заливают равномерно, корректируя толщину его слоя лопатой |
Сделать слой однородным на всем протяжении поможет виброустановка | Готовый фундамент должен постоять без нагрузки несколько недель |
Не отказывайтесь от монолитного пояса. Сборный фундамент более подвержен деформациям при неравномерных просадках грунта, поэтому поверх сборных фундаментных блоков желательно сделать монолитный армированный пояс. Он обязателен при строительстве дома со стенами из ячеистых бетонов, керамоблоков и в случае ненадежных грунтов.
Фундамент из бутовой кладки
Фундаменты из бутовой кладки рекомендованы при небольшой (до 1 м) глубине заложения. Используют рваный камень — бут, который подбирают один под другой, заполняя пустоты и швы бетоном. Материал укладывают враспор со стенками траншеи. Наружные ряды кладки делают из крупных камней, а промежутки заполняют более мелкими.
Фундамент из бутовой кладки
Кладку ведут с перевязкой швов. Это трудоемкий процесс, но он не требует большого количества бетона. Учитывая это, бетон можно приготовить самостоятельно.
Что бы еще почитать?
Устройство ленточного фундамента.
Наверняка, все знают, что фундамент – основа дома, которой при строительстве уделяется немалое внимание. Все нагрузки от дома приходятся на фундамент и передаются на основание, которое состоит из пластов плотного грунта.
Поверхность фундамента – это плоскость, на которой расположены стены сооружения, которые находятся над землёй, либо слегка заглублены, если предусмотрено подвальное помещение. Подошва фундамента – нижняя плоскость, которая имеет общие точки соприкосновения с грунтом.
Что такое ленточный фундамент?
Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру сооружения и закладывается как под наружные, так и под внутренние стены, если это необходимо. Если брать во внимание плитный фундамент, то технология строительства ленточного фундамента немного сложнее, так как необходима более массивная опалубка а так же большее количество земляных работ, а если рассматривать столбчатый фундамент, то трудоёмкость ленточного фундамента ниже, материала расходуется меньше и в этом случае можно обходится без крана, к тому же рассчитать столбчатый фундамент намного сложнее.
Ленточные фундаменты – отличное решение:
- для домов, построенных из бетона, камня, кирпича
- для сооружений, которые имеют тяжёлые перекрытия
- в случае неоднородности грунта на площадке для строительства
- если в Ваши планы входит наличие подвала (в этом случае стены ленточного фундамента будут выступать в роли стены подвала)
Виды ленточных фундаментов
Ленточные фундаменты делятся на 2 группы: монолитные и сборные.
Для сооружения монолитного фундамента используют бетон и арматуру. Обязательной является опалубка. Эта конструкция является неподвижной и устанавливается на основе котлована. После этого, чтобы получить монолитный фундамент, его заливают ровным слоем бетона и уплотняют. Такой тип наиболее распространен и обладает серьезными преимуществами:
- Отличается долговечностью
- Устойчив на протяжении всего времени использования здания
- Может идеально совмещаться с конструкцией сооружений разных типов и форм
Чтобы соорудить сборный ленточный фундамент, Вам также понадобятся армированный бетон или железобетонные блоки, которые при кладке следует закрепить, используя толстую строительную проволоку и специальный раствор.
Кроме двух вышеупомянутых типов ленточных фундаментов можно столкнуться с кирпичными и бутовыми видами. Возведение кирпичного фундамента – довольно-таки трудоёмкое занятие и прочность его намного меньше, чем у монолитного или сборного. Бутовой фундамент (бутобетонный) – прочнейший и самый влагостойкий вид ленточного фундамента, что является прекрасными показателями для построения его на так называемых «мокрых» грунтах. Недостатками являются высокие цены на бутовые камни и сам подбор камней подходящих по размеру.
Как происходит устройство ленточного фундамента?
Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.
- Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
- Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.
- В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага.
- Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.
Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом. Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.
Ошибки при возведении ленточного фундамента
- Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
- Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
- Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)
Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов , не стоит полагаться на «авось», а всю работу лучше всего поручить профессионалам, это намного выгоднее, чем исправлять ошибки.
Ленточный фундамент: устройство и технология
От фундамента зависит долговечность и эксплуатационные характеристики будущего строения.
Характеристика
Ленточный фундамент представляет ленту, которая идет по периметру дома и полностью принимает нагрузку строения. Это практичная и прочная основа с хорошим соотношением цены и качества, монтаж которой однако потребует много времени и сил. Но при этом за счет простоты конструкции можно легко организовать устройство ленточного фундамента своими руками.
Главное преимущество такой конструкции заключается в том, что она подходит для строительства дома с подвальным помещением или цокольным этажом. Кроме того, ленточный фундамент не требует тщательной подготовки земли, что упрощает процесс укладки. Он широко используется при неоднородном грунте и подходит для разжиженной или глиняной, садовой или лесной почвы.
Таким образом, строительство ленточного фундамента выполняют
- Для домов с подвалом, подземным гаражом или цокольным этажом;
- Для бетонных и кирпичных домов с несложной архитектурой;
- Для построек с тяжелым перекрытием;
- Для строительства на неоднородном грунте;
- При глиняной или разжиженной почве.
Часто ленточный фундамент выбирают для небольшого загородного дома и бани, крупного гаража и хозяйственного блока, дачной бытовки и летней кухни. Среди преимуществ конструкции выделяют долговечность и прочность, способность выдерживать высокие нагрузки и возможность уставить ленточный фундамент своими руками.
Среди недостатков отмечают высокую трудоемкость работ и большой расход материалов.
Виды ленточного фундамента
Монолитный ленточный фундамент для дома изготавливают и укладывают на строительной площадке. Он состоит из бетона и армированной сетки. В земле прорывают неглубокий котлован, где делают опалубку, укладывают арматуру и заливают бетон.
Это наиболее прочный вид, который прослужит 100-150 лет. Он подходит под любые типы и формы сооружений.
Сборный ленточный фундамент состоит из железобетонных блоков и изготавливается на заводе. Он прослужит 50-75 лет. Для сборки конструкции на участке используют бетонную смесь, арматуру и железобетонный блок, который закрепляют при помощи специального раствора и строительной проволоки. Фундаментальные блоки укладывают на блоки-подушки, которые предварительно закладывают в основание конструкции.
Железобетонный сборный ленточный фундамент отличается более быстрой установкой, однако он требует использования спецтехники, что увеличивает расходы. Кроме того, неправильная технология сборки приведет к неплотному сопряжению блоков и протеканию!
Комбинированный фундамент предполагает сочетание различных видов конструкций. К таким типам относят столбчато-летночный, ленточный на сваях, ленточный с монолитной подушкой и другие. Технология закладки таких конструкций отличается сложностью и применяется только, если существует угроза разрушения ленточного фундамента. Комбинированные конструкции подходят для сложного грунта или наклонного участка.

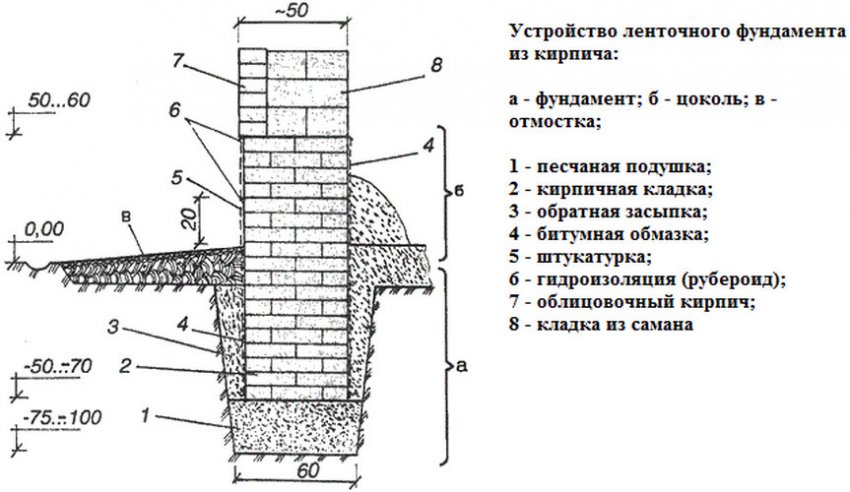

Менее популярные виды — кирпичный и бутовый фундаменты. Первый представляет стандартную кладку из кирпича. Такая кладка подходит для сухого грунта, но требует дополнительной защиты от влаги при помощи гидроизоляционных материалов.
Монтаж бутовой основы выполняют из песчаника, известняка или другого крупного бутового камня. При обустройстве важно подобрать камни по форме и размеру. Образовавшиеся промежутки между материалами заполняют цементным раствором.
| Тип | Преимущества | Недостатки |
| Монолитный | Надежность, прочность и долговечность, срок службы составит до 150 лет! | Требует опалубки, соблюдения температурного режима и строгой последовательности технологии сборки |
| Сборный | Быстрые сроки возведения, не требует специальной техники, можно возводить в зимнее время | Блоки выпускают стандартных заводских размеров, поэтому иногда приходится подгонять элементы под габариты фундамента, нужна спецтехника |
| Комбинированный | Возведение на сложном рельефе (склоны, холмы и пр. ) и на подвижных глубоко промерзающих грунтах | Сложная технология укладки и повышенные затраты, целесообразно использовать только в определенных случаях при проблемной почве |
| Бутовый | Самый надежный и долговечный ленточный фундамент, устойчив к влаге, морозам и воздействию грунтовых вод | Трудоемкая и сложная технология требует правильного подбора камней, раствора и взаимного расположения материала, монтаж занимает много времени |
| Кирпичный | Легкая, быстрая и доступная технология укладки, не требует спецтехники, подходит для сухой почвы | Требует дополнительной гидроизоляции, нельзя применять при высоком уровне грунтовых вод, срок службы составляет всего 30-50 лет |
Кроме того, ленточный фундамент разделяют по глубине.
- Мелкозаглубленный вариант располагается выше отметки промерзания почвы и составляет порядка 1,5 метров. Он подходит для грунта с умеренной пучинистостью и для небольших построек.
- Заглубленный тип — простая, надежная и экономичная конструкция, которую можно использовать для строительства любого загородного дома.
Установка ленточного фундамента
Технология возведения такой конструкции отличается легкостью и использованием доступных материалов. Поэтому многие владельцы загородных участков предпочитают укладывать монолитный бетонный или сборный железобетонный ленточный фундамент своими руками. Однако учтите, что монтаж потребует много сил и больших объемов работ с землей. Технология укладки включает следующие этапы:
- Изучение грунта и очистка земельного участка;
- Расчет фундамента, разметка внутренних и внешних границ на расстоянии 40 см друг от друга;
- Рытье котлована, начинают с самой низкой участки грунта и для небольшого дома делают глубиной около 40 см;
- Организация песчаной подушки со слоем гравия высотой 15 см. После укладки подушку поливают водой и утрамбовывают;
- Опалубка делается из досок, брусков, фанеры, шифера и других подручных материалов. Опалубка нужна только для монолитной конструкции;
- Гидроизоляция выполняется при помощи пенетрона, который добавляют в бетонную смесь. Современный материал эффективно сохранит конструкцию от плесени и грибка. Более простой вариант — укладка рубероида на дно котлована;
Опалубка нужна только для монолитной конструкции;- Армирование выполняют при помощью армированной сетки, которую делают путем сбора арматуры в каркасы и скрепления проволокой. Ячейки сетки делают прямоугольными или квадратными со сторонами 30-40 см;
- Обустройство коммуникаций и вентиляции;
- Технология укладки бетона заключается в постепенной заливке каждого слоя толщиной по 15 см. Каждый слой тщательно трамбуют, чтобы в смеси не образовались воздушные пузыри;
- Залитый бетон накрывают пленкой. Через 4-6 дней снимают опалубку, засыпают фундамент песком или глиной и вновь накрывают пленкой. Пленку желательно оставлять на 2-4 недели, ведь в первый месяц после заливки фундамент набирает 99% прочности;
- Специалисты рекомендуют утеплять фундамент, хотя бы с наружной стороны. Теплоизоляция защитит от влаги и перепадов температур, промерзания и появления трещин.
При обустройстве фундамента не экономьте на расходных материалах. Выбирайте только качественные утеплители, гидроизоляционные материалы и бетонные смеси. Учтите, что для строительства надежного загородного дома подойдет бетон маркой не ниже М300 В22.5.
Рекомендации по монтажу ленточного фундамента
- Ширина основы должна быть больше на 10-15 сантиметров опирающейся стены;
- Разметку можно делать при помощи веревки, прутьев арматуры или брусков. Однако наиболее точных результатов помогут добиться лазерные нивелиры;
- Нельзя оставлять палубку незалитой в минусовую температуру. Поэтому монолитную основу не рекомендуют класть зимой;
- Армированную сетку нельзя собирать сварочным аппаратом, так как в местах сварки возникает коррозия;
- Чтобы бетон не застыл раньше срока, не делайте длительных перерывов между заливкой;
- Чтобы канализационные и водопроводные трубы не заполнились бетоном во время заливки, проходы заполняют песком.
Монтаж фундамента своими руками — трудоемкий и сложный процесс, который может привести к ошибкам технологий строительства, что снизит срок службы конструкции и нарушит эксплуатационные свойства помещения. Чтобы избежать проблем, доверьте работу профессионалам!
Мастера компании “МариСруб” проведут исследование грунта на земельном участке и помогут выбрать подходящий тип фундамента, спроектируют конструкцию и рассчитают нужный объем строительных материалов, надежно и оперативно выполнят монтаж, облицовку и утепление!
Устройство бетонной подготовки под фундамент
Содержание- Предварительные мероприятия
- Основные функции подготовительного слоя
- Требования к организации подбетонки
- Виды бетонной подготовки
- Алгоритм создания подложки из бетона
- Нюансы технологии
Устройство подбетонки – создание бетонного слоя для беспроблемной и качественной закладки основания строения. Такая подготовка, произведенная по нормативным документам, способствует устойчивости и длительной эксплуатации объекта.
Предварительные мероприятия
Устраивать подбетонку требуется не для каждого строения. Согласно СП 50-101-2004 пункту 13.2.22 ее нужно создавать для монолитных оснований, которые используют при строительстве объектов на разных вариантах грунта, включая самые уязвимые и нестабильные. С чем же это связано? Если под фундамент не сделать надлежащую подготовку, то при укладке бетонного раствора на грунтовое основание произойдет утечка цементного молока. Это приведет к снижению прочности монолита. Кроме того, такая технология возведения оснований перед заливкой раствора предполагает жесткую установку сеток и каркасов из арматуры.
Затвердевший слой подбетонки не дает «убежать» воде с цементом из бетона создаваемого основания.
При этом процесс твердения монолита ускоряется, а его эксплуатационные характеристики повышаются. Такой этап строительства имеет и другие достоинства.
Основные функции подготовительного слоя
Организация бетонной подготовки решает немало серьезных строительных задач, таких как:
- обеспечение гидроизоляции основания сооружения. При поднятии грунтовых вод подбетонка принимает влагу «на себя», защищая несущую конструкцию;
- компенсация сил при пучении проблемной почвы. При этом нагрузка пропорционально распределяется по всей поверхности подготовительного слоя. Благодаря этому сохраняется целостность основы строения;
- выравнивание площадки под основание. Это упрощает нанесение разметки, монтаж и закрепление опалубки, и другие работы. При заливке монолита слой бетона ложится равномерно, нет ухода смеси в ямы и углубления. За счет этого экономится основной раствор;
- сглаживание проседания грунта и исключение локальных провалов. Подбетонка наиболее эффективно увеличивает площадь фундамента, что способствует снижению давления на почву;
- надежная установка арматуры. Она должна укладываться в бетон подошвы при заливке монолитного основания. Для арматуры по СП 52-101-2003 таблице 8.1 необходим защитный слой толщиной не менее 40 мм. Это расстояние должно быть выдержано от нижней грани бетонной конструкции до сетки. Сформированная прочная поверхность исключает возможность погружения созданного арматурного каркаса, установленного на фиксаторах, и изменения его запланированного положения.
Требования к организации подбетонки
Создание любых конструкций при строительстве объектов регламентируется СНиП и другими нормативами; устройство бетонной подготовки – не исключение. В стандартах прописаны мероприятия по их проектированию и организации с учетом действующих нагрузок, разновидности грунта и специфики объекта. От этих факторов зависит и толщина подбетонки.
По строительным нормам расчеты по нагрузке выполняются в случаях:
- размещения сооружения вблизи склонов, откосов и насыпей;
- наличия значительного сжатия почвы в холодное время года;
- обустройства основания объекта на слабых грунтах.
При этом учитываются все возможные длительные и непродолжительные усилия, передаваемые от строения. Расчеты не требуются, если проект предусматривает мероприятия по устранению смещения почвы.
Виды бетонной подготовки
Нормативные документы не дают четких рекомендаций по выбору варианта устройства подготовительной подушки для конкретных случаев. Есть только указания, что в качестве материала для ее создания можно использовать:
- Тощий бетон. Такой вид подготовки – наиболее часто используемый. Для устройства подготовительного слоя используется раствор марки В15 с содержанием цемента не выше 6%. В качестве наполнителя применяется гравий или щебень с фракциями до 40 мм. При создании подбетонки в холодное время года в раствор вводятся противоморозные присадки;
- Щебень. Такая подготовка более экономна. Однако, если сравнить нормы указанные в ГСЭН на устройство щебеночной подушки с бетонным вариантом, станет ясно, что трудозатраты при этом способе значительно выше. Потребуется уложить слой щебня не крупных фракций высотой 150-200 мм, тщательно утрамбовать созданную подушку и пролить ее горячим битумом до образования пленки или максимального насыщения. Щебеночную подушку обычно устраивают для малоответственных объектов: технических и подсобных сооружений.
Алгоритм создания подложки из бетона
- В соответствии с проектом осуществляется разметка строительной площадки. По размерам подбетонка может превышать фундамент сооружения со всех сторон на 100-150 мм;
- Для монолитной ленты выкапывается расчетной глубины траншея. При использовании для основания строения монолитной плиты устраивается котлован;
- Подготовленный участок выравнивается и отсыпается щебнем слоем около 100 мм;
- Виброплитой утрамбовывается полученная подушка;
- Выверяется разметка периметра основания и монтируется опалубка. При этом формируются нужные проемы и отверстия под коммуникации. Высота опалубки соизмерима со слоем заливаемого бетона и обычно находится в пределах 100 мм;
- Чтобы придать подбетонке прочности, используется армирование. Для этого берут прутки сечением не менее 8 мм;
- Опалубка заливается раствором вровень с верхом опалубки. Для выравнивания поверхности и избавления от пузырьков воздуха производится утрамбовка;
- До застывания смеси в бетон рекомендуется вертикально вставить прутки арматуры. Они должны возвышаться над устроенной поверхностью на 200-300 мм. Это помогает увязать подбетонку с основанием;
- В жаркую погоду уложенный слой раствора укрывается пленкой. Она защитит бетон от быстрого высыхания и убережет от растрескивания.
При этом формируются нужные проемы и отверстия под коммуникации. Высота опалубки соизмерима со слоем заливаемого бетона и обычно находится в пределах 100 мм;Нюансы технологии
При использовании для строительства объекта блоков из пенополистерола допускается не проводить столь тщательную подготовку к их установке, ведь их вес существенно меньше. Для пенобетонных и газобетонных блоков подбетонку можно устраивать на песке. Его отсыпают слоем не менее 100 мм, проливают, утрамбовывают и монтируют опалубку. Далее следуют по описанной выше технологии.
Стандартный срок набора бетоном 75% прочности составляет 28 дней. Однако, практикой установлено, что через 3-4 суток ее величина уже достигает достаточных для последующих работ значений. Поэтому по истечении этого срока можно приступать к дальнейшим этапам строительства.
Армировать бетонную подготовку не обязательно. На это обращают внимание строительные нормы, но в этом случае необходимо наличие слоя бетона от 150 мм. Дополнительная прочность подбетонки также может достигаться созданием арматурной сетки.
Она устанавливается на 50 мм выше уложенного щебня. Для соединения прутков применяется вязальная проволока. Ее можно выполнить и сварным методом.
Создание подложки из бетона относится к несложным мероприятиям. Для получения надежного сооружения – это оптимальный вариант.
Устройство фундамента на пучинистых грунтах
Строительство на пучинистых грунтах всегда требует особого подхода к выбору фундамента. Силы пучения грунта способны разрушительно воздействовать на основание вашего дома, если оно построено неграмотно.
Наша компания, хоть и не занимается строительством фундаментов, но по роду своей деятельности – забивка свай – не раз сталкивалась с фактами, когда неверное устройство фундамента на пучинистых грунтах приводило к необходимости его ремонта или усиления.Пучение грунта и его виды
Пучение — способность почвы увеличивать свои объемы из-за заледенения находящейся в ней влаги. Чем большим количеством воды пропитан грунт, тем сильнее он расширяется при минусовых температурах. Изменения объема объясняются разной удельной плотностью двух материалов, которая у воды составляет 1000 кг/м2, а у льда — 910 кг/м2.Важно: увеличивающий в объеме грунт не может расширяться вниз, поскольку там расположены глубинные, несжимаемые пласты почвы, он поднимается в верх и давит на фундамент, выталкивая его из земли.
Склонность почвы к пучению непосредственно зависит от ее структуры — крупнообломочные, гравелистые и песчаные грунты практически не впитывают воду и не подвергаются пучению, тогда как расширение глины, суглинка, черноземов и супесей, впитывающих воду как губка, максимально. Особенно сильно пучение проявляется после затяжных дождей, длившихся в осенний период.
На фактическую величину пучения, помимо типа почвы, влияют два фактора:
Важно: от уровня промерзания зависит, какой по толщине пласт почвы будет расширяться, от глубины грунтовых вод — сила пучения: если УГГВ высокий, то верхние шары почвы будут постоянно влажными, что приведет к увеличению их пучинистости.
Рис.: Виды воздействия пучения на фундамент
Выделяют два разных по прикладному характеру вида пучения:
- Вертикальное — действует снизу-вверх, выталкивая опорную часть фундамента. Вертикальное пучение проявляется, если подошва основания расположена в пласте промерзающего грунта, если она заглублена ниже уровня промерзания, вертикальные нагрузки на фундамент не действуют;
- Касательное — выталкивание фундамента происходит в результате трения расширяемой почвы и стенок основания. Такие нагрузки значительно меньше чем вертикальные, однако если здание легкое (каркасный либо деревянный дом) и его вес не может уравновесить выталкивающие силы, проблемы возможны и без активных вертикальных нагрузок.
Важно: деструктивное влияние пучения на фундамент усугубляется тем, что весной, когда содержащийся в почве лед оттаивает, грунт уменьшается в объеме и дом проседает, часто неравномерно, что приводит к разрушению и деформации ответственных элементов здания.
Виды фундаментов на пучинистых грунтах
В основе надежности фундамента малых и средних зданий в условиях пучинистых грунтов лежит их способность сохранять устойчивость под влиянием касательных сил пучения.
Если крупные массивные здания, построенные с заложением фундамента на глубине ниже сезонного промерзания грунта, противодействуют касательным силам своей массой, то, чтобы эти силы не разрушили здание небольшой величины и массы, применяют следующие типы фундаментов:
применение ленточного фундамента на пучинистых грунтах
В пучинистых грунтах использованию подлежат исключительно фундаментные ленты глубокого заложения монолитного типа. Сборные конструкции неприменимы ввиду того, что из-за неуравновешенной нагрузки касательные силы пучения могут оторвать верхний пояс фундаментных блоков от нижнего. Важно: армирование фундамента в данном случае является обязательным — армокаркас обеспечивает пространственную жесткость ленты, что в случае воздействия на фундамент неравномерных деформаций защитит конструкцию от растрескивания.
Рис.: Варианты монтажа ленточного фундамента в пучинистом грунте
При строительстве легких зданий — домов из каркасных панелей либо дерева, низкий вес постройки не сможет уравновесить касательные силы пучения, даже если его опорная часть размещена ниже глубины промерзания почвы. В данном случае необходимо обустраивать ленту с уширенной подошвой, увеличенное сечение которой работает в грунте как анкер, препятствуя выталкиванию фундамента касательными нагрузками.
Применение монолитной плиты на пучинистых грунтах
Монолитный плитный фундамент классифицируется как незаглубленный. В условиях пучинистых грунтов он используется в двух случаях:- Для возведения тяжелых каменных домов, вес которых дополнительно усиливает устойчивость плиты к изгибам и уравновешивает выталкивающие нагрузки;
- Для строительства небольших сооружений, обладающих низким весом, с которыми плита работает как «плавающая» конструкция.
Рис.: Схема промерзания грунта под плитным фундаментом
Важно: на низкоплотных и просадочных грунтах строительство фундаментной плиты должно сопровождаться ее утеплением слоем ЭППС толщиной 10-15 см. и обустройством песчаной подсыпки толщиной 30-50 см. Такое решение обеспечивает равномерность промерзания грунта под периметром фундамент и, как следствие, отсутствие провала по центру плиты.
Мероприятия, противодействующие касательным силам пучения
Противодействовать касательным силам пучения при устройстве ленточного фундамента можно путем проведения ряда мероприятий:
- строительство не сборного, а монолитного железобетонного фундамента
- засыпка дна и пазух траншеи под фундамент песком: чем шире слой боковых пазух, тем меньше влияние касательных сил пучения
- значительное увеличение глубины заложения фундамента с целью увеличить общую массу строения до такой величины, которая будет превосходить силы пучения
- анкерное устройство фундаментов: расширение нижней части, на которое будут воздействовать реактивные, направленные вниз, силы пучения
- подсыпка крупного песка для повышения общего уровня площадки: тем самым уменьшается глубина промерзания грунта под зданием
- устройство дренажных траншей, что особенно актуально при высоком уровне грунтовых вод
- мероприятия по утеплению фундамента
Свайный фундамент на пучинистых грунтах
На наш взгляд свайный фундамент на пучинистых грунтах – наиболее целесообразный вариант устройства фундамента.
Судите сами: перечисленные выше мероприятия, которые не всегда эффективны и весьма дорогостоящие, в случае со свайным фундаментом не нужны.
Глубина погружения железобетонных свай варьируется в пределах 5-12 метров (для возведения многоэтажных зданий могут применяться составные конструкции общей длиной до 24 метров), что значительно ниже уровня промерзания грунта в любой точке России.
Рис.: Схема фундамента из ЖБ свай
Фундамент на свайных опорах переносит нагрузку от веса постройки на пласт глубинного несжимаемого грунта. Это позволяет строить здания в условиях высокого уровня грунтовых вод, где из-за низкой плотности пропитанной влагой почвы ленточные фундаменты не обеспечивают требуемой надежности.
Важно: при обустройстве свайно-ростверковых фундаментов на пучинистых грунтах, обвязка свай всегда делается висячей — поднятой над уровнем почвы на 30-40 см. Укладывать ростверк непосредственно на грунт нельзя, поскольку при расширении почвы его может оторвать от свайных опор.
Фундамент на забивных сваях пригоден для строительства в пучинистых грунтах зданий любой этажности и веса — от легких каркасных сооружений до многоэтажных домов. На такой фундамент не работают воздействия вертикального пучения, а касательные силы не оказывают на железобетонные сваи серьезных нагрузок.
Таким образом, при относительной доступности по стоимости, свайный фундамент в условиях пучинистых грунтов гораздо надежнее, чем более дорогостоящие ленточные и плитные фундаменты.
Полезные материалы
Свяжитесь с нами и мы произведём работы
Наша компания в самые короткие сроки осуществит для вас погружение свай – надёжного основания для строительства фундамента на пучинистых грунтах.
Обращайтесь, наши специалисты ответят на любые вопросы по проведению свайных работ и свайным фундаментам
Наша компания занимается возведением свайных фундаментов — обращайтесь, поможем!
Устройство ленточного фундамента
Устройство ленточного фундамента заключается в формировании сплошной опорной конструкции по периметру строения и под внутренними несущими перегородками.
Простая технология возведения сочетается с трудоемким и затратным процессом. Изучение основных этапов строительства позволит выполнить работу без привлечения специализированной бригады.
Условия применения и разновидности конструкции
Ориентиром для выбора технологии заливки монолитной конструкции ленточного типа служат свойства грунта и характеристики возводимого здания. Условия, при которых необходимо устройство подобной опорной конструкции:
- тяжелые строения из кирпича или бетона с плотностью 1000-1300 кг/м3;
- здания с перекрытием из металла или железобетона;
- при наличии неоднородного грунта, когда присутствует риск неравномерной осадки фундамента;
- при необходимости обустройства подвала.
Сократить смету расходов позволит правильно подобранная конструкция фундамента. Различают следующие ленточные модификации:
Совет! Устройством ленточного фундамента по технологии предпочтительно заниматься в теплый период. Промерзающий и сильно пучинистый грунт служит причиной отказа от возведения монолитного основания.
Составление плана
Проектирование массивного жилого здания лучше доверить специализированной компании, сделать чертеж опоры для облегченной постройки можно самостоятельно. Первоначально определяют габариты сооружения и получают оси наружных стен. Далее план дополняют осями внутренних перегородок. Несущая способность ленточного фундамента определяется с учетом следующих факторов:
- Масса внешних и внутренних стен (вычисляется по таблицам с учетом вида используемого материала).
- Вес перекрытий и облицовочных материалов.
- Тяжесть кровли и снеговые нагрузки, соответствующие данной климатической зоне.
- Характеристики грунта.
Суммирование нагрузок позволит определить искомую величину ленточного фундамента. Для вычислений может пригодиться формула:
Затем на плане вдоль осей вырисовываются две черты (по внутренней и наружной части периметра).
По этим линиям проводится монтаж щитов опалубки. Устройство МЗЛФ зависит от УГВ, глубина варьируется в пределах 30-70 см. Залегание заглубленного ленточного фундамента по технологии составляет 20-30 см ниже черты промерзания. При расчетах для чертежа руководствуются СП 22.13330.
План устройства ленточного фундамента должен содержать информацию не только о стенах, но и дополнительных элементах постройки:
- наличие внутренней лестницы;
- устройство крыльца;
- печь или камин, которые нуждаются в обособленном фундаменте.
Технология оформления ленточного фундамента предполагает проведение армирования. Поэтому в плане отражается схема расположения верхнего и нижнего арматурного каркаса. Этот чертеж облегчит расчет потребности в материалах.
Технология строительства
Технология возведения монолитной ленточной конструкции с двухуровневым армированием бетона считается максимально надежной. Выполнение следующих операций обеспечит опорному основанию высокий эксплуатационный ресурс:
- Натурные оси выносятся в пятно застройки.
- Роется котлован или траншея под ленточный фундамент.
- Обустраивается дренаж.
- Укладывается песчано-гравийная подушка.
- Формируется гидроизоляционный слой.
- Устанавливается опалубка и арматурные каркасы.
- Заливается бетон и уплотняется вибратором.
- После демонтажа опалубки идет устройство гидроизоляции.
- Технология предусматривает утепление отмостки и наружных граней ленточного фундамента.
На заключительном этапе пазухи засыпаются нерудным материалом. Затем идет перекрытие ленточного фундамента по балкам. Обычно для этих целей применяют железобетонные плиты. Если дальнейшее устройство здания переносится на следующий сезон, по технологии бетонная опора нуждается в консервации.
Разметка
По технологии возведение даже незаглубленного ленточного фундамента требует снятия плодородного слоя. Чтобы перенести чертеж в натуральную величину применяют шнуры или струны, которые натягиваются по обноскам, расположенным за пределами котлована или траншеи.
Для каждой несущей стены требуется две обноски, дополнительно они устанавливаются под элементы со сложной конфигурацией (веранда, лестница, эркер и прочее).
Вести разметку ленточного фундамента следует при соблюдении следующих отступов:
- от ограждений с соседями – 3м;
- от улиц – 5 м, дорог переулков – 3 м;
- между собственным и соседским строением минимальное расстояние составляет 6 м.
Котлован или траншеи
Если фундамент ленточный заглубляется ниже черты промерзания, технология возведения предусматривает подготовку котлована. МЗЛФ и незаглубленные модификации довольствуются устройством траншей. Процесс ведется с учетом следующих факторов:
- Ширина траншеи под ленточный фундамент позволяет проводить работы по обустройству граней. Для этого от наружных стен формируется зазор 60 см в каждую сторону.
- Суглинок и глина позволяет оборудовать вертикальные борта. Супеси и пески по технологии требуют устройства уклона стенок наружу на 7-15о.
- Дно траншеи для ленточного фундамента выравнивается лопатами, устранять ямки подсыпкой грунта запрещено.
- Размер траншей по глубине включает нерудный материал толщиной 40-80 см и 5-10 см подошвы.
Дренаж
Для защиты ленточного фундамента от намокания по технологии его устройства требуется дренаж. Защитить опорную конструкцию от грунтовых вод способен кольцевой и пластовый дренаж. Щебеночный слой предотвратит всасывание влаги из почвы в вышерасположенные горизонты. Ливневка обеспечит отвод сточных вод, обустраивается при формировании отмостки.
Устройство пластового дренажа под ленточным фундаментом заключается в следующем:
- От центра к периметру котлована формируются уклоны в 4о.
- По наружному периметру ямы укладываются дрены.
- Все пространство покрывается слоем щебня толщиной 20-40 см.
Это технология самая дорогостоящая, экономней будет устройство кольцевого дренажа, который не нуждается в наличии котлована.
Подготовка основания
Ровное основание – обязательное условие устройства ленточной конструкции. Технология оформления подосновы заключается в следующем:
- Дно траншеи на 40-80 см покрывается песком или щебнем. Ширина слоя вдвое превышает размер ленточного фундамента. Избежать просадок поможет трамбовка через каждые 10 см.
- Далее приступают к заливке подбетонки из тощего бетона аналогичной шириной. Высота слоя составляет 5-7 см.
- После высыхания раствора в качестве подошвенной гидроизоляции применяют наплавление двух слоев различных битумных материалов (бикроста, технониколь и прочее).
Внимание! Подобная технология устройства монолитного основания расширяет подошву и ограничивает просачивание цементного молочка.
Т-образный ленточный фундамент представлен ниже на схеме:
Опалубка
Обычно технологией устройства бетонной опорной конструкции предусматривается применение съемной опалубки. Использование несъемной опалубки из полистирола обходится гораздо дороже и оправдано только в регионах с чрезмерно суровым климатом. Процесс устройства съемного каркаса включает следующие действия:
- Высота щитов достигает шнуров, их натяжка проводится выше плоскости цоколя ленточного фундамента на 5 см.
- Установке палубы предшествует монтаж угловых подпорок и колышков, поддерживающих щиты с двух сторон.
- Внутри щитов идет соединение перемычками, которые предотвратят их смещение и изменение ширины ленточного фундамента.
- Продухи в ленточном фундаменте – обязательный элемент монолитной конструкции. Для этих целей технологией предусмотрено устройство закладных в виде пластиковых труб или полистирольных коробов. В этом месте будет располагаться продушина или другой узел ввода коммуникаций.
На заключительном этапе внутренняя сторона щитов покрывается полиэтиленом. Это препятствует протеканию цементного молочка и способствует формированию ровной поверхности ленточного фундамента в цокольной части.
Армирование и заливка бетона
Прочность монолитного фундамента обеспечивается армирующими каркасами. Их можно приобрести в готовом виде или изготовить самостоятельно.
Совет! По технологии устройства ленточного основания монтаж армирующего пояса лучше проводить путем проволочной скрутки. Сварочная стыковка может нарушиться в результате деформации каркаса.
Заливку бетона проводят в один прием, послойная укладка неприемлема. Поэтому надо точно рассчитать необходимый объем раствора для ленточного фундамента и достаточное количество рабочих рук. Смесь укладывается в одном направлении. За рабочим, распределяющим бетонную смесь, следует второй человек с вибратором. По технологии демонтаж опалубки проводят спустя 3 дня при температуре +30оС или спустя 2 недели, если на улице около +5оС.
Первое время после заливки открытые участки ленточного фундамента закрывают полимерной пленкой или применяют влажный опилочный компресс. В этом случае устройство монолитной опоры пройдет без трещин.
Гидроизоляция и обратная засыпка
По технологии защитный слой гидроизоляции на ленточном фундаменте должен быть непрерывным. Существует несколько вариантов устройства гидроизоляции:
- обмазывание;
- оклеивание;
- оштукатуривание;
- объемная изоляция.
Чаще всего прибегают к комплексным мерам.
Промежутки между ленточным фундаментом и стенками траншей следует засыпать грунтом, для которого нехарактерно вспучивание. Глина в этой ситуации неприемлема. Сохранить прочность отмостки поможет трамбовка каждого слоя засыпки.
Чаще всего в частном строительстве обращаются к технологии возведения мелкозаглубленного фундамента. Противопоказанием к применению служат высокий УГВ или рельеф со склонами.
youtube.com/embed/A_xLkPzzbWM»/>Фундамент. Устройство под дома, бани, беседки и гаражи
Ищете, где заказать фундамент в Брянске, который прослужит долгие годы? Вы на правильном пути.
Наша фирма специализируется на сооружении фундаментов всех типов: ленточного, винтового, плиточного, столбчатого и т.д. Все специалисты имеют колоссальный опыт работ в строительстве фундаментов, поэтому прочность и надежность возводимых конструкций не вызывает сомнений. Заключив с нами договор, будьте уверены — услуги по устройству фундаментов в Брянске будут выполнены на высшем уровне в соответствии с требованиями нормативных документов.
На нашем сайте вы можете увидеть фундаменты, которые предназначены для различных типов грунта, видов стенового материала и этажности постройки. Какой фундамент дома выбрать? Для выбора фундамента, который подойдет вам необходимо иметь следующую информацию: какой грунт на вашем участке, какой стеновой материал будет использоваться для строительства дома, этажность дома.
Монолитный фундамент
от 4500 р./м² площади застройки
ПодробнееЛенточный фундамент
от 3000 р./м² площади дома, включая бетонные полы
ПодробнееБлочный фундамент
от 4000 р./м² площади дома, включая перекрытие
ПодробнееСвайный фундамент
от 1400 р.
/м² площади дома
Столбчатый фундамент
от 1100 р./м² площади дома
ПодробнееВинтовой фундамент
от 2300 р./м² площади дома, включая утепленное перекрытие
ПодробнееФундамент является основой любого строения. Именно с помощью фундамента происходит равномерное распределение нагрузки всех частей конструкции здания на грунт. Разновидность конструкций, материалы их изготовления и глубина заложения фундамента зависят от типа возможной нагрузки. Воздействие на фундамент, отсутствие — наличие подвального помещения, присутствие разнообразных геологических особенностей грунта на месте возведения, таких как уровень грунтовых вод, глубина промерзания земли и т.д. все это также учитывается при выборе типа возводимого фундамента.
Свайный фундамент
Свайный фундамент (винтовой фундамент) предназначен для строительства на неустойчивых грунтах. Прекрасно подходит для крупногабаритного строительства. Строительство свайного фундамента происходит при помощи свай — столбов (железобетонных, деревянных и других) с заостренным концом. Каждая свая под фундамент может выдерживать на себе нагрузку от 2 до 5 тонн. Верхние части свай соединяются с балками, образуя опорное основание сооружения
Монолитный фундамент
Фундамент плита представляет собой сплошную монолитную плиту из бетона. Его делают в случае высокого нахождения грунтовых вод и на слабых видах грунтов с неравномерным сжатием. Плиту укладывают готовую, изготовленную на заводе, либо заливают ее по месту с использованием металлического лома, арматуры, проволоки и подобных вещей.
Для этого убирают почву до подстилающей твердой породы, трамбуют дно котлована и засыпают песком на 5 – 7 см. Затем снова утрамбовывают и укладывают арматуру как можно равномернее, так, чтобы она не возвышалась над верхним уровнем. Заливку производят в один заход, желательно из бетоновоза.
Плитный фундамент является очень надежным, но его недостаток в том, что под ним невозможно устроить даже подполье, не говоря уже о подвале. Преимуществом такого типа фундамента является то, что по нему можно укладывать пол, устроив утепление и стяжку. Здесь нет необходимости в дополнительных лагах.
Ленточный фундамент
Пожалуй, это самый распространенный вид фундамента. Его применяют при строительстве практически любых зданий и сооружений, особенно в частном строительстве. Параметры такого основания зависят от массы сооружения и свойств грунта. Удобство заключается в том, что стенки таких фундаментов сплошные и могут служить в качестве стен подвалов или цокольного этажа.
Столбчатый фундамент
Если планируется построить деревянный или каркасный дом с легкой конструкцией, у которого не будет подвального помещения, то такой вид фундамента видится наиболее подходящим. Существенный его плюс в низкой стоимости по сравнению с другими видами. Ведь материала на него уходит меньше всего, а трудовые затраты небольшие. С давних пор этот фундамент использовали для строительства домов из бревна и бруса. На столбы клали первый несущий ряд сруба и балки перекрытия.
Блочный фундамент
При устройстве фундамента с цокольным этажом или подвалом расчет устройства фундамента более сложный. Для устройства цокольного этажа рекомендуется сделать геологические изыскания на участке. На основании данных геологического исследования создается индивидуальный проект фундамента с подвалом. Возможны дополнительные мероприятия для защиты фундамента, такие как гидроизоляция, теплоизоляция, заглубленный дренаж.
Данный фундамент для дома рассчитывается индивидуально по проекту.
Заливка фундамента
Монтаж опалубки является первым этапом возведения верхней части основания строения. Для придания конструкции прочности и повышенной надежности проводится армирование фундамента железными прутьями. Важно уложить в фундамент арматурные элементы в достаточном количестве, так как чтобы основание могло выдержать большие нагрузки без проседания. С этой же целью при постройке фундамента проводится уплотнение бетона.
Марку бетона, которым нужно залить фундамент, определяет заказчик. Наша фирма сотрудничает с проверенными компаниями, занимающимися производством качественных бетонных смесей. Если заказчик желает сэкономить на материалах, то мы не будем ему ничего навязывать. Однако мы рекомендуем для большей надежности заливать фундамент бетоном марки не ниже М300.
Наши услуги:
- Выезд специалиста для осмотра участка.
- Выбор типа фундамента с учетом особенности участка.
- Строительство фундамента ленточного типа.
- Возведение плитных видов оснований фундамента под дом.
- Сооружение фундаментов свайного типа.
- Строительство фундамента здания свайного типа с ростверком.
- Строительство фундамента загородного дома с цокольным этажом и подвалом.
Преимущества сотрудничества:
- Контроль качества на каждом этапе строительства фундамента под дом.
- Сервисное обслуживание.
- Дифференцированный подход к каждому клиенту, мы строим фундамент для дома только после тщательного изучения особенностей земельного участка.
- Гибкая система скидом и бонусов на строительство фундамента.
- Возможность поэтапного внесения платежа.
- Профессиональная команда сотрудников.
- Высокий уровень качества, подтвержденный пятилетним сроком гарантии на фундаменты в загородном строительстве и возведении промышленных зданий.
Компания ООО «ЭлектроСтрой» предоставляет широкий спектр услуг по проектированию и строительству надежных фундаментов в Брянске под частные дома, коттеджи, бани и гаражи. Фундамент под дом — приоритетное направление нашей деятельности.
Получить дополнительную информацию о наших услугах и ценах, уточнить условия заключения договора на строительство фундамента загородного дома или промышленного здания, узнать стоимость строительства можно у наших менеджеров по телефонам, указанным в разделе «Контакты» или в офисе нашей компании.
О компании — Foundation Devices
Около
Мы считаем, что Биткойн и децентрализованные технологии расширят возможности человека, что приведет к лучшему миру, в котором люди контролируют свои собственные данные и свои деньги. Это мечта нашей отрасли. Мы стремимся избавиться от необходимости в доверенных третьих лицах, таких как банки, облачные провайдеры и даже правительства, чтобы сделать наши системы более эффективными и доступными. И мы стремимся отвести власть от центральных точек отказа к краю; Людям.
Строя нашу отрасль с нуля, мы должны помнить об этом принципе. Мы должны создавать продукты и услуги, обеспечивающие индивидуальный суверенитет.
Мы обеспокоены тем, что по мере того, как Биткойн и децентрализованные технологии получат массовое распространение, подавляющее большинство потребителей станут зависимыми от централизованных поставщиков. У нас получится создать другую финансовую систему с разными посредниками. Но нам не удастся расширить возможности человека и построить новый Интернет.
Вот почему мы начали Foundation Devices — чтобы создавать красиво оформленные устройства с открытым исходным кодом для Биткойн и децентрализованного Интернета. Чтобы обеспечить отличный дизайн и удобство использования аппаратных кошельков, узлов и т. Д. Чтобы дать людям возможность безопасно использовать и хранить биткойны, сохраняя при этом свой суверенитет.
Чтобы помочь нашей отрасли преодолеть пропасть, оставаясь верным своим основополагающим идеалам.
Мы называем это суверенными вычислениями . И мы рады представить это миру.
Наша миссия
Foundation Devices стремится расширить возможности человечества — сделать Биткойн и децентрализованные технологии доступными для каждого человека, чтобы построить новую эру суверенитета, собственности и конфиденциальности.Наши продукты — это основа более совершенного децентрализованного Интернета.
Наши ценности
- Foundation предлагает лучшую в своем классе безопасность и конфиденциальность за счет открытости. Никаких обнесенных стеной садов; нет разработки с закрытым исходным кодом. Мы — полная противоположность существующим технологическим компаниям.
- Продукты Foundation красивы, интуитивно понятны и доступны. Биткойн и децентрализованные технологии уже нуждаются в крутом обучении; наши продукты этого не делают.
- Foundation дает суверенитет физическим и юридическим лицам.Мы даем вам возможность взять на себя ответственность и контролировать свои деньги и данные.
- Продукты Foundation отражают наш оптимизм в отношении будущего. Мы строим лучший Интернет на основе лучшей формы денег. Наши продукты кажутся позитивными, вдохновляющими и немного научно-фантастическими.
КОМАНДА-УЧРЕДИТЕЛЬ
Зак Герберт
Генеральный директор и руководитель отдела продуктов
Инженер-механик и бросивший Гарвардский диплом MBA, Зак открыл Биткойн в 2013 году и сразу понял его потенциал как цифрового золота, валюты для Интернета и способа вернуть суверенитет людям.Зак ранее работал в Nebulous и Obelisk в качестве главного операционного директора, в частности курировал разработку, производство и распространение ASIC-майнеров на сумму 26 миллионов долларов.
Кен Карпентер
Начальник отдела программного обеспечения
Универсальный инженер-программист и технический руководитель, Кен имеет обширный опыт работы со всем стеком, включая прошивку, SaaS, мобильные приложения, веб-приложения и игры.
Помимо управления собственной компанией по разработке программного обеспечения, Кен работал в таких известных компаниях, как Schneider Electric, Arista Networks, Electronic Arts, Hudson River Trading и Obelisk.
Мэтт Бич
Начальник цепей
Имея степени бакалавра и магистра в области электротехники и схемотехники, Мэтт занимается разработкой высокопроизводительных печатных плат и полупроводников в качестве одного человека, занимающегося разработкой электроники. Мэтт ранее работал в Intel над технологией PCIe нового поколения. Мэтт глубоко понимает, что оборудование с открытым исходным кодом должно служить основой суверенного Интернета.
Джейкоб Джонстон
Руководитель цепочки поставок
Опытный оператор, Джейкоб построил внутреннюю цепочку поставок и фулфилмент в компании Obelisk, которая произвела и отправила более 12 000 майнеров ASIC более чем 3000 клиентам по всему миру.Джейкоб также работал в Массачусетском технологическом институте над их предпринимательскими программами, участвовал в запуске I-Fund штата Арканзас и работал на различных должностях в Formlabs.
Инвесторы
Foundation Devices поддерживается инвесторами, которые верят в суверенитет, конфиденциальность и открытый исходный код.
Физические лица
- Баладжи Сринивасан
- Бретт Гибсон из Initialized Capital
- Джеймс МакЭвити из Корминта
- Луи Лю из Mimesis Capital
- Стивен Коул
- Томас Пакья из HODL Capital
- Томер Федерман из Federman Capital
- и другие
Внешний вид MEdia
Подкасты
Статьи
Видео
Конференции
КОНТАКТ
Фонд Устройства, Инк. .
6 Liberty Square # 6018
Бостон, Массачусетс 02109
США
hello@foundationdevices.
com
Загрузить пресс-кит
Foundation Devices — оборудование для холодного хранения биткойнов | Мэтт Сноу | Storied
Создание открытого оборудования для биткойнов и децентрализованной сети
Источник: foundationdevices.comБиткойн (BTC) и децентрализованные технологии набирают популярность: около 30 миллионов американцев, или примерно 11% населения, в настоящее время владеют BTC.Биткойн был разработан создателем под псевдонимом Сатоши Накамото как децентрализованная, не суверенная валюта, которая позволяет людям «быть вашим собственным банком» (настоящий BYOB!), Таким образом, не полагаясь на доверенные третьи стороны.
Однако для процветания Биткойна и этого нового децентрализованного Интернета пользователям нужны простые в использовании продукты, которые позволят им безопасно хранить свои собственные Биткойны и управлять собственной децентрализованной инфраструктурой.
Foundation Devices создает оборудование для холодного хранения биткойнов, которое «красиво оформлено, имеет открытый исходный код, простое в использовании и сделано в Америке.Их первый продукт, выпущенный этим летом, — это аппаратный кошелек, который позволяет пользователям хранить свои собственные биткойны с первоклассной безопасностью, полностью открытой архитектурой и прошивкой, а также в 10 раз улучшенным пользовательским интерфейсом (UX), что является печально известной проблемой. точка для оборудования холодного хранения. Этот продукт нацелен на нетехнических пользователей, которые ищут лучшую в своем классе безопасность, которая позволит массово внедрять Биткойн. Foundation продолжит выпуск новых открытых аппаратных продуктов, чтобы новым пользователям было легко и безопасно защищать свои биткойны и управлять собственной децентрализованной инфраструктурой.
Рынок аппаратных кошельков в настоящее время оценивается в сотни миллионов долларов, на сегодняшний день продано более двух миллионов устройств. Фонд видит рыночные возможности на сумму более 10 миллиардов долларов в течение следующих пяти лет в аппаратных кошельках и другом децентрализованном интернет-оборудовании.
По мере того, как компания расширяет свои возможности, может появиться еще больший рынок.
Foundation — это, прежде всего, производитель оборудования с компонентом для малого бизнеса. Ожидается, что в долгосрочной перспективе продажа оборудования будет составлять большую часть доходов Фонда.В отличие от некоторых конкурирующих методов хранения, Foundation не будет получать прибыль от продажи пользовательских данных и не будет иметь обязательной ежемесячной платы за предлагаемые услуги. Любые и все будущие услуги, предлагаемые Фондом, будут иметь добавленную стоимость.
Фондбыл публично запущен всего несколько недель назад и уже был хорошо принят в подкастах Биткойн и в социальных сетях. Их аппаратный кошелек еще далеко продвинулся вперед, и в течение июня 2020 года компания будет создавать прототип. Foundation планирует запустить наш аппаратный кошелек для предварительной продажи в июле 2020 года.
Команда Фонда ранее работала в Obelisk, где они финансировали, производили и продавали оборудование для майнинга криптовалют на сумму более 26 миллионов долларов, все произведенное в США. Генеральный директор и руководитель отдела продуктов Зак Герберт ранее занимал должность главного операционного директора в Nebulous и Obelisk, курировал более 12000 майнеров ASIC и курировал дизайн настольных приложений Sia-UI и SiaStream, руководил одним из первых в отрасли предложений токенов безопасности и руководил компанией. до знакового поселения с ТРЦ. Кен Карпентер, руководитель отдела программного обеспечения, ранее разработал прошивку для майнера, клиентский веб-портал, веб-сайт и настольные приложения в Obelisk.Мэтт Бич, глава отдела схемотехники, имеет степени в области электротехники и схемотехники в Беркли и Беркли, а ранее работал в Intel над их технологией PCIe следующего поколения. Джейкоб Джонстон, руководитель цепочки поставок, имеет опыт работы в MI, I-Fund штата Арканзас и Formlabs.
Foundation Devices ищет связи с бизнес-ангелами и предварительными фондами, которые воодушевлены своей миссией по созданию оборудования, связанного с биткойнами и криптовалютами, в США.
Свяжитесь с командой Foundation Devices .
Подпишитесь на The Buzz , чтобы получать больше стартапов прямо на ваш почтовый ящик.
Зарегистрированные продукты | Группа FieldComm
3S Co., Ltd
A H Enterprises Inc. (AMFLOW)
ABB
Agar Corporation
AMETEK Drexelbrook
Аналоговые устройства
Anderson Instrument Co., Inc.
Aplisens S.A.
Армстронг Интернэшнл
Аума
Autrol от Duon System Co., ООО
Azbil Corporation
Барсучий счетчик
Bahra Advanced Cable Manufacture Co.Ltd.
ООО «Бейкер Хьюз Ойлфилд Оперейшнз»
Baldota Control and Equipments Pvt Ltd
Продукты Barksdale Control
Баумер
BD SENSORS GmbH
BeiJing Capstar Automation Instrument Co., Ltd.
Пекинская компания Huakong Technology Co., Ltd
BEKA Associates
Belden Inc.
BERNARD CONTROLS
Berthold Technologies
Bopp & Reuther Messtechnik GmbH
Инструмент Брукса
BTG Instruments AB
Cameron Technologies
Cameron Technologies
Chengdu Action Electronics Joint-Stock Co., ООО
Chongqing ChuanYi Automation Co. Ltd
ООО «СиДРА Корпоративные Услуги»
Cords Cable Industries LTD.
Coto Measurement System (Shanghai) Co. Ltd.
Crowcon Detection Instruments Limited
Dandong Top Electronics Instrument Group Co.Ltd.
ООО «Декорон Вайр энд Кейбл»
Delta Controls Corporation
Det-Tronics
Корпорация DKK-TOA
Draeger Safety AG & Co.KGaA
DVG Automation SpA
Диниско
Eaton — Линия продуктов MTL
ЭЛЕМЕР
Elimko Electronic Production & Control Co., Ltd.
Элметро Групп, ООО
Решения Emerson Automation
ЗАО «ЭМИС»
Endress + Hauser
ENOTEC GmbH
ESP Safety, Inc.
EUROMAG INTERNATIONAL S.R.L.
Fieldbus Inc.
Fieldbus International AS
FLEXIM
Flowline, Inc.
Flowserve
Fluid Components International LLC
Колодец для жидкости
Форбс Маршалл
ФГУП ПО «Аналитприбор»
Fuji Electric Co., Ltd
Gasensor Technology Pte Ltd
ГАСТРОН
GEFRAN
General Electric
Георгин
ГКС
Gneuss Kunststofftechnik GmbH
GODA
GP: 50 Ltd.
Компания HACH
Hamilton Bonaduz AG
Hanwei Electronics Group Corporation
Harold Beck & Sons, Inc.
Hawk Measurement Systems Pty. Ltd.
Heinrichs Messtechnik
Hitachi High-Tech Solutions
Hoffer Flow Controls Inc.
Honeywell International
Huizhong Instrumentation Co., Ltd.
Элементы управления IMTEX
Inor Process AB
Isoil Industria S.p.a.
АО НПФ «СИБНА»
JUMO GmbH & Co. KG
Kaneko Sangyo Co., Ltd.
KEI INDUSTRIES LIMITED
Инструменты Klay
Knick GmbH & Co.КГ
Kongsberg Maritime AS
Косо Инжиниринг Ко. Лтд.
KROHNE Messtechnik GmbH
LABOM GmbH
Lapp India Pvt Ltd
LEONI Cables Solutions India Private Ltd.
LEONI Kerpen GmbH
Лимако
LumaSense Technologies GmbH
Магнитрол
Манометр-Харьков
Marlew S.A.
Maxim Integrated
MESC
МЕТРАН
Metroval Controle de Fluidos Ltda
Mettler-Toledo GmbH
Microcyber Corporation
MISTRAS Group, Inc.
Moore Industries-International, Inc.
Motoyama Eng. Завод, ООО
MSA
M-System Co. Ltd.
Датчики МТС
Neles Finland Oy
New Cosmos Electric Co., Ltd
Новая сила
Nivo Controls Pvt. ООО
НИВУС
NOAH ACTUATION CO.
, LTD.
Northwire, Inc.
NOVUS Produtos Eletronicos Ltda
оконит
optek-Danulat GmbH
Инструменты ОТИС
Корпорация ОВАЛ
Pepperl + Fuchs SE
Phase Dynamics, Inc.
Phoenix Contact
ООО «ПМС Инжиниринг»
Пауэр-Дженекс Лтд.
PR electronics A / S
ProComSol, Ltd.
Измерение пульсаров
Pyromation Inc.
R. Stahl GmbH
Relcom
REXA, Inc.
Rhosonics Analytical BV
Riken Keiki Co., Ltd.
Rittmeyer AG
Rockwell Automation
Ронан Инжиниринг
Элементы управления Rotork
Rotork YTC Limited
Sage Metering, Inc.
САМСОН АГ
Satron Instruments Inc.
Schneider Electric
СЕНКО
Seojin Instech Co., Ltd
Shanghai Automation Instrumentation Co., Ltd
Shanghai Rocksensor Automation Co., Ltd.
Shanghai Welltech Automation Co., Ltd
Shanghai Xingshen Instrument Co., Ltd
Shanghai Yinuo Instrument Co., LTD
SHENYANG LANSHEN INSTRUMENT CO., LTD.
SICK Engineering GmbH
Siemens AG
Sierra Instruments, Inc.
Sinoto Instrument (SU ZHOU) Co., LTD
SMAR
Smart Embedded Systems Inc.
Корпорация SMC
Softing AG
SOR Inc.
Spirax Sarco Srl
Сприано
STI Srl
КаменьL
Аналитические приборы SWAN
SWISA Instrument Inc.
TEKAB CO, LTD.
Теледайн
Texas Instruments
Thermo Fisher Scientific
TLV
ТОКИО KEIKI INC.
ТОКИО КЕЙСО
TopWorx
TOSHIBA
Toshniwal Industries Private Limited
Tracerco
Uniphos Envirotronic Pvt. ООО
United Electric Controls
Универсальные мониторы расхода
Val Controls A / S
Валмет
VEGA Grieshaber KG
Виатран
Взлет
Walsn
Welkin Co.
, Ltd.
Westcontrol AS
Элементы управления Westlock
WIKA Alexander Wiegand SE & Co.КГ
Wilcoxon Sensing Technologies
WISE CONTROL INC
WISE Sensing Inc.
Сиань Dongfeng Machinery & Electronic Co., Ltd
Yangzhou Electric Power Equipment Manufacture Factory CO, LTD
Yokogawa Electric Corporation
Zhejiang Diyuan Instrument Co., Ltd
Zhejiang SUPCON Technology Co., Ltd.
Устройства и технологии — Устройства
Хотя не было доказано, что ни одно устройство предотвращает смертность от эпилепсии (включая SUDEP), Фонд Дэнни Дида (DDF) занимается поиском устройств для обнаружения и прогнозирования приступов, а также других технологий. — которые предназначены для вмешательства со стороны лица, осуществляющего уход.Считается, что вмешательство снижает риски, сопровождающие эпилепсию. Мы перечисляем ресурсы ниже для дальнейшего изучения и расследования всеми, кто связан с эпилептическими припадками.
ДЭННИ ПРЕДОСТАВИЛ ПРОГРАММУ : Если вам нужны средства для покрытия стоимости устройства, просмотрите и исследуйте варианты продукта ниже, а затем заполните нашу заявку. Обратите внимание, что DDF не предоставляет финансовую поддержку для всех перечисленных ниже систем. См. Подробности о каждом продукте, чтобы узнать больше.
ЗАЯВКА НА ГРАНТ : Чтобы получить доступ к нашей заявке на грант, щелкните здесь. ШАГИ, ЧТОБЫ ПОДАТЬ ЗАЯВКУ НА ФИНАНСИРОВАНИЕ: 1. Загрузите, заполните и распечатайте заявку. 2. Подпишите заявку ручкой. 3. Отсканируйте заявку и отправьте ее по электронной почте в виде файла PDF на адрес [email protected]. Если вы не можете сканировать, отправьте письмо по адресу, указанному в заявке. Обратите внимание, мы можем помочь только с одним ресурсом для каждой семьи. Подача заявки не является гарантией финансирования. Если у вас есть вопросы, свяжитесь с нами по адресу Enjoyylife @ dannydid.
орг.
Раскрытие информации : Фонд Дэнни Дида предупреждает, что не все устройства, перечисленные на этой странице, одобрены Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США. Если не указано иное, эти ресурсы являются потребительскими товарами, а не медицинскими приборами. Кроме того, Danny Did Foundation поощряет и настоятельно рекомендует вам общаться с производителями этих продуктов, а также консультироваться с врачами, чтобы определить возможную эффективность таких устройств в вашей ситуации.
Обратите внимание, что DDF не дает гарантий на эти продукты и не является производителем, дистрибьютором, продавцом, представителем или брокером продуктов, представленных на этом веб-сайте. DDF предлагает только краткую и вводную информацию о возможностях этих устройств и не несет ответственности за последствия фактического использования любого устройства, указанного на этом веб-сайте.
ВЫБОР СИСТЕМЫ, ВОПРОСЫ ДЛЯ ЗАДАЧИ: Обязательно изучите эти ключевые факторы, когда решаете, какая система подходит для детей, и эти факторы, когда выбираете для взрослых пользователей.Мы также рекомендуем эту статью из Epilepsia для полного обзора устройств в области эпилепсии.
НЕИНВАЗИВНЫЕ СИСТЕМЫ ОПОВЕЩЕНИЯ
Монитор движения Emfit и Emfit QS
Emfit производит два продукта, которые могут быть интересны людям, страдающим эпилепсией. Одно из них — неинвазивное устройство обнаружения, которое отслеживает двигательную активность во время сна. Он используется и продается в Европе как сигнал тревоги при эпилептическом припадке. Emfit также производит второй продукт под названием Emfit QS, который отслеживает несколько переменных во время сна.Узнайте больше об Emfit здесь. Чтобы посмотреть наш веб-семинар «Dissecting Devices», посвященный продукции Emfit, щелкните здесь. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
SmartWatch Inspyre
SmartWatch Inspyre ™ от Smart Monitor разработан для использования с часами Samsung или Apple Watch для обнаружения повторяющихся движений встряхивания. Когда Inspyre обнаруживает ненормальное движение, он отправляет сигнал приложению, работающему на устройстве пользователя (iPhone или телефоне Android), для отправки текстовых сообщений и предупреждений о телефонных звонках любому, кого назначит пользователь SmartWatch Inspyre ™, например, нескольким членам семьи и поставщикам медицинских услуг.Когда это происходит, члены семьи получают эти предупреждения с указанием даты, времени, места и продолжительности события. Пользователи SmartWatch Inspyre ™ также могут вызвать помощь одним нажатием кнопки. Оповещения можно отправлять на любой телефон в любом месте, а отчеты о каждом событии доступны для последующего просмотра врачами. Чтобы использовать систему, вы должны иметь или приобрести определенное оборудование (часы Apple или Android). Другие расходы включают оплату ежемесячной абонентской платы. Посетите веб-сайт SmartWatch Inspyre, чтобы узнать больше.Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Часы Embrace от Empatica
Embrace2 — это продукт производства Empatica. Это устройство для ношения наручных часов, предназначенное для обнаружения тонико-клонических (судорожных) припадков и предупреждения о них через 20 секунд, а также для отслеживания физической активности и отдыха. Embrace2 передает данные на сопряженный смартфон через соединение Bluetooth и имеет возможность предупреждать других с помощью текстового сообщения и телефонного звонка, когда происходят определенные типы приступов.Система требует, чтобы у человека, носящего часы, был совместимый смартфон, который он должен держать на расстоянии примерно 25 футов.
В стоимость этой системы входит разовая покупка часов, а также оплата ежемесячной абонентской платы. В 2018 году Embrace2 получил одобрение FDA на способность предупреждать о судорожных припадках.
Если вы подаете заявку на финансирование для ребенка-пользователя, обратите внимание, что ребенок должен всегда иметь при себе собственный смартфон, а у опекуна должен быть свой собственный телефон, чтобы получать оповещение.Краткое обзорное видео здесь. Чтобы узнать больше об этом продукте, посетите веб-сайт компании здесь. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
SAMI — Монитор активности сна
SAMi — это монитор активности сна для лиц, осуществляющих уход, и лиц, которым необходимо следить за ненормальными движениями в ночное время. Во время сна аудио-видео информация с удаленной инфракрасной видеокамеры отправляется в приложение, работающее на устройстве iOS, таком как iPhone или iPod Touch.Приложение SAMi записывает и анализирует видео на предмет необычной активности. При обнаружении необычного события звучит сигнал тревоги, за которым следует живой звук и видео с сетевой камеры SAMi. После этого родитель / опекун может предпринять любые необходимые действия. Щелкните здесь, чтобы перейти на сайт SAMi-Alert. Чтобы посмотреть видеодемонстрацию системы SAMi, щелкните здесь. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Miku Monitor
Miku Smart Monitor предлагает родителям и опекунам бесконтактный мониторинг дыхания в режиме реального времени.Технология Miku сочетает в себе несколько сенсорных модальностей и искусственный интеллект, чтобы видеть дыхание в различных условиях освещения, под одеждой и в любом положении тела. С помощью приложения Miku (совместимого с iOS или Android) лица, осуществляющие уход, могут настраивать оповещения в реальном времени о движении, дыхании, звуке и уведомлениях о бодрствовании / сне. Воспитатели также могут просматривать, сохранять и обмениваться HD-видео и аудио, воспроизводить звуки сна и колыбельные MikuMusic, а также общаться с помощью двустороннего разговора. Технология Мику была протестирована в ходе клинического исследования, в ходе которого ее сравнивали с изношенным медицинским оборудованием.
Нажмите, чтобы посетить веб-сайт Miku, посмотреть видео о Miku в действии или прочитать официальный документ о технологии Miku. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Портативный пульсоксиметр
Переносные пульсоксиметры— это неинвазивные медицинские устройства, которые обычно прикрепляются к кончику пальца или пальцу ноги для измерения частоты сердечных сокращений и процента оксигенации крови — обоих показателей жизнедеятельности, на которые влияет судорожный синдром. Эти устройства не предназначены и не производятся специально для обнаружения судорог, но пульсоксиметры имеют соответствующие функции мониторинга и подачи сигналов тревоги, которые могут быть полезны для тех, кто испытывает судороги.Одна компания, которая производит этот продукт, — Masimo. Обратитесь к производителю и своему врачу, чтобы определить, подходит ли портативный пульсоксиметр к вашему плану обнаружения приступов во время сна и можно ли разрешить доступ к этому устройству (или другим подобным устройствам) для индивидуального использования пациентами в домашних условиях. Подробнее о пульсоксиметре Masimo Rad-97 ЗДЕСЬ. Номер телефона службы поддержки клиентов Masimo: (800) 326-4890. Обязательно спросите у «торгового представителя по уходу на дому», который укажет ваш почтовый индекс.Этот представитель свяжет вас с ближайшим поставщиком медицинского оборудования длительного пользования (DME) (или «поставщиком услуг по уходу на дому»), который продает этот продукт в вашем регионе. Примечание , Masimo не продает этот продукт напрямую потребителям, транзакция должна проходить через поставщика услуг по уходу на дому. У DDF нет грантов на приобретение пульсоксиметров.
МОБИЛЬНЫЕ ПРИЛОЖЕНИЯ
SeizAlarm / Мобильное приложение
SeizAlarm — это приложение для iPhone и Apple Watch, которое позволяет контактам пользователя приложения автоматически получать оповещения при обнаружении движения, похожего на припадок.
Приложение также может включить оповещение, доставляемое вручную, если пользователю нужна немедленная помощь или если он думает, что в ближайшее время может потребоваться помощь. Обнаружение движения происходит с помощью датчиков на iPhone или Apple Watch. Если вы используете приложение через Apple Watch, у вас также есть функция определения частоты пульса, которая недоступна только на iPhone. Уведомление о предупреждении включает в себя местоположение пользователя по GPS. Стоимость подписки для включения функции оповещения составляет 14,99 долларов США в месяц или 149,99 долларов США в год. Чтобы узнать больше или загрузить приложение, посетите веб-сайт продукта по адресу http: // seizalarm.com. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
CAPTUREPROOF / Мобильное приложение
CAPTUREPROOF — это визуальная медицинская карта, которая позволяет пациентам и поставщикам медицинских услуг безопасно обмениваться фотографиями и видео в рамках их медицинского общения и сотрудничества. После загрузки этого бесплатного приложения вы можете в любое время отправить своему врачу видео или фотографии припадков, предлагая возможность для более быстрой диагностики и лечения.Смотрители также могут использовать это приложение, чтобы вести собственный дневник приступов. Приложение также сохраняет все визуальные записи, чтобы можно было отслеживать развитие припадков с течением времени. Чтобы узнать больше о CAPTUREPROOF, посетите их веб-сайт ЗДЕСЬ или позвоните по номеру (415) 770-2020, чтобы кто-нибудь объяснил вам, как настроить учетную запись.
Отслеживание изъятий / Веб-сайт и мобильное приложение
Созданный родителями, у которых есть сын, страдающий эпилепсией, приложение Seizure Tracker предназначено для предоставления пациентам, врачам и исследователям бесплатных комплексных инструментов, помогающих понять взаимосвязь между судорожной активностью и противоэпилептическими препаратами.Пациенты могут создавать персонализированные отчеты о зарегистрированных приступах и истории приема лекарств, которые могут быть переданы их медицинской бригаде. Версия этой системы для мобильных устройств позволяет пользователям записывать изъятия, как это происходит с помощью трекера изъятий. Наличие под рукой регистратора приступов может повысить точность собираемых вами данных и помочь принять правильные решения о лечении. Обратите внимание, что эта система не предназначена для оповещения об изъятиях, а только для улучшения отслеживания. Узнайте больше на SeizureTracker.com.
ИМПЛАНТАТЫ, ХИРУРГИЧЕСКИЕ ТЕХНОЛОГИИ
VNS-терапия / LivaNova
Стимуляция блуждающего нерва (VNS) — это метод, используемый для лечения эпилепсии, который включает в себя имплантацию устройства, похожего на кардиостимулятор, в грудную клетку, которое генерирует электрические импульсы для стимуляции блуждающего нерва. Система VNS Therapy — это одобренное FDA медицинское устройство, специально разработанное для лечения лекарственно-устойчивой (резистентной с медицинской точки зрения) эпилепсии.Блуждающий нерв — один из 12 черепных нервов, которые проводят импульсы между мозгом и другими частями мозга и различными структурами тела, в основном в голове и шее. ВНС не является лекарством, и полное устранение приступов бывает редко. Однако у некоторых людей, которые проходят VNS, наблюдается значительное снижение частоты приступов, а также уменьшение их тяжести. В 2015 году версия VNS под названием генератор AspireSR была одобрена FDA. AspireSR отличается от обычного лечения VNS тем, что он обеспечивает чувствительную стимуляцию к учащению пульса.Уменьшенная и более продвинутая версия VNS под названием SenTiva стала доступна в 2017 году. Система VNS теперь имеет одобрение FDA для использования у пациентов в возрасте от 4 лет. Чтобы узнать, когда рассматривать VNS, и получить дополнительную информацию, поговорите со своим врачом и посетите сайт LivaNova ЗДЕСЬ. Обратите внимание, что у DDF нет грантов для VNS.
Система NeuroPace RNS (Реагирующая нервная стимуляция)
Система RNS включает хирургическую имплантацию устройства размером со спичечный коробок, которое прикрепляется к поверхности мозга.Он фокусируется на подходе с обратной связью к прерыванию и предотвращению судорожной активности. RNS запрограммирован для непрерывного мониторинга активности мозговых волн, определения начала припадка в нейронной сети и для доставки останавливающей припадок электростимуляции после обнаружения судорожной активности. В конце 2013 года NeuroPace получила одобрение FDA на продажу системы RNS в качестве средства лечения резистентной с медицинской точки зрения (неконтролируемой) эпилепсии у взрослых. Он был оценен в трех клинических испытаниях. Узнайте больше о системе NeuroPace RNS здесь.Обратите внимание, что у DDF нет грантов для RNS.
Visualase Laser Surgery / Medtronic
Visualase — это минимально инвазивный метод лазерной хирургии под контролем МРТ для людей, приступы которых не контролируются лекарствами, который в настоящее время используется в некоторых медицинских центрах по всей стране. В отличие от стандартной открытой операции на головном мозге, в череп вводится лазерное волокно, чтобы точно нацелить на участки мозга, вызывающие судороги. Световая энергия лазера нагревает ткань мозга, эффективно разрушая ее.После удаления лазерного аппликатора достаточно одного стежка, чтобы закрыть рану. Эта технология обычно требует только ночлега в больнице. Чтобы узнать больше об этой новой технологии и о том, может ли она быть вариантом для вашего близкого, поговорите со своим врачом. Чтобы получить дополнительную информацию и узнать, где проводится эта операция, посетите http://www.visualaseinc.com/location-sites. Обратите внимание, что у DDF нет грантов для лазерной хирургии.
НЕТЕХНИЧЕСКИЕ РЕСУРСЫ БЕЗОПАСНОСТИ
Коврик MiTable Topper Place Mat
Коврик MiTable Topper Place Mat изготовлен из плотной и легко очищаемой пены.Мягкий поролон защищает головы и руки от соприкосновения с твердой поверхностью стола. Пена имеет виниловое покрытие и легко смывается теплой мыльной водой. Этот коврик для салфеток имеет ширину 19 дюймов и высоту 15 дюймов. Он подходит для столов с круглыми краями, а его утопленная поверхность также сводит к минимуму очистку в случае разлива. Примечание: этот продукт изготавливается на заказ, и его изготовление занимает 5-7 дней после заказа. Чтобы узнать больше или купить этот продукт в Интернете (56 долларов США каждый), посетите веб-сайт Danmar Products здесь.Телефон компании 800-783-1998. Эта компания также производит защитные каски. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Anti-Suffocation Pillow Sleep-Safe ®
Разработанная фармацевтом, сын которого склонен к судорогам во время сна, Anti-Suffocation Pillow Sleep-Safe ® является зарегистрированным медицинским устройством класса I в соответствии с категорией Агентства по регулированию в области медицины и здравоохранения Великобритании, которое является ответственным правительственным агентством Великобритании. для обеспечения того, чтобы лекарства и медицинские устройства работали и были приемлемо безопасными.Друзья Фонда Дэнни Дида могут получить скидку 15% на заказ этого товара. Узнайте больше о подушке от удушья Sleep-Safe® и разместите здесь заказ. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Ремень поддержки падения
Drop Support — это страховочная привязь для поддержки при падении для семей и лиц, ухаживающих за людьми, страдающими эпилепсией. Этот продукт разработан для управления падениями и снижения риска травм.Ремень позволяет пользователю свободно ходить, но при этом иметь опору при падении, когда ему помогает опорная ручка. Опорная рукоятка обеспечивает более высокий захват, что снижает нагрузку на спину. Drop Support доступен в различных детских и взрослых размерах, с выбором в зависимости от размера и веса пользователя. Стоимость колеблется от 99 до 129 долларов. Это устройство можно использовать как внутри, так и вне дома. Чтобы посетить веб-сайт продукта, чтобы получить более подробную информацию о продукте, а также отзывы пользователей, нажмите здесь. Квалифицированным кандидатам Дэнни Дид может оказать финансовую помощь.
Собаки захвата
Собаки, реагирующие на приступы, — это особый тип служебных собак, специально обученных для помощи людям, страдающим эпилепсией или судорожным расстройством. Задачи для собак, страдающих припадками, могут включать: вызов помощи путем поиска другого человека или активации медицинского оповещения; оттягивание потенциально опасных предметов от тела человека; «Блокирование», чтобы люди не могли натолкнуться на препятствия, которые могут привести к телесным повреждениям или смерти; попытка разбудить человека, находящегося без сознания, во время или после припадка; и иметь при себе лекарства для неотложной помощи и информацию о состоянии здоровья лица, оказывающего помощь.Кроме того, у некоторых собак может развиться способность ощущать надвигающийся приступ. Есть несколько компаний, которые обучают собак для реагирования на припадки для усыновления. Варианты для исследования включают Domesti-PUPS и 4 Paws For Ability Seizure Dogs. Чтобы получить дополнительную информацию или узнать о финансировании помощи собакам с изъятиями, посетите Фонд Челси Хатчисон. Обратите внимание, что DDF не предоставляет грантов для лечения изъятий собак.
МОНИТОРИНГ ЭЭГ
Нейротек ЭЭГ
Neurotech EEG предоставляет услуги тестирования и мониторинга ЭЭГ на дому в Иллинойсе, Висконсине, Индиане, Теннесси, Айове, Мичигане, Огайо, Кентукки, Западной Вирджинии, Коннектикуте, Небраске и Вашингтоне.Представители Neurotech взаимодействуют с вашим врачом, чтобы назначить встречу, проверить ваше страховое покрытие, отправить специалиста для проведения домашнего тестирования и мониторинга и отправить результаты вашему врачу. Это альтернатива тестированию ЭЭГ, которое проводится в больнице или клинике. Чтобы узнать больше, посетите www.neurotecheeg.com. Обратите внимание, что у DDF нет грантов для этой услуги.
% PDF-1.4 % 2717 0 объект > эндобдж xref 2717 136 0000000016 00000 н. 0000004954 00000 н. 0000005134 00000 п. 0000005180 00000 н. 0000005209 00000 н. 0000005259 00000 н. 0000005320 00000 н. 0000005786 00000 н. 0000006771 00000 н. 0000007293 00000 н. 0000007345 00000 н. 0000007424 00000 н. 0000007742 00000 н. 0000013012 00000 п. 0000013480 00000 п. 0000013835 00000 п. 0000015352 00000 п. 0000016817 00000 п. 0000016875 00000 п. 0000016953 00000 п. 0000018404 00000 п. 0000019389 00000 п. 0000020837 00000 п. 0000022188 00000 п. 0000023568 00000 п. 0000024879 00000 п. 0000025733 00000 п. 0000026315 00000 п. 0000026392 00000 п. 0000026498 00000 н. 0000027663 00000 п. 0000027893 00000 п. 0000028241 00000 п. 0000041374 00000 п. 0000041415 00000 п. 0000081162 00000 п. 0000081203 00000 п. 0000885599 00000 н. 0001115887 00000 п. 0002350367 00000 п. 0002542341 00000 п. 0002542402 00000 п. 0002542576 00000 п. 0002542658 00000 п. 0002542708 00000 п. 0002542759 00000 п. 0002542891 00000 п. 0002542979 00000 п. 0002543090 00000 п. 0002543237 00000 п. 0002543344 00000 п. 0002543453 00000 п. 0002543629 00000 п. 0002543726 00000 п. 0002543857 00000 п. 0002544007 00000 н. 0002544121 00000 п. 0002544276 00000 н. 0002544374 00000 п. 0002544488 00000 н. 0002544633 00000 н. 0002544739 00000 п. 0002544871 00000 п. 0002545021 00000 н. 0002545149 00000 п. 0002545279 00000 п. 0002545465 00000 п. 0002545645 00000 п. 0002545829 00000 п. 0002545975 00000 п. 0002546109 00000 п. 0002546269 00000 н. 0002546415 00000 п. 0002546557 00000 п. 0002546677 00000 н. 0002546802 00000 п. 0002546970 00000 н. 0002547112 00000 п. 0002547278 00000 н. 0002547388 00000 п. 0002547552 00000 п. 0002547694 00000 п. 0002547834 00000 п. 0002548000 00000 н. 0002548144 00000 п. 0002548260 00000 п. 0002548358 00000 п. 0002548566 00000 п. 0002548698 00000 н. 0002548826 00000 н. 0002548974 00000 п. 0002549130 00000 п. 0002549230 00000 n 0002549328 00000 п. 0002549498 00000 п. 0002549636 00000 п. 0002549762 00000 п. 0002549876 00000 п. 0002550004 00000 п. 0002550180 00000 п. 0002550310 00000 п. 0002550440 00000 п. 0002550578 00000 п. 0002550794 00000 п. 0002550914 00000 п. 0002551030 00000 п. 0002551262 00000 п. 0002551404 00000 п. 0002551562 00000 п. 0002551708 00000 н. 0002551880 00000 п. 0002552058 00000 п. 0002552252 00000 п. 0002552370 00000 п. 0002552504 00000 п. 0002552636 00000 п. 0002552758 00000 п. 0002552890 00000 п. 0002553012 00000 п. 0002553134 00000 п. 0002553279 00000 п. 0002553402 00000 п. 0002553525 00000 п. 0002553648 00000 н. 0002553771 00000 п. 0002553894 00000 п. 0002554017 00000 п. 0002554138 00000 п. 0002554259 00000 п. 0002554380 00000 п. 0002554501 00000 п. 0002554622 00000 н. 0002554743 00000 п. 0002554864 00000 н. 0002554985 00000 п. 0000003016 00000 н. трейлер ] / Назад 9536634 >> startxref 0 %% EOF 2852 0 объект > поток h TSǿ & $! ID * M # b5RhDԢ6Z * VS «آ b Z] 7 nu-sn: v 돭 Ȝ; v3 = {o͛> y%
| Asus | Zenfone 3 (бета) Установка / сборка | zenfone3 | / e / pie | ZE520KL ZE552KL | 2016 | 5.1 « | Нет | Две сим-карты | Все | разработчик | |
| Asus | Zenfone 6 (ZS630KL) (бета) Установка / сборка | I01WD | / e / Q | I01WD | 2019 | 6.4 « | Нет | Две сим-карты | Все | разработчик | |
| Asus | Zenfone Max Pro M1 (бета) Установить / собрать | X00TD | / e / pie | X00TD | 2018 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Asus | Zenfone Max Pro M2 Установка / сборка | X01BD | / e / pie | X01BD | 2018 | 6.26 « | Нет | Две сим-карты | Все | разработчик | |
| BQ | Aquaris X (бета) Установить / собрать | бардок | / e / Q | бардок | 2017 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| BQ | Aquaris X Pro (бета) Установить / собрать | бардокпро | / e / Q | бардокпро | 2017 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| BQ | Aquaris X2 (бета) Установить / собрать | зангья | / e / pie | Зангья | 2018-05 | 5.65 « | да | Две сим-карты | Все | разработчик | |
| BQ | Aquaris X2 Pro (бета) Установить / собрать | zangyapro | / e / pie | Zangyapro | 2018-05 | 5.65 « | Нет | Две сим-карты | Все | разработчик | |
| HTC | 10 Установить / построить | pme | / e / нуга | pme | 2016 | 5.2 « | Нет | Одиночная симка | Все | разработчик | |
| HTC | One (M8) Установка / сборка | м8 | / e / минимальная нуга | m8 | 2014 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| HTC | One (M8) Dual SIM (бета) Установка / сборка | m8d | / e / Q | m8d | 2014 | 4.7 « | Нет | Одиночная симка | Все | разработчик | |
| HTC | One A9 (международный GSM) Установка / сборка | hiaeuhl | / e / нуга | Один A9 (международный GSM) | 2015 | 5 « | Нет | Две сим-карты | Все | разработчик | |
| LG | G2 (международный) Установка / сборка | d802 | / e / Q | d802 | 2013 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| LG | G3 (международный) Установка / сборка | d855 | / e / Q | G3 (международный) | 2014 | 5.5 « | да | Две сим-карты | Все | разработчик | |
| LG | G5 (международный) Установка / сборка | h850 | / e / Q | h850 | 2016 | 5.3 « | да | Одиночная симка | Все | разработчик | |
| LG | V20 (Global) (бета) Установка / сборка | х990 | / e / Q | h990 | 2016 | 5.7 « | да | Две сим-карты | Все | разработчик | |
| Motorola | Moto E Установить / собрать | кондор | / e / минимальная нуга | кондор | 2014 | 4.3 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto E 2015 LTE (бета) Установка / сборка | Сурния | / e / Q | XT1514 XT1521 XT1523 XT1524 XT1526 XT1527 | 2015 | 4.5 « | Нет | Одиночная симка | Все | разработчик | |
| Motorola | Moto G Установить / собрать | сокол | / e / минимальная нуга | сокол | 2013 | 4.5 « | Нет | Одиночная симка | Все | разработчик | |
| Motorola | Moto G 2014 Установить / собрать | титан | / e / минимальная нуга | титан | 2014 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto G 2015 Установить / собрать | скопа | / e / Q | скопа | 2015 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto G 4G Установить / собрать | сапсан | / e / минимальная нуга | сапсан | 2014 | 4.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto G3 Turbo (бета) Установка / сборка | мерлин | / e / Q | XT1556 XT1557 | 2015 | 5.0 « | Нет | Одиночная симка | Все | разработчик | |
| Motorola | Moto G4 Установить / собрать | Афина | / e / нуга | Афина | 2016 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto G4 Play Установить / собрать | гарпия | / e / Q | гарпия | 2016 | 5.0 « | да | Две сим-карты | Все | разработчик | |
| Motorola | Moto G6 Plus (бета) Установка / сборка | эверт | / e / Q | XT1926-2 XT1926-3 XT1926-5 XT1926-6 XT1926-7 XT1926-8 XT1926-9 | 2018 | 5.2 « | Нет | Одиночная симка | Все | разработчик | |
| Motorola | Moto G7 (бета) Установка / сборка | р. | / e / q | XT1962-01 XT1962-04 XT1962-05 XT1962-06 | 2019 | 6.2 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto G7 Plus (бета) Установка / сборка | озеро | / e / q | XT1965-2 XT1965-3 XT1965-6 XT1965-T | 2019 | 6.2 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto One Power (бета) Установка / сборка | повар | / e / Q | XT1942-1 XT1942-2 | 2018 | 6.14 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto X 2014 (бета) Установить / собрать | Виктара | / e / Q | XT1092 XT1093 XT1094 XT1095 XT1096 XT1097 XT1098 | 2014 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto X Play Установить / собрать | люкс | / e / Q | люкс | 2015 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto X4 (бета) Установить / собрать | Payton | / e / Q | Payton | 2017 | 5.2 « | Нет | Одиночная симка | Все | разработчик | |
| Motorola | Moto Z (бета) Установить / собрать | грифон | / e / Q | XT1650-03 XT1650-05 | 2016 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto Z Play Установить / собрать | Эддисон | / e / нуга | Аддисон | 2016 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto Z2 Force (бета) Установить / собрать | наш | / e / Q | XT1789-02 XT1789-03 XT1789-04 XT1789-05 XT1789-06 XT1789-07 | 2017 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Motorola | Moto Z2 Play Установить / собрать | альбус | / e / oreo | Альбус | 2017 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| OPPO | F1 (Международный) (бета) Установка / сборка | f1f | / e / pie | F1f | 2016 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| OPPO | R5 / R5s (International) (бета) Установка / сборка | r5 | / e / pie | R8106 R8106s | {«R8106» => «2014-12»} {«R8106s» => «2015-08»} | 132 мм (5.2 «) | Нет | Две сим-карты | Все | разработчик | |
| OPPO | R7 Plus (International) (бета) Установка / сборка | r7plus | / e / pie | R7plusf | 2015-05 | 152 мм (6.0 «) | Нет | Две сим-карты | Все | разработчик | |
| OPPO | R7s (International) (бета) Установка / сборка | r7sf | / e / pie | Р7СФ | 2015-11 | 139.7 мм (5,5 дюйма) | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy A3 (2016 Exynos) Установить / собрать | a3xelte | / e / Oreo | SM-A310F SM-A310M SM-A310Y SM-A310N0 | 2017 | 4.5 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy A5 (2016) Установить / собрать | a5xelte | / e / Pie | SM-A510F SM-A510M SM-A510Y SM-A510K SM-A510L SM-A510S SM-A5108 | 2015 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy A5 (2017) Установить / собрать | a5y17lte | / e / Q | SM-A520F SM-A520F / DS SM-A520K SM-A520L SM-A520S SM-A520W | 2017 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy A7 (2017) Установить / собрать | a7y17lte | / e / pie | SM-A720F SM-A720F / DS SM-A720S | 2017 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy J5 3G Установить / собрать | j53gxx | / e / oreo | SM-J500H | 2015 | 5 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy J5 LTE Установить / собрать | j5ltechn | / e / oreo | SM-J5008 | 2015 | 5.0 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy J5 LTE Установить / собрать | j5lte | / e / oreo | SM-J500F SM-J500G SM-J500M SM-J500NO SM-J500Y | 2015 | 5.0 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy J5N LTE Установить / собрать | j5nlte | / e / oreo | SM-J500FN | 2015 | 5 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy J7 (Exynos) Установка / сборка | j7elte | / e / oreo | SM-J700F SM-J700F / DS SM-J700H / DS SM-J700M SM-J700M / DS SM-J700H | 2015 | 5.5 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy Note 2 (3G) Установить / собрать | n7100 | / e / нуга | n7100 | 2012 г. | 5.5 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy Note 2 (LTE) Установка / сборка | t0lte | / e / нуга | GT-N7105 / N7105T SGH-I317 / I317M SGH-T889 / T889V SHV-E250S / E250K / E250L | 2012 г. | 5.5 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy Note 3 (международный 3G) Установить / собрать | га3g | / e / нуга | ha3g | 2013 | 5.7 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy Note 3 LTE Установка / сборка | hlte | / e / нуга | SM-N9005 SM-N900P | 2013 | 5.7 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy Note 4 (Exynos LTE) Установка / сборка | treltexx | / e / нуга | SM-N910K / N910L / N910S SM-N910C SM-N910H SM-N910U | 2014 | 5.7 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy Note 9 (бета) Установить / собрать | crownlte | / e / Q | SM-N960F SM-N960F / DS SM-N960N | 2018 | 6.4 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S III (International) Установить / собрать | i9300 | / e / нуга | i9300 | 2012 г. | 4.8 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S III (LTE / International) Установить / собрать | i9305 | / e / нуга | i9305 | 2012 г. | 4.8 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S III Neo (Dual SIM) (бета) Установить / собрать | s3ve3gds | / e / Pie | GT-I9300I | 2014 | 121.9 мм (4,8 дюйма) | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S III Neo (камера Samsung) (бета) Установить / собрать | s3ve3gjv | / e / Pie | GT-I9301I GT-I9301Q | 2014 | 4.8 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S III Neo (Sony Camera) (бета) Установить / собрать | s3ve3gxx | / e / pie | GT-I9301I GT-I9301Q | 11.04.2014 | 4.8 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S4 Установить / собрать | jfltexx | / e / нуга | GT-I9505 GT-I9505G SGH-M919 SGH-I337M | 2013 | 5 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S4 Mini (International 3G) Установка / сборка | serrano3gxx | / e / нуга | GT-I9190 | 2013 | 4.3 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S4 Mini (International Dual SIM) Установка / сборка | serranodsdd | / e / нуга | GT-I9192 | 2013 | 4.3 « | да | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S4 Mini (International LTE) Установка / сборка | serranoltexx | / e / нуга | GT-I9195 | 2013 | 4.3 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S5 Active (бета) Установить / собрать | klteactivexx | / e / Pie | SM-G870F | 2014 | 5.1 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S5 LTE International Установка / сборка | klte | / e / Pie | SM-G900F SM-G900M SM-G900R4 SM-G900R7 SM-G900T SM-G900V SM-G900W8 | 2014 | 5.1 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S5 Plus (бета) Установить / собрать | КККАТ6 | / e / pie | SM-G901F | 2014 | 5.1 « | да | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S7 Установить / собрать | геролте | / e / oreo | SM-G930F SM-G930FD SM-G930S SM-G930K SM-G930L SM-G930W8 | 2016 | 5.1 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S7 Edge Установить / собрать | hero2lte | / e / oreo | SM-G935F SM-G935FD SM-G935S SM-G935K SM-G935L SM-G935W8 | 2016 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S8 Установить / собрать | Dreamlte | / e / pie | SM-G950F SM-G950FD | 2017 | 5.8 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S8 + Установить / собрать | dream2lte | / e / pie | G955F | 2017 | 6.2 « | Нет | Одиночная симка | Все | разработчик | |
| Самсунг | Galaxy S9 Установить / собрать | starlte | / e / Q | SM-G960F SM-G960F / DS SM-G960N | 2018 | 5.8 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy S9 + Установить / собрать | star2lte | / e / Q | SM-G965F SM-G965F / DS SM-G965N | 2018 | 6.2 « | Нет | Две сим-карты | Все | разработчик | |
| Самсунг | Galaxy Tab S2 8.0 Wi-Fi (2016) (бета) Установить / собрать | gts28vewifi | / e / Pie | SM-T713 | 2016 | 8 « | Нет | Никто | Все | разработчик | |
| Самсунг | Galaxy Tab S2 9.7 Wi-Fi (2016) (бета) Установить / собрать | gts210vewifi | / e / Pie | SM-T813 | 2016 | 9,7 дюйма | Нет | Никто | Все | разработчик | |
| Sony | Xperia 10 (бета) Установка / сборка | кирин | / э / 17.1 | I3113 I3123 I4113 I4193 | 2019 | 6 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia 10 Plus (бета) Установка / сборка | русалка | / e / Q | I3213 I3223 I4213 I4293 | 2019 | 6.5 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia XA2 Установить / собрать | пионер | / e / Q | пионер | 2018 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia XA2 Plus (бета) Установка / сборка | вояджер | / e / Q | h4413 h5413 h5493 | 2018 | 6.0 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia XA2 Ultra (бета) Установить / собрать | открытие | / e / Q | h4213 h5213 h5233 h4223 | 2018 | 6 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia Z3 Compact Установка / сборка | z3c | / e / Q | D5803 D5833 | 2014 | 4.6 « | Нет | Одиночная симка | Все | разработчик | |
| Sony | Xperia Z5 Установить / собрать | сумире | / e / нуга | сумире | 2015 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Sony | Xperia Z5 Compact Установка / сборка | сузуран | / e / Q | E5803 E5823 | 2015-10 | 5.2 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 3 / Mi 4 Установить / собрать | канкро | / e / нуга | канкро | 2013 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 4c Установить / собрать | Весов | / e / нуга | Весы | 2015 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 5 Установить / собрать | Близнецы | / e / Q | Близнецы | 2016 | 5.15 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 5s Установить / собрать | козерог | / e / pie | Козерог | 2016 | 5.15 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 5s Plus Установить / собрать | натрий | / e / Q | натрий | 2016 | 5.7 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 6 Установить / собрать | стр. | / e / Q | сагит | 2017 | 5.15 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 6X (бета) Установить / собрать | Уэйн | / e / Q | Уэйн | 2018 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi 8 Установить / собрать | ковш | / e / Q | ковш | 2018 | 6.21 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi A1 (бета) Установить / собрать | тиссо | / e / q | Тиссо | 2017 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi A2 (бета) Установить / собрать | ростки жасмина | / e / Q | jasmine_sprout | 2018 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi MIX (бета) Установить / собрать | литий | / e / Q | литий | 2016 | 6.4 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi MIX 2 Установить / собрать | Хирон | / e / Q | хирон | 2017 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi MIX 2S Установить / собрать | polaris | / e / Q | полярис | 2018 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi Note 2 (бета) Установить / собрать | скорпион | / e / Q | Скорпион | 2016 | 5.7 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Mi Note 3 Установить / собрать | Джейсон | / e / Q | Джейсон | 2017 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Poco F1 Установить / построить | бериллий | / e / Q | бериллий | 2018 | 6.18 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi 3S / 3X Установка / сборка | земля | / e / pie | земельные участки | 2016 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi 4 (X) Установка / сборка | сантони | / e / pie | сантони | 2017 | 5.0 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi 7 (бета) Установить / собрать | онклит | / e / Q | онклит | 2019 | 6.26 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 3 Установка / сборка | кензо | / e / нуга | кензо | 2016 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 4 Установка / сборка | мидо | / e / нуга | мидо | 2017 | 5.5 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 5 Pro Установка / сборка | почему красный | / e / Q | почему красный | 2018 | 5.99 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 6 Pro (бета) Установка / сборка | twolip | / e / Q | двойка | 2018 | 6.26 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 7 (бета) Установка / сборка | лаванда | / e / Q | лаванда | 2019 | 6.3 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 7 Pro Установка / сборка | фиолетовый | / e / pie | фиолетовый | 2019 | 6.3 « | Нет | Две сим-карты | Все | разработчик | |
| Xiaomi | Redmi Note 8 / 8T Установка / сборка | гинкго | / e / Q | гинкго | 2019 | 6.3 « | Нет | Две сим-карты | Все | разработчик |
Конфигурация и ввод устройства в эксплуатацию с протоколом FOUNDATION Fieldbus h2 | Основы контрольно-измерительной аппаратуры FOUNDATION Fieldbus (FF)
УстройстваFieldbus требуют гораздо большего внимания при первоначальной настройке и вводе в эксплуатацию, чем их аналоговые аналоги.В отличие, например, от аналогового передатчика, где единственными «конфигурационными» настройками являются настройки калибровки нуля и диапазона, передатчик FF имеет значительное количество параметров, описывающих его поведение. Некоторые из этих параметров должны быть установлены конечным пользователем, в то время как другие настраиваются автоматически хост-системой во время процесса запуска, который мы обычно называем вводом в эксплуатацию .
Файлы конфигурации
Для того, чтобы устройство FF могло работать вместе с хост-системой (которая может быть произведена другой компанией), у устройства должны быть явно описаны его возможности, чтобы хост-система «знала, что с ним делать».Это аналогично потребности в файлах драйвера при взаимодействии персонального компьютера с новым периферийным устройством, таким как принтер, сканер или модем.
Для цифровых приборов существует стандартизированный язык, который называется Device Description Language или DDL . Все производители приборов FF обязаны документировать возможности своих устройств на этом языке стандартного формата, который затем компилируется компьютером в набор файлов, известных как файлы описания устройства (DD) для этого прибора.Сам DDL — это текстовый язык, очень похожий на C или Java, написанный человеком-программистом. Файлы DD генерируются компьютером из исходного файла DDL и выводятся в форме, предназначенной для доступа другого компьютера только для чтения. Для приборов FF файлы DD имеют расширение .sym и .ffo , и их можно бесплатно получить у производителя или на веб-сайте Fieldbus Foundation ( http://www.fieldbus.org ). Файл DD .ffo находится в двоичном формате, доступном для чтения только компьютеру с соответствующим активным программным обеспечением «DD Services».Файл .sym DD имеет кодировку ASCII, что делает его доступным для просмотра человеком с помощью программы текстового редактора (хотя вам не следует пытаться редактировать содержимое файла .sym ).
Другими специфичными для устройства файлами, поддерживаемыми хост-системой сегмента FF, являются файлы Capability и Value , оба называемые файлами общего формата или файлами .cff . Это также текстовые (в кодировке ASCII) цифровые файлы, описывающие возможности устройства и конкретные значения конфигурации для устройства, соответственно.Файл возможностей для устройства FF обычно загружается либо с веб-сайта производителя, либо с веб-сайта Fieldbus Foundation вместе с двумя файлами DD в виде набора из трех файлов (расширения файлов — .cff , .sym и .ffo. соответственно). Файл значений создается хост-системой во время конфигурации устройства, в нем хранятся конкретные значения конфигурации для этого конкретного устройства и номер системного тега. Данные, хранящиеся в файле значений, могут использоваться для дублирования точной конфигурации отказавшего устройства FF, гарантируя, что новое устройство, заменяющее его, будет содержать все те же параметры.
Здесь показан снимок экрана с файлом возможностей .cff , открытым в программе текстового редактора, на котором показаны первые несколько строк кода, описывающих возможности вихревого расходомера DYF модели Yokogawa:
Как и в случае с файлами «драйвера», необходимыми для работы периферийного устройства персонального компьютера, важно, чтобы на главном компьютере были установлены правильные версии файлов возможностей и DD, прежде чем пытаться ввести устройство в эксплуатацию. Допускается установка файлов Capability и DD, более новых, чем у физического устройства, но не наоборот (более новое физическое устройство, чем файлы Capability и DD).Это требование надлежащего управления файлом конфигурации — новая задача для технических специалистов и инженеров по приборам в своей работе. С каждым новым устройством FF, установленным в системе управления, необходимо получить, установить и заархивировать соответствующие файлы конфигурации для безопасного хранения в случае потери данных («сбоя») в хост-системе.
Ввод прибора в эксплуатацию
В этом разделе показан ввод в эксплуатацию устройства Fieldbus в реальном сегменте, показаны снимки экрана меню конфигурации главной системы.Конкретным устройством является позиционер клапана Fisher DVC5000f, а главной системой является распределенная система управления DeltaV , производимая Emerson. Все файлы конфигурации были обновлены в этой системе перед вводом в эксплуатацию. Имейте в виду, что конкретные шаги, предпринятые для ввода в эксплуатацию любого устройства FF, будут отличаться от одной хост-системы к другой и могут не соответствовать последовательности шагов, показанной здесь.
Если ненастроенное устройство FF подключено к сети h2, оно отображается как «списанное» устройство.В хост-системе Emerson DeltaV все списанные устройства FF отображаются в указанной папке в иерархии «контейнеров». Здесь мое устройство Fisher DVC5000 выделено синим цветом. Под ним отображается введенное в эксплуатацию устройство FF (PT_501) со всеми доступными функциональными блоками в этом приборе:
Прежде чем какое-либо устройство FF может быть распознано хост-системой DeltaV, для него в иерархии сегментов должны быть созданы «заполнитель» и имя тега. Для этого к порту h2 необходимо добавить «Новое устройство Fieldbus».После выбора этой опции открывается окно, позволяющее присвоить этому новому устройству имя:
.Здесь имя тега «PV_501» было выбрано для позиционера клапана Fisher, поскольку он будет работать вместе с датчиком давления PT_501 для формирования полного контура регулирования давления. В дополнение к имени тега (PV_501) я также добавил текстовое описание («Клапан регулирования давления (позиционер)») и указал тип устройства (Fisher DVC5000f с функциональными блоками AO, PID и IS).Хост-система DeltaV выбрала свободный адрес для этого устройства (35), хотя на этом этапе можно вручную выбрать желаемый адрес устройства. Обратите внимание на флажок «Backup Link Master» в этом окне конфигурации, который имеет серый цвет (что указывает на то, что этот параметр недоступен для этого устройства).
После ввода информации об устройстве для нового имени тега в иерархии сегмента h2 (подключенного к порту 1) появляется значок «заполнитель». Вы можете увидеть новое имя тега (PV_501) под последним функциональным блоком для введенного в эксплуатацию прибора FF (PT_501).Фактическое устройство все еще списано и выглядит так:
Если щелкнуть правой кнопкой мыши имя нового тега и выбрать опцию «Комиссия», откроется новое окно, в котором можно выбрать, какому списанному устройству следует присвоить новое имя тега. Поскольку в этом конкретном сегменте h2 есть только одно списанное устройство, в окне отображается только одна опция:
После выбора списанного устройства, которое вы хотите ввести в эксплуатацию, хост-система DeltaV предложит вам согласовать любые различия между вновь созданным заполнителем имени тега и списанным устройством.Если вы хотите использовать существующие значения, хранящиеся на физическом (списанном) устройстве, пропустите шаг «согласования». Если вы хотите изменить значения в устройстве по сравнению с текущими значениями, вы выбираете опцию «согласовать», которая затем открывает окно редактирования, в котором вы можете установить значения устройства по своему усмотрению.
После выбора (или не выбора) опции «согласовать» система DeltaV предлагает вам подтвердить ввод устройства в эксплуатацию, после чего она проходит серию анимированных последовательностей отображения, когда устройство переходит из состояния «Ожидание» в состояние « Введен в эксплуатацию »состояние:
Как видите, процесс ввода в эксплуатацию не очень быстрый.После почти полной минуты ожидания устройство все еще находится в состоянии «инициализация» и еще не «введено в эксплуатацию». Скорость сети 31,25 кбит / с и приоритет запланированной связи являются ограничивающими факторами при обмене большими объемами данных конфигурации через сегмент сети FF h2. Чтобы конфигурация устройства не прерывала или не замедляла передачу важных для процесса данных, все обмены данными конфигурации должны ждать в течение незапланированных периодов времени, а затем передавать с относительно низкой скоростью 31.25 кбит / с, когда наступит отведенное время. Любой техник, привыкший к высокой скорости передачи данных современных устройств Ethernet, будет чувствовать, что он или она сделал шаг назад во времени, когда компьютеры были на намного медленнее.
После ввода в эксплуатацию этого устройства в хост-системе DeltaV в иерархии появляются несколько заполнителей с синими треугольниками рядом с ними. В системе DeltaV эти синие треугольные значки обозначают необходимость загрузки изменений базы данных в распределенные узлы системы:
После «загрузки» данных новый позиционер клапана FF отображается непосредственно под существующим датчиком давления как введенный в эксплуатацию прибор и готов к работе.Функциональные блоки для датчика давления PT_501 были «свернуты» обратно в значок датчика, а функциональные блоки для нового позиционера клапана (PV_501) были «расширены» для просмотра:
Как видите, новый прибор (PV_501) не предлагает столько же функциональных блоков, сколько оригинальный прибор FF (PT_501). Количество функциональных блоков Fieldbus, предлагаемых любым прибором FF, зависит от его вычислительных возможностей, внутренней загрузки задач и усмотрения его разработчиков.Очевидно, это важный фактор, который следует учитывать при проектировании сегмента FF: обязательно включать инструменты, которые содержат все необходимые функциональные блоки для выполнения желаемой схемы управления. Это также может стать проблемой, если один из инструментов FF в схеме управления заменяется одним из другого производителя или модели с меньшим количеством доступных функциональных блоков. Если один или несколько критически важных функциональных блоков недоступны в заменяемом приборе, необходимо искать другую замену.
Калибровка и диапазон
Калибровка и определение диапазона для устройства FF в принципе аналогична любому другому «интеллектуальному» измерительному прибору. В отличие от аналоговых приборов, где настройки «нуля» и «диапазона» полностью определяют диапазон калибровки прибора и , калибровка и определение диапазона — это две совершенно разные функции в цифровом приборе.
Для начала рассмотрим блок-схему аналогового преобразователя давления, показывающую настройки нуля и диапазона, с аналоговой сигнализацией между всеми функциями внутри преобразователя:
Настройки «нуля» и «диапазона» вместе определяют математическое соотношение между измеренным давлением и токовым выходом.Калибровка аналогового передатчика состоит из подачи на прибор известных (эталонных) входных сигналов и настройки «нуля» и «диапазона» до тех пор, пока не будут достигнуты желаемые значения выходного тока. Целью этого является обеспечение точности измерения.
«Диапазон» преобразователя — это просто входные значения, связанные с выходными сигналами 0% и 100% (например, 4 мА и 20 мА). Определение диапазона аналогового преобразователя состоит (также) из настройки «нуля» и «диапазона» до тех пор, пока выходной сигнал не будет соответствовать желаемым точкам LRV и URV измеряемой переменной.Для аналогового передатчика функции измерения диапазона и калибровки всегда выполняются техническим специалистом одновременно: калибровка аналогового передатчика означает его определение диапазона, и наоборот.
Напротив, «интеллектуальный» (цифровой) передатчик, оснащенный аналоговым токовым выходом 4-20 мА, четко разделяет функции калибровки и диапазона, каждая функция определяется другим набором настроек:
Калибровка «интеллектуального» передатчика заключается в применении известных (эталонных) входных стимулов к прибору и включении функций «подстройки» до тех пор, пока прибор точно не зарегистрирует входные стимулы.Для «умного» передатчика, оснащенного аналоговым электронным (4-20 мА) выходом, имеется два набора подстройки калибровки: один для аналого-цифрового преобразователя, а другой — для цифро-аналогового преобразователя.
Диапазон, напротив, устанавливает математическую связь между измеренным входным значением и значением выходного тока. Чтобы проиллюстрировать разницу между калибровкой и диапазоном, рассмотрим случай, когда датчик давления используется для измерения давления воды в трубе.Предположим, диапазон давления преобразователя от 0 до 100 фунтов на квадратный дюйм соответствует выходному току 4–20 мА. Если бы мы хотели изменить диапазон аналогового передатчика для измерения большего диапазона давлений (скажем, от 0 до 150 фунтов на квадратный дюйм), нам пришлось бы повторно применить известные давления 0 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм при настройке потенциометров нуля и диапазона так, чтобы 0 Вход PSI давал выходное значение 4 мА, а вход 150 PSI давал выходное значение 20 мА. Единственный способ изменить диапазон аналогового передатчика — полностью откалибровать его.
В «умном» (цифровом) измерительном приборе, однако, калибровка по известному (стандартному) источнику должна выполняться только через указанные интервалы, чтобы гарантировать точность в течение длительных периодов времени с учетом неизбежного дрейфа прибора.Если бы наш гипотетический датчик был недавно откалиброван по известному эталону давления и был уверен, что он не сдвинулся с момента последнего цикла калибровки, мы могли бы изменить его диапазон, просто изменив URV (верхнее значение диапазона), чтобы приложенное давление в 150 PSI теперь давало он должен выдавать 20 мА вместо приложенного давления в 100 фунтов на квадратный дюйм, как требовалось раньше. Цифровые приборы позволяют изменять диапазон без повторной калибровки, что дает огромную экономию времени и усилий технического специалиста.
Различие между калибровкой и в диапазоне имеет тенденцию сбивать с толку людей, даже некоторых опытных технических специалистов.При работе с аналоговым передатчиком вы также не можете откалибровать без установки диапазона прибора: две функции объединены в одних и тех же процедурах настройки нуля и диапазона. Однако при работе с цифровым передатчиком функция калибровки и функция диапазона полностью разделены.
Подробную аналогию, объясняющую различие между калибровкой и диапазоном, см. В разделе 18.6, начинающемся на странице.
ПриборыFieldbus, конечно же, «умны», и их внутренние блок-схемы выглядят так же, как «умные» преобразователи с аналоговым токовым выходом, хотя и с гораздо большим количеством параметров в каждом блоке.Прямоугольник с надписью «XD» на следующей диаграмме является блоком преобразователя, а прямоугольник с надписью «AI» — блоком аналогового входа:
Значения калибровки (подстройки) устанавливаются в блоке преобразователя вместе с техническими единицами измерения, в результате чего выходной сигнал блока преобразователя представляет собой цифровое значение, масштабируемое в реальных единицах измерения (например, PSI, кПа, бар, мм рт. абстрактное «счетное» значение АЦП. Параметр канала функционального блока аналогового входа сообщает ему, какой выходной сигнал преобразователя принимать в качестве предварительно масштабированного «первичного значения», которое затем можно преобразовать в другое масштабированное значение на основе пропорциональности между значениями шкалы преобразователя ( XD_Scale high и low ) и значения шкалы вывода ( OUT_Scale high и low).
Для калибровки такого передатчика блок преобразователя необходимо сначала перевести в режим Out Of Service (OOS) с помощью портативного коммуникатора FF или хост-системы Fieldbus. Затем к датчику преобразователя прикладывается стандартное (калибровочного) давление жидкости, и параметр Cal_Point_Lo устанавливается равным этому приложенному давлению. После этого к датчику прикладывается большее давление, и параметр Cal_Point_Hi устанавливается равным этому приложенному давлению.После установки различных параметров ведения учета калибровки (например, Sensor_Cal_Date , Sensor_Cal_Who ), режим блока преобразователя может быть возвращен в режим Auto и преобразователь может использоваться снова.
Для определения диапазона такого датчика необходимо определить соответствие между измеренным давлением и переменной процесса и ввести его в параметры функционального блока аналогового ввода XD_Scale и OUT_Scale . Если датчик давления используется для косвенного измерения чего-либо, кроме давления, эти параметры диапазона станут очень полезными, поскольку они не только пропорциональны числовым значениям измерения, но также преобразуют окончательное цифровое выходное значение в желаемые «технические единицы» (единицы измерения). измерения).
Ранжирование в преобразователях Fieldbus — это несколько сбивающая с толку тема из-за неудачных названий, данных различным вариантам параметра L_Type . Вот список опций параметра L_Type вместе с их значениями:
- = блок AI опубликует выходной сигнал блока XD, независимо от указанного диапазона
OUT_Scale - = блок AI будет математически масштабировать сигнал от блока XD в диапазоне, заданном параметрами
OUT_Scale, используя линейное уравнение (например.грамм. \ (у = тх + Ь \)) - = то же, что и выше, за исключением того, что функция извлечения квадратного корня применяется к процентной доле диапазона (полезно при характеристике расходомеров на основе измерения перепада давления)
Термины «прямой» и «косвенный» неудачны, потому что они часто заставляют людей интерпретировать их как «прямые» и «обратные» (как будто L_Type описывает направление действия для функционального блока). Это , а не , что означают эти термины для блока AI! «Прямое» значение для L_Type означает, что исходное значение блока XD — это то, что будет опубликовано в сети Fieldbus блоком AI.Что означает «косвенное» значение для L_Type , так это то, что сигнал блока XD будет масштабирован до другого диапазона (указанного параметром OUT_Scale ). Таким образом, технический специалист должен установить диапазон XD_Scale в соответствии с первичным сигналом, воспринимаемым чувствительным элементом передатчика, и установить диапазон OUT_Scale в соответствии с тем, что остальная часть системы управления должна видеть пропорционально этому первичному сигналу.
Концепция ранжирования передатчика FF имеет больше смысла, если рассматривать ее в контексте реального приложения.Рассмотрим этот пример, в котором датчик давления используется для измерения уровня этанола (этилового спирта), хранящегося в резервуаре высотой 40 футов. Передатчик соединяется с дном резервуара трубкой и расположен на 10 футов ниже дна резервуара:
Гидростатическое давление, оказываемое на чувствительный элемент передатчика, является произведением плотности жидкости (\ (\ gamma \)) и высоты вертикального столба жидкости (\ (h \)). Когда резервуар пуст, все еще будет вертикальный столб этанола высотой 10 футов, прикладывающий давление к порту «высокого» давления датчика.2 = 17,12 \ hbox {PSI} \]
Таким образом, блок преобразователя (XD) в этом передатчике Fieldbus будет определять давление жидкости в диапазоне от 3,424 фунтов на квадратный дюйм до 17,12 фунтов на квадратный дюйм во всем диапазоне емкости резервуара.
Однако мы не хотим, чтобы этот датчик передавал сигнал в сеть Fieldbus в единицах PSI, потому что обслуживающий персонал, контролирующий эту систему управления, хочет видеть измерение этанола уровня внутри резервуара, а не гидростатического давления при дно емкости.Мы можем использовать принцип гидростатического давления для определения уровня этанола, но мы не хотим сообщать об этом измерении как о давлении.
Правильным решением для этого приложения является установка параметра L_Type на «косвенный», который даст команду функциональному блоку AI математически масштабировать сигнал давления блока XD в другом диапазоне. Затем мы должны указать ожидаемый диапазон давления и соответствующий ему диапазон уровней как XD_Scale и OUT_Scale , соответственно:
| Параметр блока AI | Диапазон значений |
|---|---|
| \ texttt {L \ _Type} | Косвенный |
| \ texttt {XD \ _Scale} | 3.424 — 17,12 фунтов на квадратный дюйм |
| \ texttt {OUT \ _Scale} | от 0 футов до 40 футов |
Теперь уровень в резервуаре этанола будет точно представлен выходным сигналом датчика FF, как в числовом значении, так и в единицах измерения. Пустой резервуар, создающий давление 3,424 фунтов на квадратный дюйм, заставляет датчик выдавать значение цифрового сигнала «0 футов», тогда как полный резервуар, создающий давление 17,12 фунтов на квадратный дюйм, заставляет датчик выдавать значение цифрового сигнала «40 футов».Любые уровни этанола от 0 до 40 футов также будут пропорционально представлены передатчиком.
Если позже будет принято решение переместить датчик, чтобы он больше не имел 10-футового «подавления» относительно дна резервуара, параметры XD_Scale могут быть скорректированы, чтобы отразить соответствующий сдвиг в диапазоне давления. , и датчик по-прежнему будет точно отображать уровень этанола от 0 футов до 40 футов без повторной калибровки или перенастройки чего-либо еще в датчике.
При желании мы могли бы даже математически определить объем жидкости , хранящейся внутри этого резервуара с этанолом при различных измеренных давлениях, а затем масштабировать параметр OUT_Scale блока AI, чтобы сообщить объем в галлонах, литрах, кубических футах или любую другую подходящую единицу объема. Использование «косвенного» режима с соответствующими значениями параметров XD_Scale и OUT_Scale дает нам большую гибкость в том, как датчик воспринимает и представляет данные процесса.
Таким образом, мы устанавливаем параметр XD_Scale на физический диапазон измерения, непосредственно воспринимаемый датчиком, мы устанавливаем параметр OUT_Scale на соответствующий диапазон измерения, который мы хотим, чтобы датчик сообщал остальной части системы управления, и мы устанавливаем L_Type как «косвенный», чтобы включить эту трансляцию из одного диапазона в другой. Мы должны использовать «прямую» настройку L_Type только в том случае, если необработанный диапазон датчика подходит для вывода на остальную часть системы управления (например.грамм. если датчик непосредственно определяет давление жидкости, и мы хотим, чтобы это же самое значение давления передавалось датчиком в сеть Fieldbus без масштабирования).
Вот еще одно приложение для измерения дальности передатчика Fieldbus, на этот раз датчик перепада давления, измеряющий падение давления на диафрагме, чтобы определить скорость потока жидкости внутри трубы. Датчик воспринимает небольшую разницу давления (выраженную в единицах давления, называемых дюймов водяного столба ), но мы хотим, чтобы он передавал в сеть Fieldbus фактическую скорость потока в галлонах в минуту.
Если мы узнаем, что эта диафрагма создает перепад давления 125 дюймов водяного столба (125 дюймов водяного столба) при скорости потока 350 галлонов в минуту (350 галлонов в минуту), мы могли бы настроить параметры масштабирования, как показано:
| Параметр блока AI | Диапазон значений |
|---|---|
| \ texttt {L \ _Type} | Косвенный квадратный корень |
| \ texttt {XD \ _Scale} | 0 дюймов водяного столба до 125 дюймов водяного столба |
| \ texttt {OUT \ _Scale} | от 0 до 350 галлонов в минуту |
Обратите внимание на использование значения параметра «косвенный корень квадратный » L_Type вместо просто «косвенного», как мы использовали в примере с резервуаром с этанолом.Функция квадратного корня необходима в этом приложении, потому что соотношение между перепадом давления (\ (\ Delta P \)) и расходом (\ (Q \)) через отверстие нелинейно, как описано следующей формулой:
\ [Q = k \ sqrt {\ Delta P} \]
Эта особая нелинейность уникальна для измерений расхода жидкости на основе давления и не находит применения ни в какой другой форме измерения процесса.
Однако, как и раньше, мы видим общую тему с диапазонами параметров XD_Scale и OUT_Scale : мы устанавливаем параметр XD_Scale на физический диапазон измерения, непосредственно воспринимаемый датчиком, мы устанавливаем для параметра OUT_Scale значение соответствующий диапазон измерения, который мы хотим, чтобы датчик передавал остальной части системы управления, и мы установили L_Type как «косвенный», чтобы разрешить эту трансляцию из одного диапазона в другой.
